Желтый мигающий сигнал светофора жд: Инструкция по сигнализации на железных дорогах Российской Федерации, от 26 мая 2000 года

Железнодорожные светофоры | Транссиб

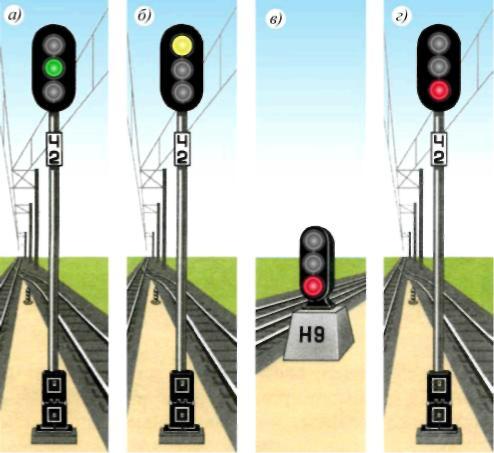

	Входные светофоры	Маршрутные светофоры	Выходные светофоры	Проходные светофоры
	разрешающие или запрещающие поезду следовать с перегона на станцию	разрешающие или запрещающие поезду проследовать из одного района станции в другой	разрешающие или запрещающие поезду отправиться со станции на перегон	разрешающие или запрещающие поезду проследовать с одного блок-участка (межпостового перегона) на другой

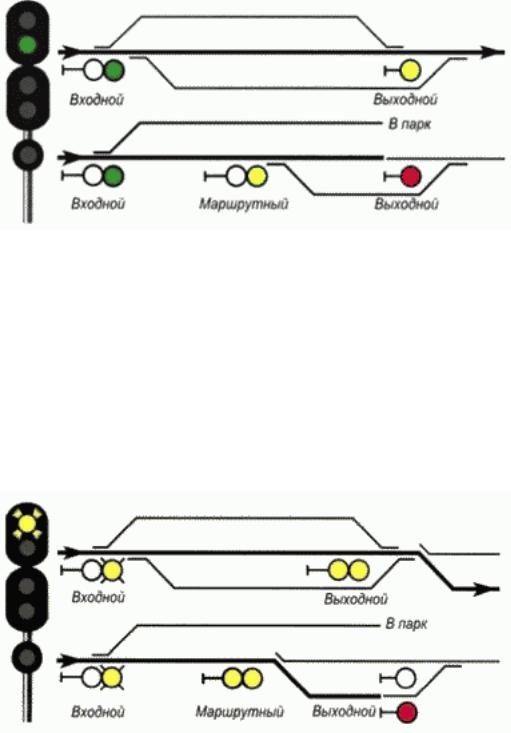

Один зелёный огонь
	Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт	Разрешается движение с установленной скоростью; следующий светофор (маршрутный или выходной) открыт	Разрешается поезду отправиться со станции и следовать с установленной скоростью; впереди свободны два или более блок-участков	Разрешается движение с установленной скоростью; впереди свободны два или более блок-участков
Один жёлтый мигающий огонь
	Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью	Разрешается проследование светофора с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью	сигнал недопустим	Разрешается движение с установленной скоростью; входной светофор открыт и требует его прохождения с уменьшенной скоростью; поезд принимается на боковой путь
Один зелёный мигающий огонь
	Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 60 км/ч	сигнал недопустим	сигнал недопустим	Разрешается движение с установленной скоростью; входной светофор открыт и требует его проследования его со скоростью не более 80 км/ч; поезд принимается на боковой путь
Один жёлтый огонь
	Разрешается поезду следовать на станцию по главному пути с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт	Разрешается движение с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт	Разрешается поезду отправиться со станции и следовать с готовностью остановиться; следующий светофор закрыт	Разрешается движение с готовностью остановиться; следующий светофор закрыт
Два жёлтых огня, из них верхний – мигающий
	Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь; следующий светофор (маршрутный или выходной) открыт	Разрешается проследование светофора с уменьшенной скоростью; поезд следует на боковой путь; следующий светофор (маршрутный или выходной) открыт	Разрешается поезду отправиться со станции и следовать с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт	сигнал недопустим

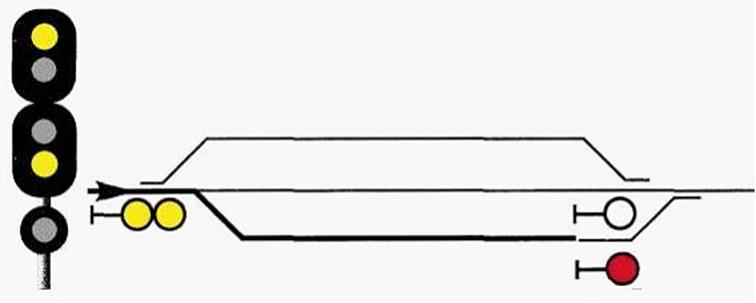

Два жёлтых огня
	Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт	Разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться на станции; поезд следует на боковой путь; следующий светофор (маршрутный или выходной) закрыт	Разрешается поезду отправиться со станции и следовать с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт	сигнал недопустим

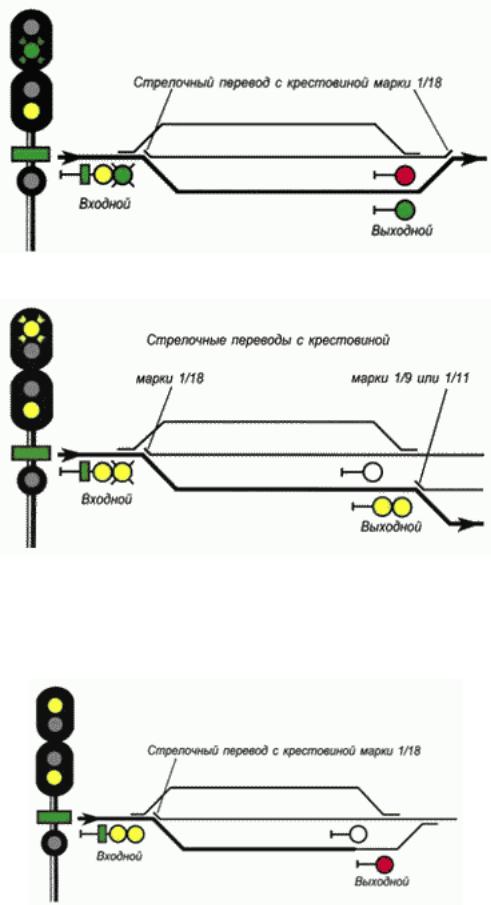

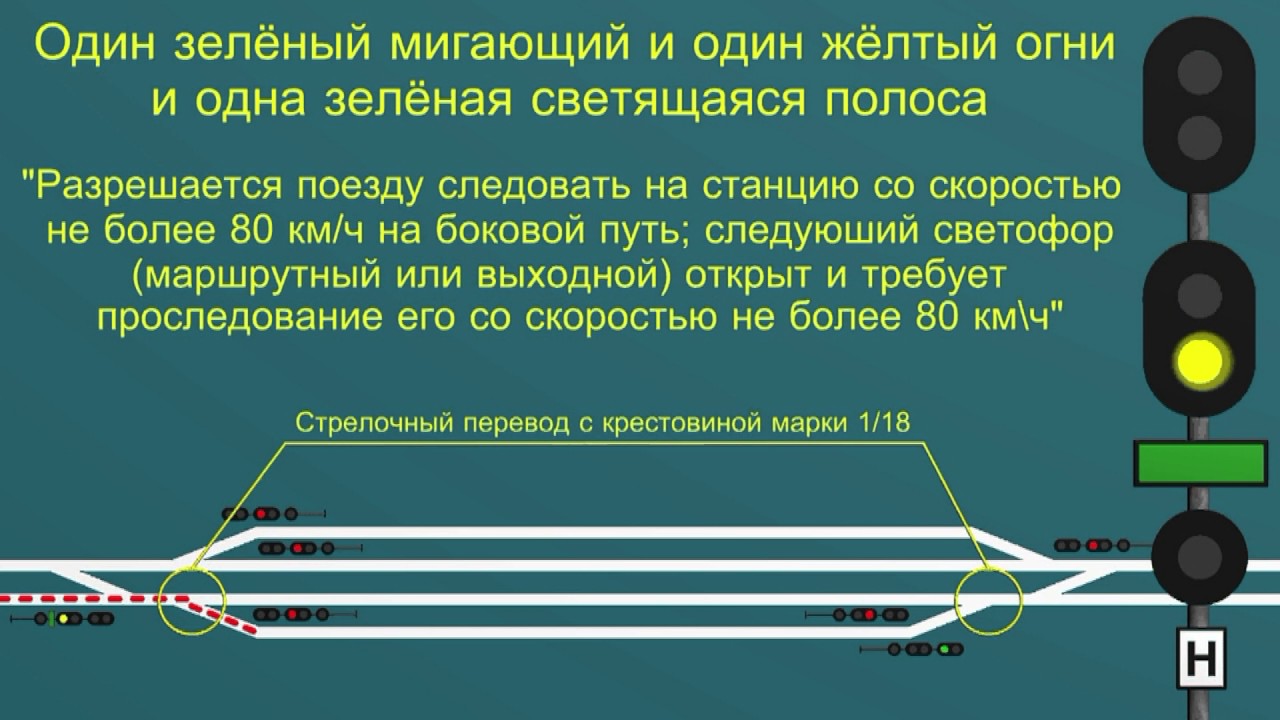

Один зелёный мигающий и один жёлтый огни и одна зелёная светящаяся полоса
	Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км/ч	сигнал недопустим	Разрешается поезду отправиться со станции со скоростью не более 80 км/ч; поезд следуетс с отклонением по стрелочному переводу; следующий светофор открыт	сигнал недопустим
Два жёлтых огня, из них верхний – мигающий и одна зелёная светящаяся полоса
	Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью	сигнал недопустим	сигнал недопустим	сигнал недопустим
Два жёлтых огня и одна зелёная светящаяся полоса
	Разрешается поезду следовать на станцию со скоростью не более 60 км/ч на боковой путь и готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт	сигнал недопустим	Разрешается поезду отправиться со станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт	сигнал недопустим
Один красный огонь
	Стой! Запрещается проезжать сигнал!	Стой! Запрещается проезжать сигнал!	Стой! Запрещается проезжать сигнал!	Стой! Запрещается проезжать сигнал!
Один красный и один лунно-белый огонь, либо один лунно-белый огонь
	Разрешается движение до следующего светофора (или до предельного столбика при приёме на путь без выходного светофора) со скоростью не более 20 км/ч с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения	сигнал недопустим	Разрешается поезду отправиться со станции по правильному пути двупутного перегона, оборудованного автоблокировкой, со скоростью не более 20 км/ч с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения	сигнал недопустим
Один жёлтый и один лунно-белый огонь
	сигнал недопустим	сигнал недопустим	Разрешается поезду отправиться со станции со скоростью не более 40 км/ч и далее следовать по неправильному пути по показаниям локомотивного светофора	сигнал недопустим
	Недействующие светофоры должны быть закрещены двумя планками, а сигнальные огни на них погашены.

Какие цвета используются на железнодорожном светофоре и что они обозначают

Цвета, используемые в светофорной сигнализации России: красный, жёлтый, зелёный, лунно-белый, синий.

В локомотивных светофорах, находящихся в кабине управления, имеются 5 светящихся ячеек: белая, красная, красно-жёлтая (она состоит из красной и жёлтой половин), жёлтая, зелёная.

При этом для основных поездных показаний светофоров используются красный, жёлтый и зелёный цвета. В отличие от многих других систем сигнализации в мире, где любой сигнал имеет краткое смысловое название, которое и является для него официальным названием, в советской системе официальным названием показания является его описательное, «цветовое» название, существует также сравнительно длинное, почти полное смысловое описание в официальной инструкции (ИСИ, Инструкция по сигнализации), а официального краткого словесного названия, кроме «цветового», не существует.

• Сигналы, применяемые при движении без отклонений по стрелочным переводам

• Сигналы, применяемые при движении с уменьшенной скоростью с отклонением по стрелочным переводам.

• Сигналы, применяемые при движении с отклонением по скоростным стрелочным переводам. На оживлённых маршрутах устанавливаются стрелочные переводы с крестовинами пологих марок, которые допускают бо?льшую скорость движения по отклонению. На железных дорогах стран бывшего СССР из них применяются главном образом стрелочные переводы с крестовинами марки 1/18, допускающие движение по отклонению со скоростью до 80 км/ч. Для указания требования такой скорости движения существует ещё ряд показаний. В них используется так называемая зелёная светящаяся полоса — обычно это группа из трёх зелёных линзовых комплектов, расположенных горизонтально под общим козырьком.

Изображение (примеры)	Название	Описание и комментарии
	«Два жёлтых огня и зелёная светящаяся полоса»	Разрешает проследовать сигнал со скоростью не более 60км/ч (аналогично сигналу «один жёлтый») с отклонением по стрелочным переводам с крестовинами пологих марок, и предупреждает, что следующий сигнал закрыт.
	«Два жёлтых огня, из них верхний мигающий, и одна зелёная светящаяся полоса»	Разрешает проследовать сигнал со скоростью не более 80км/ч с отклонением по стрелочным переводам с крестовинами пологих марок, и предупреждает, что следующий сигнал открыт и требует проследования с уменьшенной скоростью (обычно по умолчанию 40 км/ч; не применяется перед сигналом один жёлтый огонь).
	«Один зелёный мигающий и один жёлтый огни, и одна зелёная светящаяся полоса»	Разрешает проследовать сигнал со скоростью не более 80 км/ч с отклонением по стрелочным переводам с крестовинами пологих марок, и информирует, что следующий сигнал открыт и разрешает движение со скоростью до 80 км/ч, но возможно, и с установленной. (Здесь также не различаются сигналы, разрешающие скорость только до 80 км/ч и установленную).
	«Один зелёный мигающий огонь»	Сигнал «один зелёный мигающий огонь» разрешает проследовать сигнал с установленной скоростью, и предупреждает, что следующий сигнал открыт и требует проследовать сигнал со скоростью не более 60 км/ч.

• Сигналы, применяемые на выходных светофорах при отправлении на перегон, движение по которому будет осуществляться только по показаниям автоматической локомотивной сигнализации (без напольных проходных светофоров).

Изображение (примеры)	Название	Описание и комментарии
	«Один жёлтый и один лунно-белый огни»	Разрешает проследовать сигнал (практически — со скоростью, как правило, не более 60 км/ч), отправиться на перегон и следовать далее по показаниям локомотивного светофора автоматической локомотивной сигнализации, и предупреждает, что впереди свободен один блок-участок.
	«Один зелёный и один лунно-белый огни»	Разрешает проследовать сигнал (с установленной скоростью), отправиться на перегон и следовать далее по показаниям локомотивного светофора автоматической локомотивной сигнализации, и информирует, что впереди свободны два (или более) блок-участков.
	«Один жёлтый мигающий и один лунно-белый огни»	Разрешает проследовать сигнал со скоростью не более 40 км/ч, отправиться на перегон двухпутного участка по неправильному пути, и следовать далее по показаниям локомотивного светофора автоматической локомотивной сигнализации. Количество свободных блок-участков, вообще говоря, не определяется, согласно инструкции.

• Маневровое показание поездного сигнала, и показание при отправлении на перегон, не оборудованный путевой блокировкой.

Изображение (примеры)	Название	Описание и комментарии
	«Один лунно-белый огонь»	Разрешает маневровому составу двигаться за сигнал, информирует о готовности маршрута. Двигаться разрешается до следующего поездного или маневрового светофора, до границы станции, или до каких-либо точек, определяемых ТРА станции. Ничего не говорит о допускаемой скорости движения по маршруту, и о свободности или занятости участков маршрута. Применяется, как правило, на станциях, оборудованных электрической централизацией, но не на всех таких станциях.
	«Один лунно-белый огонь»	Говорит о готовности маршрута отправления на перегон или ответвление, не оборудованное путевой блокировкой (в том числе такие, где применяется электрожезловая система, движение по поездным телефонограммам, или иные способы организации движения, кроме полуавтоматической блокировки, автоблокировки или автоматической локомотивной сигнализации как самостоятельного средства сигнализации) только в пределах станции, но не является разрешением для отправления на перегон.

особенности маршрутизации / Блог компании Туту.ру / Хабр

Архитектура железной дороги — вещь достаточно интересная с точки зрения принципов маршрутизации. Есть перегон — некий линейный маршрут от одного узла до другого, например, от обгонного пункта до станции. По перегону поездам можно следовать только по очереди, не обгоняя друг друга и не «соприкасаясь». Маршрутизация по большей части производится на раздельных пунктах. То есть на перегоне можно только ехать или стоять.

Он разделён на блок-участки. Блок-участок — это маленький отрезок перегона, чаще всего от светофора до светофора. В обычной ситуации на одном блок-участке может находиться только один поезд. То есть если на блок-участке сейчас кто-то есть, в его начале горит запрещающий сигнал, не позволяющий следующему поезду заехать на него. А на блок-участке до этого горит жёлтый, ограничивающий максимальную скорость.

Понятное дело, бывают исключения вроде ситуации, когда нужно вытолкать с блок-участка электричку, оставшуюся без питания (и нужно заехать под красный), но мы сейчас будем говорить про то, как устроено в упрощённых случаях.

Сигналы

В мозг машиниста сигналы попадают через глаза, уши и, иногда, тактильно. Например, взрыв сигнальной петарды (их кладут на пути перед аварийным поездом) ощущается и звуком, и вибрацией локомотива. Но считаются петарды звуковым средством сигнализации.

Светофоры можно увидеть. Изредка попадаются семафоры (это которые машут, а не светят), ещё можно увидеть щиты, фонари, флаги и так далее. Свистки локомотива, речевые информаторы, сирены и гудки можно услышать. Есть старые ветки типа Кувшиново, где вроде сохранился семафор, но я уже давно не работаю с машиной, поэтому не могу точно сказать.

Вот ещё пример: когда на участке работают путейцы, то вначале места работ ставится сигнальный знак — жёлтый щит. Он устанавливается от начала места работ. Если видишь такой — значит, там будут люди на путях. Действует ограничение скорости. Через некоторое время сигнальный знак круглый: «начало опасного места», потом «конец опасного места» — проехал конец, но не должен сразу разгоняться, потому что за тобой вагоны. Нужно, чтобы все выехали с прежней скоростью, и только потом знак зелёного щита — можно разгоняться.

Фонарь — это ночная версия флага. А флаги вы могли видеть у проводников. Как только посадка закончена — машут зелёным флагом. Бабушка с тележкой провалилась под платформу — красный флаг. А ночью красный фонарь. Помощник видит красное и не отправляется.

Звук — например, когда локомотив свистит три раза, он собирается остановиться. Два раза — движется назад. Один — вперёд.

Отправляемся

Дальше поезд должен линейно проследовать через перегон, но при этом не приближаясь слишком близко к идущему перед ним составу:

Когда поезд проезжает светофор, он сразу переключается на красный. Это значит, что на данный блок-участок заезжать нельзя.

Переключение на красный выходного светофора на блок-участке (поезд ушёл с отрезка) переключает входной на жёлтый. Переключение выходного на жёлтый переключает входной на зелёный. Выходной светофор одного участка сам по себе является входным для следующего, и называется проходным светофором.

То есть на блок-участок с другим поездом заезжать нельзя. На участке за ним надо двигаться медленно. На участке через один можно двигаться с любой скоростью в рамках разумного и допустимого.

Эта система называется автоматическая блокировка, проще — автоблокировка. Когда-то давно давно была только трёхзначная, как выше. А ещё есть четырёхзначная, сейчас часто между жёлтым и зелёным добавляется ещё один промежуточный светофор с двумя огнями, жёлтым и зелёным. Он просто для информации, что следующий сигнал ограничивает. Чтобы скорость не подбавлял.

Перегон метрополитена, обратите внимание на показания светофоров. На примере метрополитена хорошо видно работу автоблокировки, хотя блок-участки в метрополитене гораздо короче, чем на железной дороге, но алгоритм срабатывания автоматики одинаков.

Принцип работы автоблокировки основан на передаче по рельсовой цепи кодированного электрического сигнала, соответствующего показаниям светофора. Сигнал кодируется в шифраторе, который можно найти в релейном шкафе у каждого светофора.

На автоблокировку завязана система автоматического управления торможением (САУТ). Она устанавливается на предвходных и входных светофорах. Она измеряет скорость движения подвижного состава в соответствии с сигналами светофоров. САУТ нужна для автоматического включения торможения на подвижном составе.

Устройство СЦБ (систем централизации, сигнализации, блокировки), трансформаторный ящик светофора.

Это первое поколение автоматики, сейчас она уже считается чуть ли не археологией, почти везде стоят КЛУБы. Из важного КЛУБ отличается от САУТа тем, что основной блок измерения и обработки находится в кабине, а не на светофоре.

Как локомотивная бригада узнаёт показания следующего светофора, ещё не видя его? В кабине каждого локомотива, электро-или-дизель-поезда установлен локомотивный светофор и дешифратор (сейчас это на КЛУБе). Приёмные катушки, расположенные на локомотиве снизу, над железнодорожными путями, считывают электромагнитные коды с рельсов и передают в дешифратор. Дешифратор, получая электрические импульсы, обрабатывает их и подает сигнал на локомотивный светофор. Так происходит передача автоматической локомотивной сигнализации (АЛС).

Через локомотив всегда идёт трафик со светофора.

То есть сигнал подаётся прямо по рельсам и считывается локомотивом с помощью первой колёсной пары, замыкающей цепь. Точнее, катушки над ней. Поезд, светофор и рельсы всегда образуют замкнутую цепь. Дальше поезда сигнал не идёт. Есть исключения с сразу двумя сигналами спереди и сзади, но это для особых ситуаций.

Если машинист ошибается или происходит какая-то авария, автоматическая сигнализация просто не даёт совершить потенциально опасное действие. Если поезд всё-таки прошёл красный запрещающий сигнал без разрешения диспетчера, то сработает АЛС. И поезд автоматически перейдёт в режим экстренного торможения для предотвращения столкновения или схода с рельс в случае неисправности пути.

Показания локомотивного светофора — цветные панели слева от шкалы скоростемера. Их читает не только человек, но и КЛУБ (комплексное локомотивное устройство безопасности). Эта система получает числовой код с рельс о показаниях впередистоящих светофоров. На фото фактическая скорость зелёная, красная — это допустимая на участке. Расстояние до цели — графа слева. Вместо слова «переезд» до светофора будет «светофора» и количество метров — 129, 90, 70. И красная скорость начнёт падать пропорционально расстоянию. Когда останется до сигнала 100 метров, она будет равна нулю. Ближе не подъехать. Если нужно заехать под красный — надо ввести специальную команду для выставления допустимой скорости на 20. КЛУБ по сложности комбинации понимает, что в кабине кто-то подумал, прежде, чем делать. Мы несколько раз использовали такой режим, и один раз «разведывая» кривой участок наткнулись за поворотом на хвост электрички, вставшей по срыву стоп-крана.

Какой сигнал показывается на впередистоящем светофоре, тот же дублируется и на локомотивном светофоре в кабине машиниста. Белый сигнал — следующий участок не кодируется.

Зелёный свет — следуй с установленной скоростью, загорелся жёлтый — внимание, проследовать светофор с жёлтым сигналом разрешается со скоростью не выше 60 км/час. Проезд красного сигнала — нарушение, со всеми вытекающими отсюда последствиями для локомотивной бригады (кроме ситуаций, которые по инструкции регламентировано разрешают это делать).

На малодеятельных участках железных дорог работает так называемая полуавтоблокировка. Там, на перегонах между станциями, нет проходных светофоров и блок-участков. Пока движущийся состав не проследует весь перегон полностью и не прибудет на следующую станцию, идущий за ним поезд, будет стоять на станции и ждать, на перегон он не отправится. У нас в Подмосковье на Конаковской ветке такое было раньше.

Какова пропускная способность такого участка? Конечно, не очень высокая. Вот почему нужно отправлять больше пакетов! Так что автоблокировка и разбиение на блок-участки позволила в разы повысить пропускную способность железных дорог.

Примеры:

• Зелёный — предписывает маршрут по прямому направлению, выходной сигнал открыт.
• Один жёлтый — маршрут по прямому направлению на станцию открыт, выходной сигнал закрыт (красный).
• Два жёлтых — маршрут приготовлен с отклонением движения по стрелке, выходной сигнал закрыт.
• Два жёлтых (верхний из них мигающий) — маршрут приготовлен с отклонением на боковой путь, выходной сигнал открыт.
• Красный и белый — сигналы, разрешающие проследование запрещающего (красного) сигнала по распоряжению дежурного по станции при неисправностях инфраструктуры путей (рельсы, стрелки, светофоры) при скорости не выше 20 км/час с готовностью немедленной остановки подвижного состава.

Приоритеты движения опережение подвижного состава

Приоритетов много. Высокоскоростные поезда бьют скоростных, скоростные бьют скорые, скорые бьют обычных пассажирских, обычные пассажирские важнее пригородных, и в конце грузовые. Ещё бывают всякие странные исключения вроде правительственных поездов, у которых приоритет превышает максимальное значение int.

Когда опережение нужно сделать не на станции, а на перегоне, тогда машинист совместно с дежурным диспетчером блок-участка пути выбирает удобный для опережения участок. Для этого у машиниста есть карта профилей перегонов, чтобы выбрать наиболее удобный и безопасный участок пути для возобновления движения с места остановки с учётом веса состава.

Вот едет машинист на грузовом поезде с бензином, у него 60 вагонов. Диспетчер говорит — за тобой пассажирский, надо убрать тебя на обгон (но прямо так не скажет, а простой уберёт словами «маршрут на боковой путь»). Машинист будет выполнять. Карта профилей важна вот почему: если обгонный путь от станции, а длина у него всего 30 вагонов, то наш товарняк с бензином не влезет. Значит, дальше надо ехать до другого пункта, где уже можно поместиться.

На каждом перегоне для совершения опережения есть «правильное» и «неправильное» направление движения. В правильном направлении поезда движутся по светофорам. А в неправильном направлении (встречном) движутся не по светофорам, а по показаниям АЛС в кабине локомотива. Смена направления движения по перегону возможна в исключительных случаях и только при участии двух дежурных по станциям (ДСП), контролирующих данный перегон.

Редкий случай на самом деле. Вот есть двухпутка. Правильный путь занят твоим поездом. Тебя берут на перегоне встречку, это «неправильный» путь. Всё встречное движение останавливается, ты едешь в гордом одиночестве, пытаясь понять что это было. Тут — ВЖУХ! — проносится опаздывающий куда-то Сапсан. Ну а в конце перегона снова заходишь на правильный. Да, там уже «пробка» из тех, кто должен был ехать в другую сторону, но маршрутизация по приоритетам есть маршрутизация по приоритетам.

Радиосвязь

За радиосвязь на железных дорогах отвечает служба связи — ШЧ и региональные центры связи — РЦС. При производстве маневровых работ общение происходит точно так же, но на другой частоте, чтобы маневровая работа не мешала поездной. На случай отказа или сбоя, всегда существуют резервные диапазоны и каналы. Если на локомотиве полностью отказывает радиосвязь, то машинист обязан довести поезд до первой станции, там остановить состав, устно сообщить о проблеме дежурному по станции, и совместно с поездным диспетчером принимается решение о дальнейшем следовании данного поезда с локомотивом, имеющим исправную радиосвязь. Диспетчер может дать приказ, как следовать с неисправной связью.

Все радиостанции дают вести радиопереговоры на больших расстояниях и со всеми причастными. Машинисты поездов могут разговаривать между собой, с дежурными по станциям, с поездным диспетчером, с начальником поезда, без всяких помех и проблем. У Сапсанов своя частота, их слышат теперь не все желающие.

По радио можно вызвать врача или полицию с ближайших станций.

Из Москвы можно было вызвать Петербург при желании. Только просто поговорить не выйдет: всё это пишется, если послать кого-то в эфире, будет резолюция и выговор.

Вот примерно так. Перегоны — это то, что между точками маршрутизации. Они разделены на отрезки блок-участков, на каждом из которых может быть в обычной ситуации только один поезд. Это снабжено системой автоматического контроля и проверяется разными людьми — как минимум машинистом и диспетчером. Всё безопасно и логично прямо на уровне протокола.

За огромную помощь в подготовке спасибо А.В. Иванову. Если интересно что-то детальнее — спрашивайте. А пока вот наши другие посты про железную дорогу: ретропоезд с паровозом, FAQ про работу помощника машиниста, про поезд Мегаполис, что интересного в кабине машиниста поезда, особенности транспорта Универсиады, в депо Аэроэкспресса, про транссиб, Гранд Экспресс, какие бывают поезда, энергосистемы вагонов, как устроен пассажирский вагон, как собирают вагоны, как они эволюционировали, про Ленинградский вокзал, про паровозы, про старые вагоны, большой FAQ про поезда дальнего следования и неочевидные правила.

Сигналы светофора (ПДД п. 6)

И помним, что:

• зелёный сигнал разрешает движение;
• зелёный мигающий разрешает движение и информирует о том, что скоро будет включен запрещающий сигнал;
• жёлтый сигнал запрещает движение, но водители, которые при включении этого сигнала светофора не могут остановиться, не прибегая к экстренному торможению, могут продолжить движение;
• жёлтый мигающий сигнал светофора разрешает движение и информирует о наличии нерегулируемого перекрестка или пеш. перехода, а также предупреждает об опасности;
• красный сигнал, в том числе мигающий, запрещает движение;
• сочетание жёлтого и красного запрещает движение и говорит о скором появлении зелёного сигнала светофора.

Какие светофоры бывают?

1. Светофоры могут иметь одну или две дополнительные секции с сигналами в виде стрелочки. Нужно помнить, что действие сигналов светофора в виде стрелок распространяется на то направление, на которое эти стрелки указывают. Выключенный сигнал светофора дополнительной секции или включенный красный на ней означает, что ехать в направлении, регулируемом этой секцией нельзя!

2. Реверсивные сигналы светофора. Они регулируют движение ТС по полосам, где направление движения может меняться на противоположное. Х-образный красный сигнал на таких светофорах запрещает движение по полосе, зелёная стрелочка — разрешает, а жёлтая говорит о том, что нужно немедленно перестроиться на другую полосу движения, т. к. предстоит смена сигнала. При выключенных сигналах реверсивного светофора над полосой, обозначенной с двух сторон разметкой 1.9, въезд на данную полосу запрещен!

3. Для движения маршрутных транспортных средств, движущихся по выделенной для них полосе, могут применяться т-образные светофоры бело-лунного цвета. Такой светофор разрешает движение, когда одновременно включен нижний сигнал и один (или несколько) верхних. При этом:

— сочетание нижнего и верхнего левого сигнала разрешает двигаться налево

— сочетание нижнего и верхнего правого сигнала разрешает двигаться направо

— когда включается нижний и средний верхний сигнал, то едем прямо.

!!! Если включены только три верхних сигнала, то движение запрещено

4. Для пешеходов, велосипедистов. Сигналы таких светофоров выполнены в виде человечка (велосипеда). Их действие распространяется на пешеходов (велосипедистов).

5. Круглый бело-лунный мигающий сигнал, расположенный на ж.д. переезде, разрешает движение ТС через переезд. Если этот светофор выключен или имеет красный сигнал, то мы можем проехать, если в пределах видимости отсутствуют приближающиеся к переезду поезда (локомотивы, дрезины).

О.С.

Автошколы г. Архангельска «Мастер-У»

Удовольствие от движения!

Как поезд проходит путь от станции до станции

Приоритеты движения опережение подвижного состава

У пассажирского поезда приоритет. Когда нужно опередить товарный поезд, машинист пассажирского связывается для согласования опережения с диспетчером участка пути либо дежурным по станции. После согласования грузовой поезд останавливается на станции, пассажирский опережает его.

Приоритетов много. Высокоскоростные поезда бьют скоростных, скоростные бьют скорые, скорые бьют обычных пассажирских, обычные пассажирские важнее пригородных, и в конце грузовые. Ещё бывают всякие странные исключения вроде правительственных поездов, у которых приоритет превышает максимальное значение int.

Когда опережение нужно сделать не на станции, а на перегоне, тогда машинист совместно с дежурным диспетчером блок-участка пути выбирает удобный для опережения участок. Для этого у машиниста есть карта профилей перегонов, чтобы выбрать наиболее удобный и безопасный участок пути для возобновления движения с места остановки с учётом веса состава.

Вот едет машинист на грузовом поезде с бензином, у него 60 вагонов. Диспетчер говорит — за тобой пассажирский, надо убрать тебя на обгон (но прямо так не скажет, а простой уберёт словами «маршрут на боковой путь»). Машинист будет выполнять. Карта профилей важна вот почему: если обгонный путь от станции, а длина у него всего 30 вагонов, то наш товарняк с бензином не влезет. Значит, дальше надо ехать до другого пункта, где уже можно поместиться.

На каждом перегоне для совершения опережения есть «правильное» и «неправильное» направление движения. В правильном направлении поезда движутся по светофорам. А в неправильном направлении (встречном) движутся не по светофорам, а по показаниям АЛС в кабине локомотива. Смена направления движения по перегону возможна в исключительных случаях и только при участии двух дежурных по станциям (ДСП), контролирующих данный перегон.

Редкий случай на самом деле. Вот есть двухпутка. Правильный путь занят твоим поездом. Тебя берут на перегоне встречку, это «неправильный» путь. Всё встречное движение останавливается, ты едешь в гордом одиночестве, пытаясь понять что это было. Тут — ВЖУХ! — проносится опаздывающий куда-то Сапсан. Ну а в конце перегона снова заходишь на правильный. Да, там уже «пробка» из тех, кто должен был ехать в другую сторону, но маршрутизация по приоритетам есть маршрутизация по приоритетам.
