Замена лампы h4 на светодиодную – Светодиоды в штатных фарах вместо галогенных ламп — тест — журнал За рулем

Содержание

Светодиоды в штатных фарах вместо галогенных ламп — тест — журнал За рулем

Современные светодиодные источники света резко отличаются от предшественников, утыканных кристаллами со всех сторон. Но можно ли такие «лампы» устанавливать вместо галогенных в фары автомобилей? Проверяем на профпригодность светодиоды пяти моделей.

В эпоху Зевсов и Гераклов каждый земной день начинался с того, что богиня утренней зари Эос выезжала на небо. Везли ее два бессмертных коня — Фаэтон и… Лампа. Заметим, что коня по имени Светодиод на Олимпе точно не было. Однако человечество решило-таки отказаться от ламп накаливания и газоразрядных аналогов в пользу более экономичных и долговечных полупроводниковых источников света. Сегодня их устанавливают в головную светотехнику даже сравнительно недорогих автомобилей.

Материалы по теме

Долой галогенки!

Автомобильные светодиоды в начале своей карьеры сами себе испортили репутацию: вторичный рынок был завален откровенным «леваком». Как правило, источник света для головной оптики представлял собой десяток дохленьких светодиодов, светивших в разные стороны, - о правильном светораспределении не стоило и мечтать. Однако вскоре появилось изделие Philips LED headlight, в котором узенькие полоски светодиодов в точности соответствовали расположению нити накаливания в обычной лампочке. А вскоре схожие по конструкции полупроводниковые источники света стали выпускать многие китайские мануфактуры.

Вообще-то, нельзя устанавливать светодиоды в фары, омологированные под галогенки, и мы не раз об этом писали. Но восточные производители упорно пишут на упаковках своих изделий Н4 или Н7! Незаконно? Безусловно. Однако оставим пока юридическую сторону вопроса. Наша главная задача — испытать светодиоды на профпригодность. С этой целью мы приобрели пять комплектов для установки в фары, предназначенные для работы с лампами Н4. Обращаем внимание, что все купленные светодиоды способны работать при напряжении как 12 В, так и 24 В. Это говорит о том, что в них применены добротные блоки стабилизации питания — так называемые драйверы.

www.zr.ru

Замена галогеновых ламп на светодиодные в авто

Решил заняться заменой галогенных ламп на мощные светодиодные.

Ксенон себя уже исчерпал, у него неприятный холодный свет, бесполезный в тумане, высокая стоимость и низкая долговечность. Галоген на фоне других ламп уже смотрится несерьёзно. Натриевые лампы дают желтый монохромный свет, искажающий цветовосприятие.
Значит, будущее за светодиодами!
Плюсы у них огромные — очень мощный свет, очень высокая долговечность и прочность и малая требовательность к источнику питания.

Всё началось после того, как забыл выключить ближний свет. После этого занялся вопросом заменой на мощные светодиоды. Сначала поискал в ближайших автомобильных магазинах. Я обалдел от тех цен которые они предлагали. Но не нашёл, то что надо. И я обратился к интернет магазинам. Пересмотрел очень много. Но остановился на Али экспрессе. Так как выбор огромный.
Много часовой поиск и переписка со множеством продавцов привело к успеху. Нашёл то что надо.
Оплатив заказ и начал ждать. После прошествии 20-25 дней получил лампы.
Немного отступлю. Лампы были куплены ещё в начале лета. После прошествии времени. Решил написать обзор.
После того как получил лампы. Пошёл их ставить. Замена галогенок на светодиодные не составила особого труда. Так как все крепления стандартные, снял галогенку поставил на её место светодиодную. Замена заняла 15-20 минут. С замирание сердца включил их. И о чудо, все работает. Проверил переключение ближний, дальний. Все срабатывало. Первое что я заметил, стрелка вольтметра на приборной доске немного отклонялась. По сравнению с галогенками. Когда стояли галогенки, стрелка очень сильно откланялась.
Пришло время их испытать. Покатался со светодиодными лампами часик. Работают. Проверил нагрев ламп. Греются, рука еле терпит. На фарах стоят колпаки, пришлось снять. Опять начал тестить. Покатался ещё часик. Опять проверил нагрев, стали меньше греться. Что бы не рисковать драйверами, которые стоят внизу лампы, я их от туда убрал. Удлинил провода от лампы. Благо сам драйвер залит чёрным герметиком. Потом опять протестил. Проверил нагрев, стало ещё меньше. Теперь пойдёт.
Хорошо светят, правда неравномерно, благодаря конструкции самой лампы. Дело в том, что верх отражателя фары освещается не так интенсивно, как его боковины, т.к. диоды расположены на одной оси обратно друг к другу. В итоге, на дороге видны лучи света, испускаемого фарой, а рисунок фар, например, на стене- имеет светотеневую границу, но не однороден как у галогенных или ксеноновых ламп. Но свет очень яркий, не слепит как ксеноновый.
Немного технической информации.
В светодиодной лампе стоят четыре Cree -XM-L2
Мощность 20W
Световой поток: 2400LM
Переключение- ближний — горят два верхних светодиода.
Переключение — дальний — горят два нижних.

Cree ХМ-L2 – почти 1200 лм. Для примера, 100В лампочка накаливания вырабатывает 1300 лм, но за счет нагревания, рассеянного света и количества потребленного электричества в ходе такой работы, она не идет ни в какое сравнение со светодиодами.
Вот инфа про светодиоды которые там стоят
www.cree.com/LED-Components-and-Modules/Products/XLamp/Arrays-Directional/XLamp-XML2-EZW

Немного фотографий.

Инструкция по замене.

Первое включение. Не отрегулировал.

Фото у стены. В верху небольшие засветы. Их еле видно. Не кретично.

Что бы не рисковать драйверами. Они внизу. Я их убрал с ламы. Вот фото переделки

Цветовая температура.


Ближний свет.


Дальний свет.
Отрегулированные фары.

Ближний свет.

Дальний свет.
После установки я доволен.

Сравнение ксенона со светодиодными лампами.


Давайте начнём с ксенона.
Не весь ксенон разрешен. По закону РФ не весь ксенон разрешен, а только тот который штатно ставится на заводах изготовителя. ТО есть если вы поставили «кустарный» китайский ксенон, то вас за это могут оштрафовать.
Низкий КПД. Сильно нагрев. Сложное оборудование. Требуется больше энергии, большая нагрузка – чуть больший расход топлива, потому как нагрузка на двигатель.
Расход конечно не существенно вырастает, но 0,3 литра на 100 км вы все равно отдадите.
Теперь про светодиоды.
Первый и самый большой плюс светодиодов, это их энергопотребление. Оно в разы, меньше чем у галогена и ксенона.
Экономия топлива. Чем меньше берется энергии, тем меньше расходуется топлива. Нагрузка на генератор от осветительных приборов падает в разы, а соответственно нагрузка на двигатель также падает – вы экономите на топливе. Опять же ждать, что вы сэкономите литры не стоит, но все же 0,2 – 0,3 литра на 100 километров запросто можно добиться.
Нет сложного оборудования для установки по сравнению с ксеноном. Просто выкрутили старую галогенную лампу и вставили на ее место светодиодную.
Выделение тепла меньше чем в ксеноне. А соответственно ее можно использовать в обычной фаре и даже в противотуманных фарах.
Срок службы светодиодных фар, также больше чем у ксенона, в несколько раз. Доходит до 10 000 часов, а это очень много.
Светодиоды можно устанавливать и никто вам не запретит его использовать, даже по закону.
Формы и размеры. Сейчас можно установить светодиодное освещение практически на все автомобили, то есть формат и размер ламп не отличаются от галогенных.

Минус- цена.
Выводы делать вам. Стоит замена или нет
P.S.
P.S. Добавлю про ДПС. Меня уже успели несколько раз тормознуть во время очередных рейдов по ксенону. И каждый раз одно и тоже:
ДПС: Здравствуйте, почему с запрещенным ксеноном ездите?
Я: А это не ксенон. Разве слепит?
ДПС: Не слепит, но слишком ярко для галогена.

Я: А это и не галоген.
ДПС: …
ДПС: Эм. А что это тогда?
Я: Диоды.
ДПС: Так ярко? Диоды? Выключите фары.
Я: Пожалуйста.
ДПС: (Заглянув в фары) Орет своему напарнику: «Семеныч/Михалыч/Петрович, иди сюда скорей. Смотри как тут диоды ебошат!
Я: Эм, мне бы поехать.
ДПС: Извините, подождите пожалуйста, очень уж диво дивное. Скажите где такие купить? А у Вас Н4? А Н7 такие есть? А где такие заказать? А долго ждать? А можно без ожидания, но дороже купить в МСК? И еще шквал вопросов.
2ДПС: Нифига! Диоды! А включите! Них…ра се! Начинает задавать вопросы теже, но 1ДПС его осаживает.
ДПС -> 2ДПС: Спакуха! Я все уже пробил и узнал. Завтра поедем покупать!
Я: Диоды же не запрещены, ведь так? Могу с ними кататься — оно же не ксенон?
ДПС: Да, конечно! Под запрет пока только ксенон. Тем более Ваши лампы не слепят даже.
.

mysku.ru

Что будет, если заменить галогенные лампы в фарах на светодиодные

Меняем галогенные лампы в автомобиле на LED.



Светодиодные лампы дают чрезвычайно интенсивный свет с очень небольшой нагрузкой на электрическую систему вашего автомобиля. Напомним, впервые подобные лампы, предназначенные для установки в передние фары автомобиля, появились на дорогих премиальных автомобилях несколько лет назад. К сожалению, в самые первые годы владельцы обычных автомобилей с завистью смотрели на собственников премиальных и дорогих транспортных средств, мечтая в душе о том, чтобы и их автомобили имели такой же светодиодный ближний свет. И вот спустя несколько лет подобные автомобильные LED лампы появились на вторичном рынке (в автомагазинах, интернет-магазинах и т.п.). Каждый водитель теперь может приобрести себе комплект для дооснащения фар светодиодными лампами. Мы установили один из комплектов на тестовый автомобиль, чтобы узнать, хорошая ли эта идея.



Хотим заметить, мы не просто установили их на машину, но и сравнили светодиодный свет ламп с несколькими видами обычных галогенных автомобильных ламп (в том числе и с несколькими дорогими лампами).



Тест



Тестовым автомобилем является старый внедорожник Toyota 4Runner 1996 года выпуска, в котором в качестве ближнего света в передней оптике используются стандартные галогенные лампы «h5». Благодаря большим фарам этот автомобиль отлично подходит для тестовой проверки работы LED ламп в качестве ближнего света.



Интенсивность яркости светодиодных ламп ни у кого не вызывает сомнений. Они действительно ярче обычных галогенных источников света. Но это не самый важный фактор в автомобильном освещении. Более важным показателем является дальность пучка света. Вот для этого мы и сделали сравнение, чтобы понять, какие лампы лучше освещают дорогу. И вполне возможно, что светодиодные лампы не смогут давать стабильный и мощный пучок света, как это делают традиционные лампы в автомобилях.



Чтобы понять почему со светодиодными лампами могут быть проблемы, посмотрите на конструкцию автомобильных LED ламп.



Обратите внимание, что в отличие от галогенных ламп, которые являются всенаправленными (свет идет во все стороны), светодиодные лампы направляют свет только в ограниченном ракурсе, поскольку в них встроены всего несколько крошечных светодиодов (по 2 с каждой стороны —  в нашем примере).



Но несмотря на крошечные размеры светодиодных элементов они выдают очень яркий с высокой частотой свет.



Технология



Вы наверное уже знаете, как работает обычная лампа накаливания. Человек, который изобрел лампу накаливания, вошел в историю человечества и его развития. Ведь благодаря освещению весь мир преобразился, а промышленность получила новый виток развития. Как вы знаете, идея была проста. Кусок проволоки в прозрачной стеклянной колбе подсоединялся к электричеству, что в итоге давало свечение из-за накаливания проволоки. Подобный опыт сегодня может проделать любой школьник в начальном образовательном учреждении.



Галогенная лампа практически имеет тот же смысл работы традиционной лампы накаливания. Единственное, что технология просто усовершенствована. Так в стеклянную колбу помещен буферный газ: пары галогенов (брома или йода). Благодаря этому удается повысить температуру спирали и увеличить срок службы лампы. Таким образом, благодаря этой галогенной лампе удалось повысить светоотдачу.



На картинке, которую мы даем для сравнения двух типов ламп, вы можете видеть обычные галогенные автомобильные лампы и комплект LED ламп для ближнего света.



Сами производители, чтобы увеличить эффективность светоотдачи LED ламп вмонтировали в их конструкцию, параболический алюминированный отражатель, который увеличивает фокус света (напомним, что светодиодные фары имеют очень маленький фокус отдачи света из-за особенности их конструкции).



Параболический алюминированный отражатель по своей сути представляет из себя простую выпуклую алюминиевую трубку, которая как и зеркало отражает свет, распределяет его в пространстве, а далее направляет собранный свет в определенном направлении.



Так же обратите внимание и на заднюю часть LED лампы, где вы можете увидеть серебрянный элемент, который представляет собой «радиатор» охлаждения самой лампы. Да, конечно, светодиоды не дают практически большого тепла и так не нагреваются в передней части, несмотря на яркий и мощный свет. Но позади диодов нагрев все-же происходит. После несколько секунд работы к задней части LED лампы вы вряд ли сможете прикоснуться.



Также, рядом с «серебряным радиатором охлаждения» проходит провод питания с разъемом, для легкого отсоединения лампы от электрической системы (например, при необходимости замены). Сама LED лампа подключается к разъему от которого идет провод на резистор, для компенсации диапазона напряжения, который в разных марках и моделях машин может быть не одинаков.



Преимущество светодиодных автомобильных ламп



С практической точки зрения светодиодные лампы имеют много преимуществ, по сравнению с обычными галогенными . Например, свет от LED ламп ультра-яркий, плюс срок службы светодиодных ламп значительно больше (!) чем галогенных. Кроме того, автомобильные LED лампы потребляют значительно меньше электроэнергии, чем обычные галогенные лампы. На примере нашего комплекта h5 LED ламп ближнего света для Toyota 4Runner, светодиоды потребляют 1,4 ампера, в отличие от 5 ампер, которые потребляют галогенные лампы.



Понимаем, что такая экономия электроэнергии в принципе не будет ощущаться  и отражаться на водителе. Многие ошибочно полагают, что подобное потребление энергии LED лампами позволит сэкономить значительное количество топлива. Но поверьте, экономия будет настолько мизерная, что по итоговому расходу топлива вы почти ничего не заметите.



Но все же, если вы часто пользуетесь дополнительными внешними аксессуарами, которые часто подключаете с помощью прикуривателя или USB порта, то LED лампы помогут вам разгрузить аккумуляторную батарею, а значит увеличить срок ее службы. Особенно это актуально, когда вы подключаете к электрической системе машины такие приборы как, автомобильный холодильник, сабвуфер, дополнительный усилитель аудио установки, дополнительные аудио-колонки и т.п. приборы.



Где купить LED лампы для автомобиля?



В Российском интернете существует немало компаний, которые продают светодиодные лампы на многие марки автомобилей. Но мы намерено не будет заниматься рекламой подобных магазинов. Дело в том, что не смотря на приличный ассортимент светодиодных ламп в России, в сравнении с зарубежными интернет магазинами представленный объем ламп для различных автомобилей, в нашей стране не так уж и огромен.



И беря во внимание средний возраст автомобилей в России, который составляет примерно 12-15 лет, многие владельцы, желая поставить на свой автомобиль LED лампы вместо галогенных, вряд ли найдут у нас в России автомагазин, где можно купить тот-же комплект  оснащения передней оптики светодиодными лампами, именно для своего старого автомобиля.



Мы сделали анализ по зарубежным интернет магазинам, которые занимаются продажей светодиодных ламп для автомобилей. Наибольший интерес у нас вызвал сайт Superbrightleds.com



Эта компания продает огромное количество различных световых ламп. В их числе в магазине представлен огромный ассортимент LED ламп и комплектов дооснащения для невероятного количества моделей и марок автомобилей. Поверьте, на этом сайте вы можете найти лампы на очень редкие модели и марки машин.



Допустим, вы являетесь владельцем потрясающего старого 1990 Volkswagen Corrado, то можете быть уверены и не сомневаться, что на сайте SuperBrightLED вы легко найдете для своей машины, как светодиодные лампы, так и комплекты дооснащения для оптики.



Если вы думаете, что поменять галогенные лампы на светодиодные у вас не получится самостоятельно, то вы ошибаетесь. Поверьте, это просто, комплект дооснащения способен установить даже тот владелец машины, который никогда самостоятельно не открывал капот.

Единственное с чем может столкнуться владелец машины при смене галогенных ламп на светодиодные, это с трудностями, связанными с  доступом к самим лампам. В некоторых автомобилях (в зависимости от марки и модели) доступ к лампам в передних фарах затруднен.



Наш совет: Когда будете вынимать галогенные лампы из передних фар, не прикасайтесь к стеклянной колбе голыми руками. Голыми пальцами вы можете оставить грязь на колбе, что непременно приведет к ослаблению рассеивания света. Ведь вам нет смысла повредить галогенные лампы, поскольку они находятся в рабочем состоянии. Вполне возможно они вам еще пригодятся. Например, если вам не понравятся как светят светодиодные лампы, вы сможете обратно вернуть на место эти галогенные лампы.



Так же при замене галогенных ламп на LED убедитесь, что ваши фары правильно отрегулированы. Помните, что правильно откалиброванные фары позволяют эффективно направлять свет на дорогу максимально захватывая участок дороги, не ослепляя водителей на встречном движении.



Как правило, фары регулируются с помощью специальных винтов расположенных там же, на фарах. Вы можете отрегулировать фары на автосервисе на специальном стенде, либо отрегулировать их сами на глаз. Для этого медленно приблизьтесь к стене и включите ближний свет. По пучку света отрегулируйте фары так, чтобы луч света не светил слишком высоко или очень низко.



Светодиодные автомобильные лампы в действии

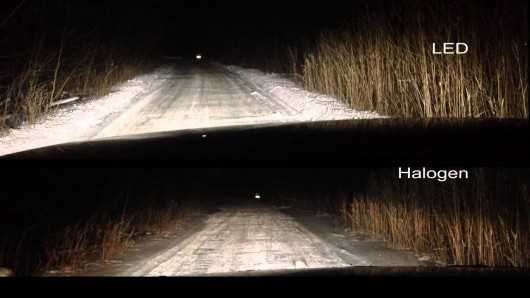

Для того, чтобы сравнить эффективность и яркость галогенных фар со светодиодными, мы выехали за город и в полной темноте проверили, как работает оптика с каждым типом ламп. Мы специально не меняли месторасположение машины на местности, чтобы можно по фотографиям сравнить качество освещения.




Для сравнения, мы изначально сфотографировали момент, как светят обычные галогенные Н4 лампы, далее, установили и сфотографировали следующий момент, как светят дорогие галогенные лампы интенсивного света, ну а затем установили комплект дооснащения LED ламп и после всего также сделали сравнительные снимки.



Посмотрите на примере трех снимков. Мы думаем разницу вы увидите сразу.



Сравнение галогенных ламп со светодиодными во время движения



Сравнивать по снимкам, как светят фары с разными типами ламп не совсем корректно, поскольку фотографии не позволяют выявить те ощущения от вождения в ночное время. Для того, чтобы реально узнать, какие лампы все-таки лучше необходимо было проехать на машине в ночное время, с разными типами световых лампочек.



В итоге, в результате тестирования мы установили, что в сравнении с обычными галогенными лампами фары со светодиодными лампами ближнего света, светят более эффективно.



Единственное на что мы обратили внимания при тестировании во время движения, это на дальность рассеивания (пучок света). Как вы можете видеть на фотографиях, яркость света у светодиодных ламп значительно превышает яркость галогенных (даже дорогих и мощных). Но, тем не менее, галогенные лампы имеют большую дальность пучка света, что во время движения автомобиля это незаменимо. Например, если вы едете в полной темноте, то дальность освещения самой дороги играет значительную роль для безопасности. В таких условиях движения дальность света играет более важное значение, чем его яркость перед машиной.



Плюсы светодиодных автомобильных ламп ближнего света



— Вы можете видеть каждый маленький камешек на дороге перед автомобилем в пределах 10-15 метров. Из-за яркости освещения LED ламп вам будет казаться при движении в темноте, что ночь закончилась. Это кстати может сыграть важную роль при длительном движении за рулем в ночное время. Дело в том, что чем больше света, тем меньше риска уснуть за рулем.



— Ваши фары будут светиться очень ярко, что увеличивает видимость вашего автомобиля на дороге другими водителями. Даже с большого расстояния на трассе вашу машину без проблем увидят другие водители, которые двигаются вам на встречу.



— Снижение нагрузки на электрическую систему автомобиля (в том числе на аккумуляторную батарею). Особенно тогда, когда вы пользуетесь автомобильным холодильником или другой энергоемкой техникой подключенной к прикуривателю машины.



— Потрясающий внешний вид. Да, передняя оптика, где установлены светодиодные лампы ближнего света смотрятся очень стильно и красиво. Ваша машина издалека будет не различима от дорогих премиальных транспортных средств.



Минусы светодиодных автомобильных ламп ближнего света



— Несмотря на правильную регулировку фар светодиодные лампы дают очень яркий свет, который может на близком расстоянии ослеплять водителей, движущимся вам на встречу.



— Маленькая дальность пучка света. Маленькая дальность рассеивания. Это большой минус для скоростной езды в ночное время. Галогенные лампы имеют большую дальность освещения и не слепят встречных водителей.



— Светодиодные лампы, которые идут в комплекте дооснащения и представленные на автомобильном рынке, не совсем законны. Так несмотря на то, что большинство светодиодных ламп сертифицированы в России, согласно действующего законодательства не совсем законно дооснащать автомобиль LED лампами ближнего света, если сам автопроизводитель автомобилей не предусмотрел данную возможность у себя на заводе.



Напомним, что любые изменения в конструкцию машины, которые могут влиять на безопасность дорожного движения необходимо сертифицировать и согласовывать с органами ГИБДД.



Тем не менее, несмотря на то, что установка светодиодных ламп ближнего света не совсем законна, многие водители в последние годы начали массово оснащать ими свои транспортные средства. Это связано с тем, что в большинстве случаев органы ГИБДД не имеют возможности проверить на дороге, какие типы ламп используются в автомобиле. Как правило для этого необходимо специальное оборудование.



Единственное, где владельцы машин могут столкнуться с проблемами, это после установки LED ламп в техническом центре, при прохождении техосмотра. В соответствии с действующими нормами и законодательными актами, если на машине установлены элементы освещения несоответствующие установленным ГОСТам, то транспортное средство не получит положительное заключение о прохождении техосмотра.



Итог



Несмотря на существенные минусы автомобильных LED ламп ближнего света, мы все таки должны признать, что поставив их на машину вы будете от них в восторге, как и мы. Установив светодиодные лампы взамен галогенных, вы полюбите их точно также, как и противотуманные фары.



Но могут ли светодиоды полностью заменить галогенные лампы ближнего света в автомобилях? Конечно, нет. Законы физики никто не отменял. Если вы часто ездите по темным дорогам или шоссе, то поставив LED лампы для ближнего света вы не будете ощущать себя за рулем комфортно, тем-более при движении на скорости и в темноте, из-за маленькой дальности света, который дают светодиодные лампы.



«»Но, если вы чаще всего эксплуатируете машину в городе или на загородных подсвеченных дорогах, то вы можете смело устанавливать на свою машину светодиодные лампы вместо галогенных»»



Поменяв традиционные лампы накаливания на LED лампы, вы получите более яркое освещение (особенно перед машиной). Благодаря этому вы получите более лучшую видимость дороги прямо перед своим автомобилем.

Это же касается и светодиодных ламп ходовых огней (габаритов), а также ламп, которые устанавливаются в задние фонари в качестве стоп-сигналов. Благодаря яркости свечения светодиодов ваши габаритные огни и стоп-сигналы, станут ярче. Это означает, что ваш автомобиль станет более заметным на дороге.



Стоит отметить, несмотря на интенсивность свечения светодиодных ламп их энергопотребление очень низкое, что разгружает всю электрическую систему автомобиля.



Так что, как это обычно бывает, у каждой технологии в мире есть свои плюсы и минусы. Конечно светодиодные инновационные технологии только находятся в начале своего пути развития и возможно, в будущем автопромышленность создаст LED лампы, которые по дальности пучка света и рассеиванию будут превосходить те же галогенные. Но в настоящий момент светодиодные лампы пока не могут соперничать с традиционными лампами накаливания, как по их параметрам, так и по техническим данным.



В целом галогенные лампы пока не собираются покидать автомобильный рынок и еще долгое время многие автопроизводители будут по-прежнему оснащать свою продукцию этим типом ламп. Ведь с галогенными лампами безопасность движения автомобиля в темное время суток на много лучше, чем при использовании светодиодных ламп.

www.1gai.ru

Очередная светодиодная лампа h5

В этом обзоре я расскажу про светодиодную лампу в цоколе h5. Отличительной её особенностью является применение вытянутой светодиодной матрицы. Также в данной лампе применена шторка, благодаря которой должна получиться светотеневая граница, идентичная светотеневой границе галогенной лампы. А вот получилась требуемая СТГ или нет читаем дальше в обзоре.

Лампа имеет следующий вид:

Часть светодиодной матрицы, расположенная под шторкой отвечает за ближний свет, а часть расположенная за пределами шторки отвечает за дальний. Всего лампа содержит две одинаковые светодиодные матрицы. Расположенные на разных её сторонах.

Заявленные характеристики лампы:

Яркость: 3800Лм.
Цветовая температура: 6000К.
Мощность: 36Вт.
Диапазон питающего напряжения: 8-48В.
Время жизни: 30000 часов.

Лампа выполнена в алюминиевом корпусе, в тыльной части которого расположен вентилятор, закрытый металлическим кожухом. Металлический кожух запрессован на радиатор лампы, который является цельной частью корпуса. Обычно лампы подобного типа выпускаются сразу под несколько видов цоколей, достаточно просто снять основание и поставить другое, но именно модель лампы, рассчитанная под цоколь h5, имеет шторку над светодиодом, для распределения света должным образом.

Переходник под цоколь прижимается к корпусу лампы достаточно сильно, также дополнительно в месте крепления присутствует уплотнительное кольцо. Данная конструкция полностью исключает любые вибрации лампы относительно переходника.

Корпус лампы выполнен из алюминиевого сплава 6063. Светодиодная матрица в верхней части лампы установлена на плату с алюминиевым основанием, которая в свою очередь установлена на термопасту и крепится к корпусу лампы двумя винтами.
Если открутить насадку на верхней части лампы, то можно увидеть алюминиевое основание печатной платы.

Что касается разъема, то он вынесен за пределы корпуса, благодаря чему установка лампы осуществляется значительно проще. Кабель имеет прочную оплету, благодаря которой можно не бояться его случайно повредить или порвать.

Габариты лампы составляют 96мм х 35мм. Без учета крепления и провода. Вес лампы составляет 89 грамм.

Начну я свои тесты с проверки работы лампы в заявленном диапазоне напряжений. Из таблицы и графика видим, максимальная потребляемая мощность соответствует напряжению 11В и напряжениям выше 36В. В диапазоне напряжений бортовой сети легкового автомобиля потребляемая мощность лампы составляет примерно 27Вт. При напряжениях ниже 8 вольт драйвер блокирует работу лампы. Можно заметить, что потребляемая мощность на ближнем и дальнем свете примерно одинаковая

Далее я измерю максимальную температуру светодиодов. При работе лампы на ближнем свете температура светодиодной матрицы составила 149,6°С, а при работе на дальнем свете температура светодиодной матрицы составила 143,5°С. Такая разница обусловлена тем, что часть матрицы, отвечающая за дальний свет расположена ближе к радиатору, следовательно она охлаждается лучше.

Теплограммы со шкалой

Также я хотел бы показать ещё одну картинку из описания данной лампы. На ней показано направление движение воздуха через радиатор. Недавно я тестировал ламу, в которой воздух также засасывался внутрь лампы и поступал внутрь фары вместе с пылью и грязью. Здесь же такого недостатка не наблюдается.

Тесты я проводил в картонной коробке, по габаритам примерно равной внутреннему пространству в фаре. Из следующих графиков нагрева можно увидеть, что лампа выходит на установившийся температурный режим примерно за 8 минут. Конечно я не могу не отметить тот факт, что с максимальной температурой светодиодов разработчики явно переборщили.

При установке лампы в фару стоит помнить о том, для работы вентилятора требуется небольшое расстояние между тыльной частью лампы и крышкой блока фар, если таковая крышка присутствует. Это расстояние обычно должно составлять 1-2см. Если при установке лампы крышка блока фар будет прилегать плотно к задней стенке лампы, то температура на светодиодах лампы сильно возрастет.

На следующих фотографиях покажу как данная лампа была установлена на мотоцикле. В данном случае пыльник надеть не получилось. Даже если снять переходник под цоколь, затем надеть пыльники затем надеть переходник, то лампа не установится, потому что не хватит места для защелкивания крепления. К сожалению, данный недостаток присущ большинству светодиодных ламп.

Теперь давайте перейдём к основным тестам.

Ближний свет:

Дальний свет:

Чтобы сравнить яркость лампы со стандартной лампой накаливания я воспользовался люксметром. Расположив датчик на расстоянии одного метра от стекла фары я замерил освещенность, создаваемую лампой. Полученные значения в результате измерений можно считать безразмерными. Они нам только помогут оценить во сколько раз светодиодная лампа ярче стандартной лампы накаливания.

Получилось, что светодиодная лампа значительно ярче лампы накаливания.

Ближний свет:

Дальний свет:

Обратите пожалуйста внимание на светотеневую границу, она есть, но далеко не такая, какая должна быть. Чтобы это показать более наглядно, я сравню её со светотеневой границей галогенной лампы. Ездить с такими лампами опасно и делать я этого крайне не рекомендую. Если потребуются оригиналы фотографий для сравнения идентичности ISO, диафрагмы и выдержки, пишите в комментариях, добавлю.

Но для полноты картины ещё покажу пару фотографий для сравнения яркости.

Ближний свет:

Дальний свет:

И в видео версии обзора можно посмотреть на работу этих ламп в движении. Если обзор вами уже прочитан и все картинки посмотрены, то можно сразу перематывать видео в конец на 3:40.

Надеюсь мой обзор был для вас полезен.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Светодиодная лампа h5

В этом обзоре я расскажу про светодиодные лампы в цоколе h5 предназначенные для автомобиля и мотоцикла. Это первые, тестируемые мною лампы, которые имеют шторку, благодаря которой свето-теневая граница данной лампы на ближнем свете должна быть идентична галогенной лампе. Более подробно читаем далее.

Сначала как обычно про упаковку и комплектацию. На одной лампе я для удобства проведения тестов подписал контакты, пожалуйста не обращайте на это внимания. Лампы поставляются в жесткой белой картонной коробке, внутри которой лежат две лампы и инструкция с бумажкой логотипа магазина. В инструкции характеристики и несколько картинок с рекомендациями по установке данных лап. Обратите внимание на тип пыльника для лампы h5, он не полностью закрывает лампу и остается достаточно места для забора воздуха. Далее, когда я буду устанавливать свой пыльник, я ещё скажу об этом пару слов.

Лампы выполнены в алюминиевом корпусе, который по совместительству является ещё и радиатором. Внутри корпуса лампы расположен вентилятор. В верхней части лампы по обеим сторонам на печатных платах расположены светодиоды.

Пять SCP-светодиодов под шторкой должны повторять габариты спирали галогенной лампы. Эти пять светодиодов отвечают за ближний свет. Обычно в подобных лампах устанавливают 3 или 4 светодиода под шторку, в этом случае и шторка и сами светодиоды занимают примерно столько же места, сколько занимает спираль галогенной лампы и её шторка. Здесь же и спираль и шторка немного больше, чем у галогенной лампы. Чуть ниже, большой светодиод отвечает за дальний свет.

Магазином заявлено, что в данной лампе, в качестве светодиода, отвечающего за дальний свет, используется светодиод CREE-XHP-50, такая же маркировка указана на печатной плате, на которой он расположен. Правда это или нет, я утверждать не буду, но ссылку на характеристики светодиодов XHP-50 я всё же дам. Даташит XHP-50
Но по словам продавца, он связался с производителем и ему подтвердили, что используется светодиод CREE. Но диоды ближнего света не кришные.

Магазином заявлены следующие параметры:
Потребляемая мощность: 40 Вт
Световой Поток: 8000LM
Рабочее Напряжение: DC 12-24 В
Степень защиты: IP67
Цветовая Температура: 6500 К
Время жизни светодиодов: 50000Ч

Габариты лампы несколько больше стандартной галогенной. Её длина составляет 101,2мм. При этом лампа имеет вес 55,2 г.

Обычно в подобные лампы имеют очень широкий диапазон рабочих напряжений, поэтому я предположил, что 24В – это не максимально допустимое рабочее напряжение, а напряжение бортовой сети. Поэтому далее при измерении потребляемой мощности в зависимости от напряжения бортовой сети я тестировал лампу в диапазоне от 6 до 30В. Результаты измерений я свел в таблицу.

Из таблицы можно заметить, что средняя потребляемая мощность как для ближнего, так и для дальнего света почти одинакова и составляет примерно 24Вт.

Для наглядности по табличным данным я построил графики. По оси X напряжение в Вольтах, по оси Y потребляемая мощность в Ваттах. Красная линия соответствует ближнему свету, синяя – дальнему.

Следующее, что я сделал, это измерил максимальную температуру светодиодов лампы и построил графики нагрева. При работе светодиодов, отвечающих за ближний свет, их максимальная температура составила 125,1С°. Максимальная температура светодиодов, отвечающих за дальний свет, составила 100,5 С°. Это можно увидеть на следующих теплограммах. Я уж не знаю почему производители ламп допускают такую высокую температуру работы. Но на одних лампах российского производства, продавец открыто говорил, что температура кристалла во время работы 135 градусов (точное значение сейчас не помню, но было около того).

Теплограммы с температурной шкалой

Ближний свет:

Дальний свет:

При испытаниях, лампа находилась в небольшой картонной коробке, по габаритам, примерно рамным внутреннему пространству в фаре.

На следующем графике можно увидеть процесс нагрева лампы. Испытания проводились при напряжении 14В. Видим, что лампа выходит на установившейся температурный режим примерно за 8 минут.

Лампы я буду тестировать на мотоцикле. И это первые тестируемые мною светодиодные лампы, которые я нормально смог установить в свою фару. Обычно либо не застегивался замок, либо не одевался пыльник, но чаще оба эти недостатка присутствовали одновременно. Здесь же таких проблем я не обнаружил. Но для установки этих ламп, мне всё же пришлось снять передний пластик с фарой.

Скажу сразу, что с пыльником следует быть аккуратнее. Предполагается, что забор воздуха будет осуществляться через прорези в задней стенке лампы, если их закрыть пыльником, то эффективность охлаждения снизится и температура кристаллов светодиодов возрастет. Однако ситуацию частично могут спасти отверстия, расположенные по периметру корпуса лампы.

Для того, чтобы сравнить яркость светодиодной лампы со стандартной галогенной лампой я сравню освещенности, создаваемые этими лампами.


Видим, что светодиодная лампа значительно ярче галогенной лампы. Далее я как обычно собрался смотреть свето-теневую границу и увидел, что она наконец-то есть.

Поэтому я решил съездить на станцию тех осмотра и протестировать лампу на специализированном оборудовании.

Моя фара настроена под галогенную лампу, если просто заменить её на светодиодную, то свето-теневая граница получается немного задранной вверх. Как это можно видеть на этой фотографии (на всякий случай приложил фото с двух ракурсов). По словам работника станции тех осмотра фару с такой лампой можно настроить. Кстати информация для тех, кто ни как не может отрегулировать отражатели своих фар. Данная услуга стоит всего 150р.

На следующей картинке я сравнил данную светодиодную лампу со штатной галогенной лампой при работе на дальнем и ближнем свете.

Для полноты картины видео с примером работы двух ламп, светодиодной и галогенной, можно увидеть в видео версии обзора, чуть ниже. Если обзор вами прочитан, то можно смело перематывать видео на время 3:50.

Не смотря на то, что свето-теневая граница повторяет свето-теневую границу галогенной лампы, устанавливать подобные лампы я бы рекомендовал только в те фары, чей отражатель рассчитан для установки в него светодиодных ламп.

Ну и как обычно видео версия обзора:

На этом у меня всё.
Надеюсь обзор был для вас полезен.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

admin / 12.11.2017 / Разное

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
