Вертикальные разметки: Тема 4.2. Вертикальная разметка.

Тема 4.2. Вертикальная разметка.

Дорога – это не только гладкое дорожное полотно, это ещё и всевозможные дорожные сооружения, которые, с одной стороны, призваны повысить безопасность дорожного движения или увеличить пропускную способность дороги, а, с другой стороны, сами по себе являются физическим препятствием, о которое можно удариться, если его во время не заметить.

Что имеется в виду? Например, если вместо перекрёстка соорудить двухуровневую дорожную развязку, это хорошо – и пропускная способность обеих дорог стала существенно выше, и пересекающиеся потоки транспорта не конфликтуют между собой. Но при этом – на нижней дороге появились опоры эстакады, с которыми водителям надо бы безопасно разминуться, а с верхней дороги вообще можно упасть, пробив ограждающий парапет.

Для улучшения видимости элементов дорожного обустройства их раскрашивают под «зебру». Это и есть вертикальная дорожная разметка – сочетания белых и чёрных полос, нанесённых на вертикальные поверхности различных дорожных сооружений.

А различные дорожные сооружения, это вот что:

– Опоры мостовых сооружений, опоры освещения и даже деревья (если они расположены в пределах обочины).

– Пролетные строения мостовых сооружений и порталов тоннелей.

– Разделительные полосы, приподнятые направляющие островки, островки безопасности, бордюры.

– Круглые тумбы, расположенные на разделительных полосах, а также на приподнятых направляющих островках или приподнятых островках безопасности.

– Сигнальные столбики.

– Дорожные ограждения.

И с каждым из этих дорожных сооружений мы невольно познакомимся, изучая вертикальную дорожную разметку.

Такой разметкой обозначают вертикальные препятствия, расположенные в пределах дороги.

Но не все подряд! А только те, которые представляют опасность для движущихся транспортных средств.

К таким вертикальным препятствиям (представляющим опасность) ГОСТ Р 52289-2004 относит не только опоры мостовых сооружений, но и опоры освещения, и даже деревья, растущие на обочине, если только они расположены на расстоянии менее 1 м от края проезжей части.

Разметка 2.1.1, 2.1.2, 2.1.3 – обозначает элементы дорожных сооружений (опор мостов, путепроводов, торцевых частей парапетов и тому подобного), когда эти элементы представляют опасность для движущихся транспортных средств.

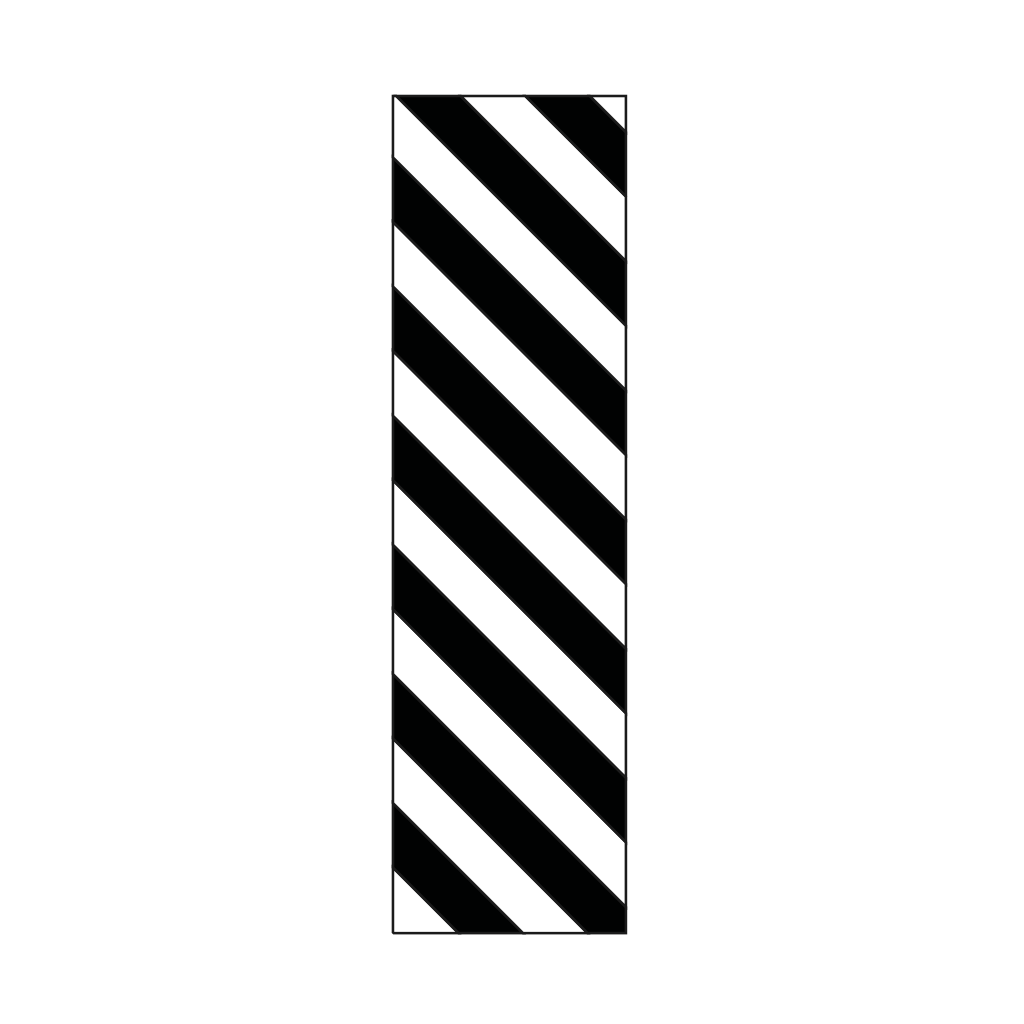

Разметку 2.1.1 наносят на препятствие, которое можно объехать только справа.

Разметку 2.1.2 наносят на препятствие, которое можно объехать с обеих сторон.

Разметку 2.1.3 наносят на препятствие, которое можно объехать только слева.

Водителю легкового автомобиля нет нужды беспокоиться проедет ли он под этим перекрытием тоннеля. А для контейнеровоза высота пролётного строения может оказаться недостаточной.

Поэтому все пролётные строения мостов, путепроводов, тоннелей, эстакад, расположенных ниже 5 метров над поверхностью дороги, обозначают специальной разметкой 2.2 (чередующиеся вертикальные линии белого и черного цвета) .

Разметку наносят над серединой каждой полосы, по которой осуществляется движение в сторону сооружения.

Этот приподнятый островок безопасности оборудован двумя круглыми тумбами. Для того, чтобы их было хорошо видно всем участникам дорожного движения, на тумбы нанесли вертикальную разметку.

Разметка 2.3 – применяется для обозначения круглых тумб в случаях, когда они располагаются на разделительных полосах, приподнятых направляющих островках или приподнятых островках безопасности.

А это, так называемые, сигнальные столбики. Их устанавливают на участках дорог, не требующих более серьёзного ограждения, красят белым цветом и наносят широкую наклонную полосу чёрного цвета. При этом направляющие столбики снабжают специальными световозвращающими устройствами с тем, чтобы их хорошо было видно и в тёмное время суток.

Разметка 2.4 – Наносится на сигнальные столбики, и представляет собой широкую наклонную полосу чёрного цвета.

Сигнальные столбики устанавливают на обочине на расстоянии не менее 1,0 метра от края проезжей части.

На участках дорог, где из соображений безопасности требуется не просто обозначить край проезжей части, а установить надёжные боковые ограждения, эти самые надежные боковые ограждения и установят.

Один из примеров применения таких боковых ограждений – это участки дорог на многоуровневых развязках.

Такое же ограждение устанавливают и на опасных закруглениях обычных равнинных дорог.

Такое же ограждение устанавливают и на прямом участке дороги, если только справа и слева крутые откосы, и любой съезд с дороги смертельно опасен.

Такую разметку применяют для обозначения боковых поверхностей дорожных ограждений на опасных участках дорог.

На прочих участках дорог, не отличающихся какой-то особой опасностью, боковые ограждения тоже могут присутствовать. Только разметка на них будет другая – по всей длине ограждения на белом фоне широкая чёрная полоса.

Разметка 2.6 – широкая чёрная полоса на белом фоне.

Такую разметку применяют для обозначения боковых поверхностей дорожных ограждений на прочих участках дорог, не относящихся к случаям, где применяется разметка 2.5.

Опасными для водителей могут быть и элементы оборудования дорог, например, высокие бордюры тротуаров на некоторых специфичных участках дорог.

На таких участках дорог на приподнятые бордюры тоже наносят широкие вертикальные полосы чёрного цвета.

Разметка 2.7 – вертикальные чёрные линии на белом фоне.

Такую разметку наносят на боковые поверхности приподнятых направляющих островков, островков безопасности и бордюров, расположенных на расстоянии менее 1 м от проезжей части.

ПДД он-лайн

• • 10. Вертикальная дорожная разметка (далее — разметка) 2.1.1–2.1.3 обозначает вертикальные элементы дорожных сооружений (опор мостов, путепроводов, эстакад, торцовых частей парапетов), если эти элементы представляют опасность для движения транспортных средств. Щитки с разметкой 2.1.1–2.1.3 могут устанавливаться на опоры дорожных знаков 4.2.1–4.2.3.

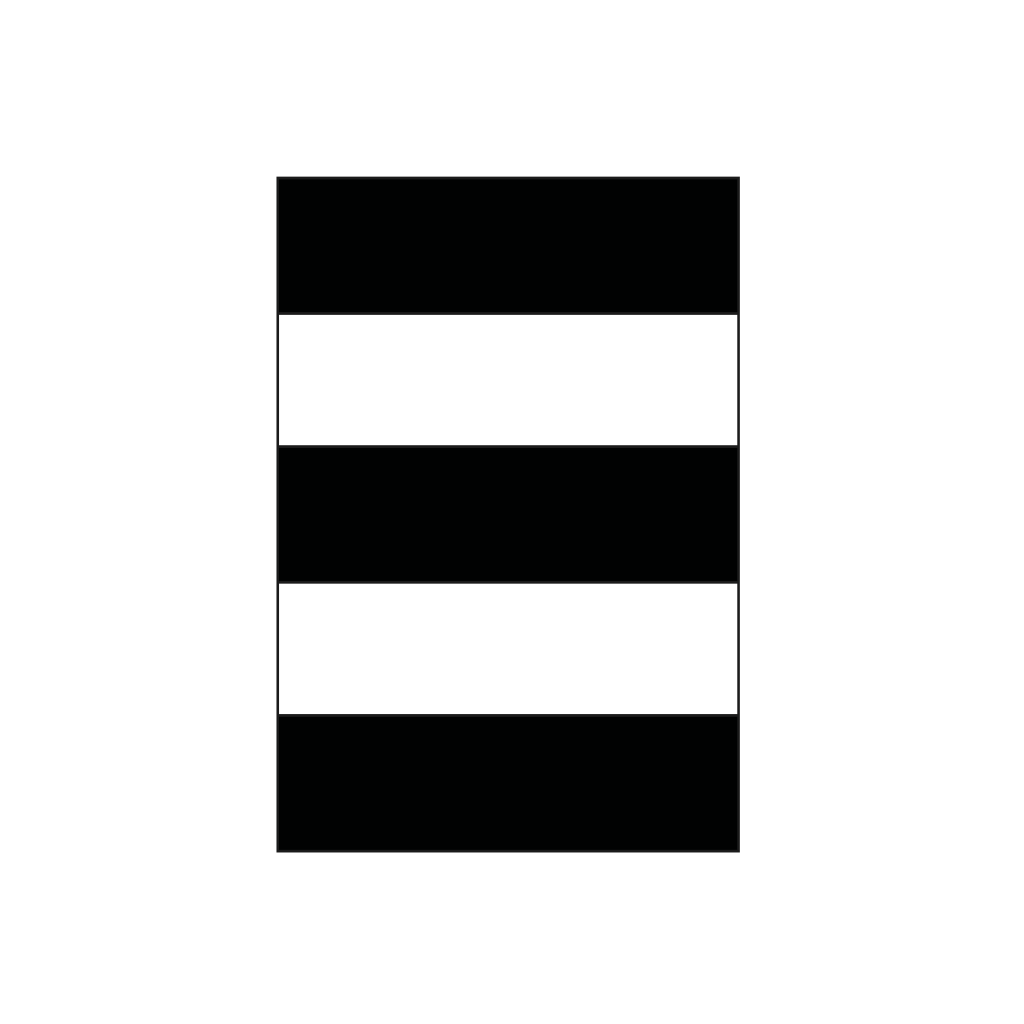

  • 11. Разметка 2.2 обозначает нижний край пролетного строения мостов, путепроводов и эстакад.
  • 12. Разметка 2.3 обозначает круглые тумбы, установленные на разделительных полосах или островках безопасности.
  • 13. Разметка 2.4.1 выполнена со световозвращающим элементом красного цвета и обозначает сигнальные столбики, в том числе укороченные, надолбы, опоры ограждений и т.п., расположенные справа от проезжей части дороги.
  • 14. Разметка 2.4.2 выполнена со световозвращающим элементом белого, желтого цветов и обозначает сигнальные столбики, в том числе укороченные, надолбы, опоры ограждений и т.п., расположенные слева от проезжей части дороги.
  • 15. Разметка 2.4.3 обозначает сигнальные щитки, установленные на барьерных ограждениях дорог.
  • 16. Разметка 2.5 обозначает боковые поверхности начальных и конечных участков дорожных ограждений.
  • 17.
    Разметка 2.6 обозначает бордюры на опасных участках дороги и возвышающихся островках безопасности.
  • 18. Разметка имеет следующее графическое изображение:
  • 2. 1–2.6.

Вертикальная разметка боковых поверхностей ограждений

Следующая группа дорожной разметки в ПДД — вертикальная разметка 2.4 — 2.7.

Данной вертикальной разметкой, как средством визуального ориентирования на дороге, обозначают боковые поверхности ограждений, представляющих опасность для водителей.

Вертикальная разметка 2.4

Вертикальная разметка 2.4 представляет собой окрашенную в черный цвет под углом верхнюю часть столбиков, как на рисунке ниже.

Разметкой 2.4 обозначают сигнальные столбики (раньше они назывались направляющие столбики). Нижний конец черной полосы наклоненной разметки обращен в сторону проезжей части.

Пример вертикальной разметки 2.4 на фоне дорожной инфраструктуры -окрашенные столбики на картинке ниже.

Вертикальная разметка 2.5

Вертикальная разметка 2.5 представляет собой чередование в горизонтальной плоскости черно-белых полос на поверхности боковых ограждений, как на рисунке ниже.

Разметкой 2.5 обозначают боковые поверхности ограждений, установленных на прямых участках дорог, на закруглениях малого радиуса, крутых спусках, в местах сужения проезжей части и других опасных участках, когда существует возможность оказаться за пределми дороги.

Допускается не наносить разметку 2.5 на парапетные ограждения и на ограждения, выполненные из оцинкованного металла.

Пример вертикальной разметки 2.5 на фоне дорожной инфраструктуры — на картинке ниже.

Вертикальная разметка 2.6

Вертикальная разметка 2.6 представляет собой горизонтальную черную полосу внутри белой на поверхности боковых ограждений, как на рисунке ниже.

Разметку 2.6 применяют для обозначения боковых поверхностей дорожных ограждений во всех остальных случаях, не оговоренных для применения разметки 2.5. Но часто ограждения можно встретить без разметки.

Допускается не наносить разметку 2.6 на парапетные ограждения и на ограждения, выполненные из оцинкованного металла. Пример такого ограждения без разметки 2.6 на фоне дорожной инфраструктуры — на картинке ниже.

Вертикальная разметка 2.7

Вертикальной разметкой 2.7 обозначают бордюры на опасных участках и островки безопасности, которые возвышаются над проезжей частью. Вид разметки 2.7 — на рисунке ниже.

Разметку 2.7 наносят на боковые поверхности бордюрного камня, приподнятых направляющих островков, островков безопасности, бордюров у препятствий, на изгибах, в местах сужения дороги, выездов на набережные и на других опасных участках, а также на протяжении посадочных площадок маршрутных ТС.

Пример обозначения бордюра и бокового ограждения разметкой 2.7 на фоне дорожной инфраструктуры — на картинке ниже.

Полный список номеров и изображений линий разметки на сайте avtonauka.ru размещен в Приложении 2 ПДД.

Дорожный знак дополнительной информации (таблички) «Вертикальная разметка» 2.1

Дорожный знак «Вертикальная разметка» 2. 1.1, 2.1.2, 2.1.3 обозначает элементы дорожных сооружений (опор мостов, путепроводов, торцевых частей парапетов и тому подобного), когда эти элементы представляют опасность для движущихся транспортных средств; Щиток вертикальная разметка с продольными либо ромбовидными чёрно-белыми полосами, устанавливается на столбах освещения на федеральных дорогах:

-2.1.1 слева направо

-2.1.2 ромб

-2.1.3 справа налево

Знак вертикальной разметки на опору освещения СВ-95 или аналог, выполняется в виде линий и обозначений, которые наносятся на части столбов освещения, мостов, путепроводов, порталов тоннелей, ограждений, парапетов, бордюров и другие дорожные сооружения. Для этой разметки мы используем плёнку со светоотражающими материалами белого и черного цвета. Временная разметка не вводит ограничений на организацию движения и служит хорошим зрительным ориентиром для водителей, показывая вертикальные сооружения дорог, представляющих опасность движущимся транспортным средствам (особенно в темное время суток и в условиях плохой видимости).

Дорожный знак «Вертикальная разметка» 2.1.1, 2.1.2, 2.1.3

1) корпус светоотражающего элемента  изготовлен из оцинкованного металла 0,8 мм;

2) светоотражающий элемент  изготовлен из призматической светоотражающей пленки типа А призма или Б высокоинтенсивная;

3) основание светоотражающего элемента  имеет два металлических П-образных крепления под  бандажну ленту;

4) П-образный элемент крепления крепится к основанию с помощью 2-х самопроникающих заклёпок размером 5х5 мм, не искажающих лицевую часть дорожного знака

5) размер дорожного знака 300х1300мм

Вертикальная разметка на мостах — Авто журнал КарЛазарт

Автошкола онлайн

Данный проект был создан специально как учебное пособие в режиме«автошкола онлайн». Проект в первую очередь предназначен для тех, кто готовится к сдаче экзамена в ГИБДД

Водительские курсы

Водительские курсы на нашем проекте это новая методика изучения Правил дорожного движения.

ПДД учить

Автор, щадя читателя, старался по возможности заменять текст информативными рисунками. Дабы изучение ПДД было более простым, удобным и наглядным.

Тема 4.2. Вертикальная разметка.

Дорога – это не только гладкое дорожное полотно, это ещё и всевозможные дорожные сооружения, которые, с одной стороны, призваны повысить безопасность дорожного движения или увеличить пропускную способность дороги, а, с другой стороны, сами по себе являются физическим препятствием, о которое можно удариться, если его во время не заметить.

Что имеется в виду? Например, если вместо перекрёстка соорудить двухуровневую дорожную развязку, это хорошо – и пропускная способность обеих дорог стала существенно выше, и пересекающиеся потоки транспорта не конфликтуют между собой. Но при этом – на нижней дороге появились опоры эстакады, с которыми водителям надо бы безопасно разминуться, а с верхней дороги вообще можно упасть, пробив ограждающий парапет.

Для улучшения видимости элементов дорожного обустройства их раскрашивают под «зебру». Это и есть вертикальная дорожная разметка – сочетания белых и чёрных полос, нанесённых на вертикальные поверхности различных дорожных сооружений.

А различные дорожные сооружения, это вот что:

– Опоры мостовых сооружений, опоры освещения и даже деревья (если они расположены в пределах обочины).

– Пролетные строения мостовых сооружений и порталов тоннелей.

– Разделительные полосы, приподнятые направляющие островки, островки безопасности, бордюры.

– Круглые тумбы, расположенные на разделительных полосах, а также на приподнятых направляющих островках или приподнятых островках безопасности.

И с каждым из этих дорожных сооружений мы невольно познакомимся, изучая вертикальную дорожную разметку.

Опоры мостовых сооружений, опоры освещения, столбы, деревья и т.п.

Такой разметкой обозначают вертикальные препятствия, расположенные в пределах дороги.

Но не все подряд! А только те, которые представляют опасность для движущихся транспортных средств.

К таким вертикальным препятствиям (представляющим опасность) ГОСТ Р 52289-2004 относит не только опоры мостовых сооружений, но и опоры освещения, и даже деревья, растущие на обочине, если только они расположены на расстоянии менее 1 м от края проезжей части.

Разметка 2.1.1, 2.1.2, 2.1.3 – обозначает элементы дорожных сооружений (опор мостов, путепроводов, торцевых частей парапетов и тому подобного), когда эти элементы представляют опасность для движущихся транспортных средств.

Разметку 2.1.1 наносят на препятствие, которое можно объехать только справа.

Разметку 2.1.2 наносят на препятствие, которое можно объехать с обеих сторон.

Разметку 2.1.3 наносят на препятствие, которое можно объехать только слева.

Водителю легкового автомобиля нет нужды беспокоиться проедет ли он под этим перекрытием тоннеля. А для контейнеровоза высота пролётного строения может оказаться недостаточной.

Поэтому все пролётные строения мостов, путепроводов, тоннелей, эстакад, расположенных ниже 5 метров над поверхностью дороги, обозначают специальной разметкой 2.2 (чередующиеся вертикальные линии белого и черного цвета) .

Разметку наносят над серединой каждой полосы, по которой осуществляется движение в сторону сооружения.

Этот приподнятый островок безопасности оборудован двумя круглыми тумбами. Для того, чтобы их было хорошо видно всем участникам дорожного движения, на тумбы нанесли вертикальную разметку.

Разметка 2.3 – применяется для обозначения круглых тумб в случаях, когда они располагаются на разделительных полосах, приподнятых направляющих островках или приподнятых островках безопасности.

А это, так называемые, сигнальные столбики. Их устанавливают на участках дорог, не требующих более серьёзного ограждения, красят белым цветом и наносят широкую наклонную полосу чёрного цвета. При этом направляющие столбики снабжают специальными световозвращающими устройствами с тем, чтобы их хорошо было видно и в тёмное время суток.

Разметка 2.4 – Наносится на сигнальные столбики, и представляет собой широкую наклонную полосу чёрного цвета.

Сигнальные столбики устанавливают на обочине на расстоянии не менее 1,0 метра от края проезжей части.

На участках дорог, где из соображений безопасности требуется не просто обозначить край проезжей части, а установить надёжные боковые ограждения, эти самые надежные боковые ограждения и установят.

Один из примеров применения таких боковых ограждений – это участки дорог на многоуровневых развязках.

Такое же ограждение устанавливают и на опасных закруглениях обычных равнинных дорог.

Такое же ограждение устанавливают и на прямом участке дороги, если только справа и слева крутые откосы, и любой съезд с дороги смертельно опасен.

Такую разметку применяют для обозначения боковых поверхностей дорожных ограждений на опасных участках дорог.

На прочих участках дорог, не отличающихся какой-то особой опасностью, боковые ограждения тоже могут присутствовать. Только разметка на них будет другая – по всей длине ограждения на белом фоне широкая чёрная полоса.

Разметка 2.6 – широкая чёрная полоса на белом фоне.

Такую разметку применяют для обозначения боковых поверхностей дорожных ограждений на прочих участках дорог, не относящихся к случаям, где применяется разметка 2.5.

Опасными для водителей могут быть и элементы оборудования дорог, например, высокие бордюры тротуаров на некоторых специфичных участках дорог.

На таких участках дорог на приподнятые бордюры тоже наносят широкие вертикальные полосы чёрного цвета.

Разметка 2.7 – вертикальные чёрные линии на белом фоне.

Такую разметку наносят на боковые поверхности приподнятых направляющих островков, островков безопасности и бордюров, расположенных на расстоянии менее 1 м от проезжей части.

У строители дорожного движения нанесли вертикальную разметку только на ближние к нам опоры моста, а на дальние не стали. Почему?

1. Кончилась краска, скоро вернутся и обязательно нанесут.

2. Они сделали всё правильно. Такая разметка наносится не на все подряд вертикальные элементы обустройства дороги, а только на те, которые представляют опасность. Разметка уже сделала своё дело, она привлекла внимание, и теперь водители проедут это место со всей необходимой осторожностью.

Такой вертикальной разметкой обозначают нижний край пролётного строения тоннелей, мостов и путепроводов. Но кто же увидит её в темное время суток?

1. Хорошо уже и то, что её днём видно.

2. Вертикальная дорожная разметка наносится специальной краской, и ночью её тоже хорошо видно в свете фар.

Какую информацию сообщает водителям такая разметка на боковой поверхности дорожного ограждения?

1. Это красивый участок дороги.

2. Это опасный участок дороги.

Какую информацию сообщает водителям такая разметка на боковой поверхности дорожного ограждения?

1. Это опасный участок дороги.

2. Нет, этот участок дороги не отличается повышенной опасностью. Опасностью скорее является само ограждение дороги. И чтобы уберечь водителей от случайного касательного столкновения с ограждением, его покрасили в белый цвет и для контраста нанесли черную полосу.

Бордюр тротуара выкрашен в белый цвет и поверху нанесены чёрные полосы. Для чего это сделано?

2. Это вертикальная дорожная разметка. Такой разметкой обозначают бордюры на опасных участках дорог.

Понятие и виды вертикальной дорожной разметки

Кроме обыкновенной разметки, которая наносится на проезжую часть, существует вертикальная разметка. Из названия понятно, в каком пространственном положении она расположена. Но зачем дорожники усложняют ПДД? Неужели не достаточно обыкновенной разметки и дорожных знаков? Получается, что нет. Такой элемент знаковых указаний в правилах дорожного движения носит предупредительный характер, призванный привлечь особое внимание водителя. Давайте всё-таки разберёмся, для каких целей наши дороги помечены такой необычной разметкой.

Для чего нужна вертикальная разметка?

Линиями вертикальной дорожной разметки окрашиваются объекты дорожного хозяйства с целью информировать водителя о приближающейся опасности. В процессе движения автомобиля встречаются элементы путепроводов, эстакад, тоннелей и других сооружений, которые находятся очень близко к проезжей части. Если днём такие опоры можно увидеть задолго до приближения к ним, то ночью, зачастую, они могут быть невидимыми человеческому глазу.

Для того чтобы выделить такие сооружения и используют данную маркировку. ПДД конкретно определяют порядок обозначения всех объектов дорожного хозяйства, которые только могут встретиться водителю на всём протяжении пути.

Объекты, требующие обозначения.

1. Опорные стойки мостов, путепроводов и эстакад.
2. Бордюры и столбики, которые ограждают островки безопасности.
3. Боковые ограждающие элементы дороги.
4. Опоры фонарных столбов.
5. Деревья, а также другие элементы или их части, которые располагаются ближе одного метра от края проезжей части.

Виды вертикальной разметки

Определённая вертикальная разметка ПДД наносится на разные элементы дорожного хозяйства. Для удобства существующими Гостами, а также действующими правилами дорожного движения приняты единая нумерация обозначений.

2.1 – наносится на вертикальные части элементов автомобильного хозяйства. Обычно это опорные стойки путепроводов или мостов, опоры мостовых ограждений. Такое обозначение применяется к элементам, которые заходят своими частями в метровую зону от края проезжей части, или от горизонтальной дорожной разметки. При массивности обозначаемого объекта, окрашивается только его часть: по ширине 0,5 метра, а в высоту – до 2 метров.

Данная разметка имеет разновидности, которые определяются указанием стороны объезда препятствия. Так, может указываться правосторонний, левосторонний, а также объезд с обеих сторон.

2.2 – обозначает верхний предел габарита пролёта. Её можно встретить там, где расстояние от верхнего края дороги до нижнего края искусственного сооружения меньше пяти метров. Это могут быть нижние части пролётов путепроводов, верхние границы тоннелей, а также другие элементы, которые располагаются непосредственно над проезжей частью дороги.

Элемент разметки выполнен в виде чередующихся вертикальных чёрных и белых полос. Его устанавливают над серединой полосы движения или сплошной линией над всей поверхностью проезжей части.

Дорожная разметка под номерами 2.1 – 2.3 наносится прямо на обозначающийся элемент. Если дорожная ситуация не позволяет монтаж осветительных приборов, то её наносят специальной отражающейся в счете фар краской. При невозможности окрасить сам элемент, на него закрепляют предварительно покрашенный дорожный знак.

2.4 – наносится на ограждающие столбы, либо на стойки знаков. Также её можно встретить на опорах дорожных ограждений. Она похожа на разметку под номером 2.1. Отличием является одна косая полоса на столбике. Наклон полосы выполняется в сторону проезжей части. Это делается для обозначения края дороги.

2.5 – наносится на ограждение вдоль дороги. Такое ограждение устанавливается прямо у края дорожного покрытия в особо опасных местах. При этом длинна участка, на котором изображены чёрно-белые полосы, должна быть не меньше 10 метров.

Чаще всего такое обозначение можно встретить на поворотах дорожной трассы малого радиуса, или в местах, где за практически отсутствующей обочиной располагается крутой склон. Также такая она присутствует на всех мостовых переходах. В общем случае данная маркировка обозначает водителю места, где за дорожным ограждением находится опасность.

2.6 – выполняется прямой сплошной линией. Её наносят во всех остальных случаях, кроме случаев, в которых нужно разметка 2.5.

Вертикальная дорожная разметка

Добрый день, уважаемый читатель.

Сегодня будет положено начало новой серии статьей «Особенности применения дорожной разметки», в которой будут рассмотрены все существующие типы дорожной разметки, ситуации, в которых может и должна применяться разметка, а также штрафы за нарушение требований дорожной разметки.

Ну а в первой статье серии будет рассмотрена вертикальная дорожная разметка.

Особенностью вертикальной разметки является тот факт, что наносится она на вертикально расположенные поверхности, а не на асфальт, и проехать по подобной разметке Вам скорее всего не удастся.

Начнем с того, что вертикальную разметку на дорогах можно встретить значительно реже чем горизонтальную. Обычно она наносится на вертикальные сооружения, расположенные вблизи проезжей части дороги и представляющие опасность для движущихся транспортных средств.

Пожалуй, главная особенность вертикальной разметки заключается в том, что она не предъявляет абсолютно никаких требований к водителям, т.е. служит исключительно для информирования об опасности. Естественно, штраф за нарушение вертикальной разметки наложен быть не может, однако транспортное средство при подобном нарушении скорее всего окажется поврежденным.

Виды вертикальной разметки

Прежде чем рассматривать виды вертикальной разметки хочу отметить, что заучивать их вовсе не обязательно. Основное правило для водителя в отношении вертикальной разметки можно сформулировать так: «нельзя касаться вертикальной разметки автомобилем». Т.е. если подобная разметка на дороге замечена, следует ее аккуратно объехать.

Естественно, это обусловлено тем, что разметка обычно наносится на бетонные сооружения, столкновение с которыми не сулит ничего хорошего.

Разметка, наносимая на мостах и путепроводах

Первые 3 типа разметки (2.1.1-2.1.3) наносятся на вертикальные опоры сооружений, а четвертый тип (2.2) — на верхний пролет мостов и путепроводов. Замечу, что разметка 2.2 обычно не представляет интереса для водителей легковых автомобилей, т.к. сооружения строятся в расчете на грузовики и зацепить их верхний пролет не получится при всем желании.

Что касается разметки 2.1.1-2.1.3, то рассмотрим ее важную особенность. В данном случае речь идет о наклоне полос разметки. Нижняя часть полос всегда указывает на край препятствия, т.е. на ту сторону, где следует объезжать разметку. Например, разметку 2.1.1 следует объезжать справа, разметку 2.1.3 — слева, а разметку 2.1.2 — с любой стороны.

Разметка тумб безопасности

Для разметки круглых тумб, которые обычно устанавливаются в центре проезжей части, используется разметка 2.3:

Обычно над подобными тумбами устанавливается дорожный знак, который указывает, с какой стороны следует объезжать тумбу.

Вертикальная разметка направляющих столбиков

Для обозначения направляющих столбиков обычно используется вертикальная разметка 2.4:

Водителям, которые управляют автомобилем только на территории населенного пункта, скорее всего направляющие столбики вообще никогда не попадались, поэтому коротко расскажу, для чего они предназначены.

Подобные столбики чаще всего устанавливаются на загородных трассах для обозначения направления поворота. В темноте, когда дорожное покрытие практически не видно, водители поворачивают ориентируясь именно на эти столбики. Обычно на столбиках, расположенных справа по направлению движения, рисуют небольшие красные полоски, а на расположенных слева — белые.

Вертикальная разметка рельсов безопасности

Существуют 2 типа вертикальной разметки, которые могут использоваться для обозначения рельсов безопасности:

Разметка 2.5 используется для обозначения ограждений на опасных участках дорог, а разметка 2.6 на прочих участках. Отмечу, что рельсы безопасности обычно располагаются значительно ближе к проезжей части дороги, чем те же направляющие столбики, поэтому в их присутствии управлять автомобилем следует достаточно осторожно.

Разметка островков безопасности

Для разметки бордюров на опасных участках дорог, а также возвышающихся островков безопасности используется вертикальная разметка 2.7:

В общем при наличии на дороге вертикальной разметки любого типа, следует вести себя предельно осторожно. Особенно это касается движения в темное время суток, когда сложно издали заметить даже опору тоннеля или путепровода.

Еще раз напомню, что штрафы ГИБДД за нарушение требований вертикальной разметки наложены быть не могут, т. к. сама по себе вертикальная разметка никаких требований не предъявляет. Однако столкновение автомобиля с вертикальной разметкой сулит мало приятного.

В следующей статье серии «Особенности применения дорожной разметки» речь пойдет о более привычной горизонтальной разметке.

Приложение 2. Дорожная разметка и ее характеристики. 2. Вертикальная разметка

Вертикальная разметка в виде сочетания черных и белых полос на дорожных сооружениях и элементах оборудования дорог показывает их габариты и служит средством зрительного ориентирования.

2.1.1 — 2.1.3 — обозначают элементы дорожных сооружений (опор мостов, путепроводов, торцовых частей парапетов и тому подобного), когда эти элементы представляют опасность для движущихся транспортных средств;

2.2 — обозначает нижний край пролетного строения тоннелей, мостов и путепроводов;

2.3 — обозначает круглые тумбы, установленные на разделительных полосах или островках безопасности;

2. 4 — обозначает направляющие столбики, надолбы, опоры ограждений и тому подобное;

2.5 — обозначает боковые поверхности ограждений дорог на закруглениях малого радиуса, крутых спусках, других опасных участках;

2.6 — обозначает боковые поверхности ограждений дорог на других участках;

2.7 — обозначает бордюры на опасных участках и возвышающиеся островки безопасности.

0 0 голос

Рейтинг статьи

Нанесение вертикальной дорожной разметки — ЛидерДор

Вертикальная разметка имеет вид черно-белых полос, которые наносятся на вертикальные дорожные конструкции (мосты, столбы, боковые ограждения). Главным их предназначением является предупреждение водителей о возможной опасности.

Нанесение вертикальной разметки предусматривается не только на дорогах и уличных сооружениях, такая маркировка имеется на стоянках, паркингах, в помещениях складов и др. На парковках и в зонах выезда можно увидеть многочисленные обозначения в виде пиктограмм и стрелок, с помощью которых идентифицируются стоянки для инвалидов, нумеруются колонны, указывается направление движения, предоставляется другая информация.

В связи с небольшой интенсивностью эксплуатации такой маркировки, требования к материалам для ее изготовления ниже, чем к средствам для нанесения горизонтальных линий. Это обусловлено отсутствием трения, возникающего в связи с перемещением объектов. Главными требованиями, предъявляемыми к вертикальной разметке, являются: хорошая видимость и длительная эксплуатация.

Используемые материалы

Длительное сохранение свойств вертикальной разметки достигается за счет использования спецматериалов. В компании ЛидерДор с этой целью применяются краски и эмали высокого качества.

Акриловые краски

Этот материал ровно ложится на поверхность и делает ее глянцевой. Акрил удобно использовать для маркировки колонн, стен и для нанесения сигнальной вертикальной разметки. Акриловая краска имеет основу из качественных акриловых смол, она относится к разряду наиболее часто используемых маркировочных материалов.

Преимущества маркировки акрилом:

• является видимой в любое время года и суток независимо от степени освещенности;
• резистентна к многократному воздействию осадков;
• универсальна;
• не теряет аккуратности при перепадах температур.

Расход акрила при нанесении на вертикальные конструкции составляет 200 — 400 г/м2. Нанесение осуществляется вручную либо при помощи спецприспособлений.

Интерьерная латексная краска

Акриловая латексная краска формирует на поверхности конструкций качественное «дышащее» покрытие. Эта особенность позволяет применять латексную краску внутри помещений (склады, офисы), где длительно находятся люди.

Наносить такую краску можно на любую поверхность (бетон, цемент, кирпич, штукатурка, дерево, гипс). После высыхания на поверхности формируется матовая пленка, обладающая устойчивостью к многократному воздействию влаги.

Преимуществами латексной краски являются:

• ретушь микротрещин;
• высокая укрывающая способность;
• простота нанесения;
• малый расход (до 150 г/м2).

Вертикальную латексную разметку наносят валиком, кистью или распылителем.

Водно-дисперсионная краска

Белая краска на водно-дисперсионной основе формирует на поверхности пленку за счет входящих в ее состав: алкидных, кремнийорганических, акриловых и других компонентов. Нанесение водно-дисперсионной вертикальной разметки дает матовое покрытие с высокой адгезией, резистентное к перепадам температур.

Преимущества водно-дисперсионной краски:

• устойчивость к истиранию;
• устойчивость к действию влаги;
• быстрое высыхание;
• безопасность.

Краска наносится вручную (или распылителем). Средний расход — 550 г/м2.

Водоэмульсионная краска

Формирует на поверхности конструкции устойчивое покрытие, материал оптимален для вертикальной разметки. В состав краски входят: вода, пигменты, полимеры, с помощью колера цвет краски можно менять. Покрытие имеет хорошие фунгицидные характеристики.

Преимущества водоэмульсионного покрытия:

• не выгорает, не покрывается микротрещинами;
• быстро сохнет;
• имеет широкий выбор основ для нанесения (дерево, стекло, бетон).

Термин эксплуатации водоэмульсионного покрытия составляет 3 года.

Услуги компании

Нанесение вертикальной разметки делает маркировку максимально видимой для водителя и позволяет длительно ее использовать, повышая безопасность на дороге. Специалисты ЛидерДор выполняют ряд работ:

• идентификация колонн;
• сигнальная покраска опор, стоек, колонн;
• разметка выездных зон для погрузчиков, автомобилей;
• нанесение пиктограмм, условных обозначений;
• информационная маркировка (надписи на стенах, колоннах).

Вертикальная разметка на объектах будет долго держаться на поверхности если ее перед нанесением краски правильно подготовить. Наши специалисты выполняют предварительную очистку поверхности, штукатурят ее, грунтуют, шпаклюют, шлифую, после чего наносят маркировку вручную или любым другим способом.

Вертикальная дорожная разметка

Добрый день, уважаемый читатель.

Сегодня будет положено начало новой серии статьей «Особенности применения дорожной разметки», в которой будут рассмотрены все существующие типы дорожной разметки, ситуации, в которых может и должна применяться разметка, а также штрафы за нарушение требований дорожной разметки.

Ну а в первой статье серии будет рассмотрена вертикальная дорожная разметка.

Особенностью вертикальной разметки является тот факт, что наносится она на вертикально расположенные поверхности, а не на асфальт, и проехать по подобной разметке Вам скорее всего не удастся.

Начнем с того, что вертикальную разметку на дорогах можно встретить значительно реже чем горизонтальную. Обычно она наносится на вертикальные сооружения, расположенные вблизи проезжей части дороги и представляющие опасность для движущихся транспортных средств.

Пожалуй, главная особенность вертикальной разметки заключается в том, что она не предъявляет абсолютно никаких требований к водителям, т.е. служит исключительно для информирования об опасности. Естественно, штраф за нарушение вертикальной разметки наложен быть не может, однако транспортное средство при подобном нарушении скорее всего окажется поврежденным.

Виды вертикальной разметки

Прежде чем рассматривать виды вертикальной разметки хочу отметить, что заучивать их вовсе не обязательно. Основное правило для водителя в отношении вертикальной разметки можно сформулировать так: «нельзя касаться вертикальной разметки автомобилем». Т.е. если подобная разметка на дороге замечена, следует ее аккуратно объехать.

Естественно, это обусловлено тем, что разметка обычно наносится на бетонные сооружения, столкновение с которыми не сулит ничего хорошего.

Разметка, наносимая на мостах и путепроводах

Первые 3 типа разметки (2.1.1-2.1.3) наносятся на вертикальные опоры сооружений, а четвертый тип (2.2) — на верхний пролет мостов и путепроводов. Замечу, что разметка 2.2 обычно не представляет интереса для водителей легковых автомобилей, т.к. сооружения строятся в расчете на грузовики и зацепить их верхний пролет не получится при всем желании.

Что касается разметки 2.1.1-2.1.3, то рассмотрим ее важную особенность. В данном случае речь идет о наклоне полос разметки. Нижняя часть полос всегда указывает на край препятствия, т.е. на ту сторону, где следует объезжать разметку. Например, разметку 2.1.1 следует объезжать справа, разметку 2.1.3 — слева, а разметку 2.1.2 — с любой стороны.

Разметка тумб безопасности

Для разметки круглых тумб, которые обычно устанавливаются в центре проезжей части, используется разметка 2. 3:

Обычно над подобными тумбами устанавливается дорожный знак, который указывает, с какой стороны следует объезжать тумбу.

Вертикальная разметка направляющих столбиков

Для обозначения направляющих столбиков обычно используется вертикальная разметка 2.4:

Водителям, которые управляют автомобилем только на территории населенного пункта, скорее всего направляющие столбики вообще никогда не попадались, поэтому коротко расскажу, для чего они предназначены.

Подобные столбики чаще всего устанавливаются на загородных трассах для обозначения направления поворота. В темноте, когда дорожное покрытие практически не видно, водители поворачивают ориентируясь именно на эти столбики. Обычно на столбиках, расположенных справа по направлению движения, рисуют небольшие красные полоски, а на расположенных слева — белые.

Вертикальная разметка рельсов безопасности

Существуют 2 типа вертикальной разметки, которые могут использоваться для обозначения рельсов безопасности:

Разметка 2. 5 используется для обозначения ограждений на опасных участках дорог, а разметка 2.6 на прочих участках. Отмечу, что рельсы безопасности обычно располагаются значительно ближе к проезжей части дороги, чем те же направляющие столбики, поэтому в их присутствии управлять автомобилем следует достаточно осторожно.

Разметка островков безопасности

Для разметки бордюров на опасных участках дорог, а также возвышающихся островков безопасности используется вертикальная разметка 2.7:

В общем при наличии на дороге вертикальной разметки любого типа, следует вести себя предельно осторожно. Особенно это касается движения в темное время суток, когда сложно издали заметить даже опору тоннеля или путепровода.

Еще раз напомню, что штрафы ГИБДД за нарушение требований вертикальной разметки наложены быть не могут, т.к. сама по себе вертикальная разметка никаких требований не предъявляет. Однако столкновение автомобиля с вертикальной разметкой сулит мало приятного.

В следующей статье серии «Особенности применения дорожной разметки» речь пойдет о более привычной горизонтальной разметке.

Удачи на дорогах!

Разметка тротуаров, США: разная разметка полос, длинное описание

Горбок

На рисунке «Speed ​​Hump» показана вертикальная двухполосная проезжая часть. Стрелки показывают, что направление движения — по одной полосе в каждом направлении. Две полосы разделяет сплошная двойная желтая линия. В середине рисунка изображена горка с белыми отметками горки для каждой из двух полос, с основанием буквы «v» для каждого направления, показанным на ближнем крае горки, и точкой » v «для каждого направления в центре» горки «.В каждом направлении на тротуаре отображается серия из восьми белых горизонтальных линий, каждая с центром на средней линии каждой полосы движения.

Велосипедный переулок (индекс

На рисунке «Велосипедная полоса» показан вертикальный участок проезжей части. Показана вертикальная сплошная нормальная белая линия. разделение двух соседних полос движения. В самой правой из этих двух полос отображается белый символ велосипеда, отмеченный в центре полосы перед белой вертикальной стрелкой, направленной вперед, показанной в центре полосы.

Детектор велосипеда

На рисунке «Велосипедный детектор» изображен вертикальный символ человека в шлеме, едущего на велосипеде, с вертикальным отрезком линии над символом и одним под ним.

* Предполагалось, что эта маркировка будет включена в издание MUTCD 2003 г. на момент публикации.

Переезд между автомагистралью и железной дорогой

На рисунке «Перекресток автомагистралей и железных дорог» показан сегмент вертикальной двухполосной проезжей части.В верхней части рисунка изображен символ железнодорожного полотна, размещенный по диагонали поперек проезжей части под острым углом, наклоненный с северо-запада слева на юго-восток справа. В легенде отображается черная стрелка, указывающая направление движения. Черные стрелки на проезжей части показывают направление движения в виде одной полосы в каждом направлении. Вверху рисунка показаны противоположные полосы движения, разделенные сплошной двойной желтой линией. Внизу рисунка противоположные полосы движения показаны разделенными пунктирной желтой линией слева от сплошной желтой линии.Внизу рисунка показана горизонтальная белая линия, проходящая через правую полосу. За горизонтальной белой линией отображаются символ разметки «RXR» и еще одна горизонтальная белая линия. За отметкой «RXR» отображается горизонтальная белая линия, проходящая через правую полосу движения перед железнодорожным полотном.

Вернуться к разной разметке полосы движения

Определение вертикального линейного графика и пример

Что такое вертикальный график?

Вертикальные линейные графики — это метод, используемый техническими трейдерами и рыночными техниками для отслеживания движения цены ценной бумаги.На вертикальном линейном графике ценовое действие за определенный период отображается вертикальной полосой. Максимальные и минимальные цены ценной бумаги за период обозначаются верхней и нижней частью линии соответственно, а цены открытия и закрытия указываются короткими горизонтальными полосами слева и справа от вертикальной полосы соответственно.

Вертикальные линейные диаграммы чаще называют гистограммами.

Ключевые выводы

• Вертикальные линейные графики отображают движение цены за указанный период времени.
• Вертикальные линейные диаграммы могут включать любое количество выбранных точек данных, включая цену открытия, максимума, минимума и закрытия за период времени.
• Если включены все эти точки данных, это обычно называется гистограммой или диаграммой OHLC (открытие, максимум, минимум, закрытие).


Что вам говорят вертикальные линейные диаграммы?

Вертикальная линейная диаграмма предоставляет информацию через свои максимумы и минимумы, а также небольшие горизонтальные линии слева и справа от линии.Когда все эти цены отображаются для каждого периода, это обычно называется гистограммой.

Трейдер также может выбрать просмотр только максимума и минимума, либо только открытия или закрытия, либо любой комбинации четырех точек данных.

Если вертикальная полоса длинная, это означает сильное движение. Между высоким и низким была большая разница. Если закрытие (линия справа) и открытие (линия слева) были одинаковыми, покупатели и продавцы были в равновесии или нерешительны.

Если есть большая разница между открытием и закрытием, это сигнализирует о том, что покупатели или продавцы превзошли других.Если закрытие намного ниже открытия, продавцы доминировали во временном периоде. Если закрытие намного выше открытия, покупатели доминировали в период.

Если цена изменилась лишь на небольшую величину в течение периода, возможно, что ценные бумаги были мало заинтересованы или что покупатели и продавцы были одинаково согласованы, но не агрессивны в своих сделках.

Графические платформы часто позволяют трейдерам кодировать вертикальную линию цветом в зависимости от того, выросла или снизилась цена за период.

Более продвинутые формы анализа ценовых графиков, включая поиск уровней поддержки и сопротивления и выделение графических паттернов, которые могут предоставить торговые возможности.

Пример вертикальной линейной диаграммы

На следующем графике Alphabet (GOOG) показаны дневные вертикальные линии. Поскольку линии включают информацию о минимуме, максимуме, открытии и закрытии, это обычно называется гистограммой или диаграммой OHLC.

График показывает общий рост цены за этот трехмесячный период.Это восходящий тренд, хотя были дни или последовательности дней, когда цена временно падала.

В чем разница между вертикальной линейной диаграммой и линейной диаграммой?

Линейный график отмечает только закрытие для каждого периода. Затем цены закрытия за период связываются с предыдущими ценами закрытия, а затем они связываются со следующей ценой закрытия. Цена выглядит как линия, колеблющаяся вверх и вниз с течением времени.

Ограничения вертикальной линейной графики

У трейдеров есть возможность настроить тип информации, отображаемой вертикальной линией.Он может включать максимум, открытие, минимум, закрытие. Включение большего количества этих точек данных дает больше информации о том, как цена двигалась за период. Большинство отдельных периодов времени не важны сами по себе. Важно то, как цена движется за несколько периодов времени.

Для некоторых трейдеров больше информации лучше, а для других меньше — лучше.

Вертикальные линейные диаграммы показывают исторические записи о том, как перемещался актив. Интерпретации графика субъективны и должны быть тщательно проверены на достоверность, прежде чем пытаться полагаться на исторические движения цен для прогнозирования будущих движений.

Торговля только по графику называется ценовым действием. Многие трейдеры также предпочитают включать в свою торговлю технические индикаторы и фундаментальный анализ.

Видео с вопросом: Определение вертикальных и горизонтальных линий

Стенограмма видео

Верно или неверно: горизонталь и вертикальная линия образует прямой угол.

Этот вопрос состоит из утверждение.Нам говорят, что горизонтальная и вертикальная линия образует прямой угол. Но это заявление могло и не быть верный. Нам нужно решить. Это правда? Или это ложь?

Теперь нам нужно выработать правильный ответ, есть несколько слов, о которых нам нужно напомнить себе здесь. Есть слово горизонтальный, вертикальный, а также слова под прямым углом. Вы помните, что каждый из эти слова значат? Если что-то расположено горизонтально, оно бежит слева направо без наклона.Совершенно ровный. Вы видите, какой из двух линии на картинке идут слева направо без наклона? Это здесь, пересекает экран.

Теперь в нашем картина. Это не идет слева направо хоть. Это потому, что это вертикаль линия. Эта линия проходит вверх и вниз без наклонный. Это полностью прямо из сверху вниз, никоим образом не переходя влево или вправо.Итак, мы можем видеть, где наша горизонтальная а вертикальные линии есть.

И наше заявление говорит нам, что такие линии образуют прямой угол. Вы помните, что под прямым углом является? Прямой угол — это то место, где две линии встречаются вместе, чтобы образовать угол 90 градусов или квадратный угол. Вот почему символ права Угол часто представляет собой небольшой квадрат, нарисованный в углу. Так что ты думаешь? Если у нас есть горизонталь и Вертикальная линия, они образуют прямой угол?

Ну, если посмотреть на две строчки на нашей картинке они даже не касаются друг друга.Они не сформировали право угол. Но в нашем вопросе не говорится: «Это горизонтальная и эта вертикальная линии составляют прямой угол ». Он просто говорит нам, что если мы возьмем горизонтальную линию и возьмем вертикальную, они будут под прямым углом. Итак, чтобы найти ответ, все, что у нас есть Чтобы сделать с нашей горизонтальной линией, продолжайте ее рисовать. Итак, мы идем. Нам нужно было только добавить немного более. А теперь наши горизонтальные и вертикальные линии соприкасаются.

Встречаются ли они на площади? угол? Да, мы видим, что они сделали один, два прямых угла. И если мы продолжим нашу горизонтальную линия чуть больше, больше прямых углов. И это верно для любого горизонтальные и вертикальные линии. По горизонтали плюс вертикали равно прямой угол. По горизонтали плюс вертикали равно прямой угол. Итак, хотя мы можем исправить углов во многих других случаях — вы видите этот пример вверху? Ни одна из этих строк не горизонтальные или вертикальные, они? Они оба наклонные, но все же сделать прямой угол.Мы знаем, что это заявление верный.

Горизонтальная и вертикальная линия образует прямой угол. Это верное предложение.

Нарисуйте прямые линии или совместите объекты с линейкой в ​​PowerPoint

Вы можете управлять линейкой с помощью пальцев, мыши или нажатия клавиш.

Включите вкладку Draw, чтобы увидеть линейку

1. Открыть файл > Параметры .

2. Коснитесь вкладки Настроить ленту в диалоговом окне Параметры .

3. В поле в правой части диалогового окна установите флажок с именем Draw .

4. Нажмите ОК , чтобы закрыть диалоговое окно Параметры .

5. Коснитесь вкладки Draw , и вы увидите линейку на ленте.

Нарисуйте линию или выровняйте элементы

1. Выберите слайд, на котором вы хотите использовать линейку.

2. Нажмите на линейку на вкладке Draw , чтобы он отображался на поверхности для рисования слайда.

3. Расположите линейку под нужным углом.

   • Используйте одним пальцем для перемещения линейки вверх / вниз или влево / вправо.

   • Используйте двумя пальцами , чтобы повернуть линейку на нужный угол.

   • Используйте тремя пальцами , чтобы повернуть линейку с шагом в пять градусов.

4. Рисование линии Коснитесь ручки или маркера на вкладке Draw и начните рисовать.

   Выравнивание отдельных элементов Выделите каждый из них по очереди и перетащите объект, пока его маркер выбора не зафиксируется на линейке.

   Для одновременного выравнивания группы элементов Выделите несколько элементов, нажав Ctrl, одновременно касаясь каждого элемента по очереди. Перетащите набор объектов, пока он не прикрепится к линейке.

   Фигура выравнивается по линейке на ее краю, тогда как объект, такой как значок, рисунок или текстовое поле, выравнивается по линейке на ее ограничивающей рамке.

Управляйте линейкой с помощью мыши

Перемещайте линейку, щелкая и перетаскивая мышью.Чтобы остановить перемещение линейки, отпустите кнопку мыши.

Поворачивайте линейку с шагом в один градус, поворачивая колесо прокрутки мыши. Линейка поворачивается туда, куда указывает указатель мыши. (Для вращения требуется колесо прокрутки мыши; оно не работает с трекпадами ноутбуков.)

Управление линейкой с клавиатуры

Если у вас нет сенсорного экрана или вы предпочитаете использовать клавиатуру, используйте эти комбинации клавиш для управления линейкой после того, как вы нажали кнопку линейки, чтобы активировать ее на поверхности слайда.

Для управления линейкой с клавиатуры:

1. Нажмите на линейку на вкладке Draw , чтобы он отображался на поверхности для рисования слайда.

2. Щелкните линейку мышью.

3. Нажмите Shift + F6, чтобы войти в режим управления линейкой.

4. Используйте сочетание клавиш для управления линейкой:

   Действие	Клавиши
   Перемещение линейки вверх, вниз, влево или вправо	Стрелка вверх, стрелка вниз, стрелка влево, стрелка вправо
   Поворот линейки с шагом 15 градусов	Удерживая нажатой клавишу Alt, нажмите стрелку влево или вправо один раз для каждого приращения Левая стрелка вращает линейку против часовой стрелки; стрелка вправо вращает его по часовой стрелке.
   Поверните линейку с шагом в один градус	Удерживая Alt + Ctrl, нажмите стрелку влево или вправо один раз для каждого приращения * Левая стрелка вращает линейку против часовой стрелки; стрелка вправо вращает его по часовой стрелке.

   (Темно-серая рамка появляется по краям линейки, когда вы перемещаете ее, чтобы указать, что включен режим манипулирования линейкой.)

   * Комбинация клавиш Alt + Ctrl + стрелка также может использоваться Windows для поворота монитора. Функция поворота монитора контролируется видеокартой компьютера. Если эта функция включена на вашем компьютере, она будет иметь приоритет над сочетанием клавиш линейки, и в результате дисплей вашего монитора будет повернут на 90 градусов, когда вы нажмете Alt + Ctrl + стрелка вправо или влево. Вы можете сбросить поворот монитора, нажав Alt + Ctrl + стрелка вверх.

   Если вы хотите использовать комбинацию клавиш для управления линейкой, отключите функцию поворота монитора, щелкнув правой кнопкой мыши на рабочем столе компьютера и выбрав команду, например Свойства графики или Параметры графики . Найдите команду Hot Keys и установите для нее значение Disabled . (Точное расположение и названия этих команд зависят от производителя.) После того, как вы отключили функцию поворота монитора, комбинации клавиш Alt + Ctrl + стрелка можно использовать как на линейке, так и на фигурах, которые были вставлены на слайды в PowerPoint.

Спрятать линейку

Требования к линейке

Нарисуйте линию или выровняйте элементы

1. Коснитесь слайда, на котором вы хотите использовать линейку.

2. Нажмите на линейку на вкладке Draw , чтобы он отображался на поверхности для рисования слайда.

3. Расположите линейку под нужным углом:

   • Используйте одним пальцем для перемещения линейки вверх / вниз или влево / вправо.

   • Используйте двумя пальцами , чтобы повернуть линейку на нужный угол.

   • Используйте тремя пальцами , чтобы повернуть линейку с шагом в пять градусов.

4. Рисование линии Коснитесь ручки или маркера на вкладке Draw и начните рисовать.

   Выравнивание отдельных элементов Выделите каждый из них по очереди и перетащите объект, пока его маркер выбора не зафиксируется на линейке.

   Одновременное выравнивание группы элементов Выделите несколько элементов, выбрав один, а затем нажав и удерживая его, последовательно касаясь других элементов другим пальцем. Перетащите набор объектов, пока он не прикрепится к линейке.

   Форма выравнивается по линейке на ее краю, тогда как объект, такой как значок , изображение или текстовое поле , выравнивается по линейке на его ограничивающей рамке.

Спрятать линейку

Требования к линейке

См. Также

Нарисуйте прямые линии или измерьте линейкой в ​​OneNote

Рисунок 3B-22.Примеры разметки управляющих слов и символов полосы движения

Рисунок 3B-22. Примеры разметки управляющих слов и символов полосы движения

На этом рисунке показаны примеры контрольного слова и символа использования полосы движения. разметка на перекрестке.

На рисунке изображена пятиполосная вертикальная проезжая часть. Стрелки показывают, что направление движения — две полосы сквозного движения в каждой направление и центральная полоса, используемая для левых поворотов в противоположных направлениях.

Показана горизонтальная проезжая часть, пересекающая вертикальную. Стрелы показать, что направление движения — две полосы движения в каждом направлении на левой стороне перекрестка и только по одной полосе движения в каждом направлении на правой стороне перекрестка. Сплошная двойная желтая линия показаны полосы, разделяющие полосы движения в противоположных направлениях. Пешеходные переходы показаны параллельными белыми линиями по всем четырем углам обеих проезжих частей.Перед пешеходными переходами показаны широкие сплошные белые стоп-линии.

На вертикальной проезжей части центральная полоса левого поворота выделена от соседней проезжей части в том же направлении сплошным белая линия. С южной стороны перекрестка по вертикали проезжая часть, двойная желтая линия слева от полосы для поворота налево и сплошная белая линия справа от полосы для поворота налево показано, продолжается до перекрестка (начиная с пешеходного перехода на южной стороне перекрестка) как отдельные ломаные желтые и ломаные белые линии соответственно.Они показаны изгибающимися к слева, чтобы обозначить путь, ведущий в крайний левый западный путь через полоса горизонтальной проезжей части (заканчивается пешеходным переходом с запада сторона перекрестка).

На южной стороне вертикальной проезжей части, белые стрелки поворота налево показаны на полосе левого поворота, совмещенном левом повороте и сквозном стрелки показаны в средней полосе и совмещены с поворотом направо и сквозные стрелки показаны в правой полосе.Стрелки левого поворота отмечены тройными звездочками для обозначения «требуется где проходная полоса становится обязательной полосой поворота «, а слово «ТОЛЬКО», отмеченное в полосе для поворота налево, отображается одиночным звездочку как «необязательный». Комбинированный правый и сквозной стрелки отмечены как необязательные. Желто-белые продолжения линий через перекресток отмечены двойными звездочками, обозначающими что они могут быть сплошными или пунктирными линиями.

Стрелки левого поворота и комбинированные правые и сквозные стрелки на обозначена северная сторона перекрестка на вертикальной проезжей части. как необязательный.

На горизонтальной проезжей части, с западной стороны перекрестка, две полосы движения в восточном направлении показаны разделенными сплошная белая линия, одна с комбинированным левым поворотом и сквозными стрелками помечен как необязательный, и один со стрелкой, направленной вправо.

Легенда показывает черную стрелку, указывающую направление движения на проезжей части — звездочка для обозначения факультативного использования, двойные звездочки чтобы показать, что продолжения линий могут быть сплошными или пунктирными линиями, а также тройными звездочки, чтобы показать, что стрелки требуются там, где проездной становится обязательной полосой поворота.

Назад к Главе 3B

футбольных полей (18/6) Стандартные линии и разметка

Футбольные поля в Соединенных Штатах имеют другие размеры, чем поля в канадском футболе, где играют по другим правилам с полем, которое длиннее и шире.Для непосвященных некоторые линии и отметки на сетке американского футбола могут быть довольно неприятными, особенно если учесть, что некоторые размеры в любительском футболе (колледж, средняя школа и Pop Warner) отличаются от размеров в профи.

Стандартные линии и маркировка

Что такое стандартные линии и разметка футбольного поля?

Начнем с того, что каждое футбольное поле имеет длину 100 ярдов, на каждом уровне игра ведется. Поле, включая конечные зоны, представляет собой прямоугольник размером 360 футов в длину и 160 футов в ширину.В 1933 году два ряда решеток были добавлены рядом с центром поля с интервалом в 1 ярд, чтобы в конце каждой игры мяч помещался на ближайшую решетку. До изменения правил все розыгрыши начинались с того, что мяч был объявлен мертвым. Метки полузащиты в средней школе и студенческом футболе расположены дальше от центра поля (и ближе к боковой линии) с каждой стороны, чем в профессиональном футболе, где они расположены на расстоянии 70 футов 9 дюймов от боковой линии. метки находятся на расстоянии 53 футов 4 дюйма от боковых линий, в то время как отметки решетки NCAA находятся на расстоянии 60 футов от боковой линии.Боковые решетки — это отдельные ярдовые линии, проходящие по длине поля с шагом в 1 ярд.

Белая линия шириной 6 футов, окружающая поле для игры, является боковой линией и представляет собой границу того, что находится вне игры. Ярдовы линии на футбольном поле представляют собой белые вертикальные линии, проходящие по ширине поля с шагом в 10 ярдов. Цифры от 10 до 50, а затем снова до 10. Каждая ярдовая линия пронумерована. В НФЛ и крупном студенческом футболе рядом с каждым числом есть стрелка, указывающая на ближайшую зачетную зону.Эти стрелки начали появляться на поле НФЛ в конце 1970-х годов, когда практически каждая игра лиги транслировалась по телевидению. Вот почему на многих футбольных полях средней школы до сих пор нет стрелок — эти игры, как правило, не транслируются по телевидению, поэтому стрелки не нужны.

Очков

Линия, отделяющая зачетную зону от поля для игры, является линией ворот. Команда с мячом пытается его пересечь, команда без мяча пытается защитить мяч от пересечения.Пересечение линии ворот футболом приносит шесть очков. Заброшенный мяч с игры с поля (обычно четвертым) через стойки ворот приносит три очка. Стойки ворот средней школы имеют ширину 23 фута 4 дюйма и высоту 20 футов от земли. Стойки ворот NCAA имеют ширину 18 футов 6 дюймов и опоры высотой 30 футов от земли.

маркировки мочи у кошек | ASPCA

Самая распространенная проблема поведения, о которой сообщают домашние родители кошек, — это неправильное устранение. Подсчитано, что 10% всех кошек выбрасываются из лотка в какой-то момент своей жизни.У многих из этих кошек есть проблемы с некоторыми характеристиками лотка (дополнительную информацию см. В нашей статье о проблемах лотка), но примерно у 30% проблем с туалетным лотком нет вообще. Эти кошки маркируют мочу, и маркировка мочи — это не проблема туалетного лотка, а проблема общения. Маркировка мочи — это форма непрямого общения, используемая кошками.

Почему у кошек появляются метки в моче?

Виды животных, живущие в социальных группах, члены которых зависят друг от друга в своем выживании, обладают сложным межличностным общением.В частности, животные, которые могут причинить друг другу значительный вред, например собаки, разработали социальный механизм предотвращения конфликтов посредством межличностного ранжирования. Они готовы занять позицию лидера или почтения, и они могут читать язык тела другого животного, чтобы интерпретировать его намерения и соответствующим образом реагировать. Но у кошек есть несколько уникальная социальная структура: они не охотятся, не едят и не спят группами, как собаки.

Если есть возможность, кошки уходят сами по себе, когда созревают и претендуют на определенные области или территории.Они могут делить территорию с другими кошками, но это подход разделения времени — они избегают друг друга, когда это возможно. У них не развита социальная система или система общения, как у собак. В социальном плане коты, которые здороваются, часто ведут себя как два соседа в ссоре — хотя один может отступить, если думает, что может получить травму — ни один из них никогда не будет воспринимать себя как имеющий более низкий статус, чем другой. У кошек нет системы решения личных споров, поэтому личные споры могут быть опасны для них.Чтобы избежать споров, кошки общаются косвенно — они оставляют сообщения.

У кошек есть множество способов оставлять сообщения друг другу, и один из них — маркировать мочу. Маркируя мочу, кошка сообщает другим кошкам о своем присутствии и заявляет о таких вещах, как то, какая часть собственности принадлежит ему, как давно он был в этом районе и, со временем, когда другие кошки могут ожидать его возвращения. Кошки могут даже давать рекламу, когда ищут себе пару. Вся эта информация доступна другим кошкам в моче.Таким образом, кошкам редко приходится встречаться друг с другом.

Кошкам, живущим в домах, возможно, не нужно охотиться за пропитанием или находить себе пару, но они по-прежнему смотрят на свой мир так же, как кошки, которые должны выжить самостоятельно. Они могут использовать только те социальные и коммуникативные навыки, которые им дала природа. Если их мир предсказуем, нет конфликтов, они стерилизованы или стерилизованы, и им не нужен помощник, у кошек мало причин для отметок и, вероятно, не будет. Но если им нужен помощник или они чем-то обеспокоены, они справятся со своим бедствием, как любая кошка: они отметят свою территорию.Для кошки маркировка помогает отпугнуть нежелательных людей — кем бы они ни были — и создает атмосферу знакомства, которая заставляет их чувствовать себя в большей безопасности.

Как узнать, есть ли у моей кошки проблемы с туалетным лотком или проблемы с общением?

Требуется небольшая детективная работа, чтобы определить, есть ли у вашей кошки проблемы с туалетным лотком или помечает мочу. Кошки, у которых метки мочой, также используют свои ящики для мусора для опорожнения, поэтому моча в туалетном лотке не исключает метки за пределами ящика.Но отложения маркировки мочи обычно качественно отличаются от несоответствующих выделений нестандартно.

Ниже приводится список характеристик, которые указывают на маркировку мочи:

• Следы от мочи обычно остаются на вертикальных поверхностях. Маркировка на вертикальной поверхности называется напылением. При распылении кошка обычно подпирается к вертикальному объекту, например, к краю стула, стене или стереодинамику, стоит с выпрямленным телом и вытянутым вверх хвостом и разбрызгивает мочу на поверхность.Часто его хвост, а иногда и все его тело подергиваются во время распыления.
• Отложения в моче часто имеют меньший объем, чем испражнения. Количество мочи, которое кошка распыляет, когда она отмечает метку мочи, обычно меньше, чем количество, которое он выбрасывает при обычном вымывании из своего ящика.
• Моча имеет резкий запах. Причина, по которой кошки могут многому научиться по метке мочи другой кошки, заключается в том, что метка в моче — это не просто моча. Он также содержит дополнительные химические вещества для связи.Эти химические вещества сильно пахнут людям.

Есть также определенные характеристики кошки или домашнего хозяйства, которые могут способствовать маркировке мочи:

• Кошка — некастрированный самец. Хотя кошки, а также кастрированные и стерилизованные кошки могут метить мочу, у необитаемых самцов больше причин для этого. Одна из функций маркировки мочи состоит в том, чтобы рекламировать репродуктивную пригодность, поэтому самцы, не имеющие питательных веществ, могут маркировать мочу, чтобы самки знали, что они доступны.
• В доме несколько кошек. Чем больше кошек живет в доме, тем больше вероятность того, что хотя бы у одной из них будет метка в моче. Дома, в которых живет более 10 кошек, неизменно имеют проблемы с маркировкой мочи.
• В домашнем хозяйстве произошли какие-то изменения. Кошки не любят перемен. Когда что-то меняется, кошки могут испытывать стресс. Маркировка мочи может быть вызвана тем, что кто-то въезжает, переезжает, заводит собаку, кошку или другое животное, строит комнату, перестраивает кухню, меняет часы работы, собирается остаться в больнице, родить ребенка или даже купить новую. накройте или принесите домой продукты в необычно большом бумажном пакете.Один из способов, которым кошки справляются со стрессом, — это маркировать свою территорию. Они могут сделать это, чтобы упредить проблему, оставив сообщение о том, что это место принадлежит им, или они могут сделать это, чтобы успокоить себя своим знакомым запахом.
• Между котами конфликт. Конфликт может возникать между кошками в доме или между домашней кошкой и другими кошками, которых он видит снаружи. Кошки делают метки в ответ на конфликт с другими кошками по тем же причинам, по которым они метят в ответ на изменения в доме.Конфликт между кошками и кошками — одна из наиболее частых причин маркировки мочи, и обычно она основана на тревоге, а не на нетерпимости. Кошка не обязательно злится из-за того, что другая кошка осмеливается зайти на ее территорию. Скорее он расстраивается, потому что у него нет социальных навыков, чтобы справиться с вторжением. Если кошка не может избегать другой кошки, она будет испытывать все больший стресс и часто метить.

Лечение маркировки мочи у интактных кошек

Вот несколько вещей, которые вы можете сделать, чтобы исправить поведение маркировки мочи у неповрежденной кошки:

• Стерилизовать или стерилизовать кошку. Хотя маркировка не ограничивается рекламой партнера, реклама является одной из причин, по которой кошки маркируют. Стерилизация или стерилизация — это проверенный метод лечения кошек, которые помечаются как репродуктивная реклама.
• Закройте окна, жалюзи и двери. Не позволяйте вашей домашней кошке видеть других соседских кошек.
• Прикрепите устройство обнаружения движения к разбрызгивателю газона. Установите разбрызгиватель у окон, чтобы предотвратить присутствие соседских кошек.

Лечение маркировки мочи, вызванной конфликтом в доме с несколькими кошками

Первым шагом в решении любой проблемы с устранением является исключение медицинских проблем.Хотя нет никаких медицинских проблем, которые непосредственно влияют на маркировку мочи, физические проблемы могут вызвать повышенное беспокойство у кошки, что может способствовать маркировке. Как только ваш ветеринар определит, что у вашей кошки нет заболевания или проблемы, примите во внимание следующие рекомендации:

• Определите, какая кошка метит. Если у вас несколько кошек и вы не уверены, какая из них метит, поговорите со своим ветеринаром о том, чтобы дать флюоресцеин, безвредный краситель, одной из ваших кошек.Хотя краситель обычно не окрашивает мебель или стены, он заставляет мочу светиться синим в ультрафиолетовом свете в течение примерно 24 часов. Если вы не можете получить или использовать флуоресцеин, вы можете временно изолировать своих кошек по одной, чтобы определить, какая из них метится.
• Обеспечьте достаточное количество туалетных принадлежностей. Хотя маркировка не является проблемой исключения, если для всех кошек будет слишком мало туалетных лотков, возникнет конфликт из-за использования туалетного лотка, что может повлиять на маркировку. Убедитесь, что в вашем доме есть по одной коробке для каждой кошки и еще одна.Например, если у вас три кошки, вам понадобится как минимум четыре туалетных лотка. Разместите дополнительные ящики в местах, где тревожный (маркирующий) кот проводит большую часть своего времени.
• Размещайте урны в местах с низкой проходимостью с как минимум двумя выходами. Опять же, цель — избежать конфликта между кошками. Кроме того, если у вас есть собака, держите коробки подальше от мисок для корма и воды. Кошки могут метить в ответ на собак так же, как и другие кошки.
• Лопатка не менее одного раза в день. Помимо ежедневного зачерпывания туалетного лотка, очищайте все лотки теплой водой с мылом без запаха или пищевой содой без мыла и полностью меняйте подстилку один раз в неделю. Это помогает уменьшить присутствие неприятного запаха «другой кошки».
• Обеспечьте несколько зон для сидения. Кошкам нужно собственное пространство. Конфликт часто можно уменьшить, просто предоставив больше мест для сидения, чтобы у всех кошек было место для отдыха подальше от других. Освободить пространство можно так же просто, как очистить подоконники или полки, или приобрести многоквартирные кошачьи деревья.
• Распределить ресурсы. Обеспечьте несколько источников еды, воды, когтеточек и игрушек, чтобы каждая кошка могла пользоваться ими, не вступая в контакт и не конфликтуя с другой кошкой.
• Играйте со своими кошками. Более частые игры с отдельными кошками в разных частях вашего дома иногда могут уменьшить конфликт. Поощряйте игру с игрушками, которые болтаются на веревочках, подвешенных к палкам. Попытки поощрить взаимную игру иногда могут помочь уменьшить конфликт, но они могут просто усилить конфликт, если ваши кошки плохо отреагируют при виде друг друга.Пожалуйста, прочтите нашу статью «Агрессия между кошками в вашем доме» для получения дополнительной информации о том, как уменьшить конфликты между кошками.
• Тщательно очищайте травмы с помощью ферментного очищающего средства, предназначенного для нейтрализации запахов домашних животных. Такой очиститель можно найти в большинстве зоомагазинов.
• Используйте синтетический кошачий феромон в местах, где кошка пометила. Подобные продукты содержат синтетический феромон, который, как было доказано, оказывает некоторое влияние на снятие стресса у кошек.Доставьте феромон через диффузор, подключенный к тому месту, где ваша кошка видела уличных кошек. Этот тип продукта обычно доступен в виде спрея или через диффузор, его можно найти во многих зоомагазинах и в Интернете.
• Принимайте лекарства. Поскольку маркировка часто является признаком стресса или беспокойства, лекарства могут оказать дополнительную помощь в лечении. Если вы подумываете о лечении поведенческими препаратами, обязательно сначала проконсультируйтесь со своим ветеринаром, сертифицированным специалистом по поведению животных (CAAB или ACAAB) или дипломатом Американского колледжа ветеринарного поведения (Dip ACVB).Эти эксперты по поведению животных могут оценить проблему поведения вашей кошки и помочь вам разработать план лечения, посоветовать подходящие лекарства и поработать с вашим ветеринаром, чтобы добиться максимального успеха программы лечения вашей кошки. Чтобы узнать, как найти специалиста по поведению в вашем районе, ознакомьтесь с нашей статьей Как найти справку по профессиональному поведению.

Лечение маркировки мочи, вызванной конфликтом с уличными кошками

Вы можете попробовать следующие рекомендации, чтобы исправить поведение маркировки мочой, вызванное конфликтом с уличной кошкой:

• Закройте окна, жалюзи и двери. Не позволяйте вашей домашней кошке видеть других соседских кошек.
• Прикрепите устройство обнаружения движения к разбрызгивателю газона. Установите разбрызгиватель у окон, чтобы предотвратить присутствие соседских кошек.
• Если ваша кошка цела, стерилизуйте ее или стерилизуйте.
• Используйте синтетический кошачий феромон в местах, где кошка пометила. Подобные продукты содержат синтетический феромон, который, как было доказано, оказывает некоторое влияние на снятие стресса у кошек.Доставьте феромон через диффузор, подключенный к тому месту, где ваша кошка видела уличных кошек. Этот тип продукта обычно доступен в виде спрея или через диффузор, его можно найти во многих зоомагазинах и в Интернете.
• Принимайте лекарства. Поскольку маркировка часто является признаком стресса или беспокойства, лекарства могут оказать дополнительную помощь в лечении. Всегда консультируйтесь со своим ветеринаром, сертифицированным специалистом по поведению животных (CAAB или ACAAB) или ветеринарным бихевиористом (дипломатом Американского колледжа ветеринарного поведения, Dip ACVB), прежде чем давать кошке какие-либо лекарства от проблем с поведением.

Чего НЕ следует делать

Вот несколько вещей, которых следует избегать при лечении маркировки мочи:

• Не тереть нос кошки о его моча.
• Не бросайте вещи в кошку.
• Не устраняйте несчастные случаи с помощью моющего средства на основе аммиака. Моча содержит аммиак, поэтому очистка с помощью аммиака может привлечь вашу кошку к тому же месту, чтобы она снова помочилась.

  No related posts.
