Светодиод на 12 вольт: Как подключить светодиод к 12 вольтам, светодиоды 12 вольт

Как подключить светодиод к 12 вольтам, светодиоды 12 вольт

Как подключить светодиод к 12 вольтам? Также просто, как и к 9-ти. Подключение светодиодов к источникам питания производится через ограничивающий резистор. Вся проблема и состоит в правильном расчёте сопротивления для светодиода.

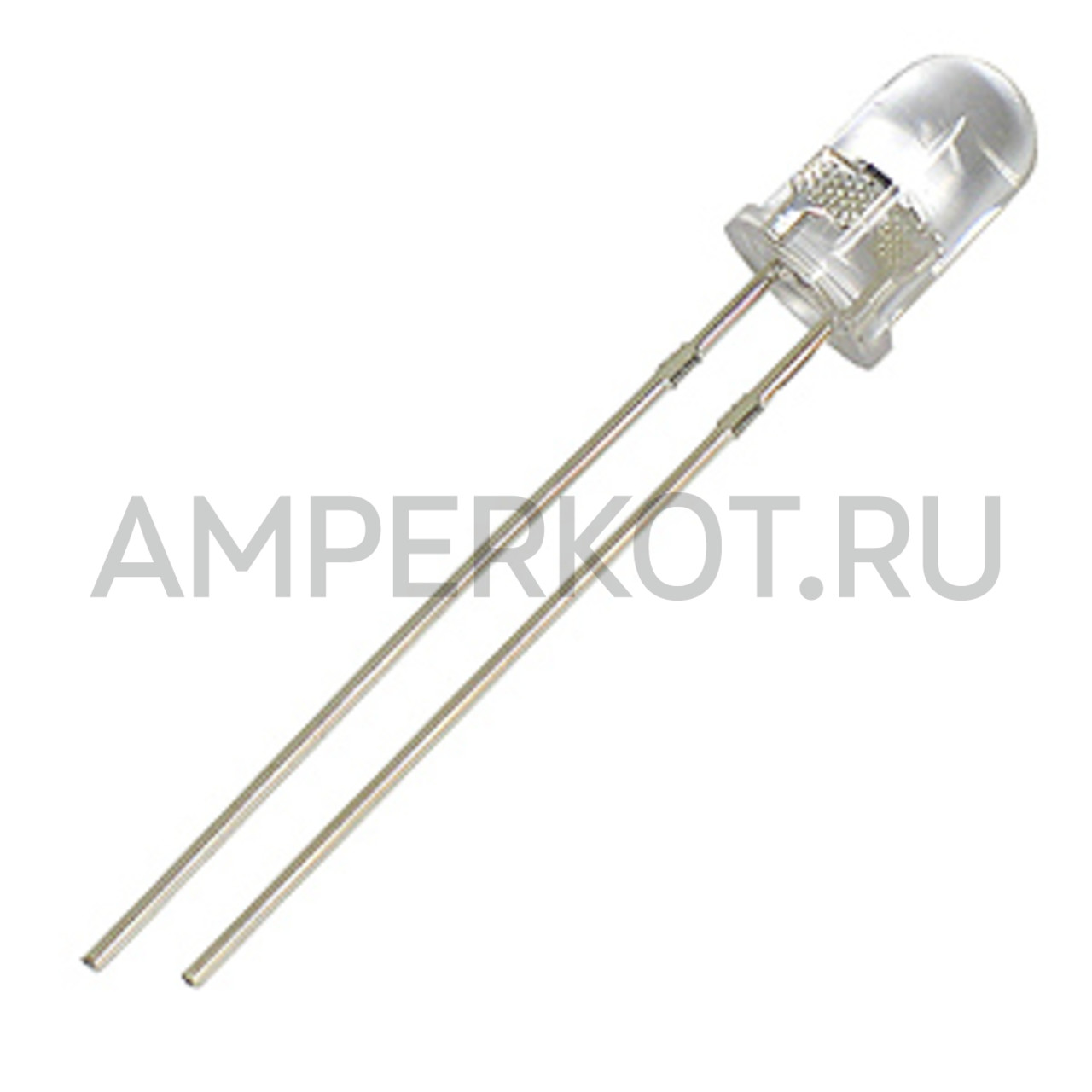

Светодиоды 12 вольт

При подключении светодиода к 12 вольтам вначале выясняем, что за светодиод нам надо подключить. Как правило, у обычных светодиодов падение напряжения на них составляет 2 вольта (у синих и белых по 4 вольта). Также надо знать рабочий ток светодиода. Это, как правило, 10 или 20 мА. Мы будем считать, что у нас красный светодиод, требующий 2 вольта питания и ток 20 мА.

При падении напряжения на светодиоде 2 вольта при 12 вольт-м питании у нас остаётся 10 вольт, которые нам надо погасить резистором. Надо рассчитать его сопротивление.

R = U / I

Получаем 10 / 0.02 = 500 ом.

P = U * I

Т.е. напряжение, падающее на резисторе (10 В) умножаем на ток, текущий через него (0.02 А) и получаем 10 * 0.02 = 0.2 Вт или 200 мВт. Стандартный больший номинал резисторов — 0.25 Вт. Всё.

Если мы, к примеру, захотим подключить два светодиода к 12 вольтам, то всё почти также.

Разница будет только в том, что на двух светодиодах будет падать не 2, а уже 2 * 2 = 4 вольта. Т.о. на резистор останется 12 -4 = 8 вольт. Дальше всё также. Сопротивление резистора R = 8 / 0.02 = 400 ом. Ближайшее большее значение по Е24 — 430 ом. Мощность 8 * 0.02 = 0.16 Вт. Ближайшее большее значение такое же, как и в предыдущем примере — 0.25 Вт. Всё просто. Кстати, где поставить резистор, не имеет никакого значения.

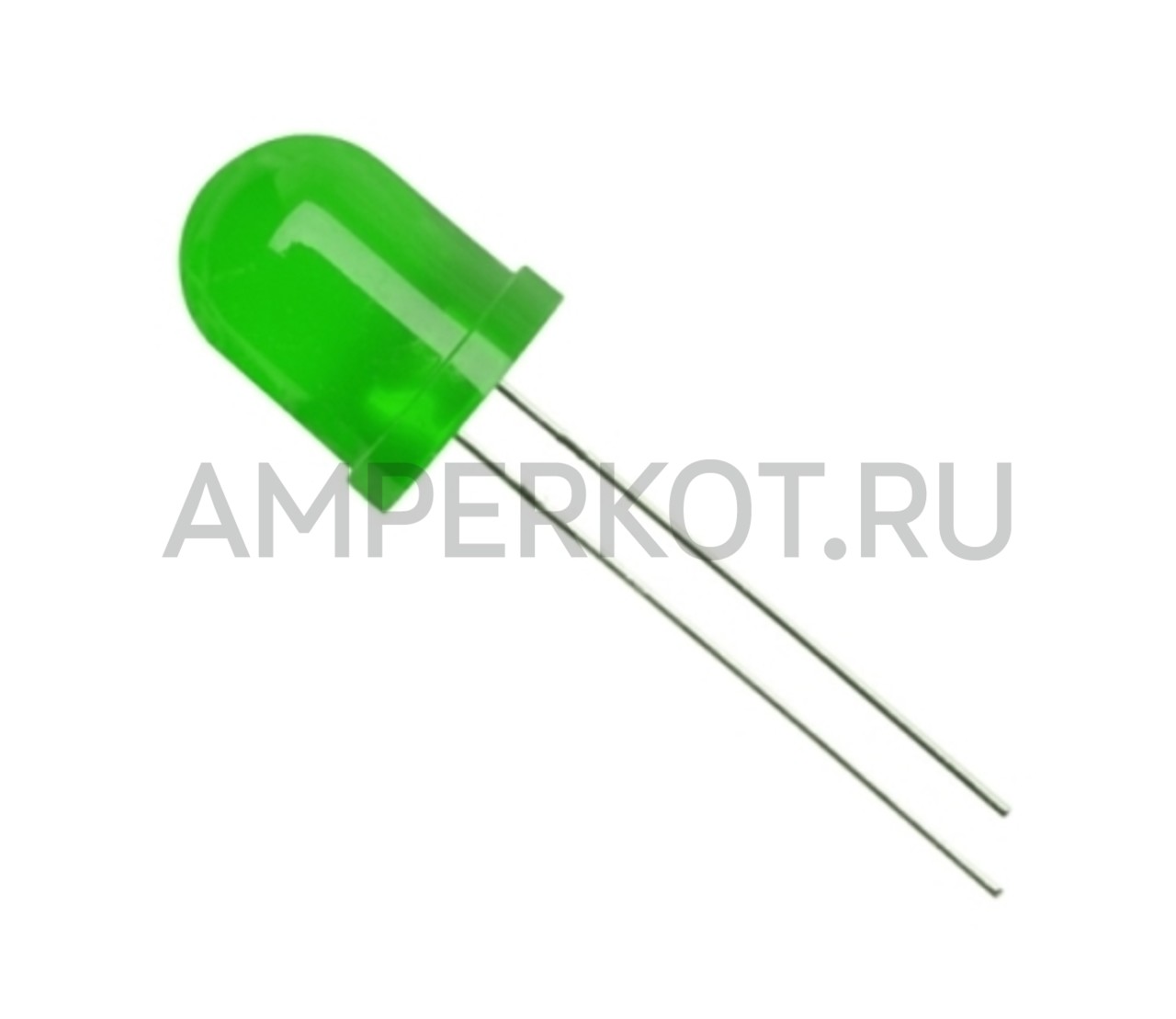

СВЕТОДИОДЫ НА 12 ВОЛЬТ

Замена ламп накаливания на светодиоды в автомобиле очень популярное и верное решение. Чаще всего светодиоды используются в авто для подсветки фар, контрольных ламп, стоп сигналов, задних фонарей и внутри салона. Но всё большую популярность получают светодиоды в основных лампах ближнего и дальнего света, а также противотуманных фар. Наряду с многочисленными известными преимуществами, особенно радует в светодиодах возможность подключать их на 12 вольт аккумулятора авто.    Есть различные варианты включения светодиодов от 12 вольт. Для питания одного белого светодиода необходимо 3.5 — 3.7 В. Но светодиод, как и любой полупроводник, имеет технологический разброс значения прямого напряжения. Поэтому не стоит строго придерживаться данных значений напряжения падения — можно встретить белый светодиод с прямым напряжением от 3-х вольт до 3,8. Поэтому лучше сделать расчёт по максимуму. При подключении допустим 4-х светодиодов последовательно, получаем напряжение 3.7х4=14.8 В, а ведь напряжение питания авто 12 вольт и светодиодов могут вообще не работать. Даже если их питать без резистора ограничителя тока. При подключении 3-х мощных светодиодов на ток 0,35А рассчитываем номинал токоограничительного резитора по формуле (Uпит-Uпадled)/Iобщ, тогда (12В-3.7х3)/0.35=2.57 Ом, выбираем ближайший номинал резистора из стандартного ряда с запасом — 2.7 Ом. Мощность резистора расчитываем по формуле Pрез=IобщхUпад, тогда 0.35х0.9=0.315. Берём резистор мощностью 0.5Вт.    Аналогично проводим рассчёт количества светодиодов в группе при напряжении 24 В и любом другом. Наиболее распространенные напряжения питания светодиодов: для белых, синих, зеленых, ультрафиолетовых – 3,5 В для красных – 2-2,5 В для инфракрасных – 1,2-1,9 В    Практически можно использовать несколько последовательно соединеных светодиодов с одним ограничивающим резистором при питании от 12 вольт, а можно каждый светодиод включать со своим резистором. Поэтому давайте рассмотрим два примера. Свой резистор для каждого светодиода, и общий резистор на последовательную цепочку из 3-х светодиодов. Напряжение бортовой сети авто при заведенном двигателе 14,9 В, при выключенном — около 12,6 В. Светодиоды синие, прямое напряжение 3,3 В, номинальный ток 20мА (0,02А).  1. Отдельный резистор. R=(14,9-3,3)/0,02=580 Ом, принимаем 560 Ом. Максимальный ток Imax=(14,9-3,3)/560=20,7 мА, минимальный ток Imin=(12,6-3,3)/560=16,6 мА. Мощность резистора P=(14,9-3,3)х0,0207=0,24 Вт, принимаем 0,25 Вт.  2. Общий резистор. R=(14,9-3х3,3)/0,02=250 Ом, принимаем 240 Ом. Максимальный ток в цепи Imax=(14,9-3х3,3)/240=20,8 мА, минимальный ток Imin=(12,6-3х3,3)/240=11,3 мА. Мощность резистора P=(14,9-3х3,3)х0,0208=0,11 Вт, принимаем 0,125 Вт.    Изменение тока в цепи, а соответственно яркость светодиода, для режимов двигатель включен/выключен составляет: 1. Изменение в 20,7/16,6=1,257 раза или 25%, что будет почти незаметно, 2. Изменение в 20,8/11,3=1,841 раза или 45%, что конечно видно.    Округление номинала резистора в большую или меньшую сторону не существенно. При питании светодиода, за счет округления номинала резистора, фактический ток по сравнению с расчетным изменится всего на несколько процентов, что не принципиально. Изменение прямого напряжения выразится в нескольких миливольтах. В любом случае помните: никогда не подключайте светодиоды к источнику напряжения без ограничительного резистора.    Форум по светодиодам    Форум по обсуждению материала СВЕТОДИОДЫ НА 12 ВОЛЬТ СТАНДАРТЫ РАДИОСВЯЗИ Обсудим действующие стандарты радиосвязи, узнаем чем они отличаются, и когда использовать какие из них. РАБОТА ЛИТИЕВОГО АККУМУЛЯТОРА Как работает литий-ионный аккумулятор и чем он отличается по физико-химическим свойствам от других типов. Занимательная теория.

Правильная схема подключения светодиодов: последовательно или параллельно

Самое правильное подключение нескольких светодиодов — последовательное. Сейчас объясню почему.

Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность (а значит и яркость) светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению (деградации).

Ток — это главное. Он указан в технических характеристиках светодиода (datasheet). А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично.

Для примера, заглянем в даташит светодиода 2835:

Как видите, прямой ток указан четко и определенно — 180 мА. А вот напряжение питания светодиодов при таком токе имеет некоторый разброс — от 2.9 до 3.3 Вольта.

Получается, что для того, чтобы задать требуемый режим работы светодиода, нужно обеспечить протекание через него тока определенной величины. Следовательно, для питания светодиодов нужно использовать источник тока, а не напряжения.

Источник тока (или генератор тока) — источник электрической энергии, который поддерживает постоянное значение силы тока через нагрузку с помощью изменения напряжения на своем выходе. Если сопротивление нагрузки, например, возрастает, источник тока автоматически повышает напряжение таким образом, чтобы ток через нагрузку остался неизменным и наоборот. Источники тока, которыми запитывают светодиоды, еще называют драйверами.

Конечно, к светодиоду можно подключить источник стабилизированного напряжения (например, выход лабораторного блока питания), но тогда нужно точно знать какой величины должно быть напряжение для получения заданного тока через светодиод.

Например, в нашем примере со светодиодом 2835, можно было бы подать на него где-то 2.5 В и постепенно повышать напругу до тех пор, пока ток не станет оптимальным (150-180 мА).

Так делать можно, но в этом случае придется настраивать выходное напряжение блока питания под каждый конкретный светодиод, т.к. все они имеют технологический разброс параметров. Если, подключив к одному светодиоду 3.1В, вы получили максимальный ток в 180 мА, то это не значит, что поменяв светодиод на точно такой же из той же партии, вы не сожжёте его (т.к. ток через него при напряжении 3.1В запросто может превысить максимально допустимое значение).

К тому же необходимо очень точно поддерживать напряжение на выходе блока питания, что накладывает определенные требования к его схемотехнике. Превышение заданного напряжения всего на 10% почти гарантированно приведет к перегреву и выходу светодиода из строя, так как ток при этом превысит все мыслимые значения.

Вот прекрасная иллюстрация к вышесказанному:

А самое неприятное то, что проводимость любого светодиода (который по сути является p-n-переходом) находится в очень сильной зависимости от температуры. На практике это приводит к тому, что по мере разогрева светодиода, ток через него начинает неумолимо возрастать. Чтобы вернуть ток к требуемому значению, придется понижать напряжение. В общем, как ни крути, а без контроля тока никак не обойтись.

Поэтому самым правильным и простым решением будет использовать для подключения светодиодов драйвера тока (он же источник тока). И тогда будет совершенно неважно, какой вы возьмете светодиод и каким будет прямое напряжение на нем. Нужно просто найти драйвер на нужный ток и дело в шляпе.

Теперь, возвращаемся к главному вопросу статьи — почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница.

Параллельное подключение

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):

Uпит	ILED
	5 мА	10 мА	20 мА	30 мА	50 мА	70 мА	100 мА	200 мА	300 мА
5 вольт	340 Ом	170 Ом	85 Ом	57 Ом	34 Ом	24 Ом	17 Ом	8. 5 Ом	5.7 Ом
12 вольт	1.74 кОм	870 Ом	435 Ом	290 Ом	174 Ом	124 Ом	87 Ом	43 Ом	29 Ом
24 вольта	4.14 кОм	2.07 кОм	1.06 кОм	690 Ом	414 Ом	296 Ом	207 Ом	103 Ом	69 Ом

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.

И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.

Как выбрать нужный драйвер?

Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:

1. выходной ток;
2. максимальное выходное напряжение;
3. минимальное выходное напряжение.

Выходной (рабочий) ток драйвера светодиодов — это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.

Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:

Номинальный ток этих диодов — 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.

Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3. ..4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.

Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).

Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.

Следовательно, для наших целей подойдет что-нибудь вроде этого:

Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.

Примеры драйверов, идеально совместимых с различными типами светодиодов, приведены в таблице:

Светодиоды	Какой нужен драйвер
60 мА, 0. 2 Вт (smd 5050, 2835)	см. схему на TL431
150мА, 0.5Вт (smd 2835, 5630, 5730)	драйвер 150mA, 9-34V (можно одновременно подключить от 3 до 10 светодиодов)
300 мА, 1 Вт (smd 3528, 3535, 5730-1, LED 1W)	драйверы 300мА, 3-64V (на 1-24 последовательно включенных светодиода)
700 мА, 3 Вт (led 3W, фитосветодиоды)	драйвер 700мА (для 6-10 светодиодов)
3000 мА, 10 Ватт (XML2 T6)	драйвер 3A, 21-34V (на 7-10 светодиодов) или см. схему

Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.

Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.

На 12 Вольт светодиод как подключить сделать самому своими руками?

Светодиоды (12 вольт) часто используются для тюнинга автомобилей. Также они могут устанавливаться для освещения небольшого помещения. Выпускаются устройства различной формы, и по яркости они довольно сильно отличаются. На рынке представлено множество производителей. Для того чтобы правильно подключить светодиод, следует учитывать тип источника питания. Также важно оценить параметры модели. Чтобы разобраться в этом вопросе, необходимо рассмотреть конкретные схемы подключения светодиодов на 12 В.

Подключение к низкочастотному блоку питания

На 12 вольт светодиод к низкочастотному блоку питания подключается через селективный резистор. Для регулировки светового потока используются модуляторы. Некоторые специалисты рекомендуют перед подключением светодиода проверять номинальное сопротивление в цепи. Указанный параметр не должен превышать 3.3 Ом. Также оценивается проводимость модулятора.

Если рассматривать устройство открытого типа, то указанный параметр должен составлять около 20 мк. Также на рынке представлены недорогие коммутируемые модуляторы. У них очень высокая пропускная способность. Однако у модуляторов такого типа есть несколько недостатков. В первую очередь у них очень высокое энергопотребление. Также важно учитывать, что показатель цветовой температуры устройства при их использовании достигает 700 мк. Для светодиодов на 12 В это довольно много.

Сверхъяркий светодиод 12 вольт к высокочастотному блоку можно подключить через простое реле. В данном случае модулятор подбирается открытого типа. Многие эксперты советуют не использовать какие-либо усилители. В первую очередь они повышают параметр светового потока. Таким образом, светодиоды для освещения (12 вольт) быстро перегреваются. В среднем показатель проводимости тока должен составлять 25 мк. Перед подключением светодиода к сети проверяется параметр номинального сопротивления. Сделать это может любой человек при помощи тестера. В среднем номинальное сопротивление при использовании открытого модулятора обязано составлять не более 4 Ом. Если рассматривать схемы с большим количеством светодиодов, то в этом случае нужно подбирать триггер. Указанный элемент может продаваться с фильтром либо без него.

Последовательное подключение

Наиболее часто светодиоды (12 вольт) подключаются в последовательном порядке. В результате образуется лента. Для регулировки мощности светового потока используются модуляторы. Некоторые специалисты устанавливают расширители с регуляторами. В любом случае реле подбирается на два контакта. Также важно отметить, что параметр номинального сопротивления не должен превышать 35 Ом. Перед расширителем устанавливается фильтр пропускного типа. Для того чтобы избежать кротких замыканий, на конце цепи фиксируется изолятор. В среднем параметр цветовой температуры должен быть не более 500 К.

Параллельное подключение

Параллельное подключение светодиодов встречается довольно редко. Для того чтобы лампы не перегорали, используется контактный модулятор. Если рассматривать вариант со светодиодной лентой на 12 В, то целесообразнее применять импульсный трансивер. На рынке он продается с системой защиты. В среднем параметр проводимости тока у него не превышает 30 мк. Усилители для подключения используются редко. Для того чтобы регулировать мощность светового потока, разрешается применять триггеры.

Если рассматривать двухразрядные модификации, то конденсаторы применяются с одним переходником. Также важно отметить, что уровень номинального сопротивления зависит от пропускной способности резистора. Если рассматривать вариант подключения с трехразрядным триггером, то конденсаторы применяются без переходника. В данном случае модулятор разрешается использовать лишь с тиристором. Фильтры для стабилизации напряжения устанавливаются редко.

Схемы с емкостными конденсаторами

На 12 вольт светодиод через емкостный конденсатор разрешается подключать только в последовательном порядке. Если рассматривать схему с лентой ламп, то тиристор используется с одним переходником. В данном случае фильтры применяются без обмотки. Для того чтобы избежать случаев короткого замыкания, необходимы стабилитроны. Они являются довольно компактными. Устанавливать их следует за фильтрами. Конденсатор в данном случае фиксируется на модуляторе. Для регулировки светового потока необходим контроллер. Если подбирать устройство однополюсного типа, то параметр номинального сопротивления будет составлять около 50 Ом. Также важно отметить, что цветовая температура устройства зависит от проводимости контроллера.

Использование демпфирующих конденсаторов

На 12 вольт светодиод через демпфирующий конденсатор разрешается подключать без усилителя. Триггер в данном случае используется с одним переходником. Многие эксперты расширитель устанавливают без изолятора. Если рассматривать схему с одним конденсатором, то модулятор используется открытого типа. Устанавливать его следует через переходник. Если рассматривать схему на два конденсатора, то в этом случае модулятор используется закрытого типа. Также важно отметить, что резистор разрешается устанавливать только с регулятором. Для подсоединения контроллера придется воспользоваться паяльником. Перед включением светодиода на 12 В проверяется общий уровень номинального сопротивления в цепи. Указанный параметр не должен превышать 35 Ом. Если он больше, значит, резистор подбирается более высокой мощности.

Применение поглощающих фильтров

Маленькие светодиоды (12 вольт) через поглощающий фильтр подключить довольно просто. В данном случае модулятор разрешается устанавливать с различной пропускной способностью. Основное преимущество поглощающих фильтров кроется в понижении цветовой температуры. В результате светодиоды LED (12 вольт) способны проработать очень долго. Световой поток в среднем колеблется в районе 4 лм. Также важно отметить, что тиристоры используются только при параллельном подключении. Для регулировки мощности светового потока необходимы контроллеры. На рынке их можно найти с обкладкой и без нее. Также есть другие типы, которые включают в себя тетроды. В данном случае их рассматривать не следует.

Светодиоды с волновыми ресиверами

На 12 вольт светодиод через волновой ресивер разрешается подключать только с открытым модулятором. В данном случае резисторы используются импульсного типа. Многие эксперты рекомендуют не применять поглощающие фильтры. Трансивер устанавливается с проходным изолятором. Иногда уровень номинального сопротивления может сильно повышаться в цепи. Чтобы решить представленную проблему, следует использовать сетчатые фильтры. На рынке они продаются разного размера. Расширитель в цепи используется с двумя переходниками. Если рассматривать схему с триггером, то светодиод следует устанавливать через усилитель. Таким образом решится проблема с резким повышением цветовой температуры.

Светодиод «Панасоник»

Светодиоды (3мм) 12 вольт «Панасоник» часто устанавливаются на машины. Для подключения модели применяются волновые трансиверы. Они являются очень компактными, также важно отметить, что устройства не требуют установки дополнительного усилителя. Если рассматривать схему на два модулятора, то параметр номинального сопротивления должен составлять около 40 Ом. Также важно обращать внимание на показатель проводимости тока. С этой целью нужно воспользоваться тестером. Расширители часто используются с одним переходником. В этом случае светодиод на 12 В устанавливается за резистором. В среднем показатель номинального сопротивления должен составлять около 45 Ом.

Светодиод «Филипс»

Светодиоды (12 вольт) для авто «Филипс» подключаются через открытый модулятор. Цветовая температура модели равняется 300 К. В среднем световой поток устройства не превышает 450 лм. Если рассматривать схему с обычным модулятором, то светодиоды (12 вольт) для авто используются с контроллером. В данном случае важно в начале цепи установить изолятор. Еще эксперты рекомендуют использовать поглощающий фильтр. Для регулировки светового потока светодиода на 12 В не обойтись без качественного контроллера. В данном случае резистор подбирается одноконтактного типа.

Подключение светодиода «Делюкс»

Светодиод на 12 В компании «Делюкс» отличается высоким параметром цветовой температуры. Для того чтобы устройство не перегорало при длительном использовании, устанавливают открытые модуляторы. В последнее время модели стали выпускать с проходными резисторами. Они предназначены для повышения проводимости тока. Однако важно отметить, что показатель потребления электроэнергии значительно повысится. Расширитель перед светодиодом на 12 В устанавливается с изолятором. Фильтры чаще всего применяются поглощающего типа. Устанавливать их следует в начале цепи. Многие эксперты перед включением светодиода проверяют уровень номинального сопротивления. Он должен составлять не более 55 Ом.

Подключил светодиод от 12 Вольт в салоне автомобиля. Другого способа сделать хорошее освещение просто не существует | Незнайка и ремонт

Сегодня хочу немного поэкспериментировать с освещением своего авто. Сразу оговорюсь, что это не будет касаться головного света. С ним всё нормально. Зато освещение в салоне автомобиля полностью не устраивает, сплошная синева.

Таким было освещение в салоне до сегодняшнего дня

Как выяснилось, прежний хозяин автомобиля поковырялся в плафоне салона и поставил в нём обыкновенную светодиодную лампочку. Лампа светит плохо: яркости не хватает, температура свечения близка к 6000 К.

Я, хоть и пользуюсь салонным светом редко, но когда это случается, то в душе упрекаю прежнего умельца за отвратительное освещение. В принципе, и себя, за то, что никак не могу выкроить время для переделки.

Сегодня, наконец собрался с мыслями и настроился модернизировать освещение. Попытаюсь подключить в салоне светодиод от 12 Вольт. Чтобы посмотреть, что из этого получится, я купил светодиодную матрицу на 8 Вольт, с рабочим током 1 А.

Вооружившись плоской отвёрткой, пошёл в авто. На месте, поддел стекло на плафоне и, как предполагал, увидел самую дешёвую лампочку.

Дешёвая светодиодная лампа

По-быстрому открутил болты, чтобы вынуть плафон наружу, отсоединил штекер и, воодушевлённый задумкой, возвратился домой, чтобы быстрее начать экспериментировать.

Снял салонный плафон

В ходе расчётов пришёл к выводу, что вместо тока в 1А, для освещения в автомобиле, вполне достаточно 100 мА. Дальше рассчитываю номинал и мощность резистора для купленного светодиода.

Для этого принимаю напряжение бортовой сети авто 14 Вольт, а падение напряжения на светодиоде 8 Вольт с током 0,1 А.

Получил значение 60 Ом. По ряду Е24 выбрал ближайшее — 62 Ом.

Подсчитал мощность резистора.

Как видно, мощность равна 0,6 Вт.

Закончив с расчётами, прикрутил с одной стороны к контактам плафона через шайбу резистор, с другой стороны обычную проволоку.

В качестве проволоки использовал ножки стороннего резистора

Затем припаял светодиод.

Припаянный светодиод

Далее, контролируя температурный режим, подключил светодиод к источнику питания, выставил напряжение чуть больше требуемого.

После 10 минут работы светодиода резистор нагрелся, но в пределах нормы

Поставил полученную схему в автомобиль.

Светодиод в салоне авто

Проверил, как светит подключенный светодиод от 12 Вольт в салоне автомобиля. Всё работает в щадящем режиме без ненужных схем стабилизации.

Освещение авто

Нажмите «палец вверх» и подпишитесь на канал «Незнайка и ремонт».

Какой светодиод и как подключить в автомобиле, чтобы не перегорел. Нашёл ответ в случайном эксперименте

Сервис объявлений OLX: сайт объявлений в Украине

Светодиодные ленты на 12 В и 24 В

Светодиодные ленты на 12 или 24 В… В чем разница? Что выбрать? И каковы преимущества / недостатки?

Посмотрите наш новый видеоблог выше.

Исходя из того, что обе светодиодные ленты имеют одинаковую спецификацию, чем будут отличаться версии на 12 В и 24 В?
например, Обе ленты — это 120 светодиодов на метр, 3528 smds, и от одного производителя с использованием компонентов одинакового качества.
Различия будут следующими:

Яркость:
Нет разницы в яркости между светодиодной лентой 12 В и 24 В; напряжение не определяет светоотдачу.(Имеют значение и другие факторы, например качество светодиодов.)

Самый длинный цикл в серии:
Полоса 24 В испытывает меньшее падение напряжения, чем лента 12 В. В то время как обычный предел длины для полосы 12 В составляет 5 м (питание с одного конца), 24 В можно использовать и дальше, возможно, на 7 м с одного конца. Поэтому, если вам нужны более длительные пробеги, вы должны выбрать тип 24 В.

Точки разреза:
Светодиодные ленты 12 В почти всегда имеют половину расстояния между точками разреза по сравнению с лентой 24 В.
например, Если на полосе 12 В точки разреза находятся на расстоянии 50 мм друг от друга, то для типа 24 В будет интервал 100 мм. Это связано с тем, что светодиодные ленты 12 В можно разрезать через каждые 3 светодиода, тогда как ленты на 24 В можно разрезать через каждые 6 светодиодов. (Это связано с тем, как они сделаны.) Так что, если у вас много крутых поворотов, то вариант с напряжением 12 В даст вам более точную точность.

Срок службы:
12 В или 24 В будут иметь одинаковую продолжительность жизни

Сила тока (количество, которое вы можете поместить на контроллер):
Светодиодные ленты 24 В потребляют половину силы тока 12 В, поэтому, когда это доходит до механизма управления 24v — явный победитель.Это позволяет запитать вдвое больше светодиодных лент на одном приемнике.

например, Приемник имеет 4 x 5 ампер. Расчет работает следующим образом:
4 x 5 ампер = 20 ампер макс | 20a x 12v = 240w максимум
по сравнению с:
4 x 5amp = 20amp max | 20a x 24v = 480w максимум

Вот и все. Это основные отличия светодиодных лент на 12в и 24в!

Почему InStyle LED?

У нас есть запасы светодиодных лент для доставки на следующий день.

Вы можете предоставить нам любые эскизы / планы, и мы посоветуем наиболее экономичный способ подключения / управления.

Мы можем поговорить с установщиками до, во время и после вашего проекта, чтобы ответить на любые вопросы.

Позвоните нам сегодня по телефону 0116 2799083 или напишите по электронной почте [email protected]

12-вольтные светодиодные полосы: питание и подключение

стали быстрым и эффективным решением для создания акцентного освещения вокруг вашего дома.Относительно недорогой вариант — это низковольтная светодиодная лента на 12 вольт. Эти дискретные полосы иногда называют светодиодными ленточными лампами или гибкими светодиодными полосами, имея в виду легкость, с которой они образуют любую поверхность, обеспечивая мягкий, плавный акцентный свет. Низкое входное напряжение 12 В постоянного тока позволяет им работать с высокой скоростью, в то время как светодиоды 5050 обеспечивают охлаждение и безопасность для работы в ограниченном пространстве. Все это определяет то, что делает светодиодные ленты 12 В идеальным вариантом для освещения под шкафами, акцентного освещения, освещения книжных полок, рабочего освещения, освещения бухт и многого другого.Поскольку они питаются от 12 В постоянного тока, они также популярны в автомобилях и лодках. В этом посте мы рассмотрим, как убедиться, что вы правильно питаете светодиодные ленты, и различные способы их подключения, чтобы обеспечить наилучшую настройку светодиодного освещения.

Основы гибких светодиодных лент 12 В

Название говорит само за себя, эти полоски имеют гибкое линейное основание, на которое помещается 5050 светодиодов. 5050 — это как раз размер / тип светодиода. Это обычный размер светодиодных лент, они большие и яркие, но при этом отлично работают.3528 — еще один распространенный тип светодиодов, используемых в светодиодных лентах, я бы избегал их, поскольку они намного меньше и тусклее. Любое больше, чем 5050, и освещение становится намного дороже и работает намного горячее, что приводит к необходимости использования радиатора и контроля температуры.

Эти гибкие светодиодные ленты бывают натурального белого цвета: 3000K (теплый белый), 4000K (нейтральный белый) и 6500K (холодный белый). Цветные светодиодные ленты также доступны в красном, желтом, зеленом, синем и RGB (меняющем цвет) цвете. Дополнительные сведения об основах гибких лент на 12 В см. Здесь.

У тех, кто выбирает белые светодиодные ленты, есть выбор между двумя различными плотностями. Плотность — это количество светодиодов на расстоянии вдоль полосы. Полосы стандартной плотности имеют 30 светодиодов на метр (150 на катушку), которые излучают около 540 люмен на метр. Полоса высокой плотности вдвое больше, чем 60 светодиодов на метр (300 на катушку) и дает 1080 люмен на метр! Тем, кто ищет самый яркий свет, который они могут получить для рабочего освещения, определенно следует выбрать высокую плотность, поскольку они значительно ярче. Однако для акцентного освещения обычно просто требуется мягкое свечение, поэтому вы можете использовать стандартную плотность, поскольку они стоят дешевле и не будут слишком сильными. ПРИМЕЧАНИЕ , что полоски высокой плотности будут работать при более высокой мощности, но мы рассмотрим питание ниже.

12 В поставляются в рулонах по 5 м (16,4 фута). Компания LEDSupply предлагает модели меньшей длины — 3, 6, 9 и 12 футов. Полоски можно легко обрезать до нужного размера, так как следы от разрезов вместе с контактными площадками для пайки есть каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности.Вот простой пример того, как отрезать нестандартную длину и добавить соединители, чтобы соединить полосы вместе.

Легкие гибкие ленты крепятся легко, так как они имеют липкую ленту, которая будет приклеиваться к вашей поверхности, плоской или округлой. Они также покрыты силиконовым покрытием для защиты от воды. Использование светодиодных лент на 12 В сократит время установки и общую стоимость вашего проекта. Вероятно, две самые большие проблемы, с которыми сталкиваются люди, — это (1) незнание источника питания необходимой мощности или (2) то, как соединить несколько лент вместе или обратно к одному источнику питания. Ниже мы рассмотрим некоторые передовые методы питания светодиодных лент.

Питание светодиодных лент

Для этих полос требуется постоянный вход 12 В постоянного тока. Единственное, что вам нужно знать при поиске источника питания для светодиодных лент, — это мощность. В приведенных ниже спецификациях указана мощность как для стандартных, так и для полосовых ламп высокой плотности. Это поможет вам легко определить мощность вашей системы, а затем выбрать подходящий источник питания.

Расчет мощности, пример № 1: Итак, представьте, что у вас есть длина около 20 футов, которую вам нужно покрыть за один сплошной проход полосами стандартной плотности. Этого можно достичь, используя полную катушку, а затем добавив 4 дополнительных ножки с беззазорным соединителем.Используя приведенную выше таблицу, мы можем это найти.

Мощность = Полная мощность рулона (стандартная) + 3 фута. Мощность + 1 фут. Мощность

Мощность = 27 Вт + 7,2 + 2,4

Мощность = 36,6 Вт

Обычно вам нужно соблюдать баланс между вашей мощностью и номинальной мощностью источника питания. В этом приложении вы должны найти блок питания 12 В мощностью не менее 40 Вт.

Расчет мощности, пример №2: Возьмем, к примеру, вы хотите запустить 18 футов светодиодных лент высокой плотности для другого приложения.

Мощность = полная катушка (высокая плотность) x 2 фута. Мощность

Мощность = 40 + 9,6

Мощность = 49,6 Вт

Для этого приложения я бы остановился на блоке питания мощностью не менее 50 Вт. Помните, что мы хотим сделать блок питания более мягким, чтобы вы могли в большей безопасности выбрать блок питания на 60 Вт.

Варианты источников питания для светодиодов

Первый вариант — использовать подключаемый блок питания. Настенные или настольные блоки питания подключаются непосредственно к сетевой розетке и переключают линейное напряжение до 12 В постоянного тока для полос.Это удобно для небольших приложений или в местах, где у вас есть скрытая розетка, которая не мешает. Это, безусловно, упрощает электромонтаж, так как вы просто подключаете кабель и не подключаете провода напрямую к основным линиям.

Это подводит нас ко второму варианту — проводному источнику питания, который подключается напрямую к линиям 120 В переменного тока, а затем выводит безопасное низкое напряжение постоянного тока на ваши полоски. Эти блоки питания обычно бывают более дискретных размеров, и их гораздо проще спрятать в стенах или где угодно.Блоки питания с открытой рамой в клетке обычно также попадают в эту категорию и очень полезны благодаря своим винтовым клеммным портам для простых подключений и множеству портов. Это определенно более профессиональный вид, чем просто подключение к стене, но для этого потребуется, чтобы основные линии были легко доступны для ваших источников света.

Подключение светодиодных лент к блоку питания

Подключить полоски к источнику питания довольно просто, оно просто меняется в зависимости от вашего источника питания и тому подобного.Для тех, кто собирается со штекером в блоке питания, выходное соединение обычно представляет собой штекер 2,1 мм. К счастью, полные катушки с полосами поставляются с гнездовой вилкой 2,1 мм для бесшовного соединения, если у вас меньшая длина, вы можете использовать винтовые клеммные разъемы ниже.

С проводными источниками питания все немного иначе, поскольку у них отключаются провода, а нет прямых вилок. Если на вашей планке есть гнездовой штекер 2,1 мм, то проще всего подключить винтовой клеммный разъем (2.1 штекер) к выходным проводам источника питания, чтобы можно было выполнить звуковое соединение. У вас также есть возможность отрезать коннектор от ленты и просто соединить провод с помощью припоя или гаек.

Как подключить несколько планок к одному источнику питания

Подключение нескольких лент к одному источнику создает петлю в проекте, поскольку обычно есть только одно подключение к источнику питания. Блоки питания с открытой рамой в клетке отлично подходят для использования нескольких полос, поскольку они имеют два канала с портами терминала, в каждый из которых может входить несколько полос.

Если вам нужно использовать подключаемый модуль, то я бы посоветовал подключить оба соединения вашей ленты к разветвителю светодиодных лент, который затем будет плавно подключаться к вилке блока питания. Кабели-разветвители для светодиодных лент могут иметь до 4-х выходов, так что вы потенциально можете получить 4 полосы, работающие без проблем от одного подключения к источнику питания!

При подключении лент вам просто нужно надежно соединить все провода ленты с выходными проводами источника питания. Это можно сделать с помощью гаек или подключить все ленты к общему положительному и отрицательному проводу, чтобы можно было выполнить однозначное соединение с проводным источником питания.

Падение напряжения и как его избежать

Очень важным фактором, который обычно упускают из виду с этими гибкими полосками, является эффект падения напряжения. В цепях постоянного тока напряжение будет постепенно уменьшаться по мере прохождения через провод (или светодиодную ленту). Проще говоря, с каждым футом провода доступное напряжение на каждой ноге падает по длине провода.Это повлияет на стрипы стандартной плотности, желающие иметь длину более 32 футов, и стрипы с высокой плотностью, желающие быть длиннее, чем полная катушка (16,4 фута). Если вы проделаете большую длину, чем эта длина, полосы будут затронуты и не будут работать должным образом, поэтому вы не можете соединять полосы длиннее 32 для стандартной плотности и 16,4 для высокой плотности.

Чтобы предотвратить падение напряжения, вам нужно разделить длинные отрезки светодиодных лент на более короткие. Более короткие отрезки можно затем подключить параллельно от источника питания.Есть несколько разных способов сделать это, давайте рассмотрим различные схемы подключения ниже.

Электропроводка №1: несколько параллельных проходов полосовых огней

Вы хотите установить непрерывную 60-футовую светодиодную ленту под барной стойкой для акцентного освещения. Поскольку самый длинный пробег, который вы можете сделать, составляет 32 фута, вам нужно будет разбить его как минимум на 2 отрезка. Чтобы сделать две равные части, вы должны пробежать две полосы на 30 футов каждая. Проведите первую полосу прямо от источника питания.Протяните параллельный набор проводов до точки, где заканчивается первая полоса, чтобы питать вторую полоску.

Электропроводка № 2: источник питания в среднем приближении

Это отличный подход, если вы можете каким-то образом поместить источник питания в середину длинной полосы, которую вам нужно запустить. Таким образом сокращаются лишние провода, так как вы можете разделить их пополам и просто провести обе полоски в противоположных направлениях прямо от источника.

Подключение № 3: Используйте несколько источников питания

Иногда вместо прокладки длинных проводов и разделения проводов, идущих от источника питания, заказчики предпочитают использовать отдельные источники питания в разных областях.Это отлично работает, если вы можете подавать электроэнергию в определенных местах, которые вам понадобятся, но это сложная часть.

Полезные детали для подключения светодиодных лент к источнику питания

Это должно помочь вам в настройке светодиодных лент с правильной разводкой и источником питания. Как всегда, мы хотели оставить вам несколько полезных деталей, которые действительно упростят соединение лент вместе.

: эти светодиодные Y-образные соединители позволяют подключить один источник питания и подключить несколько светодиодных линий к нему с помощью простого штекерного соединения.Они доступны в вариантах RGB и одного цвета и доступны с двумя, тремя и четырьмя выходами.

Винтовые клеммные разъемы: эти небольшие разъемы очень удобны, когда вам нужно выполнить надежное соединение между двумя наборами проводов. Просто привинтите провода к обоим концам и подключите их с легкостью. Также работает, когда вам нужно перейти от проводов к какой-либо вилке 2,1 или 2,5 мм.

Разъемы для светодиодных лент EZ Clip: эти разъемы защелкиваются прямо на том конце ленты, где вы их разрезаете.Возможны варианты зачистки или зачистки проводов. Это позволяет легко подключать светодиодные ленты или добавлять зазоры внутри установки без необходимости пайки.

Old Fashioned Way: Выломайте припой и проволоку и сделайте эти соединения, как мы делаем здесь.

Светодиодная замена для 18-дюймовых ламповых ламп 12 В

Описание продукта

Щелкните изображение для получения дополнительных технических характеристик

Это лампа на 12 Вольт. НЕ ВСТАВЛЯЙТЕ приспособление на 110 В. Трудно найти 12-вольтовые 4-футовые трубки. Их можно использовать в существующих светильниках, которые работают от 12 вольт, или, если вы хотите преобразовать стандартный прибор на 12 вольт, они тоже отлично подходят для этого. Лампы на 12 вольт — отличные источники света для жилых домов вне сети, хозяйственных прицепов или любого другого места, где нужно много света.

ВНИМАНИЕ: Требуется простая перемонтажная проводка к приспособлению для устранения ненужного и хлопотного балласта. По ссылке ниже приведены типичные инструкции по установке трубок T8.Не устанавливайте их в среду с напряжением 120 В, иначе они будут повреждены, и гарантия аннулируется.

У них также есть поворотные торцевые крышки, поэтому они подходят для использования в светильниках с горизонтальными или вертикальными гнездами с простым поворотом торцевой крышки на 90 градусов.

48-дюймовая лампа T8 для замены ламп 12В. Трубка стандартного размера T8, фактический размер 47 3/4 дюйма, без штырей, или 36 дюймов, включая штифты.

4500k Natural White, для 6000K Cool White см. Номер детали T8-48TUBE-CW

Установка этой трубки такая же, как и у наших 18-дюймовых ламповых фонарей.Требуется дистанционный или обходной люминесцентный балласт.

• Включает 1 ламповый светильник, гайки для проволоки и дополнительный провод.
• 18w, 12 Volts заменяет флуоресцентный 40w
• Ярче, без мерцания, без нагрева и без дорогостоящего балласта.
• Матовая линза, закрывающая 140 светодиодных чипов 3528 SMD, поэтому вы не видите отдельные светодиоды, когда смотрите на свет.
Цветовая гамма
• 4500k — Natural White.
• Подайте питание на концевые штифты, чтобы не было видно проводов, свисающих со стороны лампы.
• Неполярность, один конец лампы получает питание, другой — заземление. Устанавливает в любом направлении.
• Для устранения балласта люминесцентной лампы необходимо простое изменение проводки приспособления.
• Подробные онлайн-инструкции с цветными изображениями по адресу http://m4sales. com/tubelightinstructions/

Высокоэффективные светодиодные фонари на 12 вольт для мотоциклов для безопасного вождения. Вдохновляющие впечатления от вождения.

Alibaba.com имеет массив файлов. 12 вольт светодиодные фары мотоциклы на выбор. Эти фонари являются последней тенденцией в области осветительных технологий и обладают преимуществами, которые улучшат ваши впечатления от вождения в ночное время. Включите для них тусклые фары. Светодиодные фонари на 12 вольт для мотоциклов для повышения яркости. Они производят сфокусированный луч света, который является мощным и удивительно четким. Эти. 12-вольтовые светодиодные фонари для мотоциклов проецируют свет дальше и позволяют вам видеть более четко, тем самым обеспечивая более безопасное вождение.

Alibaba.com предоставляет вам широкий выбор на выбор .. 12-вольтовые светодиодные фонари мотоциклы поставщики и оптовики могут получить доступ к различным предложениям на сайте и получить отличные предложения. Вы также можете придать своему автомобилю роскошный вид, установив их. Светодиодные фонари 12 вольт для мотоциклов . Фары выглядят привлекательно, и вы также можете выбрать один из множества вариантов цвета, чтобы сделать ваши фары яркими без ущерба для яркости. Файл. Светодиодные фонари на 12 вольт для мотоциклов поставляются проверенными производителями и гарантируют качество.

Вы можете установить их. 12-вольтовые светодиодные фонари для мотоциклов легко справляются с основными инструментами, так как светодиодные лампы имеют такие же вилки, что и ваши старые лампы, и легко прикручиваются. Это гарантирует, что вам не понадобятся дополнительные аксессуары или проводка при их установке. Эти. Светодиодные фонари на 12 вольт для мотоциклов сэкономят вам деньги на техобслуживании, поскольку они служат дольше. Кроме того, они энергоэффективны и не перегружают блок питания вашего автомобиля.

Найдите лучшее. светодиодные фонари на 12 вольт мотоциклов на алибабе.com, чтобы улучшить качество освещения автомобиля и улучшить видимость в ночное время. Вы можете выбрать один из множества вариантов, чтобы получить то, что хотите. Купите качественные фары, чтобы сэкономить деньги без ущерба для вашей безопасности.

Светодиодное внутреннее освещение, 12 В

Larson Electronics — Class 1 Division 2 12-вольтные светодиодные ленты
