Сужение полосы кто должен уступить: кто должен уступать — Российская газета

Дорога сужается слева, справа, с обеих сторон

Фото: pricep-vlg.ru

Бывают случаи, когда водители, особенно новички путаются, кто кого должен пропустить. Порой такие сложности возникают, когда происходит сужение проезжей части. В таком месте незнание Правил дорожного движения может привести к неприятному ДТП. Давайте разберемся, кто же должен пропускать, если дорога сужается.

Представьте, двигаетесь вы по трассе, и вдруг впереди стоит знак — сужение дороги. Кто же кому уступает в этой ситуации? Чтобы разобраться с этим, нужно просто заглянуть в ПДД, которые вас заставляли учить до дыр в автошколе. Но, получив права, мы забываем хотя бы иногда листать эту самую важную для автомобилиста книгу.

Фото: omsk.kz

Сужаться проезжая часть может по-разному — с левой стороны, с правой стороны, с обеих сторон. Если сужение имеет место справа, значит две полосы превращаются в одну, а правый ряд примыкает к левому.

Фото: www.freebloger.by

Если сужается левая полоса, значит тот же принцип — пропускаете тех, кто едет по правой полосе и, только если нет помехи, перестраиваетесь. Если три полосы и сужение происходит и слева, и справа, значит правило также неизменно — преимущество имеют водители на полосе, которая не сужается. А вот если одновременно и на крайней правой, и на крайней левой полосах, которые имеют сужение, стоят машины, кто должен пропустить? Тот, кто едет по крайней левой полосе, должен уступить дорогу тому, кто едет прямо, и тому, кто перестраивается с правой полосы — как помехе справа.

Но в реальной жизни сужение проезжей части — потенциально опасная ситуация, которая требует от водителей знания ПДД. Сужаться дорога может как из-за временных изменений, например, ремонта, так и на постоянных условиях. Так что если вы часто ездите по данному участку и уже уяснили, что проезжая часть сужается, привыкните и правила соблюдать.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

кто должен уступить и почему

По некоторым причинам, например, из-за переустройства или обновления, дорожное покрытие для проезда приходится ограничить, для обозначения чего используется соответствующий знак. Из-за уменьшения дороги транспортным средствам может не хватить места для проезда, так что определить, кто проедет первым, помогут ПДД.

Ограничение дороги может быть по обе стороны, справа или слева. Знак фиксируется для информирования автовладельцев о том, что следует перестроиться или уступить другому транспортному средству. Фото: avto-femida.ru

Ограничение дороги может быть постоянным и временным. Во время остановки движения, проведения ремонтных работ закрывается одна полоса, а другая остается для проезда.

Желтый знак информирует о том, что ограничение временно. В дополнение к “сужению дорог” устанавливается “проведение ремонтных работ”. Когда реконструкция завершена, оба знака убирают.

Постоянный знак в населенном пункте должен быть установлен на дистанции пятидесяти – ста метров, а вне населенных – ста пятидесяти- трехсот метров.

Знак треугольной формы с красной окантовкой, внутри которого две линии. Сужение будет обозначено кривой, в зависимости от того какая полоса изменяется.

Обозначение интуитивно понятно. Немного банальности: сужение справа обозначается следующим образом: с левой стороны полоса ровная, а с правой – кривая, и наоборот. В случае если сужение слева, то водители должны перестроиться в сторону справа. Если сужение будет с двух сторон, то необходимо перестроиться на центральную полосу.

Цены и начало продаже КИА Соул нового поколения указаны в нашем материале.

По этой ссылке можно подписаться на канал для оперативного получения свежих материалов.

Многих волнует вопрос, кто должен уступить при сужении. Если трасса впереди сужается, а транспортные средства едут в два ряда, то сначала едут те, кому не нужно изменять движение.

В случае, если водителю надлежит перестроиться, необходимо подождать, пока проедут авто, которым маневрировать не нужно. Водители, которые едут в полосе, которая не изменяется, сохраняют дистанцию для перестроения ТС из другой полосы. Это позволяет без проблем перестроиться и не создавать аварийную ситуацию.

Если трасса, где установлен знак, перегружена, образовалась пробка, то необходимо соблюдать правила дорожной этики. Водители обязательно пропустят в соседний ряд. Благодарность можно выразить, нажав на аварийку.

Часто автолюбители проезжают по трассе, где нет оповещения и разметки. ВАЖНО! Требуется руководствоваться правилами, как и при наличии знака. За несоблюдение ПДД грозит административное наказание. При судебном разбирательстве учитывается факт отсутствия знаков оповещения, однако и в этом случае водители, которые перестраиваются, должны уступить трассу движущимся по другой полосе и не меняющим направление движения.

Еще немного информация по данному вопросу вы найдете в видео:

Итог

При изменении дороги требуется вспомнить правила движения, так как периодически вносятся поправки и изменения. Безопасная езда – это соблюдение правил всех автолюбителей. При перестроении помнить о соблюдении оптимального расстояния и некоторых других моментах, о которых мы только что говорили.

Кто должен уступить дорогу при сужении дороги

По некоторым причинам, например, из-за переустройства или обновления, дорожное покрытие для проезда приходится ограничить, для обозначения чего используется соответствующий знак. Из-за уменьшения дороги транспортным средствам может не хватить места для проезда, так что определить, кто проедет первым, помогут ПДД.

Ограничение дороги может быть по обе стороны, справа или слева. Знак фиксируется для информирования автовладельцев о том, что следует перестроиться или уступить другому транспортному средству.

Ограничение дороги может быть постоянным и временным. Во время остановки движения, проведения ремонтных работ закрывается одна полоса, а другая остается для проезда.

Желтый знак информирует о том, что ограничение временно. В дополнение к “сужению дорог” устанавливается “проведение ремонтных работ”. Когда реконструкция завершена, оба знака убирают.

Постоянный знак в населенном пункте должен быть установлен на дистанции пятидесяти – ста метров, а вне населенных – ста пятидесяти- трехсот метров.

Знак треугольной формы с красной окантовкой, внутри которого две линии. Сужение будет обозначено кривой, в зависимости от того какая полоса изменяется.

Обозначение интуитивно понятно. Немного банальности: сужение справа обозначается следующим образом: с левой стороны полоса ровная, а с правой – кривая, и наоборот. В случае если сужение слева, то водители должны перестроиться в сторону справа. Если сужение будет с двух сторон, то необходимо перестроиться на центральную полосу.

Многих волнует вопрос, кто должен уступить при сужении. Если трасса впереди сужается, а транспортные средства едут в два ряда, то сначала едут те, кому не нужно изменять движение.

В случае, если водителю надлежит перестроиться, необходимо подождать, пока проедут авто, которым маневрировать не нужно. Водители, которые едут в полосе, которая не изменяется, сохраняют дистанцию для перестроения ТС из другой полосы. Это позволяет без проблем перестроиться и не создавать аварийную ситуацию.

Если трасса, где установлен знак, перегружена, образовалась пробка, то необходимо соблюдать правила дорожной этики. Водители обязательно пропустят в соседний ряд. Благодарность можно выразить, нажав на аварийку.

Часто автолюбители проезжают по трассе, где нет оповещения и разметки. ВАЖНО! Требуется руководствоваться правилами, как и при наличии знака. За несоблюдение ПДД грозит административное наказание. При судебном разбирательстве учитывается факт отсутствия знаков оповещения, однако и в этом случае водители, которые перестраиваются, должны уступить трассу движущимся по другой полосе и не меняющим направление движения.

Еще немного информация по данному вопросу вы найдете в видео:

Итог

При изменении дороги требуется вспомнить правила движения, так как периодически вносятся поправки и изменения. Безопасная езда – это соблюдение правил всех автолюбителей. При перестроении помнить о соблюдении оптимального расстояния и некоторых других моментах, о которых мы только что говорили.

Знак сужение дороги — Pddtut.com

Знак «сужение дороги» — действуем согласно ПДД

Из-за географических особенностей территории и прочих обстоятельств большинство продолжительных автомобильных дорог имеют неодинаковую ширину по всей длине трассы. В некоторых случаях дорогу сужают из-за отсутствия технической возможности проложить более широкую трассу. В пределах города сужение дороги чаще происходит из-за капитального ремонта, реконструкции или затянувшегося строительного процесса.

О скором изменении ширины трассы по направлению движения предупреждает знак «Сужение дороги».

Внешний вид и значение знака «Сужение дороги»

Точный вид этого символьного изображения меняется в зависимости от типа сужения. Выделяют несколько вариантов:

• Cужение справа. При движении вперёд вы заметите, что дорога с правой стороны стала уже.
• Сужение слева. Обратите внимание на левую сторону: трасса станет уже.
• Сужение с обеих сторон. Дорога сужается и справа, и слева, но не всегда равномерно. Сохраняйте бдительность; следите не только за знаками, но и за реальным состоянием трассы.

Знак имеет форму треугольника с красной окантовкой; на нём изображены две линии, символизирующие края дороги. Одна или обе линии изгибаются – посмотрите на них, чтобы определить, какой тип сужения дороги перед вами. Понять неправильно знаки сужения дороги невозможно даже специально: в изгибающихся кривых интуитивно угадываются контуры сужающейся трассы.

Если дорожный знак установлен на трассе с постоянным сужением, он будет иметь белый цвет. Если же изменение проходимости носит временный характер (например, закрывают одну из полос на автомагистрали для реконструкции), знак будет желтым. В этом случае он сопровождается знаком о ведении ремонтных работ.

Также предупреждающе обозначение можно встретить в городах за 50-100 метров до остановок общественного транспорта. Выделенные на дороге непродолжительные зоны используются для посадки пассажиров. Если же знак установлен вне городской черты, то путь до сужения может достигать 150-300 метров.

Помимо основной функции – предупреждения, знак сужение дороги также имеет регулирующее значение. В зоне его действия учитываются специальные правила, регламентирующие необходимость перестраиваться или уступать путь транспортным средствам в определённых ситуациях, специфических для сужающейся трассы.

Когда и как уступать проезд на знаке сужения дороги

• слева – перестраивайтесь вправо;
• справа – перестраивайтесь влево;
• с обеих сторон – на доступную центральную полосу.

При этом необходимо уступать путь автомобилистам, которые уже едут по полосе, на которую вы собираетесь перебраться. Таким образом, если речь идёт о сужении справа, уступить путь должен водитель слева, а не наоборот. При одновременном сужении с обеих сторон ожидать должны автомобилисты и слева, и справа; при этом транспортные средства на центральной полосе сохраняют приоритет движения.

Кто должен уступать проезд на подъезде к участку сужения трассы

При подъезде к сужающемуся участку дороги неопытные водители могут попытаться перестроиться в объезд автомобилей, идущих по своей полосе по направлению движения. Так делать не следует, поскольку это создаст сложные ситуации на дороге. Не беспокойтесь о том, что потеряете время или «застрянете» на невыгодной части трассы: базовые правила дорожного движения по сужающемуся пути регулируют все варианты развития событий.

Если вы находитесь на дороге в несколько рядов, и автомобилям на вашей полосе перестраиваться не нужно, вы обладаете приоритетным правом проезда, которое никто не будет оспаривать. Продолжайте движение, соблюдая скоростной режим, и вскоре вы преодолеете сужающийся участок.

Если для продолжения езды всё-таки нужно перестраиваться, дождитесь проезда участников движения, которым менять своё положение на трассе необходимости нет. Уступайте без боязни затормозить транспортный поток: остальные автомобили следуют тем же правилам, что и вы. Желание поторопиться может возникнуть из-за кажущейся опасности попасть в пробку на «пустом месте», но на самом деле при отсутствии экстремальных обстоятельств (дорожно-транспортное происшествие, час пик и т.п.) на сужающихся трассах пробки не образуются даже при высокой загруженности основных полос.

Это обусловлено соблюдением неписаных правил водительской этики. На таких участках дороги автомобилисты на приоритетных полосах проезжают с небольшим расстоянием между собой вместо того, чтобы ехать вплотную. Оставленного места достаточно, чтобы в ряд мог вклиниться автомобиль, съезжающий с сужающейся полосы.

Ещё одна деталь, про которую не следует забывать на дороге с сужением – своевременное включение поворотников для автомобилистов, собирающихся перестроиться. Это имеет особое значение на загруженных участках: забыв включить поворотники, вы не предупреждаете других водителей о своих действиях.

Что делать, если на сужающейся дороге нет знака сужения

Хотя в городской черте вероятность оказаться в такой ситуации крайне невелика, за городом вы можете обнаружить, что попали в «горлышко», а знака сужения дороги нет, как и точной разметки на полосы. В этой ситуации применяются те же правила, что и когда участок выделен знаком, но водителю приходится проявить немного больше опыта и смекалки.

Приоритет проезда по-прежнему сохраняется за автомобилем, которому не надо перестраиваться. Теперь нужно определить, кто имеет приоритет: вы или транспорт из другого ряда. Мысленно разделите проезжую часть на полосы.

Обратите внимание: полосы отсчитываются не от края дороги (это частая ошибка), а от центра! Посмотрите на трассу.  Если на вашем ряду есть препятствие, из-за которого приходится перестраиваться (а именно – сужающийся край дороги), то уступать должны вы, а не вам.

Таким образом, при сужении справа дорогу уступает автомобиль, движущейся по крайней правой полосе, даже если она не размечена графически.

Кто должен уступить при сужении дороги, а кто имеет преимущество

Несмотря на то, что ПДД не только написаны понятным русским языком, но и продиктованы требованиями реальной жизни, многие всё равно не могут в них разобраться, поэтому совершают грубые ошибки на дороге.

Разбираем правило дорожного движения на простых примерах, чтобы было ясно даже тем, кто ещё сомневается.

Между тем, в правилах всё просто, нужно только ясно представить себе дорожную ситуацию и прокрутить в голове алгоритм действий, как кино.

Преимущество при сужении дороги

Вот, например: сужение дороги. Две полосы превращаются в одну, и когда водитель убедился, что ехать ему больше некуда, он пытается вклиниться в поток? Обязаны ли его пропустить?

Допустим, дорога размечена и на ней установлены все необходимые дорожные знаки:

1. 1. 20.1 и 1.20.2 — сужение дороги с двух сторон и только справа;
2. 5.15.5 — конец полосы;
3. 1.19 — перестроение.

Грамотный водитель, видя их — заранее! — понимает, что ему нужно перестроиться в другой ряд, потому что впереди ждёт уменьшение количества полос. Также, он обращает внимание, что если прерывистые линии разметки становятся более длинными, значит, сужение уже совсем близко.

Кто имеет преимущество при сужении дороги

В принципе это все сигналы, которые подаёт водителю система знаков и разметки. Но некоторые воспринимают их, как преимущество для перестроения. Типа, все их должны пропустить, потому что они не виноваты, что «дорога кончилась».

Абсолютно не так. Наоборот: это вы должны пропустить всех, а когда появится просвет, аккуратно вписаться в поток.

Двое мужчин поругались в комментариях под видео о нарушении ПДД — теперь один в морге, а другой заключён под стражу

Всё! Никаких преимуществ, всё честно. Предупреждён — значит принимай меры и перестраивайся заблаговременно, если есть удобный момент. А «бычить» в конце полосы не нужно, иногда это приводит к серьёзным ДТП.

Сужение дороги справа: кто должен уступить

Другая картина: ни разметки, ни знаков нет — так бывает, и не только при ремонтных работах, — а дорога внезапно кончилась.

И здесь действует та же система: пропусти всех, потом выезжай на полосу. Правда, есть отдельные изобретатели, которые пытаются применить в этом случае «правило помехи справа». Дескать, левый ряд весь, как один, должен вздрогнуть и встать, чтобы пропустить «помеху справа», то есть автомобиль с закончившейся полосы.

Нет, это так не работает. Пункт 8.9 ПДД, где говорится о преимуществе автомобиля справа, описывает ситуацию, когда траектории пересекаются, но очерёдность проезда не оговорена, но это не относится к случаю сужения дороги. Здесь, так же, как и в пункте 8.4, водитель при перестроении обязан уступить всем, кто движется попутно без изменения направления.

Вывод: сужение дороги преимуществ не даёт! Ну, может какая-то добрая душа вас пожалеет и пропустит. Не забудьте тогда поблагодарить.

Автомобили включили одновременно поворотники и начали перестраиваться: кто кому должен уступать?

Как поделить полосу движения: Правила перестроения на дороге.

По статистике ГИБДД, немалая часть аварий происходит при перестроении автомобилей, двигающихся в одном направлении. Наверняка каждый автолюбитель хоть раз сталкивался на дороге с ситуацией, когда ошибался при перестроении или встречал водителей, перестраивающихся из полосы в полосу в нарушение ПДД.

Казалось бы, Правила дорожного движения четко разъясняют порядок перестроения из полосы в полосу. Но, к сожалению, не все так просто. Это точно так же, как с круговым движением: в ПДД описаны правила проезда кругового движения, но полстраны после нескольких изменений правительством правил проезда кругового движения путается и до сих пор не знает, кто и когда должен уступать дорогу.

Также и с перестроением из полосы в полосу: кажущаяся простота оказывается путаницей для водителей. Хотя стоит признать, что уровень знаний ПДД основной массы водителей оставляет желать лучшего. Увы, былые времена прошли, когда в автошколах реально учили водить машину и четко разбираться в не очень легких Правилах дорожного движения. Сегодня большинство школ учит крутить рулевое колесо и нажимать педали.

В итоге каждый день на дорогах России происходят конфликты между водителями, возникающие из-за недопонимания того, кто же кому должен уступать при одновременном перестроении из полосы в полосу.

Иногда подобные конфликты доходят даже до мордобоя. Причем часто провоцируют открытый конфликт водители, грубо нарушившие действующие ПДД при перестроении в другую полосу, которые уверены в своих действиях и готовы с пеной у рта доказывать, что приоритет проезда был за ними. Знакомо?

Но таким водителям, вместо того чтобы по клаксону бить или кулаки чесать, не лишним будет на досуге повторить пункт 8. 4, который четко прописывает все ситуации на дороге, указывая, кто кому должен уступать при перестроении и при движении в одном направлении.

Вот как выглядит этот пункт, который нужно зазубрить, как пин-код своей банковской карты:


ПДД: Пункт 8.4

8.4. При перестроении водитель должен уступить дорогу транспортным средствам, движущимся попутно без изменения направления движения. При одновременном перестроении транспортных средств, движущихся попутно, водитель должен уступить дорогу транспортному средству, находящемуся справа.

Но почему же, казалось бы, такое простое правило перестроения попутных автомобилей часто вызывает непонимание между водителями, что нередко приводит к ДТП?

Все дело в том, что этот пункт ПДД не разжеван досконально, как, например, это делается в статьях различных кодексов, где законодатель вносит разъяснения в виде комментариев.

Но ПДД не нуждаются в подобных разъясняловках, поскольку этим и должны заниматься автошколы, когда готовят водителей. Но, увы, в последние годы эту обязанность многие автошколы позабыли, сосредоточившись на максимальном сборе денег за обучение.

Так как же действовать, когда, например, два водителя, включив одновременно поворотники, хотят перестроиться в полосы друг к другу?

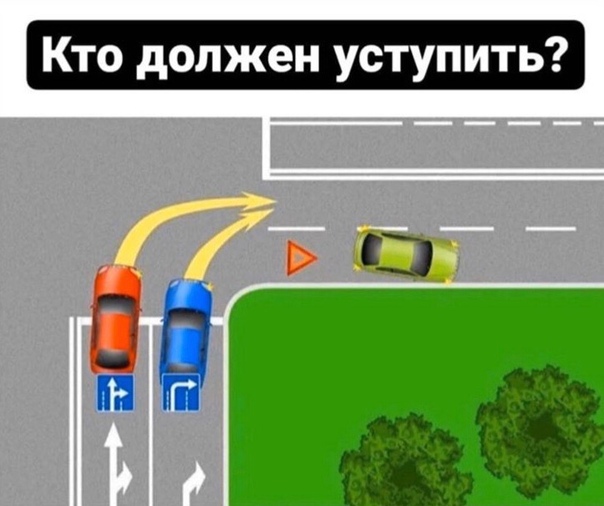

Пример 1

В принципе, с учетом того же пункта 8.4 ПДД алгоритм достаточно простой.
Например, представим ситуацию: вы двигаетесь по трехполосной дороге в средней полосе. Затем вы, решив перестроиться в крайнюю правую полосу, включаете правый поворотник. В этот же момент автомобиль, движущийся рядом с вами справа (в крайней правой полосе) в одном направлении, также включает поворотник с целью перестроиться в вашу полосу движения. Как вы думаете, кто должен уступить дорогу?

Кто должен уступить: конечно, при одновременном перестроении двух машин водитель автомобиля, перестраивающегося в правую полосу, обязан уступить дорогу автомобилю, перестраивающемуся справа в попутную полосу движения. В этом случае, как и в соответствии со многими ПДД, действует хорошо всем знаемое негласное правило «помеха справа».

Должен ли водитель уступать дорогу при перестроении другой машины справа?

Пример 2

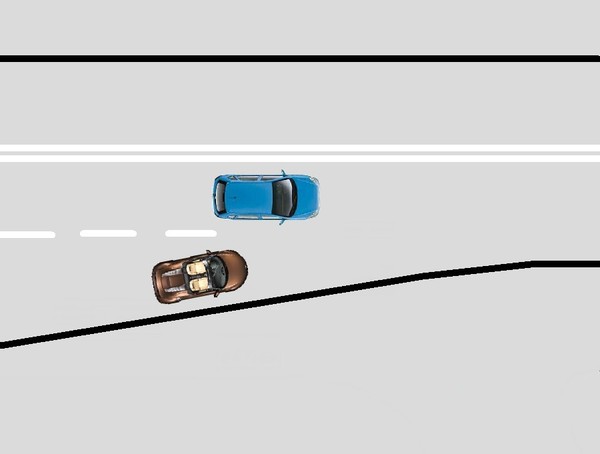

А вот другая ситуация. Представим, что вы двигаетесь в средней полосе движения и не собираетесь перестраиваться в правую полосу (правый сигнал поворота не включен). Затем вы замечаете, что автомобиль, двигающийся рядом с вами в правой полосе, включил левый поворотник, чтобы перестроиться в вашу полосу движения. Как вы думаете, кто должен уступить в этом случае?

Кто должен уступить: конечно, это более простой пример. Большинство водителей знают, что в этом случае правило «помеха справа» не работает и вы не обязаны уступать дорогу автомобилю, перестраивающемуся с правой полосы в вашу полосу движения.

Правда, не спешите радоваться и строго соблюдать ПДД, охраняя свою полосу движения, как Кремль. Если вы видите, что водитель, перестраивающийся с правой полосы, не знаком с нормами ПДД или намеренно не собирается уступать вам дорогу, то не лезьте на рожон. Иначе вы можете попасть в ДТП. Да, в этом случае вы не будете виноваты в аварии. Но вам разве будет от этого легче после того, как повредите свой автомобиль?

Кто должен уступить дорогу, если вы перестраиваетесь в левую полосу движения?

Пример 3

И, наконец, давайте рассмотрим еще одну ситуацию, которая также нередко становится камнем преткновения у автолюбителей. Итак, представим ситуацию, когда вы движетесь по средней полосе и, включив поворотник, решили перестроиться в скоростную левую полосу, где в этот момент также другой автомобиль включил правый сигнал поворота для перестроения в вашу полосу движения (в среднюю). Как вы думаете, кто здесь обязан уступить дорогу согласно пункту ПДД 8.4?

Кто должен уступить: тут также действует негласное правило, что уступает тот, у кого есть помеха справа. То есть также при одновременном перестроении двух автомобилей в нашем примере дорогу должен уступить водитель автомобиля, перестраивающегося с левой полосы в среднюю. Так что вы не обязаны уступать автомобилю, который движется слева. У вас нет помехи справа.

Все просто. Но мы также не советуем вам опрометчиво лезть на рожон в попытке занять левую полосу движения. Ведь не все водители досконально знают ПДД. Также есть некоторые водители, которые хоть и знают приоритеты проезда при перестроении, намеренно не уступают дорогу другим водителям. Поэтому прежде чем перестроиться с приоритетом в другую полосу движения, убедитесь, что вам уступают. Иначе попадете в глупое ДТП.

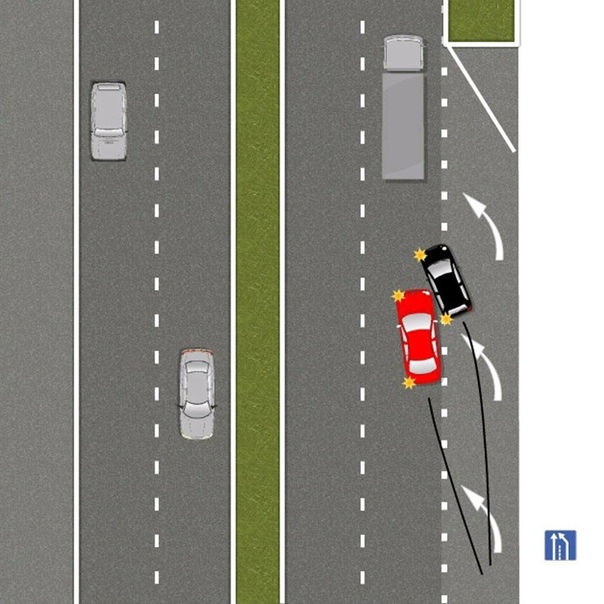

Также пункт 8.4 ПДД действует и при сужении дороги:

Источник
