Стук спереди или замена стойки стабилизатора – пошаговый фото отчет |
Что в статье:
Что за стук спереди,
Каталожный номер стойки и стоимость,
Инструменты,
Подробный фото отчет самостоятельной замены стойки,
Нюансы, с которыми можно столкнуться в процессе.
Пробег 35 тыс.
Появился стук спереди при проезде мелких неровностей, волнообразного дорожного покрытия, а также при проезде лежачих полицейских.
Стук сам по себе глухой не металлический, подозрения никак не падали на стойку стабилизатора.
После диагностики, выяснилось, что левая передняя стойка стабилизатора немного люфтила.
Взял стойку производителя Lemforder — каталожный номер 26774 01
Цена вопроса в экзист 940р цена за штуку.
Кстати, можно взять оригинал — 1K0 411 315 P, но по сути лучше аналог.
Лучше менять сразу обе, потому как меняются они, парно.
Замена задних стоек стабилизатора октавия а5 — какие лучше взять, кат номер и цена >>
в комплекте со стойками поставляются новые винты, но они немного изменены в плане того что удобны от самооткручивания, но не удобны при закручивании, по этому я прикрутил новые стойки на старые винты.
После второй замены стоек на сервисе, на трассе я проехал с открученным болтом 400 км.
Поэтому, тем, кто будет менять стойки стабилизатора, в обязательном порядке, не в коем случае не ставить новые стойки на старые болты.
НЮАНСЫ
Лучше всего, если есть яма или подъёмник.
Но так же можно поменять передние стойки стабилизатора устойчивости и на домкрате.
Следует обязательно учесть то, что при замене стойки старые
Сход развал не требуется, но раз в год рекомендуется делать, это уже по желанию и по наблюдению за поведением автомобиля и резины.
В комплекте с новыми стойками стабилизатора от Лемфердер идут новые болты. У них внутренний диаметр с резьбой идет овалобразный. Это сделано для того что бы была защита от само раскручивания.
Как поменять переднюю стойку стабилизатора на шкоде самостоятельно – шаги
Первое, что мы делаем — снимаем колесо.
Обязательно подложите под задние колеса либо башмаки, либо кирпичи.
Далее, ключом на 19, думаю, на 18 тоже подойдет, но у меня его не было, с торца если проворачивает, придерживаем ключом звездочка, или м8, внутренне отверстие на 12 зубов, в моем случае верхнее отвернулось отлично.
Если придерживать с торца пальца битой звездочка на 6 зубьев, то можно по срывать зубья пальца. Желательно биту на 12 зубьев.
С нижним винтом намного сложнее, причем многие с ними мучаются.
Кстати с верхним винтом нюанс такой.
Открутили винт, и что бы снять стойку с верхнего паза, нужно домкратом поднять нижний рычаг.
Далее, нижнее крепление стойки никак не хотелось откручиваться.
Затем,ключ на 19 одеваем на винт, затем упираем ключ в трехногу и при этом медленно опускаем домкрат вниз.
Т.е. под тяжестью передка машины ключ уходит вверх, при этом получилось сорвать нижний винт крепления, иначе просто не удобно.
Дальше все проще: ставим новую стойку стабилизатора, закручиваем винты, колесо на место, и в салоне тишина.
После замены передних стоек стабилизатора сход/развал делать не надо.
Замена стоек стабилизатора — цена работы в Москве, сколько стоит замена стоек стабилизаторов на YouDo
Зарегистрированными на Юду частными мастерами Москвы выполняется профессиональная замена стоек стабилизатора – цена на работы определяется индивидуально. Если вам требуется недорогой ремонт стоек или полное восстановление подвески автомобиля, закажите услуги опытных специалистов с выездом по любому адресу в Москве и Московской области.
Заявки на диагностику подвески и замену стойки стабилизатора автомобиля принимаются круглосуточно и без выходных. Возможен срочный выезд специалиста и эвакуация автомобиля в автосервис или на СТО.
Когда нужно вызвать мастера по восстановлению подвески?
Замена передних стоек амортизаторов иномарок и машин отечественного производства (ВАЗ, УАЗ) выполняется после полной диагностики узлов и механизмов транспортного средства. При выявлении неисправностей старые изношенные детали заменяются на новые, оригинального производства. Причины выхода из строя передней или задней стойки стабилизатора авто требуется по следующим причинам:
- неправильная установка газовой стойки, нарушение герметичности сварных швов
- частая езда по неровным дорогам
- недостаточная герметичность задней или передней автомобильной газовой стойки
- высокая нагрузка на кузов авто
- повреждение сальника
Закажите замену старого масляного стабилизатора на новый при естественном износе или механическом повреждении крепления. Работы проводятся на вашей территории, в автосервисе или на СТО. Частные специалисты отремонтируют автомобиль отечественного производства (ВАЗ, УАЗ) качественно и недорого, независимо от модели ТС.
Перечень работ по восстановлению подвески
Частный мастер сделает замену стойки стабилизатора, установку нового багажника, а также восстановление кузова авто любой модели. Перечень услуги специалистов следующий:
- демонтаж старой детали
- демонтаж крепления амортизатора
- фиксирование пружины багажника
- установка масляных фильтров
- установка новой верхней опоры
- установка новой опорной шайбы
Специалист сделает полную диагностику транспортного средства и сможет оперативно отремонтировать его, независимо от типа поломки. Обращайтесь за помощью к профессионалам, если вам требуется качественный и недорогой сервис авто.
Сколько стоит восстановление подвески?
На такую работу, как замена стоек стабилизатора – цена у частных мастеров, зарегистрированных на Юду, ниже, чем в автомобильном сервисе. Стоимость замены стабилизаторов при естественном износе или поломки определяется с учетом следующих параметров:
- тип неисправности
- стоимость запасных частей и расходных материалов
- срочность, с которой вам требуется помощь
- тип крепления амортизаторов
- стоимость дополнительных работ
Опытными мастерами выполняется качественная замена стоек стабилизатора – цена на отдельные работы указана в прайс-листе на сайте.
Стойки стабилизатора Киа Спортейдж 3
Стойки стабилизатора передней подвески
Номер оригинала: 54830-2S000 — 1шт.
Артикул заменили на: 54830-2S200.
Аналоги:

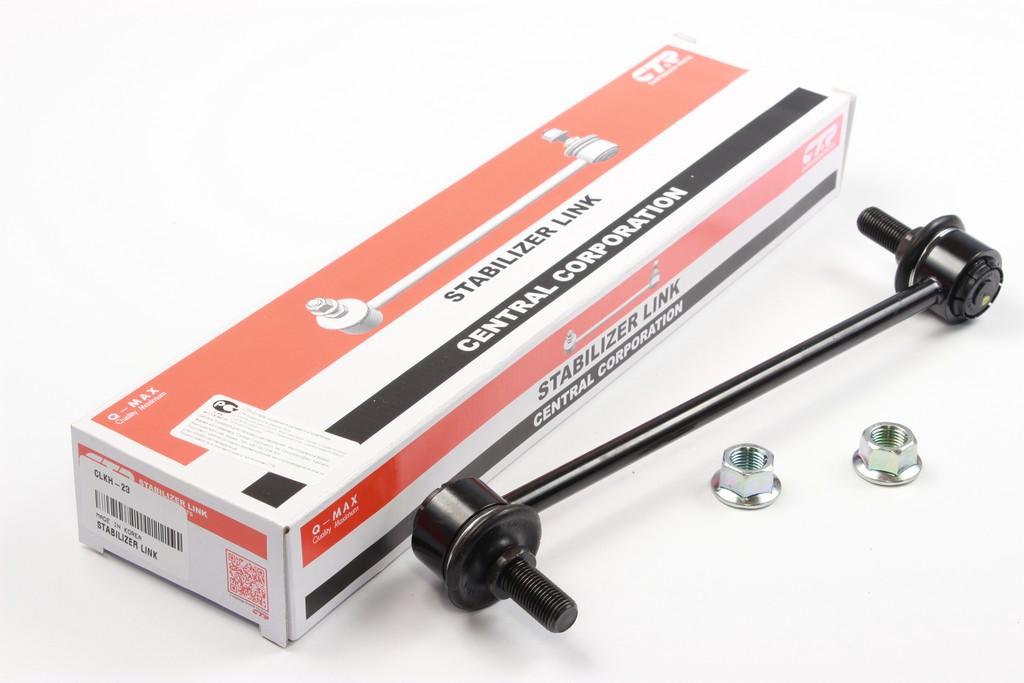

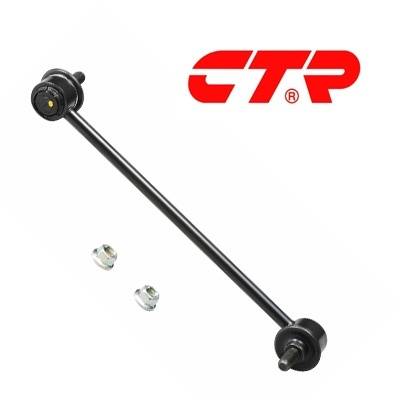

CTR CLKH-48
DELTA 1-h3-855
PMC PXC-LA059
NIPPARTS N4960528
MANDO SLH0083
Подходят к 4WD и 2WD. Не самые удачные стабы, средний срок их работы до 40 000 км, у кого-то раньше накрываются, но бывают случаи что и долго ходят.
По этой причине владельцы Киа Спортейдж 3 нашли альтернативные стойки стабилизатора — от микро-автобуса Фольсвагена Т5. Они более мощные, ходят на много дольше и по размерам практически такие-же. Отличается только длинна на 5 мм. Меняются без проблем, встают на свои места как родные.
Стойки стаба от Т5
Номер оригинала: 7H5 411 317 D — 1шт.
Аналоги:
LEMFORDER 30967 01
FEBEST 2323-T5F
RUVILLE 925499
SASIC 2306003
TRW JTS435
Стойки стабилизатора задней подвески 4WD
Оригинальный номер стаба для задней подвески 4WD: 555302S200
Ходят на много дольше чем передние, так как на задний стабилизатор меньше нагрузка.
Аналоги:
Meyle 37-16 060 0042
CTR CLKH-49
VTR HY4311S
Стойки стабилизатора задней подвески 2WD
Оригинальный стойки стаба для Sportage 3 с передним приводом 2WD: 555303R000
Значительно отличаются от стоек для полного привода.
не плохие аналоги:
VTR HY4314S
Meyle 37-16 060 0043
CTR CLKH-45
Рейтинг статьи:
Просмотров: 90995
Опубликованна : 2017-02-14
Написать комментарий
Комментарии
Для рестайлинга (конец 2014г) эта передняя стойка сталилизатора 54830-2S200 (CTR CLKH-48) не подошла, на 15мм короче. Надо брать другой номер ( оригинал не помню, а аналог CTR SLKK44)
2021-05-23
Андрей
2021-03-13
Добрый день. У меня стучал сам амортизатор! долго не мог понять.
Родные проходили 9 лет, но наездил всего 80 тыс. на 3м спорте 4wd. Стуканула задняя правая, потом обе передние. Заехал к официалу, поставили line2 (типа оригинальные) Передние поставили 548303U000FFF
2020-10-12
Появились оригинальные 548303U000FFF Типа усовершенствованные
2020-05-21
Алексей
Ни в коем случае не покупайте Febest и т. д. Месяц не проездила одна стойка, при повороте руля издавала жуткий скрип, разобрали,а там грязь с водой. Короче галимый Китай.
2020-03-26
Вадим
Дорого времени суток. Поделюсь своим опытом по стойкам (4WD).
Родные передние ходили не долго. Первый раз менял по гарантии в 20 000 км, потом в 28 000 км. После этого поставил от Т5(не помню какие) и забыл про проблему. Заменил их когда перетряхивал переднюю подвеску около 100 000км и поставил CTR. Они отходили около 4 месяцев. Сейчас поставил от Т5 Лемфордер, полгода полет нормальный.
Задние стойки крепче. По гарантии поменял 1 стойку и долго катался. Потом поставил CTR, проходили около года. Сейчас надо менять, заказал AMD.
2019-09-30
Андрей
День добрый! Как различить стойки стаба, задние короткие КИА Спортэйж 3. Левую от правой? Есть полоски, точки… На какую сторону?
2019-09-11
Юрик
5 лет машине рестайл ниразу не менял стойки и ничего не стучит, что я делаю не так?))
2019-05-05
