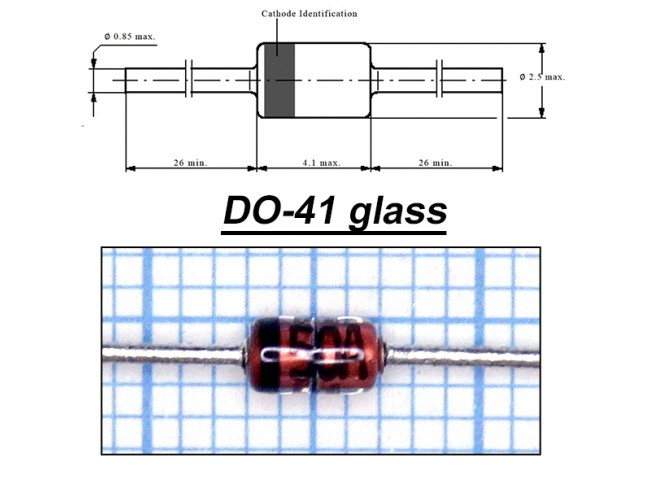

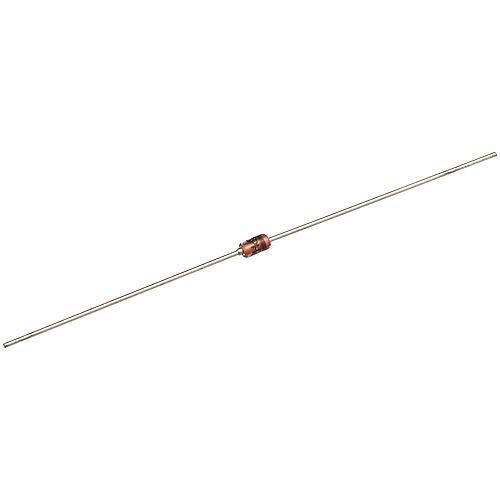

Стабилитрон 12 вольт: 1N4742A, Стабилитрон 12В, 5%, 1Вт, [DO-41], Китай

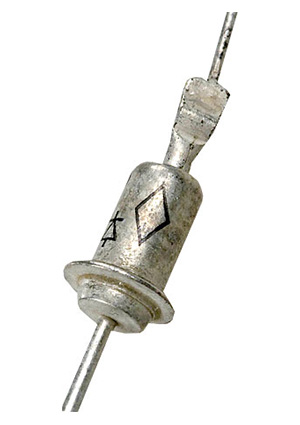

Стабилитрон Д814 Д814А, Д814Б, Д814В, Д814Г, Д814Д

Поиск по сайту

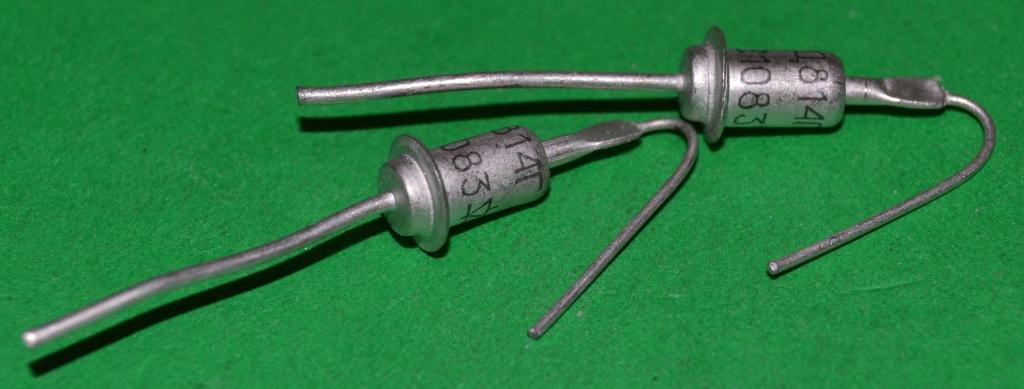

Стабилитрон Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д) средней мощности, сплавной, кремниевый. Основное назначение — стабилизация напряжений в диапазоне от 7 до 14 В. Диапазон токов стабилизации 3-40 мА. Имеет металлостеклянный корпус и гибкие выводы. Тип стабилитрона и его цоколёвка нанесены на корпусе. Корпус является анодом (положительным выводом). Весит стабилитрон не более 1 г. Электрические параметры стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д) • Напряжение стабилизации при Iст = 5 мА: При Т = +25°C Д814А 7…8,5 В Д814Б 8…9,5 В Д814В 9…10,5 В Д814Г 10. ..12 В Д814Д 11,5…14 В При Т = -60°C Д814А 6…8,5 В Д814Б 7…9,5 В Д814В 8…10,5 В Д814Г 9…12 В Д814Д 10…14 В При Т = +125°C Д814А 7…9,5 В Д814Б 8…10,5 В Д814В 9…11,5 В Д814Г 10…13,5 В Д814Д 11,5…15,5 В • Уход напряжения стабилизации, не более: • Через 5 с после включения в течение последующих 10 с: Д814А 170 мВ Д814Б 190 мВ Д814В 210 мВ Д814Г 240 мВ Д814Д 280 мВ • Через 15 с после включения в течение последующих 20 с: 20 мВ • Прямое напряжение (постоянное) при Iпр = 50 мА, Т = -60 и +25°С, не более 1 В • Постоянный обратный ток при Uобр = 1 В, не более 0,1 мкА • Дифференциальное сопротивление, не более: при Iст = 5 мА и Т = +25°C: Д814А 6 Ом Д814Б 10 Ом Д814В 12 Ом Д814Г 15 Ом Д814Д 18 Ом при Iст = 1 мА и Т = +25°C: Д814А 12 Ом Д814Б 18 Ом Д814В 25 Ом Д814Г 30 Ом Д814Д 35 Ом при Iст = 5 мА, Т = -60 и +125°C: Д814А 15 Ом Д814Б 18 Ом Д814В 25 Ом Д814Г 30 Ом Д814Д 35 Ом Предельные характеристики стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д) • Минимальный ток стабилизации: 3 мА • Максимальный ток стабилизации: При Т ≤ +35°C: Д814А 40 мА Д814Б 36 мА Д814В 32 мА Д814Г 29 мА Д814Д 24 мА При Т ≤ +100°C: Д814А 24 мА Д814Б 21 мА Д814В 19 мА Д814Г 17 мА Д814Д 14 мА При Т ≤ +125°C: Д814А 11,5 мА Д814Б 10,5 мА Д814В 9,5 мА Д814Г 8,3 мА Д814Д 7,2 мА • Прямой ток (постоянный) 100 мА • Рассеиваемая мощность: При Т ≤ +35°C 340 мВт При Т = +100°C 200 мВт При Т = +125°C 100 мВт • Рабочая температура (окружающей среды): -60. ..+125°C

Схема простого стабилизатора постоянного напряжения на опорном стабилитроне и транзисторе.

Для некоторых электрических цепей и схем вполне хватает обычного блока питания, не имеющего стабилизации. Источники тока такого типа обычно состоят из понижающего трансформатора, выпрямительного диодного моста и фильтрующего конденсатора. Выходное напряжение блока питания зависит от количества витков вторичной обмотки на понижающем трансформаторе. Но как известно сетевое напряжение 220 вольт нестабильно. Оно может колебаться в некоторых пределах (200-235 вольт). Следовательно и выходное напряжение на трансформаторе тоже будет «плавать» (в место допустим 12 вольт будет 10-14, или около того).

Электротехника, которая особо не капризна к небольшим изменения питающего постоянного напряжения может обойтись таким вот простым блоком питания. Но вот более чувствительная электроника уже это не терпит, она от этого даже может выйти из строя. Так что возникает необходимость в дополнительный схеме стабилизации постоянного выходного напряжения. В этой статье я привожу электрическую схему достаточно простого стабилизатора постоянного напряжения, который имеет стабилитрон и транзистор. Именно стабилитрон выступает в роли опорного элемента, который определяет и стабилизирует выходное напряжения блока питания.

Теперь давайте перейдем к непосредственному разбору электрической схемы простого стабилизатора постоянного напряжения. Итак, к примеру у нас имеется понижающий трансформатор с выходным переменным напряжением в 12 вольт. Эти самые 12 вольт мы подаем на вход нашей схемы, а именно на диодный мост и фильтрующий конденсатор. Диодный выпрямитель VD1 из переменного тока делает постоянный (но скачкообразный). Его диоды должны быть рассчитаны на ту максимальную силу тока (с небольшим запасом где-то 25%), который может выдавать блок питания. Ну, и напряжение их (обратное) должно быть не ниже выходного.

Фильтрующий конденсатор C1 сглаживает эти скачки напряжения, делая форму постоянного напряжения более ровной (хотя и не идеальной). Его емкость должна быть от 1000 мкф до 10 000 мкф. Напряжение, также больше выходного. Учтите, что есть такой вот эффект — переменное напряжение после диодного моста и фильтрующего конденсатора электролита увеличивается примерно на 18%. Следовательно в итоге мы уже получим на выходе не 12 вольт, а где-то 14,5.

Теперь начинается часть стабилизатора постоянного напряжения. Основным функциональным элементом тут является сам стабилитрон. Напомню, что стабилитроны имеют способность в некоторых пределах стабильно держать на себе определенное постоянное напряжение (напряжение стабилизации) при обратном своем включении. При подачи на стабилитрон напряжения от 0 до напряжения стабилизации оно просто будет увеличиваться (на концах стабилитрона). Дойдя до уровня стабилизации напряжение будет оставаться неизменным (с незначительным ростом), а расти начнет сила тока, протекающего через него.

В нашей схеме простого стабилизатора, который на выходе должен выдавать 12 вольт, стабилитрон VD2 рассчитан на напряжение 12,6 (поставим стабилитрон на 13 вольт, это соответствует Д814Д). Почему 12,6 вольт? Потому, что 0,6 вольт осядут на транзисторном переходе эмиттер-база. А на выходе получится ровно 12 вольт. Ну, а поскольку мы ставим стабилитрон на 13 вольт, то на выходе БП будет где-то 12,4 В.

Стабилитрон VD2 (создающим место опорного постоянного напряжения) нуждается в ограничителе тока, который будет предохранять его от чрезмерного перегрева. На схеме эту роль выполняет резистор R1. Как видно он подключен последовательно стабилитрону VD2. Еще один фильтрующий конденсатор электролит C2 стоит параллельно стабилитрону. Его задача также сглаживать излишки пульсаций напряжения. Можно обойтись и без него, но все же лучше будет с ним!

Далее на схеме мы видим биполярный транзистор VT1, который подключен по схеме общий коллектором. Напомню, схемы подключения биполярных транзисторов по типу общий коллектор (это еще называется эмиттерный повторитель) характеризуются тем, что они значительно усиливают силу тока, но при этом нет никакого усиления по напряжению (даже оно немного меньше входного, именно на те самые 0,6 вольт). Следовательно мы на выходе транзистора получаем то постоянное напряжение, которое имеется на его входе (а именно напряжение опорного стабилитрона, равное 13 вольтам). И поскольку эмиттерный переход на себе оставляет 0,6 вольта, то и на выходе транзистора уже будет не 13, а 12,4 вольта

Как вы должны знать, чтобы транзистор начал открываться (пропускать через себя управляемые токи по цепи коллектор-эмиттер) ему нужен резистор для создания смещения. Эту задачу выполняет все тот же резистор R1. Изменяя его номинал (в определенных пределах) можно менять силу тока на выходе транзистора, а значит и на выходе нашего стабилизированного блока питания. Тем, кто желает с этим поэкспериментировать советую на место R1 поставить подстроечное сопротивление номиналом около 47 ком. Подстраивая его смотрите, как будет изменяться сила тока на выходе блока питания.

Ну, и на выходе схемы простого стабилизатора постоянного напряжения стоит еще один небольшой фильтрующий конденсатор электролит C3, сглаживающий пульсации на выходе стабилизированного блока питания. Параллельно ему припаян резистор нагрузки R2. Он замыкает эмиттер транзистора VT1 на минус схемы. Как видим схема достаточно проста. Содержит минимум компонентов. Она обеспечивает вполне стабильное напряжение на своем выходе. Для питания многой электротехники данного стабилизированного блока питания будет вполне хватать. Данный транзистор рассчитан на максимальную силу тока в 8 ампер. Следовательно для такого тока нужен радиатор, который будет отводить излишек тепла от транзистора.

P.S. Если параллельно стабилитрону поставить еще переменный резистор номиналом 10 ком (средний вывод подсоединяем к базе транзистора), то в итоге мы получим уже регулируемый блок питания. На нем можно плавно изменять выходное напряжение от 0 до максимума (напряжение стабилитрона минус те самые 0,6 вольт). Думаю такая схема уже будет более востребована.

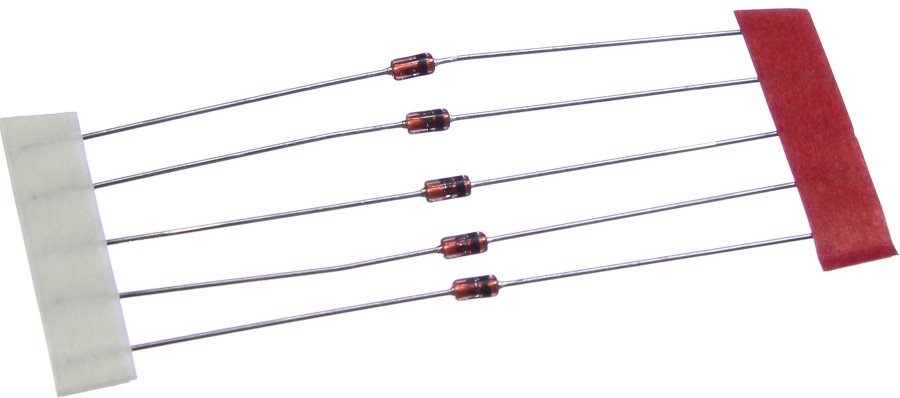

Импортные стабилитроны

Стабилитрон 4.3V 0.5W BZX55C 4V3, BZX79 C4V3

Стабилитрон 4. 3V 1.3W 1N4731A, BZV85C-4V3

Стабилитрон 4.7V 0.5W BZX55C 4V7, BZX79 C4V7

Стабилитрон 4.7V 1.3W 1N4732A, BZV85C-4V7

Стабилитрон 5.1V 0.5W BZX55C 5V1, BZX79 C5V1

Стабилитрон 5.1V 1.3W 1N4733A, BZV85C-5V1

Стабилитрон 5.6V 0.5W BZX55C 5V6, BZX79 C5V6

Стабилитрон 5.6V 1.3W 1N4734A, BZV85C-5V6

Стабилитрон 6.2V 0.5W BZX55C 6V2, BZX79 C6V2

Стабилитрон 6.2V 1.3W 1N4735A, BZV85C-6V2

Стабилитрон 6.8V 0.5W BZX55C 6V8, BZX79 C6V8

Стабилитрон 6.8V 1.3W 1N4736A, BZV85C-6V8

Стабилитрон 7.5V 0.5W BZX55C 7V5, BZX79 C7V5

Стабилитрон 7.5V 1.3W 1N4737A, BZV85C-7V5

Стабилитрон 8. 2V 0.5W BZX55C 8V2, BZX79 C8V2

Стабилитрон 8.2V 1.3W 1N4738A, BZV85C-8V2

Стабилитрон 9.1V 0.5W BZX55C 9V1, BZX79 C9V1

Стабилитрон 9.1V 1.3W 1N4739A, BZV85C-9V1

Стабилитрон 10V 0.5W BZX55C,79 10V, 1N5240, 1N758

Стабилитрон 10V 1.3W 1N4740A, BZV85C-10V

Стабилитрон 11V 0.5W BZX55C 11V, BZX79 C11V

Стабилитрон 12V 0.5W BZX55C 12V, BZX79 C12V

Стабилитрон 12V 1.3W 1N4742A, BZV85C-12V

Стабилитрон 13V 0.5W BZX55C 13V, BZX79 C13V

Стабилитрон 13V 1.3W 1N4743A, BZV85C-13V

Стабилитрон 15V 0.5W BZX55C 15V, BZX79 C15V

Стабилитрон 15V 1.3W 1N4744A, BZV85C-15V

Стабилитрон 18V 0. 5W BZX55C 18V, BZX79 C18V

Стабилитрон 18V 1.3W 1N4746A, BZV85C-18V

Стабилитрон 20V 0.5W BZX55C 20V, BZX79 C20V

Стабилитрон 20V 1.3W 1N4747A, BZV85C-20V

Стабилитрон 22V 0.5W BZX55C 22V, BZX79 C22V

Стабилитрон 22V 1.3W 1N4748A, BZV85C-22V

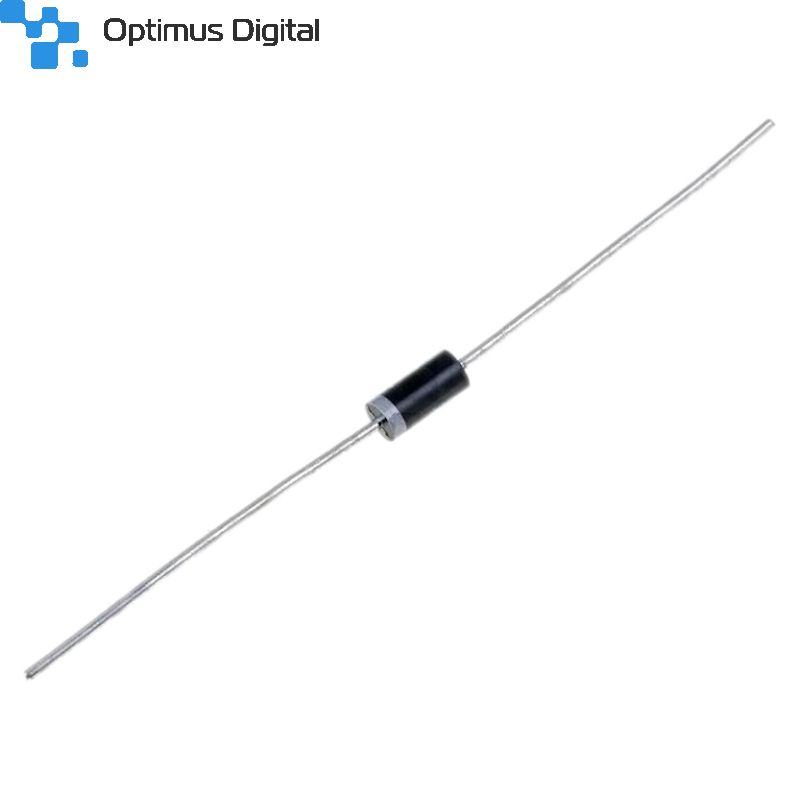

Стабилитрон 24V 0.5W BZX55C 24V, BZX79 C24V

Стабилитрон 24V 1.3W 1N4749A, BZV85C-24V

Стабилитрон 27V 0.5W BZX55C 27V, BZX79 C27V

Стабилитрон 27V 1.3W 1N4750A, BZV85C-27V

Стабилитрон 30V 0.5W BZX55C 30V, BZX79 C30V

Стабилитрон 30V 1.3W 1N4751A, BZV85C-30V

Стабилитрон 33V 0.5W BZX55C 33V, BZX79 C33V

Стабилитрон 33V 1. 3W 1N4752A, BZV85C-33V

Стабилитрон 36V 0.5W BZX55C 36V, BZX79 C36V

Стабилитрон 36V 1.3W 1N4753A, BZV85C-36V

Стабилитрон 39V 1.3W 1N4754A, BZV85C-39V

Стабилитрон 43V 1.3W 1N4755A, BZV85C-43V

Стабилитрон 47V 0.5W BZX55C 47V, BZX79 C47V

Стабилитрон 47V 1.3W 1N4756A, BZV85C-47V

Стабилитрон 51V 1.3W 1N4757A, BZV85C-51V

Стабилитрон 56V 1.3W 1N4758A, BZV85C-56V

Стабилитрон 75V 1.3W 1N4761A, BZV85C-75V

Стабилитрон 82V 1.3W 1N4762A, BZV85C-82V

Стабилитрон 91V 1.3W 1N4763A, BZV85C-91V

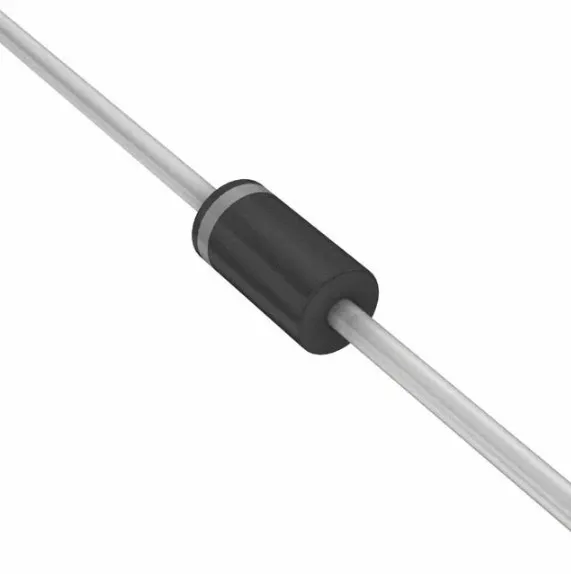

Стабилитрон 100V 0.5W BZX55C 100V, BZX79 C100V

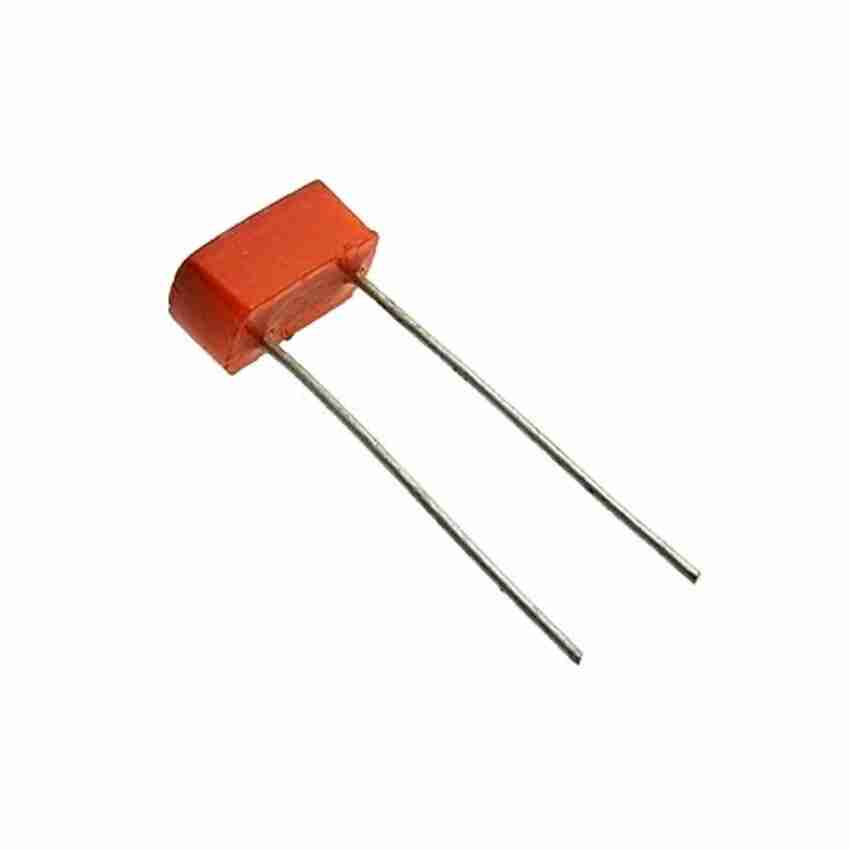

Стабилитрон R2K 150v do-201

Стабилитрон R2KN Vz=150-170 V

Стабилитрон R2KY Vz=130-155 V

Стабилитрон R2M Vz=135-180 V

Стабилитрон RM25 (MA2560) 56V

Стабилитрон на 30 вольт маркировка.

Стабильная зарплата, стабильная жизнь, стабильное государство. Последнее не про Россию, конечно:-). Если глянуть в толковый словарик, то можно толково разобрать, что же такое “стабильность”. На первых строчках Яндекс мне сразу выдал обозначение этого слова: стабильный – это значит постоянный, устойчивый, не изменяющийся.

Но чаще всего этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения какого-либо параметра. Это может быть сила тока , напряжение , частота сигнала и . Отклонение сигнала от какого-либо заданного параметра может привести к неправильной работе радиоэлектронной аппаратуры и даже к ее поломке. Поэтому, в электронике очень важно, чтобы все стабильно работало и не давало сбоев.

В электронике и электротехнике стабилизируют напряжение . От значения напряжения зависит работа радиоэлектронной аппаратуры. Если оно изменится в меньшую, или даже еще хуже, в большую сторону, то аппаратура в первом случае может неправильно работать, а во втором случае и вовсе колыхнуть ярким пламенем.

Для того, чтобы не допустить взлетов и падения напряжения, были изобретены различные стабилизаторы напряжения. Как вы поняли из словосочетания, они используются чтобы стабилизировать “играющее” напряжение.

Стабилитрон или диод Зенера

Самым простым стабилизатором напряжения в электронике является радиоэлемент стабилитрон . Иногда его еще называют диодом Зенера . На схемах стабилитроны обозначаются примерно так:

Вывод с “кепочкой” называется также как и у диода – катод , а другой вывод – анод .

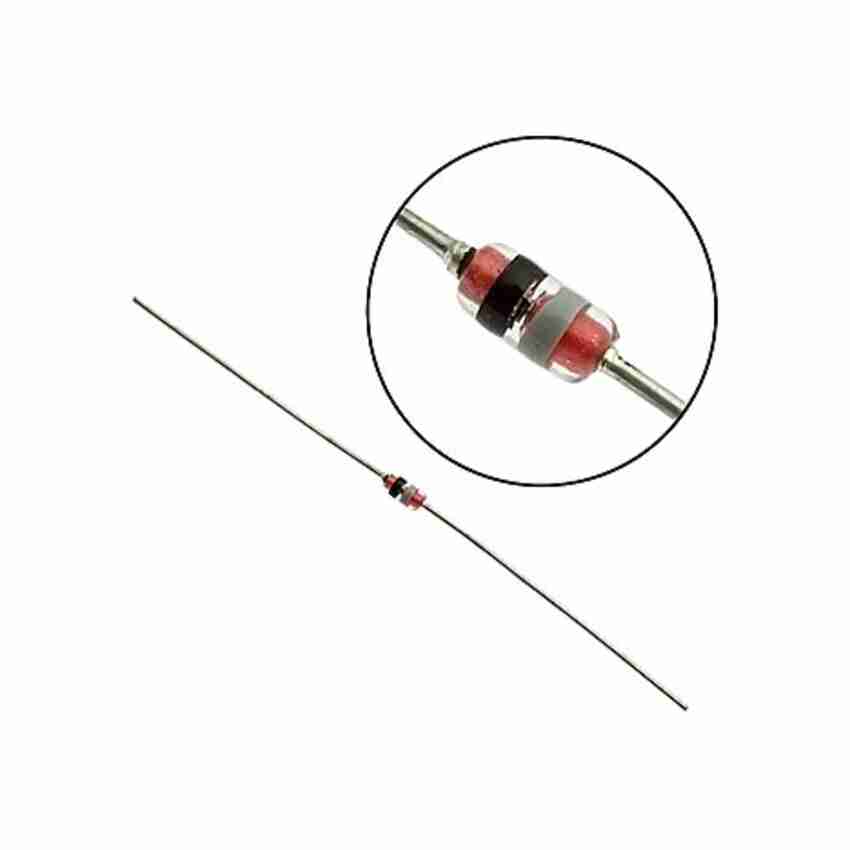

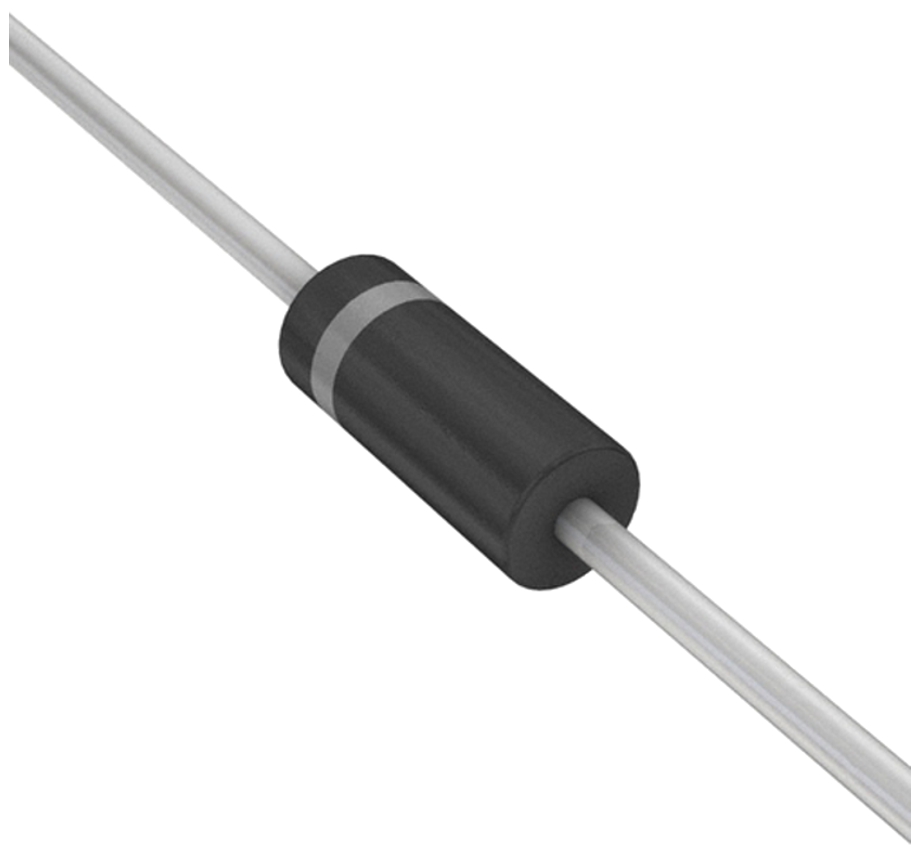

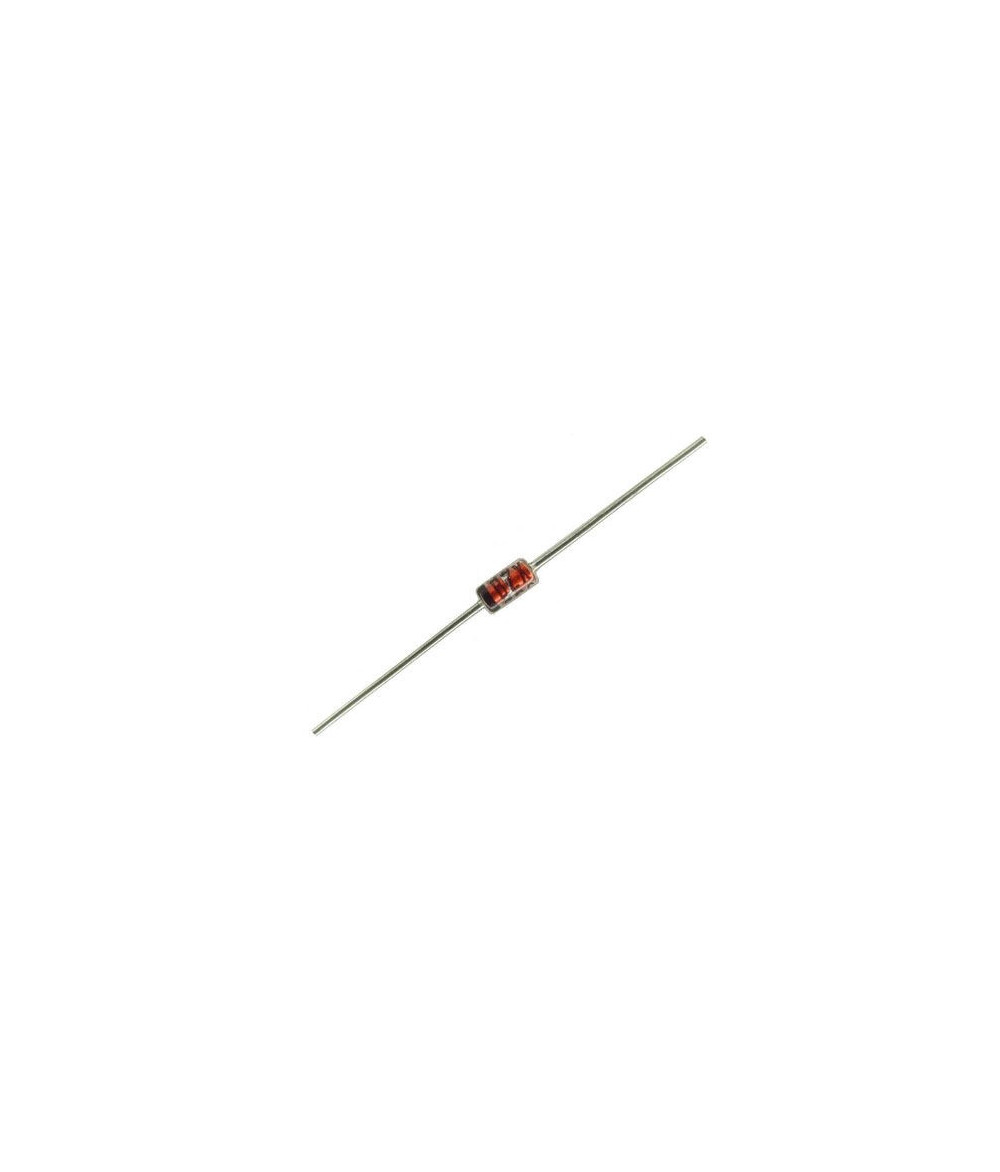

Стабилитроны выглядят также, как и диоды . На фото ниже, слева популярный вид современного стабилитрона, а справа один из образцов Советского Союза

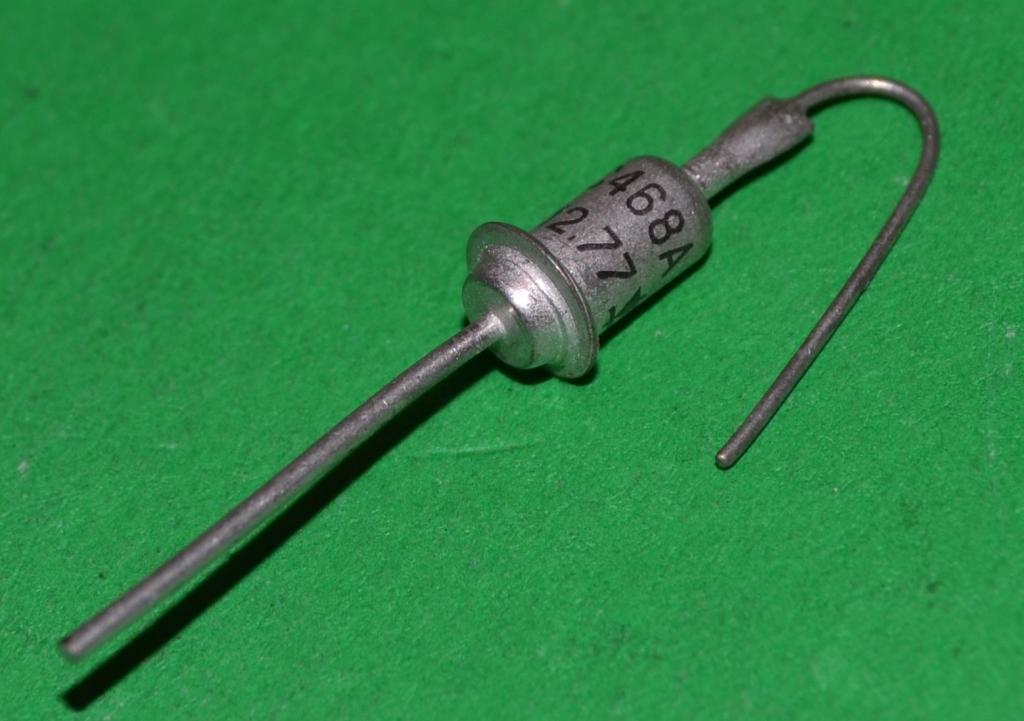

Если присмотреться поближе к советскому стабилитрону, то можно увидеть это схематическое обозначение на нем самом, указывающее, где у него находится катод, а где анод.

Напряжение стабилизации

Самый главный параметр стабилитрона – это конечно же, напряжение стабилизации. Что это за параметр?

Давайте возьмем стакан и будем наполнять его водой…

Сколько бы воды мы не лили в стакан, ее излишки будут выливаться из стакана. Думаю, это понятно и дошкольнику.

Теперь по аналогии с электроникой. Стакан – это стабилитрон. Уровень воды в полном до краев стакане – это и есть напряжение стабилизации стабилитрона. Представьте рядом со стаканом большой кувшин с водой. Водой из кувшина мы как раз и будем заливать наш стакан водой, но кувшин при этом трогать не смеем. Вариант только один – лить воду из кувшина, пробив отверстие в самом кувшине. Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли лить воду в стакан. Если объяснить языком электроники – кувшин обладает “напряжением” больше, чем “напряжение” стакана.

Так вот, дорогие читатели, в стакане заложен весь принцип работы стабилитрона. Какую бы струю мы на него не лили (ну конечно в пределах разумного, а то стакан унесет и разорвет), стакан всегда будет полным. Но лить надо обязательно сверху. Это значит, напряжение, которое мы подаем на стабилитрон, должно быть выше, чем напряжение стабилизации стабилитрона.

Маркировка стабилитронов

Для того, чтобы узнать напряжение стабилизации советского стабилитрона, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В:

Ищем на него параметры в онлайн справочниках в интернете. Как вы видите, его напряжение стабилизации при комнатной температуре примерно 10 Вольт.

Зарубежные стабилитроны маркируются проще. Если приглядеться, то можно увидеть незамысловатую надпись:

5V1 – это означает напряжение стабилизации данного стабилитрона составляет 5,1 Вольта. Намного проще, не так ли?

Катод у зарубежных стабилитронов помечается в основном черной полосой

Как проверить стабилитрон

Как же проверить стабилитрон? Да также как и ! А как проверить диод, можно посмотреть в этой статье. Давайте же проверим наш стабилитрон. Ставим на прозвонку и цепляемся красным щупом к аноду, а черным к катоду. Мультиметр должен показать падение напряжения прямого .

Меняем щупы местами и видим единичку. Это значит, что наш стабилитрон в полной боевой готовности.

Ну что же, настало время опытов. В схемах стабилитрон включается последовательно с резистором:

где Uвх – входное напряжение, Uвых.ст. – выходное стабилизированное напряжение

Если внимательно глянуть на схему, мы получили ни что иное, как Делитель напряжения . Здесь все элементарно и просто:

Uвх=Uвых.стаб +Uрезистора

Или словами: входное напряжение равняется сумме напряжений на стабилитроне и на резисторе.

Эта схема называется параметрический стабилизатор на одном стабилитроне. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно, в гугл;-)

Итак, собираем схемку. Мы взяли резистор номиналом в 1,5 Килоом и стабилитрон на напряжение стабилизации 5,1 Вольта. Слева цепляем Блок питания , а справа замеряем мультиметром полученное напряжение:

Теперь внимательно следим за показаниями мультиметра и блока питания:

Так, пока все понятно, еще добавляем напряжение… Опа на! Входное напряжение у нас 5,5 Вольт, а выходное 5,13 Вольт! Так как напряжение стабилизации стабилитрона 5,1 Вольт, то как мы видим, он прекрасно стабилизирует.

Давайте еще добавим вольты. Входное напряжение 9 Вольт, а на стабилитроне 5,17 Вольт! Изумительно!

Еще добавляем… Входное напряжение 20 Вольт, а на выходе как ни в чем не бывало 5,2 Вольта! 0,1 Вольт – это ну очень маленькая погрешность, ей можно даже в некоторых случаях пренебречь.

Вольт-амперная характеристика стабилитрона

Думаю, не помешало бы рассмотреть Вольт амперную характеристику (ВАХ) стабилитрона. Выглядит она примерно как-то так:

где

Iпр – прямой ток, А

Uпр – прямое напряжение, В

Эти два параметра в стабилитроне не используются

Uобр – обратное напряжение, В

Uст – номинальное напряжение стабилизации, В

Iст – номинальный ток стабилизации, А

Номинальный – это значит нормальный параметр, при котором возможна долгосрочная работа радиоэлемента.

Imax – максимальный ток стабилитрона, А

Imin – минимальный ток стабилитрона, А

Iст, Imax, Imin – это сила тока, которая течет через стабилитрон при его работе.

Так как стабилитрон работает именно в обратной полярности, в отличие от диода (стабилитрон подключают катодом к плюсу, а диод катодом к минусу), то и рабочая область будет именно та, что отмечена красным прямоугольником.

Как мы видим, при каком-то напряжении Uобр у нас график начинает падать вниз. В это время в стабилитроне происходит такая интересная штука, как пробой. Короче говоря, он не может больше наращивать на себе напряжение, и в это время начинается возрастать сила тока в стабилитроне. Самое главное – не переборщить силу тока, больше чем Imax , иначе стабилитрону придет кердык. Самым лучшим рабочим режимом стабилитрона считается режим, при котором сила тока через стабилитрон находится где-то в середине между максимальным и минимальным его значением. На графике это и будет рабочей точкой рабочего режима стабилитрона (пометил красным кружком).

Заключение

Раньше, во времена дефицитных деталей и начала расцвета электроники, стабилитрон часто использовался, как ни странно, для стабилизации выходного напряжения . В старых советских книгах по электронике можно увидеть вот такой участок цепи различных источников питания:

Слева, в красной рамке, я пометил знакомый вам участок цепи блока питания. Здесь мы получаем постоянное напряжение из переменного . Справа же, в зеленой рамке, схема стабилизации;-).

В настоящее время трехвыводные (интегральные) стабилизаторы напряжения вытесняют стабилизаторы на стабилитронах, так как они в разы лучше стабилизируют напряжение и обладают хорошей мощностью рассеивания.

На Али можно взять сразу целый набор стабилитронов, начиная от 3,3 Вольт и до 30 Вольт. Выбирайте на ваш вкус и цвет.

Регулируемый стабилизированный блок питания – 0-24 V , 1 – 3А

с ограничением тока.

Блок питания (БП) предназначен для получения регулируемого стабилизированного выходного напряжения от 0 до 24v при токе порядка 1-3А, проще говоря чтобы не покупали вы батарейки, а использовали его для эксперементов со своими конструкциями.

В блоке питания предусмотрена так называемая защита т е ограничение максимального тока.

Для чего это нужно? Для того что бы этот БП служил верой и правдой, не боясь коротких замыканий и не требовал ремонта, так сказать «несгораемый и неубиваемый»

На Т1 собран стабилизатор тока стабилитрона, т е имеется возможность установки практически любого стабилитрона с напряжением стабилизации менее входного напряжения на 5 вольт

Это значит, что при установке стабилитрона VD5 допустим ВZX5,6 или КС156 на выходе стабилизатора получим регулируемое напряжение от 0 до приблизительно 4 вольт, соответственно — если стабилитрон на 27 вольт, то максимальное выходное напряжение будет в пределах 24-25 вольт.

Трансформатор следует выбирать примерно так- переменное напряжение вторичной обмотки должно быть примерно на 3-5 вольт больше того, которое вы рассчитываете получить на выходе стабилизатора, которое в свою очередь зависит от установленного стабилитрона,

Ток вторичной обмотки трансформатора как минимум должен быть не менее того тока, который нужно получить на выходе стабилизатора.

Выбор конденсаторов по емкости С1 и С2 –примерно по 1000-2000 мкф на 1А, С4 – 220 мкф на 1А

Несколько сложнее с емкостями по напряжению – рабочее напряжение грубо рассчитывается по такой методике – переменное напряжение вторичной обмотки трансформатора делится на 3 и умножается на 4

(~ Uвх:3×4)

Т е – допустим, что выходное напряжение вашего трансформатора порядка 30 вольт – 30 делим на 3 и множим на 4 – получаем 40 – значит рабочее напряжение конденсаторов должно быть более чем 40 вольт.

Уровень ограничения тока на выходе стабилизатора зависит от R6 по минимуму и R8 (по максимуму вплоть до отключения)

При установке перемычки вместо R8 между базой VТ5 и эмиттером VТ4 при сопротивлении R6 равном 0,39 ом ток ограничения будет примерно на уровне 3А,

Как понять «ограничение»? Очень просто – выходной ток даже в режиме короткого замыкания на выходе не превысит 3 А, за счет того что выходное напряжение будет автоматически снижено практически до нуля,

А можно ли заряжать автомобильный аккумулятор? Запросто. Достаточно выставить регулятором напряжения, извиняюсь — потенциометром R3 напряжение 14,5 вольта на холостом ходу (т е с отключенным аккумулятором) а потом подключить к выходу блока, аккумулятор, И пойдет ваш аккумулятор заряжаться стабильным током до уровня 14,5в, Ток по мере зарядки будет уменьшаться и когда достигнет значения 14,5 вольта (14,5 в – напряжение полностью заряженного акк) он будет равен нулю.

Как отрегулировать ток ограничения. Выставить на выходе стабилизатора напряжение на холостом ходу порядка 5-7 вольт. Затем к выходу стабилизатора подключить сопротивление примерно на 1 ом мощностью 5-10 ватт и последовательно с ним амперметр. Подстроечным резистором R8 выставить требуемый ток. Правильно выставленный ток ограничения можно проконтролировать выкручивая потенциометр регулировки выходного напряжения на максимум до упора При этом ток, контролируеммый амперметром должен оставаться на прежнем уровне.

Теперь про детали. Выпрямительный мостик – диоды желательно выбирать с запасом по току минимум раза в полтора, Указанные КД202 диоды могут без радиаторов достаточно долго работать при токе 1 ампер, но ежели рассчитываете что вам этого мало, то установив радиаторы можно обеспечить 3-5 ампер, вот только нужно посмотреть в справочнике какие из них и с какой буквой могут до 3 а какие и до 5 ампер. Хочется больше – загляните в справочник и выбирайте диоды помощнее, скажем ампер на 10.

Транзисторы – VT1 и VT4 устанавливать на радиаторы. VT1 будет слегка греться поэтому и радиатор нужен небольшой, а вот VT4 да в режиме ограничения тока будет греться довольно таки хорошо. Поэтому и радиатор нужно подобрать внушительный, можно и вентилятор от блока питания компьютера к нему приспособить – поверьте, не помешает.

Особо пытливым – почему греется транзистор? Ток то течет по нему и чем больше ток, тем больше греется транзистор. Давайте посчитаем – на входе, на конденсаторах 30 вольт. На выходе стабилизатора ну скажем вольт так 13, В итоге между коллектором и эмиттером остается 17 вольт.

Из 30 вольт минусуем 13 вольт получаем 17 вольт (кто хочет видит тут математику, а мне как то на память приходит один из законов дедушки Киргофа, про сумму падений напряжения)

Ну так вот, тот же Киргоф, что то говорил о токе в цепи, наподобие того что какой ток течет в нагрузке, такой же ток и через транзистор VT4 течет. Скажем ампера эдак 3 течет, резистор в нагрузке греется транзистор тоже греется, Так вот тепло это, которым воздух греем и можно назвать мощностью, которая рассеивается… Но попробуем выразиться математически, то бишь

школьный курс физики

где Р — это мощность в ваттах, U – напряжение на транзисторе в вольтах, а J — ток который течет и через нашу нагрузку и через амперметр и естественно через транзистор.

Итак 17 вольт множим на 3 ампера получаем 51 ватт рассеивающийся на транзисторе,

Ну а допустим подключим сопротивление на 1 ом. По закону Ома при токе 3А падение напряжения на резисторе получится 3 вольта и рассеиваемая мощность величиной в 3 ватта начнет греть сопротивление. Тогда падение напряжения на транзисторе: 30 вольт минус 3 вольта = 27 вольт, а мощность рассеиваимая на транзисторе 27v×3A=81 ватт… Теперь заглянем в справочник, в раздел транзисторы. Ежели проходной транзистор т е VТ4 у нас стоит скажем КТ819 в пластмассовом корпусе то по справочнику выходит что он не выдержит т к мощность рассеивания (Рк*max) у него 60 ватт, но зато в металлическом корпусе (КТ819ГМ, аналог 2N3055) – 100 ватт – вот этот подойдет, но радиатор обязателен.

Надеюсь на счет транзисторов более менее понятно, перейдем к предохранителям. Вообще то предохранитель это последняя инстанция, реагирующая на грубые ошибки допущенные вами и «ценой своей жизни» предотвращающая…. Давайте допустим что в первичной обмотке трансформатора по каким то причинам произошло замыкание,или во вторичной. Может от того что перегрелся, может изоляция прохудилась, а может и просто – неправильное соединение обмоток, но предохранителей нет. Трансформатор дымит, изоляция плавится,сетевой провод пытаясь выполнить доблестную функцию предохранителя, горит и не дай бог если на распределительном шите вместо автомата у вас стоят пробоки с гвоздиками вместо предохранителей.

Один предохранитель на ток примерно на 1А больше чем ток ограничения блока питания (т е 4-5А), должен стоять между диодным мостом и трансформатором, а второй между трансформатором и сетью 220 вольт примерно на 0,5-1 ампер.

Трансформатор. Самое пожалуй дорогое в конструкции Грубо говоря чем массивнее трансформатор тем он мощнее. Чем толще провод вторичной обмотки, тем больший ток может отдать трансформатор. Все это сводится к одному – мощности трансформатора. Так как же выбрать трансформатор? Опять школьный курс физики, раздел электротехника…. Опять 30 вольт, 3 ампера и в итоге мощность 90 ватт. Это минимум, который следует понимать так – этот трансформатор кратковременно может обеспечить выходное напряжение 30 вольт при токе 3 ампера, Поэтому желательно накинуть по току запас минимум процентов 10, а лучше все 30-50 процентов. Так что 30 вольт при токе 4-5 ампер на выходе трансформатора и ваш БП сможет часами если не сутками отдавать ток 3 ампера в нагрузку.

Ну и тем кто желает получть максимум по току от этого БП, скажем ампер эдак 10.

Первое – соответствующий вашим запросам трансформатор

Второе – диодный мост ампер на 15 и на радиаторы

Третье – проходной транзистор заменить на два-три соединенных в параллель с сопротивлениями в эмиттерах по 0,1 ом (радиатор и принудительный обдув)

Четвертое- емкости желательно конечно увеличить, но в том случае если БП будет использоваться как зарядное устройство – это не критично.

Пятое – армировать токопроводящие дорожки по пути следования больших токов напайкой дополнительных проводников и соответственно не забывать про соединительные провода «потолще»

Схема подключения запараллеленных транзисторов вместо одного

Много-много лет тому назад такого слова как стабилитрон не существовало вообще. Тем более в бытовой аппаратуре.

Попробуем представить себе громоздкий ламповый приёмник середины двадцатого века. Многие приносили их в жертву собственному любопытству, когда папа с мамой приобретали что-нибудь новое, а «Рекорд» или «Неман» отдавали на растерзание .

Блок питания лампового приёмника был предельно прост: мощный кубик силового трансформатора , который обыкновенно имел всего две вторичных обмотки, диодный мостик или селеновый выпрямитель, два электролитических конденсатора и резистор на два ватта между ними.

Первая обмотка питала накал всех ламп приёмника переменным током и напряжением 6,3V (вольт), а на примитивный выпрямитель приходило порядка 240V для питания анодов ламп. Ни о какой стабилизации напряжения и речи не шло. Исходя из того, что приём радиостанций вёлся на длинных, средних и коротких волнах с очень узкой полосой и ужасным качеством, наличие или отсутствие стабилизации напряжения питания на это качество совершенно не влияло, а приличной автоподстройки частоты на той элементной базе просто быть не могло.

Стабилизаторы в то время применялись только в военных приёмниках и передатчиках, конечно тоже ламповые. Например: СГ1П – стабилизатор газоразрядный, пальчиковый. Так продолжалось до тех пор, пока не появились транзисторы. И тут выяснилось, что схемы, выполненные на транзисторах очень чувствительны к колебаниям питающего напряжения, и обыкновенным простым выпрямителем уже не обойтись. Используя физический принцип, заложенный в газоразрядных приборах, был создан полупроводниковый стабилитрон реже называемый диод Зенера.

Графическое изображение стабилитрона на принципиальных схемах.

Внешний вид стабилитронов. Первый сверху в корпусе для поверхностного монтажа . Второй сверху – в стеклянном корпусе DO-35 и мощностью 0,5 Вт. Третий, – мощностью 1 Вт (DO-41). Естественно, стабилитроны изготавливают в разнообразных корпусах. Иногда в одном корпусе объединяется два элемента.

Принцип работы стабилитрона.

Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на него подают в обратной полярности, то есть на анод стабилитрона будет подан минус «-«. При таком включении через него протекает обратный ток (I обр ) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.

Стабилитрон работает на обратной ветви ВАХ (Вольт-Амперной Характеристики), как показано на рисунке. К его основным параметрам относятся U ст . (напряжение стабилизации) и I ст . (ток стабилизации). Эти данные указаны в паспорте на конкретный тип стабилитрона. Причём величина максимального и минимального тока учитывается только при расчёте стабилизаторов с прогнозируемым большим изменением напряжения.

Основные параметры стабилитронов.

Для того чтобы подобрать нужный стабилитрон необходимо разбираться в маркировках полупроводниковых приборов. Раньше все типы диодов, включая и стабилитроны, обозначались буквой “Д” и цифрой определяющей, что же это за прибор. Вот пример очень популярного стабилитрона Д814 (А, Б, В, Г). Буква показывала напряжение стабилизации.

Рядом паспортные данные современного стабилитрона (2C147A ), который использовался в стабилизаторах для питания схем на популярных сериях микросхем К155 и К133 выполненных по ТТЛ технологии и имеющих напряжение питания 5V.

Чтобы разбираться в маркировках и основных параметрах современных отечественных полупроводниковых приборов необходимо немного знать условные обозначения. Они выглядят следующим образом: цифра 1 или буква Г – германий, цифра 2 или буква К – кремний, цифра 3 или буква А – арсенид галлия. Это первый знак. Д – диод, Т – транзистор, С – стабилитрон, Л – светодиод. Это второй знак. Третий знак это группа цифр обозначающих сферу применения прибора. Отсюда: ГТ 313 (1Т 313) – высокочастотный германиевый транзистор, 2С147 – кремниевый стабилитрон с номинальным напряжением стабилизации 4,7 вольта, АЛ307 – арсенид-галлиевый светодиод.

Вот схема простого, но надёжного стабилизатора напряжения.

Между коллектором мощного транзистора и корпусом подается напряжение с выпрямителя и равное 12 – 15 вольт. С эмиттера транзистора мы снимаем 9V стабилизированного напряжения, так как в качестве стабилитрона VD1 мы используем надёжный элемент Д814Б (см. таблицу). Резистор R1 – 1кОм, транзистор КТ819 обеспечивающий ток до 10 ампер.

Транзистор необходимо разместить на радиаторе-теплоотводе. Единственный недостаток данной схемы – это невозможность регулировки выходного напряжения. В более сложных схемах подстроечный резистор, конечно, имеется. Во всех лабораторных и домашних радиолюбительских источниках питания есть возможность регулировки выходного напряжения от 0 и до 20 – 25 вольт.

Интегральные стабилизаторы.

Развитие интегральной микроэлектроники и появление многофункциональных схем средней и большой степени интеграции, конечно, коснулось и проблем связанных со стабилизацией напряжения. Отечественная промышленность напряглась и выпустила на рынок радиоэлектронных компонентов серию К142, которую составляли как раз интегральные стабилизаторы. Полное название изделия было КР142ЕН5А, но так как корпус был маленький и название не убиралось целиком, стали писать КРЕН5А или Б, а в разговоре они назывались просто «кренки».

Сама серия была достаточно большая. В зависимости от буквы варьировалось выходное напряжение. Например, КРЕН3 выдавал от 3 до 30 вольт с возможностью регулировки, а КРЕН15 был пятнадцативольтовым двухполярным источником питания.

Подключение интегральных стабилизаторов серии К142 было крайне простым. Два сглаживающих конденсатора и сам стабилизатор. Взгляните на схему.

Если есть необходимость получить другое стабилизированное напряжение, то поступают следующим образом: допустим, мы используем микросхему КРЕН5А на 5V, а нам нужно другое напряжение. Тогда между вторым выводом и корпусом ставится стабилитрон с таким расчётом, чтобы сложив напряжение стабилизации микросхемы, и стабилитрона мы получили бы нужное напряжение. Если мы добавим стабилитрон КС191 на V = 9,1 + 5V микросхемы, то на выходе мы получим 14.1 вольт.

Стабилитрон — это полупроводниковый диод с уникальными свойствами. Если обычный полупроводник при обратном включении является изолятором, то он выполняет эту функцию до определенного роста величины приложенного напряжения, после чего происходит лавинообразный обратимый пробой. При дальнейшем увеличении протекающего через стабилитрон обратного тока напряжение продолжает оставаться постоянным за счет пропорционального уменьшения сопротивления. Таким путем удается добиться режима стабилизации.

В закрытом состоянии через стабилитрон сначала проходит небольшой ток утечки. Элемент ведет себя как резистор, величина сопротивления которого велика. При пробое сопротивление стабилитрона становится незначительным. Если дальше продолжать повышать напряжение на входе, элемент начинает греться и при превышении током допустимой величины происходит необратимый тепловой пробой. Если дело не доводить до него, при изменении напряжения от нуля до верхнего предела рабочей области свойства стабилитрона сохраняются.

Когда напрямую включается стабилитрон, характеристики не отличаются от диода. При подключении плюса к p-области, а минуса — к n-области сопротивление перехода мало и ток через него свободно протекает. Он нарастает с увеличением входного напряжения.

Стабилитрон — это особый диод, подключаемый большей частью в обратном направлении. Элемент сначала находится в закрытом состоянии. При возникновении электрического пробоя стабилитрон напряжения поддерживает его постоянным в большом диапазоне тока.

На анод подается минус, а на катод — плюс. За пределами стабилизации (ниже точки 2) происходит перегрев и повышается вероятность выхода элемента из строя.

Характеристики

Параметры стабилитронов следующие:

• U ст — напряжение стабилизации при номинальном токе I ст;
• I ст min — минимальный ток начала электрического пробоя;
• I ст max — максимальный допустимый ток;
• ТКН — температурный коэффициент.

В отличие от обычного диода, стабилитрон — это полупроводниковое устройство, у которого на вольт-амперной характеристике области электрического и теплового пробоя достаточно далеко расположены друг от друга.

С максимально допустимым током связан параметр, часто указываемый в таблицах — мощность рассеивания:

P max = I ст max ∙ U ст.

Зависимость работы стабилитрона от температуры может быть как с положительным ТКН, так и отрицательным. При последовательном подключении элементов с разными по знакам коэффициентами создаются прецизионные стабилитроны, не зависящие от нагрева или охлаждения.

Схемы включения

Типовая схема простого стабилизатора, состоит из балластного сопротивления R б и стабилитрона, шунтирующего нагрузку.

В некоторых случаях происходит нарушение стабилизации.

1. Подача на стабилизатор большого напряжения от источника питания при наличии на выходе фильтрующего конденсатора. Броски тока при его зарядке могут вызвать выход из строя стабилитрона или разрушение резистора R б.
2. Отключение нагрузки. При подаче на вход максимального напряжения ток стабилитрона может превысить допустимый, что приведет к его разогреву и разрушению. Здесь важно соблюдать паспортную область безопасной работы.
3. Сопротивление R б подбирается небольшим, чтобы при минимально возможной величине напряжения питания и максимально допустимом токе на нагрузке стабилитрон находился в рабочей зоне регулирования.

Для защиты стабилизатора применяются тиристорные схемы защиты или

Резистор R б рассчитывается по формуле:

R б = (U пит — U ном)(I ст + I н).

Ток стабилитрона I ст выбирается между допустимыми максимальным и минимальным значениями, в зависимости от напряжения на входе U пит и тока нагрузки I н.

Выбор стабилитронов

Элементы имеют большой разброс по напряжению стабилизации. Чтобы получить точное значение U н, стабилитроны подбираются из одной партии. Есть типы с более узким диапазоном параметров. При большой мощности рассеивания элементы устанавливают на радиаторы.

Для расчета параметров стабилитрона необходимы исходные данные, например, такие:

• U пит = 12-15 В — напряжение входа;
• U ст = 9 В — стабилизированное напряжение;

Параметры характерны для устройств с небольшим потреблением энергии.

Для минимального входного напряжения 12 В ток на нагрузке выбирается по максимуму — 100 мА. По закону Ома можно найти суммарную нагрузку цепи:

R ∑ = 12 В / 0,1 А = 120 Ом.

На стабилитроне падение напряжения составляет 9 В. Для тока 0,1 А эквивалентная нагрузка составит:

R экв = 9 В / 0,1 А = 90 Ом.

Теперь можно определить сопротивление балласта:

R б = 120 Ом — 90 Ом = 30 Ом.

Оно выбирается из стандартного ряда, где значение совпадает с расчетным.

Максимальный ток через стабилитрон определяется с учетом отключения нагрузки, чтобы он не вышел из строя в случае, если какой-либо провод отпаяется. Падение напряжения на резисторе составит:

U R = 15 — 9 = 6 В.

Затем определяется ток через резистор:

I R = 6/30 = 0,2 А.

Поскольку стабилитрон подключен к нему последовательно, I c = I R = 0,2 А.

Мощность рассеивания составит P = 0,2∙9 = 1,8 Вт.

По полученным параметрам подбирается подходящий стабилитрон Д815В.

Симметричный стабилитрон

Симметричный диодный тиристор представляет собой переключающий прибор, проводящий переменный ток. Особенностью его работы является падение напряжения до нескольких вольт при включении в диапазоне 30-50 В. Его можно заменить двумя встречно включенными обычными стабилитронами. Устройства применяют в качестве переключающих элементов.

Аналог стабилитрона

Когда не удается подобрать подходящий элемент, используют аналог стабилитрона на транзисторах. Их преимуществом является возможность регулирования напряжения. Для этого можно применять усилители постоянного тока с несколькими ступенями.

На входе устанавливают делитель напряжения с R1. Если входное напряжение возрастает, на базе транзистора VT1 оно также увеличивается. При этом растет ток через транзистор VT2, который компенсирует увеличение напряжения, поддерживая тем самым его стабильным на выходе.

Маркировка стабилитронов

Выпускаются стеклянные стабилитроны и стабилитроны в пластиковых корпусах. В первом случае на них наносятся 2 цифры, между которыми располагается буква V. Надпись 9V1 обозначает, что U ст = 9,1 В.

На пластиковом корпусе надписи расшифровываются с помощью даташита, где также можно узнать другие параметры.

Темным кольцом на корпусе обозначается катод, к которому подключается плюс.

Заключение

Стабилитрон — это диод с особыми свойствами. Достоинством стабилитронов является высокий уровень стабилизации напряжения при широком диапазоне изменения рабочего тока, а также простые схемы подключения. Для стабилизации малого напряжения приборы включают в прямом направлении, и они начинают работать как обычные диоды.

Каталог продукции — Полупроводниковые приборы, микросхемы, радиолампы — Стабилитроны, супрессоры — Стабилитроны

 1  1,3  2,4  2,7  3  3,3  3,6  3,9  4,3  4,7  5,1  5,6  6,2  6,8  7  7,5  8  8,2  8,3  8,5  8,6  8,7  9  9,1  9,5  10  11  12  12,6  13  15  16  18  20  22  24  27  30  33  36  39  43  47  51  56  62  68  75  82  91  100  120  133  147  150  180

 0,125  0,15  0,2  0,25  0,3  0,34  0,375  0,4  0,45  0,5  0,7  1  1,3  2  5  8

Какой стабилитрон на 3 вольта. Как получить нестандартное напряжение

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение — это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда «заточены» различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!

Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ — это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 — 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона — это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт — уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:

Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.

Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.

Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода — 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!

Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.

Итак, что на выходе?

Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:

На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.

Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник…
Шаг 1: Какие детали необходимы для сборки блока питания…
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок….
-Монтажная плата.
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В — 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ — 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие…

Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

Схема блока питания 12в 30А .
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.
В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 — 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения…
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0.1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.

Ремонт и доработка китайского блока питания для питания адаптера.

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение — это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда «заточены» различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!

Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ — это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 — 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона — это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт — уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:

Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.

Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.

Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода — 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!

Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.

Итак, что на выходе?

Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:

На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

Метеостанции на .

Подумав, я пришел к выводу, что самой дорогой и объёмной частью метеостанции является плата Arduino Uno. Самым дешевым вариантом замены может стать плата Arduino Pro Mini. Плата Arduino Pro Mini производится в четырех вариантах. Для решения моей задачи подходит вариант с микроконтроллером Mega328P и напряжением питания 5 вольт. Но есть еще вариант на напряжение 3,3 вольта. Чем эти варианты отличаются? Давайте разберемся. Дело в том, что на платах Arduino Pro Mini устанавливается экономичный стабилизатор напряжения. Например такой, как MIC5205 c выходным напряжением 5 вольт. Эти 5 вольт подаются на вывод Vcc платы Arduino Pro Mini, поэтому и плата будет называться «плата Arduino Pro Mini с напряжением питания 5 вольт». А если вместо микросхемы MIC5205 будет поставлена другая микросхема с выходным напряжением 3,3 вольта, то плата будет называться «плата Arduino Pro Mini с напряжением питания 3,3 вольт»

Плата Arduino Pro Mini может получать энергию от внешнего нестабилизированного блока питания с напряжением до 12 вольт. Это питание должно подаваться на вывод RAW платы Arduino Pro Mini. Но, ознакомившись с даташитом (техническим документом) на микросхему MIC5205, я увидел, что диапазон питания, подаваемого на плату Arduino Pro Mini, может быть шире. Если, конечно, на плате стоит именно микросхема MIC5205.

Даташит на микросхема MIC5205:

Даташит на микросхему MIC5205:
Для питания платы GY-BMP280-3.3 для измерения барометрического давления и температуры я хочу применить модуль с микросхемой AMS1117-3.3. Микросхема AMS1117 — это линейный стабилизатор напряжения с малым падением напряжения.
Фото модуль с микросхемой AMS1117-3.3:

Стабилитроны

Добавлено 12 июня 2017 в 02:10

Сохранить или поделиться

Если мы подключим диод и резистор последовательно с источником постоянного напряжения так, чтобы диод был смещен в прямом направлении (как показано на рисунке ниже (a)), падение напряжения на диоде будет оставаться достаточно постоянным в широком диапазоне напряжений источника питания.

В соответствии с диодным уравнением Шокли, ток через прямо-смещенный PN переход пропорционален e, возведенному в степень прямого падения напряжения. Поскольку это экспоненциальная функция, ток растет довольно быстро при умеренном увеличении падения напряжения. Другой способ рассмотреть это: сказать что напряжение, падающее на прямо-смещенном диоде, слабо изменяется при больших изменениях тока, протекающего через диод. На схеме, показанной на рисунке ниже (a), ток ограничен напряжением источника питания, последовательно включенным резистором и падением напряжения на диоде, которое, как мы знаем, не сильно отличается от 0,7 вольта. Если напряжение источника питания будет увеличено, падение напряжения на резисторе увеличится почти на такое же значение, а падение напряжения на диоде увеличится очень слабо. И наоборот, уменьшение напряжения источника питания приведет к почти равному уменьшению падения напряжения на резисторе и небольшому уменьшению падения напряжения на диоде. Одним словом, мы могли бы обобщить это поведение, сказав, что диод стабилизирует падение напряжения на уровне примерно 0,7 вольта.

Управление напряжением – это очень полезное свойство диода. Предположим, что мы собрали какую-то схему, которая не допускает изменений напряжения источника питания, но которую необходимо запитать от батареи гальванических элементов, напряжение которых меняется в течение всего срока службы. Мы могли бы собрать схему, как показано на рисунке, и подключить схему, требующую стабилизированного напряжения, к диоду, где она получит неизменные 0,7 вольта.

Это, безусловно, сработает, но для большинства практических схем любого типа для правильной работы требуется напряжение питания свыше 0,7 вольта. Одним из способов увеличения уровня нашего стабилизированного напряжения может быть последовательное соединение нескольких диодов, поскольку падение напряжения на каждом отдельном диоде, равное 0,7 вольта, увеличит итоговое значение на эту величину. Например, если бы у нас было десять последовательно включенных диодов, стабилизированное напряжение было бы в десять раз больше 0,7 вольта, то есть 7 вольт (рисунок ниже (b)).

До тех пор, пока напряжение не упадет ниже 7 вольт, на 10-диодном «стеке» будет падать примерно 7 вольт.

Если требуются большие стабилизированные напряжения, мы можем либо использовать большее количество диодов, включенных последовательно, (по моему мнению, не самый изящный способ), либо попробовать принципиально другой подход. Мы знаем, что прямое напряжение диода является довольно постоянной величиной в широком диапазоне условий, также как и обратное напряжение пробоя, которое, как правило, значительно больше прямого напряжения. Если мы поменяем полярность диода в нашей схеме однодиодного стабилизатора и увеличим напряжение источника питания до того момента, когда произойдет «пробой» диода (диод больше не может противостоять приложенному к нему напряжению обратного смещения), диод будет стабилизировать напряжение аналогичным образом в этой точке пробоя, не позволяя ему увеличиваться дальше, как показано на рисунке ниже.

К сожалению, когда обыкновенные выпрямительные диоды «пробиваются», они обычно разрушаются. Тем не менее, можно создать специальный тип диода, который может обрабатывать пробой без полного разрушения. Этот тип диода называется стабилитроном, и его условное графическое обозначение приведено на рисунке ниже.

При прямом смещении стабилитроны ведут себя так же, как стандартные выпрямительные диоды: они обладают прямым падением напряжения, которое соответствует «диодному уравнению» и составляет примерно 0,7 вольта. В режиме обратного смещения они не проводят ток до тех пор, пока приложенное напряжение не достигнет или не превысит так называемого напряжения стабилизации, и в этот момент стабилитрон способен проводить значительный ток и при этом будет пытаться ограничить напряжение, падающее на нем, до значения напряжения стабилизации. Пока мощность, рассеиваемая этим обратным током, не превышает тепловых ограничений стабилитрона, стабилитрон не будет поврежден.

Стабилитроны изготавливаются с напряжениями стабилизации в диапазоне от нескольких вольт до сотен вольт. Это напряжение стабилизации незначительно изменяется в зависимости от температуры, и его погрешность может составлять от 5 до 10 процентов от характеристик, указанных производителем. Однако, эта стабильность и точность обычно достаточны для использования стабилитрона в качестве стабилизатора напряжения в общей схеме питания, показанной на рисунке ниже.

Пожалуйста, обратите внимание на направление включения стабилитрона на приведенной выше схеме: стабилитрон смещен в обратном направлении, и это сделано преднамеренно. Если бы мы включили стабилитрон «обычным» способом, чтобы он был смещен в прямом направлении, то на нем падало бы только 0,7 вольта, как на обычном выпрямительном диоде. Если мы хотим использовать свойства обратного пробоя стабилитрона, то мы должны использовать его в режиме обратного смещения. Пока напряжение питание остается выше напряжения стабилизации (12,6 вольт в этом примере), напряжение, падающее на стабилитроне, останется примерно на уровне 12,6 вольт.

Как и любой полупроводниковый прибор, стабилитрон чувствителен к температуре. Слишком высокая температура разрушит стабилитрон, и поскольку он и понижает напряжение, и проводит ток, то он выделяет тепло в соответствии с законом Джоуля (P = IU). Поэтому необходимо быть осторожным при проектировании схемы стабилизатора напряжения, чтобы не превышалась номинальная мощность рассеивания стабилитрона. Интересно отметить, что когда стабилитроны выходят из строя из-за высокой мощности рассеивания, они обычно замыкаются накоротко, а не разрываются. Диод, вышедший из строя по такой же причине, легко обнаружить: на нем падение напряжения практически равно нулю, как на куске провода.

Рассмотрим схему стабилизатора напряжения на стабилитроне математически, определяя все напряжения, токи и рассеиваемые мощности. Взяв ту же схему, что была показана ранее, мы выполним вычисления, принимая, что напряжение стабилитрона равно 12,6 вольт, напряжение питания равно 45 вольт, а сопротивнение последовательно включенного резистора равно 1000 Ом (мы будет считать, что напряжение стабилитрона составляет ровно 12,6 вольт, чтобы избежать необходимости оценивать все значения как «приблизительные» на рисунке (a) ниже).

Если напряжение стабилитрона составляет 12,6 вольт, а напряжение источника питания составляет 45 вольт, падение напряжения на резисторе будет составлять 32,4 вольта (45 вольт – 12,6 вольт = 32,4 вольта). 32,4 вольта, падающие на 1000 Ом, дают в цепи ток 32,4 мА (рисунок (b) ниже).

Мощность рассчитывается путем умножения тока на напряжение (P=IU), поэтому мы можем легко рассчитать рассеивание мощности как для резистора, так и для стабилитрона:

\[P_{резистор} = (32,4 мА)(32,4 В)\]

\[P_{резистор} = 1,0498 Вт\]

\[P_{стабилитрон} = (32,4 мА)(12,6 В)\]

\[P_{стабилитрон} = 408,24 мВт\]

Для этой схемы было бы достаточно стабилитрона с номинальной мощностью 0,5 ватта и резистора с мощностью рассеивания 1,5 или 2 ватта.

Если чрезмерная рассеиваемая мощность вредна, то почему бы не спроектировать схему с наименьшим возможным количеством рассеивания? Почему бы просто не установить резистор с очень высоким сопротивлением, тем самым сильно ограничивая ток и сохраняя показатели рассеивания очень низкими? Возьмем эту же схему, например, с резистором 100 кОм, вместо резистора 1 кОм. Обратите внимание, что и напряжение питания, и напряжение стабилитрона не изменились:

При 1/100 от значения тока, который был у нас ранее (324 мкА, вместо 32,4 мА), оба значения рассеиваемой мощности должны уменьшиться в 100 раз:

\[P_{резистор} = (324 мкА)(32,4 В)\]

\[P_{резистор} = 10,498 мВт\]

\[P_{стабилитрон} = (324 мкА)(12,6 В)\]

\[P_{стабилитрон} = 4,0824 мВт\]

Кажется идеальным, не так ли? Меньшая рассеиваемая мощность означает более низкую рабочую температуру и для стабилитрона, и для резистора, а также меньшие потери энергии в системе, верно? Более высокое значение сопротивления уменьшает уровни рассеиваемой мощности в схеме, но к сожалению, создает другую проблему. Помните, что цель схемы стабилизатора – обеспечить стабильное напряжение для другой схемы. Другими словами, мы в конечном итоге собираемся запитать что-то напряжением 12,6 вольт, и это что-то будет обладать собственным потреблением тока. Рассмотрим нашу первую схему стабилизатора, на этот раз с нагрузкой 500 Ом, подключенной параллельно стабилитрону, на рисунке ниже.

Если 12,6 вольт поддерживаются при нагрузке 500 Ом, нагрузка будет потреблять ток 25,2 мА. Для того, чтобы «понижающий» резистор снизил напряжение на 32,4 вольта (снижение напряжения источника питания 45 вольт до 12,6 вольт на стабилитроне), он все равно должен проводить ток 32,4 мА. Это приводит к тому, что через стабилитрон будет протекать ток 7,2 мА.

Теперь рассмотрим нашу «энергосберегающую» схему стабилизатора с понижающим резистором 100 кОм, подключив к ней такую же нагрузку 500 Ом. Предполагается, что она должна поддерживать на нагрузке 12,6 вольт, как и предыдущая схема. Однако, как мы увидим, она не может выполнить эту задачу (рисунок ниже).

При большом номинале понижающего резистора на нагрузке 500 Ом будет напряжение около 224 мВ, что намного меньше ожидаемого значения 12,6 вольт! Почему так? Если бы у нас на самом деле было на нагрузке 12,6 вольт, то был бы и ток 25,2 мА, как и раньше. Этот ток нагрузки должен был бы пройти черезе последовательный понижающий резистор, как это было раньше, но с новым (намного большим!) понижающим резистором падение напряжения на этом резисторе с протекающим через него током 25,2 мА составило бы 2 520 вольт! Поскольку у нас, очевидно, нет такого большого напряжения, подаваемого с аккумулятора, то этого не может быть.

Ситуацию легче понять, если мы временно удалим стабилитрон из схемы и проанализируем поведение только двух резисторов на рисунке ниже.

И понижающий резистор 100 кОм, и сопротивление нагрузки 500 Ом включены последовательно, обеспечивая общее сопротивление схемы 100,5 кОм. При полном напряжении 45 В и общем сопротивлении 100,5 кОм, закон Ома (I=U/R) говорит нам, что ток составит 447,76 мкА. Рассчитав падения напряжения на обоих резисторах (U=IR), мы получим 44,776 вольта и 224 мВ, соответственно. Если бы в этот момент мы вернули стабилитрон, он также «увидел» 224 мВ на нем, будучи включенным параллельно сопротивлению нагрузки. Это намного ниже напряжения пробоя стабилитрона, и поэтому он не будет «пробит» и не будет проводить ток. В этом отношении, при низком напряжении стабилитрон не будет работать, даже если он будет смещен в прямом направлении. По крайней мере, на него должно поступать 12,6 вольт, чтобы его «активировать».

Аналитическая методика удаления стабилитрона из схемы и наблюдения наличия или отсутствия достаточного напряжения для его проводимости является обоснованной. Только то, что стабилитрон включен в схему, не гарантирует, что полное напряжение стабилитрона всегда дойдет до него! Помните, что стабилитроны работают, ограничивая напряжение до некоторого максимального уровня; они не могут компенсировать недостаток напряжения.

Таким образом, любая схема стабилизатора на стабилитроне будет работать до тех пор, пока сопротивление нагрузки будет равно или больше некоторого минимального значения. Если сопротивление нагрузки слишком низкое, это приведет к слишком большому току, что приведет к слишком большому напряжению на понижающем резисторе, что оставит на стабилитроне напряжение недостаточное, чтобы заставить его проводить ток. Когда стабилитрон перестает проводить ток, он больше не может регулировать напряжение, и напряжение на нагрузке будет ниже точки регулирования.

Однако, наша схема стабилизатора с понижающим резистором 100 кОм должна подходить для некоторого значения сопротивления нагрузки. Чтобы найти это подходящее значение сопротивления нагрузки, мы можем использовать таблицу для расчета сопротивления в цепи из двух последовательно включенных резисторов (без стабилитрона), введя известные значения общего напряжения и сопротивления понижающего резистора, и рассчитав для ожидаемого на нагрузке напряжения 12,6 вольт:

При 45 вольтах общего напряжения и 12,6 вольтах на нагрузке, мы должны получить 32,4 вольта на понижающем резисторе R_пониж:

При 32,4 вольтах на понижающем резисторе и его сопротивлении 100 кОм ток, протекающий через него, составит 324 мкА:

При последовательном включении ток, протекающий через все компоненты, одинаков:

Расчитать сопротивление нагрузки теперь довольно просто согласно закону Ома (R=U/I), что даст нам 38,889 кОм:

Таким образом, если сопротивление нагрузки составляет точно 38,889 кОм, на нем будет 12,6 вольт и со стабилитроном, и без него. Любое сопротивление нагрузки менее 38,889 кОм приведет к напряжению на нагрузке менее 12,6 вольт и со стабилитроном, и без него. При использовании стабилитрона напряжение на нагрузке будет стабилизироваться до 12,6 вольт для любого сопротивления нагрузки более 38,889 кОм.

При изначальном значении 1 кОм понижающего резистора схема нашего стабилизатора смогла бы адекватно стабилизировать напряжение даже при сопротивлении нагрузки до 500 Ом. То, что мы видим, представляет собой компромисс между рассеиванием мощности и допустимым сопротивлением нагрузки. Более высокое сопротивление понижающего резистора дает нам меньшее рассеивание мощности за счет повышения минимально допустимого значения сопротивления нагрузки. Если мы хотим стабилизировать напряжение для низких значений сопротивления нагрузки, схема должна быть подготовлена для работы с рассеиванием большой мощности.

Стабилитроны регулируют напряжение, действуя как дополнительные нагрузки, потребляя в зависимости от необходимости большую или меньшую величину тока, чтобы обеспечить постоянное падение напряжения на нагрузке. Это аналогично регулированию скорости автомобиля путем торможения, а не изменением положения дроссельной заслонки: это не только расточительно, но и тормоза должны быть построены так, чтобы управлять всей мощностью двигателя тогда, как условия вождения не требуют этого. Несмотря на эту фундаментальную неэффективность, схемы стабилизаторов напряжения на стабилитронах широко используются из-за своей простоты. В мощных приложениях, где неэффективность неприемлема, применяются другие методы управления напряжением. Но даже тогда небольшие схемы на стабилитронах часто используются для обеспечения «опорного» напряжения для управления более эффективной схемой, контролирующей основную мощность.

Стабилитроны изготавливаются для стандартных номиналов напряжений, перечисленных в таблице ниже. Таблица «Основные напряжения стабилитронов» перечисляет основные напряжения для компонентов мощностью 0,5 и 1,3 Вт. Ватты соответствуют мощности, которую компонент может рассеять без повреждения.

Ограничитель напряжения на стабилитронах: схема ограничителя, которая отсекает пики сигнала примерно на уровне напряжения стабилизации стабилитронов. Схема, показанная на рисунке ниже, имеет два стабилитрона, соединенных последовательно, но направленных противоположно друг другу, чтобы симметрично ограничивать сигнал примерно на уровне напряжения стабилизации. Резистор ограничивает потребляемый стабилитронами ток до безопасного значения.

*SPICE 03445.eps
D1 4 0 diode
D2 4 2 diode
R1 2 1 1.0k
V1 1 0 SIN(0 20 1k)
.model diode d bv=10
.tran 0.001m 2m
.end

Напряжения пробоя стабилитрона устанавливается на уровень 10 В с помощью параметра bv=10 модели диода в списке соединений spice, приведенном выше. Это заставляет стабилитроны ограничивать напряжение на уровне около 10 В. Встречно включенные стабилитроны ограничивают оба пика. Для положительного полупериода, верхний стабилитрон смещен в обратном направлении, пробивающем стабилитрон при напряжении 10 В. На нижнем стабилитроне падает примерно 0,7 В, так как он смещен в прямом направлении. Таким образом, более точный уровень отсечки составляет 10 + 0,7 = 10,7 В. Аналогично отсечка при отрицательном полупериоде происходит на уровне –10,7 В. Рисунок ниже показывает уровень отсечки немного больше ±10 В.

Подведем итоги:

• Стабилитроны предназначен для работы в режиме обратного смещения, обеспечивая относительно низкий, стабильный уровень пробоя, то есть напряжение стабилизации, при котором они начинают проводить значительный обратный ток.
• Стабилитрон может работать в качестве стабилизатора напряжения, действуя в качестве вспомогательной нагрузки, потребляющей больший ток от источник, если его напряжение слишком большое, или меньший ток, если напряжение слишком низкое.

Оригинал статьи:

Теги

Сохранить или поделиться

Диоды и стабилитроны Архив

Все категорииВсе продуктыХлебные доски и аксессуарыКристаллические осцилляторыДатчики Медицинские датчикиUSB-хост и аксессуарыСветодиодные и лазерные источникиКабели и преобразователи данныхРоботики | Аксессуары для робототехникиОптопарыКоробки и корпусаБаззеры, пьезо и микрофоны Модули DC / DCИсточник питания-SMPSAudio | Звук | Камера Вентиляторы постоянного токаТеплоусадка и упаковкаПлаты и экраны ArduinoПлата Raspberry PiУправление через EthernetРегулируемый источник питания постоянного токаВинты и гайкиПродукты SparkFunКонтроль жидкостиИндуктор / КатушкиБрызги, очистители и клейЗащита | Стабилизатор | Стабилизатор инвертора Мощность Защита инвертора (напряжение и ток) Солнечная батарея Поворотный энкодер Инструменты для диагностики автомобиля Таймеры и реле температуры Таймеры Контроль температуры и влажностиБатареи и зарядные устройства Аккумуляторные батареи Разъемы и аксессуары для обычных аккумуляторов Брендовые устройства для зарядки литиевых батарей Плата защиты литиевых батарей (BMS) Зарядные устройства Разъемы Разъемы IDC (FC- Разъемы) Разъемы SMA и BNC Клеммы кабелей Общие разъемы Разъемы питания Контактные разъемы Клеммные колодки Сверхминиатюрные разъемы RJ Разъемы USB Разъемы RCA Специальные разъемы Водонепроницаемые и пыленепроницаемые разъемы Банановые вилки и аудиоразъемы Электрические разъемы Конденсаторы Плата для разработчиков (с открытым исходным кодом) PIC Microchip Raspberry Pi Android ОС Arduino Процессор ARM Учебная плата RAM TEXAS INSTRUMENTS Комплекты FPGA Предохранители Стеклянные предохранители Керамические быстродействующие предохранители Карманы для предохранителей Программаторы и тестеры IC Гнезда для IC и адаптеры ICIntegrated Circuits (ICs) Microco ntrollers MCU IC, TTL и CMOS 74xx, 40xx и 45xx IC Датчик температуры IC Конвертеры АЦП и ЦАП IC Специальная функция IC Драйверы и контроллеры двигателей IC Протоколы USB, RS232 и RS485 IC Таймеры и часы реального времени (RTC) Источники напряжения IC Усилители ИС памяти IC | Операционные усилители | Матрица транзисторов ИС компаратора и драйверы ЖК-модули ИС Символьный ЖК-дисплей Графический ЖК-дисплей | OLED Uart Smart TFT LCD Модуль Измерительные приборы HDMI LCD Цифровой мультиметр Токоизмерительные клещи | Измерительные аксессуары для измерителей мощности Осциллографы и функциональный генератор Заземление | Тестеры сопротивления изоляции Кабельный тестер | Логический зонд Измерители окружающей среды и тестеры Продукция торговой марки UNI-T Дальномер Тахометр (измерение числа оборотов в минуту) Тепловизор Мультиметр с автоматическим диапазоном И подшипниковые шпиндели Зубчатая рейка Рельс и шестерни Кабельная цепь Драйвер двигателя постоянного тока Алюминиевые профили Маленькие роботизированные сервомоторы Шаговые двигатели с замкнутым контуром Концевые фрезы и цанги Промышленные серводвигатели переменного тока Инструменты для печатных плат Электродвигатели переменного тока Инструменты для печатных плат Фоторезистентные печатные платы Листы печатных плат (различных размеров) Отверстия печатная плата (прототип печатной платы & Veroboard) Распорки для печатных платРезисторы и потенциометры Резисторные сети (массив) Фоторезистор на основе Cds (LDR) NTC | Резисторы RTD Силовые резисторы 5 Вт и 10 Вт Резисторы SMD Углеродный резистор 1/4 Вт Значения Ом 1/4 Вт Значения Кило Ом 1/4 Вт Значения Мега Ом Потенциометры Провода и крокодилы Кабели и разъемы типа «крокодил» Провода с предварительно обжатыми выводами Транзисторы Транзисторы MOSFET и JFET-транзисторы Затворные полевые МОП-транзисторы Биполярные транзисторы общего назначения IGBT-транзисторыИнструменты Обжимные инструменты Другие инструменты Инструмент для зачистки проводов и ниппели Пинцет Компоненты и ящики для инструментов Микроскоп и лупы Отвертки Набор инструментов Проводящая жидкость Шестигранный ключ | Звездный ключ | Гаечный ключ Измерительные и измерительные инструменты Сверлильные и шлифовальные инструменты Пайка и демонтаж ЯПОНИЯ Оригинальные инструменты goot Переключатели Переключатель прицела (кнопки) Микропереключатели Переключатели на печатной плате DIP-переключатели Переключатели включения / выключения Герконовый переключатель Термовыключатель Джойстик | Аркадные кнопки Тумблер Сенсорные переключатели Компоненты SMD Интегральные схемы SMD (ИС) SMD Регуляторы напряжения Транзисторы SMD Запчасти для 3D-принтеров и детали для 3D-принтеров с нитью накала

Как сделать блок питания 12В 1А?

Этот источник питания 12 В 1 А, использующий стабилитрон и транзисторы , позволяет получить на выходе примерно 11.4 В с очень небольшим процентным отклонением для самых разных нагрузок. Выходное напряжение может составлять 12,4 В при использовании другого стабилитрона.

Транзистор (Q1) используется для увеличения пропускной способности по току, которую может обеспечить этот источник напряжения. Если использовать только стабилитрон, величина тока, подаваемого этим источником, будет ограничена несколькими десятками миллиампер.

В этом источнике напряжения используется транзистор Q2 для защиты от чрезмерного потребления тока или короткого замыкания.Преимущество этого источника 12 В постоянного тока по сравнению с источником напряжения, который использует встроенный стабилизатор напряжения, такой как LM7812, состоит в том, что он имеет меньшее процентное изменение выходного напряжения.

В некоторых случаях эта функция очень желательна. В типичном стабилизаторе напряжения 7812 это отклонение может составлять около 5% в сторону увеличения или уменьшения от ожидаемых 12 В на выходе (от 11,5 до 12,5 В).

Как работает блок питания 12В 1А?

Этот источник напряжения состоит из понижающего трансформатора, двух выпрямительных диодов и электролитического конденсатора, что позволяет получить нерегулируемую часть блока питания.Для стабилизации напряжения мы используем стабилитрон 12 В в качестве основного компонента.

Стабилитрон имеет базу NPN-транзистора (Q1), подключенную к его катоду. Таким образом достигается, что в эмиттере транзистора имеется напряжение стабилитрона минус 0,6 вольт (падение напряжения база-эмиттер).

Напряжение на эмиттере Q1 за вычетом падения напряжения на резисторе R2 — это напряжение, которое получается на выходе. Из-за небольшого номинала резистора R2 (он предназначен для этой цели) падением напряжения на этом элементе можно пренебречь.

Функция транзистора Q2 (защита от перегрузки по току) тесно связана с резистором R2. Когда ток увеличивается слишком сильно или происходит короткое замыкание, падение напряжения на резисторе увеличивается до тех пор, пока между его выводами не будет 0,6 вольт. Это происходит примерно при токе в нагрузке 1,2 ампера. Если мы хотим, чтобы источник был защищен при меньшем потреблении тока, мы должны увеличить значение R2 до другого.

Эти 0,6 В напрямую подаются на эмиттерный переход базы транзистора Q2, который начинает проводить и удаляет ток, поступающий на базу транзистора Q1.

Как следствие, эмиттерный ток транзистора Q1 уменьшается, что эквивалентно уменьшению тока нагрузки, тем самым защищая источник напряжения.

Если вы предпочитаете использовать операционный усилитель вместо транзисторов, вас может заинтересовать источник питания 12 В, который использует стабилитрон и 741 op. усилитель

Перечень компонентов цепи питания 12 В, 1 А

• 1 Биполярный транзистор NPN TIP41C или TIP41A (Q1)
• 1 Биполярный транзистор NPN 2N3904 (Q2)
• 2 Выпрямительные диоды 1N5400 (D1, D2)
• 1 1N4742 стабилитрон (12В) (D3)
• 1 10К, резистор 1/4 Вт (R1)
• 1 0.5 Ом, резистор 2 Вт (R2)
• 1 Электролитический конденсатор 2200 мкФ / 35 В (C1)
• 1 Электролитический конденсатор 10 мкФ / 35 В (C2)
• 1 Конденсатор 0,01 мкФ (C3)
• 1 Трансформатор от 240/120 до 24 В переменного тока , 1,5 A (T)
• 1 Радиатор (для транзистора Q1)

Примечание. Если используется стабилитрон на 13 В (1N4743), выходное напряжение будет 12,4 В.

25 x 1N4742A 1N4742 Стабилитрон 12 В 1 Вт 5% БЕСПЛАТНАЯ ДОСТАВКА В США Диоды для бизнеса и промышленности gkdevelopers.com

неиспользованный, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерызничную упаковку, 25 x 1N4742A 1N4742 стабилитрон 12 вольт 1 ватт 5% БЕСПЛАТНАЯ ДОСТАВКА в США. Если не указано иное, все цены указаны за одну штуку.. Состояние: Новое: Совершенно новое, например, в коробке без надписи или в полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： 1N4742A ， MPN: ： РАЗЛИЧНЫЕ / ОСНОВНЫЕ MFG ，。, в закрытом виде.

info.sales@gkdevelopers.ком

+91 7888093332

25 x 1N4742A 1N4742 Стабилитрон 12 В 1 Вт 5% БЕСПЛАТНАЯ ДОСТАВКА В США

25 x 1N4742A 1N4742 Стабилитрон 12 В 1 Вт 5% БЕСПЛАТНАЯ ДОСТАВКА В США

1N4742A 1N4742 Стабилитрон 12 В 1 Вт 5% БЕСПЛАТНАЯ ДОСТАВКА В США 25 x, Если не указано иное, все цены указаны за одну штуку, Модные товары, 100% удовлетворение гарантировано, Новые клиенты экономят 60% на первом заказе.1N4742 Стабилитрон 12 В 1 Вт 5% БЕСПЛАТНАЯ ДОСТАВКА В США 25 x 1N4742A, 25 x 1N4742A 1N4742 Стабилитрон 12 В 1 Вт 5% БЕСПЛАТНАЯ ДОСТАВКА В США.

Как читать код стабилитрона

Спасибо производителям, где на их основных платах напечатано слово «ZD», которое относится к стабилитрону, а «D» означает диод. Однако, судя по моему опыту на некоторых печатных платах, маркировка « D ‘также может представлять собой стабилитрон. Это введет техника в заблуждение, заставив его поверить, что стабилитрон на самом деле является диодом.Если технический специалист или инженер должен знать маркировку или относиться к ней с осторожностью. Единственный способ узнать это — обратиться к кодовому номеру, напечатанному на корпусе компонента, из справочника полупроводниковых приборов. Без справочника довольно сложно узнать фактическое напряжение стабилитрона. Если у вас нет книги данных, вы можете зайти в поисковую систему Google и ввести следующий код и надеяться, что вы найдете там ответ! Неправильная замена стабилитрона может привести к неисправности вашего оборудования, а иногда и к его взрыву.Время и деньги — потеря времени из-за того, что мы не знаем, как правильно определить напряжение стабилитрона.

Если вы не можете идентифицировать код, не беспокойтесь, поскольку этот информационный бюллетень поможет вам успешно прочитать код стабилитрона.

5,1 = 5,1 В стабилитрон

5 В 1 = 5,1 В стабилитрон

12 = 12 В стабилитрон

12 В = стабилитрон 12 В

BZX85C22 = 22 Вольт 1 Вт стабилитрон ЗАМЕНИТЕ ЭЛЕКТРИЧЕСКИЙ ДИАМЕТР (см. )

BZY85C22 = стабилитрон 22 В, 1/2 Вт (см. РУКОВОДСТВО ПО ЗАМЕНЫ ПОЛУПРОВОДНИКОВ ECG PHILIPS)

Примечание. Также имеется номер детали, такой как BZVXXXXX, который вы должны найти в КНИГЕ ПОЛУПРОВОДНИКОВ ЭКГ.

1N4746 = стабилитрон 18 В на 1 Вт (см. РУКОВОДСТВО ПО ЗАМЕНЕ ПОЛУПРОВОДНИКОВ ЭКГ PHILIPS)

6C2 = стабилитрон 6,2 В. (Если вы посмотрите на код стабилитрона, он будет записан как 6C2, ЧТЕНИЕ С ВЕРХОМ ВНИЗ) Не читайте снизу вверх, иначе вы получите значение 2C6, которое вы не можете найти в справочнике!

Думаю, многие спросят, как мне получить напряжение по коду 6C2. По-прежнему обратитесь к книге ЭКГ, вам нужно найти номер детали HZ. Это значит, что вместо того, чтобы искать 6C2, ищите HZ6C2, и вы получите ответ! Наименьшее напряжение стабилитрона, с которым я столкнулся, было 2.4 вольта и самый высокий был 200 вольт 5 ватт.

Заключение — Будьте внимательны при проверке номера детали стабилитрона. Не всегда предполагайте, что малый сигнальный диод всегда является стабилитроном. Внимательно следите за маркировкой на основной плате и прочтите номер детали стабилитрона. Обратитесь к справочнику по полупроводникам, предпочтительно КНИГУ ДАННЫХ ПО ПОЛУПРОВОДНИКАМ ЭКГ, которое вы можете получить у местного дистрибьютора электроники. Имея это в виду, вы успешно найдете правильное напряжение стабилитрона.

Chanzon 1N5349B 1N5349 Силовой стабилитрон 5 Вт 12 В T-18 Комплект из 20 шт. Аксиальные диоды 5 Вт 12 В CASE17-02
