Сколько датчиков температуры охлаждающей жидкости: Сколько датчиков температуры охлаждающей жидкости

Сколько датчиков температуры охлаждающей жидкости

Чем опасна поломка датчика температуры охлаждающей жидкости

Как устроен температурный датчик

Датчик температуры охлаждающей жидкости имеет компактные размеры и располагается таким образом, чтобы контактировать непосредственно с антифризом в двигателе. Данные, которые получает это устройство, в виде электрического сигнала поступают в электронный блок управления мотором. Тот, в свою очередь, использует их для приготовления правильной топливной смеси и корректировки зажигания, а также управления системой принудительного охлаждения двигателя, по необходимости включая и выключая первую или вторую скорость вентилятора и поддерживая тем самым постоянную рабочую температуру. Данные, которые снимаются с датчика, отображаются на приборной панели и помогают водителю вовремя заметить недогрев или перегрев силового агрегата.

Принцип работы устройства основан на способности материалов датчика изменять электрическое сопротивление в зависимости от температуры.

Основные признаки неисправности датчика температуры охлаждающей жидкости

На многие параметры двигателя в современном автомобиле влияют показания датчиков. Среди них есть ДТОЖ, который фиксирует температуру двигателя. Неисправность датчика может привести к нежелательным последствиям в виде ухудшения характеристик или возникновения поломки. Сегодня вы узнаете, как работает ДТОЖ, а также какие бывают признаки неисправности датчика температуры охлаждающей жидкости.

Для чего нужен датчик

Всем известно, что охлаждающая жидкость находится в постоянной циркуляции, а датчик устанавливается именно в том месте, где все проходит. Имея информацию о температуре, можно вывести ее на панель приборов и контролировать нагревание, чтобы знать, что мотор работает в номинальном режиме. Кроме того, информация о температуре предостерегает водителя от перегрева, если случилась какая-либо неисправность и позволяет вовремя остановить машину, чтобы двигатель остыл. Но так было только на карбюраторных двигателях.

Современный инжектор управляется при помощи ЭБУ, который открывает множество возможностей для регуляции всевозможных параметров. Автомобильные конструкторы решили, что теперь данный элемент может выполнять и другие функции. Так, например, устройство отвечает за включение вентилятора. Как только температура возрастает и превышает допустимые значения, на ЭБУ подается соответствующий сигнал, который используется для включения электродвигателя.

Кроме того, информация о температуре охлаждающей жидкости может быть использована для грамотной дозировки смеси в зимний период. Как известно, чтобы мотор смог сразу запуститься и быстрее прогреться, она должна быть богатая. Получив сведения о температуре, электронный блок создает все условия для успешного запуска силовой установки.

Последнее предназначение устройства – дополнительная защита от детонации. Если датчик детонации поврежден, то зажигание будет сбито. Чтобы восстановить нормальный режим, ДТОЖ заметит повышение температуры из-за быстрого сгорания смеси, а контроллер сделает все необходимое, чтобы предотвратить возникновение этого явления.

Как работает ДТОЖ

Работа датчика довольна проста. Он устанавливается недалеко от термостата для высокой точности измерения и соприкасается с охлаждающей жидкостью. Основа его работы – это термический резистор.

Антифриз или тосол, циркулируя по системе, набирает тепло с цилиндров, а затем направляется к зоне, в которой расположен датчик. Нагреваясь, резистор уменьшает свое сопротивление. Чем выше температура, тем меньше электрическая величина. Чтобы снимать ее, блок подает на датчик небольшое напряжение, достаточное для снятия параметров.

 В качестве примера, можно сказать, что сопротивление резистора при температуре -40 градусов Цельсия составляет 100700 Ом, а если она поднимется до максимальной 130 градусов, то показания будут равняться 70 Ом. Как видите, разница есть.

Стоит учитывать, что если уровень охлаждающей жидкости будет недостаточен, то устройство будет подавать не корректные показания, поэтому при первых признаках неисправности, нужно в обязательном порядке уровень тосола или антифриза.

К чему могут привести неисправности

Неисправность данного элемента может серьезно повлиять на работу двигателя. Среди них:

1. Повышение расхода топлива. Почти при любой неисправности двигателя можно наблюдать эту картину.
2. Перегрев двигателя, а как следствие, снижение его ресурса. Во многих случаях, перегретый двигатель обычно просто клинил.
3. Долгое прогревание двигателя.
4. Неверная информация о температуре не даст нужных сведений для дозировки смеси, а значит, мощность будет снижена.

Как узнать о неисправности датчика

Пожалуй, самый первый признак – неверные показания датчика, отсутствие реакции вентилятора на высокую температуру, а также перегрев мотора. Во всех случаях, датчик необходимо заменить. А сейчас рассмотрим конкретные случаи проверки датчика:

1. Стрелка все время находится на нуле. Скорее всего, на него не подается напряжение или его резистор неисправен. Попробуйте поправить контакты, если это ничего не дает, тогда берем омметр и измеряет сопротивление резистора. Если его величина стремится к бесконечности или слишком велика, то датчик нужно заменить.
2. Стрелка показывает неверные показания. Прогрейте мотор до рабочей температуры и замерьте сопротивление датчика. По специальной таблице можно узнать, при какой температуре должна быть та или иная величина сопротивления. Если эти данные расходятся, то ДТОЖ нужно поменять.
3. Стрелка все время показывает 130 градусов. Это однозначная ситуация – датчик замкнул, а ремонту не подлежит. Можно даже не измерять сопротивление.
4. Не сработал электрический вентилятор. Для начала проверьте его работу и подключите напрямую к аккумулятору. Если двигатель заработал, то проблема либо в датчике, либо в прошивке контроллера. Как проверить датчик – было сказано выше.

Посмотрите! Мы подготовили для Вас видео по теме:

Авто Новичок — блог для начинающих автолюбителей

Все больше автолюбителей с презрением посматривают в сторону “механики”. Разумеется, необходимость постоянно дергать рычаг переключения скоростей, и периодически выжимать сцепление со временем утомляют. Поэтому количество водителей пересаживающихся на автомобили с АКПП растет от года к году. Впрочем, здесь также есть свои особенности вождения, сейчас [. ..] Любая конструкция двигателя внутреннего сгорания предполагает наличие  свечей зажигания. Они осуществляют воспламенение горючей смеси, благодаря чему двигатель приводит автомобиль в движение. Но из-за ряда факторов, в том числе образовании нагара, со временем свечи постепенно выходят из строя и перестают выполнять свои функции. Давайте рассмотрим […] Транспортные средства включают в себя большое количество элементов, обеспечивающих полноценную эксплуатацию. Стоит ли говорить, что среди таких систем нет малозначимых. Особенно когда речь идет о тормозной системе, напрямую обеспечивающей безопасность водителя. Главный тормозной цилиндр можно смело назвать ключевой частью в схеме тормозных гидроприводов. Поэтому […] Наверное, многие встречали аббревиатуру RDS в своих автомагнитолах, некоторые даже немного знакомы с принципом ее работы. Несмотря на довольно низкую популярность данной системы на постсоветском пространстве, многие автовладельцы уже успели по достоинству оценить ее преимущества.

Датчик температуры охлаждающей жидкости — признаки неисправности и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле  ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

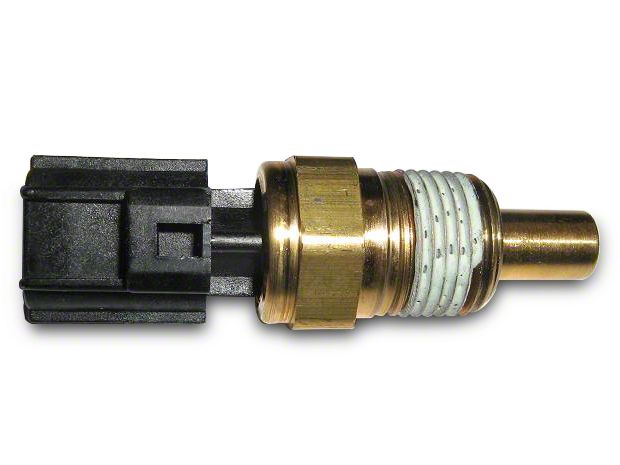

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Замена датчика температуры охлаждающей жидкости

Услуга по замене датчика температуры охлаждающей жидкости в компании KOLOBOX производится в кратчайшие сроки и имеет невысокую цену!

Датчик температуры охлаждающей жидкости — это прибор, поддерживающий эффективную работу двигателя внутреннего сгорания, не допускающий его перегревания. ДТОЖ стабилизирует не только функциональность силового агрегата, но и автомобиля в целом. Поэтому исправность этого измерителя важна и требует своевременной диагностики в случае подозрения на его поломку.

Каковы признаки, свидетельствующие о неисправной работы датчика температуры охлаждающей жидкости?

Рассмотрим факторы, которые свидетельствуют о возможной поломке этого прибора

• Неработающий охлаждающий вентилятор.
• Повышенный расход топлива автомобилем.
• Звук детонации, исходящий от работающего мотора.
• Обороты, превышающие уровень нормы при езде автомашины на холостом ходу.
• Значительный перегрев двигателя. Об этом обстоятельстве водитель узнает благодаря соответствующему диагностическому сообщению, которое возникнет в бортовом компьютере. На старой модели автомобиля стрелка контроллера сообщит о превышении нормального значения температуры мотора. В случае появления превышающего показателя, необходимо произвести остановку автомобиля для определения причины поломки.

Каковы неблагоприятные последствия несвоевременной замены датчика температуры охлаждающей жидкости?

В результате отсутствия заблаговременного обращения в сервис для замены ДТОЖ возможно следующее:

• Блок управления автомобильным двигателем будет проявлять признаки некорректного функционирования.
• Работа термостата вследствие неисправности измерителя будет ухудшаться.
• Снижение мощности двигателя автомобиля.
• Уменьшение производительности мотора.

Для избежания этих последствий необходимо своевременно обратиться за грамотной заменой ДТОЖ в KOLOBOX!

Перейти к прайс-листу

Записаться на шиномонтаж (услуги)

Адреса торговых точек

Датчик температуры охлаждающей жидкости на Приоре 16 клапанов

Датчик температуры охлаждающей жидкости Приора 16 клапанов по своему устройству никак не отличается от 8 клапанного. По сути своей это одно и то же устройство измеряющее температуру антифриза.

Отличительной чертой Приоры является наличие двух не связанных с собой детекторов. Один работает только с приборной панелью, передавая на нее данные измерений, в то время как другой координирует свою работу с мозгами машины. Совместно с ними обеспечивая бесперебойную работу двигателя путем включения дополнительных систем охлаждение при необходимости.

Датчик температуры и охлаждающей жидкости

Детектор работает, основываясь на принципах резистентности. Являясь термистором, значения сопротивления прибора напрямую связаны с изменениями в температуре охлаждающей жидкости. Основываясь на показания этого измерителя в том числе, бортовой компьютер принимает решение о подаче воздуха и горючего в движок. Именно поэтому когда говорят о неисправности ДТОЖ, говорят и об увеличенном расходе топлива.

Какие возникают проблемы?

Датчик температуры охлаждающей жидкости в Приоре 16 клапанов как уже говорилось, ничем не отличен от других, а значит и имеет те же проблемы, методы их лечения и диагностирования.

В случае неисправности детектора сообщающегося с приборной панелью единственным сигналом об этом станет отсутствующее или заведомо неверное значение температуры. Причиной неисправности у него может стать:

1. поломка самого указателя на приборке;
2. неисправность проводки;
3. поломка самого детектора.

Как видно из списка, далеко не всегда поломка вызвана самим измерителем, а как показывает практика, намного чаще проблемы возникают именно с проводкой. Ее износом или загрязнением.

Неисправности в работе второго измерителя более существенны. Несмотря на то что причины неисправности остаются те же, способы заметить неисправность совсем другие и имеют целый список симптомов:

• повышенный топливный расход;
• мотор глохнет и может не сразу запускаться;
• падает мощность авто;
• можно услышать гул постоянно работающих вентиляторов двигательной системы.

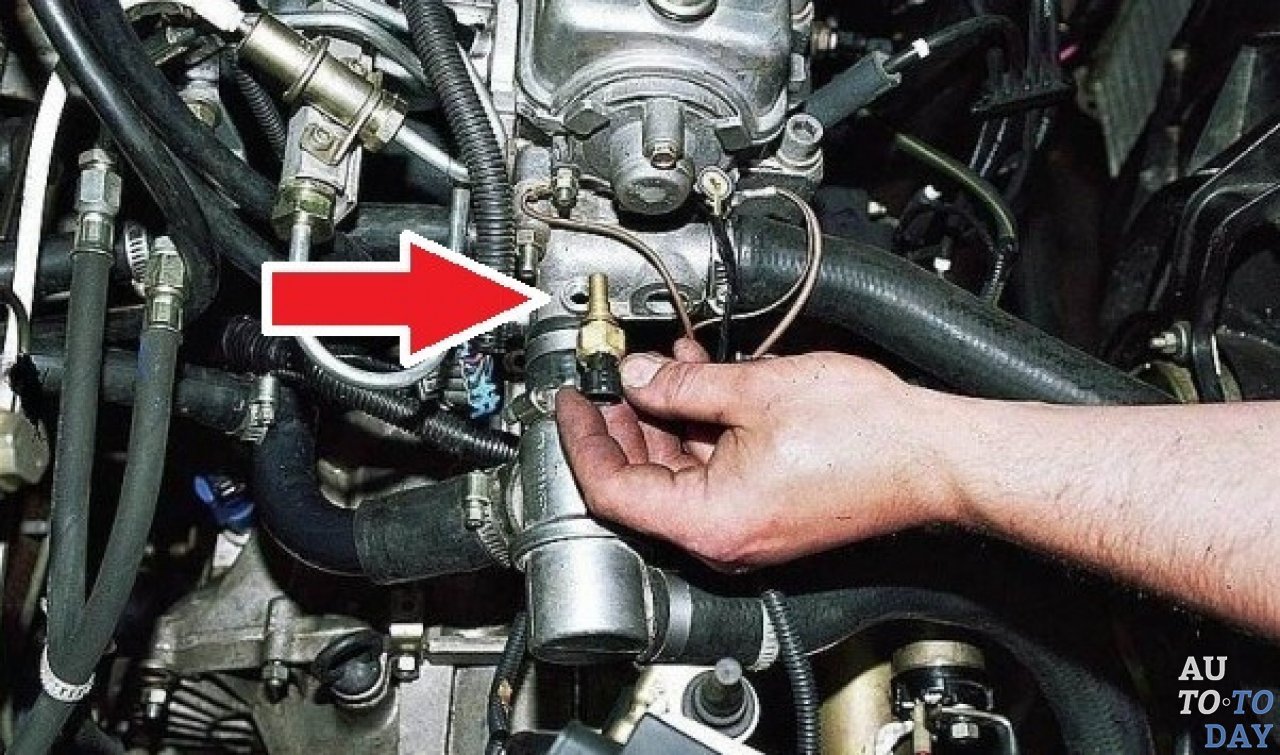

Датчик температуры охлаждающей жидкости Приора находится над кожухом маховика и вставлен в блок двигателя возле термостата. Именно оттуда необходимо начинать проверку неисправности путем осмотра электронного кабеля и «прозвона» его контактов.

Для удобства работы с детектором лучше всего снять патрубок, соединяющий воздушный фильтр и дроссельный узел. После проверки всех контактов, можно приступать к работе с самим измерителем, и для этого уже стоит обесточить машину и обязательно слить тосол. Если тосол заранее не слить, то при откручивании измерителя он может под давлением выйти самостоятельно, и хорошо еще будет, если он не окажется в этот момент раскаленным.

После всех приготовлений, можно приступать к извлечению, для этого надо только отсоединить провода от измерителя вместе с клеммой, и открутить его при помощи глубокой головки на 19мм. Как только измеритель подастся, дальше его можно уже открутить и извлечь руками.

Старый детектор можно очистить и продиагностировать в стакане с нагреваемой водой. Однако при отсутствии необходимых приборов или желания, можно попросту вставить новый измеритель и проверить, как всё стало работать. Если работает, значит, неисправен был детектор, и заморачиваться с его диагностикой нет никакого смысла.

Так как даже при точной установке его смерти, починить его всё равно нельзя и придется приобретать новое устройство. А если вылечить пациента возможностей нет, то и нет рационального смысла в его диагностике, кроме удовлетворения своего любопытства и надежды что после прочистки он вдруг ожил.

Новый детектор практически ничего не стоит, а потери от несвоевременного ремонта растут с каждым днем как снежный ком. Не пренебрегайте своей безопасностью, и оптимальной работой вашего автомобиля.

Рекомендуем купить

Датчик температуры Приора

Лада Приора имеет в своем составе измеритель температуры внешнего воздуха. Он не имеет такого влияния как ДТОЖ на работу двигательных клапан, но, тем не менее, является не менее важным.

Основываясь на показания этого устройства, водитель получает своевременную информацию об образующейся наледи за бортом. Избежать теплового дискомфорта позволяет кондиционер, установленный в ваз. Однако включение и выключение его происходит по реакции водителя. Должной автоматики в его устройстве нет.

Датчик температуры Приора позволяет опытному водителю снижать риск попадания в аварию. Позволяет экономить топливо и обеспечивать себя комфортными условиями пребывания в авто. Особенно это сказывается на прохождении трасс большой длины и пересечении разных климатических регионов. Особенно это заметно при поездках по России, где за день пути климат может меняться несколько раз. С ледяного до теплого и обратно.

Размещен датчик к рамке радиатора в нижней части. Это позволяет датчику визуально не портить стиль автомобиля. Избегать физических повреждений, и при этом постоянно быть в контакте с внешним воздухом. Замена и диагностика его происходит, так же как и ДТОЖ. Редко в основном в результате аварий и столкновений может быть физически деформирован, но в основном проблему несет в себе подсоединенная к нему проводка.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

признаки неисправности, проверка и ремонт

Датчик температуры охлаждающей жидкости: признаки неисправности, проверка и ремонт

От охлаждения двигателя зависят его работа и долговечность. Контролировать температуру охлаждающей жидкости можно с помощью датчика. Как он работает, как проверить работоспособность, из-за чего может сломаться?

Для чего нужен ДТОЖ

Как следует из названия, он предназначен чтобы отслеживать температуру охлаждающей жидкости в системе и передавать показания на монитор. А уже на основании этих данных водитель понимает, достаточно ли прогрет автомобиль зимой или есть проблема и двигатель перегревается.

Представляет он термистор, помещенный в корпус из цветного металла. Его сопротивление зависит от нагрева, на этом и строится рабочий принцип датчика.

Где находится датчик охлаждающей жидкости

ДТОЖ может быть частью автомобильного термостата или стоять отдельно в выпускном коллекторе блока цилиндров.

Признаки неисправности ДТОЖ

Понять о поломке прибора можно по некорректным данным: во время работы показывает ноль или зашкаливает.

Косвенными признаками выхода из строя будут:

• увеличение времени на нагревание мотора;
• нарушение работы двигателя – падение оборотов, остановка;
• увеличение расхода горючего;
• черный выхлопной дым.

Если наблюдаются такие явления, стоит проверить прибор.

Как проверить самостоятельно работу ДТОЖ

Основа любого датчика – термистор, который меняет свое сопротивление в зависимости от нагревания. Поэтому проверить его нужно, измерив эти параметры. Для этого датчик нужно выкрутить из своего посадочного места и погрузить в емкость с антифризом или тосолом.

Затем охлаждающую жидкость с погруженным в нее датчиком нагревают и замеряют показатели сопротивления на каждом этапе. Затем результаты сверяются с эталонной таблицей.

Если наблюдается значительная погрешность, датчик нужно менять.

Основные причины поломок

Наиболее часто прибор выходит из строя из-за таких причин:

• физические поломки – срыв резьбы, трещины, нарушения целостности корпуса;
• недостаточное количество охлаждающего агента;
• проблемы с электрической частью – короткие замыкания, обрывы проводов.

Ремонт ДТОЖ

Починить датчик сам по себе не удастся. Если сломан термистор, его можно заменить. Если при проверке окажется, что с ним все в порядке – проблему стоит поискать в проводке: возможно, оборваны провода от датчика к блоку управления. Их нужно «прозвонить» омметром.

После проверки всех возможных вариантов станет понятно, где кроется неисправность.

Датчик температуры охлаждающей жидкости – довольно важный прибор, он контролирует один из главных параметров состояния двигателя. Сбой в его работе приведет к проблемам в работе мотора и может привести к затратному ремонту. Так что лучше следить за его состоянием и своевременно заменять.

Датчик температуры охлаждающей жидкости в автомобиле

Система охлаждения двигателя внутреннего сгорания оборудована датчиком температуры, который показывает, на сколько нагрета охлаждающая жидкость. От ее температуры будет зависеть оптимальность созданной топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

С помощью датчика в системе ДВС можно постоянно контролировать температурные показатели внутри двигателя. Когда мотор работает, происходит повышение температуры его главных узлов. Для того, чтобы забрать это тепло, которое концентрируется в цилиндрах, и нужна эта охлаждающая жидкость. Во время заборов тепла температура цилиндров и блока меняется. Именно эти колебания фиксируются датчиком температуры охлаждающей жидкости, после чего информация поступает на электронный блоку управления автомобиля. После того, как сигнал принят, становится понятно, каково состояние мотора, то есть работает ли он при заданной температуре, холодный он или слишком нагретый, как именно прогревается.

Эти факты являются крайне важными для системы управления двигателя, потому что, благодаря им, можно подправить все главные показатели работы движка. Если знать температуру мотора, то ЭБУ сможет выбрать наиболее оптимальный режим работы для него, а это очень хорошо сказывается на управляемости авто. Благодаря этому датчику, управляющая система может выполнять такие функции:

1) Выставить опережение или запаздывание зажигания. Если угол зажигания выставлен правильно, то объем отработанных газов будет значительно меньшим, машина будет потреблять меньше горючего, а работа двигателя в целом будет более рациональном;

2) Обогащается бензин в случае машины с системой впрыска горючего. Сразу после того, на блок управления приходит сигнал о том, что температура движка малая, то есть мотор холодный, то он моментально увеличивает продолжительность импульса, который передается форсункам, за счет чего исключаются колебании во время прогревания двигателя, а также обеспечивается оптимальность его работы в режиме холостого хода. Когда температура повышается, то горючая смесь обедняется блоком, из-за чего машина выдает меньший выхлоп, а расход бензина падает. Если датчик не работает, то ЭБУ не может контролировать процессы в двигателе и моторе, от чего смесь становится чрезмерно обогащенной (что не совсем нужно), загрязняется и потребляется в чрезмерном количестве.

3) Изменение и контроль над параметрами горючей смеси в условиях замкнутого и разомкнутого контура. В случае поломки ДТОЖ, ЭЮУ не среагирует на импульсы от кислородного датчика (до тех пор, пока хладагент не нагреется или не остынет до нужной температуры), то есть блок управления будет лишен обратной связи (он ведь не видит каков номер посыла), а от этого не будет улучшен холостой ход, а топливная смесь не будет обогащена для работы в холодном моторе. Говоря простыми словами, работа мотора полностью нарушится.

Кроме всего прочего, температурный датчик нужен для осуществления контроля над вращением коленчатого вала, продувкой элемента для фильтрации в механизме улавливания паров от топлива, блокировкой при прогревании муфты гидротрансформатора коробки передач, повышением оборотов на холостом ходу.

Что собой представляет современный ДТОЖ – его устройство

Если рассмотреть температурные датчики, которые изготавливались до недавнего времени, то они представляли собой обыкновенное термореле, выполняющее свою функцию, то есть держать температуру движка на нужном показателе, только при условии, что контакт закрыт. А вот обогащать топливную смесь он мог, наоборот, при открытом контакте.

Современные ДТОЖ обладают более широким функционалом, а вероятность его поломки сведена к минимуму. Такие датчики крайне редко выдают «глюки», так как их схема работы очень надежная и продуманная. Датчики, которые выпускаются сегодня, представлены в виде резистора (термистора), способный в секунды менять показатель своего сопротивления в зависимости от температурных колебаний. Эти резисторы выполнены из никелевого, кобальтового оксидов или других материалов, которые обладают характеристиками полупроводника. Когда температура повышается, то в термисторе увеличивается число свободных электронов, из-за чего уменьшается его сопротивление.

Резистор, то есть датчик температуры охлаждающей жидкости, помещают в защитный корпус, который способен проводить тепло. В корпусе есть электрический соединительный разъем и специальная крепежная резьба. У термистора температурный коэффициент отрицательный, поэтому его сопротивление максимально только тогда, когда мотор холодный. Когда температура повышается, то сопротивление уменьшается вместе с напряжением температурного датчика. Начальное сопротивление равно примерно 5 вольтам. ЭБУ определяет температуру охладителя по показаниям этих «скачков».

Следует отдельно отметить, что по последним разработкам вместе с основным датчиком, который расположен в выпускном патрубке ГБЦ, устанавливают и дополнительный, который локализируют в выходной точке радиатора. Благодаря такой схеме температура определяется более совершенным способом. Именно из-за наличия второго температурного датчика ЭБУ более качественно выполняет свои функции.

Проверка датчика температуры охлаждающей жидкости

Любой серьезный дефект датчика (разные «глюки», создаваемый для ЖБУ помехи) можно решить единственным способом – заменить датчик. Смешить с этим делом никак нельзя. Сначала нужно продиагностировать двигатель с помощью специальных компьютерных программ, которые всего за несколько минут проверят датчик вместо со всеми параметрами системы охлаждения, после чего будет выведен код одной или нескольких ошибок, которые мешают нормальной работе ДТОЖ. Если знать этот номер, то можно будет эту ошибку сбросить и покидать стены автосервиса.

Если менять датчик действительно нужно, то есть он продолжает глючить даже после того, как были сброшены ошибки, то устанавливать нужно только оригинальное устройство, маркировка которого совпадет со старым датчиком. Совет специалистов таков: «левые» изделия ставить нельзя, так как предусмотреть последствия от их установки невозможно. Каков бы ни был производитель, неоригинальное устройство почти сразу начнет подтормаживать и глючить.

Диагностировать неисправности ДТОЖ можно и «на глаз». Так можно будет заметить, есть ли где-то отверстия, из которых вытекает охладитель, появились ли в корпусе датчика трещины, заржавели ли зажимы. Если такие неисправности имеют место быть, то датчик можно не менять. Для более серьезной проверки датчика на работоспособность нужно измерять его сопротивление и напряжение. Определить эти показатели можно с помощью вольтметра и осциллографа, которые есть на любой станции технического обслуживания. После получения результатов, показания нужно сравнить с теми, которые указаны в технической документации самого датчика. Если грамотно проверить ДТОЖ, то можно точно определить, почему он неисправен. Причины могут быть следующими:

— оборвалась проводка;

— вышел из строя термостат или вентилятор для охлаждения;

— где-то происходит потеря напряжения или короткое замыкание и т.д.

Можно долго гадать о том, почему же датчик температуры работает неправильно, но окончательный вердикт можно вынеси только после проведения профессиональной диагностики специалистом. И последнее – менять описанное устройство можно только после того, как в системе охлаждения останется очень незначительное количество жидкости для охлаждения. Слить нужно столько субстанции, чтобы датчик возвышался над жидкостью, а не находится в ней.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Цены — Датчик температуры охлаждающей жидкости — замена

Датчик температуры охлаждающей жидкости двигателя – сравнительно простой датчик, контролирующий внутреннюю температуру двигателя. Охлаждающая жидкость внутри блока цилиндров или головок цилиндров поглощает тепло цилиндров при работающем двигателе. Датчик выявляет изменение температуры и сигнализирует электронному блоку управления (ЭБУ) о состоянии двигателя – двигатель холодный, прогревается, перегрет или работает при нормальной температуре. Этот датчик очень важен и считается одним из основных, так как сигналы, которые он посылает в ЭБУ, влияют на общее поведение системы управления двигателем.

Рабочая температура двигателя влияет на многие функции топлива, воспламенения, выхлопных газов и трансмиссии, которые контролируются ЭБУ. В зависимости от температуры двигателя выбирается режим его работы. Таким образом можно улучшить управляемость при холодном двигателе, качество холостого хода и выхлопных газов. Следовательно, если датчик температуры охлаждающей жидкости двигателя неисправен или сообщает ЭБУ неверные данные, это может повлечь за собой многие проблемы.

От датчика температуры охлаждающей жидкости зависит много функций двигателя, поэтому неисправность датчика (или цепи датчика) повлечет за собой проблемы с выхлопом и управляемостью при холодном двигателе, а также значительно увеличит расход топлива, ухудшит состав отработавших газов, если система управления двигателем не переходит в режим замкнутого контура. Не забывайте, что многие проблемы этих датчиков вызваны скорее плохой проводкой и неплотными или ржавыми соединителями, чем поломкой самого датчика. Датчик температуры охлаждающей жидкости влияет на систему управления двигателем, управляемость при холодном двигателе, качество выхлопа и расход топлива. Одним из факторов такого влияния может быть термостат: если он открыт, двигатель будет прогреваться медленно, и датчик будет показывать низкую температуру. А если термостат не подходит для автомобиля, или если его вообще нет, двигатель не сможет достигнуть нормальной рабочей температуры, и датчик будет показывать низкую температуру.

Датчик температуры тойота | Датчики температуры

Принцип работы датчика охлаждающей жидкости

Электронный блок управления двигателем (ECU ) посылает на датчик температуры охлаждающей жидкости напряжение 5 вольт. В зависимости от температуры охлаждающей жидкости термистор датчика ДТОХ имеет соответствующее внутреннее сопротивление. Напряжение же, возвращаемое обратно на ЭБУ двигателя через сигнальный провод изменяется, т.к. ток прошел через сопротивление. ЭБУ двигателя в конечном счете способен интерпретировать напряжение в реальную температуру двигателя в градусах. Далее собрав информацию с других датчиков, сравнивает параметры с заложенными в памяти специальными картами. Из которых определяет на сколько необходимо корректировать момент зажигания, количество подаваемого топлива системой EFI. активировать или нет системы изменения фаз газораспределения VVT-i , VVTL-i , VVT-iE , Dual VVT-i , Valvematic и т. п.

Датчик температуры охлаждающей жидкости на Toyota Carina (Тойота Карина)

Подбор по параметрам

В интернет-магазине запчастей DOK Вы можете купить датчик температуры охлаждающей жидкости на Toyota Carina 1987, 1992, T210 с объемами двигателей: 1.5, 1.6, 1.8, 2.0, 2.2 л. получив профессиональную консультацию по подбору этой запчасти на конкретную модификацию вашего автомобиля, а также заказать доставку выбранного Вами товара по Киеву, а также в Днепропетровск, Запорожье, Одессу, Львов, Донецк, Харьков и другие города Украины. Для отображения каталога запчастей с фотографиями и ценами, выберите в форме выше ваш автомобиль .

Вы можете подобрать датчик температуры охлаждающей жидкости на Тойота Карина 1987, 1992, T210 одним из удобных для вас способов:

— указав год выпуска, и модификацию вашего автомобиля Toyota Carina в форме выбора автомобиля на этой странице;

— по VIN коду (номеру кузова) автомобиля, набрав по телефону наших специалистов, и передав его, введя в поле «Передача VIN-кода» внизу страницы сайта;

— по каталожному номеру запчасти (по артикулу), введя его в поле «Поиск по артикулу».

В нашем каталоге вы можете увидеть основные характеристики и то, как выглядят датчики температуры охлаждающей жидкости Тойота Карина на фото, а также, сколько стоит запчасть. Наши специалисты знают, какие датчики температуры охлаждающей жидкости подходят на Тойота Карина в зависимости от года выпуска и модификации автомобиля, поэтому прежде чем заменить датчик температуры охлаждающей жидкости, и для того, чтобы установка запчасти произошла без проблем, обратитесь к нам, и мы поможем правильно выбрать запчасть и оформим продажу с доставкой по вашему адресу или на условиях самовывоза из нашего офиса.

Альтернативные названия товара: ДТОЖ, датчик температури охолоджуючої рідини.

Датчик температуры охлаждающей жидкости на Toyota Corolla (Тойота Королла)

Подбор по параметрам

В интернет-магазине запчастей DOK Вы можете купить датчик температуры охлаждающей жидкости на Toyota Corolla 6, 7, 8, 9, 10 с объемами двигателей: 1.3, 1.4, 1.5, 1.6, 1.8, 1.9, 2.0 л. получив профессиональную консультацию по подбору этой запчасти на конкретную модификацию вашего автомобиля, а также заказать доставку выбранного Вами товара по Киеву, а также в Днепропетровск, Запорожье, Одессу, Львов, Донецк, Харьков и другие города Украины. Для отображения каталога запчастей с фотографиями и ценами, выберите в форме выше ваш автомобиль .

Вы можете подобрать датчик температуры охлаждающей жидкости на Тойота Королла 6, 7, 8, 9, 10 одним из удобных для вас способов:

— указав год выпуска, и модификацию вашего автомобиля Toyota Corolla в форме выбора автомобиля на этой странице;

— по VIN коду (номеру кузова) автомобиля, набрав по телефону наших специалистов, и передав его, введя в поле «Передача VIN-кода» внизу страницы сайта;

— по каталожному номеру запчасти (по артикулу), введя его в поле «Поиск по артикулу».

В нашем каталоге вы можете увидеть основные характеристики и то, как выглядят датчики температуры охлаждающей жидкости Тойота Королла на фото, а также, сколько стоит запчасть. Наши специалисты знают, какие датчики температуры охлаждающей жидкости подходят на Тойота Королла в зависимости от года выпуска и модификации автомобиля, поэтому прежде чем заменить датчик температуры охлаждающей жидкости, и для того, чтобы установка запчасти произошла без проблем, обратитесь к нам, и мы поможем правильно выбрать запчасть и оформим продажу с доставкой по вашему адресу или на условиях самовывоза из нашего офиса.

Альтернативные названия товара: ДТОЖ, датчик температури охолоджуючої рідини.

Как определить, неисправен ли у вас датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости , сокращенно CTS, в вашем автомобиле является важным устройством, которое позволяет блоку управления подавать предупреждения, если двигатель перегревается или температура в системе по какой-то причине повышается.

Устройство работает по принципу зависимости разности потенциалов от температуры. Когда температура двигателя изменяется, выходная разность потенциалов устройства также изменяется, и это может быть измерено блоком управления двигателя. Таким образом, датчик температуры охлаждающей жидкости в основном представляет собой термистор.

Температура термистора влияет на его сопротивление обратно пропорционально. По мере повышения температуры сопротивление охлаждающей жидкости автомобиля падает, что, в свою очередь, снижает выходную разность потенциалов. Это выходное напряжение отправляется на электронный блок управления автомобиля, который постоянно измеряет сопротивление охлаждающей жидкости автомобиля.Благодаря этому непрерывному контролю сопротивления охлаждающей жидкости (и выходного напряжения) датчик температуры охлаждающей жидкости отправляет информацию о температуре в блок управления двигателем автомобиля.

У разных производителей автомобилей датчик температуры охлаждающей жидкости устанавливается по-разному. Однако обычно он находится в непосредственной близости от термостата системы охлаждения или внутри него.

В некоторых автомобилях может быть два датчика температуры: один для передачи информации от системы двигателя на блок управления, а другой — от блока управления на приборную панель.Однако некоторые автомобили обходятся без двух датчиков температуры за счет использования только одного датчика для выполнения обеих задач. Если есть два датчика, один из них является датчиком температуры охлаждающей жидкости, а другой правильнее называть блоком отправки температуры охлаждающей жидкости, который отправляет информацию от блока управления на приборную панель автомобиля.

Если ваш автомобиль начинает использовать намного больше бензина, чем обычно, или из выхлопной трубы начинает исходить черный дым, это указывает на то, что датчик температуры охлаждающей жидкости в вашем автомобиле может быть неисправен и его необходимо заменить. Если у вас возникают проблемы с запуском двигателя после того, как он достиг нормальной рабочей температуры, это обычно является очень хорошим признаком того, что вам необходимо проверить датчик температуры охлаждающей жидкости. Чтобы убедиться в этом, вы можете запустить свой автомобиль через тест на выбросы вредных веществ. Если все остальное в порядке, отказ в этом тесте должен быть из-за неисправного датчика температуры охлаждающей жидкости.

Еще одним признаком неисправности датчика температуры охлаждающей жидкости является частый перегрев двигателя.Это может произойти, когда охлаждающая жидкость протекает, что приводит к неустойчивой работе датчика температуры.

Во многих автомобилях из-за неисправности системы контроля температуры охлаждающей жидкости на приборной панели вашего автомобиля загорается индикатор проверки двигателя или индикатор обслуживания двигателя. Быстрая поездка к квалифицированному механику с диагностическим компьютером покажет вам, имеет ли индикатор проверки двигателя какое-либо отношение к датчику температуры охлаждающей жидкости или нет.

❤️ Как определить неисправность датчика температуры охлаждающей жидкости двигателя? ❤️

Датчик температуры охлаждающей жидкости — ключевой элемент для оптимальной работы вашего автомобиля, обеспечивающий безопасную и надежную работу автомобиля.Пока вы управляете автомобилем, двигатель непрерывно сгорает. Это может привести к перегреву и чрезмерному трению во время движения, особенно при высоких температурах и в дневное время.

Авторемонт стоит ДОРОГОЙ

Чтобы двигатель оставался холодным и предотвращал перегрев, датчик температуры охлаждающей жидкости может определять, правильно ли работает охлаждающая жидкость в вашем автомобиле, используя различные жидкости и жидкости через двигатель.Вы также можете знать, что перегрев может повлиять на производительность двигателя и со временем привести к его поломке. Чтобы поддерживать температуру, вода пропускается по трубам для поддержания температуры, что свидетельствует о важности датчика температуры охлаждающей жидкости вашего двигателя.

Как мы знаем, датчик температуры охлаждающей жидкости, также известный как датчик температуры охлаждающей жидкости, является ключевой частью системы двигателя.Этот датчик может помочь анализировать систему Enseigne Manager и управлять ею, отслеживая температуру охлаждающей жидкости двигателя. Охлаждающая жидкость — это жидкость, которая смешивается с водой, чтобы предотвратить замерзание или перегрев радиатора в экстремальных погодных условиях или условиях внутри вашего двигателя.

Охлаждающая жидкость, также известная как антифриз, бывает разных типов и предназначена для различных типов двигателей и автомобилей. Важно знать, какой именно сорт охлаждающей жидкости подходит для вашего автомобиля, чтобы вы получили правильный сорт.

После того, как датчик температуры охлаждающей жидкости измеряет температуру охлаждающей жидкости в двигателе, следующим шагом является то, что датчик температуры охлаждающей жидкости работает с использованием электрического сопротивления для определения точной температуры. Этот сигнал, полученный датчиком температуры охлаждающей жидкости двигателя, затем отправляется на компьютер автомобиля, чтобы можно было внести необходимые изменения в синхронизацию двигателя и расчеты топлива для оптимальной работы.

Если компьютер и двигатель не работают должным образом и не определяют температуру охлаждающей жидкости двигателя, то это может быть способом определить, неисправен ли датчик температуры охлаждающей жидкости вашего двигателя.Компьютер автомобиля также отвечает за возврат параметров производительности двигателя, если он обнаруживает, что температура двигателя слишком высока и может вызвать перегрев. Это делается для предотвращения дальнейшего повреждения двигателя, которое может произойти из-за чрезмерного трения и нагрева в системе двигателя.

Датчик температуры охлаждающей жидкости двигателя работает, считывая функции двигателя. Датчик ECT расположен рядом с термостатом двигателя, который рассчитывает температуру внутри двигателя. Датчик температуры охлаждающей жидкости двигателя измеряет температуру, обеспечиваемую термостатом и охлаждающей жидкостью. Зарегистрированная температура двигателя затем передается в ЭБУ, который затем соответствующим образом регулирует функции двигателя. Если вы заметите, что датчик температуры охлаждающей жидкости в вашем двигателе неисправен, вы заметите его перегрев.

Бортовой компьютер также работает, открывая и выключая охлаждающий вентилятор в зависимости от показаний температуры и органов управления.Этот компьютер определяет рециркуляцию выхлопных газов и процесс сгорания топлива.

Обычно датчик температуры охлаждающей жидкости располагается непосредственно за трубкой охлаждающей жидкости. В большинстве современных легковых и транспортных средств он находится за правой головкой блока цилиндров, которая расположена прямо под воздухозаборной трубой. Различные типы автомобилей и производители, в зависимости от марки, модели и года выпуска автомобиля, имеют разные способы размещения датчика температуры охлаждающей жидкости, которые различаются в зависимости от конструкции автомобиля.

Некоторые автомобили содержат более одного датчика температуры охлаждающей жидкости, и иногда эти разные датчики температуры охлаждающей жидкости используются для отправки сигналов на приборную панель и блок управления двигателем в системе двигателя. Использование нескольких датчиков температуры охлаждающей жидкости двигателя не является обязательным, и только один датчик охлаждающей жидкости необходим для отправки сигналов на оба желаемых приемника.

Средняя стоимость замены датчика температуры охлаждающей жидкости составляет от 100 до 220 долларов, при этом затраты на рабочую силу составляют в среднем от 40 до 140 долларов, в то время как сами детали обычно обходятся вам примерно от 50 до 80 долларов.Датчик температуры охлаждающей жидкости не такой дорогой по сравнению с другими ключевыми компонентами системы двигателя вашего автомобиля и другими датчиками, установленными в вашем автомобиле. Средняя стоимость замены датчика температуры охлаждающей жидкости на запчасти для большинства автомобилей составляет от 55 до 80 долларов. Тем не менее, нижняя граница цены датчика температуры охлаждающей жидкости может составлять всего 35 долларов, в то время как верхняя часть цены на детали датчика температуры охлаждающей жидкости составляет около 90 долларов.

Поскольку температура играет такую ​​решающую роль в расчетах производительности двигателя, проблема с датчиком температуры охлаждающей жидкости, который не работает, быстро превращается в проблемы с производительностью двигателя.Обычно проблема с датчиком температуры охлаждающей жидкости вызывает различные симптомы и предупреждает пассажиров и водителя о потенциальной проблеме. Это ключевой способ определить, неисправен ли датчик температуры охлаждающей жидкости вашего двигателя.

Одним из первых широко заметных и легко заметных симптомов неисправности датчика температуры охлаждающей жидкости является низкая экономия топлива и уменьшение расхода бензина. Если датчик температуры охлаждающей жидкости выходит из строя и со временем выходит из строя, это может привести к передаче неверных сигналов на компьютер вашего автомобиля.Кроме того, датчик температуры охлаждающей жидкости не сможет производить правильные расчеты топлива и времени, которые необходимы для надлежащей экономии топлива.

Кроме того, нередки случаи, когда датчик температуры охлаждающей жидкости выходит из строя и повреждается, посылая постоянный сигнал на компьютер. Это может привести к тому, что компьютер будет постоянно считывать, что двигатель холодный, и привести к более высокому расходу топлива, даже если в этом нет необходимости. Снижение экономии топлива — явный способ увидеть, что датчик температуры охлаждающей жидкости вашего двигателя неисправен.

Второй признак того, что датчик температуры охлаждающей жидкости неисправен и датчик температуры охлаждающей жидкости неисправен, — это перегрев двигателя. Хотя перегрев двигателя может быть вызван разными сезонами, основной причиной является плохой датчик температуры охлаждающей жидкости. Наряду с этой причиной, другими причинами перегрева двигателя и чрезмерного трения являются слишком мало охлаждающей жидкости, утечки в системе охлаждения, сломанный водяной насос, проблемы с радиатором, слишком низкий уровень масла, неисправность термостата, проблемы со шлангами и ремнями, а также неисправность сердечника нагревателя. подключен.

Датчик температуры охлаждающей жидкости также может выйти из строя, так как он заставляет автомобиль посылать постоянный сигнал о столкновении с автомобилем. Это может привести к тому, что компьютер автомобиля неправильно компенсирует обедненную топливную смесь, что приведет к постоянному перегреву, пропускам зажигания или детонации двигателя.

Если вам интересно, как определить неисправность датчика температуры охлаждающей жидкости, черный дым, выходящий из выхлопной трубы, — верный способ увидеть, что с системой охлаждения вашего двигателя что-то не так.

Если топливная смесь в вашем автомобиле слишком богата до такой степени, что топливо не может быть правильно сожжено в камере сгорания, это может привести к сгоранию топлива в выхлопных трубах и к выходу черного дыма из выхлопных труб. . В худшем случае, когда речь идет о системе охлаждения вашего двигателя, черный дым может означать, что вы больше не можете безопасно водить машину.

Неправильные показания датчика температуры охлаждающей жидкости могут привести к тому, что двигатель вашего автомобиля неправильно рассчитает топливно-воздушную смесь в двигателе.Когда соотношение воздух-топливо для смеси двигателя не находится в правильном соотношении, и если топливная смесь слишком бедная или слишком богатая, топливо не сможет должным образом сгореть в камере сгорания.

В результате просчетов топливо будет сгорать в выхлопных трубах автомобиля, а не там, где должно, в результате чего выхлопные газы выбрасывают черный дым из труб двигателя. Если количество черного дыма, выходящего из вашей машины, слишком велико, вам не следует водить машину и вы должны отбуксировать ее к механику.

Еще один симптом, который легко увидеть в автомобиле как по водителю, так и по пассажирам, заключается в том, что на приборной панели появляется светящаяся лампочка проверки двигателя, показывающая, как вы можете определить неисправность датчика температуры охлаждающей жидкости двигателя. Для некоторых типов автомобилей, в зависимости от марки, модели и года выпуска, компьютер может выключить индикатор проверки двигателя, если обнаружит проблему с сигналом датчика или его цепью. Индикатор проверки двигателя будет гореть, пока проблема не будет устранена.

Как вы можете видеть по этим явным симптомам и по тому, как датчик температуры охлаждающей жидкости влияет на различные части вашего автомобиля, датчик температуры охлаждающей жидкости является одним из наиболее важных элементов в системе управления двигателем. Он играет ключевую роль в определении и анализе расчетов, влияющих на производительность двигателя. Это означает, что если вам интересно, как узнать, неисправен ли датчик температуры охлаждающей жидкости двигателя, вам обязательно стоит обратиться к профессиональному технику для проверки вашего автомобиля.

Из-за неисправности датчика температуры охлаждающей жидкости в двигателе топливная смесь будет регулироваться в соответствии с расчетами датчика. Это может привести к неконтролируемой вибрации или тряске двигателя, когда автомобиль работает на холостом ходу на низкой скорости или медленно движется. Это может привести к другим потерям мощности в автомобиле и странному поведению, например, к громким звукам и мыслям, исходящим из-под капота.

Чтобы диагностировать неисправный датчик температуры охлаждающей жидкости двигателя, вам необходимы соответствующие инструменты и информация. Когда загорается индикатор проверки двигателя, ваш двигатель перегревается или вы испытываете другие симптомы неисправного датчика температуры охлаждающей жидкости, тогда вам следует использовать диагностический инструмент, который поможет вам решить проблему.

Когда загорается индикатор проверки двигателя, лучше всего начать с перенастройки памяти кодов неисправностей в ваш автомобиль. Вы можете сделать это дома и сэкономить на цене механика, используя свой собственный сканер OBD-II. Если у вас дома нет одного из этих сканеров, вы можете купить его по относительно недорогой цене.

С хорошим считывателем OBD 2 этот инструмент также можно использовать для проверки параметров в реальном времени и параметров датчика температуры холода. Убедитесь, что температура датчика температуры охлаждающей жидкости составляет от 80 до 90 градусов Цельсия, когда двигатель горячий и работает.

Чтобы правильно выполнить эту проверку датчика температуры охлаждающей жидкости двигателя, чтобы определить, неисправен ли датчик температуры охлаждающей жидкости вашего двигателя, вы должны использовать электрическую схему и выяснить, какое сопротивление у вас должно быть при определенной температуре, чтобы правильно проверить функцию, которая легко сделать с помощью цифрового мультиметра.

Другой способ выполнить эту процедуру — выполнить следующие действия для диагностики датчика температуры охлаждающей жидкости двигателя. Сначала найдите датчик температуры охлаждающей жидкости в автомобиле, обратившись к руководству по обслуживанию вашего производителя. Затем подключите цифровой мультиметр к датчику температуры охлаждающей жидкости, подключив неисправный выводной конец датчика к твердому заземлению. Запишите показания и проанализируйте данные.

После этого запустите двигатель и дайте ему поработать непрерывно в течение нескольких минут, записывая первоначальные показания датчика, когда двигатель остыл, а затем проделайте ту же процедуру, когда двигатель станет горячим.Найдите разницу между показаниями, наблюдая разницу в зависимости от температуры двигателя. Если разница показаний больше 200 Ом, значит, ваш датчик температуры охлаждающей жидкости не плохой. Если значение сопротивления меньше 200 Ом, вы можете определить, неисправен ли датчик температуры охлаждающей жидкости.

5 Признаков неисправности датчика температуры охлаждающей жидкости (и стоимость замены в 2021 г.)

Последнее обновление 2 декабря 2020 г.

Сегодняшние автомобили используют сложную сеть датчиков, модулей и проводов, чтобы помочь двигателю в достижении максимальной степени операционная эффективность.Датчики, содержащиеся в этой сети, контролируют ряд значений, связанных с критической работой двигателя, и передают данные в соответствующие модули для интерпретации.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Однако, как это часто бывает с любым электронным компонентом, датчики иногда выходят из строя. Когда какой-либо из бортовых датчиков двигателя выходит из строя, существует вероятность появления множества симптомов, которые часто различаются по степени тяжести.

Одним из таких датчиков, который может выйти из строя, является датчик температуры охлаждающей жидкости двигателя. Прочтите, чтобы узнать о симптомах неисправного датчика температуры охлаждающей жидкости и о средней стоимости его замены.

Как работает датчик температуры охлаждающей жидкости двигателя

Двигатели внутреннего сгорания используют охлаждающую жидкость для регулирования рабочих температур двигателя. Охлаждающая жидкость проходит через головки цилиндров и блок двигателя, где она забирает тепло, которое образуется в качестве побочного продукта процесса сгорания.

Охлаждающая жидкость затем направляется в радиатор, где входящий воздушный поток рассеивает тепло, накопленное в охлаждающей жидкости. Как следует из названия, датчик температуры охлаждающей жидкости автомобиля отслеживает температуру охлаждающей жидкости, протекающей по двигателю.

Эта информация затем передается в ECM (модуль управления двигателем) транспортного средства, где она используется в качестве входных данных для определения наилучшего способа регулирования различных функций двигателя. Эти функции включают в себя дозирование топлива, работу системы рециркуляции отработавших газов и включение вентилятора.

В большинстве автомобилей датчик температуры охлаждающей жидкости находится рядом с термостатом двигателя. На многих автомобилях последних моделей этот датчик часто ввинчивается в сам корпус термостата.

Для более подробного технического объяснения того, как работает датчик, посмотрите это видео:

Признаки плохой температуры охлаждающей жидкости

Со временем датчики температуры охлаждающей жидкости во многих транспортных средствах имеют тенденцию выходить из строя. В большинстве случаев это происходит в результате потери целостности внутри самого датчика.

Когда это происходит, на ECM транспортного средства отправляется ложное значение температуры, что приводит к неправильной реакции системы. В результате несколько симптомов часто проявляются очень быстро.

Ниже приведены 5 наиболее распространенных симптомов, связанных с неисправностью датчика температуры охлаждающей жидкости двигателя.

# 1 — Контрольная лампа двигателя

Одним из наиболее распространенных симптомов, связанных с неисправностью датчика температуры охлаждающей жидкости двигателя, является внезапное появление контрольной лампы двигателя.По своей природе бортовая система диагностики автомобиля хранит коды неисправностей, связанные с отказами многих компонентов и проблемами, связанными с электрическими цепями.

Если ECM транспортного средства обнаруживает выдачу нерациональных данных от одного из его датчиков, загорается лампа проверки двигателя. Этот индикатор будет гореть до тех пор, пока код нарушения не будет сброшен или не будет устранена соответствующая неисправность.

# 2 — Низкая экономия топлива

Другой симптом, обычно связанный с отказом датчика температуры охлаждающей жидкости, — это низкая экономия топлива.

Это связано с тем, что обратная связь датчика температуры охлаждающей жидкости играет жизненно важную роль в расчете подачи топлива и времени. Чаще всего неисправный датчик температуры охлаждающей жидкости двигателя неправильно отображает показания температуры холода.

Когда датчик температуры охлаждающей жидкости посылает сигнал о постоянном охлаждении, ECM автомобиля пытается компенсировать это состояние, дозируя больше топлива, чем необходимо. В конце концов, это отражается более частыми поездками на помпу.

# 3 — Выход выхлопных газов темного цвета

Как упоминалось ранее, неисправный датчик температуры охлаждающей жидкости, который по умолчанию показывает постоянно холодные показания, обычно приводит к перерасходу топлива в двигатель (также известному как «богатый»). В результате избыток несгоревшего топлива проходит вниз по потоку, где он часто попадает в выхлопную систему.

Когда этот избыток топлива сгорает в выхлопной системе транспортного средства, в качестве побочного продукта образуется дым темно-серого или черного цвета. В тяжелых случаях этот дым может стать очень густым и заметным для всех, кто находится поблизости.

# 4 — Перегрев двигателя

Одним из наиболее серьезных симптомов неисправности датчика температуры охлаждающей жидкости является перегрев двигателя. В то время как некоторые автомобили используют дополнительный датчик температуры для регулирования работы вентилятора, подавляющее большинство марок и моделей полагаются на датчик температуры охлаждающей жидкости двигателя для поддержания этой функции.

Если датчик температуры охлаждающей жидкости двигателя этого типа выходит из строя, часто выходит из строя вентилятор двигателя автомобиля. В результате температура двигателя начинает резко возрастать, что может привести к повреждению других компонентов.

Связано: потеря охлаждающей жидкости, но нет видимых утечек? (Вот что это означает)

# 5 — Жесткий запуск при определенных температурах

Хотя это не так часто, как другие симптомы, состояние жесткого запуска иногда проявляется неисправным датчиком температуры охлаждающей жидкости. В большинстве случаев это состояние проявляется только тогда, когда двигатель транспортного средства имеет определенную температуру, будь то горячий или холодный.

В большинстве случаев это результат того, что датчик постоянно выдает горячие показания, даже когда двигатель действительно холодный.В результате это обычно приводит к обедненной смеси, которая экспоненциально увеличивает время проворачивания.

Стоимость замены датчика температуры охлаждающей жидкости двигателя

Стоимость замены датчика температуры охлаждающей жидкости может значительно варьироваться от одной модели автомобиля к другой.

В то время как датчики температуры охлаждающей жидкости, установленные на многих автомобилях, относительно просто заменить, другие могут быть довольно труднодоступными. Фактические затраты, связанные с покупкой датчика температуры охлаждающей жидкости, также могут варьироваться в зависимости от автомобиля.

В среднем стоимость датчика температуры охлаждающей жидкости составляет от 20 до 80 долларов, а стоимость рабочей силы — от 50 до 250 долларов. В общей сложности можно было ожидать заплатить от 70 до 330 долларов за замену датчика температуры охлаждающей жидкости двигателя.

Можно ли водить машину с неисправным датчиком температуры охлаждающей жидкости?

Хотя автомобиль с неисправным датчиком температуры охлаждающей жидкости часто может перемещаться из одного места в другое, делать это не рекомендуется. Со временем многие отдельные симптомы неисправности датчика температуры охлаждающей жидкости сами по себе могут стать проблематичными.

Неработающий вентилятор из-за неисправного датчика температуры охлаждающей жидкости быстро приведет к перегреву двигателя. В результате могут возникнуть дополнительные проблемы, такие как протечки прокладки головки блока цилиндров.

Аналогичным образом, аномально высокий расход топлива, вызванный искажением данных от неисправного датчика, может привести к перегреву и выходу из строя каталитического нейтрализатора автомобиля.

Датчик температуры охлаждающей жидкости двигателя (ECT)

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)

Общее описание
Датчик температуры охлаждающей жидкости двигателя представляет собой терморезистор, который обычно имеет отрицательный температурный коэффициент.Это двухпроводной термистор, погруженный в охлаждающую жидкость и измеряющий ее температуру. Бортовой компьютер использует сигнал ECT в качестве основного поправочного коэффициента при расчете опережения зажигания и продолжительности впрыска.

Внешний вид
Датчик температуры охлаждающей жидкости показан на рис. 1.

Фиг.1

Принцип работы датчика ECT
Чтобы преобразовать изменение сопротивления ECT в изменение напряжения, которое затем обрабатывается ЭБУ, датчик ECT подключается в цепь, обычно с опорным напряжением + 5В.При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика составляет от 2000 Ом до 3000 Ом. После запуска двигателя температура охлаждающей жидкости начинает повышаться. ЭСТ постепенно нагревается, и его сопротивление пропорционально снижается. При 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.
Таким образом, сигнал переменного напряжения, зависящего от температуры охлаждающей жидкости, отправляется на бортовой компьютер.

Типы датчиков ECT

• С отрицательным температурным коэффициентом. Это самые популярные датчики, используемые в автомобилях.Их сопротивление уменьшается с повышением температуры.
• С положительным температурным коэффициентом. Используется в некоторых старых системах, таких как Renix. Здесь напряжение и сопротивление увеличиваются с повышением температуры.

Процедура проверки работоспособности датчика ECT
— Датчик с отрицательным температурным коэффициентом —
Тест с вольтметром

• Откройте защитный резиновый колпачок на разъеме датчика температуры системы охлаждения.
• Подключите отрицательный провод вольтметра к массе шасси.
• Определите, какие клеммы сигнальные и заземляющие.
• Подключите положительный провод вольтметра к клемме сигнала ECT.
• Запустить двигатель из холодного состояния.
• В зависимости от температуры показания напряжения должны находиться в диапазоне от 2 до 3 В. Соотношение между напряжением и температурой показано в Таблице-1.
• Проверить, соответствует ли сигнал напряжения ЕСТ температуре.Для этого вам понадобится термометр.
• Запустите двигатель и прогрейте его до рабочей температуры. Во время прогрева двигателя напряжение должно уменьшаться в соответствии со значениями, приведенными в Таблице-1.
• Распространенная проблема заключается в том, что выходное сопротивление (и напряжение) неправильно изменяется за пределы своего нормального диапазона. Нормальное значение напряжения датчика ECT составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5 В при холодном двигателе и 1.25 В при прогретом двигателе, что вызывает затруднения при запуске холодного двигателя и наличие богатой топливной смеси при прогретом двигателе. При этом не будут генерироваться коды неисправности (если встроенный контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров. При обнаружении такого дефекта необходимо заменить датчик температуры охлаждающей жидкости.
• Если сигнал напряжения ЕСТ равен 0 В (отсутствие питания или короткое замыкание на массу) или если он равен 5.0В — у нас обрыв цепи.
