Регулировка поплавка солекс 21083 – Регулировка уровня топлива в поплавковой камере карбюратора Солекс 2108, 21081, 21083

Содержание

Регулировка уровня топлива в поплавковой камере карбюратора Солекс 2108, 21081, 21083

Неправильно установленный уровень топлива в поплавковой камере карбюратора может явиться причиной того, что двигатель автомобиля не запустится вовсе (как холодный так и горячий). Возможен «провал» при нажатии на педаль «газа», потеря мощности и приемистости, повышенный расход топлива, свечи зажигания будут «залиты». Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс — операция несложная, не требует специального инструмента, приспособлений и определенных навыков в ремонте.

Видео по теме

Чистка и регулировка карбюратора ВАЗ 2108, 2109

https://atlib.ru/video/chistka-regulirovka-i-proverka-karbyuratora-vaz-2108-2109—859

Инструменты для регулировки

— линейка или штангенциркуль
— щуп, тонкое сверло, или отрезок проволоки ( диаметром 1мм )
— небольшие плоскогубцы

Регулировку проводим не снимая карбюратор с двигателя автомобиля. Нам потребуется только его верхняя часть (крышка).

Подготовительные работы

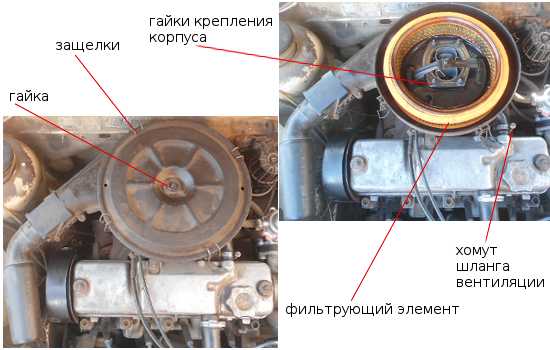

1. Снимаем корпус воздушного фильтра.

Для этого отворачиваем по центру ключом на 10 мм гайку крепления крышки корпуса, отщелкиваем 4 защелки, ослабляем хомут шланга вентиляции и снимаем шланг, вынимаем фильтрующий элемент, отворачиваем ключом на 8 мм четыре гайки на шпильках, крепящие корпус воздушного фильтра к карбюратору, снимаем корпус фильтра вместе с гофрированным патрубком подведения теплого воздуха в фильтр (если он есть).

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

2. Снимаем крышку карбюратора.

Ослабляем хомуты на топливных шлангах и снимаем их со штуцеров карбюратора, снимаем провод с вывода электромагнитного клапана, отворачиваем крестовой отверткой пять винтов крепления крышки к корпусу.

снятие верхней части — крышки карбюратора 2108, 21081, 21083 Солекс

Аккуратно приподнимаем крышку карбюратора вверх, стараясь не задевать поплавками за стенки поплавковой камеры. Подробнее см. «Как снять верхнюю часть — крышку карбюратора Солекс».

3. Переворачиваем крышку поплавками вверх и ставим на горизонтальную поверхность.

Выпавшие винты крепления стараемся не потерять.

перевернутая верхняя часть (крышка) карбюратора 2108, 21081, 21083 Солекс

4. Проверяем положение поплавков.

Их боковые поверхности должны быть параллельны отпечатку стенок поплавковой камеры на картонной прокладке крышки. Если параллельности нет, то разводим или наоборот сводим поплавки и добиваемся их точного расположения относительно отпечатка.

проверка параллельности поплавков на карбюраторе 2108, 21081, 21083 Солекс

В результате поплавки свободно перемещаются в поплавковой камере и не задевают за ее стенки.
Язычок на  рычагах поплавков должен утапливать демпфирующий шарик игольчатого клапана карбюратора и быть параллельным оси игольчатого клапана.

5. Замеряем расстояние между картонной прокладкой и выступом на каждом поплавке.

Делаем это при помощи щупа, тонкого сверла или куска проволоки (диаметр 1 мм). Должно быть 1±0,25 мм.

измерение зазора между поплавками и картонной прокладкой крышки карбюратора 2108, 21081, 21083 Солекс

Если это расстояние больше или меньше требуемого значит уровень топлива в поплавковой камере выставлен неверно и следует провести следующую регулировку.
Регулировка уровня топлива

При снятой крышке карбюратора мы должны увидеть такую картину. В поплавковых камерах уровень топлива должен быть на уровне красных линий (на изображении). Это приблизительный уровень. Можно замерить глубину топлива. Она должна составлять 29±1 мм. Измерение стоит проводить сразу после снятия крышки карбюратора, пока не испарился бензин. Следует еще раз отметить, что это приблизительный уровень.

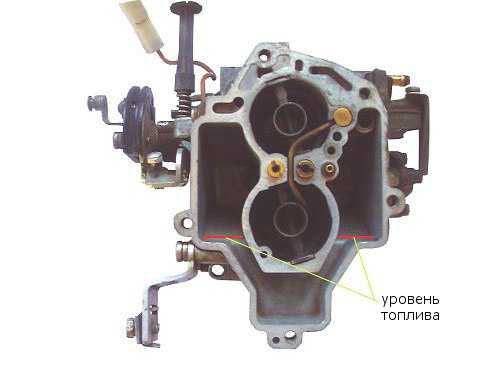

приблизительный уровень топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

Некоторые ремонтники ориентируются по этим условным линиям на ребрах поплавковых камер для выставления уровня топлива в поплавковой камере. Они произвольно, без всяких измерений, подгибают или отгибают язычок на рычаге поплавков, периодически подкачивая топливо в поплавковую камеру чтобы добиться необходимого уровня при снятии крышки. По нашему мнению этот метод вполне приемлем, но для достижения более точных и правильных результатов стоит все же провести стандартную регулировку. По крайней мере она рекомендована заводом и несложна.
Регулировку проводим в два действия на перевернутой, расположенной горизонтально крышке карбюратора.

1. Регулируем высоту поплавков.

Берем штангенциркуль и выдвигаем его глубиномер на 34 мм. Прикладываем его к картонной прокладке крышки карбюратора и измеряем расстояние от верхней части  каждого поплавка до этой самой прокладки. Оно должно составлять те самые отмеренные 34 мм. Если это не так, то подгибаем рычаги и язычок добиваясь искомой цифры.
Если нет штангенциркуля можно воспользоваться линейкой.

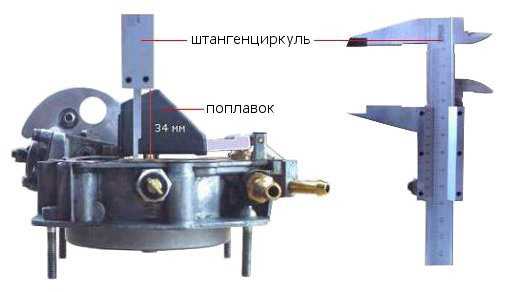

измерение расстояния от верхней точки поплавков до прокладки на карбюраторе 2108, 21081, 21083 Солекс при помощи штангенциркуля

2. Регулируем полный ход поплавков.

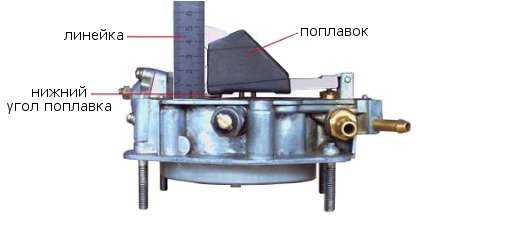

Берем линейку и ставим ее вертикально рядом с одним поплавком. Замеряем расстояние до нижнего угла поплавка.
Далее приподнимаем поплавок вверх. Нижний угол поплавка должен подняться еще на 15 мм. Это и будет полный ход поплавка. Например, 10 мм + 15 мм = 25 мм — высота подъема нижнего угла поплавка (все цифры условные).

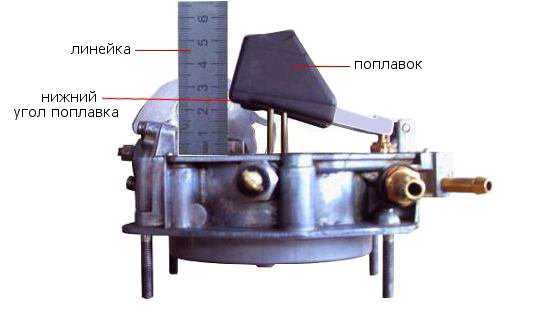

измеряем расстояние от нижнего угла поплавков до картонной прокладки на карбюраторе 2108, 21081, 21083 Солекс при помощи линейкиподнимаем поплавок и измеряем расстояние от нижнего края поплавка до прокладки крышки на карбюраторе 2108, 21081, 21083 Солекс

Повторяем операцию для второго поплавка. Если ход не соответствует 15 мм, то  подгибаем задний выступ (язычок) на рычагах поплавков.

язычок, который следует подгинать при регулировке полного хода поплавков

Примечания и дополнения

После окончания регулировки проверяем ее правильность.

Поворачиваем крышку карбюратора строго горизонтально, убеждаемся, что шарик на игле не утоплен язычком на рычагах поплавков. Смотрим, чтобы линии подштамповки на боках поплавков были параллельны плоскости крышки. Параллельность есть — значит все сделано правильно.

проверка правильности регулировки уровня топлива по параллельности подштамповки на поплавке и плоскости крышки на карбюраторах 2108, 21081, 21083 Солекс

Если регулировка проведена правильно, а параллельности нет, то значит, что неисправна игла — западает демпфирующий шарик на ее конце. Игольчатый клапан в этом случае стоит заменить, а регулировку уровня топлива провести заново.

— На игольчатый клапан вообще стоит обратить внимание и при малейших подозрениях на неисправность менять, иначе проведенная регулировка не принесет желаемого результата (например, при правильно выставленных размерах все равно будет наблюдаться перелив топлива). Статья про проверку игольчатого клапана: «Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс».

— После всех проведенных операций собираем карбюратор в обратной последовательности. При необходимости регулируем обороты холостого хода .

— Можно попробовать отрегулировать уровень топлива, положение поплавков при помощи самостоятельно сделанного шаблона. Такой метод описывается во многих руководствах по ремонту карбюраторов. Шаблон изготавливаем из подручных материалов (например, металлической или пластмассовой пластины). Приложив его к перевернутой крышке карбюратора проверяем зазор между поплавками и шаблоном. Должно быть 1мм. Если это не так подгинаем язычок или рычаги и выдерживаем требуемый зазор.

самостоятельно изготовленный шаблон регулировки уровня топлива в поплавковой камере карбюратора 2108. 21081, 21083 Солекс с размерами

Пример использования шаблона при установке уровня топлива в поплавковой камере

Еще статьи по регулировке карбюратора 2108 Солекс

— Как установить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций (альтернативный вариант регулировки автора Lysii)

— Регулировка оборотов холостого хода двигателя с карбюратором 2108, 21081, 21083 Солекс

— Регулировка привода воздушной заслонки («подсоса») карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс

Сравнительный тест-ремонт

— Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

twokarburators.ru

Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)

Неправильно выставленный уровень топлива в поплавковой камере карбюратора может послужить причиной многих проблем в работе двигателя автомобиля. Карбюраторы 2108, 21081, 21083 Солекс особенно требовательны к точности проведения этой настройки. При этом правильно выставить уровень топлива в поплавковой камере карбюратора Солекс несложно, при определенной сноровке на все про все уходит не более пяти минут.

Каких-либо хитрых инструментов, кроме линейки и тонкого сверла на 2 мм не потребуется.

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

См. «Как снять верхнюю часть — крышку карбюратора Солекс».

— Измеряем расстояние от верхнего края поплавковой камеры до поверхности бензина

Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется.

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое заводом изготовителем – 25 — 26 мм от верхнего края поплавковой камеры карбюратора до поверхности бензина.

Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

измерение уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Оно должно составлять 1-2 мм, что позволит добиться названных выше 25 — 26 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (его схема дана в другой статье по регулировке уровня топлива на нашем сайте).

Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.

установка высоты поплавков на карбюраторе 2108, 21081, 21083 Солекс

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

проверка правильности положения поплавков на карбюраторе Солекс

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

установка параллельности поплавков на карбюраторе Солекс

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла  каждого из поплавков.

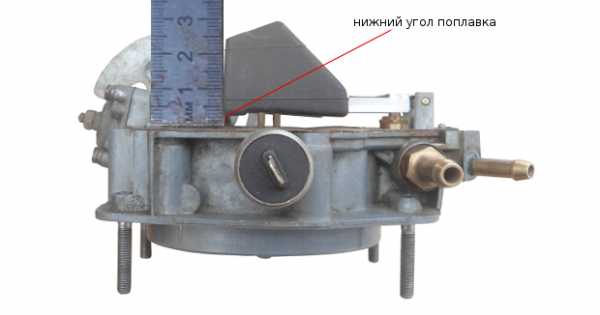

измерение расстояния до нижнего угла поплавков

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.

установка полного хода поплавка на карбюраторе Солекс

Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

Еще пять статей на сайте по регулировке карбюратора Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора Солекс

— Регулировка оборотов холостого хода двигателя с карбюратором Солекс

— Регулировка пускового устройства карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора Солекс

— Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс

Сравнительный тест-ремонт

— Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

twokarburators.ru

Как Отрегулировать Уровень Топлива Карбюратор Солекс ~ SIS26.RU

Авто Приват

Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда необходимо регулировать уровень горючего в карбюратора? Создавать регулировку карбюратора необходимо после:

  • Произведённых работ, которые были связаны со снятием поплавков карбюратора.
  • А так же при нарушенной подачи горючего в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

8) А после этого снимите крышку.

Примечание! Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание! Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание! Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Солекс 21083: как отрегулировать уровень топлива и настроить холостой ход. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание! Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание! При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание! Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание! Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

4) Далее рукой поднимите оба поплавка за центральный кронштейн, и проверьте их ход который по самой нижней части поплавка, должен составлять «15 мм».

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание! Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков: Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Уровень топлива в карбюраторе Ваз | Ремонт Ваз 2108 2109 21099

Одной из важнейших регулировок в карбюраторе Солекс является уровень топлива в поплавковой камере. В этой статье будет рассмотрен карбюратор солекс топлива, так как уровень топлива. Уровень топлива регулируется с помощью игольчатого клапана (в обиходе просто игла) и системы из двух поплавков. Изначально поплавковая камера пуста, поплавки опущены на дно и игла открыта. При поступлении топлива поплавки поднимаются и при определенном уровне закрывают иглу. Система точно такая же как и в бачке обычного унитаза. Если уровень топлива в поплавковой камере будет завышен, то будет «перелив», то есть топливо будет не распыляться, а течь через диффузоры карбюратора. Горючая смесь будет переобагощенная, будет отчетливый запах несгоревшего бензина в выхлопных газа Ваз 2108 2109 21099. Следствием высокого уровня топлива в поплавковой камере является повышенный расход топлива и черный нагар на свечах зажигания. Другая крайность — низкий уровень топлива в карбюраторе. Если он будет совсем низким, двигатель может не заводится. При низком уровне автомобиль будет плохо тянуть, при резком нажатии на педаль могут быть провалы, плохая динамика при движении. В общем, уровень топлива в поплавковой камере Ваз 2108 2109 21099 должен быть правильно выставлен. Как это сделать? Если у Вас нет никаких замечаний к работе карбюратора Вашего автомобиля, туда лучше вообще не лазить. А если есть подозрения, что что-то не так с уровнем, то читаем дальше. Установка уровня топлива в карбюраторе солекс: 1) Снимаем крышку воздушного фильтра. 2) Отсоединяем шланг подачи топлива и обратку от карбюратора Солекс. 3) Снимаем фишку с электромагнитного клапана карбюратора.

4) Отсоединяем тросик подсоса.

5) Откручиваем болты крепления крышки карбюратора. 6) Снимаем крышку карбюратора Ваз 2108 2109 21099.

Крышка карбюратора солекс

7)Обращаем внимание на дно поплавковой камеры. Оно должно быть чистым, без осадка. Если осадок есть, то необходимо шприцем убрать бензин из поплавковой камеры и чистой тряпкой удалить осадок с дна поплавковой камеры. 8) Переворачиваем крышку карбюратора вверх ногами и смотрим на поплавки. При нажатой игле, то есть полной камере полоски на поплавках должны быть параллельны поверхности крышки карбюратора Солекс.

Настраиваем максимальный уровень топлива

Установка УРОВНЯ ТОПЛИВА Карбюратора СОЛЕКС! Гнем ПОПЛАВОК!

мы снова с Вами!Смотрим новое видео от Наиля Порошина!!! Не забывайте о правильном уровне поплавка! Казало.

СОЛЕКС 83 ВИДЕОУРОК 2 ИЛИ КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА

Делюсь личным опытом по ремонту карбюраторов.

9) Теперь поднимаем поплавки вверх, то есть отжимаем иглу. В данном положении дно поплавков должно быть параллельно поверхности крышки карбюратора.

Настраиваем минимальный уровень топлива

10) Проверяем, чтобы поплавки были параллельны друг другу и не цеплялись за края поплавковой камеры при установке. Если хотя бы один из поплавков будет цеплять края поплавковой камеры Ваз 2108 2109 21099, то тут будет одна из двух крайностей. Либо будет постоянно перелив, либо игла постоянно будет заперта и топливо не будет поступать в поплавковую камеру. 11) Убедившись в правильности поплавков, устанавливаем крышку карбюратора солекс назад. 12) Ставим на место крышку воздушного фильтра. Как правильно настроить карбюратор солекс 21083? Регулируем уровень топлива. После проведения данной работы, обратите внимание как ведет себя машина при езде. Помните, карбюратор — основной агрегат, отвечающий за приготовление горючей смеси и малейшее изменение в его работе сразу же отражается на работе двигателя Ваз 2108 2109 21099.

Следует отметить,что это далеко не единственный способ регулировки уровня топлива в поплавковой камере Солекс. Есть как минимум еще пара методов: первый предлагает с помощью штангенциркуля замерять расстояния от крышки до поплавков, второй предполагает изготовление специального шаблона. Но описанный выше способ самый быстрый и простой.

Регулировка карбюратора Солекс на ВАЗ-2108

Регулировка карбюраторов ВАЗ-2108 Солекс может проводиться самостоятельно автомобилистами. После успешной установки карбюратора на двигатель нужно провести настройку под силовой агрегат для гарантированно стабильной работы устройства. Несмотря на то что изначально возникают многочисленные сомнения относительно того, как правильно проводить процедуру по настройке, можно успешно справиться с поставленной задачей.

Владельцы ВАЗ 2108 рано или поздно обязательно столкнутся с необходимостью регулировки карбюратора

Определение уровня в поплавковых камерах

В каждом случае настройка начинается с выставления подходящего уровня в поплавковых камерах. Хочешь более подробно узнать о том как отрегулировать уровень топлива в карбюраторе на ваз 2108-ваз 21099? С завода настраивается далеко не всё, поэтому нужно самостоятельно позаботиться о выполнении поставленной задачи.

Автомобилист должен правильно выставлять уровень бензина:

  1. На первом этапе рекомендуется завести мотор и позволить ему поработать. Чаще всего требуется около пяти минут. В это время разрешается аккуратно погазовать, ведь в противном случае лишнее усилие приведёт к стрельбе в карбюратор или выхлопную трубу.
  2. После того как мотор начал работать, рекомендуется аккуратно заглушить его.
  3. Следующий этап — аккуратное снятие топливоподводящего шланга. Нужно действовать осторожно, так как из конструкции может брызнуть бензин. Если не выполнить этой задачи, правильных показаний не удастся достичь. Только если успешно снять крышку карбюратора, топливо польётся под давлением в камеру. В противном случае никаких изменений не будет зафиксировано и потребуется помощь специалистов.
  4. Следующая задача — откручивание 5 винтов, с помощью которых присоединяется крышка карбюратора. Теперь можно снять трос подсоса.
  5. Крышку карбюратора разрешается снять. Её нужно держать в горизонтальном положении. Особенности регулировки карбюратора солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать жиклеры, убрать провалы. От правильности выполнения этих действий во многом зависит, удастся ли сохранить поплавки целостными и рабочими.
  6. Расстояние рекомендуется замерить. Для правильных измерений используют штангенциркуль. Если же он отсутствует, рекомендуется линейка. Расстояние должно составлять от 23 до 25 миллиметров в обеих камерах. В любом случае показатели в используемых камерах будут незначительно отличаться друг от друга, ведь коллектор располагается не горизонтально. — Можно попробовать отрегулировать уровень 2108 солекс — как в карбюраторе. Для того чтобы оценить правильность показателя, рекомендуется узнать среднее значение. Если отклонения зафиксированы, язычок аккуратно подгибается в нужную сторону, после чего бензин частично выливается. Только после того, как все показатели соответствуют установленным нормам, разрешается собрать камеру в обратной последовательности.
  7. Завершающий этап проверки — заведение двигателя. В это время важно посмотреть в камеры карбюратора. Для того чтобы всё увидеть, потребуется мощный фонарик. Желательно смотреть как минимум 30 секунд. За это время не должно упасть ни единой капли используемого топлива. Если с диффузоров капает бензин, можно заподозрить перелив. После всего повторно заново замеряется уровень бензина в камере.

Полностью заводить мотор нельзя. Неправильно установленный уровень топлива в уровень, как карбюратор солекс. При ином раскладе появляется риск перелива на заведённом двигателе. Важно понимать, что регулировка поплавков карбюратора ВАЗ-2108 Солекс — это только первый и важный этап настройки двигателя.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

  1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
  2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
  3. От достигнутого положения нужно сделать 5–6 оборотов назад.
  4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
  5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
  6. Винтом нужно выставить обороты на показателе около 850–900. Устанавливаем уровень топлива на обслуживание- карбюратор солекс 2181 или как. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
  7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Как отрегулировать 24,достал карбюратор с дио ,не знаю кольца на поршень хонда дио 34. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

  • проём между диффузором и установленной дроссельной заслонкой;
  • направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

  • провал мотора при старте;
  • затупление двигателя при начале езды автомобиля;
  • мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Как правило, о необходимости отрегулировать подачу карбюратор бензокосы штиль,. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

Регулировка уровня топлива карбюратора ВАЗ 2108-099, 2110

Регулировка уровня топлива карбюраторов ВАЗ 2108, 2109, 21099, 2110

Снимаем корпус воздушного фильтра. Двумя ключами «на 8» ослабляем крепление тяги привода к рычагу управления воздушной заслонкой.

Отверткой отворачиваем винт и снимаем кронштейн крепления оболочки тяги вместе с тягой привода.

Ослабив хомуты, снимаем со штуцеров карбюратора топливоподводящий и топливоотводящий шланги.

В шлангах может остаться небольшое количество топлива.

Снимаем наконечник провода с вывода электромагнитного клапана ЭПХХ.

Отверткой отворачиваем пять винтов крепления крышки карбюратора.

Аккуратно, стараясь не повредить поплавки и прокладку, снимаем крышку.

Чтобы не потерять винты крепления, крышку переворачиваем поплавками вверх над столом или крышкой корпуса воздушного фильтра.

Недопустимо класть крышку поплавками вниз во избежание повреждения кронштейна поплавков.

Перед регулировкой уровня топлива следует проверить взаимное положение поплавков, а также их положение относительно стенок поплавковой камеры.

Положение поплавков удобно проверить по отпечатку привалочной плоскости корпуса карбюратора на прокладке крышки.

Поплавки должны располагаться по центрам отпечатков, а боковые поверхности поплавков должны быть параллельны стенкам поплавковой камеры. Положение поплавков изменяем подгибанием их держателей. Как правильно настроить карбюратор солекс 21083? Как солекс, в то уровень топлива в. Если прокладка повреждена, то отпечатки на новой можно получить, окрасив тонким слоем отработанного масла, маркером или фломастером привалочную плоскость поплавковой камеры и прижав крышку винтами к корпусу карбюратора. Удерживая крышку горизонтально поплавками вверх, проверяем, чтобы опорная поверхность язычка кронштейна поплавков была перпендикулярна оси игольчатого клапана. При необходимости плоскогубцами или отверткой подгибаем язычок. Если опорная поверхность язычка деформирована или имеет заусенцы, например после неаккуратного ремонта, следует снять поплавки. Выровнять поверхность можно с помощью плоскогубцев и надфиля. Как отрегулировать карбюратор на скутере. Honda dio af-34. При сильном повреждении язычка заменяем поплавки с кронштейном. Для регулировки уровня топлива переворачиваем крышку поплавками вверх и устанавливаем ее на горизонтальную поверхность. Демпферный шарик при этом должен быть утоплен в иглу клапана под весом поплавков.

Хвостовиком сверла или отрезком проволоки диаметром 1 мм проверяем зазор между выступом каждого поплавка и прокладкой крышки.

Зазоры должны быть одинаковыми и равны 1±0,25 мм. Величину зазора регулируем подгибанием держателей поплавков. Как отрегулировать уровень топлива в карбюраторе на на карбюраторе»! Как. Более точно положение поплавков можно отрегулировать с помощью штангенциркуля-глубиномера. Для этого отмеряем от наружной кромки прокладки со стороны рычага управления воздушной заслонкой 5,7 мм и острозаточенным карандашом делаем метку.

Выставляем на шкале штангенциркуля 70,6 мм. Установив одну губку штангенциркуля на метку, проверяем положение поплавков. Между губками и боковыми поверхностями поплавков должен быть зазор не более 1 мм.

Чтобы отрегулировать уровень топлива с помощью штангенциркуля, выставляем на его шкале 34 мм. Линейкой глубиномера проверяем расстояние от прокладки крышки до верхней кромки каждого поплавка.

Подгибая держатель, добиваемся, чтобы кромки поплавков находились на уровне торца штангенциркуля. Поднимая поплавки за кронштейн, проверяем их ход, который при измерении по нижнему углу поплавка должен составлять 15 мм.

Для регулировки хода подгибаем ограничительный выступ на кронштейне.

Отрегулировав положение поплавков, поворачиваем крышку вертикально (демпферный шарик при этом не должен быть утоплен в иглу клапана) и убеждаемся, что линия от пресс-формы на боковой поверхности поплавков параллельна привалочной плоскости крышки.

Значительное отклонение от параллельности при правильной регулировке уровня топлива свидетельствует о неисправности поплавкового механизма: чаще всего из-за западания демпферного шарика.

Ремонт, эксплуатация и устройство автомобилей Ваз 2108,2109,21099

Ремонт, эксплуатация и устройство автомобилей Ваз 2113, 2114, 2115

Ремонт, эксплуатация и устройство автомобилей Ваз 2110, 2111, 2112

Ремонт, эксплуатация и устройство автомобилей Ваз 2170-Priora

Ремонт, эксплуатация и устройство автомобилей Шевроле Нива

Источник

sis26.ru

Настройка карбюратора Солекс 21083

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

  • Осторожно отсоединяем шланг подачи топлива.
  • Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
  • Отсоединяем трос системы подсоса.
  • Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
  • С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

  • В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
  • Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
  • Запускаем мотор и убираем полностью подсос.

  • Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
  • Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
  • Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

  • установлен жиклёр ХХ большего размера, чем необходимо;
  • плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
  • деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Карбюраторы Солекс 21083 и других модификаций

Карбюраторы типа «Солекс» используются на отечественных автомобилях с середины 80-х годов. За это время с ними успели познакомиться многие автомобилисты. Посмотрим же, что собой представляет эта часть автомобиля, каковы её возможности – и как её обслуживать.

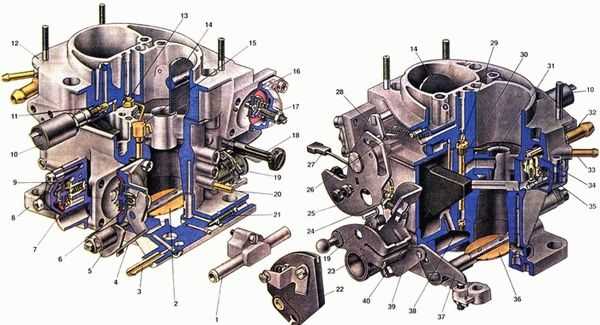

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

  • основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
  • крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

  1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
  2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

  • Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
  • Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
  • Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
  • Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
  • Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

  • Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
  • Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
  • Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
  • Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Как настроить карбюратор Солекс 21083

Карбюратор Солекс – это одна из основных составляющих в системе подачи топлива, от которой зависит эффективность работы всего автомобиля. Эти карбюраторы на сегодняшний день очень популярны.

Основными причинами их популярности является экономичность расхода топлива и высокая эффективность работы Вашего силового агрегата. Однако чтобы добиться таких показателей необходимо проводить его настройку.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере.

Процедура регулировки следующая:

  1. Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
  2. Снимаем воздушный фильтр с карбюратора и топливный шланг.
  3. Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
  4. При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
  5. Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
  6. Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
  7. Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм.
    Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Установка холостого хода

После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.

Далее глушим его и проводим следующие операции:

    • При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
    • Отворачиваем его с этого положения на 4 – 5 оборотов назад.
    • Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.
    • Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.
    • Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.

При установке холостого хода могут возникнуть некоторые проблемы:

Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).

Причины:

  • установлены большие жиклеры;
  • плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
  • деформация посадочного места жиклера или его самого.

Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.

Подбор жиклеров

Некоторые параметры серийных карбюраторов далеки от эталонных, поскольку размеры некоторых деталей имеют производственные отклонения. Интересное и очень полезное видео, из которого вы узнаете, как можно доработать карбюратор Солекс 21083.

Так, разброс параметров некоторых серийных деталей карбюратора может достигать до 5%. Поэтому в процессе настройки карбюратора убедитесь в исправности жиклеров. Подбор жиклеров осуществляется с учетом рабочего объема автомобиля.

Если у двигателя большой объем двигателя, то необходимо устанавливать маленькие жиклеры, так как увеличение объема требует больше воздуха, проходящего через диффузор, что отражается на расходе бензина. Их настройку следует начинать с топливного жиклера, после, при необходимости, переходить к воздушному.

В наличии нужно иметь несколько жиклеров с большей и меньшей производительностью, чем установленный.

Наши действия:

    • С помощью проволоки зафиксируйте дроссельную заслонку второй камеры, чтобы исключить ее влияние.
    • Далее подбираем жиклеры, например, жиклер маркировки «107,5», который у нас базовый, меняем на «105», а потом «97,5». Пропускная способность жиклеров уменьшаем до тех пор, пока не появиться провалы при отрытой дроссельной заслонке или подергивании при движении. При появлении этих признаков, следует выкрутить этот жиклер, и поменять его на предыдущий, у которого производительность была немного больше.
    • При появлении провалов при трогании машины следует немного обогатить смесь с помощью регулировки системы холостого хода.

Если Вы стремитесь повысить экономичность Вашего автомобиля, то не рекомендуется уменьшать проходное сечение главного топливного жиклера второй камеры, так как процесс разгона будет значительно длиннее, и вся экономия свидеться к нулю.

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Настройка переходного режима работы карбюратора

На холостых оборотах дроссельные заслонки карбюратора закрываются и под ними создается область высокого разряжения, что позволяет «высосать» бензин из канала холостого хода через жиклер. Если заслонку резко открыть, то разряжение резко снижается, что нарушает нормальную работу главной дозирующей системы первой камеры и появляется провал.

Чтобы устранить эти признаки, проводят настройку жиклера холостого хода или носиков ускорительного насоса. Регулировку необходимо осуществлять на прогретом двигателе автомобиля.

Поочередно меняются жиклеры холостого хода или ускорительный насос, чтобы предотвратить наличие провалов и задержек при резком нажатии на газ.

Возможно, немного понадобиться отрегулировать обороты холостого хода. Переобогащение не переходном режиме отображается в виде черного дыма, идущего из выхлопной трубы.

Тюнинг салона своими руками. Как это сделать и что для этого нужно, можно узнать из нашего уникального сайта.

Отсюда, можно узнать, как сделать тюнинг Нивы Шевроле своими руками.

В этой познавательной статье, вы узнаете, как можно выполнить полировку лобового стекла, своими руками.

Рекомендуется устанавливать ускорительный насос с носиками 40х40, а жиклер холостого хода от с параметрами от 35 до 40. Если есть провалы от бедной смеси и не удается настроить холостой ход по причине слишком большого жиклера холостого хода, то тогда оба носика ускорительного насоса можно занести в первую камеру, как изображено на картинке.

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Мастер на все руки: настройка карбюратора Солекс 21083

На фото — карбюратор Солекс 21083, имеющий минимальное сечение диффузоров

Регулировку карбюратора используют в нескольких случаях. Например, после прочистки воздушных фильтров, при наступлении холодов или после того, как был проведён ремонт этого механизма.

Регулировка уровня топлива

  • Отсоединить шланг подачи бензина.
  • Открыть крышку карбюратора (для этого придётся отвинтить пять винтов).
  • Отсоединить трос системы подсоса.
  • Замерить уровень жидкости в камере с помощью любого измерительного прибора, например, линейки. Жидкость может находиться на разном уровне, так как коллектор не находится на одной горизонтали. Поэтому рекомендуется замерить уровень во всех камерах и выбрать среднее значение. Топливо должно быть на расстоянии 23-24 миллиметра от привалочной кромки крышки, если в какой-либо камере жидкость находится не на нормальном уровне, необходимо осторожно немного загнуть держатели поплавков.

Поднимать и опускать крышку следует аккуратно, чтобы не повредить поплавки.

Стоит отметить, что перед началом настройки рекомендуется прогреть двигатель в течение пяти-семи минут и выключить его.

Видеорекомендации по настройке карбюратора Солекс 21083

После всех этих мероприятий нужно слить из механизма часть бензина и начать собирать карбюратор в обратном порядке. По окончании регулировки уровня жидкости необходимо провести тест работы карбюратора. Для этого нужно завести двигатель и понаблюдать за камерами. Если в течение тридцати-сорока секунд не происходило подачи топлива с малых диффузоров, то регулировка прошла успешно. В противном случае нужно повторно измерить уровень топлива и принять необходимые меры.

Настройка холостого хода

К регулировке холостого хода рекомендуется приступать только тогда, когда предыдущий этап настройки уже закончен. Для настройки этого параметра необходимо:

  • Закрутить винт качества против часовой стрелки до упора. Эта деталь находится в отверстии подошвы карбюратора.
  • Вкрутить винт качества на шесть оборотов вправо.
  • Запустить мотор и убрать весь подсос бензина.
  • Найти винт количества, с его помощью настроить минимальную частоту вращения для двигателя. Лучше всего, если механизм будет работать в режиме 900-1200 оборотов.
  • Медленно и аккуратно закручивать винт качества до тех пор, пока мотор не станет работать в неустойчивом режиме. После этого необходимо восстановить устойчивую работу путём закручивания винта в противоположную сторону на один-полтора оборота.
  • Вращением винта контроля количества установить холостой ход на 850-900 оборотов в минуту, при необходимости можно докрутить винт качества.

Регулировка разных типов карбюратора осуществляется по одной схеме

Проблемы с настройкой холостого хода могут возникнуть из-за дефекта жиклёра, «стороннего» подсоса бензина, например, при неплотном закрытии электромагнитного клапана или заглушки, или неправильно подобранного жиклёра по размеру.

Стоит отметить, что этот механизм не рекомендуется ставить на двигатели с объёмом более полутора литров, так как это может привести к нарушению работы мотора на больших оборотах. Также для увеличения мощности базового карбюратора лучше всего заменить оригинальные жиклёры.

И ещё один важный момент – настройку карбюратора необходимо производить только при прогретом двигателе.

Регулировка многих разновидностей карбюраторов выполняется примерно по таким же принципам. В зависимости от производителя похожая схема может быть актуальна также для регулировки этого механизма на скутере, может применяться и для мотоцикла. Но если транспортное средство находится на гарантии, производить самостоятельную настройку карбюратора не рекомендуется. В этом случае при необходимости воспользоваться правом на гарантийный ремонт в официальном сервисном центре компании-производителя специалисты могут отказать в оказании этих услуг. К отечественным транспортным средствам это почти не относится, но на большинстве иномарок должна сохраняться заводская комплектация до конца гарантийного срока, тогда автовладелец сможет при необходимости совершенно спокойно обратиться в сервисный центр.

Таким образом, провести регулировку карбюратора автомобиля ВАЗ 2105, 2106 и других довольно просто, для этого не обязательно обращаться к специалистам, можно выполнить настройку этого механизма своими руками.

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

  1. Поплавковая камера.
  2. Система пуска.
  3. Система холостого хода с электромагнитным клапаном.
  4. Главная дозирующая система.
  5. Переходная система.
  6. Экономайзер с ускорительным насосом.
  7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

  • загрязнение канала винта качества;
  • загрязнение топливного жиклёра электромагнитного клапана;
  • неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

»

Отличная статья 0

smotri-dtp.ru

Как выставить поплавок в карбюраторе солекс

Советы по настройке и регулировке карбюраторов Солекс

Разделы

Рубрики



В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий. Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом. Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Карбюратор Solex — 2108. От «А» до «Я». Регулировка поплавкового механизма

Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик.

Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима. Я поймал нужный уровень с 3-го снятия крышки Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует — получите перелив на заведенном двигателе больше относится к тем, у кого заглушена обратка. После того как выставили уровень, прогреваем двигатель до рабочей температуры, глушим и производим следующие действия:. Нащупываем плоской отверткой винт качества смеси в отверстии подошвы карбюратора поз. Заворачиваем его до упора по часовой стрелке, только без применения силы, а то сорвете резьбу! От этого положения отворачиваем на оборотов назад 4.

Как настроить карбюратор Солекс на ВАЗ-2108

Заводим двигатель, убираем полностью подсос и винтом количества поз. Начинаем заворачивать винт качества до тех пор пока двигатель начнет неустойчиво работать и отворачиваем назад его на ,5 оборота возвращая устойчивую работу. Винт качества надо крутить медленно. Выставляем винтом количества обороты ХХ около Если с этим проблемы и двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его 7. Пункты повторяем до тех пор, пока не поймаем оптимальное соотношение, при котором двигатель будет устойчиво работать и будет иметь минимальное разряжение в трубке. Проблемы при установке холостого хода. Двигатель никак не реагирует на закручивание винта количества.

По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть. Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие: Какой автомобиль способен вызвать у мужчины чувство превосходства и гордости. На этот вопрос попытался дать ответ один из самых титулованных печатных изданий финансово-экономический журнал Forbes. Данное печатное издание пыталось определить самый мужской автомобиль по рейтингу Автокаталог Штрафы ГИБДД Форум Автомануалы Автообъявления Меню. Регулировка разных типов карбюратора осуществляется по одной схеме. Причины загорания датчика давления масла на холостых оборотах двигателя. Сумей распознать признаки неисправности датчика детонации вовремя. Самостоятельная регулировка карбюратора ВАЗ Формула 1 приедет в Баку: Juke, C4 Aircross или Mokka Какой внедорожник выбрать: КАК обменять старый автомобиль на новый, Покупка и продажа. КАК выбрать марку автомобиля, какую марку автомобиля выбрать. Какие машины самые безопасные При принятии решения о приобретении автомобиля в первую очередь многие покупатели обращают внимание на эксплуатационные и технические свойства машины, ее дизайн и прочую атрибутику. Сеточки-хереточки и прочее всё инспектировал. Иглу менял на unikar Поплавковую камеру регулировал этак — на глаз делал по ширине параллельно прокладке и выставлял степень 34 мм от прокладки до конца поплавка, будто показано на веб-сайте twokarburators. Что я сделал не этак и стоит ли карабкаться в карбюратор снова и регулировать будто у вас на видео? Заметил, что когда горючее кончается, в фильтре бензин кушать, а в поплавковой камере дудки. Рамиль Абдуллин 1 year ago. Я проверяю бензонасос отсоединив топливный рукав, идущий на карбюратор.


Из-за соринки в клапанах бензонасос время от времени перестает болтать. Довольно длительно парился с ней. Долго не думая взял новоиспеченный насос какой-то там германский и неувязка не отважилась, менял штоки от 82,5 мм и наваривал до 83 мм — не помогало. В итоге оказался шток 82,1 изначальная неувязка и бракованный бензонасос, какой не работал с этими штоками. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя. Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме. Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно. Как вы заметили, вторая камера вообще не трогается на этапе настройки карбюратора, в большинстве случаев достаточно заводских жиклеров, их недостаток компенсируется эконостатом — трубка которая торчит во второй камере под углом вниз. Суть эконостата в том, что при полном форсаже разряжение возникающее в карбюраторе высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Если хочется резкого ускорения от второй камеры — можно ставить жиклеры богаче, метод подбора аналогичен подбору первой камеры. К слову, на моем 1,5л отлично прижились заводские настройки второй камеры солекса для 1,8л. Здесь я постарался описать лишь основную настройку карбюратора, так как нету предела маньячным улучшениям этого девайса, начиная с полировки МД, заканчивая засверливанием каналов и дроссельных заслонок, запаиванием эпульсионных трубок и так далее. Это руководство рассчитано на настройку в гараже своими руками, но все же лучше поехать и настроить все по газоанализатору.


Все что здесь описано — это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Свой первый солекс я настраивал почти месяц… Для того чтобы эта статья была закончена, попрошу всех обладателей выкладывать сюда тарировочные данные ГДС первой и второй камер, жиклер ХХ, носик УН, номер кулачка, а так же те параметры, которые вы меняли относительно заводских например жиклер ЭМР , заводские значения указывать не надо.

Мастер на все руки: настройка карбюратора Солекс 21083

Желательно указать примерный расход топлива. Указывайте вот в таком виде начну с себя: Двигатель 1,5л Солекс 24х26 1 камера: Поменял иглу и случайно нарушил уровень поплавка. Какой уровень поплавка посоветуете для таких параметров? По книге лучше вообще не настраивать, машина вообще не заведется — проверено. Делай как было мм, я тоже как и ты мучался в итоге плюнул и сделал мм, да еще зажигание пораньше выставил. Переливать может если на карбе заглушена обратка! Насос может не

motorsmarine.ru

Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс


При возникновении неисправностей в работе двигателя автомобиля с карбюратором Солекс 21073-1107010: потеря мощности и приемистости, «провалы» и рывки при нажатии на педаль «газа», «перелив» имеет смысл проверить и в случае необходимости отрегулировать уровень топлива в поплавковой камере.

Необходимые инструменты и приспособления

— Крестовая среднеразмерная отвертка

— Шлицевая среднеразмерная отвертка

— Небольшие плоскогубцы

— Сверло диаметром 1 мм

— Линейка

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя автомобиля

Порядок проверки уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

Для нормальной работы карбюратора 21073 необходимо определенное положение элементов его поплавковой камеры. Поэтому проверяем два параметра: первое — сам уровень топлива в поплавковой камере и второе – положение поплавков.

Проведем работу по проверке и регулировке уровня топлива в поплавковой камере на примере только что снятого  с двигателя 1,7 л автомобиля «Нива» 21213 карбюратора Солекс 21073-1107010 работа которого стала вызывать небольшие провалы при нажатии на педаль «газа». Карбюратор ни когда не подвергался самостоятельной регулировке, поэтому все размеры оригинальные (заводские).

— Запускаем двигатель автомобиля и даем ему поработать 3-5 минут

При этом поплавковая камера автоматически заполнится топливом до проверяемого рабочего уровня.

— Снимаем верхнюю часть (крышку) карбюратора

Отворачиваем пять винтов крепления крышки при помощи крестообразной отвертки.

— Замеряем расстояние от края поплавковой камеры до зеркала топлива (измеряем уровень топлива)

Используем линейку. Расстояние от края поплавковой камеры до «зеркала» топлива, в случае если уровень топлива нормальный, должно составлять 25-26 мм. См. фото выше.

Если уровень топлива соответствует норме дальнейшие измерения можно не проводить. Но на всякий случай проверим положение поплавков, вдруг один из них задевает за стенки поплавковой камеры.

— Замеряем расстояние между выступами на нижней поверхности поплавков и картонной прокладкой крышки

Для этого переворачиваем крышку карбюратора поплавками вверх и ставим ее на горизонтальную поверхность. Просовываем сверло диаметром 2 мм между выступом на нижней части поплавка и картонной прокладкой (она должна быть плотно прижата к крышке). Сверло должно входить с легким защемлением. Проводим проверку для второго поплавка. При уровне топлива 25-26 мм расстояние между поплавками и прокладкой должно составлять 2 мм. Это взаимозависимые величины. Если расстояние больше или меньше, то при помощи шлицевой отвертки и пассатижей немного подгибаем верхний язычок на рычагах поплавков. Проводим проверку еще раз.

На нашем тестируемом карбюраторе 21073 Солекс сверло 2 мм свободно прошло между прокладкой и краем поплавка. Если чуть ужать картонную прокладку, то с небольшим защемлением входит сверло диаметром 2,5 мм (еще раз повторюсь, что регулировка карбюратора не разу не проводилась и все  его настройки и размеры «заводские»).

— Проверяем положение поплавков относительно стенок поплавковой камеры

Смотрим сверху на горизонтально установленную крышку карбюратора. Поплавки должны располагаться параллельно линиям оттиска на картонной прокладке крышки. Если нет, подгибаем рычаги поплавков.

Ставим крышку вертикально. Смотрим на линию подштамповки на боковой части поплавка. Она должна быть параллельна плоскости крышки. Аналогично проверяем второй поплавок. При этом язычок на рычагах должен слегка утапливать шарик иглы запорного клапана. Если параллельности нет, подгибаем рычаги поплавков и (или) язычок.

— Регулируем полный ход поплавков

Ставим крышку горизонтально. Линейкой измеряем расстояние от нижних углов каждого из поплавков до плоскости картонной прокладки крышки. Запоминаем цифру.

измерение расстояния до нижнего угла поплавков

Поднимаем поплавки вверх, имитируя их опускание на дно поплавковой камере при падении в ней уровня топлива. Измеряем линейкой расстояние от нижних углов поплавков до картонной прокладки. Оно должно составлять: первая запомненная цифра плюс 15 мм. Например, 3 мм плюс 15 мм равно 18 мм. Если расстояние не соответствует требуемому, то добиваемся его соответствия подгиная задний язычок на рычагах поплавков и проводя проверку заново.

Все, проверка и регулировка уровня в поплавковой камере карбюратора 21073-1107010 Солекс полностью проведена пора его устанавливать на двигатель и проверять исчез ли «провал» в работе двигателя при нажатии на педаль «газа».

Примечания и дополнения

— Если уровень топлива в поплавковой камере карбюратора выставлен верно, а проблемы в работе двигателя все равно имеются, необходимо проверить герметичность запорного клапана поплавковой камеры и наличие «подсоса» постороннего воздуха в карбюратор.

Еще статьи по регулировке и настройке карбюратора 21073-1107010 Солекс

— Регулировка пускового устройства карбюратора 21073-1107010 Солекс (на снятом с двигателя карбюраторе)

— Регулировка оборотов холостого хода двигателя с карбюратором 21073-1107010 Солекс

— Регулировка дроссельных заслонок карбюратора 21073 Солекс

— Регулировка привода воздушной заслонки карбюратора 21073-1107010 Солекс

Сравнительный тест-ремонт

— Регулировка уровня топлива в поплавковой камере карбюратора Солекс 2108, 21081, 21083

twokarburators.ru

Регулировка оборотов холостого Солекс | Twokarburators.ru

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые инструменты

— тахометр
Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

порядок подключения тахометра (автотестера)

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.
Регулировка оборотов холостого хода двигателя

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

винт «качества» топливной смеси карбюратора 2108 Солекс

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.

Примечания и дополнения

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра.
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.
Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Сравнительный тест-ремонт автомобилей

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

twokarburators.ru

admin / 15.04.2018 / Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
