Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

ЧТО ТАКОЕ  РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

  • перераспределяет энергию между стартером и электромагнитным реле;
  • подаёт шестерни бендикса;
  • синхронизирует узлы стартера,
  • возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

  • Электрический мотор постоянного тока;
  • Бендикс;
  • Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

  • Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
  • Синхронизация работы всех узлов при запуске двигателя;
  • Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
  • Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание!Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание!Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.



Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

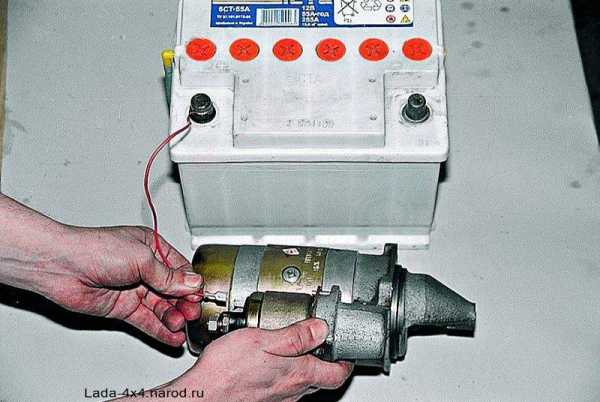

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

  • перегорание катушки,
  • механические повреждения,
  • естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

  • После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
  • При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
  • Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

  • Ваз 2109,
  • Ваз 2106,
  • Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

  • Отключите питание от аккумуляторной батареи.
  • Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.
  • Открутите гайку щёточного узла.
  • Снимите контакт с болта.
  • Открутите стяжные винты. Именно они соединяют реле с массой авто.
  • Открутите торцы гаек.
  • Разделите устройство напополам.
  • Осуществите замену сердечника.
  • Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.





seite1.ru

Реле стартера, как основной элемент конструкции стартера

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

  • Электрический мотор постоянного тока;
  • Бендикс;
  • Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

  • Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
  • Синхронизация работы всех узлов при запуске двигателя;
  • Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
  • Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

Устройство и принцип работы втягивающего реле

Втягивающее реле

К основным частям втягивающего реле стартера относятся:

  • Корпус;
  • Якорь;
  • Электромагнит с втягивающей и удерживающими обмотками;
  • Возвратная пружина;
  • Контактная пара.

При повороте ключа замка зажигания поступает электрический ток на втягивающую обмотку, которая притягивает якорь в сердечник. Якорь при помощи рычага передвигает рабочую шестерню бендикса к зубчатому венцу маховика до полного зацепления.

После достижения сердечником крайнего положения происходит замыкание пары контактов, так называемых «пятаков». Это включает удерживающую обмотку и подачу тока на электромотор, который и начинает вращать маховик двигателя, находящийся в зацеплении с шестерней.

После запуска двигателя контакты размыкаются, якорь вместе с рабочей шестерней и обгонной муфтой перемещаются в первоначальное положение

Так выглядит процесс абсолютно каждого авто. Теперь, если Ваше авто вдруг не хочет заводиться, то вы, зная принцип работы стартера, сможете выявить проблему, а возможно даже исправить самостоятельно.

Самостоятельный ремонт

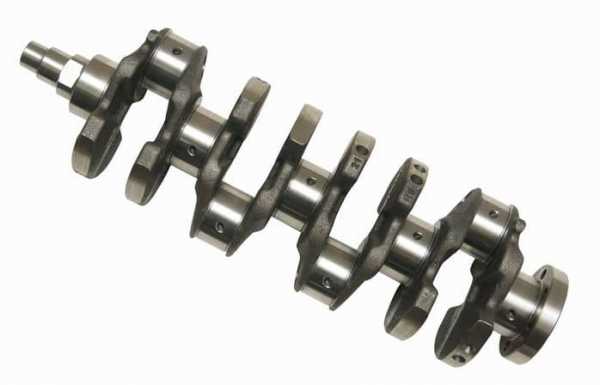

Коленвал

Разборка стартера начинается только в том случае, если присутствуют основные признаки неисправности стартера:

  • Поворот ключа в замке зажигания не приводит стартер в действие;
  • Электромотор не отключается после того как двигатель завелся;
  • Электромотор вращается, а коленвал нет;
  • Слышен сильный скрежет во время движения.

Самостоятельного ремонта особо не стоит бояться. В последнее время многие производители выполняют втягивающее реле неразборной конструкцией, то есть корпус залит пластиком или текстолитом. Ремонт такой детали не производится, а разборка стартера нужна только для того чтобы открутить одну деталь, а на ее место поставить другую. А может нужно просто поменять щетки в щеточном узле, что тоже не особо сложно. Однако, более сложные поломки стоит выполнять все-таки профессионалам, ведь более тщательная разборка стартера требует не только квалификации, а также наличие специального инструмента.

autodont.ru

Устройство втягивающего реле стартера и его замена + Видео » АвтоНоватор

Устройство втягивающего реле стартера – электрического магнита, который предназначен для подведения к венцу маховика шестерню бендикса, относительно простое. Поэтому ремонт данного механизма, часто называемого тяговым, любой более-менее опытный автолюбитель может осуществить самостоятельно.

Тяговое реле стартера – какие функции оно выполняет?

Втягивающий механизм был изобретен Чарльзом Кеттерингом. Именно благодаря ему уже в 1912 году было выпущено первое авто с таким устройством и системой электрического зажигания, что позволило отказаться от запуска мотора при помощи специальной ручки, помещаемой в шкив коленчатого вала. Описываемое нами приспособление предназначено для выполнения ряда важных функций, в частности таких:

  • синхронизация при запуске двигателя автомобиля функционирования цепей стартера;
  • перераспределение электрической энергии между мотором стартера и электромагнитным реле;
  • подведение шестерни бендикса к маховику, а после пуска – возвращение ее в начальное положение.

Интересующий нас механизм не стоит путать с реле включения стартера, которое располагается в моторном отделении.

Реле включения также имеет большое значение для функционирования стартера автомобиля, но оно выполняет совершенно иные задачи.

Принцип работы и устройство втягивающего реле стартера

Данный механизм состоит из следующих элементов:

  • электромагнит с удерживающей и втягивающей обмоткой;
  • корпус;
  • контакты;
  • якорь;
  • возвратная пружина (она находится в сердечнике устройства).

При подаче напряжения на обмотки втягивающего механизма (оно возникает при повороте ключа зажигания) создается магнитное поле, которое передвигает якорь стартера. Этот якорь в свою очередь давит на возвратную пружину и сжимает ее. Конец вилки, размещенный на противоположном от корпуса устройства конце, начинает перемещаться к маховику, что приводит к зацеплению шестерни с его венцом.

При этом происходит замыкание так называемых «пятаков» – пары контактов, встроенных в конструкцию рассматриваемого нами реле. В результате всех указанных движений удерживающая обмотка включается и передает на обмотку двигателя требуемый ток, который приводит во вращение зацепленный с шестерней маховик и вал.

Когда ключ зажигания возвращается в первоначальное положение (пуск двигателя произведен), «пятаки» размыкаются, механизм перестает получать электрическую энергию. Как результат – якорь, управляемый возвратной пружиной, становится в свое начальное положение, а маховик выходит из зацепления с бендиксом. Как видим, устройство тягового реле стартера простое, по этой причине принцип его работы может уяснить любой водитель.

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

  • разрушения материалов в результате их усталости и потери прочности;
  • сгорания обмотки стартера либо реле;
  • выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей. Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности.
Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле.
Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Если же на вашем транспортном средстве установлено неразборное втягивающее устройство, «разложить» его полочкам не получится. Придется купить новое реле и установить его на место старого. Вся операция, учитывая простое устройство втягивающего реле стартера, займет у вас от силы 15 минут.

carnovato.ru

Втягивающее реле стартера: устройство, неисправности, проверка

Знакомая многим автолюбителям ситуация, когда после 2-3-х неудачных попыток запустить мотор, под капотом раздается треск втягивающего реле и стартер отказывается прокручивать двигатель. Особенно это актуально в зимний период, когда емкость аккумулятора падает и он быстро разряжается.

Для того, чтобы лучше понять причину неисправности втягивающего реле (ВР), давайте вкратце вспомним устройство самого стартера и по какой схеме он работает на автомобиле.

Напомним

Стартер автомобиля является электрическим двигателем кратковременного действия. Если силовой агрегат не запускается с трех-пяти попыток, то нужно искать причину и не крутить его зря, так как это в большинстве случаев отражается на его дальнейшем существовании. Говоря простым языком — не стоит его «насиловать».

Устройство автомобильного стартера

Стартер состоит из корпуса (внутри которого расположена обмотка статора) и ротора, вращающегося на двух подшипниках, а также втягивающего реле.

На конце вала ротора находится обгонная муфта (бендекс) снабженная зубчатой шестерней, которая при пуске входит в зацепление с маховиком коленчатого вала.

Схема стартера

В задачу реле входит запуск стартера и обеспечение соединения с маховиком для пуска двигателя.

Устройство реле

Реле состоит из корпуса, в котором размещены обмотки, сердечника, возвратной пружины, центрального контакта, крышки с двумя силовыми контактами, выполненных в виде болтов, резьба которых выступает из крышки. В крышке также имеется разъем, куда приходит питание от замка зажигания в момент пуска двигателя.

На один из болтов приходит постоянный «плюс» с аккумуляторной батареи, а второй контакт соединен со статорной обмоткой.

Схема втягивающего реле

Сердечник реле соединен посредством вилки с бендексом. Вилка в свою очередь работает по принципу коромысла. При втягивании сердечника, он выталкивает обгонную муфту на встречу с маховиком двигателя, а при отпускании сердечника бендекс отводится назад.

Схема работы

При повороте ключа зажигания в положение «пуск» на обмотку реле подается питание, в втягивающей обмотке создается магнитное поле, которое втягивает сердечник катушки, замыкающий силовые контакты. Одновременно сердечник через вилку выталкивает обгонную муфту к маховику коленвала, заставляя последний прокручиваться.

Конструктивно ВР имеет две обмотки: втягивающую и удерживающую.

Втягивающая обмотка втягивает сердечник, который через центральный контакт, соединяет силовые разъемы реле, перебрасывая питание с аккумулятора на электродвигатель стартера, заставляя последний работать.

Все это время удерживающая обмотка удерживает сердечник, обеспечивая подачу питания на электродвигатель стартера.

В случае, когда аккумуляторная батарея разряжена, то ее силы хватает, чтобы сработала втягивающая обмотка, но не хватает напряжения для удерживающей. Сердечник под усилием возвратной пружины отходит назад, и втягивающая обмотка опять пытается втянуть его в катушку, но удерживающая не может его удержать, и он вновь отходит назад.

Вот именно эти попытки реле заставить перебросить питание с батареи на статорную обмотку и слышит водитель в виде частых щелчков (треска), когда сердечник реле многократно втягивается и отпускается при подаче питание на реле.

Неисправности втягивающего реле:

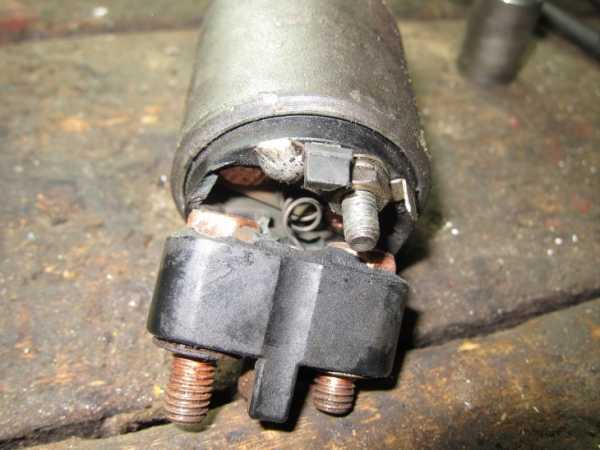

• Подгорание силовых и центрального контактов

Здесь один провод короче другого. Его нужно зачистити и нарастить путем пайки.

• Поломка возвратной пружины

Отвалились болты втягивающего

• Межвитковое замыкание

• Короткое замыкание в одной из обмоток

• Обрыв

• Ослабление креплений

Причины неисправностей:

• Подгорание разъемов вызвано в большинстве случаев плохим контактом в соединениях или долгой работой стартера, когда двигатель продолжительное время «отказывается» запускаться;

• Поломка пружины может быть вызвана как механическим повреждением, так и от длительной подачи напряжения, когда витки пружины просто выгорают;

• Межвитковое замыкание в обмотках также происходит от длительного воздействия напряжения при плохом запуске двигателя. Бакелит, которым покрыты провода для защиты, нагревается, начинает плавится и витки соединяются друг с другом;

• При выплавлении защитного покрытия один из витков может начать контактировать с «массой» корпуса, что вызовет короткое замыкание;

• Обрыв может быть вызван перегоранием одного из витков обмотки;

• При ослаблении крепления ВР наступает перекос и сердечник не может полностью втянуться внутрь корпуса, чтобы замкнуть силовые контакты.

Признаки неисправности:

• Одиночные или частые щелчки, стартер не крутит

• Сильный нагрев корпуса

• Стартер не выключается

Как проверить исправность реле

В случае, когда слышны частые щелчки и стартер не крутит, то причиной могут являться разряженная аккумуляторная батарея или слабое соединение «массы».

Когда же раздается один четкий щелчок, но стартер не крутит, то это «говорит» либо о подгорании силовых разъемов, либо о проблемах в самом стартере.

Для того, чтобы убедиться в том, что неисправность находится в самом реле, нужно перемкнуть отверткой (двигатель на нейтрале) его силовые контакты и если стартер заработает, то «виновато» само реле. Его необходимо снять и прозвонить тестером.

Проверка мультиметром

Если же стартер не отзывается, то проблемы могут быть как в нем самом, так и в реле. Нужен его демонтаж, разборка и дефектовка всех элементов.

Когда реле вообще не отзывается на поворот ключа зажигания в положение «пуск», нужно проверить приходит ли в это время питание на управляющий разъем (вывод расположен на его крышке).

Если питание не приходит, то необходимо проверить исправность замка зажигания и цепь питания от него до управляющего контакта.

Когда на управляющем контакте есть питание, то нужно проверить тестером сколько вольт приходит на силовой контакт от аккумулятора, а затем (нужен помощник) при пуске стартера проверить тестером сколько вольт приходит на второй контакт.

Если, например, на контакт от батареи приходит 12.8В, а перебрасывается 6-7В, то силовые контакты подгорели и их необходимо либо зачистить, либо заменить.

В случае, когда реле разборное, то нужно отдать крепление крышки и зачистить силовые и центральный контакты, если же реле неразборное, то его необходимо заменить.

Как поступить в случае поломки

При отказе реле, нужно, как было сказано выше, поставить нейтральное положение КПП, включить зажигание и перемкнуть между собой силовой контакт от аккумуляторной батареи и управляющий разъем. Двигатель запустится и можно будет добраться до гаража или ближайшего СТО.

В заключение

Периодически проверяйте зарядку аккумулятора и работу генератора, чтобы батарея всегда находилась в заряженном состоянии, способной выдать необходимое напряжение для срабатывания стартера.

Стартер со свтягивающим для ВАЗ 2107

avtoexperts.ru

Втягивающее реле стартера: признаки и причины неисправности, проверка

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

voditelauto.ru

Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  • Износ его элементов;
  • Выгорание контактных пластин, установленных в крышку корпуса;
  • Обрыв или перегорание обмотки катушек реле;
  • Заедание якоря.

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

x7.by

Назначение реле включения стартера. — Студопедия.Нет

1. Предотвращает возможность включения стартера при работающем двигателе и защищает контакты включателя стартера от подгорания.

2. Отсоединяет стартер от двигателя после выключения стартера.

3. Передает крутящий момент от стар­тера на маховик и исключает передачу вращения от маховика на вал стартера после пуска двигателя, предотвращая тем самым раз­нос якоря.

Взаимодействие стартера, тягового реле и реле включения стартера.

1. При включении стартера магнитное поле обмоток втягивает якорь реле, и воздействует на рычаг. При этом нижний конец рычага перемещает ролико­вую муфту до полного со­единения шестерни с зубчатым венцом маховика. Одновременно с этим в конце своего рабочего хода якорь с помощью контактного диска замыкает цепь рабочего хода стартера

2. При пуске двигателя крутящий момент передается от шестер­ни на зубчатый венец маховика. При этом ролики, сдвигаясь в узкую часть клиновидного паза обоймы, жестко заклиниваются между ней и ступицей шестерни. После пуска двигателя, обойма начинает отставать от ступи­цы с шестерни, вследствие чего обойма и ступица расклинива­ются.

3.При включении включателя стартера в положение пуска дви­гателя ток от аккумуляторной батареи подается на обмотку реле стартера, включенную на «массу» через контакты реле блокировки. Реле стартера срабаты­вает, его контакты замыкаются, и через них подается питание на тяговое реле стартера.




Ответы

 Тема 5. Стартер



Номер

темы

Номера вопросов

1 2 3 4 5 6 7 8 9 10 11
Тема 5 1 1 2 3 2 1 3 1 2 1 3



Литература.

Основные источники:

1. Учебники

1. Тракторы и автомобили: учебник для студ. учреждений сред. проф. образования / В.М.Котиков, А.В.Ерхов. – М.: Издательский центр «Академия», 2008.

2. Тракторы и автомобили / Под ред. А.В.Богатырева. – М.: КолосС, 2007.



2. Справочники:

1. Краткий автомобильный справочник. Том 2. Грузовые автомобили / Кисуленко Б.В. и др. — М.: Автополис-Плюс, ИПЦ «Финпол», 2007.



Дополнительные источники:

1.Учебники и учебные пособия:

1. Конструкция тракторов и автомобилей. – М.: КолосС, 2007.

2. Техническая эксплуатация автомобилей: Теоретические и практические аспекты: учеб. пособие для студ. высш. учеб. заведений / В.С. Малкин. – М.: Издательский центр «Академия», 2007.

3. Устройство автомобилей: учебник для студ. учреждений сред. проф. образования / А.П.Пехальский, И.А.Пехальский. – 2-е изд., стер. – М.: Издательский центр «Академия», 2008.

4. Устройство и техническое обслуживание грузовых автомобилей: учебник водителя автотранспортных средств категории «С» / В.А.Родичев. -6-е изд., стер. – М.: Издательский центр «Академия», 2008.



РЕЦЕНЗИЯ

на методические указания для самостоятельной подготовки студентов по разделу Электрооборудование автомобилей и тракторов составитель А. Л. Панов.

Методические указания для самостоятельной подготовки студентов по разделу Электрооборудование автомобилей и тракторов  разработаны для специальностей 190629 Техническая эксплуатация подъемно-транспортных, строительных, дорожных машин и оборудования (по отраслям), 190631 Техническое обслуживание и ремонт автомобильного транспорта.



Методические указания для самостоятельной подготовки студентов по разделу Электрооборудование автомобилей и тракторов содержат теоретический материал, рисунки и тесты с ответами которые охватывают вопросы назначение, устройство, работа и  обслуживания систем механизмов, узлов и агрегатов электрооборудования автомобилей и тракторов. Данное методическое пособие может помочь студентам подготовится к занятиям, лабораторным работам, и экзаменам.





Рецензент:

Преподаватель ГОАУ СПО ТО «ТЛТ»

 _____________________ В. Н. Брагин





РЕЦЕНЗИЯ

на методические указания для самостоятельной подготовки студентов по разделу Электрооборудование автомобилей и тракторов составитель А. Л. Панов.

Методические указания для самостоятельной подготовки студентов по разделу Электрооборудование автомобилей и тракторов  разработаны для специальностей 190629 Техническая эксплуатация подъемно-транспортных, строительных, дорожных машин и оборудования (по отраслям), 190631 Техническое обслуживание и ремонт автомобильного транспорта.

Методические указания для самостоятельной подготовки студентов по разделу Электрооборудование автомобилей и тракторов содержат необходимый материал, который может способствовать качественному изучению вопросов рассматриваемых в профессиональных модулях для формирования профессиональных компетенций. Данное методическое пособие может помочь студентам в подготовке к экзаменам или к лабораторным работам.





Рецензент:

Кандидат технических наук, доцент кафедры СХ и ММ Государственного аграрного университета Северного Зауралья

__________________________ О. А. Морозов





studopedia.net

admin / 17.05.2018 / Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
