LIQUI MOLY — технология очистки инжекторной системы

Файлы и ссылки:



Обоснование технологии: в эксплуатации, даже на качественном топливе с очищающими компонентами, отложения в системе питания автомобилей всё равно образуются. Отложения приводят к увеличению расхода топлива, нестабильному холостому ходу двигателя и нарушению экологических показателей. Именно поэтому специалисты компании Liqui Moly GmbH разработали свою технологию очистки систем питания бензиновых и дизельных автомобилей. Очистку рекомендуется производить при плановом ТО или при возникновении проблем с системой питания, но не реже, чем раз в 20 000 км пробега.

;

Для очистки используется аппарат Jet Clean Great plus оригинальной конструкции: аппарат представляет собой 7-ми литровый нержавеющий бак со встроенным ручным пневмонасосом, манометров, клапаном Шредера и клапаном сброса давления.

Бак протестирован на давление в 12 атм. Установка полностью автономна и не требует подключения к электросети или пневмолинии. Имеет два полутораметровых армированных шланга фирмы Getze, стойких к агрессивным органическим и нефтяным растворителям с быстроразъемными соединениями и шаровыми кранами. Нижний шланг является подающим, верхний используется как «обратка» при очистке дизельных двигателей. Дополнительно, к установке можно приобрести два набора с адапторами для подключения к топливным системам различных производителей. Аппарат Jet Clean Great plus имеет одобрение Volkswagen. Помимо аппаратного обеспечения, компания Liqui Moly GmbH предлагает широкий ряд препаратов автохимии для очистки бензиновых и дизельных топливных систем со следующими особенностями:
1. Жидкости не агрессивны к шлангам и другим компонентам систем питания: прокладкам, сальникам, пластиковым деталям.
2. При использовании жидкостей Liqui Moly нет необходимости в принудительной вентиляции рабочего места.
3. В процессе промывки не повреждаются и не требуют обязательной замены свечи зажигания.
4. После промывки нет необходимости в обязательной замене масла.
5. Жидкости поставляются в различных емкостях готовыми к применению, или в виде концентрата, разводимого высокооктановым топливом.
6. Есть возможность индивидуального подбора компонентов для реализации технологии очистки у каждого конкретного клиента.

Общее описание технологии. Сольвентная очистка заключается в том, что двигатель, ограниченное количество времени должен работать на чистящей жидкости. Чистящая жидкость включает в себя присадки (моющие, защитные и катализаторы горения), растворенные в носителе – высокооктановом топливе синтетического происхождения. Такая технология применима как для бензинового двигателя, так и для дизеля. Соответственно, чистящие жидкости для каждого случая будут разные.

Сольвентная очистка форсунок инжектора является комплексной, она позволяет очистить не только распылители форсунок, но и топливную рампу, обратный клапан, впускные клапаны двигателя и камеры сгорания.

Чистящая жидкость особенно активна при повышенных температурах, то есть очищаются, прежде всего, хорошо разогретые детали.

Технология сольвентной очистки проводится только на прогретом двигателе и включает в себя обязательные операции:

1. Определение конструктива автомобиля: определение наиболее рационального способа подключения установки к топливной системе. От конструктива зависит тип установки, который необходимо будет использовать. Установки бывают двухконтурные (с байпасной магистралью «обраткой») и одноконтурные, где обратка не предусмотрена. Устаревшие конструкции механических инжекторов, такие как K, KE-Jetronic предусматривают бязательное подключение «обратки», так как конструкция впрыска базируется на дифференциальных клапанах, требующих свободную сливную магистраль и работающих при повышенном давлении топлива (до 6-7 атмосфер). Более современные системы L, LE-Jetronic, Dijifant, Motronic, Mono-Jetronic не такие привередливые, работают на более низком давлении и не требуют обязательного подключения «обратки».

Самые современные системы впрыска имеют «обратку» не от топливной рампы, а непосредственно в баке и к ним подключиться проще всего. Пример: ВАЗовские модели с 2010 года.

Далее: необходимо определиться, куда подсоединить установку непосредственно к топливной магистрали. Обычно, удобно присоединить подобранный переходник на вход топливной рампы, однако это удобно не на всех машинах. Например, на BMW двигатель сильно утоплен под моторный щит и рациональнее подключится в районе вывода топлива из бензобака, для этого необходимо снять крышку лючка под задним сиденьем.

2. Организация контура циркуляции чистящей жидкости: перед этим действием требуется ослабить пробку бензобака, для сброса давления. Контур организуется в зависимости от выбранной установки (с «обраткой» или без «обратки») следует подключить шланг подачи и обратный шланг (при необходимости). На всех дизельных автомобилях «обратку» подключать обязательно. Следующий шаг – выключить штатный бензонасос автомобиля или организовать круговое движение топлива, если штатный бензонасос по какой-либо причине выключить затруднительно.

Самый простой способ отключения насоса – демонтаж предохранителя «Fuel Pump», но часто этот же предохранитель обесточивает форсунки, тогда снимают разъем питания с бензонасоса, а если он труднодоступен, то замыкают топливный контур соединяя подачу и «обратку» дополнительным шлангом.

3. Заполнение установки чистящей жидкостью: производится после всех подключений в необходимом объеме, для исключения попадания воздуха в систему при работе двигателя (особенно важно для дизельных автомобилей). Нормы расхода: на промывку двигателя рабочим объемом до 2000 см3 достаточно одного литра чистящей жидкости. От 2000 до 4500 см3 используйте 2 литра. На двигатели большего объема соответственно.
4. 1 этап промывки: отрегулируйте (накачайте ручным насосом) давление подачи чистящей жидкости используя справочный материал по конкретному автомобилю, заведите двигатель и уменьшайте давление до появления первых перебоев в работе двигателя. Затем чуть поднимите давление до стабилизации оборотов холостого хода.
Этот шаг необходим, чтобы увеличить время открытия форсунок и увеличить время воздействия чистящей жидкости на распылители форсунок. Промывка на пониженном давлении позволяет на 15-20 % увеличить эффективность промывки на первом этапе. Двигатель должен работать на холостом ходу 15 минут, в зависимости от предположительной степени загрязненности топливной системы.
5. 2 этап промывки «Отмокание» загрязнений: после первого этапа промывки двигатель необходимо остановить и дать постоять в покое приблизительно 10-15 минут для размачивания застарелых загрязнений. Эта операция не рекомендована в Европе и характерна для наших условий эксплуатации на нашем топливе.

6. 3 этап промывки: снова завести двигатель и восстановить на установке давление подачи чистящей жидкости до номинала, характерного для данного автомобиля. Для современных автомобилей среднее давление топлива, при котором двигатель хорошо воспринимает газ, находится в пределах 2-3 атм. Необходимо дать двигателю работать ещё 15 минут на холостых оборотах, периодически (3-4 раза в минуту) поднимая обороты до 2500-3000 тысмин.

7. Завершающий этап: остановить двигатель, выключив подачу чистящей жидкости. При выключении двигатель работает какое-то время на остаточном давлении, далее глохнет самостоятельно. Это важно, для общего снижения давления в системе, чтобы при отключении переходников часть топлива не пролилась на разогретые детали. Иногда необходимо остудить двигатель в течение некоторого времени, чтобы исключить закипание чистящей жидкости в топливной рампе. После, отключить переходники и восстановить работу двигателя от штатной системы подачи топлива. Проверить герметичность соединений. Завести двигатель и проверить его работу.

8. Финишная процедура: добавить в бак финишную промывку инжектора артикул 5153. Основание: ни одна самая эффективная профессиональная промывка не удаляет 100% загрязнений. Финишная промывка добавляется в бак для того, чтобы мягко удалить размягченные остатки отложений, чтобы они не стали подложкой для новых загрязнений в последующей эксплуатации.

Финишная промывка продлевает интервал между сервисными очистками в среднем на 15%.

9. Сложные случаи: очистка инжекторных систем питания реализуется на любых автомобилях, но в некоторых случаях требуются отклонения от традиционных методов.

Автомобили с непосредственным впрыском: подключаться к системе следует либо в районе топливного бака, либо непосредственно на вход подкачивающего насоса. Давление и часто температура «обратки» на таких машинах может достигать больших величин, обязательно нужна двухконтурная установка с «обраткой» и может понадобится дополнительный охладитель «обратки».
Внимание: повышенная опасность возгорания, работы должен проводить только квалифицированный персонал.

«Клипсованные» автомобили: некоторые компании – производители используют специальные разъемы (клипсы) в системах питания, для исключения неквалифицированного вмешательства. Так поступают, например Ford, Lexus, часть Toyota и т. п. Рекомендуем приобретать переходники как оригинальную запчасть, или изготавливать на заказ.

ВАЗовские модели: оригинальные переходники на ВАЗ в стандартных наборах отсутствуют. Рекомендуем приобрести в качестве переходника стандартные топливные шланги на ВАЗ в розничной сети, в дополнение к ним приобрести одноразовые уплотнительные кольца, типа О-ring. Механические инжекторы устаревших конструкций: для успешной промывки необходима установка двухконтурная установка с «обраткой». После проведения процедуры очистки обязательно проверяйте, не попала ли чистящая жидкость в масло (по запаху и уровню по щупу). Неисправные механические форсунки способны за несколько минут налить пару литров чистящей жидкости в масляный поддон.

Читайте также — как подобрать промывку топливной системы для очистки форсунок (промывки инжектора)?

Ремонт инжектора

Устройство современных автомобилей постоянно совершенствуется. Сегодня почти на всех автомобилях устанавливаются инжекторные бензиновые двигатели (инжектор)

Что касается работ по ремонту и обслуживанию инжектора, то можно отметить, что это наиболее трудоемкие, узкопрофильные работы.

Что такое инжектор? Можно ли отремонтировать инжектор своими руками?

Инжектор представляет собой комплекс форсунок, которые выполняют оптимизированный впрыск топлива в воздушный поток. Подача топлива в цилиндр двигателя, таким образом, и называется инжекторной системой подачи топлива.

Почему инжекторные системы подачи топлива так популярны в автомобилестроении?

Инжекторные системы подачи топлива максимально приближены к оптимальному техническому решению, которое исключает большинство недостатков других топливных систем. Но и здесь можно найти свои минусы, а именно недостатки инжекторных систем подачи топлива.

Главным недостатком инжекторных систем можно считать необходимость использования топлива высокого качества. То есть требования к бензину при использовании инжектора в качестве элемента топливной системы резко возрастают.

Ремонт инжектора своими руками проводить достаточно сложно, так как обслуживание инжектора выполняется на специальном дорогостоящем оборудовании.

Неисправности инжекторных систем подачи топлива и ремонт инжектора

Основные неисправности инжектора предполагают выход из строя блока управления двигателя и его датчиков.

Причины неисправности инжектора

1)Нарушение правил эксплуатации инжектора;

2)Заправка бензина плохого качества;

3)Не соблюдение правил технического обслуживания инжекторов.

Инжекторные системы очень чувствительны к плохому топливу, поэтому водитель должен максимально соблюдать рекомендации производителя по обслуживанию инжектора, во избежание технических проблем.

Своевременная техническая диагностика инжекторной системы не только позволит предотвратить поломку инжектора, но сэкономят ваше время в дальнейшем.

Обязательно надо отметить, что диагностика инжекторной системы подачи топлива проводится на специальном оборудовании, как и промывка инжектора. Своевременное техническое обслуживание инжектора это залог длительной и правильной работы инжекторной системы.

Технический прогресс производства современных автомобилей диктует свои правила. Революцией в мире автомобилей стало использование электронных систем управления узлов и агрегатов автомобиля. Современные технологии позволяют проводить компьютерную диагностику автомобиля, что значительно увеличивает точность диагностирования инжекторных систем и остальных агрегатов, механизмов. После проведения компьютерной диагностики владелец автомобиля получает распечатку с предполагаемыми дефектами и мастер-приемщик по ремонту автомобилей должен объяснить дальнейшие действия, последовательность устранения дефектов и неисправностей и ориентировочное время для их устранения.

Перечень работ по ремонту и обслуживанию инжекторной системы:

  1. Диагностика инжектора;
  2. Диагностика электронных систем автомобиля;
  3. Компьютерная диагностика двигателя;
  4. Ремонт инжекторных систем подачи топлива;
  5. Ультразвуковая чистка форсунок;
  6. Ремонтсистемы моновпрыска;
  7. Ремонт проводки инжекторных систем.

Наверное каждый водитель понимает, что двигатель работает правильно только тогда, когда каждая из систем выполняет поставленные перед ней задачи. Если двигатель работает неравномерно, и какая то его система не выполняет требуемых операций это значительно сокращает срок службы двигателя в целом. В дальнейшем такая ситуация может привести к сбоям системы. В этом случае необходимо срочно обратиться в автосервис для диагностики инжекторной системы или системы в которой произошел сбой.

Специалисты автосервиса должны произвести несколько этапов диагностики двигателя и предоставить отчет по перечню неисправностей, которые необходимо устранить.

Диагностика инжекторного двигателя:

  1. Компьютерная диагностика двигателя;
  2. Замер компрессии в цилиндрах двигателя;
  3. Замер давления в системе питания;
  4. Проверка на посторонние шумы;
  5. Диагностика приводных ремней;
  6. Диагностика расходных материалов (трубок, прокладок, резиновых уплотнителей).

На основании результатов диагностики двигателя делают заключение о техническом состоянии двигателя.И только на этом этапеможно говорить о расчете стоимости ремонтных работ. Ремонт инжектора лучше всего производить своевременно, ведь мастерских по ремонту инжекторов в нашем городе уже достаточно много.

Ремонт механического инжектора

Ремонт механического инжектора достаточно сложная в техническом плане задача, поэтому выполняется только в специализированных автосервисах, каких в нашем городе не много.

Вся сложность ремонта механического инжектора состоит в технически сложном устройстве механического инжектора. За ремонт механического инжектора может взяться только «действительно» квалифицированный автомеханик, который имеет опыт в ремонте механических инжекторов. Механический инжектор представляет собой сложную систему подачи топлива в двигатель.

Как ремонтировать механический инжектор?

Ремонт механического инжектора своими руками практически не реальная задача, но выполнимая. Ремонт механического инжектора состоит следующих этапов:

  1. Разборка механического инжектора;
  2. Очистка механического инжектора;
  3. Замена изношенных деталей механического инжектора;
  4. Сборка механического инжектора.

Ремонт механического инжектора довольно сложная задача даже для профессионалов, поэтому автомобили с механическим инжектором не пользуются спросом на автомобильном рынке. А если кто и покупает автомобили с механическим инжектором, то самые настоящие любители этой модели автомобиля.

виды, устройство, принцип работы, фото, промывка

Инжектор – это своеобразная система, которая предназначена для переправки топлива в цилиндры автомобиля. Для этого используются форсунки, которые получают электронный сигнал от блока управления автомобиля. Стоит отметить, что подача топлива осуществляется исключительно точечным методом. Инжекторная система на сегодняшний день считается достаточно распространенной. Подобные конструкции представляют собой значительно более модифицированные версии карбюратора.

Стоит отметить, что первая подобная система была разработана еще в конце 19 века. А вот внедрение в само автомобилестроение произошло только во второй половине 20 века. Дело в том, что специалисты считали данный механизм слишком сложным и неоправданно дорогим.

На сегодняшний день все современные двигатели, оснащённые инжекторными системами подачи топлива, работающие по точечной поточечной подачи топлива в цилиндры, производится со специальными электронными блоками управления. Альтернативой ему может быть контроллер или система управления двигателем. Но, в любом случае, все эти приборы относятся к компьютерным. Именно они обеспечивают инжекторную систему должной информацией, на основании которой она может работать, корректировать дозу подачи топлива, частоту впрыска и другое.

Когда появился инжектор

Карбюратор, судя по всему, уже смешал отведенное ему количество топлива с воздухом в XX веке и его время стремительно подходит к концу. Несмотря на то что инжекторная система подачи топлива появилась гораздо раньше, чем карбюратор, она только начинает обживаться под капотами автомобилей. Своим происхождением впрыск обязан итальянскому физику и изобретателю Джованни Вентури, который изобрел форсунку с переменным сечением и скромненько назвал ее Труба Вентури.

Использовать ее в автомобилях начали ребята из гаража Леона Левассора. Что-то наподобие современного впрыска они ставили на свои автомобили еще в 1902 году. После этого автомобильные системы питания метались в поисках лучшего устройства, а инжектор нашел себе применение в авиационных двигателях. К концу 40-х годов все военные истребители поголовно пользовались инжекторной системой питания до тех пор, пока военная авиация не перешла на реактивную тягу.

Основные преимущества инжекторной системы

Современные специалисты отмечают сразу несколько преимуществ подобных видов систем подачи топлива. А именно:

  1. Удалось достигнуть значительного снижения расхода топлива. Это стало возможным благодаря четкому контролю подачи топлива.
  2. Подобная система способствует повышению мощности. Для сравнения карбюраторные двигатели внутреннего сгорания имеют мощность на среднем на 10% меньше нежели идентичные инжекторные.
  3. Автоматизированная система впрыска. Стоит помнить, что в карбюраторных автомобилях функцию регулировки выполняет подсос и регулировочные винты. В данном же случае водителю не придется тратить время, и система все сделаем за него.

Разнообразие инжекторных систем

В современности существует два вида инжекторов. Первый относится к системам моновпрыска. В данном случае одна форсунка осуществляет подачу топлива в коллектор на все цилиндры. Среди автомобилистов подобная система более известна, как электронный карбюратор. Однако, современные производители уже отошли от данной технологии, и встретить подобную систему можно только в старых моделях.

Вторая система подразумевает распределённый впрыск, то есть многоточечный впрыск. В данном случае устанавливается отдельная форсунка во впускном тракте каждого цилиндра и каждая из них осуществляет подачу определённого объёма топлива в камеру сгорания.

По способу распределения впрыска подобные системы делятся на:

  1. Одновременную. Система встречается очень редко, но всё же имеет место быть. Ее особенностью является то, что всего за один оборот коленчатого вала абсолютно все форсунки отрабатывают в одно и тоже время.
  2. Попарную параллельную. В данном случае форсунки работают по парам. Другими словами, за один оборот коленчатого вала только одна пара форсунок работает.
  3. Последовательную. Данный вид распределения впрыска является самым распространенным. Особенностью является то, что за один оборот вала каждая форсунка по разу открывается перед тактом впуска. При этом регулировка происходит отдельно.

Отрицательные характеристики систем

Несмотря на огромный перечень положительных характеристик, данный механизм, как и многие другие, имеет и свою темную сторону. К минусам данной конструкции относятся:

  • довольно большая стоимость ремонта;
  • высокая стоимость комплектующих;
  • маленькая вероятность возможности ремонта;
  • большие требования к качеству топлива;
  • определить неисправность может только профессионал;
  • диагностика стоит достаточно дорого;
  • для ремонта нужно иметь специальное оборудование.

Стоит отметить, что инжекторный тип впрыска топлива со временем может приводить к тому, что впускной клапан закоксовывается. Это происходит из-за того, что он просто не омывается топливом, которое, в некотором роде, его очищает.

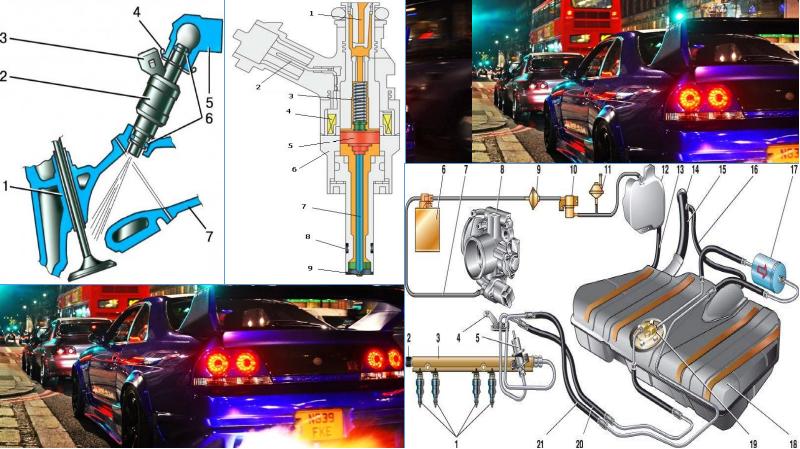

Устройство системы

Инжекторная система подачи топлива состоит из электронной и механической составляющих. Первая контролирует параметры работы силового агрегата и на их основе подает сигналы для срабатывания исполнительной (механической) части.

К электронной составляющей относится микроконтроллер (электронный блок управления) и большое количество следящих датчиков:

  • лямбда-зонд;
  • положения коленвала;
  • массового расхода воздуха;
  • положения дроссельной заслонки;
  • детонации;
  • температуры ОЖ;
  • давления воздуха во впускном коллекторе.

Датчики системы инжектора

На некоторых авто могут иметься еще несколько дополнительных датчиков. У всех у них одна задача – определять параметры работы силового агрегата и передавать их на ЭБУ

Что касается механической части, то в ее состав входят такие элементы:

  • бак;
  • электрический топливный насос;
  • топливные магистрали;
  • фильтр;
  • регулятор давления;
  • топливная рампа;
  • форсунки.

Простая инжекторная система подачи топлива

Как все работает

Теперь рассмотрим принцип работы инжекторного двигателя отдельно по каждой составляющей. С электронной частью, в целом, все просто. Датчики собирают информацию о скорости вращения коленчатого вала, воздуха (поступившего в цилиндры, а также остаточной его части в отработанных газах), положения дросселя (связанного с педалью акселератора), температуры ОЖ. Эти данные датчики передают постоянно на электронный блок, благодаря чему и достигается высокая точность дозировки бензина.

Поступающую с датчиков информацию ЭБУ сравнивает с данными, внесенными в картах, и уже на основе этого сравнения и ряда расчетов осуществляет управление исполнительной частью.В электронный блок внесены так называемые карты с оптимальными параметрами работы силовой установки (к примеру, на такие условия нужно подать столько-то бензина, на другие – столько-то).

Первый инжекторный двигатель Toyota 1973 года

Чтобы было понятнее, рассмотрим более подробно алгоритм работы электронного блока, но по упрощенной схеме, поскольку в действительности при расчете используется очень большое количество данных. В целом, все это направлено на высчитывание временной длины электрического импульса, который подается на форсунки.

Поскольку схема – упрощенная, то предположим, что электронный блок ведет расчеты только по нескольким параметрам, а именно базовой временной длине импульса и двум коэффициентам – температуры ОЖ и уровне кислорода в выхлопных газах. Для получения результата ЭБУ использует формулу, в которой все имеющиеся данные перемножаются.

Для получения базовой длины импульса, микроконтроллер берет два параметра – скорость вращения коленчатого вала и нагрузку, которая может высчитываться по давлению в коллекторе.

К примеру, обороты двигателя составляют 3000, а нагрузка 4. Микроконтроллер берет эти данные и сравнивает с таблицей, внесенной в карту. В данном случае получаем базовую временную длину импульса 12 миллисекунд.

Но для расчетов нужно также учесть коэффициенты, для чего берутся показания с датчиков температуры ОЖ и лямбда-зонда. К примеру, температура составляется 100 град, а уровень кислорода в отработанных газах составляет 3. ЭБУ берет эти данные и сравнивает с еще несколькими таблицами. Предположим, что температурный коэффициент составляет 0,8, а кислородный – 1,0.

Получив все необходимые данные электронный блок проводит расчет. В нашем случае 12 множиться на 0,8 и на 1,0. В результате получаем, что импульс должен составлять 9,6 миллисекунды.

Описанный алгоритм – очень упрощенный, на деле же при расчетах может учитываться не один десяток параметров и показателей.

Поскольку данные поступают на электронный блок постоянно, то система практически мгновенно реагирует на изменение параметров работы мотора и подстраивается под них, обеспечивая оптимальное смесеобразование.

Стоит отметить, что электронный блок управляет не только подачей топлива, в его задачу входит также регулировка угла зажигания для обеспечения оптимальной работы мотора.

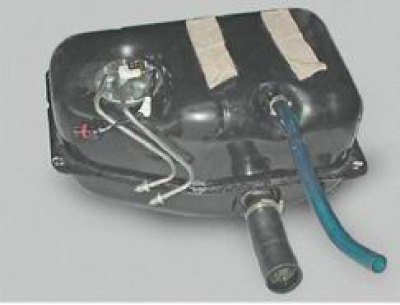

Теперь о механической части. Здесь все очень просто: насос, установленный в баке, закачивает в систему бензин, причем под давлением, чтобы обеспечить принудительную подачу. Давление должно быть определенным, поэтому в схему включен регулятор.

По магистралям бензин подается на рампу, которая соединяет между собой все форсунки. Подающийся от ЭБУ электрический импульс приводит к открытию форсунок, а поскольку бензин находится под давлением, то он через открывшийся канал просто впрыскивается.

Почему инжектор лучше карбюратора?

Помнится, еще относительно недавно автомобили с инжекторной системой подачи топлива вызывали недоверие. Пожалуй, единственное логическое объяснение этому – сложность ее конструкции, из-за чего на первых порах возникали проблемы с ремонтом. В отличие от карбюратора, впрыск топлива в инжекторе не нужно регулировать, поскольку это возложено на электронную систему управления. Помимо этого, машина с инжекторным агрегатом потребляет меньше топлива, а мощность ее мотора значительно выше. Плюс ко всему — значительное снижение вредных соединение в выхлопе авто, ввиду лучшего сгорания топливной смеси, которое возможно благодаря ее правильной и дозированной подаче.

Типы инжекторов

 1. Система центральной подачи топлива (моновпрыск), представлен одной форсункой, через которую топливная смесь поступает в коллектор, а с него уже распределяется по всем цилиндрам. Самый простой тип, который сегодня уже практически не применяется.

 2. Система распределенной топливоподачи (многоточечный впрыск). Здесь уже через отдельные форсунки осуществляется впрыск топлива в цилиндры, то есть количество форсунок соответствует количеству цилиндров.

Многоточечная система впрыска бывает:

— Одновременного типа, когда все форсунки открываются, и впрыск топлива осуществляется в течение одного полного оборота коленвала. Практически не встречается.

— Попарно-параллельного типа, когда топливовпрыск ведется через парные форсунки, цикл работы которых определяется одним вращением коленвала. Также используется редко, однако, может быть встречаться из-за поломки датчика при последовательном типе топливоподачи.

— С последовательным (фазированным) впрыском топлива, в которой за одно вращение коленвала происходит открытие каждой из форсунок для впрыска топлива. Наиболее распространенная и совершенная система топливовпрыска, которая позволяет подать рабочую смесь непосредственной в цилиндр, при этом длительность ее подачи и дозировка рассчитываются максимально точно. Стоит отметить, что рабочее давление системы может возрастать до 200 атм.

Однако есть и ряд своих недостатков, к которым можно отнести наличие множества дорогостоящих элементов, причем некоторые из них, абсолютно неремонтопригодны. Также, в инжекторах с системой последовательного топливовпрыска очень часто закоксовываются клапана впуска, из-за того, что они практически не омываются, следовательно, и не очищаются топливной смесью.

Виды систем впрыска бензиновых двигателей

Впрыск может быть:

  • центральным (ДВС с карбюраторами, наддроссельный впрыск),
  • распределённый или коллекторный (осуществляется отдельной форсункой в каждый цилиндр двигателя),
  • непосредственный (осуществляется напрямую в камеры сгорания, отдельными форсунками), встречается в разных вариациях, характерен для современных автомобилей.

Варианты топливных систем бензиновых двигателей (R R. Bosch)

Решения с карбюраторами

Дольше всего человечество знакомо с подачей топлива посредством карбюратора. И не потому, что такие решения лучшие, а потому что они – первые. И множество лет – единственно доступные. Карбюратор был неотъемлемой частью топливной системы на около сотни лет. Нельзя сказать, что сейчас карбюраторы полностью исчезли из жизни, но на легковой и коммерческий транспорт карбюраторы ставить перестали. Их можно увидеть только на средствах механизации, которые применяются для садовых, строительных работ.
Автопром же перестал выпускать машины с карбюраторной системой еще в 90-е годы прошлого века.

Принцип их действия основан на принципе втягивания топлива в поток воздуха, проходящего через карбюратор. Всё это возможно за счет сужения воздушного канала и разрежения воздуха.

Объём воздуха, который проходит через сужение воздушного канала, пропорционален объёму топлива, поступающего через распылитель карбюратора. Благодаря этому несложно в автоматическом режиме поддерживать требуемое соотношение топлива к воздуху.

Как работает устройство?

  1. Топливо из бака забирает насос (управляемый механически или электрически – в зависимости от модели).
  2. ДВС запускается, и поток воздуха, проходящий через сужение воздушного канала карбюратора, создает разрежение.
  3. В смесительную камеру карбюратора поступает топливо.
  4. Жиклер (калиброванное отверстие) дозирует топливо.

С точки зрения работы всё достаточно просто. Так почему же карбюраторы уходят в историю?
Здесь достаточно много причин:

  • Низкая экономичность, а соответственно, и низкий уровень топливной эффективности.
  • Проблемы при переменных режимах работы, обусловленные низкими динамическими качествами.
  • Прямая зависимость от положения двигателя.
  • Выброс в окружающую среду большого количества вредных веществ (несоответствие нормативам эмиссии газообразных вредных выбросов в атмосферу).

Особенности системы впрыска

Основным преимуществом системы впрыска считают точную дозировку топлива, необходимую для оптимальной работы двигателя в определенный момент и под определенной нагрузкой. Этого позволила добиться только электронная система управления. Старые инжекторные системы имели механическое управление и подавали бензин по средним потребностям мотора. Современный инжектор способен точно вычислить сколько топлива необходимо и в какой момент его нужно подать. Синхронизация системы питания с зажиганием позволяет оперативно менять как угол опережения подачи искры, так и момент подачи бензина, поэтому теоретически, инжекторные системы должны быть эффективнее и экономичнее карбюраторных.

Диагностика инжекторных систем

Действительно, с применением электроники и распределенной системы впрыска моторы стали немного экономичнее, но против физики не попрешь, и без нужного количества бензина камера сгорания просто не выдаст ту энергию, которая необходима. С усложнением систем впрыска стали появляться новые проблемы, особенно на дешевых машинах, поскольку система впрыска очень требовательна к материалам топливной аппаратуры и особенно, к качеству топлива. Это вообще больной вопрос для всех инжекторов. Количество серы в отечественном бензине не укладывается ни в какие нормы, поэтому даже на недорогих системах впрыска очень часто требуется вмешательство механика.

Неисправности системы впрыска проявляются по-разному, но методы диагностики на современных СТО позволяют довольно точно определить нерабочий элемент. Чаще всего, это страдают от топлива насосы и форсунки. Определить неисправность просто, для этого даже не нужно ехать в сервис:

  • тяжелый пуск;
  • высокий расход;
  • провалы в работе на средних оборотах и отсутствие холостых;
  • сбои в переходных режимах.

Все это свидетельствует о недостаточном количестве бензина в камере сгорания. Насосы, как правило, не ремонтируют, по крайней мере, на официальных сервисах, а форсунки приходится мыть и прочищать.

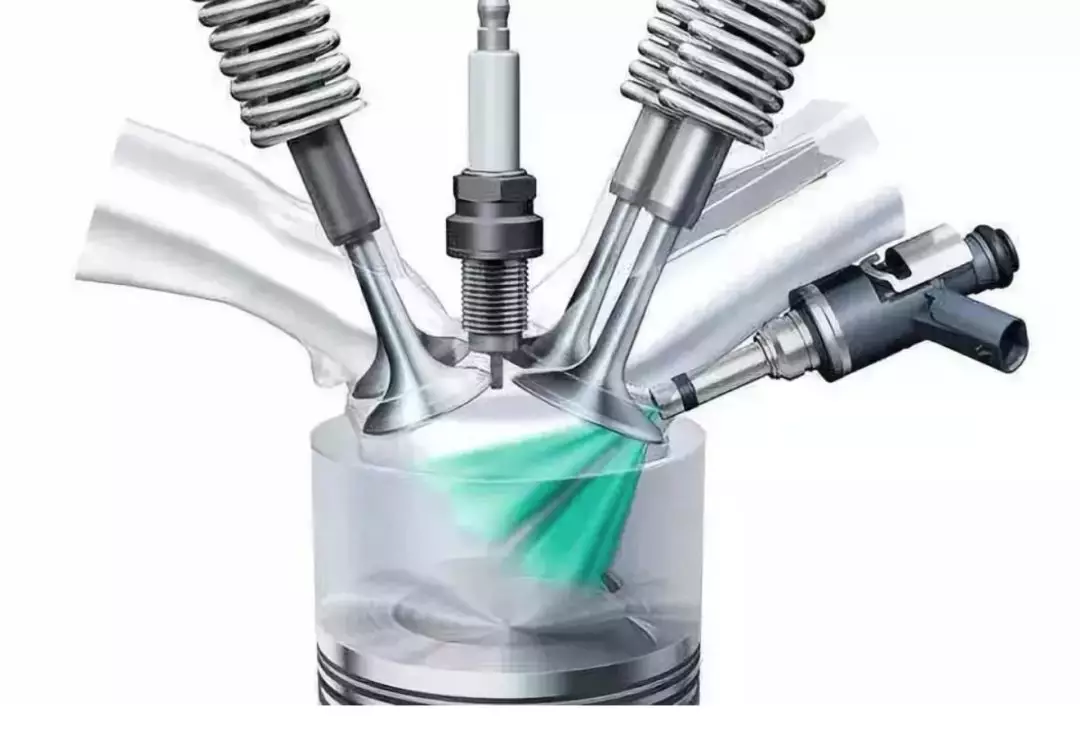

Принцип действия системы непосредственного впрыска

Система непосредственного впрыска в результате работы обеспечивает несколько видов смесеобразования:

  • послойное ;
  • стехиометрическое гомогенное ;
  • гомогенное.

Многообразие в смесеобразовании определяет высокую эффективность использования топлива (экономия, качество образования смеси, ее полное сгорание, увеличение мощности, уменьшение вредных выбросов) на всех режимах работы двигателя.

Послойное смесеобразование используется при работе двигателя на малых и средних оборотах и нагрузках. Стехиометрическое (другое наименование – легковоспламеняемое) гомогенное (другое наименование – однородное) смесеобразование применяется при высоких оборотах двигателя и больших нагрузках. На бедной гомогенной смеси двигатель работает в промежуточных режимах.

При послойном смесеобразовании дроссельная заслонка почти полностью открыта, впускные заслонки закрыты. Воздух поступает в камеры сгорания с большой скоростью, с образованием воздушного вихря. Впрыск топлива производится в зону свечи зажигания в конце такта сжатия. За непродолжительное время до воспламенения в районе свечи зажигания образуется топливно-воздушная смесь с коэффициентом избытка воздуха от 1,5 до 3. При воспламенении смеси вокруг нее остается достаточно много чистого воздуха, выступающего в роли теплоизолятора.

Рабочий процесс поддерживается движением воздуха в цилиндрах. В зависимости от нагрузочного и скоростного режимов регулируется интенсивность движения воздуха, при этом, обеспечивается создание гомогенной или послойной смеси.

Гомогенное стехиометрическое смесеобразование происходит при открытых впускных заслонках, дроссельная заслонка при этом открывается в соответствии с положением педали газа. Впрыск топлива производится на такте впуска, что способствует образованию однородной смеси. Коэффициент избытка воздуха составляет 1. Смесь воспламеняется и эффективно сгорает во всем объеме камеры сгорания.

Бедная гомогенная смесь образуется при максимально открытой дроссельной заслонке и закрытыми впускными заслонками. При этом создается интенсивное движение воздуха в цилиндрах. Впрыск топлива производится на такте впуска. Коэффициент избытка воздуха поддерживается системой управления двигателем на уровне 1,5. При необходимости в состав смеси добавляются отработавшие газы из выпускной системы, содержание которых может доходить до 25%.

Промывка инжекторной системы

Есть несколько способов очистки инжекторной системы. Если двигатель находится еще не в критическом состоянии, тогда может помочь промывка при помощи топливных присадок. Они растворяют отложения в насосе, топливопроводе, а главное, в форсунках, и в некоторой степени чистят систему от грязи и шлаков. не всегда это удается и не всегда это безопасно для двигателя, поэтому наиболее эффективным способом прочистки форсунок считают ультразвуковые ванны. Это не механический способ очистки и процесс проходит довольно эффективно.

Инжекторная система подачи топлива продолжает совершенствоваться, полностью вытесняя карбюраторы. Системы вполне работоспособны, только для того, чтобы избежать лишних проблем с очисткой и регулировками, стоит следить за качеством топлива ровно настолько, насколько это позволяют наши нефтеперерабатывающие комбинаты. Чистого всем бензина, и удачи в дороге!

Обратная связь с датчиками

Одним из основных датчиков, на показаниях которого ЭБУ регулирует время открытия форсунок, является лямбда-зонд, установленный в выпускной системе. Этот датчик определяет остаточное (не сгоревшее) количество воздуха в газах.

Благодаря этому датчику обеспечивается так называемая «обратная связь». Суть ее заключается вот в чем: ЭБУ провел все расчеты и подал импульс на форсунки. Топливо поступило, смешалось с воздухом и сгорело. Образовавшиеся выхлопные газы с не сгоревшими частицами смеси выводится из цилиндров по системе отвода выхлопных газов, в которую установлен лямбда-зонд. На основе его показаний ЭБУ определяет, правильно ли были проведены все расчеты и при надобности вносит корректировки для получения оптимального состава. То есть, на основе уже проведенного этапа подачи и сгорания топлива микроконтроллер делает расчеты для следующего.

Стоит отметить, что в процессе работы силовой установки существуют определенные режимы, при которых показания кислородного датчика будут некорректными, что может нарушить работу мотора или требуется смесь с определенным составом. При таких режимах ЭБУ игнорирует информацию с лямбда-зонда, а сигналы на подачу бензина он отправляет, исходя из заложенной в карты информации.

На разных режимах обратная связь работает так:

  • Запуск мотора. Чтобы двигатель смог завестись, нужна обогащенная горючая смесь с увеличенным процентным содержанием топлива. И электронный блок это обеспечивает, причем для этого он использует заданные данные, и информацию от кислородного датчика он не использует;
  • Прогрев. Чтобы инжекторный двигатель быстрее набрал рабочую температуру ЭБУ устанавливает повышенные обороты мотора. При этом он постоянно контролирует его температуру, и по мере прогрева корректирует состав горючей смеси, постепенно ее обедняя до тех пор, пока состав ее не станет оптимальным. В этом режиме электронный блок продолжает использовать заданные в картах данные, все еще не используя показания лямбда-зонда;
  • Холостой ход. При этом режиме двигатель уже полностью прогрет, а температура выхлопных газов – высокая, поэтому условия для корректной работы лямбда-зонда соблюдаются. ЭБУ уже начинает использовать показания кислородного датчика, что позволяет установить стехиометрический состав смеси. При таком составе обеспечивается наибольший выход мощности силовой установки;
  • Движение с плавным изменением оборотов мотора. Для достижения экономичного расхода топлива при максимальном выходе мощности, нужна смесь со стехиометрическим составом, поэтому при таком режиме ЭБУ регулирует подачу бензина на основе показания лямбда-зонда;
  • Резкое увеличение оборотов. Чтобы инжекторный двигатель нормально отреагировал на такое действие, нужна несколько обогащенная смесь. Чтобы ее обеспечить, ЭБУ использует данные карт, а не показания лямбда-зонда;
  • Торможение мотором. Поскольку этот режим не требует выхода мощности от мотора, то достаточно, чтобы смесь просто не давала остановиться силовой установке, а для этого подойдет и обедненная смесь. Для ее проявления показаний лямбда-зонда не нужно, поэтому ЭБУ их не использует.

Как видно, лямбда-зонд хоть и очень важен для работы системы, но информация с него используется далеко не всегда.

Система датчиков инжекторных двигателей

Без этих компонентов работа системы впрыска топлива невозможна. Именно датчики сообщают блоку управления всю информацию, которая необходима для работы исполнительных устройств в нормальном режиме. Неисправности системы питания инжекторного двигателя по большей части вызывают именно датчики, так как они могут неверно производить замеры.

  1. Датчик расхода воздуха устанавливается после воздушного фильтра, так как в конструкции имеется дорогостоящая платиновая нить, которая при попадании мелких посторонних частиц может засоряться, отчего показания окажутся неверными. Датчик считает, какое количество воздуха проходит через него. Понятно, что взвесить воздух не представляется возможным, да и объем его измерить проблематично. Суть работы заключается в том, что внутри пластиковой трубки находится платиновая нить. Она нагревается до рабочей температуры (более 600º, именно это значение закладывается в ЭБУ). Поток воздуха охлаждает нить, блок управления фиксирует температуру и, исходя из этого, вычисляет количество воздуха.
  2. Датчик абсолютного давления необходим для более точного снятия показаний о количестве потребляемого двигателем воздуха. Состоит из 2 камер, одна из которых герметична и внутри у неё вакуум. Вторая камера соединена с впускным коллектором. В последнем при впуске разрежение. Между камерами устанавливается диафрагма с пьезоэлементом, который вырабатывает небольшое напряжение во время изменения давления. Это значение напряжения поступает на вход блока управления.
  3. Датчик положения коленвала располагается рядом со шкивом генератора. Если присмотреться, то можно увидеть, что на шкиве есть зубья, причём они расположены на одинаковом расстоянии друг от друга. Суммарное число зубьев — 60, оси соседних расположены на расстоянии 6º. Но если присмотреться ещё внимательнее, то можно увидеть, что 2-х не хватает. Этот промежуток необходим, чтобы датчик фиксировал положение коленвала максимально точно. Датчик вырабатывает напряжение, которое тем больше, чем выше частота вращения.
  4. Датчик фаз (распредвала) работает на эффекте Холла. В конструкции есть диск с вырезанным сегментом и катушка. При вращении диска вырабатывается напряжение. Но в момент, когда прорезь находится над чувствительным элементом, напряжение снижается до 0. В этот момент первый цилиндр находится в ВМТ на такте сжатия. Благодаря датчику фаз точно подаётся искра на свечу и открывается своевременно форсунка.
  5. Датчик детонации расположен на блоке ДВС между 2 и 3 цилиндрами (чётко посередине). Работает на пьезоэффекте — при наличии вибрации происходит генерирование напряжения. Чем сильнее вибрация, тем выше уровень сигнала. Блок управления при помощи датчика изменяет угол опережения зажигания.
  6. Датчик дроссельной заслонки представляет собой переменный резистор, на который подаётся напряжение 5 В. В зависимости от того, в каком положении находится заслонка, напряжение уменьшается. Иногда случаются поломки — в начальном положении показания датчика прыгают. Стирается резистивный слой, ремонт невозможен, эффективнее установить новый.
  7. Датчик температуры ОЖ, от него зависит качество воспламенения топливовоздушной смеси. С его помощью не только происходит коррекция угла опережения зажигания, но и включение электровентилятора.
  8. Лямбда-зонд расположен в системе выпуска отработанных газов. В современных системах, которые удовлетворяют последним экологическим стандартам, можно встретить 2 датчика кислорода. Лямбда-зонд отслеживает количество кислорода в выхлопных газах. У него есть внешняя часть и внутренняя. За счёт напыления из драгметалла можно оценить количество кислорода в выхлопных газах. Внешняя часть датчика «дышит» чистым воздухом. Показания передаются на блок управления и сравниваются. Эффективные замеры возможны только при достижении высоких температур (свыше 400º), поэтому часто устанавливают подогреватель, чтобы даже в момент начала работы двигателя не наблюдалось перебоев.

Исполнительные механизмы инжекторных систем

По названию видно, что эти устройства выполняют то, что им скажет блок управления. Все сигналы от датчиков анализируются, сравниваются с топливной картой (огромной схемой работы при тех или иных условиях), после чего подаётся команда на исполнительный механизм. Следующие исполнительные механизмы входят в состав инжекторной системы:

  1. Электрический бензонасос, установленный в баке. Он нагнетает в рампу бензин под давлением около 3,5 Мпа. Вот какое давление в топливной системе должно быть, при нем распыление смеси окажется наиболее качественным. При повышении оборотов коленвала увеличивается расход бензина, нужно его больше нагнетать в рампу, чтобы удерживать давление на уровне. В нижней части насосов устанавливается фильтр, который нужно менять хотя бы раз в 30000 км пробега.
  2. Электромагнитные форсунки устанавливаются в рампе и предназначены для подачи топливовоздушной смеси в камеры сгорания. Чем дольше открыт клапан форсунки, тем больше смеси поступит в камеру сгорания — именно такой принцип дозирования лежит в основе.
  3. Дроссельный механизм приводится в движение педалью из салона. Но в последние годы набирает популярность электронная педаль газа. Это означает, что вместо тросика используется потенциометр на педали и небольшой электродвигатель на дроссельной заслонке.
  4. Регулятор холостого хода предназначен для контроля количества воздуха, поступающего в топливную рампу при полностью закрытой дроссельной заслонке. На карбюраторных моторах аналогичную функцию выполняет «подсос». Несмотря на то, что топливная система отличается, суть работы остаётся той же — подача смеси и её сгорание.
  5. Модуль зажигания — короб, в котором находится 4 высоковольтные катушки. Хорошая конструкция, но крайне ненадёжная — высоковольтные провода имеют свойство портиться. Намного эффективнее окажется использование для каждой свечи отдельной катушки, выполненной в виде наконечника.

Работа двигателя с инжекторной системой впрыска

А теперь можно рассмотреть и принцип работы системы питания инжекторного двигателя. При включении зажигания происходит переход в рабочий режим всех механизмов и устройств. Первым делом насос нагнетает бензин в рампу до минимального давления, которого хватит для запуска.

А дальше все ждут, когда провернётся коленвал, и с его датчика пойдёт сигнал на блок управления о положении поршней в цилиндрах. Одновременно с этим датчик фаз выдаёт сигнал о том, какой такт совершается. После анализа данных блок управления даёт команду на форсунки (в зависимости от того, в каком цилиндре происходит впуск).

При вращении коленвала постоянно снимаются данные с датчиков и, исходя из них, происходит открывание нужных электромагнитных форсунок на определённый промежуток времени. Смесь воспламеняется, отработанные газы выходят через выпускной коллектор. По тому, какое содержание кислорода в них, можно судить о качестве сгорания топлива.

Если содержание кислорода большое, то смесь сгорает не до конца. Блок управления производит корректировку угла опережения зажигания, чтобы добиться наилучших показаний.

Но вот во время прогрева некоторые датчики не влияют на работу системы управления. Это датчики расхода воздуха, детонации и абсолютного давления. При достижении рабочей температуры включаются они в работу. Причина — во время прогрева невозможно соблюсти все условия, в частности, соотношение бензина и воздуха. Уровень СО в выхлопных газах тоже будет зашкаливать, поэтому контроль всех этих параметров не следует производить.

ПОХОЖИЕ СТАТЬИ:

  • Двигатели опель: описание,обзор,маркировка,ремонт,фото,видео
  • Медная смазка: описание,характеристики,использование,фото,видео
  • Технические данные и операционный Volkswagen Lupo (1998-2005r).
  • Обзор 10 самых надежных внедорожников 2020 года
  • Выгодно ли брать кредиты под залог ПТС
  • audi a7 : обзор,описание,технические характеристики,фото,видео,цена.
  • Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
  • Новые машины из Японии, которые тюнеры превращают в старые
  • Топливный фильтр описание,замена,виды,фото,видео.
  • Фольксваген поло 2019: комплектации,цена,характеристики,кузов
  • Opel Cascada: технические характеристики,цена,интерьер,дизайн,фото,видео.
  • Фольксваген Пассат Альтрек 2016 — 2017: обзор,описание,характеристики,цена,комплектация,фото,видео.

Присадка в бензин — АКТИВНАЯ ПРОМЫВКА инжектора ЭДИАЛ.

 АКТИВНАЯ ПРОМЫВКА ИНЖЕКТОРА и КАРБЮРАТОРА ЭДИАЛ — специальная топливная присадка в бензин, усиливающая его моющие свойства. Её применение позволяет самостоятельно быстро и качественно промыть инжектора или карбюратор своими силами.

Почему следует промывать

АКТИВНАЯ ПРОМЫВКА БЕНЗИН

инжектора:

При выключении бензинового двигателя часть топлива всегда остаётся в инжекторе. Под воздействием температуры лёгкие фракции бензина испаряются, а парафины оседают на деталях инжектора. Постепенно эти отложения нарастают и могут перекрыть свободное течение топлива. Происходит образование устойчивых к растворению бензином отложений на поверхностях деталей инжектора или карбюратора. Сетка фильтра инжектора забивается, не пропуская топливо, сопла инжектора коксуются, не обеспечивая хороший распыл топлива, засоряются отверстия жиклеров карбюратора. Все это негативно сказывается на подачу бензина в камеру сгорания, ухудшая качество смеси.

Как результат: затрудненный запуск двигателя, «провалы» и неустойчивую работу или остановки во время работы двигателя, перебои при нажатии на акселератор, потерю мощности и увеличение расхода топлива, повышение токсичности выхлопа.

ВЫВОД: необходимо периодически производить промывку и очистку инжекторов или карбюратора. Лучше и экономически выгоднее, когда это можно сделать самому в домашних условиях.

Почему АКТИВНАЯ ПРОМЫВКА ЭДИАЛ:

 Наша присадка в бензин по эффективности очистки от углеродистых отложений систем питания бензиновых двигателей не уступает профессиональной промывке инжектора в условиях автосервиса, которые используют специальное оборудование и агрессивные химические сольвенты, но в отличие от них не «убивает» сальники топливных насосов и свечи зажигания, а увеличивает их моторесурс.

АКТИВНАЯ ПРОМЫВКА инжектора бензинового двигателя тщательно промывает и очищает инжектора или карбюратор, бензонасосы, топливную рампу от углеродистых отложений. Её периодическое применение позволяет поддерживать в чистоте детали топливной аппаратуры и камеры сгорания, благодаря этому не будет проблем с перерасходом бензина, увеличится моторесурс деталей и снизятся расходы на ТО.

Наша промывка добавляется в бензин любой марки для всех типов бензиновых двигателей легковых и грузовых автомобилей, мототехники, строительных машин и стационарных двигателей электрогенераторных установок.

Способ применения присадки в бензин ЭДИАЛ:

Необходимо просто залить её в бензобак на определенное количество топлива перед заправкой топливом на АЗС. Это может сделать самостоятельно каждый автовладелец.
В отличие от большинства моющих присадок в бензин, наша промывка для инжектора или карбюратора НЕ ВЫЗЫВАЕТ ЗАСОРЕНИЯ ТОПЛИВНОЙ СИСТЕМЫ (фильтров инжекторов, топливных фильтров) загрязнениями накопившимися в топливных баках и трубопроводах, так как активируется непосредственно во время работы двигателя прямо перед зоной камеры сгорания, при температуре не менее 80 градусов.

Также не обязательно точно соблюдать дозировку препарата на расчетное количество топлива как у других производителей подобных препаратов. Превышение концентрации АКТИВНОЙ ПРОМЫВКИ в бензине на расчетное количество топлива лишь усиливает очищающие свойства присадки, а не ведет к потере ее свойств.

Наша активная промывка инжектора или карбюратора по своим физико-химическим свойствам близка к топливу, полностью в нем растворима, не расслаивается и легко смешивается с бензином в баке автомобиля. При плюсовой температуре окружающей среды достаточно просто вылить ее в бак с топливом (можно в полный). При отрицательных температурах, когда топливо холодное, требуется дополнительное перемешивание, поэтому лучше всего заливать ее в бак прямо перед заправкой бензином на АЗС.

Современные импортные автомобили рассчитаны на использование бензина класса ЕВРО-4 и Евро-5, на наших заправках такого еще почти нет. Наличие в промывке АКТИВАТОРА ЭДИАЛ позволяет значительно улучшить качество бензина и Вы почувствуете «паспортную» мощность автомобиля.

ПОДРОБНЕЕ ОБ ЭФФЕКТИВНОСТИ АКТИВНОЙ ПРОМЫВКИ ЭДИАЛ:

Промывка (очистка) карбюратора: применение АКТИВНОЙ ПРОМЫВКИ ЭДИАЛ на карбюраторном двигателе позволяет быстро промыть и почистить жиклеры и узлы карбюратора, форсунки ускорительного насоса. Отмывается грязь и смолистые отложения с внутренних поверхностей каналов карбюратора. Восстанавливаются обороты холостого хода (если до этого они «плавали») и работоспособность электромагнитного клапана. На карбюраторных автомобилях действие присадки можно почувствовать практически сразу после ее введения. Подходит для всех типов карбюраторов автомобилей ВАЗ, ГАЗ, УАЗ, ИЖ, Москвич и импортных автомобилей.

Промывка (очистка) инжектора: применение АКТИВНОЙ ПРОМЫВКИ ЭДИАЛ  на инжекторном двигателе позволяет быстро очистить сопловые отверстия и поверхности инжекторов от нагара и отложений от некачественного топлива, тем самым улучшая качество распыла бензина. Снижается трение и изнашивание подвижных сопряжений инжектора. Аккуратно отмывается сетчатый фильтр инжектора от смолистых отложений и нагара,  промывается управляющий редукционный клапан.

При засорении инжекторных форсунок происходит увеличение времени впрыска топлива, в результате происходит перелив бензина инжектором, соответственно увеличивается расход топлива. Применение промывки для инжектора ЭДИАЛ позволяет произвести промывку инжектора своими силами, очистить инжектора и восстановить время впрыска бензина до паспортных значений, уменьшив расход топлива.

Промывка и очистка топливной аппаратуры GDI:

Применение АКТИВНОЙ ПРОМЫВКИ ЭДИАЛ на бензиновых двигателях оборудованных топливной системой GDI позволяет улучшить качество сгорания топлива, что для таких двигателей имеет огромное значение, т.к. из-за качества нашего топлива они быстро покрываются нагаром и теряют мощность, снижается моторерурс деталей ЦПГ.

Наша присадка в бензин связывает воду (в небольших количествах), это сохраняет и увеличивает работоспособность бензонасоса, очищает от нагара сопла инжекторных форсунок (увеличивая срок их службы, а стоимость таких форсунок очень существенна), очищает от нагара впускные и выпускные клапана, и главное не дает коксоваться отверстиям впускного коллектора, которые постоянно зарастают нагаром и препятствуют подаче воздуха в камеру сгорания. Автомобиль лучше заводится в холодное время года и становится менее требователен к качеству бензина.

Промывка и очистка топливной аппаратуры двухтактных двигателей:

Применение АКТИВНОЙ ПРОМЫВКИ ЭДИАЛ на скутерах, мотоциклах, мотопомпах, бензиновых электростанциях, двигателях моторных лодок и бензинового инструмента позволяет очистить от углеродистых отложений и улучшить работоспособность топливоподающей аппаратуры двухтактных двигателей, очистить от нагара и содержать в чистоте детали камеры сгорания и существенно увеличить их моторесурс.

 Девять причин применить нашу АКТИВНУЮ ПРОМЫВКУ ЭДИАЛ:

1. Снижение нагарообразования в камере сгорания. Применение промывки ЭДИАЛ позволяет поддерживать в чистоте поверхности деталей камеры сгорания, впускные и выпускные клапана, свечи зажигания, клапана, форсунки и катализатор дожига выхлопных газов, значительно продлив срок его службы.

2. Очистка свечи зажигания.

Почти каждый сталкивался с отложениями красного цвета на свечах зажигания — это отложения ферроценов, продукта добавляемого производителями топлива для повышения октанового числа. Эти отложения выводят из строя систему зажигания. Свечи приходится часто менять. Хорошо, если это происходит в автомобилях с легким доступом к свечам, а бывает так, что в некоторых моделях иномарок, чтобы заменить свечи приходится разобрать половину двигателя. Само собой это довольно затратно.
Более экономный способ — применять АКТИВНУЮ  ПРОМЫВКУ ТОПЛИВНОЙ СИСТЕМЫ для бензиновых ДВС. Свечи будут чистые (как будто двигатель работает на «бедной смеси»), отложения ферроценов станут рыхлыми и не будут прочно держаться на электродах.

3. Очистка катализатора дожига выхлопных газов.

Вторая проблема для автомобиля, возникающая от нестабильного по качеству топлива это вредное воздействие на катализатор дожига выхлопных газов. Чем хуже топливо, тем больше нагрузка на катализатор, он быстрее засоряется и выходит из строя гораздо раньше чем бы этого хотелось. Катализатор стоит уже гораздо дороже свечей зажигания. И его замена дорога.
Чтобы предотвратить преждевременный выход из строя катализатора дожига выхлопных газов нужно применять АКТИВНУЮ  ПРОМЫВКУ ТОПЛИВНОЙ СИСТЕМЫ. Ею же можно почистить и восстановить работоспособность уже начавший отказывать катализатор, только если он уже не полностью забит и не начал оплавляться.

4. Защита от некачественного топлива.

При заправке некачественным бензином детали топливной аппаратуры и камеры сгорания быстро обрастают углеродистыми отложениями, падают обороты и двигатель перестаёт тянуть. Применение активной промывки позволяет улучшить качество бензина и не допустить засорение инжектора или карбюратора и деталей камеры сгорания смолистыми отложениями, даже такой бензин полностью сгорит в камере сгорания.

Еще один момент возникающий на современных автомобилях, выполненных по требованиям ЕВРО-3, ЕВРО-4 — это значительное падение мощности при некачественном топливе, происходящее вследствие того, что датчики контроля следящие за качеством выхлопа ограничивают подачу топлива в двигатель, если вредные выбросы превышают допустимую норму. Особенно это ощутимо на малолитражных автомобилях.

Добавленный в присадку АКТИВАТОР ТОПЛИВА ЭДИАЛ для БЕНЗИНА позволяет избежать всех этих проблем, так как он увеличивает полноту сгорания топлива любого качества, снижая количество вредных выбросов до 60 процентов. В этом случае датчики контроля не ограничивают подачу топлива в двигатель, и машина не теряет мощность.

5. Увеличение мощности двигателя.

Достигается это за счет увеличения полноты сгорания и изменения режима горения топливной смеси, который получается согласованным с работой кривошипно-шатунного механизма. Давление поршневых газов отдаёт свою энергию в оптимальной зоне углов поворота коленчатого вала. Те углеводороды, которые раньше выбрасывались двигателем в атмосферу или дожигались катализатором, сгорают в цилиндрах двигателя, давая ему дополнительную мощность и экономию топлива.

Наша АКТИВНАЯ ПРОМЫВКА ЭДИАЛ хорошо смешивается с другими моющими присадками находящимися в топливе и усиливает эффект очистки двигателя и выхлопной системы. Загрязнения которые смывают другие моющие присадки сжигаются в камере сгорания двигателя, а не усиливают загрязнение катализатора.

6. Экономия топлива. Гарантированное снижение удельного расхода топлива от 5 (на новых автомобилях) до 10 (на авто с пробегом)%, повышение КПД от 4 до 20%, повышение крутящего момента до 5%.

7. Увеличить срок службы деталей двигателя.

Уменьшение нагаров в камере сгорания, и низкий расход топлива — все это результат использования  АКТИВНОЙ ПРОМЫВКИ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ, которая позволяет уменьшить износ цилиндропоршневой группы в 1,5 раза.

8. Снижение расходов на ремонт двигателя. При применении  присадки в бензин увеличивается время межремонтного периода так как уменьшается износ цилиндропоршневой группы. Опыт эксплуатации автомобилей на топливе с нашими топливными присадками показал уменьшение случаев «прогорания» выхлопных труб и клапанов в следствии уменьшения температуры в камере сгорания и увеличения полноты сгорания топлива. Топливо не проскакивает в выхлопной тракт, не загорается в нем.

9. Улучшение динамики автомобиля.

При работе на бензине с присадкой происходит постепенная очистка камеры сгорания. Двигатель начинает работать с чистой, очищенной от нагара камерой сгорания и выдает мощность нового двигателя. При постоянной эксплуатации автомобиля на топливе с нашей присадкой  не происходит загрязнения камеры сгорания и двигатель выдает максимальную мощность в соответствии со своими конструкционными особенностям.

Результаты применения

Применение промывки ЭДИАЛ на инжекторных и карбюраторных бензиновых двигателях способствует увеличению их моторесурса и защите деталей от коррозии.
Устраняется проблема с запуском двигателя (особенно зимой),
восстанавливается равномерность оборотов холостого хода (на карбюраторных двигателях это происходит почти сразу после введения промывки в бак),
пропадают провалы при разгоне.
Проходят перебои в работе двигателя и другие нарушения, вызванные засорением системы топливоподачи.
Присадка понемногу связывает воду,  предупреждая процессы коррозии и обледенения.
Применение промывки инжектора или карбюратора позволяет получать повышенную отдачу от двигателя, не меняя его рабочие характеристики вмешательством в конструкцию.
Восстанавливается мощность и экономичность двигателя, сокращаются вредные выбросы.
Устраняется детонация в двигателе, повышается его мощность и приемистость.
Применение присадки не только безопасно для каталитического нейтрализатора выхлопных газов и кислородного датчика, но и улучшает их работу.

Рекомендуем каждые 3-5 тыс.км пробега применять промывку, это позволит исключить затраты связанные с профессиональной промывкой топливной системы в условиях автосервиса, а деньги затраченные на её покупку окупятся за счет экономии топлива.

Если Вы хотите более быстро очистить от нагара детали камеры сгорания и раскоксовать поршневые кольца рекомендуем применить нашу РАСКОКСОВКУ ПОРШНЕВЫХ КОЛЕЦ ДВИГАТЕЛЯ ЭДИАЛ

Все наши присадки в топливо Вы можете приобрести у наших партнеров (их контакты указаны на странице ГДЕ КУПИТЬ. Если в месте Вашего проживания нет нашего партнера, то можем отправить нашу автохимию из Москвы по почте (только предоплата) или СДЭК (оплата  при получении в пункте выдачи). По почте наложенным платежом отправляют наши партнеры, их контакты указаны на нашем сайте.

Принцип работы инжектора. Механический инжектор принцип работы

страница 7/7
Дата 29.01.2018
Размер 106.98 Kb.
Название файла Система питания двигателя автомобиля.docx
Тип Лабораторная работа

            7

Система питания инжекторного двигателя

Так в наше время в автомобилях получила распространение модель инжекторных (впрысковых) двигателей, поэтому нам также необходимо рассмотреть систему питания инжекторного двигателя. Отличительной особенностью инжекторных двигателей стало отсутствие карбюратора, который заменен новыми, современными элементами системы питания двигателя. Преимущество ее еще в том, что водитель, надавливая педаль газа, регулирует только поток воздуха, поступающий в цилиндры, а состав и качество образующейся рабочей смеси контролирует встроенный в систему бортовой компьютер.

Сам принцип работы бортового компьютера системы питания инжекторного двигателя представлен ниже.

Здесь изменен сам процесс получения топливно-воздушной смеси. Так, топливный насос вместо механического – стал электрическим и размещен непосредственно в топливном баке автомобиля. Кроме того, он подает топливо в систему сразу под высоким давлением. Топливо поступает в топливную рампу, в которой расположены форсунки. Через них бензин впрыскивается непосредственно в определенный цилиндр в заданное время, где смешивается уже с воздухом. Какое количество топлива нужно подать в конкретный цилиндр и в нужное время — определяет этот самый бортовой компьютер. На это влияет объем поступившего воздуха, температура его и двигателя, скорость вращения коленвала и т.д. Считывая все эти показатели, программа в компьютере вычисляет интервал времени, при котором срабатывает клапан на каждой форсунке, открывающий доступ бензина под давлением в цилиндры двигателя. Так осуществляется автоматически контроль подачи топлива в системе питания инжекторного двигателя. Если ДВС получил название «сердца» автомобиля, то здесь мы столкнулись с его «мозгом».

Плюсы подобных систем очевидны: экономия расхода, снижение токсичности, увеличение срока эксплуатации двигателя и более рациональное его использование в процессе работы. Но есть и минус – это усложнение конструкции самой системы питания инжекторного двигателя за счет увеличения электронных устройств, которые бывают очень «капризны» при перепадах температур, увеличенной влажности и значительных колебаниях при длительной езде по неровной местности (бездорожью). Однако конструкторы и здесь нашли способы минимизировать риск возникновения неисправностей в таких ситуациях.

Устройство системы питания инжекторного двигателя представлено ниже.

Здесь видны синие стрелки, показывающие направление вывода отработавших газов. Таким образом, от устройства системы питания инжекторного двигателя мы дошли до системы выпуска отработавших газов. Что она из себя представляет? Возвращаемся опять к цилиндру двигателя. После совершения рабочего хода поршня наступает такт выпуска при движении поршня от НМТ к ВМТ. При этом открывается выпускной клапан, и газы выводятся из цилиндра. Весь этот процесс сопровождается громким шумом, а сами газы — высокой скоростью вывода, температурой и токсичностью. Для комплексного решения всех этих проблем в автомобиле и предусмотрена система выпуска отработавших газов. Газы из цилиндра через выпускной коллектор попадают в нейтрализатор, выполняющий роль фильтра, а затем в глушитель. В глушителе имеется несколько последовательно соединенных камер с отверстиями. Вся конструкция эта выглядит как змеевик. Поток газов, проходя через камеры, постоянно меняя направление, глушится, то есть уменьшается шум и их температура. После чего через выхлопную трубу автомобиля они выводятся в атмосферу.

В качестве завершения знакомства с системой питания инжекторного двигателя и выпуска отработавших газов стоит упомянуть о таком нюансе. Мы выяснили, что при отсутствии подачи воздуха или топлива двигатель автомобиля не заведется или заглохнет при прерывании подачи одного из компонентов. Но, если перекрыть выпуск отработавших газов – результат будет тот же. Двигатель заглохнет, так как не будет создаваться разряжение воздуха в цилиндре. А значит ни новый поток воздуха, ни топливо поступать в него не будут. Это нашло свое применение в промышленных силовых установках на производстве, когда требуется аварийно остановить работу ДВС. Перекрытие выхлопной трубы надежно это гарантирует. Федерального государственного бюджетного образовательногоОктановым числомТопливный бакВоздушный фильтрРабота системы питания двигателяРабочие режимы системы питания двигателяПоделитесь с Вашими друзьями:

            7

Непосредственный впрыск

Инжекторные автомобили с такими системами можно считать наиболее экологичными. Основная цель внедрения этого способа впрыска заключается в улучшении качества смеси горючего и незначительном увеличении КПД двигателя транспортного средства. Основные достоинства такого решения заключаются в следующем:

Закройте топливный клапан до инжектора. Откройте контрольный клапан топлива, чтобы получить показания. 5. Убедитесь, что клапан управления топливом к манометру закрыт, чтобы не повредить манометр в случае резкого избыточного давления. Установите наиболее подходящую напорную трубу для испытания форсунок. С небольшой силой приступить к работе с рычагом ручного насоса.

Используя плоскую отвертку и ключ. следуя приведенным выше шагам. давление открытия откалибровано. 6. Извлеките инжектор из трубы высокого давления и из испытательной камеры. Понял это. ручной насос работает до тех пор, пока инжектор не достигнет давления открытия. Как только инжектор удаляется, испытания проводятся с другими форсунками. Тогда. мы проверяем это давление, когда мы работаем с ручным насосом, а манометр показывает примерно давление открытия 350 бар. до 380 бар. Затем его накачивают в несколько раз выше давления открытия, чтобы проверить, оптимально ли качество спрея. до давления 350 бар.

  • тщательное распыление эмульсии;
  • образование высококачественной смеси;
  • эффективное использование эмульсии на различных этапах работы ДВС.

Исходя из этих преимуществ, можно говорить о том, что такие системы экономят топливо. Особенно это заметно при спокойной езде в городских условиях. Если сравнивать два автомобиля с одинаковым объемом двигателя, но разными системами впрыска, например, непосредственный и многоточечный, то заметно лучшие динамические характеристики будут у непосредственной системы. Отработанные газы менее токсичны, а взятая литровая мощность будет несколько выше за счет охлаждения воздуха и того, что давление в топливной системе несколько увеличено.

Но стоит обратить внимание на чувствительность непосредственных систем впрыска к качеству горючего. Если брать во внимание стандарты России и Украины, то содержание серы должно быть не выше 500 мг на 1 литр горючего

В это же время европейские стандарты подразумевают содержание этого элемента 150, 50 и даже 10 мг на литр бензина или дизеля.

Если вкратце рассматривать данную систему, то она выглядит следующим образом: форсунки располагаются в Исходя из этого, впрыск осуществляется непосредственно в цилиндры. Стоит заметить, что данная инжекторная система подходит для многих бензиновых двигателей. Как было отмечено выше, используется высокое давление в топливной системе, под которым подается эмульсия непосредственно в камеру сгорания, минуя впускной коллектор.

Выбор оптимальной системы подачи топлива

Размышляя какая разница между инжектором и карбюратором, многие автомобилисты приходят к выводу что электронная система гораздо надёжнее. Однако переоборудование любого автомобиля экономически невыгодно и приведёт только к излишним затратам. Решение о выборе более экономичной системы актуально при покупке машины. Разобраться чем отличаются инжектор и карбюратор довольно просто, и такие знания обязательно пригодятся.

Карбюратор уже отслужил свой срок на рынке современных автомобилей. Несмотря на его преимущества, применение инжектора наиболее эффективно и отвечает всем экологическим требованиям. Карбюраторные двигатели используются в основном на старых машинах, но такая технология отлично себя зарекомендовала и не нуждается в доработке. Применение инжектора имеет немалые преимущества и эта система установлена без возможности выбора в любой новой машине.

Система впрыска топлива езда на обедненной смеси

Немного выше мы с вами рассмотрели непосредственный впрыск, который впервые был использован на автомобилях марки «Митсубиси», которая имела аббревиатуру GDI. Давайте вкратце рассмотрим один из основных режимов – работу на обедненной смеси. Суть ее заключается в том, что транспортное средство в этом случае работает при небольших нагрузках и умеренных скоростях до 120 километров в час. Впрыск топлива осуществляется факелом в заключительном этапе сжатия. Отражаясь от поршня, горючее смешивается с воздухом и попадает в зону свечки зажигания. Получается так, что в камере смесь значительно обедняется, тем не менее ее заряд в районе свечи зажигания можно считать оптимальным. Этого хватает для его воспламенения, после этого загорается и остальная эмульсия. По сути, такая система впрыска топлива обеспечивает нормальную работу ДВС даже при соотношении воздух/топливо – 40:1.

Это весьма эффективный подход, позволяющий значительно экономить горючее

Но стоит обратить внимание, что остро встал вопрос нейтрализации отработанных газов. Дело в том, что катализатор неэффективен, так как образуется оксид азота

В этом случае используется рециркуляция отработанных газов. Специальная система ERG позволяет разбавить эмульсию отработанными газами. Это несколько снижает температуру горения и нейтрализует образование оксидов. Тем не менее такой подход не позволят увеличивать нагрузку на двигатель. Для частичного разрешения проблемы используется накопительный катализатор. Последний крайне чувствителен к горючему с высоким содержанием серы. По этой причине требуется периодическая проверка топливной системы.

Однородное смесеобразование и 2-стадийный режим

Мощностной режим (однородное смесеобразование) – идеальное решение для агрессивной езды в городских условиях, обгонов, а также движения по скоростным трассам и шоссе. В этом случае используется конический факел, он менее экономичный по сравнению с предыдущим вариантом. Впрыск осуществляется на такте впуска, а образованная эмульсия обычно имеет соотношение 14,7:1, то есть близкое к стехиометрическому. По сути, данная система автоматической подачи топлива точно такая же, как и распределительная.

Двухстадийный режим подразумевает впрыск топлива на такте сжатия, а также пуска. Основная задача – резкое повышение двигателя. Ярким примером эффективной работы такой системы является движение на малых оборотах и резкое нажатие на акселератор. В таком случае вероятность детонации значительно возрастает. По этой простой причине вместо одного этапа впрыск проходит в два.

На первом этапе впрыскивается небольшое количество горючего на такте впуска. Это позволяет несколько понизить температуру воздуха в цилиндре. Можно говорить о том, что в цилиндре будет находиться сверхбедная смесь в соотношении 60:1, следовательно, детонация невозможна как таковая. На заключительном этапе такта сжатия осуществляется впрыск струи горючего, которая доводит эмульсию до богатой в соотношении примерно 12:1. Сегодня можно говорить о том, что такая топливная система двигателя введена только для транспортных средств европейского рынка. Обусловлено это тем, что Японии не присущи большие скорости, следовательно, нет высоких нагрузок на двигатель. В Европе же большое количество скоростных шоссе и автобанов, поэтому водители привыкли ездить быстро, а это большая нагрузка на ДВС.

Устройство карбюратора

Карбюратор – представляет собой простейший вид устройства для подачи и распыления бензина. Процесс смешивания топлива с воздухом выполняется механически, а регулировка подачи смеси требует тщательной настройки. Карбюраторная система благодаря использованию простых механизмов легка в обслуживании. Опытный автомобилист может выполнить подобный ремонт самостоятельно, что даёт определённые преимущества в эксплуатации. Для таких операций нетрудно приобрести ремкомплект, а все работы проводятся штатным инструментом, имеющимся в машине.

Находится карбюратор на впускном коллекторе, а его конструкция состоит из поплавковой и смесительной камер. Для подачи топлива служит трубка распылителя, соединяющая камеры между собой. В поплавковую камеру с помощью бензонасоса подаётся топливо, а стабильную подачу бензина обеспечивает игольчатый фильтр и поплавок. Смесительная камера называется ещё воздушной и состоит из диффузора, распылителя и дроссельной заслонки. При движении поршней создаётся разрежение, обеспечивающее всасывание атмосферного воздуха и бензина. Такое смешение и обеспечивает стабильную работу двигателя.

Особенности топливного оборудования

Автомобиль всегда являлся объектом внимания защитников экологии. Отработанные газы выпускаются непосредственно в атмосферу, что чревато ее загрязнением. Диагностика топливной системы показала, что количество выбросов при неверном смесеобразовании увеличивается в разы. По этой простой причине было принято решение устанавливать каталитический нейтрализатор. Однако это устройство показывало хорошие результаты только при качественной эмульсии, а в случае каких-либо отклонений его эффективность значительно падала. Было принято решение заменить карбюратор на более точную систему впрыска, которой являлся инжектор. Первые варианты включали в себя большое количество механических составляющих и, согласно исследованиям, такая система становилась все хуже по мере эксплуатации ТС. Это было вполне закономерно, так как важные узлы и рабочие органы загрязнялись и выходили из строя.

Программист, подающий электромагнитный клапан инжектора с мощностью, активирует распылитель. После отсоединения блока питания впрыск завершен. Доза впрыскиваемого топлива пропорциональна до активации электромагнитного клапана; тем не менее, он не зависит от частоты вращения двигателя или инъекционного насоса.

Схема работы инжектора

Это влияет на снижение расхода топлива, обеспечивает более тихую работу двигателя и более низкое содержание опасных веществ в выхлопных газах. Их основным преимуществом является короткое время переключения, прибл. 0, 1 мс. Это ок. в десять раз быстрее, чем с соленоидными форсунками. В результате, начало инъекции может быть свободно скорректировано, а также объем дозы топлива, и может выполняться многофазная инъекция. Инерция соленоидных инжекторов позволила сделать одну начальную инъекцию, чтобы отключить шум горения.

Для того чтобы система впрыска смогла сама себя корректировать, был создан электронный блок управления (ЭБУ). Наряду с вмонтированным лямба-зондом, который расположен перед каталитическим нейтрализатором, это давало хорошие показатели. Можно с уверенностью говорить о том, что цены на топливо сегодня довольно высокие, а инжектор хорош как раз тем, что позволяет экономить бензин или дизель. Помимо этого есть следующие плюсы:

Группа пьезоэлектрических элементов используется в качестве элемента, управляющего работой инжектора. Благодаря такой быстрой активации интервалы между инъекциями могут быть сокращены, что облегчает оптимизацию работы двигателя. Количество топлива, включая небольшую дозу первоначальной инъекции, измеряется очень точно, что отражается на снижении расхода топлива. Прежде чем бензин может гореть в поршневом двигателе, его необходимо испарить и смешать с кислородом в нужных количествах. Этот процесс осуществляется либо карбюратором, либо системой впрыска высокого давления.

  1. Увеличение эксплуатационных характеристик мотора. В частности увеличенная мощность на 5-10%.
  2. Улучшение динамических показателей транспортного средства. Инжектор более чувствителен к изменению нагрузок и сам корректирует состав эмульсии.
  3. Оптимальная топливно-воздушная смесь уменьшает количество и токсичность отработанных газов.
  4. Инжекторная система легко запускается независимо от погодных условий, что является существенным достоинством перед карбюраторными двигателями.

Дипломная работа система питания инжекторного двигателя

Инжекторная система

На всех современных автомобилях с бензиновыми моторами используется инжекторная система подачи топлива, поскольку она является более совершенной, чем карбюраторная, несмотря на то, что она конструктивно более сложная.

Инжекторный двигатель – не новь, но широкое распространение он получил только после развития электронных технологий. Все потому, что механически организовать управление системой, обладающей высокой точностью работы было очень сложно. Но с появлением микропроцессоров это стало вполне возможно.

Инжекторная система отличается тем, что бензин подается строго заданными порциями принудительно в коллектор (цилиндр).

Основным достоинством, которым обладает инжекторная система питания, является соблюдение оптимальных пропорций составных элементов горючей смеси на разных режимах работы силовой установки. Благодаря этому достигается лучший выход мощности и экономичное потребление бензина.

Устройство системы

Инжекторная система подачи топлива состоит из электронной и механической составляющих. Первая контролирует параметры работы силового агрегата и на их основе подает сигналы для срабатывания исполнительной (механической) части.

К электронной составляющей относится микроконтроллер (электронный блок управления) и большое количество следящих датчиков:

  • лямбда-зонд;
  • положения коленвала;
  • массового расхода воздуха;
  • положения дроссельной заслонки;
  • детонации;
  • температуры ОЖ;
  • давления воздуха во впускном коллекторе.

Датчики системы инжектора

На некоторых авто могут иметься еще несколько дополнительных датчиков. У всех у них одна задача – определять параметры работы силового агрегата и передавать их на ЭБУ

Что касается механической части, то в ее состав входят такие элементы:

  • бак;
  • электрический топливный насос;
  • топливные магистрали;
  • фильтр;
  • регулятор давления;
  • топливная рампа;
  • форсунки.

Простая инжекторная система подачи топлива

Как все работает

Теперь рассмотрим принцип работы инжекторного двигателя отдельно по каждой составляющей. С электронной частью, в целом, все просто. Датчики собирают информацию о скорости вращения коленчатого вала, воздуха (поступившего в цилиндры, а также остаточной его части в отработанных газах), положения дросселя (связанного с педалью акселератора), температуры ОЖ. Эти данные датчики передают постоянно на электронный блок, благодаря чему и достигается высокая точность дозировки бензина.

Поступающую с датчиков информацию ЭБУ сравнивает с данными, внесенными в картах, и уже на основе этого сравнения и ряда расчетов осуществляет управление исполнительной частью.В электронный блок внесены так называемые карты с оптимальными параметрами работы силовой установки (к примеру, на такие условия нужно подать столько-то бензина, на другие – столько-то).

Первый инжекторный двигатель Toyota 1973 года

Чтобы было понятнее, рассмотрим более подробно алгоритм работы электронного блока, но по упрощенной схеме, поскольку в действительности при расчете используется очень большое количество данных. В целом, все это направлено на высчитывание временной длины электрического импульса, который подается на форсунки.

Поскольку схема – упрощенная, то предположим, что электронный блок ведет расчеты только по нескольким параметрам, а именно базовой временной длине импульса и двум коэффициентам – температуры ОЖ и уровне кислорода в выхлопных газах. Для получения результата ЭБУ использует формулу, в которой все имеющиеся данные перемножаются.

Для получения базовой длины импульса, микроконтроллер берет два параметра – скорость вращения коленчатого вала и нагрузку, которая может высчитываться по давлению в коллекторе.

К примеру, обороты двигателя составляют 3000, а нагрузка 4. Микроконтроллер берет эти данные и сравнивает с таблицей, внесенной в карту. В данном случае получаем базовую временную длину импульса 12 миллисекунд.

Но для расчетов нужно также учесть коэффициенты, для чего берутся показания с датчиков температуры ОЖ и лямбда-зонда. К примеру, температура составляется 100 град, а уровень кислорода в отработанных газах составляет 3. ЭБУ берет эти данные и сравнивает с еще несколькими таблицами. Предположим, что температурный коэффициент составляет 0,8, а кислородный – 1,0.

Получив все необходимые данные электронный блок проводит расчет. В нашем случае 12 множиться на 0,8 и на 1,0. В результате получаем, что импульс должен составлять 9,6 миллисекунды.

Описанный алгоритм – очень упрощенный, на деле же при расчетах может учитываться не один десяток параметров и показателей.

Поскольку данные поступают на электронный блок постоянно, то система практически мгновенно реагирует на изменение параметров работы мотора и подстраивается под них, обеспечивая оптимальное смесеобразование.

Стоит отметить, что электронный блок управляет не только подачей топлива, в его задачу входит также регулировка угла зажигания для обеспечения оптимальной работы мотора.

Теперь о механической части. Здесь все очень просто: насос, установленный в баке, закачивает в систему бензин, причем под давлением, чтобы обеспечить принудительную подачу. Давление должно быть определенным, поэтому в схему включен регулятор.

По магистралям бензин подается на рампу, которая соединяет между собой все форсунки. Подающийся от ЭБУ электрический импульс приводит к открытию форсунок, а поскольку бензин находится под давлением, то он через открывшийся канал просто впрыскивается.

Виды и типы инжекторов

Инжекторы бывают двух видов:

  1. С одноточечным впрыском. Такая система является устаревшей и на автомобилях уже не используется. Суть ее в том, что форсунка только одна, установленная во впускном коллекторе. Такая конструкция не обеспечивала равномерного распределения топлива по цилиндрам, поэтому ее работа была сходной с карбюраторной системой.
  2. Многоточечный впрыск. На современных авто используется именно этот тип. Здесь для каждого цилиндра предусмотрена своя форсунка, поэтому такая система отличается высокой точностью дозировки. Устанавливаться форсунки могут как во впускной коллектор, так и в сам цилиндр (инжекторная система непосредственного впрыска).

На многоточечной инжекторной системе подачи топлива может использовать несколько типов впрыска:

  1. Одновременный. В этом типе импульс от ЭБУ поступает сразу на все форсунки, и они открываются вместе. Сейчас такой впрыск не используется.
  2. Парный, он же попарно-параллельный. В этом типе форсунки работают парами. Интересно, что только одна из них подает топливо непосредственно в такте впуска, у второй же такт не совпадает. Но поскольку двигатель – 4-тактный, с клапанной системой газораспределения, то несовпадение впрыска по такту на работоспособность мотора влияния не оказывает.
  3. Фазированный. В этом типе ЭБУ подает сигналы на открытие для каждой форсунки отдельно, поэтому впрыск происходит с совпадением по такту.

Примечательно, что современная инжекторная система подачи топлива может использовать несколько типов впрыска. Так, в обычном режиме используется фазированный впрыск, но в случае перехода на аварийное функционирование (к примеру, один из датчиков отказал), инжекторный двигатель переходит на парный впрыск.

Обратная связь с датчиками

Одним из основных датчиков, на показаниях которого ЭБУ регулирует время открытия форсунок, является лямбда-зонд, установленный в выпускной системе. Этот датчик определяет остаточное (не сгоревшее) количество воздуха в газах.

Эволюция датчика лямбда-зонд от Bosch

Благодаря этому датчику обеспечивается так называемая «обратная связь». Суть ее заключается вот в чем: ЭБУ провел все расчеты и подал импульс на форсунки. Топливо поступило, смешалось с воздухом и сгорело. Образовавшиеся выхлопные газы с не сгоревшими частицами смеси выводится из цилиндров по системе отвода выхлопных газов, в которую установлен лямбда-зонд. На основе его показаний ЭБУ определяет, правильно ли были проведены все расчеты и при надобности вносит корректировки для получения оптимального состава. То есть, на основе уже проведенного этапа подачи и сгорания топлива микроконтроллер делает расчеты для следующего.

Стоит отметить, что в процессе работы силовой установки существуют определенные режимы, при которых показания кислородного датчика будут некорректными, что может нарушить работу мотора или требуется смесь с определенным составом. При таких режимах ЭБУ игнорирует информацию с лямбда-зонда, а сигналы на подачу бензина он отправляет, исходя из заложенной в карты информации.

На разных режимах обратная связь работает так:

  • Запуск мотора. Чтобы двигатель смог завестись, нужна обогащенная горючая смесь с увеличенным процентным содержанием топлива. И электронный блок это обеспечивает, причем для этого он использует заданные данные, и информацию от кислородного датчика он не использует;
  • Прогрев. Чтобы инжекторный двигатель быстрее набрал рабочую температуру ЭБУ устанавливает повышенные обороты мотора. При этом он постоянно контролирует его температуру, и по мере прогрева корректирует состав горючей смеси, постепенно ее обедняя до тех пор, пока состав ее не станет оптимальным. В этом режиме электронный блок продолжает использовать заданные в картах данные, все еще не используя показания лямбда-зонда;
  • Холостой ход. При этом режиме двигатель уже полностью прогрет, а температура выхлопных газов – высокая, поэтому условия для корректной работы лямбда-зонда соблюдаются. ЭБУ уже начинает использовать показания кислородного датчика, что позволяет установить стехиометрический состав смеси. При таком составе обеспечивается наибольший выход мощности силовой установки;
  • Движение с плавным изменением оборотов мотора. Для достижения экономичного расхода топлива при максимальном выходе мощности, нужна смесь со стехиометрическим составом, поэтому при таком режиме ЭБУ регулирует подачу бензина на основе показания лямбда-зонда;
  • Резкое увеличение оборотов. Чтобы инжекторный двигатель нормально отреагировал на такое действие, нужна несколько обогащенная смесь. Чтобы ее обеспечить, ЭБУ использует данные карт, а не показания лямбда-зонда;
  • Торможение мотором. Поскольку этот режим не требует выхода мощности от мотора, то достаточно, чтобы смесь просто не давала остановиться силовой установке, а для этого подойдет и обедненная смесь. Для ее проявления показаний лямбда-зонда не нужно, поэтому ЭБУ их не использует.

Как видно, лямбда-зонд хоть и очень важен для работы системы, но информация с него используется далеко не всегда.

Напоследок отметим, что инжектор хоть и конструктивно сложная система и включает множество элементов, поломка которых сразу же сказывается на функционировании силовой установки, но она обеспечивает более рациональный расход бензина, а также повышает экологичность автомобиля. Поэтому альтернативы этой системе питания пока нет.

курсовая работа Инжекторные двигатели

Применение систем впрыска в автомобилях. Устройство и принцип работы инжекторных систем подачи топлива, их преимущества перед карбюраторными. Техническое обслуживание и ремонт инжекторных двигателей. Диагностика неисправностей систем подачи топлива.

Нажав на кнопку «Скачать архив», вы скачаете нужный вам файл совершенно бесплатно.
Перед скачиванием данного файла вспомните о тех хороших рефератах, контрольных, курсовых, дипломных работах, статьях и других документах, которые лежат невостребованными в вашем компьютере. Это ваш труд, он должен участвовать в развитии общества и приносить пользу людям. Найдите эти работы и отправьте в базу знаний.
Мы и все студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будем вам очень благодарны.

Чтобы скачать архив с документом, в поле, расположенное ниже, впишите пятизначное число и нажмите кнопку «Скачать архив»

Подобные документы

Назначение, классификация, устройство и принцип работы инжекторных двигателей. Гидравлическая, электромагнитная и электрогидравлическая форсунки. Конструктивные элементы системы впрыска, предназначенные для дозированной подачи и распыления топлива.

реферат [1,2 M], добавлен 07.07.2014

Преимущества впрысковых систем подачи топлива. Устройство, электросхема, особенности работы системы впрыска топлива автомобиля ВАЗ-21213, ее диагностика и ремонт. Диагностические приборы и основные этапы диагностики систем автомобиля. Промывка инжектора.

реферат [2,3 M], добавлен 20.11.2012

Характеристика систем центрального и многоточечного впрыска топлива. Принцип работы плунжерного насоса, применение электромагнитных форсунок. Особенности топливного насоса с электрическим приводом. Причины неисправности систем впрыска топлива Bosch.

дипломная работа [4,3 M], добавлен 06.02.2012

Преимущества впрысковых систем подачи топлива. Устройство и работа инжекторной системы центрального впрыска топлива автомобиля ВАЗ-21213, операции технического обслуживания и диагностирования. Безопасность и охрана труда во время техобслуживания системы.

курсовая работа [535,9 K], добавлен 02.02.2013

Назначение, устройство и принцип действия управляемых электроникой систем многоточечного (распределенного) прерывистого впрыска топлива. Достоинства систем: увеличение экономичности, снижение токсичности отработавших газов, улучшение динамики автомобиля.

контрольная работа [1,2 M], добавлен 14.11.2010

Анализ существующих систем впрыскивания топлива двигателей с принудительным воспламенением и особенностей их конструкции. Разработка математической модели процесса тепловыделения в цикле сгорания топлива и оптимизации топливоподачи в инжекторных ДВС.

дипломная работа [1,2 M], добавлен 09.05.2013

Характеристики системы впрыска с распределительным устройством. Устройство основных элементов системы Common rail. Элементы подачи топлива под низким давлением. Подача топлива под высоким давлением. Фазы впрыска топлива. Топливопроводы высокого давления.

реферат [1,3 M], добавлен 09.01.2011

Техническое обслуживание и ремонт автомобилей. Общее устройство топливной системы. Устройство и работа карбюраторного двигателя К-126Б. Подача топлива, очистка воздуха, подогрев горючей смеси. Техническое обслуживание узлов и приборов подачи топлива.

контрольная работа [36,9 K], добавлен 06.03.2009

Обслуживание и контроль системы питания. Измерение величины подачи топлива. Метод измерительных мензурок. Электронная система измерения величины подачи топлива. Возможность уменьшения и компенсации температуры. Проверка при помощи оптического датчика.

реферат [19,2 K], добавлен 31.05.2012

Назначение, устройство, принцип работы двигателя автомобиля ВАЗ 2111. Диагностика неисправностей и методы их устроения. Повышенный расход топлива, недостаточное давление в рампе системы питания. Техническое обслуживание двигателя, охрана труда.

курсовая работа [1,3 M], добавлен 10.05.2011

Устройство системы питания автомобиля

Устройство системы питания инжекторного двигателя

Система подачи топлива инжекторного двигателя получила распространение в современных автомобилях и имеет ряд преимуществ перед топливной системой карбюраторного двигателя. В этой статье мы рассмотрим устройство инжектора и узнаем, как работает система подачи топлива инжекторного двигателя и электронная система питания.

Устройство инжектора

Основная задача системы питания инжекторного двигателя заключается в обеспечении подачи оптимального количества бензина в двигатель при разных режимах работы. Подача бензина в двигатель осуществляется с помощью форсунок, которые установлены во впускном трубопроводе.

Устройство системы питания инжектора:

1. Электробензонасос – устанавливается в модуле, который располагается в топливном баке. Модуль также включает в себя такие дополнительные элементы, как топливный фильтр, датчик уровня бензина и завихритель.

Электробензонасос предназначен для нагнетания бензина из топливного бака в подающий топливопровод. Управление электробензонасосом осуществляется с помощью контроллера через реле.

2. Топливный фильтр – предназначен для очистки топлива от грязи и примесей, которые могут привести к неравномерной работе двигателя, неустойчивой работе инжектора, загрязнению форсунок. В инжекторных системах к качеству топлива предъявляются высокие требования.

3. Топливопроводы – служат для подачи топлива от бензонасоса к рампе и обратно от рампы в топливный бак. Соответственно существует прямой и обратный топливопроводы.

4. Рампа форсунок с топливными форсунками – конструкция рампы обеспечивает равномерное распределение топлива по форсункам. На топливной рампе располагаются форсунки, регулятор давления топлива и штуцер контроля давления в топливной системе инжектора.

5. Регулятор давления топлива – предназначен для поддержания оптимального перепада давления, который способствует тому, что количество впрыскивания топлива зависит только от длительности впрыска. Излишки топлива регулятор подает обратно в бак.

Как работает система питания инжекторного двигателя?

Для стабильной работы двигателя необходимо обеспечить сбалансированное поступление топливовоздушной смеси в камеру сгорания. Приготовление топливовоздушной смеси происходит в впускном трубопроводе, благодаря смешиванию бензина с воздухом. Контроллер с помощью управляющего импульса открывает клапан форсунки и путем изменения длительности импульса регулирует состав топливовоздушной смеси.
Регулятор давления топлива поддерживает перепад давления топлива постоянным, соответственно количество топлива, что подается пропорционально времени, при котором форсунки находятся в открытом состоянии. Контроллер поддерживает оптимальное соотношение топливовоздушной смеси путем изменения длительности импульсов. Если длительность импульса увеличивается – смесь обогащается, если уменьшается – смесь обедняется.

Технологический процесс поэлементного диагностирования автомобиля ВАЗ-2112

Устройство системы питания инжекторного двигателя ВАЗ-2112. Характеристика замены фильтра тонкой очистки топлива. Смена дроссельной заслонки машины. Установка топливного модуля бензонасоса. Особенность снятия топливной рампы в боре с форсунками.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Подобные документы

Техническое обслуживание, назначение и устройство кузова ВАЗ-2112, диагностика неисправностей и способы их устранения. Технологический процесс, инструмент, оборудование и приспособления, используемые при замене переднего ветрового стекла автомобиля.

контрольная работа [377,8 K], добавлен 25.06.2015

Устройство и назначение системы питания двигателя КамАЗ–740. Основные механизмы, узлы и неисправности системы питания двигателя, ее техническое обслуживание и текущий ремонт. Система выпуска отработанных газов. Фильтры грубой и тонкой очистки топлива.

реферат [963,8 K], добавлен 31.05.2015

Системы тепловоза (масляная, тепловая). Назначение топливного фильтра для очистки дизельного топлива от посторонних твердых частиц, его устройство и принцип действия. Очистка фильтра от грязи, его промывка керосином и продувание сжатым сухим воздухом.

курсовая работа [1,6 M], добавлен 16.12.2015

Назначение и устройство кузова. Техническое обслуживание ВАЗ-2112. Визуальное определение коррозии кузова автомобиля. Неисправности и способы их устранения. Инструмент, оборудование и приспособления используемое при замене переднего ветрового стекла.

курсовая работа [972,4 K], добавлен 24.06.2015

Сравнение систем питания дизельных двигателей. Смешанные системы питания. Малотоксичные и нетоксичные двигатели. Зависимость топливной экономичности от конструкций систем. Наличие примесей в дизельном топливе. Нормы расхода топлива для автомобиля ЗИЛ-133.

дипломная работа [1,2 M], добавлен 16.06.2015

Устройство системы питания дизельного двигателя. Фильтр тонкой очистки топлива и питание дизеля КамАЗ-740 воздухом. Основные возможные неисправности в системе, способы их устранения. Перечень работ при техническом обслуживании, технологическая карта.

контрольная работа [243,3 K], добавлен 09.12.2012

Модель системы управления электронной дроссельной заслонкой автомобиля, область работоспособности. Оптимизация по критерию «среднеквадратической ошибки», «минимум времени регулирования». Построение множества Парето. Трехмерное моделирование в AutoCAD.

курсовая работа [2,0 M], добавлен 21.01.2013

Описание конструктивных особенностей блока цилиндров двигателя ВАЗ-2112, виды его износа и основные дефекты. Технологические операции по восстановлению пробоин и раковин в блоке цилиндров клеевыми композициями. Восстановление резьбы в отверстиях блока.

курсовая работа [1,5 M], добавлен 08.07.2014

Проект приспособления для проверки производительности бензонасоса автомобиля ЗИЛ-130. Технологический процесс ремонта и сборки узла. Нормирование работ, расчет трудоемкости, численности рабочих, оборудования. Безопасность и экономическая оценка проекта.

курсовая работа [569,6 K], добавлен 31.05.2012

Общее устройство и работа двигателя внутреннего сгорания. Система управления двигателем автомобиля ВАЗ. Преимущества и недостатки двухтактного инжекторного двигателя по сравнению с карбюраторным. Функционирование типовой системы инжекторного впрыска.

курсовая работа [908,7 K], добавлен 31.10.2011

0 0 голоса

Рейтинг статьи

Инжекторная система подачи топлива


Собственно, какая разница, что там происходит под капотом у нашего автомобиля? Едет, и слава богу. А если говорить о системе питания в принципе, то по большому счету, и карбюратор, и инжектор выполняют одну и ту же функцию, только несколько другими средствами. Не факт, что инжектор справляется лучше, он просто дешевле в изготовлении и проще в настройках, чем карбюратор. Его величество карбюратор — это интеллигентная и изящная металлическая конструкция, которая без посторонней помощи способна обеспечивать двигатель топливом. Инжектор — разбалованный принц, которому то топливом не угодили, то давление ему не то. Но обо всем по порядку.

Содержание:

  1. Когда появился инжектор
  2. Что такое инжекторная система питания
  3. Принцип работы инжекторной системы подачи топлива
  4. Особенности системы впрыска
  5. Диагностика инжекторных систем
  6. Промывка инжекторной системы

Когда появился инжектор

Карбюратор, судя по всему, уже смешал отведенное ему количество топлива с воздухом в XX веке и его время стремительно подходит к концу. Несмотря на то что инжекторная система подачи топлива появилась гораздо раньше, чем карбюратор, она только начинает обживаться под капотами автомобилей. Своим происхождением впрыск обязан итальянскому физику и изобретателю Джованни Вентури, который изобрел форсунку с переменным сечением и скромненько назвал ее Труба Вентури.

Использовать ее в автомобилях начали ребята из гаража Леона Левассора. Что-то наподобие современного впрыска они ставили на свои автомобили еще в 1902 году. После этого автомобильные системы питания метались в поисках лучшего устройства, а инжектор нашел себе применение в авиационных двигателях. К концу 40-х годов все военные истребители поголовно пользовались инжекторной системой питания до тех пор, пока военная авиация не перешла на реактивную тягу.

Что такое инжекторная система питания

Самым первым инжекторным автомобилем стал Mercedes-Benz 300 SL. Это тот самый легендарный МВ с дверями «крыло чайки», только он имел механический моновпрыск, который уже лет 30, как не применяется. Резюмируя эту историческую справку, скажем, что инжекторная система питания — это комплект устройств и элементов, которые обеспечивают дозированную подачу топлива в камеру сгорания.

Простейший инжекторный автомобиль в обязательном порядке имеет на борту:

  • форсунку-распылитель;
  • насос высокого давления;
  • топливный фильтр;
  • впускной коллектор;
  • воздушный фильтр;
  • систему управления, которая может быть механической или электронной.

Принцип работы инжекторной системы подачи топлива

Инжектор, в принципе, это распылитель-форсунка, поэтому логичнее и правильнее было бы называть систему впрысковой. Система впрыска работает точно так же, как и карбюратор, только ее элементы разбросаны по всей машине, а карбюратор компактно собрал все системы в своем корпусе. Ему не нужны никакие дополнительные устройства, карбюратор может обойтись (это не значит, что обходится) без насосов, фильтров и электроники. Принцип работы системы впрыска чрезвычайно прост: топливо из бака поступает в магистраль под давлением, которое создал бензонасос. Как правило, в современных автомобилях он находится прямо в баке, но есть исключения.

После этого бензин поступает в топливную рампу, где уже распределяется по форсункам. Форсунка дозировано, по мере необходимости, впрыскивает топливо или прямо в камеру сгорания, тогда такая система называется непосредственным впрыском, или во впускной коллектор, где смешивается с воздухом и подается в камеру сгорания через впускной клапан.

Особенности системы впрыска

Основным преимуществом системы впрыска считают точную дозировку топлива, необходимую для оптимальной работы двигателя в определенный момент и под определенной нагрузкой. Этого позволила добиться только электронная система управления. Старые инжекторные системы имели механическое управление и подавали бензин по средним потребностям мотора. Современный инжектор способен точно вычислить сколько топлива необходимо и в какой момент его нужно подать. Синхронизация системы питания с зажиганием позволяет оперативно менять как угол опережения подачи искры, так и момент подачи бензина, поэтому теоретически, инжекторные системы должны быть эффективнее и экономичнее карбюраторных.

Диагностика инжекторных систем

Действительно, с применением электроники и распределенной системы впрыска моторы стали немного экономичнее, но против физики не попрешь, и без нужного количества бензина камера сгорания просто не выдаст ту энергию, которая необходима. С усложнением систем впрыска стали появляться новые проблемы, особенно на дешевых машинах, поскольку система впрыска очень требовательна к материалам топливной аппаратуры и особенно, к качеству топлива. Это вообще больной вопрос для всех инжекторов. Количество серы в отечественном бензине не укладывается ни в какие нормы, поэтому даже на недорогих системах впрыска очень часто требуется вмешательство механика.

Неисправности системы впрыска проявляются по-разному, но методы диагностики на современных СТО позволяют довольно точно определить нерабочий элемент. Чаще всего, это страдают от топлива насосы и форсунки. Определить неисправность просто, для этого даже не нужно ехать в сервис:

  • тяжелый пуск;
  • высокий расход;
  • провалы в работе на средних оборотах и отсутствие холостых;
  • сбои в переходных режимах.

Все это свидетельствует о недостаточном количестве бензина в камере сгорания. Насосы, как правило, не ремонтируют, по крайней мере, на официальных сервисах, а форсунки приходится мыть и прочищать.

Промывка инжекторной системы

Есть несколько способов очистки инжекторной системы. Если двигатель находится еще не в критическом состоянии, тогда может помочь промывка при помощи топливных присадок. Они растворяют отложения в насосе, топливопроводе, а главное, в форсунках, и в некоторой степени чистят систему от грязи и шлаков. не всегда это удается и не всегда это безопасно для двигателя, поэтому наиболее эффективным способом прочистки форсунок считают ультразвуковые ванны. Это не механический способ очистки и процесс проходит довольно эффективно.

Инжекторная система подачи топлива продолжает совершенствоваться, полностью вытесняя карбюраторы. Системы вполне работоспособны, только для того, чтобы избежать лишних проблем с очисткой и регулировками, стоит следить за качеством топлива ровно настолько, насколько это позволяют наши нефтеперерабатывающие комбинаты. Чистого всем бензина, и удачи в дороге!

Читайте также:


Как работает промывка впрыска топлива?

Топливные форсунки, как следует из их названия, отвечают за попадание топлива в двигатель. Системы впрыска топлива либо работают через дроссельную заслонку, содержащую всего 2 форсунки, либо идут прямо в порт с одной форсункой на цилиндр. Сами форсунки распыляют газ в камеру сгорания, как распылитель, позволяя газу смешиваться с воздухом перед воспламенением. Затем топливо воспламеняется, и двигатель продолжает движение. Если форсунки загрязняются или забиваются, двигатель не может работать так плавно.

Выполнение промывки впрыска топлива может устранить проблемы с потерей мощности или пропусками зажигания или может быть выполнено просто в качестве меры предосторожности. Процесс включает в себя промывку чистящих химикатов через топливные форсунки в надежде удалить мусор и, в конечном итоге, улучшить поток топлива. Эта услуга вызвала споры, некоторые утверждали, что промывка впрыска топлива не стоит затраченных усилий. Поскольку стоимость замены топливной форсунки столь же велика, услуга, которая может устранить проблемы с впрыском топлива или, по крайней мере, помочь в диагностике проблемы, может быть чрезвычайно полезной.

Как загрязняются топливные форсунки?

Каждый раз, когда двигатель внутреннего сгорания выключается, в камерах сгорания остаются остатки топлива / выхлопных газов. Пока двигатель охлаждается, испаренные газы оседают на всех поверхностях камеры сгорания, включая сопло топливной форсунки. Со временем этот остаток может уменьшить количество топлива, которое инжектор может подать в двигатель.

Остатки и примеси в топливе также вызывают засорение форсунок. Это менее распространено, если газ поступает от современного бензонасоса и топливный фильтр работает нормально.Коррозия в топливной системе также может засорить форсунки.

Вашему автомобилю требуется промывка системы впрыска топлива?

Вы не поверите, но промывка впрыска топлива чаще всего проводится по диагностическим причинам. Если промывка форсунок в автомобиле, который испытывает проблемы с подачей топлива, не дает результатов, механик в большинстве случаев может исключить проблему с топливными форсунками. Если у вашего автомобиля есть проблемы, которые могут быть связаны с системой впрыска топлива, или если он только начинает показывать свой возраст и со временем заметно теряет мощность, промывка впрыска топлива будет полезна.

Как вид ремонта, промывка впрыска топлива не очень эффективна, если только проблема не связана конкретно с мусором внутри или вокруг топливных форсунок. Если форсунка неисправна, скорее всего, будет слишком поздно. Если проблема серьезнее, чем просто мусор, то форсунки можно удалить и почистить гораздо более тщательно с помощью ультразвука. Этот процесс очень похож на профессиональную чистку ювелирных изделий. Дополнительным преимуществом этого является то, что механик может проверить топливные форсунки по отдельности, прежде чем они будут возвращены в двигатель.

Если форсунки не работают должным образом и их ничто не забивает, неисправные форсунки необходимо полностью заменить.

Предупреждающие знаки неисправной топливной форсунки

Горючие двигатели нуждаются в трех жизненно важных элементах, которые помогают двигателю создавать энергию: воздух , искра и топливо. Если какой-либо из этих элементов отсутствует, вашему двигателю будет сложно работать или даже запуститься. Впрыск топлива — это процесс подачи топлива в двигатель внутреннего сгорания.Когда топливные форсунки забиты или вышли из строя электрически, ваш автомобиль может работать не так, как должен. Вот что вам следует знать о топливных форсунках:

Что такое топливная форсунка?

Топливные форсунки — это просто соленоиды, цилиндрические катушки из проволоки, действующие как магнит, пропускающий электрический ток, которые очень быстро приводят в действие поршни как часть системы подачи топлива двигателя. Он принимает и распыляет бензиновый туман под высоким давлением в двигатель, управляемый внутренним компьютером автомобиля.Компьютер регулирует количество топлива и точное время выхода топлива. Большинство легковых и легких грузовиков с двигателями внутреннего сгорания оснащено одной топливной форсункой на цилиндр. За время эксплуатации автомобиля форсунки могли сработать миллионы раз!

В прошлом автомобили производились для распыления топлива в верхний впускной коллектор для смешивания с воздухом перед входом в камеру сгорания для воспламенения. Со временем производители перешли на впрыск топлива с использованием одной форсунки на цилиндр, при которой топливо впрыскивается в нижний впускной коллектор сразу за впускным клапаном.В последнее время многие производители автомобилей перешли на систему прямого впрыска. Прямой впрыск подает топливо непосредственно в каждый цилиндр, а не во впускной коллектор. Системы прямого впрыска топлива производят меньше выбросов, они более мощные и более эффективно доставляют топливо. Однако прямой впрыск обходится дороже из-за более дорогих деталей и более высокого расхода топлива. Таким образом, хотя транспортное средство может использовать топливо более эффективно, оно потребляет значительное количество.

Каковы признаки неисправной топливной форсунки?

Топливные форсунки обычно выходят из строя из-за скопления загрязняющих веществ, таких как углерод.Накопление углерода может вызвать засорение или частичное засорение форсунки, не позволяя форсунке полностью закрываться. Это приводит к потеканию, которое вызывает пропуски зажигания. Топливные форсунки также могут протекать снаружи в результате сухих, потрескавшихся резиновых уплотнений или трещин внутри самого инжектора. Электрические части инжектора особенно уязвимы к старению, нагреванию и повреждению от влаги. Симптомы неисправности включают:

  • Пропуски воспламенения из-за нехватки топлива — пропуски зажигания — это заметные события, которые происходят при работающем двигателе, которые часто обнаруживаются по разнице в производительности или легкому хлопку.Однако чем больше двигатель, тем меньше вероятность пропуска зажигания.
  • Неровная работа на холостом ходу — вам может казаться, что двигатель глохнет, когда вы останавливаетесь.
  • Недостаток мощности — Двигатель не может обеспечить достаточную мощность для работы.
  • Низкая топливная эффективность — Топливо расходуется впустую из-за утечки, подачи слишком большого количества топлива или из-за невозможности получения правильной формы распыления для сжигания.
  • Индикатор проверки двигателя горит — слишком много или недостаточное количество топлива, подаваемого в двигатель, может вызвать срабатывание индикатора проверки двигателя.
  • Проблемы с запуском — В двигатель подано слишком много или недостаточно топлива. Это также может вызвать остановку двигателя или помешать запуску двигателя.
  • Запах топлива — Если форсунка протекает, вы можете почувствовать запах бензина во время работы.

Каждый раз, когда в вашем автомобиле обнаруживается утечка, технический специалист должен немедленно осмотреть его, особенно на предмет утечки топлива. Утечка топлива и паров могут воспламениться под капотом автомобиля и стать причиной пожара.Засоренный инжектор не является проблемой для безопасности, но он приводит к тому, что автомобиль плохо работает. Продолжительное топливное голодание может привести к внутреннему повреждению двигателя или повреждению каталитического нейтрализатора. Топливные форсунки можно проверить и протестировать, чтобы определить, следует ли их заменять или чистить.

Как проверить топливные форсунки

Проверка баланса электроники на неисправность электроники возможна с помощью диагностического прибора. Техник будет использовать это устройство для измерения амперного сопротивления форсунок и проверки напряжения в жгуте проводов на предмет электрических ошибок.Если топливная форсунка забита, техническому специалисту, возможно, придется снять форсунки и выполнить проверку потока. Проверка расхода позволит измерить состояние и расход ваших топливных форсунок.

Служба чистки топливных форсунок

Очистка топливных форсунок подобна настройке вашей топливной системы, которую следует выполнять каждые 30 000 — 45 000 миль. После выполнения вы заметите значительную разницу. Эта услуга включает в себя очистку иглы иглы или шарика и седла внутри топливной форсунки (игла — это то, что опускается для выпуска топлива и быстро поднимается, предотвращая рассеивание топлива).Служба также удаляет скопившееся и скопившееся топливо в верхней части форсунки, одновременно очищая от нагара и улучшая распыление топлива (топливо необходимо разбить на более мелкие частицы, смешать с воздухом, а затем испарить для идеальных условий использования в двигателе с горючим топливом) . Хотя эта услуга улучшит работу ваших форсунок, предназначенных для удаления небольших отложений нагара, она не сможет исправить неисправную форсунку. Сильные отложения из-за плохого качества топлива и отсутствия технического обслуживания считаются неисправностью форсунки, которая требует замены.

Let Sun Devil Auto Help

Наши специалисты в Sun Devil Auto разработали специальную четырехступенчатую очистку топливной системы, которая включает в себя услугу очистки топливных форсунок и многое другое! Эта специализированная услуга поможет гарантировать, что ваш автомобиль сможет выработать нужную мощность и повысить топливную экономичность. Четырехступенчатая очистка топливной системы включает:

  • Очистка форсунок
  • Удаление нагара с корпуса дроссельной заслонки
  • Очистить клапаны от нагара для предотвращения прилипания и обеспечения надлежащего уплотнения
  • Замена топливного фильтра для предотвращения попадания загрязнений в двигатель.Примечание: для большинства новых автомобилей этот шаг может не требоваться, поскольку этот компонент является частью топливного насоса.
  • Присадка к топливу, помогающая уменьшить влажность в системе, делая ваше топливо более эффективным. Также помогает поддерживать форсунки и другие компоненты в топливной системе.

Помогите поддерживать работу двигателя и оптимальную выработку мощности за счет того, что топливные форсунки вашего автомобиля чистые и работают с максимальным потенциалом. Если ваш автомобиль работает не так хорошо, как раньше, назначьте встречу в любом из наших сервисных центров для четырехступенчатой ​​очистки топливной системы Sun Devil Auto сегодня!

Компоненты системы впрыска топлива

Компоненты системы впрыска топлива

Ханну Яэскеляйнен, Магди К.Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Реферат : Систему впрыска топлива можно разделить на стороны низкого и высокого давления. Компоненты низкого давления включают топливный бак, топливный насос и топливный фильтр. Компоненты стороны высокого давления включают насос высокого давления, аккумулятор, топливную форсунку и форсунку топливной форсунки.Для использования с различными типами систем впрыска топлива было разработано несколько конструкций форсунок и различные методы приведения в действие.

Компоненты стороны низкого давления

Обзор

Чтобы система впрыска топлива выполняла свое предназначение, топливо должно подаваться в нее из топливного бака. Это роль компонентов топливной системы низкого давления. Сторона низкого давления топливной системы состоит из ряда компонентов, включая топливный бак, один или несколько насосов подачи топлива и один или несколько топливных фильтров.Кроме того, многие топливные системы содержат охладители и / или нагреватели для лучшего контроля температуры топлива. На рисунке 1 показаны два примера схем топливных систем низкого давления: один для грузовика с дизельным двигателем большой грузоподъемности и один для легкового легкового автомобиля с дизельным двигателем [1590] [1814] .

Рисунок 1 . Примеры топливных систем низкого давления для тяжелых и легких дизельных автомобилей

Топливный бак и топливный насос

Топливный бак — это резервуар, в котором хранится запас топлива и который помогает поддерживать его температуру на уровне ниже точки воспламенения.Топливный бак также служит важным средством отвода тепла от топлива, возвращаемого двигателем [528] . Топливный бак должен быть устойчивым к коррозии и герметичным при давлении не менее 30 кПа. Он также должен использовать некоторые средства для предотвращения чрезмерного накопления давления, такие как выпускной или предохранительный клапан.

Насос подачи топлива, часто называемый подъемным насосом, отвечает за всасывание топлива из бака и его подачу в насос высокого давления. Современные топливные насосы могут иметь электрический или механический привод от двигателя.Использование топливного насоса с электрическим приводом позволяет размещать насос в любом месте топливной системы, в том числе внутри топливного бака. Насосы с приводом от двигателя прикреплены к двигателю. Некоторые топливные насосы могут быть встроены в агрегаты, выполняющие другие функции. Например, так называемые тандемные насосы представляют собой агрегаты, в состав которых входят топливный насос и вакуумный насос для усилителя тормозов. Некоторые топливные системы, например системы, основанные на насосе распределительного типа, включают в себя подающий насос с механическим приводом и насос высокого давления в одном блоке.

Топливные насосы обычно рассчитаны на подачу большего количества топлива, чем потребляется двигателем в любой конкретной операционной системе. Этот дополнительный поток топлива может выполнять ряд важных функций, включая подачу дополнительного топлива для охлаждения форсунок, насосов и других компонентов двигателя и поддержание более постоянной температуры топлива во всей топливной системе. Кроме того, избыточное топливо, которое нагревается при контакте с горячими компонентами двигателя, может быть возвращено в бак или топливный фильтр для улучшения работоспособности автомобиля при низких температурах.

Топливный фильтр

Безотказная работа дизельной системы впрыска возможна только на фильтрованном топливе. Топливные фильтры помогают уменьшить повреждение и преждевременный износ от загрязнений, задерживая очень мелкие частицы и воду, чтобы предотвратить их попадание в систему впрыска топлива. Как показано на рисунке 1, топливные системы могут содержать одну или несколько ступеней фильтрации. Во многих случаях экран курса также расположен на входе топлива, расположенном в топливном баке.

В двухступенчатой ​​системе фильтрации обычно используется первичный фильтр на впускной стороне топливоперекачивающего насоса и вторичный фильтр на выпускной стороне.Первичный фильтр необходим для удаления более крупных частиц. Вторичный фильтр необходим, чтобы выдерживать более высокое давление и удалять более мелкие частицы, которые могут повредить компоненты двигателя. Одноступенчатые системы удаляют более крупные и мелкие частицы в одном фильтре.

Фильтры могут быть коробчатого типа или сменного элемента, как показано на рисунке 2. Фильтр коробчатого типа может быть полностью заменен по мере необходимости и не требует очистки. Фильтры со сменным элементом должны быть тщательно очищены при замене элементов, и необходимо соблюдать осторожность, чтобы избежать любых остатков грязи, которые могут мигрировать к сложным частям системы впрыска топлива.Фильтры могут быть изготовлены из металла или пластика.

Рисунок 2 . Два типа топливных фильтров

(а) Коробчатого типа; (b) Тип элемента

Обычными материалами для современных топливных фильтрующих элементов являются синтетические волокна и / или целлюлоза. Также можно использовать микроволокна, но из-за риска миграции мелких кусочков стекловолокна, отколовшихся от основного элемента, в критические компоненты топливной системы, их использование в некоторых приложениях избегается [2046] . В прошлом также использовались гофрированная бумага, упакованная хлопковая нить, древесная щепа, смесь упакованной хлопковой нити и древесных волокон и намотанный хлопок [529] .

Требуемая степень фильтрации зависит от конкретного применения. Обычно, когда два фильтра используются последовательно, первичный фильтр задерживает частицы размером примерно 10–30 мкм, в то время как вторичный фильтр способен задерживать частицы размером более 2–10 мкм. По мере развития топливных систем зазоры и нагрузки на компоненты высокого давления увеличиваются, и потребность в чистом топливе становится все более острой. Как способность топливных фильтров удовлетворять потребности в более чистом топливе [2047] , так и методы количественной оценки приемлемых уровней загрязнения топлива потребовались для развития [2048] .

Помимо предотвращения попадания твердых частиц в оборудование для подачи топлива и впрыска, необходимо также предотвратить попадание воды в топливе в важные компоненты системы впрыска топлива. Свободная вода может повредить смазываемые топливом компоненты системы впрыска топлива. Вода также может замерзнуть в условиях низких температур, а лед может заблокировать небольшие проходы системы впрыска топлива, тем самым перекрыв подачу топлива к остальной части системы впрыска топлива.

Удалить воду из топлива можно двумя способами.Поступающее топливо может подвергаться центробежным силам, которые отделяют более плотную воду от топлива. Гораздо лучшая эффективность удаления может быть достигнута с помощью фильтрующего материала, который отделяет воду. На рис. 3 показан фильтр, использующий комбинацию средового и центробежного подходов.

Рисунок 3 . Топливный фильтр с водоотделителем

Различные водоразделительные среды работают по разным принципам. Гидрофобная барьерная среда , такая как обработанная силиконом целлюлоза, отталкивает воду и заставляет ее скатываться вверх по поверхности.По мере того, как бусинки становятся больше, они под действием силы тяжести стекают по лицевой стороне элемента в чашу. Гидрофильная коалесцирующая среда , такая как стеклянное микроволокно, имеет высокое сродство к воде. Вода в топливе связывается со стеклянными волокнами, и со временем, когда все больше воды поступает со стороны входа, образуются массивные капли. Вода проходит через фильтр с топливом и на выходе из потока топлива выпадает в сборный стакан.

Более широкое использование поверхностно-активных присадок к топливу и компонентов топлива, таких как биодизель, сделало обычные разделяющие среды менее эффективными, и производителям фильтров потребовалось разработать новые подходы, такие как композитные среды и коалесцирующие среды со сверхвысокой площадью поверхности [2049] [2050] [2051] .Также были затронуты методы количественной оценки эффективности отделения топлива от воды [2052] .

Топливные фильтры также могут содержать дополнительные элементы, такие как подогреватели топлива, тепловые переключающие клапаны, деаэраторы, датчики воды в топливе, индикаторы замены фильтров.

Подогреватель топлива помогает минимизировать накопление кристаллов парафина, которые могут образовываться в топливе при его охлаждении до низких температур. В обычных методах отопления используются электрические нагреватели, охлаждающая жидкость двигателя или рециркулируемое топливо. На рисунке 1 показаны два подхода, в которых для нагрева поступающего топлива используется теплое возвращаемое топливо.

Перелив топлива и утечка топлива, возвращающегося в бак, также переносят воздух и пары топлива. Присутствие газообразных веществ в топливе может вызвать затруднения при запуске, а также нормальной работе двигателя в условиях высоких температур. Таким образом, выпускные клапаны и деаэраторы используются для удаления паров и воздуха из системы подачи топлива и обеспечения бесперебойной работы двигателя.

###

Причины потери питания и способы их устранения

Двигатель транспортного средства вырабатывает мощность, используя смесь воздуха и топлива для сгорания.Энергия, произведенная в результате сгорания, затем передается на колеса, и автомобиль движется. Задача двигателя — многократно выполнять эту функцию с максимальной эффективностью. Однако по нескольким причинам двигатель теряет мощность, и мы испытываем снижение производительности. Это не неизлечимое механическое заболевание, и его можно решить путем правильной диагностики проблемы. Здесь мы рассмотрим несколько причин потери мощности и способы их устранения.

Неисправен топливный фильтр

Топливный фильтр отвечает за фильтрацию топлива перед его поступлением в двигатель.Если топливный фильтр забивается и топливо не достигает камеры двигателя в нужном количестве, двигатель не сможет работать на оптимальном уровне. Вы почувствуете потерю мощности при ускорении и временами прерывистые рывки. Чтобы решить эту проблему, найдите топливный фильтр, расположенный в моторном отсеке или рядом с топливным баком в багажнике вашего автомобиля. Если топливный фильтр засорен, замените его, если у вас есть навыки для этого, или замените его в местной механической мастерской.

Забит воздушный фильтр

Для правильной работы двигателю необходим чистый воздух.Попадание пыли и других частиц в камеру сгорания может привести к повреждению двигателя. Поэтому для обеспечения притока чистого воздуха к мотору используется воздушный фильтр. Этот фильтр очищает воздух от пыли и других вредных частиц, что также означает, что он выходит из строя примерно через 3000-5000 15000 до 30000 миль в зависимости от условий вождения. Вы обязательно заметите снижение производительности вашего автомобиля, если этот фильтр не заменить по мере необходимости.

Забит выхлопная система

Выхлоп удаляет из двигателя все вредные и ненужные газы.Чем раньше выхлопные газы будут выводить эти газы, тем раньше двигатель сможет возобновить сгорание и тем больше мощности сможет выработать двигатель вашего автомобиля. Однако, если на пути есть какое-либо препятствие, такое как ограничивающий кат-нейтрализатор или забитый выхлоп, ваш двигатель теряет мощность. Очистители послепродажного обслуживания могут помочь позаботиться о засоренных каталитических нейтрализаторах, но если вы будете использовать качественную присадку для топливной системы каждые 3000 миль, это поможет уменьшить количество загрязняющих веществ, которые в первую очередь засоряют нейтрализатор, устраняя необходимость его прочищать.

Неисправность датчика массового расхода воздуха

Датчик массового расхода воздуха (MAF) измеряет количество воздуха, необходимое автомобилю для ускорения. Как только он получает это измерение, он отправляет эту информацию в ЭБУ, который соответственно уведомляет дроссельную заслонку. Если MAF неисправен и не измеряет воздушный поток должным образом, вы можете столкнуться с серьезной потерей мощности. Датчики могут изнашиваться из-за тепла и пыли. Регулярная очистка их специальным средством может помочь улучшить их работу и, в свою очередь, повысить эффективность двигателя.

Неисправность датчика кислорода

Датчик массового расхода воздуха определяет количество воздуха, поступающего в двигатель, а датчик кислорода измеряет количество газов, выходящих из двигателя. Поэтому он находится в выхлопной трубе. Если показания MAF совпадают с показаниями датчика кислорода, это означает, что ваш автомобиль находится в идеальном рабочем состоянии. Датчик кислорода также влияет на систему впрыска топлива, поэтому его правильная работа необходима для бесперебойной работы вашего автомобиля.Неисправный кислородный датчик приведет к тому, что двигатель будет сжигать богатую смесь с / ж, снижая при этом экономию топлива. К счастью, датчики довольно дешевые и их легко заменить.

Накопление углерода на топливных форсунках

Топливные форсунки подают топливо в камеру сгорания. Они делают это, отправляя топливо под высоким давлением, очень похоже на спрей. Им необходимо распылить точное количество топлива в камеру, чтобы произошло сгорание. Если есть даже небольшой просчет, цикл сгорания может быть нарушен, что может привести к потере мощности и, в худшем случае, поломке поршней.Одна из наиболее частых причин выхода из строя топливной форсунки — накопление углерода из-за некачественного топлива. Накопление углерода может затруднить впрыск топлива форсунками в цилиндры, что приведет к снижению производительности. Решить эту проблему можно, применив качественный очиститель топливной системы.

Слабый топливный насос

Топливный насос подает топливо из топливного бака в двигатель. Топливный насос должен быть достаточно мощным, чтобы перекачивать топливо под высоким давлением.Если давление низкое, топливные форсунки не смогут впрыснуть нужное количество топлива в камеру сгорания, что приведет к потере мощности. Неисправный топливный насос не вызовет проблем на низких скоростях, но если вы хотите быстро разогнаться, вам может не хватить этого. К счастью, топливные насосы заменяются легко.

признаков того, что ваша система впрыска топлива требует внимания

Большинство автомобилей на сегодняшний день оснащено двигателями с впрыском топлива.С начала 80-х годов системы впрыска топлива приобрели популярность как альтернатива карбюраторам.

Для того, чтобы ваш автомобиль работал плавно и эффективно, двигатель должен получать правильную смесь топлива и воздуха. Долгое время автомобильный дизайн всегда полагался на карбюратор для подачи топлива в двигатель. Большинство новых автомобилей теперь оснащены системами впрыска топлива.

Системы впрыска топлива доставляют топливо точными импульсами и, как правило, более мощные и эффективные, чем карбюраторные.Впрыск топлива также более экономичен и снижает выбросы загрязняющих веществ.

Хотя системы топливных форсунок обладают множеством преимуществ, они все же сталкиваются с такими проблемами, как засорение или грязь топливной форсунки. Периодическое обслуживание должно включать надлежащую очистку топливных форсунок для решения проблем, прежде чем они станут серьезными и дорогостоящими.

Ниже приведены некоторые признаки того, что ваша система впрыска топлива требует обслуживания:

Проверьте, загорается свет двигателя

Возможно, наиболее очевидным признаком неисправности является световой индикатор «Check Engine» на приборной панели.Этот свет может сигнализировать о нескольких проблемах, включая неисправную топливную форсунку. Каждый раз, когда форсунка подает слишком много или слишком мало топлива, эффективность двигателя снижается, что может вызвать срабатывание служебной световой сигнализации.

Остановка и резкий холостой ход

Если ваш автомобиль не получает достаточного количества топлива или его подача непостоянна, обороты на холостом ходу падают ниже оптимального уровня, что вызывает ощущение агрессивности или резкости на холостом ходу. Если обороты упадут слишком низко, автомобиль в конечном итоге заглохнет.

Вибрация двигателя

Из-за неисправности топливной форсунки соответствующий цилиндр не может загореться. Это, в свою очередь, вызовет вибрацию двигателя, когда он пытается завершить каждый цикл без достаточного количества топлива.

Пропуски зажигания двигателя

Когда двигатель не получает достаточно топлива из-за засорения форсунки, двигатель может пропускать зажигание во время движения. Это может ощущаться как борьба с ускорением или колебание после нажатия на педаль газа.Эту проблему следует решать немедленно, иначе двигатель будет подвержен перегреву или другим проблемам.

Утечка топлива

Топливная форсунка может сломаться или потрескаться в результате повреждения или старости. Это приведет к утечкам топлива и невозможности его попадания в форсунку. Осмотр топливной форсунки может выявить бензин снаружи или на ближайшей топливной рампе. Во многих случаях утечка происходит из-за уплотнения топливной форсунки, которое со временем ухудшается.

Для оптимальной работы автомобиля обязательно очищайте и проверяйте систему впрыска топлива в рамках регулярного технического обслуживания.

Обслуживание системы впрыска бензинового двигателя

Что связано с обслуживанием системы впрыска бензинового двигателя

Не все аспекты необходимого технического обслуживания транспортного средства перечислены в руководстве по эксплуатации, поскольку некоторые процедуры не основаны на установленном уровне пробега, а вместо этого проводятся по мере необходимости.Системы впрыска топлива — это такое понятие, как невозможно предсказать, когда они могут нуждаться в чистке. Дело в том, что это зависит от ряда переменных, таких как стиль и условия вождения, а также от того, используете ли вы общепринятый или синтетическое масло .

При этом топливные форсунки иногда забиваются, что отрицательно сказывается на характеристиках автомобиля.

Почему это должно быть выполнено

В это время существует два метода очистки системы впрыска топлива, в зависимости от того, насколько серьезным является препятствие.Один из способов — использовать специальную чистящую присадку, чтобы пропустить через форсунки, не удаляя их из двигатель. Процедура обычно считается профилактической, так как она вряд ли будет полезна, если форсунки загрязнены настолько, что это нарушит их работу. Второй и более сложный метод — снять форсунки и прочистить их индивидуально.

Форсунки со временем накапливают примеси бензина. Форсунки, хотя и более эффективны, чем традиционный карбюратор, также работают с меньшими допусками из-за своей конструкции.Требуется очень небольшой депозит, чтобы засоряют форсунки или нарушают их нормальную работу и отрицательно влияют на работу двигателя. Также важно помнить о полном обслуживании топливных форсунок. очищает головки цилиндров, впускные клапаны и остальную часть системы подачи топлива . Машины спроектированы так, чтобы работать как система, любая небольшая проблема может быстро стать преувеличенной, если ее быстро не устранить талантливый механик, который понимает, как различные системы взаимодействуют друг с другом.

Что произойдет, если его упустить из виду

При загрязнении форсунок может проявиться ряд симптомов. Малый расход бензина, грубая работа на холостом ходу и пониженное ускорение — распространенные проблемы, которые возникают. Также могут быть чрезмерные выбросы углерода, недостаток мощности, и проблема может вызвать чрезмерную нагрузку на остальную часть двигателя, что может привести к необходимости другого ремонта.

Причины обратиться в официальный дилерский центр

Как и в большинстве автомобильных сервисов, есть независимые механики, которые могут выполнить эту работу, но есть причины, по которым дилерский центр обычно является лучшим выбором.У дилера работают технические специалисты, специально обученные работают с конкретными моделями автомобилей и понимают рекомендации производителя по запчастям и характеристикам. Автомагистраль I-5 Toyota в Чехалисе, штат Вашингтон, хорошо известна тем, что обслуживает близлежащие районы округа Льюис.


Кошелек дилера Маркетинг услуг и поисковая оптимизация по фиксированным операциям:

Удивительных методов промывки топливной форсунки

Топливная форсунка — это тип клапана с электронным управлением, который используется для подачи топлива в двигатель.Он впрыскивает топливо в двигатель в нужное время, чтобы улучшить его работу. Двигатели, в которых используется топливный инжектор, выдают лучшую мощность по сравнению со старыми двигателями, которые работали с карбюратором. Он находится во впускной части двигателя.

Топливный насос используется для подачи топлива под давлением в форсунку через топливопроводы. Затем форсунка закачивает его в двигатель через небольшую трубу или отверстие, которое закрывается и открывается через плунжер. Электромагнит регулирует движения поршнем.Сопло в дальнейшем сжигает топливо.

Топливо закачивается в камеру в виде мелкодисперсного тумана, который очень летуч при горении. Количество впрыскиваемого в двигатель топлива обычно зависит от периода, в течение которого форсунка остается открытой. Блок управления двигателем отвечает за регулирование времени в течение этого периода. Форсунки необходимы не только для перекачки необходимого количества топлива, но и для его распределения под идеальным углом, формой распыления и давлением.

Обеспечение постоянной чистоты вашей системы гарантирует плавное распределение топлива по различным частям.Ваш двигатель будет работать без сбоев, если ваш инжектор будет чистым и не будет иметь каких-либо засоров. Забитый или грязный инжектор может помешать работе вашего двигателя. Такие признаки, как черный дым или снижение мощности двигателя, должны быть предупреждением о том, что вам необходимо очистить инжектор. Ниже приведены способы промывки топливной форсунки.

Использование добавок

Для этого можно использовать присадку для очистки топливных форсунок. Приобретите хорошую или известную присадку и залейте ее в бензобак. Перед добавлением необходимого количества чистящей присадки для форсунок убедитесь, что ваш топливный бак полон.У большинства из них обычно есть дозировка или количество, которое вы должны использовать в зависимости от количества топлива в вашем баке. Рекомендуется повторить весь процесс всего для 3-4 полных баков.

Использование комплекта топливной форсунки

Для этой процедуры вам потребуется комплект топливной форсунки, защитное снаряжение, такое как перчатки или защитные очки, и раствор для очистки топлива. Сначала вы должны повесить инструмент для очистки инжектора прямо на кожух, чтобы он работал эффективно.

alexxlab / 28.07.1975 / Разное

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
