При зарядке аккумулятора падает напряжение – Почему при зарядке аккумулятора падает ток заряда

Содержание

Почему при зарядке аккумулятора падает ток заряда

Каждый водитель хоть раз сталкивался с проблемой разрядившегося аккумулятора. Как же правильно его зарядить? Что для этого нужно? Опасно ли это? И еще множество других вопросов возникает в голове автомобилиста.

Проверяем зарядку аккумулятора
Для проверки заряда можно использовать мультиметр или нагрузочную вилку или просто замерить плотность электролита с помощью ареометра. Если батарея заряжена полностью, то плотность электролита должна быть 1.28 гр/куб.см. Плотность 1.2 гр/куб.см говорит о том, что аккумулятор разряжен на половину, а полностью разряженная батарея имеет плотность электролита не более 1.1 гр/куб.см. Плотность нужно измерять во всех банках, причем различие в плотности от 0.1 и выше означает, что есть проблемы, и аккумулятор нужно тщательно проверить.

Заряжаем аккумуляторную батарею
Для этого понадобится зарядное устройство. Принцип работы у него такой: преобразование переменного тока в постоянный. У зарядных устройств имеется вариатор, меняющий напряжение, силу тока, сигнальные лампы и информационное табло. Чтобы зарядить аккумулятор 12В, необходимо зарядное устройство 16В.

Батарею можно заряжать, не снимая с автомобиля, или дома, принципиальной разницы нет. Главное — соблюдать технику безопасности. Прежде чем снять клеммы, очистите аккумулятор от грязи и пыли, затем проверьте, нет ли повреждений, течи. Наденьте перчатки и откройте пробки, оцените цвет электролита. В идеале он должен быть прозрачным, но если цвет темный, в нем есть хлопья – скорее всего это следствие короткого или постоянного замыкания пластин. В этом случае требуется замена аккумулятора. Если же всё в порядке, можно приступить к зарядке. Подключаем клеммы, а потом подключаем зарядное устройство.
Автолюбители пользуются тремя способами подзарядки: с помощью постоянного напряжения, постоянного тока и комбинированный метод.

Использование постоянного тока
Данный метод зарядки требует постоянного присутствия, внимательности, и очень важна корректировка ампеража в течение всего времени. Для батареи в 60 А требуется 20-часовая зарядка током в 6 ампер, затем ток уменьшается до 3 ампер, а при достижении напряжения 15 В, сила тока должна быть 1.5А. На заключительном этапе выделяется большое количество газа. Недостатками этого способа являются значительное газовыделение и необходимость постоянного контроля.

Использование постоянного напряжения
При таком методе наблюдается прямая зависимость уровня заряда аккумулятора и величины зарядного напряжения. Этот метод самый безопасный и щадящий, а главное — не требует постоянного контроля. Когда батарея зарядится, загорится индикатор. Напряжение исправной и заряженной батареи равно 14.4В.

Комбинированный способ
Большая часть современных зарядных устройств основана на этом способе. Сначала батарея заряжается постоянным током, потом постоянным напряжением. Такие устройства автоматические, человеческое участие не требуется, а при полной зарядке они отключаются.

Экспресс-зарядка
Очень часто водителям требуется очень быстрая подзарядка. К такому способу нельзя прибегать часто, ведь это негативно отражается на аккумуляторе. Сначала нужно снять аккумуляторные клеммы, очистить их, подсоединить клеммы зарядного устройства с соблюдением полярности. Выставьте ток на максимальный уровень, подождите 20 минут, после этого аккумулятор устанавливается обратно на автомобиль, и заводится двигатель. Но если батарея разряжена более чем наполовину, то этот способ бесполезен.

Глубокая зарядка
Если позволяет время, обязательно нужно провести полную зарядку. Это будет более щадящим вариантом для вашего аккумулятора. Уровень тока ставится на минимальный уровень, зарядка устанавливается примерно на 10 часов. Время может быть увеличено или уменьшено, на это влияет тип зарядного устройства и аккумулятора, глубина разряда, температура воздуха и многое другое. Полную зарядку автомобильной батареи можно определить с помощью стрелочного указателя, дисплея или другой индикации.

Техника безопасности
При зарядке аккумулятора необходимо соблюдать элементарные меры безопасности, т.к. в нем содержится кислота. И еще несколько советов:
Пользуйтесь при работе очками и химически стойкими перчатками
При зарядке не курите, ничего не поджигайте, исключите возможность искрения приборов, т.к. при этом выделяется водород, который при смешивании с кислородом образует взрывоопасную смесь.
Проводите работы в проветриваемом помещении, лучше всего не дома, т.к. при зарядке выделяется много ядовитых веществ, которые оседают на стенах помещения.
Питающая сеть должна автоматически отключаться при коротком замыкании.

Как правильно «прикуривать»
Аккумулятор окончательно сел, а вам срочно требуется ехать. Что делать? Достаточно распространена среди автомобилистов помощь в виде «прикуривания». Но нужно уметь правильно это делать.
Припаркуйте автомобиль близко, но так, чтобы исключить электрический контакт машин.
Поставьте машины на ручной тормоз, отключите все электроприборы
Соедините проводом плюсовые полюса аккумуляторов
Другим проводом соединяем минус «помощника» и любую некрашенную деталь «пострадавшего» автомобиля. Нельзя напрямую соединять минус с клеммой разрядившейся батареи, т.к. исправный аккумулятор тут же пострадает.
Проверьте, что провода лежат безопасно и не касаются подвижных частей
Заведите двигатель «помощника» на 5-10 мин, затем глушите его и проверяете, заводится ли разряженный аккумулятор. Нет — повторите процедуру снова, да — отсоедините провода.
Запомните:
Нельзя прикуривать при температуре минус 15 и ниже

Ни в коем случае не касайтесь проводов, во избежание получения ожогов
Прикуривать можно только тогда, когда вы твердо уверены, что разрядившийся аккумулятор исправен. В противном случае может произойти взрыв.
Не нужно прикуривать внедорожники от небольших маломощных машинок, это просто убьет их батарею.
Для прикуривания необходимо приобрести специальные провода: толстые, гибкие, цветные, с ребристыми зажимами на конце, без всяких накруток и самодельных клемм.
«Прикуривание» официально не разрешено производителями автомобилей, поэтому в случае каких-либо неблагоприятных последствий этого процесса, вы рискуете остаться без страховки, и автомобиль может быть снят с гарантии.
Пользуясь этими несложными советами, вы без труда сможете при необходимости зарядить свой аккумулятор. Для предотвращения неприятных ситуаций возьмите себе за правило — регулярно проверять зарядку батареи.

Выкрутить пробки в АКБ перед зарядкой (если они есть) рекомендуем владельцам китайских или дедовских зарядок. Такие ЗУ собраны по схеме «трансформатор плюс диодный мост» — напряжение могут выдавать любое, хоть и 20В. Кипение при заряде электролита возможно будет такое, что и корпус разорвет.

Не заряжайте принесенные с мороза аккумуляторы, дайте им отогреться в помещении несколько часов. Также нельзя заряжать и слишком нагретые АКБ. Зарядку эффективней и безопасней всего проводить при комнатной температуре.

Практически бесполезно заряжать аккумулятор разряженный ниже 8 Вольт, скорее всего одна из банок в нем закорочена или переполюсована. Обычное ЗУ не сможет полностью зарядить сильно расбалансированную батарею: напряжение на токовыводах не будет выше 12,5-12,6 Вольт. Такие аккумуляторы смогут вылечить (полностью зарядить) лишь специалисты. Заряд необходимо проводить отставших слабых банках отдельно напряжением 2,4 Вольта током 0,1 емкости всей батареи в импульсном режиме.

ВАЖНО ! Рабочие напряжения современного аккумулятора, ниже которого НЕЛЬЗЯ разряжать 10,8 В и выше которого НЕЛЬЗЯ подымать при зарядке 14.4 В.

15-16 Вольт напряжения, которым заряжают большинство дешевых китайских зарядок – это сильное кипение, разрушающее пузырьками намазки на электродах. Образовавшийся шлам не падает на дно, а остается на пластинах, удерживаемый конвертами-сепараторами. Доступ электролита к активной массе электродов частично перекрывается. Падает емкость и ток холодного пуска.

В старых конструкциях батарей – кипячение при зарядке таких последствий не приносило. Шлам осыпался на дно — в отведенное ему место.

При напряжении 16В зарядки, если не открутить крышечки банок и не дать выхода газам аккумулятор просто раздует или треснет его корпус. При нормальном напряжении заряда крышки выкручивать нет необходимости. В некоторых батареях их просто нет.

ВАЖНО! Неисправность батареи можно выявить в процессе зарядки. Потерявшая свою работоспособность батарея не способна принимать токи заряда выше 1-2 Ампер. Признак умершей от сильной сульфатации батареи в следующем: даже на малых зарядных токах сразу подымается до максимальных 14,4В напряжение. По напряжению батареи (12,7-13 В) создается видимость, что она полностью заряжена. Негодность показывает тест нагрузочной вилкой или стартером автомобиля – напряжение на клеммах моментально падает, мотор не заводит. Такая сульфатация скорее всего уже необратима и батарею следует утилизировать.

ВАЖНО! Не подавайте при зарядке ток выше 1/10 его емкости, также бесполезны слишком малые токи ниже 1/20. Для стандартных 60 Ач батарей нормальные токи заряда от 3А до 6А (7-9 Вольт при зарядке в импульсном режиме). В батарее ток заряда запускает химические реакции. Реакции зависят от количества активной массы на пластинах и ее толщины, площади электродов, температурного диапазона, нежелательного процесса электролиза воды. Слабый ток не зарядит весь объем намазки электрода, а лишь его самый верхний слой. После чего подымется напряжение до 14В и выше, сигнализируя о конце заряда. Начнется электролиз воды. Продолжать заряжать такой АКБ малым током нельзя, так как будет происходить пассивация электродов — пластины потеряют способность принимать нормальные токи заряда вообще. При слишком сильных токах заряда в аккумуляторе появятся нежелательные химические реакции, которые вдобавок будут протекать слишком бурно и разрушительно. Если ток заряда слишком высок для конкретной батареи, то из-за действия «лишнего тока» начинается обильное выделение водорода и кислорода из электролита — кипение, «бульканье» в банках. Пузырьки разрушают слой намазок, а свободный кислород окисляет свинец в плюсовых пластинах, превращая их в мягкий легко разрушаемый от вибраций оксид свинца. В исправной батарее при прекращении подачи тока – кипение должно сразу прекратиться.

Вредно также хранить аккумулятор на постоянном малом токе подзаряда. Если заряжать уже заряженный АКБ — будут окисляться положительные пластины и «выкипать» вода из электролита. Результатом будет батарея с коррозирующими электродами, потерявшими прочность перемычками и с высоким уровнем саморазряда.

Процесс заряда АКБ необходимо контролировать визуально, наблюдая чтобы электролит не «кипел», что происходит обычно при напряжениях выше 14,4В; и с помощью мультиметра, измеряя напряжение и ток заряда. Дешевые сурьмянистые акб кипят вообще всегда. Также пузырьки будут при зарядке засульфатированной батареи. Слабомощное зарядное устройство (1-2 Ампера тока) не зарядит даже аккумулятор емкостью 60Ач. Оно безусловно подымет НРЦ аккумулятора до 12,7В, но добавит много проблем здоровью батарее. В случае более мощных ЗУ возникает проблема «лишнего тока» и быстро растущего напряжения, приводящего к разрушительному для батареи электролизу воды. Оптимально вести зарядку батареи, даже «дедовским» ЗУ в капельном режиме заряда: после кратковременной подачи тока (10-30 сек), отключение ЗУ на время (10 сек — 3 минуты), затем опять включение и снова отключение. Таким образом выдерживается большинство правил при зарядке аккумулятора. Заряд идет сильным током, преждевременно не поднимается напряжение, в момент отключения ЗУ батарея «усваивает» химическими процессами полученный заряд, напряжение не поднимается слишком быстро, процесс «кипения» воды не происходит. Чтобы не включать и выключать ЗУ вручную, его можно подключить через электронный таймер включения-выключения розетки, либо подавать заряд через самодельный мультивибратор «моргалку». Время включения и отключения настраивается опытным путем, исходя из характеристик зарядного устройства и аккумулятора.

Лучше всего заряжать аккумулятор современным «умным» зарядным устройством, внутри у которого есть «мозги» — процессор. Такое ЗУ способно подбирать токи и напряжение заряда и может их контролировать.

Здравствуйте, сразу скажу, что сам пост не отвечает на вопрос заголовка. Истину предлагаю искать в комментариях.

Началось всё с того, что на моём планшете стала глючить батарея, отключалась при заряде якобы 15-40%, заряжалась дольше, но держала меньше. В итоге я посмотрел как разобрать свой самсунг и заменил аккумулятор на вроде оригинал с али, про крайней мере работает не хуже нового родного. А старый аккумулятор решил сделать внешним для зарядки любых устройств. Просто припаял к плате от китайского внешника вместо его штатной батареи.

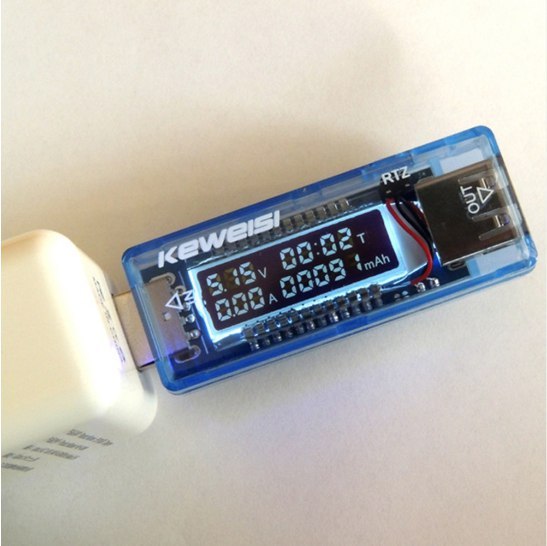

С помощью вот такой штуки

узнал, что старый самсунговский аккумулятор набирает примерно 2000мАч ёмкости, т.е. примерно 50%, от того, что мог в молодости. Я знаю, что такой тип батарей постепенно деградирует, до 20% в год, особенно при зарядке на холоде/жаре.

Но вопрос в другом, почему резко снижается сила тока при зарядке (с 0,4 до 0,02А) при достижении нынешней максимальной ёмкости?

Я с сильно начинающий радиолюбитель, знаю с какой стороны держать паяльник, поэтому вопрос больше любопытства ради.

Минусоприёмники в комментариях.

Дубликаты не найдены

Таков алгоритм заряда Li-Ion аккумуляторов. Сначала заряжают фиксированным током до достижения порогового напряжения (4.2В в большинстве случаев), после чего напряжение перестаёт расти, и по мере заряда аккумулятора падает ток. Зарядка считается законченной, когда он упадёт до величины, скажем, 1/20 от максимального зарядного тока.

так давай с 1 наченм.

Твой девайс — не очень хороший и со временем может начать врать.

2 — деградация батареи — дело такое, и нельзя прямо всех под одну гребенку. Самсунговкие (которые в ноутбуке) — деградируют на 2-3 % за год, при верном способе эксплуатации. Китайские могут деградировать на 100% уже на подлете к РФ.

Заряд ток заряда в батарею падает по окончании зарядки потому что батарея почти зарядилась, поэтому, контроллер в батарее ограничевает заряд во избежание нагревания и задымления помещения. По окончании заряда, потребление батереи (амперы) — упадет в 0(там плюс минус сотые). И батарея будет полностью заряжена. Если потребление висит постоянно, то аккум неисправен.

Всё зависит от тока, который идет на батарею. Есть ультарафастчардж контроллеры.

Липёхи заряжаются в две фазы. Первая — зарядка по току, вторая — зарядка по напряжению, во время которой в неё заливается до 30% ёмкости (при новой батарее). В первой фазе, очевидно, при стабилизированном токе наращивается напряжение, потом при достижении максимально допустимого напряжения батареи, зарядка (или контролька) переключаются в режим стабилизации напряжения, ток начинает падать, эквивалентное сопротивление батареи начинает расти, ток продолжает падать. Если батарея подходившая, то её сопротивление сначала возрастает скачкообразно, а потом долго и нудно. Вот и имеем малый ток во второй фазе.

Представь, вот ты машину заправляешь до полного бака. Потом когда бак почти полный, пистолет отстреливает. Ты снова нажимаешь, он снова отстреливает. А если слабо нажать, то еще можно немного налить.

С такими вопросами куда продуктивнее будет на форумы электронщиков идти. Куда более развернуто объяснят практики. Тут, конечно, за счет большой аудитории тебе ответят. Но вероятно, не так. А там и попутно, случайно, в соседних темах очень многому научишься.

Если грубо, то в схеме управления зарядом есть ключ, который приоткрывается, чтобы втекал определённый ток. Но на величину открытия ключа влияет еще и напряжение на его выходе и определённый порог вообще не должен быть превышен.

Очевидно, чем старше батарея, тем меньше возможности открыть ключ сильнее.

А так, там сложный график зарядки. И режим — импульсный.

И мне всегда хотелось посмотреть — как измеряют такие приборчики, как на картинке, импульсный ток. С разной частотой и скважностью. Боюсь, там всё не так однозначно. Но случая такого не было. По крайней мере мультиметры с такой задачей справляются часто так себе и многие наладчики предпочитают стрелочные приборы.

напряжение и сила тока мечутся как припадочные

Именно это говорит о том, что приборчик не справляется с задачей измерения и реагирует на импульсные изменения напряжение и тока, не сглаживая их.

Причина может быть в том, например, что «левоватый» источник питания работает на меньшей частоте. В чем и заключается его вина. И, возможно, больше ни в чём.

Т.е. эти приборчики однозначно всё будут показывать только если им на вход подать напряжение строго постоянное — с аккумулятора. во всех остальных случайх надо держать в уме, что они могут «сходить с ума», пытаясь измерить импульсный ток, да еще и питаясь от него.

О сообществе

Соообщество (Техно-братство) радиолюбителей, мастеров по ремонтам, и просто любителей электроники на Пикабу

При создании новой темы давайте ей осмысленное название. Оно должно отражать суть вашего поста.

Все посты в сообщество проходят модерацию Разрешена публикация постов по тематикам сообщества.

Тематики нашего сообщества: 1 — Техника 2 — Гаджеты 3 — Радиолюбители 4 — Сделай Сам (самодельная электроника) 5 — Ремонты техники, гаджетов, электроники 6 — Уроки по радиоделу, электронике, основы электроники 7 — Новости из мира техники, электроники, гаджетов 8 — Коллекционирование гаджетов, электроники, техники 9 — Обзоры:

9.1 — гаджеты 9.2 — технику 9.3 — электронику 9.4 — OldStuff — старые гаджеты, электроника и техника 10 — Покупки электроники и запчастей из Китая 11 — Моддинг 12 — Обсуждение ремонтов, моддинга, самодельных подделок 13 — Помощь новичкам в ремонтах, создании, прошивке электроники

Всем добра и печенюх. Будьте добры друг к другу.

1-Мы А-политическое сообщество. 2-Запрещено оскорбление: Администрации Пикабу, сообщества, участников сообщества а также родных, близких выше указанных.

3-Категорически запрещается разжигание межнациональной розни или действий, направленных на возбуждение национальной, расовой вражды, унижение национального достоинства, а также высказывания о превосходстве либо неполноценности пользователей по признаку их отношения к национальной принадлежности или политических взглядов. Мат — Нежелателен. Учитесь выражать мысли без матерщины

litezona.ru

Странный эффект, не растет напряжение АКБ выше 13в при заряде, при разряде быстро падает до 12,5в

собственно сабж в этом
АКБ 6ст55а3(1) с глазом в +банке
если верить глазу (он белый) то его надо зарядить-похоже на правду но зарядка от УПС с индикатором батареи дает толко 3 из 5 светодиодов индикатора заряда-причом это почти 3 суток интелектуалным зарядником в UPS IMD625
при заряде кипятилником (транс+мост) при токах 5 и 10 а недолго напряг быстро не растет хотяи доходит до 13.6,но падает после отключения заряда до 12,3-12,6в при том что дежурное при 20гр должно быт13,6! а максималное при цикловых зарядах до 14,5
что за хрень
притом что АКБ долго 2года стоял как дежурный питая 2 UPS и класно работал а потом на нем ездили 2 недели -ставил вместо родного на авто крутил стартер мощно!
потом вернул обратно на UPS и вот теперь имеем сабж?
электролит сдох? или пластины скисли?



Сульфатация. Разрядить малым током (1.5-2 А) до 9-10 В, затем попробовать долго заряжать малым током (1.5-2 А) до 14-14.5 в хорошо бы стабилизированным по напряжению источником. Затем дать постоять сутки и разрядить до тех же 9-10 в контролируя ток и время. Половину Ёмкости удавалось восстановить. Белый глаз опять же говорит о недостаточной плотности электролита.



на сулфатацию-не похоже ибо тогда был бы быстрый заряд и разряд -обычно такие аки НЕ КРУТЯТ СТАРТЕР
и сулфатация обычно бывает при длителном разряде или хранении разряженного акб
а вот низкая плотнось-похоже, тока изза чего куда делась кислота если вда выкипает при работе то серная кислота расходуется толко на окисление пластин-но это процес обратимым должен быть-при заряде должна восстановится полтность
долить элита 1,4 я могу догнав потность до 1,28 но какбы не стало хуже не стало



Сажать батар ниже 10.5 (при токе разряда 1/20 емкости) категорически не рекомендую. Это раз.
Два ,причина отказа- скорей всего посыпались пластины,поскольку ток от стартера куда больше, чем при использовании в качестве энергетического, разумеется если с такой батареи киловатты не пытаться качать.
Пункт три — стартерные батареи не совсем оно в качестве источника или буфера, дохнут быстро довольно (лично наступил на сии дорогостоящие грабли) , года полтора ,может два,потом неожиданное быстрое засирание сульфатом и как следствие падение емкости.
Пункт последний- восстановить можно попробовать, но о больших токах разряда (авто) придется забыть,иначе уже масса осыплется, что уже кирдык полный.
АЛГОРИТМ
1 РАЗРЯД- ток 1/20 емкости,до напряжения 10.5 вольт.
2 ЗАРЯД- источник тока ОДНОполупериодный, НЕ мост в качестве выпрямителя, без фильтра на выходе.
Заряжать до полного (14.5 вроде, плюс коррекция по температуре желательно) током 0.05-0.01С (да ,это долго,но быстро не получится до стабильного результата),по достижении полного напряжения снижать ток,дабы не превысить максимальное напряжение . Заряжать до тех пор,пока ток при таком стабильном напряжении не перестанет падать. То есть держим 14.5 вольт, следим за током, если два часа ничуть ток не снизился,то все,можно проверить (разряд 1/20С, заряд уже стандартным зарядным) что из того труда вышло. Шанс оживить в принципе есть,если это не обрыв пластин или ‘сыпучка’ массы…
P.S. -стоит проверить плотность в каждой банке отдельно, чем то напоминает одну подохшую банку,при остальных живых, зарядник ‘с мозгами’ такой аккум не поднимет точно.



Больше походит на KZ одной банки. Хотя в современных батареях его вроде как быть не должно, но в старых это было обычное явление. И в УПСовых тоже встречается очень часто.
В УПСовых заметно по сильному нагреву 1 банки в процессе заряда, в автомобильном скорее всего заметно не будет. Если есть возможность добраться до электролита — сравнить плотность во всех банках, диагноз сразу станет ясным.


musor: долить элита 1,4 я могу догнав потность до 1,28 но какбы не стало хуже не стало
Вот этого делать не нужно!!!
Rob: P.S. -стоит проверить плотность в каждой банке отдельно, чем то напоминает одну подохшую банку,при остальных живых, зарядник ‘с мозгами’ такой аккум не поднимет точно.

И не более того. Кста, для зарядки по методе Роба удобно применять лампочку накаливания 150 вт через диод
прямо от сети 220 в. Разумеется соблюдая ВСЕ правила ТБ и ОТ.



глазок становится белым когда электролит не достает до глазка.
не дозаряженный (с низкой плотностью) будет черного цвета, а заряженный будет зеленного цвета (зелёный шарик всплывает)
Просверлить 1 мм сверлом и шприцом долить дистил воду (если банки просвечиваются вообще супер), дырочку потом скотчем закрыть..
На ЮПСе вода улетучивается от таких аккумов.



подзарядил его до 14,6 током 3а от транса через диод зашунтированый мелкой автолампой 28в 5вт-простейшая асиметричная зарядка(в один полупериод заряд через диод в 2й-разряд через лампу током в 3…7раз ниже заряда)-дрянь губит трансы мелкий китаец умер через 11минут-ВЕЧНАЯ ЕМУ ПАМЯТЬ
(пришлось опрустить транс ТС180 в масло ибо калился от постоянки хотя с мостом и 10а держал без перегрева)-глаз ПОЗЕЛЕНЕЛ напряга после отключенниябыла 13,8 сейчас (через полдня) упала до 12,9 глаз зеленый-ожил похоже акб….

Gegi4: Просверлить 1 мм сверлом и шприцом долить дистил воду (если банки просвечиваются вообще супер), дырочку потом скотчем закрыть..

дак зачем сверлить-там удаляешь технологическую крышку -под ней 6пробок от банок-доливай сколко надо-ВИДНО НЕ ВСЕ ЗНАЮТ
аков с заваренными наглухо банками не видал уж лет 15…те видать самолетные были или подводные-в осталных есть резиновые пробки под приклееной верхней крышечкой- и в распространенных УПС 12в 7ач и 12в 10ач-тоже так-фотки вскрытия -есть в сети
попробую подключит обратно к УПС вечером-пока там штатный7ач заряжается-тоже разряжен был после выруба тока в сети питания


musor: через диод зашунтированый мелкой автолампой 28в 5вт

Так лампочкой надо было не диод шунтировать, а аккумулятор!

Арс: Так лампочкой надо было не диод шунтировать, а аккумулятор!

этот вариант хуже по активации (и нагрузке транса)хотя тоже -РАБОТАЕТ
есть еще вариант с кондером-литом в паралель диоду но мы уже обсуждали гдето-его-электролит ТАМ не в режиме живет и долго не протянет А ЛАМПА_ДУБОВАЯ
ПС для таких зарядок транс надо расчитывать СПЕЦИАЛНОи делать С НЕМАГНИТНЫМ ЗАЗОРОМ или МАГНИТНЫМ ШУНТОМ и катухи мотать на разных каркасах(как сварку)
СЕРИЙНЫЕ ТРАНСЫ БЕЗ ПРИНУДИТЕЛНОГО ОХЛАЖДЕНИЯ ТАМ НЕ ВЫЖИВАЮТ
вспомнил тут-в ламповой технике раньше шел 1 полупериодник(иногда на кенотроне) на анод-как там транс выживал неясно(наверно тоже ПРАВИЛНО СЧИТАЛИ и железо/медь НЕ экономили как ныне


pro-radio.ru

5 ошибок при зарядке автомобильного аккумулятора

Зарядка автомобильного аккумулятора требует соблюдения некоторых правил. Узнаем подробности в этой статье.

5 ошибок при зарядке автомобильного аккумулятора

Приближается зима и частая проблема в это время года, которая ждет многих автовладельцев — разрядка аккумуляторной батареи. Сразу стоит позаботиться заранее о смене АКБ на новую, если прежний аккумулятор уже отслужил своё и не может нормально функционировать.

Зарядка аккумуляторной батареи

Но если всё-таки батарея подвела вас, то необходимо первым делом её зарядить, прежде чем бежать в магазин за новой. Обычно даже вполне уставший аккумулятор после зарядки может походить еще неделю-другую без проблем и покрутить ваш стартер несколько десятков раз.

Основные ошибки автовладельцев при зарядке АКБ
Очень часто даже опытные водители забывают про некоторые важные моменты при зарядке, хотя об этом написано и сказано уже сотни статей и даже в инструкции по эксплуатации батареи всё отражено подробно.

1. Проведение данной процедуры в доме или квартире.

Запрещается выполнять зарядку АКБ в помещении, которое не проветривается, и жилое помещение не самое лучшее место для этого. Во-первых, устраивать сквозняки здесь не так просто, а во-вторых случаи взрыва батарей исключать нельзя, хоть это бывает не так часто.

2. Курить или использовать открытый огонь рядом с батареей.

Если при выделении паров электролита вблизи аккумулятора будет открытый огонь или даже искра от сигареты, вы рискуете взорвать АКБ. Запомните этот важный момент и никогда не курите и не используйте огонь рядом.

3. Подключение аккумулятора к устройству под напряжением.

Очень часто новички совершают подобные ошибки и могут поплатиться своим здоровьем. Запомните: подсоединять зарядку к клеммам стоит только при отключенном от сети устройстве. Почему? Это может привести к искрению при подсоединении к клеммам. А о последствиях искр читайте предыдущий пункт и всё станет понятно.

5 ошибок при зарядке автомобильного аккумулятора


4. Оставлять пробки в банках закрытыми.

Если у вас обслуживаемый аккумулятор, то каждая банка имеет свою пробку, либо же все они накрыты одной общей. Их обязательно необходимо открыть и если этого не сделать, то при достаточно высоком токе зарядка корпус АКБ может быть поврежден в результате взрыва паров электролита. Если же батарея необслуживаемая, то в ней есть одна заглушка в канале вентиляции, её также извлекаем на время зарядки.

5. Устанавливать слишком высокий ток заряда.

Не стоит этого делать, так как при подобных режимах батарея намного быстрее выработает свой ресурс и вам придется покупать новый АКБ гораздо чаще если пренебрегать этим правилом — устанавливать ток заряда равный 10 % от его емкости. То есть, если у вас аккумулятор емкостью 60 Ампер*час, то заряжать его необходимо максимум током 6 Ампер.


Казалось бы, довольно простые правила, но тем не менее, немалое число автолюбителей совершают ошибки, которые и были описаны выше. Так что, запомните их, и старайтесь не повторять.  опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Напряжение зарядки аккумулятора автомобиля — какое напряжение поддерживать?

Автомобильная батарея состоит из 6 элементов, соединенных последовательно. Каждая банка имеет полный заряд 2,10-2,15 В, поэтому общее напряжение суммируется, составляет 12,6 – 12,8 В. Какое напряжение у АКБ после отключения ЗУ? При установке аккумулятора в авто величина напряжения после зарядки должна быть 12,4 В. это нормально. Аккумулятор автомобиля стартовый, в период запуска двигателя разряжается, в процессе движения восстанавливает энергию от генератора машины. Если напряжение в аккумуляторе снижается до 12 В, устройство требует зарядки от сети. Большая потеря заряда в банках характеризуется, как глубокий разряд, разрушающий батарею.

Напряжение зарядки аккумулятора автомобильным зарядным устройством

Автомобиль, эксплуатируемый с преимуществом длинных пробегов, успевает полностью зарядиться от генератора для следующего пуска. Но заряд его не будет полным. Степень зарядки аккумулятора можно определить по напряжению на клеммах. Чем меньше величина, тем слабее концентрация электролита в банках.

Проверить заряд аккумулятора, можно воспользовавшись мультиметром. Следует установить градуировку «переменный ток» и замерить показатель на клеммах. Можно определить уровень заряда по плотности электролита.

Степень зарядки автомобильного аккумулятора определяется по напряжению, как в таблице.

Напряжение - степень заряда

Чтобы поднять емкость аккумулятора, необходимо зарядить его специальным зарядным устройством. Это преобразователь напряжения, выпрямитель. Аккумуляторы бывают обслуживаемые, необслуживаемые, гелевые, AGM, литиевые. Напряжение и ток зарядки их отличается по напряжению, времени, длительности циклов. Есть универсальные ЗУ, рассчитанные на переключение режимов для разных моделей АКБ, регулирование параметров.

Напряжение на клеммах аккумулятора при зарядке

Для зарядки аккумулятра от зарядного устройства выбирают режим с постоянным током или напряжением. Оба они одинаково эффективны, но применяются к разным батареям. В процессе зарядки и эксплуатации аккумулятора необходимо производить замеры напряжения на клеммах кислотного аккумулятора.

Чтобы зарядить батарею на 12 В, потребуется установить режим постоянного напряжения 16 -16,5 В. Используя ток 14,4 В можно зарядить аккумулятор на 75-85 %. При постоянном напряжении сила зарядного тока величина переменная, ограничивается только ЗУ.

Диагностика напряжения генератора

Какое напряжение для зарядки нужно установить? Исходят из достижения критического напряжения, сопровождающегося «кипением» — выделением газа из банок автомобильного аккумулятора. Нормально заряженным считают аккумулятор, с напряжением на клеммах от 12,6 до 14,5 В. Снимать показания следует прибором, не полагаясь на бортовой компьютер. Замеры на работающем двигателе, и в отключенной батарее отличаются.

Допустимое напряжение зарядки на клеммах аккумулятора при работающем моторе варьируется 13,5 -14 В. Показатель показывает недозаряд батареи, если напряжение выше. Нужно повторить замер через 2 минуты, возможно, батарея разрядилась при запуске. Если напряжение зарядки низкое – аккумулятор теряет ресурс или проблемы исходят от автомобильного генератора. Проводить замеры нужно, отключив бортовые системы.

Замеряя напряжение зарядки аккумулятора на неработающем авто, невозможно выявить проблемы с генератором, однако хорошо определяется степень зарядки аккумулятора. Напряжение 12,5 – 14 В говорит об отсутствии проблем. При низком показателе необходимо проверить:

  • состояние электролита – субстанция должна быть прозрачной, уровень нормальным;
  • многое зависит от уровня заряда АКБ;
  • определение возможности подзарядки до оптимального напряжения.

Тестирование выявит проблемы с аккумулятором, его работоспособность.

Как измерить напряжение на клеммах АКБ

Зарядка аккумулятора постоянным сопротивлением

Возможна ли зарядка АКБ с постоянным сопротивлением? Из формулы I =U*R, понятно, если установить сопротивление величиной постоянной, то переменными станут ток или напряжение. Но внутри аккумулятора сопротивление – величина переменная, влияющая на поглощение энергии. Полное сопротивление складывается из сопротивления поляризации, которое меняется и омического, остающегося стабильным в одинаковых условиях и для конкретного аккумулятора.

На сопротивление влияют температура, степень разряженности, концентрация электролита, учтенные в характеристиках разрядных кривых АКБ. Но если в формуле сопротивление величина переменная во времени и состоянии автомобильного аккумулятора, то постоянным при зарядке может быть ток, напряжение или комбинирование тока и напряжения. Для сглаживания  величины тока зарядки используется резистор — балластное сопротивление.

Какое напряжение выставлять при зарядке аккумулятора

Каким напряжением заряжать АКБ

Напряжение это разность потенциалов, и ток потечет в ту сторону, где эта величина будет меньшей. Поэтому напряжение зарядного устройства выбирается всегда выше, чем уровень зарядки автомобильного аккумулятора. Чем больше разница напряжения, тем быстрее и полнее наберет емкость аккумулятор автомобиля после зарядки.

Во время зарядки при постоянном напряжении предел установленного на ЗУ параметра ниже, чем характеристика, при которой начинается выделение газов из обслуживаемого аккумулятора. Какое значение разности потенциалов нужно для зарядки автомобильного аккумулятора? Максимальное напряжение, применяемое при зарядке батареи 16, 5 В. Какой параметр должен быть, зависит от вида АКБ. От напряжения зависит время и полнота зарядки аккумулятора. Соотношение напряжения заряда, восстановления емкости для батареи 12 В за 24 часа таково:

  • Напряжением 14,4 В можно зарядить батарею на 75-80 %;
  • Используя напряжение 15 В степень заряда 85 – 90 %;
  • Напряжением 16 В батарея заряжается на 95 – 97 %;
  • Максимальным напряжением 16,3 -16,5 В батареи заряжаются полностью.

При достижении напряжения на батарее 14,4 – 14,5 на ЗУ загорается сигнал окончания зарядки.

Установлено, что именно это напряжение автомобильного аккумулятора не создает газовыделения после и во время зарядки. Поэтому при реальной эксплуатации автомобилей, генератор через регулятор напряжения ограничивает максимальный уровень напряжения этим значением. Летом этот показатель близок к 100 % емкости, зимой соответствует 13,9-14,3 В, при работающем моторе, что соответствует 70-75 % емкости.

Максимальное напряжение зарядки аккумулятора

Зарядка для необслуживаемого аккумулятора

Мы знаем, современные авто высокого класса имеют бортовую систему, работающую на 16 В. Какие аккумуляторы применяются в этих АКБ? Для того чтобы не было газовыделения, ситема должна быть закрытой.

Значит, необслуживаемые Ca/Ca аккумуляторы могут выдержать жесткие условия эксплуатации. Для них используется особый режим зарядки. Использование кальция вместо сурьмы позволяет вести зарядку аккумулятора повышенным напряжением, при этом электролит вскипает. Необслуживаемый аккумулятор не терпит резких перепадов напряжения в бортовой сети. Он предназначен для автомобилей с хорошей системой электронного контроля напряжения. Более терпимы к условиям эксплуатации гибридные батареи, из малосурьмянистых и кальциевых пластин.

Напряжение аккумулятора в конце зарядки

Зарядка необслуживаемого аккумулятора

После полной зарядки АКБ заряд несколько изменится. Происходит диссоциация электролита с заполнением пор токовыводящих пластин. Установленный в подкапотное пространство автомобильный аккумулятор принимает температуру окружающей среды, и емкость изменится в большую сторону при жаре или падает при минусовых температурах. Поэтому точно узнать после зарядки, какое напряжение аккумулятора автомобиля, можно, установив его на место. Даже, находясь в мастерской, напряжение на клеммах изменяется. Это особенно заметно, если не полностью проведен цикл и ток зарядки не упал до 200 мА. При этом происходит перераспределение заряда, и возможна дополнительная подпитка устройства энергией.

Но если после зарядки аккумулятора напряжение падает на работающей машине – это повод для ревизии генератора или замены аккумулятора.

Зависимость зарядки аккумулятора от напряжения

Универсальный ЗУ Аймакс

Каждый вид аккумуляторов заряжается на основании характеристик видов использованный конструкций. Самое низкое напряжение зарядки имеют обслуживаемые, гелевые и литиевые аккумуляторы. Причины вскипание, разрушение состава, пожароопасность. Если обслуживаемый аккумулятор можно зарядить простейшим ЗУ, литиевые и гелевые системы требуют соблюдения 2 ступенчатого комбинированного режима накопления энергии.

Все системы рассчитаны на предотвращение перезаряда, снабжены автоматическим отключением питания при достижении напряжения, какое требуется для автомобильного аккумулятора. При зарядке происходит постепенное снижение силы тока из-за повышения сопротивления, напряжение остается стабильным. После зарядки процесс электрохимической реакции продолжается, в виде незначительного саморазряда.

Важно, чтобы напряжение зарядки всегда превышало параметры, нужные для эксплуатации прибора. Чтобы ток перетекал, нужен уклон, которым является разность напряжения между ЗУ и батареей.

Видео

Предлагаем посмотреть советы специалиста, как правильно заряжать и обслуживать аккумулятор автомобиля, какое напряжение должно быть на аккумуляторе после зарядки.

batts.pro

Если при зарядке аккумулятора не падает ток — Все о Лада Гранта

Выкрутить пробки в АКБ перед зарядкой (если они есть) рекомендуем владельцам китайских или дедовских зарядок. Такие ЗУ собраны по схеме «трансформатор плюс диодный мост» — напряжение могут выдавать любое, хоть и 20В. Кипение при заряде электролита возможно будет такое, что и корпус разорвет.

Не заряжайте принесенные с мороза аккумуляторы, дайте им отогреться в помещении несколько часов. Также нельзя заряжать и слишком нагретые АКБ. Зарядку эффективней и безопасней всего проводить при комнатной температуре.

Практически бесполезно заряжать аккумулятор разряженный ниже 8 Вольт, скорее всего одна из банок в нем закорочена или переполюсована. Обычное ЗУ не сможет полностью зарядить сильно расбалансированную батарею: напряжение на токовыводах не будет выше 12,5-12,6 Вольт. Такие аккумуляторы смогут вылечить (полностью зарядить) лишь специалисты. Заряд необходимо проводить отставших слабых банках отдельно напряжением 2,4 Вольта током 0,1 емкости всей батареи в импульсном режиме.

ВАЖНО ! Рабочие напряжения современного аккумулятора, ниже которого НЕЛЬЗЯ разряжать 10,8 В и выше которого НЕЛЬЗЯ подымать при зарядке 14.4 В.

15-16 Вольт напряжения, которым заряжают большинство дешевых китайских зарядок – это сильное кипение, разрушающее пузырьками намазки на электродах. Образовавшийся шлам не падает на дно, а остается на пластинах, удерживаемый конвертами-сепараторами. Доступ электролита к активной массе электродов частично перекрывается. Падает емкость и ток холодного пуска.

В старых конструкциях батарей – кипячение при зарядке таких последствий не приносило. Шлам осыпался на дно — в отведенное ему место.

При напряжении 16В зарядки, если не открутить крышечки банок и не дать выхода газам аккумулятор просто раздует или треснет его корпус. При нормальном напряжении заряда крышки выкручивать нет необходимости. В некоторых батареях их просто нет.

ВАЖНО! Неисправность батареи можно выявить в процессе зарядки. Потерявшая свою работоспособность батарея не способна принимать токи заряда выше 1-2 Ампер. Признак умершей от сильной сульфатации батареи в следующем: даже на малых зарядных токах сразу подымается до максимальных 14,4В напряжение. По напряжению батареи (12,7-13 В) создается видимость, что она полностью заряжена. Негодность показывает тест нагрузочной вилкой или стартером автомобиля – напряжение на клеммах моментально падает, мотор не заводит. Такая сульфатация скорее всего уже необратима и батарею следует утилизировать.

ВАЖНО! Не подавайте при зарядке ток выше 1/10 его емкости, также бесполезны слишком малые токи ниже 1/20. Для стандартных 60 Ач батарей нормальные токи заряда от 3А до 6А (7-9 Вольт при зарядке в импульсном режиме). В батарее ток заряда запускает химические реакции. Реакции зависят от количества активной массы на пластинах и ее толщины, площади электродов, температурного диапазона, нежелательного процесса электролиза воды. Слабый ток не зарядит весь объем намазки электрода, а лишь его самый верхний слой. После чего подымется напряжение до 14В и выше, сигнализируя о конце заряда. Начнется электролиз воды. Продолжать заряжать такой АКБ малым током нельзя, так как будет происходить пассивация электродов — пластины потеряют способность принимать нормальные токи заряда вообще. При слишком сильных токах заряда в аккумуляторе появятся нежелательные химические реакции, которые вдобавок будут протекать слишком бурно и разрушительно. Если ток заряда слишком высок для конкретной батареи, то из-за действия «лишнего тока» начинается обильное выделение водорода и кислорода из электролита — кипение, «бульканье» в банках. Пузырьки разрушают слой намазок, а свободный кислород окисляет свинец в плюсовых пластинах, превращая их в мягкий легко разрушаемый от вибраций оксид свинца. В исправной батарее при прекращении подачи тока – кипение должно сразу прекратиться.

Вредно также хранить аккумулятор на постоянном малом токе подзаряда. Если заряжать уже заряженный АКБ — будут окисляться положительные пластины и «выкипать» вода из электролита. Результатом будет батарея с коррозирующими электродами, потерявшими прочность перемычками и с высоким уровнем саморазряда.

Процесс заряда АКБ необходимо контролировать визуально, наблюдая чтобы электролит не «кипел», что происходит обычно при напряжениях выше 14,4В; и с помощью мультиметра, измеряя напряжение и ток заряда. Дешевые сурьмянистые акб кипят вообще всегда. Также пузырьки будут при зарядке засульфатированной батареи. Слабомощное зарядное устройство (1-2 Ампера тока) не зарядит даже аккумулятор емкостью 60Ач. Оно безусловно подымет НРЦ аккумулятора до 12,7В, но добавит много проблем здоровью батарее. В случае более мощных ЗУ возникает проблема «лишнего тока» и быстро растущего напряжения, приводящего к разрушительному для батареи электролизу воды. Оптимально вести зарядку батареи, даже «дедовским» ЗУ в капельном режиме заряда: после кратковременной подачи тока (10-30 сек), отключение ЗУ на время (10 сек — 3 минуты), затем опять включение и снова отключение. Таким образом выдерживается большинство правил при зарядке аккумулятора. Заряд идет сильным током, преждевременно не поднимается напряжение, в момент отключения ЗУ батарея «усваивает» химическими процессами полученный заряд, напряжение не поднимается слишком быстро, процесс «кипения» воды не происходит. Чтобы не включать и выключать ЗУ вручную, его можно подключить через электронный таймер включения-выключения розетки, либо подавать заряд через самодельный мультивибратор «моргалку». Время включения и отключения настраивается опытным путем, исходя из характеристик зарядного устройства и аккумулятора.

Лучше всего заряжать аккумулятор современным «умным» зарядным устройством, внутри у которого есть «мозги» — процессор. Такое ЗУ способно подбирать токи и напряжение заряда и может их контролировать.

Поставил заряжать на 3А, через час смотрю уже 2А на шкале, добавил до трёх, через полчаса смотрю уже меньше двух ампер и потом через полчаса уже 1А показывало.

Такое обычно бывает, когда выходное напряжение зарядного устройства, не на много превышает напряжение потребителя. Представьте два сосуда соединённые внизу трубой. Если в один налить жидкость, то она начнёт перетекать в другой, и чем больше разница уровней- тем быстрее. По мере выравнивания уровней перетекание прекратится. Примерно тоже самое происходит при зарядке. Если выпрямитель выдаёт 12,5 — 13 вольт, происходит описанное в вопросе. Добавляем ему ток, он заряжает, но недолго, и опять падает. Выпрямитель должен выдавать, на 2-3 вольта больше(14-15), чем потребитель(12). Но расстраиваться причины нет. Аккумулятор должен заряжаться током, 1/10 его емкости 10 часов.Например: 60а/час = 6а * 10час. Если зарядный ток 3а то 20 часов.

Действительно поинтересовавшись у нескольких автоэлектриков, узнал, что при постановке на зарядку разряженного аккумулятора поведение такое нормальное.

Когда разряженный аккумулятор начинает брать заряд и вы выставили на зарядном к примеру 2 ампера, то через время ампераж на зарядном упадёт, так как аккумулятор уже возьмёт некоторый заряд и немного сильнее будет сопротивляться дальнейшему заряжанию.

Добавлять или не добавлять, мастера точного ответа не сказали, одни за то чтоб, добавить, другие, чтоб не добавлять — но то что это нормальное явление, сошлись с выводом все!

Даже для примера такое сравнение (аналогию) накачивания шины, ведь с каждым качком насоса, вам приходится прилагать больше усилия, чтоб довести давление до нужного, так и получается с аккумулятором в начале он заряжается легко, и чем больше берёт заряд, тем больше сопротивляется.

Да и более менее современные зарядные устройства автоматически регулируют этот процесс, поэтому наблюдать его можно только на зарядных устройствах самого простого исполнения!

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Я могу ошибаться,я не специалист, но вроде как так и должно быть.Всмысле зарядка аккумулятора как идет на 1а

Забыл ,давно заряжал. Там какая то особенность есть ¶

На большинстве зарядников нынче сначала идёт заряд в режиме поддержания постоянного тока, а потом переходит в режим постоянного напряжения

Обычно принято выставлять ток равный ёмкости деленой на 10, чтоб зарядилось за 10 часов. Т.е. Например 50 А*ч / 10 ч = 5 А.
Но считается что полезнее заряжать меньшим током, пусть и дольше (чтоб не перегревалось и не кипело).

8 лет даже для хорошего аккумулятора это уже предел, не мучайся купи новый, ты щас на одно электричество можешь полстоимости нового аккума посадить:) даже дешёвый и не очень хороший 2-3 года по любому проживет. ¶

o-ladagranta.ru

Каким напряжением и током безвредно зарядить автомобильный аккумулятор

14.08.2014

Написать эту статью мы решили, когда наткнулись на один из  «сервисных центров»  по зарядке АКБ.  Зарядные устройства представляли собой  —  трансформаторы с диодным мостом!!! Еще более разочаровали советы в интернете: «выкрутите банки перед зарядкой», «найдите зарядное устройство подающее напряжение 16 В- 16,5В»,  «добейтесь хорошего газовыделения», «заряжайте долго малыми токами».

Выкрутить пробки в АКБ перед зарядкой (если они есть) рекомендуем владельцам китайских или дедовских зарядок. Такие ЗУ собраны по схеме «трансформатор плюс диодный мост» — напряжение могут выдавать любое, хоть и 20В. Кипение при заряде электролита возможно будет такое, что и корпус разорвет.

Не заряжайте принесенные с мороза аккумуляторы, дайте им отогреться в помещении несколько часов. Также нельзя заряжать и слишком нагретые АКБ. Зарядку эффективней и безопасней всего проводить при комнатной температуре.

Практически бесполезно заряжать аккумулятор разряженный ниже 8 Вольт, скорее всего одна из банок в нем закорочена или переполюсована. Обычное ЗУ не сможет полностью зарядить сильно расбалансированную батарею: напряжение на токовыводах не будет выше 12,5-12,6 Вольт. Такие аккумуляторы смогут вылечить (полностью зарядить) лишь специалисты. Заряд необходимо проводить отставших слабых банках отдельно напряжением 2,4 Вольта током 0,1 емкости всей батареи в импульсном режиме.

ВАЖНО ! Рабочие напряжения современного аккумулятора, ниже которого НЕЛЬЗЯ разряжать 10,8 В и выше которого НЕЛЬЗЯ подымать при зарядке  14.4 В.

15-16 Вольт напряжения, которым заряжают большинство дешевых китайских зарядок – это сильное кипение, разрушающее пузырьками намазки на электродах.  Образовавшийся шлам не падает на дно, а остается на пластинах, удерживаемый конвертами-сепараторами. Доступ электролита к активной массе электродов частично перекрывается. Падает емкость и ток холодного пуска.

В старых конструкциях батарей – кипячение при зарядке таких последствий не приносило. Шлам осыпался на дно — в отведенное ему место.

При напряжении 16В зарядки, если не открутить крышечки банок и не дать выхода газам аккумулятор просто раздует или треснет его корпус. При нормальном напряжении заряда крышки выкручивать нет необходимости. В некоторых батареях их просто нет.

ВАЖНО! Неисправность батареи можно выявить в процессе зарядки. Потерявшая свою работоспособность батарея не способна принимать токи заряда выше 1-2 Ампер. Признак умершей от сильной сульфатации батареи в следующем: даже на малых зарядных токах сразу подымается до максимальных 14,4В напряжение.  По напряжению батареи (12,7-13 В) создается видимость,  что она полностью заряжена.  Негодность показывает тест нагрузочной вилкой или стартером автомобиля – напряжение на клеммах моментально падает, мотор не заводит.  Такая сульфатация скорее всего уже необратима и батарею следует утилизировать.

ВАЖНО! Не подавайте при зарядке ток выше 1/10 его емкости, также бесполезны слишком малые токи ниже 1/20.  Для стандартных 60 Ач батарей нормальные токи заряда от 3А до 6А (7-9 Ампер при зарядке в режиме «подача тока-пауза»). В батарее ток заряда запускает химические реакции. Реакции зависят от количества активной массы на пластинах и ее толщины, площади электродов, температурного диапазона, нежелательного процесса электролиза воды. Слабый ток не зарядит весь объем намазки электрода, а лишь его самый верхний слой. После чего подымется напряжение до 14В и выше, сигнализируя о конце заряда. Начнется электролиз воды. Продолжать заряжать такой АКБ малым током нельзя, так как будет происходить пассивация электродов — пластины потеряют способность принимать нормальные токи заряда вообще. При слишком сильных токах заряда в аккумуляторе появятся нежелательные химические реакции, которые вдобавок будут протекать слишком бурно и разрушительно.  Если ток заряда слишком высок для конкретной батареи, то из-за действия «лишнего тока» начинается обильное выделение водорода и кислорода из электролита — кипение, «бульканье» в банках. Пузырьки разрушают слой намазок, а свободный кислород окисляет свинец в плюсовых пластинах, превращая их в мягкий легко разрушаемый от вибраций оксид свинца «губчатый свинец».  В исправной батарее при прекращении подачи тока – кипение должно сразу прекратиться.

Вредно также хранить аккумулятор на постоянном малом токе подзаряда. Если заряжать уже заряженный АКБ — будут окисляться положительные пластины  и  «выкипать» вода из электролита. Результатом будет батарея с коррозирующими электродами, потерявшими прочность перемычками и с высоким уровнем саморазряда.

Процесс заряда АКБ необходимо контролировать визуально, наблюдая чтобы электролит не «кипел», что происходит обычно при напряжениях выше 14,4В; и с помощью мультиметра, измеряя напряжение и ток заряда. Дешевые сурьмянистые акб кипят вообще всегда. Также пузырьки будут при зарядке засульфатированной батареи. Слабомощное зарядное устройство (1-2 Ампера тока) не зарядит даже аккумулятор емкостью 60Ач. Оно безусловно подымет НРЦ аккумулятора до 12,7В, но добавит много проблем здоровью батарее. В случае более мощных ЗУ возникает проблема «лишнего тока» и быстро растущего напряжения, приводящего к разрушительному для батареи электролизу воды. Оптимально вести зарядку батареи, даже «дедовским» ЗУ включенным в розетку через таймер времени в капельном режиме заряда: после кратковременной подачи тока (10-30 сек), отключение ЗУ на время (10 сек), затем опять включение и снова отключение. Таким образом выдерживается большинство правил при зарядке аккумулятора. Заряд идет сильным током, преждевременно не поднимается напряжение, в момент отключения ЗУ батарея «усваивает» химическими процессами полученный заряд, напряжение не поднимается слишком быстро, процесс «кипения» воды не происходит. Зарядку можно подключить через электронный таймер включения-выключения розетки, либо подавать заряд через самодельный мультивибратор «моргалку». Простейшая моргалка делается из реле поворотов. Схемы есть в интернете. Время включения и отключения настраивается опытным путем, исходя из характеристик зарядного устройства и аккумулятора.

Лучше всего заряжать аккумулятор  современным  «умным» зарядным устройством, внутри у которого есть «мозги» — процессор. Такое ЗУ способно подбирать токи и напряжение заряда и может их контролировать.

Время заряда исправного АКБ 8-10 часов.

www.akb-oil.com.ua

Таблица уровня заряда аккумулятора автомобиля по напряжению

Перед подключением ЗУ проверяют заряд аккумулятора по напряжению, таблица помогает узнать его состояние. В зависимости от показаний вольтметра выбирают режим восстановления емкости.

Напряжение зарядки аккумулятора автомобильным зарядным устройством

Подзарядка батареи при работающем моторе, когда она отдает энергию, проводится автомобильным генератором. Если его работа нестабильна, то емкость не восстанавливается. При движении на большие расстояния АКБ заряжается, энергии хватает для пуска двигателя, но емкость на 100% не заполняется. Это предусмотрено конструкцией, чтобы аккумулятор не перезаряжался.

Проверяют состояние батареи и одновременно автомобильного ЗУ вольтметром в режиме измерения напряжения. Красным щупом прикасаются к положительной клемме, черным – к отрицательной. Если подключить наоборот, то прибор просто покажет отрицательное значение. Бортовой вольтметр к АКБ подключен не напрямую, поэтому имеются погрешности в показаниях.

Вначале измеряют при разомкнутой цепи: снимают АКБ или отсоединяют клеммы. В норме показатели должны быть от 12,6 до 12,9В. Если они меньше – проблемы с батареей или генератор не обеспечивает ее током для восстановления емкости.

Более точную картину степени заряженности дают измерения при работающем ДВС без освещения:

  • от 13,0 до 13,4В – небольшое падение емкости, требуется подзарядка;
  • от 13,5 до 14,0В – состояние батареи и зарядного оборудования нормальное;
  • выше 14В – аккумулятор разряжен (если зимой через некоторое время показатели пришли в норму, система в порядке).

Если включить освещение в заведенной машине, то вольтметр должен показать 12,8-13,0В. Еще один способ проверить источник питания – снять показатели в момент включения стартера. Они не могут опускаться ниже 9,5В.

Зарядку осуществляют при помощи внешнего устройства.

Напряжение на клеммах аккумулятора при зарядке

Заряжают неизменными амперами или вольтами на ЗУ. Чтобы знать заряженность аккумулятора, следят за напряжением на его контактах. Оно растет, зарядный ток падает. Если замеры показывают, что оно не увеличивается на протяжении 2 часов, а ампераж стабильный, то батарея почти на 100% восполнила емкость.

Напряжение вырастает до аналогичного на ЗУ. Рекомендуемое значение – от 14,4 до 14,5В. Когда оно на приборе и клеммах АКБ сравняется, это значит, что достигнуто 90-95% заряда. Самые современные необслуживаемые батареи требуют 16,1-16,3В. Такой же показатель должен быть на клеммах.

Зарядка аккумулятора постоянным сопротивлением

Заряд стабильным током – основной универсальный метод восстановления емкости. Амперы остаются неизменными. Зарядить можно другим способом, подавая напряжение без изменения. Процесс происходит быстрее, но показатели ампер падают по мере увеличения емкости.

По закону Ома, если поддерживать постоянное сопротивление, то меняться в процессе заряда будет напряжение. Но аккумулятор обладает внутренним непостоянным сопротивлением. Оно меняется по мере заряженности, нагрузки и других факторов. Если сопротивление переменное, то вольты или амперы будут стабильными.

Какое напряжение выставлять при зарядке аккумулятора

Чтобы запустить зарядку, от ЗУ требуется большее напряжение, чем оно есть на аккумуляторе. Чем существеннее между ними разница, тем быстрее набирается емкость. Есть границы подъема, за которыми начинается закипание электролита.

Если установить оптимальный параметр, то происходит наиболее полный заряд, нет газовыделения. На автомобиле напряжение ограничивает реле, поэтому при исправной системе батарее не грозит перезаряд и закипание электролита. Если используется внешнее ЗУ, то показатель выставляют вручную.

Максимальное напряжение зарядки аккумулятора

На него влияет вид АКБ. От вольтажа зависит, как быстро и насколько полно восстановится емкость.

Все батареи, кроме кальциевых, заряжают преимущественно стабильным током или напряжением. При неизменном ампераже его устанавливают на величину 10% емкости АКБ. Заряжают до тех пор, пока вольтметр не покажет значения 14,3-14,4В. Амперы после этого уменьшают вдвое и продолжают зарядку. Когда напряжение поднимется до 15В, то опять уменьшают ампераж в 2 раза. Заряжают до тех пор, пока вольты и амперы не стабилизируются.

Используя метод постоянного напряжения, на зарядном устройстве выставляют максимальное значение – 14,4В и ожидают. Когда показатели на ЗУ и клеммах сравняются, то можно считать, что аккумулятор заряжен.

У элитных автомобилей бортовая система работает от 16В, аккумулятор подзаряжается повышенным током. Кислотные устройства выдержать его неспособны, поэтому используются необслуживаемые Ca/Ca. У них закрытая система, нет газовыделения, выдерживают жесткие эксплуатационные условия. Однако не допускается глубокий разряд и некорректная работа системы бортовой сети.

Использование кальциевых АКБ оправдано на автомобилях, где установлено хорошее оборудование для контроля бортовой электрической системы. Заряжать такие батареи требуется до 16В с применением особого режима. Используется специальное программируемое ЗУ, способное выдавать 16,1-16,5В. С таким напряжением кальциевый аккумулятор заряжают до 100%. Если устройство выдает не более 14,8В, то емкость восполнится на 50%. При ограничении 15,5В Ca/Ca батарея зарядится на 75%.

Напряжение аккумулятора в конце зарядки

Полный заряд меняет характеристики АКБ. Процессы внутри поднимают температуру электролита, что сказывается на емкости. На морозе заряд падает. Поэтому аккумулятор проверяют спустя несколько часов, отключив от ЗУ.

На окончание заряда указывают 14,4В на тестере. На заводских устройствах об этом сообщает зеленая индикаторная лампочка. Если зарядка неполная, то напряжение через несколько часов начнет падать. Если оно меняется в меньшую сторону на работающей машине, то можно судить о неисправности аккумулятора или генератора.

Отклонения от правильного вольтажа в конце зарядки опасны. Если напряжение недостаточное, АКБ не зарядится, сульфатируется. А если в момент подзарядки выходят газы, то поднимается температура электролита. Последствия могут быть опасны: ресурс уменьшается сильнее.

Зависимость зарядки аккумулятора от напряжения

При зарядке стабильным напряжением наблюдается прямая зависимость емкости АКБ от подаваемого с ЗУ вольтажа:

  • 14,4В – 80%;
  • 15В – 90%;
  • 16В – 96%;
  • 16,5 В – 100%.

Каждую батарею заряжают в режиме, предусмотренном конструкцией. Наиболее низкое напряжение требуется для обслуживаемых кислотных и гелиевых АКБ. Самое высокое – для кальциевых. Заряжать прекращают при достижении номинального показателя.

Таблица уровня заряженности АКБ

Емкость АКБ измеряют тестером, отключив зарядку от сети. Для получения более точных данных снимают показатели под нагрузкой 100А. Напряжение также характеризует плотность электролита и точку его замерзания.

В разомкнутой цепи Под нагрузкой Заряженность, % Плотность Температура замерзания электролита, ° С
12,7 10,8 100 1,27 -60
12,6 10,7 94 1,26 -55
12,5 10,4 85 1,25 -50
12,4 10,2 75 1,23 -42
12,3 9,9 62,5 1,21 -32
12,2 9,7 56 1,2 -27
12,1 9,5 44 1,18 -18

Таблица служит для оценки состояния аккумулятора.

talkdevice.ru

alexxlab / 12.08.2018 / Разное

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
