Основные признаки неисправности и причины поломки лямбда-зонда

Автомобиль потерял тягу? При разгоне и подъеме в горку появились резкие рывки транспортного средства? А может резко вырос расход топлива? Все это может быть признаками поломки одного небольшого датчика, а именно лямбда-зонда. Как выявить неисправность на ранней стадии и как продлить срок службы устройству разберемся вместе.

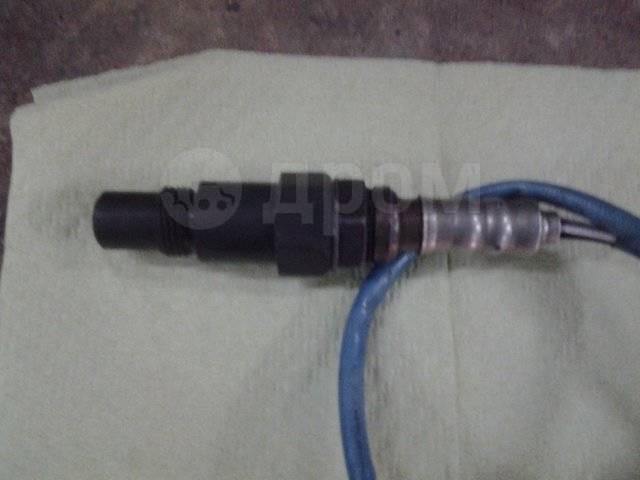

λ -зонд, он же кислородный датчик, — устройство производящее оценку качества сгорания топливно-воздушной смеси. Он играет важную роль в продлении срока службы катализатора, осуществляющего снижение доли вредных выхлопов в окружающую среду.

К выходу зонда из строя могут привести следующие причины:

1. Перегрев. Происходит по причине сбоя в системе зажигания. Может быть вызван неправильной покраской мотора.
2. Механические повреждения. Могут произойти в результате попадания транспортного средства в ДТП или некорректного использования транспортного средства.
3. Проблемы с подключением. Сигналы устройства не доходят к ЭБУ, вследствие чего не происходит корректировки-топливно-воздушной смеси. Причиной может стать неисправность электропитания.
4. Износ. Происходит со временем с любыми деталями.

Зонд выходит из строя постепенно. В результате чего неопытные водители могут не сразу заметить изменения в поведении ТС.

Лямбда зонд признаки неисправности

Первыми маячками должны стать неточные показания о составе топливно-воздушной смеси, вследствие чего происходит ухудшение оборотов холостого хода. Транспортное средство начинает резко дергаться, двигатель издает нехарактерные хлопки, а на панели загорается «Чек».

Если на этом этапе никакие меры не принимаются, признаки неисправности лямбда-зонда становятся более ярко выраженными. Датчик отказывается работать при холодном двигателе, происходит снижение мощности и отклика педали газа. В итоге может произойти перегрев двигателя ТС.

Последним этапом идет окончательная поломка датчика кислорода. Авто перестанет заводиться, мощность упадет до минимальных значений, а из трубы пойдет едкий выхлоп.

Худшим сценарием станет полная разгерметизация зонда. Отработанные газы могут попасть в заборный канал наравне с эталонным воздухом. Это приведет к полному выходу из строя системы впрыска.

Некорректно работающий воздушный датчик может стать причиной более серьезных поломок, повлекущих за собой дорогостоящий ремонт. В современных моделях авто установлена система блокировки двигателя, которая не позволит осуществить запуск с неисправным воздушным датчиком. Именно поэтому важно во время обнаружить устранить неисправность кислородного датчика.

Как проверить лямбда-зонд

Приборы для диагностики:

• осциллограф;
• мультиметр;
• вольтметр;

Для проверки работы воздушника в мастерских используется специальный прибор — осциллограф. Процедура дает максимально точную оценку состоянию датчика.

Измерение показаний происходит при заведенном двигателе и прогретом датчике. В противном случае данные могут оказаться не верны.

При подтверждении поломки, рекомендуется заменить датчик новым аналогом. Б/у зонд устанавливают нечасто, т.к. нет гарантии, сколько сможет прослужить такой датчик. Ремонт сломанного воздушника не имеет смысла, это всеобщая рекомендация от большинства производителей. Цена на аналог у дилеров может быть достаточно высокой, поэтому некоторые мастера рекомендуют приобретать универсальный λ -зонд. Его стоимость значительно ниже оригинала.

Бывают случаи, когда датчик полностью исправен, однако дает искаженные показания. Это случается из-за образования осадка продуктов сгорания. Исправить ситуацию поможет обычная чистка.

Для диагностики воздушного датчика также применяется мультиметр. Прибор способен регистрирует факт поломки или опровергнуть его.

Часто встречается вопрос «Как самому проверить работоспособность лямбда-зонда?». Начать следует с визуального осмотра. При наличии копоти, устройство рекомендуется почистить.

Для дальнейшего тестирования датчика вам понадобится вольтметр и тестерПеред проверкой коробка передач устанавливается на нейтралку.

Разъемная колодка лямбда-зонда оснащена 4 видами контактов:

Диагностика на нагреватель зонда

При включенном зажигании разделите разъемы воздушника и соединительного жгута. Плюсовой щуп прибора присоедините к разъему №4 (подогрев), минусовой к №2 (масса). На вольтметре должно отразиться бортовое значение напряжения.

Диагностика сигнального напряжения λ-зонда

Присоединить «+» к № 1, «-» — к №2. Показания снимаются тестером или вольтметром. Нормой является 0,1-0,2 В — холодный двигатель, 0,1-0,9 прогретый.

Диагностика нагревателя

Следует разъединить разъемы колодки и общего жгута. Измерить тестером сопротивление разъемов 3 и 4. При показаниях 10-40 Ом — зонд исправен.

Один маленький датчик может оказать большое влияние на работу всего автомобиля. Поэтому, если вы заметили любые изменения в работе транспортного средства, стоит незамедлительно провести его диагностику. Нужен новый лямбда-зонд? Быстрый подбор на ваше авто по марке, модели и году выпуска здесь.

А если неисправен лямбда-зонд — Автоцентр.ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами.

Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа

Мнение

Вадим Долгий
Технический консультант компании «Роберт Бош Лтд. »

При выходе лямбда-зонда из строя возникает вопрос, где купить новый. Это не проблема, так как созданы универсальные лямбда-зонды для установки на любой автомобиль. Они отличаются от «обычных» только способом подключения. Для подключения универсального лямбда-зонда компания Bosch разработала специальный переходник, который подключается к штатной проводке штекера старого зонда. Переходник обеспечивает точный и устойчивый сигнал, водонепроницаем, не подвержен влиянию перепадов температур и вибрации, обеспечивает поступление чистого воздуха на измерительный элемент.

Юрий Дацык
Фото Bosch, GM

Как проверить неисправности датчика кислорода лямбда зонда

27.06.2017

Датчик кислорода является одним из главных датчиков системы управления двигателем. Неисправности лямбда зонда влияют на следующие параметры двигателя:

средний расход топлива;

показатели токсичности выхлопных газов;
стабильность работы двигателя, его приемистость.

Для оптимальной работы двигателя необходимо чтобы в область сгорания поступала смесь в массовом соотношении бензин/воздух приблизительно один к 15. Коэффициент превышения массового соотношения воздуха обозначают «лямбда». Поэтому часто датчики иначе называют лямбда зонд.

Понятие зонд применяется ввиду того, что датчик устанавливается непосредственно в систему отвода выхлопных газов, которые частично проходят сквозь поры датчика.

Неисправности датчика кислорода

Сенсор лямбда зонда изготовлен из оксида циркония с напыленными на него платиновыми электродами. Ресурс датчика небольшой, так как он эксплуатируется в температурном режиме 250 и более градусов Цельсия. Платиновые электроды выгорают, восстановлению лямбда-зонд не подлежит.

К сокращению ресурса датчика ведут:

использование некачественного топлива;
попадание на зонд присадок, тосола, масла, других примесей;
механические воздействия.

На современных автомобилях применяют лямбда-зонды с нагревательным элементом. Помимо выгорания зоны платиновых электродов, неисправность датчика может вызвать отказ нагревателя, без которого работа датчика будет некорректна. Не всегда система самодиагностики автомобиля дает сообщение об ошибке «CHECK ENGINE», если возникла неисправность датчика кислорода.

Главные признаки неисправности лямбда зонда:

значительное увеличение количества потребляемого на единицу пути топлива;
нестабильная работа двигателя, запуск «на горячую» затрудняется;
повышенная токсичность и дымность выхлопных газов.

Как проверить лямбда зонд

Наиболее достоверный метод проверки лямбда датчика – компьютерная диагностика. Большинство диагностических устройств, работающих в OBD-стандарте, имеют функцию мгновенного измерения разности потенциалов датчика. Если амплитуда сигнала более 0,7 Вольта, значит датчик рабочий.

Как проверить датчик кислорода, если диагностический сканер отсутствует

В этом случае можно воспользоваться обычным мультиметром, переключив его в режим измерения постоянных напряжений на предел 2 В. Первоначально измеряют амплитуду импульсов на сигнальных выводах при разогретом двигателе, частоте вращения около 2000 оборотов в минуту. Она должна быть в пределах 0,7 – 0,9 Вольта. Затем искусственно создают ситуацию избыточного поступления воздуха (подсоса). Амплитуда должна уменьшиться до 0,1 – 0,2 Вольта. Если результаты измерений другие, значит датчик кислорода неисправный.

Оригинальный лямбда зонд для большинства автомобилей стоит немалых денег, его замена сопряжена с техническими трудностями: датчики обычно находятся в труднодоступных местах, посадочные зоны «прикаревают». В процессе эксплуатации автомобилей с бензиновыми двигателями, оснащенными катализаторами, часто принудительно удаляют фильтр катализатора.

В таком случае исправный второй лямбда-зонд будет давать некорректный сигнал, часто блокирующий нормальную работу двигателя, особенно на больших оборотах.

Универсальный способ решения перечисленных проблем – установка обманки лямбда зонда. С ее помощью достигается тройной эффект:

уменьшаются расходы, связанные с заменой датчиков кислорода;
улучшаются динамические характеристики двигателя, снижается токсичность выхлопных газов;
значительно уменьшается потребление топлива.

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

разгерметизация корпуса;
проникновение внешнего воздуха и выхлопных газов;
перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
моральный износ;
неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Первые признаки неисправности лямбда-зонда. Как проверить датчик кислорода

Автор Авто Эксперт На чтение 20 мин. Просмотров 214 Опубликовано 17.11.2020

Кислородный датчик – устройство, предназначенное для фиксирования количества оставшегося кислорода в отработавших газах двигателя автомобиля. Он расположен в выпускной системе вблизи катализатора. На основе данных, полученных кислородником, электронный блок управления двигателем (ЭБУ) корректирует расчет оптимальной пропорции топливовоздушной смеси. Коэффициент избытка воздуха в ее составе обозначается в автомобилестроении греческой буквой лямбда (λ), благодаря чему датчик получил второе название – лямбда-зонд.

Что такое лямбда зонд?

Устройство автомобиля – это сложнейшая конструкция, которая имеет огромное количество датчиков. В чем-то автомобиль можно сравнить с человеческим организмом, и если проводить эту аналогию, то такой механизм, как лямбда зонд можно сравнить с дыхательной системой человека.

Действительно, если обратиться к механику с вопросом – что становится причиной резкого падения тяги у автомобиля, то скорее всего специалист усомнится в исправности лямбда зонда. В критической ситуации потребуется его замена, но на практике – в ряде случаев этого можно избежать

Принцип действия лямбда зонда

Основные функции лямбда-зонда

Стремительный технологический прогресс и сопутствующее ему ухудшение экологической ситуации привели к установлению четких норм, касающихся максимально допустимого количества выбросов – результата работы транспортных средств. В целях минимизации ущерба, наносимого окружающей среде, автомобили стали оснащать каталитическими нейтрализаторами (катализаторами) – специальными устройствами, уменьшающими количество вредных веществ в выхлопных газах машин с двигателями внутреннего сгорания.

Катализатор – важный элемент устройства автомобиля, но его эффективная работа возможна только при соблюдении нескольких условий. Так, без систематического контроля за составом топливно-воздушной смеси устройство быстро выйдет из строя и утратит свои рабочие функции. Избежать подобной неприятности можно посредством использования датчика кислорода, который также называют лямбда-зонд.

Что такое лямбда-зонд? Основа названия датчика соответствует наименованию греческой буквы λ (лямбда), которой в машиностроении обозначают коэффициент излишка воздуха в топливно-воздушной смеси. Если состав смеси имеет оптимальные пропорции, т. е. на 14,7 частей воздуха приходится 1 часть топлива, лямбда равна 1. Диапазон возможных отклонений, при котором работа катализатора будет оставаться эффективной, в данном случае минимален: от 0,9 до 1,1.

Поддержание такой точности возможно только посредством использования систем питания с электронным впрыском топлива и с учетом наличия лямбда-зонда (схема 1). Получается, что основная функция устройства заключается в информировании компьютера инжекторного транспортного средства о нарушениях в соотношении компонентов топливно-воздушной смеси.

Теперь попробуем разобраться, где находится лямбда-зонд. Располагается лямбда-зонд перед катализатором в выпускном коллекторе и является важнейшим элементом системы определения остаточного содержания кислорода в выхлопных газах. Сигнал датчика поступает на электронный блок управления системы впрыска топлива, который оптимизирует состав смеси в случае изменения объема подаваемого в цилиндры топлива.

В результате взаимосвязанной работы перечисленных механизмов осуществляется регулировка количества топлива относительно количества воздуха, что позволяет максимально увеличить процент сгорания топлива в цилиндрах и обеспечить эффективную работу катализатора. Стоит отметить, что многие современные модели автомобилей оснащаются дополнительным лямбда-зондом или вспомогательными датчиками (к примеру, датчиком температуры, который устанавливается на выходе катализатора). Это позволяет контролировать работу катализатора и поддерживать правильные пропорции воздушно-топливного состава.

Виды лямбда-зондов

Помимо циркониевых используются также титановые и широкополосные датчики кислорода.

Титановые. Этот вид кислородников имеет чувствительный элемент из диоксида титана. Рабочая температура такого датчика начинается от 700 °C. Титановые лямбда-зонды не требуют наличия атмосферного воздуха, поскольку принцип их работы основан на изменении выходного напряжения, в зависимости от концентрации кислорода в выхлопе.
Широкополосный лямбда-зонд представляет собой усовершенствованную модель. Он состоит из цикрониевого датчика и закачивающего элемента. Первый измеряет концентрацию кислорода в отработавших газах, фиксируя напряжение, вызванное разницей потенциалов. Далее происходит сравнение показания с эталонной величиной (450 мВ), и, в случае отклонения, подается ток, провоцирующий закачивание ионов кислорода из выхлопа. Это происходит до тех пор, пока напряжение не станет равным заданному.

Лямбда-зонд является очень важным элементом системы управления двигателем, а его неисправность может привести к сложностям в управлении автомобилем и стать причиной повышенного износа остальных деталей двигателя. А поскольку он не подлежит ремонту, его необходимо сразу заменить на новый.

Причины неисправности лямбда зонда

Лямбда-датчики, изготовленные в соответствии со стандартами оригинальных деталей, обычно не портятся в течение всего срока службы транспортного средства без участия внешних причин. К ним относятся: механические воздействия, вызывающие физический ущерб, например, растрескивание керамического сердечника или прерывание кабельных соединений; загрязнение сенсора из-за твердых частиц паров, осаждающихся на него, что заставляет реакцию зонда замедляться до изменений состава выхлопных газов и, следовательно, нарушения электронного модуля управления двигателем; Увлажнение и коррозия электрических соединителей, которые изменяют значения сигналов, излучаемых зондом.

Признаки неисправности лямбда зонда

Признаки неисправности этого устройства могут быть разными, и самым главным сигналом для водителя станет нарушение нормальной работы мотора. Если устройство работает плохо, то качество топлива, которое подаётся в камеру сгорания, значительно понижается.

Почему ломается лямбда зонд? Причины могут быть следующими:

Корпус машины был разгерметизирован.
Внутри топливной системы попал воздух или выхлопные газы.
Датчик перегрелся из неполадок системы зажигания или неправильной покраски мотора.
Обыкновенный износ компонентов.
Неисправность электропитания – сигналы не поступают к ЭБУ.
Поломка в результате удара или другого механического воздействия.

В последнем случае лямбда зонд ломается в одно мгновение. Остальные симптомы свидетельствуют о том, что устройство выходит из строя постепенно. Если вы не знаете, как проводить диагностику этого компонента и не представляете, где он находится, то неисправности лямбда зонда определить не удастся.

Как понять, что этой детали скоро придёт конец? Сначала датчик начинает работать через раз. Сигнал иногда просто не передаётся для электронного блока управления. Это приводит к коррекции оборотов холостого хода. Данный показатель начинает изменяться и его колебания расширяются в диапазоне. Качество бензина или солярки понижается, а сам автомобиль дёргается.

Водитель слышит хлопки внутри мотора, а на приборной панели загорается соответствующая иконка. Затем датчик просто не работает на двигателе, который был только что запущен. Приборная панель будет сообщать вам об этом всеми доступными способами. Мощность машины сильно снижается, и когда вы будете нажимать на педаль ускорения, из двигателя будут слышны хлопки.

Но самая большая опасность для водителя заключается в перегреве двигателя, что становится причиной тотальной поломки системы. Если игнорировать сломанный датчик, то его состояние станет ухудшаться.

Это прямым образом влияет на работу машины. Качество передвижения снизится, потребление бензина увеличится и внутри машины начнёт пахнуть выхлопными газами с характерным запахом. Некоторые современные автомобиля оснащены системой блокировки двигателя, если датчик не работает. Придётся вызывать эвакуатор и отправляться в автосервис.

Самая худшая альтернатива развития события – это разгерметизация устройства. Если в машине ВАЗ произойдёт такой случай, то движение лучше прекратить, если вы не хотите окончательно доломать мотор. При окончательной поломке запчасти отработанные газы начинают попадать в ёмкость атмосферного воздуха. При срабатывании тормозных колодок устройство начинает определять большое количество молекул воздуха и подаёт чрезмерное количество сигналов для ЭБУ. В результате система управления впрыска ВАЗ работает некорректно или вообще перестаёт функционировать.

Как узнать, что произошла разгерметизация зонда? При движении на высокой скорости внутри двигателя сильно стучит. Автомобиль начинает двигаться рывками, и слышен неприятный запах отработанных газов. Также эту поломку можно определить путём визуального анализа корпуса выпускных клапанов и свечей – на них появляется сажный налёт.

Как проверить мультиметром

Перед диагностикой самого датчика кислорода выполняется проверка его нагревательного устройства.

Тестером можно проверить работу нагревательной составляющей датчика кислорода:

Устройство для диагностики переключается в режим замера параметра сопротивления.
Подключаются щупы устройства к контактам нагревателя. Эти элементы обычно выполнены из кабеля, характеризующегося большим сечением.
Выполняется прозвон контактов нагревательного устройства.
Если нагревательный элемент рабочий, то полученная величина сопротивления составит меньше 10 Ом. Если этот параметр выше, то электрическое нагревательное устройство вышло из строя, требуется его замена.

Проверка тестером выполняется так:

Найдите место монтажа контроллера под капотом вашего автомобиля.
Щупы мультиметра подключите к сигнальным выходам датчика или электроцепям. На самом тестере выставляется предел измерения в 2 вольта.
На следующем этапе надо искусственно создать ситуацию переобогащенной горючей смеси. Для этого можно использовать метод перегазовки, периодически нажимая на педаль газа. Либо можно демонтировать разъем датчика давления.
Затем считываются показания, которые выдал тестер. В идеале они должны составить от 0,8 вольт, это говорит об исправности датчика кислорода.
Надо искусственно создать ситуацию обедненной смеси. Для этого можно сделать подсос воздуха, немного ослабив хомут воздуховода. При обедненной смеси показания тестера должны составить не более 0,2 вольт.

Другие методы диагностики

Если проявились признаки неисправности лямбда-зонда, для проверки работоспособности можно воспользоваться компьютерной диагностикой. Она позволяет произвести контроль рабочих параметров датчика кислорода в режиме онлайн.

Для диагностики можно воспользоваться осциллографом. Если проверка показала, что нижний предел устройства снижается до нуля вольт, то контроллер рабочий, но скоро его надо будет менять. Если кривая временной зависимости напряжения на сигнальном контакте характеризуется большей сглаженностью, то датчик уже пора заменять.

Правильно начинать диагностику четырехконтактных датчиков кислорода с визуального осмотра, эту процедуру рекомендуется выполнять каждые 10 тысяч километров пробега. Контроллер для проверки демонтируется с коллектора, при этом нельзя использовать средство WD-40 либо тормозную жидкость, поскольку их попадание на рабочую поверхность приведет к его поломке. Если применяются специальные средства при откручивании закоксовавшейся резьбы, перед самим снятием устройства их остатки удаляются.

Оцените цвет, а также состояние рабочей зоны контроллера кислорода. Если на ней видны следы сажи, это говорит о переобогащенной горючей смеси в двигателе. Ее наличие приводит к загрязнению устройства, поэтому для обеспечения более высоких показателей работы сажу надо удалить. Налет серого либо белого цвета свидетельствует об использовании присадок в моторной жидкости или горючем. Наличие блестящего налета говорит о том, что концентрация свинца в использующемся топливе превышена. Если налет интенсивный, то отремонтировать датчик не получится, его надо заменить.

Видео о неисправностях и проверке лямбда-зонде

Отключение лямбда-зонда

Некоторых автолюбителей интересует, можно ли отключить КД. Теоретически сделать это возможно, но нежелательно. Лямбда-зонд отключать не рекомендуется, потому что электронный блок управления (ЭБУ) двигателя включает автономный режим подачи топливо-воздушной смеси. Это влияет на расход топлива в худшую сторону, приводит к увеличению токсических веществ в выхлопных газах. Если же ездить с отключенным или неисправным КД долгое время, то могут возникнуть следующие проблемы:

быстро возникнет черный сажевый налет на свечах зажигания, что приведет к плохому запуску двигателя, особенно на холодную, плохой воспламеняемости топливо-воздушной смеси, уменьшению зазора свечи;

нагар на клапанах, что приводит к уменьшению продуваемости всасывающих и выхлопных каналов в ГБЦ, всасывающем коллекторе и выхлопном коллекторе, из-за чего снижается мощность автомобиля;

нагар в катализаторе, что даже может привести к его расплавлению, после чего двигатель будет глохнуть сразу после запуска;

нагар на поршнях, что может в итоге стать причиной капитального ремонта, как и вышеперечисленные неисправности.

В связи с вышеперечисленным вопрос, можно ли ездить с отключенным КД, имеет отрицательный ответ, ведь ни одному автомобилисту не хочется, чтобы с его транспортом возникали серьезные проблемы.

Отключение кислородного датчика возможно во время ремонта выхлопной системы. Но предварительно необходимо отсоединить клеммы аккумулятора, так как любое разъединение фишек детали записывается в ОЗУ блока управления, а на некоторых моделях автомобилей информация сразу отправляется в ПЗУ.

Способы очистки лямбда зонда в домашних условиях

Поскольку кислородный датчик иногда можно восстановить, у автовладельцев возникает логичный вопрос. Их интересует, как правильно почистить лямбда зонд, не обращаясь в автосервис. Действительно существуют методы, которые можно применять в домашних условиях. Но нужно быть предельно аккуратными, поскольку работа подразумевает использование потенциально опасных веществ. Учтите, что кислородный датчик по своей конструкции довольно хрупкий. Потому нанесение любого повреждение при чистке прямо указывает на то, что работу нужно прекращать, и покупать новый контроллер. Этот уже непригоден к дальнейшему использованию. Необходимость замены лямбда-зонда возникает тогда, когда транспортное средство начинает без объективных причин потреблять большое количество топлива, превышающее нормальные значения. Также на приборной панели появляются сигнальные лампы, которые рекомендуют провести диагностику. Довольно часто такие симптомы указывают именно на проблемы с кислородным датчиком. И есть два метода очистки:

механический;
химический.

Рекомендуется сразу отказаться от идеи выполнить механическую очистку. Это объясняется хрупкостью элемента, который очень легко повредить при работе своими руками. При нанесении любых повреждений дальнейшая эксплуатация такого контроллера не допускается. Также опасно применять любые электрические инструменты с абразивными насадками. Они воздействуют со слишком большой силой, из-за чего датчик моментально ломается. Сидеть и ковырять датчик разными зубочистками или иголками тоже долго и изнурительно. В итоге опытные автомобилисты сходятся на том, что химический метод самый оптимальный, простой для выполнения в домашних условиях и эффективный.

Выбирая химический метод очистки, важно выбрать подходящее средство. Здесь можно задействовать жидкости от разных производителей, которые предлагают свои растворители твёрдых плёнок нагара. И многих интересует, можно ли в домашних условиях почистить лямбда-зонд очистителем карбюраторов. Такое средство действительно может помочь, как и очиститель инжекторов. Но всё же большую популярность завоевала ортофосфорная кислота. Она способна справиться с более серьёзными загрязнениями. Ортофосфорная кислота характеризуется способностью быстро растворять оксиды металла и органические щелочные плёнки, не повреждая при этом сам кислородный датчик. Такая очистка даёт хороший результат, потому её часто проводят своими руками в домашних условиях, если контроллер не вышел из строя, а просто загрязнился.

Использовать ортофосфорную кислоту можно обычным и улучшенным способом. Чтобы провести очистительные работы, сначала придётся отыскать сам кислородный датчик. Располагается он в подкапотном пространстве перед установленным на авто катализатором. Но учтите, что на современных автомобилях производители ставят сразу два лямбда-зонда. Первый стоит перед катализатором, а второй располагается за ним. Поэтому порой проще отыскать устройства, переместившись из подкапотного пространство под машину. Если в вашем гараже есть яма либо имеется возможность поднять авто на подъёмнике, найти кислородные датчики не составит большого труда. Демонтируются контроллеры ключом нужного размера. После снятия можно приступать к очистке. Обычным методом вы будете пользоваться или ускоренным, каждый выбирает самостоятельно.

Обычная очистка кислотой

Нельзя сказать, что самостоятельная чистка лямбда-зонда ортофосфорной кислотой чрезвычайно простая. И тут дело не в самой кислоте или процедуре. Сложность заключается в том, что керамико-платиновое основание, на котором накапливается нагар и сажа, скрывается под защитным металлическим колпачком. Если его не снять, обработка будет бесполезной. Чтобы демонтировать колпачок, требуется быть предельно аккуратным и деликатным. Взяв в руки ножовку по металлу, вы наверняка повредите всё устройство, поэтому дальнейшая чистка не потребуется. Придётся менять кислородный датчик. Тут подойдёт токарный станок, которым можно срезать колпачок около резьбы. При отсутствии станка используют напильники. Полностью снять напильником колпачок не получится. Зато можно сделать небольшое окошко, размеры которого составят около 5 миллиметров. Оптимальный способ, не требующий дополнительных инструментов. Когда вам удастся добраться до рабочего стержня, можно начинать работу по очистке лямбда-зонда. Пошагово это выглядит следующим образом.

Возьмите порядка 100 миллилитров кислоты. Если купите меньше, работать будет не очень удобно из-за малого количества жидкости в ёмкости. В качестве альтернативы ортофосфорной кислоты неплохо себя показывают преобразователи ржавчины и кислота для пайки. Те же очистители инжекторов и карбюраторов тоже подходят. Но кислота обычно показывает себя с лучшей стороны.
Купленную жидкость для очистки следует перелить в ёмкость из стекла. Подойдёт маленькая баночка, стакан или рюмка.
Сердечник кислородного датчика помещается в эту ёмкость с очистительной кислотой. Только будьте внимательными. Всё устройство погружать в средство для очистки не нужно. Обработать требуется лишь сердечник.
Датчик выдерживается в кислоте минимум 15 минут. При сильных загрязнениях лучше оставить сердечник к ортофосфорной кислоте на 20-30 минут.
Теперь устройство извлекается и промывается простой чистой водой. Подождите, пока элемент полностью высохнет.
Если есть необходимость, процедуру повторите ещё несколько раз. Целью очистки является исчезновение чёрно-коричневого нагара и получение металлического оттенка сердечника кислородного датчика.
В некоторых случаях даже 3-4 опускания в ортофосфорную кислоту лямбда-зонда на 20 минут не помогают избавиться от загрязнений. Сдавать не стоит, поскольку можно своими руками повысить эффективность процедуры.
Если вы делали только отверстие, тогда воспользуйтесь небольшой кисточкой с достаточно жёстким ворсом. Смачивайте её в кислоте и омывайте датчик. Постепенно такое механическое воздействие позволит увидеть, как сажа опадает.
Те, кто смог полностью снять защитный колпачок, могут воспользоваться старой зубной щёткой, тщательно протирая наконечник кислородного датчика.
Когда очистка завершится, датчик приобретёт яркий металлический оттенок.
Ещё раз промойте его холодной проточной водой. Но не трите руками. Просушите устройство.
Если на этапе получения доступа к сердечнику кислородного датчика колпачок снимался, перед обратной установкой его придётся вернуть на место. Оптимальным решением для такой задачи станет использование аргонной сварки.

Такая очистка занимает достаточно много времени, но часто даёт неплохой результат. Поэтому автомобилисты готовы терпеть, лишь бы не тратить деньги на покупку нового кислородного датчика. Хотя есть возможность ускорить процедуру.

Ускоренный метод

Те, кто хочет своими руками очистить кислородный датчик, но кому не хватает терпения на обычный метод, интересуются, чем можно помочь, чтобы лямбда зонд быстрее вернул свой начальный внешний вид. Для увеличения очищающих свойств ортофосфорной кислоты потребуется дополнительно взять ещё одно устройство. После его применения и завершения всех процедур не забудьте промыть поверхность очищенного сердечника. Чтобы ускорить процедуру, понадобится газовая плита или горелка. Если вы используете обычную домашнюю плиту, тогда работать будет удобнее на самой маленькой конфорке. Здесь всё делается так:

С конфорки снимается крышка, переворачивается и кладётся таким образом, чтобы поток газа был немного смещён;
В таком положении труба частично закроется, что направит поток газа удобным образом, плюс предотвратит попадание самой кислоты внутрь;
Зажигается огонь;
Сердечник кислородного датчика окунается в ортофосфорную кислоту;
Далее элемент прогревается тщательно на огне;
При нагреве кислота будет кипеть и образовывать брызги;
В этот момент на поверхности контроллера начнёт появляться соль зелёно-голубого цвета;
Ортофосфорная кислота должна полностью выкипеть;
Теперь деталь снова промывается в чистой воде, просушивается;
Датчик ещё раз окунается в кислоту, процедура с нагревом и промывкой повторяется.

Нужно добиться металлического блеска на рабочей поверхности кислородного датчика. Обычно на такую процедуру уходит порядка 15-20 минут. Прежде чем поставить устройство на место, обязательно обработайте резьбу на датчике кислорода с помощью графитовой смазки. Теперь смело возвращайте лямбда-зонд в своё гнездо. Если у вас два устройства, аналогичную процедуру следует провести со вторым контроллером.

Инструкция по замене

Как осуществляется замена кислородного датчика своими руками:

Для правильного снятия устройства следует немного прогреть двигатель, а также выключить зажигание.
От устройства отсоединяются все провода.
С помощью гаечного ключа, в некоторых случаях требуется торцевой, необходимо выкрутить вышедший из строя регулятор. После того, как лямбда-зонд демонтирован, необходимо также снять защитный колпачок, затем осуществляется очистка устройства. Для прочистки можно использовать ортофосфорную кислоту, этот вариант является одним из наиболее эффективных. После очистки промойте регулятор чистой водой, установите на место и проверьте его работоспособность.
В том случае, если очистка не дала эффекта, необходимо демонтировать старый датчик и установить новый. Новый компонент монтируется до упора, больших усилий прикладывать не стоит. Чтобы обеспечить герметичность устройства, можно перед монтажом его можно обработать герметиком.
Установите на место все провода.

Видео «Как правильно поменять лямбда-зонд»

О том, как правильно осуществить замену регулятора своими руками , вы можете узнать из видео ниже (автор видео — oasex).

Обманка лямбда зонда

Кислородный датчик подаёт сигнал тогда, когда он обнаружил изменения в содержании кислорода. Данный сигнал передаётся на контроллер, который его принимает и сравнивает полученную информацию с показателями, заложенными в памяти. Если полученные данные не совпадают с оптимальными значениями, то блок управления изменяет длительность впрыска. Этим достигаются следующие показатели:

экономия топлива;
максимальная эффективность работы двигателя;
уменьшение объёма вредных выхлопов.

Но немногие автолюбители прислушиваются к этим рекомендациям и начинают вспоминать о датчике только при появлении проблем. В итоге большинство водителей видят на приборной панели загоревшийся индикатор Check Engine. Причиной этому, скорее всего, стал вышедший из строя либо некорректно работающий кислородный датчик. Решением данной проблемы станет обманка лямбда зонда, которая бывает механической и электронной.

Механическая обманка

При выборе обманки такого типа вместо катализатора устанавливают специальный проставок – деталь из теплоустойчивой стали или бронзы со строго определёнными размерами. В проставке высверливается отверстие малого диаметра, через которое отработавшие газы смогут в него попадать.

Газы взаимодействуют с керамической крошкой, которую предварительно покрывают каталитическим слоем и помещают внутри проставка. В результате такого взаимодействия осуществляется окисление CH и CO кислородом, после чего снижается концентрация вредных веществ на выходе.

Если на автомобиле установлены два кислородных датчика, то сигналы с них будут различаться, блок управления распознает изменение синусоиды сигнала и расценит это как штатную работу катализатора. Данный вариант является самым дешёвым.

Обманка электронного типа

Такой тип обманки гораздо сложнее. В продаже имеются весьма технологичные обманки со встроенным микропроцессором. Они способны не просто обмануть блок управления, а обеспечить его корректную работу. Микропроцессор, установленный в таком устройстве, может оценить состояние выхлопных газов и сформировать сигнал, соответствующий сигналу со второго работающего датчика при исправном катализаторе.

Источники

https://2auto.su/article/tuning/pervye-priznaki-neispravnosti-lyambda-zonda-ili-kak-proverit-datchik-kisloroda/
https://autoshas.ru/dlya-chego-nuzhen-lyambda-zond-v-avtomobile.html
https://rad-star.ru/pressroom/articles/lyambda-zond/
https://TechAutoPort.ru/dvigatel/vypusknaya-sistema/kislorodnyi-datchik.html
https://remontpeugeot.ru/elektrika/zamena-lyambda-zonda-pervyj-i-vtoroj-lyambdy-datchiki.html
https://uremont.com/publications/articles/neispravnost-lyambda-zonda
https://autocentrum.ru/articles/datchiki/18859-priznaki-neispravnosti-lyambda-zonda-kak-proverit-datchik-kisloroda-multimetrom-svoimi-rukami-remont-i-zamena-ustroystva.html
https://AvtoNov.com/%D0%BF%D1%80%D0%B8%D0%B7%D0%BD%D0%B0%D0%BA%D0%B8-%D0%BD%D0%B5%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D0%B0-%D0%B7%D0%BE%D0%BD%D0%B4%D0%B0/
https://autoepoch.ru/avtoazbuka/chto-budet-esli-otklyuchit-lyambda-zond.html
https://DriverTip.ru/repair/kak-pochistit-lyambda-zond-v-domashnih-usloviyah.html
https://labavto.com/elektronika/sensor/ljambda-zond-priznaki-neispravnosti/
https://AvtoNov.com/%D0%BB%D1%8F%D0%BC%D0%B1%D0%B4%D0%B0-%D0%B7%D0%BE%D0%BD%D0%B4/

Неисправность лямбда-зонда: симптомы, проверка мультиметром

Диагностика и ремонт24 сентября 2016

Производители современных автомобилей оснащают их сложнейшими системами управления, состоящими из электроники и самых различных индикаторов. С их помощью происходит получение и обработка сообщений о положении дел в разных узлах машины. К таким относятся мотор, тормозная система, АКБ и лямбда-зонд (датчик кислорода), в том числе. Он входит в число важнейших устройств управления и сигналит об остатке кислорода в выхлопных газах. Неисправность лямбда зонда грозит нарушением четкой работы авто.

Принцип действия

Датчик кислорода — сложная конструкция. К его функциональным деталям относят электролит, на который с разных сторон одеты наконечники для всасывания газовых смесей — кислорода и отработанного горючего. Под ними находится чувствительный элемент, который при температуре до 400 градусов считывает сигналы и анализирует разницу потенциалов. Перечисленные детали запечатаны в корпус из металла. К нему подходят провода. В зависимости от модели их количество может варьироваться от 1 до 4. Они несут ответственность за работу датчика — питают, передают сигналы в блок управления и заземляют прибор. При достаточном объеме кислорода в сгораемой смеси КПД двигателя будет высоким. Но как и другие системы, лямбда-зонд тоже дает сбои.

Что расскажет о неисправности датчика?

Сигнал о неисправности датчика кислорода, можно предположить, если в работе автомобиля наблюдаются такие симптомы:

мотор работает неровно;
движение происходит рывками;
повышается потребление горючего;
ранняя «смерть» катализатора;
в Европе обращают внимание и на токсичность выхлопных газов.

А не поломан ли датчик?

Лучшим временем для проверки всех систем работоспособности автомобиля будет ближайший техосмотр. Однако бывают ситуации, когда возникает необходимость узнать причины плохой работы датчика кислорода ранее. Как проверить лямбда зонд самостоятельно?

Параметры, по которым происходит сверка:

напряжение в цепи подогрева;
«опорное» напряжение;
исправность нагревателя в датчике;
сигнал лямбды.

Это значит, что полностью оценить работу лямбда-зонда не составит большого труда.

Осторожно: «Напряжение»

Для того, чтобы узнать, поступает ли напряжение в цепь подогрева, понадобиться дополнительное оборудование. Сигнал измеряется стрелочным или цифровым вольтметром или более современным — мультиметром.

Процедура следующая:

Включить зажигание, не отсоединяя разъем датчика.
Воткнуть щупы в разъемы проводов.
Монитор должен высвечивать ~12 В. Это значение соответствует напряжению аккумулятора.

ВНИМАНИЕ!

«+» поступает к нагревателю непосредственно через предохранитель. Если он отсутствует, необходимо проверить звенья цепи: «аккумулятор-предохранитель-кислородник».
«—» передается посредством электронных систем управления. При его отсутствии надо проверить разъемы цепи, ведущие к блоку управления.

Опорное напряжение проверяется тем же вольтметром или можно использовать мультиметр.

Алгоритм действий:

Включить зажигание.
Измерить напряжение между сигнальным проводом и массой.
Значение число должно составлять 0,45 вольта.

Если показания отличаются на 0,2 В и более это сообщает о проблеме в сигнальной цепи или плохом контакте с массой.

Как проверять нагреватель лямбда-зонда?

В этот раз нам нужен тестер в режиме измерения сопротивления.

Этапы измерения:

Отсоединить разъем лямбда-зонда.
Проверить сопротивление между проводами нагревателя.
Значение может отличаться но должно находиться в пределах от 2 до 10 Ом.

Если сопротивление отсутствует, это может быть сигналом обрыва непосредственно в датчике. В таком случае он нуждается в замене.

Сигнал датчика кислорода

Самая сложная и ответственная проверка лямбда зонда заключается в оценке его сигнала. Для этого понадобится уже известные мультиметр или вольтметр. На СТО существуют более новые компьютеризированные тестеры, но в условиях гаража можно обойтись и без них.

Пошаговая инструкция:

Запускается мотор.
Движок прогревается до рабочей температуры.
Между сигнальным проводом и проводом массы подсоединяются щупы.
Обороты двигателя следует повысить до 3000 в минуту.
Фиксируются изменения в числовых значениях датчика кислорода.

Монитор тестера должен отметить скачок в диапазоне от 0,1 до 0,9 вольта. Если числа другие — возникла необходимость в новом лямбда-зонде.

Узнав о том, как проверяется рабочее состояние датчика кислорода, можно быть уверенным в том, что удастся избежать обмана в автосервисе.

зачем нужен и как проверить лямбда-зонд

Назначение лямбда-зонда или датчика кислорода — передача информации о составе рабочей смеси с выпускного коллектора в ЭБУ. Качество сгорания топливно-воздушной смеси (ТВС) напрямую влияет на работу двигателя.

Корректная работа датчика кислорода помогает:

Повысить производительность мотора благодаря определению близкого к идеалу пропорции впрыскиваемого топлива и воздуха.
Уменьшить выработку вредных газов (CO, CH, NOx), выбрасываемых в атмосферу и наладить экономичную работу автомобиля за счет правильно подобранного состава рабочей смеси.

На современные автомобили с инжекторным двигателем ставят один или несколько катализаторов и два и более лямбда зонда. Где находятся датчики кислорода? Зависит от вида авто. Распространены системы с двумя устройствами, которые расположены до и после катализатора. Таким образом определяется избыток кислорода в смеси до попадания газов в устройство. В автомобилях с одним зондом — установлен спереди, на выпускном коллекторе.

Как работает датчик кислорода

ЭБУ отмеряет количество подаваемого топлива с помощью форсунок, задавая объем на определенной момент. Зонд обеспечивает обратную связь, что позволяет точно определить пропорции бензина, дизеля или газа. ЭБУ запрашивает информацию один раз в 0.5 секунды на холостом ходу. На повышенных оборотах частота запросов пропорционально увеличивается. Анализируя данные, блок управления корректирует состав ТВС, делая её беднее или богаче. Поддержание оптимальной ТВС — назначение лямбда-зондов. Идеальным соотношением воздуха и топлива считается пропорции 14.7:1 (бензин), 15.5:1 (газ) и 14.6:1 (дизель).

Виды ДК по устройству конструкции и принцип работы:

Двухточечный, узкополосный (простой). Работает основываясь на измерении количества кислорода в выхлопных газах. Чем беднее ТВС, тем ниже напряжение, богаче — выше.
Широкополосный. Генерирует сигнал более широкого диапазона для точной оценки пропорции в ТВС.

Срок службы лямбда-зонда

Средняя продолжительность жизни на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.

Если у вас возникли подозрения в неисправности ДК, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.

Из-за чего выходит из строя лямбда-зонд

Механическое повреждение. Сильный удар в результате аварии, наезда на бордюр или езды по бездорожью отрицательно влияет на состояние зонда;
Некорректная работа двигателя и неисправности системы зажигания приводят к перегреву ДК и поломке;
Засорение системы. Основной причиной неисправности будут продукты сгорания некачественного топлива. Чем больше тяжелых металлов, тем скорее он забьется;
Поломка в поршневой группе. Неисправные поршень, поршневой палец и шатун пропускают масло в выхлопную систему, которое забивает зонд;
Попадание жидкости. Загрязнение любого вида сократит срок работы зонда;
Замыкание в проводке;
Слишком богатая или бедная топливно-воздушная смесь;
Разгерметизация выпускной системы пропускает воздух и отработавшие газы, что выводит лямбда-зонд из строя;
Пропуски зажигания;
Присадки и «улучшайзеры» топлива;
Естественный износ.

Выход из строя лямбда-зонда происходит постепенно. Последствия выливаются в аварийный режим управления двигателем. Так производители уберегают машину от серьезных поломок, а водителя от аварийных ситуаций.

Неисправность предотвращается регулярной профилактикой и диагностикой, выявляющей поломки на начальных стадиях. Если кислородный датчик вышел из строя, читайте о способах его отключения.

Признаки неисправности лямбда-зонда

Повышается уровень токсичности газов. Определить токсичность можно с помощью диагностики. Внешне никак не диагностируется, даже запах выхлопа практически не изменится.
Увеличивается расход топлива. Каждый автомобилист следит за наполненностью бака, старается найти свою крейсерскую скорость, когда расход минимальный. Поэтому увеличившееся потребление топлива заметит сразу. В зависимости от серьезности неисправности, он вырастает на 1–4 литра. Повышенный расход, конечно, способен вызвать не только неисправный ДК.
Выдаются ошибки кислородного датчика (P0131, P0135, P0141 и другие), загорается «Check Engine». Обычно чек появляется при неисправности зондов или катализатора. Диагностика установит точную причину.
Перегревается катализатор. Неисправные лямбда-зонды подают неправильные сигналы в ЭБУ, что может привести к некорректной работе катализатора, его перегреву вплоть до раскаленного состояния, и последующего выхода из строя.
Появляется дерганье и нехарактерные хлопки в двигателе. Лямбда-зонды перестают генерировать правильный сигнал, из-за чего дестабилизируется работа оборотов холостого хода. Обороты колеблются в широком диапазоне, что приводит к ухудшению качества топливной смеси.
Ухудшаются динамические характеристики автомобиля, теряется мощность, тяга. Подобные признаки появляются в запущенных ситуациях. Неисправные датчики также перестают работать на непрогретом двигателе, а машина различными способами сигнализирует о неполадках в системе.

Если вас беспокоит один из этих признаков неисправности датчика кислорода, обратитесь к специалисту. С помощью диагностического оборудования он определит точную область поломки и поможет в исправлении. На карте ниже вы можете выбрать ближайшего профессионального диагноста и записаться к нему прямо с нашего сайта.

Как проверить лямбда-зонд

Итак, автомобиль едет рывками, повысился расход топлива, загорелся «Check Engine». Признаки не характерны только для поломки лямбды, поэтому нужна полная диагностика систем. Но если вы уверены, что дело в нем, рассказываем, как проверить датчик своими руками.

Проверять кислородные датчики рекомендуют через замер значений напряжения. Подобную проверку мультиметром, тестером и омметром можно провернуть в собственном гараже.

Порядок действий следующий:

Прогрейте двигатель до рабочей температуры.
Снимите и осмотрите зонд и проводку на предмет механических повреждений и загрязнений. Если он погнут, поцарапан или покрыт наростом сажи, свинцовым налетом, белым или серым нагаром, меняйте.
Проверьте работоспособность лямбда-зонда омметром. Часто причина неисправности кроется в поломке спирали подогрева или проводов к нему. Как его «прозвонить»? Присоедините омметр между проводами нагревателя, предварительно отсоединенные от колодки. При исправной работе сопротивление сигнальной цепи на разных автомобилях варьируется от 2 до 10 Ом и от 1 ком до 10 мОм в цепи подогрева. Если его нет совсем, в проводке обрыв.
Протестируйте сигнал зонда с помощью мотор-тестера, стрелочного вольтметра или осциллографа. Подсоедините тестер между проводом массы и сигнальным, поднимите обороты до 3 000 Нм, засеките время и следите за показаниями. Они должны изменяться от 0.1 до 0.9 вольт. Рекомендуем заменить датчик, если диапазон изменений меньше или за 10 секунд сменилось меньше 9–10 показаний. Причина ошибки может быть в «усталости» и медленном отклике системы.
Проверьте исправность лямбда-зонда через опорное напряжение. Заведите машину, измерьте напряжение между массой и сигнальным проводом. Если показатели отличаются от 0.45 вольт больше, чем на 0.2, датчик или цепи в цепи, ведущие к нему, неисправны.

Если нет приборов для проверки, обратитесь к специалистам. Они проведут полную диагностику и точно назовут причину неисправности за меньшие деньги и время, которые бы вы потратили на покупку устройств и выявление неисправности самостоятельно.

Рекомендуем посмотреть

Все, что нужно знать о лямбда-зонд и выхлоп

Лямбда-зонд , также называемый кислородным датчиком, представляет собой небольшой зонд, расположенный на выхлопе автомобиля , между выпускным коллектором и каталитическим нейтрализатором. Он был разработан компанией Volvo в 70-х годах.

Если у вас более новая машина, она будет оснащена 2 лямбда-датчиками. В этом случае второй датчик будет расположен сразу за каталитическим нейтрализатором.

Для чего это используется?

Лямбда-зонд регулирует количество топлива, которое подается в цилиндры двигателя, оптимизируя воздушно-топливную смесь, что, в свою очередь, обеспечивает правильную работу двигателя.Это также повлияет на уровень выбросов вредных газов, поскольку каталитический нейтрализатор работает правильно.

Таким образом, лямбда-зонд гарантирует, что ваш автомобиль соответствует европейским нормам по загрязнению окружающей среды и выбросам CO2.

Как это работает?

Поскольку лямбда-зонд расположен перед каталитическим нейтрализатором, он может измерять количество воздуха и топлива в несгоревших углеводородах после сгорания.

Таким образом, электронный блок управления (ECU) транспортного средства, который управляет некоторыми функциями двигателя , получит правильные данные о выбросах, а затем выпустит точное количество необходимого газа.Это очень важно для снижения выбросов загрязняющих веществ.

Неисправный лямбда-зонд?

Если лямбда-зонд неисправен, данные не будут отправлены в ЭБУ, который затем будет использовать неверную информацию. Это, скорее всего, увеличит расход топлива и, как следствие, выбросы загрязняющих веществ.

Со временем это может привести к засорению каталитического нейтрализатора, который затем придется заменить.

Признаки неисправного лямбда-зонда

Контрольная лампа двигателя будет отображаться на приборной панели
Автомобиль дергается при запуске
Необычно большой расход топлива
Малая мощность двигателя при разгоне
Повышение выброса токсичных газов

Когда следует заменять лямбда-зонд?

Срок службы лямбда-зонда составляет около 93 000 миль.Однако он может быть короче в зависимости от множества факторов, которые могут повредить его, в основном из-за аномалий, исходящих от двигателя. Утечки из выхлопной трубы также могут повредить зонд.

Если вы заметили один из вышеперечисленных признаков, мы рекомендуем вам посетить механика, который может проверить, исходит ли неисправность лямбда-зонд. Это делается с помощью автомобильного диагностического прибора.

В случае, если вам в ближайшее время придется отвезти машину на ТО, имейте в виду, что неисправный лямбда-зонд выйдет из строя.Не стесняйтесь сравнить предложений по диагностике автомобиля из ближайших к вам гаражей или получить предложения по полной замене лямбда-зонда .

Могу ли я отключить лямбда-зонд и по-прежнему ехать?

Вождение без лямбда-зонда крайне не рекомендуется. Запчасть гарантирует, что ваш автомобиль не выбрасывает больше CO2, чем разрешено законами ЕС.

Более того, даже если вы думаете, что ваш автомобиль будет более мощным, это не продлится долго, так как каталитический нейтрализатор будет иметь более высокий риск засорения.

Кроме того, вы потратите больше денег, так как отключение лямбда-зонда увеличит расход топлива примерно на 15%.

Получите расценки на новые лямбда-зонды

Признаки неисправного или неисправного датчика кислорода

Датчик кислорода в вашем автомобиле измеряет уровень кислорода в выхлопных газах, выходящих из двигателя. Эта информация используется модулем управления трансмиссией (PCM) для определения правильного соотношения воздух-топливо для вашего двигателя в режиме реального времени. Датчик расположен в выхлопной системе и обеспечивает эффективную работу впрыска топлива и синхронизации двигателя, что помогает контролировать выбросы.Датчик кислорода передает данные в PCM автомобиля, чтобы поддерживать оптимальное соотношение воздух-топливо для вашего двигателя. Плохой или неисправный кислородный датчик отрицательно скажется на выбросах в окружающую среду и работе двигателя, поэтому есть 3 вещи, на которые следует обратить внимание, прежде чем ваш кислородный датчик полностью выйдет из строя.

1. Загорится индикатор двигателя.

Первая линия защиты — это индикатор Check Engine. Индикатор проверки двигателя загорится, если у вас неисправный или неисправный датчик кислорода.Как только загорится этот индикатор, обратитесь к профессиональному автомобильному технику для проверки индикатора Check Engine. Этот свет может загореться по разным причинам, поэтому важно, чтобы его осмотрел профессионал, который сможет правильно диагностировать точную причину. Если у вас автомобиль с большим пробегом, есть большая вероятность, что у него неисправный кислородный датчик, который требует замены.

2. Плохой расход бензина и запах тухлого яйца

Если датчик кислорода выходит из строя, откажутся системы подачи топлива и сжигания топлива.Если неисправный кислородный датчик нарушает соотношение воздуха и топлива, или если в двигатель впрыскивается слишком много топлива, расход топлива вашего автомобиля будет уменьшен. Избыток топлива в двигателе может вызывать запах серы, тухлых яиц и даже черный дым из выхлопных газов. Если вы заправляете бензобак чаще, записывайте, сколько галлонов вы заправляете и как часто. Если это больше, чем обычно, попросите профессионального механика проверить ваш кислородный датчик.

3. Неровная работа двигателя на холостом ходу и пропуски зажигания

Если ваш датчик кислорода выходит из строя, вы можете заметить, что ваш автомобиль работает неровно, работает с перебоями или нерегулярно на холостом ходу.Вы также можете наблюдать другие проблемы с производительностью двигателя, такие как потеря мощности, колебания или остановка. Поскольку выходной сигнал датчика кислорода помогает управлять синхронизацией двигателя, интервалами сгорания и соотношением воздуха и топлива, неисправный датчик может нарушить эти функции двигателя, вызывая грубую или нерегулярную работу двигателя на холостом ходу и другие проблемы, связанные с двигателем.

Когда заменять датчик

Если ваш автомобиль был произведен в течение последних 15 лет, датчик кислорода следует заменять каждые 60 000–90 000 миль.Этот датчик изнашивается и со временем потребует замены. Замена неисправного или вышедшего из строя датчика кислорода снизит уровень выбросов, выбрасываемых вашим автомобилем в атмосферу, при этом двигатель будет работать плавно и правильно. Как только вы заметите индикатор проверки двигателя, недостаточный расход топлива или нестабильную работу двигателя на холостом ходу, запишитесь на прием для замены кислородного датчика. Это обеспечит бесперебойную и эффективную работу вашего автомобиля и поможет продлить срок службы вашего двигателя.

Признаки неисправного или неисправного датчика кислорода

Датчик кислорода в вашем автомобиле измеряет уровень кислорода в выхлопных газах, выходящих из двигателя. Эта информация используется модулем управления трансмиссией (PCM) для определения правильного соотношения воздух-топливо для вашего двигателя в режиме реального времени. Датчик расположен в выхлопной системе и обеспечивает эффективную работу впрыска топлива и синхронизации двигателя, что помогает контролировать выбросы. Датчик кислорода передает данные в PCM автомобиля, чтобы поддерживать оптимальное соотношение воздух-топливо для вашего двигателя.Плохой или неисправный кислородный датчик отрицательно скажется на выбросах в окружающую среду и работе двигателя, поэтому есть несколько вещей, на которые следует обратить внимание, прежде чем ваш кислородный датчик полностью выйдет из строя.

1. Загорается индикатор двигателя.

Первая линия защиты — это индикатор Check Engine. Индикатор проверки двигателя загорится, если у вас неисправный или неисправный датчик кислорода. Как только загорится этот индикатор, обратитесь к профессиональному автомобильному технику для проверки индикатора Check Engine.Этот свет может загореться по разным причинам, поэтому важно, чтобы его осмотрел профессионал, который сможет правильно диагностировать точную причину. Если у вас автомобиль с большим пробегом, велика вероятность, что у него неисправный кислородный датчик, который необходимо заменить.

2. Плохой пробег бензина

Если датчик кислорода выходит из строя, откажутся системы подачи топлива и сжигания топлива. Если неисправный кислородный датчик нарушает соотношение воздуха и топлива, или если в двигатель впрыскивается слишком много топлива, расход топлива вашего автомобиля будет уменьшен.Если вы обнаружите, что заправляете бензобак чаще, записывайте, сколько галлонов вы заправляете и как часто. Если это больше, чем обычно, попросите профессионального механика проверить ваш кислородный датчик.

3. Неровная работа двигателя на холостом ходу и пропуски зажигания

Если ваш датчик кислорода выходит из строя, вы можете заметить, что ваш автомобиль работает неровно, работает с перебоями или нерегулярно на холостом ходу. Поскольку выходной сигнал датчика кислорода помогает управлять синхронизацией двигателя, интервалами сгорания и соотношением воздух-топливо, неисправный датчик может нарушить эти функции двигателя, вызывая грубую или нерегулярную работу двигателя на холостом ходу.

Когда заменять датчик

Если ваш автомобиль был произведен в течение последних 15 лет, датчик кислорода следует заменять каждые 60 000–90 000 миль. Этот датчик изнашивается и со временем выходит из строя. Замена неисправного или вышедшего из строя датчика кислорода снизит уровень выбросов, выбрасываемых вашим автомобилем в атмосферу, при этом двигатель будет работать плавно и правильно. Как только вы заметите индикатор проверки двигателя, недостаточный расход топлива или нестабильную работу двигателя на холостом ходу, закажите в YourMechanic услугу по замене кислородного датчика.Это обеспечит бесперебойную и эффективную работу вашего автомобиля и поможет продлить срок службы вашего двигателя.

Устранение неисправностей лямбда-зонда — профессиональный мотор-механик

Denso объясняет, почему проактивная «систематическая диагностика» лучше всего подходит для лямбда-датчиков.

Выбросы по-прежнему являются серьезной проблемой для автомобильной промышленности в ближайшем и долгосрочном будущем. Поскольку общественный интерес к выбросам остается сильным, как никогда, Denso считает жизненно важным, чтобы компания давала техническим специалистам советы «передовой практики», когда дело доходит до диагностики неисправных лямбда-датчиков.

Европейские стандарты выбросов

были впервые введены в 1992 году, и эти правила послужили толчком для того, чтобы лямбда-датчики стали одним из наиболее важных компонентов двигателя.

С тех пор были введены более строгие правила, и, как было хорошо задокументировано, автомобилисты более осведомлены об окружающей среде, чем когда-либо. В результате техническое обслуживание, диагностика, ремонт и установка основных деталей автомобиля, которые оптимизируют выбросы, таких как лямбда-датчики, теперь являются жизненно важной частью навыков специалиста.

Подход Denso к лямбда-зондам

Лямбда-зонды

Denso, входящие в состав обширного ассортимента систем управления двигателем, пользуются доверием европейских и азиатских производителей автомобилей (VM), а также покупателей на вторичном рынке.

Лямбда-датчики

Denso стали особенно популярными среди европейских виртуальных машин, когда производители ЭБУ применили другой подход к спецификациям своих блоков управления, что позволило гибко выбирать источники кислорода, что привело к принятию более совершенных компонентов.

В результате популярность лямбда-датчиков резко возросла, и они стали наиболее надежным и экономичным выбором среди виртуальных машин для регулирования базовой и расширенной производительности двигателей и их систем снижения выбросов.

Связи Denso с Ford, который раньше владела различными европейскими производителями, позволили компании стать поставщиком для Volvo, Jaguar и Land Rover.Таков был успех этих партнерских отношений, эти виртуальные машины по-прежнему полагаются на компоненты Denso и по сей день, спустя много времени после того, как Ford продал эти бренды.

В настоящее время компания имеет партнерские отношения с Renault-Nissan, GM, Ford и Fiat-Chrysler и поставляет лямбда-датчики для многих моделей европейского производства азиатских производителей.

Диагностика

Поскольку лямбда-датчики в двигателе транспортного средства выполняют важную работу, технические специалисты должны быть готовы к встрече с ними в мастерской.По словам Денсо, чтобы уберечь систему управления двигателем от длительного повреждения, лучше всего принять превентивные меры и остановить любую проблему, прежде чем она станет еще более серьезной.

Существуют различные предупреждающие признаки неисправности лямбда-зонда, которые могут быть обнаружены автомобилистом или при диагностической проверке. Типичные симптомы включают высокий расход топлива, грубую работу двигателя или низкие показатели выбросов.

В рамках рекомендаций Denso по «передовой практике» техническим специалистам настоятельно рекомендуется проявлять инициативу и проводить «систематическую диагностику», которая помогает обеспечить почти надежное обслуживание и выявить любые дефекты лямбда-датчика:

■ Проверить историю обслуживания: первым делом необходимо проверить компоненты, которые могли быть заменены или неправильно отремонтированы во время последнего обслуживания.Техники также должны проверить, не были ли подключены какие-либо соединения, или были ли использованы неправильные детали. Особое внимание следует уделять всему, что может повлиять на лямбда-датчики, например, клапанам системы рециркуляции ОГ, топливным форсункам и выхлопным газам.

■ Визуальный осмотр: следует проверить нижнюю часть крышки на предмет утечек из выпускного коллектора. Этот процесс совсем не требует времени и может сэкономить часы рабочего времени в будущем.

■ Диагностические коды неисправностей: стоит проверить коды неисправности, если этот тест еще не проводился.

■ Испытания в режиме реального времени: выхлопную систему следует проверить на герметичность. То же самое и с нагревателем датчика, что может быть достигнуто путем измерения сопротивления при комнатной температуре, чтобы исключить обрыв или короткое замыкание. Затем следует провести живые тесты для измерения сигнала кислородного датчика. Пристальное внимание следует уделять времени, которое требуется сигналу, чтобы дать надежный колебательный сигнал высокого-низкого уровня, а также тому, являются ли минимальные и максимальные значения нормальными или нет. Также возможно, что имеется сбой в подаче тока нагревателя от ЭБУ, что можно измерить при холодном пуске.

■ Проверка сенсора: кончик сенсора должен быть тускло-серого цвета. Обесцвечивание до красного может сигнализировать о загрязнении топливными присадками, которые могут заблокировать датчик и помешать его нормальной работе. Кроме того, могут быть повреждены провода и разъемы системы управления двигателем, поэтому их необходимо проверить, особенно при поиске признаков проникновения воды.

■ Проверка системы управления двигателем: необходимо проверить датчиков массового расхода воздуха, термостат и топливные форсунки на предмет каких-либо признаков неисправности.

Правильная диагностика всегда должна заканчиваться правильным ремонтом. Denso утверждает, что в случае замены датчика технические специалисты всегда должны выбирать датчик качества оригинального оборудования, который соответствует рекомендациям компании по автомобилям, и устанавливать его, следуя правильным процедурам.

Отказ датчика кислорода и советы по замене

Датчик кислорода, также известный как датчик O2, делает то, что предполагает его название — он измеряет количество кислорода в выхлопных газах.Хотя это может показаться довольно скромной задачей, датчик O2 на самом деле является одним из самых важных датчиков на любом транспортном средстве, отвечающим за поддержание правильного баланса между воздухом и топливом для оптимальных выбросов. Из-за этого вы захотите знать, что он делает, почему выходит из строя, и, что важно, как его заменить, когда это произойдет.

Как работает кислородный датчик?

Большинство автомобилей имеют по крайней мере два кислородных датчика, расположенных по всей выхлопной системе; по крайней мере, один перед каталитическим нейтрализатором и один или несколько после каталитического нейтрализатора.Датчик предварительной очистки регулирует подачу топлива, а датчик ниже по потоку измеряет эффективность каталитического нейтрализатора.

Датчики

O2 обычно можно разделить на узкополосные или широкополосные. Чувствительный элемент находится внутри датчика в стальном корпусе. Молекулы кислорода из выхлопных газов проходят через крошечные щели или отверстия в стальной оболочке датчика, чтобы достичь чувствительного элемента или нервной ячейки. На другой стороне нервной ячейки кислород из воздуха за пределами выхлопной трубы проходит вниз по датчику O2 и вступает в контакт.Разница в количестве кислорода между кислородом в наружном воздухе и в выхлопных газах способствует потоку ионов кислорода и создает напряжение.

Если смесь выхлопных газов слишком богата и в выхлопе слишком мало кислорода, в электронный блок управления двигателя (ЭБУ) отправляется сигнал для уменьшения количества топлива, добавляемого в цилиндр. Если смесь выхлопных газов слишком бедная, то отправляется сигнал об увеличении количества топлива, используемого в двигателе. Слишком много топлива производит углеводороды и окись углерода.Слишком мало топлива производит загрязняющие вещества в виде оксидов азота. Сигнал датчика помогает поддерживать правильную смесь. Датчики O2 с широким диапазоном имеют дополнительную ячейку для откачки O2 для регулирования количества кислорода, присутствующего в чувствительном элементе. Это позволяет измерять гораздо более широкое соотношение воздух / топливо.

Почему датчики O2 выходят из строя?

Поскольку датчик кислорода находится в потоке выхлопных газов, он может быть загрязнен. Общие источники загрязнения включают чрезмерно богатую топливную смесь или прорыв масла в старом двигателе и охлаждающую жидкость двигателя, сгорающую в камере сгорания в результате утечки через прокладку двигателя.Он также подвергается воздействию чрезвычайно высоких температур и, как и любой другой компонент, со временем изнашивается. Все это может повлиять на характеристики отклика датчика кислорода, что приведет к увеличению времени отклика или сдвигу кривой напряжения датчика и, в конечном итоге, к снижению характеристик датчика.

На что обращать внимание при неисправном кислородном датчике:

Когда датчик кислорода выходит из строя, компьютер больше не может определять соотношение воздух / топливо, поэтому в конечном итоге он делает предположения. По этой причине есть несколько контрольных признаков, на которые следует обратить внимание:

Контрольная лампа двигателя: хотя контрольная лампа двигателя может гореть по многим причинам, обычно это связано с проблемой, связанной с выбросами.
Низкая экономия топлива: неисправный кислородный датчик нарушает подачу смеси из воздуха в топливную смесь, что приводит к увеличению расхода топлива.
Неровная работа двигателя на холостом ходу или пропуски зажигания: поскольку выходной сигнал датчика кислорода помогает управлять синхронизацией двигателя, интервалами сгорания и соотношением воздуха и топлива, неисправный датчик может привести к неровной работе автомобиля.
Низкая производительность двигателя.

Поиск и устранение неисправностей датчика O2

Чтобы определить источник неисправности датчика O2, выполните следующие действия:

Считайте все коды неисправностей с помощью диагностического прибора.Обратите внимание, что при проблемах с датчиками O2 часто возникает несколько кодов неисправностей.
Лямбда-зонд имеет внутренний нагреватель, поэтому проверьте сопротивление нагревателя — обычно оно будет довольно низким.
Проверьте подачу питания к ТЭНу — часто эти провода одного цвета.
Осмотрите электрический разъем на предмет повреждений или грязи.
Осмотрите выпускной коллектор и топливные форсунки на предмет утечек, а также на состояние компонентов системы зажигания — они могут повлиять на работу датчика.
Проверьте правильность показаний датчика O2, подтвердив значение O2 с помощью четырех или пяти анализаторов выбросов газов.
С помощью осциллографа проверьте сигнал как на холостом ходу, так и на прибл. Скорость двигателя 2500 об / мин.
Используйте данные в реальном времени, чтобы проверить наличие сигнала, если проводка датчика труднодоступна.
Проверьте состояние защитной трубки элемента зонда на предмет повреждений и загрязнения.

Коды неисправности датчика общего кислорода:

P0135: Датчик кислорода перед катализатором 1, контур подогрева / обрыв
P0175: слишком богатая система (банк 2)
P0713: Неисправность корректировки топливоподачи (банк 2)
P0171: Система слишком бедная (банк 1)
P0162: Неисправность цепи датчика O2 (bank 2, датчик 3)

Как заменить кислородный датчик:

Перед заменой датчика необходимо диагностировать проблему.Подключите диагностический прибор, такой как Delphi DS, выберите правильный автомобиль и прочтите код (ы) неисправности. Подтвердите код неисправности, выбрав данные в реальном времени и сравнив значение подозрительного неисправного датчика со значением известного исправного датчика. При необходимости обратитесь к данным производителя транспортного средства, чтобы найти правильное значение для сравнения. Другие инструменты или оборудование могут потребоваться, чтобы определить, является ли именно датчик, а не проводка, которая является причиной проблемы.

Поскольку многие автомобили последних моделей имеют несколько кислородных датчиков, убедитесь, что вы правильно определили неисправный датчик, чтобы по ошибке не заменить неправильный.Производители автомобилей идентифицируют позиции «банк1» и «банк2» и «перед / зад» и «до / после» по-разному, поэтому следует позаботиться о том, чтобы убедиться, что вы определили правильный (проблемный) датчик. Лучший способ сделать это — просмотреть данные в реальном времени с помощью диагностического инструмента.
Затем отключите проводное соединение.
Затем с помощью гаечного ключа или специального торцевого ключа для O2 открутите датчик от гнезда. После откручивания выбросьте старый датчик и замените его новым.
Большинство кислородных датчиков поставляются со специальным электропроводящим противозадирным составом, нанесенным на резьбу, так что это просто вопрос ввинчивания нового датчика в пустоту, оставленную старым.
Чтобы защитить датчик от приваривания к резьбе, датчики Delphi поставляются с противозадирными составами, нанесенными заранее или включенными в комплект. При необходимости нанесите состав на новый датчик перед повторной установкой. Будьте осторожны, чтобы не нанести чрезмерное количество противозадирного средства на нитки, так как это может загрязнить чувствительную область.
Затяните датчик с рекомендованным моментом затяжки.
Как только датчик будет на месте, подключите электронный разъем.
Теперь снова подключите диагностический прибор и удалите все связанные коды неисправностей.
Наконец, включите зажигание и убедитесь, что индикатор проверки двигателя погас, затем выполните дорожное испытание.

Коды ошибок лямбда-датчика часто вводят в заблуждение

В предыдущей статье мы указывали, насколько сложно найти основную причину сообщения об ошибке лямбда-датчика.Эта статья в основном касалась широкополосного типа. Однако поиск и устранение причин появления кодов ошибок для обычных лямбда-датчиков также может быть длительным процессом — и часто проблема заключается не в лямбда-датчике.

Хотя лямбда-зонд изнашивается — а пробег определяет его срок службы, можно ожидать, что он прослужит не менее гарантийного срока (три года в случае Triscan). Однако лямбда-зонд является частью сложной системы, на функциональность которой влияет множество факторов, которые могут привести к ошибкам.

В этом контексте следует отметить очень популярные универсальные лямбда-зонды, в которых повторно используется оригинальный штекер. Здесь кабель необходимо припаять, заизолировать и окончательно залить, чтобы весь состав выдерживал тепло, холод, влагу, соль и грязь. Этот метод медленный, сопряжен с высоким риском неправильного подключения датчика и очень уязвим при пайке. По этой причине программа Triscan включает в себя только лямбда-датчики «plug & play», которые исключают этот источник ошибок и обеспечивают бесперебойный и длительный ремонт.Неудивительно, что первое подозрение на причину появления кода ошибки лямбда-датчика — это неисправный лямбда-датчик.

Однако опыт показывает, что ошибка очень часто встречается где-то еще. Ниже мы предлагаем советы и рекомендации по эффективному устранению проблемы.

При производстве лямбда-датчиков Triscan каждый датчик подвергается 100% тесту на работоспособность

Если замена лямбда-зонда не устранила проблему
Если установка нового датчика не решает проблему сразу — а коды ошибок по-прежнему регистрируются — вы должны сначала убедиться, что был установлен правильный лямбда-зонд.Нередко приходится выбирать между несколькими вариантами той или иной модели автомобиля. Несмотря на одинаковые разъемы, резьбу и длину кабеля, они часто бывают разными.

Поскольку лямбда-датчики Triscan на 100% проверены на функциональность во время производства, при условии, что вы выбрали правильный лямбда-датчик, можно предположить, что проблема не в датчике. Вместо этого при устранении неполадок следует сосредоточить внимание на:

• Закопченные свечи зажигания. Примечание: засоренные / поврежденные свечи зажигания могут повредить катушку зажигания

• Перегорел предохранитель нагревательного элемента лямбда-зонда (актуально только для широкополосных устройств)

• Топливная отделка, которая не была сброшена после замены датчика (для соответствующих автомобилей)

• Загрязнение маслом, силиконом, этилированным топливом, присадками и т. Д.может повредить новый датчик (фотографии в следующем разделе показывают, на что обращать внимание)

• Утечки в целом. Например, в следующих частях: впускной коллектор, вакуумный шланг, турбо шланг, клапан рециркуляции ОГ и т. Д.

• Система впрыска — включая насос, топливный фильтр, регулятор давления или форсунки. Проверить давление топлива, топливный фильтр, регулятор давления на герметичность и форсунки на загрязнение

• Прочие неисправные датчики — как триггер кодов ошибок.Например, расходомер воздуха, датчик температуры охлаждающей воды, клапан рециркуляции ОГ, датчики положения коленвала или распределительного вала

В старых лямбда-датчиках причину также можно найти здесь:
Перед заменой старого лямбда-датчика рекомендуется внимательно осмотреть датчик, чтобы найти какие-либо признаки ошибок, кроме нормального износа. В этом случае обычно есть четкие указания на самом лямбда-датчике, проводе или разъеме.

		ЗАГРЯЗНЕНИЕ МАСЛОМ Масло, проникающее через жгут проводов (капиллярный эффект) и повреждающее лямбда-зонд. Обратите внимание на контакты разъема. Даже малейший след масла является признаком загрязнения.
		ЗАГРЯЗНЕНИЕ СИЛИКОНОМ Силикон от проникающего силиконосодержащего моторного масла, смазка, нанесенная на резьбу лямбда-зонда во время сборки, или использование силиконовых герметиков могут повредить лямбда-зонд.(ПРИМЕЧАНИЕ: лямбда-датчики Triscan предварительно смазаны и поэтому не требуют дополнительной смазки!)
		ЗАГРЯЗНЕНИЕ ОХЛАЖДАЮЩЕЙ ЖИДКОСТЬЮ Охлаждающая жидкость, которая попадает в камеру сгорания из-за протекающей прокладки головки блока цилиндров или трещин в головке блока цилиндров
		ТРЕЩЕННЫЙ ЛЯМБДА-ЭЛЕМЕНТ (защитный колпачок снят для проверки) Вода в выхлопной системе вызывает тепловой удар, который разрушает лямбда-элемент.Вода может поступать из конденсата или из системы охлаждения, которая в конечном итоге попадает в выхлопную систему из-за протекающей прокладки головки блока цилиндров .
		ЗАГРЯЗНЕНИЕ ОТ БОГАТЫЙ ТОПЛИВНОЙ СМЕСИ ЗАГРЯЗНЕНИЕ МОТОРНЫМ МАСЛОМ (в результате чрезмерного использования масла) Образование сажи из-за неполного сгорания или проникновения моторного масла разрушает лямбда-зонд.Например, из-за неправильно отрегулированной топливной планки, неисправных свечей зажигания, неисправных форсунок, негерметичных направляющих / клапанов клапанов, изношенных поршневых колец или цилиндров
		РЕЗУЛЬТАТ КАМЕННОЙ СКОЛЫ Повреждение наружной части лямбда-зонда, которое вызывает повреждение внутренних керамических элементов, что приводит к повреждению чипа (например, каменной крошкой — замените лямбда-зонд)
		РЕЗУЛЬТАТ ТЕПЛОВОГО ВОЗДЕЙСТВИЯ Разгрузка от натяжения / защитная манжета кабеля повреждена (напр.грамм. от тепла — в этих случаях необходимо заменить лямбда-зонд)
		РЕЗУЛЬТАТ ОБРЫВА КАБЕЛЯ / РЕЗУЛЬТАТ КРУТКИ КАБЕЛЯ Обрыв кабеля — вызванный натягиванием или скручиванием кабеля. Не подключайте лямбда-зонд, пока он не будет установлен, не тяните за кабель во время установки и не затягивайте кабель слишком туго
		ЗАГРЯЗНЕНИЕ ОТ ТОПЛИВНОЙ ДОБАВКИ
		ЗАГРЯЗНЕНИЕ СВИНЦЕМ Использование этилированного топлива
		ИСПОЛЬЗОВАНИЕ НЕПРАВИЛЬНОГО ДАТЧИКА ЛЯМБДА Обязательно используйте правильный датчик, если имеется более одного варианта

Простое сообщение об ошибке с множеством возможных источников ошибок
Как показано в этой статье, обсуждение фактического источника ошибки для сообщения об ошибке лямбда-датчиков может быть довольно сложным и трудоемким.Без необходимой проницательности, испытательного оборудования и терпения первый импульс — замена лямбда-зонда — не обязательно решит проблему. Мы надеемся, что эта статья поможет механикам в этих ситуациях — и будет способствовать большему удовлетворению запросов клиентов.

НАЗНАЧЕНИЕ ЛЯМБДА-ДАТЧИКА?

Лямбда-зонд измеряет количество O2 (кислорода) в выхлопной системе.Измерение используется блоком управления двигателем ECU для управления соотношением воздух-топливо. В первых автомобилях с лямбда-датчиками измерение / регулирование O2 основывалось исключительно на измерениях с одного лямбда-датчика, расположенного перед каталитическим нейтрализатором выхлопной системы. В более новых моделях автомобилей после каталитического нейтрализатора устанавливается еще один лямбда-зонд, задачей которого является проверка правильности выполнения регулировки O2.

Обнаружение неисправностей лямбда-датчика помогает обеспечить безупречное обслуживание клиентов

17 октября 2017 г. | Статья

Поскольку выбросы являются одной из самых больших проблем как для автомобилистов, так и для автомобильной промышленности, DENSO предоставляет рекомендации по диагностике неисправных лямбда-датчиков.

С тех пор, как в 1992 году были введены первые европейские стандарты выбросов, лямбда-датчики стали одной из самых важных частей двигателя для автомобилистов и производителей по всему континенту. С тех пор были введены более строгие правила, и автомобилисты больше заботятся об окружающей среде, чем когда-либо.

В результате, обслуживание основных частей автомобиля, которые могут оптимизировать эти выбросы, теперь является жизненно важной частью набора навыков технического специалиста.

Как технический специалист, лучше всего действовать превентивно, где это возможно: устранять любые проблемы до того, как они станут еще более серьезной проблемой. Это еще более важно при работе с лямбда-датчиками, сложной частью, которая влияет на всю систему управления двигателем.

Технические специалисты должны помнить о тревожных признаках неисправного лямбда-датчика — они могут быть обнаружены самим автомобилистом или при диагностической проверке. Типичные симптомы включают высокий расход топлива, грубую работу двигателя, низкие показатели выбросов или просто диагностический код неисправности (DTC).

Изображение сенсора, загрязненного кремнием.

Чтобы быть максимально проактивным, выполнение систематической диагностики может помочь обеспечить почти полное обслуживание и регулярное выявление любых дефектов лямбда-датчика:

1. Проверить сервисную историю

Первым делом должна быть проверка компонентов, которые могли быть заменены во время последнего обслуживания или неправильно отремонтированы. Также проверьте, не были ли подключены какие-либо соединения, или были ли использованы неправильные детали.Обратите особое внимание на все, что может повлиять на лямбда-датчики, включая клапаны системы рециркуляции ОГ, топливные форсунки и выхлопные трубы.

2. Визуальный осмотр

Проверьте под капотом на предмет утечки выхлопных газов. Этот процесс занимает мало времени, но потенциально может сэкономить часы.

3. Коды неисправности

Проверьте диагностические коды неисправностей, если это не было сделано ранее.

4. Живые тесты

Проверьте выхлопную систему на герметичность, а затем проверьте нагреватель датчика, измерив сопротивление при комнатной температуре, чтобы исключить обрыв или короткое замыкание.Затем выполните живые тесты, чтобы измерить сигнал только датчика 02. Обратите внимание на время, которое требуется сигналу, чтобы дать надежный колебательный сигнал высокого-низкого уровня, и проверьте, соответствуют ли значения min-max. Наконец, не забудьте учесть неисправность подачи тока нагревателя от ЭБУ, что можно измерить при холодном пуске.

5. Проверка сенсора

Наконечник датчика должен быть тускло-серого цвета. Обесцвечивание до красного может означать загрязнение топливными присадками, которые могут заблокировать датчик и помешать его нормальной работе.Кроме того, проверьте на предмет повреждений провода и разъемы системы EMS и обратите внимание на признаки проникновения воды.

6. Инспекция EMS

Проверьте другие части EMS, включая датчики массового расхода воздуха, термостат и топливные форсунки на предмет утечки выхлопных газов.

Правильная диагностика должна заканчиваться правильным ремонтом. В случае замены датчика убедитесь, что выбранный датчик качества оригинального оборудования соответствует рекомендациям DENSO для автомобилей, и установите его, следуя правильным процедурам.

Узнать больше

Более подробная информация об ассортименте продукции DENSO доступна на сайте www.denso-am.eu, на TecDoc или у местного представителя DENSO Aftermarket.

Вернуться к обзору .
