На что влияет вылет колеса: На что влияет «ЕТ» вылет диска и зачем его надо учитывать.

Содержание

что означает, на что влияет?

Эксплуатация14 февраля 2021

Вылет колесного диска относится к параметрам, важность которых неочевидна. Пользуясь этим, недобросовестные продавцы стараются убедить автолюбителей пренебречь рекомендациями производителя и приобрести неподходящие колеса. Результатом может стать сокращение ресурса ходовой или даже ее разрушение.

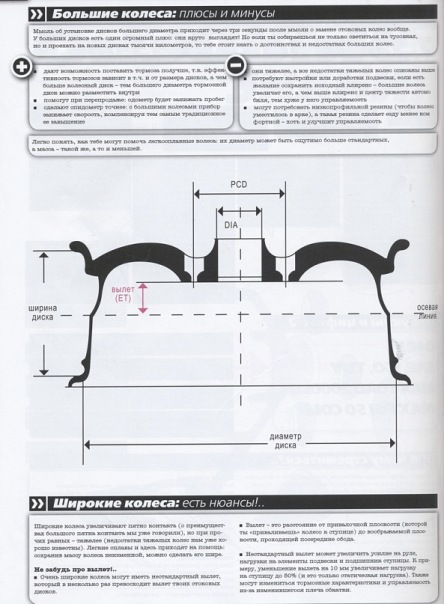

Что такое вылет колесного диска?

Данным термином обозначают дистанцию между плоскостями:

  1. Привалочной, лежащей в зоне прилегания диска к ступице.
  2. Центральной, разделяющей обод по вертикали на 2 равные части.

Эту величину можно выразить формулой:

Выл = А – (Шд / 2), где

  • А – расстояние между поверхностью прилегания к ступице и плоскостью, проходящей через кромку обода со стороны кузова;
  • Шд – ширина диска.

Значит, вылет может быть:

  1. Положительным, если привалочная плоскость расположена снаружи относительно центральной, а колесо выглядит утопленным под крылом.
  2. Отрицательным, если наоборот. Колесо выдвигается из-под кузова, крыло оснащают пластиковыми накладками.

Значение вылета в мм указывают на ободе после литер «ET». Например, ET35.

Ключевым является тот факт, что у колес с одинаковыми диаметром, шириной и разболтовкой данный параметр может существенно отличаться.

На что влияет вылет диска?

С вылетом связаны следующие величины:

  1. Колесная база.
  2. Момент, прилагаемый к подшипнику ступицы.

Оба параметра нужно рассмотреть подробно.

От колесной базы зависят:

  1. Устойчивость. Улучшается с увеличением дистанции между колесами. По этой причине у внедорожников вылет нулевой или отрицательный.
  2. Управляемость. Является наилучшей при той колесной базе, которую заложили конструкторы.

Момент, воздействующий на ступичный подшипник, рассчитывают как произведение 2 величин:

  1. Силы, с которой дорога действует на колесо.
  2. Плеча – дистанции от направления действия силы до точки, относительно которой она вызывает вращение.

Дорога воздействует на колесо по всему пятну контакта, и суммарный силовой вектор проходит через его срединную точку. Если резина не изношена и развал-схождение отрегулирован, данная точка лежит в центральной плоскости диска.

Таким образом, чем дальше от подшипника находится вертикальная ось колеса, тем больший момент на него действует.

Как определить вылет диска?

Рекомендуемый вылет колесного диска указан в руководстве к автомобилю. Если оно утеряно, скачивают электронную версию на сайте производителя. При отсутствии возможности сделать это смотрят значение ET на старых колесах.

Если цифры стерлись, измеряют вылет вручную следующим способом:

  1. Приподнимают машину домкратом до отрыва колеса от пола.
  2. Откручивают его, используя баллонный ключ. Если колесо прикручено «секретками», применяют подходящий накидной инструмент.
  3. Кладут колесо внешней стороной на пол.
  4. Сверху вдоль диаметра располагают деревянную рейку такой длины, чтобы ее концы лежали на ободе.
  5. Линейкой измеряют дистанцию между привалочной поверхностью и нижней гранью рейки (размер «А»).
  6. Переворачивают колесо внутренней стороной к полу.
  7. Проводят аналогичные замеры: кладут на кромки обода рейку и определяют дистанцию от ее нижней грани до привалочной плоскости (размер «В»).
  8. Вычисляют вылет по формуле: ET = (А + В) / 2 – В.

Например, первый замер дал результат А = 114 мм, второй – В = 100 мм. Тогда вылет равен:

ET = (114 + 100) / 2 – 100 = 107 – 100 = 7 мм.

Осталось проверить, согласуется ли это с первой формулой (Выл = А – Шир / 2). В данном случае ширина диска равна сумме обоих замеров: Шир = А + В = 114 + 100 = 214 мм. Тогда Выл = 114 – 214 / 2 = 114 – 107 = 7 мм.

Результаты по 2 вычислениям совпали.

Допускаются ли отклонения по вылету диска?

Отклонение вылета диска возможно только в пределах, указанных производителем автомобиля.

Для некоторых моделей эта величина меняться не может. Например, для Lada Granta HB Hatchback 1.6, оснащаемой на заводе колесами 5,5Jx14 4/98 ET35 и 6Jx15 4/98 ET35, производитель разрешает замену стандартных дисков на следующие:

  • 5Jx14 4/98 ET35;
  • 5,5Jx15 4/98 ET35.

Получается, что владелец данной машины не может варьировать вылет диска.

Иначе обстоит дело с автомобилем KIA Sportage SL 2.0 CRDI. На заводе его комплектуют колесами 3 типоразмеров:

  • 6,5Jx16,5*114.3 ET31;
  • 6,5Jx17*114,3 ET35;
  • 7Jx18.5*114,3 ET40.

Производитель разрешает менять стандартные колеса на следующие:

  • 6Jx16.5/114,3 ET40;
  • 6.5Jx16.5/114,3 ET36;
  • 6.5Jx17.5/114,3 ET37;
  • 7Jx16.5/114,3 ET36;
  • 7Jx17.5/114,3 ET36;
  • 7Jx18.5/114,3 ET38;
  • 7.5Jx17.5/114,3 ET32;
  • 7.5Jx18.5/114,3 ET33.

Таким образом, по инструкции автопроизводителя для колес диаметром 6,5Jx16 допустимый вылет составляет 31 и 36 мм. Значит, подойдут и все промежуточные значения.

Рекомендованный вылет для популярных моделей автомобилей ET35 и ET45

Ниже приведены значения вылета, установленные производителями машин наиболее распространенных марок:

Марка автомобиля Вылет
Audi A4, A6 35
BMW X5, Honda CRV 40-45
Daewoo Nexia, KIA Seed 38-42
Daewoo Matiz 38
Dodge Caliber, Volkswagen Golf 35-40
Ford Focus, Honda Civic, Honda Jazz, Hyundai Accent, Hyundai Sonata, Toyota Corolla, Toyota Camry 35-38
Ford Mondeo, Mitsubishi Lancer, Nissan Almera, Nissan Maxima 35-42
MercedesBenz A-Klasse 45-50
MercedesBenz E-Klasse 48-54
MercedesBenz ML-Klasse 46-60

Автомобили марки ВАЗ, за исключением внедорожника «Нива», рассчитаны на вылет в 35-38 мм.

Чем грозит изменение величины вылета?

Использование колес с недопустимым вылетом дает негативный результат:

  1. В подвеске возникают усилия, на которые она не рассчитана.
  2. Нарушается работа датчиков системы АБС и пр.
  3. Страдает управляемость автомобиля.

Нестандартные нагрузки на ходовую могут стать причиной следующих явлений:

  • сокращения ресурса ступичного подшипника;
  • деформации деталей;
  • их разрушения.

Современные автомобили крайне чувствительны к отклонениям в нагрузках, поскольку инженеры закладывают в их конструкцию минимальный запас прочности. Так поступают с целью удешевления изделия. Неслучайно 2 автомобиля одной марки и модели, отличающиеся только двигателями, комплектуются разными наконечниками рулевых тяг, шаровыми опорами, рычагами, сайлентблоками и прочими деталями подвески. Такой подход обусловлен тем, что с изменением массы мотора различаются и нагрузки на ходовую.

При таких условиях вероятность деформации или разрушения деталей вследствие приложения запредельного момента резко возрастает. Также нестандартные нагрузки способны дезинформировать датчики, отслеживающие состояние автомобиля.

В современном транспортном средстве их имеется немало, например:

  1. Сенсоры для контроля давления в шинах. Если оно снижено, бортовому компьютеру поступает предупреждающий сигнал.
  2. Датчики в составе системы ABS. Помогают предотвратить блокировку колес при торможении.
  3. Стабилизатор курсовой устойчивости. Следит за положением машины на дороге и обеспечивает прямолинейное движение. Препятствует заносу транспортного средства путем попеременной блокировки правых и левых колес.

Одним из управляющих параметров для перечисленных систем является величина момента, воздействующего на ступицу. При езде на колесах с неправильным вылетом возможны ошибки в действиях автоматики, например блокировка колес в неподходящее время. Это может спровоцировать аварию.

Еще одно следствие недопустимого отклонения вылета – существенное изменение колесной базы. В результате смещается рулевая ось, что приводит к нежелательным явлениям:

  • меняются параметры поворота руля, управляемость автомобиля становится хуже;
  • при выполнении поворота увеличивается износ резины.

Колесо с неправильным вылетом может подходить по всем прочим параметрам (по разболтовке, диаметру и т.д.). Тот факт, что оно без проблем садится на ступицу, недобросовестный продавец использует в качестве подтверждения «правильности» выбора. Допускается установка только дисков с большим, чем положено, вылетом при условии монтажа на ступицы проставок, стальных «блинов» с отверстиями для болтов. Толщину подбирают с таким расчетом, чтобы компенсировать разницу в вылете.

что это и на что он влияет, колеса с разным вылетом на одной оси

Вылет колеса считается одним из важнейших геометрических параметров автомобильного диска. Если колесная конструкция имеет совершенно другой диаметр, число отверстий под крепежные болты или же интервал между этими отверстиями, то ее невозможно установить на ступицу. Например, воспользовавшись штатными конструкциями, заявленными заводом-производителем, у них вылет не очень большой. Поэтому можно без особых усилий поставить колесные комплектующие на ступицу. Но в этом случае возникает вопрос, будет ли обеспечен комфорт при перемещении на транспортном средстве.

Вылет колеса

Многие специалисты утверждают, что вылет колесного диска является величиной выступающей части от кузова. На самом деле все не так однозначно. Все колесные конструкции имеют привалочную плоскость. В результате чего происходит соприкосновение конструкции со ступицей. Это может произойти во время установки данных элементов. Поэтому термин «вылет» прежде всего обозначает расстояние от этой плоскости до вертикальной оси изделия, делящей его на две симметричные половины.

Вылет изделия

Величина, как правило, оказывает влияние на безопасность водителя и пассажира при перемещении на высокой скорости. Неправильно подобранный вылет конструкции может стать причиной износа узла подвески. Выбирая комплектующие для собственного транспортного средства, автомобилисты часто совершают ошибки. Покупая новые изделия, не нужно ставить приоритетом лишь их внешний вид. Кроме этого, покупатели не особо знакомятся с характеристиками продукции и с доверием покупают комплектующие, которые порой совершенно не подходят по типоразмеру. Чтобы избежать лишних неприятностей, следует изучить особенности своего автомобиля.

Обратите внимание!

Не учитывая рекомендаций завода-производителя, можно привлечь неблагоприятные факторы. Например, есть вероятность возникновения дорожно-транспортного происшествия. Поэтому, покупая новые комплектующие, водитель должен внимательно проверить все эксплуатационные характеристики.

Как определить вылет колесного диска

Что представляет собой вылет колеса — это геометрический параметр автомобильного диска. Данный вопрос интересует многих автомобилистов, которые покупают новые комплектующие для своего авто. Данный параметр определяет дистанцию между плоскостью приложения диска к ступице и вертикальной средней линией колеса. Как правило, данное значение измеряется в миллиметрах.

Определение значения

Формула для расчета вылета в общем виде выглядит следующим образом:

  • ЕТ = а-b/2.
  • ET = X-Y/2.

ET — означает вылет, Y — ширина конструкции, X — определяет дистанцию между плоскостью приложения диска к ступице и его внутренней плоскостью.

Как рассчитать параметры вылета самостоятельно

Правильный расчет параметров

Получив по формуле соответствующее значение, оно может быть как плюсовым, так и минусовым (или нулевым). Параметр может измерить/определить расстояние между осями задних и передних конструкций. При этом происходит формирование промежутка между покрышками, которые находятся одновременно рядом на одной оси.

Нагрузку, которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой нагрузки. В этом варианте учитывается расстояния от середины обода до ступицы. Для каждой конкретной модели машины может быть только один ЕТ — значение этого параметра не должно зависеть от размеров обода и установленной на него резины. Полученное значение вылета указано на колесе.

Важно!

 При отрицательном расстоянии маркировка будет выглядеть следующим образом: ЕТ-35, или нулевым — ЕТ0.

Рекомендованный вылет для популярных моделей автомобилей ET35 и ET45

Рекомендованный показатель для популярных машин

Для каждой модели автомобиля вылет рассчитывается производителем так, чтобы обеспечить оптимальную устойчивость и управляемость при перемещении в сложных климатических условиях. Также производитель снизил нагрузку на подшипники ступиц.

Желание поставить появившиеся в последние годы более широкие низкопрофильные шины (иногда на автомобильных дисках большего размера R) приводит к тому, что приходится подбирать диск с уменьшенным значением ЕТ. В том случае, если шина стала шире, нужно сдвинуть ее наружу от кузова — иначе она начнет задевать за него. Уменьшение ЕТ делает колею колес шире — это повышает устойчивость автомобиля и придает ему стильный гоночный вид.

Обратите внимание!

Излишнее уменьшение ЕТ нежелательно, т.  к. может привести к увеличению нагрузки на подшипники ступицы. Увеличить же вылет, то есть сузить колею, как правило, невозможно, ведь диск упрется в тормозной суппорт.

Вылет колес «Фольксваген Поло» 2007 года

Значение колес для «Фольксваген Поло»

На заметку!

Например, диски для «Фольксваген Поло» седана имеют маркировку 6Jx15 ET 40 PCD 5×100.

Маркировка расшифровывается следующим образом:

  • цифра 6 — это ширина обода в дюймах;
  • J — означает форму профиля закраин обода;
  • 15 — диаметр обода колеса в дюймах;
  • ЕТ (вылет диска) — это расстояние от плоскости крепления диска до плоскости симметрии обода, выраженное в миллиметрах;
  • PCD 5×100 — разболтовка.

Размеры дисков на автомобиль «Поло» седан:

  • 5J x 14 ET 35 PCD 5×100.
  • 6J x 15 ET 38 PCD 5×100.
  • 6J x 15 ET 40 PCD 5×100.

Для примера следует рассмотреть размеры шин «Поло» седан и их маркировку.

Итак, для «Поло» седана в комплектации «Хайлайн» подойдут шины со следующей маркировкой 195/55 R15 85T:

  • 195 — это ширина профиля шины в миллиметрах.
  • 55 — высота профиля шины (проценты от ширины).
  • R — шины с радиальной конструкцией.
  • 15 — означает диаметр обода колеса.
  • 85 — максимальная нагрузка на колесо при максимальной скорости равна 515 кг.
  • Т — максимальная скорость езды на этих шинах 190 км/ч.

Размеры шин «Поло» седан:

  • 175/70 R14 84T.
  • 185/60 R15 84T.
  • 195/55 R15 85T.

На заметку!

Можно поэкспериментировать с вариантами подбора дисков и колес, однако завод-изготовитель не рекомендует ставить на диски зимние конструкции 15 диаметра резину размером 185/60. Подобные комплектующие ухудшают ходовые качества транспортного средства. Также инженеры «Фольксваген» допускают диски R16 как возможные для тюнинга, но только в летний период.

Колеса с разным вылетом на одной оси

Колеса с разным значением

Колеса с разным вылетом на одной оси представляют опасность. Будет это литье или штамповка, при движении, а также торможении могут возникнуть проблемы. Если летом можно справиться с такой установкой, то зимой возможны аварийные ситуации. Причем чем выше скорость, тем выше шанс аварийной ситуации.

Если установить два различных типа (литой и штампованный), то будет ощущение, что сбился сход-развал автомобиля.

Второе — нагрузка различная, а значит подвеска автомобиля также будет по-разному изнашиваться: где стоит тяжелое колесо (штамповка), там износ подвески будет происходить быстрее — это стойки стабилизаторов, ступичные подшипники, основные стойки автомобиля, сайлентблоки и т. д.

Третье — износ резины. Если машину будет тянуть в сторону более тяжелого варианта, то, соответственно, резина колеса будет неравномерно изнашиваться, срок службы шин автомобиля будет уменьшен.

Чем грозит два разных литья на оси? Литье очень похоже друг на друга, масса у них практически одинаковая, так как состав, из которого они изготовлены, практически один и тот же. Разница будет в граммах.

Не рекомендовано совмещать штампованные с литыми дисками на оси машины (можно только в экстремальных ситуациях, например, доехать до шиномонтажа-ремонта). Литые типы на ось совмещать можно, но желательно выбрать одинаковый вес и рисунок.

Важно!

Лучше взять два одинаковых на ось, движение будет намного стабильнее, не будет тянуть вправо или влево при правильной балансировке и сход-развале.

Таким образом, покупая колесный обод, не следует ограничиваться визуальной проверкой. Нужно обратить внимание на маркировку. Ведь от правильного выбора зависит безопасность езды.

Как влияет вылет ет на дисках : Радиосхема.ру

Многие автовладельцы, даже обладающие серьезным стажем, зачастую не относятся к вылету диска с должным вниманием и считают его незначительным параметром. Их логика проста: вот количество болтовых отверстий, их диаметр и расстояние между ними – это действительно важно. Всякое отклонение от заводских параметров приведет к тому, что установка диска на ступицу колеса станет невозможной. В то время как вылет диска, немного отличающийся от заявленного производителем, не будет помехой для установки, достаточно лишь приложить небольшое усилие.

Аналогичное мнение можно услышать и от специалистов шинных центров, заявляющих, что вылет диска практически не влияет на управляемость и функционирование колеса и основных узлов подвески. Но так ли это на самом деле?

Определение и формула расчета

Согласно автомобильной терминологии, вылет диска представляет собой расстояние между плоскостью приложения диска к ступице и вертикальной плоскостью симметрии колеса. При маркировке показатель вылета диска обозначают как ET (измеряется в миллиметрах). Определить вылет диска можно и самостоятельно, для этого существует простая формула:

ET= a-b/2

Здесь а – показатель расстояния между плоскостью приложения диска к ступице и внутренней плоскостью диска, а b – его ширина. Даже из простого анализа формулы можно понять, что вылет диска может быть как положительным, так и отрицательным (в некоторых случаях – нулевым). На практике наиболее часто встречаются диски с положительным параметром вылета.

Перед тем как осуществить покупку обращайте внимание на маркировку: ET30 означает положительный вылет диска в 30 миллиметров, а ET-10 – отрицательный в 10 миллиметров.

Следует отметить, что на величину вылета диска не влияют такие параметры, как диаметр и ширина шины. Это означает, что вне зависимости от типа и диаметра используемых шин допустимый вылет дисков для конкретной модели определенной комплектации может быть одинаковым.

Вылет диска в различных комплектациях одной модели

На практике показатель вылета диска для машин одной марки, модели и даже одного года выпуска может сильно различаться. Единственное отличие в указанных авто касается типа используемого двигателя, его мощности и веса. И этим все объясняется, ведь для расчета допустимого вылета диска конструкторы учитывают множество обстоятельств, которые влияют на эксплуатацию подвески.

Каждый двигатель имеет свой вес, что влияет на направление вектора силы к некоторым деталям подвески. В зависимости от вектора силы могут измениться и параметры конструкций, которые обеспечивают безопасность и качество управляемости машиной при езде на большой скорости.

Отклонения от нормы и возможные риски

“Авторитетные” специалисты уверенно заявляют, что допустимое отклонение вылета диска не должно превышать 10–15 миллиметров. Такой вылет диска будет соответствовать рекомендациям производителя для автомобиля определенной марки, модели и комплектации. При этом важно помнить, что отклонение в 10–15 миллиметров является пограничным значением вылета диска, превышение которого может привести к серьезным проблемам. Как показывает практика, вылет диска с существенным отклонением от заводского требования (20–30 миллиметров и более) – это серьезный риск с точки зрения безопасности. Изменение вектора силы к основным узлам подвески подвергнет их таким нагрузкам, на которые детали просто не рассчитаны. В результате срок службы элементов подвески значительно сократится, а в самом критичном случае они могут разрушиться даже во время движения.

Это ошибочное мнение. У одного и того же автомобиля в комплектации зачастую предусмотрены различные конфигурации колёс, например узкие диски с шинами для зимы в 18? диаметре будут иметь вылет +62, летние колёса диаметром 20? с более широкими шинами идут с вылетом +52, а для модификации автомобиля со спортивным стайлингом и расширителями арок диски диаметром 21? могут иметь вылет +45. Это является лишним подтверждением, что автопроизводитель допускает установку колёс с различным вылетом. Для гражданских автомобилей лишь в крайних случаях потребуется регулировка развала и схождения колёс.

Отклонение от рекомендуемого значения вылета существенно может сказаться только на спортивных автомобилях, заточенных производителями под трэк, так как все настройки привязаны к параметрам колёс. В таком случае возможно потребуется перенастройка подвески, но опять же для гражданских автомобилей это неактуально.

Также некоторые часто утверждают, что произвольный вылет диска влияет на степень износа подшипников ступицы, возрастают нагрузки на рычаги подвески и значительно повышается риск возникновения серьезных неполадок.

Это снова ошибочное мнение. Подвеска автомобиля страдает от плохих дорог и большой неподрессоренной массы, коррекция вылета в данном случае не несет никакой угрозы для автомобиля. Лучше задумываться о весе и прочности дисков.

На что влияет вылет?

Вылет позволяет отрегулировать расположение колес относительно арок. У большинства новых автомобилей заводские колеса достаточно сильно утоплены вовнутрь, колёса буквально теряются в арках. Правильно рассчитав допустимую коррекцию вылета, можно “выдвинуть” колеса наружу, ближе к закраине арки, и тем самым добиться законченного внешнего вида. При расчете нового вылета необходимо учитывать размер шины, так как сдвигая диск, мы перемещаем и шину. Должны оставаться достаточные зазоры между колесом и подкрылком и другими элементами, расположенными в непосредственной близости от колеса.

Чрезмерное изменение вылета в меньшую сторону (наружу), может негативно сказаться разве что на практичности: вырастает риск повредить диски при парковке вдоль высоких бордюров, кузов автомобиля будет интенсивнее загрязняться, а также в салоне автомобиля может показаться, что увеличился шум в движении. В таком случае рекомендуется установка расширителей арок, или коррекция вылета дисков.

Проставки и адаптеры

Для изменения вылета не всегда требуется приобретать новые диски, допускается использование проставок или адаптеров.

Проставка устанавливается между ступицей и диском, что позволяет выдвинуть колеса наружу, но необходимо учитывать длину болтов или гаек (в зависимости от Вашего автомобиля). Крепежные элементы должны закручиваться на 6,5 витков. Максимально допустимая высота проставки – 15 мм. Более высокие проставки крайне не рекомендуются к эксплуатации, так как потребуют использование слишком длинных болтов, которые могут в последствии разрушится.

Лучше всего, когда в диске предусмотрены ответные отверстия и площадка под проставку, что позволяетт жестко закрепить проставку на самом диске, и исключить риски от вибраций и биений в дальнейшем.

В случае, когда требуется увеличение вылета более, чем на 15 мм, используют адаптеры. Адаптер прикручивают к ступице автомобиля, а диск устанавливают на шпильки, запресованные в сам адаптер. Таким образом можно получиться коррекцию вылета вплоть до 60 мм. Более высокие адаптеры не рекомендуется использовать из-за избыточных нагрузок на конструкцию.

Тем не менее, если есть возможность заказать диски с “идеальным” вылетом для своего автомобиля, лучше не использовать никакие дополнительные аксессуары – это самая удобная и надежная схема установки.

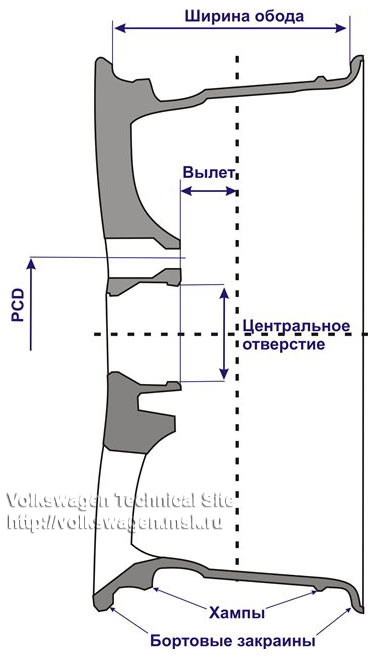

Параметры дисков, маркировка

Рассмотрим в качестве примера маркировку обода колеса: 7.5 j x16 h3 5/112 ET 35 d 66.6

7,5ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см.
Jсимвол указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей.
xозначает то, что данный диск нераздельный.
16 — посадочный диаметр колеса, в точности соответствует посадочному диаметру шины.
Н2указывает на наличие двух хампов (выступов) на полках обода.
5/112 — PCD (Pitch Circle Diameter). Здесь цифра 5 обозначает количество крепежных отверстий для болтов или гаек, а 112 — диаметр окружности (PCD) в миллиметрах, на которой они расположены.
ET 35обозначает, что вылет у данного диска положительный и составляет 35 мм.
d 66.6диаметр центрального отверстия (значение DIA). В идеальной ситуации d соответствует посадочному диаметру ступицы в миллиметрах. Если же посадочный диаметр ступицы меньше, чем d диска, то в таком случае используется специальное центрирующие посадочное кольцо (переходное кольцо).

Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?

Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.

А на самом деле? Давайте разберемся во всем по порядку и не спеша.

Что такое вылет диска?

Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:

ET=a-b/2, где

a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска

Исходя из формулы вычисления, нетрудно заметить, что вылет диска может быть положительным (чаще всего), нулевым и отрицательным. Кроме того, вылет дисков фактически непосредственно влияет на ширину колесной базы, ибо от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.

Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.

В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)

Допустимы ли отклонения вылета диска?

Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное?
Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.


Почему для разных комплектаций автомобилей делают разные запчасти?

Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.

Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?

Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.

И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.

Какие силы действуют на детали подвески?

Если разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.

Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).

И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?

На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.

Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.

Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.

Внимание!
1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусмативают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

также по теме:
УГЛЫ И «ПЛЕЧИ» и всякое-разное)
Ровных и правильных дисков всем! 🙂

Новый покупатель

Получите больше или зачем нужна регистрация?

Зарегистрировавшись, вы получаете возможность следить за состоянием текущего заказа, просматривать все свои заказы, сделанные в нашем магазине, пользоваться электронными способами оплаты, а также первыми узнавать об акциях и интересных предложениях.

Оставьте свой номер телефона и удобное время для звонка, и мы Вам обязательно перезвоним

Чтобы купить товар в кредит, нужно положить выбранный товар в корзину и перейти к оформлению заказа. На этапе выбора способа оплаты Вы должны выбрать «купить в кредит». После того, как Вы завершите оформление и отправите заказ, информация поступит к банку-партнеру, а Вам на указанный при оформлении e-mail придет письмо с решением банка (через 20-30 минут после отправления заказа в рабочее время банка).
Приятных покупок!
Подробности об условиях кредита читайте на сайте

  • Нижний Новгород
  • Арзамас
  • Балахна
  • Бор
  • Воротынец
  • Выкса
  • Городец
  • Дзержинск
  • Заволжье
  • Кстово
  • Кулебаки
  • Лукоянов
  • Лысково
  • Павлово
  • Саров
  • Семёнов
  • Сергач
  • Урень
  • Шахунья
  • Вичуга
  • Иваново
  • Кинешма
  • Шуя
  • Владимир
  • Вязники
  • Гусь-Хрустальный
  • Ковров
  • Муром
  • Казань
  • Альметьевск
  • Набережные Челны
  • Киров
  • Кирово-Чепецк
  • Слободской
  • Ковылкино
  • Саранск
  • Кострома
  • Мантурово
  • Шарья
  • Москва
  • Королев
  • Оренбург
  • Бузулук
  • Пенза
  • Кузнецк
  • Ростов-на-Дону
  • Самара
  • Сызрань
  • Тольятти
  • Тверь
  • Вышний Волочек
  • Ульяновск
  • Димитровград
  • Уфа
  • Стерлитамак
  • Чебоксары
  • Алатырь
  • Новочебоксарск
  • Ярославль
  • Рыбинск

Вылет автомобильного диска – это вид тюнинга колеса, преображающий его внешний вид. В этом вопросе важный момент – верный подбор комплекта дисков, вылет которых допустим и сопоставим с техническими характеристиками транспортного средства. ET, как обозначают этот показатель, не выражается только в объеме автопокрышки, который выходит за пределы кузова автомашины. Колесный диск состоит из плоскости, соприкасающейся со ступицей. Значение вылета равно величине расстояния между этой привалочной плоскостью и осевой линией автомобильного колеса.

На что же оказывает влияние вылет диска?

От правильного значения этой характеристики зависит безопасность не только водителя, но и других участников дорожного движения. Разберем негативные последствия, возможные при некорректном вылете колесного диска вглубь или за пределы кузова автомобиля:

  • Изменение положения рулевой оси.
  • Снижение износостойкости подшипников.
  • Износ автопокрышки до окончания срока ее эксплуатации.
  • Снижение управляемости, курсовой надежности автомобиля, возможности точной маневренности.
  • Уменьшение срока использования подвески автомашины.

Какие разновидности вылета колесного диска существуют?

Рассмотрим виды вылета покрышки:

  • Нулевое значение, при котором плоскость колеса соответствует осевой линии автомобильной шины.
  • Положительный показатель добивается путем отхода привалочной плоскости за средний уровень колеса.
  • Отрицательный вылет означает, что плоскость расположена перед осевой линией.

Какова маркировка вылета колесного диска?

На поверхности колеса автомобиля расстояние отхода привалочной плоскости от средней плоскости покрышки обозначается двумя латинскими буквами ЕТ и измеряется в миллиметрах.

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. Здесь будет сформулировано мнение экспертов, а пользователи же будут делать выводы хотят ли они проводить эти «эксперименты» или нет. Так что же такое ЕТ?

ЕТ — это вылет диска по отношению к ступице. Многие автовладельцы всё время путаются, так как есть обозначение положительное и отрицательное ЕТ. Нужно сделать акцент на данном моменте. Если по центру диска провести полоску, и она будет соответствовать линии посадочных мест диска, то это будет означать ЕТ-0. Когда мы отводим от центра диска посадочное место диска на сколько-то миллиметров в ту или иную сторону, то вот это и означает положительное или отрицательное ЕТ. А можно ли менять эти параметры, которые будут отличаться от заводских? Да, можно. В некоторых случаях даже обязательно. Для того чтобы было понятно нужно попытаться представить себе и понять работу подвески автомобиля и распределение нагрузки на её узлы.

Немного теории

Есть ступица. Она закреплена на подшипнике (подшипник внутри ступицы). К ступице крепится диск с шиной, и всё это опирается на стойку. Стойка с пружиной, в самой стойке находится амортизатор и в верхней части стойки есть крепёж, который крепит её непосредственно к кузову автомобиля. Правильно — это когда вы едете и попадая на неровности дороги, на препятствия, вся сила удара переходит чётко точку опоры стойки. Как это проверяется? Точка опоры, средина подшипника и наружная часть колеса должны быть на одной линии. Если скажем автовладелец купил автомобиль и у автомобиля четко соблюдается линия: точка опоры стойки – середина подшипника ступицы – наружная часть колеса, то в этом случае автомобиль идет мягко, подвеска хорошо «принимает» ямы и неровности дорожного покрытия. Это можно считать эталонным состоянием подвески. Лучшего здесь не придумать.

Важные моменты

При покупке дисков многие автовладельцы не хотят, чтобы диски «сели» внутрь. Зачастую пользователь всегда будет уменьшать вылет в миллиметрах, а на практике диск будет выходить наружу. Бесспорно это красивее и все этого хотят. Но чем это чревато -стоит выяснить.

Край колеса будет выходить за линию (точка опоры, средина подшипника и наружная часть колеса) согласно которой по правилам должна распределяться нагрузка и при попадании на неровность частично будет удар принимать рулевая колонка. Правильно передать энергию на опору стойки уже не получится, так как было изменено место приёма этого удара потому, что диск сместился наружу. Да, эта энергия удара будет частично передаваться на рулевую тягу, что скажется на руле. Если нет гидроусилителя — это существенно будет заметно, а если есть гидроусилитель — это будет меньше ощущаться, но как только автовладелец поменяет вылет диска и произойдет расширение колесной базы, водитель сразу это почувствует. На руле будут ощущаться удары и толчки, которых не было при стандартном выносе диска. Придает ли это устойчивости? Думается, что придает, но при этом водитель получает массу некомфортных ощущений. Мало кому понравится, когда какие-то затруднения и толчки будут предаваться на руль.

Если увеличить ET, то есть перемещаем диск внутрь, зачастую это влечет такой негативный эффект — при развороте у вас руль в начале будет крутиться нормально, а потом начнёт сам себя как-бы затягивает внутрь. Это ощущение не очень приятное потому, что многие автовладельцы привыкли поворачивать руль, потом его бросать и он самостоятельно должен возвратится в исходное положение. При изменении вылета диска (ЕТ) водитель получает обратный эффект – водитель хочет легонько повернуть руль и бросив его чтобы он вернулся в исходное положение, но при изменении вылета диска получается закручивание руля и это приводит автовладельца в недоумение и на самом деле это очень некомфортно.

Правильный подход

Если в разумных пределах поменять вылет где-то на 10 миллиметров, то автовладелец этого почти не заметит. Но если вылет поменять на больше расстояние, то это будет уже существенно заметно. Скажем, на таких автомобилях как внедорожник, если автовладелец хочет поменять вылет (ЕТ) не меняя диски, он может воспользоваться проставками. Это вполне приемлемый метод о он в народе широко используется. Многие водители изменяют вылет только на задних колесах. Сзади вид становится намного красивее. Впереди этот эффект не так отчетливо виден, но если ставите проставки и изменяете вылет, то только получаете на руль неприятные ощущение и снижение комфорта от езды. Вообще автомобиль смотрится по задним колесам, но никак не по передним. Крайне редко встречаются такие автомобили, у которых на передних колесах видно, что они «утоплены». Это некрасиво. Это наблюдается скажем у Ланоса и еще у некоторых автомобилях данного класса. А в основном передние диски у всех смотрятся более-менее нормально. При покупке дисков преимущество выбора можно отдать такому всем известному интернет-магазину, как koleso-oz.ru. Здесь вы найдете:

  • широкий ассортимент
  • высокое качество товаров
  • заботливое отношение к покупателю

Если вы не хотите менять диски, а хотите изменить вылет и сделать красивый автомобиль, то рекомендовано экспертами попробовать установить не просто проставки, а проставки нужной толщины. В легковом автомобиле эта толщина будет составлять порядка 10 мм. Автовладельцу придется изменить болты, если стоят шпильки — там чуть сложнее, но тоже можно. Еще раз стоит подчеркнуть, что желательно ставить проставки только назад. Многим это решение понравится. А то, что автомобиль не в колею будет идти, так этого никто не будет видеть и это будет практически незаметно. И это предложение большинства авто-экспертов – проставки сзади. Поставить их на все четыре колеса всегда можно, но начать всё же лучше с двух задних. Или же, чтобы узнать поведение вашего авто с изменённым выносом сначала купите и поставьте две проставки на передние колеса и попробуйте покататься. Если у вас появится дискомфорт при вождении, смело ставьте проставки только на задние диски. Не стоит пренебрегать безопасностью. Безопасность вождения гораздо важнее внешнего вида. Ежели с проставками на передке будет комфортно вести автомобиль, то, при желании, можно увеличивать вынос (ЕТ) всех четырех колес. Но лучше конечно – только задних. Вид авто существенно поменяется в лучшую сторону. Это одно из идеальных решений вопроса с вылетом (ЕТ).

Разный «вылет»

Есть ещё такой вопрос: «Почему нельзя ставить диски спереди с одним вылетом, а сзади с другим». Это вообще категорически не запрещено, но при условии, если это делать правильно. Сзади колесная база автомобиля должна быть либо такая как спереди, либо шире, но ни в коем случае не уже. Вот этот важный момент нужно хорошо запомнить. Это золотое правило. Как только передние колеса стоят шире задних у автомобиля в поворотах будет эффект заноса — всё время будет зад «забегать». Если автовладелец увеличивает колесную базу задних колес, то наоборот автомобиль приобретает в поворотах повышенную устойчивость.

Заключение

Если вы решили самостоятельно изменить ЕТ и сместить диски наружу, то пожалуйста подойдите к данному вопросу очень аккуратно. Еще раз стоит подчеркнуть самые важные моменты – если ЕT составляет 10 мм, то в принципе это позволительно. Ну а если сместить диски наружу дальше чем на 10 мм, то это уже надо проконсультироваться со специалистом, потому что колеса могут начать «затирать» с таким нестандартным вылетом.

На внедорожниках более простая ситуация. Там даже на 30 мм можно изменять ЕТ. Это будет только лучшие визуально, и там затирать ничего не будет.

Вылет является важнейшим геометрическим параметром колёсного диска. И это отнюдь не преувеличение. Причину этого мы и попытаемся объяснить, как говорится, на пальцах. Итак, если автомобильный диск не подходит по диаметру, числу отверстий под крепёжные болты или же интервалом между этими отверстиями, то его попросту нельзя будет одеть на ступицу. Но обычно подобные расхождения со штатным (заявленным автопроизводителем) вылетом не очень большие, что позволяет без трудностей провести монтаж. Будет ли в этом случае колесо на все сто процентов выполнять свою роль? И если нет, то к чему подобный эксперимент приведет? В сети интернет на тематических сайтах владельцы автотранспорта нередко дискутируют на тему, насколько может разниться вылет устанавливаемого диска от рекомендованного, и если это расхождение допустимо, то в какую сторону? Зачастую высказываемые точки зрения имеют диаметрально противоположные направления.

Содержание статьи :

Что до реализаторов автодисков, будь то спецмагазин или авторынок, в девяти из десяти случаев они заявят, что маленькое отклонение вылета от штатных параметров допустимо. И непременно добавят, что если собранное колесо легко монтируется на ступицу, не цепляя и не касаясь ни кузова, ни подвески во время вращения, то его без каких-либо сомнений и рисков можно использовать. Более того, люди торгующие колёсными проставками будут уверять, что снижение размера вылета, независимо от рекомендуемых параметров, вовсе не проблема и опасности никакой не представляет. Всё это легко объясняется их стремлением побыстрее продать свой товар, а нередко и банальным невежеством. Но как обстоят дела в действительности? Начнем разбираться с азов.

Как определить вылет диска?

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:

ET=X-Y/2 (исчисляется в миллиметрах)

  • ET – искомая величина (вылет).
  • Y – ширина самого автодиска (общая).
  • X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.

Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.

Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков.
Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)

Допускаются ли отклонения по вылету диска?

Независимо от того, насколько убедительны доводы продавцов, вы должны чётко уяснить тот факт, что вылет приобретаемого диска должен на 100% совпадать с предписанием производителя транспортного средства. Ни в коем случае не допускаются малейшие отклонения, ни в одну из сторон. Объяснить столь категоричное заявление очень просто. Даже при мизерном расхождении в значениях, автоматически меняются условия работы абсолютно всех без исключения элементов подвески. При этом возникают усилия, на которые эти узлы не рассчитаны. Кроме того изменяются векторы приложений этих усилий, что тоже не предусматривается конструкцией ходовой. В итоге период службы механизмов существенно снижается, а при возникновении критических нагрузок узлы подвески могут и вовсе разрушиться, что весьма опасно для жизни.

Заявления же продавцов дисков о множестве вариантов и нюансов – это всего лишь попытка продать вам любой товар, при отсутствии идеально подходящего под ваши запросы. Слова о возможных допустимых отклонениях ощутимо расширяют предлагаемый ассортимент дисков, а следовательно, и повышают возможность заработать. Не более того.

Разные комплектации одной модели авто

Некоторые автолюбители обращали внимание, что для разных комплектаций одной модели машины довольно часто используют различные запчасти. Связано это с тем, что при проектировании и расчёте параметров узлов каждой модификации, учитывается огромное количество переменных, которые у автомобилей одной линейки могут заметно отличаться. Примером тому могут служить различные силовые установки, имеющие разные габариты и массу. Соответственно этим расчётам, учитывающим в каждом случае действующие силы и векторы их приложения, и формируется конечная конструкция подвески. Это позволяет гарантировать клиенту надёжность, комфорт во время езды, качественную управляемость и прочие характеристики, при минимальных производственных затратах.

В былые времена большая часть производителей автотранспорта изготавливала детали таким образом, чтобы обеспечивать большой запас прочности в основных конструкциях авто, включая подвеску. Сегодня же тенденция на рынке такова, что стало востребовано снижение себестоимости транспорта, которое достигается посредством более точных расчётов. Это и повлекло снижение запаса прочности большинства деталей.

Силы воздействующие на элементы подвески

Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).

Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.

Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.

При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.

В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.

Можно ли изменить вылет диска – АвтоТоп

А — диаметр диска
В — ширина диска.
ET — вылет диска (Чем меньше вылет, тем больше диск будет выступать снаружи автомобиля. И наоборот, чем больше значения вылета, тем глубже будет «утоплен» диск внутрь автомобиля.)
HUMP (H) — хамп. Кольцевые выступы на ободе, которые предотвращают соскакивание бескамерной шины с колесного диска (рис. 1). Как правило, на колесе два хампа (Н2), но бывает и один (Н), либо же их может не быть вовсе. Хампы могут быть плоскими (FH — Flat Hump), асимметричные (AH — Asymmetric Hump) и комбинированные (CH — Combi Hump)

Пример маркировки диска
Рассмотрим в качестве примера маркировку обода колеса: 7.5 j x16 h3 5/112 ET 35 d 66.6

7,5 — ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см.
J — символ указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей.
x — означает то, что данный диск нераздельный.
16 — посадочный диаметр колеса, в точности соответствует посадочному диаметру шины.
Н2 — указывает на наличие двух хампов (выступов) на полках обода.
5/112 — PCD (Pitch Circle Diameter). Здесь цифра 5 обозначает количество крепежных отверстий для болтов или гаек, а 112 — диаметр окружности (PCD) в миллиметрах, на которой они расположены.
ET 35 — обозначает, что вылет у данного диска положительный и составляет 35 мм.
d 66.6 — диаметр центрального отверстия (значение DIA). В идеальной ситуации d соответствует посадочному диаметру ступицы в миллиметрах. Если же посадочный диаметр ступицы меньше, чем d диска, то в таком случае используется специальное центрирующие посадочное кольцо (переходное кольцо).

Вылет диска.
Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?

Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.

А на самом деле? Давайте разберемся во всем по порядку и не спеша.

Что такое вылет диска?

Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:

a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска

Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.

В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)

Допустимы ли отклонения вылета диска?

Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.

Почему для разных комплектаций автомобилей делают разные запчасти?

Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.

Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?

Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.

И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.

Какие силы действуют на детали подвески?

Если разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.

Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).

И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?

На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.

Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.

Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.

Внимание!
1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусмативают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. Здесь будет сформулировано мнение экспертов, а пользователи же будут делать выводы хотят ли они проводить эти «эксперименты» или нет. Так что же такое ЕТ?

ЕТ – это вылет диска по отношению к ступице. Многие автовладельцы всё время путаются, так как есть обозначение положительное и отрицательное ЕТ. Нужно сделать акцент на данном моменте. Если по центру диска провести полоску, и она будет соответствовать линии посадочных мест диска, то это будет означать ЕТ-0. Когда мы отводим от центра диска посадочное место диска на сколько-то миллиметров в ту или иную сторону, то вот это и означает положительное или отрицательное ЕТ. А можно ли менять эти параметры, которые будут отличаться от заводских? Да, можно. В некоторых случаях даже обязательно. Для того чтобы было понятно нужно попытаться представить себе и понять работу подвески автомобиля и распределение нагрузки на её узлы.

Немного теории

Есть ступица. Она закреплена на подшипнике (подшипник внутри ступицы). К ступице крепится диск с шиной, и всё это опирается на стойку. Стойка с пружиной, в самой стойке находится амортизатор и в верхней части стойки есть крепёж, который крепит её непосредственно к кузову автомобиля. Правильно – это когда вы едете и попадая на неровности дороги, на препятствия, вся сила удара переходит чётко точку опоры стойки. Как это проверяется? Точка опоры, средина подшипника и наружная часть колеса должны быть на одной линии. Если скажем автовладелец купил автомобиль и у автомобиля четко соблюдается линия: точка опоры стойки – середина подшипника ступицы – наружная часть колеса, то в этом случае автомобиль идет мягко, подвеска хорошо «принимает» ямы и неровности дорожного покрытия. Это можно считать эталонным состоянием подвески. Лучшего здесь не придумать.

Важные моменты

При покупке дисков многие автовладельцы не хотят, чтобы диски «сели» внутрь. Зачастую пользователь всегда будет уменьшать вылет в миллиметрах, а на практике диск будет выходить наружу. Бесспорно это красивее и все этого хотят. Но чем это чревато -стоит выяснить.

Край колеса будет выходить за линию (точка опоры, средина подшипника и наружная часть колеса) согласно которой по правилам должна распределяться нагрузка и при попадании на неровность частично будет удар принимать рулевая колонка. Правильно передать энергию на опору стойки уже не получится, так как было изменено место приёма этого удара потому, что диск сместился наружу. Да, эта энергия удара будет частично передаваться на рулевую тягу, что скажется на руле. Если нет гидроусилителя – это существенно будет заметно, а если есть гидроусилитель – это будет меньше ощущаться, но как только автовладелец поменяет вылет диска и произойдет расширение колесной базы, водитель сразу это почувствует. На руле будут ощущаться удары и толчки, которых не было при стандартном выносе диска. Придает ли это устойчивости? Думается, что придает, но при этом водитель получает массу некомфортных ощущений. Мало кому понравится, когда какие-то затруднения и толчки будут предаваться на руль.

Если увеличить ET, то есть перемещаем диск внутрь, зачастую это влечет такой негативный эффект – при развороте у вас руль в начале будет крутиться нормально, а потом начнёт сам себя как-бы затягивает внутрь. Это ощущение не очень приятное потому, что многие автовладельцы привыкли поворачивать руль, потом его бросать и он самостоятельно должен возвратится в исходное положение. При изменении вылета диска (ЕТ) водитель получает обратный эффект – водитель хочет легонько повернуть руль и бросив его чтобы он вернулся в исходное положение, но при изменении вылета диска получается закручивание руля и это приводит автовладельца в недоумение и на самом деле это очень некомфортно.

Правильный подход

Если в разумных пределах поменять вылет где-то на 10 миллиметров, то автовладелец этого почти не заметит. Но если вылет поменять на больше расстояние, то это будет уже существенно заметно. Скажем, на таких автомобилях как внедорожник, если автовладелец хочет поменять вылет (ЕТ) не меняя диски, он может воспользоваться проставками. Это вполне приемлемый метод о он в народе широко используется. Многие водители изменяют вылет только на задних колесах. Сзади вид становится намного красивее. Впереди этот эффект не так отчетливо виден, но если ставите проставки и изменяете вылет, то только получаете на руль неприятные ощущение и снижение комфорта от езды. Вообще автомобиль смотрится по задним колесам, но никак не по передним. Крайне редко встречаются такие автомобили, у которых на передних колесах видно, что они «утоплены». Это некрасиво. Это наблюдается скажем у Ланоса и еще у некоторых автомобилях данного класса. А в основном передние диски у всех смотрятся более-менее нормально. При покупке дисков преимущество выбора можно отдать такому всем известному интернет-магазину, как koleso-oz.ru. Здесь вы найдете:

  • широкий ассортимент
  • высокое качество товаров
  • заботливое отношение к покупателю

Если вы не хотите менять диски, а хотите изменить вылет и сделать красивый автомобиль, то рекомендовано экспертами попробовать установить не просто проставки, а проставки нужной толщины. В легковом автомобиле эта толщина будет составлять порядка 10 мм. Автовладельцу придется изменить болты, если стоят шпильки – там чуть сложнее, но тоже можно. Еще раз стоит подчеркнуть, что желательно ставить проставки только назад. Многим это решение понравится. А то, что автомобиль не в колею будет идти, так этого никто не будет видеть и это будет практически незаметно. И это предложение большинства авто-экспертов – проставки сзади. Поставить их на все четыре колеса всегда можно, но начать всё же лучше с двух задних. Или же, чтобы узнать поведение вашего авто с изменённым выносом сначала купите и поставьте две проставки на передние колеса и попробуйте покататься. Если у вас появится дискомфорт при вождении, смело ставьте проставки только на задние диски. Не стоит пренебрегать безопасностью. Безопасность вождения гораздо важнее внешнего вида. Ежели с проставками на передке будет комфортно вести автомобиль, то, при желании, можно увеличивать вынос (ЕТ) всех четырех колес. Но лучше конечно – только задних. Вид авто существенно поменяется в лучшую сторону. Это одно из идеальных решений вопроса с вылетом (ЕТ).

Разный «вылет»

Есть ещё такой вопрос: «Почему нельзя ставить диски спереди с одним вылетом, а сзади с другим». Это вообще категорически не запрещено, но при условии, если это делать правильно. Сзади колесная база автомобиля должна быть либо такая как спереди, либо шире, но ни в коем случае не уже. Вот этот важный момент нужно хорошо запомнить. Это золотое правило. Как только передние колеса стоят шире задних у автомобиля в поворотах будет эффект заноса – всё время будет зад «забегать». Если автовладелец увеличивает колесную базу задних колес, то наоборот автомобиль приобретает в поворотах повышенную устойчивость.

Заключение

Если вы решили самостоятельно изменить ЕТ и сместить диски наружу, то пожалуйста подойдите к данному вопросу очень аккуратно. Еще раз стоит подчеркнуть самые важные моменты – если ЕT составляет 10 мм, то в принципе это позволительно. Ну а если сместить диски наружу дальше чем на 10 мм, то это уже надо проконсультироваться со специалистом, потому что колеса могут начать «затирать» с таким нестандартным вылетом.

На внедорожниках более простая ситуация. Там даже на 30 мм можно изменять ЕТ. Это будет только лучшие визуально, и там затирать ничего не будет.

Василич, знатный рыбак и охотник, купил себе «Ниву». Сезон уток и карасей закончился, а ездить по городу надо. На зубастых «ВЛИ-5» не понравилось Василичу по городу ездить. Посмотрел он, посмотрел, на других «нивоводов» и поставил себе «волжские» колёса. «И смотрятся солидней и устойчивей машина едет, да и резины выбор больше» – приговаривал он. Но радовался Василич недолго – через 1000 километров под замену запросились передние ступичные подшипники, ещё через неделю поменял и задние, а через месяц в подвеске что-то громыхать стало. Расстроился Василич, а в чём дело не поймёт. Но оказался сосед дотошным, прознал причину горести нивовода. Дело оказалось в нештатном вылете «волжских» колёс.

Что такое вылет колеса?

Вылет (ET) колеса – это расстояние от воображаемого центра диска до привалочной плоскости, т.е. до плоскости, которая контактирует со ступицей. Расчёт вылета ведётся по простой формуле ET=a-b/2, где b – общая ширина диска .

Какой бывает вылет?

Вылет бывает положительный, нулевой и отрицательный. Положительный вылет говорит о том, что середина колеса находится ПОЗАДИ привалочной плоскости, отрицательный, что ВПЕРЕДИ, а НУЛЕВОЙ – об их совпадении. Параметры вылета строго регламентируются заводом – производителем и жёстко связаны с кинематикой подвески. При его изменении резко изменяются нагрузки. Например считается, что при уменьшении вылета на 50 мм нагрузка на подвеску возрастает в 1.5 раза. Проще говоря, колесо начинает действовать как рычаг, что особенно сильно проявляется в поворотах, когда возрастают динамические нагрузки. Это связано с тем, что заложенное производителем соотношение «линия поворота – центр колеса» нарушается, в результате чего возникает отрицательное или положительное плечо обката. Его влияние заключается в том, что возникает дополнительный момент, который необходимо компенсировать рулевым колесом. Итог – тяжёлый руль и непредсказуемость в поворотах. Ну и естественно износ подвески. Именно с этим и столкнулся Василич.

В каких пределах можно безболезненно изменять вылет?

Общее правило, которое подходит для всех случаев – следовать рекомендациям завода-изготовителя. Это тем более важно, что изменение вылета колеса может повлечь за собой снятие автомобиля с гарантии. «Народное» правило проще – плюс-минус 5 мм. Но даже это может быть чрезмерным для современных автомобилей! Очень часто даже незаметных на взгляд нескольких миллиметров достаточно, чтобы колесо стало задевать за элементы подвески (при изменении вылета в положительную сторону) или за кузов (при изменении вылета в отрицательную сторону). Поэтому лучше довериться рекомендациям завода. Заметим, что очень часто для разных размеров дисков производитель рекомендует разные значения вылета. Например, Максимычу подошли бы для спортивного ориентирования на автомобиле (при штатном ET колёс «Нивы» – 58 мм) размерности дисков 5jx15 с вылетом 45 мм или 6jх15 с вылетом 35 мм. Заметим, что у «волжских» колёс ET = 0.

что это такое и на что влияет

Что такое вылет на дисках простыми словами в картинках и видео, понятно и доступно, после прочтения и просмотра вопросов не останется

Немного теории

Есть ступица. Она закреплена на подшипнике (подшипник внутри ступицы). К ступице крепится диск с шиной, и всё это опирается на стойку. Стойка с пружиной, в самой стойке находится амортизатор и в верхней части стойки есть крепёж, который крепит её непосредственно к кузову автомобиля. Правильно – это когда вы едете и попадая на неровности дороги, на препятствия, вся сила удара переходит чётко точку опоры стойки. Как это проверяется? Точка опоры, средина подшипника и наружная часть колеса должны быть на одной линии. Если скажем автовладелец купил автомобиль и у автомобиля четко соблюдается линия: точка опоры стойки – середина подшипника ступицы – наружная часть колеса, то в этом случае автомобиль идет мягко, подвеска хорошо «принимает» ямы и неровности дорожного покрытия. Это можно считать эталонным состоянием подвески. Лучшего здесь не придумать.

Вылет диска: что это такое

Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.

Прежде всего, колесо должно полностью скрываться под колёсной аркой, а именно показатель ЕТ регулирует его положение — чем он больше, тем колесо сильнее утоплено под крыло; чем меньше, тем диск заметнее выступает за габариты кузова.

Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески. Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.

Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

Вылет ЕТ на примере 3 показателей

Важно!

Перед приобретением колёсного диска водителю необходимо ознакомиться с руководством по эксплуатации своего авто либо изучить подробную информацию на многочисленных интернет-ресурсах, чтобы сделать правильный выбор и потом не сожалеть о нём.

Как узнать вылет диска

«Что такое вылет диска? Что такое обратный ход легкосплавных дисков? Какое число ET на литых дисках? Что такое отрицательный вылет? Как вы измеряете вылет дисков?»

Смущены вылетом диска из легкого сплава и номера ET? Вы не один! В то время как такие функции, как диаметр и рисунок болтов – довольно простые понятия, многим автолюбителям может показаться, что разбираться с данным недугом довольно сложно.

Основные характеристики автомобильных дисков

 Литые диски имеют огромное количество преимуществ. Такие модели, как правило, имеют более привлекательный дизайн, что позволяет воплощать самые смелые идеи тюнинга на автомобиле. Кроме того, легкосплавные диски имеют меньший вес, что позволяет снизить нагрузку на пружины шасси автомобиля и улучшить сцепление, так как контакт с неровными поверхностями в этом случае более выражен. Однако, если они выбраны неправильно, автомобиль станет менее управляемым и плавным. Кроме того, плохо подобранные диски повышают риск аварий на дороге.

Поэтому профессиональные тюнеры и автомобильные специалисты при выборе конкретной модели дисков для автомобиля, прежде всего, учитывают их геометрические характеристики. Они зашифрованы в маркировке, и для того, чтобы их узнать, нужно понимать основные параметры.

ET на дисках — что это означает и как рассчитывается

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

ЕТ = Х – Y/2,

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

Важно!

В качестве маркировки производители колёс, как правило, прописывают данную величину как ЕТ20, ЕТ35, ЕТ42 и т. д., и любой профессионал всегда может прочитать её и дать определение этим значениям.

Диск с отрицательным вылетом

На что влияет вылет диска?

ВылетET оказывает влияние на колесную базу автомобиля.Если параметр изменить, колесо начнёт выходить за пределы кузова – или,наоборот, уходить внутрь. Все производители четко его регламентируют и несоветуют допускать даже самые незначительные отклонения в любую сторону. Проблемымогут появиться даже при отклонении в 5 мм.

Автомобилиразличаются по характеристикам управления и устойчивости. Поэтому у каждоймашины своя величина ЕТ. В противном случае происходило бы следующее: приотрицательном значении колесо касается кузова, а при положительном — некоторыхэлементов подвески. Только при значениях, указанных производителем, уровеньдавления на подвеску будет допустимым.

Вотчто происходит при наличии отклонений:

  • рулевая ось смещается;
  • подшипники изнашиваются раньше срока;
  • управляемость ухудшается;
  • шины изнашиваются быстрее;
  • срок работы подвески сокращается.

Правильный подход

Если в разумных пределах поменять вылет где-то на 10 миллиметров, то автовладелец этого почти не заметит. Но если вылет поменять на больше расстояние, то это будет уже существенно заметно. Скажем, на таких автомобилях как внедорожник, если автовладелец хочет поменять вылет (ЕТ) не меняя диски, он может воспользоваться проставками. Это вполне приемлемый метод о он в народе широко используется. Многие водители изменяют вылет только на задних колесах. Сзади вид становится намного красивее. Впереди этот эффект не так отчетливо виден, но если ставите проставки и изменяете вылет, то только получаете на руль неприятные ощущение и снижение комфорта от езды. Вообще автомобиль смотрится по задним колесам, но никак не по передним. Крайне редко встречаются такие автомобили, у которых на передних колесах видно, что они «утоплены». Это некрасиво. Это наблюдается скажем у Ланоса и еще у некоторых автомобилях данного класса. А в основном передние диски у всех смотрятся более-менее нормально. При покупке дисков преимущество выбора можно отдать такому всем известному интернет-магазину, как koleso-oz.ru. Здесь вы найдете:

  • широкий ассортимент
  • высокое качество товаров
  • заботливое отношение к покупателю

Если вы не хотите менять диски, а хотите изменить вылет и сделать красивый автомобиль, то рекомендовано экспертами попробовать установить не просто проставки, а проставки нужной толщины. В легковом автомобиле эта толщина будет составлять порядка 10 мм. Автовладельцу придется изменить болты, если стоят шпильки – там чуть сложнее, но тоже можно. Еще раз стоит подчеркнуть, что желательно ставить проставки только назад. Многим это решение понравится. А то, что автомобиль не в колею будет идти, так этого никто не будет видеть и это будет практически незаметно. И это предложение большинства авто-экспертов – проставки сзади. Поставить их на все четыре колеса всегда можно, но начать всё же лучше с двух задних. Или же, чтобы узнать поведение вашего авто с изменённым выносом сначала купите и поставьте две проставки на передние колеса и попробуйте покататься. Если у вас появится дискомфорт при вождении, смело ставьте проставки только на задние диски. Не стоит пренебрегать безопасностью. Безопасность вождения гораздо важнее внешнего вида. Ежели с проставками на передке будет комфортно вести автомобиль, то, при желании, можно увеличивать вынос (ЕТ) всех четырех колес. Но лучше конечно – только задних. Вид авто существенно поменяется в лучшую сторону. Это одно из идеальных решений вопроса с вылетом (ЕТ).

На что влияет вылет колесного диска

Изготовители колесных дисков еще в процессе проектирования рассчитывают возможность появления некоторого отступа во время установки диска, поэтому определяют предельно возможные размеры.

Грамотная установка дисков на автомобиль подразумевает знание и понимание типа и размера колеса. Только при соблюдении всех инструкций при установке, а также совпадении всех параметров диска, в том числе и вылета, указанному производителем транспортного средства, считается правильным монтирование колеса.

Читайте также: Признаки, причины и последствия перегрева двигателя автомобиля

Помимо других параметров, величина выноса влияет на размер колесной базы и, как следствие, на симметричное положение всех колес машины. На вылет не влияют ни диаметр диска, ни его ширина, ни параметры шины.

Большинство продавцов дисков не знают или скрывают влияние вылета на техническое состояние автомобиля, его управляемость или безопасность.

Неверный вылет может привести к различным негативным последствиям, иногда и очень опасным.

Основные последствия неправильно подобранного вылета диска:

  • уменьшение срока эксплуатации подшипников;
  • повышенный износ резины;
  • изменение расположения рулевой оси;
  • значительное уменьшение срока службы ходовой части автотраспорта, в том числе подвески;
  • ухудшение управляемости автотранспорта, курсовой устойчивости и возможности точного маневрирования, что может привести к печальным последствиям в виде ДТП.

На что влияет вылет диска

Влияет на управляемость автомобиля, износ шин и деталей подвески.

Существует много подробных диаграмм и объяснений того, что составляет проекцию диска ET, но, проще говоря, это размер плоскости крепления колеса, который учитывается, когда колесо соединяется со ступицей и плоскость на ней, проходящей в середине обода.

Размер вылета является важным аспектом конструкции колеса, поэтому для его расчета специалисты используют специально созданную формулу, которая исключает возможность допустить ошибку.

Разный «вылет»

Есть ещё такой вопрос: «Почему нельзя ставить диски спереди с одним вылетом, а сзади с другим». Это вообще категорически не запрещено, но при условии, если это делать правильно. Сзади колесная база автомобиля должна быть либо такая как спереди, либо шире, но ни в коем случае не уже. Вот этот важный момент нужно хорошо запомнить. Это золотое правило. Как только передние колеса стоят шире задних у автомобиля в поворотах будет эффект заноса – всё время будет зад «забегать». Если автовладелец увеличивает колесную базу задних колес, то наоборот автомобиль приобретает в поворотах повышенную устойчивость.

На что влияет вылет?

Вылет позволяет отрегулировать расположение колес относительно арок. У большинства новых автомобилей заводские колеса достаточно сильно утоплены вовнутрь, колёса буквально теряются в арках. Правильно рассчитав допустимую коррекцию вылета, можно “выдвинуть” колеса наружу, ближе к закраине арки, и тем самым добиться законченного внешнего вида. При расчете нового вылета необходимо учитывать размер шины, так как сдвигая диск, мы перемещаем и шину. Должны оставаться достаточные зазоры между колесом и подкрылком и другими элементами, расположенными в непосредственной близости от колеса.

Чрезмерное изменение вылета в меньшую сторону (наружу), может негативно сказаться разве что на практичности: вырастает риск повредить диски при парковке вдоль высоких бордюров, кузов автомобиля будет интенсивнее загрязняться, а также в салоне автомобиля может показаться, что увеличился шум в движении. В таком случае рекомендуется установка расширителей арок, или коррекция вылета дисков.

Обратить внимание

Положение диска оказывает большое влияние на производительность вашего автомобиля. Производители поставляют автомобили с агрегатами, специально разработанными для оптимизации производительности. Даже минимальный вылет может повлиять на характеристики автомобиля.
Ситуация, которая вызывает трение в подвеске, приведет к износу диска, шины, подвески и приведет к деформации. Контакт или даже минимальное трение разрушит шину и окажет аналогичное влияние на подвеску и двигатель. К счастью, существуют множество ресурсов, которые помогут вам выбрать подходящую модель.

Если вы планируете улучшить внешний вид своего автомобиля, важно правильно выбрать вылет, но это не сложно. Планируете ли вы поднять подвеску? Большинство производителей комплектов обозначают конкретный вылет на производимом товаре, который подойдет именно вам.
Каждое транспортное средство, будь то грузовик, фургон, спортивный автомобиль или седан, имеет определенный вылет. Можно сделать несколько обобщений:

  • Старые транспортные средства часто будут иметь отрицательный вылет,

  • Современные переднеприводные автомобили обычно имеют положительный вылет,

Однако обратный ход измеряется от внутренней кромки колеса, а не от центральной линии колеса. Окончательная разница в том, что он измеряется в дюймах, а не в миллиметрах.

К примеру, диск шириной десять дюймов и шагом резьбы 1,5 единиц, имеет нулевой вылет, так как монтажная поверхность колеса находится на центральной линии колеса.
Чтобы найти оптимальный вылет для вашего автомобиля, нужно померить расстояние от ступицы, где колесо крепится к автомобилю, до ближайшей точки рамы, к которой вы хотите, чтобы колесо достигло.

Показатели (допустимый):

3,25”

3,50”

3,75”

4,00”

4,25”

4,50”

4,75”

5,00”

5,25”

5,50”

5,75”

5,5”

+ 6 мм +

+ 12мм

+18 мм

+26 мм

+30 мм

+36 мм

+42 мм

+48 мм

+54 мм

+60 мм

6,0”

-6 мм

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

+36 мм

+42 мм

+48 мм

+54 мм

6,5”

-12 мм

-6 мм

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

+36 мм

+42 мм

+48 мм

7,0”

-18 мм

-12 мм

-6 мм

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

+36 мм

+42 мм

7,5”

-24 мм

-18 мм

-12 мм

-6 мм

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

+36 мм

8,0”

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

8,5”

-36 мм

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

+6 мм

+12 мм

+18 мм

+26 мм

9,0”

-42 мм

-36 мм

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

+6 мм

+12 мм

+18 мм

9,5”

-48 мм

-42 мм

-36 мм

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

+6 мм

+12 мм

10,0”

-54 мм

-48 мм

-42 мм

-36 мм

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

+6 мм

10,5”

-66 мм

-60 мм

-54 мм

-48 мм

-42 мм

-36 мм

-24 мм

-18 мм

-12 мм

-6 мм

11,0”

-72 мм

-66 мм

-60 мм

-54 мм

-48 мм

-42 мм

-36 мм

-24 мм

-18 мм

-12 мм

-6 мм

12,0”

-78 мм

-72 мм

-66 мм

-60 мм

-54 мм

-48 мм

-42 мм

-36 мм

-30 мм

-24 мм

-18 мм

Видео на тему

Поделитесь с друзьями в соц.сетях:

Про вылет диска (ET)

При увеличении параметра ET существуют некоторые пределы значения. В конце концов, в легковых автомобилях нет необходимости «тянуть» колесо на ступицу до тех пор, пока ступица не начнет выступать за пределы колеса. Из соображений прочности и здравого смысла ЕТ ​​не должен превышать половины ширины колеса. Но мы не должны забывать о «толщине спиц» или о толщине самого диска.

Таким образом, получается, что ЕТ должна составлять около полутора дюймов (плюс или минус полдюйма).

Более того, как правило, меньшие значения ET соответствуют машинам, калибр которых таким образом был лишь слегка увеличен относительно базовой конструкции, не «глубоко» касаясь подвески.

Примеры

В таблице ниже представлены различные вылеты для некоторых из самых популярных марок и моделей на рынке.
В таблице представлены показания для Ford, BMW, Audi и нескольких других известных брендов:

Производитель автомобиля и конкретная модель Номер ET

BMW e46 2006

31-47

Ford Mustang 2015

37.5-45

Honda Civic 2019

45-50

Audi A3 2013

43-51

Jeep Wrangler 2007

40-50

Что такое ET (вылет диска) и на что этот показатель влияет

Иногда хочется выделяться не только в толпе, но и в автомобильной пробке. Показать свою индивидуальность, затюнинговав свое авто новыми дисками. Чтобы сразу было видно, что ты не такой как все! Стоишь себе в пробке, красуешься. А тут к тебе какой-нибудь «автомобильный ботаник» подойдет и начнет рассказывать, что у тебя вылет диска. Выйдешь, посмотришь – все диски на месте. На самом деле ничего никуда не вылетает. Так называется параметр, который нужно учитывать при установке дисков.

Что это за вылет такой?

Обозначается производителями в технической документации автомобиля как «ET». Под вылетом диска подразумевают смещение привалочной плоскости диска относительно гипотетической линии, проходящей посредине ширины обода. Говоря о привалочной плоскости, имеется ввиду область диска, прилегающая непосредственно к ступице.

Дисковый вылет может быть положительным, нулевым и отрицательным.

  •  Положительный дисковый вылет — характеризуется смещением привалочной плоскости назад от средины ширины диска.
  •   Нулевой дисковый вылет — характеризуется отсутствием смещения привалочной плоскости относительно средины ширины диска.
  •   Отрицательный дисковый вылет — характеризуется смещение привалочной плоскости вперед от средины ширины диска.

Визуально дисковый вылет можно описать:
— Положительный — ступица сильнее выступает из диска наружу.
  — Отрицательный — ступица вдавлена внутрь объема диска(на фото)



Отклонение от «правильного» размера

На самом величина вылета задается производителем авто не исходя из ширины диска, а относительно подвески, точнее особенностей ее конструкции. Безопасным считается отклонение от вылета, рекомендованного автопроизводителем, не более 5 мм в положительную или отрицательную стороны.

Если раньше при разработке подвески автомобиля учитывался запас прочности, то в последнее время все наоборот. «Впрок» никто не оставляет, а наоборот конструкторы стараются все просчитать, чтобы использовать как можно меньше материалов и тем самым уменьшить себестоимость производства. Вот откуда эти 5 мм. Отклонение больше может негативно повлиять как на «здоровье» подвески автомобиля, так и на ваше здоровье.

Не нужно забывать о негативном влиянии чрезмерного вылета диска на управляемость автомобиля. Изменяя значение этого параметра, мы сдвигаем ось руля. Это приводит к изменению максимальных значений поворота. Вдобавок это не лучшим образом отражается и на износе шин (изнашиваются неравномерно по всей ширине).

Еще одним «минусом» изменения параметров вылета более 5 мм можно считать увеличение нагрузки на подшипники. В такое случаи нагрузка на них распределяется неравномерно, не по всей ширине. Скользящие элементы подшипника изнашиваются неровно. Это может привести к стопору и разрушению детали внутри.

Не стоит забывать, что значение вылета задается относительно определенного, «родного» размера (ширины) автомобильных дисков. При установке на авто более широких дисков параметр вылета уменьшается. А при использовании меньшего размера вылет должен увеличиваться. Для получения более подробной информации конкретно по марке вашего автомобиля лучше обратиться в сервисный центр.

Вывод

Установка дисков с минусовым вылетом придаст вашему авто некой брутальности, увеличит ширину колеи. Немного потешит самодовольство. При этом нагрузка увеличивается на подвеску, неравномерно распределяется в подшипниках и по ширине покрышек. Игру с дисковым вылетом можно сравнить с хождением женщин на высоком каблуке: красиво и впечатляет, но опасно. Так что лучше придерживаться правила «5 мм безопасности».

Другие обзоры шин и дисков:

Размер вылета диска на что влияет

А — диаметр диска
В — ширина диска.
ET — вылет диска (Чем меньше вылет, тем больше диск будет выступать снаружи автомобиля. И наоборот, чем больше значения вылета, тем глубже будет «утоплен» диск внутрь автомобиля.)
HUMP (H) — хамп. Кольцевые выступы на ободе, которые предотвращают соскакивание бескамерной шины с колесного диска (рис. 1). Как правило, на колесе два хампа (Н2), но бывает и один (Н), либо же их может не быть вовсе. Хампы могут быть плоскими (FH — Flat Hump), асимметричные (AH — Asymmetric Hump) и комбинированные (CH — Combi Hump)

Пример маркировки диска
Рассмотрим в качестве примера маркировку обода колеса: 7.5 j x16 h3 5/112 ET 35 d 66.6

7,5 — ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см.
J — символ указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей.
x — означает то, что данный диск нераздельный.
16 — посадочный диаметр колеса, в точности соответствует посадочному диаметру шины.
Н2 — указывает на наличие двух хампов (выступов) на полках обода.
5/112 — PCD (Pitch Circle Diameter). Здесь цифра 5 обозначает количество крепежных отверстий для болтов или гаек, а 112 — диаметр окружности (PCD) в миллиметрах, на которой они расположены.
ET 35 — обозначает, что вылет у данного диска положительный и составляет 35 мм.
d 66.6 — диаметр центрального отверстия (значение DIA). В идеальной ситуации d соответствует посадочному диаметру ступицы в миллиметрах. Если же посадочный диаметр ступицы меньше, чем d диска, то в таком случае используется специальное центрирующие посадочное кольцо (переходное кольцо).

Вылет диска.
Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?

Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.

А на самом деле? Давайте разберемся во всем по порядку и не спеша.

Что такое вылет диска?

Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:

a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска

Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.

В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)

Допустимы ли отклонения вылета диска?

Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.

Почему для разных комплектаций автомобилей делают разные запчасти?

Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.

Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?

Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.

И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.

Какие силы действуют на детали подвески?

Если разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.

Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).

И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?

На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.

Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.

Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.

Внимание!
1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусмативают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

Параметры дисков, маркировка

Рассмотрим в качестве примера маркировку обода колеса: 7.5 j x16 h3 5/112 ET 35 d 66.6

7,5ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см.
Jсимвол указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей.
xозначает то, что данный диск нераздельный.
16 — посадочный диаметр колеса, в точности соответствует посадочному диаметру шины.
Н2указывает на наличие двух хампов (выступов) на полках обода.
5/112 — PCD (Pitch Circle Diameter). Здесь цифра 5 обозначает количество крепежных отверстий для болтов или гаек, а 112 — диаметр окружности (PCD) в миллиметрах, на которой они расположены.
ET 35обозначает, что вылет у данного диска положительный и составляет 35 мм.
d 66.6диаметр центрального отверстия (значение DIA). В идеальной ситуации d соответствует посадочному диаметру ступицы в миллиметрах. Если же посадочный диаметр ступицы меньше, чем d диска, то в таком случае используется специальное центрирующие посадочное кольцо (переходное кольцо).

Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?

Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.

А на самом деле? Давайте разберемся во всем по порядку и не спеша.

Что такое вылет диска?

Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:

ET=a-b/2, где

a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска

Исходя из формулы вычисления, нетрудно заметить, что вылет диска может быть положительным (чаще всего), нулевым и отрицательным. Кроме того, вылет дисков фактически непосредственно влияет на ширину колесной базы, ибо от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.

Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.

В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)

Допустимы ли отклонения вылета диска?

Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное?
Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.


Почему для разных комплектаций автомобилей делают разные запчасти?

Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.

Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?

Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.

И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.

Какие силы действуют на детали подвески?

Если разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.

Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).

И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?

На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.

Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.

Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.

Внимание!
1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусмативают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

Время на чтение: 6 минут

Довольно часто владельцы авто ставят новые колёсные диски, и многие делают это не из-за поломки или износа предыдущих изделий, а в целях улучшения внешнего облика своего «железного коня». Так, приобретая новое колесо, автолюбители всегда смотрят не его сверловку, то есть диаметр посадочного отверстия на ступицу, разболтовку или количество и длину шпилек, на которые устанавливается это колесо, однако мало кто обращает внимание на вылет изделия (ЕТ), а это очень важный показатель для нормальной эксплуатации колеса на конкретной модели авто.

Что такое ЕТ на колесных дисках? Этот вопрос задают многие автолюбители, особенно те, кто приобрели свои автомобили сравнительно недавно и до сегодняшнего дня никогда не сталкивались с проблемой замены колёс на них.

Геометрические характеристики колёсного диска

Вылет диска: что это такое

Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.

Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески. Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.

Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

Вылет ЕТ на примере 3 показателей

ET на дисках — что это означает и как рассчитывается

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

Как определить допустимое отклонение ЕТ для диска

Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:

№ пп Модель и модификация авто Диапазоны вылетов, ЕТ, мм
1 Audi A4 35
2 Audi A6 35
3 Audi Q7 53
4 BMW 3 15-25
5 BMW 5 18-20
6 BMW X5 40-45
7 Citroen Evasion 28-30
8 Citroen Xantia 15-22
9 Daewoo Nexia 38-42
10 Daewoo Matiz 38
11 Dodge Caliber 35-40
12 Fiat Bravo 31-32
13 Ford Focus 35-38
14 Ford Mondeo 35-42
15 Ford Explorer 0-3
16 Honda Civic 35-38
17 Honda Jazz 35-38
18 Honda CRV 40-45
19 Hyundai Accent 35-38
20 Hyundai Sonata 35-38
21 Kia Ceed 38-42
22 Kia Sportage 0-3
23 MercedesBenz A-Klasse 45-50
24 MercedesBenz E-Klasse 48-54
25 MercedesBenz ML-Klasse 46-60
26 Mitsubishi Lancer 35-42
27 Mitsubishi Pajero от -25 до -15
28 Nissan Almera 35-42
29 Nissan Maxima 35-42
30 Nissan Patrol от -25 до -15
31 Toyota Corolla 35-38
32 Toyota Camry 35-38
33 Toyota Land Cruiser 200 от -15 до 3
34 Volkswagen Golf 35-40
35 Volkswagen Tiguan 20-32

Измеряемые показатели для расчёта вылета

Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.

Какие проблемы могут возникнуть из-за неправильного подбора дисков

Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками. Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.

То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.

Измерение валета диска

Как правильно замерить вылет диска ЕТ

Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.

Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:

  • Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
  • Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
  • Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
  • При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
  • Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.

При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.

Измерение валета диска

Колёса с нулевым вылетом

Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.

Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.

Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.

Физика бездорожья | HowStuffWorks

Одним из наиболее важных факторов успеха на бездорожье является сцепление с дорогой , или сцепление ваших шин с любой поверхностью, по которой вы едете. На тягу в значительной степени влияет тип шин, которые вы используете, их размер и давление воздуха, а также то, используете ли вы полный привод (4WD). Например, у некоторых шин протектор больше, чтобы обеспечить лучшее сцепление с дорогой при движении по грязи. А использование полного привода дает всем четырем вашим шинам лучшее сцепление и контроль на земле.Снижение давления воздуха в шинах также увеличивает сцепление с дорогой, поскольку позволяет большей поверхности шины зацепиться за все, что вы проезжаете.

Momentum также влияет на бездорожье. Импульс — масса вашего транспортного средства, умноженная на его скорость (скорость) — доставит вас на вершину холма. Хотя масса вашего автомобиля фиксирована (в основном), вы можете контролировать свою скорость. Трение с землей и сила тяжести, действующая на ваш автомобиль, убивают вашу инерцию. И вы не хотите, чтобы это произошло, если только вам не нравится застревать на холме.

Перед тем, как отправиться в путешествие по бездорожью, вы должны ознакомиться с тремя разными углами поворота вашего автомобиля: углом въезда, углом съезда и углом поворота. Знание углов поворота вашего автомобиля поможет вам не поцарапать его о камни и другие препятствия или застрять.

Если вы едете по бездорожью, вам сначала нужно понять некоторые основные принципы взаимодействия вашего автомобиля с внешним миром. Тяга, инерция и углы поворота вашего автомобиля играют определенную роль в том, чтобы вы могли преодолеть или преодолеть препятствия перед вами.

Представьте, как вы едете на машине по съезду. Если пандус слишком крутой, ваш передний бампер ударится по пандусу, как стена, прежде чем ваши шины успеют до него дотянуться. Максимальный угол (от земли), который может иметь холм или препятствие и при котором передняя часть вашего автомобиля все еще может пройти, называется углом въезда . Тот же принцип применим к заднему бамперу и колесам вашего автомобиля; это угол вылета .

Точно так же, когда вы спускаетесь, скажем, с камня, вы должны знать, какой зазор у вас есть в средней части вашего автомобиля, чтобы он не поцарапал камень.Угол между шинами и серединой днища автомобиля называется углом обкатки . Если вы не знаете угол поворота вашего автомобиля, вы можете балансировать на камне, как качели, со всеми колесами оторванными от земли.

Все эти факторы важны для бездорожья, но они различаются в зависимости от того, где вы едете. Мы обратимся к этому позже. Мы также узнаем, какой вам нравится бездорожье.

Каковы углы въезда, съезда и съезда с аппарели?

Транспортные средства, предназначенные для использования на бездорожье, часто указывают размеры и параметры, чтобы потребители знали, какие у них возможности на бездорожье.В конце концов, нет смысла покупать автомобиль для езды по пустыне, если он застрянет в первые пять минут.

Некоторые из них связаны с мощностью и крутящим моментом, некоторые — с глубиной воды, по которой вы можете проехать («глубина преодолеваемого брода»), а некоторые — с размерами транспортного средства, такими как ширина, высота, вес, дорожный просвет, длина и колесная база.

Эти последние три измерения напрямую влияют на углы захода на посадку, съезда и съезда с рампы.

Здесь легко увидеть разницу между углом въезда, когда передние колеса находятся близко к переднему углу, и углами съезда, когда задний свес длиннее

Колесная база по отношению к длине показывает, насколько близко колеса находятся к углам автомобиля, а дорожный просвет позволяет нам узнать, сколько места осталось от земли до нижней части автомобиля.Проще говоря, чем ближе колеса к передней части и чем выше кузов отрывается от земли, тем сильнее изменяется угол наклона земли, с которым справится ваш автомобиль. Это называется углом въезда и имеет значение при приближении к склону и при съезде со склона на ровную поверхность.

Угол въезда — это разница между горизонтальной поверхностью и уклоном, к которому приближается автомобиль. В данном случае это более 45 градусов. У большинства автомобилей угол въезда составляет 20-30 градусов, а угол съезда — 15-25 градусов, в зависимости от заднего свеса.

То же самое относится и к углу съезда: чем ближе задние колеса к углу транспортного средства и чем выше кузов оторван от земли, тем круче спуск, на который вы можете выехать и съехать. Длинный задний свес, большой бампер или фаркоп уменьшают угол съезда, как вы можете видеть на схемах выше.

Если передние и задние колеса выдвинуты вперед и назад, углы въезда и съезда могут быть очень крутыми, так как кузов не может тереться о землю.

Отсутствие бампера и передние колеса прямо на углу позволяют этому полноприводному автомобилю подъезжать к очень крутым берегам и подниматься по ним!

Однако угол поворота рампы все еще является ограничением. Это определяет, на сколько выпуклых изменений уклон может переехать транспортное средство.

Изменение наклона — это проверка способности этого транспортного средства преодолевать рампы — он рискует выйти на берег. Поднятая подвеска может улучшить угол наклона рампы, но это больше наглядно, чем на ходу.

Помимо угла съезда, существует максимальный уклон, по которому автомобиль может проехать без опрокидывания.Это определяется его центром тяжести. Если у вас есть багажник на крыше, это повысит центр тяжести и, следовательно, уменьшит максимальный угол наклона.

Что на самом деле делает грузовик хорошим внедорожником

Одна из проблем с покупкой автомобиля или грузовика, способного уехать по бездорожью, — в просторечии известного в этих странах как приключенческий автомобиль — заключается в том, что фактические характеристики, которые добавляют к подлинным возможностям, были запутаны маркетингом автопроизводителей. Судя по рекламе, и полноприводные кроссоверы, и полноприводные грузовики способны на одни и те же подвиги, но на самом деле один застрял бы раньше, чем другой даже вспотел.Это почему? И как можно объективно определить относительные возможности автомобиля, просто взглянув на его спецификации? Это моя попытка объяснить все это в одном месте.

Все о тяги Этот Pontiac Vibe был оснащен полным приводом. Но поскольку у него были дрянные шины и все три его дифференциала полностью открыты, он направил всю свою мощность на одно колесо, в результате чего он полностью застрял на этой просто заснеженной дороге. К счастью, я был там с настоящим полноприводным автомобилем, в зимнем вездеходе, и при мне было спасательное снаряжение, в том числе лебедка.(Уэс Силер)

По определению, выезд по бездорожью — это вождение с ограниченным тяговым усилием. Дороги предназначены для обеспечения плавного и стабильного сцепления ваших шин. Природный мир вообще не создавался.

Первое и самое важное, что вы можете сделать, чтобы получить сцепление с дорогой на бездорожье, — это использовать хороший комплект вездеходных или грязевых шин и управлять ими с соответствующим давлением. Они предназначены для сцепления с такими поверхностями, как песок, камни, мокрая трава или грязь, тогда как дорожные шины предназначены только для сцепления с тротуаром.Подходящие для работы шины также помогают обеспечить сцепление с дорогой при торможении и прохождении поворотов, а остальные системы, о которых мы упомянем ниже , не могут использовать , что делает такие шины еще более важными.

Но какие шины выбрать? Если вы водите тяжелый грузовик с кузовом на раме, то лучше, чем BF Goodrich All-Terrain K02s, нет ничего лучше. Они не только обеспечивают отличное сцепление с дорогой на бездорожье, но и остаются достаточно хорошими на дороге. Но K02 созданы специально для этих больших грузовиков.Так что, если вы водите более легкий кроссовер unibody, вы выиграете от использования более легкой шины, такой как Cooper Discoverer A / T3 4S, которая предлагает большую часть сцепления и сопротивления проколам, чем у K02, в гораздо более цивилизованной упаковке.

Транспортные средства могут быть оборудованы системами, предназначенными для использования преимущества сцепления, обеспечиваемого этими шинами. Самый очевидный — полный привод (4WD или 4×4). Когда у вас хорошее сцепление с дорогой, ваша передняя и задняя оси должны вращаться с разной скоростью при прохождении поворотов.Когда вы переключаетесь на 4WD, дифференциал, который позволяет этим осям вращаться с разной скоростью, закрывается, блокируя их скорости вместе. Это удваивает способность вашего автомобиля использовать сцепление с дорогой, обеспечиваемое вашими шинами.

Помимо межосевого дифференциала, который блокирует полный привод, автомобиль также может быть оборудован блокируемыми дифференциалами на одной или обеих осях. То же самое: ваши внутренние и внешние колеса должны вращаться с разной скоростью для безопасного прохождения поворотов на дороге. Блокируя скорости левого и правого колес на одной оси вместе, вы гарантируете, что мощность, передаваемая на эту ось, должна вращать оба колеса с одинаковой скоростью, а не передавать всю мощность на колесо с наименьшим тяговым усилием.

В старые добрые времена все оставалось таким простым. Но затем был изобретен полный привод (AWD), и автопроизводители поняли, что они могут использовать его в качестве маркетингового инструмента, чтобы запутать и перепродать ничего не подозревающих покупателей автомобилей в технологии, которую они не понимали. В наши дни вы видите значки 4 × 4 на автомобилях с полным приводом и значки с полным приводом на автомобилях, которые технически оснащены 4WD. Путаницу усугубляет то, что возможности систем полного привода сильно различаются, и часто производители автомобилей с полным приводом совершенно не могут сообщить, чем их системы различаются.

Я попытаюсь дать невероятно упрощенное объяснение всего этого, чтобы способствовать базовому пониманию того, как работает полный привод (или не работает, что в основном является проблемой). Крутящий момент следует по пути наименьшего сопротивления в системе привода, поэтому в автомобиле с полным приводом с тремя полностью открытыми дифференциалами весь этот крутящий момент будет передан на колесо, которое вращается быстрее всего. Это колесо с наименьшим сцеплением, застрявшее в грязи, снегу или песке. Звучит не очень полезно, правда? Это не так, поэтому производители оснащают многие автомобили с полным приводом межосевым дифференциалом, способным обеспечить некоторую степень блокировки, которая затем передает мощность на обе оси.Некоторые высокопроизводительные полноприводные автомобили также будут оснащены осевым дифференциалом, который также может обеспечить некоторую степень блокировки, что еще больше повысит его способность использовать ваши шины.

Ваш вынос: Шины — это самый простой и самый эффективный способ повысить проходимость вашего автомобиля на бездорожье, независимо от того, на чем вы водите. AWD не может предложить те же возможности, что и 4WD, но вы не можете полагаться на маркетинговые материалы, чтобы определить, какой системой может быть оснащен автомобиль. Только полноприводные автомобили с блокировкой дифференциалов спереди и сзади способны обеспечить максимальное сцепление с дорогой на бездорожье.

Что может или не может ваш автомобиль превзойти На бездорожье эти цифры гораздо важнее лошадиных сил. Они должны быть вашими основными пунктами сравнения транспортных средств. (Subaru)

Для целей этой статьи давайте примем, что мы количественно оцениваем способность транспортного средства на бездорожье по его способности избежать застревания. В девяти случаях из десяти вы застрянете, потому что потеряете сцепление с дорогой. В редких случаях вы можете застрять или оказаться не в состоянии преодолеть препятствие, потому что у вас нет на это разрешения.

Клиренс — еще одна метрика, которую маркетинг сильно запутывает. Рекламируют дорожный просвет автомобиля — это обычное дело, но если подумать, прямой клиренс оказывается неуместным. Подумайте о том, когда вы в последний раз ходили по сложной тропе: были ли небольшие камни в середине тропы, которые представляли наибольшую проблему, или это были более крупные камни, по которым вам приходилось подниматься, перебираться и спускаться? Именно углы въезда, отрыва и съезда вашего автомобиля, а не его прямой дорожный просвет, позволяют ему преодолевать большие препятствия.

Подъезд — это угол между передними колесами и самой низкой точкой вашего автомобиля перед ними. Отрыв — это угол от низа передней или задней шины до места, где противоположная шина встречается с самой низкой точкой вашего автомобиля. Вылет — это угол от нижней части заднего колеса до самой нижней точки позади него. Во всех случаях лучше использовать большие углы.

Автомобильные компании любят рекламировать дорожный просвет, потому что кроссоверы с независимой подвеской обычно дают более впечатляющие цифры, чем грузовики с неразрезными мостами.Я уверен, что без большого металлического стержня, проходящего между ступицами колес, вы поймете, почему при одинаковом размере шин автомобиль с независимой подвеской может иметь лучший дорожный просвет. Но просто поставив шину на препятствие, предполагаемое преимущество дорожного просвета становится спорным.

Самый простой способ улучшить угол поворота вашего автомобиля — это установить на него шины большего размера и более высокую подвеску, необходимую для их расчистки. Вы также можете снять кузов или аксессуары, такие как бамперы и боковые подножки, и заменить их более внедорожными предметами.Но некоторые врожденные преимущества угла наклона заложены в определенные типы транспортных средств. Например, двухдверный Jeep Wrangler с очень короткой колесной базой по своей сути будет иметь лучший угол поворота, чем его более длинная четырехдверная альтернатива. Автомобиль с очень короткими передним и задним свесами по своей природе будет иметь более высокие углы въезда и съезда по сравнению с автомобилем с более длинными свесами.

Ваш вынос: Никогда не поднимайте кроссовер с полным приводом, как Subaru. Их углы настолько малы, что вы не можете их улучшить, и какое бы небольшое увеличение дорожного просвета ни принесло вам подъемник, вы не добьетесь ничего, кроме плохой езды, управляемости и экономии топлива.Если вы серьезно относитесь к расширению возможностей полноприводного грузовика, то начать с автомобиля с хорошими углами поворота будет проще и эффективнее, чем пытаться поднять слишком длинный грузовик в небо. Удачи вам спуститься на фургоне Sprinter по любой дороге, кроме легкой грунтовой дороги.

Механизм — это тяжелая работа Как мы безопасно спускаемся с этого холма? Заблокирован на первую передачу, на четыре-низкую. (Уэс Силер)

Шестерни усиливают влияние двигателя на колеса. Чем ниже передаточное число, тем больше умножение.Чрезвычайно низкая передача — это то, как вы преодолеваете очень крутые препятствия, а также как вы спускаетесь по ним с контролем и безопасностью. Для достижения этих чрезвычайно низких передач при сохранении способности эффективно ездить по дороге любой хороший полноприводный автомобиль будет поставляться с раздаточной коробкой низкого диапазона, которая переключается между нормальной и очень низкой передачей.

Шестерни на вашем грузовике работают так же, как на вашем велосипеде. Добавьте любую из них в его бабушку, и она облегчит подъем. Единственная реальная разница заключается в том, что понижающая передача на грузовике позволяет использовать торможение двигателем для управления скоростью на спусках.По сравнению с тормозами, это не приводит к кренированию подвески и распределяет требования к сцеплению, необходимые для управления скоростью, на все четыре колеса. Вместе эти способности повышают безопасность и управляемость.

Ваш вынос: Чем больше скорость сканирования, тем выше описанные здесь способности.

А как насчет артикуляции? https://www.instagram.com/p/Bcv7mn4BRVy/

Шарнирно-сочленение — это способность колеса перемещаться вверх или вниз относительно колеса на противоположной стороне транспортного средства.На неровных препятствиях хорошее сочленение поможет вам сохранить как можно больше колес на земле, что помогает максимизировать сцепление с дорогой, что вам необходимо как для способности, так и для безопасности.

Сказав это, экстремальные уровни артикуляции на самом деле не нужны для обычных путешествий по бездорожью и в основном актуальны для людей, играющих в внедорожных парках. Если вы в основном озабочены тем, чтобы добраться из пункта А в пункт Б, то научившись преодолевать препятствия с максимально перпендикулярной линией движения, вы сможете продвинуться дальше, чем когда-либо вождение автомобиля с экстремальной артикуляцией.

Ваш вынос: Позаботьтесь о тяговых устройствах и своих навыках вождения задолго до того, как беспокоиться о том, чтобы поставить колесо на бетонный дорожный барьер для публикации в Instagram.

С чем современная электроника может и чего не может помочь

В дополнение к важным средствам обеспечения безопасности на дороге, таким как стабилизация и контроль тяги, всевозможные электронные системы теперь рекламируют улучшенные внедорожные возможности. Программное обеспечение намного дешевле, и его легче разрабатывать и воспроизводить, чем механические компоненты, и автопроизводители должны все больше беспокоиться об ответственности, создаваемой неопытными водителями, использующими свои автомобили для выполнения действий, которые они рекламируют как способные.

Поскольку современные автомобили уже имеют возможность отслеживать частоту вращения отдельных колес и управлять ими с помощью отдельных тормозов, автопроизводителям относительно просто экстраполировать это на способность воспроизводить функцию блокировки дифференциалов.

Кроме того, с такими технологиями, как дросселирование по проводам, автопроизводители могут предложить действительно динамические переключаемые режимы вождения, которые адаптируют характеристики автомобиля к широкому диапазону условий, с которыми может столкнуться водитель.В то время как в недавнем прошлом «снежный режим» мог просто запускать автомобиль на второй передаче и удостовериться, что контроль тяги был включен, теперь он может автоматически включать и выключать 4WD, как того требуют условия тяги на лету при включении. индивидуальные тормоза, не только для удержания автомобиля прямо вперед, но и для ускорения в различных скользких ситуациях.

Вдобавок к этому и Ford, и Toyota предлагают полуавтономные системы вождения по бездорожью, которые могут лишить некоторых навыков работы с тормозами и дроссельной заслонкой при преодолении сложных препятствий и автоматически активировать все функции, описанные выше.

С учетом всего вышесказанного, ничто из этого не предлагает никаких дополнительных механических возможностей, кроме тех, которые создаются блокировкой дифференциалов, переключением передач с низким диапазоном и хорошими шинами. Это просто упрощает работу.

Ваш вынос: Поздравляю, ваш новый модный автомобиль только что дал вам возможность застрять на тротуаре еще дальше, чем когда-либо прежде. Если вы планируете регулярно ездить по бездорожью, найдите время, чтобы научиться делать это безопасно.

Что можно и нужно изменить https: // www.instagram.com/p/BtERnBpl8DI/

Больше, чем любой другой вариант использования транспортных средств, путешествие по бездорожью требует и поощряет модификацию послепродажного обслуживания. Фактически, для многих серьезных пользователей серийный автомобиль рассматривается только как платформа для модификации, а не из-за его возможностей в виде серийного автомобиля.

Шины: Первое обновление, которое должен сделать каждый. Один только хороший набор внедорожников повысит возможности любого автомобиля, будь то переднеприводный экономичный бокс или Humvee.Увеличение размера шины увеличит высоту препятствий, которые она может перевернуть, но снизит ваше эффективное передаточное число, добавив неподрессоренную массу, что ухудшит ходовые качества вашего автомобиля, ускорение, экономию топлива и торможение.

Подвеска: Если вы хотите значительно увеличить размер своих шин, вам необходимо установить более высокую подвеску, чтобы их очистить. Подвеска для вторичного рынка также может поставляться с гораздо более качественными компонентами, которые могут вернуть большую часть качества езды вашего стандартного автомобиля и улучшить его способность справляться с более суровыми условиями, с которыми подвеска сталкивается на бездорожье.

Дифференциалы: Добавление блокировки дифференциалов к одной или обеим осям увеличит способность вашего автомобиля использовать преимущество сцепления, обеспечиваемого вашими шинами.

Зубчатая передача: Если вы устанавливаете шины большего размера, вам нужно будет изменить шестерни дифференциала, чтобы вернуть производительность, экономию топлива и управляемость.

Защита: Если вы хотите в полной мере использовать углы поворота вашего автомобиля, то вам нужно защитить кузов.Бамперы для бездорожья обеспечивают защиту от ударов и царапин, а также дают вам возможность устанавливать аксессуары, такие как лебедки, фонари и держатели шин. Рок-слайдеры крепятся к раме под дверями, защищая кузов вашего автомобиля.

Recovery Gear: По бездорожью вам предстоит путешествовать в непредсказуемых условиях, вдали от помощи. Такое оборудование, как лебедка, скобы, ремень для захвата и спасательные доски, следует рассматривать как необходимое; они — то, что позволяет вам выйти из тупика, не выходя на улицу в поисках помощи.

Фары: Приятно иметь возможность видеть, куда вы собираетесь ночью, а стандартное оборудование не может сравниться с безумным уровнем освещения, доступным на вторичном рынке.

Стойки: Они позволяют устанавливать инструменты, такие как домкрат Hi-Lift или топливные баки, обеспечивая дополнительное место для походного снаряжения или спортивного инвентаря. Только будьте осторожны, чтобы не превысить допустимую полную массу автомобиля (GVWR), которую вы найдете в руководстве по эксплуатации и которую можно измерить в любом масштабе автомобиля.

Ваш вынос: Хорошо подобранные модификации могут значительно повысить проходимость по бездорожью, но почти повсеместно снизят экономичность и комфорт на дороге. Выбирайте компоненты как часть единой сборки, принимая во внимание то, что вам реально нужно, чтобы автомобиль мог делать. Вы не получите удовольствия от использования приключенческого автомобиля, на котором ужасно ездить по дороге.


Только оборудование и возможности, обсуждаемые здесь, в совокупности создают автомобиль или грузовик, способный преодолевать труднопроходимую местность.Не существует волшебной пыльцы пикси или маркетингового жаргона, который мог бы изменить то, как что-либо из этого работает. Итак, когда вы покупаете новый приключенческий автомобиль, помните эту статью. Я искренне надеюсь, что эти знания помогут вам сделать более осознанный выбор.

Что отличает предупреждение о выезде за пределы полосы движения?

Новые автомобили оснащены передовыми технологиями безопасности, которые могут уберечь вас от дрейфа по дороге, но бывает сложно отличить одну систему от другой. Если вы когда-нибудь задумывались, что на самом деле делают предупреждение о выезде с полосы движения, помощь в удержании полосы движения и центрирование полосы движения, продолжайте читать.Стоит ли приобретать эти функции? Мы рассмотрим их все, чтобы вы точно знали, что отличает предупреждение о выезде за пределы полосы движения от помощи при удержании полосы движения и центрирования полосы движения.

Что делают эти системы?

Предупреждение о выезде с полосы движения — это самая основная форма этой техники безопасности. В тот момент, когда вы приближаетесь к разделителям или переходите на другую полосу движения, автомобиль предупреждает вас звуковыми сигналами или вибрирующим рулевым колесом, как в случае с автомобилями Nissan и General Motors. Камера, установленная в передней части автомобиля или на лобовом стекле, отслеживает траекторию вашего автомобиля и обнаруживает полосы движения, чтобы она могла общаться, когда вы начинаете блуждать по другой полосе.Вам нужно будет повернуть автомобиль обратно по центру, потому что предупреждение о выезде с полосы движения само по себе является пассивной системой.

Просмотреть все 5 фото

Ассистент удержания полосы движения делает еще один шаг вперед, предотвращая переход на другую полосу движения. Как система это делает? Используя рулевое управление или плавное торможение колесом (колесами), которое собирается переехать. Однако последний метод имеет тенденцию быть более навязчивым по сравнению с системами, которые используют систему рулевого управления с электроусилителем, чтобы подтолкнуть вас обратно к своей полосе движения.

Система помощи при удержании полосы движения и система предупреждения о выезде с полосы дополняют центрирование полосы движения, последнее дополнение к постоянно растущему списку функций помощи водителю. Как следует из названия, центрирование полосы движения удерживает вас в центре полосы движения и почти всегда сопровождается усилителем рулевого управления, который помогает автомобилю плавно поворачивать на скоростях шоссе. Система Nissan ProPilot Assist имеет одну из лучших систем центрирования полосы движения, работающую вместе с адаптивным круиз-контролем и системой помощи при удержании полосы движения, чтобы дать автомобилю полуавтономные возможности.Системы от Hyundai, Kia и Honda работают аналогичным образом, а также требуют, чтобы для активации был активен адаптивный круиз-контроль.

Стоят ли эти функции того?

Хорошо выполненная система предупреждения о выезде с полосы движения должна помочь вам незаметно, не прерывая разговора, потому что ее сигнал слишком громкий или помощь активной системы слишком резкая. Если система автопроизводителя соответствует вышеперечисленным критериям, эта технология может обеспечить вам спокойствие во время поездок на работу.Однако, если вам не нужен полуавтономный опыт вождения, он не является обязательной функцией.

На что обращать внимание при использовании систем предупреждения о сходе с полосы движения, системы удержания полосы движения и центрирования полосы движения

Просмотреть все 5 фотографий
  • Убедитесь, что предупреждения, выдаваемые системами, не навязчивы. И если вас отвлекают предупреждения, посмотрите, можно ли уменьшить их громкость.
  • Если есть визуальное предупреждение, убедитесь, что оно находится в пределах прямой видимости.
  • Теперь, когда вы знаете разницу между тремя системами и имеете правильные ожидания, убедитесь, что системы не вмешиваются резкими движениями.
  • Посмотрите, можете ли вы отрегулировать, как скоро три системы будут предупреждать или вмешиваться. Эта настройка будет либо на дисплее приборной панели, либо в настройках информационно-развлекательной системы.
  • Убедитесь, что для предупреждения о выезде с полосы движения, помощи при удержании полосы движения и центрирования полосы движения требуется включение адаптивного круиз-контроля для работы.

Как автопроизводители называют свои системы для удержания вас в переулке?

  • Chevrolet: Предупреждение о выезде с полосы движения
  • Toyota и Lexus: Предупреждение о выезде с полосы движения с усилителем рулевого управления
  • Honda и Acura: Предупреждение о выезде с полосы движения, смягчение последствий выезда с дороги
  • Hyundai andKia: Предупреждение о выезде с полосы движения, система удержания полосы движения, система контроля движения по полосе
  • Nissan и Infiniti: Предупреждение о выезде с полосы движения, интеллектуальное вмешательство в полосу движения
  • Subaru: Предупреждение о выезде с полосы и покачивании, система удержания полосы движения
  • Volvo: Устройство для удержания полосы движения
  • Mercedes-Benz: Система удержания полосы движения, активная система удержания полосы движения
  • BMW: Предупреждение о выезде с полосы движения
  • Audi: Система удержания полосы движения, Audi Active Lane Assist
Просмотреть все 5 фото

The Day — Избегайте сухого рулевого управления, чтобы защитить свои шины

Если вы когда-нибудь видели, как водитель поворачивает рулевое колесо перед тем, как покинуть парковочное место, вы слышали менее чем приятный звук, исходящий от его шин.Резина будет бороться с тротуаром или гравием, пока водитель не решит, что у них достаточно свободного пространства, чтобы уехать.

Поворот рулевого колеса, когда автомобиль не находится в движении, известен как «сухое рулевое управление». Чтобы ваш автомобиль оставался в хорошей форме, вам следует избегать такого поведения.

Когда шины движутся по тротуару при неподвижном автомобиле, они могут быть повреждены. В дополнение к риску того, что камни или другой мусор будут утаскивать шину, вы можете создать дополнительную нагрузку на боковину, если превратите шину в бордюр.

Сухое рулевое управление также оказывает большое давление на системы рулевого управления. В блоге BC Driving Blog, который поддерживается инструктором по вождению из Британской Колумбии, говорится, что это напряжение может повредить такие компоненты, как подшипники, рейка и шестерня, а также рулевые тяги.

Если на вашем автомобиле нет усилителя рулевого управления, легко увидеть, сколько дополнительных усилий требуется, чтобы повернуть колесо, когда автомобиль не движется. Рулевое управление с усилителем упрощает управление на сухой дороге, но не делает его более целесообразным.Агентство по стандартам в отношении водителей и транспортных средств, британский транспортный орган, заявляет, что рулевое управление на сухой дороге может привести к повреждению ваших шин и системы рулевого управления, даже если у вас рулевое управление с гидроусилителем.

Чтобы избежать сухого рулевого управления, вам просто нужно продолжать движение, когда вы поворачиваете колесо. Black and Amber Driving School, ирландская компания, говорят, что даже движение на небольшой скорости поможет снизить нагрузку на ваш автомобиль. Вы также можете быстро повернуть рулевое колесо во время движения автомобиля, чтобы как можно быстрее направить колеса в правильном направлении.

Водители особенно часто используют «сухое» рулевое управление при параллельной парковке. Организация по обучению водителей Young Drivers of Canada говорит, что лучше начинать поворачивать руль после того, как вы начали движение задним ходом в сторону парковочного места.

В определенных ситуациях, например, когда у вас мало места между транспортными средствами на парковочном месте, вам может потребоваться немного повернуть рулевое колесо перед тем, как выйти. Однако вы всегда должны пытаться привести автомобиль в движение перед рулевым управлением.

Плохо ли оставлять свой грузовик с полным приводом на ночь? — 4WheelDriveGuide

Если вы читаете это, вы, скорее всего, управляете 4WD и беспокоитесь о потенциальном ущербе, который вы можете нанести, оставив свой грузовик в режиме 4 Wheel Drive, возможно, припаркованный на ночь в 4H или вождение в 4H в течение продолжительных периодов времени. . Важно осознавать потенциальный ущерб, который вы можете нанести, если вы не будете эксплуатировать свой автомобиль в соответствии с эксплуатационными характеристиками, указанными производителем в руководстве пользователя.Да, верно, никто не читает эту вещь… Следовательно, непреднамеренное неправильное использование или злоупотребление может нанести серьезный и дорогостоящий ущерб вашему 4WD. В этой статье будут обсуждаться риски эксплуатации вашего 4WD в определенных настройках или в режимах 4WD в течение продолжительных периодов времени.

При парковке автомобиля в режиме полного привода на ночь риск механических повреждений практически отсутствует. Оставление вашего грузовика в режиме 4WD при ограниченном сцеплении с поверхностью, например на снегу, песке или льду, может быть выгодным, поскольку это снижает вероятность потери тяги транспортным средством.Парковка в режиме полного привода на скользкой поверхности в течение ночи удерживает автомобиль в неподвижном состоянии за счет использования трансмиссии для помощи при стояночном тормозе.

Однако необходимо знать гораздо больше о правильной работе 4WD. Многие полноприводные автомобили и внедорожники имеют разные настройки трансмиссии, и не все системы 4 × 4 созданы одинаковыми. Каковы последствия вождения вашего автомобиля с полным приводом, когда вы не должны этого делать? Кратко остановлюсь на основных отличиях AWD от 4WD.Если вы хотите узнать больше об этой теме, продолжайте читать…

Можете ли вы оставить свой грузовик с полным приводом?

Хорошее практическое правило: если вы припаркованы лицом к спуску или спуску, припаркуйте его на задней передаче. Если вы припарковались лицом в гору, оставьте машину на 1-й передаче. Всегда паркуйте автомобиль на противоположной передаче. Всегда существует вероятность того, что ваш стояночный тормоз выйдет из строя или со временем потеряет натяжение, особенно если вы припаркованы на склоне или спуске в течение длительного времени.Трансмиссия и раздаточная коробка, по сути, будут надежно удерживать транспортное средство на месте и защищать его от скатывания по подъездной дорожке, возможного столкновения с чем-то или кем-то, что может нанести серьезный ущерб вашему транспортному средству и чьей-либо собственности.

Когда автомобиль припаркован в режиме 4WD, трансмиссия будет «заблокирована» на передаче, 1-й или задней передаче. Стояночный тормоз также изнашивается меньше. Очень важно убедиться, что вы сняли трансмиссию с 4-х колесного привода перед троганием с места утром, особенно если это не постоянный полноприводный автомобиль, а дорожное покрытие не скользкое i.e снег / лед / песок, так как это приведет к значительному износу шин, высокому расходу топлива и завороту трансмиссии. Возможно, прочитайте здесь, как 4WD влияет на расход топлива.

Можно ли все время ездить на 4-х колесном приводе?

Итак, чтобы получить правильный ответ для вашего транспортного средства, нам нужно понять один важный факт, а именно, что существует два основных типа 4 × 4.

Так в чем разница и как она влияет на работу автомобиля?

Если тяга не плохая, не рекомендуется ездить в режиме 4WD в течение продолжительных периодов времени с непостоянным 4 × 4, поскольку это приведет к «заеданию оси», также известному как «заедание трансмиссии» или « привод заводится ».Продолжительное вождение в режиме 4-Hi, с частично занятым грузовиком с полным приводом, по поверхности с высоким сцеплением, такой как тротуар, приведет к повреждению компонентов трансмиссии, таких как карданные шарниры, мост, раздаточные шестерни, подшипники и приводные валы, и, в конечном итоге, неудача.

Постоянный полный привод

Постоянный полный привод означает, что транспортное средство нельзя вообще снять или вывести из режима 4 × 4 (4H). Это означает, что автомобиль всегда находится в режиме 4WD, и нет риска управлять им по ЛЮБОЙ конкретной поверхности в этом режиме.Постоянный полный привод использует компонент трансмиссии (вязкостную муфту), который позволяет приводным валам работать независимо, не вызывая наматывания трансмиссии.

NB: если ваш 4WD имеет возможность заблокировать центральный дифференциал, всегда проверяйте, что он отключен или разблокирован, прежде чем снова выходить на асфальт или любую другую поверхность с высоким сцеплением.

Что такое наматывание трансмиссии?

Зависание трансмиссии происходит, когда автомобиль 4WD неполный рабочий день эксплуатируется на нескользкой поверхности, такой как асфальт или тротуар , что не позволяет левым и правым колесам на осях поворачиваться с разной скоростью во время поворота.

При прохождении поворотов в режиме полного привода разница в скоростях вращения двух внутренних колес и двух внешних колес приводит к тому, что трансмиссия оси заводится, что приводит к серьезному повреждению шин и других компонентов трансмиссии. Высокий крутящий момент, создаваемый внутри раздаточной коробки и других компонентов трансмиссии, подвержен серьезным повреждениям, когда трансмиссия переводится в режим полного привода и поворачивает повороты на поверхностях с высоким сцеплением.

Например: если вы поворачиваете налево, два колеса с левой стороны осей вращаются медленнее, чем два с правой стороны, потому что окружность меньше.Если автомобиль находится в режиме 4WD на поверхности с высоким сцеплением, тогда происходит заворот трансмиссии, потому что оси хотят, чтобы вращались с той же скоростью, и это напряжение, которое оно создает на трансмиссии, является причиной заедания оси. .

Ветровая передача вверх можно определить по плотному переключению передач, скрежету, застреванию передачи в передаче, затруднениям при повороте, скачку колеса в сочетании с повышенным расходом топлива. Это некоторые из непосредственных контрольных признаков того, что у вас закрутили коробку передач в результате езды на 4WD по нескользкой дороге.Подробнее об этом позже.

Так почему же тогда все 4х4 просто построены с постоянным полным приводом?

Что ж, есть компромисс в том, чтобы иметь возможность работать и двигаться по любой поверхности без риска повреждения шин и трансмиссии. Компромисс за постоянный 4WD следующий:

  • Немного выше расход топлива, чем у автомобилей с 2-х осевым приводом
  • Больше рабочих компонентов (больше обслуживаемых деталей)
  • Более высокие затраты на техническое обслуживание
  • Высокие затраты на ремонт
  • Более дорогая закупочная цена (больше компонентов и встроенных технологий -в)
  • Более тяжелая снаряженная масса автомобиля
  • Обычно имеет меньшую буксировочную способность, чем версия 4 × 2 той же марки и модели

Таким образом, не все автомобили с постоянным полным приводом, даже если они обладают огромным преимуществом вождения и безопасности по сравнению с приводом на два колеса на скользких поверхностях, таких как снег, лед и грунтовые дороги.Постоянные полноприводные автомобили и полноприводные автомобили обеспечивают превосходные характеристики при прохождении поворотов, поскольку передние колеса тянут, а задние — одновременно, с разной скоростью во время поворота, что обеспечивает более устойчивое ощущение устойчивости и превосходное сцепление с дорогой на различных поверхностях.

Ниже приведены некоторые примеры автомобилей с постоянным полным приводом и полным приводом .
  • Subaru Outback
  • Toyota Fortuna 4 × 4
  • Audi Q5 Quatro
  • Toyota 4Runner
  • Jeep Grand Cherokee AWD
  • Land Rover 9097 Land Rover Discovery

Разница между 4WD и AWD Факты
  • Постоянный полный привод хорошо работает на дорогах и очень хорош на бездорожье.
  • Примерно 25% крутящего момента автомобиля распределяется на каждое колесо.
  • Некоторые производители разделяют распределение крутящего момента 50/50, в то время как многие предпочитают 60/40
  • Другие производители выбирают разделение крутящего момента 80/20 для более спортивного ощущения. При этом больший процент крутящего момента всегда распределяется на заднюю ось.
  • Постоянные 4-х колесные приводы обычно имеют центральный дифференциал, который может быть заблокирован
  • AWD не имеет блокируемого центрального дифференциала
  • AWD не имеет понижающей передачи
  • AWD не имеет раздаточной коробки
  • AWD не имеет фиксаторов оси

Существенное различие между двумя типами заключается в том, что полноприводный привод имеет раздаточную коробку низкого диапазона, тогда как AWD не имеет возможности низкого диапазона, раздаточную коробку или блокираторы дифференциала. .

Это не всегда так. С развитием технологий границы становятся все более размытыми с современными автомобилями. Теперь у вас есть такие автомобили, как VW Amarok 2.0 и V6 auto, который является постоянным полным приводом, но не имеет раздаточной коробки низкого диапазона и не может заблокировать межосевой дифференциал. Он использует понижающую передачу, усовершенствованную систему контроля тяги и некоторые хитрые немецкие электронные уловки, чтобы добиться того, чего может достичь традиционный 4WD с малым диапазоном и многое другое. Так что это как гибрид AWD и 4WD.Гениальная инженерия!

Неполный полный привод

Неполный привод на 4 колеса или 4 × 4 означает, что автомобиль может работать как в режиме полного привода, так и в режиме полного привода по вашему желанию. Эти режимы можно выбрать с помощью короткого рычага переключения передач в старых моделях 4 × 4 или более современных Utes, а грузовики используют электронную кнопку 4 × 4.

Большинство автомобилей с частичным режимом 4WD имеют раздаточную коробку с малым диапазоном, что делает их очень способными к бездорожью, намного лучше, чем у автомобилей с полным приводом. Частично полноприводные автомобили приводятся в движение задними колесами в режиме 2H , обычно на асфальте и других поверхностях с высоким сцеплением. Это позволяет автомобилю обеспечивать приличную экономию топлива на дороге, в то же время имея возможность предлагать отличные внедорожные характеристики в 4H и 4Lo, когда это необходимо. Это хорошее сочетание лучшего из обоих миров.

Когда не следует включать полный привод?

Итак, к настоящему моменту вы должны знать, что если у автомобиля есть опция включения 4-Lo или блокировки центрального дифференциала в режиме 4H, то вы управляете не автомобилем AWD, а скорее 4WD.Традиционно он должен иметь раздаточную коробку с пониженным функционалом. С непостоянной конфигурацией 4WD вам нужно проявлять большую осторожность и знать, что можно и чего нельзя делать при вождении в режиме 4WD.

Транспортные средства

4WD ЗАПРЕЩАЕТСЯ ездить в течение 4 часов в течение длительного времени, когда поверхность не скользкая, например , как на сухой дороге. Такие поверхности, как асфальт, тротуары и битум , следует избегать в режиме 4WD, когда у вас есть 4WD неполный рабочий день, поскольку это приведет к значительному повреждению компонентов трансмиссии, раздаточной коробки и шин, не говоря уже о вашем банковском счете.

Ниже приведены некоторые примеры непостоянных автомобилей с полным приводом:

  • Toyota Tacoma
  • Toyota Hilux
  • VW Amarok Ручная (рычаг переключения передач)
  • Ford Ranger Ute (рычаг переключения передач)
  • Isuzu DMAX (рычаг переключения передач)

Заключение

Итак, вывод здесь таков: вам необходимо ознакомиться с руководством по эксплуатации и эксплуатации вашего конкретного автомобиля, прежде чем пытаться использовать какой-либо полноприводный автомобиль.Тем не менее, парковка автомобиля с полным приводом или 4-х колесным приводом вполне безопасна, даже если это постоянный или непостоянный полный привод. ЗАПРЕЩАЕТСЯ управлять непостоянным полным приводом на поверхностях с достаточным сцеплением, таких как битум / асфальт, цемент и тротуары. Такие поверхности, как трава, асфальт, песок, грязь и снег, идеально подходят для непостоянных приводов на 4 колеса.

Парковка в режиме 4WD на ночь и включенной передаче позволит трансмиссии и трансмиссии помогать надежно удерживать автомобиль в неподвижном положении.Не полагайтесь только на трансмиссию, чтобы удерживать автомобиль в неподвижном состоянии при парковке, и всегда сначала включайте стояночный тормоз.

Счастливой езды на 4-х колесах и помните, безопасность превыше всего !!!

систем предупреждения о выезде с полосы движения помогают сонным водителям избегать аварий — ScienceDaily

Четыре системы предупреждения водителя, которые могут помочь тем, кто засыпает за рулем, были недавно протестированы и оценены исследователями человеческого фактора / эргономики (HF / E) в Ford Motor Company. Эти системы, получившие название Lane Departure Warnings (LDW), призваны помочь уменьшить количество ДТП, предупреждая сонных водителей о том, что автомобиль выехал за пределы полосы движения.Исследователи представят свои результаты в четверг, 19 октября 2006 г., во время 50-го ежегодного собрания HFES в отеле Hilton San Francisco, которое состоится 16-20 октября.

Данные Национальной администрации безопасности дорожного транспорта за 2002 год показывают, что за последние годы произошло около 1500 смертельных случаев в результате примерно 100000 аварий, в которых одним из факторов была сонливость водителей. Эффективные системы LDW могут уменьшить это число. Вопрос в том, что делает LDW эффективным?

Проверенные системы предупреждения основаны на обнаружении положения транспортного средства относительно разметки полосы движения с помощью небольшой камеры, установленной на транспортном средстве.В исследовании, если водитель выезжал с полосы движения, срабатывала одна или комбинация из четырех систем предупреждения: крутящий момент на рулевом колесе, который сообщал водителю соответствующий угол поворота рулевого колеса, необходимый для возврата на полосу движения, звуковая запись грохочущей полосы , вибрация рулевого колеса или ряд мигающих красных светодиодов в верхней части панели приборов.

Участники использовали Ford VIRtual Test Track Experiment, симулятор с движущейся базой с гидравлическим приводом, чтобы «управлять» Volvo S80 2000 года выпуска.Они не спали 23 часа, и их сонливость оценивалась, среди прочего, физиологическим методом закрытия глаз. Участники ехали три часа, в течение которых они испытали как вынужденный, так и инициированный водителем выезд за пределы полосы движения.

Все четыре системы оповещения сокращают время реакции водителей почти вдвое. Предупреждение о вибрации рулевого колеса в сочетании с крутящим моментом рулевого колеса оказалось наиболее эффективным. Когда водители замечали одну из систем предупреждения, они сообщали о том, была ли она полезной, интуитивно понятной и приемлемой.

В результате этого исследования исследователи HF / E получили знания о том, как разработать эффективную систему LDW для предотвращения автомобильных аварий и смертельных случаев, вызванных сонливыми водителями.

Общество по человеческому фактору и эргономике, которое отмечает свое 50-летие в сентябре 2007 года, представляет собой многопрофильную профессиональную ассоциацию, объединяющую более 4500 человек в Соединенных Штатах и ​​во всем мире.

alexxlab / 30.10.1975 / Разное

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
