Что такое модуль обхода иммобилайзера

Хозяева пафосных иномарок все чаще используют сигнализации  с автозапуском. Соответственно, присутствует и вполне логичное желание согласовать иммобилайзер с автозапуском. Однако, современная модель автомобиля – это целый комплекс всевозможного электронного оборудования, функциональная задача которого заключается в обеспечении безопасности и комфорта поездки. Поэтому многие автолюбители не совсем ясно себе представляют, что такое обходчик иммобилайзера. Суровостью российской зимы вряд ли кого-то можно удивить, а, потому предварительный прогрев транспортного средства посредством автозапуска с ключа, особенно в ранние утренние часы, – «голубая мечта» любого автовладельца. Техническое решение данной проблемы было найдено достаточно быстро. Им стал автозапуск. Технические возможности современных автосигнализаций позволяют осуществлять дистанционный пуск силовой установки с ключа, находящегося на расстоянии нескольких километров. Тем не менее, практика применения данного устройства выявила одну весьма важную проблему.

Описание и функциональное назначение устройства

Совокупность технологий, применяемых для организации процесса автозапуска автомобиля, минуя автосигнализацию, назвали модулем обхода, или обходчиком. Применение того или иного технического решения, позволяющего обойти иммобилайзер, предполагает знание особенностей его функционирования. На всех без исключения ключах, независимо от присутствия кнопок сигнализации, существует трансфер, чип небольших размеров, излучающий маломощный RF – сигнал. А антенна иммобилайзера, установленная в замке системы зажигания, считывает его, распознавая свой ключ, вернее его чип.

Принцип действия модуля обхода весьма прост. В момент удаленного пуска силового агрегата подается питающее напряжение на обмотки реле штатного иммобилайзера.

Антенна модуля обхода  получает импульс автозапуска и обеспечивает его передачу для принятия наружной антенной системы.

Виды обходчиков, их особенности и основные характеристики

Осуществляя выбор обходчика иммобилайзера, следует учесть функциональные отличия, характерные для приборов различных типов. То есть,  соответствие технических параметров модуля обхода и автомобиля не является фактом по умолчанию.

Наибольшее распространение среди автолюбителей получил модуль обхода «Fortin F1», произведенный в Канаде. Самая свежая его модификация называется «Fortin Evo-All». Популярность обходчиков иммобилайзера этой марки основана на нескольких значительных факторах:

• Продажа в комплекте с  автосигнализацией;
• Возможность корректного функционирования с автомобилями, как премиальных марок, так и с пользующимися признанием «бюджетниками», типа «Kia», «Renault», «Hyundai» и других;
• Гибкость программного обеспечения, своевременно подстраивающегося к изменениям потребностей рынка.

Основным конкурентом модуля обхода «Fortin F1» считают  обходчик иммобилайзера продукцию компании «iDataLink», отдающей предпочтение моделям узкой специализации. Так, например, обходчик «Start-BM1» используется исключительно для сигнализации с автозапуском от ключа, установленной на «BMW Mini», а, модуль «Start-BZ1» исключительно для авто марки «Mersedes».

Еще одним представителем категории узкоспециализированных обходчиков, функционирующих без ключа, является «BPImmo TL-1». Высокий уровень популярности  данного устройства обеспечен широким распространением моделей «Toyota» с правым рулем. Более того, он стал единственным обходчиком иммобилайзера, официально поддерживающим автосигнализации с автозапуском от ключа, внутрияпонские модели «Mark X», «Corolla Fielder» и т.д.

Не лишен интереса факт разработки специалистами компании «Pandora/Pandect» модуля автозапуска «RMD-7», не имеющего опции обходчика иммобилайзера, функционирующего без ключа. Однако он имеет возможность интеграции с обходчиком «iDataLink», работающим посредством CAN-шины, что позволяет ему успешно реализовывать технологию «умного обхода» иммобилайзера.

В заключение предлагаем несколько практических советов.

Собираетесь в поездку по странам Европейского союза на транспортном средстве, имеющим сигнализационный комплекс с автозапуском от ключа? Или решили оформить его постоянную регистрацию в одной из стран? Тогда будьте готовы к тому, что на территории ЕС действует запрет на применение автозапуска, поскольку там действуют достаточно серьезные нормы экологического законодательства. Существует контроль наличия функционирующего обходчика и на территории РФ, но этим занимаются представители страховых компаний. И это представляется логичным, поскольку наличие автозапуска от ключа значительно увеличивает стоимость транспортного средства.

Модуль обхода иммобилайзера можно изготовить самим: схема, примеры, видео

Подключив сигнализацию согласно схеме, предлагаемой изготовителем оборудования, владельцы часто сталкиваются с проблемой – работают все функции, кроме автозапуска. Напряжение на стартере появляется, вал мотора начинает вращаться, но через определенное время он останавливается.

Что именно будет реализовано

1. Вокруг электронного чипа ключа навита катушка, состоящая из 50-100 витков.
2. Другая катушка индуктивности, содержащая тоже 50-100 витков, расположена возле замка зажигания.
3. В момент выполнения автозапуска катушки объединяются в замкнутый контур. Благодаря чему иммобилайзер ведет себя так же, как при наличии ключа вблизи штатного замка.

Все обходчики, кроме Fortin, не работают без модуля ключа, размещенного в автомобиле все время. Из-за чего страховщики увеличивают стоимость КАСКО.

Принципиальная схема самодельного обходчика

Устройства, изготовленные фабрично, в своей схеме повторяют то, что показано на первом рисунке.

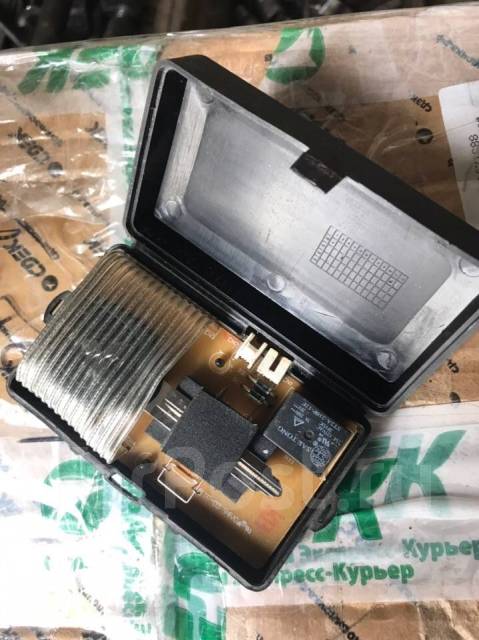

Фабрично изготовленное устройство

Для всех сомневающихся приводим вид платы снизу.

Печатная плата фабричного устройства

Установка и подключение обходчика, вне зависимости от его модели, выглядит всегда одинаково.

Подключение обходчика в разрыв штатной катушки

Особенности практической реализации схемы

Допустим, вы планируете изготовить обходчик иммобилайзера. Тогда без штатного ключа, прописанного в блоке управления, ничего не получится. Возьмите чип разобранного ключа, удалите элемент питания.

Печатная плата штатного брелока

Показанную конструкцию можно разместить внутри термоусадочной трубки. А поверх нужно намотать провод (ровно 50 витков).

Провод навит вокруг чипа

Рассмотрим, как изготовить модуль обхода иммобилайзера из легко приобретаемых деталей: 4-контактного реле, диода 1N4001, обмоточного провода (d=0,35-0,5 мм).

Выполняя установку модуля в авто, позаботьтесь о следующем: сам модуль должен быть размещен скрытно, до него должен дотягиваться шнур питания (1-2 А). Сборку обходчика и его установку проводят согласно двум схемам, показанным в начале «главы 1».

Изготовление модуля обходчика

Модуль обхода штатного иммобилайзера, если он изготовлен фабрично, может содержать даже активные элементы (транзисторы и т.п.). Однако корпус подобных модулей всегда выполнен из пластика. Это не случайно. Если корпус изготовить из металла, вы получите эквивалент короткозамкнутого витка в главной катушке – той, которая навита вокруг ключа.

Пластиковый короб и реле

Выполняя установку модуля, это обстоятельство нужно учитывать тоже. Не располагайте корпус вблизи металлических поверхностей (это желательно).

Допустим, изготовить короб вам удалось. Теперь возьмите 4-контактное реле, рассчитанное на 12-14 Вольт, и закрепите его внутри корпуса. Выполняя обход иммобилайзера, вы коммутируете ток меньше ампера.

Коммутирующий элемент обходчика

Диод «1N4001» лучше припаять к отводам реле. При этом помните, что включение диода идет в обратной полярности («стрелка» направлена «от минуса»).

Из корпуса будут выходить 4 провода:

• Двухжильный шлейф для подключения внешней катушки. Ее установку обычно проводят «на месте», сняв кожух с замка.
• Провод питания отрицательной полярности (пойдет к сигнализации).
• Шнур «+12 Вольт» (питание на него будет поступать постоянно).

Еще раз сверьтесь с той схемой, которая приведена вначале. Сам обходчик иммобилайзера не содержит только «круглую» катушку. Получается, что из модуля выходят четыре шнура. Они и перечислены в списке.

Тонкости изготовления «обманной катушки»

Катушка индуктивности размещаемая рядом с замком, должна содержать 50 витков обмоточного провода. Его марка может быть любой, но тонкий обмоточный кабель будет постоянно рваться. Возможны два варианта:

• Деталь под названием «катушка» изготовляют отдельно и закрепляют ее на кожухе замка, когда проводится установка (монтаж) системы;
• Сам кожух замка демонтируют, предварительно отключив электрический разъем, а шнур наматывают прямо на кожух.

В первом случае можно использовать стеклянный стакан, покрытый изоляционной лентой. Обмотку на последнем этапе скрепляют, для чего используется смола «эпокси».

Катушка отдельно от замка

Результат всех стараний будет выглядеть, как показано на фото.

Если говорить о «случае 2», результат может выглядеть еще лучше.

Две катушки — «наша» и «штатная»

Закрутив в черный пластик разогретые саморезы, их шляпки используют затем как клеммы. Тонкий провод припаивают к поверхности клемм, предварительно зачистив его. Желаем успеха.

Самодельный обходчик – вопросы и ответы

Распространенный вопрос звучит так: если был установлен самодельный обходчик иммобилайзера, можно ли его со временем заменить фабричным? Грубо говоря, спрашивают, допустимо ли подключать самодельную антенну к серийному оборудованию.

Допустим, в схеме серийного обходчика контур антенны содержит только реле. Тогда ответ будет положительным. В остальных случаях надо смотреть схему. И если есть хоть малейшие сомнения, не подключайте.

Модуль обхода штатного иммобилайзера может содержать большой набор элементов, но они часто относятся не к контуру антенны, а к схеме питания. К примеру, так сделано в устройствах BP-05 (фирма Starline):

Возможно, электроника ключа не будет работать, если ее отсоединить от питания. Именно для таких брелоков предусмотрено наличие стабилизатора, включаемого в момент срабатывания обходчика.

Остается вопрос, возможно ли использование ключа при отсутствии элемента питания вообще. Найти ответ будет легко: попробуйте завести двигатель, изъяв из брелока батарейку.

Обзор был бы неполным, если бы здесь не было сказано о следующем. Обход штатного иммобилайзера можно выполнять, просто посылая коды по CAN-шине. Эти коды позволяют деактивировать защиту на время. Установка обходчиков, использующих данный принцип, подразумевает подключение к двум проводам – проводникам шины CAN.

Наличие ключа, как вы понимаете, в таких случаях не требуется. А не рекомендуют установку «бесключевых» обходчиков по следующей причине: устройство может выдавать коды ошибок, которые прописываются в ЭБУ двигателя, и потом их приходится удалять.

Доработка схемы серийного обходчика

Бесключевой обходчик иммобилайзера — для чего, виды, как работает

Содержание статьи

Наличие на автомобиле штатного иммобилайзера, не дающего запустить двигатель проворотом личинки замка зажигания, давно уже стало нормой. Однако это автоматически сделало невозможным и автозапуск: не «видя» ключа зажигания в замке, ЭБУ впрыска не даст мотору завестись. Поэтому приходится применять обходчики иммобилайзера – устройства, имитирующие ключ или чип-карту.

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте.

Как работает обходчик иммобилайзера?

Ключевой обходчик штатного иммобилайзера

Самый распространенный принцип считывания ключей в современных иммобилайзерах прост: в ключ монтируется чип, представляющий собой RFID-метку с записанным на нее уникальным кодом. Так же работают бесконтактные домофонные ключи, карты метро, да и много чего еще. Вокруг замка зажигания устанавливается катушечная антенна, которая и улавливает сигнал от метки в момент включения зажигания.

Простейший обходчик иммобилайзера – это, по сути, две антенны аналогичного типа, разомкнутые через реле. Одна антенна наматывается вокруг штатной, внутрь второй вставляется извлеченный из ключа чип или сам ключ. Поскольку цепь разомкнута, то иммобилайзер чип в обходчике не видит. Только в момент срабатывания автозапуска, когда сигнализация замыкает реле обходчика, импульс запроса со штатной антенны передается на антенну обходчика, доходит до чипа, а чип передает ответный сигнал.

Этот метод нельзя назвать совершенным по следующим причинам:

1. Перестает работать один из штатных ключей, завести машину с него уже не получится. Если одной машиной пользуется несколько человек – это неудобно. Придется заказывать дополнительный ключ: либо у официалов (новый, с уникальным кодом, который придется прописывать в память иммобилайзера), либо у «умельцев» клонировать оригинальный. К тому же такой метод недолюбливают страховщики, установив сигнализацию с автозапуском цена КАСКО увеличится, если владелец не располагает двумя работоспособными ключами.
2. Возможны проблемы со считыванием чипа. Устройство из двух дополнительных антенн чувствительно к расположению и чипа и штатного транспондера относительно намоток. На некоторых машинах штатной антенны обходчика не хватает для эффективной работы – приходится мотать антенну самостоятельно.
   Если штатные ключи используют не пассивную метку (активируемую сигналом со считывателя), а активную (со своим источником питания), то неудобств и недостатков еще добавляется. Приходится использовать обходчик наподобие Pandora DI-03 и регулярно (хотя и не так часто) менять в нем батарейку.

Бесключевые обходчики

Принцип работы бесключевого обходчика

Решением проблемы стали системы бесключевого обхода. Чтобы штатный иммобилайзер дал команду на разрешение запуска, ему нужно лишь получить определенный сигнал со своей антенны. Для этого вовсе не обязательно наличие рядом с антенной чипа – если подключить к ней устройство, способное генерировать нужный сигнал, то распознавание пройдет успешно, а все ключи останутся работоспособными.

Бесключевой обходчик иммобилайзера Fortin EVO-KEY

По такому принципу работает, пожалуй, самый известный модуль бесключевого обхода иммобилайзера – канадский Fortin F1 и его более новые модели вплоть до Fortin Evo-All. При установке он подключается к сигнализации и проводам, по которым осуществляется связь блока иммобилайзера со считывателем. Затем выполняется процедура обучения: сначала блок обходчика, «слушая» сигнал с антенны, запоминает код чипа, находящегося в ключе зажигания, а затем его имитирует.

Причем подобные модули успешно работают не только на простейших иммобилайзерах с постоянным кодом, но и на системах с динамически изменяемым кодом – главное, чтобы производитель обеспечил поддержку конкретной модели автомобиля. Используя ноутбук с предоставляемым разработчиком программным обеспечением, можно провести декриптовку ключа шифрования, после чего блок бесключевого обхода сможет имитировать динамический код так же как это делал бы штатный чип иммобилайзера.

К популярности модулей Fortin в России руку приложили в первую очередь инженеры StarLine. Эти блоки не просто продавались в комплекте с рядом сигнализаций, но и их программное обеспечение подгонялось под потребности рынка. Поэтому модули Fortin (перемаркированные как StarLine F1)  работают и с автомобилями премиальных марок, и с популярными в нашей стране «бюджетками» от Kia/Hyundai, GM, Renault и так далее.

В модули Fortin изначально заложена максимальная универсальность. А вот их  конкуренты из iDataLink предпочли пойти по пути создания более специализированных моделей: например, модуль START-BM1 предназначен исключительно для BMW/Mini, START-BZ1 – для Mercedes-Benz, START-VW2 – для автомобилей концерна VAG и так далее. Подобные системы удобнее в установке. Их жгут проводов подключается к штатной проводке «разъем в разъем» (подобное предлагает и Fortin, но «узкоспециализированный» жгут, скорее всего, придется покупать на том же ebay), сами алгоритмы лучше «заточены» под конкретные применения. К тому же нет привязки к конкретной марке сигнализаций. Тот же StarLine F1 с сигнализациями от других производителей далеко не факт, что заработает, что и указано в паспорте. Системы от iDataLink же являются законченными устройствами автозапуска – мотор можно заводить штатным радиоключом автомобиля.

В продаже встречаются и другие специализированные бесключевые обходчики. Например, модуль BPImmo TL-1 стал популярен благодаря распространенности праворульных «тойот». Это единственный бесключевой обходчик, официально поддерживающий внутрияпонские Corolla Fielder, Mark X и так далее.

Интересно, что разработчики охранных комплексов Pandora/Pandect тоже не стали «изобретать велосипед», как и их питерские коллеги.  Предлагаемый модуль автозапуска Pandora RMD-7 сам по себе не имеет функции бесключевого обхода, но интегрируется с универсальным обходчиком от iDataLink, работающим по CAN-шине, реализуя так называемый «умный» обход.

«Умный» обход иммобилайзера

Интеграция бортовых электронных блоков в общую сеть на цифровой шине дает широчайшие возможности, в том числе и «умного» обхода иммобилайзера. При этом не требуются дополнительные подключения – достаточно подключить обходчик или сигнализацию с «умным» обходом к шине и провести обучение, если этого требует инструкция.

Системы с «умным» обходом (а это и современные StarLine 5-6 поколений, и новые Pandora/Pandect) реализуют удобный и совершенный принцип обхода иммобилайзера. Поэтому, если модель автомобиля есть в списке поддерживаемых (легко найти на сайтах производителей), то имеет смысл в приобретении такой сигнализации без дополнительных обходчиков вообще.

Производители постоянно обновляют прошивки. Так сигнализации StarLine в 2017 году поддерживали уже более 150 моделей автомобилей с «умным» обходом, причем в этом году было выпущено долгожданное обновление для отечественных автомобилей (Kalina II, Granta, Priora, Vesta, Xray). Покупая в автосалоне автомобиль бюджетного или среднего класса, можно уже уверенно приобретать сигнализацию StarLine с функцией «умного обхода» iKEY и не ломать голову над выбором бесключевого обходчика: он теперь не нужен.

Модули «умного обхода» доступны и как самостоятельные изделия. Таков, например, BPImmo M-CAN (универсальное изделие, поддерживающее, помимо «японцев» (Mitsubishi/Toyota/Lexus/Honda/Acura), еще и французские автомобили концерна PSA (Peugeot/Citroen), и отечественные «Лады»). iDataLink предлагает устройства, предоставляющие, помимо автозапуска, еще и ряд дополнительных охранных функций. Так, устройство START-CAN управляет штатной сигнализацией, контролирует концевики дверей и так далее. Подобные ему «умные» обходчики удобны, если на вашем автомобиле уже установлена охранная система без автозапуска, и менять ее Вы не хотите.

Ещё кое-что полезное для Вас:

Что делать, если потеряны ключи от машины?

Что делать, если иммобилайзер не видит ключ?

Как восстановить код иммобилайзера по вин-коду?

Видео: Обзор обходчиков иммобилайзера Starline

Обход штатного иммобилайзера — обходчик иммобилайзера и модуль обхода иммобилайзера

При подключении автозапуска на современных автомобилях необходимо временно (на момент пуска двигателя) деактивировать штатный иммобилайзер. Эта задача традиционно решается подключением в сигнализации модуля обхода иммобилайзера, в который укладывается запасной чипованный ключ от авто или дубликат чипа, заказанный дополнительно.

Для временного отключения штатного иммобилайзера при выполнении автозапуска двигателя.

1 200 р.

р. — с опциями

StarLine BP-02 модуль временного отключения штатного иммобилизатора. Требуется чипованный штатный ключ или дубликат чипа.

1 200 р. — с установкой

р. — с опциями

StarLine BP-03 модуль временного отключения штатного иммобилизатора. Требуется чипованный штатный ключ или дубликат чипа.

1 200 р. — с установкой

р. — с опциями

Модуль временного отключения штатного иммобилизатора необходим для реализации автоматического запуска двигателя автомобиля.

1 550 р.

р. — с опциями

Релейный модуль для реализации функции автозапуска на сигнализациях StarLine.

2 195 р.

р. — с опциями

Ключевой обходчик штатного иммобилайзера. Работает только с системами Pandora/Pandect по кодовому каналу. В отличие от других подобных модулей, возможна его установка под капотом, что затруднит угонщикам обход штатного иммобилизатора

2 500 р.

р. — с опциями

Модуль расширения и интерфейс бесключевого обхода штатного иммобилайзера для автозапуска, поддерживается сигнализациями Pandora 39XX/5000 NEW, PRO и Pandect X-1100/1170/2000

9 900 р. — с установкой

р. — с опциями

Программируемый модуль обхода штатного иммобилизатора. Требуется если клиент не хочет оставлять внутри автомобиля второй ключ, или копию чипа иммобилизатора.

10 500 р. — с установкой

р. — с опциями

Миниатюрный модуль Pandora BMW Bypass легко подключается к штатной проводке автомобиля и сигнализации и позволяет реализовать обход штатного иммобилайзера на автомобилях BMW и Mini с сохранением всех штатных ключей и без использования их дубликатов.

10 875 р. / 15 000 р. — с установкой

р. — с опциями

Устройство позволяет запустить двигатель с помощью штатного брелка автомобиля или сторонних устройств, например, дополнительной сигнализации или GSM-модуля. Совместное использование с системами IGLA и IGLA Pro.

15 000 р. — с установкой

р. — с опциями

Обход штатного иммобилайзера

Активируется обходчик иммобилайзера только на время поступления команды от сигнализации на запуск. В отсутствии этой команды штатный иммобилайзер работает в стандартном режиме. Такой способ при своей относительной простоте повышает риск отключения штатного иммобилайзера в случае обнаружения угонщиками модуля обхода и, как следствие, угона автомобиля.

Предложенный позже метод алгоритмического обхода штатного иммобилайзера свободен от необходимости наличия в автомобиле штатного ключа, так как передает по цифровой шине в блок управления двигателя код отключения штатного иммобилайзера, записанный ранее при опознавании чипа ключа. Такой метод применяется в модулях обхода Fortin, iDatalink и Star Line F1.

Модуль обхода иммобилайзера

В современных моделях сигнализаций Pandora идея бесключевого обхода штатного иммобилайзера реализована во встроенных драйверах LIN-шины и, следовательно, не требует монтажа дополнительных модулей. Перечень автомобилей, поддерживаемых такой способ бесключевого обхода штатного иммобилайзера включает в себя большинство популярных на российском авторынке моделей и постоянно обновляется.

Зачем нужен обходчик иммобилайзера? Для чего его покупать?

Абсолютное большинство современных автомобилей оснащено штатной защитой под названием «иммобилайзер». В ключах зажигания находятся чипы, каждый чип несет в себе уникальный код, а защитное устройство определяет: «родной» ключ вставлен в зажигание или нет. Если все в порядке, то модуль дает разрешение на запуск мотора. Если же код чипа не совпадает – запуска двигателя не происходит.

Однако если транспортное средство решено оснастить сигнализацией с автоматическим запуском – потребуется обойти эту встроенную систему, потому что она не подразумевает возможности запуска мотора без ключа. Обходчик иммобилайзера нужен для того, чтобы заставить модуль думать, будто ключ находится в замке, чтобы он разрешил дистанционно запустить двигатель.

И одновременно нужно найти такое решение, которое сохранит уровень безопасности, который обеспечивает штатная защита.

Есть две основных системы, на которых основаны алгоритмы действия иммобилайзеров: на транспортных средствах азиатских и европейских производителей используется RFID, на американских – VATS.

Принцип работы обходчиков иммобилайзеров

1. Как «обманывают» устройства, работающие на алгоритме RFID.

   Охранные решения такого типа считывают сигнал чипа антенной. Обходчик иммобилайзера представляет собой, по сути, отключаемый удлинитель, позволяющий считать информацию с чипа. Конструкционно это коробка со считывающей антенной и реле. Ключ кладется в коробку, и антенна может передавать сигнал с его чипа на антенну принимающего устройства.

   При реализации такого обхода система безопасности не нарушается, но автомобилист получает возможность запускать двигатель дистанционно, а с бесключевым обходчиком – еще и взаимодействовать с разными системами автомобиля на расстоянии.

2. Как действует обходчик иммобилайзера для модулей с алгоритмом VATS

   Эти приспособления осуществляют опознание на основании сопротивления резистора, вставленного в ключ зажигания. Чтобы обмануть такую проверку, используют устройства, имитирующие сигнал резистора аналогичного номинала.

Устройства, стоящие особняком

Помимо обходчиков иммобилайзера, о которых было сказано выше, есть универсальные устройства обхода и бесключевые.

Универсальные модели очень дороги, но «умеют» обходить оба защитных алгоритма сразу. Могут быть запрограммированы для работы с транспортными средствами различных марок и моделей.

Модули, работающие без физического наличия чипов, появились на рынке всего несколько лет назад. Они применяются для работы с защитными системами RFID, но им не требуется физическое наличие чипа – они на программном уровне взаимодействуют с электроникой авто. Эти устройства значительно дороже по цене, чем обычные, но и возможностей дают больше.

Для чего может понадобиться бесключевой обходчик иммобилайзера? Для того, чтобы по CAN-шине получить доступ к управлению электроникой автомобиля, что может быть очень удобно и полезно. Также владелец может получать информацию о системах автомобиля, статусе дверей, багажника, положении тормозной педали и так далее. Кроме того, при покупке такого устройства не нужен второй ключ от автомобиля.

Чтобы быть уверенным, что выбранная вами модель обходчика подойдет для конкретной марки или модели автомобиля, перед его приобретением посоветуйтесь со специалистами. Оптимальным вариантом будет получение консультации от мастера, который будет устанавливать сигнализацию с автозапуском в ваше авто.

Модуль обходу іммобілайзера — купити модуль обходу штатного іммобілайзера в Україні

Наявність у магазині

Сортування:

за популярністю

Код товару: 66178

в наявності

Основні характеристики

Код товару: 22236

в наявності

Основні характеристики

Код товару: 85973

в наявності 1-2 дні

Основні характеристики

Код товару: 10305

в наявності

Код товару: 222039

в наявності 1-2 дні

Основні характеристики

Код товару: 85586

в наявності 1-2 дні

Основні характеристики

Код товару: 179779

в наявності 1-2 дні

Основні характеристики

Код товару: 175235

немає в наявності

Повідомити при надходженні

Основні характеристики

Супутні категорії

Оберіть рік19901991199219931994199519961997199819992000200120022003200420052006200720082009201020112012201320142015201620172018201920202021

Оберіть марку

Оберіть модель

Оберіть модифікацію

Модуль для обхода иммобилайзера Starline bp 02

Модули для обхода иммобилайзеров – продуктивные, компактные устройства, которые облегчают процесс запуска владельцам транспортных средств. Много производителей занимаются распространением таких устройств, но особое внимание стоит обратить на модуль бренда StarLine – модель bp 02. Он подходит для большинства современных автомобилей и работает со штатными модулями беспроблемно. Более подробно о положительных качествах этого обходчика прямо сейчас.

Обходчики иммобилайзеров – модуль StarLine bp 02

Современные модули для обхода иммобилайзера превосходно работают с системой RFID, которая даёт возможность штатному иммобилайзеру производить блокировку систем движения транспортного средства. Если автовладелец ищет недорогой, но эффективный вариант для работы со штатным иммобилайзером – модуль старлайн бп 02 подойдёт наиболее идеально. Работа этой системы строится на простых принципах, но приносит водителю желаемый результат. Все желающие узнать о модуле больше информации смогут это сделать сейчас.

Комплектация модуля и его внешние показатели

Модуль для обхода охранного иммобилайзера имеет размеры немного больше, чем у блокирующего охранного устройства. Также как и иммобилайзер, этот модуль имеет прямоугольную форму, разъём для подключения проводов и антенну.

Комплектация у модуля StarLine bp 02 совершенно ничем не отличается от того, что есть в комплекте с другими модулями старлайн из этого модельного ряда, а именно:

• основной блок обходного модуля;
• провода для соединения со всеми необходимыми системами;
• набор саморезов для монтажа устройства;
• стандартная антенна;
• инструкция пользователя, схема установки системы.

Модуль для обхода штатного иммобилайзера легко расположить и закрепить внутри салона автомобиля, благодаря надёжному креплению, он будет хорошо держаться и продуктивно работать. Этот модуль имеет неприметный внешний вид и не позволяет злоумышленникам использовать его для достижения своих целей.

Принципы работы модуля для обхода штатного иммобилайзера StarLine bp 02

Обходчик иммобилайзера может совместно работать с охранными системами StarLine, Scher Khan и другими системами подобного плана. Устройство сможет предоставить владельцам машин следующие возможности и порадовать их такими положительными сторонами:

• подключение ко всем современным машинам;
• возможность продуктивной работы с охранным автомобильным механизмом RFID;
• отключение блокировочных возможностей иммобилайзера в автоматическом или дистанционном режиме;
• возможность совместно работать с сигнализациями Scher Khan, StarLine и другими современными охранными системами;
• большая скорость передачи кода транспондера от обходчика до системы реагирования.

После установки модуля, происходит его самостоятельная адаптация под транспортное средство конкретной модели. После этого необходимо запустить его с помощью ключа, в котором зашифрован код. Обучение иммобилайзера происходит очень быстро и уже через короткое время, он сможет исполнять свою основную функцию – облегчение процесса запуска двигателя.

Обходчики штатных иммобилайзеров марки старлайн легко приспосабливаются ко всем современным автомобилям и охранным системам. Явным плюсом для них стала и цена модулей для обхода иммобилайзера – бюджетный вариант с высокой продуктивностью.

Как и где устанавливать модуль для обхода иммобилайзера

Сам по себе модуль StarLine bp 02 достаточно компактный, но его установка требует определённых знаний и навыков со стороны владельца машины. Чтобы установить этот модуль в машине самостоятельно необходимо:

• ознакомится с особенностями конкретной модели машины и главными моментами работы штатного иммобилайзера;
• если в машине присутствуют стандартные сигнализационные системы – Scher Khan, StarLine или другие, проверить их совместимость с модулем;
• выбрать наиболее подходящее место для установки модуля;
• подключить к нему все провода и закрепить при помощи саморезов;
• продолжить подключение системы, следуя чёткому плану – схеме, которая есть в инструкции;
• завершить монтаж, поработать с адаптацией системы.

Эти действия не будут сложными для тех, кто знаком с особенностями работы и установки охранных систем, а также дополнительного оборудования. Можно одновременно устанавливать на автомобиль сигнализации StarLine, Scher Khan или другие и модуль этой модели.

Подпишитесь, чтобы не пропустить ничего важного

Установка гусеничного иммобилайзера. Как обойти иммобилайзер при установке сигнализации с автозапуском

Стремление защитить автомобиль всеми доступными способами от возможного посягательства чужих рук не всегда проходит безнаказанно. Иммобилайзер — это очень хорошо, особенно если используется стандартная версия, проверенная временем и опытом. Попытки установить дополнительную сигнализацию с дистанционным управлением двигателем наталкиваются на проблему разблокировки платы управления.Хуже, если ключи от машины были потеряны. В этих случаях приходится прибегать к обходчику иммобилайзера. Но делать это нужно, чтобы не обесценить существующую защиту.

Вариантов отключения иммобилайзера немного, некоторые из них можно реализовать своими руками при небольших навыках работы с электроникой:

• отключить защиту, изменив программный код;
• изготовить простой самодельный обходчик на основе запасного ключа, который будет спрятан в глубине торпеды и сможет надолго и надежно обмануть штатный иммобилайзер;
• для применения дорогостоящего, действительно эффективного обхода иммобилайзера без ключа, произведенного известным брендом.

Важно! Первый вариант действительно интересен, если в вашем автомобиле есть система VATS, ориентированная на определенные параметры откалиброванного сопротивления резистора внутри ключа. В остальных случаях для системы с паролями в чипе эксперименты могут привести к безвозвратным потерям.

Хуже, если использовать запасной ключ зажигания для самодельного обходчика или снять с него фишку. Если вы сторонник суровой простоты, закажите дополнительную копию заводского ключа перед установкой иммобилайзера на свой автомобиль своими руками. Но стоит такое удовольствие недешево, цена на его изготовление может доходить до 10 тысяч рублей, да и дублировать можно не каждый ключ. Иногда дубликат бесполезен.

Среди многочисленных предложений, представленных на рынке, автомобилистам все чаще предлагается использовать специализированные дополнительные модули — краулеры, предназначенные для решения проблемы автоматического отключения штатного иммобилайзера. Большинство производителей хорошо осведомлены о проблемах, возникающих при установке моделей автосигнализации со встроенными модулями дистанционного управления и запуска двигателя.

Кроулеры иммобилайзера на базе встроенного транспондера

Часто при установке сигнализации на автомобиль мастера самостоятельно определяют, какой модуль обхода штатного иммобилайзера предпочтительнее. Для самых распространенных недорогих моделей азиатских автомобилей чаще всего предлагается линейный иммобилайзер Starline bp 02, либо модуль обхода иммобилайзера Starline bp 03 для RFID-систем. Оба краулера схематически идентичны. На практике это антенный удлинитель, позволяющий дотянуться до слабомагнитного корпуса транспондера или непосредственно ключа, используя небольшую кольцевую антенну, которая надевается на место установки катушки иммобилайзера.Простая уловка позволяет спрятать корпус краулера иммобилайзера в желанном месте и надеяться, что злоумышленник его не найдет, хотя, наверняка, последний знает об иммобилайзерах и краулерах в десять раз больше, чем водитель. В случае необходимости он найдет его с закрытыми глазами.

Все недорогие гусеничные конструкции на базе запасного ключа с транскодером устроены аналогично. Отличия краулера иммобилайзера Sherkhan от ранее упомянутого краулера иммобилайзера Starline bp 03 заключаются только в организации включения и выключения системы.В последнем для управления используется провод с отрицательным полюсом. Красный провод схемы подключен к +12 В, при подаче отрицательного напряжения на черный провод управления копирует значение пароля с микросхемы транспондера. Простота обеспечивает надежность, но может дать злоумышленнику возможность связать провод от блока сигнализации к сканеру и обойти его, как автомобильная сигнализация. В более дорогих моделях гусеничных машин система управляется кратковременным кодовым сигналом, что резко увеличивает устойчивость к разрыву цепи.

К сведению! Часто производитель не афиширует внесенные в систему изменения из соображений безопасности. При этом часто информация о ключах, а их всегда не более двух, заносится в память ЭБУ и пару свободных ячеек памяти, которые известны только компании. Используя один из стандартных ключей для создания краулера, вы можете оказаться в ситуации, когда дублирующийся ключ не будет восприниматься платой управления или ЭБУ.

Проблема предотвращения попыток установки краулеров и эмуляторов в Bayerische MotorenWerke стала еще более серьезной. В последних версиях ЭБУ и другие блоки управления хранят информацию о номерах и адресах электронных устройств машины. Когда злоумышленники попытаются заменить ЭБУ или любой другой блок, система распознает обман и заблокирует управление машиной.

Модуль обхода без ключа

Крайне негативным фактором при построении предыдущей схемы краулера является использование и размещение ключа с зашифрованным секретным паролем в салоне автомобиля, даже в закрытом ящике.Это резко снижает устойчивость системы управления запуском двигателя к взлому. По-настоящему законченные эмуляторы иммобилайзера — это иммобилайзеры без ключа, такие как Starline f1 или Fortin.

Это действительно сложные цифровые устройства, предназначенные для работы, прежде всего, с контроллером, который получает команды управления в специальном формате (протокол обмена) непосредственно от иммобилайзера. Новая версия краулера предназначена для подключения к линии между иммобилайзером и устройством управления контроллера и замены команд первого на собственные сообщения.

Для этого обходчик иммобилайзера подключается дважды, в первый раз для сбора информации, циркулирующей между контроллером и транспондером. Затем он снимается и на основании собранной информации программируется особым образом с помощью штатного ключа зажигания с транспондером. После этого краулер возвращается на место и успешно обменивается информацией как с иммобилайзером, так и с контроллером.

Примерно так работает обходчик иммобилайзера без ключа Starline f1.Принципиально новое решение обеспечивает очень высокий процент надежности нового стандартного модуля обхода иммобилайзера Starline.

Но безусловным лидером на рынке гусеничных машин является канадский Fortin. Гусеницы этой компании работают на всех моделях автомобилей. Например, стандартная модель Fortin OVERRIDE-ALL состоит из нескольких вариантов бесключевого обхода по одной схеме и может быть установлена ​​более чем на тысячу (1000) различных моделей автомобилей.

Гусеницы с иммобилайзером на базе системы VATS

По большей части американские автомобили оснащены аналогичной системой иммобилайзера.В отличие от магнитных и электромагнитных бесконтактных RFID-систем, эти ключи выполнены по принципу прямого подключения к клеммам иммобилайзера с индивидуальным калиброванным сопротивлением, запечатанным в конструкции ключа. Для изготовления гусеницы иммобилайзера без использования ключа достаточно собрать схему, показанную на рисунке, и максимально точно измерить сопротивление встроенного резистора.

В различных моделях автомобилей провода, считывающие плату управления VATS, расположены под рулевой колонкой, обычно окрашены в контрастные цвета, подчеркивая их принадлежность к одной схеме.Два провода белые, или один фиолетовый с белым, другой черный или оранжевый и черный.

Для измерения необходимо включить омметр в разрыв цепи любого провода. Одним щупом — к оголенному концу провода, ведущего к замку, подсоедините второй щуп к неразрывному проводу и измерьте номинальное сопротивление с максимальной точностью, с точностью до сотых. Перед измерением необходимо включить зажигание.

Чтобы построить эмулятор ключа зажигания, необходимо подобрать точное значение с помощью переменного резистора и включить его в цепь через реле, как показано на схеме.

Контакт оборванного провода, на который был замкнут омметр, подключается к контакту на реле (NC). Вторую часть от обрыва провода отправляем в общее соединение. Переключаем выбранное сопротивление ЛП и неразрезанным проводом. Подаем +12 В на катушку реле, а второй контакт подаем на отрицательный управляющий контакт сигнализации.

На видео видно, как выглядит обходчик иммобилайзера и как его установить:

Все современные автомобили оснащены штатным иммобилайзером, который является одним из элементов противоугонного комплекса.Несмотря на очевидные преимущества такого устройства, могут возникнуть ситуации, когда нужно обойти иммобилайзер.

[Скрыть]

Что такое обходной механизм иммобилайзера?

Обход иммобилайзера состоит из двух антенн, работающих через переключатель, который является реле. Одна из антенн используется для считывания сигнала с ключа, спрятанного в автомобиле, а вторая — для передачи этого сигнала на замок зажигания. Реле обеспечивает срабатывание цепи иммобилайзера напрямую (когда ключ находится в замке) или в обход, после получения сигнала от блока охранной сигнализации. В этом случае сигнал от скрытого ключа поступает на антенну в замке, а затем на блок управления иммобилайзером, что позволяет запустить двигатель.

Просмотры

Для обхода цепи иммобилайзера используются четыре метода:

1. Установка блока управления обходом с использованием оригинального автомобильного ключа. Ключ помещается в специальный контейнер, который считывает сигнал и передает его на замок. Контейнер находится в приборной панели автомобиля в труднодоступном месте.Это решение снижает безопасность автомобиля, так как злоумышленник может найти ключ и украсть автомобиль.
2. Применение блока управления с помощью копии микросхемы с ключа. Это более надежное решение, поскольку копия ключа не имеет зазубрины.
3. Установка специального программируемого модуля, имитирующего сигнал с микросхемы.
4. Полное отключение иммобилайзера. Его использовали на первых машинах с таким устройством. В настоящее время метод не применяется, так как на современных автомобилях невозможно отключить иммобилайзер.

Схема работы гусеницы

Импульс отрицательного тока, активирующий реле, поступает только в режиме автозапуска. При штатном запуске двигателя контакты реле 30 и 87А замыкаются, подключая штатную антенну. В этом случае блок иммобилайзера считывает данные с ключа, установленного в замке. В режиме автозапуска реле соединяет контакты 30 и 87, исключая из схемы штатную антенну и активируя линейного обходчика.

В случае, когда имеется один ключ от автомобиля, и невозможно изготовить дубликат микросхемы, используется схема с биркой на замке зажигания.Тогда автомобиль будет заводиться обычным ключом, подходящим к замку зажигания. В качестве альтернативы, один ключ помещается в гусеничный блок, который подключается через специальное реле. Он позволяет активировать обход иммобилайзера при автозапуске и при снятии с охраны автомобиля. Копия ключа без чипа используется для запуска двигателя.

Принципиальная схема работы гусеницы Детальная диаграмма

Подключение гусеницы

При любой схеме запуска двигателя возможно использование ключа и бесключевого байпаса. В случае использования кнопки необходимо найти антенну штатного иммобилайзера, которая в большинстве случаев устанавливается в рулевой колонке.

Перед тем, как обходить иммобилайзер, необходимо уточнить тип устройства, установленного на транспортном средстве. Для этого достаточно взглянуть на ключевую бороду. Например, если у него есть отдельный контакт для сопротивления, значит машина имеет систему VATS.

Основные правила выбора и подключения краулера:

• устройство должно управляться системой охранной сигнализации;
• блок управления гусеничным ходом должен поддерживать максимально возможное количество моделей автомобилей;
• штатный иммобилайзер должен оставаться активным и использоваться при запуске автомобиля ключом;
• Для запуска двигателя следует использовать только стандартные ключи.

Для системы RFID

Для обхода иммобилайзера системы RFID используется модуль, в котором находится ключ или микросхема, а также передатчик сигнала. Устройство оснащено отдельной приемной антенной, которая закреплена в непосредственной близости от замка зажигания. Расстояние между антенной катушкой линейного обходчика и стандартной антенной иммобилайзера должно быть минимальным. При включении краулера через сигнальное реле начинает транслироваться сигнал с микросхемы, который принимает антенна на замке.Ключ распознается, и двигатель запускается.

Общая схема подключения сканера RFID

Для системы VATS

Чтобы подключить сканер системы IMMO VATS, необходимо измерить параметры резистора.

Для этого выполните следующие действия:

1. Найдите провода, идущие от контактов в модуле учета в замке.
2. Отрежьте один провод и подключите мультиметр к цепи (в режиме омметра).
3. Вставьте оригинальный ключ в замок и включите зажигание.
4. Запишите полученное значение сопротивления с точностью до двух десятичных знаков.

По полученному значению необходимо подобрать отдельный резистор (с номинальной погрешностью не более 5%), который подключается к цепи через реле сигнализации. Общая схема подключения представлена ​​ниже. Реле переключает контакт 30 на контакты 87 и 87A, что позволяет включить в схему понижающий резистор или резистор в ключе соответственно.

Принципиальная схема гусеничного подключения VATS

Бесчиповый обходчик

Для схемы обхода иммобилайзера без чипа используются блоки управления небольших размеров, которые встроены в проводку автомобиля и их трудно обнаружить.

Принцип работы устройства следующий:

1. Установите блок управления на автомобиль в соответствии с инструкцией по установке.
2. Включите зажигание на 5-10 секунд, в течение которых прибор автоматически определит модель автомобиля.
3. Запустите двигатель на несколько секунд и выключите зажигание. Во время этой процедуры сканер считывает код ключа и сохраняет его в памяти.
4. Отсоедините минусовой провод гусеницы, который используется только для «обучения».

При необходимости монтер может быть установлен на другой автомобиль. Для очистки памяти от кода используется двойное подключение минусового провода при включенном зажигании.

Для более сложных моделей автомобилей премиум-класса может потребоваться двойная установка. Во время первоначальной установки краулер записывает данные в память, затем снимается с машины и программируется. После этого прибор ставят на место и используют по прямому назначению. Примерами таких гусеничных машин являются Fortin OVERRIDE-ALL или StarLine F1, которые подходят практически к любому транспортному средству.

В видео с канала bpimmo. ru показаны все этапы установки и программирования бесключевого ходунка на Lada Granta.

Гусеничный иммобилайзер своими руками

Если хотите сэкономить, хозяин может сделать обходчика с микросхемой самостоятельно.

Для этого потребуются материалы:

1. Медная проволока диаметром 0,2-0,25 мм. Наружную поверхность кабеля необходимо изолировать прозрачным лаком.
2. Реле, работающие от 12 В, нормально разомкнутые.
3. или отдельный чип, запрограммированный для этого автомобиля.

Катушка намотана на сам ключ или на микросхему. Количество витков обмотки подбирается опытным путем и составляет до 50. Обмотка сверху наматывается изолентой.

Далее нужно собрать схему гусеницы:

1. Обрезать провод штатной антенны.
2. Подсоедините положительный провод к контакту 86 реле.
3. Подсоедините отрицательный провод к клемме 85 реле.
4. Установите специальный предохранительный диод между контактами 85 и 86. Анодный вывод диода припаян к выводу 85. Диод установлен для защиты блока управления сигнализацией от обратного напряжения.
5. Припаяйте один из проводов отрезанной цепи антенны к клемме 87A.
6. Присоедините один из концов самодельной линейки к 87А.
7. Второй провод гусеницы припаян к разомкнутому контакту 87.
8. Припаяй второй кабель от схемы штатной антенны к выводу 30.

Иммобилайзер — один из вариантов противоугонных систем. Иногда возникают ситуации, когда отключить такую ​​установку невозможно, причины этого могут быть совершенно разными. В этой статье мы дадим подробное руководство по этому поводу. Что такое обычный обходной иммобилайзер, какие существуют виды и в чем их особенности — читайте ниже.

[Скрыть]

Транспондер встроенный

Как показывает практика, при установке сигнализации специалисты сами определяют, какого обходчика лучше использовать.Если вы владелец автомобиля китайского производства, то лучше всего использовать модуль обхода штатного иммобилайзера от производителя Starline — модели bp02 или bp03 для RFID-установок. Что касается системы реализации, то оба варианта в целом идентичны. По сути, такое устройство представляет собой антенный удлинитель, благодаря которому у автовладельца появляется возможность дотянуться до самого ключа или корпуса транспондера. Для этого используется специальная кольцевая антенна, которая монтируется на месте установки системной катушки.

Такие простые действия позволяют установить модуль обхода иммобилайзера подальше от глаз потенциального взломщика. Но стоит ли объяснять, что киберпреступники обычно знают об этих устройствах в десять раз больше, чем о драйверах? Найти такую ​​деталь «покопавшемуся» вору не составит труда.

Практически все недорогие устройства на базе ключа с транспондером устроены идентично. Например, если вы берете модель от компании Sher Khan, то единственная разница между ней и Starline заключается исключительно в организации активации и деактивации системы.В случае Starline для управления системой используется отрицательный выходной кабель. Красный кабель подключается к 12-вольтовому источнику питания, и когда напряжение начинает поступать на черный провод, кабель управления считывает и копирует код с микросхемы.

Этот простой подход может обеспечить надежность, но он может позволить преступнику получить доступ к детали. К блоку обхода иммобилайзера можно подойти по цепочке кабелей, в результате чего можно обойти устройство. Если рассматривать более дорогие варианты системы, то в зависимости от производителя управление осуществляется благодаря короткому импульсу.Как вы понимаете, использование сигнала для управления может значительно повысить устойчивость системы к возможному взлому.

Следует отметить, что производители устройств обычно не информируют потребителей об изменениях, внесенных в узел. Это сделано для того, чтобы исключить возможность передачи хакерам важных данных. Как показывает практика, часто все данные о ключах изначально заносятся в блок управления и некоторые ячейки памяти, а их расположение также известно только производителю.Поэтому, если вы вдруг решите использовать один из ваших ключей, чтобы сделать самодельный обходчик иммобилайзера, вы можете столкнуться с проблемой, когда блок управления просто отказывается принимать дубликат (видео от xilvlik).

Модуль обхода без ключа

Если вы хотите защитить свою машину, никогда не оставляйте в ней ключ с паролем. Даже если машина стоит в гараже, который закрывается на три замка. Это значительно снизит устойчивость системы запуска двигателя к взлому. Как показывает практика, наиболее эффективными считаются системы без ключа, например, производством таких систем занимаются Fortin и Starline (речь идет об устройстве f1).

Такой обходчик с иммобилайзером без ключа представляет собой довольно сложное цифровое устройство, необходимое для работы, в первую очередь, с контроллером. А этот контроллер, в свою очередь, получает команды в определенном формате об управлении от устройства. Этот тип устройства позволяет автолюбителю фактически подключиться к цепи между самой противоугонной системой, а также устройством управления регулятором. Соответственно, посылая сигналы, это даст возможность заменить иммо-команды.

Для этого два раза активируется ползунок защиты от кражи.Впервые собираются все необходимые данные, которые передаются от регулятора на транспондер. Затем он анализирует эти данные, настраивает и синхронизируется с транспондером для использования стандартного ключа. Далее устройство должно вернуться на место и обмениваться данными как с самой противоугонной установкой, так и с контроллером. Примерно так выглядит цикл устройства f1 от производителя Starline. Как показывает практика, такое решение позволяет значительно повысить надежность и безопасность автомобиля.

Система VATS

Обойти иммобилайзер можно с помощью системы VATS, которой в большинстве случаев оснащены автомобили США. В этом случае ключи для устройства выполнены по типу подключения к выводам специального устройства сопротивления, расположенного внутри самого ключа. Такая сложная схема практически не позволяет обойти систему. Для того, чтобы изготовить такое устройство в домашних условиях, достаточно собрать схему, которая расположена выше. Но при этом важно максимально точно измерить сопротивление установленного резисторного устройства.

Как правило, провода, необходимые для чтения схемы ВАТС, находятся под рулем, но здесь все зависит от конкретного производителя. В основном они окрашены в контрастные тона, что дает возможность определить их принадлежность к определенной схеме. Для проведения измерения понадобится омметр — он должен быть подключен к одному из проводов, но нужно заранее сделать разрыв цепи. Один щуп омметра подключается к проводу, идущему к замку, на обрыв, а второй надо подключать ко всему кабелю.В конечном итоге вы сможете измерить сопротивление с максимальной точностью, но помните, что все измерения производятся при включенном зажигании.

Чтобы создать эмулятор ключа, вам нужно выбрать наиболее точный индикатор с помощью резистивного устройства, а затем добавить его на схему подключения, как показано на рисунке. Причем подключение должно осуществляться строго с помощью реле. Контакт на разомкнутой цепи должен быть подключен к релейному выходу. Полученное сопротивление необходимо подключить к неразрезанному кабелю.

Видео «Обзор устройств Starline»

На видео ниже представлен краткий обзор устройств для обхода immo от производителя Starline (автор видео — Кирилл Коломна).

Под выражением «обход иммобилайзера» подразумевается ряд технологий, использование которых позволяет заводить автомобиль с помощью ключа. Все эти технологии объединены одним словом «обход».

Установка штатных иммобилайзеров на автомобиль за рубежом стимулировалась определенными ограничениями при оформлении страховки, в нашей стране такого стимула не было и нет.Сейчас большинство иномарок в стране оснащено системой под названием «штатный иммобилайзер». Смысл данной системы в том, что вы можете завести автомобиль только одним («родным») ключом, код которого прописан в системе безопасности автомобиля. Это сделано для того, чтобы угонщик не завел машину отмычкой или закоротив провода. Но в некоторых ситуациях требуется обходчик иммобилайзера.

При установке иммобилайзера может возникнуть ряд следующих проблем.Первый — это возникновение ряда неприятных сложностей в случае потери ключа или выхода из строя самого устройства. Во-вторых, по статистике угонов автомобилей это не дает никаких гарантий. Третье — несовместимость системы иммобилайзера с автозапуском.

Вот и пришлось придумать обходчик иммобилайзера, чтобы при желании от него не зависеть.

Для того, чтобы воспользоваться тем или иным способом «обхода» иммобилайзера, сначала нужно знать, как он работает.Вне зависимости от наличия или отсутствия ключа у всех без исключения есть небольшая микросхема, называемая переводом. Он непрерывно излучает маломощный радиочастотный сигнал. В нем находится антенна иммобилайзера, считывающая этот сигнал, которая распознает именно «свой» ключ, а точнее микросхему, расположенную на «родном» ключе.

Сегодня сигнализация с автозапуском стала очень популярной среди владельцев дорогих иномарок. Но что делать, если есть желание совместить и автостарт, и иммобилайзер?

Естественно, нельзя оставлять ключ в замке зажигания, но выход тоже есть.Для реализации удаленного автомобиля с иммобилайзером используется вышеупомянутое устройство, называемое «иммобилайзер-обходчик». Чтобы он заработал, нужно установить в него чип от запасного автомобильного ключа или весь запасной ключ. Иногда удобнее изготовить дубликат чипа, стоимость которого в среднем будет стоить сто долларов, или заказать еще один ключ у официального дилера марки автомобиля, которым вы управляете.

Обход иммобилайзера устанавливается в задней части автомобиля, определенным образом соединяя его как с автостартерной сигнализацией, так и с самим устройством.Информация с чипа считывается только с разрешения сигнализации и только в момент запуска двигателя. Таким образом, не нарушаются функции иммобилайзера, и завести машину никакими подручными средствами по-прежнему невозможно. Но работа сохраняется, то есть не нарушается возможность дистанционного запуска двигателя. Это значительно упрощает работу.

Иммобилайзер — устройство, обеспечивающее надежную защиту автомобиля от угона. Даже если злоумышленник попытается отключить его, элементы машины все равно останутся заблокированными.Важность детали действительно сложно переоценить: некоторые страховщики при ее отсутствии отказывают в оформлении КАСКО. Но иногда защитное устройство может доставить неприятности самому автовладельцу. В этом случае пригодится обходчик иммобилайзера.

Что такое обход иммобилайзера без ключа для сигнализации и как он работает?

Сегодня многие автовладельцы устанавливают на свои автомобили сигнализации с функцией автоматического прогрева двигателя. С такой системой запуск двигателя осуществляется дистанционно.

Однако стандартная защита может предотвратить включение системы: для этого нужен родной ключ с микросхемой. Для того, чтобы сигнализация продолжала нормальную работу, необходим модуль обхода иммобилайзера (при желании антенну иммобилайзера можно подключить к транспондеру, но в этом случае автомобиль заводится с простой заглушки).

Схема модуля, требующего микросхемы: starline bp 03, scher khan (sherkhan) BP2

Большинство автомобилей оснащено системами RFID (европейцы и азиаты) и VATS (американцы).В первом случае для запуска двигателя требуется заранее записанный ключ с чипом. Во втором случае резистор в ключе должен иметь определенные параметры сопротивления. То есть в обоих вариантах завести машину можно будет только штатным ключом: взлом или соединительные провода не помогут.

СМОТРЕТЬ ВИДЕО

Недорогие модули байпаса — это небольшой контейнер, в котором находится второй ключ (или транспондер). При активации автозапуска система передает информацию о том, что чип находится в машине и все системы разблокированы.

Модуль обхода штатного иммобилайзера данного типа доступен для краулеров starline bp 03, Sherkhan BP2 и других.

Как работает трекер иммобилайзера без ключа

Количество автомобилей, оборудованных всеми видами электронной защиты на наших улицах, растет в геометрической прогрессии. Несколько систем сигнализации, включая спутниковую систему с GPS, иммобилайзером, физическим рулевым управлением и блокировкой педалей — это далеко не полный перечень услуг безопасности.

Однако в нашем климате мы также хотим запускать двигатель дистанционно, чтобы в автомобиле создавалась комфортная атмосфера в зависимости от сезона: зимой он прогревается, а в салоне летом становится прохладно. Поможет в этой ситуации, например, иммобилайзер на обходчик без ключа. Водитель нажмет кнопки на брелоке, и необходимые контакты будут соединены с устройством, двигатель заведется.

Content

• 1 Work crawler
• 2 Hard workaround
• 3 Keyless option
• 4 Тенденции с опцией удаленного запуска

Crawler job

Первые устройства этого типа отличались существенно минусом.Запуск силовой установки затруднялся из-за отсутствия закрытого с приемником ключа автомобиля. Обходным выходом оказался запасной ключ, установленный под кожухом. При аналогичной схеме постройки машина стала более уязвимой с точки зрения безопасности. Кроме того, у некоторых драйверов выламывались выступающие из ключа пластиковые элементы.

Ситуация на рынке изменилась после того, как новый модуль обхода иммобилайзера был разработан и установлен в новый модуль автоматического обхода. Избавился от необходимости искать обходные пути с помощью дополнительного ключа.Хотя в корпусе последнего вмонтированы электронные микросхемы, без которых автомат заводить не следует, наличие байпасной электроники позволяет запустить двигатель, не нарушая работу службы безопасности.

Необходимо знать, что микросхемы разрабатываются индивидуально для модели автомобиля. Взаимозаменяемость между разными марками автомобилей отсутствует.

Данная функция подразумевает индивидуальное программирование каждой микросхемы для каждого автомобиля. При попытке завести автомобиль сигнал от кольцевой антенны, расположенной возле замка зажигания, будет идти на микросхему в ключе.Если будет ответ от него, сигнал даст «хорошо» на запуск мотора. Если есть проблемы с микросхемой, антенной или искажение зашифрованного сигнала, двигатель не запустится.

Жесткий обходной путь

Самый популярный метод обмана иммобилайзера — извлечь микросхему из второго ключа и закрепить ее в радиусе действия сигнальной антенны. После этого машину можно легко запустить как с помощью системы автозапуска, так и с помощью любого дублирующего ключа.Обратной стороной этого варианта является снижение защищенности, ведь остается только надеяться на тревогу. А в отапливаемой зимней машине водитель, который может запустить двигатель дистанционно, может и вовсе не уехать.

Keyless option

Дорогой вариант — обходной иммобилайзер без ключа, который работает без сигнализации чипов, но мешает электронному вызову с антенны. Расшифровать сложный кодированный сигнал довольно сложно, однако в случае успеха не потребуется никакого программного или физического вмешательства в работу иммобилайзера.

Современные автопроизводители жестко относятся к изготовлению дополнительных ключей с чипами. Иногда стоимость третьего экземпляра может исчисляться пятизначными суммами в рублях. Часто даже программно ставят блокировку на дополнительные перевыпуска. В этой ситуации остается только обойти иммобилайзер без ключа, который уже можно установить почти на 1000 различных моделей автомобилей.

Известный производитель этого продукта — канадская компания Fortin. Устройство работает на нескольких стандартных частотных каналах.Положительный момент — будет включаться только мотор. Описываемое устройство не производит никаких манипуляций с разблокировкой руля или ручкой «автомат». Все будет в заблокированном состоянии.

Это качество является основным преимуществом по сравнению с тем, как задействован второй ключ. В этом случае для страховой компании водитель всегда будет предъявлять полный комплект ключей, а автомобиль будет охраняться. Отрицательным моментом является то, что данная технология не может быть установлена ​​на все автомобили.

Тенденции с опцией удаленного запуска

Если вы собираетесь путешествовать по Европе на автомобиле или перевезти его туда на постоянную регистрацию, то знайте, что удаленный запуск автомобилей в Евросоюзе запрещен. Это связано с борьбой за экологию. В нашей стране страховщики контролируют наличие исправного иммобилайзера. Часто этот вариант существенно влияет на стоимость автостраховки.

Кран иммобилайзер как рабочий.Что такое обходчик иммобилайзера без ключа? В каких случаях необходимо использовать запасной ключ

Сегодня большинство машин комплектуются штатным иммобилайзером. Это устройство позволяет предотвратить угон. автотранспортное средство, даже если злоумышленнику удалось отключить автосигнализацию. В этом случае устройство работает по другому принципу, нежели «сигнализация». Иммо до тех пор, пока последний не останется невидимым и не подаст никаких сигналов, чтобы привлечь других или напугать грабителя. Принцип действия этого устройства заключается в том, что как только угонщик вставляет ключ в замок зажигания, двигатель автоматически глушится и с автомобилем ничего не поделать.Есть и иммобилайзеры, к которым вообще разрешено трогать, но как только угонщик отойдёт на несколько сотен метров, все системы машины отключатся и грабителю не останется ничего, кроме как немедленно выйти из машины и спрятаться. с места преступления.

Конечно в теории все звучит отлично, на практике иммо часто начинают сцепляться, доставляя автовладельцам массу неудобств. Самая частая проблема — отключение двигателя, даже если машина сидит за рулем.Это происходит, как обычно, в самый неудобный момент и водителю приходится либо пользоваться аварийной системой моторного завода, и вовсе вызывать эвакуатор.

Вторая частая проблема — потеря «родного» ключа.

Несложно, что наряду с современными «анти-робами» стали появляться специальные устройства, позволяющие обход иммобилайзера своими руками. Самыми популярными переходами на сегодняшний день являются устройства Starline, способные обходить различную систему работы штатных устройств.

Какие рабочие системы штатных иммо

Все штатные «антиквариат» работают по одной из двух систем, а именно:

1. RFID (Radio Frequency Identification). Такие системы заключаются в том, что внутри ключа находится специальная микросхема, которая связана с иммобилайзером. В случае, если устройство не определяет этот ключ, двигатель не запускается. Системы этого типа относятся к европейским и азиатским машинам.

1. VATS (Автомобильная противоугонная система).Система, ориентированная на «американцев», отличается повышенными требованиями (резистивное сопротивление и другие характеристики). Только при выполнении всех условий блок управления позволяет запустить двигатель.

Систему VATS считают наиболее сложной для обхода, так как при производстве таких устройств постоянно совершенствуются технологии. Например, шифрование в таких устройствах уже не 40-битное, а 80-битное, в результате чего обойти такое imimo будет чрезвычайно сложно.

Полезно! Для отключения штатного иммобилайзера при работе по системе ВАТС достаточно определить показатель сопротивления резистора. Обычно она колеблется в пределах 400-11800 Ом. Если его определить, то все останется — это деталь с таким же индикатором.

Сегодня наиболее популярные устройства комплектуются именно такими блоками (ВАТС), например, Иммобилайзер Starline I95. Но не стоит отчаиваться, так как та же компания, которая производит лучшие иммо, сегодня занимается изготовлением траверсов высочайшего качества.

Стоит сразу сказать, что младший брат этой фирмы — StarLine BP 02 не универсален и его комплектация не позволяет установить устройство ни на один автомобиль. Позже недостатки разработчиков были учтены и появилось более современное и «всеядное» устройство — StarLine BP 03.

Это устройство предназначено для стандартных устройств, работающих по системе RFID. Обычно такие устройства не позволяют управлять двигателем удаленно, что, в свою очередь, неудобно по нескольким причинам.Во-первых, нельзя заводить машину из дома, греть ее в зимнюю ступу. Во-вторых, более надежным считается удаленный запуск двигателя, так как в этот момент вы не увидите потенциального угонщика.

Для решения этих проблем достаточно установить модуль обхода иммобилайзера Starline, который стоит порядка 500-600 рублей.

Это полезное устройство из:

• центральный блок;
• рамочная антенна с разъемом и кабелем для подключения;
• антенны в виде проводной петли;
• инструкции.

Важно! Для штатного модуля обхода иммобилайзера БП 03 потребуется запасной ключ с транспондером. Вы можете заказать его в дилерском центре Вашей марки автомобиля.

Для установки БП 03 не требуется специальных знаний, достаточно разбираться в электронике и иметь руки, растущие из плеч.

Как подключить столяр STARLINE

Для подключения кроссовера иммобилайзера Starline потребуется открыть корпус центрального блока управления и прикрепить запасной ключ с чипом (транспондером).При этом плоская антенна расположена внутри. Обязательно заблокируйте устройство, чтобы оно не двигалось. После этого закройте центральный блок и установите его в труднодоступном месте (обычно устройство устанавливается на приборную панель). После этого необходимо подключить блок обхода иммобилайзера StarLine по одной из схем.

Маркировка проводов:

• Красный — плюс питание. Подключается к цепи с напряжением + 12В (зажигание при этом должно быть включено).
• Черный — минус.Управляющий вход (70 мА). Когда на этот вход подается отрицательный заряд, считывается стандартный код клавиши. Черный провод необходимо подключить к выходу системы дистанционного запуска.
• Серый (несколько проводов). В зависимости от особенностей автомобиля схема их подключения отличается.

Схемы подключения Их несколько, опять же в зависимости от характеристик элементов:

• Согласно первой схеме внешняя рамочная антенна крепится к цилиндру замка зажигания, после чего подключается к разъему на конце серая проводка.Важно выдерживать минимальное расстояние между набожной антенной RFID и самим антенным модулем.

• Вторая схема полезна, если невозможно установить рамочную антенну из-за конструктивных особенностей автомобиля. В этой ситуации антенна наматывается из нескольких витков серого провода и ставится поверх штатной антенны на цилиндре зажигания. При этом расстояние тоже должно быть минимальным.

Если вы хотите подключить шустрый иммобилайзер Старлайн, то схема будет посложнее.В этом случае выполняется комбинированное подключение. Командир подключается к линиям передачи данных и одновременно подключается к шине. (Можно сразу двое, салон и мотор). Такие непобедимые методы чаще всего подходят для автомобилей марки Nissan и Kia.

На хранении

Командирский иммобилайзер Starline позволит решить проблемы, связанные с «несовершенством» работы штатного Immo. Стоит аппарат копейки, а радости автолюбителям приносит немало.Главное, придерживаться схемы подключения, которую найдете в инструкции к устройству.

Иммобилайзеры есть практически в каждой современной машине. Назначение этого устройства — защита автомобиля от угона, которая достигается за счет блокировки электрических цепей систем (топливной, зажигания, стартера и т. Д.). Но бывают неприятные ситуации, когда иммобилайзер блокирует запуск двигателя. Что делать в этом случае? Возьми об этом и поговорим.

Что это вообще — иммобилайзер?

Чем отличается данное устройство от обычной охранной системы? Прежде всего, тем, что степень его использования значительно увеличивается.Это устройство имеет сложную интеллектуальную систему, позволяющую управлять механизмом только с близкого расстояния, а не удаленно, как в случае с обычной сигнализацией. Это означает, что в момент открытия двери злоумышленники не имеют возможности перехватить сигнал, исходящий от брелка устройства. Чтобы его перехватить, нужно находиться прямо в машине.

Обратите внимание, что владельцы автомобилей с сигнализацией, которые обслуживаются в сомнительных мастерских, могут оказаться в группе риска. Дело в том, что копия с брелока сигнализации довольно проста и не занимает много времени.А с существующей копией блока просто. А вот иммобилайзер сделать копию сложно, потому что у злоумышленников обычно нет мастер-карты.

Современные охранные иммобилайзеры славятся своей компактностью. Их установка осуществляется в скрытых местах. А если правильно установить иммобилайзер, то определить его вид и расположение практически невозможно. Но это еще не все. В некоторых типах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокирован, что делать в этом случае? Для начала нужно понять, как он устроен, и определить его основные конструктивные элементы.

Основной составляющей иммобилайзера является его функциональность, обеспечивающая микросхему, которая прошита по определенной программе действий. Микросхема содержит специальный обменный код, который используется при «опросе» автомобильного ключа. Также внутри находится катушка, считывающая информацию с ключа.

Второй важный элемент — это несколько электромагнитных реле. Как только электронный блок подает команду, переключающие механизмы разрывают цепочки сигналов, которые поступают на важные элементы автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая заблокирует неэлектрические устройства.

Третий элемент — это транспондер, представляющий собой запрограммированный чип. Он есть в каждой жилке, которая вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ от запуска двигателя.

Иммобилайзер заблокировал запуск двигателя. Что делать?

Разблокировать иммобилайзер можно несколькими способами: кнопкой управления центральным замком и с помощью ИК-передатчика.

Если иммобилайзер заблокировал машину, то разблокировка с помощью ИК-передатчика подходит для автомобилей, в которых ключ с ИК-передатчиком управляет центральным замком и иммобилайзером. Для отключения иммобилайзера мне нужен код (4 цифры). Вводится при нажатии педали газа и кнопок управления бортовым компьютером.Обычно эта кнопка находится на окошке переключателя стеклоочистителя.

Процесс удаления связи

При активном иммобилайзере необходимо включить зажигание. При этом на панели приборов будет мигать лампа иммобилайзера, что говорит о том, что иммобилайзер заблокировал запуск двигателя. Что делать дальше? Нажмите и удерживайте педаль газа, после чего лампа перестанет мигать.

Теперь нам нужно ввести код с помощью кнопки. бортовой компьютер. Для этого нажмите кнопку в размере, равном первой цифре кода.Отпустить педаль газа, лампочка снова вспыхнет. Описанное выше действие необходимо выполнить для всех номеров.

После ввода всего кода лампа будет гореть все время. Это хороший знак, указывающий на то, что двигатель разблокирован, и теперь его можно запускать. Не стоит удивляться, если после нажатия на кнопку на ключе с передатчиком иммобилайзер заблокировал запуск двигателя на приоре. Что делать в этом случае? Ничего, это нормально.

Если подряд ввести неправильный код трижды, то следующие попытки возможны только через 15 минут. Для настройки других ключей необходимо разблокировать иммобилайзер. Его лампочка не должна гореть. Затем нужно включить и выключить зажигание, быстро нажать кнопку управления центральным замком. Двери закроются и снова откроются (или наоборот). В данном случае иммобилайзер. В течение следующих 15 секунд необходимо выполнить действия:

1. Подводим ИК-ключ к приемнику сигнала и 2 раза щелкаем по кнопке ключа с интервалом в полторы секунды.Двери должны открыться закрыться.
2. Теперь нужно провести аналогичные действия с ключами, которые мы хотим запрограммировать текущим иммобилайзером.

Все действия нужно производить только один раз для каждого привязанного ключа. Обратите внимание, что это обобщенный процесс. Если иммобилайзер заблокировал запуск двигателя «Ниссан Альмер» или другой машины, то не исключено, что разблокировка и привязка ключей осуществляется несколько иначе. В любом случае информация о нем есть в инструкции.

Разблокировка кнопки управления центральным замком

Часто владельцы на форумах пишут, что иммобилайзер заблокировал запуск двигателя на «Ладе Калине». Что делать и как разблокировать? Обычно помогает введение аварийного кода. Для этого необходимо:

1. Выключить зажигание. Лампочка должна медленно мигать.
2. Включить зажигание, после чего некоторые лампы загорятся и погаснут, а лампа иммобилайзера будет мигать с ускорением.
3. Нажмите и удерживайте кнопку управления центральным замком. Контрольная лампа должна перестать гореть.
4. При нажатии кнопки управления центральным замком мигание лампы уменьшается. Ведем учет количества фонариков лампы и отпускаем кнопку, когда она совпадает с первой цифрой кода.
5. Проделываем эту операцию еще раз для всех остальных кодовых номеров.

Если иммобилайзер заблокировал запуск «Калины» или «Жигулей», и вы все правильно сделали разблокировку, двигатель можно запустить.Лампа должна будет гаснуть и светиться каждые 3 секунды, напоминая об отсутствии защиты автомобиля.

Есть ли другие замки?

После разблокировки иммобилайзер может снова заблокировать автомобиль в следующих случаях:

1. При отключении АКБ.
2. Через 10 секунд после отключения зажигания.

После выключения зажигания нужно будет снова ввести код. Если он наложен неправильно 3 раза подряд, следующая попытка будет возможна через пять минут.Учтите, что все эти действия не подходят для расшифровки кода электрохлопа или компьютера. Ввод аварийного кода позволит запустить только двигатель.

другие методы

Если иммобилайзер заблокировал запуск «грантового» двигателя или других автомобилей, то можно обратиться к сотне, где могут либо полностью отключить его, либо установить перекладину. Последний умеет питать напряжение на определенных выводах и тем самым приближать к нужным контактам. Такое устройство обманывается ЭБУ, и двигатель успешно запускается.

В работу электроники могут вмешаться профессиональные мастера, отключив сам иммобилайзер от электроники автомобиля. Но если вы сделаете это самостоятельно, то можете навредить всей системе.

Наконец

Иммобилайзер сам по себе является хорошим противоугонным устройством, спасшим сотни автомобилей. Да, иногда с ней возникают проблемы, которые доставляют владельцу головную боль, но все они решаются. В целом проблема с иммобилайзером — это минимум, который может случиться с автомобилем.Поэтому расстраиваться не стоит. Решить сможет хоть и не у всех, но на многие сотни.

Количество автомобилей, оборудованных всевозможной электронной защитой, на наших улицах растет в геометрической прогрессии. Несколько систем сигнализации, включая спутниковую систему с GPS, иммобилайзер, физическую блокировку руля и педалей — это далеко не полный перечень служб безопасности.

Однако в нашем климате хочется еще и дистанционно запустить двигатель, чтобы в машине создавалась комфортная атмосфера, по сезону: зимой стало прохладно, а летом в салоне стало прохладно.Поможет в такой ситуации, например, непобедимый кроссовер иммобилайзера. Водитель нажмет кнопку на брелке, и при помощи устройства подключатся нужные контакты, двигатель заведется.

Первые устройства этого типа отличались существенным минусом. Пуск силовой установки Предотвращено отсутствие близкого к автомобилю приемника ключа. Обводной раствор оказался вмонтирован под подстроечный ключ. При такой конструктивной схеме машина стала более уязвимой с точки зрения безопасности.Дополнительно в некоторых драйверах выступают выступающие из ключа пластиковые элементы.

Ситуация на рынке изменилась после того, как он был разработан и установлен в новый автомобильный модуль для обхода штатного иммобилайзера. Избавился от необходимости искать схемы обхода дополнительным ключом. Хотя в последнем случае вмонтированы электронные микросхемы, без которых автомат не должен заводиться, но наличие байпасной электроники позволяет запустить мотор, не «взламывая» службу безопасности.

Необходимо знать, что микросхемы разрабатываются индивидуально для модели автомобиля. Взаимозаменяемость между разными марками отсутствует.

Данная функция подразумевает индивидуальное программирование каждой микросхемы для каждой машины. При попытке завести машину сигнал от кольцевой антенны, расположенной возле замка зажигания, пойдет на фишку в ключе. Если есть ответ от него, сигнал даст «хорошо» запустить двигатель. При неисправности микросхемы, антенны или искажении зашифрованного сигнала двигатель не запускается.

Жесткий способ обхода

Самый популярный метод обмана иммобилайзера — это извлечение из микросхемы второго ключа и закрепление его в радиусе действия сигнальной антенны. После этого машину легко заметит либо система автозапуска, либо любой дубликат ключа. Недостатком этого варианта является снижение безопасности, поскольку остается полагаться только на сигнализацию. А в утеплённую зиму машину может уехать напрочь водитель, запустивший мотор дистанционно.

Безотказный вариант

Дорогой вариант — взломщик иммобилайзера без ключа, который работает без привязки сигналов к микросхемам и мешает электронному вызову с антенны.Расшифровать сложный кодированный сигнал сложно, однако в случае успеха никакого программного или физического вмешательства в работу иммобилайзера производить не придется.

Современные автопроизводители жестко относятся к изготовлению дополнительных ключей с чипами. Иногда стоимость третьего экземпляра может исчисляться пятизначными суммами в рублях. Часто даже программно ставят блокировки на дополнительные переиздания. В такой ситуации остается только обход иммобилайзера без ключа, который уже можно установить почти на 1000 различных моделей автомобилей.

Канадская компания Fortin — известный производитель этого продукта. Устройство работает на нескольких стандартных частотных каналах. Положительным моментом является то, что будет включен только мотор. Никаких манипуляций с разблокировкой руля или ручкой «автомат» описываемое устройство не производит. Все будет в заблокированном состоянии.

Это качество — главное преимущество перед методами, в которых участвует второй ключ. При этом для страховой компании водитель всегда предъявляет полный комплект ключей, и автомобиль будет защищен.Отрицательным моментом является то, что такую ​​технику можно установить не на все автомобили.

В результате неисправности ИММО или его конфликта с установленной сигнализацией Двигатель автомобиля может быть заблокирован. Чтобы обойти иммобилайзер в этом случае, можно использовать готовый корпоративный корпоратр или сделать его самостоятельно.

[Скрыть]

Устройство и принцип работы

Командир рундука выполнен в виде двух антенных переходников, которые работают через специальный переключатель. В роли последнего используется реле.Одна антенна предназначена для считывания импульса с ключа, что обеспечивает возможность непобедимого доступа, а вторая — передает сигнал на замок зажигания. Реле используется для прямой связи с переключателем. При таком подключении импульсный сигнал с микросхемы ключа подается на антенну в замке, после чего возможен запуск силовой установки на блоке ИММО.

Пользователь Xilvlik на примере устройства от производителя Starline рассказал о принципе действия.

Просмотры

Чтобы обеспечить слет блокировки блокиратора и заставить двигатель работать, можно использовать четыре варианта:

1. Применим модуль с оригинальной ключ-меткой. Элемент устанавливается в специальный пластиковый или металлический корпус, предназначенный для считывания импульса и передачи его на ключ зажигания. Этот блок следует подключить к блокировщику и установить в недоступном для преступника месте. Например, за панелью управления. Эта опция повлияет на безопасность автомобиля, так как угонщик может идентифицировать запасной ключ и похитить автомобиль.
2. Подключение модуля управления с помощью только микросхемы. Такой вариант более безопасен для автомобиля, так как копия ключевой метки не комплектуется бортовой частью. Однако двигатель двигатель все равно будет разблокирован, поэтому возможен его захват.
3. Специалисты рекомендуют отдавать предпочтение способу, требующему установки программируемых часов. Этот модуль может эмулировать пакетные данные, передаваемые оригинальным ключом IMMO.
4. Можно полностью отключить блокировку двигателя. Реализация этой опции проще в случае моделей автомобилей, в которых иммобилайзеры только начали устанавливаться.В современных автомобилях полностью отключить блок невозможно.

Пользователь Кирилл Коломенский рассказал о разновидностях брендовых устройств от производителя Starline.

Как подключить ригель?

Прежде чем обойти иммобилайзер, нужно определиться со схемой. Независимо от типа пускового силового агрегата допускается использование как ключевого, так и непобедимого доступа. Необходимо точно знать тип блока, который установлен на машине, следует знать основные борода.Если на этой детали есть контактный элемент, автомобиль оборудован системой VATS.

Если автомобиль оборудован кнопкой старт / стоп, то при установке корпоративной колонки необходимо найти блок-антенну, она крепится внутри рулевой колонки.

При выборе и подключении кросса нужно учитывать нюансы:

• управление байпасным модулем осуществляется противоугонной установкой;
• блок штатного силового агрегата остается активным и применяется при запуске двигателя, отключить его невозможно;
• Управляющий модуль байпасной системы должен быть универсальным или выдерживать максимальное количество моделей для установки;
• Для запуска двигателя используются только обычные ключи.

RFID

Для реализации задачи потребуется блок, внутри которого ставится метка или ключ. Он содержит передатчик импульсного сигнала, который выполняет основную роль во время байпаса. Установка устройства включает трансивер, установленный рядом с замком зажигания. Процедура подключения выполняется по схеме, при этом расстояние между антенным адаптером и блочным модулем будет минимальным. При активации системы подъема импульс проходит через охранную установку на замке, что способствует распознаванию метки и запуску двигателя.

Схема установки и подключения RFID-устройства Подробные контакты для подключения электроскопа на этой модели

Чан.

При использовании кроссовера ВАТС необходимо измерить характеристики резисторного устройства, процедура выполняется следующим образом:

1. Поиск проводников, которые выходят из контактных элементов в блоке измерения переключателя.
2. Обрезан один из кабелей, в это место подключаются контакты тестера. Вам понадобится мультиметр, настроенный для работы в рабочем режиме.
3. Оригинальный ключ установлен в замок, зажигание включено.
4. Результирующий параметр сопротивления, отображаемый на дисплее, должен быть записан с точностью до второго символа после точки.

В соответствии с полученным значением выбирается подбор отдельного резисторного устройства. При выборе допускается использование деталей, погрешность которых по случайному выбору составляет не более 5%. Резистор необходимо подключить к электрочашкам противоугонной системы через реле.Контактный элемент под номером 30 подключен к выходам 87 и 87a. Это дает возможность установить резисторную составляющую в цепь байпасной системы или ключа.

Схема подключения устройства VATS

Обход Painchard

Для выполнения такого подключения вам понадобится небольшой модуль управления. Он будет интегрирован в кадры машины. Небольшие габариты нужны для того, чтобы прибор было проблематично обнаружить.

Принцип работы при установке такой:

1. Модуль управления монтируется на станке.Для подключения и установки используется инструкция, которая входит в комплект. В зависимости от модели процедура установки и подключения проводов может отличаться.
2. Зажигание включается на десять секунд. В течение этого времени модуль должен определять модель автомобиля.
3. На несколько секунд заводится силовой агрегат станка, затем выключается зажигание. При выполнении этой задачи модуль обхода должен прочитать код тега, установленный в ключе, и сохранить его в памяти.
4. Затем отключает отрицательный контакт, используемый при обучении устройства.

Bespinous Craffer с IMMO с одной машины можно установить на другую, потребуется очистить память — для этого минусовой провод при двойном включении зажигания.

Продвинутые трейзеры для автомобилей премиум-класса требуют двойного редактирования. При первичной установке устройство записывает информацию в память, после чего снимается с машины и программируется. Затем модуль устанавливается обратно и применяется по назначению.

Канал AUTOPULSE рассказал об устройствах Fortin для обхода стандартных блоков двигателя.

Как самому сделать командира?

Для самостоятельного изготовления Для модуля потребуется:

1. Медный кабель. Диаметр его поперечного сечения должен быть до 0,25 мм, но не менее 0,2 мм. Наружная оболочка кондуктора покрыта прозрачным лаком.
2. Реле, работающее от сети 12 Вольт. Потребуется устройство с нормально разомкнутыми контактными элементами.
3. Запасной ключ с биркой. Вы можете использовать чип, запрограммированный под конкретную модель Auto.

Прямо на этикетке кабель намотан, значит катушка изготовлена. Количество витков выбирается исходя из модели иммобилайзера, оно будет до 50. Сверху обмотку следует заизолировать лентой.

Дополнительная сборка прицела:

1. Кабель, идущий от стандартной антенны immo, обрезан.
2. Плюс контакт подается на элемент под номером 86 на реле.А минус соединяется с выводом 85.
3. Между элементами 85 и 86 вставлено предохранительное диодное устройство. Его анодный контакт должен быть припаян к выходу 85. Установка диодного элемента необходима для защиты модуля управления антивирусной защиты. система кражи от обратного напряжения.
4. Затем к контактному элементу 87 и реле одним из кабелей антенны антенны производится пайка. Провод подключается к такому же контакту с самодельным байпасным модулем.
5. Открытый вывод 87 установлен на втором огибающем кабеле. Продано.
6. К 30 контакту подключается второй провод антенного адаптера гальваники.

Видео «Разработка обхода модуля своими руками»

Канал «Отключить иммобилайзер» рассказал об особенностях создания блока и показал порядок реализации этой задачи.

На сегодняшний день практически все продаваемые в России иномарки оснащены системой — пусковой иммобилайзер , .Суть этой системы в том, что машину можно завести только «родным» ключом, который прописан в мозгу. Это своего рода идентификационная система «своего». И сделано это для того, чтобы исключить запуск двигателя автомобиля простой заглушкой или напрямую — замыканием проводов.

Как это работает?

Во всех ключах, независимо от наличия на них кнопок управления, есть небольшая фишка, она называется транспондером. Постоянно излучает RF — сигнал малой мощности. На замке зажигания находится антенна иммобилайзера, которая считывает этот сигнал и в случае идентификации «своего» чипа запускает машину.В машинах с непобедимым доступом и кнопкой старт / стоп принцип работы точно такой же, только в ключе, помимо чипа, есть специальный передатчик, увеличивающий радиус считывания ключа.

Установка удаленного запуска.

В настоящее время все большую популярность приобретают автомобилисты. Как поставить сигнализацию с автозапуском, а машина оборудована иммобилайзером? Ведь ключ в замке зажигания не выйдет! Выход есть!

Командир штатного бокового иммобилайзера.

Для реализации функции автоматического или дистанционного запуска двигателя используется специальное устройство, называемое. В этом устройстве заложена извлеченная из запасного ключа микросхема или весь ключ. Также вы можете изготовить ключ (примерно 3000 рублей) или заказать дополнительный ключ у официального дилера.
Командир иммобилайзера прячется глубоко в глубине автомобиля и определенным образом связывает его с автосигнализацией и с системой иммобилайзера автомобиля. Чтение чипа происходит только во время автозапуска, с разрешением автосигнализации.В штатном режиме эксплуатации сделать автомобиль «Карлик» невозможно т.к. функции штатного иммобилайзера не нарушены.

Инцинуальный корпоративный иммобилайзер.

Этот тип устройств появился сравнительно недавно, в 2012 — 2013 годах. Суть их работы такова, что для обхода штатного иммобилайзера и успешного запуска двигателя физическое наличие ключа или микросхемы в салоне не требуется . Работает с автомобильной электроникой на программном уровне.Согласование с современными сигналами тревоги происходит через безопасный закодированный интерфейс, что делает реализацию автозапуска полностью безопасной.

Помимо своего основного назначения, с помощью этих устройств на некоторых автомобилях можно реализовать «штатный» удаленный запуск, или как говорят — «Автозагрузка с штатным ключом» . Список поддерживаемых автомобилей постоянно расширяется.

Как подключить замок зажигания в обход иммобилайзера. Методы изготовления гусеничного иммобилайзера своими руками

Подавляющее большинство современных автомобилей оснащено противоугонным устройством, называемым иммобилайзером.Иммобилайзер — иммобилайзер, т.е.защита от несанкционированного запуска двигателя. Поскольку автомобиль оборудован этим устройством даже в самой простой — базовой комплектации, данный иммобилайзер называется штатным (т.е. не устанавливается опционально). Метод распознавания владельца — это некая микросхема, встроенная в ключ от замка зажигания, и при включении замка зажигания ее распознает антенна считывающего устройства, которая расположена вокруг личинки замка. Эта антенна называется Reader, от английского слова reader.Поступивший сигнал с чипа штатного иммобилайзера разрешает запуск двигателя. Технически это происходит на уровне протокола обмена штатными модулями и включения / выключения функций обеспечения работы двигателя от ЭБУ (мозг автомобиля — это электронный блок управления или контроллер). Также продвинутые современные стандартные иммобилайзеры могут быть выполнены в виде такой же микросхемы, но с большим радиусом действия она встроена в бесконтактный ключ KEYLESS или SMARTKEY, владельца узнают по дороге к автомобилю.

Неумолимая статистика краж и краж, из которой мы получаем информацию не только о спросе со стороны угонщиков на определенные марки и модели, но и важную информацию о долговечности систем безопасности. Очевидно, что угнано огромное количество автомобилей и все они оснащены штатным иммобилайзером. Вывод напрашивается сомнение в его эффективности. Специалисты Hijacking не имеют в своем исследовании каких-либо методов кражи, они выделяют несколько основных способов обхода обычного иммо:

1. Отключение функции блокировки двигателя с помощью устройства, называемого «заводным устройством»
2. Кодграббер для радиосигнала чипа

Итак, подробнее, по пунктам с учетом противостояния:

1.Замена модулей на заранее подготовленные. Есть два варианта: контроллер может быть. перепрограммирован без иммо-функции, или вы также берете с собой чип для ридера. Механическая защита помогает от замены модулей. Если контроллер находится в моторном отсеке, в этом случае достаточно установить дополнительный замок капота (замки бывают механические, электромеханические) или защитную крышку ЭБУ. Если ЭБУ находится в салоне автомобиля, то для защиты от замены используйте металлический кожух, который устанавливается сверху контроллера с помощью срезных болтов.Также используется метод перекручивания разъема контроллера (здесь дилер подумает, снимать ли вас с гарантии). Обратной стороной является то, что есть другие способы отключить иммо-функции, см. Ниже …

2. Программирование нового чипа осуществляется специальным оборудованием через диагностический разъем … Имеется специальная цифровая шина для протокола связи, подключенная к ЭБУ. Вариантом усложнения жизни угонщикам является перенос диагностического разъема в другое место или замена самого разъема, перекручивание контактов, разрыв цепи шины.Минус идеи в том, что цифровая шина проходит в разных штатных местах, главное, чтобы специалист, желающий программировать, до нее добирался …

3. «Виндер» — забавное название, на самом деле очень грозное оружие угонщика. Методика аналогична предыдущей: перепрограммирование электронной системы автомобиля через стандартную цифровую шину. Для этого устройства перестановка стандартных разъемов и расположение контроллера ЭБУ не важны.Главное условие — доступ к цифровой шине. Габариты стартера маловаты, с пачкой сигарет. После его использования все стандартные ключи выбиваются из памяти EEPROM. Вы можете обезопасить себя от такого посягательства, нарушив диагностические цепи.

4. Редко распространенный, но реально существующий граб для микросхем штатных ключей. Как правило, для большинства автомобилей радиосигнал, идущий к считывателю для распознавания, статичен (не меняется во времени), стоит один раз перехватить его для дальнейшего отключения блокировки.

Если вы поставили цель защитить свой автомобиль от угона, полагаясь на штатный иммобилайзер, то из вышеперечисленного вам следует потратить n-ю сумму на выполнение всех необходимых мер для достижения нашего замысла. Вопрос о целесообразности должен определять сам пользователь, взвесив альтернативные способы усиления защиты модификациями штатной охранной системы … Рекомендации Угона.но — ​​рассмотрите связки дополнительного иммобилайзера и замка капота, этих решений намного больше эффективно и дешевле.Также в этом случае немаловажно — отсутствие согласованных переделок штатного электрооборудования, к которым официальный дилер может придраться при обращении по гарантии.

Сегодня никого не удивишь автосигнализацией, способной запустить автомобильный двигатель. Чтобы завести машину и прогреть ее в зимний мороз, автовладельцу даже не нужно выходить из дома. Но хорошие технические решения могут стать источником не только комфорта, но и проблем. Один из них — иммобилайзер современного автомобиля… Как обойти иммобилайзер и для чего он нужен, мы расскажем в этой статье.

Принцип действия и функции иммобилайзера

В ключе зажигания любого современного автомобиля есть небольшой транспондер. Это устройство, которое излучает высокочастотный сигнал. Он переходит к иммобилайзеру, устройству, встроенному в замок зажигания автомобиля. Назначение иммобилайзера заключается в следующем: получить сигнал транспондера, обменяться с ним данными, распознать их и, если они окажутся правильными, связаться с контроллером ЭБУ и дать ему включить зажигание.Обмен данными между иммобилайзером и контроллером автомобиля всегда осуществляется с низкой частотой и с использованием зашифрованного протокола.

Последовательность запуска двигателя иммобилайзера

Для чего нужен гусеничный ход?

Вся описанная выше система отлично работает, когда водитель находится в машине, а двигатель запускается ключом зажигания. Но когда на автомобиле установлена ​​сигнализация дистанционного запуска, возникает проблема. Такая сигнализация может включить зажигание автомобиля и запустить стартер.Но она не может заставить иммобилайзер автомобиля выключить защиту, а значит, дистанционный запуск двигателя становится невозможным. Работа гусеницы заключается в том, чтобы предотвратить вмешательство иммобилайзера в запуск двигателя, если это делается удаленно.

Типы устройств

Сегодня существует два типа линейных операторов: без ключа и без ключа. Подавляющее большинство продаваемых устройств без ключа. Самостоятельное производство таких устройств чревато серьезными техническими трудностями, основная из которых — взлом зашифрованного низкочастотного протокола, по которому происходит обмен между иммобилайзером и контроллером ЭБУ.Поэтому рядовой автовладелец просто покупает бесключевую конструкцию для обхода иммобилайзера в магазине.

Как сделать самому + схема

1. Чип транспондера снимается с ключа зажигания (как вариант можно приобрести чистый чип для своего автомобиля и записать на него нужную прошивку с помощью программатора).
2. Прошитая микросхема обматывается изолентой, поверх которой намотано 50–70 витков тонкой лакированной медной проволоки.

   Чип иммобилайзера, обмотанный лакированным проводом

3. Получившуюся конструкцию снова обматывают изолентой или на нее надевают кусок изоляции из толстого провода.Затем эту трубку слегка нагревают на огне. Это делается для того, чтобы изоляция плотно прилегала и не соскальзывала с микросхемы.

   На микросхему надевается дополнительный кусок изоляции от провода.

4. Изолированная микросхема оборачивается полиэтиленом и помещается в подходящий пластиковый ящик, который закрепляется рядом с замком зажигания.

   Микросхема иммобилайзера завернута в полиэтилен и помещена в коробку.

5. К концам лакированного провода припаяны маленькие контактные клеммы, которые затем подключаются к автомобильному реле, как показано на схеме.

   Недостатки самодельных устройств

   • Надежность линейного монтера, выполненного по предложенной выше схеме, оставляет желать лучшего.
   • Автомобиль, оснащенный таким устройством, можно запустить дистанционно, но при этом он может стать легкой добычей угонщиков.

   Так стоит ли вообще делать самодельных лайнменов? Если мы говорим о простом подключении транспондера к иммобилайзеру, как показано выше, то ответ скорее отрицательный, чем да.Автомобиль заведется дистанционно, но при этом получит огромную дыру в системе безопасности, которую легко могут использовать злоумышленники (ведь дополнительная защита иммобилайзера фактически отключена). Так что, если возникает необходимость в установке линейного мастера, то предпочтительнее использовать механизм без ключа. Сделать это в домашних условиях теоретически возможно, но это вряд ли под силу среднестатистическому автолюбителю, так как это требует серьезных знаний в области программирования, также необходимо знать протоколы шифрования, используемые в данной конкретной модели автомобиля, и самое главное, как эти протоколы взломать.Поэтому самым простым, хотя и дорогостоящим вариантом для рядового автовладельца было бы пойти в ближайший автосалон и купить универсальный гусеничный робот без ключа, совместимый с маркой его автомобиля.

За красивым и непонятным названием устройства скрывается сложный технический термин — «иммобилайзер-обходчик» для рядового автомобилиста. В быту его мало используют. Но это становится значимым в тот самый момент, когда при установке автосигнализации с функциями автозапуска возникает необходимость пожертвовать один из 2-х чип-ключей.

Причина кроется в противоречии между охранными функциями вновь установленной автосигнализации и штатной, адаптированной с момента создания автомобиля — иммобилайзером (иммо). Автозапуск сигнализации, выполняющий команду на запуск двигателя, встречает противодействие иммобилайзера. Последний воспринимает этот процесс как несанкционированное вмешательство со стороны злоумышленников. Ему необходимо подтверждение законных действий от собственного чип-ключа.

Возникает техническая задача обмана локальной системы с помощью специального устройства — обходчика иммобилайзера.Здесь требуется один из ключей или его чип (транспондер), который будет распознан иммо. Как выбрать обходной иммобилайзер, чтобы не остаться без ключа и воспользоваться функцией автозапуска только что установленной сигнализации.

Что это для

Обмануть (обойти) локальную систему безопасности будет реально, если есть возможность пожертвовать один из своих ключей. В этом случае сам ключ или его транспондер помещается в контейнер (ящик) устройства и убирается в укромное место в автомобиле.

При автоматическом запуске сигнализации сканер иммобилайзера отправляет сообщение в ИММО, что ключ находится в машине. Это, в свою очередь, подтверждает команду пуска, и блок управления двигателем выполняет назначенную функцию.

К сожалению, не всегда можно использовать дополнительный ключ. Причин может быть несколько:

• Сдается в аренду автомобиль с сигнализацией;
• по договору аренды второй ключ должен находиться у законного владельца автомобиля;
• автомобиль был приобретен в кредит;
• договор займа обязывает должника передать один из ключей кредитору до погашения долга;
• аналогичная ситуация возникает при заключении договора страхования;
• в этом случае при наступлении страхового случая страхователю необходимо предъявить оба ключа;
• аналогичная ситуация с ключами может возникнуть и тогда, когда обе копии должны находиться в семье или в сервисе.

В этом случае устанавливается версия обходчика иммобилайзера без ключа, что позволяет хранить ее у владельца сигнализации. Правда, усложняется путь установки оборудования и сигнализаций, так как потребуется процесс обучения устройства (модуля обхода иммобилайзера).

Сорта

Приняв окончательное решение о необходимости правильной активации функции автостарта сигнализации, необходимо определиться с выбором обходчика иммобилайзера.Лишить его возможности вмешиваться в работу установленной сигнализации можно несколькими способами:

• полностью отключить иммобилайзер от электронной схемы автомобиля и забыть о его существовании, доверившись сигнализации;
• правильный выбор для машин, которые позволяют это делать;
• придется забыть о гарантийных обязательствах производителя;
• упрощен процесс кражи, так как функции иммобилайзера отключены из-за постоянного наличия на борту ключа автоподжига;
• от угонщиков, требуется только правильное техническое знание установленной автосигнализации;
• установить ключевой вариант обходчика иммобилайзера;
• все функции сигнализации сохранены с возможностью автозапуска;
• сохранены возможности иммобилайзера по предотвращению несанкционированного запуска двигателя;
• у автовладельца охранной сигнализации остался только один ключ;
• проблемы наличия одного ключа уже описывались в предыдущем разделе статьи;
• правильный выбор крепления бесключевого варианта иммобилайзера на обходчике;
• решает все описанные ранее недостатки модулей обхода иммобилайзера;
• оба ключа находятся в руках владельца автомобиля или законного владельца техники;
• значительно увеличивает стоимость как самого устройства с сигнализацией, так и его установки;

При выборе подходящего обходного иммобилайзера необходимо согласовать возможность его адаптации с моделью установленной сигнализации.

Принцип действия

Если вам удалось сделать правильный выбор в пользу ключевого варианта краулера иммобилайзера. Согласуйте с производителем (продавцом) возможность его совместной работы с установленной сигнализацией. Разобраться в принципах его работы не составит труда:

• правильно установить сигнализацию;
• установить гусеничный иммобилайзер с чип-ключом и антеннами повторителя;
• установить антенну модуля обхода иммобилайзера непосредственно на замок зажигания;
• передать сигнал дистанционного запуска двигателя автомобиля с брелока автосигнализации на блок процессора установленной сигнализации;
• принятый сигнальный сигнал ретранслируется на гусеничные антенны;
• , который, в свою очередь, передает его на антенну замка зажигания;
• оттуда отправляется на согласование в иммо-блок;
• блок управления двигателем подтверждает согласованный сигнал;
• сигнализация дистанционно запускает двигатель;
• высокочастотных сигналов между антеннами может быть неэффективным в случае экстремальных температур.

При потере единственного ключа зажигания немедленно потребуются значительные затраты на вызов сервисного электрика и изготовление правильно подобранного дубликата чипа.

Модели устройств с бесключевым принципом работы лишены таких недостатков. Принцип их работы заключается в предварительном программировании собственных транспондеров перед их установкой на автомобиль:

• предыдущая версия краулера осуществляет передачу данных по высокочастотному каналу, транслируя их с тщательно скрытого транспондера;
• в этом случае используется другая линия связи — между иммобилайзером и контроллером автомобиля;
• для передачи сигнала по этой линии требуется правильно расшифровать протокол обмена и вовремя передать полученный код;
• такая расшифровка напоминает сканирование кодграббером с диалоговым принципом автосигнализации;
• в связи с этим процесс обучения линейного монтера является обязательным;
• , получив необходимые данные во время такого обучения, устройство в дальнейшем будет самостоятельно вести диалог со штатным контроллером.

Обладая множеством положительных качеств, следует признать, что такие линейные автомобили намного дороже классических моделей. Более того, нужно быть предельно осторожным при их установке на автомобили с разными системами запуска и типами сигнализаций. Установка на автомобиль с запуском ключа зажигания будет отличаться от установки на автомобили с запуском кнопки.

Есть 2 типа аналогичного оборудования:

1. вариант соло

2. многофункциональный;

• программирование выполняется для целой серии моделей различных марок;
Установка
• возможна на большинство популярных моделей автомобилей и типов сигнализаций;
• — самая дорогостоящая из всех существующих конструкций гусеничных машин.

Установка обходчиков иммобилайзера обычно проводится одновременно с установкой автосигнализации. Такое творчество достаточно трудоемко и требует не только актуальных знаний, но и определенного опыта. При недостаточном опыте и сам иммобилайзер, и сигнализация могут быть приведены в негодность.

Как сделать самому

Сейчас сложно найти машину без иммобилайзера. Чаще всего они используют принцип RFID, который является аббревиатурой от термина «радиочастотная идентификация».В автомобилях американского производства используется немного другой принцип — VATS или вся противоугонная система транспортного средства. В первом случае автомобиль заводится исключительно со своим чип-ключом. Во втором — ключ со встроенным резистором с определенными характеристиками.

Процесс изготовления иммобилайзера не столько трудоемкий, сколько требует определенных навыков электромонтажных работ, так как необходимо реализовать аналогичную схему:

Он основан на 5-контактном реле. При подаче бортового напряжения на отводы 85 и 86 контакт между отводом 87a и 30-м будет нарушен.Последнее замыкается на 87. Другими словами, это реле с нормально замкнутым (87a) и нормально разомкнутым (87) контактами.

Само производство довольно простое:

• возьмите телефонную будку;
• снимаем фишку с дополнительного ключа;
• сделать антенну из провода компьютерной шины;
• оберните изоляцию вокруг микросхемы и антенны;
• Из получившегося диска торчат 2 провода;
• можно собрать схему, разрезав провода родной антенны.

Правда, стоит заметить, что целесообразность такого творчества весьма сомнительна. С точки зрения экономической целесообразности по сравнению со стоимостью сигнализации и авто.

Лучшие модели

Небольшой обзор популярных сканеров позволит вам ориентироваться на разнообразном рынке автомобильных гаджетов. представлена ​​в нашем рейтинге, а лучшие модели перечислены ниже. Топ-3 рейтинга лучших линейных иммобилайзеров выглядит следующим образом:

Подробнее о нем можно узнать ниже.

Потратив около 5500 руб. или вместе с установкой 9500 руб. Вы можете стать счастливым обладателем гусеничного иммобилайзера без ключа модели Fortin Evo-All. Подходит для различных моделей сигнализаций. В пакет включено:

• ходунки без ключа;
• комплект жгутов проводов (микросхема 20-контактная; 6-контактный релейный разъем; 5-контактная микросхема CAN-Bus; 4-контактный интерфейсный блок канала передачи данных).

iDatalink ADS-AL-CA

Аналогичный представитель аналогичного оборудования iDatalink ADS-AL-CA стоимостью около 5000 рублей.подходит для большинства популярных моделей автомобилей и сигнализаций. Он одинаково надежно работает как со стандартной кнопкой запуска, так и с кнопкой запуска. В экстренных случаях эту модель легко снять и установить на другой автомобиль.

Всего 1300 руб. а ключевой обходчик иммобилайзера StarLine BP-05 комфортно поместится в недрах большинства автомобилей;

• тем более, если они оснащены сигнализацией марки StarLine;
• элементарный монтаж не требует много времени;
• , однако, придется расстаться с дополнительным ключом;
• отлично подходит для автомобилей с любыми пусковыми системами.

Вопрос о модели или функциональности краулеров иммобилайзера чаще всего возникает при установке выбранной автосигнализации, когда вдруг становится ясно, что придется расстаться с дополнительным ключом. И даже тогда — не всегда и вовсе. Только когда этот ключ очень нужен. Самостоятельное изготовление и установка линейных монстров представляется небезопасным и нецелесообразным с точки зрения экономической выгоды занятием. Скорее это удел творческих энтузиастов и фанатичных изобретателей.

Стремление защитить автомобиль всеми доступными способами от возможного посягательства чужих рук не всегда проходит безнаказанно. Иммобилайзер — это очень хорошо, особенно если используется стандартная версия, проверенная временем и опытом. Попытки установить дополнительную систему сигнализации с дистанционным управлением двигателем наталкиваются на проблему разблокировки платы управления. Хуже, если ключи от машины были потеряны. В этих случаях приходится прибегать к обходчику иммобилайзера.Но делать это нужно, чтобы не обесценить существующую защиту.

Вариантов отключения иммобилайзера немного, некоторые из них можно реализовать своими руками при небольших навыках работы с электроникой:

• отключить защиту, изменив программный код;
• сделать простой самодельный краулер на основе запасного ключа, который будет спрятан в глубине торпеды и сможет надолго и надежно обмануть штатный иммобилайзер;
• для применения дорогостоящего, действительно эффективного обхода иммобилайзера без ключа, произведенного известным брендом.

Важно! Первый вариант действительно интересен, если в вашем автомобиле есть система VATS, ориентированная на определенные параметры откалиброванного сопротивления резистора внутри ключа. В остальных случаях для системы с паролями в чипе эксперименты могут привести к безвозвратным потерям.

Хуже, если использовать запасной ключ зажигания для самодельного обходчика или снять с него фишку. Если вы сторонник суровой простоты, закажите дополнительную копию заводского ключа перед установкой иммобилайзера своими руками на автогусеницу.Но стоит такое удовольствие недешево, цена на его изготовление может доходить до 10 тысяч рублей, да и дублировать можно не каждый ключ. Иногда дубликат бесполезен.

Среди многочисленных предложений, представленных на рынке, автомобилистам все чаще предлагается использовать специализированные дополнительные модули — краулеры, предназначенные для решения проблемы автоматического отключения штатного иммобилайзера. Большинство производителей прекрасно осведомлены о проблемах, возникающих при установке моделей автосигнализации со встроенными модулями.дистанционное управление и запуск двигателя.

Кроулеры иммобилайзера на базе встроенного транспондера

Часто при установке сигнализации на автомобиль мастера самостоятельно определяют, какой модуль обхода штатного иммобилайзера предпочтительнее. Для наиболее распространенных недорогих азиатских моделей автомобилей чаще всего предлагается обходчик. иммобилайзер Starline bp 02, или модуль обхода иммобилайзера Starline bp 03 для RFID — систем. Оба краулера схематически идентичны. На практике это антенный удлинитель, позволяющий дотянуться до слабомагнитного корпуса транспондера или непосредственно ключа, используя небольшую кольцевую антенну, которую надевают на место установки катушки иммобилайзера.Простая уловка позволяет спрятать корпус краулера иммобилайзера в желанном месте и надеяться, что злоумышленник его не найдет, хотя, наверняка, последний знает об иммобилайзерах и краулерах в десять раз больше, чем водитель. В случае необходимости он найдет его с закрытыми глазами.

Все недорогие гусеничные конструкции на базе запасного ключа с транскодером устроены аналогично. Отличия краулера иммобилайзера Шерхан от ранее упомянутого краулера иммобилайзера Starline bp 03 заключаются только в организации включения и выключения системы.В последнем для управления используется провод с отрицательным полюсом. Красный провод схемы подключен к +12 В, при подаче отрицательного напряжения на черный провод управления копирует значение пароля с микросхемы транспондера. Простота обеспечивает надежность, но она может дать злоумышленнику возможность связать провод от устройства сигнализации к сканеру и обойти его, как автомобильная сигнализация. В более дорогих моделях гусеничных машин система управляется кратковременным кодовым сигналом, что резко увеличивает устойчивость к разрыву цепи.

К сведению! Часто производитель не афиширует изменения, внесенные в работу системы из соображений безопасности. При этом часто информация о ключах, а их всегда не более двух, заносится в память ЭБУ и пару свободных ячеек памяти, которые известны только компании. Используя один из стандартных ключей для сборки краулера, вы можете оказаться в ситуации, когда дублирующий ключ не будет восприниматься платой управления или ЭБУ.

Проблема предотвращения попыток установки краулеров и эмуляторов в Bayerische MotorenWerke стала еще более серьезной. В последних версиях ЭБУ и другие блоки управления хранят информацию о номерах и адресах электронных устройств автомобилей. Когда злоумышленники попытаются заменить ЭБУ или любой другой блок, система распознает обман и заблокирует управление машиной.

Модуль обхода без ключа

Крайне негативным фактором при построении предыдущей схемы краулера является использование и размещение ключа с зашифрованным секретным паролем в салоне автомобиля, даже если он находится в закрытом ящике.Это резко снижает устойчивость системы управления запуском двигателя к взлому. Кроулеры иммобилайзера без ключа, такие как Starline f1 или Fortin, действительно полноценные эмуляторы иммобилайзера.

Это действительно сложные цифровые устройства, предназначенные для работы в первую очередь с контроллером, который получает команды управления в специальном формате (протокол обмена) непосредственно от иммобилайзера. Новая версия краулера предназначена для подключения к линии между иммобилайзером и устройством управления контроллера и замены команд первого на собственные сообщения.

Для этого обходчик иммобилайзера подключается дважды, в первый раз для сбора информации, циркулирующей между контроллером и транспондером. Затем он снимается и на основании собранной информации программируется особым образом с помощью штатного ключа зажигания с транспондером. После этого краулер возвращается на место и успешно обменивается информацией как с иммобилайзером, так и с контроллером.

Примерно так работает обходчик безключевого иммобилайзера Starline f1.Принципиально новое решение обеспечивает очень высокий процент надежности нового стандартного модуля обхода иммобилайзера Starline.

Но безусловным лидером на рынке гусеничных машин является канадский Fortin. Гусеницы этой компании работают на всех моделях автомобилей. Например, стандартная модель Fortin OVERRIDE-ALL состоит из нескольких вариантов бесключевого обхода по одной схеме и может быть установлена ​​более чем на тысячу (1000) различных моделей автомобилей.

Гусеницы с иммобилайзером на базе системы VATS

По большей части аналогичной системой иммобилайзера комплектуются американские автомобили… В отличие от магнитных и электромагнитных бесконтактных систем RFID, эти ключи выполнены по принципу прямого подключения к клеммам иммобилайзера индивидуального калиброванного сопротивления, заделанного в ключевую структуру. Для изготовления гусеницы иммобилайзера без использования ключа достаточно собрать схему, показанную на рисунке, и максимально точно измерить сопротивление встроенного резистора.

В различных моделях автомобилей провода, считывающие плату управления VATS, расположены под рулевой колонкой, обычно окрашены в контрастные цвета, подчеркивая их принадлежность к одной схеме.Два провода белые, или один пурпурный с белым, другой черный или оранжево-черный.

Для измерения необходимо включить омметр в разрыв цепи любого провода. Одним щупом — к оголенному концу провода, ведущего к замку, подсоедините второй щуп к неразрывному проводу и измерьте номинальное сопротивление с максимальной точностью, с точностью до сотых. Перед измерением необходимо включить зажигание.

Чтобы построить эмулятор ключа зажигания, необходимо подобрать точное значение с помощью переменного резистора и подключить его в цепь через реле, как показано на схеме.

Контакт оборванного провода, на который был замкнут омметр, подключается к контакту на реле (NC). Вторую часть от обрыва провода отправляем в общее соединение. Переключаем выбранное сопротивление ЛП и неразрезанным проводом. Подаем +12 В на катушку реле, а второй контакт подаем на отрицательный управляющий контакт сигнализации.

На видео показано, как выглядит обходчик иммобилайзера и как его установить:

Большинство производителей автомобилей оснащают свои автомобили стандартным электронным противоугонным устройством, известным как иммобилайзер.Иногда бывает, что мотор не включается. И тут нужен обходчик иммобилайзера.

Немного о иммобилайзере

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на бензине экономит 35000 рублей в год!

Как известно, завести автомобиль непросто; перед этим стоит проверить ключ в замке зажигания.Таким образом мы подключаем питание к оборудованию автомобиля и замыкаем цепь стартера двигателя. Стартер может повернуть двигатель, который, в свою очередь, запустится. Здесь все ясно, не нужно во все это так глубоко вникать. Точно так же включаем двигатель, смотрим, исправен ли он на большинстве автомобилей, например среди ВАЗ 2101 и ВАЗ 2116. Но много современных автомобилей, среди которых почти все немецкие машины; ВАЗ Приора, Гранта, Калина, Ларгус и многие иномарки — помимо механической защиты имеют ключ зажигания и дополнительную электронную защиту — иммобилайзер.

Иммобилайзер — это система безопасности автомобиля, которая останавливает запуск двигателя, при этом водитель может обойтись без оригинальных чип-ключей. Работает он следующим образом: при включении ключа зажигание подключается к замку, бортовой компьютер автомобиля начинает считывать код с чипа ключей. Если код автомобиля и код ключа совпадают, то бортовой компьютер дает возможность включить его, иначе запустить двигатель невозможно. Это означает, что если у вас под рукой нет оригинальных чип-ключей, современные ультрасовременные автомобили не смогут заводиться.

Рядовой обходчик штатных иммобилайзеров

Для реализации функций автоматического или дистанционного запуска двигателя используется специальная техника,
известная как «гусеничный ход с обычным иммобилайзером». В этой технике мы ставим чип, который был снят с запасных ключей или всего ключа. Кроме того, вы можете изготовить дубликат чипа ключа (его стоимость не превысит 3000 рублей) или оформить заказ на дополнительные ключи у официальных дилеров.

Обход иммобилайзера хранится глубоко в автомобиле и каким-то образом может быть подключен к автомобильной сигнализации и системам иммобилайзера автомобиля.Чип читается только при запуске, когда есть разрешение на автосигнализацию.

Гусеничный иммобилайзер без ключа

Этот вид техники появился совсем недавно, примерно в 2012 году. Суть их работы заключается в следующем: физическое наличие ключа для обхода штатных иммобилайзеров и эффективного включения двигателей? либо чип не нужен в салоне автомобиля. Координация с новейшими системами сигнализации происходит через безопасные закодированные интерфейсы, что позволяет сделать реализацию автозапуска на безопасном уровне.

Помимо собственного основного предназначения, благодаря этой методике на некоторых автомобилях можно реализовать «стандартный» тип дистанционного запуска, или, как говорят, «автозапуск со штатных ключей». Список транспортных средств, поддерживаемых транспортным средством, постоянно увеличивается.

Этот тип эмулятора работает на K-линии автомобилей категории VAG: Audi, Seat, Volkswagen, Skoda 1994-2001 с иммобилайзерами типа 1 и 2. Он может полностью имитировать работу штатных иммобилайзеров.Необходимо помнить, что установка эмулятора иммобилайзера снижает степень защищенности автомобиля.

Основное назначение эмулятора:

• замена вышедшего из строя блока оборудования;
• с чип-тюнингом, при смене ЭБУ;
• , когда вы потеряете ключ и вам нужно восстановить чип-ключ, это невозможно.

Способы обхода иммобилайзера

Многие компании оснащают свои автомобили стандартным электронным противоугонным устройством, которое называется иммобилайзером, сразу после выпуска с завода.В результате у техники в некоторых случаях оказывается ее проблема — некорректная работа или поломки в системе зажигания. В основном это становится причиной невозможности включения мотора.

Кроме того, что можно сделать, если был установлен автозапуск двигателя, но нельзя учесть полезные данные из-за встроенных иммобилайзеров. Как они обходят иммобилайзер, чтобы обеспечить возможность подключить сигнализацию и прогреть автомобиль утром, не покидая территорию дома заранее?

Есть несколько способов обойти штатный иммобилайзер.Далее перейдем к рассмотрению каждого из них, чтобы понять, какой из них подойдет вам лучше всего. Кроме того, любой обход иммобилайзера снижает безопасность автомобиля, поэтому перед использованием этой функции вам необходимо подумать о том, что для вас важно: комфортное вождение или безопасность автомобиля.

Использование дополнительного ключа

Это самый простой и недорогой способ, когда можно обойтись без приобретения дополнительного оборудования. Итак, вы можете отключить любую сигнализацию, даже такую, которая не имеет собственной блокировки для обхода, и все может работать нормально.

Подобный обходной путь может пригодиться для более современной модели автомобиля.

Самый популярный вариант такой «переделки» — это просто прикрепить или закрепить ключ под обшивкой панели, в том месте, где работают иммобилайзеры, чтобы его не было видно. Однако этот метод значительно снижает безопасность автомобиля.

Блокировка байпаса встроена в схему

Второй вариант — купить сигнализацию, в которой уже есть встроенная блокировка обхода иммобилайзера.Его можно подключить, если он получает сигнал от брелоков управления сигнализацией, что позволяет системе автоматически заводить автомобиль. Это наиболее эффективный способ обхода иммобилайзеров, позволяющий оставить безопасность автомобиля на достаточно высоком уровне.

Исключение иммобилайзера из схемы

Другой вариант рассматривается как раз с удалением иммобилайзеров из цепи зажигания. Этот метод не требует постоянного хранения ключа в салоне автомобиля, но также снижает безопасность.В этом варианте необходим опыт установки электрооборудования, чтобы некомпетентное вмешательство не навредило и не подвергло ваш автомобиль серьезным ремонтным работам.

Покупаем новый байпасный блок

И последний из способов — это докупка блока обхода иммобилайзера, который по функциональности способен на:

• имеют собственный пульт управления, с помощью которого сначала отключается иммобилайзер, а затем заводится автомобиль;
• просто дает возможность постоянно посылать сигнал на иммобилайзер, как ключ в салоне.

Рассмотрим основные недостатки обхода иммобилайзера:

1. при автозапуске, если оставить автомобиль включенным, может начаться самопроизвольное движение. Подобные случаи могут быть и с более старыми автомобилями, имеющими механическую коробку передач … Чтобы избежать таких случаев, нужно покупать сигнализацию, которая оснащена датчиком нейтрального положения рычагов переключения передач;
2. помните, что охранная сигнализация с дистанционным запуском двигателя снижает безопасность любого транспортного средства.Поэтому, если ваш автомобиль с выключенным иммобилайзером может быть угнан, у вас могут возникнуть трудности со страховой компанией, когда придет время выплатить страховку.

Необходимо помнить, что установка такой системы — очень сложная операция.

Водитель иммобилайзера без ключа Starline. Схема гусеничного

Иммобилайзеры — это устройства, которые устанавливаются в большинстве современных автомобилей. Основная их задача — прочитать код. Таким образом, устройство защищает систему от взлома.Однако при установке сигнализации водители сталкиваются с проблемами при запуске автомобиля.

Для решения этой проблемы существуют краулеры. На рынке представлено не так много компаний, которые их производят. Большинство моделей универсальны и подходят для многих марок автомобилей. Чтобы лучше понять роботов, вам нужно рассмотреть их устройство.

Simple Crawler Scheme

Стандартная схема гусеничного иммобилайзера включает автобус серии CA. Подключается в устройстве к модулю.Контроллеры в устройствах часто используют аналоговый тип. Также в схему обхода входит антенна. В некоторых случаях их два. Для подключения устройства используется провод. Многие модификации устанавливают коннекторы различных расширений для программного обеспечения. Непосредственно на модуле есть TV-порт. По системе защиты модели гусеничных машин очень разные. Блоки питания часто бывают встраиваемого типа.

Как сделать самому?

Иммобилайзер сделать своими руками довольно просто.Автобус в этом случае целесообразнее использовать серию СА. Для модели требуется двухканальный модуль. Контроллеры для гусеничных машин подходят аналог. Однако в некоторых конфигурациях используются рабочие. Далее, чтобы самому сделать иммобилайзер, понадобится антенна для передачи сигнала.

Для подключения прибора к блоку провод. В некоторых случаях устанавливается система отображения. Для этого требуется три светодиода. Они необходимы для подключения к модулю. Реле гусеничных тележек используются в серии RT.TV порт в свою очередь выделен маркировкой A25.

Модификация с автобусом CA

Автобусный вагон с автобусом CA подходит для большинства современных автомобилей. Модули для устройств этого типа используются двухканальные. Прямые контроллеры являются более распространенными аналоговыми. Минимально допустимая температура для моделей колеблется в районе -30 градусов. Мороза упомянутые устройства не боятся. Кроулер иммобилайзера подключается кабелями. Как правило, они имеют длину 1,5 метра. Таким образом, вы можете установить устройства под капотом или в салоне автомобиля.

В некоторых модификациях есть возможность параллельного подключения к цепи. Практически у всех гусениц предусмотрена система защиты от повышенной влажности. Купить в наше время модель с автобусом СА в магазине можно за 3500 рублей.

Гусеничные машины с шиной PAT

Гусеницы с шиной PAT изготавливаются только с контроллерами рабочего типа. Для некоторых моделей доступны системы индикаторов. Модули используются стандартно для двухканального типа. Модификации с двумя антеннами на рынке есть.Выход в представленных конфигурациях чаще всего используется трехконтактный. Разъемы для софта устанавливаются редко.

TV-портов серии A25. Модели с двумя реле доступны от производителей. Также важно отметить, что эти краулеры несовместимы со всеми системами безопасности. В этом плане модификации с шинами CA более предпочтительны. Купить устройство этого типа автовладелец можно по цене от 2500 руб.

Линейщик «Старлайн БП-02»

Указанный иммобилайзер без ключа Старлайн устанавливается с шиной СА.В этом случае модуль используется в двухканальном устройстве. Индикаторная система в модели отсутствует. Установка иммобилайзера производится только через сигнализацию. Антенны в данном случае две. Реле в гусеничном шасси напрямую используется серией RT. Блок питания модели построен по типу 3 В. Максимально допустимая температура — 40 градусов. У производителя есть система защиты краулера. Купить устройство можно в автомагазине за 3200 руб.

Модель «Старлайн БП-03»

Указанный иммобилайзер без ключа Старлайн от предыдущей модели отличается наличием двух реле.Также в представленной модификации есть разъем для подключения. Таким образом, можно обновить модуль. Антенна в приборе петлевая. Управление моделью осуществляется от автосигнализации.

Максимально допустимая температура гусеницы около 40 градусов. В мороз этот прибор можно использовать. Кабель в стандартной комплектации включает длину ровно 1,5 метра. Из-за компактных размеров данный иммобилайзер невозможно разместить без ключа Starline в салоне автомобиля.Стоит на сегодня в автомагазинах не дороже 3500 рублей.

Линейщик «Старлайн БП-05»

Указанный иммобилайзер без ключа Старлайн подходит для большинства марок автомобилей. В то же время он совместим с популярными системами сигнализации. Шина в данном случае используется серией CA, а модуль установлен двухканальным. Индикаторная система в модели отсутствует. Есть только одна антенна. Контроллер используется в гусеничном шасси аналогового типа. Код чипа считывается в автоматическом режиме.Отдельно стоит отметить качественную систему защиты. Купить иммобилайзер «Старлайн» можно за 3500 руб.

Модификация «Старлайн Пандора»

Указанный иммобилайзер без ключа изготовителем изготовлен с шиной PAT. В свою очередь модуль двухканального типа. Предусмотрен контроллер в корпусе корпуса. Также есть две антенны для приема сигнала. Провод используется достаточно длинный, поэтому подключать устройство к системе охранной сигнализации очень удобно. Для удаленного запуска автомобиля можно использовать указанный краулер.Защита от взлома предусмотрена стандартом. Реле в данном случае встроенного типа.

Коннектор для подключения модели к корпусу отсутствует. Также стоит отметить, что представленный краулер лишен системы индикации. Крепить эту модель можно на стяжку или саморезы. В целом корпус компактный и не страшны перепады температур. Возможность обновления модели в этом случае отсутствует. Выход представленного краулера трехконтактный. Максимально допустимая температура устройства 45 градусов.Питание оборудования доступно на 3 В. Режим бесперебойного пуска в этом случае есть. Также важно отметить, что этот гусеничный робот имеет систему защиты от импульсного шума. Однако следует учитывать высокую стоимость товара. Указанное устройство на рынке будет стоить около 4000 рублей.

Характеристики «Старлайн ДИ-3»

Этот краулер легко подключается к любой системе охранной сигнализации. Прежде всего, важно отметить наличие в нем разъема для обновления модуля.Шина в этом случае используется серией PAT. Непосредственно рядом с ним устанавливается контроллер, одноканального типа. Проблемы с приемом сигнала в устройстве бывают очень редко. Для этого производитель предоставляет рамочную антенну. Рядом с реле установлен центральный блок гусеницы.

TV-порт этой модели серии А25. Установлена ​​противовзломная система. Может использоваться для устройства дистанционного запуска автомобиля. Отдельно стоит отметить, что питание предусмотрено на 3 В.Минимально допустимая температура устройства находится на уровне -35 градусов. Система защиты от перегрузки работает в автоматическом режиме. Купить этого обходчика в автосалоне можно за 3500 рублей.

Параметры «Старлайн ДИ-4»

Указанный бесключевой иммобилайзер работает на шине серии PAT. Поддерживаются многие марки автомобильных систем, и нет необходимости обновлять модуль. В этом случае используется реле. Антенна рамочного типа стандартно устанавливается на шину. Система индикации в приборе не предусмотрена.Указанная гусеница крепится на винты. Некоторые устанавливают его в машину. Однако сразу стоит отметить, что прибор не боится перепадов температур. Для дистанционного запуска автомобиля он подходит как нельзя лучше. TV-порт в представленной конфигурации применяется серии A25.

Максимально допустимая температура 40 градусов. Предусмотрена поддержка параллельного подключения устройств. Управление моделью осуществляется напрямую через автосигнализацию. Минимально допустимая температура гусеницы -30 градусов.Система защиты от импульсного шума в этом случае недоступна. На стяжках представленное устройство под капотом закрепить нельзя. Стоит упомянуть эту модель в автомагазинах около 4 тысяч рублей.

Гусеничный «Старлайн Шерхан»

Бесключевой иммобилайзер изготовлен на базе автобуса СА. Модуль для него выбран двухканального типа. Реле стандартно устанавливается в серии RT, и проблемы с трансмиссией возникают редко. Для устройства предусмотрена функция временного отключения.

Минимально допустимая температура гусеницы -30 градусов. Также заслуживает внимания хорошая система защиты. Импульсный шум представленной модели не страшен. Указанный краулер поддерживается всеми известными системами сигнализации. Антенна в корпусе петлевого типа. Трехконтактный выход.

TV-порт в устройстве присутствует. У краулера есть режим непрерывного запуска. Эта модель крепится, как правило, под капотом к сигнализации автомобиля. Чаще всего для этого используют стяжки.Найти в автосалоне этот гусеничный трактор можно по цене от 3200 руб.

Оборудование АвтоОко24

Подробное описание

ARNAVI ESM-P — универсальный модульный двигатель дистанционного запуска, разработанный российскими программистами и инженерами.

Оборудование не требует использования внешних обходчиков штатного иммобилайзера, способно осуществлять временный бесключевой алгоритмический обход иммобилайзера по CAN-шине автомобиля в момент дистанционного запуска двигателя, не снижая эффективности работы штатных противоугонных систем.

Управление возможно с помощью штатного пульта ДУ, брелока любой сигнализации или GPS трекера АвтоОко24. При использовании модуля в системе АвтоОко24 управление осуществляется с помощью разработанных специализированных приложений для платформ Android и iOS. С помощью мобильного приложения АвтоОко24 можно не только отслеживать текущее местонахождение автомобиля, но и строить маршруты, а также контролировать другие параметры (напряжение аккумуляторной батареи автомобиля, температуру в салоне (или двигателя), обороты и общий пробег автомобиля). машина).

Также в мобильном приложении АвтоОко24 будет доступно отображение состояния открытого капота и дверей.

Система дистанционного запуска двигателя Arnavi ESM-P поддерживает широкий спектр автомобилей с дизельными и бензиновыми двигателями. Среди поддерживаемых брендов: Lexus, Mazda, Nissan, Reanult, Toyota и другие.

Модуль также может использоваться как модуль обхода иммобилайзера без ключа для всех автомобилей из списка поддержки при совместной работе с любой системой безопасности с дистанционным запуском.

Информацию о других поддерживаемых моделях автомобилей уточняйте у менеджеров компании.

Модуль также может быть установлен на любой автомобиль, не включенный в текущий список поддержки, при использовании классического ключа-обходчика для штатного иммобилайзера и подключении всех необходимых цепей на отдельных проводах без использования CAN-шины.

Lineman иммобилайзер пасина Starline kiyi. Гусеничный

Иммобилайзеры — намано кути вари куисва муне мотокари дзакаванда ано.Chinangwa chikuru chemusha bumbiro anoonekwa kuti kuverengwa. Сака, мудзиё инодзивирира хуронгва кубва нокупуца. Звисиней, кана кугадзва ватьяири араму незвинецо кана кутанга мотокари.

Кути вагадзирисе дамбудзико ири, краулеры кунэ. На непамушика хаваси макамбани акаванда кути куагадзира. Важинджи мхандо вари-чиндзя уйе акакодзера кути маванга мажинджи мота. Kuti tinzwisise zvakawanda Crawler, unofanira kufunga mudziyo wavo.

Схема nyore Crawler

Стандартный иммобилайзер Crawler redunhu rinosanganisira bhazi CA akatevedzana.Модуль Hwakabatana ari mudziyo kusvika. Контроллеры inowanzoshandiswa mano zvakadai analoginen. Uyewo Crawler redunhu kunosanganisira kanyanga. Mune zvimwe zviitiko, pane vaviri. Нокути мудзиё кусандисва вайя кубатана. okunatsiridza zhinji akagadzawo разъемы akasiyana Extensions nokuda software. Звакананга кубва модуль чинху ТВ пачитеши. Mupomerwi Hurongwa crawlers mhando zvakasiyana nokure. Мощность звидзидзо кажинджи анонярадза пакувара мхандо.

Как кути яко?

Ita lineman иммобилайзер nemaoko iri nyore.Автобус многоитико ичи звинокурудзирва кушандиса С.А. Nokuti muenzaniso zvinoda maviri mugero module mhando. Контроллеры nokuti walkers аналог якакодзера. Zvisinei, mune dzimwe конфигурации vachishandisa оператив. Уэзвэ, кути аво маоко лайнмен иммобилайзер ванофанира кува каньянга вокушандура чиратидзо.

Кубатанидза мудзиё кути адзикатидза вайя ири припаянный. Mune zvimwe zviitiko, vanoratidza gadziriro iri iiswe. Известия звука светодиодов по матату. Модуль ванофанира квакабатана кути.Атауре ходунки вакашандиса RT акатеведзана. TV-ari pachiteshi, akavapindurawo, anosarudzwa kubva A25 mavara.

Nadzurudzo pamwe CA bhazi

Lineman pamwe SA bhazi zvakakodzera motokari dzakawanda ano. Модули ари мано ичи мхандо аношандисва мавири-гвара. Контроллеры Zvakananga aya anonyanya analoginen. Минимальная zvinobvumidzwa tembiricha zvivezwa dzinodzengerera kumativi -30 инегуми. Фрост кутаурва мано хаваси кутья. Унобва Гусеничный иммобилайзер кубурикидза нетамбо.Кажинджи лопатка курэба 1,5 метра. Сака, мудзиё аногона куисва паси Худ кана мотокари.

Vamwe okunatsiridza akagovera mukana yakafanana riine redunhu. Цика кудзивирира мвандо куненгэ квосе лайнмен инопива. Кутенга нхаси чете CA wokuenzanisira bhazi muchitoro kunogona 3500 руб.

Пэт бхази памве краулеры

рабочий памве Пэт бхази акаита чете контролеры оперативный мхандо. куратидза хуронгва, дзимве мхандо звирипо. Модули vanoshandisa mureza maviri-mugero mhando.Модификации антенн куна maviri pamusika ikoko. Гохо конфигурации aimiririra munhu matatu kuwedzera kushandiswa. Коннекторы nokuti Software iiswe hariwanikwi.

ТВ звенгарава аношандисва А25 дзакатеведзана. Модели мбири реле вагадзири лопастной. Zvinokoshawo kuziva kuti crawlers izvi hahuenderani zvose kuchengeteka enyika. Panyaya iyi, zvakawanda vaifarira zvionerei nadzurudzo CA matai. Кутенга умхаре ичи мхандо кунгава муридзи мотокари ари мутенго 2500 руб.

Линейщик «Starline BP-02»

Akati Crawler pasina immobilizer kiyi Starline vakatasva SA bhazi.Panyaya iyi, iyo module rinoshandiswa nenzira mbiri-mugero mhando mudziyo. акаратида маитиро, muenzaniso kwete. Kugadzwa zviri Гусеничный иммобилайзер куноитика чете кубурикидза араму хуронгва. Антенны muchiitiko ichi, pane vaviri. Звакананга атауре Краулер иношандиса RT акатеведзана. Симба звитенгесва инопива муна муэнзанисо пакувара мхандо 3 V. Куноньяйса тембирича звинобвумидзва ндиё мадхигирии 40. Эзвинху дзивириро нокуда мугадзири ири Кроулер. Кутенга раанотаура мудзиё мотокари куногона 3200 руб.

Модель «Starline BP-03»

Akati lineman immobilizer pasina Starline kiyi kubva rapfuura womuenzaniso kunoratidzwa pamberi relay maviri. Разъем Pamberi okunatsiridza yakaiswa. Сака, звиноканисика, здесь кути дзифамбиране ячо модуль. Петля каньянга йайшандисва мудзиё мхандо. muenzaniso dzinodzorwa nemotokari Араму хуронгва.

Kufadza zvinobvumidzwa tembiricha iri Crawler iri kumativi 40 ingumi. Чандо акати мудзиё аногона кусандисва. Waya anouya mureza ane kureba 1.5 метров чайзво. Nokuda tsindirana kukura nzvimbo yacho lineman immobilizer pasina Starline kiyi inogona nokungwarira mukati motokari. Это anomira nhasi haasi anopfuura 3500 рублей ири мотокари.

Линейщик «Старлайн БП-05»

Акати Линейщик пасина Старлайн иммобилайзер чинокоша звакакодзера пьезвицига дзакаванда мота. Muchiitiko chino, kugarisana pamwe dzakakurumbira aramu hurongwa zvarinogovera. Серия вхири акашандисва ичи кана SA, модуль uye vaviri-Inzira iri iiswe.акаратида маитиро, muenzaniso kwete. Pane kanyanga mumwe chete. Контроллер Wakashandiswa Crawler pamusoro analoginen mhando. Чип для чтения yekubvuma rinoitwa kwaita. Tinofanirawo vanotaurawo unhu dziviriro hurongwa. Купить Гусеничный иммобилайзер «Старлайн» звиногонека 3500 руб.

Nadzurudzo «Starline Pandora»

Akati Crawler mugadziri pasina immobilizer kiyi zvinoitwa ne шина Пат. Uyewo, модуль вавири-читеши мхандо. Контроллер inopiwa muna Crawler muviri. Uyewo, плоско-крыльчатые антенны звивири хиратидзо кусарудза.Waya inoshandiswa rebei, saka kubatanidza mudziyo kuti aramu kwava nyore chaizvo. Для kure kutanga akati Crawler motokari angashandiswa. Кудзивирира кугура ринотипа мверо. Реле акашандисва кана ичи пакувара мхандо.

Коннектор nokuti muenzaniso pamusoro nyaya kwete. Zvinofanira kucherechedzwa kuti akapa lineman kunyimwa kuratidza hurongwa. Batanidza muenzaniso uyu anogona kuva pamusoro ukama kana винты. Мувири wose chiine netembiricha kuchinja haatyi. Kugona kuti dzifambirane muenzaniso hazvisi vasipo.Гохо кубва Ползун чаауя звитату. Куфадза звинобвумидзва мудзиё тембирича ири мадхигирии 45. Симба звитенгесва мидзиё инованика пана 3 V. Ups стартап муоти хазвиси. Zvinokoshawo kuziva kuti Crawler ino vakatasva hurongwa kudzivirira zvechivhurumukira ruzha. Звисиней, мунху анофанира куфунга рокумусоро мутенго квенхумби. Акати мудзиё ачаита мари мумусика муненге 4000 руб.

Особенности «Старлайн Ди-3»

Гусеничный ити чиногона куонеква чокуита черо араму хуронгва.Чекутанга звосе звакакоша кузива кути соединительный модуль кути дзифамбиране аиговера. Автобус многоитико ичи, дзакатеведзана Пат. Контроллер iri akagadzawo rakatevera zvakananga pazviri, rimwe chete-mugero mhando. Nezvinetso chiratidzo Kugamuchirwa ari mudziyo hadziwanzowaniki chaizvo. Нокути ичи петля каньянга инопива Ари Мугадзири. The nechepakati chinogumbura Crawler akatasva pedyo ataure.

TV chengarava muenzaniso uyu ane A25 akatevedzana. umbavha kuchengetedzwa gadziriro iri iiswe.Иногона кусандисва кумханья мотокари курэ мудзиё. Ога, звинонзи кузивиканва кути симба нерубациро анопива 3 В. Шома звинобвумидзва мудзиё тембирича ири -35 инегуми. zadzisa kudzivirirwa unoshanda otomatiki nzira. Купить лайнмена ий мотокари куногона 3500 руб.

Параметры «Старлайн Ди-4»

Акати обходной иммобилайзер без ключа ндичишанда акатеведзана Пат Бхази. Vazhinji mavanga motokari nyika inotsigira, uye kudiwa dzifambirane yacho module kwete. Реле акашандисва кана ичи сэнгува дзосе.Петля мхандо каньянга якаишва педйо муреза бхази. Ratidza wemuTesitamende midziyo isina inopiwa. Akatasva akati Гусеничные винты. Вамве nzvimbo yacho iri motokari. Звисиней, тинофанира пакарепо кузивиканва кути тембирича унотодонха мудзиё хаатйи. Для kure kutanga motokari kwezvatiri zvakakwana. TV chengarava mu конфигурации ichi rinoshandiswa A25 dzakatevedzana.

The kunonyanyisa tembiricha zvinobvumidzwa ndiyo madhigirii 40. Kutsigira neiyi mudziyo подключения inopiwa. Zvakananga wokuenzanisira utariri kunoitika kuburikidza zvichikurukura hurongwa mumotokari.Гусеничный Минимум тембирича звинобвумидзва ири -30 инегуми. Защита маитиро памусоро звечивхурумукира Меремхере ии васипо. Tie akateerera pasi Hood pamusoro chiridzwa hakushandi kugadzira. Zvinofanira raanotaura motokari womuenzaniso anenge 4 zviuru. Kwiza nechekuzasi.

Линейщик «Старлайн Шерхан»

Линейщик Izvi без ключа иммобилайзер chinoitwa pachishandiswa ari SA Автобус. Модуль нокути аканхонга мавири-мугеро мхандо. Ataure mureza hwakagadzwa PT series, uye matambudziko kutapurirwa hadziwanzowaniki.mbeveve basa iri riri mudziyo.

Сёма бвумидзва тембирича ири Краулер акаензана -30 инегуми. Uyewo chaikoshawo wakanaka kuchengeteka hurongwa. Zvechivhurumukira nomubvumo akapa muenzaniso hakusi vanotyisa. Тиноцигира чайо лайнмен звосе анозивиканва араму еньика. Каньянга му дзимба, аси петля мхандо. Zvipirei zvitatu.

TV-muPort Ари Мудзиё Ири. Поднимает стартап muoti ari Crawler imomo.
