Люфт в рулевом управлении: что это такое, каким инструментом проверяется люфт рулевого колеса или колонки, допустимая норма свободного хода
что это такое, каким инструментом проверяется люфт рулевого колеса или колонки, допустимая норма свободного хода
Автомобиль — это не только средство передвижения, но и механизм, который может подвергать опасности человеческую жизнь. Частое использование изнашивает детали авто и вызывает их неисправность. Из этой статьи вы узнаете о люфте руля и как его убрать, причинах возникновения и о том, как его замерить. Также станет понятно, какое значение люфта может допускаться.
Что такое люфт рулевого управления
Люфт в переводе с немецкого означает «воздух». Это выражение используется для обозначения свободного хода. На практике в деталях и элементах образуется щель между сопряжёнными частями рулевой системы, которая со временем может увеличиваться. Определить люфт можно градусом поворота в определённых элементах управления. В идеально исправном состоянии степень действия не должна сопровождаться изменениями.

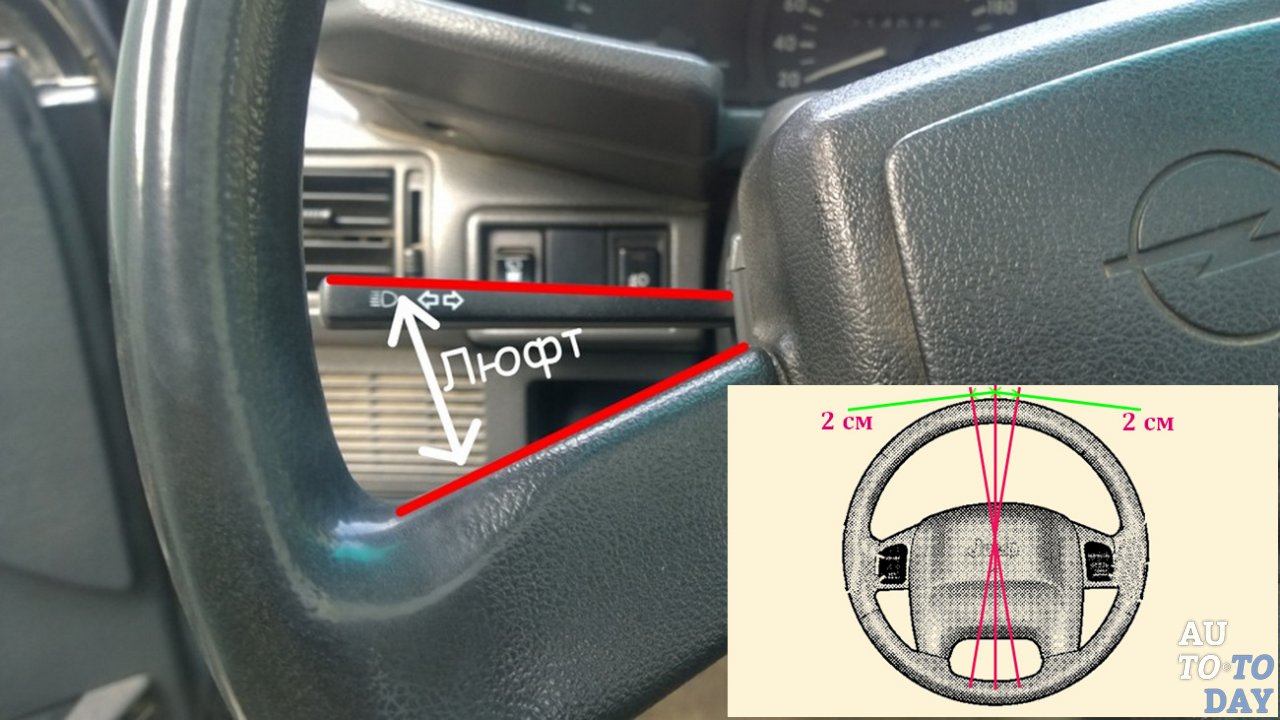

Допустимый люфт рулевого колеса
Опытный водитель знает, что уровень воздействия на механизм рулевого управления напрямую зависит от амплитуды люфта. Чем выше его градус, тем больше усилий необходимо приложить.
Знаете ли вы? Камилла дю Гас — первая женщина-гонщица. В 1901 году она приняла участие в автогонке на скорость по маршруту Париж-Берлин.
В сумме люфт не должен переходить отметку в 10° у легковых машин, у автобусов — 20°, у грузовых автомобилей — 25°.

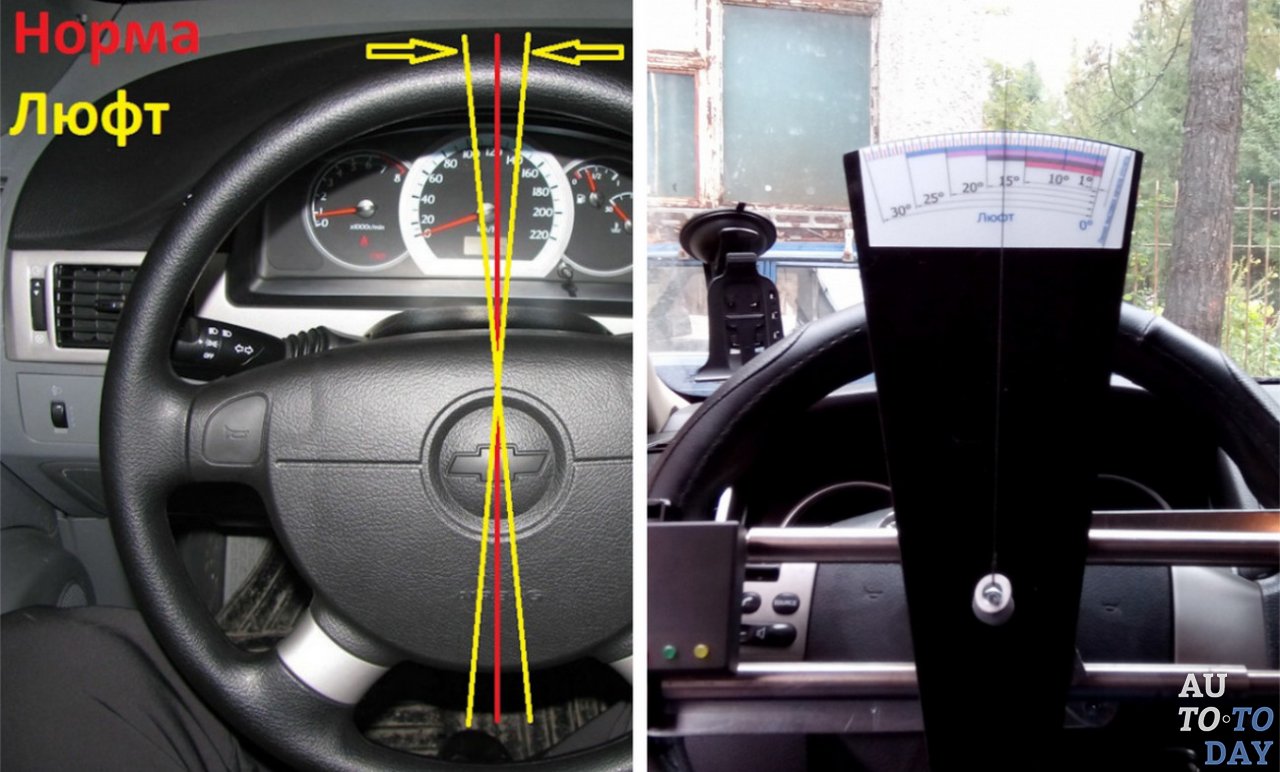

Каким инструментом проверяется
Люфтомер — инструмент, который определяет величину люфта. Существует электронный и механический. Выбирать, каким лучше пользоваться, только вам, ведь всё зависит от удобства в использовании, хотя предназначение у них одно. Работа прибора заключается в измерении максимального суммарного люфта датчиком угла с отсечкой начала и конца отсчёта по его сигналам о начале поворота рулевого колеса.
Как проверить
Когда управление автомобилем даёт явные признаки неполадок, то причину стоит искать в свободном движении руля, оно может превышать допустимые нормы. Машина перестаёт работать с вами в тандеме, либо реагирует, но поздно. Важно отметить, что если регулируя рулевой механизм, устранить увеличившийся ход не удаётся, то авто нельзя использовать.
Возможно, истёк срок эксплуатации крепления механизма руля, маятникового рычага или же рулевых тяг. Предельной нормой люфта для руля, наружный диаметр которого равен 400 мм, будет 17 мм — превышение этого значения считается отклонением.
Рекомендуем для прочтения:Возможные причины люфта и их диагностика
Выделяют следующие причины появления люфта:
- Из-за ослабевания гайки крепление руля стало более свободным.
- Ослабились регулировочные тяги, которые предназначены для регулировки схождения колёс автомобиля.
- Механизм, который соединяет рулевую систему и присоединяется к кузову, ослабляется, либо происходит просадка прокладок между конструкцией и кузовом.
- Наружные наконечники тяг сильно износились, увеличивая амортизацию средства передвижения.
Практически каждый автолюбитель может самостоятельно выяснить причины возникновения люфта, придерживаясь определённого алгоритма. Для этого достаточно обладать некоторыми знаниями или обратиться в специализированный автосервис
При выключенном двигателе
С целью определения неисправности при выключенном двигателе, необходимо провести диагностику:
- Автомобиль следует разместить на ровной местности, чтобы колёса были направлены прямо.
- Поворачивая рулевое колесо постепенно в разные стороны, следует проверять все узлы данной системы. Для этого рекомендуется пригласить помощника. Вы почувствуете вибрацию в неисправных узлах во время движений рулём.
Важно! Если колёса установлены прямо, а спицы руля расположены не горизонтально, это является признаком нарушения регулировки колёс. Также это может говорить о наличии дефектов в рулевом управлении или подвеске.
При движении
Во время движения необходимо прислушаться к работе деталей рулевого управления и оценить наличие посторонних вибраций
При торможении
Во время торможения авто не должно происходить никаких лишних движений. Если будет слышен посторонний звук, возможны неисправности с тормозными колодками. Также машина может не своевременно среагировать на нажатую педаль тормоза или тормозить рывками — всё дело в тормозных дисках.
Как устранить люфт
Отрегулировать управление не сложно, для этого не требуется большая разновидность инструментов. Потребуется лишь простой набор принадлежностей, которые помогут выполнить настройку элементов крепления.
В рулевой колонке
Когда люфтомер показывает в колонке нежелательный результат, рекомендуется попробовать отрегулировать винты на карданных шарнирах. Всё это расположено на рулевом валу. Найдите винт регулировки и установите предельное значение. После выполните повторную проверку, и если свободный ход всё ещё высокий, то проблема не в этом.
Знаете ли вы? Ещё в 1920-х годах большинство автомобилей в США (около 40%) ездило на электричестве. Но поскольку устранение их основных недостатков, таких как невысокая мощность, в те времена оказалось невыполнимой задачей, бензиновые автомашины быстро вытеснили электрические.
Высокие параметры люфтомера свидетельствуют о том, что необходимо отрегулировать шарниры тяг. Эта процедура не из лёгких, так как потребуется домкрат, смотровая яма или эстакада. Если окажется, что шарниры расхлёстаны, следует подтянуть их крепления. Также проверьте натяжение рулевых тяг.
Видео: Устранение люфта руля
Рулевого колеса
Ниже рассмотрен алгоритм действий, предназначенных для повышения безопасности вождения.
Важно! Запрещается сильно затягивать регулировочный болт. При повышенном трении самостабилизация передних колёс во время движения практически отсутствует и автомобиль постоянно отклоняется от траектории движения.
Инструкция, как устранять неисправность:
- Колёса необходимо установить в положении прямо и проверить уровень масла в редукторе.
- Снять винт регулировки рулевого колеса от защитного колпачка.
- Ослабить гайку, пока не получится поднять стопорную шайбу.
- Быстро повернуть руль влево и вправо под углом около 10°, одновременно регулируя винт шлицевой отвёрткой, пока люфт не примет допустимые параметры. При этом важно сильно не перетянуть его.
- После этого следует затянуть гайку, придерживая винт от прокручивания.
Теперь вы знаете об основных причинах, которые могут привести к возникновению люфта. Достаточно важно приложить усилие и оперативно исправить неполадку, т. к. она напрямую влияет на безопасность во время движения. Чтобы разрешить эту проблему, следует провести диагностику и обратиться за помощью в специализированное СТО.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Чем опасен люфт в рулевой рейке
Одной из причин возникновения посторонних шумов или стука в приводе управления автомобилем является образовавшийся люфт в рулевой рейке. Если применить этот термин к рулевому управлению, то он будет означать угол поворота руля, не изменяющий направление движения автомобиля.
Чтобы устранить неисправность, ее нужно правильно диагностировать. Появление люфта в механизме управления автомобилем не определяется «на глаз». Но первые признаки заметит только сам водитель авто, а именно:
- Стук в рулевом приводе при проезде неровностей;
- Хруст при повороте колес;
- При отпущенном руле автомобиль не держит заданное направление;
- Появление вибраций при движении;
- Щелкает в руле во время смены направления;
- Произвольные маневры автомобиля, не зависящие от положения руля.
Во время диагностики детально рассматривают весь механизм и выявляют наиболее слабые узлы. Причин возникновения очень много, но сводятся они к одному – это появление неисправности во взаимодействии элементов привода управления, например:
- Износ зубьев шестерни или зубчатой рейки;
- Неисправности элементов ходовой — рулевых тяг, наконечников, ступичных подшипников;
- Сильно протянутая рейка;
- Несвоевременная замена жидкости в гидравлике;
- Износ зацепления зубчатой планки и «червяка» и др.
Иногда для диагностики люфта используют специальный прибор – люфтомер. С помощью него можно выявить проблему еще до появления симптомов. Если параметры, показанные на приборе, превышают нормальные, то он подлежит устранению. В правилах дорожного движения приведены нормы люфта для всех типов транспортных средств.
Чаще всего проблема выявляется слишком поздно, а это грозит полной заменой всего механизма. Слишком низкий показатель зазора плохо сказывается на комфорте управления автомобилем. И самая главная опасность – потеря контроля над автомобилем. При сильном зазоре приходится постоянно крутить руль, чтобы направить машину в нужное положение, т.е. «ловить» ее.
Небольшие отклонения от нормы можно регулировать и самостоятельно, но конструктивные особенности некоторых автомобилей предполагают только качественное обслуживание в специализированном автосервисе. Одним из таких сервисов в Москве является компания «Вольтаж-Ремонт реек».
Диагностика и ремонт
Для точного диагностирования понадобятся специальные стенды и опытный мастер. Стоимость ремонта или цена новой детали достаточно высоки, поэтому важно при диагностике важно не спутать банальные проблемы ходовой части авто с неисправностью рулевого механизма. Сколько стоит диагностика и ремонт рулевой рейки, подскажут консультанты нашего автосервиса всего лишь после одного звонка нам.
Измерение люфта рулевого управления
08.02.2015
Получить консультацию по проблеме измерения люфта рулевого управления можно по телефону +7 812 409-37-98 или написать запрос на эл.почту [email protected]Время работы специалиста с 09:00 до 20:00
Наша компания поставляет Люфтомер ИСЛ-М и ИСЛ-401М
ИЗМЕРЕНИЕ ЛЮФТА РУЛЕВОГО УПРАВЛЕНИЯ (ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ):
С января 2015 года участились случаи проверки люфта рулевого управления грузового и легкового автотранспорта, экипажи ГИБДД, являющиеся передвижными лабораториями, останавливают автотранспорт и проводят проверку люфта рулевого колеса. В практическом значении это выглядит как навешивание (установку) на рулевое колесо захвата с измерительным блоком и прислонением к колесу датчика движения колеса, как правило, применяют Люфтомер ИСЛ-М или его аналоги, этот же прибор используется при проведении техосмотра, принцип действия прибора основан на измерении угла поворота рулевого колеса АТС посредством преобразования сигнала гироскопического датчика угла поворота, в интервале срабатываний индуктивного датчика движения управляемых колес при выборе люфта рулевого управления в обоих направлениях вращения руля. В 2016 году проблема остановки автотранспорта экипажами ГИБДД для замера люфта руля коснулась уже и автобусов.
С точки зрения юридической силы, все правомерно, инспектор проходит обучение работе с прибором и получает подтверждающий документ. Выдается предписание на выездной контроль
Проведя множество замеров люфта у различных грузовых автомобилей, сбор информации по проблеме в целом и неоднократно «выручая» авто со штрафстоянки, можем выдать следующие рекомендации:
— Замерить реальный люфт: датчик на колесо справа, медленный и плавный поворот руля, как указано в выдержке из «Описания типа средства измерений» Замерить по методике ГИБДД: датчик на колесо справа, руль крутим быстро, такой метод дает + 6-8° и будет понятно, что покажет прибор у сотрудника ГИБДД если остановит для проверки. Можно взять прибор в ремзону (автосервис) определить поэлементного люфт каждого из узлов рулевого управления (датчик на колесо у ИСЛ-М магнитный, срабатывает на металл). После ремонта контрольные замеры.
— Поскольку есть мнение, что ГИБДД часто используют перекалиброванные приборы (показывают в плюс до 15°), вероятность оказаться на штрафстоянке велика, тогда едем с люфтомером и оригиналами паспорта, инструкции, свидетельства о поверке (дата и штамп метролога в паспорте или отдельный документ), на штрафстоянку делать замер. Если люфта реально нет, запрашиваем в ГИБДД выделение инспектора для повторного замера (если есть на территории инспектор, озадачить его сразу), мерить 3 раза, итог будет по среднему люфту, руль крутить плавно, далее написав бумагу об «устранение люфта на месте» уехать своим ходом (в противном случае эвакуатор или жесткая сцепка). Ввиду того, что на штрафстоянке, как правило, нет асфальта, рекомендуется возить в кузове куски (листы) железа или фанеры, (нужна любая ровная, твердая поверхность) чтобы наехать на них передними колесами и замерить, замер на такой поверхности нельзя считать истинным, но в инструкции про асфальт ничего не написано.
— Водителей ознакомить с инструкцией по эксплуатации (паспортом) люфтомера ИСЛ-М и инструкцией по эксплуатации (паспортом) люфтомера ИСЛ-401М и обратить их внимание на следующие моменты при замере инспекторами на трассе:
Каждый прибор в данном случае является средством измерения, необходимо проверить (попросить инспектора показать документы) метрологическую поверку в паспорте (может быть отдельный лист свидетельства), сверить заводской номер на приборе и в паспорте (свидетельстве), межповерочный интервал 1 год. Во время работы инспектора проследить за его действиями, стоит обратить внимание на три важных пункта в руководстве по эксплуатации к ИСЛ-М, а именно п. 2.3.6 «Плавно повернуть рулевое колесо против часовой стрелки….» «Далее необходимо плавно повернуть рулевое колесо по часовой…», ключевым является слово «плавно». Пункт 2.2.2.3 «Управляемые колеса должны быть приведены в положение, примерно соответствующее прямолинейному движению и должны находиться на сухой, ровной горизонтальной твердой поверхности. Двигатель АТС, оборудованного усилителем рулевого управления (ГУР) должен работать.» Зимой пункт 1.1.1.4 «температура окружающей среды должна быть в приделах от минус 10°С до +40°С». Инспектор при составлении протокола вписывает в него свидетелей, так вот важно, чтобы данные свидетели не просто расписались в бумажке, а реально видели что показал прибор, тем более это должен видеть сам водитель. Чтобы водители имели представление как правильно пользоваться люфтомером, ознакомить с выдержкой из «Описания типа средства измерения ИСЛ-М»
Справочно выдержка из Требований к рулевому управлению согласно ГОСТ Р 51709-2001
Изменение усилия при повороте рулевого колеса должно быть плавным во всем диапазоне угла его поворота.
Самопроизвольный поворот рулевого колеса с усилителем рулевого управления от нейтрального положения при неподвижном состоянии АТС и работающем двигателе не допускается.
Суммарный люфт в рулевом управлении не должен превышать предельных значений, указанных изготовителем АТС в эксплуатационной документации, или, если такие значения изготовителем не указаны, следующих предельных допустимых значений:
— легковые автомобили и созданные на базе их агрегатов грузовые или и автобусы . ..10°
— автобусы… 20°
— грузовые автомобили…25°
Вниманию владельцев автомобилей типа ГАЗЕЛЬ, конструктивно у Ваших автомобилей люфт до 20-25°, это прописано в документации к автомобилям, часто инспектора замеряют как по категории M1 N1, где люфт не должен превышать 10% и это не правомерно. Скачайте документ «Справка Газель» и ознакомьтесь.
5 признаков, что с рулем у вас что-то не то… — журнал За рулем
Шумы, стуки, люфт — когда стоит начинать беспокоиться? Всегда!
Материалы по теме
Рулевое управление — одна из самых ответственных и самых технически сложных систем автомобиля. Любая неисправность может оказаться фатальной, поэтому важно знать, по каким признакам определить проблему и как ее решить.
Шумы, изменение в ощущениях при манипуляциях с рулем, стуки — о неисправностях в системе рулевого управления могут говорить многие признаки, отмечают специалисты компании Bosch. Рулевая система и ее компоненты в силу своей сложности, как правило, подлежат не ремонту, а замене. Собственными силами в таких ситуациях не справиться. Поэтому нужно обращаться за помощью на квалифицированные СТО, но перед тем как туда отправляться, лучше заранее сформулировать, какие именно неполадки вас беспокоят.
Стоит очень насторожиться, если слышите/видите:
- стуки и биение в рулевом управлении и на рулевом колесе
- увеличение люфта (то есть холостого движения) рулевого колеса
- увеличение усилия, необходимого для вращения рулевого колеса
- шум в гидроусилителе рулевого управления
- подтекание рабочей жидкости.
Проблема 1. Стуки
Стуки и настораживающие звуки при повороте рулевого колеса (особенно при резких поворотах на небольшой скорости, во время парковки и т. д.), могут говорить о проблемах в гидроусилителе: низком уровне рабочей жидкости, разбалансировке, износе приводного ремня насоса системы рулевого управления, протечках и падении давления в системе. Как наконечники, так и тяги в рулевой системе со временем изнашиваются, давая люфт. В результате во время поворота машины при движении появляются скрипы и стуки. И если рабочую жидкость можно просто долить, то остальные проблемы потребуют серьезного ремонта.
Проблема 2. Люфт
Увеличение люфта рулевого колеса может говорить как о недостатке рабочей жидкости в системе гидроусилителя руля, так и об износе или поломке опор подшипников, рулевых тяг и рулевой рейки или ее крепления.
Проблема 3. Усилие
Увеличение усилия, необходимого для вращения рулевого колеса, обычно возникает в результате недостаточного уровня рабочей жидкости в системе гидроусилителя руля (гидроусилителю просто нечем «помочь» водителю). Однако есть и другие причины: ослабление или износ приводного ремня насоса рулевой системы, протечки в системе гидроусилителя рулевой системы, поломка креплений рулевой рейки.
Системы рулевого управления рассчитаны на работу в течение всего срока службы транспортного средства. Некоторые компоненты (например, рулевые тяги) могут заменяться по мере износа, однако бывают ситуации (например, последствия ДТП и неправильная эксплуатация), когда замене подлежит вся рулевая система целиком.
Фото: Depositphotos
в чем причина и что делать? Что нужно предпринять
Каждый автомобилист прекрасно понимает, насколько важно поддерживать в исправном состоянии, так как в противном случае неизбежно попадание в ДТП. Люфт в рулевом управлении – одна из самых распространенных неисправностей, которая может иметь место не только у старых авто, но и у новых. При появлении этой поломки стоит немедленно принять меры для ее устранения. Если этого не сделать и продолжить эксплуатацию машины, то с каждым разом будет все сложнее рассчитывать траекторию ее смещения на этапе прохождения маневров.
Подробно о люфтах механизма управления
Чтобы в полной мере понять, как именно работает и благодаря чему образуется суммарный люфт, нужно немного вникнуть в то, как устроена рулевая система. Если рассматривать этот вопрос с технической стороны, то описать ситуацию можно так. Для передачи на используются тяги и шток, который фиксируется изначально неплотно, но зазор для каждого авто строго регламентирован.
Зазор этот нужен для того, чтобы все трущиеся детали не изнашивались преждевременно. При его присутствии будет возможность поддерживать зацепление, но детали не будут полностью соприкасаться со шлицами.
Как диагностировать неисправность?
Если сесть за руль и попробовать провернуть руль, то будет свободный ход в обе стороны, но незначительный. То есть сначала рулевое колесо провернется без усилий и только потом будет отклик на колеса. Минимальный люфт должен присутствовать у каждого автомобиля, поэтому не стоит пугаться того, что в вашей новой машине он присутствует.
Такое устройство позволяет существенно продлить эксплуатационный срок транспортного средства. В ходе интенсивной эксплуатации автомобиля суммарный люфт в рулевом управлении будет постепенно увеличиваться, пока не достигнет критических показателей. Такое явление будет заметно по замедленной реакции машины на поворот рулевого колеса. Когда автолюбитель своевременно не обращает внимания на этот нюанс, то в итоге может столкнуться с дорогим ремонтом системы, а в противном случае имеется вероятность стать угрозой безопасности передвижения в потоке.
Что приводит к появлению чрезмерного люфта?
Как бы там ни было, причину люфта следует искать именно в системе рулевого управления. На начальном этапе следует оценить состояние рулевых тяг и их наконечников. Именно последние чаще остальных выходят из строя при эксплуатации автомобиля под большими нагрузками. Если у машины давно не производилась замена , то именно это и может послужить причиной увеличения свободного хода рулевого колеса.
Также увеличенный люфт может появиться практически сразу после проведения ремонтных работ для восстановления работоспособности подвески. Если механики не затянут должным образом гайку ступицы, то рулевая система уже точно не будет работать должным образом.
Чрезмерный люфт руля может быть спровоцирован выходом из строя шаровых опор. Такое же явление возникает и когда сильно перетягивается . Порой просто достаточно осуществить замену гидравлического масла. Эта процедура довольно проста и способна устранить возникшую неисправность.
В любом случае неисправность будет всегда крыться именно в системе управления. Чтобы выявить ее нужно детально диагностировать все детали и только после этого принимать решение о замене тех или иных узлов.
Признаки увеличенного люфта
Если во время езды на машине вы стали замечать, что она стала терять чувствительность к вашим усилиям на руль, то пора ехать в автосервис, дабы квалифицированные механики смогли определить, что именно привело к появлению такого эффекта. В среднем свободный ход руля не должен превышать тридцати миллиметров. Если имеются какие-то отклонения, то следует немедленно заняться ремонтом своей машины.
Существуют специальные приборы, посредством которых можно замерить отклонения от заявленной производителем нормы. Примечательно, что если своевременно обратить внимание на неисправность и посетить автосервис, то не придется обременять себя дорогостоящим ремонтом системы управления.
Подводим итоги
Если вы заметили, что свободный ход рулевого колеса стал больше, чем был, то не стоит игнорировать это событие. Незамедлительно проверьте состояние передней подвески и рулевого механизма или же обратитесь в ближайший автосервис. Не стоит ездить с такой поломкой, так как это может привести к провоцированию ДТП, а последствия могут быть фатальными. Стоимость диагностики этой системы управления доступна для каждого, а детали, которые чаще всего требуют замены, также недорогие.
Рулевое управление — неотъемлемая часть любого автомобиля. Благодаря этому узлу транспортное средство может менять направление траектории движения. Система состоит из множества элементов. Главная составляющая — это Люфт ее недопустим. О неисправностях и признаках поломки данного механизма — далее в нашей статье.
Характеристика
Рулевое управление выполняет несколько функций:
- Увеличивает усилия, что прилагаются к рулю.
- Передает вращательный момент на колеса через привод.
- Производит самостоятельный возврат руля в нейтральное положение.

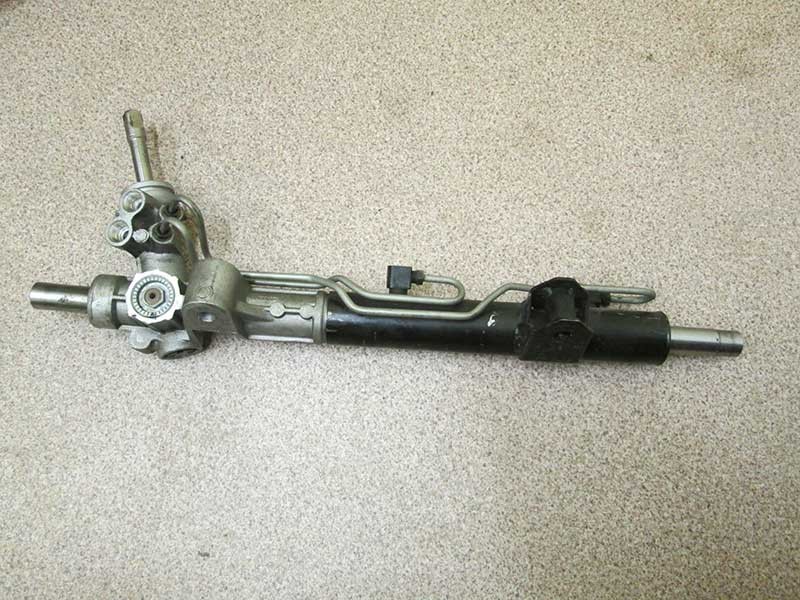

Главная составляющая данного механизма — это редуктор. Он имеет свое передаточное число (у каждого автомобиля этот параметр разный). На данный момент используется реечный Ранее производителями использовался червячный и винтовой узел.
Почему рейка так популярна? Данный механизм отличается простым устройством и высоким КПД. Благодаря конструктивным особенностям, может устанавливаться на автомобили с передним и а также на машины с независимой подвеской.
Признаки неисправности
Как определить, что вышла из строя Люфт — не единственный признак. Так, при повороте руля водитель прикладывает больше усилий, чем требуется. Конечно, здесь есть свои нюансы (ведь различают приводы с усилителем и без). Так, на с гидравлическим приводом вы заметите характерный гул насоса. Иногда это сопровождается утечкой рабочей жидкости из бачка. Что касается механических приводов, звук поворота останется прежним. Однако руль станет заметно более тугим. Это первый признак того, что вышла из строя рулевая рейка. Люфт при вращении колес может возникать на обоих типах привода — механическом и гидравлическом. Еще одна причина — течь сальника рейки. В этом случае на узле будут видны характерные потеки, как на фото ниже.
Это говорит о том, что механизм привода пришел в негодность. Проблема решается установкой нового сальника/пыльника либо заменой элемента в сборе.
Почему образуется люфт?
В большинстве случаев эта проблема связана с состоянием дорожного покрытия. Ведь каждую неровность на себя принимает не только подвеска, но и рулевой механизм. Так, при частой езде по ямам наблюдается люфт вала рулевой рейки. Многое зависит и от стиля вождения. Чтобы максимально сберечь рейку, нужно хорошо оттормаживаться перед ямами. Но и это не дает гарантию на то, что вскоре не появится люфт. Езда через бетонные стыки и другие неровности просто гробят рейку. Нагрузка на редуктор возрастает в десятки раз. Спустя 10-15 лет на автомобиле появляются проблемы с рулевым управлением. Кстати, по достижении этого срока зарубежные автопроизводители рекомендуют менять рейку. Но проблема в том, что найти новую деталь на такой старый автомобиль очень трудно. А ремкомплекты не всегда спасают. Как устранить люфт в рулевой рейке? Один из верных способов — это так называемая подтяжка рулевого механизма. Конечно, ресурс редуктора от этого не увеличится. Однако на некоторое время вы можете забыть о постоянных дёрганьях руля и ездить с комфортом.
Какова норма
Производителями заложен стандарт, при котором люфт считается нормальным. Так, этот показатель составляет не больше десяти градусов. Измерить это можно на СТО, при помощи люфтометра. Данный инструмент представлен на фото ниже.
Устройство устанавливается на руль и на колеса.
При их вращении определяется свободный зазор. Если он выше нормы (то есть больше десяти градусов), требуется регулировка люфта рулевой рейки. Эту операцию, в отличие от замеров, можно сделать своими руками. Ниже мы рассмотрим, как это сделать.
Как подтягивается рулевая рейка?
Люфт, который выше нормы, можно снизить путем регулировки редукторного механизма. Для этого подтягивают соответствующий винт. Он находится в торцевой крышке рейки. Для удобства используйте яму или эстакаду. В крайнем случае можно воспользоваться домкратом (в любом случае нам нужен доступ к рейке снизу автомобиля). Так, выставляем ровно передние колеса и приступаем к подтяжке.
Предварительно делаем метку и снимаем контргайку. Ключом на 18 поджимается рулевая рейка. Люфт должен постепенно уменьшаться. Важно не делать резких движений. Сперва закручиваем болт на 15-20 градусов. Проверяем реакцию руля. Если результат не удовлетворил, повторяем процедуру еще раз. В идеале после затяжки нужно произвести пробный заезд. Стук рейки должен пропасть, а при повороте руль должен легко возвращаться на свое место.
Подводные камни
С какими проблемами автомобилист может столкнуться, производя операции по подтяжке рулевого механизма? Первое — это угол поворота. Чем сильнее затянута рейка, тем меньше градус поворота передних колес. Соответственно, снижается маневренность автомобиля. Второй момент — это усилия, прилагаемые на вращение руля. Чем сильнее закручивается гайка, тем туже руль. Особенно это заметно на автомобилях с механическим типом привода (это отечественные «десятки», «тренашки» и иномарки начала 90-х годов). Что касается машин с гидроусилителем, здесь нагрузка возрастает на насос. Внутри системы увеличится давление жидкости. Возможно, потечет шланг или манжеты. Если вы чувствуете, что руль стал сильно тугим и слабо возвращается в нейтральное положение, необходимо ослабить гайку. Ездить на сильно затянутой рейке не рекомендуется. Это повлечет за собой износ ряда других элементов.
Эффективно ли?
Статистика говорит, что затяжка редуктора рулевой рейки действительно помогает убрать люфт. Однако в 20 процентах случаев проблема на этом не решается. Прежде всего это связано с большим износом самой передаточной пары привода.
Это зубчатая рейка и шестерни. Также причины люфта могут заключаться в износе шарниров рулевых тяг либо в ослабленном креплении рулевой сошки. Поэтому не всегда настройка рейки дает эффективный результат. Так, при наличии подобных симптомов специалисты рекомендуют проверить состояние узлов передней подвески. Не должно быть люфта на рулевых тягах, шаровой опоре и рычагах подвески. Заодно рекомендуется проверить амортизатор. Его шток должен исправно ходить. На подвеске типа «МакФерсон» его замена усложняется тем, что элемент идет в сборе с пружиной. Для ее демонтажа используется специальный пресс.
Заключение
Итак, мы выяснили, как убрать люфт в рулевой рейке, почему он возникает и какие есть подводные камни регулировки. Данный механизм напрямую влияет на безопасность движения. Поэтому при выявлении неисправности не стоит откладывать ремонт или регулировку рулевой рейки.
Если во время движения на своем автомобиле вы начали отмечать такие неприятные явления, как стуки, излишнюю вибрацию, самопроизвольное отклонение от траектории, это может быть причиной возникающего люфта в рулевом управлении. По правилам дорожного движения, суммарный люфт исправного автомобиля не должен превышать 10 градусов. Но и меньшие значения создают уже определенные неудобства и дискомфорт. Даже самый маленький люфт имеет тенденцию перерасти в большой. Согласитесь, ненормально, когда на практически ровной дороге приходится постоянно поворачивать рулевое колесо влево-вправо. При большом люфте это уже называется «ловить дорогу».
Причины люфта и способы обнаружения
Основных причин появления люфта в рулевом управлении можно выделить четыре. Возникают они в результате износа деталей в процессе длительной эксплуатации автомобиля. Так, например, со временем в шарнирах рулевых тяг передних колес образуются и увеличиваются зазоры. Их наличие и величину можно определить визуально или тактильно, прощупывая пальцами детали, которые этими шарнирами соединяются. При этом кто-то должен резко прокручивать руль , то вправо. Обе детали должны перемещаться синхронно. В одиночку проверить, перемещая рулевую тягу в продольном направлении. Люфта нет, если она перемещается вместе с сошкой. При наличии даже небольшого зазора шарнир необходимо заменить.
Вторая причина – повышенный износ или разрегулирование зацепление ролика и «червяка». При резких поворотах руля в рулевом механизме прослушивается стук. Также дефект обнаруживается при покачивании руками сошки рулевого привода. Действия: регулировать или замена деталей.
Стук и скрип при поворачивании колес, а также при покачивании маятникового рычага вверх-вниз говорят об износе втулок или оси этого самого маятникового рычага. Попробуйте гайку на оси. Изношенные детали требуют замены.
Наконец, четвертая причина – ослабло крепление кронштейна маятникового рычага или картера. Вам необходимо просто подтянуть соответствующие гайки и болты.
Остается добавить, что при правильной эксплуатации автомобиля и ухода за элементами рулевого управления: периодической смазке, своевременном обнаружении дефектов и устранении появляющегося люфта – все механизмы прослужат долго и не потребуют непредвиденных расходов по их замене.
Когда во время контрольного осмотра машины выявляется неравномерный износ протектора покрышки колеса, то причин подобного нарушения, как правило, существует не менее двух. Первая из них: разница давления в шинах. Вторая: образования люфта в креплениях колеса.
Вам понадобится
- — гаечный ключ на 19 мм,
- — гаечный ключ на 13 мм,
- — ступичный ключ,
- — домкрат.
Инструкция
В тех случаях, когда причиной интенсивного износа стала давления в , данный параметр корректируется при помощи компрессора. Но когда неравномерный износ происходит из-за образовавшегося люфта, тогда необходимо выяснить, какой именно узел неисправен.
Взявшись по центру за колесо в одной горизонтальной плоскости, и, пытаясь повернуть его влево и вправо, выявляется люфт наконечника рулевой тяги. При положительном результате наконечник заменяется новым.
Чтобы техническое состояние подшипника ступицы колеса и шаровой опоры, необходимо заложить монтировку в верхнее отверстие колесного диска и, удерживая ее руками, покачать подвеску вверх и вниз, стопой ноги при этом придавливается вовнутрь нижняя часть обода колеса. Любая отдача в ногу свидетельствует о неисправности проверяемых узлов.
Причем стуки шаровой опоры и подшипника ступицы – различаются. Так что определить, в каком именно узле образовался люфт, не составляет особого труда. Немного сложнее выявить люфт в сайлентблоках, но с помощью монтировки или большой отвертки, решается и эта задача.
Определив неисправные детали, и, заменив их новыми, устранив тем самым люфт колеса, производится обязательная перестановка колес.
Люфт руля особенно ярко проявляется при движении на большой скорости по прямой дороге. Признаком неисправности служит стук при резком повороте рулевого колеса при включенном или заглушенном моторе.
Инструкция
Обязательно найдите источник стука и проведите диагностику подвески. После этого попробуйте подтянуть рулевую . Постарайтесь найти причину люфта. Для выполнения данной операции вам обязательно потребуется помощник.
со скуки был занудой..Насколько знаю, угол нечусвтвительности руля в японских авто (практически) полностью отсутсвует — исправная рулевая система реагирует сразу на поворот руля.
![]()
чтобы знать, куда копать, надо сделать две простых проверки:Первая, на люфт в системе гидроусилителя:
Возможные неисправности (три основных):
а) люфт в карданчике руля — между баранкой и системой гидроусиления — лечится заменой карданчика (вряд ли дорого),
б) люфт в системе гидроусилителя — в том месте где палка-кардан руля входит в горизонтальну рулевую рейку — это самый скучный диагноз. здесь, конечно, можно поджать гайку, но надолго не хватит — будет разбиваться дальше. лечится заменой рулевой рейки
в) люфт в концевых рулевых тягах. лечится заменой рулевых тяг.Какие проверки:
-выключить двигатель, музыку, всех зрителей попросить помолчать, ключ из замка не вытаскивать, слегка(!!) покрутить руль туда-обратно. Прислушаться к своим рукам и к звукам. Если ничего не почувствовал/не услышал, значит люфта нет. если есть небольшое биение/стучок, значит люфт-собака есть.Задрать машину на эстакаду или наехать на яму.
-усадить своего дружка за руль, научить его не дергать сильно руль, не включать музыку, не заводить двигатель.ему, конечно, может стать скучно, ну пусть потерпит.
-самому же забраться под машину. и провести три проверки, чтобы определиться, где есть люфт. в это время корешок пусть потихоньку дергает руль туда/сюда. и без фанатизма.
— вот здесь люфт слушать только руками. на концевых рулевых тягах, на рейке гидроусиления и на карданчике руля.Вторая проверка — на схождение и развал (при его наличии) колес. Проводится после того, как будут устранены люфты, в том числе и в шаровых опорах. Иначе все это беспонтово и деньги на ветер.
Домашние проверки:
руль должен стоять ровно,
и при езде прислушайтесь к себе — не доворачиваете ли вы ПОСТОЯННО руль на чуть-чуть, когда едете ПРЯМО
Резину не должно жрать. вообще. Всмысле, она должна стираться равномерно по всей ширине протектора.Если проверки дали отрицательный результат — вэлком на стенд. и в поиск, где ж тот дядя ВАСЯ с золотыми руками, который сопудов делает какчественно на своем стенде.
После того, как все люфты были устранены,
золотые руки с любовью отрегулировали схождение/развал,
а вашу машину упорно тащит в подворотни или на встречку, и резину жрет она как голодная собака — что ж — вашу машину однажды разбили, и есть проблемы с геометрией кузова.Вы стали замечать какое-то небольшое, странное болтание руля на торможении? Возможно, добавились какие-то новые посторонние звуки при съезде с препятствий или руль стал туго поворачиваться? Такое бывает, когда ослабевают болты на выносе или крышке рулевой колонки или же подшипники рулевой приходят в негодность. Сейчас мы расскажем вам, как быстро и качественно устранить люфты и провести сервис.
Первым делом нам понадобится инструмент. Обычно можно обойтись следующими девайсами:
- Набор шестигранников;
- Ветошь, чтобы удалить остатки старой смазки;
- Консистентная смазка.
Конечно, можно было бы обойтись простой подтяжкой болтов, но гораздо лучше (и безопаснее) будет полностью осмотреть внутренности рулевой колонки, дабы в будущем вас не застал врасплох неудачно развалившийся подшипник или ещё чего хуже.
- Приступим, чтобы убедиться, что с вашей рулевой действительно что-то не так, одной рукой зажмите передний тормоз, а другой рукой рулевую колонку между выносом и рулевым стаканом.
Покачайте велосипед вперед-назад и если люфт есть, то вы его обязательно почувствуете.
- Теперь, чтобы добраться до подшипников и проверить их используйте подходящий шестигранник (в моём случае это 5мм) открутите крышку вашей рулевой. Болт может скрываться за резиновой заглушкой, но она легко удаляется с помощь небольшой плоской отвёртки. Будьте внимательны, возможно, под вашей крышкой есть небольшое проставочное кольцо. Не потеряйте его!
- Послабьте болты выноса и придерживая вилку за корону поворачивайте вынос на штоке вилки «вправо-влево» и тяните его вверх, так его будет легче снять. Придерживать вилку обязательно, если вы используете велосипедный стенд и не хотите, чтобы подшипники и детали рулевой разлетелись по полу .
- Руль можно оставить болтаться на кабелях и гидролиниях, только убедитесь в том, что нет сильных изгибов, это может их повредить .
- Держась за корону плавно опускайте вилку вниз, а если вы проводите сервис без велосипедной стойки, то удерживая вилку тяните раму за верхнюю трубу вверх.
Будьте осторожны, как только шток погрузится в рулевой трубе, проставочные кольца, топкеп и пыльник рулевой могут быстро ретироваться .
- Если у вас рулевая с насыпными подшипниками, то придётся попотеть, чтобы не потерять их. Рулевые с картриджными и закрытыми подшипниками лишены этой болячки. Можно подставить под вилку большое ведро, чтобы шарики подшипников падали прямо в него.
- Запомните расположение частей рулевой и уберите их с рулевой колонки, а вилку можно положить рядом.
- При помощи ветоши удалите все остатки грязи и старой смазки с деталей рулевой колонки, не забудьте про шток вилки. Протрите посадочные места подшипников и обследуйте их на предмет повреждений или выработки . Сами подшипники тоже нужно осмотреть. Если у вас закрытые подшипники, то просто покрутите их пальцами, они должны вращаться без подклинивания. В случае подклинивания или визуальных повреждений подшипники необходимо заменить.
- Если следов выработки на деталях рулевой и подшипниках вы не наблюдаете, то теперь стоит приступить к обильной смазке и сборке.
Здесь вам и пригодится хорошая консистентная смазка. Владельцам рулевых с насыпными подшипниками мы рекомендуем обильно смазать верхнее посадочное место для подшипника в рулевой и нижнее на штоке вилки, а затем поштучно устанавливать туда шарики подшипника. Густая смазка не позволит шарикам «разбегаться» и поможет избежать головной боли с установкой .
- Если у вас картриджные подшипники, то не забудьте смазать их внешнюю и внутреннюю часть.
- Убедитесь, что все ваши кабели и гидролинии находятся в правильном положении, и вставьте вилку с нижним подшипником в рулевую колонку, а затем установите верхний подшипник. Не забудьте установить проставочное кольцо и топкэп рулевой сверху. Если подшипники не встают на место, то слегка покачайте вилку вперед-назад, это должно помочь .
- Установите ваши проставочные кольца и вынос в таком же порядке, каким он был изначально. А затем установите крышку рулевой и затяните болт рулевой колонки.
- Не нужно слишком сильно усердствовать с затягиванием болта рулевой. Используя метод из 1 пункта — покачивайте велосипед вперед-назад и затягивайте болт до того, пока люфт не пропадёт. Если болт уже затянут, а люфт всё равно есть, проверьте, есть ли между крышкой рулевой и вашим выносом или верхним проставочным кольцом расстояние до конца штока вилки. Если его нет, вам нужно добавить ещё одно проставочное кольцо .
- Выровняйте вынос и затяните его болты.
Своевременный сервис и устранение люфта в рулевой колонке не занимают много времени и не требуют каких-то скрытых знаний или огромных финансовых затрат, однако позволяют предотвратить неисправности и вовремя обнаружить испортившийся подшипник. Гораздо дешевле сменить его, чем покупать рулевую, а в особо запущенных случаях и раму.
в чем причина и что делать? Свободный ход руля или суммарный люфт рулевого управления Уаз Хантер
Одним из элементов автомобиля ВАЗ 2107, получившим в этой модели ряд улучшений в сравнении с предыдущими, является рулевая колонка. Чем же отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто сгибается в месте шарнирного соединения, и не наносит серьезного вреда человеку. Также вал в ваз 2107 обзавелся подшипниками благодаря чему поворот руля требует намного меньше усилий.
Рулевая колонка ВАЗ 2107 состоит из вала с шарнирным соединением и редуктора с червячной передачей. Ремонт колонки – явление очень редкое. Если обеспечить своевременное техническое обслуживание этого узла, то он может никогда не понадобиться. К работам по техническому обслуживанию рулевой колонки относится смазка шарнира рулевого вала, подтягивание гайки крепления руля, замена масла и регулировка редуктора. Рассмотрим возможные проблемы, связанные с рулевой колонкой, и методы их устранения.
Скрип в колонке
Как правило, скрип возникает из-за недостаточной смазки деталей вала – подшипников или крестовины. Лечится смазыванием, особых трудностей не вызывает, ремонт не требуется.
Люфт рулевого колеса
Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.
Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.
Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:
- При помощи ключа на 8 выкручивается пробка заливного отверстия;
- Отверткой или другим предметом проверяется уровень масла.
Он должен быть на уровне с нижним краем заливного отверстия.
- При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.
Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.
Снятие редуктора
Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:
- Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
- Раскрутить хомут, крепящий рулевой вал к редуктору.
- Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.
Устройство редуктора не должно вызвать особых затруднений при его ремонте. Следует лишь учесть, что изношенные элементы, называемые червячной парой, меняются оба одновременно. После этого обязательно выполняется регулировка.
Многим отечественным автолюбителям, в том числе и владельцам ВАЗовской «семерки», знаком такой дефект рулевого управления, каковым является люфт рулевого колеса. Особенно явственно он чувствуется при движении автомобиля с большой скоростью по прямой. Общепринятым способом выявления симптомов данной неисправности является резкий поворот рулевого колеса. В том случае если он (поворот) сопровождается стуком, налицо люфт руля «ВАЗ 2107».
В статье, предлагаемой вашему вниманию, пойдет речь о последовательности действий, выполняемых в процессе проверки технического состояния рулевого механизма, а также при осуществлении регулировочных мероприятий.
Контроль величины свободного хода (люфта) руля
I. Подготовительные мероприятия при проверке свободного хода рулевого колеса включают в себя установку транспортного средства на эстакаду (смотровую яму), доведения давления в шинах до уровня, рекомендованного производителем, и подбор помощника.
II. Выполняя покачивания рулевого колеса вправо-влево, определяем величину угла поворота до момента начала поворота колес. Он не должен превышать (в каждую сторону) 50. Кроме того, если усилие при повороте составляет более 20 кгс, или 196 Н, — это признак нарушения нормального зацепления элементов редуктора рулевого механизма (далее РМ).
Регулировка зацепления элементов рулевого редуктора:
I. Устанавливаем колеса транспортного средства в положение, соответствующее прямолинейному движению.
II. Очищаем крышку картера РМ от грязи и подтеканий смазки.
III. При помощи отвертки удаляем колпачок, защищающий регулировочный винт.
IV. Посредством ключа на «19» ослабляем гайку фиксации регулировочного винта.
V. Помощник выполняет энергичные покачивания рулевым колесом вправо-влево.
VI. Вращением регулировочного винта корректируем величину свободного хода (уменьшения усилия, прилагаемого к рулевому колесу) увеличивая (уменьшая) зазор зацепления. Вращение по часовой стрелке обеспечивает его (зазора) уменьшение, против – увеличение.
VII. Посредством шлицевой отвертки фиксируем регулировочный винт, одновременно затягивая гайку. Устанавливаем на место защитный колпачок.
VIII. Проверяем усилие поворота при крайнем левом (правом) положении передних колес, что позволяет выяснить истинную степень износа червяка редуктора. В случае необходимости корректируем зацепление элементов редуктора РМ в одном из крайних положений колес.
IX. Выполнение вышеперечисленных мероприятий обеспечивает люфт руля «ВАЗ 2107» в границах, указанных производителем.
Видео — Как устранить люфт руля
4 года назад
Добро пожаловать!
Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.
Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!
Краткое содержание:
Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.
Примечание!
Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!
Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?
Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!
1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.
2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).
Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.
Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!
Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!
Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!
Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)
Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:
Каждый автомобилист прекрасно понимает, насколько важно поддерживать в исправном состоянии, так как в противном случае неизбежно попадание в ДТП. Люфт в рулевом управлении – одна из самых распространенных неисправностей, которая может иметь место не только у старых авто, но и у новых. При появлении этой поломки стоит немедленно принять меры для ее устранения. Если этого не сделать и продолжить эксплуатацию машины, то с каждым разом будет все сложнее рассчитывать траекторию ее смещения на этапе прохождения маневров.
Подробно о люфтах механизма управления
Чтобы в полной мере понять, как именно работает и благодаря чему образуется суммарный люфт, нужно немного вникнуть в то, как устроена рулевая система. Если рассматривать этот вопрос с технической стороны, то описать ситуацию можно так. Для передачи на используются тяги и шток, который фиксируется изначально неплотно, но зазор для каждого авто строго регламентирован.
Зазор этот нужен для того, чтобы все трущиеся детали не изнашивались преждевременно. При его присутствии будет возможность поддерживать зацепление, но детали не будут полностью соприкасаться со шлицами.
Как диагностировать неисправность?
Если сесть за руль и попробовать провернуть руль, то будет свободный ход в обе стороны, но незначительный. То есть сначала рулевое колесо провернется без усилий и только потом будет отклик на колеса. Минимальный люфт должен присутствовать у каждого автомобиля, поэтому не стоит пугаться того, что в вашей новой машине он присутствует.
Такое устройство позволяет существенно продлить эксплуатационный срок транспортного средства. В ходе интенсивной эксплуатации автомобиля суммарный люфт в рулевом управлении будет постепенно увеличиваться, пока не достигнет критических показателей. Такое явление будет заметно по замедленной реакции машины на поворот рулевого колеса. Когда автолюбитель своевременно не обращает внимания на этот нюанс, то в итоге может столкнуться с дорогим ремонтом системы, а в противном случае имеется вероятность стать угрозой безопасности передвижения в потоке.
Что приводит к появлению чрезмерного люфта?
Как бы там ни было, причину люфта следует искать именно в системе рулевого управления. На начальном этапе следует оценить состояние рулевых тяг и их наконечников. Именно последние чаще остальных выходят из строя при эксплуатации автомобиля под большими нагрузками. Если у машины давно не производилась замена , то именно это и может послужить причиной увеличения свободного хода рулевого колеса.
Также увеличенный люфт может появиться практически сразу после проведения ремонтных работ для восстановления работоспособности подвески. Если механики не затянут должным образом гайку ступицы, то рулевая система уже точно не будет работать должным образом.
Чрезмерный люфт руля может быть спровоцирован выходом из строя шаровых опор. Такое же явление возникает и когда сильно перетягивается . Порой просто достаточно осуществить замену гидравлического масла. Эта процедура довольно проста и способна устранить возникшую неисправность.
В любом случае неисправность будет всегда крыться именно в системе управления. Чтобы выявить ее нужно детально диагностировать все детали и только после этого принимать решение о замене тех или иных узлов.
Признаки увеличенного люфта
Если во время езды на машине вы стали замечать, что она стала терять чувствительность к вашим усилиям на руль, то пора ехать в автосервис, дабы квалифицированные механики смогли определить, что именно привело к появлению такого эффекта. В среднем свободный ход руля не должен превышать тридцати миллиметров. Если имеются какие-то отклонения, то следует немедленно заняться ремонтом своей машины.
Существуют специальные приборы, посредством которых можно замерить отклонения от заявленной производителем нормы. Примечательно, что если своевременно обратить внимание на неисправность и посетить автосервис, то не придется обременять себя дорогостоящим ремонтом системы управления.
Подводим итоги
Если вы заметили, что свободный ход рулевого колеса стал больше, чем был, то не стоит игнорировать это событие. Незамедлительно проверьте состояние передней подвески и рулевого механизма или же обратитесь в ближайший автосервис. Не стоит ездить с такой поломкой, так как это может привести к провоцированию ДТП, а последствия могут быть фатальными. Стоимость диагностики этой системы управления доступна для каждого, а детали, которые чаще всего требуют замены, также недорогие.
Рулевое управление, и в том числе и свободный ход руля, должны проверятся при каждом очередном техническом обслуживании автомобиля или при возникновении такой необходимости. При осмотре следует обратить внимание и проверить:
— Расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси.
— Состояние защитных чехлов и резьбовых соединений. Порванные, потрескавшиеся или потерявшие эластичность резиновые чехлы надо заменить, иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя.
— Состояние шлангов и трубопроводов, соединяющих насос гидроусилителя рулевого управления, его бачок и рулевой механизм.
— Затяжку болтов крепления картера рулевого механизма к раме, затяжку клиньев или болтов крепления карданного вала рулевой колонки, надежность затяжки и стопорения гаек пальцев шаровых шарниров.
— Отсутствие зазора в шаровых шарнирах наконечников рулевых тяг, зазоры в верхнем и нижнем шарнирах и шлицевых соединениях карданного вала рулевой колонки, наличие зазоров в рулевом механизме.
— Отсутствие заеданий, стуков и помех препятствующих повороту рулевого колеса. Если стуки и заедания обнаружены, то следует отсоединить рулевые тяги от поворотных рычагов и повторить проверку. Если стуки и заедания не прекратились, но надо снимать и ремонтировать .
Неисправности влияющие на управляемость и курсовую устойчивость Уаз-3160, Уаз-3162 и Уаз Патриот рассмотренные в , также вполне применимы и к рулевому управлению Уаз Хантер с гидроусилителем руля.
Свободный ход руля или суммарный люфт рулевого управления Уаз Хантер.
Свободный ход руля или суммарный люфт рулевого управления, это угол поворота руля от положения соответствующего началу поворота передних колес в одну сторону, до положения руля соответствующего началу поворота передних колес в противоположную сторону. При увеличенном свободном ходе рулевого колеса затрудняется управление автомобилем, так как он с запаздыванием реагирует на действия водителя.
Кроме того, увеличенный свободный ход руля, который не удается устранить регулировкой рулевого механизма, свидетельствует о какой то неисправности рулевого управления: ослабление крепления рулевого механизма, рулевых тяг, рычага или износ их деталей.
Максимальная величина суммарного люфта рулевого управления установленная заводом для автомобилей Уаз Хантер до 2010 года выпуска включительно, составляет не более 10 градусов. После 2010 года, неизвестно по какой причине, этот же люфт согласно заводской инструкции по эксплуатации увеличен и должен составлять не более 20 градусов.
На практике измерять свободный ход руля в градусах не очень удобно, поэтому следует перевести их в миллиметры по следующей формуле L = (G/360) x 3.14 x D . Где L — свободный ход руля в миллиметрах, G — максимально допустимая величина люфта, 3. 14 — число Пи, D — наружный диаметр руля, мм.
Пример:
Для руля наружный диаметр которого составляет 400 мм, при величине максимально допустимого люфта установленного в 10 градусов, это же значение в миллиметрах будет составлять: L = (10/360) x 3.14 x 400 = 34.88 мм.
Проверка свободного хода рулевого колеса производится на автомобиле установленном на ровном площадке и только при работе двигателя в режиме холостого хода.
1. Передние колеса устанавливаются в положение соответствующее прямолинейному движению.
2. На панели приборов в сторону руля неподвижно крепится линейка, таким образом, чтобы она плоскостью касалась наружной поверхности обода рулевого колеса.
3. Руль медленно поворачивается в какую то сторону до момента начала поворота передних колес — в этом положении на обод руля любым способом наносится первая отметка.
4. Не меняя положения линейки, руль поворачивается в другую сторону, опять же до момента начала поворота передних колес — в этом положении на обод наносится вторая отметка.
Расстояние измеренное по ободу руля между отметками должно быть не более установленного значения суммарного люфта. В нашем случае, если исходить из примера выше — не более 35 миллиметров.
Если свободный ход руля оказался больше допустимого, то следует провести проверку рулевого управления и определить за счет какого узла получается увеличенный свободный ход, для чего проверить:
— надежность крепления руля и затяжки болтов крепления рулевого механизма,
— состояние шарниров рулевых тяг,
— затяжку гаек крепления сошки и рычага,
— затяжку болтов крепления карданного вала рулевой колонки, зазоры в его шарнирах и шлицевых соединениях,
— наличие зазоров в рулевом механизме.
Обслуживание системы гидроусилителя рулевого механизма Уаз Хантер.
Заключается в проверке натяжения ремня привода насоса гидроусилителя, проверке герметичности шлангов и их соединений, проверке отсутствия течей уплотнителей насоса и рулевого механизма, проверке уровня и замене рабочей жидкости в бачке гидроусилителя.
Рабочая жидкость в системе гидроусилителя руля должна соответствовать спецификации Dexron IID. Более подробно процесс замены рабочей жидкости и фильтра в бачке гидроусилителя руля, а так же параметры натяжения ремня привода насоса гидроусилителя руля на Уаз Хантер, изложен в отдельном .
Если жидкость в бачке гидроусилителя сильно загрязнена или потемнела, то ее следует заменить раньше установленных сроков. При сильном загрязнении или потемнении жидкости надо проверить исправность насоса гидроусилителя и рулевого механизма, возможно их будет необходимо ремонтировать или менять.
Причины люфта в рулевом управлении и его устранение
Термин «люфт» в механике означает наличие свободного хода у составной части механического устройства. Представляет собой показатель, говорящий о величине смещения или движения управляемого узла, не приводящее к изменениям в механизме. Неисправность в виде люфта в рулевом управлении может привести к серьезным поломкам.
Понятие люфта в рулевом механизме
В отношении рулевого управления автомобиля, люфт – это амплитуда поворота рулевого колеса, при котором авто продолжает движение в прежнем направлении.
Специальный шток, один из элементов рулевого управления, неплотно прилегает к другим деталям, образуя зазор. За счет этого элементы механизма не изнашиваются во время трения. Правилами дорожного движения максимальная величина промежутка установлена не более 10 градусов. Превышение этого значения делает эксплуатацию авто невозможным и требует немедленного устранения.
Причины появления люфта
Спустя длительное время эксплуатации, приходят в негодность рабочие поверхности ролика, подшипника, втулки, шайбы, вала сошки и его Т – образного паза, головки регулировочного винта. Таким образом, зазоры в рулевом устройстве увеличиваются, во время движения автомобиля появляются посторонние стуки и вибрация, колеса становятся неустойчивыми и шатаются. Изначально зазор появляется в месте сцепления ролика и червяка, впоследствии, одновременно с валом руля происходит осевое смещение червяка.
При передвижении на высокой скорости машина становится неуправляемой, что может привести к серьезным последствиям, вплоть до аварии.
Основной причиной появления люфта – это отвратительное состояние дорог. Подвеска автомобиля берет на себя основную часть нагрузки, которая направлена на колеса, но все же часть из нее приходится на детали рулевого управления. Усугубляет ситуацию использование низкокачественной резины, что значительно сокращает срок эксплуатации рулевой тяги и подвески.
Ослабление затяжки гайки
«Невинной» причиной возникновения неисправности является ослабление гайки крепления рулевого колеса. Регулировка выполняется методом подтягивания винта в торцевой крышке рулевого механизма. Сначала снимается декоративный элемент обшивки крепления, затем гайка протягивается торцовым ключом необходимого диаметра.
Если в обшивке автомобиля (это относится к современным авто) вмонтирован узел подушки безопасности, его предварительно демонтируют, чтобы обеспечить доступ к гайке. Работа проводится при отключенных аккумуляторных клеммах в целях соблюдения техники безопасности.
Важно! Если не выполнить своевременную затяжку гайки крепления, это приведет к износу шлицов в месте крепления руля, повлечет за собой проворачивание руля, потерю управления транспортным средством.
Износ наконечников тяг
Более опасной причиной люфта в рулевом управлении является износ наконечников тяг. В связи с тем, что эти элементы работают в непростых условиях, подвергаясь постоянному воздействию грязи и воды, они приходят в негодность быстрее. В результате увеличиваются осевые и радиальные зазоры в шаровом соединении наконечника, он разваливается и управление автомобилем становится невозможным. Чтобы избежать последствий такой неисправности, следует немедленно обратиться в сервис для замены деталей.
Также, выделяют несколько причин образования свободного хода, кроющихся в конструкции системы рулевого управления.
- развалившийся подшипник ступицы;
- послабление или ненадлежащее протягивание гайки крепления рулевого колеса, регулировочных тяг;
- износ шаровой опоры;
- амортизация или поломка шарниров, шлицов, соединений карданного вала;
- завышенный зазор между зубчатой планкой и шестерней, или их износ;
- непригодное гидравлическое масло.
Как диагностировать неисправность?
Люфт руля особенно ярко выражается при передвижении по прямой дороге на высокой скорости. Признаком поломки является стук при резком повороте руля. Нарастающий стук во время движения по неровной местности указывает на поломку рулевых наконечников и тяг. Отдающий в руль – о неисправности рулевой планки.
Если руль «бьет» при движении, это говорит о выходе из строя шаровой или рулевых наконечников. Причиной также может быть износ втулки, подшипника, крестовины.
Шум неизвестного происхождения во время поворота руля указывает на необходимость проверки уровня жидкости.
Изменение заданного направления движения авто при прямом положении руля, ощущение, что авто «уводит» в сторону, говорит о несбалансированном развале – схождении колес.
Руль проворачивается отрывисто в случае заклинивания рулевой планки. Если он поворачивается с усилием, требуется проверить работу усилителя.
Чтобы выяснить, есть ли проблемы с рулевым управлением, следует провести небольшую проверку:
- Завести двигатель и оставить работать на холостом ходу.
- Одновременно проверить работу гидравлического усилителя.
- Передние колеса выставить параллельно продольной оси авто.
- Поворачивая руль в одну и в другую сторону, фиксировать момент, когда передние колеса начинают движение. Люфтом (свободным ходом) будет промежуток, который руль проходит до движения колес.
Для более точного определения зазора используют специальный прибор люфтомер.
Устранение люфта в рулевом управлении
Для регулировки рулевого управления понадобится обычный набор простых инструментов, позволяющих выполнить настройку креплений. Все работы по устранению неполадок проводятся в гараже со смотровой ямой, эстакадой, или с наличием подъемника.
Если люфтомер или ручная диагностика показали неудовлетворительные результаты, переходят к следующим действиям (потребуется помощь напарника):
- Определить источник стука и проверить работу подвесок.
- Попытаться подтянуть рулевую планку.
- Взявшись за руль, поворачивать его из стороны в сторону в пределах свободного хода, одновременно наблюдая работу карданного вала около рейки, шаровых наконечников тяги.
А также отслеживать уплотненность сопряжения штанг, которые должны точно входить одна в другую.
- Если рулевая планка не повреждена, поворачивая регулировочный винт, устранить люфт в рейке.
- Свободный ход в карданном вале возникает чаще всего по причине отсутствия смазки. Устранить его можно, только заменив деталь.
- Люфт в месте сопряжения штанг устраняется точечной сваркой, которая сдерживает детали во время работы.
- Отремонтировать или заменить шаровые наконечники, если есть необходимость.
- Особое внимание уделить исправности наконечников и целостности резиновых пыльников.
- Проверить, устранен ли люфт рулевого колеса.
Если все действия не привели к желаемому результату, остается только полностью разобрать рулевой механизм, чтобы определить, какие детали вышли со строя и заменить их.
Безопасность водителя и пассажиров напрямую зависит от исправной работы рулевого механизма. Исправление поломок и регулировку механизмов лучше возложить на профессионалов.
Заключение
Таким образом, появление люфта рулевого колеса может привести к плачевным последствиям. Для предупреждения его появления необходима своевременная диагностика узлов и механизмов рулевого управления, а также своевременное устранение проблемы.
Вопросы, рассмотренные в материале:
- Почему появляется люфт в рулевой рейке
- Каковы признаки люфта в рулевой рейке
- Как убрать люфт в рулевой рейке своими руками
Система рулевого управления дает возможность изменять направление траектории движения автомобиля. Она состоит из большого количества элементов. Ее важнейшим звеном является рулевая рейка. Люфт этого механизма недопустим, его необходимо устранить как можно скорее. Как убрать люфт в рулевой рейке? Об этом вы узнаете, прочитав нашу статью.
Причина люфта в рулевой рейке
Прежде всего проанализируем, по какому принципу функционирует рулевое управление современных авто. Руль соединяется через карданный шарнир с устройством, которое представляет собой полую трубу, обычно изготовленную из дюралюминия. Внутри данного механизма находится зубчатая рейка, движимая с помощью шестерни, соединённой с карданным шарниром. Зубчатая рейка связана через внутренние наконечники с тягами, которые соединяются через наружные шарниры с рычагами поворотов на передних стойках подвески. В результате, когда происходит любое перемещение рейки, колеса поворачиваются. Поэтому даже малейший люфт в системе рулевого управления транспортного средства необходимо убрать. Ведь он является серьезной проблемой, которая может привести к опасным последствиям, начиная от запаздывания реакции на движение и заканчивая полной потерей управления машиной.
Люфт в рулевой рейке может появиться по следующим причинам:
- плохо затянуты гайки крепления руля;
- износились шлицевые соединения;
- износились карданные соединения промежуточного вала;
- ослабли крепления рулевого механизма к кузову;
- увеличился зазор между шестерней и зубчатой рейкой;
- износились наконечники;
- износились резинометаллические шарниры, которые крепят тяги к механизму, или ослабли их болты крепления;
- ослабли затяжки регулировочных тяг.
Рассмотрим более подробно основные причины возникновения люфта.
- Ослабление затяжки гайки. Наиболее легкоустранимая причина возникновения люфта – это ослабление крепления руля вследствие отворачивания гайки его крепежа. Чтобы убрать эту неисправность, снимите декоративную обшивку и с помощью торцового ключа нужного размера затяните гайку. В большинстве случаев современные автомашины оснащены подушками безопасности, модуль которых устанавливается в обшивке руля. Для обеспечения доступа к гайке крепления его необходимо демонтировать. Работа должна проводиться скрупулезно, клеммы от аккумулятора нужно отключить.
Когда ослабляется затяжка гайки крепления руля, может произойти потеря управления автомобилем вследствие изнашивания шлицов в месте соединения из-за проворачивания рулевого колеса на оси. В этом случае, чтобы убрать люфт, требуется срочный ремонт. Он будет заключаться в обязательной замене деталей, которые были повреждены. Последствие изнашивания карданных шарниров на промежуточном валу – возникновение ««эффекта зубчатого колеса», заключающегося в периодическом затирании руля при вращении. Из-за этой неисправности ухудшается управляемость автомобилем, особенно при движении с высокой скоростью. Замена промежуточного вала – единственный способ убрать эту проблему.

Эту неисправность рекомендуется убрать как можно скорее. Опасность дефекта в том, что транспортное средство может потерять управление из-за разрушения наконечника, которое происходит вследствие существенного увеличения радиальных и осевых зазоров его шарового сочленения. Последствия подобного повреждения трудно переоценить, поэтому в подобной ситуации рекомендуется срочно убрать дефект – заменить наконечники в автосервисе.
Рекомендуем
Внутренние концы тяг прикрепляются к рулевому механизму с помощью резинометаллических шарниров, запрессованных в их концы. Когда данные шарниры изнашиваются, появляется специфический металлический стук. Чтобы убрать дефект, необходимо запрессовать в тяги новые детали. Эту работу рекомендуется доверить специалистам, поскольку только в автомастерской присутствует необходимое прессовое оборудование. Также могут откручиваться болты, на которых тяги крепятся к механизму. Чтобы убрать люфт в данной ситуации, нужно лишь затянуть их моментом, установленным производителем.
Ослабление затяжки регулировочных тяг. Следующий фактор, приводящий к появлению люфта в рулевом управлении – ослабление затяжки регулировочных тяг, регулирующих схождение колес транспортного средства. Неполадка возникает вследствие недостаточной затяжки болтов после регулирования угла схождения. Дефект может стать причиной выскакивания из наконечников регулировочной тяги, поэтому его необходимо убрать.
Поворотные рычаги отдельных моделей современных авто не привариваются к стойкам подвески, соединяясь при помощи болтов. Когда болтовые сочленения ослабевают, появляется люфт. Чтобы проверить, по этой ли причине возникает данный дефект, поднимите переднюю часть машины, снимите колеса и проверьте затяжку болтов. Таким образом вы отрегулируете рулевое управление.
Самостоятельное выявление причин люфта рулевой рейки не вызовет больших сложностей у любого владельца автомобиля, необходимо только иметь помощника для выполнения некоторых операций. Чтобы это сделать, поставьте транспортное средство на ровную поверхность. Затем откройте капот, установите колеса в прямое положение. Пока помощник будет резко поворачивать руль в обе стороны под небольшим углом, прощупайте все узлы, неисправность которых может стать причиной люфта. Рукам несложно будет найти дефектный узел, так как вы сразу почувствуете во время покачивания колеса специфический сдвиг.
Признаки люфта в рулевой рейке
Возникновение люфта не определяют «на глазок», что вызывает сложности при попытках убрать неисправность. Однако заметить первые признаки его появления может только хозяин автомобиля. В этом случае вы можете наблюдать следующие симптомы, сигнализирующие о возможной проблеме:
- Хруст во время поворота колес.
- Невозможность удержания заданного направления, когда отпущен руль.
- Возникновение стука в рулевом приводе во время проезда по неровным поверхностям.
- Щелчки в рулевом колесе, когда изменяется направление движения.
- Совершение произвольных маневров, которые не зависят от положения руля.
- Вибрации во время движения.
Как убрать люфт в рулевой рейке? Нужно вовремя выявить проблему. При проведении диагностики необходимо тщательно рассмотреть механизм полностью, выявив наиболее слабые узлы. Существует большое количество факторов появления люфта, однако их все можно отнести к единой причине – неисправному взаимодействию деталей привода управления.
- Излишне сильно протянутая рейка.
- Изнашивание зацепа «червяка» и зубчатой планки.
- Повреждение деталей ходовой части – ступичных подшипников, рулевых тяг, наконечников.
- Изнашивание зубцов шестерни или зубчатой рейки.
- Несвоевременность замены жидкости в гидравлике.
Для диагностирования может быть использован люфтомер – специальное устройство, с помощью которого возможно обнаружить зазор в рулевой рейке еще до проявления первых признаков неисправности. Когда показатели, показываемые прибором, выше нормы, проблему необходимо убрать. Вы сможете найти нормы люфта для транспортных средств в ПДД.
Зачастую дефект не удается выявить вовремя, что приводит к необходимости полной замены рулевого механизма. Если показатель люфта является чересчур низким, управлять авто становится менее комфортно. При наличии сильного зазора для управления автомобилем приходится «ловить» его, то есть постоянно крутить рулевое колесо. Самой грозной опасностью является риск потери контроля над машиной, поэтому убрать неисправность – задача повышенной важности.
Если люфтомер показывает небольшие отклонения от нормы, то с ними можно справиться самостоятельно. Однако конструкция отдельных моделей предполагает проведение ремонтных работ профессионалами в автомастерских.
Как убрать люфт в рулевой рейке своими руками
Как самостоятельно осуществить подтяжку рейки:
- Чтобы отрегулировать рейку и убрать люфт, подтяните регулировочный винт, который находится в торцевой крышке рулевого механизма.
- Используйте эстакаду яму в гараже.
Если такие идеальные условия недоступны, для подтяжки рейки можно применить домкраты. Обязательно укрепите машину после подъема на упорных «козлах».
- Выставьте передние колеса прямо (ровно) перед подъемом кузова автомобиля с помощью домкратов.
- В соответствии с ГОСТом РФ люфт рулевого механизма не должен быть больше десяти градусов. Измерьте его люфтомером: существуют как современные электронные, так и примитивные приборы.
- Подтягивайте регулировочный винт медленно. В ходе процесса проверяйте ход руля, а также присутствие стука в колонке или люфта.
- Если вы считаете, что вам удалось убрать дефект, осуществите ходовое испытание. Ощутили тяжесть рулевого колеса при движении? Тогда немного ослабьте регулировочный винт.
Вам удалось убрать проблему, если рулевое колесо беспрепятственно возвращается в центральное положение, а стук или люфт не обнаруживаются.
Как диагностировать люфт в рулевой рейке и устранить его: советы автолюбителей
1. «Как определить люфт самостоятельно»
Я понял, что у меня люфтят тяги, во время замены в передних рычагах сайлентблоков. Предлагаю такой порядок действий:
- Снимите колесо.
- Отвинтите гайку от рулевого наконечника, с помощью которой тяга прикрепляется к поворотному кулаку. Выбейте или снимите съемником из поворотного кулака рулевую тягу.
- Возьмитесь за тягу рукой и потихоньку двигайте ее туда-сюда вдоль оси. Мне удалось таким образом хорошо прочувствовать люфт. Слабые усилия, приложенные к тяге – гарантия того, что люфтит именно она, а не рейка.
- Соберите все, как было.
Затем аналогично проверьте вторую тягу.
Рекомендуем
2. «Наличие люфта легко определить по свободному ходу, но надо понять, где он»
- Для проверки наружных наконечников поставьте палец на пыльник, в то место, где наконечник входит в ступицу, затем подергайте колесо.
- Чтобы проверить внутренний наконечник, нащупайте шарнир на удлиненном пыльнике и проделайте то же, что указано в первом пункте.
- Люфт также может возникать из-за шаровой опоры, но когда она уже мертва, проверьте с помощью монтажки. Давите рывками, стараясь не повредить пыльник, соединение шаровой и ступицы.
- Когда люфт дает рулевая рейка, двигаться будут оба колеса, слабина может возникать из-за выработки. Чтобы проверить, поставьте авто на яму и резко дергайте верх-вниз за рулевую тягу. Подтяните 5-10 0 , если услышите стук справа. Руль не возвращается на рейку при движении? Тогда нужно ослабить. Учтите, регулируя, вы убираете стук, то есть зазор между верхушками зубцов червяка и рейки. Однако при этом убрать свободный ход не получится, поскольку зубцы изношены и не совпадает угол наклона. Поэтому стук возвратится спустя какое-то время.
Причина стука слева – разбитая опорная втулка, значит, нужно отремонтировать или заменить рейку.
3. «Проверка наличия люфта по принципу техосмотра»
Как убрать люфт рулевой рейки проще всего? Провести проверку как на техосмотре, когда один человек поворачивает руль в разные стороны при заглушенном моторе, а второй проверяет тяги и люфт в рейке на присутствие стуков. Люфт можно будет даже увидеть, если рулевые вконец убиты, и услышать. Чтобы его убрать, для подтяжки используйте регулировочную гайку (она, вроде бы, на 22) – контрите ее на 41. Я делал это таким образом: помощник полегоньку крутил в разные стороны руль, а я подтягивал потихоньку, как только исчезал стук – контрил. Потом заводил двигатель и немного проезжал, проверяя, как работает усилок, возвращается ли рулевое колесо самостоятельно после поворота. Это важно, ведь при перетяжке (что можно тут же услышать по работе усилителя) гидрач быстро сломается. Все это несложно, при желании не бойтесь заниматься регулированием самостоятельно, чтобы убрать дефект.
4. «Я регулировку сделал один на даче и с дачи ехал совсем на другой машине»
Убрал вентилятор и кожух, после этого смог увидеть регулировочный узел рулевой рейки. Сам сделал ключ, приварив к пластинке гайку на 27 (гайка с юбкой) и изогнув немного пластинку.
Не обтачивал ничего. Пометил краской, контргайку открутил с помощью зубила, которое перед этим нарастил, приварив часть круглой арматуры. Чтобы убрать люфт, установил ключ, затем повернул его вправо до упора, чуть-чуть отпустил и законтрил. Если судить по метке, я повернул регулировочную гайку примерно на 35-40 градусов.
5. «Несколько дополнений по замене рулевой рейки»
Изучив посты на форуме о замене втулки рулевой рейки, решил действовать. Снял чехол со стороны втулки, увидел, что она в плохом состоянии и подлежит замене. Хочу посоветовать:
- Начиная ремонт, чтобы убрать люфт, удостоверьтесь, что причина в самой втулке, а не в недостаточной подтяжке регулировочной гайки на ней.
- Самый простой вариант – под подрамник поставить домкрат. Практически до конца выкрученных гаек было недостаточно для выхода рейки.
- Метки на гайке не помогут убрать дефект, поскольку в любом случае выкрутить ее нужно будет до упора.
- Мне не удалось вытащить вал, пока я не ослабил регулировочную гайку на рейке.
- Износ вала был значительным там, где он ходит по втулке.
К тому же я обнаружил на нем ржавчину, поэтому пришлось воспользоваться наждачной бумагой.
- Чтобы убрать неисправность, гайку проще всего регулировать вдвоем и на собранном авто: один крутит рулевое колесо, другой закручивает, пока не исчезнет стук в рейке и не появится небольшое усилие на руле. Обратите внимание, стабилизатор нужно открутить от стоек.
Рекомендуем
Заменив втулки сбора рейки, покатался на авто. В результате понял: стуки убрать не удалось. Тогда принял решение подтянуть регулировочную гайку на рейке. Хочу заметить, что ранее сделал неправильно – гайку выставил в том же положении, в каком и скрутил. Подтянув регулировочную гайку, прокатился на авто. Убедился, что получилось убрать почти все стуки, кроме идущих от резинок стабилизатора.
Результатом доволен – рейка совершенно не стучит. В том, что стучат резинки стабилизатора при наезде под углом на лежачих полицейских, виноват сам. Нужно было поменять их заодно, когда проделывал предыдущие операции, чтобы убрать неисправность.
Зачастую водитель сталкивается с такой неисправностью как люфт рулевого управления. Данная проблема может повлечь за собой серьезные неполадки, поэтому важно вовремя обнаружить и устранить неисправность.
Содержание статьи:
- Причины появления
- Как определить
- Устраняем поломку
- Стоимость ремонта
- Видео
Рулевое управление одно из главных для езды, а поломка в виде люфта не одна из приятных ситуаций. Часто причиной появления могут быть разные поводы, это и плохая ходовая, износ деталей, ну и чаще всего состояние наших дорог. Поэтому рассмотрим, как выявить люфт в рулевом управлении и как стоит проводить ремонт.
Понятие и причины появления люфта в рулевом механизме
Сама конструкция рулевого управления не сложная. В ней находится специальный шток, который не плотно прилегает к деталям автомобиля. У него обязательно должен быть небольшое зазор для того, чтоб детали не изнашивались в случае трения. Однако если суммарный люфт достигает довольно больших показателей это может стать причиной серьезных неисправностей, что могут привести к авариям на дороге. Допустимой нормой считается люфт в 10°.
Важно помнить, что маленький люфт может перерасти в большой, а поэтому следует внимательно отнестись к этому вопросу, если заметны явные признаки неполадок в рулевом управлении. Этими признаками могут служить стук, скрип, вибрация или необходимость в сильном повороте руля влево или вправо даже по ровной дороге. В таком случае руль перестает «слушаться» водителя или выполняет действия с нескольким опозданием.
Существует несколько причин появлении люфта и все они кроются в самой конструкции рулевого управления. Одной из первых причин может быть то, что наконечник или подшипник вышли из строя в случае изнашивания.
Второй причиной может служить недавний ремонт автомобиля, а именно тот факт, что иногда центральную ступичную гайку недостаточно фиксируют. Отсюда и появляется люфт. Также свободный ход руля может сигнализировать о том, что гидравлическое масло становится непригодным и необходима его замена.
В целом, чтобы обнаружить истинную причину технических неполадок водитель обязан проверить каждую деталь всей системы рулевого управления, так как все детали и механизмы взаимосвязаны.
Как определить появление люфта в рулевом управлении
Для того, чтобы проверить автомобиль на наличие проблем с рулевым управлением, а именно присутствием люфта необходимо проделать следующие операции. Прежде всего необходимо перевести двигатель на специальный режим работы на неподвижном автомобиле – холостой ход. После этого, следует начать крутить руль и следить за временем отклика колёс на данные команды. Именно это расстояние и показывает величину люфта.
На сегодняшний день для удобства и точности измерения люфта существует специальное устройство – люфтомер. Он помогает измерить и проконтролировать суммарный люфт.
Устранение люфта в рулевом управлении
Прежде всего, проверку следует начать с карданного шарнира и его винтов. Прокручивайте регулировочный винт до необходимого показателя. После, снова проверьте наличие и величину люфта. В случае неудовлетворительных показателей, проделайте работу снова.
Если и это не помогло, значит причина поломки кроется в другом. Следующим пунктом необходимо загнать автомобиль в смотровую яму. Проблема люфта может быть заключена в шарнирах рулевых тяг. Скорее всего, эти детали изношены и есть необходимость в их замене или же крепкой фиксации. Также следует проверить крепление рулевых тяг и по надобности подтянуть их.
Однако если и это не устранило причину, значит скорей всего придется разобрать всю систему рулевого управления. Сделать это лучше в автосервисах, так как есть риск повредить систему.
Стоимость ремонта по устранению люфта в рулевом управлении
Цена прибора люфтомера достаточно высокая и колеблется в пределах от $400 до $800. Отдельные детали рулевого управления представлены следующими ценами: подшипник – от $12, фиксатор гайки – от $16, шток рулевой рейки – от $50, шарнир рулевой тяги – от $16. В автосервисе осуществление ремонта обойдется в пределах $20 и больше, в зависимости от необходимой услуги.
Видео о люфте рулевого управления:
Появился люфт руля? Разберемся, что делать
Люфт — свободный ход в каком-либо устройстве механической конструкции. Он измеряется в виде показателя движения какого-либо управляемого узла. В случае с рулевой системой авто люфт означает амплитуду поворота руля до изменения направления движения, но наличие такой особенности предполагает большую вероятность наступления серьезных неисправностей. Специальный шток в рулевой системе образует определенный зазор за счет недостаточно плотного прилегания к другим элементам механизма с целью минимизировать износ деталей. Допустимый максимальный промежуток такого зазора не должен превышать 10 градусов, а большая величина означает необходимость прекращения эксплуатации транспортного средства и устранения неисправности.
Причины люфта
Постепенно в процессе эксплуатации авто поверхности деталей механизма изнашиваются, а зазоры становятся больше. В результате при движении авто появляются вибрация, неестественные шумы, колеса теряют свою прежнюю устойчивость и расшатываются. Зазор изначально образуется в месте сцепления червяка и ролика, а затем одновременно по оси смещаются вал руля и червяк. При наборе скорости автомобиль становится плохо управляемым и увеличивается риск попадания в аварию.
- Главной причиной образования люфта можно считать плохое качество дорог, когда подвеска вынуждена принимать на себя большую нагрузку. Часть этой нагрузки приходится на элементы системы рулевого управления. Ситуация может значительно усугубляться и при применении резины низкого качества, поскольку это способствует уменьшению срока службы подвески и рулевой тяги.
- Ослабление гайки – еще одна возможная причина люфта. Устранить ее можно за счет подтягивания винта в крышке руля. Для этого необходимо сначала снять обшивку крепления, а после этого остается с помощью ключа нужного диаметра подтянуть гайку.
В современных моделях авто в обшивке руля монтируются подушки безопасности, поэтому необходимо предварительно демонтировать и этот узел для получения доступа к гайке. Эту работу нужно проводить при отсоединенных клеммах аккумулятора для обеспечения безопасности. Важно понимать, что при несвоевременной подтяжке гайки начинают активно изнашиваться шлицы в месте фиксации руля, что приводит к проворачиванию рулевого колеса и полной потере управляемости автомобилем.
- Износ наконечников тяг – причина, которая несет в себе большую опасность. Эти элементы постоянно подвергаются воздействию грязи, поэтому переходят в неисправное состояние достаточно быстро. Результатом такого разрушительного воздействия становится образование зазоров в шаровом соединении наконечников, а при их полной неисправности управлять машиной просто невозможно. Устранение подобной поломки требует обращения в сервис для полной замены элементов.
Кроме того, некоторые причины образования люфта касаются особенностей конструкции рулевой системы. К таким причинам можно отнести:
- Неисправности шаровой опоры и подшипников ступицы;
- Ослабление гайки фиксации руля и регулировочных тяг;
- Выход из строя шарниров, шлицов;
- Неисправности шестерней;
- Низкое качество гидравлического масла.
Диагностика
Люфт рулевой системы особенно заметен при прямом движении на высокой скорости. О неисправности может свидетельствовать стук при достаточно резком повороте, а постепенно нарастающий стук при езде по неровной местности – признак неисправного состояния рулевых наконечников и тяг. Выход из строя рулевой планки подтверждается отдающим рулем. При «бьющем» в движении руле можно говорить о поломке рулевых или шаровых наконечников, неисправностях крестовины, подшипника или втулки. Необычные шумы при вращении руля должны стать поводом для проверки достаточного уровня жидкости. При прямом расположении руля и изменении направления езды следует проверять развал – схождение колес, баланс которого нарушен. Отрывистое проворачивание руля может быть следствием заклинивания рулевой планки, а большие усилия при его проворачивании требуют проверки работоспособности усилителя. Для выявления проблем с рулевым управлением следует совершить ряд несложных действий:
- Запустить мотор и обеспечить его работу на холостых оборотах;
- Проверить работоспособность гидроусилителя;
- Установить передние колеса авто параллельно относительно продольной оси автомобиля;
- При повороте руля в разные стороны определять момент начала перемещения колес. Люфт в этой ситуации – это промежуток хода руля до начала движения колес.
Для выявления наличия люфта существует и прибор, который называется люфтомер. С его помощью измерить свободный ход значительно проще.
Устранение
Для регулировки рулевой системы потребуется простой набор инструментов для выполнения настройки элементов крепления. Работы можно проводить в обычном гараже, имеющем эстакаду либо смотровую яму. При неудовлетворительных результатах проверки необходимо с помощью помощника выполнить ряд действий:
- Выявить источник постороннего стука и проверить работоспособность подвески;
- Попробовать подтянуть рулевую планку;
- При повороте руля в разные стороны в пределах имеющегося свободного хода фиксировать работоспособность карданного вала вблизи рейки и шаровых наконечников тяги. Кроме того, необходимо посмотреть степень плотности сопряжения штанг;
- При отсутствии повреждений на рулевой планке необходимо устранить люфт в рейке за счет проворачивания регулировочного винта.
Наиболее распространенной причиной люфта в карданном вале является недостаточная смазка, а исключить ее можно только за счет замены детали. Люфт на участке сопряжения штанг исключается с помощью точечной сварки. При необходимости следует произвести ремонт шаровых наконечников либо полностью заменить их. После выполнения всей этой работы остается только проверить имеется ли люфт руля.
Важно понимать, что безопасность самого водителя и находящихся в его автомобиле пассажиров непосредственно зависит от исправности системы управления автомобилем. При выявлении поломок в этой системе рекомендуется доверить работу по их устранению профессиональным специалистам, имеющим необходимые опыт и знания.
Вывод
Наличие люфта в рулевом колесе может повлечь за собой самые серьезные последствия. Для его выявления необходимо проведение своевременной диагностики всех узлов рулевого управления и последующее устранение обнаруженных неисправностей. Всего однократное игнорирование этого требования может привести к печальным последствиям.
Часто задаваемые вопросы по рулевому управлению: Чрезмерный люфт в рулевом колесе
Чрезмерный люфт в системе рулевого управления можно определить как: , когда рулевое колесо может поворачиваться более чем на один-полтора дюйма без вращения колес . Когда рулевое колесо болтается, «имеет люфт», водителям сложно правильно определить положение передних колес. Системы рулевого управления обычно предупреждают о проблемах, а чрезмерный люфт обычно вызывается изношенными рулевыми рейками и наконечниками рулевых тяг.Однако, поскольку детали рулевого управления считаются «важными для безопасности деталями», лучше решать любые проблемы как можно скорее.
Рекомендуется визуальный осмотр системы рулевого управления для выявления возможных проблем. Наилучший способ сделать это требует, чтобы автомобиль стоял на земле, опираясь всей массой на систему рулевого управления и подвески, поскольку подъем автомобиля приводит к блокировке или заклиниванию компонентов друг относительно друга, устраняя любой свободный ход. Попросите помощника поворачивать рулевое колесо из стороны в сторону, но только до тех пор, пока не почувствуете сопротивление.Повернув рулевое колесо таким образом, вы увидите:
- Свободный ход рулевых тяг:
Концы рулевой тяги, как следует из названия, находятся на концах рулевой рейки и «привязывают» рейку к поворотному кулаку или держателю ступицы. Любой люфт в них влияет на отслеживание и обычно проявляется в виде неравномерного износа внешнего края шин. Плохое отслеживание также приведет к тому, что автомобиль будет блуждать / уклоняться в сторону при движении или торможении.
- Свободный ход рулевой рейки:
В большинстве легковых автомобилей используется реечное рулевое управление.Рулевая рейка по сути представляет собой прямую штангу со шлицами на концах. Эти шлицы входят в зацепление с аналогичными шлицами шестерни и позволяют рулевому управлению работать при повороте колеса. Рулевые рейки довольно жесткие и, как правило, с ними мало что выходит из строя. Во всяком случае, втулки по обе стороны стойки имеют тенденцию выходить из строя, и именно они допускают люфт в рулевом управлении.
- Люфт в шаровых опорах:
Чтобы реагировать на действия водителя и поворачивать колеса, шаровые шарниры позволяют подвеске двигаться вверх и вниз, позволяя поворачиваться поворотным кулаком. Изношенные шаровые опоры влияют на развал колес и приводят к плохой реакции на действия водителя, а также к склонности автомобиля к скатыванию в сторону.
Для обслуживания компонентов подвески часто требуются специальные инструменты и оборудование. Центровка колес должна производиться после замены любого компонента подвески. Перед началом любых работ с автомобилем всегда обращайтесь к советам производителя транспортного средства по ремонту.
В таблице ниже перечислены общие симптомы и способы устранения люфта в системе рулевого управления.
Возможная причина | Средство правовой защиты |
Неравномерный износ шин. | Заменить неисправные детали рулевого управления. Выполните регулировку углов установки колес. |
Ослабление крепления рулевого механизма (стойки или коробки). | Затянуть болты крепления рулевого механизма / заменить втулки крепления.![]() |
Ослабленные ступичные подшипники. | Отрегулируйте или замените подшипники. |
Изношенный рычаг натяжного ролика или рычага шатуна (если имеется). | Заменить натяжной рычаг или рычаг подъемника. |
Изношены концы рулевой тяги. | Заменить концы рулевой тяги. |
Изношены концы реек. | Заменить концы стойки. |
Изношена муфта рулевого управления. | Заменить рулевую муфту. |
FAI предлагает широкий ассортимент деталей рулевого управления и подвески для всех марок легковых и легких коммерческих автомобилей. Более подробную информацию можно найти здесь .
49 Свода федеральных правил, § 570.60 — Система рулевого управления. | CFR | Закон США
§ 570.60 Система рулевого управления.
(а) Системная игра. Люфт или люфт в системе рулевого управления не должны превышать значений, указанных в таблице 2.
(1) Порядок проверки. При включенном двигателе и колесах управляемой оси в прямом положении поверните рулевое колесо в одном направлении до тех пор, пока колесо не станет заметным. Если точка на ободе рулевого колеса перемещается больше, чем значение, указанное в Таблице 1, до заметного обратного движения наблюдаемого колеса, это означает чрезмерный люфт или свободный ход в системе рулевого управления.
Таблица 2. Значения свободного хода рулевого колеса
Диаметр рулевого колеса (дюймы) | Lash (дюймы) |
---|---|
16 или меньше | 2 |
18 | 2 1/4 |
20 | 2 1/2 |
22 | 2 3/4 |
(b) Зазор между рычагами. Свободный ход рулевой тяги не должен превышать значений, указанных в таблице 3.
(1) Порядок проверки.Поднимите переднюю часть автомобиля, чтобы нагружать шаровые опоры, если автомобиль так оборудован. Убедитесь, что ступичные подшипники отрегулированы правильно. Возьмитесь за переднюю и заднюю часть шины и попытайтесь повернуть шину и колесо в сборе влево и вправо. Если свободное движение переднего или заднего протектора шины превышает применимое значение, указанное в таблице 3, имеется чрезмерный люфт рулевой тяги.
Таблица 3. Свободный ход рулевой тяги переднего колеса
Номинальный диаметр борта или размер обода (дюймы) | Люфт (дюймы) |
---|---|
16 или меньше | 1/4 |
16.С 01 до 18.00 | 3/8 |
18,01 или более | 1/2 |
(c) Свободное вращение. Рулевые колеса должны свободно поворачиваться на пределе хода в обоих направлениях.
(1) Порядок проверки. При работающем двигателе на автомобиле с усилителем рулевого управления или при поднятых управляемых колесах на автомобиле без усилителя рулевого управления поверните рулевое колесо до предела хода в обоих направлениях. Почувствуйте заедание или заклинивание в механизме рулевого механизма.
(d) Выравнивание. Условие схождения или схождения не должно превышать более чем в 1,5 раза значений, указанных в сервисных спецификациях производителя транспортного средства для настройки центровки.
(1) Порядок проверки. Проехать на автомобиле по индикатору бокового скольжения или измерить его с помощью измерителя протектора и убедиться, что схождение или схождение не более чем в 1,5 раза превышает значения, указанные в технических характеристиках производителя транспортного средства.
(e) Система рулевого управления с усилителем. В системе рулевого управления с гидроусилителем не должно быть трещин, изношенных или проскальзывающих ремней, потертых или истертых шлангов, признаков утечки или недостаточного количества жидкости в резервуаре.
(1) Порядок проверки. Проверьте резервуар для жидкости, шланги и ремни насоса на соответствие указанным условиям.
Примечание:
Осмотр системы подвески не должен предшествовать проверке работоспособности рабочего тормоза.
Свободный ход рулевого управления — Henderson’s Line-Up Brake & RV Inc.
Свободный ход рулевого управления
Свободный ход рулевого управления, вероятно, является жалобой номер один, о которой мы слышим от владельцев автобусов в нашем магазине. Свободный ход рулевого управления — это когда рулевое колесо можно повернуть назад вперед в ваших руках, но автомобиль не управляет — другими словами, имеется чрезмерный «люфт» в рулевом колесе.
Если вы остановитесь и посмотрите, сколько различных компонентов задействовано в рулевом управлении современных автодомов, легко понять, почему свободный ход рулевого управления является такой проблемой. У вас есть рулевое колесо, муфта, две-три универсальных муфты, рулевой механизм, шлицы секторного вала, штанга шатуна, тяга тяги, коленчатый рычаг, концы рулевой тяги и концевые втулки рулевой тяги. Хотя свободный ход рулевого управления может быть вызван одним из этих факторов, чаще всего это совокупный эффект, когда несколько компонентов вносят свой вклад в проблему.Мы видели все, от одного-двух дюймов хода в любом направлении рулевого управления до крайних случаев, когда мы задаемся вопросом, как клиент вообще мог управлять тренером!
В любом случае свободный ход рулевого управления является довольно распространенным явлением, и его можно уменьшить или даже устранить. В компании Henderson’s Line-Up мы диагностируем проблему с помощью того, что мы называем «тестом в сухом парке», когда мы ставим автобус на стойку с смотровой площадкой под ней. Один техник находится в кабине автобуса, двигает рулевое колесо вперед и назад и ищет люфт в рулевом валу, карданном шарнире рулевого механизма или муфте, иногда даже в самом рулевом колесе.В то же время в смотровом отсеке под тренером находится еще один техник. Во время этой части теста мы приглашаем клиента на смотровую площадку, чтобы он мог сам увидеть, что происходит. Многие магазины хотят, чтобы покупатель не заходил в магазин, но мы хотим, чтобы покупатель был частью процесса до тех пор, пока не начнется ремонт. Я спрашиваю наших клиентов: «Если бы вы собирались построить свой дом на склоне горы, разве вы не хотели бы знать, что собой представляет фундамент?» Шасси — это основа вашего дома на колесах, и мы считаем, что вам важно знать, что там происходит.
Первый компонент, который мы проверяем под автобусом, — это рулевой редуктор. В автодомах используется то, что называется возвратно-поступательным движением мяча, и они обычно имеют определенный люфт в силу своей конструкции. Должен быть некоторый люфт в компонентах рулевого механизма, и это часто может переводиться в люфт в самом рулевом управлении (мы подробно рассмотрим рулевые механизмы в следующих выпусках). Мы часто храним чертежи рулевых коробок на наших полках или можем отправить ваши на изготовление чертежей, но это требует определенного времени на выполнение работ.
Продолжая наш путь к колесам, мы должны проверить рулевую тягу, которая крепится к рулевому механизму, которая называется «штанга шатуна». У некоторых рук шатуна есть сменные шарниры, которые изнашиваются, и в этом случае мы можем заменить шарнир, но иногда шарнир просто не затягивался должным образом на заводе и выходил из строя. «Секторный вал» выходит из рулевого механизма и имеет на нем шлицы; если гайка не была затянута должным образом, может возникнуть люфт в шлицах, а вал также может быть поврежден в результате какой-либо аварии, например, если тренер съехал с дороги и ударился о ямку или большой камень.
Следующий компонент называется «тяговое звено», которое может изнашиваться и часто может быть заменено предметом вторичного рынка. Наконец, соединения рулевой тяги и втулки проверяются на предмет люфта и в случае износа могут быть заменены продуктами от ряда поставщиков компонентов.
В некоторых системах рулевого управления рулевая тяга поддерживается таким механизмом, как «рычаг холостого хода» или «коленчатый рычаг». Одна из вещей, которыми славится наше производственное подразделение, SuperSteer, — это коленчатые кривошипы, которые мы производим для поддержки рычажного механизма на шасси P32, шасси Freightliner XC с прямой осью и опора холостого хода, которую мы предлагаем для пикапов, фургонов и автомобилей GM. Автодома C.В оригинальных конструкциях оборудования используется втулка втулочного типа, которая может создавать люфт в рулевом механизме, когда он начинает изнашиваться. Проблема в том, что вы не можете предварительно нагружать (отрегулировать люфт) втулку без некоторой степени заедания. Наши продукты заменяют втулки скольжения коническими роликоподшипниками, которые не только намного лучше переносят нагрузку, но также могут быть предварительно нагружены для обеспечения точного движения.
На шасси P32 есть также компонент, называемый «рычаг коленчатого рычага», который крепится к нижней части кривошипа и к центральному рычагу рулевого управления.Все давление от рулевого механизма проходит через шарнир коленчатого вала, и единственный способ диагностировать люфт в этом компоненте — запустить двигатель и использовать усилитель рулевого управления; в противном случае вы не сможете приложить достаточно силы к суставу, чтобы сделать люфт очевидным. Если этот компонент требует замены, SuperSteer также предлагает замену рычага коленчатого вала.
Ослабление натяжного рычага грузовых автомобилей GM, фургонов и автодомов класса C может привести к изменению схождения (когда колеса направлены внутрь или наружу) при движении автомобиля по дороге, а схождение является наиболее критическим углом износа шин. .Фактически, схождение, которое отклоняется всего на 1/8 дюйма, равно 28 футам бокового скраба на милю, что приводит к значительно ускоренному износу шин. Наша опора SuperSteer Idler Support отличается прочным литым алюминиевым корпусом и коническими роликоподшипниками, а также комплектом, который мы разработали с использованием стяжек Cognito Motorsports на рычаге шатуна, центральном рычаге и опоре холостого хода для улучшения ощущения рулевого управления.
И последнее, но не менее важное: иногда передние и / или задние листовые рессоры в шасси Chevy P32, Ford и некоторых шасси Workhorse могут вызывать ощущение люфта рулевого управления, которое часто можно исправить с помощью поперечной балки SuperSteer, но это уже другая тема, которую мы » Обсуду в более позднем выпуске. Свободный ход руля не должен уменьшать ваши впечатления от вождения. Имея небольшие знания и хороший магазин для центровки, вы сможете значительно уменьшить или полностью устранить проблему. Или принесите его в компании Henderson’s Line-Up в следующий раз, когда будете в городе, и мы позаботимся о вашей проблеме.
Вернуться к списку …
Нащупывание рулевого колеса Осмотр Услуги и стоимость
Рулевое колесо, которое на ощупь болтается или имеет «люфт», мешает водителю получить точную интерпретацию поворота колес.Любая установка рулевого управления, при которой вы можете переместить колесо более чем на один-полтора дюйма, не перемещая колеса, слишком проигрышна и может иметь проблемы. Когда рулевое колесо болтается, водителям может быть сложно точно определить положение передних колес. Такое отсутствие реакции может быть опасным для водителей, особенно в условиях интенсивного движения или извилистых дорог.
Как работает эта система:
В большинстве современных транспортных средств используются два различных типа рулевого управления, которые помогают контролировать движение автомобиля. Реечное рулевое управление обычно используется на легковых автомобилях, небольших грузовиках и внедорожниках, в то время как рулевое управление с рециркуляцией шариков используется на больших внедорожниках и грузовиках. Сходства и различия в двух системах начинают проявляться, когда компоненты выходят из строя, в результате чего рулевое колесо болтается.
Как это делается:
Когда прибудет механик, он или она сначала поднимет автомобиль и снимет колеса, чтобы они могли лучше получить доступ к компонентам подвески и рулевого управления. Отсюда механик сможет определить причину ослабления рулевого управления.
Если механик подозревает, что проблема может быть в изношенных рулевых тягах, он или она проверит рулевую тягу на предмет поверхностных повреждений. Если конец рулевой тяги изношен или ослаблен, механик снимет его и заменит новым. После установки механик также проследит за тем, чтобы новый конец рулевой тяги был должным образом смазан.
Если механик считает, что рука питмена изношена, он или она снимет руку питмена с направляющей и заменит ее новой рукой. Механик должен убедиться, что новая деталь надежно затянута.
Если механик подозревает изношенные шаровые опоры, он снимает рычаг (и) управления, чтобы получить доступ к неисправному шаровому шарниру. Затем он или она снимет старый шаровой шарнир и заменит его новым. Механик также должен убедиться, что новый шаровой шарнир правильно смазан, чтобы продлить срок его службы.
В случае ремонта механик должен убедиться, что все новые детали установлены правильно и должным образом смазаны.Чтобы убедиться, что рулевое управление работает должным образом, механик может провести тестовую поездку на автомобиле, чтобы проверить наличие чрезмерного люфта.
Насколько важна эта услуга?
Неподвижное рулевое колесо может не давать точного определения положения переднего колеса. Ослабленное рулевое управление также может указывать на то, что возникла проблема с рулевым устройством или подвеской. Если вы заметили, что рулевое управление не так отзывчиво, вам следует прекратить управление автомобилем и обратиться к механику для его осмотра.
Рулевое управление шаткое и неаккуратное — Помощь по ремонту автомобилей
ДИАГНОСТИКА — РУЛЕВОЕ УПРАВЛЕНИЕ ЧРЕЗМЕРНО ИГРАЕТ И ЧУВСТВУЕТ СВОБОДНЫМ
Джим Миллер
РЕЗЮМЕ СИМПТОМА
Рулевое управление имеет чрезмерный люфт. Рулевое управление может казаться неаккуратным и может потребовать постоянной корректировки, чтобы автомобиль оставался на прямой.
ОБЫЧНАЯ ПРИЧИНА
Обычная причина этого признака — изношенные компоненты подвески, такие как зубчатая рейка или рулевой механизм.Это также может быть вызвано изношенными концами рулевой тяги или центральным звеном.
ДИАГНОСТИКА
Визуальный осмотр передней подвески обычно позволяет выявить причину симптома. Передняя часть соединена с рулевым механизмом или зубчатой рейкой через ряд рычагов. Большинство этих рычагов содержат шарниры, которые позволяют им двигаться вперед и назад, сохраняя при этом прямую связь с рулевым механизмом. Если эти шарниры изнашиваются, они станут неряшливыми, что приведет к люфту в рулевой тяги, что сделает рулевое управление неряшливым.Эти стыки потребуют осмотра. Когда автомобиль стоит на земле, двигатель выключен, рулевое колесо разблокировано, а стояночный тормоз включен, попросите помощника повернуть рулевое колесо вперед и назад до точки, где ощущается сопротивление. Осмотрите каждую часть рулевой тяги на предмет чрезмерного люфта. Каждый сустав должен быть плотным и двигаться вместе без люфта. Если соединения находятся в хорошем рабочем состоянии, наиболее вероятной причиной является изношенный рулевой механизм или зубчатая рейка. Это может быть подтверждено моим осмотром действия и отношения рулевого вала к выходной рулевой тяги.В рулевом механизме не должно быть люфта. Выходной рычаг должен без колебаний перемещаться непосредственно по отношению к входному валу.
МЕРЫ ПРЕДОСТОРОЖНОСТИ, СОВЕТЫ и ПРИМЕЧАНИЯ
Для обслуживания компонентов передней подвески часто требуются специальные инструменты и оборудование. Центровка передней части должна выполняться после замены любого компонента подвески. Не пытайтесь отремонтировать переднюю часть или компоненты рулевого управления без предварительной консультации с руководством по обслуживанию конкретного автомобиля.
Продолжает Часть 2
(Джим пожизненный поклонник Dodger Baseball и участвовал в гонках на спринтерских машинах в 1980-е гг.)
Как затянуть люфт рулевого колеса — пошаговое решение!
Вы выходите на прогулку с друзьями, и ваша цель — хорошо провести время. Что произойдет, если у вас нет стопроцентного контроля над своим рулевым колесом? Это становится рискованно, и вы можете столкнуться с другой машиной.Представьте, что вы едете по шоссе, и рулевое колесо не реагирует на движения. У некоторых автовладельцев могут возникнуть проблемы с ослаблением рулевого колеса.
Болтливое рулевое колесо — ненадежно. Когда вы инвестируете в автомобиль, вы ищите такие качества, как надежность и отзывчивость. Говоря о свободном рулевом колесе, он управляет колесами вашего автомобиля. У большинства автовладельцев возникает вопрос — Как уменьшить люфт рулевого колеса?
В этом подробном посте мы рассмотрим причины чрезмерного люфта, выявим проблемы и устраним их.
Однако основное внимание будет уделено — как уменьшить люфт рулевого колеса?
Прежде чем мы ответим на этот вопрос, важно понять, что такое люфт в рулевом колесе.
Узнайте больше: Лучшие чехлы на сиденья для Toyota Tacoma.
Понятие чрезмерного люфта рулевого колесаКогда рулевое колесо имеет слишком большой или чрезмерный люфт, это означает, что оно ослаблено. Водители не могут понять фактическое положение передних колес автомобиля.
Проблема в том, что если рулевое колесо переместится на полтора дюйма больше, то передние колеса могут отказаться двигаться в нужном вам направлении.
Рулевое колесо должно быть достаточно тугим, чтобы управлять колесами вашего автомобиля. Чрезмерный люфт в рулевом колесе означает его ослабление.
Теперь мы переходим к следующей части — Каковы причины чрезмерного люфта в рулевом колесе?
Во-первых, позвольте эксперту произвести быстрый визуальный осмотр рулевого колеса.В последнее время у автомобилей есть два разных типа рулей.
Когда дело доходит до внедорожников, грузовиков и небольших автомобилей, они используют рулевое колесо типа «реечный». В больших транспортных средствах используется другой тип рулевого управления, известный как «шаровой шарнир».
Учитывая, что это машины, будут проблемы. Компоненты этих двух типов рулевых колес могут изнашиваться или выходить из строя. Не расстраивайтесь, потому что могут возникнуть проблемы, но для всего есть решение.
Причины чрезмерного люфта
Изношенные Pitman Arms Если рука питмена повреждена, рулевое колесо может расшататься или иметь чрезмерный люфт. Теперь это важный компонент, который служит связующим звеном между рулевым механизмом и рейкой.
Рука питмена совершает круговые движения, и именно так колесо поворачивается вправо и влево. Если у шахтера повредится рука, это причинит большой ущерб.Ваш автомобиль не отреагирует должным образом из-за повреждения.
Изношенные / поврежденные рулевые тягиКолеса / шины и рулевое колесо соединены поперечными рулевыми тягами. Теперь, если эти рулевые тяги изношены или повреждены, у вас будут проблемы с рулевым колесом. Вы можете найти эти рулевые тяги как в зубчатой рейке, так и в рециркулирующих рулевых колесах.
Рулевое колесо расшатывается и имеет слишком большой люфт из-за изношенных рулевых тяг. Проверьте концы рулевой тяги, не изношены они или нет, так как это вызывает большинство проблем.
Отказ / Плохое соединение Суставы нашего тела так же важны, как и сердце. То же самое и с вашей машиной. Компонент подвески вашего автомобиля имеет уникальную конструкцию с шаровой головкой. Это то, что соединяет систему подвески с рулевым колесом и шинами автомобиля. Если шарнир изнашивается или выходит из строя, рулевое колесо может расшататься или иметь слишком большой люфт.
Как затянуть люфт рулевого колеса? Есть несколько вещей, которые вы можете сделать, чтобы решить проблему незакрепленного рулевого колеса.Мы рассмотрели это в следующем разделе. Обратите внимание, что перед тем, как сделать вывод, вы должны осмотреть машину. Всегда рекомендуется никогда не вынимать автомобиль для длительной поездки, если рулевое колесо ослаблено или имеет чрезмерный люфт.
Простое решение, 4 шага Прежде всего, встретитесь с механиком и расскажите ему о проблеме. Если рулевое колесо имеет чрезмерный люфт, поговорите с механиком и осмотрите автомобиль. Автомобиль должен стоять на ровной поверхности. Если вы управляете колесом, а рулевое колесо и передние колеса не работают должным образом, припаркуйте автомобиль и вызовите механика.Не рискуйте довести эту машину до точки B.
Нет ничего опаснее, чем не управлять своим рулевым колесом. Это может поставить под угрозу жизнь вас и других пассажиров. Мы записали лучшие способы устранения проблемы. Пожалуйста, внимательно изучите способы затяжки рулевого колеса.
Шаг — 1Для начала механик проведет тщательный визуальный осмотр. Он поднимет автомобиль и снимет шины с вашего автомобиля.Это дает ему доступ к компонентам рулевого колеса. Он проверит комплектующие на предмет износа и необходимости замены.
Если рулевые тяги, рычаги подъемника и шарниры повреждены или изношены, механик заменит их. Желательно заменить поврежденные детали. Это гарантирует правильную работу рулевого колеса.
Шаг-2 Перед заменой механик хочет убедиться, есть ли проблема. Они отвезут машину на тест-драйв.Он проверит, ровно ли работает руль. В случае повреждения / износа руки шахтера механик заменит ее и снова покатает машину.
Рука этого питмена требует технического обслуживания. Перед тем, как отправиться в длительную поездку, убедитесь, что рука питмена находится в нужном месте и заменена.
Шаг-3Если рулевые тяги автомобиля неисправны и изношены, механик должен их заменить. Перед этим он проверит, есть ли внешние повреждения.После того, как механик установит новые рулевые тяги, убедитесь, что они хорошо смазаны. Каждый компонент требует обслуживания.
Если вы хотите, чтобы ваш автомобиль работал исправно, необходимо тщательно за ним ухаживать. Поговорите с механиком и исправьте регулярный осмотр автомобиля. Он подскажет, что нужно делать.
Шаг-4 Следующее, что делает механик, проверяет шаровые опоры. Сначала он снимет компонент (рычаги управления), чтобы получить доступ к шаровым шарнирам. Он заменит это новым, а затем протестирует.
Убедитесь, что вы смазываете новые детали снова и снова. Без надлежащей смазки шаровые опоры или любой другой новый компонент довольно скоро выйдет из строя.
После установки всех новых компонентов механик отправляется на тест-драйв. Он проверяет, исправно ли работает руль.
Он также проверит, туго ли рулевое колесо. Не отправляйте машину для счастливой езды с ослабленным рулевым колесом, поскольку это может подвергнуть вашу жизнь большому риску.
Заключительные мысли Пока мы обсуждаем конкретные причины и способы их устранения, есть и другие причины, из-за которых рулевое колесо ослабло. Проверьте, нет ли неравномерного износа колес / шин и свободного рулевого механизма. Если первое, то механик исправит регулировку углов установки колес. Если последнее, то заменяют монтажные втулки.
В случае неплотного износа шины механик заменяет или регулирует подшипник.Поручите работу механику, так как это не так уж и много.
Надеемся, что вам понравилась статья «Как уменьшить люфт рулевого колеса» . Если ответ ДА, поделитесь им со своими друзьями и людьми, которым эта статья будет полезна.
Никогда не экспериментируйте и не думайте, что вы можете решить проблему самостоятельно. Выход на улицу с ослабленным рулевым колесом, вероятно, может положить конец вашей жизни.
Водитель должен иметь полный контроль над транспортным средством. Если у них нет полного контроля, это означает, что что-то может пойти не так, и автомобиль может столкнуться с другим транспортным средством.
Также возможно, что вы едете по горной местности, и рулевое колесо не будет работать в соответствии с вашими действиями. В этом случае лучше всего поставить на тормоз и припарковать машину.
Наймите ближайшего механика и устраните проблему. На всякий случай проверьте машину, прежде чем выходить на улицу. Никогда не отправляйте свой автомобиль в длительные поездки, если его компоненты изношены или повреждены.
Посмотрите также: Как избавиться от неприятного запаха или дыма из автомобиля.
Причины ослабления рулевого колеса
Плохое рулевое колесо может вызвать проблемы для любого водителя, поскольку затрудняет определение точного положения передних колес. Отсутствие контроля над колесами и вождение с нечувствительной системой рулевого управления могут быть опасны в час пик, когда шоссе забиты транспортными средствами. Вождение также становится более рискованным, когда вы едете по извилистой дороге, когда вам нужно полностью контролировать свой автомобиль.
Рулевые колеса должны быть отзывчивыми и надежными. Если вы перемещаете рулевое колесо более чем на полтора дюйма, а шины отказываются двигаться, это означает, что у вас болтается колесо в ваших руках. Большинство современных автомобилей спроектированы с двумя различными типами рулевых систем, и эти системы помогают водителю контролировать движение своего автомобиля. Легковые автомобили, небольшие грузовики и внедорожники имеют так называемое реечное рулевое управление, в то время как более крупные автомобили оснащены рулевым управлением с рециркуляцией шариков.В этих системах есть компоненты, которые со временем выходят из строя или изнашиваются, что может привести к ослаблению рулевого колеса.
Распространенные причины чрезмерного люфта в рулевом колесе перечислены ниже:
Рычаг Питмана после аварии Изношенные руки шатуна также могут быть причиной незакрепленных рулевых колес. Этот компонент образует мост между рулевой рейкой и валом сектора рулевой коробки. Он также совершает круговое движение, заставляя колеса двигаться вправо или влево.Поврежденная рука питмена может нанести ущерб вашему рулевому управлению, и ваша машина не будет должным образом реагировать, когда вы поворачиваете колесо.
Связанный пост: Лучшие замки рулевого колеса
Изношенные рулевые тягиШины и рулевое управление соединены поперечными тяговыми тягами. Эти штоки можно найти как в рециркуляционной, так и в реечной системе. Рулевое колесо ослабнет из-за износа поперечной рулевой тяги. Когда этот компонент изнашивается, он расшатывается, и в нем появляется чрезмерный люфт.Вы сможете почувствовать этот люфт в рулевом управлении и управляемости вашего автомобиля. Изношенные концы рулевой тяги также могут вызвать проблемы с передней подвеской и привести к чрезмерному износу шин.
Плохой или неисправный шаровой шарнир Этот важный компонент подвески имеет конструкцию шара и гнезда, как у человека на бедрах, и отвечает за соединение системы подвески с автомобильными шинами и колесом. Некоторые автомобили оснащены верхними и нижними шаровыми опорами, в то время как другие используют только последние. Неравномерный износ шин и стуки, которые можно услышать при движении по неровной дороге, являются симптомами плохих шаровых шарниров. В результате рулевое колесо также может болтаться.
Проблемы с подвеской или рулевым управлением могут вызвать чрезмерный люфт в рулевом колесе. Поэтому водители должны припарковать свои автомобили и дать их механику проверить их в случае ослабления рулевого колеса. Нет ничего хуже, чем потерять контроль над своим транспортным средством, а потеря контроля означает подвергнуть опасности себя и других.Лучше всего обратиться к профессионалу, который осмотрит вашу машину, чтобы он смог определить виновника этой проблемы с рулевым колесом.
- Первое, что сделает механик, это поднимет автомобиль и снимет колеса, чтобы получить доступ к компонентам рулевого управления и подвеске. Все вышеперечисленные компоненты будут проверены, чтобы определить их состояние и необходимость их замены.
- Поврежденная стрела шатуна будет снята с направляющей и заменена новой.Затем ваш автомобиль проходит дорожные испытания на предмет правильной работы рулевого управления и на то, чтобы убедиться, что новая замена работает нормально. Ваш новый манипулятор требует регулярного технического обслуживания, чтобы предотвратить сбой в управлении, особенно если вам посчастливилось выехать на своем автомобиле по бездорожью.
- Если виноваты рулевые тяги, механик проверит каждый компонент на наличие внешних повреждений и заменит изношенные стержни на новые. После установки новые рулевые тяги потребуют соответствующей смазки.
- Если шаровые шарниры вызывают все эти разрушения, механик снимет рычаги управления, чтобы добраться до поврежденного шарнира. Затем этот компонент будет удален и заменен новым. Смазка новых деталей необходима для гарантии их долговечности.
Связанный пост: Лучшие крышки рулевого колеса
Механик может провести тест-драйв вашего автомобиля, чтобы проверить наличие чрезмерного люфта, когда новые компоненты будут установлены на свои места и ваш автомобиль будет опущен с домкратов.
