Лебедка ручная своими руками чертежи – от простого устройства своими руками до барабанной конструкции с электроприводом

Содержание

от простого устройства своими руками до барабанной конструкции с электроприводом

Лебёдка — это древнее изобретение, которое появилось до изучения человеком физических законов. Работает устройство по принципу рычага — к рукоятке оператор прикладывает незначительные усилия, а устройство передвигает тяжёлые предметы. Незаменимая вещь для автолюбителей или дачников, но дорогая. Изготовление ручной самодельной лебёдки решает проблему высокой цены. За небольшие деньги можно сделать конструкцию любой сложности.

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира.

Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

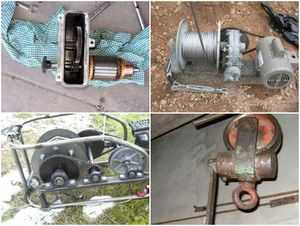

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

  1. Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
  2. Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
  3. Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте — 4 тонны.
  4. Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

  • Лом и обрезок трубы.
  • Трос.
  • Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

  1. Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
  2. На ось надевают трубку большего диаметра, к которой прикрепляют трос.
  3. Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное — чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

  • Прямоугольная труба для рамы.
  • Вал для барабана, можно использовать трубку круглого сечения.
  • Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
  • Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
  • Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
  • Звёздочки — большая и малая. Цепь.
  • Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
  • Рычаг для привода.
  • Трос с карабином.
  • Сварка и электроды.
  • Болгарка и шлифовальный диск к ней.
  • Краска и грунтовка.
  • Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

  1. Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
  2. Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
  3. Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
  4. Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
  5. Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
    • Одно в центре. Диаметр должен соответствовать размеру вала.
    • 6 отверстий на расстоянии 7 см.
  6. Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
  7. Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
  8. С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
  9. Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
  10. Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку. При отсутствии электричества лебёдку можно будет крутить вручную.
  11. Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи. Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
  12. Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
  13. На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Советы по сборке

​Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

  • Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
  • Следуют чертежу.
  • Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
  • Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
  • Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

tokar.guru

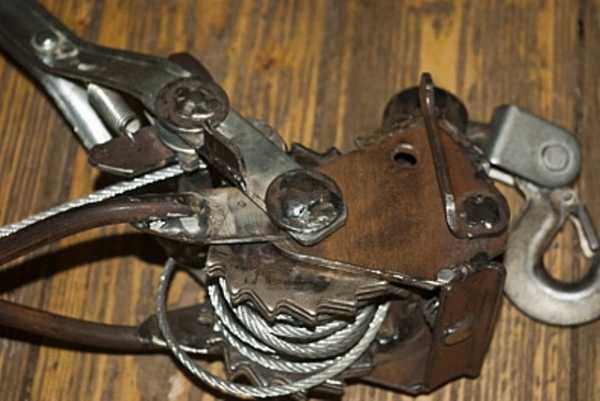

Ручная лебедка из велосипедных деталей своими руками

Приветствую всех самоделкиных! Эта статья будет полезна людям, которым часто приходится поднимать очень тяжелые предметы. К таким профессиям, например, относятся двигателисты на СТО, которым очень часто нужно вытаскивать двигатель из автомобиля. В этом поможет автор канала «Sek Austria», он подробно показал процесс создания такого устройства. Это очень мощный ручной подъемник с храповым механизмом.

Для его изготовления данного устройства потребуются детали от велосипеда.

Материалы.
1. Велосипедная цепь.
2. Задняя ось, втулка и звездочка.
3. Листовая сталь 6-8 мм или полосы подходящей ширины.
4. Стальной трос.
5. Карабин, блок для троса.
6. Крюк.

Инструменты.

1. Болгарка.
2. Дрель или сверлильный станок.
3. Сварочный аппарат.
4. Тиски.
5. Метчики, молоток керн, и тому подобные вещи.
6. Шуруповерт.

Пора приступать к подготовке всех деталей. Начинает автор с изготовления трещотки.
Для этого и нужна втулка.


Наносит на ней разметку будущих зубцов и вырезает обычной болгаркой.

Вот и получилась часть храпового механизма.

Теперь он изготавливает детали силовой конструкции, или корпуса. Для этого использует стальные пластины.

Зажав заготовку в тисках, сгибает при помощи молотка по разметке.

Такие заготовки получились.

Предварительно собирает конструкцию.

Приварил пластину к одной из половинок.


Разметив отверстия, кернит их, просверливает и зенкует.

В получившихся отверстиях нарезает резьбу.


Начинает проверочную сборку, наживляет болты, затягивает их.


Срезает все лишнее ножовкой и зачищает напильником.

В собранной конструкции нужно просверлить отверстие для оси. Зажимает ее в тисках, сверлит, периодически смачивая поверхность смазкой.

Разобрав конструкцию, устанавливает главную деталь.


Собирает все обратно, зажимает болты.


Теперь все работает как на обычном велосипеде, в одну сторону звездочка проворачивает втулку, обратный ход втулки будет блокировать храповик, и звездочку можно провернуть в обратную сторону.

Далее дело за изготовлением малой звездочки. Размечает на листе стали будущую заготовку, высверливает нужные отверстия по диаметру звеньев цепи. Всего зубьев будет шесть.


Теперь размечает вокруг отверстий шестигранник и срезает лишнее болгаркой.

На полученной заготовке формирует зубцы. Теперь это уже полноценная звездочка.


П-образную опору для ведущего вала закрепляет на основном корпусе. Примеряет и отрезает вал.

Надевает на него изготовленную звездочку.




На конец вала надевает шайбу и приваривает к валу.

Теперь приваривает саму звездочку к валу.

Пришло время установки цепи.

А вот и сам храповик, примеряет его, срезает ненужные части.

Монтирует, защелкивается отлично. Эта деталь крайне важна, иначе груз может упасть … вниз.

Приваривает крюк и ребра жесткости корпуса. И сбивает окалину.

Забивает силовую петлю в верхнюю часть лебедки и фиксирует сваркой.

А вот и трос с блоком.

Эх. Автор забыл про крепление троса к втулке. Для этого явно пришлось снять одно из уже приваренных ребер жесткости, снять опору с валом, храповик… В общем, сняв втулку сверлит в ней отверстия, заводит в них трос, загибает край плоскогубцами и зажимает его звездочкой.

Еще раз собрав все на место проверяет работу. Лебедка наматывает и фиксирует, а при нажатии на храповик — отпускает трос.


Продевает трос через блок и наматывает на барабан. Это можно делать и вручную и при помощи шуруповерта на первой скорости.

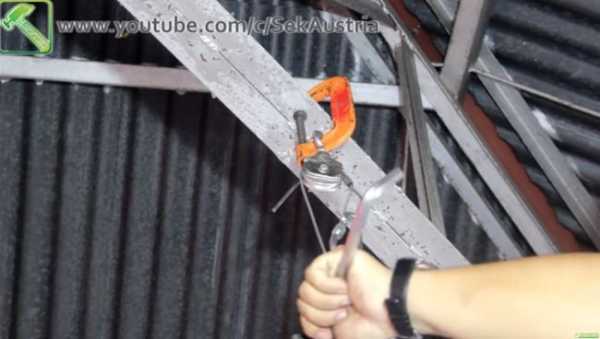

Для испытаний цепляет струбцину на балку, на нее подвешивает блок.


Для опускания груза достаточно нажать на храповик и удерживать основание ручки.


Все готово, можно приступать к тестированию.


Понятное дело, самая тяжелая вещь — это кот.

Далее идет воздушный компрессор. Весом около 30 килограммов. Подъем вручную и спуск груза идет вообще без усилия.


Даже шуруповерту это кажется смешным грузом.

Собственно, методика спуска.

А вот уже и серьезный вес. Корень красного дерева весом в 130 килограмм! (Насчет махагона завидую белой завистью).

Вот такая лебедочка получилась. Спасибо Crank Winch за подробное изложение идеи!

Хороших всем инструментов и приспособлений!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать ручную лебедку своими руками

Другие электроинструменты

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

1

Виды лебедок – конструкция и принцип работы

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

  1. 1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
  2. 2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
  3. 3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

1.1

Привод механизмов – ручной и машинный

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия. Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик. Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

  • компактные размеры, за что их особенно ценят автолюбители;
  • мгновенная готовность к использованию без особой подготовки;
  • возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
  • простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

1.2

Типы подъемных механизмов с использованием физической силы

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

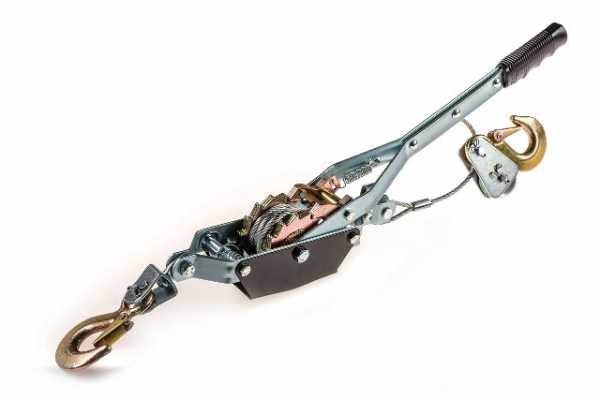

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу. Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

1.3

Какое устройство выбрать для автомобиля?

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

2

Как вытащить машину, используя простейшие средства?

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

  • Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
  • Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
  • Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

3

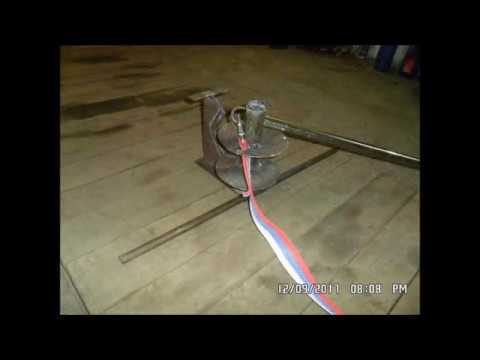

Стационарная лебедка с ручным приводом

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

  • каркас из профильной трубы 20×20 мм;
  • барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
  • вал;
  • 6 втулок длиной 200 мм из трубок диаметром 14 мм;
  • рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам. После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют. Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

  • под крепление ступиц – 4 штуки;
  • в центре – под вал;
  • отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками. Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка. На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

4

Устройство с червячным механизмом

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки. Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам. К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

  1. 1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
  2. 2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
  3. 3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
  4. 4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Шестерня Глиста

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода. Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин. Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

  • на оба конца вала устанавливают подшипники или втулки из латуни;
  • надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
  • насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
  • окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

5

Переделка китайской рычажной лебедки

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

  • «собачки» поднимаются флажком;
  • рычаг двигают в сторону человека;
  • происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

obustroen.ru

Лебёдка своими руками: разновидности, использование

Экстремальному автомобилисту без лебёдки не обойтись. Путешествуя по бездорожью, легко провалиться в яму, застрять в глубокой луже, да и на крутую горку иногда подняться трудно. В этих ситуациях водителя выручит этот механизм. Пригодится даже простейшее самодельное устройство. Сегодня мы с вами разберём, как сделать лебёдку своими руками.

Лебёдка
ФОТО: motorsguide.ru

Содержание статьи

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле
ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Для изготовления данного устройства потребуются следующие компоненты: велосипедная цепь, задняя ось, втулка, звёздочка, полоска листовой стали толщиной 6-8 мм, стальной трос, карабин, блок для троса, крюк.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки
ФОТО: usamodelkina.ru

Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе
ФОТО: usamodelkina.ru

Большая звёздочка берётся велосипедная. Малая изготавливается на 6 зубьев и всё собирается в комплекте. Звёздочки привариваются к валу. На валу крепко-накрепко зажимается конец троса. Регулируется храповой механизм.

Устройство с храповиком и обеими звёздочками в сборе
ФОТО: usamodelkina.ru

На звёздочки надевается велосипедная цепь. Лебёдку можно крутить руками или шуруповёртом на малой скорости.

Вся лебёдка в сборе
ФОТО: usamodelkina.ru

Лебёдка ручная барабанная своими руками

Основным узлом любой лебёдки является барабан, который приводится во вращение либо мускульной силой человека, либо каким-нибудь двигателем. На барабан наматывается трос. Барабанная лебёдка проста по конструкции, но требует наличия редуктора – либо шестерёнчатого, либо червячного. Редуктор нужен для уменьшения усилия, которое требуется от человека. Но при этом во столько же раз уменьшается скорость перемещения груза. Редуктор самостоятельно делать сложно, лучше взять готовый от какого-то старого механизма.

Барабанная лебёдка с электроприводом и редуктором
ФОТО: obustroen.ru

Конструкция лебёдки состоит из опоры, рукоятки, редуктора. Если вращать рукоятку или включить электромотор, то усилие передается на барабан. Трос может быть до 40 м. Лебёдка развивает тяговое усилие до 5000 кг. Можно использовать мощный трос толщиной до 15 мм. Лебёдка легко вытаскивает машину из кювета, поднимает железобетонные блоки.

Материалы и инструменты

Для червячного редуктора берётся толстая шестерня Глиста с прочными зубьями. Вал делается из толстостенной трубы. С одного конца к ней приварен круглый кусок металла диаметром, как у внутреннего кольца шестерни. Для фиксации троса в трубе высверливается сквозное отверстие. Вал вращается на подшипниках. Корпус сваривается из швеллеров, размеры определяются с учётом размеров редуктора.

Чертежи

Чертежи надо рассматривать как указание на принципиальные решения. Размеры уточняются с учётом размеров имеющихся деталей.

Чертежи лебёдки с червячным редуктором
ФОТО: obustroen.ru
Инструкция по изготовлению

Каркас лебёдки сваривается из профильных (квадратных) труб или из швеллера. Для барабана вырезают два металлических диска, которые соединяют шпильками. Диаметр дисков и длина шпилек определяют размер барабана. Барабан надевается на вал, который через подшипники устанавливается в раму. На один конец вала монтируется ручка для его вращения, на другом конце закрепляется звёздочка для организации цепного привода от мотора.

Электролебёдка своими руками из стартера

Электрифицированная лебёдка удобней в эксплуатации, чем ручная. Ведь довольно-таки сложно одновременно крутить лебёдку и руль автомобиля.   В качестве электромотора можно использовать автомобильный стартер. При этом, необходимо по всем правилам электробезопасности смонтировать цепь электропитания и защиты. Питание 12 В можно взять прямо от автомобиля, нужно только проверить коммутационные характеристики точки подключения. Лебёдка монтируется на переднем бампере автомобиля.

Нюансы изготовления своими руками лебёдок различного назначения

Главное, при начале работы чётко сформулировать для себя, для чего будет создаваться лебёдка, в каких условиях она будет эксплуатироваться. Имеют значение весовая нагрузка, способ крепления механизма, вид транспортируемого груза, климатические условия. Крепление лебёдки на автомобиль или на внешние предметы влияет на выбор конструкции станины. А ещё надо проверить, выдержит ли силовая рама автомобиля установку на него лебёдки.

К нюансам самодельного изготовления сложных изделий следует отнести проблемы с добыванием комплектующих и потребность в профессиональном оборудовании и инструменте. В ряде случаев невозможно обойтись без токарных и фрезеровочных работ, без электро- или газовой сварки. Некоторые агрегаты, например, редуктор, мотор лучше брать готовыми, списанными со старой техники. Вот их компоновка и сборка – уже широкое поле деятельности для самодельщика.

Ручная автомобильная лебёдка

Нередки ситуации, когда автомобиль попал в беду, а лебёдки никакой нет. Здесь выручит смекалка. Для организации вытаскивания застрявшей машины надо всё-таки найти кусок стальной трубы диаметром примерно 10 – 20 см и длиной 0,5 -1,0 м. Ещё нужна палка такой толщины, чтобы она пролезла в трубу, другая может быть потоньше, но крепкая. Собирается конструкция, как показано на рисунке. Усилий одного человека вполне достаточно, чтобы вытащить легковой автомобиль.

Простейшее устройство для вытаскивания автомобиля
ФОТО: obustroen.ru

Лебёдка для колодца

Одна из древнейших лебёдок, получившая широчайшее распространение. В качестве барабана используется обычное бревно. При очень большом желании можно собрать барабан из досок и дисков. А ещё долговечней будет барабан из стальной трубы, к которой по краям приварены металлические щёчки.

В торцах барабана закрепляется вал. Если барабан из бревна, то с обоих его торцов забиваются куски толстого железного прута. На одном из концов вала закрепляется ручка. К самому барабану крепится трос или верёвка. Барабан концами вала устанавливается в гнёзда на стойках по бокам колодца.

Простейшая лебёдка для поднятия вёдер из колодца
ФОТО: obustroen.ru

Якорная лебёдка для лодки

Любители путешествий по воде оборудуют свои суда лебёдками для понятия якоря. В этом случае не требуется слишком большой мощности и скорости, вполне можно обойтись ручным приводом.

Лебёдка для поднятия якоря в лодку
ФОТО: youtube.com

Прочие идеи изготовления лебёдок

Для умельцев в любой безвыходной ситуации имеется минимум два выхода. То же самое и с лебёдками.

Все идеи с различными механизмами крутятся вокруг одного главного принципа – на вращающийся барабан наматывается трос, на другом конце троса висит груз. А как крутить барабан – существуют сотни способов. Его можно вращать рукояткой, рычагом с храповым механизмом, различными двигателями. В старину для привода барабана использовали животных. Все различия в конструктивном исполнении и в применяемых технологиях.

При эксплуатации лебёдок главное внимание следует обращать на их прочную установку.

В качестве привода подобного механизма для мелких грузов можно использовать шуруповёрт или мощную электродрель.

Заключение

Лебёдка, несмотря на своё древнее происхождение, до сих пор является очень востребованным механизмом. Она нужна и автопутешественникам, и рыбакам, и строителям небольших домов. Покупать готовую не всегда выгодно, часто её можно сделать своими руками из подручных средств. И полезно, и приятно.

Предыдущая

DIY HomiusПотрясающий декор самых необычных отелей мира – куда поехать эстету

Следующая

DIY Homius7 недопустимых ошибок на кухне, которые могут превратить вашу жизнь в ад

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Ручная лебедка своими руками (14 фото + описание)

Самодельная ручная лебёдка изготовленная Евгением Муратовым: подробные фото пошагового изготовления с описанием самоделки.

Автор изготовил ручную лебёдку своими руками, предлагаем ознакомиться с конструкцией самоделки.

Изготовлен барабан для намотки троса, шестерня выточена на токарном станке.

Сделано крепление для троса.

Выточены защёлки стопора трещоток.

Изготовлено крепление для барабана.

На барабан лебёдки намотан трос толщиной 6 мм, длина 12 метров, но есть ещё запас, на барабане поместится 20 метровый трос.

Вид сбоку и сверху.

Получился волне рабочий вариант, самодельная ручная лебёдка, сделанная своими руками, ничуть не хуже заводской.

Популярные самоделки

samodelki-info.ru

Ручная лебёдка своими руками: чертежи, фото изготовления

Ручная лебёдка своими руками: подробные чертежи и фото изготовления самодельной лебёдки из

В этой статье мы рассмотрим пошаговое изготовление самодельной лебёдки сделанной умельцем из Самары.

Для воплощения задумки, автор решил использовать камазовскую трещотку, вот она на фото.

Конструкция будет выполнена на каретке, которая будет перемещать лебёдку по швеллеру. На рисунке показаны чертежи лебёдки для самостоятельного изготовления.

Вал обрезал по длине, приварил две круглые пластины толщиной по 4 мм, между пластинами будет укладываться трос.

Одну сторону вала понадобилось обточить под запрессовку на него 207-го подшипника диаметром 35 мм. Сделал пластину.

Собрал конструкцию.

Трещотка одета на шлицы, одета шайба и поставлен шплинт диаметрально через вал. С одной стороны установил пластину с подшипником.

Приварил шпильку на вал, на шпильку одел шайбу и подтянул.

Собрал каретку, для этого из стали толщиной 8 мм, вырезал 3 пластины пластины, которые приварил между собой.

В пластинах просверлил отверстия по 25 мм, приварил к ним отрезки трубы на которые посадил 205 подшипники. Затем подшипники подтянул болтами через шайбы.

В нижней пластине просверлил пару отверстий по 12 мм. и через трубу стянул две пластины болтами.

Ручная лебёдка используется в гараже для подъёма двигателя и прочих нужд.

Автор самоделки: Артём из г. Самара.

sam-stroitel.com

Ручная лебедка своими руками чертежи

Ручная лебедка своими руками, чертежи предлагаемой конструкции носят обзорный характер, так как размеры червячной передачи зависят от геометрии используемого вала и шестерни глиста.


Преимущества предлагаемой конструкции:

• высокий уровень безопасности при работах
• не нужен дополнительный стопорный механизм
• небольшие габаритные размеры
• минимум деталей
• сборка и разборка конструкции занимает минимум времени


Из чего же состоит ручная лебедка:

• шестерни глиста
• вал намотки троса
• латунная втулка
• корпус
• ручка

ШЕСТЕРНИ ГЛИСТА

Выбираем с учетом расчетной грузоподъемности лебедки. Зная их геометрические размеры, по предложенной схеме, можно изготовить простой механизм подъема грузов.

ВАЛ НАМОТКИ ТРОСА

Конструкцию можно сделать цельной или сварной из нескольких деталей.

ЛАТУННАЯ ВТУЛКА

Обеспечивает скольжение вала во время его вращения. Такое конструктивное решение подойдет для выполнения временных работ. Если механизм необходимо использовать постоянно – втулку необходимо заменить подшипниками качения, что в свою очередь значительно усложнит конструкцию и увеличит финансовые вложения. В случае необходимости (по мере их выработки) втулки можно заменить. Это гораздо дешевле.

КОРПУС

Изготовим из швеллера гнутого стального неравнополочного ГОСТ 8281-80 и листового металла ГОСТ 19903-74. В нашем примере использован швеллер 200х50х30х4 (мм) и листовой металл толщиной 4 (мм). Корпус состоит из длинного и короткого швеллеров, скрепленных между собой левой и правой пластинами при помощи болтового соединения М8.

РУЧКА

Изготовлена из металла с деревянной вставкой. Ручка крепится к валу при помощи штифта 10х36 ГОСТ 3128-70.

Порядок сборки

1. На вал с обеих сторон надеваем латунные втулки.

2. На втулки одеваем металлические пластины.
3. Металлические пластины крепим к длинному швеллеру:

— болтами DIN 933;
— пружинными шайбами ГОСТ 6402-70;
— гайками ГОСТ 5915-70.

Размер крепежа под резьбу М8.

4. На вал намотки вставляем шпонку и насаживаем шестерню, затем одеваем металлическую втулку.
5. С обеих сторон вала намотки надеваем латунные втулки.
6. Со стороны шестерни, вал вставляем в длинный швеллер.
7. С обратной стороны надеваем на латунную втулку короткий швеллер и крепим его к пластинам болтами, пружинными шайбами и гайками М8.

Ручная лебедка своими руками собрана. Крепим ее к стене гаража.

Чтобы уменьшить нагрузку на барабан лебедки, необходимо использовать систему блоков (полиспастные механизмы).

Из представленных рисунков видно, что используя полиспастные механизмы, можно снизить нагрузку на барабан в четыре раза.

Заказать чертеж


Поделитесь с друзьями!

kak-cdelat.ru

admin / 07.11.2017 / Разное

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
