Конструкция ступицы переднего колеса: Где расположена ступица переднего колеса, ее строение и назначение

Где расположена ступица переднего колеса, ее строение и назначение

Эксплуатируя автомобиль, водители редко задумываются о его конструкционных особенностях и принципах работы основных узлов. Однако важно следить за состоянием механизмов, отвечающих за безопасность. Одной из таких деталей является ступица переднего колеса. Из расположения элемента становятся понятны его задачи: удержание колеса. Выполнить диагностику и устранить возможные неисправности механикам поможет схема конструкции с описанием устройства.

Функция

В общем случае ступица – это центральная часть вращающейся детали, служащая точкой крепления на вал или ось. В первом варианте посадку или соединение выполняют с помощью шпонки или шлицев для передачи крутящего момента. На ось деталь крепят через подшипник (почевник) качения или скольжения. В машиностроении ступицу делают для зубчатых колёс, шкивов, маховиков.

В конструкции автомобиля также присутствует ступица, которая отвечает за крепление передних и задних колёс.

Ввиду высоких динамических нагрузок изготавливают элемент из цельнометаллической стальной болванки. Обычно на заводе предварительно выливают заготовку в специальную форму с последующей токарной обработкой. Готовая ступица выглядит как металлический диск с крепёжными отверстиями и посадочным местом под подшипник. В зависимости от назначения в ней может быть выполнено отверстие (простое или под шлицевый вал) либо сделана глухая втулка.

Конструкция

Опорный узел состоит из ступицы колеса, навесного устройства, подшипников качения. Все его компоненты изготовлены с высокой степенью точности. Даже незначительные зазоры могут привести к разрушению узла. Крепится ступица к подвеске через радиально-упорный шариковый или роликовый подшипник. Для фиксации последнего применяют стопорные кольца или зажимные корончатые гайки, предотвращающие самопроизвольное откручивание.

В зависимости от места установки и типа привода автомобиля возможен монтаж ступицы на один или два подшипника. В первом случае используют однорядный шарико- или роликоподшипник.

Конструкция ступицы колеса зависит от типа привода автомобиля и места установки. Существует 4 основных конструктивных варианта исполнения компонента:

1. Ведущие неуправляемые колёса. Такие элементы устанавливают на задних мостах автомобилей с полным или частичным приводом. Узел представлен длинной полуосью, входящей в зацепление с деталями дифференциала, на которой закреплён монтажный фланец и ступичный подшипник.
2. Ведомые неуправляемые колёса. Применяют в задней подвеске переднеприводных автомобилей. Ступичный узел состоит из монтажного фланца, закреплённого на подшипниках. Крепят элемент к продольным или поперечным балкам задней подвески.
3. Ведущие управляемые колёса. Такой тип устанавливают на автомобили с полным или частичным приводом. Ступица передняя служит не только для поддержки колеса, но и для передачи крутящего момента от трансмиссии. Она пустотелая с внутренним шлицевым зацеплением.
4. Ведомые управляемые колёса. Применяют ступичные узлы в конструкции передней подвески заднеприводных автомобилей. Закрепляют детали на поворотном кулаке с помощью резьбового соединения, а зазоры в элементах можно регулировать путём затяжки стопорной гайки.

Основная деталь в ступичном узле – подшипник. Именно он воспринимает все статические и динамические нагрузки. От его ресурса зависит долговечность всего механизма. Производители, выпускающие подшипники, указывают срок службы компонента порядка 200 тыс. км. Это число довольно условное и зависит от характера вождения, а также состояния дорожного покрытия. При езде по бездорожью пробег снижается до 50 тыс. км. После окончания срока службы подшипник подлежит замене.

Чтобы увеличить комфорт и снизить шум в автомобиле, производители стараются уменьшить неподрессоренные массы подвески. Для этого подшипник и ступицу объединили в единую конструкцию. Всего разработано 5 поколений новых узлов:

1. Двухрядные подшипники типа HUB-I. Такие детали можно заменить отдельно, что увеличивает ремонтопригодность конструкции.
2. Подшипники с монтажным фланцем HUB-II. Одна из обойм деталей выполнена в теле ступицы или крепёжного элемента.
3. Ступичный узел в сборе HUB-III. Третье поколение получило наиболее широкое применение в автомобилях последних годов выпуска. Как такового подшипника в узле уже нет, а есть ступица и крепёжный элемент, разделённые между собой телами качения.
4. В конструкцию 3 поколения добавили интегрированный ШРУС, получив технологию HUB-IV.
5. Ступичный узел с шарниром равных угловых скоростей и тормозным диском (HUB-V).

Технологии 4 и 5 поколения находятся в стадии разработки и тестирования. Ступичные узлы имеют минимальную неподрессоренную массу, что положительно сказывается на работе подвески. Однако, ввиду сложности конструкции у этих поколений высокая цена, а значит устанавливать их будут на премиальных автомобилях.

Возможные дефекты, причины их возникновения

Отказ ступичного узла не происходит мгновенно. Обычно дефекты проявляются постепенно. Сопровождаются они в увеличении зазора в подшипнике, что приводит к люфту и биению колеса. Основные виды неисправности ступицы:

1. Разрушение сепаратора или тел качения. Обычно это происходит из-за низкого качества материалов или нарушения технологии сборки подшипника. Кроме того, разрушение возможно по причине неправильного монтажа узла.
2. Выработка контактных поверхностей. Детали подшипника неизбежно изнашиваются, однако, интенсивность процесса зависит от твёрдости материала, из которого они изготовлены.
3. Ослабление креплений. В конструкции механизма предусмотрены стопорные кольца и гайки. Если они ослабнут, подшипниковый узел может разболтаться.
4. Высыхание или отсутствие смазки. Без смазывающего материала интенсивность износа повысится в несколько раз, что приведёт к преждевременному отказу элементов.
5. Попадание внутрь грязи или абразивных материалов. При нарушении герметичности посторонние вещества способствуют быстрому разрушению деталей.

Что именно сломается спрогнозировать сложно. Всё зависит от модели автомобиля, особенностей конструкции ступичного узла, применяемых комплектующих. Не стоит эксплуатировать машину, если есть подозрение, что элементы ходовой имеют повреждения. Увеличенные зазоры в опоре колеса приводят к повышению динамических нагрузок на компоненты подвески (шаровые, наконечники, стойки, амортизаторы и другие менее значимые детали).

Признаки дефектов, их диагностика

Чтобы не допустить полного отказа ступичного узла, когда колесо перестанет вращаться или даже отвалится, водителю необходимо обращать внимание на признаки поломки. Последние проявляются постепенно. Сначала появляется невнятный гул во время разгона или торможения, затем шум не стихает даже при равномерном движении по ровной дороге. Более сильные повреждения выражены скрежетом и свистом. Когда отказывает подшипник, наблюдается чрезмерный износ протектора и нагрев тормозного диска.

Неисправности узла сложно диагностировать на первом этапе их появления. Чтобы исключить отказ, нужно периодически проводить проверку на станциях, где есть специальное оборудование.

При появлении первых явных признаков, что ступичный узел работает неправильно, нужно провести диагностику деталей. Самостоятельно это можно сделать несколькими способами:

1. Постучать ногой по боковой части покрышки.
   Это простой, но действенный способ: если колесо заметно шатается, в его креплениях есть люфты.
2. Проверка в движении. Если при скорости автомобиля 60 км/ч и выше появляется монотонный гул, виляя из стороны в сторону, можно определить, какой узел имеет дефект. При повороте влево нагружается правая ось и наоборот. Если при манёвре звук стихает – значит, именно эта ступица подлежит ремонту.
3. Приподнять колесо. Необходимо поднять автомобиль домкратом или на подъёмнике и проверить люфт и перемещение каждой ступицы. Прилагая боковое усилие к колесу, последнее не должно болтаться или стучать. Кроме того, при вращении недопустимы шелестящие звуки и гул в подшипнике.

Обслуживание, регулировка

Ступичные узлы автомобилей последних поколений имеют необслуживаемую конструкцию. Они должны отработать срок, заявленный производителем, затем изношенные детали меняют на новые. Однако в ступицах применяют грязе- и пылезащитные компоненты, повреждение которых может стать причиной отказа всего узла. При эксплуатации автомобиля необходимо периодически проверять и обслуживать пыльники, уплотняющие манжеты, менять смазку внешних элементов.

Подвеска на старых автомобилях предполагала возможность регулировки зазоров в подшипниках. Это возможно благодаря двум разнонаправленным коническим подшипникам. Их надевают на общую ось и зажимают специальной гайкой с прорезями под шплинт. Порядок регулировки:

1. Вывешивают нужное колесо, поднимая автомобиль домкратом или на подъёмнике. Принимают меры для предотвращения падения или перемещения машины во время работы.
2. Снимают пылезащитный колпачок. Для этого в место его соприкосновения со ступицей вставляют плоскую массивную отвёртку или монтировку, аккуратно постукивая молотком, сбивают защиту.
3. Извлекают шплинт из стопорного отверстия.
4. Закручивая гайку по часовой стрелке, затягивают подшипник. Затем на 45-90 ° отворачивают крепёж в обратную сторону.
5. Проверяют биение колеса и лёгкость вращения. Если оно крутится равномерно, без заеданий и не болтается, гайку фиксируют, устанавливая новый шплинт.
6. Добавляют немного свежей смазки, устанавливают пылезащитный колпачок и опускают автомобиль.

Если в ступичном подшипнике образовался зазор – это признак начала его интенсивного износа. В этом случае регулировка будет временной мерой, чтобы продлить срок эксплуатации автомобиля до плановой замены детали.

Неисправная ступица обязательно подлежит ремонту. Сделать это можно в сервисной мастерской либо самостоятельно в гараже. В последнем случае понадобится набор инструментов для демонтажа узла и массивный рабочий стол с тисками для выпрессовки/запрессовки деталей. Тем, кто будет впервые менять подшипник ступицы помогут фото или видеоматериалы процесса замены.

Для каждой модели автомобиля процедура ремонта индивидуальна. Но в общем случае необходимо демонтировать подшипниковый узел, отделив его от деталей подвески. В снятом положении будет удобно выпрессовывать внутреннюю и внешнюю обоймы. Но, если демонтировать старый подшипник можно, применяя тяжёлый молоток, новый нужно устанавливать аккуратно, чтобы не повредить защитные уплотнения, сепараторы. Любая поспешность или неточность могут привести к быстрому отказу отремонтированного узла.

Поломка ступицы – неисправность, с которой эксплуатация автомобиля недопустима. Лучше вовремя отремонтировать подшипниковый узел, чем потом тратить деньги на восстановление всей подвески.

Всё про ступицу колеса и подшипник ступицы

4 мая 2016

Ступичный узел, на котором держится колесо, несет на себе весь вес автомобиля, дополнительно усиленный динамическими нагрузками (разгон, торможение, повороты).
Как правило, комплектом ступицы или ступичным узлом называют саму ступицу вместе с подшипником, стопорными кольцами, болтами и гайками, а в отдельных случаях к нему еще относится и ось ступицы.

Ступица, подшипник и ось

Ступица колеса

Ступица служит основой для установки колесного диска и тормоза. Ее задача – обеспечивать фиксацию и свободное вращение колеса и сопутствующих деталей, а для ведущих колес ступица служит звеном передачи момента вращения от дифференциала на колесо. Это одна из самых надежных деталей подвески, и вывести из строя ступицу можно разве что в результате аварии или очень длительной эксплуатации в тяжелых условиях.

Для работы при постоянных нагрузках ступицы делают цельнометаллическими: из литой стальной болванки вытачивают деталь нужной формы. Такой способ позволяет изготовить прочную конструкцию без участков напряжения.

На внешний (большой) обод ступицы крепится тормозной диск (барабан) и колесный диск, фиксируемые входящими в комплект болтами или шпильками. Внутренний обод снабжается подшипником (одним или двумя), которые могут располагаться на внешней или внутренней части ступицы, в зависимости от ее назначения и места установки.

Ступица колеса без подшипников и в сборе с подшипниками

Способ установки зависит от того, ставится она на управляемые или неуправляемые (передние или задние), ведущие или ведомые колеса.

По конструктивным особенностям разделяют 4 основных вида ступиц:

• Для ведущих неуправляемых колес (задние колеса автомобилей с задним или полным приводом). На такую ступицу передается усилие от дифференциала через полуось, которая может иметь цапфу, входящую в ступицу, или фланец для крепления.
• Для ведомых неуправляемых колес (задние колеса переднеприводных автомобилей). В таких случаях ступица объединяется с подшипниками в одно целое, а ось ступицы крепится на рычаг заднего моста.
• Для ведущих управляемых колес (передний мост переднеприводных или полноприводных автомобилей). Здесь передача крутящего момента идет через ШРУС, цапфа которого входит в зацепление со шлицами ступицы.
• Для ведомых управляемых колес (передний мост заднеприводных автомобилей). Ось ступицы устанавливается в поворотный кулак.

Помимо этих, есть и другие варианты конструкции, обусловленные особенностями того или иного автомобиля.

Для некоторых моделей автомобилей различают ступицы для левого и правого колеса, если у них асимметричное крепление. При покупке нужно обращать внимание на сторону установки: левая, правая или универсальная двухсторонняя.

Подшипник ступицы

Ступичный подшипник – одна из самых нагруженных деталей, на которую не только приходится вес автомобиля, но и дополнительные нагрузки от торможений-ускорений-поворотов. Механизм, работающий в таких условиях, делается максимально надежным, и современные подшипники рассчитаны на 200 тыс. км аккуратного «европейского» вождения или 50-100 тыс. км езды по плохим дорогам.

Если сама ступица обеспечивает вращение колеса, то подшипник фиксирует всю конструкцию на подвеске.

По конструкции подшипники делятся на однорядные и двухрядные, шариковые радиально-упорные и конические роликовые. Чем больше опорная поверхность подшипника, тем меньше нагрузка на его элементы и тем дольше срок службы, поэтому многие производители отдают предпочтение коническим подшипникам, которые устанавливаются либо парой (для компенсации разнонаправленных нагрузок), либо сразу делаются двухрядными.

На торцевой поверхности подшипник имеет защитное кольцо, надежно предохраняющее от вытекания пластичной смазки и попадания внутрь воды и грязи. Повреждение кольца означает замену самого подшипника: все они делаются неразборными и неремонтируемыми.

Схема ступицы переднего колеса с подшипником.
1. Поворотный кулак. 2. Наружное грязеотражательное кольцо.
3. Ступичный подшипник. 4. Ступица. 5. Упорная шайба. 6. Гайка.
7. Стопорное кольцо. 8. Внутреннее грязеотражательное кольцо.

Виды ступичных подшипников

В современных иномарках уже не используются обслуживаемые подшипники устаревших моделей (так называемые подшипники нулевого поколения), нуждающиеся в регулировке и смазке. Их место заняли двухрядные подшипники типа HUB-I (первого поколения), которые можно заменить отдельно от ступицы.

Подшипники HUB-I

Второе поколение – подшипники HUB-IІ, наружная обойма которых снабжена фланцем с крепежными отверстиями, и с его помощью подшипники фиксируются на элементах подвески.

Подшипники HUB-IІ с вращением по внутреннему (слева)
и по наружному кольцу (справа).

Самый современный вариант – подшипник ступицы третьего поколения HUB-IІІ, представляющий собой ступичный узел в сборе, в котором подшипник защищен от внешних воздействий, обладает минимальными показателями радиального биения и отклонениями от линейных размеров. В качестве одной из сторон обоймы (поверхностей качения) в подшипниках HUB-IІІ используется поверхность самой ступицы, что дополнительно снижает вес всей конструкции.

Ступичные узлы HUB-IІІ для ведущего (слева)
и ведомого колеса (справа)

Подшипники второго и третьего поколения снабжаются кассетными уплотнителями, позволяющими газам выходить из рабочей полости, но не пропускающими внутрь влагу и грязь.

Ступичные узлы четвертого поколения HUB-IV объединены со ШРУСами, а конструкции пятого поколения – с тормозными дисками. Такие решения пока не внедряются широко, находясь в стадии разработок и испытаний.

Интеграция в ABS

На современные ступичные узлы могут устанавливаться датчики и сенсоры антиблокировочной системы. Это может быть как классическое зубчатое кольцо, так и новейшего образца магнитный энкодер с переменными участками магнитных полюсов, передающий данные о скорости вращения колеса на считывающий сенсор.

Преимущества магнитных энкодеров – маленький вес (что важно для неподрессоренной массы) и возможность считывать данные при низкой скорости движения колеса. Сами активные датчики имеют меньший вес по сравнению со старыми моделями и легче монтируются на ступичный подшипник.

Система ASB (Active Sensor Bearing)
с кольцом радиального (сверху) и осевого (снизу) типа

Как правило, сама цельнометаллическая ступица практически не ломается. Большинство неисправностей происходит из-за износа подшипника, как естественного, так и аварийного. Признаки неисправности подшипника: гул при движении, перегрев, потеря смазки, деформация поверхности, люфт колеса. Ступичный подшипник требует замены приблизительно раз в 3 года, но этот срок может сократиться или продлиться в зависимости от стиля вождения, режима эксплуатации автомобиля и других факторов нагрузки.

Специалисты рекомендуют проверять состояние ходовой на каждом ТО: мастера смогут выявить и устранить проблему в самом начале, не дожидаясь аварии.

Лопнул шарик в подшипнике ступицы

Ни сама ступица, ни ступичный подшипник ремонту не подлежат: при выявлении неисправностей их можно только заменить. Замена может делаться только на той стороне, где это нужно (слева или справа). В отличие от многих других частей подвески, в случае с деталями ступицы парная замена не обязательна.

Даже при высоком качестве самой детали и безупречной ее установке, рано или поздно менять подшипник придется. Лучше это делать сразу при появлении признаков неисправности, а не дожидаться неприятных сюрпризов.

О том, как выбрать комплект ступицы и на какие бренды обратить внимание, читайте наш «Гид покупателя».

Ступица переднего колеса – проблемы и их устранение. Ступица переднего колеса – что нужно знать об устройстве Установка новой ступицы

Ступица переднего колеса — это узел ходовой части автомобиля, который выполняет несколько функций. Водителю нужно знать не только, как заменить лампочку ближнего света, но также как устранить неполадки в подобной ступице. Если данная деталь выйдет из строя, транспортное средство не сможет передвигаться.

Чтобы предотвратить это, водитель обязательно должен проводить регулярную проверку состояния ступиц, организовывать техническое обслуживание авто, а также своевременно обращаться в специальный сервис для устранения даже самых незначительных поломок детали. Чтобы самостоятельно проверить работу ступицы, необходимо знать особенности устройства и функциональное назначение элемента.

Чтобы понять, что такое ступица, стоит разобраться с её основным функциональным назначением. Для этого совершенно не обязательно иметь специальные познания в общем устройстве транспортных средств.

Ступица представляет собой особую деталь, которая обеспечивает возможность вращения колеса. Для этого оно должно быть максимально надёжно закреплено на полуоси. На ступицу прикручивается диск, а в конструкции её самой есть пара вращающихся подшипников. Функций у данного конструкционного элемента существует достаточно много. Вот самые основные из них.

1. Основная задача ступицы – подвижное и одновременно надёжное соединение диска колеса на оси поворотного кулака.
2. Обеспечение качественного торможения и надежности всей тормозной системы в целом. Причина в том, что тормозной диск также закреплён на ступице.
3. В переднеприводных автомобилях ступица передаёт колесам вращательное движение по направлению от полуоси. Для этой цели предназначено специальное внутреннее отверстие со шлицами внутри, куда в процессе передвижения входит один конец полуоси. Это позволяет автомобилю свободно перемещаться по трассе.

Современный автомобиль имеет целую систему электронных датчиков, позволяющих в постоянном режиме получать огромное количество информации и обеспечивать максимально безопасное движение машины. Ступица переднего колеса в этом сложном процессе играет не последнюю роль.

Устройство ступицы переднего колеса необходимо знать для обнаружения и устранения возможных неисправностей. При относительно сложном функциональном назначении, элемент отличается достаточно простым внутренним устройством. Среди основных частей данного узла можно отметить:

• тело ступицы;
• подшипники;
• колёсные шпильки;
• специальные датчики.

Корпус ступицы представляет собой прочную литую деталь, выполненную из специального сплава и прошедшую обработку токарными инструментами.

Данный элемент необходимо рассматривать в качестве единого комплекса, имеющего подшипники и шпильки. У основной массы производителей данные элементы идут только в комплекте, они неотделимы друг от друга.

Подобная монолитность в состоянии обеспечить максимальный уровень надежности и безопасности всей ходовой части транспортного средства.

Признаки наличия неисправностей в ступице

Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:

• неравномерное стирание установленных протекторов покрышек;
• значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
• часто повторяющееся отклонение автомобиля от прямолинейного направления;
• сжатие и протекание амортизаторов;
• высокий уровень производимой вибрации;
• появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.

Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.

При обнаружении подозрительного звука нужно сразу поднять транспортное средство на домкрат и попытаться вручную прокрутить передние колёса.

При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.

Нагрев диска можно прочувствовать посредством простого прикладывания к нему руки после пройденных 8 — 10 км. Если ступица неисправна, температура данного элемента превышает 70 градусов.

Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.

Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль. Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны.

Оснований для выхода ступицы из строя существует достаточно много. Среди самых основных причин поломки можно отметить следующие распространенные факторы:

1. Износ отдельных элементов системы.
2. Погрешности в регулировке развал-схождения.
3. Неправильное крепление амортизаторов.
4. Сильные долговременные нагрузки на передние колёса.

Поскольку поломок может быть несколько, определить точную причину будет достаточно сложно. Тем не менее, не заметить её просто невозможно. Все без исключения неисправности очень ощутимы. Нельзя оставить без внимания появившийся постоянный шум или гул, степень интенсивности которого меняется в прямой зависимости от скоростного режима или от силы производимого торможения.

При возникновении перечисленных проблем, нужно срочно провести ремонт ступицы переднего колеса. В зависимости от сложности ситуации, проведение ремонтных работ может касаться простой регулировки крепления подшипников, болтов или гаек. В иных случаях может потребоваться полная замена ступицы, когда без помощи профессионалов не обойтись.

Самостоятельно провести ремонтные работы можно только при наличии определённых знаний и специальных инструментов. Ниже можно изучить инструкцию проведения ремонтных работ. Рассказано, как провести проверку крепления, как заменить специальный поворотный колпак.

Ремонт и замена ступицы

При осуществлении такого процесса, как замена ступицы переднего колеса, особое внимание уделяется подготовительным работам.

В первую очередь потребуется подготовить необходимые для этого инструменты. В массе случаев достаточно обычного набора специальных гаечных ключей с головками. Одновременно с ним нужно подготовить следующие инструменты.

1. Съёмник стопорных колец.
2. Специальный чашечный съёмник.
3. Тиски.
4. Отвёртки.
5. Домкрат.
6. Зубило.
7. Молотки.

В качестве дополнения к домкрату стоит подготовить специальные приспособления для фиксации автомобиля в устойчивом положении. Это могут быть все возможные бруски и подпорки. Также потребуется приобрести новые детали, если осуществляется замена. Купить нужно весь комплект ступицы или подшипники, всё зависит от степени их изношенности.

Подготовка машины

После проведения подготовительных работ, сбора всех необходимых инструментов и материалов, можно приступать к замене вышедших из строя элементов.

Необходимо «поддомкратить» автомобиль в нужную сторону, в зависимости от того, с какой стороны будет осуществляться замена. Для обеспечения дополнительной страховки рекомендуется установить специальные подпорки, например, поместить под задние колёса автомобильные антипокатные опоры.

Далее на КПП выставляется первая передача, если это механика, осуществляется постановка авто «на ручник». При помощи специального ключа откручиваются колёсные болты и ступичная гайка подшипника. Если диски у машины легкосплавные, колесо придется снять, далее нажать на тормоз и полностью выкрутить гайку ступицы.

Довольно часто водители сталкиваются с ситуацией, когда гайка ступицы очень сильно затянута и снять её ключом не получается. В этом случае можно использовать метод просверливания одной стороны гайки, которая заклинила. Это позволит рассверлить край детали до самой резьбы. Потом останется раскрыть деталь при помощи тупого зубила и легко и просто открутить её.

После выполнения подобных мероприятий, потребуется снять переднее колесо и посредством отвертки устранить защитный колпак (читайте подробнее о ). Далее с тормозного диска снимается суппорт и убирается в сторону. Для этой цели барабан вместе со стойкой нужно повернуть на себя и выкрутить крепежи. После этого снимаются рулевые, шаровые опоры и наконечники.

Перед началом подобных работ детали стоит обработать специальным веществом, предназначенным для удаления ржавчины. Это серьёзно облегчит операцию, связанную с откручиванием болтов и гаек.

Чтобы снять тормозной диск, потребуется отвинтить два встроенных в ступицу болта и потом тоже проделать с гайкой, расположенной по центру. Сделать это можно при помощи ключа или зубила, всё зависит от того, насколько крепко прикручена деталь. Как только стойка полностью откручена, можно достать ступицу и приступить к ремонтным работам.

Три варианта ремонтных работ

В большинстве случаев выходит из строя один из подшипников ступицы, потому основные ремонтные работы будут базироваться на его замене. Здесь может быть три основных пути и варианта действия:

1. Первый метод строится на замене детали с применением съёмника, но поворотный кулак при этом не снимается.
2. Второй вариант потребует его демонтажа, после чего подшипник будет меняться на установленном верстаке.
3. Третий способ подразумевает снятие всей стойки. Замена подшипника производится с применением тисков.

Каждый из вариантов имеет свои положительные и отрицательные стороны.

Положительной стороной использования первого варианта является отсутствие необходимости снимать болт регулировки такой системы, как развал схождения. При этом весь рабочий процесс будет не очень удобным, особенно если не будет подъёмника и специальной ямы. По этой причине выбить ступицу и полностью запрессовать подшипник будет довольно сложно.

Намного легче и проще будет провести замену по второму методу. Но здесь есть риск нарушить регулировку развала транспортного средства. В данном случае перед откручиванием болтов поворотного кулака, потребуется отметить его первоначальное положение в стойке и одновременно с этим обратить внимание на положение болта, выполняющего регулировочную функцию. Это поможет избежать ошибок и погрешностей при обратной сборке.

Второй вариант замены идеально подойдет тем, кто занимается не только сменой подшипника, но также всех элементов ходовой – рулевых наконечников, шаровых опор и сайлентблоков.

Самым сложным вариантом замены является третий способ. Здесь чтобы убрать стойку, потребуется полностью распрессовать рулевой наконечник и открутить крепление верхней опоры. После этого можно будет произвести замену вышедшего из строя элемента.

В процессе осуществления замены нужно обратить внимание на извлечение/выбивание ступицы и её деталей. Осуществлять данные мероприятия нужно очень аккуратно. Это позволит избежать каких-либо повреждений гнезда и общего устройства механизма. Если деталь не получается достать руками, работу можно выполнить на специальном прессовочном станке. При этом нужно постараться оставить целым установленное штопорное кольцо, которое не всегда находится в комплекте с новой ступицей.

В процессе демонтажа подшипника не стоит рассчитывать на то, что он останется целым. Данные элементы практически всегда разрушаются. Это нужно принимать во внимание.

Заключение

После установки новой детали всю конструкцию нужно собрать, следуя инструкции, указанной выше, но в обратном порядке. После проведенных работ нужно обязательно посетить рядом расположенное СТО. Профессионалы должны сделать развал-схождение колёс автомобиля, потому что после снятия тяги руля, если она проводилась, предыдущие настройки обязательно сбиваются.

(7 оценок, среднее: 4,71 из 5)

Если при движении автомобиля в районе колеса слышится неприятный шум, который может исчезать при вхождении в резкий поворот, то это говорит о неисправности ступичного подшипника ВАЗ 2110.

Это довольно частая неисправность, она встречается на каждой четвертой машине с большим пробегом. Исправить ситуацию несложно, надо лишь располагать гаражным помещением с ямой и подробной инструкцией к работе.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Следует привести перечень необходимых инструментов:

• Специальный съемник, чтобы осуществить съем подшипника;
• Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
• Головка на 30, оснащенная качественным воротком;
• Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

1. С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять колеса.
   Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
2. Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
3. Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
4. Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

• Цапфу в сборе;
• Колпак ступицы;
• Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

• В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
• Достаточно просто аккуратно вынуть подшипник и заменить его новым;
• После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

• Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
• После этого мастеру понадобится перейти на верстак;
• Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
• После этого все устанавливается обратно, так же, как было снято до этого.

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

• Мастер ставит метки;
• Выбивает болты кулака;
• Выкручивает крепежные болты из нижней шаровой опоры;
• Подшипник должен быть выбит из ступицы;
• Стопорные кольца демонтируются;
• С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

• В этом случае потребуется снять всю стойку полностью;
• После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
• На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

• Запрессовать подшипники;
• Поставить стопорные кольца;
• Собрать кулаки;
• Монтировать на них новые подшипниковые компоненты;
• Монтировать узел на ступицы;
• С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Замена ступицы ВАЗ 2106 производится достаточно редко, поскольку деталь служит долго, не менее 150 тысяч км. Главная причина, по которой выполняется операция по замене, износ посадочных мест подшипников, в результате чего обоймы последних начинают прокручиваться. Определить неисправность можно только при снятии ступицы и извлечения обойм подшипников. Если они прокручиваются в своих посадочных местах, то после удаления смазки на внутренней поверхности будут видны четкие следы.

Признак износа подшипников ступицы — гул и вибрация со стороны одного из передних колес. Чтобы точно определить происхождение гудящего звука, автомобиль поднимают домкратом и вращают рукой колесо в разные стороны. Если при этом раздается звонкий шум, то требуется замена подшипников. Срок службы этих деталей в среднем составляет 40-50 тысяч км. Разобрать этот узел на автомобиле ВАЗ 2106, извлечь старые детали и поставить новые — задача несложная и доступна каждому автолюбителю.

Подготовка и разборка узла

Передние подшипники качения — роликовые, конусного типа, состоящие из двух частей: внешней и внутренней. Изделия хорошего качества продаются в комплекте с необходимым количеством смазки и двумя зажимными гайками. Гайки различаются своей резьбой, на одной она левосторонняя, на другой — правосторонняя, первая подойдет к оси правой цапфы, вторая — к левой.

Производителю неизвестно, на каком из колес будет производиться замена, поэтому он и комплектует изделие обеими гайками. Дополнительно нужно приобрести сальник, который стоит в задней части ступицы и не позволяет вытекать смазке. Выполнять работу можно на ровной площадке, зафиксировав автомобиль ручным тормозом, чтобы он не откатывался.

Перед тем как поднять машину домкратом, надо вытащить металлический пыльник, закрывающий гайку ступицы и ослабить последнюю ключом на 27 мм. Затем ослабляются колесные болты, авто поддомкрачивается и колесо снимается. Следующий этап — снятие тормозного суппорта, который крепится к цапфе 2 болтами, их нужно выкрутить, снять деталь и отодвинуть в сторону.

Теперь можно до конца выкрутить гайку, вытащить шайбу и снять ступицу с оси цапфы руками. После этого нужно со всех деталей удалить старую смазку, она содержит металлическую стружку.

Установка и регулировка новых деталей

Внутренности наружного подшипника извлекаются, из открывшегося отверстия удаляется старая смазка. Чтобы достать внутренности второй детали, потребуется вытащить сальник, поддев его монтажной лопаткой или мощной плоской отверткой. Внутреннюю поверхность ступицы вместе с оставшимися в ней обоймами рекомендуется промыть бензином или соляркой. Последовательность дальнейших работ.

1. Положив ступицу на 2 деревянных доски, с внутренней стороны приставить к обойме пробоец или другой металлический стержень с заостренным концом. Легко ударяя молотком, выбить деталь наружу. В процессе пробоец нужно перемещать, чтобы обойма выходила равномерно. Перевернуть ступицу и выполнить ту же операцию с другой стороны.
2. Теперь нужно изучить состояние поверхности посадочных мест ступицы. Если видны следы проворачивания обойм, следует задуматься о ее замене. Есть возможность несколько продлить «жизнь» ступице, для этого применяют старый дедовский метод. Следует сделать на поверхности посадочных мест небольшие насечки керном или зубилом. После запрессовки обойм они плотно сядут на эти неровности и какое-то время проворачиваться не будут.

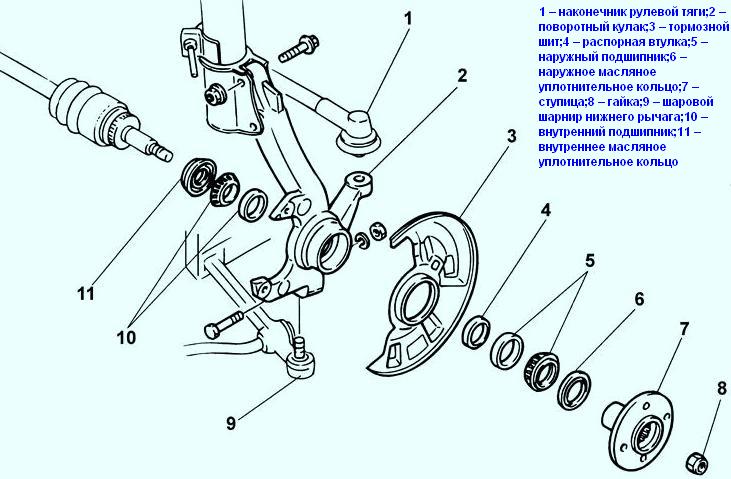

Схема ступицы:
1. Сепаратор наружного кольца с роликами и внутренним кольцом 2. Наружное кольцо наружного подшипника 3. Ступица 4. Наружное кольцо внутреннего подшипника 5. Сепаратор внутреннего подшипника с роликами и внутренним кольцом 6. Сальник

1. Новые обоймы покрыть тонким слоем густой смазки, после чего одну из них вложить в отверстие без перекосов. Сверху наставить старую деталь того же размера и легкими ударами молотка плашмя запрессовать обойму в посадочное место. Повторить операцию с другой стороны ступицы.
2. Тщательно смазав ролики, вложить подшипник в запрессованную обойму. Начинать нужно с внутренней стороны ступицы. Следом установить сальник таким же образом, как описано в п.3. Тщательно смазать и вложить второй подшипник, обе детали обильно покрыть густой смазкой. Вытереть обе рабочие поверхности тормозного диска от смазки и надеть ступицу на ось цапфы. Закрутить гайку крепления, слегка поджать ее ключом.

Дальнейшая сборка осуществляется в обратном порядке, после ее окончания передняя ступица ВАЗ 2106 затягивается гайкой с небольшим усилием. Проверить правильность регулировки можно, подергав подвешенное колесо руками за его верхнюю и нижнюю части.

При этом должен ощущаться маленький люфт, подшипник нельзя затягивать «намертво». Гайку после затяжки необходимо накернить острой частью молотка, наставив ее на бортик гайки напротив паза в оси цапфы. Ударом по нему вторым молотком делается углубление, не позволяющее гайке крутиться самостоятельно.

Выполняя замену подшипников или ступицы целиком, все внутренние поверхности следует заполнить густой смазкой, которая идет в комплекте, она должна быть использована полностью.

Безусловно, от технического состояния деталей ходовки автомобиля зависит не только комфортное управление, но безопасность водителя, пассажиров и других участников движения. Наиболее важным элементом в конструкции ходовой части любого автомобиля, является ступица переднего колеса. Этот узел выполняет достаточно большой набор функций. В случае её поломки автомобиль передвигаться не может.

Каждый автолюбитель обязан регулярно проверять состояние ступиц, проводить техническое обслуживание, своевременно обращаться в сервис для устранения даже самых незначительных отклонений от нормы. Соответственно для того, чтобы контролировать, нужно знать, что контролировать. Собственно, это и есть ответ на недоумённый вопрос многих современных автовладельцев: а зачем мне нужно знать устройство ступиц колёс?

Для чего служат ступицы передних колёс?

Не требуется специальных познаний в устройстве автомобилей, чтобы понять, что назначение любой ступицы – это обеспечение возможности вращаться колесу при условии надёжного закрепления на оси (полуоси). На ступицу прикручивают диск колеса, а сама она имеет подшипник (или пару подшипников) благодаря которому оно вращается.

Функции ступиц передних колёс:

• Итак, основная задача, которую обязаны выполнять ступицы передних колес, – это надёжное подвижное соединение и полуоси поворотного кулака.
• Обеспечение возможности торможения – вторая функция детали. Безопасное управление автомобилем возможно лишь при наличии надёжной тормозной системы. или барабан также закреплён на ступице переднего колеса.
• Ступица передняя – наиболее важный элемент для переднеприводных автомобилей, так как через него передаётся вращательное движение колесу от полуоси (шарниры равных угловых скоростей). Для этого внутреннее отверстие имеет шлицы, в которые входит конец полуоси. Таким образом, третья задача ступицы – обеспечение возможности автомобилю двигаться, если привод приходится на передние колёса.

Современное авто – это целая система электронных датчиков, которые позволяют непрерывно получать множество информации, и обеспечивают безопасное вождение и движение авто. Свою роль в этом процессе выполняют и ступицы. В частности, в них устанавливают датчики, обеспечивающие работу антиблокировочной, антипробуксовочный и некоторых других систем.

Как устроена ступица переднего колеса?

Как ни странно, но при столь насыщенном функционале ступица имеет достаточно простое устройство. Основные части узла таковы:

• тело ступицы;
• колёсные шпильки;
• датчики.

Тело ступиц представляет собой монолитную деталь из прочного сплава, прошедшую токарную обработку. Ступицу следует рассматривать как единый комплекс со шпильками и подшипниками, так как зачастую, как правило, у основной массы производителей, они неотделимы друг от друга и меняются только в комплекте. Таким способом производители обеспечивают максимальную безопасность и надёжность этого узла ходовой системы автомобиля.

Поломки ступицы и методы их устранения

Определить неисправность ступицы переднего колеса достаточно просто. Единственная часть, которая подвержена активному износу – это подшипник. Подвесив на домкрате колесо, необходимо двумя руками подёргать его в разных плоскостях. Появление люфта указывает на необходимость ремонта.

Если ступица имеет пару конусных подшипников, как, к примеру, на классических ВАЗовский авто, то можно попробовать отрегулировать люфт с помощью ступичной гайки. В таких ступицах при максимальном износе подшипники просто заменяются новыми. Машины зарубежного производства и отечественные новинки могут иметь ступицы с подшипниками, которые не извлекаются. В таком случае меняется весь ступичный узел в сборе.

Главное, на чем должно быть сосредоточено внимание любого водителя — это безопасность на дороге и касается это не только выполнения правил дорожного движения. Не последнюю роль в избежании возможных аварийных ситуаций играет техническое состояние транспортного средства, поэтому для любого владельца автомобиля так важно вовремя заметить и устранить появившиеся неисправности. В первую очередь это утверждение касается деталей ходовой системы, к которой относят ступицы передних и задних колес. Тему исправной работы последних мы с Вами уже обсуждали чуть ранее, а сегодня поговорим про устранение проблем в передней ступице.

1. Причины поломки ступицы: почему нагревается?

Определить неисправности ходовой системы автомобиля, опытный водитель сможет исходя из характерных признаков, таких как:

Неравномерное стирание протекторов покрышек;

Чрезмерное раскачивание кузова в процессе поворота или при торможении; частое отклонение машины от прямолинейного движения;

Протекание и сжатие амортизаторов; повышенный уровень вибрации; появление посторонних звуков, сопровождающих движение транспортного средства.

Причинами подобных явлений, обычно становится сильный износ отдельных деталей системы, неправильное крепление амортизаторов, серьезные погрешности в регулировке развал-схождения. Также, у переднеприводных автомобилей, наиболее уязвимым местом является ступица переднего колеса, сильные нагрузи на которую влияют на ее рабочее состояние и эксплуатационные качества.

Выход из строя данной детали довольно распространенная проблема, особенно учитывая качество дорожного покрытия в нашей стране. Она обеспечивает крепление колеса, которое за счет вращения гранаты заставляет двигаться и саму ступицу. Также, кроме колесного диска, к ней крепятся шаровые опоры и тормозной диск. Учитывая специфическое устройство ступицы, нельзя сразу определить, что именно с ней не так, поскольку причин поломок может быть несколько. Однако, не заметить проблему очень трудно, поскольку все неисправности довольно ощутимы. Так, например, первым признаком выхода из строя этой детали является появление в процессе движения неприятного звука (гула), интенсивность которого может меняться в зависимости от скорости езды и силы торможения. Но даже опытный водитель не всегда сможет понять с какой стороны транспортного средства появилась проблема, поэтому, для полной диагностики лучше поднять машину на домкрат и вручную покрутить оба колеса.

Довольно частым проявлением неисправностей ступицы переднего колеса, также выступают повышенная изнашиваемость резины, вызывающая сильную, отдающую в руль вибрацию (при скорости 80-120 км/час) и нагревание тормозного диска, который перегружается из-за неправильно вращающегося подшипника. Нагревание диска Вы можете почувствовать просто приложив к нему руку. Если проехав 8-10 км. (без интенсивного торможения) ступица нагрелась так что притронуться к ней невозможно (свыше 70 градусов), то проблема может скрываться в слишком затянутом подшипнике, в случае с которым лучше не дожать чем пережать. Однако существуют и другие факторы влияющие на появление подобной проблемы. Иногда повреждение какой-то части подшипника или недостаточное количество смазки приводят к такому же результату.

Для того, чтобы примерно определить вышедший из строя подшипник останавливать автомобиль совсем не обязательно, достаточно обратить внимание на интенсивность гула при повороте руля: при повороте в правую сторону — возрастет сила «гудения» в левом колесе, а при повороте в левую — в правом.

Ремонт ступицы переднего колеса своими руками

И так, после диагностики проблемы и точного определения ее причины (ступица окончательно вышла из строя), логичным будет решение начать ремонт. Проведение ремонтных работ, в данном случае, включает регулировку крепления подшипника или, что чаще встречается, полную его замену. Что бы осуществить задуманное, Вы можете обратиться за помощью к сотрудникам СТО, где заодно проведут полную оценку состояния ходовой системы. Но бывают случаи, когда станция технического обслуживания находится очень далеко, а решить возникшую проблему надо немедленно, что делать тогда? Ответ очевиден: провести ремонтные действия самостоятельно, что вполне реально и в домашних условиях.

Прежде всего, стоит подготовить необходимые для этой процедуры инструменты. В большинстве случаев, достаточно будет обычного набора, включающего в себя различные гаечные ключи с головками, съемник стопорных колец, тиски, чашечный съемник, отвертки, молотки, зубило, а также домкрат, без которого Вы не сможете поднять нужную сторону автомобиля (конечно, если где-то в гараже не завалялся электрический подъемник). В дополнение к домкрату, рекомендуется обеспечить кузову дополнительный упор в виде деревянных брусков или других подпорок, которые используются для большей безопасности (если автомобиль вдруг соскочит). Кроме того, необходимо приобрести новые сменные детали: полностью ступицу или только ее подшипник, что зависит от степени их изношенности и силы нагревания. Иными словами: меняем наиболее проблемную деталь.

Наличие в автомагазине подходящей именно Вам запчасти, в первую очередь, зависит от марки транспортного средства. Естественно, владельцам ВАЗов намного проще подобрать подходящую деталь, нежели атолюбителям, в гараже которых находится иномарка последней модели. Правда, сдается мне, что последние вообще не парятся вопросом замены ступицы переднего колеса, но это сейчас не важно. В общем — чем проще машина, тем больше у Вас шансов быстро приобрести замену вышедшей из строя ступице. Однако, если ее, все-таки, не оказалось на складе, то как всегда на помощь приходит Интернет, а с доставкой (особенно в крупные города) проблем возникнуть не должно. Менять нагревающийся подшипник ступицы следует аккуратно и тщательно, так как это серьезно повлияет на последующую эксплуатацию ходовой части транспортного средства. Как правильно провести данную процедуру, мы Вам сейчас расскажем.

Как произвести замену или ремонт в деталях

После проведения подготовительных работ и вооружения всем необходимым, можно приступать непосредственно к замене сломанной детали. Для начала, нужную в работе сторону «поддомкрачивают», а в целях дополнительной страховки, устанавливают подпорки (можно поместить под задние колеса антипокатные упоры). Затем, на коробке передач следует выставить первую передачу и поставить машину «на ручник». Теперь, с помощью ключа, колесные болты можно отпустить и открутить ступичную гайку подшипника (если диски легкосплавные, то колесо придется сразу снять, после чего попросить кого-то нажать на «тормоз», а затем выкрутить гайку ступицы).

Иногда, бывает так, что гайка на граните слишком сильно затянута и сорвать ее ключом никак не получается…Что бы решить эту проблему, можно воспользоваться одним проверенным способом откручивания таких деталей. Его суть заключается в просверливании стороны заклинившей гайки. Делают это так, что бы получилось рассверлить ее край до самой резьбы, после чего тупым зубилом деталь раскрывают и с легкостью откручивают.

После выполнения описанных процедур, нужно снять переднее колесо и широкой отверткой удалить защитный колпачок ступицы. Дальше, с тормозного диска снимают суппорт: барабан, вместе со стойкой, поворачивается на себя и выкручиваются болты крепления, посл чего, что бы суппорт не мешал, его отводят в сторону или подвязывают. На следующем этапе, шаровые опоры и рулевые наконечники снимаются, но перед началом, их следует обработать веществом, удаляющем ржавчину — это значительно облегчит процесс откручивания.

Для снятия тормозного диска, достаточно отвинтить два, вкрученных в ступицу болта, а после них, тоже самое сделать с центральной гайкой. Сначала, можно попробовать осуществить это действие с помощью ключа, а если прокрутить ее не выйдет, тогда уже придется применить зубило, тем более, что конструкция гайки, как будто для этого создана: имеет канавку, позволяющую его вставить. На последующих этапах, стойку откручивают и достают ступицу, после чего можно приступать к ее ремонту.

В подавляющем большинстве случаев, из строя выходит именно подшипник, а значит ремонт будет базироваться на процедуре его замены. Исходя из этого дальнейшая работа может пойти по одному из трех путей. Первый путь предусматривает замену детали с использованием съемника, при чем поворотный кулак с автомобиля не снимается; второй, наоборот, требует его демонтажа, после чего, подшипник меняется уже на верстаке (используются тиски и съемник), а при использовании третьего способа, стойка снимается целиком и замена подшипника производится с использованием тисков. Каждый из описанных вариантов имеет свои преимущества и недостатки.

Так, например, преимуществом первого способа замены подшипника ступицы является отсутствие необходимости трогать болт регулировки развала схождения, но, в то же время, рабочий процесс будет не столь удобным, особенно при отсутствии подъемника или смотровой ямы, так как выбить ступицу и запрессовать подшипник будет крайне проблематично. Произвести замену подшипника ступицы переднего колеса, используя для этого второй способ, намного легче и удобнее, но существует риск нарушения регулировки развала автомобиля. Поэтому, перед тем, как откручивать болты крепления поворотного кулака, нужно отметить его положение к стойке, а также положение регулировочного болта. При обратной сборке, такие метки помогут добиться минимальной погрешности. Данный способ будет особенно полезен тем, кто меняет не только подшипник, но и занимается остальным ремонтом ходовой части: заменой шаровых опор, рулевых наконечников, сайлентблоков и т. д.

Наиболее трудоемким способом замены подшипника можно назвать третий способ, ведь что бы снять стойку приходится распрессовывать рулевой наконечник и откручивать крепление верхней опоры, а уже после этого, на снятой стойке, можно будет заменить деталь.

Еще один момент, на который стоит обратить внимание в ходе демонтажа старого подшипника ступицы — это его извлечение (выбивание). Проводить подобные действия стоит крайне аккуратно, что бы избежать повреждений гнезда и устройства механизма. Если вручную, достать его не получилось, тогда стоит попробовать выполнить работу на прессовочном станке, но опять же, постарайтесь не повредить штопорное кольцо, ведь оно не всегда идет в комплекте с новой запчастью.

Обратите внимание! При демонтаже, подшипник передней ступицы окончательно разваливается, поэтому не стоит даже пытаться сохранить его целым, а вот что касается аналогичной детали задней ступицы, то она гораздо легче снимается и намного дольше служит.

После установки новой детали, соберите все в обратном порядке и можете отправляться на ближайшую СТО, где ее сотрудники сделают развал-схождения колес Вашего транспортного средства, так как после снятия рулевой тяги (если она проводилась) предыдущие настройки точно сбились.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

auto.today

Cтупица колеса — всё о ней.

Ступица колеса автомобиля, мотоцикла, или другого транспортного средства несомненно является одной из важных деталей, задача которой заключается в креплении колёс, возможности их вращения вокруг своей оси и вообще ступица — это деталь, связывающая колесо с подвеской и со всем транспортным средством. В этой статье, рассчитанной больше на новичков, будет подробно описано всё, что связано со ступицей, а так же будут даны ссылки на другие полезные статьи, в которых так же описана колёсная ступица, её ремонт, или обслуживание.

Ступица колеса — назначение.

Говоря простым языком, ступица колеса — это подшипниковый узел, соединяющий колесо с деталями рулевого управления и подвески автомобиля или мотоцикла.

Колёсная ступица предназначена для:

• крепления колеса через колёсные болты (или шпильки и гайки).
• крепления тормозного диска (или барабана).
• запрессовки ступичного подшипника.
• крепления колеса к оси поворотного кулака (через ступицу).
• вращения колеса.
• крепления датчика АБС, или импульсного перфорированного диска (на некоторых автомобилях — он показан на фото ниже.).
• Кроме некоторых важных задач, описанных выше, для которых предназначена ступица колеса, следует отметить ещё одну не менее важную — это передача огромного крутящего момента от механизма трансмиссии, на ведущие колёса и таким образом осуществление вращения колёс для движения транспортного средства.

Передача большого крутящего момента на автомобилях осуществляется через полуоси на ступицу и колесо (колёса), а на мотоцикле через звёздочку или задний мост, которые как и полуоси автомобилей крепятся к ступице ведущего колеса (через шлицы или болты).

А теперь более подробно об устройстве и назначении частей ступицы колеса.

Ступица колеса (как видно на фото чуть выше и рисунка ниже) представляет собой цилиндрическую деталь с плоской наружной поверхностью, выполненную из стали, в которой высверлены несколько отверстий.

Колёсная ступица изготавливается из прочной легированной стали и сама по себе довольно прочная деталь, которая практически не выходит из строя долгие годы. Конечно же если машина не попадала в ДТП и не испытывала сильный удар в районе колеса.

Ступица колеса с перфорированным диском под импульсный датчик АБС

При обычных условиях эксплуатации без аварий, ступица подлежит замене лишь в случае, когда посадочное гнездо ступичного подшипника прослаблено и наружная наружная обойма подшипника проворачивается.

Но и тут спешить не стоит и отправлять вашу ступицу в металлолом не следует, так как посадочное отверстие в ступице вполне возможно восстановить, а как это сделать подробно читаем здесь. Если же ступица значительно испорчена, например после аварии, то как заменить её я подробно написал в этой статье.

Также не следует спешить производить замену при износе резьбовых отверстий колёсных болтов или шпилек. Ведь резьбу всегда можно восстановить, если нарезать её на номер больше и хотя при этом придётся купить комплект болтов (или шпилек) чуть большего диаметра, но это будет гораздо дешевле, чем покупать новую ступицу. К тому же лучше купить секретные спецболты (о них подробнее вот тут).

Ну и после восстановления резьбы, отверстия для болтов в колёсном диске придётся немного рассверлить. Зато такой ремонт добавит прочности, ведь чем больше диаметр болтов или шпилек (и больше диаметр их резьбы) тем прочнее будет крепление вашего колеса.

Как видно из фото и рисунков и фотографий, у колёсной ступицы автомобиля имеется наружная идеально ровная плоскость, в которой имеются резьбовые отверстия (4, 6, ну или 8 на больших автомобилях, а на грузовиках может быть и более). Резьбовые отверстия предназначены для ввинчивания шпилек или болтов, которые прижимают диск колеса к наружной плоскости ступицы и удерживают колесо.

ступица колеса — устройство ступицы и сопрягаемых с ней деталей автомобиля: 1 пыльник, 2 — двухрядный не обслуживаемый подшипник, 3 — сама ступица колеса, 4 — шайба, 5 — гайка, 6 — кольцо, 7 — крышка, 8 стопорное кольцо подшипника, 9 — поворотный кулак с осью.

Так же на наружной плоскости ступицы как правило запрессованы два направляющих штифта, которые существенно облегчают монтаж колеса, так же для облегчения монтажа колеса в центре наружной части ступицы имеется кольцевой конический выступ, служащий для плотной посадки центрального отверстия в диске колеса.

Ещё стоит отметить, что внутреннее посадочное отверстие в центре ступицы является посадочным местом для запрессовки подшипника колеса (ступичного подшипника), который является основой для успешного вращения колеса. На более современных автомобилях и мотоциклах устанавливают ступичные нерегулируемые роликовые подшипники закрытого типа, а на более старых машинах устанавливали роликовые конические регулируемые подшипники (подробно о ступичном подшипнике и его замене читаем тут).

Но переделать ступицу, под более современные не обслуживаемые двухрядные подшипники (взамен конических регулируемых однорядных) вполне возможно, а как это сделать я подробно написал вот в этой статье.

ступица колеса устройство с диском и барабаном

Как видно из рисунка слева, ступица предназначенная для дискового тормоза мало чем отличается от ступицы предназначенной для крепления тормозного барабана, а не тормозного диска.

Так же в центре ступицы колеса имеется шлицевое отверстие в которое вставляется полуось шарнира равных угловых скоростей (ШРУСА) на ведущих колёсах переднеприводных автомобилей. А также шлицевое отверстие (для более длинной полуоси) имеется в ступице задних колёс заднеприводных автомобилей — у них полуось связывает задний мост с ведущими задними колёсами, опять же через шлицевое отверстие в ступицах задних колес.

Отличие ступицы колеса автомобиля, от ступицы мотоцикла заключается в том, что автомобильная ступица соединяется с ободом через колёсный диск, а на мотоцикле ступица соединяется с ободом через мотоциклетные спицы. Хотя на более современных мотоциклах (с литыми колёсами) на колёсах классические спицы отсутствуют и колесо мало чем отличается от колеса автомобиля, ну только лишь более лёгким весом и креплением для ведомой звёздочки (для мото-цепи).

Ну и мотоциклетная ступица имеет конечно же более лёгкий вес, особенно ступица предназначенная для классического спицованного мотоциклетного колеса. На многих современных мотоциклах (даже со спицами, например на Ямахе Драг Стар) ступицы изготовлены из лёгких сплавов и имеют очень малый вес, но достаточную прочность. А на мотоциклах с карданным приводом в ступице (как и в ступице автомобиля) в центральном отверстии так же имеются шлицы, для соединения с приводным шлицевым валом, выходящим из заднего моста.

Ступицы колеса спортивных машин.

В прошлые годы в конструкции колёсных ступиц спортивных автомобилей и мотоциклов использовали сначала сталь, затем магниевые сплавы, которые обладали не самой лучшей прочностью и жесткостью, а чуть позже начали использовать обработанный титан, ну или более дорогие литиево-алюминиевые сплавы. Но всё же по прочности титан стоит на первом месте, хотя он и более тяжелее, чем алюминиевые сплавы.

Быстросъёмная система снятия колеса для автомобилей формулы 1

В отличии от обычных автомобилей, у некоторых спортивных машин (в том числе и у болидов формулы 1) в подшипнике вращается сама ось, выточенная из титана или из прочной легированной стали. На оси крепится шлицевой конус, к которому далее закрепляется тормозной диск, изготовленный из углепластика. А через шлицевой конус тормозное усилие передается на ось.

На конце оси нарезана специальная резьба, для накручивания одной единственной колёсной гайки. Ну а привод колеса передаётся через специальные прочные штифты, которые крепят к оси и которые при быстрой установке колеса (на пит-стопе) заходят в специально предназначенные для штифтов отверстия в колесе. На некоторых машинах штифты наоборот крепятся на самом колёсном диске и при установке колеса штифты входят в предназначенные для них отверстия во фланце оси.

Такая система позволяет на пит-стопе заменять колесо затрачивая чуть более двух секунд, и описанная выше конструкция не позволять совершать механикам даже малейших ошибок и терять время. При этом колесо автомобиля должно сразу садиться на ось, а центральная гайка колеса должна закручиваться мгновенно.

ступица колеса

Сама резьба гайки достаточно мощная и имеет диаметр до 75 мм, а современные гайки колеса имеют не шестиугольную, а многоугольную зубчатую форму (см. фото слева) и при зажатии гайки после быстрой замены колеса эти зубцы легко вставляются в специальные пазы в головке мощного гайковерта, показанного на фото справа.

Так же в системе крепления колеса спортивных автомобилей и мотоциклов предусмотрены специальные предохраняющие устройства, которые препятствуют соскальзыванию колеса с оси, если вдруг колёсная гайка открутится во время гонки. Но предохраняющие устройства работают не всегда и конструкция их до сих пор постоянно совершенствуется.

Вот вроде бы и всё, что связано со ступицей колеса и надеюсь эта статья будет полезна новичкам, успехов всем.

suvorov-castom.ru

Что такое ступица автомобиля?

Когда мы говорим об автомобиле, первая функция, о которой мы думаем, это, конечно, движение. Мощность мотора, совершенная работа коробки передач, точный и отзывчивый руль машины не имеют никакого значения, если нельзя всё это обратить во вращение колёс. Они постоянно в контакте с покрытием дороги, преодолевают сопротивление трения под весом автомобиля. Разумеется, они должны быть надёжно и прочно закреплены.

Важная деталь

Трансмиссия «снимает» мощность с мотора и передаёт её на ведущие колёса через валы. Если вы когда-нибудь меняли колесо (а это, скорее всего, так), то вы наверняка видели, что оно не прикручено прямо к валу или оси. Говоря о том, что такое ступица, мы как раз можем сослаться на ваш опыт: деталь, к которой вы прикручиваете колесо, — это она и есть. Ступица колеса второй частью, скрытой от ваших глаз, прикреплена к валу. Однако устройство ступицы переднего колеса немного более сложно, чем кажется на первый взгляд.

Ступица в автомобиле не должна просто дублировать вращение вала. Иначе производители не стали бы усложнять конструкцию и банально изменили бы его форму. Она насаживается на корпус вала и крепится к его вращающейся части, передавая его вращение на колёса с помощью шарикоподшипников. Это позволяет снять с колеса часть нагрузки при торможении и ускорении.

Ступица колеса постоянно находится под нагрузками, температурный режим её работы не отличается постоянством, а импульс крайне редко распределяется равномерно. Неудивительно, что такие популярные в наши дни в автомобилестроении материалы, как алюминий и карбон, инженерами до сих пор отвергаются. Они могут обладать какими угодно чудесными свойствами, но пока они не способны работать в таких условиях, они не конкуренты чугуну и стали.

Как сломать чугун

Разумеется, у каждого, кто видит ступицу колеса впервые, возникнет подобный вопрос. Но, как мы уже сказали выше, её устройство совсем не так просто, как кажется на первый взгляд. Наиболее распространённая причина неисправности ступицы автомобиля кроется в излишнем усердии при замене колёс. Слишком сильно закрученный болт срывается, и вот уже в движении вы можете услышать гул подшипника. Это значит, что ступицу придётся менять. Если же учитывать, что, помимо колеса, к ступице крепится ещё и тормозной диск, то ехать в гараж с этим звуком нужно незамедлительно. Как правило, поломка ступицы не является критичной неисправностью, но всё же тянуть не следует. Ступица заднего колеса в этом плане мало чем отличается от передней.

Кроме того, сломать ступицу (большой привет российским дорогам) можно и при быстрой езде по неровностям. Особенно губительно для этой детали ехать по таким поверхностям с перегрузом и не снижая скорости. Из более экзотических случаев можно выделить езду в заносе и вообще агрессивную езду с быстрыми разгонами и резким торможением с больших скоростей. Нарушение равновесия также может стать причиной. Например, когда вы проваливаетесь в грязь, ступица как раз находится в зоне повышенного риска.

Заключение

В автомобиле, который должен быть безопасным в движении, есть достаточно много критичных в этом плане деталей. За каждой из них нужно следить, своевременно менять или ремонтировать. Ступица колеса как раз является ярким представителем таких деталей. Её работа, возможно, не так заметна, но её роль трудно переоценить. От её исправной службы многое зависит, так что нужно прислушиваться к тому, не шумит ли подшипник на поворотах и в движении.

Помните, что чем аккуратнее и благоразумнее вы водите машину, тем безопаснее. Даже маленькая кочка не оставляет вашу машину без последствий, и регулярная езда по плохим дорогам с высокой скоростью в оптимистичном итоге заставит вас заниматься дорогостоящим ремонтом. Чтобы этого избежать, будьте внимательны и осторожны за рулём.

CarExtra.ru

Устройство автомобилей

Обод служит для установки пневматической шины. По профилю обод может быть глубоким неразборным (рис. 1), который применяется на легковых автомобилях, и плоским, разборным (рис. 2), который устанавливается на большинстве грузовых автомобилей средней грузоподъемности (например, марок ЗиЛ, ГАЗ и т. п.).

Для облегчения монтажа и демонтажа шины в средней части глубокого обода выполняется выемка В. По обеим сторонам обода расположены конические посадочные полки, на которые монтируют борта шин. Наклоны посадочных полок на угол примерно 5˚ обеспечивает плотную посадку шины на ободе.

Обод для бескамерной шины должен иметь на своих посадочных полках специальные кольцевые выступы 4 (рис. 1) тороидальной формы («хэмпы»), предотвращающие самопроизвольное соскальзывание бортов шины (саморазбортовку) в случае критической ситуации во время движения.

Среди разборных ободьев наиболее распространен обод с конической посадочной полкой (рис. 2). Этот обод характеризуется сравнительной простотой монтажа и демонтажа шин грузовых автомобилей, которые имеют большие массы, размеры и жесткость. Бортовое кольцо 1 имеет коническую посадочную полку, которая прижимается к борту шины. Пружинное распорное кольцо 2 устанавливается между ободом и бортовым кольцом, фиксируя последнее.

Шины широкопрофильные, арочные и с регулируемым давлением имеют разборные ободья с распорными кольцами. Распорное кольцо устанавливается по центру плоского обода и обеспечивает надежное зажатие бортов шины между ним и закраинами обода, что исключает проворачивание шины на ободе при снижении давления в ней.

Ступица колеса

Ступица конструктивно объединена с мостом автомобиля, но традиционно считается элементом колеса. Она служит для установки колеса на балке моста и обеспечения его вращения. Ступица устанавливается на мосту посредством конических роликовых или шариковых (на некоторых легковых автомобилях) подшипников. К ней также крепятся тормозные барабаны и фланцы полуосей ведущих мостов грузовых автомобилей.

Ступица передних колес, показанная на рисунке 3, установлена в поворотном кулаке 10 на двух конических роликовых подшипниках 1. Наружные кольца (обоймы) подшипников запрессованы в ступицу, а внутренние установлены в цапфу 5. Регулировочная гайка 3 через шайбу 4 обеспечивает нормативный зазор в подшипниках. Подшипники смазываются при сборке, а для защиты их от пыли и грязи с внутренней стороны в ступицу запрессовывается уплотнительная манжета, а с наружной стороны устанавливается защитный колпак 2.

Ступица передних колес переднеприводного легкового автомобиля установлена в поворотном кулаке на двухрядном шариковом подшипнике закрытого типа. Подшипник фиксируется в поворотном кулаке стопорными кольцами. Ступица с помощью внутренних шлицов соединена с хвостовиком корпуса наружного шарнира привода передних колес и крепится на нем гайкой, которая закрывается пластмассовым колпаком.

К ступице крепится направляющими штифтами тормозной диск. Штифты центрируют относительно ступицы колесо, которое крепится к ней сферическими болтами. Этими же болтами к ступице крепится тормозной диск.

Ступица задних колес у заднеприводных легковых автомобилей обычно отсутствует. Ее заменяет фланец полуоси, которая устанавливается на подшипниках в балке моста.

Соединитель колеса обычно выполняется в виде диска. Такие колеса называются дисковыми. Стальной штампованный диск 1 (рис. 1) для увеличения жесткости выполняется выгнутым с выемками В или отверстиями Б. Вырезы и отверстия облегчают колесо и улучшают охлаждение тормозных механизмов. Отверстия А для крепления колеса имеют сферические фаски. Крепление производится с помощью сферических болтов или сферических гаек.

Бездисковые колеса имеют соединитель, изготовленный совместно со ступицей. Они могут быть разъемными в продольной и поперечной плоскостях. Бездисковое колесо (рис. 4) с разъемом в поперечной плоскости состоит из трех секторов 1, которые соединены в единое кольцо с помощью специальных вырезов (скосов), выполненных на торцах секторов 1. При монтаже секторы колеса устанавливаются в определенной последовательности в лежащую шину, а затем вместе с шиной прикрепляются к ступице 2 специальными прижимами 3, шпильками 4 и гайками 5. Такие колеса устанавливаются на грузовые автомобили и автобусы.

По технологии изготовления колеса легковых автомобилей могут быть обычными стальными сварными (из прокатного обода и штампованного диска), литыми и кованными.

Литые колеса изготовляют из сплава алюминия с кремнием путем обтачивания посадочных поверхностей отливок и сверления в них отверстий. Основное преимущество литых колес – их небольшая масса. Малая масса колеса положительно влияет на плавность хода автомобиля и облегчает его обслуживание. Кроме того, применение литых колес позволяет эффективнее охлаждать колесные тормозные механизмы.
Недостатками литых колес являются чрезмерно толстые стенки, возможность появления скрытых пор и раковин, недостаточная прочность при ударной нагрузке и сложность восстановления при повреждении.

Кованые колеса выполняют методом ковки с последующей обработкой. При ковке (или объемной штамповке) из заготовки выковывают поковку, которая затем обрабатывается на токарном станке. Такая технология сложна и дорога, однако кованые диски прочнее и легче литых. Например, 13-дюймовое кованое колесо весит примерно 4,5 кг, а литое колесо такого же размера – почти 6 кг. При этом толщина стенок у кованого колеса составляет 3 мм, а у литого – 5,5 мм. Немаловажным преимуществом кованых колес является большая стойкость к ударным нагрузкам.

Основные размеры обода колес: посадочный диаметр под покрышку и ширина. Например, обычное дисковое колесо для автомобиля ВАЗ-2109 обозначается как 114J-330 (в миллиметрах) или 4 1/2J-13 (в дюймах). Первые цифры обозначают ширину обода, буква J – форму профиля обода, а последние цифры – монтажный диаметр колеса.

Легкосплавные литые или кованые диски обычно имеют дюймовое обозначение. Например, колесо автомобиля ВАЗ-2110 обозначается 5 1/2J13Н2, где дополнительная маркировка Н2 означает наличие на ободе «хэмпов» определенного профиля.

Так как колеса и шины изготовляются со значительными допусками, колесо в сборе может обладать значительной неуравновешенностью (дисбалансом), приводящей к осевому и радиальному биению при вращении колеса. В результате возрастает вибрация, сокращается срок службы шин, амортизаторов, рулевого управления, снижается комфортность езды и т. п. Для устранения неуравновешенности колес их подвергают балансировке на специальных балансировочных стендах, закрепляя в определенных местах балансировочные грузики. Особенно это актуально для автомобилей, передвигающихся с большими скоростями, поскольку инерционные нагрузки дисбаланса возрастают в квадратичной зависимости от частоты вращения колес.

Кузова автомобилей

k-a-t.ru

Ступица переднего колеса авто ВАЗ 2110

Если при эксплуатации автомобиля выявляются проблемы с ходовой частью, это повод принимать срочные меры по устранению неисправности. Поломка подвески может привести к непредсказуемым последствиям, вплоть до несчастного случая. В этом смысле передняя ступица является очень важным узлом в автомобиле, требующим особого внимания.

Ступицы передних колес — Энциклопедия по машиностроению XXL

ВК8 ВК6 ВК4 Обточка ступицы переднего колеса Ковкий чугун КЧ 35—10 и др. 2,5 0,2 72,5 230 510 570 — 100 220 250  [c.182]

Для разгрузки наружного подшипника ступицы переднего колеса, уменьшения толчков колес, передаваемых на рулевой механизм, шипы цапф наклонены концами вниз. Благодаря этому колеса устанавливаются с р а з-валом до Г (рис.  [c.236]

Управляемость автомобиля зависит и от состояния рулевого управления. Во время движения водитель постоянно пользуется рулевым колесом, не выпуская его из рук. Если рулевое колесо необходимо поворачивать с большим усилием, то водитель быстрее устает, переставая реагировать на небольшие отклонения автомобиля, срезает углы поворота и этим создает угрозу для безопасности движения. При нарушении регулировки подшипников ступицы передних колес, большом люфте в сочленениях рулевого механизма и рулевого привода, неправильной установки передних колес (схождения и развал), шинах, несоответствующего размера также ухудшается управляемость автомобиля.  [c.419]

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ МАШИН 3.1.1. Изготовление ступицы переднего колеса трактора  [c.162]

Разборку узлов передней подвески необходимо выполнять в следующем порядке. Закрепить подвеску в сборе на рабочем столе, отогнуть лепестки стопорных пластин, отвернуть болты и снять с кронштейна суппорт тормоза в сборе. Отвернуть болты крепления тормозного диска к ступице колеса, снять диск и ударным съемником А.47014 (рис. 155) снять колпак ступицы переднего колеса.  [c.173]

Съемник распорной втулки и внутреннего кольца заднего подшипника ведущей шестерни Съемник ступицы переднего колеса  [c.357]

Оправка для извлечения внутреннего кольца заднего подшипника ведущей шестерни главной передачи Упор для извлечения внутренних колец подшипников коробки дифференциала Съемник внутреннего кольца внутреннего подшипника ступиц передних колес Съемник наружного кольца верхнего подшипника червяка рулевого механизма Съемник колпака ступицы передних колес Съемник ступиц передних колес Приспособление для извлечения полуосей Съемник шаровых пальцев рулевых тяг с сошки Съемник шаровых пальцев передней подвески Съемник рулевой сошки  [c.357]

Оправка для запрессовки колпака ступиц передни. колес  [c.191]

Приспособление для контроля зазора в подшипниках ступиц передних колес  [c.191]

Съемник для снятия колпака ступиц передних колес Ключ для стяжной муфты рулевых тяг Приспособление для контроля свободного хода рулевого колеса  [c.191]

Приспособление для фиксации гаек ступиц передних колес  [c.191]

Съемник для снятия колпака ступиц Съемник для снятия шаровых пальцев и рулевых тяг Скобы для фиксации пружины передней подвески Приспособление для контроля осевого зазора подшипников ступиц передних колес  [c.192]

Съемник для выпрессовки внутреннего кольца внутреннего подшипника ступицы переднего колеса, А.47001  [c.276]

Оправка для запрессовки наружного кольца подшипника ступицы переднего колеса, А.74155  [c.280]

Оправка для. запрессовки колпака ступицы переднего колеса, А.74088  [c.281]

Приспособление для замера осевого зазора в подшипнике ступиц передних колес, 02.7834-9505  [c.287]

Сборка узлов передней подвески. Сборка производится в последовательности, обратной разборке. При этом подшипники ступиц передних колес следует смазать смазкой Литол-24 . Моменты затяжки гаек и болтов крепления узлов должны соответствовать указанным в приложении 1.  [c.317]

Проверку величины люфта в подшипниках ступиц передних колес заднеприводных автомобилей проводят, приложив палец к зазору между краями тормозного барабана и щита тормоза (при барабанных тормозах) или одновременно к гайке и краю отверстия ступицы (при дисковых тормозах), а также с использованием индикатора с магнитной подставкой (рис. 90). При люфте свыше 0,10—0,15 мм необходимо его отрегулировать, для чего надо расшплинтовать (если есть шплинт) и отвернуть регулировочную гайку (на заднеприводных автомобилях ВАЗ регулировочные гайки разового применения, поэтому они подлежат замене) завернуть гайку ступицы моментом затяжки 20 Н м при постоянном проворачивании  [c.173]

I. Люфт подшипников ступиц передних колес. ..  [c.206]

III. Люфт подшипников ступиц передних колес устраняется. ..  [c.207]

На оси цапфы расположены два конических роликовых подшипника/5 и 17, на которые установлена ступица переднего колеса. Подшипники ступицы регулируют при помощи гайки 10, которая стопорится замочным кольцом 11, контргайкой 13 и замочной шайбой 14, Подшипники ступиц передних колес смазывают смазкой 1-13.  [c.114]

Регулировка подшипников ступиц передних колес. Подшипники передних колес необходимо регулировать с особой тщательностью, так как при слабой затяжке подшипников они могут разрушиться от ударов во время езды.  [c.227]

Проверить люфт подшипников ступиц передних колес состояние рамы, рессор, подрессорников и амортизаторов состояние шин (шины с местными повреждениями направить в ремонт). При полностью остывших шинах измерить давление в них подтянуть гайки пальцев и стремянок крепления ушек рессор с коренными листами и гайки винтов крепления вкладышей кронштейнов рессор.  [c.260]

Снять тормозные барабаны, проверить состояние тормозных механизмов, заменить изношенные детали. Отрегулировать подшипники ступиц передних колес.  [c.262]

На рис. 64 приведена конструкция переднего моста автомобиля Москвич-401 3]. Поворот ступиц колес 5 относительно трубчатой балки 6 переднего моста вокруг осей поворотных шкворней осуществляется при помощи пространственного шестизвенного трехкоромыслового механизма с двумя шатунами. В этом механизме ведущим коромыслом является рулевая сошка 4, закрепляемая на шлицованном конце вала сектора руля (на рисунке не показан) и имеющая на конце запрессованный палец с шаровой головкой. Роль шатуна выполняет продольная рулевая тяга 3, охватывающая при помощи сферических вкладышей шаровые головки пальцев рулевой сошки и цилиндра подвески переднего левого колеса. Цилиндр выполняет при этом роль ведомого коромысла. Цилиндр 1 жестко связан со ступицей. Поворот правой ступицы переднего колеса осуществляется при помощи реактивного рычага 2, представляющего собой второй шатун с разборными головками, которые при помощи сферических вкладышей охватывают соответствующие пальцы на цилиндрах 2.  [c.252]

Ступица переднего колеса трактора была отремонтирована сваркой электродами KBXI/XlVs. Поскольку сварка материала ступицы (ферритного ковкого чугуна) связана с трудностями, производили подогрев до 250 С. Соединение разрушилось со стороны чугуна по зоне сплавления, прилегающей к границе сплавления.  [c.269]

Поворотный кулак может быть снят с автомобиля без снятия телескопической стойки. Для этого необходимо отвернуть гайку в соединении ступицы переднего колеса с приводом передних колес и самостопорящуюся гайку крепления пальца шарового шарнира к рычагу подвески. При помощи съемника (рис. 213), установленного на двух выступах рычага подвески, выпрессовать палец из конусного отверстия рычага. Прикрепить двумя болтами 6 (рис. 214) к плоскости ступицы фланец скобы 1 приспособления и при помощи винта 5 снять поворотный кулак в сборе с тормозами и ступицей со шлицев привода колес.  [c.257]

Лю фт рулевого управления, измеряемый на рулевом колесе, превышает 25°. Причины ослабление крепления рулевого колеса, рулевой колонки, картера рулевого механизма изношены или не отрегулированы подшипники червяка, большой зазор между червячной парой рулевого механизма износ втулки вала рулевой сошки или сощка не закреплена на валу изношены или не закреплены детали шарнирных соединений тяг лкх в шкворнях или в подшипниках ступиц передних колес. Затруднено вращение руле в о-г о коле с а. Причины отсутствует смазка в картере рулевой передачи неправильная (слишком тугая) регулировка рулевого механизма 152.  [c.152]

Ступица: устройство, проверка, неисправности

У каждого автомобиля есть такой элемент, как ступица. Для чего она необходима, не сложно догадаться. Именно этот элемент позволяет вращаться колесо вокруг собственной оси и при этом плотно держаться на подвеске. То есть, такая деталь связана с каждым колесом, без различия по моделям и предназначению машины. Кроме того, помимо банального вращения, она позволяет передать на колесо крутящий момент от трансмиссии.

В случаях, когда ступица передает крутящий момент необходимо различать конструктивные особенности устройства. В зависимости от модели, деталь имеет цельную форму с литой полуосью, либо же прикрепляемой полуосью через специальные шлицы.

Не стоит забывать также о торможении, ведь именно на ступице закрепляется тормозной диск либо же «барабан» в зависимости от модели автомобиля. Кроме того, в современных машинах, датчики и сигнализаторы разного уровня, стараются инсталлировать в ступицу.

В целом, можно выделить несколько основных задач этого элемента:

• Надежно удерживать колесо.

• Служить крепежной системой для тормозов, в том числе датчиков АБС.

• Позволять колесу вращаться.

• Передавать «момент».

Устройство ступицы

Учитывая, что конструктивно на такую деталь возлагается огромное усилие, изготавливается она из прочных материалов. Причем делается это из цельнолитой «болванки», которую далее обрабатывают на специальном станке. Устройство и назначение отдельных узлов ступицы:

1. Обод располагает на себе отверстия либо же шпильки, для установки колеса.

2. Внутренняя часть, состоящая в основе из посадочного места под подшипник.

3. Далее следует отверстие, предназначенное для установки полуоси.

4. На современных моделях на ступице можно также найти посадочное «гнездо» под датчик АБС.

Хотелось бы уточнить, что разновидности подшипников, которые монтируются во внутреннее «гнездо», в зависимости от марки и модели могут отличаться. Как правило, это два основных типа: роликовые закрытые и конусообразные. Есть также третий тип – шариковые, однако их использование не рекомендуется из-за малой площади соприкосновения.

Кстати, интересный момент касаемо современных моделей от иностранного производителя. Конфигурации устроены таким образом, что в случае выхода из строя подшипника, придется менять полностью всю деталь. Дело в том, что используют цельные элементы, где подшипник несъемный.

Причины неисправностей

Запомните главное, никогда даже самая ненадежная ступица не выйдет из строя, одномоментно. Это в принципе очень сложно допустить. Поэтому всегда обращайте внимание на посторонние звуки, которые могут доноситься с той части автомобиля, возможно, это первая весточка, что пора проводить ремонт. Сейчас же хотелось обсудить, а что в принципе может повлиять на выход из рабочего состояния, такого «крепкого» элемента.

Итак, наиболее частые причины:

• Неаккуратная езда, особенно по ухабистым дорогам.

• Сильный перегруз автомобиля.

• Резкое торможение, а также разгоны, очень сильно влияют на ресурс конструкции.

• Попадание грязи, песка, прочей «гадости» внутрь.

• Частая езда по бездорожью, особенно.

В среде любителей «офф-роуда» принято считать, что «проходит» она не более пары тройки выездов. Причина в том, что попадает грязь, забивается подшипник, разрушается и все это в определенный момент может проявиться на дороге.

Как правило, в новых автомобилях, производители указывают срок без проблемной эксплуатации в период до 100 000 км. Но, тоже необходимо понимать, в каких условиях «живет» автомобиль, характер вождения, все это индивидуально, тем более в отечественных реалиях.

Что сломается?

О том, что именно выйдет из строя, можно только догадываться. В зависимости от того, какая изначально причина была, будет зависеть и характер поломки.

К примеру, при наезде на какие-то препятствия, ямы, особенно на скорости, в большинстве случаев деформируется обод, без возможности восстановления. Попавшая влага, песок, грязь вовнутрь станет причиной «высыхания» смазки. Также не редко выходят из строя сами подшипники. Здесь скорей проблема в некачественных изначальных материалах производства.

Признаки неисправностей

Все перечисленные неисправности очень сложно диагностировать на начальном этапе, поэтому важно периодически проводить проверку на станциях, где есть специальное оборудование. Есть несколько признаков, которые могут вас насторожить:

• Появившийся свис и скрежет, но, как правило, на скорости очень, да и вообще в пути очень сложно определить, с какой именно стороны он доносится.

• Появился гул, отчетливо доносящийся со стороны колеса.

• При разрушившемся подшипнике, тормозной диск будет сильно греться, из-за неправильной траектории вращения. Определить это очень просто, достаточно после поездки, пощупать диск колеса (он, кстати, тоже будет греться).

• Изношенная неравномерно резина.

Советы, как определить и диагностировать неисправность?

1. Наиболее простой и эффективный способ выяснить, есть ли неисправность – это постучать по шине. Не правда ли, звучит глупо, однако эффективность такого метода заприметили еще давно. Если шатается даже совсем немного хоть одно из колес, то вероятность неисправности 99%.

Помните, что обнаружить люфт гораздо проще, чем определить по звуку проблему. Люфт появляется задолго до возникновения разного рода «музыкальных композиций». Поэтому не ленитесь и периодически проверяйте, есть люфт или нет.

2. Определить неисправность на звук очень сложно, и зачастую такая возможность представляется тогда, когда степень износа достигла критической отметки.

Появление звука (гула, скрипа, свиста) со стороны ступицы почти всегда подразумевает износ роликов (подшипников).

Итак, ищем неисправность на слух:

• Проблемы с передними ступицами можно определить на скорости до 60км/час, для этого необходимо разогнаться и немного повилять. Теперь внимание, помните, если звук появляется при повороте «баранки» направо, то проблема с левой стороны и наоборот.

• На задних колесах немного сложней ситуация, очень сложно точно определить с какой именно стороны поломка. Можно попробовать поднять корму и покачать колеса, если чувствуете люфт, посторонние звуки, как хруст, постукивание, приступайте к ремонту.

3. Третий способ, который мы бы порекомендовали – это проверка неисправностей на сервисах. Потому что даже при условии того, что вы найдет поломку, самостоятельно, без инструментов и помещения, заменить деталь сложно, особенно новичкам.

Ступица переднего колеса Форд Фокус 2, устройство ступицы на Шевроле Нива

Любое колесо в автомобиле устанавливается на ось, соединённую с тяговым механизмом при помощи промежуточной детали – ступицы. Она является главной составляющей вращающейся части. Именно от этой детали зависит качество и безопасность эксплуатации транспортного средства водителем, вне зависимости от типа, размерности и стоимости колёсных дисков или покрышек. Владельцы авто обязаны проходить периодическое техобслуживание и проверять работу этой детали минимум 1 раз в год.

Что представляет собой ступица переднего колеса

Ступица переднего колеса – это основная подвижная часть, передающая крутящий момент на колесо автомобиля. Если при каких-то условиях она ломается, то водитель просто не сможет ехать дальше. Данное устройство – это металлический элемент, фиксируемый на каждой из 4 полуосей автомобиля. Её свободное вращение происходит через шариковые подшипники. В соответствии с техническим назначением, ступица выполняет следующие задачи:

• Прежде всего – это адаптер для фиксации колёсного диска с вращающейся при работе двигателя осью автомобиля.
• Также данная деталь выполняет роль основы для крепления к ней тормозных дисков, которые зажимаются фрикционным материалом колодки во время остановки транспортного средства.
• Если авто имеет передний привод, то ступица обеспечивает свободное вращение колеса от полуоси через специально разработанную систему шлицев.
• Если современный автомобиль принадлежит к разряду бизнес класса и выше, то ступица на передних колёсах – это первый элемент, который реагирует на сигналы автоматики, замедляясь и раскручиваясь для надёжной и безопасной эксплуатации. Она присоединена через систему шлейфов к бортовому компьютеру.

Важно!

Каждому опытному водителю следует разбираться в устройстве ступицы, принципе её работы, а также основах ремонта в экстренных ситуациях.

Внутреннее строение ступицы

Ступица со стороны кажется простой стальной болванкой. Но это вовсе не так, потому что при ближайшем рассмотрении она является сложным и высокоточным инженерным устройством, которое в свою очередь состоит из нескольких важных деталей.

• Корпус ступицы – это наружная стальная оболочка, внутри которого надёжно спрятаны основные движущие детали. Она должна быть достаточно прочной для того, чтобы выдержать на себе без деформаций все усилия, оказываемые от вращающегося колеса при любой дорожной ситуации.
• Внутри корпуса располагаются шариковые подшипники, всегда находящиеся в смазанном состоянии. Именно они облегчают кручение детали благодаря исчезновению силы трения. Если же подшипник истирается или рассыпается, то автомобиль просто не сможет дальше ехать, а колесо сразу заклинивает.
• Шпильки, на которые садится колесо легкового автомобиля. В зависимости от массы, их бывает 4, 5 или 6. Каждая из них рассчитана на предельную нагрузку, а их диаметр, длина и радиус окружности, вдоль которой они расположены, объединяются в важные параметры колёсного диска – сверловку и разболтовку. Так, если на ступице расположены 4 шпильки по 100 мм каждая, а расстояние между ними составляет 56,1 мм, то значение размерности записывается как 4×100 d56,1.
• На авто высокого класса к ступицам подключены датчики, автоматически включающие различные стабилизаторы и другие опции механизма, препятствующие заносу, блокировке колёс и прочим ситуациям, способным вызвать ДТП.
• По виду нагрузки, которая приходится на подшипник, ступицы подразделяются на радиальные, упорные, радиально-упорные и упорно-радиальные. Принцип работы везде один, а разница наблюдается лишь в устройстве подшипника, методах крепления у полуоси и форме корпуса самого элемента.

Важно!

На ступицах разных автомобилей могут меняться количество шпилек, размер ступицы, расположение датчиков или габариты и масса прочих элементов. Но их конструкция едина и практически никак не трансформировалась за всю эволюцию транспортных средств с момента начала их серийного производства. При приобретении ступицы покупатель может приобрести всю деталь в сборе, так как мало кто из производителей берёт на себя ответственность за надёжность конструкции в случае её разборки посторонними лицами. Им проще поставлять элемент только в комплекте со всеми указанными выше деталями.

Признаки поломки ступицы и причины возникновения неисправности

Если водитель при управлении своим «железным конём» испытывает дискомфорт, нередко причиной этому служит именно неисправность ступицы.

Основные признаки таких поломок выражаются в следующих видимых сигналах, которые может легко заметить автолюбитель:

• Прежде всего, при осмотре автомобиля водитель может заметить, что часть его протекторов на покрышках «съедается», то есть их износ происходит не равномерно по всей плоскости, а лишь по внутреннему или внешнему краю.
• Когда авто во время торможения покачивается – это также свидетельствует о неисправности ступицы, в результате чего наблюдается перекос колёсного диска.
• Если во время езды по ровной дороге водитель отпускает руль, а транспортное средство всё время уходит в одну и ту же сторону, то проблемой может быть рулевая тяга, но ступица тоже нередко оказывается одной из причин.
• Там же нужно искать неисправность, если автолюбитель наблюдает течь из цилиндров подвески.
• Главный внешний признак, для которого даже не нужно заниматься обследованием своего «железного коня» – это ощущение вибраций и слышимость посторонних шумов при езде.

Важно!

В случае, если водитель ощущает сильное биение в руль вне зависимости от того, какую педаль он нажимает – газа или тормоза, причина может быть в погнутом или разбалансированном колесе. Еще такие же воздействия оказывает сломанный подшипник, и в этом случае проблема принимает более серьёзный оборот. Дело в том, что практически в 100 % случаев поломка в теле ступицы сопровождается перекосом тормозного диска, что вызывает его чрезмерно сильный нагрев от постоянного трения, и система торможения может легко выйти из строя.

Основные методы ремонта ступицы в случае её поломки

Для того чтобы нормально эксплуатировать транспортное средство после ремонта ступицы, мастера на СТО сначала выявляют конкретную проблему. Обычно ремонт подразумевает собой починку следующих элементов в автомобиле после его диагностики:

• Если оказался сломанный подшипник, то при разборном теле ступицы его необходимо заменить, смазать, а всю конструкцию вернуть обратно на ось. Если же ремонт невозможен, то автолюбителю придётся устанавливать новую деталь в сборе в соответствии с VIN номером кузова.
• Часто случается, особенно при уходе авто от прямолинейной траектории движения, что его необходимо просто загнать на сход-развал и выставить колёса в первоначальное положение.
• Проблема может возникнуть после ошибки мастера во время предыдущего обслуживания авто в сервисе, когда установка амортизаторов была проведена неверно, они изначально находились в напряжённом состоянии, а во время езды стали испытывать запредельные нагрузки, в результате чего жидкость начала вытекать, либо на корпусе образовалась трещина.

Таким образом, требуется либо ремонт, либо замена испортившегося элемента, в зависимости от характера повреждения.

• Последнее, в чём может возникнуть проблема – это усталость ступиц и подшипника после слишком долгой езды (например, во время переезда из региона в регион на несколько тысяч километров с короткими остановками). В таких ситуациях деталям нужно дать отдохнуть и провести их плановое ТО со смазкой и тестированием всех систем перед началом эксплуатации.

Важно!

Многие из указанных поломок можно устранить лишь во время визита на станцию технического обслуживания. Однако такая процедура, как полная замена ступицы, может быть легко проделана в условиях гаража собственными руками автолюбителя.

Ремонт ступицы своими руками

Для того, чтобы самостоятельно поменять ступицу на оси авто, водителю необходимо запастись определённым набором инструментов, включающим в себя следующие предметы:

• 2 съёмника – для колец, которые стопорят деталь от случайного соскакивания, а также чашечный элемент.
• Обязательно понадобится домкрат для подъёма авто, а также тиски, чтобы зафиксировать деталь.
• Последнее, что потребуется – это стандартный набор простых инструментов – наборы зубил, ключей, отвёрток и молотков для лучшего демонтажа прикипевшего изделия.

После того как все инструменты на месте, процедура выполняется в соответствии со следующим алгоритмом:

• Авто приподнимается на домкрате.
• Демонтируется колесо, закреплённое на повреждённой ступице.
• Раскручивается гайка, держащая ступицу при помощи ключа. Если это не удаётся, придётся ее рассверлить и демонтировать, используя зубило.
• Тормозной диск аккуратно освобождается от суппорта, рулевых наконечников и, самое главное, шаровых опор. Если все эти элементы сильно прикипели во время долгой эксплуатации, их следует обработать проникающим составом для удобства снятия.
• Отвернув все гайки, аккуратно выбивается молотком тормозной диск, и после этого автолюбителю никто не мешает дотянуться до ступицы.
• Далее нужно аккуратно открутить болт регулировки системы сход-развала и демонтировать ступицу при помощи аккуратного и равномерного воздействия на неё молотком, ударным методом.
• После демонтажа повреждённой ступицы необходимо зачистить её посадочное гнездо на полуоси, обработать его смазкой и аккуратно установить новый элемент.
• Последний этап – все снятые элементы после обработки смазкой одеваются на свои места и тщательно затягиваются болтами и гайками. Если в ходе разборки подвески пришлось рассверливать некоторые метизы, то их необходимо заменить на новые.

Важно!

Несмотря на габариты автомобилей, их марки, а также тип привода, как правило, все ступицы имеют схожую систему крепления, отличаясь лишь в нюансах. Приведённая выше инструкция вполне подходит практически для всех марок автомобилей.

Особенности ремонта ступиц на конкретных марках авто

Несмотря на схожесть проведения ремонтных работ на различных марках автомобилей, в ряде случаев всё-таки присутствуют определённые нюансы и хитрости, знакомые лишь профессионалам с большим опытом работы:

• Если рассмотреть такой автомобиль, как ВАЗ 2109, то следует помнить, что у этой достаточно старой модели стоят не дисковые, а барабанные тормоза, которые необходимо демонтировать в полном объёме перед ремонтом. После этого вместо гайки для демонтажа ступицы необходимо снять вал ШРУСа целиком, а для этого нужно открутить болт и отсоединить наконечник рулевого управления от стойки, ведущей к элементам подвески.

Далее ступица демонтируется как описано выше. Для удобства её извлечения в редких случаях мастера не снимают барабан, а используют его в качестве опоры для снятия подшипника.

Конечно, такой способ менее результативный, так как полностью пропадает возможность обследования, чистки и ремонта тормозного барабана.

• Замена ступицы на «Шевроле Нива». Несмотря на наличие тормозных дисков, так как модель является более современной, в данном внедорожнике ступица нередко выходит из строя вместе с шаровыми наконечниками. А если это произошло, то нужно также осуществить регулировку сход-развала, чтобы автомобиль ехал по дороге прямолинейно, без отклонений в сторону.

Автолюбитель должен тщательно следить за хвостовиком рулевого управления во время извлечения ступицы. Если деталь потянула за собой этот элемент, и он тронулся с посадочного места, то возможна достаточно большая утечка масла, что приведёт к нарушениям во время управления автомобилем.

Процедура замены шпилек очень схожа с аналогичной на ступицу переднего колеса «Форд Фокус 2», и водителю нужно лишь выкрутить её из посадочного гнезда, предварительно дав ей раскиснуть под действием проникающей смазки. Главное здесь, что шпильки по одной менять нельзя, и демонтажу подлежит весь комплект из 5 штук.

Важно!

Все указанные работы требуют достаточно долгого процесса. Выполнять их лучше, когда автомобиль подвешен на подъёмнике или хотя бы при наличии смотровой ямы. Использование обычного домкрата, как правило, не обеспечивает комфортного доступа ко всем элементам подвески автомобиля.

Замена ступицы переднего колеса – достаточно простое занятие даже для новичков при наличии соответствующей инструкции и инструментов. Однако, учитывая важность данного элемента, который напрямую связан с безопасностью в управлении ТС, водителю всё-таки следует обратиться к профессионалам.

Ступица переднего колеса – проблемы и их устранение. Ступица переднего колеса – что нужно знать об устройстве Какие потребуются инструменты

Безусловно, от технического состояния деталей ходовки автомобиля зависит не только комфортное управление, но безопасность водителя, пассажиров и других участников движения. Наиболее важным элементом в конструкции ходовой части любого автомобиля, является ступица переднего колеса. Этот узел выполняет достаточно большой набор функций. В случае её поломки автомобиль передвигаться не может.

Каждый автолюбитель обязан регулярно проверять состояние ступиц, проводить техническое обслуживание, своевременно обращаться в сервис для устранения даже самых незначительных отклонений от нормы. Соответственно для того, чтобы контролировать, нужно знать, что контролировать. Собственно, это и есть ответ на недоумённый вопрос многих современных автовладельцев: а зачем мне нужно знать устройство ступиц колёс?

Для чего служат ступицы передних колёс?

Не требуется специальных познаний в устройстве автомобилей, чтобы понять, что назначение любой ступицы – это обеспечение возможности вращаться колесу при условии надёжного закрепления на оси (полуоси). На ступицу прикручивают диск колеса, а сама она имеет подшипник (или пару подшипников) благодаря которому оно вращается.

Функции ступиц передних колёс:

• Итак, основная задача, которую обязаны выполнять ступицы передних колес, – это надёжное подвижное соединение и полуоси поворотного кулака.
• Обеспечение возможности торможения – вторая функция детали. Безопасное управление автомобилем возможно лишь при наличии надёжной тормозной системы. или барабан также закреплён на ступице переднего колеса.
• Ступица передняя – наиболее важный элемент для переднеприводных автомобилей, так как через него передаётся вращательное движение колесу от полуоси (шарниры равных угловых скоростей). Для этого внутреннее отверстие имеет шлицы, в которые входит конец полуоси. Таким образом, третья задача ступицы – обеспечение возможности автомобилю двигаться, если привод приходится на передние колёса.

Современное авто – это целая система электронных датчиков, которые позволяют непрерывно получать множество информации, и обеспечивают безопасное вождение и движение авто. Свою роль в этом процессе выполняют и ступицы. В частности, в них устанавливают датчики, обеспечивающие работу антиблокировочной, антипробуксовочный и некоторых других систем.

Как устроена ступица переднего колеса?

Как ни странно, но при столь насыщенном функционале ступица имеет достаточно простое устройство. Основные части узла таковы:

• тело ступицы;
• колёсные шпильки;
• датчики.

Тело ступиц представляет собой монолитную деталь из прочного сплава, прошедшую токарную обработку. Ступицу следует рассматривать как единый комплекс со шпильками и подшипниками, так как зачастую, как правило, у основной массы производителей, они неотделимы друг от друга и меняются только в комплекте. Таким способом производители обеспечивают максимальную безопасность и надёжность этого узла ходовой системы автомобиля.

Поломки ступицы и методы их устранения

Определить неисправность ступицы переднего колеса достаточно просто. Единственная часть, которая подвержена активному износу – это подшипник. Подвесив на домкрате колесо, необходимо двумя руками подёргать его в разных плоскостях. Появление люфта указывает на необходимость ремонта.

Если ступица имеет пару конусных подшипников, как, к примеру, на классических ВАЗовский авто, то можно попробовать отрегулировать люфт с помощью ступичной гайки. В таких ступицах при максимальном износе подшипники просто заменяются новыми. Машины зарубежного производства и отечественные новинки могут иметь ступицы с подшипниками, которые не извлекаются. В таком случае меняется весь ступичный узел в сборе.

Проблемы с передней ступицей ВАЗ 2107 могут стать причиной серьезных неприятностей как с самим колесом (повышенный износ резины), так и с тормозными колодками и диском. Основной причиной таких проблем может стать изношенный или поврежденный подшипник передней ступицы.

Диагностика неисправности

Для проверки ступичных подшипников передней ступицы ВАЗ 2107 необходимо выполнить следующие действия:

• Переднее колесо вывешивается на домкрате, предварительно предприняв соответствующие меры безопасности: постановка на ручник, противооткатные башмаки под задние колеса;
• Под нижний рычаг устанавливается надежный упор и автомобиль снимается с домкрата. Для дополнительной безопасности рекомендуется установить упор под кузов, страхующий от возможного падения в случае соскальзывания рычага с упора. Это действие часто упускают, хотя оно очень важно для правильной диагностики.
• Взявшись руками за верхнюю и нижнюю часть колеса, совершают движения от себя/к себе. Не должно быть никакого люфта, стука.
• Необходимо прокрутить колесо. При наличии проблем с подшипниками могут появиться стук, гул, скрежет.

Регулировка подшипников

Зачастую появившийся люфт можно устранить, подтянув гайку ступицы. Для этого необходимо полностью затянуть гайку, затем постепенно ее отпускать до тех пор, пока колесо не начнет свободно крутиться, и при этом будет полностью отсутствовать люфт. Такая регулировка возможна при незначительном износе подшипника.

Замена подшипников

Процедура ничем не сложнее других, связанных с ремонтом автомобиля ВАЗ 2107. После вывешивания на домкрате и снятия колеса, выполняется непосредственно замена. Сначала снимают суппорт, открутив болты его крепления. Тормозной шланг снимать необязательно, достаточно аккуратно подвесить суппорт, чтобы он не мешал работать.

Далее, необходимо при помощи плоской отвертки поддеть колпачок, закрывающий гайку, и снять его. Открутив ступичную гайку и вынув шайбу и сепаратор, можно снять ступицу с тормозным диском. Дальше все просто:

• Вынимаем сальник;
• Извлекаем сепаратор;
• Вынимаем кольцо, разделяющее внутренний и наружный подшипник;
• При помощи надставки нужного размера и обычного молотка выбиваем обе обоймы.

Установка новых подшипников и сборка ступицы происходит в обратной последовательности. Перед сборкой необходимо удалить старую смазку, тщательно промыв все детали.

• Запрессовываем обоймы новых подшипников;
• Смазываем и устанавливаем внутренний сепаратор;
• Вставляем кольцо;
• Запрессовываем сальник.

Осталось одеть ступицу на место и прикрутить суппорт. Вставив на место предварительно смазанный сепаратор наружного подшипника и упорное кольцо, закручиваем гайку ступицы до упора. Постепенно отпуская гайку, добиваемся свободного вращения колеса при полном отсутствии люфта. Таким образом, подшипник работает в нормальном режиме, значит именно в таком положении нужно законтрить гайку.

Из защитного колпачка удаляем отработанную смазку и накладываем новую, после чего одеваем его на ступицу. Ставим на место и прикручиваем колесо, снимаем машину с домкрата. Дело сделано, неисправность успешно устранена, замена выполнена. После небольшого пробега рекомендуется проверка ступицы на отсутствие люфта, при необходимости – регулировка.

К задней ступице ВАЗ-2108 крепится колесо при помощи четырёх болтов. Здесь же находится тормозной барабан, при помощи которого происходит остановка автомобиля. Сама по себе ступица выходит из строя очень редко, обычно ее меняют при разрушении внутренней поверхности либо резьбы, на которую вкручиваются болты крепления колеса.

Намного чаще снимают ступицу для замены подшипника. Это самый уязвимый элемент конструкции. Езда со сломанным подшипником не принесет много удовольствия, так как появятся посторонняя вибрация, шум, который усиливается при наборе скорости и вхождении в повороты.

Как проверить подшипник ступицы

При поломке подшипника задней ступицы ВАЗ-2108 вы услышите характерный вой, доносящийся со стороны багажника. Постарайтесь прислушаться, с какой конкретно стороны доносится звук. Это позволит вам сократить время на поиск неисправного подшипника. Чтобы сделать диагностику, необходимо приподнять колесо, после чего вращать его руками.

Если подшипник исправен, то никаких шумов не будет. Колесо вращаться должно без заеданий. А вот если подшипник неисправен, то появится сильный шум, а также металлический звук, будто шарики внутри подшипника перекатываются. Чем сильнее шум, тем больше износ у подшипника ступицы. Желательно проводить замену сразу на обеих сторонах, это позволит улучшить эффективность ремонта.

Какие потребуются инструменты

До того чтобы произвести замену подшипника задней ступицы ВАЗ-2108, вам потребуется наличие такого инструмента:

1. Головка на «30» и вороток, а также отрезок трубы. Можно использовать даже накидной ключ, но он должен быть сильно изогнут, чтобы проще установить в отверстие ступицы на гайку.
2. Кернер или тонкое зубило. Желательно произвести заточку зубила заранее. Этот инструмент необходим, чтобы выпрямить замятый край на гайке.
3. Желательно иметь трехлапый и двухлапый съемники. Первый необходим для того, чтобы демонтировать ступицу колеса, а второй для снятия внутренней обоймы подшипника.
4. Щипцы для извлечения и установки стопорных колец.
5. Желательно иметь под рукой съемник для извлечения и установки подшипника в ступицу.
6. Также вам потребуются любого типа ключи на «12», «13», «14».
7. Никак не обойтись без молотка и деревянных проставок.

Обязательно приобретите хороший подшипник, желательно также купить гайку. Старую использовать не рекомендуется. Можно приобрести заднюю ступицу ВАЗ-2108 в сборе, это существенно облегчит проведение ремонта, но сильно ударит по кошельку.

Технические характеристики подшипников

Каталожный номер изделия — 256706, у него такие характеристики:

1. Диаметр внутренней обоймы — 30 мм.
2. Диаметр внешней обоймы — 60 мм.
3. Масса — 400 гр.
4. Ширина подшипника — 37 мм.
5. Внутри находится 28 шариков диаметром 9,525 мм.
6. Динамическая грузоподъемность не менее 30,1 кН.
7. Статическая грузоподъемность 25,9 кН.
8. Подшипник работает нормально при 6500 об./мин.

Всего четыре производителя этих изделий в России:

1. ОАО «СПЗ» (г. Саратов). Производит наиболее качественные и долговечные подшипники. Стоимость довольно низкая.
2. ГПЗ-23 (г. Вологда). Выпускает очень хорошие элементы, которые немногим уступают саратовским (обозначаются аббревиатурой VBF).
3. Самарский СПЗ-4. Не отличается качеством изделий, зато стоимость очень низкая.
4. ГПЗ-20 в г. Курске. Занимался завод выпуском качественных изделий, в настоящее время можно найти на прилавках только экземпляры прошлых годов выпуска.

Подготовка к ремонту

Все работы необходимо осуществлять на смотровой яме либо же эстакаде. Но если таких удобств у вас нет, придётся вывесить заднюю часть автомобиля, чтобы она оказалась над землей. Порядок проведения подготовительных работ:

1. Установите автомобиль на ровной площадке.
2. Под передними колесами поставьте упоры.
3. Включите первую скорость.
4. Отпустите гайку, которой затягивается привод ручного тормоза (необязательно).

После этого необходимо ослабить болты крепления заднего колеса, на котором производится ремонт. Также желательно раскернить гайку на ступице, после чего сорвать её при помощи ключа на «30». После этого можно вывесить сторону автомобиля, чтобы производить дальнейший ремонт.

Снятие ступицы

Чтобы снять ступицу заднего колеса ВАЗ-2108, вам потребуется выполнить несколько простых манипуляций:

1. Полностью выкрутить болты крепления колеса.
2. Снять колесо.
3. Выкрутить гайку, которая находится на ступице.
4. При помощи ключа на «12» выкрутить шпильки, которыми крепится тормозной барабан к ступице колеса.
5. Поместите эти шпильки в соседние отверстия и равномерно закручивайте их. Так у вас получится сместить со своего места тормозной барабан. Если это не поможет, необходимо при помощи молотка и деревянной проставки аккуратно сбить барабан со своего места.
6. Используйте длинные болты, их нужно вкручивать в два противоположных отверстия на ступице. Необходимо закручивать их до тех пор, пока ступица не начнет сходить со своего места. Можно для этой цели использовать и съемник с тремя лапами. Крайняя мера — это установка обратной стороной колеса и дергание его руками.
7. Иногда внутренняя обойма подшипника остаётся на оси. Ее необходимо снять. Для этого сначала при помощи зубила нужно немного сдвинуть на оси это кольцо, после чего установить съемник с двумя лапами. Обязательно после демонтажа убедитесь, что на оси нет повреждений. В противном случае зачистите металл при помощи мелкого напильника.

На этом демонтаж ступицы окончен, она у вас в руках, и можно проводить замену подшипника. Размеры задней ступицы ВАЗ-2108 такие же, как и у аналогичных моделей, которые выпускались под названием «Самара» и «Самара-2».

Как снять подшипник

Самое интересное впереди — нужно извлечь из ступицы подшипник. Для этого выполните следующие действия:

1. При помощи клещей необходимо извлечь стопорные кольца. Если такого инструмента у вас нет, то можно использовать тонкую отвертку или шило.
2. Желательно для извлечения подшипника применять специальный съемник. Он устанавливается на элемент по всей площади, равномерно при затяжке гайки происходит выдавливание подшипника. Но если нет такого инструмента, можно использовать внешнюю обойму от старого подшипника. Нанося равномерно удары, извлекаете элемент из посадочного места.

Размеры подшипника задней ступицы ВАЗ-2108 немного меньше, нежели у автомобилей классической серии. Но это не означает, что они очень слабые. Если монтаж подшипника произведен правильно, то прослужит он долгое время.

Установка нового подшипника

Прежде чем устанавливать новый элемент, необходимо осмотреть всю внутреннюю поверхность. На ней не должно быть задиров и повреждений. Чтобы установка происходила немного легче, можно новый подшипник поместить на несколько часов в морозильную камеру, а ступицу прогреть. Но обратите внимание на то, что нельзя нагревать до очень высокой температуры.

В противном случае при установке нового подшипника произойдёт расплавление его сальников, что существенно сократит ресурс элемента. Запрессовку подшипника нужно производить с помощью съемника либо же воспользоваться обоймой от старого элемента. Обязательно зафиксируйте положение подшипника с помощью стопорных колец, убедитесь, что они попали в свои пазы.

Окончательная сборка

Для сборки выполните такие действия:

1. Установите ступицу на оси.
2. Наденьте шайбу и закрутите гайку от руки.
3. Установите тормозной барабан и закрутите шпильки.
4. Поставьте колесо и опустите автомобиль.
5. Произведите затяжку всех резьбовых соединений.
6. Накерните гайку на ступице.

Сборка всего узла происходит в обратном порядке. Ступичную гайку необходимо затягивать с моментом около 200 Н*м.

Замена ступицы ВАЗ 2106 производится достаточно редко, поскольку деталь служит долго, не менее 150 тысяч км. Главная причина, по которой выполняется операция по замене, износ посадочных мест подшипников, в результате чего обоймы последних начинают прокручиваться. Определить неисправность можно только при снятии ступицы и извлечения обойм подшипников. Если они прокручиваются в своих посадочных местах, то после удаления смазки на внутренней поверхности будут видны четкие следы.

Признак износа подшипников ступицы — гул и вибрация со стороны одного из передних колес. Чтобы точно определить происхождение гудящего звука, автомобиль поднимают домкратом и вращают рукой колесо в разные стороны. Если при этом раздается звонкий шум, то требуется замена подшипников. Срок службы этих деталей в среднем составляет 40-50 тысяч км. Разобрать этот узел на автомобиле ВАЗ 2106, извлечь старые детали и поставить новые — задача несложная и доступна каждому автолюбителю.

Подготовка и разборка узла

Передние подшипники качения — роликовые, конусного типа, состоящие из двух частей: внешней и внутренней. Изделия хорошего качества продаются в комплекте с необходимым количеством смазки и двумя зажимными гайками. Гайки различаются своей резьбой, на одной она левосторонняя, на другой — правосторонняя, первая подойдет к оси правой цапфы, вторая — к левой.

Производителю неизвестно, на каком из колес будет производиться замена, поэтому он и комплектует изделие обеими гайками. Дополнительно нужно приобрести сальник, который стоит в задней части ступицы и не позволяет вытекать смазке. Выполнять работу можно на ровной площадке, зафиксировав автомобиль ручным тормозом, чтобы он не откатывался.

Перед тем как поднять машину домкратом, надо вытащить металлический пыльник, закрывающий гайку ступицы и ослабить последнюю ключом на 27 мм. Затем ослабляются колесные болты, авто поддомкрачивается и колесо снимается. Следующий этап — снятие тормозного суппорта, который крепится к цапфе 2 болтами, их нужно выкрутить, снять деталь и отодвинуть в сторону.

Теперь можно до конца выкрутить гайку, вытащить шайбу и снять ступицу с оси цапфы руками. После этого нужно со всех деталей удалить старую смазку, она содержит металлическую стружку.

Установка и регулировка новых деталей

Внутренности наружного подшипника извлекаются, из открывшегося отверстия удаляется старая смазка. Чтобы достать внутренности второй детали, потребуется вытащить сальник, поддев его монтажной лопаткой или мощной плоской отверткой. Внутреннюю поверхность ступицы вместе с оставшимися в ней обоймами рекомендуется промыть бензином или соляркой. Последовательность дальнейших работ.

1. Положив ступицу на 2 деревянных доски, с внутренней стороны приставить к обойме пробоец или другой металлический стержень с заостренным концом. Легко ударяя молотком, выбить деталь наружу. В процессе пробоец нужно перемещать, чтобы обойма выходила равномерно. Перевернуть ступицу и выполнить ту же операцию с другой стороны.
2. Теперь нужно изучить состояние поверхности посадочных мест ступицы. Если видны следы проворачивания обойм, следует задуматься о ее замене. Есть возможность несколько продлить «жизнь» ступице, для этого применяют старый дедовский метод. Следует сделать на поверхности посадочных мест небольшие насечки керном или зубилом. После запрессовки обойм они плотно сядут на эти неровности и какое-то время проворачиваться не будут.

Схема ступицы:
1. Сепаратор наружного кольца с роликами и внутренним кольцом 2. Наружное кольцо наружного подшипника 3. Ступица 4. Наружное кольцо внутреннего подшипника 5. Сепаратор внутреннего подшипника с роликами и внутренним кольцом 6. Сальник

1. Новые обоймы покрыть тонким слоем густой смазки, после чего одну из них вложить в отверстие без перекосов. Сверху наставить старую деталь того же размера и легкими ударами молотка плашмя запрессовать обойму в посадочное место. Повторить операцию с другой стороны ступицы.
2. Тщательно смазав ролики, вложить подшипник в запрессованную обойму. Начинать нужно с внутренней стороны ступицы. Следом установить сальник таким же образом, как описано в п.3. Тщательно смазать и вложить второй подшипник, обе детали обильно покрыть густой смазкой. Вытереть обе рабочие поверхности тормозного диска от смазки и надеть ступицу на ось цапфы. Закрутить гайку крепления, слегка поджать ее ключом.

Дальнейшая сборка осуществляется в обратном порядке, после ее окончания передняя ступица ВАЗ 2106 затягивается гайкой с небольшим усилием. Проверить правильность регулировки можно, подергав подвешенное колесо руками за его верхнюю и нижнюю части.

При этом должен ощущаться маленький люфт, подшипник нельзя затягивать «намертво». Гайку после затяжки необходимо накернить острой частью молотка, наставив ее на бортик гайки напротив паза в оси цапфы. Ударом по нему вторым молотком делается углубление, не позволяющее гайке крутиться самостоятельно.

Выполняя замену подшипников или ступицы целиком, все внутренние поверхности следует заполнить густой смазкой, которая идет в комплекте, она должна быть использована полностью.

Если при движении автомобиля в районе колеса слышится неприятный шум, который может исчезать при вхождении в резкий поворот, то это говорит о неисправности ступичного подшипника ВАЗ 2110.

Это довольно частая неисправность, она встречается на каждой четвертой машине с большим пробегом. Исправить ситуацию несложно, надо лишь располагать гаражным помещением с ямой и подробной инструкцией к работе.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Следует привести перечень необходимых инструментов:

• Специальный съемник, чтобы осуществить съем подшипника;
• Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
• Головка на 30, оснащенная качественным воротком;
• Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

1. С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять колеса.
   Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
2. Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
3. Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
4. Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

• Цапфу в сборе;
• Колпак ступицы;
• Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

• В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
• Достаточно просто аккуратно вынуть подшипник и заменить его новым;
• После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

• Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
• После этого мастеру понадобится перейти на верстак;
• Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
• После этого все устанавливается обратно, так же, как было снято до этого.

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

• Мастер ставит метки;
• Выбивает болты кулака;
• Выкручивает крепежные болты из нижней шаровой опоры;
• Подшипник должен быть выбит из ступицы;
• Стопорные кольца демонтируются;
• С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

• В этом случае потребуется снять всю стойку полностью;
• После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
• На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

• Запрессовать подшипники;
• Поставить стопорные кольца;
• Собрать кулаки;
• Монтировать на них новые подшипниковые компоненты;
• Монтировать узел на ступицы;
• С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

(PDF) Анализ напряжений и оптимизация ступицы переднего колеса (IJRASET)

Международный журнал исследований в области прикладных наук и инженерных технологий (IJRASET)

ISSN: 2321-9653; Значение IC: 45,98; Импакт-фактор SJ: 6,887

Том 6 Выпуск X, октябрь 2018 г. — Доступно на www.ijraset.com

© IJRASET: Все права защищены

Результаты анализа FEA оригинальной ступицы колеса:

Таблица II. Результаты анализа Fea оригинальной ступицы колеса

Параметр Максимум Минимум

Напряжение 38,494 МПа 0,00072267 МПа

Деформация 0,009336 мм 0

Фактор прочности на напряжение 4,8319 0

Фактор безопасности при деформации 2,2393 0

—

Результаты показывают, что есть области с пренебрежимо малым напряжением, близким к нулю.Следовательно, существует возможность уменьшения материала (то есть уменьшения веса на

) из ​​таких областей.

VI. ОПТИМИЗАЦИЯ ТОПОЛОГИИ

Оптимизация [9] — это процесс, который находит лучшее или оптимальное решение проблемы из ряда альтернативных решений в пространстве поиска

. Задача оптимизации определяется как поиск значений переменных, которые максимизируют или минимизируют целевую функцию, в то время как

удовлетворяет ограничениям.

Основная цель этого анализа заключалась в оптимизации веса ступицы колеса, что не только снижает конечную стоимость производства

компонента, но также приводит к облегчению веса ступицы колеса, что повысит топливную экономичность транспортного средства. .

Структурная оптимизация — это одно из применений оптимизации. Здесь цель состоит в том, чтобы найти оптимальное распределение материала согласно

некоторым заданным требованиям конструкции. Некоторые общие функции, которые необходимо минимизировать, — это масса, смещение или податливость (энергия деформации

). Структурную оптимизацию можно разделить на три разные области: оптимизация размера, оптимизация формы и оптимизация топологии

.

Оптимизационный подход, рассмотренный в этом исследовании, был оптимизацией топологии.Оптимизация топологии — это математический подход

, который оптимизирует расположение материалов в заданном пространстве проектирования для заданного набора нагрузок и граничных условий, так что результирующий макет

соответствует заданному набору характеристик. Используя оптимизацию топологии, инженеры могут найти лучший концептуальный проект, отвечающий проектным требованиям

. Дизайн компонента оптимизирован топологической оптимизацией в ANSYS. Оптимизация топологии

используется на концептуальном уровне процесса проектирования, чтобы прийти к концептуальному проектному предложению, которое затем дорабатывается с учетом производительности

и технологичности.Это заменяет трудоемкие и дорогостоящие итерации проектирования и, следовательно, сокращает время разработки проекта и общие затраты

, одновременно улучшая характеристики проектирования.

Принятый процесс решения задач оптимизации выглядит следующим образом:

A. Целевая функция

Целевая функция определяется как параметры, которые пытаются оптимизировать. В этом исследовании вес компонента был основной целью

. Попытка оптимизации заключалась в снижении веса и поддержании жесткости в допустимых пределах.

B. Ограничения

Поскольку текущая ступица колеса, используемая в транспортном средстве, имеет надлежащие динамические характеристики, оптимизация была проведена таким образом, чтобы

эквивалентное напряжение в любом месте оптимизированной модели не превышало допустимого эквивалентного напряжения в это место. Таким образом, ограниченное ограничение

в этом компоненте является максимально допустимым напряжением материала. Ограничение равенства — это геометрические ограничения

или фиксированные размеры. Осуществимость производства и стоимость — еще одно ограничение.

C. Проектные переменные

Параметры, которые могут быть изменены в процессе оптимизации, являются проектными переменными.

Переменные конструкции — это верхний и нижний пределы размера и геометрии. В этом исследовании переменными конструкции были объем и деформация ступицы колеса

.

D. Результат анализа оптимизации

В этом разделе подробно обсуждается этап оптимизации, представляющий влияние потенциала оптимизации на максимальный диапазон напряжений, максимальное смещение

, усталостную прочность и разницу в весе с исходной ступицей колеса.

Новая технология ступичных подшипников | Знай свои запчасти

Для инженера конструкция и выбор ступичного подшипника могут быть балансом между долговечностью, стоимостью и экономией топлива. Большой подшипник может отлично справиться с выбоинами и большими нагрузками. Но в ступице и суставе мало места. Кроме того, подшипник большего размера может иметь повышенное сопротивление качению из-за большей уплотнительной поверхности. Если диаметр подшипника слишком мал, он может быть не в состоянии выдерживать нагрузки, а для оси может не хватить места.Меньшей ступице может не хватать жесткости для управления движением фланца и ротора.

В новых автомобилях и при замене ступичных узлов на вторичном рынке используются две технологии, которые позволяют инженерам размещать лучшие подшипники в меньших корпусах. Эти технологии изменят способ замены и диагностики ступичных подшипников.
Необходимы более совершенные конструкции для установки колес большого диаметра, которые прикладывают больший изгибающий момент к фланцу ступицы. Кроме того, многие современные автомобили имеют в два раза большую мощность по сравнению с новыми моделями десятилетней давности.Эта дополнительная мощность может вызвать нагрузку на шлицы и поворотную ось.

Осевые (торцевые) шлицевые втулки

Большинство ступиц с ведомыми колесными подшипниками имеют ось с охватываемым шлицем, которая проходит через соответствующее отверстие с внутренней резьбой в ступице. Все это удерживается осевой гайкой. Эта конструкция используется более 60 лет.

имеют свои ограничения, когда дело доходит до размера ступицы, количества мощности и нагрузки, которая может передаваться на колеса. Увеличение количества шлицев и диаметра поворотной оси может сделать ступицу слишком большой для поворотного кулака и увеличить сопротивление качению.

Втулка новейшей конструкции перемещает шлицы изнутри колец подшипника к задней части ступицы. Осевые или торцевые шлицевые ступицы имеют что-то похожее на зубья шестерни на задней стороне узла ступицы. Соответствующие зубья осевой шестерни сформированы на конце ШРУСа, и весь узел удерживается на месте длинным болтом.

Осевое шлицевое устройство позволяет передавать более высокий крутящий момент, чем традиционный метод шлицевого CV, в первую очередь потому, что зубья шестерни работают на гораздо большей делительной окружности.

Эта конструкция допускает отверстие меньшего диаметра в центре, что может улучшить жесткость подшипника и его долговечность. Это также может уменьшить пульсацию педали тормоза и ход.

Эти устройства поставляются в собранном виде и предварительно загружены от производителя. Предварительный натяг устанавливается путем холодной прокатки внутреннего кольца под многотонным давлением.

Асимметричные / гибридные подшипники

В ступицах с асимметричным подшипником ступицы колеса используются подшипники разного диаметра для повышения грузоподъемности и общей жесткости.Внешний ряд ступицы имеет больший диаметр, чем внутренний ряд, и имеет больше роликов или шариков. В гибридных асимметричных конструкциях в два ряда используются как ролики, так и шариковые подшипники.

Конструкция увеличивает несущую способность, а агрегат более жесткий, чем обычная ступица того же размера. Эта жесткость предотвращает изгиб и наклон тормозного ротора во время движения автомобиля на повороте и снижает отбрасывание поршня тормозного суппорта, которое может вызвать удлинение педали тормоза. Это также может снизить вероятность биения и изменения толщины диска.

Установка

При установке как осевых, так и асимметричных подшипников необходимо руководствоваться правильной инструкцией по обслуживанию или инструкциями производителя подшипников по установке. Узлы ступицы обычно предварительно собраны и просто привинчиваются к подвеске. Это «необслуживаемые» и необслуживаемые агрегаты, которые предварительно настроены, предварительно смазаны и предварительно запломбированы. В некоторых приложениях используется болт с пределом текучести, который растягивается и сохраняет постоянное натяжение. Эти болты могут прикреплять ступицу к поворотному кулаку.В случае осевых шлицевых ступиц болт с ограничением крутящего момента удерживает ступицу на оси. Эти болты нельзя использовать дважды.

Может показаться, что для затяжки гайки оси или болта проще использовать ударный гаечный ключ, но это не рекомендуется. Рекомендуется использовать динамометрический ключ. Ударные ключи могут повредить гайку оси, резьбу и компоненты. Это также может создать ложное ощущение безопасности при регулировке гайки или болта, которые могут быть затянуты с недостаточным или чрезмерным усилием. Это может привести к поломке узла ступицы.

Описание подшипников, дорожек, уплотнений и ступиц

Подшипники колес такие же старые и важные, как и само колесо, благодаря их способности допускать свободное вращение без разрушительного воздействия трения и износа. В этой статье мы определим и обсудим отдельные компоненты, чтобы вы лучше знали, когда будете готовы приобрести сменные ступичные подшипники, ступицы, уплотнения и компоненты.

Мы также рассмотрим различия между «ступичными подшипниками» или «осевыми подшипниками», установленными на самом колесе, и «подшипниками полуоси», расположенными дальше внутрь вдоль полуосей.«Подшипники» — это на самом деле маленькие круглые детали, которые вращаются внутри подшипникового узла. Несмотря на то, что подшипники бывают разных форм, все они служат одной основной цели.

Типы подшипников

Шариковые подшипники — Это идеально круглые металлические шарики. Хотя они используются в некоторых автомобильных подшипниковых узлах, они чаще встречаются в скейтбордах, электродвигателях и бытовой технике. Поскольку их сферическая форма позволяет им вращаться в любом направлении, они могут выдерживать как радиальные нагрузки (вес сверху), так и осевые нагрузки (боковая сила).Однако идеально круглые шарикоподшипники имеют очень маленькую площадь контакта. Это ограничивает их применение в легких и средних условиях и в местах на транспортном средстве, которые не подвергаются сильному давлению и ударам от дорожных ударов.

Прямые роликовые подшипники — Они имеют цилиндрическую форму и постоянный диаметр по всей длине — как у бревна. Поскольку приложенные к ним радиальные нагрузки распределяются равномерно по гораздо более широкой точке контакта, они подходят для некоторых более тяжелых условий эксплуатации.Недостатком прямых роликоподшипников является то, что их форма не позволяет им выдерживать значительные осевые нагрузки. Подшипниковые узлы с прямолинейными роликоподшипниками меньшего диаметра часто используются в ограниченных пространствах, таких как коробки передач.

Конические роликоподшипники — Сами ролики имеют цилиндрическую форму, но все они сужаются к одной стороне. Они размещены внутри подшипниковых узлов конической формы, поскольку физика позволяет этой форме выдерживать большие радиальные нагрузки, осевые нагрузки и сильные удары.Конические подшипники чаще всего используются в ступичных подшипниковых узлах, устанавливаемых внутри ступиц колес. Некоторые автопроизводители используют один подшипниковый узел с коническими роликоподшипниками, в то время как другие соединяют эти узлы рядом друг с другом, обращенными в противоположных направлениях. Конические роликоподшипники

Другие компоненты, относящиеся к подшипниковому узлу

Обойма — это металлическое кольцо с гладкими, обработанными внутренней и внешней поверхностями. Подшипники окружены обоймой, которая обеспечивает поверхность, по которой они вращаются.Гонки часто входят в комплект нового подшипника в сборе, но перед покупкой убедитесь, что вы знаете, что вы получаете. Если новая дорожка не входит в комплект подшипников, ее следует приобретать отдельно и заменять, потому что старую дорожку нельзя использовать повторно с новым подшипником — в любом хорошем состоянии ее состояние может показаться невооруженным глазом.

Обойма подшипника — Обойма особой формы, специально перфорированная для размещения самих подшипников. Обойма подшипника обеспечивает внутреннюю поверхность, относительно которой вращаются подшипники.Сепараторы подшипников обычно не продаются отдельно, поскольку они обычно являются частью подшипникового узла.

Уплотнение подшипника — Круглое уплотнение O-образной формы (обычно из закаленной резины), которое окружает часть подшипникового узла, чтобы смазка не вытекала и не попадала вода. Уплотнения подшипников изнашиваются и должны всегда заменить подшипники. Если подшипниковый узел для вашего автомобиля продается без уплотнения или не имеет встроенного уплотнения, уплотнения подшипника обычно можно приобрести отдельно.В некоторых случаях они также известны как фиксаторы подшипников.

Стопорное кольцо подшипника — Стопорное кольцо подшипника представляет собой жесткую круглую металлическую ленту, которая служит зажимом для фиксации узла роликового подшипника и / или других деталей на месте. Снятие и установка этих стопорных колец упрощаются с помощью специально разработанного инструмента для снятия стопорных колец.

Ступица колеса — Кованый или литой кусок металла, к которому крепится автомобильное колесо.Узлы колесных подшипников обычно устанавливаются внутри центра ступицы колеса, чтобы обеспечить свободное вращение вокруг полуоси или шпинделя. Подшипниковые узлы, которые устанавливаются внутри ступицы колеса, часто называют подшипниковыми узлами ступицы колеса. В зависимости от производителя транспортного средства некоторые узлы подшипников ступицы колеса имеют встроенные подшипниковые узлы, которые нельзя заменить отдельно. Вместо этого следует заменять ступицу колеса целиком.

Уплотнительные кольца ступицы колеса / подшипника: Резиновые уплотнительные кольца вокруг ступицы колеса, которые обычно встречаются на старых внедорожниках и фургонах, служат последней защитой от любой смазки, которая может вытекать из узла подшипника ступицы колеса.

Смазка для подшипников — Это смазка на нефтяной или синтетической основе для тяжелых условий эксплуатации, разработанная для смазывания поверхностей с высоким коэффициентом трения. В отличие от трансмиссионного масла или моторного масла, смазка для подшипников остается густой и липкой при высоких температурах из-за своей высокой вязкости и не стекает с поверхностей, как более жидкие жидкости. При ремонте подшипников или связанных с ними деталей необходимо иметь под рукой чистую смазку. Смазка в контейнере, который оставлен открытым для воздуха в течение определенного периода времени, имеет тенденцию притягивать переносимые по воздуху пыль и грязь, как магнит, поэтому, если вы обнаружите, что крышка вашего контейнера не была плотно закрыта или скомпрометирована, ваша смазка тоже.Замените его новым контейнером.

Упаковщик пластичной смазки для подшипников — Емкость особой формы размером примерно с большую кофейную кружку с центральным стержнем. Пакер для консистентной смазки позволяет опустить внутрь весь узел подшипника O-образной формы, где он будет располагаться поверх консистентной смазки внутри пакера. Затем вставляется верхняя часть инструмента для набивки консистентной смазки. При приложении давления вниз подшипниковый узел погружается в густую смазку, которая вжимается во все зазоры между подшипниками, сепаратором и обоймой.Это самый простой и эффективный способ получить смазку внутри большинства поверхностей подшипников. После снятия подшипникового узла со смазочного пакера также рекомендуется нанести окончательный слой смазки вручную по внешней окружности подшипникового узла.

Пылезащитный колпачок подшипника — Металлический колпачок, который прижимается к отверстию на внешнем крае узла подшипника ступицы колеса и закрывает его. Пылезащитные колпачки не пропускают вредную грязь и удерживают смазку.

Автомобили с передним, задним и полным приводом

Терминология подшипников становится немного сложнее, если учесть различия для передних, задних и полноприводных автомобилей. Все также меняется в зависимости от того, какие колеса являются ведущими, а какие нет. Например, подшипники ведущих колес известны как «осевые подшипники», независимо от того, являются они передними или задними, потому что эти колеса прикреплены к ступице полуоси, который вращается внутри корпуса.

Подшипниковые узлы на передней или задней неведущих осях правильно называют «подшипниками ступицы колеса», и они устанавливаются между ступицей колеса и простым валом шпинделя. Полноприводной автомобиль будет иметь четыре осевых подшипника. Несмотря на эти различия, большинство узлов осей и ступичных подшипников охвачены термином «ступичные подшипники», что следует учитывать при поиске запасных частей.

Типы конструкций подшипников, используемых в ступицах передних колес

Обычно пара подшипников в сборе конического типа, расположенных рядом друг с другом, используется для ступиц переднего привода, поскольку вес транспортного средства распределяется сильнее впереди, а поперечные силы, возникающие при повороте колес, могут быть значительными. В некоторых случаях подшипниковые узлы ступиц переднего привода представляют собой герметичные узлы, которые не нуждаются в смазке. Другие предназначены для обслуживания и оснащены заменяемым уплотнением консистентной смазки, которое меняют каждый раз при замене смазки на подшипники.

На старых автомобилях подшипники передних колес были разработаны для обслуживания с помощью ремонтных комплектов, поскольку детали можно отдельно разбирать, очищать и повторно заполнять консистентной смазкой. Новые автомобили обычно оснащены узлами для передних колес, которые включают ступицу, подшипниковый узел, опору и фланец колеса, объединенные в один узел, известный как ступичный подшипник и узел ступицы. В зависимости от предпочтений производителя транспортного средства некоторые подшипниковые узлы вдавливаются в поворотный кулак и не могут быть заменены без специальных инструментов.Хотя большинство встроенных подшипников ступицы колеса в сборе стоит дороже, их легче заменить с помощью стандартных инструментов.

Типы подшипников, используемых в ступицах задних колес

Во многих заднеприводных автомобилях с задними мостами со сплошной балкой используются подшипники с прямыми роликоподшипниками, иногда с двухрядными подшипниками. В других случаях осевые трубы выполняют двойную функцию и действуют как дорожки качения для этих подшипников.Транспортные средства с передним приводом с независимой компоновкой задней подвески и задними ступицами без привода обычно имеют узлы с коническими роликовыми подшипниками или даже узлы с шарикоподшипниками.

Подшипники полуоси

Подшипники полуоси устанавливаются во внутренних местах и ​​выдерживают вес автомобиля, удерживая ведущую ось по центру во время вращения. В этих подшипниковых узлах полуоси используются шариковые подшипники, прямые роликоподшипники и конические роликоподшипники, которые варьируются в зависимости от предпочтений производителя.Большинство шарикоподшипников и конических подшипников удерживаются на месте с помощью внешнего фиксатора подшипника, в то время как оси с прямолинейными роликоподшипниками используют С-образный зажим, расположенный внутри заднего дифференциала.

Шариковые подшипниковые узлы осевых подшипников запрессовываются на полуоси и снимаются с них, а стопорное кольцо из мягкого металла прижимается к валу напротив ступичного подшипника. Подшипники оси роликов смазываются трансмиссионным маслом внутри корпуса дифференциала и чаще всего вдавливаются в этот корпус, а не на ось.Конические роликовые подшипники оси уплотнены обычной консистентной смазкой для смазки и должны быть запрессованы на валу оси или с него.

Когда приходит время заменять какие-либо компоненты подшипников, «тип» подшипников или подшипниковых узлов, которые вам нужны, определяется строго в зависимости от того, как именно ваш автомобиль был спроектирован с самого начала. Вы сэкономите время, деньги и нервы, сосредоточившись на получении нужных компонентов с первого раза. Обязательно приобретите ВСЕ компоненты, которые могут вам понадобиться: кольца, уплотнения, смазку и специальные инструменты, а также сами подшипники.

Если вам понадобятся полные ремонтные комплекты ступицы колеса и подшипников, или отдельные детали для обслуживания или ремонта существующих подшипниковых узлов, такие как болты ступицы оси, гайки / шайбы оси, прокладки ступицы оси, дорожки, уплотнения, смазка, подшипники , или уплотнения для смазки, CARiD предлагает все необходимые высококачественные детали в нашей категории ступиц колес, подшипников и уплотнений. Если вы укажете марку, модель и год выпуска в полях нашего веб-сайта, это поможет вам выбрать конкретные детали, подходящие для вашего автомобиля. Если у вас есть какие-либо вопросы, наши специалисты находятся здесь семь дней в неделю, чтобы помочь вам в процессе выбора.

Пункты, обсуждаемые в статье

12 сентября 2014 г.

Страница не найдена — Inpressco

Международный журнал передовой промышленной инженерии

IJAIE приглашает статьи во всех областях промышленного инжиниринга, включая торговые центры и обрабатывающую промышленность, целлюлозно-бумажную промышленность, кожевенную промышленность, текстильную промышленность, керамическую промышленность, стекольную промышленность, производство шелка, киноиндустрию и т. Д.

Люди, которых мы обслужили

INPRESSCO опубликовал около 3500 статей с 2010 года и привлек более 10000 исследователей по всему миру, включая различные области инженерных наук и технологий

Международный журнал тепловых технологий

International Journal of Thermal Technologies ISSN: 2277 — 4114, выходит ежеквартально

Международный журнал современной инженерии и технологий

International Journal of Current Engineering and Technology индексируется Регенсбургским университетом, Германия

Добро пожаловать в International Press Corporation

Inpressco — международный издатель серии международных журналов и книг с открытым доступом, прошедших рецензирование, и книг, охватывающих широкий спектр академических дисциплин.

Ступица переднего колеса и подшипник в сборе, левая или правая Совместимость Ford Taurus Lincoln Continental Mercury Sable AUQDD 513100 [5 проушин]: Automotive

О нас

AUQDD, один из крупнейших онлайн-поставщиков запчастей для автомобилей в Америке.
Наша миссия — поставлять автомобильные аксессуары премиум-класса во все уголки мира.
Наша цель — предоставить каждому покупателю автозапчасти самого высокого качества по самой выгодной цене.
Наш опыт переводится на рынок запчастей оригинального качества, когда мы обслуживаем профессиональных установщиков и индивидуальных клиентов.
Мы надеемся, что наши высококачественные продукты и профессиональные услуги станут лучшим выбором для ваших надежных фирменных запчастей для ступичных подшипников.

О подшипнике ступицы колеса

Подшипник ступицы, также известный как ступица и подшипник в сборе.
Позволяет колесам и прикрепленным к ним компонентам плавно вращаться и удерживает колесо прикрепленным к автомобилю.
Подшипники установлены на ступице колеса, которая расположена между тормозными барабанами и осью.
Подшипники колес изнашиваются со временем из-за возраста и загрязнения.
По мере износа в подшипнике также возникает избыточный люфт.
Основными признаками повреждения подшипника ступицы колеса являются ненормальные шумы и слабое рулевое управление.

Информация по установке продукта:
Положение: Передний

Совместимость: Ford
=================
Совместимость 1996-2007 Ford Taurus

Совместимость : Lincoln
=================
Совместимость 1995-2002 Lincoln Continental

Совместимость: Mercury
============== ===
Совместимость 1996-2005 Mercury Sable

На него распространяется ограниченная гарантия на 14 месяцев и пробег 14 000 миль.
Пожалуйста, проверьте приведенный выше список совместимости, чтобы убедиться, что он подходит для вашего автомобиля.
Обратите внимание: во избежание поломки важно затягивать подшипники ступицы колеса в соответствии с техническими характеристиками автомобиля.
Если вы не уверены, подходит ли товар для вашего автомобиля, добро пожаловать, чтобы задать нам вопрос.
В нашей компании 7 старших инженеров, которые круглосуточно ответят на ваши вопросы в режиме онлайн, чтобы убедиться, что покупаемые вами продукты подходят для вашего автомобиля.

moog-513397 | Подшипник переднего колеса и ступица в сборе

× Предупреждение! JavaScript отключен.Без этого сайт не будет работать должным образом.

• Компания Moog выполняет свои гарантии через индивидуальных дилеров. Это означает, что для получения гарантийной поддержки вам придется обратиться к первоначальному дилеру, у которого вы приобрели деталь. Обязательно проверьте гарантийную поддержку дилера перед покупкой детали, чтобы убедиться, что они должным образом поддерживают гарантию.Если дилер направит вас обратно к производителю только для получения гарантийной поддержки, то на самом деле у вас может вообще не быть никакой гарантии.

  ГАРАНТИЯ:

  На компоненты рулевого управления

  Moog Premium распространяется ограниченная пожизненная гарантия. На рычаги управления, ступицы в сборе и стойки стоек Moog серии R распространяется 3-летняя гарантия.

  Moog гарантирует, что их детали не будут иметь дефектов материалов и / или изготовления в течение этих сроков, измеряемых с даты покупки.

  Если деталь Moog выйдет из строя из-за дефекта материала или производственного брака во время гарантии, мы предоставим замену детали после возврата дефектной детали.

Перейти к годуLexus RX350 2016Lexus RX350 2017Lexus RX450h 2016Lexus RX450h 2017

moog-513397 | Подшипник переднего колеса и ступица в сборе | Lexus RX350

Premium Moog Подшипник ступицы колеса и ступица в сборе

Комплектный ступичный подшипник и ступица в сборе, обеспечивающий простую, быструю и экономичную замену старых изношенных ступичных подшипников.

Moog в сборе разработаны в соответствии с высочайшими производственными стандартами, что позволяет им установить отраслевой стандарт для деталей рулевого управления и подвески.

Подшипник ступицы колеса и ступица Moog в сборе

Не живи со всеми этими шумами

Хотите избавиться от раздражающего скрежета? Вы, наверное, слышали это какое-то время, и механик только что сказал, что ваш ступичный подшипник и ступица в сборе нуждаются в замене.Воспользуйтесь рекомендациями экспертов по запчастям DST и выберите решение премиум-класса: ступичные подшипники и ступицы Moog в сборе.

Недостатки конструкции оригинального оборудования

Конструкция ступичных подшипников и ступиц в сборе оригинальная в лучшем случае некачественная. Распространенные симптомы неисправности ступицы оригинального колеса:

• Ослабленные колеса, прислоненные к автомобилю
• Преждевременный износ шин и плохая управляемость
• Щелчки или щелчки на поворотах
• Гудение или дребезжание при движении по прямой
• Горит индикатор антиблокировочной тормозной системы (ABS)

Если у вас возникла какая-либо из этих проблем, немедленно проверьте свой автомобиль.

Roll Form Design

Все узлы ступицы колеса Moog спроектированы для решения этих проблем OE. Одной из таких особенностей является инновационная конструкция рулонной формы Moog. Конструкция рулонной формы Moog обеспечивает постоянную и оптимальную предварительную нагрузку в ступице. Теперь, когда смазка равномерно распределяется по ступице, срок службы ступичного подшипника и ступицы в сборе значительно увеличивается.

Литой экран из АБС-пластика и гнезда для подключения

Moog также оснащены АБС с литым экраном и разъемными соединениями.Это обеспечивает максимальную защиту от загрязнения. Благодаря этому дополнению ступицы Moog стали намного более устойчивы к преждевременному износу, который поражает узлы ступиц оригинального оборудования.

Абразивостойкий шнур Moog

Moog включают в себя шнур из АБС-пластика, покрытый смешанным материалом, обеспечивающий превосходную защиту из АБС-пластика. Это помогает повысить стойкость к истиранию и защищает от неблагоприятных условий. В отличие от шнуров оригинального ABS, шнуры Moog служат дольше и устойчивы к порезам и разрывам намного лучше, чем шнуры оригинального изготовления.

Конструкция уплотнения с четырьмя кромками

Moog оснащены четырехкромочным уплотнением. Конструкция обеспечивает надежно герметичную среду, которой нет в оригинальной конструкции. Это, опять же, делает ступицы Moog более устойчивыми к загрязнениям, что помогает продлить срок службы детали.

Прецизионные компоненты

Когда вы покупаете ступицу колеса Moog в сборе на нашем складе в Стивенвилле, вы можете быть уверены, что компоненты точно соответствуют друг другу.Компания Moog заботится об этом, строго контролируя производственный процесс, чтобы гарантировать точное соответствие подшипников и тел качения, обеспечивая превосходную производительность и минимизируя шум и вибрацию.

Болты ступицы колеса с покрытием

Шпильки колес на ступичных узлах Moog имеют защитное покрытие, которое помогает предотвратить ржавчину и коррозию. Защитное покрытие упростит снятие и надлежащую затяжку колеса, сократив время установки и любое возможное обслуживание в будущем.

Детали, разработанные в соответствии с высочайшими стандартами

Moog в сборе разработаны в соответствии с высочайшими производственными стандартами, что позволяет им установить отраслевой стандарт для деталей рулевого управления и подвески. Узлы ступицы Moog проверены на производительность, качество и доступны для многих автомобилей, как зарубежных, так и отечественных. Если этого было недостаточно, то на ступичные подшипники и ступицы Moog в сборе также предоставляется трехлетняя гарантия, если она вам когда-нибудь понадобится.Если вам нужна небольшая помощь в поиске ступицы колеса Moog в сборе для вашего автомобиля, не стесняйтесь звонить в службу поддержки клиентов DST, они будут рады помочь вам со всем, что вам может понадобиться.

Подшипники ступицы колеса и ступицы в сборе 101 Направляющая

Подшипник ступицы — это круглая металлическая деталь, расположенная в центре ступицы, которая соединяет оси с колесами и помогает им плавно вращаться. У них обычно есть смазанные смазкой металлические шарики, заключенные между двумя кольцами, называемыми гонками.Вы когда-нибудь поворачивали руль своей машины и слышали безошибочный «жужжащий» шум неисправного ступичного подшипника? Изношенные ступичные подшипники создают этот шум с тех пор, как существуют. По мере их износа в подшипнике возникает избыточный люфт. Этот избыточный люфт, а также пыль, грязь и мусор, проникающие внутрь, в конечном итоге приведут к повреждению внутренних поверхностей подшипников. Как только поверхности подшипников колес повреждены, у них нет шансов на выживание. Состояние ступичного подшипника будет ухудшаться до тех пор, пока он, наконец, не саморазрушится самым впечатляющим образом.Как вы понимаете, идеальная ситуация — заменить ступичный подшипник задолго до того, как он достигнет точки разрушения.

Что такое ступица колеса?

Как только вы снимаете колеса с машины, первое, что вы видите, — это ступица колеса, смотрящая прямо вам в глаза. Это потому, что ступицы — это часть, к которой болтами крепятся колеса. Они круглые, с торчащими из них колесными шпильками и рассчитаны на то, чтобы постоянно вращаться с тяжелыми грузами, находящимися на них.Угадайте, что еще прикручивается к ступице? Тормозные диски конечно же! Ступицы колес могут приводиться в движение осями или просто свободно вращаться. Каждая ступица колеса каким-то образом связана с ступичным подшипником. Они либо спрессованы, либо скреплены болтами и часто представляют собой один узел «ступица колеса и подшипник». Это значительно упрощает и удешевляет установку. Просто снимите старую ступицу и подшипник в сборе и наденьте новую. Не требуются тяжелые прессы или специальные инструменты.

Как работают датчики ABS

Ступицы колес очень тесно связаны с датчиками антиблокировочной тормозной системы (ABS).Это потому, что датчики ABS измеряют скорость вращения колес. Чтобы сделать это точно, они должны быть близко к колесам, не мешая всем движущимся частям.

У производителей автомобилей есть несколько способов решения этой задачи. Первый — с «тональным звонком». Звуковое кольцо прикрепляется к задней части ступицы колеса и выглядит как шестерня. Когда ступица ABS прикреплена к транспортному средству, рядом со звуковым кольцом находится датчик ABS, который измеряет скорость колеса, отслеживая, сколько зубцов проходит мимо датчика за определенный промежуток времени.

Другой распространенный метод измерения скорости вращения колеса — это добавление всего датчика ABS к внутренней части самой ступицы колеса. Это может быть и благословением, и проклятием. Хотя это действительно упрощает систему АБС, это также означает, что, когда датчик АБС выходит из строя, необходимо заменить им всю ступицу. Это довольно расточительно, если у вас есть отлично работающий хаб. Существует также другая конструкция системы ABS, которая полностью пропускает соединение ступицы и размещает звуковое кольцо на оси вместо ступицы колеса.Все эти методы отлично работают, вам просто нужно убедиться, что вы используете подходящие детали, предназначенные для работы с ABS. Без этого звукового кольца, прикрепленного к ступице колеса или оси, загорится индикатор ABS, и ваш автомобиль не остановится, как это было задумано.

Факты о замене ступицы колеса и подшипника ступицы колеса

Сами ступицы колес редко вызывают проблемы, потому что они представляют собой простые стальные блоки. Самая распространенная причина замены ступицы колеса — это неисправность прикрепленного к ней ступичного подшипника.Подшипники колес могут выйти из строя из-за возраста, грязи и загрязнения воды или неправильной установки. Большинство ступиц с приводом от осей требуют очень определенного крутящего момента при установке. Если этот крутящий момент будет слишком сильным или слишком слабым, срок службы ступичного подшипника может сократиться. Тем не менее, большинство ступиц и подшипников в сборе очень удобны для самостоятельного изготовления.
