Карбюратор солекс 21083 устройство: Карбюратор солекс 21083 фото

Содержание

Карбюратор солекс 21083 устройство и регулировка


Устройство и регулировка карбюратора ВАЗ 21083

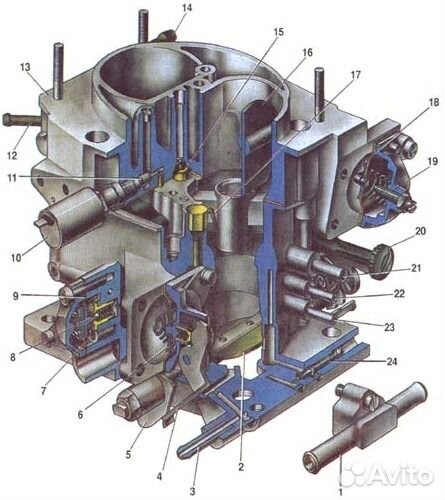

Устройство карбюратора Солекс 21083

Регулировка карбюратора Солекс 21083 — основные нюансы

Процедура настройки карбюратора Солекс начинается с выставления требуемого уровня в поплавковых камерах. Рекомендуется выставлять уровень по отношению к крышке Солекса. Для этого нужно применять шаблон, который есть в инструкции по регулировке выбранного карбюратора.

Далее необходимо настроить обороты холостого хода. Нужно выполнить следующие действия:

  1. Установить винт качества в позицию 5-6 оборотов, причем его надо выкрутить из завернутого крайнего положения.
  2. Выкручиваем винт количества оборотов до тех пор, пока в вакуумной трубке, которая соединена с распределителем зажигания, не исчезнет разряжение. Затем проверяем, может ли прогретый мотор держать холостые обороты в пределах 5-1,5 тыс. об/мин.
  3. Если стрелка тахометра превышает 800 об/мин, выкручиваем винт количества до тех пор, пока она не опустится до этой отметки. Если обороты более низкие, на данном этапе делать ничего не нужно.
  4. Медленно закручиваем винт качества смеси до тех пор, пока мотор не начнет работать стабильно и равномерно. Постарайтесь по максимуму обеднить смесь, поскольку чем сильнее вы закрутите винт, тем беднее будет смесь, что сказывается на уровне СО.
  5. Используем винт количества для того, чтобы выставить обороты на холостом ходу. В летний период нужно добиться результата 800-900 оборотов в минуту, а зимой данный показатель должен составлять около 900-1000 оборотов в минуту.

Подбор жиклеров на карбюратор Солекс

Тюнинг карбюратора Солекс 21083

Нередко доработка карбюратора Солекс приводит к существенному повышению эффективности его использования. Как правило, автолюбители применяют следующие варианты тюнинга карбюратора Coлeкc 21083:

  • Удаление ЭПXX приводит к повышению производительности силового агрегата, но и потребление топлива возрастает примерно на 5-7 процентов.
  • Установка другого уровня топлива в поплавковой камене и использование иной иглы клапана. Такие действия приводят к более стабильному уровню и уменьшают вероятность слишком сильного обеднения смеси на переходных и самых мощных режимах. Применение запорной иглы из резины обеспечивает возможность держать уровень максимально ровно.
  • Дроссельное распиливание – еще один вариант тюнинга карбюратора Солекс. Суть данного метода заключается в том, что в дроссельной заслонке делают отверстия меньшего размера, в результате чего уровень СО падает, хотя на холостом воду количество СН не меняется. Помимо этого, состав смеси распределяется максимально равномерно, а потребление горючего уменьшается на 1-2%.
  • Некоторые мастера полируют диффузоры, в результате чего снижаются аэродинамические потери. Для получения желаемого результата полировать их нужно почти до зеркального вида.

Кстати, не забудьте изучить статью о том, как работает карбюратор!

Рекомендуем также обратить внимание на видео про карбюратор Солекс:

Лада 2108 с миру по нитке в 13ку › Бортжурнал › Чистка, перебор и настройка карбюратора Солекс 21083

Первая запись в БЖ — все записи по мере выполнения работ и состоянию здоровья
На фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.
2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусом

Короче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.
3. производим тщательную чистку карбюратора с помощью баллончика
далее я разделю действия так как у меня карбюраторы себя повели по разному!))
Карбюратор маде ин СССР
после чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.
при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Замеряем его щупом или проволокой.

Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства,
предварительно ослабив его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

спасибо тому кто дочитал до конца

ну и результаты всего проделанного: подведение итогов
на деле в моем случае завдские настройки проявили себя лучше чем настройки господина Травникова.

Настройка карбюратора 2108, 21081, 21083 Солекс

Возможны два варианта настройки карбюратора.

Первый – настройка «не снимая карбюратор с двигателя автомобиля».

Второй – настройка «снятого карбюратора».

Рассмотрим подробнее второй вариант так как он является наиболее полным и позволяет настроить работу тех систем и механизмов к которым нет доступа напрямую.

Для проведения настройки карбюратора нам понадобится практически весь набор инструментов, используемых для его ремонта и обслуживания. Подробный перечень можно посмотреть на странице «Инструменты для ремонта карбюратора». А также, не будет лишним, заранее приобрести и иметь в запасе ремкомплект для своей модели карбюратора.

Порядок выполнения работ

Cнимаем карбюратор с двигателя автомобиля.

Снимаем корпус воздушного фильтра. Отсоединяем все шланги и трубки, ведущие к карбюратору. Отсоединяем тяги приводов (дроссельной заслонки, воздушной заслонки), снимаем наконечники проводов с вывода электромагнитного клапана и датчика на винте «количества». Отворачиваем четыре гайки крепления карбюратора к впускному коллектору и приподнимаем его. Отворачиваем винт крепления блока подогрева зоны холостого хода и снимаем карбюратор окончательно. Более подробно процедура снятия описана на странице «Снятие карбюратора Солекс с двигателя».

Полностью разбираем карбюратор.

Промываем и очищаем детали карбюратора.

Следует разделить их на две части — металлические и неметаллические. Металлические промываем ацетоном (или аналогичной чистящей жидкостью), прочищаем, продуваем сжатым воздухом, неметаллические (мембраны, прокладки, уплотнительные кольца…) мыть не надо. Проводим осмотр и выбраковку дефектных деталей (порванных мембран, прокладок, уплотнительных колечек и т. д.). Сверяем маркировку жиклеров с параметрами указанными для каждой модификации. Все, что связано с прочисткой и очисткой карбюратора смотрим здесь «Очистка, прочистка карбюраторов Солекс и Озон».

Собираем карбюратор.

Регулируем уровень топлива в поплавковой камере.

Перед проведением регулировки следует проверить исправность игольчатого клапана и целостность поплавков. Регулировка уровня топлива на карбюраторах Солекс заключается в установке необходимого положения поплавков относительно верхней части (крышки) карбюратора. По заводской технологии установка поплавков проводится по специальному калибру. Но можно обойтись и без него. Все подробности регулировки уровня топлива описаны на странице «Регулировка уровня в поплавковой камере карбюратора Солекс».

Устанавливаем зазоры в системе пуска.

Выставляем пусковые зазоры между кромкой воздушной заслонки, кромкой дроссельной заслонки и стенкой первой камеры. Проверяем лёгкость их открытия и закрытия. Убеждаемся, что механизм приоткрывателя воздушной заслонки работает четко и без заеданий. Подробнее о настройке системы пуска карбюратора читайте на странице «Регулировка пускового устройства карбюраторора Солекс».

Проверяем правильность работы привода дроссельной заслонки второй камеры и механизма блокировки её открытия.

Она должна начинать приоткрываться, когда дроссельная заслонка первой камеры уже открыта на одну треть. «Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс».

Проверяем работу ускорительного насоса.

Пока карбюратор снят с двигателя, есть возможность точно настроить падение струй топлива из распылителя ускорительного насоса. В идеале струи не должны задевать за заслонку, стенки камеры и т. д., падать четко вниз. Наливаем в поплавковую камеру воды и резко нажимаем на рычаг привода дроссельной заслонки первой камеры, держа карбюратор перед собой. Если падение струй не соответствует требуемому подгибаем трубки распылителя. Проделав такую операцию несколько раз можно добиться практически идеальной работы ускорительного насоса. Другие важные моменты проверки ускорительного насоса изложены на странице «Проверка и ремонт ускорительного насоса карбюратора Солекс».

Проверяем работу экономайзера мощностных режимов и эконостата.

Основной неисправностью экономайзера является повреждение его диафрагмы. По этой причине возрастает расход топлива, обороты холостого хода перестают поддаваться регулировке. Что еще следует проверить в этом устройстве смотрите на странице «Ремонт экономайзера мощностных режимов карбюратора Солекс».

На нормальную работу эконостата могут повлиять лишь засорения в его каналах, поэтому обращаем отдельное внимание на их чистоту.

Устанавливаем карбюратор на двигатель.

Желательно заменить прокладки под карбюратором на новые и проверить на отсутствие деформации нижнюю плоскость карбюратора. Ставим его на заведомо ровную поверхность (например, лист толстого стекла) и убеждаемся, что нижняя поверхность карбюратора плотно и без зазоров к ней прилегает. Максимально допустимый зазор 1 мм. Деформацию устраняем шлифовкой или добавлением лишней прокладки.

Проводим регулировку приводов воздушной и дроссельной заслонок.

Запускаем двигатель и настраиваем обороты холостого хода.

Если настройка проведена правильно, обороты холостого хода должны регулироваться без затруднения.

Устанавливаем на место корпус воздушного фильтра.

Проверяем динамику и расход топлива автомобиля в движении.

Карбюратор ВАЗ 21083 – устройство и ремонт

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Устройство карбюратора – что за что отвечает?

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора. Поэтому очень важно, чтобы они были правильно настроены.

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

Поломки и их устранение – ремонтируем карбюратор

Довольно часто владельцы авто сталкиваются с проблемой в работе карбюратора Солекс. Происходит это во время движения автомобиля, а также при работе двигателя на холостом ходу. Выявить проблемы в работе карбюратора достаточно просто.

  • При попытке завести автомобиль он может глохнуть, обороты тахометра на панели приборов плавают.
  • При работе на холостом ходу могут появляться выхлопы из трубы автомобиля.
  • Во время движения и переключения передач могут быть провалы в педали газа.

Основным признаком поломки этого устройства является заметное увеличение расхода топлива и уменьшение тяги в автомобиле. Проблемы в работе карбюратора автомобиля могут возникать независимо от поры года. Поэтому стоит отнестись с вниманием к его работе и устранять неисправности на раннем этапе, чтобы не допустить значительной поломки и полного выхода из строя.

Настройка и регулировка поплавков и жиклеров в камере карбюратора – работа очень тонкая и требует некоторых технических навыков и знаний, особенно если вы делаете это в первый раз.

Если нужна полная замена устройства, то тут дело гораздо проще и под силу любому автолюбителю, потому как на этом этапе не нужно разбирать и регулировать устройство – с завода оно уже настроено правильно. Купить новый карбюратор или детали его ремкомплекта можно в любом автомагазине. В наше время данный вид устройства все еще очень хорошо распространен, поэтому вам не составит труда найти необходимые материалы.

Этапы ремонта – что крутить и где настроить?

Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.

Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.

При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.

Настройка карбюратора Солекс на Ладе 21083

Устройство было разработано в конце прошлого столетия. У нас механизмы сначала ставились на модель 2108, которая имела объем 1,3 кубика. Позже карбюратор Солекс усовершенствовался и стал устанавливаться на Ладу 21083. Действующая схема, по которой работает устройство, состоит в том, чтобы уровень топлива поплавковой камеры соотносился с подачей воздуха.

Правильная настройка устройства

Чтобы правильно настроить Солекс 21083, выпускаемый ДААЗ, необходимо использовать регулировочные винты. При их вращении устанавливаются необходимые обороты холостого хода. Если брать конкретную марку авто, то настройка карбюратора ВАЗ 2108 производится на 650 оборотах за минуту.

Подача горючей смеси регулируется двумя винтами: количества и качества. Первый винт вкручивается в средней части карбюраторного устройства. Своим наконечником он нажимает на дроссельную заслонку первой камеры. Благодаря этому увеличивается объём топливной смеси, которая поступает в цилиндры двигателя. Обороты мотора при этом увеличиваются. При выкручивании данного винта число оборотов уменьшается.

Винт качества закручивается снизу. Его конус перекрывает выходное отверстие для горючего, наполняющего систему холостого хода. Изменение диаметра отверстия позволяет регулировать дозировку топливной смеси.

  • камера холостого хода;
  • дозирующая система;
  • экономайзер мощностных режимов;
  • насос диафрагменного типа;
  • топливный фильтр.

Чтобы система обогащения устройства ДААЗ не забивалась, необходимо вовремя делать соответствующий ремонт, который состоит из промывки и продувки топливного канала.

Самостоятельная регулировка механизма

Вследствие того, что Солекс относится к механизму эмульсионного типа, состоящему из двух камер, его можно использовать практически во всех моделях автомобилей. Данная продукция ДААЗ оснащена дроссельными заслонками, открывающимися по очереди. Это обеспечивает необходимую надежность и высокий уровень качества работы устройства. Благодаря удачно подобранному сечению диффузоров механизм ДААЗ не требует дополнительной доработки.

Самостоятельная регулировка карбюратора ВАЗ 2108 производится следующим образом.

На концах магнитных клапанов Солекс имеются жиклёры холостого хода. Работоспособность каналов жиклёров проверяется струей сжатого воздуха. Обычно это делается таким образом. Когда производится ремонт устройства, снимается его верхняя крышка. На открывшейся плоскости имеется три канальных отверстия. Откручивается магнитный клапан с наконечником для жиклёров. Дальше запускается воздушный компрессор. Шланг со сжатым воздухом вставляется в открывшееся седло жиклёров. Струи воздуха, выходящего из каналов, проверяются кончиками пальцев сверху плоскости на ощупь.

Если над каким-то каналом жиклёров давление воздушной струйки не ощущается, то данный канал необходимо прочистить.

Работа экономайзера

Экономайзеру мощностных режимов ремонт требуется тогда, когда двигатель начинает плохо работать при больших нагрузках. Чтобы добраться до него, необходимо открутить три винта, прижимающие крышку. Принцип его работы следующий. Через соответствующую полость подается разрежение, вытягивающее диафрагму. Благодаря этому штырёк диафрагмы не давит на клапан режима холостого хода. Одновременно с этим топливо не поступает в камеру дозирующей системы. Когда разрежение падает, дроссель начинает открываться.

При этом пружина диафрагмы, преодолевая разрежение, начинает давить на клапан. Открывается доступ бензина к жиклёру, подающему дополнительное топливо в главную дозирующую систему мощностных режимов. Здесь ремонт заключается в том, что необходимо прочистить канал подачи разрежения. Вследствие доработки карбюраторов Солекс у работающих с ними автомобилей существенно улучшены динамические показатели. Если горючая смесь подается обеднённая, необходимо осуществить подбор соответствующих жиклёров. Обычно их устанавливают большего сечения.

Конструкция устройства достаточно надежная, не требующая доработки. Пусковой механизм оснащен дополнительным ручным управлением. Первый канал камеры воздушной заслонки расположен сверху диффузора. При запуске мотора его прогреву способствует подбор расположения заслонок рычагом управления. Если рычаг потянуть на себя, то синхронно открывается одна заслонка и закрывается другая. Вытягивание диафрагмы осуществляется преодолением сопротивления пружины благодаря поступлению разрежения.

Обычно карбюратор работает плохо либо вообще выходит из строя, когда подбор топлива для автомобиля осуществляется владельцем неаккуратно. В этом случае топливная система становится разбалансированной. Машина плохо разгоняется, возникают характерные рывки.

Авто также может барахлить из-за неправильного уровня бензина в поплавковой камере. Здесь нужно снять крышку и замерить расстояние от начала открывшейся плоскости до топлива. Если размер не соответствует норме, корректировка производится подгибанием поплавков.

«

Отличная статья 0

Карбюратор Solex, мои настройки и мой расход. — Лада 2108, 1.5 л., 1997 года на DRIVE2

Всем привет, меня спрашивали мои знакомые и здесь на драйве, в чем секрет низкого расхода и какие настройки моего карбюратора Solex 83.

макет, 73 солекс, спасибо Андрею Черному.

Я расскажу по порядку, что и как я делал и пробывал, опишу свои мысли по поводу настройки.

Есть 3 варианта слонов ускорительного насоса и именно это является первым вопросом о моем карбюраторе.

загнул, не?

ну, так вот виды слонов:

стандартный

Стандартный слон бил хрен пойми куда, и при открытии заслонки капали капли оставшиеся на стенке.
Я его настроил так, что при открытии струи бьют так, не касаясь друг друга.

вот так

что это все мне дало, у солекса 2 режима я называю их до 100 км в час, и после 100 км в час.

ну, так вот если в городском цикле я ездил, не пользуясь нажатием педали в пол, машина ехала довольно вяло! и при резком нажатии педали, появлялся ну просто неописуемый провал. Почему? как я заметил, что притом, что мы ездим спокойно и у нас работает 1 камера, подача идет на 2 камеры и во второй камере идет застой топлива, я проверял дома и застой был около 6мм топлива. Решено было отказаться от данного слона.

расход примерно 11 литров на 100 км в городе + провалы.

тюнинг 90х, мне его отец дал.

тюнинг 90 как выглядит в карбе

Слон из 90 избавил от провала, машина просто перла до 100км/ч, но машина после 100 км в час тупила. Расход увеличился до 12-13 литров.

пытался настроить слон, но один хрен в начале получались капли, а затем струя.

настройка слона

ну, так почему же расход повысился? вроде как бы слон 1 и тот же 35 на 40, а расход вырос.

ответ в разряжении. Как я понял из-за того что 1 слоник и 2ой на одном уровне, воздух начинает как бы тянуть со слоника топливо, даже если вы не жмете на педаль газа.

Слон

тут слоны на разных уровнях и топливо не тянет, так же это дает возможность настроить слон так, что бы струйки при легком нажатии на педаль газа, выходили сразу, не задевая стенок и не образуя капель. Тем самым воздух и смесь лучше смешиваются, образуя «туман».

настройка струй

при настройке не допускайте скрещивания струй, это приведет к капле образованию.

мой выбор пал на слон «Травникова» при нем расход уменьшился до 10 литров, а машина перла что до 100км/ч что после 100км/ч слон стоит 35 на 40.

Следующим этапом стала прочистка карбюратора и каналов, с продувкой.

На счет холостого хода и клапана холостого хода.

тут есть маленькая подковырка с этим жиклером на клапане.

жиклер и клапан

подковырка, следующая у меня жиклер стоял 35 и холостой ход как не выставляй машина как бы его не принимала, постоянно скакал холостой ход, вылечил заменой на 52 жиклер, обороты выровнялись.

есть еще 1 беда с этим клапаном, ох намаялся я… ппц…

сильно затянешь холостой пропадет, слабо затянешь либо воздух подсосешь, либо игла будет не до закрывать и будет топливо в пустую идти.

соотношение топливных и воздушных жиклеров в моей машине… самое сладкое…

в первичной камере стоят следующие 92,5 топливного на 135 воздушного. (по лит-ре 15 литров воздуха на 1 литр топлива)

во вторичной стоят 92,5 топливного на 125 воздушного. ( по лит-ре 13 литров воздуха на 1 литр топлива, происходит переобогощение смеси, не значительное, по этому машина продолжает набирать скорость после 100 км в час, а не тупит)

таблица настройки жиклеров для Solex

таблица

жиклер воздушный (длинный) и рядом топливный (короткий)

на счет поплавков, у меня настроены так

от прокладки до верхней точки поплавка 3.5см ОЧЕНЬ ВАЖНО ЗАМЕРИТЬ НЕ ВОТ ТАКОЙ ЛИНЕЙКОЙ, А ШТАНГЕЛЁМ

Хочу заметить Машина начала переть и стала жрать 5 литров на 100 км, вот щас в ноябре стала 6.4 по городу есть, за городом стабильно 4.5 жрет на скорости 100км/ч

я добился максимального эффекта благодаря тому что:

Езжу я как дед плавно, без «спорт режима» и средняя скорость 60-70 км в час в городе, пробывал «гонять» понял ну выйграю 5 минут времени, а бензина с тормозами пожгу, рещил ездить с такой оптимальной скоростью.

По трассе езжу 90 — 100 км в час.

и замеры производились на этих скоростях.

Свечной зазор у меня 0,7, зажигание по страбоскопу, давление в шинах 1.9, балансировка присутвует.

Ремонт и Доработка» на DRIVE2

В обшем выложив тему я удивил много споров и разногласий в комментариях кто то был против кто то за. Вот ета тема: www.drive2.ru/communities…VAZ/blog/529838#a27428147, я думаю сперва надо прочесть ту темку и коментарии, чтоб делать какие то первоначальные выводы, а потом прочесть ету, так сказать закрепляющую мысли и выводы, а так же подкрепленную фактами личных испытаний.
Но скажу сразу что в обоих случаях я менял только носик ( слоник) ускорительного насоса, жиклеры топливные и воздушные в обоих случаях были одинаковы, в первичке топливный 97,5 воздушный 155, во вторичке топливный 97,5 воздушный 125.
Итак приступим: вот табличка показаний расхода топлива в городском режиме ( 60-80 км/ч) и режиме по трассе ( 20-120 км/ч)

итак разбор полетов)))
При стоковом носике расход получился меньше, по причине то что на открытой первой зослонке не идет подсос воздуха из первого носика слоника, по причине компенсации давлений в слонике, за счет подсоса воздуха из второй камеры через второй носик, тем самым не происходит подсос топлива, о котором будем говорить далее.
Но для корректной работы карбюратора надо настроить полностью всю систему зажигания, выставить все углы опережения зажигания, а так же чтоб исправно работала вакуумная система. Все данные действия приводят к правильной работе карбюратора без провалов, экономичного использования топлива, ну и к внутренниму спокойствию и удовлетворенности от того что все исправно
При загнутом слонике идет увеличении расхода топива, по причине того что не зависимо от оборотов двигателя начиная от 1500 об/мин идет подсос топлива через носики слоника, за счет того что нет компенсации давления, т к второй носик загнут в первую камеру.
Плюсом данного хенд мейд является то что пропадут провалы при разгоне даже если карбюратор не настроен или имеются какие то другие не значительные огрехи в вакуумной системе или в системе зажигания, за счет того что одновременно вливается более большее количество топлива. Уменьшается время разгона до 100 км/ч за счет переобогащенной смеси и большего кол-ва подачи топлива. Отличная реакция на педаль газа
Минусы: повышенный расход топлива, за счет того что на низких и средних оборотах носики подсасывают топливо в впускной коллектор за счет разницы давлений.

Кстате у меня спрашивали как себя ведет машина при высоких оборотах на загнутом носике, скажу так что отличий от стокового носика нет ни каких, т к что в первои случае что во втором топливо подается с той же самой скоростью и что на стоковом носике что на загнутом идет подсос топлива в коллектор, ето просчет, точнее специальная разработка итальянских конструкторов, с целью компенсации состава топливо воздушной смеси при высоких оборотах

Итак, дело остается за вами гнуть или не гнуть носик.

Настройка карбюратора 083 всё-таки своими руками ) — Лада 2108, 1.6 л., 1998 года на DRIVE2

В первый месяц езды карбюратор стал привлекать внимание, симптомы в основном как у всех прыгает холостой ход, вялая динамика, провалы при нажатии педали «газа» — приступаем к работе, снял почистил и продул — результат не порадовал — карб переливал бензин, машинка глохла, обороты ниже 1500 не держал (
Попытка 2: Ставим всё по стандарту ДАЗ 21083, используем ремкомплект. Результат хх прыгает, но несильно, повышанный расход топлива.

Не сдаемся, изучаем теорию и практику…Обязательно почитайте книгу «Карбюраторы «Солекс» обслуживание и ремонт «, редакция «Своими силами» (www.uazbuka.ru/lib/carb/SOLEX.pdf) и смотри видео:

Матч-реванш !

Собираем нужный инструмент:

Подготовка рабочего места


Чистка карбюратора подробно показана в видео №4, добавлю только одно — не торопитесь, все каналы прочищайте многократно, прямо и обратно)
По прокладке можно увидеть подсос воздуха или выход воздуха

прокладка

Положение воздушной заслонки удерживает не только рукоятка «подсоса», но и шарик с пружинкой, если его нет настройка будет сбиваться, смесь будет обогащенной.

шарик отсутствует (

Жиклер ХХ должен быть без деформаций, электромагнитный клапан проверяем 12В, + к клемме на конце, — к корпусу клапана. Звук должен быть четкий — без заеданий, при подозрении меняем его.

На фото не видно, но жиклер ХХ жутко забит чем-то похожим на герметик

Убираем неровности

Провал при нажатии «газа» возникает из-за того что струйки от распылителя УН попадает на стенку диффузора, стекает и только тогда переда

Ремонт и Доработка» на DRIVE2

На фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

В таком виде я их принес на ремонт, т к на первом я от ездил неделю и при 150 на мосту он сдох, естественно я сразу не стал его делать так как был еще один маде ин у нас) Итак, поставил его, отрегулировал и откатал на нем почти 2 года без проблем, но вконце у него пропал ХХ, наверное требовал к себе внимания)))
Но по некоторым истечениям обстоятельств уже год машина стоит в гараже, и ждет своего часа. И вот он пробил ее час теперь будет проходить изменения доработки, да и просто ремонт, до тех пор пока не смогу сесть за руль, а ето будет еще не скоро((((
покупри для реанимирования:
1. ремкомплект для солекс 21083 — 1шт
2. Распылители ускорительного насоса с клапаном подачи топлива (слоник) — 2 шт
прокладка — 2 шт
топливный жиклер — 4 шт. 97,5
воздушный жиклер — 2 шт. 125
воздушный жиклер — 2 шт. 155
баллончик для чистки карбюраторов Carb Cleaner — 1 шт
прокладки карбюратора на впускной коллектор — 2 шт
эбонитовая проставка под карбюратор — 1 шт
Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.
2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусом
Короче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.
3. производим тщательную чистку карбюратора с помощью баллончика
далее я разделю действия так как у меня карбюраторы себя повели по разному!))
Карбюратор маде ин СССР
после чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.
при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

далее произвел настройку слоников в первую камеру, а именно: опустил второй слоник в первичку из вторички, так как при средних оборотах топливо во второй камере не используется по назначению, тем самым просто так испаряется( а оно должно работать), настройку произвел следуюшим образом:

хоботки слоника должны быть опушены в первую камеру и настроены так что бы при нажатии на акселератор струйка била точно в шель между диффузором и дросельной заслонко, при етом струйки не должны пересекатся, тем самым я избавляюсь от токого как провалы при наборе скорости, и еше флажок на ускорительном насосе должен стоять №7
отрегулировав ускорительный насос переходим к регулировке уровня топлива, но перед этим надо проверить держит ли топливо игла, при снятом карбюраторе переварачиваем крышку так чтобы поплавки были сверху и смотрим чтоб поплавок был параллелен крышке и находился на высоте от нее 0,75 — 1 см
я поставил 2е прокладки, так как карб старенький и самое главное при установке 2х прокладок необходимо поставить дополнительную резинку на переходную трубку ХХ которая находится рядом с воздушными жиклерами.
все собираем прикручиваем и не чего не забываем
далее производим настройку предпускового устройства:
Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора(воздушная заслонка полностью закрыта).

Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор
(измеряем его щупом или проволокой). Дроссельная заслонка второй камеры полностью закрыта.

Пусковой зазор «В». Карбюратор 2108 — 0.85 мм, 21081 — 1.0 мм, 21083 — 1.1 мм.
Регулируем пусковой зазор регулировочным винтом.
Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.
Замеряем его щупом или проволокой.

На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.

Лада 2106 …. › Бортжурнал › Карбюратор солекс 083(Пекар) много литературы. И Фото работ.

Решил сделать многобуквие.
В этот раз будет много текста про сам карбюратор СОЛЕКС 21083 и много фотографий. По поводу ЭПХХ будет отдельный раздел. Я пока сам не настроил. Времени не было.

На рисунке показан карбюратор ВАЗ Солекс 21083.

Карбюратор ВАЗ Солекс 21083 эмульсионного типа с падающим потоком, двухкамерный с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировку второй камеры при не полностью открытой воздушной заслонке. В карбюраторе имеются две главные дозирующие системы, переходная система и система холостого хода с электромагнитным запорным клапаном первой камеры, переходная система второй камеры, эконостат, экономайзер мощностных режимов, диафрагменный ускорительный насос, диафрагменное пусковое устройство. Кроме того, электромагнитный запорный клапан и концевой выключатель регулировочного винта количества смеси холостого хода карбюратора в комплекте с электронным блоком управления и соединяющими их электрическими проводами составляют экономайзер принудительного холостого хода.

Устройство карбюратора ВАЗ Солекс 21083.

Рис 1

1. Блок подогрева карбюратора
2. Дроссельная заслонка первой камеры
3. Патрубок для отсоса картерных газов
4. Рычаг привода ускорительного насоса
5. Кулачок привода ускорительного насоса
6. Диафрагма ускорительного насоса
7. Топливный жиклер экономайзера мощностных режимов
8. Корпус насоса
9. Диафрагма экономайзера мощностных режимов
10. Запорный электромагнитный клапан
11. Топливный жиклер холостого хода
12. Крышка карбюратора
13. Главный воздушный жиклер первой камеры
14. Воздушная заслонка
15. Распылители ускорительного насоса с клапаном подачи топлива
16. Диафрагма пускового устройства
17. Регулировочный винт пускового устройства
18. Регулировочный винт количества смеси холостого хода
19. Рычаг блокировки второй камеры
20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания
21. Регулировочный винт качества смеси холостого хода
22. Сектор управления дроссельными заслонками
23. Рычаг привода дроссельных заслонок
24. Регулировочный винт при открывания дроссельной заслонки первой камеры
25. Рычаг управления воздушной заслонкой
26. Шток пускового устройства
27. Электрический провод концевого выключателя экономайзера принудительного холостого хода
28. Рычаг воздушной заслонки
29. Главный воздушный жиклер второй камеры
30. Эмульсионная трубка
31. Распылитель главной дозирующей системы второй камеры
32. Патрубок подачи топлива
33. Патрубок слива топлива в бак
34. Топливный фильтр
35. Игольчатый клапан
36. Дроссельная заслонка второй камеры
37. Рычаг дроссельной заслонки второй камеры
38. Главный топливный жиклер второй камеры
39. Рычаг привода дроссельной заслонки второй камеры
40. Поплавок

Приступаем к установке.

Монтажный комплект. Советую добавить еще и шланчик тосола 15-20 сантиметров для подогрева карбюратора.

Регулировка оборотов холостого хода карбюратор Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые для регулировки холостого хода инструменты

— Тахометр
Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— Отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

Порядок подключения тахометра (автотестера) к катушке зажигания автомобиля

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Чтобы создать нагрузку в сети.
Регулировка оборотов холостого хода двигателя с карбюратором Солекс

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

Регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

Винт «качества» топливной смеси карбюратора 2108 Солекс

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.


Примечания и дополнения

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра.
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.
Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по регулировке карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Сравнительный тест-ремонт автомобилей

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

Настройка карбюратора Солекс 21083 своими руками

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке «Озон» на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс



Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

  • Осторожно отсоединяем шланг подачи топлива.
  • Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
  • Отсоединяем трос системы подсоса.
  • Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
  • С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

  • В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
  • Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
  • Запускаем мотор и убираем полностью подсос.

  • Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
  • Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
  • Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

  • установлен жиклёр ХХ большего размера, чем необходимо;
  • плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
  • деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.



Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Регулировка качества смеси карбюратора «Солекс»

Карбюратор Солекс (ДААЗ) является одним из самых популярных устройств в списке карбюраторных дозирующих систем, так как при правильном подходе реализована возможность достаточно гибкой настройки карбюраторов данного типа. По этой причине карбюраторы Solex автолюбители устанавливают на разные двигатели, после чего дополнительно подстраивают, добиваясь необходимых показателей топливной экономичности, качества смесеобразования на мощностных и других режимах работы ДВС.

Рекомендуем также прочитать статью о том, как можно сделать тюнинг карбюратора своими руками. Из этой статьи вы узнаете о различных способах самостоятельной доработки карбюраторных дозирующих систем.

После установки Солекс на двигатель зачастую необходима настройка данного устройства. Для решения задачи можно обратиться в сервис, где специалист по настройке карбюратора выполнит все необходимые операции. Также можно настроить карбюратор самому. В этой статье мы поговорим о том, как отрегулировать качество смеси на карбюраторе Солекс, каким образом производится регулировка уровня топлива и регулировка поплавковой камеры карбюратора Солекс, настраивается холостой ход и т.д.

Содержание статьи

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т.д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора. Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

  1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
  2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
  3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий  «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
  4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2.5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.

    В том случае, если уровень горючего недостаточен или превысит необходимый показатель, тогда язычок поплавков необходимо очень деликатно подгибать для меньшего или большего наполнения. Затем излишки бензина нужно убрать из камер для более точного определения полученного после регулировок уровня при очередном замере. Карбюратор следует собрать, после чего запуск мотора повторяется.

  5. После того, как двигатель был заведен, необходимо подсветить камеры карбюратора контрольной лампой или фонарем, наблюдая за малыми диффузорами. За время от 30 секунд до 1 минуты горючее не должно капать с диффузоров. Если вы заметили даже небольшую каплю, тогда это говорит о том, что в камере имеет место перелив. Отметим, что газовать во время наблюдения за диффузорами нельзя, мотор должен работать только на холостых. Дело в том, что неожиданный прострел или чихание в карбюратор при подгазовках может привести к травме глаз.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

  1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
  2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
  3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
  4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
  5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Отметим, что в процессе настройки можно столкнуться с определенными сложностями. Например, работа двигателя может никак не меняться при попытках закрутить винт количества (в норме обороты должны падать, двигатель начинает работать неровно, затем глохнет по мере закручивания винта). Если этого не происходит, тогда в канал холостого хода происходит поступление большого количества топлива, которое не удается перекрыть винтом качества.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода. Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса.  Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно.  Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы.  Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее.  Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Читайте также

Регулировка карбюратора Солекс | АВТОСТУК.РУ

До автомобилей с двигателями, работающими под управлением компьютера, использовались двигатели с карбюратором. Карбюратор — это устройство, которое обеспечивает подачу топливно-воздушной смеси в цилиндры в ДВС.

Содержание статьи:

  1. Устройство карбюратора Солекс.
  2. Как настроить карбюратор Солекс?
  3. Как проверить Солекс?
  4. Тюнинг карбюратора Солекс.
  5. Видео.



Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

  • 21053;
  • 21083;
  • 21073;
  • 21041.

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:
  • две камеры с дроссельными заслонками;
  • дозировочная система камер;
  • переходные системы для обоих камер;
  • система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:
  1. Система пускового устройства типа полуавтомат.
  2. Ускорительный насос карбюратора.
  3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?



Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:
  1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.
  2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
  3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:
  1. ДВС не глохнет при завернутом винте.
  2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
  3. Нестабильная работа ДВС.
  4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.



Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:
  1. Делаем осторожную разборку карбюратора.
  2. Промываем и продуваем, и разделяем на две половинки.
  3. Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто. Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
  4. Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
  5. Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
  6. Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
  7. На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.



Видео

В этом видео показывается, как нужно чистить Солекс карбюратор

Это видео о тюнинге малого диффузора карбюратора Солекс

Это общее видео по усовершенствованию карбюратора SOLEX.

Автор публикации
15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

  1. Поплавковая камера.
  2. Система пуска.
  3. Система холостого хода с электромагнитным клапаном.
  4. Главная дозирующая система.
  5. Переходная система.
  6. Экономайзер с ускорительным насосом.
  7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит. После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

  • загрязнение канала винта качества;
  • загрязнение топливного жиклёра электромагнитного клапана;
  • неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

Регулировка качества смеси карбюратора «Солекс»

Карбюратор Солекс (ДААЗ) является одним из самых популярных устройств в списке карбюраторных дозирующих систем, так как при правильном подходе реализована возможность достаточно гибкой настройки карбюраторов данного типа. По этой причине карбюраторы Solex автолюбители устанавливают на разные двигатели, после чего дополнительно подстраивают, добиваясь необходимых показателей топливной экономичности, качества смесеобразования на мощностных и других режимах работы ДВС.

Рекомендуем также прочитать статью о том, как можно сделать тюнинг карбюратора своими руками. Из этой статьи вы узнаете о различных способах самостоятельной доработки карбюраторных дозирующих систем.

После установки Солекс на двигатель зачастую необходима настройка данного устройства. Для решения задачи можно обратиться в сервис, где специалист по настройке карбюратора выполнит все необходимые операции. Также можно настроить карбюратор самому. В этой статье мы поговорим о том, как отрегулировать качество смеси на карбюраторе Солекс, каким образом производится регулировка уровня топлива и регулировка поплавковой камеры карбюратора Солекс, настраивается холостой ход и т.д.

Содержание статьи

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т.д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора. Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

  1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
  2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
  3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий  «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
  4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2.5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.

    В том случае, если уровень горючего недостаточен или превысит необходимый показатель, тогда язычок поплавков необходимо очень деликатно подгибать для меньшего или большего наполнения. Затем излишки бензина нужно убрать из камер для более точного определения полученного после регулировок уровня при очередном замере. Карбюратор следует собрать, после чего запуск мотора повторяется.

  5. После того, как двигатель был заведен, необходимо подсветить камеры карбюратора контрольной лампой или фонарем, наблюдая за малыми диффузорами. За время от 30 секунд до 1 минуты горючее не должно капать с диффузоров. Если вы заметили даже небольшую каплю, тогда это говорит о том, что в камере имеет место перелив. Отметим, что газовать во время наблюдения за диффузорами нельзя, мотор должен работать только на холостых. Дело в том, что неожиданный прострел или чихание в карбюратор при подгазовках может привести к травме глаз.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

  1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
  2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
  3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
  4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
  5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Отметим, что в процессе настройки можно столкнуться с определенными сложностями. Например, работа двигателя может никак не меняться при попытках закрутить винт количества (в норме обороты должны падать, двигатель начинает работать неровно, затем глохнет по мере закручивания винта). Если этого не происходит, тогда в канал холостого хода происходит поступление большого количества топлива, которое не удается перекрыть винтом качества.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода. Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса.  Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно.  Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы.  Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее.  Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Читайте также

история, модификации, достоинства и недостатки

На вопрос, что такое карбюратор, любой закаленный автослесарь, да и начинающий автолюбитель, скажет, что это часть двигателя, отвечающая за приготовления смеси бензина с воздухом. Но при этом ещё добавит, что сегодня карбюратор это прошлый век, и что инжектор теперь, это наше всё, а карбюратору место в музее.

Карбюратор Solex

Отчасти так оно и есть. Ведь в Америке, Европе, Японии карбюратор канул в небытиё уже в начале восьмидесятых. Но это не значит, что карбюраторных машин уже не осталось, а карбюратор это какой-то динозавр. Таких машин ещё предостаточно, и тем более их предостаточно на территории бывшего СССР. Ведь вазовский инжектор появился только к 95-му году, а распространённым стал вообще к 2000-му.

Поэтому, тот, кто считает, что карбюратор это дело прошлое, наивно ошибается. Не стоит забывать также, что и по сей день двухтактные двигатели бензокосилок, пил, генераторов, мопедов и мотоциклов (даже не обязательно двухтактных) оснащаются карбюратором, ввиду его надёжности, простоты конструкции и неприхотливости.

В СССР, а теперь в РФ, существовало и существует до сих пор два основных завода по производству карбюраторов. Это Пекар (бывший до переименования Ленинграда Ленкарзом) и ДААЗ. Первый находится в Санкт-Петербурге, а второй в Димитровграде. Первый завод это своего рода динозавр карбюраторной промышленности. Все советские карбюраторы москвичей, волг, уазиков, запорожцов и всего, что не относится к Автовазу, были сделаны там.

Карбюратор Пекар

А вот на ДААЗе делались в основном карбюраторы жигулей: классики и переднего привода – восьмёрка/девятка.

Карбюратор Солекс. Произведено в России. Фото — drive2

И если карбюратор классики это полностью заслуга советских инженеров, то карбюратор переднего привода, был разработан французской компанией Solex совместно с ДААЗом.

Необходимость такой разработки связана с поперечным расположением двигателя на переднеприводных восьмёрках/девятках. Ведь почему было просто не подогнать жигулевский «ОЗОН» к восьмерочному двигателю? Это было бы намного проще и дешевле. Но проблема в том, что сориентировать этот карбюратор на восьмом движке так, чтобы в поворотах, при торможении и разгоне, а также на крутых подъёмах, топливо в поплавковой камере оставалось в допустимых пределах, оказалось невозможно.

Ориентация поплавковой камеры на ОЗОНе приводит к отливу топлива от ГТЖ при разгоне, и приливу при торможении переднеприводного автомобиля

Поэтому, на Димитровградском заводе было запущено производство совершенно нового карбюратора, на новом французском оборудовании, по лицензии фирмы Solex. Причем, благодаря конструктивным особенностям, этот карбюратор можно было устанавливать как на двигатели поперечного расположения, так и продольного.

Поплавковая камера Солекса спроектирована совершенно иначе

Это заложило потенциал для последующего создания различных модификаций карбюратора «Солекс».

Если собрать все модификации даже для одной лишь восьмёрки, то их наберётся штук шесть. Но дело в том, что все они, по сути, являются базовым карбюратором 2108 с изменёнными жиклерами, только и всего. Базовый 2108 шёл на двигатели объёмом 1,3. Модификация 21081 была разработана для восьмёрочного двигателя 1,1 литра, но ставился данный карбюратор и на таврический движок такого же объёма. Самым популярным является Солекс 21083. Предназначен он для двигателя 1,5, который стал самым распространённым в силу множества положительных обстоятельств. Отдельно можно выделить модификацию 21083-31 с автоматическим управлением подсосом, которая предназначалась для автомобиля ВАЗ 2110. И экспортный карбюратор 21083-62 с электронным управлением составом смеси, который ставится на систему с катализатором, и найти который по факту уже нереально.

Модификация 21083-31 вместо сектора управления воздушной заслонкой стоит так называемая лягушка

Начать перечислять карбюраторы, предназначенные не для переднего привода, правильнее, пожалуй, с самой известной модификации 21073, которая ставится на 213-ю ниву с тайговским двигателем 1,7 л. Особенность этого карбюратора в дополнительно просверленных каналах для системы рециркуляции отработавших газов. Большие диффузоры 24х24 толкают многих поставить этот карбюратор на ауди 80/100, с двигателями от 2,0 до 2,3. Но по факту, они оказываются не слишком хороши для такого объёма.

Солекс 21073. Два верхних штуцера предназначены для системы рециркуляции

Менее известна модификация 21053, разработанная для классики объёмом 1,45 – 1,6 литра. Её можно перепутать с 21073, так как в этом карбюраторе так же присутствуют штуцеры для рециркуляции, но диффузоры в первой камере здесь меньше на миллиметр. Модификация 21051 для двигателей 1,2 и 1,3 литра сейчас не производится и в продаже не встречается.

Солекс 21053

И, наконец, имеется модификация 21041, для двигателя автомобиля москвич объёмом 1,5 литра и 21041-10 для объёма 1,8 литра. Первый найти сейчас довольно сложно. А вот второй более распространён. И более того, его позиционируют, как карбюратор для волги. И по факту, его можно прекрасно перенастроить как под волгу с 402-м двигателем, так и под уазик с 417-м либо так же с 402-м.

Одно из главных достоинств карбюраторов семейства Солекс перед ОЗОНами, это качество литья, качество деталей, внимание к мелочам. Оно и понятно, ведь делают его на новых французских станках, объединёнными усилиями советских и французских инженеров. Например, самая распространённая болезнь ОЗОНа это воздушная заслонка, а точнее телескопическая тяга. Из-за неё появляются проблемы с холодным запуском и прогревом автомобиля. На карбюраторе Солекс устройство воздушной заслонки спроектировано так, что сбить пусковые зазоры практически невозможно. А сам привод заслонки сделан очень продуманно, и в отличие от ОЗОНа, заслонка не болтается в открытом положении. Конечно, если долго не пользоваться подсосом, то возникает самая распространённая проблема Солекса, когда заслонка не открывается до конца. В этом плане ОЗОН более привлекателен.

Почему Солекс сравнивают обычно именно с ОЗОНом? Потому что ставят его чаще всего на классику. Реже на волгу или уазик. Перед старыми карбюраторами серии К (К126, 131, 135, 133) его преимущество очевидно. Достаточно хотя бы сравнить малые диффузоры Солекса и скажем К126.

Малые диффузоры СолексМалые диффузоры К126

Топливная дисперсия у Солекса, благодаря грамотному исполнению выходного отверстия, значительно лучше. Меньше больших капель бензина, а следовательно, лучшее смесеобразование и более стабильный состав смеси. Что всё вместе даёт меньший расход топлива и большую мощность.

Сравнивая Солекс и ОЗОН можно заметить, что мнения о преимуществе одного перед другим делятся примерно 50/50. Связано это в первую очередь с непониманием принципа работы карбюратора. Почему то многие считают, что Солекс 21083 является универсальным и его можно поставить на двигатель классики начиная от 1,2 и заканчивая 1,6 литра. Но это далеко не так. Отсюда и появляются негативные отзывы о Солексе. Для классики специально разработана модификация 21053, имеющая большие диффузоры, чем стандартный карбюратор. Это обусловлено всей впускной системой, начиная с коллектора и заканчивая каналами и камерой сгорания. Двигатель 2108 имеет совершенно иную конструкцию. Поэтому ставить на классику карбюратор 21083 нерентабельно. Будет трудно добиться приемлемого расхода и нормальных динамических показателей. Хотя вполне возможно, если использовать широкополосный датчик кислорода для настройки, но так как есть он не у всех, то Солекс несправедливо заслуживает негативные отзывы.

Что касается расхода на Солексе, то часто можно услышать, что он более экономичный, чем тот же ОЗОН или какой-нибудь К133. Как уже говорилось раньше, ставить что-то взамен чего-то это неправильный подход. И для любого двигателя есть свой карбюратор. И если просто поставить Солекс 21083 на какой-то двигатель, скажем, москвича или запорожца, то нет никакой гарантии, что расход будет меньше на Солексе, а не на родном карбюраторе. Но если Солекс настроить под этот двигатель и желательно, используя широкополосный датчик кислорода, то расход будет действительно меньше. Так же, допустим, на классике с объёмом 1,45 расход будет меньше на Солексе 21053, а не на ОЗОНе.

Связано это в первую очередь с особой конструкцией главного воздушного канала Солекса, который имеет в окончании большого диффузора расширение со ступенькой. Благодаря этому происходит срыв воздушного потока и возникает дополнительная турбулентность, вследствие чего бензин лучше дробится на мелкие капли воздухом. И соответственно топливовоздушная смесь получается однородной и имеет более стабильное соотношение воздух/топливо.

Ступенька карбюратора Солекс в разрезе

Немалую роль здесь играет и малый диффузор, выполненный у Солекса, как уже говорилось ранее, грамотнее, чем на любом другом карбюраторе ОЗОН или К***.

Так же Солекс имеет простую и надёжную систему ЭПХХ, что тоже влияет на уменьшение расхода, но так как это больше зависит от стиля вождения, то этот показатель не образцовый. К тому же, непонимание работы этой системы и незнание её устройства, ведёт к тому, что после ремонта карбюратора, она оказывается неработоспособна.

К одному из самых распространённых недостатков этого карбюратора относится система холостого хода, а точнее её засорение. Но с другой стороны, этот недостаток является в то же время и плюсом, так как благодаря своей конструкции, прочистить холостой можно буквально за пару минут, открутив клапан и продув жиклер.

Любой минус Солекса можно сделать плюсом, если его модернизировать. А самый главный его минус – это засорение. Засорению подвержена не только система холостого хода, но и главная дозирующая. Грязь попадает в карбюратор из-за особенности строения поплавковой камеры и её связи с атмосферой, через два отверстия.

Одно из балансировачных отверстий

Модернизация заключается в том, чтобы сделать эти отверстия защищёнными от грязи. После этого, многие называют его «вечный карбюратор Солекс», как бы подчеркивая, что после этого, вы забудете про то, что такое карбюратор.

Подводя итоги, можно сказать, что карбюратор Солекс это один из самых достойных карбюраторов, выпускавшихся в нашей стране. И пусть начало его было заложено французами, но дальнейшее развитие, это заслуга наших инженеров. Этот карбюратор дал толчок к созданию новой ветки карбюраторов для автомобиля «Ока», которые являются соединением Солекса и ОЗОНа в одном. А также карбюраторов серии 4178 для двигателей ЗМЗ и УМЗ волг, уазиков и газелей, который в настоящее время является лучшим, для этих автомобилей.

Конечно, многие ругают Солекс за его склонность к засорению и считают, что ОЗОН или К151 это пусть и менее экономичные, более «тупые», однако надёжные карбюраторы. Но стоит в Солексе просто произвести небольшую модернизацию, и он становится на порядок выше этих карбюраторов.

Автор — Александр Шуенков

Устройство

, регулировка, цена / Paulturner-Mitchell.com

Самая популярная модель карбюратора на автомобилях ВАЗ-21083 — «Солекс». Большинство автомобилей 8-го и 9-го семейств выпускались с двигателями, имеющими систему впрыска карбюратора. В начале 2000-х годов впервые был введен инжекторный впрыск. Карбюраторы этой модели очень легко настраиваются, тонкой настройки практически нет, в конструкции нет сложных узлов и механизмов. В статье мы рассмотрим все детали, которые есть у карбюратора «Солекс 21083».

Конструкция карбюратора

Карбюраторы ДААЗ-2108 начали использовать автомобили ВАЗ в середине восьмидесятых годов. Самой первой машиной, на которую их установили, была модель ВАЗ-2108. Работали с моторами объемом 1,1 и 1,3 л. После запуска в производство автомобилей с двигателями 1,5 л появились карбюраторы «Солекс 21083». Цифровое обозначение говорит о том, что устройство устанавливается на двигателях ВАЗ-21083, объем которых составляет полтора литра.

Основное назначение карбюратора — приготовление горючей смеси бензина и воздуха, обеспечивающей нормальную работу двигателя вне зависимости от нагрузок и количества оборотов.

Конструктивно карбюратор состоит из нескольких элементов:

  1. Основной корпус, в котором расположены экономайзер, система ХХ, главный дозатор, различные диффузоры, ускорительный насос.
  2. Крышка, в которой находятся поплавки, клапан холостого хода, пусковое устройство, воздушная заслонка.

Карбюратор — устройство двухкамерное, в основной системе дозирования расположены жиклеры. Устанавливаются в ячейках посередине, внутри корпуса. В верхней части были установлены воздушные форсунки системы дозирования.В конструкции предусмотрен небольшой агрегат, нагревающий топливную смесь. К нему подключаются шланги, идущие от форсунок системы охлаждения. В нижней части корпуса расположены две дроссельные заслонки, которые поочередно открываются. Открытие заслонок происходит последовательно с помощью рычагов. На крышке есть два патрубка, которые предназначены для подачи бензина и слива излишков масла обратно в бак.

Подбор жиклеров карбюратора «Солекс»

В продаже есть комплекты для ремонта.Они состоят из воздушных и топливных форсунок вторичной и первичной камер. Есть несколько видов ремкомплектов, которые могут работать с разными двигателями. Все зависит от сечения диффузоров. В некоторых случаях будет намного лучше купить карбюратор ВАЗ. Цена новинки около 4000 руб.

Поскольку этот тип карбюратора может устанавливаться на двигателях других автомобилей, то при использовании стандартных форсунок их сечения недостаточно. У двигателя требование к топливно-воздушной смеси одно, а карбюратор делает это совершенно с другой пропорцией.Для улучшения разгона и динамики можно установить жиклер с большим поперечным сечением.

Но при этом значительно увеличивается расход бензина. Также необходимо знать, что установка таких жиклеров не гарантирует стопроцентного положительного результата. Вы поступите правильно, если не будете экспериментировать, а просто установите комплект на карбюратор, предназначенный для этого двигателя.

Недостаточная мощность двигателя: причины

Если карбюратор установлен на двигателе ВАЗ-21083, лучше использовать жиклеры, разработанные специально для него.Если даже при установке жиклеров с большим диаметром разгон машины слабый, причин может быть несколько:

  1. Недостаточный уровень компрессии в цилиндрах двигателя.
  2. Опережение зажигания слишком рано или поздно.
  3. Некачественные свечи зажигания или их выход из строя.
  4. Повреждение высоковольтных проводов.
  5. Нарушение распределителя зажигания.

Есть много причин, по которым двигатель не развивает необходимую мощность. Для их выявления потребуется провести тщательный осмотр автомобиля и диагностику всех узлов.

Можно ли установить карбюратор Solex на другие двигатели?

Целесообразность установки карбюратора «Солекс21083» на другие модели автомобилей весьма сомнительна, так как экономия небольшая. И то только тогда, когда водитель аккуратно водит машину и резко не разгоняется. По этой причине лучше всего установить карбюратор на двигатель, с которым он будет работать максимально безупречно. Также необходимо выбирать из предложенного завода. На карбюраторе «Солекс 21083» регулировку провести несложно, но добиться идеальной работы на двигателях с большим объемом проблематично.

Перед покупкой обратите внимание на заводской ремкомплект. Очень часто попадаются китайские дешевые товары, не отличающиеся по качеству. Диаметр сечения жиклеров может отличаться от заявленного значения, следовательно, карбюратор будет работать некорректно. Покупать форсунки для карбюратора «Солекс 21083», входящие в ремкомплекты, только у проверенного производителя, зарекомендовавшего себя с хорошей стороны.

Как производить регулировку

На карбюраторах «Солекс 21083» можно производить только три регулировки:

  1. Установить уровень топлива в поплавковой камере на необходимое значение.
  2. Установить частоту вращения коленчатого вала на холостом ходу.
  3. Изменить состав топливовоздушной смеси с помощью шнека качества.

Последняя настройка довольно проста, ее может сделать любой желающий. Для этого двигатель прогревается до рабочей температуры, и с помощью винта количества смеси устанавливается частота вращения коленчатого вала 800 об / мин. Дальнейшие действия:

  1. Качественный винт ввинчивают до тех пор, пока количество оборотов коленвала не начнет значительно уменьшаться.Двигатель будет работать с перебоями.
  2. Затем винт поворачивают на один оборот, чтобы двигатель заработал нормально. Если сильно откручивать этот винт, резко возрастет расход бензина.

В противном случае необходимо стабилизировать работу мотора винтом.

Неисправность системы холостого хода

У карбюратора «Солекс 21083», регулировка которого рассматривается в статье, иногда возникает одна проблема. Это невозможность корректировки холостого хода с помощью винта качества смеси.Причины такого поведения:

  1. Электромагнитный клапан находится в электромагнитном клапане.
  2. Нет газа в каналах холостого хода.
  3. Неисправность электромагнитного клапана.

Для проверки работоспособности электроклапана необходимо выполнить ряд действий:

  1. Заглушить двигатель и отсоединить провод от контакта на клапане.
  2. Открутить электроклапан.
  3. При необходимости снимите жиклер с помощью плоскогубцев.
  4. Включить зажигание.
  5. Соединить провод с контактом на клапане, прикрепить корпус к массе.

Если был щелчок, и шток клапана просел, освободив отверстия в жиклере, то с устройством проблем нет. В противном случае потребуется установка нового электромагнитного клапана. Очень часто падают мелкие пятнышки, поэтому необходимо продуть струей. Работу электромагнитного клапана можно проверить, отсоединив провод от наконечника при работающем двигателе. Двигатель должен практически моментально заглохнуть, значит, механизм исправен.

Установка уровня бензина в поплавковой камере

Чтобы подача и расход топлива уравновешивались топливной системой, необходимо установить уровень поплавка. Для этого:

  1. Снимите верхнюю часть карбюратора, снимите корпус фильтра, отсоедините тросы.
  2. Снимите шланги топливной системы.
  3. С помощью отвертки открутите винты, которыми крышка крепится к основному корпусу.
  4. Должен быть зазор не более 1-1.5 мм между поплавком и горизонтальной крышкой. В противном случае нужно произвести регулировку, согнув пластину.

При настройке необходимо учитывать, что поплавки должны быть выровнены. Все работы производятся сравнительно просто, меняем жиклеры на «Солекс 21083» и вносим коррективы — это обслуживание системы впрыска.

прибор, неисправность, регулировка Другие узлы карбюратора

Любая машина радует своего хозяина до тех пор, пока с ней не начнут доставляться неприятности. Каждого водителя естественно огорчали подобные обстоятельства.Если машина не новая, то стоимость ремонта может оказаться слишком большой, и решить ее самостоятельно очень сложно. Однако настоящие ценители Ваз пытаются исследовать своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор для ВАЗ-2107 — Солекс

С момента выхода на свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер.Но наибольшей популярностью пользовались и продолжали пользоваться. Рассмотрим еще немного регулировку и регулировку карбюратора этой марки.

Что может пригодиться в работе

Если вдруг в двигателе автовладелец стал замечать какие-то изменения, например, «на горячем» он перестал заводиться или появилась нестабильность оборотов на холостом ходу, необходимо произвести правильную регулировку карбюратора ВАЗ, а также правильно отрегулировать холостой ход автомобиля.

Все настройки производятся для достижения стабильной работы силового агрегата на холостом ходу с минимальной частотой вращения коленчатого вала.

Для определения частоты вращения коленчатого вала может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное соединение для этого прибора. В такой ситуации желательно его использовать. В противном случае используется отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра).Однако для снятия более точных показателей лучше всего подключить независимый блок. Так будет намного удобнее в эксплуатации, к тому же вся регулировка будет выполняться точнее и качественнее.

Опытные автолюбители, поевшие при этом, могут поправиться на слух. Для вращения качественного винта и винта количества другим мастерам, не обладающим большими знаниями, может потребоваться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автолюбитель заинтересован в регулировке карбюратора Солекса своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально необходимо прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем этапе необходимо сжать ручку механизма привода воздушной заслонки, в народе называют просто — «SUPPLC». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, т.е.е. он расположен по направлению движения воздуха.

Если есть тахометр, прибор нужно подключать к заглушенному двигателю. В противном случае при отсутствии агрегата элемент следует пропустить. Положительная сторона устройства должна идти на катушку зажигания, а отрицательная — на «массу» транспортного средства (кузова, мотора или минусовой аккумуляторной батареи). Перед этим следует прочитать инструкцию по эксплуатации.

Запуск двигателя надо запустить, включить оптику и приборы обогрева.

Регулировка скорости хода

Установка карбюратора Солекс на ВАЗ-2107, проводимая своими руками, требует ремонта у автомобилиста для определенных знаний.Производитель рекомендует устанавливать в силовые агрегаты карбюраторы 2108, 21081, 21083 фирмы Solex Official Turnover, которые меняются в пределах 750-800 в минуту. В таком пробеле очень важно добиться устойчивого функционирования системы. Для этого нужно вращать винт «количества» топливного раствора, при этом выставляя частоту вращения коленчатого вала.

Установка необходимой скорости вращения часто определяет необходимость срочной регулировки регулировки «качественного винта».В автомобилях, в которых подобные мероприятия производятся впервые, на указанном выше винте должна быть пластиковая заглушка, установленная на заводе, желательно ее удалить. Для этого может пригодиться село или металлический крючок. При отсутствии обоих инструментов в ненужном предмете можно вкрутить саморезы, после чего все снимается.

Для успешной регулировки или установки карбюратора Солекс 21083 на ВАЗ-2107 манипуляцию следует проводить в три приема. Если этого недостаточно, действия можно повторить несколько раз.Перед тем как добавить такую ​​важную задачу, нужно проверить правильность установки момента зажигания, а также работоспособность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий владельца, необходимо:

  • с помощью шлицевой отвертки поверните винт, отвечающий за «качество» топливной смеси, чтобы увеличить скорость вращения коленчатого вала двигателя до максимального предела. Поворачивать агрегат необходимо в разные стороны до тех пор, пока не будет определено «правильное» положение винта для достижения максимального значения частоты.Есть возможность настроить слух или тахометр;
  • установить винт «количество» топливного «раствора» в такое положение, чтобы оборот достиг 900 в минуту. Винтовой винт напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего они начинают «подпрыгивать» по оборотам. В противном случае, если повернуть винт против часовой стрелки, дроссельная заслонка закроется, и оборот упадет. Основная задача регулирующего положения шнека — определение его оптимального расположения;
  • завернуть «качественный кран», добившись системы 800 оборотов в минуту.

Если автолюбитель не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущий прибор залечил сам или возникла необходимость замены винта «качество», следует учесть одну важную особенность: перед регулировкой винт нужно крутить по часовой стрелке до упора, после чего повернуть На 3 оборота и только после этого приступать к регулировке.

Важные моменты регулировка

После того, как конструкция обретет оптимальное положение, необходимо подорвать «педаль газа»: автомобилист должен проверить исправность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала.При этом не должно быть резкого забивания двигателя после отпускания педали. При наличии отрицательных моментов придется восстанавливать карбюратор.

Содержание СО в выхлопных газах силового агрегата по правилам после таких манипуляций должно уменьшиться после таких манипуляций. При идеальной производительности всех компонентов СО должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать оборот, автовладельцу придется дополнительно проверить силовой агрегат, так как такие моменты говорят о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода.В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы закрыть его. Вместе с этим следует измерить диаметр форсунки, который иногда превышает желаемый.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного автомобиля самостоятельно отрегулировать или настроить карбюратор Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяет сэкономить огромную сумму, однако не следует забывать, что заменяемую деталь необходимо проверять на установку и работоспособность.

Как правило, подбор предохранителей на карбюраторе Colex 21073 производит во время его регулировки на двигателе. Некоторые водители иногда думают, что если мечта сбылась, и секс на машине, наконец, установлен, то все проблемы прокуратуры будут решены. Но не тут то было! Основная работа только начинается после установки. Solex, разработанный, чтобы сэкономить ваши деньги на топливных ресурсах, чтобы он работал правильно, вы также должны точно настроить.

Хорошо, если есть знакомый карбюратор.А если нет? Можно попробовать отрегулировать своими руками, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.


Выбор видов сока на карбюратор Colex 21073 является одной из составляющих его настройки для максимально разумной дальнейшей эксплуатации. И прежде чем заменить одно на другое, необходимо разобраться в корне: зачем и что это за деталь?

Теория

(Banner_Content) Двигатель через диффузор всасывает воздух, а через топливный бустер — и некоторое количество бензина.Объем двигателя зависит от объема всасываемого воздуха и топлива. Поэтому тенденция: поставить маленькую челюсть на больший объем двигателя. А если на двигатель небольшого объема (например 1,5) приходится устанавливать аналогичный карбюратор Solex 21073, то обычные жиклеры плохи (то есть дают ненасыщенную смесь).


Таким образом, можно сказать, что все начинается с тарабарщины топлива — его сборников и настроек. После, во второй голове нужно выбрать воздух.Запускать — строго с первой камеры, пока не настроишь, вторая никак не рекомендуется.

Правило: Gilkers Подбираем по объему двигателя. А лучше всего перед тем, как приступить к настройке, найти заводскую подборку, которая соответствует объему агрегата на вашей машине, и переставить с нее (или поставить такие же) жиклеры.

Основы выбора Если поставить, например, Solex 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливный — 102.5, а для двигателя 1.5 этого мало. Ищем совпадение камер и рассеивателя. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и 107,5. И первые камеры практически совпадают. Кстати, если диффузоры почти такие же, а объем мотора меньше, то всасывание бензина будет меньше (жир бедный). Итак, ТН (топливные форсунки) нужен из 110. Набираем несколько.

Далее вам нужно определиться Что вы хотите получить: экономичную медлительность или дорогостоящий пикап.В зависимости от решения мы выбираем и TJ: регулировать обогащение или обеднение смеси воздуха и топлива (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Несколько примеров выбора

Машина 1,8 литра . Карбюратор — Солекс 21073 (24х24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЖ — 115, воздушная (ВЖ) — 125-я. на холостом ходу: 41ст. При такой ситуации расход AI 92 для городского режима проезда — от 8 до 9 литров.

Двигатель 1,5 Д. . Карб — Солекс 21073. В первом — 115-й, ВЖ — 155 ЗД. Во втором — тж 115, ВЖ 135 ZC. XX — 41ст. Бензин АИ 80. Расход — 10 трасса, город 12.

.

Дополнительная информация

В целом, кроме подбора джеклов, есть еще масса полезных и интересных нюансов настройки солей, чтобы она корректно работала и сочеталась с двигателем вашего карбюраторного авто.

Запуск всегда следует из установки уровней в камерах.Устанавливается вручную на позиции самих поплавков в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря думаешь, как и многие доверчивые пользователи Солекса, который там с завода, мол, уже все выставлено. Чтобы не произошло перелива и нагрузки на иглу — производим соответствующие настройки, прогибая язычки поплавка.

После установки уровней можно идти и простаивать. Это зависит от положения качественных винтов и количества смеси (закрутка производится с удаленным ремиксом).

РЕЗУЛЬТАТЫ

Конечно понятно, что улучшениям нет предела. Иногда могут даже пойти на перегибы: просверлить, например, дроссельную заслонку, отполировать МД, закрепить на карбюраторе эпульсионные трубки. Но, как говорится, сверх меры, то вредно. Но такая процедура, по своей увлекательности, как выбор типов жиклеров на карбюраторе Colex 21073, например, вещь достаточно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком.В результате вы получаете экономичный и хорошо реагирующий автомобиль.

За 30 лет, пока классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, не менял производителя. Поэтому владельцы стараются модернизировать машину самостоятельно — вводить различные узлы от импортных машин или более технологичные модели ваз.

Например, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные обеспечить приемлемую динамику разгона, равномерный разгон, приемлемый расход топлива.Пока все это уже есть в «Салексе». Именно поэтому большинство автовладельцев стремятся отнести лицензионный французский «Солекс» к классике.

«Озон» и «Вебер» при определенных дорожных условиях излишне переносятся топливной смесью. Произошло это из-за того, что поплавок с резким входом во вращение или когда крутой макет подъема перемещался в поплавковой камере. В «Саллах» такого минуса нет — они оснащены двухсекционными поплавковыми камерами, витыми поплавками, перемещающимися в других плоскостях.Аппарат «Солекс» более современный и совершенный.

Что подберет «Солекс»

Агрегаты производства Димитровградского завода «Солекс» отличаются в основном геометрией займов. Есть разница в диаметрах диффузоров, а также в размерах, конструкции воздушных форсунок. Также отличает кулачковый профиль.

Однако без каких-либо неприятных последствий и доработок любой «Солекс» из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор.Моделей и модификаций этих карбюраторов было выпущено много — ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104,05,07. Все это говорит о том, что на заднеприводные вазоны можно ставить полностью любой агрегат из названной линейки без переделок или почти без них.

Результат настройки зависит от выбора конкретного «солкса». Но в любом случае двигатель улучшит тягу, автомобиль получит плавный разгон. Для экономии стоит выбрать на «Таврии» модификацию «Солекс» — это ДААЗ-2181.Если нужна повышенная динамика разгона, то выбирается ДААЗ-21073. Отличается диффузорами большего диаметра. Этот карбюратор создавался для моторов объемом 1,7, и после установки этого «Салекса» на классику следует быть готовым к большому расходу топлива.

«Салексы» моделей 2108, 21083, 21051-30 считаются золотой серединой автомобилистов. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с Озоном.

Важные мелочи

У любых «Салеков» (кроме 21073) есть свеклы с очень тонкими дырочками. Следует отметить, что из-за этого куртки очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. В связи с этим необходимо регулярно менять топливные фильтры. Для повышения надежности можно установить топливный фильтр впрыска. Выйдет немного дороже, но можно увеличить интервал между ревизиями блока.

Если будет принято решение установить карбюратор Солекс на классику, то кроме карбюратора могут потребоваться дополнительные запчасти. Установка может быть установлена ​​с воссозданием системы EPHX или без нее — останется только неподключенный электромагнитный клапан. Самый простой способ поступить с этой системой. Но специалисты утверждают, что EPHH позволяет даже достичь 5% экономии топлива, но при этом система ненадежна и часто дает сбой. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не перекрывал подачу топлива в канал холостого хода «Салекса» (все-таки агрегат ЭПХН не устанавливается), необходимо вынуть иглу клапана из корпуса. Но проще всего подключить вентиль от замка зажигания.

При установке «Салекса» на заднеприводные вазоны необходимо слить «реверс» за пробку или подключить его через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Немного, чтобы установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного установил бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на подготовку, чтобы эффективно его поджечь, нужен более мощный разряд. Контактная система зажигания не может выдать такой разряд, а бесконтактная — вполне. Катушка его может выдавать напряжение до 25 тысяч вольт. Свечной просвет будет не более 0.8 мм.

Новый или б / у?

Можно купить новый «Солекс» к классике, но есть возможность приобрести и б / у карбюратор. Во втором случае необходимо провести ему ревизию — тщательно очистить каналы, отполировать диффузоры. К тому же жиклеры лучше приобрести и заменить.

Но при этом покупать современные товары не стоит — лучше спросить у знакомых и знакомых, которые были сделаны в СССР. Современные форсунки, которые есть в ремонтных комплектах, часто не соответствуют прицельным размерам.

Для эффективной работы диффузора с его элементов удаляются заусенцы и выступы. Такие дефекты создают воздушные завихрения, и это не лучшим образом сказывается на наполнении баллонов.

Что можно взять

В первую очередь необходимо приобрести запчасти, которые понадобятся при установке «Солекса» на ВАЗ классической модели:

  • Приобретайте тонкие полоски из паронита. Но делать их нужно именно для «Салекса».Отверстия в прокладке под диффузоры отличаются от «Вебера» и «Озона».
  • Вместо двух колодок можно приобрести одну, где два отверстия. Ставится между карбюратором и прокладкой от Ghetynaks. Кроме того, берут еще одну с овальным отверстием. Он предназначен для установки между коллектором и прокладкой Ghetinakse.
  • Еще приобрету «Мебельный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливопровода под насосом.

Процесс установки

Теперь можно переходить к установке:

  • Чтобы уберечь коллектор от попадания грязи, моторный отсек обязательно нужно тщательно очистить.
  • Затем от штатного карбюратора отключите приводы и тросы, а также шланги.
  • Чтобы снять кожух воздушной заслонки, на «Приточной панели» убрал кронштейн.
  • Поверхность коллектора аккуратно очищена, нанесен герметик.
  • После этих операций нужно установить прокладки в виде сэндвича. Вначале он тонкий, потом толстый, потом снова тонкий. Задача толстой прокладки — обеспечить теплоизоляцию. А чтобы процесс установки был удобнее, карбюратор устанавливается на коллектор без крышки.Привод заслонки должен находиться перед автомобилем.
  • Смонтирован дроссельный слайсер — на ВАЗ-2104 будет удобнее, если он окажется из головы GBC. Кулису или «вертолет» иногда попили в центре, чтобы он плавно попал в карбюратор. А чтобы заслонка не заклинивала на пружине на пружине, на тяге установлены пластиковые наконечники.

  • Затем протяните трос всасывающего привода над крышкой GBC и настройте его на необходимую длину.Регулировка осуществляется изменением длины кожуха. Затем трос подключается к карбюратору.
  • После этого можно устанавливать верхнюю крышку.
  • Далее шланг подачи топлива, «возврат», подогрев, подсоединяется к карбюратору. Шланг «Мебельный» снабжен обратным клапаном. Возвратная пружина цепляется за ось старой сцены на крышке ГБЦ.

  • Теперь электромагнитный клапан должен быть подключен к реле освещения, к положительному контакту.
  • Далее на место устанавливается воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но действовать пока рано. Вам необходимо правильно настроить карбюратор. Ниже мы расскажем, как это сделать правильно.

Со стандартными жимерами «Солекс» не удастся поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений установка вполне возможна, но бедная смесь будет приготовлена ​​в первой камере.Следовательно, в первой камере мотор не сможет обеспечить достаточную тягу для разгона. Автомобиль будет очень медленно набирать скорость.

Скорость движения резко улучшится, когда откроется вторая камера. И машина прыгнет вперед, как козел. Но эффективность использования топлива очень низкая.

Проблему можно решить подбором основного топливного тарана в первой камере карбюратора. Если вы замените его с 107,5 на 110, то вы можете получить улучшенную интенсивность разгона.Это компромисс между экономией и динамикой. Оптимально — 115-я топливная челюсть в первой камере. Возможна установка и 117,5. Но поток увеличится еще больше. Смесь переоборудуется на этот джибриер, и динамика может ухудшиться.

Жиклеры первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165.

Регулировка ВАЗ 21083.

Двигатель нужно прогреть, затем выставить уровень в поплавке камера с использованием специальных шаблонов. Наилучший уровень топлива — примерно 23 мм от дна.Что касается смеси, то лучший результат получается, если винт открутить на 2 оборота, а качественный — на 4-4,5 оборота. Однако на холостом ходу могут быть и другие установки.

Вывод

Все, кто умеет настраивать «озон», смогут решить вопрос, как настроить карбюратор «Солекс». А как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с объемом двигателя 1 шт.6 литров и ВАЗ-21213 с двигателем 1,7 л.
Солекс 21073-1107010 — эмульсионный, двухкамерный карбюратор с падающим потоком (поток нисходящего движения). Дроссельные заслонки открываются механически, последовательно используя педаль «Газ».

Карбюратор имеет следующие узлы и системы:

  • Основные системы дозирования, их две, для первой и второй камер соответственно.
  • Поплавковая камера оснащена двойным поплавком, уравновешенным для предотвращения влияния на работу наклона карбюратора, например, при вращении автомобиля.
  • Система всасывания газа Cartizer.
  • Механизм блокировки открытия дроссельной заслонки второй камеры.
  • Система холостого хода связана с первой камерой.
  • Экономайер на холостом ходу.
  • Две переходные системы, по одной для каждой камеры.
  • Экономайзер режимов мощности.
  • Насос акцепторный.
  • Пусковое устройство.
  • Нагревательное устройство.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивной нижней — корпуса и верхней — крышки карбюратора.В нижней части карбюратора в каждой камере расположены поворотные дроссельные заслонки с механическим управлением. В первой камере вверху находится воздушная заслонка, предназначенная для запуска холодного двигателя. Управление воздушной заслонкой осуществляется тросом, идущим в салон автомобиля (рычаг всасывания), и вакуумным пусковым устройством.

Через впускной патрубок топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух сообщающихся между собой секций, поэтому уровень топлива в них одинаковый.Двухсекционная конструкция позволяет снизить влияние крена автомобиля на уровень топлива и, как следствие, поработать двигатель.

По мере заполнения поплавковой камеры поплавок, нажимая на лупу клапана, перекрывает поток топлива, таким образом поддерживая постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо через основные топливные жиклеры подается в эмульсионные колодцы, а воздушные рубашки по отверстиям в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малый и большой диффузоры карбюратора.Это основная система дозирования карбюратора.
На разных режимах двигателя включаются те или иные карбюраторные системы.

Рабочий карбюратор Солекс 21073


При запуске холодного двигателя для обогащения смеси, поступающей в работу пусковое устройство Управляется из салона автомобиля за рукоятку всасывания. В максимально выдвинутом положении ручка всасывания через приводной трос поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру).В этом случае дроссельная заслонка первой камеры открывается на размер пускового зазора, который может быть настроен регулировочным винтом открывающего клапана первой камеры на рычаге.

Пусковое устройство Состоит из полости под каналом с пространством впускного коллектора, диафрагмы и стержня, связанного с воздушной заслонкой. После запуска двигателя разрежение во впускном коллекторе подается на диафрагму, и шток открывает воздушную заслонку на величину пускового зазора (регулируется спусковым винтом).Когда рукоятка возвращается в нормальное утопленное положение, пусковые установки уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не требуют регулировки. Дроссельная заслонка второй камеры через рычажную систему при выдвинутом образце блокируется, поэтому при нажатии на газ вторая камера не участвует в исключении отказов двигателя.

Система холостого хода (ШС) Предназначена для работы двигателя на минимальных оборотах, не позволяя ему споткнуться при отсутствии нагрузки.Топливо поступает в СКС через главный топливный бункер первой камеры, затем неработающий котел смешивается с воздухом, протекающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СКС обеспечивает устойчивый переход в этот режим. Образовавшаяся эмульсия попадает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к холостому отверстию, перекрывает винт качества. Скорость двигателя регулируется так называемым винтом качества, который определяет размер дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа включает в работу переходную систему первой камеры . Его дроссельная заслонка приоткрыта, из щели переходной системы, которая расположена над заслонкой, начинает поступать дополнительное топливо, обогащающее смесь. Система перехода первой камеры не допускает выхода из строя при переключении из режима холостого хода, при движении автомобиля.

Переходная система второй камеры Она устроена аналогично, с той лишь разницей, что обогащает смесь при переходе от среднего режима к большим нагрузкам, а ее выход кольцевой.Эта система помогает избежать сбоев при вождении автомобиля.

При достаточно сильном открытии заслонок выход на режимы мощности экономайзера . Экономайзер забирает топливо непосредственно из поплавковой камеры и регулируется разрежением во впускном коллекторе. При закрытой заслонке напор большой, и отверстие экономайзера не затрагивает шаровой кран, перекрывая поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а также пружину на шаре клапана, открывая путь топливу через масло экономзера в эмульсионный колодец и, минуя основное жидкое топливо, обогащает топливную смесь.

В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подача осуществляется ecoostat Непосредственно из поплавковой камеры через систему каналов к распылителю во второй камере.

Насос актерский Другой узел карбюратора. Ускорительный насос обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, отверстия и распылителя. Кулачок, запланированный на оси дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а кулачок на диафрагме, прокачивая топливо через распылитель в первую камеру карбюратора.В насосном устройстве предусмотрено два обратных клапана. Первый расположен в канале, связывающем поплавковую камеру и полость насоса, и открывается, когда последний наполняется под действием пружин съемной диафрагмы, как поршень шприца. Клапан закрывается при впрыске топлива в опрыскиватель (при нажатии педали газа). Второй клапан находится в распылителе ускорительного насоса. Когда топливо впрыскивается, он открывается, если топливо перестает течь — перекрывает канал распылителя, препятствуя подаче воздуха и не позволяя течь топливу.Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзер принудительного холостого хода (EPHH)


Про систему холостого хода было сказано выше. Код карбюратора 21073 оборудован электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (EPHX). Этот клапан перекрывает каналы холостого хода и переходную систему первой камеры и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме форсированного холостого хода (торможение двигателем) для снижения токсичности выхлопных газов. газы и экономия топлива.EPHH состоит из оконечного переключателя (см. Чертеж карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед запуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта, упорный винт (винт величины) с концевым выключателем замыкается на кузове автомобиля. В то же время напряжение подается на электромагнитный клапан, который открывает топливную заслонку системы холостого хода.
При запуске двигателя и его работе на холостом ходу электромагнитный клапан приводится в действие блоком управления.При увеличении частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа, концевой выключатель с кузовом автомобиля) происходит отключение блока управления от электромагнитного клапана управления, но питание на соленоидный клапан продолжает поступать, пока концевой выключатель снова не вылезет на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на кузов автомобиля и питание на электромагнитный клапан отключается, и игла клапана перекрывает топливную смесь.
При снижении частоты вращения коленчатого вала до 1900 оборотов снова включается блок управления и подается напряжение на электромагнитный клапан, заглушка топлива открывается и начинается подача смеси из системы холостого хода.

Этот карбюратор имеет схожую конструкцию со всеми карбюраторами линейки Solex агрегата Димитровград Авто (сокращенно ДААЗ), но также имеет некоторые отличия. Поскольку он устанавливается на двигатели с большим рабочим объемом, то характеристики его систем изменяются.Распылитель ускорительного насоса снабжен только одной трубкой, ведущей в первую камеру. Сетчатый фильтр извлекается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления зарезервированными газами через запрессованные в корпус штуцеры, которые по каналам соединены с пространством первой камеры над дросселем дросселя и под ним.

Из приведенной ниже таблицы можно узнать, какие жиклеры стоят у Solex 21073 1107010.

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы таких автомобилей с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и / или снижения расхода топлива. И разгон, и эффективность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если хозяин решился на установку карбюратора стороннего производителя, то при выборе нужно учитывать ряд индивидуальных особенностей.

Читайте в этой статье

Staten модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Также были созданы карбюраторы для двигателей разного объема. Некоторые модели карбюраторов от одного силового агрегата легко могут быть установлены на другой, а в некоторых случаях потребуются переделки.

ДААЗ Карбюратор / Вебер

Карбюраторы ДААЗ (агрегат Дмитровский авто) 2101, 2103 и 2106 были произведены по лицензии WEBER.По этой причине модель называется как карбюратор ДААЗ, так и карбюратор WEBER, но понимают одно и то же устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей по праву можно отнести большой расход топлива на отметке от 10 до 14 литров на сотню километров. Еще одна потенциальная сложность сегодня — это практически полное отсутствие этих моделей даже в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна модель карбюратора ДААЗ 21053, являющаяся лицензионной продукцией компании SOLEX. Карбюратор зарекомендовал себя как экономичное и одновременно динамичное решение при установке на двигатели «классики». По конструкции эта модель сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему подачи топлива (реверс). Из-за этого решения излишки бензина возвращаются бензобак. Возврат позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд вспомогательных электронных систем. Среди основных решений — система холостого хода с электроклапаном регулировки, система автоматического холодного пуска и др. Подобные нововведения встречались и на экспортных версиях автомобиля. В СНГ распространение получил карбюратор Солекс с электроуправляемым клапаном холостого хода.

В работе системы возникли проблемы. В карбюраторе этого типа воздушный и топливный каналы узкие и быстро забиваются.Если карбюратор вовремя не обслужить, значит, выходит из строя система начального хода. Карбюратор Solex в спокойном режиме потребляет от 6 до 10 литров топлива. Что касается динамиков, то он уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы ставятся на классические двигатели ВАЗ без доработки. Остается единственный нюанс при выборе подбора карбюратора относительно рабочего объема вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «Классики» в некоторых случаях прибегают к установке на свои автомобили нештатных моделей карбюраторов. Такая установка потребует определенных переделок и последующих настроек. Речь идет о карбюраторах Solex 21073 и Solex 21083.

Модель SOLEX 21073.

Данная модель рассчитана на мотор объемом 1,7 литра и штатно устанавливается на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других крупных каналов и гибларов.Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прибавки в динамике, но расход топлива поднимается до отметки 9-12 литров на сотню.

Модель SOLEX 21083.

Солекс 21083 ставился на ВАЗ 2108-09. Если ставить на «классику» движки, то доработка будет необходима. Системы газораспределения двигателей 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделки приведет к тому, что при циркуляции около 4000 скорость подаваемого воздуха может дойти до звука, а мотор на раскрутку не включится.Для установки данной модели карбюратора необходимо произвести настройку диффузоров первичной и вторичной камеры на их расширение. Также нужно установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели у 21073.

Суммировать

Напоследок добавлю, что есть модели карбюраторов иностранного производства. К минусам такого выбора можно отнести дороговизну, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность относительно перечисленных выше карбюраторов DAAZ, перечисленных выше моделей, Solex или Weber.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать рубашки, устранить неисправности.

  • Очистка карбюратора: когда необходимо очистить дозирующее устройство, признаки и симптомы. Доступны методы очистки карбюратора без разборки и снятия с автомобиля.


  • Установка карбюратора Солекс на классик. Установка карбюратора Солекс на классический Солекс 21073 на жиклеры ВАЗ 2107

    Системы питания современных автомобилей с каждым годом усложняются, но простой, доступный и надежный карбюратор прослужит владельцам старых автомобилей долгое время.Сейчас карбюраторные автомобили сняты с производства уже давно. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор Solex 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно работает в силовых установках двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Его также можно встретить на ранних этапах производства. модели «десятого семейства».

    Несмотря на свою простоту, этот элемент пользуется спросом и популярностью у автомобилистов.Солекс 21073 устанавливался не только на Ниву. Отзывы о нем положительные, а это значит, что вам нужно узнать о нем больше и научиться его настраивать.

    Карбюратор Solex: модификации

    Базовая конструкция этих устройств разработана инженерами французской компании Soleks.

    Позже на заводе в Димитровграде получили лицензию на производство, а все остальные модификации делали здесь специалисты. Популярный Solex 21073 разработан на ДААЗе.Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью … ДААЗ-2108 рассчитан на работу с двигателем объемом 1,3 литра и 2109. Солекс 21083 был модифицирован под силовые агрегаты объемом 1,5 литра. Такими же механизмами оснащались модели из первых партий ВАЗ 2110 с микропроцессорной системой зажигания. Классические модели ВАЗ комплектовались Solex 21053-1107010. Модели ВАЗ Нива оснащались механизмом Solex 21073-1107010. Сейчас его заменили на инжектор.

    Устройство

    Карбюратор «Солекс» 21073 относится к типу эмульсионных. Его модификации изначально устанавливались на моторы с устройством, отличающимся наличием двух камер, оснащенных дроссельными заслонками, а также системами дозирования. Также в устройстве есть адаптерные системы для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

    Механизм состоит из двух половин. Нижняя более массивная — и верхняя.Эта половина является непосредственно корпусом самого устройства, а верхняя часть — крышкой для карбюратора. Внизу каждой камеры расположены демпферы поворотного типа с механическим приводом. Вверху в первой камере карбюратора находится воздушная заслонка. Необходимо запустить еще холодный силовой агрегат. Эта часть приводится в движение кабелем, который идет в салон и соединяется с рычагом, отвечающим за всасывание и пуск.

    Принцип работы

    Solex 21073 работает следующим образом.Бензин попадет в поплавковую камеру с помощью входного патрубка — топливо также проходит через сетку фильтра, где оно очищается, и проходит через игольчатый клапан. Камера с поплавком двухсекционная, секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклона корпуса на уровень топлива в данной камере.

    Это обеспечивает более стабильную работу двигателя. По мере заполнения камеры поплавок, прижимая часть игольчатого клапана, перекрывает доступ топлива в камеру.Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через форсунки попадает в смесительные колодцы. В эти же колодцы воздух поступает через специальные отверстия в эмульсионных трубках или воздушные жиклеры. Далее в них подмешивается бензин и воздух. В результате получается топливная смесь. Он разделится как на маленькие, так и на большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы.Когда хозяин пытается запустить двигатель «холодным», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона — это присос.

    Когда ручка выдвинута на максимум, воздушная заслонка первой камеры полностью закрывается. При этом первая камера открывается на расстояние стартовой щели. Регулируется с помощью регулировочного винта на карбюраторе Solex. Регулировка зазора позволит вам регулировать обороты холостого хода.

    Система запуска

    Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также устройство имеет диафрагму и шток, который соединен с воздушной заслонкой. После запуска двигателя во впускном коллекторе создается разрежение. Он воздействует на шток диафрагмы, открывая воздушную заслонку. Возврат рукоятки воздушной заслонки в нормальное положение уменьшит пусковые зазоры.

    Параметры зазоров зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при выдвижении воздушной заслонки она находится в заблокированном состоянии.

    Система холостого хода

    Этот агрегат необходим для подачи горючей смеси в камеры сгорания на минимальной скорости. Благодаря этому системный блок питания не глохнет при отсутствии нагрузки. Топливо поступает в систему через главный жиклер в первую камеру. Через сопло ХХ, где оно затем смешивается с кислородом, топливо попадает в систему через воздушный клапан… Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

    Далее горючая смесь поступает в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выходу ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. Этим элементом также настраивается работа мотора в режиме холостого хода на механизме Solex 21073.По нему определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

    Прочие узлы карбюратора

    Также механизм имеет ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя, работающего в условиях нагрузки.

    Регулировка уровня в поплавковой камере

    Итак, мы рассмотрели прибор Solex. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть двигатель. Затем снимите топливный шланг и крышку карбюратора. Затем отсоедините всасывающий кабель и открутите крышку от устройства.

    Снимать необходимо как можно плавнее и осторожнее, чтобы не повредить поплавок. Затем расстояние в каждой из камер измеряется линейкой или штангенциркулем. Измерять нужно от сопрягаемых поверхностей до края бензина. Этот размер должен быть около 24 мм. Если больше или меньше, то параметр регулируется путем изгиба поплавка.Затем устройство собирается, двигатель запускается и прогревается.

    Настройка холостого хода

    Многие автовладельцы, а именно новички, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Результат — потеря мощности, плавающие обороты и другие проблемы. После успешного завершения регулировки уровня отрегулируйте холостой ход … Перед этим рекомендуется выключить двигатель. Для работы вам понадобится отвертка с плоским жалом и время. В подошве механизма есть отверстие.В нем есть винт, отвечающий за качество смеси. Он ввинчивается до упора. Однако не стоит слишком усердствовать.

    Затем из самого крайнего положения откручивается винт на пять оборотов. Далее двигатель запускается без всасывания. Откручиваем качественный винт — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной.Медленно вращайте винт. Когда работа мотора становится тише, его откручивают не более чем на один оборот. В результате холостые обороты будут около 900. Но если двигатель глохнет, они немного увеличиваются.

    Вывод

    Это важнейшие правила настройки карбюратора Солекс (идет на Ниву или на семерку, не важно). Настройка позволяет улучшить работу мотора, стабилизировать холостой ход. Этот карбюратор хорош тем, что его можно отрегулировать с помощью минимального набора инструментов в любых условиях.Но время идет, а машин с таким типом энергосистемы становится все меньше и меньше.

    Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы таких автомобилей с карбюратором часто ищут более эффективные решения для улучшения динамических характеристик и / или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решит установить карбюратор стороннего производителя, то при выборе необходимо учитывать ряд индивидуальных особенностей.

    Читайте в этой статье

    Стандартные модели карбюратора

    Различные модели карбюраторов ориентированы на защиту окружающей среды, снижение расхода топлива или максимальную динамику автомобиля. Карбюраторы также были разработаны для двигателей разных размеров. Некоторые модели карбюраторов от одного силового агрегата легко могут быть установлены на другой, а в некоторых случаях потребуются переделки.

    Карбюратор ДААЗ / Вебер

    Карбюраторы ДААЗ 2101, 2103 и 2106 были произведены по лицензии Weber.По этой причине модели называются как карбюратор ДААЗ, так и карбюратор Вебера, но понимают одно и то же устройство. Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

    К недостаткам этих моделей по праву можно отнести большой расход топлива на отметке от 10 до 14 литров на сотню километров. Еще одна потенциальная сложность сегодня — это практически полное отсутствие этих моделей, даже бывших в употреблении, в приемлемом рабочем состоянии.

    Карбюратор Озон

    Не менее популярна модель карбюратора ДААЗ 21053, являющаяся лицензионным продуктом компании Solex. Карбюратор оказался экономичным и в то же время динамичным решением при установке на классические двигатели. По конструкции эта модель сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему возврата топлива (возврат). Благодаря этому решению излишки бензина возвращаются в бензобак. Обратная магистраль позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

    Отдельные версии этой модели могут иметь ряд вспомогательных электронных систем … К основным решениям можно отнести систему холостого хода с электроклапанами, автоматическую систему холодного пуска и др. Подобные нововведения были обнаружены на экспортных версиях автомобиля. На территории СНГ получил распространение карбюратор Солекс с электрическим клапаном регулировки холостого хода.

    Система оказалась проблемной в работе. В этом типе карбюратора воздушные и топливные каналы узкие и быстро забиваются.Если карбюратор своевременно не обслуживать, то в первую очередь вышла из строя система холостого хода. Карбюратор Solex потребляет от 6 до 10 литров топлива в тихом режиме. По динамике он уступает только ранним разработкам Вебера.

    Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе — это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

    Установка кастомного карбюратора

    Владельцы «классики» в некоторых случаях прибегают к установке на свои автомобили нестандартных моделей карбюраторов. Такая установка потребует определенных переделок и последующих корректировок. Речь идет о карбюраторных моделях Solex 21073 и Solex 21083.

    Солекс Модель 21073

    Модель разработана под двигатель 1,7 л и серийно устанавливалась на силовой агрегат автомобиля «Нива». Карбюратор Solex 21073 отличается от других большими каналами и жиклерами.Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прибавки в динамике, но расход топлива поднимается до 9-12 литров на сотню.

    Солекс Модель 21083

    Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на «классические» движки, то потребуются некоторые доработки. Газораспределительные системы двигателей 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что на скорости около 4000 скорость подаваемого воздуха может достигнуть скорости звука, а дальше вращать мотор не удастся.Для установки этой модели карбюратора необходимо расширить диффузоры первичной и вторичной камер для их расширения. Также нужно установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

    Суммировать

    Напоследок добавим, что есть модели карбюраторов иностранного производства. К минусам такого выбора можно отнести дороговизну, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с вышеперечисленными моделями карбюраторов DAAZ, Solex или Weber.

    Читайте также

    Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, отрегулировать холостые обороты, подобрать жиклеры, убрать провалы.

  • Очистка карбюратора: когда чистить дозирующее устройство, признаки и симптомы. Доступны методы чистки карбюратора без разборки и снятия с автомобиля.


  • За 30 лет, пока у классических моделей ВАЗ с задним приводом, их конструкция, в отличие от стиля и дизайна, производителем практически не менялась.Поэтому владельцы стараются модернизировать машину собственными силами — внедряют различные агрегаты от импортных автомобилей или более технологичных моделей ВАЗ.

    Например, многим владельцам не нравится, как работают карбюраторы Ozone и Weber, не способные обеспечить приемлемую динамику разгона, равномерный разгон и приемлемый расход топлива. Несмотря на то, что все это уже есть в Солексе. Именно поэтому большинство автовладельцев стремятся установить на классику лицензионный французский «Солекс».

    «Озон» и «Вебер» при определенных дорожных условиях излишне истощали топливную смесь. Произошло это из-за того, что поплавок перемещался в поплавковой камере при входе в поворот или при подъеме на крутой холм. В «Солексе» такого недостатка нет — они оснащены двухсекционными поплавковыми камерами, парными поплавками, перемещающимися в других плоскостях. Устройство Solex более современное и совершенное.

    Какой выбрать «Солекс»

    Агрегаты, выпускаемые заводом «Солекс» в Димитровграде, различаются в основном геометрией форсунок.Есть разница в диаметрах диффузоров, а также в размерах, конструкции воздушных форсунок. Профиль кулачка также отличается.

    Однако без каких-либо неприятных последствий и доработок абсолютно любой «Солекс» из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор. Было много моделей и модификаций этих карбюраторов — ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104, 05, 07.Все это говорит о том, что на заднеприводные ВАЗы можно устанавливать абсолютно любой агрегат из названной линейки, без переделок или почти без них.

    Результат настройки зависит от выбора конкретного «Солекса». Но в любом случае тяга двигателя улучшится, машина получит плавный разгон. В целях экономии стоит подобрать на Таврию модификацию Солекс — это ДААЗ-2181. Если вам нужна повышенная динамика разгона, то выбирайте ДААЗ-21073. Он оснащен диффузорами большего размера.Этот карбюратор создавался для двигателей объемом 1,7, и после установки этого «Солекса» на классический следует подготовиться к большому расходу топлива.

    «Солекс» модели 2108, 21083, 21051-30 считаются у автолюбителей золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива при сравнении своих характеристик с «Озоном».

    Важные мелочи

    Все «Солекс» (кроме 21073) имеют жиклеры с очень тонкими отверстиями.Следует отметить, что из-за этого жиклеры очень чувствительны к засорению топлива, а сам карбюратор часто забивается грязью. По этой причине топливные фильтры следует менять регулярно. Для повышения надежности можно установить топливный фильтр впрыска … Выйдет немного дороже, но можно увеличить интервал между ревизиями агрегата.

    Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут потребоваться дополнительные запчасти.Блок может быть установлен с воссозданием системы EPHH или без нее — соленоидный клапан останется только неподключенным … Самый простой способ обойтись с этой системой. Но эксперты говорят, что хотя EPHH позволяет достичь 5% экономии топлива, система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

    Чтобы электромагнитный клапан не перекрыл подачу топлива в канал холостого хода Солекс (ведь блок EPHX не устанавливается нормально), необходимо снять иглу клапана с корпуса.Но проще всего подключить вентиль от замка зажигания.

    При установке «Солекса» на заднеприводные ВАЗы необходимо заглушить «обратную магистраль» заглушкой или подключить ее через обратный клапан к системе подачи топлива к топливному фильтру.

    Как получить максимальную выгоду

    Недостаточно установить Solex на классический, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатного — бесконтактное зажигание… Any Solex изначально настроен и предназначен для приготовления пищи. Чтобы эффективно его зажечь, нужен более мощный разряд. Контактная система зажигания не может производить такой разряд, а бесконтактная — полностью. Его катушка может генерировать напряжение до 25 тысяч вольт. Зазор свечи зажигания будет не более 0,8 мм.

    Новый или б / у?

    Для классики можно купить новый «Солекс», а можно купить подержанный карбюратор. Во втором случае необходимо провести ревизию — тщательно очистить каналы, отполировать диффузоры.Также лучше покупать и заменять форсунки.

    Но при этом не стоит покупать современные товары — лучше спросить у друзей и знакомых те, которые были сделаны в СССР. Современные жиклеры, входящие в комплекты для ремонта, часто не соответствуют калибровочным размерам.

    Для того, чтобы диффузор работал эффективно, с его элементов напильником удаляют заусенцы и выступы. Такие дефекты создают завихрение воздуха, а это не лучшим образом сказывается на наполнении баллонов.

    Что вам может понадобиться

    Первым делом необходимо приобрести запасные части, которые понадобятся при установке Solex на ВАЗ классической модели:

    • Купите тонкие паронитовые колодки. Но их нужно делать специально для Solex. Отверстия в прокладке для диффузоров отличаются от Weber и Ozones.
    • Вместо двух прокладок можно приобрести одну, где есть два отверстия. Его ставят между карбюратором и прокладкой гетинакс.Вдобавок возьмите еще один — с овальным отверстием. Он предназначен для установки между коллектором и прокладкой Getinax.
    • Приобретают еще и «обратный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливной магистрали под насосом.

    Процесс установки

    Теперь можно приступить к установке:

    • Чтобы защитить коллектор от грязи, моторный отсек необходимо тщательно промыть.
    • Затем от штатного карбюратора отключаются привод и тросы, а также шланги.
    • Для снятия крышки троса воздушной заслонки снимается скоба с «всасывающей» панели.
    • Поверхность коллектора тщательно очищается и наносится герметик.
    • После этих операций нужно установить колодки в виде бутерброда. Сначала надевается тонкая, потом толстая, потом снова тонкая. Толстая прокладка предназначена для обеспечения теплоизоляции. А для удобства процесса установки карбюратор устанавливается на коллектор без крышки.Привод заслонки должен находиться перед автомобилем.
    • Корпус дроссельной заслонки установлен — на ВАЗ-2104 будет удобнее, если он будет сбоку от ГБЦ. Звено или «вертолет» иногда разрезают по центру, чтобы он прилегал ровно к карбюратору. А чтобы в нормальном режиме работы клапан не заклинивал пружину, на штанги устанавливаются пластиковые наконечники.

    • Затем протяните трос привода всасывания через крышку головки блока цилиндров и отрегулируйте его до необходимой длины.Регулировка осуществляется изменением длины кожуха. Затем трос подключается к карбюратору.
    • Затем можно установить верхнюю крышку.
    • Далее к карбюратору подключаются топливный шланг, «возвратная магистраль» и шланг обогрева. «Обратный» шланг оборудован обратным клапаном. Возвратная пружина цепляется за ось старого коромысла на крышке ГБЦ.

    • Теперь электромагнитный клапан должен быть подключен к реле света, к положительному контакту.
    • Далее на его место монтируется воздушный фильтр и его крышка.

    Вот и все, установка агрегата завершена. Но переходить на эксплуатацию пока рано. Вам нужно правильно отрегулировать карбюратор. Ниже мы расскажем, как это сделать правильно.

    Со штатными жиклерами «Солекс» не сможет впечатлить динамикой. В этом случае можно заменить карбюратор на 21073. Установка вполне возможна без изменений, но стандартно в первой камере будет приготовлена ​​бедная смесь.Следовательно, на первой камере мотор не сможет обеспечить достаточную тягу для разгона. Автомобиль будет очень медленно набирать скорость.

    Скорость движения резко улучшится, когда откроется вторая камера. И машина прыгнет вперед, как козел. Но топливная экономичность при этом очень низкая.

    Проблема решается подбором жиклера основного топлива в первой камере карбюратора. Если вы замените его со 107,5 на 110, вы можете получить повышенную интенсивность разгона.Это своего рода компромисс между экономичностью и динамикой. Оптимально — 115-й топливный жиклер в первой камере. Можно установить и 117.5. Но расход увеличится еще больше. Смесь с этой струей повторно обогащается, и динамика может ухудшиться.

    Жиклеры первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165.

    Регулировка ВАЗ 21083

    Двигатель нужно прогреть, затем выставить уровень в поплавке камера с использованием специальных шаблонов.Наилучший уровень топлива — примерно 23 мм от дна. Что касается смеси, то лучший результат получается, если количественный винт открутить на 2 оборота, а качественный — на 4-4,5 оборота. Однако при настройке холостого хода могут быть другие настройки.

    Вывод

    Все, кто умеет регулировать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, как модернизировать классический ваз, мы рассказали в этой статье.

    Типы жиклеров карбюратора Solex 21073, как правило, подбирают при его настройке на двигателе.Некоторые водители иногда думают, что если мечта сбылась и на автомобиль наконец-то установили Solex, то все проблемы сразу решатся. Но не тут то было! Основная работа начинается только после установки. Solex, предназначенный для экономии ваших денег на топливных ресурсах, для правильной работы вам также необходимо настроить его.

    Хорошо, если будет знакомый карбюратор. А если нет? Можно попробовать сделать самому, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.


    Выбор типов жиклеров карбюратора Solex 21073 является одной из составных частей его настройки для наиболее разумной дальнейшей эксплуатации. И прежде чем менять одно на другое, нужно принципиально понять: зачем и что это за деталь?

    Теория

    (banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер. Объем всасываемого воздуха и топлива также зависит от объема двигателя.Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на двигатель малого объема (например 1,5) приходится устанавливать аналогичный карбюратор Solex 21073, то стандартные жиклеры плохие (то есть дают ненасыщенную смесь).


    Таким образом, можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать к ней воздушную. Для начала — строго с первой камеры, пока не настроишь, вторую ни в коем случае не рекомендовать.

    Правило: жиклеры подбираем по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

    Основы выбора Если поставить, например, Solex 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливо — 102,5, что для мотора 1,5 маловато. Ищем камеры и рассеиватель случайно.Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой). Значит, нужны ТДж (жиклеры) от 110. Собираем несколько.

    Далее вам нужно решить , что вы хотите получить: экономичный медленный или дорогостоящий отклик дроссельной заслонки. В зависимости от решения мы также выбираем TZ: регулировать обогащение или обеднение смеси воздуха и топлива (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

    Несколько примеров как забрать

    Двигатель 1,8 л … Карбюратор — Solex 21073 (24×24). В первой камере топливо — 115, воздух — 165. Во второй: ТЗ — 115, воздух (ВЖ) — 125. на холостом ходу: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

    Двигатель 1.5 Д … карбюратор — Солекс 21073. В первом — ТЖ 115, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. XX — 41ст.Бензин АИ 80. Расход — 10 трасса, город 12.

    .

    Дополнительная информация

    В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

    Всегда следует начинать с установки уровней в камерах. Они выставляются вручную по положениям самих поплавков в зависимости от покрытия агрегата (все делается по специальным шаблонам).И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не привести к переливам и нагрузке на иглу, производим соответствующие настройки, загибая язычки поплавков.

    После установки уровней можно переходить в режим ожидания. Это зависит от положения шурупов, качества и количества смеси (крутить при снятом всасывании).

    Результаты

    Само собой разумеется, что совершенствованию нет предела.Иногда они могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять на карбюратор эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком .. В результате вы получаете экономичный автомобиль, хорошо реагирующий на газ.

    Карбюратор 21073 1107010 ДААЗ разрабатывался для Нива ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с двигателем 1,7 л.
    Solex 21073-1107010 — эмульсионный двухкамерный карбюратор с нисходящим потоком (поток сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали газа.

    Карбюратор состоит из следующих узлов и систем:

    • Основные системы дозирования, их две, для первой и второй камер соответственно.
    • Поплавковая камера оснащена двойным поплавком, уравновешенным, чтобы предотвратить влияние наклона на работу карбюратора, например, при повороте автомобиля.
    • Система всасывания картера.
    • Механизм, блокирующий открытие дроссельной заслонки второй камеры.
    • Система холостого хода подключена к первой камере.
    • Экономайзер холостого хода.
    • Две системы адаптеров, по одной для каждой камеры.
    • Экономайзер режима мощности.
    • Насос ускорительный.
    • Пусковое устройство.
    • Нагревательное устройство.

    Расположение основных узлов карбюратора показано на рисунках:

    Карбюратор состоит из двух половин, более массивная нижняя — это корпус, а верхняя — крышка карбюратора. В нижней части карбюратора, в каждой из камер, расположены поворотные дроссельные заслонки с механическим управлением. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя.Управление воздушной заслонкой осуществляется тросом, идущим в салон (рычаг воздушной заслонки) и вакуумным стартером.

    Через впускной штуцер топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаковый. Двухкомпонентная конструкция снижает влияние крена автомобиля на уровень топлива и, как следствие, на характеристики двигателя.

    По мере заполнения поплавковой камеры поплавок, толкая иглу клапана вверх, блокирует поток топлива, таким образом поддерживая постоянный уровень топлива в карбюраторе.
    Из поплавковой камеры топливо через основные топливные жиклеры поступает в эмульсионные колодцы, а воздух поступает туда через отверстия в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешивании топлива и воздуха образуется эмульсия, которая поступает в малый и большой диффузоры карбюратора. Это основная система дозирования карбюратора.
    На разных режимах двигателя в работу включаются определенные карбюраторные системы.

    Работа карбюратора Солекс 21073


    При запуске холодного двигателя для обогащения смеси пусковое устройство управляется изнутри автомобиля рукояткой воздушной заслонки.В максимально выдвинутом положении рукоятка воздушной заслонки через приводной трос поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру). При этом дроссельная заслонка первой камеры приоткрывается незначительно до размера пускового зазора, который можно регулировать регулировочным винтом открытия дроссельной заслонки первой камеры на рычаге.

    Пусковое устройство состоит из полости, соединенной каналом с пространством впускного коллектора, диафрагмы и стержня, соединенного с воздушной заслонкой.После запуска двигателя разрежение во впускном коллекторе действует на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). Когда рукоятка возвращается в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не требуют регулировки. Дроссельная заслонка второй камеры через систему рычагов, с расширенным всасыванием, заблокирована, поэтому при нажатии газа вторая камера не участвует в работе по предотвращению отказов двигателя.

    Система холостого хода (CXX) предназначена для питания двигателя на минимальных оборотах, предотвращая его остановку при отсутствии нагрузки. Топливо поступает в CXX через главный топливный жиклер первой камеры, затем холостой жиклер, смешивается с воздухом, поступающим через холостой воздушный жиклер, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в CXX обеспечивает стабильный переход в этот режим. Образовавшаяся эмульсия попадает в первую камеру через отверстие, расположенное под дроссельной заслонкой.Канал, ведущий к выходу холостого воздуха, перекрывается винтом качества. Скорость двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один на холостом ходу.

    При плавном нажатии на педаль газа первая камера переходной системы … Ее дроссельная заслонка частично открывается, из щели переходной системы, которая находится над клапаном, начинает поступать дополнительное топливо, обогащая смесь. Система перехода первой камеры не допускает выхода из строя при переходе из режима холостого хода, при трогании с места.

    Система перехода вторичной камеры устроена аналогично, с той лишь разницей, что она обогащает смесь при переключении со средней нагрузки на высокую, а ее выход круглый. Эта система помогает избежать сбоев при движении.

    При достаточно сильном открытии заслонок, экономайзер режима мощности … Экономайзер забирает топливо прямо из поплавковой камеры и регулируется разрежением во впускном коллекторе. Когда заслонка закрыта, разрежение велико, и диафрагма экономайзера не воздействует на шаровой клапан, блокирующий поток топлива.При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а также на шар клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец и, минуя главный топливный жиклер, обогащает топливо. смесь.

    В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подача осуществляется эконостатом непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

    Насос ускорителя Другой карбюратор в сборе. Акселераторный насос, обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, диафрагмы и распылителя. Кулачок, установленный на оси дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а также на диафрагму, которая перекачивает топливо через форсунку в первую камеру карбюратора. Насосное устройство имеет два обратных клапана … Первый расположен в канале, соединяющем поплавковую камеру и полость насоса, и открывается при заполнении последнего под действием пружины, отклоняющей диафрагму, как поршень шприца. .Клапан закрывается при подаче топлива в опрыскиватель (при нажатии на педаль газа). Второй клапан находится в распылителе ускорительного насоса. При впрыске топлива он открывается, если топливо перестает течь, закрывает канал сопла, предотвращая утечку воздуха и предотвращая вытекание топлива. Профиль кулачка ускорительного насоса определяет его производительность.

    Экономайзер принудительного холостого хода (EPHH)


    Система холостого хода упоминалась выше. Карбюратор CXX 21073 оборудован электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (EPHX).Этот клапан закрывает каналы холостого хода и переходную систему первой камеры, и предназначен для отключения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для снижения токсичности выхлопных газов и выхлопных газов. экономия топлива. EPCH состоит из концевого выключателя (см. Рисунок карбюратора), электромагнитного клапана и блока управления.

    При включении зажигания перед запуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта, стопорный винт (номерной винт) с концевым выключателем замыкается на корпус автомобиля.В этом случае на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
    Когда двигатель запускается и работает на холостом ходу, электромагнитный клапан приводится в действие блоком управления. При увеличении частоты вращения коленчатого вала до 2100 об / мин (при нажатии педали газа нарушается связь концевого выключателя с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать. поток, пока концевой выключатель снова не замкнется на массу.При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на кузов автомобиля и питание электромагнитного клапана отключается, а игла клапана перекрывает подачу топливной смеси.
    Когда частота вращения коленчатого вала снижается до 1900 об / мин, блок управления снова включается и напряжение подается на электромагнитный клапан, топливный жиклер открывается и смесь подается из системы холостого хода.

    Этот карбюратор имеет аналогичную конструкцию со всеми карбюраторами Солекс Димитровградского автоагрегатного завода (сокращенно ДААЗ), но имеет некоторые отличия.Поскольку он устанавливается на двигатели с большим рабочим объемом, характеристики его систем изменились. Опрыскиватель с ускорительным насосом оборудован только одной трубкой, ведущей в первую камеру. Сетчатый фильтр снимается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления рециркуляцией выхлопных газов через запрессованные в корпус штуцеры, которые через каналы соединены с пространством первой камеры над и под дроссельной заслонкой.

    Из приведенной ниже таблицы вы можете узнать, какие форсунки есть на Solex 21073 1107010.

    Gypsure карбюратор Солекс на 1.5. Установка другого карбюратора

    Многие из нас сталкиваются с проблемой выбора подходящего карбюратора для своего мотора. Но не все знают, как правильно и из каких соображений нужно выбирать оптимальный диаметр дроссельной заслонки карбюратора, а иногда делать неправильный выбор и, как следствие, не получить ожидаемого результата.

    Решив установить на свой мотор карбюраторы DELLORTO, столкнулся с аналогичной проблемой. Пахая в интернете нашла кое-какую информацию.

    В карбюраторах с клиновидной иглой размер дроссельной заслонки равен диаметру участка под дроссельной заслонкой при ее полном открытии. Этот размер также отлит или сбит на корпусе карбюратора вместе с аббревиатурой, обозначающей тип карбюратора. Например, PHBE 36BS обозначает карбюратор типа Вентури с диаметром дросселя 36 мм.

    Первоначальный выбор карбюратора с оптимальным размером дроссельной заслонки может быть сделан с помощью следующего графика, где показан размер возможного диаметра дроссельной заслонки карбюратора в зависимости от мощности двигателя на цилиндр.

    Например, для двухцилиндрового двигателя мощностью 60 л.с. На один цилиндр у нас 60/2 = 30 л.с. Таким образом, соответствующий размер дроссельной заслонки карбюратора лежит в пределах от 32 до 38 мм.
    Для Уральского мотора 750сс мощностью 45 л.с. Аналогично получаем 22.На цилиндр 5 л.с., а оптимальный диаметр дроссельной заслонки от 28,5 до 34 мм. (Лично я выбрал для своего мотора карбюраторы с диаметром дроссельной заслонки 30мм)

    Карбюратор с большим диаметром дроссельной заслонки позволяет развивать большую мощность на высоких оборотах и, соответственно, более высокую максимальную скорость. Однако простая установка карбюратора с большим диаметром дроссельной заслонки на обычный мотор не приведет к увеличению мощности двигателя, так как последнее является результатом тех же других дополнительных доработок и модификаций двигателя, направленных на его улучшение. характеристики.
    Карбюратор с меньшим диаметром дроссельной заслонки улучшает разгон и отдачу на низких оборотах. Поэтому при выборе размера карбюратора стоит искать разумный компромисс между разгоном и максимальной скоростью
    Как правило, при установке карбюратора большего размера рекомендуется увеличивать сечение главной гиберы на 10% по сравнению с стандартное увеличение на 1мм сечения дроссельной заслонки. Эта рекомендация предполагает, что остальная часть иглы, распылителя или джойкера форсунки останется прежней.

    Перед тем, как увеличивать размер карбюратора на доработанном двигателе, имеет смысл попробовать установить на него уже полностью настроенный под двигатель с аналогичными характеристиками карбюратор, чтобы иметь хорошую базу для сравнения и дальнейших доработок, и все настройки включены прогреть двигатель до рабочей температуры двигателя, имея возможность Проверить работу двигателя на разных режимах и на разных оборотах.

    Системы питания современных автомобилей усложняются, но простой, доступный и надежный карбюратор по-прежнему будет служить владельцам старых автомобилей.Сейчас карбюраторные автомобили давно не производят. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автогенного завода до сих пор выпускается и успешно работает в силовых установках двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Его также можно встретить на автомобилях. ранние модели Десятой семьи.

    Несмотря на простоту, этот элемент пользуется спросом и популярностью у автомобилистов.Не только на «Ниву» устанавливали «Солекс» 21073. Отзывы о нем положительные, а значит, нужно узнать о нем побольше и научиться его настраивать.

    Карбюратор «Солекс»: Модификации

    Базовую конструкцию этих устройств разработали инженеры французской компании Soleks.

    Позже Димитровградский завод получил лицензию на производство, а все остальные доработки производились здесь специалистами. Дааз был разработан популярным «Солекс 21073». Отзывы о нем только положительные.Механизм прост в настройке и отличается высокой надежностью. ДААЗ-2108 рассчитан на работу с объемом 1,3 л и 2109. «Солекс» 21083 был доработан под силовые агрегаты объемом 1,5 л. Такими же механизмами оснащались модели из первых партий ВАЗ 2110 с микропроцессорной системой зажигания. На классические модели ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас ему поменяли инжектор.

    Устройство

    Карбюратор «Солекс» 21073 относится к типу эмульсии.Его модификации изначально устанавливались на моторы, при этом устройство отличалось наличием двух камер, оснащенных дроссельными заслонками, а также системами дозирования. Также в устройстве есть переходные системы для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

    Механизм состоит из двух половин. Нижний — более массивный — и верхний. Эта половинка и есть непосредственно само устройство, а верхняя часть — для карбюратора с крышкой. Внизу каждой камеры расположены поворотные клапаны с механическим приводом.Вверху в первой камере карбюратора находится заслонка для подачи воздуха. Это необходимо для реализации пуска еще одного спущенного энергоблока. Эта часть активируется кабелем, который идет в кабину и соединяется с рычагом, отвечающим за сцену и пусковую установку.

    Принцип работы

    Работает «Салекс 21073» следующим образом. Бензин будет попадать в поплавковую камеру с заборным патрубком — топливо также проходит через решетку фильтра, где очищается, и проходит через игольчатый клапан.Камера с поплавком двухсекционная, причем секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в этой камере.

    Тем самым обеспечивает более стабильную работу двигателя. По мере наполнения камеры поплавок, нажимая на деталь игольчатого клапана, перекрывает доступ к камере. Об этом говорит постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через жиклеры попадает в смесительные колодцы.В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных джилометрах поступает воздух. Далее смешивается бензин и воздух. В результате образуется топливная смесь. Он попадет как в маленькие диффузоры, так и в большие устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы. Когда хозяин пытается запустить двигатель «на холоде» для обогащения топливной смеси, включается пусковое устройство. Его водитель стартует из кабины — это больной.

    При максимально возможном нажатии на ручку воздушная заслонка первой камеры полностью закрывается. При этом первая камера открывается на дальность от пусковой установки. Настраивается с помощью регулировочного винта на карбюраторе Solex. Регулировка зазора позволит вам регулировать обороты в режиме холостого хода.

    Система запуска

    Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, связанный с воздушной заслонкой.После запуска мотора во впускном коллекторе возникает разрежение. Он воздействует на шток диафрагмы, тем самым открывая воздушную заслонку. Если рукоятку шага вернуть в нормальное положение, это приведет к уменьшению стартовых зазоров.

    Параметры зазоров зависят от геометрических характеристик рычага и не конфигурируются. Что касается дроссельной заслонки второй камеры, то при растяжении субликат находится в заблокированном состоянии.

    Система холостого хода

    Этот узел необходим для подачи в камеры сгорания горючей смеси на самых минимальных оборотах.Благодаря этой системе силовой агрегат не заглохнет при отсутствии нагрузки. Топливо в систему будет попадать на главную гиберу в первой камере. Через Juger XX, где затем смешивается с кислородом, топливо поступает в систему через воздушный клапан. Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

    Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выхлопному отверстию ХХ, закрыт качественным винтом.Это регулировочный винт, который можно регулировать и изменять характеристики карбюратора. Этим элементом также настраивается работа двигателя в режиме холостого хода на механизме «Солекс 21073». По нему определяется величина дроссельного зазора первой камеры в режиме ХХ.

    Прочие узлы карбюратора

    Также в устройстве механизма есть ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя при его работе в нагруженных режимах.

    Установка поплавковой камеры

    Итак, мы посмотрели на Прибор «Солекс». Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно, а расход топлива не будет слишком большим. Для начала нужно запустить и прогреть мотор. Затем снимите топливный шланг и крышку карбюратора. После отсасывающего кабеля отсоединяем и откручиваем крышку от прибора.

    Снимать нужно максимально плавно и аккуратно, чтобы не повредить поплавок.Затем линейкой или штангенциркулем измеряется расстояние в каждой из камер. Измерять надо от плоскостей клапанов до края бензина. Этот размер должен быть около 24 мм. Если он больше или меньше, то параметр регулируется перемещением поплавка. Потом снова едет аппарат, заводится двигатель и прогревается.

    Установка холостого хода

    Многие автовладельцы, а именно новички, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Как следствие, потери мощности, плавающий оборот и другие проблемы.После успешного завершения регулировки уровня настройте режим ожидания. Перед этим рекомендуется заглушить двигатель. Для работы вам понадобится отвертка с плоским жалом и время. На подошве механизма есть отверстие. В нем есть винт, отвечающий за качество смеси. Прикручен до упора. Однако не стоит сильно дорожить.

    Затем из самого крайнего положения откручивается винт на пять оборотов. Далее устанавливается двигатель без всасывания.Откручиваем качественный винт — карбюратор 21073 будет регулировать вращение мотора. Затем элемент снова прикручивается. Поворачивать необходимо до тех пор, пока работа силового агрегата не станет максимально устойчивой. Медленно вращайте винт. Когда работа мотора станет более спокойной, его откручивают не более чем на один оборот. В итоге обороты холостого хода будут около 900. Но если двигатель глохнет, они немного увеличиваются.

    Вывод

    Это самые важные правила, как настроить карбюратор «Солекс» (на «Ниве» он идет или «семерка», значения не имеет).Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Этот карбюратор хорош тем, что его можно настроить с минимальным набором инструментов в любых условиях. Но время идет вперед, а машин с таким типом силовой установки становится все меньше и меньше.

    Жиклеры карбюратора Солекс 21083 представлены двух типов: топливные и воздушные.

    Воздушные и топливные форсунки противоположны своему взаимодействию по составу и качеству горючей смеси. В процессе увеличения площади поперечного сечения топливной гирлянды будет наблюдаться горение горючей смеси, а в случае воздушной челюсти — истощение.

    Следует отметить, что степень их воздействия неодинакова при разных режимах работы. Если изменить сечение главного гибера, состав топливной смеси начнет изменяться прямо пропорционально для всех режимов работы дросселя от малых нагрузок до полного открытия дроссельной заслонки.

    Также влияние ссоры сильнее ощущается в процессе увеличения угла открытия дроссельной заслонки.

    Таким образом, при необходимости произвести изменение состава топливной смеси по всему диапазону характеристик, необходимо будет изменить производительность основного топливного гиблера.Чтобы изменить характеристику кривой горючей смеси, необходимо использовать воздушную заслонку.

    Из показанных экономических характеристик автомобиля с разной производительностью по воздушным и топливным пробкам основной системы карбюратора следует, что в случае увеличения производительности главного топливного гиббера расход топлива соответственно возрастет на все скоростные режимы автомобиля.

    Изменение производительности воздушного потока позволяет увеличить расход топлива только на скоростных режимах движения автомобиля.Подбирая наиболее подходящие характеристики воздушных и топливных пробок, важно подобрать оптимальный состав топливной смеси для конкретного режима работы мотора.

    Правильный выбор необходимых характеристик основной системы дозирования и в дальнейшем будет определять плавность и устойчивость двигателя, особенно это будет заметно при частичных нагрузках. Авто При движении по городу 65% времени работает с слегка прикрытой дроссельной заслонкой с дроссельной заслонкой при времени впускного трубопровода выше 450 мм рт. Ст., А также потребляет до 35% от общего количества топлива.

    Таблица топливных кулачков карбюратора Солекс 21083

    В процессе дросселирования карбюратора наблюдается нестабильный по времени состав топливной смеси в рабочих зарядах, идентичность цикла отсутствует. Это существенно влияет на состав выхлопных газов.
    Также на неоднородный состав горючей смеси в циклах могут влиять три фактора:

    • характер распределения смеси по сечению потока;
    • распыление топлива;
    • характер распределения смеси по потоку.

    Существенное влияние на структуру струи может иметь вид истечения эмульсионной смеси из канала основной системы опрыскивателя. В зависимости от коэффициента продуктивности в системе учета ссуд и скорости истечения эмульсии могут быть получены такие виды потоков: ламинарный, пробковый, угрожающий эмульсионный, осесимметричный и волновой.

    Таким образом, в зависимости от изменения типа истечения из распылителя основной эмульсии однородность состава топливной смеси в рабочих циклах мотоциклетного цикла автомобиля будет изменяться.Оксисимметричный режим является наиболее оптимальным для стабильной работы двигателя автомобиля. Этого можно добиться за счет равномерной подачи топлива.

    Воздушные рубашки карбюратора Solex 21083 позволяют отрегулировать оптимальную работу карбюратора с топливными гибрелями. При этом следует помнить, что расположение воздушного гиббера основной системы внутри агрессивного магистрального тракта нежелательно из-за возможности его засорения или заклинивания, что может привести к.

    Часто это наблюдается при пропускании картеров двигателя через карбюратор.Куртки воздуха правильно размещать в специальных карманах, которые защитят их от воздействия прямого потока воздуха.

    Из-за того, что большой объем, много воздуха будет проходить за единицу времени через диффузор, и в результате будет израсходовано намного больше топлива. Конечно, если вы не собираетесь прокачивать машину для быстрой езды, то для вас это будет не так существенно. В противном случае лучше установить жиклеры с меньшим сечением.

    Запускаем подбор гибера наиболее правильно с топлива, а потом переходим к отбору воздуха.Также следует учитывать, что сначала нужно выбрать куртки для первой камеры, а после того, как на нее будут установлены жиклеры, следует перейти ко второй камере карбюратора. Только так считается наиболее правильная установка или замена джеклов.

    Как правило, подбор предохранителей на карбюраторе Colex 21073 производит во время его регулировки на двигателе. Некоторые водители иногда думают, что если мечта сбылась, и секс на машине, наконец, установлен, то все проблемы прокуратуры будут решены.Но не тут то было! Основная работа только начинается после установки. Solex, разработанный, чтобы сэкономить ваши деньги на топливных ресурсах, чтобы он работал правильно, вы также должны точно настроить.

    Хорошо, если есть знакомый карбюратор. А если нет? Можно попробовать отрегулировать своими руками, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.


    Выбор видов сока на карбюратор Colex 21073 является одной из составляющих его настройки для максимально разумной дальнейшей эксплуатации.И прежде чем заменить одно на другое, необходимо разобраться в корне: зачем и что это за деталь?

    Теория

    (Banner_Content) Двигатель через диффузор всасывает воздух, а через топливный бустер — и некоторое количество бензина. Объем двигателя зависит от объема всасываемого воздуха и топлива. Поэтому тенденция: поставить маленькую челюсть на больший объем двигателя. А если вам придется установить аналогичный карбюратор Solex 21073 на двигатель небольшого объема (например, 1.5), то обычные струйные машины плохие (то есть дают ненасыщенную смесь).


    Таким образом, можно сказать, что все начинается с тарабарщины топлива — его сборников и настроек. После, во второй голове нужно выбрать воздух. Запускать — строго с первой камеры, пока не настроишь, вторая никак не рекомендуется.

    Правило: Gilkers Подбираем по объему двигателя. А лучше всего перед тем, как приступить к настройке, найти заводскую подборку, которая соответствует объему агрегата на вашей машине, и переставить с нее (или поставить такие же) жиклеры.

    Основы выбора Если поставить, например, Solex 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливо — 102,5, а для двигателя 1,5 этого мало. Ищем совпадение камер и рассеивателя. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и 107,5 с ДФФУЗ. И первые камеры практически совпадают. Кстати, если диффузоры почти такие же, а объем мотора меньше, то всасывание бензина будет меньше (жир бедный).Итак, ТН (топливные форсунки) нужен из 110. Набираем несколько.

    Далее вам нужно определиться Что вы хотите получить: экономичную медлительность или дорогостоящий пикап. В зависимости от решения мы выбираем и TJ: регулировать обогащение или обеднение смеси воздуха и топлива (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

    Несколько примеров выбора

    Машина 1,8 литра .Карбюратор — Солекс 21073 (24х24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЖ — 115, воздушная (ВЖ) — 125-я. на холостом ходу: 41ст. При такой ситуации расход AI 92 для городского режима проезда — от 8 до 9 литров.

    Двигатель 1,5 Д. . Карб — Солекс 21073. В первом — 115-й, ВЖ — 155 ЗД. Во втором — тж 115, ВЖ 135 ZC. XX — 41ст. Бензин АИ 80. Расход — 10 трасса, город 12.

    .

    Дополнительная информация

    В целом, кроме подбора джеклов, есть еще масса полезных и интересных нюансов настройки солей, чтобы она корректно работала и сочеталась с двигателем вашего карбюраторного авто.

    Запуск всегда следует из установки уровней в камерах. Устанавливается вручную на позиции самих поплавков в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря думаешь, как и многие доверчивые пользователи Солекса, который там с завода, мол, уже все выставлено. Чтобы не произошло перелива и нагрузки на иглу — производим соответствующие настройки, прогибая язычки поплавка.

    После установки уровней можно идти и простаивать.Это зависит от положения качественных винтов и количества смеси (закрутка производится с удаленным ремиксом).

    РЕЗУЛЬТАТЫ

    Конечно понятно, что улучшениям нет предела. Иногда могут пойти даже на перегибы: просверлить, например, дроссельную заслонку, отполировать МД, закрепить на карбюраторе эпульсионные трубки. Но, как говорится, сверх меры, то вредно. Но такая процедура, по своей увлекательности, как выбор типов жиклеров на карбюраторе Colex 21073, например, вещь достаточно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком.В результате вы получаете экономичный и хорошо реагирующий автомобиль.

    SOLEX с корейским переводом

    SOLEX с корейским переводом Солекс 키론 이 토성 의.Регулировка карбюратора « Солекс 21083″.기화기 « Solex 21083″ 의 조정. Карбюратор « Солекс 21083″: устройство, регулировка и тюнинг.기화기 « Solex 21083″: 장치, 조정 및 튜닝. Задавайте вопросы через SkypeSkype ID: solex .колледж. Skype 를 통해 질문 Skype ID: solex . колледж. Раскрой или каталог запчастей Солекс велосипед 3800 МБК.또는 부품 카탈로그 솔 렉스 자전거 3800 МБК. SOLEX Студенты CollegeCareer. СОЛЕКС Колледж 국내 학생 이용 안내.

    Я упоминаю,

    на моей машине стоит двигатель Ford Sierra XR4 карбюраторный солекс 2.3L два рта, открывающихся одновременно на 36/36,

    с электронным зажиганием.

    나는 물론,

    차는 포드 시에라 XR4 엔진 기화기 솔 렉스 2.3L 전자 점화 두 36/36

    동시 오픈 입 입니다.

    Показать больше примеров Уведомление
    Этот веб-сайт или его сторонние инструменты используют файлы cookie, которые необходимы для его функционирования

    и необходимы для достижения цели, указанные в политике использования файлов cookie.Если вы хотите узнать больше или отказаться ваше согласие на использование всех или некоторых файлов cookie, см. политику в отношении файлов cookie.
    Закрывая этот баннер, прокручивая эту страницу, щелкая ссылку или продолжая просмотр в противном случае, вы соглашаетесь на использование файлов cookie.

    Более Ok

    Отказ от продажи личной информации
    Мы не будем продавать вашу личную информацию для показа рекламы, которую вы видите. Вы по-прежнему можете видеть рекламу на основе интересов, если ваш информация продается другими компаниями или была продана ранее.Отказаться Увольнять

    Карбюратор «Солекс 21083». «Солекс 21083»: الجهاز ، التعديل ، السعر

    يعتبر راز الكاربراتور الأكثر عبية على سيارات ВАЗ-21083 و راز Solex. تم نتاج معظم الآلات 8 и 9 الأسرة محركات لديها نظام حقن المكربن. في بداية الألفين ، بدأ تطبيق الحقن الأول. من السهل جداً ضبط كاربوريترات هذا الطراز ، ليس هناك ضبط دقيق ، ولا يشمل التصميم التجمتلعايا وامعلتلتلتلياا اربوريترات. «Солекс 21083».

    تصميم المكربن ​​

    بدأت مزاياه DAAZ-2108 لاستخدامها على سيارات VAZ في منتصف الثمانينات. انت ول سيارة تم تركيبها عليها هي طراز ВАЗ-2108. انوا يعملون محركات 1.1 и 1.3 لتر. بعد بدء نتاج السيارات مع محركات 1.5 بدا منظماته «سوليكس 21083». يشير التعيين الرقمي إلى ن الجهاز مركب على محركات ВАЗ-21083 ، التي يبلغ حجمها واحدًا ونصف لتر.

    ن الغرض الرئيسي من المكربن ​​هو تحضير ليط قابل للالتراق من البنزين والهواء مما يضمن الواء مما يضمن اللواء مما يضمن اللواء مما يضمن الاللليلبا رترا مما يضمن الالللين التيلين التيلين التيللبا رلللبا

    Число звезд:

    1. .
    2. اء فيه عوامات ، مام العجلة ، جهاز البدء ، البوابة الهوائية.

    الكربوراتور و جهاز من غرفتين ، وتقع الطائرات في نظام القياس الرئيسي. يتم تثبيتها في الغرف في الوسط ، داخل القضية. في الجزء العلوي من تركيب نظام الجرعات الهوائية. يوفر التصميم وحدة صغيرة تعمل على تسخين خليط الوقود.ترتبط الخراطيم منابيب نظام التبريد بها. ي الجزء السفلي من الجسم ناك نوعان من دوافع الخانق التي تفتح بدورها. يحدث فتح الصمامات بالتتابع ، بمساعدة العتلات. يوجد على الغطاء فتحتان صممتا لتزويد البنزين واستنزاف الفائض إلى الخزان.

    اختيار الطائرات لمولدات سوليكس

    تتوفر مجموعات إصلاح. وهي تتكون من ائرات الهواء والوقود من الغرف الثانوية والابتدائية. ناك عدة نواع من مجموعات الإصلاح التي يمكن ن تعمل مع محركات مختلفة. ل هذا يتوقف على ما هو المقطع العرضي للناشرون.ي بعض الحالات ، سيكون من الأفضل بكثير الحصول على اربورتر ВАЗ. سعر واحد جديد و حوالي 4000 روبل.

    بما ن ا النوع من المكربن ​​يمكن تثبيته على محركات السيارات الأخرى ، باستخدام وهات يانيا مات لانياة مات لانياة مات لانياة مات ليانيا مات يانيا. يحتوي المحرك على أحد متطلبات خليط الوقود الهوائي ، ويجعله المكربن ​​بنسب مختلفة تمامًا. لتحسين التسارع والديناميكيات ، يمكنك تثبيت الطائرات ذات المقطع العرضي الكبير.

    ولكن ي الوقت نفسه ، يزيد عدد الكيلومترات الغاز الكثير. نت أيضا بحاجة إلى معرفة ن تثبيت هذه الطائرات لا يضمن نتيجة إيجابية مئة في المئة.سوف تفعل الشيء الصحيح ا كنت لا تجرب ، ولكن ببساطة تثبيت على المكربن ​​مجموعة مصممة لهذا المحرك.

    وة المحرك غير افية: الأسباب

    ا تم تثبيت المكربن ​​على المحرك ВАЗ-21083 من الأفضل استخدام الطائرات ، المصممة يصا له. ا كان تسريع الجهاز ضعيفًا ، حتى عند تركيب الطائرات ذات القطر الكبير ، د يكون ناك عدة سباب:

    1. ضغط غير كاف في اسطوانات المحرك.
    2. توقيت الاشتعال مبكرًا جدًا أو متأخرًا.
    3. معات دون المستوى أو لها.
    4. تلف الأسلاك ذات الجهد العالي.
    5. انتهاك اشتعال الموزع.

    ناك العديد من الأسباب التي تجعل المحرك لا يقوم بتطوير الطاقة اللازمة. لتحديدها ، ستحتاج إلى إجراء فحص شامل للسيارة وتشخيص جميع المكونات.

    ل يمكنني تثبيت كاربنتر سوليكس على محركات أخرى؟

    ن دوى تركيب الكاربوريتر «Solex 21083″ على طرازات السيارات الأخرى أمر مشكوك فيه للغاية ،اربوريتر. وبعد ذلك فقط في حالة السائق يقود بعناية ولا تسارع بشكل حاد.لا السبب من الأفضل تثبيت المكربن ​​على المحرك ، والذي ستعمل به على أكمل وجه ممكن. يجب أيضًا اختيار الفوهات من تلك التي يقدمها المصنع. عل المكربن ​​»Solex 21083» السهل تنفيذ التعديل ولكن لتحقيق عمل مثالي على محركات مع حجم كبير أمر إشكالل.

    بل الشراء ، والانتباه لى الشركة المصنعة لمجموعة دوات الإصلاح. ي كثير من الأحيان تأتي عبر المنتجات الرخيصة الصينية التي لا تختلف في الجودة. د يختلف ر قسم الطائرات عن القيمة المعلنة وبالتالي ، ن المكربن ​​سوف يعمل بشكل ير صحيح.م بشراء ائرات الكاربوريتر «Solex 21083» التي يتم تضمينها في مجموعات التصليح ، فقط من جهة تنيع موثو.

    يفية عمل التعديل

    Отправить запрос «Solex 21083»:

    1. اضبط مستوى الوقود في غرفة العوامة للوصول إلى القيمة المطلوبة.
    2. بط سرعة العمود المرفقي في وضع الخمول.
    3. تغيير تركيبة خليط الوقود والوقود باستخدام نوعية المسمار.

    من السهل راء التعديل الأخير ؛ يمكن لأي شخص يرغب في ذلك أن يجعله مستقلًا.للقيام بذلك ، يسخن المحرك إلى درجة حرارة التشغيل ، وبمساعدة برغي لمقدار الخليط يتم بطن لي يتم ضبط سرليط يتم ضبط سراعدة ري لمدار الخليط يتم ضبط سراعدة ري بار الة الة الة اليلة الة اليلة الة اليلة الة الليلة اليلة الي الي ال الي ال الل الي مزيد من الإجراءات هي:

    1. يتم عادة ملولبة برغي النوعية إلى أن يبدأ عدد دورات عمود العمود المرفقي بالانخفاض بشكل كبير. ستكون عملية المحرك متقطعة.
    2. م يتم تشغيل المسمار بدورة واحدة حتى يبدأ المحرك في العمل بشكل طبيعي. ا قمت بفك هذا البرغي كثيرًا ، فسيزيد استهلاك البنزين بشكل كبير.

    لاف ذلك ، من الضروري لتحقيق الاستقرار في تشغيل المحرك مع المسمار.

    عطال نظام الخمول

    ي карбюратор «Solex 21083» ،الة ، ي بعض الأحيان ناك مشكلة واحدة. ا هو عدم القدرة على تصحيح سرعة الخمول بمساعدة برغي جودة الخلط. سباب ا السلوك:

    1. مام الملف اللولبي في صمام الملف اللولبي.
    2. لا يتدفق الغاز عبر قنوات الخمول.
    3. هناك خطأ في صمام الملف اللولبي.

    للتحقق من داء الصمام الكهربائي ، يجب تنفيذ عدد من الإجراءات:

    1. وقف المحرك وأزل السلك من الملامس الموجود على الصمام.
    2. قم بفك الصمام الكهربائي.
    3. الة الطائرة ، ا لزم الأمر ، وذلك باستخدام كماشة.
    4. م بتشغيل الاشتعال.
    5. م بتوصيل السلك مع ة الاتصال الموجودة على الصمام ، م اربط الجسم على الأرض.

    ا كان ناك نقرة ، وغرق صمام الصمام وتحرير الثقوب في الطائرة ، م لا توجد مشاكل مع الجهاز. لاف ذلك ، تحتاج إلى تثبيت صمام الملف اللولبي الجديد. ي كثير من الأحيان تسقط بقع صغيرة ، لذلك من الضروري تفجير الطائرة. يمكن حص تشغيل صمام الملف اللولبي اللولبي ا تمت إزالة السلك من بضة اليد أثناء تشغيل المحرك.يجب ن يتوقف المحرك على الفور ، وهذا يشير لى أن الآلية في حالة جيدة.

    بط مستوى البنزين في غرفة الطفو

    ل موازنة إمدادات الوقود والاستهلاك بواسطة نظام الوقود ، يجب تعيين مستوى الطفو. لهذا:

    1. تفكيك الجزء العلوي من المكربن ​​، وإزالة السكن مرشح ، وقطع الكابلات.
    2. م بإزالة راطيم نظام الوقود.
    3. م بفك المسامير اللولبية التي تثبت الغطاء بالجسم الرئيسي باستخدام مفك البراغي فيليبس.
    4. يجب ن يكون ناك فجوة لا تزيد عن 1-1.5 مم بين الطفو والغطاء الأفقي. لاف ذلك ، تحتاج إلى إجراء تسوية ، والانحناء لوحة.

    عندما تقوم بتعيين يجب أن تضع ي اعتبارك ن العوامات يجب ن تكون على نفس المستوى. يتم نجاز جميع الأعمال ببساطة ، وتغيير الطائرات إلى «Solex 21083» وإجراء التعديلات — وهذا و الحفلاات علالا.

    Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

    С развитием автомобилестроения старые модели карбюраторов вытеснили карбюраторы марки Solex.В отличие от своего собрата, Солекс обеспечивает более точную подачу и помогает автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели рабочим объемом 1,5 литра, переднеприводные автомобили ВАЗ, семейство Самара: ВАЗ 2108; 2109, 21099, 2110.

    Главной отличительной особенностью карбюратора Солекс от марки ДААЗ является электромагнитный клапан, регулирующий подачу топлива на холостом ходу, а также система подогрева горючей смеси, к которой подключаются шланги, соединенные с системой охлаждения двигателя.

    Устройство карбюратора Салер ВАЗ 21083

    Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферные двигатели автомобилей ВАЗ 21083. Состоит из крышки и основного корпуса, в котором:

    1. Поплавковая камера.
    2. Система запуска.
    3. Система холостого хода с электромагнитным клапаном.
    4. Основная система дозирования.
    5. Переходная система.
    6. Экономзер с ускорительным насосом.
    7. Econostat.

    Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклеры, где бензин смешивается с воздухом, проходящим через воздушные жиклеры.Затем горючая смесь через диффузоры карбюратора попадает прямо в двигатель. Привод дроссельной заслонки на этом карбюраторе является механическим и изменяется в зависимости от силы нажатия на педаль акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами и качественными винтами.

    Для каждой системы карбюратора существуют жиклеры разного сечения, поэтому при ремонте важно знать, в каком сечении нужен топливный жиклер или воздушный жиклер. При покупке автомобиля в комплекте идет сервисная книжка, в которой указаны основные характеристики и его устройство, а также схема маркировки в зависимости от модели карбюратора.

    Основная система дозирования обеспечивает топливные жиклеры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной камеры. Также имеются воздушные форсунки 150, 155, 165 для первичной камеры и сопло 125 для вторичной камеры. Система холостого хода включает топливные жиклеры маркировки 38-44 и 50, а также воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклеры 50 и 80, а также воздух 120 и 150. Для основной системы дозирования топливные жиклеры 85 предоставлены.

    Чтобы карбюратор работал исправно, его нужно правильно отрегулировать и настроить.Такую работу выполнить самому не сложно, просто нужно быть внимательным и не бояться подстраиваться.

    Для регулировки качества горючей смеси нужно предварительно прогреть двигатель до рабочей температуры, после чего, повернув винт количества горючей смеси, выставить 800-900 об / мин. Теперь плоскую накипь надо постепенно откручивать качественным винтом, пока мотор не занимает. После этого винт качества очень аккуратно крутится, пока двигатель не заработает ровно.

    Бывают случаи, когда при такой регулировке работа двигателя остается прежней и не меняется. Это возможно по нескольким причинам:

    • канал загрязнения качественного винта;
    • загрязнение топливного жиклера электромагнитного клапана;
    • Неисправность электромагнитного клапана.

    Электромагнитный клапан может не работать из-за завтрака микросхем или проводов, идущих к клапану, или из-за неисправности самого сердечника.В этом случае клапан заменяется новыми, загрязненными каналами, а форсунки можно прочистить сжатым воздухом.

    Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, подметанием пластины, удерживающей поплавок. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная установка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу.Кроме того, стоит отрегулировать натяжение троса воздуха и дроссельной заслонки на зиму и работать без перебоев.

    Регулировка натяжения воздушной заслонки Регулировка натяжения воздушной заслонки осуществляется при расширенном выходе из кабины автомобиля, натяжении и фиксации положения троса на приводе заслонки.

    alexxlab / 04.07.1976 / Разное

    Добавить комментарий

    Почта не будет опубликована / Обязательны для заполнения *
