Как выглядит датчик холостого хода: устройство, неисправности и выбор нового

Содержание

устройство, неисправности и выбор нового

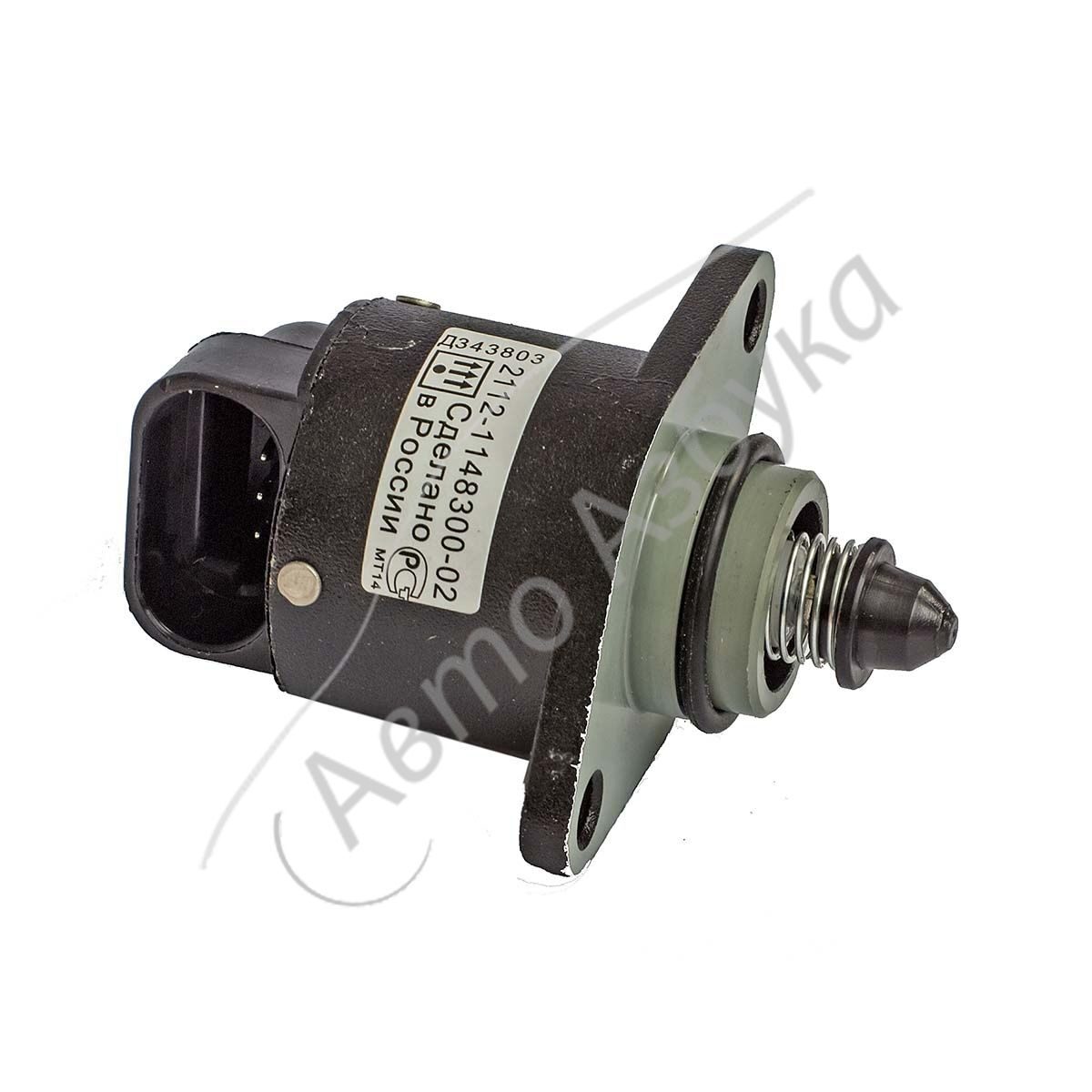

Клапан холостого хода, который многие автолюбители называют датчиком холостого хода, является одним из важных компонентов современных двигателей. Принцип его работы на словах очень прост: пропускать воздух во впускной коллектор (по сути, в обход дроссельной заслонки) и удерживать холостые обороты силового агрегата авто в заданных конструктивно пределах. Если рассмотреть особенность его работы, а также изучить основные неисправности, станет ясно, что это небольшое устройство хитрее, чем могло казаться на первых порах. Давайте разберемся.

Подробнее о конструкции и работе

Итак, регулятор холостого датчика (РХХ), он же датчик и клапан холостого хода. Работает в тандеме с электронным блоком управления авто. На вопрос о том, где находится датчик холостого хода, ответить очень просто — рядом с дроссельной заслонкой. В современных авто он зачастую размещается внутри дроссельного узла, защищенного кожухом. Само устройство состоит из таких элементов:

  1. Игла;
  2. Шаговый электромотор со штоком
    ;
  3. Пружина.

Суть работы регулятора в изменении сечения канала, по которому воздух поступает к двигателю в том случае, когда дроссельная заслонка закрыта. Как только зажигание включается, РХХ выдвигает шток и игла попадает в специальное калибровочное отверстие. Уже при запуске мотора регулятор приоткрывает проход, через который воздух может пройти дальше. В случае если охлаждающая жидкость недостаточно прогрета, регулятор подает еще больше воздуха — это позволяет двигателю работать на более высоких оборотах и, соответственно, быстрее прогреваться. Кстати, именно благодаря работе регулятора автомобиль может стартовать с места практически сразу — риска заглохнуть минимален. На сегодняшний момент регуляторы холостого хода подразделены на три типа. А именно:

  1. Соленоидный.
    Работает с использованием электромагнитной силы. При подаче напряжения на катушку, находящийся внутри нее сердечник втягивается, уводя за собой механически связанную заслонку и открывая канал. Работа устройства регулируется изменением частоты подачи т.н. командных сигналов. В исправно работающем регуляторе частота сигналов очень велика, а воздух подается двигателю мелкими порциями;
  2. Шаговый. В конструкции такого регулятора имеется четыре электромагнитные обмотки и кольцевой магнит. На обмотки поочередно подается напряжение, и они создают вокруг себя магнитное поле. За счет очередности поле в устройстве вращается, а вместе с ним вращается и ротор. Последний соединен с механизмом, отвечающим за отпирание и запирание воздушного канала;
  3. Роторный. По сути, это видоизмененный регулятор соленоидного типа. Управления осуществляется частотными импульсами, однако ключевым исполнительным элементом является именно ротор.

Как показала практика, регуляторы всех трех типов имеют неплохой эксплуатационный ресурс и выходят из строя по одним и тем же причинам. Схемы подключения регуляторов одинаковы для всех трех типов.

 Неисправности датчика холостого хода

К несчастью, даже современные датчики холостого хода не имеют системы самодиагностики, так что владельцу авто придется выявлять поломку по косвенным признакам. Заметим, что при поломке даже не загорится индикатор “Check Engine”. Проблема будет крыться в недостатке или, напротив, избытке кислорода, поступающего к двигателю на холостых. Это и нужно учитывать. Признаки поломки РХХ будут следующими:

  • Двигатель глохнет на холостых;
  • Обороты «плавают» на холостом ходу;
  • Двигатель глохнет сразу после того, как водитель переводит РКПП в нейтральное положение;
  • Силовой агрегат требует долгого прогрева для нормальной работы.

Как видите, симптомы практически те ж, что и при поломке датчика положения дроссельной заслонки, однако есть одно важное отличие — при его поломке загорается “Check Engine”. Как и в случае проблем с ДПДЗ игнорирование проблемы чреваты ускоренным износом двигателя, а также практически всех элементов топливной системы. К слову, сам регулятор изнашивается быстрее, если в дроссельный узел попадают сторонние жидкости, а также редко меняется воздушный фильтр.

Проверка и ремонт

Как уже было сказано выше, в случае если дроссельный узел вашего автомобиля защищен кожухом, добраться до регулятора может быть не просто. Перед началом проверки советуем изучить этой узел, а также проверить целостность проводки. Важный момент: дальнейшая проверка регулятора не может быть произведена корректно при разряженном аккумуляторе. Если со всем этим проблем нет, то можно приступить к проверке. Существует несколько методов:

  1. Проверить сопротивление между обмотками. Между С и B, а также A и D должен быть обрыв (бесконечное сопротивление). А вот между A и B, C и D сопротивление должно составлять от 30 до 100 Ом;
  2. Проверка самодельным тестером.
    Сделать его можно из трансформатора переменного тока на 6V. Вооружившись таким тестером необходимо будет проверить, нормально ли ходит шток регулятора. Некоторые автолюбители просто слегка упирают палец в конец штока и пытаются понять, приходит ли шток в движении.

Сразу отметим, что в случае выхода из строя элементов «начинки» датчика менять придется все устройство — оно не является ремонтопригодным. Однако некоторые манипуляции могут решить проблему хотя бы на время. Так, например, если вы проверили регулятор вторым методом и убедились в том, что шток перестал двигаться, проделайте следующее:

  1. Расклиньте регулятор силиконовой смазкой. Если она попадет внутрь устройства, последствий не будет;
  2. Если смазывание не помогло, замочите шток в спирте и протрите ватной палочкой. Спирт может заменить и средство для чистки карбюраторов;
  3. В случае неэффективности вышеперечисленных чистящих средств воспользуйтесь WD-40. Это крайне агрессивное средство, которым стоит пользоваться в последнюю очередь.

Если чистка регулятора не дала результатов, придется покупать новое устройство. Автолюбитель может его разобрать и попытаться выявить причину поломки. В большинстве случаев регулятор перестает исправно работать в случае негодности направляющей конусной иглы (клин, истирание, деформация).

Подбор нового датчика холостого хода

С выбором нового устройства нет особых сложностей. Особых нюансов в подборе датчика в зависимости от страны сборки автомобиля тоже нет. Обращать внимание при выборе устройства стоит скорее на фирму-производителя, о чем чуть позже. Чтобы быть уверенным в том, что регулятор подойдет к вашему двигателю, при выборе необходимо руководствоваться чем-то из следующего:

  • Данными автомобиля: маркой, моделью, а также параметрами ДВС, годом выпуска;
  • Кодом имеющегося регулятора холостого хода;
  • VIN-кодом автомобиля.

Сегодня все больше автолюбителей ищут запчасти по данным своего транспортного средства. Такой метод поиска стал невероятно удобным благодаря развитию интернет-магазинов. Впрочем, в них также реализован поиск по кодам. Как и было указано выше, отдавать предпочтение стоит регуляторам от известных производителей. Например: Bosch, Valeo, Continental, VDO/Siemens. Более дешевые устройства от ERA, LCC и других фирм нижнего звена имеют значительно меньший эксплуатационный ресурс, так что особого смысла в экономии нет. Стоит опасаться лишь подделок.

Как распознать поддельный регулятор холостого хода

К несчастью, современный рынок контрафактной продукции предлагает практически все, что автолюбителю может понадобиться для ремонта. В большинстве случаев распознать подделку несложно, особенно если производитель оригинальный запчастей защищает свои товары QR-кодом, голограммой или индивидуальными проверочными кодами. Вот только серьезных и хорошо заметных защитных признаков у регуляторов холостого хода большинства производителей попросту нет. Вполне надежная проверка подлинности требует наличия оригинального регулятора, с которым и будет сравниваться купленный/запланированный к покупке. Вот что нужно сделать:

  • Проверить QR-код, защитный кода и убедиться в подлинности голограммы. Так защищают свою продукцию далеко не все фирмы;
  • Проверить упаковку. Дизайн должен быть оригинальным, полиграфия четкой, все надписи должны хорошо читаться. Обязателен логотип производителя;
  • Изучить пружину штока. В большинстве подделок пружина имеет частую навивку;
  • Изучить заклепки. Как показала практика, на поддельных регуляторах заклепки имеют крайне неряшливый вид;
  • Проверить корпус регулятора. Он должен быть выполнен качественно, без единых сколов и следов оплывшего пластика. Особое внимание уделите крепежным отверстиям;
  • Убедитесь в том, что регулятор имеет полную комплектацию. Подделки часто поставляются без резиновых и металлических колец.

К несчастью, сегодня распознать поддельный регулятор становится все сложнее.

Если в прошлом подделку можно было распознать по наклейке, то теперь наклейки имеют правильную форму и даже содержать информация для проверки подлинности продукта (на неофициальных ресурсах, разумеется). Что производителе подделок действительно делают плохо, так это упаковку. Если элементы оригинальной картонной упаковки склеиваются по точкам, то упаковки с подделкой в 90% случаев имеют линии из клея (часто его количество избыточно). Правда, для такой проверки упаковку придется разорвать. Мы советуем вам быть предельно внимательными при покупке автозапчастей. Так, например, поддельная голографическая наклейка может содержать надпись… с грамматической ошибкой. Также не советуем руководствоваться одной лишь ценой. Подделка всегда стоит дешевле фирменного продукта и поначалу вызывает больший интерес у потенциального покупателя, на чем играют недобросовестные продавцы.

Вывод

Регулятор холостого хода — небольшой компонент дроссельного узла, который выполняет очень серьезную работу.

Благодаря регулятору двигатель автомобиля не требуют долгого прогрева и хорошо работает на холостых оборотах. Подход к регулировке холостого хода за последние 10-15 лет серьезно изменился. Все более востребованными становятся электронные дроссельные заслонки, которые не нуждаются в регуляторе, так как с его задачами справляется сама заслонка. Такие дроссели не боятся низких температур и поломки «механики», так как ее практически нет. Что касается автомобилей с классическими дроссельными заслонками двигателей, то подобрать соответствующие им регуляторы сегодня довольно просто. Выпускать их будут еще очень долгое время.

Как проверить датчик холостого хода ВАЗ-2114: признаки неисправности

Если холостой ход на автомобиле начал «плавать», а его работа в целом стала нестабильна, то в первую очередь следует проверять датчик холостого хода. В этой статье мы подробно расскажем Вам об этом, а также подскажем, как подойти к вопросу выбора данного датчика.

Видео с обзором основных неисправностей датчика холостого хода (+ замена)

Основные признаки неисправности

Среди всех неполадок двигателя, «плавающие»обороты холостого хода особенно заметны, и проявляются они в следующем:

  • Двигатель глохнет в момент переключения скоростей.
  • Обороты двигателя, то резко поднимаются, то опускаются вплоть до минимума.
  • Обороты резко падают в момент остановки при работающем двигателе (в момент остановки на светофоре – прим.).

При наличии таких симптомов, как правило, неисправен датчик холостого хода. Однако перед тем как приступить к его ремонту, нужно понять, как он выглядит и где он находится.

Расположение датчика на двигателе

Датчик, регулирующий холостой ход на ВАЗ-2114, как правило, фиксируется при помощи двух болтов рядом с дроссельным узлом. Его легко узнать по наличию колодки питания и специфической форме.

Расположение датчика холостого хода

Теперь, когда мы разобрались о его местонахождении, можно приступить к диагностике и при необходимости к ремонту.

Диагностика неполадок

Сложность диагностики датчика холостого хода заключается в том, что его неполадки не покажет бортовой компьютер, а работоспособность можно проверить лишь в ручную. Чего нельзя сказать, о датчике положения дроссельной заслонки, потому как признаки неисправностей у них одинаковые, а выявить последнюю, может самый обычный бортовой компьютер.

Проверка цепи датчика

  1. Перед тем как приступить к проверке датчика, позаботьтесь о том, что мультиметр исправен и готов к работе.

    Датчик холостого хода и его «провода» ниже датчика дроссельной заслонки. Датчик дроссельной заслонки отмечен стрелочкой. У датчика холостого хода снята колодка.

  2. Далее, открываем капот, отключаем от датчика колодку питания.

Обратите внимание, что на автомобилях оборудованных двигателем с объёмом в 1,6 литра, необходимо демонтировать крепление дроссельного узла, и убрать его от самого ресивера примерно на пару сантиметров.

Берём мультиметр

  1. Затем, на мультиметре выставляем режим проверки «вольтметра».
  2. Чёрный щуп подключаем к «массе», а красный, фиксируем на выводах колодки А – D.

    Так выглядит расположение выводов на колодке питания РХХ.

  3. При помощи помощника, включаем зажигание и смотрим параметры которые выдаёт мультиметр. Показания должны быть не менее 12 вольт. Если же напряжение ниже, значит проблемы есть в АКБ, а когда значений нет вовсе, то неполадку следует искать в проводах, либо блоке управления мотора.

Если после проверки было установлено, что цепь исправна, то можно приступать непосредственно к датчику.

Проверка датчика холостого хода

При проверке самого датчика, вы должны подключить датчик в режим проверки сопротивления следующим образом:

  • Независимо от полярности, подключаем щупы сначала к выводам A и B, а затем C и D. Если датчик исправен, то значения должны составлять порядка 53 Ом.

    Значения в норме.

  • Далее, подключаем их таким же образом, только к выходам A и C, B и D, тут значения должны показывать «бесконечность».

Если показания проверки были с отклонениями от нормы, то его можно попробовать очистить при помощи очистителя карбюратора, либо приобрести новый.

Какой датчик выбрать?

Для того, чтобы правильно подойти к выбору датчика холостого хода на ВАЗ-2114, вы должны знать, то, что последние две цифры на артикуле датчика имеют особое значение. Потому как, если артикул старого, заканчивался на «01», а на замену будет поставлен датчик с цифрами «04», то никакого толка от этого не будет, потому, как он просто-напросто не заработает должным образом.

Родной датчик и аналог

Взаимозаменяемыми считаются датчики с номера «01» на «02» и «03» на «04» соответственно.

Во время выбора этого устройства обращайте внимание также на контрафактные товары, потому как на современном рынке их скопилось достаточно.

что это, расположение, варианты на замену

Эффективная и правильная работа любого автомобильного двигателя может быть возможна только при отсутствии неполадок во всех составляющих его систем. Для обеспечения бесперебойной работы, автомобиль современности оборудован разнообразными датчиками и подсистемами, регулирующими и контролирующими его производительность. Датчик холостого хода Toyota является одним из важнейших элементов стабилизирующих и регулирующих работу двигателя автомобиля.

Датчик или, как его правильно называют инженеры автомеханики – клапан холостого хода, представляет собой небольшой прибор, который входит в состав системы для управления автомобиля. Он выполняет функцию стабилизации оборотов двигателя в режиме холостого хода.

Это небольшое, но очень важное устройство представляет собой небольшой электродвигатель, содержащий специальную конусную иглу. Благодаря работе этого датчика, компьютер, управляющий работой автомобиля, контролирует поступление в двигатель строго определенного количество воздуха необходимого для равномерной работы на холостом ходу. Вычисляется это по изменению размера сечения канала для поступления воздуха.

Клапан холостого хода

Объем прошедшего через регулятор воздуха, считывается специальным датчиком расхода воздуха. Только после этого, специальный контроллер начинает осуществлять подачу топлива непосредственно в двигатель внутреннего сгорания машины через специально предусмотренные форсунки. Система, содержащая датчик холостого хода, кроме замера воздуха автоматически отслеживание какой количество оборотов делает двигатель и учитывает чистоту и стабильность его работы, увеличивая или снижая подаче воздуха минуя дроссельную заслонку.

Когда двигатель автомобиля Toyota прогрет до определенной температуры, датчик поддерживает определенные обороты в режиме холостого хода. Если уровень нагрева двигателя будет недостаточен, то датчик холостого хода специально увеличит его обороты для лучшего прогрева на более высоких оборотах коленчатого вала. В этом режиме нетерпеливые автолюбители уже могут начинать движение.

Где находится датчик холостого хода и как его заменить

КХХ на дроссельной заслонке

Это устройство на автомобилях Toyota устанавливается на дроссельной заслонке при помощи нескольких винтов. В некоторых случаях эти винты могут иметь специально рассверленные головки для затруднения его демонтажа. Тогда специалистами рекомендуется полностью демонтировать заслонку во избежание порчи крепежа клапана.

Обычными признаками неисправности клапана холостого хода является крайняя неустойчивость работы двигателя на холостом ходу. В этом случае наблюдаются скачки или провалы при наборе количества оборотов, снижение оборотов при включенной нагрузке, когда они должны бы были только увеличиваться или вообще полная остановка двигателя автомобиля.

Причиной неисправности датчика обычно является его засаленность из-за невысокого качества топливной смеси. При начале работы двигателя компьютер устанавливает клапан в установленное заводом значение. Это и является проблемой, так как машина не в состоянии определить уровень загрязнения клапана и количество на нем различных инородных отложений, которые мешают нормальной работе датчика.


Устранить подобную неисправность может простейшая прочистка или замена датчика холостого хода. Для этого необходимо отсоединить разъем клапана и открутить крепежные болты. Внимание, все эти работы необходимо производить строго при выключенном зажигании. После замены или ремонта устройства необходимо установить его на место. Правильная установка проверяется замером расстояния между конусной иглой и фланцем. В нормальном состоянии оно не должно превышать 23 миллиметра. При установке датчика рекомендуется смазывать уплотнительное кольцо специальным моторным маслом высокого качества.

Можно ли сэкономить на замене этой детали

Клапан холостого хода Toyota 22270-21011

Если чистка датчика холостого хода не принесла никаких результатов, а все диагностические операции показывают, что проблема именно в нем, то стоит подумать о приобретении нового устройства. Купить датчик холостого хода Toyota можно, как у производителя, так и на множестве автомобильных барахолок. Кроме того, существует множество сайтов поставщиков запчастей, снабженных удобным поиском необходимой детали или устройства. Достаточно вбить в поиске код: например, 22270-21011 (для двигателей 1NZ-FE, 2NZ-FE) и сайт выдаст не только требуемый оригинальный датчик холостого хода, но и предложит варианты заменителей. Но следует помнить, что фирменные модели запчастей для двигателей иномарок достаточно дорогие.

Замена датчика холостого хода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик холостого хода – это неправильное его название но многие так называют, на самом деле он обозначается как регулятор холостого хода (РХХ) так как холостой ход именно он регулирует, при выходе данного регулятора из строя, с холостым начинаются проблемы, в плоть до того, что автомобиль даже может у вас постоянно глохнуть когда резко сбрасывать газ будете при езде, поэтому данный регулятор играет далеко не последнюю роль в инжекторном автомобиле и благодаря нему, холостой ход у автомобиля есть и он ровный, без всяких перебоев.

Примечание!
Чтобы произвести замену данного датчика (Мы его и датчик и регулятор называть будем, хотя датчик как мы уже сказали ранее, это неверное его называние), запастись придётся минимальным набором инструментов, а именно: Одной крестообразной отвёрткой, ну и возможно что ещё накидная головка понадобиться с удлинителем (Это если вы дроссельный узел снимать с автомобиля собираетесь, когда он будет снят, намного легче с него регулятор будет снять и установить на его место новый, но вот только снимать дроссельный узел проблематично, но и на установленном узле заменять регулятор будет сложно, поэтому здесь уже сами решайте, что вам больше подходит), кроме того если вы снимать дроссельный узел соберётесь с автомобиля, то ещё охлаждающую жидкость сливать придётся, но хотя можно просто гайки отвернуть которые крепят узел к автомобилю (О том как это сделать читайте в статье: «Замена дроссельного узла на ВАЗ») и после этого его снять, но не отсоединяя шланги при этом от него, тем самым вы себе и доступ облегчите к датчику, ну и охлаждающую жидкость сливать не придётся!

Краткое содержание:

Где находится регулятор холостого хода?
На всех русских автомобилях, хоть это калина, хоть приора шестнадцати клапанная, регулятор везде стоит в одном и том же месте, но исключением являются автомобили с системой е-газ, на которых регулятор вообще отсутствует (Там сам дроссельный узел регулирует холостой ход), более подробно местонахождение регулятора смотрите на фото ниже, которое было сделано на автомобиле семейства Самара 2 и на котором в красный круг обведён дроссельный узел, а синей стрелкой показан тот самый регулятор который стоит на дроссельном узле и который вы заменять собираетесь, ко всему этому чтобы вы уж точно нашли регулятор холостого хода, зелёной стрелкой мы указали ещё один датчик который находиться прямо рядом с регулятором, поэтому если найдёте данный датчик, то и сам регулятор найти не составит никакого труда вам.

Когда нужно менять регулятор холостого хода?
На самом деле довольно долгое время регулятор может прослужить, потому что его изначально на заводе делают качественным и стараются чтобы он не вышел из строя в самый неподходящий момент, но как любая деталь и регулятор всё же когда то выходит из строя, в этом случае он может либо засориться (Его очистить можно, как это сделать мы вам ещё расскажем), либо с ним с самим проблемы будут, либо с проводкой которая подсоединяется к нему, а симптомы в этих случаях будут следующие, у вас может автомобиль начать глохнуть на холостом ходу, ещё когда газ отпускать будете, обороты могут в самом низу (К примеру на 1500) на некоторое время зависнуть и только потом упадут до требуемой отметки (На многих автомобилях, требуемая отметка является 850-900 оборотов частоты вращения коленвала), ещё проблемы с заведением автомобиля у вас могут так же появиться (Машина заводиться не будет или будет, но сразу после этого заглохнет) ну и всё на этом, это самые главные симптомы которые говорят о том, что регулятор пришёл в негодность.

Примечание!
Мы уже вас предупредили о том, что производитель русских автомобилей (В нашем случае АвтоВАЗ) пытается сделать регулятор долго живущей вещью, которая некогда не выйдет из строя, в связи с этим даже и check engine не загорается когда он придёт в негодность, поэтому если у вас начались проблемы с холостым ходом и при этом check не горит, то это скорее всего данный регулятор виноват и требует своей замены!

Как заменить регулятор холостого хода на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) В этом ничего сложного нет, потому что регулятор крепиться всего лишь на двух винтах, отвернув которые, вы его сможете снять с дроссельного узла автомобиля, но прежде чем преступать к откручиванию винтов, клемму минус с аккумуляторной батареи скиньте (О том как это сделать, читайте в пункте 1, «вот в этой статье») и колодку проводов после чего (Указана красной стрелкой) от самого регулятора отсоедините (Указан синей стрелкой), отжав для этого защёлку которая колодку проводов к регулятору и крепит (Данная защёлка на самой колодке проводов присутствует).

2) Теперь когда бортовая сеть у автомобиля обесточена (Посредством отсоединения клеммы минус с АКБ), переходите к снятию самого регулятора, для этого отвёрткой два винта (Указаны стрелками) отверните которые его крепят и после чего, просто потянув за регулятор, выньте его из отверстия в дроссельном узле, но только всегда помните тот факт, что если винты вы не можете отвернуть (Что то мешает) тогда снимите сам дроссельный узел с автомобиля (Как это делается, мы уже в начали статьи объясняли) но шланги от него никакие при этом не отсоединяя, а когда он будет снят, поверните удобным для вас способом его и отверните два винта которые регулятор к узлу и крепят.

Примечание!
Не обязательно бежать сразу в автомагазин и покупать новый регулятор, всё можно восстановить если эта проблема вызвана не поломкой а загрязнением датчика (Просто датчики в основном из-за пыли начинают плохо работать, тем более пыли на таких датчиках как: “Датчик Массового Расхода Воздуха для примера его просто взяли и Регулятор Холостого Хода”, скапливается очень много после длительной эксплуатации автомобиля), для этого вам понадобиться какое ни будь средство для очистки карбюратора (Его в автомагазине можно найти) и тряпочка, как только вы этим запаслись, очистите сперва при помощи очистителя карбюратора иглу у регулятора холостого хода (Игла у регулятора, это кончик его можно сказать, возьмите в руки регулятор и вы сразу поймёте о чём идёт речь, но вот только при чистке будьте аккуратней, если жидкость попадёт во внутреннюю часть датчика, под корпус так сказать, то в скорем времени данный датчик у вас выйдет из строя, правда можно попробовать продуть датчик в такой ситуации ещё будет, чтобы выгнать всю жидкость который вы очищали датчик из датчика, но всё же просто будьте осторожны и старайтесь именно на кончик брызгать и во внутрь через щели смотрите чтобы ничего не попало в датчик), а уже потом саму поверхность тряпочкой протрите к которой регулятор крепиться, просто там тоже пыли обычно много скапливается, кроме этого ещё во внутрь тряпочкой залезьте (В само отверстие) и там тоже его от грязи протрите!

Установка:
Устанавливается датчик в обратном порядке снятию, но есть один нюанс, если вы датчик старый снова же ставите то обязательно проверьте на нём уплотнительное кольцо (Указано стрелкой), оно должно быть в хорошем состоянии и ни в коем случае трещин быть не должно или ещё как ни будь деформаций, в противном случае замените данное кольцо на новое и кстати когда будете устанавливать датчик (Новый или старый, не важно) ещё данное уплотнительное кольцо моторным маслом смажьте и только после чего устанавливайте датчик на своё место и закручивайте оба винта которые его крепят.

Примечание!
Чтобы проверить работоспособность регулятора холостого хода, нужно будет мульти-метром запастись и проверить сперва им сопротивление между парами контактов: A и B; C и D, в общём отсоедините в начале колодку проводов от регулятора и после чего по два контакта мульти-метром проверьте (Контакты которые нужно проверять, мы уже указали прямо чуть-чуть по выше), сопротивление должно быть находиться в пределах 40-80 Ом в противном случае регулятор неисправен, но если же сопротивление у вас окажется в норме, то в таком случае тем же самым мульти-метром проверьте сопротивление между контактами: B и C; A и D и прибор должен будет выдать бесконечность (Бесконечность у каждого прибора своя и узнается она очень легко, то есть когда вы включаете мульти-метр и к примеру на нём написана цифра 1 и после подсоединения контактов прибора к датчику показания не изменились, то это и значит бесконечность), кстати чтобы вы сразу понимали, все эти буквенные обозначения (A,B,C,D) написаны на корпусе самого датчика, приглядитесь и вы их найдёте они напротив контактов стоят!

Дополнительный видео-ролик:
Наглядно увидеть процедуру замены данного регулятора на новый, вы можете в ролике который размещён чуть ниже:

http://www. youtube.com/watch?v=4Ln1XJet2E8

Примечание!
Обязательно ещё с одним роликом ознакомьтесь, в нём так же показывается процедура замены регулятора, но ещё в дополнение ко всему этому, объясняется как можно отличить поддельный регулятор холостого хода при покупке, от липового, надеемся вам этот ролик поможет и вы не ошибётесь в выборе нового регулятора холостого хода на свой автомобиль!

Датчик холостого хода Daewoo Nexia

Датчик холостого хода Daewoo Nexia

Датчик холостого хода — это устройство, необходимое для стабилизации оборотов холостого хода в системе управления двигателем. Этот датчик выглядит, как электродвигатель с конусной подпружиненной иглой. Но не стоит думать, что датчик холостого хода и датчик холла — это одно и то же. Это абсолютно разные датчики, выполняющие абсолютно разные функции.

Принцип работы датчика холостого хода

Во время работы двигателя на холостом ходу, датчик контролирует сечение канала подачи воздуха в обход дроссельной заслонки. Таким нехитрым образом, в двигатель поступает необходимое количество воздуха при работе на холостом ходу. Работа двигателя представляет собой цепь. Где каждая деталь несет очень важную цель. На работу холостого хода, помимо этого датчика, существенно влияют датчики массового расхода воздуха и датчик положения коленчатого вала.

Как проверить датчик холостого хода

Проверить датчик холостого хода не требует особых познаний и навыков. Достаточно подключиться к интернет и найти инструкцию, или же изучить инструкцию по эксплуатации автомобиля. Итак, для проведения работы необходимы мультимер и провода. Мультимер – устройство измерения сопротивления и напряжения. Что нужно сделать:

  1. Подготовить автомобиль к выполнению данной операции;
  2. Освободить фиксатор колодки жгута проводов. Колодку отсоединить от регулятора холостого хода;
  3. Подключить к массе двигателя минус вольтметра;
  4. Завести автомобиль, на выводах A и D жгута проводов замерить напряжение;
  5. Напряжение должно быть не менее 12 В. Если же оно меньше, или вообще отсутствует, то у Вас либо разряжен аккумулятор, либо цепь питания датчика холостого хода неисправна. Бывает также, что в таких случаях неисправным бывает блок управления двигателем.

Чистка датчика холостого хода на Daewoo Nexia

Изъять и почистить датчик холостого хода на Нексии не так уж и сложно. Главное желание и подробная инструкция. И так, что же нужно делать:

  • Первым делом нужно очистить гнездо уплотнительного кольца, седло клапана и воздушный канал. Желательно, для удаления грязи и других отложений промыть очистителем карбюратора или щеткой. Необходимо, также, проверить состояние уплотнительного кольца. Если есть трещины, то нужно заменить кольцо;
  • После чистки необходимо замерить расстояние от конца запорного элемента до плоскости фланца. При расстоянии больше, чем 28 мм нужно утопить запорный элемент в корпус клапана;
  • Установка. Для этого нужно смазать уплотнительное кольцо КХХ и клапан холостого хода моторным маслом. Затянуть прежние винты КХХ. После перейти к электрическому разъему;
  • Включить зажигание без запуска двигателя, соединить клемма диагностического разъема на 5 сек, отсоединить клемма и выключить зажигание на 10 сек, после уже запустить двигатель и наново проверить холостой ход.

Как правило, подобная операция по промывке и уменьшению зазора помогает, и холостой ход перестает «плавать». Мы надеемся, что данная статья была полезной для Вас.

admin 2017-09-22T01:12:30+03:00

замена, где находится и признаки неисправности

Датчик холостого хода в системе впрыска модели Лада Калина – это особое электронное устройство. Такой компонент можно обнаружить в любом другом автомобиле, работающем на бензине и обладающим распределенным впрыском. Конструкция датчика представлена электромотором, в пару к которому производитель привлек конусную иглу. Отметим, что устройство управляется посредством ЭБУ.

Датчик холостого хода нечасто подвергается неисправностям, но при наличии такого факта вызывает сбой в холостых оборотах мотора. Они начинают «плавать», а двигатель в свою очередь перестает нормально функционировать. Как следствие, достигнуть своевременного выхода на рабочий температурный режим после холодного старта становится проблематично.

Особенности функционала

Основным предназначением рассматриваемого здесь датчика в Лада Калина является измерение основных параметров в системе впуска и регулировка оборотов. Это осуществляется путем посыла импульсов в управляющий модуль мотора, который на основании полученных данных корректирует объем впрыскиваемого топлива.

В связи с тем, что указанный регулятор холостого хода выступает в роли исполнительного приспособления, то определение его выхода из строя является весьма сложной задачей. Это обуславливается отсутствием в Лада Калина полезной функции самодиагностики.

Устройство призвано обеспечивать контроль объемов воздуха, которые по впускному тракту направляются в камеры сгорания мотора. Здесь поступление воздушной массы (также измеренной ДМРВ) осуществляется по специальному каналу, минуя дроссельную заслонку, которая в режиме холостых оборотов закрыта.

Данный регулятор холостого хода участвует в прогреве мотора 8 клапанов, обеспечивая своевременное достижение агрегатом своего рабочего температурного показателя.

В момент включения зажигания из регулятора «выползает» шток, который достигает специально предназначенного отверстия. Это называется первоначальным положением датчика.

Далее обозначим первостепенные функции этого устройства:

  • регулировка оптимальной массы воздуха;
  • участие в прогреве мотора 8 клапанов;
  • определение и корректировка числа оборотов.

Определяем неисправность самостоятельно

Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.

Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.

В их числе:

  • трудности с запуском агрегата;
  • во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
  • при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
  • с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.

Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.

Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.

Калина 2 или Приора

Замена переднего ступичного подшипника Калина

Замена троса ручника Калина видео

Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.

Замена датчика холостого хода

Замена датчика начинается, выполняем демонтаж устройства.

  1. Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов.
  2. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции.
  3. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль.
  4. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем.
  5. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера.
  6. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками.
  7. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха.
  8. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке.
  9. Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм. Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Подведем итоги

Завершив сборочный процесс, выполняем проверку корректности функционирования клапана-регулятора на авто LADA Kalina. Если холостые обороты находятся в регламентных пределах, то устройство установлено правильно, и в системе впуска не наблюдается сторонних подсосов воздуха.

Как проверить и почистить РХХ Ланос ⋆ I Love My Car

Нестабильная работа двигателя на холостом ходу, плавающие холостые Дэу Ланос могут быть связаны не только с датчиком холостого хода (РХХ), но и со многими другими элементами системы питания и системы зажигания. Именно поэтому прежде чем выдвигать обвинения регулятору холостого хода, необходимо убедиться в том, что высоковольтные провода не пробивают на массу, свечи в порядке (без нагара и в рабочем состоянии), давление в топливной рампе в норме и форсунки чистые. В противном случае причину неисправности будет выяснить нелегко.

Как работает регулятор холостого хода (РХХ) на Ланосе

Не разобравшись в принципе работы РХХ Ланос, диагностику проводить бессмысленно, поскольку необходимо знать, что именно проверять. Регулятор холостого хода представляет собой шаговый электродвигатель с конусным клапаном на штоке в качестве рабочего органа. Шаговый двигатель, установленный в корпусе РХХ, срабатывает по команде электронного блока управления двигателем и по сути является исполнительным устройством.

Максимальное количество шагов, которое необходимо клапану для перекрытия воздушного канала холостого хода — 50, а при переключении клапана в режим холостого хода электромотор втягивает конусный клапан на 21 шаг.

Заводской регулятор холостого хода Дэу Ланос

Работает РХХ следующим образом. Включая зажигание, мы активируем шаговый электродвигатель, который выталкивает шток клапана до тех пор, пока конус не упрется в седло канала дроссельного узла. В это время мы слышим щелчок. Кстати, во время этого тестового срабатывания при запуске двигателя, конус изнашивается сильнее всего. Конус сел на место, а шаговый мотор посылает импульс на блок управления двигателем, сообщая о готовности.

Схема работы РХХ

После этого ЭБУ дает команду электромотору на втягивание штока на 21 шаг, мы запускаем двигатель и он начинает работать на холостых оборотах, если не активировать дроссельную заслонку. Отслеживая степень прогрева двигателя с помощью датчиков, ЭБУ постепенно перекрывает доступ воздуха к системе холостого хода, выводя двигатель на режим номинальных холостых оборотов (800-900 об/мин). Так работает регулятор холостого хода РХХ на Дэу Ланос.

РХХ Ланос в разобранном виде

Диагностика и неисправности РХХ Ланос

Поломки клапана холостого хода могут иметь как электрический, так и механический характер. К механическим относятся:

К поломкам электрического характера относят выход из строя обмоток шагового электродвигателя, отсутствие контакта на разъемах регулятора, некорректные команды системы управления двигателем (ЭБУ), обрыв или повреждение коммутационных проводов.

Как проверить РХХ Дэу Ланос своими руками

Схема проверки РХХ Ланос

Ресурс клапана холостых оборотов должен составлять не менее 100 тысяч км пробега. Тем не менее при использовании паршивого бензина и высоких нагрузках он может приказать долго жить гораздо раньше. Для проверки регулятора холостого хода нам пригодится мультиметр и стандартный набор инструментов. Проверку проводим строго в такой последовательности, чтобы избежать ошибок:

Если полученные показатели не соответствуют номиналам, заменяем регулятор или ищем обрыв в цепи его питания (в случае отсутствия напряжения на колодке).

Чистка и замена регулятора холостого хода Дэу Ланос

Чистка и проверка состояния регулятора обычно проводится на пробеге 15-20 тысяч км. Перед тем как почистить или заменить РХХ на Ланосе, необходимо в обязательном порядке выключить зажигание.

Осталось установить все на место в обратном порядке, включить на несколько секунд зажигание, выключить его и снова включить. Можно запускать двигатель и тестировать систему холостого хода. Так же поступаем и при замене РХХ на Ланосе.

Выбираем РХХ на Ланос, какой лучше

Оригинальный РХХ для Ланоса



В продаже существует около двух десятков регуляторов от разных производителей, однако, по отзывам владельцев, наиболее точно и корректно работают следующие:

Неоригинальный регулятор ХХ

По возможности публика рекомендует устанавливать родной регулятор GM (Continental), поскольку точность калибровки шагов у разных производителей может отличаться.



Устранение неполадок в системе управления холостым ходом

Клапан управления холостым ходом (ISC), также называемый клапаном управления холостым ходом (IAC), используется как на корпусе дроссельной заслонки, так и на многоточечном двигатели с впрыском топлива для регулирования холостого хода. Chrysler называет их мотором с автоматическим холостым ходом (AIS), а Ford — своим. как соленоид регулятора холостого хода (ISC).

Клапан IAC открывает небольшой байпасный контур, позволяющий воздуху обходить дроссельную заслонку. Увеличение объема проходящего воздуха через байпасный контур вокруг дроссельной заслонки увеличивает обороты холостого хода.Уменьшение байпасного воздушного потока снижает скорость холостого хода.

Клапан ISC управляется компьютером двигателя (модулем управления трансмиссией или PCM). Компьютер следит за холостыми оборотами путем подсчета импульсов зажигания от модуля зажигания в распределителе или датчика положения коленчатого вала при положении дроссельной заслонки Датчик или переключатель дроссельной заслонки сигнализируют компьютеру о том, что дроссельная заслонка закрыта и двигатель работает на холостом ходу.

Когда частота вращения двигателя на холостом ходу выше или ниже предустановленного диапазона в компьютерной программе, компьютер управляет клапаном ISC. для увеличения или уменьшения потока воздуха в байпасе.Дополнительные входы датчиков от датчика охлаждающей жидкости, выключателя тормоза и датчика скорости может также использоваться компьютером для регулирования холостого хода в соответствии с различными условиями эксплуатации.

Скорость холостого хода также может быть увеличена, когда включен компрессор кондиционера, генератор переменного тока заряжается выше определенного напряжения и / или автоматическая трансмиссия включена для предотвращения буксировки двигателя.

ДИАГНОСТИКА ПРОБЛЕМ ХОЛОСТОГО ХОДА

Если ваш двигатель работает на холостом ходу слишком быстро, слишком медленно или глохнет, проблема может быть не в системе управления скоростью холостого хода, а в утечке вакуума в двигателе.Сначала проверьте отсутствие утечки вакуума, чтобы исключить эту возможность.

Обычно электромагнитный клапан перепуска воздуха холостого хода полностью выдвинут (закрыт). Обычно это означает, что в двигателе есть утечка воздуха, и PCM пытается снизить частоту вращения на холостом ходу, замыкая цепь перепуска воздуха на холостом ходу.

Если есть обрыв или короткое замыкание в соленоиде холостого хода, проводке или цепи привода, или если скорость холостого хода выходит за пределы допустимого диапазона, обычно устанавливается один или несколько кодов неисправности и загорается индикатор проверки двигателя.Если индикатор горит, вам необходимо подключить диагностический прибор к диагностическому разъему и считать коды, которые устанавливают индикатор.


ОБЩИЕ ДВИГАТЕЛИ КОНТРОЛЬ СКОРОСТИ ХОЛОСТОГО ХОДА

На старых автомобилях до OBD II код 11 указывает на проблему в цепи управления холостым ходом. На автомобилях OBD ​​II (1996 г. и новее) коды от P505 до P509 указывают на неисправность системы контроля холостого хода.

Процедура диагностики включает отключение двигателя ISC, затем запуск двигателя, чтобы проверить, увеличивается ли частота вращения холостого хода (должно).Заглушите двигатель, снова подключите IAC и снова запустите двигатель. На этот раз холостой ход должен вернуться в норму. Если это так, проблема не в цепи IAC или двигателе. Проверьте отсутствие утечек вакуума или других проблем, которые могут повлиять на холостой ход.

Если частота вращения холостого хода не изменяется при отключении IAC и / или не возвращается в нормальное состояние после повторного подключения блока, используйте контрольную лампу для проверки электрических цепей электромагнитного клапана управления частотой вращения холостого хода при включенном ключе. Контрольная лампа должна загореться и / или погаснуть от яркого до тусклого на всех четырех цепях, если PCM и проводка в порядке (это укажет вам, что неисправность в двигателе ISC).Если контрольная лампа не мигает в одной или нескольких цепях, неисправность связана с проводкой или PCM.


FORD БАЙПАС ВОЗДУХА ХОЛОСТОГО ХОДА

Ford не использует байпас холостого хода для регулирования скорости холостого хода в своих старых моделях корпуса дроссельной заслонки (CFI), а вместо этого использует соленоид или вакуумную диафрагму для открытия рычажного механизма дроссельной заслонки. Перепуск воздуха на холостом ходу используется только в приложениях с многоточечным впрыском. На старых автомобилях до OBD II коды 12, 13, 16, 17 и 19 указывают на то, что скорость холостого хода не соответствует спецификации (слишком высокая или слишком низкая).Коды 47 и 48 указывают на проблему с топливной смесью, которая может быть вызвана утечкой воздуха. На автомобилях OBD ​​II (1996 г. и новее) коды от P505 до P509 указывают на неисправность системы контроля холостого хода.

Процедура диагностики при обнаружении любого из этих кодов заключается в том, чтобы выключить двигатель, отсоединить разъем соленоида перепускного воздушного клапана ISC, затем перезапустить двигатель, чтобы проверить, не падают ли обороты холостого хода (должно, если соленоид ISC работает). Никакие изменения не укажут на проблему в двигателе или проводке.

Соленоид ISC можно проверить, измерив его сопротивление.С помощью положительного вывода цифрового вольт / омметра на выводе VPWR и отрицательного вывода на выводе ISC измерьте сопротивление соленоида. Для многих приложений в спецификации указано сопротивление от 7,0 до 13,0 Ом. Если он не соответствует спецификации, соленоид ISC неисправен. Также проверьте наличие короткого замыкания между обоими выводами соленоида ISC и корпусом.

Если ISC в порядке, проверьте напряжение аккумулятора между клеммами разъема ISC при включенном ключе. Напряжение также должно изменяться при работающем двигателе.Отсутствие напряжения указывает на неисправность проводки или компьютера.

CHRYSLER IDLE SPEED CONTROL

На автомобилях Chrysler до OBD II код 25 означает наличие проблемы в цепи драйвера двигателя AIS. На автомобилях OBD ​​II (1996 г. и новее) коды от P505 до P509 указывают на неисправность системы контроля холостого хода.

Цепь драйвера AIS можно проверить с помощью двунаправленного сканирующего прибора, используя команды для увеличения скорости холостого хода. Никакое изменение заданной скорости холостого хода не скажет вам, что есть проблема в цепи привода, проводке или соленоиде.Вы можете снять AIS с корпуса дроссельной заслонки, чтобы увидеть, движется ли стержень клапана внутрь и наружу, или просто послушать, как двигатель гудит.

В тестовом режиме работы двигателя №70, который проверяет минимальный расход воздуха в корпусе дроссельной заслонки, нажатие и удерживание соответствующей кнопки на ручном диагностическом приборе должно замкнуть цепь байпаса AIS. При этом фиксируются момент зажигания и топливная смесь. Скорость холостого хода должна увеличиться примерно до 1300-1500 об / мин. Если он не соответствует спецификациям, минимальный поток воздуха через корпус дроссельной заслонки неверен.

УСТАНОВКА НОВОГО СОЛЕНОИДА КОНТРОЛЯ ОБОРОТОВ ХОЛОСТОГО ХОДА

При установке нового соленоида GM IAC или Chrysler AIS стержень не должен выходить более чем на определенное расстояние от корпуса. Спецификации различаются, поэтому обратитесь к руководству или поищите спецификации в документации по обслуживанию OEM. Chrysler говорит, что один дюйм (26 мм) является пределом, в то время как некоторые GM допускают до 28 мм на одних моделях и 32 мм на других. Если стержень слишком выдвинут, его можно втянуть, нажав на него (GM) или подключив к жгуту проводов и используя тест привода 03, чтобы вставить его (Chrysler).





Другие статьи о топливной системе:

Поиск и устранение утечек вакуума в двигателе

Устранение проблем с неуверенностью

Помпаж на холостом ходу (причина и способ устранения)

Диагностика топливной системы: поиск наилучшего подхода

Диагностика безвозвратных электронных систем впрыска топлива

Устранение неисправностей и очистка топливных форсунок

Системы управления дроссельной заслонкой (электронное управление дроссельной заслонкой)

Плохой бензин может вызвать проблемы с производительностью

Обновление о плохом газе за 2006 год

Щелкните здесь, чтобы увидеть другие автомобильные технические статьи

7 Симптомы клапана регулировки холостого хода и Решения

Вы садитесь в машину, двигатель гудит, и звучит так, будто вы не собираетесь выезжать с подъездной дорожки.Но как только вы выезжаете на открытую дорогу, все звучит нормально. Тем не менее, ваш индикатор проверки двигателя все еще горит. Так, что происходит? Может дело в симптомах плохого клапана регулятора холостого хода?

Это все общие симптомы неисправного клапана регулировки холостого хода. Но что такое воздушный регулирующий клапан холостого хода, для чего он нужен и как он работает? Что еще более важно, сколько стоит замена?

Мы разберем все это для вас здесь и даже проведем вас по шагам, чтобы вы могли заменить его самостоятельно, если хотите.К счастью, независимо от того, решите ли вы выполнить работу самостоятельно или планируете отвезти ее в магазин, регулирующие воздушные клапаны холостого хода являются одним из наиболее простых и дешевых компонентов автомобиля, которые можно заменить.

Что такое регулирующий клапан холостого хода?

Клапаны регулировки холостого хода, обычно называемые клапанами IAC, делают именно то, что следует из названия. Они контролируют количество воздуха, получаемого вашим двигателем на холостом ходу.

Хотя вы можете подумать, поскольку ваш двигатель всегда работает на холостом ходу примерно с одинаковыми оборотами, входные данные всегда одни и те же, но это далеко не так.Различные температуры, давление воздуха и содержание кислорода влияют на эффективность работы вашего двигателя.

Кроме того, изменяющиеся нагрузки на двигатель резко меняют то, как тяжело вашему двигателю нужно работать на холостом ходу с постоянной частотой вращения.

Поскольку все эти значения изменяются, ваш двигатель должен соответствующим образом адаптироваться для достижения устойчивых холостых оборотов. Один из ключевых компонентов, который помогает вашему двигателю в этом, — это регулирующий воздушный клапан холостого хода. Он регулирует впуск в соответствии с мощностью вашего двигателя и обеспечивает бесперебойную работу всего на холостом ходу.

Как работает регулирующий клапан холостого хода?

Если вы не знаете, как должна работать система, когда все работает без сбоев, вам будет сложно определить, когда что-то работает неправильно, не говоря уже о том, как решить проблему.

Клапан управления холостым ходом — это датчик, который работает вместе с другими датчиками в вашем двигателе. Электронный блок управления (ЭБУ) транспортного средства получает данные от датчиков двигателя и использует эти данные для определения количества воздуха, необходимого двигателю, чтобы оставаться в заданном диапазоне.

Клапан управления холостым ходом сообщает ЭБУ, сколько воздуха в данный момент получает двигатель, который ЭБУ использует, чтобы определить, нужно ли ему открывать или закрывать корпус дроссельной заслонки.

Каковы плохие симптомы клапана управления подачей воздуха на холостом ходу?

Несмотря на то, что существует множество различных причин, по которым регулирующий клапан холостого хода может проявлять себя, мы выделили три наиболее распространенных симптома ниже.

1. Проверьте свет двигателя

Ваш двигатель использует индикатор проверки двигателя, чтобы сообщить вам о большом количестве проблем.Как только что-то пойдет не так, загорится индикатор проверки двигателя, чтобы вы знали, что возникла проблема.

Если ваш регулирующий клапан холостого хода неисправен, вы получите контрольную лампу двигателя — если диагностическая система тоже не работает.

Если у вас есть контрольная лампа двигателя, вам необходимо прочитать код. Если у вас нет программы для чтения кода, отнесите ее в магазин запчастей, например AutoZone, и они бесплатно прочтут ее. Если у вас неисправен клапан управления воздухом холостого хода, лампа проверки двигателя укажет на цепь.

2. Колебания холостого хода / резкий холостой ход

Ваш регулирующий воздушный клапан на холостом ходу регулирует количество воздуха, попадающего в двигатель на холостом ходу. Он должен регулироваться в соответствии с условиями для автоматического обеспечения плавного холостого хода.

Если он работает неправильно, он не будет выполнять эту функцию должным образом, что может привести либо к грубому холостому ходу, либо к колебаниям холостого хода в зависимости от неисправности.

Существует множество различных способов выхода из строя регулирующего клапана холостого хода, и серьезность неисправности влияет на то, насколько сильно вы заметите грубый или колеблющийся холостой ход.

3. Остановка двигателя

Если проблема достаточно серьезная, двигатель может полностью заглохнуть на холостом ходу. Это состояние будет ухудшаться в зависимости от погоды или при включении дополнительных нагрузок.

В определенных условиях двигатель может работать на холостом ходу плавно, но из-за неисправного клапана управления воздухом холостого хода его нельзя будет отрегулировать по мере изменения этих условий.

Как отремонтировать неисправный клапан управления подачей воздуха на холостом ходу

Хотя у вас может возникнуть соблазн немедленно заменить клапан регулировки холостого хода, правда в том, что вы часто можете решить проблему с помощью быстрой очистки.

К клапану регулировки холостого хода достаточно легко добраться, и если вы сможете его починить, то потратите дополнительное время на его очистку.

При очистке клапана регулировки холостого хода используйте высококачественный обезжириватель и протрите концы проволочной щеткой. Вы не сможете сделать клапан похожим на новый, но вам часто удастся очистить его достаточно, чтобы он снова заработал правильно.

Стоимость замены неисправного клапана регулировки холостого хода

Стоимость замены неисправного клапана регулировки холостого хода сильно варьируется в зависимости от того, на чем вы водите.Стоимость самого клапана регулировки холостого хода составляет от 50 до 100 долларов.

Оттуда затраты на рабочую силу колеблются от 70 до 300 долларов. В совокупности замена клапана регулировки холостого хода может стоить от 120 до 400 долларов.

Хорошая новость заключается в том, что обычно легко найти и заменить, если вы хотите немного сэкономить.

Как заменить неисправный регулирующий клапан холостого хода (пошаговое руководство)

Если вы хотите немного сэкономить и немного склонны к механике, вы можете самостоятельно заменить регулирующий клапан холостого хода.Это один из самых простых способов ремонта, и мы расскажем вам обо всем, что вам нужно знать, чтобы выполнить эту работу!

1. Найдите регулирующий клапан холостого хода

Найти проще, чем вы думаете. Клапан регулировки холостого хода обычно находится рядом или на корпусе дроссельной заслонки или впускном коллекторе. После того, как вы обнаружите регулирующий клапан холостого хода, вы можете переходить к следующему шагу.

2. Отсоедините аккумулятор.

Каждый раз, когда вы работаете с электрическими компонентами, вам необходимо отсоединить аккумулятор.Несоблюдение этого правила может привести к появлению статического заряда, который может повредить большее количество компонентов и стоить вам кучу денег.

3. Получите доступ к регулирующему клапану холостого хода

В зависимости от того, что вы водите, вы можете вообще пропустить этот шаг. Однако, если вы не можете дотянуться до регулирующего клапана холостого хода, вам необходимо удалить все компоненты, которые препятствуют доступу.

4. Отсоедините датчик

На задней стороне клапана управления холостым воздухом будет электрический разъем, который нужно отсоединить.Обычно эти разъемы можно удалить вручную, но иногда они застревают, и их трудно удалить. В этом случае разъем можно вытащить небольшой отверткой с плоской головкой — только будьте осторожны, чтобы ничего не сломать!

5. Отверните болт

Клапан регулировки холостого хода обычно крепится двумя болтами. Отверните эти болты и аккуратно снимите старый регулирующий клапан холостого хода.

6. Установите новый / очищенный регулирующий клапан холостого хода

.

Убедитесь, что отверстия для болтов выровнены при установке нового клапана регулировки холостого хода.Установите болты и снова подсоедините электрический разъем.

7. Переустановите все удаленные компоненты

Если вы сняли какие-либо компоненты для доступа к регулирующему клапану холостого хода, переустановите их сейчас.

8. Подсоедините аккумулятор.

Поскольку вы отключили аккумулятор во время установки деталей, вы уже сбросили контрольную лампу двигателя. После того, как вы снова подключите аккумулятор, все будет в порядке!

Можно ли управлять автомобилем с неисправным клапаном управления подачей воздуха на холостом ходу?

Иногда вы можете вести машину с неисправным воздушным клапаном холостого хода, а в других случаях это может привести к дальнейшему повреждению двигателя.Из-за этого не следует водить машину с плохим клапаном регулировки холостого хода, даже если проблема не кажется большой.

Хотя вы можете подумать, что можете избежать этой проблемы, не двигаясь на холостом ходу, каждый раз, когда вы останавливаетесь на красный свет или знак остановки, ваш автомобиль находится на холостом ходу. На самом деле от этого никуда не деться.

Итак, хотя вы можете ездить с неисправным воздушным клапаном холостого хода, рисковать этим просто не стоит.

Заключение

Нет ничего более мучительного, чем индикатор проверки двигателя, которого вы не ожидали.Когда вы читаете код, это похоже на худшую лотерею. Наихудшие результаты могут стоить вам тысячи, а лучшие — около 20 долларов.

К счастью, неисправные регулирующие клапаны холостого хода относятся к более дешевой части спектра, особенно если вы выполняете работу самостоятельно. Иногда все, что вам нужно сделать, это очистить клапан регулировки холостого хода, чтобы ваш автомобиль снова выехал на дорогу!

Если исправление может быть бесплатным, зачем откладывать ремонт и потенциально повредить двигатель? Немного испачкай руки и заводи машину как новую!

3 Признаки неисправности клапана управления подачей воздуха на холостом ходу (и стоимость замены в 2021 г.)

Последнее обновление 13 января 2021 г.

В этой статье мы поговорим об одной части системы двигателя, называемой «Воздух на холостом ходу. Регулирующий клапан »или в некоторых странах также известен как клапан регулирования холостого хода (ISCV) или стабилизатор холостого хода.Я надеюсь, что после прочтения этой статьи вы будете знать основные функции, плохие симптомы, среднюю стоимость замены и советы по чистке. Начнем:

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает регулирующий клапан холостого хода

Регулирующий воздушный клапан холостого хода является составной частью двигателя внутреннего сгорания. Функция этого клапана — управлять частотой вращения двигателя на холостом ходу так, чтобы она оставалась в пределах нормальных оборотов в минуту (оборотов в минуту).

Например, всякий раз, когда вы останавливаете или паркуете свой автомобиль, двигатель продолжает работать. Важно, чтобы двигатель работал на холостом ходу со скоростью где-то от 700 до 1100 об / мин. Это помогает предотвратить остановку двигателя или использование большего количества топлива, чем необходимо.

Если частота вращения двигателя на холостом ходу превышает 1100 об / мин или ниже 700 об / мин, регулирующий воздушный клапан холостого хода работает либо на уменьшение, либо на увеличение скорости; соответственно. Таким образом, скорость может оставаться в правильном диапазоне оборотов.

Клапан регулировки холостого хода подсоединен к впускному коллектору автомобиля. Модуль управления двигателем управляет клапаном управления холостым ходом на основе информации, которую он получает от других датчиков в автомобиле.

В основном, как только блок управления двигателя знает нагрузку на электрическую систему и температуру двигателя, он сможет правильно управлять клапаном управления холостым ходом, чтобы частота вращения холостого хода повышалась или понижалась.

Связано: Код P0507 (Обороты системы регулирования холостого хода выше ожидаемых)

Топ-3 симптома неисправного клапана регулирования холостого хода

Когда клапан регулирования холостого хода вашего автомобиля начинает выходить из строя, вы можете заметить какие-то странные симптомы.Многие из этих симптомов повлияют на вашу способность управлять автомобилем. Вот почему вам нужно отнестись к ним серьезно и передать свой автомобиль механику, как только вы их заметите.

Ниже приведены 3 основных симптома неисправности клапана управления подачей воздуха на холостом ходу.

# 1 — Контрольная лампа проверки двигателя

Поскольку клапан регулирования подачи воздуха на холостом ходу является составной частью двигателя, блок управления двигателем регулярно контролирует его состояние. Если регулирующий клапан выйдет из строя или выйдет из строя по какой-либо причине, блок управления двигателем включит контрольную лампу Check Engine на приборной панели.

Конечно, вы, вероятно, не узнаете точно, что не так с вашим двигателем, просто увидев этот световой индикатор. Любая деталь, связанная с двигателем, может быть неисправной, но, по крайней мере, вы будете знать, что существует какая-то проблема.

Связано: горит индикатор электронного управления дроссельной заслонкой? (Что это означает)

# 2 — Остановка двигателя

Есть много вещей, которые могут вызвать остановку двигателя. Одна из них — плохой клапан регулировки холостого хода. Чтобы двигатель работал на холостом ходу, он должен получать постоянное количество воздуха.

Если регулирующий клапан холостого хода не работает должным образом, двигатель не будет получать этот воздух. В результате обороты холостого хода будут сбиты с толку и двигатель заглохнет.

# 3 — Колеблющаяся частота вращения холостого хода

Когда вы испытываете нерегулярную или колеблющуюся частоту вращения двигателя на холостом ходу, это обычно означает, что ваш регулирующий воздушный клапан на холостом ходу неисправен. В конце концов, этот регулирующий клапан должен управлять частотой вращения двигателя на холостом ходу, чтобы она оставалась на нормальной частоте вращения.

Если клапан неисправен, он не сможет выполнить свою работу.В результате обороты холостого хода двигателя будут везде. Он может прыгать очень высоко выше 1100 об / мин или может прыгать ниже 700 об / мин. Иногда он будет переходить от высокого к низкому. Вы можете быть уверены, что в этом виноват регулирующий клапан холостого хода.

Стоимость замены

Стоимость замены регулирующего клапана холостого хода составляет от 120 до 500 долларов. Стоимость только запчастей будет составлять от 70 до 400 долларов США, в зависимости от марки и модели вашего автомобиля.Затраты на рабочую силу должны составлять всего от 50 до 100 долларов, потому что снятие и замена старого регулирующего клапана холостого хода не займет много времени.

Если у вас есть навыки автомеханика, вы можете сэкономить 100 долларов, выполнив эту замену самостоятельно. Но если у вас нет уверенности, чтобы это сделать, то стоит потратить эти дополнительные деньги на профессионала, который заменит вам клапан.

В целом стоимость замены в долгосрочной перспективе не так велика. Если вы оставите регулирующий клапан в покое и не замените его, ваш двигатель может быть поврежден.Тогда вы будете смотреть на затраты на ремонт в тысячи долларов.

Читайте также: Клапан PCV: функционирование, плохие симптомы и стоимость замены

Советы по очистке

Чтобы максимально продлить срок службы клапана управления воздухом холостого хода, его необходимо периодически чистить. Эта задача обслуживания не так сложна, как вы думаете. Вам даже не нужно быть автомобильным экспертом, чтобы понять это. Все, что вам нужно сделать, это знать, где находится регулирующий клапан холостого хода после того, как вы поднимете капот вашего автомобиля.

Если вы знаете, где находится впускной коллектор дроссельной заслонки, клапан регулировки холостого хода должен быть рядом с ним. Разумеется, вам потребуется отсоединить шланг воздухоочистителя с помощью отвертки. Это поможет вам увидеть корпус дроссельной заслонки, на котором расположен клапан.

Теперь вам нужно будет снять клапан управления воздухом холостого хода, отсоединив кабели аккумулятора и открутив винты с клапана. Убедитесь, что ваш автомобиль полностью выключен, иначе вы можете получить удар электрическим током. Когда вы сняли клапан, вам нужно будет обработать его очистителем карбюратора.

Найдите мягкую чистую ткань или тряпку и вытрите ею углеродный мусор, скопившийся на клапане. Вы также можете очистить корпус дроссельной заслонки. По завершении очистки снова подсоедините клапан и кабели в исходное положение.

5 Симптомы клапана регулировки холостого хода и решения

Когда двигатель вашего автомобиля работает, но автомобиль не движется, двигатель переходит в режим холостого хода. Тем не менее, частота вращения двигателя или частота вращения будут меняться в зависимости от условий, и регулирующий воздушный клапан холостого хода — это то, что регулирует эту частоту вращения двигателя на холостом ходу.

Клапан регулирования холостого хода (IAC) является важным компонентом системы управления двигателем, он будет соединен с корпусом дроссельной заслонки и управляться ЭБУ (блоком управления двигателем).

Как и все другие детали двигателя, он не является отказоустойчивым, поэтому в какой-то момент у него могут начаться проблемы и, следовательно, влиять на производительность двигателя.

Чтобы помочь вам поддерживать этот важный компонент двигателя на оптимальном уровне производительности, здесь мы выделяем симптомы, которые вы можете использовать, чтобы определить, когда он выходит из строя или выходит из строя, а также как это исправить.

Признаки неисправности клапана регулирования подачи воздуха на холостом ходу

При всех проблемах с автомобилем первым шагом в решении проблемы всегда является знание того, как ее диагностировать. К счастью, неисправность клапана IAC должна быть довольно простой проблемой для диагностики, поскольку она имеет несколько признаков и симптомов.

1. Загорается индикатор проверки двигателя

Хотя индикатор проверки двигателя иногда может включаться, когда у вашего автомобиля нет никаких проблем, это очень редко и чаще всего происходит, когда компьютер также имеет проблемы.

Следовательно, когда вы видите этот свет, вы можете быть уверены, что существует проблема, и одна из возможных проблем или проблем — это плохой клапан управления холостым ходом.

Если ЭБУ регистрирует особые или нечетные обороты в минуту при работе двигателя на холостом ходу, он включает контрольную лампу двигателя.

И в случае, если вы все еще не уверены, что именно клапан IAC вызывает загорание двигателя, это в сочетании с одним или несколькими другими симптомами, указанными ниже, должно устранить любые сомнения.

2.Случайно изменяющиеся обороты холостого хода

Поскольку клапан IAC отвечает за управление скоростью холостого хода, если он не работает должным образом, вы, вероятно, получите прерывистые или случайные колебания холостого хода, поскольку он не будет выполнять свою работу должным образом.

Ваша скорость холостого хода будет постоянной и может быть выше 1000 об / мин за одну минуту и ​​ниже 900 об / мин в следующую минуту. Это колебание может происходить в течение всего времени, пока двигатель не работает, и помимо раздражения, оно может легко вызвать другие проблемы с двигателем.

Следовательно, когда вы замечаете, что частота вращения холостого хода увеличивается и уменьшается, вы можете быть уверены, что с клапаном IAC возникла проблема, и вам необходимо обратиться к специалисту для проверки.

3. Более грубая работа двигателя на холостом ходу

Для старых моделей автомобилей ЭБУ не сможет компенсировать какие-либо проблемы с клапаном IAC. И поэтому, если у вашего двигателя неисправен, вы можете ожидать более грубую работу двигателя на холостом ходу, что является хорошим признаком того, что вам нужно проверить и заменить клапан.

Автомобили с исправным или, по крайней мере, нормальным клапаном IAC всегда будут иметь плавный холостой ход, который также обеспечивает плавный и плавный пуск. Если это не то, что вы получаете, и вместо этого все идет грубо, то у вас проблемный клапан.

Кроме того, неисправный клапан IAC часто вызывает сильные вибрации, которые возникают при резком холостом ходу, и автомобиль может отреагировать сильной тряской, поскольку двигатель не получает достаточно воздуха на холостом ходу.

4. Частые остановки двигателя

Остановка двигателя может быть результатом чего угодно — от грязной топливной форсунки до слабого контакта аккумулятора.Но теперь вы также можете добавить плохой регулирующий клапан холостого хода к некоторым вещам, которые могут вызвать остановку двигателя.

Проблема в основном связана с тем, что двигатель не получает достаточно воздуха на холостом ходу, что затем может вызвать другие проблемы, которые влияют на общую производительность и, следовательно, вызывают остановку двигателя.

Кроме того, это может произойти из-за того, что ЭБУ не может компенсировать проблемы, вызванные неисправным клапаном IAC, что в конечном итоге приводит к остановке двигателя.

Но сначала стойло будет случайным, а это значит, что вы все равно сможете пользоваться транспортным средством.Однако, если проблема не устранена, глохнет двигателя участится.

5. Возгорание автомобиля

Возгорание автомобиля также может быть признаком неисправности клапана управления воздухом холостого хода. Но важно отметить, что, как и четыре других вышеупомянутых симптома, это может быть признаком других проблем с двигателем.

Однако, если ваш автомобиль дергается во время замедления, когда вы убираете ногу с педали газа, и вы видите, как из выхлопной трубы капает чрезмерное количество топлива, вы можете быть почти уверены, что у вас проблема с клапаном IAC.

Как решить проблему

Принимая во внимание симптомы, описанные выше, должно быть легко определить, когда ваш клапан IAC выходит из строя. Но диагностика проблемы — это только первый шаг, так как вам все равно нужно ее исправить.

К счастью, это довольно простая задача, которую может решить любой человек со средними механическими навыками, и ниже мы объясним, что нужно делать.

Маршруты

Шаг 1. Припаркуйте автомобиль и выключите двигатель

Один из тех шагов, которые многие автомобилисты, как правило, упускают из виду, когда приходит время работать над своим автомобилем, — это поиск хорошего места для работы.Тем не менее, это все еще важный шаг, и он должен быть первым при попытке отремонтировать ваш клапан IAC, а хорошо освещенный гараж — одно из лучших мест.

И как только вы поместите автомобиль в безопасное и надежное место с достаточным пространством и освещением, другим предварительным шагом будет выключить двигатель и дать ему остыть. Также не забудьте отключить аккумулятор перед началом работы.

Шаг 2: Определите точную проблему клапана IAC

Плохой клапан IAC — это широкий термин, поэтому, прежде чем вы сможете решить проблему, вам сначала необходимо определить точные проблемы с ней.А это означает его тщательный осмотр и проверку. Для этого есть разные методы.

Метод 1: ИСПОЛЬЗУЙТЕ сканер OBD 2

Первый метод проверки клапана IAC будет включать его сканирование с помощью сканера OBD 2. Сканер сможет идентифицировать и отображать конкретные коды ошибок и, следовательно, позволит вам узнать точную проблему и определить, как лучше всего решить проблему.

Метод 2: Проверка числа оборотов в минуту

Проверка числа оборотов в минуту — очень полезный метод не только для определения того, нормально ли работает клапан IAC, но и для определения возможных проблем, если таковые имеются.

Чтобы проверить число оборотов в минуту, вам сначала необходимо установить число оборотов вашего автомобиля, когда электродвигатель управления холостым ходом отключен, а затем сравнить его с тем, что вы получаете, когда он подключен.

Шаг 3. Удаление клапана IAC

После того, как вы установили конкретную проблему с регулирующим клапаном IAC, теперь вы можете начать исправление. Здесь первым шагом будет его удаление, и для этого вам сначала нужно будет его найти.

Для большинства автомобилей этот клапан будет расположен рядом с корпусом дроссельной заслонки и во впускном коллекторе.Вы можете проверить руководство к своему автомобилю, если не знаете, как он выглядит.

Чтобы его снять, сначала нужно отсоединить или открутить все, что крепит клапан к впускному коллектору. Но процесс всегда должен начинаться с отсоединения клеммы аккумулятора, чтобы обеспечить безопасную работу.

Шаг 4: Очистите клапан IAC

Далее идет фактическое исправление, и здесь первым вариантом будет очистка клапана IAC, потому что в некоторых случаях мусор и скопление нагара часто являются единственной проблемой, препятствующей его оптимальной работе .

Процесс очистки также довольно прост, так как вам нужно только распылить очиститель и убедиться, что вы удалили как можно больше мусора и грязи, прежде чем протирать его чистой тканью.

Кроме того, не забудьте очистить корпус дроссельной заслонки, чтобы гарантировать, что любой мусор не попадет в клапан после того, как вы вернете его на место и после этого слейте излишки жидкости.

Как только вы убедитесь, что клапан достаточно чистый, вы должны собрать все и вернуть его в исходное положение, и теперь он должен работать нормально.

Шаг 5: Замена клапана IAC

Хотя во многих случаях тщательная очистка часто работает достаточно хорошо, иногда клапан IAC не подлежит ремонту, и поэтому единственный вариант, который у вас есть в таких случаях, — это полная замена.

Если вы предпочитаете полную замену, процесс будет таким же, как и при его чистке, поскольку вам нужно будет только удалить старый и вставить новые.

Но важно убедиться, что вы снова надежно закрепите винты корпуса дроссельной заслонки и что вы используете правильный сменный клапан IAC для вашей конкретной модели автомобиля.

Если вы не знаете, как все это сделать, не рискуйте и лучше обратитесь к профессиональному механику. А также не забудьте провести тест двигателя на холостом ходу после нескольких минут езды, чтобы проверить, правильно ли работают новые клапаны IAC.

Заключение

Хотя тогда регулирующий клапан холостого хода может не выглядеть как самая важная часть вашего двигателя, он все же играет решающую роль, и поэтому вам необходимо убедиться, что он работает хорошо.

Неисправный клапан IAC может привести к серьезным последствиям, таким как остановка двигателя, а также может вызвать раздражающий световой сигнал проверки двигателя, который не погаснет, пока проблема не будет устранена.

Но поскольку теперь у вас есть представление о некоторых симптомах неисправного клапана IAC, на которые следует обратить внимание, и некоторые из возможных исправлений, которые вы можете использовать, теперь это должно быть простой проблемой для диагностики и устранения даже без профессиональной помощи. .

Что такое регулирующий клапан холостого хода?

Если бы не управление дроссельной заслонкой, большинство двигателей не были бы очень полезны.Вы можете себе представить, если бы двигатель вашего автомобиля мог работать только со скоростью 4000 об / мин? Даже дрэг-рейсерам необходимо запускать двигатель на холостом ходу после красной черты по требованию. Для поддержания работы двигателя на холостом ходу в двигателе может использоваться регулирующий клапан холостого хода.

Что такое регулирующий клапан холостого хода?

Клапан регулировки холостого хода позволяет двигателю плавно работать на холостом ходу, а не глохнуть при остановленном автомобиле. Это будет продолжаться до тех пор, пока вы не нажмете на педаль газа, и автомобиль снова не начнет движение.В бензиновых двигателях частота вращения двигателя зависит от потока воздуха, который регулируется дроссельной заслонкой. Педаль газа открывает дроссельные заслонки, позволяя воздуху проходить во впускной коллектор. Больше дроссельной заслонки означает больше воздуха и больше оборотов двигателя. При отпускании педали акселератора корпус дроссельной заслонки закрывается, что снижает поток воздуха и частоту вращения двигателя.

Отсутствие воздушного потока означает отсутствие оборотов двигателя, что непрактично, если вы сидите у знака остановки и ждете, чтобы снова двинуться с места. Клапан регулировки холостого хода, также называемый клапаном IAC или дополнительным воздушным клапаном, обходит закрытые дроссельные заслонки, чтобы гарантировать, что двигатель не глохнет.В зависимости от конструкции клапан IAC может быть частью корпуса дроссельной заслонки, прикреплен к нему или отдельно от него.

Почему важны клапаны регулировки холостого хода?

«Зачем все усложнять?» можно спросить. Если это просто байпас, разве не будет достаточно слегка приоткрыть дроссельные заслонки или просверлить фиксированное отверстие? Действительно, этого было достаточно для карбюраторных двигателей, но они никогда не были особенно эффективными или отзывчивыми. На холостом ходу фиксированное отверстие диафрагмы или дроссельной заслонки могло привести к остановке двигателя с впрыском топлива, если гидроусилитель руля или кондиционер нагружали двигатель, поэтому требовалось регулируемое управление холостым ходом.

Компьютерное управление и электронный впрыск топлива упростили достижение эффективного и точного управления холостым ходом. Моторизованные или электронные клапаны IAC могут открывать или закрывать байпас в разной степени в зависимости от нагрузки двигателя. Например, при отсутствии нагрузки клапан IAC может открываться лишь немного. Во время маневров при парковке гидроусилитель руля или электрическая нагрузка замедляют двигатель, но клапан IAC (с использованием обратной связи от датчика скорости двигателя) открывается немного больше, чтобы обеспечить постоянную скорость двигателя и достаточную мощность для предотвращения остановки.

Признаки неисправности клапана регулировки холостого хода

Если ваш двигатель резко работает на холостом ходу, глохнет во время парковки или врезается в двигатель, у вас может быть проблема с IAC. Отложения углерода являются наиболее распространенной проблемой с IAC, поскольку они могут блокировать небольшие отверстия и застревать в клапанах. Очистка нагаром клапана IAC и трубок, по которым он подается, должна предотвратить подобные проблемы.

Электрические проблемы встречаются реже, но их легче идентифицировать, если они устанавливают диагностические коды неисправностей в модуле управления двигателем.В случае электрической проблемы может потребоваться ремонт проводки или замена клапана IAC.

Клапан регулировки подачи воздуха на холостом ходу имеет долгую историю, но он исчез во многих транспортных средствах с электронным управлением. Двигатели с электронным управлением корпусом дроссельной заслонки могут использовать двигатель корпуса дроссельной заслонки для регулирования скорости холостого хода двигателя, работая автономно, пока водитель не нажмет педаль газа. Тем не менее, если вы управляете старым автомобилем с клапаном IAC, знание того, что это такое и как за ним ухаживать, может помочь вам обеспечить бесперебойную работу двигателя.

Ознакомьтесь со всеми средствами для очистки двигателя, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о регулирующих клапанах холостого хода, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Flickr.

Симптомы клапана регулировки холостого хода или клапана IAC и стоимость замены

Клапан регулирования холостого хода (IAC) обычно используется в автомобильных двигателях с впрыском топлива для управления частотой вращения двигателя на холостом ходу.Обороты также известны как скорость вращения. В автомобилях, в которых используется карбюратор, также используется аналогичное устройство. Это привод ISC или регулятора холостого хода. Оба устройства поддерживают вращение двигателя на постоянной скорости и предотвращают его остановку.

Что делает воздушный регулирующий клапан?

IAC в основном регулирует количество воздуха, поступающего в двигатель для сгорания при работающем двигателе. Компьютерная система автомобиля отслеживает входные данные от различных датчиков, которые предоставляют информацию о частоте вращения двигателя, расходе воздуха, сгорании топлива и многом другом.

Компьютер двигателя включает управляющий двигатель на IAC, который пропускает больше или меньше воздуха в двигатель, который, в свою очередь, регулирует частоту вращения двигателя. Компьютер двигателя поддерживает заданные минимальные обороты двигателя. Если бы она не была настроена заранее и не обслуживалась, машина заглохла бы в тот момент, когда водитель убрал ногу с педали газа.

Где находится регулятор холостого хода?

Фактическое расположение клапана регулировки холостого хода будет зависеть от модели, года выпуска и марки вашего автомобиля.Обратитесь к руководству по эксплуатации вашего автомобиля для получения дополнительной информации о фактическом местонахождении. Обычно клапан располагается на впускном коллекторе или корпусе дроссельной заслонки.

Верхние 6 симптомов неисправности клапана управления подачей воздуха на холостом ходу

Клапан регулировки холостого хода рассчитан на весь срок службы автомобиля; однако время от времени он может давать сбой по разным причинам. Обычно IAC выходит из строя из-за того, что грязь попадает в систему через неисправный или грязный воздушный фильтр, и привод не может управляться компьютерной системой автомобиля.Иногда IAC полностью выходит из строя и его необходимо заменить. В этой ситуации двигатель будет примерно работать на холостом ходу.

Клапан полностью поврежден

Если IAC продолжает работать некорректно после тщательной очистки, скорее всего, вышел из строя серводвигатель. IAC необходимо заменить, если серводвигатель не работает. Если вы начинаете ощущать, что двигатель плохо работает на холостом ходу, глохнет или двигатель полностью выключается, попросите механика диагностировать проблему.

Неисправный IAC может также вызвать срабатывание контрольной лампы двигателя и предоставить механику код для проверки.Конечно, водители должны помнить, что индикатор проверки двигателя может включаться по разным причинам при работающем двигателе.

Остановка двигателя автомобиля

Полностью вышедший из строя IAC не допускает попадания воздуха в двигатель, и он заглохнет, как только он запустится. Водители могут заметить постепенный выход из строя клапана управления холостым ходом автомобиля. Скорость холостого хода, которая не является постоянной и постоянной, — это один из показателей. Также может загореться индикатор проверки двигателя.

Клапан привода может заклинивать и не регулируется в ответ на сигналы от компьютера двигателя.Хотя двигатель может не глохнуть, он не будет работать плавно и не сможет обеспечить необходимый уровень мощности, когда это необходимо. Проверяли ли IAC до того, как двигатель автомобиля заглохнет?

Неравномерная частота вращения двигателя

IAC управляется компьютером двигателя автомобиля для обеспечения плавной работы двигателя на холостом ходу. Если клапан привода начинает выходить из строя или грязь или масло каким-то образом попадают в регулирующий клапан холостого хода, компьютер попытается исправить ситуацию, увеличив или уменьшив приток воздуха по мере необходимости.

Компьютер в большинстве случаев включает контрольную лампу проверки двигателя, и двигатель не будет работать плавно. Владельцы автомобилей будут слышать, как обороты двигателя (обороты в минуту) замедляются и увеличиваются по мере того, как система пытается компенсировать это. Ваш двигатель может даже заглохнуть из-за отказа IAC или скопления грязи в системе.

Контрольная лампа проверки двигателя

Индикатор проверки двигателя может включаться по нескольким причинам. Постоянный свет означает, что водитель должен в ближайшее время вызвать механика для осмотра автомобиля.Мигающий свет указывает на то, что происходит что-то более серьезное, и водитель должен съехать с дороги и выключить двигатель, чтобы избежать возможного повреждения двигателя.

Модуль управления двигателем или компьютер включает контрольную лампу проверки двигателя, когда он получает сообщение о том, что IAC не работает должным образом. Код ошибки генерируется и сохраняется в ECM для последующего извлечения механиком.

Машины на холостом ходу не гладко

IAC контролирует подачу воздуха в двигатель автомобиля.Неравномерное поступление воздуха может привести к тому, что двигатель будет вращаться на слишком высокой скорости, а иногда и на слишком низкой. Двигатель может даже заглохнуть, когда автомобиль останавливается на светофоре или знаке остановки. В некоторых ситуациях, например, в условиях интенсивного движения, водитель может оказаться в опасном положении.

Двигатель на холостом ходу из-за утечки вакуума

Ваш двигатель может не работать на холостом ходу должным образом из-за утечки вакуума. IAC работает правильно, но не может компенсировать утечку. Привод может быть полностью выдвинут (закрыт), потому что ECM пытается снизить обороты холостого хода двигателя.Ваш механик проверит коды и положение привода, чтобы подтвердить эту проблему.

Что означает код P0505?

Код P0505 генерируется и сохраняется ECM или модулем управления двигателем, когда модуль управления воздушным потоком холостого хода не работает или когда двигатель грубо работает на холостом ходу. Контроллер ЭСУД сохраняет код для последующего просмотра механиком. Свет двигателя может гореть; двигатель работает на холостом ходу на более высоких или более низких оборотах, чем предусмотрено, двигатель может работать на холостом ходу грубо или даже глохнуть.

Как диагностировать код P0505?

Начните со сканирования кода, хранящегося в ECM. Проверьте обороты холостого хода двигателя, чтобы проверить, работает ли автомобиль на холостом ходу в соответствии со спецификациями. Проверьте отсутствие утечек вакуума. Проверьте, нет ли нагара и грязи вокруг впускного отверстия клапана IAC. Снимите IAC и почистите при необходимости. Найдите засоры в любом из каналов и проверьте, работает ли привод.

Можно ли управлять автомобилем с неисправным клапаном управления подачей воздуха на холостом ходу?

В большинстве случаев вы можете управлять автомобилем с плохим клапаном регулировки холостого хода.Двигатель может работать на холостом ходу грубо или на слишком высоких оборотах. Однако по мере развития проблемы автомобиль может заглохнуть в самый неподходящий момент.

Остановка на знаке остановки или светофоре в условиях интенсивного движения создает потенциально опасную и стрессовую ситуацию. Торможение на шоссе в условиях движения «стоп-энд-гоу» может быть намного хуже.

Ваш автомобиль выключается, застрял в средней полосе, без возможности завести машину и съехать на обочину дороги, что может быть довольно опасно.Автомобиль также теряет тормозное усилие, так как главный цилиндр потерял функцию усилителя мощности. Даже системы рулевого управления с усилителем также теряют мощность, что затрудняет управление автомобилем.

Как узнать, неисправен ли клапан IAC?

Есть несколько индикаторов для диагностики неисправного клапана IAC. Двигатель вашего автомобиля имеет нерегулярные обороты холостого хода, что является наиболее частым признаком. Индикатор проверки двигателя может загореться, и двигатель может заглохнуть. Заглох двигателя — более серьезный показатель.Двигатель вашего автомобиля может вообще не работать на холостом ходу. Также может быть сложно начать работу и сразу же заглохнет.

Проверка кодов ошибок ECM покажет соответствующий код, P0505 активирован и был сохранен модулем управления двигателем. Ваш местный механик будет использовать считыватель кодов для доступа к кодам, хранящимся в ECM.

Стоимость замены регулирующих клапанов IAC на холостом ходу?

Стоимость замены модуля IAC включает диагностику и замену модуля. В зависимости от марки и модели вашего автомобиля и используемой ремонтной мастерской средняя стоимость составляет около 350 долларов.Однако общая стоимость некоторых ремонтов может достигать 500 долларов.

Может ли неисправный клапан регулировки холостого хода повлиять на расход газа?

Это может повлиять на эффективность использования бензина. При высоких оборотах холостого хода автомобиль потребляет больше бензина, особенно когда вы находитесь в пробке. Клапан будет полностью закрыт на скоростях по шоссе и не должен влиять на расход топлива. Остановка и резкий холостой ход также могут потреблять больше бензина, а также производить больше несгоревшего топлива, которое рециркулирует клапаном рециркуляции отработавших газов. Вы можете преждевременно получить пустые топливные баки или бензобаки.

Как сбросить мой регулирующий клапан холостого хода?

Потребители не могут сбросить клапан физически. Процесс сброса клапана происходит следующим образом:

  • Слегка выжмите педаль газа
  • Запустите двигатель и дайте ему поработать 5 секунд
  • Убедитесь, что вы выключили зажигание на 10 секунд
  • Запустите двигатель и проверьте обороты холостого хода в пределах, установленных производителем.

Может ли неисправный клапан IAC вызвать перегрев?

В большинстве случаев неисправный клапан IAC не вызывает перегрева.Многие новые модели автомобилей оснащены электрическими вентиляторами охлаждения, которые работают при включении зажигания. Это маловероятно даже в автомобилях с ремнями вентилятора старого типа, которые снимаются с двигателя. Датчики температуры активируют загорание контрольной лампы двигателя.

Что такое датчик холостого хода?

Устройство управления датчиком воздуха на холостом ходу регулирует количество воздуха, поступающего в двигатель, когда двигатель работает на холостом ходу. Модуль управления двигателем определяет частоту вращения холостого хода и либо открывает привод, либо закрывает его, чтобы больше или меньше воздуха попало в двигатель.

Как очистить датчик холостого хода?

Вы можете выполнить следующий список шагов, чтобы очистить датчик холостого хода:

  • Отсоединить кабель автомобильного аккумулятора
  • Найдите IAC и выверните винты, которые удерживают его на месте. Нарисуйте схему соединений для дальнейшего использования. (Используйте контрольную лампу, чтобы найти IAC)
  • Отсоедините электрические соединения
  • Снимите все шланги и заглушки
  • Снимите прокладку, убедитесь, что у вас есть правильная сменная прокладка
  • Используйте угольный очиститель и тряпку, чтобы удалить всю грязь с IAC
  • .
  • Подсоедините шланги и присоедините IAC
  • Подсоедините кабель аккумуляторной батареи и приступайте к запуску двигателя.

Видео о том, как проверить воздушный клапан холостого хода

Другие вещи, которые нужно проверить, когда ваш автомобиль плохо работает на холостом ходу

Помимо неисправности IAC, следующие факторы могут также привести к плохой работе двигателя на холостом ходу:

Блок управления двигателем

Блок управления двигателем или модуль управления двигателем получает информацию от нескольких датчиков на двигателе. Эта информация используется для управления впуском воздуха и впуском бензина, чтобы обеспечить оптимальную работу двигателя на холостом ходу и во время движения.

Датчики кислорода

Датчики кислорода измеряют количество кислорода в выхлопной трубе, передавая эту информацию в модуль управления двигателем. Контроллер ЭСУД регулирует воздухозаборник и рециркуляцию выхлопных газов, чтобы двигатель работал в соответствии со спецификациями производителя на холостом ходу и на оборотах.

Датчик положения коленвала

Датчик положения коленчатого вала контролирует положение коленчатого вала и частоту вращения вала.ЕСМ использует всю эту информацию для управления системой впрыска топлива и моментом зажигания. Каждый раз, когда датчик неисправен, контроллер ЭСУД пытается выполнить компенсацию. Однако это часто приводит к потере мощности или плохим характеристикам холостого хода.

Датчик MAP

Датчик абсолютного давления в коллекторе выдает мгновенные показания давления на контроллер ЭСУД. Эта информация используется для расчета плотности воздуха, расхода воздуха и оптимального количества топлива, которое необходимо подать в двигатель для максимальной производительности на всех скоростях и оборотах.

Коллектор впускной

Впускной коллектор объединяет воздушно-топливную смесь и подает газы в двигатель для сгорания. Очень важно, чтобы топливовоздушная смесь равномерно распределялась по каждому цилиндру для обеспечения оптимальной производительности. Датчики передают информацию в контроллер ЭСУД, который, в свою очередь, контролирует топливовоздушную смесь в топливной системе.

Свечи зажигания

Свечи зажигания создают искру для воспламенения топливовоздушной смеси в цилиндре. Плохая свеча зажигания может вызвать плохое ускорение, перебои в работе двигателя, плохую экономию топлива или даже затруднения при запуске двигателя.Индикатор проверки двигателя также может загореться, если свеча зажигания неисправна из-за датчиков, улавливающих нарушения в выбросах выхлопных газов.

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки контролирует дроссельную заслонку и воздухозаборник. Он прикреплен к корпусу дроссельной заслонки. Неисправный датчик может вызвать тяжелые условия холостого хода, остановку двигателя, плохое ускорение, низкую мощность на высоких скоростях, повышенный расход топлива и даже пропуски зажигания. Попросите механика проверить коды ошибок в контроллере ЭСУД, а также датчик.

Какой инструмент сканирования или сканеры кода лучше всего подходят для проверки воздушного клапана холостого хода?

Инструменты сканирования или сканеры кода могут использоваться для проверки кодов ошибок, сохраненных контроллером ЭСУД. Обычно индикатор проверки двигателя включается в результате такого события, как неисправный датчик или показания, выходящие за рамки технических характеристик производителя. Используйте сканер, чтобы прочитать код, который будет указывать на устройство или датчик, сообщающий о неисправности.

Перед покупкой сканера кода покупатели должны убедиться, что он подключается к блоку ECM вашего автомобиля и считывает коды ошибок.Большинство из них очень просты в использовании. Правильные инструменты сканирования могут предупредить вас, если у вас неисправный выпускной коллектор, неисправный датчик O2, и вы выключите индикатор проверки двигателя.

Условия для оценки

Клапан IAC или Idle Air Control регулирует количество воздуха, поступающего в двигатель, когда автомобиль находится на холостом ходу. Модуль управления двигателем приводит в действие серводвигатель на IAC для регулирования подачи воздуха, необходимого для поддержания надлежащей скорости холостого хода.

Неисправный блок IAC может привести к работе двигателя на холостом ходу на высоких или низких оборотах холостого хода или даже к его остановке.В некоторых случаях двигатель может даже не запуститься.

Подобные симптомы могут возникать и в других условиях. Неисправные датчики, передающие плохие показания на ECM, утечки вакуума в одном из шлангов, подключенных к IAC, неисправные свечи зажигания или провода свечей накаливания могут стать причиной плохих характеристик холостого хода и низкого энергопотребления.

Что происходит, когда клапан регулирования холостого хода выходит из строя?

Клапан управления воздухом холостого хода IAC или код P0505 включает контрольную лампу проверки двигателя в качестве предупреждения.Другими симптомами могут быть неисправная прокладка выпускного коллектора и корпуса дроссельной заслонки. Попросите механика проверить коды ошибок контроллера ЭСУД и предпринять соответствующие действия для ремонта.

Если у вас плохой расход бензина, ваш механик должен также проверить топливные форсунки, впускной коллектор, топливный насос и головку блока цилиндров. Автомобильный аккумулятор, щетки стеклоочистителя и масляный фильтр должны быть чем-то, что вы можете заменить самостоятельно. Но когда дело доходит до более сложной проблемы, такой как отказ клапана IAC, вам следует полагаться на профессионала, который сделает все правильно.

Другими признаками неисправности клапана IAC являются проблемы с запуском автомобиля, а также закупорка головки блока цилиндров из-за отложений углерода, грязного или забитого воздушного фильтра и заедания педали газа. Эти проблемы вызовут высокие обороты холостого хода, что сделает ваш автомобиль менее экономичным за счет забора большего количества газа из топливных баков.

Заключение

Замена клапана IAC или исполнительного механизма регулировки подачи воздуха на холостом ходу может повысить производительность на холостом ходу при работающем двигателе автомобиля. Регулирующий воздушный клапан позволяет обходить дроссельную заслонку и пропускать воздух в двигатель.Вам следует проверить клапан IAC, когда вы заметите, что RMP вашего автомобиля слишком высоки при запуске двигателя. Неисправный клапан холостого хода может привести к более серьезным проблемам и иногда считается одной из частых причин, по которым ваш автомобиль не заводится.

Чтобы улучшить характеристики автомобиля, вы можете также очистить моторный отсек, рулевые колеса, топливные баки и прокладку выпускного коллектора. Кроме того, попросите своего механика проверить воздушный фильтр и топливные форсунки. Внесение всех этих улучшений может привести к увеличению скорости двигателя и увеличению расхода топлива.

Что делает регулятор холостого хода?

Клапан управления холостым ходом , также известный как «клапан управления холостым ходом », регулирует оборотов холостого хода вашего двигателя. Этот — это , управляемый компьютером двигателя. Иногда детали выходят из строя, что приводит к тому, что ваш автомобиль странно работает на холостом ходу или глохнет.

Нажмите, чтобы увидеть полный ответ


Принимая это во внимание, что происходит, когда выходит из строя регулирующий клапан холостого хода?

Один из наиболее распространенных симптомов, связанных с проблемным клапаном регулировки холостого хода , — это нерегулярные обороты холостого хода .Если клапан выходит из строя или имеет какие-либо проблемы, это может привести к отключению скорости на холостом ходу . Это может привести к необычно высокой или низкой скорости на холостом ходу, или, в некоторых случаях, к резкому скачку скорости на холостом ходу и , которая неоднократно набирает высоту и падает.

Во-вторых, можно ли почистить регулирующий клапан холостого хода? Очистка и регулирующий клапан холостого воздуха может удержать вас от покупки новой детали, но только некоторые регулирующие клапаны холостого воздуха могут быть очищены .Регулирующий клапан для воздуха на холостом ходу должен иметь пружинный клапан для очистки , чтобы он работал.

Можно также спросить, как узнать, неисправен ли у вас клапан регулировки холостого хода?

Признаки неисправности клапана управления подачей воздуха на холостом ходу

  1. 1) Прерывистый холостой ход. Поскольку предполагается, что регулирующий воздушный клапан холостого хода регулирует частоту вращения двигателя на холостом ходу, неисправный клапан наверняка выведет его из строя.
  2. 2) Проверьте контрольную лампу двигателя.
  3. 3) Грубый холостой ход.
  4. 4) Двигатель глохнет.
  5. 5) Нагрузка вызывает остановку.

alexxlab / 29.01.1972 / Разное

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
