Ремень ГРМ отвечает за передачу крутящего момента и синхронность валов автомобиля

Обрыв ремня ГРМ приводит к потере синхронизации валов. Клапаны в момент обрыва находятся в опущенном положении и сталкиваются с поршнями, что в итоге приводит к дефектам и загибам клапанов, выходу из строя поршней, поломке сёдел и появлению на стенках цилиндров царапин с последующей деформацией втулок клапанов.

Клапаны могут загибаться и деформироваться в результате обрыва ремня ГРМ

Результатом таких повреждений становится необходимость проведения капитального ремонта двигателя либо его полная замена.

Причины обрыва ремня ГРМ:

• неправильная эксплуатация автомобиля;
• несвоевременная замена детали;
• лента низкого качества;
• появление на поверхности изделия пятен технических жидкостей;
• естественный износ расходника;
• перебои в работе других узлов и систем.

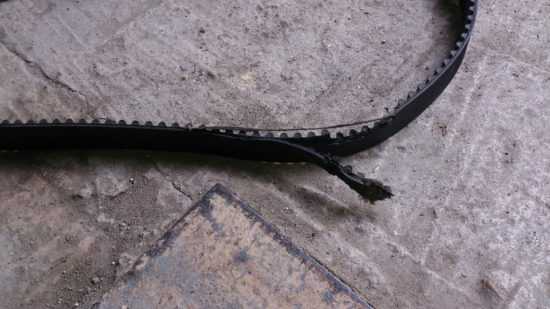

Сначала следует износ, а затем обрыв ремня ГРМ

При появлении приведённых ниже дефектов стоит провести осмотр ремня ГРМ и его замену:

• появление на поверхности изделия трещин, выпуклостей и следов износа;
• отсутствие нескольких зубьев, надрывы;
• наличие на поверхности пятен масла или других жидкостей;
• расслоение основы ремня;
• обтрепавшиеся торцевые поверхности.

Вместе с ремнём ГРМ обычно меняются ролики. Обнаружение на водяном насосе царапин, сколов, люфта и прочих дефектов является основанием для его замены. Если на поверхности ремня обнаруживаются масляные пятна, то следует проверить сальники — выход из строя этих деталей и может стать причиной появления таких отметин.

Периодичность замены

Естественный износ, неправильная эксплуатация или другие причины приводят к выходу из строя ремня ГРМ и необходимости его замены. При этом доводить ситуацию до крайности не стоит: достаточно проводить регулярную диагностику и визуальную оценку детали. Подобная проверка поможет избежать обрыва в неподходящий момент.

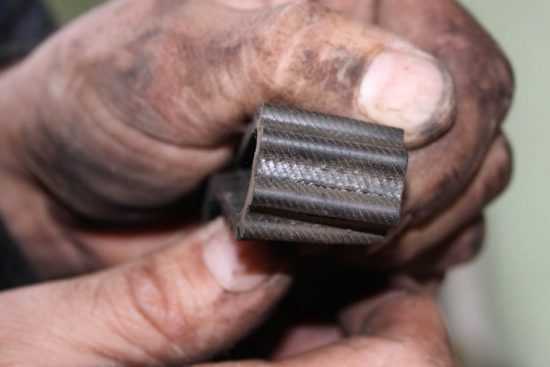

Стёртости свидетельствуют о явном износе ремня ГРМ

Периодичность замены ремня ГРМ зависит от конкретной марки автомобиля и указывается в руководстве по эксплуатации транспорта. Несмотря на установленные автопроизводителями нормы, многие специалисты советуют менять запчасть каждые 50 тысяч километров пробега.

При покупке автомобиля с пробегом придётся самостоятельно проверить состояние ремня ГРМ — достаточно его визуального осмотра на предмет износа. Явными признаками износа считаются потёртости либо трещины на поверхности ремня. Однако наличие таких дефектов не означает, что ремень тут же выйдет из строя, поскольку внутри его имеется основа, состоящая из металлических прутьев. Благодаря им деталь выдерживает ударные нагрузки и сохраняет своё рабочее состояние на протяжении всего срока эксплуатации.

Растрескивание ремня ГРМ — ещё один явный признак его износа

Некоторые автомобили оснащаются ремнями ГРМ с усиленным металлическим кордом, что сказывается на их сроке эксплуатации, увеличивая его в среднем на 30%. Современные модели авто комплектуются ремнями из резины и металла, которые обладают ограниченным сроком годности.

Подобные детали нельзя ремонтировать — в случае выхода из строя их просто меняют. Решение о замене ремня принимают не только в случае его обрыва, но и в случае его провисания, растяжения или снижения плотности прилегания, что отрицательно сказывается на синхронной работе клапанов. В итоге это может привести к сбоям в функционировании всего автомобиля, основным признаком которого являются нарушения работы двигателя.

Видимые следы растяжения ремня, как и стёртости вместе с трещинами, говорят о том, что он износился

Практически всегда вместе с ремнём ГРМ меняют водяной насос, или помпу. На большинстве автомобилей данное устройство прекрасно справляется со своими обязанностями вплоть до смерти машины, однако, в некоторых ситуациях его необходимо менять раньше установленных сроков. По этой причине специалисты советуют менять помпу одновременно с ремнём ГРМ.

Водяная помпа — деталь, которую меняют вместе с ремнем

Как выбрать деталь

При выборе ремней ГРМ опираются на несколько основных критериев:

• неизменность характеристик и свойств детали на протяжении всего эксплуатационного срока;
• отсутствие деформации из-за растяжения;
• отсутствие дефектов и явных следов разрушения.

Сегодня в автомобильных магазинах представлен широкий ассортимент ремней газораспределительного механизма, из-за чего многим автовладельцам тяжело определиться с выбором конкретной модели.

Наиболее качественными считаются изделия, произведённые в Европе. Объясняется это жёстким контролем качества изготовляемых на европейских заводах деталей: проверяется каждый этап производства начиная от выбора сырья и заканчивая проверкой уже готовой детали. По этой причине многие автовладельцы очень высоко ценят ремни механизма марки Gates.

Одни из самых качественных ремней ГРМ выпускаются под маркой Gates

Таблица: самые популярные марки ремней ГРМ по мнению отечественных автолюбителей

При покупке ремней ГРМ желательно обращать внимание на несколько нюансов, которые помогут определить и понять, какая запчасть оригинальная, а какая поддельная. Более подробно рассмотреть можно на примере ремней марки Gates.

Упаковка

Оригинальная упаковка ремня Gates не так проста для подделки

Оригинальная запчасть реализуется в плотной картонной коробке с качественно пропечатанным рисунком. В отличие от подделки, подлинная упаковка не такая мягкая, приятная на ощупь.

Зубчики ремня

Оригинальная лента Gates имеет чёткие надписи и ровные зубцы

Профиль зубцов ремня на оригинале ровный и одинаковый, по краям резины нет никаких следов неровной обрезки. Также стоит проверить оборотную сторону — на подделке обычно плохо пропечатываются надписи и цифры, маркировка выполнена не белым, а грязновато-жёлтым оттенком без указания страны-производителя.

Голограмма

Оригинальные упаковки, как правило, имеют голограммы

На оригинальной упаковке ремней Gates всегда в обязательном порядке присутствует голографический знак.

При покупке приводного ремня желательно приобретать сразу полный комплект ГРМ — его подделка более сложна и требовательна в исполнении. Стоит проверять, как выглядит упаковка и качество укладки составляющих — самого ремня и роликов к нему.

Замена ремня ГРМ своими руками

Схема замены приводного ремня — не самый сложный процесс, который можно выполнить самостоятельно в целях экономии денежных средств. Владельцу авто не нужно обладать специальными знаниями — достаточно ознакомиться с инструкцией по эксплуатации машины.

Меняем ремень

Для замены ремня ГРМ или полного комплекта механизма понадобятся следующие инструменты:

• ключ, при помощи которого осуществляется регулировка натяжного ролика;
• накидные ключи;
• большая отвёртка;
• съёмник для стопорных колец.

Порядок работ:

1. Перед началом работ обязательно снимается минусовая клемма с аккумулятора. Для обеспечения свободного доступа к механизму газораспределения снимается защита двигателя, ремни генератора, сам генератор, бачок жидкости ГУР. Перечисленные детали могут помешать проводить замену ремня.

   Открытый механизм ГРМ после снятия всех деталей впечатляет

2. Затем поршень первого цилиндра поднимается в верхнюю мёртвую точку и откручивается болт, крепящий натяжной ролик. Немного проворачивается ролик для ослабления натяжения ремня. После этого деталь можно спокойно снимать со шкивов роликов, распредвалов и помпы.


   После выкручивания болтов снимается натяжной ролик

3. С привода генератора снять болт шкива немного сложнее — придётся фиксировать в одном положении коленчатый вал. Выполнять данную процедуру лучше всего с помощником — он удержит отвёрткой зубчики венцы маховика, пока будет сниматься заглушка картера сцепления.

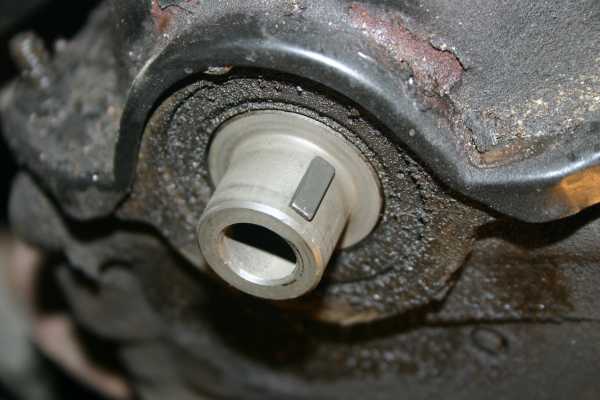

   Фиксируют коленвал в одном положении

4. Болт шкива коленвала откручивается и снимается вместе с шайбой.

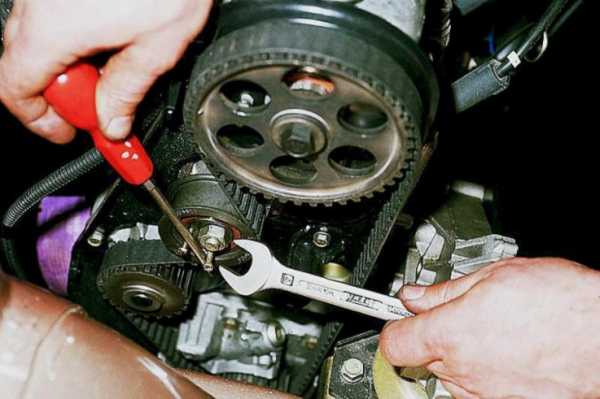

   При помощи отвертки происходит снятие блока шкива коленвала

5. Шкив привода генератора демонтируется с коленчатого вала. Затем с него снимают шайбу ремня ГРМ, после чего можно снимать саму ленту.

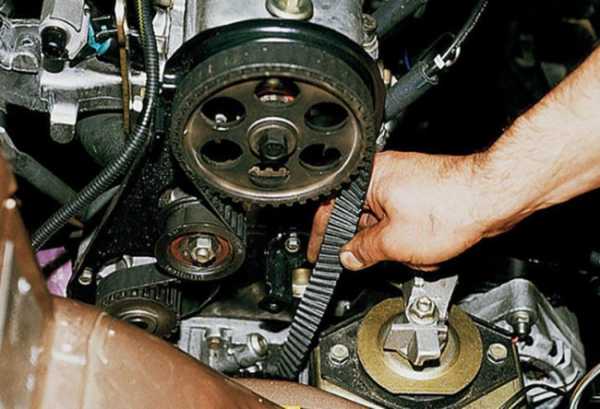

   После коленвала происходит снятие старого ремня ГРМ

Видео: как снять ленту ГРМ

Как выставить метки

Выставление меток механизма газораспределения зачастую проводится с использованием специального средства, фиксаторов — кондукторов, к которым прибегают в случае, если старый ремень был неправильно надет либо проворачивается фазорегулятор. Они позволяют зафиксировать коленвал в одном положении и устранить его прокручивание.

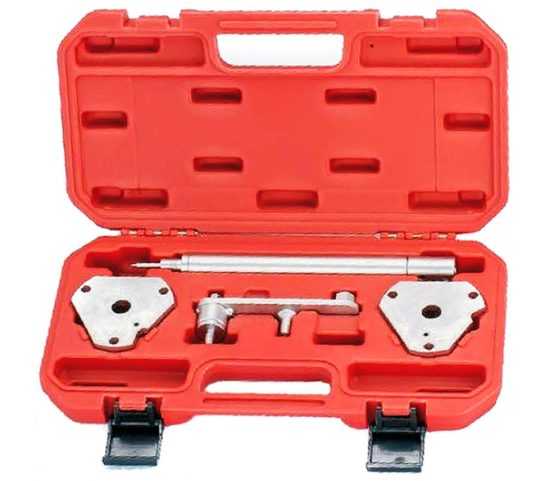

Специальные кондукторы выставляют метки на ГРМ

При использовании подобных помощников метки ГРМ выставляются следующим образом:

1. Коленчатый и распределительный валы фиксируются кондукторами.
2. Натяжной ролик ослабляется при помощи ключа.
3. Ослабляются шестерни распредвала.
4. Лента ГРМ натягивается при помощи ролика.
5. Шестерня распредвала затягивается.

Видео: зачем обрабатывать деталь и выставлять метки при помощи кондукторов

Однако кондукторы не являются обязательным приспособлением для выставления меток ГРМ — сделать это можно и без них. Достаточно запастись ключами на 17 и 19. Более подробно процесс выставления меток механизма можно рассмотреть на примере автомобиля ВАЗ 2109:

1. Устанавливается новый натяжной ролик.
2. Шкив распредвала проворачивается до тех пор, пока метка на самом вале не будет находиться напротив планки, размещённой на блоке двигателя. После этого вал желательно не трогать, дабы не сдвинуть метки.
3. На коленвал наживляется болт, предназначенный для выставления по меткам шкива. Сам вал проворачивают так, чтобы метка шкива встала в строго вертикальное положение. Правильность её расположения проверяется вытаскиванием резиновой заглушки из картера сцепления.
4. Появляется смотровое окошко, через которое можно увидеть маховик. На нём располагается метка: если выставление было проведено правильно, то она будет располагаться напротив планки блока двигателя.
5. Напоследок натягивается на шкив коленвала и распредвала ремень ГРМ.

Видео: выставление меток запчасти

Инструкция: как правильно ставить ремень ГРМ

Натяжение ремня ГРМ — один из важных параметров, влияющих на работоспособность двигателя автомобиля. Перетяжка детали может стать причиной быстрого износа подшипников, натяжного ролика и водяной помпы. Слабая натяжка может спровоцировать нарушения фаз газораспределения и перескок зубьев ремня.

Уровень натяжения ремня регулируется при помощи натяжного ролика — его проворачивают вокруг эксцентрической оси.

Чтобы натянуть ремень ГРМ, понадобятся следующие инструменты:

• торцовая головка, оснащённая воротком-трещоткой либо ключ на 17;
• специальный ключ для поворота натяжного ролика. Заменить его можно обычными свёрлами и большой отвёрткой.

Процесс натяжения ремня ГРМ или как заставить его «меняться»:

1. С ремня механизма снимается передняя крышка.
2. Аккуратно и плавно проворачивается коленчатый вал по часовой стрелке на один оборот. Сильнее проворачивать его не нужно — так можно вывернуть все свечи зажигания.
3. Коленчатый вал проворачивается в обратную сторону на два зуба шкива распредвала, благодаря чему снижается натяжение ведущей части ремня.
4. Проверяется натяжение детали. При небольшом усилии пальцев правильно натянутая лента проворачивается на 90^о.
5. Если ремень слишком ослаблен или перетянут, то его положение корректируют. Для этого ослабляется гайка, крепящая натяжной ролик. После этого ролик проворачивается против часовой стрелки на 10–15^о для натяжения, по часовой стрелке — для ослабления.
6. Если под рукой нет специального ключа, то в отверстия ролика вставляются свёрла, а сама деталь проворачивается отвёрткой.
7. Гайка крепления затягивается и повторно проверяется натяжение ремня.

Видео: натяжение ремня ГРМ

В норме натяжение ремня механизма газораспределения должно быть таким, чтобы деталь прогибалась на 5,4 мм при воздействии на неё усилия в 100 Н. Проверяется натяжение ремня только на холодном двигателе.

Как заменить и натянуть ГРМ без специальных инструментов

Натяжка ремня газораспределительного механизма осуществляется с использованием специальных инструментов. Однако если их нет под рукой, можно воспользоваться отвёрткой и двумя гвоздями либо свёрлами, между которыми отвёртка и размещается. Аналогичным образом можно применить столовую вилку — у неё обламываются два зубца в центре, а оставшиеся загибаются под нужным углом.

Для проверки натяжения ремня ГРМ используется специальный инструмент

Проверить натяжение ремня без специального инструмента можно несколькими способами:

1. Использовать обычную линейку и гирю весом в 10 кг. Линейка размещается на ремне между шкивами, а на неё ставится гиря. Ремень должен оттянуться от плоскости не более чем на 5 мм.
2. Воспользоваться весами — безменом. Между шкивами к центральной части ремня крепится крючок весов, после чего безмен начинают тянуть наверх до тех пор, пока он не покажет 10 кг. После этого замеряется расстояние, на которое оттянулся ремень — оно не должно превышать 5,4 мм.

Перетянутый ремень механизма во время эксплуатации авто будет неприятно визжать, при этом срок эксплуатации самой детали, натяжных роликов и подшипников помпы значительно сократится.

Видео: проверка натяжения установленного ГРМ

Как поставить новую помпу, поменять натяжные ролики и сальники

Водяной насос отличается более длительным сроком жизни, чем лента ГРМ, поэтому специалисты советуют его менять одновременно с каждым вторым ремнём. Отдельно помпу менять нецелесообразно, поскольку путь к ней аналогичен пути к ремню ГРМ, и лишний раз перебирать половину подкапотного пространства не хочется.

Аналогичная ситуация и с сальниками: меняются по мере износа и выхода из строя — к примеру, если появляются протечки моторного масла.

А вот с натяжными роликами ситуация диаметрально противоположная: поменять их можно в обязательном порядке одновременно с ремнём ГРМ.

Обрабатывают ролики и ремень после установки специальными смазками, чтобы устранить износ. Неплохим составом считается литол, однако, специалисты рекомендуют использовать специальные силиконовые смазки.

Признаки неправильных снятия и замены

После установки нового ремня ГРМ автовладельцы нередко фиксируют появление неприятного шума и свиста во время езды. Причин этому может быть две:

1. На ленту попадают технические жидкости. Если свист и шум появляются после холодного пуска двигателя, то велика вероятность того, что протекли либо охлаждающий состав, либо моторное масло.
2. Низкое качество установленной детали. В этом случае поможет только повторная замена ремня.

Устраняется свист и шум после замены ремня ГРМ просто — достаточно его смазать. Для этого используются специальные аэрозоли, приобрести которые можно в автомобильных магазинах.

Смазывание ремня ГРМ проводится специальным составом

Если же смазка не помогает и свист сохраняется, то придётся проверить все узлы на наличие протечек. При нахождении они устраняются, заменяются при необходимости детали, после чего сторонние шумы должны исчезнуть.

Одна из частых причин протечек — пробитая прокладка ГБЦ

Нередко после замены натяжных роликов и ремня механизма газораспределения появляется неприятный гул и вибрация двигателя. Основные причины этого — неправильно выставленные метки либо ошибки при установке балансирного ремня, который проворачивается на 180^о не в ту сторону. Устраняется вибрация проверкой меток и их повторной установкой, а также корректировкой положения балансиров.

Ремень газораспределительного механизма — расходная деталь, которая играет огромную роль в работе двигателя автомобиля. Она вполне может порваться и выйти из строя, но эта проблема решаема. Регулярная замена и правильное натяжение обеспечивают нормальное функционирование всех систем машины и гарантируют безопасность движения.

pol-z.ru

как снять и установить, выставив метки правильно, периодичность, сроки и прочее » АвтоНоватор

Ремень ГРМ (или ремень газораспределительного механизма) – изготовленный из армированной резины специальный ремень с зубцами на внутренней его поверхности. Замена этого компонента строго регламентирована в инструкции к транспортному средству. Но нередко бывает, что автолюбители (особенно начинающие) не особо осведомлены о том, что это такое, где находится и для чего служит. А знакомятся с ним уже при обрыве последнего.

Для чего служит ремень ГРМ и где находится

Основной задачей деталиявляется передача крутящего момента с распредвала на коленвал, а также обеспечение их синхронного вращения. Синхронность эта очень важна для надлежащей работы газораспределительного механизма, осуществляющего впуск в цилиндры топливно-воздушной смеси и последующий выпуск отработавших газов.

Исправность ремня также очень важна для двигателей, в которых поршни расположены в одном блоке с клапанами. Подобная схема сейчас является наиболее распространённой. Однако, несмотря на то что клапана расположены в одном пространстве с поршнями, компоненты эти не встречаются именно благодаря ремню ГРМ. В случае обрыва поршень бьётся в открытый клапан и тот гнётся, плюс клинит поршень. В результате двигатель требует серьёзного ремонта. В частности, головки блока цилиндров.

Ремень газораспределительного механизма с набором креплений и роликами

Для каждого автомобиля производители прописывают в инструкции свой пробег, после которого нужно проводить замену ремня ГРМ. У иномарок цифры пробега до замены могут составлять до 120 тыс. км. У отечественных автомобилей — 50–60 тыс. км. Но всё же лучше перестраховаться, отнять от рекомендуемых значений где-то 15% и уже на полученный пробег ориентироваться. В случае когда не известно время последней замены, его нужно хорошенько осмотреть на предмет износа.

Последствия обрыва ремня ГРМ

Поиски детали не займут много времени. После того как поднят капот, практически сразу бросается в глаза зубчатый ремень из прочной плотной резины. В отличие от других своих собратьев, он может проходить ещё через ряд других шкивов. Так что, наряду с передачей крутящего момента с коленвала на распредвала, деталь может также выполнять ряд дополнительных функций. Всё перечисленное обуславливает постоянных высоких нагрузок, ведущих к постепенному износу, даже несмотря на прочность материалов, из которых он изготовлен.

Почему может оборваться

Бывает, что даже новый ремень изнашивается и рвётся в очень короткий срок. Скорее всего, происходит смещение, из-за чего ремень «съедает» и в дальнейшем происходит обрыв. Основных причин может быть несколько:

1. В подавляющем большинстве случаев надо грешить на помпу, так как подшипники в ней стоят не по центру шкива, а немного смещены в сторону. Их износ со временем может привести к перекашиванию оси помпы, а значит к перекашиванию шкива и сползанию ремня ГРМ. Также случается, что при установке новой помпы, место крепления было плохо зачищено и даже небольшие остатки грязи или смазки могут привести к незаметному на первый взгляд, но существенному в дальнейшем перекосу.
2. Сильная изношенность натяжного или направляющего роликов.
3. Появившаяся течь машинного масла из сальника распредвала.
4. Износившиеся зубья шестерней распределительного и коленчатого валов. Характерным признаком в этом случае является появление отслаиваюхщися зубцов на самом ремне.
5. Механизм или сильно затянут, или чересчур ослаблен.

Выбор новой запчасти

Так как в газораспределительном механизме ремень играет одну из важнейших ролей, то и качество изготовления этого компонента, учитывая постоянные динамические нагрузки, находится не на последнем месте. Среди прочих марок, занимающихся выпуском ремней ГРМ, на данный момент можно выделить примерно три-четыре лидирующих:

• Contitech;
• Gates;
• Dayco;
• Bosch.

При этом надо понимать, что и велико количество подделок под эти изделия этих фирм. По данным той же Gates, примерно 80% ремней ГРМ, присутствующих на рынке, не были произведены ими.

В качестве примера можно привести настоящий и поддельный ремни ГРМ для Лады Приоры производства Gates.

Примеры оригинальных и некачественных расходников на фото

Ещё на рынке можно встретить детали со специальным усиленным металлическим кордом. По заявлениям изготовителей эти образцы способны прослужить на 30% дольше обычных. Что в большинстве своём оказывается правдой.

Как определить, что пора менять

Тут в большей мере придётся полагаться на свои глаза. Замена не за горами, если при его визуальном осмотре замечены:

• следы масла;
• чрезмерно изношенные зубцы на внутренней поверхности и трещины в них;
• разнообразные деформации, такие как выпуклости, расслоения, различные складки и порезы;
• разлохмаченность поверхности и явно торчащие нитки.

В таблице ниже приведён более расширенный перечень дефектов раходника, вероятных причин их возникновения и рекомендуемых мер по устранению.

Перечень возможных дефектов ремня ГРМ, причин из возникновения и меры по устранению

Замена ремня ГРМ

Автопроизводители настоятельно рекомендуют наряду с зубчатым ремнём проводить и замену роликов с натяжителями и даже помпы. Нередко можно встретить специальные комплекты уже содержащие в себе ремень и ролики. Трудозатраты на замену каждого из компонентов примерно одинаковы, да и на взгляд далеко не всегда удаётся точно определить степень износа. Так что разумнее менять всё скопом

Для примера будет взята упомянутая уже выше Приора. Её мотор имеет 16 клапанов и оснащён двумя распредвалами со своим шкивом каждый. Ремень здесь будет длиннее, чем в моторе с 8-ю клапанами, так как кроме шкива водяного насоса и натяжитель, ремень идёт ещё и через вспомогательный опорный ролик.

Инструмент, который может понадобиться

• шестигранник «пятёрка»;
• комплект рожковых ключей;
• специальный регулировочный ключ для ролика натяжителя;
• баллонный ключ;
• домкрат;
• большая отвёртка или же монтажка.

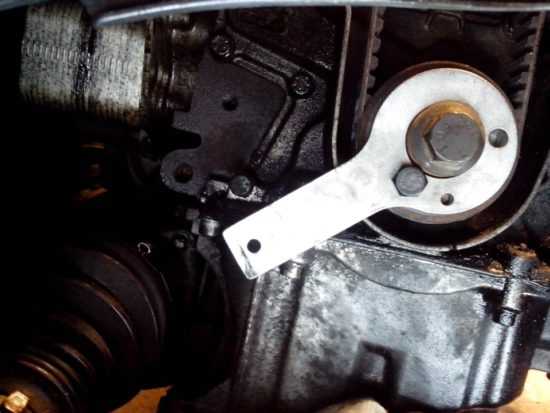

  Специальный ключ для регулировки натяжного ролика

Подготовительные работы

1. Автомашина ставится на ровную поверхность.
2. Затягивается ручник, автомобиль дополнительно фиксируется упорами под колёсами.
3. Поднимется капот, отсоединяется минусовая клемма аккумулятора и снимается крышка двигателя.

Замена ремня

1. При помощи шестигранника откручиваются винты крепления защитной крышки ремня ГРМ.

   Сняв защиту ремня ГРМ можно увидеть оба распредвала

2. Отсоединяется разъём на датчике коленвала.
3. Проверяется, есть ли совпадение меток на шестернях обоих распредвалов с соответствующими им треугольными высеченными отметками на корпусе привода газораспределительного механизма.

   Необходимо выставить распредвалы по меткам на корпусе привода ГРМ

4. При совпадении вышеуказанных отметок смотрим дальше на метки зубчатки маховика. Нужно заглянуть под термостат и убрать резиновую заглушку. Убрав заглушку, можно будет увидеть венец маховика с меткой. Необходимо, чтобы последняя совпадала с высечкой треугольной формы.

   Выставление метки маховика по соответстующей насечке

5. Для полной уверенности в надлежащей регулировке фаз газораспределения, стоит ещё проверить коленчатый вал, а именно положение метки на его шкиве.
6. Чтобы сделать это, нужно для начала ослабить натяжитель ремня генератора. Затем маховик фиксируется в текущем положении путём простого стопорения его отвёрткой, вставленной в отверстие, с которого была снята резиновая заглушка.
7. Берётся ключ на 17. С его помощью откручивается болт, которым фиксируется шкив генератора. Шкив снимается, а болт закручиваем на прежнее место.

   Снятый шкив генератора

8. Под шкивом располагается шестерня коленчатого вала с нанесённой меткой. Масляный насос на своей боковой крышке имеет похожую метку, с ней первая должна совпадать.

   Выставление по метке шестерни коленчатого вала

9. В случае несовпадения меток, включается передача. Далее, на болт шкива генератора, накидывается ключ на 17. После чего медленно и аккуратно проворачивается коленчатый вал до получения совпадения нужных меток, что попутно выведет цилиндр первого поршня в верхнюю мёртвую точку. Самое время снимать отживший своё ремень ГРМ.
10. Берётся ключ на 15 и выкручивается болт ролика натяжителя. После чего ролик при помощи специального ключа проворачивается против движения часовой стрелки. Если в планах есть замена роликов, то снимаем его, а также попутно и опорный ролик.

    Установка и настройка натяжительного и опорного роликов

11. Снимается с шестерней ремень, который требуется заменить.
12. Новые ролики ставятся на свои места.
13. Новый ремень набрасывается на шкив коленвала, затем на очереди шестерни распредвалов, а также помпы.
14. Далее, опорный ролик надёжно фиксируется, а с помощью ролика натяжителя производим натяжку ремня ГРМ путём вращения его по ходу часовой стрелки. Степень натяжения ремня вполне можно проверить и вручную. Нужно лишь просто попробовать провернуть его пальцами. В случае хорошо натянутого ремня повернуть его удастся не более, чем на 90 градусов.
15. Извлекается отвёртка, фиксирующая маховик.
16. Делается коленвалом 2 полноценных оборота. На шестернях маховика и распредвалов снова сверяются все метки. Когда всё прекрасно совпадает, то можно приступать монтажу оставшихся компонентов.

Видео замены ремня ГРМ на Приоре

После окончания работ необходимо завести двигатель и послушать его работу. Если он натянут хорошо, то никаких посторонних звуков не будет. Если же ремень слегка перетянут, то будет слышен гул или свист натяжного ролика. Его можно послабить путём проворота против часовой стрелки.

В качестве заметки можно добавить, что для некоторых иномарок может потребоваться использование так называемых кондукторов. Это специальные фиксаторы коленчатого и распредвалов для максимально точного выставления фаз газораспределения.

В наше время автомобили имеют существенный крутящий момент и обрыв ремня ГРМ в 90 из 100 случаев закончится гнутыми клапанами, а также прочими сопутствующими повреждениями мотора. Вряд ли кто-нибудь желал бы столкнуться с этим в дороге. Разве что можно немного порадоваться за владельцев автомобилей ВАЗ с 8-клапанными моторами, так как на этих моторах клапана не загнутся. Но вместо этого можно попасть на помпу или генератор.

Так что вполне очевидным будет регулярно (хотя бы раз в месяц) проверять состояние ремня и вовремя его менять в случае необходимости. Процедура не сильно сложная и при наличии инструкции под рукой вполне осуществима собственными силами. Если же не уверены или просто лень заниматься, то обратитесь в СТО или к знакомому автомастеру.

carnovato.ru

Замена ремня ГРМ — 10 практических советов

Ремень ГРМ, то есть ремень газораспределительного механизма, — это изготовленное из качественной армированной резины приспособление. Замена данной детали является строго регламентированной и описана в инструкции к транспортному средству. Неопытные автолюбители не особо осведомлены относительно того, что это за устройство, как осуществляется замена ремня ГРМ, где находится и для какой цели он используется. В данной статье можно найти ответы на перечисленные вопросы.

Содержание статьи

Предназначение ремня ГРМ

Основным предназначением данной детали является передача крутящего момента с распредвала на автомобильный коленвал. Он обеспечивает синхронное вращение, которое так важно для оптимальной работы всего газораспределительного механизма.

Исправность и нормальная работа ремня очень важны для автомобильных двигателей, у которых поршни находятся с клапанами в одном блоке. Несмотря на то, что клапаны находятся в одном месте с поршнями, данные детали не встречаются как раз благодаря ремню ГРМ. Как только ремень обрывается, он начинает биться в открытый клапан, постепенно сгибая его, а также клинит поршень. Если не осуществить замену, двигатель потребует серьезных ремонтных работ.

Причины выхода из строя ремня ГРМ

Причиной выхода ремня из строя может являться не только износ. Довольно часто встречаются ситуации, когда и совершенно новый ремень за относительно короткий срок изнашивается и рвется. Причин для этого может быть несколько:

1. В большинстве случаев причиной для быстрого износа ремня является помпа. В ней находятся подшипники и не по центру шкива, а немного смещены в сторону. Именно их износ через определенное время приводит к перекосу оси помпы, что автоматически вызывает перекашивание шкива, и последующее сползание ремня ГРМ. Также причиной может стать установка новой помпы. Если место было изначально не очень хорошо защищено, если есть небольшие остатки грязи или смазки, это может привести к существенным смещениям.
2. Серьезная изношенность направляющего и натяжного ролика.
3. Протечка машинного масла из сальника распределительного вала.
4. Износ зубьев, вызванный шестерней коленчатого и распределительного валов. Признаком подобной проблемы является появление отслаивающихся зубцов на ремне.

Самой распространенной причиной износа ремня является сильная затяжка механизма или его ослабление. Это очень часто происходит после самостоятельной замены детали. Именно по этой причине так важно знать не только через сколько менять ремень ГРМ, но также как правильно это сделать, если не планируется обращение в автосервис.

Срок службы и периодичность замены ремня ГРМ

Многих водителей интересует периодичность замены ремня ГРМ. Данный процесс напрямую зависит от износа детали, от времени эксплуатации транспортного средства.

У каждого авто в инструкции установлен пробег, после которого нужно проводить замену. Периодичность прямо зависит от марки авто. Если это иномарка, до замены должно пройти 120 тысяч км, у российских авто пробег составляет 60 тысяч.

Решая вопрос, когда менять ремень ГРМ, не стоит ждать полного пробега, желательно осуществить данный процесс, отняв от установленной нормы около 15%. Если же время крайней замены неизвестно, нужно время от времени проверять деталь на предмет износа.

Порядок смены ремня ГРМ

Производители рекомендуют одновременно с зубчатым ремнем производить замену роликов с натяжителями, а еще лучше, если будет заменена и помпа.

Довольно часто можно встретить полноценные комплекты для замены, в которые входит ремень с роликами. Трудовые и временные затраты на замену каждой детали примерно одинаковые, но так как не всегда удается понять уровень износа каждого, разумнее всего заменить все одновременно.

Необходимые инструменты для замены ремня ГРМ

Перед проведением замены обязательно нужно подготовить специальные инструменты. Среди самых основных из них можно отметить:

• шестигранник «пятёрка»;
• комплект рожковых ключей;
• баллонный ключ;
• специальный регулировочный ключ для ролика натяжителя;
• домкрат;
• большая отвёртка, также подойдет монтажка.

К подготовительным работам можно отнести не только приготовление инструментов, но и определенные манипуляции с самим автомобилем. Машина ставится на ровную поверхность и фиксируется специальными упорами под колесами. Обязательно нужно затянуть ручник, поднять капот, отсоединить минусовую клемму аккумулятора, а также снять крышку двигателя.

Давайте, разберем сам процесс, как производится замена ремня ГРМ.

Снятие ремня ГРМ

Прежде чем установить новый ремень, необходимо обязательно снять изношенный. Для этого производится следующая последовательность действий:

1. Снимается ремень генератора. В некоторых ситуациях, чтобы добраться до ремня ГРМ, требуется снять поликлиновый ремень. Все гайки ослабляются, при необходимости нужно оттолкнуть генератор для устранения натяжения и последующего снятия ремня.
2. Для получения доступа к ремню убираются такие дополнительные детали, как насос усиленного рулевого управления, компрессор, генератор. При этом не нужно снимать фитинги под давлением компрессора. Достаточно просто их отвинтить и немного сдвинуть в сторону, не затрагивая давление всей системы.
3. Если присутствует крышка распределителя, ее нужно снять. Для этой цели потребуется разомкнуть фиксаторы и убрать крепежные винты.
4. Выравнивание основных установочных меток. Посредством торцевого или гаечного ключа для болтов коленчатого вала, двигатель нужно проворачивать, пока метка шкива не совпадет с нулевой отметкой. На данном этапе нужно проверить, чтобы ротор распределителя совпал с указателем, присутствующим на корпусе распределителя. Это своеобразное сообщение о том, что ротор готов к зажиганию цилиндра. Если подобного совпадения нет, потребуется выполнить еще один полноценный оборот.
5. Важно проверить необходимость снятия шкива виброгасителя, что может потребоваться для снятия крышки ремня привода. Очень часто крышка перекрывает некоторую часть коленчатого вала, и шкив не дает снять её. При обратной сборке потребуется вернуть некоторое дополнительное уплотнение.
6. Откручиваются болты и винты, которые удерживают крышку ремня ГРМ, и она снимается с двигателя. Здесь снимаются все компоненты и ремни вспомогательных агрегатов, которые могут помешать снятию крышки. Перечень подобных компонентов прямо зависит от модели транспортного средства, потому в данном случае стоит использовать специальное руководство по обслуживанию.
7. Проверяется точность совмещения установочных меток распределительного и коленчатого вала. Основная масса двигателей имеет специальную пунктирную линию на шкивах. Ее нужно выровнять по специальным метка на блоке или на головке цилиндра. Если старый ремень был порван, к меткам стоит отнестись более внимательно, опираясь на официальное руководство автомобиля.
8. Осуществляется снятие изношенного ремня.

Завершая процесс удаления, стоит внимательно осмотреть зону на наличие следов утечки масла. Требуется осмотреть участки рядом с уплотнениями коленчатого и распределительного вала, а также поддон и крышку клапана.

Все обнаруженные утечки нужно обязательно устранить перед тем как произвести установку новой детали.

Не менее важно перед установкой нового ремня ослабить основное натяжное устройство. Здесь достаточно просто немного ослабить крепежные болты, снимать их полностью не нужно. После ослабления полученное состояние нужно обязательно закрепить в ослабленном положении.

Само натяжное устройство нужно проверить на наличие вмятин или трещин. Очень важно провернуть его и прислушаться: нет ли какого-то рокота или треска, которые могут указывать на ослабление и износ подшипников. При обнаружении признаков повреждений или износа подшипников, потребуется заменить шкив натяжителя. Это достаточно распространенная операция, так как шкив может высохнуть, ослабнуть, треснуть, износиться и застыть.

Установка ремня ГРМ

В процессе установки нового ремня ГРМ, его необходимо распаковать, снять деталь со звездочек. Если ремень использовался очень долго, он может застрять в желобках шкива. В этом случае потребуется поддеть его отверткой.

Новый ремень натягивается в полном соответствии с инструкцией и спецификой каждого авто отдельно. Особое внимание уделяется информации в руководстве, касающейся затяжки. Крепежный болт шкива коленчатого вала обязательно должен иметь высокий нормативный момент затяжки.

Если в транспортном средстве имеется гидравлический натяжитель, для вставки поршня обратно в цилиндр может потребоваться демонтаж. Необходимо вставить новый ремень в зажимное устройство и сжимать до тех пор, пока полностью не совпадут все отверстия и не будет предоставлена возможность вставить удерживающий стержень. После вставки стержня можно выполнять повторную установку автомобильного натяжителя.

Выставление меток и регулировка натяжения

Одновременно с новым ремнем на место устанавливаются коленвал на шкив, шестерни распредвалов, а также помпы. Все надежно фиксируется, а сам ремень натягивается посредством его вращения по ходу часовой стрелки. Уровень натяжения ремня легко проверить вручную. Достаточно просто попробовать провернуть его пальцами. Если ремень хорошо натянут, его получится повернуть не более, чем на 90 градусов.

После этого извлекаются все фиксирующие и проворачивающие инструменты. При помощи коленвала осуществляется два оборота.

На шестернях тщательно сверяются все метки. Как только все установлено точно и грамотно, можно приступать к монтажу всех оставшихся элементов. На этом решение вопроса, как поменять ремень ГРМ, можно считать законченным.

Особенности установки ремня для 16-клапанных двигателей

Отдельно стоит изучить вопрос, как заменить ремень ГРМ для шестнадцати клапанных двигателей. Выполнение работы по замере ремня на 16-клапанном двигателе отличается тем, что обязательно потребуется использовать два специальных фиксирующих устройства. Их можно приобрести в магазине автоинструментов или сделать своими руками.

Основная сложность замены ремня ГРМ на подобных двухвальных двигательных установках заключается в завязке распределительных валов и коленчатого вала в определенном положении. Для этого и необходимы фиксаторы.

Выполнять замену без применения данных устройств будет довольно рискованно. В случае неправильно проведенной сборки придется менять большое количество деталей, что выйдет в значительную сумму.

Выбор ремня ГРМ

Ремень в газораспределительном механизме играет очень важную роль, в процессе работ он постоянно подвергается динамическим нагрузкам. По этой причине качеству данного компонента уделяется особое внимание. Чтобы приобрести прочный и надежный ремень, стоит обратить внимание на производителя. Среди самых основных марок, которым нужно отдать предпочтение, можно отметить следующие:

• Contitech;
• Gates;
• Dayco;
• Bosch.

Приобретать ремни нужно только у проверенных поставщиков, это поможет защитить от подделок.

После окончания работ, связанных с заменой ремня газораспределительной системы, необходимо завести двигатель и послушать, как он работает. Если устройство будет натянуто хорошо, никаких посторонних звуков не появится, если же ремень окажется немного перетянутым, можно будет услышать гул или свист натяжного ролика. В этом случае ремень придется немного ослабить, проворачивая его против часовой стрелки. Если провести работы по замене достаточно грамотно и внимательно, не придется сталкиваться с вопросом, как часто менять ремень ГРМ.

Заключение

Чтобы избежать проблем с двигателем, необходимо регулярно, примерно раз в месяц проверять состояние ремня ГРМ и при необходимости своевременно производить его замену. Процедура проверки не отличается сложностью, ее вполне можно осуществить своими силами. Если нет времени или возможности, всегда можно обратиться в СТО.

auto-gl.ru

как снять и установить, выставив метки правильно, периодичность, сроки и прочее

Ременной привод газораспределительного механизма (ГРМ), впервые заменивший цепь на автомобиле в далёком 1956 году, связывает коленчатый и распределительный вал, обеспечивая их синхронное вращение. Учитывая, что ремень привода ГРМ выполняет столь важную функцию, нужно постоянно отслеживать его техническое состояние и вовремя менять. Операцию по замене рекомендуется поручать работникам автосервиса, хотя при желании её можно выполнить самостоятельно, предварительно изучив устройство механизма и алгоритм ведения работ.

Киковы причины и последствия обрыва ремня ГРМ

Теоретический ресурс этого резинотехнического изделия довольно велик, но не вечен. Он лежит в пределах от 50 до 150 тыс. км пробега в зависимости от марки и модели авто. В реальности указанный срок службы может значительно сократиться, а ремень — преждевременно оборваться в силу таких причин:

1. Эксплуатация машины в экстремальных условиях. Сюда относится постоянная езда по плохим либо грунтовым дорогам, перевозка груза и буксировка прицепа, а также движение на высокой скорости с раскручиванием коленчатого вала до максимальных оборотов.
2. Из-за технических неполадок — течи масла или охлаждающей жидкости, попадающей на элементы ременного привода в течение длительного времени. Это снижает его ресурс, хотя современные ремни ГРМ достаточно стойкие к химическим воздействиям масел и антифризов.
3. Нынешний либо предыдущий владелец машины пытался сэкономить и установил резинотехническое изделие низкого качества.
4. Заклинивание подшипников натяжного или паразитного ролика. Так случается, когда их не меняют в соответствии с инструкцией по эксплуатации авто.
5. Вследствие износа подшипников водяного насоса (помпы) и его остановки. При заклинивании шестерни помпы возникает резкий рывок от усилия коленвала, отчего ремень разрывается.

Примечание. В некоторых моделях автомобилей помпа не входит в состав механизма ГРМ, а приводится в действие отдельным ремнём, вращающим вал генератора.

Обратите внимание: водяной насос заклинивает далеко не сразу. Изношенный подшипник даёт о себе знать, издавая разные звуки, — от писка на первой стадии до треска при полном разрушении сепаратора. При этом вал помпы может перекоситься, появляется течь антифриза, а ремень совершает перескок на несколько зубьев.

Обрыв ременного привода на ходу во многих случаях ведёт к ремонту двигателя, а именно — замене клапанов. Это настоящая лотерея, где шансы удачного и плачевного исхода примерно равны — 50/50. Все зависит от положения клапанов в момент разрыва, ведь распределительный вал останавливается, а поршни продолжают двигаться вверх-вниз.

Если какая-то пара клапанов замерла в положении «полностью открыты», то удар поршнями по их тарелкам практически неизбежен. От ударной нагрузки штоки клапанов изгибаются и детали приходят в негодность. Тогда замена ремня превращается в ремонт двигателя со снятием головки блока цилиндров (ГБЦ). Худшее из зол — повреждение самого поршня, что можно понять уже после разборки.

В некоторых 8-клапанных моторах встреча с поршнями не происходит, поскольку конструкторы, предвидя такую возможность, предусматривают зазор между этими деталями. В 16-клапанных силовых агрегатах это сделать сложно из-за недостатка места, поэтому вероятность поломки довольно высока.

Признаком обрыва ремня является полная остановка двигателя прямо на ходу. При попытке запуска мотор не подаёт признаков «жизни», а стартер вращается легче и быстрее обычного. Иногда разрыв сопровождается металлическим стуком, свидетельствующим, что встреча клапанов с поршнями состоялась. Если вы услышали такой звук, то не пытайтесь заводить двигатель, пока не проверите состояние привода газораспределительного механизма, чтобы не нанести дополнительный вред.

Если он порвался: чем грозит обрыв ремня ГРМ на видео

О сроках и периодичности замены по регламенту

Точно периодичность замены ременного привода ГРМ указана в инструкции по эксплуатации, прилагающейся к каждому автомобилю. Там же указано, нужно ли одновременно с ремнём менять натяжной ролик. Как правило, он тоже меняется на новый.

Как уже говорилось, срок службы изделий зависит от марки авто и лежит в диапазоне 50—150 тыс. км. Но состояние привода ГРМ следует периодически контролировать и производить досрочную замену в таких случаях:

• на задней стороне ремня появились продольные трещины;
• края резинотехнического изделия «разлохмачены», из него торчат нитки от корда;
• при наличии поперечных трещин на внутренней стороне между зубцами;
• зубья начали отслаиваться либо заметно истёрлись, а детали механизма и стенки кожуха покрылись чёрной резиновой пылью.

Чтобы провести визуальный осмотр ременного привода и оценить его состояние, достаточно открутить и снять верхний защитный кожух (обычно сделан из пластмассы). Попутно стоит осмотреть все шестерни и стенки блока цилиндров в поисках потёков моторного масла или антифриза из помпы.

Совет. Если двигатель вдруг начал неустойчиво работать на холостом ходу и в движении, появились выстрелы в ресивере инжектора и выхлопной трубе, то сделайте внеочередной осмотр привода ГРМ. Эти неполадки возникают из-за сдвинутых фаз газораспределения, чему причиной — ослабленный ремень, перескочивший на 1—2 зуба.

Рекомендации по выбору: какая фирма лучше?

Современные ремни для газораспределительных механизмов автомобильных двигателей — изделия высокотехнологичные, а потому недешевые. Изготавливаются они на основе искусственного каучука (неопрена, полихлорпрена) с различными добавками, усиленного кордом из прочных нитей. Последние делаются из стекловолокна, нейлона и хлопка.

Чтобы правильно подобрать новый ремень, предлагается следовать таким рекомендациям:

1. Лучший способ не ошибиться с размером и формой зубьев — взять с собой в магазин старый ремень и сравнить его с предлагаемыми образцами. Совпадать должно все — длина, ширина, профиль зубцов.
2. Не пытайтесь сэкономить, выбирая более дешёвые изделия. А если ваша машина эксплуатируется в экстремальных условиях, то стоит выбрать лучший вариант — оригинал, по итогу он себя окупит.
3. Проверяйте жёсткость резинотехнического изделия. Чем оно эластичнее, тем дольше прослужит на автомобиле. Заметьте: чем дешевле ремень ГРМ, тем он жёстче (специалисты говорят – «дубовый»).
4. Внешне новое изделие не должно иметь на зубцах наплывов (маленькие заусенцы допускаются), раковин или пор. На ощупь поверхность должна быть гладкой, не шершавой.
5. По возможности сверяйте каталожный номер либо артикул, если он нанесён на тыльной стороне ремня.

Затруднительно выполнить перечисленные рекомендации, покупая деталь в интернет-магазине. Подобное приобретение вы делаете на свой страх и риск.

Поскольку рынок автозапчастей насыщен всякого рода подделками, то всегда есть вероятность нарваться на некачественное изделие. Чтобы обезопасить себя, старайтесь покупать ремень и ролик для ГРМ в торговых точках от официальных дилеров. Оригинальные запчасти продаются комплектами, запечатанными в одной упаковке.

Наиболее популярные производители ременных приводов — бренды Gates и Bosch. Их и подделывают чаще всего, да так, что отличить довольно сложно. Практикуется такой способ проверки: попросите показать вам несколько одинаковых изделий и сверьте номера, нанесённые на тыльной стороне. У «правильных» ремней комбинации цифр не должны повторяться. Если номера одинаковые, то перед вами наверняка поддельная продукция из Поднебесной.

Как снять и заменить ременной привод

Главное правило, которое важно соблюдать во время замены ремня — не нарушить фазы газораспределения, что достигается совмещением меток на шестернях, маховике коленвала и корпусе двигателя. В процессе ведения работ нужно контролировать, чтобы метки не сдвинулись. Процедура делится выполняется по такой схеме:

1. Разборка узла и снятие старого ремня.
2. Визуальный осмотр деталей механизма и очистка внутренней полости от грязи.
3. Установка нового ремня с роликом, его натяжение.
4. Сборка и проверка работоспособности.

В большинстве случаев ставить новый привод можно без каких-то специальныех инструментов. Исключение — 16-клапанные моторы, где для фиксации распределительных валов рекомендуется использовать кондукторы, но в крайнем случае можно обойтись и без них. Стандартный набор инструмента такой:

• домкрат и колёсный ключ;
• ключи рожковые, накидные, головки с удлинителем;
• отвёртка, пассатижи с заострёнными концами;
• фонарик для подсветки.

С некоторыми моделями машин проще работать из смотровой канавы, но обычно для замены ремня ГРМ она не требуется. Порядок ведения работ отличается для 8 и 16-клапанных двигателей, поэтому их стоит рассмотреть по отдельности. Примером послужит семейство переднеприводных автомобилей ВАЗ.

Порядок работ на двигателе с 8 клапанами: пошаговая инструкция с фото

Вначале необходимо поставить машину на ровной площадке или смотровой яме и зафиксировать ручным тормозом. Затем открутить и снять переднее колесо со стороны узла ГРМ, подняв авто на домкрате. Дальнейшие действия выполнять в таком порядке:

1. Снять пластиковую крышку, закрывающую привод сверху.
2. Демонтировать элементы, закрывающие доступ к нижней крышке газораспределительного механизма, — брызговики, пыльники, защиту картера. Ослабить и убрать ремень привода генератора, снять крышку.
3. Мощной отвёрткой или монтажной лопаткой заклинить коленчатый вал, вставив её между зубьев маховика. Рожковым ключом ослабить болт, удерживающий шкив на торце коленвала. Снять шкив, а болт вкрутить обратно в отверстие.
4. Освободить коленчатый вал и вращать его ключом за болт до совмещения меток. Должны совпасть риски, нанесённые на корпусе, шестерёнках и маховике. Для верности снова заклинить коленвал.
5. Отпустить гайку натяжного ролика и снять ослабленный старый ремень. Следом демонтируйте ролик.
6. Обследовать помпу и сальники на предмет протечек и тщательно протереть от грязи полость механизма.

Совет. Как правило, болт шкива сильно затянут и ослабить его проблематично. Привлеките помощника, который включит первую передачу и нажмёт на педаль тормоза, пока вы откручиваете болт.

Прежде чем установить новый ременной привод, поставьте натяжной ролик и наживите гайку, не затягивая её. Затем наденьте ремень на шестерни таким образом, чтобы вся слабина оказалась на стороне натяжного ролика. Будьте внимательны и не нарушайте положение меток.

Следующий шаг — натяжка ремня, выполняемая с помощью ролика. В его отверстия нужно вставить пассатижи и провернуть на эксцентрической оси, после чего затянуть гайку. Ремень ГРМ считается нормально натянутым, если его невозможно вручную повернуть вокруг своей оси больше, чем на 90°. После натяжения производится обратная сборка и пробный запуск мотора.

Как меняется ремень: видео

Замена на 16-клапанном моторе

В двигателе 16V стоят 2 распредвала, открывающие кулачками свои пары клапанов. Отсюда возникает ряд отличий в процессе замены ременного привода:

• после первичной разборки нужно совмещать метки на обоих распределительных валах;
• фиксация распредвалов выполняется специальным приспособлением — кондуктором, в машинах ВАЗ он представляет собой планку с вырезами, вставляемую в прорези на торцах этих валов;
• помимо натяжного, в механизме присутствует второй ролик — паразитный (опорный), который тоже нужно менять;
• надевая ремень, надо следить за положением меток и максимально натягивать его руками, чтобы слабина оказалась со стороны подвижного ролика.

Натяжка тоже производится поворотом эксцентрического ролика и фиксацией с помощью гайки. В автомобилях ВАЗ на корпусе ролика выбита метка, совмещаемая при натяжении ремня с приливом на корпусе. Добившись нужного натяжения, следует обязательно сделать 2—3 полных оборота коленчатого вала вручную, а потом повторно проверить положение меток. В целом порядок действий сохраняется таким же, как и при работе с мотором 8V.

Ролик о работе с двигателем 16V

Что ещё нужно знать о замене ремня ГРМ?

Меняя ременной привод газораспределительного механизма, надо обращать внимание на состояние всех его деталей. Если обнаружена течь масла из сальника коленчатого либо распределительного вала, то желательно воспользоваться моментом и сменить уплотнение. Проблема в том, что подобные работы не каждый может выполнить самостоятельно, поэтому течь лучше обнаружить ещё до разборки узла.

Смысл такой: сотрудники автосервиса, куда вы пригоните машину для замены сальника, всё равно снимут ремень ГРМ, иначе к нему не добраться. А раз так, то операцию по снятию и натяжению ременного привода они включат в стоимость ремонта. Вам нет смысла менять ремень своими руками, если на станции техобслуживания сделают то же самое и возьмут за это деньги.

То же касается водяного насоса, который явно пропускает наружу антифриз из-за разбитого подшипника. Верный признак неисправности — все пространство узла ГРМ и его детали покрыты влагой, разбрасываемой ремнём. Если вы сами не в состоянии поменять помпу, то и разбирать машину ни к чему, лучше сразу отправиться на автосервис.

Совет. Протекающую помпу надо менять незамедлительно вне зависимости от состояния ремня и других элементов ГРМ.

Нередко случается, что обрыв ремня произошёл в пути, а у владельца авто в багажнике есть запасной. Поскольку двигаться дальше своим ходом не выйдет, то поставить новую запчасть можно и в поле при таких условиях:

• обрыв не привёл к изгибанию клапанов;
• имеется необходимый инструмент;
• есть способ убрать автомобиль с дороги и поставить его на ровной площадке.

Процесс замены аналогичен описанному выше, только в 16-клапанном моторе придётся обойтись без фиксации распределительных валов. Важно внимательно выставить метки и не допускать их смещения, а после установки и натяжения ремня дважды проверить их положение перед запуском двигателя.

Совет. Не стоит при замене обрабатывать новое резинотехническое изделие какой-либо химией. Оно предназначено для установки и работы в первозданном виде, а от воздействия химических средств может начать проскальзывать.

Признаки неправильной установки привода

После установки нового ремня производится пробный запуск двигателя, чтобы определить, всё ли сделано правильно. О некорректной замене свидетельствуют следующие симптомы:

• появилась вибрация двигателя на холостых оборотах;
• при попытке нажать на газ в воздушном или выпускном тракте раздаются хлопки;
• появляется свист ремня, после которого машина может заглохнуть.

Первые 2 признака говорят о нарушении фаз газораспределения, то есть подача топлива в цилиндры и отведение отработанных газов происходит не синхронно с движением поршней. Это результат неверного совмещения меток либо установки привода со сдвигом на 1 зуб. При отклонении на 2 зуба мотор просто не заведётся. Устранять неполадку придётся тем же путём — разбирать узел ГРМ и переставлять ремень в нужное положение.

Свист с последующим отказом двигателя говорят о перескакивании зубцов изделия в момент запуска. Этому есть несколько причин:

1. Новый ремень не был натянут должным образом.
2. Вам попалось изделие низкого качества, неспособное нормально функционировать.
3. Вы обработали поверхности ремешка химическим средством, отчего он начал проскальзывать.

Свист, тарахтение и скрип может возникать, когда хозяин авто не поменял старый ролик, который издаёт шум и периодически заклинивает. Способы устранения данных неполадок очевидны: нужно снова разбирать механизм и все делать правильно. Поддельные запчасти, отзывами о которых пестрят автомобильные форумы, следует вернуть продавцу с требованием возврата средств или замены товара на качественный.

По причине недостатка денежных средств многие автомобилисты стараются меньше платить за обслуживание своих «железных коней». Разумная экономия — это замена ремня ГРМ своими руками без привлечения специалистов автосервиса. Экономить же на покупке новых деталей — нецелесообразно, поскольку, нарвавшись на подделку, можно заплатить дважды и потерять драгоценное время.

autozam.ru

замена ремня ГРМ на моторах 1,8

описываемая процедура пригодится владельцам Golf III / Passat B3-B4, а так же Golf II с моторами 1,6

если у вас не карбюратор, то начать стоит со снятия корпуса воздушного фильтра

теперь места для работы значительно больше

снимаем ремень генератора (и кондиционера, если есть)

откручиваем ролик натяжения ремня

теперь нужно выставить ВМТ. Сначала коленвал. Метки есть на нижней части кожуха ремня ГРМ

ответная часть на шкиву привода ремня генератора

но есть вероятность, что нижняя шестерня имеет повреждённую и смещённую шпонку, и тогда метка будет смещена относительно реальной ВМТ. Убедиться в обратном можно, найдя метки на маховике. Что бы разглядеть её получше, нужно открутить зелёную заглушку

и тогда можно найти метки. Они могут выглядеть по разному, иногда это «0», иногда риска, иногда просто точка. И совпадать они должны с треугольным отливом на корпусе КПП

дальше ищем метки на распредвалу. Чаще всего это выемка между зубьями шестерни, с обеих сторон которой видны буквы ОТ, и совпадать она должна со стрелкой на задней части кожуха ГРМ

однако и тут есть нюансы. Этот пластиковый кожух мог быть кем-то ранее заменён, и тогда не факт, что стрелка на нём отлита там, где должна. Вот вам пример:

убедиться в правильном положении поможет вторая метка, она расположена на обратной стороне шестерни распредвала

и должна совпадать с плоскостью головки блока

убедившись, что и тут всё хорошо, снимаем крышку с распределителя зажигания

середина бегунка должна стремиться совпадать с риской на корпусе распределителя

теперь можно продолжать разборку. Откручиваем верхний болт крепления кожуха

затем откручиваем маленькую гайку, притягивающую кожух к корпусу помпы

будьте осторожны, не толкайте этот болт, достать его потом будет весьма проблематично!

дальше ныряем вниз (удобно, когда снято левое переднее колесо)

При наличии ГУРа снять с него ремень, для чего приоткрутить три болта крепления

далее нужно открутить 4 болта крепления шкивов на коленвалу

предварительно тщательно вычистить грязь из внутренности головок болтов, и использовать качественный шестигранник. Зафиксировать коленвал от прокручивания можно следующим образом: многогранная головка на 19, большой вороток, и упереть в рычаг

иногда грани срываются, ключ проворачивается,

тогда приходится использовать «тяжелую артиллерию»

молотком забивать в головку болта, выкручивать и при сборке использовать только новые болты.

Далее нужно снять шкив помпы (кроме версий с кондиционером, там шкив с большим вылетом, не мешает). Три болта под тот же внутренний шестигранник на 6. Можно изготовить вот такой фиксатор

Сняв шкивы, видим два болта крепления кожуха, под внутренний шестигранник на 5

откручиваем и снимаем кожух. Снова проверяем ВМТ (пользуясь метками на маховике). Для удобства последующей сборки можно сделать метки между шестернёй коленвала и промвала

теперь можно открутить гайку крепления ролика натяжителя

снять ремень, снять ролик. Но не торопитесь ставить обратно новые. Одна из причин преждевременного выхода ремня из строя — попадание на него масла. А попадать оно может из трёх передних сальников

если очевидны следы подтёков масла, сальники необходимо заменить. А для этого нужно откручивать болты крепления шестерёнок. Можно воспользоваться фирменным фиксатором

если его нет в вашем арсенале, не беда. Шестерню распредвала можно зафиксировать большой отвёрткой, уперев её сквозь отверстие в головку

шестерню промвала можно зафиксировать, надев головку «13» на один из болтов крепления крышки промвала

шестерни сидят не на конусах, поэтому снимаются легко

но будьте осторожны, шпонка может легко выпасть

старые сальники можно выковыривать или загнутым крючком, или отвёрткой

перед установкой нового обязательно очистить и обезжирить посадочное место

на рабочую кромку сальника нанести тонкий слой густой смазки (актуально только для резиновых сальников, на пластиковые наоборот — категорически нельзя!)

так же не стоит наносить герметик на наружную часть сальника.

Вдавить сальник в головку блока, но не до конца. Тонкой отвёрткой круговым движением распрямить рабочую кромку, что бы она наделась на распредвал

и уже после этого утопить сальник полностью

Сальник промвала желательно менять, сняв крышку, в которой он запрессован

под ней есть резиновое кольцо, которое со временем становится деревянным, и тоже может послужить причиной подтекания масла.

Надевая шестерни на валы, помните, что они не симметричны, есть внутренняя и наружная часть. И аккуратней с попаданием на шпонку, что бы её не выдавило

Болты крепления шкивов промежуточного и распределительно валов затягивать с усилием 80Нм

-с сальником и шестернёй коленвала немного сложней. Если нет фирменного фиксатора, можно, конечно, использовать большую плоскую отвёртку, и вставив её в отверстие в коробке, зафиксировать маховик. Но у этого способа есть один минус: есть вероятность, что при откручивании центрального болта сорвётся или деформируется шпонка, которая отлита заодно с шестернёй.

из-за этого могут и метки не совпадать, и со временем разобьёт паз в коленчатом валу

так что фиксировать нужно именно шестерню. Например, таким готовым инструментом

  или можно сделать такое приспособление: взять на разборке старый шкив и приварить к нему большую палку

обязательно осмотрите шестерню, при малейших подозрениях на деформацию — заменить. Кроме шпонки, на шестерне могут страдать и сами зубья, теряя профиль и изнашиваясь

И при сборке использовать только новый центральный болт (затягивать с моментом 90 Нм и довернуть на ¹/₄ оборота (90 °)

Перед сборкой обязательно смыть старые следы масла, что бы в будущем не пугаться

приступаем к обратной сборке. Убедившись, что все валы стоят в положении ВМТ, производим сборку. По ELSA это выглядит так:

В картинках это выглядит так: надеваем ролик, накидываем ремень, слегка натягиваем ролик ПО ЧАСОВОЙ СТРЕЛКЕ

к слову: для натяжения ролика существует специальный ключ

но его легко можно заменить загнутыми утконосами.

Итак, надеваем ремень, слегка натягиваем, сверяем метки. Прокручиваем коленвал два раза по 360°, и снова сверяем метки. Если все совпадают, производим окончательное натяжение ремня.

В идеале определяется степень натяжения специальным прибором. Но можно и пальцами. На самой большой прямой, усилием двух пальцев ремень должен поворачиваться на 90 °, не больше и не меньше

Теперь можно собирать в обратной последовательности. Надеваем нижний кожух, особое внимание уделяя тому самому маленькому болту возле помпы

вкручиваем нижние болты (10Нм)

надеваем шкивы.Отверстия не симметричны, сориентироваться поможет выступ на шестерне, который должен попасть в ответное отверстие на шкивах

-затягиваем болты с усилием 20Нм

закручиваем верхний болт кожуха (20Нм)

и закрываем ГРМ крышкой

накидываем ремень генератора, ГУРа и натягиваем

под усилием большого пальца ремень должен продавливать не более, чем на 1 см. Но и перенатягивать не стоит

не забываем вкрутить на место заглушку

натягиваем ремень генератора,надеваем крышку распределителя, ставим на место корпус воздушного фильтра, и заводим.

При необходимости отрегулировать зажигание

удачи на дорогах!

remontvw.spb.ru
