Как сделать регулировку фар на ВАЗ 2114 своими руками с видео

Автор Александр Орда На чтение 3 мин. Просмотров 1.7k. Опубликовано 03.01.2019

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

• плохая видимость дорожного покрытия в ночное время;
• во время включения ближнего света появляется яркая полоса над капотом;
• встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
2. Давление в шинах должно советовать техническим требованиям и времени года.
3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов. Также обратите внимание на состояние отражателей.

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

1. Одну фару закрываем плотным материалом, который не пропускает свет.
2. Включаем ближний.
3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного.

   Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку

5. Повторяем процедуру, включив дальний свет.
6. Проводим аналогичную настройку для другой фары.

 Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Как отрегулировать фары. Регулировка фар на автомобиле. Важность правильной настройки фар

Чтобы основной этап был проведен качественно, необходимо соблюдение целого ряда важных условий:

Исправность подвески	Провести точную настройку на машине, в которой неравномерно просевшие пружины и другие неисправности, влияющие на положение кузова невозможно. Поэтому если у вас есть проблемы с данной частью конструкции, то устраните в первую очередь их
Одинаковое давление в шинах	Еще один очень важный фактор, о котором многие забывают, это приводит к тому, что машина расположена не так, как положено, и после накачки шин ее положение изменится, что сведет на нет все ваши усилия по настройке. Поэтому проследите, соответствует ли давление в шинах заводским рекомендациям
Еще один важный момент – в машине должен быть полный бак, а на водительском месте должно присутствовать утяжеление в 70 кг, можно просто посадить туда человека, чтобы не таскать тяжелые предметы
Исправность световых элементов	Если у вас установлены лампочки, не предусмотренные конструкцией, или имеются трещины на рассеивателе, то настройка вряд ли поможет точно выставить положение светового потока, важно, чтобы все элементы были целыми и соответствовали всем требованиям

Важно!
Не стоит ставить лампочки более высокой мощности, качество света они улучшат несущественно, зато будет подвергаться повышенным нагрузкам, что может привести к поломкам и даже замыканиям.

Рабочий процесс

Так как цена данной услуги в автосервисах высока, то вы сможете сэкономить значительные средства, регулировка света фар ближнего света производится так, как описано ниже.

Подготовка

В первую очередь необходимо подготовить место:

• Нужно найти ровную площадку, перед которой расположен высокий забор или стена, она должна быть такого размера, чтобы вы могли поставить машину на расстоянии 5 метров. Очень важно, чтобы поверхность была ровной, так как положение машины имеет очень большое значение;
• В первую очередь надо замерять расстояние от центра фары ближнего света до земли, это значение стоит отмерять на стене и провести на ней горизонтальную черту;
• Далее необходимо провести вертикальную линию, которая будет соответствовать центральной оси автомобиля. Именно напротив нее и должен располагаться автомобиль, важно выставить все так, как положено, иначе ваша настройка не будет правильной;
• Затем отмеряется расстояние от середины машины до середины фары, после чего на таком же расстоянии от центральной оси на стене делаются вертикальные отметки. Это будут наши основные метки, поэтому постарайтесь сделать все точно.

Настройка

Инструкция по проведению работ своими руками выглядит следующим образом:

• Если в вашем автомобиле предусмотрен корректор фар, то обязательно предварительно установите его в положение «0» ;

Важно!
Проконтролируйте, чтобы центр машины находился напротив соответствующей линии на стене, это очень важно для обеспечения точности.

• Далее необходимо закрыть одну фару картоном или другим непрозрачным материалом , так как настраивается всегда только один световой элемент;
• После этого следует внимательно посмотреть расположение светового пучка , его верхняя граница должна располагаться на уровне линии, которую вы прочертили заранее. Если положение не соответствует, то необходимо отрегулировать положение отражателя с помощью регулировочного винта, расположенного в задней части корпуса, работа достаточно проста, и для ее проведения вам понадобится отвертка либо шестигранник;

• Если вертикальная настройка произведена, то можно приступить к горизонтальной , тут все просто: на световом пятне отчетливо видно место, где свет начинает уклоняться вверх, именно этот участок должен совпадать с ранее сделанной пометкой напротив соответствующей фары;

• Второй элемент регулируется соответствующим образом , после проведения работ вы можете наслаждаться качественным светом, при этом фары не будут слепить встречных водителей.

Если все проведено правильно, то результат практически не будет уступать профессиональной работе, на этом вопрос, как отрегулировать ближний свет фар, можно считать завершенным.

Можно заодно настроить и . Процесс производится следующим образом:

• Ниже ранее проведенной линии проводится еще одна, она должна располагаться на уровне середины противотуманных фар. Так как данный тип изделий регулируется только по вертикали, то делать пометки по ширине расположения не имеет смысла;

Важно!
Машину в этом случае необходимо расположить на расстоянии 7,5-7,6 метра, это очень значимый фактор, поэтому не забывайте его, иначе регулировка получится неправильной.

• Далее необходимо ослабить крепления противотуманных фар, так как они могут закиснуть, и в процессе настройки вы потратите много времени на то, чтобы сорвать винты. Если они не поддаются, пробуйте обработку с помощью WD40, это может упростить задачу;

• Далее все происходит, как и с ближним светом: на месте водителя должен быть вес в 70 килограммов, а одна из фар закрывается картоном;
• Теперь вы настраиваете световой луч так, чтобы его верхняя граница располагалась на 10 сантиметров ниже линии, которая была проведена ранее и располагается напротив ПТФ;

• Вторая фара настраивается подобным образом, на этом работа окончена, следует очень тщательно зафиксировать положение ПТФ, чтобы положение не изменилось.

Вывод

Чтобы настроить свет, не нужно много времени и наличие специальных навыков, достаточно площадки и стены перед ней, конечно же, не забывайте правильно готовить машину и следить за качеством светового оборудования, тогда результат работы будет отличным. Видео в этой статье расскажет некоторые особенности процесса.

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения. Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди. На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

• Встречные автомобили без причины постоянно сигнализируют водителю.
• Были установлены противотуманные фары.
• Произошла замена фары или элементов головного освещения.
• Водитель постоянно ездит по некачественным дорогам.
• Произошел ремонт в области передней подвески машины.
• Начинать летний и зимний сезон необходимо с регулировки фар.
• Замена дисков, шин.
• Был ремонт передней части кузова.
• Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

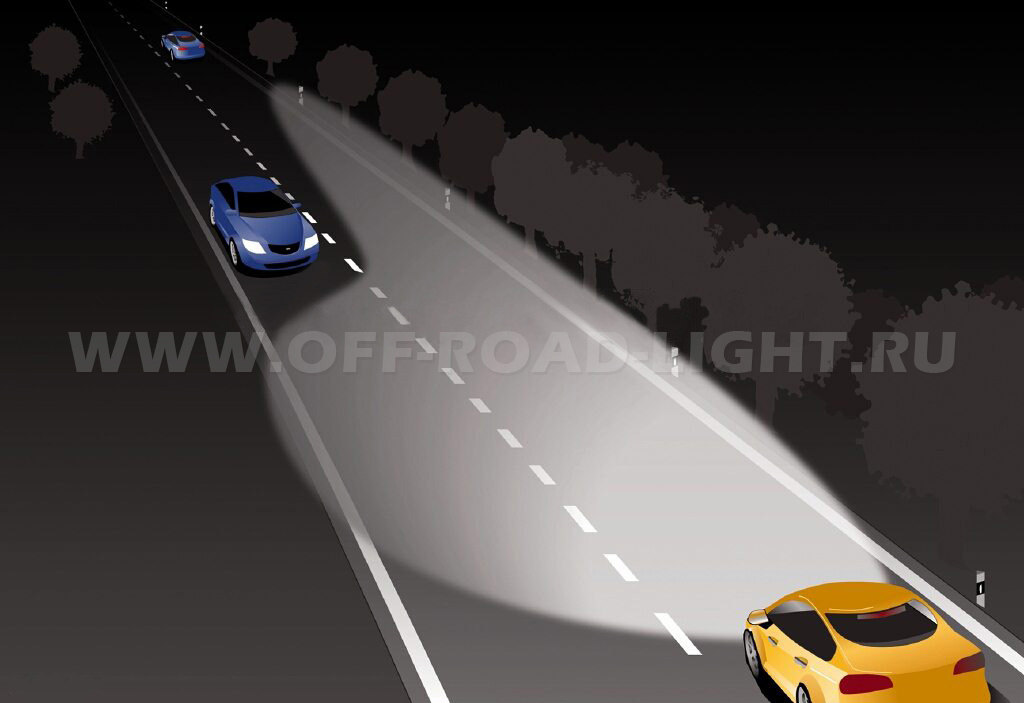

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель. Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности. То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене. Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света. На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля. Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями. Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?

Отрегулировать свет фар собственноручно не представит особого труда.

Данное корректирование фар проходит в 4 этапа:

• Делается разметка на стене.
• Осуществляется разметка фар.
• Регулировка ближнего света фар.
• Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

• Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
• Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

• На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
• Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
• На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
• При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Статья о регулировании автомобильных фар — тонкости процесса, советы, рекомендации. В конце статьи — видео о регулировке фар всех моделей автомобиля.

Кроме того, неправильно настроенные фары существенно уменьшают зону видимости и в дождливую, снежную или туманную погоду дают обратный, отрицательный эффект. Например, широкий и высоко направленный луч «отсвечивает» пространство впереди машины и создает непроницаемую световую завесу для всех участников дорожного движения, провоцируя потенциально опасную аварийную ситуацию.

Настроить свет фар можно на СТО (станции технического обслуживания) или самостоятельно. Регулировка фар на СТО будет платной и с использованием профессионального оборудования, однако не каждый водитель может позволить себе тратить из семейного бюджета средства на обслуживание в СТО. Да и сами станции техобслуживания иногда бывают расположены слишком далеко от небольших населенных пунктов.

Кроме того, фары обязательно нужно настраивать в следующих случаях:

• При необходимости установки ПТФ (противотуманных фонарей).
• При ДТП с повреждением передних элементов кузова.
• После ремонта подвески.
• При замене колесных дисков или покрышек на них.

Вместе с этим, существует и универсальный, самостоятельный способ настройки света фар, подходящий почти для всех автомобилей, при котором выполняется ряд одинаковых действий и условий, во многом совпадающих с методами производителей. В целом, самостоятельный процесс настройки фар предусматривает несколько несложных действий, описанных ниже.

Дело в том, что большинство предлагаемых методов регулировки фар усредненные. Их методология «заточена» под среднестатистические условия эксплуатации машины – среднюю «снаряженную массу» (совокупный вес при базовой минимальной комплектации: усредненный вес водителя (75 кг) без учета веса пассажиров, вес инструментов и запаски, давление в шинах и др. ). Особенно это касается тех автовладельцев, которые чаще всего используют свою «железную лошадку» только для перевозки малогабаритных грузов, для своего хозяйства или заработка.

Подготовка машины для регулировки фар заключается в нескольких достаточно простых действиях:

1. Очистить корпус и регулировочные винты (или шурупы) от грязи. Расположение регулировочных винтов можно узнать из инструкции к автомобилю или к фарам. Для удаления грязи можно использовать обычную чистую воду, а для очистки элементов от масла – органические растворители. По возможности, использовать продувку воздухом.
2. Регулирующие винты смочить антикоррозийной жидкостью. Убедиться, что поверхности линз и отражателей не имеют дефектов, искажающих световой поток.
3. Автомобиль должен быть установлен на ровной горизонтальной площадке.
4. Из багажника убираются все посторонние предметы и оставляются только штатные: запасное колесо, заводской инструмент и др.
5. Довести давление в шинах до заводской нормы. Все покрышки на дисках должны быть одного размера и без видимых дефектов. Сами диски также должны иметь ровную поверхность, без деформаций.
6. Топливный бак должен быть заполнен топливом минимум на 50%.
7. Машину следует загрузить так, чтобы ее вес примерно соответствовал весу при наиболее частых поездках. Вес груза необходимо равномерно распределить на все оси. В качестве груза можно использовать емкости, заполненные водой, или другие предметы.
8. Зафиксировать колеса автомобиля противооткатными предметами.

Регулировочная разметка на стенде делается следующим образом:

• Машина подгоняется к стенду (стене) вплотную.
• На стенде отмечаются три контрольные точки: две – напротив центров осей ламп, третья наносится посередине между двумя первыми и должна соответствовать середине машины. Таким образом, на стенде должны появиться три точки: одна – напротив центра машины и две – напротив центров осей ламп. Данные точки лучше обозначить буквами, например, середина – «V», а точки по бокам (напротив осей ламп) – «С» и «С».
• Машина откатывается от стенда на 7.5 метров (при отдельной настройке дальнего освещения – на 10 метров).
• Через каждую из трех обозначенных на стенде точек («С», «V», «С») проводятся вертикальные линии.
• Проводится горизонтальная линия «1», которая должна пройти через обозначенные контрольные точки: «С», «V», «С».
• Провести горизонтальную линию «2» ниже линии «1» на 5 см. (При отдельной настройке дальнего освещения – ниже на 12 см.).
• Буквой «В» можно обозначить боковые точки (центры перекрестий) в местах пересечения вертикальных линий с горизонтальной прямой линией «2».

Согласно ГОСТу, нижняя граница светотени для ближнего освещения не регламентирована, тогда как для верхней границы есть определенные условия: с левой стороны граница светопотока должна располагаться горизонтально (чтобы не слепить встречных водителей), а справа она должна подниматься, освещая обочину дороги и пешеходов. Такую восходящую границу света часто называют «галкой».

Кстати, в странах, где существует левостороннее движение, восходящая «галка» должна находиться слева. Соответственно, в странах, где движение правостороннее, «галка» должна быть справа.

Порядок настройки фар с совмещенным ближним и дальним светом

• Установить машину на расстоянии 7.5 метров от стенда.
• Включить ближний свет.
• Одну из фар закрыть плотной тканью или листом картона. Открытой остается только та фара, которая будет регулироваться.
• Используя регулировочные винты, отрегулировать фары таким образом, чтобы боковые вертикальные линии находились посередине световых пятен. А горизонтальная линия «2» была сверху и касалась границ пятен (как бы на них лежала).

Порядок настройки фар с разделенным ближним и дальним светом

• Для отдельной настройки ближнего света выполнить предыдущие действия, указанные выше (регулировка совмещенных фар).
• Установить машину на расстоянии 10 метров от стенда.
• Включить дальний свет и закрыть одну из фар.
• С помощью регулирующих винтов направить световые пятна так, чтобы они точно попадали в перекрестия, образованные при пересечении линии «1» с вертикальными боковыми линиями, в точках «С» и «С». То есть, центр перекрестия должен находиться в центре светового пятна.

• Фонари очищаются от грязи.
• Для автомобиля выбирается ровная площадка.
• Машина подгоняется вплотную к стенду (стене). На стене отмечаются точки напротив центра каждой противотуманной фары, а между ними – точка напротив центра (середины) машины. Таким образом, должно получиться три точки, которые можно обозначить как: середина – «V», точки по бокам – «С» и «С».
• Машина устанавливается на расстоянии 5 метров от стены.
• Через каждую из трех точек («С», «V», «С») проводится вертикальная линия.
• Рисуется горизонтальная линия «1», соединяющая три точки «С», «V», «С». Таким образом, в местах пересечения горизонтальной линии «1» с вертикальными линиями, должны образоваться перекрестия.
• Рисуется горизонтальная линия «2», ниже линии «1» на 10 см.
• Световые пятна противотуманок регулируются так, чтобы они точно попадали в боковые перекрестия, полученные при пересечении горизонтальной линии «2» с вертикальными линиями боковых точек «С» и «С».

Машина ставится на ровную дорогу. Впереди, строго перед машиной и ровно поперек дороги, на расстоянии 20 – 25 метров кладется большая палка. Включается ближний свет и закрывается одна из фар (если есть напарник, он может ее прикрыть, встав напротив нее).

Далее с помощью винта для регулировки верхняя граница светотени подводится к палке на дороге. Настройка по направлению потока, чтобы светило прямо, делается «на глазок» при включенном дальнем свете (на ближнем свете луч может уходить немного вправо).

Заключение

Процесс самостоятельной регулировки фар не так сложен, как кажется на первый взгляд. Достаточно сделать это один раз, и в дальнейшем самостоятельная регулировка будет проходить легко и быстро. При этом не следует забывать, что своевременная и правильная регулировка света головных фар — это важная процедура, от которой серьезно зависит безопасность движения в темное время суток. Но которой, к сожалению, часто пренебрегают даже опытные водители!

Видео о регулировке фар всех моделей автомобиля:

Одним из наиболее значимых факторов, определяющих безопасность при движении по дорогам, является степень освещенности проезжей части и четкая видимость границ пешеходных переходов и пешеходных зон. Крайне важен еще такой параметр, как правильное светоиспускание агрегата, используемого в темное время суток. О необходимости регулировки светового потока, идущего от фар, опытные водители наверняка знают. Новичкам же на дороге об этом подскажут другие участники дорожного движения, которые едут по встречной полосе. Мигающими сигналами дальнего света они поставят вас перед фактом, что свет фар вашего автомобиля «бьет» в глаза. Регулировку фар можно производить своими руками, причем делать это лучше периодически, хотя через каждые 50 тысяч километров, пройденные автомобилем.

Подготовка к работе

Для того чтобы правильно скорректировать автомобильную оптику, следует создать условия, которые максимально приближены к тем, в которых машина находится в реальных условиях. Так, нужно учесть даже грузоподъемность автомобиля. Обычно как минимум вес водителя, вес самого автомобиля и мощь перевозимого в багажнике груза (запаска, минимальный набор инструментов и т.п.). Решив самостоятельно отрегулировать положение фар, следует проследить, чтобы в багажнике был обычный набор приспособлений, необходимый в любой поездке:

• домкрат;
• огнетушитель;
• набор инструментов;
• запасное колесо и т.п.

Чтобы положение кузова автомобиля было правильным, перед проверкой нужно убедиться в том, что давление в шинах достаточно. Если параметры ниже тех, что рекомендованы заводом-изготовителем, нужно, используя насос, исправить их до требуемых значений. Регулировка света фар пройдет быстрее, если пригласить на помощь друга. Его вес должен быть аналогичен весу водителя.

Нелишним будет проверка состояния крепежей у фонарей. Следует убедиться в легкости регулировки винтовой сборки. Если есть ржавчина, нужно избавиться от нее, используя, к примеру, WD-40. Чтобы контролировать процесс, жесткость конструкции можно немного уменьшить, а по окончании обязательно вернуть положение крепежей в исходное положение.

Удаление грязи

Прежде чем приступить непосредственно к работе, нужно удалить грязь, которая могла скопиться на поверхности оптических приборов или около них. Линзы должны быть прозрачными. Если этим пренебречь, не получится добиться достоверных результатов от процесса наладки положения фар.

Регулировка света от фар должна осуществляться при исправно работающем оборудовании, особое внимание нужно обратить на регулятор напряжения и работу генератора. Основные проблемы и их описания можно найти в техническом руководстве, прилагаемом к автомобилю в момент покупки. Нарушение герметичности стыковки оптического узла может стать причиной помутнения лампочек. Для восстановления уровня светового потока, следует заметить источник свет и проклеить элементы конструкции качественным герметиком. Технология сборки/разборки фар изложен в техническом паспорте автомобиля.

Процесс регулировки света фар автомобиля

Для ответа на вопрос, как же нужно отрегулировать фары, нужно учесть много факторов и моментов. Автовладелец должен подобрать подходящее место и использовать универсальные инструменты:

• отвертки;
• шуруповерт;
• линейку;
• крестовидные отвертки;

В качестве площадки для проведения испытаний подойдет гараж или любая другая территория, где есть вертикальная стена, которую можно использовать для разметки. Основное условие – возможность отогнать машину на расстояние, нужное для правильной регулировки фар. Обычно это 10-15 метров. Конкретную величину можно найти в техническом паспорте автомобиля.

Регулировка фар должна проводиться в темное время суток.

Суть процесса регулировки фар заключается в том, чтобы в статичном режиме сымитировать работу оптики автомобиля при движении по дороге.

Приступаем к делу

Автомобиль нужно расположить близко к стене и включить режим ближнего света. На стене мелом нужно сделать отметки центра от следов обеих фар. Расстояние между ними следует поделить пополам и поставить на этом месте третью точку. Через эти три точки проводится линия. От нее вниз нужно отложить 75 мм и прочертить мелом вторую горизонталь. Разметку нужно продолжить, сделав три вертикальные линии, проходящие через отмеченные точки. После этого автомобиль нужно отогнать на расстояние, указанное в техпаспорте и снова включить фары. Световой поток от автомобиля должен совпасть с нижней горизонтальной чертой. Точка вознесения потока света от фар должна оказаться там, где линии пересеклись. Угол излома пуска света указан на наклейке производителя под капотом или в паспорте.

Регулируем положение оптики

Регулировку света фар следует производить поочередно, работая по отдельности с каждым оптическим прибором. Куском фанеры нужно закрыть то одну, то другую фару. Каждый из фонарей приподнимается и поворачивается при помощи винтов, как в вертикальной, так и в горизонтальной плоскостях.

Как отрегулировать фары противотуманные?

Для настройки света противотуманных фар нужно провести аналогичную процедуру. Отличается только координата проведения нижней линии: 50 мм, а не 75.

По окончании работ рекомендует выехать вечером или ночью на дорогу, чтобы проверить на деле, насколько успешно прошла регулировка автомобильных фар своими руками. Не забывайте обращать внимание на реакцию водителей автомобилей, едущих навстречу вам. Если «подмигивание» прекратилось и вам комфортно ездить за рулем в темное время суток, значит, все прошло успешно.

Подавляющее большинство автолюбителей независимо от их опыта практического вождения автомобиля, сталкивались с проблемой неправильной регулировки внешних световых приборов транспортного средства, или фар. Тем не менее, понимание необходимости и степени важности проведения процедуры настройки света автомобильных фар, невозможно без четкого уяснения негативных последствий, возникающих в случае ее (процедуры) игнорирования.

Итак, неправильная настройка света фар автомобиля приводит к следующим отрицательным результатам:

• Некачественное или недостаточное освещение дорожного полотна.
• Ослепление водителей встречных транспортных средств.

Как видим, явления, возникающие в случае эксплуатации не отрегулированных фар автомобиля, чревато последствиями не только неприятными, но чрезвычайно опасно, поскольку оказывает непосредственное влияние на безопасность дорожного движения.

Определив важность данного процесса, большинство автолюбителей сталкиваются с такой дилеммой, как непосредственное выполнение регулировки. Произвести ее самостоятельно? Или, довериться квалифицированному специалисту, оснащенному специальным оборудованием и инструментом? Ответы на оба поставленных выше вопроса являются правильными, а выбор способа является абсолютной прерогативой автовладельца.

В данной статье будет дана пошаговая инструкция к проведению самостоятельно, поскольку именно этот способ вызывает наибольшее число вопросов автолюбителей.

Можно ли настроить фары самостоятельно

Несмотря на критику данного способа со стороны некоторых специалистов (несоответствие окончательного результата стандартам СТО), его положительными сторонами являются простота, доступность и практически полное отсутствие материальных затрат.

Подготовительный этап процедуры регулировки

Данный этап процедуры включает в себя следующие мероприятия:

• Подбор площадки для проведения регулировки, отвечающего нескольким обязательным условиям: твердое покрытие, горизонтальная поверхность, длина не менее 7000 миллиметров. Кроме того, необходимо наличие в непосредственной близости ровной вертикальной поверхности, достаточной для нанесения специальной разметки или закрепления разметочного экрана (Рисунок 1).
• Проверку состояния амортизаторов, пружин и других элементов подвески, способных повлиять на горизонтальность расположения транспортного средства.
• Проверку состояния шин: соответствие типоразмеров и равномерность давления.
• Обеспечение нагрузки, соответствующей той, которую автомобиль испытывает большую часть эксплуатационного времени.
• Подготовку измерительных устройств (рулетка, линейка) и мела.

Рисунок 1

Внимание! Перед выполнением процедуры настройки внешних световых приборов проверьте техническую исправность и надежность крепления их отдельных элементов. Такие неисправности, как неровно вкрученные (отклонение от заданной оси) электрические лампы, болтающиеся рефлекторы (лампы) и т.д. способны свести на нет все усилия по настройке. Нередко единственным способом устранения проблемы становится замена всего блока фары.

Пошаговая настройка света фар

Приступаем непосредственно к процессу настройки внешних световых приборов транспортного средства (Рисунок 2):

• Подъезжаем к стене, предназначенной для нанесения разметки, на расстояние 300-500 миллиметров.
• Наносим на стене:

Линию «V», соответствующую центральной оси автомобиля;

Две линии «С», параллельные первой и проходящие через точки, соответствующие центрам фар автомобиля.

• Отъезжаем от стены на расстояние не менее 7000 миллиметров.
• Точки центров фар соединяем горизонтальной линией «H-H».
• Ниже этой линии на расстоянии 350-760 миллиметров (расстояние изменяется в зависимости от типа транспортного средства и расстояния от него до экрана) наносим линию «B-B», параллельную линии «H-H».

Рисунок 2

• Закрываем одну из фар светонепроницаемым материалом (материя, картон и т.п.) и включаем ближний свет.
• Посредством регулировочных винтов, расположенных на корпусе фары, изменяем ее положение таким образом, чтобы верхняя граница светового пятна совпадала с линией «B-B».
• Повторяем проведенные манипуляции со второй фарой.

Настройка света фар, как и любой другой технический процесс, обладает определенными особенностями, знание которых гарантирует получение положительного результата. Одной из таких особенностей является предварительное определение способа формирования лучей дальнего и ближнего света. Он может быть совмещенным (одна лампа) и раздельным (разные лампы).

Итак, если на вашем транспортном средстве ближний и дальний свет генерируется одной электрической лампой, то процедура регулировки света фар вами успешно завершена. При раздельном формировании лучей необходимо произвести еще несколько манипуляций (Рисунок 3):

• Повторно подъехать (вплотную) к плоскости разметки.
• Нанести на нее (плоскость) вертикальные линии «D», соответствующие внутренним краям внешних световых приборов.
• Отъехать на ранее установленное расстояние (7000 миллиметров).
• Поочередно закрывая светонепроницаемым материалом фары, включаем дальний свет фар.
• Центр светового пятна должен располагаться в точках, образованных пересечением линий «H» и «D».

Рисунок 3

Некоторые автолюбители используют еще один, отличающийся исключительной простотой способ. Для его применения не требуется ничего, кроме прямого и ровного отрезка дорожного полотна. Начертив на нем полосу, отъезжаем на расстояние равное 30-ти метрам. Далее выполняем регулировку фар автомобиля до тех пор, пока верхний край светового пятна не совпадет с линий, начерченной вами на дорожном полотне.

Естественно, что настройка света фар этим способом отличается еще меньшей точностью, нежели метод, описанный выше.

Что должен знать автолюбитель, выполняющий настройку фар самостоятельно + Видео

В настоящее время все внешние световые приборы автомобилей формируют световой луч ближнего света посредством двух систем светораспределения — европейской и американской.

Основными конструктивными элементами любой современной фары, собственно и обеспечивающими выполнение ее основных функциональных возможностей, являются электрическая лампа и рефлектор, или отражатель. Именно взаимное расположение данных элементов и определяет принадлежность конструктивного исполнения прибора к той или иной системе светораспределения. В чем их отличие?

1. Европейская система . В устройствах данной системы нить накала смещена (относительно фокуса) вперед. Данный фактор предполагает наклон оптических осей фар (по отношению к дорожному полотну) в этом же направлении.
2. Американская система . В этих устройствах нить накала расположена выше и левее относительно фокуса. Это обуславливает формирование луча в форме узкого вытянутого эллипса, довольно скудно освещающего дорогу. Разворот светового пучка в ширину осуществляется посредством специального стекла с рифлением (рассеивателем).

Регулировка света фар на стенде

Техническое обслуживание Hyundai, Kia, Chevrolet, Daewoo, Toyota, Mitsubishi

Наши партнеры

Как отрегулировать фары самому. Как отрегулировать свет фар на автомобиле своими руками? Как отрегулировать ближний свет

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа :

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

• При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
• При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
• В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
• В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
• При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
• После выполнения работ, связанных с изменением жесткости подвески.
• При замене дисков или резины на аналогичные изделия с другими диаметрами.
• При подготовке к прохождению регламентного ТО.
• Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

1. Разницу в объемах шин.
2. Состояние пружин, находящихся в подвеске.
3. Полное распределение всевозможных нагрузок.
4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия . Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты , которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто : подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии , а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах. В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Регулировка фар постепенно сбивается при проезде неровностей, от вибраций кузова или установки новых ламп. Водители не замечают изменений и эксплуатируют автомобиль с оптикой, которая ослепляет встречный поток и не обеспечивает качественного освещения в темное время суток.

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.

Определить неисправность можно по признакам:

• свет фар отличается, если встать перед автомобилем;
• при езде на ближнем свете водители встречного транспорта моргают дальним;
• ухудшился обзор обочины;
• галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;
• последствия легкого ДТП;
• установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты;
• заранее обслуженный и подготовленный автомобиль;
• схема для регулировки.

При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка;
• маркер;
• строительный уровень;
• отвертка или шестигранник в зависимости от модели автомобиля;
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

1. Измерить высоту лампы ближнего света относительно земли.
2. Перенести горизонтальную линию на стену.
3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
4. Замерить расстояние между лампами в правой и левой фаре.
5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

• винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
• угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
3. Граница галки не должна выходить за пределы горизонтальной пометки.

Регулировка света с рефлекторной оптикой или светодиодами ничем не отличается от настроек линз.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

Езда в ночное время небезопасна, об этом известно всем, кто водит машину. В темноте значительно возрастает количество факторов, которые могут стать причиной дорожно-транспортного происшествия. Поэтому водителю необходимо принять все меры для того, чтобы обеспечить полноценный обзор дороги. Это поможет избежать неприятных ситуаций во время движения.

Фары на автомобиле – один из важнейших факторов, влияющих на качество видимости, от них ночью зависит очень многое. Поэтому каждый владелец автомобиля должен следить за исправностью сигнальных фонарей и регулярно проводить проверки, чтобы убедиться в том, что они в порядке. При этом следует обращать внимание на исправность каждой из ламп, на чистоту и прозрачность оптики, а также на такую немаловажную деталь, как правильная настройка света фар.

Если вы имеете даже небольшой водительский стаж, очевидно, знаете, что источникам освещения на машине необходима корректировка, так как сами по себе они не обеспечивают правильное формирование луча. Чтобы освещение дороги в близком и дальнем режиме осуществлялось корректно, необходима регулировка ближнего света и регулировка дальнего света фар. Кроме того, нужно настроить фары противотуманного освещения, если они есть на автомобиле. Настройка фар может быть выполнена на станции техобслуживания автомобилей или самостоятельно владельцем машины.

В этой статье мы разберём, как правильно отрегулировать фары – эта информация будет полезна тем, кто предпочитает заботиться об авто без посторонней помощи или желающим избежать лишних финансовых расходов.

Виды источников освещения на транспортном средстве

Перед началом разговора о том, как осуществляется регулировка фар, стоит разобраться, какие фонари устанавливаются на машине. Различают три вида источников освещения:

• близкое;
• дальнее;
• противотуманное.

Назначение фар ближнего света – освещать дорогу перед машиной на расстоянии 30 – 40 метров. При этом настраивание ближнего света фар осуществляется таким образом, чтобы они не слепили водителей, которые находятся за рулём встречного транспорта. Ближний свет используется чаще других, поскольку в пределах населённых пунктов использование дальнего освещения не допускается правилами дорожного движения.

Дальнее освещение используется водителями для того, чтобы обеспечить видимость объектов на расстоянии 130–150 метров. Как правило, оно применяется, чтобы рассмотреть издалека дорожные знаки и разметку. Учитывая повышенную яркость этого вида освещения, оно запрещено к использованию в населённых пунктах и тогда, когда водитель замечает появление встречного транспорта. Ослепление дальним светом часто становится причиной дорожно-транспортных происшествий.

Противотуманные огни используются для того, чтобы обеспечить видимость в темноте во время дождя или тумана. Обычное освещение здесь помогает мало – луч отражается от частичек влаги, взвешенных в воздухе, и слепит того, кто за рулём. Поэтому используются фонари, расположенные ниже границы тумана и луч которых находится в жёлтой части спектра. Установка фар противотуманного типа даёт возможность обеспечить полноценный обзор дороги в непогоду.

Этап подготовки

Перед тем как отрегулировать сигнальные фонари на машине, нужно позаботиться о том, чтобы подготовиться к работе должным образом. Настройка света фар должна обеспечить требуемую точность, в противном случае эта процедура не будет иметь никакого смысла, вы только зря потратите время и силы.

Чтобы отрегулировать сигнальные фонари на машине, вам понадобится найти горизонтальную площадку длиной около 10 метров, она должна примыкать к чистой вертикальной стене. Убедитесь, что на поверхности площадки отсутствуют впадины и выступы – из-за них настройка света может оказаться недостаточно точной.

Чтобы отрегулировать свет фар, вам придётся делать на стене пометки и чертить линии. Для этого запаситесь кусочком мела или скотчем, хотя мел в данной ситуации будет предпочтительней.

Перед тем как отрегулировать фары, убедитесь, что они расположены на рабочей высоте.

• Уровень давления воздуха в колёсах;
• Равномерность давления воздуха в колёсах;
• Исправность подвески;
• Распределение всей нагрузки на колёса должно быть равномерным;
• До отказа заправьте бак горючим.

На этом подготовительная фаза завершается и может начинаться настройка света фонарей. Это процедура, которая для всех марок автомобилей одинакова, и неважно, что имеется в виду – регулировка фар Форд Фокус 2 или регулировка фар ВАЗ 2110.

Есть машины, в которых ближний свет фар совмещён с дальним, и есть марки, где эти системы разделены. Разница заключается только в том, что в машинах с раздельной системой придётся каждый фонарь настраивать отдельно, в то время, как в совмещённой системе достаточно настроить ближний свет, дальний – автоматически становится на своё место.

Корректировка световых источников может осуществляться двумя способами. Их мы рассмотрим по порядку. Вы можете для решения своих задач выбрать тот метод, который покажется вам проще и удобнее.

Первый метод

Все работы по корректировке освещения, независимо от способа, начинаем с настройки ближнего света. Пошагово этот процесс выглядит следующим образом:

1. Устанавливаем машину на горизонтальной площадке, где мы решили осуществить процедуру корректировки фонарей.
2. Подъезжаем вплотную к стене и останавливаем авто прямо возле неё.
3. Мелом на стене отмечаем места, которые соответствуют центру машины и фонарей.
4. Отмечаем расстояние от пола до каждого фонаря.
5. Отмечаем расстояние от каждого фонаря до центра автомобиля.
6. Проводим ниже на 5 сантиметров ещё одну линию.
7. Отъезжаем на машине от стены, чтобы расстояние составляло 7,5 м.
8. На стене проводим черту, которая соединит центры обоих световых источников.
9. Через них вертикально проводим две прямые.
10. Через центральную точку авто чертим горизонтальную прямую.
11. После того как мы закончили с разметкой, начинается регулировка ближнего света – включаем его.
12. Угол наклона фонарей будет соответствовать горизонтальной черте. А начало подъёма световой границы будет там, где пересекаются начерченные линии.
13. Настройка выполняется при помощи двух винтов – они находятся под капотом на задней части каждого фонаря. Луч располагаем таким образом, чтобы он был чуть ниже метки центра светового источника на стене.
14. Дальний луч настраивается, чтобы центр луча попадал в центр начерченной на стене разметки.

Расположение регулировочных винтов вы можете увидеть на рисунке 1.

Второй метод

Настройка ближнего света вторым методом происходит на такой же горизонтальной площадке, упирающейся в вертикальную стену. Перед тем как отрегулировать ближний луч, убедитесь в том, что высота фонаря соответствует среднему положению. Для этого проверьте следующие факторы:

• Одинаковое давление воздуха в шинах;
• Состояние подвески;
• Равномерность распределения нагрузки;
• Полную заправку бака горючим.

Следующий процесс настройки можно изобразить в виде отдельных шагов, чтобы было понятней:

1. Отмечаем на стене точки, которые будут отвечать центрам лампочек.
2. Через них проводим горизонтальную ось.
3. На 12 сантиметров ниже оси проводим параллельную ей прямую.
4. На 22 сантиметра выше оси проводим вторую параллельную прямую.
5. Регулятор освещения устанавливаем на нулевое положение.
6. Оперируя регулировочными винтами, добиваемся такого положения, чтобы луч верхней границей касался нижней горизонтальной линии.
7. Боковая часть светового пучка идёт из точки пересечения нижней линии и вертикальной оси лампы. Если это не так, корректируем положение при помощи регулировочного винта.
8. Для дальнего освещения также отмечаем центры фонарей и проводим через них вертикальные прямые, которые пересекутся с линией на 5 см выше. Луч корректируем под начерченную на стене разметку.

Настройка ПТФ

Противотуманки регулируются похожим образом. Предварительно машину следует нагрузить до 70 кг и до отказа заправить бак горючим. Устанавливаем машину на расстоянии 5 – 10 метров от стены.

Безопасность ночного автомобильного движения напрямую связана с исправной работой фар. Заводская установка со временем нарушается, поэтому проверять, насколько правильно отрегулированы фары автомобиля при дальнем и при ближнем свете, следует через каждые 50 тысяч километров пробега. Многие предпочитают с этим вопросом обращаться на станцию техобслуживания, но правильно выставить световые лучи автофар можно и самостоятельно.

Автомобильная оптика должна быть отрегулирована так, чтобы проезжая часть была хорошо освещена, а с пешеходной зоной прослеживалась граница.

Регулировка света фар своими руками

Дальний свет не должен ослеплять участников дорожного движения, едущих по встречной полосе, а пучки света от обеих фар должны быть одинаковыми по мощности и находящимися на одной горизонтальной линии.

Для регулировки потоков света потребуются:

• — ровная пустая площадка;
• — стена, на которой можно нарисовать разметку или закрепить плакат с нею. К этой стене должна быть возможность подъезда на 5 метров;
• — картонка, по размеру чуть больше величины одной фары.
• — полный комплект всех ключей, запаска, домкрат, любые другие грузы, которые находятся в багажнике автомобиля постоянно;
• — человек с весом, равным приблизительно водительскому, или груз, такого человека имитирующий;
• — темное время суток.

Перед тем, как приниматься за регулировку световых пучков автомобиля, следует убедиться, что в багажнике находится обычный груз, давление в шинах соответствует норме, регулятор напряжения и генератор исправны. Автомобиль должен быть заправлен до полного бака.

Перед регулировкой света следует проверить, в каком состоянии находится крепление фонарей, а также убедиться в отсутствии коррозии на винтовой сборке. В случае наличия там ржавчины, необходимо ее устранить.

Очень важно тщательно вымыть линзы фар. Если они утратили свою прозрачность, то точно отрегулировать свет не получится. Также бывает, что помутнела сама лампочка. Это связано с разгерметизацией фары. В этом случае перед регулировкой следует заменить лампочку и собрать фонарь, посадив детали на герметик.

Итак, подготовительные работы выполнены, можно приступать непосредственно к регулировке.

На стене или специальном плакате, на ней закрепленном, нужно нарисовать такую схему:

Размеры «стенда» для регулировки фар на ВАЗ-2107 должны быть 2 метра в ширину и 1 в высоту. В приведенной ниже таблице указано, с какими параметрами произведена изначальная настройка фар на ВАЗ-2107.

Автомобиль должен быть установлен на ровной площадке в пяти метрах от «стенда» :

Приготовленной картонкой нужно закрыть одну из фар. Далее, при включенном ближнем свете следует вращать регулировочный болт открытой фары, тот, который расположен с внешней стороны подкапотного пространства. Этим болтом оптический узел регулируется по вертикали. Вращать его следует до тех пор, пока луч света не совпадет своей верхней границей с линией D.

По окончании регулировки эту же процедуру нужно повторить с другой фарой.

Теперь необходимо выставить направление лучей света по горизонтали. Другим болтом, который находится с противоположной стороны корпуса фонаря, следует отрегулировать направление светового пучка каждой из фар так, чтобы в точке Е находилась точка излома верхней границы света .

Отладка противотуманных фар на автомобиле ВАЗ-2107 производится точно так же, но расстояние D (от земли до центра фары) будет меньше – 50 мм.

Процедура регулировки света автомобильных фар – занятие несложное, но требующее особенной кропотливости и внимательности. Не стоит пренебрегать регулярной проверкой и наладкой. От верно направленных потоков света фар зависит не только комфортабельность вождения, но и жизнь.

Также посмотрите видео

Как известно, безопасность передвижения в темное время суток во многом зависит от того, насколько качественно настроены фары, поэтому следует уделить этому вопросу особое внимание. Рассмотрим, как правильно отрегулировать ближний свет фар без специального стенда, в этом процессе нет ничего сложного, если знать все нюансы и выполнять все рекомендации.

Чтобы основной этап был проведен качественно, необходимо соблюдение целого ряда важных условий:

Важно!
Не стоит ставить лампочки более высокой мощности, качество света они улучшат несущественно, зато будет подвергаться повышенным нагрузкам, что может привести к поломкам и даже замыканиям.

Рабочий процесс

Так как цена данной услуги в автосервисах высока, то вы сможете сэкономить значительные средства, регулировка света фар ближнего света производится так, как описано ниже.

Подготовка

В первую очередь необходимо подготовить место:

• Нужно найти ровную площадку, перед которой расположен высокий забор или стена, она должна быть такого размера, чтобы вы могли поставить машину на расстоянии 5 метров. Очень важно, чтобы поверхность была ровной, так как положение машины имеет очень большое значение;
• В первую очередь надо замерять расстояние от центра фары ближнего света до земли, это значение стоит отмерять на стене и провести на ней горизонтальную черту;
• Далее необходимо провести вертикальную линию, которая будет соответствовать центральной оси автомобиля. Именно напротив нее и должен располагаться автомобиль, важно выставить все так, как положено, иначе ваша настройка не будет правильной;
• Затем отмеряется расстояние от середины машины до середины фары, после чего на таком же расстоянии от центральной оси на стене делаются вертикальные отметки. Это будут наши основные метки, поэтому постарайтесь сделать все точно.

Настройка

Инструкция по проведению работ своими руками выглядит следующим образом:

• Если в вашем автомобиле предусмотрен корректор фар, то обязательно предварительно установите его в положение «0» ;

Важно!
Проконтролируйте, чтобы центр машины находился напротив соответствующей линии на стене, это очень важно для обеспечения точности.

• Далее необходимо закрыть одну фару картоном или другим непрозрачным материалом , так как настраивается всегда только один световой элемент;
• После этого следует внимательно посмотреть расположение светового пучка , его верхняя граница должна располагаться на уровне линии, которую вы прочертили заранее. Если положение не соответствует, то необходимо отрегулировать положение отражателя с помощью регулировочного винта, расположенного в задней части корпуса, работа достаточно проста, и для ее проведения вам понадобится отвертка либо шестигранник;

• Если вертикальная настройка произведена, то можно приступить к горизонтальной , тут все просто: на световом пятне отчетливо видно место, где свет начинает уклоняться вверх, именно этот участок должен совпадать с ранее сделанной пометкой напротив соответствующей фары;

• Второй элемент регулируется соответствующим образом , после проведения работ вы можете наслаждаться качественным светом, при этом фары не будут слепить встречных водителей.

Если все проведено правильно, то результат практически не будет уступать профессиональной работе, на этом вопрос, как отрегулировать ближний свет фар, можно считать завершенным.

Можно заодно настроить и . Процесс производится следующим образом:

• Ниже ранее проведенной линии проводится еще одна, она должна располагаться на уровне середины противотуманных фар. Так как данный тип изделий регулируется только по вертикали, то делать пометки по ширине расположения не имеет смысла;

Важно!
Машину в этом случае необходимо расположить на расстоянии 7,5-7,6 метра, это очень значимый фактор, поэтому не забывайте его, иначе регулировка получится неправильной.

• Далее необходимо ослабить крепления противотуманных фар, так как они могут закиснуть, и в процессе настройки вы потратите много времени на то, чтобы сорвать винты. Если они не поддаются, пробуйте обработку с помощью WD40, это может упростить задачу;

• Далее все происходит, как и с ближним светом: на месте водителя должен быть вес в 70 килограммов, а одна из фар закрывается картоном;
• Теперь вы настраиваете световой луч так, чтобы его верхняя граница располагалась на 10 сантиметров ниже линии, которая была проведена ранее и располагается напротив ПТФ;

• Вторая фара настраивается подобным образом, на этом работа окончена, следует очень тщательно зафиксировать положение ПТФ, чтобы положение не изменилось.

Вывод

Чтобы настроить свет, не нужно много времени и наличие специальных навыков, достаточно площадки и стены перед ней, конечно же, не забывайте правильно готовить машину и следить за качеством светового оборудования, тогда результат работы будет отличным. Видео в этой статье расскажет некоторые особенности процесса.

Как отрегулировать фары

Фары могут быть отрегулированы неправильно или смещены по многим причинам. Либо они не были правильно настроены на заводе, блок фары был заменен на каком-то этапе, либо автомобиль что-то врезался.

Для правильной установки фар вам потребуется относительно чистая стена (например, гаражные ворота) и ровная площадка высотой не менее 11 метров, ведущая к стене по прямой линии. Настроить ближний свет нужно только в том случае, если фары двухкамерные — дальний свет настраивается в соответствии с регулировкой ближнего света.Эта процедура регулировки предназначена только для обычных галогенных фар.

Установите автомобиль с полным баком топлива, вес которого соответствует водителю на борту и правильному давлению в шинах. Затем измерьте расстояние от земли до горизонтальной центральной линии фары и, используя это измерение, отметьте стену. Убедитесь, что метка находится прямо перед фарой по ее вертикальной средней линии — проще всего сделать это, когда автомобиль находится близко к стене. Затем измерьте горизонтальную осевую линию автомобиля и отметьте эту линию на стене.

Теперь измерьте и отметьте 7,5 метров от стены, затем поверните автомобиль задним ходом так, чтобы передняя часть находилась на отметке 7,5 метров. Следующий шаг лучше делать в сумерках или в темноте. Включите фары на ближний свет и посмотрите, куда попадает форма луча; Вы заметите V-образный узор в том, как падает свет. Нижняя часть буквы «V» должна падать примерно на 40 мм от левой отметки ленты на стене, а для правой фары — примерно на 40 мм влево, а затем на 40 мм вниз.

Чтобы отрегулировать фару, обратитесь к руководству пользователя, но обычно регулировочный винт, один для вертикальной регулировки, а другой для горизонтальной регулировки, можно найти за блоком фары.

1. Измерьте расстояние от земли до центральной линии фары.

11

2. Используя предыдущие измерения, отметьте стену или дверь гаража лентой.

11

3. Измерьте расстояние от осевой линии автомобиля до осевой линии фары и примените это измерение к двери.

11

4. Отметьте осевую линию двери или стены лентой.

11

5. Отмерьте 7,5 метра от стены.

11

6. Отметьте 7,5-метровую точку изолентой.

11

7. Двигайтесь назад от стены по прямой, пока передняя часть не окажется на отметке 7,5 метров.

11

8. Здесь видно, что фара нарушена.

11

9. Центр левой буквы «V» должен быть примерно на 40 мм ниже отметки ленты.

11

10.Найдите регуляторы фар и установите фары в правильное положение.

11

Для получения дополнительной информации и советов по Gear посетите нашу страницу здесь.

Как отрегулировать цель фары на грузовике

Как владелец грузовика, вы обязаны следить за тем, чтобы ваш автомобиль находился в отличном состоянии. Вы можете делать простые вещи, например, проверять, есть ли в шинах достаточное давление воздуха, правильно ли работают тормоза, а также чистота масла и фильтра для хорошего состояния двигателя.Еще одна важная вещь — обеспечить правильное наведение фары.

Владельцы грузовиков нередко имеют плохо нацеленные фары. В таком случае вам следует научиться регулировать цель фары, чтобы обеспечить максимальную отдачу от фары. Зачем покупать топовые светильники только для того, чтобы использовать их неправильно? В конце концов, правильная регулировка фар — это безопасность вас и других водителей.

Многие дорожно-транспортные происшествия происходят из-за того, что их отвлекает свет от неправильно отрегулированных или неправильно направленных фар.Так что прочтите это руководство, чтобы правильно наводить фары на свой грузовик.

Проекторные фары не так сложно отрегулировать, поскольку они поставляются с регулировочными винтами. Вы можете повернуть эти винты, чтобы отрегулировать положение фар. Однако важно держать под рукой руководство пользователя, которое поможет вам во время работы.

Обязательно подготовьте все — рабочее место и инструменты — перед тем, как приступить к выполнению задачи. Вот список того, что вам нужно, прежде чем начинать собственно процесс.

● Отвертка или трещотка

● Руководство пользователя

● Малярная лента

● Измерительная лента

● Маркер для сухого стирания

● Не менее 25 футов свободного пространства

● Уровень земли

● Вертикальное пространство

Давайте теперь перейдем к задаче, выполнив следующие шаги по настройке цели фары.

Некоторые грузовики поставляются с вертикальными и горизонтальными пузырьковыми уровнями, которые могут вам помочь, если вы хотите отрегулировать цель фар.Вы можете найти их на боковой или верхней части фар. С помощью этих пузырьковых уровней вы можете настроить направление света фар вашего грузовика, пока пузырьки не переместятся в центр уровня.

Используя маркер для сухого стирания, отметьте каждый центр фары маленькой точкой. Помните, что нельзя рисовать на дальнем свете, только на центре ближнего света.

Если на вашем грузовике нет пузырьковых уровней, найдите место, где вы можете припарковать свой автомобиль на ровной поверхности.Вы должны следить за тем, чтобы бензобак был полон, а в шинах было достаточное давление воздуха. Грузовик не должен нести дополнительный вес, кроме своего веса, чтобы он не влиял на уровень фокусировки транспортного средства.

Однако, если ваш грузовик обычно несет дополнительный вес или груз во время движения, вы можете оставить этот вес на нем на время выполнения регулировок. Таким образом, вы можете практически вносить коррективы.

Откажитесь от грузовика или проверьте высоту дорожного просвета на всех четырех углах, чтобы убедиться, что подвеска находится на нормальном уровне.

После парковки грузовика на плоской поверхности самое время поискать вертикальную поверхность или стену. Вы должны убедиться, что вертикальная поверхность ровная, чтобы свет на ней отражался правильно. Затем припаркуйте свой грузовик на расстоянии 25 футов от стены.

Когда грузовик уже направлен на стену гаража или любую вертикальную поверхность, измерьте 3,5 фута на стене с помощью рулетки.Затем с помощью малярной ленты отметьте высоту и положите полоску ленты, чтобы образовалась вертикальная и горизонтальная линия.

Убедитесь, что горизонтальная линия равна длине грузовика, а затем приклейте вертикальную ленту на горизонтальную ленту.

Теперь пора найти регуляторы фар. Это болты или винты, расположенные сбоку или сзади фары вашего грузовика. Регуляторы фар различаются в зависимости от производителя, но обычно они окрашены в серебристый или серый цвет, что выделяет их из темного корпуса фары.

Вы также можете найти вертикальные регуляторы в нижней части блока фары. Обязательно обратитесь к руководству пользователя, чтобы без труда найти их.

Теперь, когда вы отодвинули грузовик и расположили регуляторы, вы можете отрегулировать цель фары.

Во-первых, заблокируйте одну фару и посмотрите, где другой луч отражается относительно линий, которые вы нарисовали на вертикальной поверхности.Для вертикального прицеливания верхняя часть наиболее интенсивной части луча должна находиться на уровне или ниже центра горизонтальной линии.

Для горизонтального прицеливания часть луча с высокой интенсивностью должна падать справа от вертикальной линии. Причина этой процедуры горизонтальной регулировки заключается в том, чтобы не ослеплять встречных водителей и чтобы вы могли лучше видеть дорогу. Затем вы можете внести необходимые корректировки, медленно поворачивая регуляторы, пока не загорится свет, указывающий там, где они вам нужны.

Иногда вы можете столкнуться с фарами ближнего света, даже если фары включены правильно. Когда это произойдет, ориентироваться по дороге будет сложно. Итак, вам необходимо заменить лампу фары, имеющую дефект. Вы можете заменить все самостоятельно или нанять механика, который сделает эту задачу за вас.

Первый шаг — найти лампочку, которая отбрасывает ближний свет. Затем прочтите руководство пользователя и следуйте пошаговым инструкциям по замене лампы фары.

Также может быть, что причина неисправности — электрическая. Эксперт по электропроводке должен сделать за вас работу по исправлению электропитания автомобиля. После ремонта электропроводки фары с этой стороны теперь должны работать нормально. Если нет, возможно, вам придется дополнительно изучить проблему с механиком.

Правильное наведение фар может повлиять на вашу способность видеть другие автомобили и объекты в ночное время. Это также может повлиять на зрение других водителей, если ваши фары направлены им в глаза.Решить эту проблему относительно просто, но она имеет решающее значение для всех, кто находится в дороге. Теперь вы знаете, как настроить проектор фар вашего грузовика. Если вы забыли эту процедуру, просто еще раз посетите этот блог или ознакомьтесь с нашим подробным руководством по установке сегодня.

Как правильно отрегулировать фары нового Jeep

by Rick Rotondo
Torque Staff Writer

Мы все ехали по ночной дороге, страдая от невероятно ярких фар встречного транспорта.Это их дальний свет? Настолько яркий. Лучше подарите им вспышку вежливости.

Ничего себе, ладно. Не их дальний свет.

В то время как фары, безусловно, стали ярче в последние годы с ростом популярности светодиодных и ксеноновых ламп, это ощущение жжения, которое вы чувствуете в задней части черепа, чаще всего вызвано неправильно направленным светом. Нормы, ограничивающие световой поток, также определяют элементы дизайна, которые есть у законных фонарей — в Соединенных Штатах это находится в ведении Министерства транспорта.

Лампы, изготовленные в соответствии с правилами DOT, имеют резкую, ярко выраженную границу, независимо от типа освещения. Такая конструкция облегчает правильное прицеливание и предотвращает ослепление других водителей. Эти правила очень строгие, и многие обычные фонари им не соответствуют. Освещение — это категория, в которой качество строительства и дизайна действительно имеет значение.

Правильная настройка и наведение светодиодного освещения могут иметь огромное значение при движении по дороге или тропе ночью.Неправильно нацеленные огни могут ослепить встречный транспорт, что может привести к аварии или еще хуже. Кроме того, неправильно размещенное вспомогательное светодиодное освещение может бросить свет в небытие, в результате чего эти огни будут потрачены впустую или недоиспользоваться.

Чтобы правильно направить светодиодные фары, сначала необходимо проверить, есть ли у вас светодиодные проекторы или светодиодные отражатели. В светодиодных проекторах используются линзы в стиле проектора, чтобы увеличить свет и создать красивую резкую границу. Светодиодные отражатели могут выглядеть как ваши заводские фары, но вместо галогенной лампы они используют гораздо более яркие и долговечные светодиодные чипы с надлежащей светодиодной оптикой. Примечание: НИКОГДА не используйте светодиодный блок в корпусе галогенной фары. Это не только запрещено на дороге, но и может серьезно ослепить встречное движение.

Необходимые инструменты:

• Малярная лента (или аналогичная)
• Бита Torx или отвертка Torx для регуляторов фар
• Рулетка

После того, как вы определили свой тип фар, найдите свои горизонтальные и вертикальные регуляторы фар, если применимо (некоторые автомобили, такие как JK, предлагают только вертикальную регулировку фар, если у вас изначально не были горизонтальные регуляторы).Затем возьмите малярный скотч и найдите гараж или стену (предпочтительны белые или похожие светлые тона), где вы можете припарковаться и направить фары на расстояние примерно от 20 до 30 футов.

Важно, чтобы эта территория была ровной. Парковка на холме приведет к неправильной настройке фар. Вы также должны убедиться, что в автомобиле есть примерно половина бака топлива, надлежащая накачка шин, водитель и снаряжение, которое у вас обычно есть сзади.

Как только все будет на месте, потяните к двери или стене гаража (в пределах двух-трех футов), затем возьмите по одному куску ленты с каждой стороны и отметьте горизонтальный центр ваших ближних балок с помощью горизонтального куска ленты.Возьмите еще один кусок ленты и поместите его вертикально в центре каждой балки. Теперь ваш гараж или стена должны иметь два знака плюса (+).

Измерьте расстояние от земли до центра знаков «плюс». На этом этапе вы также можете прикрепить вертикальный кусок ленты перед вашим джипом — в центре гаража или стены. Эта деталь поможет вам подтвердить горизонтальную регулировку.

Теперь вернитесь из гаража или стены до ощущения примерно 25 (см. Руководство по эксплуатации для конкретных расстояний, иногда они могут достигать 35 ощущений).Я рекомендую регулировать одну фару за раз, и вы можете взять лист бумаги или иным образом накрыть фару, которую вы в настоящее время не регулируете.

Верхняя часть самой яркой части луча фары должна находиться прямо в центре отметки «плюс» или чуть ниже. Если это не так, возьмите отвертку Torx, найдите винт вертикальной регулировки и отрегулируйте по часовой стрелке или против часовой стрелки, в зависимости от того, в каком направлении вам нужно, чтобы луч двигался.

Когда вы закончите эту регулировку, переходите к горизонтальной регулировке.Винт должен выглядеть так же, но находиться в другом месте. Отрегулируйте соответственно по часовой стрелке или против часовой стрелки. Когда ваша первая фара будет идеально отрегулирована, просто повторите этот процесс для другого источника света.

Правильная регулировка светодиодных фар помогает предотвратить ослепление встречных транспортных средств, а также правильно освещать землю перед вами. Правильная настройка дополнительных светодиодов помогает размещать свет в правильных, удобных для использования местах и ​​предотвращает потерю света.

Убедитесь, что при наведении дополнительного светодиодного освещения вы учитываете, что вам нужно / хотите от света, и исследуйте, какой тип диаграммы направленности лучше всего подходит для вашего конкретного применения. Установка лампы с очень широким световым пятном, когда вам действительно нужно большое расстояние, узкое пятно будет бесполезным и может фактически уменьшить полезный свет, особенно в пыльных или туманных условиях.

Даже после того, как вы правильно отрегулировали фары, вам нужно будет отрегулировать их заново, если вы решите установить подъемник или установить шины большего размера.В некоторых случаях установка вторичного бампера (переднего или заднего), лебедки или другого тяжелого оборудования также может привести к тому, что ваши фары будут выходить за рамки нашего выравнивания.

При правильном наведении светодиодные фары обеспечивают резкое увеличение видимости, способствуют более безопасному вождению, уменьшают нагрузку на глаза и экономят ваши деньги в долгосрочной перспективе, поскольку фары служат дольше и потребляют меньше энергии. Светодиодные фонари — это достойное вложение, которое потенциально может прослужить дольше вашего Jeep.

Корреспондент по крутящему моменту Скотт Аммерман внес свой вклад в эту статью

Light It Up: Как отрегулировать фары автомобиля для ночного вождения

Вот почему так важно быть готовым и чтобы фары вашего автомобиля были в хорошем рабочем состоянии, чтобы освещать дорогу перед вами.Время от времени фары могут смещаться, поэтому важно понимать, как нацеливать и регулировать фары вашего автомобиля. Чтобы узнать больше о безопасности фар и о том, как отрегулировать фары в автомобиле, продолжайте читать ниже.

Значение фар

Автомобильные фары — важный фактор безопасности при вождении в ночное время. Они увеличивают видимость и позволяют другим водителям общаться и видеть вас. И ближний, и дальний свет вашего автомобиля должны работать должным образом, чтобы оставаться в безопасности на дорогах при движении в ночное время.Согласно Министерству транспорта Онтарио (MTO), фары вашего автомобиля должны светить белым светом, который может быть виден как минимум на 150 метров впереди, и достаточно сильным, чтобы освещать объекты на расстоянии 110 метров, и их необходимо включать в промежутке между часами. за полчаса до захода солнца и полчаса после восхода солнца, а также в любое другое время в условиях плохой освещенности, например, тумана, снега или дождя, из-за которых вы не видите людей или транспортные средства на расстоянии менее 150 метров.

Выровняйте и отрегулируйте

Регулировка фар вашего автомобиля важна для безопасного вождения в ночное время.Фары не будут такими эффективными, если они не будут правильно светить на дороге, и могут увеличить риск столкновения. Чтобы проверить, выровнены ли фары вашего автомобиля, вы можете отрегулировать их, выполнив следующие простые действия:

1. Выровняйте машину

Убедитесь, что ваш автомобиль выровнен правильно, выгрузив все тяжелые предметы. Затем убедитесь, что все шины накачаны при правильном уровне давления воздуха. Посмотрите, полон ли ваш бензобак.

2. Между стенкой

Выберите место, где вы сможете осветить стену светом.Это может быть ваш гараж или подземная парковка. Передняя часть автомобиля должна быть обращена к стене. Включите фары ближнего света и с помощью яркой ленты или линейки определите, в какие горизонтальные и вертикальные точки попадают огни.

3. Резервное копирование

Поднимите машину назад, пока она не окажется примерно в 25 футах от стены, с помощью рулетки дважды проверьте расстояние. Закройте одну фару и посмотрите, где на стене светит оставшаяся фара. Посмотрите, находится ли самая яркая часть фары примерно на два дюйма ниже и немного правее отмеченных горизонтальных и вертикальных отметок на стене.При необходимости внесите изменения.

Замена лампы

Если вы заметили, что фары не такие яркие, как должны, это может означать, что лампы необходимо заменить. Это тоже простое исправление, которое можно сделать самостоятельно. Прочтите наш пост с пошаговыми инструкциями по ремонту и обслуживанию ламп фар, чтобы узнать, как заменить лампы в фарах.

Продолжайте следить за фарами вашего автомобиля, чтобы обеспечить безопасное вождение в ночное время. Осознавайте свое окружение и не смотрите на встречные фары.Автострахование Desjardins поможет пролить свет на темные ночи впереди.

Похожие сообщения

Техническое обслуживание фар необходимо круглый год

Как водители могут оставаться в поле зрения вне поля зрения

Советы, которые нужно помнить, когда дни становятся короче

05 ноября 2018

Чем длиннее ночи, тем больше приходится ездить по ночам.Добавьте к этому дождь или зимние порывы, и видимость станет проблемой.

Hyundai Tucson: Регулировка угла наклона фар — Ремонт своими руками

Перед регулировкой прицеливания произвести уверен в следующем. 1. Держите все шины накачанными до нужного давления. 2. Поставьте автомобиль на ровную поверхность и нажмите передний бампер и задний бампер вниз несколько раз. Установите автомобиль на расстоянии 118 дюймов.(3 м) от тестовой стены. 3. Убедитесь, что автомобиль разгружен (кроме полные уровни охлаждающей жидкости, моторного масла и топлива, и запасное колесо, домкрат и инструменты). У водителя или эквивалентный груз на сиденье водителя. 4. Очистите линзы головного света и включите фары (Ближний свет). 5. Откройте капот.

6. Проведите вертикальную линию (через центр каждая диаграмма направленности фар) и горизонтальная линия (через центр каждой фары диаграмма направленности) на прицельном экране.Затем проведите параллельную линию на 0,8 дюйма (21 мм) под горизонтальной линией. 7. Отрегулируйте каждую светотеневую линию ближнего света до параллельная линия крестовой отверткой — ВЕРТИКАЛЬНОЕ НАЦЕЛЕНИЕ.

ВНИМАНИЕ: Никогда не пытайтесь отрегулировать горизонтальное выравнивание. ваших фар. Горизонтальное прицеливание должен быть отрегулирован авторизованным Hyundai дилера, чтобы избежать неправильной центровки, которая снизить эффективность ваших фар.

Регулировка после замены фары в сборе

Если автомобиль подвергался ремонту передней части кузова и заменена фара в сборе, наведение фар следует проверять с помощью диаграмму прицеливания, как показано на рисунке.Включить выключатель фар. (Положение ближнего света)

1. Отрегулируйте фары так, чтобы главная ось света параллельна центральной линии тела и находится совмещен с точкой «P», показанной на рисунке. 2. Пунктирными линиями на рисунке показан центр. фар.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

«Н»; Горизонтальная осевая линия фар от грунт: 35,6 дюйма (904 мм). «W»; Расстояние между центрами каждой фары: 53.4 дюйма (1356 мм). «L»; Расстояние между фарами и стена, против которой испытываются светильники: 118 дюймов (3000 мм).

Уровень жидкости гидроусилителя руля

Замена лампочек

См. Также:

Тормоза
У этого автомобиля дисковые тормоза. Колодки дисковых тормозов имеют встроенные индикаторы износа, которые издавать пронзительный предупреждающий звук, когда тормозные колодки изношены и новые колодки нужный. Звук может приходить и уходить …

Скрытие сообщений дисплея
Вы можете скрыть некоторые сообщения дисплея с низким приоритетом. Нажмите кнопку или кнопку на рулевом колесе, чтобы скрыть отображаемое сообщение.Сообщение на дисплее исчезнет. Отображать сообщения с высоким …

Лазерный датчик
Верхняя декаль описывает лазерный луч. классификации и содержит следующий текст: Невидимое лазерное излучение — не смотрите прямо с оптическими приборами (лупами) — Класс 1 …

Советы по регулировке фар, как у Pro

Хотя светодиодные лампы для фар обладают множеством преимуществ, они также могут казаться слепящими для встречного транспорта и затруднять видимость другим водителям.Почему это происходит и как это исправить? Продолжайте читать, поскольку мы узнаем, как правильно отрегулировать светодиодные фары и максимально эффективно использовать их.

Научный подход к регулировке фар

Есть две основные причины, по которым ваши фары могут казаться слепящими для встречного транспорта:

1. Они неправильно нацелены
2. Они содержат неправильную лампу

Распространено заблуждение, что все световые потоки светодиодов и диаграммы направленности создают одинаковые блики.Это просто не так. Наша команда протестировала сотни светодиодных ламп для фар и разработала этот простой метод эффективной регулировки фар.

1. Подготовка к работе

Поставьте машину на ровную поверхность, прижмите ее к стене и поднесите как можно ближе. Затем найдите центр корпуса фары. Центр обычно обозначается ямочкой, впадиной или выпуклостью. Как только вы заметили это, сделайте отметку на стене, которая соответствует центру вашей фары, как можно ближе к стене.Если хотите, вы даже можете использовать такие инструменты, как линейка, чтобы убедиться, что ваша отметка ровная и прямая, вдоль пространства между автомобилем и стеной.

Используя рулетку, измерьте расстояние 25 футов от стены до передней части линзы фары. Мы рекомендуем придерживаться 25 футов и не делать больше или меньше.

Кроме того, убедитесь, что в ваших шинах достаточно воздуха. Избегайте наличия в вашем автомобиле большого груза, такого как продукты, камни или строительные материалы, которые могут изменить его положение.

2. Осмотрите фары

Пришло время включить фары. Они должны указывать на отметки, сделанные вами на стене, на расстоянии 25 футов. Некоторые автомобили имеют особые правила, например, 12 или 15 футов, но в случае сомнений мы рекомендуем 25 футов.

Когда вы смотрите на свет, падающий на стену, вы хотите видеть центральную точку доступа на или под линиями, которые вы нарисовали. Если вы сделаете это правильно, самое яркое пятно ваших фар не будет достаточно высоким, чтобы повредить глаза другим на дороге.

Ваши фары должны быть полностью выровнены слева направо. Если, с другой стороны, вы обнаружите, что один свет попадает в более высокую часть стены, чем другой, у вас проблема.

3. Перейти к регулировке фар

Найдите отверстие в светодиодных фарах, которое выглядит как насадка для розетки. Вставьте отвертку Phillips в это место так, чтобы она вошла в зубцы шестерни. Мы рекомендуем делать это осторожно и не использовать дрель или что-нибудь сильное.Если вы не будете осторожны, вы можете сломать или повредить светодиодные фары.

Работайте отверткой, пока шестерня не начнет двигаться. Когда вы поворачиваете отвертку в одну сторону, она поднимает фару вверх. Поворачивая его в противоположном направлении, вы отрегулируете фару вниз.

Продолжайте делать это до тех пор, пока основная концентрация вашего луча не окажется на уровне или ниже линий, отмеченных вами на стене, когда вы были близко. Хорошее практическое правило — сделать так, чтобы яркость луча не отражалась от нижней части уличных знаков.

Дополнительный совет, чтобы избежать ослепления драйверов

Светить своими светодиодными фарами в глаза другому водителю небезопасно, и этого легко избежать. Это помогает понять, где большинство людей сидит в автомобиле. Обратите внимание на то, как ваши фары реагируют на автомобиль, находящийся за ним. Если ваши фары освещают заднее стекло автомобиля, идущего впереди вас, вероятно, ваши фары слишком высоко расположены, и вам нужно снова их отрегулировать.

Установите правильные фары для вашего автомобиля с динамичным внешним видом

В Dynamic Appearance мы понимаем важность такой задачи, как регулировка фар.Научившись нацеливать светодиодные фары, вы сможете создать максимально безопасные условия вождения для вас и других людей на дороге. Правильные фары дадут вам еще больше спокойствия во время вождения. Мы гордимся тем, что предлагаем широкий выбор светодиодных ламп премиум-класса для фар, которые рассчитаны на длительный срок службы и обеспечивают исключительную видимость. Приобретите сегодня наш ассортимент ламп для фар, на которые вы можете положиться!

Регулировка фар :: Техническое обслуживание :: Ford Explorer 2011-2021 Руководство по эксплуатации :: Ford Explorer

Фары вашего автомобиля правильно направлены на сборочный завод.

Если ваш автомобиль попал в аварию, регулировка ваших фар должна проверьте у вашего авторизованного дилера.

Регулировка прицела по вертикали

Фары вашего автомобиля можно регулировать только по вертикали. Ваш автомобиль делает не требует регулировки прицела по горизонтали.

Для регулировки фар:

1. Припаркуйте автомобиль на ровной поверхности примерно в 7,6 метрах от вертикальная ровная поверхность (3). Проверяйте регулировку фар ночью или в темноте. таким образом, чтобы можно было видеть диаграмму направленности света фар.

• (1) 8 футов (2,4 метра)
• (2) Высота от центра лампы до земли
• (3) 25 футов (7,6 метра)
• (4) Горизонтальная справочная линия

2. В центре фары находится круг диаметром 3,0 мм на рассеивателе.

Измерьте высоту от центра фары до земли (2) и отметьте горизонтальная линия длиной 8 футов (2,4 метра) на ровной поверхности (1) на этой высоте (малярная лента работает хорошо).
3.Включите фары ближнего света, чтобы осветить стену или экран, и откройте капот. Чтобы увидеть более четкий световой узор для регулировки, заблокируйте свет от одной фары. при настройке другого.

Для автомобилей с галогенными фарами:

На стене или экране вы увидите плоскую зону высокой интенсивности света, расположенную вверху правой части диаграммы направленности.

Если верхний край зоны яркого света не находится на горизонтальной отметке линии, необходимо будет отрегулировать фару.

Для автомобилей с HID фарами:

В левой части экрана отчетливо видна граница (переход от светлого к темному). диаграмма направленности.

Верхний край обрезки должен располагаться на расстоянии двух дюймов (50,8 миллиметра). ниже горизонтальной контрольной линии.

4. Откройте капот.

5. Найдите вертикальный регулятор для каждой фары. С помощью отвертки Phillips №2, поверните регулятор по часовой стрелке или против часовой стрелки, чтобы отрегулировать вертикальное направление фары.

Примечание : ГОРИЗОНТАЛЬНОЕ НАЦЕЛЕНИЕ НЕ ТРЕБУЕТСЯ ДЛЯ ДАННОГО АВТОМОБИЛЯ И НЕ РЕГУЛИРУЕТСЯ.

См. Также:

Советы по вождению с антиблокировочной системой тормозов
Когда система работает, педаль тормоза будет пульсировать и может двигаться дальше. Продолжайте нажимать педаль тормоза. Вы также можете услышать шум из системы. Это нормально. Бюстгальтер антиблокировочный …

Terrain Response
TERRAIN MANAGEMENT (ПРИ НАЛИЧИИ) Эта система оптимизирует управляемость и комфорт, а также максимизирует тягу. при работе на разных типах местности.Поверните регулятор, расположенный по центру …

Устройство для наблюдения за ремнями безопасности
Эта функция дополняет функцию предупреждения о ремнях безопасности, предоставляя дополнительные напоминания путем прерывистого звукового сигнала и подсветки предупреждения о ремне безопасности светится, когда водитель или …
