Датчик холостого хода ВАЗ 2110 (фото, видео)

Датчик холостого хода относится к важным подсистемам любого автомобиля, ведь от него зависит, чтобы обороты были стабильными, машина не глохла, когда рычаг КПП находится в промежуточном состоянии.

Поговорим о том, почему датчик холостого хода ВАЗ 2110 иногда дает сбой, обороты двигателя плавают, и как с этим справиться.

Датчик холостого хода ВАЗ 2110

Значение

Датчик, он же – регулятор холостого хода на ВАЗ инжектор предназначен для контроля за стабильностью работы двигателя. Кроме того, что никого не порадует, если двигатель плавает, когда включены холостые обороты, а то и глохнет, есть и еще одна причина, по которой этот регулятор должен работать без сбоев.

Это – необходимость прогрева двигателя в холода. Хоть и принято считать, что если на машине установлен инжектор, то прогрев двигателю не нужен, но это ложное мнение, и лучше не «рвать» мотор, а вначале позволить ему немного поработать, не давая повышенные обороты.

Подробнее о работе датчика детонации в автомобиле ВАЗ 2110: https://vazweb.ru/desyatka/elektrooborudovanie/datchik-detonacii.html

Устройство и расположение

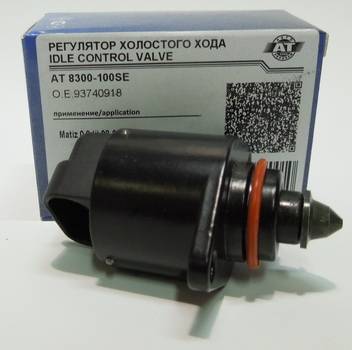

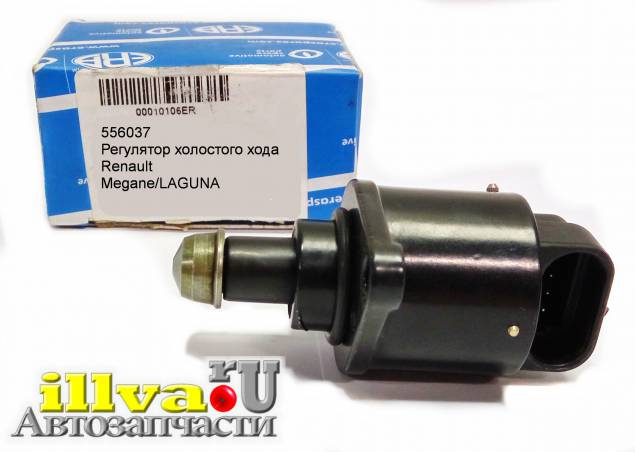

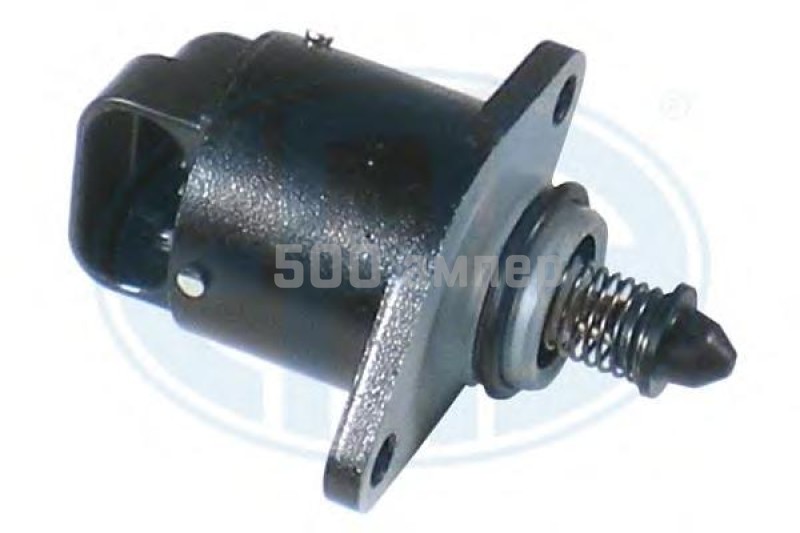

Довольно простая деталь – регулятор холостого хода, внешне похожий на маленький электромоторчик. Он состоит всего из трех деталей: пружины; шагового электродвигателя и штока, имеющего в конце иглу.

Регулятор находится возле механизма, изменяющего положение дроссельной заслонки, закреплен болтами.

Принцип действия

Именно регулятор холостого хода отвечает, как и инжектор, за подачу большего или меньшего количества топлива, но именно тогда, когда включены холостые обороты.

Происходит это путем втягивания, или наоборот, выдвигания иглы штока. Именно игла перекрывает в той или иной степени специальный канал.

Признаки неисправности

Рассмотрим главные признаки, свидетельствующие о том, что датчик неисправен:

• Обороты на холостом ходу плавают;
• Двигатель запускается плохо, даже если педаль газа нажата;
• Мотор прогрелся, но обороты не повышаются;
• Двигатель внезапно глохнет при включенной нейтральной передаче;
• Падают обороты, если включить приборы, потребляющие много энергии: печки, фар, кондиционера, магнитолы.

Однако, нет необходимости сразу бежать за новым датчиком. Его замена не принесет результата, если причина в другом: например, это могут быть свечи или топливный фильтр.

Проверка работоспособности

Где находится датчик, мы уже говорили. Первым делом нужно его отыскать и извлечь колодку с проводами. На ВАЗ 2110 нужно вначале открутить крепежные элементы дроссельного узла, затем сместить весь узел примерно на 10 мм.

Статья, посвящённая диагностике неисправностей дроссельного узла, расположена здесь: https://vazweb.ru/desyatka/pitanie/drosselnyy-uzel.html

Проверить с помощью вольтметра, подходит ли напряжение к датчику. Для этого нужно предварительно подсоединить на массу минусовую клемму АКБ и подключить вольтметр к выводам А и D (они обычно обозначены), после этого:

• Если вольтметр покажет меньше 12В, это, скорее всего, свидетельствует о том, что нет заряда АКБ;
• Если не показывает ничего, неисправности нужно искать в электронном блоке управления или в цепи;
• При показаниях 12В или больше нужно проверить непосредственно регулятор, точнее – его сопротивление;
• К четырем выводам подсоединяем тестер, который должен выдать показания общего сопротивления в 50 или 55 Ом.

Проверка попарно должна выдать бесконечно большое сопротивление. Если датчик холостого хода на ВАЗ 2110 (инжектор) выдает другие показания, значит – ему нужна замена.

Можно также протестировать регулятор по-другому: извлечь датчик и подсоединить колодку. Нажимая пальцем на иглу, смотрим ее выдвижение. Когда выключается зажигание, должен быть толчок иглы.

Если все нормально, то обычно обороты не плавают а сам датчик в рабочем состоянии. Если толчка нет, можно попробовать почистить механизм.

Делается это с помощью специального очистителя, который называется WD-40. Им весьма тщательно, с помощью ватной палочки, прочищают все, что возможно в датчике.

Особенно тщательно – шток, а также иглу. Но если это не помогает, нужна замена.

Устройство и функции датчика кислорода детально изложены в данной статье: https://vazweb.ru/desyatka/elektrooborudovanie/datchik-kisloroda.html

Порядок замены

Производится замена в следующем порядке:

1. Обесточиваем бортовую систему путем снятия минусовой клеммы, которая находится на АКБ;
2. Отсоединяем от датчика колодку. У ВАЗ инжектор это происходит нажатием на пластиковый фиксатор;
3. Выкручиваем два винта, причем рекомендуется сначала выкрутить левое крепление, после этого – правое;
4. Теперь регулятор снят, и нет проблем в том, чтобы заменить его новым;
5. Перед установкой желательно по уплотнительному кольцу размазать масло. Смотрите, нет ли на кольце хоть малейших трещин, в таком случае его необходимо поменять;
6. В процедуре калибровки также нет никакой сложности, все сделает электронное реле. Нужно лишь не несколько минут включить зажигание, а затем выключить. После этого обороты обычно уже не плавают, и автомобиль работает без сбоев.

Датчик холостого хода от autodoc.ua (оригинал, аналог)

Датчик холостого хода

Общее назначение

Датчик холостого хода (ДХХ) ещё имеет несколько названий: клапан ХХ, регулятор ХХ, регулятор добавочного воздуха, или же электропневмоклапан. Предназначен для регулирования холостого хода двигателя автомобиля в следующих случаях:

• при старте, на прогреве;

• во время торможения, перекрывая подачу топлива (если установлен на авто карбюраторного типа).

Конструктивно он необходим для того, чтобы обеспечивать количество оборотов двигателя такое, как заложено его производителем. При прогреве двигателя ДХХ обеспечивает повышенное кол-во оборотов коленвала и при нагревании, плавно опускает их до нормы. ДХХ руководствуется в своей работе командами, получаемыми с блока управления автомобилем. Подача воздуха регулируется автоматикой и, после поступления определённого количества в двигатель, встроенный в него датчик расхода воздуха анализирует полученный его объём и даёт команду на контроллер подачи бензина, для получения строго соответствующего количества оного для плавной работы двигателя на холостом ходу на нужных оборотах.

ДХХ бывает двух видов: это либо 1) клапаны электромагнитные под управлением широтно-импульсной модуляции, либо 2) клапаны, оборудованные синхронными бесщёточными шаговыми двигателями с несколькими рядами проволочной обмотки.

Особенности

Инсталляция датчика холостого хода происходит в дроссельную заслонку, в непосредственной физической близости, так как ДХХ работает именно с этой заслонкой, забирая воздух с одной её части и впуская в другую. Крепление происходит на винтах либо впрессовыванием, но может быть выполнено и отдельным устройством, соединяясь с этой заслонкой шлангами.

Преимущества оригинального производства

В вопросе с датчиком холостого хода не может быть двух мнений, относительно использования оригинальной или не оригинальной запчасти — только оригинальная. Во-первых, она произведена на заводе с учётом особенностей работы конкретно вашей марки и модели авто и обладает поэтому нужными заводскими настройками. Во-вторых, не оригинальная запчасть может не подсоединиться или не правильно подсоединиться к рабочим узлам, в итоге будет нарушен холостой ход двигателя, что может привести к его поломке и выходу из строя.

Nissan. Регулятор холостого хода — проблемы и решения

03.12.04 Клапан ХХ Nissan

Но иногда, особенно после короткого замыкания IACV и далее после замены клапана (ремонт в условиях потоковой диагностики считаю нерентабельным), ожидаемой стабилизации оборотов холостого хода не происходит, автомобиль также плохо заводится Почему?

“Разбор полетов” показывает, что причина проблемы кроется в неисправности блока управлении двигателя, а конкретно: в выходе из строя драйвера управления IACV.

Налицо недоработка инженеров фирмы HITACHI, а именно они производят эти блоки, по защите цепей от КЗ обмоток РХХ. Или это кому-то выгодно?

Но в описываемом мною случае, первопричиной выхода из строя блока управления двигателя явился …антифриз (а, скорее всего жидкость на него похожая).

При недавнем мелком ремонте двигателя некие “очумелые ручки” не поставили уплотнительную резинку между корпусом IACV и корпусом дроссельной заслонки, а намазали герметиком. Со временем тосол из системы подогрева IACV разъел герметик и стал попадать на клапан (вызвав КЗ обмотки) и через дроссель в двигатель. Итог неквалифицированного ремонта: замена клапана, ремонт контроллера, чистка дросселя, промывка двигателя (эндоскопический осмотр камер сгорания и клапанов выявил большие отложения).

Всем удачного ремонта!!!

01.05.07 Система стабилизации холостого хода

часть 1

С точки зрения теории автоматического регулирования (ТАР), эти системы относятся к замкнутым системам с обратной связью. В чем это выражается?

Как любая система, система АР (автоматического регулирования) имеет замкнутый контур:

рис.1

В обход дроссельной заслонки ставится регулятор холостого хода. Он находится в так называемом байпасном канале (от английского слова by pass – «миновать мимо»):

рис.2

Исполнительным механизмом является регулятор холостого хода. Устройство рассмотрим чуть позднее.

Датчиком (см. рис.1), является датчик скорости вращения двигателя. Неважно, как он устроен. Его задача – определить реальную скорость вращения двигателя. В качестве этого датчика может использоваться:

1.Датчик коленвала.

2.Датчик распредвала.

3.Датчик скорости вращения двигателя.

Объект регулирования – это двигатель, точнее частота его вращения.

Схема сравнения, расположенная в блоке управления двигателем, сравнивает реальную частоту вращения двигателя с той, которая необходима в данный момент (заданную задающим механизмом) и выдает команду исполнительному механизму больше или меньше открыть обходной (байпасный) канал для подачи дополнительного воздуха. Таким образом, обороты холостого хода всегда держатся на заданном уровне.

На экране сканера мы видим следующую картину:

Или такую:

А вот теперь мы нажимаем на педаль газа. Нам уже система стабилизации ХХ не нужна! Нам ехать надо, повышать обороты – а эта система будет стремиться вернуть их к установленным?!

При размыкании контактов холостого хода в датчике положения дроссельной заслонки, петля «обратной связи» размыкается, и система перестает отслеживать установленную частоту вращения двигателя. Более того, регулятор ХХ (холостого хода) по командам с ЭБУ (Электронный Блок Управления) двигает его в сторону увеличения оборотов ХХ. При резком отпускании педали газа (торможении) система «подхватывает» обороты на уровне порядка 1000-1500 об \ мин и плавно опускает их до оборотов холостого хода, не давая двигателю заглохнуть на переходных режимах.

Таким образом, наличие параметра IDLE является основополагающим в работе системы стабилизации холостого хода.

Что мы видим в действительности? Двигатель имеет пониженные обороты ХХ? Вместо чистки каналов дроссельной заслонки давайте накрутим винт регулировки ее начального положения! Обороты возросли? Плати деньги и уезжай! А то, что параметр IDLE изменился с ON на OFF, и система перестала поддерживать обороты ХХ (про TPS — то забыли!) – это уже неважно…

Рязанов Федор Александрович

(father)- руководитель обучающего центра ИнжекторКар

http://www.autodata.ru/item.osg?

Теперь немного Практики:

NISSAN AD QG15 2000 г. в.

РХХ — регулятор холостого хода IACV — IDLE AIR CONTROL VALVE — AUXILIARY AIR CONTROL (AAC) VALVE

…самолечением заниматься — неблагодарное дело.

Теперь все по порядку.

Позвонил знакомый электрик, просил записать его соседа по гаражу: автомобиль Машина не заводится, «горит» предохранитель (фото внизу, стрелка):

и как сгорит, пропадает «плюс» на катушках зажигания. Машину записал через два дня. «Ниссаны», конечно, ремонтировал, но в основном «промыть, прочистить, заменить датчик массового расхода воздуха, сгоревший контроллер, РХХ регулятор холостого хода (здесь и далее: IACV — IDLE AIR CONTROL VALVE — AUXILIARY AIR CONTROL (AAC) VALVE) А здесь «не заводится», да еще предохранитель «горит».

Зная, что частая проблема этих двигателей заключается в IACV, решил глянуть на всякий случай его электрическую схему.

Питание, что на катушки, что на IACV шло с одного предохранителя №34 .

Через два дня, когда притащили NISSAN, расспросил у клиента, какие ремонты делались, что с машиной. Он рассказал, что были, с месяц назад, проблемы по холостому ходу, и кто-то ему посоветовал заменить IACV, что он и сделал. Потом, вроде, машина ездила более-менее нормально. Машина была уже без предохранителя, проверять сгорает ли он, я не стал.

При осмотре оказалось, что IACV был со следами тосола. Фишка (разъем) на IACV тоже в тосоле (фото слева) Проверка сопротивления обмоток IACV, подтвердила, что он сгорел (фото справа)

Клиент был очень удивлен, сказал, что он «вроде как недавно менял его, и что девайс «не дешевый».

Пришлось провести разъяснительную беседу о вреде самолечения с показом, сколько тосола в IACV (фото слева), и показать ему сгоревший контроллер (фото справа)

После промывки дроссельного патрубка, IACV замены прокладки, ремонта контроллера, вставил предохранитель и завел машину.

Обучение ХХ прошло нормально.

Так что пришлось Клиенту за то, что хотел сэкономить, два раза в течение месяца покупать РХХ. А может, это и сгубило контроллер, хотя сгореть он мог и в первый раз.

Луганский Георгий

г. Красноярск

ООО Автосервис «Автомир»

И снова теория:

08.05.07 Системы стабилизации холостого хода

часть 2

Итак, с чего начнем проверку системы стабилизации холостого хода?

Первым делом проверяем наличие импульсов на регулятор холостого хода (РХХ).

Но мы не знаем, какого типа РХХ установлен на данном автомобиле! Смотрим в район дроссельной заслонки. Мы можем увидеть 3 типа регуляторов:

Соленоидный тип

На разъеме видим всего лишь 2 контакта (2 pin).

Принцип действия очень прост. На соленоид подается напряжение 12 вольт. Он втягивает сердечник, сердечник открывает байпасный канал – подается дополнительный воздух – обороты ХХ возрастают. Напряжение пропадает – сердечник под действием пружины перекрывает байпасный канал – обороты падают.

Но нам не нужен полностью открытый или полностью закрытый байпасный канал. Нам нужно открыть его на необходимую величину. В данных регуляторах для открытия их на необходимую величину применяется метод Широтно-Импульсной Модуляции (ШИМ). На обмотку сначала подается короткий импульс на открытие, затем долгое время импульс отсутствует (клапан закрыт).

Это показано на рисунке (а — «закрыто», б — «открыто» — см. стрелки):

Импульсы подаются с большой частотой и клапан не успевает открываться или закрываться полностью – вибрирует с высокой частотой в каком то среднем положении, задаваемой шириной импульсов. Чем шире импульс (скважность) – тем на большую величину открыт клапан. Изменяя ширину импульсов (скважность импульсов) можно менять степень открытия данного клапана.

Роторный тип

В байпасный канал ставится ротор, который либо открывает, либо закрывает канал дополнительной подачи воздуха.

Конструктивно он сделан следующим образом:

Принцип управления очень похож – подавая широтно — импульсно модулированные сигналы в обе обмотки, блок управления меняет степень открытия байпасного канала – меняются обороты.

Схема управления приобретает следующий вид:

РХХ данного типа имеет 3 контакта (3 pin) — один общий провод (+В) и 2 управляющих.

Осциллограммы на них не нормируются, главное наличие импульсного сигнала 12 вольт.

Шаговый тип

Принцип действия шагового двигателя прост: кольцевой магнит и 4 обмотки, расположенные под углом 90 градусов.

Импульсы подаются последовательно в обмотки 1-4-2-3. Полюса кольцевого магнита поочередно притягиваются к эти магнита последовательно притягиваются к обмоткам – происходит вращательное д движение ротора, которое через червячную передачу открывает или закрывает байпасный канал. Для движения в обратную сторону импульсы подаются в последовательности 1-3-2-4 .

Как мы видим, для первых двух типов регуляторов импульсы подаются постоянно. Для шагового РХХ при установившемся режиме холостого хода без внешних воздействий (когда не требуется корректировка оборотов ХХ) блок управления может и отключить управляющие импульсы (червячная передача остается в том же положении – под действием потока воздуха своего положения не меняет).

Рязанов Федор Александрович (father)

руководитель обучающего центра ИнжекторКар

19. 06.07 Системы стабилизации ХХ

часть 3

Продолжим проверку. Проверяем наличие импульсов на регулятор холостого хода (РХХ)

Без осциллографа нам тут не обойтись. Смотрим величину и скважность этих импульсов.

РХХ у нас не шагового типа. Импульсы мы видим следующего типа:

Вместо прямоугольных импульсов мы можем увидеть заваленные фронты. Это нормально – не забываем про индуктивность обмоток. Скважность импульсов может меняться — нас интересует факт их наличия.

На сканере в разделе DATA STREEM видим следующий параметр:

Параметр IDLE «0 %» соответствует полностью закрытому регулятору холостого хода.

«100 %» — полностью открытому. Значение 50% означает, что система готова отработать обороты холостого хода, как и в сторону увеличения, так и в сторону уменьшения.

Конкретное значение данного параметра смотрим в мануалах. Например, фирма TOYOTA дает именно 50 %, другие фирмы предпочитают 30%.

Ну а если у нас шаговый двигатель?

Импульсы приобретают следующий вид:

Расположение импульсов не нормируется — главное их наличие по всем каналам. Величина импульсов строго должна соответствовать 12 вольт (5 вольтовые регуляторы встречаются достаточно редко….).

На сканере в разделе DATA STREEM мы видим параметр:

Что это означает? При включении зажигания шаговый двигатель тестирует сам себя.

Проходит от одного крайнего положения до другого. Примерное количество шагов колеблется от 100 до 200. STEP 30 означает, что в сторону уменьшения оборотов система способна сделать 30 шагов, в сторону увеличения – максимальное значение минус 30 шагов.

Предположим, у нас загрязнится дроссельная заслонка. Количество проходящего воздуха уменьшиться. Обороты упадут, регулятору холостого хода придется на большее значение открыть байпасный канал.

В DATA STREEM мы увидим совсем другой параметр:

Когда это значение приблизится к максимальному, система потеряет способность корректировать обороты в сторону увеличения. При полностью исправной системе стабилизации холостого хода получим нестабильные обороты.

Чистка дроссельной заслонки и байпасного канала – это не роскошь, а обычное техническое обслуживание.

Ну что же, заслонку в порядок привели, а обороты ХХ по-прежнему нестабильные.

Проверяем сам регулятор ХХ. Проверяем сопротивление обмоток. Данные берем из мануалов, но на практике достаточно того, чтобы оно было. На шаговых регуляторах сопротивление всех обмоток должно быть примерно одинаковым. Обрыв обмоток – достаточно часто встречающийся дефект. Дело в том, что обмотки, как правило, заливаются компаундом с коэффициентом теплового расширения равным коэффициенту теплового расширения самой обмотки. Но идеала не бывает, и при нагреве-охлаждении происходит ее обрыв.

Другой дефект – заедание или люфт самого клапана. Либо грязь, либо механический износ. Теория автоматического регулирования достаточно подробно рассматривает устойчивость системы в этом случае. Не углубляясь в долгие математические расчеты, заметим, что данный дефект способен нарушить работу системы вплоть до автоколебательного режима. Обороты начинают «плавать». Такие регуляторы подлежат замене.

2.Импульсов нет.

Обычно в таких случаях ставиться диагноз «Замена блока управления». Действительно, выход из строя выходных каскадов, управляющих регулятором – не такой уж и редкий дефект. Но не будем торопиться. Блок управления бракуется только лишь в том случае, если проверены все питания (массы) и все входящие импульсы.

Проверяем питание (массу) на клапане. Далее проверяем входные сигналы. Вспоминаем, что необходимо для работы системы.

1. Данные о реальной скорости вращения двигателя. Они сравниваются с заданными для данного режима, и система стабилизации принимает решение об увеличении или уменьшении оборотов. Эти импульсы берутся с датчиков системы зажигания, и их отсутствие вызывает так же сбой в работе других систем (топливоподача, тахометр и пр.)

2. Датчик температуры охлаждающей жидкости. По его показаниям на холодном двигателе система стабилизации держит повышенные (прогревочные) обороты холостого хода. Сбой в работе этого датчика также вызывает сбой в работе других систем (топливоподачи, например)

3. Датчик положения дроссельной заслонки. Точнее, его контакты холостого хода.

При отпущенной педали газа они должны быть замкнуты.

При небольшом нажатии на педаль газа они должны разомкнуться.

В датчиках, у которых отсутствуют эти контакты, данные об отпущенной педали газа, рассчитываются блоком управления по выходному напряжению самого датчика. Как используется этот сигнал? Дело в том, что при нажатии на педаль газа (мы увеличиваем обороты) необходимость в системе стабилизации холостого хода отпадает (обороты мы регулируем дроссельной заслонкой). Более того, при размыкании этих контактов регулятор (особенно это относиться к регуляторам шагового типа) происходит следующее: регулятор приоткрывается до уровня, соответствующего оборотам 1000 – 1200 об/мин. При резком отпускании педали газа система «подхватывает» обороты на этом уровне и плавно опускает их до уровня холостого хода. Таким образом, сигнал контактов холостого хода является тем сигналом, который включает систему стабилизации ХХ в работу. При постоянно разомкнутых контактах (например, разрегулирована дроссельная заслонка или сбит датчик положения дроссельной заслонки) система стабилизации поддерживать обороты холостого хода не будет.

Заметим так же, что на системах с шаговым двигателем импульсы на него могут отсутствовать в случае стабильной работы двигателя на холостом ходу (нет необходимости какой либо регулировки). Для проверки импульсов в этом случае систему необходимо «спровоцировать»- включить какую-нибудь нагрузку (фары, кондиционер), либо просто сделать перегазовку.

И только после всех этих проверок есть основания для браковки электронного блока управления.

На этом теоретические объяснения Рязанова Фёдора заканчиваются, и мы снова переходим к практической части.

…Машина заглохла. Попытки её завести успехом не увенчались.

В салоне явно чувствовался запах гари – что-то «конкретно сгорело».

А дымок откуда? Дымок из-под «торпеды».

Разобрали, сняли и по запаху и «реальному дымку» определили: дымок вьётся из ECU автомобиля.

На фото вы его видите. И сразу понятно, что там «конкретно» все выгорело, в том числе и дорожки, по которым можно было определить направление к «пинам» и уже оттуда определить нужные цепи.

Если автоДиагност частый посетитель Интернета, он должен был видеть на том или ином сайте подобные фото и сразу определить ЧТО сгорело и к ЧЕМУ это относится. А если с такой

проблемой он сталкивается не часто, то тут на помощь должна прийти логика и методика поиска.

…при такой неисправности не может не быть «технической подсказки» в виде сгоревших предохранителей. Действительно, предохранитель IG1 был сгоревшим.

Вот тут надо посмотреть общую схему и определить, за что он отвечает и какие цепи питает.

Смотрим схему:

Определяем: клапан IACV, клапан EGR и система зажигания – красные стрелки.

А потом смотрим под капотом и сразу же находим причину – это IACV, клапан холостого хода.

Фото его разъема справа. Видно, что он «реально обожрался тока»,-☺

При поиске неисправности может возникнуть и другой вариант: «… все, вроде исправно, но есть сомнения…»

Если есть сомнения в исправности IACV, то проверять его можно по такой методике,- рис. внизу

Сопротивление обмоток должно составлять 20-24 Ома при 20 градусах Цельсия.

Для памяти:

При неисправности IACV возникает код неисправности

DTC P0505

IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL (AAC) VALVE

Проверка IACV осуществляется так:

— двигатель прогрет до 80 градусов Цельсия

— кондиционер выключен

— селектор выбора передач в положении N или P

— нет нагрузки на двигатель

На ХХ сканер должен показать от 5 до 20 step\ «шагов» IACV

Для примера: можно посмотреть оригинальную электрическую схему управления IACV

для мотора SR20DE.

Обратите внимание на электрические цепи, которые контролируются ECU (Detectable)

с этой неисправностью разбирался

Белов Сергей Александрович

Московская область, г. Лосино-Петровский

автосервис «NOVA»

Можно позвонить в рабочее время: 8 – 903 – 774 – 11 — 82

Заурядная ситуация на Nissan, типах двигателя QG15: «Отказ работы клапана холостого хода».

Но не всем так везёт, как повезло этому клиенту, обычно при такой проблеме как «прохудившееся прокладка клапана холостого хода», антифриз попадает на сам клапан и закорачивает обмотку, а дальше сгорает драйвер клапана холостого хода в блоке управления двигателя.

Здесь произошло обратное: на клапан попало не так много, это видно по рисунку справа, Проверка и замер сопротивления на обмотке это подтвердило, в клапане пострадала только одна обмотка, но не полностью, а частично.

При этой ситуации блок управления не выдавал никакой ошибки и это затруднило поиск в других автосервисах, где ещё не сталкивались с такой ситуацией.

Так как видно было, что узел клапан ХХ пробовали ремонтировать, пересаживали его на герметик, а в в конце, не справившись с ситуацией, накрутили винт регулировки дроссельного узла, что бы поднять искусственно холостой ход.

Потом, со слов клиента, автомобиль стал еще и глохнуть после отпускания акселератора или после движения на остановках. Но это и понятно, так как на этих двигателях стоит датчик дроссельной заслонки двухуровневый, один отвечает за работу отклонения дроссельной заслонки — это чёрный разъём, а второй, коричневый отвечает за отключение и включения клапана холостого хода, в зависимости от того в каком положение ДДЗ.

В этом случае обошлось заменой самого узла холостого хода, но во многих случаях я ещё и менял или драйвер который не составляет труда купить его в магазинах электроники, по крайней мере, у нас в Уфе, или замена самого блока ЭБУ.

с неисправностью разбирался

Кудряшов Рамиль Сатиевич

Автоцетр «ESSO», автодиагност-автоэлектрик

город Уфа

улица Пугачёва 300

територия бывшнго ремзавода

ник на форуме Легион-Автодата – «рома»

ниже ссылка на карту: «Как найти и проехать»

http://maps. yandex.ru/

Диагностировать данную неисправность достаточно несложно (наверное). Для начала сканер — читаем коды, смотрим параметры (положение дросселя, признак хол. хода) и делаем выводы.

Далее диагностика в ручном режиме. Очень важно, особенно начинающим, научится(заставить себя) не пользоваться «контролькой».

Итак: нужно отстыковать 6-ти контактный разъём от IACV и проверить +U на двух средних выводах, при вкл. зажигании.

Далее снимаем сам IACV и измеряем сопротивление обмоток между центральным и крайними выводами каждого ряда. Сопротивление в зависимости от марки авто должно быть примерно 20-40 Ом. Обращаем особое внимание на одинаковость сопротивления всех четырёх.

Если одна и более обмотка ( катушка), имеет отклонение в нижнюю сторону (витковое замыкание), IACV выбрасываем и можно сразу переходить к вскрытию и внешнему осмотру внутренностей ECU (50% неисправностей обнаруживаются внешним осмотром, ещё 25% обнаруживаются более тщательным внешним осмотром, и лишь оставшиеся 25% приходятся на скрытые (внутренние) отказы электронных компонентов).- Моё мнение.

Хотя некоторые IACV имеют разборную конструкцию и при наличии желания и времени обмотку(и) можно перемотать.

Лично у меня такой опыт имеется, но это было давно.

При перемотке особое внимание нужно уделять фазировке (начало-конец).

Подключаем IACV, держим его в руке и просим помощника включить – пауза — выключить зажигание, при этом исправный IACV должен выдвинуться — задвинуться или наоборот, неважно. Если этого не происходит, под подозрение попадает ECU, дальнейшие действия я описал выше, ещё ни разу не попадалось обрыва эл. проводки.

В общем так….

Спасибо, Дмитрий. А ниже мы можем видеть поэтапно, КАК

Дмитрий Кабанов решает этот вопрос, смотрим:

Участник форума Легион-Автодата Nikola, город Магадан, эту же проблему решает немного по-другому:

Павлюченко Николай Фёдорович

Автоэлектрик

г. Магадан

8 914 850 3757

А вот какие пояснения нам даёт Малахов Игорь Олегович, автомобильный Диагност из города Калининграда, ник на форуме Легион-Автодата shpuntik

Каков «активный тест» на этом моторе, график

Тест такой. Можно открывать или закрывать клапан пошагово, по одному шагу каждым нажатием кнопки на сканере.

В чем заключается взаимодействие угла опережения зажигания с параметрами регулировки IACV — ?

ЭБУ после обучения запоминает минимальное количество шагов, соответствующее нормальному ХХ. При этом проверяется соответствие показаний MAF сенсора эталонному, наверное, хранящемуся в памяти. По мере загрязнения дроссельной заслонки, ЭБУ меняет положение регулятора холостого хода в сторону увеличения и одновременно переобучается. После чистки ДЗ, блок не может понять таких изменений в количестве поступающего воздуха при установлении на РХХ последнего из запомненых положений клапана и начинает уменьшать обороты изменением УОЗ в сторону «позже». Для SR20DE этот сдвиг примерно 15 градусов. То есть, должен быть УОЗ 15, а в реальности 0. Запуская процедуру обучения, мы заставляем ЭБУ найти новое значение РХХ при котором УОЗ будет 15 градусов и обороты 700.

Какие есть варианты адаптации для этого мотора – варианты

Вариант только через сканер, педалью там не делается. Есть куча нюансов, на лист печатного текста, которые описываются в мануале и в TSB Ниссана. Не знаю как на «правильных» (автомобили с правым расположением руля) машинах, но на левых ЭБУ при выполнении всех необходимых условий обучается САМОСТОЯТЕЛЬНО! Припятствовать этому могут разные вещи, например, погнутый упор ДЗ, установленные под клапаном РХХ алюминевые прокладки одна или две (заслонка-то изнашивается со временем и прокладки под клапаном, установленные на заводе, становятся лишними). Увидеть эти проблемы можно в дата-стрим, когда шагов на РХХ — 15, а обороты всё ещё выше 700, допустим 750 и выше. В этом случае и УОЗ будет в районе 0 градусов. Вот сразу и проверяешь наличие прокладок под РХХ или «погнутость» упора ДЗ. Такое же влияние окажет и подсос во впуске, который при грязной заслонке не давал о себе знать.

Я думаю, что вся проблема в агрессивности используемого антифриза. Видно мешают какую-то хрень производители, чтобы не замерзала в ущерб качеству.

— все эти проблемы возникают не на пустом месте, основная причина чисто русская:

«надежда на «авось», то есть, «человеческий фактор»

— вовремя не проведенное техническое обслуживание автомобиля – прямой путь к неминуемым финансовым расходам владельца автомобиля

Простые:

— вовремя и регулярно проводите положенное техническое обслуживание своего автомобиля

— доверяйте диагностику и ремонт своего автомобиля только проверенным специалистам

Где находится датчик холостого хода на ВАЗ-2110: фото и видео

Датчик холостого хода относится к важным элементам любого автомобиля, так как от него зависит стабильная работа двигателя на разных оборотах. Но такой элемент может изначально работать исправно, а потом давать сбои. О чем это говорит, и какие проблемы из-за этого могут возникнуть – обо всем в статье ниже.

Предназначение датчика холостого хода

Датчик холостого хода.

Датчик в ВАЗ-2110 контролирует работу мотора. Никому не понравится, если работа двигателя не будет стабильной и он начнет глохнуть во время движения или остановки.

Поэтому такие приборы должны работать без сбоев.

Стабильная работа мотора важна всегда. Особенно, если это зима и надо прогреть двигатель на инжекторе, хоть некоторые и утверждают, что прогрев мотора на инжекторе не потребуется. Но это мнение ошибочное. Лучшему дать двигателя поработать 3-5 минут на холостом ходу в холодное время года, чем начинать его сразу «рвать».

Расположение устройства на ВАЗ-2110

Осторожно, не перепутайте датчик, необходимый нам снизу.

Внешне такая деталь похожа на небольшой моторчик.

Состоит он из двух частей и трех деталей: штока, пружины и электромоторчика. Закреплен он возле механизма управления заслонками и соединяется с ним при помощи болтов.

Принцип работы

Принцип действия РХХ.

Именно эта деталь отвечает за подачу большего или меньшего количества топлива в камеры сгорания на холостом ходу.

Элемент не отличается от того, будет в моторе 8 или 16 клапанов. Он имеет стабильную конструкцию. В отличие от инжектора, данная деталь регулирует холостой ход, в то время как первый обеспечивает стабильные обороты при нагрузке.

Весь процесс регулировки проходит при втягивании или вытягивании иглы, которая перекрывает канал подачи топлива.

Основные признаки неисправности

О том, что датчик работает неправильно, может свидетельствовать:

1. Плохой запуск мотора даже при выжатой педали газа.
2. Плавающие обороты на холостом ходу.
3. При включении нейтральной передачи двигатель глохнет.
4. При прогретом моторе не повышаются его обороты.
5. При включении печки, света или магнитолы обороты двигателя начинают падать.

Специалисты говорят, кода происходят такие ситуации, которые описаны выше, то это не всегда может являться причиной того, что поломался датчик. Тут может быть причина в свечах, фильтрах или качестве топлива. Все их надо предварительно проверить.

Проверка датчика

Схема подключения датчика холостого хода.

1. Изначально надо отыскать колодку с проводами, которыми подается напряжение на датчик. Для этого нужно открутить дроссельный узел и сместить его вниз.
2. Потом при помощи вольтметра проверить, подается ли напряжение на датчик.
3. Если покажет на приборе 12В, то это будет говорить о том, что нет зарядки на АКБ, когда на приборе ничего не покажет, то это говорит о том, что проблему надо искать в сети, так как к датчику не идет ток.
4. При показаниях выше 12В потребуется проверить регулятор напряжения сети.

Также может быть проверка произведена и другим способом. Для этого надо снять датчик и завести мотор, нажимая периодически на педаль газа. Игла должна плавать.

Чистка

Для очистки датчика нужно его шток окунуть на несколько минут в очиститель карбюратора.

Иногда может просто потребоваться почистить сам датчик, если игла не плавает, а на датчик подается напряжение. Если чистка не поможет, то потребуется замена узла.

Замена

Все работы проводятся в таком порядке:

1. Снять минус с АКБ.
2. Отсоединить колодку от датчика.

   Снимаем колодку, нажав на пластиковый фиксатор.

3. Выкрутить два болта, которыми крепится датчик.

   Выкручиваем болты крестообразной отверткой.

4. Снять регулятор.

   Старый датчик.

5. Поменять его на новый.
6. Работы по сборке проводятся в обратном порядке.

Перед установкой по месту посадки надо пройтись маслом по резиновому кольцу, чтобы обеспечить уплотнение. Если оно повреждено, то потребует замены.

Калибровку работы проводит реле. Оно автоматически настраивает датчик при включении зажигания. После замены обороты мотора не должны плавать на холостом ходу.

Выводы

Зная эти моменты, каждый сможет проверить работу регулятора холостого хода и при необходимости заменить его.

Датчик холостого хода Тойота Королла: причины засорения и чистка

Дата: 07.02.2015

Иногда случается, что купив подержаный автомобиль или по истечению лет на своем собственном авто начинают прыгать обороты холостого хода. Автомобиль самостоятельно то повышает, то понижает обороты – тем самым вызывая большое недовольство водителя данного автомобиля.

Данная проблема может вызвать уйму неприятностей, таких как: повышенный расход топлива или порча двигателя из-за неравномерного его прогрева при первом запуске автомобиля. Все это происходит по одной простой причине – забивается клапан или как его еще называют датчик холостого хода. Что с этим делать и как бороться мы дальше расскажем на примере японского автомобиля. Поможем вам правильно почистить датчик холостого хода на Тойоте Королле, тем самым устранив скачки оборотов и все неприятные вытекающие их этого.

Что собой представляет датчик и причины его засорения

Датчик холостого хода – это одна из важнейших деталей двигателей внутреннего сгорания, который помогает им без участия человека поддерживать определенное количество оборотов при запуске автомобиля. То есть теперь мы знаем, что это исполнительное устройство автомобиля, которое предоставляет удобство в управлении транспортным средством, и в тот же момент устройством жизненно-важным для двигателя, для поддержания его нормальной работоспособности.

Как правило, при забивании данного клапана бортовой компьютер автомобиля ошибок не регистрирует. Он не считает повышенные или пониженные обороты ошибкой, так как водитель путем нажатия педали газа также может поднимать и опускать эти обороты.

Работа датчика очень проста. При запуске двигателя, компьютер автоматически устанавливает электромагнитный клапан в установленное для него значение. Однако, компьютер понятия не имеет о таких понятиях как:

• засор сажа;
• окисление;
• различные отложения на внутренних стенках датчика и так далее.

Поэтому он устанавливая необходимые параметры и понятия не имеет что клапан может не открываться до необходимого положения из-за засора. На клапане имеется две обмотки. По техническому паспорту автомобиляих сопротивление должно находиться в границах 20 Ом. В нашем случае данное значение на каждую обмотку достигало 60 Ом. Пазы под болтами имеют возможность регулировать угол закрытия и открытия клапана. Если данная настройка вам не помогает, то необходимо снимать его и чистить. Итак, давайте рассмотрим следующий этап разбора данной проблемы, который уж точно поможет любому автомобилисту разобраться с оборотами холостого хода и сделать их такими, какие они были при покупке автомобиля.

Инструкция по снятию и чистке датчика холостого хода на Тойоте Королле

Для того чтобы нам снять датчик и качественно егопочистить нам понадобятся такие материалы и инструменты:

• Ключ рожковый размером на 12;
• Нам понядобятся головка и маленький вороток размером на 12;
• Также нам будут необходимы два типа отверток или одна с насадками прямого и фигурного типа;
• Зубная щетка;
• Аэрозольная промывка для карбюратора;
• Жаростойкий герметик;
• Стол или любая другая ровная поверхность;
• Много ненужных тряпок – без ворса.

Итак, обзаведясь всеми вышеперечисленными вещами, давайте приступим непосредственно к работе. Многие не знают что датчики холостого хода устанавливаются непосредственно на дроссельные заслонки автомобилей. Весь процесс работы со снятием чисткой и обратной установкой займет у вас не более 3-х часов.

Для начала нам необходимо снять дроссельную заслонку. Обязательно нужно следить за тем, чтобы не повредить прокладку между ней и силовым агрегатом автомобиля. Перед тем как начинать процедуру снимаем воздушную кишку которая крепится непосредственно к дроссельной заслонке. После чего откручиваем несколько болтов и гаек и вуаля – дроссельная заслонка уже практически не держится. Но перед тем как снимать ее, необходимо убрать все шланги подсоединенные к ней. Их лучше всего пометить, что бы потом не перепутать. На фотографии они отмечены желтыми стрелками.

Снятые шланги лучше всего разместить немного выше того уровня на котором они были установлены, так как из них постоянно будет капать жидкость. Также можно сделать деревянные чопики и заткнуть дырки. Здесь все на ваше усмотрение.

Итак, дроссельная заслонка снята. Далее приступаем непосредственно к снятию датчика холостого хода. При его снятии могут возникнуть трудности с откручиванием болтов, поэтому лучше всего заранее обработать их WD20. На фотографии показаны два из них, и ниже расположены еще два. Всего получается 4 болтика. При их откручивании лучше всего использовать головку и вороток. Так меньше усилий вы потратите на снятие датчика.

Итак, датчик снят. Как мы видим на фотографии он покрыт сажей изнутри и очень сильно загрязнен. Как вы видите именно данный налет и являлся причиной скачков оборотов двигателя, так как он не мог работать исходя из тех параметров, которые задавал компьютер.

Попробуйте слегка прокрутить ротер – не будем удивлены если у вас получится с трудом его прокрутить. Именно в этом и причина, датчик не имеет возможности свободно работать. Многие конечно стараются ставить новый датчик, но на сегодняшний день его цена слегка кусается, примерно 250 долларов. Поэтому его легче будет почистить.

Итак, тщатеьно с использованием специальной жидкости, щетки и тряпок – промываем весь узел, пытаемся добраться до каждого уголочка внутри датчика. После чего еще раз тщательно промываем его и сушим. Обязательно перед установкой его следует просушить.

Перед установкой на дроссельную заслонку, ее следует также промыть и почистить – делать нужно аккуратно, чтобы не повредить механизмы. Далее снятую обмотку датчика следует отчистить от пыли и промазать герметиком, так как показано на фото.

Обратная установка чистых деталей на дроссельную заслонку не должна вызвать особых трудностей. Собираем все в обратном порядке и радуемся, практически новой, отчищенной от грязи и гари детали.

На этом процесс чистки дроссельной заслонки и датчика холостого хода на Тойоте Королле завершен. Устанавливаем деталь обратно на автомобиль и подсоединяем все шланги и патрубки на свои места. После полной установки и надежного крепления всех элементов, проверяем проделанную работу – заводим двигатель, слегка подстраиваем клапан и заслонку и радуемся. Что еще нужно для счастья – после чистки автомобиль будет не узнать. Легкая работа двигателя, ровные обороты при прогреве и холостом ходе – все это было достигнуто путем простой очистки клапана и заслонки. Ну и наконец, жалаем вам приятной езды и надежной работы силового агрегата.

Другие статьи

что это, расположение, варианты на замену

Эффективная и правильная работа любого автомобильного двигателя может быть возможна только при отсутствии неполадок во всех составляющих его систем. Для обеспечения бесперебойной работы, автомобиль современности оборудован разнообразными датчиками и подсистемами, регулирующими и контролирующими его производительность. Датчик холостого хода Toyota является одним из важнейших элементов стабилизирующих и регулирующих работу двигателя автомобиля.

Датчик или, как его правильно называют инженеры автомеханики – клапан холостого хода, представляет собой небольшой прибор, который входит в состав системы для управления автомобиля. Он выполняет функцию стабилизации оборотов двигателя в режиме холостого хода.

Это небольшое, но очень важное устройство представляет собой небольшой электродвигатель, содержащий специальную конусную иглу. Благодаря работе этого датчика, компьютер, управляющий работой автомобиля, контролирует поступление в двигатель строго определенного количество воздуха необходимого для равномерной работы на холостом ходу. Вычисляется это по изменению размера сечения канала для поступления воздуха.

Клапан холостого хода

Когда двигатель автомобиля Toyota прогрет до определенной температуры, датчик поддерживает определенные обороты в режиме холостого хода. Если уровень нагрева двигателя будет недостаточен, то датчик холостого хода специально увеличит его обороты для лучшего прогрева на более высоких оборотах коленчатого вала. В этом режиме нетерпеливые автолюбители уже могут начинать движение.

Где находится датчик холостого хода и как его заменить

КХХ на дроссельной заслонке

Обычными признаками неисправности клапана холостого хода является крайняя неустойчивость работы двигателя на холостом ходу. В этом случае наблюдаются скачки или провалы при наборе количества оборотов, снижение оборотов при включенной нагрузке, когда они должны бы были только увеличиваться или вообще полная остановка двигателя автомобиля.

Причиной неисправности датчика обычно является его засаленность из-за невысокого качества топливной смеси. При начале работы двигателя компьютер устанавливает клапан в установленное заводом значение. Это и является проблемой, так как машина не в состоянии определить уровень загрязнения клапана и количество на нем различных инородных отложений, которые мешают нормальной работе датчика.

Можно ли сэкономить на замене этой детали

Клапан холостого хода Toyota 22270-21011

Где находится датчик холостого хода Лада Калина

Автомобиль: Лада Калина 8 клапанов.
Спрашивает: lol.
Суть вопроса: где искать датчик холостого хода на Калине?

Добрый день. У меня Лада Калина 2010 года выпуска с 8-ми клапанным двигателем. Последнее время появился неприятный симптом — не устойчивый холостой ход. Грешу на датчик холостого хода. Где его искать, где он располагается на двигателе

Датчик холостого хода присутствует во всех автомобилях с бензиновым двигателем и распределенным впрыском. И Лада Калина – не исключение. Вы правы, неисправности датчика приводят к сбоям в работе двигателя. Но чтобы устранить проблему, нужно знать, где находится датчик холодного хода. И я сейчас Вам подскажу.

Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей). Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.

Где находится датчик холостого хода (ДХХ)

Искать датчик под капотом нужно ближе к лобовому стеклу автомобиля на дроссельном узле.

Открываем капот и погнали

1. Снимаем с двигателя экран. Отсоединяем от колодок на дроссельном блоке кабельные разъемы. Регулятор располагается под датчиком положения заслонки, на корпусе дроссельного узла.

   Собственно, сам датчик вблизи (вернее регулятор, ведь он управляет холостыми оборотами, а не просто снимает показания).

2. Для отсоединения патрубков обогрева следует предварительно слить антифриз.

   Можно просто быстро снять шланги и заткнуть отверстия подходящими пробками, например старыми свечами.

3. Чтобы снять датчик холостых оборотов, его следует отсоединить и демонтировать, открутив соответствующие крепежи при помощи крестообразной отвертки. Он удерживается на двух болтах.

   Снятый регулятор, как правило, очень грязный. Можно попытаться его промыть, но толку от этого мало – помимо загрязнения ещё изнашивается и шток. Лучшее решение – установка нового.

Симптомы неисправности

Основной функцией датчика является поддерживание оборотов холостого хода в рамках заданного диапазона, что позволяет обеспечить своевременный прогрев двигателя. О неисправностях регулятора свидетельствуют следующие проблемы:

1. Трудный запуск двигателя — только на вторую или третью попытку.
2. Мотор глохнет при переключении скоростей.
3. При работе на нейтрали отмечаются «плавающие» обороты.
4. Мотор долго достигает рабочей температуры при запуске в холодное время года. Тут обороты сразу после запуска холодного двигателя малы для этого режима.

   Эти обороты малы для холодного двигателя.

5. Снижаются обороты после включения компрессора кондиционера.

Видео о том, как самостоятельно заменить регулятор холостого хода

Как проверить клапан регулировки холостого хода

Это устройство, обычно называемое клапаном регулирования холостого хода (IAC) или клапаном регулирования холостого хода (ISC), используется на многих дроссельных заслонках с тросовым приводом для регулирования оборотов холостого хода двигателя. Этот процесс завершается регулированием воздушного потока через байпасный контур вокруг дроссельной заслонки для увеличения или уменьшения холостого хода. Увеличение объема воздуха, проходящего через байпасный контур вокруг дроссельной заслонки, увеличивает скорость холостого хода. Уменьшение обводного воздушного потока снижает скорость холостого хода.Модуль управления двигателем контролирует и отслеживает этот процесс и может дать команду топливной смеси компенсировать воздушный поток.

Когда мы говорим о частоте вращения двигателя на холостом ходу, это скорость в оборотах двигателя, когда нога водителя не приводит в действие дроссельную заслонку. Когда дроссельная заслонка закрыта, главный впускной канал двигателя закрыт, поэтому необходим обходной контур, чтобы не заглушить двигатель.

Когда частота вращения двигателя на холостом ходу выше или ниже заданного диапазона в программе компьютера, компьютер дает команду клапану либо увеличить, либо уменьшить поток воздуха в байпасе.Дополнительные входные сигналы от датчика охлаждающей жидкости, выключателя тормоза и датчика скорости автомобиля также могут использоваться компьютером для регулирования холостого хода в соответствии с различными условиями работы. Скорость холостого хода также может быть увеличена, когда компрессор кондиционера включен, генератор переменного тока заряжается выше определенного напряжения и / или автоматическая трансмиссия включена для предотвращения буксировки двигателя.

Часть 1 из 4: Выявление проблем с холостым ходом

• Совет : Если частота вращения двигателя слишком высокая, слишком низкая или глохнет, проблема может быть не в системе управления частотой вращения холостого хода, а в утечке вакуума в двигателе.Сначала проверьте отсутствие утечки вакуума, чтобы исключить такую ​​возможность.

• Учитывая утечку вакуума, обычным условием является то, что клапан IAC полностью выдвинут (закрытое положение). Обычно это означает, что в двигателе есть утечка воздуха, и компьютер двигателя пытается снизить скорость холостого хода, замкнув контур перепуска воздуха на холостом ходу. Если имеется обрыв или короткое замыкание в электромагнитном клапане управления воздухом холостого хода, цепи драйвера или частота вращения холостого хода выходит за пределы допустимого диапазона, обычно устанавливается один или несколько кодов неисправности и загорается индикатор проверки двигателя.Если индикатор горит, необходимо подключить диагностический прибор к диагностическому разъему и прочитать коды, которые устанавливают индикатор.

• Примечание : Многие современные автомобили оснащены индукционной системой с электродвигателем. Эти автомобили используют датчик угла на педали дроссельной заслонки для расчета мощности дроссельной заслонки. Компьютер двигателя затем активирует небольшой двигатель на корпусе дроссельной заслонки, который также имеет датчик положения, чтобы компьютер мог согласовать угол педали дроссельной заслонки с углом дроссельной заслонки.

• Транспортные средства с «электродвигателем» обычно не имеют клапана управления воздухом холостого хода, потому что компьютер получает информацию от всех датчиков и при необходимости автоматически регулирует угол дроссельной заслонки. Неисправность на холостом ходу здесь может потребовать очистки или замены корпуса дроссельной заслонки, а также использования профессионального сканера для сброса системы.

Необходимые материалы

Часть 2 из 4: Проверка функции IAC путем ее отключения

Шаг 1. Получите доступ к клапану IAC .Обратитесь к руководству по обслуживанию автомобиля, чтобы узнать, где находится клапан IAC на вашем автомобиле.

Шаг 2: Отсоедините клапан IAC . Найдите электрический разъем клапана IAC и отсоедините клапан IAC.

Шаг 3: Запустите двигатель . Запустите двигатель и понаблюдайте за реакцией автомобиля. Если автомобиль ранее мог глохнуть после запуска, отключение клапана IAC приводит к размыканию цепи байпаса и увеличению холостого хода автомобиля при отключении клапана.

Шаг 4. Подсоедините клапан IAC . Выключите зажигание и снова подсоедините электрический разъем клапана IAC.

Шаг 5: Запустите двигатель . В этот момент холостой ход двигателя должен вернуться в норму. Если это так, возможно, клапан IAC работает нормально. Если нет, используйте следующий метод, чтобы проверить, нужно ли его очистить.

Часть 3 из 4: Визуальный осмотр клапана

Шаг 1. Получите доступ к клапану IAC . Обратитесь к руководству по обслуживанию автомобиля, чтобы узнать, где находится клапан IAC на вашем автомобиле.

Шаг 2: Отсоедините клапан IAC . Найдите электрический разъем клапана IAC и отсоедините клапан IAC.

Шаг 3: Снимите клапан IAC с автомобиля . Используйте процедуру, подробно описанную в руководстве по обслуживанию автомобиля, чтобы снять клапан IAC.

Шаг 4. Осмотрите клапан IAC . Осмотрите клапан и место установки на предмет отложений нагара, ржавчины или грязи. Осмотрите стержень клапана IAC и место крепления на предмет повреждений.

Шаг 5: Очистите клапан IAC и байпасный канал .Используйте угольный очиститель или растворитель для очистки воздухозаборника, чтобы удалить налет и грязь с клапана IAC. Используйте соломинку, которая идет в комплекте с аэрозольным баллончиком, чтобы очистить место установки клапана IAC и обводной канал.

• Предупреждение : Не используйте металлические проволочные щетки для очистки клапана или байпасного контура. Почесывание стенок или иголки металлической проволочной щеткой может изменить функцию клапана IAC. Шаг 6: Установите клапан IAC . Установите клапан IAC с НОВЫМ уплотнением. Использование старого уплотнения может вызвать утечку вакуума или охлаждающую жидкость на транспортных средствах, где охлаждающая жидкость проходит через клапан IAC. Шаг 7: Запустите двигатель . Если вы использовали много растворителя, двигатель может на мгновение работать плохо, поскольку он поглощает и сжигает остатки растворителя. После непродолжительного периода резкой работы холостой ход должен вернуться в нормальное состояние.

Часть 4 из 4: Использование мультиметра для проверки спецификации сопротивления клапана IAC

Шаг 1. Получите доступ к клапану IAC . Обратитесь к руководству по обслуживанию автомобиля, чтобы узнать, где находится клапан IAC на вашем автомобиле.

Шаг 2: Отсоедините клапан IAC .Найдите электрический разъем клапана IAC и отсоедините клапан IAC.

Шаг 3: Снимите клапан IAC с автомобиля . Используйте процедуру, подробно описанную в руководстве по обслуживанию автомобиля, чтобы снять клапан IAC.

Шаг 4. Осмотрите клапан IAC . Осмотрите клапан и место установки на предмет отложений нагара, ржавчины или грязи. Осмотрите стержень клапана IAC и место крепления на предмет повреждений. Исключите эти пункты, прежде чем отказываться от клапана IAC.

Шаг 5: Проверить сопротивление клапана IAC .Используйте спецификацию, указанную в руководстве по обслуживанию автомобиля для клапана IAC, и следуйте инструкциям по проверке клапана с помощью цифрового мультиметра на контактах электрических клемм на электрическом разъеме клапана IAC. Если показание соответствует спецификации, клапан должен быть исправным с электронным управлением, а неисправность находится в другом месте. Если показание не соответствует спецификации, замените блок на новый.

• Примечание : Новый клапан IAC может поставляться с новым уплотнением, а может и без него.Не забывайте заменять уплотнение каждый раз при снятии герметичной детали с двигателя, чтобы избежать утечки вакуума или утечки охлаждающей жидкости, когда охлаждающая жидкость проходит через корпус клапана IAC.

Профессиональный техник, оснащенный автомобильным диагностическим прибором профессионального уровня, может подключиться к транспортному средству и подать команду на клапан IAC через сканер для проверки работы. Если вы выполнили все методы тестирования и все еще не уверены, подумайте о том, чтобы нанять профессионального специалиста для проверки. Технические специалисты, которых мы можем предложить здесь, в YourMechanic, будут рады позвонить на дом.

P0505 Неисправность системы управления холостым ходом

Код P0505 — Неисправность системы управления холостым ходом означает, что компьютер двигателя не может регулировать обороты холостого хода. Другими словами, фактическая частота вращения холостого хода отличается от целевой частоты вращения холостого хода. Нормальная частота вращения холостого хода у большинства автомобилей составляет от 650 до 750 об / мин. Симптомы, присутствующие с кодом P0505, могут включать затруднения при запуске, колебания, остановку двигателя, колебания холостого хода, а также слишком высокие или слишком низкие обороты холостого хода.

Как работает управление холостым ходом

В старых автомобилях скорость холостого хода регулируется клапаном регулировки холостого хода (IAC) (на верхнем фото), установленным рядом с корпусом дроссельной заслонки. Дроссельная заслонка закрыта на холостом ходу, поэтому единственный воздух, подаваемый в двигатель, обходит закрытый дроссель через воздушные каналы холостого хода и регулирующий клапан холостого хода. В некоторых автомобилях устройство называется Idle Air Control Motor

. В современных автомобилях с электронным управлением дроссельной заслонкой (drive-by-wire) скорость холостого хода регулируется корпусом дроссельной заслонки.Компьютер двигателя (PCM) слегка открывает или закрывает корпус дроссельной заслонки (нижнее фото), чтобы отрегулировать скорость холостого хода в соответствии с условиями. Например, скорость холостого хода регулируется выше, когда автомобиль заводится в холодном состоянии или когда включается кондиционер.

Что может вызвать код P0505:

— утечки вакуума
— неисправный клапан PCV или протекающие шланги PCV
— засорены каналы IAC на впуске
— заклинило или застряло открытый клапан регулятора холостого хода (IAC) или двигатель IAC
— нагар на корпусе дроссельной заслонки
— необходимо выполнить адаптацию на холостом ходу после замены или отсоединения аккумулятора
— неисправный электронный блок дроссельной заслонки или клапан IAC (двигатель)
— проблема с проводкой или разъемом корпуса дроссельной заслонки
— низкий уровень охлаждающей жидкости

Примеры:

Бюллетень технического обслуживания Honda (TSB) от августа 2008 г. описывает проблема с некоторыми Одиссеей и Пилотом начала 00-х модели, у которых застрял открытый клапан регулировки холостого хода (IAC) или обрыв питания Провод реле давления в рулевом управлении может вызвать колебания холостого хода с кодом P0505.В качестве решения Honda рекомендует замена клапана IAC или (и) ремонт троса реле давления гидроусилителя рулевого управления, расположенного прямо над пыльником рулевой рейки со стороны пассажира автомобиля.

Бюллетень технического обслуживания Ford для Explorer 2006-2007, 2004-2006 F150, как и некоторые другие модели, описывает проблему с задержкой, затрудненным запуском и малым холостым ходом с кодами P0505 и / или P0506.Ford рекомендовал перепрограммировать ECM и заменить электронный корпус дроссельной заслонки (ETB), если он не прошел проверку, в качестве решения.

Другой Ford TSB для Ford Five Hundred, Freestyle 2005-2007 годов упоминает спрей для очистки корпуса дроссельной заслонки от колебаний оборотов с кодами P0505, P0506.

В некоторых автомобилях Nissan и Infiniti начала 00-х годов с кодом P0505 неисправный клапан IAC может даже привести к выходу из строя компьютера двигателя.

Реклама — Продолжить чтение ниже

Toyota TSB T-SB-0184-09 для некоторых моделей 2005-2010 Avalon, Camry, Highlander, RAV4, Sienna и Venza с двигателем 2GR V6 рекомендует проверить шланг PCV и систему впуска воздуха на предмет утечек и, если проблем не обнаружено, заменить корпус дроссельной заслонки.

Как диагностируется код P0505

Сначала проверьте соответствующие сервисные бюллетени.
Проверьте текущие данные, включая скорость холостого хода, с помощью диагностического прибора. Если есть другие коды, их, возможно, нужно сначала проверить.
Если код P0505 появился вскоре после замены или отсоединения аккумулятора, рекомендуется попробовать выполнить процедуру повторного обучения на холостом ходу. Процедура разная для разных автомобилей. Типичная процедура включает в себя несколько шагов, таких как включение и выключение зажигания, а также запуск двигателя в течение определенного времени.Найдите процедуру для вашего автомобиля год выпуска и модели.
Необходимо проверить воздухозаборник и систему PCV на предмет утечек, поскольку утечки вакуума также могут вызвать код P0505. Подробнее: Утечки вакуума: общие источники, симптомы, ремонт.
Также необходимо проверить разъем клапана IAC или корпуса дроссельной заслонки и жгут проводов. В некоторых автомобилях Mercedes-Benz изоляция жгута двигателя может треснуть, вызывая множество проблем.
В некоторых автомобилях низкий уровень охлаждающей жидкости может вызвать ту же проблему. Проверить уровень охлаждающей жидкости.
Клапан IAC или корпус дроссельной заслонки необходимо проверить на предмет скопления нагара. В случае загрязнения необходимо очистить клапан или корпус дроссельной заслонки.
Если проблема не устраняется или если это рекомендовано соответствующим сервисным бюллетенем, возможно, потребуется заменить клапан IAC или корпус дроссельной заслонки. Клапан или двигатель IAC очень часто выходят из строя.
Во многих автомобилях процедура повторного обучения на холостом ходу также должна выполняться после очистки или замены корпуса дроссельной заслонки или клапана IAC.

Где находится регулятор холостого хода …

РХХ находится на корпусе дроссельной заслонки.Я приложил фотографии и процедуру замены.

https://www.2carpros.com/articles/how-to-replace-an-idle-speed-control-motor-iac

Дайте мне знать, если у вас возникнут другие вопросы.

Roy

СНЯТИЕ:

1. Отсоедините электрический разъем клапана регулировки холостого хода (IAC).
2. Снимите крепежные винты клапана IAC.
3. Снимите узел клапана IAC.

ВНИМАНИЕ: На клапанах IAC, которые находились в эксплуатации, НЕ нажимайте и не тяните за старую шпильку клапана IAC.Усилие, необходимое для перемещения иглы, может повредить резьбу червячного привода.

4. Очистите уплотнительную поверхность уплотнительного кольца клапана IAC, игольчатый клапан, седло и воздушный канал.
Используйте очиститель карбюратора и щетку для очистки деталей, чтобы удалить нагар. НЕ используйте чистящие средства, содержащие метилэтилкетон. Это чрезвычайно сильный растворитель, и он не нужен для этого типа отложений.
Блестящие пятна на штифте или седле являются нормальным явлением и не указывают на несоосность или погнутый стержень иглы.
Если в воздушном канале имеются сильные отложения, снимите корпус дроссельной заслонки для полной очистки.
Осмотрите уплотнительное кольцо клапана IAC на предмет порезов, трещин или деформации. В случае повреждения замените.

ПРИМЕЧАНИЕ. При установке нового клапана IAC обязательно замените его идентичной деталью. Форма и диаметр иглы клапана IAC рассчитаны на конкретное применение.

Клапан регулировки холостого хода
imageOpen In New TabZoom / Print

УСТАНОВКА:

1. При установке нового клапана IAC измерьте расстояние между кончиком иглы и монтажным фланцем.
Если больше 28 мм, надавите пальцем, чтобы медленно втянуть иглу. Усилие, необходимое для втягивания стержня нового клапана, не вызовет его повреждения.
2. Смажьте уплотнительное кольцо клапана IAC чистым моторным маслом.
3. Установите узел клапана IAC.
4. Установите крепежные винты клапана IAC и затяните с моментом 3,0 Н · м (27 дюймов на фунт).
5. Подсоедините электрический разъем клапана IAC.
6. ЗАПУСТИТЕ двигатель и дайте ему прогреться до рабочей температуры.

ПРИМЕЧАНИЕ. После установки не требуется никакой физической регулировки узла клапана IAC. Клапан IAC сбрасывается PCM, когда зажигание включается, а затем выключается.

СПОНСИРУЕМЫЕ ССЫЛКИ

Среда, 3 июня 2020 г., 12:22

Поиск и устранение неисправностей в системе контроля холостого хода

Клапан регулировки холостого хода (ISC), также называемый клапаном регулировки холостого хода (IAC), используется как на корпусе дроссельной заслонки, так и на многоточечной двигатели с впрыском топлива для регулирования холостого хода.Chrysler называет их мотором с автоматическим холостым ходом (AIS), а Ford — своим. как соленоид регулятора холостого хода (ISC).

Клапан IAC открывает небольшой байпасный контур, позволяющий воздуху обходить дроссельную заслонку. Увеличение объема проходящего воздуха через байпасный контур вокруг дроссельной заслонки увеличивает обороты холостого хода. Уменьшение обводного воздушного потока снижает скорость холостого хода.

Клапан ISC управляется компьютером двигателя (модулем управления трансмиссией или PCM).Компьютер следит за холостыми оборотами путем подсчета импульсов зажигания от модуля зажигания в распределителе или датчика положения коленчатого вала при положении дроссельной заслонки. Датчик или переключатель дроссельной заслонки сигнализирует компьютеру, что дроссельная заслонка закрыта и двигатель работает на холостом ходу.

Когда частота вращения двигателя на холостом ходу выше или ниже предустановленного диапазона в компьютерной программе, компьютер управляет клапаном ISC. для увеличения или уменьшения потока воздуха в байпасе. Дополнительные входы датчиков от датчика охлаждающей жидкости, выключателя тормоза и датчика скорости может также использоваться компьютером для регулирования холостого хода в соответствии с различными рабочими условиями.

Скорость холостого хода также может быть увеличена, когда включен компрессор кондиционера, генератор переменного тока заряжается выше определенного напряжения и / или автоматическая коробка передач включена для предотвращения буксировки двигателя.

ДИАГНОСТИКА ПРОБЛЕМ СКОРОСТИ ХОЛОСТОГО ХОДА

Если ваш двигатель работает на холостом ходу слишком быстро, слишком медленно или глохнет, проблема может быть не в системе управления частотой вращения холостого хода, а в утечке вакуума в двигателе. Сначала проверьте отсутствие утечки вакуума, чтобы исключить такую ​​возможность.

Обычно электромагнитный клапан перепуска воздуха холостого хода полностью выдвинут (закрыт). Обычно это означает, что в двигателе есть утечка воздуха, и PCM пытается снизить скорость холостого хода обратно, замыкая цепь перепуска воздуха на холостом ходу.

Если есть обрыв или короткое замыкание в соленоиде холостого хода, проводке или цепи привода, или если скорость холостого хода выходит за пределы допустимого диапазона, обычно устанавливается один или несколько кодов неисправности и загорается индикатор проверки двигателя. Если индикатор горит, вам необходимо подключить диагностический прибор к диагностическому разъему и считать коды, которые устанавливают индикатор.

КОНТРОЛЬ ОБОРОТОВ ХОЛОСТОГО ХОДА ОБЩИХ ДВИГАТЕЛЕЙ

На старых автомобилях до OBD II код 11 указывает на проблему в цепи управления воздухом холостого хода. На автомобилях OBD ​​II (1996 г. и новее) коды от P505 до P509 указывают на неисправность системы контроля холостого хода.

Процедура диагностики включает отключение двигателя ISC, затем запуск двигателя, чтобы проверить, увеличивается ли частота вращения холостого хода (должно). Заглушите двигатель, снова подключите IAC и снова запустите двигатель.На этот раз холостой ход должен вернуться в норму. Если это так, проблема не в цепи IAC или двигателе. Убедитесь в отсутствии утечек вакуума или других проблем, которые могут повлиять на холостой ход.

Если скорость холостого хода не изменяется при отключении IAC и / или не возвращается в нормальное состояние после повторного подключения блока, используйте контрольную лампу, чтобы проверить электрические цепи электромагнитного клапана управления скоростью холостого хода, когда ключ включен. Контрольная лампа должна загореться и / или погаснуть от яркого до тусклого на всех четырех цепях, если PCM и проводка в порядке (это укажет вам, что неисправность в двигателе ISC).Если контрольная лампа не мигает в одной или нескольких цепях, неисправность связана с проводкой или PCM.

БАЙПАС ХОЛОСТОГО ХОДА FORD

Ford не использует перепускной канал холостого хода для регулирования скорости холостого хода в своих старых устройствах с корпусом дроссельной заслонки (CFI), а вместо этого использует соленоид или вакуумную диафрагму для открытия рычажного механизма дроссельной заслонки. Перепуск воздуха на холостом ходу используется только в системах с многоточечным впрыском. На старых автомобилях до OBD II коды 12, 13, 16, 17 и 19 указывают на то, что скорость холостого хода не соответствует спецификации (слишком высокая или слишком низкая).Коды 47 и 48 указывают на проблему с топливной смесью, которая может быть вызвана утечкой воздуха. На автомобилях OBD ​​II (1996 г. и новее) коды от P505 до P509 указывают на неисправность системы контроля холостого хода.

Процедура диагностики при обнаружении любого из этих кодов заключается в том, чтобы выключить двигатель, отсоединить разъем соленоида перепускного воздушного клапана ISC, затем перезапустить двигатель, чтобы проверить, не падают ли обороты холостого хода (должно, если соленоид ISC работает). Никакие изменения не укажут на проблему в двигателе или проводке.

Соленоид ISC можно проверить, измерив его сопротивление. С помощью положительного вывода цифрового вольт / омметра на выводе VPWR и отрицательного вывода на выводе ISC измерьте сопротивление соленоида. Для многих приложений в спецификации указано сопротивление от 7,0 до 13,0 Ом. Если он не соответствует спецификации, соленоид ISC неисправен. Также проверьте наличие короткого замыкания между обоими выводами соленоида ISC и корпусом.

Если ISC в порядке, проверьте напряжение аккумулятора между клеммами разъема ISC при включенном ключе.Напряжение также должно изменяться при работающем двигателе. Отсутствие напряжения указывает на неисправность проводки или компьютера.

КОНТРОЛЬ СКОРОСТИ ХОЛОСТОГО ХОДА CHRYSLER

На автомобилях Chrysler до OBD II код 25 означает наличие проблемы в цепи драйвера двигателя AIS. На автомобилях OBD ​​II (1996 г. и новее) коды от P505 до P509 указывают на неисправность системы контроля холостого хода.

Цепь драйвера AIS можно проверить с помощью двунаправленного сканирующего прибора, используя команды для увеличения скорости холостого хода.Никакое изменение заданной скорости холостого хода не скажет вам, что есть проблема в цепи привода, проводке или соленоиде. Вы можете снять AIS с корпуса дроссельной заслонки, чтобы увидеть, движется ли стержень клапана внутрь и наружу, или просто послушать, как двигатель гудит.

В тестовом режиме работы двигателя №70, который проверяет минимальный поток воздуха в корпусе дроссельной заслонки, нажатие и удерживание соответствующей кнопки на ручном диагностическом приборе должно замкнуть цепь обхода AIS. При этом фиксируются момент зажигания и топливная смесь.Скорость холостого хода должна увеличиться примерно до 1300-1500 об / мин. Если он не соответствует спецификациям, минимальный поток воздуха через корпус дроссельной заслонки неверен.

УСТАНОВКА НОВОГО СОЛЕНОИДА КОНТРОЛЯ ОБОРОТОВ ХОЛОСТОГО ХОДА

При установке нового соленоида GM IAC или Chrysler AIS шкворень не должен выступать более чем на определенное расстояние от корпуса. Спецификации различаются, поэтому обратитесь к руководству или поищите спецификации в документации по обслуживанию OEM. Chrysler говорит, что один дюйм (26 мм) является пределом, в то время как некоторые GM допускают до 28 мм на одних моделях и 32 мм на других.Если стержень слишком выдвинут, его можно втянуть, нажав на него (GM) или подключив к жгуту проводов и используя тест привода 03, чтобы вставить его (Chrysler).

Другие статьи о топливных системах:

Устранение проблем, связанных с колебаниями

Помпаж на холостом ходу (причина и способ устранения)

Диагностика топливной системы: поиск наилучшего подхода

Диагностика безвозвратных электронных систем впрыска топлива

Устранение неисправностей и очистка топливных форсунок

Дроссельная заслонка-By- Системы проводки (электронное управление дроссельной заслонкой)

Плохой бензин может вызвать проблемы с производительностью

Обновление неисправного газа за 2006 год

Щелкните здесь, чтобы увидеть дополнительные автомобильные технические статьи

Если у вас 1

ISC (регулировка холостого хода) Устранение неисправностей, замена, ремонт

Росс Кухре (Stock 93 MX-5, упаковка C, 130 тыс. Миль)

Если у вас простаивает проблема с немодифицированным NA 1.Двигатель 6L, эта статья призвана помочь вы понимаете, как должна работать система ISC (регулировка холостого хода) и как это может не получиться (мой опыт). Если вы изолируете свою проблему на ISCV (клапан регулировки холостого хода) в этой статье может также помочь вам найти замену или, в особых случаях, произвести ремонт.

Если вам просто интересно, как работает и устроена ISCV, вы можете перейдите к разделу РАБОТА КЛАПАНА в конце статьи.

Аббревиатуры и акронимы : Я намеревался определить их только как они используются впервые.

Система ISC состоит исключительно из двух компонентов. предназначен для управления холостым воздухом / частотой вращения. Те ISCV и AV (воздушный клапан). Остальные компоненты играют роль в холостых оборотах, включая IAS (регулировочный винт холостого хода), который является частью корпуса дроссельной заслонки.Этот винт может находиться или не находиться под заглушкой. IAS — это простая игла перепускания воздуха, которая контролирует воздух в канале. вокруг дроссельной заслонки TB (дроссельной заслонки). Этот путь отделен от путей ISCV и AV.

Руководство по ремонту Miata имеет следующее описание с этой диаграммой. Для улучшения холостого хода плавность, система ISC контролирует количество всасываемого воздуха, регулируя () количество перепускного воздуха, проходящего через дроссельную заслонку.Эта система состоит из воздушного клапана, который функционирует только при холодном двигателе клапан ISC, работающий на протяжении всего диапазон оборотов двигателя, и система управления.

Упомянутая в этом описании система управления — это прежде всего ЭБУ (двигатель Устройство управления). Обычно при вводе сигналы от датчиков частоты вращения зажигания, температуры, положения дроссельной заслонки и воздушного потока, ЭБУ работает в контуре управления и регулирует несколько компонентов двигателя, включая ISCV.Сигнал к ISCV от ЭБУ контролирует количество перепускного воздуха во впускной коллектор и тем самым холостые обороты. Это возможно для плохих входов датчика оборотов и температуры для создания плохих команд ЭБУ на ISCV. Однако, когда DC (диагностический Разъем) Контакты TEN и GND замкнуты вместе для самодиагностики. и при поиске неисправностей открывается контур управления ЭБУ. При разомкнутом контуре управления ЭБУ игнорирует входы от датчиков частоты вращения зажигания, температуры и положения дроссельной заслонки и отправляет фиксированный сигнал ISCV.Это должно обеспечить стабильное значение холостого хода для поиска и устранения неисправностей. (Подробнее об этом позже) Вот изображение полного ISCV.

Другой специализированный компонент ISC — это AV (рисунок ниже). AV — тупое устройство. Это просто термостат с приводом от восковых гранул. клапан. При правильной работе постепенно закрывает свои обходные отверстия для воздуха на холостом ходу в IM (впускной коллектор) в качестве протекающая через него охлаждающая жидкость нагревается до полной рабочей температуры двигателя.

ВНИМАНИЕ: СЧИТЫВАТЕЛЬ РЕКОМЕНДУЕТСЯ, ЧТО ПРИ ВЫПОЛНЕНИИ ДАННЫХ ПРОЦЕДУР СОСТАВЛЯЕТСЯ ОПАСНОСТЬ. ЧИТАТЕЛЬ НЕСЕТ ПОЛНУЮ ОТВЕТСТВЕННОСТЬ ЗА УЩЕРБ ИЛИ ТРАВМЫ ЛЮБОГО ЛИЦА ИЛИ ИМУЩЕСТВА.

Устранение неисправностей:

I Предлагаем вам полностью прочитать каждый раздел, прежде чем предпринимать какие-либо действия.

Здесь это краткое описание моих симптомов неудач. У меня внезапно начались неустойчивые обороты на холостом ходу. Симптомы варьировались от смерти на холостом ходу до холостого хода. около 2k об / мин и что-то среднее, включая нормальные обороты. Симптомы не всегда оставались одинаковыми для длинные периоды. Я обнаружил, что если я остановлюсь автомобиль, выключил ключ и перезапустил двигатель, симптомы часто изменять. Двигатель работал нормально на скорости шоссе. В конце концов, я обнаружил У меня было 2 проблемы.

1. У меня была грязная (мармеладная) ISCV. Мой ISCV не был очищен не менее 70 000 миль.

2. У меня тоже был прерывистый & изменяющийся отказ высокого сопротивления на соленоиде ISCV (примерно от 60 до 180 Ом). После того, как я почистил ISCV, исчезновение симптомов умирания на холостом ходу. В Во-первых, решение проблемы гранжа увело меня от ISCV, думая, что устранил там все проблемы. Более того, мой ISCV прошел тест на нажатие, о котором вы можете прочитать в другом месте.Поэтому считаю клик-тест безрезультатным. После очистки ISCV мои значения холостого хода были высокими, нестабильными или нестабильными. нормальный. Симптом смерти исчез.

Здесь мой предлагаемый подход к устранению неполадок: Для начала, я предполагаю, что у вас был нормально работающий двигатель на холостом ходу. Вдруг без видимой внешней причины прогретый двигатель не работает на холостом ходу постоянно при правильных оборотах (800-900 об / мин). Боритесь с обычным желанием немедленно скорректировать IAS.Это действие может временно решить проблему, но вероятно, только замаскирует реальную проблему. Находить ДК рядом с двигателем, над верхним креплением амортизатора на драйверах сторона машины. См. Картинку ниже.

Теплый довести двигатель до рабочей температуры. Этот значение всегда было близко к среднему значению на моем датчике температуры. Выключите обогреватель и вентилятор кондиционера органы управления внутри автомобиля.Если ты была проблема с кондиционером, вы, вероятно, должны подтвердить, что муфта кондиционера также , а не увлеченный. На планшете отметьте свой текущий значение оборотов холостого хода тахометра. Если это нестабильно обратите внимание на диапазон значений. С двигатель все еще работает на холостом ходу, подключите контакты TEN и GND в DC (у меня работал сплошной медный провод 14 AWG). Обратите внимание на 2-е значение оборотов тахометра. Не вносите корректировки в МСФО на этом этапе. время. Если ваш двигатель будет работать ровно при слегка открытой дроссельной заслонке, но она умирает или не холостой ход при 800 об / мин или выше, перейдите к разделу Очистка этой статьи.

Замыкание контактов TEN на GND в DC позволяет Функция самодиагностики ЭБУ. Если вам повезло, у вас будет мигающий код ошибки, отображаемый вашим панель приборов. Проверка двигателя. Ниже таблица из Руководства по ремонту Miata для расшифровки что означают эти мигающие коды ошибок. Например, если в вашем ISCV, вы должны увидеть 3 длинных мигания, за которыми следует 4 коротких мигания. Это код ошибки 34, указывающий на проблему. с ISCV.Этот код повторится вновь и вновь. У меня не было кодов ошибок отображается. Обратите внимание на замечание внизу таблицы, в которой говорится, что вам необходимо снять отрицательную клемму аккумулятора. чтобы этот код исчез после устранения неисправности. Я обнаружил, что так было не всегда. Например, когда я удалил разъем ISCV создание смоделированного соленоида Open ISCV или обрыва провода от ЭБУ к ISCV, мне нужно было только переустановить разъем и код ошибки 34 исчез.Однако мне пришлось удалить отрицательный кабель аккумулятора, чтобы очистить 09, который я установил, сняв разъем с водяного термодатчика. Технически, когда я открыл водяной термодатчик, я получил то, что выглядело как код ошибки 19 (один длинный импульс, за которым следуют 9 коротких импульсов). У меня нет объяснения этому явному несоответствие таблиц, но читатель может быть в поисках других загадок кода так. Очевидно, поскольку у меня создал это состояние ошибки намеренно, и в table, я не учел неточность.Может быть логическое объяснение и некоторые читатель умнее меня, вероятно, сообщит нам об этом позже на этом сайте. Извините, у меня нет полного списка очищенных кодов не снимая отрицательный кабель аккумулятора. Сначала попробуйте простой способ, а затем при необходимости отсоедините отрицательный кабель аккумулятора. Кстати, неужели должно быть отрицательным кабель. ПРИМЕЧАНИЕ : Обязательно положительный полюс батареи хорошо закрыт, так как вы можете дотянуться до аккумулятор с трещоткой и удлинителем гнезда, чтобы добраться до отрицательной клеммы.Этот процесс создает реальный риск короткого замыкания аккумулятора. Это опасное событие. я закрыл положительный вывод, а затем все же решил использовать короткий 10-миллиметровый открытый конец гаечный ключ, который не был достаточно длинным, чтобы дотянуться от терминала до терминала.

Если вы не обнаружите никаких кодов ошибок, продолжайте отсюда. Проверьте, нет ли трещин или ослабленных вакуумных трубок. что связано с IM.Проверять оба конца трубки или, если IM-конец в порядке, отщипните временно с помощью плоскогубцев проверить, не изменились ли обороты холостого хода. Снижение оборотов означает, что воздух проходил через эта линия. В моем случае этот процесс обнаружил, что в моем клапане PCV произошла небольшая утечка. К сожалению, после замены существующего Клапан PCV дважды, я обнаружил, что у оригинального была наименьшая утечка из трех. Итак, на данный момент я решил оставить его и временно принять увеличение холостого хода на 50 об / мин.Очевидно, эта утечка не была моей основной проблемой.

Далее, выключите двигатель и устраните AV как виновника. Когда двигатель прогреется, AV должен закрываться. и не пропускать воздух через него в IM. Существует ручная процедура мастерской по удалению AV, заморозьте его, отметьте его вал, затем нагрейте и подтвердите вал клапана движется и является закрытым , когда Hot. Если вы выберете это, вам нужно будет иметь дело с охлаждающей жидкостью, которая находится в Линии охлаждающей жидкости AV. Я просто ущипнул снимите эти трубки с помощью небольших зажимов или небольших плоскогубцев с плоскими губками. Если вы хотите провести этот тест, установите эти зажимы просто достаточно далеко от AV, чтобы можно было переместить хомуты назад от металлических трубок охлаждающей жидкости AV. Подложите тряпку под AV, так как у вас будет небольшой количество охлаждающей жидкости, попавшей в AV при его снятии. Поскольку у меня были прерывистые симптомы, я выбрал переустановить AV с DEG (тупиковая прокладка) на полностью исключить вероятность того, что AV иногда заедает и пропускает воздух на холостом ходу впускная система (см. рисунок). ПРИМЕЧАНИЕ : Если дать двигателю остыть с помощью этой прокладки на месте, вам нужно будет вручную удерживать дроссельную заслонку, пока двигатель не прогревается до рабочей температуры при повторном запуске двигателя.
