Принцип действия системы впрыска Common Rail

На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу. Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива. В нужный момент блок управления двигателем дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

2 предварительных впрыска

Дополнительный впрыск производится для повышения температуры отработавших газов и улучшения сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

Развитие системы впрыска Common Rail осуществляется по пути увеличения давления впрыска:

1 поколение – 140 МПа, с 1999 года;
2 поколение – 160 МПа, с 2001 года;
3 поколение – 180 МПа, с 2005 года;
4 поколение – 220 МПа, с 2009 года.

ТНВД является одним из основных ко элементов в конструкции системы впрыска двигателя. Он выполняет, как правило, две важнейшие функции: 1- нагнетание определенного количества топливной жидкости; 2- регулирование по времени начала впрыскивания. С момента появления аккумуляторных систем впрыска работа по регулированию времени начала впрыска была возложена на управляемые электроникой форсунки.
Основу ТНВД составляет плунжерная пара. Данный механизм составляет поршень (другое название- плунжер) и цилиндр (другое название — втулка) совсем небольшого размера. Плунжерную пару изготавливают из стали высокого качества и делают это с высочайшей точностью. Так, что между плунжером и втулкой имеется минимальный зазор (сопряжение прецизионное). В системе

Особенности работы форсунок

Но форсунки в системе впрыска Common Rail функционируют не так, как на механической схеме. Если раннее их открытие осуществлялось за счет превышения определенного значения давления, то здесь этим процессом полностью управляет ЭБУ.

Электрогидравлическая форсунка

Принцип работы электрогидравлических форсунок следует рассмотреть несколько подробнее. Открытие для подачи топлива осуществляется все так же – за счет давления, но сам принцип работы несколько иной.

Суть такова: на запорной игле распылителя сделан ободок, который играет роль поршня. Топливо под давлением подается и под этот поршень, и над ним. За счет равности давления и усилия пружины игла прижата к седлу и распылитель закрыт.

Пространство над иглой объединено каналом с магистралью слива. Но в этом канале размещается электромагнитный или пьезоэлектрический клапан, который перекрывает его.

Срабатывание форсунки делается за счет подаваемого электрического сигнала с блока. Он, поступая на клапан, приводит к его открытию, при этом канал отпирается и топливо из пространства над иглой уходит в сливную магистраль. В результате появляется разница давления и дизтопливо, находящееся под иглой, преодолевая усилие пружинки, приподнимает ее, открывая отверстия распылителя – происходит впрыск. Как только сигнал с ЭБУ пропадет, давление сразу же выровняется, и форсунка закрывается.

Подача топлива

Уже упоминалось, что система впрыска Common Rail использует многократную подачу дизтоплива в цилиндр за один рабочий цикл мотора. Всего применяется три вида впрыска – предварительный, основной и дополнительный.

Предварительный впрыск «подготавливает» среду. Небольшое количество топлива, впрыснутое чуть раньше, приводит к возрастанию давления и температуры в камере сгорания. В дальнейшем это обеспечивает легкое и плавное воспламенение основной части горючей смеси. Благодаря этому впрыску шумность работы дизельной силовой установки снижается.

При основном впрыске в камеру сгорания подается рабочая порция дизтоплива, которая и обеспечивает работу силовой установки.

Дополнительный впрыск происходит уже на цикле рабочего хода, после того, как смесь сгорела. В задачу этого впрыска входит увеличение температуры отработанных газов, обеспечивая сгорание частиц сажи в сажевом фильтре. Тем самым повышается экологичность выхлопа.

График впрыска топлива

Интересно, что ЭБУ может регулировать многократный впрыск, подстраивая подачу под определенные условия работы силовой установки. К примеру, на холостом ходу предварительных впрысков топлива может быть два, чтобы обеспечить более лучшие условия для сгорания основной порции дизтоплива. При средней же нагрузке предварительно топливо подается только раз, а при максимальной подготовка уже не требуется.

Как видно, водитель на процесс работы системы Common Rail практически не влияет. Даже нажимая на педаль акселератора, он просто подает сигнал на ЭБУ, который затем обработается и учтется при формировании импульса на открытие форсунок. Вся работа системы питания полностью контролируется и регулируется электронной частью.

Преимущества и недостатки

Стоит отметить, что в 2008 году такая система устанавливалась только на 24% автомобилей, а к 2016 году их количество возросло до 83%. Такая большая популярность объясняется положительными характеристиками системы:

1. Расход горючего снижается на 15%, при этом мощность силового агрегата увеличивается на 40%.
2. Снижение уровня шума и вибраций несмотря на то, что крутящий момент увеличился.
3. Значительное снижение выхлопа, соответствие экологическому стандарту Евро-4.
4. Давление для подачи горючего не зависит от скорости вращения коленвала. Благодаря этому удалось добиться стабилизации горения на холостом ходу и малых оборотах.
5. Топливо подаётся несколькими порциями за цикл, что обеспечивает его полное сгорание.
6. По сравнению с классической системой, конструкция «коммон рэйл» проще, а её ремонтопригодность — выше.

Однако существуют и недостатки:

1. Если сравнивать с классическим агрегатом подачи горючего, форсунки имеют более сложную конструкцию и требуют более частой замены.
2. Высокое требование к качеству топлива, что особенно актуально в российских реалиях.
3. Если нарушена герметизация хотя бы одного элемента, вся система перестаёт работать.

Разновидности систем common rail.

Система common rail имеет различные модификации.

Общепринятая спецификация различает несколько конфигураций системы common rail. Выбор установленной на автомобиле конфигурации зависит, прежде всего, от транспортного средства (для легковых автомобилей либо грузовых автомобилей). Принципиальная схема работы остается неизменной

Различия касаются, в основном, системы предварительной подачи топлива в контуре низкого давления и организации архитектуры системы.

Кроме того системы common rail могут отличатся схемой реализации используемого типа форсунок.

Тип 1. С  электромагнитным клапаном

Тип 2. С пьезоэлектрическим приводом

Оба типа могут устанавливаться на дизельные двигатели как легкового, так и грузового транспорта.

Проблемы, возникающие при эксплуатации двигателей с системой common rail

Высокая технологичность данной системы позволяет значительно повысить мощность двигателя, гибкость его работы и надежность. Однако применение такой системы накладывает определенные требования к качеству топлива и качеству обслуживания. Дело в том, что выход из строя какого-либо компонента системы, является причиной полной остановки работы двигателя. Особо следует следить за форсунками и их чистотой, так как выход форсунок из строя грозит серьезными тратами.

Профилактика работы системы common rail

Существенно увеличить надежность и ресурс системы common rail позволяет правильное и своевременное техническое обслуживание и соответствующая профилактика.

Прежде всего, необходимо позаботиться о качестве топлива. К сожалению, не всегда есть возможность убедиться в качественных характеристиках топлива. Избежать проблем в таком случае позволяют топливные присадки. На рынке предлагается огромное количество присадок различных производителей. Мы рекомендуем использовать топливные известных производителей, использующих высококачественное сырье и современные технологии. Присадки таких производителей отличаются высокой эффективностью и безопасностью применения.

Система common rail, в силу своих конструктивных особенностей особенно трепетно относиться к чистоте всей системы и форсунок. К сожалению, качество дизельного топлива во многих регионах приводит к повышенному износу системы.

Поэтому, уход за топливной системой common rail следует разделить на два этапа:

Этап 1. Очистка форсунок от нагара и загрязнений. Крайне важный этап, позволяющий избавиться от повышенного нагара на форсунках. Очистку форсунок следует проводить не реже 1 раза в сервисный интервал! Оптимальная частота очистки форсунок – каждые 3-5 тыс км. пробега. К счастью, сейчас для очистки форсунок и топливной системы не нужно ее разбирать. Команда технологов немецкой компании Liqui Moly создала специальный препарат для очистки форсунок от нагара и загрязнений — Промывка дизельных систем Diesel Spulung. Регулярное применение промывки позволяет содержать форсунки в чистоте, тем самым, значительно увеличивая их ресурс.

 Этап 2. Использование защитной (комплексной) топливной присадки. Также необходимый этап при эксплуатации систем с common rail, так как топливная аппаратура значительно страдает от коррозии. Задача данного типа присадок, в первую очередь, защита от коррозии. Мы рекомендуем использовать присадку Liqui Moly Diesel Systempflege. Она прекрасно защищает топливную аппаратуру от коррозии, а за счет специальных компонентов нивелирует низкие смазывающие свойства низкосернистого топлива (Euro стандарта).

Защита топливного фильтра дизельных автомобилей

Топливный фильтр присутствует на любом дизельном автомобиле. Крайне важным является его правильная замена.

Особенности эксплуатации системы common rail в зимний период

Не секрет, что самым тяжелым испытанием для топливной аппаратуры дизельного двигателя является его эксплуатация в зимний период.

Морозы и холодный пуск не прибавляют здоровья топливной аппаратуре. Дизельное топливо зимой должно обладать такими же характеристиками, как и в летний период. Для улучшения низкотемпературных свойств топлива и бесперебойной работы системы common rail рекомендуется использовать только качественные антигели! Дизельный антигель Diesel Fliess-Fit является победителем многих тестов как многих температурных тестов, так и обладает великолепными смазывающими свойствами, чего нет у дешевых аналогов.

Он предназначен для поддержания топлива в жидком состоянии при низких температурах до -31 °C. Используется для самых современных дизельных систем — присадка разработана по высочайшим стандартам в отношении безопасности для  систем автомобиля.

Секрет эффективности Common Rail

Существует два главных фактора, которые обеспечивают высокую эффективность системы, это:

1. Разделение цикловой подачи на такты.
2. Впрыск горючего под высоким давлением.

В классических системах топливо подавалось большими порциями при низком давлении, которое редко превышало 700-800 бар. В результате дизель полностью не сгорал, что снижало эффективность двигателя. При использовании циклов, удалось поделить горючее на мелкодисперсные частицы — они активнее обогащаются кислородом и лучше сгорают. Благодаря такому принципу работы дизельного двигателя удалось повысить мощность силового агрегата без вмешательства в его конструкцию.

Цикловая подача горючего означает, что оно подаётся не одной большой порцией, а несколькими маленькими (от двух до семи). Можно выделить:

• предварительный впрыск — увеличивает температуру камеры сгорания и подготавливает её для основной подачи горючего;
• основной впрыск;
• дополнительный впрыск — применяется для прожига сажевого фильтра.

Помимо экономии топлива получилось добиться уменьшения шума работы движка и снижения вибраций.

Причины и признаки поломки Common Rail

Стоит знать основные симптомы, которые говорят о неисправности системы:

• после долгой стоянки заметно ухудшение пуска мотора;
• мощность силового агрегата упала, что особенно заметно при большой нагрузке или попытке достичь максимальной скорости;
• увеличился шум работы двигателя;
• нехарактерные вибрации движка;
• нехарактерный цвет выхлопа (черный или белый).

Основная причина неисправностей — низкое качество топлива. Обычно выходят из строя форсунки, ТНВД или насосы топливной подкачки.

• неисправность форсунок — мотор глохнет даже при наборе скорости;
• выход из строя датчиков или инжекторов ТНВД;
• загрязнение насоса высокого давления;
• подъём форсунки;
• разгерметизация насоса или его поломка.

Недостаточно знать, как работает данная топливная система — для определения неисправности потребуется провести тщательную диагностику. Исследуется не только механическая часть устройства, но и электронная. Не рекомендуется самостоятельно пытаться отремонтировать «Коммон Рэйл» — без должных навыков и диагностического оборудования можно только навредить, после чего потребуется уже не косметический ремонт, а полная замена.

Опора двигателя: что это и как работает,виды,фото

Дифференциал Torsen: устройство,виды и принцип работы

Что выбрать: гидроусилитель или электроусилитель руля?

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Common Rail – что это? Особенности, принцип работы и преимущества

Популярность дизельных двигателей объясняется сочетанием экономичности и высокого КПД. Одной из причин впечатляющих эксплуатационных характеристик стала разработка системы впрыска Common Rail, которая совершенно заслуженно входит в число наиболее прогрессивных и передовых технологий подачи топлива в силовую установку. Сегодня ею оборудованы практически все дизельные ДВС, которые используются на транспортных средствах различного вида, начиная с автомобилей и заканчивая мощными сельскохозяйственными или дорожно-строительными машинами.

Определение

Common Rail представляет собой систему впрыска топлива для дизельного двигателя. Главной отличительной особенностью выступает общая магистраль или рампа, расположенная между ТНВД и форсунками. Именно она и дала название устройству, так как common rail переводится в английского как «общий путь» или «общая магистраль». Такая конструкция позволяет подавать дизтопливо под давлением, увеличивая общую эффективность работы двигателя.

Датой появления системы считается 1996 год, когда разработка компании Bosch была впервые установлена на серийный автомобиль. Популярность двигателей, оснащенных Common Rail, объясняется способностью достигать требуемой мощности при низком потреблении дизельного топлива. По стандартным оценкам использование системы уменьшает расход солярки на 15% при одновременном увеличении мощности двигателя на 40%.

Дополнительным и в современных условиях весьма важным достоинством рассматриваемой конструкции подачи топлива выступает соответствие современных экологическим стандартам. Заметное уменьшение токсичности выхлопных газов и низкий уровень издаваемое в процессе эксплуатации шума – вот еще две не менее серьезные причины востребованности и широкого распространения дизельных двигателей с использованием Common Rail.

Конструктивные особенности

Устройство Common Rail в значительной степени напоминает систему подачи топлива в инжекторных бензиновых двигателях. Перед впрыском дизельного топлива в цилиндры происходит аккумулирование давления, в результате чего такую конструкцию нередко называют аккумуляторной топливной системой.

Конструкция Common Rail предусматривает три основных элемента: стандартные для любого дизельного двигателя контуры высокого и низкого давления, а также дополняющий их электронный блок контроля и управления. Контур низкого давления практически не отличается от обычных системы и состоит из стандартного набора частей, включающего:

• топливный бак;
• топливный фильтр;
• подкачивающий насос;
• комплект соединительных трубопроводов.

Основные отличия Common Rail от обычного дизельного двигателя заключаются в устройстве контура высокого давления, состоящего из таких элементов:

• насос, который заменяет стандартный ТНВД и оснащается контрольным клапаном;
• аккумуляторный узел или рампа, также оборудованная датчиком для контроля давления. Она изготавливается в виде достаточно длинной двухслойной трубы, на которой размещаются штуцеры, предназначенные для фиксации форсунок;
• форсунки;
• комплект соединительных трубопроводов.

Важное значение для эффективной эксплуатации рассматриваемой системы имеет работа электронного блока управления или ЭБУ. Он включает в себя несколько датчиков, в автоматическом режиме передающих сигналы о следующих параметрах и характеристиках двигателя:

• положения распределительного и коленчатого вала;
• положение педали «газа»;
• уровень давления наддува;
• температура воздуха и охлаждающей жидкости;
• уровень давления топлива;
• массовый расход воздуха.

Анализ полученных данных производится ЭБУ также в автоматическом режиме, результатом чего становятся определение требуемого количества топлива, времени открытия форсунки и других рабочих параметров системы. После этого подается команда на начало впрыска и цикл повторяется по новой.

Принцип действия Коммон Рейл

Описанное выше устройство Common Rail обеспечивает простую и при этом эффективную работу двигателя. Сначала подкачивающий насос, входящий в контур низкого давления, засасывает дизельное топливо из бака. Далее оно очищается, проходя через фильтр, и поступает в контур высокого давления.

Затем горючее перемещается в аккумуляторный узел, где его давление повышается. Максимальное значение этого показателя составляет 135 МПа и контролируется автоматикой. После поступления команды от ЭБУ на впрыск контролирующий клапан открывается и топливо поступает бак через трубопроводы, соединенные с форсунками на рампе. На каждой форсунке устанавливается отдельный электромагнитный клапан или соленоид, управляющий ее работой, что является еще одной важной отличительной особенностью системы.

Наличие в системе ЭБУ позволяет с высоким уровнем точности управлять как параметрами давления топлива, так и количеством сжигаемого горючего. Следствием этого выступает максимальная отдача при сгорании топлива, которая сопровождается уменьшением его расхода при одновременном увеличении КПД дизельного двигателя. В качестве приятного и полезного бонуса происходит сокращение токсичности выхлопа.

Вывод

Популярность и широкое распространение Common Rail объясняется очевидными преимуществами системы перед любыми альтернативными вариантами. Большая часть достоинств уже была озвучена выше, однако, для большей наглядности целесообразно еще раз обратить на них внимание. Итак, наиболее важными плюсами рассматриваемой системы выступают:

• высокий КПД двигателя, который достигается за счет более эффективного сжигания топлива;
• существенное (до 15%) сокращение расхода горючего;
• еще более серьезное (до 40%) увеличение мощности двигателя;
• снижение показателей токсичности выхлопных газов, что позволяет двигателю полностью соответствовать современным экологическим стандартам.

Сочетание настолько впечатляющих характеристик выступает лучшим и весьма наглядным объяснением того, что практически все дизельные двигатели оснащаются сегодня Common Rail. Более того, возможности технологии далеко не исчерпаны, что позволяет надеяться на дальнейшее совершенствование системы.

Топливная система COMMON RAIL – что это такое?

COMMON RAIL – это дизельная топливная система нового поколения, получившая широкое распространение в связи с ужесточением экологических норм. Помимо снижения уровня токсичности выхлопа, этот тип впрыска позволяет обеспечить требуемую мощности двигателя при минимальной подаче топлива.  В дословном переводе «common rail» читается как «единая магистраль». Рассмотрим основные отличия, принцип работы и особенности конструкции системы.

Особенности

Одним из наиболее явных отличий топливной системы Common Rail является наличие общей магистрали, расположенной между форсунками и ТНВД, выполняющей функцию аккумулятора горючего. В отличие от схемы, в которой насос напрямую распределял смесь по форсункам, в данной конструкции его роль ограничивается закачиванием дизеля в трубопровод. Еще одной особенностью является электронная система управления дозирования топлива в распылителях.

Однако основным отличием системы нового поколения является значительно более высокое давление впрыска, которое определяет качество и равномерность распределения факела. Этот фактор является ключевым аспектом формирования смеси и ее последующего возгорания, что и определяет эффективность работы двигателя. Так, использование современных топливных систем Common Rail позволяет обеспечить почти до 40% прироста мощности дизельного двигателя при одновременном уменьшении уровня шума и расхода горючего до 15%. Помимо этого увеличивается и крутящий момент силового агрегата.

Высокая технологичность конструкции обуславливает требовательность данной системы впрыска к качеству горючего. Мелкие абразивные частицы, попавшие в топливную магистраль, могут вывести из строя аппаратуру, изготовленную с высокой точностью.

Принцип работы топливной системы Common Rail

Принцип действия топливной системы Common Rail заключается в подаче горючего к распылителям от рампы, которая выполняет функцию предварительного аккумулятора высокого давления. Схема работы оборудования схожа с технологией старых топливопроводов. Насос подкачки забирает дизель из бака и отправляет к ТНВД, который нагнетает давление в магистрали и снабжает горючим распылители, в необходимый момент впрыскивающим его в цилиндры.

Желтым цветом показан контур низкого давления, красным – контур высокого давления, коричневым – обратный слив топлива в бак.

• Топливоподкачивающий насос.
• Топливный фильтр.
• Топливный насос высокого давления.
• Клапан дозировки.
• Датчик давлений топлива в рампе.
• Аккумулятор высокого давления – топливная рейка.
• Регулятор давления (контрольный клапан).
• Инжекторы.

Электронное управление позволило организовать двухступенчатую схему подкачки строго дозированных порций топлива. На первом этапе в камеру поступает минимально необходимая доза (порядка 1 мг), воспламенение которой повышает температуру в замкнутом объеме, после чего в него впрыскивается основная часть горючего. Такая схема дает возможность обеспечить плавное нарастание давления в камере, вследствие чего силовой агрегат функционирует мягче и значительно снижается уровень шума при его работе.

На основании поступающих от датчиков данных система определяет необходимое количество топлива, которое забирается из бака через дозирующий клапан. Таким образом, топливо вначале попадает в насос, а через него – во «временный аккумулятор». За поддержание необходимого уровня давления в рампе отвечает соответствующий регулятор. В заданный момент времени управляющий блок посылает команду к форсункам, и те на определенный срок открывают заслонки. В зависимости от режима эксплуатации силового агрегата, система может в некоторых пределах автоматически менять показатели давления и объем топлива. Давление рассчитывается и поддерживается вне зависимости от скорости вращения коленвала и количества подаваемого горючего. Распылители подают смесь в цилиндры, получая управляющий сигнал от электронного блока к соленоиду.

Использование разделенного цикла воспламенений в дизельных топливных системах позволяет поднять крутящий момент на низких оборотах коленвала до 25% при одновременном уменьшении потребления горючего на 20%. Помимо этого, понижается степень выхода сажи в выхлоп, а звук работы двигателя становится значительно тише.

Конструкция

Конструктивно топливная система двигателя Common Rail является контуром высокого давления, который представляет собой сложный комплекс из нескольких взаимосвязанных узлов.

ТНВД. Этот агрегат предназначен для нагнетания давления в горючем. Так как в дизельном двигателе обороты коленвала регулируются не дроссельной заслонкой, а объемом подаваемого топлива, то ТНВД является одним из наиболее важных элементов в конструкции силового агрегата.

Клапан и регулятор. Клапан предназначен для дозирования порции горючего, поступающего к насосу и конструктивно представляет собой деталь ТНВД. Регулятор давления размещается в топливной магистрали и управляет работой силовой установки в зависимости от нагрузки на нее.

Рампа. Эта деталь обладает широким функционалом и выполняет роль аккумулятора горючего, а также распределяет его по форсункам и смягчает перепады давления в жидкости.

Форсунки. В отличие от бензиновых аналогов, конструкция данного типа распылителей рассчитана на значительно более высокое давление. Помимо этого, форсунки Common Rail управляют объемом топлива, которое поступает непосредственно в цилиндр. В современных  двигателях используются два типа распылителей:

• Электрогидравлические. В конструкциях данного типа подача топлива осуществляется работой электромагнитного клапана.
• Пьезофорсунки. В конструкциях данного типа дозированием горючего управляют специальные кристаллы, на порядок повышающие скорость отклика на управляющие сигналы.

Перспективы развития

Технологический потенциал топливной системы Common Rail дал новый импульс развитию дизельных двигателей в условиях перманентно повышающихся стандартов по токсичности. Благодаря контролю высокоточной электроники и значительному давлению при впрыске сгорание смеси происходит с максимальной отдачей, что обеспечивает оптимальную работу силового агрегата на каждом из режимов работы. Дальнейшее технологическое развитие системы напрямую связано с повышением норм экологической безопасности.

Система питания Common Rail дизельного двигателя.

Система впрыска Common Rail

Общие сведения о системе питания Common Rail

Система впрыска Common Rail (Common Rail в переводе с английского — «общий путь», «общая рампа») является современной системой впрыска топлива дизельных двигателей. Впрочем, аналог такой системы применяется и в бензиновых двигателях с принудительным впрыском топлива, т. е. инжекторных двигателях.
Разработчиками системы Common Rail являются специалисты известной германской фирмы Bosch. На серийных автомобилях с применением электронного управления такие системы появились в 1997 году.
В настоящее время работы по применению систем Common Rail ведутся практически во всех фирмах-производителях ТПА (R.Bosch, Lucas, Siemens, L’Orange).

Основное принципиальное отличие системы Common Rail от рассмотренной в предыдущей статье классической системы питания заключается в том, что топливо к форсункам подается не непосредственно от ТНВД, а от общего накопителя – топливной рампы. Топливная рампа (аккумулятор топлива) представляет собой толстостенный цилиндрический сосуд, способный выдерживать высокое давление, развиваемое ТНВД. В рампе поддерживается постоянное давление топлива с помощью ТНВД и регулятора давления, и каждая форсунка соединена топливопроводом с рампой.
В нужный момент блок управления формирует управляющий сигнал на электромагнитный (или пьезоэлектрический) клапан форсунки, форсунка открывается и топливо впрыскивается в цилиндр.
Таким образом, главной отличительной особенностью системы Common Rail является разделение процессов создания давления и впрыска топлива, что позволяет получить ряд преимуществ в работе.

Применение данной системы позволяет снизить расход топлива, токсичность отработавших газов, уровень шума дизеля, а также значительно улучшить его динамические характеристики. По сравнению с обычным дизелем система Common Rail позволяет снизить расход топлива до 40% при уменьшении токсичности отработавших газов и снижении шумности при работе на 10 %.
Главным преимуществом системы Common Rail является возможность управления подачей топлива посредством компьютера (электронного блока управления), что позволяет осуществлять широкий диапазон регулирования давления, количества и момента начала впрыска топлива.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы классического дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания.
Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. На современных дизелях, оборудованных системой питания Common Rail применяют топливные насосы высокого давления радиально-плунжерного или плунжерного типа.
Более подробно о ТНВД радиально-плунжерного типа здесь.

Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.

Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.

Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам.

Форсунка — важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки.
Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Управление работой системы впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя. Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.

***

Принцип действия системы впрыска Common Rail

Принцип работы системы питания Common Rail достаточно прост, и попытки ее применения известны достаточно давно – более полувека назад. Тем не менее, максимального эффекта от использования такой системы питания удается получить лишь с помощью компьютерного управления работой двигателя, поэтому широкое распространение подобные системы получили лишь недавно.
Рассмотрим подробнее работу Common Rail на приведенной ниже схеме (рис. 2).

С помощью топливоподкачивающего насоса (ТПН) топливо закачивается из топливного бака и через фильтр с влагоотделителем подается в радиально-плунжерный насос высокого давления (ТНВД) , который с помощью эксцентрикового вала приводит в движение три плунжера.
Топливный насос высокого давления напрямую связан с распределительным валом и подает порцию топлива в рампу при каждом обороте, а не так как в обычном двигателе один раз за два оборота.
От ТНВД топливо под большим давлением поступает в гидроаккумулятор (топливную рампу), откуда поступает на электро- или пьезогидравлические форсунки, управляемые компьютером.
Излишки топлива от форсунок и ТНВД сливаются в топливный бак через топливопроводы слива (магистраль обратного слива).

Схему можно увеличить в отдельном окне браузера, щелкнув по ней мышкой.

В нужный момент блок управления (ЭБУ) дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.

Начало впрыска и количество топлива, подаваемого в цилиндры двигателя через форсунки, зависит от начала и продолжительности сигнала электронного блока управления, формируемого на основании информации от датчиков. Этот сигнал зависит от нескольких параметров, в первую очередь — от режима работы двигателя.
Система управления дизелем включает датчики оборотов двигателя, положения коленчатого вала (датчик Холла), положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и некоторые другие.

Давление в системе регулируется по сигналу блока управления с помощью регулятора. На холостом ходу оно минимальное, что снижает шум работы форсунок и ТНВД, а при разгоне максимальное для обеспечения лучшей приемистости.

Многократный впрыск в системе Common Rail

Поскольку давление впрыска не зависит от оборотов двигателя и нагрузки, фактическое начало, давление и продолжительность впрыска могут быть свободно выбраны в широком диапазоне значений.
Кроме того, появляется возможность применения предварительного впрыска (или даже нескольких впрысков), регулируемого в зависимости от потребностей двигателя, что приводит к существенному сокращению шума двигателя наряду с улучшением процесса сгорания и сокращением выброса вредных веществ с отработавшими газами.

С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

• два предварительных впрыска — на холостом ходу;
• один предварительный впрыск — при повышении нагрузки;
• предварительный впрыск не производится — при полной нагрузке;
• основной впрыск обеспечивает работу двигателя в режиме частичных и номинальных нагрузок.

Дополнительный впрыск производится для повышения температуры отработавших газов и сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

***

Достоинства и недостатки системы Common Rail

Как уже отмечалось выше, использование в дизелях системы питания Common Rail вместо классической системы питания дает ощутимый прирост мощности, экологичности и экономичности двигателю. Уменьшение расхода топлива, выброса вредных веществ, шума, наряду с повышением динамических показателей достигается возможностью компьютерного управления всеми процессами впрыска, что невозможно осуществить в традиционных системах питания, даже самых сложных и совершенных.

К существенным недостаткам системы Common Rail следует отнести сложность обслуживания, требующего от технического персонала высокой квалификации и необходимость применения специального оборудования для тестирования работы системы. Поэтому, если автомобиль эксплуатируется в условиях ограниченного технического сервиса невысокого уровня, надежнее использовать классическую систему питания.

Следует отметить, что система питания Common Rail подвергает моторное масло значительным тепловым нагрузкам. Из-за более интенсивного горения верхняя часть (головка) поршней нагревается гораздо сильнее, чем у классического дизельного двигателя. Если головка поршня у классического дизеля непосредственного впрыска нагревается до 320-350 °C, при работе с системой питания Common Rail — свыше 400 °С.
В результате моторное масло выгорает и окисляется значительно интенсивнее. По этой причине в смазочной системе дизелей с впрыском типа Common Rail необходимо использовать синтетические или полусинтетические моторные масла.

***

Перспективы развития системы питания Common Rail

Совершенствование системы питания Common Rail осуществляется по пути увеличения давления впрыска. Очевидно, что чем выше давление в системе в момент впрыска, тем больше топлива успевает попасть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность двигателя. Кроме того, впрыск под большим давлением обеспечивает высокое качество распыливания топлива форсункой, что благотворно сказывается на процессах смесеобразования и горения.
В современных двигателях повышение давления впрыска ограничивается прочностью аккумулятора топлива (рампы) и топливопроводов высокого давления, которые подвержены пульсирующим и вибрационным нагрузкам при работе двигателя и способны разрушиться.
Тем не менее, за полтора десятка лет инженерными решениями удалось увеличить давление на впрыске более, чем в полтора раза – у современных дизелей с системой питания Common Rail оно достигает 220 МПа и даже более.

Высокое давление впрыска надежнее обеспечить, используя систему питания типа насос-форсунка, о которой пойдет рассказ в следующей статье.

***

Устройство и принцип работы ТНВД системы Common Rail

Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Дизель Common Rail: кормилец — журнал За рулем

Оцениваем самую популярную систему питания современных дизельных двигателей — Common Rail.

Сегодня ей комплектуется около 80% всех сходящих с конвейера коммерческих автомобилей и спецтехники экологических стандартов Euro 4 и выше. А раз так, самое время поговорить об особенностях ее ремонта и эксплуатации с учетом российской специфики и, в частности, качества отечественного дизельного топлива.

Российские перевозчики и мастера СТО накопили значительный опыт по эксплуатации, обслуживанию и ремонту автомобилей с системой Common Rail (СR), что позволяет не только структурировать проблемы, которые возникают с компонентами СR в гарантийный период и после его окончания, но и дать рекомендации, как их избежать.

Особое внимание уделяйте электрическим контактам форсунок

Особое внимание уделяйте электрическим контактам форсунок

То, что основной причиной выхода из строя насосов и инжекторов является некачественное топливо, сегодня ни для кого не секрет. В России на данный момент производится и реализуется на автозаправках два основных вида топлива, соответствующих ГОСТ Р 52368–2005 (ЕН 590:2004) и ГОСТ 305–82. При этом, по своим физическим и химическим характеристикам, в частности, в процентном содержании серы, смазывающих способностях, они существенно разнятся. Так, смазывающая способность топлива по ГОСТ Р 52368–2005 регламентируется как не более 460 микрон, а у выпущенного по ГОСТ 305–82 данный параметр не регламентирован. Какое именно топливо попадает в бак автомобиля, часто не знают даже сотрудники бензоколонки — что бензовоз привез, то и залили в резервуары.

В то же время специалист-топливщик без особого труда определит, чем кормили двигатель. Правда, для этого ему придется провести разборку вышедших из строя узлов и агрегатов топливной системы или, по крайней мере, провести их диагностику на специальных стендах. Сильнее всего по карману перевозчика бьет выход из строя топливного насоса.

Система питания Common Rail управляется электронным контроллером

Система питания Common Rail управляется электронным контроллером

Перспективный дизель ярославского завода ЯМЗ-534 с Common Rail

Перспективный дизель ярославского завода ЯМЗ-534 с Common Rail

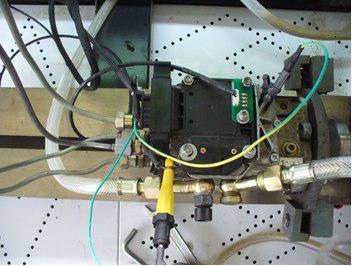

Привод насоса Common Rail надежен и долговечен — хлопот не доставляет

Привод насоса Common Rail надежен и долговечен — хлопот не доставляет

Неисправности топливного насоса

Одной из наиболее часто встречающихся неисправностей топливного насоса является течь топлива по стыку уплотнительной манжеты кулачкового вала. Явление чаще всего наблюдается в холодную погоду почти у всех насосов, в которых топливо выполняет функцию смазки. Замечено, что при прогреве двигателя до рабочей температуры течь обычно прекращается. Причиной течи почти всегда является повышенное давление топлива внутри насоса. Максимальное же, измеряемое на сливном трубопроводе не должно превышать 1,2 бара.

Система питания. Схема

Система питания. Схема

Для наглядности приведу типичный случай из опыта эксплуатации. Температура воздуха минус 15 градусов Цельсия. После пуска мотора топливо тут же начинает подкапывать в месте стыка насоса с двигателем. Примерно через две минуты работы течь пропадает. За это время утечка топлива может составить около 100 мл. Однако при проверке насоса на стенде никаких проблем в его работе не наблюдается. Если данный дефект имеет место, не торопитесь разбирать насос. Попробуйте померить давление на сливе — скорее всего задросселирована магистраль слива топлива.

Возможная причина возникновения течи может скрываться и в повышенной вязкости топлива. На трескучем морозе даже качественная зимняя солярка густеет, что уж говорить про летние сорта топлива, которые недобросовестные бизнесмены продают зимой. В системе CR количество топлива, проходящего через слив (обратную топливную магистраль), несоизмеримо больше, чем в классической системе. Так, например, инжектор дает в «обратку» примерно столько же топлива, сколько впрыскивает в цилиндр. Одним словом, подтекание топлива по стыку уплотнительной прокладки не является дефектом или неисправностью.

Несмотря на то, что линия высокого давления является очень высоконагру- женной зоной, первостепенное внимание должно уделяться линии низкого давления, так как именно в этих зонах легко может образовываться повы- шенное давление (на сбросе) и повышенное разряжение (на всасывании)

Несмотря на то, что линия высокого давления является очень высоконагру- женной зоной, первостепенное внимание должно уделяться линии низкого давления, так как именно в этих зонах легко может образовываться повы- шенное давление (на сбросе) и повышенное разряжение (на всасывании).

Другой важнейший момент — разряжение перед топливоподкачивающим насосом. Если его величина составляет ниже 0,2 бара, это приведет к нестабильной работе топливоподкачивающего насоса и его ускоренному износу. Разряжение зависит, опять же, от вязкости топлива, состояния предварительного фильтра, чистоты сетки топливоприемника в баке и от состояния топливопровода на линии всасывания. Последний может иметь вмятины, уменьшающие его сечение.

Цикловая подача зависит от силы тока на дозаторе. Чем выше ток, тем больше подача. Мельчайшие частицы могут привести к потере подвижности штока и, соответственно, нарушению подачи топлива

Цикловая подача зависит от силы тока на дозаторе. Чем выше ток, т

0445110321 inyectores common rail diesel 0445110321 и полный впрыск | inyector common rail | common rail dieselcommon rail

ВОПРОСЫ

Q1.Как наше качество?

A: Мы поставляем только оригинальные запчасти и запчасти высокого качества.

Q2. Каковы ваши условия упаковки?

A: Для оригинала посылка — оригинальная коробка, для запчастей. Обычно мы упаковываем наши товары в нейтральные белые коробки и коричневые картонные коробки.Если у вас есть юридически зарегистрированный патент, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.

Q3. Каковы ваши условия оплаты?

A: мы принимаем T / T, Western Union, Paypal и т. Д.

Q4. Как насчет вашего времени доставки?

A: для товаров на складе срок доставки 1-3 рабочих дня; для товаров, которых нет на складе, срок доставки 3-5 рабочих дней

Q5.Какой транспорт?

A: мы обычно отправляем товары экспресс-службой, такой как DHL, UPS, FEDEX, TNT. EMS …… у нас есть VIP-цена на эти экспрессы, поэтому мы можем получить за них хорошую цену для большого заказа, обычно мы отправляем доставку по морю. Иногда отправляем поездом на рынок Средней Азии и России.

Q6. Какова ваша политика в отношении образцов?

A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить стоимость образца и стоимость курьера.

Q7. Вы проверяете все свои товары перед доставкой?

A: Да, у нас есть 100% тест перед доставкой

Насчет нас

Компания VLONG Machinery Equipment Co., Ltd. уже много лет специализируется на деталях для дизельных двигателей. Основными продуктами являются форсунки, форсунки, регулирующие клапаны, ремонтные комплекты, регулировочные прокладки форсунок, инструменты для ремонта, регулятор давления масла и т. Д. Поставка товаров высокого качества, конкурентоспособная цена и быстрая доставка!

В нашем бизнесе, расширяющемся за границу после большого опыта работы на внутреннем рынке, мы нацелены на построение долгосрочного сотрудничества с зарубежными клиентами, основанного на взаимном понимании хорошего качества, надежного партнерства, разумной цены.Мы верим в то, что нет идеального клиента, а есть идеальный поставщик. Мы будем процветать рука об руку для возможной победы!

Горячие продукты

В нашем магазине представлено большое количество автозапчастей, если поиск не увенчался успехом, смело обращайтесь в службу поддержки.

Удовлетворенный опыт покупок

0445110738 inyectores common rail дизельное топливо 0445110738 и полный впрыск | inyector common rail | common rail dieselcommon rail

ВОПРОСЫ

Q1.Как наше качество?

A: Мы поставляем только оригинальные запчасти и запчасти высокого качества.

Q2. Каковы ваши условия упаковки?

A: Для оригинала посылка — оригинальная коробка, для запчастей. Обычно мы упаковываем наши товары в нейтральные белые коробки и коричневые картонные коробки.Если у вас есть юридически зарегистрированный патент, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.

Q3. Каковы ваши условия оплаты?

A: мы принимаем T / T, Western Union, Paypal и т. Д.

Q4. Как насчет вашего времени доставки? A: для товаров на складе срок доставки 1-3 рабочих дня; для товаров, которых нет на складе, срок доставки 3-5 рабочих дней

Q5. Какой транспорт?

A: мы обычно отправляем товары экспресс-службой, такой как DHL, UPS, FEDEX, TNT.EMS …… у нас есть VIP-цена на эти экспрессы, поэтому мы можем получить за них хорошую цену для большого заказа, обычно мы отправляем доставку по морю. Иногда отправляем поездом на рынок Средней Азии и России.

Q6. Какова ваша политика в отношении образцов? A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить стоимость образца и стоимость курьера.

Q7. Вы проверяете все свои товары перед доставкой?

A: Да, у нас есть 100% тест перед доставкой

Насчет нас

Компания VLONG Machinery Equipment Co., Ltd. специализируется на деталях для дизельных двигателей в течение многих лет. Основные продукты — форсунки, форсунки, регулирующие клапаны, ремонтные комплекты, регулировочные прокладки форсунок, инструменты для ремонта, регулятор давления масла и т. Д. Поставка товаров высокого качества, конкурентоспособной цены и быстрой доставки !

В нашем бизнесе, расширяющемся за границу после большого опыта работы на внутреннем рынке, мы нацелены на построение долгосрочного сотрудничества с зарубежными клиентами, основанного на взаимном понимании хорошего качества, надежного партнерства, разумной цены.Мы верим в то, что нет идеального клиента, а есть идеальный поставщик. Мы будем процветать рука об руку для возможной победы!

Горячие продукты

В нашем магазине представлено большое количество автозапчастей, если поиск не увенчался успехом, смело обращайтесь в службу поддержки.

Удовлетворенный опыт покупок

0445110462 inyectores common rail diesel 0445110462 и полный впрыск для Giopica 2.8TC | inyector common rail | common rail dieselcommon rail

ВОПРОСЫ

Q1.Как наше качество?

A: Мы поставляем только оригинальные запчасти и запчасти высокого качества.

Q2. Каковы ваши условия упаковки?

A: Для оригинала посылка — оригинальная коробка, для запчастей. Обычно мы упаковываем наши товары в нейтральные белые коробки и коричневые картонные коробки.Если у вас есть юридически зарегистрированный патент, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.

Q3. Каковы ваши условия оплаты?

A: мы принимаем T / T, Western Union, Paypal и т. Д.

Q4. Как насчет вашего времени доставки? A: для товаров на складе срок доставки 1-3 рабочих дня; для товаров, которых нет на складе, срок доставки 3-5 рабочих дней

Q5. Какой транспорт?

A: мы обычно отправляем товары экспресс-службой, такой как DHL, UPS, FEDEX, TNT.EMS …… у нас есть VIP-цена на эти экспрессы, поэтому мы можем получить за них хорошую цену для большого заказа, обычно мы отправляем доставку по морю. Иногда отправляем поездом на рынок Средней Азии и России.

Q6. Какова ваша политика в отношении образцов? A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить стоимость образца и стоимость курьера.

Q7. Вы проверяете все свои товары перед доставкой?

A: Да, у нас есть 100% тест перед доставкой

Насчет нас

Компания VLONG Machinery Equipment Co., Ltd. специализируется на деталях для дизельных двигателей в течение многих лет. Основные продукты — форсунки, форсунки, регулирующие клапаны, ремонтные комплекты, регулировочные прокладки форсунок, инструменты для ремонта, регулятор давления масла и т. Д. Поставка товаров высокого качества, конкурентоспособной цены и быстрой доставки !

В нашем бизнесе, расширяющемся за границу после большого опыта работы на внутреннем рынке, мы нацелены на построение долгосрочного сотрудничества с зарубежными клиентами, основанного на взаимном понимании хорошего качества, надежного партнерства, разумной цены.Мы верим в то, что нет идеального клиента, а есть идеальный поставщик. Мы будем процветать рука об руку для возможной победы!

Горячие продукты

В нашем магазине представлено большое количество автозапчастей, если поиск не увенчался успехом, смело обращайтесь в службу поддержки.

Удовлетворенный опыт покупок

0445110687 inyectores common rail дизельное топливо 0445110687 и полный впрыск | inyector common rail | common rail dieselcommon rail

ВОПРОСЫ

Q1.Как наше качество?

A: Мы поставляем только оригинальные запчасти и запчасти высокого качества.

Q2. Каковы ваши условия упаковки?

A: Для оригинала посылка — оригинальная коробка, для запчастей. Обычно мы упаковываем наши товары в нейтральные белые коробки и коричневые картонные коробки.Если у вас есть юридически зарегистрированный патент, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.

Q3. Каковы ваши условия оплаты?

A: мы принимаем T / T, Western Union, Paypal и т. Д.

Q4. Как насчет вашего времени доставки? A: для товаров на складе срок доставки 1-3 рабочих дня; для товаров, которых нет на складе, срок доставки 3-5 рабочих дней

Q5. Какой транспорт?

A: мы обычно отправляем товары экспресс-службой, такой как DHL, UPS, FEDEX, TNT.EMS …… у нас есть VIP-цена на эти экспрессы, поэтому мы можем получить за них хорошую цену для большого заказа, обычно мы отправляем доставку по морю. Иногда отправляем поездом на рынок Средней Азии и России.

Q6. Какова ваша политика в отношении образцов? A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить стоимость образца и стоимость курьера.

Q7. Вы проверяете все свои товары перед доставкой?

A: Да, у нас есть 100% тест перед доставкой

Насчет нас

Компания VLONG Machinery Equipment Co., Ltd. специализируется на деталях для дизельных двигателей в течение многих лет. Основные продукты — форсунки, форсунки, регулирующие клапаны, ремонтные комплекты, регулировочные прокладки форсунок, инструменты для ремонта, регулятор давления масла и т. Д. Поставка товаров высокого качества, конкурентоспособной цены и быстрой доставки !

В нашем бизнесе, расширяющемся за границу после большого опыта работы на внутреннем рынке, мы нацелены на построение долгосрочного сотрудничества с зарубежными клиентами, основанного на взаимном понимании хорошего качества, надежного партнерства, разумной цены.Мы верим в то, что нет идеального клиента, а есть идеальный поставщик. Мы будем процветать рука об руку для возможной победы!

Горячие продукты

В нашем магазине представлено большое количество автозапчастей, если поиск не увенчался успехом, смело обращайтесь в службу поддержки.

Удовлетворенный опыт покупок
