Центральный замок подключение – Как подключить центральный замок, схема, видео, дистанционное

Содержание

подключение центрального замка

Центральный замок — электромеханическая система централизованной блокировки замков дверей автомобиля, которая позволяет одновременно закрыть или открыть все двери автомобиля, поворотом ключа в замке одной двери или пультом (брелком) дистанционного управления, который вмонтирован в ключ или в отдельный брелок управления. Вместе с дверьми система закрывает и открывает багажник и люк топливного бака, если он оснащен приводом (актуатором).  При наличии в автомобиле электрических  стеклоподъемников, центральный замок может иметь систему «комфорт» которая автоматически закрывает все стекла и люк автомобиля.

Центральный замок, это сложная система состоящая из многих компонентов и чтобы подключить сигнализацию к нему нужно иметь представление о том. как он работает и из чего состоит.

Здесь мы рассмотрим как устроен центральный замок, какие бывают типы центральных замков и как в зависимости от типа подключать к нему сигнализацию. Схемы центральных замков и пояснения, позволят нам разобраться и пролить свет на тему подключения сигнализации к центральному замку автомобиля.

Устройство центрального замка

Центральный замок состоит из:

  1. блок управления
  2. входные датчики и кнопки
  3. исполнительные устройства (актуаторы)

Блок управления центральным замком

Блок управления центральным замком это электронный мозговой центр всей системы. По своей сложности блоки могут быть разными, от очень простых, до микропроцессорных и очень сложных. Как правило вся электронная часть помещена в один корпус с разъемами, но с появлением CAN шины в современных автомобилях управляющая часть может быть разделена на отдельные блоки разбросанные в разных частях автомобиля.

Блок управления контролирует состояние концевых датчиков дверей( концевиков), контактных групп  замков дверей , положение кнопок управления замком и других датчиков. Все датчики связаны с блоком проводами по которым они сообщают блоку свое состояние и изменения, а он  реагирует на изменения поступающих сигналов управляя по проводам электроприводами (актуаторами) которые блокируют или разблокируют двери, багажник и люк бензобака автомобиля.

В отдельных случаях Центральный блок еще может управлять «поворотниками» автомобиля, мигая ими при закрывании и открывании дверей. Если эта опция присутствует, то можно подключить к этим проводам сигнализацию для управления поворотными огнями автомобиля.

Блок управления также может иметь встроенный приемник для дистанционного управления Ц.З.. Этот приемник может находиться как внутри, так и отдельно от блока управления и соединен с блоком проводами, которые можно использовать для подключения управления сигнализацией центральным замком.

Хочу заметить: Что если найти блок в автомобиле и он может многое, то 80% процентов проводов сигнализации мы подключаем к нему и остается только сирена и блокировка двигателя! ну еще датчики сигнализации.

Входные датчики и кнопки

входными датчиками в системе являются:

  • концевые выключатели дверей, они определяют закрыта ли открыта дверь по отношению к кузову автомобиля. Свет в салоне на прямую зависит от состояния этих концевиков и конечно подключаем их к сигнализации для охраны дверей.
  • микропереключатели в конструкции замка, они определяют куда повернут ключ в замке двери и в зависимости от этого сообщает блоку заблокировать или разблокировать двери. ( Можно использовать для подключения сигнализации )
  • микропереключатель в электроприводе замка — он определяет текущее положение (блокировано или разблокировано), также используется для управления ц.з.
  • В качестве кнопки используется трех контактная (с общим  и двумя нормально разомкнутыми контактами) двухсторонняя кнопка, еще бывают двух контактные или пяти контактные кнопки управления центральным замком. Таких кнопок в автомобиле может быть одна на водительской двери или на панели, или две на левой и правой передних дверях.  Нажимая кнопку в одну или другую сторону, мы даем блоку управления понять, заблокировать или разблокировать двери. Провода этих кнопок тоже можно использовать для подключения сигнализации. Надо заметить, что кнопок может и не быть.

Исполнительные устройства (актуаторы)

Актуаторы центральных замков в основном применяются элекромеханические( в дальнейшем Электропривод) , но в случае пневматической системы, актуаторы работают по давлению воздуха (в дальнейшем пневматический привод).

Электропривод

Электроприводы  дверных замков выпускаются в нескольких конструктивных вариантах и отличающихся между собой значением тягового усилия (от 2, 5 до 6 кг).

Все Электроприводы имеют пластмассовый корпус с встроенным туда электродвигателем постоянного тока и пластмассовый (или металлический) редуктор, который преобразует вращательное движение в поступательное. Изменение направления поступательного движения выходного штока двигателя производится при смене полярности питающего напряжения в результате чего двигатель вращается то в одну, то в другую стороны, чем и достигается отпирание или запирание замка двери. Наиболее распространенными являются электроприводы Т-образного («пистолетного») и квадратного типов.

Существуют электроприводы с двумя электродвигателями, один закрывает/открывает замок, а другой блокирует возможность механически открыть замок дергая за ручку внутри автомобиля или поднимая тягу замка.Такие электроприводы управляются тремя проводами (Классический пример автомобили BMW).  В современных конструкциях автомобилей электроприводы вмонтированы в общий корпус дверного замка вместе с механической частью.

Электроприводы замков управляются импульсным напряжением длительностью 0.8 -1,5 с. Этого времени достаточно чтобы замки открылись или закрылись. Нельзя подавать на электродвигатели питание превышающее это время, иначе это приведет к выходу их из строя, другими словами они сгорят.

Электродвигатели различаются наличием или отсутствием в них контактного микропереключателя, связанного механически с выдвижным штоком. Три провода этого микропереключателя выводятся наружу и вместе с двумя питающими проводами самого двигателя и образуют, так называемый, пяти проводной Электропривод, устанавливаемый, обычно, в передних дверях. Встроенный в них микропереключатель вместе с блоком управления обеспечивает срабатывание двухпроводных электроприводов задних дверей  при ручном отпирании/запирании замка передней двери с помощью металлического автомобильного ключа двери или кнопки управления замками.



Примеры Электрических приводов для закрывания/открывания дверей автомобилей.

Пятиконтактный электропривод пистолетного типа

Пятиконтактный электропривод пистолетного типа 700 423

Двухконтактный актуатор повышенной мощности

Двухконтактный актуатор повышенной мощности 351 386

Компактный электропривод применяемый в замках автомобиля

Компактный электропривод применяемый в замках автомобиля 278 182

Внутренние устройство электропривода центрального замка

Внутренние устройство электропривода центрального замка 645 432

Пневматический привод

Пневматический привод состоит из пластмассового корпуса  с  штуцером для подвода воздуха и выходом для штока,  внутри  прорезиненная  мембрана с прикрепленным к ней штоком.

Принцип работы очень прост. При подачи воздуха в привод мембрана выталкивается вверх, а при высасывании воздуха, опускается вниз двигая шток запирая или отпирая замок двери.

Пневматические приводы, тоже отличаются друг от друга наличием или отсутствием в них контактного микропереключателя, связанного механически с выдвижным штоком. Принцип микровыключателя такой же как и у электропривода.

В некоторых пневматических приводах применяется встроенные соленоиды (электромагнит с подвижным сердечником).Эти приводы не позволяют злоумышленнику открыть замок к примеру линейкой. При попытке поднятия штока без ведома блока управления, срабатывает микропереключатель и блок дает напряжение на соленоид, при этом сердечник соленоида блокирует шток не давая открыть разбойным путем двери, а компрессор дополнительно создает разряжение возвращая шток в состояние «закрыто».

В настоящее время производители автомобилей отказались от применения пневматических систем центральных замков и применяются только электрические приводы!

Подведем промежуточные итоги: Мы теперь знаем как работает центральный замок автомобилей, выяснили что управление им можно осуществлять разными способами:используя контакты кнопки управления ц.з, контактную группу дверного замка, контактную группу актуатора и в отдельных случаях провода силового управления актуатором. Дальше мы рассмотрим Типы  центральных замков и как их подключить к сигнализации, чтобы она могла ими управлять. Все схемы подключения представлены для сигнализаций которые имеют встроенные реле управления замками: три провода для закрывания и три провода для открывания.

Типы  управления центральным замком

  1. Управление центральным замком положительным потенциалом
  2. Управление центральным замком отрицательным потенциалом
  3. Управление центральным замком реверсированием полярности
  4. Управление центральным замком с пневмоэлектрическим компрессором
  5. Управление центральным замком по одному проводу положительным потенциалом
  6. Управление центральным замком по одному проводу отрицательным потенциалом
  7. Управление центральным замком при помощи CAN — адаптера
  8. Установка центрального замка , если на автомобиле его нет

Управление центральным замком положительным потенциалом

Схема Управление центральным замком положительным потенциалом

Управление центральным замком положительным потенциалом 410 336

На схеме-A показан автомобильный  центральный замок с электронным блоком и   положительным сигналом управления. Этот тип управления характерен для автомашин General Motors Corp., Renault, Chrysler, BMW(E39,E34, E38),VW Passat и некоторых моделей Ford.

Чтобы управлять таким замком достаточно подать плюсовой, короткий импульс в 1с на управляющие провода, Блок Ц.З. среагирует и соответственно закроет или откроет замки дверей. Управление слаботочное, если подключить контрольку «крокодилом» к +12 вольт, а острым щупом прокалывать провода в жгуте на выходе из водительской двери то, при попадании на нужный провод, замки сработают, так можно найти нужные провода управления. На схеме приведен пример подключение сигнализации для управления центральным замком с плюсовым управлением, в принципе сигнализация имитирует нажатие кнопки в одну или другую сторону закрывая или открывая центральный замок.

На схеме-B показан центральный замок автомобиля, который не имеет электронной части и управляется плюсовым потенциалом  самого привода при помощи контактной группы внутри него. Управляющих замков может быть несколько, к примеру Два — водительская и передняя пассажирская двери. Такие системы центрального замка применяются в некоторых автомобилях FORD после 92г.

Принцип работы гениально прост. Моторы в приводе вращаются в одну сторону и имеют 2-е точки покоя, одна закрыто — шток максимально втянут внутрь привода и состояние открыто — шток максимально выдвинут из привода.

Схема Центральный замок без электроники с управлением по плюсу

Центральный замок без электроники с управлением по плюсу 410 336

На схеме показано состояние замков в состоянии открыто. Если закрыть управляющую дверь к примеру при помощи ключа, то дверь закроется механически и контактная группа внутри переключится в результате чего напряжение +12В появиться на контакте (L) (Lock-Закрыть), все остальные приводы открыты и моторы через собственные контакты подключены к этому проводу. В результате двигатели включаются и втягивают свои штоки закрывая замки.

Когда штоки втянутся сработают внутренние переключатели и отключат мотор от контакта (L) и подключат его к контакту (U) (Unlock-Открыть). В результате все замки закрыты и система находиться в равновесии. Теперь если подать положительное напряжение на контакт (U), моторы придут в движение и откроют замки, моторы переключаться к контакту (L) и система снова будет находиться в равновесии.

На схеме-B показано. как нужно соединить контакты реле сигнализации. чтобы она управляла таким центральным замком. Время нужно выставить 4 секунды, чтобы приводы успевали закрыться/открыться. Питание на реле сигнализации, обязательно должно подключатся через предохранитель.


Управление центральным замком отрицательным потенциалом

Схема Управление центральным замком отрицательным потенциалом

Управление центральным замком отрицательным потенциалом 410 336

На схеме-C показан центральный замок автомобиля с электронным блоком и слаботочным. минусовым управлением . Это распространенный тип управления центральным замком и широко применяется в автомобилях Opel, Toyota, Honda, Fiat, Lanchia, Volvo, Citroen, BMW(Е46,E53), Лада 2111 и других.

Чтобы управлять таким замком достаточно подать минусовой, короткий импульс в 1с на управляющие провода, Блок Ц.З. среагирует и соответственно закроет или откроет замки дверей. Управление слаботочное и если подключить контрольку «крокодилом» к -12 вольт, а острым щупом прокалывать провода в жгуте на выходе из водительской двери то, при попадании на нужный провод, замки сработают, так можно найти нужные провода управления. На схеме-C видно, как подключить выходы реле сигнализации, чтобы она могла управлять таким типом центрального замка. Длительность управляющего сигнала здесь не имеет значения, может быть 1-а секунда или 4 секунды.

Центральный замок ВАЗ 2111

На приведенной схеме-D , центральный замок автомобиля ВАЗ 2111, он может быть классическим примером центрального замка с минусовым, слаботочным управлением. Для Управления системой, в разъеме блока Ц.З. предназначены контакты: контакт (5) (Коричневый провод) для открывания и контакт (7) (Белый провод) для закрывания. Управляет центральным замком, по этим проводам,  пятиконтактный привод водительской двери.Он имеет контактную группу. которая переключается вместе с его  штоком. На схеме показано состояние закрытого Ц.З., при этом контакт (5) привода постоянно подключенный к массе, соединен с контактом (3) , Если механически открыть водительскую дверь, скажем ключом, то шток привода выдвинется и контакт (5) соединиться с контактом (4), в результате на коричневом проводе появиться минус и блок Ц.З. через контакты (3)и(4) своего разъема  подаст напряжение длительностью в 1-у секунду на все электроприводы, чтобы они открыли замки. Если теперь теперь закрыть замок, то контакт (5) привода соединится с контактом (3) и на белом проводе, соединенным с блоком управления, появиться -12 вольт, в результате блок через контакты (3)и(4) своего разъема, подаст напряжение длительностью в 1-у секунду, только уже поменяв полярность на все приводы и замки закроются. Управление блоком Ц.З. электроприводами через контакты разъема (3)и(4) является реверсивным и об этом можно почитать дальше, где рассматривается это управление.

Чтобы подключить сигнализацию для управления замком ВАЗ 2111, нужно подключить реле сигнализации по схеме-C, провод запирания сигнализации к белому проводу центрального замка, а провод отпирания к коричневому.

Схема центрального замка с минусовым управлением — Лада 2111

Схема центрального замка с минусовым управлением — Лада 2111 800 413

  1. монтажный блок
  2. предохранитель на 8 А
  3. блок управления
  4. электропривод блокировки замка правой передней двери
  5. электропривод блокировки замка правой задней двери
  6. электропривод блокировки замка левой задней двери
  7. электропривод блокировки замка левой передней двери с контактной группой



А – к источникам питания В – условная нумерация штекеров в колодке блока управления С – условная нумерация штекеров в колодках электроприводов блокировки замков


Управление центральным замком реверсированием полярности

A: Реверсивное управление замком силовыми кнопками

B: Реверсивное управление при наличии блока центрального замка

C: Реверсивное управление электроприводами

A: Реверсивное управление замком силовыми кнопками

Схема Реверсивного управления центральным замком силовыми кнопками

Схема Реверсивного управления центральным замком силовыми кнопками 425 346

На схеме-E показан центральный замок автомобиля с реверсивным управлением от силовых кнопок установленных в обшивке водительской и пассажирской дверях и не имеет электронного блока управления. Данный способ управления приводами применяется на некоторых автомобилях 90-х годов выпуска в основном американских: Chrysler, Ford, Chevy Cavalier и др.

Если посмотреть на установленную в двери водителя кнопку управления замком, то от нее будут отходить пять проводов: один провод с постоянным питанием +12 В, два провода, на постоянной массе и два провода, имеющие массу в исходном состоянии. При нажатии кнопки в одну или другую сторону, отрицательный потенциал будет изменяться на положительный на одном или другом проводе. при запирании на проводе запирания, при отпирании на проводе отпирания. При этом электроприводы будут  закрывать или открывать замки дверей автомобиля.

На схеме видно как нужно подключать провода сигнализации, чтобы управлять таким замком. По сути подключение контактов реле сигнализации копирует кнопку в пассажирской двери. При монтаже необходимо быть особенно внимательным, потому что неправильные соединения приведут к моментальному повреждению элементов системы. В качестве защиты необходимо использовать в цепи питания +12 В предохранитель на 10-15 А.

B: Реверсивное управление при наличии блока центрального замка

Схема Реверсивного управления центральным замком при наличии блока центрального замка

Схема Реверсивного управления центральным замком при наличии блока центрального замка 425 346

На схеме-F показан способ подключения сигнализации для прямого  управления электроприводами при наличие блока управления Ц.З..

Такое управление подходит практически к любому типу центрального замка кроме вакуумного и при условии, что при механическом воздействии на шток замка, ручку или защелку на двери, все замки  закрываются и открываются . Только в этом случае будет гарантированное закрытие всех дверей, а не только одной.

Идеально подключать, если блок управления является отдельным блоком и выходы на электроприводы общие. В этом случае находим блок управления, определяемся с силовыми проводами и ,как на схеме, разрезаем их и  в разрыв подключаем провода от сигнализации.

Важно не перепутать с подключением, иначе можно вывести из строя реле и дорожки сигнализации или блока центрального замка. Запомним главное правило реверсивного управления  — Общие контакты реле управления от сигнализации , всегда  подключаются в сторону привода.

Если Управление замком вмонтировано в Общий блок, то здесь за частую силовые провода на управление приводами, выходят из разных разъемов, что несколько усложняет задачу. В этом случае мы можем применить такое подключение к одному из электроприводов управляющих дверей автомобиля. К примеру: Находим силовые провода идущие в дверь водителя. Сделать это можно при помощи автомобильной контрольки:

  1. Крокодил вешаем на массу, щупом прокалываем провод и закрываем/открываем замок при помощи родного пульта или кнопки управления замком автомобиля. На нужных нам проводах, лампочка контрольки будет вспыхивать.
  2. Таким образом мы находим два нужных нам провода и чтобы убедиться, что это те провода, вешаем контрольку на оба провода, на один крокодила. на другой щуп, на какой что, без разницы. При открывании и закрывании замка двери, лампочка контрольки должна вспыхивать в такт срабатывания электропривода.
  3. Разрезаем провод закрывания, теперь при срабатывании центрального замка, привод должен молчать и не проявлять признаки жизни , как на открытие, так и на закрытие.
  4. Кратковременно, можно подать на отрезанный провод ведущей в дверь, напряжение +12 Вольт через предохранитель 5А. Электропривод двери должен закрыться и сработать весь центральный замок.
  5. Если это произошло, то разрезаем второй провод, а первый временно соединяем. Подаем кратковременно +12 В в сторону двери(привода) и привод должен сработать и открыть сначала свою дверь, а затем должны открыться все остальные замки.
  6. Если все хорошо, то в разрывы обоих проводов подключаем провода от сигнализации по схеме представленной здесь. Важно не ошибиться и тщательно проверить правильность своего подключения.

Внимание: При поиске и проверке проводов, собачка замка должна быть защелкнута, а дверная кнопка отключена или нажата, чтобы все было правильно с эмитировано — двери плотно закрыты, в замке зажигания нет ключа.

C: Реверсивное управление электроприводами

Схема — Реверсивное управление электроприводами центрального замка

Схема — Реверсивное управление электроприводами центрального замка 425 346

На схеме-G показано как коммутировать контакты реле сигнализации для прямого управления электроприводами замка по двум проводам реверсированием потенциалов на них.

В исходном состоянии на обоих проводах находится отрицательный потенциал -12 Вольт, он попадает туда через нормально замкнутые контакты реле закрывания и реле отпирания.

При поступлении сигнала с брелка на постановку в охрану, реле запирания срабатывает и отключает общий контакт от минуса и соединяет его на 1 секунду с нормально разомкнутым контактом на котором присутствует положительный потенциал +12 Вольт, а затем общий контакт вновь возвращается в исходное состояние. Этого времени достаточно чтобы двигатель  вращаясь в одну сторону убрал шток привода внутрь корпуса и замки закрылись.

При поступлении сигнала с брелка на снятие с охраны, реле отпирания срабатывает и отключает общий контакт от минуса и соединяет его на 1 секунду с нормально разомкнутым контактом на котором присутствует положительный потенциал +12 Вольт, а затем общий контакт вновь возвращается в исходное состояние. Этого времени достаточно чтобы двигатель вращаясь в другую сторону выдвинул шток привода из корпуса и замки открылись.

Такая схема подключения применима в случае когда автомобиль не имеет, не Ц.З., не электроприводов. Установленные самостоятельно электроприводы в двери подключаем по этой схеме.

В случае поломки Блока управления, можно отключить от него все приводы и по этой схеме подключить их к сигнализации.


Управление центральным замком с пневмоэлектрическим компрессором

Этот тип центрального замка использует воздушный компрессор для управления замками и используется в автомобилях Mercedes Benz, Audi, Volkswagen.

Центральный замок автомобиля Mercedes Benz — 124 кузов.

Рассмотрим подключение сигнализации к пневматическому замку, на примере автомобиля Mercedes Benz — 124 кузов  — схема-H . На этом автомобиле установлен классический компрессор и пневматические актуаторы. В водительской и передней пассажирской и дверях, а также в крышке багажника установлены пневмоприводы с трех контактными переключателями.

Схема центрального замка Mercedes Benz 124 кузов

Схема центрального замка Mercedes Benz 124 кузов 410 336

  1. Аккумулятор
  2. Контактная группа замка зажигания
  3. Блок предохранителей
  4. Соединительный блок
  5. Выключатель предупредительного зуммера
  6. Блок Ц.З. с Компрессором
  7. Контактная группа Привода правой передней двери
  8. Контактная группа Привода багажника
  9. Контактная группа Привода левой передней двери

Принцип работы гениально прост — если все замки открыты, то центральные провода на контактных группах приводов ( по схеме 7,8,9 — зеленый, желтый, синий) замкнуты на +12В и Система сохраняет равновесие. При механическом воздействии на шток к примеру поворотом ключа или нажатием на тягу с пластмассовым наконечником, мы закрываем дверь и центральный провод  соответствующей контактной группы переключаясь замыкается на массу (-12В). Блок реагирует на изменение потенциала и понимает, что одна дверь закрылась и нужно закрывать остальные — включается электродвигатель с насосом и откачивает воздух из приводов дверей, в результате штоки всех приводов запирают замки. а центральные провода всех контактных групп замыкаются на массу и система снова переходит в состояние равновесия — замки закрыты. Стоит механически открыть дверь или багажник и управляющий провод снова замыкается на плюс,  компрессор включается и нагнетает воздух в приводы в результате штоки выдвигаются и все замки отрываются. Система снова переходит в состояние равновесия — замки открыты.

Схема подключения центрального замка Mercedes Benz 124 кузов к сигнализации

Схема подключения центрального замка Mercedes Benz 124 кузов к сигнализации 410 336

Чтобы подключить пневматический центральный замок нужно найти в машине любой из трех проводов управления, разрезать его и подключить два провода от сигнализации по схеме-I. Удобнее использовать провод Водительской двери ( по схеме синий ). Он выходит из двери и идет в низу по левому порогу.

Контакты реле сигнализации подключаем по схеме представленной здесь. Такое подключение обеспечивает свободное прохождение сигнала от водительской двери к компрессору через контакты реле сигнализации. Другими словами мы не нарушаем правильность работы пневматики.

При постановке сигнализации на охрану, срабатывает реле запирания нашей сигнализации, в результате Общий контакт этого реле размыкается с нормально замкнутым контактом, «разрывая» провод управления от двери и соединяется с нормально разомкнутым контактом подключенному к -12В. Таким образом сигнализация дает команду компрессору закрыть двери.

В связи с тем, что пневматическая система инертна и нужно время от 1.5 до 3.5 секунд, чтобы запереть все двери и контакты управляющих проводов переключились на минус, поэтому нам нужно обеспечить удержание реле сигнализации на время этого процесса, чтобы все работало как надо. Время сигнала управления центральным замком сигнализации должно быть выбрано 4 секунды. Практически у всех сигнализаций эта опция есть, нужно изучить инструкцию и выбрать нужное время (4 секунды).

Если этого не сделать, то как только реле сигнализации вернется в исходное состояние, цепь между управляющим проводом привода и компрессором восстановиться и если к этому времени замок еще не закрылся то на управляющем проводе остался плюс и компрессор получит команду открыть все. В результате сигнализация встала на охрану, а двери остались открытыми.

Тоже самое и со снятием с охраны, только в процессе задействовано реле отпирания нашей сигнализации и оно разрывая подает плюс 12 вольт в сторону компрессора, что запускает процесс открывания всех дверей.

Внимание: Очень важно не перепутать два провода сигнализации подключаемые в разрыв управляющего провода. Если это случилось, то при включении реле происходит замыкание, а это выбитые предохранители, сгоревшие в сигнализации дорожки и залипшее в ней реле. Сигналку надо ремонтировать или заменять другой, поэтому будьте очень внимательными при подключении, напряжение даем в сторону компрессора и не как по другому!!!

Центральный замок автомобиля VW GOLF III.

Центральный замок автомобиля VW GOLF III.

www.msvmaster.lv

Подробная инструкция по установке центрального замка в автомобиль своими силами

Противоугонной системой сегодня никого не удивишь — сигналками и центральными замками (ЦЗ) оборудованы многие современные автомобили, даже старые иномарки. Однако далеко не все старые авто оснащены такой системой защиты, хотя, если сказать честно — большой ценности она не представляет. В этой статье мы расскажем о том, как производится установка своими силами центрального замка и что для этого нужно.

Содержание

[ Раскрыть]

[ Скрыть]

Руководство по установке

Если вы решили оборудовать свою машину системой центрального замка автомобиля, это может быть одним из вариантов, которые позволят повышать его безопасность в отсутствие водителя. Тем более, что имея ровные руки это сделать не так сложно. Как должен осуществляться монтаж и как подсоединять усиленное устройство центрального замка на машину? Перед тем, как установить систему на авто с сигналкой или без сигнализации, необходимо подготовиться к осуществлению работ, в том числе приготовить электросхему.

Схема подключения ЦЗ

Инструменты и материалы

Установка центрального замка своими руками и подключение его к автосигнализации начинается с подготовки необходимых инструментов, а именно:

  • комплект системы ЦЗ, включающий в себя саму систему, а также исполнительный элемент;
  • проводу, лучше отдать предпочтение двухжильной и медной проводке;
  • другой слесарный инструмент.

Первый этап

Перед тем, как подключить сигнализацию к центральному замку, нужно отключить АКБ. Ведь эти работы будут вмешательством в электросхему, поэтому нельзя допустить ее замыкания.

Итак, схема подключения центрального замка следующая:

  1. Чтобы поставить и произвести подключение центрального замка, необходимо в первую очередь демонтировать дверные карты, для этого отсоедините соответствующие крепления и выкрутите все болты. В этом случае в каждом автомобиле есть свои индивидуальные нюансы, которые нужно учитывать, но в целом на этом этапе у автолюбителей проблем обычно не возникает.
  2. После этого нужно выбрать место, куда вы будете устанавливать ЦЗ. Для этого обратите внимание на работу стеклоподъемников — разумеется, они не должны мешать системе. Вполне возможно, что для того, чтобы установленный замок не мешал, необходимо будет сделать дополнительный кронштейн. Как показывает практика, обычно левый нижний угол двери является наиболее оптимальным местом для монтажа.
  3. Далее, подключение сигнализации к центральному замку включает в себя этап установки активатора. Каждый соленоид ставится на отдельную дверь, для монтажа понадобится просверлить соответствующие отверстия и зафиксировать устройства при помощи саморезов.
  4. Затем соленоид нужно закрепить на тяге замка. Из комплекта при помощи зажимов необходимо будет зафиксировать каждый соленоид. Следует учитывать, что тяги на обоих замках (или на четырех, в зависимости от системы), нужно совместить. После этого от активаторов нужно установить крепления на тяги ручного блока ЦЗ, этот этап также производится с каждой отдельной дверью машины. При подсоединении исполнительных компонентов необходимо будет произвести диагностику проводки на предмет проводимости напряжения. В том случае, если отверстие в тяге замка будет большим, ем надо, дополнительно используйте пластмассовую втулку — она позволит обеспечить необходимые размеры.
  5. Далее, подключение сигнализации к центральному замку включает в себя прокладку проводки. От каждого соленоида идет четыре кабеля — два к нему, и еще два на массу — их надо зафиксировать пластмассовыми хомутами. Но в целом данный этап индивидуален для каждого отдельного авто — например, вы можете использовать уже имеющиеся отверстия либо же дрелью высверлить свои. Не нужно производить укладку проводки снизу в двери, поскольку здесь собирается влага.
    Кроме того, провода от соленоидов должны осторожно подключаться и прокладываться с проеме между дверью машины и кузовом, поскольку эта движущая часть может повредить проводку. Используйте для укладки прорезиненную трубку. При прокладке проводов в двери убедитесь, что при закрывании их не переломает (автор видео — ПРОСТЫЕ ШТУКИ).

Второй этап

  1. Схема центрального замка на этом этапе должна быть под рукой. Демонтируется контрольный щиток, для упрощения этапа укладки проводки го лучше демонтировать полностью. Вам необходимо обеспечить прокладку кабелей через соответствующее отверстие, также найдите место, где проходит проводка под вещевым ящиком и центральной консолью.
  2. Далее, необходимо извлечь старую проводку — она убирается от стеклоподъемников, укладывается новая, после чего к ней подключается компрессор центрального замка. Также нужно подсоединить кабеля от соленоидов — они укладываются в дверной конструкции и полностью изолируются. Для более надежной фиксации ил лучше зафиксировать, используя изоленту.
  3. Когда все эти этапы будут выполнены, кабеля необходимо уложить с одной стороны в вещевой ящик, а с другой — под контрольный щиток. Здесь нужно запастись терпением, поскольку в целом этот этап довольно сложный и кропотливый. Не всегда получается все сделать с первого раза.
  4. Далее, производится монтаж проходного патрубка. Этот элемент системы можно поставить в стойку, его необходимо зафиксировать. Но будьте осторожны, поскольку повреждать его нежелательно.
  5. После этих действий осуществляется подсоединение проводки к выходу. Затем к этому выходу подсоединяется предохранительный компонент, который необходимо подключить к блоку питания системы. Вся эта конструкция должна быть вмонтирована под центральную консоль.
  6. Затем проводка от центрального замка подсоединяется к корпусу. Минусовой выход системы следует подсоединить к кузову транспортного средства. Что касается положительного провода, то его необходимо соединить с предохранительным компонентом и установить его рядом с аккумулятором. Не забудьте о кнопке. Кнопка центрального замка ставится в салоне автомобиля, ее лучше всего установить в дверной обивке. При помощи кнопки будет регулироваться сам ЦЗ изнутри салона транспортного средства — его закрытие либо открытие.
  7. Когда все действия выполнены, необходимо проверить работоспособность установленной системы. Для этого подключите АКБ и проверьте, как работает устройство — и механическую его составляющую, и электрическую. Помните о том, что ход тяг в дверях должен быть наиболее мягким и плавным. Если одна из тяг не работает, воспользуйтесь мультиметром для диагностики напряжения.
  8. В самом конце необходимо будет все поставить на место. Устанавливается центральная консоль с обивками дверей. По поводу торпеды — чтобы не допустить возможного скрипа в будущем, место соприкосновения торпеды с кузовом по периметру можно промазать силиконом.

 Загрузка …

Видео «Пример установки ЦЗ на Дэу Ланосе»

Подробная видеоинструкция по самостоятельному монтажу ЦЗ на примере автомобиля Дэу Ланос приведена ниже (автор ролика — ЛЕША МАСТЕР).

avtozam.com

Как правильно подключить сигнализацию к центральному замку

Установка автосигнализации – процедура не из простых, если вы не являетесь специалистом в данной области и не имеете навыков работы с электропроводкой, но вполне осуществимая и без привлечения профессионалов.

Способы монтажа вариативны, последовательность установки сигнализации к центральному замку определяется его типом (с постоянной, переменной полярностью или пневматический).

Сам замок объединяет все элементы центральной блокировки замков машины и имеет несложную конструкцию, включающую:

  1. Блок управления, являющийся главным элементом, обеспечивающим корректное функционирование всех узлов запирающей системы.
  2. Входные датчики, в роли которых выступают концевые выключатели дверей и замочные микропереключатели.
  3. Исполнительные устройства (актуаторы).

Запирание и отпирание автомобильных дверей, а также багажника, люка топливного бака, выполняется путём поворота ключа или нажатием кнопки, находящейся в салоне. Сигналы поступают от датчиков в электронный блок управления, командующий процессами, откуда уже последний сигнализирует приводам управления дверьми, воздействуя на исполнительные механизмы.

Перед процедурой необходимо ознакомиться с документацией, изучив штатное запираемое устройство, его строение, и подключаемое, после чего заняться поиском точек доступа. Определить, куда нужно подключать автосигнализацию можно, подсмотрев в паспорт устройства, с помощью лампового пробника, вольтметра, мультиметра. К замкам охранные комплексы подключаются через электроцепи с помощью коммутирующих устройств. Выбор точек установки основывается на следующих факторах:

  1. Тип сигнализации, наличие или отсутствие дистанционного управления охранной системы
  2. Марка, модель автомобиля, куда будет осуществляться подключение.
  3. Место расположения главного охранного блока.

Точки подключения отмечают в схемах к системам сигнализации и электрических схемах машины. Эта документация значительно облегчит монтаж даже в условиях отсутствия опыта у автомобилиста.

Разновидности блоков управления ЦЗ

Центральный замок обычно располагается под капотом или в дверях зависимо от модели машины, к его разъёму подключён шлейф, откуда ведут управляющие проводки, в т. ч. питание, масса, два сигнальных провода.

В некоторых автомобилях используется один контакт. Управляющий провод в тогда работает по другому принципу: при отсутствии подключения нет проявления функционирования, подключается к массе – замки закрываются, подаётся напряжение 12В – открываются. Такие замки называют пневматическими. Возможен и другой вариант, когда управляющий провод подключён к массе через сопротивление, не напрямую, тогда ЦЗ определяет тип сигнала по номиналу резистора. Зависимо от типа и принципа работы запирающего устройства установка сигналки к нему будет выполняться разными способами. Управление производится постоянной или переменной полярностью. Так, перед началом работ по монтажу охранной системы необходим поиск сигнальных электроцепей.

Разновидности управляющих модулей ЦЗ:

  1. С минусовой полярностью. Замки запираются при замыкании одного из контактов на массу, их открытие происходит путём замыкания на заземление второго провода.
  2. С плюсовой полярностью. Принцип аналогичен предыдущему, но здесь на каждый проводок осуществляется подача +12 вольт.
  3. С переменной полярностью. Один из сигнальных контактов необходимо замкнуть на заземление, на другой подать +12 вольт, тогда замки открываются, при смене полярности – закрываются. Когда напряжение давать на каждый контакт по отдельности, это никак не отражается на работе устройств.

До начала процедуры важно выяснить, какой тип управления применяется. При варианте с минусовой полярностью провода проверяются поочерёдно путём подключения к массе, в случае с плюсовой полярностью подключают к плюсу. Так выполняется поиск обоих сигнальных контактов. Вариант с переменной полярностью предполагает проверку исключительно в процессе закрывания или открывания замков, с целью поиска необходимых проводов выполняются следующие действия:

  1. Пробник подключается к массе. При закрытии запирающих устройств диод на одном из контактов светится, на втором – погасает или вообще не светит.
  2. Пробник подсоединяется к плюсу. При открывании замков светодиод светится на первом контакте, на втором же погасает либо не светит совсем.

К ЦЗ с блоком, оснащённым модулем с переменной полярностью, подключение автосигнализации с сигнальными выходами без реле не осуществимо.

При возникновении проблем с поиском нужной пары, требуется более глубокое изучение особенностей конструкции замка. Следует отыскать реле, отправляющее команды запирающему механизму, после чего впаять провода автосигнализации.

Подключение сигналки в зависимости от типа ЦЗ

После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов. Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные. Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.

ЦЗ с минусовой полярностью

Добавить сигнализацию к центральному замку можно согласно следующей схеме:

  1. Проводок зелёного цвета, используемый для закрытия замочных механизмов, подсоединяется к разъёму охранной системы.
  2. Белый провод тоже идёт к блоку сигнализации и предполагается для открытия замков.

Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.

ЦЗ с плюсовой полярностью

Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.

Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.

ЦЗ с реверсированием полярности

Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется. Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов. Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.

Схема подключения центрального замка к сигнализации предполагает свои особенности:

  1. Общая группа соединяется с управляющими проводками.
  2. Разомкнутые контакты подсоединяются к плюсовому выходу, замкнутые –
    к проводникам, направляющимся к блоку ЦЗ или кнопке.
  3. При открытии в принудительном порядке схема обратна, то есть первый контакт будет заземлён, а на второй подаётся плюсовой импульс.

Данная схема подходит только для автосигнализаций со слаботочными выходами, при ином варианте нужно подобрать коммутирующее устройство для взаимодействия с мощными контактами.

ЦЗ с пневмоэлектрическим компрессором

В пневматических типах управления замочным механизмом используется не пара, а один провод для передачи сигналов. Во время отпирания замков на нём будет присутствовать плюсовой заряд, в момент запирания – отрицательный. Идентифицировать необходимый контакт управления можно пробником:

  1. Один щуп устройства ставят на минус, другим проверяют провода путём отпирания и запирания ЦЗ. Так, при открытии на проводке будет плюсовой заряд, а лампа пробника светится.
  2. После этого щуп переставляют на плюс, держа другой на том же проводе, тогда при закрытии появляется минус.

Как подключить сигнализацию к центральному замку

Выявленный провод разрезают и подсоединяют к выходам автосигнализации. При осуществлении схемы возможно сделать беспрепятственную подачу импульсов от двери автомобиля к компрессору, передача будет выполнена посредством контактов реле. Так, когда авто поставлено на сигналку, активируется реле, что обеспечит размыкание общего вывода устройства с замкнутым элементом, из чего последует разрыв электроцепи управления от двери. После этого общий контакт смыкается с замкнутым компонентом, что повлечёт за собой запирание замка.

Пневматическая система инертна, что означает ожидание до трёх-четырёх секунд для закрытия запорных механизмов и контактных компонентов, которые переключаться на минус. По этой причине реле сигнализации необходимо удерживать до четырёх секунд с целью достижения импульса, иначе последует некорректная работа системы. Так, после перехода сигнализации в начальное положение, электроцепь между компрессором и управляющим проводом будет восстановлена, а в случае если замок не успел запереться, на проводе будет плюсовой импульс, то есть компрессор подаст команду открытия, что означает активацию защиты сигналки при незапертых дверях.

Какие трудности могут возникнуть и как их преодолеть

Подключение сигнализации собственноручно автомобилистом без специальных навыков может повлечь ряд затруднений в процессе выполнения:

  1. Выбор подключения охранного комплекса. Здесь важно учитывать тип сигналки, марку авто и точку установки головного блока. Для китайских автосигнализаций нередкое явление – отсутствие схематической инструкции подключения. В таком случае придётся определяться при помощи вольтметра, мультиметра либо пробника. Как вариант можно найти схему для сигналки из Китая на просторах сети интернет. Часто наши соотечественники, изрядно повозившись с поисками, выкладывают схемы, одна из которых подойдёт и для вашей сигнализации. Подключая систему без вреда для бортовой сети лучше отыскать электрическую схему своей машины, при помощи которой без труда найдутся точки соединения охранного комплекса к проводке центрального замка.
  2. В процессе возможно появление препятствий в виде затруднения доступа к компонентам ЦЗ и оснащения.
  3. При полном отсутствии даже минимальных навыков существует вероятность неправильно подключить элементы, что может стать причиной короткого замыкания и неисправности контактов замочного механизма и сигналки.

Простые сигнализации вполне возможно поставить и без специальных знаний, вооружившись при этом схемами подключения и набором инструментов. Сложные охранные системы с модулем GSM, запуском мотора с турбированным нагнетателем, подогрева и наличием прочих «плюшек» лучше подключать, прибегнув к помощи специалистов. Принудительно вмешиваться в управляющие модули ЦЗ при монтаже, делая впайки, допускается только в крайнем случае по необходимости. Возможно применение специальных блоков, позволяющих посредством CAN-шин подсоединить и настроить сигнализацию.

Процесс собственноручной установки охранной системы достаточно хлопотный, но при правильном подключении труды будут щедро вознаграждены в виде экономии приличных денежных средств, поскольку зачастую стоимость услуг специалиста достигает ценника самой сигнализации.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Подключение автосигнализации к центральному замку

Подключение сигнализации к центральному замку занимает часть времени. Подключение автосигнализации к центральному замку (ЦЗ) выглядит непросто. Если известен тип замка на автомобиле, трудности отсутствуют. В статье ниже, опишем подключение сигнализаций к ЦЗ, различных исполнений.

Подготовка к подключению автосигнализации к центральному замку

Подключение сигнализации требует изучения: штатных запирающих устройств, устанавливаемых. Центральный замок машины – система электромеханического принципа действия. Электронная защита машины от угона и центральный замок требуют слаженной работы. ЦЗ в сборе состоит из узлов:

  1. Управляющего модуля, отвечающего за синхронное срабатывание всех замков, предусмотренными разъемами подсоединяются к электронной защите машины от угона.
  2. Кнопок, датчиков, подключения сигнализации к ЦЗ.
  3. Приводов ЦЗ –  выпускаются в электро и пневмоисполнении. Автосигнализация чаще подсоединяется к электрозамкам с электроприводом.

Подключение электронной защиты к центральному замку машины исполняется с предварительным поиском точек доступа. Найти точки доступа по силам только специалисту, разбирающемуся в электротехнике. Точки указываются в схемах: инструкций по установке автосигнализаций; автомобилей.

На легковом автотранспорте управляющие модули, с точками подключения защиты автомобиля, размещаются в отведенных для них местах. Автосигнализации подсоединяются к ЦЗ через коммутирующий блок проводки салона. Разные марки имеют свои места расположения, но спецам они известны.

Распространено размещение блоков в нижней части передней панели. На старых марках автотранспорта располагаются слева от рулевой колонки. На новых российских моделях блоки располагают справа относительно педали газа.

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

  • Положительными импульсами.
  • Отрицательными импульсами.
  • Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

  • (А) употребляется, когда ЦЗ управляется электронным модулем.
  • (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

  • Силовыми кнопками;
  • Управляющим модулем центрального замка;
  • Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Множество автосигнализаций подключаются к центральным замкам. Современные сигнализации безразличны, какие приводы используются в замках. ЦЗ управляются положительными, отрицательными импульсами, а также переменной полярности, передаваемые автосигнализацией.

ugonavto.net

Центральный замок автомобиля: устройство и принцип работы

Для удобства использования транспортных средств, производители авто давно используют в их комплектации центральный замок, который является подсистемой более крупной системы «комфорт» и зачастую объединен с сигнализацией. Центральный замок – выполняет блокировку одной или всех дверей автомобиля. Кроме того, он отвечает за отпирание крышки лючка бака для топлива и багажника. Если модель автомобиля старая, то – систему можно установить дополнительно. Имеет дистанционное управление (ДУ).

Как устроен

Система центрального замка авто включает:

  • Датчик входной: концевые выключатели и микропереключатели.
  • Блок – управление центральным замком.
  • Актуаторы.

К входным датчикам относится:

  • Концевые дверные выключатели – отвечает за расположение дверей авто, передавая сигнал на блок питания.
  • Микропереключатели – отвечают за конструктивные элементы запирающего устройства.

Функции микропереключателей:

  • Два микропереключателя – фиксируют кулачковый механизм передних дверей: один отвечает за сигнал «lock» (блокировка), а другой «unlock» (разблокировка).
  • Ещё два – отвечают за центральный замок.
  • Микропереключатель рычажного механизма привода замка.

Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.

Актуатор – исполнительное устройство, благодаря которому замок срабатывает.

Состоит из:

  • Электродвигателя.
  • РеДУктора.

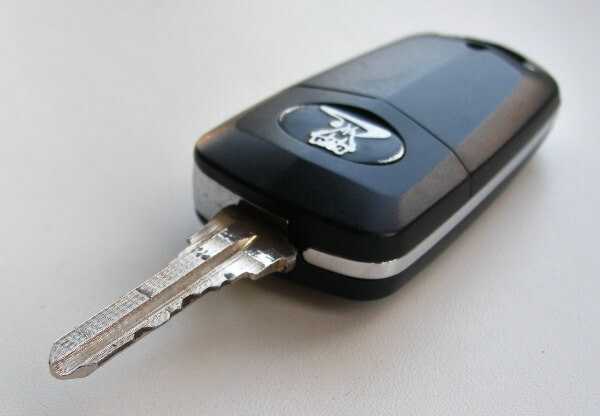

Система работает дистанционно (ДУ): На ключе зажигание есть специальная кнопка ДУ, сигнал передаётся на антенну, с неё – в блок. Радиус действия ДУ -10 метров. Можно сделать подключение к сигнализации.

Блок управления

Блок отвечает за работу замка. В схему управления входят цифровые элементы – они передают сигнал по остальным составляющим системы.

Такое устройство системы центрального замка авто взаимодействует с сигнализацией, а также может управляться ДУ пультом. Её можно установить самостоятельно, но на большинстве современных авто уже установлен центральный замок с дистанционным управлением.

ДУ работает от отдельного электронного блока, который подсоединяется к системе и контролирует его.

Функции центрального замка

Преимущество устройства центральный замок с дистанционным управлением в автомобиле:

  • Экономия времени. Вместо того что бы по очереди закрывать каждую дверь, необходимо закрыть одну – остальные блокируются автоматически.
  • Универсальность. Устройство стандартное. Нет необходимости подбирать модель.

Стандартный комплект замка авто состоит из:

  • Электропривод (пятипроводной).
  • Центральный замок.
  • Двухпроводные электроприводы.
  • Контролёр управления.

Систему приводит в действие ключ или пульт ДУ.

Функциональные особенности:

  • Система работает с сигнализацией любого типа.
  • Кнопку запуска ДУ размещают на брелок для удобства.
  • Если в автомобиле установлена сигнализация и есть пульт, нет смысла заказывать еще один– лучше сэкономить.
  • Кроме дверей и лючка, подключить можно еще багажник авто. Им тоже можно управлять пультом ДУ.
  • Важной особенностью является перекодировка предохранительных возможностей. Например, при превышении скорости, двери автоматически запираются. Или установить поочерёдное открытие: сначала дверь со стороны водителя, при повторном нажатии – остальные.

Установка системы

При покупке желательно обратить внимание на оригинальный комплект, который рекомендует производитель авто, хотя они не всегда доступны по цене.

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

  • Провода.
  • Кабели.
  • Крепежи.
  • Контролер.

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

  • Система центрального замка.
  • Медный двужильный провод (4 метра).
  • Отвертки (крестовая и плоская).
  • Гаечные ключи.
  • Клещи.
  • Плоскогубцы.
  • Дрель + свёрла.

Алгоритм установки:

  • Отсоединить клеммы от аккумулятора.
  • Снять с дверей обшивку (снять ручку, и по углам винты).
  • Выкрутить пластмассовый дверной винт.
  • Винты рулевого колеса.
  • Найти место для установки системы (рекомендуется – нижний левый угол).
  • Сделать дрелью в каждой двери отверстия для активаторов.
  • Установка активаторов замка, закрепить саморезами.

  • Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
  • Установка фиксаторов на ручные тяги.
  • Проверить проводку.
  • Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
  • Снять панель приборную.
  • Заменить провода стеклоподъемника и подключить их к приводу.
  • Подключить приводы активаторов.
  • Провода изолировать и поместить внутрь двери.
  • Провести провода в панель
  • Провести провода в бардачок.
  • Установка трубки проходной.
  • В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.

  • Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
  • Проверить, работает ли система.
  • Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Как ухаживать за центральным замком

Центральный замок в автомобиле – это комплект системы, обеспечивающей дополнительные удобство и безопасность, но она требует дополнительного ухода. Проблемы с замками в автомобиле обычно возникают зимой: после мойки, при плохом продувании замков в них замерзает влага и прихватит тяги.

Чтобы такого не случилось, машину необходимо продержать с включённым двигателем, периодически заставляя работать замки, примерно час. Или просто поездить по городу, пока машина не просохнет.

Больше информации об устройстве и подключении центрального замка на видео:

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

  • Управляется отрицательным импульсом.
  • Управляется положительным импульсом.
  • Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Сложность состоит в поиске нужных проводов, на которых при помощи пробника определяется импульс. Для начала необходимо проверить провода, выходящие из двери. Если они найдены – дверь будет открываться или закрываться.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

golddveri.ru

Подключение автосигнализации к центральному замку

Для поиска цепей старайтесь использовать вольтметр (особенно в автомобилях последних годов выпуска), так как при использовании лампового пробника возможно повреждение автоэлектрики автомобиля!!!

Как правило, подключение к центральному замку является самой сложной и долгой задачей при установке сигнализации. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. Типов этих не так уж и много.

1-ый тип: центральный замок, управляемый отрицательным импульсом

Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются. Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком). При попадании на нужный провод двери закроются или откроются. Вот они — нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери. Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.

Где, к примеру, в Вашем авто находится блок центрального замка? Открывайте — закрывайте двери с помощью пульта д.у. или с помощью кнопки управления центральным замком и слушайте, где щёлкают реле. Эти реле находятся в блоке центрального замка. Посмотрите, что представляет собой этот блок? Если его не сложно разобрать — разберите. Видите — там релюшка(и) стоит(ят). Пробуйте подать пробником минусы на ноги реле. В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Сюда и надо будет впаяться проводами от сигнализации.

Ещё одно место поиска проводов, управляющих центральным замком — дверь водителя (в Хондах многих, кстати, и блок центрального замка находится в двери водителя). Пробуйте через пробник подавать минусы на провода в двери, не отключая при этом блок управления стеклоподъёмников и кнопку управления центральным замком. Может быть, нужные провода именно здесь. Тяните провода от сигнализации в дверь.

Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.

Если у Вас автосигнализация со слаботочными отрицательными/положительными выходами (это когда на одном проводе сигнализации минус при постановке, например, в охрану, а на втором в это время плюс), то подключайтесь так же, как написано выше, но через диоды — минус идёт на провода центрального замка, плюс — не идет. Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.

2-й тип: центральный замок, управляемый положительным импульсом

Опять, как в 1-м типе, есть два управляющих провода, при подаче на которые плюса, двери будут отпираться или запираться. Методика поиска абсолютно идентична вышеописанной (с отрицательным управляющим импульсом), только пробником садимся не на минус, а на плюс. В данном подключении к центральному замку нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили плюсы.

Если у Вас сигнализация со слаботочными отрицательными выходами на управление центральным замком, то необходимо использовать дополнительные реле и подключаться так: общие контакты реле к найденным проводам, НЗ контакты не используются, НР контакты и одна сторона катушек реле — на плюс, вторая сторона катушек к проводам от автосигнализации.

Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то подключайтесь прямо к найденным проводам через диоды — плюсы идут на провода центрального замка, минусы — нет. Это важно — иначе можете спалить автосигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: НР-контакты встроенных реле на плюс, НЗ-контакты не используются, О-контакты к найденным проводам управления.

3-ий тип: центральный замок с переменной полярностью

Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией. И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители). Поэтому — осторожность и семь раз отмерь, проверь, подумай — потом только сделай!

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные — то на плюс, если положительные — то на минус).

Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).

Видео поиска проводов центрального замка (тип 3 — переменная полярность)

Поиск центрального замка (силовые провода)

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо — Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

Ещё один тип центрального замка, 4-ый: вакуумный

Встречается, в основном, у немецких производителей авто. Здесь управление идёт по одному проводу, при отпирании на этом проводе плюс, при запирании минус. Провод этот находится или у компрессора (в багажнике или под задним сиденьем) или отходит от кнопки управления центральным замком.

Ищем его: садимся пробником на минус, тыкаемся в провода и управляем центральным замком. При открытии должна загореться лампочка пробника. Пересаживаемся пробником на плюс — на этом же проводе должна появиться масса при закрытии. Перерезаем найденный провод и подцепляемся в разрывы, но аккуратно, как в предыдущем типе, иначе чревато последствиями для электроники авто или для сигнализации. Для уверенности, что найден именно тот провод, проделайте следующее: подайте через пробник в разрыв найденного провода к той стороне, которая идёт к компрессору, плюс, а потом минус. Двери должны сначала открыться, потом закрыться.

Если у Вас автосигнализация со встроенными силовыми реле, то делаем так: НР-контакт реле отпирания на плюс, НР-контакт реле запирания на массу, НЗ-контакт реле отпирания в разрыв провода к кнопке управления центральным замком, НЗ-контакт реле запирания к О-контакту реле отпирания, О-контакт реле запирания в разрыв со стороны компрессора.

Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле. От сигнализации провода идут к катушкам реле, другую сторону катушек садите на плюс.

Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус. Иногда при подключении к такому типу центрального замка приходилось разбирать пневмонасос и прямо внутри перерезать силовые провода управление мотором помпы.

Конечно, здесь описаны не все способы и хитрости подключения к замкам авто. Но, обладая этими знаниями, Вы с лёгкостью подключитесь к большинству центральных замков.

Некоторые схемы подключения к центральному замку можете найти в автосоветах Схемы подключения к центральному замку, более подробно работа реле описана в автосоветах Что такое реле и как оно работает.

И ещё: (это чисто наше мнение) впаяться куда-нибудь для управления центральным замком — это последнее, если уже нет других выходов. Лучше постараться всё сделать вне блоков с помощью реле, диодов, транзисторов и т.п.

В крайнем случае, есть же такие модули согласования, которые позволяют подключить сигнализацию к автомобилю через CAN — шину! Используйте их.

autosiga.ru

Центральный замок без сигнализации можно установить в машине самим

Мало просто купить новый автомобиль. Необходимо сразу сделать его безопасным и комфортным в использовании. Необязательно устанавливать тысячи опций и дополнений. Начать можно с самого простого, например, даже центральный замок без сигнализации сделает эксплуатацию машины более комфортабельной. И в какой-то мере усложнит задачу взломщикам. А противоугонное средство вы сможете поставить немного позже. Если на начальном этапе нет достаточного количества денег или времени, вполне можно обойтись и этой незамысловатой опцией. Тем более что ее установка довольно-таки прозрачна.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

  • Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
  • Блок управления. К нему мы, впоследствии, подведем все провода;
  • Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
  • Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Важно! Перед тем как начать работу с проводами отключите аккумулятор, чтобы избежать опасных ситуаций!

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Самостоятельный монтаж центрального замка

autolocked.ru

admin / 15.02.2019 / Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
