Светодиод 12 вольт автомобильный – 左 Светодиоды в авто… — DRIVE2

Содержание

左 Светодиоды в авто… — DRIVE2

Итак! Что мы имеем!

Бортовая сеть легкового авто – 12-14,5 Вольта. В зависимости заглушён двиратель или заведён.

Типичный светодиод с характеристиками: (напряжение падения 3,2 Вольта и ток 20мА = 0,02Ампера)

«Падение напряжения» и «рабочий ток» — это основные характеристики светодиода. Питается светодиод током – это ВАЖНО! Напряжение он возьмёт столько, сколько ему надо, а вот ток нужно ограничить. Падение напряжения типичного белого светодиода – 3,2 Вольта. Но у светодиодов разных цветов оно отличается для желтых и красных светодиодов — 2 — 2,5 Вольта.; для синих, зеленых, белых — 3-3,8 Вольта. Так что при выборе цвета светодиода учитывайте его падение напряжения. Ток маломощных светодиодов, как правило, не более 20мА

Что такое падение напряжения? Если мы подключим наш белый светодиод падение напряжения, которого — 3,2 Вольта, а рабочий ток 20мА=0,02 Ампера к источнику 12 Вольт, то этот светодиод съест 3,2 Вольта. Напряжение после этого светодиода снизится (упадёт) на 3,2 Вольта. 12-3,2=8,8. Но не забываем – что светодиод питается током а не напряжением т.е. сколько тока дадите — столько он через себя пропустит, а ток нужно задать. Как понять задать?! Задать – значит ограничить. Ограничить ток можно резистором, либо запитать светодиод через драйвер. Давайте рассмотрим на примерах как рассчитать и подключить светодиод к источнику воображаемой бортовой сети автомобиля, напряжение которой колеблется от 12 до 14,5 Вольт. Что бы наш светодиод не сгорел при длительном включении — рассчитывать мы будем исходя того, что в нашем автомобиле 14,5 Вольт а не 12,5 Вольта. Светодиод в этом случае будет светить менее ярко, но зато дольше прослужит. В одном из пунктов этой статьи мы рассмотрим как подключить светодиод или цепочки из светодиодов через микросхему-стабилизатор напряжения. Такой способ подключения — сохранит яркость светодиодов при изменении оборотов двигателя.

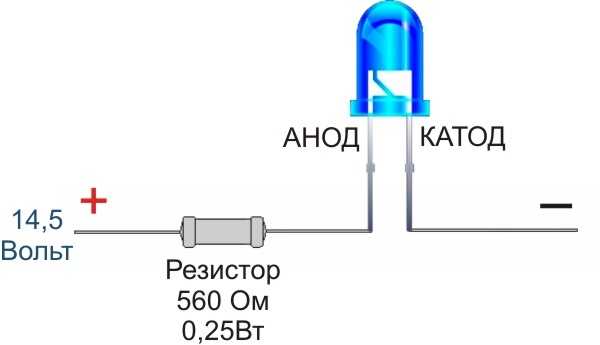

Сперва делаем расчёты. Вычитаем из имеющегося исходного напряжения 14,5 Вольта напряжение питания светодиода (3,2 Вольта). 14,5В — 3,2В =11,3В Получаем 11,3 Вольта. Вот на эти оставшиеся 11,3 Вольта нужно задать ток 20мА — что бы светодиод не сгорел. Далее нам в помощь Закон Ома для участка электрической цепи, то есть для вашего светодиода и резистора. R=U/I . Где R — сопротивление резистора, U — напряжение, которое нужно погасить, I — ток в цепи. То есть, чтобы получить сопротивление гасящего резистора, нужно разделить напряжение, которое нужно погасить, на ток, который нужно получить. Ток в формулу подставляется в амперах, в одном ампере 1000 миллиампер, то есть в нашем случае 20 мА — 0,02 А. Пользуясь формулой вычисляем. R = 11,3 / 0,02. Получаем 565 Ом. Итак, нам нужен резистор номиналом 565 Ом. Самый ближайший по номиналу, который вы сможете найти в радиомагазине будет 560 Ом. Мощность резистора желательно взять 0,25Вт. Этот резистор мы подключаем последовательно к светодиоду причём не важно к АНОДУ(плюсовому) или КАТОДУ(минусовому) выводу — главное что бы на АНОД вы подали плюс, а на КАТОД минус. Так сказать — соблюдали полярность. И наш резистор благополучно рассеет лишний ток в тепло. Резистор рекомендуется припаивать непосредственно к светодиоду.

Оба варианта приемлемы

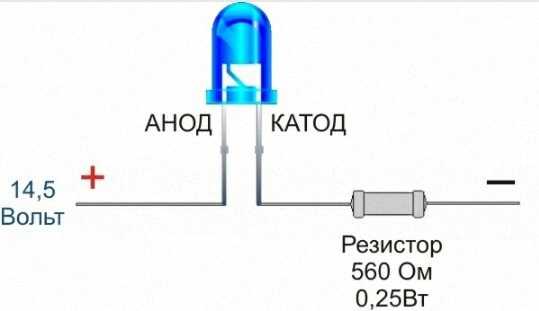

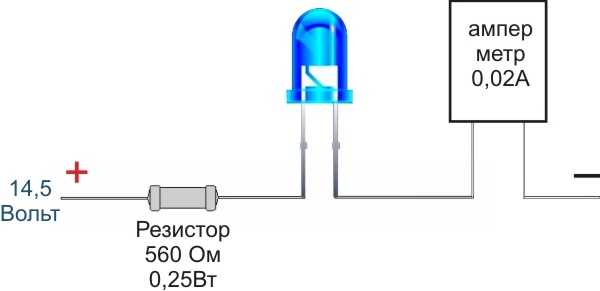

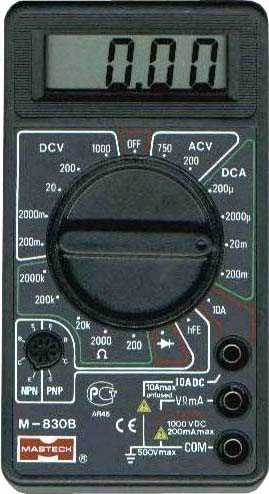

Если теперь в нашу цепь светодиода и резистора мы включим последовательно амперметр он должен показать 20 миллиампер или около того. У резисторов и светодиодов есть разброс параметров, поэтому ток может отличаться в обе стороны, но незначительно. Если прибор показывает значение от 15 до 23 мА — нормально. Чем больше ток, тем ярче светит светодиод, но тем меньше срок его службы. Поэтому для обычных светодиодов не рекомендуют устанавливать ток выше 20 мА.

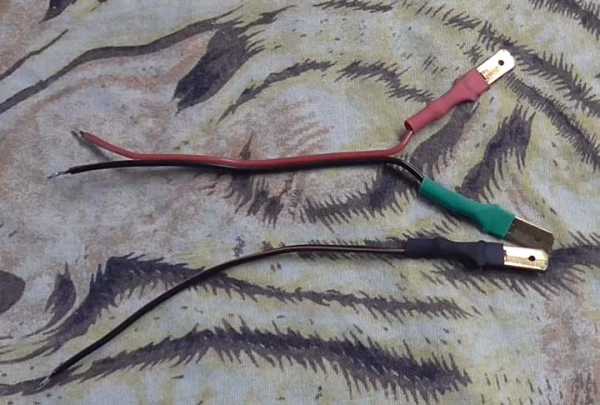

Соединение светодиода с резистором и с проводами лучше всего осуществлять пайкой, вибрации автомобиля и перепады температур в последствии сказываются на соединениях, а пайка это один из прочных видов соединений.

Во избежании короткого замыкания открытые контакты необходимо изолировать термоусадочной трубкой или изолентой.

Процесс монтажа и пайки производить при отключенном напряжении питания. Питание можно подавать только после того, как убедитесь что всё сделали правильно и все открытые п

www.drive2.ru

Подключение светодиодов в автомобиле — DRIVE2

Привет всем читателям моего БЖ!

Итак…

Многие у меня спрашивают про подключение светодиодов в ботовую сеть автомобиля, про подключение бегущих повротников и прочее… Решил написать этот пост, ибо надоело все это рассказывать в личке.

Ну-с, начнем…

1) Чем питается светодиод? Током? Напряжением?

Многие ошибочно думают, что светодиоды питаются напряжением. Они ошибаются. Видя в описании светодиода, например, «20 мА, 3.4 В» люди думают, что светодиод работает от 3.4 Вольт.

Давайте разберемся. Светодиод питается током (из примера выше — 20 мА). Если он получит свой ток, то на нём потеряется 3.4 Вольта. Т.е.: подаем на светодиод 12 вольтр, ток 20 миллиампер, после светодиода напряжение будет уже 12-3.4=8.6 вольт. Проясняется картинка?))) Если подключим ещё один светодиод — 8.6-3.4=5.2 Вольт. Ага) Ещё один? Легко! 5.2-3.4=1.8 вольт. Ещё один? А вот хрен! А куда девать эти 1.8 вольт? Кто помнит школьный курс физики, то напряжение будет рассеиваться в виде тепла на резисторе (это я уже своими словами написал).

Чем же стабилизировать ток и напряжение для светодиода?

Тут вообще в помощь пост Максима Shuffle. Я не буду его полностью перепечатывать, лишь укажу самое основное.

а) Линейные стабилизаторы напряжения.

К таковым относятся всякие 78L05, 78L12 и прочие (в том числе и отечественные аналоги — КРЕНки). Очевидный минус — чтобы получить 12 вольт нужно как минимум на 1.5 вольта больше подать. Подали меньше — меньше получили. А если из 14.5 вольт надо получить 5? Вроде и должны получить, но куда девать остальные вольты? Правильно — превращать в тепло. А если и за стабилизатором много чего подключено, то получится не плохой такой утюг.

б) Всеми любимая LM317

По сути — тоже самое. Но можно настраивать под свои хотели обвязкой в виде резисторов. А опять таки, куда излишкам напряжения деваться? Превращаться в тепло. Попробуйте подать на LM’ку без радиатора 12 вольт, а на выходе получить 3. Врядли вы продержите на ней палец более 5 секунд…

в) стабилизаторы тока. PT4115

В наше время много где встречается это драйвер (да, именно это микросхема называется драйвером). Какая у него суть: в зависимости от резисторов в его обвязке он стабилизирует ток. По даташиту посчитали, поставили — получили что хотим. Надо ток 300 мА — ставим резюк, катушку, все остальное, — получаем на выходе ток 300 мА. Подали 12 вольт — остальное, не нужное светодиоду, рассеялось в виде тепла. Круто? Не особо, но уже интереснее. В принципе, запитывал светодиод от 14 вольт, когда на нём падение напряжения 3 вольта, драйвер был холодный. Могёт, умеет, практикует.

г) Резистор обыкновенный.

Да, тот самый резистор, который тусуется на любой светодиодной ленте. Нахрен нужен? Ток стабилизировать. Но он расcчитан на 12 вольт… А если в авто 14.5? То он уже не справится…
UPD. Резистор рассчитан, что на входе будет 12 вольт. У него есть такой параметр как «мощность». Мощность есть произведение тока на напряжение. На напряжение, оставшееся после светодиодов. Перемножили — получили необходимую мощность в Ваттах. «А что, если мощность будет меньше?» А будет сильнее нагреваться и быстрее наступит его смерть. Может просто перегорит, а может сойдёт с ума и спалит светодиоды, за которыми он «присматривает»

Сейчас многие начнут писать «Я подключил ленту в авто напрямую, без всяких стабилизаторов! Гавно, а не пост!» Подключили — молодцы, работает — «пацаны вообще ребята»

3) Подключение бегущий поворотников.

Так сложилось, что проще управление светодиодом делать по «минусу». Почему? А вот ответ. Мне лень было все рисовать, по этому картиники я стеребонькал у Егора BOYka59. Итак.

Хотим подключить мощные светодиоды (до 1 Ампера) — юзаем вот эту схему. На каждый светодиод ставим свой драйвер тока.

Хотим менее мощные светодиоды? Тогда вот так

Хотим вообще 1 маломощный светодиод? Во

www.drive2.ru

Светодиоды для авто своими руками — Лада 2112, 1.6 л., 2004 года на DRIVE2

Многие автолюбители хотели бы заменить штатные лампочки накаливания в авто на светодиоды. Преимущество последних несомненно — низкий ток потребления, долговечность, более высокая светоотдача, отсутствие нагрева. Приятно оставить включенными габариты и поутру обнаружить, что аккумулятор и не думал разряжаться. Эта статья поможет самостоятельно произвести замену автомобильных лампочек на светодиоды своими руками и избежать типичных ошибок.

Первое, что вы должны усвоить, прежде чем приступить к процедуре замены : светодиод – это не лампочка. Будьте аккуратны и внимательны, ремонт электрооборудования авто в результате ваших неправильных действий – штука малоприятная. Это, впрочем, касается не только светодиодов, но и любых действий с электропроводкой, будь то установка усилителя или доп-сигналов. Но, тем не менее, не боги горшки обжигают, ничего сложного в подобной замене нет, любой человек с прямыми руками способен произвести ее самостоятельно.

Основные позиции, которые нам нужно усвоить:

1. Напряжение в бортовой сети авто. Обычно это 12 — 13 В при заглушенном двигателе и 13 — 14,5 В при заведенном.

2. Напряжение питания типичного светодиода – 3,5 в. В зависимости от цвета это может быть : для желтых и красных светодиодов — 2 — 2,5 в.; для синих, зеленых, белых — 3-3,8 в. Типовой ток маломощного светодиода – 20 мА, мощного – 350 мА.
3. Не все светодиоды, в отличие от лампочек, освещают пространство вокруг себя. Это нужно учесть при замене индикаторных ламп, например, в приборной панели. При покупке следует обратить внимание на тип линзы или, если есть возможность, спросить у продавца. Узконаправленные светодиоды имеют на конце маленькую линзу. Вообще, постарайтесь проверить это при покупке, аанод и катод светодиода еще лучше, купите и попробуйте несколько разных.
4. У светодиода, как и у аккумулятора, есть плюс и минус. Минус называется катодом, плюс — анодом, на схемах они изображаются так :

Вам должно быть понятно, что просто взять и включить
светодиод в бортовую сеть авто – это значит гарантированно его сжечь.

Хотите убедиться ? Возьмите и подключите любой дешевый светодиод напрямую к бортовой сети. Из зажигалки, например. Он у вас красиво засияет и задымится 🙂 Зато будете представлять как выглядит процесс. Дорогие светодиоды перегорают точно так же, поэтому тренироваться лучше на дешевых.
Подключаем светодиоды
1. В продаже продаются светодиодные панельки, так называемые кластеры, они рассчитаны на питание 12в. Их можно просто подключить к бортовой сети и радоваться красивым огонькам. Но есть неприятная особенность – при изменении оборотов двигателя будет меняться яркость свечения светодиодов в кластерах. Незначительно, но заметно глазу. К тому же, по факту, нормально они светят при напряжении около 12,5в, поэтому если у вас низкое напряжение в бортовой сети, светить кластеры будут тускло. Конструктивно кластер состоит из цепочки светодиодов и резистора. На каждые три светодиода — резистор, который гасит лишнее напряжение. Светодиодная лента устроена точно также, поэтому если вам надо отрезать кусок — посмотрите на ленту, на ней есть места, где ее можно резать. Обычно это те же три светодиода и резистор… Где попало резать нельзя 🙂
2. Включить светодиоды последовательно, цепочкой, то есть сделать самодельный кластер. То есть сцепить нужное количество между собой, а оста

www.drive2.ru

Подключение светодиода к 12 вольтам в машине (расчет сопротивления) 📹

 Светодиоды — это современные, экономичные, надежные радиоэлементы, применяемые для световой индикации. Мы думаем об этом знает каждый и все! Именно исходя из этого опыта, столь высоко желание применить именно светодиоды, для конструирования самых различных электрических схем, как в бытовой электронике, так и для автомобиля. Но здесь возникают определенный трудности. Ведь самые распространенные светодиоды имеют напряжение питания 3…3,3 вольта, а бортовое напряжение автомобиля в номинале 12 вольт, при этом порой поднимается и до 14 вольт. Само собой здесь всплывает закономерное предположение, что для подключения светодиодов к 12 вольтовой сети машины, необходимо будет понизить напряжение. Именно этой теме, подключению светодиода к бортовой сети автомобиля и понижению напряжения, будет посвящена статья.

Два основных принципа о том как можно подключить светодиод к 12 вольтам или понизить напряжение на нагрузке

 Прежде, чем перейти к конкретным схемам и их описаниям, хотелось бы сказать о двух принципиально разных, но возможных вариантах подключения светодиода к 12 вольтовой сети.

  Первый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В этом случае определенная часть напряжения теряется в микросхеме, превращаясь в тепло. А значит вторая, оставшаяся, достается непосредственно нашему потребителю — светодиоду. Из-за этого он и не сгорает, так как не все суммарное напряжение проходит через него, а только часть. Плюсом применения микросхемы является тот факт, что она способна в автоматическом режиме поддерживать заданное напряжение. Однако есть и минусы. У вас не получиться снизить напряжение ниже уровня, на которое она рассчитана. Второе. Так как микросхема обладает определенным КПД, то падение относительно входа и выхода будет отличаться на 1-1,5 вольта в меньшую сторону. Также для применения микросхемы вам необходимо будет применить хороший рассеивающий радиатор, установленный на ней. Ведь по сути тепло выделяемое от микросхемы, это и есть невостребованные нами потери. То есть то, что мы отсекли от большего потенциала, чтобы получить меньший.

 Второй вариант питания светодиода, когда напряжение ограничивается за счет резистора. Это сродни тому, если бы большую водопроводную трубы взяли бы и сузили. При этом поток (расход и давление) снизились бы в разы. В этом случае до светодиода доходит лишь часть напряжения. А значит, он также может работать без опасности быть сожженным. Минусом применения резистора будет то, что он также имеет свой КПД, то есть также тратит невостребованное напряжение в тепло. В этом случае бывает трудно установить резистор на радиатор.  В итоге, он не всегда подойдет для включения в цепь. Также минусом будет являться и то обстоятельство, что резистор не поддерживает автоматического удержания напряжение в заданном пределе. При падении напряжения в общей цепи, он подаст настолько же меньшее напряжение и на светодиод. Соответственно обратная ситуация произойдет при повышении напряжения в общей цепи.

 Конечно, тот и другой вариант не идеальны, так при работе от портативных источников энергии каждый из них будет тратить часть полезной энергии на тепло. А это актуально! Но что сделать, таков уж принцип их работы. В этом случае источник питания будет тратить часть своей энергии не на полезное действие, а на тепло. Здесь панацеей является использование широтно-импульсной модуляции, но это значительно усложняет схему… Поэтому мы все же остановимся на первых двух вариантах, которые и рассмотрим на практике.

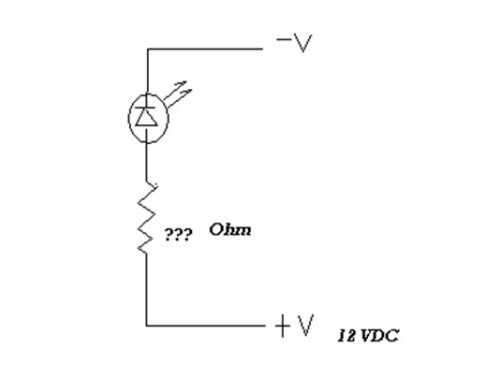

Подключение светодиода через сопротивление к 12 вольтам в машине (через резистор)

Начнем, как и в абзаце выше, с варианта подключения светодиода к напряжению в 12 вольт через резистор. Для того чтобы вам лучше было понять как же происходит падение напряжение, мы приведем несколько вариантов. Когда к 12 вольтам подключено 3 светодиода, 2 и 1.

Подключение 1 светодиода через сопротивление к 12 вольтам в машине (через резистор)

 Итак, у нас есть светодиод. Его напряжение питания 3,3 вольта. То есть если бы мы взяли источник питания в 3,3 вольта и подключили к нему светодиод, то все было бы замечательно. Но в нашем случае наблюдается повышенное напряжение, которое не трудно посчитать по формуле.  14,5-3,3= 11,2 вольта. То есть нам необходимо первоначально снизить напряжение на 11,2 вольта, а затем лишь подать напряжение на светодиод.  Для того чтобы нам рассчитать сопротивление, необходимо знать какой ток протекает в цепи, то есть ток потребляемый светодиодом. В среднем это около 0,02 А. При желании можете посмотреть номинальный ток в даташите к светодиоду. В итоге, по закону Ома получается. R=11,2/0,02=560 Ом. Сопротивление резистора рассчитано. Ну, а уж схему нарисовать и того проще.

Мощность резистора рассчитывается по формуле  P=UI=11.2*0,02=0,224 Вт. Берем ближайший согласно стандартного типоряда.

Подключение 2 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

По аналогии с предыдущим примером все высчитывается также, но с одним условием. Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,5-6,6=7,9 вольта останутся резистору. Исходя из этого, схема будет следующей.

Так как ток в цепи не изменился, то мощность резистора остается без изменений.

Подключение 3 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

И еще один вариант, когда практически все напряжение гасится светодиодами. А значит, резистор по своему номиналу будет еще меньше. Всего 240 Ом. Схема подключения 3 светодиодов к бортовой сети машины прилагается.

Напоследок нам лишь осталось сказать, что при расчетах было использовано напряжение не 12, а 14,5 вольт. Именно такое повышенное напряжение обычно возникает в электросети машины, когда она заведена.
 Также не трудно прикинуть, что при подключении 4 светодиодов, вам и вовсе не потребуется применение какого либо резистора, ведь на каждый из светодиодов придется по 3,6 вольта, что вполне допустимо.

Подключение светодиода через стабилизатор напряжения к 12 вольтам в машине (через микросхему)

 Теперь перейдем к стабилизированной схеме питания светодиодов от 12 вольт. Здесь, как мы уже и говорили, существует схема, которая регулирует собственное внутреннее сопротивление. Таким образом, питание светодиода будет осуществляться устойчиво, независимо от скачков напряжения бортовой сети.  К сожалению минусом применения микросхемы является тот факт, что минимальное стабилизированное напряжение, которое возможно добиться будет 5 вольт. Именно с таким напряжением можно встретить наиболее широко известные микросхемы – стабилизаторы КР142 ЕН 5Б или иностранный аналог L7805 или L7805CV. Здесь разница лишь в производителе и номинальном рабочем токе от 1 до 1,5 А.

 Так вот, оставшееся напряжение с 5 до 3,3 вольт придется гасить все по тому же примеру что и в предыдущих случаях, то есть с помощью применения резистора. Однако снизить напряжение резистором на 1,7 вольта это уже не столь критично как на 8-9 вольт. Стабилизация напряжения в этом случае все же будет наблюдаться! Приводим схему подключения микросхемы стабилизатора.
Как видите, она очень простая. Реализовать ее может каждый. Не сложнее чем припаять тот же резистор. Единственное условие это установка радиатора, который будет отводить тепло от микросхемы. Его установить нужно обязательно. На схеме написано что микросхема может питать 10 цепочек со светодиодом, на самом деле этот параметр занижен. По факту, если через светодиод проходит около 0,02 А, то она может обеспечивать питанием до 50 светодиодов. Если вам необходимо обеспечить питание большего количества, то используйте вторую такую же независимую схему. Использование двух микросхем подключенных параллельно не правильно. Так как их характеристики немного, да будут отличаться друг от друга, из-за индивидуальных особенностей. В итоге, у одной из микросхем будет шанс перегореть намного быстрее, так как режимы работы у нее будут иные — завышенные.
 О применение аналогичных микросхем мы уже рассказывали в статье «Зарядное устройство на 5 вольт в машине». Кстати, если вы все же решитесь выполнить питание для светодиода на ШИМ, хотя это вряд ли того стоит, то эта статья также раскроет вам все секреты реализации такого проекта.

Подводя итог о подключение светодиода к 12 вольтам в машине своими руками

 Подводя итог о подключении светодиода к 12 вольтовой сети можно сказать о простоте выполнения схемотехники. Как со случаем где применяется резистор, так и с микросхемой – стабилизатором. Все это легко и просто. По крайней мере, это самое простое, что может вам встретиться в электронике. Так что осилить подключение светодиода к бортовой сети машины в 12 вольт  должен каждый и наверняка. Если уж и это не «по зубам», то за более сложное и вовсе браться не следует.

Видео по подключению светодиода к сети в автомобиле

… а теперь чтобы вам было легче прикинуть какой номинал сопротивления нужен и какой мощностью для вашего конкретного случая, можете воспользоваться калькулятором подбора резистора

autosecret.net

Какое оно – правильное подключение светодиода на 12В? — DRIVE2

Подключение светодиода на 12В – вполне выполнимая задача даже для тех, кто не имеет тесного знакомства со схемотехникой. Прежде чем приступать к сборке цепей, рекомендуется рассмотреть типичные ошибки которые допускают не только любители, но и некоторые массовые производители.

Вступление, или как работает светодиод

Следует четко запомнить, что светодиоды относятся к токовым приборам, это значит, что проходимый ток должен быть ограничен посредством резистора.

Для расчета величины можно использовать следующую формулу:
R= (Uпит-Uпад)/0,75I, где
Uпит и Uпад – напряжение питания и падающее;
R – искомая величина сопротивления ограничивающего резистора;
I – проходящий ток.

Данные теоретические выкладки, казалось бы, необходимы для сборки любого работоспособного устройства. На примере разнообразных поделок китайского производства можно заметить, что на деле ограничивающий резистор применяется далеко не всегда.

Подключение светодиода на 12 вольт во всевозможных сувенирах, брелоках и фонариках осуществляется несколько иным способом. Несколько стандартных дисковых батареек подсоединяются напрямую к диоду. Расчет идет на то, что ток будет ограничиваться внутренним сопротивлением батареи, а её мощности не хватит на то чтобы попросту спалить другие элементы.

Некорректное подключение светодиодов на 12 вольт чревато не только их поспешным перегоранием. Важно помнить также о деградации устройств, когда яркость свечения стремительно падает при протекании нормального тока.

Светодиод не полностью перестает гореть, но он уже не сможет эффективно служить не только в составе фонарика, но даже в декоре он будет заметен только в полной темноте. Быстрее всего это можно наблюдать на белых и синих устройствах, поэтому для начала можно выбрать светодиод другого оттенка.

При отсутствии ограничивающего резистора подключение светодиода на 12В можно смело назвать неудачным. Полную деградацию устройства можно наблюдать через считанные минуты после подачи питания.

Схемы подобного образца – явная экономия средств и трудозатрат, но и изделия при этом получаются одноразовыми.

Другие примеры подключений, или как их исправить

Другое, не менее некорректное подключение светодиодов на 12В, можно наблюдать в уже более сложных и мощных устройствах. При увеличении количества диодов производители все так же продолжают надеяться на сопротивление батареи, просто соединив элементы последовательно. Наиболее распространенная причина при сдаче в ремонт таких приспособлений и поделок – банально выгорел отдельный светодиод или же вся их связка.

Можно попытаться доделать схему несколькими способами:
1. Подключение одного резистора.Такое подключение также не принесет ожидаемого результата. Все дело в том, что даже произведенные в одной партии полупроводниковые приборы имеют весьма ощутимые отличия. Дело даже не в том, что может быть заметна разница в яркости свечения светодиодов. Здесь речь пойдет о таком параметре как падение напряжения. Каждый из приборов характеризуется собственным током. Светодиод с наиболее высоким показателем, скорее всего, перегорит, когда его ток превысит номинальный. После этого и остальные светодиоды, питающиеся от 12В, не прослужат долго. Далее перегорит следующий по номиналу тока светодиод, а вслед за ним и оставшийся.
2. По резистору на каждый светодиод. Такое подключение стабилитрон 12 вольт не вступает в конфликт с правилами схемотехники. Токи становятся независимыми, но очевидный минус такой цепочки – громоздкость и неуместная загруженность элементами.
3. Цепочки последовательно соединенных светодиодов.Только такой вариант подключения устройств даст возможность одновременно добиться максимальной компактности при высокой результативности. Единственное, что стоит предусмотреть – увеличение напряжения питания.

Параметры светодиодов зависят и от их цвета, что нужно учитывать, продумывая подключение устройств к 12В.

Сколько светодиодов можно подключить к 12В и как это все рассчитать

Для получения ответа на данный вопрос можно разделить Uпит на Uпад, или же просто исходить из усредненного значения 2 вольт. Получается, что максимальное количество светодиодов, которое можно подключить, равняется 6. Но, определенная часть напряжения должна отходить гасящему резистору, пусть эта величина также будет составлять порядка 2 вольт.

Число элементов продолжает уменьшаться.

К этому стоит добавить, что прямое напряжение светодиодов далеко не всегда равняется 2 В. Следует принимать во внимание не только конкретный тип светодиода, но и оттенок его свечения. При этом лучше отталкиваться от максимальных значений падений напряжения, ведь в противном случае диоды могут просто не зажечься.

Расчеты не обязательно проводить вручную – выручить в любой ситуации сможет специальная программка для подсчета параметров элементов цепи. Полученные значения помогут понять, сколько конкретных диодов можно подключить к имеющемуся источнику питания.

Для чего может пон

www.drive2.ru

Светодиоды — DRIVE2

Светодиоды в авто.

Бортовая сеть легкового авто – 12-14,5 Вольта. В зависимости заглушён двиратель или заведён.

Типичный светодиод с характеристиками: (напряжение падения 3,2 Вольта и ток 20мА = 0,02Ампера)

«Падение напряжения» и «рабочий ток» — это основные характеристики светодиода. Питается светодиод током – это ВАЖНО! Напряжение он возьмёт столько, сколько ему надо, а вот ток нужно ограничить. Падение напряжения типичного белого светодиода – 3,2 Вольта. Но у светодиодов разных цветов оно отличается для желтых и красных светодиодов — 2 — 2,5 Вольта.; для синих, зеленых, белых — 3-3,8 Вольта. Так что при выборе цвета светодиода учитывайте его падение напряжения. Ток маломощных светодиодов, как правило, не более 20мА

Что такое падение напряжения? Если мы подключим наш белый светодиод падение напряжения, которого — 3,2 Вольта, а рабочий ток 20мА=0,02 Ампера к источнику 12 Вольт, то этот светодиод съест 3,2 Вольта. Напряжение после этого светодиода снизится (упадёт) на 3,2 Вольта. 12-3,2=8,8. Но не забываем – что светодиод питается током а не напряжением т.е. сколько тока дадите — столько он через себя пропустит, а ток нужно задать. Как понять задать?! Задать – значит ограничить. Ограничить ток можно резистором, либо запитать светодиод через драйвер. Давайте рассмотрим на примерах как рассчитать и подключить светодиод к источнику воображаемой бортовой сети автомобиля, напряжение которой колеблется от 12 до 14,5 Вольт. Что бы наш светодиод не сгорел при длительном включении — рассчитывать мы будем исходя того, что в нашем автомобиле 14,5 Вольт а не 12,5 Вольта. Светодиод в этом случае будет светить менее ярко, но зато дольше прослужит. В одном из пунктов этой статьи мы рассмотрим как подключить светодиод или цепочки из светодиодов через микросхему-стабилизатор напряжения. Такой способ подключения — сохранит яркость светодиодов при изменении оборотов двигателя.

Сперва делаем расчёты. Вычитаем из имеющегося исходного напряжения 14,5 Вольта напряжение питания светодиода (3,2 Вольта). 14,5В — 3,2В =11,3В Получаем 11,3 Вольта. Вот на эти оставшиеся 11,3 Вольта нужно задать ток 20мА — что бы светодиод не сгорел. Далее нам в помощь Закон Ома для участка электрической цепи, то есть для вашего светодиода и резистора. R=U/I . Где R — сопротивление резистора, U — напряжение, которое нужно погасить, I — ток в цепи. То есть, чтобы получить сопротивление гасящего резистора, нужно разделить напряжение, которое нужно погасить, на ток, который нужно получить. Ток в формулу подставляется в амперах, в одном ампере 1000 миллиампер, то есть в нашем случае 20 мА — 0,02 А. Пользуясь формулой вычисляем. R = 11,3 / 0,02. Получаем 565 Ом. Итак, нам нужен резистор номиналом 565 Ом. Самый ближайший по номиналу, который вы сможете найти в радиомагазине будет 560 Ом. Мощность резистора желательно взять 0,25Вт. Этот резистор мы подключаем последовательно к светодиоду причём не важно к АНОДУ(плюсовому) или КАТОДУ(минусовому) выводу — главное что бы на АНОД вы подали плюс, а на КАТОД минус. Так сказать — соблюдали полярность. И наш резистор благополучно рассеет лишний ток в тепло. Резистор рекомендуется припаивать непосредственно к светодиоду.

Оба варианта приемлемы

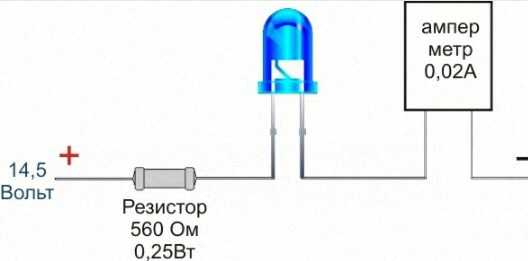

Если теперь в нашу цепь светодиода и резистора мы включим последовательно амперметр он должен показать 20 миллиампер или около того. У резисторов и светодиодов есть разброс параметров, поэтому ток может отличаться в обе стороны, но незначительно. Если прибор показывает значение от 15 до 23 мА — нормально. Чем больше ток, тем ярче светит светодиод, но тем меньше срок его службы. Поэтому для обычных светодиодов не рекомендуют устанавливать ток выше 20 мА.

Соединение светодиода с резистором и с проводами лучше всего осуществлять пайкой, вибрации автомобиля и перепады температур в последствии сказываются на соединениях, а пайка это один из прочных видов соединений.

Во избежании короткого замыкания открытые контакты необходимо изолировать термоусадочной трубкой или изолентой.

Про

www.drive2.com

2 способа — как подключить светодиодную ленту в машине. Откуда и как подать напряжение 12В. Прикуриватель и стабилизатор напряжения.

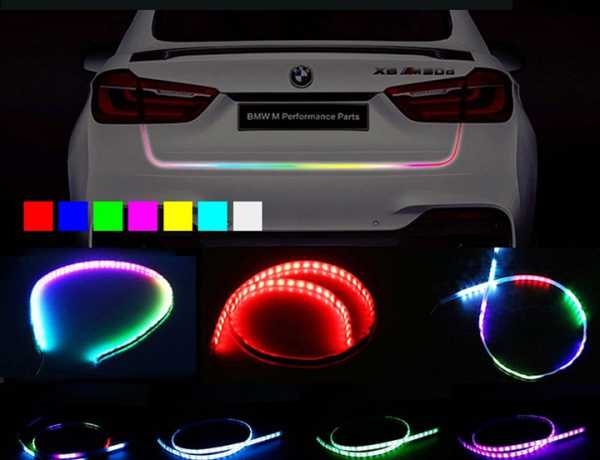

С момента появления светодиодного освещения его активно стали использовать во всех автомобилях.

При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

  • приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

  • салон или двери машины

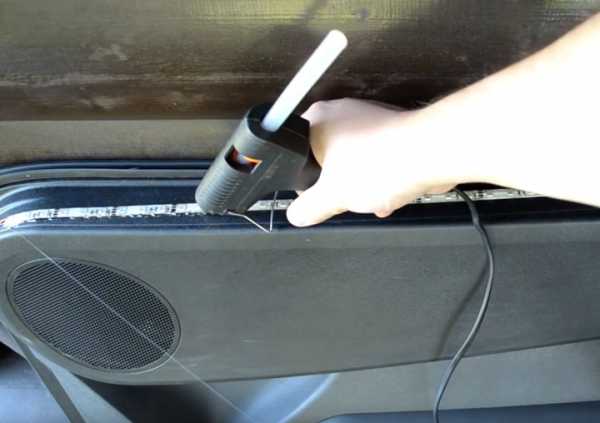

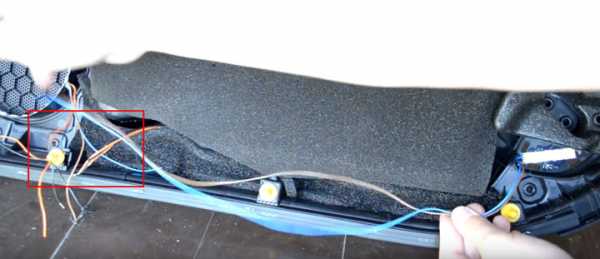

Также довольно частое применение — это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

  • фары

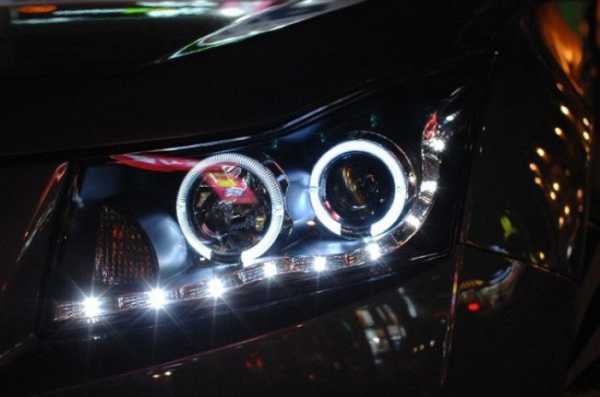

Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

А вот наши авто придется доделывать самостоятельно. Только имейте в виду, что фары в отличие от салона или кузова, можно подсвечивать светодиодными лентами белого или желтого цвета.

Здесь не должно быть разноцветной RGB радуги.

  • кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

  • напрямую от прикуривателя или проводов 12В
  • через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

Подключение от прикуривателя

Сетевое напряжение в автомобиле 12В. По крайне мере, таким оно должно быть теоретически.

Однако в реальности, данное значение запросто может превышать 14В и более.
Светодиодная лента, которая изначально рассчитана на 12 вольт, очень не любит перенапряжение.

Из-за этого выходят из строя и перегорают кристаллы светодиодов.

Поэтому подключать такую ленту напрямую к автомобильному прикуривателю, аккумулятору или существующим уже проложенным проводам не рекомендуется.

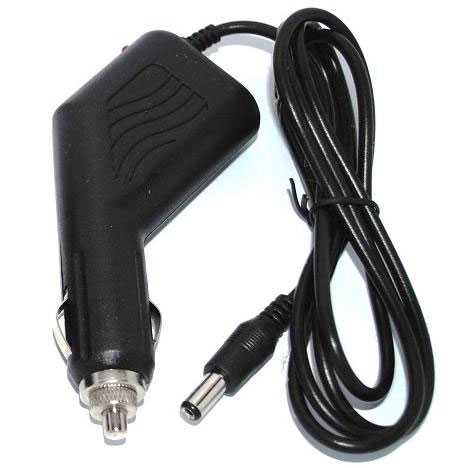

Обратите внимание, что разного рода зарядки для мобильных телефонов от прикуривателя также не подойдут. У них выходное напряжение обычно около 5В, а вам нужны стабильные 12В.

Некоторые пытаются исхитриться и искусственно понизить напряжение. Для этого заранее просчитывают потребление подсветки и подключают перед лентой мощное сопротивление.

Расчет можно выполнить по формуле:

Таким образом подбирается резистор и впаивается в схему. В итоге напряжение питания на ленте падает на два и более вольт. Все это дело после расчетов нужно фактически перепроверять замерами мультиметром или тестером.

Такой способ имеет ряд недостатков. Кроме того, что это долгая процедура, еще и сопротивление будет существенно греться.

Стабилизатор напряжения

Поэтому лучший вариант — это использование стабилизатора. Если немного разбираетесь в электронике, схему можно собрать самостоятельно.

И уже через нее подключить все светодиодные источники освещения. При этом не стоит путать драйвер с блоком питания.

Основная задача драйвера — стабилизировать ток. Напряжение на нем может как повышаться так и понижаться.

А блок — это в первую очередь источник стабильного напряжения.

Для подключения светодиодной ленты в машине, вам необходим именно блок питания.

Поэтому применять микросхемы, которые используют для светодиодных ламп нельзя. Подключить этот блок можно не только от прикуривателя, но и вообще в любом месте авто, куда доходят провода 12В.

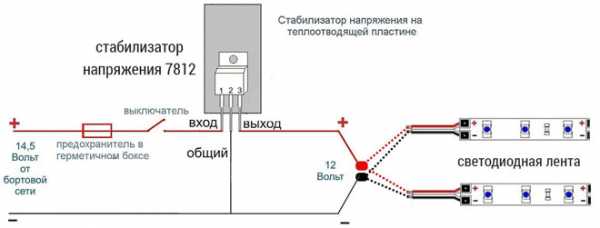

Ранее такой стабилизатор собирался на микросхеме типа КРЕН 7812.

Подключение довольно не замысловатое. Слева это плюсовой вход. Средний контакт — общая масса. Правый — выход на ленту.

Однако из-за постоянного перегрева, сейчас стали использовать импульсные источники. Для них уже не нужны огромные радиаторы охлаждения, да и мощность у них по более.

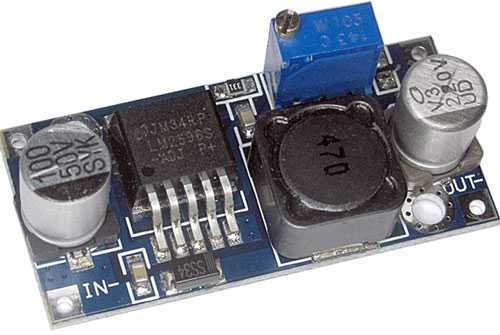

Импульсный блок питания

Питание, что на один, что на другой стабилизатор рекомендуется подключать через предохранители.

Если вы не радиолюбитель и не знакомы с пайкой схем, да и заморачиваться с этим делом нет желания, можете купить уже готовый стабилизатор.

При том, что стоят они на сайте AliExpress очень дешево. Буквально один-два доллара. Представляют из себя миниатюрную коробочку на основе микросхемы «LM2596».

Найти их в разнообразном количестве можно здесь.

Такой стабилизатор практически не требует никакой настройки, просто припаиваете провода на вход и выход и пускаете их на ленту.

Рассчитан он на ток до 1,5А, а значит через него можно подключать светодиодные ленты мощностью до 20Вт.

Если лента RGB идет с блоком управления, то импульсный источник питания должен подключаться перед блоком.

Кстати, с помощью такого блока, лучше подавать даже не 12В, а всего 10В.

Поверьте, для глаз это практически не заметно, а вот срок службы светодиодов увеличится в разы! Регулировать напряжение можно отверткой, подкручивая специальный винтик.

Если же вас пугают все эти сложности с импульсными источниками и блоками питания, то можно поступить по-простому и запитать всю подсветку в автомобиле от батарейки.

В первую очередь при покупке обращайте внимание на напряжение. Вам нужны модели именно на 12В.

Ведь встречаются еще 24В-36В и даже 220В.

Лучше подбирать одноцветный вариант, чтобы не заморачиваться с подключением RGB контроллера.

А еще из монохромных видов, проще всего подбирать цвета под кузов.

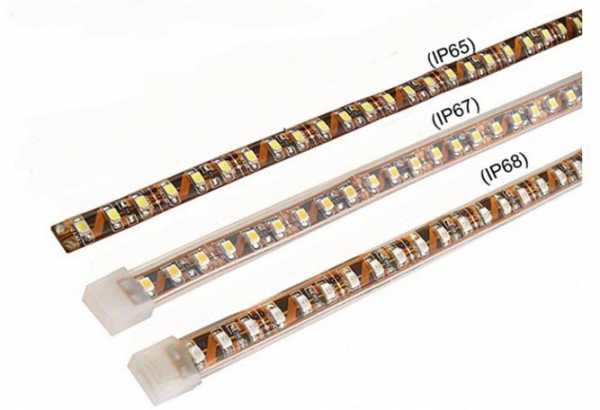

Практически все ленты изначально идут на самоклеющейся основе. Так что проблем с ее размещением и закреплением не должно возникнуть.

Из модельного ряда стоит присмотреться к двум основным вариантам:

  • светодиодная лента SMD 3528
  • светодиодная лента SMD 5050

Мощность подсветки будет зависеть от количества светодиодов в одном метре ленты.

А она может быть весьма разнообразна:

  • SMD3528 — 60,120,240 диодов на метр
  • SMD5050 — 30,60,120 диодов на метр

Чем больше диодов, тем ярче подсветка и соответственно ее мощность. Причем изменять эти параметры можно самостоятельно.

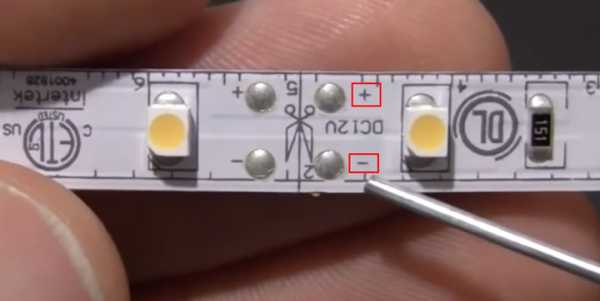

Достаточно отрезать изделие по соответствующим меткам, тем самым уменьшив число светодиодов и итоговое потребление и яркость.

Следующий параметр для выбора — это влагозащищенность. Внутри салона авто можно использовать ленту без какой-либо изоляции. Это класс защиты IP20.

На фары покупайте подсветку с защитой IP65.

Ну а под кузов — IP68.

Она уже полностью герметичная и способна сколь угодно долгое время нормально работать под воздействием воды и грязи.

Для дверей также лучше использовать вариант IP68.

Где и как смонтировать и подключить

Первым делом отмеряете необходимый метраж ленты.

И отрезаете строго по специальным меткам.

Далее прикидываете где будут уложены провода питания. Если позволяет конструкция, логичнее всего их будет спрятать.

Может быть даже придется просверлить пару отверстий.

К каждому отрезку подсоединяете провода. В машине лучше всего это сделать при помощи пайки, а не коннекторами.

Если лента у вас в силиконе, то контактные площадки придется зачистить и снять часть герметика.

Все хитрости и правила пайки светодиодной ленты можно узнать из статьи ниже.

Когда лента готова к монтажу, следует тщательно обезжирить поверхность на которую она будет наклеиваться. Смачиваете чистую тряпочку в растворителе и очищаете ей будущие места подсветки.

Припаянные провода заправляете в отверстие.

Отделяете защитный слой скотча и плотно надавливаете на подложку.

Как показывает практика, одного только скотча бывает не достаточно. Во-первых, поверхность не идеально ровная.

Во-вторых, сказываются наши перепады температуры. От минусовых значений до плюсовых, иногда в течение нескольких часов.

В итоге, даже качественная лента в конце концов отклеивается. Поэтому рекомендуется по краям, пройтись обычным термоклеем.

При организации подсветки кузова, клей вряд ли поможет. На днище, под порогами для крепления лучше использовать профиль с пластиковыми хомутиками.

Места, где была снята защита с контактных площадок и припаяны провода, также не помешает залить толстым слоем клея.

Подобным образом светодиодная лента монтируется в любые части машины. Если хотите повысить яркость и блок питания позволяет это сделать, то можно наклеить рядом одновременно две ленты.

Провода заранее выбирайте такой длины, чтобы их можно было протянуть в одну общую точку с нескольких подсветок одновременно. В ней и будет происходить подача питания 12В.

Кстати, прежде чем заделывать обшивку, всю схему желательно проверить на работоспособность от небольшого источника питания 12V. Например, можно взять батарейку А23.

Схемы подключения могут быть разнообразными, в зависимости от того, какой участок авто подсвечивается. Вот пример для светодиодной подсветки дверцы машины:

Более подробно с процессом подключения можно ознакомиться в видеоролике:

Все провода после проверки работоспособности заизолируйте в отдельные пучки.

На выходе у вас должен получиться один-единственный пучок с проводами, на которые и следует подать 12 вольт.

Общий плюс и один или несколько минусов (в зависимости от схемы и вида подсветки).

Питающие провода можно подпаять специальными автомобильными клеммами папа-мама и спокойно подключать их через колодки бортовой сети.

Например к штатному модулю управления светом, или от других кнопок, либо вообще через свой отдельный микровыключатель посадить на предохранители.

Также никто не запрещает все запитать через прикуриватель.

Естественно, после блока питания стабилизирующего напряжение, как уже оговаривалось выше.

svetosmotr.ru

alexxlab / 18.03.2017 / Авто

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
