Самодельный подъемник для автомобиля | Самоделки своими руками

Подъемник для автомобиля своими руками: чертежи, фото пошагового изготовления с описанием.

Самодельный подъемник опрокидыватель для автомобиля, два в одном, для подъёма и поворота кузова автомобиля, при сварочных, покрасочных и прочих работ.

В режиме подъёмника опоры используются как и лапы обычного подъёмника, а в режиме кантователя, авто крепится за лонжероны к опорам спереди и сзади.

Изготовление подъёмника.

Для изготовления использован профиль 80 х 80 мм и 100 х 100 мм, толщина стенки — 3 мм.

Разметил и порезал.

Для сварки использовался аргонный сварочный аппарат Mitech AC\DC 200.

Сделана поворотная часть.

Сборка второй поворотной части.

В качестве редуктора использована тормозная трещотка МАЗа, но испытания она не прошла, обломило винт в месте стопора под шарик.

Сборка треног, швы выполнены в два прохода, первый плавит внутреннюю часть, второй закрывает фаски целиком и разглаживает катет.

Всю конструкцию держат болты M12, S19.

Перемычка сделана из профиля 80 х 80 мм так, что бы с минимальным люфтом входила в своего собрата профиль 80 х 80 мм, регулирует общую длинну кантователя.

Чертежи подъёмника.

Эта часть предназначена для регулировки длинны. Она опять же используется в режиме подъёмника, как перемычка между треногами, он длинной всего полтора метра.

Спереди авто закреплено вот таким способом. В лонжерон вставлен кусок профиля, в него вкручен родной болт крепления усилителя бампера, а с обратной стороны два болта от клыков кантователя.

Сзади всё немного замудрёнее из за сгнивших лонжеронов, захват выполнен за крест, приваренный в четырёх местах к креплению задних стоек и балки.

В процессе работы трещотка от МАЗа не выдержала нагрузки на вал, её нужно заменить на редуктор.

Автор: Юрий Шонец.

Самодельный подъемник для машин — Морской флот

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

одностоечными и двустоечными;
гидравлическими;
реечными;
пневматическими;
винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Лучшая конструкция устройства

Ваш будущий самодельный домкрат для автомобиля должен иметь определённую конструкцию. Двустоечный механизм (есть варианты с электромеханическим или электрогидравлическим приводом) используется повсюду. Первый состоит из резьбового вала с несущей гайкой. Вал вращается посредством электрического двигателя с редуктором.

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаги. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

Вы должны быть готовы к тому, что создание полезной системы (самодельного подъёмника в гараж) будет сопряжено с существенными финансовыми расходами и сложностями в изготовлении. Но главное — необходимость строгого соблюдения правил безопасности. Среди них:

исключение риска травмы во время работ по изготовлению устройства;
обеспечение запаса несущей способности оборудования;
создание стопорных механизмов.

Особого внимания заслуживает последний пункт, ведь подобные приспособления защитят от последствий нештатных ситуаций. Лучше их предвидеть и регулярно проверять состояние вала и гайки при электромеханическом приводе, а для электрогидравлического оборудования важна проверка наличий повреждений цилиндров и шлангов.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Начинать изготовление домкрата стоит с основания — башмака. Он обязательно производится из стали и в полном соответствии чертежу. Важно добиться свободного движения башмака по передней стойке в вертикальной плоскости. Стойка являет собой два квадрата, которые свариваются из уголков 32 длиной минимум 1500 мм. Они объединяются посредством отрезков уголков, а расстояние между ними не должно препятствовать свободному перемещению верхней балки. После нужно просверлить отверстия, предназначенные для опорной трубы и пальцев — металлических фиксаторов верхней балки и башмака.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка, а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Подъёмник ямный, сделанный из подручных материалов.Для изготовления подъемника использовались следующие материалы.
Швеллер 100 мм.
Уголок 50 мм.
Уголок 63 мм.
Домкрат использовался на 12 тон.
Профильная труба диаметром 50 и 40 мм.
Всё варилось дуговой сваркой .
В место колёсиков использовал ролики грм.
Более подробная информация находится в видео роликах.
Рекомендую очень удобно при работе с подвеской.

Метки: траверса подъемник в гараж

Комментарии 30

Задумка очень даже не плохая и нужная, а почему выбрали домкрат? я думаю если поставить пневмо-подушку было бы гораздо удобней если есть конечно компрессор.

Домкрат гораздо компактней подушки.+ не привязан к компрессору

блин ссаные окошки в видео, бесят!

Все здорово и просто! Но есть замечание! Я бы в вашу конструкцию добавил по 1 элементу с каждой стороны: между роликами ГРМ приварил бы еще кусок профиля — если вдруг крепление ролика не выдержит — то все упадет на профиль — а не в яму и на вас! Я думаю все поняли о чем я — от ролика к ролику приварить профиль!

Второе пожелание — на стандартных таких домкратах есть фиксаторы для безопасности! Я бы просверлил бы симметрично отверстия в направляющих (40 которые) и при подъеме вставлял бы туда ПАЛЬЦЫ — фиксаторы — что бы снять нагрузку с домкрата! Тогда можно хоть на всю зиму подвесить авто в гараже и спокойно спать!

В остальном все в норме! Доработаете и будет идеал по безопасности!
Спасибо за внимание!

Ролики крепят ступичные болты, так что за это я не переживаю, а отверстие задумывались изначально, пока руки не доходят но обязательно доделаю.

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

инструкция по изготовлению своими руками и советы по сборке

Несмотря на заявленную прочность и долговечность работы, множество автомобильных компонентов сильно подвержены износу. Случается так, что автомобиль не заводится и нужно выяснить, в чём проблема. Чтобы поднять авто без посторонней помощи своими руками, потребуется специальный подъёмник.

Однако несмотря на важность и необходимость данного устройства, стоимость автомобильных подъёмников достаточно высокая, и не все автолюбители могут его себе позволить. К тому же большинство водителей используют домкрат всего 1-2 раза в год. Поэтому чтобы избежать лишних трат, подъёмник для автомобиля лучше изготовить своими руками.

Подъёмник в гараж своими руками

Так как изделие будет крепиться на стенах, данное устройство предназначено для работы в гараже.

Необходимые компоненты

Для создания подъёмника потребуются следующие детали:

2-3 стальных уголка с размерами 7.5×7.5×0.8 см.
«Червячный» редуктор. Важный момент — его минимальная грузоподъёмность должна быть от 300 кг, а передаточный показатель — 60 кг.
Стальная плита толщиной 1 см. Если имеется в наличии старый станок, предназначенный для работы с металлом, её можно взять оттуда (особых проблем не возникнет, плиту можно достать своими руками, без посторонней помощи).
Несколько болтов.
2 штуки крепких железных цепей (не следует брать цепи с тонкими звеньями). Лучше всего подойдут изделия с диаметром около 2-3 см.
Крюк.
Пятимиллиметровый стальной трос.
2 шпонки разного диаметра, имеющих форму звёздочки (их можно достать своими руками из обычного мопеда).

Инструкция по сборке

Процесс сборки и установки подъёмника довольно прост:

Закрепить стальные уголки на противоположных стенах, чтобы капот машины располагался под ними.
На уголки будущего подъёмника установить стальную плиту и закрепить её с помощью 8 болтов «М8». Благодаря тому, что прямого соединения плиты с уголками не будет, её можно будет перемещать относительно двигателя.
Установить своими руками на плите «червячный» редуктор.
Зафиксировать шпонку большего диаметра на приводном вале редуктора.
В нужном месте на плите проделать отверстие, продеть через него цепь и сомкнуть её в кольцо.
Установить шпонку меньшего диаметра на выходном вале редуктора.
Проделать в плите подъёмника ещё 2 отверстия.
Продеть через отверстия вторую цепь. Один конец накинуть на меньшую шпонку, а на втором своими руками установить крюк.

На этом всё. Подъёмник, изготовленный своими руками, готов.

Использование такого подъёмника

Принцип эксплуатации также не отличается особой сложностью:

Обязательно удалить болты, скрепляющие двигатель и раму автомобиля.
Подвести под двигатель петли стального троса и набросить концы на крюк.
Начать перебор цепи. Постепенно движение перейдёт к приводному валу, который заставит двигаться грузовой и произойдёт натяжение тросов. Двигатель следует поднимать медленно и осторожно.
Достав двигатель с помощью подъёмника, остановить работу самодельного крана. Вес груза теперь будет надёжно удерживать редуктор.
Отодвинуть машину и поставить на её место прочный стол, способный выдержать большую нагрузку от двигателя.

Простой подъёмник своими руками

Далеко не у всех водителей имеется личный гараж. В таком случае необходимо ремонтироваться либо в автосервисе, либо на улице. Для второго варианта существует специальный подъёмник как под эти условия.

У данного изделия имеется несколько составных частей, которые скрепляются между собой, образуя целостную конструкцию:

«Башмак». Изготавливается из металлического листа шириной 3-4 мм и металлического штыря, диаметр которого около 12 мм. Для создания этой детали своими руками достаточно приварить штырь к пластине. Деталь необходима для фиксации домкрата.
Задняя балка. Потребуются 4 уголка длиной 1.5 м. Уголки с помощью струбцины соединяются в квадрат, в который затем вставляется металлический стержень и закрепляется электрозаклёпками (точечной сваркой).
Верхняя балка. Изготавливается из двух уголков длиной 171 см, полосы металла, ширина которого 64 мм и металлического листа 160×4 мм. Уголки скрепляются между собой, образуя П-образый профиль. К ним с одного края приваривается лист, сверху закрепляется пластина и получается готовый прямоугольник. Спереди с помощью сварки устанавливаются 2 направляющие домкрата, на которых необходимо сделать отверстия для 8-мм болта с гайкой (выполняет роль стопора).
Площадка. Металлический лист шириной 350x150x4 мм. Необходимо загнуть борта и приварить к ним полосу шириной 20 мм, имеющую отверстия. К ней будет крепиться доска с полосой резины. Под низом площадки устанавливаются рёбра жёсткости вместе с направляющими. В итоге данная деталь своими руками крепится к верхней балке.
Задний соединительный узел. Требуется 2 металлических листа шириной 4 мм. Половинки соединяются с помощью приваренной металлической полоски, установленной перпендикулярно.
Нижняя балка. Создаётся из уголков на 32 и гайки М16. С помощью сварки уголки образуют прямоугольник, который соединяется с передним соединительным узлом. Для этого в нём нужно сделать отверстие под гайку М16. Затем необходимо скрепить соединительный узел и балку с помощью гайки, болта и сварки.
Стойка. Нужны 4 уголка длиной 154 см. Уголки образуют квадрат с помощью сварки и прихваток. После каждого соединения на расстоянии 5 мм от края необходимо просверлить отверстие диаметром 26 мм. Эти 5 мм необходимы для приварки металлического стержня. Затем снова необходимо сделать отверстия в 13 мм на расстоянии 10 см, 8 см и 19 см. Они предназначены для фиксации башмака и верхней балки. После завершения работы нужно проверить, насколько свободно проходит верхняя балка между квадратными профилями.
Передний соединительный узел. Здесь потребуется 2 трубы, длина которых 30 см, а диаметр 1 дюйм, 1 уголок длиной 33 см и железный стержень длиной 42 см и диаметром 2.6 см. На уголке с каждого края нужно отмерить 6 см и ножовкой срезать полки. В центре уголка необходимо сделать отверстие 16 мм. Затем уголок согнуть в форме буквы «П» и соединить детали со стойкой.
«Пальцы». Изготавливаются из 3 металлических прутиков диаметром 12 мм. Здесь достаточно отмерить нужную длину, разогреть это место и согнуть прут.

Несмотря на кажущуюся сложность, изготовить подъёмник для авто своими руками вполне возможно. Конечно, для создания первого варианта понадобится гараж, а для второго — навыки сварщика. Тем не менее это будет куда дешевле покупного изделия, правда, цену своей работы каждый устанавливает сам.

Оцените статью: Поделитесь с друзьями!

Как сделать самодельный подъемник для автомобиля – АвтоТоп

Домкрат домашней сборки

Более подробную информацию о том, как сделать домкрат своими руками, вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ромбический автомобильный винтовой домкрат? Читайте об этом в статье нашего специалиста.

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

Рекомендуем также прочитать статью нашего специалиста, в которой рассказывается о том, как сделать лебедку из стартера своими руками.

Также советуем прочитать статью нашего эксперта, посвящённую тому, как выбрать ручную лебедку для автомобиля.

Сборка подъёмного устройства

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

<p>Читайте также: Показать лада веста универсал видео</p>

Настройка рабочих параметров устройства осуществляется следующим образом:

удалить крепления, фиксирующие раму и двигатель автомобиля;
подвести трос под мотор, набросить петли на крюк;
перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Вывод

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства. Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное.

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

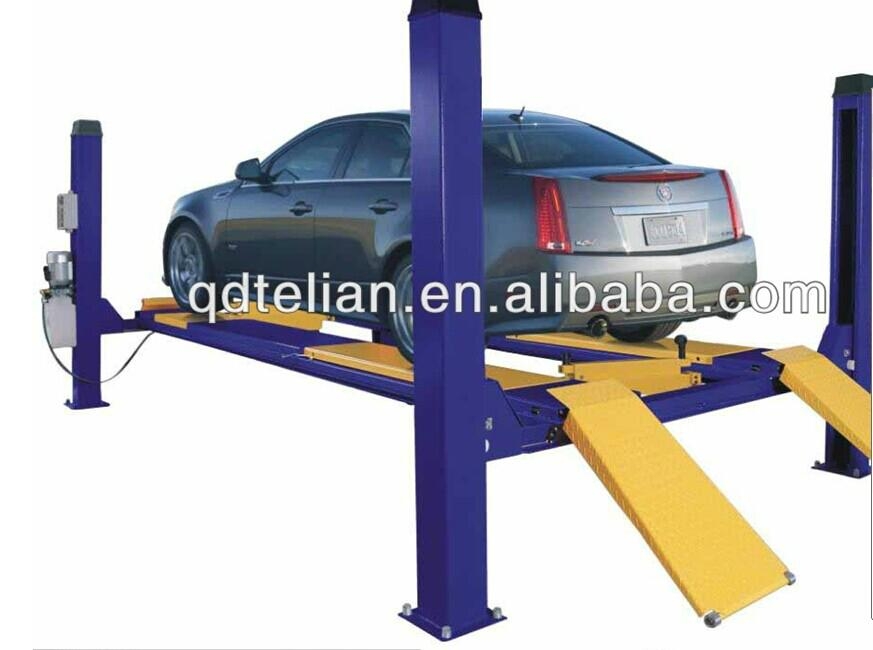

Существуют иные варианты схожей конструкции, но с одной, тремя или четырьмя стойками.

Еще один тип подъемника – ножничный, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом.

Стоит также озаботиться изготовлением стопорных механизмов, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

И основная проблема, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата. Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке.

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг – изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.

Последняя делается из сваренных в квадратный профиль металлических уголков и после крепится к задней балке и передней стойке. Остается лишь изготовить пальцы-стопоры, установить домкрат и все – самодельный автомобильный подъемник-опрокидыватель готов.

Обязательно ли делать все самостоятельно?

А что делать, если желание получить гаражный подъемник для автомобиля есть, но времени на его изготовление не хватает? Или есть время, но нет нужных инструментов и навыков, либо вы опасаетесь, что ваша конструкция не выдержит нагрузки.

В таком случае имеет смысл обратиться к опытным специалистам, которые смогут сделать опрокидыватель специально под ваш автомобиль и гараж.

Полезное видео

К вашему вниманию видео про подъемник автомобильный для гаража своими руками.

Еще одно видео про подъемник для гаража своими руками.

Самодельные автомобили, трактора, вездеходы и квадроциклы

Подъемник для автомобиля сделанный своими руками.

Был у меня в гараже гидравлический домкрат, высокий, и не подставишь его под машину. И вот задумался как бы его приспособить. Нашел идею на просторах интернета, как соорудить довольно хороший домкрат.

Правда автор сделал его из 10-го швеллера, но у меня под рукой его не было, зато уголка достаточно. Взял уголки, сварил между собой, получилось подобие швеллера. все работает отлично.

Самодельный подъёмник задирает 12-ти тонную машину на «ура».

Подъемник для машины своими руками в гараже

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

цепные механизмы;
винтовые;
гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8×8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.

Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Смотрите также

Метки: траверса подъемник в гараж

Комментарии 30

Домкрат гораздо компактней подушки.+ не привязан к компрессору

блин ссаные окошки в видео, бесят!

В остальном все в норме! Доработаете и будет идеал по безопасности!
Спасибо за внимание!

Хорошое решение. Классная вещь.

Такого типа как на видосе, пневматический, у знакомого в небольшом сервисе установлен, вещь удобная. Но по функционалу это скорей не подъёмник, а 2 домкрата… для гаража ИМХО проще и удобнее будут подкатные домкраты с поворачивающимися ручками.

Домкраты не очень удобно, сильно торчат по сторонам.

Гы) «подъемник для гаража», это чтобы гараж подымать?)

Вещь классная! Но я бы немного доработал.

А видео с поднятой машиной, какая высота ?

Фоток побольше размести, что бы понять всю конструкцию в деталях! Пожалуйста!

Делалось всё произвольно под яму .Сегодня вечером будет ролик там есть работа подъёмника.

хорошая идея, тоже все думал как можно сделать такой подьемник )

Прошло 3 года как построил гараж, и все такой же мечтаю сделать, да руки не доходят(((
Добавь еще фото пожалуйста!

Привет! Желательно стопора сделать (стопорить после подъёма), так же где бутылочник стоит усилить рёбрами по диагонали. Пока смотрел чуть не оплевался, одна реклама, только и успевай её закрывать.

AdBlock поставьте и не будет реклам…

Реклама лезет через drive2.ru, хотя наверное через ютуб (так как при просмотре ролика задрали сообщения о подписке на автор, и т.д! Если он только сам так ролик не сделел).

Реклама на ютб показывается для монетизации роликов, люди денежки так зарабатывают со своих видео. У меня и на драйве нету рекламы, совсем, он все убирает, + можно выбрать дополнительно что убрать).

как рах хотел себе такой проектировать, а тут уже есть, возьму за аналогию-твой, ченить да получится)))спасибо тебе

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

гидравлический домкрат;
устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Самодельный подъемник для автомобиля в гараж. Самодельный ножничный подъемник для авто своими руками. По электромеханической технике

Более подробную информацию о том, как сделать , вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ? Читайте об этом в статье нашего специалиста.

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

Сборка подъёмного устройства

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

удалить крепления, фиксирующие раму и двигатель автомобиля;
подвести трос под мотор, набросить петли на крюк;
перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Вывод

Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
На валу редуктора устанавливают шпонку.
Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Смотрите » Самоходные телескопические и коленчатые подъемники

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
плохо работает механизм фиксации;
опорное устройство не выдерживает имеющуюся нагрузку;
у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

Став владельцем автомобиля, будьте готовы к тому, что ему необходим соответствующий уход. Только в таком случае транспортное средство будет служить надежно и долго. Отличным местом для его хранения в периоды покоя является гараж. Здесь машина надежно защищена от непогоды и злоумышленников.

Как только вы его купили или построили, стоит задуматься о наличии смотровой ямы. Ведь в процессе эксплуатации автомобиля могут возникнуть разные проблемы с отдельными его деталями и системами. Чтобы определить, в чем причина, можно отправиться к специалисту. Но иногда в этом нет необходимости. Многие умельцы самостоятельно справляются с поставленной задачей. Причем успешно.

Сделать это без смотровой ямы довольно сложно. Она незаменимый помощник в проведении подобных работ. Доказательством этому является ее наличие на любом СТО. Но не все гаражи позволяют обустроить подобную яму. В такой ситуации можно использовать подъемник. Он отлично подойдет для проведения ремонтных работ.

Конструкцию для ремонта можно не только купить, но и изготовить своими руками. По качеству и многим характеристикам она не будет уступать той, что предлагают известные производители. Главное – надежно и долго функционировать.

Кроме этого, подъемный механизм представлен в большом ассортименте. Устройства отличаются по принципу работы. Выделяют такие его варианты: гидравлический, цепной, винтовой. Если говорить о способе поднятия машины, то также различают несколько видов подъемников. Например, ножной, платформенный, вилочный.

Самый востребованный вариант конструкции – это винтовая вилочная. В качестве основы выступает длинный вал с резьбой. Изготовлен он из стали, способен выдержать различные нагрузки. Поэтому отлично подходит для поднятия автомобилей. Главный недостаток подобной конструкции в том, что сделать ее своими руками практически нереально.

Как сделать?

Если принято решение изготовить подъемник своими руками, то лучше отдать предпочтение винтовому платформенному устройству. Оно состоит из двух частей, которые представлены в виде швеллеров. Укладывают их книзу ребрами, фиксируют положение при помощи приводного механизма с винтом. В итоге конструкция легко подымается и выдерживает большие нагрузки.

Главная особенность данного устройства в том, что подъем обеспечивает не два вала, а четыре. Но есть и один важный недостаток. Заключается он в сложности проведения ремонта подвески. Это связано с тем, что колеса транспортного средства находятся не в воздухе. Они установлены непосредственно на швеллерах.

Данную конструкцию можно сделать и с цепным приводом. Его использование усложняет весь процесс, так как необходимо согласовать проведение всех работ. Конкретно речь идет об электромоторном приводе и тормозной системе.

Чтобы изготовить ножной вид подъемника, потребуется гидравлический привод. Но это больше рекомендация специалистов, чем правило. Поэтому некоторые умельцы практикуют использование других механизмов. Например, цепной или винтовой привод.

С чего начать?

Сделать автоподъемник для гаража своими руками несложно. Данный процесс состоит из ряда взаимосвязанных работ. Первое, что необходимо сделать, – это определиться с типом подъемника. После этого подготовить чертеж будущего сооружения. Это можно сделать самостоятельно или обратиться к мастерам. Специалисты знают особенности этого процесса, поэтому выполнят необходимую работу быстро и качественно.

Вполне реально подготовить чертеж и своими руками. Примеры приведены на фото. На схеме будет показано то, как должна быть расположена каждая деталь, на каком расстоянии друг от друга.

Чтобы подготовить чертежи автоподъемника своими руками, потребуется ознакомиться с необходимой информацией, так как любые ошибки на данном этапе непременно скажутся на готовом изделии. Исправить их уже по завершении всех работ будет очень сложно. На это уйдет дополнительное время, силы и деньги.

Самый простой вариант конструкции

Если подъемник используется в гараже для ремонта одной машины, то не стоит морочиться и делать сложную конструкцию. Для этих целей отлично подойдет и самый простой ее вариант, который показан на фото, приведенном ниже. Он может состоять из нескольких частей. Например, лома, прочной палки и монтировки. Последняя будет выступать в качестве оси. Чтобы зафиксировать установку, потребуется ее вбить в грунт. После чего закрепить трубы на оси. Они играют роль барабана. В итоге будет простой вариант подъемника.

Также потребуется на трубе закрепить трос и вставить в него рычаг. Вторая его часть фиксируется непосредственно на автомобиле. Таким образом можно будет ее поднять. Причем он будет прочным и надежным. Поэтому о безопасности автомобиля и своей можно не переживать.

Стоимость изготовления

Подъемник – это дорогостоящее устройство не только при покупке готового, но и при изготовлении своими силами. И это неудивительно. Ведь детали, из которых он состоит, стоят немало. Как показывает практика, самым оптимальным вариантом решения проблемы является приобретение подержанных сооружений. Период его эксплуатации долгий, поэтому он спокойно отслужит не одному хозяину.

Вариантов для изготовления подобной установки много. Это дает возможность каждому подобрать тот вариант, который будет отвечать его пожеланиям и требованиям. Его можно будет использовать в любое время, когда необходимо. Он поможет выполнить ряд работ: провести осмотр днища, тормозной системы, частей трансмиссии и прочее. При этом денег на это уйдет гораздо меньше, чем при обращении к мастеру.

Конечно, стоимость изготовления такой установки немаленькая. Но она довольно быстро окупается, так как все необходимые работы по ремонту проводятся владельцем самостоятельно. Нет необходимости оплачивать работу мастеров. Посмотреть процесс изготовления подъемника своими руками можно на видео, приведенном ниже.

Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально .

Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.

Материалы для работы

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

пару металлических уголков 7,5×7,5×0,8 см;
плиту из стали шириной 1 см;
редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
болты;
цепь, 2 шт.;
шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
крюк.

Выбираем конструкцию

Итак, вы приняли решение положиться на собственные умелые руки и сделать самодельный подъёмник в автогараж , а не приобретать его в торговом центре спецтехники. Это понятное стремление: стоимость подобного оснащения может быть не намного меньше цены вашего автомобиля, при этом применяться оно будет крайне редко (только если вы не намереваетесь открывать СТО в автогараже).

Идея и стремление появились, теперь пришло время подобрать систему создаваемого устройства. Для этого нужно сосредоточить внимание на подъёмниках промышленного изготовления, продемонстрированных на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то такое .

Скорее всего, первым вам повстречается двухстоечный подъёмник, который можно отыскать почти в любой автомастерской. Этот вид приборов может быть оборудован электромеханическим или электрогидравлическим приводом .

В первом случае внутри любой стойки находится резьбовой вал, вращаемый электродвигателем с редуктором. В резьбовом валу находится несущая гайка, что передвигается вдоль него и, соответственно, поднимает-опускает «лапы», на которых придерживается авто .

В двухстоечном электрогидравлическом подъёмнике ось заменяют приводом, давление в котором формируется электродвигателем. Существуют другие виды похожей системы, но с одной, тремя либо 4 стойками.

Ещё один вид подъёмника — ножничный, где платформа имеет систему рычагов (которые именуются «ножницами»), поднимается и опускается с поддержкой гидравлических приводов , приводимых в работу электрическими двигателями.

Создавая аналогичные системы, можно встретиться с большим количеством проблем и трудностей, требующих решения. Прежде всего это безопасность работы — ни один человек не хочет в один не очень удачный момент получить тяжёлую травму либо повреждение из-за сломавшегося подъёмника.

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом . Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать. Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

И основная проблема, с которой встречаются желающие совершить двухстоечный либо ножничный подъёмник собственными руками — сложность производства и дороговизна элементов. В домашних условиях резьбовый вал сформировать почти нереально, подбор цилиндров и гидравлических рукавов — дело непростое и дешевизной не отличается.

Но имеется более простой и адаптированный для производства в гаражных условиях вид автоподъёмника , переворачивающий авто набок под углом 45°-60° и именуемый опрокидывателем. Давайте детальнее остановимся на нем и взглянем, с чего и как его можно сделать.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы . Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.

Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь. Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором . Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки . Опоры для приспособления формируются в последнюю очередь. Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором.

Механизм с башмаком на 3 опоры

Собрать устройство с башмаком на три опоры своими руками просто. В этой ситуации основу заготавливают П-образную. Уже после этого возникнет возможность закрепить подхват. С этой целью многочисленные эксперты советуют пользоваться струбциной. Напрямую гидравлический механизм можно определять на винтах. При этом опоры он закрывать не должен.

Далее, чтобы сделать подъёмник для автомобиля собственными руками, необходимо фиксировать регулятор. Для этого с железного листа вырезается небольшая пластинка. Приваривать её следует у верхней балки. Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления. В это время 2 прочие опоры должны размещаться у переднего края модели.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор . Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления. Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Если машина большая

Иногда требуется производить ремонт двигателей не только легковых машин. В таком случае вам понадобится как минимум 2 ассистента — они будут оттягивать мотор, висящий на тросах, к столику, который вы предварительно должны придвинуть к бамперу автомобиля. Вы же при этом с помощью цепи станете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции. Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик. Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

Обязательно убрать болты, скрепляющие мотор и раму машины.
Подвести под мотор петли стального каната и набросить окончания на крюк.
Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении.

Однако несмотря на важность и необходимость данного устройства, стоимость автомобильных подъёмников достаточно высокая, и не все автолюбители могут его себе позволить. К тому же большинство водителей используют домкрат всего 1-2 раз а в год. Поэтому чтобы избежать лишних трат, подъёмник для автомобиля лучше изготовить своими руками.

Подъёмник в гараж своими руками

Так как изделие будет крепиться на стенах, данное устройство предназначено для работы в гараже.

Необходимые компоненты

Для создания подъёмника потребуются следующие детали:

Инструкция по сборке

Процесс сборки и установки подъёмника довольно прост:

На этом всё. Подъёмник, изготовленный своими руками, готов.

Использование такого подъёмника

Принцип эксплуатации также не отличается особой сложностью:

Обязательно удалить болты, скрепляющие двигатель и раму автомобиля.
Подвести под двигатель петли стального троса и набросить концы на крюк.
Начать перебор цепи. Постепенно движение перейдёт к приводному валу, который заставит двигаться грузовой и произойдёт натяжение тросов. Двигатель следует поднимать медленно и осторожно.
Достав двигатель с помощью подъёмника, остановить работу самодельного крана. Вес груза теперь будет надёжно удерживать редуктор.
Отодвинуть машину и поставить на её место прочный стол, способный выдержать большую нагрузку от двигателя.

Простой подъёмник своими руками

У данного изделия имеется несколько составных частей, которые скрепляются между собой , образуя целостную конструкцию.

Самодельные подъемники для авто в гаражах. Автомобильный подъемник для гаража своими руками

Гаражные подъемники есть в большом количестве в сетях розничной торговли. И как установить подъемник в гараже думают пожалуй все владельцы автомобилей. Ведь это довольно удобно.

Только надо в первую очередь определиться с типом подъемника, ведь они довольно разные и цена существенно отличается. И не всегда сделать автоподъемники для гаража своими руками выгоднее чем приобрести.

Выбираем подъемник для гаража

При выборе подъемника следует изучить их технические характеристики и их возможности. От правильного выбора будет зависеть качество проводимых работ и работоспособность точки технического обслуживания.

За помощью можно обратиться непосредственно в компанию, которая занимается поставкой данного оборудования. Они могут сориентироваться и подобрать тот подъемник, который будет удовлетворять всем требованиям.

Внимание: Еще проектируя гараж, лучше делать проект гаража с подъемником. Тогда вы сможете учесть габариты подъемника и правильно определиться и с площадью помещения.

Делая подъемник для гаража своими руками или приобретая сразу обращаем внимание:

Подъемник в гараже своими руками или покупной должен соответствовать габаритам помещения.
Автоподъёмники для гаража своими руками так же должны выбираться по весу транспортного средства.

Внимание: По первому пункту надо добавить пространство для свободного перемещения. И по второму следует участь, что по грузоподъемности надо подбирать в сторону увеличения допустимой массы на 20% минимум.

Автомобильные подъемники делятся на несколько типов:

Одностоечные подъемники

Такие подъемники, в основном выпускаются в мобильных вариантах и предназначены облегчить работу слесарей на отдельных участках точки обслуживания, и имеют статус дополнительного подъемного механизма. Конструкция таких подъемников такова, что они занимают мало места, что очень важно, так как экономится полезная площадь станции технического обслуживания.

Двухстоечные подъемники

Такие подъемники имеют основные технические параметры, на которые необходимо обращать внимание: высота до перекладины, промежуток между колоннами, наименьшая высота опускания лап, вылет лап, а также режим безопасности и каким образом они работают.

Двухстоечные подъемники являются основными в системах технического сервиса и позволяют производить все виды слесарных работ. Как правило, для содержания автомобилей используются подъемники грузоподъемностью не более 4,5 тонн.

Итак:

В свою очередь, подъемники бывают с верхней или с нижней синхронизацией, а также подъемники с симметричными или ассиметричными конструкциями лап, которые раскрываются на 180 градусов. Подъемники с ассиметричным расположением лап более универсальны и позволяют обслуживать любые типы автомобилей, не забывая при этом об удобствах обслуживания.
Они также различаются по системам действия блокировок, которые бывают ручные и электрические. Механические или ручные также бывают двух видов: с симметричным блокированием стоек или с раздельным блокированием. Те и другие способы имеют свои достоинства и свои недостатки. Следует отдельно заметить, что электромеханические подъемники стопоров не имеют.

Внимание: Наибольшей популярностью пользуются электрогидравлические подъемники, которые более безопасны, долговечны и просты в конструкции, что не требует особого ухода.

На станциях технического обслуживания устанавливаются двухстоечные подъемники грузоподъемностью от 3-х до 4,5 тонн.

Приводы подъемников: плюсы и минусы

Автоподъемник своими руками для гаража надо подбирать и по приводу. Цена их довольно разная, все зависит от комплектации.

Электромеханические подъемники имеют более низкую стоимость и более простую конструкцию. Уход за таким подъемником заключается в уходе за системой «винт-гайка», так как она является основой приводной системы подъемника и имеет свойство изнашиваться.

Итак:

Своевременный осмотр и уход (смазывание) продлевает жизнь системы, а значит, предотвращает возможность срыва обслуживаемого автомобиля. Желательно, для этого использовать смазочные материалы, рекомендованные производителем.
Подъемники с электромеханическим приводом не имеют специальных стопоров, обеспечивающих безопасность проведения полной диагностики (см. ) и ремонтных работ, что говорит об удобствах их использования: нет необходимости постоянно проверять, установлены-ли стопора, что реально экономит рабочее время.
Такие подъемники могут оснащаться либо одним, либо двумя двигателями. У подъемника с одним двигателем усилие, на вторую колонку передается с помощью ременной или цепной передачи, которые требуют дополнительного ухода и снижают надежность конструкции. Такие подъемники, со временем начали конструировать с трансмиссионным валом, который передает усилие на вторую колонку. Такая конструкция более надежна и не требует особого ухода.
В двухдвигательных подъемниках синхронизация вращения двигателей осуществляется с помощью электроники. Как правило, основное внимание уделяется работе данной системы, которая и определяет качественные показатели работы данных типов подъемников. Плохая работа такой системы может привести к подъему с перекосами, что повлечет за собой непредсказуемые последствия.
Подъемники с электрогидравлическим приводом имеют много положительных характеристик, которые являются основными для работы с обслуживанием автомобилей. Они безопасны, имеют высокие скорости подъема-опускания, существенно экономят электричество, бесшумность и плавность работы.
Они оснащены одним электродвигателем и гидравлическим насосом, который управляет работой двух гидравлических цилиндров. Передача рабочей жидкости к цилиндрам производится с помощью шлангов высокого давления. Контроль высоты подъема осуществляется с помощью стальных тросов. Тросы могут располагаться внизу (нижняя синхронизация) или вверху, в перекладине (верхняя синхронизация). Предпочтение можно отдать подъемникам с нижней синхронизацией, так как она позволяет обслуживать любые типы автомобилей. Как правило, трос и шланги подъемника находятся ниже уровня пола, что не мешает проведению работ и заезду автомобилей на подъемник, а отсутствие перекладины снимает ограничения по высоте.

Для СТО можно предложить подъемники Bend Pak производства США, а также китайские подъемники для частного гаража AE&T, NORDRERG и другие с гидравлическим приводом и совершенной системой безопасности.

Подобные подъемники установлены на многих СТО и зарекомендовали себя как безопасные и надежные устройства. Такой подъемник в частном гараже значительно облегчает работу частного предпринимателя в гараже.

Подъемники четырехстоечные	Такой гаражный подъемник используется для капитальных ремонтов автомобилей, а также проведения работ по развалу-схождения. Это универсальные подъемники с набором многих функций, которые позволяют работать как с легковыми, так и с грузовыми автомобилями. Они могут оснащаться различными приспособлениями, которые позволяют выполнять любые типы ремонтных работ. Эти подъемники имеют один пульт управления и один двигатель. Синхронизация работы колонн осуществляется с помощью тросов, которые могут регулировать уровень подъема каждой стойки в отдельности, что делает его более универсальным.
Ножничные подъемники	Подъемник ножничный для гаража используется как мобильное подъемное средство, которое очень часто используют на пунктах развала-схождения. Такие подъемники имеют чисто гидравлический привод. Очень часто его используют в точке шиномонтажа, для подъема неподъемных колес, а также в кузовных цехах, где необходим доступ к автомобилю с любых позиций. Ножничный подъёмник для гаража предпочтителен, если вы работаете по ремонту кузова.
Плунжерные подъемники	Такой подъемник в гараж имеет очень простую конструкцию и состоят из лап, закрепленных на плунжерах (гидроцилиндрах), которые, как правило, вмуровываются в пол, что дает возможность экономить рабочее пространство. Они бывают одно-, двух-, с лапами. С их помощью можно производить ремонт и техническое освидетельствование любых типов автомобилей как легковых, так и грузовых. Отличаются высокой надежностью и долговечностью и не требуют обслуживания, но при этом имеют высокую стоимость, что не позволяет их широкое использование в сфере технического обслуживания автомобилей. Как видно из вышесказанного на рынке подъемной техники и приспособлений можно найти немало конструкций, которые можно использовать для проведения ремонтных работ и обслуживания автомобилей.

Чаще всего используют 2-х стоечные подъемники, которые просты конструктивно, не дороже и способны экономить рабочее пространство. Многие, особенно в последнее время, для технического обслуживания применяют ножничные подъемники с траверсой. И все же, выбор остается за тем, кто решил открыть свое дело, а именно, станция технического обслуживания у себя в гараже.
Очень хорошая идея, когда гараж есть, а хранить в нем нечего, хотя возможны и другие варианты по использованию пустого гаража: можно просто сдать в аренду или открыть торговую точку, если расположение гаража очень перспективное.
Если решено ремонтировать автомобили, то следует, в первую очередь, обратить внимание на размеры гаража, и как следствие, его возможности в вопросе установки подъемника. Гаражи, как правило, не имеют высоких потолков, что и вносит свои коррективы: в таком гараже можно будет ремонтировать только легковые автомобили, а подъемник, который можно будет установить – самый элементарный и самый простой, который бы давал возможность поднять автомобиль и то на небольшую высоту.
При желании, можно решить такую проблему, выкопав яму, чтобы упростить доступ к автомобилю. Как вариант – это снять крышу и достроить гараж в высоту, что реально и оптимально, так как затрат особых не будет, а результат будет существенным.
И все же для начала следует запастись информацией и иметь полное представление о технических характеристиках подъемников: их грузоподъемности, высоты и скорости подъема, его конструкционных особенностей и производителе.

Грузоподъемность

Установка подъемника в гараже должна соответствовать массе автомобиля. Причем грузоподъемность должна быть больше от самого веса авто.

Мини подъемник для гаража для легковых автомобилей, вес которых лежит в пределах 1,2-4,0 тонны, можно использовать подъемник грузоподъемностью 4,0-4,5 тонны, что будет достаточно для обслуживания легковых автомобилей, внедорожников и небольших грузовых автомобилей. Имеются также, подъемники с грузоподъемностью от 4,5 до 20 тонн, но они, для СТО в гараже не подойдут, так как требуют больше места для их установки.
Скорость подъема не имеет большого значения. При этом устройство разных типов имеют, практически, идентичные показатели по скорости подъема-опускания, которые лежат в пределах одной или двух минут.
Высота подъема электромеханических подъемников лежит в пределах 2-х метров, но максимальная высота определяется величиной около 3,5 метров и определяется типом подъемника и его конструкционными особенностями.
При организации СТО в гараже вряд ли понадобится подъемник с высотой поднимания более 3,5 метров. Это относится прежде всего, к гаражам стандартных размеров, которых у нас большое множество.
В гараж можно приобрести мобильные подъемники, которые могли бы организовать техническое обслуживание автомобилей с работами по шиномонтажу (см. ) или процедуре развала-схождения. Вряд ли, чтобы в гараже можно было организовать полноценную СТО, где-бы можно было производить полный набор услуг. Скорее всего, это будет мини-СТО с минимальным набором операций, которые не требуют использования специальных подъемных средств.

Минимальная высота опускания лап

Частный гараж с подъёмником следует подбирать и по нижней точки опускания. Здесь должна быть ровняя плоскость.

Внимание: Каждый производитель производит конструкции со своими размерами минимальной высоты опускания лап, но при этом она не может быть ниже 95 и выше 110 мм.

Итак:

Подъемник для частного гаража с более низкой высотой опускания лап производитель выпускает специальные подъемники для автомобилей с очень низким клиренсом. К таким автомобилям можно отнести спортивные автомобили и спортивные варианты легковых автомобилей с низкой посадкой, которым противопоказаны наши автомобильные дороги. И тем не менее, на наших дорогах все больше появляется таких автомобилей.
Электромеханический подъемник гаражный требует каждодневного осмотра и контроля зазора страховочной гайки. при появлении зазора, меньше требуемого, механизм следует ставить на ремонт, с заменой изношенных деталей. Смазка основных трущихся деталей может производиться, как вручную (у более дешевых экземпляров), так и в автоматическом режиме.
В повседневной деятельности человека задействованы различные типы транспортных средств, которые требуют профилактических осмотров, технического обслуживания и различных видов ремонта. Номенклатура настолько велика, что требует наличия автоподъемных механизмов очень широкого назначения: от подъемных механизмов для мотоциклов, до подъемных механизмов бронеавтомобилей и автомобилей с удлиненной базой.
Исходя из этого, каждый тип подъемника рассчитан на подъем определенных видов транспорта. Для легковых автомобилей производитель выпускает определенные типы подъемников. Для грузовых автомобилей имеются свои виды, тем более, что не каждый грузовой автомобиль можно загнать в бокс и провести ремонт или техническое освидетельствование.
Существуют специально разработанные подъемники для крупных автобаз, которые имеют крупнотоннажные средства для грузоперевозок. Такие автомобили нет смысла каждый раз загонять в специальные боксы для осмотра или мелкого ремонта, тем более, что наличие таких боксов, это лишние затраты средств и полезной площади. Такие автомобили, как правило, ремонтируются в специализированных мастерских, если требуется серьезный ремонт.
При выборе подъемника для гаража можно остановится на электрогидравлическом варианте подъемника, как более надежного и удобного в пользовании. Достоинство такого подъемника в том, что в случае отсутствия электроэнергии, его можно опустить вручную и сдать заказчику. Причем, это будет сделано очень быстро, в отличии от других типов подъемников, где придется крутить рукоятку механизма около получаса.

Заключение

Самодельный подъемник для гаража можно сделать без сомнения. Но лучше в этом варианте делать механический. Если применять пневматику.

Тогда надо делать расчеты и после этого ее покупать, а это не дешевое удовольствие. Если делаете механику, тогда предварительно посмотрите фото и видео и выберите нужный вариант. И после этого уже можно делать сборку своими руками.

Как сделать?

С чего начать?

Самый простой вариант конструкции

Стоимость изготовления

Не в каждом гараже человек может оборудовать смотровую яму. Но для ремонта транспортных средств она крайне необходима. Поэтому лучшим решением считается смастерить автоподъемник своими руками. Сделать это совсем несложно, имея элементарные навыки работы с элементарными механизмами.

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

винтовыми;
гидравлическими;
цепными.

По способу поднятия авто их разделяют на платформенные, ножничные, вилочные. Каждый из них имеет свои конструктивные особенности. Больше всего пользуется спросом винтовой вилочный тип. В качестве основания используется длинный резьбовой вал. Он изготавливается из инструментальной стали и может выдерживать нагрузку до трех тонн. Но своими силами сделать подобный подъемник практически нереально.

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Инструкция по выполнению сборки подъемника своими руками

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

несколько мощных стальных уголков;
червячный редуктор. Минимальная грузоподъемность – 0,3 т;
металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
болты;
две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
крюк;
стальной трос толщиной 5 мм;
две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
На поверхности плиты закрепляют червячный редуктор.
Шпонку надевают на приводной вал и фиксируют.
В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

Создание опрокидывающего подъемника своими руками

Чтобы изготовить подъемник своими руками, можно использовать совсем другую конструктивную схему. Она позволяет создать устройство опрокидывающего типа. Такой аппарат состоит из нескольких основных частей – башмака, площадки, стойки, системы балок и различных соединительных деталей.

Чтобы сделать подъемник, необходимо придерживаться простой инструкции:

Башмак делают из стального листа, тщательно придерживаясь размеров, указанных в чертеже.
Стойка для опрокидывателя формируется из уголков 32, имеющих длину 1,5 м. Из них собирают квадраты и сваривают между собой.
В нижней части проделывают несколько отверстий для фиксации опорной трубы.
Из стального листа формируют площадку в виде коробки. Боковые стороны приваривают или загибают.
Внутрь коробки монтируют кусок дерева, который фиксируют при помощи крепежей, предварительно вставленных в отверстия ее торцов.
На дерево устанавливается кусок резины.
В нижней части коробки крепится сваркой проушина.
Верхняя балка формируется из двух 1,5 м уголков, сваренных по форме П-образного профиля.
Посередине балки приваривают металлическую вставку для лучшей фиксации домкрата.
К полученному П-профилю балки приваривают прямоугольную пластину такой же длины для получения квадратной трубы.
К одному концу балки приваривается пластина (крепится втулка для соединения с задней балкой), с другой стороны – направляющие домкрата.
Изготавливают заднюю балку из четырех уголков 1,5 м. Делают из них два квадратных профиля.
Посередине задней балки приваривают узел для соединения всех балок между собой.
Нижнюю балку делают сами по такому же принципу, как предыдущие.
Устанавливают домкрат и стопоры.

Автоподъемник своими руками — чертеж

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
Выполняют перебор цепи.
Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Насколько надежны и безопасны подъемники, изготовленные своими руками?

Чтобы изготовить подъемник своими руками, необходимо хорошо поработать. Но будет ли безопасным такое оборудование? Некоторые специалисты сильно сомневаются в этом. В среднем вес автомобиля превышает одну тонну. Если подъемник будет иметь небольшую мощность или некачественное оснащение, существует вероятность падения транспортного средства. Это чревато серьезными травмами или даже летальным исходом для автослесаря.

Причинами развития подобной аварийной ситуации называют:

большой вес автомобиля, на который не рассчитан приводной или исполнительный узел;
неправильная конструкция стопорного агрегата, выполненного своими руками;
разрушение стопорного механизма под действием большой нагрузки;
неправильное закрепление опорных деталей автомобильного подъемника.

Если необходимо изготовить данное оборудование, приходится использовать чужой чертеж или все рассчитывать самому. В каждом случае существует вероятность наличия серьезных ошибок, которые могут привести к непоправимым последствиям.

Видео: Самодельный подъёмник для гаража

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

сварочный аппарат;
болгарка с отрезным кругом по металлу;
болты и гайки для крепления;
стальные трубы диаметром 40-50 мм;
стальной уголок или профилированная труба сечением 35-40 мм;
трос;
самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Вилочные.
Ножничные.
Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

9 проектов самодельных автомобильных подъемников, которые отлично подходят для технического обслуживания автомобилей

Вы согласитесь со мной, что бывают случаи, когда обычного автомобильного домкрата может быть недостаточно для вашей машины. Если вы когда-либо были в ситуации, когда вашего гидравлического домкрата или ножничного домкрата не хватало, вы попали в нужное место.

В этой статье мы составили список проектов автоподъемников своими руками, которые вы можете сделать своими руками. Некоторые из проектов здесь просты, а другие нет. Найдите тот, который вам подходит, и приступайте к строительству.Не стесняйтесь показать любой из этих планов профессионалам в области металлообработки или деревообработки за помощью.

Вы готовы строить? Давай начнем.

1. Домкрат для самостоятельной сборки автомобилей

Это один из лучших автоподъемников своими руками в нашем списке. Его не так просто построить, и для этого потребуется много навыков. Он сделан из железа. К сожалению, в этом проекте DIY не показано подробно, как построить этот автомобильный домкрат, однако есть загружаемая 3D-модель, которая может помочь. Файл представляет собой трехмерный чертеж автомобильного домкрата.Для просмотра файла вам понадобится Adobe Acrobat Reader. Как это работает? Этот домкрат толкает с обеих сторон, таким образом поднимая среднюю секцию, которая будет размещена под автомобилем.

Этот автомобильный домкрат или подъемник намного эффективнее обычных, однако процесс сборки может оказаться непростым. Если этот проект кажется вам слишком сложным, не стесняйтесь проверить другие простые проекты DIY ниже. Кроме того, вы можете показать эту 3D-модель мастеру на все руки, он может построить ее для вас. Однако это обойдется вам дороже.

2. Самодельный автоподъемник

Вы когда-нибудь хотели поработать на своей машине, но у вас нет денег, чтобы позволить себе автоподъемник? Посмотрите этот проект. В нем показано, как сделать самодельный автомобильный подъемник из материалов, которые, вероятно, лежат у вас на заднем дворе. Я очень рекомендую этот самодельный автоподъемник людям, у которых нет денег, чтобы сделать настоящий автоподъемник, или денег, чтобы нанять его.

Взломать легко, все, что вам нужно сделать, это сложить много дров на все четыре колеса.Для этого вам понадобится автомобильный домкрат. Учебник подскажет, как это сделать. Помните, что это сопряжено с риском, поэтому обязательно обратите пристальное внимание на видео, прежде чем делать самодельный автоподъемник. С помощью этого метода вы можете поднять любую машину на 20 дюймов или более над землей, что довольно круто.

3. DIY Heavy Duty Car Ramp

Вот еще один удивительный проект, который мне удалось найти. Процесс изготовления непростой. Вам понадобится много стали.Я бы не советовал использовать дерево для его строительства, фактор риска для дерева довольно высок, и он будет таким же сильным, как и при использовании металла. Для этой конструкции пандусы изготовлены из углового железа 50x50x5 мм (низкоуглеродистая сталь с L-профилем) и ребристой арматуры 16 мм. Есть четыре задних ножки, это ножки для прицепа, их можно приобрести на Amazon или в другом магазине.

Вам понадобится примерно 48 метров уголка или длина 8 x 6 метров. Полное руководство о том, как это было построено, можно получить, щелкнув ссылку ниже.Этот проект был бы намного проще, если бы вы разбирались в металлообработке. Настоятельно рекомендую этот автоподъемник своими руками как самый прочный. Риск использования металла должен быть очень низким. Не забудьте дважды и трижды проверить, прежде чем использовать один из них, любая ошибка может быть фатальной.

Щелкните для получения более подробной информации

4. Автомобильный подъемник за 80 долларов

Всего за 80 долларов вы можете приобрести этот автомобильный подъемник. Он сделан из дерева, он не такой высокий, как можно было бы ожидать, но такой высоты подойдет.Вы должны строить эту рампу только для автомобилей, которые могут по ней въехать. Автомобиль, который не может двигаться, не сможет выехать на эту рампу. За сборкой очень легко следить. Чтобы автомобиль мог подъехать к рампе, создатель сколотил части размером 2 на 4 дюйма вместе, чтобы образовать наклонный вход на рампу.

Учебное пособие даст вам представление о том, как построить свой, создатель расскажет о том, как ему удалось достичь желаемой высоты. Если хотите, можете повысить свой. Он также показывает, как ему удалось сделать рампу нескользящей.Я очень рекомендую этот проект специалистам по деревообработке, которые хотят построить дешевый автомобильный подъемник с нуля.

Щелкните для получения более подробной информации

5. Дополнительный подъемник для автомобильного домкрата

Во время исследования я нашел очень простой способ избавить вас от стресса, связанного с постройкой пандуса для вашего автомобиля. Поднять машину домкратом несложно, но не у всех есть деньги на покупку дорогого домкрата, который поднимет машину очень высоко. Используя обычный автомобильный домкрат, вы можете добавить к нему дополнительный подъем, используя древесину внизу.Думаю, это умная идея, которая понравится всем автовладельцам. У вас может быть два домкрата, один с дополнительным подъемником, а другой без.

Процесс изготовления автоподъемника своими руками начинается со сверления монтажных отверстий в дереве. Обязательно используйте для этого проекта очень твердую древесину. Следующим шагом в процессе изготовления является добавление базового блока. Последний шаг — добавление дерева большего размера в качестве опорной плиты. Использование больших деревянных досок в нижней части предотвращает раскачивание автомобиля с домкрата во время подъема. Я думаю, что это отличная идея, которую вы должны рассмотреть для своих нужд автомобильного подъемника.

Щелкните для получения более подробной информации

6. Самодельный домкрат для автомобиля

Проводя исследования, я обнаружил еще один удивительный проект, который вы можете попробовать. В этом уроке показано, как сделать самодельный домкрат для автомобиля с помощью пары инструментов и материалов, таких как металл, усиленные гайка и болт и многое другое. К сожалению, в руководстве нет подробного описания того, как сделать самодельный домкрат. Однако видео должно дать вам представление обо всем, что вам следует делать.

Я очень рекомендую этот учебник для людей, разбирающихся в металлообработке.Сделать это должно быть легко. Поскольку этот самодельный домкрат для автомобиля сделан из металла, вам, возможно, не придется беспокоиться о том, что домкрат сломается при его проворачивании.

7. Недорогая автомобильная рампа «сделай сам»

Это руководство предназначено для людей, которые хотели бы немного приподнять свои автомобили, чтобы, возможно, заменить масло или проверить наличие утечек. Это руководство покажет вам, как построить легкий автомобильный пандус для подъема автомобиля. Для материалов понадобится 2 шт. 2 «x6» x4 ‘доски. Процесс изготовления начинается с распиловки пиломатериалов, после распиловки их нужно будет сколотить гвоздями.

Как я уже сказал, это простая автомобильная рампа, которую каждый может сделать своими руками в кратчайшие сроки. Вы можете решить подняться выше, это полностью зависит от того, чего вы хотите.

Щелкните для получения более подробной информации

8. Самостоятельная 2-х секционная рампа для автомобиля

Один из крутых способов поднять автомобиль для ремонта или технического обслуживания — использовать пандус. Существует множество руководств, в которых показано, как строить пандусы, однако мы включаем в наш список только лучшие из лучших. Для этого проекта потребуется много материалов.Вам понадобится 2 шт .: 2 x 8 x 12 футов, 45+ 2-дюймовых строительных винта с покрытием, строительный клей и 1 шт .: 2 x 4 x 6. Вам нужно будет разрезать древесину на различные размеры, руководство расскажет вам, что делать.

Далее вам нужно будет сложить вырезы в стопку и прибить. Как работает эта рампа? В отличие от других пандусов, этот съёмный, вам нужно будет проехать до самого верха, а затем отсоединить штабель пандусов. Когда вы закончите работу над своим автомобилем, вы можете прикрепить штабель пандусов и выехать.Я считаю, что это фантастический проект. Это также очень легко сделать с использованием имеющихся в вашем распоряжении материалов и инструментов.

Щелкните для получения дополнительной информации

9. Сборка домкрата для электромобиля

Вот еще один забавный проект, которым вы можете заняться в свободное время. Этот электрический ножничный автомобильный домкрат не так-то просто сделать, но, в конце концов, он того стоит. Для процесса изготовления вам понадобится мотор стеклоочистителя на 12 В постоянного тока для автомобиля, металлическая деталь и старый ножничный автомобильный домкрат. Для инструментов вам понадобится маркер, молоток, дрель и пара других предметов.

Создатель не объясняет подробно, как ему удалось это сделать, но видеоурок покажет вам все, что вам нужно знать. Процесс сборки начинается с проделывания отверстий в металлической детали для электродвигателя стеклоочистителя на 12 В постоянного тока. После вам нужно будет как-то подключить мотор к ножничному домкрату. Необходимо будет выполнить некоторую сварку, и для этого потребуются сварочные инструменты. Пройдя это руководство до конца, вы получите потрясающий автомобильный домкрат с электрическими ножницами.

Автоподъемник своими руками? Вероятно, не самая лучшая идея

Если вас интересует идея построить лифт своими руками, эта статья для вас.Есть два различных типа автоподъемников своими руками:

Сборные стальные подъемники, построенные с наилучшими намерениями.
Подъемники, в которых используется комбинация недорогих инструментов для поднятия автомобиля в воздух.

Давайте поговорим об обоих типах автоподъемников своими руками и о том, почему стоит подходить к любому проекту с осторожностью.

Изготовление собственного стального автомобильного подъемника

Обладаете ли вы знаниями и опытом в области производства стальных конструкций? Создание чего-то вроде автомобильного подъемника с нуля — заманчивая идея.Возьмите немного стали, изготовьте что-нибудь и сделайте небольшой автомобильный подъемник для личного пользования. Есть несколько примеров, когда люди строят собственные лифты таким образом, и вы можете найти фотографии и даже планы в Интернете.

Но вот что: когда речь идет о подъемниках для транспортных средств, безопасность и стоимость обычно связаны. Если вы построите недорогой стальной подъемник без достаточной прочности или устойчивости, он будет дешевым, но не очень безопасным. Если вы построите что-то с большим количеством дополнительной поддержки и отличной прочности, это будет стоить вам почти столько же, сколько новый лифт.И новый лифт будет:

Гарантированно безопасно поддерживать транспортное средство.
Ожидается, что прослужит какое-то время (или вечно, если у вас есть Kwik-Lift).
Имеет гарантию.

Это не означает, что человек, обладающий достаточными навыками и временем, не может изготовить для себя отличный автомобильный подъемник. Просто хочу отметить, что, как производитель подъемников более 20 лет, , мы видели, как многие производители домашних гаражных подъемников приходят и уходят . Большинство вышедших из бизнеса лифтовых компаний предлагали следующие варианты:

. И дело не в том, что эти компании были однодневками при поддержке неопытных людей.Производители коммерческих лифтов известных брендов пытались предложить автомобильные подъемники для использования в домашних гаражах, и большинство из них потерпели неудачу. Даже сегодня известный производитель лифтов предлагает гидравлический лифт начального уровня, который, несмотря на грамотное продвижение на рынке, имеет множество серьезных ограничений.

По сути, построить безопасный и простой в использовании стальной лифт за небольшие деньги сложно. Если вы намереваетесь построить что-то вроде Kwik-Lift, велики шансы, что в итоге вы получите подъемник, который будет стоить примерно столько же, сколько и наш продукт.Но без всех приятных мелких функций, которые делают наш подъемник таким простым в использовании.

Автоподъемники «сделай сам», в которых используются пандусы и опоры для колес

Изображение предоставлено: MyTurboDiesel

Другой тип подъемников «сделай сам» состоит из комбинации пандусов, опор для колес и опор для домкратов. Есть пара плюсов:

Часто можно купить все пандусы и запчасти, которые вам нужны, за несколько сотен долларов.
Если вы покупаете продукцию хорошего качества, вы можете быть уверены, что ваше транспортное средство безопасно в воздухе.

Однако есть пара минусов — время и высота подъема.

Time — Подъем автомобиля в воздух с помощью пандусов, опор и опор для колес (или колясок) может занять некоторое время. Похоже, это займет всего 15 минут, но многие люди говорят нам, что они могут потратить от 30 до 60 минут, просто подняв машину в воздух. Допустим, у вас есть только суббота, чтобы поработать над машиной. Если вам нужно потратить час или около того, просто поднимая и снимая машину с колесных стоянок, это значительно сокращает ваше время.Любой, кто проделал этот процесс более пары раз, скажет вам, что это утомительно.
Высота подъема — Подъемные опоры или пандусы, купленные в большинстве магазинов, поднимают автомобиль только на 10 дюймов. Это может быть нормально для замены масла. Но если вы собираетесь заменить сцепление или стартер, подъем на 10 дюймов будет довольно тесным. Трудно даже использовать ходунку с подъемной силой всего в 10 дюймов. Некоторые люди строят башни из деревянных блоков, чтобы поднять машину выше, но деревянные блоки далеко не так безопасны, как сталь.

Подводя итоги

Если вам нужен автомобильный подъемник своими руками, вы, вероятно, можете купить несколько пандусов и колесных опор, чтобы поднять свой автомобиль с земли. Но на то, чтобы поднять и опустить вашу машину, потребуется много времени, и она не будет очень высоко в воздухе, когда вы закончите.

Если у вас есть опыт производства и все необходимые инструменты, вы можете построить собственный пандус. Но если вы потратите время на изготовление безопасной и устойчивой рампы, вы, вероятно, потратите много денег на сталь.И вы тоже потратите немало времени. Скорее всего, вы могли бы просто купить Kwik-Lift немного дороже и сэкономить много труда.

Каждый в Kwik-Lift — большой поклонник делать что-то сам. Вот почему все-таки был запущен Kwik-Lift. Но мы думаем, что автоподъемник своими руками — не лучшая идея. Есть некоторые компромиссы с точки зрения времени, денег и безопасности, которые, вероятно, того не стоят.

4 варианта автомобильного подъемника для вашего домашнего гаража

Ищете автомобильный подъемник для домашнего гаража, который не является коммерческим двухстоечным или четырехстоечным гидравлическим подъемником?

Тебе повезло.

Существуют более простые и менее сложные подъемники, которые предлагают многие из тех же возможностей.

Проблема с двухстоечными и четырехстоечными гидравлическими автомобильными подъемниками

В то время как многие автолюбители, работающие своими руками, говорят, что им нужен двухстоечный или четырехстоечный подъемник коммерческого класса, с этими модернизированными подъемниками возникает несколько проблем:

Для этих подъемников обычно требуется высокий потолок гаража . Если у вас есть гараж высотой 12 или 15 футов — отлично. В противном случае у вас либо возникнут проблемы с поднятием лифта в гараж, либо вам придется очень внимательно следить за тем, как высоко вы поднимаетесь.
Для этих подъемников обычно требуется гараж шире, чем в среднем. Дело не только в дополнительной высоте, но и в дополнительных нескольких футах ширины, которые необходимы этим лифтам для работы. Опять же, если у вас большой гараж или вы не против потерять парковочное место — не проблема.
Эти подъемники часто требуют специальной электропроводки и могут потребовать новой гаражной прокладки . Вызов электрика и заливка нового бетонного пола может потребоваться в зависимости от лифта, который вы покупаете, и ваших текущих характеристик гаража.Как правило, коммерческий двухстоечный подъемник следует размещать на железобетонной подушке толщиной 4 дюйма. Некоторые установщики рекомендуют толщину в 6 дюймов, только эта рекомендация имеет такое же отношение к местным строительным нормам, как и все остальное.
Эти лифты требуют технического обслуживания . И последнее, но не менее важное: покупка двухстоечного или четырехстоечного гидравлического подъемника означает регулярные осмотры подъемных тросов и периодическую замену тросов, частую смазку и (в идеале) подробные осмотры перед каждым использованием.Также существует вероятность отказов гидравлического оборудования, ремонт которых будет стоить значительных сумм. Конечно, все эти проблемы незначительны, если вы инвестируете в хороший подъемник … но это еще одна вещь, о которой вам нужно беспокоиться.
Эти подъемники дорогие . Качественный 2-х или 4-х постный пост стоит недешево. Хотя вы можете найти недорогие подъемники всего за 2000 долларов, есть причина для такой цены — чрезвычайно дешевые насосы, двигатели, гидравлика, более тонкий металл, меньшие опорные плиты и т. Д.Ты получаешь то, за что платишь!

Если у вас есть автомастерская, ценность гидравлического подъемника коммерческого класса очевидна. Если вы любите делать это своими руками и время от времени ищете способ поработать над своим автомобилем в стандартном домашнем гараже, двухстоечный или четырехстоечный подъемник может быть не такой уж и хорошей идеей.

Если вы попадаете в эту последнюю группу, вам следует рассмотреть четыре опции.

Рампы для замены масла

Рампы для замены масла, через пользователя VWVortex.com StoicDude

Рампы для замены масла легкие и обычно изготавливаются из смолы.Они предназначены для обеспечения ограниченного доступа к нижней части двигателя вашего автомобиля с подъемом всего на несколько дюймов. Они отлично подходят для замены масла и других мелких работ, но не слишком полезны, если вам нужно выполнить капитальный ремонт. Они также не очень помогают с доступом к остальной части днища вашего автомобиля.

Плюсы : Низкая стоимость, легкий, простой в использовании
Минусы : Ограниченное использование; могут скользить по гладкому полу, когда вы ведете на них машину

Подставки для домкратов

Подставки для домкратов, автор сообщения Flickr mtneer_man

Другой простой вариант: опоры для домкратов представляют собой прочные стальные опоры, которые могут поддерживать ваши автомобиль в воздухе.В «старые добрые времена» домкраты были единственным жизнеспособным вариантом, доступным самодельным механикам, ищущим способ поднять свой автомобиль в воздух. Сегодня домкраты однозначно не лучший вариант, доступный потребителю.

Плюсы : Низкая стоимость
Минусы : Проблемы с безопасностью встречаются слишком часто; ограниченное использование; своевременная установка (поиск правильных точек домкрата и достижение нужной высоты на всех 4 углах автомобиля)

Гидравлические подъемники начального уровня ножничного типа

Вы слышали или слышали об этих подъемниках начального уровня — у них есть умные имена, предлагают невероятную функциональность и обычно имеют какой-то ножничный подъемный механизм, основанный на недорогой гидравлике.

Хотя эти подъемники определенно классные, у них есть несколько серьезных проблем:

Большинству этих подъемников ножничного типа требуется дорожный просвет 4 дюйма. Если у вас заниженный автомобиль — или просто автомобиль с низким дорожным просветом, например Corvette — вам может быть очень трудно установить один из этих подъемников ножничного типа под своим автомобилем.
Большинство подъемников ножничного типа также плохо справляются с подъемом транспортных средств с длинной колесной базой. Это потому, что эти подъемники работают только между колесами, а более длинные автомобили (например, новый Dodge Challenger) часто слишком велики для этого ножничного подъемника.
Кроме того, поскольку большинство подъемников ножничного типа работают между передними и задними колесами, они нестабильны, когда у вас есть автомобиль с большим смещением передней или задней нагрузки. Если вы проводите капитальный ремонт — например, замену двигателя или замену оси — ваш автомобиль может опрокинуться вперед или назад на одном из этих подъемников ножничного типа.
обычно поднимают автомобиль по сварным швам, а не по заданным точкам домкратов. В большинстве случаев это не проблема. Но если у вас есть более старый автомобиль без обозначенных точек домкрата по краям рамы, возможно, будет невозможно поднять его с помощью ножничного подъемника.
И последнее, но не менее важное: подъемники типа ножничного типа обычно не поднимают транспортное средство очень высоко в воздух . Поскольку подъемники ножничного типа поднимают автомобиль за раму, они обычно не могут создать больше 18-24 дюймов пространства под автомобилем. Этого достаточно, если вы быстро тормозите, но недостаточно места, чтобы опустить трансмиссию (или даже для комфортной работы, если у вас автомобиль с низким дорожным просветом). Никто не захочет работать с
«кончик носа до рамы автомобиля», если в этом нет необходимости.

Кроме того, в этих лифтах начального уровня часто используются гидравлические системы самого дешевого качества.Они протекают, выходят из строя гораздо раньше, чем коммерческие лифты, и все же они стоят почти столько же, сколько настоящий коммерческий гидравлический лифт.

Плюсы : выглядят круто
Минусы : Не подходит для автомобилей с низким дорожным просветом, длинной колесной базой или значительным перекосом веса спереди / сзади; Лифт всего 18-24 дюйма; Не подходит для старых автомобилей, которые не являются цельными; Дешевая гидросистема, которая может протекать или выходить из строя

Kwik-Lift

A Kwik-Lift Premium Package

Очевидно, мы склоняемся в пользу Kwik-Lift.Тем не менее, мы думаем, что это лучше всего, кроме двух- или четырехстоечного коммерческого лифта. Kwik-Lift предлагает:

Практически универсальная совместимость, так как длина Kwik-Lift и расстояние между каждой стороной Kwik-Lift можно регулировать. Kwik-Lift отлично подходит для широкого спектра старых и новых автомобилей.
Поскольку Kwik-Lift поддерживает автомобиль на шинах, а не на раме, нет никаких проблем с подъемом старых автомобилей, у которых нет подвесных домкратов.
Превосходная высота подъема, большинство транспортных средств находятся на высоте от 26 до 28 дюймов над землей.Это примерно идеальная высота для использования с лизой.
Работает с автомобилями с очень низким дорожным просветом.
Пандусы из цельной стали просты в эксплуатации, не требуют сложного обслуживания и надежны с точки зрения безопасности. Покупатели Kwik-Lift сообщают, что безопасность Kwik-Lift не имеет себе равных.
Использование стандартного автомобильного домкрата на торце аппарели или на центральном подъемном мосту упрощает выполнение тормозных работ, замену ступицы колеса и т. Д.
Нет гидравлики, которая могла бы выйти из строя или навести беспорядок!
Kwik-Lift легко припарковать на крыше
Kwik-Lift предлагает настоящую портативность — вы можете быстро снять подъемник и отложить его в сторону, и один человек может легко переместить все части сами
Kwik-Lift производится в США из американской стали.

Лучше всего то, что Kwik-Lift всегда сохраняет свою ценность. Если вы когда-нибудь решите перейти на подъемник с 2 или 4 стойками, вы легко сможете продать свой Kwik-Lift за хорошую часть того, что вы заплатили за него на Craigslist.Этого нельзя сказать о гидравлических лифтах начального уровня, поскольку люди (по понятным причинам) не решаются покупать бывшую в употреблении гидравлику.

Плюсы : Работает практически с любым транспортным средством, даже с автомобилями с очень низким дорожным просветом; Предлагает от 26 до 28 ″ лифта; Ни гидравлики, ни электричества, ни сложностей; Безопасная и прочная конструкция; Истинная портативность; Паркуйтесь наверху
Минусы : Нет «причудливой» гидравлики

Подводя итоги

Если у вас нет места для двухстоечного или четырехстоечного подъемника — или если вы просто не хотите возиться с большой подъемник для коммерческого транспорта — альтернатив масса.Просто убедитесь, что понимаете ограничения каждого варианта подъемника.

Сделай сам $ 80 Автоподъемник

ВОССТАНОВЛЕНИЕ АВТОМОБИЛЯ КАК НА

Джим Ханиуэлл был любителем автомобилей с юности, но последние 20 лет были отмечены его наибольшим энтузиазмом в отношении своего хобби. Он купил и продал много автомобилей, но сохранил свой фаворит, который он приобрел 16 лет назад, кабриолет Jaguar E-Type 1974 года. Помимо серьезного технического обслуживания своего E-Type, он провел капитальную реставрацию его и кабриолета Corvette 1958 года.Джим уехал в винную страну в северной Калифорнии в 2000 году, где проводит время, путешествуя на своем E-Type.

Действительно! В нем нет домкратов, которые могли бы сдвинуться с места во время работы. Вам не нужно перемещать тяжелое оборудование туда-сюда, туда-сюда. Он прочный, эффективный, легкий в изготовлении и легко снимается. Пандус сделан из дерева и поднимает вашу машину достаточно высоко, чтобы вы могли забраться под нее и выполнить многие задачи, без которых вы не смогли бы справиться.

У моего кабриолета Jaguar E-Type 1974 года клиренс всего 3 дюйма, что делает любую работу под ним в лучшем случае обременительной.Я мог бы купить короткие стальные пандусы, по которым можно было бы подъехать, но они иногда соскальзывают, и их нужно где-то хранить. Они недостаточно высоки и не усиливают оба конца автомобиля одновременно. Я подумал о том, чтобы арендовать какое-то время на подъемнике в профессиональном гараже, но работать будет для кого-то другого, а не для меня, и, вероятно, в необычные часы. Затем нужно заплатить механику.

Я недавно переехал, оставив после себя красивый гараж с гидравлическим подъемником, который поднимал машину на 44 дюйма.В моем новом гараже у меня меньше места, и, поскольку я сейчас на пенсии и трачу меньше времени на восстановление и техническое обслуживание авто, я решил не покупать и не устанавливать еще один подъемник. У меня все еще есть случайная потребность попасть под мой E-Type, и я не хочу, чтобы кто-то другой занимался его обслуживанием, что я уже знаю, как это дорого обходиться.

Простая конструкция рампы.

Итак, я построил два деревянных пандуса, которые позволили бы поднять машину достаточно высоко для текущего обслуживания. Фундамент рампы состоит из блоков размером 6 дюймов на 6 дюймов, девять дюймов в длину, установленных поперек 10-дюймовых досок, которые они поддерживают.Доски размером 2 на 10 дюймов имеют длину девять футов, что достаточно для того, чтобы на каждом конце был нанесен полный отпечаток шины. Я сделал пандусы как можно короче, потому что место в моем гараже несколько ограничено. В качестве крепежа я использовал шурупы для гипсокартона размером 2 1/2 дюйма, чтобы при необходимости можно было легко демонтировать пандусы.

Чтобы подъехать к пандусу, я прибил куски 2 «x 4» вместе, чтобы образовать наклонный вход в пандус.

Пандусы.

Поразмыслив, я решил, что, хотя мой первоначальный план использования единственной доски позволит мне залезть под машину, мне нужно больше зазора под передней частью.Так что я добавил еще две доски, каждую укороченную, и ступил, поднимая машину по мере продвижения вперед. Это дало мне дополнительные три дюйма высоты внизу к существующим семи дюймам. Я подумал, что этого было достаточно.

Дополнительные доски не только добавили прочности, но и дали мне желаемую высоту.

Так и было. Чтобы пандусы не соскальзывали (если вы попытаетесь заехать на них без якоря, вы просто толкните их вперед), я использовал Liquid Nails под каждым из блоков размером 6 x 6 дюймов.Как только он застыл, у меня не было проблем со скольжением.

Моими первыми задачами были снять выхлопную систему, заменить бублики в шарнирах, затянуть все гайки и болты, соединяющие их с спускными трубами, заменить масло и фильтр и затянуть все болты поддона коробки передач (утечка на выхлопную трубу). трубы создавали неприятное количество дыма каждый раз, когда я водил машину). Я хотел снова накрыть выхлопную трубу тепловой пленкой (чтобы отвести тепло из выхлопной трубы и сохранить прохладу внутри автомобиля) и покрасить пленку, чтобы масла не собирались на ней (и не курили).

Вуаля! Я легко справлялся со всеми поставленными задачами под машиной. Стоимость подъема машины достаточно высока была минимальной, и я могу выполнять работу в собственном гараже в свободное время. Liquid Nails делает два пандуса постоянными, но их можно легко сломать с помощью молотка.

Однако одна трудность все еще существует. Поскольку я сделал их постоянными, мне приходится парковаться на них все время. Подняться на пандус не проблема, просто немного сложно. Пандусы по конструкции несколько узкие, не намного шире шин.Увидеть, куда мне двигаться, когда я двигаюсь вперед, — трудная часть, поэтому я купил квадратное зеркало в три фута и поставил его сбоку возле переднего левого пандуса, чтобы я мог видеть движение левого переднего колеса на пандус и его движение вперед. Работает нормально. Вы можете использовать доски размером 2 x 12 дюймов, что дает больше места для ошибки, но я выбрал более узкие доски, чтобы увеличить ширину доступа под автомобилем.

Резиновый маркер колесной базы

Я купил маркер с резиновым колесом у J.К. Уитни, чтобы взобраться на переднюю часть рампы. Я могу видеть переднюю кромку рампы с помощью зеркала, но я также хотел «почувствовать» переднюю кромку. Вы также можете построить там небольшую «перебегающую» секцию пандуса, которую можно будет удалить, как только вы правильно припаркуетесь.

Это простой и недорогой проект, который легко выполняется за несколько часов и стоит затраченных усилий.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Самодельные планы автоподъемников: все, что вам нужно знать

Бюджет имеет значение.

Следовательно, если у вас ограниченный бюджет, это нормально, что вы не захотите много тратить на автомобильные подъемники. Тем не менее, обычные автомобильные подъемники стоят очень дорого. А если вы хотите увеличить вес подъемного инструмента, его стоимость может возрасти еще больше.

Вот почему постройка самодельного автомобильного подъемника может спасти положение. Эти самодельные автомобильные подъемники гарантируют, что вы получите все преимущества обычного автомобильного подъемника. И, что самое приятное, это снизит затраты.

Однако есть проблема —

Самодельные автомобильные подъемники сделать непросто.А если вы испортите конструкцию лифта, то он не будет оставаться прочным на протяжении всей эксплуатации. Таким образом, самодельные планы автомобильного подъемника необходимы для обеспечения прочности и эффективности подъемного инструмента.

И вы находитесь в нужном месте, поскольку мы подготовили для вас все в этой статье. Здесь мы предоставили полное представление о планах самодельного автоподъемника. Кроме того, в конце есть раздел часто задаваемых вопросов, чтобы упростить задачу.

Звучит интересно? Начнем прямо сейчас —

Как работает самодельный автомобильный подъемник

Хотя некоторые могут знать определение самодельного автомобильного подъемника, многие не знают, как он работает.Итак, прежде чем узнать, как построить автомобильный подъемник, важно определить, как он работает.

Тем не менее, как это на самом деле работает?

Ну, самодельные автомобильные подъемники обычно изготавливаются из жестких и твердых материалов. Здесь конструкция прочная, поэтому выдерживает нагрузку большинства автомобилей. Но, что самое главное, весь процесс дешевле, чем обычные автомобильные подъемники.

Итак, когда вы сделаете этот автомобильный подъемник для себя, вы тоже сэкономите немного денег.Как правило, самодельные подъемники изготавливаются с учетом типа автомобилей. Таким образом, если у вас более крупный автомобиль, вам нужно будет по-другому подготовиться.

В основном самодельные автоподъемники работают, поднимая автомобили с земли. Фактически они работают аналогично обычным автомобильным подъемникам. И он дает те же преимущества, что и автомобильные подъемники.

Как сделать автоподъемник? — 5-ступенчатый процесс

Перед тем, как приступить к пошаговым процессам, важно, чтобы у вас был готов проект автомобильного подъемника своими руками.Предварительная подготовка облегчит работу.

Кроме того, перед началом работы вам нужно иметь под рукой немного информации. Здесь вам нужно будет обеспечить правильное расстояние подъемного инструмента от земли. Более того, вам нужно будет составить планы в зависимости от типа вашего автомобиля.

Пройдя всю подготовку, вы будете готовы приступить к пошаговому процессу. Итак, без лишних слов, давайте начнем прямо сейчас —

Инструменты, которые вам понадобятся

Что ж, перед тем, как начать, вам понадобятся инструменты для работы.Но не волнуйтесь, все эти инструменты доступны и доступны по цене. Итак, давайте посмотрим —

Автомобильные весы.
Измерительный инструмент.
Дрель.
Сварочный аппарат.

Шаг № 1: Проведение правильных измерений

Да, очень важно, чтобы вы сделали правильные измерения, прежде чем начинать строить планы автоподъемников своими руками. Но почему это проблема?

Что ж, если вы не сделаете правильные измерения, вы не сможете определить правильное расстояние.А неправильное расстояние приведет к слабой конструкции автоподъемника. В результате вам придется начинать работу с самого начала.

Итак, при строительстве автомобильного подъемника лучше снимать правильные размеры. Здесь возьмите измерительный инструмент и выберите ширину и высоту автомобиля. Кроме того, вам нужно будет измерить расстояние между колесами.

С другой стороны, вам придется даже измерить вес автомобиля. Просто используйте автомобильные весы, и они определят правильный вес автомобиля.

Шаг № 2: Определение типа автомобиля

Что ж, мы уже упоминали об этом раньше. Прежде чем строить автоподъемник, важно знать, какой у вас тип автомобиля. Это связано с тем, что если у вас есть более крупный автомобиль, подъемники меньшего размера не будут работать с ним.

Кроме того, наличие более крупного транспортного средства означает, что вам придется строить подъемник из более твердых материалов. Поэтому очень важно определить тип автомобиля.

Наконец, определите, какой вес шины автомобиля одинаково несут на себе.Этот небольшой расчет пригодится на следующих этапах.

Шаг № 3: Выбор правильных материалов

Прежде чем приступить к работе, важно определить, какие материалы вам понадобятся для автоподъемника своими руками. Здесь сталь считается подходящим материалом для постройки самодельного автомобильного подъемника. Но почему?

Что ж, сталь имеет наибольшую прочность. Так что его нелегко повредить. Кроме того, он позаботится о том, чтобы конструкция лифта была прочной. Кроме того, это гарантирует, что лифт не раскачивается.

В конце концов, обслуживание лифта становится намного проще, если использовать стальную конструкцию. Итак, убедитесь, что вы выбираете правильные материалы.

Шаг № 4: Начало расчета и создание чертежей

Перво-наперво, соберите достаточно информации и сразу же приступайте. Выберите дизайн, который вам нужен. Затем нарисуйте схему самодельного гидравлического автомобильного подъемника.

После этого приступайте к созданию серьезных чертежей своей работы.Если хотите, можете воспользоваться любыми инструментами для работы.

Шаг № 5: Начало процесса строительства

К настоящему времени вы закончили всю подготовку и информацию о самодельном автомобильном подъемнике. Пришло время приступить к работе над своим проектом. Итак, во-первых, приступайте к возведению желаемой конструкции.

Используйте сверла и сварочный аппарат, чтобы воплотить в жизнь свой дизайн. Используя правильные инструменты, вы сможете придать своему автомобильному подъемнику прочную конструкцию.

Наконец, проверьте это, чтобы убедиться, что все материалы слились вместе. Вы также можете проверить, качается ли лифт. После того, как вы его протестируете, пришло время использовать его в работе.

Часто задаваемые вопросы

Насколько выше могут подниматься автомобильные домкраты?

Автомобильные домкраты могут достигать 13-25 дюймов. Но у некоторых домкратов есть диапазон даже до шести футов.

Можно ли поднять автомобиль выше обычного?

Да, можно поднять автомобиль выше обычного.Здесь вам нужно будет поднять подвеску автомобиля, чтобы поднять ее.

Могут ли койловеры поднять автомобиль?

Да, койловеры могут поднять автомобиль.

Сколько стоит обычный автомобильный подъемник?

Обычные автомобильные подъемники могут стоить от 500 до 1000 долларов. Но цена может зависеть от репутации бренда и доступности, так как существуют разные типы автоподъемников.

Итог

Ну вот и все для статьи. Надеюсь, мы дали полное представление о самодельных планах автоподъемника.

В конце концов, вы сможете построить собственный автоподъемник, следуя информации из этой статьи. А если вы все еще не уверены, обратитесь за помощью к профессионалу. Но не забывайте правильно выполнять все шаги. В противном случае автоподъемник работать не будет.

Так почему бы тебе самому не попробовать? А пока до свидания!

Автоподъемник своими руками для гаража практического механика — Америка любит лошадиные силы

Поговорим об изобретательности.Всегда впечатляет, когда люди реализуют DIY-проект, который меняет их мир. Этот индивидуальный автомобильный подъемник не только поднимает автомобили; он также преодолевает некоторые ограничения гидравлической системы

[ad # rectangle-image]

Геометрия творения

Есть вдохновение в создании инструмента, который принесет пользу не только вам, но и другим. Это один из плюсов автоподъемника своими руками. Он может помочь другим людям. Вы можете подумать, что сварка стальных стержней — не проблема, но это больше, чем просто сварка.Это тоже функциональная геометрия. Форма автоподъемника работает по системе веса и баланса. В качестве инструмента он использует вес автомобиля. Этот факт делает этот проект чем-то большим, чем просто сварка. Он также разработан с использованием углов, соответствующих нижней высоте передней части автомобиля. Поскольку подъемник наклоняется, угол поворота автомобиля меняется в зависимости от окружения, но автомобиль остается в той же плоскости. Гениально!

Преимущества автоподъемника своими руками

Эргономика: улучшает эргономические условия работы механика.
Портативность: портативность — огромное преимущество. Вы можете загрузить его на трейлер и переместить в удаленное место. Вы можете перемещать его по гаражу. Это один из недостатков коммерческой системы. После установки становится трудно использовать это пространство для других проектов.
Возможная экономия затрат: кажется, что это будет намного дешевле, чем купить гидравлическую систему. Более низкая стоимость делает этот продукт доступным для большего числа механиков.
Повышенная безопасность: это безопаснее, чем использование домкратов для доступа к нижней части автомобиля.
Повышенная производительность: Автоподъемник DIY позволяет механикам работать с другими подъемными инструментами. Хорошо работает с трансмиссионными лифтами.

Несмотря на то, что подъемник впечатляет и имеет длинный список преимуществ, есть то, что похоже на исцеление ахиллова сухожилия. Когда автомобиль заставляет подъемник опрокидываться назад, на шарнирную петлю воздействует большая сила, вынуждаемая весом. Похоже, это слабое место в этой конструкции. Вопрос в том, является ли это слабым местом, и если да, то насколько сложно будет заменить или отремонтировать это соединение.Зритель, не стесняйтесь добавлять свои два цента на эти вопросы.

[объявление № прямоугольник-центр]

Приобрести портативный гидравлический самодельный автомобильный подъемник, вдохновляющий опыт вождения

Купите на Alibaba.com невероятные аксессуары для гаражей и автомобилей, такие как невероятно прочные, долговечные и эффективные. самодельный автомобильный подъемник для всех видов обслуживания и подъемных целей. Эти крепкие и умелые. Самодельный автомобильный подъемник идеально подходит для легкого подъема любого типа транспортного средства.Эти продукты изготовлены из материалов оптимального качества и устойчивы к тяжелым нагрузкам в гаражах или любых других мастерских. Купите эти невероятные. самодельный автоподъемник от ведущих поставщиков и оптовиков на сайте по заманчивым ценам и разовым предложениям.

Надежное качество. Самодельный автомобильный подъемник , предлагаемый в продаже, изготовлен из прочных и жестких материалов, таких как холоднокатаная нержавеющая сталь и другие металлы, которые обеспечивают высокую долговечность и экологичность на протяжении многих лет. Эти. Самодельный автомобильный подъемник оснащен 4 роликами, которые плавно вращаются, с блокировкой барабанного типа, двумя приводами гидроцилиндров и т. Д., А также многими другими функциями.Эти выдающиеся. Самодельный автомобильный подъемник доступен в ручном и автоматическом режиме опускания, что упрощает работу.

Alibaba.com предлагает широкий спектр услуг. самодельный автомобильный подъемник , который доступен в различных формах, размерах, цветах, стилях и других функциях в зависимости от приобретенных моделей.
