Ремонт сирены автосигнализации своими руками: Ремонт сирены автосигнализации своими руками
Ремонт сигнализации автомобиля своими руками. Как починить сигнализацию
Если неисправность сигнализации автомобиля не связана с операционной системой, тогда вполне можно попытаться произвести ремонт своими руками. В противном случае дело лучше поручить специалистам, тем более, если сигналка еще на гарантии.
Компоненты и принцип действия сигнализации автомобиля
Компоненты сигнализации автомобиля
Охранный комплекс авто состоит из иммобилайзера, который является мозгом сигнализации, разных датчиков, замков, блокировок и средств оповещения. Сам иммобилайзер состоит из блока управления и электромагнитного реле, которое осуществляет разрыв цепей. В современных сигналках эти элементы не соединяются дополнительными проводами, что делает их менее заметными.
Принцип действия сигнализации прост – при нажатии кнопки пульта осуществляется обмен данными (кодами), если коды приняты – осуществляется разблокировка авто. Тот же принцип, что ключ/замок, но несколько более технологичный.
Ремонт сигнализации автомобиля и устранение неисправностей
Бывают различные неисправности, связанные с сигнализацией автомобиля. Скажем, поставили машину на сигналку, а обратно с брелка она не открывается и тогда при попытке открыть дверь ключом срабатывает сигнализация и ее как-то нужно отключить.
Брелок. В таком случае стоит начать поиск неисправности следует с батареек в брелоке. Они могли разрядится или сойти со своих штатных мест.
О разряде батареек подскажет тусклое свечение светодиода и уменьшенный радиус действия брелока.
Предохранитель сигнализации автомобиля
Помехи. Или же авто стоит в зоне сильных радиопомех, в аэропорту или на стоянке с большим количеством машин. Тогда стоит попробовать поднести брелок поближе к тому месту, где установлена сигнализация автомобиля (в районе места водителя).
Проводка. Далее, если с брелоком все в порядке, следует проверить проводку. Контакты могли банально окислиться, так что прозвонить провода тестером лишним не будет.
Предохранители. Если от «плюсовой» клеммы аккумулятора идет провод с коробочкой, стоит проверить и его, предохранитель, наверное, находится там. Также не помешает проверить предохранители основных потребителей, аварийной сигнализации и клаксона, к примеру.
Перезагрузка. Когда светодиод горит ярко, но сигнализация игнорирует брелок, стоит попробовать перезагрузить электронику. Сделать это можно скинув клемму с АКБ минут на 5. Если не помогло – попытаться снова.
Сигнализация автомобиля при этом может сработать несколько раз.
Аккумулятор. Если же сигнализация автомобиля начала ни с того, ни с сего выть, возможно, проблема в разрядившемся АКБ. Сигнализация воспринимает понижение напряжения ниже 8 В как попытку угона, и срабатывает. В таком случае надо отключить сирену и разобраться с аккумулятором.
Вот каким образом можно сделать ремонт сигнализации автомобиля своими руками. Если добиться положительного результата не удалось, возможно, проблема глубже и требует внимания специалиста.
Спрашивайте в комментариях. Ответим обязательно!
Сирены
Сирены, это важный элемент автомобильной сигнализации. Сирена служит для отпугивания злоумышленников и привлечения внимания окружающих людей и хозяина автомобиля. Поэтому громкость сирены имеет не малое значение, чем громче, тем больше психологическое воздействие. Громкость измеряется в Децибелах, чем больше значение, тем большее звуковое давление создает сирена. Громкость современных сирен колеблется в пределах от 90 до 120 Децибел. Формы корпуса бывают разной, но все они сделаны из прочного, жаростойкого пластика с креплением к корпусу автомобиля. Об установке сирен можно прочитать здесь в конце статьи.
Рабочее напряжение сирен автомобильных сигнализаций
12 Вольт — для легковых автомобилей и 24 Вольта — для грузовых.
Типы сирен
- Сирена без внутренней модуляции сигнала
- Сирена с внутренней модуляцией сигнала
- Сирена программируемая
- Сирена с автономным питанием
- Пьезосирена
- Электро-воздушная роторная сирена
Сирена без внутренней модуляции сигнала
Сирена может выглядеть как обычная сирена, но если подключить ее к 12 вольтам. то мы услышим не громкий щелчок и больше ни какого звука . Хочу заметить, что подавать напряжение нужно кратковременно иначе она сгорит напрочь.
Эти сирены применяются в сигнализациях, которые сами создают(модулируют) звуковой сигнал , а сирена по сути является динамиком облаченным в корпус сирены и воспроизводит его. Обычно провода этих сирен имеют одинаковый черный цвет и подключаются одним концом к постоянному плюсу через предохранитель ( без разницы каким), а другим на соответствующий выход сигнализации.
Такое управление сиреной позволяет сигнализации оперативно менять громкость и тональность сигнала. К примеру: Сигналы постановки и снятия тихо и приятно, а при тревоги пронзительно и громко.
Фото Сирен без внутренней модуляции
Сирена с внутренней модуляцией сигнала
Это самая распространенная обычная сирена, которая используется в основной массе сигнализаций. Эта сирена имеет два провода для подключения: Красный +12 Вольт подключается к выходу сигнализации, Черный -12 Вольт — подключается к корпусу автомобиля. Если перепутать провода то звука не будет, но сирена не сгорит, у нее есть защита от таких случаев.
При подачи напряжения сирена начинает издавать характерный звук автомобильной сигнализации. Звук сирены может быть разным: одно-тональный (в основном), двух-тональный , Шести тональный или любой другой. Это зависит от схемы которая находится внутри сирены.
Некоторые сирены при коротко-временной подачи напряжения( поставить или снять с охраны) дают сниженный уровень звука, а при более длительном (тревога) через 2-е секунды повышают до максимально возможного.
Есть сирены с повышенной мощностью и во избежании выхода из строя выходного триггера сигнализации подключать по этой схеме используя дополнительное реле.
Фото Сирен с внутренней модуляцией
Сирена программируемая с микропроцессором
Микропроцессорная сирена это практически сирена с внутренней модуляцией с той разницей, что ее можно программировать выбирая варианты сигнала из множества вариантов записанных в память сирены, а также записать свою мелодию. Сирена имеет два провода для подключения: Красный — +12В — к выходу сигнализации на сирену, Черный — на массу -12В.
К примеру рассмотрим микропроцессорную сирену FALCON SM-100. В памяти сирены заложены 39 мелодий, одну из них можно изменить ( запрограммировать мелодию из 32 нот. ), а так же помимо выбора или записи мелодий можно выбрать Четыре окраски звучания нот для всех мелодий. Программируется сирена посредством двух кнопок в корпусе сирены.
Скачать инструкцию Микропроцессорной сирены FALCON SM-100
Мини сирена Crime Guard AU76MP Psycho, Эта компактная сирена выдает два различных тона, как будто одновременно включились две сирены. Вы можете выбрать между громким сигналом и приглушенным чириканьем, а так же есть возможность выбрать звук при постановке / снятии с сигнализации.
Фото Программируемых сирен
Сирена с автономным питанием
Это практически сирена с встроенным модулятором сигнала, но она еще имеет встроенный аккумулятор на 12В и замок с ключами которым можно включить или выключить автономное питание. У такой сирены как правило Четыре провода для подключения.
- черный провод — минус 12 Вольт (корпус автомобиля)
- Красный провод- постоянный плюс 12 Вольт
- Синий провод — включение сирены минусом 12 Вольт
- Белый провод — включение сирены плюсом 12 Вольт
Если сирена включена, то пропадание напряжения на черном или красном проводах приводит к срабатыванию сирены, другими словами если злоумышленники отключили аккумулятор автомобиля или оторвали сирену, она будет продолжать «кричать» благодаря встроенному аккумулятору. Управление на синем и белом проводах можно осуществлять параллельно не зависимо друг от друга.
К Примеру: Сигнализация управляет сиреной плюсом и не имеет предупредительной охранной зоны. Белый провод сирены подключаем к выходу управления сиреной, а предупредительный выход датчика удара на прямую к синему проводу автономной сирены. В результате при легком ударе сирена будет кратковременно «предупреждать», что машина под охраной, не лезь!
Фото Сирен с автономным питанием
Пьезосирена и пьезобипер
Основой Пьезосирены является пьезокерамический элемент, который и создает высокочастотный звук в диапазоне 2,5 – 3,5к Гц, усиленные рупорной конструкцией сирены. Пьезосирены обладают мощным психологическим воздействием и при длительном воздействии головная боль обеспечена, а если ее разместить в качестве дополнительной сирены внутри салона автомобиля, то пронзительный «крик» сирены становится практически невыносимым для злоумышленника. К примеру Пьезосирена StarLine JP1 имеет маленькие размеры и мощный звук и ее можно использовать как салонную сирену.
Сирена имеет два провода для подключения: Красный +12В и Черный -12В и подключается как обычная сирена.
Фото Пьезосирен
Пьезобипер это практически миниатюрная однотональная пьезосирена. Используется в основном в иммобилайзерах для звуковых сообщений водителю о состоянии и происходящих процессов в них.
Я иногда использую бипер в качестве подтверждения закрывания и открывания центрального замка автомобиля. Бипер подключаем по следующей схеме. Это в том случае когда автомобиль имеет управление дверьми с ключа и имеет заводскую сигнализацию, но не имеет сигналов подтверждения постановки и снятия, а владелец хочет слышать, сработали замки или нет. Иногда использую его в качестве озвучивания предупредительной зоны микроволнового датчика. Наверное многих доставало постоянное «вяканье» стоящей под окном машины и чтобы поберечь нервы окружающих и все таки предупредить близко подошедшего к машине человека, что автомобиль под охраной, я использую пьезобипер подключая его по этой схеме.
Электро-воздушная роторная сирена
Электро-воздушная роторная сирена это мощный ревун с электродвигателем который раскручивает ротор сирены создавая высокоскоростной поток воздуха, который благодаря особой конструкции статора и ротора прерывается, создавая мощный, ревущий звук.
Подключать такую сирену на прямую к сигнализации нельзя, нужно использовать реле. Обмотка реле одним концом подключается на массу, а другим к выходу сигнализации на сирену, а уже через контакты реле передаем +12В на плюсовой провод роторной сирены, второй провод который подключен к -12В (масса) — вот схема .
Примером может служить Электро-воздушная роторная сирена PS324 производителя Al Khateeb с питанием 12В.
Установка Сирены
Требования к установке сирены в теории достаточно простые.
- Установить сирену в под копотном пространстве.
- Сирена должна быть установлена максимально далеко от нагревающихся элементов двигателя.
- Рупор сирены должен смотреть вниз во избежании скапливания влаги внутри сирены.
- Минусовой провод сирены может быть подключен к корпусу, рядом с сиреной или к любому проводу массы, как под капотом, так и внутри салона.
- Плюсовой провод подключается к выходу сигнализации управления сиреной. Должен иметь хорошую изоляцию во избежании протирания от трения при вибрации в процессе эксплуатации автомобиля, а также не должен провисать во избежании попадания в движущие детали двигателя автомобиля.
На практике бывает не так все просто. Места бывает почти нет, а если есть, то попробуй ее там закрепить, провод протащить почти не возможно и так далее. Но как бы там не было, а ставить сирену все равно надо.
Иногда приходится сверлить металлическую переборку между салоном и двигателем. Если решили сверлить переборку, то убедитесь, что вы не просверлите какую нибудь трубку ,кабель или еще что нибудь. Здесь поговорка «семь раз отмерь, проверь и один раз просверли» будет то, что надо.
Когда прикручиваете саморезами сирену к металлическому корпусу убедитесь, что в этом месте с другой стороны металла не проходит жгут проводов и не прикреплен какой нибудь блок. Приходилось видеть просверленные блоки и порванные провода в жгуте.
Идеальная установка, это когда проводка замаскирована под заводскую, а сирена спрятана и ее не видно. В этом случае злоумышленник открыв капот не сможет сходу отключить сирену и это может стать переломным моментом в попытке угона автомобиля.
Схема подключения силовой сирены
Когда сигнализация подает плюс на провод управления сиреной, срабатывает реле Р1 и замыкая контакты К1 через которые напряжение 12 вольт подается на сирену или несколько сирен. По этой схеме можно подключить до 5-ти и более сирен. Подключать нужно параллельно — плюс к плюсу, минус к минусу. Питание 12 вольт подавать на контакты реле через предохранитель от 5А до 20А , зависит от мощности сирены или суммарной мощности всех сирен.
Схема подключения дополнительной салонной сирены
Если у вас уже стоит сирена и вы хотите добавить еще одну в салон или дополнительную сирену под капот, то можно подключить ее по этой схеме, подключать без реле нельзя, это может испортить выход сигнализации на сирену.
Схема подключения пьезо мини сирены в качестве озвучивания закрытия и открытия ц.з.
Эта схема работает если автомобиль моргает поворотными огнями в момент закрывания и открывания центрального замка с родного пульта ключа. Если нет, то схемка нужна другая.
При выключенном зажигании на проводе зажигания присутствует отрицательный потенциал, достаточный для срабатывания реле и даже самого бипера. При включенном зажигании мини сирена не будет реагировать на открытие и закрытие ц.з. Схему можно упростить подключив пьезобипер вместо реле соблюдая полярность (+) к диодам D1-D2, (-) к D3.
Схема подключения пьезо мини сирены в качестве озвучивания предупредительной охранной зоны
У многих сигнализаций вместе с снятием с охраны отключаются и датчики это идеально подходит для этой схемы, но есть сигнализации у которых и после снятия с охраны датчик остается в рабочем состоянии и продолжает реагировать на воздействие, то в таком случае подключение нужно изменить, а то мини сирена будет продолжать «попискивать».
У самой даже примитивной сигнализации есть выход на блокировку нормально замкнутыми контактами. После постановки на охрану на этом проводе появляется минусовое напряжение, а после снятия оно пропадает. Вот этот выход мы и используем, подключим к нему минусовое питание датчика, но через диод катодом в сторону сигнализации.
Чтобы все работало правильно нужно взять два диода соединить их катодами вместе и подключить к нашему проводу блокировки. К аноду одного диода подключаем минусовое питание датчика, а к аноду второго диода подключается реле блокировки.
Msvmaster — Установка и отключение охранных систем автомобилей.
Принцип работы сирены для сигнализации и особенности подключения
Просмотров: 6 101
Сирена для сигнализации – эффективный способ спугнуть злоумышленника, используемый людьми еще в каменном веке. Перед стойбищами на деревьях находились доисторические «часовые», начинающие кричать и издавать различные устрашающие звуки, подавая сигнал об опасности и одновременно пытаясь отпугнуть нежеланных визитеров.
Позднее, с открытием и «приручением» огня, перед входом в пещеру стали разжигать костры – первая световая сигнализация. А если учесть, что всю ночь рядом с огнем находились поддерживающие его люди, готовые подать сигнал об опасности криком, то кажущийся сейчас простым огнем в темноте, костер, становился уже прототипом современной охранной сигнализации, сочетающей в себе световое и звуковое оповещение.
Применение сирены в охранной сигнализации
Хотя системы, предназначенные для обеспечения безопасности, предупреждающие о возникновении потенциальных угроз, постоянно совершенствуются и становятся все более сложными и «самостоятельными», в их основе по-прежнему лежит звуковая сирена для сигнализации.
Звук – самый эффективный и простой способ оповестить окрестности о происшествии, поэтому, как бы стремительно ни развивались охранные технологии, сирена для сигнализации всегда будет основной составляющей.
Сирена применяется в устройстве практически любой охранной системы как внутренней, так и наружной. Сам тип звукового сигнала, издаваемый оповещателем, тоже может быть любым – от привычных в восприятии и ассоциирующихся с различными происшествиями «завываний» (какие издают полицейские, пожарные и медицинские сирены), до полностью нестандартных:
- воспроизведения речи;
- собачьего лая;
- кваканья лягушек;
- криков петухов.
Конструкторы предлагают не только значительный ассортимент набора издаваемых звуков, но и варианты тональности и мощности оповещения. Звуковой момент крайне важен, к примеру, в дачном поселке, в автомобиле, припаркованном на обочине рядом с многоэтажным домом.
Цель использования сирены не в том, чтобы испугать потенциального злоумышленника отказаться от намерений, даже самые «страшные» звуки способны лишь детей, задумавших хулиганство или спугнуть животных, случайно забравшихся на охраняемую территорию. Основное назначение, которое имеет сирена для охранной сигнализации – оповестить владельца объекта об опасности.
То есть она должна быть услышана и однозначно воспринята только в качестве сигнала о беде. Поэтому не стоит ставить на дачные домики оповещатели с петушиными криками, а на припаркованные у многоэтажных жилых комплексов машины – звуки мурлыкающих кошек, воробьиное чириканье. Такой сигнал не будет воспринят находящимися рядом людьми в качестве знака опасности и его не услышат дальше пятого этажа.
Принцип работы сирены
Звуковая сирена, как устройство, имеет два основных рабочих принципа:
- пьезоэлектрический;
- электромагнитный.
Сирена представляет собой трубку – сердечник, выполненный из магнита, с намотанной медной проволокой. Мембраной в устройстве служит тонкая металлическая пластинка. А также в корпус вмонтирован еще и генератор, формирующий громкий и мощный звук – от 800 герц и до 2200 герц.
Схема сирены охранной сигнализации
Принцип работы оповещающих устройств позиционируется производителями, как устаревший и затратный. Однако, подобные репродукторы незаменимы в ряде случаев, к примеру, при оборудовании системы общегородских оповещений, обустройстве тревожной сигнализации в парковом комплексе.
Пьезоэлектрический тип используется практически повсюду, от автомобильных систем сигнализации и сигнализаций, монтируемых в дверные ручки, до устройств пожарной безопасности и системы цеховых оповещений.
Основное отличие – электромагнитной «классике» требуется базовая сеть в 220 вольт, а пьезоэлектрика довольствуется уровнем питания от 10 до 20 вольт.
Какие виды сирены бывают?
Как охранное устройство, сирена может быть разных видов, в первую очередь подразделение производится на:
- внутренние;
- уличные, то есть – наружные.
Разумеется, к ним предъявляются полностью разные требования, начиная от материалов корпуса и заканчивая звуковым сигналом.
Наружная сирена охранной сигнализации
Внутренние устройства имеют низкую прочность и слабую защищенность корпуса, зато обладают большим выбором звучаний, очень популярна музыкальная сирена, воспроизводимая различные записи – остроумные высказывания, голоса животных и так далее.
Наружные системы, наоборот, выполняются из материалов, стойких к перепадам температур, осадкам, жаре материалов, к тому же имеющих и противовандальную прочность. Такая аварийная сирена обычно имеет высокую мощность, но не имеет ассортимента типов звуковых оповещений.
Кроме этого сирены подразделяются на:
- радиоактивными – беспроводными;
- стационарными – проводными.
Автономные варианты устройств, передающие сигнал по радиоволне, «питаются» энергией батарей различных типов.
Беспроводная сирена в системе охранной сигнализации
И также сирены классифицируются на:
- звуковыми;
- световыми;
- комбинированными.
Самые эффективные по оказываемому психологическому эффекту системы – комбинированная светозвуковая сирена.
Сирена, издающая звук и светящая в случае проникновения
Редко, но встречаются еще в продаже и ручные сирены, срабатывающие, только если человек их включает.
Зачем покупать – сделаем сирену своими руками
Сделанная сирена своими руками, вполне может подойти для гаража во дворе, дачного домика. При жизни в многоквартирном доме, самодельная сирена тоже может пригодиться, если кто-либо из соседей постоянно у себя, например, пенсионеры или домохозяйки.
Разобраться, как сделать сирену своими руками, нетрудно.
Необходимые приспособления:
- динамик, подойдет абсолютно любой, можно применить из старого радиоприемника, колонок и так далее;
- транзистор, сгодится что угодно, но в рабочем состоянии, не перегоревший;
- кнопка, можно снять с чего угодно;
- электролитический конденсатор, здесь есть ограничение – запас выдерживаемого напряжения – не менее 16 вольт;
- батарейки от 9 вольт.
Этого хватит для спаивания простейшей ручной сирены, при наличии паяльника, олова и канифоли.
Сборка сирены для охранной сигнализации своими руками
Помимо материалов, потребуется корпус. Опять же применить можно что угодно, от коробочки из-под зубного порошка, до деревянной шкатулки.
Особенности подключения сирены
Первое, что сделает любой абсолютно злоумышленник, услышавший звуки оповещателя – не сбежит в панике, а отключит сирену, перерезав ее проводки.
Поэтому основной особенностью монтажа сигнализирующих о неприятностях устройств является максимальная маскировка этих проводов. Задача хлопотная, большинство людей прибегают к более простому решению – подключение автономной сирены.
В том, как подключить сирену к сигнализации, есть два момента, требующие внимания:
- любая автономная модель, функционирующая за счёт радиоволн, будет работать только в сочетании с сигнализацией такого же типа и ни с какой другой;
- элемент «радио» находится рядом с батарейным отсеком, его нужно настроить на ту частоту, на которой функционирует система в целом.
Все, сирена автономная готова к работе, следует лишь не забывать менять в ней элементы питания.
Гораздо сложнее подключение автомобильных сирен. Несмотря на обилие инструкций и всевозможных схем, заниматься этим самостоятельно, не будучи автомехаником, не рекомендуется, поскольку можно серьезно повредить автомобильный аккумулятор.
Что же касается проводных сирен, то от корпуса «ревуна» протягиваются проводки к принимающей части сигнализационного модуля, далее «шайбы» привинчиваются к гнездам и модуль закрывается крышкой. Особенность – провода обязательно следует замаскировать или же изолировать всеми возможными способами.
Если подключается музыкальная сигнализация, то нужно не забыть выбрать и настроить желаемую мелодию, как ни парадоксально, но именно звуковой момент многие часто упускают.
Размещение и подключение сирены в составе охранной сигнализации
Для абсолютно любой сирены важным моментом является то звуковое давление, мощность, с которой она звучит. Уличная сирена не должна обладать давлением меньше, чем 85 децибел. Для большей наглядности сравнение с техникой и жизненными моментами:
- 80–95 децибел – уровень звука мототехники с наличием глушителей;
- 100–120 – уровень воздействия, сопоставимый с полным оркестром или же рок-концертом;
- 132 – звук, равный по своему действию на слух мощности двигателей самолета при взлете.
Для внутренних устройств мощность свыше 130 единиц совершенно не требуется, а вот для охраны снаружи тип сирены нужно выбирать по принципу – чем сильнее, тем лучше.
Видео: Мощная беспроводная сирена для GSM сигнализации
Схема самодельной звуковой сирены (CD40106)
Самодельная звуковая сирена, принципиальная схема и описание для самостоятельной сборки своими руками, подойдет для охранной сигнализации и других целей оповещения.
Звуковой сигнализатор можно использовать в качестве сирены охранной системы, или другого сигнального устройства. Громкость звука в первую очередь зависит от динамика на выходе, а так же от мощности выходного каскада и источника питания.
В показанном на схеме виде громкость сопоставима с громкостью стандартной сирены для автомобильной сигнализации. Хотя, выход можно сделать и по схеме показанной на втором рисунке, с пьезоэлектрическим звукоизлучателем на выходе. В таком случае, громкость будет не большой, но достаточной, например, для квартирного звонка или игрушки.
Принципиальная схема
В основе схемы лежит микросхема CD40106, которая очень похожа на отечественную микросхему К561ЛН2, тем что в ней так же 6 инверторов, и цоколевка такая же, но есть и важное отличие — эти инверторы с триггерами Шмитта.
Рис. 1. Принципиальная схема звуковой сирены на микросхеме.
На элементе D1.4 сделан тональный мультивибратор, частота импульсов на выходе которого около 1,5 кГц, и зависит от сопротивления R4 и емкости С8. На элементах D1.1-D1.3 сделан трехфазный мультивибратор.
Его выходы через диоды VD1-VD3 подключают параллельно С8 дополнительные конденсаторы С5-С7, которые изменяют частоту импульсов тонального генератора. Частота трехфазного мультивибратора около 1,5 Гц. Именно с такой частотой изменяется тон звучания сирены.
На элементах D1.5 и D1.6 сделан дополнительный усилитель мощности — буферный каскад. Как известно, у мощного полевого транзистора большая входная емкость, и она может влиять на работу КМОП-логических элементов. Этот усилитель снижает степень этого влияния, а резистор R5 ограничивает ток зарядки емкости затвора полевого транзистора VТ1.
Рис. 2. Вариант выходной части схемы с применением пьезоизлучателя.
В1 — высокочастотная динамическая головка сопротивлением 6 Ом и мощностью 5 W от автомобильной акустической системы. Можно применить любую аналогичную головку.
Средний тон звука можно установить подбором сопротивления резистора R4. Скорость смены тона — подбором сопротивлений резисторов R1, R2, R3.
Ашаров Р. А. РК-2017-03.
Схема блока-сирены автосигнализации » Паятель.Ру
Очень хороших результатов можно добиться, если использовать блок-сирену совместно с большинством самодельных автосигнализаций построенных на микросхемах К561 или К176. Но подключить сирену непосредственно на выходе такой сигнализации не всегда возможно. Дело в том, что большинство таких сигнализаций рассчитаны на использование в качестве сигнального устройства автомобильного клаксона, и выдают на выходе пульсирующий ток, чтобы клаксон звучал прерывисто.
Еще сложнее, если на выходе сигнализации стоит тиристор, при работе с сиреной он не закроется после завершения сигнального цикла и сирена будет звучать бесконечно долго.
В том случае, если сигнализация рассчитана на подключение на её выходе реле звукового сигнала, сирену можно подключить вместо этого реле, а чтобы не было прерывания нужно заблокировать мультивибратор, который задает это прерывание.
Проще всего это сделать установив перемычку между входом первого элемента мультивибратора и плюсом или минусом питания, в зависимости от того какой уровень на выходе мультивибратора вызывает открывание выходного ключа (рисунок 2).
Если мультивибратор должен работать постоянно (например, от него зависит мигание сигнального светодиода), можно оставить его как есть, но заблокировать один из входов электронного ключа (логического элемента) через который подаются импульсы от мультивибратора на выходной транзисторный ключ (рисунок 3).
Если выходной каскад сигнализации построен на основе тиристора, его необходимо заменить транзисторным (рисунок 4).
Рис.5
Установив дополнительное реле можно устроить блокировку системы зажигания (рисунок 5), путем замыкания цепи прерывателя на массу. Реле — типа репе звукового сигнала восьмерки.
Если выходной транзисторный ключ сигнализации не достаточно мощный для подачи питания на сирену (она обычно потребляет ток 0. 5-1А, а реле звукового сигнала, обычно не более 150 mА), можно установить промежуточное реле (типа репе звукового сигнала) или сделать более мощный транзисторный каскад.
Устройство, обслуживание и ремонт автомобилей Ситроен — Эксплуатация
Прочитано раз: 2609Выбор и покупка автосигнализации
На днях, ко мне обратился приятель с просьбой помочь ему в выборе и установке автомобильной сигнализации. Не раздумывая, я согласился оказать помощь в этом не простом деле. Забегая вперед отмечу, что приятель недавно приобрел автомобиль
Рис.1
Рис. 2
В комплект поставки Mongoose 900ES входят:
- Основной блок.
- Двухуровневый датчик удара.
- Два пульта ДУ.
- Светодиод-индикатор режимов работы.
- Кнопка аварийного отключения.
- Инструкция (правда, с ошибками)
Сирена, как видите в поставку не входит. MS-100 купили отдельно.
Рис. 3
Пульт дистанционного управления, выполнен достаточно качественно (и это при цене сигнализации чуть более 30$). Кнопки утоплены в корпус брелока, что исключает случайное нажатие. Нажатие достаточно информативно. Питание брелока осуществляется двумя батарейками, что позволяет обеспечить заявленный радиус действия даже в местах, где много радиопомех.
Датчик удара показал высокую четкость работы на протяжении всего диапазона настроек. У меня лично претензий к этому элементу нет вообще. Помимо предложенного крепления датчика удара на двухсторонний скотч, имеются и крепления для саморезов.
Что касается основного блока
Установка автосигнализации Mongoose 900ES на автомобиль Citroen Saxo (Ситроен Саксо)
Общая схема подключений Как говорилось ранее, в ходе установки были выявлены ошибки в схеме. Вход концевика двери (-), на самом деле провод ЖЕЛТОГО цвета. Входом концевика двери (+) будет провод ЗЕЛЕНЕОГО цвета, соответственно.
Рис. 4 Общая схема.
Установка сирены В Ситроен Саксо предусмотрено место для установки сирены. Крепление, в виде приваренного к кузову самореза, как будто специально рассчитано для посадочной планки MS-100.
Рис. 5 Установка сирены.
Проводку к положительному контакту сирены проложили через отверстие для крепления вентилятора. Таким образом, в кузове пока используются только штатные отверстия. Лично я против сверления дополнительных отверстий в кузове, стараюсь использовать те, которые уже имеются. К помощи сверла прибегаю только в крайнем случае. Выбор места установки основного блока и установка Основной блок необходимо расположить так, чтобы антенна была как можно выше. При этом место установки должно быть выбрано вдали от источников влаги и нагрева. Есть такое место в Ситроен Саксо? Конечно же есть! Прежде чем добраться до места установки основного блока, необходимо снять центральную консоль на «торпеде». Сняв центральную консоль, проделываем с помощью сверла отверстие для крепления основного блока сигнализации.
Рис 6. Центральная консоль снята.
Подготавливаем крепление основного блока. В гараже была найдена перфорированная полоса, из нее и было сделано крепление.
Рис 7. Основной блок готов к установке.
Подключаем к основному блоку все необходимые разъемы: выходов реле закрытия и открытия, светодиода, кнопки аварийного отключения, датчика удара и 12 контактный основных функций. Устанавливаем все это хозяйство в уже выбранное место антенной вверх.
Рис 8. Основной блок установлен и закреплен.
Продолжение следует…
Сирена охранной сигнализации » Вот схема!
В подавляющем большинстве охранных устройств для охраны автомобилей (или других объектов) используются стандартные блок-сирены, воспроизводящие, при подаче на них питания, стандартный набор звуковых эффектов. Недостаток таких сирен в том, что по звуку невозможно узнать свою сирену, и приходится реагировать на множество других сигнализаций, установленных на автомобилях ваших соседей. В конечном итоге это снижает бдительность.

Поэтому после выхода из строя стандартной сирены было решено не ремонтировать её, а переделать.
Сделать звучание сирены легко узнаваемым можно, если заменить её электронную схему, схемой показанной на рисунке 1. После разборки корпуса внутри её была обнаружена высокочастотная динамическая головка с плоским магнитом и пластмассовым диффузором и небольшая плата с микросхемой и бескорпусным транзистором.
Схема, показанная на рисунке 1 выполнена на микросхеме КА2410, используемой в звонках многих телефонных аппаратов. Выходные импульсы усиливаются по мощности транзистором Дарлингтона VT1 и поступают на динамическую головку. Диод VD1 нужен чтобы не испортить схему перепутав провода питания.
Схема другого варианта экзотической сирены показана на рисунке 2. Здесь в качестве генератора звуковых эффектов используется начинка китайского кварцевого будильника. Платка извлекается из будильника, на ней устанавливают перемычку и подают питание 1,6V от стабилизатора на светодиоде HL1 и резисторе R2.
Микродинамик выпаивают и вместо него ставят резистор R1. Импульсы с этого резистора, который теперь служит нагрузкой схемы, подают на ключ на транзисторе VT1, в коллекторной цепи которого включена динамическая головка В1.
Рис.2
При подаче питания 8-15V сирена по такой схеме будет громко воспроизводить звук, похожий на звонок кварцевого будильника. По этим же схемам можно сделать и оригинальные звуковые сигналы заднего хода. Чтобы понизить громкость можно использовать малогабаритные ВЧ-динамики, подключенные через резисторы, сопротивления которых подобрать по желаемой громкости.
Использование сирены возможно при использовании совместно с сигнализацией для офиса, схема здесь.
Как установить систему безопасности автомобиля своими руками
RubberBall Productions / Getty Images
Ревущие автосигнализации — это самая узнаваемая (и раздражающая) функция безопасности , но защита вашего автомобиля — это больше, чем просто сигнализация.
и фары дальнего света являются легкой добычей, потому что их можно быстро и бесшумно снять. Вы можете установить противоугонные стопорные гайки, чтобы этого не произошло.Доступные в большинстве автомобильных розничных торговых точек, они дешевы и просты в установке, и они поставляются с уникальными гайками и инструментами, которые просто заменяют гайки, которые можно снять с помощью универсальных инструментов.
Противоугонное устройство для автомобильной аудиосистемы, еще один часто украденный аксессуар, также является обязательным. Головные устройства со съемной лицевой панелью, коды защиты от кражи и съемные динамики снижают вероятность взлома.
Установка скрытого выключателя зажигания в автомобиле — простой и эффективный способ отпугнуть воров.К зажиганию вашего автомобиля подключен аварийный выключатель, который заставляет воров думать, что в вашу машину нельзя попасть. Блокировка рулевого управления — это еще одна защита от преступности — даже вид одного из них на вашем рулевом колесе отправит воров в путь.
Когда ничего не помогает, сигнализация быстро сигнализирует о вторжении. Поскольку плата за установку достигает 400 долларов, установка одного из них стоит потраченного времени и усилий. Вот как.
• Отсоедините плюсовой провод аккумуляторной батареи от клеммной колодки.
• Установите сирену на подходящую металлическую поверхность в моторном отсеке, вдали от чрезмерного нагрева двигателя. По возможности используйте существующие отверстия или просверлите новые. Убедитесь, что ничто на другой стороне поверхности, через которую вы сверляете, не может быть повреждено, и нанесите краску на просверленные поверхности, чтобы предотвратить ржавчину.
• Установите сирену с помощью крепежных болтов, поставляемых с устройством, убедившись, что сирена направлена вниз, чтобы вода не попала в устройство.
• Установите датчик удара в моторном отсеке вдали от чрезмерного нагрева двигателя и закрепите его на месте.
• Найдите подходящее место для установки дистанционного датчика в передней части моторного отсека.
• Проложите провода от всех трех блоков, а также основной провод питания от аккумулятора к главному блоку управления сигнализацией через межсетевой экран автомобиля. Просверлите резиновую вставку, которую существующий жгут проводов использует для пропуска межсетевого экрана. Проденьте все провода через отверстие.
• Найдите подходящее место под приборной панелью для установки блока управления сигнализацией и подсоедините два провода к соответствующим клеммам проводки на блоке.
• Используйте тестер напряжения или руководство по электромонтажу вашего автомобиля, чтобы найти провод, идущий к приводу внутреннего освещения на двери. Используйте инструменты для зачистки проводов, чтобы удалить сантиметр изоляции на проводе и соединить провод датчика двери с главным блоком управления. Спаяйте провода вместе и используйте термоусадочную или изоляционную ленту, чтобы полностью закрыть оголенные провода.
• Если в вашем автомобиле есть система центрального замка, найдите провода, идущие к замкам с электроприводом, и подсоедините провод датчика блокировки электропитания от головного устройства, используя тот же метод, что и для светового привода.
• Если в системе охранной сигнализации есть датчик давления в салоне, закрепите датчик в салоне автомобиля, высоко вверх и в стороне.
• Если сигнализация имеет функцию отключения зажигания, присоедините провод зажигания от главного блока управления сигнализации к зажиганию автомобиля. Используйте электрическую схему, поставляемую с сигнализацией, и руководство по электромонтажу вашего автомобиля, чтобы помочь вам в электромонтаже.
• Подведите провод заземления главного блока управления к точке заземления на шасси. Отшлифуйте краску, чтобы обеспечить соединение без покрытия, и закрепите провод винтом или болтом.
• Установите линейный предохранитель на конце основного провода питания как можно ближе к аккумуляторной батарее автомобиля.
• Обожмите кольцевую клемму на конце основного провода питания с помощью зажимов для проводов и прикрепите ее к положительной клемме кабеля аккумуляторной батареи.
• Подсоедините положительный провод аккумуляторной батареи к положительному полюсу аккумуляторной батареи. Проверьте все операции и закрепите всю незакрепленную проводку небольшими кабельными стяжками.
Безопасность автомобиля своими руками — это сделать вашу машину сложной задачей.Вы можете сэкономить сотни и получить удовольствие от завершения еще одного проекта своими руками.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Как установить автосигнализацию
Если вы только что купили подержанный автомобиль без сигнализации или просто решили выбрать дополнительную безопасность, установка системы сигнализации в ваш автомобиль никогда не будет плохой идеей. Есть ряд практических преимуществ, а в некоторых областях добавление системы сигнализации может снизить стоимость автострахования.
Автомобильная сигнализация — это фантастическая защита от угона автомобиля, и существует ряд сигнализаций, которые каждый может просто установить в своем автомобиле. Хотя процесс не так прост, как замена масла, установка на удивление проста, если пристальное внимание уделять следующим указаниям, дважды проверяя по ходу.
Часть 1 из 4: Выберите сигнализацию послепродажного обслуживания
Существуют различные степени сложности автомобильных сигнализаций.Базовые системы могут определить, когда дверь приоткрыта или когда взломан автоматический замок. В сложных системах есть пульты дистанционного управления, которые могут предупредить вас, когда ваш автомобиль взломан, и могут обнаружить, когда автомобиль ударился. Попробуйте найти сигнализацию, предназначенную для вашего автомобиля, чтобы облегчить процесс установки.
Шаг 1: Найдите заводской аварийный сигнал . Проверьте, доступна ли заводская сигнализация для вашей конкретной модели автомобиля. Большинство производителей предлагают сигнализацию в качестве опции, и в некоторых случаях установка заводского устройства может быть невероятно простой.Дилер может потребовать некоторого перепрограммирования компьютера на некоторых устройствах, чтобы включить его.
- Совет : Обычно вы можете получить у производителя брелок с кнопкой «паника», который соответствует обычному ключу автомобиля.
Шаг 2: Определитесь, что вам нужно от системы охранной сигнализации . Важно, чтобы вы имели представление о том, что вы хотите от своей системы охранной сигнализации, и выполняли поиск, исходя из этих предпочтений. Если вам просто нужна простая система, вы можете ее настроить с небольшими затратами.Если вам нужен пульт дистанционного управления, который будет предупреждать вас о срабатывании будильника, а также возможность запускать или останавливать двигатель удаленно, тогда вы можете потратить гораздо больше на продвинутую систему.
- Примечание : Ваш ценовой диапазон будет решающим фактором, поэтому взвесьте все за и против установки системы охранной сигнализации, прежде чем принимать решение о требуемом уровне безопасности. Очень сложные системы сигнализации могут потребовать профессиональной установки.
Шаг 3. Прочтите руководство .После того, как вы выбрали систему охранной сигнализации, вам необходимо прочитать руководство по эксплуатации системы сигнализации и все соответствующие разделы руководства к автомобилю.
Перед тем, как погрузиться в проект, важно спланировать всю установку. Сигнал тревоги, который не работает должным образом, не очень полезен и потенциально очень раздражает. Отключите аккумулятор перед началом установки. Помните о любой проводке подушки безопасности, обычно заключенной в желтые крышки и разъемы. Не подключайтесь к цепи какой-либо подушки безопасности.
Часть 2 из 4: Установка сирены
Необходимые материалы
- Изолента
- Ручная дрель
- Мультиметр
- Перчатки механика
- Паяльник или обжимной инструмент
- Устройства для снятия изоляции / кусачки
Застежки-молнии
Примечание : При покупке системы охранной сигнализации ознакомьтесь с руководством, чтобы узнать, какие дополнительные инструменты могут потребоваться для установки.
Шаг 1. Где установить .Найдите металлическую поверхность, на которую вы можете установить сирену, идущую к системе охранной сигнализации. Сирена — это часть, которая на самом деле издает звук высокого тона, поэтому она должна находиться в моторном отсеке и не должна иметь препятствий. Старайтесь держать сирену на расстоянии 18 дюймов от горячих компонентов двигателя, таких как выхлопной коллектор или турбокомпрессор, и направлять сирену вниз, чтобы вода не попала внутрь.
Шаг 2: Найдите отверстие для проводов . Провод должен пройти через брандмауэр, отделяющий двигатель от салона автомобиля.Это означает, что нужно либо найти существующее отверстие, через которое уже проходят провода, и использовать это пространство, либо просверлить отверстие в пластиковой или резиновой части брандмауэра. Это отверстие также позволит линии электропередачи пройти от батареи к «мозгу» системы сигнализации, давая ей питание. К этой линии рекомендуется подключить предохранитель.
- Предупреждение : Не просверливайте металл межсетевого экрана без крайней необходимости. Вы рискуете повредить важные компоненты и вызвать преждевременную коррозию.
Часть 3 из 4: Подключите сигнализацию к автомобилю
Шаг 1: Найдите, куда подключается компьютер сигнализации . Используя руководство, прилагаемое к будильнику, определите, где будет находиться «мозг» системы.
Большинство из них необходимо подключить к ЭБУ автомобиля, чтобы считывать сигналы, относящиеся к датчикам в дверях и окнах. У некоторых сигнализаций есть собственные автономные компьютерные блоки, которые устанавливаются в моторном отсеке рядом с сиреной, но большинство из них подключено к компьютеру автомобиля и спрятано внутри приборной панели.
- Примечание : Обычно используются под приборной панелью со стороны водителя и за перчаточным ящиком.
Шаг 2: Установите дополнительные датчики . Если в системе охранной сигнализации были какие-либо дополнительные датчики, например датчик удара, то теперь их можно установить везде, где предлагает производитель.
Шаг 3: Спланировать место для светодиодных фонарей . В большинстве систем сигнализации есть своего рода индикатор, который сообщает водителю, что система активна.Обычно этот индикатор представляет собой небольшой светодиодный индикатор, который крепится где-нибудь на приборной панели, поэтому спланируйте, где светодиод подойдет лучше всего.
Шаг 4: Установите светодиодные фонари . После того, как вы определили подходящее место, просверлите небольшое отверстие и закрепите свет на месте, подключив его к остальной части системы.
Часть 4 из 4: Подключите аккумулятор и проверьте сигнализацию
Шаг 1: Проверить питание . Подключите шнур питания к батарее и дайте системе охранной сигнализации включиться.Система должна включиться, когда автомобиль включен.
- Предупреждение : Некоторым системам может потребоваться дополнительная калибровка на этом этапе, поэтому перед продолжением обязательно ознакомьтесь с руководством, прилагаемым к системе.
Шаг 2: Проверьте систему . Включите свою систему, а затем проверьте ее, чтобы убедиться, что она работает должным образом. Если в вашей системе есть пульт «тревожная кнопка», проверьте его с помощью него, но в вашей системе нет пульта дистанционного управления, попробуйте толкнуть дверь, пока включена сигнализация.
Шаг 3. Свяжите свободные провода . Если система работает правильно, вы можете использовать изоленту, стяжки и / или термоусадочную пленку, чтобы связать свободные провода вместе и защитить соединения.
Шаг 4: Закрепите провода . Поскольку провода теперь связаны вместе, закрепите мозг и провода где-нибудь внутри приборной панели. Это предотвратит возникновение проблем с устройством, что может привести к ненужному срабатыванию сигнализации, вызывая нежелательное беспокойство и беспокойство.
После того, как система будет защищена, вероятность угона вашего автомобиля значительно снизится благодаря принятым вами мерам. Установка автосигнализации — это безболезненный способ защиты вашего автомобиля от преступников, который дает вам покой и комфорт, которые дает знание того, что ваш автомобиль безопасен. Автомобильная сигнализация может показаться сложной, особенно для новичка, но вы не должны позволять ей помешать вам установить сигнализацию и защитить себя и свой автомобиль.
Неисправная автомобильная сигнализация Ремонт в 4 этапа
Автомобильная сигнализация обеспечивает желаемую безопасность, но что, если она сработает без всякой причины? Неисправная автосигнализация — это не только раздражение, но и может указывать на более серьезную проблему.Вот как определить проблему, исправить ее и восстановить душевное спокойствие.
1. Найдите брелок для ключейГде вы храните брелок? В штанах или в сумке? Когда брелок находится с вами, повышается вероятность того, что ваш будильник случайно сработает, особенно когда вы за что-то задели. Всегда держите брелок висеть на полке для ключей или в другом недоступном месте, когда он не используется.
2. Замените батарею брелокаЕсли сигнализация все еще срабатывает, а вы не меняли батарею брелка с момента приобретения автомобиля, вероятно, батарея теряет заряд и срабатывает сигнализация.Если вы не можете активировать или деактивировать сигнализацию с помощью пульта дистанционного управления, главным подозреваемым является слабый аккумулятор. При замене одного аккумулятора проделайте то же самое с другими брелками, связанными с этим автомобилем.
3. Проверьте замки и замки вашего автомобиляСистема безопасности вашего автомобиля должна соединять каждую дверь, багажник или хэтчбек и капот. Со временем защелки могут изнашиваться или не закрыться полностью, вызывая срабатывание сигнализации. Осмотрите каждую дверь, капот, багажник или защелку задней двери, чтобы убедиться в наличии контакта.Затем тщательно сбрызните каждую защелку смазкой, например Liquid Wrench или WD-40. Открывайте и закрывайте каждую точку контакта несколько раз, чтобы распределить смазку и убедиться, что каждая защелка закрывается и остается надежно закрытой. При необходимости замените изношенные защелки.
4. Осмотрите проводку.Если вы подключили автомобильную сигнализацию самостоятельно, извлеките руководство по установке для устранения неполадок. Просмотрите схему направлений, проследив шаги от начала до конца установки.Одной из возможных причин может быть место, где вы закрепили провода, например, внутри приборной панели. Если провода не будут надежно закреплены на месте, аварийный сигнал может неожиданно разрядиться. Кроме того, изношена определенная часть, например, рог. Замените вышедшую из строя деталь и проверьте систему безопасности.
Если после выполнения этих четырех шагов проблемы с автосигнализацией все еще не решены, а гарантия на новый автомобиль действует, производитель может покрыть ремонт. Если сигнализация была установлена после покупки третьей стороной, обратитесь к установщику за информацией о гарантии.
Ознакомьтесь со всеми продуктами для электрических систем
Фото любезно предоставлено Flickr.
Модуль сирены содержит 2 литиевые батареи, которые питают сирену в случае
вор отключает автомобильный аккумулятор.К сожалению, устройство очень чувствительно к выходному напряжению батарей и требует замены каждые 5-6 лет.
Симптомы этой проблемы включают сообщение «Service Theft Alarm» на SID.
и автомобильная сигнализация, которая срабатывает случайным образом без видимой причины. Некоторые инструменты, необходимые для этой работы, относятся к более сложному: 1.Головки 8 мм и 10 мм2. Паяльник с паяльной помпой 3. Дремель и отрезной круг для постов 1999 автомобилей 5. Силиконовый герметик 6. Винты по металлу 6 — # 6 x 1,25 дюйма 7. Сверло 1/4 дюйма Здесь вы можете приобрести аккумуляторы примерно за 18 долларов плюс доставка. У этих батарей есть необходимые ножки
уже установлен на них. Вот ссылка, по которой не требуется минимальный заказ.
|
Замена сирены сигнализации BMW E39
Замена сирены сигнализации BMW E39BMWdiy.INFO
E39 Замена сирены сигнализации
Подготовлено VietSB
Спасибо AlexPS
Изменено 04.10.03
ПРИМЕЧАНИЕ. Выполните эти действия на свой страх и риск. Все перечисленные номера P / N являются приблизительными, поэтому, пожалуйста, еще раз уточните у местного дилера. Эти модификации и ремонт были выполнены на моем 540iA 1997 года выпуска для США (дата выпуска 11/96, двигатель M62), но нет гарантии, что они будут работать на других E39.Эти инструкции предназначены только для развлекательных целей!
ПРЕДЫСТОРИЯ: Всегда желая, чтобы моя машина выглядела и звучала современно, я заменил свой старый звуковой сигнал «волчий свист» на более новый звуковой сигнал «дорожный бегун», перейдя на сирену нового типа. Я включаю оба P / N на случай, если кто-то захочет сделать обратное.
Необходимые детали:
- P / N 65 75 8 368 267 Сирена в старинном стиле «волчий свисток» (звуковой фрагмент здесь) с альтернативным источником питания Ni / Cd [до 4/98]
- P / N 65 75 8 383 153 Сирена нового стиля «дорожный сигнал бегуна» (звуковой сигнал здесь) с альтернативным источником питания Ni-MH [04/98 +] (~ 75 долларов от Pacific BMW)
Необходимые инструменты:
- Маленькая отвертка с плоским шлицем
- Плоскогубцы
- Трещотка 1/4 «, удлинитель, 8 мм, 10 мм, гнездо 13 мм
- Инструмент для обслуживания колес
- Домкрат, подножка, противооткатные упоры
Рекомендуемые инструменты:
1.Убедитесь, что сигнализация отключена, так как вмешательство в сирену на вооруженном автомобиле, вероятно, вызовет срабатывание сигнализации. Отсоединение отрицательного вывода от батареи также может быть хорошей мерой предосторожности (чего я не делал).
2. Снимите заднее колесо со стороны пассажира, используя соответствующие инструменты для колес. Поскольку вы будете работать в колесной арке, обязательно работайте на ровной поверхности, используя хороший домкрат, опору и противооткатные упоры.
3. Выкрутите (2) винта 8 мм в направлении передней части колесной арки (верхний левый рисунок).Снимите (3) расширяющиеся заклепки по направлению к задней части колесной арки, используя отвертку с плоской головкой и плоскогубцы, чтобы вытащить центральные штифты (верхний правый рисунок). Снимите (2) 10-миллиметровые пластиковые гайки в середине подкрылка рядом с амортизатором (нижний рисунок).
4. Выкрутите 8-миллиметровый винт на нижней стороне лайнера.
5. Снимите лайнер, отпустив выступ, двигаясь сзади вперед. Обычно очень грязный, тут и пригодятся резиновые перчатки.Используйте осторожную навигацию и несколько стратегических рывков, чтобы освободить его.
6. Обратите особое внимание на черный пластиковый шланг, прикрепленный к подкрыльнику (см. Стрелка на рис. 1) и ведущий к переливу топливного бака (см. Стрелка на рис. 2). Он должен отсоединиться от области заливной горловины топливного бака.
7. Оригинальная сирена будет в задней части колесной арки (фото 1). Отсоедините жгут проводов и снимите (2) 10-миллиметровые пластиковые гайки, которые удерживают монтажный кронштейн на месте (см. Стрелки на рис. 2).Это отключит сирену в машине.
8. Снимите гайку 10 мм, крепящую кронштейн к задней части сирены (см. Стрелку).
9. Установите кронштейн на новую сирену. Он имеет ключ, поэтому кронштейн можно установить только в одном направлении.
10. В обратном порядке установите новую сирену и соберите автомобиль. Не затягивайте и не снимайте пластиковые гайки.
11. Перед установкой подкрылка я отсоединил черный пластиковый шланг со стороны подкрылка и снова подключил его к отверстию перелива топливного бака (шаг 6, фото 2).После того, как я установил подкрылок на 80%, я прикрепил пластиковый шланг обратно к подкрыльнику и использовал фонарик, чтобы убедиться, что он все еще прикреплен к отверстию заливной горловины.
Вопросы? Комментарии? Пишите мне: | . |
Щелкните здесь, чтобы вернуться в главное меню.
Оптимизирован для разрешения 800×600 или выше.
Авторское право и копия Midnight Designs, 2002-2003 гг. Все права защищены.Все изображения и зарегистрированные товарные знаки используются в интересах и без намерения ущемлять держатель. Содержание может быть изменено без предварительного уведомления.
Сколько времени нужно, чтобы установить автосигнализацию?
Автосигнализация — важная часть системы безопасности вашего автомобиля, но сколько времени нужно, чтобы установить автосигнализацию? Если вы устанавливаете сигнализацию профессионально, как и следовало бы, то при оценке времени установки необходимо учитывать несколько факторов. Эта статья расскажет вам все, что вам нужно знать об установке автосигнализации, ознакомьтесь с подробностями ниже!
Что нужно знать об установке автосигнализации
Вот краткий обзор того, что вы узнаете из этой статьи:
- По данным опроса установщиков автосигнализации, в среднем на установку автосигнализации уходит 2-3 часа , в зависимости от автомобиля.
- Автосигнализация обнаруживает и предотвращает угон автомобиля — установщик добавит в ваш автомобиль датчики и другое оборудование, чтобы это стало возможным.
- Если вы хотите добиться наилучших результатов, всегда лучше обратиться к сертифицированному установщику автосигнализации.
Что такое автосигнализация?
Автомобильные сигнализации, также известные как системы безопасности транспортных средств, представляют собой электронные системы, которые обнаруживают и предотвращают кражу транспортного средства или его содержимого. Как правило, автомобильная сигнализация обнаруживает какой-либо тип вторжения и реагирует предупреждением в виде сирены, мигающего света или уведомления владельца транспортного средства через какой-либо тип удаленной связи.
Есть ли в моем автомобиле сигнализация?
Большинство производителей автомобилей включают те или иные средства защиты в каждый производимый ими автомобиль. Хотя степень защиты варьируется, заводская автосигнализация обычно включает в себя следующие компоненты:
- Иммобилайзер — предотвращает движение автомобиля без физического ключа
- Датчики двери — обнаруживают, когда дверь открывается, принудительно или изнутри, когда система безопасности находится в состоянии «охрана».
- Звуковая сирена — многократные звуковые сигналы, указывающие на то, что произошло какое-либо вторжение.
Если модельный год вашего автомобиля меньше последних 15 лет, он, скорее всего, имеет некоторые функции безопасности, но, вероятно, их недостаточно для обнаружения таких ситуаций, как наезд с захватом, буксировка, наезд и кража колеса.
Сколько времени нужно на установку автосигнализации?
В ходе опроса, проведенного специалистами по установке, сертифицированными MECP, респонденты заявили, что в среднем установка автосигнализации занимает около 3 часов. Сообщается, что самая долгая установка составила 5 часов, а самая короткая — 2 часа. Этот период времени включает следующие процедуры:
- Диагностика текущего состояния автомобиля (замки дверей, лампочки, аккумулятор и т. Д.)
- Демонтаж внутренних панелей автомобиля
- «Подготовка к стенду» — подготовка всех продуктов, проводов и аксессуаров перед тем, как пройти под приборной панелью автомобиля.
- Установка, подключение и установка (убедитесь, что компонент закреплен и не трясется, пока вы находитесь в дороге)
- Тестирование и устранение неисправностей для проверки правильности работы всех установленных компонентов
- Повторная сборка внутренних панелей автомобиля и очистка, чтобы все вернулось к тому состоянию, в котором было до того, как вы сбросили свой автомобиль
Важное примечание: указанное выше расчетное время было сообщено сертифицированными специалистами, у которых есть все инструменты, обучение и ресурсы, необходимые для завершения установки автосигнализации.Если вы устанавливаете впервые, разумно, чтобы ваша установка заняла более 5 часов (тщательная разборка автомобиля может занять пару часов). Щелкните здесь, чтобы узнать больше о том, сколько обычно стоят автосигнализации.
Как установить автосигнализацию?
Хотя Compustar не одобряет самостоятельную установку неопытными / сертифицированными установщиками, мы понимаем, что есть много квалифицированных специалистов, у которых есть опыт и смекалка, чтобы разобраться в этом. Для таких людей онлайн-ресурсы, такие как www.the12volt.com — отличное место, чтобы изучить основы установки автосигнализации.
Это содержимое, входящее в комплект одной из наших самых популярных автомобильных сигнализаций: Compustar CS720-A.

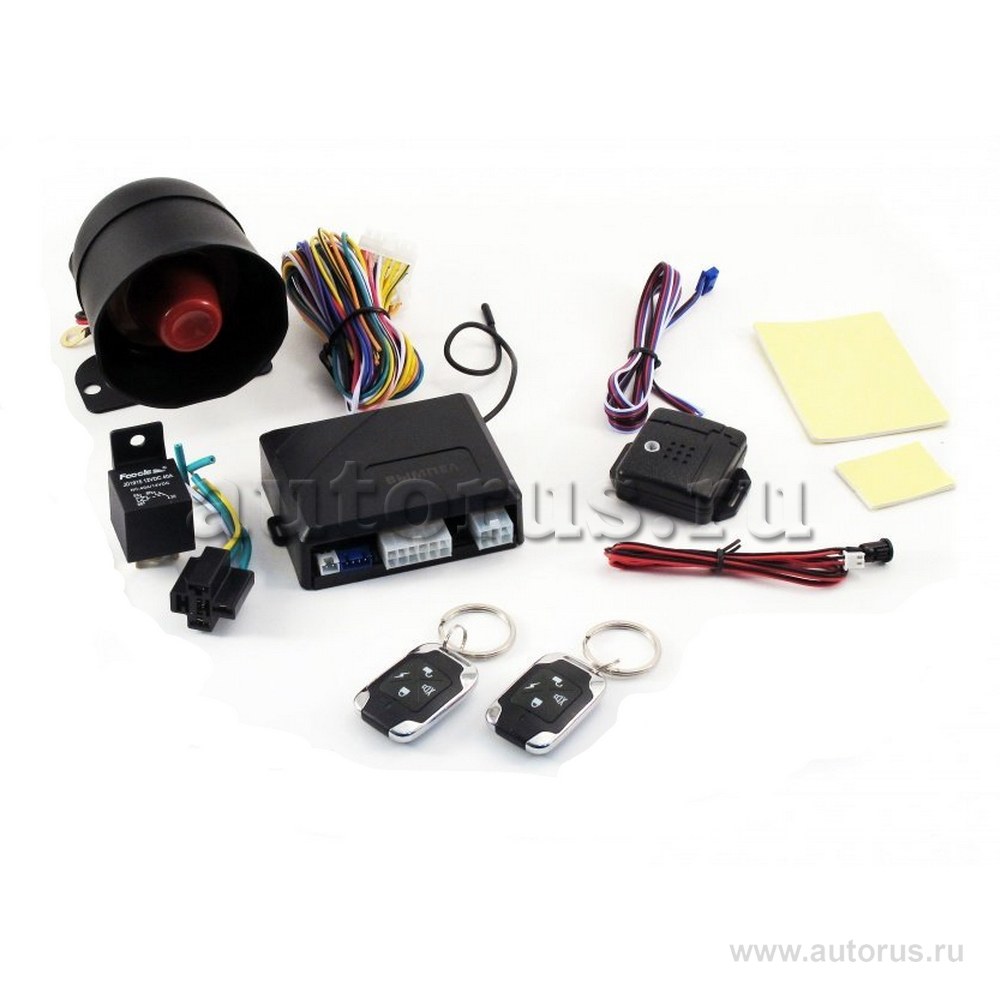

В общем, для установки автосигнализации требуются следующие компоненты:
- Модуль управления или «мозг» — устройство, которое принимает и отправляет сигналы в ваш автомобиль и из него.
- Пульт — пульт или «брелок» для постановки на охрану вашей системы безопасности
- Сирена или выход звукового сигнала — при срабатывании издает громкие звуки, чтобы отпугнуть воров и предупредить потенциальных свидетелей
- Разные жгуты проводов
Чтобы завершить установку автосигнализации, вам понадобится электрическая схема, подобная приведенной выше для Ford Bronco…
После того, как вы разобрали внутренние панели автомобиля и получили доступ к внутренней проводке, ваша система автосигнализации, как правило, будет включать в себя следующие соединения:
- Питание (+) 12 В постоянного тока: Автомобильная сигнализация — это электроника, которой требуется питание.Найдите электрическую схему для вашего конкретного автомобиля, чтобы найти надежный источник питания.
- Заземление (-): Подключите к чистому и прочному источнику заземления корпуса.
- Зажигание (+): Большинство систем, включая системы Compustar, включают реле прерывания стартера или реле ELOCK, которое предотвращает движение автомобиля, когда система безопасности поставлена на охрану.
- Входы: Входы чаще всего используются для обнаружения различных типов вторжения транспортных средств.Несколько примеров:
- Дверной триггер (обнаруживает, если кто-то насильно открывает вашу дверь)
- Штифт капота (обнаруживает, если кто-то открывает ваш капот)
- Вход тормоза (обнаружение попытки включить передачу)
- Внешний датчик удара (обнаруживает, если что-то попадает в ваш автомобиль)
- Внешний датчик наклона (определяет, изменяется ли угол припаркованного автомобиля)
- Выходы: Выходы чаще всего используются для управления различными компонентами вашего автомобиля с помощью удаленного брелка или, в некоторых случаях, вашего смартфона.
Как насчет автосигнализации с дистанционным запуском?
Вот краткий обзор того, что вы узнаете из этой статьи:
Вы можете легко добавить автомобильную сигнализацию к своему дистанционному пускателю или наоборот. Вы даже можете приобрести автомобильную сигнализацию и комплект дистанционного стартера, чтобы установить обе системы одновременно! Однако, если вы не готовы использовать обе системы, вы можете установить базовую систему автосигнализации, а затем обновить ее.
Подробнее — стоит ли удаленный запуск?
3 причины, по которым вам следует обратиться к официальному дилеру для установки новой автосигнализации
- Безопасность прежде всего — Если вы заинтересованы в покупке автосигнализации, то это потому, что безопасность вашего автомобиля является серьезной проблемой.Установка автосигнализации у сертифицированного специалиста гарантирует, что автосигнализация сработает в случае кражи или вторжения. Кроме того, вы избежите случайного повреждения внутренних компонентов автомобиля, пытаясь выполнить установку своими руками.
- Экономьте время, головную боль и, возможно, деньги — Как говорится, «Время — деньги». Для людей, которые любят повозиться и экспериментировать: установка автосигнализации своими руками возможна, но на это уходит много времени. Официальный дилер должен иметь обученных установщиков, имеющих многолетний опыт работы с автомобилями, аналогичными вашим.Они будут знать точное расположение разъемов / контактов в вашем автомобиле, а также то, как их разобрать и собрать обратно.
- Поддержка малого бизнеса — Большинство магазинов автомобильной электроники — это независимые малые предприятия, которые процветают за счет предоставления специализированных услуг таким клиентам, как вы. Оставайтесь на связи с местным сообществом, связавшись с ближайшим к вам авторизованным дилером!
Найдите ближайшего к вам официального дилера Compustar!
НАЙТИ ДИЛЕРА
| ||||||||||||||||||||||||||||||||||
Многие новые автомобили поставляются со встроенной базовой сигнализацией, но владельцы транспортных средств в районах с высоким уровнем преступности могут захотеть перейти на нее. более комплексная система безопасности, в то время как владельцы старых автомобилей или автомобилей начального уровня могут захотеть добавить систему сигнализации.Типичные затраты: | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Что должно быть включено: | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Новости CostHelper | ||||||||||||||||||||||||||||||||||
Что люди платят — последние комментарии | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Внешние ресурсы: | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Поиск по тысячам тем на CostHelper.com |
