Подвеска автомобиля для чайников: Подвеска автомобиля, элементы, схема и разновидности

Содержание

Устройство ходовой части

Устройство ходовой части — это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля  состоит из следующих основных элементов:

1.

 Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении.

Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески — балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.  Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов:

зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

— Устройство задней подвески автомобиля

— Устройство балансирной подвески

— Зависимые подвески

— Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

— Управляемый мост — управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

— Упругие элементы подвески машины — упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

— Конструкция листовых рессор

— Пружины

— Упругие пневматические элементы

— Упругие гидропневматические элементы

— Упругие резиновые элементы

— Направляющее устройство

— Рычаги направляющих устройств

— Гасители колебаний

— Строение амортизатора

— Устройство телескопической стойки

— Однотрубный амортизатор

— Устройство стабилизатора поперечной устойчивости

— Конструкция автомобильных шин

— Камеры

— Строение вентиля

— Ободная лента шины

— Устройство бескамерных шин

— Устройство шин и колес

Устройство ходовой части автомобиля

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины. Ходовая часть состоит из передней подвески, задней подвески, колес и шин.

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках.

В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным
запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать – кузов имеет возможность
перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.



Независимая подвеска

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным. Автомобиль с такой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

  • шины
  • основные упругие элементы
  • дополнительные упругие элементы
  • направляющие устройства подвесок
  • демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что
приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы

(резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и
вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.
Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Передняя подвеска на примере ВАЗ 2105

Передняя подвеска на примере автомобиля ВАЗ 2105

  1. подшипники ступицы переднего колеса;
  2. колпак ступицы;
  3. регулировочная гайка;
  4. шайба;
  5. цапфа поворотного пальца;
  6. ступица колеса;
  7. сальник;
  8. тормозной диск;
  9. поворотный кулак;
  10. верхний рычаг подвески;
  11. корпус подшипника верхней опоры;
  12. буфер хода сжатия;
  13. ось верхнего рычага подвески;
  14. кронштейн крепления штанги стабилизатора;
  15. подушка штанги стабилизатора;
  16. штанга стабилизатора;
  17. ось нижнего рычага;
  18. подушка штанги стабилизатора;
  19. пружина подвески;
  20. обойма крепления штанги амортизатора;
  21. амортизатор;
  22. корпус подшипника нижней опоры;
  23. нижний рычаг подвески.

Устройство передней подвески автомобиля | Изучение устройства автомобиля AvtoLegko.ru

Совместное действие рессор и амортизаторов обеспечивает пассажирам при движении автомобиля достаточную комфортабельность. Передние колеса могут иметь как независимую подвеску, так и зависимую. Зависимую рессорную подвеску имеют грузовые автомобили. Независимую подвеску передних колес (рис. 39) применяют на современных легковых автомобилях. При такой подвеске передние колеса подвешены независимо друг от друга к поперечине при помощи рычагов и пружин. Поперечная балка — поперечина служит основанием для крепления деталей, составляющих устройство передней подвески автомобиля. Она сварена из листовой стали в виде вытянутой и несколько изогнутой коробки. Поперечину крепят болтами к подрамнику, вынесенному за пределы нижней панели кузова. К поперечине крепят оси двух рычагов: верхнего и нижнего. К рычагам на шаровых пальцах прикреплена поворотная стойка с цапфой переднего колеса. На цапфе вращается ступица колеса. Она устанавливается на двух подшипниках и удерживается гайкой, которая шплинтуется. Ступицу и колесо крепят между собой при помощи шпилек и гаек. Нижний рычаг имеет гнездо, в котором расположена пружина. Своим верхним концом пружина упирается в поперечину. Внутри пружины помещен телескопический амортизатор такого же типа, как у задней подвески. Его проушина закреплена в опорном гнезде пружины нижнего рычага, а связанный с поршнем шток соединен с поперечиной. При наезде колеса на какую-то неровность поворотная цапфа со стойкой передвигается вверх, поднимая качающиеся на своих осях верхний и нижний рычаги. Нижний рычаг при этом сжимает пружину. Действие амортизатора сдерживает обратную реакцию пружины и гасит ее колебания. Такое устройство передней подвески автомобиля позволяет смягчать толчки, непосредственно передаваемые колесу. Благодаря этому значительно уменьшается тряска кузова при движении по плохим дорогам, повышается срок службы ходовой части и комфортабельность автомобиля.

Устройство передней подвески автомобиля имеет резиновые буфера. Один буфер мягко ограничивает ход нижнего рычага вверх при сжатии пружины, а следовательно, и максимальный подъем колеса. Другой также мягко останавливает опускание верхнего рычага при максимальном ходе колеса вниз — его отбойном ходе.

Уменьшение наклона и раскачивания автомобиля при поворотах достигается при помощи стабилизатора поперечной устойчивости. Стабилизатор представляет собой стальной стержень, закрепленный в резиновых втулках параллельно поперечине. Его концы загнуты назад и шарнирно связаны с нижними рычагами подвески. При наклонах автомобиля штанга, оказывая сопротивление скручивающему ее усилию, противодействует наклону автомобиля и уменьшает его раскачивание.

Передние колеса автомобиля устанавливаются не вертикально и не параллельно друг к другу, хотя кажутся стоящими вертикально и параллельно. Они имеют небольшой развал внутрь и некоторое схождение вперед.

Ходовая часть автомобиля.

Виды, устройство, особенности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Независимая подвеска. Устройство, особенности

Независимая подвеска

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

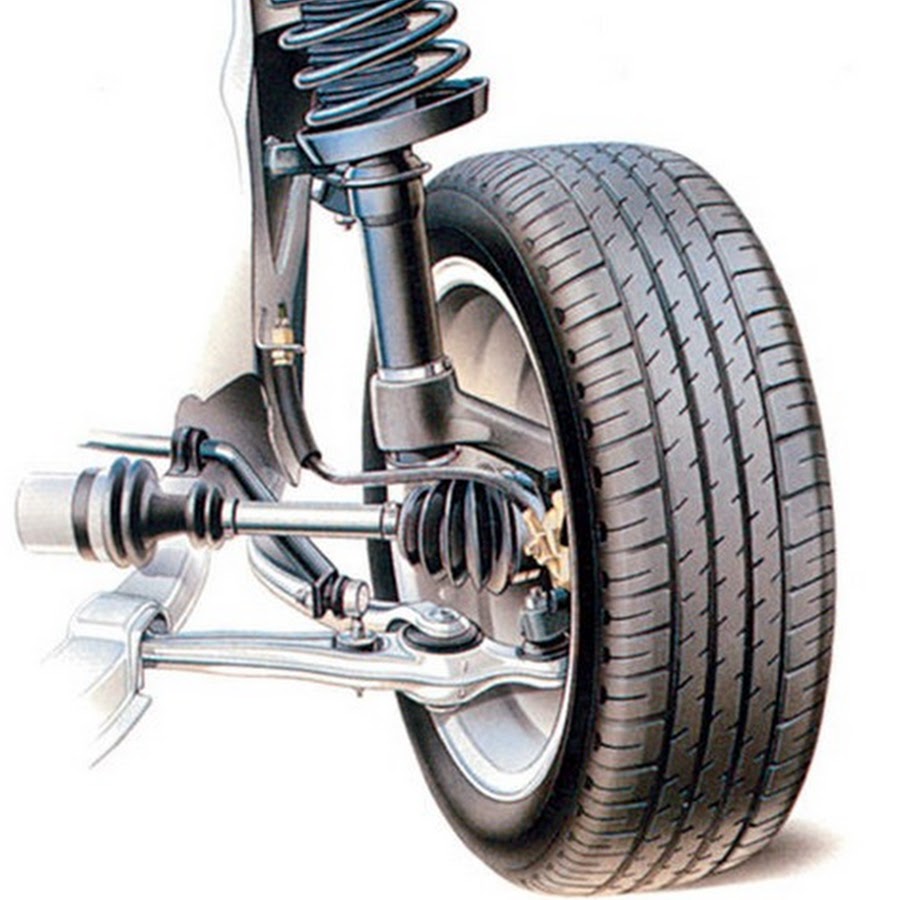

Подвеска МакФерсон

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

  • сайлентблоки;
  • шаровые опоры;
  • втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

  • износ резинотехнических элементов и шаровых опор;
  • выход из стоя амортизатора;
  • разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Устройство передней подвески для Чайников | Молодой автолюбитель

Доброго времени суток! Сегодня хотелось бы рассказать о видах передней подвески автомобиля и ее устройстве.

Многие автомобилисты слышали все эти названия в сервисах и на форумах. Но далеко не все понимают их значение и предназначение в автомобиле. Надеюсь эта статья даст вам понятие зачем все это нужно.

Начнем пожалуй с видов передних подвесок:

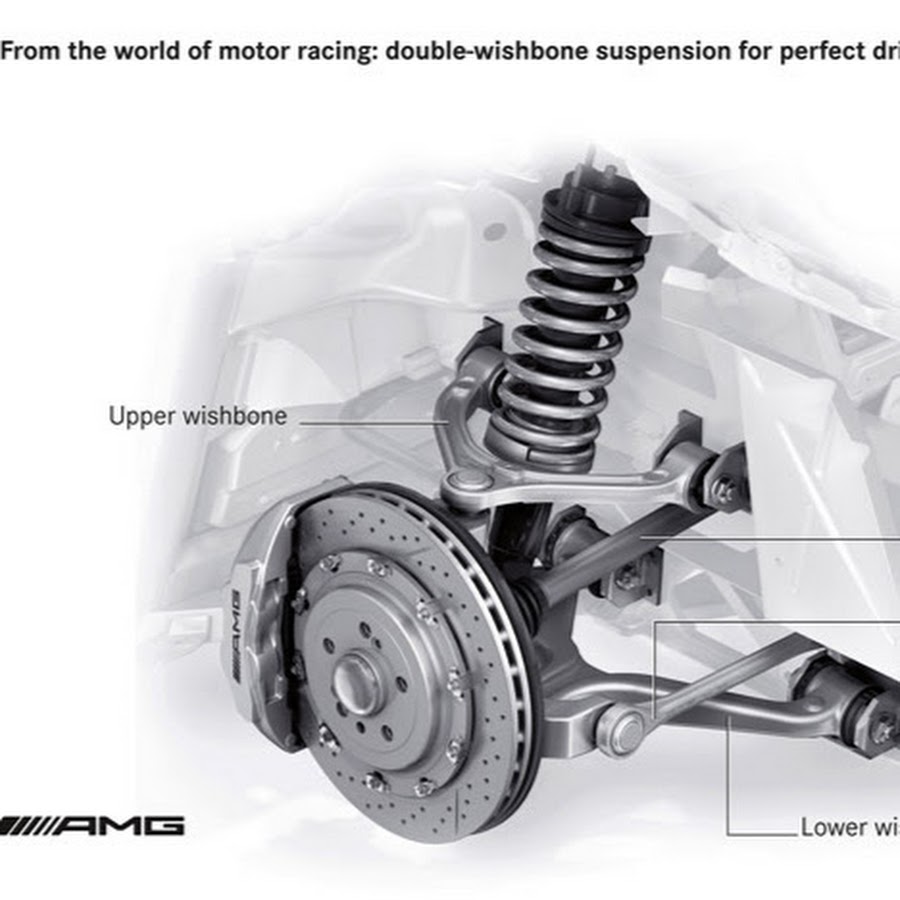

Двухрычажная подвеска. Имеет короткий верхний и длинный нижний рычаг. Все это приводит к тому, что колесо имеет минимальные поперечные перемещения. Этот вид подвески делает сцепление каждого колеса с дорогой независимым. Но из минусов можно выделить далеко не идеальные показатели сцепления с дорогой и быстрый износ шин.

McPherson. Подвеска состоит из одного рычага, стабилизатора поперечной устойчивости и блока из пружинного элемента и амортизатора телескопического типа. Из плюсов можно выделить ее дешевизну, простоту и массовость. Из минусов можно отметить то, что развал колес при большом ходе подвески будет меняться.

Многорычажная подвеска. По факту это двухрычажная подвеска с множеством вспомогательных элементов. Это приводит к таким плюсам, как: Плавность хода, независимость колес друг от друга, лучшее сцепление с дорогой и улучшенная поворачиваемость авто. Из минусов только сложность и дороговизна подвески.

Теперь перейдем к основным элементам подвески. Начнем с рычагов. Это кусок метала, который соединяется с другими элементами подвески с помощью шаровой опоры и сайлентблоков. Все это нужно для более комфортного и точного управления.

Сайлентблок— это деталь подвески состоящая из двух металлических втулок, вставленных друг в друга. А между ними устанавливается резиновая вставка. В большинстве случаев требуют замены по мере износа резинового элемента.

Шаровая опора — деталь автомобиля, которая является узлом соединения рычага подвески и ступицы управляемого колеса.

Амортиза́тор (от фр. amortisseur) — устройство для гашения колебаний (демпфирования) и поглощения толчков и ударов подвижных элементов (подвески, колёс), а также корпуса самого транспортного средства, посредством превращения механической энергии движения (колебаний) в тепловую.

Стабилизатор поперечной устойчивости— это устройство, которое минимизирует крены автомобиля в поворотах. Состоит из торсиона, который своим кручением препятствует кренам.

А что еще важного вы считаете в устройстве подвески?

Пишите свое мнение в комментариях!

Поддержите нас лайком и подписывайтесь на канал!

Если хотите помочь каналу Жмите сюда!
Статья про родителя роторных двигателей
Статья про АКПП
Статья про покупку автомобиля у дилера
Статья про машины в единственном экземпляре
Статья про цифровые пропуска

Диагностика ходовой части автомобиля — Автомобиль для чайников

Статьи

В современных машинах находятся электронные устройства, которые отслеживают и контролируют работу автомобиля. Если появляется

Статьи

Определение исправной работы электрооборудования автомобиля – ответственная процедура, которая помогает решить множество задач. При

Статьи

Тормозная система авто – сложнейший узел, отвечающий за безопасность движения машины. Чтобы тормоза работали

Статьи

От того, насколько хорошо отлажена работа автомобиля, в том числе и топливной системы, будет

Статьи

Диагностика рулевого управления сведена к прослушиванию посторонних шумов во время поворота руля в крайнее

Статьи

Подвеска – один из важнейших элементов любого авто. При движении эта часть берет на

строение и неисправности, устройство ходовой части автомобиля, неисправности ходовой части

Чтобы разобраться в устройстве машины, можно приобрести книгу о строении автомобилей для чайников, а ещё можно почитать статьи на эту же тему. Сейчас в интернете есть множество статей, в которых описывается строение автомобиля для чайников, и в данной статье мы рассмотрим устройство ходовой части автомобиля.

Ходовая часть авто играет важную роль в устройстве машины. Так, она необходима для того, чтобы движение на автомобиле было максимально комфортным, чтобы водитель с пассажирами не ощущали сильную тряску и вибрации.


Устройство ходовой части автомобиля

Ходовая часть у каждого автомобиля одинакова. Так, в неё входят передний с задним мосты, рама с колёсами, а также подвески. Рама – несущий элемент машины, к которому прикрепляются различные другие элементы автомобиля, к примеру, двигатель с кузовом. Именно на раму приходится основная масса машины.

Одним из важнейших элементов ходовой части авто является подвеска, которая необходима для уменьшения толчков, которые возникают во время движения по неровной дороге. Все современные подвески подразделяются на независимые и зависимые. Зависимая подвеска отличается тем, что у неё два колеса скрепляются друг с другом, ну а у независимой подвески колёса двигают независимо друг от друга, благодаря чему именно такой вид подвесок является наиболее популярным. В автомобиле есть задняя и передняя подвеска. Подвески очень часто ломаются, так как принимают на себя все неровности дороги, из-за чего их необходимо регулярно осматривать и ремонтировать.

Передними колёсами управляет передний мост – его основная задача состоит в том, чтобы передавать всю силу, что возникает при движении авто, через подвеску на раму. Соответственно, задний мост необходим для передачи усилия ведущих колёс, которыми, как правило, являются задние колёса, на раму через подвеску. Кроме того, задний мост необходим для передачи тормозных усилий при нажатии на тормоз.


Разумеется, ни один автомобиль не способен начать движение без колёс. Колесо состоит из диска и шины, при этом за состоянием шин и дисков нужно постоянно следить, так как в том случае, если на диске появится какое-либо повреждение, то это может привести к серьёзной аварии. А если на покрышках появляются трещины, то увеличивается вероятность того, что колесо просто «взорвётся».

Неисправности ходовой части автомобиля

Ходовая часть автомобиля является одной из важнейших частей машины, и вы обязательно должны внимательно следить за состоянием элементов ходовой части авто, так как в случае возникновения той или иной неисправности вы можете потерять управление над автомобилем. К тому же из-за повреждений ходовой части машины могут возникнуть неисправности и в других элементах вашего «железного коня».

Как мы ужи упоминали выше, важно уделять внимание шинам. Так, следует помнить, что шины обеспечивают сцепление с трассой, соответственно, если шина испорчена, то и сцепление может оказаться слишком слабым, из-за чего увеличивается вероятность аварии. При повреждениях основы покрышки из колеса может неожиданно выйти воздух, из-за чего автомобиль может резко изменить траекторию своего пути. «Взрыв» колеса вообще способен привести к выходу автомобиля на встречную полосу, так как многие начинающие водители пугаются и не успевают вовремя сориентироваться.

Каждый владелец автомобиля также должен внимательно подбирать шины для своего транспортного средства, так как далеко не все шины универсальны, то есть подходят ко всем типам автомобилей.


Некоторые неисправности подвески способны привести к тому, что при крутом повороте ваша машина просто перевернётся.

Появление неисправностей в ходовой части автомобиля можно определить по некоторым признакам. Так, авто может начать уводить в сторону. Сигналом для проверки ходовой части авто служит и появление вибрации при движении машины. Необходимо обратить внимание на ходовую и в том случае, если вы заметили неравномерность износа шин. Наконец, следует проверить ходовую часть автомобиля в том случае, если транспортное средство начало раскачиваться при поворотах или если появились непонятные стуки.

Разъяснение автомобильной подвески (автомобильная подвеска)

Для тех, кто ежедневно водит машину, они не могут смеяться над подвеской. Он предотвращает слишком много нежелательных рывков в вашем автомобиле во время езды по неровной дороге и в долгосрочной перспективе помогает предотвратить серьезные заболевания, такие как необратимые травмы спины. Несмотря на то, что они являются одной из самых важных частей автомобиля, их часто упускают из виду и вообще не принимают во внимание. Тем не менее, это сообщение в блоге будет подробным объяснением того, как работает автомобильная подвеска и как работают различные типы подвески в целом.Ремень для этого народа, будет грязно.

Популярное чтение: DCT vs CVT vs AMT | Выберите лучшую трансмиссию

Что такое подвеска? Система подвески автомобиля

Проще говоря, это часть автомобиля, которая сводит на нет большую часть сил, которые автомобиль получает от движения по дороге, следя за тем, чтобы кабина оставалась неподвижной. Это могут быть небольшие камни на дороге до больших выбоин, подвеска справляется со всеми ними. Это нормальное понимание того, что работа подвески состоит в том, чтобы обеспечивать амортизацию только при появлении неровностей или трещин на дороге.Он делает гораздо больше. Откровенно говоря, так легче водить машину. Что еще делает подвеска?

Работа подвески

Работа подвески состоит в том, чтобы обеспечить комфорта кабине, обеспечить контакта автомобиля с землей и контроля водителя над шинами во всех точках, что достигается простым контактом с дорога. Как оно работает? Это займет некоторое время, потому что, прежде чем приступить к отстранению, нам нужно понять все три фактора, которые помогают в i.e Комфорт, контакт и контроль.

Как подвеска обеспечивает комфорт

Мы подробно рассмотрим, как подвеска обеспечивает комфорт для водителя и людей в автомобиле, обсудив, как работает подвеска. Работа также поможет объяснить два других фактора, контакт и контроль за подвеской.

Работа подвески

Подвеска работает по принципу рассеивания силы, который включает в себя преобразование силы в тепло, таким образом устраняя воздействие, которое могла бы оказать сила.Для этого используются пружины, амортизаторы и стойки. Пружина будет удерживать энергию, а демпфер преобразует ее в тепло. Ниже мы показали, как они выполняют этот шаг.

Пружина для хранения энергии

Работа пружины в системе подвески заключается в том, чтобы накапливать энергию, которая вырабатывается при прохождении автомобиля через неровность. Пружина или спираль накапливают энергию, уменьшая свой размер, превращая в энергию любой тип силы. Количество энергии, которое может удерживать пружина, зависит от множества факторов.Включая, но не ограничиваясь длиной, материалом пружины и коэффициентом пружины. Материал включен, потому что некоторые пружины могут удерживать больше энергии, но с непрочным материалом пружина может дать сбой.

Для подвески используются пружины двух типов: винтовая и листовая. Винтовая пружина — обычное дело, которое вы могли видеть. Листовая рессора используется на цельной оси, в основном в грузовых автомобилях, и обладает очень высокой энергоемкостью по сравнению с цилиндрической пружиной.

Винтовая пружина и листовая пружина | Описание подвески автомобиля

Пружина хороша для обеспечения амортизации, однако ваша машина будет продолжать подпрыгивать, не давая вам абсолютно контролировать ее, что не очень хорошо. Когда вы ускоряете свою машину или когда вы поворачиваете, имея только пружины в вашей машине, она будет двигаться вперед и назад

Чтобы помочь пружинам и держать автомобиль под контролем, необходимы амортизаторы.

Демпферы для преобразования энергии

Энергия, запасенная пружинами, должна быть направлена ​​куда-то еще, она будет снова выпущена пружинами с небольшими потерями передачи, и ваш автомобиль будет продолжать прыгать на каждой трещине на дороге.После того как пружина накопит энергию, амортизаторы или амортизаторы начинают работать. Внутри демпфера находится поршень с небольшими отверстиями и немного масла под давлением. Когда пружина передает энергию амортизатору, поршень перемещается через масло под давлением, используя энергию пружины. Проходя через масло, вырабатывается тепло, успешно преобразуя энергию неровностей дороги в тепловую энергию и нейтрализуя оставшуюся энергию, которая могла бы вызвать подпрыгивание автомобиля.

Одна особенность новых амортизаторов заключается в том, что они реагируют на высокие скорости.Чем быстрее ваша машина, тем лучше ваша амортизация. Это не означает, что вы должны врезаться головой в иллюминаторы на скорости 80 км / ч, так как это убьет вас.

Стойки Распорка | Описание подвески автомобиля

Комбинация обеих стоек представляет собой демпфер, обернутый спиральной пружиной. В настоящее время это конструктивный элемент автомобиля. Его работа ничем не отличается от винтовой пружины и амортизаторов, поэтому обсуждать особо нечего.

Все компоненты вместе

Мы говорили о том, как работают отдельные части, теперь мы обсудим, как они работают в тандеме, и обеспечим вам комфорт, контакт и контроль над вашим автомобилем.

Автомобиль называется рессорной, так как он поддерживается подвеской. Есть некоторые компоненты, которые не находятся между автомобилем и подвеской, поэтому они не поддерживаются подвеской. К этим неподрессоренным компонентам относятся оси, подшипники ступиц и любая часть подвески. Шины также можно рассматривать как неподрессоренную массу, однако резина имеет своего рода амортизацию, поэтому мы не будем рассматривать ее.

Рассмотрим следующую ситуацию. Передняя правая шина входит в иллюминатор, что заставляет пружину этой шины накапливать энергию, которая заставила бы автомобиль отскочить.Эта энергия забирается демпфером и преобразуется в тепло. Если демпфера не было, пружина отскочит от автомобиля с правой стороны, что заставит левую пружину поглотить усилие, и автомобиль будет продолжать подпрыгивать, пока сила не исчезнет из-за нормальной потери.

Вот как работают компоненты подвески и основной принцип их работы. Однако на этом все не заканчивается, поскольку существует несколько типов подвески, в которых для работы и обеспечения управления автомобилем используется регулировка углов установки колес. Мы обсудим углы установки колес и эти типы ниже.

Вот 5 причин, по которым ваш автомобиль нуждается в регулировке углов установки и балансировки колес прямо сейчас!

Как подвеска автомобиля обеспечивает контроль

Прежде чем мы сможем перейти к тому, как подвески обеспечивают управление и типы подвески, нам нужно изучить регулировку углов установки колес и то, как она помогает различным типам подвески.

Центровка углов установки колес

Это то, что говорят названия, его положение колес по отношению к чему-то.Что-то в данном случае является осью рулевого управления. Существуют типы углов установки колес, которые помогают или затрудняют работу подвески, и мы подробно рассмотрим их ниже.

Некоторые термины, которые будут использоваться в предстоящем блоге и могут потребовать небольшого объяснения их значения

  • Ось рулевого управления — это ось, на которой будет вращаться колесо.
  • Радиус чистки — Расстояние, на которое шина должна повернуться, чтобы сделать поворот. Чем меньше радиус, тем обречена на поворот.

Прежде чем мы начнем регулировку углов установки колес и их типы, нам необходимо изучить наклон оси рулевого управления и то, как он помогает при выравнивании колес.

Наклон оси рулевого управления Наклон оси поворота | Описание подвески автомобиля

Ось, на которой вращается колесо, — это ось поворота. В этом вопросе довольно прямолинейно. А что насчет наклона? Вы можете видеть, что ни одно из рулевых колес никогда не бывает прямым. Это иметь склонность. Это наряду с положительным развалом помогает уменьшить радиус скребка, что, в свою очередь, снижает износ шин.Это также снижает усилие на колесах, заставляя машину немного подпрыгивать. Что такое прыжок машины и как он нам помогает?

Когда шина вращается на уклоне, она движется как в направлении вращения, так и имеет тенденцию идти вниз. Это заставляет автомобиль немного приподняться, так как земля больше не будет толкаться вниз. Это происходит только во время поворота. Это причина, по которой вы иногда убираете руки с руля после поворота, ваша машина возвращается в свое нормальное состояние, когда едет прямо вперед.Это позволяет колесам мгновенно вернуться к прямому движению, что ускоряет восстановление автомобиля. Вы можете сейчас это явление, и возможно, вы используете его или кто-то из ваших знакомых использует. Это когда вы делаете большой поворот и когда автомобиль ускоряется, рулевое колесо автоматически возвращается в нормальное состояние.

Наклон оси рулевого управления также является необходимым компонентом почти всех углов установки колес и необходим для понимания того, как работают остальные установки углов установки колес.

Развал

Угол между шиной и вертикальной осью автомобиля называется развалом. С точки зрения непрофессионала, если вы посмотрите на машину спереди, это будет угол, под которым вы можете увидеть, как шины выходят наружу или идут внутрь. Но вы никогда не видели, чтобы они уходили внутрь или наружу, верно? Потому что эти углы действительно маленькие и почти не видны. Они по-прежнему играют важную роль в устойчивости автомобиля и помогают подвеске. Есть два типа изгиба: положительный и отрицательный. Положительный — это когда верхняя часть провода направлена ​​наружу, поэтому внутренняя часть обращена к машине, а верх — наружу.Отрицательный развал означает, что верхняя часть шины направлена ​​внутрь к автомобилю, а низ — далеко от автомобиля и обращен наружу. Но что толку от положительного и отрицательного развалов?

Отрицательный и нейтральный развал

Если у вас шина без угла развала, на прямой линии ее контактная форма будет прямоугольной. Однако поворот приведет к тому, что форма контакта все еще будет многоугольником, но с меньшим поверхностным контактом. Чем больше разброс по внешней стороне колеса, тем больше он работает, чем внутренняя часть, что снижает сцепление с дорогой во время поворотов. Для противодействия этому используется развал.

При отрицательном изгибе участок поворота снова станет прямоугольником, но за счет участка прямой линии, который теперь станет многоугольником. Это делает отрицательный развал более полезным в гоночных автомобилях, поскольку движение по прямой не так необходимо, как быстрое движение на поворотах, где обычно решается гонка.

Положительный развал, с другой стороны, используется в обычных транспортных средствах, которым не нужно делать крутые повороты на высокой скорости и которые обеспечивают комфортное вождение.

Ролик

Угол между осью поворота и вертикальной осью при взгляде на автомобиль сбоку. Давайте поговорим об этом немного подробнее. Вертикальная ось — это прямая линия, проходящая через середину шины, в то время как ось рулевого управления наклонена, как мы читали выше, образуя угол с вертикальным углом. Если смотреть на автомобиль сбоку, когда ось рулевого управления находится «позади» вертикальной оси, это называется положительным колесиком. Мы не будем обсуждать отрицательный угол заклинания, поскольку нет необходимости в отрицательном углу заклинания.Обратите внимание, что эти углы действительно маленькие, и большинство показанных цифр являются преувеличением, чтобы помочь вам понять, как работают эти углы.

При повороте колеса с положительным роликом шина захочет вернуться в свое нормальное положение, чему препятствует водитель, прикладывая силу к рулевому колесу. В тот момент, когда рулевое колесо оставлено, автомобиль снова начинает движение по прямой. Действительно сложно управлять автомобилем без угла поворота на высоких скоростях, так как вам постоянно придется перемещать рулевое колесо, чтобы противодействовать перемещению автомобильных шин в положения, которые вы не хотите, потому что они пытаются вернуться в центральное положение. из-за наклона оси поворота.

Угол заклинателя | Объяснение подвески автомобиля

Угол наклона также позволяет вашей шине всегда двигаться в направлении автомобиля. Короче говоря, когда вы поворачиваете, вместо того, чтобы скользить боком, шина будет смотреть в сторону автомобиля. Вы можете наблюдать это в колесах тележки для покупок или в офисном кресле.

Все эти разговоры о том, что машина возвращается к прямому движению, не кажутся чем-то необычным, и водитель может нормально их проделать. Мы объясним смысл наличия кастера, изгиба и носка.Говоря о пальце ноги, давайте поговорим об этом прямо сейчас!

Подвеска — это машина и машина Живите жизнью, они действительно изнашиваются! Вот 5 распространенных проблем с подвеской

Схождение и схождение

Чтобы узнать разницу между углами установки колес, вам нужно посмотреть на машину сверху. Если передние шины находятся дальше от задних, это называется сносом. Если передние колеса расположены ближе к центру по сравнению с задними, это делает его схождение.

Схождение используется в заднеприводных автомобилях и помогает удерживать колеса прямо при повороте автомобиля. Противоположное схождение используется в переднем приводе для достижения того же результата. Однако их работа совершенно другая. Схождение использует наклон оси поворота. Когда автомобиль поворачивает, он имеет тенденцию кувырнуться, во время этого крена схождение будет стремиться вернуть оттяжку в исходное положение из-за наклона оси рулевого управления, что заставляет его вернуться в свое нормальное положение (мы обсуждали это ранее).Благодаря этому, когда автомобиль поворачивает, шины движутся в направлении поворота, а не скользят по нему, что снижает износ шин и снижает нагрузку на подвеску.

Схождение и схождение

Схождение используется в передних колесах и действительно необходимо для выполнения поворотов и удержания автомобиля на прямой. В нормальных условиях из-за наклона оси рулевого управления шины хотят заходить внутрь. Таким образом, если бы шины были в нейтральном положении, то есть без схождения, это привело бы к автоматическому схождению, что не очень хорошо для переднего привода. Почему? Вот почему. Это потому, что передний привод имеет небольшую недостаточную поворачиваемость при прохождении поворота. Если автомобиль идет на схождение, это еще больше усугубит недостаточную поворачиваемость, что значительно затруднит поворот. Тем не менее, схождение противодействует обоим этим вещам, предотвращая схождение шин при движении по прямой и давая дополнительную избыточную поворачиваемость для противодействия недостаточной поворачиваемости переднего колеса.

Поскольку мы обладаем знаниями в области регулировки углов установки колес, теперь мы можем заняться различными типами подвески. Если вы пропустили эту часть и сейчас читаете ее снова из-за того, что одна из них сильно сосредоточена на ней, не волнуйтесь, мы не будем судить.

Подробнее: 10 автосалонов до выпивки — наблюдайте за самокарантином

Типы автомобильной подвески

Мы будем обсуждать три типа подвески: двухрычажную, стойку Макферсон и жесткую подвеску моста. Все эти подвески имеют разные преимущества и удобны в применении.

Подвеска с двойными поперечными рычагами и двумя рычагами. Автомобильная подвеска с двойным поперечным рычагом

Изображение, должно быть, развеяло любые сомнения относительно названия.Он имеет два рычага управления в форме буквы А, метко названного рычагом Double-A. Потому что его называют поперечным рычагом, потому что это форма кости, встречающаяся у птиц, названных поперечным рычагом, отсюда и название. Давайте поговорим о подвеске на двух поперечных рычагах.

Строительство

Конец A или поперечный рычаг соединен с рамой, а верхняя часть A соединена с колесом. Конец A или два конца называются контрольными рычагами. Они неравные по размеру (почему это так, будет объяснено позже).Стойки проходят через середину поперечных рычагов. В его конструкции использован материал хромомолибденовой стали. Прежде чем мы перейдем к работе подвески на двух поперечных рычагах, давайте проясним, почему он использует неровную тягу.

Почему у него неровные стержни управления

Один из рычагов управления короче, верхний — для предотвращения износа шин. Если обе тяги управления будут равны, будет положительный развал на противоположной стороне поворота.Мы рассмотрим пример, чтобы помочь вам немного лучше понять это, без которого он едва ли имеет смысл.

Возьмем автомобиль, который собирается повернуть налево, центробежная сила утверждает, что кузов автомобиля немного покатится вправо. Когда мы по очереди, то же самое происходит и с нашими машинами, но они не переворачиваются из-за физики. Однако они вызывают некоторые проблемы для наших шин. В случае поворота влево правая передняя шина подвергнется большему износу, чем левая. Мы знаем, что объяснять это словами немного запутанно, но, тем не менее, постараемся уточнить.Когда у вас есть положительный развал на правой шине, правая шина будет стоять на земле, а левая шина будет немного плавать. Это потребует значительных усилий с правильной шиной, что приведет к ее большему износу.

Чтобы этого не произошло, инженеры использовали знание развала колес и изменили размер рулевых тяг. Укорочение рулевых тяг изменит угол развала. Это приведет к тому, что правая шина получит отрицательный развал, а левая шина — положительный, что приведет к тому, что левая шина будет контактировать с поверхностью, а правая шина получит нейтральный развал при повороте автомобиля, что приведет к контакту обеих шин с поверхностью земля.

Преимущества двойного поперечного рычага
  • Преимущество двухрычажной подвески в том, что чем круче поворот автомобиля, тем больше управляемости он обеспечивает. Это обеспечивает контроль в любом угловом сценарии. Не вся подвеска может справиться с этой задачей, что делает двухрычажную подвеску действительно сильной подвеской в ​​более быстрых автомобилях.
  • Благодаря свободному перемещению рычагов подвески автомобиль с системой подвески на двойных поперечных рычагах может преодолевать большие ямы или неровности дороги, но при этом амортизирует удар. Поскольку руки могут много двигаться, они сводят на нет силы. другие системы подвески не обладают такой большой прогибающей способностью. Это также хороший выбор для внедорожников.
  • Двойной поперечный рычаг — универсальный способ размещения стойки в любом месте на ней. Нет никаких жестких правил о том, чтобы он находился посередине поперечного рычага или на его вершине. Все зависит от автомобиля, достаточно места в нем или нет.

Недостатки двойного поперечного рычага
  • Поскольку мир не является утопией, у этой самой вещи есть свои плюсы и минусы.Недостаток двойного поперечного рычага в том, что он дорогостоящий. По сравнению с другими альтернативами, двухрычажный рычаг стоит дорого и стоит своих денег. Таким образом, более доступные автомобили по этой причине не используют это для экономии средств.
  • Двойной поперечный рычаг состоит из множества деталей. Чем больше частей у объекта, тем больше вероятность того, что он сломается, поскольку даже небольшая часть, которая не работает, вызовет проблему. Это не значит, что поперечный рычаг постоянно терпит неудачу при каждой возможности. Это просто вероятность того, что он может потерпеть неудачу больше, чем другие.Больше деталей также означает, что для устранения любой неисправности потребуется больше работы.
  • Двойной поперечный рычаг до сих пор остается одной из лучших систем подвески. Давайте обсудим остальную часть системы подвески и посмотрим, почему они сильны в своих областях.

Стойки Макферсон

Сделано человеком по имени Эрл С. Макферсон в 1945 году. Стойки Макферсона до сих пор находят применение в автомобилях, которым нужна надежная, но дешевая система подвески. Ниже мы расскажем об этой системе подвески с точки зрения ее конструкции и преимущества.

Строительство

В стойке MacPherson используется один рычаг подвески, который соединяет автомобиль со ступицей колеса. Ступица колеса в этой подвеске является наиболее важной точкой поворота, так как с ней соединяется каждая часть стойки MacPherson. Амортизатор / демпфер с пружиной или, другими словами, стойка крепится одним концом к ступице колеса, а другим концом — к кузову автомобиля. Это то, что делает его по-своему уникальным, поскольку это единственная система подвески, у которой стойка напрямую соединяется с кузовом.На двойных поперечных рычагах он был соединен с рычагами управления множеством способов, но не напрямую с кузовом автомобиля. Рулевое соединение соединяется со ступицей в той же точке, где соединяется стойка, что позволяет рассматривать стойку Макферсона в качестве оси поворота. В середине ступицы колеса остался огромный зазор, что делает его действительно хорошим для FWD.

Использование в приводе передних колес

Как мы уже говорили в части конструкции, в середине ступицы колеса осталось пространство, которое можно использовать в случае переднего привода.это пространство используется для фиксации карданного вала, что делает эту подвеску действительно подходящей для FWD. что-то вроде двойного поперечного рычага не сможет правильно разместить карданный вал и потребует регулировки.

Преимущества стойки Макферсон
  • Стойка Макферсон есть и хорошо, и плохо. Одно из преимуществ, которое мы только что обсуждали выше, — это возможность установить карданный вал на переднее колесо без каких-либо изменений.
  • Стойка
  • MacPherson — одна из самых дешевых доступных подвесок.Помимо меньшей стоимости, он также легче, чем другие варианты, что делает его немного более экономичным, хотя несколько килограммов ничего не значат в короче, но каждый грамм помогает.
  • Из-за того, что он дешев, большинство автомобилей начального уровня используют его, что позволяет им оставаться в рамках бюджета и оставаться доступными для широких масс. А поскольку изменения в более легкой конструкции не требуются, чтобы приспособить подвеску, позволяющую получить прилично прочную конструкцию, таким образом, более дешевые автомобили снова остаются в бюджете.
  • Стойка Макферсон, более узкая, чем система на двойных поперечных рычагах, может быть размещена в меньшем месте, позволяя автомобилю использовать остальное пространство для чего-то еще. Он также использует меньше деталей, чем двойной поперечный рычаг, что снижает вероятность возникновения неисправности во время работы.

Недостатки стойки Макферсон
  • Самый большой недостаток стойки MacPherson — это отсутствие усиления развала. В случае рычага с двойным поперечным рычагом, чем больше автомобиль катился, тем больше имел место развал. В случае стойки Макферсон дело обстоит иначе. Это означает, что у него будет меньше контроля на крутых поворотах на высокой скорости по сравнению с системой подвески на двойных поперечных рычагах.Это делает его непригодным для использования на автомобилях с высокой отделкой, которые изгибаются из-за способности иметь действительно высокие скорости и хорошее прохождение поворотов.
  • Причина, по которой стойка Макферсон не имеет усиления изгиба, заключается в том, что стойка установлена ​​на кузове. Это ограничивает движение стойки и не допускает увеличения развала.
  • Стойка
  • MacPherson устанавливается на кузов и поэтому требует цельной конструкции. Кузов на рамной конструкции не будет достаточно жестким, чтобы выдержать стойку Макферсона, и поэтому не будет работать.Это уже не такая большая проблема, поскольку в большинстве автомобилей в любом случае используется цельный кузов, поэтому использование стойки Макферсона не мешает никаким проектам и планам. Это, однако, означает, что усилие и должны восприниматься цельным кузовом, что делает его немного менее эффективным, чем двойной поперечный рычаг, поскольку благодаря хорошей свободе движения он может преодолевать большинство прогибов, в отличие от стоек МакФерсон, которые ограничены и не могут справиться большие неровности и выбоины на дороге.

Это относится к стойке Макферсон, и теперь у нас осталась одна система подвески — твердотельные подвески.

Рекомендуемое прочтение: подозрение на скрытность, стоящую за приостановкой

Подвеска кабины с цельным мостом

В основном используются для грузовых автомобилей и других транспортных средств большой грузоподъемности, твердоосные подвески устанавливаются на задней части транспортного средства. Вся масса тела уравновешена системой подвески. Они прочные и выдерживают большой вес. Сейчас мы обсудим три различных способа использования жесткой подвески моста.

Типы жестких осей подвески

Типы определяются используемыми компонентами.Мы обсудим три типа твердой подвески и рассмотрим их конструкцию, достоинства и недостатки. Следует отметить, что эти типы используются вместе с жесткой подвеской моста и не являются подвеской сами по себе.

Листовые пружины

Чаще всего используются в старых грузовиках и автобусах. Листовые рессоры являются одной из трех систем, которые прикрепляются к неразрезной оси, отсюда и название подвески с твердой осью. Они довольно дешевы в изготовлении и в лучшем случае достойны.

Строительство Leaf Springs | Разъяснения по подвеске автомобиля

Листовые рессоры состоят из нескольких пластин, которые начинаются и становятся все короче. Зажимы отскока используются для зажима этих пластин вместе. Самый длинный лист или пластина называется основным листом, а остальные — градуированными. Затем вся эта пружина прикрепляется к твердой оси с помощью центрального зажима и U-образных болтов. Листовые рессоры прикреплены параллельно земле к задним колесам, чтобы обеспечить максимально возможную работу.Материалы, используемые для строительства, обычно: 50cr1, 50 c11 V23 и 55 Si2 Mn90. Если вы никогда раньше не слышали этих имен, ничего страшного, мы тоже. Это названия сплавов, известные производителям.

Преимущества
  • Листовые пружины дешевы в производстве и использовании, что делает их рентабельными. Они также не такие сложные и, следовательно, для создания не требуется много рабочей силы.
  • Они также действительно прочные и прочные, выдерживают множество нагрузок и служат очень долго.
Недостаток
  • Работа, которую должны выполнять листовые рессоры, состоит в том, чтобы исключить любое горизонтальное движение. Однако это не так хорошо. Подвески с листовыми рессорами не плохи сами по себе, но есть другие варианты, которые лучше и лучше. Также обратите внимание, что листовые рессоры не могут использоваться с другим звеном подвески, что мы обсудим ниже, делая их одиноким волком.
  • Листовые рессоры имеют большой неподрессоренный вес, что не делает их идеальными для использования в качестве подвески.

Теперь мы переходим ко второму типу твердой подвески моста — продольному рычагу.

Продольный рычаг Продольные поперечные рычаги

Самая большая проблема со сплошной осью заключается в том, что ничто не может останавливать движение из стороны в сторону или вперед и назад. Для остановки движений используются листовые пружины, но только верхняя и нижняя, и это тоже плохо. В комплект входит продольный рычаг, который может предотвратить движение вперед и из стороны в сторону.

Строительство

Конструктивно у него всего два дополнительных рычага управления. Продольные рычаги прикреплены к шасси и неразрезной оси. Они состоят из стальных труб из холоднокатаной стали, обеспечивающих большую прочность. Эти рычаги можно отрегулировать в соответствии с требованиями, и их даже не нужно снимать с автомобиля, чтобы выполнить регулировку.

Преимущества
  • Продольные рычаги управления исключают любое движение, которое испытывает цельная ось.Это включает движение из стороны в сторону и движение вперед за счет блокировки оси с помощью тяги управления.
  • Как и листовые рессоры, продольные рычаги подвески также очень прочные и долговечные.
  • Его можно использовать в паре со штангой Панара, что устраняет один из его недостатков.
Недостатки
  • Он вообще не может остановить боковое движение и может вызвать с ним проблемы. Любой автомобиль, который совершит более вертикальное движение, не может использовать эту систему.
  • Другими недостатками, перенесенными из створки, являются большой неподрессоренный вес, что делает его непредсказуемым.
  • Если транспортному средству необходимо предотвратить боковое движение, они используют следующую систему. Стержень Панара

Штанга Панара Тяга Панара и цельный мост | Объяснение подвески автомобиля

Третий тип системы, основная работа звеньев подвески тяги Панара — остановка поперечного (из стороны в сторону) движения. Он был изобретен в начале 20-х годов автомобильной компанией Panhard во Франции и до сих пор работает.

Строительство

Удочка Панара проста в плане конструкции. Он имеет жесткую штангу, идущую сбоку и в том же плане, что и ось. Концы соединены с шасси и неразрезной осью одним концом. Концы прикреплены к шарнирам, и это заставляет его двигаться вверх и вниз.

Преимущества
  • Удилища Панара, действительно упрощенные по конструкции, не требуют больших денег для сборки и не требуют больших затрат на их ремонт.
  • Тот факт, что они могут быть соединены с продольным рычагом подвески, позволяет им нивелировать один из их недостатков.
Недостаток
  • Стержни Панара нельзя использовать на автомобилях меньшего размера, так как чем меньше радиус, тем больше они будут перемещаться вбок.
  • При использовании тяг Панара ось должна двигаться по дуге вместе с корпусом, иначе
  • Штанга
  • Панара не подойдет и сведет на нет все ее преимущества.

Теперь, когда все типы подвешивания выполнены, и теперь мы знаем, как каждый из них помогает по-своему поддерживать контакт с землей, мы знаем, что нам необходимо знать, как подвески делают последнее, что они должны делать, — контроль над машина.

Как подвеска обеспечивает контроль?

Контроль — это всего лишь бонус, который делают подвески, потому что шины постоянно контактируют с землей. Это потому, что постоянное удержание шины на земле фактически означает контроль над автомобилем.

Как мы изучили выше, подвеска каждой машины обеспечивает комфорт и гарантирует, что все шины одинаково расположены на земле и не имеют неровностей, вызывающих износ шин и меньший контакт с землей. Наличие этого контакта с землей означает большую площадь поверхности, что, в свою очередь, дает больший контроль над автомобилем и его движением. Чем больше площадь поверхности, тем легче удерживать равновесие. Это можно объяснить с помощью центра масс.

Физика утверждает, что объект всегда имеет всю свою массу в точке и не распределен равномерно, как мы обычно думаем.Звучит абсолютной ложью, не так ли? Вы можете попробовать это с помощью маленькой 15-сантиметровой шкалы или обычного карандаша. Попытайтесь уравновесить их на пальце, и вы заметите точку, в которой вы сможете уравновесить их, не упав. Для шкалы 15 см это около 7 см.

Что означает, что чем больше пятно контакта, тем легче будет балансировать автомобиль. И более крупный патч обеспечивают различные системы подвески, которые мы обсуждали.

Это охватывает все, что вам нужно знать об автомобильных подвесках и не только.Мы надеемся, что это сняло все сомнения, которые у вас были по этой теме, и что вы смогли узнать что-то новое сегодня.

Аналогичное чтение: Тефлон против керамики против пленки защиты краски; Какой из них лучше?

Как работает подвеска автомобиля?

Сильно надавите на переднее крыло автомобиля. Автомобиль может немного утонуть, прежде чем снова подняться, но без подпрыгивания. Вот и подвеска работает.

Создание эффективной системы подвески — это не только наука, но и искусство.Необходимо найти множество компромиссов между качеством езды и управляемостью: первое — это то, насколько автомобиль удобен, а второй — насколько хорошо он остается устойчивым и управляемым на скорости.

Что находится в системе подвески автомобиля?

Пружины

В большинстве современных систем подвески автомобилей используются стальные винтовые пружины — по одной на каждое колесо. Однако, если вы посмотрите под старую машину или пикап, вместо пружин вы увидите узкие полосы металла, уложенные одна на другую.Это листовые рессоры.

Другой тип пружины вообще не похож на пружину. Это называется торсион. Это длинный кусок металла, прикрепленный к автомобилю одним концом и остальной частью подвески на конце колеса.

Когда автомобиль наезжает на неровность, подвеска перемещается, в результате чего штанга перекручивается и поглощает энергию. Он помогает сдерживать все те центробежные силы, которые действуют на кузов автомобиля в углу, заставляя его наклоняться, поэтому его часто называют стабилизатором поперечной устойчивости.

Амортизаторы

Пружина хороша для сжатия и поглощения энергии, но не так хороша для ее высвобождения, когда она имеет тенденцию бесконтрольно отскакивать. В автомобиле это неконтролируемое действие может испортить ходовые качества и управляемость.

Здесь вступает в игру амортизатор или демпфер. Он выглядит как толстый, короткий велосипедный насос. В зависимости от типа подвески он либо располагается рядом со спиральной пружиной, либо фактически внутри нее, когда ее еще называют стойкой.

Независимо от типа демпфера, его работа заключается в контролируемом высвобождении энергии пружины. Большинство из них состоит из двух разделов. Верхняя часть называется внешней трубкой. Он соединен с рамой автомобиля и содержит поршень (имеет вид поршня).

Нижняя половина, называемая резервной трубкой, крепится болтами к оси или к конструкции, несущей систему подвески. Он заполнен гидравлической жидкостью.

Когда автомобиль наезжает на кочку, ось поднимается, сжимая пружину и заставляя поршень опускаться в жидкость. Это движение заставляет жидкость подниматься вверх и проходить через небольшие отверстия в поршне.

Однако в следующий момент поршень снова поднимается вверх, поскольку пружина отскакивает, и в этот момент жидкость меняет направление и возвращается в резервную трубку. Весь этот поток жидкости создает большое давление в демпфере, замедляя поршень и, в свою очередь, замедляя сжатие и отскок пружины.

Когда демпфер начинает изнашиваться, из него может вытекать жидкость, что снижает его эффективность. Это влияет на ходовые качества и управляемость автомобиля, а также ускоряет износ шин.

Независимая подвеска

В автомобиле с независимой подвеской каждое колесо — обычно передняя пара — крепится отдельно к кузову, что позволяет ему двигаться независимо от другого.Это важно, учитывая, что на автомобиль действует так много разных сил.

В несамостоятельной системе, обычно применяемой на грузовиках и фургонах, системы подвески соединены друг с другом с помощью оси, снабженной листовыми рессорами и амортизаторами на каждом конце. Силы, действующие с одной стороны транспортного средства, также влияют на другую сторону. Это грубое, но рентабельное решение.

Некоторые автомобили, такие как Volkswagen Golf S Mk 7, имеют полуавтоматическую заднюю подвеску, называемую задней подвеской с поворотной балкой.Он допускает большее независимое движение, чем ось, но не настолько, как полностью независимая система. Его главное достоинство — простота и более низкая цена.

онлайн-курсов PDH. PDH для профессиональных инженеров.

PDH Engineering.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курс. «

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечу на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно с учетом того, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе «

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P. E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину «

Арвин Свангер, P.E.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Mehdi Rahimi, P. E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курс.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемые темы »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам »

Джеймс Шурелл, P. E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев «

Jacquelyn Brooks, P.E.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

испытание потребовало исследования в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курс со скидкой.»

Кристина Николас, P.E.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курс. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, P.E.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40% «

Конрадо Казем, П. E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правила. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация . «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Хэнслик, P. E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

в хорошем состоянии «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефону».

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую . «

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на

.

обзор где угодно и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без глупостей. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексный. «

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Никакой путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P. E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Dennis Fundzak, P.E.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для просмотра содержания

и пригодность, до

имея для оплаты

материал . «

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делейни, П.Е.

Иллинойс

«Учебные модули CEDengineering — очень удобный способ доступа к информации по номеру

.

много различные технические зоны за пределами

своя специализация без

надо ехать. «

Гектор Герреро, P.E.

Грузия

Полное руководство по подвеске автомобиля

Автор Car Bibles Staff

Опубликован 29 января 2018 г.

Если вы думаете, что комфортная поездка, которой мы наслаждаемся сегодня, во многом объясняется современными достижениями в области систем подвески автомобилей, то вы абсолютно правы.Но если вы думаете, что амортизаторы вашего автомобиля выполняют очень простую задачу, вы можете придерживаться этой мысли, поскольку амортизаторы вашего автомобиля или система подвески в целом играют несколько важных ролей в обеспечении оптимальных характеристик вашего автомобиля. Не волнуйтесь, в этом руководстве мы расскажем вам обо всем и обо всем о системах подвески автомобилей.

Какова функция подвески?

Понять, что делает система подвески автомобиля, довольно легко.Из самого термина «подвеска» уже понятно, что вы, по сути, поднимаете что-то с земли — чтобы приостановить — в попытке минимизировать воздействие или воздействие сил земли на это конкретное что-то.

Например, если вы лежите на спине на земле, вы обязательно почувствуете почти все остальные вибрации от других людей, проходящих мимо. Теперь попробуйте лечь в гамак, подвешенный на высоте нескольких футов от земли, и эти вибрации исчезнут. Вы наверняка будете колебаться от ветра, но это отличается от колебаний земли.Это, конечно, упрощение того, что такое система подвески автомобиля. Итак, мы очертили несколько наиболее важных функций амортизаторов и подвески современного автомобиля.

Поглощает вибрацию, гравитацию и удары дороги

Мы можем легко сказать, что системы подвески прошлого были не столь эффективны, когда дело дошло до поглощения всех различных сил, исходящих от поверхности дороги. В то время как люди уже тогда начали использовать мягкие подушки, чтобы уменьшить воздействие этих сил на ягодицы, поездка все еще была далека от комфорта.К счастью, такие системы ушли в прошлое. И хотя некоторые модели автомобилей все еще могут иметь системы подвески, разработанные как те, что были в прошлом, многие из них обеспечивают лучшее поглощение ударов и вибрации. Так что, хотя это не совсем гладкая поездка без ударов, она также не является ухабистой.

Поддерживает контакт шин автомобиля с дорожным покрытием

Хотя на самом деле шины соприкасаются с дорожным покрытием, расположение оси и колес транспортного средства неразрывно связано с системой подвески транспортного средства.Удары, вибрации и все другие дорожные дефекты, которые поглощаются шинами, также передаются через механизм амортизатора автомобиля, дополнительно смягчая воздействие этих вибраций и ударных сил.

Технически пружинный механизм, который является частью современных систем подвески, прижимает колеса, а значит, и шины к земле. Когда шины вашего автомобиля на мгновение поднимаются в воздух, возможно, из-за столкновения с большой неровностью, система подвески будет пытаться толкать колеса вниз, пытаясь достичь и восстановить контакт с поверхностью земли.Вы легко можете представить себе автомобиль без пружин, прикрепленных к его колесам. Каждая неровность на дороге заставляет автомобиль отрываться от земли. Когда вы делаете поворот на высокой скорости на повороте, внутренние колеса отрываются от поверхности дороги, что увеличивает риск опрокидывания. Но если у вас есть система подвески, то внутренние колеса будут оставаться в контакте с землей, поскольку пружины на механизме подвески будут подталкивать колеса к земле.

Если взять эти две функции вместе, можно увидеть, что подвеска автомобиля может повысить общую безопасность и производительность автомобиля.Постоянный контакт колес с дорожным покрытием помогает свести к минимуму перекатывание и переворачивание. Это также помогает обеспечить передачу мощности на колеса там, где они больше всего нужны, хотя это функция трансмиссии автомобиля.

Как работает подвеска на автомобиле?

Проще говоря, подвеска автомобиля — это то, что отделяет нашу спину от дороги, а также предотвращает тряску и разрушение наших транспортных средств на куски.Дело довольно простое. Даже если у вас самая лучшая в мире дорога, если вы бросите 2-тонный металл со скоростью 80 миль в час, вы обязательно попадете в серьезные неприятности; вы или ваш автомобиль. Так как же на самом деле работают автомобильные подвески?

Если вы посмотрите на каждую машину, сходящую с конвейера, то почти каждая из них оснащена независимой подвеской. Это означает, что каждое из колес или осей независимо подвешивается, так что, когда одно колесо теряет контакт с землей, остальные 3 колеса все еще сообщаются с поверхностью.

Если у вас была игрушечная машинка, когда вы были ребенком, вы бы это знали. Поскольку колеса этих игрушечных машинок не были подвешены «по отдельности», когда вы поднимаете один угол игрушечной машинки, колесо с той же стороны от приподнятого угла также поднимается. Теперь, если есть независимая подвеска, то колесо с этой стороны игрушечной машинки будет оставаться в контакте с поверхностью.

Подвеска зависимая

Такая конструкция системы подвески очень проста, поэтому ее предпочитают производители автомобилей и даже энтузиасты, которые хотят минимизировать затраты, сохраняя при этом основные функции механизма.Вы все еще можете увидеть этот тип установки в современных автомобилях, особенно на внедорожниках. Но честно говоря, сколько из ваших знакомых из ваших знакомых будут с радостью брать в офис внедорожник каждый день?

Как бы то ни было, большинство автомобилей, в которых все еще используется балочная конструкция, имеют две разные оси: ведущую и мертвую. Ведущие оси поставляются с ведущими колесами, а свободно вращающиеся шины устанавливаются на мертвые оси. К сожалению, в таком дизайне есть большая проблема. Поскольку шины будут двигаться в зависимости друг от друга, их внимание будет сосредоточено на поддержании одного и того же угла относительно друг друга, а не относительно поверхности земли. Это просто означает, что управляемость становится менее предсказуемой, поскольку ваши шины теряют сцепление с дорогой. Только подумайте о своей старой игрушечной машинке.

Есть еще одна проблема, присущая зависимым или балочным осям. Такая конструкция может в значительной степени способствовать увеличению неподрессоренной массы или веса, который просто не поддерживается деталями подвески вашего автомобиля. Технически это включает в себя массу осей колес, шин, ступиц колес и других компонентов, которые не поддерживаются подвеской автомобиля.Большой неподрессоренный вес может усиливать вибрации или неровности дороги, поскольку эти силы, которые должны восприниматься шинами, обычно передаются на детали балочной подвески. Это, в свою очередь, вызывает движение деталей, поскольку оси балок имеют значительно большую массу, чем в системах независимой подвески. Кроме того, большой неподрессоренный вес может также привести к проблемам с управляемостью колес, особенно при резком ускорении или даже торможении.

Однако, если дифференциал прикреплен к корпусу или раме транспортного средства, а не непосредственно на оси, неподрессоренная масса может быть уменьшена.Тем не менее, когда речь идет о комфорте езды, он не может сравниться с независимыми системами подвески.

Независимая подвеска

Как мы уже упоминали выше, системы независимой подвески являются предпочтительным вариантом для многих современных производителей. Такая установка позволяет каждому колесу двигаться независимо друг от друга, вверх и вниз с амортизатором и пружиной, которые прикреплены болтами к одному концу металлической рамы. На другом конце этой рамы находится рычаг, который соединяет подвеску с шасси.В других системах вместо рычага управления используется поперечный рычаг, который технически крепит раму подвески в двух точках. Правильное расположение каждой детали подвески автомобиля в системе независимой подвески передних колес имеет решающее значение для поддержания полного контроля колес при одновременном обеспечении равномерного выравнивания колес. Это помогает обеспечить более безопасную работу вашего автомобиля.

Независимые системы подвески, разработанные для задних колес, по сути такие же, как и системы подвески передних колес, за исключением того, что они не должны учитывать динамику рулевого управления.У большинства полноприводных и заднеприводных автомобилей дифференциалы устанавливаются на раму подвески прямо посередине поперечных рычагов или рычагов управления. С другой стороны, переднеприводные автомобили не нуждаются в столь сложной компоновке деталей. Часто бывает достаточно простого набора амортизаторов и пружин.

Как система подвески помогает автомобилю оставаться на дороге?

Одна из неотъемлемых функций системы подвески автомобиля — помочь автомобилю оставаться на связи с поверхностью дороги. Способность сохранять хорошее сцепление с дорогой, а также равное или даже равномерное распределение веса, особенно перед лицом различных сил, действующих на транспортное средство, является прямым показателем способности транспортного средства удерживать дорогу.

Если вы хотите ускоряться плавно, задняя подвеска должна предотвращать смещение веса транспортного средства в сторону задней части, чтобы вы не взлетали в воздух, как катер при пробном запуске. То же самое и при полной остановке. Вы бы хотели, чтобы ваша система подвески сохраняла заднюю часть автомобиля относительно устойчивой, а также не позволяла передней части нырять прямо в тротуар, как те бейсджамперы, готовящиеся нырнуть в пропасть с головой.

Прохождение поворотов, особенно на высоких скоростях, также требует действительно хорошей системы подвески. Вы можете почти представить, что произойдет, если весь вес автомобиля будет перенесен только в одну сторону во время поворота. У вас будет машина, которая находится на грани выполнения множества поперечных кувырков, вращений или сальто, или как вы хотите это называть. Крен кузова, как они его называют, непреднамеренно смещает тягу в одну сторону от транспортного средства. Таким образом, внутренние шины теряют сцепление с дорогой и могут фактически подниматься на несколько дюймов над поверхностью дороги.Система подвески отвечает за то, чтобы внутренние шины не вылетали из асфальта.

Дело в том, что каждый раз, когда ваше транспортное средство меняет свой вес, половина ваших колес будет иметь наибольшее сцепление с дорогой. Это пустая трата сил и непоследовательность в обращении.

Вот некоторые проблемы с тягой, которые чаще всего объясняются проблемами в расположении деталей подвески автомобиля.

Избыточная поворачиваемость

Если вы любите дрифтинг, то избыточная поворачиваемость для вас не проблема.Очевидно, вы хотели бы, чтобы хвостовая часть вашего автомобиля выходила из-под контроля, так что вы необычно крутились глубоко внутри. Но в обычные дни избыточная поворачиваемость никогда не бывает хорошо, поскольку она увеличивает риск того, что автомобиль выйдет из-под контроля. Это происходит из-за того, что задние колеса потеряли сцепление с дорогой, и хвост машины отправился вперед. Установка задних колес под определенным углом, при котором они не обеспечивают оптимальный контакт с дорогой, также может вызвать избыточную поворачиваемость.

Низкая поворачиваемость

Если проблема с избыточной поворачиваемостью заключается в том, что ваша задняя часть действительно хочет двигаться впереди вашего автомобиля, то с недостаточной поворачиваемостью все наоборот. Вам нужно повернуть автомобиль в любом направлении, но ваши передние колеса потеряли сцепление с поверхностью земли, и ваше транспортное средство вышло за пределы поворота. Другими словами, вы пролетаете мимо угла. Но на самом деле есть более зловещие последствия недостаточной поворачиваемости. По сравнению с избыточной поворачиваемостью, когда проблема заключается в том, что задние колеса теряют сцепление с дорогой, проблема недостаточной поворачиваемости заключается в том, что она также может сигнализировать о потере сцепления передних колес. А поскольку многие современные автомобили выпускаются с передним приводом, это может иметь серьезные последствия для безопасности транспортных средств.

Отбойник поворота

Это одно из самых странных ощущений, которые вы когда-либо могли испытать за рулем. Представьте, что вы едете, когда вы наезжаете на небольшую кочку. Это поворачивает вашу машину вправо или влево, даже если вы не поворачиваете руль. Часто это указывает на то, что система подвески плохо отрегулирована. Что происходит, так это то, что плохое выравнивание приводит к тому, что колеса ориентируются под определенным углом, и небольшая неровность может заставить их отклониться от предполагаемой траектории.

Какие части подвески автомобиля?

Если вы посмотрите на основную конструкцию подвески современного автомобиля, то увидите, что есть только два основных компонента или части. Это пружины и демпфирующие механизмы. Конечно, могут быть и другие детали, такие как сайлентблоки, амортизационная стойка и другие. Здесь мы рассмотрим две основные части автомобильной подвески.

Пружина

Эта часть системы подвески автомобиля дает вашему автомобилю возможность компенсировать любые неровности на поверхности дороги.Он также служит для поддержки любого дополнительного веса автомобиля без чрезмерного провисания. Пружина также является той частью подвески, которая удерживает ее на заданной высоте.

В настоящее время в системах подвески автомобилей используются пружины трех типов.

  1. Винтовые пружины — Они похожи на обычные винтовые пружины, которые могут быть внутри вашей выдвижной шариковой ручки, хотя они больше и сделаны из исключительно прочного торсионного стержня. Этот торсион на самом деле намотан вокруг оси, отсюда и название.Пружина этого типа сжимается и расширяется, чтобы поглощать движение колеса. Посмотрите на подвеску любого автомобиля, который вы видите сегодня, и, скорее всего, в его системе будут винтовые пружины. Это обычное дело.
  2. Листовые рессоры — Возможно, это самые старые из когда-либо разработанных систем подвески. Хорошо то, что они такие простые и их очень легко собрать. Не верите нам? Взгляните на фотографии конных экипажей 18 веков, и вы увидите несколько слоев металла, которые связаны вместе, образуя единый пружинный блок.Они были нормой до 1985 года. Однако они все еще используются, особенно на тяжелых транспортных средствах и грузовиках.
  3. Торсионы — Когда мы говорим о торсионах, мы неизбежно также думаем об уникальных характеристиках некоторых объектов, которые можно скручивать. Именно эта скручивающая способность объекта придает ему способность пружинить, как винтовая пружина. В данном случае объектом является стальной стержень, один конец которого соединен с рамой транспортного средства или установлен на нем, а другой конец соединен с поперечным рычагом.Поперечный рычаг служит рычагом. Если вы наезжаете на кочку, движение колеса вверх передается на поперечный рычаг, который также перемещает торсион. Это поворачивает торсион вдоль своей оси, придавая ему пружинное действие. Европейские производители автомобилей, а также компании Chrysler и Packard в США использовали эту систему в 50-х и 60-х годах.

Пневморессора

Существует еще один тип пружинного механизма, который зависит от мощности воздушного компрессора. Эта подвеска, известная как пневморессора, в основном используется в грузовиках и автобусах, а также в роскошных легковых автомобилях из-за плавности ее работы и неизменно хорошего качества езды.Пневматические рессоры использовали сжимающие способности воздуха для поглощения вибраций и ударов. Сегодня системы пневматической подвески с электронным управлением имеют функцию самовыравнивания, а также режимы подъема и опускания.

Амортизаторы

Хотя пружина может помочь поглотить энергию неровностей на дороге, без демпфирующего механизма, который помог бы контролировать или рассеивать эту восходящую и нисходящую энергию, вы останетесь с транспортным средством, которое будет продолжать «подпрыгивать» с каждой неровностью до тех пор. что энергия полностью рассеяна.Попробуйте нажать на обычную пружину, и она будет несколько раз подпрыгивать, прежде чем полностью остановится. Это непрерывное подпрыгивающее действие пружины необходимо контролировать. И это основная цель амортизатора, стойки подвески и стабилизатора поперечной устойчивости.

Амортизатор

В общем, амортизатор — это устройство, которое замедляет пружинящее действие пружин подвески, а также снижает величину вибрации. Что он делает, так это то, что он преобразует эту кинетическую энергию в тепловую, где ее можно рассеять с помощью гидравлической жидкости.

Амортизатор лучше всего рассматривать как масляный насос, расположенный между колесами и рамой вашего автомобиля. Верхняя опора амортизатора соединена со штоком поршня. Шток поршня, в свою очередь, соединяется с поршнем, который находится в трубке, заполненной гидравлической жидкостью. Внутренняя трубка служит в качестве напорной камеры в то время как внешняя трубка служит в качестве резервуара для избытка рабочей жидкости.

Когда вы наезжаете на неровность, колесо передает энергию пружинам, которые, в свою очередь, передают энергию на верхнюю опору, шток поршня и вниз по поршню.Маленькие отверстия расположены на поверхности поршня, что позволяет гидравлической жидкости протекать через с каждым движением поршня внутри трубы под давлением. Поскольку крошечные отверстия пропускают только небольшое количество гидравлической жидкости, это замедляет общее движение поршня. В результате движение пружины также замедляется.

Должно быть достаточно очевидно, что в этой работе амортизатора есть два цикла. Во-первых, это сжатие, которое относится к движению поршня вниз, которое в конечном итоге сжимает гидравлическую жидкость под поршнем.Вторая часть — это цикл удлинения, который относится к движению поршня вверх, сжимая гидравлическую жидкость над поршнем. Технически цикл сжатия помогает контролировать неподрессоренную массу, а цикл растяжения контролирует неподрессоренную массу.

Есть еще одна особенность всех типов амортизаторов — они чувствительны к скорости. Чем больше движение подвески, тем большее сопротивление оказывает амортизатор. Это позволяет амортизаторам легко адаптироваться к преобладающим дорожным условиям и помогает контролировать любые ненужные и нежелательные движения, которые могут возникнуть в движущемся автомобиле.Это может включать в себя раскачивание, приседание с ускорением, отскок и прыжок с тормозом.

Стойки подвески

Есть еще один демпфирующий механизм, который обычно работает как амортизатор. Это амортизационная стойка или просто стойка. Стойка подвески — это фактически амортизатор, который уже установлен внутри винтовой пружины, по сути, два компонента подвески в одном. Этот тип амортизирующей конструкции помогает смягчить воздействие сил пружины на автомобиль, а также обеспечивает структурную поддержку системы подвески автомобиля.Следует помнить, что амортизаторы не выдерживают веса автомобиля; амортизационная стойка.

стабилизаторы поперечной устойчивости

Хотя стабилизаторы поперечной устойчивости или стабилизаторы поперечной устойчивости не обязательно являются составной частью системы подвески транспортного средства, они могут, тем не менее, обеспечить дополнительную устойчивость любому движущемуся транспортному средству. Стабилизаторы поперечной устойчивости — это металлические стержни, которые присоединяются к противоположным системам подвески на одной оси и часто используются в тандеме со стойками подвески или амортизаторами. Когда есть движение в подвеске одного колеса, это движение передается стабилизатором поперечной устойчивости на другое колесо, чтобы сделать поездку более ровной или ровной.Это также помогает уменьшить склонность автомобиля к раскачиванию, особенно при поворотах.

Типы подвески

Автомобили обычно имеют разные системы подвески для передней и задней осей, при этом каждая ось обеспечивает установку двух колес на противоположных концах. Таким образом, тип подвески любого автомобиля определяется расположением оси; позволяет ли он независимое движение отдельных колес или привязывает колеса к оси. В первом случае мы, по сути, говорим о независимых системах подвески, а во втором — о зависимых механизмах.Вот краткое изложение различных типов подвески как для передней, так и для задней оси.

Подвеска передняя зависимая

Мы уже описывали это в нашем обсуждении того, как работают системы подвески. Для обзора, просто представьте себе жесткий стержень, который соединяется с передними колесами и обычно поддерживается амортизаторами и листовыми рессорами. Этот тип распространен в грузовиках и больше не встречается в обычных автомобилях. Есть 3 причины, по которым некоторые люди ненавидят такой механизм.Во-первых, оно более склонно к раскачиванию из-за усиления инерции одного колеса на другое. Во-вторых, увеличивается неподрессоренная масса. В-третьих, регулировка углов установки колес затруднена из-за жесткой оси.

Независимая передняя подвеска

Как вы уже, наверное, догадались, этот тип передней подвески позволяет колесам двигаться независимо друг от друга, за исключением случаев, когда они соединены стабилизатором поперечной устойчивости. Есть несколько подтипов этой автомобильной подвески.К ним относятся следующие.

Макферсон амортизационная стойка

На сегодняшний день это наиболее широко используемая система передней подвески, особенно европейскими брендами. Его лучше всего описать как амортизатор, встроенный в цилиндрическую пружину и работающий как единое связное звено. Это более характерно для автомобилей с передним приводом.

Двойной поперечный рычаг

Эта подвеска также известна как А-образная подвеска из-за ее уникальной А-образной формы.Он называется двойным поперечным рычагом, потому что два поперечных рычага соединяются с рулем. Каждый поперечный рычаг имеет два монтажных положения: одно на колесе, а другое на раме автомобиля. Система также оснащена винтовой пружиной и амортизатором. Они обычно используются в более крупных автомобилях и седанах, поскольку они помогают минимизировать раскачивание, обеспечивая большую стабильность ощущения рулевого управления.

Существует несколько типов конфигураций на двойных поперечных рычагах. Мы уже описали конструкцию спиральной пружины типа 1 выше.Винтовая пружина Тип 2 отличается расположением винтовой пружины и амортизатора. Вместо этого он расположен между двумя А-образными рычагами, он расположен чуть выше верхнего А-образного рычага. Это действительно не очень популярная конфигурация, поскольку комбинация амортизатора и пружины по существу съедает драгоценное вертикальное пространство. Последняя конфигурация с двойным поперечным рычагом, обычно встречающаяся в Audi A4 и A8, — это многорычажная подвеска. Единственное различие здесь заключается в том, как А-образный рычаг разделен на составные части, как правило, со сложной системой поворота.Многие говорят, что это позволяет лучше держать дорогу, потому что несколько шарниров можно регулировать в бесконечных конфигурациях для максимального комфорта при вождении.

Подвеска продольного рычага

Вы можете думать об этом как о чем-то похожем на двойной поперечный рычаг, за исключением того, что у вас есть рычаги подвески особой формы, которые соединены с шасси. Эти рычаги движутся параллельно шасси. Это старая система. И, возможно, вы сможете больше оценить это на VW Beetle.

Двойная двутавровая подвеска

Эта система передней подвески встречается почти исключительно на грузовиках Ford F-серии.Он сочетает в себе неразрезной мост с подвеской на продольных рычагах. Ось балки разделена на две части, что устраняет проблемы, наблюдаемые в системах зависимой передней подвески.

Резиновая подвеска Moulton

Если у вас есть модель 1959 Mini, вы бы знали, как выглядит резиновая подвеска Moulton. Если нет, то горный велосипед или гоночный велосипед с резиновыми системами подвески даст вам представление о том, как эта система работает. По сути, конструкция Моултона заменяет цилиндрическую пружину и амортизатор на сплошную массу резины.

Поперечная рессорная подвеска

Большинство автолюбителей находят эту систему странной, поскольку она объединяет листовую рессору с независимым механизмом на двойных поперечных рычагах вместо обычной винтовой пружины. Листовая рессора расположена по всей ширине автомобиля и соединена с нижними А-образными рычагами двойного поперечного рычага с обеих сторон. Центр листовой рессоры прикреплен к подрамнику автомобиля. Взгляните на Chevy Corvette, и вы получите представление.

Подвеска задняя зависимая

Системы задней подвески имеют более широкую конструкцию, поскольку они фактически не учитывают рулевой механизм. Таким образом, довольно часто можно увидеть, что многие автомобили используют зависимые системы для задней оси. Вот некоторые из них.

Цельная ось

Это должен быть один из самых простых и простых в настройке. На обоих концах ведущей оси установлена ​​листовая рессора или винтовая пружина.Листовые рессоры и опоры амортизаторов подключаются непосредственно к шасси автомобиля. Это может выглядеть не изящно, но, безусловно, просто и дешево. Если вместо листовой пружины используется винтовая пружина, требуются рычаги управления для обеспечения боковой поддержки .

Ось балки

Этот тип зависимой задней подвески обычно используется в автомобилях с передним приводом, поскольку ведущий мост расположен впереди. Одной из отличительных особенностей задней подвески балочного моста является наличие тяги Панара или поперечной балки.Это кусок металла, который проходит по диагонали от одного конца балки до точки на противоположной опоре пружины или противоположном рычаге управления.

4 стержня

Эта система подвески может использоваться как на переднеприводных, так и на заднеприводных автомобилях. Он поставляется в триангулированной и параллельной конфигурациях. Это излюбленная система уличных роддеров и даже тех, кто ездит на классических хот-родах.

Подвеска De Dion

Это довольно странное сочетание полностью независимой подвески на продольных рычагах и жесткой балки ведущей оси.Как ни странно, он предлагает несколько преимуществ, таких как повышенное сцепление с дорогой и уменьшенный неподрессоренный вес. К сожалению, он также отягощен множеством недостатков, таких как необходимость двух ШРУСов для каждой оси, что увеличивает вес и сложность. Тормоза также устанавливаются внутри, что требует демонтажа всей системы подвески, если вы решите заменить тормозной диск.

Независимая задняя подвеска

Те же системы независимой передней подвески можно использовать и в задней части, чтобы создать автомобиль, который действительно заслуживает звания независимой подвески на 4 колеса.

Сколько стоит замена подвески автомобиля?

Если вам действительно нужно заменить систему подвески вашего автомобиля, вы фактически столкнетесь с огромным счетом в размере до 5000 долларов, часто в зависимости от типа подвески, которая есть у вашего автомобиля в настоящее время. Если вам нужно только заменить амортизатор и вы думаете, что сможете сделать это самостоятельно, то достаточно приобрести амортизатор за 200 долларов. Дело в том, что общая стоимость будет зависеть от степени повреждения или вида ремонта, который необходимо выполнить, марки и модели вашего автомобиля, а также ваших собственных возможностей ремонта своими руками.

Как долго продержатся амортизаторы и стойки на автомобиле?

Стойки, пружины и амортизаторы подвески обычно рассчитаны на длительный срок службы. В нормальных условиях вождения с минимальным количеством выбоин, неровностей и других проблем с дорожным покрытием стойки и удары могут прослужить до 10 лет. Однако, если вы буквально ежедневно возите свой автомобиль на рулон, вы поймете, что этот 10-летний период обычно короче. Как правило, большинство производителей автомобилей рекомендуют менять амортизатор каждые 40000 или 50000 миль.Тем не менее, лучшая рекомендация — проверять систему подвески на 40 000 миль, а затем ежегодно.

Почему мои амортизаторы скрипят?

Скрипучая подвеска может поставить вас в затруднительное положение. Хорошей новостью является то, что скрипящий шум, исходящий от вашей подвески, может быть вызван проблемами во втулках. Возможно, резина порвалась или втулка уже полностью изношена. Иногда также возможно, что скрипящий звук на самом деле исходит из металлической втулки, расположенной внутри самой втулки.Также возможно, что скрип идет от поврежденного резинового чехла, закрывающего шаровую опору, или изношенного или порванного резинового крепления. В любом случае, необходимо немедленно проверить его, чтобы определить точную причину скрипа и немедленно принять соответствующие меры.

Как мне сохранить подвеску?

Поддержание целостности системы подвески вашего автомобиля равносильно обеспечению более безопасного вождения каждый раз, когда вы отправляетесь на дорогу.Вот несколько вещей, которые вы можете сделать для поддержания оптимального функционирования вашей подвески.

  • Проведите тщательный осмотр всех различных частей вашей подвески. Лучше всего это делать после каждой замены масла.
  • Осмотрите резиновые втулки на поперечных балках, поперечных рычагах, поперечных стойках, стабилизаторах поперечной устойчивости и многом другом.
  • Проверьте различные детали подвески на предмет видимых признаков растрескивания, вздутия, масляного загрязнения или даже отсутствия каких-либо из них.
  • Очистите любую резиновую втулку от мусора или масляных загрязнений.Утечки масла следует устранять немедленно.
  • Проверьте шаровые опоры, особенно резиновые сапоги, пальцы стабилизатора и концы рулевой тяги.
  • Если на вашем автомобиле есть пресс-масленки, не забывайте заполнять их смазкой при каждой замене масла.
  • Проверьте стойки и амортизаторы, особенно на предмет утечек масла. Если вы заметили намокание этих частей подвески, это обычно означает, что их необходимо заменить.
  • Выполните тест на отскок подвески.Хорошая подвеска отскочит самое большее дважды. Что-либо большее, амортизаторы или стойки уже необходимо заменить, поскольку это признак того, что они уже изношены.

Новая технология для подвески

Автомобильные инженеры продолжают продвигать науку о системах подвески транспортных средств. В этом разделе мы попытаемся получить представление о двух перспективных технологиях подвески.

Магнитореологические демпферы жидкости или феррожидкостные системы

В 2006 году Audi представила TT, а вместе с ним и новую революционную технологию подвески, работающую на магнитной жидкости, известной как магнитореологическая жидкость.Система может похвастаться постоянно адаптирующимся механизмом, полностью способным вносить корректировки в зависимости от переключения передач и состояния дорожного покрытия всего за миллисекунды. Вместо обычной гидравлической жидкости в амортизаторе ТТ синтетическое углеводородное масло смешано с сверхминиатюрными магнитными частицами. Приложение напряжения к катушке поршня демпфера создает электромагнитное поле. Это изменяет расположение магнитных частиц в масле. Выдавливание масла через проточные каналы приводит к выравниванию магнитных частиц, в основном «придавая маслу жесткость».Это приводит к более жесткой подвеске.

Линейная электромагнитная подвеска

Изобретенная Bose, эта цифровая система подвески заменяет обычные амортизаторы и пружины усилителем мощности и одним линейным электромагнитным двигателем. Электромагнетизм приводит в действие двигатель, который выдвигается или втягивается с удивительной скоростью, создавая плавное движение между корпусом автомобиля и колесом.

Подвеска вашего автомобиля не только гарантирует более комфортную поездку.Это также помогает обеспечить безопасность во время вождения независимо от дорожных условий.

Источники:
  1. Как работают автомобильные подвески — howstuffworks
  2. Как работает подвеска автомобиля — Как работает автомобиль

Система подвески вашего автомобиля · BlueStar Inspections

Когда большинство людей думают о характеристиках автомобиля, они думают о мощности, о потребности в скорости, о рев двигателя и о том, насколько быстро автомобиль разгонится с нуля до 60 миль в час.Однако вся эта мощность и скорость бесполезны, если водитель не может управлять транспортным средством и ему неудобно управлять автомобилем. Таким образом, автомобильная подвеска является важнейшей системой автомобиля.

Основные функции системы подвески включают в себя максимальный контакт между шинами и дорожным покрытием, обеспечение устойчивости рулевого управления и хорошую управляемость, равномерную поддержку веса транспортного средства (включая раму, двигатель и кузов) и обеспечение комфорта во время движения. пассажиров, поглощая и смягчая удары.Система подвески вашего автомобиля усердно работает, чтобы выдерживать значительные нагрузки по сравнению с другими основными системами автомобиля.

Система подвески состоит из шин, воздуха в шинах, рессор, амортизаторов, стоек, рычагов, стержней, рычагов, втулок и шарниров. Компоненты системы подвески расположены между рамой автомобиля и дорогой. Хорошо настроенная подвеска поглощает неровности и другие неровности дороги, позволяя пассажирам в автомобиле безопасно и комфортно передвигаться.

Шины и количество воздуха в шинах являются основной частью системы подвески. Шины — единственная часть автомобиля, которая соприкасается с дорогой. Это означает, что они должны одновременно управлять и направлять мощность на землю, а также отвечать за остановку транспортного средства. Система подвески требует, чтобы колеса и шины двигались вверх и вниз, чтобы поглощать удары от ударов. Резиновые шины и воздух в шинах также смягчают езду по твердым поверхностям и соответствуют слегка неровным и шероховатым поверхностям.

Амортизаторы, также известные как амортизаторы, представляют собой гидравлические маслонаполненные цилиндры, которые заставляют подвеску сжиматься и декомпрессироваться с постоянной скоростью, предотвращая подпрыгивание пружин и транспортного средства. Удары чувствительны к скорости, что означает, что они более плавные при работе с легкими ударами и более устойчивы к большим ударам. Основное назначение амортизаторов — контролировать движение пружины и подвески, а также обеспечивать контакт шин с дорогой.

На многих автомобилях используются стойки, похожие на амортизаторы, которые находятся в центре винтовой пружины.Узлы стойки амортизатора состоят из винтовой пружины для поддержки веса транспортного средства, корпуса стойки для обеспечения жесткой структурной опоры для сборки и картриджа стойки в корпусе стойки стойки и пружины для управления движением пружины и подвески и обеспечения контакта шин с дорогой. . Стойка в сборе — основная конструктивная часть подвески. Он заменяет верхний рычаг подвески, верхний шаровой шарнир и амортизатор, используемые в обычных системах подвески.

Стойки выполняют демпфирующую функцию подобно ударам.Внутри стойки амортизатор похож на амортизатор. Стойка в сборе обеспечивает структурную поддержку подвески автомобиля, поддерживает пружину, удерживает колесо и шину в выровненном положении и обеспечивает контакт шины с дорогой. Стойки также несут большую часть боковой нагрузки на подвеску автомобиля. В результате стойки в сборе влияют на комфорт при езде и управляемость, а также на управление автомобилем, торможение, рулевое управление, выравнивание колес и износ других компонентов подвески и шин.

Большинство современных автомобилей имеют независимую подвеску спереди и сзади, позволяющую каждому колесу двигаться независимо от других. В некоторых автомобилях используется более простая балка. Единственные оси балки, которые все еще используются в новых автомобилях, — это ведущие оси. Ведущая ось — это та, которая поддерживает часть веса транспортного средства и приводит в движение соединенные с ним колеса. Проблема с задними шинами, которые не двигаются независимо, заключается в том, что они всегда сохраняют один и тот же угол относительно друг друга, а не относительно поверхности дороги.Это означает меньшее сцепление с дорогой и меньшую предсказуемость в управлении. Это одна из причин, почему независимая подвеска почти повсеместно применяется производителями автомобилей для передних и задних колес новых автомобилей.

Независимая передняя подвеска позволяет каждому переднему колесу двигаться вверх и вниз с пружиной и стойкой в ​​сборе, прикрепленными болтами к раме на одном конце и рычагом управления или поперечным рычагом на другом конце. Рычаг управления прикреплен к передней части автомобиля рядом с центром на одном конце рычага и поворотным кулаком на другом.Поперечный рычаг делает то же самое, за исключением того, что он прикрепляется к раме в двух точках, в результате чего деталь напоминает поперечный рычаг. Движение в точках соединения смягчается и поглощается втулками. Расположение каждого компонента в независимой системе передней подвески очень важно, поскольку передние колеса должны поворачиваться и поддерживать постоянное выравнивание для обеспечения безопасной эксплуатации автомобиля.

В независимой задней подвеске используется та же технология, что и в передней, без учета динамики рулевого управления, поскольку задние колеса обычно не управляются.В заднеприводных и полноприводных автомобилях дифференциал установлен на раме посередине рычагов управления или поперечных рычагов, в то время как автомобили с передним приводом имеют очень простую заднюю подвеску, требующую только пружин и амортизаторов. Амортизаторы и пружины обеспечивают амортизацию и сжатие при движении подвески. Пружины создают силу, удерживающую подрессоренный вес на колесах и препятствующие сжатию.

Комфортная езда означает хорошую изоляцию подвески от дороги.Подвеска может при необходимости перемещаться вверх и вниз, не вызывая чрезмерных сотрясений автомобиля. Водитель получает достаточно ощущения от дороги, поэтому он будет знать о любых тревожных дорожных условиях и почувствовать гулкую полосу, если попадет на обочину высокоскоростной дороги. Ощущение дороги необходимо для сохранения ситуационной осведомленности во время вождения.

Крен кузова возникает, когда кузов автомобиля слишком сильно наклоняется наружу при прохождении поворота. У всех транспортных средств наблюдается некоторый крен кузова при повороте, но если кузов слишком сильно перекатывается, изменение веса может привести к потере сцепления с дорогой на одном или нескольких колесах, преждевременному выходу из поворота или к раскрутке автомобиля. контроля.Если кузов начинает слишком сильно катиться на поворотах, это может отрицательно сказаться на управляемости, что приведет к смещению тягового усилия на одну сторону автомобиля больше, чем на другую. Это приводит к потере сцепления внутренних шин с дорогой. Подвески, обеспечивающие хорошее сцепление с дорогой, по большей части помогут предотвратить это.

Опускание вниз происходит, когда шины ударяются о кузов автомобиля при сжатии подвески. Это происходит, когда у транспортного средства недостаточно подвески, чтобы поглотить силу удара, по которому он движется.Резиновые отбойники могут предотвратить это, обеспечивая подушку между подвеской и рамой, которая не позволяет шине подниматься достаточно высоко, чтобы ударить по кузову транспортного средства, но если отбойники не соответствуют требованиям или отсутствуют, эта проблема может возникнуть. . Опускание вниз может легко повредить кузов или подвеску.

Способность транспортного средства удерживать дорогу измеряется тем, насколько хорошо транспортное средство может поддерживать хорошее сцепление с дорогой и равномерное распределение веса при воздействии различных сил. Чтобы автомобиль чувствовал себя устойчивым при остановке, ему необходима подвеска, которая не позволит передней части погрузиться вниз при нажатии педали тормоза.Для плавного ускорения требуется подвеска, которая не позволяет автомобилю сесть на корточки при ускорении. Перенос веса дает половине колес большую часть тяги, расходует мощность и приводит к плохим и непостоянным характеристикам управляемости.

Проблема с тягой, называемая подруливанием, возникает, когда при наезде на кочку автомобиль поворачивается влево или вправо без поворота колеса водителем. Неправильное выравнивание подвески может привести к перекосу колес и возникновению этой проблемы.

Проблема с сцеплением, называемая избыточной поворачиваемостью, возникает, когда задняя часть автомобиля теряет сцепление с дорогой при прохождении поворота. Если кузов слишком сильно катится на поворотах, смещение веса может привести к потере сцепления задних колес. Наличие задних колес под углом, который не позволяет протектору шины касаться дороги при прохождении поворота, также может вызвать эту проблему.

Еще одна проблема с тяговым усилием — недостаточная поворачиваемость. Это происходит, когда передние колеса теряют сцепление с дорогой при прохождении поворота, и в результате автомобиль уносится за пределы поворота.Как и в случае избыточной поворачиваемости, чрезмерный крен кузова или неправильный угол наклона колес могут привести к ухудшению сцепления передних колес на поворотах. Недостаточная поворачиваемость особенно опасна, потому что переднеприводные автомобили управляются и передают мощность передними колесами. Чем меньше тяга передних колес, тем меньше управляемость. И избыточная, и недостаточная поворачиваемость усиливаются на скользкой дороге.

Technology постоянно совершенствует системы подвески и решает проблемы, упомянутые в этой статье.Существуют пассивные и активные системы подвески. Пассивные системы — это то, к чему большинство из нас привыкло, а движение подвески полностью определяется дорожным покрытием. Активные системы упреждающе контролируют вертикальное движение колес относительно рамы и кузова автомобиля с помощью бортовой компьютерной системы. Активные системы можно разделить на два класса: чисто активные суспензии и адаптивные / полуактивные суспензии. В то время как адаптивные / полуактивные подвески меняют жесткость амортизаторов только в зависимости от меняющихся дорожных или динамических условий, в активных подвесках также используются некоторые типы приводов для независимого подъема и опускания шасси на каждом колесе.

Технологии систем активной подвески позволяют производителям автомобилей добиться большего качества езды и управляемости, удерживая шины перпендикулярно дороге в поворотах, что обеспечивает лучшее сцепление с дорогой и контроль. Бортовой компьютер обнаруживает движение тела с помощью датчиков по всему автомобилю и контролирует работу подвески. Эта высокотехнологичная система практически исключает крен кузова и колебания тангажа во многих ситуациях вождения, включая прохождение поворотов, ускорение и торможение.

В современных транспортных средствах есть несколько других таких сложных компонентов, как система подвески.Большой объем работы уходит на создание системы подвески, которая должна быть достаточно прочной, чтобы обеспечивать качество езды и поддерживать управляемость автомобиля, — два элемента, которые работают вразрез друг с другом, одновременно выдерживая огромное количество нагрузок. Тем не менее, при таком большом движении и усилии, возникающем в системе подвески, детали неизбежно изнашиваются или повреждаются. Шумы являются одним из первых признаков проблем с подвеской и обычно сопровождают выход из строя втулок и других соединений.Серьезные выбоины могут даже привести к настолько сильному опусканию автомобиля, что компоненты подвески могут погнуться или сломаться.

Если вы испытываете скрип при движении по неровностям или уклонам, необычный грохот или дребезжание при движении по неровной дороге или выбоинам, проблемы с избыточной поворачиваемостью, проблемы с недостаточной поворачиваемостью, проблемы с тягой при ухабистом рулевом управлении, чрезмерный крен кузова, опускание на дно, чрезмерное раскачивание при движении Если вы преодолеете неровности, протекаете в амортизаторах или стойках, или управление вашим автомобилем кажется неправильным, немедленно проверьте систему подвески у сертифицированного специалиста ASE.

Как работает подвеска и модернизация до койловеров

Может быть сложно понять отстранение, но не позволяйте этому испортить вам настроение. Позвольте мне мягко рассказать вам, как они работают и как их улучшать!

Подвеска

может показаться простой в теории, но на самом деле это баланс бесчисленных факторов, каждый из которых оказывает положительное и отрицательное влияние на поведение автомобиля.Вот пять важных вопросов, на которые я остановлюсь:

  1. Основы: пружины и амортизаторы
  2. Подрессоренная и неподрессоренная
  3. Модернизация подвески: улучшат ли койловеры управляемость?
  4. Мягкий или жесткий?
  5. А как насчет стабилизаторов поперечной устойчивости?

1.Основы: пружины и амортизаторы
С точки зрения производительности, автомобили имеют подвеску, чтобы удерживать шины на земле. Есть два основных устройства, которые являются строительными блоками почти каждой подвески: пружины и амортизаторы.

Пружины:

Пружины — это накопители энергии. Они предназначены для поглощения ударных нагрузок, передаваемых на колеса, и сохранения их в виде потенциальной энергии при сжатии. Когда это возможно, пружина будет разжиматься, при этом потенциальная энергия теперь высвобождается в виде кинетической энергии, толкая колесо вниз.Когда ваш автомобиль стоит на земле, его вес сжимает пружины, поэтому любое падение на поверхности дороги приведет к тому, что пружина прижмет колесо вниз, чтобы он коснулся земли.

Амортизаторы:

Демпферы — это устройства для рассеивания энергии. Их работа состоит в том, чтобы избавиться от энергии, запасенной пружиной, путем преобразования ее в тепло. Без амортизаторов, когда вы наезжаете на кочку, ваша машина просто продолжала бы подпрыгивать, пока вся энергия удара не рассеивалась другими способами.Вы, наверное, видели, как машина наезжает на лежачий полицейский и продолжает подпрыгивать; это результат вышедших из строя заслонок. Это теплоотвод достигается за счет прохождения масла внутри цилиндра демпфера через небольшие отверстия поршня при движении пружин.

Если сомневаетесь, покрасьте его в красный цвет.

2. Подрессоренная и неподрессоренная масса

Теоретически это очень просто: подрессоренная масса — это все, что поддерживается подвеской транспортного средства (двигатель, шасси, водитель и т. Д.). Под неподрессоренной массой понимается все, что не поддерживается подвеской (колеса, шины, тормозные диски, суппорты и т. Д.). Единственная сложная деталь — это если компонент связан с шасси, а также с колесами. Эти компоненты представляют собой комбинацию подрессоренной и неподрессоренной массы.

Распространенный миф

Если вы были на форумах, то, вероятно, знаете, что «удаление 1 кг неподрессоренной массы равносильно удалению ~ 10 (или любого другого числа) кг подпружиненной массы с точки зрения ускорения и торможения». Это неправда, такой магической формулы не существует, и удаление неподрессоренной массы не играет большей роли в увеличении ускорения, чем подрессоренная масса. Путаница возникает из-за того, что удаление вращательного веса улучшает ускорение больше, чем удаление невращающегося веса, и часто неподрессоренный вес вращается.Маховики тоже вращаются, и они подрессорены. В целях ускорения уменьшение веса маховика будет более выгодным, чем уменьшение веса ваших тормозных суппортов. Я считаю, что правило весьма ошибочно.

Нет серьезно, покрасьте его в красный цвет.

3. Модернизация подвески — улучшат ли койловеры управляемость?

Как это почти всегда бывает, это работает в обоих направлениях. У вторичных койловеров есть свои плюсы и минусы.

Преимущества:

  • Регулируемая высота дорожного просвета — автомобиль с более низким центром тяжести управляется лучше благодаря меньшему крену и более равномерной загрузке шин.
  • Регулируемое демпфирование — многие автомобили с завода не имеют этой возможности, поэтому, если автомобиль используется в различных условиях, вы можете соответствующим образом отрегулировать демпфирование.
  • Уменьшение крена / подъема / крена кузова — вторичные койловеры для дорожных транспортных средств, как правило, имеют более жесткую жесткость пружины, что снижает крен кузова, крен носа и подъем. Благодаря этому поддерживается более идеальная геометрия подвески, позволяющая шинам сохранять идеальное пятно контакта с землей.

Недостатки:

  • Уменьшенный ход подвески — в случае опускания автомобиля это означает, что у вашего колеса будет меньшее расстояние, на которое ваше колесо может пройти до контакта с колесной аркой.В результате приходится использовать жесткие пружины, чтобы уменьшить ход. Это может отрицательно сказаться на обращении, так как более мягкие пружины будут менее податливы к неровностям поверхности.
  • NVH — жесткая подвеска означает более жесткую езду. Этого практически невозможно избежать, если вы используете жесткую систему. Когда я установил койловеры на свою Интегру, разница была очевидна. Поездка больше похожа на картинг, в нем больше вибрации, а неровности довольно неприятны для водителя.

4.Мягкий или жесткий?

Этот вопрос полностью зависит от дорожного покрытия. Тем не менее, есть простой факт: мягкая подвеска обеспечит лучшее сцепление шин с дорогой. Это кажется немного нелогичным, поскольку подвески большинства гоночных автомобилей довольно жесткие. Так почему они жесткие?

  • Предотвратите опускание на дно — низкий дорожный просвет требует жестких пружин, чтобы предотвратить соприкосновение шин с колесными арками или, что еще хуже, соприкосновение кузова с землей.
  • Уменьшение крена кузова — жесткие подвески уменьшают крен кузова, что помогает сохранить идеальную геометрию подвески.
  • Аэродинамика — жизненно важный компонент автоспорта, и поддержание определенной высоты дорожного просвета является частью этого уравнения, поэтому более жесткие пружины помогают уменьшить ход кузова и, таким образом, повысить аэродинамическую эффективность. Кроме того, по мере увеличения скорости автомобиля прижимная сила прижимает его ближе к земле. Жесткие пружины уменьшают этот эффект.
  • Отсутствие выбоин — теоретически гоночные трассы — это почти идеальная среда.Гладкие поверхности уменьшают потребность в большом перемещении подвески.

В следующем видео показано, что делает мягкие подвески идеальными для работы в неровных условиях:

5.Стабилизаторы поперечной устойчивости

Стабилизаторы поперечной устойчивости (или стабилизаторы поперечной устойчивости), как следует из их названия, уменьшают крен кузова. Это достигается за счет соединения двух передних или двух задних колес с помощью рычага. Когда автомобиль поворачивает, подвеска внешнего колеса сжимается из-за крена кузова. Это поворачивает стабилизатор поперечной устойчивости, который по сути пытается поднять внутреннее колесо, и тем самым выравнивает ход. Меньший крен кузова помогает поддерживать идеальное пятно контакта, а также помогает машине чувствовать себя более отзывчивой в поворотах.Так в чем же загвоздка?

Подвески

работают лучше всего, когда каждое колесо имеет свою собственную систему (независимую). Это означает, что все, что влияет на одну шину, не повлияет на другие колеса. Однако стабилизаторы поперечной устойчивости навязывают это соотношение колесам. Фактически, чем жестче стабилизатор поперечной устойчивости, тем менее независима подвеска, поэтому силы, действующие на одно колесо, переходят на другое.

Посмотрите видео ниже, чтобы узнать больше о том, как работают стабилизаторы поперечной устойчивости и как они влияют на недостаточную и избыточную поворачиваемость.

Щелкните здесь, чтобы получить дополнительную информацию из Engineering Explained

Pickup Trucks 101: как работают системы подвески

Отправленный Марком Уильямсом | 22 июня 2017 г.


Мэтью Барнс

Подвеска — один из важнейших компонентов любого автомобиля.Система должна быть спроектирована так, чтобы справляться с ожидаемыми и неожиданными условиями во время вождения. При выборе систем подвески будьте готовы к компромиссу в отношении качества езды, грузоподъемности, цены, места и долговечности.

Сегодня на рынке представлено множество типов подвески, и все они функционируют по-разному, у каждой есть свои сильные и слабые стороны. Вот наше руководство по их пониманию.

Независимая и жесткая подвеска

Важно понимать разницу между независимой подвеской и жесткой (также называемой ведущей) подвеской оси.

На независимой подвеске колеса оси действуют независимо друг от друга. Сегодня почти все автомобили, за исключением некоторых сверхмощных полноразмерных пикапов, имеют независимую переднюю подвеску. Если одна сторона ударяется о неровность или провал, она действует независимо от другой стороны, чтобы компенсировать помехи. Это помогает сгладить езду и предохранить ее от раскачивания из стороны в сторону, как в случае с жесткой подвеской моста.

Независимая подвеска может освободить место для других компонентов в определенных приложениях, например, в задней части грузового отсека внедорожников.Независимые подвески имеют более высокий клиренс, что делает их хорошими для бездорожья и плавностью хода при неровном движении по пустыне. Например, военный M1152 HMMWV имеет 18 дюймов дорожного просвета под межосевым дифференциалом. Обратной стороной является то, что в большинстве случаев независимая подвеска обеспечивает меньший ход колес, чем цельнолитые оси.

Когда любители пикапов слышат слово «ось», первое, что приходит на ум, — это цельная ось. Сплошная ось соединяет колеса стержнем или трубкой.Если это ведомый мост (то есть он передает мощность от двигателя через валы), дифференциал будет размещен где-то посередине оси. Когда колесо на твердой оси ударяется о неровность или провал, оно напрямую воздействует на колесо с другой стороны оси. Это может привести к раскачиванию автомобиля из стороны в сторону и ухудшению езды. Подвески твердых осей обычно менее сложны, чем независимые оси; они часто считаются более прочными и с ними легче работать. Тем не менее, многие военные автомобили, для которых характерны одни из худших условий вождения в мире, имеют независимую подвеску.

При движении по бездорожью цельнолитые мосты обеспечивают лучшую артикуляцию. Повышенная артикуляция достигается за счет точки поворота, которая создается, когда одно колесо находится на более высоком уровне, чем другое. Точка поворота — это место, где рессорная подвеска соединяется с осью; это движение может увеличить нагрузку на нижнее колесо, увеличивая его сцепление. Цельные мосты имеют меньший дорожный просвет, но они по-прежнему предпочтительны для гусеничных машин из-за их дополнительной шарнирности и прочности.

Винтовые пружины и листовые пружины

Винтовые пружины могут использоваться как в независимой, так и в жесткой подвеске мостов.На сегодняшний день они являются наиболее распространенными пружинами, используемыми для подвески транспортных средств, и используются в самых разных областях. У них может быть переменная жесткость пружины, что означает, что чем сильнее пружина сжимается, тем жестче она становится. Это помогает создать плавную езду, позволяя пикапу перевозить тяжелый груз.

Винтовые пружины весят меньше, чем более длинные листовые рессоры, и могут обеспечить хорошее сочленение. При использовании в подвесках жестких мостов подвески со спиральными пружинами не так сильно подпрыгивают колеса, как листовые рессоры.Это потому, что рычаги управления используются для удержания оси на месте. Винтовые пружины обычно не так долговечны, как листовые, и со временем могут прогнуться. Винтовые пружины также используются в системах койловерной подвески, где амортизатор помещается внутри винтовой пружины для создания компактной системы подвески. Койловеры можно найти на внедорожниках, таких как Ford Expedition и Toyota Sequoia, а также на пикапах, таких как Titan и Titan XD.

Листовые рессоры — самый старый тип автомобильных рессор.Они используются в подвесках жестких мостов и в настоящее время производятся только для задних мостов пикапов, фургонов и коммерческих автомобилей. Листовые рессоры удерживают ось на месте, а также снижают вес автомобиля, что означает, что рычаги управления не нужны. Как и винтовые пружины, листовые пружины имеют переменную жесткость пружины и могут даже иметь дополнительные пружины, называемые пружинами перегрузки, которые включаются только после того, как транспортное средство нагружено до определенного веса. Можно добавить дополнительные листы для дополнительной жесткости и грузоподъемности.Если один лист сломается, скорее всего, в других останется достаточно поддержки, чтобы доставить автомобиль в ремонтную мастерскую, не повредив его. Недостатки рессорной подвески заключаются в том, что они могут быть шумными, они едут грубо и склонны к скачку колес.

Торсионный стержень

Торсионы, также известные как торсионные пружины, не так распространены, как другие системы подвески; однако GM до сих пор использует их на своих звукоснимателях. Торсионы используются только в системах независимой подвески.Торсионы — это длинные круглые стержни, которые действуют как пружины из-за их прочности на скручивание. Одна сторона штанги жестко закреплена на раме, а другой конец — в нижнем рычаге передней подвески. Торсионы противостоят движению колеса, скручивая его при движении колеса вверх или вниз. Это простейшие автомобильные пружины. Как и листовые рессоры, они долговечны и, вероятно, прослужат дольше автомобиля. Недостатки заключаются в том, что они не имеют большого шарнирного сочленения колес по сравнению со спиральными и листовыми рессорами, и у них нет переменной жесткости пружины.

Пневматические рессоры / подушки безопасности

Пневматические подвески — самые сложные из предлагаемых систем подвески. К ним относятся клапаны, воздушный компрессор, воздуховоды, датчики высоты, модули управления, воздушные резервуары и сами пневморессоры. Пневматические рессоры используются как в независимых, так и в неразрезных осях, а подушки безопасности чаще всего используются с неразрезными мостами в задней подвеске для выравнивания загруженного автомобиля.

Пневматические подвески — самые универсальные подвесные системы. Дорожный просвет автомобиля можно регулировать «на лету».Это означает, что когда автомобиль находится на неровном бездорожье, подвеска может приподнять его, чтобы увеличить дорожный просвет. При движении по шоссе подвеска может опустить автомобиль, чтобы уменьшить сопротивление и повысить экономию топлива.

Многие системы пневмоподвески включены в дополнительные пакеты, которые также имеют амортизаторы с регулируемым демпфированием. С помощью регулируемой пневматической подвески и регулируемых амортизаторов пользователь может настроить автомобиль так, чтобы он ездил как Lincoln Town Car 1980-х годов или как однотонный дизельный грузовик, в зависимости от его или ее предпочтений.Другие преимущества включают выравнивание транспортного средства, когда оно загружено, и опускание транспортного средства для выезда / въезда и погрузки груза. Однако эти системы позволяют легко перегрузить автомобиль, они дороги в ремонте и повышают вероятность неисправности компонента подвески.

Подводя итоги

Автопроизводители проектируют автомобили, чтобы удовлетворить потребности как можно большего числа людей, чтобы они могли продавать больше автомобилей. Это означает, что большинство внедорожников будут иметь независимую переднюю и заднюю подвески для более плавного движения по дороге.Грузовики большой грузоподъемности будут иметь как минимум задний неразрезной мост; У Ford и Ram HD также цельный передний мост. Большинство грузовиков HD имеют сзади листовые рессоры. Роскошные автомобили и некоторые заводские внедорожники, такие как Jeep Grand Cherokee, Land Rover Discovery и Ram 1500 Rebel, имеют пневматическую подвеску с регулируемым дорожным просветом.

При выборе нового автомобиля серьезно подумайте о том, как он будет использоваться, а затем определите, какая система подвески лучше всего подойдет для этих приложений. Это может значительно сузить ваш выбор.Система подвески, скорее всего, не будет решающим фактором при покупке нового или подержанного автомобиля, но она должна сыграть важную роль в этом решении.

alexxlab / 11.01.2020 / Авто

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
