Подключение светодиодов в автомобиле (светодиодные ленты)

Сегодня настала эра светодиодов, и поэтому все старые лампочки с энтузиазмом меняются на новые светодиодные.

Также интенсивно подключают мощные светодиоды для автомобиля:

Ответ на вопрос, почему так происходит, очевиден:

• светодиоды потребляют значительно меньше электроэнергии и практически не разряжают аккумулятор автомобиля;
• они не нагреваются;
• очень долго работают, не требуя замены;
• излучают красивый яркий свет.

Чтобы схема с светодиодными лампочками эффективно работала, недостаточно их просто заменить. Необходимо сделать правильное подключение диодных лент в автомобиле, учтя все особенности устройства светодиодов.

Содержание статьи

Особенности подключения

Первое, что надо знать, прежде чем подключить диодную ленту, это то, что напряжение бортовой сети авто достигает 14,5 вольт, в то время как максимально допустимое рабочее напряжение светодиода порядка 3 вольт (у синих и белых немного больше, чем у красных и зеленых оттенков). Из этого следует, что напрямую подключение светодиодную лента к аккумулятору не представляется возможным.

Второе – это полярность светодиода. Его следует подключить таким образом, чтобы плюс источника постоянного тока был соединен с анодом светодиода, а минус с катодом.

При создании подсветки можно применять готовые кластеры или светодиодные ленты. Они созданы по схеме, которая включает необходимые резисторы и состоит из несколько светодиодов. Такой кластер или лента рассчитаны на определенное напряжение. Выбирая модель, проверяем, чтобы электрические параметры были допустимы для нашего автомобиля, и начинаем производить монтаж.

Заметим, что диодные ленты имеют определенное преимущество – их можно резать. Разрез производится только в обозначенном производителем месте, иначе она не будет работать.

Лентами освещают автомобиль изнутри и снаружи, осуществляют подключение светодиодов к ручкам, подсвечивают сиденья в салоне, подсвечивают колеса и номерные знаки. Делают подсветку днища, благодаря чему в темноте автомобиль приобретает необычный вид.

Используя светодиоды, можно сделать светящийся узор на автомобиле. Такой вид тюнинга предпочитает не каждый, а вот заменить обычную фару на светодиодную желают многие водители. Поэтому сделать светодиодную лампу для авто в любом месте не проблема.

Как самостоятельно подключить светодиод  в автомобиль?

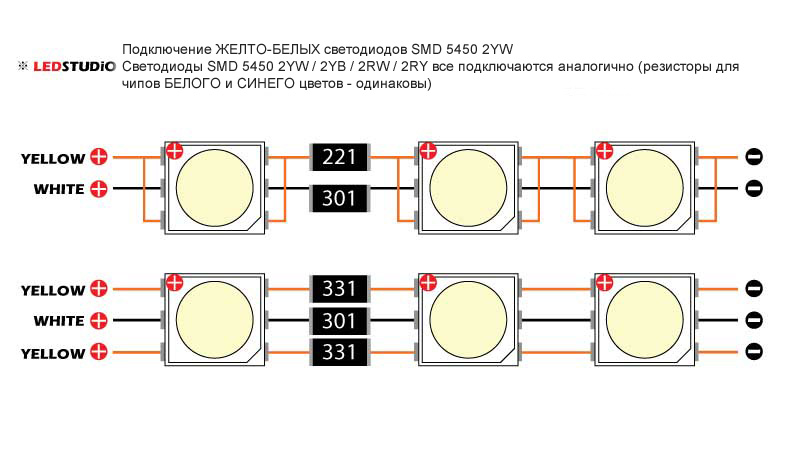

Участок цепи, состоящий из трех светодиодов и резистора можно собрать самостоятельно. Для этого необходимо соединить последовательно три светодиода. Если они белые, то напряжение на каждом составляет 3,5 вольт. Чтобы компенсировать разницу с напряжением бортовой сети, также последовательно необходимо подключить резистор на 100 Ом мощностью 0,5 Ватт. Можно сделать несколько таких цепочек и соединить их между собой параллельно, поскольку при параллельном соединении падение напряжения будет на каждом участке одинаковым.

Параллельное подключение позволяет создавать цепочки сколь угодно большой длины, но обычно автомобиль можно осветить всего несколькими лампочками. Для багажника, например, вполне достаточно 6- 9 светодиодов.

Светодиоды монтируют на полосках фольгированного текстолита. Установка и подключение схемы потребует наличия паяльника, пластиковых хомутов, проводов. Приступать к работе самостоятельно можно в том случае, если вы умеете паять, знаете особенности электропроводки вашего автомобиля и владеете некоторыми навыками по работе с электроприборами.

В противном случае к работе лучше не приступать, если вам дорог ваш автомобиль. Просто обратитесь к специалисту или опытному другу, который сможет оборудовать автомобиль нужным количеством лампочек.

Подбор сопротивления

Тем, кто хочет точно рассчитать сопротивление для любого количества и для любого цвета светодиодов необходимо вспомнить:

• закон Ома;
• правила сложения токов и напряжений при последовательном соединении.

Чтобы правильно подобрать и подключить резистор, необходимо также знать величину тока, проходящего через светодиод и падение напряжения на нем. Эти характеристики всегда указываются для каждой светодиодной лампочки. Для стандартных белых светодиодов ток составляет 20 мA, то есть 0,02A, а напряжение, как уже говорилось, 3,5 В.

Яркость светодиодов зависит от напряжения, поэтому она может меняться при изменении напряжения в бортовой сети. Автомобиль заводится – и яркость падает. Чтобы обеспечить стабильно свечение, необходимо применить драйвер светодиодов. Он представляет собой небольшой по размерам предмет с тремя ножками, и довольно хорошо стабилизирует ток.

Если вращать ручку резистора, то будет меняться сопротивление, и вместе с ним ток. Мультиметром замеряют ток, и когда он достигнет 2мА, то перестают менять сопротивление и отключают мультиметр. В итоге получается оптимальная схема, в которой ток всегда будет стабильным и не превысит допустимое для светодиода значение.

Какие светодиоды использовать для авто?

Сегодня продаются целые комплекты для подсветки. В них светодиоды крепятся с помощью кронштейнов на липкой основе. На установочных пластинах показана схема сборки, что значительно ускоряет работу. Можно купить герметичные светодиодные модули, и комбинируя их сделать необходимую подсветку.

Активно применяются светодиодные ленты, как плоские SMD, так и DIP-ленты в силиконовой оболочке, но нужно знать как правильно подключать светодиоды SMD. Они закрепляются элементарно с помощью клея, пластмассовых клипс или скотча, к тому же их всегда можно обрезать до заданных размеров. Занимают они весьма мало места, впрочем, как и другие светодиоды, в силу своих компактных размеров.

Подключение осуществляют непосредственно к аккумулятору через предохранители. Считается, что подключать светодиоды к габаритным огням или к другим устройствам автомобиля небезопасно.

Повышенный спрос на светодиоды привел к тому, что производители стали выпускать уже полностью собранные приборы на основе светодиодов, начиная от маленьких компактных автоламп и заканчивая большими мощными светодиодными балками. Но сделать освещение своими руками всегда дешевле, да и интереснее.

Подключение светодиода на 12 вольт

Подключение светодиода на 12В – вполне выполнимая задача даже для тех, кто не имеет тесного знакомства со схемотехникой. Прежде чем приступать к сборке цепей, рекомендуется рассмотреть типичные ошибки которые допускают не только аматоры, но и некоторые массовые производители.

Содержание статьи

Вступление, или как работает светодиод

Следует четко запомнить, что светодиоды относятся к токовым приборам, это значит, что проходимый ток должен быть ограничен посредством резистора.

Для расчета величины можно использовать следующую формулу:

R= (Uпит-Uпад)/0,75I, где

Uпит и Uпад – напряжение питания и падающее;
R – искомая величина сопротивления ограничивающего резистора;
I – проходящий ток.

Данные теоретические выкладки, казалось бы, необходимы для сборки любого работоспособного устройства. На примере разнообразных поделок китайского производства можно заметить, что на деле ограничивающий резистор применяется далеко не всегда.

Подключение светодиода на 12 вольт во всевозможных сувенирах, брелоках и фонариках осуществляется несколько иным способом. Несколько стандартных дисковых батареек подсоединяются напрямую к диоду. Расчет идет на то, что ток будет ограничиваться внутренним сопротивлением батареи, а её мощности не хватит на то чтобы попросту спалить другие элементы.

Некорректное подключение светодиодов на 12 вольт чревато не только их поспешным перегоранием. Важно помнить также о деградации устройств, когда яркость свечения стремительно падает при протекании нормального тока.

Светодиод не полностью перестает гореть, но он уже не сможет эффективно служить не только в составе фонарика, но даже в декоре он будет заметен только в полной темноте. Быстрее всего это можно наблюдать на белых и синих устройствах, поэтому для начала можно выбрать светодиод другого оттенка.

При отсутствии ограничивающего резистора подключение светодиода на 12В можно смело назвать неудачным. Полную деградацию устройства можно наблюдать через считанные минуты после подачи питания.

Схемы подобного образца – явная экономия средств и трудозатрат, но и изделия при этом получаются одноразовыми.

Другие примеры подключений, или как их исправить

Другое, не менее некорректное подключение светодиодов на 12В, можно наблюдать в уже более сложных и мощных устройствах. При увеличении количества диодов производители все так же продолжают надеяться на сопротивление батареи, просто соединив элементы последовательно. Наиболее распространенная причина при сдаче в ремонт таких приспособлений и поделок – банально выгорел отдельный светодиод или же вся их связка.

Можно попытаться доделать схему несколькими способами:

1. Подключение одного резистора.Такое подключение также не принесет ожидаемого результата. Все дело в том, что даже произведенные в одной партии полупроводниковые приборы имеют весьма ощутимые отличия. Дело даже не в том, что может быть заметна разница в яркости свечения светодиодов. Здесь речь пойдет о таком параметре как падение напряжения. Каждый из приборов характеризуется собственным током. Светодиод с наиболее высоким показателем, скорее всего, перегорит, когда его ток превысит номинальный. После этого и остальные светодиоды, питающиеся от 12В, не прослужат долго. Далее перегорит следующий по номиналу тока светодиод, а вслед за ним и оставшийся.
2. По резистору на каждый светодиод. Такое подключение стабилитрон 12 вольт не вступает в конфликт с правилами схемотехники. Токи становятся независимыми, но очевидный минус такой цепочки – громоздкость и неуместная загруженность элементами.
3. Цепочки последовательно соединенных светодиодов.Только такой вариант подключения устройств даст возможность одновременно добиться максимальной компактности при высокой результативности. Единственное, что стоит предусмотреть – увеличение напряжения питания.

Параметры светодиодов зависят и от их цвета, что нужно учитывать, продумывая подключение устройств к 12В.

Сколько светодиодов можно подключить к 12В и как это все рассчитать

Для получения ответа на данный вопрос можно разделить Uпит на Uпад, или же просто исходить из усредненного значения 2 вольт. Получается, что максимальное количество светодиодов, которое можно подключить, равняется 6. Но, определенная часть напряжения должна отходить гасящему резистору, пусть эта величина также будет составлять порядка 2 вольт.

Число элементов продолжает уменьшаться.

К этому стоит добавить, что прямое напряжение светодиодов далеко не всегда равняется 2 В. Следует принимать во внимание не только конкретный тип светодиода, но и оттенок его свечения. При этом лучше отталкиваться от максимальных значений падений напряжения, ведь в противном случае диоды могут просто не зажечься.

Расчеты не обязательно проводить вручную – выручить в любой ситуации сможет специальная программка для подсчета параметров элементов цепи. Полученные значения помогут понять, сколько конкретных диодов можно подключить к имеющемуся источнику питания.

Для чего может понадобиться подключение светодиодов к 12В

Одна из наиболее популярных областей применения таких схем – осветительная система автомобиля. Напряжения аккумулятора машины вполне хватает для реализации различных идей для внутренней подсветки, но вместе с этим светодиоды часто применяются и для внешнего освещения.

Блоки питания на 12 вольт можно назвать довольно распространенными, что позволяет существенно расширить область применения таких подключений. Различные рамки для часов, картинок, фотографий, подсветка аквариумов, террариумов, любых других предметов интерьера – все это можно реализовать на 12 вольтах. Светодиод как прибор довольно универсален, он не особо требователен к питанию и может вынести многие типы воздействий.

При конструировании любых поделок рекомендуется не забывать о правилах монтажа, чтобы сувениры и аксессуары могли служить длительное время.

Светодиоды 12 вольт

Светодиоды в последнее время получили довольно широкое распространение среди населения.

Все чаще в интернете на соответствующих форумах появляются сообщения о разработках светдиодов все более высокой мощности. А сколько товаров на основе этого элемента запущено в оборот.

Для не разбирающегося человека светодиод представляется довольно сложно, хотя мы все сталкивались с ним, достаточно вспомнить мониторы Apple, которые уже давно изготавливаются с использованием светодиодной подсветки. А новые выпускаемые иномарки все чаще оснащаются светодиодными фарами.

Что такое светодиоды

На самом деле в светодиоде ничего сверхъестественного нет. Это довольно простой элемент, прибор, который базирует свою работу на полупроводнике, а свет он дает, когда через него пропускается электрический ток.

Сегодня светодиоды производится из самых разнообразных полупроводниковых материалов, состав которых как раз и определяет его качественные характеристики: световой поток, цвет, яркость и т.д.

Естественно, что классифицируются светодиоды по самым разнообразным признакам. Это и цвет, и размер, и форма корпуса, и, самое главное, мощность и яркость, что, собственно, и обуславливает то, насколько яркой будет подсветка, и какова будет цена на изделие.

И, конечно, как и все вокруг нас, светодиоды обладают своими достоинствами и недостатками.

Например, яркость и привлекательность цвета, долговременный срок службы, компактность, входящие в число плюсов в выборе этого элемента, сопровождаются и некоторыми минусами, связанными с особенностями подключения.

Где их можно встретить?

Впервые свое применение светодиоды нашли в моддинге.

Этот термин знаком не каждому, но обозначает совсем простое действие: моддинг – это просто какие-либо модификационные манипуляции с электроникой или внешним видом техники, чтобы сделать ее более интересной внешне или как-то расширить ее технический потенциал.

Более того, светодиоды в моддинге долгое время оставались самым главным элементом для придания вещи чего-то нового.

Всем нам знакомы, например, вентиляторы с подсветками самых  разнообразных цветов, лампы, дополняющие корпус того же ноутбука каким-либо необычным освещением – все это и дает светодиод.

А сколько сейчас представлено компьютерных мышек оптического принципа работы, в которых вместо стандартной лампочки установлен светодиод!

Словом, применяется этот элемент не просто широко, а практически повсеместно.

Автомобильная промышленность, дизайн интерьеров, компьютерная техника – с помощью светодиода вы можете изменить и дополнить практически все, что позволяет ваша фантазия и навыки в области микроэлектроники.

Если раньше светодиод был новшеством исключительно моддинга, то сейчас производство вещей с его участием поставлено на конвейер.

Светодиод применяется везде, где нужно подсветить какой-либо элемент локально и компактно.

К содержанию ↑

Светодиод 12 вольт автомобильный

В автомобильном мире светодиод уже давно стал популярным элементом не только в области самостоятельного тюннинга, но и на массовом производстве.

Светодиоды часто заменяют штатные лампочки, ведь они обладают большим сроком служения, меньшей пожароопасностью, светят они гораздо ярче, да и выглядят намного привлекательнее.

Однако учтите, что и в этом случае правильность подключения играет ведущую роль.

К счастью, cегодня предлагаются кластеры – специализированные цепочки светодиодов для бортовой сети, рассчитанные как раз на 12 вольт.

Правда при изменении оборотов двигателя яркость их будет претерпевать значительные изменения.

Рекомендуем при выборе светодиодов для автомобиля обратить внимание на проверенные компании лидеры в этой области, напрмер:

Подключение светодиода к 12 вольтам

Как было сказано ранее, долговременность работы светодиода будет зависеть в первую очередь именно от того, насколько правильно вы сможете подключить его.

Дело в том, что такая манипуляция с этим подсвечивающим элементом отличается множеством тонкостей и нюансов, без соблюдения которых ваша светодиодная установка будет постоянно перегорать, а значит, потребуется купить новую для замены.

Существуют некоторые правила, которые помогут вам правильно подключить вашу систему:

• Для начала учтем тот факт, что светодиоды разного цвета имеют разное напряжение и разную длину волны. Еще одной важной характеристикой, на которую стоит обратить внимание, это сила тока.

В среднем одному светодиоду потребуется около 20 мА, однако в установке, где полупроводников несколько, это цифра будет куда больше, примерно в расчете 20 мА на одного полупроводника.

Естественно, что перед началом работы со светодиодом стоит уточнить, какое напряжение потребуется ему.

• Важно учесть то, что в подключении светодиода обязательно должен быть задействован резистор.

Если же в выбранном вами светодиоде резистор уже встроен, что довольно редко встречается, то вы можете сразу подключать его к источнику 12 вольтовому.

И, конечно, учтите тот факт, что как и сами светодиоды, резисторы обладают разными характеристиками, а потому стоит внимательно соотнести качественные показатели обоих элементов.

Еще одной хитростью в подключении светодиода можно назвать следующий момент: бывает, что светодиод требует резистора с номиналом, которого в продаже просто не существует.

Мощность работы светодиода будет несколько уменьшена, но, во-первых, эта разница не значительна, а во-вторых, это окажет только положительный эффект на степень надежности.

• Если вы подключаете несколько светодиодов к одному резистору, то обязательно учтите, что сила тока всех их должна рассчитываться путем сложения показателей каждого при параллельном подключении, а при последовательном те же математические манипуляции проводятся с показателями напряжения.

И обязательно подключайте светодиоды одной модели, иначе риск того, что конструкция мгновенно сгорит, крайне велик.

Если же ваши знания в физике не слишком хороши, и рассчитать все показатели вам сложно, а этапы подключения светодиода приводят в шок, то в сети вы можете легко найти ресурсы, которые предлагают пользователю не только схемы подключения, но и калькуляторы расчета необходимых данных.

К содержанию ↑

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

Правильная схема подключения светодиодов: последовательно или параллельно

Самое правильное подключение нескольких светодиодов — последовательное. Сейчас объясню почему.

Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность (а значит и яркость) светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению (деградации).

Ток — это главное. Он указан в технических характеристиках светодиода (datasheet). А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично.

Для примера, заглянем в даташит светодиода 2835:

Как видите, прямой ток указан четко и определенно — 180 мА. А вот напряжение питания светодиодов при таком токе имеет некоторый разброс — от 2.9 до 3.3 Вольта.

Получается, что для того, чтобы задать требуемый режим работы светодиода, нужно обеспечить протекание через него тока определенной величины. Следовательно, для питания светодиодов нужно использовать источник тока, а не напряжения.

Источник тока (или генератор тока) — источник электрической энергии, который поддерживает постоянное значение силы тока через нагрузку с помощью изменения напряжения на своем выходе. Если сопротивление нагрузки, например, возрастает, источник тока автоматически повышает напряжение таким образом, чтобы ток через нагрузку остался неизменным и наоборот. Источники тока, которыми запитывают светодиоды, еще называют драйверами.

Конечно, к светодиоду можно подключить источник стабилизированного напряжения (например, выход лабораторного блока питания), но тогда нужно точно знать какой величины должно быть напряжение для получения заданного тока через светодиод.

Например, в нашем примере со светодиодом 2835, можно было бы подать на него где-то 2.5 В и постепенно повышать напругу до тех пор, пока ток не станет оптимальным (150-180 мА).

Так делать можно, но в этом случае придется настраивать выходное напряжение блока питания под каждый конкретный светодиод, т.к. все они имеют технологический разброс параметров. Если, подключив к одному светодиоду 3.1В, вы получили максимальный ток в 180 мА, то это не значит, что поменяв светодиод на точно такой же из той же партии, вы не сожжёте его (т.к. ток через него при напряжении 3.1В запросто может превысить максимально допустимое значение).

К тому же необходимо очень точно поддерживать напряжение на выходе блока питания, что накладывает определенные требования к его схемотехнике. Превышение заданного напряжения всего на 10% почти гарантированно приведет к перегреву и выходу светодиода из строя, так как ток при этом превысит все мыслимые значения.

Вот прекрасная иллюстрация к вышесказанному:

А самое неприятное то, что проводимость любого светодиода (который по сути является p-n-переходом) находится в очень сильной зависимости от температуры. На практике это приводит к тому, что по мере разогрева светодиода, ток через него начинает неумолимо возрастать. Чтобы вернуть ток к требуемому значению, придется понижать напряжение. В общем, как ни крути, а без контроля тока никак не обойтись.

Поэтому самым правильным и простым решением будет использовать для подключения светодиодов драйвера тока (он же источник тока). И тогда будет совершенно неважно, какой вы возьмете светодиод и каким будет прямое напряжение на нем. Нужно просто найти драйвер на нужный ток и дело в шляпе.

Теперь, возвращаемся к главному вопросу статьи — почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница.

Параллельное подключение

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.

И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.

Как выбрать нужный драйвер?

Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:

1. выходной ток;
2. максимальное выходное напряжение;
3. минимальное выходное напряжение.

Выходной (рабочий) ток драйвера светодиодов — это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.

Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:

Номинальный ток этих диодов — 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.

Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3…4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.

Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).

Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.

Следовательно, для наших целей подойдет что-нибудь вроде этого:

Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.

Примеры драйверов, идеально совместимых с различными типами светодиодов, приведены в таблице:

Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.

Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.

инструкция, как подключить самому, маркировка и характеристика,

Светодиодный свет на сегодняшний день является популярным способом освещения не только в квартирах, но и современных автомобилях. Диоды могут использоваться как для установки в ДХО и противотуманные фары, так и для ближнего света, а также обустройства освещения в салоне машины. Подробнее о том, что представляет светодиод, как подключить его своими руками и какие бывают виды таких лампочек, вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристики светодиодов

Светодиоды представляют собой диоды, который могут светиться в случае протекания через них тока. Свет светодиодной ленты или лампочки зависит от того, какие добавки были использованы при создании проводника. К примеру, желтое и красное освещение, а также оттенки этих цветов, возможны в результате добавления в проводник фосфора, алюминия, индия и гелия. Если в проводник добавляется люминофор голубого свечения, то цвет диода будет белым. На сегодняшний день в продаже можно найти лампы десятков различных цветов и оттенков, но их цвет зависит не от цвета корпуса самого диода, а непосредственно от химических добавок.

Также следует отметить, что диодные элементы в прозрачном корпусе могут светиться при подключении в автомобиле абсолютно любым цветом.

Такое освещение имеет множество достоинств, среди которых:

• если сравнивать с обычными лампочками накаливания, то в данном случае уровень энергопотребления будет в десять раз меньше;
• довольно высокий ресурс эксплуатации, который может составить до десяти лет беспрерывной работы;
• также такие лампы очень прочны и практически не восприимчивы к вибрациям и ударам;
• огромное разнообразие цветов и оттенков;
• возможность функционирования при низком напряжении;
• диодные устройства в целом экологически чисты и безопасны с пожарной точки зрения — такие конструкции не содержат ядовитых элементов, соответственно, они не греются, а значит, возгорания исключаются.

Маркировка

Что касается основных характеристик и маркировки, то об этом расскажем далее. Кристалл диодного компонента монтируется в рефлектор, который изначально задает необходимый угол рассеивания. Этот световой поток проходит через специальный корпус, выполненный из эпоксидной смолы, а когда он доходит до линзы, он сразу же рассеивается. Причем рассеивается он на угол, который зависит от конструкции линзы, он может составлять от 5 до 160 градусов.

Что касается маркировки, то такие диодные элементы можно условно разделить на два типа:

1. Видимого излучения. Обычно используются в качестве индикаторов, а также источников подсветки в различных устройствах и девайсах.
2. Инфракрасного диапазона. Такие устройства применяются в ПДУ, датчиках, контроллерах, а также всевозможных приемо-передаточных устройствах, работающих в инфракрасном диапазоне.

В любом случае, такие источники освещения маркируются при помощи цветового кода. Для начала следует выявить тип диода в соответствии с его конструкцией, а потом уточнить его по маркировке, приведенной в таблице.

Руководство по подключению

Теперь предлагаем узнать, как осуществляется включение светодиода после подключения плюса и минуса, какую схему для этого использовать можно, а какую — нельзя.

В случае с автомобилем, двенадцативольтовая бортовая сеть позволяет реализовать большие возможности в плане подключения плюса и минуса. Если производится реализация схемы в авто, то она может быть последовательной по три элемента. Большее количество деталей, как правило, в сеть уже не включаются, поскольку необходимо помнить о снижении уровня напряжения под нагрузкой. К примеру, если оно даже снизится незначительно, на один вольт, до 11 В, то это может стать причиной большой потери потока света. При обустройстве схемы и подключении плюса можно использовать резистор, но если его нет под рукой, то специалисты рекомендуют применять в таких случаях низковольтный драйвер.

Его использование обусловлено тем, что он также функционирует от двенадцативольтовой сети и также он оснащается специальным регулятором напряжения на выходе. Кроме того, драйвер должен иметь и настройку ампер, что позволит оптимально распределить ток и обеспечить качественное освещение. Кроме того, его конструкция значительно проще, чем если сравнивать с подключением к бытовой сети, такая цепь исключает необходимость использования дополнительного трансформатора, только дроссель.

Как известно, несмотря на то, что автомобильная электроцепь имеет 12 вольт, при запущенном моторе параметр напряжения может варьироваться в районе 13.5-15 вольт. Однако, если в системе происходят скачки, то этот параметр может увеличиться до 30 вольт. При отключенном силовом агрегате уровень напряжения должен составлять в районе 12-13 вольт, в данном случае все зависит от того, насколько заряжена аккумуляторная батарея.

Так что при обустройстве схемы в любом случае нужно использовать стабилизатор либо стабилизированный блок питания. Тем более, что продукты китайского производства с трудом переносят скачки напряжения, поскольку в целом качество проводника на кристалле оставляет желать лучшего. Если же вы используете более качественные, фирменные варианты источников освещения, то они могут функционировать и без стабилизаторов, для них это безопасно (автор видео — канал KAR AutoCity).

Процедура установки диодных элементов в автомобиль может отличаться, в зависимости от того, какую схему вы хотите обустроить и как вы ее будете подключать.

Ниже представлен универсальный вариант этапов сборки, который позволит вам правильно все сделать:

1. Перед тем, как производить сборку, ознакомьтесь с технической документацией. Вы должны точно знать характеристики источников освещения, в частности, сколько вольт в вашей цепи будет подавать каждый LED.
2. Следующим этапом будет составление схемы подключения. Вариантов таких схем в Сети достаточно много, вы без проблем сможете найти что-то для себя. При составлении схемы учтите напряжение питания в электросети.
3. Далее, вам необходимо будет вычислить уровень потребляемой мощности цепи в целом.
4. Когда вы сделаете это, необходимо будет подобрать либо стабилизатор, либо соответствующий блок, либо драйвер, который подойдет для вашей электросхемы по мощности. Также не лишним будет правильно рассчитать резистор на тот случай, если вы планируете использовать питание со стабилизированным напряжением.
5. Затем вам нужно найти правильную полярность на элементах источников освещения. Вы должны точно знать, где плюс, а где — минус. Используя паяльник и расходный материал (олово, канифоль), припаяйте провода к плюсу и минусу, после чего можно подключить источник питания (то есть кабель от бортовой сети). Подключение в данном случае будет зависеть от ваших целей — если вы хотите, чтобы освещение работало при включенном зажигании, то нужно протянуть кабель именно от зажигания.
6. После того, как провода будут припаяны, необходим надежно и плотно вмонтировать диодные элементы на радиатор и зафиксировать их. Далее, собранная конструкция подключается к бортовой сети авто. Если при подключении ничего не перегорело, то проверьте на всякий случай параметр потребления энергии, нагрев диодных элементов, а также ток, который они потребляют. Если ток оказался более высоким или более низким, чем вы планировали, то этот показатель следует подкорректировать.
   Учтите, хоть диоды и нормально переносят вибрации и удары, все компоненты схемы должны быть надежно зафиксированы. Это позволит предотвратить неисправности в работе источников освещения, а также появление посторонних звуков, обусловленных тряской незакрепленных элементов.

Видео «Как сделать стабилизатор напряжения для светодиодов своими руками»

Чтобы предотвратить перегорание диодных источников света, можно попытаться своими руками сделать соответствующий стабилизатор, подробная инструкция приведена на видео (автор ролика — канал Создано в Гараже).

Правильное подключение светодиодов

Применение светодиодов в автомобиле является сегодня привлекательным, популярным, и достаточно выгодным тюнингом. Они ярко светят и потребляют, при этом, очень мало энергии. Но чтобы светодиоды нормально работали в бортовой сети автомобиля, быстро не перегорали и не мерцали, их необходимо корректно подключать.

Характеристики светодиодов

Для начала следует твердо усвоить, как работает светодиод и какими ключевыми характеристиками обладает. Это упростит понимание нижеизложенного материала и исключит часто допускаемые автолюбителями ошибки.

Стандартный светодиод имеет всего два важных параметра:

1.       Падение напряжения (В).

2.       Ток питания (мА).

Первая характеристика указывает на то, какое напряжение будет падать на работающем светодиоде. Этот параметр никак не означает, что для его питания необходимо точно столько же вольт. Стандартный светодиод с падением напряжения 3,2 В вполне можно подключить и к 12 В и даже к 220 В, но не ниже, чем к 3,2 В. Светодиод напряжением не питается, а его параметр 3,2 В означает, что после него напряжение в сети понизится на 3,2 В.

Светится светодиод как раз благодаря тому, что через него протекает ток. И его сила обязательно должна быть в пределах указанного для конкретного изделия значения. Например, все тот же стандартный маломощный светодиод потребляет 20 мА. Это значит, что если ток, который через него проходит, будет значительно большим, то он выйдет из строя.

Следовательно, для нормальной работы светодиода необходимо обеспечить стабильный ток в известных пределах. А вот чтобы его свечение не было мерцающим, необходимо стабилизировать имеющееся в сети напряжение.

Стабилизаторы напряжения

Стабилизаторы напряжения предназначены для поддержки одного и того же напряжения в сети. Они бывают линейные и импульсные. Линейные стабилизаторы способны только понижать имеющееся напряжение и удерживать его на каком-то одном значении. Если на них подавать меньшее напряжение, чем то, на которое они рассчитаны, то и на выходе будем получать пропорционально меньше.

Импульсные стабилизаторы способны как понижать имеющееся в сети напряжение, так и повышать его до требуемого на выходе значения. Например, в бортовой сети автомобиля напряжение «скачет» от 12 В до 14,5 В. Соответственно, если нам нужно на выходе получать стабильные 13 В, то необходим именно импульсный стабилизатор.

Стабилизаторы и ограничители тока

Стабилизатор стабилизирует проходящий в цепи ток до одного нужного значения, ограничитель, соответственно, ограничивает его. Простейший ограничитель тока, который можно использовать для подключения светодиодов в автомобиле – это резистор. Его номинал рассчитывается индивидуально, исходя из характеристик и количества светодиодов и имеющегося в сети напряжения.

Стабилизатор работает автоматически. Он рассчитан на какое-то определенное значение стабилизации силы тока, которое он поддерживает независимо от скачков напряжения в сети. В отношении светодиодов такие приборы еще называются драйверами.

Порядок подключения светодиодов к бортовой сети автомобиля

Самый простой способ подключить светодиод к сети автомобиля – применение токоограничивающего резистора. Его номинал рассчитывается по приведенному ниже алгоритму с наглядным примером.

Допустим, необходимо подключить светодиод с падением напряжения 3,2 В и током питания 20 мА. Максимальное напряжение в сети автомобиля 14,5 В. Нам нужно получить ток 20 мА из разницы напряжений сети автомобиля и падения на светодиоде, что в примере соответствует 14,5-3,2=11,3 В. Согласно закону Ома необходимое сопротивление равно R=11,3/0,02=565 Ом. Где 0,02 – это ток 20 мА выраженный в амперах.

Для подключения двух или трех светодиодов последовательно падение напряжения на них суммируется и расчет выполняется аналогично. Более трех светодиодов последовательно в одну цепочку подключить не получится, так как не хватит напряжения бортовой сети.

Для подключения нескольких светодиодов или их групп параллельно необходимо рассчитывать и устанавливать токоограничивающие резисторы на каждую ветку.

Более простой способ – применение стабилизаторов тока или так называемых драйверов. Они подбираются в соответствии с напряжением бортовой сети и требуемой силы тока на выходе. При этом, не стоит использовать драйверы для мощных светодиодов, подключая к ним в параллель несколько веток маломощных светодиодов. Это вскоре приведет к выходу из строя одной из веток, и ток с нее добавится к другим веткам. Последствие – выход из строя остальных светодиодов.

В завершение стоит отметить, что даже при использовании драйвера для светодиодов последние будут постоянно изменять яркость свечения в зависимости от оборотов двигателя и от того, работает он или нет. Чтобы добиться одновременно и долговечной работы светодиодов, и равномерности их свечения, перед драйвером в цепь добавляется стабилизатор напряжения, желательно импульсный.

Подробное руководство по замене лампочек автомобиля на светодиоды 12 вольт

На российских дорогах часто можно встретить автомобили, владельцы которых заменили стандартные лампы на светодиодные. В отличие от традиционных ламп, светодиоды для автомобиля 12 вольт характеризуются более высокой светоотдачей и долговечностью. Эта инструкция призвана обучить автомобилистов правильно подключать светодиодные лампы, вся полезная информация, а также схема, представлены ниже.

Что нужно знать автолюбителю перед заменой?

Обычная светодиодная лампа

Перед тем, как вы решите подобрать и включить мощные и сверхъяркие светодиодные автомобильные лампы 12в вместо обычных, необходимо ознакомиться с основными данными. В первую очередь, поймите, что светодиод — это не лампа. Любые неправильные действия в процессе замены могут вызвать серьезные проблемы, и это касается не только диодных дамп, но и любых действий с проводкой в целом. В общем в этом процессе ничего сложного нет, но все-таки некоторые моменты следует учитывать.

Если вы решили подключить мощные и сверхъяркие автомобильные светодиодные лампочки, то учтите несколько нюансов:

1. Чтобы подключение было правильным, учитывайте напряжение бортовой сети. В авто этот показатель обычно составляет 12-13 вольт, если мотор заглушен и около 13-14.5 вольт, если мотор запущен.
2. Мощный и сверхъяркий мигающий светодиод обычно требует около 3.5 вольт напряжения, но здесь многое зависит от цвета. К примеру, желтые и красные диодные лампы потребляют около 2-2.5 вольт, в то время как белые, синие и зеленые — в районе 3-3.8 вольт. Если светодиодная лампочка для фары авто будет мощной, то типовой ток будет равен 350 мА, а если немощная — то около 20 мА.
3. Как показывает практика, не все автомобильные светодиоды, в отличие от традиционных ламп, позволяют должным образом осветить пространство вокруг. Данный момент необходимо учесть, если вы решили произвести замену диодных ламп в панели приборов. Кроме того, перед приобретением необходимо оценить тип линзы в лампе, возможно, есть смысл проконсультироваться с продавцом. К примеру, на узконаправленных диодных лампах расположена маленькая линза, это следует заранее проверить. Более оптимальным вариантом будет покупка нескольких видов, чтобы вы могли понять, какой из них вам более подойдет и какой нужен.
4. Любой диодный элемент 12 вольт имеет и плюс, и минус. Плюсом является анод, а минусом — катод (автор видео — TVTachki).

Помните о том, что вы не сможете просто извлечь автомобильную лампу из фары и включить мигающую диодную в бортовую сеть машины. Так вы его только сожжете, но результата не будет никакого. Также учитывайте, что автомобильные диодные элементы для фар и других целей разделяются по размерам, мощности, числу кристалликов, расположенных внутри. Кроме того, они обладают разной яркостью и цветом. В любом случае, в корпусе диодного компонента будет находиться полупроводниковый кристаллик, излучающий свет при прохождении напряжения через него.

Как делятся светодиоды для фар авто по мощности:

1. Маломощные диодные автомобильные элементы. Они не обладают охлаждением, поэтому являются менее долговечными. Кроме того, их использование в авто нецелесообразно, в основном они применяются в радиоаппаратуре.
2. Мощные диодные компоненты довольно долговечны, если вы будете правильно их использовать, то они могут прослужить около десяти лет. Также следует отметить, что такие мигающие диоды для фар авто почти не подвергаются нагрузкам.
3. Диодные автомобильные модули представляют собой алюминиевую пластинку, на которой расположен целый ряд светодиодов. Если пластина качественная, то ее стоимость будет довольно высокой. Что касается обычных китайских лент, то они сами по себе не мощные, соответственно, их использование актуально для подсветки вещевого ящика или приборной панели. Кроме того, они обладают пониженным ресурсом эксплуатации.

Учитывая все эти факторы, вы сможете определиться с тем, какой диод 12 вольт вам нужен. После этого можно приступать к подключению своими руками. Разумеется, если вы делаете это впервые, желательно использовать схему.

Схема подключения модуля для стоп-сигналов и габаритов

Подключаем светодиоды

Как правильно подключить лампочку на 12 вольт в авто своими руками? Неважно, мигающую или нет, в фару или панель приборов, об этом мы расскажем далее.

Рассмотрим пример подключения своими руками на модуле, учитывая несколько нюансов (схемы вы найдете ниже):

1. Панельки, то есть кластеры, рассчитываются на питание 12 вольт, такие устройства можно без проблем подключить к проводке авто и наслаждаться мигающими или просто яркими огоньками. Однако такие устройства обладают определенным недостатком — когда обороты мотора будут изменяться, яркость также будет то снижаться, то увеличиваться. Пусть это не критично, но глазу все же будет заметно. Но также нужно учесть, что такие кластеры хорошо светят тогда, когда напряжение в сети составляет 12.5 вольт, то есть если у вашем авто напряжение низкое, то светить лампочки будут слабо.
2. Сам по своей конструкции кластер состоит из самих диодов, а также резистора. Резисторы — это важный элемент любого кластера. На каждые три лампочки устанавливается один резистор, предназначенный для гашения лишнего напряжения. Если вы приобретаете ленту для фар, то, возможно, вам придется ее подрезать. При установке в фары нужно учитывать, что обрезать ленту необходимо в определенных местах.
3. Подключение светодиодов 12 вольт с резисторами в фары авто осуществляется последовательно. Вам  необходимо сделать кластер, то есть подключить по очереди необходимое число лампочек друг к другу, а два вывода, которые будут находиться по краям — к сети авто. В этом случае речь идет о белых диодах, мощность которых составляет 3.5 W. То есть для сети с напряжением 12-14 вольт понадобится три лампочки, которые в общем будут потреблять не 12,  а 10. 5 вольт. Поскольку диоды обладают плюсом и минусом, последовательное соединение осуществляется таким образом, чтобы плюс одного элемента соединился с минусом другого (автор видео — Роман Щербань).

Пока еще кластер нельзя подключать напрямую своими руками, последовательно необходимо включить также резистор, то есть сопротивление. Показатель сопротивления должен быть равен 100-150 Ом, а мощность резистора должна составлять 0,5 Вт. Что касается резистора, то найти его — не проблема.

Подключение параллельно

При параллельном способе соединения своими руками вам потребуется подключить несколько цепей, каждая из которых будет состоять из трех лампочек и одного резистора сопротивления. В этом случае плюс подключается только к плюсу, соответственно, минус — только к минусу. Если подключается один автомобильный диод, то понадобится резистор с сопротивлением 550 Ом, для двух — сопротивление 300 Ом и т. д. Если информация вам непонятна, то изучите закон Ома.

Для сборки цепи своими руками вам потребуется только мультиметр.

Рассмотрим пример с диодом на 3.5 В и током 20 мА:

1. Сначала при помощи прибора следует произвести замеры показателя напряжения там, где вы планируете ставить лампу. Необходимо учитывать, что этот показатель может различаться в зависимости от места. К примеру, измерив напряжение, вы получаете 13 В.
2. Далее, от полученного показателя (в нашем случае 13 вольт), необходимо отнять 3.5 вольта светодиодной лампочки, в итоге вы получаете 9.5 В. Есть формула Ома, по которой делаются все соответствующие замеры. В ней указано, что ток измеряется в амперах, то есть показатель 20 мА равен 0.02 А.
3. Аналогичным образом по формуле следует понять, какое должно быть сопротивление. То есть полученный показатель 9.5В делится на 0.02 А. В итоге мы получаем 475 Ом.
4. Чтобы не допустить возможного перегревания резистора, необходимо заранее понять, какая должна быть мощность. Чтобы сделать это, следует напряжение умножить на ток, то есть 9.5*0.02. Показатель мощности составит 0.19 Вт. Но для того, чтобы все работало без перебоев, следует использовать небольшой запас, пусть мощность будет 0.5-1 Вт.
5. Затем мультиметр необходимо переключить на режим замера тока. Ваша задача заключается в том, чтобы измерить ток в разрыве сети между лампочкой и резистором. Заранее установите на приборе значение в 10А, далее, плюс АКБ подключается к плюсу мультиметра, а его минус подсоединяется к плюсу лампочки.
6. В итоге показатель на экране прибора должен составить около 20 мА. Поскольку на устройствах (диодах и резисторах) может быть разброс показаний, показатель будет различаться. Учтите, чем больше в лампочку будет попадать тока, тем мощнее она будет работать. Разумеется, слишком высокая яркость отражается на ресурсе эксплуатации лампы, соответственно, оптимальным вариантом будет выбрать ток 18 мА.

Схема подключения лампочки и резистора к прибору

Заключение

Несколько рекомендаций, которые позволят не допустить ошибок:

1. Желательно использовать стабилизатор, благодаря нему яркость диодов не будет изменяться. С помощью стабилизатора вы сможете ограничить количество тока, который поступает на лампу. В целом даже подключение киловатта не повлияет на мощность.
2. Разумный совет для владельцев автомобилей, которые любят подсветку и устанавливают ее буквально везде. В этом случае есть смысл подсоединить диодные лампы к проводам музыкальных колонок. Сами выводы подсоединяются параллельно к колонкам. Если кластер будет подключен параллельно, то нагрузка на мультимедиа систему будет снижена, что позволит избежать ее перегрева. Однако это же будет способствовать снижению эффективности работы и мощности музыкальных колонок.
3. Используйте только качественные резисторы, так как от них зависит многое. То же самое касается и лампочек, если вы не хотите регулярно заниматься их заменой.
4. Действия по подключению светодиодов требуют особых знаний, так что если вы ими не располагаете, то лучше доверьтесь квалифицированному электрику.

Видео «Как правильно установить светодиодную ленту на стоп-огни»

На примере автомобиля ВАЗ 2109 ознакомьтесь со всеми нюансами этого процесса (автор видео — Андрей Спас).

Понравилась статья? Поделиться с друзьями:

Установка светодиодного освещения в автомобиль

Использование светоизлучающих диодов, иначе называемых светодиодами в вашем автомобиле.

Светодиодные фонари быстро становятся предпочтительным источником света во многих областях применения. Для этого есть веские причины. Светодиодные лампы потребляют примерно в 10 раз меньше мощности стандартной сопоставимой лампочки, что делает их намного более эффективными. Светодиоды служат намного дольше стандартных лампочек — примерно 100 000 часов. Недавние достижения позволили создать светодиодные лампы с высокой светоотдачей, что сделало их более желательными в качестве источника света по сравнению со светодиодами предыдущего поколения, которые привыкли видеть большинство людей. Кроме того, производство светодиодов производит массовые партии светодиодов по очень низкой цене за светодиод, что делает светодиоды более доступными.

В автомобиле сам электронный компонент, известный как светодиод или светоизлучающий диод, обычно используется в качестве индикатора, предупреждающего вас о включении цепи. Однако вы не можете просто подключить светодиод к источнику питания на 12 В в автомобиле и ожидать, что он заработает. Обычному светодиоду для работы требуется всего 2 вольта, поэтому напряжение питания вашего светодиода необходимо уменьшить с 12 до 2 вольт.Это достигается с помощью резистора. Примечание: типичные светодиоды требуют 2 В для каждого светодиода, однако некоторым требуется 4 В, например, для синих и белых светодиодов.

На диаграмме справа «R» — это резистор на 470 или 560 Ом, любой из них будет работать для обычного светодиода, требующего 2 вольт. Вам нужно будет приобрести по одному резистору на каждый светодиод. Резисторы обычно можно купить в тех же магазинах электроники, что и сами светодиоды.

Светодиод имеет два вывода, и они должны быть подключены определенным образом.Два вывода называются: a или + для анода и k или — для катода (да, это действительно k, а не c для катода). Катод — это короткий вывод, и на корпусе круглых светодиодов может быть небольшая плоская поверхность. Если вы видите внутри светодиода, катод — это электрод большего размера (но это не официальный метод идентификации).

Всегда целесообразно протестировать вашу схему, прежде чем делать ее постоянной. Внимание: никогда не подключайте светодиод напрямую к батарее или источнику питания! Он будет уничтожен почти мгновенно, потому что через него пройдет слишком много тока и он сгорит.Чтобы ограничить ток до безопасного значения, светодиоды должны иметь последовательно включенный резистор. Для быстрого тестирования используйте зажимы типа «крокодил» или временно подсоедините провода к резистору, не замыкая их вместе. Подключите более длинный анод (a) или конец + к положительной клемме аккумулятора или к источнику питания 12 В. Подключите катод (k) или — конец светодиода к резистору, а затем другой конец резистора к отрицательной стороне батареи. (См. Диаграмму выше). Если все пойдет хорошо, вы должны увидеть свет. Если вы подключите светодиод наоборот, это просто не сработает.Просто поменяйте местами провода светодиодов.

Светодиод должен быть подключен последовательно с резистором. Лучший способ соединить их вместе — спаять. Если вы собираетесь спаять их вместе, имейте в виду, что светодиоды могут быть повреждены нагреванием при пайке, однако риск невелик, если только вы не будете очень медленно выполнять пайку и позволить теплу проникнуть внутрь светодиода. В противном случае при пайке большинства светодиодов особых мер предосторожности не требуется.

Применение этой схемы к вспомогательному переключателю или устройству
В большинстве случаев вы не будете просто добавлять световой сигнал в свой автомобиль.Скорее всего, вы захотите, чтобы эти светодиодные индикаторы действовали как индикаторы, указывающие на то, что включены цепи, такие как фары Offroad, радио CB, охлаждающий вентилятор или встроенный воздушный компрессор. Чтобы подключить эту цепь к вашему автомобилю, вы просто подключаете положительную выходную мощность от переключателя, который приводит в действие ваше устройство (например, внедорожные фонари), на более длинную + сторону (анод) светодиода, а затем заземляете резистор на другой конец. Таким образом, мощность течет от переключателя, когда он включен, через светодиод, через резистор и на землю.

Расчет, используемый для нахождения номинала последовательного резистора, который нам нужен, чтобы знать прямое напряжение и ток диода, а также его соединения. Эту информацию можно получить на упаковке, если вы приобрели светодиод.

В этом примере это 2 В и 20 мА (0,02 А).

Катодный вывод — ближайший к «плоской» части корпуса.

Поскольку напряжение на диоде (светодиоде) составляет 2 вольта, а напряжение аккумулятора составляет 12 вольт, то напряжение на резисторе составляет 12-2 = 10 вольт.

Диод включен последовательно с резистором, поэтому ток через них одинаков, 0,02 ампера.

Теперь мы знаем напряжение на резисторе и ток через резистор.

Теперь по закону Ома мы можем рассчитать номинал резистора.
Сопротивление = Вольт, деленное на Ампер = В / I = 10 / 0,02 = 500 Ом.

Поскольку это нестандартное значение, мы можем использовать резистор 470 или 560 Ом, поскольку это приложение не критично для значений.

Для 4-вольтового (синего или белого светодиода) формула будет выглядеть так:

Сопротивление = Вольт, разделенное на Ампер = В / I = 8/0.02 = 400 Ом.

Для этого можно использовать обычный резистор на 390 или 470 Ом.

Как подключить светодиодные фонари к автомобильному аккумулятору

Подключение светодиодных фонарей (и подсветки) к аккумуляторной батарее автомобиля

становятся все более популярными в нашей повседневной жизни. Люди используют их для украшения своих садов и интерьеров домов, но мы также видели по крайней мере один пример, который был немного смелее: украшения для автомобилей на светодиодах.

Снаружи или внутри автомобиля эти светодиодные фонари могут полностью изменить внешний вид вашего автомобиля — не говоря уже о том, что они также улучшают видимость и позволяют легче находить предметы вокруг автомобиля в ночное время.

Они доступны по цене, бывают разных видов и цветов, и все, что вам нужно, это продолжать читать, чтобы узнать, как подключить светодиодные фонари к автомобильному аккумулятору. Итак, приступим.

LED — это светодиоды, излучающие свет. Эти полупроводниковые компоненты являются электронными, обычно они состоят из кремния и других деталей, которые пропускают электроны (или просто электрический ток).

Диоды позволяют потоку идти только в одном направлении, но они также излучают свет, который мы видим. Технически анод, который является положительным выводом, подключается к положительному источнику питания, а отрицательный вывод, называемый катодом, подключается к отрицательному проводу или земле.

Светодиоды чрезвычайно важны в мире электроники. Хотя они присутствовали в той или иной форме в течение многих десятилетий, только в последнее десятилетие они приобрели популярность в нашей повседневной деятельности, такой как украшение домов и автомобилей.

Диод изготовлен из кремния и германия, которые соединены между собой, образуя мост. В них используется принцип полупроводниковых переходов (мостов). Они работают по одному и тому же основному принципу, который позволяет работать многочисленным технологическим компонентам, таким как микропроцессоры.

Есть ли у вас в машине светодиоды? Если нет, обратите внимание на наших лучших комплектов для переоборудования светодиодов .

Мы уже установили, что светодиоды пропускают электричество.Чудо наступает, когда мы, как следствие, видим свет! Доступны светодиоды разных цветов — это связано с тем, что при их производстве используются разные материалы.

Многие компании начали производить эти светодиоды, поэтому теперь они невероятно доступны по цене и представлены в большом разнообразии цветов.

Обратным недостатком является то, что по сравнению с обычными лампочками они работают с низким напряжением, примерно 1,5 вольта. Это означает, что нам нужно добавить резистор для ограничения силы тока; в противном случае они сгорят.

Обычно мы вставляем резистор, если хотим подключить их к автомобильному аккумулятору, потому что каждый светодиод работает с напряжением около 1,5 вольт, а автомобильный аккумулятор обычно имеет 12 вольт.

Как упоминалось ранее, светодиодный светильник потребляет всего 1,5–2 вольт, а автомобильный аккумулятор — 12 вольт. Поэтому необходимо иметь резистор, чтобы не перегоревший светодиодный светильник. К каждой светодиодной лампе должен быть подключен собственный резистор.

Почему светодиоды так популярны в наши дни? Ну, это должно быть из-за их многочисленных преимуществ перед лампочками и неоновыми лампочками.

Во-первых, светодиод потребляет гораздо меньше энергии по сравнению с лампочкой, в то время как неоновые лампы также потребляют меньше энергии. Кроме того, с точки зрения стоимости, как светодиодные, так и электрические лампы доступны по доступным ценам, в то время как неоновые лампы относительно дороги.

Подробнее о том, почему вы должны заменить старые галогенные фары на светодиодные

Низкое напряжение как для светодиодных, так и для лампочек, но для неоновых ламп требуются специальные источники питания.Светодиодные фонари имеют максимальную долговечность, в отличие от лампочек и неоновых трубок. Их ожидаемая продолжительность жизни равна десяткам тысяч часов для светодиодов и только сотням для двух других альтернатив.

Перед тем, как начать, посмотрите это видео на Youtube от kooper salmo, показывающее базовую схему подключения светодиодов к батарее:

Вот что вам нужно:

• Отвертки
• Светодиодные фонари
• Ключ
• Резистор (убедитесь, что он соответствует характеристикам светодиодных фонарей, иначе он может перегореть)
• Электропровода — калибр 14
• Паяльник и припой
• Клещи электрические
• Проволочная щетка
• Застежки-молнии

Сначала откройте капот автомобиля и осторожно отсоедините отрицательный кабель аккумулятора, медленно ослабив стопорную гайку гаечным ключом.Снимите кабель. Решите, где разместить светодиодные фонари — идеи и пошаговое руководство можно найти в следующих разделах.

Протяните провод питания светодиода к положительной клемме аккумулятора. Поднесите (но не трогайте) второй провод, рядом с минусовой клеммой — заземляющий провод светодиода.

Затем с помощью электрических плоскогубцев снимите изоляцию с обоих концов провода. Светодиоды имеют два вывода, один из которых длиннее другого. Припаяйте один конец провода к положительной клемме аккумулятора, а другой конец — к более длинному выводу светодиода.

Аналогичная операция выполняется и со вторым проводом — электрическими плоскогубцами снимите изоляцию с обоих концов провода. Однако не подключайте провод к отрицательной клемме . Присоедините только один конец провода к оставшемуся проводу, который является более коротким.

Обрежьте заземляющий провод (тот, который находится рядом с отрицательной клеммой аккумулятора) и снимите изоляцию с помощью электрических плоскогубцев. Вы должны отрезать его примерно на 16 дюймов от батареи.

Присоедините один конец заземляющего провода к каждому концу резистора — вы можете использовать любой провод, он не имеет направления, которому вам нужно следовать.Наконец, прикрепите последний конец заземляющего провода к аккумулятору (отрицательный полюс).

Последний шаг — это, конечно, установка светодиода в нужное положение. Вы можете использовать стяжки, чтобы убрать провода светодиодов; вы можете прикрепить их к тире.
