Как самому отрегулировать фары автомобиля: Как отрегулировать фары самостоятельно и когда требуется проводить их настройку?

Регулировка света фар своими руками + схема регулировки и видео-инструкция

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

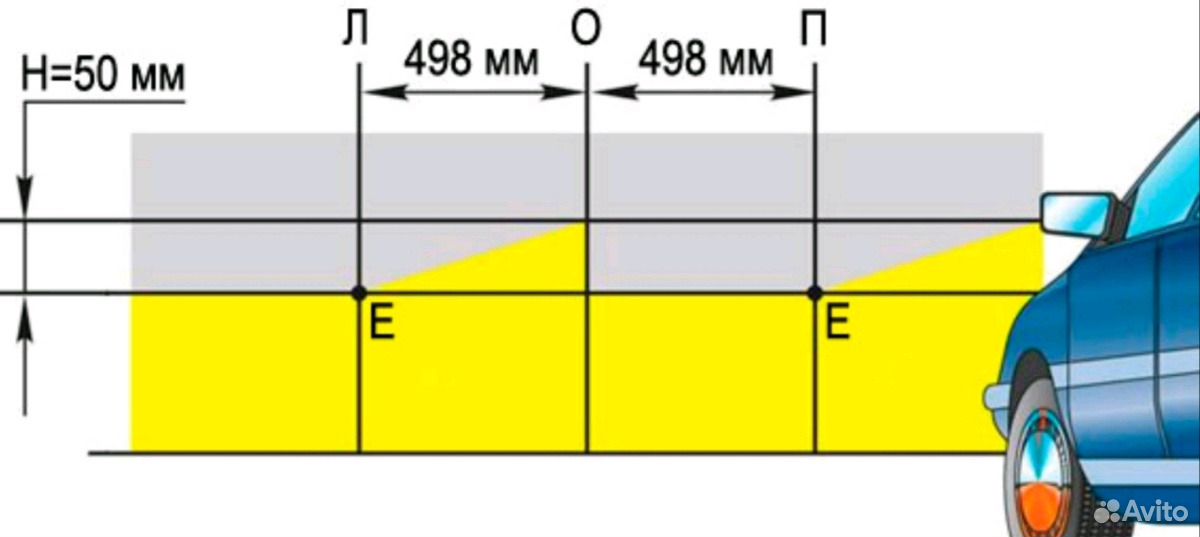

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

2 проверенных способа, как отрегулировать фары самостоятельно

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света.

Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний.

(Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет.

Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей.

Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя.

Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся.

Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте.

В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света.

 Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики.

Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями.

Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно.

Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке.

Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека.

У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса.

Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары.

На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно.

Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх.

Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо.

Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис.

Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется.

К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

• При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
• При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
• В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
• В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
• При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
• После выполнения работ, связанных с изменением жесткости подвески.
• При замене дисков или резины на аналогичные изделия с другими диаметрами.
• При подготовке к прохождению регламентного ТО.
• Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

1. Разницу в объемах шин.
2. Состояние пружин, находящихся в подвеске.
3. Полное распределение всевозможных нагрузок.
4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

• В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
• Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
• Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди.

И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар.

В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно.

Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.

Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo.

Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах.

В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств.

Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Иван Матиешин

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар.

Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей.

Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

• если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
• при монтаже противотуманок;
• в случае ДТП, при котором был повреждён передок автомобиля;
• при ремонте или замене элементов подвески;
• при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см.

Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля).

Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

1. Применение стенда. Этот способ используется в условиях автосервисов.
2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом.

В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке.

Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

• на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
• автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене.

Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном.

При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.
5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно.

Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток.

Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

• Владимир Долженков
• Распечатать

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения.

Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди.

На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

• Встречные автомобили без причины постоянно сигнализируют водителю.
• Были установлены противотуманные фары.
• Произошла замена фары или элементов головного освещения.
• Водитель постоянно ездит по некачественным дорогам.
• Произошел ремонт в области передней подвески машины.
• Начинать летний и зимний сезон необходимо с регулировки фар.
• Замена дисков, шин.
• Был ремонт передней части кузова.
• Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель.

Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности.

То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене.

Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света.

На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля.

Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями.

Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

• Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?
• Отрегулировать свет фар собственноручно не представит особого труда.
• Данное корректирование фар проходит в 4 этапа:

• Делается разметка на стене.
• Осуществляется разметка фар.
• Регулировка ближнего света фар.
• Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

• Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
• Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

• На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
• Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
• На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
• При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

Регулировка фар своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

• замена лампочек или фары;
• замена блока управления перемещения оптики, если он предусмотрен на данной модели;
• ремонт корпуса фары;
• ремонт передней части кузова;
• замена дисков или шин;
• ремонт или замена подвески.

Как отрегулировать фары самому

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль

Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.

Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

1. «О» — ось автомобиля;
2. «В-1» — центр левой фары;
3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар.

По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П».

Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4».

При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику.

В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года.

Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах.

Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4».

При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой.

Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

Регулировка света фар своими руками: тонкости и нюансы

В рамках технического обслуживания автомобилей регулировка фар является важным и ответственным этапом. Прежде всего, важно понимать, что неправильная регулировка фар напрямую влияет на комфорт и безопасность водителя, а также других участников дорожного движения.

На деле, ошибки при регулировке приводят к тому, что водитель сильно утомляется и плохо различает различные объекты на дороге в условиях недостаточной освещенности. Также не отрегулированные фары могут стать причиной ослепления других водителей встречного транспорта.

В свою очередь, это нередко приводит к ДТП и т.п. Далее мы рассмотрим, как регулировать фары, а также особенности самостоятельной регулировки ближнего и дальнего света фар своими руками.

Содержание статьи

Зачем регулировать фары и когда это необходимо

Итак, если просто, фары могут светить как слишком близко (опущены), так и слишком высоко (приподняты) вверх. В первом случае  водителю автомобиля сложно управлять ТС в темное время суток или в условиях плохой видимости,  особенно на скорости.

Причина — дорога освещена фарами только на несколько метров перед самой машиной, чего недостаточно для того, чтобы своевременно заметить  всевозможные предметы и объекты, дефекты дорожного полотна  и т. д. (ямы, другой автомобиль, велосипедисты, животные, пешеходы и т.п.).

Более того, если фары светят только перед авто, автоматически не «срабатывают» светоотражающие элементы, трудно различить в темноте открытые двери припаркованных автомобилей, аварийные знаки, выставленные на дорогу,  дорожные знаки, покрытые особой светоотражающей краской, заметить катафоты на велосипедах или прицепах и т.д.

Если же фары «задраны» вверх,  это приводит  к тому, что  происходит сильное ослепление встречных водителей. На трассе это может стать причиной конфликтов между водителями, серьезных ДТП и т.д.

Также если фары светят вверх, дорога в непосредственной близости перед автомобилем освещена хуже, световой поток  рассеивается и в целом не так хорошо ложится на дорожное полотно, фары эффективно освещают только верхние объекты (ветки деревьев, дорожные знаки и т.п.).

Как выполняется настройка фар и регулировка

Начнем с того, что в норме фары автомобиля должны эффективно освещать дорогу так, чтобы водитель мог нормально оценивать дорожную ситуацию на приемлемом расстоянии и успеть среагировать должным образом. Параллельно не допускается ослепление встречных водителей.

По этой причине фары нельзя как слишком сильно опускать, так и поднимать. Фары должны быть выставлены в строго рекомендуемое положение. К этому и сводится вся суть регулировки света фар. Отметим, что на поверхности рассеивателя фары на большинстве авто (кроме линзованной оптики) есть особый рисунок, сформированный рифленой насечкой.

Этот рисунок рассеивает и переправляет световой поток таким образом,  чтобы  расширить зоны освещенности и улучшить освещенность самой дороги,  а также минимизировать ослепление встречных водителей.

Если просто, рисунок «отсекает» световой пучок по верхнему краю, чтобы  поток света был ниже уровня глаз водителя встречного авто. Параллельно рассеиватель несколько расширяет поток внизу, создавая нужный коридор освещения. Это позволяет качественно осветить саму дорогу, а также частично захватить обочину.

• Идем далее. На одних авто ближний и дальний свет могут быть реализованы при помощи одного блока в фаре, тогда как на других фара делится на составляющие модули ближнего и дальнего света. Как показывает практика,  наибольшее внимание следует уделять тому, как выполнена регулировка ближнего света фар, так как именно такой свет используется чаще всего.

При этом регулировка ближнего света выполняется  по определенной схеме. Общие правила регулировки света фар автомобиля сводятся к тому, что при такой регулировке осуществляется изменение направления оси пучка света за счет поворота отражателя, в фокусе которого находится лампочка.

Если просто, отражатель перемещают по вертикали и по горизонтали путем вращения двух  регулировочных винтов, отвечающих за перемещения относительно вертикальной и горизонтальной плоскости. Винты зачастую находятся на задней поверхности блок-фары, могут быть расположены ближе к стеклу фары и т.д.

• Чтобы добиться максимально правильного положения отражателя, сначала световое пятно, которое формирует оптика,  следует совместить со схемой регулировки для конкретного авто. Такие возможности дает специальный стенд регулировки фар.

Однако на деле  схема регулировки света фар автомобиля  вполне может быть реализована и самостоятельно в кустарных условиях.  Для этого достаточно изучить, как настроить фары своими руками.

• Сначала нужно автомобиль  без загрузки поставить на ровную горизонтальную площадку;
• Перед машиной на расстоянии 5 метров должен быть экран. Это может быть стена, забор до 1 метра в высоту, ворота гаража и т.д.;
• На указанный экран следует нанести вертикальную линию, которая будет лежать в плоскости симметрии авто;
• Справа и слева проводятся еще две симметричные линии, которые должны совпасть с центром левой и правой фары;
• Затем на такой же высоте, как и центр фары от земли, нужно нанести горизонтальную линию, после чего еще одну на 5 см. ниже.
• Далее включается ближний свет фар и можно начать регулировку. Сначала одну, затем другую фару прикрывают, определяя положение световой границы по схеме, которая нанесена на экран.
• В норме граница должна быть по второй линии (нижней).  Если замечены отклонения, свет фар регулируют винтами для получения необходимого результата.

Советы и рекомендации

Разобравшись с тем, как отрегулировать фары без стенда, вполне можно реализовать данную процедуру самому. При этом часто бывает так, что неаккуратное вращение винтов может стать причиной сорванных резьб и т.д.

По этой причине нужно заранее определить, где находятся такие регулировочные винты на конкретном авто, а также каким инструментом их оптимальное всего вращать без рисков поломок.

Еще отметим, что если ранее фары были приподняты, после регулировки фар может оказаться, что света недостаточно. В этом случае часто причиной  становится помутнение стекла фары. Проблему частично устраняют путем установки более мощных ламп (иногда помогает),  однако оптимально улучшать свет полировкой фар или полной заменой стекла фары.

Как правило, комплексный подход позволяет значительно улучшить качество освещения, при этом фары светят на дорогу, не ослепляя других водителей. Еще можно осуществить доработку, заменив галогеновые лампы на ксенон.

Пойти можно двумя путями. Если модель имеет версию с ксеноном с завода, тогда фары можно заменить, а также доукомплектовав автомобиль всеми нужными элементами. Также можно поставить ксенон не штатно.

При этом важно помнить, что во многих странах такие манипуляции и внесения изменений в конструкцию  автомобиля запрещены. Более того, даже если после такой установки с контролирующими органами не возникает проблем, важно понимать, что просто заменить галогеновую на ксеноновую лампу недостаточно. Ксеноновые лампы намного ярче, чем галогеновые!

Стандартные фары и отражатели не рассчитаны на такой световой поток и сильно слепят встречный транспорт даже в том случае, если все регулировки фар выполнены правильно и точно по схеме.

Само собой, ослепление встречных водителей может стать причиной конфликтов на дороге, а также ухудшает безопасность как самого владельца авто с такой оптикой, так и других участников дородного движения.

Единственным выходом считается установка линзованного ксенона. В рамках такой установки штатная фара отдельно подготавливается, выполняется полировка стекла, после чего в фару устанавливается линза, которая позволяет сформировать четкую светотеневую границу и точно распределить свет на дорогу, избегая при этом ослепления встречных водителей.

Также рекомендуется отдельно установить омыватель фар или постоянно следить за их чистотой. Если есть корректор фар, в обязательном порядке следует им пользоваться в том случае, если загружена задняя часть автомобиля и фары по этой причине начали светить вверх.

Напоследок добавим, что если регулировка фар своими руками  выполняется в кустарных условиях, важно не забывать  и про освещение обочины. Если световой поток от левой фары, прежде всего, не должен слепить других водителей, уровень освещения правой обочины  можно немного улучшить, приподняв правый край светового пучка немного выше.

Подведем итоги

С учетом приведенной выше информации становится понятно, что регулировка света фар и проверка такой регулировки должны выполняться с определенной периодичностью. Дело в том, что  в процессе эксплуатации (например, от вибраций) или если фары снимались для проведения работ,  регулировки могут сбиваться.

Параллельно важно понимать, что фары должны быть чистыми, стекло фары не поцарапанным. Сама фара не должна «потеть» и быть полностью герметичной. Только в этом случае можно рассчитывать на то, что освещение дороги будет максимально качественным и эффективным, при этом исключается ослепление встречных водителей.

Читайте также

Как отрегулировать фары — CARHack.ru

Как правильно отрегулировать дальний и ближний свет фар и настроить противотуманки, если раньше вы этого своими руками никогда не делали? Какие методы существуют? Какие правила нужно соблюсти. Как определить, что вашему автомобилю нужна регулировка фар? Как самостоятельно сделать проверочный стенд? Все это и многое другое – в нашей статье.

Итак, миллионы счастливчиков ни разу в жизни не регулировали фары в своем авто и даже не знают, что порой это можно и нужно делать. Светят и светят.

Однако правильное направление света важно. А из-за аварий или езды по «стиральной доске» угол наклона фар постепенно смещается. Обычно свет опускается вниз. Но бывает и так, что при ремонте передней части авто фонари на сервисе изначально неверно выставляют, и тогда они могут светить как ниже, так и выше нужного уровня.

Отдавать авто в мастерскую – потеря времени, денег и нервов. Тем более что вы и самостоятельно способны разобраться, как можно отрегулировать фары на дому.

Когда стоит задуматься о регулировке фар

Каждые 5 минут бегать проверять, так ли светят фары, не будешь. Но есть ситуации, когда это сделать нужно:

1. Вы недавно вставили в фары новые лампочки (одну или обе).
2. Вы на днях ремонтировали переднюю часть автомобиля или подвеску.
3. Вы меняли колеса.
4. Вы проехали более сотни километров по разбитой гравийке.
5. Вам кажется, что обзорность ночью ухудшилась.
6. Встречные водители в темное время суток сигналят вам без видимых причин (вероятно, вы их слепите).

Главное в фарах – не ваше удобство, а безопасность на дороге. Для этого вы должны видеть трассу на достаточном расстоянии от машины, но не слепить других автомобилистов.

3 способа отрегулировать фары

Существует три способа отрегулировать свет фар:

1. Отдать машину в автосервис.
2. Сделать проверочный стенд самостоятельно.
3. Отрегулировать свет «на глазок».

Первый вариант стоит денег, неудобен (нужно на какое-то время расстаться с машиной), да и не очень надежен, как многие уже убедились на своем опыте. Хотя кому-то хорошо настраивают.

Второй способ – оптимальное решение, и ниже мы расскажем, как сделать подходящий стенд.

Третий вариант неточен, но имеет право на существование, когда первым и вторым способом воспользоваться невозможно. Например, если вы оказались ночью на загородной трассе. Тогда просто попросите своего попутчика выйти из салона и встать за 5 – 10 метров до автомобиля. После этого вам останется лишь настроить ближний свет таким образом, чтобы он бил примерно в область коленей вашего друга, но никак не выше.

Как сделать стенд для регулировки фар

Стенд будет импровизированным. Для этого вам понадобится ровный участок асфальта и вертикальная стена. Удивительно, но даже в городе найти такое место получается далеко не сразу.  Особенно вечером, когда все подобные площадки заняты припаркованными машинами. Ах, да: еще вам понадобится мел или изолента. Далее действуйте по плану:

1. Подгоните автомобиль «лицом» к стене, практически вплотную.
2. Отметьте на стене точку, соответствующую центру машины.
3. Отметьте также центры фар.
4. Отгоните автомобиль на 7,5 метра назад от стены.
5. Переведите салонную регулировку фар в ноль.
6. Проведите горизонталь, проходящую через отмеченные центры фар (линия H).
7. Проведите три вертикали: две через центры фар (C), третью – через центр машины (V).
8. Проведите вторую горизонталь: на 7,5 см ниже первой. Это и есть ваша цель. На пересечении этой черты с вертикалями центов фар вы получите две новые точки. Центры световых пучков фар ближнего света по итогу должны оказаться чуть ниже этой линии.
9. Регулируете фары так, чтобы они оказались в заданном положении.

Если у вас совмещенные фары, то на этом ваша задача завершена. Вы отрегулировали фары ближнего света, а дальний свет настроился вместе с ними.

Если же фары раздельные, то придется отрегулировать и дальний свет. Делается это на том же стенде. Его световые пучки должны оказаться в точках Д.

Если нужно отрегулировать только одну фару

Если у вас сбита только одна фара, то и стенд как таковой вам не потребуется. Все, что вам нужно, – это стена. Подъезжаете, включаете фары и подгоняете одну к другой до симметрии.

Еще вариант – подсветить стену правильно выставленной фарой, выключив вторую. Прочертить горизонталь через центр светового пучка. Затем включить целевую фару, отключив ту, что работает нормально, и настроить ее по полученной линии.

Регулировка противотуманных фар

Противотуманки должны светить в строго отмеренном диапазоне и освещать 30 – 70 сантиметров над дорожным полотном. Не больше и не меньше!

Свет противотуманных фар также можно отрегулировать самостоятельно. И на том же самом стенде. Поставьте машину на расстоянии 5 метров от стены и проведите еще две горизонтальные линии:

1. По центру противотуманных фар.
2. На 5 см ниже первой линии.

Свет противотуманных фар должен оказаться чуть ниже этой линии. То есть своим верхним краем он должен касаться этой черты.

Это правило справедливо для большинства противотуманок, у которых угол падения света равен 1%.

На сервисе для регулировки фар имеется специальное оборудование. Разные модели машин делают по-разному. Даже в мануалах по настройке дальнего и ближнего света вы найдете совершенно разные рекомендации. Где-то машину отгоняют на 5 метров от стены, где-то на 10 или 20 метров. В зависимости от этого меняется угол освещения, то есть расстояние между горизонтальными линиями стенда.

Наш вариант – усредненная модель, универсальный вариант, который вы можете использовать для любого автомобиля.

Важные рекомендации

Если вы решили отрегулировать фары своими руками, вы можете выполнить это максимально правильно. Даже лучше, чем это сделали бы на сервисе. И вот почему:

1. Во-первых, вы можете учесть среднестатистическую загрузку авто. Например, вы занимаетесь грузоперевозками или по большей части ездите всей семьей. Но в сервис вы сдаете пустую машину. То есть осадка у нее другая, и настройку будут делать по ней. Самостоятельно при проверке вы можете нагрузить машину как надо и залить полный бак.
2. Во-вторых, вы в курсе состояния своей подвески и шин. В сервисе на это могут даже не посмотреть, а сразу приступить к заданию. На деле же подвеска и давление в шинах также играют роль.
3. В-третьих, вы можете сразу проверить внешний вид винтов и при необходимости почистить их от грязи и ржавчины.

Перед регулировкой фар не забудьте также проверить состояние самих лампочек. Дело может быть в них самих, а вовсе не в углах. Если их вкручивали второпях, высока вероятность небольшого перекоса, который в сумме дает довольно сильное отклонение светового луча.

Чтобы отрегулировать фары как можно лучше, делайте это, попеременно закрывая или отключая одну из них.

Чтобы самостоятельно отрегулировать свет фар, важно выбрать именно ровную площадку. Максимально приближенную к горизонтали. Обратите внимание: у основания здания асфальт чаще всего идет под небольшим уклоном, чтобы вода стекала от стены. Так что нелишним было бы воспользоваться уровнем.

Не забывайте выставлять в ноль салонную регулировку передних фар автомобиля. Она нужна вам, чтобы менять угол направления света при перегрузе или при ослаблении амортизаторов.

Как самому отрегулировать фары автомобиля

Содержание статьи:
