Эволюция импульсных зарядных устройств для автомобильного аккумулятора на основе AT/ATX.

РадиоКот >Схемы >Питание >Зарядные устройства >

Эволюция импульсных зарядных устройств для автомобильного аккумулятора на основе AT/ATX.

В инструкциях по эксплуатации к первым отечественным автомобилям было написано, что аккумулятор нельзя эксплуатировать летом (начинать заводить автомобиль и двигаться) при заряде менее 50%, и зимой менее 75%. Проанализируем, почему аккумулятор в некоторых случаях не будет успевать полностью заряжаться. Например, на улице зима, вам нужно за день съездить в 3-4 места, на улице -25, двигатель остывает уже через 15 мин, а перерывы межу поездками 1-3 часа. Уже темно и вы пользуетесь фарами, а также подогревом сиденья и стекол. В результате все это дело потребляет не менее 400- 500 ватт. Генератор дает ватт 800 и у вас остается ватт 300 (в теории) на зарядку аккумулятора. 300 ватт при 14 В в бортовой сети автомобиля это примерно 20 А. Так вот полностью разряженный аккумулятор с емкостью, например, в 52 Ач даже в теории полностью может зарядиться не быстрее чем за 3,5 часа (70 Ач химической емкости 3,5 часа * 20 А). А реально ток заряда никогда не достигнет значения 20 А, в первые минуты зарядка будет происходить током 10-15А, а далее 3-5А. В результате аккумулятор не успевает зарядиться по пути до ближайшего места стоянки. Конечно, он не полностью разряжен. Давайте посчитаем, насколько он разряжается стартером в зимнее время. При температуре -25 общее время работы стартера составит от 30 сек до 5 мин, например ваш стартер в общей сложности проработал 3 мин в день. Стартер потребляет при такой температуре двигателя в среднем 250А (при пуске может и 900А), при этом за 3 мин расходуется 360 часа * 250А = 12,5 Ач. Это много или мало? Как отмечалось выше, у аккумулятора есть химическая емкость и полезная. Химическая — это та, что запасается в химической реакции, а полезная, та, что расходуется на нагрузку. Естественно, что часть энергии при разряде в виде тепла теряется на самом аккумуляторе и полезная емкость зависит от нагрузки и температуры. Например, разряжаете аккумулятор в течении 10 часов при +25 градусах — его емкость становится 52 Ач (а химическая около 70), если разряжаете за час в тепле — его емкость падает до 35 Ач, остальные 35, от химической, идут на нагрев самого аккумулятора. Если же разряд идет при -25, то сопротивление электролита возрастает, и на самом аккумуляторе тепла теряется еще больше. Реальная емкость на морозе может составить 60% от номинальной, т.е при стартерном режиме 35*0,6= 21 Ач. Так много ли потраченных 12,5 Ач для работы стартера за день? В этой ситуации самым не приятным является то, что химическая емкость не меняется. И для того чтобы зарядить аккумулятор надо потратить в любой ситуации 70 Ач. Покрутили 3 минуты стартер, потратили 12.5 Ач (60 % емкости), вернуть придется 40 Ач. Если же вы не ездите по 4 часа до гаража, не стоите с работающем двигателем в морозы во многочасовых пробках, то ваш генератор не в состоянии обеспечить полный заряд аккумулятора, поэтому его и необходимо периодически дозаряжать.

Конечное напряжение заряда при температуре 20 градусов Цельсия равно 2.25-2.3 вольта на элемент батареи. Для батареи с номинальным напряжением 12 В (6 элементов) конечное напряжение заряда равно 13.5-13.8 В. Если батарея эксплуатируется при других температурах, то для увеличения ресурса батарей рекомендуется уменьшать конечное напряжение заряда до 2.2-2.25 В/эл при температуре 40 градусов и увеличивать напряжение до 2.35-2.4 В при температуре 0 градусов. Применение такой температурной компенсации зарядного напряжения позволяет увеличить ресурс батареи при 40 градусах Цельсия на 15 %. Но чтобы аккумулятор заряжался нужно выходное напряжение зарядного поднять хотя бы на один вольт выше максимального напряжения заряженного аккумулятора (напряжение примерно 15,8 вольта). Для полного заряда разряженной батареи рекомендуется проводить заряд в течение 24 часов. Если необходим более быстрый (в течение 8-10 часов) заряд батареи в случае циклического режима эксплуатации, конечное напряжение заряда увеличивают до 2.4-2.48 В/эл (при 20 градусах Цельсия) и обязательно ограничивают время заряда в соответствии с остаточным зарядом батареи перед зарядкой. Следует отметить, что потенциал электрохимической поляризации свинца примерно при 65С падает до нуля, и выше этой температуры аккумулятор не может существовать, т.е. его невозможно будет зарядить, так как на «-» будет идти исключительно побочная реакция, при которой будет восстанавливаться только водород, да и сам свинец начнет реагировать с серной кислотой. Подача на аккумулятор при заряде напряжения ЭДС в 2В + потенциал электрохимической поляризации 1,3В (примерно 3, 3В на ячейку) также ведет к полному смещению процесса к побочным реакциям. При эксплуатации для сведения к минимуму побочного газообразования и скорости коррозии положительных пластин подаваемое напряжения на элемент не следует делать выше 2,4В на ячейку. Если точнее, то максимальное напряжение заряда 2.33 В на банку при +25С. Температурный коэффициент 0,002 Вград. Т.е. зимой при -25 это будет составлять на каждую банку плюс 50град.*0.002 Вград = 0.1 В . Батарею из 6 банок летом надо заряжать напряжением не выше, чем 2,33*6=13,98 В, а зимой (2,33+0,1)*6= 14,58В. При этом, ни какого специального ограничения тока иили времени заряда не требуется. Ток будет ограничиваться естественным образом, за счет сопротивления проводников и переходного сопротивления на клеммах. А жестко заданное напряжение не приведет к закипанию аккумулятора и не создаст условий для повышенной коррозии положительных пластин. Фактически это будет эквивалентно заряду аккумулятора генератором в бортовой сети. И теперь самое важное, на что никогда не акцентируется внимание. Все эти напряжения являются максимальными (пиковыми), и справедливы для зарядных устройств с ограничением максимального напряжения, т.е. стабилизированных источников питания. Многие зарядные устройства не ограничивают напряжение, а регулируют мощность, отдаваемую в батарею. Действующее значение напряжение, которое будет показывать вольтметр может быть и меньше указанных 14 В, но аккумулятор будет кипеть и плохо заряжаться. Потому что часть времени подводимое напряжение будет превышать норму в 14 В, и большая часть подводимой мощности уйдет на электролиз воды и разрушение анода электрода, а оставшуюся часть периода напряжение будет ниже 14 В, ток будет равен 0. Вольтметр на зарядном устройстве может показывать и 11 В, но аккумулятор при этом будет кипеть и едва заряжаться. В нашем зарядном устройстве аккумулятор почти не кипит и хорошо заряжается. Огромный плюс зарядных устройств с ограничением пиковых напряжений — это возможность ставить аккумулятор на заряд не отключая клеммы аккумулятора от бортовой сети. При этом электроника не сбрасывается, крепления клемм не снашиваются, а времени на периодический подзаряд уходит минимум (открыл капот, поставил на заряд минут на 10-15). Зарядка автомобильного аккумулятора при постоянном напряжении: при этом методе, в течение всего времени заряда напряжение зарядного устройства остается постоянным. Зарядный ток убывает в ходе заряда по причине повышения внутреннего сопротивления батареи. В первый момент после включения, сила зарядного тока определяется следующими факторами: выходным напряжением источника питания, уровнем заряженности батареи и числом последовательно включенных батарей, а также температурой электролита батарей. Сила зарядного тока в первоначальный момент заряда может достигать (1,0-1,5)С20. Для исправных, но разряженных автомобильных аккумуляторов такие токи не принесут вредных последствий. Несмотря на большие токи в первоначальный момент зарядного процесса, общая длительность полного заряда аккумуляторных батарей приблизительно соответствует режиму при постоянстве тока. Дело в том, что завершающий этап заряда при постоянстве напряжения происходит при достаточно малой силе тока. Однако, заряд по такой методике в ряде случаев предпочтителен, так как он обеспечивает более быстрое доведение батареи до состояния, позволяющего обеспечить пуск двигателя. Кроме того, сообщаемая на первоначальном этапе заряда энергия тратится преимущественно на основной зарядный процесс, то есть на восстановление активной массы электродов. При этом реакция газообразования в аккумуляторе еще не возможна. Итак, зарядка при постоянстве напряжения позволяет ускорять процесс заряда аккумуляторов при подготовке к использованию.

(adsbygoogle = window.adsbygoogle || []).push({});

Различных зарядных устройств на основе блока питания гуляет по просторам интернета немало. Вот решил поведать и я об истории развития своей схемы зарядок. Схема создавалась для того, чтобы наш котомобиль в морозы зимой все же продолжал ездить на авто, а собрать мог каждый желающий, мало-мальски радиокот. Основной упор в схемотехнике зарядных устройств -простота переделки. В наш век «китайтизации» электроники и электронной промышленности зачастую проще, дешевле и доступнее взять готовый AT/ATX блок питания и переделать его под любые свои нужды, нежели купить отдельно силовой трансформатор, диоды на мост, тиристор и прочие детали. Сначала поведаю о самом простом (ну уже проще просто не бывает!!!) и надежном зарядном на основе AT блока питания, без индикатора тока (хотя амперметр никто не мешает поставить).

Ну, вот блоков для переделки вы уже поднасобирали, тогда начнем-с пожалуй:

Подходим поближе и отыскиваем блоки АТ

Эх, наконец-то раздобыли. Разбираем и смотрим на плату. Для нашей схемы берем самого распространенного китайца, собранного на TL494. Его моем, чистим, сушим и смазываем кулер.

Надо сказать небольшое отступление. О качестве комплектующих для АТ и АТХ блоков. Хочу сказать о важном элементе схемы — фильтрующий конденсатор 310 вольт в первичной цепи. От него зависит не только такой параметр как пульсации выходного напряжения с частотой сети под большой нагрузкой, но и, что очень важно — нагрев самих выходных ключей. Если емкости не хватает, то им приходится работать до 35% своего времени на большей ширине импульса, чем при нормальной емкости, так как среднее средневыпрямленное напряжение уже не 310 вольт, а 250 — 260 вольт напряжение, за счет пульсаций. Контроллеру приходится отрабатывать такие провалы, увеличивая ширину и время открытого состояния транзистора. Следовательно, им приходится работать на большем токе, чем при достаточной емкости. Больше ток — больше нагрев — меньше кпд. (Он и так небольшой 60 — 75% в зависимости от блока). Проведя некоторые измерения более древних и очень старых АТ блоков питания и более новых АТХ выяснилось — китайцы совсем совесть потеряли. Если раньше ставили конденсаторы — как на нем написано,

так оно и есть. То теперь 50% допуск всегда в минус. Перебрал сотни блоков: Написано 470МКФ, выпаиваешь замеряешь — 300 -330МКФ, даже новый конденсатор — та же история.

Ну, да и ладно, пусть пишут что хотят: Ну, а нам необходимо заменить в АТ блоке, на основе которого мы будем строить зарядку 200МКФ на эти самые 330МКФ, или еще лучше 470МКФ (настоящих 470). Транзисторам легче будет.
С дросселями та же история. АТ дроссель:

АТХ дроссель:

Не домотаны, и кольцо меньше… Следствием уменьшения индуктивности дросселя групповой стабилизации будет акустический свист на малых токах (1-2 ампера). Индуктивность этого дросселя рассчитывается, исходя из режима непрерывности тока через него при минимальных нагрузках. При включении блока, он сразу выходит на мощность не менее 150Вт (зависит от компьютера). Через дроссель протекают определённые токи, не менее какой то величины. Дроссель можно рассчитать на это минимальное значение тока, но тогда, при включении без нагрузки, ток через дроссель станет прерывистым, что повлечёт за собой некоторые неприятности… Схема ШИМ регулирования рассчитана для случая непрерывности тока, по этому, при прерывистом токе, регулирование будет сбиваться, дроссель будет петь, напряжения на выходах будут прыгать, вызывая дополнительные токи перезарядки электролитических конденсаторов… Конечно, в данном случае нам на помощь придет цепь RC коррекции обратной связи (некоторые расчеты ниже), но притуплять скорость реакции на изменение напряжения бесконечно нельзя, В какой-то момент TL494 при КЗ просто не успеет снизить ширину импульса и транзисторы выйдут из строя. Этот процесс достаточно быстрый. Поэтому с этим нужно быть осторожнее. Ну ладно, это было лирическое отступление. Продолжим с зарядным устройством.

Схема с мягкой характеристикой зарядного тока.

Плата стандартного АТ блока. Смотрим на схему, что надо выпаять (а выпаять надо много-много лишнего), а что запаять, чтобы получить самую простую зарядку для аккума. Схема взята стандартная, стандартного блока АТ и номиналы уже установленных элементов могут существенно отличаться от ваших. Менять их на указанные на схеме НЕ НАДО! Выпаиваем только ставшие ненужными защиты от перенапряжения, канал 5 вольт, канал -12 вольт. В общем, согласно схеме, оставляем следующее.

В итоге чтобы получить полноценную, регулируемую зарядку на 10 ампер и 15,8в с управляемым от тока нагрузки вентилятором, надо добавить всего восемь деталек!!! А именно: заменить два электролита, добавить шунт очень приближенного сопротивления 0,01ома -0,08 ома (например, три сантиметра шунта с китайского мультика — работает отлично). Фото исходного шунта (Авторский донор снят с советской Цэшки):

Резистор на 120ом, на 3,9к, и примерно 18к, переменный резистор на 10к, конденсатор на 10 нано и перевернуть обмотку на дросселе по каналу -5 вольта для вентилятора. Только не забудьте, что вентилятор теперь подключать надо так: красный на корпус, а черный на -5:.-12в. Шунт припаиваем в разрыв косички с силового трансформатора. Когда будете настраивать резистор на 3,9к то его сопротивление подберите по току заряда 10 ампер на реальном аккумуляторе. Вы не поверите — это всё! Это просто небывалая простота переделки практически уже металлолома во вполне достойную вещь! Если диоды по каналу +12в у Вас изначально стояли FR302, то надо заменить на более мощные, например выпаять из более современного ATX блока питания. Причем короткого замыкания он не боится — входит в ограничение тока. А вот переполюсовка подключения к аккумулятору приведет к большому ба-баху! Про «НОУ-ХАУ», уникальную защиту от перегрузки и короткого замыкания, в конце статьи. Цветными кружочками и линиями обозначены добавленные дополнительные элементы.

Настройка: Все включения до полной настройки проводить включая в сеть только последовательно с лампочкой накаливания 60 ватт. Проверяем монтаж.
Настройка канала напряжения. Подключаем крокодилами мультиметр в режиме измерения напряжении на диапазоне до 200вольт. Включаем в сеть. Напряжение на выходе должно быть в пределах 16 вольт плюс/минус 4 вольта. Если что-то около 5 вольт, значит забыли заменить резистор в цепи контроля напряжения (1 вывод TL494) на 18к. Если около 23-25в, и постепенно без нагрузки нагреваются выходные ключи, то значит в цепи контроля напряжения (1 вывод TL494) обрыв или сопротивление 18к слишком большое, и блок вышел на полную ширину импульса и все равно не может набрать напряжение, для включения обратной связи. Настраиваем подбором этого резистора на напряжение примерно 15,8 — 16,2 вольта. Если вы выставите 14,4 в то акум через примерно 1 час перестанет у вас заряжаться вообще (проверено многократно на разных аккумуляторах).
Настройка канала тока. Резистор включенный последовательно с регулятором тока временно меняем на подстроечник 22к выставляем его в положение минимального сопротивления. Подключаем крокодилами мультиметр в режиме измерения тока на диапазоне 10 ампер. Включаем в сеть блок через лампочку. Если лампочка вспыхнула и продолжает ярко светиться, значит что-то напутали, проверяем монтаж. Если амперметр показывает ток в пределах от 1 до 4 ампер то все нормально. Выставляем переменный резистор в режим максимального сопротивления, а подстроечным резистором настраиваем ток 15 -16 ампер. Иногда лампочка не дает так настроить, поэтому настройте примерно такой ток. Теперь подключив на выход разряженный аккумулятор и амперметр последовательно, убираем лампочку и включаем в сеть. Подстроечным резистором подстраиваем более точно ток, но уже 10 ампер. Затем подстроечник выпаиваем, меряем и впаиваем постоянный резистор такого же сопротивления. Вентилятор охлаждения должен вращаться с оборотами пропорционально току. Если на максимальном токе или коротком обороты слишком велики (напряжение выше 20 вольт), то необходимо отмотать витков 10 с обмотки минус 5 вольт канала питания вентилятора Напряжение на вентиляторе при подобранных витках должно быть от 6 вольт до 17 вольт. Все, на этом настройка закончена.
В итоге на выходе сборочного стола получаем такое зарядное устройство. И даже с корпусом практически никаких слесарных работ не нужно. Выходные/входные провода выведены сзади через пластмассовые разъемы. Таких зарядных в свое время было сделано десятки, и все работают до сих пор :-).

Далее приспособим сюда индикатор тока на светодиодах или на люминесцентном индикаторе, кому, как нравится. В итоге чтобы получить на выходе такое симпатичное зарядное устройство, надо всего совсем немного доработать нашу схему. На люминесцентном индикаторе:

На светодиодах:

И корпус без покраски, индикатор на КТ315И.

Если всё устраивает, то тогда продолжаю мурлыкать по теме. Для измерения тока с более менее сносной точностью, нужно собрать усилитель напряжения с шунта на LM358 и сам индикатор на двух LM324 или на КТ315-х и всё :-). Приведу схему отдельно усилителя, с простой платой, и отдельно самого индикатора. Крепить внутри лучше и проще. Индикаторов два варианта.

Схема усилителя. Диод D1, резистор R3, конденсатор С3 интегрирующая цепь, так как на входе пульсирующее напряжение отрицательной полярности, а нам надо на выходе получить постоянное напряжение пропорциональное току. Настройка: обязательно проверить 12 вольт, часто попадаются бракованные КРЕН-ки, затем резистором R2 калибруют показания индикатора по мультиметру. Резистором регулировки тока выставляете максимальный ток и резистором настраиваете, чтобы только-только зажегся, последний светодиод. Конденсатор С3 работает как интегратор и задает плавность спадания показаний индикатора.
Фото собранных плат усилителей напряжения с шунта (подстроечные сопротивления еще не запаяны).

Схема индикатора на КТ 315. Конечно, «прошлый век» и все такое, скажите Вы, но, а если их в наличии 3 литровая банка. Куда прикажите девать? Выбросить? А SMD-шные транзисторы надо идти на базар и купить, а места в корпусе все равно много. Сверлить отверстия под 315 тоже не надо. Но все же на ваш выбор, схема не критична к выбору транзисторов, хоть МП10 запаяйте, все равно будет работать.

Количество транзисторов и светодиодов можно уменьшить, например до 6 шт., но когда много, то красивше. Фото собранной линейки, пока еще без впаянных светодиодов.

И более ранняя разводка

Эмитерный повторитель можно и не запаивать, а включить напрямую, работает и без него, только спадают показания быстро, а не плавно по одному светодиоду. Иногда на некоторых экземплярах требовалось включать прямо включенный диод, типа КД522, между выходом усилителя и линейкой. Это было необходимо, когда при нулевом токе светились один — два первых светодиода. Налаживание линейки. Правильно собранный без ошибок индикатор работает сразу. Подключаем на вход переменный резистор — бегунок ко входу, правый конец резистора на +, левый на -. Подаем питание, вращаем резистор и смотрим на светодиоды, должны поочередно вспыхивать и гаснуть. Данный индикатор обладает существенной нелинейностью показаний (сначала завал и посередине бывают горбы), но для зарядного вполне подойдет. Просто при настройке значение каждого светодиода отмаркируете.
В схеме блока на плате надо добавить источник 6…8в для светодиодной линейки. Для люминесцентного индикатора добавлять этот источник не надо.

Фото собранной зарядки по вышеприведенным схемам, но на блоке ATX (разницы с АТ особой нет, отличие что питание TL494 питается от дежурки):

Фото крепления платы усилителя. Припаивается в основную плату выводами: корпус и +22в.

Далее приведу схему индикатора на операционных усилителях. В качестве самого индикатора лучше использовать люминесцентный индикатор (схема проще). Если использовать светодиоды, то надо будет добавить еще 8 резисторов по 2к и подключать катодами на корпус. Принцип работы прост. Схема в настройке не нуждается, кроме подбора резистора в цепи накала.

В данной схеме используется два счетверенных усилителя, для формирования восемь уровней индикации. Операционные усилители, используемые в этой схеме — LM324 (Или LM393 если используете светодиоды. Тогда подключаем их аноды на +, а катоды каждый на свой выход). Это довольно распространенная ИМС и найти ее не составит труда. Резисторы R2:.R10 образуют делитель, задающий пороги срабатывания каждого усилителя. Усилители работают в режиме компараторов.
Фото собранного индикатора тока на люминесцентный индикатор

Крепится к передней стенке с помощью термоклея пистолетом или паяльником.
Вышеприведенная схема имеет мягкую характеристику зарядного тока. Ток снижается плавно на протяжении всего времени заряда (Как в автомобиле).

Теперь рассмотрим схему с жесткой характеристикой зарядного тока.
Здесь ток снижается более круто и только к концу заряда. На протяжении основного времени ток стабильный. Здесь нам потребуется уже АТХ блок питания. Нововведение коснулось и защиты от переполюсовки и короткого замыкания. В данном зарядном шунт установлен по минусовой шине, поэтому необходимо разрезать соединение платы с корпусом блока. Если этого не сделать то при случайном касании плюсовым проводом металлического корпуса блок питания придется ремонтировать (менять джентльменский комплект — предохранитель, мост, пара MJE13007, резисторы 10 ом базовые :-)). Схема содержит усилитель напряжения с шунта, компаратор с обратной связью на конденсаторе ( о конденсаторе и его расчетах ниже) для более плавной работы и для устранения перерегулирования и любая из рассмотренных выше линеек индикаторов, но предпочтительней на LM324. В данном случае управление микросхемой TL494 осуществляем через вывод 4, как имеющий самое маленькое усиление и следовательно саму малую реакцию на изменение напряжения на его входе, а не 3, 1,16. При управлении через 4 вывод вся схема зарядного работает устойчиво, отсутствуют возбуждения, перерегулирования, нет нагрева выходных транзисторов.

Теперь немного теории. Для устойчивой работы замкнутых обратными связями преобразователей, необходимо, чтобы коэффициент усиления разомкнутого контура стал меньше единицы до того, как фазовый угол достигнет значения -180 гр. Кроме того, в области среза должен быть сформирован наклон ЛАХ (логарифмическая амплитудная характеристика) разомкнутой системы -20дБ/Дек, а в области низких частот коэффициент усиления должен быть достаточно большим для того, чтобы снизить погрешность при измерениях входного напряжения и тока нагрузки. Т.е. мы считаем частоту индуктора выходной емкости по формуле для LC. Потом для этой же частоты по формуле RC считаем сопротивление и емкость в цепи обратной связи. А если у нас выходной конденсатор низкого сопротивления, то по этой же формуле еще раз считаем следующий конденсатор и пару для него берем сопротивление из высокого плеча делителя выходного напряжения.

Правда там не сказано, от чего отталкиваться, выбирая соотношение для величины емкости и сопротивления. Т.е. знаем частоту, знаем формулу, но два неизвестных. А вот в этом

есть эмпирическая формула для подбора величины сопротивления в цепи обратной связи ОУ. R = 5800 * Cвых * Fперекрест * Vвых, где Fперекрест — численно принимается 1/10 от частоты работы преобразователя. Правда почему-то в 2й картинке они емкость считают отталкиваясь от 1/3 частоты LC, что вносит несуразицу, т.к. в 1й картинке считалось ровно по частоте LC. Но хотя бы примерный порядок для подбора величин эти данные дают.
Защита от переполюсовки и КЗ выполнена на двух транзисторах и светодиоде. Схема:

Настройка заключается в подборе R3 в зависимости от вашего шунта, и подборе R5 для ограничения максимального выходного тока на уровне 10 ампер. Доработки линеек индикаторов состоят только в установке и подстройке подстроечного сопротивления для диапазона отображения тока 3 — 10 ампер. Настройка канала тока. Резистор R5 временно меняем на подстроечник 10к выставляем его в положение максимального сопротивления. Подключаем мультиметр в режиме измерения тока на диапазоне 10 ампер. Включаем в сеть блок через лампочку. Если лампочка вспыхнула и продолжает ярко светиться, значит что-то напутали, проверяем монтаж. Если амперметр показывает ток в пределах от 0,2 до 1 ампер то все нормально. Выставляем переменный резистор R6 в режим максимального напряжения с бегунка, а подстроечным резистором настраиваем ток 10 ампер. Затем выпаиваем подстроечник, замеряем и впаиваем постоянный резистор такого же сопротивления. Работа и настройка канала напряжения аналогично первой схеме.
Доработки основной платы АТХ блока для схемы управления на LM358.

Доработки схемы линеек:

В схеме с операционными усилителями ставим Р1 и подбираем его или подбираем R2, а Р1 не добавляем, а подключаем напрямую.

Подробней остановимся на защите от переполюсовки и от короткого замыкания. Схема своего рода «НОУ-ХАУ», по простоте и надежности. Плюс в том, что не нужно использовать мощное реле, или тиристор, на котором падение напряжения около двух вольт. Схема как самостоятельное устройство может быть встроена в любое зарядное устройство и блок питания. Выход из режима защиты автоматический, как только устранится короткое замыкание или преполюсовка. При срабатывании светится светодиод «ошибка подключения».

Описание работы: При нормальном режиме напряжение через светодиод и резистор R9 отпирает VT1 и все напряжение со входа поступает на выход. При коротком замыкании или переполюсовке ток импульсно резко возрастает, падение напряжения на полевике и шунте резко увеличивается, что приводит к открыванию VT2, который в свою очередь шунтирует затвор исток. Добавочное отрицательное напряжение по отношению к истоку (падение на шунте) прикрывает VT1. Далее происходит лавинный процесс закрытия VT1. Светодиод засвечивается через открытый VT2. Схема может находиться в данном состоянии сколь угодно долго, до устранения замыкания.
Для зарядки дополнительно и мотоциклетных аккумуляторов можно добавить переключатель подключающий дополнительный подобранный резистор в цепи вывода 1 TL494. Конструкция будет универсальной если поставите переменный резистор. На выходе можно регулировать напряжение до 20 вольт.

Если поставить мост в выходном канале 12в, то тогда можно регулировать напряжение до 35 вольт. Дальнейшие доработки ограничены только фантазией.
Дабы не быть голословным, привожу фотки работы зарядного
Фото работы зарядного устройства. Ток зарядки 10 ампер.

Также разработаны и другие схемные решения. Продолжение следует…

Файлы:
Печатные платы в формате SL 5.0.

Вопросы, как обычно, складываем тут.


Как вам эта статья?

Заработало ли это устройство у вас?

Импульсное зарядное устройство для автомобиля своими руками

Сегодняшняя наша статья посвящена теме самодельная импульсная зарядка для АКБ автомобиля. Большинство автовладельцев пользуются в своей практике зарядными устройствами для аккумулятора автомобиля. Но иногда в силу разных причин возникает необходимость собрать такое зарядное устройство для аккумулятора автомобиля своими руками, причины разные

  1. Нет финансовой возможности купить
  2. Далеко расположен населённый пункт от места продажи таких устройств
  3. Требуется необычное зарядное устройство с функциями которых нет в магазинных зарядках, либо есть, но по очень дорогой цене

В общем, причины могут быть разные. А вот как сделать такое устройство для зарядки аккумуляторной батареи мы и поговорим ниже.



Скажем сразу, что собрать самодельное именно импульсное зарядное устройство без базовых знаний схемотехнике не получится, так как попросту будет не понятно, о чем идет речь. Но, тем не менее, мы опишем все же такую схему сборки, которая будет изобиловать техническими терминами.

Что такое зарядное устройство – электронный прибор предназначенный для заряда различных электрических аккумуляторов и аккумуляторных батарей от энергии подающейся из внешнего источника, как правило от розетки или сети переменного тока, зачастую переменный ток преобразовывается в таком приборе в постоянный с необходимым выходным значением в Вольтах, Амперах и общей Мощности зарядного тока.

Итак, чтобы собрать импульсное пуско зарядное устройство для автомобиля своими руками на хендай санта фе или другой автомобиль, точнее просто зарядное в нашем случае, проще всего будет не собирать его с ноля, а приобрести уже готовый импульсный трансформатор Ватт на 100-150, благо их сейчас продаётся предостаточно и на выходе они уже имеют 10-12 вольт. Нам, по сути, останется добавить регулировку заряда и защиты от коротких замыканий, но мы пойдем ещё более простым и дешёвым путем сделаем импульсную зарядку для аккумулятора из лампы экономки.

По сути, переделка такой лампы в импульсный блок питания или зарядку для аккумулятора состоит только в добавлении узла диодного моста и сглаживающего конденсатора.

Зарядное устройство для аккумулятора автомобиля своими руками

Вот собственно и вся переделка, если использовать такое устройство для зарядки АКБ, то лучше выпрямительные диоды поставить серии КД 213, а все транзисторы посадить на радиаторы, так как может быть довольно сильный их нагрев.

Как можно видеть простому обывателю импульсное зарядное устройство для машины собрать своими руками  будет практически нереально, так как в процессе придется все нравно что-то дорабатывать, например, ограничивать силу тока и напряжения и тд. Так что если вы не обладаете соответствующими знаниями и практикой в этой области, то проще будет либо заказать такую импульсную зарядку для аккумулятора у знающих людей, либо приобрести магазинный вариант.

Потому как эксперименты со своим рабочим аккумулятором могут привести к его полному выходу их строя. А стоит он совсем не дешево. Ну а так как скорее всего из вышеописанного вы ничегошеньки не поняли то лучше посмотрите видео как это делается в реальности на практике

Импульсное зарядное устройство для авто, схема, описание

К вашему вниманию простая схема импульсного ЗУ для автомобильного акб, компактная, проверенная в работе и со всеми защитами.

 зарядное устройство для автоЭлектронный трансформатор немного дорабатываем, чтобы в конечном итоге выход был 14 вольт, то есть если нет 14 вольт, то нужно немного домотать вторичную обмотку. Затем мы добавим (тут по желанию) сетевой фильтр. Сделаем обязательно диодный выпрямитель и схемы защиты от короткого замыкания, переполюсовки и перегрузки. Ну и добавим индикацию.

 домотать вторичную обмотку

 зарядное устройство для авто, схема

Я взял китайский электронный трансформатор на 80 ватт. Частота задаётся динистором DB3 в районе 30 кГц. Имеется 2 трансформатора, один ОС, второй (основной) понижающий.

. Были взяты ключи MJE 13005.

3 обмотки содержит тран-тор ОС, две базовые обмотки ключей и саму обмотку ОС. Были взяты ключи MJE 13005.

Чтобы использовать наше зарядное устройство можно было ещё и в качестве БП, реализуем включение без нагрузки.

Итак, что для этого надо….

1) Выпаять обмотку ОС и вместо неё сделать перемычку.
2) Мотаем 2 витка проводом 0.4 мм на основном трансе и подключаем всё это дело как показано на схеме ниже. Это делать не обязательно, если данное устройство будет работать только как зарядное для аккумуляторов.

Резистор нужно взять мощностью 5-10 ватт и то он всегда будет тёплый, но это нормально.

Такая переделка даёт нам защиту от короткого замыкания и включение системы без нагрузки. Но всё равно при длительном замыкании (больше 10 сек) ключи могут выйти из строя, поэтому мы будем делать отдельную защиту от короткого замыкания.

Сделаем на отдельной плате.

В схеме использован транзистор IRFZ44, можно взять и помощней IRF3205. Ключи можно использовать на ток более 20 ампер, такие как  IRFZ24, IRFZ40, IRFZ46, IRFZ48 и т.д. Теплоотвод для полевика не требуется. Выбор второго транзистора не критичен, я взял биполярник  MJE13003, но выбор за вами. Шесть резисторов по 0.1 ому,Шесть резисторов по 0.1 ому, подключены параллельно задают сопротивление шунта, которым подбирается ток защиты. При таком раскладе ток защиты срабатывает при нагрузке в 6 или 7 ампер. Также можно подстроить ток срабатывания переменным резистором.

Шесть резисторов по 0.1 ому,

Выходной ток БП доходит до 7 ампер, довольно прилично. Резисторы для шунта брал на 5 ватт, но подойдут и по 2-3 ватта.

Шесть резисторов по 0.1 ому, Шесть резисторов по 0.1 ому, Шесть резисторов по 0.1 ому,

Теперь нужно переделать чтобы выходное напряжение было 14 вольт вместо 10-12.

Это делается просто на вторичную обмотку доматываем всего 3 витка и этим повышаем напряжение на три вольта. Сердечник сам разбирать не обязательно. Провод брал сечением 1 мм и подключаем, вернее припаиваем нашу обмотку одним концом к заводской, а другой конец получается выходом. (то есть последовательно)

Теперь приступим к выпрямителю.

Диоды взял шоттки, выпаял из БП от компьютера. Нужны три одинаковые сборки. Обязательно диоды должны быть импульсные или ультрафасты и не менее 10 ампер. Подойдут и наши типа КД213 и подобные.

Диоды взял шоттки,Собираем мост, блоки в кучу и включаем в сеть 220, чтобы схема не сгорела (в случаи если что накосячили) её следует подключить через обыкновенную лампочку на 60-100 ватт, которую соединяем последовательно с нашей схемой.

При правильной сборке блок работает сразу, теперь замыкаем выход на нём, при этом загорается светодиод (свидетельствует о коротком замыкании).

Теперь собираем схему индикатора

 собираем схему индикатораСама схема взята от зарядника аккумуляторной отвёртки. Где зелёный огонёк показывает, что идёт заряд, а красный показывает, что есть напряжение на выходе блок питания.

Зелёный индикатор будет затухать постепенно и после 12.4 вольт он окончательно потухнет.

Зелёный индикатор

Сетевой фильтр

Но вот и осталось нам только сделать сетевой фильтр, он у нас будет состоять из 2-х плёночных конденсаторов и дросселя.

Коденсаторы подключаются перед дросселем и после.  Дроссель можно взять готовый от ИБП или намотать самому. Берём кольцо и мотаем две отдельные обмотки, по 20 витков проводом 0.5 мм. Конденсаторы по 0,47 мкФ 250 или 400 вольт, лучше взять плёночные. две отдельные обмоткиТеперь собираем всё в корпус и наслаждаемся полноценным импульсным зарядным устройством. Если будет желание, можно сделать и регулятор мощности.

 две отдельные обмотки  две отдельные обмотки

В устройстве можно применить и более мощные трансформаторы. Практика показала надёжность данного устройства и его простоту в изготовлении. более мощные трансформаторы.Автор; АКА Касьян


ИМПУЛЬСНОЕ ЗАРЯДНОЕ ДЛЯ АККУМУЛЯТОРА АВТО

   В настоящее время, при построении мощных автомобильных зарядных устройств с токами до 10 ампер и более, мало кто использует обычные трансформаторы, да и достать их проблематично, не говоря уже о том, что пару кило меди обмоток будут стоить пару десятков долларов. В то же время практически у каждого есть готовый 12-ти вольтовый импульсный блок питания AT или ATX. Их мы и приспособим для создания самодельного зарядного к авто. Изучим схему устройства, клик по картинке для увеличения размера.

Схема переделки БП в импульсное зарядное

   Зарядка сделана на основе стандартного компьютерного блока питания. Схема не содержит цепей запуска блока, цеплять к зарядке дежурное питание не имеет смысла, а подпитка ключей только сильнее разогревает их, соответственно без АКБ работать не будет.

ИМПУЛЬСНОЕ ЗАРЯДНОЕ ДЛЯ АККУМУЛЯТОРА 12в

   Налаживание зарядки довольно простое: не включая в сеть надо стать осциллографом на Б-Э любого ключа, к выходу зарядки подключить регулируемый БП, дальше выставить примерно 14,4-14,8 вольт, и подстроечным резистором R31 добиться прекращения генерации. Далее включить зарядное устройство в сеть, подключить нагрузку и подбором шунта выставить требуемый максимальный зарядный ток.

ИМПУЛЬСНОЕ ЗАРЯДНОЕ ДЛЯ АККУМУЛЯТОРА авто

   Печатка прилагается, она находится в архиве на форуме. Зарядку можно дополнить цифровым вольтамперметром, собранном, к примеру, по такой схеме:

Схема цифрового ампервольтметра для ЗУ

ИМПУЛЬСНОЕ ЗАРЯДНОЕ ДЛЯ АККУМУЛЯТОРА авто

Плата для схемы цифрового ампервольтметра для ЗУ

   Выбор между вольтами и током осуществляется нажатием одной единственной кнопки. Печатная плата и прошивка там же на форуме, в архиве.

Пайка цифрового ампервольтметра для ЗУ

цифрового ампервольтметра для зарядного

   Если нет возможности собрать или купить блок цифровой индикации напряжения и тока — ставьте любой подходящий стрелочный вольтметр на напряжение 20 вольт и амперметр на 10 ампер. Сборка, испытания и фото прибора — nickolay78.

   Форум по импульсным ЗУ

   Обсудить статью ИМПУЛЬСНОЕ ЗАРЯДНОЕ ДЛЯ АККУМУЛЯТОРА АВТО


схемы на самодельное зарядное устройство для АКБ

Разбор больше 11 схем для изготовления ЗУ своими руками в домашних условиях, новые схемы 2017 и 2018 года, как собрать принципиальную схему за час.

ТЕСТ:

Чтобы понять, обладаете ли вы необходимой информацией об аккумуляторах и зарядных устройствах для них, следует пройти небольшой тест:
  1. По каким основным причинам происходит разрядка автомобильного аккумулятора на дороге?

А) Автомобилист вышел из транспорта и забыл выключить фары.

Б) Аккумуляторная батарея слишком нагрелась под воздействием солнечных лучей.

  1. Может ли аккумулятор выйти из строя, если автомобилем не пользуются долгое время (стоит в гараже без запуска)?

А) При долгом простое аккумуляторная батарея выйдет из строя.

Б) Нет, батарея не испортится, ее потребуется только зарядить и она снова будет функционировать.

  1. Какой источник тока используется для подзарядки АКБ?

А) Есть только один вариант — сеть с напряжением в 220 вольт.

Б) Сеть на 180 Вольт.

  1. Обязательно снимать аккумуляторную батарею при подключении самодельного устройства?

А) Желательно производить демонтаж батареи с установленного места, иначе возникнет риск повредить электронику поступлением большого напряжения.

Б) Необязательно снимать АКБ с установленного места.

  1. Если перепутать «минус» и «плюс» при подключении ЗУ, то аккумуляторная батарея выйдет из строя?

А) Да, при неправильном подключении, аппаратура сгорит.

Б) Зарядное устройство просто не включится, потребуется переместить на положенные места необходимые контакты.

Ответы:

  1. А) Не выключенные фары при остановке и минусовая температура – наиболее распространенные причины разряда АКБ на дороге.
  2. А) АКБ выходит из строя, если долго не подзаряжать ее при простое автомобиля.
  3. А) Для подзарядки применяется напряжение сети в 220 В.
  4. А) Не желательно производить зарядку батареи самодельным устройством, если она не снята с автомобиля.
  5. А) Не следует путать клеммы, иначе самодельный аппарат перегорит.

Аккумулятор на автотранспорте требуют периодической зарядки. Причины разряжения могут быть разные — начиная от фар, что хозяин забыл выключить, и до отрицательных температур в зимний период на улице. Для подпитки АКБ потребуется хорошее зарядное устройство. Такое приспособление в больших разновидностях представлено в магазинах автозапчастей. Но если нет возможности или желания покупки, то ЗУ можно сделать своими руками в домашних условиях. Имеется также большое количество схем — их желательно все изучить, чтобы выбрать наиболее подходящий вариант.

Определение: Зарядное устройство для автомобиля предназначается для передачи электрического тока с заданным напряжением напрямую в АКБ.

Ответы на 5 часто задаваемых вопросов

  1. Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.
  2. Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты. Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.
  3. Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.
  4. По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.
  5. Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора. Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

  1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
  2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.

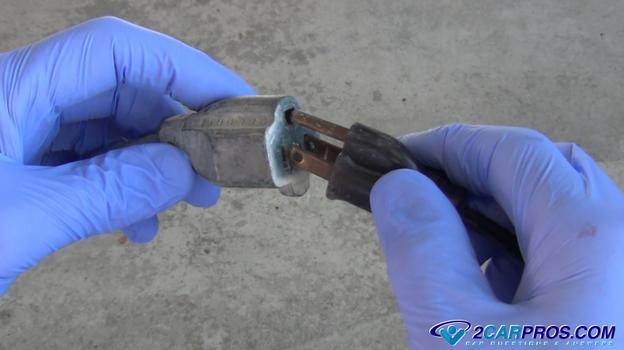

  3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Топ-3 производителей зарядных устройств

Если нет желания или возможности своими руками собрать ЗУ, то обратите внимание на следующих производителей:

  1. Стек.
  2. Сонар.
  3. Hyundai.

Фирмы хорошо зарекомендовали себя на рынке, а потому о надежности и функциональности переживать при покупке не следует.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

  1. Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
  2. Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Схема 100% рабочего ЗУ на 12 вольт

ЗУ на 12 вольтЗУ на 12 вольтЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В.  Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

Необходимые компоненты:

  1. dc-dc понижающий преобразователь.
  2. Амперметр.
  3. Диодный мост КВРС 5010.
  4. Концентраторы 2200 мкФ на 50 вольт.
  5. трансформатор ТС 180-2.
  6. Предохранители.
  7. Вилка для подключения к сети.
  8. «Крокодилы» для подключения клемм.
  9. Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.

Схема ЗУ Рассвет 2

Схема ЗУ Рассвет 2Схема ЗУ Рассвет 2Схема ЗУ Рассвет 2

Посмотрите на картинке на схему зарядного устройства Рассвет 2. Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца. Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах. Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

1 схема умного ЗУ

Умное ЗУУмное ЗУУмное ЗУ

Посмотрите на картинке принципиальную схему умного зарядного устройства. Приспособление необходимо для подключения к свинцово-кислотным аккумуляторам, имеющим емкость — 45 ампер в час или больше. Подключают такой вид аппарата не только к аккумуляторам, что ежедневно используются, но также к дежурным или находящимся в резерве. Это довольно бюджетная версия оборудования. В ней не предусмотрен индикатор, а микроконтроллер можно купить самый дешевый.

Если имеется необходимый опыт, то трансформатор собирается своими руками. Нет необходимости устанавливать также и звуковые сигналы оповещения — если аккумулятор подключится неправильно, то загоревшаяся лампочка разряда будет уведомлять об ошибке. На оборудование необходимо поставить импульсный блок питания  на 12 вольт — 10 ампер.

1 схема промышленного ЗУ

11 примеров: схемы на самодельное зарядное устройство для автомобильного аккумулятора11 примеров: схемы на самодельное зарядное устройство для автомобильного аккумулятора

Посмотрите на схему промышленного зарядного устройства от оборудования Барс 8А. Трансформаторы используются с одной силовой обмоткой на 16 Вольт, добавляется несколько диодов vd-7 и vd-8. Это необходимо для того, чтобы обеспечить мостовую схему выпрямителя от одной обмотки.

1 схема инверторного устройства

Инверторный видИнверторный видИнверторный вид

Посмотрите на картинке схему инверторного зарядного устройства. Это приспособление перед началом зарядки разряжает аккумуляторную батарею до 10,5 Вольт. Ток используется с величиной С/20:  «C» обозначает ёмкость установленного аккумулятора. После этого процесса напряжение повышается до 14,5 Вольт, при помощи разрядно-зарядного цикла. Соотношение величины заряда и разряда составляет десять к одному.

1 электросхема ЗУ электроника

Схема ЭлектроникаСхема ЭлектроникаСхема Электроника

1 схема мощного ЗУ

Мощное ЗУМощное ЗУМощное ЗУ

Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора. Приспособление применяется для кислотных АКБ, имеющих высокую емкость. Устройство с легкостью заряжает автомобильный аккумулятор, имеющий емкость в 120 А. Выходное напряжение устройство регулируется самостоятельно. Оно составляет от 0 до 24 вольт. Схема примечательна тем, что в ней установлено мало компонентов, но дополнительные настройки при работе она не требует.

2 схемы советского ЗУ

Советское ЗУСоветское ЗУСоветское ЗУ

Многие уже могли видеть советское зарядное устройство. Оно похоже на небольшую коробку из металла, и может показаться совсем ненадежной. Но это вовсе не так. Главное отличие советского образца от современных моделей — надежность. Оборудование обладает конструктивной мощностью. В том случае, если к старому устройству подсоединить электронный контроллер, то зарядник получится оживить. Но если под рукой такого уже нет, но есть желание его собрать, необходимо изучить схему.

К особенностям их оборудования относят мощный трансформатор и выпрямитель, с помощью которых получается быстро зарядить даже сильно разряженную батарею. Многие современные аппараты не смогут повторить этот эффект.

Электрон 3М

Схема Электрон 3МСхема Электрон 3МСхема Электрон 3М

За час: 2 принципиальные схемы зарядки своими руками

Простые схемы

1 самая простая схема на автоматическое ЗУ для авто АКБ

Простая схемаПростая схемаПростая схема

Топ 4 схем импульсных ЗУ

Импульсные ЗУ

1 схема на тиристорное ЗУ

СхемаСхемаСхема

1 упрощенная схема с сайта Паяльник

СхемаСхемаСхема

1 схема на интеллектуальное ЗУ

Интеллектуальное ЗУИнтеллектуальное ЗУИнтеллектуальное ЗУ

4 подробные схемы защиты для ЗУ

Защита

Новые схемы 2017 и 2018 года

Новые схемы

1 схема на китайское ЗУ

СхемаСхемаСхема

1 простая схема — как собрать ЗУ

СхемаСхемаСхема

Зарядное устройство для автомобильного аккумулятора своими руками

Тема автомобильных зарядных устройств интересна очень многим. Из статьи вы узнаете, как переделать компьютерный блок питания в полноценное зарядное устройство для автомобильных аккумуляторов. Оно будет представлять собой импульсное зарядное устройство для аккумуляторов с емкостью до 120 А·ч, то есть зарядка будет довольно мощной.

Собирать практически ничего не нужно – просто переделывается блок питания. К нему добавится всего один компонент.

Компьютерный блок питания имеет несколько выходных напряжений. Основные силовые шины имеют напряжение 3,3, 5 и 12 В. Таким образом, для работы устройства понадобится 12-вольтовая шина (желтый провод).Компьютерный блок питания

Компьютерный блок питания

Для зарядки автомобильных аккумуляторов напряжение на выходе должно быть в районе 14,5-15 В, следовательно, 12 В от компьютерного блока питания явно маловато. Поэтому первым делом необходимо поднять напряжение на 12-вольтовой шине до уровня 14,5-15 В.

Затем, нужно собрать регулируемый стабилизатор тока или ограничитель, чтобы была возможность выставить необходимый ток заряда.

регулируемый стабилизатор тока

Зарядник, можно сказать, получится автоматическим. Аккумулятор будет заряжаться до заданного напряжения стабильным током. По мере заряда сила тока будет падать, а в самом конце процесса сравняется с нулем.

Приступая к изготовлению устройства необходимо найти подходящий блок питания. Для этих целей подойдут блоки, в которых стоит ШИМ-контроллер TL494 либо его полноценный аналог K7500.

ШИМ-контроллер TL494

Когда нужный блок питания найден, необходимо его проверить. Для запуска блока нужно соединить зеленый провод с любым из черных проводов.

Для запуска блока

Если блок запустился, нужно проверить напряжение на всех шинах. Если все в порядке, то нужно извлечь плату из жестяного корпуса.

Извлекаем плату

После извлечения платы, необходимо удалить все провода, кроме двух черных, двух зеленого и идет для запуска блока. Остальные провода рекомендуется отпаять мощным паяльником, к примеру, на 100 Вт.

На этом этапе потребуется все ваше внимание, поскольку это самый важный момент во всей переделке. Нужно найти первый вывод микросхемы (в примере стоит микросхема 7500), и отыскать первый резистор, который применен от этого вывода к шине 12 В.

Поиск

На первом выводе расположено много резисторов, но найти нужный — не составит труда, если прозвонить все мультиметром.

После нахождения резистора (в примере он на 27 кОм), необходимо отпаять только один вывод. Чтобы в дальнейшем не запутаться, резистор будет называться Rx.

необходимо отпаять только один вывод

Теперь необходимо найти переменный резистор, скажем, на 10 кОм. Его мощность не важна. Нужно подключить 2 провода длиной порядка 10 см каждый таким образом:

необходимо отпаять только один вывод

Один из проводов необходимо соединить с отпаянным выводом резистора Rx, а второй припаять к плате в том месте, откуда был выпаян вывод резистора Rx. Благодаря этому регулируемому резистору можно будет выставлять необходимое выходное напряжение.

регулируемый резистор

Стабилизатор или ограничитель тока заряда очень важное дополнение, которое должно иметься в каждом зарядном устройстве. Этот узел изготавливается на базе операционного усилителя. Тут подойдут практически любые «операционники». В примере задействован бюджетный LM358. В корпусе этой микросхемы два элемента, но необходим только один из них.

LM358

LM358

Пару слов о работе ограничителя тока. В этой схеме операционный усилитель применяется в качестве компаратора, который сравнивает напряжение на резисторе с низким сопротивлением с опорным напряжением. Последнее задается при помощи стабилитрона. А регулируемый резистор теперь меняет это напряжение.

При изменении величины напряжения операционный усилитель постарается сгладить напряжение на входах и сделает это путем уменьшения или увеличения выходного напряжения. Тем самым «операционник» будет управлять полевым транзистором. Последний регулирует выходную нагрузку.

Полевой транзистор нужен мощный, поскольку через него будет проходить весь ток заряда. В примере используется IRFZ44, хотя можно использовать любой другой соответствующих параметров.

IRFZ44

Транзистор обязательно устанавливается на теплоотвод, ведь при больших токах он будет хорошенько нагреваться. В этом примере транзистор просто прикреплен к корпусу блока питания.

Транзистор устанавливается на теплоотвод

Печатная плата была разведена на скорую руку, но получилось довольно неплохо.

Печатная плата

Теперь остается соединить все по картинке и приступить к монтажу.

соединить все по картинке

соединить все по картинке

Напряжение выставлено в районе 14,5 В. Регулятор напряжения можно не выводить наружу. Для управления на передней панели имеется только регулятор тока заряда, да и вольтметр тоже не нужен, поскольку амперметр покажет все, что надо видеть при зарядке.

амперметр

Амперметр можно взять советский аналоговый или цифровой.

амперметр

Также на переднюю панель был выведен тумблер для запуска устройства и выходные клеммы. Теперь можно считать проект завершенным.

Получилось несложное в изготовлении и недорогое зарядное устройство, которое вы можете смело повторить сами.

Автозарядка своими руками

Автор: АКА КАСЬЯН.

Прикрепленные файлы: СКАЧАТЬ.




причины и признаки заряда, принцип действия, основные требования

Емкость АКБ при эксплуатации уменьшается, и для ее восстановления батарею подключают к специальному аппарату. Он не всегда есть у водителя, или характеристики не отвечают требованиям. В таком случае выручит зарядное устройство для автомобильного аккумулятора своими руками.

Что такое автомобильное зарядное устройство

Зарядное устройство для автомобиля — это электронный прибор, при помощи которого восстанавливают работоспособность аккумулятора, подавая электроэнергию от сети 220 В. При этом напряжение понижается специальным трансформатором или импульсным блоком питания. Выпрямителем ток преобразуется из переменного в постоянный, стабилизируется. Чтобы контролировать процесс, большинство устройств оборудуют стрелочными или диодными вольтметрами.

Зарядка для автомобиля

Параметры ЗУ рассчитывают исходя из типа батареи и ее характеристик. Часто отдельные узлы в разной степени схематически объединяют. Для предотвращения внештатных ситуаций используются защитные элементы: от сетевого предохранителя до сложной электроники.

Устройство подключают к сети через стандартный штепсельный разъем. На выходе — 2 зажима типа «крокодил», которые подсоединяют к клеммам АКБ.

Для чего нужна автозарядка

Все аккумуляторы накапливают электрическую энергию в результате химических процессов, которые происходят в них после подачи напряжения. При подключении потребителя происходит обратный процесс — энергия расходуется. Чтобы ее восстановить, батареи заряжают. На машинах устройством, обеспечивающим заряд при поездках, является генератор. Его энергии не всегда хватает для поддержания работоспособности, особенно в условиях частых и трудных пусков двигателя, коротких поездок. Тогда помогает только внешнее зарядное устройство.

На автотранспорте используются стартовые кислотно-свинцовые батареи с хорошей выносливостью, способностью долго сохранять эксплуатационные характеристики. Чтобы контролировать состояние, ориентируются в основном на общее напряжение без детализации по отдельным банкам. Для АКБ опасен перезаряд: закипает электролит, отчего источники питания быстро выходят из строя. Поэтому бортсеть рассчитана так, что генератор постоянно недозаряжает аккумулятор.

Аккумуляторная свинцово-кислотая батарея, способная сохранять эксплуатационные характеристики

В этом таится опасность: пластины преждевременно сульфатируются, снижается ресурс. При минусовых температурах на улице даже в отапливаемом гараже такие процессы ускоряются. Если батарею постоянно подпитывать с помощью внешнего ЗУ, то она прослужит долго.

Хорошее зарядное устройство при правильном использовании способно частично десульфататировать пластины. Опытные водители после поездки зимой снимают аккумулятор, ставят на дозарядку. Это способствует тому, что он выдерживает количество зарядов-разрядов до 2 раз большее, чем предусмотрено заводскими характеристиками. С помощью ЗУ спасают и полностью посаженные АКБ.

Для батарей характерно такое явление, как саморазряд. Если автоаккумулятор не используется, емкость в течение месяца падает до 30%. Чтобы этого не происходило, его ставят на постоянный заряд малым током. Тогда АКБ все время остается работоспособным. Поддержание на зарядке еще и уменьшает сульфатацию.

Причины и признаки заряда АКБ

Автомобильная батарея при работающем моторе постоянно подзаряжается от генератора. В этом можно убедиться, проверив напряжение на клеммах при включенном двигателе. Вольтметр должен показать 13,5-14,5 В. Полная зарядка от генератора обеспечивается после поездки на расстояние 30 км по трассе или 30 минут передвижения в городе без остановки двигателя.

Понять, нужна ли аккумулятору зарядка, можно после определения его состояния. Во многих случаях это выясняют по тому, крутит ли он стартер. Это простой способ, но неудачный. Если такое обнаружится перед самой поездкой, она окажется под угрозой. Кроме того, подобное состояние АКБ, особенно если это повторяется часто, плохо отражается на сроке службы.

Простой, но надежный способ проверить батарею — измерить напряжение на клеммах дешевым китайским тестером, работающим от пальчиковых батареек или «Кроны».

Проверка батареи, измерение напряжения на клеммах

По показаниям вольтметра судят о заряде аккумулятора:

  • 12,6-12,7 В — полный;
  • 12,3-12,4 — 75%;
  • 12,0-12,1 — наполовину;
  • 11,8-11,9 — 25%;
  • меньше 11,6 В — глубоко разряжен.

Если показатели меньше 10,6 В, существует большой риск выхода батареи из строя. Особенно это касается необслуживаемой АКБ.

Причин разряда немало:

  • старый изношенный аккумулятор, прослуживший много лет;
  • сульфатация вследствие неправильной эксплуатации;
  • АКБ долго не пользовались, особенно зимой;
  • движение по городу, частые остановки;
  • на стоянке не выключили приборы;
  • повреждена проводка, неисправно электрооборудование.

Если лампочки на приборах тускло светят или гаснут после поворота ключа в замке зажигания, слышны щелчки втягивающего реле — это чаще всего признаки разряженности источника питания. Если нет возможности проверить состояние вольтметром, пробуют почистить контакты, поджать. Иногда АКБ не работает из-за окисленных или недостаточно затянутых клемм.

Как работает

Минимальное количество узлов зарядного устройства — понижающий трансформатор и выпрямитель. На выходе получают постоянный ток 14,4 В. Хотя аккумулятор имеет напряжение 12 В, для заряда требуется создать более высокое. Если пустить такое же напряжение, как на батарее, заряд невозможен — через пластины не пройдет ток.

Зарядка, в зависимости от типа ЗУ, происходит постоянным или импульсным током. Его рекомендуемая величина составляет 10% емкости аккумулятора. На полный заряд при таких условиях уходит 10 часов. В это время постоянно растет внутреннее сопротивление АКБ, а величина зарядного тока уменьшается.

Для аккумулятора опасен перегрев, от которого может закипеть электролит, отчего осыпаются пластины. К таким последствиям приводит превышение допустимого напряжения.

В норме при окончании зарядки от внешнего ЗУ оно должно составлять:

  • 6,8 В для 6-вольтовых АКБ;
  • 14,4 — 12 В;
  • 24 В — для 24-вольтовых.

При этом будет небольшой 5% недозаряд, но сульфатация исключается. Полную зарядку проводят током содержания, составляющим 0,5-1% емкости батареи. Требуется постоянный контроль над процессом с помощью измерительных приборов или система защиты от перенапряжения. Автоматику выставляют на показатели 7,8 В, 15,6 В, 26 В для АКБ на 6, 12, 24 В соответственно. Ее срабатывание означает, что величина заряда достигла 100%.

Если нет желания ждать 10 часов, возможен ускоренный заряд повышенным током, при этом время сокращается. В этом случае необходим постоянный контроль температуры электролита. Если она поднимается выше +45°С, ток срочно понижают. Способ применяют редко, только если другие не подходят. Метод сильно сокращает аккумулятору жизнь.

Чтобы уменьшить риск сульфатации, АКБ заряжают малым током, при этом времени потребуется намного больше. Некоторые импульсные ЗУ производятся со встроенным режимом десульфатации, при подключении которого восстанавливается работоспособность батареи. Процесс происходит по специальному алгоритму с чередованием импульсов заряда и разряда.

Основные требования

Самодельные устройства, в отличие от заводских, требуют несколько другого подхода к эксплуатации. У большинства из них отсутствуют многие узлы, помогающие при зарядке и повышающие безопасность. Происходит так преимущественно потому, что мастера, не имея опыта монтажа сложных электронных схем, стремятся упростить конструкцию.

Требования к электропитанию

Если приборы автоматического контроля и аварийного отключения отсутствуют, требуется постоянно наблюдать за процессом. Оставлять работающее устройство без присмотра опасно: есть риск повреждения аккумулятора и даже пожара. Поэтому в зарядном устройстве, сделанном самостоятельно, желательно предусмотреть узлы для безопасной автономной работы.

Они должны обеспечить:

  • стабильность вольтажа на выходе;
  • отключение от аккумулятора при превышении зарядного тока или напряжения;
  • самоблокировку — после аварийного отключения устройство самостоятельно запуститься не может;
  • защиту от неправильного подключения полюсов.

Зарядка для автомобильного аккумулятора в домашних условиях

Если батарея не может провернуть стартер, а ЗУ нет, быстро собрать его нереально. В этом случае выручают простые приспособления. Они дают АКБ небольшой заряд, которого хватает, чтобы восполнить оставшуюся емкость.

Зарядка от блока питания ноутбука

Характеристики БП ноутбука (напряжение 19 В и сила тока 10 А) позволяют использовать его для подзарядки аккумулятора. Параметры даже чуть больше требуемых, поэтому прямое подключение не используют. В цепь последовательно включают сопротивление, роль которого исполняет автомобильная лампочка салонного освещения.

Зарядное устройство от ноутбука

Ее подсоединяют к среднему плюсовому контакту блока питания. Второй контакт лампочки подключают к положительной клемме АКБ. Отрицательный выход на штекере БП соединяют с минусом батареи. Через несколько часов двигатель можно запускать.

От бытовой сети

Метод экстремальный, требует максимального соблюдения мер безопасности. Используют электрическую лампочку накаливания на 100 Вт, диод 1N4007. Подходящие характеристики у полупроводника от сгоревшей энергосберегающей лампочки. Подачу электричества в квартиру на время подключения самодельного устройства лучше прекратить.

В разрыв одного провода, идущего от розетки, последовательно включают лампочку, диод. Затем подключают к положительной клемме аккумулятора. Второй провод соединяют с отрицательным контактом.

Зарядный ток небольшой, всего 0,5 А, но его хватит, чтобы за 10 часов подзарядить АКБ. Можно параллельно подключить 2-3 лампочки, величина зарядного тока при этом возрастет, и процесс пойдет быстрее.

Вместо лампочки иногда используют электроплитку: для этого нужно включить ее на самую малую мощность. На заряд уходит меньше времени, но применять такой метод опасно: может пробить диод и замкнуть батарею.

Самодельная зарядка для АКБ

Существует много схем автомобильных зарядных устройств. Для реализации большинства подойдут детали, трансформаторы, выпаянные из старой радиоаппаратуры, блоки питания компьютеров.

Самодельное зарядное устройство для АКБ

Простое устройство на 6 и 12 вольт

Устройство подойдет для зарядки аккумуляторов напряжением 6 и 12 В, емкостью 10-120 А∙ч. Наладка после сборки не требуется, прибор сразу готов к работе.

Основные детали:

  1. Понижающий трансформатор Т1: от старого лампового телевизора или самодельный. Требуется мощность 300 Вт, ток 10-15 А, на выходе не менее 15 В.
  2. Выпрямитель из 4 диодов VD2-VD5, которые выдерживают ток от 10 А, обратное напряжение не менее 40 В. Такие характеристики у полупроводников типа Д2124, Д242, Д305. Их устанавливают через изоляторы на радиатор площадью 300 см² и более.
  3. Конденсаторы С1-С4 бумажные, рассчитанные не меньше, чем на 300 В. Такие используются в бытовой технике, имеют форму кубика.
  4. Переключатели S2-S5 для регулировки тока.
  5. Вольтметр PU1 на 30 В, амперметр PA1 на 30 А.

Величина зарядного тока устанавливается с помощью переключателей S2-S5. Через них в первичную обмотку трансформатора подключают конденсаторы С1-С4, гасящие колебания напряжения. Различными комбинациями включения тумблеров регулируют зарядный ток от 1 до 15 А с шагом 1 А. Например, чтобы установить 5 А, задействуют второй и четвертый переключатели. Комбинация S2 и S5 дает 10 А.

Зарядка с плавной регулировкой тока

Схема немного сложнее, но все детали доступны. Прибором заряжают 12-вольтовые АКБ, емкость которых — до 120 А∙ч. Вид зарядного тока — импульсный, используется тиристор. Регулятором плавно изменяют величину зарядного тока, но одновременно предусмотрен ступенчатый переключатель. Контролируют режим при помощи стрелочного амперметра на 30 А.

Регулятор напряжения тока, схема

Самодельный резистор R1 нужен для ограничения тока. Для его изготовления подойдет медный или нихромовый провод диаметром 0,8 мм. Нужна будет небольшая индикаторная лампа Е1, рассчитанная на 24-36 В.

Выходное напряжение на понижающем трансформаторе 16-18 В, ток — 15 А. Ищут прибор с такими характеристиками или делают своими руками из подходящего устройства мощностью 300 Вт. Оставляют только первичную обмотку, вторичную из 42 витков наматывают проводом с изоляцией, сечение 6 мм².

Для схемы нужен тиристор КУ202 с буквенным индексом В-Н. Для охлаждения используют радиатор, площадь рассеивания которого от 200 см². А также понадобится диод VD1 любого типа с характеристиками обратного напряжения 20 В, тока — 200 мА.

Настраивают устройство калибровкой амперметра, подключив в качестве контрольного заведомо исправный. Для нагрузки вместо АКБ подключают автомобильные лампочки, общая мощность которых составляет 250 Вт.

Зарядка из компьютерного блока питания

Из старого блока питания ПК с контроллером TL 494 получается зарядное устройство с хорошими характеристиками. У него регулируемое напряжение и возможность подстройки тока до 10 А.

Переделка компьютерного блока питания в зарядное устройство

В демонтированный из компьютера БП вносят согласно схеме некоторые изменения:

  1. На шинах питания откусывают все провода, оставив только желтые и черные.
  2. Проводники одного цвета соединяют между собой. Жгут из черных — это минусовый контакт ЗУ, из желтых — плюсовой.
  3. Печатные дорожки к ножкам 1, 14, 15, 16 микросхемы перерезают.
  4. Для регулировки напряжения устанавливают переменный резистор 10 кОм, зарядного тока — 4,4 кОм.

Собирают способом навесного монтажа, используют провода с минимальным сечением 4 мм². Устанавливают вольтметр, амперметр, подключают провода с зажимами.

Расположенный внизу схемы резистор на 0,1 Ом мощностью 10 Вт и больше делают из меди или нихрома: подбирают нужную длину провода, замеряя сопротивление. Подойдут также резисторы С5-16МВ или 2 подключенных параллельно 5WR2J. Остальные — любого типа.

Основные ошибки конструирования самодельных зарядных устройств

Ошибки в конструировании связаны с тем, что мастера стремятся сделать схему проще. Приборы нередко состоят только из понижающего трансформатора и выпрямителя без устройств контроля и защиты.

Поэтому в работе с такими упрощенными самодельными ЗУ необходимо придерживаться следующих правил:

  1. Постоянно контролировать процесс, не допускать перезаряда. Если нет возможности установить измерительные приборы в устройство, пользуются отдельным мультиметром.
  2. Не оставлять без присмотра. Мастера нередко отказываются от установки устройств, которые при превышении допустимых параметров автоматически отключают зарядку. Это иногда оборачивается большими неприятностями при бесконтрольном процессе.
  3. Правильно подсоединять минус и плюс, чтобы не повредить пластины АКБ. У заводских приборов есть встроенная защита от такой ошибки.
  4. Подсоединять к аккумулятору только что выключенное устройство.
  5. Сборку прибора следует проводить аккуратно: на входе опасные для жизни 220 В. Кроме того, ошибки в монтаже способны при включении вывести АКБ из строя.

Отдельный мультиметр для заряда

Если придерживаться этих рекомендаций, можно делать подзарядку даже самым простым прибором, не опасаясь неприятностей.

Советы и рекомендации

Автозарядку рекомендуется делать универсальной, со многими функциями, чтобы использовать ее для разных аккумуляторов.

Схема преобразования 220 В до 16-18 В в зависимости от применяемых устройств бывает:

  • с электромеханическим трансформатором;
  • с использованием электронного трансформатора;
  • без них.

Если подавать на зарядку переменное напряжение, даже пониженное — взрывается электролит. Поэтому диодный мост для выпрямителя в любом ЗУ — обязательный элемент. Его параметры для самодельного устройства рассчитывают, умножая зарядный ток для батареи на 1,33, затем на 1,25. Например, для заряда АКБ 6СТ-60 нужен ток 6 А (10% емкости). Узнают требуемые характеристики полупроводников по формуле: 6×1,33×1,25=9,975 (10 А).

Конденсаторы в большинстве случаев выпаивают из старых приборов. Обращают внимание на полярность: минусовый контакт обозначен на корпусе. Старые электролитические конденсаторы из советских радиоприборов не годятся. Они пересохли и не работают. Прошло слишком много времени, а конденсаторы сохраняют работоспособность до 25 лет.

У большинства трансформаторов, взятых из старых приборов, на выходе 24 В. Это много для АКБ на 12 В — требуется 16-18 В, при таком напряжении даже оставленная без присмотра батарея не закипит.

Самая простая защита от перезаряда — диоды Шоттки. Когда аккумулятор приближается к полной зарядке, они плавно закрываются, ток постепенно падает. Это также защита от переполюсовки. Полупроводники при этом сгорают, но купить новые дешевле, чем АКБ.

Как запустить автомобиль и зарядить автомобильный аккумулятор

Обучение запуску автомобиля от внешнего источника поможет вам во время дорожной аварии, а если вы знаете, как заряжать автомобильный аккумулятор, вы сэкономите немного денег и поможете увеличить срок службы аккумулятора вашего автомобиля.

Разумеется, для зарядки аккумулятора требуется специальное оборудование. Но даже в этом случае вложения в зарядное устройство окупятся в долгосрочной перспективе, особенно если ваша семья владеет более чем одним автомобилем. Большинство зарядных устройств удобны в использовании, и после небольшого исследования вы найдете относительно недорогое качественное зарядное устройство для личных или семейных автомобильных нужд.

В этом руководстве описаны три метода зарядки аккумулятора.

  1. Запуск от внешнего источника: поможет вам во время чрезвычайной ситуации.
  2. Быстрая зарядка аккумулятора: помогает быстро восстановить питание разряженного аккумулятора.
  3. Медленная зарядка аккумулятора: заряжает и поддерживает аккумулятор, а также увеличивает срок его службы.

Последний метод вам понравится, если у вас, вашей семьи или кого-либо из родственников есть один или несколько автомобильных аккумуляторов, которые мало используются в течение года — может быть, у вас есть машина, которую вы припарковываете на несколько дней, или дополнительный аккумулятор, стоящий на полке. Ваш гараж ждет своего часа.

Итак, давайте начнем с того, как правильно завести машину.

1. Как запустить автомобиль

Работающий автомобильный аккумулятор может разрядиться от вас по одной или нескольким причинам: срок службы аккумулятора подходит к концу; вы оставили на ночь включенными фары автомобиля; у вас возникла проблема с ненормальным потреблением тока или у вас неисправен аккумулятор.

Какой бы ни была причина, слабый или разряженный аккумулятор не позволит вам запустить машину вручную. Если ваша батарея не имеет неисправного элемента или другой проблемы, препятствующей нормальному потоку энергии, запуск автомобиля от внешнего источника быстро вернет вас в путь, если у вас есть доступ к другому транспортному средству с хорошей батареей и хорошим набором соединительных кабелей.

Примечание: Перед тем, как начать, проконсультируйтесь с руководством по эксплуатации вашего автомобиля, чтобы узнать, нужно ли вам соблюдать определенные меры предосторожности, подготовительные меры или даже если вы можете или безопасно запустить двигатель от внешнего источника.

Найдите аккумулятор и подготовьтесь к подключению

  1. Сначала найдите аккумулятор на своем автомобиле. Сначала посмотрите под капот вперед, а затем в правую или левую сторону моторного отсека за фарами. Если вы не видите свою батарею, не паникуйте; на некоторых автомобилях аккумулятор находится под сиденьем или даже внутри багажника.Тем не менее, вы можете найти положительные и отрицательные клеммы аккумулятора в моторном отсеке. При необходимости проверьте руководство по эксплуатации вашего автомобиля или руководство по ремонту вашего автомобиля.
  2. Обнаружив аккумулятор, определите положительный и отрицательный полюсы аккумулятора. Положительный пост отмечен знаком плюса (+). К нему подключается красный кабель аккумулятора. Отрицательный столб помечается знаком минус (-), и к нему подключается черный кабель.
  3. Выключите все аксессуары — радио, свет, переменный ток — на машине и на той, у которой исправен аккумулятор.
  4. Пусть автомобиль с исправным аккумулятором переместится рядом с вами, не касаясь вашего автомобиля. Или, что еще лучше, пусть машина-помощник движется впереди вашей, чтобы обе смотрели друг на друга. Это позволит вам подключать соединительные кабели, не растягивая их слишком сильно.

Подключение перемычек

Примечание: Не позволяйте концевым зажимам соединительных кабелей касаться друг друга при подключении их к батареям. Это может повредить аккумулятор или электронное оборудование на одном или обоих автомобилях.

  1. Подключите соединительные кабели в следующем порядке: Сначала подсоедините красный соединительный кабель к положительной клемме разряженной батареи, а затем подсоедините другой конец кабеля перемычки красного цвета к положительной клемме исправной батареи.
  2. Теперь подключите один конец черной перемычки к отрицательной клемме исправной батареи.
  3. Наконец, подключите другой конец черной перемычки к хорошему заземлению на вашем автомобиле. Найдите металлический кронштейн, большой винт на двигателе или другой кусок неокрашенного металла на двигателе.Такое заземление предотвратит появление искры от взрывоопасного водородного газа, который может выйти из разряженной батареи.
  4. Теперь запустите двигатель автомобиля с исправным аккумулятором. Слегка нажмите на педаль акселератора в течение нескольких минут, чтобы увеличить скорость двигателя (об / мин).
  5. Теперь попробуйте запустить двигатель с разряженным аккумулятором. После того, как двигатель заведется, дайте ему поработать пару минут на холостом ходу, а затем осторожно отсоедините соединительные кабели в порядке, обратном их подключению.Не позволяйте концевым зажимам соединительных кабелей касаться друг друга. Если автомобиль с разряженным аккумулятором не заводится, проверьте правильность подключения перемычек и повторите попытку. Кроме того, убедитесь, что на клеммах обеих батарей нет коррозии, в противном случае это предотвратит протекание полного тока.
  6. После отсоединения соединительных кабелей оставьте машину работать на холостом ходу или проехав на ней примерно 20 минут. Если аккумулятор и система зарядки в автомобиле находятся в рабочем состоянии, у генератора переменного тока будет достаточно времени для зарядки аккумулятора.

Узнайте, почему ваша батарея вообще умерла

Убедитесь, что вы знаете, почему разрядился аккумулятор. Возможно, у вас неисправность внутренней батареи или проблема с системой зарядки вашего автомобиля. Осмотрите соединения аккумулятора. Если вы видите коррозию вокруг одного или обоих выводов, это может быть причиной неправильной зарядки аккумулятора. При необходимости очистите клеммы аккумуляторной батареи.

Если вы подозреваете, что проблема связана с аккумулятором, а аккумулятор имеет съемные колпачки, проверьте это с помощью ареометра.Тест ареометра поможет вам устранить потенциальную проблему, сообщив вам, заряжена ли ваша батарея, нуждается ли она в подзарядке, или одна или несколько ячеек вышли из строя и вам необходимо заменить батарею. Это недорогой инструмент, доступный в большинстве магазинов автозапчастей. Кроме того, тест занимает всего несколько минут и не требует особых навыков. Вы можете перейти по этой ссылке, чтобы прочитать о процедуре в этой статье о том, как использовать ареометр.

2. Быстрая зарядка аккумулятора

Быстрое зарядное устройство относительно недорогое и удобное в чрезвычайных ситуациях.Вы используете этот инструмент, как если бы он был набором соединительных кабелей с питанием — вы запускаете свой автомобиль, но без помощи другого транспортного средства. Аккумулятор получает повышенный ток, помогающий восстановить заряд.

Некоторые модели поставляются с индикаторами напряжения аккумулятора, процента заряда и температуры аккумулятора. А быстрое зарядное устройство, которое включает твердотельную электронику, более эффективно и даже может помочь вам десульфатировать аккумулятор. Он зарядит разряженный аккумулятор за минуты или за 3-4 часа, в зависимости от силы тока.

Чтобы использовать быстрое зарядное устройство, убедитесь, что зарядное устройство выключено, и, как и в случае метода запуска от внешнего источника, подсоедините кабели зарядного устройства к правильным клеммам разряженного аккумулятора. Затем следуйте инструкциям, прилагаемым к конкретному устройству.

Использование зарядного устройства на аккумуляторе с боковыми выводами требует зарядного устройства адаптера для каждой клеммы для достижения лучших результатов.

Новое быстрое зарядное устройство стоит примерно 40 долларов, в зависимости от качества, марки и модели.

3. Медленная зарядка аккумулятора

Это зарядное устройство, также известное как непрерывное зарядное устройство, подает на аккумулятор медленный электрический ток — обычно около 10 ампер — в течение примерно 12 часов. Медленная зарядка аккумулятора имеет ряд преимуществ перед быстрой зарядкой. Помимо восстановления пластин аккумулятора, он помогает аккумулятору дольше сохранять заряд и продлевать срок его службы. При покупке медленного зарядного устройства вы должны учитывать его защиту от обратной полярности и перезарядки, а также водонепроницаемый чехол, чтобы вы могли безопасно использовать его в гараже или на заднем дворе, вдали от детей.Некоторые из этих зарядных устройств даже сочетают в себе аварийный запуск и быструю зарядку в одном устройстве. Вы платите меньше за такой комбо-блок, чем за покупку двух или более разных зарядов по отдельности.

Медленное зарядное устройство также идеально подходит для водителей, у которых есть один или несколько транспортных средств, которые используются время от времени или для коротких поездок. На этих транспортных средствах медленная зарядка поможет сохранить батареи и предотвратить сульфатацию.

Медленная зарядка более эффективно восстанавливает активные материалы на пластинах батареи.На самом деле, многие автомастерские рекомендуют медленно заряжать аккумулятор после быстрой зарядки, чтобы повысить эффективность аккумулятора. Еще одно преимущество медленного зарядного устройства заключается в том, что вы значительно снижаете вероятность разрушения аккумулятора.

Как и в случае с другим оборудованием для зарядки аккумуляторов, необходимо соблюдать инструкции и меры безопасности, предоставленные производителем.

Некоторые меры предосторожности, о которых следует помнить

Если вам нужно запустить автомобиль от внешнего источника или использовать зарядное устройство, всегда соблюдайте меры предосторожности:

  • Всегда обращайтесь к руководству по эксплуатации вашего автомобиля относительно любых шагов, которые вам, возможно, потребуется предпринять перед запуском двигателя от внешнего источника.
  • Подключите соединительные кабели или зарядное устройство к правильным клеммам аккумулятора, чтобы предотвратить повреждение.
  • При покупке зарядного устройства обращайте внимание на качество и всегда следуйте инструкциям производителя при его использовании.
  • Аккумуляторная кислота выделяет водород, легковоспламеняющийся газ. При быстрой или медленной зарядке размещайте аккумулятор вдали от приборов с открытым огнем, таких как водонагреватели и газовые осушители, и в месте с хорошей вентиляцией.
  • Если вам необходимо быстро зарядить аккумулятор, никогда не превышайте ток зарядного устройства в 35 ампер, если иное не указано производителем.
  • Перед зарядкой автомобильного аккумулятора температура разряженного аккумулятора должна быть выше 40˚F (5˚C) или равна или ниже 125˚F (52˚C) , чтобы предотвратить повреждение и серьезную аварию. Если вы считаете, что ваша батарея замерзла, подождите, пока она не растает и ее температура не поднимется как минимум до 60˚F (16˚C) .

Если вы знаете, как заводить автомобиль от внешнего источника и как заряжать автомобильный аккумулятор — и у вас есть все необходимое, — вы не будете тратить время и деньги во время дорожной аварийной ситуации, требующей повышения мощности, и ваши автомобильные аккумуляторы будут иметь здоровый и более длительный срок службы.

Однако помните, что инвестирование в лучшее оборудование, которое вы можете купить, не приведет вас слишком далеко, если вы неосторожны. Вы рискуете не только испортить батареи и электронное оборудование в автомобиле, но и собственную безопасность. Поэтому всегда соблюдайте технику безопасности и используйте оборудование в соответствии с инструкциями производителя.

.

Как зарядить аккумулятор менее чем за 30 минут

Безопасная зарядка автомобильного аккумулятора

Аккумулятор обычно разряжается по нескольким причинам, и в этом случае аккумулятор необходимо будет зарядить. Одна из наиболее частых причин разряженная батарея что это испортилось и аккумулятор необходимо заменить. Самостоятельно нанесенная батарея draw разряжает аккумулятор, например, если оставить включенными фары или одна из дверей открывается.An с ночевкой разряжается аккумулятор из-за отсутствия электричества где-то в машине приведет к разрядке аккумулятора, даже если он находится в хорошем состоянии. Наконец, если генератор двигателя не выдает нужное количество заряда напряжение аккумулятор разряжается. Если ваша машина простояла в течение длительного времени аккумулятор также может терять заряд, что естественно.

Резервную зарядку аккумулятора можно выполнить с помощью устройства для смены струйки, которое доступны на Amazon по цене около 26 долларов.00 (США). Есть множество зарядные устройства и цены, которые будут определять скорость и качество зарядного устройства. Однако более дорогие зарядные устройства обычны для магазинов. мы знаем некоторых людей, которым нравится держать их в домашнем гараже.

СПОНСИРУЕМЫЕ ССЫЛКИ

Как работает зарядное устройство?

Зарядное устройство для аккумуляторов преобразует переменный ток из обычной сетевой розетки в постоянное напряжение постоянного тока и усилители, имитирующие генератор переменного тока, когда двигатель вашего автомобиля Бег.Когда к аккумулятору подключено постоянное зарядное устройство, оно выдает около 15 вольт. примерно на 3 ампера смородины. В зависимости от состояния аккумулятора он будет Зарядка занимает от 30 минут до трех часов. Зарядное устройство большего размера может выдавать до 30 ампер и заряжать аккумулятор около 15 минут.

Стоимость услуг

При зарядке аккумулятора в ремонтной мастерской он может стоить от 25 до 25 долларов. 35 долларов США (США). Преимущество того, что это будет сделано в магазине, — у них, вероятно, будет более мощное зарядное устройство, которое выполнит работу быстрее.

Как долго длится заряд аккумулятора?

Если генератор в вашем автомобиле вырабатывает правильное напряжение и сила тока без сигнальной лампы батареи при заряде батареи — разовая операция. Если аккумулятор разряжен, зарядка поможет вам запустить машину, пока вы не сможете заменить аккумулятор.

Приступим!

При работе с батареями всегда надевайте перчатки и защитные очки.

1. Осмотрите зарядное устройство: Это важно использовать зарядное устройство в хорошем состоянии, чтобы избежать коротких замыканий что может вызвать искру на аккумуляторе.Ищите сломанные провода или поврежденный подключите и при необходимости замените или отремонтируйте зарядное устройство.

СПОНСИРУЕМЫЕ ССЫЛКИ

2. Подключите зарядное устройство: Поднимите капюшон автомобиля и найдите аккумулятор, в некоторых случаях он будет в ствол. В перчатках откройте положительный полюс аккумулятора. Эти терминалы будут обозначены знаком + или -. Перед подключением зарядного устройства убедитесь, что это отключен или выключен.Затем подключите красный подпружиненный зажим к положительной стороне и черный зажим к отрицательной стороне (не важно в каком порядке). После подключения покачивайте зажимы, чтобы убедиться, что они получают хорошую связь. Не подключайте зарядное устройство задом наперед. это может вызвать электрическое повреждение автомобиля и зарядного устройства.

3. Включите зарядное устройство: Включите зарядное устройство или просто подключите его. Некоторые зарядные устройства не имеют переключателя, что является нормальным явлением.На этом этапе вам следует слышите жужжащий звук, указывающий на то, что зарядное устройство начинает работу.

4. Следите за манометром зарядного устройства: После включения зарядного устройства Датчик на передней панели зарядного устройства выполняет одно из трех действий;

СПОНСИРУЕМЫЕ ССЫЛКИ

  • Не двигаться, это означает, что у вас плохое соединение на одной из клемм или зарядное устройство не работает. В этом случае выключите зарядное устройство или отключите его от сети. его, а затем переставьте зажимы или возьмите новое зарядное устройство.
  • Игла подпрыгнет к верхнему краю шкалы и медленно опустится вниз, аккумулятор заряжается. Это нормальная картина разряженной батареи.
  • Стрелка немного сдвинется, что означает, что батарея, вероятно, разряжена. хорошо из-за внутреннего короткого замыкания.

5. Зарядка аккумулятора: В зависимости от уровня заряда и Состояние аккумулятора (насколько он новый) время зарядки может отличаться.Как аккумулятор зарядки игла опускается ниже, пока она не перестанет двигаться, что говорит о у вас аккумулятор полностью заряжен. Если вы попытаетесь завести машину с подключенное зарядное устройство может отключить автоматический выключатель внутри зарядного устройства, которое предотвращает перегрузку зарядного устройства. Когда автоматический выключатель остынет, он сбросится, и зарядное устройство снова будет готово к работе. Когда это произойдет, датчик упадет до нуля.

6.Отключите зарядное устройство: После завершения зарядки аккумулятора выключите зарядное устройство или отключите его от сети. Это остановит поток смородины электрически и поможет вам не вызвать искру возле аккумулятора, редко может вызвать взрыв. Батарея есть наиболее подвержен взрыву после перезарядки из-за выделяемых водородных газов во время зарядки. Для проверки состояния аккумуляторов после зарядки рекомендуется идея выполнить нагрузочный тест. Это позволит вам узнать, исправна ли батарея или не.

Посмотреть видео!

СПОНСИРУЕМЫЕ ССЫЛКИ

Осторожно

Никогда не прикасайтесь к металлическим предметам между двумя выводами батареи, чтобы убедиться, что заряжен, это может привести к взрыву. Соблюдайте осторожность при работе с батареями потому что они наполнены кислотой.

Есть вопросы?

Если у вас есть машина вопросы о батареях, посетите наш форум.Если тебе надо совет по ремонту автомобилей, пожалуйста спросите наше сообщество механиков, которые будут рады помочь. Наш сервис всегда 100% бесплатно.

Статья опубликована 06.06.2018

.

Установка зарядного устройства • 4 веские причины для установки зарядного устройства сейчас • DEFA

1. Избегайте разряженных аккумуляторов и заведите автомобиль, который всегда заводится.

Сесть в машину холодным утром и обнаружить, что она не заводится из-за разряда аккумулятора, так же досадно, как и обычно, особенно зимой. Минусовые температуры ослабляют аккумулятор сильнее, чем думает большинство людей. При -18 ° C даже новый аккумулятор может работать только при 40% своей первоначальной емкости. Холодная погода также увеличивает сопротивление аккумулятора, снижая эффективность его подзарядки генератором переменного тока.Без использования зарядного устройства аккумулятор обычно заряжается только до 60-80% своей емкости зимой.

Большинство из нас недовольны холодами почти так же, как батарейки. Частое использование комфортных функций, таких как обогрев сидений и окон, — еще один фактор, который потребляет много энергии от аккумулятора. Наряду с мощностью, необходимой для все большего количества электронных систем в современных автомобилях, это приводит к разрядке аккумулятора. Использование топливных обогревателей только усугубляет проблему, поскольку при запуске они потребляют много энергии от аккумулятора.

Multicharger 1205 Flex battery charger, right angle, white background MultiCharger 1205 Flex сохраняет аккумулятор полностью заряженным.

В отличие от того, что думают многие автовладельцы, типичного режима вождения недостаточно для того, чтобы аккумулятор оставался достаточно заряженным в течение долгого времени, особенно зимой. При -10 ° C вам нужно проехать в среднем 7 километров, прежде чем батарея даже начнет заряжаться. Значительная зарядка требует езды на гораздо большие расстояния.

Используя встроенное зарядное устройство, такое как MultiCharger 1204, вы гарантируете, что ваш аккумулятор всегда полностью заряжен и готов к запуску вашего автомобиля.

2. Хорошая инвестиция.

Наличие разряженной батареи обычно означает необходимость вызова помощи на дороге, а помощь на дороге стоит недешево. Ждать на морозе, когда надо было бросить детей или на важной встрече, тоже не весело. Разряженные батареи — это самая частая причина, по которой людям требуется помощь.

Когда уровень заряда аккумулятора падает ниже критического уровня, это часто приводит к включению сигнальных ламп для АБС, EPS и других электрических систем.Несмотря на то, что с этими системами все в порядке, обычно вам нужно пойти в ремонтную мастерскую и заплатить им немалые деньги, чтобы выключить сигнальные огни.

К счастью, этих проблем легко избежать. Держа аккумулятор заряженным, вам не придется платить за то, чтобы кто-то пришел помочь завести машину. Вы также значительно продлите срок службы батареи, тем самым избавив вас от необходимости покупать замену слишком рано. Цикл зарядки с электронным управлением и температурной компенсацией исключает возможность перезарядки и повреждения аккумулятора.Бортовое зарядное устройство также является отличным способом обслуживания аккумуляторов в транспортных средствах, которые не используются или хранятся в течение длительного времени.

SmartCharge 6A portable battery charger SmartCharge 6A портативное зарядное устройство

3. Он защищает ваши настройки.

Если аккумулятор полностью разряжен, он больше не сможет подавать питание на электрическую систему автомобиля. Обычно это приводит к его сбросу, стирая все ваши настройки и предпочтения. Так что после того, как вы завели свой автомобиль и некоторое время катались по нему, вам все равно придется потратить некоторое время на настройку вещей так, как вы хотите.Имея в машине зарядное устройство, вам больше никогда не придется об этом беспокоиться.

4. Снижает расход топлива и вредные выбросы.

Если аккумулятор недостаточно заряжен, генератор переменного тока должен обеспечивать питание электрических систем автомобиля и подзаряжать аккумулятор. Такая работа генератора требует, чтобы двигатель работал более интенсивно и потреблял около 5-10 дополнительных лошадиных сил. Это приводит к менее эффективному сжиганию топлива и увеличению расхода топлива.В свою очередь, это приводит к увеличению выбросов NOx и диоксида углерода.

Используя встроенное зарядное устройство, вы избегаете этих проблем. Преимущества будут наиболее очевидны зимой. Как уже говорилось, холод снижает емкость аккумулятора, заставляет нас чаще пользоваться системами обогрева и затрудняет запуск и работу двигателя. Полностью заряженный аккумулятор перед поездкой — хороший способ сэкономить деньги и улучшить окружающую среду как на местном, так и на глобальном уровне.

Положительные эффекты зарядного устройства для аккумуляторных батарей еще больше усиливаются при сочетании с подогревателем двигателя, обогревателем салона и системой управления в полном комплекте для подогрева и зарядки.Полная система WarmUp снижает расход топлива до 24% и выбросы до 71% в течение первых 20 минут езды в холодные дни. Узнайте больше о DEFA WarmUp.

Найдите наших дистрибьюторов.

Связанные товары:

Зарядные устройства для частных автомобилей
Комплекты WarmUp
Зарядные устройства и инверторные системы для тяжелых автомобилей
Портативные зарядные устройства

.

Зарядка электромобиля — Battery University

Узнайте о различных вариантах зарядки электромобиля

Если у вас есть электромобиль, вы хотите побаловать аккумулятор и зарядить автомобиль дома и в офисе. Требования к мощности для зарядки электромобиля среднего размера аналогичны требованиям к электрической плите, подключенной к цепи 40 А, 240 В переменного тока, развивающей до 9,6 кВт. Большинство электромобилей среднего размера имеют бортовое зарядное устройство мощностью 6,6 кВт, рассчитанное на 4-5 часов зарядки. (6,6 кВт получается умножением 220 В на 30 А.)

Возможности бортовых зарядных устройств ограничены по стоимости, размеру и тепловым характеристикам. Благодаря наличию трехфазного переменного тока в большинстве жилых домов в Европе, бортовые зарядные устройства могут быть меньше, чем с двухфазной системой. Renault предлагает компактные бортовые зарядные устройства мощностью от 3 до 43 кВт.

Подключение для зарядки электромобиля называется оборудованием для обслуживания электромобилей (EVSE). За исключением Уровня 1, все должно быть установлено электриком, если это еще не сделано. Есть три категории зарядки.

Уровень 1: 1,5 кВт типичный

Кабель подключается к обычной домашней розетке 115 В переменного тока, 15 А (230 В переменного тока, ~ 6 А в Европе). Это однофазное соединение производит около 1,5 кВт, а время зарядки составляет от 7 до 30 часов в зависимости от размера батареи. Уровень 1 удовлетворяет потребности в ночной подзарядке электровелосипедов, скутеров, электрических инвалидных колясок и PHEV мощностью не более 12 кВтч.

Диапазон движения электромобиля за минуту зарядки: 130 м (426 футов)

Уровень 2: 7кВт стандартно

Настенное крепление; 230 В переменного тока, два полюса 30 А, заряжает электромобиль среднего размера за 4–5 часов.Это самая распространенная домашняя и общественная зарядная станция для электромобилей. Он вырабатывает около 7 кВт для питания бортового зарядного устройства электромобиля мощностью 6,6 кВт. Стоимость установки EVSE уровня 2 составляет около 750 долларов США в виде материалов и рабочей силы. Домохозяйства с подключением к сети 100А должны заряжать электромобиль после приготовления пищи и сушки одежды, чтобы не допустить превышения отведенной электроэнергии.

Запас хода электромобиля за минуту зарядки: 670 м (2200 футов)

Уровень 3: 50 кВт стандарт (станции Tesla V2 заряжаются при 120 кВт)

DC Fast Charger; 400–600 В постоянного тока, до 300 А; служит для сверхбыстрой зарядки, минуя встроенное зарядное устройство и подавая питание непосредственно на аккумулятор.Зарядные устройства уровня 3 вырабатывают 50 кВт мощности, которой можно увеличить до 120 кВт, чтобы зарядить литий-ионный аккумулятор до 80 процентов примерно за 30 минут. Спрос на мощность 120 кВт равен пяти домашним хозяйствам.

Запас хода электромобиля за минуту заряда при 50 кВт: 4,6 км (2,9 мили)

Extra Fast Charge: 150 кВт; до 400 кВт (станции Tesla V3 заряжаются до 250 кВт)

Зарядные станции мощностью 400 кВт будут заряжаться при напряжении до 800 В постоянного тока. Это приводит к высокой стоимости компонентов и высокому спросу на электроэнергию, равному 16 домохозяйствам.Стресс-фактор сверхбыстрой зарядки аккумулятора также играет роль. Если возможно, заряжайте по более регулярной ставке.

Диапазон электромобилей при подзарядке в минуту при 400 кВт: 37 км (23 мили) (30 км Tesla)


В 1990-х и 2000-х годах производители электромобилей предприняли согласованные усилия по разработке универсального порта зарядки для электромобилей, в результате чего был разработан 5-контактный разъем SAE J1772 для передачи переменного тока и данных. Недостаток — время зарядки согласно Уровню 2, которое занимает несколько часов.

Производители электромобилей согласны с тем, что будущее электромобилей заключается в быстрой зарядке. В то время как уровень 2 набирает только около 40 км (25 миль) в час, функция быстрой зарядки постоянным током заряжает аккумулятор до 80 процентов за 30 минут. Это превращает электромобиль из пригородного в туристический, и маркетинг электромобилей начал продвигать эту концепцию.

Япония первой представила технологию быстрой зарядки постоянного тока, разработав разъем CHAdeMO для Nissan Leaf и Mitsubishi MiEV. JEVS (Японский стандарт электромобилей) указал разъем, который включает в себя два больших контакта постоянного тока с контактами связи для CAN-BUS.Стандарт CHAdeMO был разработан TEPCO (Токийская электроэнергетическая компания), Nissan, Mitsubishi, Fuji Heavy Industries (производитель автомобилей Subaru) и Toyota в 2008 году. Он заряжает аккумулятор при 500 В постоянного тока и 125 А с мощностью зарядки до 62,5 кВт. CHAdeMO означает «CHArge on the Move»; Рисунок 1 иллюстрирует вилку.

.

alexxlab / 10.10.2020 / Авто

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
