Замена прокладки блока цилиндров – Замена прокладки ГБЦ своими руками: инструкция с фото и видео

Все о поэтапной замене прокладки головки блока цилиндров своими руками, видео

Если еще кто не знает, то назначение прокладки головки блока цилиндров — уплотнение места, в котором соединяются блок цилиндров и непосредственно сама головка. Она обеспечивает герметичность.

Не пытайтесь сэкономить во время ремонта, оставив старую. Это не деталь, которую можно использовать много раз, и при ремонте замена прокладки головки блока цилиндров — непременная процедура. О том, как поменять прокладку головки блока цилиндров и пойдет речь в данной статье.

Прокладки ГБЦ выпускаются трех видов:

• асбестовые;
• безасбестовые;
• металлические.

У каждой из них имеются свои плюсы и минусы, но, по отзывам водителей, большинство отдает предпочтение металлическим. Но какую именно выбрать — дело сугубо личное каждого автовладельца. Для одних важно, сколько стоит деталь, а для других — долговечность.

Содержание

[ Раскрыть]

[ Скрыть]

Когда требуется замена?

Замена прокладки ГБЦ может потребоваться в двух случаях. Первый — в случае снятия головки для проведения каких-то ремонтных работ. И второй — это непосредственно смена самой прокладки в случае утраты ею герметичности. В таких случаях говорят, что прогорела прокладка ГБЦ или пробило прокладку ГБЦ.

Симптомы и последствия:

• протекание смазки или ОЖ в месте стыка;
• в случае, если при проверке смазывающего состава на щупе заметна пена с белым оттенком, это случается, если ОЖ проникает через повреждённую прокладку;
• выхлопные газы белого цвета — это случается когда ОЖ оказывается в цилиндрах;
• если в бачке либо на поверхности жидкости появились пятна смазки — это происходит потому, что смазывающийся состав оказался в системе охлаждения автомобиля посредством поврежденной прокладки;
• в охлаждающей системе оказываются выхлопные газы, посредством опять-таки неисправной прокладки ГБЦ. Это заметно по пузырям в радиаторе либо в бачке;
• также могут быть и иные симптомы и признаки утраты герметичности.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

• динамометрический ключ;
• набор ключей;
• набор торцовых головок;
• «Torx»;
• отвертка.

Этапы

Для тех, кто не в курсе, как поменять и выбрать прокладку головки блока цилиндров, опишем весь процесс пошагово. Также расскажем, почему важно соблюдать очередность затяжки болтов.

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

1. Обесточиваем систему, отсоединив минусовую клемму АКБ.
2. Выставляем поршень 1-го цилиндра в ВМТ.
3. Сливаем ОЖ.
4. Снижаем давление в системе.
5. Отсоединяем приемный патрубок глушителя от коллектора.
6. Убираем крышку ГБЦ.
7. Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
8. Открутив и ослабив гайки, отодвигаем кронштейн в бок.
9. Отсоединяем шланги охлаждающей системы.
10. Отсоедините тягу привода дроссельной заслонки.
11. Отсоединяем провода от масляного датчика в картере силового агрегата.
12. Отсоединяем другие провода и колодки.
13. Демонтируем крышку и ремень.
14. Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
15. Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
16. Открутив болты и гайку, снимаем крышку, которая расположена сзади.
17. Снимаем оставшиеся шланги, колодки и провода.
18. Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
19. Полностью выкручиваем все болты.
20. Вынимать нужно с шайбами.
21. Демонтируем головку.
22. Теперь можно снять прокладку ГБЦ.
23. Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
24. Почистите поверхности, которые будут соприкасаться с прокладкой.
25. Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
26. Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
27. Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
28. Также соблюдайте момент. Он индивидуален для каждой модели авто.
29. Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
30. На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Стоимость установки прокладки ГБЦ

Если вы научитесь самостоятельно менять прокладку ГБЦ, обеспечивая герметичность системы, то можете сэкономить приличную сумму. Тем, кто не в курсе, сколько стоит замена прокладки головки блока цилиндров, подскажем, что сумма самих работ может быть в пределах от 170 до 400 долларов в зависимости от марки авто. Также недешево будет стоить простая замена прокладки крышки головки блока цилиндров.

Видео «Правильная замена»

В этом видео показано, как проверить работу системы и в случае неисправности провести самостоятельную замену и выбрать необходимые запчасти.

avtozam.com

Что нужно знать о замене прокладки головки блока цилиндров

Вот видите вы перед собой кучу железа, которая собрана в очень нужный и удобный для вас механизм — ваш автомобиль. Смотрите и размышляете о том, что создали же люди такой агрегат, но вдруг может случиться так, что из-за какой-то маленькой детальки машина перестанет ездить. Информация о том, когда будет нужна замена прокладки ГБЦ будет не лишней для всякого автовладельца. Даже пусть вы и не будете ремонтировать свой автомобиль, вам необходимо знать к чему может привести, если не во время заменить прокладку ГБЦ.

Для чего нужна прокладка ГБЦ

Прокладка ГБЦ выполняет три действия одновременно — это уплотнение системы охлаждения двигателя (каналы), уплотнение масляной системы мотора (каналы), и уплотнение газораспределительной системы двигателя (полости цилиндров). Именно из-за этого требования к этой детали высокие. Не нужно забывать и стараться как-то сэкономить на ремонте ГБЦ или блока цилиндров. Прокладка — это деталь которую используют только один раз, и при любом ремонте двигателя, замена ее на новую обязательна.

Какие существуют виды прокладок ГБЦ:

1. Безасбестовые — такие прокладки отличаются низкой усадкой и высокой восстанавливаемостью материала.

2. Асбестовые — такой вид прокладок схож по характеристикам с безасбестовыми, обладают такими свойствами как: упругость, термостойкость и эластичность. Этот вид прокладок чаще всего применяют в качестве ремкомплектов.

3. Металлические — этот вид прокладок считается самым качественным и эффективным. При использовании такого вида прокладок происходит более равномерное распределение удельного поверхностного давления в месте соединения по всей плоскости ГБЦ и блока.

Когда нужна замена прокладки ГБЦ

Замена этой детали может понадобиться в любой момент, и сколько прослужит она не известно. Существуют некоторые признаки выхода и строя прокладки ГБЦ, которые мы перечислим ниже:

1. На месте соединения ГБЦ и блока возможно внешнее подтекание моторного масла, либо охлаждающей жидкости.

2. При проверке масла на щупе заметна жидкость белесого цвета — это возможно может появиться из-за попадания охлаждающей жидкости через вышедшую из строя прокладку.

3. Если из выхлопной трубы все время выделяется белый дым, не считая прогрева автомобиля, то, вероятнее всего охлаждающая жидкость попала в цилиндр.

4. Если во время проверки расширительного бачка или на поверхности жидкости в радиаторе есть пятна масла, то, скорее всего моторное масло попадает в систему охлаждения из-за плохой прокладки.

5. И последним признаком неисправной прокладки является попадание выхлопных газов в систему охлаждения, об этом говорят появившиеся пузырьки в радиаторе, либо в расширительном бачке. Все эти признаки неисправной прокладки не являются точным подтверждением. Но все же не обращать внимания на них нельзя, так как вскоре все равно потребуется замена этой детали. Как бы мы не избегали этого момента.

Последовательность работы при замене прокладки ГБЦ

Практически на всех марках машин работа замены прокладки ГБЦ одинакова. Но есть некоторые особенности, такие как порядок затягивания болтов крепления ГБЦ и настройка затяжного момента этих болтов. Эти цифры указывается в руководстве по эксплуатации вашим автомобилем. Если у вас нет руководства, то можете воспользоваться сетью интернет, и отыскать эти данные. Крайне важно перед началом раскручивания болтов крепления ГБЦ, очистить их, чтобы не произошло срыва ключей, чтобы не допустить образования дефекта шлица болта и невозможности его открутить.

Перед началом работ нужно отсоединить все навесные детали. А сам порядок демонтажа лучше всего помечать или обозначать схематично. Открутив болты необходимо снять головку блока и заменить прокладку ГБЦ. Для центрирования самой прокладки и головки блока, обычно, на самом блоке есть втулки. После этого сделайте монтаж ГБЦ и всех навесных деталей в обратном порядке. Специально для этого момента вы зарисовывали схему. Затягивать болты ГБЦ нужно в строгом порядке с чертежем для данного блока и при этом необходимо соблюдать все параметры затяжного момента, которые указаны производителем. Для этого нужно применять динамометрический ключ.

Главные моменты при замене прокладки ГБЦ

Не зависимо, от каких то особенностей, связанных с тем или иным двигателем, видом прокладок и болтов крепления, существуют нормы и правила которых стоит придерживаться. Правила, которые необходимо знать, при замене прокладки ГБЦ не зависимо от марки автомобиля. Мы не будем вас утомлять подробностями, какой болт и как закрутить. Все тонкости замены прокладки ГБЦ перечислены в мануале именно к вашему типу мотора. Перед началом ремонта их стоит прочесть. Очень важно постараться выполнить все описанные требования производителя, которые касаются сбора и разбора ГБЦ.

1. При разборке необходимо держать в руках маркер. При отсоединении всего навесного оборудования, в частности трубопроводов, не нужно лениться и надеяться на память, необходимо помечать все. Собирать потом будет намного проще.

2. При покупке этой детали для замены, обязательно нужно убедиться, что она подходит именно на ту силу крутящего момента, которую пишет производитель мотора для затягивания болтов крепления ГБЦ.

3. Перед раскручиванием болтов крепления, нужно их очень хорошо очистить от налета. Если возникнет срыв ключа, то возможно вы получите травму, либо получится срыв шлица болта, из-за чего потом приидется высверливать.

4. Раскрутку болтов крепления начинают с середины на 0,5-1 оборота. Нужно это для снятия напряжения.

5. После того как вы выподнили все необходимые работы связанные с заменой прокладки ГБЦ, можно начинать все собирать назад. Все нужно делать осторожно и аккуратно.

6. Затягивание болтов крепления ГБЦ нужно делать только с использованием динамометрического ключа, при этом соблюдая все правила и параметры.

После того как вы собрали ГБЦ, то все навесные детали нужно поставить на свои места, соответсвенно вашей схеме. После проведения ремонта, некоторое время нужно присиотреться к вышеперечислееным признакам. Если все хорошо, то прокладку ГБЦ вы заменили правильно.

Особенности, которые необходимо знать при замене прокладок

Как и при любых других работах с вашим автомобилем, вам потребуется очень много внимания и аккуратности. В некоторых марок машин могут быть не похожие друг на друга технологии крепления и стыковок, но в общем все действия необходимы быть практически одинаковыми и похожими (универсальными для всех автомобилей):

1. Конечно для начала нужно все разобрать, при этом помечая каждую деталь, не зависимо чем, это нужно для того чтобы ничего не забыть и не появились лишние детальки.

2. Покупая новую прокладку нужно убедиться что она соответствует всем характеристикам, а в частности крутящему моменту, который подходит для вашего мотора.

3. После того как заменили старую прокладку новой, устанавливать головку блока цилиндров нужно делать с точностью по направляющим.

4. Как откручивать, так закручивать болты необходимо очень аккуратно, чтобы не сорвать резьбу и постепенно распределить напряжение на все болты.

5. И последнее, главное не забыть, закрепить все детали правильно.

Производим замену прокладки ГБЦ самостоятельно

Уже мы ранее в этой статье упоминали моменты замены прокладки ГБЦ, но сейчас еще раз уточним кое-что. На самом-то деле заменить прокладку ГБЦ не сложно. Просто все нужно делать все очень аккуратно, чтобы ничего не повредить. Болты срывать нельзя, потому что они не будут держать потом ГБЦ. Неприятности такого рода не нужны никому. Перед началом работ необходимо прочитать инструкцию по эксплуатации машины, узнать все, что может быть полезным. Если инструкции нет, то можно почитать информацию на различных автомобильных форумах.

Немножко скажем о болтах. Перед раскруткой болтов их нужно очисть от грязи, гари и других налетов. После этого начинать откручивать, как это делать было описано ранее. Демонтаж головки блока цилиндров нельзя начинать, при включенных навесных агрегатах. Нужно поотсоединять все ремни, фильтры и приборы. Но не забывайте все зарисовывать, записывать или фотографировать на телефон. Как только приподняли головку можно заменить прокладку. По находящимся втулкам, вы прокладку поставите ровно.

Все что необходимо сделать это поставить ГБЦ на место и все остальное оборудование, а затем затянуть болтами. Желательно это делать с использованием динамометрического ключа. Если вы не уверены в себе, то лучшим варантом для вас будет обращение в мастерскую, где все сделают быстро и качественно. Стоимость такой работы редко бывает очень высокой. Желаем успехов!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Замена прокладки головки блока цилиндров своими руками

Прокладка головки блока цилиндра (ГБЦ) – это устройство 3 в 1. Ведь она одна способна одновременно уплотнить три двигательных системы: охлаждения, масляную и газораспределительную.

Соответственно и требования к качественным показателям данной прокладки повышенные.

Предназначение устройства

Двигатель современного автомобиля очень сложный механизм и состоит из различных взаимосвязанных узлов. В блоке цилиндров располагается коленвал с шатунно-поршневой группой, сверху он накрывается головкой блока цилиндров, в которой расположены клапаны и газораспределительный механизм.

Такая конструкция создана для удобства ремонта и обслуживания двигателя, а между ними и располагается наша прокладка. Она необходима для герметизации непосредственно полости цилиндров, каналов системы охлаждения и каналов системы смазки.

От надежности изоляции этих полостей зависит срок службы всего двигателя. Не следует забывать или стараться сэкономить при ремонте. Прокладка предназначена для одноразового применения, поэтому при любом ремонте обязательно следует производить замену прокладки на новую.

Прокладка ГБЦ уплотняет места соединения блока цилиндров и его головки.

Виды конструкций

1. Беpасбестовые – изготавливаются из композитных материалов, характеризуются малой усадкой и способностью самого материала восстанавливаться.
2. Асбестовые и тале-асбестовые — похожи по своим свойствам на безасбестовые, такая же упругость, термостойкость, эластичность. В настоящее время применяются в большинстве автомобильных моторов. Их основу составляет волокнистый огнестойкий материал асбест, приготовленный в виде тонкого листа.Для придания прочности, его дополнительно армируют металлической сеткой или перфорацией из стального листа, затем из полученного бутерброда вырубается уже готовая прокладка. Прокладка должна точно повторять все плоскости и каналы головки блока цилиндров.По контуру камер сгорания, масляных каналов и других тонких перемычек асбестовые прокладки дополнительно окантовываются тонким слоем мягкого металла. Такая металлическая окантовка значительно повышает механическую прочность, увеличивает плотность на стыке цилиндров, что позволяет значительно увеличить ресурс и степень форсировки двигателя. Для уменьшения свойства прилипания прокладки, её поверхности дополнительно обрабатывают графитовой смазкой.
3. Цельнометаллические прокладки изготавливаются из тонких листов мягких металлов – алюминий, медь, мягкая сталь. Считаются наиболее эффективными, с такой прокладкой происходит равномерное распределение давление и температуры по всей привалочной плоскости. Используются на дизельных двигателях грузовых автомобилей, двигателях воздушного охлаждения, в качестве дополнительной прокладки для уменьшения сжатия.

Причины, признаки неисправности ГБЦ

Ни один производитель точно не скажет, когда прокладка выйдет из строя – она может служить десятилетиями, а может подвести в самый неподходящий момент. Долговечность напрямую связана с режимом эксплуатации и его соблюдением.

Главная причина поломки – это перегрев двигателя, он может случиться из-за неисправности системы охлаждения или же из-за очень интенсивной эксплуатации на пределе возможностей мотора.

Перегрев приводит к деформации блока цилиндров и головки блока, при последующем нагреве прокладка уже не так плотно прилегает к плоскостям, вследствие этого, происходит потеря эластичности и начинаются неизбежные утечки газов из камеры сгорания, которые могут попадать в системы охлаждения и смазки.

Вторая по популярности причина – это неправильная затяжка болтов при установке ГБЦ во время ремонта. Еще одна причина – это неправильно установленное зажигание, которое приводит к детонации и калильному зажиганию, что ускоряет износ как поршневой группы, так и прокладки блока.

Признаки выхода конструкции из строя:

• Наличие течи масла или антифриза на внешнем стыке ГБЦ и блока цилиндров.
• На щупе уровня масла видны эмульсионные следы от охлаждающей жидкости, уровень масла выше обычного – такое случается при потере герметичности между каналами смазки и охлаждения.
• Выхлоп белого цвета на прогретом двигателе – сигнал о попадании антифриза в цилиндры, падение уровня жидкости в расширительном бачке автомобиля.
• Следы масла в расширительном бачке – признак попадания масла в систему охлаждения через пробитую прокладку.
• Пузырьки в системе охлаждения и радиаторе.
• Ухудшение тяги двигателя на всех оборотах.

Эти признаки не всегда являются показателями для замены прокладки ГБЦ, возможно неисправность в другом месте – это лишь повод для тщательной диагностики двигателя.

Необходимо всегда помнить, что запоздалая замена прокладки может привести к дорогостоящему ремонту как шатунно-поршневой группы, так и к ремонту головки.

Порядок замены изделия

Итак, течь прокладки обнаружена, наши действия. Во-первых, если нет явных признаков повреждения прокладки, можно попробовать дополнительно протянуть болты крепления головки блока.

Бывает, что после этого течь уходит, а узел служит еще тысячи километров.

Если же случился сильный перегрев или прокладка сильно повреждена, то необходима замена.

Инструкция по замене

1. 1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).
   2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
   3. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
   4. Снимите со шкива распределительного вала ремень привода газораспределительного механизма (см. ма»).
   5. Отсоедините приемную трубу от выпускного коллектора (см. «Замена элементов системы выпуска отработавших газов»).
   6. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

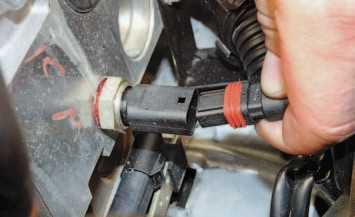

7. Отжав фиксаторы, отсоедините колодки жгута проводов от форсунок.

8. …от датчика положения дроссельной заслонки…

9. ..датчика абсолютного давления…

10…датчика температуры охлаждающей жидкости…

11. …датчика температуры всасываемого воздуха…

12…и регулятора холостого хода.

13. Разъедините колодку жгута проводов датчика концентрации кислорода…

14. ..и выведите жгут из держателя на двигателе.

15. На стороне двигателя, обращенной к щиту передка, отверните гайку крепления распорки к впускной трубе, выверните болт ее крепления к блоку цилиндров…

….и снимите распорку.

16. Выведите моторный жгут из держателей на впускной трубе сзади…

…и спереди.

18. Отстегнув отверткой верхние держатели моторного жгута спереди…

…и сзади…

20…извлеките жгут из переднего…

…и заднего держателей.

22. Извлеките жгут из среднего верхнего держателя на впускной трубе…

23…и отведите его в сторону.

24. Снимите с шарового пальца промежуточного рычага наконечник троса привода дроссельной заслонки…

25. …извлеките трос из отверстия кронштейна и отведите в сторону.

26. Отсоедините от впускной трубы шланг продувки адсорбера.

27. Отсоедините от топливной рампы топливопровод (см. «Снятие и установка топливной рампы»).

28. Отсоедините от впускной трубы шланг к вакуумному усилителю тормозов, сжав фиксаторы его крепления.

29. Ослабьте хомуты крепления трех шлангов, сжав пассатижами их отогнутые усики, сдвиньте хомуты по шлангам…

30….и отсоедините шланги от патрубков термостата и головки блока цилиндров.

31. Извлеките шланги отопителя из держателей на кронштейне.

32. Выверните болт крепления «массового» провода…

33. ..и отсоедините провод.

34. Выверните болт крепления кронштейна насоса гидроусилителя рулевого управления к головке блока.

35. Снимите крышку ГБЦ (см. «Замена прокладки крышки ГБЦ»).

36. Ослабьте в указанном порядке затяжку десяти болтов крепления головки блока цилиндров…

…окончательно выверните болты крепления головки, выньте их…

…и снимите установленные под болтами шайбы.

ПРЕДУПРЕЖДЕНИЕ

Болты крепления головки блока обязательно замените новыми. Повторное использование не допускается. Обратите внимание на то, что болты разной длины. При их снятии запомните расположение болтов и затем установите на прежние места.

37. Снимите головку в сборе с впускной трубой, дроссельным узлом и выпускным коллектором…

ПОЛЕЗНЫЙ СОВЕТ

Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

1. 1. …затем снимите ее прокладку.

1. 1. Очистите привалочные поверхности головки и блока.
   2. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, затем поперек, а также по диагоналям и щупом измерьте зазор между плоскостью головки и линейкой. Замените головку блока цилиндров, если зазор превысит 0,05 мм.
   3. Установите ГБЦ в последовательности, обратной снятию, с учетом следующего:— удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;— обязательно установите новую прокладку головки блока, повторное использование прокладки не допускается;

      — замените болты новыми;

      — смажьте болты моторным маслом;

1. 1. Затягивайте болты на холодном двигателе в указанном порядке в четыре этапа:

I этап (предварительная осадка прокладки) – затяните болты моментом 20 Н·м

(2 кгс·м), после чего доверните на угол 100° ±6°. Сделайте выдержку 3мин;

II этап – отпустите болты 1 и 2, после чего снова затяните их моментом 20 Н·м (2 кгс·м) и доверните на угол 110° ±6°;

III этап – отпустите болты 3, 4, 5 и 6, после чего снова затяните их моментом 20 Н·м (2 кгс·м) и доверните на угол 110° ±6°;

IV этап – отпустите болты 7, 8, 9 и 10, после чего снова затяните их моментом 20 Н·м (2 кгс·м) и доверните на угол 110° ±6°.

1. 1. 1. Установите все снятые детали и узлы, кроме крышки головки блока цилиндров и воздушного фильтра, в порядке, обратном снятию.
      2. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Проверка натяжения ремня привода вспомогательных агрегатов»).
      3. Поверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
      4. Установите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
      5. Установите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
      6. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

Вообще, следует понимать, что замена прокладки под головкой блока цилиндров достаточно сложная операция, требующая определенных навыков и специальных инструментов.

Стоимость ее замены также достаточно высока, поэтому проще предотвратить выход из строя, чем потом заниматься ремонтом.

Необходимо следить за уровнем охлаждающей жидкости, исправностью систем охлаждения и температурой двигателя.

Использовать только качественные смазочные материалы и антифризы не агрессивные к алюминиевым сплавам. Еще обязательно требуется следить за исправностью системы зажигания, использовать бензин необходимой марки.

natapku.ru

Замена прокладки головки блока цилиндров: подробная инструкция

Значимость головки блока цилиндров в системе автомобиля трудно переоценить. От состояния конструктивных элементов узла во многом зависят динамические показатели транспортного средства. Сама головка крепится к блоку с помощью болтов крепления, причем настолько сильно, что после разбора ГБЦ крепежные элементы становятся непригодными для дальнейшего использования. За герметичность соединения отвечает специальная прокладка, предотвращающая просачивание масла и ОЖ наружу. Она имеет свой срок службы, поэтому каждому водителю рано или поздно приходится сталкиваться с такой задачей, как замена прокладки головки блока цилиндров.

Почему прокладка ГБЦ изнашивается и как проверить её состояние?

Уплотнитель можно без преувеличения назвать самым важным элементом ГБЦ. Не нужно экономить денежные средства на замене прокладки, ведь подобные попытки в конечном итоге обернутся серьёзной поломкой двигателя. Важно понимать, что это одноразовый материал, требующий замены после любых манипуляций с ГБЦ. На сегодняшний день известны следующие разновидности прокладок:

• Безасбестовые – им характерен низкий коллапс и высокая воспроизводимость
• Асбестовые – надежны, пластичны, способны выдержать высокие температуры, которые преобладают в системе автомобиля
• Металлические – самая дорогостоящая разновидность, но от этого и самая надёжная. Многие специалисты рекомендуют устанавливать их вместо обычных

Оценить визуально состояние прокладки ГБЦ практически невозможно. Для оценки способностей её дальнейшего функционирования сопоставляется заводской и текущий расход топлива на каждые 100 км пути, проводится диагностика работы двигателя. Непродолжительные поездки на авто с изношенной прокладкой могут привести к серьёзным последствиям: двигатель машины с небольшим пробегом, но с непригодным уплотнителем головки блока цилиндров в запущенных случаях удастся реанимировать только за счет капитального ремонта.

Отметим следующие причины преждевременного износа уплотнителя:

1. Неправильный монтаж элементов во время сбора ГБЦ
2. Длительный перегрев мотора
3. Эксплуатация авто на топливе низкого качества

Перегрев двигателя – наиболее распространенная причина пробоя прокладки. Увеличение рабочей температуры силового агрегата наблюдается при неисправностях охлаждающей системы и детонациях. Критические температуры не выдерживает даже асбестовый материал, теряющий со временем свою прочность, эластичность и многие другие важные характеристики. Потеря своих функциональных свойств ведет к выдуванию и полному разрушению материала.

В каких случаях прокладка ГБЦ требует замены?

Точно определить, когда прокладка головки блока цилиндров исчерпает свой ресурс, не представляется возможным. Функционирование уплотнителя зависит от общего состояния конструктивных элементов силового агрегата, манеры вождения и прочих внешних факторов. Каждый водитель, даже самый начинающий, сможет с высокой долей вероятности определить полный износ прокладки ГБЦ по следующим признакам:

• На стыке блока с головой просачивается моторное масло, охлаждающая жидкость
• Изменение характера выхлопных газов во время прогрева мотора
• Дымление двигателя
• Появление эмульсии в бачке с охлаждающей жидкостью

При наблюдении подобных симптомов поломки в кротчайшие сроки рекомендуется осуществить замену прокладки головки блока цилиндров. Кроме того, эту же манипуляцию необходимо проводить каждый раз после разбора/сбора ГБЦ. Если отчетливо наблюдается прорыв выхлопных газов в местах стыка элементов узла, вероятней всего произошло пробитие уплотнителя. Именно по этой причине двигатель будет работать намного шумней.

Намного сложней распознать износ прокладки ГБЦ в случае появления дефекта на её поверхности, расположенной между цилиндрами. Неприятность заключается в том, что снаружи симптомы проблемы никак не будут давать о себе знать. Водитель сможет установить причину неисправности только по косвенным признакам: повышенный расход топлива, пробои в работе мотора и снижение мощности авто

В случае прогара уплотнителя между камерами сгорания произойдет смешивание воздушной смеси с отработанными газами. В таком случае водитель будет наблюдать неустойчивую работу двигателя на холодную, а вот после прогрева проблема, как правило, временно исчезает. Единственным и наиболее эффективным способом определения причины нестабильной работы силового агрегата считается замер уровня компрессии.

Замена прокладки головки блока цилиндров: проводим работу самостоятельно

Начать стоит с того, что процесс демонтажа ГБЦ на некоторых транспортных средствах – трудоемкое занятие. Предварительно необходимо слить технические жидкости, демонтировать вспомогательные узлы и агрегаты автомобиля. Всё это требует немало времени и сил. Прежде чем приступать к замене прокладки немаловажно убедиться в ровной плоскости прилегания узла к блоку цилиндров. Следует самым тщательным образом очистить рабочую поверхность  от грязи, пыли и всевозможных дефектов. Процесс самостоятельной замены прокладки ГБЦ сводится к следующим действиям:

1. Изначально снимается аккумулятор с автомобиля
2. Демонтируются все шланги, трубопроводы, попутно помечая их маркером для последующего легкого подключения
3. Снимаются топливные магистрали
4. Демонтируется навесное оборудование, предотвращающее свободному снятию головки блока цилиндров

Когда пути к подходу ГБЦ полностью освобождены, можно демонтировать сам узел. После чего важно снять крышку и ремень зубчатого шкива, профессиональные автомеханики рекомендуют также проводить диагностику демонтированных деталей и узлов. Не будет лишним визуальный осмотр сальника распределительного вала. Установка прокладки головки блока цилиндров возможна только на заранее очищенное посадочное место. Материал должен лечь на все направляющие втулки и соответствовать центровым пазам.

В случае облома шпильки можно воспользоваться простым, но эффективным способом: приварите к обломанной части трубку меньшего диаметра, чем сам крепежный элемент. После обваривания изнутри не будет лишним наварить и гайку, которая только поспособствует быстрому и легкому изъятию сломанной части болта

Последовательность затяжки крепежных болтов и прилагаемое усилие играет крайне важную роль. Для этого лучше всего вооружиться специальной схемой, которую не составит особого труда раздобыть на просторах интернета. В ней предоставлена вся полезная для водителя информация от завода-изготовителя двигателя. Дальнейшая работа сводится к установке в обратной последовательности всего демонтированного вспомогательного оборудования, шлангов и магистралей.

После замены прокладки ГБЦ насколько важна протяжка?

После замены уплотнителя первоочередная задача водителя – наблюдение за работой силового агрегата. Двигатель должен работать стабильно и без перебоев, а его температура не должна превышать допустимые отметки. Протяжку ГБЦ желательно проводить спустя 20-30 км пробега после замены асбестового материала. Головку протягивают намного раньше, если после проведенных работ наблюдается просачивание моторного масла в местах стыка узла с блоком цилиндров во время эксплуатации автомобиля. Для этих целей вооружаются динамометрическим ключом и проделывают всю работу по затяжке с рекомендованным изготовителем мотора усилием.

Замена прокладки головки блока цилиндров – непростая работа для начинающего водителя, но, если вооружиться соответствующим инвентарем и достаточным количеством свободного времени, проделать всю работу самостоятельно вполне по силам каждому. Уделяйте внимание качеству новой прокладки для головки блока цилиндров, ведь именно от её свойств зависит дальнейшая бесхлопотная эксплуатация автомобиля. Даже если нет никакой необходимости её замены, но запланировано снятие ГБЦ для проведения любых работ, в профилактических целях замените уплотнитель оригинальным экземпляром или аналогом от известного производителя.

djago.ru

Замена прокладки головки блока цилиндров

Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку.

Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма), распределительных валов механизма газораспределения (см. Снятие, дефектовка и установка распределительных валов) и крышки головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

1. Снизьте давление в системе питания (см. Снижение давления в системе питания).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Слейте жидкость из системы охлаждения (см. Замена охлаждающей жидкости).

4. Снимите со шкивов распределительных валов ремень привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма).

5. Снимите воздушный фильтр и воздуховод (см. Снятие и установка воздушного фильтра, воздуховода и глушителя шума впуска).

6. Нажмите на фиксатор…

7. …и отсоедините колодку жгута проводов от электрогидравлического клапана распределительного вала выпускных клапанов.

8. Аналогичным способом отсоедините колодку жгута проводов от электрогидравлического клапана распределительного вала впускных клапанов.

9. Нажмите на фиксатор…

10. …и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

11. Отверните гайку крепления кронштейна моторного жгута проводов…

12. …снимите кронштейн со шпильки и отведите жгут проводов в сторону.

13. Отсоедините колодку жгута проводов от датчика положения распределительного вала впускных клапанов.

14. Аналогично отсоедините колодку жгута проводов от датчика положения распределительного вала выпускных клапанов.

15. Отсоедините колодки жгутов проводов от топливных форсунок.

16. Выверните болт крепления наконечника провода «минус» к головке блока цилиндров и отведите провод в сторону.

17. Нажмите на фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

18. Ослабьте хомут крепления шланга отвода охлаждающей жидкости от патрубка, сжав пассатижами его отогнутые усики. Сдвиньте хомут по шлангу…

19. …и отсоедините шланг от патрубка.

20. Аналогично ослабьте хомут крепления шланга к патрубку термостата…

21. …и отсоедините шланг от патрубка.

22. Нажмите на фиксатор и отсоедините от патрубка впускной трубы (ресивера) вакуумный шланг.

23. Снимите катколлектор (см. Снятие и установка катколлектора, замена его прокладки).

24. Ослабьте хомут крепления шланга отвода охлаждающей жидкости от патрубка, сжав пассатижами его отогнутые усики. Сдвиньте хомут по шлангу…

25. …и отсоедините шланг.

26. Снимите распределительные валы (см. Снятие, дефектовка и установка распределительных валов).

27. Выверните два болта крепления водораспределительной трубы к водяному насосу…

28. …болт крепления водораспределительной трубы к блоку цилиндров…

29. …два винта крепления трубы к модулю термостата…

ПРИМЕЧАНИЕ

Один из винтов крепления трубы к модулю термостата на фотографии не виден, так как закрыт трубой.

30. …и снимите водораспределительную трубу.

ПРЕДУПРЕЖДЕНИЕ

Фланцы водораспределительной трубы уплотнены резиновым кольцом. Заменяйте кольцо при каждой разборке соединения.

31. Сдвиньте термоэкран по жгуту проводов…

32. …отведите фиксатор колодки жгута проводов в сторону…

33. …и отсоедините колодку жгута проводов от датчика давления масла.

34. Отсоедините от кронштейнов двигателя пластмассовые держатели моторного жгута проводов, перекусив их пассатижами, и выньте из моторного отсека жгут проводов.

35. Ослабьте затяжку десяти болтов крепления головки блока к блоку цилиндров в последовательности, показанной на рис. 1.

Рис. 1. Порядок выворачивания болтов крепления головки блока цилиндров

ПРЕДУПРЕЖДЕНИЕ

Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

36. Снимите головку блока цилиндров в сборе с впускной трубой двигателя…

37. …и снимите ее прокладку.

ПОЛЕЗНЫЙ СОВЕТ

Снимайте головку блока цилиндров с помощником, так как она довольно тяжелая.

38. Очистите привалочные поверхности головки и блока.

39. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между поверхностью головки и линейкой. Отшлифуйте головку блока цилиндров, если зазор больше 0,1 мм.

40. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:

– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло и охлаждающую жидкость, попавшие туда при снятии головки;

– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;

– смажьте болты моторным маслом;

– затягивайте болты на холодном двигателе в порядке, указанном на рис. 2, моментом, указанным в приложении 1.

Рис. 2. Порядок вворачивания болтов крепления головки блока цилиндров

41. Установите распределительные валы в последовательности, указанной в подразделе Снятие, дефектовка и установка распределительных валов.

42. Установите все ранее снятые детали в порядке, обратном снятию.

opelastraj.ru

Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку автомобиля Опель Астра и замените ее прокладку.

Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма двигателей Z 16 XER, Z 18 XER, Z 20 LER и Z 20 LEH), распределительных валов механизма газораспределения (см. Снятие, дефектовка и установка распределительных валов) и крышки головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

1. Снизьте давление в системе питания (см. Снижение давления в системе питания).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Слейте жидкость из системы охлаждения (см. Замена охлаждающей жидкости).

4. Снимите со шкивов распределительных валов ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма двигателей Z 16 XER, Z18 XER, Z 20 LER и Z 20 LEH»).

5. Отсоедините от электронного блока управления двигателем колодки жгутов проводов.

6. Снимите воздушный фильтр и воздуховод (см. Снятие и установка воздушного фильтра и воздуховода).

7. Нажмите на фиксатор…

8. …и отсоедините колодку жгута проводов от гидравлического клапана с электрическим управлением распределительного вала выпускных клапанов.

9. Аналогичным способом отсоедините колодку жгута проводов от гидравлического клапана с электрическим управлением распределительного вала впускных клапанов.

10. Нажмите на фиксатор…

11. …и отсоедините отдатчика температуры охлаждающей жидкости колодку жгута проводов.

12. Отверните гайку крепления кронштейна жгута проводов моторного отсека…

13. …снимите кронштейн со шпильки и отведите жгут проводов в сторону.

14. Отсоедините колодку жгута проводов от датчика положения распределительного вала впускных клапанов.

15. Аналогично отсоедините колодку жгута проводов от датчика положения распределительного вала выпускных клапанов.

16. Отсоедините колодки жгутов проводов от топливных форсунок.

17. Выверните болт крепления наконечника провода «минус» к головке блока цилиндров и отведите наконечник в сторону.

18. Нажмите на фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

19. Ослабьте хомут крепления шланга отвода охлаждающей жидкости от патрубка, сжав пассатижами его отогнутые усики. Сдвиньте хомут по шлангу…

20. …и отсоедините шланг от патрубка.

21. Аналогично ослабьте хомут крепления шланга к патрубку термостата…

22. …и отсоедините шланг от патрубка.

23. Нажмите на фиксатор и отсоедините от патрубка впускного коллектора (ресивера) вакуумный шланг.

24. Снимите катколлектор (см. Снятие и установка катколлектора).

25. Нажмите на фиксатор и отсоедините от патрубка шланг отвода охлаждающей жидкости от дроссельного узла.

26. Ослабьте хомут крепления шланга отвода охлаждающей жидкости от патрубка, сжав пассатижами его отогнутые усики. Сдвиньте хомут по шлангу…

27. …и отсоедините шланг.

28. Снимите распределительные валы (см. «Снятие, дефектовка и установка распределительных валов»).

29. Выверните два болта крепления водораспределительной трубы к водяному насосу.

30. Выверните болт крепления водораспределительной трубы к блоку цилиндров…

31. …два винта крепления трубы к модулю термостата…

Примечание

Один из винтов крепления трубы к модулю термостата на фотографии не виден, так как закрыт трубой.

32. …и снимите водораспределительную трубу.

Предупреждение

Фланцы водораспределительной трубы уплотнены резиновым кольцом. Заменяйте кольцо при каждой разборке соединения.

33. Сдвиньте термоэкран по жгуту проводов…

34. …отведите фиксатор колодки жгута проводов в сторону…

35. …и отсоедините колодку жгута проводов отдатчика давления масла.

36. Отсоедините от кронштейнов двигателя пластмассовые держатели жгута проводов моторного отсека, перекусив их пассатижами…

37. …и выньте из моторного отсека жгут проводов.

38. Ослабьте затяжку десяти болтов крепления головки блока к блоку цилиндров в последовательности, показанной на рис. 1.

Рис. 1. Порядок выворачивания болтов крепления головки блока цилиндров.

Предупреждение

Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

39. Снимите головку блока цилиндров в сборе с впускным коллектором двигателя…

40. …и снимите ее прокладку.

Полезный совет

Снимайте головку блока цилиндров с помощником, так как она довольно тяжелая.

41. Очистите привалочные поверхности головки и блока.

42. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между плоскостью головки и линейкой. Отшлифуйте головку блока цилиндров, если зазор больше 0,1 мм.

43. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:

^_ удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло и охлаждающую жидкость, попавшие туда при снятии головки;

^_ обязательно установите новую прокладку головки блока, повторное ее использование не допускается;

^_ смажьте болты моторным маслом;

^_ затягивайте болты на холодном двигателе в порядке, указанном на рис. 2, моментом, указанном в приложении 1.

Рис. 2. Порядок заворачивания болтов крепления головки блока цилиндров.

44. Установите распределительные валы в последовательности, указанной в подразделе «Снятие, дефектовка и установка распределительных валов».

45. Установите все ранее снятые детали в порядке, обратном снятии.

opelastrah.ru

Как определить пробой прокладки ГБЦ и заменить ее самостоятельно

Стабильная работа двигателя внутреннего сгорания может быть нарушена даже при выходе из строя незначительного, на первый взгляд, элемента. Между блоком цилиндров и головкой блока цилиндров (ГБЦ) устанавливается специальная прокладка, повреждение которой является распространенной неисправностью мотора. Ее необходимо вовремя диагностировать и устранять, чтобы вернуть стабильную работу двигателю и обезопасить его элементы от скорого выхода из строя.

Зачем нужна прокладка ГБЦ

Устанавливаемая между блоком цилиндров и ГБЦ прокладка может быть выполнена из различных материалов: алюминия, меди, паронита и других. Независимо от материала, она выполняет одну функцию – обеспечивает герметичность между прилегающими элементами.

Прокладка ГБЦ работает в тяжелых условиях, как температурных, так и химических. Температура двигателя, в зависимости от времени года и режима работы, постоянно меняется. Зимой на стоянке она может опускаться до минусовых значений, а летом подниматься выше нескольких сот градусов по Цельсию. Помимо постоянного изменения температуры, на прокладку головки блока цилиндров действуют агрессивные жидкости – антифриз и моторное масло.

Из-за тяжелых условий работы прокладка ГБЦ может выйти из строя, чаще всего, в ней случается пробой. В такой ситуации возможен только один путь решения проблемы – полная замена прокладки ГБЦ.

Как определить неисправность прокладки ГБЦ

Установить наличие проблемы с прокладкой ГБЦ можно при помощи ее визуального осмотра. Сделать это затруднительно, поскольку добраться до нее можно только при разборе двигателя. При этом можно выделить несколько основных признаков выхода из строя прокладки головки блока цилиндров:

• Из-под головки блока цилиндров наружу выходят газы, что часто сопровождается громкими звуками;
• Часто наблюдается перегрев двигателя;
• Быстро меняется цвет охлаждающей жидкости;
• Антифриз быстро уходит из системы охлаждения, при этом отсутствуют признаки течи;
• Из выхлопной трубы автомобиля выходит белый дым;
• В расширительном бачке можно наблюдать пузыри газа;
• Уровень масла в картере двигателя превышает привычные значения;
• Цилиндры двигателя работают с перебоями.

Как можно видеть, большинство описанных симптомов типичны для ряда других неисправностей двигателя. Это затрудняет определение проблем с прокладкой головки блока цилиндров, и при вышеназванных симптомах часто заочно может быть диагностировано разрушение головки блока цилиндров или другие более серьезные неисправности.

К чему приводит пробой в прокладке ГБЦ

Названные выше симптомы пробоя в прокладке головки блока цилиндров являются следствием следующих проблем в двигателе:

• Охлаждающая жидкость попадает в систему смазки или камеру сгорания;
• Моторное масло проникает в систему охлаждения;
• Выхлопные газы попадают в систему охлаждения.

Проблемы с прокладкой головки блока цилиндров способны привести к механическим повреждениям дорогостоящих элементов двигателя. Именно поэтому при появлении первых симптомов пробоя прокладки ГБЦ следует убедиться в наличии неисправности при помощи визуального осмотра, после чего заменить компонент мотора.

Выбор прокладки ГБЦ

Для замены прокладки головки блока цилиндров необходимо приобрести новую деталь. Как и в ситуации с другими элементами мотора, в продаже можно найти прокладку ГБЦ оригинальную или неоригинальную. При выборе второго варианта, следует уделять особое внимание компании, которая производит деталь. Можно найти прокладку дешевле оригинальной в несколько раз, которая не будет уступать ей по качеству.

Чтобы купить прокладку ГБЦ, необходимо:

• Для иномарки: Знать VIN автомобиля;
• Для российской машины: Знать модель автомобиля и установленного в него двигателя.

Приобретать прокладку ГБЦ лучше в крупных автомобильных магазинах, где продавцы смогут подобрать оптимальный вариант для конкретного двигателя.

Как заменить прокладку ГБЦ

Замена прокладки головки блока цилиндров является довольно сложной процедурой, поскольку она предполагает разбор двигателя. Перед тем как приступать к работе, необходимо:

1. Снять аккумулятор с машины, чтобы обесточить электронику;
2. Слить охлаждающую жидкость;
3. Снять ремень ГРМ;
4. Отсоединить все элементы мотора, которые крепятся к головке блока цилиндров;
5. Снять крышку головки блока цилиндров.

Выполнив описанные выше действия, удастся добраться до прокладки. Ее необходимо визуально осмотреть на наличие повреждений. Независимо от того, будет обнаружен пробой в прокладке ГБЦ или нет, потребуется ее замена, поскольку устанавливать обратно ранее работавшую деталь крайне не рекомендуется. Связано это с тем, что она уже имеет определенную деформацию, которая не позволит прокладке обеспечивать требуемую герметичность. При замене прокладки ГБЦ рекомендуется осмотреть головку блока цилиндров и блок цилиндров на наличие трещин и деформаций.

Сборку следует производить в соответствии с рекомендациями производителя двигателя. Ознакомьтесь с техническим руководством к автомобилю, в котором указывается, в каком порядке и с каким усилием производить затяжку элементов мотора.

Важно: Специалисты рекомендуют при замене прокладки головки блока цилиндров также менять все болты крепления. Это необходимо, поскольку они деформируются в процессе работы и затяжки, теряя свою геометрию и не позволяя обеспечить полную герметичность при рекомендуемой затяжке.

okeydrive.ru
