Вебасто для дизельного двигателя инструкция: Вебасто на дизель — Webasto Thermo Top Evo 5: цена, инструкция

Содержание

Вебасто на дизель — Webasto Thermo Top Evo 5: цена, инструкция

Тип отопителяThermo Top Evo 5
Макс. время обогрева (мин.) 60
Тип используемого топлива дизель
Расход топлива* (л) при прогреве на протяжении 20 мин. с максимальной нагрузкой (приблизительно) 0,21
Производительность (кВт) (максимальная нагрузка / частичная нагрузка) 5,2 / 2,6
Потребление мощности (Вт) (максимальная нагрузка / частичная нагрузка) 32 / 22
Габариты (мм) (длина x ширина x высота) 218 x 91 x 147
Масса центрального блока с насосом (кг) 2,4

* От 20% до 40% израсходованного топлива компенсируется за счет экономичной работы прогретого двигателя автомобиля.

Сферы применения

Автомобили среднего класса Автомобили представительского класса и внедорожники Небольшой коммерческий транспорт и микро автобусы

Описание Webasto Thermo Top Evo 5 (дизель)

Предпусковой подогреватель Webasto Thermo Top Evo 5 (дизель) оптимален при использовании в автомобилях с объёмом дизельного двигателя от 2 до 4 литров. Основными особенностями модели является пониженное потребление топлива и высокая мощность (5 кВт). Кроме того, вес и габариты конструкции уменьшены до минимально возможных значений. При этом, Thermo Top Evo 5 способен разогревать машину намного быстрее систем отопителей предыдущих поколений, что обеспечивает экономное потребление электроэнергии аккумулятора автомобиля и снижение вредных выбросов в атмосферу. Монтаж отопителя осуществляется либо в моторном отсеке автомобиля, либо за передним бампером.

В редких случаях, когда в подкапотном пространстве совсем нет места, Webasto может быть установлен за подкрылком в колесную арку авто.

Преимущества Webasto Thermo Top Evo 5

Предпусковые подогреватели двигателя серии Evo объединяют в себе все самые передовые разработки компании Вебасто в сфере прогрева двигателя автомобиля до его непосредственного запуска. Использование отопителя позволяет значительно продлить срок службы двигателя, снижает вредные выбросы в атмосферу и гарантирует запуск дизельного агрегата в любой мороз.

Webasto Thermo Top Evo 5 специально разработан для эксплуатации в условиях русских морозов. Отопитель оснащен системой защиты от разрядки аккумулятора транспортного средства. Если напряжение бортовой сети автомобиля падает ниже допустимого уровня, программа прогрева автоматически прекращается.

Забор дизеля для работы отопителя осуществляется непосредственно из бензобака автомобиля, что очень удобно — не надо беспокоиться об уровне топлива для Вебасто.

Управлять процессом прогрева можно несколькими способами: заранее программировать время и продолжительность прогрева, либо запускать отопитель непосредственно в нужный момент с помощью дистанционных средств. На выбор пользователя можно установить таймер, радио брелок, или модуль GSM для управления с телефона, как мобильного, так и стационарного.

Примеры установки Webasto Thermo Top Evo 5 (дизель)

404.

Страница не найдена
Настоящим я выражаю свое согласие ООО «Автоапгрейд» (ОГРН 5117746042090, ИНН 7725743662) при оформлении Заказа товара/услуги на сайте www.autobam.ru в целях заключения и исполнения договора купли-продажи обрабатывать — собирать, записывать, систематизировать, накапливать, хранить, уточнять (обновлять, изменять), извлекать, использовать, передавать (в том числе поручать обработку другим лицам), обезличивать, блокировать, удалять, уничтожать — мои персональные данные: фамилию, имя, номера домашнего и мобильного телефонов, адрес электронной почты.

Также я разрешаю ООО «Автоапгрейд» направлять мне сообщения информационного характера о товарах и услугах ООО «Автоапгрейд», а также о партнерах.

Согласие может быть отозвано мной в любой момент путем направления ООО «Автоапгрейд» письменного уведомления по адресу: 115191, г. Москва, ул. Большая Тульская, д. 10.



Конфиденциальность персональной информации

1. Предоставление информации Клиентом:

1. 1. При оформлении Заказ товара/услуги на сайте www.autobam.ru (далее — «Сайт») Клиент предоставляет следующую информацию:

— Фамилию, Имя, Отчество получателя Заказа товара/услуги ;

— адрес электронной почты;

— номер контактного телефон;

— адрес доставки Заказа (по желанию Клиента).

1.2. Предоставляя свои персональные данные, Клиент соглашается на их обработку (вплоть до отзыва Клиентом своего согласия на обработку его персональных данных) компанией ООО «Автоапгрейд» (далее – «Продавец»), в целях исполнения Продавцом и/или его партнерами своих обязательств перед Клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение информационных сообщений. При обработке персональных данных Клиента Продавец руководствуется Федеральным законом «О персональных данных» и локальными нормативными документами.

1.2.1. Если Клиент желает уничтожения его персональных данных в случае, если персональные данные являются неполными, устаревшими, неточными, либо в случае желания Клиента отозвать свое согласие на обработку персональных данных или устранения неправомерных действий ООО «Автоапгрейд» в отношении его персональных данных то он должен направить официальный запрос Продавцу по адресу: 115191, г. Москва, ул. Большая Тульская, д. 10.

1.3. Использование информации предоставленной Клиентом и получаемой Продавцом.

1.3.1 Продавец использует предоставленные Клиентом данные в целях:

  • обработки Заказов Клиента и для выполнения своих обязательств перед Клиентом;

  • для осуществления деятельности по продвижению товаров и услуг;

  • оценки и анализа работы Сайта;

  • определения победителя в акциях, проводимых Продавцом;

  • анализа покупательских особенностей Клиента и предоставления персональных рекомендаций;

  • информирования клиента об акциях, скидках и специальных предложениях посредством электронных и СМС-рассылок.

1.3.2. Продавец вправе направлять Клиенту сообщения информационного характера. Информационными сообщениями являются направляемые на адрес электронной почты, указанный при Заказе на Сайте, а также посредством смс-сообщений и/или push-уведомлений и через Службу по работе с клиентами на номер телефона, указанный оформлении Заказа, о состоянии Заказа, товарах в корзине Клиента.




2. Предоставление и передача информации, полученной Продавцом:

2.1. Продавец обязуется не передавать полученную от Клиента информацию третьим лицам. Не считается нарушением предоставление Продавцом информации агентам и третьим лицам, действующим на основании договора с Продавцом, для исполнения обязательств перед Клиентом и только в рамках договоров. Не считается нарушением настоящего пункта передача Продавцом третьим лицам данных о Клиенте в обезличенной форме в целях оценки и анализа работы Сайта, анализа покупательских особенностей Клиента и предоставления персональных рекомендаций.

2.2. Не считается нарушением обязательств передача информации в соответствии с обоснованными и применимыми требованиями законодательства Российской Федерации.

2.3. Продавец получает информацию об ip-адресе посетителя Сайта www. autobam.ru и сведения о том, по ссылке с какого интернет-сайта посетитель пришел. Данная информация не используется для установления личности посетителя.

2.4. Продавец не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

2.5. Продавец при обработке персональных данных принимает необходимые и достаточные организационные и технические меры для защиты персональных данных от неправомерного доступа к ним, а также от иных неправомерных действий в отношении персональных данных.

BMW. Предпусковой подогреватель Webasto

Компания Kibercar предлагает широкий выбор систем предпускового подогрева от всемирно известного производителя Webasto:

Неважно, где вы находитесь,‒ система Thermo Call («Термо Колл») поможет включить или выключить подогреватель с любого расстояния, главное – быть в зоне покрытия сети вашего мобильного оператора! Просто позвоните, отправьте СМС или воспользуйтесь приложением для смартфонов: многочисленные функции Thermo Call визуализированы в мобильном приложении! Скачайте его БЕСПЛАТНО в Apple AppStore или Google Play Store под именем Thermo Call – и оцените его простую, интуитивно понятную навигацию ‒прекрасное сочетание инноваций и дизайна!

Никаких проблем! Систему можно установить на любой уже эксплуатируемый предпусковой подогреватель Thermo Top. Система Thermo Call совместима также с большинством штатно- устанавливаемых подогревателей.

У вас есть подогреватель, но нет системы «Thermo Call»?

     Всегда теплый салон и чистые от снега стекла автомобиля в любые морозы!

Выберите свой BMW в каталоге

Подогреватель эконом-класса «Thermo Top Evo Start»

ДЛЯ ВАШЕЙ МАШИНЫ

Меньше нагрузка на мотор — и на кошелек!

И отсутствие «утреннего стресса» зимой, и повышение комфорта в поездке часто приносят реальные деньги — меньше риска, больше работоспособность. Но есть и эффекты подогревателя, которые можно рассчитать напрямую.

Дополнительная функция ‒ автономная вентиляция салона

Подогреватель Webasto пригодится вам и летом. В жару, после стоянки под лучами солнца,он автоматически включит вентилятор штатной системы отопления автомобиля BMW, освободив от опасности задохнуться в душном салоне или перегреться на горячих сиденьях. И всё это до запуска двигателя, когда ещё нельзя включать кондиционер!

Экономия времени

Подогреватель Webasto поможет сэкономить много времени, причём тогда, когда его так не хватает, – в утренней суете, вечером после рабочего дня, при выезде со стоянки и т. д. Можно забыть о не желающем заводиться двигателе, замёрзших замках и мучительном отскребании льда со стекол!


Удобное управление

Благодаря широкому выбору систем управления вы легко справитесь с подогревателем Webasto. Существуют оптимальные решения для различных графиков использования автомобиля и ценовых категорий!


Общий расход топлива почти не растет

Подогреватель работает на топливе, и его применение, казалось бы, должно приводить к повышенному расходу топлива. Однако независимые тесты показали, что этот дополнительный расход (не более 0,7 л/ч) даже в самых экстремальных условиях практически полностью компенсируется экономией топлива — ведь прогретый двигатель расходует меньше топлива, чем при холодном пуске.

— Бензиновый двигатель: общий (двигатель + подогреватель) дополнительный расход топлива в фазе прогрева не более 0.1 л за 20 мин

— Дизельный двигатель: общий (двигатель + подогреватель) дополнительный расход топлива в фазе прогрева не более 0. 17 л за 20 мин

Прогретый мотор – ещё до запуска

В любую погоду Webasto обеспечит прогрев двигателя до рабочей температуры. Для экстремально холодного климата и двигателей большого объёма существуют специальные решения.


Предпусковой подогреватель Webasto – устройство, предназначенное для нагрева охлаждающей жидкости двигателя до рабочей температуры. Запуск заранее прогретого двигателя имеет определённые преимущества:

Хотите узнать больше про предпусковой подогреватель Webasto для BMW?

Санкт-Петербург:

Екатеринбург:

РАССЧИТАЕМ СТОИМОСТЬ УСТАНОВКИ WEBASTO
НА ВАШ BMW ЗА 2 МИНУТЫ

Удалённое тепло:  дополнительный модуль «Thermo Call 4»

гарантированный запуск двигателя при низких температурах за счёт нагрева трущихся деталей и масла;

© ООО «Киберкар Мотор Рус» 2018.
Все права защищены.

Хороший обзор для уверенного вождения

Тёплый салон и нагретое лобовое стекло препятствуют образованию изморози и запотеванию стекол не только перед началом, но и в ходе поездки.


В любой мороз ‒ сел и поехал!

Запуск двигателя с «десятой» попытки, холодный воздух из печки, заледеневшее лобовое стекло ‒ всё это в прошлом! Подогреватель «Вебасто» решит эти вопросы и поможет отправиться в дорогу без ненужных стрессов!


Наши специалисты помогут осуществить правильный выбор предпускового подогрева двигателя по оптимальной цене. Вы получите качественное и эффективное устройство, которое избавит вас от проблем с автомобилем в морозное время года.

• предпусковые подогреватели дизельного топлива;

• системы дистанционного управления подогревателями;

• таймеры Multi Control;

• системы управления предпусковым подогревом двигателя через мобильную сеть GSM (СМС или управление через голосовое меню).

Мощные подогреватели «Thermo Pro 90»

Для гарантированного прогрева внедорожников BMW с дизельными двигателями объёмом более 4 л советуем использовать мощные подогреватели Thermo Pro 90 на 9 кВт. Для обогрева салона в течение длительного времени (на рыбалке и пр.) лучше задействовать воздушные отопители Air Top.

Мы Вам перезвоним!

Цены на установку Webasto  на BMW
«Под Ключ» (оборудование + работы)

Не запускается двигатель в мороз? Мёрзнете в салоне? При помощи высокотехнологичного подогревателя Webasto Thermo Top Evo Start мы избавим вас от «зимних» проблем! В любой мороз Webasto Thermo Top Evo Start прогреет двигатель BMW до рабочей температуры точно к началу поездки.

Модель Start ориентирована на прогрев двигателя за счет более быстрого нагрева охлаждающей жидкости и более поздней активации штатного отопителя салона. К тому же, по сравнению со стандартным, подобный алгоритм работы снижает потребление топлива и электроэнергии.

Меньшее внимание, уделяемое обогреву салона, отчасти компенсируется повышенной эффективностью штатной «печки» сразу после включения двигателя.
В комплектацию входит цифровой таймер (модель «1533»). Кроме того, блок управления подогревателя имеет аналоговый вход, позволяющий подключить к нему, например, пульт ДУ сигнализации или специальный комплект для работы в режиме догревателя (автоматического включения при запуске двигателя при низких температурах).

Оставьте свои контакты – и наш консультант свяжется с вами в ближайшее время,
чтобы компетентно ответить на любые ваши вопросы!

Для чего нужен подогреватель?
Преимущества Webasto для BMW

Услуги высокого класса

Принимаем к оплате:

Санкт-Петербург:

Екатеринбург:

3D-тур по сервису

Благодаря предпусковому подогревателю Webasto вы в любой мороз сядете в прогретую машину и отправитесь в путь не теряя времени и настроения.

ОФИЦИАЛЬНЫЙ УСТАНОВОЧНЫЙ ЦЕНТР

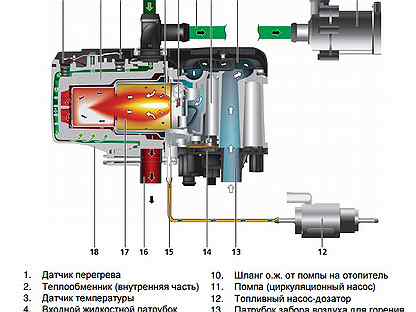

Как работает предпусковой подогреватель?

Профессионально устанавливаем предпусковые нагреватели Webasto на автомобили BMW. Мы предлагаем клиентам разнообразные варианты по цене и характеристикам для бензиновых и дизельных моторов разного объема: выгодные системы Termo Top Evo Start для прогрева одного контура (либо салон, либо двигатель) и производительные системы Termo Top Evo Comfort + (подходят как для одного контура прогрева, так и для двух сразу).

Также в ассортименте различные органы управления и взаимодействия пользователя и системы: от простого минитаймера, который программируется под запуск в разное время, до продвинутых GSM-систем, позволяющих управлять климатом автомобиля из любой точки мира.

Установку проводят только сертифицированные компанией Webasto установщики отопителей, с полным сохранением гарантии на автомобиль и с двухлетней мировой гарантией на отопитель. Работы занимают один день. При монтаже используются специальные комплекты для конкретной модели автомобиля BMW, а сам монтаж производится по жёсткой карте установки, разработанной компанией Webasto и автопроизводителями.

Подогреватель премиум-класса «Thermo Top Evo Comfort+»

Для тех, кто инвестирует в покупку BMW высокого класса, комфорт стоит не на последнем месте. Обеспечить максимальное удобство эксплуатации автомобиля в самые трескучие морозы поможет высокотехнологичный подогреватель Webasto Thermo Top Evo Comfort+.

Webasto Thermo Top Evo Comfort+ прогреет двигатель до рабочей температуры точно к началу поездки. А температура даже в большом салоне будет гораздо приятнее, чем на улице. Сразу же после старта прогретый мотор сразу начнет подавать в «печку» тёплый воздух.

Для достижения оптимального результата на больших легковых автомобилях BMW мы настоятельно рекомендуем премиум-модификацию подогревателя нового поколения Webasto Thermo Top Evo ‒ Comfort+. Это творческое развитие хита Thermo Top Evo 5+ с алгоритмом работы, оптимизированным для быстрого прогрева салона. На максимальную эффективность «работают»повышенная температура охлаждающей жидкости, более ранний запуск вентилятора штатного отопителя, быстрый нагрев благодаря управлению жидкостным насосоми улучшенная теплопередача.

Для гарантированного прогрева внедорожников BMW с дизельными двигателями объёмом более 4 л советуем использовать мощные подогреватели Thermo Pro 90 на 9 кВт. Для обогрева салона в течение длительного времени (на рыбалке и пр.) лучше задействовать воздушные отопители Air Top.

Из недостатков отметим лишь минимальное увеличение расхода топлива и небольшую нагрузку на аккумуляторную батарею.

увеличивается моторесурс двигателя, так как один «холодный» пуск равен примерно 100 километрам пробега.

возможность использовать климатическую систему в салоне BMW сразу после запуска, не дожидаясь прогрева двигателя;

Сразу после получения команды начинает работу топливоподкачивающий насос, обеспечивающий подачу бензина или дизельного топлива в камеру сгорания котла Webasto. Получив достаточное количество топлива, котёл воспламеняет смесь и обеспечивает внутри себя бесперебойное горение. Дополнительный циркуляционный насос начинает прокачивать через подогреватель охлаждающую жидкость, которая, проходя через двигатель, нагревает его до заданной температуры. Отметим, что мощность котла подбирается исходя из объёма двигателя.

Webasto на дизель/бензин цена в Новосибирске

На странице: 50255075100

Сортировка: По популярностиНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Модель (А -> Я)Модель (Я -> А)

          Фирма Webasto («Вебасто») основана в 1901г.  Первоначально фирма Вильгельма Байера занималась изготовлением самых разнообразных товаров из проволоки и жести. В 1908 году компания переезжает в Штокдорф (Бавария) и в это же время появляется название компании из имени и фамилии основателя и места дислокации — WilhElm BAier, STOckdorf — «WEBASTO».

          В 1935 году компания выпускает первые отопители WEBASTO. Это был зависимый жидкостный отопитель (печка салона) для легковых автомобилей и автобусов с двигателями водяного охлаждения. Устройство работало по принципу теплообменника.

          В 1952 году был разработан первый нагреватель для автобусов, а также систем отопления двигателя для легковых автомобилей.

          В 2010 году компания  выпускает новые автомобильные обогреватели Thermo Top Evo которые являются самыми легкими в своем классе.

          Продукция Webasto — синоним технического прогресса и отличного качества. Потому что «Вебасто» испытывает свои подогреватели в тяжелейших условиях, гораздо более жестких, чем у сертифицирующих организаций. Это подтверждают и результаты тестов, проводимых обществами потребителей и СМИ.

          Для качественного прогрева двигателя и салона можно установить на все легковые автомобили мощную модификацию подогревателя — Webasto Thermo Top Evo 5. Но для машин компакт-класса с двигателем объемом до 2-х литров возможен вариант установки — Thermo Top Evo 4.Особенно эффективен он будет при ограничении цели прогрева — только салон либо только двигатель.

          Благодаря предпусковому подогревателю Webasto  Вы даже в сильный мороз сядете в прогретую машину, а двигатель заведется с полоборота.







Неисправности, коды ошибок предпусковых подогревателей двигателя Webasto

Подогреватели двигателя Webasto позволяют легко запустить двигатель, прогреть салон и освободить от снега и льда стекла перед поездкой в морозную погоду. Проходит время и даже у такого надежного оборудования как Вебасто возникают различные неисправности и проблемы в работе.

В данной статье мы рассмотрим неисправности и коды ошибок предпусковых подогревателей двигателя Webasto и способы их устранения.

Читайте также: Неисправности воздушных отопителей Webasto

Общие признаки неисправности жидкостных подогревателей двигателя Webasto

НеисправностьРекомендации по устранению
Нет горения после первого и повторного пуска либо горение прекращается во время работы.  Выключить подогреватель на короткое время и затем ещё один раз включить.
Пжд перегревается, индикатор работы мигает.  Проверить воздуховод на проходимость, остудить подогреватель, ненадолго выключить его, затем ещё один раз включить.
Сработал ограничитель нагрева: перегрев из-за утечки охлаждающей жидкости.   Устранить утечку, долить охлаждающую жидкость до уровня, предписанного производителем автомобиля, и нажать кнопку ограничителя нагрева.
Слишком низкое бортовое напряжение в течение более 20 секунд.  Зарядить аккумулятор. Выключить подогреватель на короткое время и затем ещё один раз включить.
Забит трубопровод воздуха для горения или выхлопной трубопровод.  Проверить трубопровод воздуха для горения и выхлопной трубопровод на проходимость.

Если эти меры не привели к устранению неисправностей, подогреватель необходимо предоставить в сервисный центр Webasto.

Webasto Thermo 50/90S/90ST/230/300/350

При появлении неисправности срабатывает электронная блокировка, и подогреватель выдаёт код неисправности. Проверьте предохранители и штекерные разъёмы на их исправность и прочность крепления.

Снять блокировку можно перезапустив подогреватель или вынув ненадолго при включенном пдж синий предохранитель 15 А на кабельном жгуте подогревателя.

После установки предохранителя подогреватель включается. Если блокировка не снялась, нужно определить причину неисправности.

Примечание! Блокировка подогревателя Wesasto является специальным режимом его работы. Блокировка включается, если система самодиагностики фиксирует неисправность (одну или несколько), дальнейшая работа с которыми может быть небезопасна, как для самого подогревателя, так и для транспортного средства, на котором пжд установлен. Сама по себе блокировка не является неисправностью, а является следствием одной или нескольких неисправностей. Причем, причина неисправности может быть совсем не в подогревателе.

Webasto таймер 1531

Если подогреватель оборудован таймером 1531 (с будильником), после аварийной блокировки на дисплей таймера выводится следующие коды ошибок.

КодНеисправность
F01  Пуск отсутствует.
F02  Обрыв пламени (повторяется более 5 раз).
F03  Падение напряжения ниже допустимого или повышение выше допустимого.
F04  Преждевременное распознавание пламени.
F05  Обрыв цепи или короткое замыкание датчика пламени.
F06  Обрыв цепи или короткое замыкание датчика температуры.
F07  Обрыв цепи или короткое замыкание дозирующего насоса.
F08  Обрыв цепи, короткое замыкание или неправильное число оборотов мотора нагнетателя воздуха.
F09  Обрыв цепи или короткое замыкание штифта накаливания.
F10  Перегрев подогревателя.
F11  Обрыв цепи или короткое замыкание циркуляционного насоса.
F12*  Аварийная блокировка вследствие повторяющихся неисправности или обрыва пламени: такая блокировка снимается путём повторного включения отопителя и его отключения от аккумулятора автомобиля в процессе запуска.

* — только для предпусковых подогревателей Webasto Thermo 230/300/350

Если подогреватель в качестве органа управления оснащён выключателем или таймером 1529 (без будильника), то коды ошибок передаются в виде световых сигналов (миганий). Отключите подогреватель, после коротких 5 миганий, выдаются длинные импульсы.

Количество импульсов соответствуют числу после буквы F приведенных в таблице выше.

Webasto HL32 Heater Room Thermostat

Webasto Thermo Pro 90

Мигание индикаторной лампочки выключателя во время продувки подогревателя показывает вид неисправности подогревателя. После пяти коротких миганий отображаются длинные импульсы. Количество длинных импульсов соответствует коду ошибки из таблицы.

Код Неисправность Возможные причины Рекомендации по устранению
0 Подогреватель не работает (только пять коротких импульсов).

Предохранители.

Электрические жгуты.

Блокировка подогревателя.

Неисправен блок управления.

Проверьте предохранители F1, F2 и F3.

Проверьте подключения к аккумулятору: + на пин 12, — на пин 9 и + на пин 3 (сигнал на включение) разъем X8.

Снимите блокировку.

Замените блок управления в составе нагнетателя в сборе.
1  Нет запуска (после двух попыток).

Топливная система.

Магистрали подвода воздуха для горения и отвода выхлопных газов.

Горелка.

Проверьте уровень топлива.

Проверьте состояние топливного фильтра.

Проверьте забор топлива и топливные магистрали на герметичность.

Удалите воздух из топливной системы.

Проверьте магистрали подвода воздуха для горения и отвода выхлопных газов на наличие закупориваний и при необходимости очистите.

Очистите горелку и при необходимости замените.
2  Обрыв пламени.

Топливная система.

Горелка.

Проверьте уровень топлива.

Проверьте состояние топливного фильтра.

Проверьте забор топлива и топливные магистрали на герметичность.

Удалите воздух из топливной системы.

Очистите горелку и при необходимости замените.
3  Пониженное или повышенное напряжение. Электроснабжение.

Проверьте аккумулятор.

Проверьте электрические подключения.
4  Преждевременное распознавание пламени. Неисправен датчик температуры выхлопных газов. Функциональная проверка датчика температуры выхлопных газов, при необходимости замените.
5  Не задано. Не задано.  Не задано.
6  Датчик температуры охлаждающей жидкости неисправен.

Электрические жгуты.

Неисправен датчик температуры охлаждающей жидкости.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Проверьте сопротивление датчика температуры охлаждающей жидкости, при необходимости замените.
7  Неисправен топливный насос.

Электрические жгуты.

Неисправен топливный насос.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка топливного насоса, при необходимости замените.
8  Неисправен нагнетатель.

Электрические жгуты.

Защитная блокировка нагнетателя.

Неисправен нагнетатель.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка нагнетателя, при необходимости замените.

Замените нагнетатель.
9  Неисправен штифт накала.

Электрические жгуты.

Неисправен штифт накала.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка штифта накала, при необходимости замените.
10 Перегрев.

Подогреватель перегрет.

Неисправен датчик температуры охлаждающей жидкости.

Неисправен датчик перегрева.

Проверьте уровень охлаждающей жидкости, удалите воздух из жидкостного контура. Проверьте работоспособность циркуляционного насоса.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий. Функциональная проверка датчика температуры охлаждающей жидкости, при необходимости замените.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий. Функциональная проверка датчика перегрева, при необходимости замените.
11  Неисправность циркуляционного насоса.

Электрические жгуты.

Неисправен циркуляционный насос.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Замените циркуляционный насос.
12  Неисправен выключатель массы.

Электрические жгуты.

Неисправен выключатель массы.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Замените электронный выключатель массы.
13  Неисправность управления салонным отопителем.

Электрические жгуты.

Неисправно реле включения салонного отопителя.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка реле, при необходимости замените.
14  Неисправен датчик перегрева.

Электрические жгуты.

Неисправен датчик перегрева.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка датчика перегрева, при необходимости замените.
15  Не достигается заданное значение сопротивления штифта накала.

Электрические жгуты.

Неисправен штифт накала.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка штифта, при необходимости замените.
16 Слишком высокая температура выхлопных газов.

Неисправен датчик температуры выхлопных газов.

Подогреватель закоксован.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий. Проверьте сопротивление датчика температуры выхлопных газов, при необходимости замените.

Визуальный контроль и чистка горелки, жаровой трубы и теплообменника, при необходимости замените узлы.
17  Неисправен датчик температуры выхлопных газов.

Электрические жгуты.

Неисправен датчик температуры выхлопных газов.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка датчика температуры выхлопных газов, при необходимости замените.

Внимание! Неквалифицированный монтаж или ремонт оборудования Webasto может стать причиной пожара или привести к выбросу ядовитого моноксида углерода. Тем самым это может стать причиной тяжелых или смертельных травм.

Webasto DBW 2010/2012/2020/2022/300/350

Предварительная диагностика неисправностей предпусковых подогревателей двигателя Webasto DBW 2010/12, 2020/22 и Webasto 300/350.

Неисправность Проверить, в случае необходимости отремонтировать или заменить
После включения подогреватель не работает. Электроснабжение. Предохранители. Электрические провода и соединения. Выключатель. Блок управления.
Индикация режимов работы гаснет приблезительно через 25 секунд. Температурный предохранитель или ограничитель нагрева. Детектор пламени. Блок управления. Электроды зажигания. Источник искры зажигания, кабель зажигания. Привод (двигатель). Топливное обеспечение. Топливный насос. Топливный магнитный клапан. Распылительное сопло.
Двигатель в подогревателе не работает. Электроснабжение. Предохранители. Электрические провода и соединения. Термостат регулировки обогрева или температурный датчик. Блок управления. Привод (двигатель).
Двигатель в подогревателе – отсутствие начальной фазы, предшествующей сгоранию.  Электроснабжение. Блок управления.
Двигатель в подогревателе –   отсутствие продувки после окончания работы. Блок управления.
Циркуляционный насос – не работает. Электроснабжение. Предохранители. Электрические провода и соединения. Блок управления. Привод (двигатель).
Искра зажигания – отсутствует. Предохранители. Электрические провода и соединения. Детектор пламени. Блок управления. Источник искры зажигания, кабель зажигания.
Сгорание – не начинается по прошествию 15 секунд. Температурный предохранитель или ограничитель нагрева. Детектор пламени.  Блок управления. Электроды зажигания. Источник искры зажигания, кабель зажигания. Топливный насос. Топливный магнитный клапан. Распылительное сопло.
Сгорание – сгорание прекращается по прошествию 25 секунд. Электроснабжение. Электрические провода и соединения. Детектор пламени. Блок управления.
Сгорание – невозможно отключить. Выключатель. Блок управления. Топливный магнитный клапан.
Сгорание – со светлым дымлением.  Топливное обеспечение. Топливный насос. Распылительное сопло.
Сгорание – с тёмным дымлением. Электроснабжение. Электрические провода и соединения. Привод (двигатель). Топливное обеспечение. Подачу воздуха для горения. Отвод отработавших газов.
Предпусковой подогреватель перегрет.

Электрические провода и соединения. Температурный предохранитель или ограничитель нагрева. Температурный предохранитель или ограничитель нагрева.  Термостат регулировки обогрева или температурный датчик. Блок управления. Распылительное сопло. Система отопления.

Webasto Thermo E 200/320

Вид неисправности выдается с помощью мигающего индикатора режима работы. Индикатор начинает мигать с соответствующей частотой сразу после обнаружения неисправности, а при включении подогревателя мигает до проведения деблокировки.

Импульсов Описание неисправности
0 Неисправность блока управления.
1 Отсутствие запуска после 2-х попыток.
2  Обрыв пламени во время работы, неудачный повторный пуск.
3  Повышенное/пониженное напряжение.
4  Преждевременное распознавание пламени.
5  Неисправность датчика пламени.
6  Неисправность датчика температуры или реле защиты от перегрева.
7  Неисправность электромагнитного клапана.
8  Неисправность мотора нагнетателя воздуха / подогревателя держателя форсунки.
9  Неисправность циркуляционного насоса.
10  Сработало реле защиты от перегрева.
11  Неисправность катушки зажигания.
12  Блокировка подогревателя (повторяющийся сбой или повторяющийся обрыв пламени).

Неисправности Webasto Thermo Top Evo Start, которые можно устранить самостоятельно

При появлении неисправности проверьте состояние предохранителей и штекерных соединений, а также их правильную установку и подключение. При неисправности подогреватель переходит в состояние блокировки, которая не отображается на органах управления.

Предупреждение! Работы по ремонту и техобслуживанию подогревателя требуют профессиональных знаний и применения специальных инструментов. Неправильно выполненная регулировка или техническое обслуживание могут привести к повреждению подогревателя и к несчастным случаям с серьёзными последствиями.

Прежде чем обратиться в сервисный центр Webasto, попытайтесь сами снять блокировку по неисправности.

Вы можете сами устранить следующие неисправности.

Описание неисправности Возможные причины Меры по устранению
Происходит автоматическое выключение подогревателя (аварийное отключение).   Отсутствует горение после пуска и его повторения, пламя гаснет во время работы.  Выключите и включите подогреватель (не более двух раз).
Подогреватель не включается.  Нет подачи электроэнергии к подогревателю.  Проверьте электропитание подогревателя, а также его соединение на массу.
Подогреватель выключается в режиме отопления (аварийное отключение). Подогреватель перегрелся из-за недостатка охлаждающей жидкости.  Долейте охлаждающую жидкость в соответствии с рекомендациями изготовителя.

Webasto Thermo Top Evo Start c таймером MultiControl Car

Если во время работы предпускового подогревателя возникает неисправность, то он выдаёт на дисплей таймера код ошибки.

Таймер MultuControl Car

Возникшая ошибка выводится на дисплей таймера в виде Txx (ошибки таймера) или Fxx (ошибки подключенного подогревателя), а также сигнализируется красным мигающим светодиодом.

Код Неисправность Рекомендации по устранению
Ted  Высокое напряжение. Питающее напряжение больше 36 В.  Проверьте электрику автомобиля.
Te3  Неисправна подсветка дисплея. Питающее напряжение больше 36 В.   Свяжитесь с сервисной службой.
Te4  Неисправен светодиодный индикатор состояния. Питающее напряжение больше 36 В.  Свяжитесь с сервисной службой.
Te5 Ошибка датчика температуры. Неисправен температурный датчик пульта MultiControl/SmartControl.  Свяжитесь с сервисной службой.
Te6  Ошибка датчика температуры на W-шине. Невозможно правильно прочитать температуру с внешнего датчика (Wшина).  Проверьте подключение. При необходимости замените датчик.
T5d  Ошибка температурного датчика UniBox. Невозможно правильно прочитать температуру с внешнего датчика, подключенного к UniBox.   Проверьте подключение. При необходимости замените датчик.
T12  Нарушение связи на W-шине.  Проверьте подключение.
Te7/Te8  Flash. Неудачное чтение/запись в/на внутреннюю память.    Свяжитесь с сервисной службой.
Tea  Неправильный ответный сигнал от отопителя (ST).  Проверьте подключение.
Tec  Заедание ручки управления. Ручка управления нажата дольше 10 секунд.   Свяжитесь с сервисной службой.
T46к  Высокий ток/короткое замыкание на выходе SAU1. Ток больше 500 мА.   Проверьте подключение. Убедитесь, что потребители на выходе SAU1 не требуют ток более 500 мА.
T49  Высокий ток/короткое замыкание на выходе SAU2. Ток больше 20 мА.  Проверьте подключение. Убедитесь, что выход подключен только к соответствующему отопителю.
Te0  Пониженное напряжение. Питающее напряжение ниже установленного техником значения.  Зарядите аккумуляторную батарею и проверьте электрику автомобиля.
T84  Низкое напряжение.  Питающее напряжение меньше 8 В.   Зарядите аккумуляторную батарею и проверьте электрику автомобиля.
Te1  Низкая/высокая температура окружающей среды. Температура окружающей среды вне рабочего диапазона -20 °C … +70 °C.  Ошибка исчезает автоматически, когда температура возвращается в допустимые пределы -20°C … +70°C.
Teb  Ошибка RTC. Сбросились настройки внутреннего чипа времени MultiControl/SmartControl.   При перерыве в электропитании более 8 минут: заново введите день и время. Если ошибка появляется без сбоев электропитания: обратитесь в сервисную службу.
Tee

Неисправный выходной транзистор в MultiControl/SmartControl.

Внимание: при появлении этой ошибки отопитель не может выключиться. Сразу же выньте предохранитель и обратитесь в сервисный центр для ремонта.

 Свяжитесь с сервисной службой.

Ошибки при подключенном через W-шину Thermo Top Evo Start

Код (HEX)Расшифровка кодаДополнительная информация по ошибке
01  Ошибка блока управления.  Неисправен блок управления, оффлайн. Программирование не выполняется\или неисправен датчик температуры ОЖ. Датчик неисправен.
02  Нет запуска.  После повторной попытки запуска горение не зафиксировано.
04  Повышенное напряжение.  Напряжение питания слишком долго превышало пороговое значение.
05 Преждевременное распознавание пламени.  Датчик пламени сигнализирует о наличии пламени до фазы горения.
06  Перегрев подогревателя.  Сработала защита от перегрева.
08  Короткое замыкание в цепи насоса-дозатора.   Замыкание на массу в цепи насоса-дозатора.
0B  Короткое замыкание циркуляционного насоса.  Замыкание на массу в цепи циркуляционного насоса или перегрузка мотора.
10  Короткое замыкание клапана переключения ОЖ.  Замыкание на массу в цепи клапана переключения ОЖ.
11  Неправильно запрограммированный блок управления.  Неверный параметр блока управления или неправильно установленный отопитель (относительно вида топлива).
12  Сбой связи по W-шине.  Неисправность шины или ошибка протокола.
13  Короткое замыкание в штатном вентиляторе автомобиля.  Короткое замыкание или повышенный ток в цепи зелено-белого провода.
15  Нагнетатель воздуха для горения заблокирован.  Нагнетатель воздуха для горения не может вращаться.
19  Короткое замыкание в цепи штифта накала.  Замыкание на массу в цепи штифта накала.
1B  Короткое замыкание датчика перегрева.  Замыкание на массу в цепи датчика перегрева.
2D  Неисправность в цепи нагнетателя.  Скорость вращения нагнетателя воздуха ниже необходимого значения.
2E  Неисправность в цепи штифта накала.  Сопротивление штифта накала находится вне допустимых значений.
2F  Обрыв пламени.  Пламя погасло в процессе подогрева. Выполняется повторная попытка запуска,
37  Слишком высокая температура ОЖ при первом вводе в эксплуатацию.  Дополнительная информация недоступна.
38  Первая попытка запуска неудачная.  Дополнительная информация недоступна.
39  Первая попытка запуска неудачна – нет повторного запуска.  Дополнительная информация недоступна.
3A  Короткое замыкание в шине W-Bus/LIN-Bus.  Дополнительная информация недоступна.
3C  Внутренняя ошибка блока управления 60.  Дополнительная информация недоступна.
3D  Внутренняя ошибка блока управления 61.  Дополнительная информация недоступна.
3E  Внутренняя ошибка блока управления 62.  Дополнительная информация недоступна.
3F  Загружено неправильное программное обеспечение.  Дополнительная информация недоступна.
40  Обрыв штифта накала.  Обрыв цепи штифта накала.
4C  Высокое напряжение при защите компонентов.   Произошло отключение для защиты внутренних компонентов по причине экстремально высокого напряжения питания.
4E  Специальная ошибка 3.  Дополнительная информация недоступна.
81  Ошибка контрольной суммы EOL.  Ошибка контрольной суммы EOL.
82  Нет запуска в тестовом режиме.  Нет запуска в тестовом режиме.
83  Обрыв пламени.  Количество обрывов пламени в процессе горения превысило значение счетчика FAZ (значение счетчика записано в EEPROM).
84  Пониженное напряжение.  Напряжение питания слишком долго было ниже порогового значения.
86  Слишком высокая температура ОЖ без процесса горения.  Ошибка записывается если температура ОЖ превысит 145 °C в регулировочной паузе.
87  Постоянная блокировка отопителя.   Включилась постоянная блокировка отопителя. Сбросить блокировку и произвести попытку включения отопителя.
88  Обрыв насоса-дозатора.  Обрыв цепи насоса-дозатора или замыкание ее на +12 В.
89  Обрыв нагнетателя.  Обрыв цепи нагнетателя воздуха или замыкание ее на +12 В.
8B  Обрыв циркуляционного насоса.  Обрыв цепи циркуляционного насоса или замыкание ее на +12 В.
90  Обрыв в клапане переключения ОЖ.  Обрыв цепи клапана переключения ОЖ или замыкание ее на +12 В.
92 Нет команды продолжения работы.  Нет команды продолжения работы от органа управления.
94  Обрыв температурного датчика.  Обрыв цепи температурного датчика или замыкание ее на +12 В.
99  Обрыв штифта накала. Обрыв цепи штифта накала или замыкание ее на +12 В.
9C  Время подогрева превысило время поездки.  Расчетное желательное время работы отопителя превышено (защита от разряда АКБ).
A9  Недостаточный поток охлаждающей жидкости.  Ошибка возникает, если температура охлаждающей жидкости превышает пороговое значение перехода в регулировочную паузу во время фазы Start/Glow Plug Ramp/Flame Monitor Measuring (слишком быстрый нагрев ОЖ).
AA  S on W-Bus not succeed.  S on W-Bus not succeed (nor or faulty response, even after repeating telegram four times).
AB  Обрыв датчика перегрева.  Обрыв цепи датчика перегрева или замыкание ее на +12 В.

Сброс блокировки Thermo Top Evo Start

Пошаговая инструкция сброса блокировки предпускового подогревателя двигателя Webasto TT Evo Start:

  1. Нажать кнопку быстрого старта.
  2. В течение 10 секунд после этого извлечь из колодки в подкапотном пространстве предохранитель F1–20A (желтый).
  3. Через 10 секунд вставить предохранитель обратно.
  4. Произвести пробный запуск подогревателя, нажав кнопку быстрого старта.
  5. Если в процессе запуска/работы подогревателя вновь будет зафиксирована ошибка, она будет отражена на дисплее таймера.

Надеемся данная статья помогла вам решить проблему с вашим предпусковым подогревателем. Оставляйте свои комментарии и вопросы ниже.

Рекомендуем регулярно проводить техническое обслуживание и проверку автомобиля в сервисных центрах Webasto. Техническое обслуживание и любые ремонтные работы должны всегда выполняться в специализированных сервисных центрах Webasto. Там помогут определить объём необходимых работ и выполнят их на высшем уровне.

Поделиться:

5

Название Размер файла Ссылка для скачивания
w168 Webasto Repair.pdf 2.5 Мб Загрузить
Webasto Air Top 2000 B Руководство по обслуживанию и ремонту.pdf 1. 6Мб Загрузить
Webasto Air Top 2000 Инструкция по установке.pdf 2.5 Мб Загрузить
Webasto Air Top 2000 Parts List.pdf 1.6Мб Загрузить
Webasto Air Top 2000 Workshop Manual.pdf 1.5 Мб Загрузить
Webasto Air Top 2000S Installation Instructions.pdf 2.5 Мб Загрузить
Перечень запасных частей Webasto Air Top 2000S.pdf 1.6Мб Загрузить
Webasto Air Top 2000S Workshop Manual.pdf 1.5 Мб Загрузить
Webasto Air Top 3500 Installation Manual.pdf 5.2 Мб Загрузить
Webasto Air Top 3500 Parts List.pdf 3 МБ Загрузить
Webasto Air Top 3500 Руководство по ремонту. pdf 8Мб Загрузить
Webasto Air Top 5500 Evo Workshop Manual.pdf 12.7Мб Загрузить
Webasto Airtop 2000 Instructions.pdf 14.2Мб Загрузить
Webasto AIRTOP 3500-5000 Инструкция по установке.pdf 3.5 Мб Загрузить
КАТАЛОГ WEBASTO.pdf 8.1Мб Загрузить
Webasto Dbw2010 2020 300 Руководство по ремонту.pdf 4 МБ Загрузить
Webasto Heater BBW 46, DBW 46 Инструкции по установке.pdf 422.3kb Загрузить
Webasto Heater HL125 Workshop Service Manual.pdf 6.2 Мб Загрузить
Webasto Heater Thermo Top Z-C-E Руководство по ремонту.pdf 780.9kb Загрузить
Webasto HL18 Air Top 18 Workshop Manual. pdf 5.5 Мб Загрузить
Webasto HL90 Workshop Manual.pdf 9.6Мб Загрузить
Webasto Thermo Top Saksa.pdf 2.2 Мб Загрузить
Webasto Thermo Top series (Blue Heat) Руководство по обслуживанию.pdf 1.1Mb Загрузить
Webasto Thermo Top T Golf IV Einbauanleitung.pdf 1,7 МБ Загрузить
Webasto tootekataloog 2011.pdf 197.4Mb Загрузить
WEBASTO-RO Truck Heavy Duty Catalog ENG.pdf 11.4 Мб Загрузить
