Устройство рулевой рейки с гидроусилителем – принцип работы, что такое ГУР в автомобиле

Содержание

Устройство рулевой рейки с гидроусилителем, принцип работы (видео)

Каждому желающему эта статья подскажет, каким является устройство рулевой рейки с гидроусилителем, а также согласно какому принципу осуществляется ее работа.

Устройство

Во всех транспортных средствах есть система управления. Состоит она из массы разных запчастей. Постоянно устройство дорабатывается. Определенные запчасти внедряются, а некоторые и убираются. Чтобы водителю было легче управлять транспортным средством, рулевой механизм оснащается гидроусилителем.

Сам механизм состоит из следующих элементов:

  • Тяги, а также наконечники. Они прикреплены к двигающимся механизмам рейки. Отвечают за то, в какую сторону повернутся колеса.
  • Планка зубчатого типа и шестеренки. Позволяют передать вращение с руля на тяги.
  • Корпус. Делается из алюминия. В нем находятся главные детали самой рейки.
  • Пружинная система. Необходимость пружин в том, чтобы помочь шестеренке плотно прилегать к рейке. Когда пружина в исправном состоянии, свободный ход руля минимальный.
  • Подшипники. Предназначены для более простого выполнения маневров рейки.
  • Ограничивающие элементы. Они определяют максимальный угол поворота руля.

Принцип действия

На самом деле, принцип работы не такой сложный, как кажется изначально. Для того чтобы повернуть рулевое колесо в сторону, помогает дополнительная сила. Суть в том, что на рулевую колонку ставятся шестеренки, а также специализированные рейки, оборудованные тягами.

Со временем начали использовать гидравлический механизм. По сути, он работает точно так, как и механический. Единственная разница заключается в том, что усилие дополняется с помощью специальной жидкости, имеющей масляную основу. В итоге водитель может просто и легко управлять машиной. Достаточно будет небольшого вращения рулем, чтобы войти в самый крутой поворот.

Гидравлический механизм рулевого управления — достаточно интересен. Чтобы полностью разобраться, что он собой представляет, следует остановиться на нем более подробно.

Гидроусилитель также делает движение более безопасным. Качество асфальта на отечественных дорогах не самое лучшее. Водитель то и дело попадет в разного рода ямы и выбоины. Наличие подобного узла позволяет их не так сильно чувствовать. Да и руль гораздо проще удерживать в момент, когда на него передаются вибрации. Если сравнить с механической рейкой, то здесь все намного хуже. Известны случаи, когда у автомобилиста рулевое колесо вырывалось из рук.

В последнее время, многие критикуют гидравлику. Делают это потому, что руль недостаточно чувствителен по мнению некоторых водителей. Трудно сказать так это или нет, ибо каждый человек по-разному чувствует дорогу и машинку. Как бы там ни было, но когда ГУР имеется в машине, ездить становится намного проще. Просто многие уже забыли, как тяжело было парковаться без него. Порой приходилось так крутить рулевое колесо, что потом не было сил продолжать езду. Особенно актуальной данная проблема была на автомобилях семейства ВАЗ, выпущенных в конце восьмидесятых, начале девяностых годов прошлого столетия.

Гидроусилитель часто сравнивают с электроприводом. Есть ли в этом смысл? Чтобы понять, нужно разобраться с тем, что это такое. Электрический привод может ставиться на колонку еще на заводе, а может монтироваться и в качестве дополнительной опции. Схема его достаточно интересная, а потому многие люди желают, дабы он был установлен в их авто. Надо признать, что механизм хорош, но имеет массу недоработок. Частенько это приводит к дорожно-транспортным происшествиям.

Первые Лады Приоры были оборудованы усилителем руля именно такого типа. В системе часто были сбои и отказы. Как итог, инженеры решили, что правильнее будет поставить гидроусилитель, что полностью себя оправдало. По сей день руль на таких машинах работает за счет того, что ему помогает масляная жидкость, циркулирующая в системе.

Дабы гидроусилитель работал исправно, за ним нужно правильно следить. Прежде всего, надо регулярно проверять уровень жидкости. Если он не держится и падает, значит нужно проверить сальники. Возможно, течь в них. Если руль повернуть тяжело, нужно выполнять полную диагностику узла.



poliryi.ru

Рулевая рейка: устройство, виды, неисправности

Это своеобразный механизм, способный передавать усилия с руля на тяги. Грубо говоря, приспособление, которое позволяет синхронно поворачиваться колесам в сторону заданную рулем. Работает механизм достаточно просто. Необходимо понимать взаимосвязь, поворотное устройство вращает вал, от него вращения передаются на шестерню, а с последней движения передаются на зубчатую рейку. Таким образом, в зависимости от поворота руля, она двигается влево или вправо, а вместе с ней меняется и поворот рулевых тяг, которые прикреплены к поворотным кулакам.

В последнее время именно рулевой рейке, приписывается первенство среди всех систем управления.

Рулевая рейка

Устройство

Как и любой механизм, данная деталь состоит из нескольких элементов. Итак:

• Цилиндр, он же картер. Деталь, в которой размещается сама зубчатая рейка. Как правило, в современных авто стали использовать легкие сплавы, такие как алюминий.

• Шестерня, часть вала «приходящего» с рулевой колонки.

• Зубчатая рейка, которая для надежного сцепления с шестерней, имеет пружину.

• Различные сальники и фиксаторы по краям, для ограничения хода.

• Тяги, наконечники.

• Не забываем о подшипниках, они предотвращают появление люфта и обеспечивают легкие «маневры» самой рейки по корпусу.

Имейте виду, что в зависимости от модификации автомобиля, устройство может дополняться некоторыми дополнительными элементами. К примеру, это могут быть гидравлические цилиндры, электромоторы со своим набором деталей.

Одним из доп. элементов, может выступать планетарный механизм. Он позволяет изменять передаточное соотношение, то есть во время движения, в зависимости от того какая скорость, «планетарка» регулирует передаточное число шестерни. Улучшается управляемость, особенно на высоких скоростях, когда резкие повороты руля, не желательны. Впервые стали применять производители БМВ.

Виды

Ныне существует три разновидности подобного управления. Об их отличиях, узнаете далее. Так вот, виды:

1. «Голая», то есть механическая рейка.

Самый простой представитель среди всего рулевого управления. Как понимаете из названия, повороты колес осуществимы только с учетом приложенной силы водителя. Но, не думайте, что в связи с отсутствием «помощников», крутить руль будет сложно. Есть модификации, где смогли внедрить сменное передаточное число. Об его особенностях говорили выше.

Схема

Принцип работы в том, что на рейки есть специальные зубья и в зависимости от того, каким образом они устроены и зависит, «тяжесть» и «легкость» поворота руля.

Например, автомобили ВАЗ «Зубила» среди отечественного сегмента, «первопроходцы», первыми применили разный шаг зубьев. То есть, от середины до краев, шаг менялся, тем самым при малых оборотах руля, к примеру, на скорости, руль становился тяжелым. А при маневрировании на ограниченных площадках, руль наоборот вращался легче, из-за меньшего передаточного числа.

2. Рулевая рейка с гидроусилителем

Основное отличие от предыдущего варианта только в том, что в дополнение к той физической силе, которую прилагает водитель, прилагается и «помощь» гидроусилителя. Обеспечивается легкость вращения руля.

К примеру, попробуйте покрутить руль механической рейки и «гидравлики» на месте, разница будет ощутима. В первом случае, «баранку» не повернуть пальцем, во втором случае, это удастся с легкостью.

Рейка с ГУР и без

Принято считать, что гидравлические помощники повышают безопасность движения, основывают такие мысли на том, что во время движения при попадании колеса в яму, именно гидроусилитель примет и «погасит» удар. В случае с «механикой», воздействие передаются на «руки» и не известно, как поведет себя водитель.

Но, это и негативная сторона, ведь значительно ухудшается чувствительность управления.

Принцип работы гидравлики достаточно прост. «Мозги» ГУРа распределяют нужное количество давления и усилия на торсион и золотник. Последние направляют и нагнетают рассчитанное «мозгами» давление. В итоге, когда руль поворачивает, через золотник мгновенно впрыскивается масло в ту зону, в которую идет поворот. После обездвиживания руля или его поворота в другую сторону, масло меняет «позицию».

3. Рейка с электроусилителем

Электрическая рейка, принцип работы аналогичен предшествующей разновидности, но вместо гидравлики, помощь оказывает электромотор. В зависимости от модификации автомобиля, его класса и стоимости, различают несколько вариантов размещения мотора. Итак:

• Встроенный непосредственно в колонку.

• Установлен на валу.

• Третий вариант подразумевает размещение на зубчатой рейке.

Третий вариант размещения по праву считается наиболее безопасным, ведь первые два подразумевают установку на валу. А в случае, выхода из строя, колеса попросту не удастся вывернуть.

Что касается ЭУР в целом, то автомобили с такими механизмами, как правило, дороже. Ведь, в отличие от второго вида, здесь нет никаких шлангов, сальников, которые предотвращали утечку жидкости. И поэтому с точки зрения надежности, они выигрывают.

Неисправности и признаки

В общем, можно выделить около пяти основных проблем, которые могут подстерегать устройство рулевой рейки.

1. Деформация картера, если повреждения окажутся серьезными, не удастся повернуть колеса.

2. Разгерметизация корпуса, то есть попадает пыль, грязь, влага и тому подобное. Как правило, после этого, рейка долго не «проживет».

Порванный пыльник

3. Поломка зубьев рейки, шестеренок, «планетарки».

Поврежденные зубья вала

4. Износ деталей.

5. Потеря целостности смежных элементов рейки, например, трещина, нарушение геометрии, коррозия рулевых тяг, наконечников.

Коррозия

Признаки, свидетельствующие о том, что механизм в скором времени выйдет из строя или нуждается в ремонте:

• Появился стук даже на небольших кочках, который пропадает при «переносе» руля в крайнее положение.

• Пропало усилие при повороте руля.

• Произвольные вращения руля.

• Рулевое колесо перестало возвращаться в исходное положение, после поворота.

• Утечка жидкости из ГУРа, появление масляных пятен на пыльниках.

• Повышенная чувствительность руля.

Ссылки по теме:

ГУР или ЭУР — что лучше?

Какое масло лить в ГУР

Почему гудит ГУР

avtoexperts.ru

Рулевая рейка с гидроусилителем, ее устройство и ремонт

Рулевая рейка служит основным элементом управления большинства современных легковых авто. С ее помощью вращение руля преобразуется в поворот передних колес относительно оси автомобиля. Этот узел отличается простотой конструкции и высоким запасом прочности. Как и все другие агрегаты автомобиля, рейку приходится обслуживать и ремонтировать. Поэтому автовладельцам будет полезно знать ее устройство и принцип работы.

Как устроена рулевая рейка

Конструкции отличаются в зависимости от типа узла и модели автомобиля. Не меняется лишь перечень основных деталей:

  • Картер (цилиндр) — корпус из алюминия.
  • Шестерня, сопрягаемая с валом рулевого колеса.
  • Зубчатая планка с пружиной, которая прижимает приводную шестерню.
  • Фиксаторы, для ограничения хода.
  • Сальники, предотвращающие утечку масла.
  • Подшипники, обеспечивающие легкое передвижение рейки в корпусе и уменьшающие люфт деталей.

Зубчатая планка двигается при повороте шестерни. Она соединена с тягами, которые передают усилие на поворотные кулаки передних колес.

В зависимости от модификации, узел может включать гидравлические цилиндры или электромоторы, облегчающие поворот руля.

Разновидности рулевых реек

На легковых машинах устанавливают механизмы трех типов. Они отличаются наличием или отсутствием вспомогательных устройств, облегчающих управление.

Механическая рулевая рейка

Простейший вариант устройства, в котором управляющие колеса поворачиваются за счет усилий водителя. Чтобы уменьшить нагрузку на руки и одновременно облегчить управление на трассе в машины ставят рейки, у которых переменное число растет с увеличением угла поворота колес. Это облегчает маневры на парковке и обеспечивает «острый руль» на скорости.

Гидравлическая рулевая рейка

Воздействие водителя дополняется гидроусилителем. Это позволяет создать легкое и одновременно «острое» управление.

ГУР смягчает нагрузки, возникающие при движении по неровностям. Единственный недостаток такого устройства — ухудшение «чувствительности». Его компенсируют двумя способами:

  • устанавливают электро-гидроусилитель с обратной связью;
  • изменяют конструкцию подвески.

Электрическая рулевая рейка

В этих устройствах воздействие водителя на руль усиливается за счет двигателя. Он питается от бортовой электросети. В зависимости от места размещения различают три типа узлов, в которых мотор закреплен на рулевом валу, колонке и в корпусе рейки. Последний вариант наиболее надежен.

Конструкция с электродвигателем на валу опасна тем, что в случае поломки она практически перестает работать.

Сегодня на большинстве серийных автомобилей бюджетного и среднего класса устанавливается рейка рулевая с гидроусилителем.

Диагностика и ремонт

От исправности устройства зависит комфорт водителя и безопасность на дороге. Простая конструкция рейки с гидроусилителем позволяет выполнить ремонтно-диагностических работы в домашних условиях. Для обнаружения поломок и замены деталей требуется специальное оборудование и приспособления.

Неисправности рулевой рейки с гидроусилителем: симптомы

Чтобы обезопасить себя на дорогах, необходимо регулярно проводить тщательную проверку техсостояния механизма управления. Серьезные поломки проявляют себя явным образом и не требуют специальных приборов для обнаружения. Просто обратите внимание на следующие признаки:

  • Затрудненное вращение руля или отсутствие в возврате в центральное положение после поворота. Это случается в результате деформации рейки, картера или вала.
  • Стук при езде по неровностям и ямам, снижающийся при установке колес в крайнее положение. Причиной служит износ карданчиков рулевой колонки, шарниров тяг, стирание зубьев центральной шестерни рейки.
  • Повышенная чувствительность — несоответствие угла поворота колес и руля либо ситуация, когда при малейшем движении рук автомобиль «бросает по сторонам». Такое случается в результате неисправностей гидравлической системы ГУРа.
  • Уменьшение уровне жидкости в бачке, появление подтеков и масляных пятен на пыльниках. Утечка происходит в результате коррозии вала и износа резиновых сальников.

Любое из проявлений поломки требует немедленного вмешательства. Выход из строя рулевого управления — одна из самых опасных проблем, с которой не может сравниться даже отказ тормозной системы. Промедления с ремонтом приводят к усугублению неисправности. Несвоевременное устранение мелких проблем станет причиной финансовых потерь и, в худшем случае, аварии.

Ремонт рулевой рейки с гидроусилителем своими руками

Прежде чем снимать узел, нужно попробовать устранить стук путем регулировки. Для этого понадобится специальный ключ, которым подтягивают гайку рулевой рейки. Важно понимать, что таким образом удается устранить стуки, но не утечку жидкости.

Для выполнения работ понадобится стандартный комплект слесарного инструмента и некоторые специальные приспособления:

  • восьмигранный ключ;
  • съемник для подшипников;
  • щипцы для демонтажа и установки стопорных колец.

Чтобы отремонтировать рейку, ее придется снимать с автомобиля. Поэтому нужно запастись жидкостью для ГУРа и полным набором расходных материалов:

  • сальники;
  • уплотнительные кольца;
  • пыльники;
  • гофра;
  • втулки:
  • смазка и подшипник.

Перед началом работ необходимо организовать доступ к узлу снизу, установив автомобиль на смотровую яму или подъемник.

Процедура делится на 5 этапов:

  • Демонтаж.
  • Разборка.
  • Проверка состояния и замена запчастей.
  • Установка.

После снятия рейки с автомобиля необходимо очистить ее корпус от загрязнений. Последовательность операций по разборке механизма выглядит так:

  • Снять рулевые тяги.
  • Выкрутить заглушку, закрывающую зубчатый вал.
  • Открутить гайку и извлечь стопорное кольца.
  • Выбить вал.
  • Снять сальники и удерживающие их штифты.
  • Демонтировать стопорное кольцо, провернув заглушку.
  • Вытащить зубчатую рейку.
  • Снять сальник и пластиковую втулку.
  • Извлечь заглушку и пружину с прижимным механизмом.

После разборки необходимо вымыть детали и проверить их состояние. Заменить те которые вышли из строя.

После ремонта рейку нужно собрать и установить на автомобиль и отрегулировать. Люфт приводит к их преждевременному износу и внеплановому ремонту узла. Поэтому уделите особое внимание подтяжке регулировочной гайки.

carloud.ru

Дорого и сложно: что ломается в рулевых рейках с ГУР, и как их ремонтируют

Рейки с ГУР: как устроены и какими бывают

По сути своей все реечные рулевые механизмы с гидроусилителем одинаковы. Однако при более подробном изучении можно выделить некоторые нюансы. Например, насечка зубьев на штоке рулевого механизма может быть прямой, под углом и с переменным шагом зубьев. Достоинства и недостатки каждого из вариантов в рамках этого материала рассматривать не будем.

Итак, принцип действия, как мы уже выяснили, один: шток перемещается во втулках, установленных в корпусе рулевого механизма, и уплотняется сальниками. Также существуют реечные механизмы с треугольным валом, как его называют мастера. Правда, одним и чуть ли не единственным из его достоинств можно назвать лишь возможность более раннего определения износа. В остальном он имеет только недостатки, самым существенным из которых является невозможность замены втулки и сальника штока без снятия поршня гидроусилителя (к этому мы еще вернемся ниже).

Шток рулевого механизма, независимо от исполнения, поджимается специальным упором, с помощью которого регулируется зазор в зацеплении. Вал ведущей шестерни рулевого механизма представляет собой единое целое с золотником. Золотник – это специальный перепускной клапан, который в зависимости от того, в какую сторону вы крутите руль, перенаправляет поток рабочей жидкости в полость справа или слева от поршня, смонтированного на штоке рулевого механизма, помогая тем самым вам во вращении руля. Поршень этот двигается внутри цилиндра, который является частью корпуса всего рулевого механизма.

Отдельно стоит упомянуть о вентиляции внутри рулевого механизма. Дело в том, что пыльники довольно плотно прижимаются к рулевым тягам и корпусу рулевого механизма, а потому при перемещении штока в одном из пыльников может создаться разрежение, что, в свою очередь, чревато ускоренным износом самого пыльника или, что еще хуже, подсосом пыли или грязи снаружи в корпус. Конструкторских решений данной проблемы существует три: вентиляционные каналы в штоке рулевого механизма, вентиляционные каналы в корпусе рулевого механизма, соединенные трубкой, и вентиляционные каналы в пыльниках, которые также соединены трубкой.

Последний подход, надо признать, самый ненадежный. Если трубку сорвет или повредится пыльник в месте подсоединения, рулевой механизм сразу же наполнится водой и грязью, что незамедлительно приведет вас туда, где побывали мы, чтобы создать данный материал.

Насосы ГУР

Прежде чем перейти к нюансам эксплуатации и поломок, стоит отдельно упомянуть один из наиболее дорогостоящих элементов ГУР – его насос. Существует два типа насосов, отличающихся по типу привода – с приводом от коленчатого вала двигателя и с приводом от электродвигателя. Сегодня мы рассматриваем насос в первом исполнении.

Устроен он довольно просто: две плиты, в которых вырезаны каналы забора и подачи рабочей жидкости, накрывают статорное кольцо с эллипсоидным профилем, внутри которого вращается ротор с лопатками.

Благодаря центробежной силе лопатки при вращении выдвигаются из своих пазов, в результате чего происходит забор жидкости. Продвигаясь далее по поверхности статора, лопатка перемещается внутрь паза и выталкивает жидкость под давлением в канал и далее в систему. Регулируется давление с помощью специального клапана.

Все это помещено в корпус, сверху которого установлен расширительный бачок, хотя зачастую он может быть смонтирован и отдельно от насоса.

С чего все начинается?

Начинается все, как правило, с жалоб клиента на стук или утечку рабочей жидкости. Другим, менее распространенным поводом обращения в сервис может быть резко потяжелевшее рулевое колесо и повышенный люфт руля. Ну а уже после обращения алгоритм действий вполне стандартен.

Прежде всего машина отправляется на подъемник, где проходит диагностика.

Опытный мастер без снятия определяет, рейка это или все же какой-то элемент ходовой части. Если причиной беспокойства все же является рейка, то ее демонтируют и отправляют в цех мойки и очистки.

В этом же цеху установлена пескоструйная машина, благодаря которой корпус рулевого механизма можно привести в почти идеальное состояние.

Почему почти? Потому что в идеальное состояние (можно сказать, первозданное) его могут привести в покрасочном цеху, если того пожелает заказчик.

Предварительно

Как только рулевой механизм оказывается в руках мастера, он устанавливает его на специальный диагностический стенд.

Установив, подсоединяет к нему шланги, по которым течет та же рабочая жидкость, что и на автомобиле (и которую, как мы помним, надо еще и изредка менять). Имитируя работу механизма на автомобиле, мастер проверяет его на наличие утечек, а также рабочее и максимальное давление в системе. По последним параметрам определяется техническое состояние золотникового клапана.

Диагностика и ремонт

Теперь рассмотрим все по порядку, от элемента к элементу, чтобы потом собрать для себя полную картину масштаба трагедии ремонта простого на первый взгляд механизма. Начнем с видимого: это корпус рулевого механизма и золотник.

На самом первом этапе, когда еще ничего не демонтировано, корпус можно только осмотреть и проверить на наличие явных дефектов или повреждений – например, трещин. Потом, когда механизм отправляют на разборку с целью восстановления и ремонта, проводят более детальную дефектовку корпуса. Она, в свою очередь, может выявить царапины на внутренней поверхности цилиндра.

Причиной царапин могут быть частички пыли, попавшие через порвавшийся или неплотно усаженный пыльник. Также пыли и грязи рулевой механизм может набрать через оборванную вентиляционную трубку, соединяющую пыльники.

Найденную трещину – небольшую и в не очень ответственном месте корпуса – может, еще и заварят, но если повреждение более существенное, то скорее всего вам посоветуют заменить корпус. Ну а царапины или коррозию на зеркале цилиндра удаляют шлифовкой.

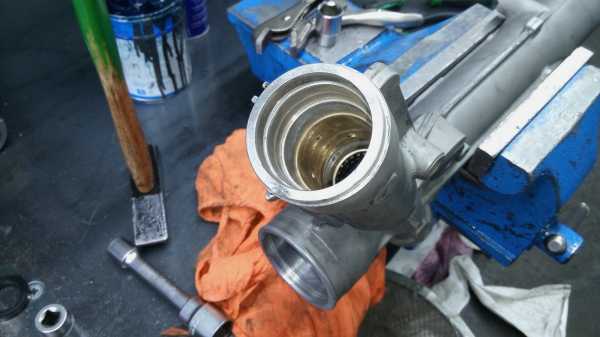

Если корпус золотникового клапана является неотъемлемой частью корпуса рулевого механизма, то проверяют и его внутреннюю поверхность.

Часто на внутренней стороне контактной поверхности образовывается выборка (выемка), ведь уплотнительные кольца на золотнике все-таки тефлоновые. Из-за этой выборки золотник может подклинивать и, как следствие, руль будет вращаться с ощутимыми рывками – или же вовсе усилие при вращении вправо будет отличаться от усилия при вращении влево. Лечится этот недуг расточкой и гильзовкой: внутреннюю поверхность цилиндра растачивают до определенного диаметра и запрессовывают новую деталь из латуни с нужным внутренним диаметром и уже просверленными отверстиями под каналы.

Сам золотник тяжело привести в негодность, но вот его уплотнительные кольца могут наделать беды. На одном из фото видно, как кольцо расслоилось.

Тефлоновые кольца как элемент, в принципе, заменяются без проблем.

Однако от производителя к производителю конструкции могут быть разными, и золотник вместе со своим корпусом может быть отдельной деталью. Более того – отдельной неремонтируемой деталью. В этом случае возможна только замена в сборе.

Шток рейки – один из наиболее информативных элементов рулевого механизма в плане определения недугов без разборки.

Тут все логично и просто: если что-то случилось с зубьями – появится стук или закусывания, если разбилась втулка – тоже стук, износились сальники – утечка. Поэтому первое, что делает мастер, если рейка поступила с жалобой на стук – затягивает оную в тисках. Далее, вращая вал ведущей шестерни одной рукой, второй рукой через инструмент прикладывает к штоку усилие, как бы проворачивая его.

Таким образом определяют люфт в зубчатом зацеплении. В исправном рулевом механизме этого люфта быть не должно. В нашем случае люфт был, причем на всем ходе штока. Чтобы точнее понять, в чем дело, мастер подтянул регулировочную гайку упора штока, уменьшив тем самым зазор в зацеплении. Если при этом люфт пропал, значит можно еще покататься. На подопытном же механизме люфт пропал, но не на всем ходу. Из-за этого мастер посоветует отдать рейку в ремонт – однако владелец, конечно, может и отказаться, решив, что на данный момент это не очень критично.

Далее, выдвинув шток в крайнее правое положение, мастер проверил износ боковой втулки. Действо довольно простое: одной рукой берешься за корпус и прикладываешь большой палец к штоку, второй рукой пытаешься качать этот самый шток, а под приложенным пальцем при этом явно ощущается биение. Хотя быть его, разумеется, не должно. В таком случае необходимо извлекать из корпуса шток рулевой рейки вместе с сальниками, втулками и отправлять на ремонт.

У самого штока может быть несколько дефектов: износ зубьев, износ уплотнительного кольца поршня, износ рабочей поверхности штока или коррозия, а также износ боковой втулки.

В принципе все дефекты можно устранить, кроме чрезмерного износа зубьев или сколов на них. Кольца и втулки заменяются, при необходимости даже с поршнями.

А износ или коррозия «выравниваются» шлифовкой вала.

При этом уменьшение диаметра вала после шлифовки не беда, так как существуют сальники ремонтных размеров.

После снятия штока проверяют и упор. Его контактная часть имеет пластиковую втулку, которая может износиться – тогда упор придется заменить. Бывает, что и сам упор ломается из-за подклинивания и перекоса.

Ну а теперь, как и обещали, поговорим о треугольных штоках. Их называют так, потому что с торца шток действительно треугольный – правда, только в зубчатой его части. Неудобство заключается в том, что один сальник со втулкой мы можем заменить без проблем, а вот второй сальник и втулку – никак, потому что сальник круглый.

Поэтому, чтобы выполнить столь простое действие, необходимо отдать шток в токарный цех: там аккуратно срежут поршень, заменят то, что нужно заменить, и так же аккуратно поставят поршень на место и обкаткой закрепят на штоке. Как и ожидалось, по закону Мерфи у нас в ремонтируемом ГУР именно треугольный шток.

Еще пару слов по сальникам: это расходный материал, потому на производстве его в избытке.

Уже было указано, что существуют сальники первого, а иногда и второго ремонтных размеров. Это хорошая новость для клиентов, так как восстановление вала все же дешевле его замены.

Еще один важный и интересный нюанс – взаимозаменяемость штоков. Иногда, если того требуют обстоятельства или возникает острая нужда, мастера прибегают к небольшим хитростям. Например, бывает так, что штоки есть в большом количестве только на праворульную модификацию очень популярной у нас модели. И если насечка зубьев на штоке прямая, то проблем со взаимозаменяемостью нет. Если же косая – пиши пропало и готовься к растратам.

Еще один пример взаимозаменяемости – соплатформенные модели. Вспомним, кто у нас самые яркие представители глобализации. Вот, например, Audi Q7, Porsche Cayenne и VW Touareg – соплатформенники, это известно всем. Так вот у этих моделей абсолютно разные рулевые механизмы! Различие в насечке зубьев штока тянет за собой целую вереницу изменений в настройках электронных систем. Иной шаг – значит, другой ход, значит, другое положение датчика угла поворота руля, а это и усилие на руле, и системы стабилизации, и так далее… Вывод очевиден: просто взять и «перебросить» рейку с одного автомобиля на другой не получится.

Переходим к насосу гидроусилителя. Его неисправность можно определить еще на работающем автомобиле. Он может гудеть постоянно, при изменении числа оборотов или в крайнем положении рулевого колеса. Последнее – скорее не неисправность, а взывание к благоразумию, так как удерживание руля в данном положении более 20 секунд может быть чревато неприятными последствиями.

После демонтажа с автомобиля, не разбирая, насос можно проверить на специальном стенде, в который заложены изначально эталонные параметры технически исправных насосов.

Стенд автоматически разгоняет насос до 500, 1 000 и 1 500 оборотов в минуту и отслеживает работу – в первую очередь, регулятора давления. Сравнивая графики работы эталонного и диагностируемого насосов, мастер делает вывод о техническом состоянии последнего. Если исключить завоздушенность системы и предположить, что рабочая жидкость системы в норме, то причиной шума может быть износ деталей насоса.

Самые нагруженные детали в насосе – лопатки. Из-за сил, действующих на них, вырабатываются прорези в роторе – они из прямоугольных превращаются в более округлые, а лопатка начинает болтаться. Следствием этого становится ступенчатая выработка на кольце статора. Разболтанная лопатка начинает изнашивать боковые плиты с каналами, отправляя тем самым всю сборку в утиль. Самым плачевным состоянием насоса может быть разрушение ротора, как произошло в нашем примере.

К счастью, каждый из элементов можно заменить новым – они есть в наличии.

Ремонт окончен

Окончив ремонт насоса гидроусилителя, его отправляют на специальный стенд для окончательной диагностики. Если все в порядке – на очереди звонок клиенту и радостные вести.

После устранения всех дефектов и неисправностей детали рулевого механизма поступают мастеру на сборку.

Одновременно с этим к нему «заходят» и все сальники, уплотнительные кольца и втулки. Мастер собирает все воедино, после чего снова отправляет рейку на диагностический стенд: в нашем случае MSG MS502M. Повторив весь диагностический процесс и убедившись в технической исправности рулевого механизма, мастер со спокойной душой передает его в отдел выдачи (он же приемки). Кстати, после сборки на все места соединения и регулировочную гайку упора штока наносится краска – своего рода пломба, чтобы избежать возможных претензий от недобропорядочных клиентов.

Чем раньше, тем безопаснее и дешевле

В заключение напомню, что любой, даже самый тихий и неприметный стук, исходящий от рулевого механизма, зачастую выливается в большие растраты, а потому, если вы не планируете «слить» машину при первой же проблеме, не откладывайте диагностику на потом. Уделяйте особое внимание усилию на рулевом колесе и при малейшем подозрении на что-то неладное отправляйтесь прямиком в нормальный, проверенный сервис. Рулевое управление – одна из систем, напрямую отвечающих за безопасность движения, и отношение к ней должно быть на соответствующем уровне.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), контактные данные +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вам приходилось ремонтировать рулевую рейку с ГУР?

Всего голосов:

www.kolesa.ru

Устройство рулевой рейки и признаки неисправности

Рулевое управление почти у всех моделей современных легковых автомобилей представлено в виде рулевой рейки. Это механический узел, предназначенный для преобразования поворота руля в горизонтальное отклонение передних колес. Изначально устройство рулевой рейки не отличалось особой сложностью. В простейшем варианте это механизм, состоящий из шестерни, расположенной на рулевом валу, сопряженной с ней рейки и рулевых тяг.

Типы и варианты исполнения

В настоящее время существует три разновидности реечных механизмов. Отличие между ними заключается в принципе действия.

Механическая рулевая рейка

Наиболее простой вариант рулевого управления. Поворот колес осуществляется исключительно за счет физической силы водителя. В целях облегчения работы водителя и повышения удобства управления на многих автомобилях применяется рулевая рейка с переменным передаточным числом. Иными словами, шаг зубьев рейки меняется от середины к краям. Такое устройство при небольших углах поворота руля, что характерно для движения на больших скоростях, обеспечивает большое передаточное число, тяжелый и острый руль. Вместе с этим во время маневрирования на парковке, когда рулевое колесо приходится поворачивать «от края до края», делать это легко, благодаря меньшему передаточному числу. Первым отечественным автомобилем, где была применена такая конструкция, стал ВАЗ-2110.

Гидравлическая рулевая рейка

Отличается от механической тем, что механическое воздействие, которое оказывает водитель на руль, усиливается гидроусилителем. Это позволяет обеспечить одновременно остроту и легкость рулевого управления. Такое устройство чаще всего применяется на современных автомобилях.


ГУР также способствует повышению безопасности вождения, поскольку неровности дороги передаются на руль не так сильно, и в случае, если машина на высокой скорости попадет передним колесом в яму, удар многократно погасится гидроусилителем, и руль не вырвет из рук, как это произойдет на автомобиле с механической рейкой. Однако существует у этой медали и обратная сторона, ведь ухудшение обратной связи ведет к снижению «чувства автомобиля». Компенсировать этот недостаток автопроизводители стараются за счет изменения конструкции подвески, а также путем применения электромотора для привода ГУР (электро-гидроусилитель).

Электрическая рулевая рейка

По принципу действия аналогична гидравлической, только усиление производится электромотором, который либо встроен в рулевую колонку (самый дешевый и более опасный вариант), либо размещается на рулевом валу, либо интегрирован с рейкой (наиболее безопасный вариант, применяется на автомобилях высокого класса).


Вариант с размещением электромотора в рулевой колонке опасен тем, что в случае выхода его из строя автомобиль становится практически неуправляемым, поскольку повернуть руль невозможно. К сожалению, этим порой грешили автомобили Лада Приора первых лет выпуска – ЭУРы на них не отличались высокой надежностью.

Такое устройство имеет немало достоинств:

  • более высокий КПД по сравнению с гидроусилителем;
  • экономичность (электромотор включается только при повороте руля, тогда как масло в ГУР постоянно циркулирует, на что отнимается некоторая часть мощности мотора;
  • независимость от температуры окружающей среды;
  • отсутствие необходимости регулярно обслуживать устройство, т.к. не требуется менять и доливать рабочую жидкость;
  • более высокая надежность в целом, обусловленная отсутствием шлангов, прокладок и сальников, в которых могла бы появиться течь.

Строение

Конструкция механической рулевой рейки выглядит следующим образом. Внутри картера, имеющего в разрезе вид полого цилиндра, размещен защитный гофро-чехол. На подшипниках в картере установлено приводное зубчатое колесо, к которому пружиной прижимается рулевая рейка. Пружина требуется для устранения зазора в паре «шестерня-рейка». Ход рейки ограничивается с одной стороны ограничительным кольцом, а с другой – втулкой шарнира рулевой тяги. Данная схема рулевой рейки отличается предельной простотой и надежностью.

Признаки неисправности

Исправность рулевого управления  – это залог безопасного вождения автомобиля, поэтому необходимо следить за его состоянием. Это не значит, что перед каждой поездкой нужно проводить тщательную проверку, ведь поломка происходит не вдруг. Существуют признаки неисправности рулевой рейки, по которым можно судить о необходимости ремонта.

  1. Стук, проявляющийся при езде по мелким неровностям, уменьшающийся при повороте руля в крайние положения.
  2. Отсутствие усилий при вращении руля.
  3. Усилие на руле исчезает в центральном положении.
  4. Самопроизвольное вращение рулевого колеса.
  5. Руль не возвращается или плохо возвращается в центральное положение при выходе машины из поворота.
  6. Повышенная чувствительность автомобиля (его бросает в сторону при незначительном повороте руля, угол поворота колес не соответствует углу поворота рулевого колеса).
  7. Постоянное падение уровня жидкости в бачке гидроусилителя, а также ее появление в пыльниках рулевых тяг.

znanieavto.ru

Рулевая рейка: устройство, принцип работы и основные неисправности

Рулевая рейка считается довольно надежным узлом, который выходит из строя крайне редко, однако бывают и исключения, когда рейка доставляет массу неудобств автовладельцам. Основной причиной неисправности можно считать нагрузки, которым подвергается рулевая рейка во время эксплуатации транспортного средства.

Неровная дорога «передается» рейке по рулевым тягам, кроме того рулевая рейка подвержена нагрузкам со стороны самого водителя, который волей-неволей постоянно вращает рулевое колесо, тем самым нагружая рейку. Именно по этим причинам долговечная на первый взгляд деталь, может также легко выйти из строя и доставить массу неприятностей.

Ремонт рулевой рейки в 9 случаях из 10 — бессмыслен, хотя есть умельцы, которые утверждают, что починить можно практически любую деталь в этом устройстве.

Несколько слов об устройстве рулевой рейки…

Различают несколько основных видов рулевых реек — механическая и гидравлическая (гидроусилитель руля — ГУР). Первая — свойственна первым отечественным моделям, отпрыски которых выпускаются и по сей день. Механическая рейка со временем была заменена гидравлической по причине более совершенного механизма преемницы и более удобного управления. Чуть позже появился и третий тип рулевой рейки — электрический (ЭУР). Данная модификация работает без гидравлики, ее роль выполняет электромоторчик. Недостатком ЭУР является высокая стоимость и сложность механизма, ремонт которого не каждому под силу. Более детально об отличиях и особенностях ГУР и ЭУР читайте в этой статье.

Рулевая рейка состоит из таких механизмов:

  • Рулевые тяги и наконечники. Крепятся они к выдвижным механизмам рулевой рейки, с их помощью осуществляется поворот колес;
  • Шестерни и зубчатая планка. Посредством шестерен и планки осуществляется передача усилия от руля на рулевые тяги, а также управление парой колес;
  • Картер. Его также называют корпусом, чаще всего выполнен из алюминия, в нем располагаются основные детали рейки;
  • Система пружин. Необходимы они для плотного прилегания рейки к шестерне, если пружины исправны, люфт и свободный ход руля практически отсутствует;
  • Подшипники. Необходимы для легкости осуществления маневров и поворотных движений рейки;
  • Ограничители. Посредством ограничителей определяется максимальное значения поворота (хода рулевой рейки) от правого края к левому.

Конструкция рулевой рейки может отличаться в зависимости от производителя, например рейка BMW, доработка которой запатентована, объединяет рулевую рейку и планетарный механизм, что дало возможность автоматически менять настройки рулевого управления в зависимости скорости движения автомобиля. Есть правда и негативные стороны таких экспериментов, например, во время езды по плохим дорогам, механизм очень быстро приходит в негодность. Причем стоимость ремонта такой рейки именитого бренда может составлять порядка половины стоимости всей детали.

Как работает рулевая рейка с ГУР

Усилитель руля соединен с картером рулевой рейки, поэтому в работу он включается лишь тогда, когда мотор работает и происходит нагнетание жидкости ГУР. В движение шкив гидроусилителя приводит ременная передача, в свою очередь гидравлический насос внутри рейки создает давление и воздействует на колесные тяги по требованию водителя. Важную роль в работе ГУР играет встроенный компьютер, который производит расчет усилий и давления.

  • Торсион в связке с электросистемами распределяет давление в зависимости от поворота руля;
  • Золотниковый распределитель является источником нагнетания давления, способный повышать давление в рейке в зависимости от необходимости;
  • Специальная емкость служит для сбора масла когда мотор заглушен. Как только руль начинает вращение, происходит впрыск масла через золотниковый распределитель, именно туда где необходимо создать давление. После того как руль прекращает вращаться, насос ГУР перестает нагнетать масло, в результате оно возвращается в емкость.

Гидроусилитель руля необходимо постоянно обслуживать, следить за его состоянием, вовремя устранять неисправности и менять жидкость ГУР согласно требованиям автопроизводителя. Качество и своевременность обслуживания системы можно считать основополагающим фактором в вопросе длительной и беспроблемной эксплуатации. Следует обращать внимание на вязкость масла, оно не должно быть слишком вязким, поскольку это может вызвать чрезмерное давление в рейке и привести к неприятным последствиям.

Основные неисправности рулевой рейки и способы их решения

На самом деле перечесть все проблемы и «болячки» рулевой рейки и механизма в целом — довольно сложно, а если учесть тот факт, что конструкционно рейки отличаются между собой — то и вовсе невозможно. Наилучшим вариантом будет изучение неполадок по соответствующим признакам в руководстве по эксплуатации к автомобилю, но если такая возможность отсутствует, то можно воспользоваться общепринятыми понятиями.

  1. Неисправность внутренней части рейки. Поломка зубчатого механизма или самой шестерни.
  2. Деформация корпуса рулевой рейки. Это ведет к полному обездвиживанию транспортного средства.
  3. Нарушение герметичности внутри рулевой рейки. После разгерметизации вовнутрь проникают частицы пыли и песка, после чего следует полный выход из строя рулевой рейки.
  4. Критический износ внутренних механизмов рулевой рейки. После чего функции рейки, в том числе и езда на авто, становятся невозможными.
  5. Нарушение целостности рулевых тяг, наконечников (трещина, искривление и т. д.), в результате механического воздействия (удар, повреждение, коррозия и т. д.). В данном случае ремонт вполне возможен и отнимет немного времени и денег.

Ремонт рулевой рейки возможен тогда, когда внутренность механизма не нарушена. Если же при осмотре обнаружился серьезный износ внутренней части рейки и ее деталей, повреждения пыльников, наличие грязи внутри рейки, то выход в данной ситуации лишь один — замена рулевой рейки. Лишь таким образом можно решить проблему с данной деталью. Различные мастерские предлагают свои услуги по ремонту и восстановлению рулевых реек, однако в подавляющем большинстве случаев все восстановительные работы лишь ненадолго решают вопрос неисправной рейки. Поэтому в 9 случаях из 10 при неисправностях рулевой рейки рекомендуется производить полную замену этого узла.

Источник: Авто Пособие

www.autoposobie.ru

Устройство рулевой рейки автомобиля и принцип работы

Здравствуйте, уважаемые автолюбители! Принцип реечной передачи усилия не впервые использован в автомобилестроении в виде рулевой рейки. Кремальер (франц. crémaillère) – один из многих видов механической передачи, который преобразует поступательные движения во вращательное.

Помните старые, складные фотокамеры в которых, как раз и использовалась реечная передача для фокусировки. Но, у нас разговор о рулевой рейке автомобиля.

Рулевая рейка автомобиля уже давно стала неотъемлемой частью рулевого управления. И. практически на всех современных легковых автомобилях, применяется рулевая рейка. Что не исключает применения и таких видов рулевого механизма, как: червячная передача или винт-шариковая гайка.

Устройство рулевой рейки легкового автомобиля

Работа гидравлической рулевой рейки

Итак, мы уже поняли, что рулевая рейка авто является механическим устройством, которое преобразовывает усилие водителя при воздействии на руль, которое требуется для управления авто (поворот колес).

По принципу действия рулевые рейки делятся на три основных вида:

  • Механическая рулевая рейка – имеет самое простое устройство. Зубчатый механизм, расположенный на конце рулевой колонки,  взаимодействует с зубчатой рейкой, которая, в свою очередь, связана с рулевым приводом (трапецией из рулевых тяг).
  • Гидравлическая рулевая рейка – устанавливается на большинстве современных легковых автомобилей. Осуществляет максимально удобное и легкое управление авто за счет подключения ГУР (гидроусилителя руля), который увеличивает прилагаемое водителем усилие.
  • Электрическая рулевая рейка отличается от гидравлической тем, что в ней отсутствует гидравлика, и усилия водителя при управлении рулевым колесом, увеличиваются при помощи электромотора.

Принцип устройства рулевых реек отличается только конструктивными особенностями марки автомобиля.

Место расположения рулевой рейки, также может быть разным в зависимости от марки авто:

  • Верхнее расположение – рулевая рейка крепится к кузову и располагается сзади двигателя.
  • Нижнее расположение – рулевая рейка крепится к подрамнику, кузову или балке, снизу.

Конструкция рулевой рейки (на примере шестерни-рейки)

  • Картер. Изготовлен, как правило, из алюминиевого сплава. Имеет внутри полость, которая защищается гофро-чехлом.
  • Приводное зубчатое колесо, установленное в картере на подшипниках.
  • Рейка прижимается к шестерне пружиной для того, чтобы обеспечить беззазорное сцепление шестерни и зубцов рейки.
  • Ограничительное кольцо с одной стороны и втулка шарнира рулевой тяги с другой, ограничивают ход рейки в необходимом диапазоне.

Такая схема рулевой рейки имеет малое передаточное число и позволяет обеспечивать быстрое управление  колесом в нужном направлении.

К слову, конструкторы концерна BMW усовершенствовали рулевую рейку, соединив ее с планетарным механизмом. Такая схема рулевой рейки позволяет менять передаточное число шестерни в зависимости от скорости движения автомобиля.

Принцип работы рулевой рейки с гидроусилителем

Итак, давайте узнаем более подробно, почему так легко крутится руль с ГУР. Интегральный усилитель – это когда с рулевой рейкой связан исполнительный механизм гидроусилителя руля.

Насос ГУР приводится в действие от двигателя при помощи передач: ременная или шестеренчатая. Он подает в золотниковый распределитель гидравлическую жидкость под высоким давлением. Золотниковый распределитель встроен в картер (корпус) рулевой рейки.

Основная задача золотникового распределителя – контроль над усилием на рулевое колесо и дозировка гидравлической жидкости для поворота рулевой рейки. Дозирующим устройством, как правило, является торсион, который встроен в разрезе рулевого вала рейки.

Во время стоянки или движения в прямом направлении усилие на рулевую рейку отсутствует. Значит, дозирующие каналы золотникового распределителя перекрыты, а масло находится в резервуаре.

При повороте руля начинается сопротивление колес. При этом торсион начинает закручиваться: чем больше усилие на руль, тем сильнее. В это время золотниковый распределитель открывает каналы и подает гидравлическую жидкость в исполнительное устройство – рулевую рейку. Здесь масло распределяется в нужную сторону и подталкивает рейку.

С учетом того, что рулевая рейка находится в постоянной интенсивной эксплуатации, вам, как водителю, желательно систематически следить за исправностью ее элементов: пыльники, сальники, трубки.

Не обязательно для этого постоянно лазить под авто. Не ленитесь визуальным осмотром проверять подтеки масла под машиной.

cartore.ru

admin / 11.12.2018 / Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
