Рулевое управление УАЗ. Техническое обслуживание

5.1 Техническое обслуживание.

Рис. 5.1. Рулевой механизм автомобилей семейства УАЗ–31512:
1 – картер; 2,39 – втулки; 3 – манжета; 4 – сошка; 5 – шайба; 6,33 – гайки; 7 – сальник; 8,14 – подшипники; 9 – пробка; 10 – вал рулевого механизма; 11 – червяк; 12 – нижняя крышка; 13 – регулировочные прокладки; 15 – ось ролика; 16 – ролик вала сошки; 17 – вал сошки; 18 – болты крепления картера; 19 – шарнир; 20 – стопорное кольцо; 21 – защитная шайба; 22 – пружина; 23 – разжимное кольцо; 24 – подшипники; 25 – провод звукового сигнала; 26 – контактная втулка; 27 – винт; 28,29 – пластмассовые втулки; 30 – рулевое колесо; 31 – рулевой вал; 32 – регулировочный винт; 34 – стопорная шайба; 35 – штифт; 36 – подшипник; 37 – боковая крышка картера; 38 – прокладка

Рис. 5.3. Рулевой пpивод автомобилей семейства УАЗ–31512:
1 – pычаги pулевой тpа-пеции; 2 – попеpечная pулевая тяга; 3 – сошка pулевого механизма; 4 – тяга сошки; 5 – pычаг повоpотного кулака

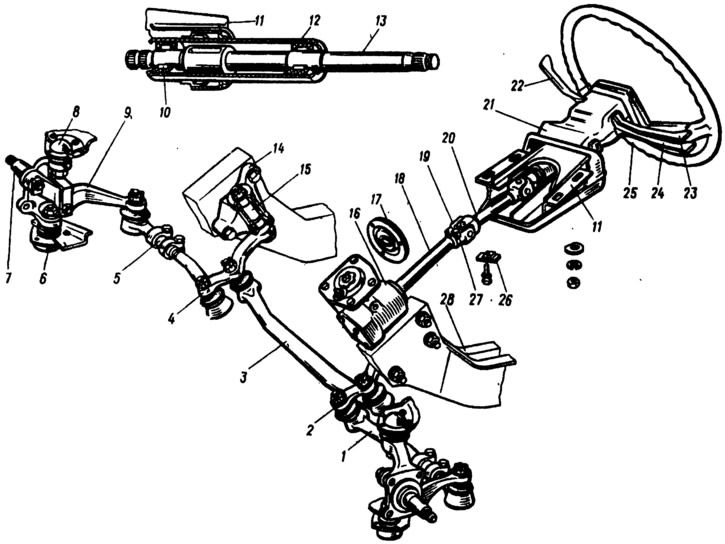

Рис. 5.4. Рулевой пpивод автомобилей семейства УАЗ-3741:
1 – пpодольная pулевая тяга; 2 – pычаг пpодольной pулевой тяги; 3, 6 – pычаги pулевой тpапеции; 4, 7 – наконечники попеpечной pулевой тяги; 5 – попеpечная pулевая тяга

Рулевое управление автомобиля состоит из рулевого механизма типа червяк-ролик с рулевым колесом (рис. 5.1, 5.2) и рулевого привода (рис. 5.3, 5.4).

Рис. 5.5. Рулевой механизм типа винт-шариковая гайка-сектор:
1 – картер рулевого управления; 2 – вал-сектор; 3 – гайка-рейка; 4 – шарики; 5,21,24 – стопорные кольца; 6,9,20,25 – защитные крышки; 7 – карданный шарнир; 8 – втулка; 10 – манжета; 11 – подшипники винта; 12 – болты крепления рулевого механизма к раме; 13 – регулировочные прокладки; 14 – винт; 15 – сошка; 16 – крышка нижняя картера; 17, 23, 26 – уплотнительные кольца; 18 – гайка; 19 – шайба; 22 – ролики; 27 – защитное кольцо; 28 – кольцо опоры вала-сектора; 29 – пробка заливного отверстия; 30 – желоб шариковода; 31 – накладка шариковода; 32 – пробка сливного отверстия; 33 – заглушка

Рис. 5.6. Рулевой механизм с гидроусилителем:
1 – гайка; 2, 5, 6, 19, 21, 22, 35, 39 – уплотнительные кольца; 3 – стакан; 4, 10 – упорные подшипники; 7 – поршень-рейка; 8 – винт; 9 – картер; 11 – штуцер нагнетательного шланга; 12 – штуцер сливного шланга; 13 – гильза; 14 – манжета; 15 – торсион; 16, 38 – штифты; 17 – шариковод; 18 – шарики; 20 – канал в картере; 23 – сошка; 24 – гайка сошки; 25 – крышка защитная нижняя; 26 – стопорные кольца; 27 – регулировочные шайбы; 28 – опоры вала сошки; 29 – ролики; 30 – вал сошки; 31 – крышка защитная верхняя; 32 – ротор; 33 – защитный колпак; 34 – корпус распределителя; 36 – канал в корпусе распределителя; 37 – болты крепления корпуса распределителя к картеру

На отдельные автомобили семейства УАЗ–31512 устанавливается рулевой механизм типа винт-шариковая гайка-сектор без гидроусилителя (рис. 5.5) или с гидроусилителем (рис. 5.6).

Техническое обслуживание рулевых управлений отличается только регулировкой рулевых механизмов.
Своевременно подтягивайте болты крепления картера рулевого механизма к лонжерону рамы, проверяйте крепление пальцев рулевых тяг, сошки и рычага поворотного кулака. Проверяйте свободный ход рулевого колеса, регулируйте рулевой механизм, смазывайте шарниры рулевых тяг и доливайте масло в картер рулевого механизма или в масляный бачок (в случае рулевого механизма с гидроусилителем), согласно указаниям таблицы смазывания.

Рис. 5.7. Шарнир рулевых тяг:
1 – заглушка; 2 – пружина; 3 – пята; 4 – шайба сферическая нижняя; 5 – шайба сферическая верхняя; 6 – защитное кольцо; 7 – пружинный колпак; 8 – шплинт; 9, 13 – гайки; 10 – шаровый палец; 11 – сухарь; 12 – наконечник; 14 – тяга

При появлении зазора в шарнирах рулевых тяг заверните до упора заглушку 1 (рис. 5.7), а затем отверните ее на 1/2 оборота и в этом положении закерните.
Периодически проверяйте затяжку гаек наконечников рулевых тяг.
Не допускайте появления зазоров в конических соединениях рычагов и пальцев.
Для их устранения расшплинтуйте гайку и затяните ее до отказа.
Несвоевременная затяжка указанных соединений вызывает износ конических отверстий в рычагах, что потребует замены деталей.

При обслуживании автомобилей семейства УАЗ–31512 обращайте внимание на состояние крепления подшипников в вилках шарнира рулевого управления.
При появлении радиального зазора в шарнире (осевое перемещение крестовины в подшипниках) произведите дополнительную раскерновку подшипников в ушках вилок. Раскерновку производите таким образом, чтобы не допустить смятие стакана подшипника.

В подшипниках крестовины заложена смазка Литол–24 при сборке на заводе и в эксплуатации добавлять ее не требуется.

Обслуживание системы гидроусилителя руля заключается в проверке натяжения ремня привода насоса, проверке герметичности шлангов и их соединений, проверке отсутствия течей уплотнителей насоса и рулевого механизма, проверке уровня и замене масла в масляном бачке.

Проверка свободного хода рулевого колеса

Состояние рулевого механизма считается нормальным и не требующим регулировки, если свободный ход рулевого колеса в положении движения по прямой не превышает 10 градусов, что соответствует 40 мм при измерении на ободе рулевого колеса.

При наличии гидроусилителя руля свободный ход рулевого колеса проверяйте при работе двигателя в режиме холостого хода, покачивая рулевое колесо в ту и другую сторону до начала поворота передних колес.

В случае рулевого механизма без гидроусилителя свободный ход проверяйте с приложением усилия 7,5 Н (0,75 кгс) на ободе рулевого колеса в ту и другую сторону. Если свободный ход более указанного, то, прежде чем чем приступить к регулировке рулевого механизма, проверьте крепление рулевого механизма, состояние шарниров рулевых тяг, состояние шарнира рулевой колонки, затяжку болтов крепления вилок шарниров и отсутствие люфта в шлицевом соединении карданного вала, затяжку гаек крепления сошки и рычага, крепление рулевого колеса.

Натяжение ремня привода насоса гидроусилителя

При нормальном натяжении ремня прогиб его в середине между шкивами коленчатого вала и насоса, при нажатии на ремень с силой 39 Н (4 кгс), должен составлять 12–17 мм. При необходимости натяжение ремня осуществляйте перемещением насоса по кронштейну его крепления к двигателю.

Проверка уровня и смена масла гидроусилителя

При проверке уровня масла в масляном баке передние колеса должны быть установлены прямо.
Масло доливайте до уровня сетки заливного фильтра масляного бака или выше ее не более чем на 5 мм. Масло должно быть предварительно отфильтровано через фильтр с тонкостью фильтрации не более 40 мкм.

Заправку системы производите в следующем порядке:
1. Снимите крышку масляного бака, залейте масло до его появления над фильтрующей сеткой (не более чем на 5 мм).
2. Не запуская двигатель, поверните рулевое колесо или входной вал механизма от упора до упора до окончания выхода пузырьков воздуха из масла в баке. Долейте масло в бак. При прокачке следует отсоединить тягу сошки от сошки или вывесить передние колеса.

Обслуживание расходного и предохранительного клапанов насоса

При загрязнении расходного и предохранительного клапанов промойте их.
Для этого:
1. Отвинтите пробку-заглушку, расположенную над выходным отверстием насоса.
2. Выньте пружину и золотник расходного клапана, а пробку-заглушку установите на место, что предотвратит вытекание масла.
3. Промойте золотник и предохранительный клапан, который установлен внутри золотника.

Регулировка рулевого механизма типа червяк-ролик

Регулировку рулевого механизма необходимо производить для устранения зазоров, которые появляются между червяком и роликом.

Рис. 5.8. Пpовеpка осевого зазоpа в подшипниках чеpвяка

Регулировку начинайте с проверки осевого зазора в подшипниках червяка.
Для этого обхватите ладонью колонку так, чтобы большой палец касался торца ступицы рулевого колеса и поворачивайте рулевое колесо в обе стороны на некоторый угол (рис. 5.8). При износе подшипников червяка палец будет ощущать осевое перемещение ступицы рулевого колеса относительно трубы колонки. Если осевое перемещение червяка отсутствует, то регулируйте только зацепление ролика с червяком.

Регулировку затяжки подшипников червяка автомобилей семейства УАЗ–31512 (Регулировка на автомобилях семейства УАЗ–3741 производится аналогично) производите с помощью прокладок 13 (см. рис. 5.1), установленных между картером и нижней крышкой картера рулевого механизма, в следующем порядке:
1. Снимите рулевой механизм с автомобиля.
2. Слейте масло из картера.
3. Закрепите рулевой механизм в тисках.
4. Отверните гайку 33 и снимите стопорную шайбу 34 с регулировочного винта 32.
5. Отверните болты крепления боковой крышки 37 картера.
6. Легко ударяя медной или алюминиевой выколоткой по торцу вала 17 сошки, выньте вал сошки вместе с роликом и крышкой и осторожно снимите прокладку 38.
7. Отверните болты крепления нижней крышки 12 картера и снимите крышку.
8. Осторожно отделите и снимите тонкую бумажную прокладку 13.
9. Установите нижнюю крышку на место, затяните болты и проверьте осевое перемещение червяка.
10. Если осевое перемещение осталось, вновь снимите нижнюю крышку, снимите толстую прокладку, а на ее место установите ранее снятую тонкую. Не снимайте более одной прокладки
11. Вращением червяка 11 окончательно проверьте затяжку подшипников 8 и 14. При правильной затяжке роликовых подшипников червяка усилие, необходимое для поворота рулевого колеса, должно быть 2,2–4,5 Н (0,22–0,45 кгс) (без установленного вала сошки).
Проверку затяжки подшипников производите с помощью динамометра (рис. 5.9).

Рис. 5.9. Пpовеpка затяжки подшипников чеpвяка с помощью динамометpа

Регулировку зацепления ролика с червяком автомобилей семейства УАЗ–31512 (Регулировка на автомобилях семейства УАЗ–3741 производится аналогично) проводите в следующем порядке:
1. Установите рулевое колесо в положение, соответствующее движению автомобиля по прямой.
2. Отсоедините рулевую тягу от сошки.
3. Отверните гайку 33 (см. рис. 5.1) и снимите стопорную шайбу 34 с регулировочного винта 32.
4. Проворачивая регулировочный винт 32 по часовой стрелке, устраните зазор в зацеплении.
5. Наденьте стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом проверните регулировочный винт так, чтобы отверстие в шайбе совпало со штифтом.
6. Наверните гайку 33 на регулировочный винт и, покачивая рукой рулевую сошку, проверьте отсутствие зазора в зацеплении.
7. Проверьте усилие, необходимое для проворачивания рулевого колеса. Рулевое колесо должно свободно проворачиваться от среднего положения, соответствующего движению по прямой, при усилии 9–16 Н (0,9–1,6 кгс), приложенном к рулевому колесу. При отсутствии специального приспособления для проверки усилия, необходимого для проворачивания рулевого колеса, используйте динамометр.
8. Соедините тягу с сошкой

Для регулировки рулевого механизма снимите его вместе с сошкой с автомобиля.
Закрепите рулевой механизм шлицевым концом винта 14 (см. рис. 5.5) вверх, ось винта 14 должна занять вертикальное положение.
1. С помощью динамометра замерьте момент проворачивания винта 14 в среднем и в крайних положениях вала-сектора
2. Среднее положение вала-сектора находится поворотом винта на 2,5 оборота из любого крайнего. Для замера момента проворачивания винта в крайнем положении вала-сектора необходимо поворотом винта на 1/2 оборота вал-сектор отвести от упора в крайнем положении и замерять величину момента вращением винта на один оборот. При правильной затяжке подшипников и отсутствии зазора в зацеплении гайки-рейки и вала-сектора момент проворачивания вала в среднем положении вала-сектора должен быть 1,6–2,5 Н·м (0,16–0,25 кгс·м), в крайнем положении вала-сектора момент должен уменьшаться до 0,8–1,2 Н·м (0,08–0,12 кгс·м).
3. Если момент проворачивания винта в крайних положениях меньше указанного, необходимо произвести регулировку затяжки подшипников 11 винта.

Регулировку затяжки подшипников винта производите в следующей последовательности:
1. Установите рулевой механизм нижней крышкой 16 (см. рис. 5.5) вверх и закрепите в таком положении.
2. Отверните болты крепления крышки и снимите крышку 16.
3. Снимите одну из тонких прокладок 13 (толщиной 0,05 мм).
4. Установите крышку на место, затяните болты, переверните рулевой механизм шлицевым концом винта 14 вверх и снова замерьте момент проворачивания винта в крайних положениях.
5. Если требуемая величина момента не достигнута, в той же последовательности снимите прокладку толщиной 0,1 мм или 0,15 мм, а ранее снятую прокладку установите на место. В рулевом механизме установлено не менее трех прокладок толщиной 0,05 мм, а также могут быть установлены прокладки толщиной 0,1 мм, 0,15 мм и 0,5 мм, количество которых определено потребностями сборки. Снимать более одной прокладки толщиной 0,05 мм при наличии прокладок большей толщины не рекомендуется.
6. Окончательно проверьте момент проворачивания винта в крайних положениях вала-сектора.
Если при проверке момента проворачивания винта окажется, что момент в крайних положениях вала-сектора соответствует рекомендованной величине, а момент в среднем положении вала-сектора ниже рекомендованной, следует произвести регулировку зацепления гайки-рейки 3 и вала-сектора 2.
Дополнительным признаком необходимости регулировки зацепления может служить зазор, ощутимый при покачивании вала-сектора за сошку в среднем положении вала-сектора.

Регулировку зацепления производите в следующей последовательности:
1. Если на механизме кольца 28 (см. рис. 5.5) опор вала-сектора застопорены кернением буртика в отверстие картера, снимите заглушки 33 отверстий и выправьте буртик с помощью бородка и молотка, не применяя чрезмерно сильных ударов. Если указанные кольца застопорены винтами, ослабьте их.
2. Снимите защитные крышки 20 и 25. При стопорении колец кернением необходимо снять и сошку.
3. Устраните зазор в зацеплении путем поворота колец 28 опор вала-сектора против часовой стрелки, если смотреть со стороны шлицев вала-сектора. При этом кольца опор вала-сектора должны поворачиваться на одинаковый угол.
4. Проверьте момент проворачивания винта в среднем положении вала-сектора.
5. При достижении момента проворачивания винта в среднем положении рекомендованной величины застопорите кольца опор вала-сектора кернением буртика в отверстия картера или затяжкой стопорных винтов и контргаек.
6. Установите защитные крышки 20 и 25, заглушки 33, сошку. Предварительно заверните гайку крепления сошки. Окончательную затяжку гайки сошки производите после установки рулевого механизма на автомобиль и присоединения тяги сошки к сошке.

Регулировка рулевого механизма с гидроусилителем

Для выполнения регулировки рулевого механизма его нужно снять с автомобиля.
Для этого:
1. Отсоедините нагнетательный и сливной шланги от рулевого механизма и закрепите шланги таким образом, чтобы предотвратить полное вытекание масла из гидросистемы.
2. Отверните гайку и выньте клиновой винт из вилки шарнира, снимите вилку шарнира с механизма.
3. Отсоедините тягу сошки от сошки.
4. Отверните болты крепления и снимите рулевой механизм.

Регулировку рулевого механизма выполняйте в следующей последовательности:
1. Закрепите рулевой механизм в тисках так, чтобы нагнетательное и сливное отверстия были внизу. Поворачивая вручную входной вал рулевого механизма, слейте масло из механизма.
2. Слегка нажимая рукой на входной вал вдоль его оси, покачайте сошку. Если при этом ощущается осевое перемещение входного вала, выполните регулировку натяга подшипников винта.
Для этого:
– с помощью бородка и молотка осторожно, не применяя чрезмерно сильных ударов, выправьте буртик стакана 3 (см. рис. 5.6), закрепленного в пазы стенки картера 9;
– поворачивая стакан 3 по часовой стрелке, устраните люфт;
– проверьте момент проворачивания входного вала, который должен быть не более 3 Н·м (0,3 кгс·м). Момент замерять на протяжении не более одного оборота входного вала от любого крайнего положения;
– закерните край стакана в пазы стенки картера
3. Если осевое перемещение ротора не ощущается или устранено, а в среднем положении вала сошки при покачивании за сошку ощущается зазор, выполните регулировку зубчатого зацепления.
Для этого:
– отверните гайку 24 и снимите сошку 23;
– снимите верхнюю 31 и нижнюю 25 защитные крышки;
– снимите стопорные кольца 26 и регулировочные шайбы 27;
– выпрямите регулировочные шайбы;
– поворачивая одновременно опоры 28 вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку производите в положении вала сошки, соответствующем среднему положению зубчатого сектора;
– проверьте момент проворачивания вала сошки, который должен быть в пределах 35–45 Н·м (3,5–4,5 кгс·м) при переходе вала сошки через среднее положение. Если после регулировки натяга подшипников и зазора в зубчатом зацеплении люфт устранить не удается, значит люфт вызван износом шарико-винтовой передачи. В этом случае рулевой механизм подлежит ремонту;
– установите регулировочные шайбы, загните один из усов в обеих регулировочных шайбах в паз опоры вала сошки и установите стопорные кольца.
4. Установите рулевой механизм на автомобиль, установите сошку и заверните от руки гайку сошки.
5. Присоедините вилку карданного вала, нагнетательный и сливной шланги, не допуская их скручивания и резких перегибов, залейте масло в гидросистему (см. выше).
6. Присоедините тягу сошки, затяните и зашплинтуйте гайку шарового пальца, затяните гайку сошки.

Ремонт

При ремонте рулевого управления пользуйтесь данными таблицы

Снятие и разборку поперечной рулевой тяги производите в следующем порядке:
1. Расшплинтуйте гайки крепления пальцев рулевой трапеции.
2. Отверните гайки и выпрессуйте приспособлением пальцы из рычагов.
3. Снимите с пальцев 10 (см. рис. 5.7) пружинные колпаки 7, резиновые защитные кольца 6 и сферические шайбы 4 и 5.
4. Закрепите тягу в тисках, отверните стопорные гайки 1 (рис. 5.10) и 3 и выверните наконечники 4 и регулировочный штуцер 2.
5. Отверните резьбовую заглушку (рис. 5.7) наконечника и выньте пружину 2, пяту 3, палец 10 и сухарь 11.

Рис. 5.10. Наконечник попеpечной pулевой тяги:
1 – гайка с левой pезьбой; 2 – pегулиpо-вочный штуцеp; 3 – гайка с пpавой pезьбой; 4 – наконечник

Сборку тяги производите в обратном порядке.
Палец заменяйте в комплекте с сухарем. Заменять только палец не рекомендуется, так как сфера сухаря изнашивается неравномерно и при замене одного пальца не удается добиться хорошего сопряжения сфер пальца и сухаря.
Перед сборкой смажьте детали шарнира согласно указаниям таблицы смазывания. При установке резьбовой заглушки заверните ее до упора, а затем отверните на 1/2 оборота и в этом положении закерните.

Снятие, разборка и сборка тяги сошки производится аналогично.

Моменты затяжки основных соединений рулевого управления, Н·м (кгс·м):
Гайка крепления рулевого колеса. ….64–78 (6,5–8,0)
Гайки шпилек кронштейна (стремянок крепления колонки)…..18–25 (1,8–2,5)
Гайка крепления вилок шарнира рулевого вала…..20–25 (2,0–2,5)
Болты крепления картера к раме автомобилей семейства:
УАЗ–31512…..55–78 (5,6–8,0)
УАЗ–3741…..55–61 (5,6–6,2)
Гайка сошки…..196–275 (20–28)
Стопорные гайки рулевых тяг…..103–128 (10,5–13,0)
Гайка крепления шарового пальца….. 49–69 (5–7)

Рулевой механизм без гидроусилителя

Снятие и разборку рулевой колонки автомобилей семейства УАЗ–31512 производите в следующем порядке:
1. Снимите переключатель указателей поворота.
2. Отсоедините провод сигнала.
3. Снимите кнопку сигнала и контактные детали.
4. Отверните на 2–3 оборота гайку крепления рулевого колеса и, пользуясь съемником (рис. 5.11), ослабьте крепление рулевого колеса на конусе рулевого вала. Отверните гайку крепления рулевого колеса и снимите рулевое колесо.
5. Отверните гайки и снимите стремянку крепления рулевой колонки и резиновую втулку.
6. Отверните гайку и извлеките верхний стяжной болт шарнира рулевой колонки.
7. Снимите рулевую колонку.
8. Выверните винт 27 (см. рис. 5.1) и выньте втулки 26 и 28.
9. Снимите нижнее стопорное кольцо 20, защитную шайбу 21, пружину 22 и разжимное кольцо 23.
10. Извлеките рулевой вал 31, выпрессуйте подшипники.
Разборку рулевой колонки производите только для замены изношенных подшипников.
Сборку и установку рулевой колонки производите в обратном порядке

Рис. 5.11. Снятие pулевого колеса

Снятие рулевого механизма с автомобилей семейства УАЗ–31512 производите без снятия рулевой колонки в следующем порядке:
1. Отверните стяжной болт шарнира рулевой колонки.
2. Отверните гайку крепления сошки рулевого механизма и снимите сошку (рис. 5.12) с помощью съемника.
3. Отверните болты крепления картера рулевого механизма к лонжерону рамы.
4. Снимите рулевой механизм и слейте масло

Снятие рулевого механизма с автомобилей семейства УАЗ–3741 производите в следующем порядке:
1. Снимите переключатель указателей поворота.
2. Отсоедините провод сигнала.
3. Снимите кнопку сигнала и контактные детали.
4. Отверните на 2–3 оборота гайку крепления рулевого колеса и, пользуясь съемником (см. рис. 5.11), ослабьте крепление рулевого колеса на конусе рулевого вала. Отверните гайку крепления рулевого колеса и снимите рулевое колесо.
5. Отверните гайки и снимите стремянку крепления рулевой колонки и резиновую втулку.
6. Отсоедините тягу сошки от сошки.
7. Отверните болты крепления картера рулевого механизма.
8. Снимите рулевой механизм вместе с рулевой колонкой.

На автомобилях с рулевой колонкой с карданным шарниром (см. рис. 5.2, а) снятие рулевого механизма возможно без снятия рулевой колонки (аналогично снятию рулевого механизма автомобилей семейства УАЗ–31512).

Рис. 5.2. Рулевой механизм автомобилей семейства УАЗ–3741:
а – вариантное исполнение – рулевая колонка с карданным шарниром; 1 – сошка; 2 – каpтеp; 3 – нижняя кpышка; 4 – pегулиpовочные пpокладки подшипников чеpвяка; 5 – pолик; 6 – чеpвяк; 7, 8, 29 – подшипники; 9 – пробковое уплотнение; 10 – пpобка наливного отвеpстия; 11 – прокладка; 12 – боковая крышка картера; 13 – штифт; 14 – стопорная шайба; 15, 35 – втулки; 16 – вал сошки; 17 – манжета; 18 – шайба; 19 – гайка; 20 – pулевое колесо; 21 – колонка; 22 – рулевой вал; 23 – подшипник вала сошки; 24 – pегулиpовочный винт зазоpа в зацеплении; 25 – колпачковая гайка; 26 – ось ролика; 27 – сальник; 28 – провод звукового сигнала; 30, 39 – пластмассовые втулки; 31 – винт; 32 – распорная втулка; 33 – защитная шайба; 34 – шарнир; 36 – стопорное кольцо; 37 – пружи-на; 38 – контактная втулка

Разборку рулевого механизма типа червяк-ролик производите в следующем порядке:
1. Отсоедините карданный шарнир от вала червяка (на автомобилях семейства УАЗ–31512).
2. Отверните гайку и снимите стопорную шайбу с регулировочного винта.
3. Отверните болты крепления боковой крышки картера.
4. Легкими ударами медной или алюминиевой выколотки по торцу вала сошки выньте вал сошки вместе с роликом и крышкой и осторожно снимите прокладку.
5. Ввертыванием регулировочного винта в боковую крышку картера снимите боковую крышку и регулировочный винт с вала сошки.
6. Отверните болты крепления нижней крышки картера и снимите крышку вместе с прокладками, наружное кольцо нижнего подшипника и сепаратор с роликами.
7. Выньте из картера вал с червяком в сборе и сепаратор с роликами верхнего подшипника. Наружное кольцо верхнего подшипника, манжету вала рулевого механизма, манжету вала сошки и втулку вала сошки выпрессовывайте из картера рулевого механизма только в случае их замены.

Разборку рулевого механизма типа винт-шариковая гайка-сектор производите в следующем порядке:
1. Снимите защитные крышки и стопорные кольца колец опор вала-сектора с обеих сторон.
2. Снимите заглушки в отверстиях Ж 7 мм картера над опорами вала-сектора и выправьте буртики опор или ослабьте стопорные винты, как указано в подразделе «Регулировка зацепления».
3. Легкими ударами медной или алюминиевой выколотки по торцу вала-сектора сначала со стороны верхней опоры, а затем со стороны шпилевого конца выньте кольца опор и вал-сектор.
4. Отверните болты крепления нижней крышки картера и снимите ее вместе с регулировочными прокладками, наружным кольцом нижнего подшипника винта и сепаратором с шариками.
5. Выньте из картера винт в сборе с гайкой-рейкой, внутренними кольцами подшипников и сепаратором с шариками верхнего подшипника. Наружное кольцо верхнего подшипника винта, манжету вала винта, уплотнительные кольца в корпусе и крышке, уплотнительные и защитные кольца в опорах вала-сектора вынимайте только в случае необходимости их замены. Выпрессовывайте внутренние кольца подшипников и снимайте гайку-рейку с винтами также только в случае необходимости замены подшипников и деталей шарико-винтовой пары рулевого механизма. Не разбирайте без необходимости ролики в кольцах опор вала-сектора.

Оценка технического состояния деталей.

После разборки тщательно промойте и осмотрите каждую деталь.
При появлении на поверхности червяка, винта, гайки-рейки или вала-сектора рулевого механизма отслоений закаленного слоя в виде раковин, а также при значительном их износе замените детали.
Подшипники червяка (винта) заменяйте новыми, если для устранения осевого люфта необходимо удалить все регулировочные прокладки или если повреждены рабочие поверхности колец и роликов (шариков).
Если на рабочих поверхностях ролика вала сошки имеются раковины, трещины, вмятины или образовался люфт в шарикоподшипниках или в посадке на оси, то рассверлите головку оси, выбейте ось, извлеките ролик. Вставьте в паз вала новый ролик и ось.
Допускается крепление электросваркой на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон. При этом не допускайте перегрева ролика.
Замените кольца опор вала-сектора, если на поверхностях под роликами имеются раковины, вмятины и значительный износ.
Замените вал сошки, если скручены его шлицы.
Замените бронзовую втулку картера при значительном одностороннем износе. После запрессовки в картер новой втулки прогладьте ее брошью до диаметра 35 +0,027 мм.

Сборку рулевого механизма типа червяк-ролик производите в обратном порядке с учетом следующего:
1. В случае замены червяка при напрессовке его на вал необходимо, чтобы высокий шлиц червяка совпал со шпоночным пазом вала. Несовпадение торца вала с торцом выточки на червяке не должно превышать 0,25 мм.
2. Ролик вала сошки должен свободно проворачиваться от руки. Цилиндрическую часть вала сошки и ролик при установке в картер смажьте жидкой смазкой. Цилиндрический и конические подшипники, наружные поверхности червяка и сальники смажьте смазкой Литол–24.
3. Затяжку подшипников червяка и регулировку зацепления ролика с червяком производите, как указано в разделе «Регулировка рулевого механизма типа червяк-ролик».
4. Биение шейки вала под шариковый подшипник рулевой колонки на собранном рулевом управлении не должно быть более 3 мм. При проверке вал в сборе с червяком должен легко проворачиваться в подшипниках червяка (для автомобилей семейства УАЗ–3741).
5. При установке рулевого механизма на автомобили семейства УАЗ–3741 затяните сначала болты крепления картера к лонжерону рамы, а затем закрепите колонку. При этом предварительно подберите необходимое количество регулировочных прокладок, устанавливаемых между резиновой втулкой и кронштейном крепления колонки, для исключения изгиба вала.

Сборку рулевого механизма типа винт-шариковая гайка-сектор производите в порядке, обратном разборке, с учетом следующего:
1. Винт и сопрягающуюся с ним гайку-рейку собирайте с шариками 7,144–40 ГОСТ 8722–81 только одной группы и из одной партии.
2. Болты, фиксирующие накладку желоба, должны быть затянуты моментом 8–10 Н·м (0,8–1,0 кгс·м). Один из лепестков накладки, совпадающий с гранью каждого болта, после затяжки должен быть отогнут на грань болта.
3. Вращение винта в гайке-рейке должно быть плавным без заеданий и рывков. Момент, необходимый для проворачивания винта, должен быть 0,3–0,5 Н·м (0,03–0,05 кгс·м). Проверяйте момент после двукратного проворачивания гайки-рейки по всей длине винта.
4. Регулировку преднатяга подшипников винта производите регулировочными прокладками до установки вала-сектора, при этом количество прокладок толщиной 0,05 мм должно быть не менее трех. Осевое и радиальное перемещения винта не допускаются. Отсутствие его контролируйте усилием 49–78 Н·м (5–8 кгс·м).
5. При установке вала-сектора средний зуб сектора должен входить в среднюю впадину гайки-рейки.
6. Устанавливайте опоры вала-сектора путем плавной, без перекосов запрессовки в отверстия картера, при этом ролики опор должны быть одной группы, а для исключения их выпадения между ними должен быть установлен один пластмассовый вкладыш. При установке опор вала-сектора пазы на наружных торцах колец опор должны находиться напротив отверстий картера Ж 7 (для заглушек), при этом риска на кольце должна быть максимально удаленной от зубчатого зацепления.
7. После установки стопорных колец проверьте осевое перемещение вала-сектора, которое должно быть в пределах 0,02–0,1 мм при усилии 15–20 Н (1,5–2,0 кгс).
8. Регулировку зацепления гайки-рейки и вала-сектора производите путем одновременного поворота колец опор вала-сектора в отверстиях картера по часовой стрелке, если смотреть со стороны шлицевого конца вала-сектора. При этом пазы на наружных торцах колец, предназначенные для их поворота, должны располагаться в одной плоскости.
9. После окончания регулировки зацепления зафиксируйте положение каждой опоры вала-сектора, как указано в подразделе «Регулировка зацепления».
10. Перед установкой защитных пластмассовых крышек закрываемые ими поверхности деталей смажьте смазкой Литол–24.

Рулевой механизм с гидроусилителем

Снятие рулевого механизма производите в следующем порядке:
1. Отсоедините шланги от рулевого механизма, отвернув болт- штуцеры и закрепите шланги так, чтобы предотвратить полное вытекание масла из гидросистемы или слейте масло в чистую посуду.
2. Отверните гайку болта крепления вилки карданного шарнира, извлеките болт, снимите вилку с выходного вала механизма.
3. Расшплинтуйте и отверните гайку крепления пальца шарнира тяги сошки к сошке, извлеките палец из отверстия сошки.
4. Отверните болты крепления рулевого механизма и снимите рулевой механизм.

Разборка рулевого механизма с гидроусилителем
1. Слейте масло из механизма, прокручивая входной вал от упора до упора.
2. С помощью съемника снимите сошку с вала сошки.
3. Снимите верхнюю и нижнюю защитную крышки опор вала сошки.
4. Снимите стопорные кольца опор вала сошки и стопорные шайбы.
5. Плавным нажатием пресса выпрессуйте вал сошки вместе с верхней опорой, не извлекая вал сошки из нижней опоры полностью.
6. Снимите верхнюю опору с роликами с вала сошки, не рассыпая ролики.
7. Плавным нажатием пресса на верхний конец вала сошки выпрессуйте нижнюю опору вала сошки.
8. Снимите нижнюю опору с роликами с вала сошки, извлеките вал сошки.
9. Извлеките уплотнительные кольца опор вала сошки из канавок картера.
10. Отверните болты крепления корпуса распределителя.
11. Осторожно, без перекосов снимите корпус распределителя.
12. Извлеките из картера винт с гидрораспределителем и рейкой-поршнем.
13. Извлеките из картера стакан подшипника с подшипником и гайкой.

Разборка шарико-винтовой передачи
1. Отогните лепестки накладки шариковода от граней болтов.
2. Отверните болты крепления накладки шариковода.
3. Извлеките шариковод из рейки-поршня.
4. Переверните рейку-поршень отверстиями под шариковод вниз и, поворачивая винт от руки, высыпьте шарики.
5. Извлеките винт из рейки-поршня.

Разборка гидрораспределителя
1. Осторожно выпрессуйте штифт гильзы и штифт торсиона.
2. С помощью специального приспособления снимите ротор с гильзой и торсионом с винта.
3. Осторожно снимите гильзу с ротора.
4. Извлеките торсион из ротора. Уплотнительные кольца и манжету, установленные в корпусе распределителя и в рейке-поршне, вынимайте только в случае их замены.

Оценка технического состояния деталей
После разборки тщательно промойте, просушите сжатым воздухом и осмотрите детали.
При появлении на рабочей поверхности винта, рейки-поршня, вала сошки, опор вала сошки или тел качения подшипников отслоений закаленного слоя в виде раковин, а также при значительном их износе замените детали.
Замените вал сошки, если скручены его шлицы.
Замените резиновые уплотнительные кольца при обнаружении повреждений или изменении формы поперечного сечения (кольца должны быть круглыми), видимыми невооруженным глазом.
При замене винта или рейки-поршня детали должны заменяться только на детали одной группы. Номер группы маркируется на торце винта и рейки-поршня.
Детали гидроусилителя (ротор, гильза и торсион) подбираются на заводе-изготовителе индивидуально, поэтому и заменяться могут только комплектом. При этом необходима регулировка гидравлического центра на специальном стенде. Опоры вала должны заменяться вместе с роликами.

Сборка рулевого механизма с гидроусилителем производится в порядке, обратном разборке, с учетом следующего:
Сборка шарико-винтовой передачи.
Для сборки шарико-винтовой передачи применяются шарики Ø 7,144 ±0,014 мм, рассортированные на семь групп по диаметру через 0,004 мм. Для сборки все шарики должны быть одной группы. Для облегчения сборки применять трубку-дозатор (трубку 10х1 мм длиной 275 мм).
1. Вставьте винт в отверстие рейки-поршня и совместите первый виток винтовой канавки с отверстием в рейке-поршне под шариковод, ближнем к фланцу винта.
2. Вставьте заполненную шариками трубку-дозатор в отверстие шариковода так, чтобы шарики начали заполнять винтовой канал.
3. Для заполнения винтового канала плавно поворачивайте винт против часовой стрелки до появления первого шарика во втором отверстии под шариковод.
4. Оставшимися шариками заполните желоб шариковода. Для предотвращения рассыпания шариков густо смажьте желоб консистентной смазкой Литол–24.
5. Заполненный шариками желоб в паре со вторым желобом вставьте в отверстие под шариковод в рейке-поршне.
6. Придерживая шариковод от выпадения, проверьте момент проворачивания винта, который должен быть 0,5–0,8 Н·м (0,05–0,08 кгс·м). Вращение должно быть плавное, без рывков и заеданий. Если момент вращения больше или меньше требуемого, весь комплект шариков замените на комплект меньшего или большего диаметра соответственно. Смешивание шариков разных размерных групп не допускается.
7. Установите накладку шариковода, заверните болты ее крепления и застопорите их, отогнув на грань каждого болта лепесток накладки.

Установка фторопластовых уплотнительных колец
Фторопластовые уплотнительные кольца применяются для уплотнения подвижных соединений: гильза-корпус распределителя, рейка-поршень-картер, винт-рейка-поршень. В опорах вала сошки применяется защитное фторопластовое кольцо совместно с резиновым. Повторная установка фторопластовых колец не допускается. Внутренние кольца устанавливаются с предварительным прогибом их внутрь, наружное кольцо – с предварительным растяжением на конической оправке до размера, достаточного для монтажа. После установки кольца необходимо откалибровать (осадить) специальными оправками с выдержкой на оправке в течение 30 мин (табл. 5.2).

Сборка рулевого механизма из подсобранных узлов
1. В стакан 3 (см. рис. 5.6) установите диск подшипника 4, сепаратор с роликами и кольцо.
2. В картер установите резиновое уплотнительное кольцо 2 и гайку 1 так, чтобы выступ гайки совпал с проточкой на дне картера.
3. Вверните стакан в гайку на 2–3 оборота.
4. Рейку-поршень в сборе с винтом, ротором и гильзой установите в картер так, чтобы выступ винта вошел в отверстие кольца подшипника, а зубы рейки-поршня были параллельны оси вала сошки.
5. Установите роликовый подшипник 10 на винт.
6. Установите корпус 34 распределителя, закрепите его болтами 37.
7. Отрегулируйте натяг в подшипниках винта (см. подраздел «Регулировка рулевого механизма с гидроусилителем»).
8. Поворачивая входной вал и придерживая от поворота рейку-поршень установите рейку-поршень так, чтобы средняя впадина рейки находилась напротив центра отверстия под вал сошки. Установите резиновые кольца 21.
9. На вал 30 сошки установите опору 28 с роликами 29 и уплотнительными кольцами 22 так, чтобы метка на опоре располагалась напротив среднего зуба сектора вала сошки.
10. Вставьте в картер вал сошки с опорой так, чтобы средний зуб сектора вошел в среднюю впадину рейки и запрессуйте опору.
11. Осторожно, не допуская рассыпания роликов, запрессуйте вторую опору вала сошки.
12. Отрегулируйте зацепление сектора зубьев вала сошки и рейки (см. п. 3 подраздела «Регулировка рулевого механизма с гидроусилителем»).

Описание рулевого управления | Изучение устройства автомобиля AvtoLegko.ru

Сейчас мы опишем рулевое управление. Оно служит для поворот передних колес автомобиля во время его движения и состоит из рулевого привода и рулевого механизма. Для того чтобы движение колёс автомобиля на повороте происходило без бокового скольжения, необходимо, чтобы управляемые колеса поворачивались на различные углы: внутреннее колесо на больший угол, а внешнее колесо — на меньший. Это условие обеспечивается рулевой трапецией рулевого привода. Устройство рулевого механизма у автомобилей разных марок похоже друг на друга. Рулевые же приводы часто имеют разные схемы, что, впрочем, не меняет существа их действия.

На рис. 46 изображена передняя подвеска и РУЛЕВОЙ ПРИВОД легкового автомобиля
.

Средняя рулевая тяга при помощи шарниров связана с рулевой сошкой (рычагом) рулевого механизма и рычагом маятниковой подвески. Поворот рулевой сошки вызывает передвижение средней тяги вправо или влево, параллельно поперечине передней подвески, и через боковые тяги и рычаги поворотных цапф — поворот колес. Шарниры рулевых тяг (рис. 47) представляют собой полусферические пальцы, соединяющиеся с резьбовыми наконечниками. Между пальцами и наконечниками стоят вкладыши.

Шарниры рулевых тяг, точно так же как и шарниры поворотной стойки, не должны иметь больших зазоров (люфта). Чтобы предотвратить возникновение люфта, в шарнирах имеются специальные самоподжимные устройства. Шарниры боковых рулевых тяг и поворотных стоек смазывают через установленные на них пресс-масленки. Шарниры средней рулевой тяги во время эксплуатации у многих современных автомобилей смазки не требуют и „питаются» заложенной в них смазкой. Заменяют смазку у этих автомобилей в шарнирах средней тяги только при их разборке.Боковые тяги имеют специальные муфты, вращением которых можно изменять длину тяг и регулировать схождение передних колес. Муфты в установленном положении закрепляют контргайками.

Рулевое управление автомобиля ГАЗ-53А | Устройство автомобиля

Какое назначение рулевого управления на автомобиле?

Рулевое управление – совокупность механизмов автомобиля, обеспечивающих его движение по заданному водителем направлению автомобиля путем поворота управляемых колес. Поворот колес должен осуществляться вокруг одного центра, находящегося в точке пересечения осей всех колес, повернутых на заданный угол, и называемого центром поворота. Только при этом условии колеса будут катиться без проскальзывания. На автомобилях отечественного производства рулевое колесо устанавливается с левой стороны, так как в нашей стране принято правостороннее движение и это обеспечивает водителю лучшую обзорность.

Как устроено и работает рулевое управление автомобиля ГАЗ-53А?

Рулевое управление автомобиля ГАЗ-5ЗА (рис.139, а) состоит из рулевого механизма (типа глобоидальный червяк – трехгребневой ролик) и рулевого привода. Рулевой механизм 1 расположен в картере 10, закрепленном на раме автомобиля. В картере на валу 2 на роликовых конических подшипниках 15 установлен глобоидальный червяк 14. На втором конце этого вала имеется рулевое колесо 4, находящееся в кабине. Вал проходит в рулевой колонке 3. С червяком в постоянном зацеплении находится трехгребневой ролик 12, установленный на игольчатых подшипниках на оси 13, закрепленной на валу 11 сошки. Картер через маслозаливное отверстие 16 заполняется жидким трансмиссионным маслом и закрывается пробкой.

Рис.139. Рулевое управление автомобиля ГАЗ-53А:
а – общее устройство; б – рулевой механизм.

Рулевой привод состоит из рулевой сошки 5, жестко смонтированной на валу 11. Вторым концом сошка с помощью шарового пальца соединяется с продольной рулевой тягой 6, а она своим вторым концом шарнирно с верхним рычагом 7 поворотной цапфы. К этой же цапфе и цапфе правого колеса жестко крепятся нижние поворотные рычаги 9, шарнирно соединенные с поперечной рулевой тягой 8 с резьбовыми наконечниками, имеющими правую и левую резьбу для регулирования схождения колес.

Работает рулевое управление так. При вращении рулевого колеса червяк 14 поворачивает ролик 12, а так как ось 13 ролика жестко закреплена на валу 11 сошки, то поворачивается и вал сошки, а вместе с ним и сошка 5, передавая усилия через продольную рулевую тягу 6 на верхний поворотный рычаг 7. Левое колесо поворачивается в ту или другую сторону. Одновременно усилие передается через нижние поворотные рычаги и поперечную рулевую тягу на правое колесо. Оба колеса поворачиваются на заданный угол, причем угол поворота внутреннего колеса будет большим, чем наружного.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Передний мост и рулевое управление автомобиля»

автомобиль, вал, колесо, механизм, ролик, рулевой, сошка, тяга, управление, червяк

Смотрите также:

5.1. Рулевое управление автомобилей МАЗ. Устройство. Рулевой механизм с встроенным распределителем. — «ВАЖНО ВСЕМ»

Ремонт, обслуживание и эксплуатация автомобилей семейства МАЗ (МАЗ-5335, МАЗ-53352, МАЗ-516Б, МАЗ-5549, МАЗ-5429, МАЗ-504В, МАЗ-64227, МАЗ-54322, МАЗ-5440, МАЗ-6430, МАЗ-5516, МАЗ-64228-9506, МАЗ-6317, МАЗ-63171).

Рулевое управление включает в себя рулевой механизм 10 (рис.78) с встроенным распределителем, колонку 2, рулевое колесо 1, силовой цилиндр 9, насос 3, масляный бак 4, а также шланги.

Рулевой механизм с встроенным распределителем. Рулевой механизм (рис.79) состоит из винта 2 и шариковой гайки-рейки 4, находящихся в зацеплении с зубчатым сектором 8. Полукруглые резьбовые канавки на винте 2 и гайке-рейке 4 образуют спиральный канал, который заполняется при сборке руля шариками высокой точности 5. Комплектность деталей, принятую при заводской сборке (винт, гайка-рейка, шарики), нарушать не разрешается.
Зубчатый сектор 8 установлен в подшипниках скольжения 13, запрессованных в эксцентричные втулки 12 с рядом отверстий 11 на торцах. Ось наружной поверхности втулок 12 смещена относительно оси отверстия подшипников 13 на величину эксцентриситета «h», что даёт возможность регулировать зубчатое зацепление поворотом втулок 12. Регулировка натяга подшипников 1 осуществляется с помощью прокладок 9.
Распределитель гидроусилителя руля — золотникового типа, встроен в рулевой механизм. В корпусе 6 (рис.80) золотника 26 имеются три кольцевых расточки C, E, D. Средняя расточка Е соединяется с каналом В для подвода рабочей жидкости от насоса, а крайние С и D — с каналам А для отвода жидкости на слив. В трёх реактивных камерах корпуса 6 свободно с возможностью осевого перемещения размещены плунжеры 25.
В центральном отверстии корпуса установлен золотник 26, закреплённый упорными подшипниками 4 и 11 на втулке 12, которая шлицами соединена без бокового зазора с винтом 28 рулевого механизма с возможностью осевого
перемещения, а винтовым соединением с входным валом 18. Шлицевое соединение вала 18 и винта 28 выполнено с зазором. Зазор выбирают из условия обеспечения полного хода золотника. Кроме того, входной вал 18 соединён торсионом 20 с винтом 28 рулевого механизма. В канал средней расточки Е ввёрнут обратный клапан 7.

При прямолинейном движении автомобиля золотник (рис.80,1) занимает нейтральное положение и рабочая жидкость от насоса 18 поступает к средней расточке Е (см.рис.80) корпуса золотника по маслопроводу 11 (см.рис.81,1) и через крайние расточки С и D(см.рис.80) на слив по маслопроводу 13 (см.рис.81,1), заполняя при этом реактивные камеры между плунжерами 6 и через каналы К и F (см.рис.80) в корпусе по трубопроводам 8 и 12 (см.рис.81,1) полости силового цилиндра 17.
При повороте рулевого колеса против часовой стрелки и, следовательно, входного вала 1 (рис.81,ΙΙ) благодаря винтовому соединению втулка с закреплённым на ней золотником 5 по шлицам вала 7 перемещается в осевом направлении вверх. В начальный момент смещения, когда давление в системе незначительно, усилие на рулевом колесе в основном создаётся торсионом 2, который непосредственно воздействует на вал 1. Винтовое соединение при этом перемещает золотник и практически не нагружается. При смещении золотника, величина которого ограничена зазорам, в шлицевом соединении, прекращается доступ рабочей жидкости к кольцевой расточке С (см.рис.80). Рабочая жидкость от насоса подаётся к средней расточке Е, в затем через канал К в корпусе и трубопровод 12 (см.рис.81.ІІ) поступает в подпоршневую полость силового цилиндра 17, в результате его поршень 19 со штоком 16 перемещается, поворачивается по часовой стрелке вал сектора с сошкой 4, и через продольную тягу 15 поворачивает управляемые колёса влево. Из штоковой полости силового цилиндра рабочая жидкость по маслопроводу 8 и каналу Г (см.рис.80) в корпусе поступает в кольцевую расточку D и далее по маслопроводу 13 (см.рис.81,ΙΙ) в масляный бак 10.
При повороте рулевого колеса по часовой стрелке втулка 3 (см.рис.81.ΙΙΙ) с золотником 5 перемещается вниз. Подвод рабочей жидкости к кольцевой расточке D (см.рис.80) прекращается. Рабочая жидкость от насоса поступает в среднюю расточку Е в далее по каналу F и маслопроводу 8 (см.рис.81.ΙΙΙ) в штоковую полость цилиндра. Поршень со штоком перемещается, поворачивая против часовой стрелки сошку 14, и через продольную тягу поворачивает управляемые колёса вправо. Из подпоршневой полости цилиндра рабочая жидкость по маслопроводу 12 и каналу К (см.рис.80) в корпусе поступает в кольцевую расточку С и далее по маслопроводу 13 (см.рис.81.ΙΙΙ) в маслянный бак.
При увеличении момента сопротивления повороту управляемых колёс увеличивается давление рабочей жидкости в системе и, следовательно, в реактивных камерах, что вызывает пропорциональное увеличение усилия на рулевом колесе. Таким образом, у водителя создаётся «чувство дороги». При снятии усилия с рулевого колеса, торсион 2 и плунжеры 6 возвращают золотник в нейтральное положение.
При неработающем насосе или недостаточной эффективности гидроусилителя выбирается зазор «n» в шлицевом соединении вала 1 с валом 7 и усилие от рулевого колеса передаётся как в ручном управлении без усилителя. При этом обратный клапан 9 перепускает рабочую жидкость из одной полости силового цилиндра в другую.

Похожие статьи:

МАЗ. Ремонт, обслуживание и эксплуатация автомобилей семейства МАЗ → 3.3.3. Специальные методы ремонта узлов и деталей карданной передачи автомобиля МАЗ

МАЗ. Ремонт, обслуживание и эксплуатация автомобилей семейства МАЗ → 6.3.2. Тормозные системы автомобилей МАЗ. Пневматический привод. Регулятор давления с предохранительным клапаном. Ремонт

МАЗ. Ремонт, обслуживание и эксплуатация автомобилей семейства МАЗ → 7.2.4. Электрооборудование автомобилей МАЗ. Электрофакельное подогревательное устройство . Устройство. Техническое обслуживание и ремонт

МАЗ. Ремонт, обслуживание и эксплуатация автомобилей семейства МАЗ → 6.1. Тормозные системы автомобилей МАЗ. Устройство. Тормозные механизмы

МАЗ. Ремонт, обслуживание и эксплуатация автомобилей семейства МАЗ → 3.1.2. Трансмиссия автомобилей МАЗ. Сцепление и его привод. Ремонт

Устройство рулевого управления Урал 4320

На переднюю часть кабины прикрепляется рулевая колонка, к которой уже прикреплены колесо и вал. Рулевой механизм крепится на раме слева. Через карданный вал, который имеет два шарнира, передается движение от рулевого вала к валу рулевого механизма. Подшипники и соединения вала перед сборкой надо обязательно смазать.

В состав механизма входят: червяк, картер и сектор с зубьями. Картер имеет пробку, чтобы можно было контролировать количество масла, и еще одну пробку, чтобы масло могло сливаться. Гидроусилитель прикрепляется к верхней части картера. На валовых шлицах устанавливается цилиндрический червяк. Этот вал является пустотелым и опирается на распределитель. К месту, где вал выходит из крышки, крепится специальный сальник для уплотнения. Данное уплотнение удерживается специальным кольцом. Сальник необходим для того, чтобы масло из картера не могло попасть в зону распределителя.

Сектор с зубьями устанавливается на подшипниках в картере. Между валом и сектором с зубьями стоит распорная втулка. Уплотнение на вале удерживается специальным кольцом. Шайба для регулирования располагается между крышкой и торцевой частью вала. Штифты, необходимые для упора, ставятся в картере и крышке для того, чтобы предотвратить деформирование червяка. Между сектором с зубьями и червяком имеется зазор, поэтому поверхность сектора с зубьями немного выпуклая. Зазор на новом устройстве составляет от 0,001 до 0,05 мм, если сектор находится посередине, а если он находится с краю, то зазор чуть больше и составляет от 0,25 до 0,60 мм.

Рулевой привод на Урал 4320 устроен также как и на КамАЗ — 4310. Привод имеет идентичные, не требующие регулирования шарниры. Каждый шарнир имеет масленку. В состав рулевого привода входят: распределитель, насос, цилиндр и трубопроводы. Распределительный золотник имеет плунжеры. Устройство включает в себя: золотник, корпус, 2 подвижных кольца, 2 неподвижных кольца, 12 плунжеров, клапан.

Между золотником и упорными подшипниками размещены подвижные кольца. Между рулевым механизмом, картером и крышкой зажимаются неподвижные кольца. Золотник может двигаться до упора на 2,08 — 2, 2 мм. На валу механизма располагаются зажатые гайкой детали распределительного механизма.На правой части рамы крепится силовой цилиндр усилителя. Шарниры привода и цилиндра являются идентичными.

Поршень устанавливается и помещается на шток в корпус цилиндра. Наконечник крепится на краю штока. В месте выхода штока находится уплотнитель и защитный чехол из резины. Распределительный механизм и устройство силового цилиндра соединяются друг с другом трубопроводами. Гидроусилитель совмещен с подъемником запаски. Выше были перечислены все основные составляющие рулевого управления Урал 4320.

Электрогидравлическая система рулевого управления Servotwin®

Servotwin® — больше комфорта рулевого управления и функции помощи водителю

Электрогидравлическая система рулевого управления Servotwin® для автоматизированного вождения состоит из проверенной системы рулевого управления с шарико-гайкой RB-Servocom® и платформенной комбинации электродвигателя с блоком управления и червячной передачей. Система рулевого управления с гидроусилителем с рециркуляцией шариков обеспечивает большую часть помощи при рулевом управлении.Его конструкция основана на принципе, применяемом в классической системе рулевого управления с гидроусилителем. Масляный контур и силовой цилиндр обеспечивают гидравлическое рулевое управление при движении водителя на рулевом колесе. С помощью электродвигателя и червячной передачи дополнительный крутящий момент может быть приложен к входному валу RB-Servocom® параллельно моменту рулевого колеса. Таким образом, ручное усилие, необходимое для рулевого управления, может варьироваться в зависимости от дорожной ситуации. Механическая связь рулевого колеса с рулевой тягой сохраняется.Поворот рулевого колеса и приложенный момент рулевого управления регистрируются датчиками угла поворота и крутящего момента и передаются на встроенный электронный блок управления (ЭБУ).

Принимая во внимание другие параметры автомобиля, например скорость и нагрузку, ЭБУ определяет требуемый дополнительный момент рулевого управления и приводит в действие электродвигатель. В зависимости от конкретной дорожной ситуации электродвигатель помогает рулевому движению, добавляя или вычитая рулевое движение, что электронным образом оптимизирует процесс рулевого движения путем добавления или вычитания рулевого момента и, таким образом, электронным образом оптимизирует процесс рулевого управления.Таким образом, ощущение рулевого управления может быть оптимизировано для водителя в любое время с помощью дополнительного электрического движения рулевого управления. Чтобы защитить систему рулевого управления от перегрузки, можно свободно запрограммировать электронный останов, когда колеса повернуты в положение полной блокировки. В дополнение к функциям комфорта и функциям помощи водителю (например, компенсация бокового ветра, функция удержания полосы движения, помощь в пробке) Servotwin® также обеспечивает автоматизированные функции вождения в тяжелых коммерческих транспортных средствах, соединяя систему рулевого управления с бортовой электроникой.

Thrustmaster T150 Gaming Steering Wheel (ZM6836)

Цены, технические характеристики, наличие и условия предложений могут быть изменены без предварительного уведомления. Ценовая защита, соответствие цен или гарантии цен не распространяются на внутридневные, ежедневные предложения или ограниченные по времени рекламные акции. Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары. Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, типографике или фотографиях. Правильные цены и рекламные акции подтверждаются во время размещения вашего заказа.Эти условия применимы только к продуктам, продаваемым на HP.com; предложения реселлеров могут отличаться. Товары, продаваемые на HP.com, не подлежат немедленной перепродаже. Заказы, не соответствующие условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые заказчики не имеют права.

Рекомендуемая производителем розничная цена HP может быть снижена. Рекомендуемая производителем розничная цена HP указана либо как отдельная цена, либо как сквозная цена с указанием цены со скидкой или со скидкой. На скидки или рекламные цены указывает наличие дополнительной более высокой начальной цены MSRP

Следующее относится к системам HP с Intel 6-го поколения и другими процессорами будущего поколения в системах, поставляемых с Windows 7, Windows 8, Windows 8.1 или Windows 10 Pro с пониженной версией до Windows 7 Professional, Windows 8 Pro или Windows 8.1: эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. В разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https://support.microsoft.com/lifecycle

Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США.С. и / или другие страны.

Гарантия для дома доступна только для некоторых настраиваемых настольных ПК HP. Потребность в обслуживании на дому определяется представителем службы поддержки HP. Заказчику может потребоваться запустить программы самопроверки системы или исправить обнаруженные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.

HP передаст в Bill Me Later® информацию о вашем имени и адресе, IP-адрес, заказанные продукты и связанные с ними расходы, а также другую личную информацию, связанную с обработкой вашего заявления.Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.

Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10. Системам может потребоваться обновленное и / или отдельно приобретенное оборудование, драйверы, программное обеспечение или обновление BIOS, чтобы в полной мере использовать все возможности Windows 10. Windows 10 обновляется автоматически, что всегда включено. Могут применяться сборы интернет-провайдера, и со временем могут применяться дополнительные требования для обновлений. См. Http://www.microsoft.com.

Соответствующие критериям HP Rewards продукты / покупки определяются как продукты / покупки из следующих категорий: Принтеры, ПК для бизнеса (бренды Elite, Pro и Workstation), выберите Аксессуары для бизнеса и выберите Чернила, Тонер и бумага.

Введение в органы управления на рулевом колесе

Поскольку электроника стала меньше, дешевле и популярнее в легковых автомобилях, усовершенствования кнопок на рулевом колесе повысили безопасность вождения.

Во-первых, снижение стоимости необходимой электроники сделало управление на рулевом колесе более распространенным. Это само по себе повышает безопасность автомобилей во всех отношениях — для всех, кто находится на дороге. Если больше водителей смогут уделять больше внимания вождению и меньше обращать внимание на радио или возиться с телефоном, у них будет больше шансов отреагировать на мгновенные ситуации, которые в противном случае могли бы привести к аварии.

Круиз-контроль некоторое время был доступен в качестве кнопки на рулевом колесе, но достижения в самой системе круиз-контроля сделали ее высокотехнологичным элементом автобезопасности. В некоторых автомобилях, когда включен круиз-контроль (конечно, с помощью кнопки на рулевом колесе), датчики на переднем бампере регулируют скорость автомобиля, чтобы обеспечить временную амортизацию и / или расстояние между вашим автомобилем и автомобилем, находящимся внутри. перед вами на шоссе. Его обычно называют адаптивным круиз-контролем, и хотя не каждый новый автомобиль оснащен этой расширенной функцией (во всяком случае, пока нет), большинство функций круиз-контроля на рулевом колесе включают кнопки вверх и вниз для регулировки скорости вашего автомобиля вручную.

Новый Ford Fusion Hybrid представляет собой пример очень продвинутого набора органов управления на рулевом колесе, которые взаимодействуют с бортовым компьютером SmartGauge. Панель приборов перед водителем состоит из двух ЖК-дисплеев с традиционным спидометром в центре. В зависимости от количества и типа информации, которую хочет видеть водитель, он или она может использовать специальные органы управления на рулевом колесе, чтобы определять потребление энергии, время автономной работы, экономию топлива и многое другое. Это в дополнение к системе Microsoft SYNC, активируемой голосом, к которой также можно получить доступ с рулевого колеса.Так что становится все легче и легче следовать совету Джима Моррисона: «Не спускайте глаз с дороги, руки на руле».

Если вам нужна дополнительная информация об органах управления на рулевом колесе и гибридных автомобилях, перейдите по ссылкам ниже.

Что такое поворотная ручка на рулевом колесе?

Готовы сесть за водительское сиденье?

Благодаря поворотным ручкам на рулевом колесе вы сможете контролировать свои ощущения от вождения! Поворотные ручки на рулевом колесе — идеальный аксессуар, который поможет вам вернуть контроль над своей жизнью.

Итак, что такое прядильщик колес?

В этой статье подробно рассказывается о том, что такое прядильщик колес, а также о том, как он может помочь водителям с ограниченными возможностями по-прежнему пользоваться своими транспортными средствами и радоваться жизни. Продолжай читать!

Что такое спиннер на рулевом колесе?

С помощью прядильщика колеса водитель модифицирует рулевое колесо, добавляя устройство, которое он может использовать для поворота колеса.

Это устройство добавляется непосредственно к рулевому колесу в виде единой детали, которую можно схватить или иным образом связать рукой.

Добавив устройство, которое позволяет водителю поворачивать рулевое колесо, взаимодействуя с особой точкой, он может легко управлять собой без посторонней помощи. Это отлично работает в паре с транспортным средством, доступным для инвалидных колясок.

Самым большим преимуществом этого устройства является то, что вы можете взять дело в свои руки. Вам больше не придется ждать, пока кто-то отвезет вас туда, куда вы хотите; теперь у вас есть возможность делать это самостоятельно.

Если вам трудно руками вращать рулевое колесо в автомобиле, поворотная ручка на рулевом колесе может стать для вас хорошим мобильным решением.Спиннер, или привод рулевого колеса, был разработан, чтобы упростить задачу.

Различные типы вращателей рулевого колеса

Есть много различных типов, которые вы можете добавить к рулевому колесу вашего автомобиля, и каждый из них адаптирован к личным потребностям водителя. При этом есть несколько типов блесен, которые более популярны, чем остальные.

Одним из таких спиннеров является ручка спиннера. Как следует из названия, вращающаяся ручка очень похожа на круглые ручки, которые можно найти на многих дверных проемах.Эти вращающиеся ручки просты в использовании и используются на многих сельскохозяйственных и грузовых автомобилях.

Имеется также спиннер с одинарным штифтом. Одиночный штифт работает так же, как ручка, но имеет захват в форме булавки. Это отлично подходит для тех, кто не может полностью раскрыть руки.

Ищете больше контроля и уверенности в своем опыте вождения? Трехконтактный штифт имеет три контакта для водителей с минимальной силой захвата или более слабыми запястьями, что позволяет вам иметь полный контроль в любой ситуации.

Конечно, есть множество других вариантов, которые будут адаптированы к вашим потребностям. Убедитесь, что вы нашли время, чтобы найти тот, который вам подходит!

Мы здесь, чтобы помочь вам

Теперь, когда вы знаете, какую пользу может принести спиннер на рулевом колесе, вы можете купить его для своего доступного автомобиля.

При этом вы захотите обратиться к людям, которым, как вы знаете, можете доверять, чтобы они предоставили вам продукт, который вам нужен. Дилерская сеть BraunAbility может это сделать.

BraunAbility специализируются на продаже всевозможных мобильных устройств, чтобы помочь тем, кто нуждается в помощи. Они предлагают технологии для транспортных средств, оборудованных для инвалидных колясок, в том числе лифты, места для хранения инвалидных колясок, средства безопасности и даже аренду фургонов для инвалидных колясок.

Готовы узнать, что мы можем для вас сделать? Просто просмотрите наш сайт или позвоните нам, чтобы узнать больше.

Автопилоты / Саморегулирующийся механизм | Откройте для себя катание на лодке

Конечно, вы можете обменять свои обязанности по управлению лодкой с другим членом экипажа, но иногда это непрактично, если у вас нехватка рабочих рук, или это невозможно, если заменяющий рулевой не обладает навыками управления лодкой. Разве не было бы здорово, если бы ваша лодка могла двигаться сама по себе — хотя бы изредка?

Автопилот

Введите автопилот . Думайте об автопилоте как о виртуальном члене экипажа, которого вам не нужно кормить или слушать нытье и жаловаться, когда дела идут тяжело.

Автопилот состоит из навигационного компонента, который обрабатывает информацию с компаса вашей лодки или GPS (и других электронных навигационных устройств), и механической системы для перемещения руля / рулевого механизма лодки. Проще говоря, вы говорите автопилоту, куда вы хотите отправиться, автопилот определяет, в каком направлении должна двигаться лодка, и, в свою очередь, дает команду механической системе соответствующим образом изменить положение руля.

Для автоматизированных рулевого управления автопилот — отличный выбор для моторных катеров и многих парусных лодок, но парусники могут использовать совершенно другой метод управления лодкой, простой и не требующий электроники или электричества.

Саморегулирующийся механизм

Поскольку парусные лодки используют ветер в качестве основного источника движения, поддержание устойчивого курса под парусом часто требует небольшого отклонения от курса в ту или иную сторону, чтобы компенсировать незначительные изменения направления ветра.

Саморегулирующееся устройство — это оригинальное механическое устройство, которое часто использует флюгер (датчик направления ветра) вместо компаса, чтобы сообщить системе рулевого управления, в какую сторону перемещать руль направления.Сначала вы направляете лодку в том направлении, в котором хотите двигаться, устанавливаете паруса для максимальной эффективности, а затем включаете механизм самоуправления.

Если ветер меняется, флюгер также перемещается, который затем соответствующим образом регулирует положение руля направления. Нет, ваша лодка не будет на 100% придерживаться заданного курса по компасу, но она продолжит плыть к вашему конечному пункту назначения.

I.G.Bauerhin GmbH — Обогреватели и датчики рулевого колеса

До недавнего времени все еще предназначенные для автомобилей класса люкс, обогреватели рулевого колеса теперь можно найти во многих крупносерийных моделях, даже в компактном классе.Это делает неприятно обледеневшие рули в прошлом в морозную погоду. Также доступны обогреватели рулевого колеса от IGB с сенсорной функцией для современных систем помощи при удержании полосы движения.

Обогреватели и датчики рулевого колеса от IGB Automotive в деталях

Подогреватели рулевого колеса и датчики от IGB Automotive в деталях — Обогреватели рулевого колеса с электронной системой управления обеспечивают приятную температуру поверхности уже через несколько метров езды и предотвращают обледенение пальцев.Требования к обогревателям рулевого колеса значительно выше тех, которые обычно предъявляются к системам панельного отопления. Это связано с тем, что рулевое колесо находится прямо в поле зрения водителя и должно удобно лежать в его руках. Это предъявляет особые требования к оптике и тактильным характеристикам, выполнение которых требует особых ноу-хау при разработке и производстве. IGB Automotive также поставляет соответствующие миниатюрные электронные блоки управления, которые оснащены интерфейсом Lin Bus и могут быть размещены на рулевом колесе даже в самом ограниченном пространстве.

Датчики на рулевом колесе незаменимы для новых систем помощи водителю. Вот почему мы разработали так называемую систему HOD, которая объединяет датчик рулевого колеса с интеллектуальным блоком управления. (HOD = обнаружение включения / выключения). Многослойный датчик на рулевом колесе содержит слой обнаружения, а также нагревательный слой и зарекомендовал себя в серийном производстве.

Нагреватели и датчики рулевого колеса — преимущества

IGB разработала процесс производства обогревателей рулевого колеса, в котором нагревательный провод монтируется непосредственно на тонкий слой пены.Дополнительные клеевые слои не требуются. Это позволяет удовлетворить самые высокие требования к комфорту захвата рулевого колеса.

IGB производит слои емкостных датчиков из очень гибкого проводящего материала на собственных вязальных машинах. Датчики на рулевом колесе, сделанные из этих слоев, убеждают своим внешним видом и тактильными ощущениями.

У вас есть вопросы по нашей продукции?

Контакт

Мы будем рады помочь Вам с дополнительной информацией.Не стесняйтесь обращаться к нам:
Электронная почта: * защищенная электронная почта * Телефон +49 6051826-0

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Модель 3 / Рулевое колесо из углеродного волокна в стиле ярма — Интеллектуальные автозапчасти

Этот комплект рулевого колеса подходит для Telsa Model 3 / Y.Менять руль не нужно.

Примечание:
1. Срок поставки: Около 10 дней
2. Это рулевое колесо является индивидуализированным продуктом, без возврата денег или возврата без проблем с качеством
3. После замены средней панели из углеродного волокна белая лампа не горит. не возражаете, пожалуйста, не выбирайте вариант замены средней обшивки. Если вы не выберете вариант замены средней обшивки, мы не будем отправлять среднюю обшивку. Пожалуйста, установите его вместе с оригинальной средней панелью обшивки автомобиля
4.Если вам нужна функция обогрева, пожалуйста, оставьте свою заметку при размещении заказа.
Функция обогрева — ТОЛЬКО . применима для модели 3 / Y, поставляется со встроенным рулевым колесом с подогревом.

Характеристики:
-Эргономичный дизайн для долгого часа вождения
-Гоночная аэродинамика и стиль
-Изготовлен из заводского рулевого колеса для обеспечения качества и комплектации OEM
-Изготовлен из 100% настоящего углеродного волокна
-Изготовлен из натуральной кожи и Алькантара

Рулевое колесо из углеродного волокна, нажмите здесь
Рулевое колесо из углеродного волокна, нажмите здесь

Для рулевого колеса с вилкой Yoke:
Если ваша модель Y поставлена ​​после сент.2021 И СДЕЛАНО В ШАНХАЕ, КИТАЙ. Пожалуйста, разместите заказ по этой специальной ссылке на продукт. Нажмите здесь

Разница рулевого колеса модели Y 2021/09 +:

Примечание:
1. Мы поддерживаем индивидуальную настройку, свяжитесь с нами для получения дополнительной информации.
2. Для крышки подушки безопасности рулевого колеса, если у вас есть какие-либо требования к крышке подушки безопасности, пожалуйста, обратите внимание на это при размещении заказа; в противном случае мы сделаем это со следующими стандартами по умолчанию для крышки подушки безопасности:
— Кожа Alcantara: кожа Alcantara + красная строчка
— Кожа Nappa белого цвета: кожа Nappa белого цвета + строчка белого цвета
— Кожа Nappa черного цвета: кожа Nappa черного цвета + строчка чёрного цвета
— перфорированная чёрная / кожа нормальная: кожа нормальная чёрная + строчка чёрного цвета
