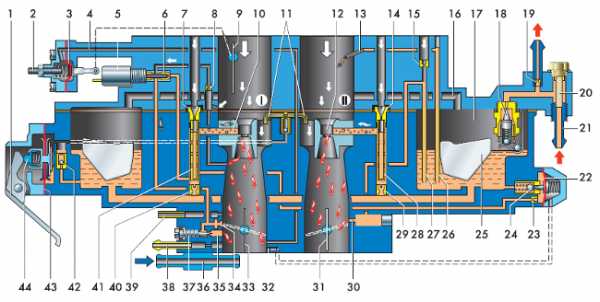

Схема карбюратора 2108, 21081, 21083 Солекс

Это схема карбюраторов 2108, 21081, 21083 Солекс устанавливаемых на двигателя переднеприводных автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Все эти карбюраторы имеют в своей основе одинаковую конструкцию. Различие лишь в параметрах (размерах жиклеров и пр.). Модификации карбюраторов Солекс устанавливаемых на Ниву, Оку и некоторые заднеприводные модели автомобилей ВАЗ имеют некоторые особенности в устройстве (например отсутствие «обратки», иной распылитель УН и пр.).

Схема карбюратора 2108, 21081, 21083 Солекс

|. Первая камера карбюратора.

||. Вторая камера карбюратора.

1. Рычаг привода ускорительного насоса.

2. Регулировочный винт диафрагмы пускового устройства.

3. Диафрагма пускового устройства.

4. Воздушный канал пускового устройства.

5. Электромагнитный запорный клапан.

6. Топливный жиклер системы холостого хода.

7. Главный воздушный жиклер первой камеры.

8. Воздушный жиклер системы холостого хода.

9. Воздушная заслонка.

10. Распылитель главной дозирующей системы первой камеры.

11. Распылительные трубки ускорительного насоса.

12. Распылитель главной дозирующей системы второй камеры.

13. Распылитель эконостата.

14. Главный воздушный жиклер второй камеры.

15. Воздушный жиклер переходной системы второй кмеры.

16. Балансировочный канал поплавковой камеры.

17. Поплавковая камера.

18. Топливный игольчатый клапан.

19. Топливовозвратный штуцер.

20. Сетчатый фильтр.

21. Топливоподводящий штуцер.

22. Диафрагма экономайзера мощностных режимов.

23. Топливный жиклер экономайзера мощностных режимов.

24. Шариковый клапан экономайзера мощностных режимов.

25. Поплавок.

26. Топливный жиклер эконостата с трубкой.

27. Топливный жиклер переходной системы второй камеры.

28. Эмульсионная трубка второй камеры.

29. Главный топливный жиклер второй камеры.

30. Выходное отверстие переходной системы второй камеры.

31, 33. Дроссельные заслонки.

32. Демпфирующий жиклер.

34. Щель переходной системы первой камеры.

35. Выходное отверстие системы холостого хода.

36. Блок подогрева.

37. Регулировочный винт «качества» топливной смеси.

38. Штуцер системы вентиляции картера.

39. Штуцер отбора разрежения к вакуумному регулятору опережения зажигания.

40. Главный топливный жиклер первой камеры.

41. Эмульсионная трубка первой камеры.

42. Шариковый клапан ускорительного насоса.

43. Диафрагма ускорительного насоса.

44. Толкатель ускорительного насоса.

Примечания и дополнения

— Наглядно (в живую) на устройство карбюратора можно посмотреть на страницах:

«Устройство верхней части (крышки) карбюратора 2108, 21081, 21083 Солекс»,

«Устройство корпуса карбюратора 2108, 21081, 21083 Солекс»,

«Разборка и сборка карбюратора 2108, 21081, 21083 Солекс».

Еще пять статей на сайте по устройству карбюраторов Солекс

— Эконостат карбюраторов 2108, 21081, 21083 Солекс.

— Ускорительный насос карбюраторов 2108, 21081, 21083 Солекс.

— Игольчатый клапан карбюраторов 2108, 21081, 21083 Солекс.

— Устройство экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс.

— Пусковое устройство карбюраторов 2108, 21081, 21083 Солекс.

Сравнительный тест-ремонт

— Схема карбюратора 21073-1107010 Солекс

twokarburators.ru

Разборка и сборка карбюратора 2108, 21081, 21083 Солекс

При проведении технического обслуживания, ремонта, настройки карбюратора возникает необходимость проведения его полной разборки. Порядок проведения разборки произвольный, но всё-таки стоит придерживаться определённого алгоритма. Рассмотрим разборку и сборку карбюратора 2108, 21081, 21083 Солекс, который устанавливался на двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и пр.

Необходимые инструменты

Потребуется практически весь набор инструментов, представленный на странице «Инструменты для ремонта карбюратора». Он самый простой, каких-либо сложных приспособлений не потребуется. Второе условие — чистота рабочего места так как даже малое загрязнение может создать большие проблемы.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

— Снимаем карбюратор с двигателя автомобиля.

«Снятие карбюратора Солекс с двигателя автомобиля».

— Снимаем верхнюю часть (крышку) карбюратора, предварительно отвернув, крестовой отверткой, пять винтов ее крепления к корпусу.

пять винтов крепления крышки карбюратора 2108, 21081, 21083 Солекс

Подробнее см. «Как снять верхнюю часть — крышку карбюратора Солекс».

Разбираем вначале ее.

снятие верхней части (крышки) карбюратора 2108, 21081, 21083 Cолекс

— При помощи тонкой выколотки (2,5 мм) и легкого молотка выбиваем ось поплавков.

извлечение оси поплавков на карбюраторе 2108, 21081, 21083 Солекс

Извлекаем ее и снимаем поплавки. Работаем осторожно, чтобы не повредить стойки крышки, в которые эта ось продета, а также, чтобы не допустить деформации кронштейна поплавков.

— Снимаем с «крышки» картонную прокладку.

снятые с крышки карбюратора поплавки, игольчатый клапан и картонная прокладка

— Выворачиваем корпус игольчатого клапана.

Используем для этого рожковый или накидной ключ на 11. Отсоединяем корпус и его медное (либо алюминиевое) уплотнительное колечко.

выворачивание корпуса игольчатого клапана из крышки карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем ключом на 13 электромагнитный клапан системы ЭПХХ.

извлечение электромагнитного клапана из крышки карбюратора

Снимаем с него резиновое уплотнительное кольцо и металлическую чашку. Вынимаем топливный жиклер системы холостого хода.

устройство электромагнитного клапана

— Отворачиваем, используя ключ на 13, пробку топливного фильтра карбюратора.

Вынимаем её вместе с медным уплотнительным кольцом и сетчатым фильтром.

— Выворачиваем топливоподводящий штуцер.

Делаем это ключом на 13. Вынимаем штуцер и его медное уплотнительное колечко.

топливоподводящий штуцер и сетчатый топливный фильтр извлеченные из крышки карбюратора Солекс

— Снимаем рычаг управления воздушной заслонкой.

Для этого отворачиваем ключом на 14 болт его крепления к «крышке» и аккуратно, стараясь не потерять, находящийся под ним фиксирующий шарик отделяем его. После чего вынимаем шарик и находящуюся под ним поджимную пружинку.

снятие рычага управления воздушной заслонкой карбюратора Солекс

— Разбираем пусковое устройство.

Крестовой отверткой отворачиваем четыре винта крепления его крышки. Отводим её назад, одновременно выводя тягу на диафрагме из зацепления со штифтом на рычаге и далее из пазов в корпусе устройства. Воздушную заслонку удобнее всего держать при этом открытой. Снимаем крышку, диафрагму с тягой и находящуюся под ней пружину.

элементы пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Снимаем пружину механизма приоткрывателя воздушной заслонки.

— Снимаем воздушную заслонку карбюратора, отвернув крестовой отверткой два винта ее крепления на оси. Если винты не откручиваются, подпиливаем напильником их концы. После этого ось свободно извлекается из крышки.

снятие пружины приоткрывателя воздушной заслонки, снятие самой воздушной заслонки и извлечение ее оси

Все крышка разобрана.

Разбираем корпус карбюраторов 2108, 21081, 21083 Солекс

— Снимаем резиновое уплотнительное колечко на трубке канала системы холостого хода.

резиновое уплотнительное кольцо на трубке топливного канала системы холостого хода

— Снимаем кронштейн крепления тяги привода воздушной заслонки («подсоса»), отвернув крестообразной отвёрткой винт его крепления.

снятие кронштейна крепления оболочки тяги привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Извлекаем воздушные жиклеры главных дозирующих систем вместе с эмульсионными трубками.

На карбюраторах семейства 2108 Солекс они конструктивно объединены. Поэтому выворачиваем их шлицевой отверткой из эмульсионных колодцев.

извлечение воздушных жиклеров ГДС с эмульсионными трубками из эмульсионных колодцев карбюратора 2108, 21081, 21083 Солекс

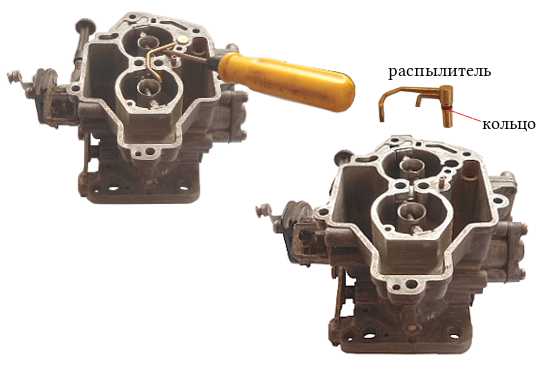

— Вынимаем распылитель ускорительного насоса.

Для этого шлицевой отвёрткой поддеваем под его верхний носик и аккуратно выталкиваем его вверх. Снимаем с корпуса распылителя резиновое уплотнительное кольцо.

снятие распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем тонкой шлицевой отверткой топливные жиклеры главных дозирующих систем.

Они расположены на дне эмульсионных колодцев. После выворачивания их можно достать оттуда зубочисткой или попросту вытряхнуть.

извлечение топливных жиклеров ГДС из эмульсионных колодцев

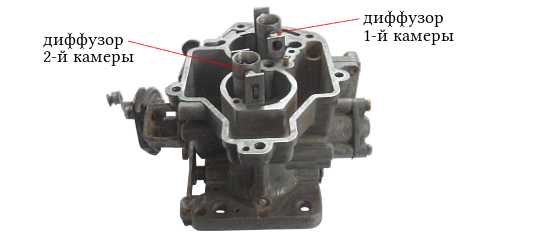

— Вынимаем малые диффузоры из обеих камер карбюратора.

Проще всего их достать при помощи пассатижей.

извлечение диффузоров

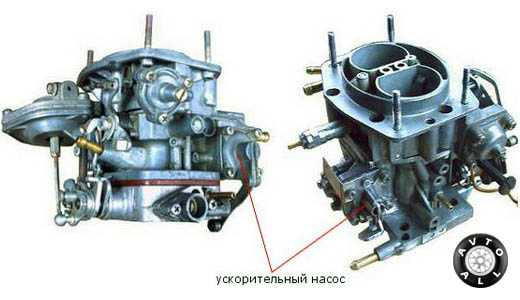

— Разбираем ускорительный насос.

Крестовой отвёрткой отворачиваем четыре винта крепления его крышки. Снимаем её вместе с диафрагмой и возвратной пружиной. Если детали плохо разъединяются можно попробовать рассоединить их при помощи ножа.

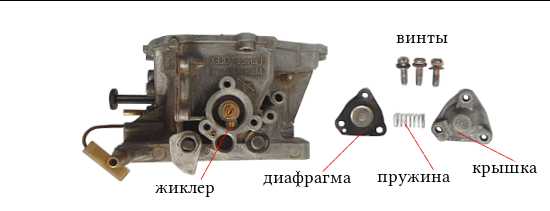

— Разбираем экономайзер мощностных режимов.

Выворачиваем крестовой отвёрткой три винта крепления его крышки к корпусу карбюратора. Снимаем её, а также диафрагму и пружину. Шлицевой отвёрткой выворачиваем жиклер экономайзера и вынимаем его. Клапан экономайзера без лишней необходимости не трогаем.

элементы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Снимаем винт регулировки «количества» топливной смеси.

Поддев шлицевой отвёрткой отсоединяем контакт провода от наконечника винта. Выворачиваем винт и снимаем его и находящуюся на нём пружину. Отворачиваем шлицевой отвёрткой винт пластмассового держателя провода и снимаем провод с корпуса карбюратора.

снятие винта регулировки «количества» топливной смеси с карбюратора 2108, 21081, 21083 Солекс

— Снимаем сектор управления дроссельными заслонками.

Отворачиваем крестовой отвёрткой винт его крепления. Снимаем, расположенный на секторе кронштейн, поддеваем сектор отвёрткой, с усилием отделяем его от рычага привода дроссельных заслонок.

снятие сектора управления дроссельной заслонкой первой камеры

— Выворачиваем тонкой шлицевой отверткой винт «качества» топливной смеси из канала в корпусе карбюратора и ухватив его пинцетом извлекаем его оттуда.

Снимаем с него резиновое уплотнительное кольцо. Иногда при выворачивании винта кольцо остаётся в канале корпуса карбюратора. Оттуда его можно достать шилом.

— Снимаем кулачок привода ускорительного насоса с оси дроссельной заслонки первой камеры, отвернув ключом на 11 гайку его крепления. Под кулачком находится специальная шайба, снимаем и её.

снимаем кулачок привода ускорительного насоса

— Снимаем дроссельные заслонки обеих камер карбюратора.

Отворачиваем при помощи крестовой отвёртки винты их крепления на осях. Если винты не отворачиваются, значит их концы расклёпаны. Стачиваем их немного напильником.

снятие дроссельных заслонок обеих камер карбюратора 2108, 21081, 21083 Солекс

— Вынимаем оси заслонок.

С оси первой камеры снимаем пружину и пластмассовую втулку. Чтобы вынуть ось второй камеры поддеваем отвёрткой и снимаем стопорную шайбу оси.

снятые оси дроссельных заслонок

1. Корпус карбюратора 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Винты крепления дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластмассовая шайба.

8. Металлическая шайба.

9. Кулачок нажимной ускорительного насоса карбюратора.

10. Гайка крепления кулачка УН.

11. Стопорная шайба оси дроссельной заслонки первой камеры.

Всё карбюратор разобран.

Сборку карбюратора Солекс производим в обратной последовательности.

При затягивании винтовых соединений большого усилия не прикладываем, во избежании деформации или повреждения резьбы.

Примечания и дополнения

— Не стоит без необходимости выпрессовывать воздушный жиклер системы холостого хода из крышки карбюратора, а также топливозаборные трубки эконостата и переходной системы второй камеры. Можно повредить их посадочные гнезда. Это же относится и к выпрессовке воздушного жиклера, жиклера пускового устройства, клапана экономайзера мощностных режимов, штуцерам системы вентиляции картера и отбора разрежения к вакуумному корректору, слива топлива в бак.

— Если нет необходимости в снятии воздушной заслонки карбюратора, не снимайте её. При выворачивании винтов со спиленной резьбой можно повредить резьбу в осях. Кроме того при установке заслонки обратно возможно её смещение относительно прежнего положения, что приведет к неполному её открытию или закрытию, что чревато нарушением работы карбюратора и невозможностью его нормальной регулировки.

— Всё написанное выше относится и к снятию-установке дроссельных заслонок обеих камер. Если приходится их всё же снимать, пометьте на всякий случай их первоначальное положение.

Еще пять статей на сайте по ремонту карбюраторов Солекс

— Проверка и ремонт ускорительного насоса карбюраторов 2108, 21081, 21083 Солекс.

— Проверка и ремонт экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс.

— Сборка верхней части (крышки) карбюратора Солекс

— Безразборная прочистка карбюраторов 2108, 21081, 21083 Солекс аэрозолем-очистителем карбюраторов.

— Прочистка системы холостого хода карбюраторов 2108, 21081, 21083 Солекс.

twokarburators.ru

Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

Цель регулировки — установка пусковых зазоров («А», «Б») для обеспечения нормальной работы системы пуска и как следствие уверенного и стабильного запуска холодного двигателя.

Зазор «Б», между кромкой дроссельной заслонки и стенкой первой камеры карбюратора, появляется при полностью вытянутой ручке «подсоса», и закрытой воздушной заслонке (пусковое устройство взведено и готово к работе).

Зазор «А», появляется при запуске двигателя и срабатывании диафрагменного механизма пускового устройства между кромкой воздушной заслонки и стенкой первой камеры.

При возникновении неисправности пускового устройства или неверной его регулировке вполне возможно, что холодный двигатель автомобиля не запустится или запустится, но с трудом, будет «заливать» свечи зажигания.

Необходимые инструменты

— шлицевая отвертка (3мм)

— рожковый ключ (7мм)

— рожковый ключ (8мм)

— тахометр (мультиметр, автотестер работающие в режиме тахометра)
Для проведения регулировки не снимая карбюратор с двигателя.

Если тахометра нет, можно попробовать провести регулировку на слух, но это в том случае, если вы уже имели дело с регулировкой и настройкой карбюраторов и можете различить 3000 оборотов в минуту двигателя и 3500 оборотов в минуту. Такая регулировка в принципе возможна, но будет весьма приблизительной. Проще провести регулировку пускового устройства со снятием карбюратора с двигателя.

— набор круглых щупов или отрезки проволоки диаметром 0.85, 1.0, 1.1, 2.5, 2.7, 3.0 мм в зависимости от модели карбюратора.

Перед регулировкой проводим проверку , вдруг пусковое устройство в порядке и мы зря на него грешим.

Проверка работы пускового устройства карбюратора 2108, 21081, 21083 Солекс

1. Снимаем крышку корпуса воздушного фильтра.

2. Полностью закрываем воздушную заслонку , вытянув «подсос».

3. Помощник запускает двигатель, а мы смотрим на карбюратор сверху.

Если пусковое устройство карбюратора исправно, то во время пуска (после первых вспышек) оно будет приоткрывать воздушную заслонку на небольшой угол (пусковой зазор).

пусковой зазор «А»

Если такого явления вы не наблюдаете, то вывода всего два — либо пусковое устройство не отрегулировано, либо прохудилась его диафрагма.

Можно принять во внимание еще такие версии — не до конца завернуты винты крепления крышки пускового устройства, плоскость крышки деформирована по каким-то причинам и не плотно прилегает к корпусу устройства чем и разгерметизирует всю систему.

Регулировку проводим как указано ниже, винты затягиваем, диафрагму меняем, крышку шлифуем или меняем на новую.

Подготовительные работы

Регулировку проводим на не прогретом двигателе.

— Снимаем корпус воздушного фильтра.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка пускового устройства карбюратора Солекс без снятия его с двигателя

1. Подключаем тахометр.

порядок подключения тахометра
Если есть тахометр, встроенный в щиток приборов панели, то можно использовать его.

2. Вытягиваем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).
воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта (вид на карбюратор сверху)
Воздушная заслонка полностью перекрывает сечение первой камеры карбюратора.

3. Пускаем двигатель.
4. Нажимаем на край воздушной заслонки карбюратора отверткой и приоткрываем ее на 1/3 (30⁰).
приоткрываем воздушную заслонку карбюратора 2108, 21081, 21083 Солекс приблизительно на 30 градусов (1/3)
5. Рожковым ключом на 7мм вращаем регулировочный винт положения (приоткрытия) дроссельной заслонки под рычагом управления воздушной заслонкой и устанавливаем частоту вращения коленчатого вала двигателя 3200 — 3400 оборотов в минуту.
винт приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 солекс
6. Отпускаем воздушную заслонку.
7. Вращаем шлицевой отверткой регулировочный винт пускового устройства, ослабив ключом на 8 мм его контргайку и уменьшаем частоту вращения до 2800 — 3000 оборотов в минуту.
регулировочный винт пускового устройства карбюратора 2108, 21081, 21083 Солекс

8. Удерживая винт отверткой затягиваем контргайку.

Регулировка завершена.
Регулировка пускового устройства на снятом карбюраторе
Перед поведением регулировки следует напомнить, что на карбюраторе 2108, 21081, 21083 «Солекс» при полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть слегка приоткрыта, второй камеры полностью закрыта.
1. Снимаем корпус воздушного фильтра.
снятие корпуса воздушного фильтра на двигателе ВАЗ 2108
2. Снимаем карбюратор с двигателя.
«Снятие карбюратора 2108, 21081, 21083 Солекс с двигателя автомобиля».

3. Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора (воздушная заслонка полностью закрыта).
воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта
4. Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор.
(измеряем его щупом или проволокой).
Дроссельная заслонка второй камеры полностью закрыта.
пусковой зазор «Б»
Пусковой зазор «В». Карбюратор 2108 — 0.85 мм, 21081 — 1.0 мм, 21083 — 1.1 мм.

5. Регулируем пусковой зазор регулировочным винтом.
Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).
винт регулировки приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
6. Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.
Замеряем его щупом или проволокой.
На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.
карбюратор 2108, 21081, 21083 Солекс перед нажатием на шток пускового устройства
На изображении карбюратор 21083 «Солекс» после нажатия на шток пускового устройства.
карбюратор 2108, 21081, 21083 Солекс после нажатия на шток пускового устройства
Зазор воздушной заслонки «А». Карбюратор 2108 — 3 мм, 21081 — 2.7 мм, 21083 — 2.5 мм.
7. Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства,
предварительно ослабив его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.
регулировочный винт пускового устройства
Устройство, назначение, принцип действия системы пуска карбюратора 2108, 21081, 21083 «Солекс» описаны на странице «Пусковое устройство карбюратора Солекс».
Еще пять статей по регулировке карбюратора 2108, 21081, 21083 Солекс
— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс
— Регулировка привода воздушной заслонки («подсоса») карбюратора 2108, 21081, 21083 Солекс
— Регулировка оборотов холостого хода карбюратора 2108, 21081, 21083 Солекс
— Регулировка привода дроссельной заслонки перевой камеры карбюратора 2108. 21081, 21083 Солекс
— Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс
Сравнительный тест-ремонт
— Проверка и регулировка пускового зазора карбюратора 21073-1107010 Солекс
twokarburators.ru
Устройство карбюратора Солекс 21083 1107010 с автоподсосом
Существует одна из модификаций карбюратора Солекс 21083, которая оснащена автоподсосом, благодаря чему топливная система автоматически заполняется.
Водителю не придется подкачивать с помощью акселератора или клапана на карбюраторе заполнение топливной системы. Карбюратор Солекс 21083 1107010 позволяет легко и быстро выполнить запуск двигателя, а также демонстрирует лучшие технические показатели.
Такой карбюратор нашел широкое свое применение в отечественных моделях LADA, которые выпускались в момент переходного периода на инжекторную систему. Эти карбюраторы более устойчивы к поломкам и прочим неисправностям. Рассмотрим более подробно устройство карбюратора Солекс 21083 1107010.
1. Сектор подогрева карбюратора;
2. Заслонка дроссельная первой камеры;
3. Штуцер (патрубок) для отсоса отводящих картерных газов;
4. Приводной рычаг для ускорительного насоса;
5. Приводной кулачок ускорительного насоса;
6. ускорительного насоса диафрагм;
7. Жиклер топливный экономайзера режимов мощностных;
8. Корпус насоса;
9. Специальная диафрагма экономайзера режимов мощностных;
10. Клапан запорный электромагнитный;
11. Жиклер топливный холостого хода;
12. Крышка для карбюратора;
13. Воздушный главный жиклер первой камеры;
14. Заслонка воздушная;
15. Распылители насоса ускорительного с клапаном подачи топливной смеси;
16. Диафрагма устройства пускового;
17. Винт регулировочный устройства пускового;
18. Винт регулировочный устройства количества смеси для холостого хода;
19. Специальный рычаг для блокировки второй камеры;
20. Штуцер (патрубок) для подачи вакуумному регулятору разрежения к распределителю зажигания;
21. Винт регулировочный качества подающей смеси для холостого хода;
22. Блок управления заслонками дроссельными;
23. Рычаг привода заслонок дроссельных;
24. Винт регулировочный для открывания заслонки дроссельной первой камеры;
25. Рычаг управления заслонкой воздушной;
26. Шток устройства пускового;
27. Провод электрического выключателя концевого для экономайзера принудительного холостого хода;
28. Воздушной заслонки рычаг;
29. Воздушный главный жиклер второй камеры;
30. Трубка эмульсионная;
31. Распылитель дозирующей главной системы второй камеры;
32. Штуцер (патрубок) подачи топлива;
33. Сливной патрубок топлива в бак;
34. Фильтр топливный;
35. Клапан игольчатый;
36. Заслонка дроссельная второй камеры;
37. Рычаг заслонки дроссельной второй камеры;
38. Топливный главный жиклер второй камеры;
39. Рычаг привода заслонки дроссельной второй камеры;
40. Поплавок
Карбюратор Солекс 21083 1107010 устанавливается на отечественные автомобили с системой бесконтактного зажигания подаваемой горючей смеси. Данный карбюратор двухкамерный эмульсионного типа, с открытием последовательным дроссельных заслонок.
В нем располагает сбалансированная поплавковая камера, подогрев для дроссельной заслонки непосредственно первой камеры, а также система отсоса отходящих картерных газов непосредственно за дроссельную заслонку.
В карбюраторе Солекс 21083 1107010 располагаются две основные дозирующие системы, второй и первой камер, система переходная второй камеры, холостого хода с переходной системой первой камеры. Эконостат, экономайзер режимов мощностных, пусковое полуавтоматическое устройство и ускорительный диафрагменный насос.
На холостом ходу в автоматическом режиме запускается в работу экономайзер регулирования холостого хода. Все авто оснащаемые датчиками расхода топлива, как правило работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливного патрубка топлива.
Многие автовладельцы стараются заменить свой родной карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с автоподсосом. Благодаря своей улучшенной конструкции более длинных диффузоров, карбюратор Солекс 21083 позволяет снизить расход, и при этом двигатель работает стабильно при любых нагрузках и температурных режимах.
Здесь применяется отдельная система регулирования холостого хода, которая значительно проще в настройке.
Также если вы решили провести настройку, доработку, тюнинг карбюратора Солекс, то следует обратить внимание на жиклеры, подобное описание и сравнительная таблица которых, представлена в нашей следующей статье.
Небольшое видео про автоподсос карбюратора Солекс 21083 1107010.

Также на эту тему вы можете почитать:
Поделитесь в социальных сетях
Alex S Ноябрь 13th, 2013
Опубликовано в: Полезные советы и устройство авто
Метки: Как устроен автомобиль, Советы автомобилистам
avto-all.com
Карбюратор Солекс 21083
На Димитровградском автоагрегатном заводе для двигателей ВАЗ с бесконтактным зажиганием были разработаны принципиально новые приборы системы питания. Карбюратор модели Солекс 21083 спроектирован с учетом ужесточенных экологических норм и требований по снижению уровня расхода топлива. Устройство предназначено для установки на двигатели с рабочим объемом до полутора литров, приспособленных для работы на обедненных смесях.
Производителем серийно выпускались четыре модификации карбюратора марки Солекс:
Модель 1107010 использовалась для оснащения автомобилей ВАЗ 21083, 21093 и 21099.
Модификация 1107010-31 была оснащена автоматизированным пусковым устройством.
Модель 1107010-35 имела двухступенчатую систему управления воздушной заслонкой.
Модификация 1107010-62 оборудовалась электронным блоком контроля качества смеси.
Агрегаты отличаются высокой надежностью и простотой в обслуживании. Предусмотренная в приборе регулировка уровня в поплавковой камере позволяет добиться устойчивой и экономичной работы двигателя.
Конструкция и основные системы карбюратора
Устройство представляет собой двухкамерный прибор эмульсионного типа, предназначенный для создания воздушно-топливной смеси. Карбюратор семейства Солекс для двигателей ВАЗ состоит из крышки и корпуса, в котором имеются следующие части:
поплавковая камера с балансировкой уровня;
насос ускорительный;
экономайзер;
эконостат;
две камеры с диффузорами для образования смеси топлива с воздухом.
В крышке устройства размещаются:
два штуцера для подачи топлива и возврата излишков;
шпильки для установки воздушного фильтра;
игольчатый клапан поплавковой камеры, регулирующий уровень топлива;
клапан электромагнитный эконостата;
воздушная заслонка системы запуска двигателя.
Использованная разработчиками схема прибора показала высокую эффективность. Карбюратор модели Солекс обеспечивает достаточно высокие технические характеристики переднеприводным автомобилям ВАЗ.
Принцип работы карбюратора
Устройство предназначено для снабжения двигателя воздушно-топливной смесью в разных режимах. При запуске водитель полностью закрывает заслонку, что обеспечивает поступление обогащенного состава в цилиндры. Регулировка автоматической системы обеспечивает увеличение воздушного потока за счет поворота дросселя. По мере разогрева двигателя ВАЗ подсос убирается, а карбюратор переходит в основной режим.
Подача топлива осуществляется от мембранного насоса в поплавковые камеры карбюратора семейства Солекс, уровень регулируется игольчатым клапаном. Отсюда горючее через каналы в корпусе попадает в главный жиклер и далее в первую камеру. Подача смеси в цилиндры регулируется поворотом дроссельной заслонки. Вторая камера задействуется принудительно при резком нажатии на акселератор.
Неисправности карбюратора и их диагностика
В процессе эксплуатации двигателя ВАЗ возможно использование загрязненного механическими и химическими примесями топлива. В результате в карбюратор марки Солекс возможно попадание твердых частиц, которое ведет к засорению жиклеров. Применение некачественного бензина с большим содержанием смол может привести к отложениям на стенках каналов, что ведет к изменению их сечения.
Засорение или выход из строя систем карбюратора типа Солекс обычно диагностируется по следующим признакам:
увеличение потребления топлива;
осложнения с запуском двигателя;
падение мощности и динамических характеристик;
неустойчивая работа в режиме холостого хода.
Неисправный карбюратор подлежит чистке и ремонту для чего потребуется произвести демонтаж с частичной или полной разборкой.
Восстановление работоспособности
Для устранения неисправности карбюратора марки Солекс в большинстве случае необходимо его снять с двигателя. Операция выполняется в следующем порядке:
демонтируется корпус воздушного фильтра;
производится отстыковка подающего и возвратного топливопровода, воздушных трубок, проводов, тросиков управления воздушной и дроссельной заслонок;
откручиваются гайки крепления прибора.
При выполнении разборки устройства все работы следует выполнять на столе или верстаке, покрытом тканью или бумагой. Детали следует раскладывать в определенном порядке, что позволит ничего не потерять и не перепутать при установке. Регулировка игольчатого клапана для установки оптимального уровня топлива в поплавковой камере выполняется при помощи специального шаблона. Карбюратор на двигатель ВАЗ устанавливается в обратном порядке, после чего при необходимости производится его настройка.
Карб. Солекс 21083 при условии регулярного и квалифицированного технического обслуживания и до сих пор демонстрирует неплохие показатели по экономичности и динамике.
Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html

7vaz.ru
Настройка карбюратора 2108, 21081, 21083 Солекс
При возникновении каких-либо проблем в работе карбюратора, при замене своего карбюратора другим с неизвестными и не проверенными параметрами, при проведении технического обслуживания (раз в 15000 км пробега) и т. д. необходимо провести полную настройку работы его систем и механизмов.
Возможны два варианта настройки карбюратора.

Первый – настройка «не снимая карбюратор с двигателя автомобиля».
Второй – настройка «снятого карбюратора».
Рассмотрим подробнее второй вариант так как он является наиболее полным и позволяет настроить работу тех систем и механизмов к которым нет доступа напрямую.

Необходимые инструменты
Для проведения настройки карбюратора нам понадобится практически весь набор инструментов, используемых для его ремонта и обслуживания. Подробный перечень можно посмотреть на странице «Инструменты для ремонта карбюратора». А также, не будет лишним, заранее приобрести и иметь в запасе ремкомплект для своей модели карбюратора.
Порядок выполнения работ
— Cнимаем карбюратор с двигателя автомобиля.
Снимаем корпус воздушного фильтра. Отсоединяем все шланги и трубки, ведущие к карбюратору. Отсоединяем тяги приводов (дроссельной заслонки, воздушной заслонки), снимаем наконечники проводов с вывода электромагнитного клапана и датчика на винте «количества». Отворачиваем четыре гайки крепления карбюратора к впускному коллектору и приподнимаем его. Отворачиваем винт крепления блока подогрева зоны холостого хода и снимаем карбюратор окончательно. Более подробно процедура снятия описана на странице «Снятие карбюратора Солекс с двигателя».
— Полностью разбираем карбюратор.
Карбюраторы 2108, 21081, 21083 Солекс и их модификации устроены довольно просто, поэтому трудностей с их разборкой возникнуть не должно. Упрощает работу и то, что они состоят всего из двух частей (крышки и корпуса). Подробный перечень действий при разборке карбюратора и их последовательность смотрим на странице «Полная разборка и последующая сборка карбюратора 2108, 21081, 21083… Солекс» .
— Промываем и очищаем детали карбюратора.
Следует разделить их на две части — металлические и неметаллические. Металлические промываем ацетоном (или аналогичной чистящей жидкостью), прочищаем, продуваем сжатым воздухом, неметаллические (мембраны, прокладки, уплотнительные кольца…) мыть не надо. Проводим осмотр и выбраковку дефектных деталей (порванных мембран, прокладок, уплотнительных колечек и т. д.). Сверяем маркировку жиклеров с параметрами указанными для каждой модификации. Все, что связано с прочисткой и очисткой карбюратора смотрим здесь «Очистка, прочистка карбюраторов Солекс и Озон».
— Собираем карбюратор.
Сборку проводим руководствуясь алгоритмом, предложенным во всё той же статье «Полная разборка и последующая сборка карбюратора 2108, 21081, 21083 … Солекс» . Выбракованные на предыдущем этапе детали меняем на новые. Если забыли где, как и что стояло смотрим по картинкам в статье.
— Регулируем уровень топлива в поплавковой камере.
Перед проведением регулировки следует проверить исправность игольчатого клапана и целостность поплавков. Регулировка уровня топлива на карбюраторах Солекс заключается в установке необходимого положения поплавков относительно верхней части (крышки) карбюратора. По заводской технологии установка поплавков проводится по специальному калибру. Но можно обойтись и без него. Все подробности регулировки уровня топлива описаны на странице «Регулировка уровня в поплавковой камере карбюратора Солекс».
— Устанавливаем зазоры в системе пуска.
Выставляем пусковые зазоры между кромкой воздушной заслонки, кромкой дроссельной заслонки и стенкой первой камеры. Проверяем лёгкость их открытия и закрытия. Убеждаемся, что механизм приоткрывателя воздушной заслонки работает четко и без заеданий. Подробнее о настройке системы пуска карбюратора читайте на странице «Регулировка пускового устройства карбюраторора Солекс».
— Проверяем правильность работы привода дроссельной заслонки второй камеры и механизма блокировки её открытия.
Она должна начинать приоткрываться, когда дроссельная заслонка первой камеры уже открыта на одну треть. «Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс».
— Проверяем работу ускорительного насоса.
Пока карбюратор снят с двигателя, есть возможность точно настроить падение струй топлива из распылителя ускорительного насоса. В идеале струи не должны задевать за заслонку, стенки камеры и т. д., падать четко вниз. Наливаем в поплавковую камеру воды и резко нажимаем на рычаг привода дроссельной заслонки первой камеры, держа карбюратор перед собой. Если падение струй не соответствует требуемому подгибаем трубки распылителя. Проделав такую операцию несколько раз можно добиться практически идеальной работы ускорительного насоса. Другие важные моменты проверки ускорительного насоса изложены на странице «Проверка и ремонт ускорительного насоса карбюратора Солекс».
— Проверяем работу экономайзера мощностных режимов и эконостата.
Основной неисправностью экономайзера является повреждение его диафрагмы. По этой причине возрастает расход топлива, обороты холостого хода перестают поддаваться регулировке. Что еще следует проверить в этом устройстве смотрите на странице «Ремонт экономайзера мощностных режимов карбюратора Солекс».
На нормальную работу эконостата могут повлиять лишь засорения в его каналах, поэтому обращаем отдельное внимание на их чистоту.
«Эконостат карбюратора Солекс».
— Устанавливаем карбюратор на двигатель.
Желательно заменить прокладки под карбюратором на новые и проверить на отсутствие деформации нижнюю плоскость карбюратора. Ставим его на заведомо ровную поверхность (например, лист толстого стекла) и убеждаемся, что нижняя поверхность карбюратора плотно и без зазоров к ней прилегает. Максимально допустимый зазор 1 мм. Деформацию устраняем шлифовкой или добавлением лишней прокладки.
— Проводим регулировку приводов воздушной и дроссельной заслонок.
«Регулировка привода дроссельных заслонок карбюратора Солекс»,
«Регулировка привода воздушной заслонки карбюратора Солекс».
— Запускаем двигатель и настраиваем обороты холостого хода.
Если настройка проведена правильно, обороты холостого хода должны регулироваться без затруднения.
«Регулировка холостого хода Солекс».
Устанавливаем на место корпус воздушного фильтра.
Проверяем динамику и расход топлива автомобиля в движении.
Всё, настройка завершена.
Еще статьи по настройке карбюраторов 2108, 21081, 21083 Солекс
— Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс.
— Проверка исправности (герметичности) игольчатого клапана карбюратора 2108, 21081, 21083 Солекс.
— Эконостат карбюратора 2108, 21081, 21083 Солекс.
— Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс.
— Тарировочные данные и параметры карбюраторов Солекс.
twokarburators.ru
Система холостого хода Солекс 2108, 21081, 21083
Назначение системы холостого хода карбюратора Солекс
Система холостого хода карбюратора 2108, 21081, 21083 «Солекс» и его модификаций предназначена для обеспечения работы двигателя автомобиля без нагрузки с минимальными оборотами коленчатого вала (750-800 об/мин).

Устройство системы холостого хода карбюратора 2108, 21081, 21083 Солекс схема системы холостого хода карбюратора Солекс 2108, 21081, 21083
Дополнительно: «Схема системы холостого хода и переходных систем карбюратора 21073 Солекс».
Видимые элементы системы холостого хода карбюратора Солекс (2108, 21081, 21083).
видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс
Видимые элементы системы холостого хода карбюратора Солекс при снятой верхней части (крышки).
видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке
Электромагнитный клапан (ЭМК) карбюратора Солекс (2108, 21081, 21083) с запорной иглой и топливным жиклером системы холостого хода.
электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ
Принцип действия
Выходное отверстие системы холостого хода находится ниже кромки дроссельной заслонки первой камеры в ее закрытом положении. Под действием разрежения, поступающего в это отверстие, топливо из поплавковой камеры затягивается в эмульсионный канал системы холостого хода.
Туда же поступает воздух через воздушный жиклер и воздушный канал системы. В эмульсионном канале топливо и воздух смешиваются, образуя эмульсию, которая попадает под дроссельную заслонку и выходит из отверстия системы холостого хода.
Далее, выходящая эмульсия смешивается с некоторым количеством воздуха, поступающем из зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора. Образуется топливная смесь, которая попадает в цилиндры двигателя и обеспечивает его работу на холостом ходу.
Качество топливной смеси регулируется винтом, установленным в отверстии выхода эмульсии. Заворачивая его мы уменьшаем просвет отверстия и объем топлива, попадающего в топливную смесь, уменьшается.
Количество топливной смеси регулируется винтом, приоткрывающем дроссельную заслонку первой камеры. Заворачивая винт мы мы приоткрываем заслонку на больший угол, обеспечивая тем самым приток дополнительного воздуха под нее и соответственно объем топливной смеси, попадающей в цилиндры двигателя увеличивается (обороты холостого хода растут).
винт регулировки «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс
Примечания и дополнения
— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».
Еще пять статей по карбюраторам Солекс
— Ускорительный насос карбюратора 2108, 21081, 21083 Солекс
— Эконостат карбюратора 2108, 21081, 21083 Солекс
— Схемы карбюраторов 2108, 21081, 21083 Солекс
— Разборка карбюратора 2108, 21081, 21083 Солекс
— Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс
twokarburators.ru
No related posts.
