Устройство бутылочного гидравлического домкрата — Гидравлика и гидропривод

Привет всем чипмейкерам. Начитавшись тем на форуме, захотелось сделать мне пресс из домкрата. Купил домкрат Vitol 10тонн. Так как штатный режим работы меня не устраивал, пришлось переделывать домкрат для работы вверх ногами. С гидродомкратами столкнулся впервые в жизни. Хочу сказать спасибо автору тему Vitek_s_Pitera за собственно тему и личные практические советы по переделке домкрата!

И так, зажав с товарищем домкрат в мощные станочные тиски, газовым ключом №5 открутили верхнюю гайку. Решил вкрутить металлическуб трубку, для этого нужно было нарезать резьбу М5 в масловсасывающем отверстии. Трубку взял от компрессора холодильника, нарезал резьбу М5. Так как мешал стакан поршня его пришлось откручивать. Скажу чесно не хотел этого делать так как боялся ключом деформировать стакан. Но все-таки решился. Ключ №3 помог (усилие слабое пришлось приложить). Просверлил масловсасывающий канал с 3,8 на 4,2 мм и нарезал резьбу М5.

Вкрутил медную трубку на фиксатор резьбы, собрал домкрат и начал прокачивать, чтобы трубка была снизу а заливное отверстие сверху. Штатным насосом ничего не получалось, Тогда решил — открутил предохранительный винт-клапан и закрутив спускной руками открутив немного шток, чтобы ухватится начал его вытягивать, открутив спускник — руками задвигал шток, и так раз 8 пока полностью не набрал поршневой стакан масла и не выпустил весь воздух. Да, заливное отверстие закрыл резиновой пробкой при этих операциях. Масло залил И-20. Ушло где-то 400 мл. Перевернул дократ после таких манипуляций и Ура! работает! Пробовал поднимать груз (неудобно правда шток малый диаметр имет — но работает хорошо. Один нюанс — постояв пол дня верх ногами (теперь его так транспортировать и хранить — чтобы заново не прокачивать) Под верхней гайкой штока выступило пару капель масла (прокладки там нет с завода, вот китайцы не могли для меня поставить :)).Посмотрю что будет завтра, можно еще немного поджать гайку, а если нет пройдусь стык каким-то герметиком, правда не знаю еще каким, и буду собирать металл на раму пресса.

Но это уже другая история будет.

Еще раз Vitek_s_Pitera спасибо за помощь! Удачных всем желающим переделать домкрат переделок!

Изменено 2 декабря, 2015 пользователем pufik150

Принцип работы гидравлического домкрата

Во многих областях деятельности возникает необходимость поднятия и удержания грузов на определённой высоте.

Часто вес этих грузов превышает возможности человека.

Поэтому для решения таких задач применяют различные виды домкратов, в том числе и гидравлический домкрат.

Преимущества и недостатки

Популярность современных гидравлических домкратов объясняется их достоинствами с точки зрения конструктивной надёжности и относительной простоты в эксплуатации. К основным достоинствам можно отнести следующее:

Широким диапазоном грузоподъемности. Отдельные образцы способны поднимать грузы до 200 тонн.
Достаточно высоким коэффициентом полезного действия. У хороших аппаратов она достигает 80 процентов.
Хорошая плавность движения. Она проявляется как во время подъёма, так и при опускании груза.
Способность обеспечить высокую точность момента торможения.
Стабильную надёжность фиксации груза на требуемой высоте.
Применение различных схем подъёма груза.
Небольшие габариты для заданных параметров подъёма.

К недостаткам относятся:

Начальная высота подъёма выше, чем у механических домкратов.
Они достаточно медленные при подъёме и опускании.
Большую массу по сравнению с механическими домкратами.
Относительно крупные массогабаритные характеристики.
Ограничения при эксплуатации в различных условиях окружающей среды (температуре, влажности).
Критичность к горизонтальному уровню установки.
Требуют проведения регулярных регламентных работ.
Устранение проявившихся неисправностей требует определённой квалификации и наличия соответствующих запасных частей.
Относительно высокая цена каждого агрегата.

Классификация гидравлических домкратов

Современные гидравлические домкраты целесообразно классифицировать по следующим показателям: области применения, техническим характеристикам и типу (форме) конструкции. Область применения предъявляет требования к техническим характеристикам и форме конструктивного исполнения.

К техническим характеристикам следует отнести:

грузоподъёмность;
максимально допустимая высота подъёма заданного груза;
геометрические размеры самой конструкции;
допустимому усилию на привод, создаваемому домкратом;
виду подключённого привода. Обычно применяют два вида или механический или электрический;

Конструкция гидравлического домкрата определяется поставленными задачами.

В основном они бывают следующих видов:

Наиболее распространённый, так называемый бутылочный гидравлический домкрат.
Для увеличения высоты подъёма применяется телескопический домкрат. У него в качестве рабочего штока применяется выдвигающийся телескопический поршень.
Для повышения грузоподъёмности в конструкцию домкрата включают второй поршень. Такие домкраты называются двухштоковыми.
В автомобильных сервисных центрах, на складах, где необходимо производить подъём груза с малой высоты применяются так называемые подкатные домкраты.

Устройство и принцип работы гидравлического домкрата

Принцип работы любого гидравлического домкрата основан на известном ещё со школы законе Паскаля. Все гидравлические домкраты выполнены как два сообщающихся сосуда. Они заполнены специальным гидравлическим маслом. В процессе перекачки этого масла из одного сосуда в другой через специальный клапан, во втором сосуде создаётся избыточное давление. Благодаря этому давлению происходит процесс движения поршня домкрата, Этот поршень исполняет роль подъёмника.

Чтобы вернуть поршень домкрата в исходное состояние открывается так называемый стравливающий клапан. Через него гидравлическое масло возвращается в первоначальную ёмкость. По аналогичному принципу построен пневматический домкрат. Главной особенностью таких домкратов является использование для операции подъёма и опускания, давление воздуха. Оно создаётся отдельным компрессором.

Управление домкратом зависит от модели выбранного насоса. Процесс управления может осуществляться либо вручную, гидравлической системой, либо пневматической системой.

Детальная схема гидравлического домкрата включает следующие элементы:

Цилиндрический корпус. В нем размещается гидравлическое масло. Он является одним из сообщающихся сосудов.

Поршень. Он двигается в корпусе благодаря давлению масла. Это давление создаётся системой управления.
Распределитель. С его помощью происходит перераспределение давления в требуемом направлении.
Фильтр для очистки гидравлического масла. Благодаря ему происходит удаление грязи и различных частиц из состава масла. Кроме этого он предотвращает образование областей с повышенной вязкостью.
Нагнетающий клапан. С его помощью в рабочей области домкрата поддерживается требуемое давление. Это способствует поднятие необходимого груза на заданную высоту и его удержании на этой высоте.

Для возврата поршня в исходное положение предусмотрен специальный клапан сброса давления.
Внешний насос. С его помощью происходит нагнетание масла в цилиндр и поддержание требуемого давления. В современных домкратах обычно применяют три вида насосов: шестереночный, пластинчатый, поршневой.

Ремонт гидравлического домкрата своими руками

Принцип работы гидравлического домкрата

Работа гидравлического домкрата основана на принципе механического гидравлического рычага .

В результате действия этих законов прикладывая небольшое усилие к ручке домкрата можно получить большую силу на его штоке.

Конструкция гидравлического домкрата

Рассмотрим конструкцию домкрата подробнее.

Наиболее важными элементами домкрата являются рычаг 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.

Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.

При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8.

За счет этого разрежения клапан 5 открывается, а клапан 6 закрывается.

Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через обратный клапан 5.

Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая давление в ней.

Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.

После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз — жидкость вытесняется под поршень.

В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.

Если шток домкрата необходимо переместить вниз, то открывается перепускной вентиль, и поршень под действием силы тяжести перемещается вниз, а жидкость из под него в емкость 8.

За счет чего происходит увеличение усилия в гидравлическом домкрате

Как было отмечено ранее усилие в гидравлическом домкрате усиливается за счет механического и гидравлического рычагов, рассмотрим это на нашем примере.

Согласно правилу рычага: F2=F1*l1/l2

То есть если плечо l1 в три раза больше чем l2, то усилие, прилагаемое к плунжеру F2 будет в три раза больше, чем то, которое было приложено к ручке. 2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.

Устройство гидравлического подъемника

В рассмотренном примере в одном корпусе были объедены несколько важнейших элементов гидропривода:

полость с насосным плунжером и клапанами — это поршневой насос
расположенный в цилиндрической полости поршень со штоком — гидроцилиндр
емкость с жидкостью — бак

Эти элементы могут быть размещены отдельно, тогда изменятся конструктивные особенности, предназначение домкрата, но принцип его работы останется неизменным. Изменим компоновку ручного домкрата и получим подъемник для ремонтной мастерской.

Поршневой насос, можно заменить на шестеренный. Приводом для насоса послужит электродвигатель.

Рабочая жидкость по рукавам высокого давления будет поступать к гидроцилиндрам, расположенным в направляющих опорах. Для управления движением гидроцилиндров используется гидравлический распределитель. Для защиты системы от перегрузки служит предохранительный клапан.

Принцип работы подъемника

В нейтральном положении распределителя жидкость через предохранительный клапан отправляется на слив. При переключении распределителя жидкость под давлением начнет поступать под поршни гидроцилиндров, заставляя их переместиться вверх. При переключении распределителя в нейтраль полости цилиндров будут заперты, штоки цилиндров будут неподвижны (для исключения движения за счет перетечек используют гидрозамок).

При переключении распределителя в третье положение, жидкость начнет поступать в штоковую полость гидроцилиндра, заставляя его переместиться вниз.

Устройство бутылочного домкрата

Домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1. Основной поршень

2. Рычаг

3. Шток

4. Клапан всасывания

5. Запорный клапан

6. Резервуар хранения масла.

7. Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

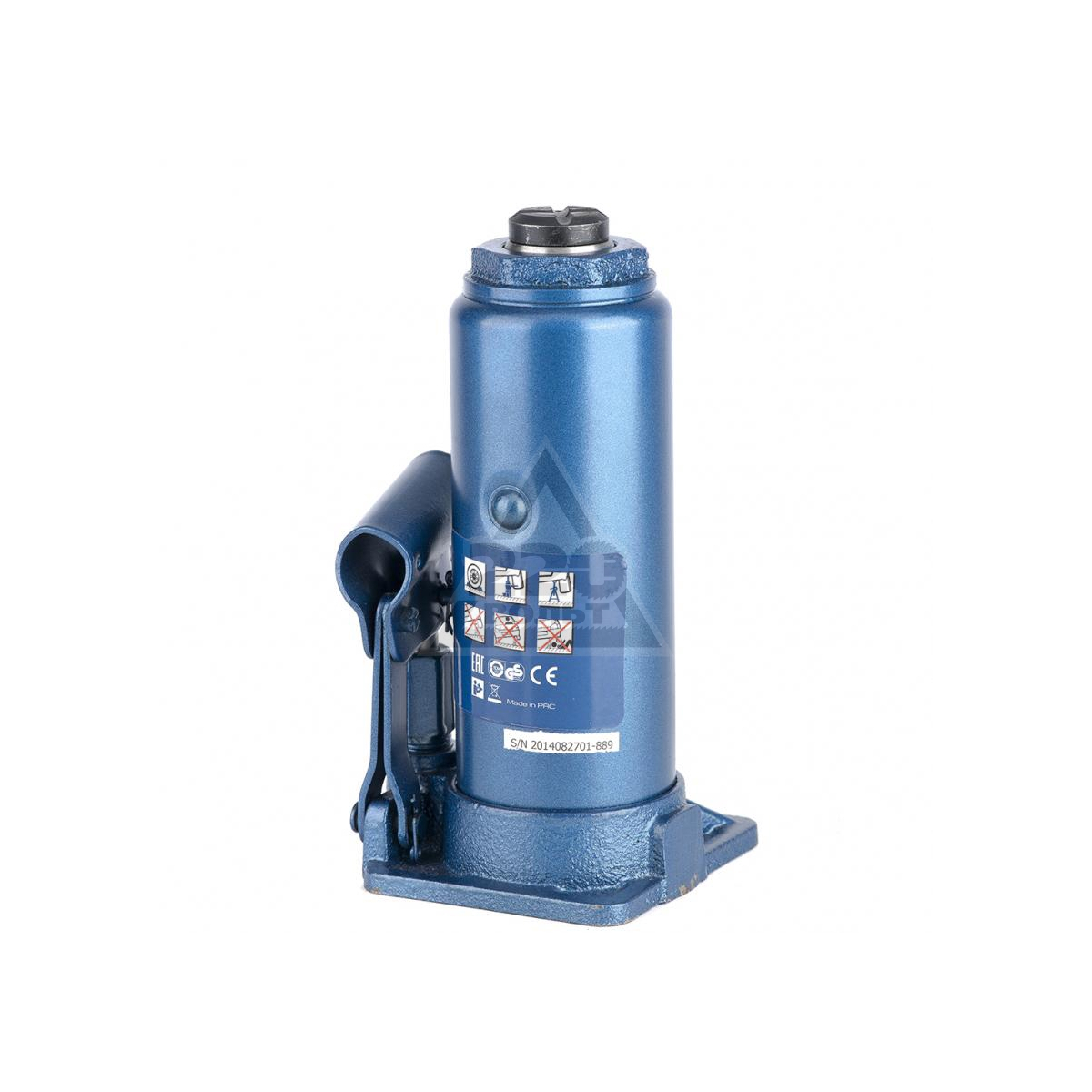

Одноштоковый бутылочный, самый распространенный вид
Двухштоковый бутылочный

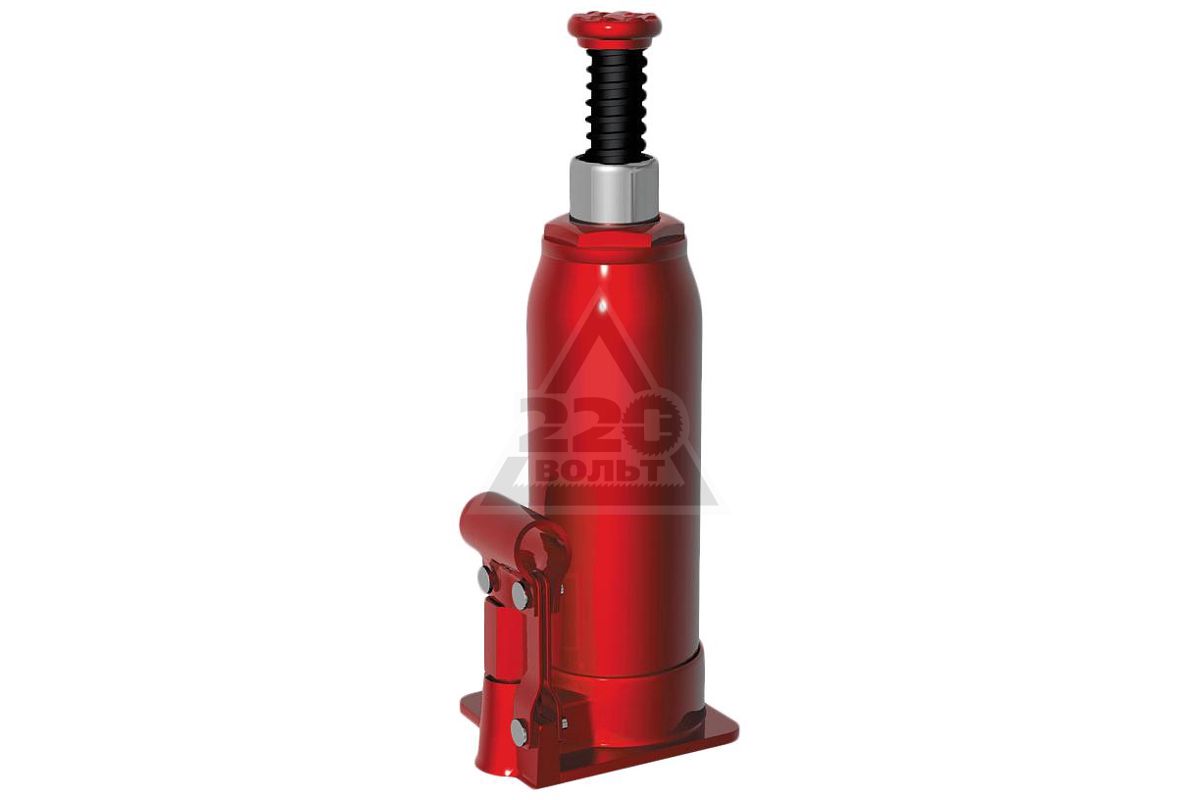

Домкрат одноштоковый

Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 3.5 из 5.

Домкрат гидравлический как устроен

Устройство гидравлического домкрата: принцип работы, схема механизма

Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

бутылочный и подкатной;
зацепной;
ромбовидный;
гибридный.

У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

масло, которое заливают в цилиндр, является рабочей жидкостью;
рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
первоначальное усилие создается с помощью ручного, плунжерного насоса;
чтобы привести в движение плунжер, нужно переключить рычаг.

Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

Гидравлический домкрат: виды, устройство, принцип работы

Гидравлический домкрат может быть переносным, стационарным или передвижным на специальной тележке. Он предназначен для поднятия тяжелых грузов и может использоваться как подъемник в автомобильных мастерских, при строительно-монтажных и других работах. Современные гидравлические подъемные устройства имеют высокий уровень показателей КПД, легко управляются и просты в обслуживании.

Кроме этого, они могут не только поднимать большие грузы вертикально вверх, но и работать как прессы в горизонтальном направлении или использоваться для натяжения арматуры при изготовлении конструкций из бетона.

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Принцип работы гидравлического домкрата

Схема устройства гидравлического домкрата бутылочного типа состоит из высокопрочного цилиндрического корпуса, разделенного на два резервуара. В одном находиться подвижный поршень, а в другом жидкость (масло).

Там же встроены плунжер с клапанами, через которые перекачивается жидкость. На самом корпусе смонтирован рычаг для перекачки жидкости из одного резервуара в другой.

Схематическая работа этого гидроподъемника довольно простая. Здесь действует принцип сообщающихся между собой сосудов. Рычаг, приводимый в движение руками оператора, приводит в движение нагнетательный насос, который через плунжер перекачивает рабочую жидкость из резервной емкости в емкость под поршень.

При каждом качке рычага количество жидкости под поршнем увеличивается, и она выдвигает его из корпуса гидродомкрата. Поршень выдвигаясь, поднимает определенный груз. При этом благодаря специальным клапанам, усилие, которое прилагает человек, увеличивается почти в сотни раз.

Для того чтобы поршень вернулся в исходное положение, приоткрывается возвратный клапан. Под давлением поршня жидкость перемещается в резервную емкость, и он опускается внутрь корпуса.

Подобная схема работы присуща практически для всех видом гидродомкратов. Поэтому чертежи, схемы, руководства по их сборке, а также эксплуатации этих инструментов практически одинаковы.

Устройство подкатного гидравлического домкрата

Этот вид гидроподъемника, по сути, напоминает тележку на четырех колесах, которую без усилия можно загнать под любую автомашину или специальный поддон с грузом. На раме тележки укреплен гидравлический подъемник с горизонтальным выдвижным штоком.

Шток при выдвиженииприводит в движениемеханизм вертикального подъема специальной упорной площадки, которой и осуществляется подъем грузов.

Механизм, который преобразует горизонтальное движение в вертикальное, чаще всего состоит из шарнирной конструкции, а управление передвижением тележки, осуществление ее подката под груз и его подъем, осуществляется одной длинной рукояткой.

После подката домкрата под автомобиль, поворотом рукоятки открывается впускной клапан емкости, в которой находится выдвижной поршень. Покачиванием ручки приводится в действие насос, благодаря которому под поршень перекачивается жидкость и он приводит в движение шарнирный подъемный механизм. Основная работа производится плунжером и прямым впускным клапаном.

Чтобы опустить ранее поднятый груз, или несколько понизить давление в системе домкрата, ручку управления следует повернуть в обратную сторону. При этом откроется выпускной клапан и жидкость, находящаяся под поршнем, перетечет в резервную емкость гидродомкрата.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Ремонт подкатного гидродомкрата своими руками

Ремонт гидродомкрата начинается со снятия подъемного поршня и его осмотра для выявления коррозии и деформации. Если эти изъяны обнаружены, рекомендуется поршень заменить новым.

Затем промывается от грязи и проверяется пропускной клапан, через который масло перекачивается под поршень. В случае если на нем обнаружатся следы деформации или какие-либо иные изъяны, клапан попросту заменяется новым из ремкомплекта.

Устроенный в седло клапан не пропускает жидкость из-под поршня обратно в резервную емкость домкрата и должен быть тщательно очищен от грязи, а также плотно перекрывать отверстие клапана.

После осмотра и очистки, все детали промываются в керосине, а вышедшие из строя меняются на новые и устанавливаются на свои места. А также меняются все уплотнительные прокладки и манжет. После полной сборки подъемника, в него заливается свежее масло.

Прокачка системы от воздуха

При длительной эксплуатации домкрата, в его рабочей жидкости постепенно накапливаются пузырьки воздуха которые снижают скорость выхода поршня.

Для этого нужно открыть клапан, пропускающий рабочую жидкость из рабочего отделения домкрата в резервный бачок.

Затем, сняв с бачка крышку, несколько раз быстро перекачать масло. После нескольких перекачек воздух из рабочего отделения полностью удалиться и инструмент снова заработает в своем обычном режиме. Если прокачка не увенчалась успешно, следует снова произвести перекачку масла.

Заливка масла

Состоит из двух действий — промывки и самой заливки. После того как старая жидкость будет слита, вместо нее заливается жидкость для промывки. Ее свободно можно купить в строительном магазине.

После этого следует минимум 3−4 раза прокачать домкрат, затем, долив жидкости, прокачать еще пару раз. Слив промывочной жидкости производиться тем же способом, что и отработанное масло.

При заливке поршень должен быть полностью опущен в корпус гидродомкрата. Масло заливается под самый верх отверстия масляного бачка. Затем, закрыв крышку бака, следует прокачать механизм около 5 раз, при этом уровень масла в резервуаре будет уменьшаться, поэтому после каждой перекачки его нужно доливать.

После того как уровень жидкости после перекачки перестанет уменьшаться, следует открыть перепускной клапан и перекачать домкрат еще пару раз, пока залитое масло не освободится от воздушных пузырьков.

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

Гидравлический домкрат: устройство агрегата и принцип его действия

Гидравлический домкрат устройство и принцип действия имеет на основе физических свойств жидкостей, сохраняющих свой объем в процессе сжатия.

Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.

Гидродомкрат — это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов . Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.

Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.

Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.

Конструкция гидравлического устройства подъема

Конструкция гидравлического домкрата бутылочного типа.

Агрегат устроен следующим образом:

корпус;
рабочая жидкость;
рабочий поршень.

Конструкция устройства может иметь удлиненный или короткий корпус, для изготовления которого применяется закаленная специальная сталь. На корпус устройства возложено выполнение нескольких функций. Он является направляющим цилиндром для рабочего поршня и служит резервуаром для хранения рабочей жидкости.

Винт с подъемной пятой способен по специальной резьбе вворачиваться в плунжер. Осуществляя его выкручивание, можно изменить максимальную высоту подъема пяты домкрата. Гидравлические устройства оснащаются рабочими насосами, имеющими ручной, ножной или воздушный привод. Конструкция предусматривает установку клапанов безопасности и некоторые конструктивные элементы, обеспечивающие длительную и безаварийную работу подъемника.

Гидравлический насос и цилиндр с поршнем устроены так, что обеспечивают выдвижение и подъем специальной площадки. После выдвижения штока возврат в начальное положение осуществляется при помощи использования перепускного клапана.

Подробное устройство гидравлического домкрата.

Существует несколько различных модификаций подъемных гидравлических агрегатов, которые имеют свои сферы применения.

Наиболее распространенными являются:

устройства бутылочного типа;
устройства подкатного типа;
гидравлические домкраты гибридной конструкции;
агрегаты зацепного типа;
ромбовые агрегаты.

Различные конструкции гидродомкратов имеют свои особенности в устройстве, которые обусловлены областью применения приспособления.

Каждый из типов гидродомкратов сконструирован по-своему, однако, принцип функционирования у всех одинаковый.

Принцип функционирования гидравлического подъемного приспособления

Принцип работы гидравлического домкрата основан на применении в конструкции аппарата сообщающихся сосудов с рабочим телом, роль которого выполняет специальное масло. Перед использованием устройство требуется разместить на ровной твердой поверхности и закрыть перепускной клапан. После установки и подготовки агрегата можно использовать его в работе.

Принцип функционирования гидравлического подъемного приспособления.

Подъем штока с пятой осуществляется при помощи насоса, нагнетающего рабочую жидкость в специальный цилиндр.

За счет свойства жидкости противодействовать сжатию при повышении давления происходит перемещение поршня в рабочем цилиндре. Это приводит к движению штока с подъемной пятой. Спуск последней происходит при помощи открытия перепускного клапана против часовой стрелки.

Перекачивание рабочего масла осуществляется приводным насосом и рычагом, установленным на нем. Масло перемещается из насоса в рабочий цилиндр через специальный клапан.

Возврату жидкости в процессе работы аппарата препятствуют два клапана: нагнетательный и всасывающий.

Для установки подъемника в исходное положение в его конструкции предусмотрен специальный клапан, при открытии которого происходит перетекание рабочей жидкости из цилиндра в насос агрегата.

Наличие в устройстве домкрата выкручивающегося винта под рабочей пятой позволяет расширить возможности применения устройства.

Для осуществления подъема специальная пята изготавливается из высокопрочной стали. Усилие гидродомкрата регулируется при помощи встроенного манометра.

Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.

Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.

Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.

Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.

Возможные неисправности в работе гидродомкрата

Гидравлические домкраты в любом случае требуют ухода и обслуживания, которое заключается в проведении доливки масла в рабочий резервуар агрегата. Помимо этого, через определенное время эксплуатации требуется проводить промывку приспособления, замену масла и прокачку. Масло из рабочего резервуара способно подтекать через сальники и различные уплотнения, используемые в конструкции устройства. Кроме подтекания при эксплуатации приспособления могут возникать такие неисправности, как заклинивание при осуществлении поднятия и невозможности опускания штока.

Для устранения подтекания масла в процессе функционирования приспособления осуществляется замена уплотнителей и сальников. Для этой цели применяются специально разработанные ремкомплекты. В процессе ремонта проводится разборка агрегата, замена уплотнителей, сборка гидродомкрата, после чего проводится заправка рабочей жидкостью и прокачка.

http:

Для устранения заклинивания проводится разборка устройства и осмотр его комплектующих на предмет коррозии и загрязнения. В случае выявления первой проводится специальная обработка, а грязь вымывается.

Устройство и ремонт гидравлического домкрата бутылочного типа

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1. Основной поршень

2. Рычаг

3. Шток

4. Клапан всасывания

5. Запорный клапан

6. Резервуар хранения масла.

7. Рабочая камера.

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

Одноштоковый бутылочный, самый распространенный вид Рис 2.
Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание.

Гидравлические бутылочные домкраты

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло. Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
Затем его кладут набок, заливной пробка должна оказаться сверху
Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

То что вам предлагает Яндекс То что вам предлагает Google

Гидравлического домкрата схема

Устройство гидравлического домкрата: схемы и правила эксплуатации

Существует множество способов поднятия тяжелых и габаритных грузов, но наиболее доступным и простым среди всего многообразия вспомогательных приспособлений, является домкрат.

Относительно компактное, удобное устройство, способно с легкостью оторвать от земли тяжелые предметы, а при необходимости и специальной установке, оказать мощное давление на небольшую площадь. В зависимости от классификации, данные приборы делятся на механические, пневматические и гидравлические, о которых и пойдет речь далее. Мы рассмотрим разновидности гидравлических домкратов, их конструкцию, принцип работы и основные этапы эксплуатации.

Особенности конструкции

Группа гидравлического подъемного инструмента включает в себя внушительный список подвидов, с единой основой, но совершенно разными конструктивными особенностями. Если перечислять данные устройства по степени популярности (от большей к меньшей), список получается следующий:

Бутылочные. Просты в эксплуатации, компактны и широко используются во различных сферах: автосервисах, строительстве, железных дорогах и прочих промышленных отраслях.
Подкатные. Удобны, надежны и популярны среди автолюбителей.
Зацепные. Оптимальны для работы с автомобилями с маленьким клиренсом.
Ромбические. Напоминают обычные, механические, приборы, но с иной реализацией принципа подъема.
Телескопические. Похожи на бутылочные, но имеют конструктивные отличия в виде нескольких штоков.
С полым штоком. Используются в качестве элемента прессовочного оборудования, что не совсем стандартно, поскольку домкраты гидравлические предназначены, в основном, для поднятия тяжестей. Хотя применение для силового воздействия, вполне актуально в определенных работах.

Каждый подтип гидравлических домкратов, имеет свои конструктивные особенности и даже устройства одной категории, могут иметь некоторые различия. Единственным и неизменным элементом всех подобных приборов, является сам механизм подъема штока. Человеку с минимальными познаниями механики, не разбирающемуся в терминологии, устройство может показаться сложным, но на деле, принцип его достаточно прост.

Чтобы понять, как устроен гидравлический домкрат, достаточно знать из каких деталей он состоит, и как они взаимодействуют между собой.
1.Рычаг. Выполняет главную роль в перекачивании жидкости внутри устройства, из одного резервуара в другой.
2.Плунжер. Перемещается вместе с рукояткой. При движении вверх, набирает жидкость из одного резервуара, а при опускании, толкает её в другой, создавая давление под штоком.
3. Поршень. Основа штока, плотно прилегающая к стенкам цилиндра. Поднимается за счет поступающей под него жидкости, влекущей повышение давления в резервуаре.
4.Шток. Ходит вместе с поршнем и является конечным элементом всей конструкции, упираемым в требуемый груз.
5, 6.Обратные клапаны. Позволяют жидкости двигаться только в одном направлении, из одного резервуара в другой, не вытекая обратно. К примеру, клапан 5, открывается, когда в отсеке с поршнем создается всасывание (вакуум), и закрывается, когда образуется давление.

6-й клапан действует наоборот, закрываясь при всасывании жидкости, и открываясь при подаче.
7.Перепускной клапан. Важный элемент конструкции, необходимый для нормализации давления, путем открытия заслонки между двумя резервуарами. Производит спуск штока, если на последний оказывается нагрузка.

Пожалуй, к самым элементарным гидравлическим домкратам, можно отнести бутылочный, поскольку он не использует каких-либо дополнительных элементов, поднимаемых штоком и упираемых в груз. Следом по простоте идет подкатной, где шток уже соединен с несущей площадкой. К самым своеобразным в плане реализации, можно отнести ромбические, поднимающие груз с помощью 4-х соединенных между собой рычагов.

Принцип работы гидравлического домкрата

Изучив основные компоненты подъемного механизма и получив представление об их взаимодействии, следует обрисовать общую суть работы инструмента в целом.

Для начала скажем пару слов о жидкости — важнейшей составляющей, без которой устройство подкатного гидравлического домкрата, и аналогичных приборов, не представляется возможным. В качестве наполнителя, обеспечивающего мощную подъемную силу, используются типы масел с низкой вязкостью (гидравлических, веретенных, индустриальных). Поскольку корпус домкрата выполняется исключительно из металла, подверженного коррозии, заливать в него воду категорически запрещено.
Устройство работает по закону вытеснения. Под действием насоса, жидкость накачивается в герметичный резервуар с большим цилиндрическим пазом, к стенкам которого плотно прилегает подвижный шток (основа поршня). Когда масла в этом резервуаре становится слишком много, оно начинает давить на всю окружающую его поверхность. Металлический корпус и возвратный клапан, могут выдержать огромное давление, и единственным вариантом расширения пространства под поступающую жидкость остается выдвижение поршня наверх. Таким образом, производя постепенную накачку смеси, мы вытесняем ей поршень.

Поскольку масло не имеет свойства сжиматься, в отличии от газов, груз держится крепко, как если бы стоял на любой твердой поверхности. В целом, чтобы разобраться как работает домкрат гидравлического типа, не нужно быть семи пядей во лбу. Этот мощный инструмент, как и все гениальное, имеет в своей основе вполне понятную концепцию.

Схемы гидравлических домкратов

Наиболее подробный и в некоторым смысле наглядный план любого прибора заключается в его схеме. Это технологическое изображение в одной или нескольких плоскостях, максимально детально демонстрирует строение объекта в самых мельчайших деталях. Расположенный ниже чертеж гидравлического домкрата, представленный в нескольких вариациях, поможет вам дополнить свое понимание конструкции и действия подобного типа устройств.

Поскольку в семействе жидкостных подъемников существует не одна разновидность, затронем и прочие модели. Следующая схема подкатного гидравлического домкрата, демонстрирует основные конструктивные элементы, без указания конкретных размеров. Достаточно наглядно для понимания общей концепции инструмента.

Как пользоваться устройством

Изложенная выше информация, наглядно демонстрирует, что работа гидравлического домкрата представляет собой совокупность простых и немногочисленных процессов. Надежные компоненты, собранные в монолитном металлическом корпусе, обеспечивают высокий уровень безопасности и полный контроль над производимым усилием. Вопрос по функционированию, на этом, можно считать исчерпывающим и закрытым, однако, для полноты картины мы составили список конкретных пунктов по технике правильной эксплуатации данного инструмента.
В связи с незамысловатой конструкцией, нацеленной на широкий круг потребителей, разобраться как пользоваться бутылочным домкратом и ему подобными, не составляет большого труда.

Для уверенного и эффективного использования приспособления, следует выполнить ряд несложных действий.
1. Разместить домкрат под поднимаемым грузом, чтобы его основание плотно прилегало к ровной поверхности, а точка упора была направлена на прочную часть объекта. При работе с авто, следует устанавливать домкрат под ребро жесткости и категорически запрещено упирать в бампер или пороги.
2. Выбрав оптимальное положение, можно приступать к подъему. Для этого берем рычаг, идущий в комплекте со всеми гидравлическими подъемниками, вставляем его в специальный паз и производим накачку простыми движениями (вверх-вниз). Если высоты подъема не хватает, под основание инструмента можно подложить ровную доску или другой прочный предмет с аналогичными габаритами.
3. По завершению работ, остается разобраться как опустить бутылочный домкрат. Это самый простой этап, идентичный для всех типов подобных устройств: ромбических, подкатных и т.д. Как было сказано выше, в описании конструкции, за спуск отвечает перепускной клапан.

Его надо просто слегка повернуть, не более чем на 1 оборот. 2 резервуара объединятся и поршень выдавит жидкость из одного в другой, спустив шток в нормальное положение. Для поворота клапана обычно используется штатная рукоятка, на конце которой имеется специальный паз. Если таковой нет, можно выполнить эту операцию пассатижами.
Перед спуском домкрата, рекомендуется проверить шток на наличие грязи или воды, которые могут вызвать коррозию и негативно сказаться на надежности инструмента. При необходимости, протрите его сухой ветошью. Ухаживайте за инструментом, и он будет долго радовать вас верной службой. Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

instrumentoria.ru

Устройство гидравлического домкрата: принцип работы, схема механизма

Устройство бутылочного домкрата

Бутылочный гидравлический домкрат

Обратите внимание!

Виды, свойства и характеристики домкрата гидравлического

бутылочный и подкатной;
зацепной;
ромбовидный;
гибридный.

У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.

Бутылочный домкрат в действии

Обратите внимание!

Принцип работы гидравлического домкрата

Устройство гидравлического подъемника

На заметку!

Устройство гидравлического домкрата бутылочного типа: схема

масло, которое заливают в цилиндр, является рабочей жидкостью;
рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
первоначальное усилие создается с помощью ручного, плунжерного насоса;
чтобы привести в движение плунжер, нужно переключить рычаг.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Важно!

Ремонт домкрата в домашних условиях

kolesa.guru

Домкрат гидравлический бутылочный: ремонт, устройство, схема

Домкрат бутылочный

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1. Основной поршень

2. Рычаг

3. Шток

4. Клапан всасывания

5. Запорный клапан

6. Резервуар хранения масла.

7. Рабочая камера.

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

Одноштоковый бутылочный, самый распространенный вид Рис 2.
Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание.

Гидравлические бутылочные домкраты

Как залить масло, и прокачать домкрат?

Прокачка домкрата:

Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
Затем его кладут набок, заливной пробка должна оказаться сверху
Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

gidropnevm.ru

Домкрат гидравлический подкатной: ремонт, устройство, схема

Домкрат – это инструмент с помощью которого поднимают разные грузы на различную высоту. Принцип работы и устройство могут отличатся. Самым распространённым и используемым в авто сервисах и частных гаражах видом домкратов является, домкрат гидравлический подкатной, его устройство мы сейчас разберем.

Устройство и принцип работы

Схема подкатного домкрата

Устройство подкатного гидравлического домкрата представляет собой тележку на колесиках. Такой вид очень удобен в эксплуатации он обладает большой грузоподъемностью и плавностью подъема. Гидравлический привод лежит в основе принципа действия.

Для поднятия автомобиля на нужную высоту, подкатите домкрат под него, поставьте несущий упор, в точку кузова автомобиля предназначенную для подъема. На кузове автомобиля есть специальные места, в которые нужно упирать домкрат. Следующим шагом качаем рукоятку верх вниз, несущий упор должен начать подниматься, а вместе с ним и автомобиль.

Основным элементом конструкции являются гидравлические цилиндры, прокачивая рукоятку, в цилиндрах создается определенное давление, за счет чего и осуществляется поднятие. Главную работу, подъёма, выполняет плунжер и прямой клапан. Повернув ручку обратного клапана, произойдет понижение давления в системе, в результате чего произойдет опускание автомобиля в исходное положение. В разных моделях ручка располагается в разных местах, прочитайте инструкцию к подкатному домкрату, там все понятно изложено.

Основные характеристики

Грузоподъемность. Грузоподъемность начинается от 2т и выше. Простому легковому автомобилю на повседневные нужды, хватит грузоподъемности в 2т. Такой инструмент не занимает много места, его можно хранить в гараже и взять с собой в поездку. Если у вас внедорожник, рекомендуется грузоподъемность от 3т. В любом случае, лучше знать вес автомобиля заранее, и руководствоваться его значением в выборе.
Высота максимального подъема. У каждой модели он разный. Максимально обратить внимание на параметр нужно владельцам внедорожников. Нет смысла платить за инструмент, поднимающий машину на 2 см. Значение высоты максимального подъема для внедорожников начинается от 450 мм.
Минимальная высота. Параметр определяет возможность подкатить устройство под автомобиль. Подкатной домкрат с минимальной высотой больше дорожного просвета вашего автомобиля вам не помощник. Обязательно замеряйте дорожный просвет(клиренс) перед выбором.
Удобство эксплуатации. Резиновая накладка, на несущем упоре.
Тип привода механизма. Карданный и зубчатый. Рекомендуемый карданный тип, он доказал свою надежность, а также он более ремонта пригодный.

Преимущества и недостатки

Основные преимущества подкатных гидравлических домкратов:

Минимальные усилия для поднятия большой массы.
Горизонтальное расположение цилиндра, за счет этого достигается высокая грузоподъемность.
Подъем осуществляется плавно.
Устойчивая опорная площадка обеспечивает безопасность работы.
Весьма удобен в эксплуатации, оператору не надо подлезать под автомобиль.

Недостатки подкатных домкратов:

Скорость подъема оставляет желать лучшего, критично для машин с высоким клиренсом (дорожным просветом).
При продолжительной нагрузке случается просадка, из-за падения давления в системе.
Использовании в условиях низких температурах, возможно замерзание жидкости.
Обеспечивая долгосрочную работу, следует проводить профилактическое обслуживание.
Небольшая высота подъема, относительно других видов домкратов.

Основные неисправности и их устранение

Список неисправностей:

Поломка в целом, рабочий шток не поднимается;
Домкрат гидравлический подкатной не держит нагрузку;
Неполадки при подъеме груза;
Подтеки в местах уплотнений;

Ремонт подкатных домкратов гидравлических, вы можете производить самостоятельно, своими руками. Понадобится ремкомплект, либо покупка запасных частей. Наиболее часто выходят из строя прокладки и различные уплотнители в результате чего появляются маслянистые подтеки на корпусе.

Первым пунктом ремонта нужно слить масло, в заранее подготовленную емкость. Повторно использовать не рекомендуется, лучше залить новое. Какое заливать указано в инструкции подкатного домкрата. Обычно подходит обычное моторное или гидравлическое масло. Применять лучше те что не взаимодействуют с резиновыми частями.

Вторым пунктом ремонта приступаем к этапу разборки. Извлекаем поршни и изучаем их на наличие налета, грязи и ржавчины. Выявив загрязнение и ржавчину, устраняем их. Для этого следует воспользоваться специальными растворяющими жидкостями, бензин, солярка, уайт-спирит. Обнаружив налет и коррозию внутри стоит избавиться от масла. Не нужно заливать его повторно, ржавчина появилась не просто так.

Если с поршнями все в порядке, осматриваем форму штока. Если он искривлен, это очень плохо. Вероятнее всего его уже не восстановить. Предотвратить искривление штока нужно на этапе эксплуатации не нагружая подкатной домкрат массой большей чем он может поднять. Обязательно читаем инструкцию, чтоб он служил вам дольше.

Еще одна неисправность, засорение клапанов. Часто их достаточно просто прочистить или заменить.

Ремонтируя гидравлический подкатной домкрат следует заменить все уплотнители и прокладки. Они идут в специальном ремкомплекте, продающийся в специализированных магазинах. В последнюю очередь производится промывка, а затем заливка свежего масла и прокачка.

Промывка очищающей жидкостью

Открываем отверстие для заливки. Сливаем все масло в заранее подготовленную тару. Далее залить очищающую жидкость. Эта процедура убирает из системы оставшееся масло, и прочую грязь. Далее идем по следующему алгоритму действий:

Заливаем очищающую жидкость.
Двигаем рычагом, жидкость распространяется по системе.
Доливаем жидкость, качаем рычаг, пока шток не поднимется в верхнее положение.
Далее открываем обратный клапан, шток возвращается в начальное положение, часть очищающей жидкости выдавится из системы.
Если выдавливаемая жидкость грязная, то повторить алгоритм несколько раз.

Как прокачать гидравлический домкрат подкатной самому?

Очистив систему, приступаем к процедуре заливки масла. Перед началом не забудьте полностью слить очищающую жидкость. Прокачка это и есть заливание масла. Нужно столько жидкости, чтобы он мог поднять определенный груз на определенную высоту.

Алгоритм заливки:

Отверстие слива оставить открытым
Налить масло, поработать рычагом, пока шток немного не поднимется
Подливать и работать рычагом пока шток не поднимется до верхнего значения
Открыть запорный клапан, шток вернется в исходное состояние избыточная жидкость выльется из отверстия
Отверстие слива, закрыть. Протереть домкрат. Все готово.

Не забывайте следить за количеством масла. Проверяйте резиновые уплотнители, время от времени их рекомендуется менять. Если на домкрате есть подтеки, значит уплотнители стоит заменить.

Итоги

Домкрат гидравлический подкатной отличный инструмент, используемый в автосервисах и гаражах обычных людей. Его конструкция очень удобна и эффективна. Следует помнить, что домкрат — это инструмент поднятия, а не удержания. При длительной работе стоит позаботиться о надежной опоре.

Выбирая домкрат, обратить внимание на грузоподъемность, минимальную (обязательно меньше дорожного просвета автомобиля) и максимальную высоту подъема. После того как критерии определены мы рекомендуем покупать домкрат в средней ценовой категории для частных лиц, а автосервисам рекомендовано обратить внимание на профессиональный инструмент.

gidropnevm. ru

Устройство гидравлического домкрата и принцип его работы

Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ. Подобный инструмент предназначается для подъема тяжелых объектов на небольшую высоту. Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Рассматриваемое грузоподъемное устройство характеризуется определенными качествами, которые нужно учитывать при его выборе и ремонте. Рассмотрим подробнее устройство и принцип действия гидравлического домкрата, особенности проведения ремонтных работ и обслуживания подробнее.

Устройство гидравлического домкрата

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
Рабочей камеры, которая имеет зеркальную поверхность.
Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
Специальный клапан, ограничивающих движение жидкости.
Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
Подъем осуществляется циклами, плавности у хода нет.
Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Устройство домкрата бутылочного типа

Довольно большое распространение получили бутылочные домкраты. Это связано с их невысокой стоимостью, а также простотой конструкции и ее надежностью. Устройство гидравлического домкрата бутылочного типа характеризуется наличием следующих элементов:

Основной поршень.
Шток.
Рычаг.
Клапан всасывания рабочей жидкости.
Предохранительный элемент, не позволяющий жидкости идти в обратную сторону.
Резервуар, в котором хранится масло.
Рабочая камера.

Только при обеспечении герметичности конструкции можно обеспечить надежную работу рассматриваемого устройства. При изготовлении наружного корпуса применяется чугун или сталь, которые могут выдержать высокую нагрузку.

Гидравлический домкрат бутылочного типа

Устройство бутылочного домкрата определяет то, что при увеличении размеров механизма повышается и показатель грузоподъемности.

Принцип работы

Устройство гидродомкрата позволяет быстро поднять различные объекты, вес которых может достигать несколько тонн. Принцип работы подкатного гидравлического домкрата можно охарактеризовать следующим образом:

Для подъема груза первым делом нужно оказать воздействие на рычаг. При этом передаваемое усилие невысокое, оно способно создать требующееся давление для открытия клапана.
После открытия клапана жидкость из накопительной камеры попадает в рабочую. При отсутствии давления на момент подъема рычага клапан закрывается, исключая вероятность обратного тока масла.
При наполнении рабочей камеры происходит постепенный подъем поршня. Стенки цилиндра рассчитаны на нагрузку, которая прямо пропорциональна весу поднимаемой конструкции.

Для того чтобы поршень вернулся в нижнюю точку требуется открыть запорный клапан. Оказываемое давление на конструкцию приведет к тому, что масло будет выдавлено в накопительную камеру. Работает гидравлический домкрат по закону Паскаля, поршень некоторых приводится в действие не рычагом, а другим механизмом.

В заключение отметим, что подкатная конструкция характеризуется наличием специальной подвижной опоры. За счет этого механизм можно быстро разместить под автомобилем или другим объектом. Основная часть также представлена бутылочным домкратом, который рассчитан на большую нагрузку.

stankiexpert.ru

устройство, принцип работы и ремонт своими руками

Виды гидравлических домкратов

Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Гидроподъемник бутылочного типа

Принцип работы гидравлического домкрата

Устройство подкатного гидравлического домкрата

Причины поломок и ремонт домкратов

Часто встречающиеся поломки:

Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Ремонт подкатного гидродомкрата своими руками

Прокачка системы от воздуха

Заливка масла

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

obrabotkametalla.info

Устройство и принцип работы гидравлического домкрата: схемы конструкции

Содержание статьи:

Для подъема на небольшие высоты грузов нецелесообразно привлекать спецтехнику. С этой задачей специально справляется особый вид инструментов – домкрат. Максимальной грузоподъемностью обладают гидравлические модели, которые отличаются не только надежностью, но и долговечностью эксплуатации.

Принцип работы и конструкция гидравлического домкрата

Конструкция гидравлического домкрата

Схема работы этого подъемного устройства предельно проста. В основу его функционирования положен принцип действия сообщающихся сосудов. С помощью нагнетательного насоса рабочая жидкость перекачивается из резервной емкости в основную. Это создает в последнем повышенное давление, которое провоцирует поднятие поршня.

Для практической реализации этой схемы была разработана простая конструкция. Для ее обслуживания и ремонта не нужно специальных инструментов, так как количество деталей невелико. Они не отличаются сложностью, имеют большой эксплуатационный ресурс.

Устройство гидравлического домкрата должно включать в свою схему следующие компоненты:

резервная емкость. Она содержит рычажную систему, которая предназначена для перекачивания рабочей жидкости в основной цилиндр;
рабочий цилиндр. Он имеет поршень, поднимающийся по мере поступления масла. Для ограничения высоты в некоторых конструкциях предусмотрен плунжер;
опора. Должна иметь большую поверхность, чтобы компенсировать механическое давление, возникающее в результате поднятия груза.

Главным параметром устройства является грузоподъемность. Также при выборе следует учитывать допустимую высоту подхвата, которая зависит от принципа действия устройства — минимальное расстояние между верхней плоскостью поршня и основания. Величина рабочего хода характеризует максимально допустимое поднятие груза.

В случае поломки гидравлического домкрата его ремонт можно сделать самодеятельно. Но предварительно следует детально изучить особенности конкретной модели.

Виды гидравлических домкратов

Для выбора оптимальной модели необходимо предварительно проанализировать требуемые эксплуатационные свойства. Для автомастерской они будут одни, а для частного использования – другие. Это повлияет на характеристики гидравлического домкрата.

Прежде всего следует определиться с максимальной грузоподъемностью. В выбранной модели это показатель должен быть на 10-15% больше, чтобы обеспечить больший срок безремонтной эксплуатации. Немаловажное значение имеет температура в помещении – она может повлиять на качество рабочей жидкости. Сохранение ее исходных параметров является основным принципом нормальной эксплуатации.

Исходя из этих характеристик, возможен выбор следующих типов гидравлических домкратов:

подкатного типа. Состоит из рамы, на которой располагается весь механизм. Поднятие происходит за счет действия гидравлического поршня на рычажную систему. Для большей мобильности она оборудована колесами. Во время поднятия они смещаются относительно рамы, чтобы вся нагрузка приходилась только на нее;
бутылочного типа. Самая простая модель, где рабочий цилиндр располагается вертикально, по принципу бутылки. Отличается небольшими габаритами и часто используется для комплектации автомобилистами;
тип привода – ручной или электрический. В первом случае нагнетание рабочей жидкости происходит за счет работы механического рычага. Для поднятия больших грузов рекомендуется приобретать модели с электрическим приводом, у которых перекачка происходит с помощью встроенного насоса.

: Схема бутылочного домкрата

: Схема подкатного домкрата

: Домкрат с ручным приводом

: Домкрат с электрическим приводом

Для многих важна возможность сделать ремонт домкрата самостоятельно. Меньше всего усилий понадобится для восстановления работоспособности бутылочной модели. Профессиональное ремонтное оборудование потребуется для электрических подкатных домкратов.

Для увеличения грузоподъемности можно приобрести модели, где поршень давит не на груз, а в обратном направлении. При этом можно использовать широкую опору, которая снизит вероятность проседания грунта.

Причины поломок домкратов гидравлического типа

Гидравлический домкрат в разобранном виде

Существует несколько объективных причин, по которым подъемное оборудование не будет полностью или частично функционировать. Чаще всего их появление связано с нарушением правил эксплуатации. На бутылочный домкрат может оказывать усилие, превышающее паспортные характеристики. В этом случае потребуется выполнить ремонт.

Наиболее часто встречающиеся неполадки гидравлического домкрата:

остановка. Чаще всего это связано с отсутствием масла или засорением фильтра. Для выяснения причин необходимо разобрать конструкцию и сделать ремонт или заполнить емкость рабочей жидкостью;
не поднимается поршень. Объясняется недостаточным объемом рабочей жидкости;
медленный подъем или рывки. Причина – наличие воздуха в системе, действие его на поршень;
снижение давления. Необходимо сделать ремонт клапана или его полную замену.

Чаще всего после разборки корпуса проблема видна сразу. Если же причиной неисправности является механическое повреждение корпуса или поршня – лучше всего приобрести новый домкрат,а не производить ремонт старого.

В видеоматериале наглядно показан принцип работы бутылочного гидравлического подъемника:

stanokgid.ru

устройство и принцип работы, выбираем низкий, горизонтальный, с подхватом и другие модели гидродомкратов

Работа с автомобилем и подъем других грузов не могут обходиться без домкратных устройств. Чтобы не было проблем, нужно правильно выбрать подходящую модель. И потому так актуально знать все о гидравлических домкратах, об их особенностях и нюансах применения.

Описание

Устройство и строение гидравлического домкрата сравнительно просты. Эти приборы имеют универсальное назначение, могут применяться в самых разных сферах, для различных работ и манипуляций. Общая простота системы повышает ее надежность. Корпус любой модели изготавливают из крепкого, надежного сплава специальной рецептуры. Важным свойством такого сплава является его стойкость к коррозии.

Рабочая камера гидродомкрата имеет зеркальную поверхность. Поршень собирают из нескольких составных элементов. Для ограничения перемещения жидкости применяют особый клапан.

А начать перемещение масла помогает ручной либо автоматический механизм. Модели с лапой отличаются от обычных тем, что рассчитаны на низкий подхват.

Принцип работы

Чтобы понять схему действия гидравлического домкрата, необходимо сначала обратить внимание на жидкость, которая внутри него работает. Там используются масла с пониженным уровнем вязкости. В них не должно содержаться даже следовых количеств воды.

Когда работает насос, специальная жидкость поступает в резервуар с крупным цилиндрическим пазом. Стенки емкости плотно облегает подвижный шток, который является частью поршня. Согласно физическим законам, при переполнении емкости маслом оно начинает сдавливать все прилегающие части устройства. Корпус и клапан рассчитаны на сопротивление огромному давлению. Потому единственным вариантом развития событий оказывается вытеснение поршня кверху.

Так как сжимаемость масла очень мала, поршень будет удерживаться на его поверхности столь же крепко, как и на асфальте. Изображение гидравлического домкрата в разрезе приведено на рисунке.

Отдельные гидродомкраты используются для натяжения арматуры. Но они могут быть предназначены и для решения ряда других задач (в зависимости от мощности и характеристик):

поднятие автомобилей и иного транспорта;
сжатие очень тугих и мощных пружин;
соединение частей строительной конструкции на высоте;
ремонтные работы;
прочие ситуации, когда нужно работать с тяжелым грузом, длительно зафиксировав его.

Виды

Рассмотрим наиболее распространенные виды гидравлических домкратов.

Горизонтальный

По большей части такое устройство имеет винтовое исполнение. Салазки снабжаются специальным винтом. Общая грузоподъемность может достигать 15000 кг. Подобные аппараты применяют в единичных случаях, когда есть повышенные требования. В основном горизонтальный домкрат используют водители массивных автомобилей. Для легкового транспорта повышенная грузоподъемность не нужна.

Ручной

Владельцы автомобилей также обращают внимание и на ручные модели. Они устроены сравнительно просто. Цена готового изделия довольно мала и устроит большинство покупателей. Надежность инструмента гарантирована, но только при сравнительно малой нагрузке. Попытки поднять что-то очень тяжелое не увенчаются успехом.

Кабельный

Такой вид домкратов в автохозяйствах не используют. Уже само его название подсказывает, что с помощью подобных приборов поднимают кабельные барабаны. Ось инструмента проходит через среднее отверстие барабана. Зазор между «щекой» и поверхностью установки стоек чаще всего составляет 0,05-0,1 м. В основном такие устройства используют, когда нужно смонтировать или перемотать кабель.

Другие

Довольно широко распространен масляный подтип гидравлического домкрата. Внутрь могут заливать масла, предназначенные для гидросистем автомобилей. Но подбирать их придется тщательно, учитывая свойства конкретных веществ. В некоторых случаях используют стандартные промышленные масла.

Тормозную жидкость использовать нельзя.

Стаканный или бутылочный гидроподъемник делится на два сообщающихся сосуда различного сечения. Это проверенная, классическая схема. Внутри устанавливают плунжерный насос. Именно такие устройства часто покупают в домашний гараж для кузовных работ. Но если их производительности не хватает, надо приобретать профессиональный промышленный грузовой домкрат.

А иногда еще используют плоские модели. Их основной рабочий орган делится на 2 «тарелки». Они соединяются по контуру. Для подсоединения к гидравлической системе используются специальные штуцеры. Верхняя и нижняя плита соединяются особыми направляющими. Такие системы могут поднимать груз равномерно, без резких движений. За обратный ход отвечают винтовые детали. А вот для домашнего применения более привлекательны подъемники мини. Такие и мебель поднимут, и в ремонте помогут, и на строительстве пристройки пригодятся.

Но обязательно надо упомянуть еще и о моделях с выносным насосом. Ярким примером такого устройства является TOR HHYG. Грузоподъемность может составлять от 2 до 200 тонн. Можно применять это оборудование и на строительстве, и в автохозяйствах, где работают с тяжеловесным автотранспортом. Выносная схема устойчивее, она позволяет ставить аппарат даже на неровное основание. Трехштоковый домкрат — один из подвидов бутылочной схемы.

Подобное исполнение отличается большой высотой подъема. При этом наличие сразу трех штоков гарантирует сравнительно небольшие общие габариты. Перевозить и хранить такие устройства довольно удобно. Длинноходный вариант в целом отличается повышенной функциональностью. А вот версии с коротким ходом редко себя оправдывают.

Термин «тянущий домкрат» говорит сам за себя. Он не только поднимает грузы, но и создает тянущий импульс. Такую технику используют, чтобы соединять судовые корпуса. Пригодится она и для соединения иных металлоконструкций, которые планируется сваривать. Разумеется, практически все виды подъемников могут делаться с манометром.

Это обеспечивает более эффективный контроль над внутренним давлением в приборе, потому легче будет регулировать усилие, создающееся на штоке.

Это автономный и весьма практичный в повседневной жизни аппарат. Он может пригодиться для взвешивания даже довольно тяжелых грузов. А домкрат двусторонний с полым штоком становится отличной частью прессовых машин и других приспособлений в промышленности. Его можно использовать при прессовке и выпрессовке отдельных деталей, натяжении арматуры и канатов.

Приводом для такого подъемника может выступать:

ножной;
ручной;
электрический насос.

Важно: подавляющее большинство моделей (в том числе универсальные и стационарные домкраты) делается с подвижной плитой. Но внимания заслуживает и стоечный тип. Он подразумевает использование 1 или 2 винтов.

Такое устройство позволит поднять до 3000 кг. Недостатком подобной схемы является только значительная масса домкрата.

В клиновой системе все, кроме самого привода, выполнено чисто механически. Вращение винта передвигает особый клин по горизонтали. Это универсальное и довольно надежное техническое решение. Разумеется, любой домкрат стараются купить с маслостанцией. Модификации со станцией для заливки масла наиболее практичны и удобны, они позволяют оптимизировать заправку техническими жидкостями.

Но если заглянуть в самый обычный гараж, то там можно увидеть еще и ножничный домкрат. Особенность исполнения — пара диагональных блоков из металла. Их расширение и сжатие происходят точно так же, как в домашних ножницах. С помощью такой техники иногда поднимают только один угол транспортного средства. Однако на этом возможные варианты не заканчиваются.

Есть, например, модификации с фланцевым креплением. Они уже в базовой комплектации содержат гайку со специальным фланцем. Цилиндрический домкрат — просто распространенная форма. Что-то большее сказать о нем вряд ли можно. В принципе, его можно использовать и для гаражного крана.

Некоторые энтузиасты и вовсе покупают старые танковые подъемники. Они отличаются повышенной надежностью и рассчитаны на подъем нескольких десятков тонн груза. Это то, что нужно для работы с тяжеловесным транспортом или на крупном строительстве. Но во многих случаях правильнее использовать классическую трапецию. Да, она не обеспечит высокого подъема, но с основной функцией справится все же неплохо.

Обзор моделей

Говоря про лучшие маленькие конструкции домкратов, стоит обратить внимание на модель «ДН30П14». Низкий грузовой механизм выполнен по односторонней схеме. Возврат штока обеспечивается специальной пружиной. Его ход достигает 1,4 см. Предельная грузоподъемность устройства производства России равна 30000 кг.

Прочие технические параметры:

подхват на высоте 58 мм;
вместимость масляного резервуара – 0,58 л;
собственная масса – 3,94 кг.

Аппарат пригоден для работы в ограниченном пространстве. Его можно применять при выравнивании мостовых пролетов. Наибольшее гидравлическое давление — 70 МПа. Допустимые температуры – не ниже -15 и не выше +50 градусов. Домкрат покрывают стойкой порошковой краской.

Полезно бывает присмотреться и к высоким, длинным подъемникам. Например, к модели «Ульяновск УРД-01_1т». Это приличное по качеству надежное устройство для полевой работы с автомобилем. Где бы ни возникли проблемы, починка существенно упрощается. Наибольшая грузоподъемность — 1 т, а наибольшая высота поднятия — 0,41 м.

При выборе вертикальных домкратов по характеристикам стоит присмотреться к модификации KRAFTOOL KRAF-43463-4. Двухштоковый механизм имеет бутылочное исполнение. Он поднимает до 4000 кг груза. Наименьшая высота захвата — 0,17 м. Груз будет поднят до 0,42 м.

В рейтинг лучших домкратов заслуженно попадают еще и модели на колесах. К примеру, 3Т Gigant HTJ-3. Он оснащается опорной зазубренной чашей, потому груз фиксируется надежно, срыв совершенно исключен. Важно: производитель рекомендует применять свою разработку в связке со страховочной подставкой, чтобы сократить опасность травмы. Специальное покрытие уменьшает риск коррозии.

Прочие особенности:

подхват на высоте 0,135 м;
поднятие на высоту 0,4 м;
общая масса – 16,7 кг;
суммарная грузоподъемность – 3000 кг;
рукоять для поворота и кейс отсутствуют.

Стоит подумать и о покупке фирменных китайских домкратов модели «Сорокин FrogLine Jack 3.432». Суммарная загрузка достигает 3500 кг. Модель может быть применена в шиномонтажных центрах и на различных СТО. Масса нетто – 38 кг. Подхват происходит на высоте 0,135 м, а подъем идет до высоты 0,495 м.

Еще можно рассматривать JET 8,0 т JBJ-8 JE655558. Этот бутылочный домкрат применяют и в горизонтальном, и даже в перевернутом положении. Он поднимет до 8000 кг груза. Ход штока достигает 0,125 м. Масса домкрата — 6 кг.

Также хорошими гидравлическими приспособлениями можно считать:

Ombra OHT150;
Stels 51133 Quick Lift;
Matrix Master 51035;
Kraft KT 800115.

Как выбрать?

Модификаций гидравлических домкратов очень много, поэтому нужно внимательно выбирать устройство, в первую очередь отталкиваясь от собственных потребностей. Так, для тяжеловесных грузовых автомобилей оптимальным выбором может стать бутылочное устройство. Использовать другие конструкции тоже можно, но уже тогда, когда есть четкое понимание, зачем именно они необходимы. Стоит учесть, что у бутылочного подъемника высота поднятия не превышает 0,5 м.

Довольно удобным решением может стать подкатной домкрат. Правда, он весьма громоздок. Масса таких моделей иногда достигает 10-40 кг. Ставить их можно лишь на ровных твердых площадках. Потому такие изделия востребованы в основном в автосервисах и официальных ремонтных службах.

Обязательно надо учитывать грузоподъемность. Оптимальная ее величина определяется просто: к паспортной снаряженной массе добавляют 100-300 кг, чтобы компенсировать дополнительную загрузку. Если нужно менять колесо, достаточно подъема на 0,3-0,5 м. Для более серьезных ямных работ высота должна быть больше. Очень малая высота подхвата нужна для машин с низкой посадкой, клиренс у которых составляет менее 0,1 м.

Если планируется работать на дачном участке, можно ограничиться бутылочным гидродомкратом с несущей способностью до 10000 кг. Более мощные варианты нужны для профессиональных строительных бригад. Но можно выбирать и подкатной гидравлический аппарат с тем же ограничением по грузоподъемности.

А вот модели с винтовым механизмом иногда поднимают до 50000 кг. Чтобы точно определиться с этим параметром, нужно порой обращаться к профессионалам.

Как пользоваться?

Как уже говорилось, заправлять гидроподъемник можно только строго определенными жидкостями. Лучше всего только теми, что указаны в инструкции. Перед тем как начать работу, надо точно убедиться, что нагрузка и высота подхвата соответствуют норме. Хранение домкрата должно происходить только в специально отведенных сухих, чистых и теплых местах. В багажнике машины его ставят только на предусмотренное производителем автомобиля место.

Опустить гидравлический домкрат какой угодно конструкции несложно. Надо только поднять его до того уровня, который позволяет вытянуть устройство наружу. Если надо поднимать машину, ее ставят на ручном тормозе, а остающиеся на земле колеса блокируют. Точка установки домкрата под кузовным порогом зависит от того, что конкретно планируется поднять.

Важно: когда используют подкатное устройство, одновременно с подъемом плунжера оно должно постепенно подкатываться под днище машины.

Некоторые конструкции можно использовать вверх ногами. Но только в том случае, когда это прямо оговорено в инструкции.

Категорически недопустимо:

упирать подъемник в бампер;
делать что-то под кузовом машины, которую ничто, кроме домкрата, не держит;
поднимать машину, сцепленную с прицепом;
работать на проезжей части;
использовать зажигание и заводить мотор в поднятом авто;
подпирать его кирпичами, камнями.

Периодическое обслуживание домкрата нельзя сводить к его механической очистке (хотя и это, понятное дело, очень важно). Гидравлическое масло надо доливать своевременно. А периодически его еще и меняют. Чем интенсивнее работает само устройство и его насос, тем чаще нужна замена. Смешивать разные составы, даже подходящие по отдельности, нельзя.

Часто проблемы создает накапливающийся внутри гидроцилиндра воздух. Выгнать его можно, открыв клапан перепуска и открутив крышку для залива масла. Далее делают несколько быстрых нажатий на рукоятку. Насос прокачает жидкость, и воздуха внутри не будет.

Все трущиеся детали систематически покрывают консистентной смазкой. А если дополнительно проверять устройство на протечку масла, то проблем точно не будет.

Домкрат гидравлический бутылочный представлен на видео далее.

stroy-podskazka.ru

Домкрат своими руками — 70 фото с идеями и вариантами конструкции!

Домкрат входит в число самых необходимых приспособлений в каждой автомобильной поездке. В случае аварии в малонаселенной местности и удаленности автосервиса отсутствие домкрата может привести к большим неприятностям.

Любой человек, обладающий необходимым опытом, сможет понять, как сделать домкрат своими руками

Краткое содержимое обзора:

Функции домкрата
Наиболее часто домкрат используется для поднятия автомобиля при замене проколотого колеса. Домкрат также необходим в случае ремонта узлов автомобиля, доступ к которым возможен только через его днище.
Помимо эксплуатации автомобиля домкрат используется при монтаже конструкций, в строительстве, на складах и мастерских для поднятия тяжелых деталей.
vsesvoimirykami.ru
Принципиальная Схема Домкрата — tokzamer.ru
Подъемник и выдвижной цилиндр, который поднимает площадку вверх, располагаются в отверстиях корпуса. Читайте также:.

Если понадобится опустить деталь вниз, то следует насадить ручку на винт клапана, чтобы заслонка могла войти в паз крепежного элемента.
Одноштоковый домкрат имеет простую конструкцию, эксплуатировать его очень удобно.
Обзор устройства и ремонта подкатного домкрата(5т)

Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока. Кроме того, бутылочный тип необходимо хранить вертикально, чтобы рабочая жидкость не вытекла.

Как правило, такой домкрат оснащается длинной приводной ручкой, за счет чего снижается рабочее усилие.

Главным параметром устройства является грузоподъемность.

Широко применятся везде, где работают с грузами. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности.

Для работы нуждается в некотором свободном пространстве вокруг машины и ровной, жесткой поверхности. Ее можно регулировать пошагово, что является значительным преимуществом подобной конструкции.

Ремонт спускающего подкатного домкрата
Устройство простого гидравлического домкрата
Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше. В этом случае потребуется выполнить ремонт.

По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические в том числе специальные и пневматические. Самыми распространёнными являются механические и гидравлические.

Соответственно одноплунжерный — это обычный гидравлический домкрат с наличием одного поршня.

К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара.

Устройство гидравлического домкрата.

К преимуществу ромбовых домкратов можно отнести небольшие размеры приспособления, что позволяет с легкостью его транспортировать в собственном автомобиле. Нижний конец рейки лапа имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью.

Устроен он не сложно. Принцип работы конструкции подобного типа и подъем деталей базируются на изменении углов между несущими элементами.
Ремонт домкрата.
Устройство гидравлического домкрата бутылочного типа
Для работы нуждается в некотором свободном пространстве вокруг машины и ровной, жесткой поверхности.

Поднятие происходит за счет действия гидравлического поршня на рычажную систему.
При этом главная отличительная черта — это грузоподъемность.

Собственный вес — вес домкрата в рабочем состоянии. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.

На чертеже гидравлического домкрата содержатся дополнительные элементы, которые могут быть установлены. Простые и удобные реечные домкраты : Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Устойчивость в основном зависит от площади опорной площадки и от жесткости ее соединения с другими деталями домкрата.
Устройство домкрата бутылочного типа

Малый показатель ремонтопригодности. Вернуться к оглавлению Чертеж и устройство двухуровневого гидравлического домкрата Чертеж ромбового домкрата.
Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Необходимо точно определить место течи и отремонтировать. Актуален для автосервиса. Нижний конец рейки лапа имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.
В зависимости от направления вращения рукоятки винт поднимает или опускает откидной подхват. Однако для этого потребуется доработка гидравлического механизма. Приспособление используется в большинстве случаев в сервисах по ремонту и обслуживанию автомобилей. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Для некоторых видов домкратов актуальна так же характеристика передаточного числа — например соотношение площади плунжера гидравлического насоса с площадью подъемного плунжера в гидравлических домкратах.
ремонт домкрата подкатного за 10 минут
Конструкция гидравлического домкрата
Принцип действия гидравлического домкрата. На рынке представлены гидравлические домкраты разного типа.
Если соблюдать условия хранения и эксплуатации, то это он прослужит вам очень долго.
К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты: Простота эксплуатации. Другие типы устройств для поднятия груза Кроме гидравлических устройств для поднятия груза также выделяют: винтовые; реечные; пневматические. Устройство гидравлического домкрата Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ.
Актуален при замене колеса на автомобиле. Подкатной подъемник является телегой на колесиках, которая может передвигаться по ровному основанию.
Еще по теме: Снип для прокладки кабеля в земле
Какой использовать домкрат и как его доработать
Вернуться к оглавлению Зацепные и ромбовые гидравлические конструкции: чертежи и принцип действия Подъемники низкого подхвата используются в случае, когда необходима небольшая высота подхвата: для установки и разборки оборудования, поднятия различных полотен в автомобильных мастерских. Гидропневматический подъемник сочетает в себе пневматические и гидравлические элементы. Для практической реализации этой схемы была разработана простая конструкция.
Эксплуатировать данное устройство можно исключительно на ровном основании. При выборе необходимо учитывать грузоподъемность- максимальное усилие, развиваемое домкратом. Широко применятся везде, где работают с грузами. Для работы нуждается в некотором свободном пространстве вокруг машины и ровной, жесткой поверхности. Заправить агрегат не сложно, но постоянно делать это никому не захочется.
Устройство гидродомкрата Схема принципа работы и устройства гидравлического домкрата Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления. По типу передаточного механизма реечные домкраты делятся на рычажные и зубчатые. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.
Устройство гидравлического домкрата. Пневматический домкрат- излюбленный инструмент автолюбителей.
Ремонт гидравлического домкрата бутылочного типа. Полная разборка, сборка.
tokzamer.ru
Ремонт подкатного гидравлического домкрата 2т — DRIVE2
Привет всем
Из заголовка думаю понятно о чем пойдет речь, может кому данная запись станет полезной, а может и очень полезной. Пациент «Домкрат гидравлический подкатной про-ва Carlife — 2т».
И так при покупке омеги сразу купил подкатной гидравлический подъемник (аля китай) ибо родным поднимать некомильфо, а имеющимся «столбиком» не мог подлесть ибо и не удобно и по высоте сильно низкая пузотерка.
Так вот достойным помощник в моем гараже стал в одно неподходящее время «пациэнтом». По началу масло просто текло, подливал, он все сопротивлялся, но поднимал все таки машину, иногда не держал, но это результат воздуха в системе, нужно иногда стравливать его через резиновую заглушку.
Пришло время менять колеса с лета на зиму и все алес, не в какую, качаешь будто воздух.
На рынке поузнавал что нынче по чем и понял что на хорошее денег как всегда нет, а такое как у меня просили 1300-1500 грн, но опять не хотелось такое же брать ибо отслужил подъемник и не так много каких то 3-ри с лихвой года, ну и поднял с раз 50 омегу.
Домкрат нужен, по этому по любому нужно что то предпринимать, начал искать ремкомплекты, ну и тут постигла неудача ибо ремкомплекты как мне объяснили продавцы заточены на 5-ти тонные «столбики» ибо их клепали при СССР вот и от сюда и растут ноги в запасных частях, а так «разводили руками» и почти 95% продавцов сказали «они одноразовые», печально, но как говориться не ищем легких путей, идем дальше.
Прежде чем покупать новый решил все таки разобрать и окончательно удостовериться что это все, конец ему, ибо ничего там сложного нет, домкрат это банально насос, 2-ве камеры с клапаном между нами.
Все детали отмыл, было выявлено что пришел конец манжете которая на поршне, ну и немного худо выглядела уплотнительная резинка на самом насосе накачки, она б еще послужила но по хорошему нужно было так же сменить.
Со всех деталей снял размеры для упрощения поиска необходимого на просторах
Клапан стравливания
Полный размер
Насос
Полный размер
Я так понимаю это защитный сбросной клапан от избыточного давления
Полный размер
Рабочий поршень/шток
Полный размер
Полный размер
Уплотнительные резинки
Полный размер
Нижняя, это резинка между колбой и корпусом, далее между колбой и гайкой, далее резинка штока, вставляется в паз гайки и обеспечивает защиту от попадания грязи во внутрь рабочей части цилиндр/шток
То что по итогу было заменено
Полный размер
«Виновник торжества»
Полный размер
поврежденный манжет штока
После детального осмотра мне порекомендовали обратиться в такую компанию как «Гидрохаус», благо они есть у нас в Одессе ну и не только в Одессе. Предприятие специализируется на производстве элементов промышленной гидравлики, шланги, манжеты, сальники и т.д.
Созвонился с ними, подъехал показал что мне нужно, объяснили что делают манжеты из какой то очень прочной резины, точно уже не помню марку, мол их манжеты будут служить гораздо дольше, пока был у них там же встретил знакомых которые постоянно там ошиваются, которые подтвердили что качество изделий на высоте. Оставил необходимые манжеты, перезвонили сказали цену, меня устроило, сделали новые по размерам оригинала за несколько часов
Полный размер
Полный размер
Далее банально сборка в обратной последовательности разбора
Поршень/шток подъемника с новой манжетой
Полный размер
Поршень/шток насоса с новой уплотнительной резинкой и родной концевой манжетой, к стати новый манжет сделан из более жесткой резины чем китайский оригинал. Оригинальный манжет как по мне, ну вовсе «мягкий» как для такого узла, вот его по итогу и «закусило», завернул и выгрызло
Полный размер
Промежуточный этап собранного подъемника выглядел вот так
Полный размер
Тут немного остановлюсь, черный резиновый колпачек легко вынимается, через него заливаем масло, объем масла не вспомню, но не так и много, я залил то что было под рукой в гараже, а именно Mobil Dexron 3 по самое немогу. После сборки насос нужно будет несколько раз прокачать и вытравить воздух, банально отверткой приподнимая эту резиновую заглушку чтоб он и накачивался, ну и по итогу еще держал поднятый груз.
В конце мероприятия выглядит как «новый» ))
Полный размер
и поднимает машину за нечего делать
Полный размер
Чистая цена затрат составила — 450 грн, грязная + копытные на поездки, но надеюсь что теперь прослужит гораздо дольше.
www.drive2.ru
Устройство и принцип действия домкрата бутылочного типа. Плюсы и минусы
Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Рассматриваемое грузоподъемное устройство характеризуется определенными качествами, которые нужно учитывать при его выборе и ремонте.
Устройство бутылочного домкрата
Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:
Рис 1. Устройство бутылочного домкрата
1.       Основной поршень
2.       Рычаг
3.       Шток
4.       Клапан всасывания
5.       Запорный клапан
6.       Резервуар хранения масла.
7.       Рабочая камера.
При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).
В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.
Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.
Устройство простого гидравлического домкрата
Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше. В этом случае потребуется выполнить ремонт.

По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические в том числе специальные и пневматические. Самыми распространёнными являются механические и гидравлические.

Соответственно одноплунжерный — это обычный гидравлический домкрат с наличием одного поршня.

К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара.

Устройство гидравлического домкрата.

К преимуществу ромбовых домкратов можно отнести небольшие размеры приспособления, что позволяет с легкостью его транспортировать в собственном автомобиле. Нижний конец рейки лапа имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью.

Устроен он не сложно. Принцип работы конструкции подобного типа и подъем деталей базируются на изменении углов между несущими элементами.
Ремонт домкрата.
Куда устанавливать домкрат
Прежде чем подставлять домкрат под днище автомобиля, поставьте первую передачу и поднимите ручник (если коробка «автомат», то поставьте ручку КПП в положение «парковка»). Ставить сам домкрат необходимо на сухую, твердую и ровную поверхность.
Место установки домкрата обозначено специальными штамповками на порогах: у некоторых автомобилей на пороге также может быть нанесено изображение треугольника, у других – вот такие «зазубрины». За них и нужно подводить упорную площадку домкрата.
Домкраты и техника безопасности, при работе с ними.
Работа с любым техническим приспособлением потребует от исполнителя соблюдения техники безопасности. Но особо остро стоит вопрос во время использования домкрата. К сожалению, на курсах вождения не учат работе с этим инструментом, новичкам приходится осваивать его самостоятельно. А низкий уровень подготовки в сочетании с уверенностью, что прибор можно применять не только для поднятия, но и для удержания груза, приводят к печальным последствиям. Вы ещё не знаете, как пользоваться домкратом? Тогда читайте далее.
О КОМПАНИИ
Продукция торговой марки Stels просто создана для того, чтобы дарить чувство уверенности. Когда отправляешься в дорогу важно иметь в багажнике набор надежного инструмента и необходимые аксессуары для ухода за автомобилем. Продукция Stels станет верным спутником в пути и подчеркнет индивидуальный стиль вашего авто. Ее отличает высокое качество, продуманная эргономика и стильный дизайн. Запоминающийся цвет, лаконичные формы — продукция Stels выглядит современно и притягательно, привлекает конкурентоспособными ценами, и при этом неизменно отвечает европейским стандартам качества.
В ассортименте бренда представлен широкий выбор автомобильного инструмента, оборудования и аксессуаров, предназначенный как для автолюбителей, так и для специалистов центров технического обслуживания.
null
Виды, свойства и характеристики домкрата гидравлического бутылочного
Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):
Одноштоковый бутылочный, самый распространенный вид Рис 2.
Двухштоковый бутылочный Рис 3.
Рис 2. Домкрат одноштоковый
Рис 3. Домкрат двухштоковый
Еще есть деление по принципу работы насоса перекачивающего жидкость:
Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.
Свойства:
Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.
Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.
Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.
Последствия неправильной установки
На фото неправильный вариант установки домкрата
Если домкрат установлен под днище автомобиля неправильно (не в обозначенном месте, не на твердую поверхность, не строго вертикально, а под углом и т.д.), это приведет к печальным последствиям. Под большим весом авто домкрат опрокинется или сломается. На фото вариант неправильной установки домкрата.
Виды
Бутылочные домкраты представляют собой отдельный тип гидравлических подъемников. При этом существуют разновидности таких устройств, на которые их подразделяют с учетом ключевых эксплуатационных характеристик и конструктивных особенностей. Прежде всего стоит учесть, что речь не идет о гидродомкратах с низким подхватом. Исходя из этого, следует рассматривать преимущественно грузоподъемность и максимальную рабочую высоту.
Сейчас на рынке можно выбрать модели бутылочных домкратов с грузоподъемностью, варьирующейся в более чем широком диапазоне. Но при этом основной отличительной чертой является тип штока. Он может быть как одинарный, так и телескопический. На данный момент производители уже предлагают богатый выбор модификаций, включая трехштоковый домкрат.
Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.
Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.
Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Об этой статье
Эту страницу просматривали 9775 раз.
Как работает бутылочный домкрат?
Гидравлические домкраты от своих механических собратьев в первую очередь отличаются величиной физических усилий, прилагаемых человеком, для выполнения одинаковой работы. Так вот, при работе с гидравликой, эти усилия в разы меньше, даже если их привод работает от мускульной силы человека.
Гидравлический бутылочный домкрат – легкий подъем любых грузов
Содержание:
1. Случайное изобретение или необходимость?
2. Устройство и принцип действия
3. Особенности и сфера применения бутылочных домкратов
Прежде чем говорить о применении бутылочных домкратов и их преимуществах перед другими видами грузоподъемных устройств, давайте разберемся, что это за оборудование, и как оно появилось.
Случайное изобретение или необходимость?
В начале 20 века в США мастер по ремонту машин Питер Лунати построил первый гидравлический автоподъемник, идея создания которого пришла к нему совершенно случайно. Он повел сына в парикмахерскую, где увидел кресло с гидравлическим приводом для регулировки высоты. Это простое устройство он взял за основу своего изобретения – агрегата с центральной гидравлической подъемной стойкой, приводимой в действие ручным насосом, которое начал успешно применять в авторемонтном деле. Оно и стало прототипом современных бутылочных домкратов.
В нашей стране эта техника известна еще с советских времен, когда появились автомобили КАМАЗ, комплектовавшиеся такими устройствами при выпуске. Их по достоинству оценили водители грузовых авто за надежность и большую грузоподъемность (свыше 10 тонн). Со временем владельцы импортных грузовиков стали переходить на использование штатных камазовских домкратов. Дальнобойщики вообще имели по два таких агрегата, так как при повреждении колес на одной ступице с помощью одного автомобиль поднять невозможно. Бутылочный домкрат выручал водителей не только в экстремальных ситуациях, связанных с неисправностью транспортных средств, но и помогал спасти жизнь людям, попавшим в ДТП и зажатым под искореженным авто. Сегодня сфера применения этой грузоподъемной техники значительно расширилась, да и сам домкрат приобрел новую форму. Но суть его работы осталась прежней.
Устройство и принцип действия
Как и любое гидравлическое силовое устройство, бутылочный домкрат работает по принципу давления жидкости в сообщающихся сосудах. Одним сосудом является цилиндр с плунжером (или несколькими плунжерами), вторым – насос с закрепленным на нем рычагом. Внутри находится жидкость – специальное гидравлическое масло. При воздействии пользователя на рукоятку насоса в системе создается давление рабочей жидкости, которая выталкивает плунжер, и начинается подъем размещенного на его опорной точке груза. Между цилиндром и насосом имеется клапан, который не дает рабочей жидкости под действием груза перетекать в обратном направлении из рабочего цилиндра в приводной. Чтобы механизм опустился, нужно открыть перепускной клапан, который находится между рабочим цилиндром и резервуаром хранения рабочей жидкости.
В связи с определенными особенностями конструкции и принципа работы, данное устройство имеет свои достоинства и недостатки. Чтобы Вы знали, с чем столкнетесь при работе, расскажем о них подробнее.
Особенности и сфера применения бутылочных домкратов
Чаще всего домкратам этого вида отдают предпочтение профессионалы. Почему? Ответ прост – данное автогаражное оборудование позволяет оптимизировать рабочие процессы в мастерской и требует минимум усилий со стороны пользователя. Это складывается из нескольких факторов:
Большая грузоподъемность – бутылочные домкраты за счет гидравлического привода способны осуществлять подъем грузов весом от 3 до 100 тонн. Это отличный вариант для обслуживания сельскохозяйственной и грузовой техники, а также для работы с тяжелыми металлоконструкциями.

Работа в любых условиях – залитая в цилиндр жидкость не замерзает при низких отрицательных температурах, поэтому обеспечивается стабильное функционирование устройства в зимнее время и в неотапливаемых помещениях.

Удобство эксплуатации – при подъеме груза, например, автомобиля, с помощью бутылочного домкрата физические усилия пользователя необходимы только при нажатии на рычаг для подкачки рабочей жидкости в цилиндр. Это значительно снижает трудозатраты и помогает выполнять работу быстрее. Модели с большой грузоподъемностью могут подключаться к электроприводу или пневмосети, чтобы оператору вообще не приходилось прилагать усилий.

Устойчивость – в отличие от реечных домкратов, которые тоже имеют вертикальную конструкцию, бутылочные более устойчивы. Подъемный механизм закреплен на широкой платформе, которая обеспечивает надежную опору при установке на землю.

Плавный ход подъемного механизма – благодаря постепенному нагнетанию жидкости, поднятие плунжера происходит плавно, без рывков. Таким же образом осуществляется и опускание, что исключает падение и повреждение груза, а также снижает вероятность получения пользователем травм.

Как и любое устройство, домкраты этой конструкции, помимо достоинств, имеют и недостатки. Во-первых, приходится хранить и перевозить его только в вертикальном положении, чтобы избежать утечки масла. Причем, коробку с агрегатом нужно надежно закрепить, чтобы она не перевернулась во время движения автомобиля. Во-вторых, нужно контролировать уровень жидкости, производить доливку и, при необходимости, замену масла. Рекомендуется использовать только качественные гидравлические масла, а не обычные машинные. Так Вы сможете избежать изнашивания прокладок и уплотнителей. В-третьих, вертикальная конструкция бутылочных домкратов не позволяет приподнимать автомобили с небольшим дорожным просветом. Расстояние от земли до днища машины должно быть не менее 15 см.
В принципе, все перечисленные нюансы не являются серьезными недостатками бутылочных домкратов. При правильном выборе и соблюдении правил эксплуатации никаких проблем не возникнет. Эти устройства широко используются в автогаражных мастерских при осмотре автомобиля, замене колес и выполнении других работ, связанных с ремонтом и обслуживанием. Большой популярностью они пользуются на станциях шиномонтажа. Для небольшого частного бизнеса гидравлический бутылочный домкрат является оптимальным решением, если нет возможности приобрести дорогостоящий подъемник. Автомобилисты, которые сами привыкли обслуживать свои транспортные средства, также имеют в гараже бутылочный домкрат. Кроме того, эти устройства могут быть частью мощных промышленных установок или использоваться в строительстве.
Если какой-то из перечисленных вариантов схож с родом Вашей деятельности, и Вы поняли, что для выполнения работ необходим именно гидравлический бутылочный домкрат, спешите купить подходящую модель в нашем интернет-магазине. В каталоге на сайте Вы найдете большой ассортимент продукции таких производителей как JET, Kraftool, Сорокин, Зубр и др.
Как разобрать домкрат гидравлический

Ремонт гидравлического домкрата: как починить устройство своими руками
Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.
Как устроен гидравлический домкрат
Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.
Внешний вид
Принцип действия

Внешне видно несколько деталей:
Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
Рычаг.
Опорная точка.
Насос перекачивает жидкость из первого резервуара в передней плоскости цилиндра в другой, который расположен в задней плоскости. По принципу сообщающихся сосудов в том отделе, откуда убрали жидкость, создается повышенное давление. Оно выталкивает поршень, а он поднимает груз.
Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:
Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
Поршень — поднимается за счет поступления масла.
Плунжер — ограничивает высоту поднятия поршня.
Детали домкрата
Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.
Чем отличаются модели
Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.
Прежде чем начинать ремонт гидравлического домкрата, необходимо знать модель и особенности ее работы.
Подкатной тип
Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:
2 колеса,
всасывающий и нагнетательный насос,
подъемная платформа,
рама вместо основания,
рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.
Подкатной тип
Бутылочный тип
Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.
Бутылочный тип
Есть и другие виды:
Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Домкраты различаются приводом, который может быть ручным или электрическим.
Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.
Какие бывают поломки и что их вызывает
Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:
Что наблюдается Где поломка Почему сломалось Что делать
Остановка В цилиндре Не хватает масла, возможно засорение фильтров Разобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимается В цилиндре Не хватает давления из-за отсутствия достаточного количества рабочей жидкости Долить жидкость
Подъем очень медленный или, наоборот, рывками В цилиндре, системе с рабочей жидкостью В домкрат попал воздух, который негативно влияет на работу поршня Необходимо добавить жидкость и удалить через трубки воздух
Низкое давление Клапаны Ослабли пружины Клапаны отлегают от отсеков
Клапаны загрязнились
Замена клапана или пружины
Если возможно — ремонт или чистка
Не рассматриваются механические повреждения домкратов как корпуса, так и поршня. В случае такой поломки ремонт домкратов будет нецелесообразен — лучше купить новое устройство.
В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:
Клапаны плотно прилегают.
Достаточное количество рабочей жидкости в отделах.
В системе нет воздуха.
Они применимы для всех моделей устройств, в том числе и для ремонта домкрата 5 тонн, произведенного еще в СССР.
Ремонт своими руками
Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.
Поломка клапанов
Если домкрат заполненный, но все равно не держит или не поднимает груз, необходимо разбирать устройство и проверять клапаны.
Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.
Схема домкрата
Если клапаны деформированы, то необходимо их заменить на новые.
Проверяются пружины, в случае ослабления они заменяются на более упругие. Если нет возможности заменить, то под них можно подложить шайбу так, чтобы увеличить плотность и силу.
Утечка жидкости
Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.
Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.
Как убрать воздух или грязь
Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.
Домкрат работает по принципу сообщающихся сосудов, то есть когда жидкость уходит, остается давление. Но воздух в системе не уходит под напором, а деформируется и создает подушку, из-за которой подъем невозможен.
Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.
Разобранный домкрат
Как правильно залить масло
Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.
Часто рабочую жидкость в домкрате называют масло. Это потому, что именно оно используется в домкратах, хотя устройство заработает даже на воде.
Качественная жидкость обеспечит долгую работу механизма:
Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
Вода — домкрат недолго, но поработает.
Также стоит избегать жидкости гликолевого, нефтяного и минерального происхождения. Лучшее решение — синтетическое масло, которое к тому же не густеет на морозе.
После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.
Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.
Как открутить пробку
После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.
Уровень масла должен быть максимально точным. Нельзя как перелить, так и недолить.
После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.
После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.
Рекомендации по эксплуатации
После окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе.
Нагрузки на устройство не должны превышать те, на которые он рассчитан.
Необходимо следить за качеством рабочей жидкости — в некоторых мастерских могут заливать переработанное или некачественное промышленное масло. Это приведет к быстрой поломке и загрязнению домкрата.
При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода.
Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:
Качество и количество жидкости.
Наличие пузырьков воздуха в системе.
Загрязнение, неплотное прилегание клапанов.
В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло.
Устройство и ремонт гидравлического домкрата бутылочного типа
Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.
Устройство бутылочного домкрата
Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:
Рис 1. Устройство бутылочного домкрата
1.       Основной поршень
2.       Рычаг
3.       Шток
4.       Клапан всасывания
5.       Запорный клапан
6.       Резервуар хранения масла.
7.       Рабочая камера.
При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).
В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.
Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.
Виды, свойства и характеристики домкрата гидравлического бутылочного
Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):
Одноштоковый бутылочный, самый распространенный вид Рис 2.
Двухштоковый бутылочный Рис 3.
Рис 2. Домкрат одноштоковый Рис 3. Домкрат двухштоковый
Еще есть деление по принципу работы насоса перекачивающего жидкость:
Ручной, приводится в действие давлением пользователя на рычаг
Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.
Свойства:
Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.
Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.
Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.
Почему не работает бутылочный домкрат?
Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.
Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.
Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.
Ремонт и обслуживание.
Гидравлические бутылочные домкраты
Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло. Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.
Как залить масло, и прокачать домкрат?
Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.
Прокачка домкрата:
Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
Затем его кладут набок, заливной пробка должна оказаться сверху
Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.
То что вам предлагает Яндекс То что вам предлагает Google
Ремонт и прокачка подкатного гидравлического домкрата своими руками
Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.
Устройство гидравлического домкрата
Главными элементами в конструкции гидравлического домкрата являются:
металлический корпус;
гидравлический поршень;
рабочая жидкость.
Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.
Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.
Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.
Принцип работы
Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.
Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.
Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.
Преимущества и недостатки
Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.
Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.
Недостатки гидравлических домкратов:
Являются довольно медлительными.
Имеют большие размеры и массу.
Высокая цена.
Небольшой ход для одноплунжерных домкратов.
Бутылочные (вертикальные) домкраты
Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.
Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:
демонтаж и монтаж в строительстве и машиностроении;
ремонт колес вагонов и автомобилей;
использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.
Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.
Подкатные домкраты
Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз.
Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.
Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.
Подкатные домкраты разделяются по назначению:
Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.
Ремонт гидравлического домкрата
Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.
Протечка масла
Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.
Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.
Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.
Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.
Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.
Попадание воздушных пузырей
В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.
Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.
Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.
Автор: Виталий Данилович Орлов
Распечатать
Как осуществляется ремонт гидравлического домкрата своими руками
У многих автолюбителей, самостоятельно ремонтирующих свой автомобиль, в гараже есть гидравлический домкрат – бутылочный или подкатного типа. Данное приспособления отличаются надежностью, простотой конструкции и высоким КПД. Как правило, для личного пользования владельцам легковых автомобилей хватает домкрата, способного поднять 2 тонны. Впрочем, нередко может возникнуть необходимость поднять, например, микроавтобус. Соответственно, наиболее оптимальный вариант – это домкрат, способный поднять 5 тонн.
Читайте также: Ремонт смесителя для ванной с душем
Если говорить в целом, то данное устройство состоит из 3-х основных частей:
корпус;
выдвигающийся из цилиндра поршень;
несжимаемая жидкость.
В качестве последней в подавляющем большинстве домкратов применяется масло. Как видим, конструкция действительно достаточно простая. Однако при этом не стоит забывать, что при использовании по прямому назначению домкрат всякий раз подвергается серьезным нагрузкам, поднимая и удерживая в течение определенного времени весьма внушительный вес. Соответственно, периодически возникает необходимость в проведении профилактических и ремонтных работ. Сделать их вполне можно самостоятельно – опять-таки благодаря простоте конструкции. Если разобраться что к чему, то можно увидеть – ничего сложного здесь нет.
Ремонт гидравлического домкрата своими руками – особенности
Наиболее частая проблема, с которой сталкиваются владельцы данных приспособлений, – это протечка масла. Конструкция гидравлических домкратов предусматривает наличие нескольких сальников и уплотнителей. Соответственно, при постоянных нагрузках они постепенно утрачивают свои первоначальные свойства. Впрочем, здесь также возможны и другие неисправности, например, попадание воздуха в цилиндр.
Если проблема заключается в утечке масла из домкрата, то придется покупать специальный ремкомплект – его без труда можно приобрести в специализированном магазине или заказать через Интернет, подобрав под конкретную модель. В данном случае нужно будет заменить определенные части домкрата, утратившие свою функциональность в силу естественного износа или механических повреждений.
Следует отметить, что в процессе такого ремонта потребуется замена масла. Соответственно, нужно заранее купить новое в требуемом количестве, а также подготовить емкость, в которую вы будете сливать старое. Слить масло из домкрата несложно – делается это путем прокачки системы. Также потребуется набор ключей – они понадобятся для разборки домкрата.
В первую очередь с устройства нужно снять поршни. Они внимательно осматриваются на наличие грязи и коррозии. Все это, конечно же, нужно будет удалить. Далее также осматриваем шток. Нередко он оказывается деформированным. Ремонту данная деталь не подлежит. Соответственно, если в ходе осмотра будет выявлена деформация, придется покупать новый шток.
Следующая деталь домкрата, которую нужно будет внимательно осмотреть – клапан, пропускающий несжимаемую жидкость. Снимаем деталь и изучаем ее на предмет наличия деформаций или грязи. Во втором случае для возвращения прежней функциональности домкрата клапан достаточно просто прочистить, тем самым вы устраните проблему, связанную с протеканием масла. При выявлении повреждений деталь нужно будет заменить. Если же внешний осмотр не выявил никаких повреждений, то достаточно просто промыть все детали в керосине, удаляя грязь и остатки старого масла. Помимо этого, нежно будет установить новые сальники и уплотнители из приобретенного ремкомплекта.
Еще одна, достаточно часто встречающаяся у гидравлических домкратов неисправность – попавшие в рабочую полость воздух или грязь. Все это негативно отображается на функциональности приспособления. Как правило, такая проблема становится следствием недостаточного объема жидкости в гидравлической системе. В большинстве случаев именно из-за этого в нее проникает воздух. Его присутствие, в свою очередь, приводит к тому, что домкрат не может справиться со своими функциями, то есть поднимать на определенную высоту автомобиль или же будет работать очень медленно.
Для того чтобы устранить такую проблему, нам нужно открыть перепускной клапан и масляный бачок. Далее несколько раз прокачиваем насос домкрата – делать это нужно достаточно быстро. Тем самым вы удаляете попавший в систему воздух, препятствующий нормальной работе домкрата. После завершения прокачки закрываем перепускной клапан и ставим на место пробку масляного бачка. Редко, но все-таки возникают ситуации, когда одна прокачка не помогает устранить проблему. В таком случае нужно будет повторить процедуру – иногда и несколько раз.
Следует отметить, что удалить воздух из системы можно и другим способом. Для этого сперва следует отвернуть запорную иглу. Далее поднимаем плунжер в верхнее положение – делается это с помощью специального винта – и снова опускаем его в первоначальное положение. Лучше всего повторить данную процедуру несколько раз, чтобы гарантировано удалить из системы воздух. Для того чтобы вас данная проблема не беспокоила в будущем, рекомендуется периодически проверять уровень масла в рабочей полости. Чем чаще вы будете это делать, тем лучше. Своевременная доливка масла поможет предотвратить появление воздуха в системе.
Если же неисправность связана с попаданием в рабочую полость грязи, то здесь нужно поступить следующим образом. Сперва снимаем головку корпуса, а затем сливаем старое масло и заливаем внутрь керосин. Далее прокачиваем механизм со снятой запорной иглой. Вот и все – осталось только лишь слить керосин, и залить в домкрат новое масло. Как видим, выполнить все перечисленные выше работы вполне реально своими руками. Здесь действительно нет ничего сложного, и главная задача – правильно разобрать, а затем собрать домкрат.

Ремонт гидравлического домкрата
Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.
Ремонт гидравлического домкрата
Причины поломок домкрата
Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.
Гидравлический домкрат подкатного типа
Неисправности гидравлического домкрата можно связать со следующими проблемами:
Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.
Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.
Необходимые инструменты и материалы
Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:
Молоток и долото.
Плоскогубцы.
Отвертки различным диаметром.
Ножовка.
Набор ключей и газовый ключ.
Необходимые инструменты для ремонта
Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.
Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.
Устройство гидравлического домкрата
При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.
Устройство гидравлического домкрата
Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.
Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:
Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.
Устройство подкатного домкрата
В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.
Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.
Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:
Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
После определения причины появления неисправности можно провести ремонт подкатного домкрата.
В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:
После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.
Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.
Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.
Бутылочный домкрат
Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Промышленные применения гидравлических домкратов
Гидравлические домкраты — это универсальные подъемные устройства, которые находят применение в самых разных отраслях промышленности. Используя принципы гидродинамики, эти устройства создают большую подъемную силу для подъема или опускания чего-либо, от кроватей пациентов до больших грузовиков. В промышленном секторе используются два наиболее распространенных типа гидравлических домкратов:
Бутылочные домкраты. Домкраты для бутылок имеют вертикальную конструкцию, которая обеспечивает более высокую нагрузку и вертикальную грузоподъемность.Кроме того, эти гидравлические устройства более компактны, что упрощает их транспортировку и хранение, и дешевле, чем напольные домкраты. Однако по сравнению с напольными домкратами эти домкраты для бутылок обладают меньшей устойчивостью из-за их вертикальной конструкции и имеют минимальные требования к свободному пространству.
Домкраты напольные. Напольные домкраты имеют переносную горизонтальную конструкцию. Они расположены низко к земле, что позволяет им поднимать и опускать предметы с небольшими зазорами. Кроме того, поскольку эти домкраты обычно имеют ролики, их легко перемещать.Однако они менее компактны, чем домкраты для бутылок, что затрудняет их использование, транспортировку и хранение.
Гидравлические домкраты, доступные в различных стилях и размерах, подходят для множества промышленных применений. Однако выбор оптимального домкрата для применения требует учета нескольких критических конструктивных факторов, включая зазор, высоту подъема и грузоподъемность. Обладая почти 80-летним опытом работы с домкратами, Metro Hydraulic Jack Co. обладает знаниями и навыками, чтобы помочь нашим клиентам найти лучший гидравлический домкрат для их применения.
Промышленное применение
Некоторые из ведущих отраслей промышленности, в которых используются гидравлические домкраты, включают:
Автомобилестроение . На предприятиях по производству и ремонту автомобилей используются гидравлические домкраты для подъема и опускания транспортных средств с высокой степенью точности и управляемости. Эти устройства позволяют операторам проверять ходовую часть автомобиля и работать с ней.
Строительство . В строительной отрасли рабочие полагаются на гидравлические домкраты для подъема тяжелых грузов, таких как строительные материалы, оборудование или целые конструкции.Другие формы этих устройств также используются в оборудовании, таком как вилочные погрузчики и бульдозеры, а также в лифтовых системах в мало- и среднеэтажных зданиях.
Погрузочно-разгрузочные работы и подъемники. Гидравлические домкраты находят применение во многих погрузочно-разгрузочных работах. Например, на промышленных складах и объектах гидравлические домкраты для поддонов позволяют операторам поднимать и транспортировать материалы и оборудование, штабелированные на поддонах.
Железная дорога и транспорт. В железнодорожной и транспортной отраслях гидравлические домкраты позволяют рабочим поднимать и опускать рельсы для размещения на рельсовой системе.
Горное дело . Большие куски породы могут стать серьезным препятствием для процессов добычи. Гидравлические домкраты обеспечивают безопасный контролируемый метод перемещения больших кусков породы или другого мусора.
Сельское хозяйство . Гидравлические домкраты используются в ряде сельскохозяйственных машин, таких как тракторы, для подъема и опускания инструментов и оборудования на надлежащую рабочую высоту.
Морской . Гидравлические домкраты облегчают строительство судов и используются для загрузки крупных компонентов на готовые лодки и корабли.
Аэрокосмическая промышленность . Гидравлические домкраты, как и на морских судах, используются при строительных и погрузочных операциях.
Качественное гидравлическое оборудование
Как указывалось выше, гидравлические домкраты находят применение во всех отраслях промышленности. Однако для того, чтобы эти подъемные устройства выполняли свои функции по назначению, они требуют прочной, высококачественной конструкции и надлежащего обслуживания. В Metro Hydraulic мы полностью осознаем эту потребность и почти восемь десятилетий посвятили распространению и обслуживанию лучших промышленных гидравлических домкратов и оборудования.Сегодня наши стандартные предложения домкратов включают:
Алюминиевые домкраты
Наш ассортимент алюминиевых домкратов Enerpac имеет грузоподъемность от 7 тонн до 150 тонн и диапазон хода от 3 дюймов до 6,13 дюймов. Кроме того, каждая модель оснащена хромированными поршнями, рукояткой для откачки, плоскими передней и нижней поверхностями для выравнивания заподлицо в углах и встроенным предохранительным клапаном для предотвращения перегрузки. Наши модели меньшей грузоподъемности (7–35 тонн) также позволяют работать во всех направлениях.
Стальные домкраты премиум-класса
Наши стальные домкраты премиум-класса доступны в трех различных моделях с грузоподъемностью 30, 50 и 100 тонн и максимальным ходом 6.13 дюймов, 6,09 дюйма и 6,06 дюйма соответственно. Как и наши алюминиевые домкраты, эти домкраты имеют превосходную конструкцию и защитные механизмы, за исключением того, что они сделаны из прочной стали.
Самоблокирующиеся кубические домкраты
Наши самоблокирующиеся кубические домкраты имеют компактную и портативную конструкцию, которая позволяет поэтапно поднимать и опускать тяжелые грузы. Поскольку эти подъемные устройства автоматически блокируются после каждого хода, они упрощают использование. Они имеют начальную высоту 19,4 дюйма и максимальную высоту подъема 81.5 дюймов.
Ручные домкраты
Наши ручные домкраты Simplex доступны в 11 моделях, каждая из которых имеет кованое основание, прочную сварную конструкцию, рифленые седла для предотвращения соскальзывания груза и механизмы защиты от перемещения. Они доступны с максимальной грузоподъемностью от 2 до 100 тонн и максимальным ходом от 2,44 до 5,91 дюйма. Некоторые модели также доступны с удлинителями винтов и подходят для очень малых зазоров.
Носочные домкраты
Наша самая компактная линейка домкратов Simplex имеет автономную или раздельную конструкцию для большей мобильности и пригодности для работы в условиях ограниченного пространства.Все модели спроектированы с учетом простоты управления, например, низкого усилия и веса на рукоятке, и доступны с грузоподъемностью от 2 до 10 тонн и максимальным диапазоном хода от 4,53 до 9 дюймов.
Единый центр обслуживания промышленных гидравлических систем
Компания Metro Hydraulic — это больше, чем просто дистрибьютор гидравлических домкратов. В дополнение к нашему предложению гидравлического домкрата, мы предоставляем нашим клиентам следующие продукты и услуги:
Услуги по ремонту гидравлических домкратов
Гидравлические домкраты спроектированы и изготовлены для работы в сложных условиях эксплуатации.Однако иногда они требуют обслуживания и ремонта для поддержания оптимальной производительности. В Metro Hydraulic наша команда экспертов обладает навыками и знаниями для диагностики и устранения любых проблем с гидравлическими компонентами. Мы будем работать с ограничениями вашего предприятия, чтобы найти идеальное решение, предоставить стандартные запасные части (или изготовить нестандартные компоненты) и выполнить необходимый ремонт. Независимо от того, требуется ли вам ремонт, восстановление или замена, наша команда обеспечит быстрое и эффективное обслуживание вашего домкрата.
Механические домкраты
Хотя гидравлические домкраты широко используются в промышленности, некоторые области применения лучше подходят для механических домкратов, особенно в тех случаях, когда безопасность имеет первостепенное значение. По этой причине мы предлагаем широкий выбор механических домкратов, в том числе домкраты для строгальных станков, домкраты для катушек, винтовые домкраты и домкраты-распределители.
Гидравлические цилиндры
Гидравлические цилиндры являются важными компонентами в тяжелых промышленных приложениях, таких как производство или строительные работы, связанные с крупнотоннажными грузами.У нас есть обширный каталог ведущих производителей гидроцилиндров, чтобы удовлетворить потребности клиентов. Наш инвентарь гидроцилиндров включает цилиндры одинарного и двойного действия, цилиндры со стопорной гайкой и высокотоннажные цилиндры.
Услуги по ремонту гидроцилиндров
Чтобы поддержать клиентов наших гидроцилиндров, мы также предлагаем услуги по ремонту, восстановлению и восстановлению гидроцилиндров. Наши комплексные процедуры диагностики и осмотра — в сочетании с нашим опытом и передовыми возможностями — позволяют нам разрабатывать решения для любых проблем с гидроцилиндрами, от текущего обслуживания до полного капитального ремонта.
Запросите гидравлическое оборудование с помощью Metro
Гидравлическое оборудование, такое как гидравлические домкраты и цилиндры, является неотъемлемой частью многих промышленных подъемных устройств. Они доступны в нескольких различных типах с разной грузоподъемностью, диапазоном хода и другими функциональными характеристиками. Как ведущий в отрасли центр продаж и обслуживания гидравлического оборудования, Metro Hydraulics понимает важность этих подъемных устройств. Мы привлекаем клиентов из всех областей промышленности и предлагаем им полный спектр услуг от распределения до индивидуального проектирования системы до технического обслуживания и ремонта.Чтобы узнать больше о наших продуктах и услугах, свяжитесь с нами или запросите бесплатное предложение сегодня.
Выбор между домкратами для бутылок и напольными домкратами
Для любой работы, в любой отрасли, выбор правильных инструментов имеет решающее значение для обеспечения бесперебойной, эффективной и безопасной работы. В автомобильной промышленности профессиональные механики и механики-любители часто не могут решить, использовать ли для ремонта напольный домкрат или домкрат для бутылок. Один обеспечивает стабильность, простоту использования и высокую скорость, а другой обеспечивает оптимальную мощность и компактный размер.
Напольные домкраты
Напольные домкраты ориентируются при горизонтальном расположении гидроцилиндра. Одно из самых очевидных преимуществ напольных домкратов — их портативность; В отличие от домкратов для бутылок, у большинства домкратов есть ролики, которые позволяют легко перекатываться вперед и назад, поэтому домкраты можно перемещать на ходу. К сожалению, они также несколько громоздки и громоздки, что может быть недостатком, когда пространство ограничено.
Еще одним преимуществом напольных домкратов является то, что они расположены низко к земле.Это означает, что их можно легко катить под низко сидящими автомобилями. Существуют даже специализированные домкраты с низким клиренсом для автомобилей с очень низкой посадкой. А поскольку напольные домкраты имеют длинную ручку насоса, которая позволяет очень быстро поднимать и опускать автомобили, возможны быстрые операции. Длинная ручка также упрощает использование, что является преимуществом для рабочих, которым важно иметь возможность быстро управлять домкратами в крайнем случае.
Напольные домкраты обладают такой же мощностью, как и домкраты для бутылок, но занимают много места на полу.Обычно они требуют немного большего маневрирования, чтобы настроить таким образом, чтобы ручку можно было правильно использовать. Им также требуется больше места для хранения. А благодаря своей горизонтальной конструкции напольные домкраты могут поднимать гораздо меньший вес, чем домкраты для бутылок.
Подъемники для бутылок
Подъемники для бутылок, с другой стороны, устанавливаются вертикально, и более простая конструкция позволяет им поднимать больший вес на более высокие высоты. Эти домкраты также меньше по размеру и их легче хранить, чем напольные, а также они значительно дешевле.
Владельцы грузовиков, в частности, могут найти домкраты для бутылок идеальным решением, поскольку зазор, как правило, не является проблемой, и их можно легко хранить в отсеке кабины. Эта портативность также делает домкраты для бутылок особенно полезными в чрезвычайной ситуации, поскольку их можно легко перенести на место происшествия.
По сравнению с напольными домкратами, однако, домкраты для бутылок не могут обеспечить высокую устойчивость из-за их узкой рамы; напольные домкраты представляют собой более надежное решение для сложных операций. Домкраты для бутылок также имеют минимальную высоту подъема, что может создавать проблемы при работе с автомобилями со стандартным дорожным просветом.
Узнать больше
Домкраты для бутылок и напольные домкраты обладают различными характеристиками и преимуществами, и каждый тип хорошо подходит для ряда различных автомобильных применений. Эти два типа домкратов иногда даже могут найти хорошее применение в сочетании друг с другом. Например, при замене компонентов подвески может быть полезно использовать напольный домкрат для ускорения транспортного средства и домкрат для бутылок, чтобы удерживать подвеску изолированной с одной стороны транспортного средства.
Чтобы узнать больше о различиях между домкратами для бутылок и напольными домкратами, свяжитесь с командой Metro Hydraulic Jack Co.Cегодня. Как ведущий поставщик услуг и дистрибьютор промышленных домкратов, мы можем помочь вам в процессе выбора и убедиться, что вы получите лучшее решение для ваших уникальных потребностей.

Лучшие домкраты для бутылок | KnockOutEngine
Что такое бутылочные домкраты?
Гнезда для бутылок — это разновидность домкратов, и вы, вероятно, уже знаете, что такое домкрат. Но для тех, кто не очень знаком с механическими инструментами, вот краткое определение домкрата:
Домкрат — это механическое устройство, в основном используемое для подъема груза, обычно очень тяжелого, который вы не можете поднять самостоятельно; например, автомобиль, тяжелая техника, дом на колесах или что-нибудь в этом роде.Существует несколько типов домкратов, в том числе гидравлические домкраты, механические домкраты, напольные домкраты и домкраты для бутылок. Сегодня мы сосредоточимся на бутылочных домкратах.
Разъемы для бутылок получили свое название от внешнего вида и формы. Если вы сталкивались с одним из них раньше, вы должны знать, а если нет, вы легко узнаете его по форме бутылки. Он очень похож на настоящую стеклянную молочную бутылку.
Когда необходимо поднимать действительно тяжелые предметы (например, автомобили или тяжелую технику), домкраты для бутылок часто являются выбором из-за их прочности и грузоподъемности.
Краткое изложение того, как они работают: Обычно они имеют цилиндрическую камеру. Масло закачивается в эту камеру, и когда это происходит, поршень толкается вверх и вниз. По мере продолжения этого движения вверх и вниз давление постепенно нарастает, и теперь это давление толкает тяжелый предмет вверх.
Как и любой другой домкрат, домкраты для бутылок обычно определяются по их номинальной максимальной вместимости. Вот почему вы видите, например, что-то вроде 10-тонного или 12-тонного домкрата для бутылок.
Обычно найденные вами домкраты для бутылок имеют номинал от 0,5 до 5 тонн. Однако для промышленного использования, где необходимо поднимать действительно тяжелые предметы, вы также можете найти 50-тонные домкраты для бутылок.
Вы можете быть удивлены, но на самом деле существуют специальные домкраты для бутылок, называемые домкратами для бутылок большой емкости или домкратами для бочек, которые действительно могут поднять весь дом с фундамента! Довольно круто, правда? Да, пока это не твой дом.
Чем домкрат для бутылок отличается от других гидравлических подъемных устройств?
Пожалуй, самые большие различия между домкратом для бутылок и другими типами подъемных устройств заключаются в форме и ориентации домкрата для бутылок по отношению к поднимаемому объекту.Для домкрата для бутылок характерен цилиндрический корпус, в котором находится шток. Этот шток содержит другую конструкцию, называемую гидроцилиндром. Сверху этого гидроцилиндра находится опорная площадка, которая фактически касается поднимаемого груза.
Еще одно отличие состоит в том, что домкраты для бутылок имеют только один поршень, выровненный по вертикали и называемый бутылкой. Когда масло перекачивается в эту бутылку с помощью ручного поршня, происходит обмен давления, который заставляет опорную подушку двигаться вертикально.Однако имейте в виду, что есть некоторые домкраты более высокого класса с большей грузоподъемностью, которые управляются механически, а не вручную.
Кроме того, домкраты для бутылок в основном используются для объектов с большим просветом и могут обеспечивать только короткий вертикальный подъем. Подъемники для бутылок не предназначены для подъема предметов на очень большую высоту из-за ограничений по высоте.
Кроме того, в поршневых домкратах давление в поршнях создается механически или вручную (с помощью ручного насоса), в то время как напольные домкраты, например, нагнетают давление в свои системы с помощью ножного насоса.
Как пользоваться бутылочным домкратом
Теперь, непосредственно перед тем, как использовать какой-либо домкрат для бутылок, вы должны убедиться, что вы внимательно осмотрели домкрат на предмет нарушений. Вот несколько советов:
Убедитесь, что домкрат не сломан
Убедитесь, что вы внимательно осмотрели домкрат на наличие поврежденных частей
Также убедитесь, что никакая часть домкрата не изогнута или не принимает форму.
Наконец, вы должны выяснить, испытывал ли домкрат ударные нагрузки.
А теперь давайте приступим к правильному использованию домкрата для бутылок.
Использовать домкрат для бутылок относительно просто, особенно если вы не совсем новичок, когда дело касается автоинструментов. Чтобы поднять бутылочный домкрат, нужно сделать всего несколько шагов.
Прежде всего, вам нужно отключить гидроцилиндр. Вы делаете это, поворачивая гидроцилиндр против часовой стрелки. Как мы уже объясняли вам ранее, в блоке уже есть некоторое давление. Это давление также должно быть снято. И вы можете сделать это, поместив клапан (обычно он находится рядом с нижней частью устройства), а затем повернув его.Продолжайте поворачивать этот клапан, пока полностью не сбросите все давление. Это переведет домкрат в заблокированное положение. Как только клапан разблокирован, вкладыш подшипника освобождается. И как только это произойдет, выполните следующие быстрые шаги, чтобы поднять домкрат для бутылок.
Домкрат для бутылок обычно поставляется с ручкой. Вы должны собрать ручку, просто пропустив ее через кольцо, которое вы найдете на устройстве
.
После этого начните качать поршень вверх и вниз.Каждый раз, когда поршень опускается к полу, поршень создает давление, и это давление перемещает подушку подшипника вертикально вверх
Теперь вы можете осторожно разместить эту опорную подушку прямо под грузом, который нужно поднять. Пожалуйста, при этом будьте на сто процентов уверены, что захват поднимаемого груза прочный, устойчивый
Когда вы закончите работу с домкратом, вы можете заставить поршень сбросить давление, сначала сняв ручку, а затем медленно повернув клапан, который вы повернули вначале (ближе к нижней части домкрата), пока весь воздух не будет выпущен. выпустить.
Уход за бутылкой Jack
После опускания домкрата для бутылок снимите заглушку фильтра, находящуюся сбоку от камеры
Переверните домкрат, чтобы старое масло могло полностью стечь из камеры
Отработанное гидравлическое масло следует утилизировать надлежащим образом в соответствии со стандартами вашего региона.
Установите домкрат должным образом и залейте в него высококачественное гидравлическое масло. Залейте масло до краев и убедитесь, что маслозаливное отверстие также пропитано маслом
.
После этого можно заменить заглушку фильтра
Очистите устройство мягким моющим средством и тщательно вытрите сухой тканью
И наконец, убедитесь, что домкрат хранится должным образом в недоступном для посторонних лиц, особенно детей.
На что следует обратить внимание перед покупкой домкрата для бутылок
Несмотря на то, что есть ряд вещей, которые следует учитывать, если вы хотите убедиться, что вы правильно выбрали домкрат для бутылок, вот те, которые мы считаем наиболее важными..
Грузоподъемность — 4 тонны, 6 тонн, 12 тонн, 20 тонн… Какую грузоподъемность вы планируете поднимать с помощью домкрата для бутылок? Бессмысленно покупать 20-тонный домкрат, когда максимальная грузоподъемность составляет всего 4 тонны.
Диапазон подъема — На сколько дюймов этот домкрат поднимет ваш груз? Проверьте это, так как это определит максимальную высоту, на которую будет поднят ваш груз.
Материал — Материал определяет, насколько прочен домкрат и, как следствие, насколько безопасно он будет поднимать груз.Это в дополнение к тому, насколько он будет долговечным.
Гидравлический или пневматический — Некоторые люди скажут, что выбирайте тот, который позволяет использовать как гидравлические, так и пневматические варианты. Но в зависимости от конкретной ситуации вы можете предпочесть простой гидравлический домкрат для баллонов. Выбирайте, что лучше всего подходит для вашей ситуации.
Теперь, когда мы поделились некоторыми кусочками и кусочками бутылочных домкратов, присоединяйтесь к нам, и мы рассмотрим десять отличных бутылочных домкратов от ведущих брендов …
1.Домкрат Alltrade Powerbuilt для бутылок
Технические характеристики
Производитель — Alltrade
Грузоподъемность — 3 тонны
Диапазон подъема — от 11 дюймов до 21 дюйма
Материал — Сталь
Цвет — Черный
Вес — 21,8 фунта
Размеры примерно . — 9,75 дюйма x 9,75 дюйма x 12,25 дюйма
Обзор
С 1979 года Alltrade Tools завоевала и удерживает лидирующие позиции в индустрии инструментов для дома и гаража.Бренд занимает огромные позиции на сегодняшнем рынке инструментов благодаря своей первоклассной продукции, производимой с использованием передовых технологий и инноваций. Присутствуя на всех континентах мира, Alltrade Tools смогла предоставить миллионам и миллионам людей по всему миру возможность владеть огромным набором интеллектуальных рабочих инструментов, которые помогают выполнять работу или играть в задачу, которую можно с нетерпением ждать.
В наших обзорах лучших домкратов для бутылок на рынке мы рады представить этот удивительный и удобный 3-тонный домкрат для бутылок.Мы уверены, что вам это понравится по многим причинам. Во-первых, вы можете попрощаться с подставками. Это устройство представляет собой гнездо и подставку в одном устройстве. Теперь вы можете получить больше удобства и простоту использования с одним разъемом. Этот дизайн запатентован, поэтому вы вряд ли найдете его где-либо еще.
Этот милый легкий 22-фунтовый домкрат для бутылок также отлично подходит для подъема вещей, превышающих его крошечные размеры. Это домкрат для бутылок на 3 тонны! Это означает, что, несмотря на небольшой вес, он может удобно поднять до 6000 фунтов всего, что вам нужно, чтобы поднять в вашем гараже.Удивительный!
У него широкое основание, поэтому домкрат очень устойчиво стоит на земле, находясь под автомобилем. Это безопаснее для вашего автомобиля и для вас, поскольку исключает любые шансы внезапного спуска. Кроме того, даже на мягком, илистом грунте домкрат не начнет проваливаться в землю. Широкое основание придает ему значительную устойчивость.
И, чтобы вас заверить, домкрат даже оснащен предохранительным клапаном, с помощью которого вы можете заблокировать домкрат после того, как ваш автомобиль будет поднят на желаемую высоту.Теперь вы уверены, что ваша машина никуда не едет. Никакого обезьяньего дела, и от этого все в большей безопасности.
Этому отличному низкопрофильному домкрату для бутылок можно доверять, если он поднимает ваш автомобиль удобно и безопасно. Он даже может легко поднимать и поддерживать автомобили с низкими точками подъема, такими как 8-5 / 8 дюймов.
Это означает, что с помощью этого устройства можно поднимать практически любой тип транспортного средства, от внедорожников до небольших внедорожников и седанов.
Наконец, этот домкрат занимает очень мало места; Так что, если размер имеет значение для вас, этот небольшой домкрат для бутылок должен вам подойти.
Проверить цены и приобрести этот домкрат для бутылок с электроприводом Alltrade
Преимущества
Поставляется как домкрат и подставка в одном устройстве, что делает его безопасным, удобным и простым в использовании
Это легкий домкрат для бутылок, который может поднимать до 3 тонн.
Очень устойчива на любой поверхности, даже на мокрой или грязной, за счет очень широкого основания
Поставляется с предохранительным клапаном, который помогает заблокировать домкрат, когда автомобиль поднимается на желаемую высоту.
Низкопрофильный, легко поднимает и поддерживает автомобили с низкими точками подъема, такими как 8-5 / 8 дюймов.
Его очень маленькая занимаемая площадь позволяет очень легко хранить
Недостатки
Рукоять практически бесполезна, так как она слишком короткая и поднимать машину снизу слишком опасно.Рекомендуется сменить ручку, как только вы купите этот домкрат на что-то более длинное
.
2. OTC Stinger Bottle Jack
Технические характеристики
Производитель — OTC
Грузоподъемность — 3 тонны
Диапазон подъема — 7,5 до 14-9 / 16
Материал — Сталь
Цвет — Хром
Вес — 3,7 фунта
Размеры примерно .- 5 x 4 x 8 дюймов
Обзор
Имея множество производственных площадок по всему миру, OTC Tools задает темп в производстве и поставке одного из лучших и новейших сервисных инструментов и оборудования в любой точке отрасли. Это оборудование и инструменты варьируются от устройств для обслуживания автомобильного топлива до диагностических машин, созданных умной командой и созданных с использованием самых современных технологий. В декабре 2012 года OTC Tools стала частью гиганта рынка автозапчастей, Bosch, в бизнес-подразделении Automotive Service Solutions.И это послужило доказательством звездного качества этого бренда, а также его стремления к совершенству.
Вот еще один отличный гидравлический домкрат для бутылок: домкрат OTC Stinger 3 Ton Bottle. Самым сильным качеством этого домкрата для бутылок, вероятно, является его грубая сила. Эта вещь сделана прочной и прочной. Вы можете легко сказать, что он прослужит годы и годы, просто взглянув на него.
Его основание и цилиндр изготовлены из кованой стали, поэтому вы можете видеть, что прочность, о которой мы говорили, не была шуткой.Кроме того, поскольку цилиндр изготовлен так профессионально, тщательно и сознательно, производители обещают, что из домкрата не будет никаких утечек ни при доставке, ни после первого использования.
Тем не менее, что касается долговечности, поршневой насос и гидроцилиндр (да и весь домкрат) отделаны хромом, чтобы домкрат оставался устойчивым к ржавчине, что бы ни случилось. Таким образом, вам не нужно бояться использовать домкрат под дождем, если в этом есть необходимость, он будет выглядеть как новый, а также служить вам с максимальной производительностью.
Благодаря встроенному дизайну, использование этого устройства будет намного проще. Конструкция была специально разработана для того, чтобы позиционировать домкрат и управлять им намного удобнее и проще.
Прилагаемая к этому устройству ручка длинная, поэтому поднимать ее проще и удобнее. Вам не нужно залезать под автомобиль, чтобы провернуть домкрат. Он также имеет прочную конструкцию, как и остальная часть домкрата, так что да, он прослужит.
Еще одна причина, по которой мы любим этот домкрат помимо очевидной прочности и долговечности, заключается в том, что он действительно маленький и легкий.Он расширяет возможности хранения и упрощает переноску, особенно благодаря ручке для переноски.
Проверить цены и приобрести этот внебиржевой домкрат для бутылок Stinger 3 тонны
Преимущества
Этот домкрат имеет прочную конструкцию из кованой стали, поэтому он действительно прочный и долговечный. Кроме того, вероятность утечки гидравлического масла
практически отсутствует.
Хромированные поршневой насос и гидроцилиндр гарантируют, что ваш домкрат будет оставаться устойчивым к ржавчине как можно дольше, а также в конечном итоге обеспечивает долговечность
Его линейная конструкция значительно упрощает использование домкрата при установке или эксплуатации агрегата
Поставляется с длинной ручкой для удобного и легкого подъема
Он маленький и легкий, поэтому его легко хранить и носить с собой.Плюс ручка для переноски
Недостатки
Это короткий домкрат для бутылок. Даже на самой высокой высоте он все равно может быть недостаточно высоким для некоторых автомобилей
3. Гидравлический домкрат для баллонов Pro-Lift
Технические характеристики
Производитель — Pro-Lift
Грузоподъемность — 4 тонны
Диапазон подъема — 7,5 до 14-9 / 16
Материал — Сталь
Цвет — Серый
Масса — 7.7 фунтов
Размеры примерно . — 4,5 x 9,4 x 4,4 дюйма
Обзор
Фантастический бренд ProLift работает с целью улучшения качества жизни с помощью своей качественной продукции. Производитель всех видов подъемного оборудования, от домкратов до вилочных погрузчиков, этот бренд годами упорно трудился над тем, чтобы постоянно развиваться в соответствии с текущими тенденциями в области подъемных работ. Благодаря усилиям по созданию функциональных и простых в использовании инструментов, ассортимент превосходных продуктов ProLIft получил широкое распространение и получил положительные отзывы миллионов клиентов по всему миру.
Ищете потрясающий 4-тонный домкрат для бутылок, чтобы добавить свой гараж? Что-то, что вам нужно в домкрате, а потом еще немного? Тогда вы, возможно, захотите увидеть это: 4-тонный гидравлический домкрат Pro-Lift. Это отличный гидравлический домкрат для любых автосервисов, грузовых автомобилей или даже для использования на вашей ферме. Так что тебе в этом домкрате?
Во-первых, вы получаете надежность. Чтобы ваш домкрат прослужил долго и окупил каждый потраченный на него доллар, производители проявили инициативу, чтобы подвергнуть стрессовые участки вашего домкрата термообработке.Благодаря такой термообработке Pro-Lift уверенно гарантирует вам долгую жизнь и высокие эксплуатационные характеристики домкрата.
Подъемное седло изготовлено из стали, поэтому оно надежно независимо от того, какой автомобиль или механизмы вы поднимаете. И когда дело доходит до подъема и удержания, речь идет не только о силе, но и о безопасности. Вот почему седло было спроектировано таким образом, чтобы гарантировать, что любой поднимаемый груз надежно удерживается, пока вы выполняете свою работу.
Чтобы отрегулировать домкрат на нужную высоту для работы, в верхней части есть удлинительные винты.Другими словами, вы делаете ставку своим валетом.
При создании для вас продукта максимально возможного качества нельзя предпринимать каких-либо полумер, поэтому этот домкрат создан в соответствии со всеми последними стандартами ANSI / PALD.
Это небольшой домкрат для бутылок, поэтому его легко хранить, а благодаря ручке для переноски его очень легко носить с собой.
И, наконец, что может быть отличным домкратом для бутылок, если им нелегко пользоваться. Этот комплект прост в использовании и в конечном итоге сэкономит вам полезное время, которое вы можете потратить на более важную работу, связанную с проведением проверок или ремонтом вашего автомобиля / оборудования.
Проверить цены и приобрести гидравлический домкрат для бутылок Pro-Lift
Преимущества
Прочная конструкция и, следовательно, долговечность
Подъемное седло также прочное и предназначено для надежного захвата груза при подъеме
Поставляется с удлинительными винтами, которые помогают отрегулировать нагрузку до нужной высоты для вашей работы
Оборудован байпасной системой, предотвращающей перебег гидроцилиндра
Очень прост в использовании и, следовательно, экономит ваше время.
Поставляется с ручкой для переноски для удобства переноски
Длинная и прочная ручка подъема
Недостатки
Его небольшой размер в некоторой степени является его недостатком, поскольку он требует, чтобы вы использовали домкрат только на достаточно ровной и плоской поверхности, иначе он может опрокинуться более чем на
.
4.Гидравлический домкрат для бутылок 6 тонн Tonda
Технические характеристики
Производитель — Tonda
Грузоподъемность — 6 тонн
Диапазон подъема — от 7,6 дюймов до 14,6 дюймов
Материал — Сталь
Цвет — Серебристый
Вес — 10,16 фунтов
Размеры примерно . — 10 x 11 x 14,8 дюймов
Обзор
Tonda открыла свои двери много лет назад с единым видением — стать лидером в сфере подъемно-транспортных средств среди владельцев транспортных средств и механиков по всему миру.Сегодня этот бренд, предлагающий широкий ассортимент высококачественной продукции, помимо подъемных устройств и машин, и другое механическое оборудование, осуществил эту мечту. Многие клиенты полагаются на Tonda, когда качество и долговечность являются обязательными. Продукты Tonda, пользующиеся фаворитом среди многих клиентов, таковы, что вы бы хотели добавить к своему набору инструментов.
И сегодня мы набираем обороты в наших обзорах автомобильного домкрата. С нашего места номер один вы встречали разные гнезда для бутылок разной емкости, и если ни один из них не кажется вам идеальным, у нас есть еще 7, так что расслабьтесь.
Это одно из наших мест номер четыре — 6-тонный домкрат для бутылок, и мы рады показать вам, о чем он…
Мы уже упоминали его 6-тонную грузоподъемность, поэтому вы знаете, что этот домкрат отлично справляется с подъемом. 6-тонный домкрат для бутылок должен быть в состоянии поднять около 12 000 фунтов груза, а это означает, что почти все, что есть в вашем гараже или автомастерской, будет легко поднять этот парень — акцент на «легко».
Это гидравлический домкрат для баллонов, поэтому мы уверены, что вы уже знаете обо всех преимуществах его приобретения.Гидравлические домкраты для баллонов просты в использовании, для их подъема требуется лишь небольшое усилие, и зачастую они имеют большой диапазон подъема. Это и многое другое вы получите от бутылочного домкрата от Tonda.
Благодаря превосходной конструкции вы можете сказать, что этот домкрат обладает большой прочностью. И что не менее важно, вы можете сказать, что он будет видеть вас на разных машинах, но при этом всегда будет стоять прямо и всегда к вашим услугам.
Для увеличения диапазона подъема седло этого домкрата оснащено регулируемыми винтами.Седло также предназначено для обеспечения дополнительной устойчивости и поддержки.
Тем не менее, что касается устойчивости и поддержки, домкрат имеет прочное основание, достаточно широкое, чтобы сделать устройство устойчивым на любой поверхности вообще, даже на грязной поверхности.
Критические точки напряжения этого устройства хорошо усилены, поэтому они не срабатывают на протяжении всего использования домкрата. Кроме того, они также придают домкрату долговечность, позволяя ему работать безупречно и дольше.
Отвечающий всем стандартам ANSI / ASME 2014 года, этот домкрат для бутылок станет отличным дополнением вашего гаража, магазина или фермы.
Проверить цены и приобрести Гидравлический домкрат для бутылок 6 тонн Tonda
Преимущества
Поставляется с грузоподъемностью 6 тонн
Гидравлический домкрат превосходной конструкции, обеспечивающий прочность и долговечность домкрата.
Седло домкрата оснащено регулируемыми винтами и обеспечивает еще больший диапазон подъема.
Благодаря прочному и широкому основанию домкрат выглядит прочным и легко устанавливается на любой поверхности.
Критические точки напряжения усилены для повышения прочности и долговечности
Он занимает мало места, что упрощает хранение и размещение
Недостатки
Было несколько отдельных жалоб на дешевизну домкрата с плохим качеством отделки, однако все сходятся во мнении в одном: он выполняет то, что обещает
5.Torin Big Red Пневматический гидравлический домкрат
Технические характеристики
Производитель — Torin
Грузоподъемность — 20 тонн
Диапазон подъема — от 10,25 дюйма до 20,25 дюйма
Материал — Сталь
Цвет — Красный
Вес — 40 фунтов
Размеры примерно . — 11,4 x 11 x 7,3 дюйма
Обзор
Torin — гордый материнский бренд двух одинаково процветающих суббрендов: Big Red и Black Jack.Эти два дочерних предприятия являются одними из лучших работ Torin в области домкратов и подъемного оборудования. Торин выделяется своим уровнем инноваций и качеством изготовления.
Итак, на нашем пятом месте у нас есть кое-что немного отличающееся от того, что мы видели в последних нескольких рассмотренных нами бутылочных домкратах. Если вы ищете что-то более быстрое и удобное, чем традиционный «насосный» домкрат для баллонов, то вы, вероятно, ищете домкрат для баллонов с воздухом.И это хорошо, что вы остались с нами, потому что прямо здесь, в наших обзорах, у нас есть один из лучших домкратов для баллонов с воздухом в отрасли, и это не что иное, как гидравлический домкрат Torin Big Red Air Hydraulic.
То, что у нас есть, действительно большой парень. Он 20-тонный домкрат для бутылок, так что мы говорим о сумасшедшей огромной емкости. Есть несколько вещей, которые нельзя поднять с помощью этого домкрата, да еще и не вспотев.
Нам нравится инженерия, лежащая в основе этого удивительного устройства, и мы действительно впечатлены им.Этот 20-тонный пневмогидравлический домкрат для баллонов легко заявляет о себе благодаря своей гениальной инженерии, которая позволяет управлять пневматическим (отсюда и пневмогидравлический домкрат) или вручную, если вы предпочитаете.
Пневматически этот домкрат легко работает практически в любом диапазоне давления. Все, что вам нужно, это рабочий компрессор, который может обеспечивать давление от 100 до 175 фунтов на квадратный дюйм, и все готово.
Помимо конструкции домкрата, его конструкция сделана из прочной стали, поэтому мы уверены в одном: этот домкрат прочный и долговечный!
В комплекте с этим пневматическим домкратом для баллонов, конечно же, идет необходимый воздушный шланг.Длина шланга составляет 4 фута, что позволяет легко поворачивать его в любом направлении. Он также поставляется с собственной фурнитурой и выключателем питания. Благословенное удобство!
Опять же, в целях безопасности, вы обнаружите, что он поставляется с собственным пневматическим баком, который гарантирует, что домкрат все еще будет иметь давление, подаваемое на гидравлику, в случае возникновения утечки под давлением. В конце концов, шансы на неудачу вашего домкрата значительно уменьшаются.
Чтобы предотвратить перегрузку, производители выступили с инициативой установить в агрегат предохранительный клапан.Таким образом вы защитите свой груз и себя. Что еще более важно, вы избегаете перегрузки домкрата (хотя есть несколько вещей, превышающих подъемную силу этого парня).
Он, конечно, идет с ручкой; милая, состоящая из двух частей ручка. Это значительно упростит перекачку, что в конечном итоге ускорит работу и сэкономит ваше время, необходимое для выполнения самой работы, для которой необходимо выполнить подъемник.
Проверить цены и приобрести Гидравлический домкрат Torin Big Red для баллонов с воздушным потоком
Преимущества
Работает как вручную, так и пневматически
Он имеет 20-тонную грузоподъемность и идеально подходит для подъема и удержания до 40000 фунтов груза
Поставляется с 4-футовым воздушным шлангом, который легко поворачивается в любом направлении, и поставляется с собственными фитингами и выключателем питания.
Имеет небольшой пневматический резервуар, гарантирующий, что у вас никогда не закончится давление, которое может привести к выходу из строя домкрата, особенно при микроскопической утечке.
Пневматический домкрат для бутылок грузоподъемностью 20 тонн позволяет легко поднимать очень тяжелые грузы за очень короткое время.
Он работает как пневматически, так и вручную, поэтому, когда у вас нет доступа к воздуху, вы также можете использовать традиционный маршрут и качать.Это не здорово, но лучше иметь неработающий домкрат
Недостатки
Это один высокий блок, поэтому он вряд ли поместится под вашу обычную машину
6. Гидравлический домкрат 12 тонн Pro-Lift
Технические характеристики
Производитель — Pro-Lift
Грузоподъемность — 12 тонн
Диапазон подъема — от 9,5 дюймов до 18-7 / 8 дюймов
Материал — Сталь
Цвет — Серый
Вес — 71 фунт
Размеры примерно .- 5,8 x 10,8 x 5,6 дюйма
Обзор
Единственная причина, по которой ProLift производит высококачественные автомобильные товары, заключается в том, чтобы так или иначе улучшить качество вашей жизни. Производство различных типов подъемного оборудования от тяжелых вилочных погрузчиков до простых домкратов, годы упорных усилий и усердия, вложенные этой компанией, дали ей возможность каждый раз думать, творить и развиваться; предпринимать шаги, чтобы не только превзойти текущие тенденции, но и сделать еще один шаг, прогнозируя их.
Мы уже упоминали Pro-Lift и раньше в наших обзорах сегодня, но поскольку здесь мы имеем дело только с лучшими брендами, мы решили, что лучше укажем этот бренд дважды в нашем обзоре, чем предложим вам продукт некачественного бренда.
И домкрат для бутылок Pro-Lift, который мы сейчас рассматриваем, представляет собой 12-тонный домкрат для бутылок со всеми гарантиями отличной производительности, к которым мы привыкли от Pro Lift. Приди и посмотри!
Идеально подходящий для широкого спектра использования, включая обслуживание магазинов, автомобилей, фермы и грузовиков, 12-тонный домкрат для бутылок Pro-Lift — именно то, что вам нужно для подъема вашего автомобиля, техники, дома на колесах и т. Д.
Поскольку Pro-Lift уделяет первоочередное внимание качеству и долговечности, он производит этот домкрат, обеспечивая тщательную и профессиональную термическую обработку всех его критических участков. «Почему?» вы можете спросить. Эта важная процедура усиливает прочность этих участков и тем самым позволяет домкрату работать с максимальной производительностью. Кроме того, это также помогает домкрату жить долго, давая вам все самое лучшее.
Подъемное седло изготовлено из стали, поэтому оно не может сломаться.Вместо этого он долговечен и даже спроектирован таким образом, что удерживает груз в очень безопасном положении, что делает вашу рабочую среду намного безопаснее для вас и всех участников.
Кроме того, удлинительный винт обеспечивает удобство и точность регулировки домкрата до тех пор, пока вы не получите желаемую рабочую высоту, которая подходит вам каждый раз.
Чтобы предотвратить перебег гидроцилиндра домкрата, домкрат оснащен встроенной для этой цели байпасной системой.
И для удобства этот домкрат снабжен удобной ручкой, которая упрощает переноску.Он даже занимает небольшую площадь, поэтому варианты хранения широки и разнообразны.
Проверить цены и приобрести этот 12-тонный гидравлический домкрат Pro-Lift
Преимущества
Поставляется с грузоподъемностью 12 тонн, идеально подходит для работы в магазинах, на фермах, в автомобильных и грузовых службах
Он может похвастаться прочной конструкцией и определенно рассчитан на
год.
Все зоны критических нагрузок проходят термообработку, чтобы домкрат продолжал работать и выдерживал поднятую нагрузку.
Изготовленное из стали, подъемное седло достаточно прочное, чтобы выдержать ваш груз, кроме того, оно предназначено также для удержания груза в безопасном положении
С помощью удлинительного винта вы можете отрегулировать домкрат до достижения рабочей высоты, которая подходит именно вам.
Встроенная байпасная система гарантирует, что гидроцилиндр не переедет в любой точке.
Поставляется с ручкой для переноски и занимает мало места для хранения из-за своей небольшой занимаемой площади
Недостатки
Возможно, вам придется заменить ручку, так как ее длина не позволяет использовать ее, не заходя под автомобиль.А как вы знаете, это небезопасно.
7. Torin Big Red 2-тонный гидравлический домкрат
Технические характеристики
Производитель — Torin
Грузоподъемность — 2 тонны
Диапазон подъема — от 7,09 дюйма до 13,39 дюйма
Материал — Сталь
Цвет — Красный
Вес — 7 фунтов
Размеры примерно .- 13 x 9 x 9 дюймов
Обзор
Torin поставляет своим клиентам оригинальные высококачественные разъемы двух основных продуктовых линеек: Big Red и Black Jack. Эти домкраты (а также другие продукты, такие как комплекты для ремонта автомобилей, комплекты для организации инструментов и т. Д.) Являются очень востребованными рабочими инструментами профессионалов во всем мире, которые стали полагаться на Torin в качестве надежных и надежных инструментов, которые делают работу быстрее и проще. .
Не каждый всегда хочет поднять грузовик-монстр.Иногда мы просто хотим поднять что-нибудь более легкое. Проблема в том, что мы не можем сделать это голыми человеческими руками, поэтому нам нужны домкраты меньшей емкости. И у нас есть один из лучших: гидравлический домкрат Torin Big Red на 2 тонны. Если вы что-то знаете об автомобильных устройствах, то вы знаете, что одно из лучших мест для начала поиска лучшего бутылочного домкрата — это, безусловно, Торин. Мы уверены, что на этом фоне вы будете так же впечатлены, как и скоро. Оставайтесь с нами.
По словам Торина, этот 2-тонный домкрат для бутылок был разработан для использования как в быту, так и в коммерческих целях.Таким образом, он достаточно прост и удобен для использования в домашнем гараже, а также достаточно прочен для использования в магазине.
Сварка этого аппарата отличается превосходным качеством, одним из лучших, которые вы можете найти. Конструкция — штампованная из легированной стали; и с этой конструкцией домкрат дает вам грубую силу и долговечность. Итак, в целом вы получаете прочный, прочный домкрат, как и следовало ожидать от Torin.
Напорный насос с этим домкратом отличается превосходным скольжением.Это помогает облегчить подъем с минимальными физическими усилиями с вашей стороны.
Чтобы ваша гидравлическая система оставалась в пределах рабочего хода, домкрат оснащен предохранительным клапаном, а также встроенной системой перепуска масла. Они работают вместе, чтобы обеспечить соблюдение ограничений хода вашей гидравлической системы.
Гидравлическая система, смазанная маслом высшего сорта, будет лучше защищена от коррозии. И даже при колебаниях температуры эта функция делает ваш домкрат достаточно гибким, чтобы полностью работать при температуре от 40 до 105 градусов по Фаренгейту.
И наконец, хотя этот домкрат для бутылок действительно легкий, он по-прежнему остается тем домкратом, который вам нужен, когда вам нужно поднимать тяжелую технику.
Проверить цены и приобрести Гидравлический домкрат Torin Big Red 2 тонны для бутылок
Преимущества
Конструкция из легированной стали превосходного качества, обеспечивающая прочность и долговечность.
Его нагнетательный насос отличается превосходным скольжением, что упрощает подъем и требует минимальных усилий с вашей стороны.
Благодаря предохранительному клапану и встроенной байпасной системе гидравлическая система вашего домкрата будет защищена от выхода за пределы его хода.
В этом агрегате используется высококачественное масло, которое смазывает домкрат и защищает его от коррозии.Он также отвечает за то, чтобы ваш домкрат оставался полностью работоспособным в широком диапазоне температур.
Недостатки
Вывести этот домкрат из строя может оказаться непростой задачей, так как из него будет вытекать излишек масла, если он будет открываться слишком сильно, и он вряд ли упадет, если не открыть достаточно
8. Домкрат Alltrade Powerbuilt 12-тонный для бутылок
Технические характеристики
Производитель — Alltrade
Грузоподъемность — 12 тонн
Диапазон подъема — 7.От 09 дюймов до 13,39 дюймов
Материал — Основание из чугуна, опора из кованой стали
Цвет — Красный
Вес — 13,95 фунтов
Размеры примерно . — 5,9 x 5,8 x 9,2 дюйма
Обзор
Alltrade Tools открыла магазин еще в 1979 году на небольшом пространстве, но с большой идеей. Сегодня этот же бренд регистрирует гигантское присутствие на всех континентах планеты с гигантскими долями рынка в целом.Но этот бренд попал сюда не внезапным полетом. История показывает, что для того, чтобы довести Alltrade Tools до сегодняшнего состояния, была непрекращающаяся культура инноваций и страсти. Благодаря продуктам высокого качества, но очень конкурентоспособным по ценам, инструменты Alltrade получили широкое признание во всем мире даже до такой степени, что стали фаворитом для многих.
И сегодня в наших обзорах снова есть еще один удивительный бутылочный домкрат от Alltrade. На этот раз это 12-тонный домкрат для бутылок. Итак, если вам нужно поднять груз весом около 24 000 фунтов, то к вашим услугам 12-тонный домкрат Alltrade Powerbuilt для бутылок.И в нем тоже есть все, что нужно.
Один, этот валет — один сильный чувак. Седло изготовлено из кованой стали, а основание — из чугуна. Комбинация кованой стали и чугуна? Мало что может превзойти это по силе, мы можем рассказать вам бесплатно. Будучи изготовленным из этих материалов, вы можете быть уверены, что этот домкрат справится со своей задачей и будет оставаться там еще очень долгое время, делая то же самое.
Вам следует знать еще кое-что об основании: оно прочное, прочное и широкое. Это необходимо для обеспечения устойчивости домкрата на любой поверхности во время работы.И этот домкрат будет устойчиво стоять на ногах на любой поверхности, даже на неровной, ровной или грязной.
С помощью удлинительного винта на подъемном седле вы получите больше от высоты подъема. Вы можете легко отрегулировать высоту своего домкрата, чтобы обеспечить вам рабочую высоту, необходимую для выполнения вашей работы. Какой лучший способ контролировать ситуацию ?!
Чтобы сделать работу еще проще, выпускной клапан домкрата выполнен в виде штифта. Теперь работать с этим и без того простым в использовании устройством стало намного удобнее.
Вам нравится качество и функциональность этого домкрата, но нужна другая емкость? Alltrade также имеет 8-тонные домкраты для бутылок, а также 30-тонные домкраты для бутылок.
Проверить цены и приобрести этот 12-тонный домкрат Alltrade Powerbuilt для бутылок
Преимущества
Изготовлен из кованой стали и чугуна, что гарантирует прочность и долговечность домкрата.
Его основание широкое и прочное, чтобы домкрат мог устойчиво стоять на любой поверхности и выдерживать нагрузку.
Удлинительный винт на седле позволяет отрегулировать домкрат для достижения желаемой рабочей высоты, которая подходит именно вам.
Несмотря на то, что выпускной клапан этого домкрата довольно прост в использовании, он выполнен в виде штифта, что упрощает работу.
Недостатки
Похоже, что Alltrade плохо покрасила этот домкрат.Вся установка окрашена распылением «до отказа», поэтому вам, возможно, придется сначала пройти через толстую стену краски, прежде чем вы сможете повернуть спускной клапан
9. 20-тонный пневмогидравлический домкрат
Технические характеристики
Производитель — Не указано (продается через ihubdeal)
Грузоподъемность — 20 тонн
Диапазон подъема — от 10,25 дюйма до 20 дюймов
Материал — сталь
Цвет — Красный
Вес — 33 фунта
Размеры примерно .- 12 x 12 x 12 дюймов
Обзор
Ihubdeal — крупный онлайн-дистрибьютор всех видов продукции; начиная от бытовых товаров и заканчивая механическими инструментами, а также другими подобными товарами. Открыв свои магазины несколько лет назад, этот бренд постоянно получает от лучших компаний-производителей продукцию, которая будет полезна покупателям. Заполняя свои магазины этими высококачественными продуктами высокого класса, неудивительно, что многие клиенты нашли этот магазин универсальным местом для почти всех своих потребностей.Ihubdeal гордится своей гарантией, что всегда предлагает вам лучшие высококачественные продукты по самым доступным ценам. И в довершение всего, его служба поддержки клиентов — единственная в своем роде. Поистине услуга, достойная королей.
Некоторые утверждают, что лучшие домкраты для бутылок — это те, которые имеют пневматическое управление. Давайте смотреть правде в глаза. Все, что ускоряет работу и требует небольших усилий, безусловно, приветствуется. Раньше мы приносили пневматический домкрат для бутылок, но вот еще один, также по доступной цене: 20-тонный пневматический гидравлический домкрат для бутылок.Вы можете провести сравнение и выбрать лучший вариант для вас. Тем не менее, вы можете быть уверены, что, что бы вы ни выбрали, у вас будет фантастическая бутылка для бутылок, которая окупит ваши деньги.
Пневматический гидравлический домкрат для бутылок 20 тонн имеет прочную стальную конструкцию, которая придает этому домкрату всю силу, необходимую для подъема практически всего в вашем гараже или автомагазине. Этот 20-тонный домкрат для бутылок создан для удобного подъема и удержания груза без напряжения, от тяжелых грузовиков до мобильных домов и тяжелой сельскохозяйственной техники.
К счастью, это пневматический агрегат, который сокращает время, затрачиваемое на подъем, на тонну! Теперь, просто подавая воздух, вы можете с легкостью наблюдать, как ваш домкрат выполняет тяжелую работу по подъему груза на любую высоту, которую вы хотите.
Но ведь случаются разные вещи, и у вас не всегда есть доступ к воздуху. Кроме того, вы знаете, что на морозе использование пневмогидравлического домкрата для баллонов может быть несколько невозможным. Поэтому хорошо, что этот агрегат работает как вручную, так и как пневматический домкрат.
Даже вручную, для подъема и подъема домкрата не требуется столько физических усилий!
Присоединенный резиновый шланг измеряет до 48 дюймов; то есть 4 фута. Таким образом, он дает достаточно места для удобного поворота.
Проверить цены и приобрести 20-тонный пневмогидравлический домкрат для баллонов
Преимущества
Изготовлен из высококачественной стальной конструкции и отличается высокой прочностью и долговечностью.
Поскольку это пневматический домкрат для бутылок, подъем, безусловно, будет проще, быстрее и удобнее
Может работать как пневматический домкрат для бутылок, так и как ручной домкрат
Как ручной домкрат, устройство также эффективно работает, требуя от вас очень небольших физических усилий
Его воздушный шланг имеет длину до 4 футов, поэтому у него больше места для поворота около
.
Недостатки
Для пневмогидравлического домкрата для баллона это устройство поднимается медленнее, чем хотелось бы большинству клиентов
10.Гидравлический домкрат для бутылок LiftMaster 4 тонны
Технические характеристики
Производитель — LiftMaster
Грузоподъемность — 4 тонны
Диапазон подъема — от 7,68 дюйма до 12,6 дюйма
Материал — Сталь
Цвет — Серый
Вес — 7,25 фунта
Размеры примерно . — 4,8 x 4,1 x 8,3 дюйма
Обзор
Liftmaster — это семейное предприятие, которым управляет семья.Она была основана в 1985 году и с тех пор использует только самые умные и творческие руки для создания продуктов, которые всегда будут полезны покупателям. Сначала у этого бренда было всего несколько избранных дистрибьюторов, продающих его продукцию в разных местах, но в настоящее время существует несколько сотен дистрибьюторов, распространяющих продукцию Liftmaster в разных частях мира! В значительной степени причина этого — неутомимое стремление к работе ее превосходного персонала, превосходное качество различных продуктов, а также выгодные цены на каждый продукт.Liftmaster определенно дает своим конкурентам возможность заработать свои деньги.
На данный момент мы представили вам 9 лучших домкратов для бутылок в отрасли и собираемся дополнить их еще одним удивительным устройством, на этот раз 4-тонным домкратом для бутылок от LiftMaster. Гидравлический домкрат для бутылок LiftMaster на 4 тонны — отличный способ завершить этот обзор со всеми его удивительными функциями, и вы будете впечатлены этим домкратом, как и мы.
Приобретая какое-либо устройство, механическое или нет, вы хотите быть уверены, что оно создано для выполнения своей цели, и не только для этого, вы также хотите быть уверены в том, что оно прослужит дольше.Итак, естественно, нельзя упускать из виду высокую производительность и долговечность. И эти два качества являются отличительными чертами 4-тонного гидравлического домкрата для бутылок LiftMaster.
Этот домкрат изготовлен из высококачественной стали и имеет прочную конструкцию, способную легко поднимать груз и выдерживать годы эксплуатации, даже в тяжелых условиях.
Следующее, что вам нужно знать о вашем домкрате, это то, требует ли с вашей стороны таких больших усилий, чтобы поднять груз. Некоторые домкраты настолько требовательны, что вам будет намного лучше, если вы просто войдете под груз и поднимите его своими руками.Но с этим домкратом этого повествования, к счастью, удалось избежать. Он поставляется с нагнетательным насосом, который отличается действительно плавным действием. Это делает подъем грузов легким и удобным без особых усилий с вашей стороны. Кому бы это не понравилось ?!
Его выдвижные головки винтов также помогут вам при регулировке домкрата. Теперь ваша предпочтительная рабочая высота легко регулируется. Этот домкрат дает вам управление и позволяет регулировать нагрузку на любую желаемую высоту, чтобы вы могли выполнять свою работу на своих условиях.
Прилагаемая к нему ручка также достаточно длинна, чтобы использовать ее достаточно удобно.
Проверить цены и приобрести этот гидравлический домкрат LiftMaster 4 тонны
Преимущества
Изготовлен из стальной конструкции, обеспечивающей прочность и долговечность домкрата.
Его насос отличается очень плавным ходом, поэтому с небольшими усилиями с вашей стороны вы можете легко и легко поднять любой груз, который вам нужно поднять.
Также поставляется с выдвижными головками винтов.Эти головки винтов очень полезны при регулировке нагрузки до достижения желаемой рабочей высоты
.
Рукоятка отлично работает и быстро и легко поднимается
Недостатки
Вы должны быть осторожны с этим домкратом и, возможно, добавить поддержку при его использовании. Несколько клиентов сообщили, что, хотя он довольно хорошо поднимается, через некоторое время он снова падает сам по себе
Заключение
Итак, теперь у вас есть все, что вам нужно, чтобы получить лучший домкрат для бутылок на рынке.У вас есть тщательно подготовленное руководство и обзор десяти лучших бутылочных домкратов, которые сейчас продаются. Те машины и техника, которые стоят вокруг вашей фермы и гаража, сами по себе не поднимутся. Закажите любого из этих парней сейчас и получите удовольствие!
Отец, муж и механик с опытом работы более 20 лет, в настоящее время также блогер. Увлечен всем, что связано с автомобильной промышленностью.
Последние сообщения Билли Миллера (посмотреть все)
Как работают гидравлические домкраты?
Что позволяет поднять автомобиль, приложив к нему небольшое усилие? Ага! Это домкрат, который можно носить в автомобиле для выполнения основных механических операций.Но, кроме этого портативного разъема, на рынке доступно большое количество разъемов. Домкраты можно разделить на категории по механизмам создания силы. У нас есть домкраты механические, электрические, гидравлические и пневматические. Все эти категории домкратов могут поднимать тяжелые грузы, но их области применения, грузоподъемность и конструкция будут различаться.
Здесь мы можем обсудить более подробную информацию о гидравлических домкратах.
Гидравлический домкрат — это механическое устройство, которое использует мощность жидкости для работы.С помощью гидравлического домкрата можно легко поднимать тяжелые грузы, используя небольшую прилагаемую силу. Обычно это подъемное устройство использует гидроцилиндр для подачи начальной мощности. Гидравлические домкраты находят широкое применение на железных дорогах, оборонном, землеройном, авиационном, погрузочно-разгрузочном оборудовании, гидроэлектростанциях, горнодобывающих и подъемных платформах. Равномерное и стабильное движение трансмиссии при переменной или максимальной нагрузке сделало гидравлические домкраты пригодными для всех вышеперечисленных применений. Также домкраты с использованием гидравлики могут обеспечить повышенную грузоподъемность на большем расстоянии.
Если вспомнить историю, патент на портативный гидравлический пресс был предоставлен Ричарду Даджену в 1851 году. До этого британский патент на гидравлический домкрат был подан Уильямом Джозефом Кертисом в 1838 году.
Резервуар или буферный бак, гидроцилиндры, насос, обратный клапан и выпускной клапан являются важными частями гидравлического домкрата, которые помогают при подъеме тяжелых грузов. Как и в любой гидравлической системе, в резервуаре будет храниться гидравлическая жидкость, и с помощью гидравлического насоса жидкость под давлением будет подаваться в присоединенный цилиндр.Обратный клапан, расположенный между цилиндром и насосом, направляет поток. Когда жидкость поступает в цилиндр, поршень выдвигается и создает давление во втором гидроцилиндре. Выпускной клапан используется для втягивания гидравлического поршня после завершения работы. Емкость резервуара или буферного бака будет зависеть от потребности в гидравлической жидкости для выдвижения и втягивания цилиндра. Более подробная информация о работе гидравлического домкрата указана ниже.
Как работает гидравлический домкрат? Гидравлический домкрат работает по принципу Паскаля.То есть давление, прикладываемое к жидкости, хранящейся в контейнере, будет равномерно распределяться во всех направлениях. Важными компонентами гидравлического домкрата являются цилиндры, насосная система и гидравлическая жидкость (обычно используется масло). Жидкость для гидравлического домкрата выбирается с учетом определенных свойств жидкости, таких как вязкость, термическая стабильность, фильтруемость, гидролитическая стабильность и т. Д. Если будет выбрана совместимая гидравлическая жидкость, она обеспечит максимальную производительность, самосмазывание и плавную работу.Конструкция гидравлического домкрата будет содержать два цилиндра (один малый и другой большой), соединенных между собой трубопроводами. Оба цилиндра частично заполнены гидравлическими жидкостями. При приложении небольшого давления к меньшему цилиндру давление будет передаваться в равной степени большему цилиндру через несжимаемую жидкость. Теперь больший цилиндр будет испытывать эффект умножения силы. Сила, действующая на все точки обоих цилиндров, будет одинаковой. Но сила, создаваемая большим цилиндром, будет выше и прямо пропорциональна площади поверхности.Помимо цилиндров, гидравлический домкрат будет содержать насосную систему для проталкивания жидкости в цилиндр через односторонний клапан. Этот клапан ограничивает обратный поток гидравлической жидкости из цилиндра.
Бутылочные домкраты и напольные домкраты — это два типа гидравлических домкратов . Гидравлические домкраты с цилиндрическим корпусом и горлышком, напоминающим бутылку, широко известны как домкраты для бутылок или домкраты для виски. Подушка подшипника, поддерживаемая вертикальным валом, отвечает за балансировку веса поднимаемого объекта.Бутылочные домкраты используются для ремонта автомобилей и фундаментов домов, а также для подъемников с короткими вертикальными стенками. Напольные домкраты могут обеспечить больший диапазон вертикальных подъемников. Итак, эти домкраты обычно используются в горнодобывающей промышленности. В отличие от домкрата для бутылок, горизонтальный вал нажимает на кривошип, соединенный с подъемной подушкой, которая затем поднимается вертикально.
Мы можем заключить это после обсуждения некоторых советов по поиску и устранению неисправностей гидравлического домкрата. Что вы будете делать, если гидравлический домкрат не сможет поднять объект? Причиной поломки может быть низкий уровень масла.Итак, сначала нужно проверить уровень масла. Если вы обнаружили недостаточное количество масла в системе, долейте его. Другой причиной этого может быть утечка или выход из строя уплотнения. При повреждении уплотнения необходимо заменить уплотнения цилиндра сжатия.
9 лучших домкратов для бутылок для вашего автомобиля [Руководство по покупке]
Надежный домкрат для бутылок — важное средство обеспечения безопасности, которое должно быть у всех автолюбителей или домашних механиков. Вот почему мы провели поиск в Интернете, чтобы найти 9 лучших бутылочных домкратов на рынке.Использование гидравлического домкрата для баллонов для подъема вашего автомобиля для технического обслуживания или домашнего ремонта — отличный выбор, поскольку домкраты для баллонов очень портативны, надежны и просты в использовании.
Помните, важно всегда закреплять поднятый автомобиль с помощью домкратов. Домкраты для бутылок предназначены для подъема и опускания автомобиля. Они не предназначены для фиксации на месте при выполнении технического обслуживания, особенно если вы находитесь под автомобилем — домкраты необходимы, и их всегда следует использовать вместе с домкратом для бутылок или другим подъемным устройством автомобиля.
Домкраты для бутылок небольшие, но они способны поднимать тяжелые грузы. С помощью этого руководства по покупке вы сможете найти лучшие гнезда для бутылок в соответствии с вашими потребностями. Обязательно обратите особое внимание на вместимость, диапазон высоты и зазор, чтобы найти домкрат для бутылок, который лучше всего подходит для вашего автомобиля.
Выбор лучших домкратов для бутылок для вашего автомобиля
Прежде всего, безопасность — это первоочередная необходимость и ваш главный приоритет при покупке домкрата для бутылок.Также очень важно получить домкрат для бутылок, который соответствует техническим характеристикам вашего автомобиля. При выборе лучшего домкрата для бутылок для ваших нужд в первую очередь следует учитывать грузоподъемность , и , тип транспортного средства , который вы хотите поднять. Некоторые домкраты для бутылок специально предназначены для грузовиков с большим клиренсом и большим весом. Другие домкраты для бутылок предназначены для установки под автомобили с меньшим зазором.
Вам также следует принять во внимание качество сборки и материал домкратов для бутылок.Качественный домкрат для бутылок всегда будет окрашен во избежание ржавчины и коррозии. Кроме того, некоторые из лучших домкратов для бутылок имеют ручки для переноски или контейнеры для хранения, чтобы вам было проще маневрировать ими при выполнении любого вида технического обслуживания автомобиля.
Лучший общий выбор
1. Силовой домкрат для бутылок Alltrade на 3 тонны все-в-одном
Проверить последнюю цену
Являясь одним из лучших домкратов для бутылок на рынке, этот уникальный 3-тонный домкрат для бутылок от Powerbuilt объединяет в себе как домкрат для бутылок, так и подставку для домкрата в единое целое.Это устройство, изготовленное на стальной основе, может использоваться как с обычными, так и с цельными легковыми и грузовыми автомобилями, а его номинальная масса 3 тонны и диапазон высоты от 11 до 21 дюйма делают его идеальным для использования с легкими грузовиками и внедорожниками. транспортных средств. Наряду с домкратом для бутылок, после того, как ваш автомобиль будет поднят, вы также можете использовать эту подставку для защиты автомобиля благодаря встроенной функции подъемной стойки.
Вся продукция Powerbuilt соответствует стандартам безопасности ASME и портативным автомобильным подъемным устройствам (PALD). Кроме того, в конструкции предусмотрены вогнутые и плоские подъемные поверхности, позволяющие разместить многочисленные точки подъема, одобренные заводом-изготовителем.Домкрат для бутылок имеет предохранительную планку, которая надежно фиксирует домкрат на нужной высоте. Это устройство компактно, универсально и безопасно.
Хотя это устройство можно использовать в качестве подставки для домкратов, вам все равно потребуется приобрести от одной до трех дополнительных подставок для использования вместе с этим домкратом для бутылок.
Лучший выбор премиум-класса
2. Домкрат для бутылок 12 тонн US JACK
Проверить последнюю цену
Спроектированный и изготовленный в США домкрат для бутылок US JACK имеет прочное основание из ковкого чугуна для максимальной устойчивости.Этот прочный домкрат для бутылок весит около 23 фунтов, что намного тяжелее для домкрата для бутылок. При этом его грузоподъемность составляет 12 тонн, поэтому вы можете быть уверены, что он легко поднимет большие грузовики или внедорожники. Домкрат для бутылок оснащен байпасом для жидкости и стопорным кольцом, которое предотвращает любое повреждение из-за чрезмерного хода поршня. Каждый домкрат для бутылок также имеет ручку в комплекте для удобства использования.
Благодаря компактной конструкции этот домкрат для бутылок идеально подходит для домашнего ремонта автомобилей. Благодаря грузоподъемности 12 тонн он также достаточно тяжелый, чтобы его можно было использовать в коммерческих целях для строительной техники, прицепов или сельскохозяйственной техники.Этот домкрат для бутылок окрашен во избежание ржавчины и коррозии. И хотя это один из самых прочных домкратов для бутылок, обязательно используйте подставки рядом с ним при выполнении любых работ по техническому обслуживанию.
4. BIG RED Torin 8-тонный гидравлический сварной домкрат для бутылок
Проверить последнюю цену
Этот БОЛЬШОЙ КРАСНЫЙ домкрат для бутылок Torin отличается простотой и производительностью.Вы можете выбрать грузоподъемность, подходящую для ваших конкретных проектов, с вариантами загрузки от 4 до 50 тонн. Небольшой размер и большие возможности делают этот домкрат идеальным для ремонта автомобилей в вашем домашнем гараже. Это гидравлический домкрат для баллонов с зазубренным термообработанным седлом, обеспечивающим надежный захват и значительную площадь подъема. Средний диапазон грузоподъемности 8-тонный домкрат имеет диапазон подъема от 9 до 18 дюймов.
Благодаря сварному коррозионно-стойкому основному корпусу, изготовленному из легированной стали, вы можете рассчитывать на высокое качество без утечек.И он имеет встроенный перепуск масла и предохранительный клапан, чтобы домкрат не превышал свои пределы производительности. Напорный насос предназначен для подъема без перенапряжения, что еще больше увеличивает срок службы этого домкрата для бутылок.
Подъемник для бутылок BIG RED Torin соответствует стандартам безопасности ASME и PASE. Наряду с этим на домкрат для бутылок предоставляется ограниченная гарантия сроком на один год.
6. Трехтонный домкрат для бутылок с двойным подъемником Baoshishan с чемоданом
Проверить последнюю цену
Гидравлический домкрат для бутылок Baoshishan, выпускаемый в различных типоразмерах от 3 до 20 тонн, является первоклассным вариантом домкрата для бутылок.3-тонный и 4-тонный домкрат для бутылок поставляется с переносным футляром для удобной транспортировки и хранения, когда домкрат не используется. Максимальная и минимальная высота варьируется в зависимости от размера, поэтому обязательно выберите ту, которая соответствует потребностям обслуживания вашего автомобиля. Этот домкрат для бутылок приварен к большому основанию для дополнительной устойчивости.
Изготовленный из высококачественной легированной стали, вы можете рассчитывать на то, что этот прочный домкрат для бутылок будет использоваться в течение долгого времени. Он имеет противоскользящий верх, чтобы ваш автомобиль оставался на надежной платформе домкрата.Помимо того, что домкраты Baoshishan с большей грузоподъемностью отлично подходят для использования в жилых помещениях в вашем домашнем гараже, они могут использоваться для больших грузовиков, тяжелых внедорожников и жилых автофургонов.
На каждый домкрат для бутылок предоставляется годовая гарантия, а Baoshishan предлагает техническую поддержку по любым вопросам или проблемам, которые могут у вас возникнуть. Этот домкрат для бутылок разработан в соответствии со стандартами ANSI / PALD.
7. Домкрат для бутылок Torin емкостью 2 тонны с чемоданом
Проверить последнюю цену
Если вы ищете качественный домкрат для бутылок для автомобильных проектов, двухтонный домкрат Torin — отличный вариант.Он имеет чугунное основание для оптимальной безопасности. При этом остальная часть домкрата для бутылок сделана из стали. Двухкомпонентная ручка делает этот домкрат для бутылок чрезвычайно удобным в использовании и легким для накачки. А верхняя часть удлинительного винта обеспечивает минимальную высоту 7 дюймов и максимальную высоту 13 дюймов.
Домкрат для баллонов имеет встроенный перепускной клапан для масла и предохранительный клапан для защиты и обслуживания гидравлической системы. Кейс для переноски позволяет безопасно транспортировать и легко хранить домкрат для бутылок, когда он не используется.А сам домкрат для бутылок весом шесть фунтов позволяет невероятно легко перемещать его по гаражу.
Torin гарантирует, что каждый домкрат для бутылок соответствует стандартам безопасности ASME / PASE, и на домкрат предоставляется ограниченная гарантия сроком на один год. Как всегда, не забудьте использовать этот домкрат рядом с подставками.
9. BIG RED Torin 12-тонный пневматический пневмогидравлический домкрат для баллонов с ручным ручным насосом
Проверить последнюю цену
Хотя домкрат для бутылок грузоподъемностью 12 тонн, скорее всего, намного превосходит грузоподъемность, которая вам когда-либо понадобится, вы также никогда не спросите, достаточно ли он силен для любой задачи, которая когда-либо встречается на вашем пути.Пневматический / гидравлический домкрат BIG RED для баллонов уникален тем, что им также можно управлять вручную или пневматически. Чтобы управлять мощным пневмодвигателем пневматической системы, вы просто нажимаете кнопку, что значительно сокращает время подъема.
Это здоровенное устройство можно использовать для автомобилей, грузовиков и внедорожников любых размеров. Наряду с этим, благодаря грузоподъемности 12 тонн, он также может использоваться для тяжелой техники, включая туристические прицепы, сельскохозяйственные машины, промышленное строительное оборудование и полуприцепы.Широкое основание дополнительно повышает надежность и устойчивость домкрата. В этом устройстве система с двумя пружинами помогает безопасно и плавно опустить ваш автомобиль после того, как вы закончите. Он оснащен хромированными цилиндрами, которые полностью отполированы и герметизированы, чтобы избежать ржавчины и коррозии.
Этот домкрат для бутылок соответствует стандартам ASME и PASE и включает годовую ограниченную гарантию от производителя.
Лучшие домкраты для бутылок для всех ваших автомобильных проектов
Наличие в вашем гараже одного из лучших домкратов для бутылок даст вам уверенность в том, что вы готовы к любым проектам ремонта или технического обслуживания.Чтобы еще больше украсить свой гараж, запаситесь лучшими наборами инструментов для механиков, динамометрическими ключами и наборами головок, и вы будете готовы поднять свои навыки домашнего механика на новый уровень.
Часто задаваемые вопросы
Как использовать домкрат для бутылок?
Прежде всего, ваш автомобиль необходимо припарковать на твердой и ровной поверхности, подходящей для проведения технического обслуживания. Это может быть ровный подъезд или гараж. Очень важно, чтобы домкрат для бутылок располагался на твердой, ровной поверхности.
Чтобы определить безопасные точки подъема вашего автомобиля, обратитесь к руководству по эксплуатации. Использование неправильной точки подъема может привести к опрокидыванию автомобиля или повреждению шасси автомобиля. Расположение надлежащих точек подъема зависит от машины. Кроме того, перед использованием прочтите руководство пользователя домкрата для бутылок.
Чтобы использовать домкрат для бутылок, сначала отрегулируйте высоту седла по мере необходимости. Затем найдите клапан и поверните его по часовой стрелке, пока он не затянется. Клапан обычно находится в нижней части домкрата для бутылок.
После этого вставьте ручку в вал насоса. Расположение вала насоса может быть разным. После того, как ручка будет правильно размещена, вы можете качать вверх и вниз, чтобы поднять домкрат. Продолжайте качать, пока ваш автомобиль не достигнет высоты, необходимой для выполнения ваших работ по техническому обслуживанию.
Когда вы достигнете желаемой высоты, вы можете снять ручку и снова надеть наконечник на клапан. Чтобы обеспечить максимальную безопасность автомобиля, когда вы работаете под автомобилем, всегда используйте автомобильные домкраты, чтобы удерживать его на месте.
Для чего вы используете домкрат для бутылок?
Домкраты для бутылок могут использоваться для подъема автомобилей как с малым, так и с большим клиренсом. При этом большинство домкратов для бутылок предназначены для использования с транспортными средствами с большим клиренсом, такими как грузовики и большие внедорожники. Это связано с их вертикальной конструкцией, поскольку они могут быть слишком высокими, чтобы легко поместиться под автомобилем с малым клиренсом. Для автомобилей с малым клиренсом рассмотрите возможность использования напольного домкрата.
В чем разница между домкратом для пола и домкратом для бутылок?
Напольный домкрат и домкрат для бутылок имеют одну и ту же основную функцию подъема вашего автомобиля, чтобы вы могли поставить его на опоры домкрата.В зависимости от ваших предпочтений, конкретной задачи и типа транспортного средства вы можете предпочесть один тип домкрата другому.
Напольные домкраты во всех отношениях являются более дорогим вариантом. Кроме того, они более удобны в использовании. Поскольку конструкция напольного домкрата более плоская и широкая, он хорошо работает с автомобилями с малым клиренсом. Они также имеют тенденцию поднимать автомобиль быстрее. Наряду с этим на напольных домкратах часто есть колеса для облегчения передвижения, поскольку они обычно тяжелее и неудобнее перемещаться, чем домкраты для бутылок.
Подъемники для бутылок, как правило, являются более дешевым вариантом. Это, однако, не означает, что они некачественные. Фактически, они, как правило, имеют более высокую грузоподъемность. Поскольку они намного меньше напольных домкратов, их легче транспортировать и хранить, когда они не используются. Домкраты для бутылок из-за их вертикальности могут не поместиться под вашими транспортными средствами, особенно если у вас автомобиль с низким дорожным просветом.
Нужно ли использовать домкрат для бутылок и подставки?
Необходимо использовать домкраты рядом с домкратом для бутылок, если вы выполняете какое-либо техническое обслуживание под автомобилем.Если вы просто меняете шину, вы можете сделать это и без домкратов, но мы рекомендуем использовать домкраты, несмотря ни на что.
Домкраты для бутылок предназначены для подъема и опускания автомобиля. Они не предназначены для фиксации на месте при проведении технического обслуживания под автомобилем — опоры домкрата абсолютно необходимы для обеспечения безопасности.
Подъемник для бутылок какого размера мне нужен?
Обычно домкрат для бутылок грузоподъемностью 4 тонны подходит для большинства легковых, грузовых автомобилей и внедорожников.При этом вы можете получить домкраты для бутылок с грузоподъемностью до 50 тонн. Таким образом, это действительно зависит от веса вашего автомобиля, с какой грузоподъемностью вы хотите использовать домкрат для бутылок. Чтобы определить вес вашего автомобиля, обратитесь к руководству пользователя и найдите его полную массу. Использование домкрата, который переоценен для груза, который он должен поднимать, никогда не является плохой идеей.
Как мне долить масло в домкрат для бутылок?
Чтобы добавить масла в домкрат для бутылок, обратитесь к руководству пользователя домкрата.Обычно вам нужно опустить подъемник домкрата в вертикальном положении и найти отверстие для заливки масла, которое обычно находится в верхней части резервуара. Как только вы найдете это, снимите пробку и заполните резервуар маслом. Затем вставьте вилку обратно. Важно не переполнять резервуар, поскольку это может привести к неправильной работе гидравлической блокировки.
IRJET-Запрошенная вами страница не найдена на нашем сайте
IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 (май-2021)
Отправить сейчас
IRJET Vol-8 Issue 5, Май 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 5 (май 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 5, май 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 5 (май 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 5, май 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 5 (май 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 5, май 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 5 (май 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 5, май 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 5 (май 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 5, май 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 5 (май 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 5, май 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 5 (май 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 5, май 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
Различные типы гидравлических домкратов и принцип их работы
Внедрение гидравлических домкратов привело к рационализации ряда отраслей. Скорее всего, вы видели, как их использовали для подъема автомобилей, а может быть, вы даже сами пробовали пользоваться одним из них.Но как далеко простираются ваши знания о гидравлических домкратах? Надеюсь, вы более опытны, чем парень внизу.

Ознакомьтесь с нашим подробным руководством по гидравлическим домкратам и узнайте о различных типах, о том, как они работают и где они используются!
Как работает гидравлический домкрат?
Гидравлические домкраты отличаются от механических домкратов, поскольку они обычно могут поднимать более тяжелые грузы намного выше. Первичный механизм приложения силы часто осуществляется через гидроцилиндр — гидравлические домкраты используют силу, создаваемую давлением, для подъема предметов.Тяжелые предметы поднимаются с помощью пухлых поршней, перемещающих масло по двум цилиндрам. Это приводит к повышению давления внутри цилиндра.

Типы домкратов
Домкраты для бутылок
Также известные как ручные домкраты, домкраты для бутылок — это простой способ для людей поднять автомобиль для обслуживания или проверки на дороге. Домкраты для бутылок имеют широкий диапазон размеров и грузоподъемности от 45 кг до нескольких тонн. В домкратах для бутылок используется вертикальный вал, который поддерживает опорную площадку, которая непосредственно удерживает вес груза при его подъеме.
Тележка / домкраты
Домкраты для тележек, также известные как напольные домкраты, отличаются от домкратов для бутылок, которые работают вертикально. Вал в напольном домкрате расположен горизонтально — он нажимает на кривошип, который соединяется с подъемной подушкой, которая затем поднимается вертикально. Эти домкраты обеспечивают гораздо больший диапазон вертикального подъема, чем домкраты для бутылок, и доступны в двух основных размерах — маленьком и большом.
Как использовать гидравлический домкрат
Несмотря на то, что на рынке доступен целый ряд домкратов для тележек, основные принципы работы применимы во всех сферах.Сначала вы снимаете давление в домкрате и полностью его опускаете. Убедитесь, что в домкрате достаточно масла и что он работает должным образом, затем безопасно поместите его под груз и качайте, пока он не поднимется. Ознакомьтесь с конкретными инструкциями по использованию каждого гидравлического домкрата ниже!
Как использовать небольшой гидравлический домкрат тележки
Шаг 1
Для домкратов меньшего размера сначала откройте выпускной клапан и полностью опустите домкрат.
Шаг 2
Затем снимите черную крышку в верхней части домкрата, чтобы добраться до гидроцилиндра.Под крышкой и наверху гидроцилиндра вы увидите небольшую резиновую втулку. Это пробка маслозаливной горловины.
Шаг 3
Пока у вас открыт выпускной клапан, быстро прокрутите рукоятку домкрата несколько раз.
Шаг 4
Затем медленно сожмите пробку маслозаливной горловины, чтобы выпустить захваченный воздух. При выходе воздуха может быть слышно шипение — убедитесь, что вы не вытащили вилку полностью.
Шаг 5
Закройте выпускной клапан и проверьте правильность работы домкрата.В некоторых случаях для достижения наилучших результатов может потребоваться повторить процесс продувки воздухом несколько раз.
Шаг 6
Чтобы заправить домкрат, просто снимите пробку маслозаливной горловины и залейте масло гидравлического домкрата.
Как использовать большой гидравлический домкрат тележки
Шаг 1
Поверните ручку, чтобы полностью открыть выпускной клапан, и опустите домкрат.
Шаг 2
Прокачивайте домкрат несколько раз, пока выпускной клапан все еще открыт, затем оставьте рукоятку домкрата в нижнем положении.
Шаг 3
Найдите винт в более широкой пробке масляной камеры и ослабьте ее ровно настолько, чтобы позволить воздуху выйти.
Шаг 4
Затяните заливную пробку и дважды проверьте исправность домкрата. Для максимальной эффективности может потребоваться повторение процесса продувки воздухом.
Шаг 5
Пробку заливного отверстия можно снять для доливки или замены масла при необходимости.
Как пользоваться бутылочным домкратом
Шаг 1 — Джек для бутылок
Удаление воздуха из домкрата для бутылок очень похоже на процесс, который используют домкраты для небольших тележек.
No related posts.

Что наблюдается	Где поломка	Почему сломалось	Что делать
Остановка	В цилиндре	Не хватает масла, возможно засорение фильтров	Разобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимается	В цилиндре	Не хватает давления из-за отсутствия достаточного количества рабочей жидкости	Долить жидкость
Подъем очень медленный или, наоборот, рывками	В цилиндре, системе с рабочей жидкостью	В домкрат попал воздух, который негативно влияет на работу поршня	Необходимо добавить жидкость и удалить через трубки воздух
Низкое давление	Клапаны	Ослабли пружины Клапаны отлегают от отсеков Клапаны загрязнились	Замена клапана или пружины Если возможно — ремонт или чистка
