Сколько вольт должен показывать заряженный аккумулятор

Аккумулятор – это очень важный узел любого автомобиля, от исправности которого зависит уверенный старт. Как говорит статистика, именно аккумулятор становится причиной нервного расстройства водителей, не зависимо от марки автомобиля. Поэтому, каждому владельцу просто жизненно необходимо хотя бы минимально ориентироваться в свойствах и параметрах автомобильной аккумуляторной батареи.

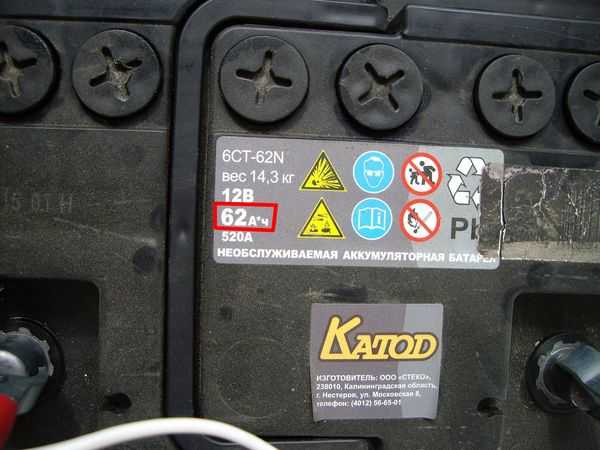

При покупке аккумулятора первым делом нужно взглянуть на значение емкости. Этот параметр сообщает о том, сколько заряда может уместиться в батарею. Разобравшись с емкостью, переходим к изучению величины пускового тока. Если это значение недостаточное для вашего авто, то аккумулятор просто не сможет дать достаточно энергии для старта двигателя.

Прочитайте более подробную статью про выбор аккумулятора для автомобиля.

Зачем нужно контролировать заряд

Прямой параметр, который характеризирует уровень «здоровья» автомобильного аккумулятора – это величина напряжения на клеммах. При мониторинге этого параметра владелец точно может определить когда нужно дозарядить аккумулятор и степень пригодности батареи к эксплуатации. Также бывалые автовладельцы настоятельно рекомендуют проверять напряжения на аккумуляторе при покупке на рынке или в других сомнительных местах, поскольку можно купить уже разряженную батарею. Стоить заметить, что неплохой будет идея обзавестись вольтметром в салоне автомобиля для постоянного мониторинга напряжения в сети авто.

Если речь пошла о напряжении на клеммах аккумулятора, то резонно встает вопрос о нормальном рабочем напряжении. Стандарт для легковых авто – это шестиячеечные батарея на 12 В. Измерять напряжения аккумулятора можно двумя путями: измерять полное напряжение батареи, или напряжение каждой отдельной ячейки. Стоить отметить, что второй вариант позволяет более точно выяснить состояние аккумулятора и вычислить ячейку, которая просаживает общее напряжение аккумулятора (все ячейки соединены последовательно).

Загрузка .

.. Загрузка …

Как правильно замерять заряд батареи

Также нужно помнить, что мерять напряжение на аккумуляторе просто тыкнув щупами вольтметра на клеммы не совсем верно. Измерять напряжение АКБ нужно с помощью специальной нагрузочной вилки (два щупа, соединены с вольтметром через сопротивление). Делать замеры напряжения на клеммах АКБ можно не раньше, чем через 8 часов после отключения зажигания. Авто нужно постоять, чтобы дать время заряду, который накопился на конденсаторах приборов в электросети авто (автомагнитола и т.д.), стечь на землю. Только после этого можно ожидать точных измерений напряжения на аккумуляторе. Также не стоит измерять напряжения при температуре ниже нуля. Важно помнить, что с падением температуры заряд АКБ падает приблизительно на 1%. Оптимально заряжать и измерять параметры автомобильного аккумулятора при комнатных температурах.

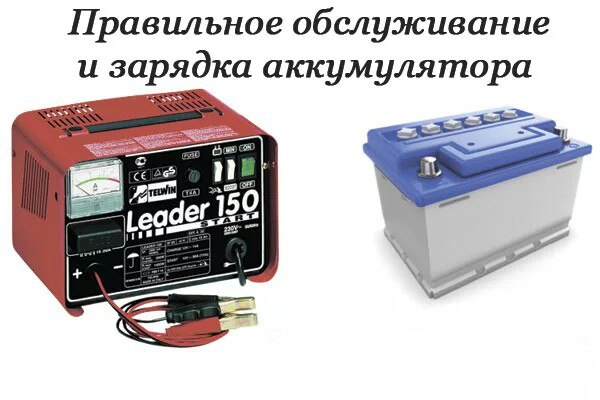

Прочтите как правильно заряжать аккумулятор зарядным устройством.

Значения вольтажа на клеммах аккумулятора

И так, вы решили измерить напряжении на АКБ вашего автомобиля. Но как понять, о чем говорят полученные вами вольты? Если измеренное напряжение располагается в пределах 12,6 – 12,9 В, то ваш аккумулятор исправен и заряжен на 100%. Помните, заряжать такой аккумулятор лучше не стоит. Новые зарядки, которые используют правильный алгоритм работы, ему не навредят. Но если подключить полностью заряженный аккумулятор к старым зарядкам с постоянным током, то электролит в АКБ может выкипеть, и батарея выйдет из строя. При проверке напряжения нового аккумулятора можно получить значения в районе 12,5 В. Не стоит пугаться, это нормально для АКБ, который не используется. Минимальное напряжение на клеммах аккумулятора должно быть не ниже 10,5 В. При проседании напряжения ниже этого значения, бортовая сеть авто не будет работать от аккумулятора.

Помните, напряжения на АКБ нужно постоянно контролировать для избежания ситуации глубоко разряда. Если на вашем аккумуляторе напряжение около 10,5 В, то можно смело подключать его к зарядке и не беспокоиться о сокращении срока его службы. Но при проседании напряжение ниже 9 В зарядить АКБ будет довольно сложно и справиться с этим смогут только качественные зарядки. Даже если удастся зарядить такой АКБ, то полностью восстановить его характеристики уже не получиться из-за переходных процессов в ячейках батареи. Поэтому, не стоит допускать глубокого разряда АКБ вашего авто.

Если вы хотите измерить напряжения на каждой отдельной ячейке аккумулятора, то помните, что нормальное значение напряжения ячейки – около 2 В. Если прибор регистрирует значения напряжения ниже 1,7 В, то она неисправна. Также можно измерить плотность электролитической жидкости в батарее. Очень важно, чтобы разброс по плотности электролита в ячейках был не больше 0,02 г/см3.

Если вы измеряете напряжения аккумулятора при запущенном двигателе, то стоит ориентироваться на напряжение около 14,4 В. Такое значение напряжения нужно для зарядки от генератора, при меньшем вольтаже ток не сможет пройти внутреннее сопротивление и батарея не зарядится.

Твитнуть

Запинить

Нравится

Класс

Viber

Телеграмка

Зарядка акб сколько вольт

Как правильно замерять напряжение на аккумуляторе автомобиля

Условно существует два типа замеров:

Без нагрузки – измеряется вольтаж батареи в состоянии покоя: клеммы отключены, после зарядки от зарядного устройства или генератора прошло не менее 6 часов.
С нагрузкой – меряется напряжение в момент подключения сопротивления (нагрузочной вилки или бортовых электроприборов).

Методы дополняют друг друга, и в паре способны дать исчерпывающий ответ о состоянии батареи. Летом достаточно сфокусироваться на снятии показаний «без нагрузки», но в зиму лучше подключить тяжелую артиллерию в виде какой-нибудь нагрузочки.

Сколько вольт должен показывать заряженный аккумулятор без нагрузки

Такой замер проводится на отстоявшейся батарее. В состояние покоя АКБ обычно вводят на ночь. Отключив клеммы с вечера, имеем уравновешенную плотность электролита на утро и действительный заряд без утечки токов во время стоянки машины.

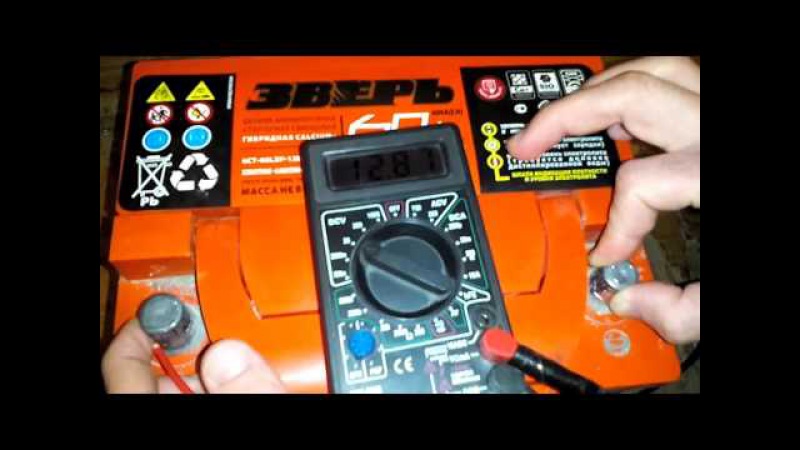

Для измерений вполне сойдет мультиметр. Переведите центральную крутилку в режим постоянного напряжения с предельным значением «20» и прибор готов к работе. Чтобы зафиксировать вольтаж, прислоните один щуп к одному полюсу, второй – к противоположному.

Внимание! Помните про температуру – это обязательная характеристика, без которой метод «без нагрузки» не работает.

Итого, заряженный на 100% аккумулятор легкового автомобиля без нагрузки показывает:

12,7-12,9 Вольт при +20…+25°C.
12,8-13,0 Вольт при -5…+5°C.
12,9-13,10 Вольт при -10…-15°C.

Примечательно, что напряжение выше 12,8 В поддерживается недолго. Чтобы аккумулятор был постоянно заряжен даже зимой, в северных регионах искусственно повышают плотность электролита с обычных 1,28 до 1,32 г/см3. На Юге же чаще заряжают изделие от сетевого зарядника.

Сколько должен выдавать АКБ под нагрузкой

Основной подводный камень в этом методе – это величина самой нагрузки. Дело в том, что чем больше токопотребление, тем больше просаживается напряжение на аккумуляторе. Например, при пуске двигателя стартер потребляет около 200 А (актуально для малолитражек), из-за чего выключается магнитола и тускнеет свет фар.

Недостатки метода

К чему этот разговор? Когда рынок наводнился нагрузочными вилками, появились первые сравнительные обзоры, результаты которых, мягко говоря, вводили в недоумение.

Конфуз был в том, что один прибор показывал одно напряжение, другой – совершенно иное. Разность в показаниях доходила до 1 Вольта, а это много, учитывая, что погрешность не должна превышать 0,1 В.

Причина была в разной нагрузке. Условно говоря, одна вилка выдавала 100 А, а вторая – 200 А. В ответ на это хорошо бы было узаконить требования к изготовлению данных электроприборов, но документа нет по сей день. Поэтому, обходите стороной различные таблицы, которые связывают напряжение под нагрузкой с % заряда, но не указывают, для какого ампеража действительны цифры.

Это раз. Во-вторых, батарея с различной емкостью демонстрирует разное напряжение под нагрузкой. Например, у 60 А*ч и у 70 А*ч изделий разница будет почти в 0,5 Вольт при 100% заряде. Ну а в-третьих – температура.

Нормальный вольтаж при подключении нагрузочной вилки

К слову, мы не нашли ни одной технически грамотной таблицы. Не исключено, что исчерпывающая информация имеется в руководстве по эксплуатации более-менее серьезных изделий. Но пока мы вынуждены отослать вас к размытым рамкам, которыми пользуются во многих автомагазинах.

Итак, батарея считается работоспособной, если:

При подключении нагрузочной вилки первые 5-7 секунд напряжение не падает ниже 10 В.
После отключения нагрузки вольтаж сразу же восстанавливается до 12,6-12,7 В.
Температура в месте замера – не ниже +15°C.

Когда под рукой только мультиметр

Если диагностика носит стихийный характер, то нагрузочную вилку с успехом сымитирует пара «мультиметр + любой электроприбор из бортовой сети». В качестве бортовой нагрузки обычно используют комбинацию «ближний + дальний свет фар», отдавая дань советским шоферам. Реже аккумулятор «грузят» стартером. Учитывая многие «но», оценка выходит такой же приближенной:

Вольтаж не должен понижаться ниже 11,5 В при включении «дальнего».

Напряжение не должно падать ниже 10 В при прокрутке двигателя стартером в холостую.

К вольтам «без нагрузки» аккумулятор должен возвращаться в течение первых 5-7 секунд после отключения электрооборудования. Также учитывайте то, что цифры приводятся для летнего времени года.

К сведению. Используйте режим продувки цилиндров для холостой прокрутки мотора. Для этого необходимо полностью выжать педаль газа и провернуть ключ зажигания: стартер будет крутить коленвал, но двигатель не запустится ввиду отсутствия искры и топливоподачи. Такой механизм предусмотрен в любом инжекторном автомобиле.

В продолжение разговора о вольтаже и заряде автомобильной батареи

Что делать, когда на табло вольтметра вырисовываются цифры, отличные от тех, которые соответствуют 100% заряду? Проверить, а чему же соответствует полученная комбинация или, как это звучит по-научному, определить степень разряженности аккумулятора по напряжению. Для этого есть таблицы, увязывающие уровень заряда с вольтажом, измеренным без нагрузки. Одну из таких мы рекомендуем взять на заметку.

Таблица – это хорошо, но как понять, когда АКБ еще послужит, а когда без сетевого зарядного устройства не обойтись? На этот счет примите во внимание мнение эксперта Autostadt.

su – Василия Теркина, который имеет более чем сорокалетний опыт «общения» с аккумуляторными батареями свинцово-кислотного типа:

12,3-12,4 В – предельное напряжение без нагрузки, до которого можно безвредно разряжать автомобильный АКБ, будь-то обычный, AGM или EFB.
11,9 В – минимальный вольтаж без нагрузки, при котором двигатель еще запустится. Цифра актуальна для летнего периода.
В крепкий мороз (-25°C и меньше) аккумулятор не принимает заряд от генератора.
10,8 В – глубокий разряд, который некоторые батареи не могут пережить.

Мы не раз акцентировали внимание на том, что зимой и летом заряженный до 100% аккумулятор показывает разное напряжение. Поэтому, полностью заряжайте батарею при входе в зиму, и чаще подзаряжайте ее в холодное время года. А собираясь на «дальняк», узнайте,

что нужно проверить в машине перед дальней поездкой , и прихватите ПЗУ. Под занавес предыдущей зимы мы рассматривали лучшие портативные пуско-зарядные устройства и критерии их выбора.

Важнейшим рабочим параметром автомобильного аккумулятора является напряжение. Полностью севшая батарея не только не способна провернуть двигатель внутреннего сгорания, но и не позволит включить даже огни аварийной сигнализации. Чтобы не оказаться в ситуации, когда потребуется заводить машину с толкача или просить «прикуривать», необходимо знать сколько вольт должен показывать полностью заряженный автомобильный аккумулятор.

Почему важно отслеживать уровень заряда аккумулятора

Важно поддерживать необходимый уровень заряда батареи не только во время эксплуатации, но и во время стоянки машины. При длительном хранении АКБ, которая показывает недостаточный уровень напряжения, на свинцовых пластинах будет образовываться оксидная плёнка, которая обладает плохими показателями электропроводимости. По этой причине у аккумулятора заметно снизится ёмкость и общий эксплуатационный ресурс.

В зимнее время года оставление автомобиля на улице с разряженной батареей чревато полным выходом её из строя.

Дело в том, что если напряжение на клеммах аккумулятора ниже нормы, плотность электролита существенно снижается и жидкость может полностью замёрзнуть в банках. Лёд расширяясь разрушит внутренние электроды изделия, и батарея окажется полностью неработоспособной.

Низкий уровень заряда батареи во время запуска двигателя приведёт к повышенным длительным нагрузкам на электрическую проводку, щётки электродвигателя стартера и контакты втягивающего реле.

Как проверить уровень заряда

Уровень заряда многих современных моделей аккумулятора можно проверить по встроенному в верхнюю крышку индикатору. Если «глазок» такого устройства зелёного цвета, то аккумулятор находится в полностью заряженном состоянии. Более точно определить значение разности потенциалов на клеммах устройства можно с помощью мультиметра.

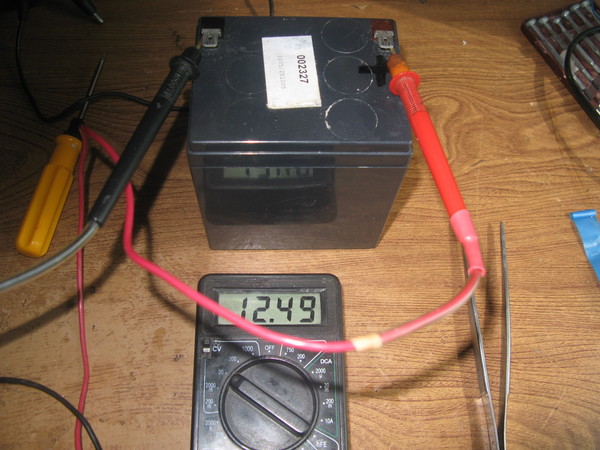

Для того чтобы замерить напряжение на аккумуляторе мультиметром достаточно перевести измерительный прибор в режим измерения постоянного тока. Затем подключить чёрный щуп к минусовой клемме батареи, а красный – к положительной. На цифровом дисплее высветится значение электрического напряжения, с точностью до десятых долей вольта.

Если АКБ обслуживаемая, то определить уровень заряда можно с помощью ареометра. В полностью заряженном аккумулятора плотность электролита составит не менее 1,27 г/см3.

Сколько вольт должен показывать полностью заряженный АКБ

Автомобильная аккумуляторная батарея состоит из 6 банок, каждая из которых выдаёт напряжение более 2 вольт. Такие отдельные элементы соединяются последовательно, поэтому в результате напряжение полностью заряженного и исправного аккумулятора всегда превышает значение 12 В.

Без нагрузки

Без нагрузки на клеммах полностью заряженного аккумулятора напряжение составит 12,6 В. На некоторых моделях, а также сразу после зарядки АКБ, это значение может находиться в пределах 12,9 – 13,2 v.

Нагрузочная вилка

Под нагрузкой

Под нагрузкой напряжение на клеммах может быть существенно ниже номинального. Измерение этого параметра осуществляется с помощью нагрузочной вилки, которая представляет собой вольтметр с низкоомным резистором. Полностью заряженный аккумулятор, должен показывать значение напряжения при подключении измерительного прибора не менее 9 вольт.

Таким образом, при наличии нагрузочной вилки и мультиметра можно всегда точно определить состояние авто аккумулятора, как под нагрузкой, так и без неё.

До скольки вольт АКБ считается еще заряженным

Если аккумулятор уже не заряжен на 100%, то каждому владельцу машины необходимо знать при каких значениях напряжения батарея ещё может эксплуатироваться.

Без нагрузки

Если от источника тока не запитано электрооборудованием машины, то он должен выдавать не менее 11,9.

Под нагрузкой

Под нагрузкой значение разности потенциалов на клеммах не должно опускаться ниже 9 В.

Если показатели напряжения ниже вышеуказанных значений, то АКБ необходимо как можно скорее подключить к зарядному устройству.

При каком напряжении нужно ставить на зарядку

Своевременная подзарядка севшей батареи позволит полностью восстановить её ёмкость и избежать разрушительного воздействия сульфатации и замёршей воды в зимнее время года на свинцовые пластины.

При следующих показателях напряжения на клеммах АКБ в обязательном порядке должна быть поставлена на зарядку:

Без нагрузки ниже 11,9 В.
Под нагрузкой ниже 6 В.

Как правило, в таком состоянии аккумуляторная батарея уже не способна справиться с запуском двигателя внутреннего сгорания.

Уровень заряда	12 Вольт	Плотность электролита
Двигатель должен без проблем заводиться
100 %	12.7	1.265
95 %	12.64	1.257
90 %	12.58	1.249
85 %	12.52	1.2451
80 %	12.46	1.233
75 %	12.4	1.225
70 %	12.36	1.218
65 %	12.32	1.211
60 %	12.24	1. 204
55 %	12.1	1.197
50 %	12	1.19
40 %	11.9	1.176
Двигатель с трудом может завестись или не завестись
30 %	11.75	1.162
20 %	11.58	1.148
Батарея полностью разряжена и не подает признаки жизни
10 %	11.31	1.134
0 %	10.5

Старайтесь не держать батарею в погранично допустимой зоне.

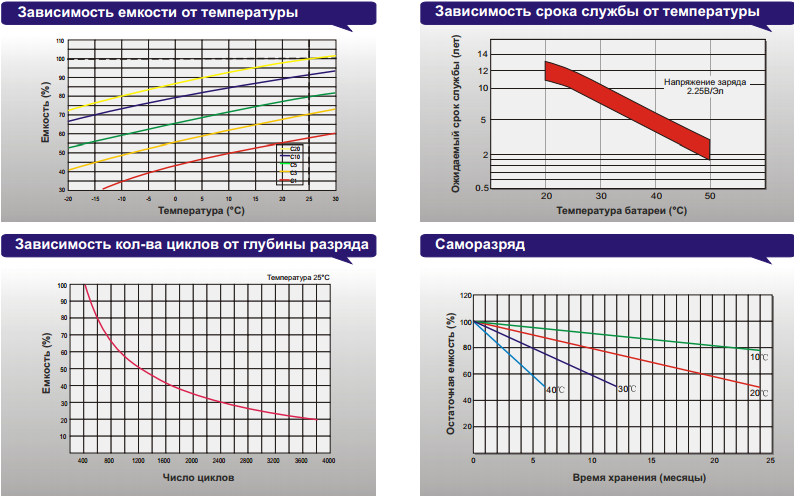

Как влияет окружающая температура на уровень заряда

При отрицательной температуре воздуха скорость химических реакций существенно замедляется. В результате этого в зимнее время года уровень заряда батареи будет немного ниже, также существенно увеличивается расход электричества за счёт более тяжёлого проворачивания коленвала из-за загустевшего машинного масла.

При эксплуатации в жарком климате нормально заряженная батарея способна отдать большее количество электричества, но в то же время заметно увеличится и саморазряд аккумулятора.

В общем, если АКБ эксплуатируется в экстремальных условиях за её техническим состоянием следует наблюдать более пристально, чем при использовании в рекомендованном заводом-изготовителем диапазоне температур.

Остались вопросы или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.

Сколько вольт должен показывать аккумулятор, который считается исправным? Нужные цифры известны, хотя сам метод диагностики по напряжению требует комментариев.

Сколько вольт должен показывать аккумулятор, который исправен и полностью заряжен – давайте выясним вместе, ведь это самый простой способ проверить состояние АКБ. Обычный вольтметр с десятыми долями вольта на шкале найдется, пожалуй, в гараже каждого уважающего себя автомобилиста, и этот прибор может многое сказать о вашем аккумуляторе.

Замеры

– Если автомобиль заглушен несколько часов назад и все это время аккумулятор тоже отдыхает (все потребители на борту отключены), можно замерять на клеммах НРЦ – напряжение разомкнутой цепи. Для исправной заряженной батареи оно должно составлять 12,7 – 13,2 вольта. В любом случае цифра не менее 12,6 вольта – хороший результат, она будет свидетельствовать также об исправности электрооборудования автомобиля. Если меньше – батарея разряжена, а может быть и хуже того – требует замены.

Напряжение на клеммах аккумулятора, который несколько часов провел в “состоянии покоя”, должно быть не ниже 12,6 – 12,7 вольта

Наполовину посаженная батарея демонстрирует без нагрузки порядка 12,0 В или чуть ниже. Если на клеммах аккумулятора всего лишь порядка 11,5 В, запас энергии в нем близок к нулю (кстати, надолго оставлять батарею в таком состоянии нельзя, поскольку она засульфатируется и потеряет емкость).

Зарядное устройство старого, трансформаторного типа, позволяет владельцу регулировать ток зарядки по желанию – это полезная возможность

– Дав поработать двигателю после пуска несколько минут, и не останавливая его, снова подключите к батарее вольтметр. Если прибор покажет значения 13,5 – 14,1 вольта – и аккумулятор, и генератор почти наверняка в полном порядке. Если напряжение будет выше – значит, или аккумулятор подсажен (и усиленно заряжается генератором), или напряжение в сети завышено по причине неисправности. Попробуйте повторить замер через 5 – 10 минут: если показания упали ниже 14,2 – значит, дело было в подсевшей АКБ, если нет – разбирайтесь более детально с генератором и цепью зарядки.

Не просто вольты

Еще один способ замера напряжения дает возможность оценить не только степень заряженности, но и состояние аккумулятора в целом – точнее, его остаточную емкость. Для этого нужно замерить напряжение на клеммах при помощи так называемого нагрузочного моста – прибора, который измеряет напряжение АКБ под нагрузкой, имитирующей стартерный ток. Если на пятой секунде напряжение на клеммах не упало ниже 9 – 10 вольт, значит, аккумулятор еще послужит.

Нагрузочная вилка позволяет оценить остаточную емкость и запас энергии в батарее

Конечно, сегодня существуют и более хитрые, электронные приборы, которые оценивают состояние АКБ по скорости падения напряжения, отклику на сигнал особой формы, внутреннему сопротивлению батареи и прочим факторам. Но это уже сфера деятельности профессионалов, вторгаться в которую сегодня мы не будем.

Сколько вольт должен показывать заряженный автомобильный аккумулятор

Почему важно отслеживать уровень заряда аккумулятора

В зимнее время года оставление автомобиля на улице с разряженной батареей чревато полным выходом её из строя. Дело в том, что если напряжение на клеммах аккумулятора ниже нормы, плотность электролита существенно снижается и жидкость может полностью замёрзнуть в банках. Лёд расширяясь разрушит внутренние электроды изделия, и батарея окажется полностью неработоспособной.

Как проверить уровень заряда

Сколько вольт должен показывать полностью заряженный АКБ

Без нагрузки

Нагрузочная вилка

Под нагрузкой

До скольки вольт АКБ считается еще заряженным

Без нагрузки

Если от источника тока не запитано электрооборудованием машины, то он должен выдавать не менее 11,9.

Под нагрузкой

Под нагрузкой значение разности потенциалов на клеммах не должно опускаться ниже 9 В.

При каком напряжении нужно ставить на зарядку

Без нагрузки ниже 11,9 В.
Под нагрузкой ниже 6 В.

Уровень заряда	12 Вольт	Плотность электролита
Двигатель должен без проблем заводиться
100 %	12. 7	1.265
95 %	12.64	1.257
90 %	12.58	1.249
85 %	12.52	1.2451
80 %	12.46	1.233
75 %	12.4	1.225
70 %	12.36	1.218
65 %	12.32	1.211
60 %	12.24	1.204
55 %	12.1	1.197
50 %	12	1.19
40 %	11.9	1.176
Двигатель с трудом может завестись или не завестись
30 %	11.75	1.162
20 %	11.58	1.148
Батарея полностью разряжена и не подает признаки жизни
10 %	11.31	1.134
0 %	10.5

Старайтесь не держать батарею в погранично допустимой зоне.

Как влияет окружающая температура на уровень заряда

Остались вопросы или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.

Сколько вольт в заряженном аккумуляторе автомобиля

Строение аккумуляторной батареи

Аккумуляторная батарея является наиболее важным узлом в любом автомобиле, поскольку без него автотранспортное средство не сможет сдвинуться с места. Каждому автомобилисту обязательно необходимо будет научиться ориентироваться в параметрах и некоторых основополагающих свойствах собственной АКБ.

Стоит отметить, что напряжение автомобильного аккумулятора и его емкость считаются важнейшими показателями этого узла авто. АКБ призваны запустить двигатель автомобиля, именно из-за этого автомобилист должен запомнить нормальное напряжение, постоянно поддерживая его в должном состоянии.

Содержание статьи:

Норма для параметров аккумулятора

Зарядка аккумулятора

Аккумулятор позволяет запустить двигатель авто, но сделать это возможным реально только при минимальном вольтаже, который ограничивается 12.6 или 12.7 Вольт. Кстати, в зависимости от каких-либо условий уровень напряжения полностью заряженного аккумулятора может слегка отклоняться в ту или иную сторону, но незначительно.

Производители АКБ утверждают, что нормой является напряжение между 13 и 13.2 Вольт. Прежде, чем измерить данный показатель, следует подождать час или полтора, чтобы напряжение снизилось с 13 до 12. 7 или даже 12 Вольт.

В том случае, если зарядка стремительно падает ниже 12 Вольт, то стоит незамедлительно заряжать автомобильный аккумулятор, поскольку он разряжен наполовину. Если же не заряжать аккумулятор авто, то он разрядится полностью, что приведет к сульфатизации свинцовых пластин, снизит работоспособность и срок эксплуатации агрегата.

При этом, если параметр не падает ниже, чем 6 Вольт, то запустить двигатель еще реально, поскольку не полностью заряженному аккумулятору не требуется ремонта. Если же АКБ выдает меньше, чем 6 Вольт, то она безвозвратно потеряна, поскольку реанимационные мероприятия ничего не дадут.

В идеале 13.2 вольт должен показывать заряженный аккумулятор, но этот параметр для легковых автомобиля редко достигает 12.2 или же 12.49 Вольт, что указывает на то, что аккумулятор разряжен наполовину.

Основные виды напряжения

Все виды напряжения можно разделить на:

номинальные;
фактические;
находящиеся под нагрузкой.

Номинальное напряжение не превышает 12 Вольт, оно указывается в технических справочниках. Напряжение фактическое снимается в состоянии спокойствия, заряженный аккумулятор авто показывает от 12.4 до 12.8 Вольт, а вот АКБ под нагрузкой показывает иные параметры. Кстати, нагрузку выдерживают далеко не все заряженные автомобильные аккумуляторы, поскольку нагрузочная вилка дает напряжение равное двойной емкости.

В том случае, если емкость 4.5 а\ч, то дается заряд в 9 Ампер, а при емкости в 60 а\ч толчок должен составлять не более, чем 120 Ампер. Вся процедура составляет примерно пять секунд, а напряжение не опускается, ниже чем девять Вольт.

Если 5 вольт показывает заряженный аккумулятор, то аккумулятор авто доживает последние часы. До напряжения в 12 Вольт после нагрузки АКБ должен восстановиться за пять секунд.

В том случае, если владелец хочет проверить на сколько снижен заряд, стоит зарядить АКБ и потом повторить зарядку под напряжением. Если проседания отмечено не было, то аккумулятор просто нуждался в подзарядке.

Для чего следует контролировать заряд АКБ

Зарядка АКБ

Многие начинающие автомобилисты часто задаются вопросом, сколько вольт в заряженном аккумуляторе и для чего потребуется контролировать данный показатель.

Напряжение на клеммах полностью заряженного автомобильного аккумулятора показывает, насколько работоспособен агрегат. Если владелец будет контролировать параметры, то сможет вовремя заряжать АКБ полностью, или же поймет при покупке нового агрегата на рынке, на сколько Вольт он уже разряжен, чтобы не попасться на удочку мошенников.

Стандартный аккумулятор емкостью в 4.5 а\ч выдает напряжение в 12 Вольт, при этом лучше всего измерять этот показатель в каждой ячейке АКБ.

Как замерять вольтаж правильно

Для того, чтобы правильно заряжать аккумулятор автотранспортного средства, следует замерять вольтаж согласно правилам:

Мультиметр

измерять напряжение исключительно нагрузочной вилкой;
перед тем, как замерять показатель на клеммах, агрегат стоит отключить от зажигания не позже, чем за восемь часов;
автомобиль должен выстоятся, чтобы сбросить лишние Вольты, накопленные конденсатором автомобильных приборов;
категорически запрещено замерять вольтаж, если температура опустилась ниже нуля градусов, поскольку точность падает за один сниженный градус на 1%;
производить замеры нужно при комнатной температуре воздуха.

Автомобилисты должны запомнить, на скольких вольтах заряжать аккумулятор, поскольку этот параметр не превышает 10.5 Вольт. Для одной ячейки аккумулятора нормальным считается показатель в 2 В, а при напряжении в 1.7 и менее агрегат считается неисправным.

Как понять, сколько еще протянет аккумулятор в автомобиле — Российская газета

Признаки аккумулятора, приходящего в негодность, хорошо известны. Машина заводится далеко не с первого раза или лишь после длительного звукового аккомпанемента стартера (более двух секунд). Самый крайний вариант — когда вам вообще не удается завести машину — при запуске вы видите короткое подмигивание «приборки», слышите опять-таки кряхтение стартера, но мотор в итоге так и не схватывает. Одновременно на «приборке» может зажечься индикатор разрядки аккумулятора (красный значок батареи). Как понять, что проблема кроется именно в подсевшей или вышедшей из строя АКБ?

Смотрим в АКБ и борткомпьютер

Проще и быстрее всего выяснить состояние АКБ, заглянув в ее индикаторный глазок. Через такую «бойницу» опытный водитель определит и плотность электролита, и его уровень.

Однако такие глазки имеются далеко не на всех аккумуляторах. Поэтому, оценив целостность АКБ (на корпусе не должно быть трещин и подтеков, а клеммы надежно закреплены), погружаемся в меню борткомпьютера.

В большинстве моделей допуски указываются в вольтах (бывает также в процентах). Данные можно снимать как при работающем, так и выключенном двигателе. Если машина не завелась, актуален последний случай — напряжение при таком раскладе должно быть в пределах 12,5-12,8 В, что сигнализирует об уровне заряда 90 — 100%. Если напряжение батареи менее 12 вольт, уровень ее заряда упал больше чем на 50 %, и АКБ необходимо срочно зарядить. Ну а если это значение снижено до 10,5 -11,5 В, вероятность, что вы заведетесь, ничтожно мала.

Вооружитесь тестерами

Если бортовой компьютер в вашем автомобиле не показывает напряжение, или вообще не входит в оснащение (бывает и так), приобретите мультиметр — компактное и недорогое устройство с дисплеем, которое показывает напряжение в бортовой сети. Включаем в мультиметре режим измерения напряжения (диапазон 20 Вольт).

Прикладываем черный щуп устройства к «минусу» аккумулятора, красный щуп, соответственно, — к плюсу и снимаем показания с дисплея мультиметра. При работающем моторе напряжение должно быть примерно 14,0-14,4 В.

При неработающем, повторимся, 12,5-12,8 В. Причем, проверяя напряжение при работающем моторе, вы получаете и еще одну важную информацию — идет зарядка от генератора или нет. Если напряжение после пуска двигателя стало даже меньше, чем было изначально, с генератором проблемы, или он приказал долго жить.

Как эксплуатация машины влияет на долговечность АКБ

Жизнь аккумуляторной батареи напрямую зависит от особенностей эксплуатации автомобиля, и если говорить в общих чертах, для АКБ плохо и когда вы ездите очень много (режим такси), и очень мало (возрастные и начинающие водители, водители-подснежники, водители, совершающие очень короткие поездки). В первом случае батарея постоянно заряжается, соответственно, резко снижается ее ресурс, во втором — генератор заряжает аккумулятор лишь эпизодически, что также негативно сказывается на здоровье АКБ.

Другие неблагоприятные сценарии — повышенные нагрузки и глубокие разряды АКБ. К примеру — когда на аккумулятор завязано множество потребителей или когда вы регулярно даете «прикурить» соседу по гаражу. Или, скажем, вы забываете выключить фары, часто слушаете музыку при выключенном моторе, высаживая АКБ.

Зимняя эксплуатация — еще одно «зло». Холодные энергозатратные запуски мотора по утрам, движение в пробках со всеми включенными потребителями (фары, дворники, обогревы стекол и сидений) точно не продлевают жизнь АКБ. Наконец, аккумулятор может запросто быть убит поврежденными участками проводки или неисправным генератором. В последнем случае даже слабое натяжение ремня генератора может резко снизить ресурс батареи, поскольку напрямую влияет на силу тока зарядки.

Как продлить жизнь АКБ

Помимо поддержания исправного технического состояния всех узлов автомобиля, крайне важна правильная эксплуатация машины в зимний период. Среди прочего следует отказаться от езды на короткие дистанции (АКБ потратит больше энергии, чем успеет восполнить), не мучить аккумулятор в момент запуска машины на холоде (допускается крутить стартер не более 10-15 секунд), а идеальным вариантом будет не держать автомобиль на морозе, а, скажем, арендовать теплый гараж.

Внимание следует уделить также такой, казалось бы, рутинной процедуре, как удалению налета с клемм АКБ. Окислы, подтеки электролита и следы коррозии напрямую влияют на способность батареи проводить ток. В обслуживаемых батареях нужно также следить за плотностью и уровнем электролита, доливая нужное количество дистиллированной воды и электролита. Раствор имеют оптимальную плотность (1.27 г/см3), которая измеряется специальным прибором — ареометром (денсиметром).

И, наконец, избегайте простоя аккумулятора. Даже если вы долго не эксплуатируете машину (например, зимой), регулярно заводите двигатель и давайте ему проработать примерно полчаса. Как вариант, зимой можно снять аккумулятор и зарядить его дома или в гараже. Однако следует помнить, что современные автомобили не любят даже краткосрочного удаления АКБ, поскольку в таком случае слетают различные настройки мультимедиа, акустики и других бортовых систем.

Напряжение на аккумуляторе автомобиля: таблица заряда, как замерить

Аккумулятор (аккумуляторная батарея или АКБ) является один из ключевых узлов автомобиля. Основная роль автомобильного аккумулятора – подача тока на стартер в момент пуска двигателя. Кроме того, при неработающем двигателе АКБ обеспечивает функционирование различных устройств (подсветка, звуковая система, сигнал и другие потребители тока). На стоянке батарея обеспечивает работу охранной системы. Да и во время поездки, когда генератор не справляется с нагрузкой, аккумулятор приходит ему на помощь. Нормальное функционирование бортовой сети автомобиля возможно лишь с аккумулятором, у которого заряд в норме. Поэтому сегодня мы обсудим, какая же норма заряда для АКБ.

Норма заряда АКБ

Одним из основных параметров состояния автомобильной аккумуляторной батареи является напряжение. С помощью напряжения проверяется определённая норма заряда аккумулятора. Поэтому, владельцу автомобиля необходимо знать какое нормальное значение напряжения АКБ.

Если аккумулятор быстро разряжается, то следует проверить ток утечки на автомобиле. Ток утечки аккумулятора автомобиля: норма и способ измерения описаны в статье по ссылке.

Норма напряжения аккумуляторной батареи из шести банок в заряженном состоянии составляет 12,6─12,9 вольта. То есть, напряжение одного полностью заряженного элемента равно 2,1─2,15 вольта. Меньшее значение показывает, что аккумулятор разряжен.

Но это не значит, что его нельзя использовать. В идеале, конечно, нужно поддерживать батарею полностью заряженной. Но на практике такое можно осуществить, только если полностью зарядить аккумулятор, а затем подавать на выводы ток, равный саморазряду.
Так, что АКБ редко находится в полностью заряженном состоянии. Ниже можно посмотреть зависимость напряжения и степени зарядки батареи.

Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр. Цельсия
Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр.

Цельсия

1,11	11,7	8,4		-7
1,12	11,76	8,54	6	-8
1,13	11,82	8,68	12,56	-9
1,14	11,88	8,84	19	-11
1,15	11,94	9	25	-13
1,16	12	9,14	31	-14
1,17	12,06	9,3	37,5	-16
1,18	12,12	9,46	44	-18
1,19	12,18	9,6	50	-24
1,2	12,24	9,74	56	-27
1,21	12,3	9,9	62,5	-32
1,22	12,36	10,06	69	-37
1,23	12,42	10,2	75	-42
1,24	12,48	10,34	81	-46
1,25	12,54	10,5	87,5	-50
1,26	12,6	10,66	94	-55
1,27	12,66	10,8	100	-60

Что касается нормы заряда, то в большинстве случаев не рекомендуется эксплуатировать аккумулятор с напряжением менее 12 вольт. В этом случае его нужно ставить на зарядку. Эксплуатация АКБ в таком состоянии отрицательно сказывается на состоянии батареи. Это способствует увеличению сульфатации пластин и как следствие, приводит к уменьшению ёмкости аккумулятора.

Критической нормой напряжения можно назвать 10,8 вольта. Ниже этого значения напряжение опускаться не должно.

Это называется глубокий разряд АКБ, который очень вреден для батареи и сильно сокращает срок её службы. Особенно вреден глубокий разряд для кальциевых необслуживаемых аккумуляторов.

Для них 2─3 таких глубоких разряда приводят к выходу из строя. После такого падения напряжения они необратимо теряют часть своей ёмкости.

Как вы видели в таблице выше, со степенью зарядки неразрывно связана плотность электролита. Это действительно так.

Норму заряда аккумулятора можно проконтролировать не только по напряжению на его выводах, но и по величине плотности электролита. У полностью заряженной аккумуляторной батареи значение плотности должно быть 1,27─1,29 гр. /см3.

Измеряется плотность электролита специальным прибором – ареометром. Подробнее об электролите в аккумуляторе читайте по указанной ссылке.

Ареометр

Стоит отметить ещё один важный момент, связанный с нормой напряжения АКБ. Если быть точным в определениях, то величина, измеряемая на выводах аккумулятора в разомкнутой цепи (не подключён к автомобилю), называется ЭДС.

ЭДС, как и напряжение, измеряется в вольтах и представляет собой работу, затрачиваемую на перемещение плюсового заряда между выводами батареи. Без электродвижущей силы на выводах аккумуляторной батареи не будет напряжения. Напряжение и ЭДС присутствуют на выводах источника питания, даже без протекания тока в цепи.

Что это значит на практике? Допустим, вы зарядили аккумулятор и ЭДС на его выводах 12,6 вольта. После установки на автомобиль и замера напряжения величина будет 12,4─12,5 вольта.

Это норма и не стоит беспокоиться по этому поводу. Теперь поговорим об инструментарии для измерения напряжения АКБ. Советуем также прочитать статью о том, почему генератор не заряжает аккумулятор.

Вернуться к содержанию

Как проверить заряд автомобильного аккумулятора?

Для проверки напряжения аккумулятора используется вольтметр или мультиметр в режиме измерения напряжения.

Мультиметр

Для того чтобы измерить напряжение мультиметром, нужно перевести его в режим измерения напряжения. Затем щупами приложить к выводам батареи и прибор покажет значение напряжения. Полярность в этом случае соблюдать необязательно, поскольку вам нужна только величина.

Если вы приложите красный щуп на минус, а чёрный на плюс, то прибор просто покажет отрицательное значение. Кстати, можете подробнее прочитать о том, что это такое прямая полярность аккумулятора. Но фото ниже показан результат измерения напряжения подсевшего аккумулятора.

Измерения напряжения мультиметром

Также норму заряда аккумулятора можно проконтролировать с помощью такого прибора, как нагрузочная вилка. В составе этого прибора имеется вольтметр, с помощью которого и проводится измерение. Помимо нормы заряда АКБ, нагрузочная вилка даёт возможность оценить реальное состояние аккумуляторной батареи. Для этого делается измерение напряжения с сопротивлением в режиме замкнутой цепи. Фактически, вилка имитирует нагрузку на аккумулятор при пуске автомобильного мотора.

Нагрузочная вилка

Перед тем как проводить тест, батарею нужно полностью зарядить. Чтобы провести тест нагрузочной вилкой, подключите клеммы к выводам аккумулятора и подайте нагрузку на пять секунд. На пятой секунде засеките значение напряжения на вольтметре.

Если оно упало ниже 9 вольт, то пора подумать о замене АКБ. Норма на работоспособном аккумуляторе – это падение напряжение до 10─10,5 вольта. После падения величина напряжения должна немного увеличиться.

На видео ниже можно посмотреть процесс тестирования наглядно.

В принципе есть ещё один способ оценки нормы заряда аккумулятора. Можно измерить среднюю плотность электролита по банкам, а затем по таблице выше посмотреть степень заряженности. Но обычно так никто не делает. Гораздо удобнее воспользоваться вольтметром. Плотность электролита обычно измеряют после зарядки АКБ для оценки эффективности этого процесса.

Советуем также прочитать материал на тему, сколько заряжать автомобильный аккумулятор.
Вернуться к содержанию

Что делать, если заряд аккумулятора не соответствует норме?

Ответ на этот вопрос простой. Если заряд АКБ не в норме, батарею нужно зарядить. Процесс зарядки в подробностях был описан в статье «Как правильно заряжать аккумулятор автомобиля зарядным устройством». Здесь хотелось бы отметить некоторые нюансы.

Зарядное устройство

Можно выделить три основные разновидности зарядки:

ускоренная. Этот режим ещё часто называют Boost и его можно встретить на многих современных зарядных устройствах (ЗУ). В таком режиме норма заряда АКБ не набирается, но его вполне хватает, чтобы завести двигатель. Этот вид зарядки используется, когда вам нужно срочно ехать, а батарея села. Такой режим не рекомендуется использовать постоянно. Здесь заряд ускоряется за счёт увеличения силы тока, что срок эксплуатации аккумулятора;
с постоянным напряжением. Этот вид зарядки подразумевает поддержание постоянного напряжения на выводах. Такой режим используется в режиме автоматического заряда на большинстве ЗУ. Его рекомендуется использовать, когда аккумулятор разряжен не сильно (не ниже 12 вольт). Подробнее о напряжении аккумулятора автомобиля в статье по ссылке. Преимущества этого режима в том, что вам не нужно его контролировать. Зарядное устройство само определить, когда заряд будет в норме и остановит процесс;
с постоянным током. Этот вариант зарядки подразумевает подачу постоянного тока на аккумулятор. Процесс ведётся в несколько стадий, на которых ток постепенно снижается. Такой режим рекомендуется при зарядке глубоко разряженной аккумуляторной батареи. Он позволяет наиболее полно и равномерно зарядить аккумулятор. Минус в том, что вам придётся постоянно контролировать процесс, измерять напряжение и прекратить процесс, когда заряд батареи будет в норме.

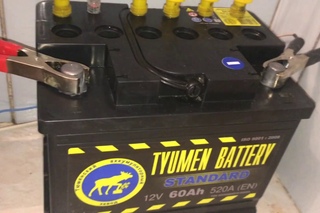

Процесс зарядки аккумулятора

В заключение хотелось бы напомнить о правилах безопасности при зарядке аккумулятора. Процесс должен вестись в проветриваемом помещении. Лучше не проводить зарядку в жилых помещениях. Рядом с заряжаемым аккумулятором не должно быть открытого огня и искр. В процессе заряда выделяется водород, который в сочетании с кислород образует взрывоопасную смесь!

Советуем также прочитать материал о том, сколько весит автомобильный аккумулятор. Надеемся, что материал помог составить представление о норме заряда автомобильного аккумулятора. Если в вас есть замечания или дополнения, оставляйте их в х. Голосуйте в опросе и оценивайте материал!

Вернуться к содержанию

Источник: https://akbinfo.ru/zaryadka/zarjad-akkumuljatora-avtomobilja-norma.html

Нормальное напряжение аккумулятора автомобиля: цифры, которые необходимо выучить наизусть

Вопросы, рассмотренные в материале:

Какое напряжение на аккумуляторе автомобиля считается нормальным
Как проверить напряжение аккумулятора под нагрузкой
Каким должно быть напряжение аккумулятора зимой
Как осуществлять контроль напряжения аккумулятора автомобиля

По аналогии с распространенным высказыванием о том, что «мотор является сердцем авто» аккумуляторную батарею можно назвать спинным мозгом машины. Состояние АКБ отражается на работоспособности электрооборудования и качестве запуска мотора. Наиболее важным параметром аккумулятора считается напряжение.

Именно этот показатель измеряют при диагностике авто. Для автовладельца важно знать, что такое нормальное напряжение аккумулятора автомобиля, какой должна быть величина этого параметра и допускается ли изменение напряжения АКБ в разное время года. Ответы на эти и другие вопросы вы найдете в нашей статье.

Какое напряжение на аккумуляторе автомобиля считается нормальным

Стоит отметить, что на приборном щитке современных моделей авто уже нет индикаторов, показывающих величину напряжения АКБ. Для того чтобы самостоятельно определить работоспособность аккумулятора, стоит приобрести мультиметр.

С помощью данного устройства нужно минимум один-два раза в месяц проверять показатель вольтажа АКБ.

Это позволит предупредить ситуацию, когда аккумулятор не сможет выдать нормальный пусковой ток, необходимый, чтобы завести силовой агрегат.

При каком минимальном показателе напряжения АКБ будет не в состоянии осуществить запуск мотора? Точное значение этого параметра указать сложно. В обычном состоянии напряжение аккумуляторной батареи находится на уровне 12,5-12,7 В. Эти цифры могут меняться в зависимости от эксплуатационных условий, что считается нормальной ситуацией.

Более того, некоторые бренды, которые выпускают АКБ для авто, указывают, что для их аккумуляторов нормой является напряжение от 13 В до 13,2 В. Эксперты считают, что такие показатели допустимы. При этом измерение стоит проводить не сразу после полной зарядки АКБ.

Если подождать около 60 минут, то его значение опустится, к примеру, с 13 В до 12,7 В.

В тоже время показатель вольтажа может меняться и в сторону уменьшения. Но если он опускается ниже 12 В, то можно утверждать, что аккумулятор автомобиля разрядился примерно на 50%.

В этом случае батарею следует зарядить до нормального напряжения.

Эксплуатация автомобиля с АКБ, которая имеет низкий уровень зарядки, сопровождается сульфатацией свинцовых пластин, что приводит к снижению срока эксплуатации батареи.

Стоит отметить, что в нормальных условиях завести силовой агрегат легкового авто можно и при низком напряжении АКБ. Если у аккумулятора нет неисправностей, а генератор во время работы мотора обеспечивает необходимый заряд, то и при низкой зарядке батарея может эксплуатироваться.

Если же нормальное напряжение аккумулятора автомобиля в покое (при отключенных потребителях и заглушенном двигателе) снижается до показателей менее 11,6 В, можно говорить о практически полной разрядке батареи. В этом случае недопустима эксплуатация АКБ без проверки ее исправности и подзарядки.

Подытоживая приведенную выше информацию, отметим, что нормальное напряжение аккумулятора автомобиля — от 12,6 В до 12,7 В, но в редких случаях оно может достигать и 13,2 В.

При этом достаточно часто при измерении этого параметра у АКБ легковых авто фиксируются показания на уровне 12,2-12,49 В (неполная зарядка).

Такие показатели нельзя назвать очень плохими, так как заметное снижение качества работы автомобильного аккумулятора наблюдается лишь при падении его напряжения ниже уровня 11,9 В.

Нормальное напряжение аккумулятора автомобиля под нагрузкой

Специалисты различают 3 вида напряжения АКБ автомобиля:

Номинальное напряжение — это характеристики, которые приводятся в специальной технической литературе и в документации автопроизводителей. Всем, кто интересуется автотранспортными средствами, известно, что АКБ легковых автомобилей имеют напряжение 12 В. Но такие характеристики являются абстрактными.
Нормальное или фактическое напряжение аккумуляторной батареи составляет 12,2 В — 12,7 В. Эти параметры аккумулятор автомобиля выдает без нагрузки.
Напряжение под нагрузкой считается наиболее важной характеристикой для оценки состояния АКБ.

Для диагностики аккумулятор необходимо демонтировать с автомобиля, подать на него напряжение с помощью специального устройства, которое называется «нагрузочной вилкой». При этом подаваемая нагрузка на АКБ должна в 2 раза превышать ее емкость. Например, для аккумулятора емкостью 50 Ам/ч следует подать нагрузку в 100 Ампер.

Длительность подачи тока нагрузки составляет от 3 до 5 секунд. В это время необходимо фиксировать показания вольтметра. Для нормальной рабочей АКБ напряжение не должно опускаться менее 9 В. Если же этот показатель снижен до 5-6 В, то это говорит о необходимости зарядки аккумулятора.

Если после зарядки напряжение АКБ опускается ниже 5 В, то это может свидетельствовать о ее неисправности.

Нужно отметить еще один важный момент. Через 5 секунд после подачи нагрузки напряжение аккумулятора автомобиля должно возвращаться к нормальным цифрам(12,2 В – 12,7 В). Эти показатели зависят от плотности электролита в АКБ.

При разрядке батареи происходит расход кислоты, составляющей около 35 % от всего объема электролита. При расходе кислоты снижается плотность электролита.

Восстановление процентного содержания кислоты происходит во время зарядки аккумулятора автомобиля.

Нормальное напряжение аккумулятора автомобиля зимой

С понижением температуры воздуха меняется плотность электролита в аккумуляторе автомобиля. При этом характеристики АКБ зависят от степени ее заряженности.

Если аккумулятор заряжен, то с похолоданием плотность электролита будет повышаться, и напряжение батареи увеличится.

Когда заряд будет недостаточно высоким, то при минусовой температуре уровень плотности уменьшается, и завести мотор сложнее.

Среди владельцев авто существует представление, что нормальное напряжение аккумулятора автомобиля без нагрузки в зимнее время будет снижаться. В реальности при низких температурах напряжение АКБ не уменьшается, но происходит замедление химических реакций.

Какие параметры батареи в морозную погоду считаются нормальными? Если температура воздуха находится в пределах 10°C — 15°C со знаком «-», то при полностью заряженном аккумуляторе его нормальный вольтаж составляет 12 В. Но так как протекание электрохимических процессов замедляется, то во время морозов в АКБ происходят следующие изменения:

При -30°C рабочая емкость аккумулятора автомобиля составляет около 50% от показателей, указанных в паспорте устройства.
При плотности 1,28 г/см3 напряжение при -30°C составляет 12,4 В, а при +25°C – 12,7 В.
Когда наружная температура становится менее -25°C, аккумуляторная батарея перестает брать заряд от генератора.

Для повышения плотности электролита аккумуляторов в автомобилях, которые эксплуатируются в северных регионах, часто добавляют серную кислоту.

При показателях плотности от 1,30 до 1,32 г/см3 нормальное напряжение АКБ без нагрузки в морозную погоду (от -10°C до -15°C) должно составлять 12,9В.

При увеличении концентрации H₂SO₄, нужно следить, чтобы плотность электролита не превышала 1,35 г/см3, так как это приведет к разъеданию пластин.

«Сколько заряжать аккумулятор автомобиля» Подробнее

Причины низкого напряжения в аккумуляторе автомобиля

Причин резкого падения напряжения в полностью заряженном аккумуляторе автомобиля может быть несколько:

Аккумуляторная батарея выработала свой ресурс и ее нужно заменить.
Из-за неисправного генератора АКБ не получает нужной зарядки.
Случается, что и новый аккумулятор резко теряет напряжение даже при полностью исправном генераторе. Это происходит из-за утечки тока бортовой электроцепи автомобиля. Причиной такой ситуации может быть любое электрооборудование машины.

Все существующие причины падения напряжения автомобильного аккумулятора могут быть устранены без особых сложностей, за исключением случая, когда АКБ выработала свой ресурс. В этом случае необходимо купить и установить новую батарею.

Неправильная эксплуатация автомобиля также может привести к снижению нормального напряжения аккумулятора автомобиля. Если машина постоянно используется для поездок на короткие расстояния, то генератор не успевает полностью восстановить АКБ после запуска двигателя.

Кроме того, снижение напряжения батареи может произойти из-за не выключенного освещения в салоне, света фар, работающего во время стоянки магнитофона и т. д.

Даже один электроприбор, включенный во время стоянки автомобиля, всего за несколько часов может полностью «посадить» аккумулятор.

Не менее опасной является и перезарядка АКБ (напряжение батареи превышает 13 В). Чаще всего это происходит из-за неправильной работы генератора.

В некоторых случаях автовладельцы умышленно перезаряжают аккумулятор, чтобы повысить его плотность. Когда напряжение батареи превышает нормальные значения, то начинает выкипать электролит и сокращается ресурс АКБ.

Рассмотрим основные причины, которые приводят к перезарядке АКБ автомобиля:

Неправильно работает реле, которое отключает генератор после того, как аккумулятор заряжается до нормального напряжения. Неисправность такого устройства приводит к тому, что ток зарядки продолжает поступать после того, как АКБ полностью зарядился. Данная поломка устраняется легко, да и реле стоит не очень дорого.
Поломка генератора. В этом случае ремонт будет более дорогостоящим.
Неправильно подобрано оборудование для зарядки автомобильного аккумулятора.

После того как причина повышенного напряжения АКБ устранена, необходимо выполнить повторные замеры этого параметра на клеммах батареи, чтобы убедиться в нормальной работе оборудования.

«Нужно ли делать сход-развал после замены сайлентблоков» Подробнее

Как осуществлять контроль напряжения аккумулятора автомобиля

Чтобы измерить напряжение АКБ, понадобится мультиметр либо стандартный вольметр. Рассмотрим процесс измерения с помощью первого вида оборудования. С аккумулятора нужно снять клеммы (замер производится при разомкнутой цепи). Мультиметр следует установить в режим измерения напряжения, а его щупы приложить к выводам АКБ автомобиля (красный к «+», а черный к «-»).

В автосервисах для измерения напряжения аккумулятора автомобиля часто используется такое устройство как нагрузочная вилка. Этот прибор имеет встроенный вольметр. Особенность нагрузочной вилки состоит в том, что с ее помощью можно провести тестирование аккумуляторной батареи в замкнутой цепи. Такой прибор позволяет оценить состояние АКБ, так как он позволяет имитировать запуск мотора авто.

Чтобы измерить напряжение аккумулятора с помощью нагрузочной вилки, необходимо присоединить ее клеммы к выводам батареи и на пять секунд включить нагрузку. Показания встроенного вольтметра нужно зафиксировать на последней секунде. Если измеренное напряжение меньше 9 В, значит АКБ исчерпала свой ресурс и подлежит замене.

Полностью заряженный аккумулятор при разомкнутой цепи выдаст напряжение от 12,6 В до 12,9 В. Если на такую батарею подать нагрузку, то показатель напряжения снизится до 10 – 10,5 В, а потом он будет понемногу расти.

Нужно отметить, что аккумулятор автомобиля может иметь нормальное напряжение, но его работоспособность будет низкой. Другими словами, напряжение показывает не состояние АКБ, а только уровень ее заряженности.

Степень зарядки аккумуляторной батареи можно контролировать не только по напряжению, но и по показателям плотности электролита. В процессе подзарядки за счет испарения влаги увеличивается процентное содержание кислоты, что и способствует повышению плотности. Для полностью заряженного аккумулятора автомобиля показатель плотности составляет 1,27 — 1,29 г/см3.

Чтобы провести измерения, нужно опустить ареометр в отверстие для залива электролита и сделать его забор путем нажатия груши так, чтобы внутренний поплавок начал свободно перемещаться. При этом показания шкалы измерительного прибора, соответствующие верхнему уровню электролита, покажут его плотность, которая может зависеть от температуры воздуха и состояния АКБ.

В заключение стоит еще раз напомнить, что периодическое диагностирование аккумулятора и устранение факторов, снижающих работоспособность АКБ, позволит увеличить ее ресурс и сэкономить деньги автовладельца на ремонт автомобиля.

Источник: https://rad-star.ru/pressroom/articles/normalnoe-napryazhenie-akkumulyatora/

Определяем степень заряженности аккумулятора по напряжению

Степень заряда автомобильного аккумулятора замеряют при приобретении новой АКБ и при возникновении проблем во время эксплуатации.

И если летом допустима определённая разряженность батареи, то с понижением температуры могут возникнуть трудности с энергообеспечением оборудования или даже запуском двигателя.

Определение степени заряженности аккумулятора — простая процедура, которую можно осуществить самостоятельно.

Нормальный заряд аккумулятора

Приобретая новый источник питания, следует проверить степень заряженности аккумулятора, подразумевающую количество энергии, которое может выдавать аккумуляторная батарея на протяжении определённого времени. Именно поэтому замеряется заряд АКБ в Ампер-Часах. Для получения максимально грамотных показаний стоит проводить несколько замеров: без нагрузки или с ней.

Для новой АКБ уровень разности потенциалов должен быть больше 12 вольт. Если напряжение аккумулятора автомобиля упало до 10,8В, то использование такой батареи не рекомендуется — её следует зарядить. После полной зарядки АКБ показатель напряжения будет равен примерно 12,6 вольтам. Плотность электролита целиком заряженного аккумулятора составляет приблизительно 1,28 гр/см3.

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально.

Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ.

Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
спектральным анализом;
приборами, снимающими показания при переменном токе.

Все эти способы базируются на сведениях о сопротивлении АКБ, что позволяет только качественно оценить состояние источника питания. Зависимость ёмкости аккумулятора от напряжения не является причиной для установления работоспособности батареи.

Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности.

Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Как правильно замерить напряжение аккумулятора

Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр, вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.

Во время диагностических процедур стоит понимать, что источник питания, подсоединённый к бортовой системе авто, потребляет энергию. Поэтому показания могут быть несколько ниже, но они не должны опускаться ниже значений 11—11,5 вольт.

Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута.

Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.

АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.

Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью.

Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.

Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).

Ниже представлена таблица «Степень заряда АКБ по напряжению».

Уровень заряда АКБ	Напряжение в разомкнутой цепи малосурьмянистых (Sb/Sb) и гибридных (Sb/Ca) аккумуляторов, вольт	Напряжение в разомкнутой цепи в кальциевых (Ca/Ca) и AGM/Gel (Ca/Ca) аккумуляторах, вольт
100%	12,516—12,663	12,666—12,813
75%	12,316—12, 463	12,466—12,613
50%	12,106—12,253	12,266—12,413
25%	11,926—12,073	11,866—12,013
0%	11,756—11,903	11,666—11,813

Таблица 1. Степень заряда аккумулятора по напряжению.

Как изменяется плотность электролита при разряде аккумулятора

Под плотностью следует понимать соотношение дистиллированной воды и серной кислоты (65% к 35% соответственно), являющееся максимально оптимальным для автомобильных источников электрического питания и обеспечивающее накопление заряда электричества. Чем ниже плотность электролита, тем ниже напряжение аккумулятора автомобиля и уровень его заряда. При увеличении плотности ухудшается работоспособность АКБ.

Определённая степень разряда батареи характеризуется активным поглощением серной кислоты и её оседанием на пластинах.

Сульфация металлических элементов становится причиной увеличения их жёсткости и неспособности участвовать в химическом процессе.

Так как серная кислота тратится, меняется соотношение компонентов — жидкость становится менее плотной, что сказывается на способности аккумулятора в машине держать заряд.

Наглядно увидеть зависимость уровень заряда аккумулятора от плотности электролита можно в этом графике:

Уровень заряда АКБ	Значение плотности электролита
100%	1,249—1,297
75%	1,209—1,257
50%	1,174—1,222
25%	1,139—1,187
0%	1,104—1,152

Таблица 2. Степень заряда аккумулятора по плотности.

Определение степени зарядки аккумулятора по встроенному гидрометрическому индикатору

Диагностика работоспособности источника питания вышеописанными способами нужна в тех случаях, когда аккумуляторная батарея не оснащена специальным индикатором. Наличие указателя зарядки аккумулятора автомобиля позволяет оценить состояние источника питания без использования дополнительных средств.

При заряде батареи свыше 60% индикатор горит зелёным светом. Это означает полную исправность АКБ и возможность запуска двигателя. Отсутствие зелёной индикации и тёмный цвет окошка сообщает о низком заряде батареи и необходимости её зарядить. Запуск автомобиля может быть затруднён. Светлый указатель информирует о том, что процент дистиллированной воды мал — её необходимо долить.

В данной статье мы постарались максимально развёрнуто ответить на все вопросы о степени зарядки АКБ по напряжению. Для диагностики состояния источника питания вам понадобится специальный инструмент:

вольтметр или мультиметр, с помощью которых можно провести исследования как по вольтажу, так и по значениям сопротивления;
ареометр, замеряющий плотности электролита;
устройство необходимое для заряда АКБ, имеющей определённую степень разряженности.

Для удобства восприятия информации в тексте представлена таблица заряда аккумулятора и таблица напряжения аккумулятора автомобиля.

Во время работ не забывайте про степень зарядки источника питания, которая напрямую влияет на получаемые показания. Определить степень заряженности вам также помогут вышеперечисленные приборы.

Аккумулятор — важный элемент системы машины, позволяющий ей полноценно функционировать, даже когда она не заведена. Вряд ли кому-то хочется в неподходящий момент оказаться перед проблемой разряженного источника питания. Мы настоятельно рекомендуем проводить диагностику батареи с определённой периодичностью. А как вы проверяете заряд автомобильной АКБ, поделитесь с нами в х.

Определяем степень заряженности аккумулятора по напряжению
Ссылка на основную публикацию

Источник: https://AkkumulyatorAvto.ru/konstrukciya/parametry/zaryad.html

Напряжение автомобильного аккумулятора: нормы, правила измерения

Напряжение с емкостью – два основных параметра автомобильного АКБ. Эти значения определяют качество функционирования элемента, поэтому водитель должен контролировать значения. Из обзора вы узнаете, какое напряжение должно быть на аккумуляторе в обычном рабочем состоянии и при повышенных нагрузках.

Общие моменты

Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.

Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.

Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.

Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше напряжения в аккумуляторе на величину, равную падению внутреннего напряжения.

Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.

Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет. Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта.

Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.

Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.

Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.

Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.

При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.

Таблица заряда

Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.

Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.

Все способы проверки

Проверять напряжение аккумулятора автомобиля на степень разряженности можно разными способами. Рассмотрим их.

Мультиметром

Для проверки аккумуляторов «Акум», «Ватра» и других марок, устанавливаемых на авто «КамАЗ», «Вольво», «БМВ» удобно использовать мультиметр.

Прибор вы найдете в любом специализированном магазине, есть он на СТО. Для разовых замеров мультиметр проще одолжить, хотя большинству водителей он нужен регулярно.

Скорее всего, показания мультиметра и бортового компьютера будут различаться.

Стандартные устройства приборной панели часто ошибаются, дают незначительную погрешность, поскольку подключаются к АКБ не напрямую. Обычно отклонения идут в меньшую сторону.

При работающем моторе

Какое напряжение должно быть на заряженном аккумуляторе автомобиля, мы разобрались, теперь рассмотрим порядок измерения текущих показателей при работающем моторе.

Сначала сделайте замеры при заведенном двигателе – в норме значение должно быть в районе 13,5–14,0 вольт.

Если значение превышает 14,2 вольта, зарядка низкая, генератор будет направлять энергию на зарядку элемента питания. Чрезмерные показатели в зимнее время года в данном случае считаются нормой.

В высоком токе плохого ничего нет. Когда с электрооборудованием все в порядке, спустя 10 минут электронные части системы скинут текущие значения до стандартных максимальных 14 вольт.

При отсутствии данной реакции цифра до оптимальных величин постепенно не сбрасывается, возможен перезаряд аккумулятора. Он постоянно будет функционировать на максимальной отдаче, начнет выкипать электролит.

Когда при включенном моторе показатель составляет меньше 13,0–13,4 вольта, можно говорить об отсутствии полной зарядки. В сервис сразу не бегите, для начала измерьте показания при выключенных потребителях – это кондиционер, магнитола, фары, прикуриватель и пр.

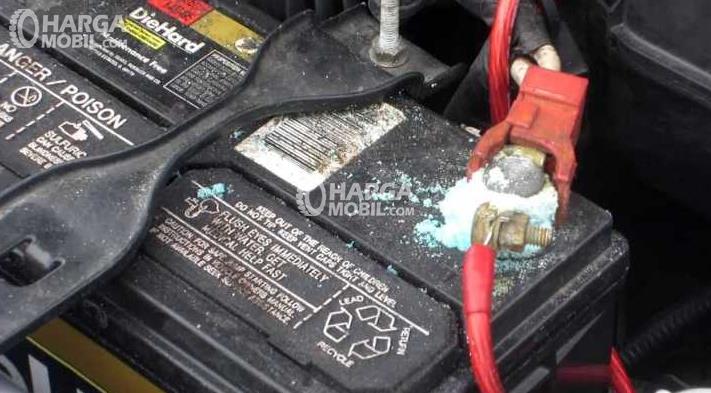

Также резкое падение возможно в случае окисления контактов – проверьте их перед поездкой в сервис и, если нужно, зачистите шкуркой.

Другой метод проверки – при выключенных источниках потребления энергии, работающем моторе вы должны получить 13,6. Проверьте соответствие параметров, если все в норме, включите ближний свет, при этом показатель должен упасть на 0,1–0,2 вольта.

Теперь включайте в машине музыку, сплит-систему, прочие потребители энергии. Действия выполняйте постепенно, при каждом новом включении потребителя параметр должен немного падать.

При резких скачках, скорее всего, проблема в генераторной системе – он работает не на всю мощность, либо износились, загрязнились щетки.

Даже если включены все потребители энергии, показатель все равно в норме не падает ниже 13 В. Иначе батарея начнет разряжаться сильно и сядет полностью.

При отключенном моторе

Вам также потребуется для проведения работ мультиметр. Если показатель на выводах ниже 11,8 вольта, машина, скорее всего, просто не заведется, придется прикуривать ее от другого авто.

Показатель нормального уровня при отключенном моторе – 12,5–13,0 вольт. Значение 12,9 указывает на то, что АКБ заряжен примерно на 90 %, 12,5 – наполовину, 12,1 – осталось не более 10 %. Это расчеты на глаз, но многие автомобилисты пользуются ими.

Оптимально замерять напряжение непосредственно до поездки. Уровень зарядки аккумулятора указывает на его способность удерживать значения по несколько суток. Если батарея заряжена полностью, а вы не ездили неделю и больше, то параметр резко снизится. То есть константным значение не является.

С применением нагрузочной вилки

Проверка аккумулятора с применением нагрузочной вилки – точный, простой и эффективный способ проверить работоспособность батареи автомобиля. В итоге вы выясните, заряжен ли аккумулятор.

Подсоедините вилку к нужному полюсу батареи максимум на 5 секунд. Сначала должно быть в районе 12–13 вольт, после пятой секунды – больше 10 вольт, несмотря на снижение. Такой элемент питания считается полностью заряженным, может работать под разными нагрузками.

Когда показатель в ходе тестирования при проверке нагрузочной вилкой снижается до 9 вольт, АКБ неисправен, рекомендуется его замена.

В холодный сезон

Снижение температурных показателей среды вызывает изменения в номинальной плотности рабочего вещества – электролита. С учетом уровня заряда АКБ будет определяться реакция на пониженные температурные показатели.

У полностью заряженной батареи резко возрастет плотность, что вызовет резкий скачок измерений.

Когда блок питания сел, плотность понижается по причине морозов, возникают сложности при запуске мотора.

Водители совершенно ошибочно полагают, что в зимнее время АКБ дополнительно разряжается из-за низких температур воздуха. В реальности роль играет не низкая температура среды, а замедление химических процессов в элементе питания в результате морозов.

Полезные рекомендации

Рекомендации, которые пригодятся при эксплуатации, обслуживании АКБ для продления времени его работы:

время от времени тестируйте батарею и как можно чаще (хотя бы раз в квартал) выполняйте подзарядку от сети;
следите за исправностью генератора, проводов, функции регулировки напряжения авто для нормального заряда элемента питания во время поездок;
замеряйте токовые утечки;
замеряйте плотность электролитного вещества после полной зарядки, сравнивайте цифры из таблицы выше, исправляйте ситуацию, если это нужно;
держите автоаккумулятор в чистоте, чтобы минимизировать ток утечки.

Не замыкайте выводные выходы автомобильной батареи накоротко, поскольку последствия в данном случае будут плачевными.

Заключение

Из обзора вы узнали, сколько вольт должен показывать заряженный аккумулятор и почему важно контролировать эти значения. Напряжение АКБ, как и емкость, плотность рабочего вещества, дает возможность делать выводы о рабочем состоянии элемента питания.

Первый параметр автоаккумулятора указывает на степень его заряда, показатель учитывайте для продления срока службы элемента питания. Контроль сложностей не представляет, для его выполнения применяется базовый набор инструмента.

На АКБ авто в норме параметр составляет 12,6–12,9 вольта при 100%-й зарядке. Замер значения позволяет оперативно оценивать степень заряда. При этом степень износа, текущее состояние батареи так по показателю понять невозможно.

Чтобы получить точные сведения о состоянии АКБ, проверьте ее емкость, сделайте тест, когда дадите нагрузку. Применяются разные варианты проверки работоспособности батареи, все были рассмотрены в обзоре.

Удобно пользоваться таблицей степени заряда АКБ для всех моделей авто, в которой указываются значения температуры промерзания электролита, его плотности с учетом заряда батареи.

Источник: https://3batareiki.ru/akkumulyatory/avtomobilnye-akkumulyatory/kakoye-napryazheniye-dolzhno-byt-na-akkumulyatore

Проверка аккумулятора автомобиля — способы проверки емкости аккумулятора

Если мотор — сердце автомобиля, то аккумулятор — та самая сила, оживляющая машину. В его подчинении запуск двигателя и питание бортовой сети, если он выключен.

Способы проверки аккумулятора

Какие аккумуляторы есть на рынке? Свинцово-кислотные, литиевые и щелочные. Аккумуляторная кислотная батарея, или АКБ, чаще всего используется в авто- и мототехнике. Проверенные временем устройства долго держат заряд и хорошо переносят постоянные нагрузки. Недостатком свинцово-кислотных аккумуляторов является их уязвимость к холоду. Отрицательная температура в сочетании с низким зарядом аккумулятора влияют на плотность электролита внутри батареи. Чтобы не допустить замерзание и разрядку АКБ, необходимо знать как проверить аккумулятор автомобиля на работоспособность.

Существует несколько способов проверки состояния АКБ:

с помощью индикатора;
с использованием мультиметра;
нагрузочной вилкой;
зарядным устройством.

Проверка по индикатору

Проще всего оценить уровень заряда с помощью индикатора, который некоторые производители устанавливают на крышку своего аккумулятора. Технически индикатор заряда аккумулятора представляет собой своего рода поплавок, который перемещается в зависимости от уровня жидкости в АКБ. Как чувствует себя батарея определяют по цвету индикатора:

зеленый — аккумулятор полностью заряжен, уровень электролита оптимален;
белый (иногда серый) — батарея почти разряжена, электролита недостаточно для работы в полную мощь;
черный — аккумуляторная батарея разряжена, требуется её зарядка, долив электролита, либо замена устройства.

На вопрос как проверить емкость аккумулятора ответят специальные приборы — тут простым индикатором не обойдешься, тем более он есть не у всех батарей.

Проверка аккумулятора автомобиля с помощью мультиметра

Специальный прибор может измерить заряд и предупредить об утечке тока. Купить его можно в любом большом автомобильном магазине, или в отделе «все для электриков» где-нибудь в строительном супермаркете. Как это делается — по пунктам:

Удостовериться, что зажигание автомобиля выключено.
Переключить мультиметр в режим вольтметра и установить выключатель на значении 20 Вольт.
Подключить провода в соответствующие разъемы устройства.
Приложить металлические щупы на концах проводов к клеммам аккумулятора: красный цвет соответствует клемме «плюс», черный — «минус».
Зафиксировать показания прибора.

Показания вольтметра (без нагрузки), В	Уровень заряженности АКБ, %
12. 6 Вольт и больше	100%
12.5 — 12.3 Вольт	75% — 50%
12,1-11.7 Вольт и меньше	25% — 0%

Данные таблицы показывают, что если напряжение на клеммах меньше 12.7 В, то АКБ заряжена не полностью, а если мультиметр выдает менее 11,7В — это признаки неисправности или глубокого разряда.

Использование нагрузочной вилки при проверке аккумулятора

Метод нагрузочной вилки — один из самых эффективных и используется в процессе диагностики работоспособности АКБ под нагрузкой в профессиональных сервисных центрах. Сама по себе нагрузочная вилка представляет собой устройство, включающее мультиметр (вольтметр), нагрузочное сопротивление, а иногда и амперметр. Проверка исправности аккумулятора при этом проводится в два этапа:

Оценка состояния и степени заряженности батареи. Проверка происходит путем измерения напряжения на клеммах без нагрузки в режиме вольтметра. Если батарея полностью заряжена, на приборе появятся показания от 12,6 до 12,9 В. В противном случае, АКБ необходимо зарядить, либо найти причину неисправности.
Проверка аккумулятора под нагрузкой. Если АКБ заряжена, а плотность и уровень электролита оптимальны, параллельно вольтметру подключается нагрузочное сопротивление, передающее ток и имитирующее работу стартера при запуске двигателя машины. Спустя 5 секунд показатели вольтметра, а затем нагрузка отключается. Важно, чтобы напряжение при этом вернулось к начальному показателю. Полученные данные позволяют сделать правильное заключение о состоянии батареи.

Показания вольтметра (с нагрузкой), В	Уровень заряженности АКБ, %
10,2 Вольт и больше	100%
9.6 — 9.0 Вольт	75% — 50%
8,4-7,8 Вольт	25 — 0%

При проверке таким способом нужно соблюдать температурный режим. Если в месте проведения диагностики температура воздуха ниже 20 градусов, холодная батарея может быстро разрядиться.

Применение зарядного устройства при проверке АКБ

Если необходимо срочно провести проверку аккумулятора, а мультиметра, ареометра и нагрузочной вилки под рукой нет, можно воспользоваться стандартным зарядным устройством. Шкала для определения напряжения батареи подскажет состояние источника питания после нажатия специальной проверочной кнопки. Нужно только подключить ЗУ к клеммам АКБ. Обратите внимание, включение устройства в электрическую сеть в момент проверки недопустимо.

Проверка электролита в аккумуляторе

Уровень электролита в аккумуляторе играет важную роль при эксплуатации устройства. Его проверка может проводиться по-разному в зависимости от конструкции конкретной АКБ. Традиционно автомобилисты оценивают уровень электролита визуально через отверстия под крышками банок аккумулятора. Некоторые модели оснащены шкалой для определения меры заполнения батареи с указанием максимума и минимума, допустимого для безопасной работы устройства. В лучшем случае производители делают часть пластикового короба прозрачным. Для еще более точного определения уровня используются стеклянные измерительные трубки, опускаемые на дно каждой банки. Если вы решите проводить замеры таким способом, не забудьте о мерах безопасности, ведь в состав электролита входит серная кислота.

Немаловажно при оценке состояния электролита в аккумуляторе измерить его плотность. Для исследования этого показателя понадобится специальный прибор ареометр, или денсиметр. Сложная конструкция состоит из двойной стеклянной колбы, груши и пробирки, наполненной ртутью или дробью. Ареометр позволяет установить точное соотношение частей воды и серной кислоты, содержащихся в электролите.

Процедура оценки плотности проводится не менее чем через 2 часа после полной зарядки аккумулятора путем взятия проб из каждой банки. Результат измерения считается достоверным, если набрано достаточное количество электролита (до поднятия поплавка). Оптимальный показатель плотности — 1,27-1,29 г/см3. При превышении нормы электролит можно разбавить дистиллированной водой, а при занижении необходимо добавить аналогичный раствор с нормальным показателем плотности.

Возможна ли зарядка АКБ в домашних условиях?

Зарядку аккумуляторной батареи желательно проводить в нежилых, хорошо проветриваемых помещениях. Если вам все же пришлось заряжать АКБ дома, лучше делать это на балконе. Дело в том, что в процессе зарядки аккумулятора выделяется опасный для здоровья человека сернистый газ, а также хлористые соединения кислорода. Подобные летучие вещества могут вызывать недомогание. Необходимо отслеживать продолжительность зарядки и состояние электролита. Не допускайте его «закипания», поскольку это может существенно снизить ресурс батареи. Сила тока ЗУ во время зарядки должна быть минимальной. Помните, для полной зарядки аккумулятора емкостью 60 ампер нужно 7-8 часов.

Специалисты официальных сервисных центров ГК FAVORIT MOTORS оказывают полный спектр услуг по обслуживанию и ремонту автомобилей любых марок. Квалифицированные мастера в короткие сроки устранят любые неисправности электрооборудования и проведут тщательную диагностику всех систем Вашего автомобиля. Обращайтесь к профессионалам!

Питание от аккумулятора | Научный проект

В чем разница в эксплуатации батарей AAA, AA, C, D с номиналом 1,5 В? Почему электрическое устройство, для которого требуется батарея размера D 1,5 В, не будет работать с батареей 1,5 В размера AA?

AAA Угольно-цинковые батареи для тяжелых условий эксплуатации
AA Угольно-цинковые батареи для тяжелых условий эксплуатации
C Угольно-цинковые батареи для тяжелых условий эксплуатации
D Угольно-цинковые батареи для тяжелых условий эксплуатации
Малярная или изолента
1.Мотор для хобби 5 вольт
Картонная панель, сложенная втрое
Часы или часы

Подключите красный (+) провод хобби-мотора к положительной клемме аккумуляторной батареи D, а черный провод к отрицательной клемме, используя полоски ленты, чтобы удерживать провод на месте.
Наблюдайте и запишите начальную скорость вращения оси двигателя, используя такие слова, как «быстро», «быстро», «медленно», «вялый» и т. Д.
Дайте двигателю поработать непрерывно, пока батарея не разрядится.
Запишите общее время работы двигателя от аккумулятора в таблице, аналогичной показанной.
Повторите ту же процедуру для батареек размера C, AA и AAA
Используя данные в таблице, постройте гистограмму продолжительности работы двигателя по оси Y в зависимости от различных размеров батарей по оси X.

Размер батареи	Продолжительность работы двигателя	Наблюдение за скоростью оси двигателя
D
С
AA
AAA

Металлический корпус покрыт цинком, который прикреплен к отрицательной клемме. В центре находится угольный стержень, прикрепленный к положительной клемме. Между углеродом и цинком находится черная паста из диоксида марганца, углерода, хлоридов аммония и цинка. Батареи, помеченные как «сверхмощные», содержат большее количество хлорида цинка и не так легко протекают. Щелочные батареи имеют порошкообразный цинковый отрицательный стержень, окруженный высококоррозионным электролитом гидроксида калия, окруженный, в свою очередь, диоксидом марганца и углеродом в качестве внешнего положительного вывода. Слово «батарея» означает «множество вещей». (Примечание: батареи на 1,5 В, используемые в этом проекте, на самом деле одноэлементные и поэтому на самом деле не являются батареями, однако большинство людей до сих пор называют их батареями.)

Батарейки

AAA, AA, C, D рассчитаны на напряжение 1,5 В, но, помимо разницы в физических размерах, между ними есть большая разница. В электрической цепи или устройстве есть две действительно важные вещи: напряжение и ток . Вы можете думать о напряжении как о давлении воды, которое толкает предметы по трубе, а о токе — как о количестве воды, текущей по трубе.Некоторым электрическим устройствам для работы требуется большой ток, но не требуется большое напряжение. Вот где важен размер батареи. Батарея размера D обеспечивает больший ток, чем батареи размеров C, AA и AAA. Таким образом, даже если батарея AA и батарея AAA имеют номинальное напряжение 1,5, батарея AA будет обеспечивать больший ток, чем батарея AAA.

Заявление об ограничении ответственности и меры предосторожности

Education.com предлагает идеи проекта Science Fair для информационных целей. только для целей.Education.com не дает никаких гарантий или заверений относительно идей проектов Science Fair и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проекта Science Fair, вы отказываетесь от отказаться от любых претензий к Education. com, которые возникают в связи с этим. Кроме того, ваш доступ к веб-сайту Education.com и идеям проектов Science Fair покрывается Политика конфиденциальности Education.com и Условия использования сайта, которые включают ограничения по образованию.ком ответственность.

Настоящим дается предупреждение, что не все идеи проекта подходят для всех индивидуально или при любых обстоятельствах. Реализация идеи любого научного проекта должны проводиться только в соответствующих условиях и с соответствующими родительскими или другой надзор. Прочтите и соблюдайте правила техники безопасности всех Материалы, используемые в проекте, являются исключительной ответственностью каждого человека. Для Для получения дополнительной информации обратитесь к справочнику по научной безопасности вашего штата.

Расположение батарей и мощность | HowStuffWorks

Во многих устройствах, использующих батареи, таких как портативные радиоприемники и фонарики, вы не используете только одну ячейку за раз. Обычно вы группируете их вместе в порядке для увеличения напряжения или в параллельном для увеличения тока . На схеме показаны эти две схемы.

Верхняя диаграмма показывает параллельное расположение .Четыре батареи, включенные параллельно, вместе будут производить напряжение одного элемента, но подаваемый ими ток будет в четыре раза больше, чем у одного элемента. Ток — это скорость, с которой электрический заряд проходит через цепь, измеряется в амперах. Батареи измеряются в ампер-часах или, в случае небольших бытовых батарей, в миллиампер-часах (мАч). Типичный бытовой элемент, рассчитанный на 500 миллиампер-часов, должен обеспечивать нагрузку током 500 миллиампер в течение одного часа. Вы можете сократить количество миллиампер-часов разными способами.Батарея на 500 миллиампер-час может также производить 5 миллиампер в течение 100 часов, 10 миллиампер в течение 50 часов или, теоретически, 1000 миллиампер в течение 30 минут. Вообще говоря, батареи с более высокими значениями ампер-часов имеют большую емкость.

На нижнем рисунке изображена последовательность . Четыре батареи, соединенные последовательно, вместе производят ток одного элемента, но напряжение, которое они подают, будет в четыре раза больше, чем у одного элемента. Напряжение — это количество энергии на единицу заряда, которое измеряется в вольтах.В батарее напряжение определяет, насколько сильно электроны проталкиваются через цепь, так же как давление определяет, насколько сильно вода проталкивается через шланг. Большинство батареек AAA, AA, C и D имеют напряжение около 1,5 В.

Представьте, что батареи, показанные на схеме, рассчитаны на 1,5 вольта и 500 миллиампер-часов. Четыре батареи, подключенные параллельно, будут вырабатывать 1,5 вольта при 2000 миллиампер-часах. Четыре батареи, расположенные в ряд, будут вырабатывать 6 вольт при 500 миллиампер-часах.

Аккумуляторные технологии значительно продвинулись вперед со времен вольтова сваи. Эти разработки четко отражаются в нашем быстро меняющемся портативном мире, который больше, чем когда-либо, зависит от портативного источника питания, предоставляемого батареями. Можно только представить, что принесет следующее поколение меньших, более мощных и долговечных батарей.

Для получения дополнительной информации о батареях и связанных темах перейдите по ссылкам ниже.

Статьи по теме

Другие интересные ссылки

Источники

Американское химическое общество. «История батареи». Национальные исторические химические достопримечательности. 2005 г. (23 июня 2011 г.) http://acswebcontent.acs.org/landmarks/drycell/history.html
«Батареи». Введение в физические вычисления, Нью-Йоркский университет. 19 апреля 2011 г. (23 июня 2011 г.) http://itp.nyu.edu/physcomp/Notes/Batteries
Бренд, Майк, Шеннон Нивс и Эмили Смит.«Музей электричества и магнетизма». Национальная лаборатория сильного магнитного поля. 2011 г. (25 июня 2011 г.) http://www.magnet.fsu.edu/education/tutorials/museum/index.html
Buckle, Kenneth. «Как аккумуляторы хранят и разряжают электричество?» Scientific American. 29 мая 2006 г. (23 июня 2011 г.) http://www.scientificamerican.com/article.cfm?id=how-do-batteries-store-an
CalRecycle. «Аккумуляторы и зарядные устройства: личная перспектива». 9 сентября 2009 г. (25 июня 2011 г.) http: // www.calrecycle.ca.gov/ReduceWaste/power/rechbattinfo.htm
Энергетическая комиссия Калифорнии. «Лимонная сила». 2006. (22 июня 2011 г.) http://www.energyquest.ca.gov/projects/lemon.html
Coyne, Kristen Eliza. «Интерактивные учебники». Национальная лаборатория сильного магнитного поля. 2011. (23 июня 2011 г.) http://www.magnet.fsu.edu/education/tutorials/java/index.html
Дэвидсон, Майкл У. «Электричество и магнетизм: батареи». 28 января 2003 г. (22 июня 2011 г.) http://micro.magnet.fsu.edu/electromag/electricity/batteries/index.html
Decker, Franco. «Вольта и ‘куча’». Энциклопедия электрохимии. Январь 2005 г. (23 июня 2011 г.) http://electrochem.cwru.edu/encycl/art-v01-volta.htm
Duracell. «Энергетическое образование». 2010. (23 июня 2011 г.) http://www.duracell.com.au/en-AU/power-education/index.jspx
Energizer. «Центр обучения.» 2011. (22 июня 2011 г.) http://www.energizer.com/learning-center/Pages/facts-history-care.aspx
Агентство по охране окружающей среды. «Батареи». 1 декабря 2010 г.(22 июня 2011 г.) http://www.epa.gov/osw/conserve/materials/battery.htm
Frood, Arran. «Загадка« Багдадских батарей »». BBC News. 27 февраля 2003 г. (23 июня 2011 г.) http://news.bbc.co.uk/2/hi/science/nature/2804257.stm
GreenBatteries. «Информация об экологически чистых аккумуляторных батареях». 2011 г. (25 июня 2011 г.) http://www.greenbatteries.com/faqs.html
Общественное телевидение Айдахо. «Факты об электричестве». 2011 г. (25 июня 2011 г.) http://idahoptv.org/dialogue4kids/season6/electricity/facts. cfm
Iggulden, Hal. «Опасная книга для мальчиков». Нью-Йорк: HarperCollins Publishers, Inc., 2007.
Komando, Kim. «Узнайте, как увеличить производительность батареи». USA Today. 7 августа 2005 г. (25 июня 2011 г.) http://www.usatoday.com/tech/columnist/kimkomando/2005-08-07-battery-life_x.htm
Манджу, Фархад. «Лучшие батареи спасут мир». Шифер. 21 июня 2011 г. (23 июня 2011 г.) http://www.slate.com/id/2297125/
Рахим, Сакиб. «Спасет ли литий-воздушная батарея водителей электромобилей от« беспокойства о дальности полета »?» The New York Times.7 мая 2010 г. (22 июня 2011 г.) http://www.nytimes.com/cwire/2010/05/07/07climatewire-will-lithium-air-battery-rescue-electric-car-37498.html?pagewanted = 1
Сэвидж, Нил. «Батареи, которые дышат». DiscoveryNews. 8 февраля 2011 г. (22 июня 2011 г.) http://news.discovery.com/tech/batteries-that-breathe-110208.html
. «Батареи в фактах и вымыслах». Август 1999 г. (22 июня 2011 г.) http://www.chem.hawaii.edu/uham/bat.html

Что такое напряжение в батарее?

Существует много разных типов батарей, большинство из которых имеют разное напряжение, от 1.5-вольтовые батарейки типа АА на обычный 12-вольтовый автомобильный аккумулятор. Однако многие люди не знают, что именно означает термин «напряжение».

Физика и терминология

Термин «напряжение» в батарее относится к разнице электрического потенциала между положительной и отрицательной клеммами батареи. Большая разница потенциалов приводит к большему напряжению.

Электрический потенциал означает разницу в заряде между двумя точками — в данном случае двумя выводами батареи.Один заряжен положительно, а другой — отрицательно. Отрицательный заряд просто означает, что на клемме имеется избыток отрицательно заряженных частиц или электронов, тогда как на положительно заряженной клемме этих электронов не хватает. Физическое разделение двух выводов предотвращает перемещение электронов от отрицательно заряженного вывода к положительно заряженному. Когда два вывода соединены, например, через цепь, электроны могут свободно перемещаться по траектории цепи, перемещаясь от отрицательного электрода к положительному.Это движение электронов называется электрическим током, который измеряется в амперах.

История

Единица измерения электрического потенциала, вольт, названа в честь Алессандро Вольта, физика, которому приписывают изобретение первой электрохимической ячейки в 1800 году. Его ячейка состояла из цинкового и медного электрода, погруженных в электролитический раствор. соль и вода. Он также популяризировал электрофор — машину, способную производить большие количества статического заряда. Однако он не изобрел это, хотя ему часто приписывают это.Наполеон Бонапарт произвел подсчет Вольта в 1810 году, и одна из единиц электричества в системе СИ, вольт, была названа в его честь в 1881 году.

Заблуждения

Потому что это разница в электрическом потенциале, а не величина электрического тока. высокое напряжение не обязательно опасно, в то время как большой ток может быть опасен. При обсуждении электричества часто используется аналогия с водяным шлангом. В этой аналогии напряжение сравнивается с разницей давления воды — большая разница давлений приводит к более быстрому потоку электронов.Ток, измеряемый в амперах, описывает, насколько быстро данный объем электронов проходит через определенную точку в цепи. Большинство батарей, доступных на рынке, могут иметь высокое напряжение, но доступная сила тока зависит от схемы, в которой используется батарея, а не от самой батареи.

Использует

По мере развития аккумуляторных технологий устройства, работающие от аккумуляторов, стали меньше и мощнее. Например, широкое использование литий-ионных (Li-ion) аккумуляторов позволило сотовым телефонам стать в геометрической прогрессии меньше, чем их предшественники, в основном из-за их низкого отношения мощности к весу.В этих батареях ион лития перемещается в одну сторону между анодом и катодом во время разряда, а в другую — во время зарядки.

Toyota Prius, популярный гибридный автомобиль, дебютировал на рынке с использованием никель-металлгидридных (Ni-MH) аккумуляторов. Его следующее поколение аккумуляторов, которое будет доступно в конце 2009 года, также будет литий-ионным из-за их преимуществ перед никель-металлгидридным аккумулятором.

Заключение

Батареи имеют диапазон напряжения от нескольких сотых до многих сотен вольт, в зависимости как от размера батареи, так и от материалов, из которых она изготовлена.Они являются отличным способом питания различных устройств, независимо от требований к напряжению этих устройств.

Сколько вольт у моей батареи?

Свинцово-кислотные батареи

(Обычно используется в автомобилях, грузовиках, лодках, тележках для гольфа, вилочных погрузчиках, жилых автофургонах, солнечных / ветровых системах и многих других приложениях)

Напряжение батареи

Свинцово-кислотные батареи включают AGM, VRLA, гелевые и заливные батареи. Свинцово-кислотные батареи состоят из аккумуляторных элементов.Каждый элемент батареи составляет примерно 2 вольта. В большинстве батарей вы можете определить напряжение, посчитав количество ячеек батареи. В залитых батареях каждая крышка заливной горловины представляет собой элемент батареи. В герметичных батареях крышки закрыты. Батарея с 3 крышками — это батарея на 6 вольт. Примеры:

Аккумулятор для тележки для гольфа на 6 В 3 крышки для заливки обведены кружком	Герметичный гелевый аккумулятор на 12 В 6 герметичных крышек обведены кружком

Напряжение аккумуляторной батареи

Теперь, когда мы знаем напряжение батарей, мы можем определить напряжение системы. Тележки для гольфа: Подсчитайте количество батарей и умножьте их на напряжение. 6 батарей по 6 вольт — это система на 36 вольт. Другие системы: Чтобы определить общее напряжение аккумуляторной системы, вы сначала должны определить, как система подключена. Батарейные системы подключаются последовательно или параллельно. Сначала обратите внимание на соединения между батареями.

подключаются от положительной (+) клеммы одной батареи к отрицательной (-) клемме следующей батареи, или наоборот.Чтобы получить общее напряжение последовательно соединенной аккумуляторной системы, умножьте количество батарей на напряжение. 3 батареи по 12 В, соединенные последовательно, составляют систему на 36 В.
Параллельно подключенные аккумуляторные системы подключаются от положительной (+) клеммы одной батареи к положительной (+) клемме следующей батареи, а также отрицательной (-) клеммы той же аккумуляторной батареи к отрицательной (-) клемме следующей батареи. аккумулятор. Общее напряжение параллельно подключенной аккумуляторной системы — это напряжение одной батареи.3 батареи по 12 В, подключенные параллельно, составляют систему батарей на 12 В.

Battery Technologies — learn.

sparkfun.com Добавлено в избранное Любимый 44

Варианты батарей

Доступно множество различных аккумуляторных технологий. Есть несколько действительно отличных ресурсов для мельчайших деталей химического состава батарей. Википедия особенно хороша и всеобъемлющая.В этом руководстве рассматриваются наиболее часто используемые аккумуляторы для встраиваемых систем и электроники DIY.

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

Хотите изучить различные батареи?

Мы вас прикрыли!

Щелочная батарея 9 В

В наличии PRT-10218

Это ваши стандартные щелочные батареи на 9 вольт от Rayovac. Даже не думайте пытаться их перезарядить. Используйте их с…

Терминология

Вот несколько терминов, которые часто используются при разговоре об аккумуляторах.

Емкость — Батареи имеют разные номиналы в зависимости от количества энергии, которое может хранить данная батарея. Когда аккумулятор полностью заряжен, его емкость — это количество энергии, которое в нем содержится.Батареи одного типа часто оцениваются по величине тока, которую они могут выдавать с течением времени. Например, есть батареи емкостью 1000 мАч (миллиампер-час) и 2000 мАч.

Номинальное напряжение элемента — Среднее напряжение на выходе элемента при зарядке. Номинальное напряжение батареи зависит от химической реакции за ней. Свинцово-кислотный автомобильный аккумулятор выдает 12 В. Литиевая батарейка типа «таблетка» выдает 3 В.

Ключевым словом здесь является «номинальное», фактическое измеренное напряжение на аккумуляторе будет уменьшаться по мере его разряда.Полностью заряженная батарея LiPo будет вырабатывать около 4,23 В, а в разряженном состоянии ее напряжение может быть ближе к 2,7 В.

Форма — Батареи бывают разных размеров и форм. Термин «AA» относится к определенной форме и стилю ячейки. Есть большое разнообразие.

Сравнение первичных и вторичных батарей — Первичные батареи являются синонимом одноразового . После полного опорожнения первичные элементы нельзя заряжать (надежно / безопасно). Вторичные батареи более известны как аккумуляторные .Для их полной резервной зарядки требуется другой источник питания, но они могут полностью заряжаться / разряжаться много раз в течение своего срока службы. Как правило, первичные батареи имеют более низкую скорость разряда, поэтому они служат дольше, но они могут быть менее экономичными, чем аккумуляторные батареи.

**Обычные батареи, их химический состав и номинальное напряжение**
Форма батареи	Химия	Номинальное напряжение	Перезаряжаемый?
AA, AAA, C и D	Щелочные или угольно-цинковые	1.5В	№
9V	Щелочной или угольно-цинковый	9V	Нет
Ячейка для монет	Литий	3В	Нет
Silver Flat Pack	Литий-полимерный (LiPo)	3,7 В	Да
AA, AAA, C, D (перезаряжаемый)	NiMH или NiCd	1,2 В	Да
Автомобильный аккумулятор	Шестиэлементный свинцово-кислотный	12.6В	Да

Плотность энергии — Объединив емкость с формой и размером батареи, можно рассчитать плотность энергии батареи. Разные технологии допускают разную плотность. Например, литиевые батареи обычно содержат больше сока в заданном объеме, чем щелочные батареи или батарейки типа «таблетка».

Внутренняя скорость разряда — Вы когда-нибудь пробовали заводить машину, которая простаивает 6 месяцев? Батареи разряжаются, когда они лежат на полке или когда они не используются.Скорость, с которой батарея со временем разряжается, называется скоростью внутренней разрядки.

Безопасность — Поскольку батареи накапливают энергию, они представляют собой очень крошечные взрывчатые вещества. Чтобы предотвратить повреждение, батареи должны быть максимально безопасными. Большинство технологий аккумуляторов предназначены для безопасной разрядки в случае неправильного использования. Если вы неправильно подключите щелочную батарею, она может нагреться на ощупь, но не должна загореться. Большинство литий-полимерных батарей имеют встроенные схемы безопасности, предотвращающие повреждение батареи и предотвращающие ее небезопасное использование.

Полный список терминов и технический обзор Википедия — [отличный ресурс] (http://en.wikipedia.org/wiki/Battery_ (электричество)).

Литий-полимерный

Литий-полимерные батареи

(часто сокращенно LiPo) очень полезны для встроенной электроники. Они предлагают самую высокую плотность, доступную на рынке. Поскольку в сотовых телефонах преимущественно используются батареи этого типа, их легко найти по разумным ценам. Они от до требуют специальной зарядки, поэтому обязательно используйте правильное зарядное устройство для работы.SparkFun оснащен различными литий-полимерными батареями 3,7 В, многие из которых перечислены ниже. Емкость выбранной вами батареи будет зависеть от предполагаемого времени работы вашего проекта, ограничений по размеру и других факторов.

Литий-ионный аккумулятор — 2 Ач

В наличии PRT-13855

Это очень тонкие и чрезвычайно легкие батареи на основе литий-ионной химии. Каждая ячейка выдает номинальное напряжение 3,7 В при 200…

. 7

Номинальное напряжение

Индивидуальный элемент LiPo имеет номинальное напряжение 3,7 В . При полной зарядке вы увидите почти 4,3 В на элементе, но при нормальном использовании оно быстро упадет до 3,7 В. Когда батарея разряжена, она будет около 3 В. Это означает, что ваш проект должен будет обрабатывать различные напряжения, если вы работаете напрямую от ячейки.Если вам нужно 5 В, вам нужно будет соединить два LiPos последовательно, чтобы создать блок на 7,4 В и стабилизировать его до 5 В.

Разъемы

В мире малогабаритной электроники большинство литий-полимерных аккумуляторов имеют различные 2-контактные разъемы. В SparkFun мы используем разъем JST . Это предотвращает неправильное подключение аккумулятора. Разъем имеет фрикционную посадку, поэтому для аккуратного извлечения аккумулятора часто используются плоскогубцы.

Зарядка и разрядка

Для зарядки LiPo аккумуляторов создано множество недорогих зарядных устройств.Обычно они используют USB для зарядки аккумулятора. Не пытайтесь заряжать LiPos без зарядного устройства. Аккумулятор LiPo может быть поврежден из-за перезарядки, поэтому используйте специально разработанное зарядное устройство LiPo, например, здесь:

Перед зарядкой литий-ионной батареи убедитесь, что вы знаете ее емкость и ток заряда, подаваемый зарядным устройством. Дополнительную информацию можно найти в следующем руководстве: Настройка зарядного тока.

Батареи

LiPo также могут быть повреждены из-за слишком большой разрядки.Чтобы защитить от этого, почти все LiPo батареи имеют небольшую цепь безопасности, встроенную в верхнюю часть элемента, которая отключает батарею, если напряжение упадет ниже определенного порога (обычно 3V ).

Аккумуляторы

LiPo имеют очень низкий уровень внутренней разрядки . Это делает их хорошим кандидатом для проектов с низким энергопотреблением, требующих выполнения в течение многих дней или месяцев.

Соблюдайте плотность энергии: Эти батареи обладают мощным зарядом и могут непрерывно обеспечивать несколько ампер.Защита от короткого замыкания отключит аккумулятор при обнаружении короткого замыкания, но при использовании этих аккумуляторов в проектах руководствуйтесь здравым смыслом.

Мы рекомендуем LiPo почти для каждого портативного приложения. Они довольно прочные и при безопасном использовании являются отличным источником энергии.

Литий-ионные батареи других типов

Круглые литий-ионные батареи большой емкости

Эти батареи в основном использовались в устройствах типа фонариков, но они просты в использовании и установке, а также имеют много заряда.

Номинальное напряжение — Эти батареи также имеют номинальное напряжение 3,7 В , но, в отличие от плоских LiPo-батарей, эти круглые батареи НЕ имеют встроенную схему защиты. Необходимо соблюдать особую осторожность при зарядке и разрядить эти батареи, чтобы они не повредились. Более подробную информацию о схемах защиты можно найти здесь.
Разъемы — Эти батареи могут быть легко интегрированы в проекты со специальными держателями для батарей:
Зарядка и разрядка — Поскольку на этих батареях нет схемы защиты, пользователь должен учитывать возможность чрезмерной или недостаточной зарядки, чтобы батарея не была повреждена.Мы рекомендуем универсальное зарядное устройство вроде этого:

Литий-ионные аккумуляторы высокой степени разряда

Литий-ионные аккумуляторы с высокой степенью разряда — отличный способ питания любого радиоуправляемого, роботизированного или портативного проекта, которому требуется небольшая батарея с большой мощностью.

Номинальное напряжение — Они имеют номинальное напряжение 7,4 В и, как и круглые батареи, НЕ имеют встроенную схему защиты. При зарядке и разрядке этих аккумуляторов необходимо соблюдать особую осторожность, чтобы не повредить их. Более подробную информацию о схемах защиты можно найти здесь.
Разъемы — Разъем для зарядки представляет собой 3-контактный разъем для зарядки JST-XH. Разрядка осуществляется через разрядные провода Dean’s Connector.
Зарядка и разрядка -Поскольку на этих батареях нет схемы защиты, пользователь должен учитывать возможность чрезмерной или недостаточной зарядки, чтобы батарея не была повреждена.Поскольку это обычно двухэлементные аккумуляторные батареи, требуется специальное зарядное устройство. Этот аккумулятор несовместим с одноэлементными зарядными устройствами. Мы рекомендуем специализированное зарядное устройство, например, это:

Никель-металлогидридные батареи

(часто сокращенно NiMH) — это проверенная технология перезарядки. Эти батареи часто дешевле, чем другие химические, но имеют меньшую плотность, чем LiPo. NiMH аккумуляторы требуют менее строгих кривых зарядки, что снижает стоимость зарядных устройств.NiMH часто встречаются в недорогих электронных устройствах, таких как зубные щетки и беспроводные бритвы, где выходное напряжение не вызывает беспокойства (вы заметите, что ваша зубная щетка работает медленнее, но продолжает работать).

NiMH аккумулятор 2500 мАч — AA

В наличии PRT-00335

Никель-металлогидридные аккумуляторные батареи AA емкостью 2500 мАч, 1,2 В.[Технология NiMH] (http://en.wikipedia.org/wiki/Nickel_metal_hy…

Каждая ячейка выводит номинально 1,2 В . Это очень похоже на щелочные батареи того же размера, которые выдают 1,5 В. Объединение четырех никель-металлгидридных аккумуляторов типа AA даст вам батарею 4,8 В, которая должна работать с большинством систем 5 В, но будет падать напряжение при разрядке батареи.

Зарядка и разрядка

NiMH аккумуляторы сами по себе не имеют схем защиты от разряда.Схема защиты от разряда предотвращает разряд аккумулятора ниже определенного уровня напряжения, чтобы предотвратить повреждение аккумулятора. Более подробную информацию о NiMH батареях и чрезмерной разрядке можно найти здесь.

Из-за их сходства с обычными потребительскими аккумуляторами зарядка NiMH аккумуляторов часто выполняется с помощью зарядных устройств, которые подключаются к розетке. Мы рекомендуем никель-металлгидридные аккумуляторы для приложений, в которых устройство уже рассчитано на использование батарей типа AA.

Ячейка для монет

Батареи типа «таблетка»

отлично подходят для очень небольших проектов с низким энергопотреблением.Эти батарейки дешевые! Купите их оптом, если вам нужно много. Они отлично подходят для тестирования светодиодов. Вы найдете батарейки такого типа, спрятанные внутри пультов дистанционного управления, электронных свечей и множества одноразовых устройств меньшего размера.

Эти батареи не являются аккумуляторными. Существует несколько более сложных платных версий, но подавляющее большинство монетных ячеек следует выбросить после использования.

Химический состав и технологии монетных ячеек различаются.Некоторые щелочные, другие литиевые. Щелочные батарейки типа «таблетка» имеют номинальное напряжение 1,5 В. Литиевые батарейки типа «таблетка», с другой стороны, имеют номинальное напряжение 3 В.

Батарейки типа «таблетка»
бывают разных размеров, каждая со специальным кодом, обозначающим размер и химический состав. Все щелочные батарейки начинаются с буквы «L», а все литиевые батарейки имеют префикс «С». Популярный CR2032, например, представляет собой литиевую батарею (номинальное напряжение 3 В) диаметром 20 мм и 3.2 мм высотой. LR1154 (он же LR44) представляет собой щелочную батарею (1,5 В) размером 11 мм в поперечнике и 5,4 мм в высоту.
Ячейки для монет
отлично подходят для питания ATtiny или других небольших микроконтроллеров и светодиодных проектов.
Щелочной
Мы все выросли на одноразовых батареях этого типа. Эти батареи существуют уже много десятилетий, поэтому вы найдете их повсюду! Также имеется множество держателей для батареек и аксессуаров для батареек AA и 9 В.
Эти батареи дешевы, безопасны в использовании и доступны везде, но, к сожалению, они не перезаряжаемые. Щелочная химия делает эти батареи особенно надежными (безопасными) для идиотов.
AA и AAA являются наиболее распространенными щелочными батареями и выдают 1,2 В, номинально (но при первом использовании они составляют около 1,5 В). Поскольку AA выдают 1,2 В, вам нужно будет объединить их в пакеты по 3 или 4 для работы вашей системы на 3,3 или 5 В. Батареи 9V, очевидно, номинально 9V.
Аккумулятор на 9 В с соединительным кабелем — отличный и быстрый способ сделать проект портативным, но не ожидайте, что аккумулятор прослужит очень долго! Несмотря на то, что он выдает 9 вольт, емкость 9-вольтовой батареи довольно низкая.
Щелочная батарея 9 В
В наличии PRT-10218
Это ваши стандартные щелочные батареи на 9 вольт от Rayovac.Даже не думайте пытаться их перезарядить. Используйте их с…
1
Мы регулярно используем этот тип батарей с новичками. Им часто удобно пользоваться этим типом батарей, и они могут легко их найти. Если они прикрепят батарею обратной стороной, она может нагреться, но это не повредит. Как только учащийся овладевает основами, мы обычно переводим пользователей на LiPos, потому что они служат дольше и их можно заряжать.
Ресурсы и дальнейшее развитие
Теперь, когда вы знаете немного больше о технологиях аккумуляторов, вам следует ознакомиться с этими дополнительными учебными пособиями и проектами:
Основные сведения о разъеме
Разъемы — главный источник путаницы для людей, только начинающих заниматься электроникой. Из-за большого количества различных вариантов, терминов и названий соединителей выбор одного или поиск нужного вам может оказаться сложной задачей.Эта статья поможет вам окунуться в мир разъемов.
Как пользоваться мультиметром
Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.
Основы LilyPad: работа над вашим проектом
Узнайте о вариантах питания ваших проектов LilyPad, о безопасности и уходе за батареями LiPo, а также о том, как рассчитывать и учитывать ограничения мощности для ваших проектов.
У меня к вам вопрос.
Основные сведения об аккумуляторах
Батареи — невероятно популярный источник питания, который используется в самых разных проектах. Если вы не хотите подключать свой проект к стене, вы, вероятно, будете использовать батарею для его питания, поэтому выбор правильной батареи для вашего проекта является очень важным шагом в процессе проектирования. Есть лот разнообразных аккумуляторов, и множество факторов, влияющих на выбор идеального аккумулятора для вашего проекта.Вот краткое изложение.
Форм-фактор
Батареи бывают самых разных форм и размеров. В некоторых случаях размер и форма батареи могут быть наиболее важными факторами. Монетные элементы и литий-полимерные батареи — отличный выбор, когда важен малый форм-фактор. Другие распространенные размеры батарей включают AA, AAA, D и 9 В.
Химия
Химический состав , который управляет батареей, — еще одна характеристика, на которую следует обратить внимание.Является ли батарея одноразовой или аккумуляторной напрямую зависит от химического состава батареи. Некоторые из наиболее популярных одноразовых батарей включают щелочные, литиевые и угольно-цинковые. Что касается перезаряжаемых батарей, то есть свинцово-кислотные (обычно встречаются в автомобилях), литий-ионные (часто используются для питания бытовой электроники), а также никель-кадмиевые и никель-металлогидридные батареи (часто имеют ту же форму, что и обычные щелочные батареи: AA, AAA, так далее.).
Номинальное напряжение
Химический состав батареи также влияет на номинальное напряжение , которое она будет производить.Например, щелочная батарея, такая как AA или AAA, имеет номинальное напряжение около 1,5 В, в то время как напряжение батареи LiPo обычно составляет около 3,7 В. Ключевым словом здесь является «номинальное», поскольку фактическое напряжение аккумулятора будет колебаться в зависимости от того, сколько заряда осталось. Полностью заряженная батарея LiPo будет вырабатывать около 4,23 В, а в разряженном состоянии ее напряжение может быть ближе к 2,7 В.
Общие батареи, их химический состав и их номинальное напряжение
Химия Размер батареи Номинальное напряжение Перезаряжаемый?
Щелочной или угольно-цинковый AA, AAA, C и D 1. 5 В Нет
Щелочной или угольно-цинковый 9 В 9 В Нет
Li-MnO ₂ Ячейка для монет 3В Нет
Литий-ионный, литий-полимерный Разные размеры 3.7 В Да
Литий-полимерный Разные размеры 3,7 В Да
NiMH или NiCd AA, AAA, C, D 1,2 В Да
Шестиэлементный свинцово-кислотный Автомобильный аккумулятор 12.6 В Да
Еще одно замечание относительно напряжений батарей: когда две или более батарей помещаются в серии , напряжения батарей складываются. Например, свинцово-кислотные автомобильные аккумуляторы фактически состоят из шести одноэлементных свинцово-кислотных аккумуляторов, соединенных последовательно; шесть ячеек 2,1 В в сумме дают 12,6 В. При последовательном соединении двух батарей рекомендуется, чтобы они были одного химического состава; Также будьте осторожны при последовательной зарядке аккумуляторов, так как многие зарядные устройства ограничены зарядкой от одной ячейки.
Вместимость
Емкость — еще одна из наиболее важных характеристик, на которые следует обратить внимание при выборе аккумулятора. Емкость аккумулятора обычно оценивается в ампер-часов, (Ач) или миллиампер-часах (мАч), и это говорит вам, сколько ампер полностью заряженная батарея может дать за один час. Например, аккумулятор емкостью 2000 мАч может обеспечивать ток до 2 А (2000 мА) в течение одного часа. Если вы знаете средний ток, который потребуется вашему проекту, и сколько времени вы хотите, чтобы он работал, прежде чем батарея разрядится, вы можете выбрать батарею, которая идеально подойдет для вашего проекта.
При подключении двух или более батарей параллельно емкости увеличиваются. Например, четыре батареи AA, соединенные параллельно, по-прежнему будут вырабатывать 1,5 В, однако емкость батарей увеличится в четыре раза.
Плотность мощности
Все вышеперечисленные характеристики (размер, напряжение и емкость) учитывают удельную мощность батареи . Плотность мощности связана с количеством мощности (амперы * напряжение), которое батарея может выдать, и ее весом и обычно отображается в единицах ватт-часов на килограмм (Втч / кг).Чем выше плотность мощности, тем выше мощность, которую он может выдать в меньших размерах. Литиевые батареи (плоские элементы, LiPos) могут вместить много энергии в небольших помещениях из-за их высокой плотности мощности, в то время как цинк-углеродные и никель-кадмиевые батареи имеют чрезвычайно низкую плотность мощности. В общем, одноразовые батареи более энергоемкие, чем перезаряжаемые.
Пример вопроса
Имея под рукой вышеупомянутую информацию, вот небольшая викторина, чтобы проверить свои блестящие новые знания:
1. Заполните пустые поля: в зависимости от химического состава батареи она может быть перезаряжаемой или одноразовой. Щелочные батареи — это типичный пример __________ батарей, в то время как литий-полимерные и свинцово-кислотные — очень распространенные ____________ батареи.
2. Литий-полимерный аккумулятор имеет емкость 2 Ач. Батарея питает цепь, которая потребляет в среднем 10 мА. Если аккумулятор полностью заряжен, теоретически, сколько времени он может питать цепь 10 мА?
3. Четыре 1.Какое напряжение будут вырабатывать последовательно соединенные щелочные батареи 5 В?
Ответы:
Осторожно, спойлеры! Выделите отсюда …
1. одноразовые, перезаряжаемые
2. 200 часов. Как мы туда попали? Сначала преобразуйте емкость аккумулятора в мАч: 2 Ач * (1000 мА / 1 А) = 2000 мАч. Затем разделите емкость аккумулятора на то, сколько тока будет потреблять цепь, которую он питает: 2000 мАч / 10 мА = 200 час.
3. 6В. Как это работает? Напряжения последовательно соединенных аккумуляторов суммируются, поэтому 1.5 В + 1,5 В + 1,5 В + 1,5 В = 6 В.
… сюда, чтобы раскрыть ответы. Потому что они такие суперсекретные.
Сколько вольт у автомобильного аккумулятора? (Не все так просто)
Аккумулятор — один из важнейших компонентов вашего автомобиля. Самое главное, он обеспечивает заряд для запуска двигателя, а без него ваш автомобиль вообще не запустился бы. Имея это в виду, вы обязательно захотите поддерживать аккумулятор в хорошей форме.
Важно не дать вашей батарее полностью разрядиться, но вы также захотите знать, в каком она состоянии, даже если она не полностью разряжена — поэтому, когда дело доходит до тестирования, вам нужно знать ответ на вопрос, сколько вольт у автомобильного аккумулятора?
Если вы ищете предварительный просмотр некоторых вещей, о которых мы собираемся говорить, вы можете проверить это видео, прежде чем читать дальше.Он также демонстрирует, как проверить автомобильный аккумулятор с помощью мультиметра, о чем мы поговорим ниже.

Сколько вольт у автомобильного аккумулятора? Не все так просто.
Автомобильные батареи — это 12-вольтовые батареи, но вы можете быть удивлены, обнаружив, что если вы протестируете одну из них, вы не должны получить показание 12 вольт. На самом деле, если показания показывают 12 В, ваша батарея более или менее разряжена.
Так что же это должно быть?
Ответ: здоровый, полностью заряженный аккумулятор должен давать значение около 12.4-12,6в при неработающем двигателе.
С другой стороны, при работающем двигателе вы должны получить значение 13,7–14,7 В.
Пока все хорошо.
Как проверить аккумулятор в автомобиле?
Итак, следующий вопрос, на который вы захотите узнать ответ, — как проверить аккумулятор вашего автомобиля?
Лучше всего использовать мультиметр. Эти устройства недороги и легкодоступны, они делают тестирование автомобильного аккумулятора быстрым, простым и точным.
Перед проверкой аккумулятора дайте ему немного отдохнуть. Лучше оставить его на ночь или дольше, а затем проверять, а не сразу после того, как двигатель заработал. В противном случае вы получите искусственно завышенное значение.
Так как вы ожидаете показания в диапазоне около 12-14 В, возьмите мультиметр и установите его на 20 В постоянного тока (для показаний 0-20 В).
Затем коснитесь отрицательной клеммы аккумулятора черным проводом и положительной клеммы красным проводом.После этого вы сможете увидеть напряжение батареи на показаниях мультиметра.
Если вы видите отрицательное значение, это просто означает, что у вас неправильно расположены провода и вы соприкасаетесь положительным с отрицательным и отрицательным с положительным — поэтому поменяйте их местами и прикоснитесь к противоположным клеммам!
Опять же, вам следует искать напряжение около 12,4–12,6 В — меньшее, чем это значение, говорит вам, что аккумулятор заряжен не полностью.
Как проверить без мультиметра
Если у вас нет мультиметра, есть способ проверить батарею.Он не будет таким точным, как мультиметр, но, в крайнем случае, он может сказать вам, скоро ли у вас выйдет из строя аккумулятор или электрическая система вашего автомобиля.
Тест легко сделать. Просто заведите автомобиль и включите фары на холостом ходу. Если они тусклые, это означает, что фары заряжаются от аккумулятора, а не от автомобильного генератора, как должно быть.
Если увеличение оборотов двигателя увеличивает яркость, это говорит о том, что генератор получает некоторый заряд, но его недостаточно, чтобы зажечь их, когда двигатель работает на холостом ходу.
Любой из этих сигналов сигнализирует о том, что где-то есть проблема, которую необходимо решить.
Что вам нужно, так это яркие и постоянные фары как на холостом ходу, так и при увеличении оборотов двигателя — это говорит о том, что все работает должным образом.
Выполнение теста под нагрузкой
Еще один важный тест, который вы можете провести для определения исправности аккумулятора вашего автомобиля, — это тест под нагрузкой. Это проверка того, насколько хорошо ваша батарея работает при нагрузке на нее, и для ее выполнения вам понадобится специальное оборудование, называемое тестером нагрузки.
Как и мультиметр, нагрузочные тестеры недороги, но представляют собой довольно специализированное оборудование.
При подключенном тестере нагрузки приложите нагрузку к полностью заряженной батарее примерно на 30 секунд и снимите показания. В исправном аккумуляторе напряжение должно оставаться выше 9,6 В. Если это не так, значит, он не в хорошем состоянии и нуждается в замене.
При тестировании аккумулятора не забывайте всегда использовать надлежащие средства защиты глаз, поскольку всегда существует вероятность взрыва аккумулятора.
Как часто следует проверять аккумулятор?
Автомобили нуждаются в регулярном обслуживании, и в рамках этого следует проверять состояние аккумулятора.
Для любой батареи, даже если она не показывает признаков износа, рекомендуется проверять один раз в шесть месяцев.
Конечно, если вы думаете, что батарея подает признаки того, что она подходит к концу, вам также следует проверить ее. Это поможет вам определить, действительно ли проблема связана с аккумулятором или есть какая-то другая неисправность в электрической системе вашего автомобиля.
Наконец, если вы оставите свою машину в покое на продолжительное время — например, у вас есть машина, которая проводит зиму в гараже — вы должны проверить аккумулятор, когда вы его извлечете, и снова начнете им пользоваться.
Обратите также внимание на то, что в рамках тестирования батареи вы также должны осмотреть ее визуально. Накопление коррозии приведет к тому, что он будет работать менее эффективно, и, если вы не поймаете его достаточно рано, он может повредить аккумулятор, который не подлежит ремонту.
Поддержание здоровья аккумулятора — важный аспект обслуживания
Как мы только что упомянули, поддержание здоровья аккумулятора является важной частью технического обслуживания автомобиля, которое следует выполнять регулярно.
No related posts.

Химия	Размер батареи	Номинальное напряжение	Перезаряжаемый?
Щелочной или угольно-цинковый	AA, AAA, C и D	1. 5 В	Нет
Щелочной или угольно-цинковый	9 В	9 В	Нет
Li-MnO ₂	Ячейка для монет	3В	Нет
Литий-ионный, литий-полимерный	Разные размеры	3.7 В	Да
Литий-полимерный	Разные размеры	3,7 В	Да
NiMH или NiCd	AA, AAA, C, D	1,2 В	Да
Шестиэлементный свинцово-кислотный	Автомобильный аккумулятор	12.6 В	Да

Сколько вольт в аккумуляторе: Напряжение аккумулятора автомобиля: таблица параметров заряженного и разряженного АКБ

Сколько вольт должен показывать заряженный аккумулятор

Зачем нужно контролировать заряд

Как правильно замерять заряд батареи

Значения вольтажа на клеммах аккумулятора

Зарядка акб сколько вольт

Как правильно замерять напряжение на аккумуляторе автомобиля

Сколько вольт должен показывать заряженный аккумулятор без нагрузки

Сколько должен выдавать АКБ под нагрузкой

Недостатки метода

Нормальный вольтаж при подключении нагрузочной вилки

Когда под рукой только мультиметр

В продолжение разговора о вольтаже и заряде автомобильной батареи

Почему важно отслеживать уровень заряда аккумулятора

Как проверить уровень заряда

Сколько вольт должен показывать полностью заряженный АКБ

Без нагрузки

Под нагрузкой

До скольки вольт АКБ считается еще заряженным

Без нагрузки

Под нагрузкой

При каком напряжении нужно ставить на зарядку

Как влияет окружающая температура на уровень заряда

Замеры

Не просто вольты

Рекомендация от Авто 24

Сколько вольт должен показывать заряженный автомобильный аккумулятор

Почему важно отслеживать уровень заряда аккумулятора

Как проверить уровень заряда

Сколько вольт должен показывать полностью заряженный АКБ

Без нагрузки

Под нагрузкой

До скольки вольт АКБ считается еще заряженным

Без нагрузки

Под нагрузкой

При каком напряжении нужно ставить на зарядку

Как влияет окружающая температура на уровень заряда

Сколько вольт в заряженном аккумуляторе автомобиля

Норма для параметров аккумулятора

Основные виды напряжения

Для чего следует контролировать заряд АКБ

Как замерять вольтаж правильно

Как понять, сколько еще протянет аккумулятор в автомобиле — Российская газета

Напряжение на аккумуляторе автомобиля: таблица заряда, как замерить

Норма заряда АКБ

Как проверить заряд автомобильного аккумулятора?

Что делать, если заряд аккумулятора не соответствует норме?

Нормальное напряжение аккумулятора автомобиля: цифры, которые необходимо выучить наизусть

Какое напряжение на аккумуляторе автомобиля считается нормальным

Нормальное напряжение аккумулятора автомобиля под нагрузкой

Нормальное напряжение аккумулятора автомобиля зимой

Причины низкого напряжения в аккумуляторе автомобиля

Как осуществлять контроль напряжения аккумулятора автомобиля

Определяем степень заряженности аккумулятора по напряжению

Нормальный заряд аккумулятора

Как изменяется напряжение при разряде аккумулятора

Как правильно замерить напряжение аккумулятора

Как изменяется плотность электролита при разряде аккумулятора

Определение степени зарядки аккумулятора по встроенному гидрометрическому индикатору

Напряжение автомобильного аккумулятора: нормы, правила измерения

Общие моменты

Таблица заряда

Все способы проверки

Мультиметром

При работающем моторе

При отключенном моторе

С применением нагрузочной вилки

В холодный сезон

Полезные рекомендации

Заключение

Проверка аккумулятора автомобиля — способы проверки емкости аккумулятора

Способы проверки аккумулятора

Проверка по индикатору

Проверка аккумулятора автомобиля с помощью мультиметра

Использование нагрузочной вилки при проверке аккумулятора

Применение зарядного устройства при проверке АКБ

Проверка электролита в аккумуляторе

Возможна ли зарядка АКБ в домашних условиях?

Питание от аккумулятора | Научный проект

Расположение батарей и мощность | HowStuffWorks
