Схема обхода иммобилайзера — Иммобилайзер — Статьи

Иммобилайзеры — устройства стоящие на страже автомобилей. Для многих угонщиков они являются непреодолимым препятствием… в некоторых ситуациях.

Однако, гораздо чаще они мешают автовладельцам при утере ключа или при установке сигнализации с автозаводом с брелка (для подогрева холодной зимой). В такой ситуации необходим обход иммобилайзера, что бы можно было пользоваться автомобилем.

Итак, оставим в покое инструменты взломщиков с их сложной и дорогостоящей электроникой и хитрыми способами подключения и перепрограммирования мозгов автомобиля. Опишем ситуацию с «мирным взломом» данной защитной функции автомобиля.

В первом случае опишем, как обойти иммобилайзер, при установке сигнализации с автозаводом. Здесь важно знать тип штатного иммобилайзера. Наиболее распространёнными являются устройства VATS и RFID типов.

Первые (VATS) ставятся почти на все американские автомобили и считывают сопротивление ключа.

Если сопротивление не подходит, устройство блокирует системы питания и зажигания автомобиля. Решение на поверхности — нужно замкнуть контакты данного иммобилайзера через необходимое сопротивление (как правило от 390 до 11800 Ом). Эти контакты нужно искать в рулевой колонке в области замка зажигания.

Второй тип иммобилайзеров (RFID) более серьёзный. Такие устройства ставятся на автомобили из Европы и Азии. Основа заключается в чипе, встроенном в ключ зажигания. Этот чип передаёт сигнал на антену приёмника, находящуюся на замке зажигания, что и разблокирует иммобилайзер.

Обход данной защитной системы осуществляется подсовыванием ей второго ключа через репитер сигнала. Так, специальная коробочка считывающая сигнал с запасного ключа подключается к питанию автомобиля и повторяет сигнал через специальную антенну, которая размещается в непосредственной близости к замку зажигания.

Здесь счёт идёт на миллиметры — один лишний миллиметр расстояния и иммобилайзер не примет сигнал от второго ключа. Сама коробочка прячется в рулевой колодке.

Описанная выше техника позволяет устанавливать сигнализацию с подогревом (автозаводом), хотя и отключает защитную функцию иммобилайзера. Но что делать, если утерян ключ от автомобиля с системой RFID?

Тут всё сложнее. Можно попробовать обойти перепрограммирование мозгов, разобравшись со всеми блокировками иммобилайзера и отключив их непосредственно на обратном конце (с топливного насоса, убрать реле блокировки зажигания и прочие блокировки, имеющие отношение именно к вашей системе защиты). Но может и не получиться и тогда Вам прямая дорога к профессиональным взломщикам.

Как обмануть иммобилайзер?

Иммобилайзер является штатным средством системы охраны авто или частью установленного альтернативного противоугонного комплекса. Несмотря на его положительные качества нередко возникает необходимость обойти этот блок безопасности. Сделать это можно, установив заводскую модель, или сделать обходчик иммобилайзера своими руками.

Описание систем RFID и VATS

Принцип работы противоугонной системы заключается в блокировании возможности запуска двигателя при несоблюдении определенных условий. Это может понадобиться в случае потери ключа, несовместимости работы штатной сигнализации и установленной дополнительно, для дистанционного или автоматического запуска двигателя. Заводские устройства обхода иммобилайзера не только выполняют прямое назначение, но и имеют CAN-шину для увеличения функциональности.
Но можно ли и как обмануть иммобилайзер без покупки заводского обходчика? Эта задача решается несколькими способами. Главным условием является сохранение первоначальных функций автосигнализации. Установка дополнительных компонентов или модернизация системы не должны сказаться на ее функциональности и надежности.

Для выбора оптимальной схемы самодельного обходчика необходимо знать виды иммобилайзеров. Они отличаются принципом действия, исходя из которого разрабатываются способы временного или постоянного отключения:

RFID. Чаще всего они устанавливаются на автомобили европейского и азиатского производства. Внутри ключа зажигания располагается траспондер (передатчик), который при активации посылает сигнал системе и активирует ее. Приемная часть находится в конструкции замка зажигания;
VAT. Характерны для моделей американского производства. Внутри ключа зажигания находится резистор, который имеет определенный показатель сопротивления. Для включения двигателя необходимо вставить ключ в замок. Если значение сопротивления отличается от нормированной – запуск двигателя не произойдет.

Для каждой из систем необходимо разработать универсальную модель обходчика иммобилайзера, сделать который своими руками не сложно. Важно знать принципы проектирования и выбора комплектующих.

Методы обхода иммобилайзеров системы RFID

Наличие штатного иммобилайзера является основной причиной применения дополнительных средств для его обхода. Удалить его нельзя и поэтому необходимо правильно продумать схему будущего обходчика.

Во время составления схемы обязательно выполняются следующие условия:

Универсальность подключения и отсутствие негативного влияния на работу автосигнализации;
Адаптация для конкретной модели иммобилайзера. Обязательно предварительно изучается его устройство;
Сохранение действия стандартных ключей для запуска зажигания.

Стандартные модели иммобилайзера могут быть установлены в замке зажигания или на клавишах запуска двигателя. Именно там выполняют модернизацию системы.

Изготовление обходчика иммобилайзера RFID

Наиболее распространенным способом обхода иммобилайзера с помощью устройства, сделанного своими руками, является установка дополнительного контура на замок зажигания. При этом дистанционные функции иммобилайзера сохранятся. Его действие будет отключено во время установки ключа в замок зажигания.

Для изготовления петли на катушку необходимо подготовить тонкий корпус, который впоследствии будет монтироваться на замок. Чаще всего его делают из картона. Затем следует выполнить такие действия.

Проверить внутренний диаметр обходчика. Он должен быть немного больше размера сердцевины замка.
На внешнюю часть оправки устанавливается скотч или изолента. Ее клейкая часть находится снаружи.
Затем следует разобрать одну катушку автомобильного реле. Провод оттуда наматывается на обмотку. Количество витков обычно составляет 20-30 шт.
Полученную конструкцию устанавливают поверх замка зажигания.

Аналогичную конструкцию необходимо изготовить для запасного ключа. Впоследствии он прячется в машине. Подключение компонентов в системе происходит по следующей схеме:

В некоторых случаях это способ неприменим из-за небольшого пространства для монтажа обходчика иммобилайзера. Тогда необходимо воспользоваться альтернативными методами.

Модернизация схемы обхода иммобилайзера RFID

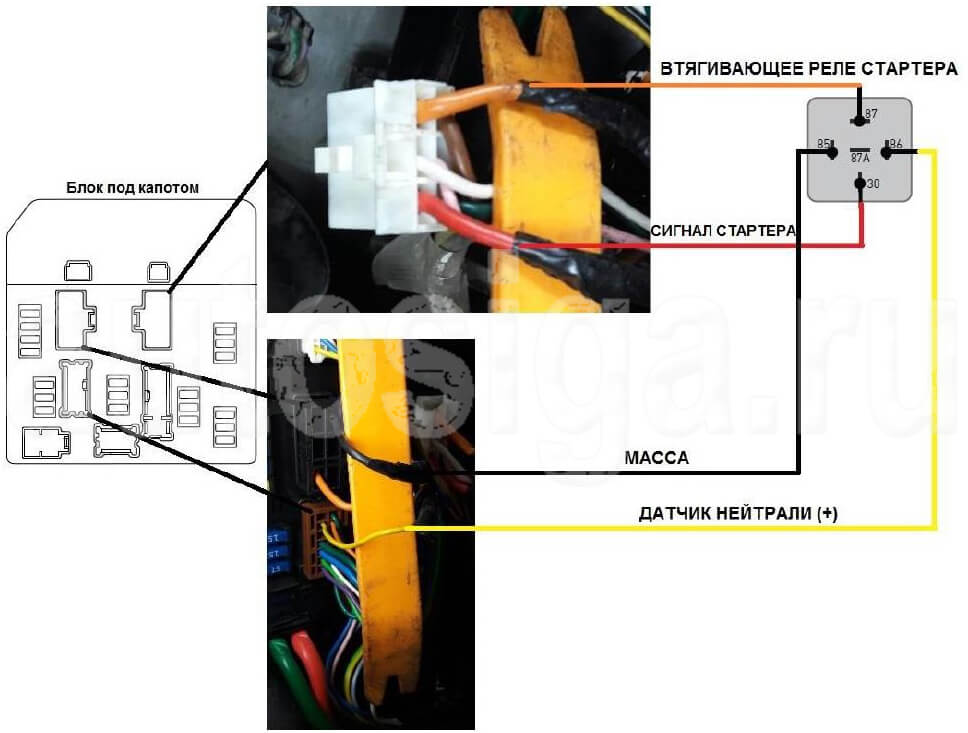

Для начала изготавливается реле, состоящее из пяти контактов. Оно необходимо для правильной работы конструкции.

В показанном состоянии контакт «30» замкнут с «87А». При подаче напряжения 12 В на реле (контакты «86» и «85») произойдет переключение «30» с «87А» на «87». Таким образом будет происходить работа обходчика по вышеописанной технологии.

Но если невозможно установить петлю на замок зажигания – следует модернизировать схему.

В этом случае нет надобности устанавливать петлю на корпус замка. Подключение выполняется к установленному иммобилайзеру. Сборка подобной конструкции осуществляется по следующей схеме.

Разрезаем один из контактов штатной антенны.
Подача напряжения осуществляется от замка зажигания «+», соединяется с контактом «86». Подключение «-» делается от автосигнализации на контакт «85».
Между полученными подключениями устанавливаем диод: анодом на «86» и катодом на «85» контакты. Таким образом минимизируется вероятность выхода из строя транзистора в сигнализации из-за воздействия обратного напряжения.
К контакту «87А» припаивается провод от антенны. К этому же месту подсоединяется один из концов обходчика с ключом.
На «87» контакт паяется второй конец антенны обходчика.
К «30» крепится провод от штатной антенны.

Таким образом подача «-» к автосигнализации происходит только во время автозапуска.

При запуске с помощью ключа питание на самодельное реле не подается. Следовательно – работа штатного иммобилайзера не нарушается.

Кроме вышеописанного принципа конструирования обходчика можно применить более сложные.

Они практически полностью устраняют вероятность самопроизвольного выключения двигателя при переходе от автозапуска автомобиля на ключ зажигания.

Способы обхода иммобилайзера VAT

Сделать обходчик иммобилайзера своими руками для моделей типа VAT несколько проще. Для этого понадобится точно измерить значение сопротивления встроенного в ключ резистора. Если же ключ по каким-либо обстоятельствам был утерян – обязательно необходимо восстановить его.

В среднем значение сопротивления резистора может составлять от 400 до 11800 Ом. После определения точного результата следует подобрать аналогичный компонент с таким же параметром.

Суть модернизации системы состоит в том, что функция сопротивления ключа будет встраиваться в иммобилайзер. Перед установкой изучается схема штатной сигнализации автомобиля. Для определения точного места монтажа сопротивления можно воспользоваться общей схемой подключения.

После несложных манипуляций во время автозапуска машины или включения с помощью ключа функции иммобилайзера будут незадействованные. Однако стоит помнить, что такая методика может негативно сказаться на работе охранной сигнализации.

В качестве альтернативного варианта специалисты предлагают установку дополнительного иммобилайзера, который даст возможность осуществлять дистанционный запуск. Одновременно с этим устройство будет блокировать эту функцию во время движения авто.

Главным требованием к конструкции обходчика является сохранение охранных функций сигнализации. Поэтому дубликат ключа зажигания, необходимый для реализации схемы RFID, следует тщательно спрятать в салоне автомобиля. Повышение удобства эксплуатации не может отрицательным образом сказаться на безопасности.

В качестве примера можно посмотреть видеоматериал о самостоятельном изготовлении обходчика:

Обходчик штатного иммобилайзера, что такое штатный иммобилайзер,

Практически все современные автомобили уже с конвейера комплектуются штатным иммобилайзером — системой блокировки запуска двигателя при попытке угона. Это мощная и надежная противоугонная система, но иногда она может мешать установке сигнализации с расширенными функциями. Иммобилайзер связан с ключом автомобиля, в котором находится чип (транспондер), то есть без зарегистрированного ключа двигатель не заведется. Чтобы воспользоваться функцией дистанционного запуска двигателя для прогрева или при потере ключей, понадобится обходчик.

Назначение и виды обходчиков иммобилайзера

Обходчик иммобилайзера
Главной задачей обходчика является «обмануть» штатный иммобилайзер, чтобы он принял сигнал и дал команду на запуск двигателя. Различают два вида систем иммобилайзеров:

RFID работает по принципу радиосигнала, который идет от чипа. Этот сигнал улавливается антенной. Такой тип иммобилайзеров встречается в европейских и азиатских машинах.

В системах VATS используются ключи зажигания с резистором. Декодер улавливает определенное сопротивление от резистора и разблокирует систему. VATS используется в основном в Америке.

Как это работает?

Во всех ключах, не зависимо от наличия на них кнопок управления замками, находится маленький чип, называется он – транспондер. Он постоянно излучает RF – сигнал малой мощности. На замке зажигания располагается антенна иммобилайзера, которая считывает этот сигнал и в случае опознавания «своего» чипа автомобиль заводится. В автомобилях с бесключевым доступом и кнопкой старт/стоп, принцип работы точно такой же, только в ключе, помимо чипа, расположен специальный передатчик, увеличивающий радиус считывания ключа.

Обходчик иммобилайзера системы RFID

Стандартный эмулятор иммобилайзера представляет собой небольшой модуль, в который помещается ключ с чипом или сам чип. При этом понадобится второй ключ. Если его нет, нужно изготовить дубликат.

Модуль обходчика и схема

Сам модуль состоит из реле и антенны. Реле при необходимости восстанавливает или разрывает соединение, чтобы иммобилайзер выполнял свои функции. Антенна модуля соединяется (накручивается) со штатной антенной вокруг замка зажигания.

Схема работы обходчика иммобилайзера

Провод питания (обычно красного цвета) подключается к аккумулятору или к питанию сигнализации. Второй провод (обычно черного цвета) уходит на «массу». Это важно, чтобы автозапуск работал от сигнализации. Таким образом, антенна прибора контактирует со штатной, подключается питание и «масса». Это обычный вариант соединения, но могут быть и другие схемы.

Немного о иммобилайзере

Как все знают, завести транспортное средство нелегко, перед этим стоит выполнить проверку ключа в замке зажигания. Таким способом мы подключаем питание оборудования транспортного средства и выполняем замыкание цепи стартера двигателя. Стартер может вращать двигатель, а тот в свою очередь начинает заводиться. Здесь все ясно, не нужно вникать во все это так глубоко. По идентичному способу включаем двигатель, смотрим в рабочем ли состоянии он на большинстве транспортных средств, к примеру, среди ВАЗ 2101 и ВАЗ 2116. А вот многие современные транспортные средства, среди которых почти все немецкие автомобили; ВАЗовские Priora, Granta, Калина, Largus и многие иномарки — имеют кроме механической защиты ключ замка зажигания, еще дополнительный электронный защит — иммобилайзер.

Иммобилайзер является охранной системой транспортного средства, которая останавливает включение двигателя, при этом водитель может обойтись и без оригинальных чипованных ключей. Работа ее ведется следующим образом: при включении ключа в замок подключается зажигание, боротовой ПК транспортного средства начинает считывать код с чипованных ключей. Если код машины и код ключа одни и те же, то бортовой ПК дает возможность включить, в противном случаи двигатель запустить не представляется возможным. Значит, если не иметь под рукой оригинальных чипованных ключей, современные ультрасовременные транспортные средства не смогут завестись.

Обходчик иммобилайзера системы VATS

Как уже было сказано, в системе VATS в ключе зажигания находится резистор с определенным сопротивлением. Чтобы его обойти, нужно знать значение этого сопротивления (обычно в районе 390 — 11 800 Ом). Причем подобрать аналогичный резистор необходимо с допустимой погрешностью в 5%.

Обходчик системы VATS

Идея способа обхода заключается в подключении аналогичного сопротивления вместо используемого в ключе. Один из двух проводов VATS разрезается. Резистор подсоединяется к реле сигнализации и ко второму проводу. Таким образом, имитируется наличие ключа. Реле сигнализации, замыкает и размыкает цепь, тем самым обходя иммобилайзер. Мотор заводится.

Способы обхода иммобилайзера

Многие компании комплектуют собственные транспортные средства с помощью штатного электронного противоугонного устройства, которое известно под названием иммобилайзер сразу при выпуске с заводов. Вследствие этого техника в некоторых случаях оказывается ее проблема неправильная работа либо поломки в системе зажигания. В основном это становится причиной невозможности включения мотора.

Кроме того, что можно выполнить, если проводился монтаж автозапуска двигателя, однако вам не удается принять во внимание полезные данные вследствие встроенных иммобилайзеров. Каким образом обходят иммобилайзер для предоставления возможности подключения сигнализации и по утрам осуществлять прогрев транспортного средства, заблаговременно не покидая территорию дома?

Есть пару методов для того, чтобы обходить штатный иммобилайзер. Далее перейдем к рассмотрению каждого из них, чтобы осознать какой из них вам лучше сможет подойти. Кроме того, что любой обход иммобилайзера понижает защищенность транспортного средства, так что перед тем как воспользоваться этим функционалом необходимо обдумать, что для вас имеет важное значение: удобное вождение либо безопасность транспортного средства.

Как обмануть иммобилайзер?

Современные автомобили оснащены встроенными системами защиты от не санкционированного запуска двигателя. Эта система называется штатным иммобилайзером. Наиболее часто встречаются автомобили, оборудованные системой RFID (Radio Frequency Identification) в основном Европейские и Азиатские и VATS (Vehicle Anti-Theft System) в основном Американские. Штатный иммобилайзер на прямую связан с ключом автомобиля. В ключе находится ЧИП (для автомобилей оборудованых иммобилайзером RFID), код которого прописан в памяти штатного иммобилайзера и если ключ не будет опознан как свой, двигатель автомобиля, заводиться не будет. Для автомобилей с системой VATS, ключ должен иметь определенные характеристики (резистивное сопротивление) только тогда он будет опознан как свой, а не чужой и двигатель автомобиля будет заводиться и работать нормально. Производители все время усложняют и развивают системы штатных иммобилайзеров, используются все более совершенные ключи шифрования: часть автопроизводителей уже полностью перешла от 40-битного шифрования к 80-битному, все это усложняет возможность не санкционировано обойти штатный иммобилайзер.

Зададимся вопросом: » Когда наступает необходимость обойти заводской иммобилайзер и завести двигатель?»

Если нужно угнать автомобиль
Если произошла потеря ключей или вышел из строя штатный иммобилайзер»
Если хотим установить Автосигнализацию с автозапуском

По поводу первого случая: (Обход штатного иммобилайзера при угоне)

Каждый автоугонщик чтобы угнать автомобиль, должен обойти его штатный иммобилайзер. Эти задачи они решают по разному.

Использовать принесенный с собой подготовленный блок управления двигателем и подключив его вместо родного.

Использовать специальное программное обеспечение, которое может завести двигатель, достаточно подключить его к диагностическому разъему автомобиля.
Использовать специальные эмуляторы штатного иммобилайзера, которые подключают вместо него к тому же разъему. ( К примеру при угоне некоторых автомобилей Ауди и VW достаточно снять разъем с приборной доски и воткнуть вместо нее подготовленный эмулятор и «вуаля» сломали замок и двигатель заведен, а «штатный» отдыхает. Та же «песня» и с EWS BMW и др. ).

По поводу второго случая: ( Поломка иммобилайзера или чипа )

Вопрос решается перепрограммированием блока управления двигателем, чтобы он работал не зависимо от того есть штатный иммобилайзер или его нет. Также как и в первом случае можно использовать эмуляторы и специальные программы. Оборудование и Эмуляторы продаются в некоторых интернет магазинах и в принципе отключение можно сделать самому. В Польше есть фирма CarLabImmo она активно занимается вопросами отключения штатных иммобилайзеров. У них можно приобрести эмуляторы и другое оборудование для отключения иммобилайзеров. Есть онлайн программа IMMO BYPASS ON-LINE. Оплатив ежегодный взнос получаете доступ и вперед, отключать и обходить штатные иммо. Из интересных «приблуд» есть «BYPASS – AUDI, SEAT, SKODA, VW» позваоляет в случае поломки или утери чипа завести автомобиль, отключив штатный имобилайзер за несколько секунд, просто воткнув его в диагностический разъем автомобиля. Конечно это оборудование и знания нужно использовать в мирных целях, для помощи людям.

По поводу третьего случая: ( Автозапуск — Обход Штатного Иммобилайзера )

Этот случай отличается от двух предыдущих тем, что при организации дистанционного запуска двигателя, нужно обойти штатный иммобилайзер кратковременно, для текущего запуска, в дальнейшем сохраняя все функции штатной охраны автомобиля, для лучшей защиты его от угона и безошибочной работы систем связанных с ним. Для решения этой задачи можно использовать несколько вариантов оборудования и способов:

Все обходчики такого типа похожи по конструкции и схеме подключения. По сути это удлинитель для считывания ключа/чипа с возможностью включить и выключить этот удлинитель. За включение и отключение отвечает сигнализация или устройство осуществляющая непосредственно запуск двигателя автомобиля. Такой удлинитель даёт возможность спрятать ключ/чип поглубже от глаз и рук не добрых людей, что значительно повышает защиту автомобиля. Главным отличием обходчиков, является организация управления включением и отключением . В одном случае управление происходит по проводу минусовым потенциалом (при таком управлении есть опасность. что угонщик найдя блок сигнализации с эмитирует управление обходчиком и обойдет штатный иммобилайзер как это делает сигнализация) , а в дру гом случае, управление по проводу осуществляется кодовой посылкой, что более надежно защищает автомобиль от возможности угона (угонщик не сможет управлять обходчиком, даже если он добрался до установленной сигнализации с автозапуском) . Кодовый обходчик имеет Pandora и др.

Рассмотрим принцип работы простого обходчика иммобилайзера. Обходчик состоит из 2-х кольцевых антенн, встроенного реле и корпуса с разъемами и платой где все это размещено .При помощью двух кольцевых антенн, сигнал запроса иммобилайзера и ответ чипа на запрос транслируются туда и обратно. Одна из антенн расположена рядом со штатной антенной, а другая обвивает тело спрятанного ключа с чипом внутри обходчика. Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Реле служит для соединения этих антенн во время дистанционного запуска и разъединяет их по окончанию работы двигателя или срабатыванию сигнализации. Реле управляется двумя проводами, на одном присутствует напряжение +12В ( постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом. Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2.

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Обычно резистор имеет сопротивление 390-11800 0м. Сопротивление этого резистора индивидуально для каждого автомобиля. Чтобы обойти такой иммобилайзер и завести автомобиль, нужно подключить резистор вместо ключа к проводам VATS. В автомобиле провода VATS — это два провода выходящие из района рулевой колонки. Цвет их может быть различным: Два Белых провода или один Фиолетово-Белый, а другой — Бело-Черный или Желтый и Оранжево-Черный. Эти 2 провода часто заключены в Оранжевый, Белый или Чёрный кембрик.

Сначала находим нужные нам провода и разрезаем любой из них.
Затем измеряем сопротивление ключа и находим нужное нам значение, а для этого :
Поворачиваем ключ зажигания в положения зажигание
Подключаем мультиметр одним щупом на отрезанный провод который идет от замка, а второй щуп на не разрезанный провод.
Записываем показания сопротивление с точностью до двух знаков после запятой
Чтобы быстро подобрать сопротивление, лучше воспользоваться переменным, многооборотным резистором. Если подбирать постоянные резисторы, то их погрешность не должна быть более 5%, чтобы не возникало проблемы с запуском.
По схеме А через контакты реле подключаем «подобранный» нами резистор к проводам. Разрезанный провод идущий от замка подключаем к НЗ контакту реле. Другой конец разрезанного провода подключаем к Общему контакту реле. Нужное нам сопротивление одним концом подключаем к НР контакту Реле, а другим концом к не разрезанному проводу. Обмотку реле одним концом подключаем к +12 Вольт, а другой конец подключается к сигнализации с управлением (-) для включения обходчика.

Если для обычных обходчиков требуется чип узнаваемый автомобилем, то для новых обходчиков не требуется ключа или дополнительного чипа. Решение, предлагаемое производителями обходчиков, просто по элегантности и крайне серьёзно по воплощению.

Замки зажигания современных автомобилей это не просто коммутатор силовых цепей, а сложные электронные устройства с CAN шиной и слаботочными цифровыми цепями. Причем ключи тоже претерпели изменения, не нужно вращать ключ для запуска двигателя, а просто нужно вставить ключ в специальный приемник и воспользоваться специальной кнопкой старт/стоп. Поэтому обойти штатный иммобилайзер и запустить двигатель традиционным способом иногда не представляется возможным. Решить эту проблему с легкостью могут современные бесчиповые модули запуска двигателя автомобиля.

Давайте разберемся, как они работают. Классический обходчик работал на высокой частоте, в нужный момент транслируя сигнал от запрятанного чипа. Однако есть

еще одна линия связи, в которую можно подать посторонний сигнал. Это линия иммобилайзер – контроллер. В одних автомобилях это один провод во многих это два провода обмена протоколами. Если разгадать протокол обмена, останется подать нужный сигнал в нужное время. Для взлома протокола используются мощности так называемых «облачных сервисов» — кластеров мощных вычислительных комплексов, которые за считанные минуты решают поставленные проблемы.

В процессе установки обходчик подключается к автомобилю дважды: сначала для сбора информации, потом — после подключения к компьютеру и дешифровки — окончательно, для функционирования в составе комплекса автозапуска. Например, для автомобилей Ford такое решение позволяет отказаться от использования дилерского оборудования. Для установки достаточно одного ключа который есть у владельца.

Другое направление в развитии обходчиков — это их использование в «самодостаточном» режиме отдельной установки (обычно это называется «Stand-Along mode»). Электроника современных автомобилей весьма часто позволяет использовать для запуска двигателя CAN-команды и/или слаботочные импульсы управления. К примеру автомобили Mitsubishi можно завести используя специальные CAN-команды. Обходчик в этом случае нужно подключить только к CAN-шине. Здорово не правда ли!

Бывают и более сложные Комбинированные схемы подключения. Например обходчик подключенный к линиям данных, дополняется одновременным подсоединением к CAN-шине (или даже одновременно к двум шинам: моторной и салонной). Иногда для запуска необходимо одновременно производить обмен данными по всем этим линиям, иногда подключение к CAN-шине требуется для однозначного определения модели автомобиля (и в дальнейшем может не использоваться). В качестве примеров можно сослаться на автомобили KIA и Nissan.

На рынке бесчиповых обходчиков и модулей запуска двигателя, лидером является Канадская компания Fortin. Модули Fortin позволяют обойти штатный иммобилайзер практически на всех автомобилях, а благодаря дополнительному функционалу обеспечивает простоту и удобство подключения внешних охранных систем и модулей автозапуска.

В качестве примера перечислю некоторые устройства Компании Fortin:

Fortin EVO-ALL ( Бесчиповый модуль запуска двигателя, Контроллер сочетающий в себе функционал модуля обхода штатного иммобилайзера и модуля сопряжения с CAN-шиной. Поддерживает 2570 моделей авто)
Fortin KEY-OVERRIDE-ALL ( Бесчиповый модуль запуска двигателя — Универсальный контроллер объединяющий несколько модулей обхода штатного иммобилайзера в одном корпусе. Поддерживает более 1000 моделей автомобилей. )
Fortin INT-BMW2 ( Бесчиповый модуль запуска двигателя — Интерфейсный модуль для универсального подключения систем удаленного запуска двигателя к автомобилям марок BMW и Mini Cooper. Применим для любого типа трансмиссий автоматической и ручной. Не требует программирования.)

Fortin EVO-RIDE ( Бесчиповый модуль запуска двигателя — Специализированный модуль обхода штатного иммобилайзера. Работает со всеми 40-битными and 80-битными кодировками ключа для автомобилей Ford, Lincoln, Mercury, Jaguar, Mazda, Toyota, Lexus и Scion. Самообучающийся, наличия в автомобиле ключа не требует.)

Fortin EVO-CAN ( Бесчиповый модуль запуска двигателя — Контроллер сочетающий в себе функционал модуля обхода штатного иммобилайзера и модуля сопряжения с CAN-шиной. Благодаря функционалу, обеспечивает простоту и удобство подключения внешних охранных систем и модулей автозапуска.)
Fortin EVO-CHR ( Бесчиповый модуль запуска двигателя Универсальный модуль ВСЕ-В-ОДНОМ, обладающий функционалом модуля зажигания с обходом штатного иммобилайзера и интерфейсом шины CAN. Совместим почти со всеми системами запуска двигателей марок Chrysler, Dodge и Jeep выпускавшихся в период 2004-2010г.)

Более подробно о «Фортин» можно посмотреть на сайте Проекта Фортин-Россия.

Сделать обходчик самому не сложно. Для этого вам понадобиться провод сечением 0,2 — 0,25 мм ( Лучше использовать тонкий трансформаторный провод покрытый лаком, но можно использовать и другой провод в изоляции), 12 В реле с нормально разомкнутыми контактами, Запасной ключ с чипом или просто чип вынутый из ключа.

Нужно сделать катушку для замка зажигания, сделать катушку для ключа с чипом и подключить эти катушки к реле по схеме B .

Катушку для замка можно сделать намотав провод поверх штатной катушки. Количество витков от 10 до 50, подбирать количество витков в каждом случае лучше индивидуально.

Мне понравился оригинальный способ изготовления катушки на форуме civic-club.ru участником Z_Z_Z. Подбираем подходящий предмет цилиндрической формы с диаметром чуть большем, чем замок зажигания. Автор использовал моток скотча, кусок изоленты и трансформаторную проволоку. Если навести курсором на картинку вы увидите пояснение к этой картинке.

В результате получилось тонкое компактное кольцо которое нужно установить на замок зажигания автомобиля. Катушку для ключа или чипа изготавливаем простой намоткой прямо на ключ или чип. Проволока такая же, что и для катушки на замок, количество витков 7-20. Закрепить её изолентой или другими фиксаторами не разрушающими лак проволоки. Дальше собрать все вместе по схеме В и спрятать подальше реле с ключом/чипом. Обходчик иммобилайзера готов.

Если у вас один чип/ключ, то заложить его в обходчик обычным способом не имеется возможным, ведь обходчик активизируется только при дистанционном запуске.

Можно конечно приклеить чип непосредственно к штатному кольцу иммобилайзера. В этом случае не нужно ни какого обходчика для автозапуска. Но это не желательная ситуация. потому что сильно снижает защиту автомобиля от угона, автомобиль будет заводиться и простым ключом.

Что можно делать если у вас один ключ, а сделать другой ключ или прописать отдельный чип вы не имеете возможности? В этом случае можно выточить механический ключ или два, без чипа , а чип для подклейки к кольцу достать из действующего ключа. Если по конструкции ключа нельзя достать из него чип, то можно отрезать механическое жало ключа, а остаток корпуса ключа с чипом приклеить с боку от штатного кольца, Но в этом случае, сложно найти такое положение в котором чип стабильно опознавался, скорее всего нужно будет «поиграться » с его положением возле катушки. Это связано с тем, что электромагнитное поле сильное по внутреннему центру катушки ,а с боку оно сильно ослаблено, да и размеры головки ключа скорее всего не позволят разместить его так чтобы он стабильно опознавался и поместился в кожухе рулевой колонки.

Поэтому лучше не подклеивать единственный чип, а установить его в обходчик. Обходчик подключаем по схеме С и при таком подключении обход иммобилайзера включается от команды дистанционного запуска, и после снятия сигнализации с охраны. Если сигнализация находиться в охране, то двигатель нельзя завести простым ключом, а только дистанционным запуском с пульта сигнализации . Для этого и нужно использовать выход сигнализации на Н.Р.( Нормально Разомкнутая цепь) блокировку в качестве второго разрешения обхода.

Если сигнализация продвинутая и у нее есть программированный таймерный выход, то этот выход можно подключить к обходчику по схеме С вместо провода блокировки, а выход запрограммировать чтобы на нем появлялся сигнал отрицательной полярности при снятии сигнализации с охраны и снимался вместе с постановкой сигнализации в охрану.

В случае применения обходчика и подключения его по Схеме С не смотря на то, что у вас всего один чип/ключ , получается работоспособная система обхода штатного иммобилайзера, без значительной потери защиты от угона . А обходчик можно сделать самому или доработать заводской.

Самые читаемые

Установить Сигнализацию Автосигнализации в Риге — установка, ремонт и отключение сигнализаций!

Установка сигнализаций, иммобилайзеров, секреток и других электронных и механических устройств для защиты автомобиля, а также — диагностика, установка видео и аудио оборудования, установка парковочных датчиков, ксеноновый свет, ремонт пультов и многое другое!

Автолитература Книги по ремонту и обслуживанию автомобилей

Сейчас один гость и ни одного зарегистрированного пользователя на сайте

Материалы: https://www. msvmaster.lv/immobilizer/bypassing-the-immobilizer.html

Подключение обходчика

При любой схеме запуска двигателей возможно использование ключевого и бесключевого обходчиков. В случае применения кнопки необходимо найти антенну штатного иммобилайзера, которая в большинстве случаев устанавливается в рулевой колонке.

Перед тем как обойти иммобилайзер, необходимо уточнить тип устройства, установленного на автомобиле. Для этого достаточно посмотреть на бородку ключа. Например, если на ней есть отдельный контакт для сопротивления, то на машине стоит система VATS.

Основные правила выбора и подключения обходчика:

управление устройством должно выполняться системой сигнализации;
блок управления обходчика должен поддерживать максимально возможное количество моделей автомобилей;
штатный иммобилайзер должен оставаться активным и использоваться при запуске автомобиля ключом;
для запуска двигателя должны применяться только стандартные ключи.

Для обхода иммобилайзера системы RFID применяется модуль, в котором располагается ключ или чип, а также передатчик сигнала. В комплекте устройства имеется отдельная приемная антенна, которая закрепляется в непосредственной близости от замка зажигания. Расстояние между катушкой антенны обходчика и штатной антенной иммобилайзера должно быть минимальным. При включении обходчика через реле сигнализации начинается трансляция сигнала от чипа, которая принимается антенной на замке. Происходит распознавание ключа и запуск двигателя.

Общая схема подключения обходчика RFID

Чтобы подключить обходчик ИММО системы VATS, необходимо выполнить замер параметров резистора.

Для этого нужно выполнить следующее:

Найти провода, идущие от контактов в модуле замера в замке.
Разрезать один провод и подключить в цепь мультиметр (в режиме омметра).
Вставить оригинальный ключ в замок и включить зажигание.
Записать полученное значение сопротивления с точностью до второго знака после запятой.

По полученному значению необходимо подобрать отдельный резистор (с погрешностью по номиналу не более 5%), который подключается в цепь через реле сигнализации. Общая схема подключения приведена ниже. Реле переключает контакт 30 с контактами 87 и 87А, что позволяет включать в цепь резистор обходчика или резистор в ключе соответственно.

Принципиальная схема подключения обходчика VATS

Для бесчиповой схемы обхода иммобилайзера используются блоки управления с небольшими габаритами, которые встраиваются в электропроводку автомобиля, и обнаружить их сложно.

Принцип работы устройства следующий:

В случае необходимости обходчик может быть установлен на другой автомобиль. Для очистки памяти от кода применяется двукратное подключение минусового провода при активированном зажигании.

Более сложные модели, применяющиеся на автомобилях премиальных марок, могут потребовать двойной установки. При первичном монтаже обходчик записывает в память данные, затем снимается с автомобиля и программируется. После этого устройство ставится на место и используется по назначению. Примерами таких обходчиков могут быть Fortin OVERRIDE-ALL или StarLine F1, которые подходят практически к любым автомобилям.

На видеоролике от канала bpimmo. ru показаны все этапы установки и программирования бесключевого обходчика на Lada Granta.

Почему иммобилайзер не мешает угону: разбираемся в деталях

Реклама замков на капот. Этот же автор лукаво травит Ravelco потому что Ravelco является серьёзнейшим конкурентом быстро устаревающим морально сигнализациям (которые дельцы, как правило, продают в тандеме с замками на капот). Рано или поздно угонщики находят способ взлома сигнализаций. Ravelco же на самом деле серьёзнейшим образом защищает от нынешней эпидемии дерзких угонов. Без гламура защищает, но зато очень надёжно. https://shareranks.com/10326,Top-Aftermarket-Auto-Anti-Theft-Systems

И будьте последовательны вместо лукавства. Вот цитата из другой статьи на сайте kolesa.ru:

«В прошлый раз мы говорили о «пауке» – приспособлении, которое угонщики подключают к основным потребителям тока в машине и обходят тем самым блокировку иммобилайзера. Но, повторюсь, легко и просто таким «пауком» можно воспользоваться только на достаточно архаичной по конструкции машине с небольшим мотором».

К сожалению, чаще угонщики находят ошибки в программном обеспечении иммобилайзера или знают, что он защищает лишь несколько цепей в машине, и тогда она уезжает своим ходом. В общем, панацеей иммобилайзер не является, однако простым «пауком» его в наши дни уже не возьмешь.

Первым и самым очевидным препятствием для подключения дублирующей системы управления двигателем может стать собственно сам двигатель. Например, на плотно упакованной в моторный отсек V-образной «шестерке» в сервисе-то свечи будут менять минут двадцать-тридцать минимум, а то и весь час с гаком. И это при хорошем освещении, наличии любых инструментов и вообще спокойной обстановке. Быстро подключить что-то к свечам ночью, в темноте, с минимальным использованием электроинструмента, да еще таясь – совершенно нереально.

Моторы V8 не сильно лучше в этом плане – злоумышленники смогут подключиться только к тем свечам, что на виду… Но если вы подумали, что уж рядные-то моторчики будут легкой добычей, то не тут-то было! Например, мотор на прошлой Nissan Tiida, который в обычной жизни вызывает множество нареканий на трудоемкость процесса замены свечей, потребует снятия половины впускного тракта, а значит и лишних минут двадцати. Уже на этом этапе не все благополучно. А не подведя ток к свечам, далеко не уедешь. В общем, на машинах, где свечи плохо доступны, с помощью «паука» с иммобилайзером воевать будет непросто.»

А у Ravelco нет никакого программного обеспечения. Соответственно — надёжность — намного выше.

https://www.kolesa.ru/article/stojat-ne-dvigatsja-kak-sovremennyj-immobilajzer-zaschischaet-ot-ugona-2015-11-26

А вы в своей статье утверждаете что все угоны совершаются при помощи «паука»

Так что, Ravelco однозначно рулит. Особенно при нынешней эпидемии угонов. По-прежнему ни одного угона с Ravelco на борту. Хотите вы этого или нет. Попробуйте использовать «паук» для угона современного автомобиля защищённого Ravelco. Устанете и по времени очень долго будет. Даже в стационарных условиях. А на улице — тем паче. Ну не выйдет. Никак не выйдет. Если, конечно не подделка а оригинал Ravelco и официальная установка.

Отключение иммобилайзера

На видео рассказано, как отключить штатный иммобилайзер на автомобиле ВАЗ своими руками:

Отключить такое устройство можно самостоятельно, но на это потребуется время и терпение. Гораздо проще обратиться к специалистам, которые грамотно и качественно выполнят всю процедуру.

Если вы всё-таки приняли решение самостоятельно разрешить создавшуюся проблему, то вам понадобятся ноутбук или ПК, ПАК-загрузчик, изолента, отвёртка и гаечный ключ на 10. Процедура отключения практически идентичная для всех автомобилей, есть лишь небольшие различия. В машинах, где иммобилайзер располагается над электронным блоком управления, отключить его не составит труда. Необходимо извлечь контроллер, отсоединив четыре болта и гайку, и разобрать его. Затем вам предстоит отключить прибор и стереть с него всю информацию при помощи компьютера, подсоединив к контроллеру ПАК-загрузчик. После проделанного в обязательном порядке необходимо восстановить диагностическую линию. Для этого следует установить перемычки для связи с диагностической колодкой и ЭБУ. Бывают случаи, когда приходится перезаписать Flash. Для сохранения других функций иммобилайзера надо обрезать входящие провода, после чего снова их соединить между собой. После восстановления диагностической линии разъём устанавливается на прежнее место.

Устройство иммобилайзера и работа с ним

Так как средство предназначено для защиты автомашины от угона, доступ к его активации и деактивации имеется исключительно у автовладельца. Иммобилайзер бывает контактный, для него нужен ключ с ручным набором кода, и бесконтактный, спрятанный под обшивкой салона, для включения и выключения которого необходим специальный ключ в виде брелока или карточки. У большей части современных машин имеются встроенные иммобилайзеры от завода-производителя.

Изначально все встроенные на заводе иммобилайзеры не запрограммированы, то есть функция защиты у них отключена. Чаще всего настройку программы проводят работники автосалона при продаже машины либо владелец активирует её самостоятельно. В комплекте имеются три ключа, два из которых — рабочие, а один, красного цвета, предназначен для обучения системы.

На видео рассказывается, что такое автомобильный иммобилайзер:

Преимущество такого продукта перед противоугонной сигнализацией заключается в том, что он скрыт от посторонних глаз и не даёт о себе знать до того момента, пока злоумышленник, проникший внутрь салона, не попробует завести машину. В последнее время обретают всё большую популярность иммобилайзеры, которые позволяют угонщику завести авто и даже проехать на нём определённое расстояние. Прибор приводится в действие спустя установленное время, когда грабитель преодолеет часть своего пути. В итоге автомобиль замирает посреди дороги, а вору-неудачнику не остаётся ничего другого, кроме как оставить его и быстрее «делать ноги». Сигнализация в первую очередь рассчитана на отпугивание потенциального грабителя.

Принцип действия иммобилайзера заключается в блокировании главных систем автомашины. Здесь имеет место перекрытие подачи топлива, отключение питания движка, создание помех в функционировании коробки передач и другое.

Выход этого устройства из строя может произойти в результате многих причин, но надо помнить, что в любом случае это приведёт к блокировке запуска двигателя. Устранить эту проблему можно путём отключения иммобилайзера.

3 способа изготовления обходчика иммобилайзера в домашних условиях

Иммобилайзер представляет собой один из вариантов противоугонных систем. Иногда происходят ситуации, когда отключить такую установку не получается, причины для этого могут быть совершенно разными. В этой статье мы дадим подробные рекомендации по этому вопросу. Что представляет собой обходчик штатного иммобилайзера, какие существуют типы и каковы их особенности — читайте ниже.

На базе встроенного транспондера

Как показывает практика, при монтаже сигналки специалисты сами определяют, какой обходчик штатного иммобилайзера лучше использовать. Если вы являетесь владельцем автомобиля китайского производства, то в этом случае оптимальнее всего использовать модуль обхода штатного иммобилайзера от производителя Starline — моделей bp02 либо bp03 для RFID установок. Что касается системой реализации, то оба варианта в целом идентичные. По факту такое устройство представляет собой антенный удлинитель, благодаря которому у автовладельца есть возможность дотянуться до самого ключа либо корпуса транспондера. Для этого используется специальная кольцевая антенна, монтирующаяся на место монтажа катушки системы.

Схема подключения устройства обхода иммо

Такие простые действия дают возможность установить модуль обхода иммобилайзера подальше от глаз потенциального взломщика. Но стоит ли объяснять, что обычно злоумышленники знают в десятки раз больше об этих устройства, чем водители? Для «прошаренного» вора найти такую деталь будет несложно.

Идентичным образом устроены практически все недорогие устройства на базе ключа с траспондером. К примеру, если взять модель от компании Шерхан, то единственное различие между ней и Starline заключается исключительно в организации активации и деактивации системы. В случае со Starline, для управления системой применяется кабель с отрицательным выходом. Кабель красного цвета соединяется с 12-вольтным питанием, а когда на черный провода начинает поступать напряжение, управляющий кабель считывает и копирует код из чипа.

Такой простой подход позволяет обеспечить надежность, однако это может позволит преступнику получить доступ к детали. Выйти на блок обхода иммобилайзера можно по цепи кабелей, в результате чего устройство вполне можно будет обойти. Если рассматривать более дорогие варианты систем, то в зависимости от производителя, управление производится благодаря короткому импульсу. Как можно понять, использование сигнала для управления позволяет значительно увеличить устойчивость системы к возможному взлому.

Следует отметить, что производители устройств обычно не информируют потребителей об изменениях, которые были внесены в работу узла. Это делается для того, чтобы исключить возможность передачи важных данных злоумышленникам. Как показывает практика, зачастую все данные о ключах изначально вносятся в блок управления и в некоторые ячейки памяти, а об их расположении также известно только производителю. Так что если вы вдруг решите использовать один из своих ключей для того, чтобы сделать обходчик иммобилайзера своими руками, можно столкнуться с проблемой, когда блок управления просто откажется воспринимать дубликат (автор видео — xilvlik).

Бесключевой модуль обхода

Если вы хотите защитить свой автомобиль, никогда не оставляйте в его салоне ключ с паролем. Даже если автомобиль стоит в гараже, закрытом на три замка. Это значительно снизит устойчивость к взлому системы запуска мотора. Как показывает практика, наиболее эффективными считаются бесключевые варианты систем, к примеру, производством таковых занимаются компании Fortin и Starline (речь идет об устройстве f1).

Такой бесключевой обходчик иммобилайзера представляет собой достаточно сложный цифровой девайс, необходимый для функционирования, в первую очередь, с контроллером. А этот контроллер, в свою очередь, получает команды в специфическом формате об управлении именно от устройства. Данный тип девайсов позволяет автолюбителю фактически включиться в цепь между самой противоугонной системой, а также прибором управления регулятора. Соответственно, с помощью отправления сигналов это даст возможность подменить команды иммо.

Чтобы сделать это, обходчик противоугонной системы активируется два раза. Первый раз производится сбор всех необходимых данных, которые передаются от регулятора к транспондеру. Затем он анализирует эти данные, настраивается и синхронизируется с транспондером для применения штатного ключа. Далее, устройство должно вернуться на место и произвести обмен данными и с самой противоугонной установкой, и с контроллером. Приблизительно так выглядит цикл работы устройства f1 от производителя Starline. Как показывает практика, такое решение позволяет значительно повысить надежность и безопасность транспортного средства.

На системе VATS

Схема для изготовления и подключения девайса к VATS системе

Обход иммобилайзера возможен с использованием VATS системы, которой в большинстве случаев оборудуются транспортные средства производства США. В данном случае ключи для устройства выполняются по типу подключения к клеммам устройства специального сопротивления, находящегося внутри самого ключа. Такая сложная схема практически не позволяет обойти систему. Для того, чтобы сделать подобное устройство в домашних условиях, нужно только собрать схему, которая расположена выше. Но при этом важно наиболее точно произвести замер сопротивления установленного резисторного устройства.

Как правило, провода, необходимые для считывания схемы VATS, располагаются под рулем, но здесь все зависит от конкретного производителя. В основном они окрашиваются в контрастные тона, что позволяет определить их принадлежность к определенной схеме. Чтобы произвести замер, понадобится омметр — его следует подключить к одному из проводов, но заранее нужно сделать разрыв в цепи. Один щуп омметра соединяется с проводом, который идет к замку, в месте разрыва, а второй необходимо соединить с целым кабелем. В конечном итоге вы сможете замерить сопротивление с наибольшей точностью, но помните о том, что все замеры производятся при включенном зажигании.

Чтобы соорудить эмулятор ключа, потребуется с помощью резисторного устройства подобрать наиболее точный показатель, после чего добавить его в электросхему таким образом, как это видно на рисунке. Причем подключение должно осуществляться строго с использованием реле. Контакт на разорванной цепи необходимо соединить с выходом реле. Полученное в итоге сопротивление нужно закоммутировать с неразрезанным кабелем.

Видео «Краткий обзор устройств фирмы Starline»

На видео ниже представлен краткий обзор устройств для обхода иммо от производителя Starline (автор ролика — Кирилл Коломна).

Понравилась статья? Поделиться с друзьями:

Как выглядит обходчик иммобилайзера шерхан.

Иммобилайзерами оснащаются многие автомобили. Для того чтобы понять, как используется модуль обхода иммобилайзера, необходимо разобраться в принципе работы самого устройства. Как правило, используются системы RFID (на автомобилях европейских и азиатских производителей), а также VATS (американские авто). Суть работы этих устройств заключается в том, что завести двигатель авто можно лишь с помощью специального ключа.

Если машина оснащена системой RFID, уникальные характеристики ключа хранятся в электронной начинке авто. А вот в случае применения технологии VATS ключ должен обладать специальными параметрами. Иными словами, простым куском железа запустить движок вы точно не сможете.

В большинстве случаев обходчик иммобилайзера Starline (да и другие модели тоже) применяются теми автовладельцами, которые планируют оснастить своего железного друга сигнализацией с автозапуском. Именно в таких ситуациях человек начинает думать о том, как обойти штатный иммобилайзер.

В таких системах используются ключи зажигания с интегрированными чипами для передачи слабого RF-сигнала. Он передается на антенну иммобилайзера автомобиля, установленную в зоне расположения замка зажигания. Простейшее решение – вытащить электронный элемент из ключа и прикрепить его к антенне. Но в таком случае посторонние лица смогут с легкостью завести машину обычной болванкой. Именно поэтому и применяется блок обхода иммобилайзера.

Нужно отметить, что все обходчики работают по аналогичному принципу. В нашей статье будет подробно писано подключение обходчика иммобилайзера Шерхан (BP-2).

Это компактная коробочка с дополнительным ключом зажигания внутри (в случае его отсутствия, придётся сделать дубликат). Также модуль состоит из считывающей антенны и реле. Подключение модуля обхода иммобилайзера не вызывает никаких трудностей.

Второй ключ следует положить чипов внутрь антенны.
Установить наружную антенну блока обхода иммобилайзера на цилиндре замка зажигания. Необходимо помнить, что расстояние между антенной обходчика иммобилайзера и RFID-антенной должно быть минимальным. Перед применением устройства проверьте, где именно расположена антенна RFID.

Красный провод в обходчике Scher-Khan BP-2 надо подключить к +12 Вольт. А вот чёрный цепляем к любому «минусу». До установки дистанционного запуска на этих проводах не должно быть «+» и «-» одновременно.
Убедиться в работоспособности сигнализации с автозапуском. Если никаких проблем нет и мотор удаётся запустить без использования ключа, советуем скрыть модуль обхода штатного иммобилайзера от посторонних лиц.

Отметим, что иногда обходчики иммобилайзеров могут не подойти к определенной машине. Поскольку мы уже говорим о продукции производителя Scher-Khan, стоит упомянуть о том, что разработчики рекомендуют применять модуль BP-2 на азиатских авто, а вот на европейских моделях осуществлять обход иммобилайзера с помощью блока BP-3.

В продаже есть и универсальные устройства. К примеру, подойдет модуль обхода иммобилайзера 556U. Подключать данный обходчик иммобилайзера можно разными методами. Устройство имеет 9 проводов, а также специальную перемычку на пару позиций. Иногда лишь этот блок может помочь обойти иммобилайзер. Стоит упомянуть, что подобные системы стоят в несколько раз больше, по сравнению с вышеупомянутыми обходчиками Шерхан.

В некоторых случаях размеров петли антенны модуля недостаточно для того, чтобы расположить её в месте расположения штатной антенны.

Решением тоже является применение иного модуля. Очень часто хорошим выбором может стать блок обхода штатного иммобилайзера AME. Его преимущество в таких ситуациях заключается в большой петле. Кроме этого, её можно запросто обмотать вокруг стандартной антенны иммобилайзера RFID несколько раз.

Разобраться в том, какой принцип работы обходчика иммобилайзера довольно просто. При удаленном запуске силового агрегата включается реле (питание его обмотки обеспечивают красный и чёрный провода блока Шерхан BP-2), расположенное в модуле обхода штатного автомобильного иммобилайзера. После этого антенна в обходчике иммобилайзера считывает сигнал и обеспечивает его передачу на наружную антенну модуля. После этого сигнал передается на штатную антенну системы RFID.

Вполне реально и сделать обходчик иммобилайзера своими руками. Для этого понадобится электронный чип либо второй ключ, немного проволоки и реле. Правда, придётся угадать количество витков, а это может занять немало времени. Найти более детальные рекомендации можно на страницах всемирной сети.

Как обойти иммобилайзер типа VATS

У владельцев автомобилей, оснащенных иммобилайзерами VATS, есть ключ зажигания, внутри которого расположен резистор. Для того чтобы завести двигатель устройство VATS должно выявить заданное сопротивление. В противном случае произойдет блокировка работы топливного насоса и стартера.

Необходимо узнать характеристики используемого резистора. Как правило, его сопротивление составляет от 390 до 11800 Ом. Понадобится аналогичный резистор (максимальная погрешность – 5%).
Найти провода иммобилайзера VATS. Это два провода с небольшим сечением, которые выходят где-то из рулевой колонки. Нередко провода заключены в термоусадочную трубку черного, оранжевого либо белого цвета.
Используйте опубликованную ниже схему для обхода иммобилайзера VATS.
Для подключения можно перерезать любой провод.

Помните о том, что в магазинах представлены различные типы иммобилайзеров. К примеру, существуют также бесключевые обходчики иммобилайзера. Обходчик иммобилайзера без ключа – вещь действительно интересная, но подробно описать все такие системы мы, к сожалению, не можем. Автопаб рассмотрел наиболее распространенные модули обхода иммобилайзеров. Теперь вы знаете, как обойти иммобилайзер. Устанавливать модуль обхода или нет – дело ваше.

4.5422535211268 Рейтинг 4.54

Зададимся вопросом: » Когда наступает необходимость обойти заводской иммобилайзер и завести двигатель? «

Ответим: «Это нужно в случае:

Если нужно угнать автомобиль
Если произошла потеря ключей или вышел из строя штатный иммобилайзер»
Если хотим установить Автосигнализацию с автозапуском

По поводу первого случая: (Обход штатного иммобилайзера при угоне)

Использовать принесенный с собой подготовленный блок управления двигателем и подключив его вместо родного.

Использовать специальное программное обеспечение, которое может завести двигатель, достаточно подключить его к диагностическому разъему автомобиля.
Использовать специальные эмуляторы штатного иммобилайзера, которые подключают вместо него к тому же разъему. (К примеру при угоне некоторых автомобилей Ауди и VW достаточно снять разъем с приборной доски и воткнуть вместо нее подготовленный эмулятор и «вуаля» сломали замок и двигатель заведен, а «штатный» отдыхает. Та же «песня» и с EWS BMW и др.).

По поводу второго случая: (Поломка иммобилайзера или чипа)

По поводу третьего случая: (Автозапуск — Обход Штатного Иммобилайзера)

Все обходчики такого типа похожи по конструкции и схеме подключения. По сути это удлинитель для считывания ключа/чипа с возможностью включить и выключить этот удлинитель. За включение и отключение отвечает сигнализация или устройство осуществляющая непосредственно запуск двигателя автомобиля. Такой удлинитель даёт возможность спрятать ключ/чип поглубже от глаз и рук не добрых людей, что значительно повышает защиту автомобиля. Главным отличием обходчиков, является организация управления включением и отключением. В одном случае управление происходит по проводу минусовым потенциалом (при таком управлении есть опасность. что угонщик найдя блок сигнализации с эмитирует управление обходчиком и обойдет штатный иммобилайзер как это делает сигнализация) , а в дру гом случае, управление по проводу осуществляется кодовой посылкой, что более надежно защищает автомобиль от возможности угона (угонщик не сможет управлять обходчиком, даже если он добрался до установленной сигнализации с автозапуском) . Кодовый обходчик имеет Pandora и др.

Рассмотрим принцип работы простого обходчика иммобилайзера. Обходчик состоит из 2-х кольцевых антенн, встроенного реле и корпуса с разъемами и платой где все это размещено. При помощью двух кольцевых антенн, сигнал запроса иммобилайзера и ответ чипа на запрос транслируются туда и обратно. Одна из антенн расположена рядом со штатной антенной, а другая обвивает тело спрятанного ключа с чипом внутри обходчика. Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Реле служит для соединения этих антенн во время дистанционного запуска и разъединяет их по окончанию работы двигателя или срабатыванию сигнализации. Реле управляется двумя проводами, на одном присутствует напряжение +12В (постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом. Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2.

Стандартное подключение Обходчика.

Важно чтобы расстояние между штатной антенной RFID и антенной модуля BP-2 было минимальным.

Схема рекомендуется при слабом сигнале штатного транспондерного ключа. Отрежьте разъем на конце серых проводов и подключите серые провода в разрыв цепи антенны штатного иммобилизатора. Рамочная антенна модуля в этой схеме не используется.

Сначала находим нужные нам провода и разрезаем любой из них.
Затем измеряем сопротивление ключа и находим нужное нам значение, а для этого:
1. Устанавливаем селектор мультиметра в положение измерения сопротивления
2. Поворачиваем ключ зажигания в положения зажигание
3. Подключаем мультиметр одним щупом на отрезанный провод который идет от замка, а второй щуп на не разрезанный провод.
4. Записываем показания сопротивление с точностью до двух знаков после запятой
5. Чтобы быстро подобрать сопротивление, лучше воспользоваться переменным, многооборотным резистором. Если подбирать постоянные резисторы, то их погрешность не должна быть более 5%, чтобы не возникало проблемы с запуском.
По схеме А через контакты реле подключаем «подобранный» нами резистор к проводам. Разрезанный провод идущий от замка подключаем к НЗ контакту реле. Другой конец разрезанного провода подключаем к Общему контакту реле. Нужное нам сопротивление одним концом подключаем к НР контакту Реле, а другим концом к не разрезанному проводу. Обмотку реле одним концом подключаем к +12 Вольт, а другой конец подключается к сигнализации с управлением (-) для включения обходчика.

Бесчиповый обходчик иммобилайзера

В качестве примера перечислю некоторые устройства Компании Fortin:

(Бесчиповый модуль запуска двигателя, Контроллер сочетающий в себе функционал модуля обхода штатного иммобилайзера и модуля сопряжения с CAN-шиной. Поддерживает 2570 моделей авто)
Fortin KEY-OVERRIDE-ALL (Бесчиповый модуль запуска двигателя — Универсальный контроллер объединяющий несколько модулей обхода штатного иммобилайзера в одном корпусе. Поддерживает более 1000 моделей автомобилей.)
(Бесчиповый модуль запуска двигателя — Интерфейсный модуль для универсального подключения систем удаленного запуска двигателя к автомобилям марок BMW и Mini Cooper. Применим для любого типа трансмиссий автоматической и ручной. Не требует программирования.)

Fortin EVO-RIDE (Бесчиповый модуль запуска двигателя — Специализированный модуль обхода штатного иммобилайзера. Работает со всеми 40-битными and 80-битными кодировками ключа для автомобилей Ford, Lincoln, Mercury, Jaguar, Mazda, Toyota, Lexus и Scion. Самообучающийся, наличия в автомобиле ключа не требует.)

Fortin EVO-CAN (Бесчиповый модуль запуска двигателя — Контроллер сочетающий в себе функционал модуля обхода штатного иммобилайзера и модуля сопряжения с CAN-шиной. Благодаря функционалу, обеспечивает простоту и удобство подключения внешних охранных систем и модулей автозапуска.)
Fortin EVO-CHR (Бесчиповый модуль запуска двигателя Универсальный модуль ВСЕ-В-ОДНОМ, обладающий функционалом модуля зажигания с обходом штатного иммобилайзера и интерфейсом шины CAN. Совместим почти со всеми системами запуска двигателей марок Chrysler, Dodge и Jeep выпускавшихся в период 2004-2010г.)

Обходчик иммобилайзера своими руками

Сделать обходчик самому не сложно. Для этого вам понадобиться провод сечением 0,2 — 0,25 мм (Лучше использовать тонкий трансформаторный провод покрытый лаком, но можно использовать и другой провод в изоляции), 12 В реле с нормально разомкнутыми контактами, Запасной ключ с чипом или просто чип вынутый из ключа.

В результате получилось тонкое компактное кольцо которое нужно установить на замок зажигания автомобиля. Катушку для ключа или чипа изготавливаем простой намоткой прямо на ключ или чип. Проволока такая же, что и для катушки на замок, количество витков 7-20. Закрепить её изолентой или другими фиксаторами не разрушающими лак проволоки. Дальше собрать все вместе по схеме В и спрятать подальше реле с ключом/чипом. Обходчик иммобилайзера готов.

Обход иммобилайзера если у вас один ключ с чипом

Что можно делать если у вас один ключ, а сделать другой ключ или прописать отдельный чип вы не имеете возможности? В этом случае можно выточить механический ключ или два, без чипа, а чип для подклейки к кольцу достать из действующего ключа. Если по конструкции ключа нельзя достать из него чип, то можно отрезать механическое жало ключа, а остаток корпуса ключа с чипом приклеить с боку от штатного кольца, Но в этом случае, сложно найти такое положение в котором чип стабильно опознавался, скорее всего нужно будет «поиграться » с его положением возле катушки. Это связано с тем, что электромагнитное поле сильное по внутреннему центру катушки,а с боку оно сильно ослаблено, да и размеры головки ключа скорее всего не позволят разместить его так чтобы он стабильно опознавался и поместился в кожухе рулевой колонки.

Поэтому лучше не подклеивать единственный чип, а установить его в обходчик. Обходчик подключаем по схеме С и при таком подключении обход иммобилайзера включается от команды дистанционного запуска, и после снятия сигнализации с охраны. Если сигнализация находиться в охране, то двигатель нельзя завести простым ключом, а только дистанционным запуском с пульта сигнализации. Для этого и нужно использовать выход сигнализации на Н.Р.(Нормально Разомкнутая цепь) блокировку в качестве второго разрешения обхода.

Если сигнализация продвинутая и у нее есть программированный таймерный выход, то этот выход можно подключить к обходчику по схеме С вместо провода блокировки, а выход запрограммировать чтобы на нем появлялся сигнал отрицательной полярности при снятии сигнализации с охраны и снимался вместе с постановкой сигнализации в охрану.

В случае применения обходчика и подключения его по Схеме С не смотря на то, что у вас всего один чип/ключ, получается работоспособная система обхода штатного иммобилайзера, без значительной потери защиты от угона. А обходчик можно сделать самому или доработать заводской.

Иммобилайзер считается одним из самых распространенных и проверенных временем устройств защиты машины. В сегодняшней статье мы более подробно обсудим, обходчик иммобилайзера Шерхан bp 2, который дает возможность обойти установленный штатный иммо. Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

Как обойти штатный иммобилайзер?
Что собой представляет обходчик иммобилайзера?
Каким должен быть идеальный обходчик штатного иммобилайзера?
Как правильно устанавливается обходчик Шерхан bp 2?

Основная информация

Сегодня почти на каждом транспортном средстве установлен иммо. Иммобилайзером называется электрическое устройство, которое лишает транспортное средство возможности активации двигателя. Благодаря этому комплексу обеспечивается не только защита авто от угона, но и комфортность его использования. Но бывают случаи, когда возникает надобность обойти иммо. Следственно возникает вопрос о том, когда может возникать такая надобность. Ответ простой, иногда иммо необходимо обойти в таких случаях:

При угоне транспортного средства;
При потере ключей или поломке штатного иммо;
При установлении автомобильной сигнализации с автозапуском .

При установлении на автомобиль сигнализации с автозапуском Шерхан bp 2 необходимо обойти стандартный иммо на какое-то время, для данного запуска авто, а после этого сберегая все возможности стандартной защиты авто, для улучшения уровня защиты от угона и нормального функционирования систем, которые непосредственного с ним связаны.

На сегодняшний момент существует пару типов обхода. При установлении обходчика обязательно учитывайте тип установленной системы запуска транспортного средства. Существуют такие типы запуска транспортного средства:

Система запуска авто при помощи ключа. В таком случае необходимо обходить наличие ключа в замке зажигания.
Система запуска авто при помощи клавиши старта и стопа. В таком случае нужно осторожно выполнять подключение клавиши.

На обе системы запуска транспортного средства можно устанавливать бесключевой модуль обхода штатного иммобилайзера. Вообще идеальный обход штатного иммобилайзера должен соответствовать таким требованиям:

Руководство должно осуществляться автомобильной сигнализацией и иметь универсальную схему подключения;
Должен поддерживать максимальное количество моделей транспортных средств и марок автомобильных производителей;
Не должен отменять действия стандартного иммо. То есть функции должны оставаться прежними для защиты от угона или незаконного проникновения в салон авто.
Сохранение стандартного иммо не должно мешать использованию каких-либо штатных ключей;
Должен иметь небольшую стоимость. Лучше всего если его стоимость будет меньше стоимости ключа с чипом.

Обходчик Шерхан

Если на вашем автомобиле установлена система RFID, то считывание происходит при помощи антенны чипа, которая располагается в ключе зажигания. Такой чип производит передачу сигнала маленькой мощности. Обходчик Шерхан bp 2 с представленной системой имеет элементарную схему подсоединения. Обходчик Шерхан bp 2 считается элитной противоугонной системой с автоматическим запуском транспортного средства. Это стандартный удлинитель для определения чипа, с функцией вкл./выкл. За похожую функцию отвечает блок обхода иммо или же оборудование, при помощи которого производится запуск двигателя автомобиля. Подсоединение блока обхода Шерхан bp 2 дает возможность руководить включением и отключением.

Как проводится отключение иммобилайзера? Отключение иммобилайзера является более действенным методом, так как после этого владелец транспортного средства больше не столкнется с подобными проблемами. Модуль обхода Шерхан bp 2 представляет собой небольшую коробку, в которой располагается считывающая антенна и реле. Именно в модуль обхода иммо помещается запасной ключ. Красный проводок необходимо подключать к +12 Вольтам, а черный к минусу. Дальше нужно выполнить проверку функционирования запуска автомобильного двигателя.

Да Нет

Иммобилайзер – это устройство, благодаря которому обеспечивается надежная защита автомобиля от угона. Даже если злоумышленник попытается его отключить, элементы машины по-прежнему останутся заблокированными. Значимость детали действительно трудно переоценить: некоторые страховщики при ее отсутствии отказываются оформлять КАСКО. Но иногда защитное устройство может приносить неприятности самому владельцу автомобиля. В данном случае будет полезен обходчик иммобилайзера.

Что такое бесключевой обходчик иммобилайзера для сигнализации и как он работает?

Сегодня многие автовладельцы устанавливают на свой транспорт сигнализации с функцией автоматического прогрева двигателя. При наличии такой системы запуск мотора происходит дистанционно.

Однако штатная защита может препятствовать включению систем: ей требуется родной ключ, оборудованный чипом. Чтобы сигнализация продолжила нормальную работу, потребуется модуль обхода иммобилайзера (при желании антенна иммобилайзера может быть соединена с транспондером, но в таком случае автомобиль запускается простой болванкой).

Основное требование к обходчику – это обеспечение безопасности автомобиля. Большинство недорогих моделей используют запасной ключ, спрятанный внутри корпуса. Но в таком случае злоумышленник может разблокировать авто, добравшись до ключа. Гораздо более надежными являются бесключевые системы, обеспечивающие обход штатного иммобилайзера.

Схема модуля, требующего чип: starline bp 03, scher khan (шерхан) BP2

Большинство автомобилей оснащены системами RFID (европейцы и азиаты) и VATS (американцы). В первом случае для запуска двигателя требуется наличие заранее записанного ключа с чипом. Во втором случае резистор в ключе должен обладать определенными параметрами сопротивления. То есть в обоих вариантах автомобиль может быть запущен только при наличии штатного ключа: взлом или соединение проводов не помогут.

ПОСМОТРЕТЬ ВИДЕО

Недорогие модули обхода представляют собой небольшой контейнер, в который помещается второй ключ (или транспондер). Когда активируется автозапуск, система передает информацию о том, что чип находится в машине, и все системы разблокируются.

Модуль обхода штатного иммобилайзера такого типа имеют обходчики starline bp 03, Шерхан ВР2 и другие.

Бесключевые обходчики: Fortin, Idatalink, Starline f1, Пандора

Бесключевой обходчик иммобилайзера pandora, в отличие от недорогих систем, не требуют наличия дубликата ключа. Прибор обменивается информацией с автомобилем по цифровому каналу, благодаря чему и происходит разблокировки. Аналогично действует и обходчик иммобилайзера starline F1, Idatalink и другие.

Подключение обходчика на примере Starline bp 03

Установка обходчика иммобилайзера starline не отличается особой сложностью. На ее примере можно рассмотреть процедуру монтажа всех подобных устройств.

Обходчик иммобилайзера starline без ключа монтируется схожим образом.

ПОСМОТРЕТЬ ВИДЕО

Обходчик с защитой от угона своими руками

Обход иммобилайзера можно осуществить самостоятельно. Порядок действий при этом будет зависеть от типа установленного устройства.

Гораздо проще сделать обходчик иммобилайзера своими руками для VATS. Причина в том, что в ключе имеется резистор определенного сопротивления. Итак, вот порядок действий:

Для начала необходимо разобрать рулевую колонку и найти провода, подключенные к VATS. Один из них разрезают.
С помощью омметра следует замерить сопротивление металла ключа и разрезанного провода при включенном зажигании.
Далее, если показания совпадут, необходимо концы разрезанного провода присоединить к реле. Сам резистор с одной стороны подключается к реле, а другим — к нетронутому проводу. При этом обмотку реле следует присоединить к сигнализации минусом, а плюсом – напрямую.

Если обойти иммобилайзер таким способом, то, при активации сигнализации, обходчик отключится, и наоборот.

В случае с системой RFID, обойти иммобилайзер без ключа, не ухудшив при этом уровень безопасности, будет труднее. Так как отключение устройства приведет к блокировке системы, действовать надо несколько иначе.

Наиболее простой вариант – перепрошивка блока управления.
Еще один способ – установить специальный эмулятор, подающий сигнал на противоугонную систему.

Также можно попробовать самостоятельно сделать блок обхода иммобилайзера. Его устройство будет таким же, как и у обычного обходчика.

ПОСМОТРЕТЬ ВИДЕО

Необходимо отметить, что различные обходчики направлены только на определенную группу считывающих приборов. Поэтому следует заранее уточнить область применения прибора.

Хорошая новость для владельцев NISSAN! Все преимущества бесключевой технологии автоматического запуска двигателя теперь доступны и для самого большого кроссовера NISSAN в России – MURANO 2017. Достаточно выбрать SCHER-KHAN MOBICAR , чтобы один из самых технологичных автомобилей NISSAN получил самый современный вид автозапуска.

КОМФОРТНЫЙ АВТОЗАПУСК ОТ SCHER-KHAN MOBICAR

NISSAN MURANO 2017 – это воплощение комфорта, составляющими которого являются мощный двигатель, просторный салон, роскошный интерьер. Добавить можно немногое, например, охранную систему SCHER-KHAN MOBICAR , которая обеспечит автозапуск с настройками по множеству параметров, включая температуру в салоне и падение напряжения аккумулятора. Причем устанавливать обходчик штатного иммобилайзера вместе с дополнительным штатным ключом или чипом не понадобится.

ПОДКЛЮЧЕНИЕ К ПК СТАНДАРТНЫМ КАБЕЛЕМ

Процессорный блок SCHER-KHAN MOBICAR оборудован разъемом mini USB, для подключения к ПК или ноутбуку используется стандартный кабель mini USB – USB. Другие кабели и дополнительные подключения не нужны. Это избавляет установщика от необходимости хранить фирменный кабель, который походит к одной системе.

ПРОГРАММИРОВАНИЕ С ПОМОЩЬЮ ОДНОГО ПРИЛОЖЕНИЯ

Все манипуляции, связанные с программированием и настройкой охранных систем SCHER-KHAN MOBICAR, проводятся с помощью Windows-совместимого приложения «Конфигуратор MOBICAR». Приложение работает с любой версией ОС Windows, оно бесплатно и находится в свободном доступе на портале support.mega-f.ru. Его можно распаковать в любую папку, установка на системный диск не требуется. Установщик избавлен от необходимости искать совместимое ПО или документацию где-то на просторах интернета. Ему нужно выбрать марку и модель автомобиля (NISSAN MURANO) и указать модельный год на вкладке «Обновление», чтобы отобразился весь пакет данных необходимых для инсталляции системы. Микропрограмма загружается прямо в блок, карта установки открывается двойным кликом левой клавиши мыши. Ее можно сохранить или распечатать.

ОДНА СИСТЕМА ДЛЯ КОНКРЕТНОГО АВТОМОБИЛЯ

Чтобы система SCHER-KHAN MOBICAR в момент автозапуска могла осуществлять обход штатного иммобилайзера на NISSAN MURANO 2017, она должна пройти процедуру обучения. Обучение проводится для установленной и подключенной к блокам автомобиля системы. Для обучения к системе не требуется подключать ПК, ноутбук или какое-либо другое устройство.

Схема подключения обхода иммобилайзера. Как обойти иммобилайзер при установке сигнализации с автозапуском

Количество автомобилей, оснащенных всеми видами электронной защиты на наших улицах, растет в геометрической прогрессии. Несколько систем сигнализации, в том числе спутниковая система с GPS, иммобилайзером, физическим рулевым колесом и блокировкой педали — это далеко не полный перечень услуг безопасности.

Однако в нашем климате хотелось бы запускать двигатель дистанционно, чтобы в автомобиле создавалась комфортная атмосфера в зависимости от сезона: зимой становится теплее, а летом прохладно.Поможет в такой ситуации, например, иммобилайзер обходчика без ключа. Водитель нажмет кнопки на брелоке, и с помощью устройства будут подключены необходимые контакты, двигатель заведется.

Первые устройства этого типа имели существенный недостаток. Пуск силовой установки затруднялся из-за отсутствия сближения с приемником ключа автомобиля. Обходным решением стал запасной ключ, установленный под кожухом. При аналогичной конструктивной схеме машина стала более уязвимой с точки зрения безопасности.Кроме того, некоторые водители сломали пластиковые элементы динамиков от ключа.

Ситуация на рынке изменилась после того, как байпасный модуль был разработан и установлен на новые автомобили. стандартный иммобилайзер … Он избавил от необходимости искать обходные пути с дополнительным ключом. Хотя в корпус последнего встроены электронные микросхемы, без которых машина не должна заводиться, наличие байпасной электроники позволяет запустить мотор, не «взламывая» службу безопасности.

Необходимо знать, что микросхемы разрабатываются индивидуально для модели автомобиля.Взаимозаменяемости между разными марками авто нет.

Данная функция подразумевает индивидуальное программирование каждой микросхемы для каждой машины. При попытке завести автомобиль сигнал с кольцевой антенны, расположенной рядом с замком зажигания, будет отправлен на микросхему в ключе. Если есть ответ от него, сигнал даст «хорошо» для запуска мотора. Если есть проблема с микросхемой, антенной или искажение зашифрованного сигнала, двигатель не запустится.

Жесткий обходной путь

Самый популярный метод обмана иммобилайзера — снять чип со второго ключа и закрепить его в радиусе действия сигнальной антенны.После этого автомобиль можно легко завести как системой автозапуска, так и любым дублирующим ключом. Недостаток этого варианта — снижение безопасности, ведь остается надеяться только на сигнализацию. А в отапливаемой зимой машине уехать может совсем другой водитель, запустивший двигатель дистанционно.

Keyless option

Дорогой вариант — обходчик с иммобилайзером без ключа, который работает без адресации сигналов к микросхемам, но мешает электронному вызову с антенны.Расшифровать сложный кодированный сигнал достаточно сложно, однако, если это удастся, то никакого программного или физического вмешательства в работу иммобилайзера производить не придется.

Современные автопроизводители жестко относятся к производству дополнительных ключей с чипами. Иногда стоимость третьего экземпляра может исчисляться пятизначными суммами в рублях. Часто даже программные блокировки устанавливаются для дополнительных перевыпусков. В такой ситуации остается только обойти без ключа иммобилайзер, который уже можно установить почти на 1000 различных моделей автомобилей.

Известный производитель этого продукта — канадская компания Fortin. Устройство работает на нескольких стандартных частотных каналах. С положительной стороны, будет включен только мотор. Описываемое устройство не производит никаких манипуляций с разблокировкой руля или «автоматической» ручкой. Все будет в заблокированном состоянии.

Это качество — главное преимущество перед методами, в которых задействован второй ключ. При этом для страховой компании водитель всегда предъявляет полный комплект ключей, а автомобиль находится под охраной.Отрицательным моментом служит то, что данная технология не может быть установлена на все автомобили.

центральный блок
Рамочная антенна с разъемом и соединительным кабелем
проволочная рамочная антенна
инструкция по установке

Запись

Модуль

StarLine BP-03 предназначен для автоматического отключения стандартной системы RFID (радиочастотной идентификации) при дистанционном запуске двигателя.

Система RFID используется в большинстве современных автомобилей… В стандартный ключ зажигания автомобиля встроен транспондер, код которого запрашивается при запуске двигателя ключом. При дистанционном или автоматическом запуске двигателя эта система предотвратит запуск двигателя. Для решения этой проблемы предназначен модуль ВР-03, который автоматически передает код штатного транспондера при дистанционном запуске двигателя.

Для работы модуля БП-03 необходим запасной ключ с транспондером, который можно заказать у поставщика данной марки автомобиля.

Установка

Модуль устанавливается в следующем порядке:

Откройте корпус центрального блока и вставьте запасной ключ с транспондером внутрь плоской антенны, предохраняя его от перемещения.
Закройте корпус центрального блока.
Закрепите блок в надежном труднодоступном месте, например, за приборной панелью.
Подключите провода модуля согласно схеме подключения.

Соединение

Красный провод — плюсовой блок питания, подключить к цепи, в которой есть напряжение +12 В при включенном зажигании.

Черный провод — вход отрицательного контроля (70 мА). Когда на этот вход подается отрицательный потенциал, считывается код стандартного транспондерного ключа. Подключите черный провод к выходу системы дистанционного запуска, которая обеспечивает потенциал рамы при работающем двигателе.

Серые провода — в зависимости от конфигурации подключите к внешней рамочной антенне, установленной вокруг выключателя зажигания, или намотайте антенну из нескольких витков провода над стандартной антенной RFID.

Схема подключения 1

Присоедините внешнюю рамочную антенну к цилиндру замка зажигания и подключите ее к разъему на конце серых проводов. Важно, чтобы расстояние между стандартной антенной RFID и антенной модуля BP-03 было минимальным.

Схема подключения 2

Схема

рекомендуется в тех случаях, когда установка рамочной антенны затруднена из-за конструктивных особенностей автомобиля. Оберните антенну несколькими витками серого провода над оригинальной антенной RFID на цилиндре зажигания.

Важно, чтобы расстояние между стандартной антенной RFID и антенной модуля BP-03 было минимальным.

Альтернативная электрическая схема гусеничного иммобилайзера StarLine BP-03. Рекомендуется при затрудненной установке рамочной антенны

Источник www.ultrastar.ru

Сигнализация и иммобилайзер играют важную роль во многих транспортных средствах. Если вы решили приобрести его, лучше отдать предпочтение надежным и хорошо зарекомендовавшим себя брендам.В этом случае вы можете быть уверены, что система не выйдет из строя в самый ответственный момент. Одни из лучших сегодня — это StarLine и Pandora.

Обойти «родной» автомобильный иммобилайзер очень сложно, особенно если для этого не используется специальное оборудование. Специальные стандартные модули обхода иммобилайзера помогут устранить все препятствия для автоматического запуска мотора. Обычно они имеют небольшие размеры и отлично подходят для использования в различных моделях автомобилей. Устройства не привлекают лишнего внимания, они используют встроенный чип для отправки сигналов в систему безопасности.

Часто стандартных модулей обхода иммобилайзера в своем составе имеют следующие элементы:

Метизы для крепления в автомобиле

Комплект проводов для подключения к автосигнализации

Руководство пользователя и электрическая схема

Особенности установки гусеничного иммобилайзера

Модули представляют собой доступное и простое в использовании оборудование. Обычно их производители рекомендуют устанавливать устройства с учетом следующих рекомендаций:

Основной элемент — системный блок; для его установки нужно выбрать наиболее подходящее место в салоне автомобиля.

Закрепите оборудование саморезами, убедитесь, что оно надежно закреплено.

Подсоедините провода к разъему, руководствуясь схемой подключения.

Проверить грамотность системы, настроив модуль на работу с конкретным сигналом.

Подсоединить гусеницу иммобилайзера несложно, а можно сделать самому. Если сомневаетесь в своих силах, можно обратиться на СТО.В целом работа длится не более 30 минут.

Модули гусеничного иммобилайзера Pandora

Системы под брендом

Pandora обладают рядом преимуществ:

Совместим практически со всеми современными автомобилями

Разрешить временно отключить иммобилайзер

Может использоваться с автомобильными системами безопасности RFID

Нет длинных антенн, используются 2 рамочные антенны

Возможность работы с различными ключами «родных» автомобильных иммобилайзеров

Сделать автоматический запуск мотора более мягким, не конфликтовать с другими системами безопасности

Ползунковый модуль иммобилайзера срабатывает только при приближении автомобиля к его владельцу.Для этого не нужно совершать никаких особых действий и прилагать усилия. Как только владелец автомобиля удаляется от него на определенное расстояние, иммобилайзер сразу срабатывает и блокирует запуск двигателя.

Перед покупкой гусеничного иммобилайзера необходимо изучить возможности вашего автомобиля. Это особенно важно для старых моделей, поскольку оборудование может для них не подходить. Принимая во внимание обсуждаемые моменты, вы сможете избежать разочарований после покупки устройства.

Сегодня практически все иномарки, продаваемые в России, оснащены системой — иммобилайзером штатный … Суть этой системы заключается в том, что автомобиль можно запустить только «родным» ключом, который прописан в «мозги» машины. Это своего рода система идентификации «друг или враг». И сделано это для того, чтобы исключить запуск двигателя автомобиля простой заготовкой или напрямую — путем замыкания проводов.

Как это работает?

Во всех ключах, независимо от того, есть ли на них кнопки управления замками, есть небольшая фишка, она называется транспондером.Он постоянно излучает маломощный радиочастотный сигнал. На замке зажигания расположена антенна иммобилайзера, которая считывает этот сигнал и, если распознается «его» чип, автомобиль заводится. В автомобилях с бесключевым доступом и кнопкой старт / стоп принцип работы точно такой же, только в ключе, помимо чипа, есть специальный передатчик, увеличивающий радиус считывания ключа.

Установка дистанционного запуска.

В наши дни они пользуются все большей популярностью у автомобилистов.Что делать, если вы хотите установить сигнализацию с автозапуском, а машина оборудована иммобилайзером? Ключ нельзя оставлять в замке зажигания! Есть выход!

Стандартный обходчик штатного иммобилайзера.

Для реализации функции автоматического или дистанционного запуска двигателя используется специальное устройство, называемое. Это устройство содержит чип, удаленный с запасного ключа или всего ключа. Также вы можете изготовить ключ (около 3000 рублей) или заказать дополнительный ключ у официального дилера.
Ползунок иммобилайзера прячется глубоко в недрах автомобиля и определенным образом соединяется с автосигнализацией и с системой иммобилайзера автомобиля.Чип читается только в момент автозапуска, с разрешения автосигнализации. При нормальной работе невозможно завести автомобиль с «холостого» , так как не нарушаются функции штатного иммобилайзера.

Гусеничный ход с иммобилайзером без ключа.

Этот тип устройства появился сравнительно недавно, в 2012 — 2013 годах. Суть их работы такова, что для обхода штатного иммобилайзера и успешного запуска двигателя физическое наличие ключа или без чипа в автомобиле не требуется… работает с автомобильной электроникой на программном уровне. Координация с современными аварийными сигналами происходит через безопасный кодированный интерфейс, что делает реализацию автозапуска полностью безопасной.

Помимо своего основного назначения, с помощью этих устройств на некоторых автомобилях можно реализовать «штатный» удаленный запуск, или как говорят — «Автозапуск со штатного ключа» … Список поддерживаемых автомобили постоянно расширяются.

Современные автомобильные сигнализации редко обходятся без телематических пакетов управления.Это своего рода интерфейсная оболочка, которая упрощает использование функций системы сигнализации. В частности, владелец получает возможность проводить автозапуск, который программируется в соответствии с конкретными предпочтениями и условиями. Почти все комплекты Starline, выпущенные в последние годы, имеют эту опцию.

Однако в процессе использования автоматического запуска могут возникнуть проблемы совместимости со стандартным иммобилайзером. Это устройство мешает команде дистанционного включения двигателя, блокируя силовой агрегат… Поисковый робот может исключить риск возникновения таких ситуаций. иммобилайзер Starline, который в качестве вспомогательного средства дополняет базовую функциональность сигнального пакета.

Общие сведения о модуле

Внешне это устройство представляет собой небольшой функциональный модуль, который интегрирован в структуру сигнального комплекса как один из управляющих компонентов. Его задача — имитировать ключ, необходимый для разблокировки штатного иммобилайзера. Для интеграции таких модулей в инфраструктуру безопасности используется широкий спектр дополнительных аксессуаров.Он может варьироваться в зависимости от модели гусеницы, но чаще всего включает в себя центральный блок управления (сам модуль), провода, крепежные детали, рамочную антенну с кабелем и т. Д.

Следует учитывать, что иммобилайзер Starline краулер взаимодействует именно с сигналами тревоги своего бренда. Более того, фиктивный чип для ключа уникален и не может использоваться для аналогичного комплекта сигнализации, установленного на другом автомобиле, даже на автомобиле той же марки с идентичным иммобилайзером.

Как работает обходчик

Для начала нужно разобраться, что такое иммобилайзер.По сути, это транспондеры или миниатюрные радиоприемники с микросхемами, которые предназначены для приема сигнала от стандартного ключа. Системы иммобилайзера обеспечивают процедуру идентификации ключа зажигания. То есть, даже если геометрические параметры ключа подходят к замку, но его встроенная микросхема оказывается несовместимой с ранее настроенным транспондерным шифром или полностью отсутствует, иммобилайзер не позволит включить двигатель.

Запрет логически работает в случаях, когда используется удаленный автозапуск, так как ключ и транспондер не были идентифицированы.В свою очередь, обходчик безключевого иммобилайзера Starline заменяет чип стандартного ключа, связанного с иммобилайзером, тем самым позволяя разблокировать замок. В момент активации автозапуска модель автоматически отправляет сигнал на чип транспондера через антенну. Поэтому такие устройства можно назвать гусеницами лишь условно, они, скорее, работают по другому принципу получения доступа к двигателю. Что касается самих иммобилайзеров, то в России часто используют простейшие системы RFID, которые, в отличие от американского стандарта VATS, не требуют дополнительной информации через идентификатор, что упрощает процедуру «обхода».

Модификации гусеничных машин Starline

Основная линейка линейных монтеров Starline — это семейство ВР. На данный момент базовая и самая распространенная версия — БП-02. Это модификация с минимальным набором средств для удаленной идентификации через транспондер. Эта версия постепенно заменяется более технологичным гусеничным иммобилайзером «Starline VR-03», основным отличием которого является обновление антенны и ее проводов, что улучшило качество взаимодействия между микросхемами.

Самый современный представитель этой линейки — БП-05. Среди особенностей этого модуля можно отметить поддержку технологии Smart Key. Для автомобилей с такой системой предусмотрен встроенный блок питания 3 В. Примечателен и модуль F1 — это уже совместная разработка StarLine и Fortin. Этот краулер отличается универсальностью с точки зрения возможности установки в разные автомобили … Прошивка его чипа, в частности, позволяет интегрировать устройство в Renault, Toyota, Hyundai, Kia, Chevrolet, Nissan и др.

Установка сигнализации с автозапуском

Практически все краулеры встраиваются в инфраструктуру готовых систем сигнализации. Поэтому обзор установки следует начинать с установки базового пакета. Собственно нужно установить несколько компонентов — центральный блок управления, датчики удара, сирену, антенну и блоки питания связи.

Установка сигнализации с автозапуском начинается с установки блока управления.Желательно установить его в скрытом месте под центральной панелью. Крепление осуществляется стандартными креплениями, шурупами, саморезами и другими комплектными скобами. Сирена устанавливается сиреной вниз в моторном отсеке — к ней подключается проводка от основного блока.

Что касается антенны, то она должна быть закреплена в верхней части лобового стекла, но так, чтобы рядом с ней не было работающего электрооборудования. Датчики размещаются в самых опасных местах на окнах и дверях — они контролируют физический доступ в салон.

Установка модуля

Для начала нужно открыть центральный блок модуля и вставить в него запасной ключ. Для этого в нише корпуса предусмотрен специальный разъем с замком. После этого корпус закрывается и можно приступать к установке самого агрегата.

Как установить обходчик иммобилайзера Starline? Оптимальным вариантом будет установка там же, где ранее располагался центральный блок самой сигнализации.То есть под панелью приборов, но с соблюдением технического расстояния между электроприборами. Корпус крепится комплектными винтами.

Соединение

Соединение использует три провода — красный, черный и серый. Первый подключается к цепи 12 В — это плюс блока питания. Черная петля — это отрицательный управляющий вход 70 мА. В момент приложения отрицательного потенциала к черному проводу выполняется идентификация электронного шифровального кода.Этот провод подключается к выходному разъему модуля дистанционного запуска.

Также не забываем, что подключение обходчика иммобилайзера Starline предполагает введение антенны в сеть. Серые провода предназначены именно для этой задачи. В наиболее распространенных схемах вся антенна крепится к замку зажигания и подключается к разъему на конце серых проводов.

Альтернативные способы обхода иммобилайзера

Самым простым решением проблемы обхода иммобилайзера без специального модуля было бы полное отключение его от источника питания.Этот метод работает, но вы должны понимать, что без транспондера остается риск получить доступ к управлению машиной любым злоумышленником, который знает, как использовать код граббера.

Другим решением может стать обходчик иммобилайзера Starline в виде ключа, который просто оставляют в машине без подключения к сигнализации. Для разблокировки транспондера необходимо послать на краулер сигнал с брелока — иммобилайзер тоже его поймает и предоставит доступ к запуску.

Заключение

Несоответствие компонентов в системе управления телематической автосигнализацией является одним из основных недостатков таких устройств. Специальный обходчик иммобилайзера Starline решает эту проблему, но в то же время усложняет процессы связи между внутренними модулями. Малейшее несоответствие в реализации функций разных компонентов может привести к серьезным сбоям в работе всего комплекса. Например, не так уж и редки ситуации, когда водители обращаются в автосервис с проблемами полной блокировки сигнализаций.Поэтому к установке, подключению и эксплуатации таких систем нужно подойти со всей ответственностью.

% PDF-1.3 % 160 0 объект > эндобдж xref 160 104 0000000016 00000 н. 0000003037 00000 н. 0000003103 00000 п. 0000003885 00000 н. 0000004088 00000 н. 0000004279 00000 н. 0000005123 00000 н. 0000006054 00000 н. 0000006513 00000 н. 0000007275 00000 н. 0000007484 00000 н. 0000008394 00000 н. 0000008455 00000 н. 0000008930 00000 н. 0000009839 00000 н. 0000021959 00000 п. 0000032600 00000 п. 0000043786 00000 п. 0000043981 00000 п. 0000055000 00000 п. 0000055213 00000 п. 0000055505 00000 п. 0000056414 00000 п. 0000067649 00000 н. 0000074440 00000 п. 0000085623 00000 п. 0000096291 00000 п. 0000096498 00000 п. 0000096705 00000 п. 0000100286 00000 н. 0000109699 00000 н. 0000119318 00000 н. 0000119758 00000 н. 0000120674 00000 н. 0000129006 00000 н. 0000136526 00000 н. 0000137385 00000 н. 0000137436 00000 н. 0000137886 00000 н. 0000138951 00000 н. 0000141844 00000 н. 0000150880 00000 н. 0000151160 00000 н. 0000151210 00000 н. 0000152301 00000 н. 0000152620 00000 н. 0000152671 00000 н. 0000154132 00000 н. 0000154234 00000 н. 0000154339 00000 н. 0000154445 00000 н. 0000154552 00000 н. 0000154695 00000 н. 0000154812 00000 н. 0000154914 00000 н. 0000155007 00000 н. 0000155133 00000 н. 0000155234 00000 н. 0000155337 00000 н. 0000155446 00000 н. 0000155572 00000 н. 0000155673 00000 н. 0000155773 00000 н. 0000155872 00000 н. 0000155998 00000 н. 0000156117 00000 н. 0000156219 00000 н. 0000156324 00000 н. 0000156430 00000 н. 0000156537 00000 н. 0000156680 00000 н. 0000156797 00000 н. 0000156898 00000 н. 0000156991 00000 н. 0000157108 00000 н. 0000157210 00000 н. 0000157315 00000 н. 0000157421 00000 н. 0000157528 00000 н. 0000157671 00000 н. 0000157790 00000 н. 0000157892 00000 н. 0000157997 00000 н. 0000158103 00000 н. 0000158210 00000 н. 0000158353 00000 н. 0000158470 00000 н. 0000158572 00000 н. 0000158677 00000 н. 0000158783 00000 н. 0000158890 00000 н. 0000159033 00000 н. 0000159152 00000 н. 0000159254 00000 н. 0000159359 00000 н. 0000159465 00000 н. 0000159572 00000 н. 0000159715 00000 н. 0000159834 00000 н. 0000161899 00000 н. 0000162167 00000 н. 0000163070 00000 н. 0000163283 00000 н. 0000002376 00000 н. трейлер ] >> startxref 0 %% EOF 263 0 объект > поток xb ».vw: 6 @} of

Как подключить автомобиль в аварийной ситуации (8 простых шагов)

Если вы смотрели фильмы об угоне автомобилей, вы видели, как воры проникают в машину и заводят ее без ключа через связку проводов.

Хотя мы не пропагандируем угон автомобилей, возможность подключить ваш автомобиль к горячему проводу пригодится, если вы потеряете ключи от машины.

В более новых автомобилях используется иммобилайзер, а это значит, что вам понадобится чип в ключе рядом с замком зажигания, чтобы завести машину. Так что в более новых машинах горячая проводка не подойдет.Всегда проверяйте, оборудован ли ваш автомобиль иммобилайзером, прежде чем пытаться подключить его.

Есть еще способы обойти иммобилайзер, но для этого нужно гораздо больше знаний.

Как подключить автомобиль

Общее время: 5 минут

1. Снимите пластиковую крышку вокруг рулевой колонки

Сначала нужно снять пластиковую крышку вокруг рулевой колонки, чтобы добраться до замка зажигания. Отверткой открутите винты под рулевым колесом.Здесь вы должны найти разъем жгута проводов для выключателя зажигания.

2. Найдите штекер замка зажигания

Проверьте обратную сторону переключателя зажигания, и вы найдете разъем, идущий к переключателю зажигания. Вы можете удалить разъем, чтобы закоротить провода, или отрезать провода, чтобы закоротить их.

3. Выяснить проводку замка зажигания

Это самая важная часть успешного подключения к электросети. Вы должны выяснить, какой разъем что делает.Вы можете найти электрическую схему, отмеченную на замке зажигания на некоторых автомобилях, но чаще всего вам нужно проверить электрическую схему, чтобы узнать, какой провод куда идет. Нужно разобраться с проводами + АКБ, зажигания и стартера. Кабели аккумулятора обычно красные, стартер — желтый, а провода зажигания — коричневые. Тем не менее, вы всегда должны подтверждать это в руководстве пользователя.
Помните, что если вы не найдете правильную электрическую схему и соедините неправильные провода, вы можете сжечь дорогие детали, такие как блоки управления двигателем, и даже поджечь свой автомобиль.
СВЯЗАННЫЙ: Как разблокировать и запустить автомобиль с мертвым брелоком

4. Обрежьте и зачистите провода аккумулятора, стартера и зажигания.

После того, как вы обнаружите провода стартера, зажигания и аккумулятора +, пора их зачистить — если вы вместо этого не закорачиваете их в разъеме.

5. Закручиваем провод зажигания + АКБ

Начнем со скручивания замка зажигания и аккумулятора + кабель. Это должно вызвать небольшую искру при их подключении, но вы наверняка нашли не те провода, если это ужасно.

6. Проверить, включено ли зажигание

После подключения проводов зажигания и аккумулятора + вы должны услышать, как в вашем автомобиле включается зажигание, и в большинстве автомобилей вы также должны услышать запуск топливного насоса. Если ничего не происходит, вероятно, вы нашли не тот аккумулятор + или кабель зажигания.

7. Соедините кабель стартера и аккумулятора вместе.

Убедившись, что зажигание включено, пора запустить двигатель. Для этого удерживайте вместе кабель стартера и аккумулятор + источник на пару секунд, пока машина не заведется.Когда машина заводится, нужно отсоединить эти два кабеля друг от друга, но пусть аккумулятор + и провод зажигания скручены вместе.

8. Сломайте замок руля

Последний шаг — сломать замок рулевого управления, если он есть в вашем автомобиле. В некоторых машинах это может быть очень сложно, и для этого вам действительно нужны мышцы.
Однако после того, как вы сломали замок рулевого колеса, у вас должна быть исправная машина.
Для выключения автомобиля — снимите провода зажигания и аккумулятора + друг с другом, и машина должна неминуемо заглохнуть.

Инструменты:

Инструмент для зачистки проводов
Отвертка
Схема подключения

Сверление стопорных штифтов

Этот метод следует использовать только в экстренных ситуациях.

Другой способ получить доступ к машине — просверлить стопорные штифты. Цель такого способа запуска автомобиля — включить зажигание отверткой вместо ключа. Поместите сверло в замочную скважину, пока оно не будет покрыто на 60 процентов.Ориентируйтесь по длине ключа и просверлите замочную скважину, пока не появятся небольшие металлические ямки. Каждая замочная скважина имеет две части пружины.

Обратите внимание, что этот метод разрушит вашу замочную скважину. Снимите дрель и с помощью отвертки включите зажигание. Теперь, когда все штифты сломаны, вам не нужно так сильно нажимать на отвертку. Двигатель оживет. Имейте в виду, что если вы сломаете замочную скважину, любой может украсть вашу машину.

Обход иммобилайзера Nissan altima

17 марта 2020 г. · INSTASL YPLECLO-O1F-2OaLgeLo21fFoo ВЫБОР ТИПА УСТАНОВКИ — 1 ИЗ 2 ИЗГОТОВЛЕННЫХ МОДЕЛЕЙ В ГОД УСТАНОВКИ ТИП ФУНКЦИЙ ДАННЫЕ ДАННЫЕ IMMOBILIZEER ORMO БАЙПАС ДИАПАЗОНА БАЙПАС БАЙПАСА FROM ReMoTeS

Дистанционно запускайте Nissan Altima, нажав значок на смартфоне, и отслеживайте местонахождение своих автомобилей с помощью приложения SmartStart GPS.Эта система содержит все необходимое для подключения к автомобилю через смартфон.

Nissan Nats System

NISSAN KEY FOB ПРОГРАММИРОВАНИЕ. ОПИСАНИЕ СИСТЕМЫ Центральным замком дверей управляет система Multi-Remote Control, которая управляет запиранием дверей, суперблокировкой дверей и напоминанием об опасности. Когда двери заблокированы и разблокированы, блок мигает аварийными световыми сигналами один раз для блокировки и два раза для разблокировки.

Ищете Nissan Altima 2017 года выпуска в Джексоне, штат Теннесси? Спросите в American Car Center о номере автомобиля 3

08.

Официальные официальные документы Nissan Altima (2015 г.), полученные от производителей Nissan. Schauen Sie die Anleitung durch und lösen die Probleme mit Nissan Altima (2015).

Как включить зажигание или включить электрический режим с нажатием кнопки, чтобы запустить автомобиль без ikey? Я только что получил nissan consult 3+ в моем новом гараже, консультируюсь с 3, не могу прочитать ЭБУ автомобиля, потому что зажигание не включено, но если нет ikey, только пустышка ikey, вы вставляете ikey в слот, чтобы включить зажигание и скопировать такой ключ?

Установка удаленного пускателя, аварийной сигнализации и байпаса может быть выполнена с помощью одного модуля.Дополнительный модуль дистанционного запуска не требуется. Подключите совместимый радиочастотный комплект или используйте OEM-пульт для управления автомобилем.

5. Работает с системой иммобилайзера Zotye Langyue, поддерживает чтение информации о версии, чтение и очистку кодов неисправностей, чтение данных в реальном времени, установку пароля, ввод пароля, соответствие новой системе, программный ключ, ключ стирания, соответствие ЭБУ иммобилайзера, соответствие ЭБУ двигателя, запрограммировать VIN иммобилайзера, запрограммировать VIN двигателя, сбросить ЭБУ двигателя и сбросить ЭБУ иммобилайзера. X100 + Характеристики:

2008 Altima Push-to-Start Sedan 4 Cyl…. 17, 2020 Описание: Интеграция дверных замков Nissan / Infiniti и обход иммобилайзера для выбора «нажми и запускай» …

2010 Altima Push-to-Start Sedan 4 Cyl. … 17, 2020 Описание: Решение для интеграции дверных замков Nissan / Infiniti и обхода иммобилайзера для выбора «нажми и запускай» …

16 января 2007 г. · ПЕРЕПРОГРАММИРУЕМЫЙ КЛЮЧ. QX4, 1997-2004 Q45, I30, I35, 1999-2002 G20, FX, G35, M45, большинство автомобилей Nissan. Звуковой сигнал можно отключить, одновременно нажав кнопки блокировки и разблокировки до тех пор, пока не начнут мигать аварийные огни, а при отключении включения нажмите кнопку блокировки и разблокировки до тех пор, пока не прозвучит звуковой сигнал.

【решено】 Как снять иммобилайзер двигателя

Можно ли снимать иммобилайзер?

Люди могут использовать определенный метод для отключения системы иммобилайзера , и, однако, наиболее известным методом является перепрограммирование микросхемы EEPROM на ЭБУ. Предположим, вы потеряли ключ от машины, тогда вы должны снять автомобиль иммобилайзер из вашего автомобиля. Вы можете, , снять небольшую изоляцию с каждого провода, чтобы гарантировать, что не сможет касаться друг друга.

Как отключить иммобилайзер?

Поверните ключ, чтобы отпереть дверь машины, но не отпускайте ее. Удерживайте ключ в этом положении от 20 до 30 секунд. Это позволит системе узнать, что у вас правильный ключ, и позволит обойти систему охранной сигнализации. Некоторые автомобили распознают ключ, просто поворачивая ключ вперед и назад в цилиндре дверного замка.

Где находится иммобилайзер?

Что такое иммобилайзер автомобиля и как он работает? Система иммобилайзера автомобиля в основном представляет собой противоугонную систему , расположенную в блоке управления двигателем , которая предотвращает запуск двигателя вашего автомобиля, если отсутствует правильный транспондерный ключ.

Как угонщики обходят иммобилайзер?

Воры подслушивают сигналы между вашим автомобилем и системой запирания и с помощью небольшой технологии за полчаса они могут обезвредить иммобилайзер , убрав один из жизненно важных защитных барьеров, останавливающих им от угона вашего автомобиля .

Можно ли обойти иммобилайзер автомобиля?

Вы можете обойти иммобилайзер , поместив ключ в замочную скважину, тем самым отключив иммобилайзер автомобиля для дистанционного запуска.Дополнительная безопасность с Mobokey позволяет активировать безопасность, как только телефон отъезжает от автомобиля , поэтому вы не должны беспокоиться о безопасности автомобиля .

Можно ли угнать машину с иммобилайзером?

Дополнительные иммобилайзеры доступны для более старых автомобилей или автомобилей, которые не оснащены заводскими иммобилайзерами . Во многих случаях, когда автомобиль , оснащенный иммобилайзером , был украден , у вора был доступ к оригинальному ключу.Только примерно одна из четырех украденных автомобилей — это , украденные профессиональными ворами.

Как починить иммобилайзер?

Многие проблемы с иммобилайзером можно устранить , просто заменив аккумулятор в брелке. Многие ключи-транспондеры используют небольшую батарею для передачи кода безопасности иммобилайзеру автомобиля . Будьте осторожны при замене батареи, чтобы случайно не повредить чип транспондера внутри.

Как узнать, есть ли в моем автомобиле иммобилайзер двигателя?

Вы можете быть уверены, что ваш автомобиль имеет установленный на заводе иммобилайзер , если он был произведен после октября 1998 года.Однако , если ваш автомобиль был произведен до до этой даты, и вы хотите, чтобы проверил, есть ли у иммобилайзер иммобилайзер , самый простой способ проверить — это связаться с производителем вашего автомобиля или проконсультироваться с владельцем руководство по эксплуатации.

Можно ли подключить автомобиль к иммобилайзеру?

Если вы потеряете ключи от своего автомобиля , вам будет полезна возможность hotwire для вашего автомобиля . Если вы хотите завести свой автомобиль с системой иммобилайзера , вам понадобится чип в ключе рядом с замком. Hotwiring в новых автомобилях не подойдет.

Можно ли обойти ключ транспондера?

Хотя можно обойти иммобилайзер вашего автомобиля, это не рекомендуется. Это сделает ваш автомобиль уязвимым для кражи и вандализма, поскольку эта важная функция больше не будет активна.

Как отключить иммобилайзер Honda?

Простой Обход

Снимите головку с вашего транспондерного ключа , осторожно потянув ее в в направлении , противоположном направлению лезвия ключа .
Закрепите головку ключа с помощью липучки или горячего клея под рулевой колонкой как можно ближе к зажиганию , чтобы ее не было видно сверху.

Можете ли вы обойти замок зажигания?

Обход неисправного выключателя зажигания — довольно техническая процедура, которая потребует немного больше, чем просто руководство и острое чувство обучения. В лучшем случае вы, , отнесете свой автомобиль к профессионалу, чтобы он справился с ним, или просто замените переключатель .

Что произойдет, если замок зажигания выйдет из строя?

Если выключатель зажигания выходит из строя во время работы двигателя, это может отключить питание системы зажигания и топливной системы, что приведет к остановке двигателя. В зависимости от конкретной проблемы, автомобиль может быть перезапущен через некоторое время, а может и не быть.

Как отключить переключатель с ключом?

Как узнать, стартер это или выключатель зажигания?

Тест Стартер
Это под капот , обычно на на стороне пассажира на на внизу на на двигателе рядом с на трансмиссии . Выключатель зажигания — это набор электрических контактов , который активирует стартер и обычно расположен на на рулевой колонке .
Как узнать, что замок зажигания неисправен?
Авто Электрический: Замок зажигания Проблемы
Автомобиль не запускается. Одним из наиболее очевидных признаков неисправности или неисправности ключа зажигания является то, что автомобиль не заводится при повороте ключа .
Ключ не поворачивается. Если вы не можете легко повернуть ключ в замке зажигания , возможно, у вас неисправный переключатель зажигания .
Автостоянки.
Нет шума от стартера.
Подсветка приборной панели мерцает.
Почему моя машина внезапно не заводится?
Разряженная батарея — самая частая причина, по которой автомобиль не заводится. Если у вас есть тестер батареи, проверьте, не разряжен ли он.Если у вас нет , попробуйте прыгнуть на свой автомобиль с помощью соединительных кабелей. Коррозия аккумулятора.
Как узнать, что реле стартера вышло из строя?
Как определить, неисправно ли реле стартера ?
Автомобиль скончался. Самый очевидный симптом — это совершенно бесшумный автомобиль , который не отвечает , когда вы поворачиваете ключ зажигания.
Starter издает щелкающие звуки.Это происходит , когда реле не может послать полный сигнал.
Периодические сбои при запуске двигателя.
Стартер не выключается.
Можно ли отключить реле стартера?
Поместите металлическое лезвие изолированной отвертки на оба металлических контакта. Это обходит соленоид и создает прямое соединение между стартером , двигателем и выключателем зажигания.
Процедура обхода стояночного тормоза Pioneer
Обход стояночного тормоза Pioneer DIY
Как смотреть фильмы на видеоустройствах Pioneer AVH, AVH-P, AVH-X, MVH и DVH
Pioneer знает, что дольше использует свои олдскульный метод заземления провода стояночного тормоза.Теперь они используют наши старые уловки и требуют так называемого импульсного ввода для просмотра фильмов.
Для нас сейчас это означает, что мы должны использовать другие методы, такие как установка переключателя, который позволяет вам включить, а затем выключить его для воспроизведения ваших фильмов.
Недавно мы установили эти действительно крутые переключатели за нашими собственными радиоприемниками Pioneer, которые автоматически справляются с этим при запуске двигателя.
Этот переключатель устанавливается за вашим новым радиоприемником и отлично работает.Самое приятное то, что вы можете установить его максимум за 1 минуту!
Некоторая полезная информация, которая может вам понравиться
Как установить переключатель микробайпаса Pioneer
Подключите синий провод от микробайпаса к синему с белым проводом Pioneers (включение усилителя). Не сплошной синий провод.
Подключите черный провод к заводскому проводу заземления, черному проводу заземления Pioneers или собственному заземлению шасси. Вы также можете поделиться соединением с вашим новым радио.
Подключите зеленый провод от MicroBypass к зеленому проводу стояночного тормоза Pioneers. (обычно это светло-зеленый провод длиной 4 фута)

Мы всегда рекомендуем Safety First
Хотя это отличная дополнительная опция для удовольствия во время вождения, мы рекомендуем вам и каждому покупателю магазина понять, что это против закон, чтобы фильм играл во время вождения.
Мы также понимаем, что безопасность — это довольно скучно. Понятно, хотите послушать фильм или чем-нибудь развлечь детей в дальних поездках.Мы просим вас позаботиться о безопасности перед выполнением этой установки.
Cara bypass kod иммобилайзер secara manual Untuk hidupkan enjin
Ассаламуалайкум дан Селамат Седжахтера, Penggunaan иммобилайзер sekarang sebagai satu sistem sekuriti bagi sebuah kereta bukanlah asing lagi bagi pengguna kereta. Иммобилайзер adalah sistem sekuriti kereta yang di datangkan bersama transponder dan hanya pemilik kereta saja yang akan ada kod untuk menyahaktifkan sistem keselamatan ini apabila enjin kereta tidak dapat dapat dihiduncakan atau удаленный доступ к телу сигнализации.
Terdapat 2 cara bagaimana Untuk menyahaktifkan sistem keselamatan kereta ini. Pertama ia boleh diresetkan dengan mudah oleh Pusat Servis kereta tersebut. Модель Jika Proton kita mestilah ке pusat servis Proton Untuk сбросить семулу систему keselamatan ini дан enjin akan dapat dihidupkan semula seperti biasa dengan sistem komputer di Pusat Servis manakala yang Kedua ialah dengan mengretakah tersebutan ka. Kaedah Kedua inilah yang akan saya huraikan dengan lebih lanjut dengan langkah-langkahnya secara turutan yang perlu diikuti.

Иммобилайзер ada kod
Pemilik kereta янь ада menyimpan код Untuk сбросить систему ini amatlah mudah Untuk meleraikan kod yang menyebabkan enjin tidak dapat dihidupkan akantetapi mestilah juga mengikut turutan langkah-langkara untuk meleraikanunnuk meleraikan. Contohnya jika kod kereta ialah 1234, apa yang perlu anda lakukan ialah gunakan kod ini dengan langkah-langkah yang akan Saya Tunjukkan dibawah sehingga akhirnya ia telah diresetkan dan anda boleperti enasjaid.
Иммобилайзер Tanpa Kod
Jika anda tiada kod pula, kaedah ini juga boleh digunakan cuma bezanya ialah kod yang akan anda cuba mungkin tidakmbuahkan hasil kerana sepertimana yang saya tehajkan di тидак лебих дари иту. Код асал масих диперлукан джика кубан анда гагал.Анда ханья ада 3 кубан дан джика иа гагал анда перлукан 30 минут для менчубанья семула. Код янь boleh digunakan ialah код ян сенанг seperti 1234 dalam contoh di bawah.
Langkah-langkahnya seperti berikut: — (kod 1234)
Masukkan kunci secara manual ke pintu pemandu dan tidak ditanggalkan
Buka pintu pemandu
Tutup semula pintu
Pusingkan kunci untuk lock kereta ke kanan seperti biasa anda lakukan sekali saja
Pusingkan semula ke asal ditengah3
Pusingkan pula ke kiri mengali saja kodja kodja
Pusingkan pula ke kiri mengali na kodja kodja kodja
kod2 Pusingkan pula ke kiri untuk nombor 3 sebanyak 3 kali sahaja
Akhirnya pusingkan semula ke kanan sebanyak 4 kali sahaja
Semua kod telah digunakan
Unlock semula kunci
Tanggalkan dan cuba hidupkan en
Bunyi BEEP акан ада себайк саджа анда тангалкан кунчи джика иа салах код дигунакан
Ulang langkah di atas dengan kod lain jika ia tidak dapat hidupkan enjin
Gunakan kod jika anda ada kod sebenar

Примечание: — Кара ян дигунакан ди атас ханьялах джика анда тидак дапат menggunakan сигнализация удаленного доступа Untuk menghidupkan энджин акибат дари иммобилайзер ян гагал сахаджа.
No related posts.

Схема подключения обхода иммобилайзера: Схема подключения иммобилайзера. Изготовление обходчика иммобилайзера своими руками

Схема обхода иммобилайзера — Иммобилайзер — Статьи

Похожие материалы

Как обмануть иммобилайзер?

Описание систем RFID и VATS

Методы обхода иммобилайзеров системы RFID

Изготовление обходчика иммобилайзера RFID

Модернизация схемы обхода иммобилайзера RFID

Способы обхода иммобилайзера VAT

Обходчик штатного иммобилайзера, что такое штатный иммобилайзер,

Назначение и виды обходчиков иммобилайзера

Как это работает?

Обходчик иммобилайзера системы RFID

Немного о иммобилайзере

Обходчик иммобилайзера системы VATS

Способы обхода иммобилайзера

Как обмануть иммобилайзер?

Популярные ТЕГИ список наиболее популярных меток

Самые читаемые

Установить Сигнализацию Автосигнализации в Риге — установка, ремонт и отключение сигнализаций!

Автолитература Книги по ремонту и обслуживанию автомобилей

Подключение обходчика

Почему иммобилайзер не мешает угону: разбираемся в деталях

Отключение иммобилайзера

Устройство иммобилайзера и работа с ним

3 способа изготовления обходчика иммобилайзера в домашних условиях

На базе встроенного транспондера

Бесключевой модуль обхода

На системе VATS

Видео «Краткий обзор устройств фирмы Starline»

Как выглядит обходчик иммобилайзера шерхан.

Как обойти иммобилайзер типа VATS

Бесчиповый обходчик иммобилайзера

Обходчик иммобилайзера своими руками

Обход иммобилайзера если у вас один ключ с чипом

Основная информация

Обходчик Шерхан

Что такое бесключевой обходчик иммобилайзера для сигнализации и как он работает?

Схема модуля, требующего чип: starline bp 03, scher khan (шерхан) BP2

Бесключевые обходчики: Fortin, Idatalink, Starline f1, Пандора

Подключение обходчика на примере Starline bp 03

Обходчик с защитой от угона своими руками

КОМФОРТНЫЙ АВТОЗАПУСК ОТ SCHER-KHAN MOBICAR

ПОДКЛЮЧЕНИЕ К ПК СТАНДАРТНЫМ КАБЕЛЕМ

ПРОГРАММИРОВАНИЕ С ПОМОЩЬЮ ОДНОГО ПРИЛОЖЕНИЯ

ОДНА СИСТЕМА ДЛЯ КОНКРЕТНОГО АВТОМОБИЛЯ

Схема подключения обхода иммобилайзера. Как обойти иммобилайзер при установке сигнализации с автозапуском

Жесткий обходной путь

Keyless option

Запись

Установка

Соединение

Схема подключения 1

Схема подключения 2

Как это работает?

Установка дистанционного запуска.

Стандартный обходчик штатного иммобилайзера.

Гусеничный ход с иммобилайзером без ключа.

Общие сведения о модуле

Как работает обходчик

Модификации гусеничных машин Starline

Установка сигнализации с автозапуском

Установка модуля

Соединение

Альтернативные способы обхода иммобилайзера

Заключение

Как подключить автомобиль в аварийной ситуации (8 простых шагов)

Как подключить автомобиль

1. Снимите пластиковую крышку вокруг рулевой колонки

2. Найдите штекер замка зажигания

3. Выяснить проводку замка зажигания

4. Обрежьте и зачистите провода аккумулятора, стартера и зажигания.

5. Закручиваем провод зажигания + АКБ

6. Проверить, включено ли зажигание

7. Соедините кабель стартера и аккумулятора вместе.

8. Сломайте замок руля

Сверление стопорных штифтов

Обход иммобилайзера Nissan altima

08.

【решено】 Как снять иммобилайзер двигателя
