Ремонт бутылочного домкрата гидравлического своими руками видео
Иногда возникают проблемы с гидравлическими домкратами. Большинство их сразу выкидывает. Но не стоит выкидывать, может проблема не такая уж большая.
А бывает так — домкрат не поднимает на необходимую высоту. Раньше хватало, к примеру, длины штока, чтобы поднять машину, а теперь нет. Поднимается наполовину — и всё. Здесь виновато масло. Точнее, его недостача.
При работе исправного домкрата масло всё равно расходуется. Совсем немного, но расходуется с каждым подъемом/опусканием. По хорошему его надо время от времени — примерно раз в год — менять. Но кто у нас занимается такой ерундой?) Обычно работает, пока работает)
В общем, заглючили у меня два домкрата. Один подкатной, другой бутылочный, оба гидравлические, естественно. Подкатной домкрат — такой же бутылочный, только установленный в специальную конструкцию.
После того, как я поднимал машину — они не спеша ее опускали.
Вообще в такие домкраты рекомендуется доливать специальные гидравлические масла. Можно пойти и купить, можно залить веретенное масло, которое тоже гидравлическое. А можно, на свой страх и риск, долить обычного моторного. Что я и сделал. Это, конечно, не рекомендуется, свойства у масла не те, ну да ладно.
Вначале надо полностью опустить домкрат. Откручиваем штуцер, опускаем шток (или подъемную часть у подкатного), штуцер закручиваем назад.
Находим отверстие, через которое заливается масло. Оно закрыто резиновой заглушкой.
Время на чтение: 7 минут
Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.
Как устроен гидравлический домкрат
Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами.
Внешний вид
Принцип действия
Внешне видно несколько деталей:
- Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
- Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
- Рычаг.
- Опорная точка.
Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:
- Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
- Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
- Поршень — поднимается за счет поступления масла.
- Плунжер — ограничивает высоту поднятия поршня.
Детали домкрата
Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.
Чем отличаются модели
Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.
Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.
Подкатной тип
Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:
- 2 колеса,
- всасывающий и нагнетательный насос,
- подъемная платформа,
- рама вместо основания,
- рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.
Подкатной тип
Бутылочный тип
Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.
Бутылочный тип
Есть и другие виды:
- Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
- Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
- Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.
Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.
Какие бывают поломки и что их вызывает
Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:
Что наблюдается | Где поломка | Почему сломалось | Что делать |
Остановка | В цилиндре | Не хватает масла, возможно засорение фильтров | Разобрать устройство. Заполнить отсеки с маслом, очистить фильтры |
Поршень не поднимается | В цилиндре | Не хватает давления из-за отсутствия достаточного количества рабочей жидкости | Долить жидкость |
Подъем очень медленный или, наоборот, рывками | В цилиндре, системе с рабочей жидкостью | В домкрат попал воздух, который негативно влияет на работу поршня | Необходимо добавить жидкость и удалить через трубки воздух |
Низкое давление | Клапаны | Ослабли пружины |
Клапаны отлегают от отсеков
Клапаны загрязнились
Если возможно — ремонт или чистка
В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:
- Клапаны плотно прилегают.
- Достаточное количество рабочей жидкости в отделах.
- В системе нет воздуха.
Ремонт своими руками
Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.
Поломка клапанов
Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.
Схема домкрата
Если клапаны деформированы, то необходимо их заменить на новые.
Утечка жидкости
Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.
Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.
Как убрать воздух или грязь
Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.
Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.
Разобранный домкрат
Как правильно залить масло
Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.
Качественная жидкость обеспечит долгую работу механизма:
- Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
- Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
- Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
- Вода — домкрат недолго, но поработает.
После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.
Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.
Как открутить пробку
После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.
После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.
После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.
Рекомендации по эксплуатации
После окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе.
Нагрузки на устройство не должны превышать те, на которые он рассчитан.
При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода.
Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:
- Качество и количество жидкости.
- Наличие пузырьков воздуха в системе.
- Загрязнение, неплотное прилегание клапанов.
В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло.
Для подъема тяжестей человек изобрел множество приспособлений. Если вкратце описать принцип их работы – трансформация пройденного расстояния в усилие.
Рассмотрим примеры таких преобразований:
- Рычаг. На длинной стороне пройденное расстояние больше, а усилие меньше. На короткой стороне наоборот;
- Блочная система. Трос, проходя через определенное количество блоков, с каждой петлей теряет в расстоянии, пропорционально приобретая дополнительное тяговое усилие;
- Шестерни с разным передаточным отношением. Малая шестерня крутится быстро и с меньшим усилием. Большая – наоборот;
- Цепная (ременная) пара. Шкив меньшего диаметра вращается без усилия и быстрее. Шкив большего диаметра развивает высокий крутящий момент на валу при меньшей скорости вращения;

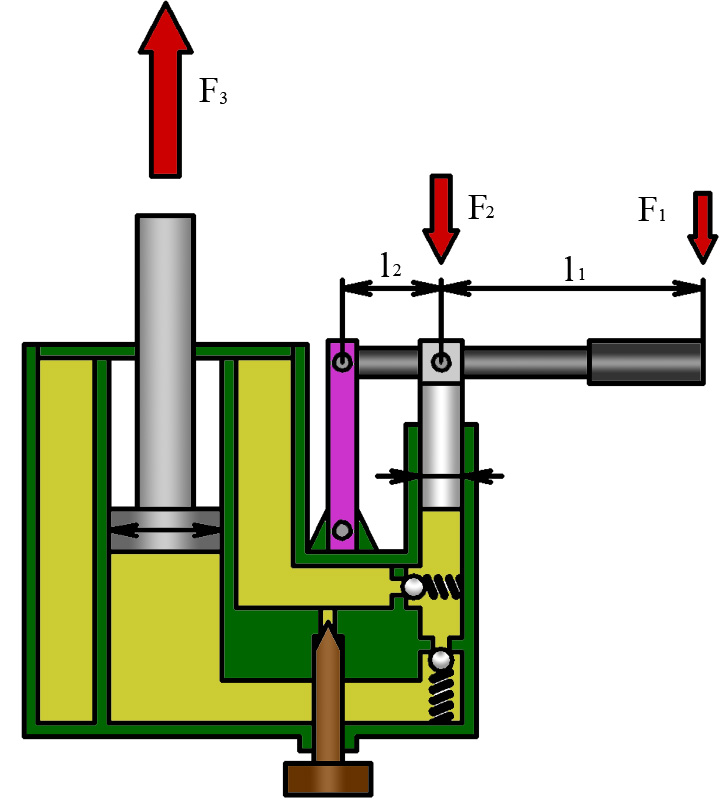

- Сообщающиеся сосуды. Две поршневые пары, соединенные между собой работают по принципу рычага. Поршень меньшего диаметра при малом усилии двигается с большим размахом. В то время как более крупный его «собрат» перемещается на небольшое расстояние с пропорционально увеличенным усилием.
По принципу сообщающихся сосудов работает гидравлический домкрат.
Относительно компактные размеры (в сравнении с усилием, которое может развить инструмент) делают его незаменимым при работе с большими тяжестями. Переносные бутылочные домкраты (это второе их название) развивают усилие от 1 до 20 тонн. Более крупные экземпляры могут взять вес в 200 тонн.
При этом именно гидравлика относится к самым безопасным приспособлениям для подъема тяжестей.
Устройство, особенности применения домкрата бутылочного типа

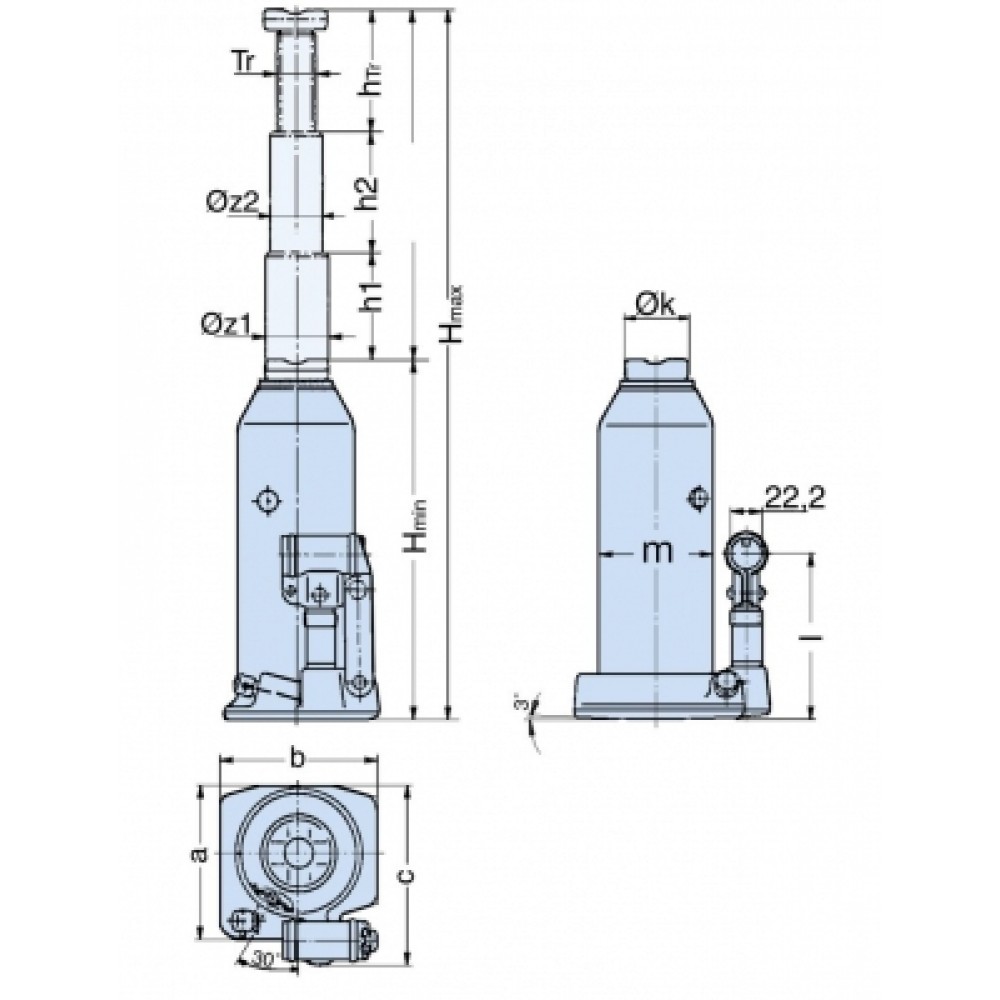

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.
Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.
Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.
- Простота в эксплуатации и обслуживании;
- Высокий КПД – до 80%;
- Малое усилие на рабочей рукояти;
- Плавная работа за счет применения жидкости;
- Возможность контролировать высоту подъема с высокой точностью;
- Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
- Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
- Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
- Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.
- Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
- Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
- Невозможность точно контролировать высоту опускания груза;
- Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
- Большая масса приспособления, с учетом рабочей жидкости;
- Высокая стоимость изделия.
Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.
Обслуживание и ремонт гидравлического домкрата своими руками
Чтобы знать, как отремонтировать это приспособление – необходимо изучить его устройство и принцип работы. Схема в разрезе изображена на рисунке:
В мощное основание (10) плотно вкручивается рабочий цилиндр (4).
Соединение должно быть надежным, поскольку давление рабочей жидкости (6) при подъеме тяжестей достаточно велико.
В цилиндр помещен рабочий поршень (5) с уплотняющим кольцом. В рабочий поршень (он же подъемный шток) вкручивается винт – удлинитель (3), который при необходимости выкручивается на 2/3 длины штока.
Винт оканчивается опорной площадкой (7), которая имеет противоскользящее рифление.
Вокруг рабочего цилиндра расположен защитный кожух (2), который является емкостью для рабочей жидкости (6).
Рядом расположен нагнетающий цилиндр (плунжер) (8), герметично вкрученный в основание.

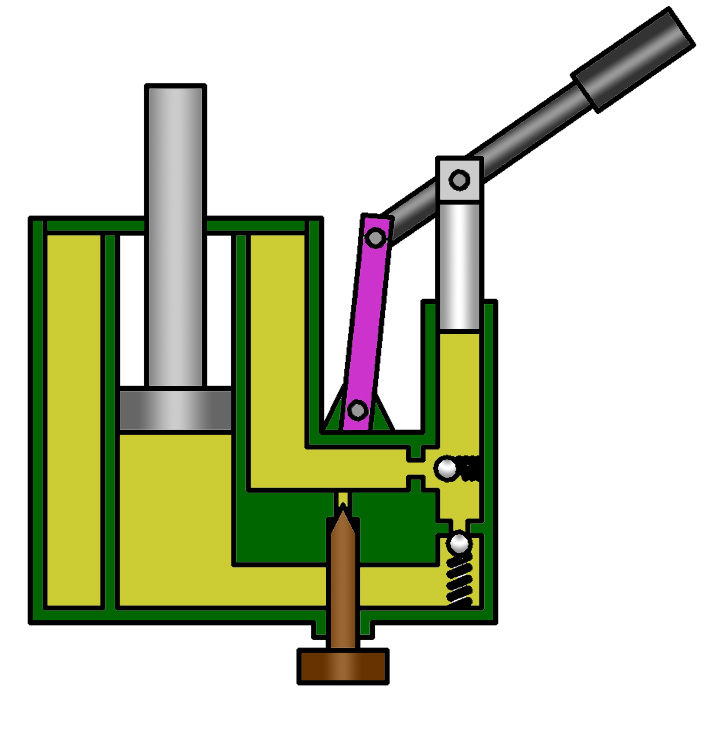

Он оснащен двумя клапанами. Заборный клапан при движении нагнетающего поршня вверх (9) заполняет рабочей жидкостью цилиндр.
При опускании нагнетающего поршня, жидкость через подающий клапан поступает в рабочий цилиндр, и давит снизу на рабочий поршень (5).
Под давлением шток движется вверх, поднимая груз. Затем цикл повторяется, пока не будет достигнута требуемая высота подъема груза.
По окончании работ открывается перепускной кран (1), и жидкость из рабочего цилиндра (4) перетекает в корпус-емкость (2).
Кран имеет шариковый затвор, выдерживающий высокое давление. Рабочий поршень под тяжестью груза опускается, вытесняя всю жидкость в емкость.
Домкрат готов к следующему циклу подъема.
Ремонт и обслуживание
Для обслуживания домкрат необходимо разобрать. Не следует этого бояться, никакого высокого давления в нем нет.
Для начала необходимо слить масло гидравлики. Это можно сделать через заливную пробку, а при ее отсутствии – через перепускной кран. Для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран.
Затем снимается корпус, проверяется герметичность и состояние нижнего резинового кольца. Большой нагрузки этот элемент не несет, просто предотвращает вытеканию жидкости из корпуса.
Выкручиваем рабочий цилиндр из основания и извлекаем поршень.
Проверяем состояние внутренней поверхности цилиндра и уплотнительного кольца поршня. При наличии коррозии (что маловероятно) поверхность цилиндра шлифуем и полируем.
Выкручиваем и проверяем состояние плунжера (нагнетающего поршня) и его уплотнительных колец. Проверяем оси, шток и корпус рычага. Не должно быть вмятин, трещин и выработки металла. Поврежденные резиновые уплотнители необходимо заменить на новые.
Промываем все клапана от возможных отложений и мусора. Собираем домкрат в исходное положение.
Как залить масло?
Гидравлическая жидкость заливается через горловину, расположенную сбоку корпуса. Она же является уровнем. Нагрузки на пробку нет, внутри корпуса нет давления. Затем необходима прокачка гидравлического домкрата. Это несложная, но ответственная процедура.
После заливки необходимо поднять шток на максимальную высоту (без нагрузки). Затем домкрат кладется горизонтально, заливной пробкой вверх. Пробка ослабляется, и шток энергично вдавливается в цилиндр. Большая часть воздуха выдавится в емкость с жидкостью.
Затем пробка плотно закрывается, и производится несколько (до 20) полных циклов подъема на максимальную высоту с нагрузкой 30-50 кг и опускания штока. После чего следует выполнить контрольный подъем под повышенной (100-500 кг) нагрузкой. Если домкрат «не держит» груз – прокачку повторить.
Какое масло залить? То, которое указано в паспорте изделия или в инструкции. Если документы утеряны – найдите информацию на сайте завода изготовителя. Мастера со стажем советуют использовать т.н. веретенку. Это справедливо лишь для старых моделей.
Остались вопросы? Смотрите видео про ремонт 12-ти тонного гидравлического домкрат бутылочного типа.
Ремонт гидравлического домкрата своими руками: видео, схемы, инструкции
Содержание статьи:
В любое время люди, сталкиваясь с необходимостью поднятия больших грузов на определенную высоту, использовали специальные приспособления, которые облегчают выполнение такой работы. Одной из современных разновидностей оборудования, которое легко и быстро поднимает большие грузы на требуемую высоту, является домкрат гидравлического типа.
Такая установка, в отличие от многих других, используемых в наши дни, отличается высокой надежностью в использовании, способна обеспечить поднятие значительных грузов при небольших затратах сил.
Из чего состоит гидравлический домкрат
Подкатной гидравлический домкрат
Главными частями гидравлических домкратов являются:
- жидкость, в качестве которой чаще всего используется масло;
- корпус устройства;
- поршень, который выдвигается с цилиндра.
Для производства корпуса такого устройства гидравлического типа используется прочная закаленная сталь. Основные функции корпуса – он также выполняет роль направляющего цилиндра для выдвигаемого поршня, а также резервуара для масла или любой другой рабочей жидкости.
Такой домкрат может оснащаться гидравлическим насосом, который имеет воздушный, ручной или ножной привод. Выдвижной гидравлический цилиндр и сам подъемный механизм расположены в отверстиях корпуса устройства.
Наиболее часто в наше время используются гидравлические домкраты бутылочного и подкатного типа. Первый тип широко используется в автомобильной промышленности, а также в качество силовых узлов прессов и прочего подобного оборудования. Подкатные домкраты отличаются от предыдущих расположением рабочего цилиндра, который установлен не строго вертикально. Чаще всего используется автомобилистами для ремонта машин, а также на станциях техобслуживания с такой же целью.
- Схема гидравлического домкрата
- Схема подкатного домкрата
Когда нужен ремонт домкрата
Конструкция гидравлического домкрата
Домкраты такой разновидности, как и любое другое оборудования, нуждается в периодическом техническом обслуживании, кроме того, в результате тех или иных поломок может возникнуть необходимость отремонтировать устройство.
Так, в цилиндр устройства необходимо иногда доливать жидкость, поскольку масло в процессе работы домкрата может вытекать через уплотнения и сальники. Его нехватка приводит к снижению эффективности работы устройства.
Кроме протекания масла, поломки устройства могут заключаться в его заклинивании при подъеме груза, попадании воздуха в цилиндр. Кроме того, к частым поломкам также относятся невозможность опустить инструмент после поднятия, а также отказ в работе механизма даже под небольшими нагрузками. В таких и многих других случаях понадобиться ремонт гидравлического домкрата, который в некоторых случаях можно сделать и собственноручно.
Протечки масла
Чтобы сделать ремонт гидравлического домкрата своими руками, следует иметь готовый комплект для ремонта. Но перед тем, как приступать к такой работе, следует ознакомиться со схемой оборудования и принципом его работы.
Наиболее частым ремонтом, который требуется проводить при эксплуатации такого типа домкрата, является устранение протечек масла. Почему это происходит? Причиной этому обычно бывают механические повреждения определенных частей оборудования или же их износ.
Ремонт домкрата
Начиная ремонт гидравлического домкрата своими руками, следует наперед приготовить емкость, куда можно будет слить старое масло, а также подготовить новую жидкость, которая будет заливаться в устройство.
В первую очередь снимаются поршни, которые проверяются на наличие следов коррозии. Ее, как и любые загрязнения, необходимо тщательно удалять. При этом также проверяется на предмет деформаций шток. Если они обнаружены, потребуется замена детали.
Далее нужно проверить клапан, который пропускает масло. Для этого устройство снимается, его проверяют наличие любых деформаций или попадание грязи. Если причиной пропускания масла из цилиндра является деформация клапана, его попросту заменяют. Если же причиной того, что шарик клапана не полностью стает в седло является попадания загрязнений, его просто очищают, что предотвращает протекание рабочей жидкости домкрата.
При таком ремонте рекомендуется полностью сливать старую жидкость, заливая вместо нее новую. Сливается масло путем прокачки системы.
После этого все детали устройства тщательно промываются керосином, очищая их от остатков старого масла и любых загрязнений. Кроме того, нелишним будет провести замену уплотнительных прокладок и манжет.
Попадание воздуха или грязи в рабочую полость
В процессе продолжительного использования гидравлического домкрата в его рабочей полости может скапливаться воздух, который негативно влияет на эффективность работы устройства. Обычно причина этому кроется в нехватке жидкости в гидравлической системе, из-за чего воздух и попадает в нее.
Присутствие воздуха в основной полости приводит к тому, что домкрат будет функционировать очень медленно или же совсем не будет выполнять своих функций. Устранить подобную неисправность можно и самостоятельно.
Чтобы сделать это, открывается перепускной клапан и масляный бачок. После этого насос механизма быстро прокачивается несколько раз. Таким способом можно быстро и эффективно удалить весь воздух, который попал в процессе эксплуатации внутрь рабочей полости устройства. Завершив выполнение такой процедуры, перепускной клапан закрывается, пробка от масляного бачка устанавливается на свое место. Если все сделать верно, воздух из рабочей полости полностью удалится, и механизм снова сможет работать на полную мощность.
Если же такая процедура поможет мало или же вовсе не поможет, можно будет повторить ее еще раз. При необходимости можно воспользоваться и некоторыми другими способами устранения наличия воздуха.
Еще один достаточно эффективный способ помочь домкрату – отвернуть запорную иглу, при помощи винта поднять в верхнее положение плунжер и отпустить его, чтобы он вернулся в первоначальное нижнее положение. Такую процедуру для максимальной эффективности следует повторить несколько раз.
Чтобы в будущем такие проблемы не возникали повторно, следует часто проверять в рабочей полости наличие достаточного количества жидкости, и в случае необходимости – своевременно доливать ее.
Еще одной причиной, почему домкрат может плохо работать или же совсем не работать, является попадание грязи в основную полость. В таком случае нужно снять головку корпуса, залить внутрь керосин, не устанавливая запорную иглу прокачать механизм. После этого керосин сливается, в устройство заливается чистая жидкость.
Таким образом, самые распространенные проблемы с работой гидравлического домкрата можно исправить и своими руками: замена рабочей жидкости, прочистка рабочей полости и тому подобное. При наличии же каких-либо серьезных неисправностей, устройству может понадобиться профессиональный ремонт.
com/embed/B9Z0AziTFgU?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark» frameborder=»0″ allowfullscreen=»»/>
как разобрать своими руками? Ремкомплект для автомобильного домкрата. Как отремонтировать старый домкрат бутылочного типа
Устройство, особенности применения домкрата бутылочного типа
На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.
Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.
Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.
- Простота в эксплуатации и обслуживании;
- Высокий КПД – до 80%;
- Малое усилие на рабочей рукояти;
- Плавная работа за счет применения жидкости;
- Возможность контролировать высоту подъема с высокой точностью;
- Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
- Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
- Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
- Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.
- Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
- Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
- Невозможность точно контролировать высоту опускания груза;
- Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
- Большая масса приспособления, с учетом рабочей жидкости;
- Высокая стоимость изделия.
Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.
Ремонт гидравлического домкрата своими руками – особенности
Наиболее частая проблема, с которой сталкиваются владельцы данных приспособлений, – это протечка масла. Конструкция гидравлических домкратов предусматривает наличие нескольких сальников и уплотнителей. Соответственно, при постоянных нагрузках они постепенно утрачивают свои первоначальные свойства. Впрочем, здесь также возможны и другие неисправности, например, попадание воздуха в цилиндр.
Если проблема заключается в утечке масла из домкрата, то придется покупать специальный ремкомплект – его без труда можно приобрести в специализированном магазине или заказать через Интернет, подобрав под конкретную модель. В данном случае нужно будет заменить определенные части домкрата, утратившие свою функциональность в силу естественного износа или механических повреждений.
Следует отметить, что в процессе такого ремонта потребуется замена масла. Соответственно, нужно заранее купить новое в требуемом количестве, а также подготовить емкость, в которую вы будете сливать старое. Слить масло из домкрата несложно – делается это путем прокачки системы. Также потребуется набор ключей – они понадобятся для разборки домкрата.
Следующая деталь домкрата, которую нужно будет внимательно осмотреть – клапан, пропускающий несжимаемую жидкость. Снимаем деталь и изучаем ее на предмет наличия деформаций или грязи. Во втором случае для возвращения прежней функциональности домкрата клапан достаточно просто прочистить, тем самым вы устраните проблему, связанную с протеканием масла. При выявлении повреждений деталь нужно будет заменить. Если же внешний осмотр не выявил никаких повреждений, то достаточно просто промыть все детали в керосине, удаляя грязь и остатки старого масла. Помимо этого, нежно будет установить новые сальники и уплотнители из приобретенного ремкомплекта.
Еще одна, достаточно часто встречающаяся у гидравлических домкратов неисправность – попавшие в рабочую полость воздух или грязь. Все это негативно отображается на функциональности приспособления. Как правило, такая проблема становится следствием недостаточного объема жидкости в гидравлической системе. В большинстве случаев именно из-за этого в нее проникает воздух. Его присутствие, в свою очередь, приводит к тому, что домкрат не может справиться со своими функциями, то есть поднимать на определенную высоту автомобиль или же будет работать очень медленно.
Для того чтобы устранить такую проблему, нам нужно открыть перепускной клапан и масляный бачок. Далее несколько раз прокачиваем насос домкрата – делать это нужно достаточно быстро. Тем самым вы удаляете попавший в систему воздух, препятствующий нормальной работе домкрата. После завершения прокачки закрываем перепускной клапан и ставим на место пробку масляного бачка. Редко, но все-таки возникают ситуации, когда одна прокачка не помогает устранить проблему. В таком случае нужно будет повторить процедуру – иногда и несколько раз.
Следует отметить, что удалить воздух из системы можно и другим способом. Для этого сперва следует отвернуть запорную иглу. Далее поднимаем плунжер в верхнее положение – делается это с помощью специального винта – и снова опускаем его в первоначальное положение. Лучше всего повторить данную процедуру несколько раз, чтобы гарантировано удалить из системы воздух. Для того чтобы вас данная проблема не беспокоила в будущем, рекомендуется периодически проверять уровень масла в рабочей полости. Чем чаще вы будете это делать, тем лучше. Своевременная доливка масла поможет предотвратить появление воздуха в системе.
Если же неисправность связана с попаданием в рабочую полость грязи, то здесь нужно поступить следующим образом. Сперва снимаем головку корпуса, а затем сливаем старое масло и заливаем внутрь керосин. Далее прокачиваем механизм со снятой запорной иглой. Вот и все – осталось только лишь слить керосин, и залить в домкрат новое масло. Как видим, выполнить все перечисленные выше работы вполне реально своими руками. Здесь действительно нет ничего сложного, и главная задача – правильно разобрать, а затем собрать домкрат.
Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.
Воздушные пузырьки и устранение этой неисправности
Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.
Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.
Закачивание масла в гидравлический подъемник
Обратите внимание!
Если после прокачивания в рабочей жидкости были выявлены остатки воздуха, рекомендуется прибегнуть к повторному проведению процедуры.
Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.
Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.
Виды гидравлических домкратов
Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.
- Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
- Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами. Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
- Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
- Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
- Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.
Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.
https://youtube.com/watch?v=1iZ_ImKqUZk
Из чего состоит гидравлический домкрат
Подкатной гидравлический домкрат
Главными частями гидравлических домкратов являются:
- жидкость, в качестве которой чаще всего используется масло;
- корпус устройства;
- поршень, который выдвигается с цилиндра.
Для производства корпуса такого устройства гидравлического типа используется прочная закаленная сталь. Основные функции корпуса – он также выполняет роль направляющего цилиндра для выдвигаемого поршня, а также резервуара для масла или любой другой рабочей жидкости.
Такой домкрат может оснащаться гидравлическим насосом, который имеет воздушный, ручной или ножной привод. Выдвижной гидравлический цилиндр и сам подъемный механизм расположены в отверстиях корпуса устройства.
Наиболее часто в наше время используются гидравлические домкраты бутылочного и подкатного типа. Первый тип широко используется в автомобильной промышленности, а также в качество силовых узлов прессов и прочего подобного оборудования. Подкатные домкраты отличаются от предыдущих расположением рабочего цилиндра, который установлен не строго вертикально. Чаще всего используется автомобилистами для ремонта машин, а также на станциях техобслуживания с такой же целью.
Конструкция и принцип действия подкатного домкрата
Конструкция подкатного подъемника несколько схожа с тележкой на колесах, которая позволяет подогнать и использовать механизм для ремонта любого автомобиля. Данная модель подъемника отличается наличием дополнительных насадок, которые в несколько раз увеличивают возможности его использования.
Обратите внимание!
Если рассматривать принцип работы подкатного механизма, то он похож на работу бутылочного гидродомкрата. Единственное отличие заключается в удобстве эксплуатации и конструкции.. Для изготовления корпуса подъемника используется металл, после чего его монтируют на две пары колес
В корпус домкрата предварительно встраиваются механизмы, с помощью которых осуществляется подъем транспортного средства, а также гидроцилиндр, в выдвижном положении обеспечивающий опор и подъем рабочей площадки. За счет того, что площадка поднимается, будет осуществляться подъем груза на определенный уровень высоты
Для изготовления корпуса подъемника используется металл, после чего его монтируют на две пары колес. В корпус домкрата предварительно встраиваются механизмы, с помощью которых осуществляется подъем транспортного средства, а также гидроцилиндр, в выдвижном положении обеспечивающий опор и подъем рабочей площадки. За счет того, что площадка поднимается, будет осуществляться подъем груза на определенный уровень высоты.
С помощью рычага конструкцию гидравлического подкатного домкрата можно с легкостью приводить в движение. Чтобы опустить площадку, с помощью рукоятки необходимо повернуть винт, который откроет запасной образец специального клапана. В результате того, что в рабочем цилиндре происходит сброс давления масла, транспортное средство будет опускаться на нужный уровень.
Профессиональное и промышленное использование подразумевает эксплуатацию различных моделей подкатных механизмов, способных поднимать и фиксировать груз, масса которых превышает 20 тонн.
Недостатки таких конструкций представлены большим весом, который препятствует их транспортировке, а также обязательным наличием ровной, твердой и горизонтальной поверхности.
Конструкция подкатного домкрата
Ремонт гидравлического домкрата своими руками (видео и фото инструкция)
Многие автовладельцы, и не только они, задумываются над вопросом о том, как провести ремонт гидравлического домкрата своими руками без обращения в мастерскую.
Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.
Домкрат – один из самых важных инструментов, без него не обойтись, например, при ремонте автомобиля. С помощью домкрата корпус машины поднимается на достаточную высоту, чтобы можно было провести ремонт.
Три метода:
- определить тип гидравлического домкрата
- Добавить масло в домкрат горизонтального типа
- Добавить масло в домкрат вертикального типа
Гидравлические домкраты используются для подъема тяжелых предметов, таких как автомобили. Они являются стандартными инструментами в автомобильных магазинах. Гидравлические домкраты требуют жидкости для толкания поршней, которые и поднимают тяжелые предметы с земли. Вы можете приобрести гидравлический домкрат и масло, необходимое для его функционирования, в магазине автозапчастей. Используйте эти советы, чтобы знать, как добавить масло в гидравлический домкрат.
Сфера применения
Ручной подъемник, сделанный своими руками, в значительной мере упрощает ремонтные, профилактические и тюнинговые работы, связанные с транспортными средствами, поможет при строительстве и реставрации капитальных сооружений. Наличие компактного домкрата избавляет владельца машины от необходимости посещать сервисный центр или покупать устройство заводского изготовления. Подъемные усилия механизма позволяют проводить следующие манипуляции с грузом:
фиксировать;- перемещать;
- поднимать.
Метод 2. Добавить масло в гидравлический напольный домкрат
Приготовьте домкрат
- Убедитесь, что домкрат полностью опущен. При необходимости поверните выпускной клапан домкрата против часовой стрелки, чтобы опустить гнездо.
Найдите маслоналивное отверстие
Маслозаливной порт гидроцилиндра находится на резервуаре домкрата. Резервуар представляет собой большой цилиндр, установленный на плоской основе домкрата. Порт заливной горловины расположен в нижней части резервуара вблизи плоского основания домкрата.
Добавьте масло
- Выкрутите болт из отверстия наполнителя.
- Вставьте сопло масленки в маслозаливное отверствие.
- Залейте масло в порт для масла.
- Остановите заливку масла, как только он начнет вытекать из отверстия наполнителя масла.
Закройте маслоналивное отверстие
- Закрутите винт в маслозаливное отверствие.
Подкатной вид
Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.
Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.
Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.
Такая разновидность изделий имеет недостатки:
- Крупные габариты и большой вес изделия.
- Наличие бетонированной или асфальтированной площадки.
Метод 3. Добавить масло в вертикальный домкрат
Подготовьте домкрат
Убедитесь, что шток полностью опущен. Поверните клапан разблокировки против часовой стрелки, чтобы опустить домкрат, если это необходимо.
Найдите отверстие для заливки
Найдите резервуар гидравлического домкрата. Резервуар является самым большим внешним цилиндром на домкрате. Там должна быть пробка или винт примерно на 1/3 части вниз от верха резервуара.
Добавьте масло
- Извлеките пробку или винт из отверстия для заливки.
- Поместите сопло масленки в отверстие для заливки.
- Налейте масло.
- Остановите заливку масла, как только оно поднялось до уровня 1/8 дюйма(0,3 см) под отверстием для заливки.
Закройте отверстие для заливки
- Закрутите винт в маслозаливное отверствие.
Разновидности и причины поломок
Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.
Неисправность гидроцилиндра
При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.
Вылет верхнего и нижнего кольца
В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.
Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.
Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.
В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.
В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.
Поломка тягового рычага
Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.
Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.
Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.
Поломка клинового захвата
В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.
Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.
Снятие плиты домкрата
При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.
Замена петли
Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.
Плохо работает штуцер
Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.
Устранение неисправности трубопровода
Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.
Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.
Предупреждения
- Не заполняйте домкрат с любой жидкостью, содержащей спирт. Тормозная жидкость не должна использоваться в гидравлическом домкрате.
- Не открывайте перегрузочные клапаны или обратные клапаны. Нарушение работы с перегрузочными или обратными клапанами может привести к повреждению подшипников или пружин в гидравлическом домкрате.
- Обязательно удалите весь воздух внутри гнезда после наполнения жидкостью.
Советы по замене жидкости и эксплуатации устройства
Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.
Рекомендации:
- Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
- Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
- Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
- Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
- Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.
Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!
Как сделать что-то самому, своими руками — сайт домашнего мастера
ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.
Все эти годы я работал механическим домкратом, к плюсам которого, кроме доступности и компактности, в общем-то, отнести и нечего. Крайне небольшая площадь опоры вместе с постоянной необходимостью подкладывания различного рода брусков значительно замедляла и усложняла работу.
Еще один вид домкратов, с коим я познакомился позднее, – пневматический, работающий от сжатого воздуха (компрессора).
Площадь опоры таких домкратов куда больше, да и нагрузка, которую они выдерживают, позволяет работать с серьезным грузовым транспортом или бревенчатым срубом дома.
Мы же уделим внимание более доступному в цене, но по своим показателям в разы превышающему механический-гидравлическому домкрату. Именно гидравлические домкраты идеально подходят не только для ремонта автомобиля, но и проведения строительных работ!
ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ
Гидравлический домкрат – несложный по своему устройству и принципу работы инструмент, в большей степени нуждающийся в контроле, нежели кропотливом ремонте. Если же Вы будете соблюдать нехитрый список рекомендаций, указанных выше, то и обслуживание домкрата получится отложить на несколько лет, тем самым сэкономив часть вашего бюджета.
Качественные характеристики масел
При выборе обслуживающей жидкости для инструментов всегда нужно обращать внимание на её качественные характеристики и сопоставлять их с моделью устройства, так как у каждого из них могут быть свои требования.
Вязкость. Она напрямую влияет на мощность аппарата, перемещение материала по узлам устройства и на условия смазывания в целом. Если вязкость минимальная, то работа системы считается более надёжной, но она быстрее износится при трении, и при низких значениях ещё возможна утечка жидкости в клапанах. Повышенная вязкость тоже не всегда хороша для работы оборудования, так как в случае низких температур или при небольшой мощности аппарата весь процесс функционирования усложняется.
Антикоррозийность и стойкость к окислению.
Если устойчивости недостаточно для окисления, то начинает меняться вязкость жидкости и появляются отложения. Кроме того, под воздействие масла попадает материал устройства, который может быть из металлов и сплавов. Когда масло окисляется, то происходит выделение кислот и воды, следовательно, рано или поздно начинается коррозия материала. И чтобы этого не было, в состав смазывающего вещества добавляют присадки от коррозии и особые ингибиторы, замедляющие процесс окисления.
Кроме вязкости и устойчивости масла перед окислением не менее важно, пениться жидкость или нет. Внутри оборудования время от времени происходят резкие скачки давления, и тогда от вещества отделяется воздух, а затем становится пеной, что не очень полезно и тоже влияет на появление эрозии.
Ремонт старого домкрата своими руками
Подробно: ремонт старого домкрата своими руками от настоящего мастера для сайта olenord.com.
Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.
Ремонт гидравлического домкрата
Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.
Гидравлический домкрат подкатного типа
Неисправности гидравлического домкрата можно связать со следующими проблемами:
Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.
Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:
Нет видео.
Видео (кликните для воспроизведения). |
- Молоток и долото.
- Плоскогубцы.
- Отвертки различным диаметром.
- Ножовка.
- Набор ключей и газовый ключ.
Необходимые инструменты для ремонта
Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.
Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.
При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.
Устройство гидравлического домкрата
Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.
Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:
- Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
- Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
- Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
- Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
- Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
- Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
- Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
- Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.
Устройство подкатного домкрата
В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.
Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.
Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:
- Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
- Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
- Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
- После определения причины появления неисправности можно провести ремонт подкатного домкрата.
В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:
- После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
- Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.
Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.
Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.
Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.
Гидравлический домкрат состоит из 3 составляющих:
В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.
Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.
Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.
Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.
Бутылочные аппараты бывают 2 типов:
- Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
- Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.
Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.
Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.
Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.
Такая разновидность изделий имеет недостатки:
- Крупные габариты и большой вес изделия.
- Наличие бетонированной или асфальтированной площадки.
Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.
При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.
В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.
Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.
Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.
В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.
В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.
Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.
Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.
Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.
В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.
Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.
При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.
Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.
Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.
Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.
Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.
Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.
Последовательность работы следующая:
- Необходимо слить масло. Для этого готовится специальная емкость.
- Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
- Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
- Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
- Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.
Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.
Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.
Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.
Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.
Для этого нужно придерживаться следующих правил:
- Запрещается подъем груза, превышающий допустимый.
- Работа ведется плавно, без рывков.
- Установку можно вести только на ровную поверхность.
- Перед работой все подвижные соединения смазываются.
- Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
- Проверяется уровень масла, который должен быть доведен до нормы.
Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.
Применение клеевого пистолета, конструкция и принцип действия. Пошаговая инструкция склеивания поверхностей. Замена отработанного стержня. Правила техники безопасности при работе. Возможные неисправности и их устранения. Особенности работы одним стержнем при отсутствии пистолета.
Установка кондиционера своими руками. Описание устройства и принципа работы кондиционера. Подробная инструкция по монтажу устройства: установка наружного и внутреннего блоков, прокладка труб и электропроводки.
Поднятие дома домкратом своими руками, пошаговая инструкция. Возможные ошибки при работе и технология подъема. Полезное видео по теме.
Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.Главными элементами в конструкции гидравлического домкрата являются:
- металлический корпус;
- гидравлический поршень;
- рабочая жидкость.
Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.
Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.
Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.
Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.
Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.
Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.
Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.
Недостатки гидравлических домкратов:
- Являются довольно медлительными.
- Имеют большие размеры и массу.
- Высокая цена.
- Небольшой ход для одноплунжерных домкратов.
Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:
- демонтаж и монтаж в строительстве и машиностроении;
- ремонт колес вагонов и автомобилей;
- использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.
Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.
Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз.Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.
Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.
Подкатные домкраты разделяются по назначению:
- Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
- Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
- Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.
Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.
Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.
Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.
Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.
Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.
В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.
Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.
Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.
Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!
Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.
Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!
Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться «нападению» коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.
Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:
- Используя гаечные ключи, откручиваем крепежи;
- Извлекаем клапан стравливания жидкости и поршень;
- Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
- Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
- Проверяем и меняем старую резинку в случае необходимости;
- Последний шаг – сборка инструмента в обратном порядке.
Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?
Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:
Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.
Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения “слив”. Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока “топливо” нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.
Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.
- Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
- Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
- Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
- Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
- Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.
Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!
Нет видео.Видео (кликните для воспроизведения). |
Автор статьи: Петр Морокин
Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4. 5 проголосовавших: 21Ремонт гидравлического домкрата и правила его эксплуатации
Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.
Устройство и принцип действия аппарата
Гидравлический домкрат состоит из 3 составляющих:
- Корпуса.
- Поршня.
- Рабочей жидкости.
В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.
Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.
Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.
Бутылочные изделия
Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.
Бутылочные аппараты бывают 2 типов:
- Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
- Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.
Подкатной вид
Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.
Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.
Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.
Такая разновидность изделий имеет недостатки:
- Крупные габариты и большой вес изделия.
- Наличие бетонированной или асфальтированной площадки.
Разновидности и причины поломок
Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.
Причины неисправности и способы их устранения» src=»https://www.youtube.com/embed/Gq0bmQO-tPw?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Неисправность гидроцилиндра
При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.
Вылет верхнего и нижнего кольца
В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.
Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.
Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.
В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.
В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.
Поломка тягового рычага
Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.
Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.
Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.
Поломка клинового захвата
В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.
Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.
Снятие плиты домкрата
При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.
Замена петли
Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.
Плохо работает штуцер
Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.
youtube.com/embed/HsOOHwpZE9o?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Устранение неисправности трубопровода
Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.
Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.
Правила ремонта и подбор запчастей
Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.
Последовательность работы следующая:
- Необходимо слить масло. Для этого готовится специальная емкость.
- Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
- Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
- Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
- Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.
Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.
Замена и правила заливки масла
Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.
Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.
Правила эксплуатации домкрата на 5 и 12 тонн.
Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.
Для этого нужно придерживаться следующих правил:
- Запрещается подъем груза, превышающий допустимый.
- Работа ведется плавно, без рывков.
- Установку можно вести только на ровную поверхность.
- Перед работой все подвижные соединения смазываются.
- Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
- Проверяется уровень масла, который должен быть доведен до нормы.
Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.
пошаговые инструкции с фото и видеоВыполнение ремонтных или шиномонтажных работ, не обходится без использования специального подъемного инструмента. Самыми удобными подъемниками для автомобилей, в бытовом и профессиональном сегменте, считаются подкатные типы домкратов. Эти мощные и крепкие устройства имеют повышенный запас прочности, но даже высочайший уровень надежности не может обеспечить полную защиту от поломок. Далее, мы перечислим основные виды неисправностей подкатных домкратов и, разумеется, приведем пошаговые инструкции по ремонту. Как устроен подкатной домкратКонструкция подъемного устройства достаточно проста и незамысловата, однако, перед началом работы с приспособлением стоит ознакомиться с основными компонентами, из которых состоит подкатной домкрат. Устройство и ремонт сломанного подъёмника станут понятнее при рассмотрении его составных частей.Механизм классического подкатного домкрата включает в себя:
Процесс работы домкрата (на примере подъёма автомобиля) следующий. Сначала авто устанавливается на плоскую ровную поверхность, далее подкатной домкрат в спущенном состоянии закатывается под машину. Для поднятия автомобиля нужно надавить на его ручку несколько раз. При этом рабочий, исправный механизм будет при каждом нажатии поднимать машину. Помимо легкого перемещения и подката инструмента под транспортное средство, к достоинствам подкатного оборудования, следует отнести очень низкий подхват. Данная особенность позволяет использовать прибор для автомобилей с низким клиренсом (включая спорткары). У большинства бутылочных подъемников, такое преимущество отсутствует. Для проведения ремонта домкрата могут потребоваться следующие материалы и инструменты:
Так как после разборки внутреннего механизма домкрата нужно будет производить удаление грязи, осмотр металлических деталей на наличие коррозии, перед процедурой рекомендуется подстелить под него ветошь, тряпки. Основные неисправностиК основным неисправностям подкатного домкрата относят:
Причинами, повлекшими за собой поломку домкрата, могут быть: скопление воздушных пузырьков в главном цилиндре, недостаточное количество рабочей жидкости в подъёмнике, прохудившиеся уплотняющие прокладки и манжеты, полный выход из строя одной из части устройства. При обнаружении одной или нескольких неисправностей ремонт подкатных домкратов может быть произведён как в специализированных ремонтных мастерских, так и в гаражных (домашних) условиях. Ремонт подкатного домкратаПроблемы в работе или полная поломка передвижного подъёмного гидравлического механизма у частных владельцев машин заставляют задаться вопросом о том, как отремонтировать подкатной домкрат. Это зависит от симптомов неисправности и результатов осмотра внутренних частей устройства. Для грамотного ремонта может понадобиться разобрать приспособление, чтобы осмотреть его на предмет наличия поломок, посторонних предметов и других неисправностей.Обычно, ремонт подкатных подъемников, заключается в замене отдельных деталей, расходных материалов (уплотнителей, манжет и так далее), промывке и заправке. Давайте рассмотрим основные виды ремонтно-восстановительных работ. Заправка и прокачка подкатного домкратаЕсли масло отработало свой ресурс и требует замены или частично вышло из системы, следует ознакомиться с нижеприведенной инструкцией о том, как обслужить подкатной домкрат в этой ситуации:
Когда для нормальной работы домкрата требуется периодическое удаление воздушных пузырьков из цилиндра подъёмного приспособления, самым эффективным (профилактическим) методом решения вопроса станет поддержание достаточного уровня рабочей жидкости в механизме. Для этого нужно регулярно проверять наполненность маслом и при необходимости подливать его. Как только становится ясно, что проблема лишнего воздуха в цилиндре уже существует, требуется сделать прокачку. Осуществляется данная процедура следующим образом:
Можно выбрать другой способ исправления этого недоразумения. Он заключается в откручивании (ослаблении) запорного клапана на 2 оборота и подъёме плунжера вручную. Как правило, через некоторое время он возвращается в нулевое положение самостоятельно. Для результата, эту нехитрую процедуру следует проводить несколько раз. Замена уплотнителейЕсли требуется заменить такие комплектующие для подкатных домкратов, как уплотнители и манжеты, необходимо выполнить последовательность следующих действий:
После сборки, следует залить масло в системе, а также произвести удаление воздуха согласно изложенной выше инструкции. Восстановление клапановПри поломке домкрата, когда он не может поднять груз, причинами часто становится наличие постороннего предмета внутри устройства или деформация клапанов. Следует разобрать инструмент для осмотра. Снимаем пружину, откручиваем крепежи, вынимаем гидроцилиндр и разбираем его (заранее слив масло). В первую очередь вынимаем дроссель, клапан подачи давления и перепускной. Вынимаем шарики и проверяем на целостность, а отверстия, где они находились на наличие загрязнений (сломанное меняем, грязное вычищаем).Пока устройство находиться в разобранном состоянии, рекомендуется осмотреть манжету на поршне. Снижение грузоподъемности порой связано с деформацией этого элемента. Если есть неровности, бороздки и разрывы, манжету надо заменить. После детального осмотра, чистки или замены частей гидравлического механизма, останется собрать силовой элемент, заправить и проверить работоспособность, до установки в корпус подкатной конструкции. По большему счету, отказ клапанов относиться к поломкам повышенной сложности, но даже эта проблема решается за пару часов, новым рем. комплектом или смекалкой. Расписанная выше процедура, поможет вам выполнить ремонт подкатного домкрата своими руками. Видео, представленное ниже, наглядно демонстрирует процесс работ по восстановлению гидроцилиндра с повреждением клапанов. Доработка подкатного домкратаПеределка домкрата может быть полезной, если нужно поднимать груз на большую высоту, превышающую заводские показатели устройства. Также доработка может быстро и просто решить проблему безопасности подъёмного механизма. Это решается с помощью установки фиксатора в домкратной платформе. Оба варианта легкой модернизации, объяснены и показаны далее.Увеличение высоты подъемаМалая высота подъема может ограничивать область применения домкрата для автомобилей с высокой подвеской. В таких ситуациях, владельцам инструмента, может быть интересно знать, как увеличить высоту подкатного домкрата. Простой удлинитель упора может быть изготовлен из подручных материалов. В приведенном ниже руководстве используется тормозной цилиндр от жигулей, но можно взять обычную толстостенную трубу подходящего диаметра.В первую очередь следует подготовить адаптер, приварив к верхней части трубы поперечную пластину в которой необходимо высверлить отверстие для фиксации (с диаметром штатного). Далее откручиваем болт, на который крепится упорная чаша подкатного домкрата. Убираем упор со своего места и ставим на него удлинитель, просверленной пластиной к низу. Сверху конструкции ставим снятую ранее чашу. Берем длинный болт по диаметру отверстий, продеваем через упорную чашу и трубу, после чего затягиваем гайкой. Такие домкраты с полезными доработками в виде увеличения высоты подъёма становятся полезными для подъёма внедорожников и микроавтобусов. При этом добавленная деталь (цилиндрик) остаётся съёмной частью механизма, ведь её можно при необходимости удалить, открутив болт обратно. Установка фиксатораЧтобы при поднятии автомобиля не приходилось устанавливать дополнительную опору для надёжной фиксации машины, требуется небольшая переделка подкатного домкрата, требующая минимум времени и материалов.Просверливаем по одному отверстию шириной 14 мм с обоих боков домкрата (примерно посередине, напротив центральной части поднимающегося поршневого механизма домкрата). Берем стальной стержень Ø 14 мм (использовали стержень шарнира для поворотного соединения) с нарезанной заранее резьбой и соответствующего размера гайку для него. Поднимаем домкрат и фиксируем подъёмную часть механизма, просунув шкворень в сделанные посередине отверстия. Закрепляем гайкой. После указанных изменений вставленный в домкрат шкворень будет препятствовать спуску поднятой машины при внезапной поломке (выходе из строя) домкрата из-за открытия выпускного клапана. Более наглядное представления данной модернизации, продемонстрировано в следующем видеоролике. Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время. instrumentoria.ru Ремонт домкрата подкатного гидравлического Vitol ДП-20065К — DRIVE2День добрый! Предыстория: Но радовал он нас не шибко долго. К слову сказать, проблемы начались после того как на нём простояла довольно тяжёлая БМВ продолжительное время и + ко всему её шатали стучали и т.д. и т.п. Вообщем после этого он либо сразу сам опускался, либо 1 раз и 10-ти после тряски даже держал авто 5 мин и снова таки опускался… Сначала я перетрусил все клапаны и перестучал шарики в посадочных местах, долил масло — помогло на 1 раз и как я уже понимаю этот раз совпал как раз с тем 1-м из 10-ти =) Пошарился в интернете и узнал о каналах в цилинде, которые портят манжету. А представьте, что вы заделали эти прорези сваркой и накачали домкрат как вам кажется без лишнего избыточного давления в цилиндре, но этого никто гарантировать не может… Цилиндр вроде держит… 5 мин… 10 мин… потом вы лезете под машину и металл «устаёт» и бах! Итак, сама процедура ремонта кратко, т.к. всё в инете уже 100 раз описывалось и миллион видео есть. Вот сам пациент: Полный размер Начало… 6 гаек откручено и цилиндр в руках: Полный размер Цилиндр Одну часть цилиндра зажимаем в тиски и гаечным ключом откручиваем гайку с шестигранником. Полный размер Извлёк манжету. Поехал с ней на авторынок ЛОСК — ни в одном магазине/лотке с домкратами ремкомплектов на них не существует. Полный размер 1) оригинал 2) Манжета РЦС (красная) 0469-00-1602516-00 3) Манжета УАЗ, ГАЗ-24 ГЦС наружная, М-2140 РТЦ d=22мм 4691602548 4-я манжета от Нивы — не подошла… Полный размер оригинал весь съеден Кстати, в магазине РТИ покрутили мою манжету в руках и сразу сказали, что это манжета из домкрата и для высокого давления — на базаре таких нет и найти её в принципе невозможно… только под заказ за космические деньги. На моё возражение, что вот же у вас такая похожая, сказали, что не продадут т.к. работать она не будет — она не для высоких давлений. Не, ну я плюнул на это и купил всё-таки в другом месте эту для невысокого давления, а защиты от пыли/влаги… Короче немного она не 1 в 1 с оригиналом, но становится туда идеально вместо оригинала. Крутил-вертел и решил начать с красненькой =) Полный размер 24-1602516 написано на ней внутри Китайцы, конечно, молодцы… сразу видна их рука… Полный размер Полный размер Смазал всё как положено — теперь хоть ездит =) Собрал. Залил отработку моторного масла 10W40. Полный размер 3 часа стабильно продержал — тест пройден! 3 часа авто простояла в подвешенном состоянии — на этом эксперимент был окончен. Всем добра! www.drive2.ru как починить устройство своими рукамиДомкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками. Как устроен гидравлический домкратГидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность. Внешний видПринцип действияВнешне видно несколько деталей:
Насос перекачивает жидкость из первого резервуара в передней плоскости цилиндра в другой, который расположен в задней плоскости. По принципу сообщающихся сосудов в том отделе, откуда убрали жидкость, создается повышенное давление. Оно выталкивает поршень, а он поднимает груз. Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:
Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия. Чем отличаются моделиГлавная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема. Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы. Важно! Прежде чем начинать ремонт гидравлического домкрата, необходимо знать модель и особенности ее работы. Подкатной типВесь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:
Бутылочный типПростой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой. У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять. Бутылочный типЕсть и другие виды:
Домкраты различаются приводом, который может быть ручным или электрическим. Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно. Какие бывают поломки и что их вызываетГидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:
Обратите внимание! Не рассматриваются механические повреждения домкратов как корпуса, так и поршня. В случае такой поломки ремонт домкратов будет нецелесообразен — лучше купить новое устройство. В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:
Они применимы для всех моделей устройств, в том числе и для ремонта домкрата 5 тонн, произведенного еще в СССР. Ремонт своими рукамиГидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку. Поломка клапановНа заметку. Если домкрат заполненный, но все равно не держит или не поднимает груз, необходимо разбирать устройство и проверять клапаны. Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом. Схема домкратаЕсли клапаны деформированы, то необходимо их заменить на новые. Проверяются пружины, в случае ослабления они заменяются на более упругие. Если нет возможности заменить, то под них можно подложить шайбу так, чтобы увеличить плотность и силу. Утечка жидкостиВстречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые. Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые. Как убрать воздух или грязьСкопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь. Домкрат работает по принципу сообщающихся сосудов, то есть когда жидкость уходит, остается давление. Но воздух в системе не уходит под напором, а деформируется и создает подушку, из-за которой подъем невозможен. Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений. Разобранный домкратКак правильно залить маслоИменно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать. Часто рабочую жидкость в домкрате называют масло. Это потому, что именно оно используется в домкратах, хотя устройство заработает даже на воде. Качественная жидкость обеспечит долгую работу механизма:
Важно! Также стоит избегать жидкости гликолевого, нефтяного и минерального происхождения. Лучшее решение — синтетическое масло, которое к тому же не густеет на морозе. После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене. Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость. Как открутить пробкуПосле домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате. Важно! Уровень масла должен быть максимально точным. Нельзя как перелить, так и недолить. После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить. После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло. Рекомендации по эксплуатацииПосле окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе. Нагрузки на устройство не должны превышать те, на которые он рассчитан. Необходимо следить за качеством рабочей жидкости — в некоторых мастерских могут заливать переработанное или некачественное промышленное масло. Это приведет к быстрой поломке и загрязнению домкрата. При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода. Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:
В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло. kolesa.guru Ремонт подкатного гидравлического домкрата своими рукамиДомкрат является специальным устройством, которое используется для поднятия тяжелых грузов и фиксации их на нужной высоте. Использование данного механизма является незаменимым при ремонте автомобиля в процессе смены колеса. Самым удобными и эффективным при выполнении различных видов работ считается гидравлический домкрат. Достижение рабочего усилия осуществляется благодаря поршню, который приводится в движение под давлением, возникающего от гидравлического масла. Однако при эксплуатации оборудование может выйти из строя. Собрать устройство и выполнить ремонт гидравлического домкрата можно своими руками в домашних условиях. Принцип работы подкатного домкратаПодкатные домкраты являются разновидностью гидравлических инструментов. Для изготовления корпуса устройства используются прочные металлические элементы, на которые крепятся колеса для транспортировки и передвижения домкрата. В отверстие на корпусе осуществляется монтаж подъемного механизма и гидроцилиндра, благодаря которому в процессе выдвижения в горизонтальном положении поднимается площадка. В работу гидравлический домкрат приводят посредством качания рычага, а его опускание при помощи поворота клапанного винта. При опускании грузов на верхнюю часть винта клапана происходит насаживание трубчатой рукоятки, после чего отмечается вхождение перегородки в паз. Вращение рукояти вокруг своей оси позволяет непосредственно вращать и сам винт. В следствие этого наблюдается сбрасывание давления, которое находится в гидравлическом цилиндре, после чего происходит опускание груза на нужную высоту. Таким образом при выполнении несложных движений происходит поднятие и опускание автомобиля. Видео «Ремонт спускающего подкатного домкрата»Разновидности гидравлических домкратовНа рынке представлены различные подкатные гидравлические домкраты, которые используются для личных целей при ремонте автомобилей, весовая категория которых не превышает 3 тонн. Однако есть и более профессиональные модели. Зачастую такие устройства оборудованы педалями, которые позволяют выполнять предварительный подъем. Применяют для работы подобные виды оборудования чаще всего автомобильные сервисы и шиномонтажные станции. Такое устройство используется для поднятия грузов до 4 тонн, и дает возможность более быстро выполнить работу. Существуют также модели домкратов, которые дают возможность поднимать груз до 20 тонн. При этом они оборудуются не только педалью, позволяющей выполнить предварительный подъем, но в них также предусмотрена специальная раздвижная траверса, которая предназначена для обслуживания тяжелых машин и специальной техники. У данного механизма имеется ряд недостатков, среди которых объемность и габаритность, что усложняет его транспортировку в автомобиле. При работе с таким устройством необходимо наличие ровной горизонтальной поверхности, например, асфальта или бетона. Ремонт подкатного гидравлического домкрата: особенности процессаДля выполнения ремонтных работ в обязательном потребуется наличие:
В процессе пользования домкратом инструмент может сломаться. Как правило, при возникновении неисправностей данного оборудования начинает протекать масло, инструмент заклинивает при подъемах на высоту или, наоборот, при опускании. При обнаружении таких дефектов в обязательном порядке необходимо проводить ремонт устройства. Если же причиной поломки является утечка масла, то в первую очередь понадобится разобрать домкрат, извлечь поршни и проверить их на присутствие коррозии. После чего всю грязь и возникшую коррозию необходимом полностью удалить. Затем необходимо проверить шток. Если элемент изогнут и деформирован, то можно говорить о нецелесообразности ремонта данного домкрата. При выполнении ремонта клапана, который пропускает масло необходимо его открутить и выполнить проверку не присутствует ли там грязь и нет ли деформации. Если же деформация присутствует необходимо провести замену клапана. При небольшом его загрязнении будет отмечаться протекание рабочей жидкости, поскольку шарик перестанет плотно опускаться в седло. Чтобы это устранить, в первую очередь в пустую емкость необходимо слить старую рабочую жидкость (масло) и прокачать систему полностью, посредством поднятия и опускания рычага. После этого необходимо промыть каждую деталь от налипшей грязи и устранить остатки старой рабочей жидкости. В обязательном порядке необходимо провести замену всех манжетов, а также уплотнительных прокладок. Если же отмечается попаданием грязи именно на рабочую часть, то ее необходимо удалить, предварительно отвернув головку корпуса. После чего в основание домкрата необходимо залить керосин и выполнить прокачку оборудования. Для этого запорную иглу необходимо выкрутить. После всех манипуляции керосин следует удалить, а в рабочую часть залить чистое масло. Стоит отметить, что производительность эксплуатации домкрата после чистки может немного уменьшится. Это обусловлено скоплением воздушных пузырьков в его рабочей части, вследствие недостаточного количества масла. Если же такая ситуация наблюдается в процессе работы, то ремонт необходимо выполнять по следующему принципу. В первую очередь нужно открыть пробку на масляном бачке и послабить перепускной клапан. После этого с быстрой частотой прокачать насос на гидравлическом прессе с целью перемещения воздуха из рабочей части в емкость, где присутствует масло. После чего необходимо закрыть отверстие на масляном бачке и поджать перепускной клапан. Если манипуляции были выполнены правильно, то домкрат будет работать, как и прежде. Если же наблюдается остатки воздуха, то работу необходимо повторить снова.
Чтобы это выполнить, запорную иглу необходимо повернуть на 1,5-2 два оборота. После этого поднять плунжер за винт до отметки крайнего верхнего значения. Далее его необходимо опустить в нижнее положение. Каждое действие нужно повторить по кругу около 2-3 раз. Предотвратить возникновение подобных проблем в дальнейшем, можно путем периодической проверки уровня масла в рабочей плоскости домкрата и добавлением его в случае необходимости. Видео «Ремонт домкрата подкатного за 10 минут»pro-instrymenti.ru Ремонт подкатного домкрата Matrix — Chevrolet Niva, 1.7 л., 2009 года на DRIVE2Брал подкатной, как бы в гараж, семь лет назад. Но прижился в багажнике. Этой зимой, начало подтекать масло по штоку, в сложенном состоянии. На работе это ни как не отразилась, долить и дальше можно пользоваться, но масло в кейсе достало. Решил перебрать, тем более в комплекте есть два пакетика с резинками-манжетами. Вот такой аппарат. Снимаем его с рамы, ничего сложного. Как обычный бутылочный гидравлический. Снимаем резиновую заглушку на заливной горловине и сливаем масло, думал будет чище. Слив масло, раскручиваем «бутылку». Нужен или ключ на 36, или тиски. Зажимаем гайку в тиски и вставив в отверстие опорной оси подходящий вороток, раскручиваем. Будет еще немного масла, подкладываем ветошь. Виновник, резиновое кольцо в гайке (стрелка), с внутренней стороны сточилось и сам шток не в идеале, поработал не плохо. Вот такие два пакетика в комплекте. Заменил манжету поршня и резиновое кольцо в гайке. Промыл карбклинером каналы нагнетателя и сбросного клапана (осторожно, не растерять шарики). Резинки не менял, так как течи не было и на вид еще живые. Клапан аварийного сброса давления не трогал, его регулируют на заводе на определенный поднимаемый вес ( о чем и написано на крышке). Полный размер Сама бутылка герметизируется пластиковыми кольцами. Масло решил залить вот такое, по моему от ГУР, давно валялось в гараже. Полный размер Заливаем шприцем, расположив как в рабочем состоянии. Вошло примерно 70мл. Но я сменил его пару раз, чтобы вымыло всякую гадость. По скольку это гидравлика, то все должно быть чисто, ветошь без ворса, никакой пыли. Ворсинка под шариком и домкрат не работает. Не закрывая заливную пробку, прокачиваем несколько раз, доливая при необходимости масло, лишнее вытечет. Все собираем в обратной последовательности. Проверяем. Максимальный вылет под нагрузкой, все нормально. Поднял заднее колесо, подставил пачку сигарет и ушел на обед. Полный размер Через пару часов, колесо так и не коснулось пачки. Потеков нигде нет. Ну время покажет. За семь лет, он уже окупил себя несколько раз. www.drive2.ru Сообщества › Сделай Сам › Блог › Ремонт-восстановление подкатного домкрата «Сервис Ключ», 75040, 3тВсем доброго дня! Полный размер Восстановление ромбического домкрата Усилен он такими же полдюймовыми боченками, в торцах которых был пропилен сантиметровый паз для более легкой установки внутрь лапы домкрата. Шпильки удалены и их место заняли советские мощные болты с шайбами и гроверами (не путать с китайской херней из хозмагов)). Теперь в домкрате ломаться нечему, металл толстый и прочный, в дороге выручит. Полный размер Восстановлен! Поскольку ромбические домкраты все-таки инструменты только для экстренного использования, был обретен подкатной домкрат 3-х тонник. Решил рискнуть и взял под восстановление подкатной домкрат «Сервис Ключ», каталожный номер 75040, грузоподъемность 3т, высота подъема 150-530mm, хотя в это же время была возможность приобрести 2-х тонник «Автовираж» AV-076002 новый за 1300 в чумадане. Полный размер подкатной домкрат «Сервис Ключ», каталожный номер 75040, грузоподъемность 3т, высота подъема 150-530mm Но 3 тонны — это все-таки 3 тонны! К тому же большой и массивный домкрат более подходит для работы с «Кашкаем». Полный размер Разборка домкрата В домкрате масла не было. Залил. Подавило из плунжера. Шток начал дергаться и … ничего. Первый опыт был неудачным. Помониторил интернет. Прочитал и просмотрел все о домкратах, подкатных и неочень))).На драйве нашел инфу о подобном домкрате у SarEcks. Списался с ним, затем еще с тремя обладателями 2-х тонников и samodelkin689 , Godmask82 и COSWORTh43. Спасибо им большое за отклик и участие. Но конструктив тех домкратов был пусть и схожий, но плунжерный насос все же отличался от моего. Полный размер Подбор колечек на плунжерный насос Найдены шарики от подшипников различного диаметра, разобрана автоматическая шариковая ручка «BiC» в целях добытия пружинки. Полный размер Шайба и неправильный шарик в основании главного цилиндра. Правильный меньшего диаметра и должен проваливаться в канал. Сверху него ставится пружинка и поджимается большой этой шайбой. Полный размер Взгляд внутрь главного цилиндра При вставке поршня, закрученный рабочий цилиндр не должен пропускать в месте контакта с этой шайбой. Полный размер Корпус плунжера и паронитовая шайба Теперь насос не течет. Полный размер Манжеты большого поршня. Кольцо резиновое-новое Вот похожая нутрянка домкрата. Вверху=перепускной клапан. Ниже-плунжер. Ниже-манжеты большого поршня. Правее-перепускной клапан. Фото battledj Вот и вся проведенная работа. Домкрат работает на ура. Полный размер Восстановленный домкрат Машину с легкостью поднимает на полметра на 2 колеса. Полный размер Машина взлетела))! Надеюсь, кому-то поможет это описание. Если есть вопросы-с радостью отвечу. Всем мира и добра. www.drive2.ru Ремонт гидравлического домкрата своими руками (видео и фото инструкция)Крепкий и практически монолитный корпус классического жидкостного подъемника значительно снижает возможность поломки инструмента, однако даже в таком прочном механизме есть уязвимости, способные вывести устройство из строя. Какие элементы конструкции подвержены наибольшему риску поломки, и какие действия следует предпринять для восстановления работоспособности домкрата, расскажем в этой статье. Конструкция и принцип действияКак и большинство рабочих инструментов, гидравлический подъемник имеет несколько разновидностей, с индивидуальными особенностями конструкций. Основной принцип действия этих устройств не отличается, однако механика подъема каждого типа, имеет свои нюансы. Чтобы выявить причину, и разобраться, как починить гидравлический домкрат в конкретно вашей ситуации, следует четко понимать его работу. Далее представлено краткое описание устройства гидравлического домкрата, и разбор самых распространенных видов упоров.Работа жидкостного подъемника основана на контролируемой накачке жидкости в герметичный резервуар, объем которого может увеличиваться лишь за счет выдвижения поршня. В качестве наглядного примера, рассмотрим самый простой тип гидродомкратов – бутылочный, поскольку он представляет собой оригинальную конструкцию, а его подкатные и ромбовидные аналоги, являются уже модернизацией. Основу механизма гидравлического подъемника, составляют следующие компоненты: манжета, поршень, цилиндр, масляный резервуар, рычаг насоса, шток, всасывающий и нагнетательный клапана и нагнетательный кран. Взаимодействие между деталями происходит следующим образом. Когда вы поднимаете рычаг насоса, вместе с ним поднимается шток, понижая давление в герметичной камере. Создается вакуум, всасывающий масло из соседнего резервуара. Опускаете рычаг, и набравшаяся ранее жидкость нагнетается, но уже в другую камеру – цилиндр. Движение жидкости контролируется клапанами и происходит только в одном направлении. Попав в цилиндр, масло создает давление, и поскольку единственный подвижный элемент – это поршень, его начинает выталкивать. Таким образом, совершая простые движения рычагом, мы поднимаем упор домкрата, а вместе с ним и массивный груз. Нагнетательный кран служит для объединения емкостей цилиндра и масляного резервуара, с целью нормализации давления в них. Достаточно повернуть и поршень легко опускается. В основе подкатных домкратов лежит все тот-же цилиндр с поршнем насосом и прочими элементами. Однако, если бутылочный подъемник работает вертикально, в подкатном вся эта конструкция функционирует в горизонтальном положении. Данное устройство поднимает груз за счет рычага, нижняя часть которого соединена с поршнем и двигается в горизонтальном положении, а верхняя с упором, и двигается по диагонали. Слишком сложной эту конструкцию не назовешь, но если вы плохо понимаете механику, и не имеете представления как разобрать домкрат гидравлический, следует быть максимально внимательным или даже записать процесс на видео. В противном случае, сборка может вызвать массу проблем. Ромбовидные, как и подкатные гидравлические домкраты поднимают груз при помощи рычагов, но работают в вертикальном положении. Имеют достаточно компактную форму резервуаров, по сравнению с классическими бутылочными устройствами. Виды и причины неисправностейВ связи с высокой ответственностью поставленных перед домкратом задач, его конструкция имеет повышенную надежность. Подъемник, особенно бутылочного типа, имеет практически монолитный каркас, устойчивый к механическим повреждениям. Ромбовидные и подкатные имеют больше деталей и соединений, что увеличивает риск поломки, но в основном, при подъеме недопустимого веса.Стоит заметить, что при сильной механической деформации поршня, цилиндра или упора, самостоятельно восстановить устройство сложно, и далеко не в каждой мастерской возьмутся за такую работу. Если же ваш домкрат не получал повышенный урон, но перестал функционировать должным образом, его можно починить, обратив внимание на следующие элементы. Упор не поднимается. Жидкость либо не попадает в цилиндр, либо сразу-же переходит в масляный резервуар. Зачастую проблема в нехватке масла, но могут быть деформированы прокладки штока насоса. В последнем случае, потребуется новая манжета для гидравлического домкрата для легковых или грузовых автомобилей, которая продается в составе рем. комплектов в сельскохозяйственных или автомагазинах. Упор поднимается, но не держит груз. Запирающий кран прилегает не плотно, или проблема в клапанах. Они могут загрязнится, сойти со своего места или деформируется их пружина. В данном случае, ремонт подкатного домкрата гидравлического своими руками потребует полной разборки корпуса. Упор поднимается медленно / рывками. В систему попал воздух, устранить который можно путем аккуратного долива масла и прокачки домкрата. Бывают случаи загрязнения или деформации всасывающего клапана, когда часть жидкости, при накачке, попадает обратно в масляный резервуар. Ремонт такой неисправности более кропотливый, и требует разборки корпуса устройства, как в предыдущей проблеме. Определив примерную причину проблемы, можно с большей уверенностью приступать к её решению. Далее мы расскажем и покажем, как реализовать каждый вышеописанный вид ремонтных работ (от самого простого к сложному). Ремонт гидравлического домкратаПоскольку конструкция жидкостного подъемника представляет собой не самый сложный механизм, восстановление его работоспособности обычно не вызывает больших затруднений. Даже если с работой подобных систем вы ранее не сталкивались и не имеете представления, как перебрать гидравлический домкрат, процесс займет не более пары-тройки часов (при наличии опыта, и вовсе, пройдет в разы быстрее). Начнем с самых простых поломок и перейдем к более сложным.Завоздушенность – происходит в связи с утечкой жидкости из системы, которая может быть вызвана неправильной транспортировкой, хранением или эксплуатацией устройства. Бутылочные и ромбовидные гидродомкраты должны быть всегда в вертикальном положении, а подкатные – в горизонтальном (подъемник должен стоять на своей основе). Данная неприятность лечится банальным наполнением системы маслом. Старое масло, если ему больше года, рекомендуется полностью слить через специальное отверстие, закрытое резиновой заглушкой (в советских может быть металлический винт). При этом, надо полностью открутить запирающий кран. Если домкрат старый и эксплуатировался в грязных условиях, систему рекомендуется промыть, наполнив её промывочной смесью или керосином через вышеуказанное отверстие и несколько раз прокачать (подробно о прокачке гидравлического домкрата). В качестве рабочей жидкости, рекомендуется использовать специальное гидравлическое масло, но веретенное и индустриальное с невысокой вязкостью тоже подойдут. Закручиваем кран и не спеша заливаем масло в систему. Для этого удобно использовать обычный медицинский шприц. Когда уровень жидкости в резервуаре достигнет предела, прокачиваем систему, работая рукояткой насоса, пока упор не выйдет до максимального уровня. Откручиваем кран, опускаем упор до нулевого положения, доливаем жидкость до уровня, закручиваем кран и опять накачиваем. Повторяем прокачку 2-3 раза пока в системе не останется воздуха, далее устанавливаем заглушку на место и пользуемся рабочим инструментом. Представленная выше инструкция объясняет самый распространенный принцип, как отремонтировать гидравлический домкрат. Видео расположенное ниже, наглядно продемонстрирует весь процесс без лишней воды. Протечка масла – помимо недопустимого положения домкрата, может быть вызвана износом уплотнительных прокладок и манжет, необходимых для изоляции системы гидравлического инструмента. В зависимости от степени износа, протечка может быть явной и проявится сразу после заливки нового масла при подъеме первого массивного груза, или будет происходить постепенно, в течении недель и месяцев. Так или иначе, устройство выйдет из строя. Обнаружение места протечки происходит опытным методом. Чтобы не разбирать корпус полностью, его стоит предварительно осмотреть на предмет подтеков и работать уже непосредственно с проблемной частью (насосом или цилиндром). Высохший или деформированный уплотнитель хорошо заметен даже не опытному взору, а слабая манжета на поршне насоса слегка люфтит. В магазинах инструментов и автозапчастей зачастую имеется один-другой ремкомплект для гидравлического домкрата, но выпускают их для определенных моделей (далеко не всех). Перед походом в магазин, заранее возьмите с собой поврежденную резину, чтобы по ней можно было подобрать аналогичный образец, если комплекта для вашей модели в наличии не окажется. Благо, большинство гидравлических подъемников имеют более-менее схожую конструкцию и шанс нахождения похожей детали достаточно велик. При разборке домкрата, для извлечения прокладки, не лишним будет почистить все снятые компоненты, вытерев керосином или бензином. Загрязнение системы – чуть менее распространенная причина поломки, чем утечка масла. В ситуации ограниченных ресурсов, когда подходящую прокладку найти не получается, смекалка становится настоящим спасителем. Как, например, автор следующего видео выполняет ремонт гидравлического домкрата бутылочного типа своими руками, уплотняя манжету поршня насоса обычной термоусадкой. Повреждение клапанов – самая неприятная поломка, требующая полного разбора корпуса домкрата. Для понимания: клапана представляют собой металлические шарики, которые плотно прижимаются пружиной к круглому отверстию, позволяя жидкости течь только по направлению “от шарика к пружине”, перекрывая обратный ход. Сама пружина фиксируется шайбой, которая перекрывает около половины диаметра отверстия. В целом, данная конструкция вполне надежна, но при ненадлежащей эксплуатации может дать сбой (особенно в дешевых сборках). Поскольку гидравлический подъемник игрушка не детская, собирается он на совесть и для полной разборки цилиндра пригодится большой разводной ключ и тиски. Прежде чем раскручивать, не забудьте слить масло. Искомые клапаны располагаются в основании агрегата. Всасывающий в области насоса, а нагнетательный под цилиндром. Все их составные части следует аккуратно вынуть и разложить, (желательно в хронологическом порядке). В первую очередь проверяем пружинки и подшипники на дефекты, загрязнение и коррозию. Шарики должны быть идеально гладкими, а пружины упругими. Дефектные элементы подлежат замене, которую можно найти в специальных ремкомплектах для гидравлических домкратов. Пока устройство находится в разобранном состоянии, грех не воспользоваться случаем и не почистить все компоненты керосином. Особенно следует уделить внимание фильтрам и каналам между насосом и цилиндром. Сборку чистых исправных компонентов механизма следует выполнять с повышенным вниманием к положению клапанов и уплотнителей. Лишних деталей оставаться не должно, каким бы гениальным конструктором не считался сборщик. По выполнению всех восстановительных работ, система наполняется маслом, прокачивается и обретает вторую жизнь. Стараясь придать материалу более понятный вид, в публикации присутствует множество тематических изображений. Если, для четкого представления, как восстановить гидравлический домкрат, этого мало – ниже вас ждет отличный, познавательный материал. Автор следующего видеоролика коротко и ясно, демонстрирует процесс восстановления целых 5-ти подъемников бутылочного типа с комментариями и хорошим монтажом. Продление срока эксплуатацииПоломка любого инструмента – это зачастую неприятный и даже опасный опыт, связанный с потерей времени и денег. Отказ работы подъемника, в самый неподходящий момент, может вызвать ненужные проблемы, поэтому рекомендуется уделять повышенную ответственность при работе с данным инструментом. К счастью, эксплуатация и обслуживание гидравлического домкрата представляют собой короткий свод вполне понятных правил, следовать которым сможет любой.
instrumentoria.ru Ремонт гидравлического домкрата: инструкция, инструменты, материалыДовольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса. Ремонт гидравлического домкратаПричины поломок домкратаКонструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта. Гидравлический домкрат подкатного типа Неисправности гидравлического домкрата можно связать со следующими проблемами:
Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации. Необходимые инструменты и материалыРемонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:
Необходимые инструменты для ремонта Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени. Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента. Устройство гидравлического домкратаПри рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики. Устройство гидравлического домкрата Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту. Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:
Устройство подкатного домкрата В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется. Ремонт гидравлического домкратаРемонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.
Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:
В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:
Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм. Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу. Бутылочный домкрат Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата. stankiexpert.ru как разобрать своими руками? Ремкомплект для автомобильного домкрата. Как отремонтировать старый домкрат бутылочного типа?Устройства, предназначенные для поднятия различных грузов на сравнительно небольшую высоту, уже давно широко используются во многих сферах. К примеру, еще в древности их применяли для взлома ворот при осаде крепостей. Однако даже самые надежные современные модели рано или поздно выходят из строя. С учетом всех нюансов следует рассмотреть, как и особенности имеет ремонт гидравлических домкратов и возможно ли выполнить все необходимые работы самостоятельно. Причины основных неисправностейДаже с учетом того, что гидродомкраты считаются самыми долговечными, они не застрахованы от поломок. Это касается устройств как бутылочного, так и подкатного типа.
Причинами того, что домкрат не работает, может стать износ старых деталей, а также неправильная эксплуатация. Как показывает практика, чаще всего выход из строя масляного оборудования случается из-за подъема грузов, вес которых превышает максимально допустимые. Неисправности гидравлических домкратов автомобильного и других типов связаны с разными проблемами. При их анализе необходимо учитывать следующие важные моменты:
Естественно, это неполный перечень причин, по которым домкрат может потребовать ремонта.
РазборкаС учетом простоты конструкции в подавляющем большинстве случаев при наличии знаний, навыков и инструментов починить неисправный гидродомкрат вполне можно своими руками. Сложности возникают чаще всего при необходимости в переборке и ремонте неразборных конструкций. Однако сейчас в сети можно без особого труда найти достаточное количество материалов. Они посвящены описываемым работам, а также используемым при их выполнении материалам, включая ремкомплекты. Чтобы разобрать практически любой гидравлический домкрат, потребуются:
Данный список в каждом конкретном случае будет зависеть от модели домкрата и его конструктивных особенностей. Имеется в виду, что в некоторых ситуациях добраться до «внутренностей» подъемного механизма очень легко. Однако нередко разборка устройства потребует определенных временных затрат и усилий. Процесс разборки гидродомкрата можно рассмотреть на примере классической модели бутылочного типа. В упрощенном виде последовательность действий будет выглядеть следующим образом:
После того как будут завершены все перечисленные манипуляции, выкручивают плунжер.
Как отремонтироватьРемонт гидравлического домкрата требуется в ситуациях, когда он не поднимает или не удерживает груз, а также если не опускается шток. В принципе, подобный процесс является несложным, однако, следует учитывать ряд важных нюансов. Так, присутствие следов коррозии способно существенно усложнить задачу. Именно поэтому рекомендуется перед разборкой домкрата позаботиться о наличии специальной жидкости для устранения ржавчины. Весь процесс ремонта описываемого подъемного оборудования можно разделить на следующие этапы:
На практике чаще всего ремонтные работы и манипуляции, предусмотренные осуществлением ТО, сводятся к следующим действиям:
Помимо перечисленных ситуаций, приходится сталкиваться с серьезными повреждениями зеркальных поверхностей и деформацией штоков. Как правило, самостоятельно справиться с такими проблемами будет крайне сложно. Стоит отметить, что гидродомкраты бутылочного типа от своих подкатных «собратьев» отличаются максимальной простотой конструкции. Из-за отсутствия регулировок после завершения ремонта можно сразу же приступать к тестированию и эксплуатации обслуженного или восстановленного механизма. Большинство производителей комплектуют свою продукцию довольно подробными инструкциями, в которых описаны алгоритмы разборки и сборки подъемников. Независимо от того, к какой категории относится оборудование, после ТО и ремонта требуется проверить его работоспособность в тестовом режиме. Важно учитывать, что полноценная эксплуатация механизма при неправильно установленных уплотнителях и допущении других ошибок приведет к выходу его из строя.
Поломка клапановБывают ситуации, когда при наличии рабочей жидкости в полном объеме домкрат не поднимает груз или же не удерживает его. Чтобы восстановить его работоспособность, необходимо уделить внимание клапанам, а именно, их прилеганию к посадочным местам. При этом важно учесть следующие моменты:
Если пружины сильно ослабли и нет смысла увеличить их упругость за счет подкладных шайб, то их придется заменить на новые. Аналогичная ситуация складывается с деформированными клапанами. Утечка жидкостиПричиной подобных неприятностей, как правило, являются механические повреждения элементов конструкции гидродомкрата. Перед тем как начать ремонтировать оборудование, его необходимо будет разобрать. Параллельно все металлические детали осматриваются на предмет наличия очагов коррозии. Обнаруженные поврежденные элементы чаще всего подлежат замене.
Убираем воздух или грязьПостоянная эксплуатация подъемников неизбежно приводит к скоплению воздуха. Параллельно с ним в рабочую полость могут попадать и мелкие посторонние частицы. В итоге она загрязняется, что отражается на работоспособности устройства. Стоит отметить, что гидравлический домкрат функционирует по принципу сообщающихся сосудов. Когда уходит рабочая жидкость, давление сохраняется. Но воздух при этом под напором не удаляется, а создает своеобразную подушку, которая мешает подъему груза. Воздух из системы удаляется при замене масла, а грязь при помощи специальных растворов. Рекомендации по эксплуатацииСоблюдение правил использования любого инструмента позволяет максимально продлить срок его эксплуатации. Естественно, гидродомкраты не являются исключением. Так, в частности, настоятельно рекомендуется после окончания работ освобождать оборудование от нагрузки. Помимо этого, залогом долговечности подъемника будет его правильное хранение с учетом негативного воздействия влаги и пониженной температуры.
Об особенностях работы гидравлического домкрата вы можете узнать из следующего видео. Параллельно следует уделять внимание состоянию рабочей жидкости. Кстати, нередко в цилиндры домкратов заливают так называемую отработку. Это само по себе крайне негативно отражается на функциональных показателях домкратов. При активной эксплуатации устройств рекомендуется замену масла и прокачку системы осуществлять каждый 2-3 месяца. Если гидродомкратом пользуются редко, то подобные процедуры можно повторять каждые полгода. В процессе обслуживания стоит акцентироваться на следующих важных моментах:
Чаще всего все проблемы возникают именно из-за недостатка рабочей жидкости. Решаются они элементарным доливанием масла. Однако необходимо знать, что именно необходимо доливать в резервуар гидродомкрата. В принципе, оборудование способно работать, пусть и недолго, на обычной воде. Но качественная жидкость обеспечит соответствующие эксплуатационные показатели и долговечность. Как правильно заменить масло в гидродомкрате показано в следующем видео. При выборе конкретного варианта заправочного материала необходимо учесть важные особенности. Рекомендуется избегать использования тормозной жидкости, поскольку она способна поглощать влагу, вызывающую коррозию. Также не стоит делать выбор в пользу материалов, имеющих минеральное, нефтяное и гликолевое происхождение. Оптимальным вариантом будет синтетическое масло, которое, помимо всего прочего, устойчиво к воздействию низких температур. Нередко подъемные механизмы отказывают в самые неподходящие моменты, что может представлять серьезную опасность. Исходя из этого, настоятельно рекомендуется соблюдать определенные правила эксплуатации подъемных устройств рассматриваемой категории. При этом акцентируется внимание на следующих ключевых моментах:
Соблюдение перечисленных правил позволит максимально обезопасить процесс подъема и фиксации тяжелых грузов с помощью гидравлических домкратов. Это также поможет многократно продлить срок эксплуатации оборудования. Важно при этом учитывать особенности каждого вида устройств и конкретных моделей. Обзор разбора и ремонта гидравлического домкрата представлен в следующем видео. stroy-podskazka.ru Ремонт подкатного домкрата (замена сальника плунжера) — DRIVE2Купил на днях такой вот б/у домкрат. Состояние хорошее, за исключением небольшого просачивания масла через сальник плунжера. Решил сразу все это дело привести в порядок, а так же заменить масло. Полный размер Полный размер Снимаем поворотный рычаг Полный размер Вынимаем вверх плунжер Полный размер Аккуратно извлекаем старые сальники. Нижним идет резиновое колечко, верхним капроновое с косой прорезью. Полный размер Купленные ремонтные колечки (20 грн на рынке). Полный размер Так же, для слива масла нужно извлечь заглушку гидроцилиндра, через нее же потом будет заливаться масло. Полный размер Сливаем масло, просто перевернув в руках домкрат. Емкость для слива лучше иметь крепкую, что бы на нее можно было поставить домкрат. Масло вытекает не спеша, а долго держать в руках 38 кг очень нелегко. Полный размер Полный размер Просто оставил домкрат перевернутым что бы полностью вытекли все остатки. Можно еще вручную его поднять-опустить, это еще немного выгонит остатки масла. Далее все собирается в обратном порядке, резиновый сальник —> капроновый —> плунжер (смазать маслом перед установкой в посадочное место) —>поворотный рычаг. Полный размер Масло И20-А, оно же ‘Веретенка’ Дальше заливаем масло. масла нужно 300 грамм. Т.к. у меня был 1 литр, то я решил еще сделать промывку. Собрал все, залил масло, прогнал домкрат в несколько циклов и слил, масло слилось темное. Масло в цилиндр следует заливать не спеша. Льем понемногу, периодически пробуем поднять домкрат, когда масла стает недостаточно подъем прекращается и слышно подхватывание воздуха. Тогда доливаем еще. Когда домкрат будет подниматься на полную высоту можно долить еще совсем чуть-чуть. Во время опускания при отсутствии пробки отверстие в цилиндре нужно прикрывать пальцем, а то масло под напором вытечет. В общем, не стоит боятся налить лишнего, при полном опускании излишки просто вытекут (или можно даже шприцем немного высосать). ——- Полный размер резиновое Полный размер резиновое Полный размер капроновое Полный размер капроновое Полный размер Плунжер www.drive2.ru Подкатной домкрат на 2 т. ремонт и доработка — Toyota Wish, 1.8 л., 2008 года на DRIVE2Три года назад был приобретен подкатной домкрат. Покупка была обусловлена, тем что, в один из неудачных дней, пробив колесо, вынужден был воспользоваться, ромбовидным домкратом, и все бы ничего, но остановиться вынужден был на дороге с небольшим уклоном. Вот где я все проклял. Стоило начать поднимать авто, как только колесо начинало отрываться от земли, машина начинала кренился в сторону уклона и стремилась свалиться с домкрата. Башмаки у меня были, и стояли под обоими колесами, и машина не скатывалась, а именно кренилась из-за уклона, при подъеме домкратом. После того случая было принято решение о приобретении подкатного домкрата, и двух стоек подпорок. Полный размер Причина порчи манжеты Полный размер прорези на манжете Причина в том что, если использовать домкрат на полную высоту, то в крайнем положении масло, перетекая, по этим каналам, режет манжету, из за большого давления и маленького сечения, в один прекрасный день манжета перестает держать. Хорошо тем у кого низкое авто и не требуется подъем на полную высоту, домкрат в таком варианте прослужит дольше, гораздо дольше. Подыскав в городе подобную манжетку по размерам, и заделал каналы холодной сваркой «Момент», на основе эпоксидки. Полный размер Нанес холодную сварку, предварительно тщательно обезжирив цилиндр. Полный размер Вот такую подобрал манжетку Но у него было еще одно слабое место, клапан сброса давления, так же сопливил, причем практически с момента покупки. Так как домкрат был разобран полностью, все резиновые кольца были заменены. Полный размер два уплотнительных кольца и манжета главного цилиндра подлежащие замене. Владельцам 2т домкратов OMBRA повезло, больше чем мне, для них есть OHT202RK Ремонтный комплект в продаже. Мне он не подходит к сожалению. Доработки: Полный размер сделал пропил посередке глубиной 7 мм Полный размер Просверлил отверстие в которое вставил гвоздик, в место потерявшейся шпильки в крутил саморез по металлу 2 — выбил клепку и отделил верхнюю опорную чашку от нижней, к нижней стороне нижней чаши приварил гайку. Сделал проставку, из цилиндра тормозного диска, на 5 см, отпилив от него немного, в котором просверлил точно таким же диаметром отверстие как и в чашах. Полный размер Вместо клепки теперь болт, с нижней части большой чаши приварена гайка. Высоту цилиндра подбирал, на спущенном колесе, с зазором в 3 см между чашей и бортиком кузова! Полный размер Цилиндр Так же в магазине спорттоваров приобрел две шайбы, и сделал из них опору между кузовом и чашей домкрата. Полный размер Хоккейные шайбы, малая и большая. Полный размер Сварганил вот такую опору под кузов из хоккейных шайб Полный размер Получилось как то так. 3 — под руку попалась жестяная коробочка из под чая, в которую замечательно поселились, манометр, секретка, две головки на 17 и 19, проставка с длинным болтом к ней. Полный размер 4 — ручка подъема стала фиксироваться с боку домкрата: Полный размер Так стала крепиться ручка подъема домкрата. Хочу, сшить чехол для домкрата, в котором можно будет разместить две опоры, для башмака, набор для ремонта камер и покрышек, а то все валяется как попало в нише багажника. Так же подумываю над опорной площадкой под домкрат. Полный размер www.drive2.ru |
Восстановление гидравлического напольного домкрата: 19 шагов (с фотографиями)
Мой домкрат сразу заработал, как и должен. Настоящее испытание — поднять с помощью домкрата что-нибудь тяжелое. Я оставил домкрат в таком положении на несколько минут. Насколько я мог видеть, она не просочилась. Теперь я могу использовать молоток, чтобы забить металлические заглушки в отверстия для предохранительного клапана перегрузки и для обратных клапанов. Я проверю уровень жидкости еще раз после того, как воспользуюсь домкратом несколько раз. Я также буду следить за признаками утечки.Также рекомендуется смазывать маслом или смазкой все движущиеся части домкрата сейчас и регулярно в будущем.
Поиск и устранение неисправностей — Что делать, если вы восстановили домкрат, но он по-прежнему не работает под нагрузкой? Убедитесь, что уровень масла правильный. Вот инструкции по правильному заполнению домкрата. Домкрат может быть заблокирован воздухом. На этом сайте говорится, что в этом случае нужно открыть выпускной клапан и быстро накачать ручку 10-15 раз. Вот ссылка на документ по поиску неисправностей гидравлических систем, типа домкрата.При необходимости убедитесь, что все шары обратного клапана установлены правильно. Проверить на утечки.
Выводы — Я не обнаружил никаких явно поврежденных уплотнений в моем домкрате, кроме трещин в уплотнительном кольце на части выпускного клапана, но это была некритическая часть. Я нашел грязь в масле. Я полагаю, что уплотнения были просто старыми и менее эффективными. Приятно видеть, что мой домкрат снова работает, тем более что когда-то он принадлежал моему отцу. Восстановить гидравлический напольный домкрат было намного сложнее, и это было намного труднее, чем я ожидал, исходя из информации, которую я собрал до начала.Я обнаружил, что некоторые части было не так просто удалить, как я ожидал от видео и других справочных материалов, на которые я ссылался ранее в этом руководстве, и мне пришлось создать несколько специальных инструментов. Сначала мне пришлось развить их в уме. Затем мне пришлось спроектировать их и построить из материалов, которые у меня уже были. К счастью, у меня есть сварщик, и мне это удалось без особых трудностей.
Я легко могу понять, почему многие предлагают человеку просто купить дешевый домкрат и заменить его другим, когда он выйдет из строя.Мне трудно это делать, независимо от того, насколько это может иметь финансовый смысл. Это кажется пустой тратой хорошего инструмента, содержащего множество тщательно обработанных деталей. Импортный напольный домкрат, сопоставимый по мощности с моими списками, примерно в два раза дороже купленного мной комплекта запчастей, а иногда даже меньше, чем вдвое дороже самого комплекта запчастей. Я не знаю, прослужит ли мой домкрат Fleet дольше, чем домкрат импортного производства.
Зная все, что я знаю сейчас, я мог бы предложить промывать старое масло домкрата каждые десять лет и заменять его свежей чистой жидкостью.Даже в этом случае я не уверен, что слив старой жидкости и заправив домкрат новой жидкостью, я бы удалил всю грязь, которую я нашел. Некоторые из них были в местах, где, казалось, скапливалось грязное масло. Масло в резервуаре всегда было прозрачным и чистым. Тем не менее, неопреновые уплотнения, используемые в гидравлических домкратах, затвердевают или трескаются и не смогут должным образом герметизировать вовремя.
Владение и использование гидравлического домкрата часто является необходимостью. Но со временем это требует затрат. Эти затраты означают возможный ремонт или замену домкрата.Если вы решите отремонтировать домкрат, у вас есть возможность сделать это самостоятельно или отнести в магазин. Если вы решите сделать это самостоятельно, вы многому научитесь, но это может потребовать от вас больше времени и оказаться сложнее, чем вы ожидали. Если вы отнесете его в магазин, вам потребуются денежные затраты, которые, вероятно, будут намного больше, чем стоимость нового импортного домкрата.
Несколько раз я боялся, что испортил жизненно важную часть своего домкрата или собирался это сделать просто потому, что у меня не было знаний и опыта, связанных с восстановлением напольного домкрата.Я надеюсь, что это руководство позволит другим, желающим сделать это, с уверенностью и без некоторых возможных неудач, с которыми я столкнулся, восстановить гидравлический домкрат. Я бы хотел, чтобы кто-нибудь опубликовал это до того, как я начал восстанавливать свой домкрат. Это сэкономило бы мне время и сэкономило бы время.
Схема ремонта напольного гидравлического домкрата для бутылок
Детали напольного домкрата и напольные домкраты тонного ходунка, схема деталей напольного домкрата с гидравлическим приводом, схема деталей, размер изображения 1050 x 512 пикселей. Для просмотра деталей изображения щелкните изображение.Схема ремонта напольного гидравлического домкрата .
Есть несколько простых дешевых вещей, которые можно сделать, чтобы принести домкрат. Если вы не хотите самостоятельно собирать домкрат для бутылок, вы можете использовать любое из этих видео, чтобы снять блок домкрата с рамы домкрата и просто взять его. Некоторые гнезда немного отличаются друг от друга. Мы также продаем метрические и стандартные уплотнения.Если ваш домкрат не поднимает груз, в этом видео показано, как диагностировать и удалить воздух из-под гидроцилиндра, а также какое масло использовать для замены потерянного масла. Напольный домкрат на видео — это мой домкрат с другим именем и другим цветом краски. Автомобиль гараж грузовик 22 тонны оси пневмогидравлический домкрат напольный авто Из США c 199 50 доставка. Сохраните запасные части для гидравлического домкрата, чтобы получать уведомления по электронной почте и обновления в ленте ebay.Кроме того, вы используете более длинную рукоятку и получаете больше подъемной силы за один ход благодаря увеличенному рычагу, позволяющему нагнетать больше масла и быстрее перемещать его. Lazzar s hcrc — ведущий поставщик запасных частей и комплектов уплотнений для напольных домкратов, пневматических гидравлических насосов, ручных насосов и гидроцилиндров. Самый популярный продавец Самый популярный продавец. Этот домкрат использует насос давления скольжения и хромированный цилиндр для подъема на 24 000 фунтов.Большой красный гидравлический домкрат t30306 torin с однопоршневым насосом и основанием с вилкой. Используйте большой красный 12-тонный укороченный домкрат для бутылок. Используйте большой красный 12-тонный укороченный домкрат для бутылок на складе ремонтной мастерской или там, где требуется тяжелая работа. Честно говоря, мы заметили, что схема деталей гидравлического напольного домкрата является чуть ли не самой популярной проблемой в настоящее время. Почти до 1 фута. Обновите место доставки.В напольном домкрате это то же самое, за исключением того, что домкрат для бутылок расположен горизонтально и упирается в рычаг, поднимающий основной подъемный рычаг. 93662 домкрат напольный пневмогидравлический 10 тонн. 100 12aa бутылочный домкрат 100 тонн об. Март 1993 г. Гидравлический домкрат sca 4000 кг. Sca гидравлический домкрат для баллона 4000 кг. Stark 20 тонн воздушный гидравлический домкрат китай 10 тонн инструмент для ремонта авто комплект инструментов для ремонта рамы кузова powerwc 4640 гидравлический домкрат схема бутылка partsjet 655558 jbj 8 бутылка прочитайте больше.Автокраны для гаражей, подъемники двигателей и др. 3 тонны 6000 фунтов, красный 4 7 из 5 звезд 535 47 87 47. Вы также можете посмотреть это видео.Как работают гидравлические домкраты
Домкраты — это элементы подъемно-транспортного оборудования, в котором для подъема или перемещения тяжелых грузов используется умножение силы. Термин «домкраты» может относиться к множеству подъемных устройств, в которых используются рычаги и другие методы механического преимущества для усиления приложенной силы, чтобы обеспечить возможность транспортировки груза.Гидравлические домкраты отличаются тем, что в них используется несжимаемая жидкость, такая как гидравлическая жидкость или масло для домкратов, в качестве средства, с помощью которого достигается увеличение усилия. Первичный механизм приложения силы различается в зависимости от типа домкрата, но обычно это винтовая резьба или гидроцилиндр. Домкраты можно разделить на категории на основе типа механизма, используемого для создания подъемной силы, обычно механической, гидравлической или пневматической.
Механические домкраты, такие как обычно используемые автомобильные домкраты, поднимают тяжелое оборудование и рассчитываются на основе грузоподъемности, которая обычно выражается в количестве тонн, которое может выдержать домкрат.Гидравлические домкраты, как правило, имеют более высокую грузоподъемность, чем механические, из-за количества силы, которое может быть создано гидроцилиндрами, которые создают подъемное действие. Распространенные формы гидравлических домкратов включают домкраты для бутылок и напольные домкраты.
Гидравлический напольный домкрат использует умножение силы для подъема тяжелых грузовИзображение предоставлено: Михаил Абрамов / Shutterstock.com
Компоненты и номенклатура гидравлического домкрата
Чтобы проиллюстрировать компоненты, которые используются в гидравлическом домкрате, будет рассмотрен типичный ручной гидравлический домкрат.Основные компоненты обсуждаются ниже. Обратите внимание, что для создания гидравлического домкрата также используются другие более мелкие компоненты, такие как уплотнительные кольца, штифты, но показанные основные компоненты будут полезны для понимания работы домкрата.
- Резервуар или буферная емкость
- Насос с поршнем или плунжером
- Рычаг или ручка насоса
- Клапан обратный
- Главный цилиндр или цилиндр
- Выпускной клапан
- Ручка
Резервуар или буферный бак — это емкость, в которой находится гидравлическая жидкость или масло для насоса, которое будет использоваться для передачи приложенного давления от насоса к гидроцилиндру.Насос обычно представляет собой поршневой насос, который приводится в действие механически путем перемещения рычага или рукоятки насоса вверх и вниз. Движение ручки создает давление в гидравлической жидкости, которая передает жидкость под давлением через обратный клапан в главный цилиндр. Главный цилиндр, который иногда называют гидроцилиндром, приводится в движение вверх, выходя из корпуса гидравлического домкрата под давлением гидравлической жидкости, создавая необходимую подъемную силу и поднимая груз. В комплект входит выпускной клапан для сброса давления, так что гидроцилиндр может втягиваться и груз может быть снижен.
Некоторые гидроцилиндры оснащены удлинителем с резьбой, так что при полном втягивании удлинитель гидроцилиндра можно отвинтить. Эта функция расширяет диапазон подъема домкрата и может устранить необходимость в дополнительной блокировке под домкратом, когда поднимаемая поверхность груза выше, чем высота во втянутом состоянии гидроцилиндра и корпуса домкрата.
Как работает гидравлический домкрат
Гидравлические домкраты работают на основе концепции гидромеханики, известной как принцип Паскаля. По сути, если два цилиндра (большой и маленький) соединены несжимаемой жидкостью, и к одному цилиндру приложено определенное давление, то такое же давление передается второму цилиндру через соединяющую их жидкость.Однако, поскольку давление равно силе на единицу площади, цилиндр с большей площадью будет испытывать эффект умножения силы. Даже если давление в обоих цилиндрах одинаково, сила, создаваемая на больший цилиндр, будет выше, пропорционально больше в зависимости от площади цилиндра.
Принцип Паскаля можно сформулировать следующим образом:
где:
F 1 — сила, приложенная к поршню 1 (поршню насоса)
A 1 — площадь поршня 1
F 2 — сила, приложенная к поршню 2 (поршневой поршень)
A 2 — площадь поршня 2
Перестроив это уравнение, чтобы выразить F 2 как функцию от F 1 , A 1 и A 2 :
Это выражение показывает, что подъемная сила гидравлического домкрата напрямую увеличивается за счет отношения площадей двух поршней.
Гидравлические домкратыиспользуют этот основной принцип для подъема тяжелых грузов: они используют плунжеры насоса для перемещения масла через два цилиндра. Плунжер сначала отводится назад, что открывает шар всасывающего клапана внутри и втягивает масло в камеру насоса. Когда плунжер продвигается вперед, масло перемещается через внешний обратный нагнетательный клапан в камеру цилиндра, и всасывающий клапан закрывается, что приводит к повышению давления в цилиндре подъемника.
Типы домкратов
Два распространенных типа гидравлических домкратов включают домкраты для бутылок и напольные домкраты.
Домкраты для бутылок
Подъемники для бутылок стали популярными в начале 1900-х годов, когда начала развиваться автомобильная промышленность. Домкраты для бутылок, также называемые ручными домкратами, давали людям простой способ поднять автомобиль для проверки или обслуживания на дороге. Конструкция гидравлического домкрата для бутылок напоминает бутылку для молока, поэтому домкраты для бутылок получили свое название — сегодня они имеют размер и грузоподъемность от ста фунтов до нескольких тонн. Как работает бутылочный домкрат? домкраты бутылки имеют вертикальный вал, который поддерживает платформу (так называемый вкладышем подшипника), который непосредственно несет вес объекта, как она поднимается.
Хотя они чаще всего используются в автомобильной промышленности (домкраты грузоподъемностью от 1,5 до 5 тонн — это диапазон грузоподъемности, обычно используемый для подъема автомобилей), домкраты для бутылок имеют и другое применение. В медицинской промышленности они могут использоваться в гидравлических носилках и подъемниках для пациентов. В промышленных приложениях их можно найти в качестве трубогибов, используемых в сантехнике, в кабельных резаках для электрических проектов и в качестве подъемников для материалов на складах. Их способность поднимать тяжелые грузы играет большую роль в ремонте крупной сельскохозяйственной техники и во многих строительных работах.Домкраты для бутылок можно закрепить в раме, установить на балке или просто использовать как отдельно стоящие, чтобы при необходимости можно было перемещать их.
Домкраты
Что такое напольный домкрат? В отличие от валов домкратов для бутылок, которые работают вертикально, вал в домкратах расположен горизонтально — вал толкает кривошип, который соединяется с подъемной подушкой, которая затем поднимается вертикально. Напольные домкраты обычно обеспечивают больший диапазон вертикального подъема, чем домкраты для бутылок, и доступны в двух размерах. Оригинальный домкрат имеет длину около четырех футов, ширину в фут и весит около 200 фунтов — они могут поднимать 4-10 тонн.Позже была изготовлена более компактная модель длиной около трех футов и грузоподъемностью 11/2 тонны. Хотя также производятся «мини-домкраты», они не являются признанным стандартным типом напольных домкратов. Обычно следует использовать один из первых двух размеров.
Домкраты других типов
Гидравлические домкраты с подъемом носка
Гидравлические домкратыс носком — это особый тип гидравлических домкратов, которые можно использовать для подъема механизмов и других грузов, когда зазор между землей и нижней поверхностью груза небольшой.Этот специальный тип домкрата работает в ситуациях, когда домкрат для бутылок или напольный домкрат не работает из-за низкого дорожного просвета груза.
Домкраты
В выравнивающих домкратахиспользуется механический винтовой механизм, они переносные, часто используются для выравнивания прицепов, жилых автофургонов и т.п.
Ножничные домкраты
Ножничные домкраты — это компактные домкраты, в которых используется механический винт, вращение которого приводит к поднятию или опусканию набора ножничных рычагов, которые выдвигаются или втягиваются в зависимости от положения винтового механизма.
Домкрат винтовой
Винтовые домкраты — это механические домкраты, которые используют вертикальный винтовой механизм для подъема или опускания домкрата. Некоторые модели регулируются с помощью гаечного ключа, в то время как в других используется уровень, вставляемый через отверстие в домкрате, чтобы обеспечить дополнительное механическое преимущество при повороте винта для подъема груза.
Домкраты с трещоткой
Домкраты с храповым механизмом используют собачку и храповой механизм для подъема или подъема груза. Одно время домкраты с храповым механизмом были де-факто стандартным типом домкратов, которые производители автомобилей включали в свои автомобили, чтобы владельцы могли использовать их при замене спущенной шины.Домкрат будет располагаться для крепления к переднему или заднему бамперу автомобиля, а гаечный ключ для шин служит одновременно рукояткой домкрата и гаечным ключом с проушиной. С развитием конструкции unibody и отказом от металлических бамперов на автомобилях домкраты с храповым механизмом перестали использоваться в пользу домкратов с ножничным механизмом, которые имели более низкий профиль, что позволяло им скользить под unibody и получать доступ к определенным точкам подъема.
Механизмы и причины отказа гидроцилиндров
Гидравлические цилиндры, используемые в домкратах, могут выйти из строя, что потребует обслуживания или замены цилиндра для восстановления безопасного рабочего состояния домкрата.Некоторые распространенные механизмы отказа гидроцилиндров включают:
- Загрязнение гидравлической жидкости, из-за которого частицы могут задеть или повредить цилиндр, или загрязнение жидкости может привести к повреждению гидравлических уплотнений.
- Утечка через уплотнение, которая вызывает потерю давления в цилиндре, влияющую на грузоподъемность домкрата, и которая может со временем ухудшаться и становиться более выраженной, если уплотнения не будут заменены.
- Удары боковой нагрузки, при которых вектор силы приложения нагрузки к цилиндру имеет компонент, не параллельный оси самого цилиндра.
- Неспособность поддерживать надлежащее давление в цилиндре, что может усугубить утечку жидкости из уплотнений.
- Неправильное обслуживание, при котором гидравлический цилиндр не подвергался регулярным проверкам и общему рекомендуемому обслуживанию, что приводит к сокращению срока службы и отказу устройства.
Приложения для домкратов
Домкратынаходят широкое применение в различных отраслях промышленности и используются для подъема и транспортировки тяжелых грузов, снятия вертикальных сил с несущих элементов, чтобы можно было проводить ремонт, и являются ценными элементами оборудования в строительстве, судостроении, ремонте автомобилей, а также другие специализированные отрасли.Среди заявок на домкраты:
Технические характеристики домкратов и гидравлических домкратов
Домкраты, включая гидравлические домкраты, обычно определяются несколькими ключевыми спецификациями, которые изложены ниже. Обратите внимание, что эти параметры могут различаться в зависимости от типа разъема, а также могут отличаться от производителя к производителю.
- Грузоподъемность — максимальная нагрузка, которую домкрат может поднять, обычно выражается в тоннах или фунтах.
- Максимальная высота подъема — представляет собой наибольшее расстояние или смещение гидроцилиндра домкрата или подъемной подушки, когда домкрат находится в полностью выдвинутом положении, измеренное до земли или контрольной поверхности.
- Длина хода — это максимальное расстояние, на которое гидроцилиндр или подъемная опора будет перемещаться или перемещаться из невыдвинутого в полностью выдвинутое положение.
- Рабочая ориентация — указывает предполагаемую ориентацию использования домкрата (вертикальную или горизонтальную) в зависимости от конструкции устройства.
- Длина ручки — общая длина ручки подъема и опускания домкрата.
- Источник питания — указывает механизм, с помощью которого приводится в действие домкрат, например ручной, пневматический или пневматический, аккумуляторный или электрический.
Резюме
Гидравлические домкраты могут поднимать тяжелые грузы, но требуют технического обслуживания, чтобы предотвратить развитие проблем с гидравлическими компонентами, которые могут подвергнуть опасности операторов, таких как проблемы с цилиндрами, которые помогают создавать подъемную силу.
В этой статье представлена информация о домкратах с особым упором на гидравлические домкраты. Чтобы узнать больше о других типах подъемных механизмов, обратитесь к нашему руководству по подъемникам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти соответствующих поставщиков подъемников, гидравлических домкратов или услуг по ремонту гидроцилиндров.
Источники:
- https://www.mcmaster.com/jacks
- https://toolwell.com/products/compact-toe-jacks.php
- https://sciencing.com/definition-hydraulic-lift-5610904.html
- https://www.vehiclejack.com/how-to-understand-how-hydraulic-jack-work/
Прочие гидравлические изделия
Еще из раздела «Обработка материалов»
Как отремонтировать домкрат, который не выдерживает давления: пошаговое руководство
Немногие инструменты могут быть полезнее напольного домкрата.Нет ничего другого, что можно было бы использовать для подъема автомобиля так быстро и комфортно. Так что со временем он станет незаменимым инструментом для любого механика или автолюбителя.
Когда он начинает терять давление на работе, следуют проблемы. Вы тратите время, силы, а иногда просто теряете шанс отремонтировать машину самостоятельно.
И все это может сильно расстраивать.
Но не волнуйтесь. Большинство проблем с напольным домкратом можно исправить. Вот почему в этой статье мы научим вас , как отремонтировать напольный домкрат, который не выдерживает давления .
Вы узнаете все преимущества и недостатки напольных домкратов , а также познакомитесь с лучшими способами проверки и ремонта при необходимости.
Даже если у вашего домкрата нет проблем с давлением, вы научитесь поддерживать его как профессионал.
Итак, хотите знать все, что у нас есть для вас? Тогда продолжайте прокручивать!
Для различных целей подъема вы можете проверить обзор лучший электрический домкрат .
Что такое напольный домкрат?Прежде чем мы продолжим, важно понять, что такое напольный домкрат.
Очевидно, это приспособление для подъема транспортных средств. Но чем напольный домкрат отличается от других инструментов для подъемников .
Есть три типа домкратов, которые стоит рассмотреть. Вы можете найти механический напольный домкрат и гидравлический напольный домкрат, два самых популярных.
Есть еще пневматический домкрат, который менее популярен, но все же стоит упомянуть.
Ниже немного подробнее о каждом:
МеханическийВместо жидкости, которая становится более жесткой под действием давления, в механических домкратах используется типичный подъемный механизм, сделанный из высококачественных материалов.
Основное внимание уделяется поднятию груза с помощью ручного управления инструментом. Однако эти напольные домкраты не используют давление.
ПневматическийНаконец, у вас есть пневматический напольный домкрат, который обеспечивает прочность за счет использования сжатого воздуха. Для такого домкрата вам понадобится компрессор.
Они могут достигать невероятной силы и поднимать большие веса. Но они не используют давление.
ГидравлическийНаконец, вы найдете гидравлический домкрат.В нем используется специальная жидкость, называемая гидравлическим маслом. Некоторые люди также называют это подъёмным маслом.
Так или иначе, эта жидкость имеет уникальный состав, который увеличивает прочность инструмента при приложении некоторого давления.
Чем сильнее давление на жидкость, тем большую прочность вы получаете от домкрата.
Это тип напольного домкрата, который мы научим вас ремонтировать сегодня: гидравлическая модель.
Как работает гидравлический домкрат?Итак, вы уже имеете представление о том, как работает гидравлический домкрат.Но мы еще не дошли до мелочей.
Чтобы дать вам более четкое представление, гидравлический домкрат изнутри работает как насос.
Ручка домкрата, например, работает как помпа. Когда вы поднимаете эту ручку, поршень насоса проталкивает гидравлическое масло в цилиндр через нагнетательный клапан.
Когда цилиндр начинает наполняться маслом, создается давление.
Чем больше вы перемещаете рукоятку вверх и вниз, тем больше масла поступает в цилиндр, поэтому создается большее давление.
В большинстве домкратов, чем выше давление, тем выше домкрат. Вот почему обычно нужно качать домкрат, чтобы поднять машину.
Если это непонятно, посмотрите это видео, чтобы лучше понять:
Почему мой гидравлический домкрат не удерживает давление?Понять, как работает гидравлический домкрат? Если да, то пора узнать, почему гидравлический домкрат не удерживает вес.
Ниже приведены несколько причин для рассмотрения:
ПерегрузкаМногие люди не понимают, что даже если у вас самый большой гидравлический домкрат, у инструмента есть предел.Например, малым домкратом не поднять 5 тонн.
Вот почему часто встречаются гидравлические домкраты без давления. Они просто не могут выдержать такой большой вес, поэтому вся система не может создать давление.
В некоторых случаях домкрат может немного приподнять автомобиль. Но в какой-то момент он уступает весу, с силой ослабляя давление.
Это явный признак того, что вы перегружаете домкрат.
В любом случае это очень опасно. Перегрузка домкрата может привести к серьезным повреждениям вам или самому автомобилю.
Поэтому перед использованием гидравлического домкрата проверьте его предельную массу и убедитесь, что подъемник ниже этого уровня.
Не хватает / слишком много маслаЕсли гидравлический домкрат не имеет надлежащего уровня масла, велика вероятность, что он не будет работать должным образом.
Когда уровень масла слишком низкий, давление не повышается из-за недостатка жидкости.
Поскольку давление вызывает жидкость, недостаток жидкости означает меньшее давление.Если давление слишком мало, вы можете вообще не создавать его.
Когда масла слишком много, давление растет, но не удерживается. Обычно это вызывает утечку.
При таком большом давлении система автоматически сбрасывает давление, обычно не позволяя домкрату удерживать его.
В некоторых случаях слишком много масла может привести к необратимому повреждению колец и уплотнений, что в конечном итоге потребует замены.
Ослабить клапанСтарый предохранительный клапан напольного домкрата также может быть причиной того, что инструмент не удерживает давление.
Когда клапан сломан, изношен или просто неправильно расположен, давление в масляном резервуаре автоматически сбрасывается.
Сколько бы вы ни накачивали домкратом, давление просто не выдержит.
Пробка сломанаПробка цилиндра удерживает гидравлическую жидкость внутри домкрата, предотвращая утечку и поддерживая рабочее давление.
Когда он ломается или расшатывается, гидравлический домкрат теряет давление, поэтому он либо не поднимает автомобиль, либо, в конечном итоге, не поддерживает необходимое давление.
Отсутствие технического обслуживанияНаконец, высока вероятность того, что вы просто смотрите на напольный домкрат с небольшим количеством смазки, слишком большим количеством ржавчины или просто поврежденными деталями (уплотнениями, кольцами, поршнем и т. Д.), Которые нуждаются в некоторой замене.
Даже небольшое повреждение колеса или шарнира может в конечном итоге вызвать нарушение устойчивости, которое не позволяет домкрату удерживать давление.
Поэтому важно поддерживать домкрат в идеальном состоянии.
Пошаговое руководство: как отремонтировать напольную домкрат без давленияВы рассмотрели все типичные причины, по которым напольный домкрат не выдерживает давления.Теперь давайте объясним, как это исправить.
Вот несколько шагов, которые следует учитывать:
01. Тщательно очиститьЧто бы ни случилось с напольным домкратом, мы рекомендуем начать с его очистки.
Это позволит удалить мусор, мусор и любые другие загрязнения, которые в конечном итоге могут повлиять на процесс фиксации.
Используйте для этого хрупкую щетку, тряпку и средство для чистки металлов.
Основная задача — удалить как можно больше грязи, чтобы вам было проще работать с гидравлическим домкратом в дальнейшем.
В некоторых случаях вы можете обнаружить, что причиной проблемы была грязь. Возможно, вам даже не понадобится продолжать исправление после очистки.
02. Снимите пробку цилиндра .Если вы уже очистили домкрат, то можете проверить пробку цилиндра.
Во-первых, его нужно поискать. Эта деталь обычно изготавливается из черной резины. И он расположен сверху цилиндра, который выталкивает жидкость.
Как только вы найдете его, убедитесь, что он не сломан и не ослаблен.Если с деталью возникла проблема, используйте отвертку или аналогичный инструмент, чтобы вытащить ее. В противном случае он должен сразу же оторваться.
03. Слейте и замените жидкостьПосле того, как вы сняли пробку цилиндра и вставили ее обратно, вы можете снова проверить домкрат.
Если не работает, то, вероятно, пора заменить гидравлическую жидкость.
Сначала убедитесь, что жидкость не грязная и не загрязнена. Даже небольшой мусор в камере с жидкостью может привести к неправильной работе жидкости.
Другая причина может заключаться в том, что у вас слишком мало или слишком много жидкости, как было сказано ранее.
В любом случае мы рекомендуем полностью опорожнить цилиндр. Просто вытащите вилку и переверните домкрат на ведро. Дайте всему маслу стечь.
Теперь вы можете проверить уровень жидкости. Если вы видите слишком много (проверьте идеальный уровень гидравлической жидкости домкрата), налейте только нужное количество обратно в инструмент.
В противном случае долейте еще масла и залейте домкрат.
Если жидкость слишком грязная (рваная), замените ее полностью.Обязательно долейте масла ровно настолько, чтобы домкрат начал работать правильно.
04. Проверьте резиновую пробкуТеперь снова наденьте резиновую заглушку. Если он сломан или поврежден, ищите новый. Резиновая заглушка вообще дешевая.
Перед тем, как надеть, обязательно тщательно очистите. Вставьте его обратно в правое отверстие и плотно прижмите. Заглушка должна плотно прилегать к отверстию.
Теперь вы должны проверить домкрат еще раз. Если он работает неправильно, возможно, проблема связана с выпускным клапаном.
05. Обратный выпускной клапанЕсли вы уже выполнили предыдущие шаги, но проблема не исчезла, возможно, вы столкнулись с некоторыми проблемами сброса давления напольного домкрата .
Выпускной клапан может сбрасывать слишком большое давление во время подъема.
Это может произойти из-за того, что в домкрате слишком много жидкости, поэтому он автоматически сбрасывает давление.
Но в большинстве случаев бывает, что выпускной клапан сломан или неисправен.В любом случае, как правило, снять его и проверить.
Если он поврежден, замените его. В противном случае просто верните обратно.
Если клапан установлен слишком неплотно, высока вероятность утечки давления.
Сняв его и снова надев, вы можете решить проблему с затяжкой.
Это может решить проблему раз и навсегда. Но может и не быть. В этом случае вы можете столкнуться с проблемой воздуха.
06. Прокачка ДжекаПосле слива гидравлической жидкости и замены резиновой заглушки вы могли позволить воздуху попасть в домкрат.Это также может вызвать потерю давления.
Чтобы починить, нужно просто выпустить кровь. Этот процесс состоит из втягивания выпускного клапана и затем нескольких нажатий на ручку.
Сюда будет выходить воздух из гнезда.
Затем вы можете вернуть выпускной клапан в нормальное положение и посмотреть, работает ли он. Вкрутите ручку и накачайте. Клапан не должен иметь проблем.
07. Проверить домкратПрежде чем поднимать любую машину с помощью домкрата, следуя нашим инструкциям, сначала проверьте это.
Мы рекомендуем поднять руку, а затем опустить ее несколько раз. Это должно дать вам знать, если проблема не исчезнет.
Если после нескольких попыток проблема по-прежнему не возникает, проверьте ее на автомобиле.
Поднимите автомобиль на несколько дюймов и посмотрите, держится ли домкрат. Затем медленно поднимитесь и посмотрите, не теряет ли домкрат давление в процессе.
Дайте домкрату сделать то же самое в течение 5 минут. Если вы не видите проблем с домкратом, то, вероятно, можно безопасно начать использовать его по мере необходимости.
Как отремонтировать домкрат, который не выдерживает давления: (FAQ)Тем не менее, есть сомнения по поводу ремонта давления домкратов пола? Не волнуйтесь, ответ на это сомнение вы найдете ниже:
Какая жидкость нужна для гидравлического домкрата?Для работы вам понадобится гидравлическое масло или жидкость. Этот тип жидкости обычно состоит из 99% минерального масла с 1% присадок.
Под этим именем вы найдете его в большинстве магазинов авто и инструментов.Мы думаем, что Gunk Store Liquid Wrench Oil — идеальный вариант. Он специально разработан для гидравлических домкратов.
Могу ли я использовать тормозную жидкость для гидравлического домкрата?Нет. Тормозная жидкость может выглядеть примерно так же и обеспечивать аналогичное преимущество, но использовать ее на домкрате неразумно из-за ее кислотности.
Это может привести к повреждению уплотнений и резины, препятствующих вытеканию подъемного масла.
Таким образом, масло не только препятствует нормальной работе домкрата, но и в конечном итоге будет вытекать.
Из чего сделан гидравлический домкрат?Это зависит от вашей модели. Но в основном они изготавливаются из толстолистовой стали.
Это единственный материал, который может выдержать многие тонны веса автомобиля. Некоторые детали сделаны из резины или пластика.
Но эти части обычно не участвуют в процессе подъема тяжестей домкрата.
ЗаключениеИтак, у вас уже есть идея по поводу , как отремонтировать напольный домкрат, который не выдерживает давления? Мы надеемся, что вы выучили кое-что.
Однако устранить эту проблему с гидравлическим домкратом будет непросто. Поэтому мы рекомендуем делать каждый шаг с осторожностью и четко следовать всем нашим рекомендациям.
Тогда вы сможете идеально починить этот напольный домкрат.
Самые распространенные проблемы с гидравлическими домкратами
Гидравлические домкраты упрощают перемещение больших или тяжелых предметов. Гидравлическая система домкрата умножает усилия рабочего, позволяя одному человеку успешно поднимать и маневрировать тяжелыми грузами с минимальными физическими нагрузками.Домкраты также используются для подвешивания тяжелых предметов в воздухе, чтобы обеспечить доступ для обслуживания с минимальными усилиями со стороны оператора. Несмотря на то, что они сконструированы таким образом, чтобы быть прочными, гидравлические домкраты могут быть повреждены в результате интенсивного использования, неправильного обслуживания, факторов окружающей среды и других факторов, снижающих их работоспособность. Регулярный ремонт и / или техническое обслуживание гидравлического домкрата снижает ущерб, вызванный этими проблемами, за счет раннего выявления признаков повреждения и быстрого исправления любых проблем.Это особенно важно для старых домкратов, которые эксплуатируются много лет.Признаки, указывающие на необходимость ремонта гидравлического домкрата
Независимо от типа домкрата или области применения, есть некоторые проблемы, которые являются общими для этой категории инструментов. Проблемы с техническим обслуживанием могут поставить под угрозу способность домкрата работать эффективно и отрицательно сказаться на безопасности оператора. Если на вашем оборудовании есть эти признаки, важно сразу же согласовать ремонт домкрата.Домкрат не полностью выдвигается или медленно отпускается
Гидравлические домкраты зависят от гидравлического давления для создания движения.Когда поток нарушен, это может вызвать проблемы с подъемными механизмами.Скрипящие или поврежденные колеса
Чрезмерный шум, исходящий от ваших колес, может означать, что пришло время заменить эти детали. Часто применение тяжелого масла обеспечивает достаточно смазки, чтобы продлить срок службы металлических опорных конструкций.Поврежденная рама
Без структурной звуковой рамы все ваше устройство может буквально развалиться под большой нагрузкой. Этот тип повреждений обычно не подлежит ремонту и требует покупки нового гидравлического домкрата.Пенистое или молочное масло
Обесцвеченное или пенистое масло означает, что в систему попала вода. Если быстро не исправить это состояние, это вызовет необратимую внутреннюю коррозию.Рукоятка откидывается назад
Немедленно прекратите использование гидравлического домкрата, если рукоятка отскакивает вверх после хода вниз. Это состояние чрезвычайно опасно для операторов. К счастью, специалист по ремонту может восстановить работоспособность устройства.Утечки
В зависимости от того, какая жидкость вытекает из вашего устройства, этот знак может указывать на ряд потенциальных проблем.Для выяснения проблемы необходимо тщательное обследование агрегата.Плунжеры не поднимаются
Когда гидроцилиндры не реагируют должным образом, это обычно указывает на нехватку гидравлической жидкости. Просто добавьте больше жидкости, поверните домкрат в положение разблокировки, несколько раз прокачайте, чтобы выпустить захваченный воздух, а затем снова наполните резервуар. После замены уплотнения устройство должно работать нормально.Предохранительные клапаны срабатывания домкрата при перегрузке
Если груз слишком тяжелый, сработают предохранительные клапаны домкрата, что приведет к прекращению подъема домкрата.Обратитесь к руководству пользователя, чтобы определить предохранительный клапан, и следуйте инструкциям по его сбросу.Профессиональное руководство от экспертов по гидравлике
Гидравлические домкраты являются неотъемлемой частью многих промышленных и коммерческих операций. Эти устройства позволяют просто и эффективно перемещать массивные изделия и компоненты, от складов до производственных цехов. Однако гидравлические домкраты не прочны. Как и в случае с любым другим оборудованием, внимательное обслуживание и своевременный ремонт являются ключом к продлению срока службы устройства.Многие обычные ремонтные работы гидравлических домкратов могут выполняться новичками или людьми с небольшими механическими навыками. Однако для правильного исправления многих проблем поможет профессиональный вклад. Компания Metro Hydraulic Jack Co. предоставляет услуги по ремонту гидравлических домкратов, которые поддержат вашу коммерческую или промышленную деятельность. Наша ремонтная мастерская и испытательный центр полностью оборудованы для оценки, обслуживания и ремонта вашего гидравлического напольного домкрата. Свяжитесь с нами, чтобы узнать, как наши услуги по ремонту гидравлических домкратов могут помочь увеличить вашу прибыль.Почему не стоит самостоятельно строить дом
Непрофессионалу сложно, а то и невозможно поднять дом. Для большинства ремонтников дома это похоже на проповедь хору: у них нет желания поднимать дом. Для других проект выглядит очень простым и простым способом сэкономить тысячи долларов. Но есть некоторые реалии, связанные со взломом домов, которые делают его более трудным и сложным, чем может показаться, и, скорее всего, это займет больше времени, чем вы ожидаете.
Домкрат может означать разные вещи
В то время как мало кто из нас заинтересован в том, чтобы поднять дом целиком, включая кроватки, балки, бревна и все остальное, что вам нужно, чтобы поднять дом с земли, среди нас есть несколько безрассудных душ, которые чувствуют необходимость Поднимите часть дома, чтобы вставить дополнительный ярус или балку для ремонта или выровнять старый наклонный пол.
Прежде всего, для любителя поднять в воздух целый дом совершенно не может быть и речи.Слишком много того, что может пойти не так, как в очень сильно ошибается . Если вы не знаете, что делаете, это очень рискованно для вашего дома и очень опасно для всех участников.
Взломать угол дома — это совсем другая история, но у вас все еще есть возможность нанести значительный ущерб, не говоря уже о потенциальной опасности. Вы могли бы взяться за дом, и в конечном итоге именно это и сделали — взломали дом.
Использование домкратов
Неудивительно, что обычный гидравлический домкрат не подходит для дома.Возьмите из гаража свой самый прочный автомобильный домкрат, и этот домкрат развалится под тяжестью дома. Точнее, никогда даже не начнет подниматься. Домкрат обычно выполняется с помощью винтовых домкратов и многих из них. Также используются гидравлические домкраты. В любом случае вам понадобятся домкраты не менее 20 тонн, а лучше 40 тонн. Вы можете взять напрокат сверхмощные домкраты, но арендованный гидравлический домкрат будет находиться под домом очень долго, увеличивая заряд, так что вам лучше владеть им.
Части дома, которые нужно поднять
Дом построен из тысяч деревянных бревен, гвоздей, шурупов, проволоки, металла, кирпичной кладки и бесчисленного множества других видов строительных материалов.Все эти материалы взаимосвязаны, как головоломка. Вопреки тому, что вы могли ожидать, дом не поднимается и не опускается, как гигантский ящик. Вместо этого дом поднимается или опускается больше, как гигантский матрас королевского размера.
Представьте, что вы ложитесь под матрас и пытаетесь приподнять любую его часть кулаком. Большая часть матраса остается неподвижной, и ваши усилия не могут ее сдвинуть. Даже участки матраса в непосредственной близости от руки практически не двигаются. Поднимается только часть матраса прямо над вашими руками.Так и с домом.
Поместите один, два или даже пять гидравлических или винтовых домкратов на близком расстоянии под домом, поднимайте медленно, и результаты неутешительны. Сначала вы слышите протест корпуса с громкими, как выстрелы, тресками. Джоистс стонет. Наверху штукатурка и гипсокартон трескаются, рассыпаются и падают. Тем не менее, внизу нет никаких признаков возвышения.
Мораль истории: если вы планируете поднимать и укреплять какую-либо часть вашего дома снизу в подвале или в подвале, просто имейте в виду, что вы не сможете повлиять больше, чем на небольшую часть.Даже в этом случае вы, вероятно, не добьетесь ничего, кроме замены гнилой древесины на новую древесину или балки и сохранения того же наклона, что и перекрытия выше.
Количество поднятых домов
Как правило, дом — включая любую его часть — следует поднимать не более чем на 1/8 дюйма в день. Если вам нужно поднять дом на 1 дюйм, это займет не менее восьми дней. Этот медленный темп дает всем соединенным между собой материалам шанс занять новое положение, не разваливаясь.Предположительно, дом вначале был квадратным, ровным и ровным, и со временем он постепенно оседал, так что он привык к новому положению, каким бы дерзким оно ни было. Если вы прыгнете под пол и начнете поднимать его на исходную высоту, не давая материалам времени адаптироваться, вы нанесете большой урон.
Сохранение дома
Поднимать дома следует с использованием тех же опор, которые поддерживают дом, например, несущих балок и несущих стен.Знание, где разместить домкраты, сколько их использовать и как распределить давление каждого домкрата, имеет решающее значение для безопасного и успешного строительства дома. Даже если вы разбираетесь в конструкции дома и понимаете, какие части несут нагрузки, домкрат в некотором смысле противоположен этим силам, поэтому обычные конструктивные правила не всегда применимы. Чтобы знать, чего ожидать, нужен опыт. Вы действительно хотите стричь зубы в собственном доме?
продает комплекты уплотнений для напольных домкратов: hcrcnow.com
Не знаете, что вам нужно? Мы можем помочь.
Ознакомьтесь с нашей библиотекой чертежей домкратов и домкратов в разобранном виде.
кликните сюда
«Только если вы хотите, чтобы он работал»
Lazzar’s Floor Jack HCRCnow.com поставляет запасные части для напольных домкратов и гидроцилиндров. HCRCnow.com — ведущий поставщик запасных частей для домкратов и комплектов уплотнений для домкратов, пневмогидравлических насосов, ручных насосов, гидроцилиндров и многих других изделий. Спрашивайте, если не видите то, что вам нужно.
Мы также продаем метрические и стандартные уплотнения.
Вот некоторые из наших торговых марок:
Аякс (Уокер), AFF / American Forge and Foundry, Astroline (Astro Pneumatic) ATD, Ауско, Медведь, Блэкхок / Порто-Пауэр, Браник, Буда, BVA, Дело IH, КОТ, Сенчури-Фокс, Чикаго Пневматик, Дейтон / Вестворд / Грейнджер, Дреднаут, Энерпак, Эквипрайт (Фастеналь), Флот, Флитлайн, Серый, Гринли, Хайн-Вернер, Линкольн, Инструменты Mac, Инструменты Matco, Милуоки Гидравлический, НАПА, Новая Голландия, Норко, Омега, Внебиржевой, Power-Team, Рам-Пак, Ротонда, Шинн Фу, Симплекс / ТК / Сосна, Щелкнуть на, U.
