ДВА ПРОСТЫХ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

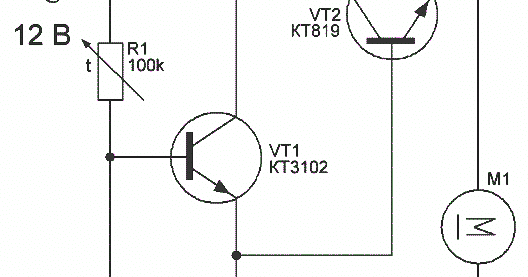

Собранный однажды простейший регулятор напряжения на одном транзисторе был предназначен для определённого блока питания и конкретного потребителя, никуда больше его подключать было конечно не нужно, но как всегда наступает момент, когда правильно поступать мы перестаём. Следствием этого являются хлопоты и раздумья как жить-быть дальше и принятие решения восстанавливать сотворённое ранее или продолжать творить.

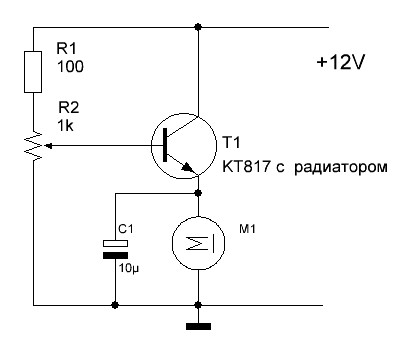

Схема номер 1

Имелся стабилизированный импульсный блок питания, дающий на выходе напряжение 17 вольт и ток 500 миллиампер. Требовалось периодическое изменение напряжения в пределе 11 – 13 вольт. И общеизвестная схема регулятора напряжения на одном транзисторе с этим прекрасно справлялась. От себя добавил к ней только светодиод индикации да ограничительный резистор. К слову, светодиод здесь это не только «светлячок» сигнализирующий о наличии выходного напряжения. При правильно подобранном номинале ограничительного  резистора, даже небольшое изменение выходного напряжения отражается на яркости свечения светодиода, что даёт дополнительную информацию о его повышении или понижении.

КТ829 — мощный низкочастотный кремниевый составной транзистор, был установлен на мощный металлический радиатор и казалось, что при необходимости он вполне может выдержать и большую нагрузку, но случилось короткое замыкание в схеме потребителя и он сгорел. Транзистор отличается высоким коэффициентом усиления и применяется в усилителях низкой частоты – видно действительно его место там а не в регуляторах напряжения.

Слева снятые электронные компоненты, справа приготовленные им на замену. Разница по количеству в два наименования, а по качеству схем, бывшей и той, что решено было собрать, она несопоставима. Напрашивается вопрос – «Стоит ли собирать схему с ограниченными возможностями, когда существует более продвинутый вариант «за те же деньги», в прямом и переносном смысле этого изречения?»

Схема номер 2

В новой схеме также присутствует трёхвыводной эл. компонент (но это уже не транзистор) постоянный и переменный резисторы, светодиод со своим ограничителем. Добавлено только два электролитических конденсатора. Обычно на типовых схемах указаны минимальные значения C1 и C2 (С1=0,1 мкФ и С2=1 мкФ) которые необходимы для устойчивой работы стабилизатора. На практике значения емкостей составляют от десятков до сотен микрофарад. Ёмкости должны располагаться как можно ближе к микросхеме. При больших емкостях обязательно условие C1>>C2. Если ёмкость конденсатора на выходе будет превышать ёмкость конденсатора на входе, то возникает ситуация при которой выходное напряжение превышает входное, что приводит к порче микросхемы стабилизатора. Для её исключения устанавливают защитный диод VD1.

У этой схемы уже совсем другие возможности. Входное напряжение от 5 до 40  вольт, выходное 1,2 – 37 вольт. Да, имеется падение напряжения вход – выход равное примерно 3,5 вольтам, однако роз без шипов не бывает. Зато микросхема КР142ЕН12А именуемая линейным регулируемым стабилизатором напряжения имеет неплохую защиту по превышению тока нагрузки и кратковременную защиту от короткого замыкания на выходе.

Что получилось

Сам процесс обновлённого монтажа занял времени ни сколько не больше чем предыдущий. При этом получен не простой регулятор напряжения, который подключается к блоку питания стабилизированного напряжения, собранная схема при подключении даже к сетевому понижающему трансформатору с выпрямителем на выходе сама даёт необходимое стабилизированное напряжение. Естественно, что выходное напряжение трансформатора должно соответствовать допустимым параметрам входного напряжения микросхемы КР142ЕН12А. Вместо неё можно использовать и импортный аналог интегральный стабилизатор LM317Т. Автор Babay iz Barnaula

   Форум по ИП

   Форум по обсуждению материала ДВА ПРОСТЫХ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

Блок питания 1,5в, 3,3в, 5в, 12в, 24в, самому собрать из подручных деталей мощный блок. Схемы блоков питания. Сборка простого блока питания.

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.

Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник …
Шаг 1: Какие детали необходимы для сборки блока питания …
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок .

Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

Блок питания 12в 30а

Схема блока питания 12в 30А.
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.

Блок питания 3 — 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт,  при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения . ..
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0. 1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А ) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.
Трансформаторный блок питания
Ремонт и доработка китайского блока питания для питания адаптера.
Доработка блока питания

Схемы блоков питания

Схемы. Самодельный блок питания на 1,5 вольта, 3 вольта, 5 вольт, 9 вольт, 12 вольт, 24 вольта. Стабилизатор 7812, 7805

Регулятор напряжения для тена от 1 до 6 кВт

Регулятор напряжения в электрических цепях, служит для изменения мощности, подаваемой в нагрузку. С помощью регулятора напряжения можно управлять скоростью вращения электродвигателей, уровнем освещенности и нагревательными приборами такие как паяльник, электрическая плитка, тэн. В радиомагазинах можно купить готовое изделие но сделать регулятор напряжения своими руками не сложно.

В процессе самогоноварения выяснилось что на газу процес нагревания браги происходит достаточно долго (около 2-х часов) и к тому же, неудобно регулировать процесс дистилляции браги, газовой плиткой. В следствии чего возникла острая необходимость в модернизации самогонного(дистиллятного) аппарата, врезкой в него электрического нагревателя. Изначально задумывалось, что тен будет ставится мощностью 3 kW но в дальнейшем передумали и уменьшили до 2500 ватт. Далее нам понадобилась регулировка напряжения для управления процессом дисциляции, её мы решили изготовить своими руками, благо схем в общем доступе полно, они простые, минимум деталей и изготовление много времени не занимает.

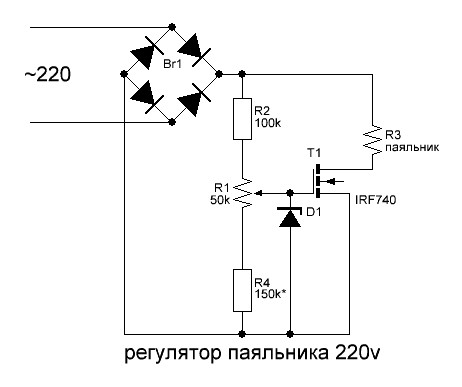

Схема регулятора напряжения на 220 вольт

• Рисунок 1. Схема.

Схема состоит из симистора, BTA41-800B по названию можно определить его параметры ток и напряжение. Например BTA это обозначение симистора, 41 это его ток в амперах и 800B это его напряжение. Симистор можна заменить на более слабый ток для этого нужно мощность вашего тена разделить на напряжение, например: 2 кВт разделить на напряжение в сети 220 вольт мы получим нужный нам ток 2000/220=9,1 Ампер. В этом случае мы можем использовать другой симистор BTA12-600B, но так как симистор будет работать практически на пределах своих возможностей, он будет греться и придется закрепить его на радиатор, в противном случае он может выйти из строя.

• Рисунок 2. Схема с вольтметром.

Примечание.В схеме можно применять любой симистор не менее 600B и током в зависимости применяемого нагревательного элемента. В любом случае для облегчения работы симистора его следует разместить на радиаторе охлаждения. Дополнительно можно поставить вольтметр на выход схемы, чтобы видеть изменение напряжения наглядно и на вход поставить автомат на 16-25 ампер.

Детали для схемы:

1.Симистор выбираем от нагрузки но можете как в моем случае чем больше тем лучше BTA8-600b, BTA12-600b, BTA16-600b, BTA20-600b, BTA24-600b, BTA25-600b, BTA26-600b, BTA40-600b, BTA41-600b.

2.Потенциометр можно ставить в пределах от 470 кОм до 1 мегаом (МОм). Советую ставить потенциометр на 1 МОм так как у него больше диапазон регулировки, можно регулировать фактически до нуля. В начале я собрал схему с потенциометром на 500 кОм и в дальнейшем перепаивал на 1 мОм.

3.Динистор DB3 у него нет полярности припаиваем как хотим.

4.Резистор 10 кОм.

5.Конденсатор керамический 0,1 мкФ.

Изготовление схемы

• Рисунок 3. Схема в моем исполнение.

Для изготовления схемы нам понадобится в первую очередь паяльник, припой и канифоль и радио детали которые без труда можно приобрести в любом радио-магазине. Пожалуйста, уделяйте пристальное внимание, есть риск поражения электрическим током (как и во всем электрическом).

И так, для начала берем печатную плату и на ней располагаем компактно все детали после чего спаиваем все по схеме. Останется прикрепить симистор на радиатор. Я взял радиатор из старого блока питания телевизора. И останется самое сложное найти корпус и разместить схему в нем. На собирание схемы по времени у меня ушло буквально 15 минут.

• Рисунок 4. Схема регулятора мощности в моем исполнение.

Примечание. Эта схема часто встречается в пылесосах, китайских точильных станках.

• Рисунок 5. Регулировка с пылесоса.

Также можно заказать с сайта Алиэкспресс вот несколько вариантов. 1 вариант, 2 вариант по заверению китайца способен держать 5 кВт, 3 вариант в красивом корпусе с вольтметром, 4 вариант.

Как происходит процесс регулировки напряжения в дистилляторном аппарате.

На начальном этапе нагреватель включаем на полную мощность. После достижения температуры (78,8) градусов, что соответствует точки кипения этилового спирта, мощность нагревателя уменьшаем. Опытным путем меняя положения регулятора, нужно добиться того, чтобы весь выделяющийся пар конденсировался системой охлаждения. Это поможет избежать лишних потерь спирта и в то же время при правильно подобранной мощности позволит сократить время производства до возможного минимума.

Как сделать стабилизатор напряжения 12 вольт?

Смотрите также обзоры и статьи:

В электрической цепи машины, для подключения в авто светодиодной ленты все чаще необходима схема со стабилизатором, который бы выравнивал значения входного U для корректной работы и дальнейшей эксплуатации устройств. Не стоит путать преобразователь с блоком питания, ведь первый выравнивает значения до требуемой величины, а второй – подает с определенным номиналом. Кроме того, благодаря такому устройству можно даже заряжать powerbank, что весьма удобно.

В целом смонтировать стабилизатор напряжения 12 вольт своими руками не так и сложно – для этого есть все необходимые схемы, и несколько надежных стабилизаторов готовы к использованию! Давайте рассмотрим какова у стабилизатора напряжения 12в схема.

Для стабилизатора напряжения 12в схема довольно проста: для этого нужно купить хорошие стабилитроны и несколько микросхем, которые бы выравнивали значения U. Если у вас в руках микросхема типа LM317, то процесс сборки нужно начинать с припайки к средине выходного контакта сопротивления на 130 ом. Далее – припаять проводник и регулировочный контакт к резистору.

Таким образом можно запитать и сделать стабилизатор напряжения 12 вольт для фонарика на Лед-источниках света или светодиодной полоски. Конечно, даже, несмотря на очевидные преимущества, многих пугает высокая стоимость диодных источников света в сравнении с «ильичевками». Однако высокая цена обусловлена долговечностью прибора, который при правильной эксплуатации прослужит не менее пяти лет без сбоев, за это время перегорят десятки вольфрамовых нитей.

Отдельного внимания заслуживает схема стабилизатора напряжения 12 вольт на основе микросхемы LD1084. Она используется на борту авто. От диодного моста проводник с положительным U соединяется с входным. Затем также припаивается по схеме эмиттер и два резистора для фар на 1-1,5 килом.

На выходе также требуется припаять резисторы, а кроме того и конденсаторы. Один сглаживает сигнал, а другой – электролитический. Таким образом можно добиться самого простого стабилизатора напряжения 12в, имея в арсенале несколько радиокомпонентов необходимого номинала.

Есть несколько наиболее доступных и простых способов того, как заряжать повер банк. Первой из них – от сети 220 вольт, т.е.от розетки через шнур. Для того, чтобы ответить на вопрос чем заряжать power bank, подойдет обычный блок питания или сетевой адаптер от вашего мобильного телефона – выходное значение будет подходящим.

Вторым способом того, как заряжать павер банк станет обычный USB-кабель, который стоит подключить к устройству, а затем – к порту на компьютере, ноутбуке или планшете. Конечно, так его зарядка пойдет значительно медленнее, ведь блок питания имеет большую емкость заряда.

Не переживают о том, чем заряжать повербанк во время походов и вылазок при отсутствии розеток и автомобилисты, ведь всегда можно продлить жизнь внешнего аккумулятора, подключив его для зарядки к прикуривателю. Стоит также знать, что после покупки такого гаджета, который продлевает жизнь ваших телефонов и планшетов, его нужно полностью зарядить, до 100%.

Кроме того, есть отдельные модели устройства, благодаря которым вопрос о том, а нужно ли заряжать power bank вообще, отпадает сама собой. Это утверждение касается счастливых обладателей внешних аккумуляторов, которые работают от солнечной энергии. Правда, зарядка в них происходит очень и очень медленно, но все же. Таким образом вполне можно, чтобы ваш гаджет «дотянул» до места полноценной зарядки.

Опубликовано: 2020-11-06 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Схемы стабилизатора с малым падением напряжения 5 В, 12 В с использованием транзисторов

Идеи схемы транзисторного стабилизатора напряжения с малым падением напряжения, описанные в следующей статье, могут быть использованы для получения стабилизированных выходных напряжений прямо от 3 В и выше, таких как 5 В, 8 В, 9 В, 12 В и т. Д. С чрезвычайно низким падением напряжения 0,1 В.

Например, если вы сделаете предложенную схему LDO 5 В, она будет продолжать выдавать постоянный выходной сигнал 5 В, даже если входное питание такое же. ниже 5,1 В

Лучше, чем у регуляторов 78XX

Мы обнаружили, что для стандартного регулятора 7805 обязательно требуется минимум 7 В для получения точного выходного напряжения 5 В и так далее.Это означает, что уровень отключения составляет 2 В, что выглядит очень высоким и нежелательным для многих приложений.

Концепции LDO, описанные ниже, могут считаться лучше, чем популярные регуляторы 78XX, такие как 7805, 7812 и т. Д., Поскольку они не требуют, чтобы входное напряжение было на 2 В выше предполагаемого уровня выходного сигнала, а может работать с выходами в пределах 2% от номинального. Вход.

Фактически, для всех линейных регуляторов, таких как 78XX или LM317, 338 и т. Д., Входное напряжение должно быть на 2–3 В выше, чем интернированное стабилизированное выходное напряжение.

Проектирование стабилизатора с малым падением напряжения 5 В

На приведенном выше рисунке показана простая конструкция стабилизированного стабилизатора напряжения 5 В с малым падением напряжения, которая даст вам правильный 5 V стабилизируется, даже когда входное напряжение упало до менее 5,2 В.

Работа регулятора на самом деле очень проста, Q1 и Q2 образуют простой переключатель питания с общим эмиттером с высоким коэффициентом усиления, который позволяет напряжению проходить со входа к выходу с низким отсевом.

Q3 в сочетании со стабилитроном и R2 работают как основная сеть обратной связи, которая регулирует выходной сигнал до значения, эквивалентного значению стабилитрона (приблизительно).

Это также означает, что, изменяя значение напряжения стабилитрона, выходное напряжение может быть соответственно изменено по желанию. Это дополнительное преимущество конструкции, поскольку она позволяет пользователю настраивать даже нестандартные выходные значения, которые недоступны для фиксированных микросхем 78XX

Разработка стабилизатора с малым падением напряжения на 12 В

Как объяснялось в предыдущем разделе, простое изменение значений стабилитрона приводит к изменению выходного сигнала на требуемый стабилизированный уровень.В приведенной выше схеме LDO 12 В мы заменили стабилитрон на стабилитрон 12 В, чтобы получить стабилизированный выход 12 В через входы от 12,3 В до 20 В.

Характеристики тока.

Текущий выходной сигнал этих конструкций LDO будет зависеть от значения R1 и текущей пропускной способности Q1, Q2. Указанное значение R1 допускает максимум 200 мА, который можно увеличить до более высоких ампер, соответствующим образом уменьшив значение R1.

Чтобы обеспечить оптимальную производительность, убедитесь, что Q1 и Q2 указаны с высоким hFE, по крайней мере, 50.Кроме того, наряду с транзистором Q1, Q2 также должен быть силовым транзистором, так как он также может немного нагреться в процессе.

Защита от короткого замыкания

Одним из очевидных недостатков описанных схем с низким падением напряжения является отсутствие защиты от короткого замыкания, которая обычно является стандартной встроенной функцией в большинстве обычных фиксированных регуляторов.

Тем не менее, функция может быть добавлена ​​путем включения каскада ограничения тока с использованием Q4 и Rx, как показано ниже:

Когда ток превышает заданный предел , падение напряжения на Rx становится достаточно большим, чтобы включить Q4, который начинает заземлять базу Q2.Это приводит к сильному ограничению проводимости Q1, Q2 и отключению выходного напряжения, пока, конечно, потребление тока не восстановится до нормального уровня.

Транзисторный стабилизатор с низким падением напряжения и плавным пуском

Этот стабилизатор напряжения с высоким коэффициентом усиления, использующий всего пару транзисторов, обладает лучшими характеристиками, чем у широко используемых вариантов с несколькими эмиттерными повторителями.

Схема была опробована в 30-ваттном стереоусилителе, который строго требовал строго регулируемого источника питания, а также выходного напряжения, которое могло медленно и постепенно нарастать от нуля вольт до максимума всякий раз, когда схема была изначально включена.

Этот план плавного пуска (около 2 секунд) для усилителей мощности помогал выходным конденсаторам 2000 мкФ заряжаться, не вызывая слишком большого тока коллектора в выходных транзисторах.

Нормальное выходное сопротивление регулятора составляет 0,1 Ом. Выходное напряжение находится путем решения уравнения:

VO = VZ — VBE1.

Время нарастания выходного напряжения вычисляется по формуле:

T = RB.C1 (1 -Vz / V).

Для ряда цифровых устройств требуется заранее заданная последовательность включения источников питания.Устанавливая правильные значения RB / C1, время нарастания выходного сигнала схемы может быть зафиксировано для обеспечения этой последовательности или интервала задержки.

Регулируемая схема LDO

Как видно на схеме, нагрузка подключена к штырю коллектора последовательного транзистора T4. Это указывает на то, что этот конкретный транзистор может быть включен до насыщения, в результате чего напряжение между эмиттером и коллектором будет очень маленьким напряжением насыщения. Этот конкретный уровень напряжения, естественно, зависит от характеристик тока и типа транзистора.

Список деталей

• R1 = 1,2 Ом
• R2 = 10 кОм
• R3 = 470 Ом
• R4 = 1,2 к
• R5 = 560 Ом
• R6 = 1,6 Ом
• P1 = предустановка 500 Ом
• C1 = 10 мкФ / 25 В
• T1, T3 = BC557
• T2 = BC547
• T4 = BD438
• Светодиод = КРАСНЫЙ 20 мА 5 мм

В случае обсуждаемой конструкции с учетом оптимального тока 0,5 А падение напряжения, вероятно, будет вряд ли 0,2 В. Добавьте к этому падение напряжения около R6, необходимое для ограничения тока.При примерно 0,5 В на R6, T3 начинает проводить и ограничивать выходной ток. Светодиод D1 выполняет несколько функций: он работает как индикатор, а также как диод опорного напряжения для ограничения опорного уровня от 1,5 В до 1,6 В на эмиттере T1.

Базовый ток возбуждения для T1 поступает от делителя напряжения, который включает R4, P1 и R5. Что касается разницы между уровнями опорного и выходного напряжения, T1 медленно начинает проводить.

Точно то же самое происходит с T2, который обеспечивает более или менее базовый привод для T4.Конденсатор C1 предназначен для фильтрации выходного каскада. Вы можете легко заменить BD 438 другими популярными брендами, например, такими как BD136, BD138 и BD140 и т. Д.

Сказав это, эти транзисторы, вероятно, могут иметь довольно повышенное напряжение насыщения. Следует отметить, что, поскольку D1 работает как эталонный источник, он должен быть красным светодиодом, светодиоды других цветов могут иметь другие характеристики падения напряжения.

Высоковольтная, сильноточная схема регулятора постоянного тока

Все мы хорошо знакомы с ИС регулятора напряжения 78XX или регулируемыми типами, такими как LM317, LM338 и т. Д.Хотя эти регуляторы выдаются своим заданным функционированием и надежностью, у этих регуляторов есть один большой недостаток … они не могут контролировать ничего выше 35 В.

Работа схемы

Схема, представленная в следующей статье, представляет собой конструкцию регулятора постоянного тока, которая эффективно противодействует вышеуказанной проблеме и способна выдерживать напряжение до 100 В.

Я большой поклонник вышеупомянутых типов ИС просто потому, что они просты для понимания, просты в настройке и требуют минимального количества компонентов, а также относительно дешевы в сборке.

Однако в областях, где входное напряжение может быть выше 35 или 40 В, с этими ИС становится сложно.

При проектировании солнечного контроллера для панелей, которые вырабатывают более 40 вольт, я много искал в сети какую-то схему, которая управляла бы 40+ вольтами от панели до желаемых выходных уровней, скажем, до 14 В, но была довольно разочарован, так как я не смог найти ни одной схемы, которая могла бы удовлетворить требуемые спецификации.

Все, что я смог найти, это схема регулятора 2N3055, которая не могла обеспечить даже ток 1 ампер.

Не сумев найти подходящего совпадения, мне пришлось посоветовать покупателю выбрать панель, которая не будет генерировать ничего выше 30 вольт … это компромисс, на который клиент должен был пойти, используя стабилизатор зарядного устройства LM338.

Однако, немного подумав, я наконец смог придумать дизайн, который способен выдерживать высокие входные напряжения (DC) и намного лучше, чем аналоги LM338 / LM317.

Давайте попробуем разобраться в моей конструкции в деталях со следующими пунктами:

Ссылаясь на принципиальную схему, IC 741 становится сердцем всей цепи регулятора.

В основном он настроен как компаратор.

На контакт № 2 подается фиксированное опорное напряжение, определяемое значением стабилитрона.

Контакт № 3 зажат цепью делителя потенциала, который рассчитан соответствующим образом для измерения напряжений, превышающих указанный выходной предел схемы.

Первоначально при включении питания R1 запускает силовой транзистор, который пытается передать напряжение на своем источнике (входное напряжение) через другую сторону его вывода стока.

В тот момент, когда напряжение попадает в сеть Rb / Rc, он определяет условия нарастания напряжения, и в течение доли секунды ситуация запускает ИС, выход которой мгновенно становится высоким, отключая силовой транзистор.

Это мгновенно приводит к отключению напряжения на выходе, уменьшая напряжение на Rb / Rc, побуждая выход IC снова стать низким, включая транзистор питания, так что цикл блокируется и повторяется, инициируя выходной уровень, который просто точно равно желаемому значению, установленному пользователем.

Принципиальная схема

Значения неопределенных компонентов в цепи могут быть рассчитаны по следующим формулам, а желаемые выходные напряжения могут быть зафиксированы и установлены:

R1 = 0,2 x R2 (кОм)

R2 = ( Выход V — напряжение D1) x 1 кОм

R3 = напряжение D1 x 1 кОм.

Силовой транзистор — это PNP, должен быть выбран подходящим образом, который может обрабатывать требуемое высокое напряжение и большой ток, чтобы регулировать и преобразовывать входной источник до желаемых уровней.

Вы также можете попробовать заменить силовой транзистор на полевой МОП-транзистор с P-каналом, чтобы получить еще более высокую выходную мощность.

Максимальное выходное напряжение не должно быть выше 20 вольт, если используется 741 IC. С 1/4 IC 324 максимальное выходное напряжение может быть превышено до 30 вольт.

Как сделать схемы регулятора напряжения

Стабилизатор напряжения — это устройство, используемое для изменения колеблющегося напряжения на его входе до определенного и стабильного на его выходе. Регуляторы напряжения могут быть механическими, электрическими, переменными или постоянными.В этой статье мы рассмотрим электронные линейные регуляторы постоянного тока.

Применение регуляторов

Для большинства схем требуется постоянное напряжение питания, не зависящее от потребляемого тока. Даже небольшое перенапряжение может оказаться разрушительным, поэтому следует использовать регуляторы. Но регуляторы также очень помогают в устранении сетевого шума в усилителях звука. В генераторах сигналов или генераторах выходная частота будет изменяться в зависимости от напряжения питания и также должна хорошо регулироваться, чтобы поддерживать это значение постоянной.

Типы регуляторов

Существует три основных класса или типа регуляторов: положительные регуляторы, , где входящее напряжение положительное, отрицательные регуляторы, , где входящее напряжение отрицательное, двойные регуляторы напряжения, , которые представляют собой наборы обоих, например, схему усилителя и, наконец, регулируемые регуляторы , в которых может присутствовать любой из вышеперечисленных, но есть ручка управления для изменения выходного напряжения по запросу.

Стабилитрон — это тип диода, который при подключении в его конфигурации обратного смещения (см. Ниже) начинает «пробиваться» или проводить при определенном напряжении, называемом его напряжением Зенера.Как только он начинает проводить, ток не прекращается, поэтому резистор (R1, показанный ниже) должен ограничивать ток до безопасного значения.

В приведенном выше простом регуляторе Vin — 12 В, Vout — 5 В, а I — 10 мА. Без стабилитрона R1 было бы R = V / I = 12-5 / 0,01 = 700 Ом. Однако не было бы никакого регулирования, так как стабилитрон не проводил бы. Используя практическое правило, стабилитрон должен проводить ток нагрузки в два-пять раз больше, например, 50 мА. Учитывая это, должно быть I = 50 + 10 = 60 мА, поэтому R1 = 7/0.06 = 116 Ом.

Проблема, однако, в том, что рассеиваемая мощность в R1 и D1 для больших токов нагрузки будет чрезмерной. Но это вполне подходящая схема для преобразования уровней сигналов, скажем, с 5В в модули 3,3В.

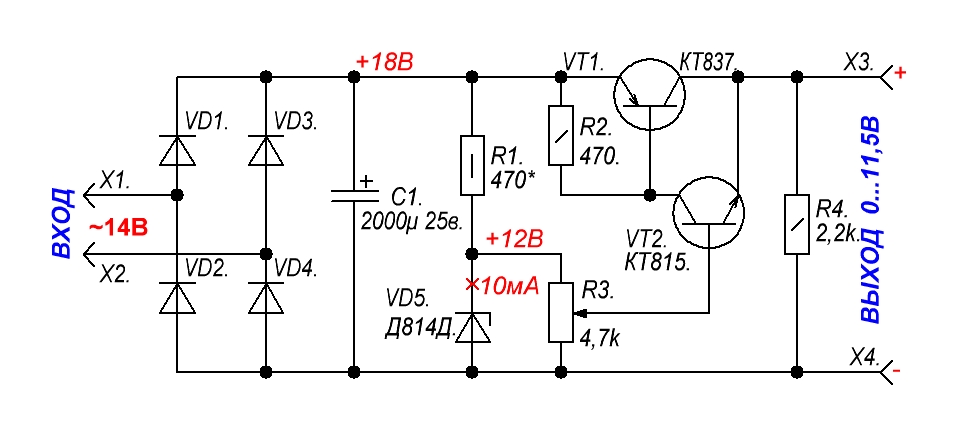

Стабилитрон в качестве эталона и транзистор Q1

Здесь мы использовали стабилитрон в качестве эталона и транзистор Q1 в качестве последовательного стабилизатора, выполняющего тяжелую работу. R2 обеспечивает смещение для включения Q1 и подачи гораздо меньшего тока через стабилитрон D2.Если Vout составляет 5 В, к этому должно быть добавлено падение напряжения база-эмиттер на 0,6 В, поэтому D2 должен быть 5,6 В (обычно доступен), а R2 теперь должен будет обеспечивать ток коллектора / hfe транзистора (скажем, 1000). Для источника питания 1 А, 1/1000 10 мА, R2 = 12-5,6 / 0,01 = 640 Ом плюс небольшой ток для стабилитрона, скажем, 560 Ом.

Но это все равно большой ток, потраченный на нагрев стабилитрона. Итак, теперь мы добавили Q5 и сеть обратной связи от Vout, чтобы обеспечить полезную схему:

D4 больше не является критичным и может быть любым в диапазоне от 1 В до 4 В и настраиваться.Поскольку Vout пытается превысить напряжение базы / эмиттера Q5 +0,6 + D4, он начинает отбирать ток из базы Q4, стабилизируя напряжение. R6 теперь может иметь более важное значение и не критично, так как 1k вполне подойдет. R7 и R8 также дадут более легкую регулировку.

Давайте сделаем еще один шаг и добавим защиту от перегрузки по току:

Падение напряжения на D6 и D7 всегда будет 0,6 + 0,6 = 1,2 В, а Vbe Q6 также будет 0,6 В. Например, если мы тщательно выбираем R14, чтобы соответствовать точке, мы хотим предотвратить перегрузку по току, скажем, 2А, если V на R14 = 1.2V, D6 и D7 будут отбирать ток от базы Q6, позволяя не потреблять ток более 2A.

Следовательно, R14 = 1,2 / 2 = 0,6 Ом. Но есть еще одно усовершенствование, которое мы можем сделать, чтобы предотвратить большие токи в диодах.

Заменили диоды на Q9. Все, что ему нужно, это 0,6, чтобы включить его и вызвать ограничение тока. Для 2А это будет R19 = 0,6 / 2 = 0,3 Ом.

Трехконтактный стабилизатор постоянного напряжения

Здесь перед нами простота трехполюсного стабилизатора с фиксированным напряжением.ИС регуляторов напряжения серии LM78xx имеют несколько различных напряжений. Например, LM7812 выдает 12 В, LM7809 выдает 9 В, а LM7805 выдает 5 В.

C4 и C10 не следует путать со сглаживающими конденсаторами. Они предназначены для снижения шума и стабильности и должны иметь низкое эквивалентное последовательное сопротивление (ESR). C4 обычно составляет 10 мкФ, а C10 — 1 мкФ. Обратите внимание, что диод D9 должен разряжать любую большую емкость нагрузки в обратном направлении, чтобы предотвратить обратное смещение регулятора, когда на входе низкий уровень.

Регулируемый трехконтактный регулятор

И, наконец, мы подошли к концу эволюции с регулируемым трехконтактным стабилизатором — знаменитым стабилизатором напряжения LM317 и его отрицательным аналогом — стабилизатором отрицательного напряжения LM337. C2 предназначен для шума и может составлять 1 мкФ. Соотношение R20 и R23 задает выходное напряжение. Это могут быть два постоянных резистора или регулируемый потенциометр. R20 показан в таблице данных как нестандартный 240 Ом, но если вы сделаете его стандартным 220 Ом, то для любого напряжения между V _max и V _min R7 = (176 * V _out ) — 220.

Итак, если вы хотите 9 В, R23 может быть фиксированным значением, то есть 176 * 9 — 220 = 1k4. Обратите внимание, что, поскольку внутреннее опорное напряжение составляет 1,25 В как самое низкое значение для регулятора, ему также требуется не менее 2 В между входом и выходом и максимальное напряжение 32 В, поэтому он может обеспечивать регулировку от 1,2 В до 30 В. Сделайте R23 10к.

Мощность, рассеиваемая в регуляторе, составляет (Vin-Vout) * Iout. Таким образом, для 12 В на входе и 5 В на выходе при 1 А мощность составляет (12-5) * 1 = 7 Вт. Это нелогично, но это означает, что регулятор рассеивает большую часть мощности, когда он установлен на самое низкое выходное напряжение.

Если вы возьмете регулятор тока силой более 1 А или слишком горячий, чтобы удерживать его пальцами, то потребуется радиатор. Вы можете попробовать установить его на кожух алюминиевого корпуса, который вы используете, или установить на кусок плоского алюминия или, что еще лучше, на подходящий радиатор и угадать размер. Вы должны иметь возможность удобно держать регулятор, не обжигая руки или пальцы.

Обязательно оставьте комментарий ниже, если у вас есть вопросы!

Сильноточный 12В-13.8 В при 30 А, 25 А, 20 А, 15 А Источник питания

Вот схема сильноточного источника питания 13,8 В. Зачем? Тем, кто хочет использовать в доме автомобильный радиопередатчик. Вы должны использовать источник питания для радиолюбителей 12 В / 13,8 В.

Лучше, если это будет высокая мощность от 5 до 30 А в зависимости от размера передатчика.

И я очень рекомендую эту сильноточную схему питания. Из-за хорошей производительности выходное напряжение от 13 В до 14 В в зависимости от нагрузки.

Также вы можете изменить / добавить компоненты, чтобы установить выходной ток 5A, 10A, 15A, 20A, 25A, 30A.Согласно реальному использованию. Итак, помогите сэкономить и проще построить.

Чем интересна эта схема

Конечно, вы можете купить столь простой и эффективный блок питания самых разных размеров. Но если вы построите их со своими или с друзьями. Это будет прекрасное время для создания этого проекта. И по завершении запускает свою функцию. Будет очень горд.

Кроме того, данная схема питания полезна еще и в большом количестве. Такие как большой двигатель постоянного тока, автомобильная аудиосистема и другие.Что вы можете применить, изменив напряжение и ток по мере необходимости. Эта схема очень гибкая.

Сильноточный источник питания 13,8 В схема

Концепция выбора схемы

Нам нужна схема, в которой используются обычные детали. Так просто купить в местных магазинах рядом с нами, да и дешевле.

Иногда эти компоненты могут быть у вас дома.

Представьте, у вас много силовых транзисторов, 2N3055. Потому что он популярен в транзисторных усилителях мощности.

Линейная схема питания — лучший выбор. Потому что это настолько простая схема.

Мы часто используем микросхему трехконтактного регулятора, например 78xx, 7812 или 7815.

Но это большой размер с большими компонентами.

Например, трансформатор, если вам нужен выходной ток 30А. Значит, вам понадобится трансформатор на 30А минимум. Он такой большой.

Кстати.

Его размер для вас не проблема. Предположим, вы получили от дедушки большой трансформатор.

Да, можно попробовать.

Люблю линейную схему.

Примечание: Если вы новичок, эта схема может вам не подойти. Вы можете использовать схемы ниже.

Принцип работы схемы сильноточного источника питания 13,8 В

Должен быть качественный чек-лист!

Нам это нужно.

• Хорошая схема защиты — при коротком замыкании или перегрузке на выходе.
• Вы также можете построить схему с выходными токами по своему усмотрению.Вы можете увеличивать ток поэтапно, каждый шаг на 5А. Начните с минимального значения силы тока 5А. А дальше шаг 10А, 15А, 20А, 25А и максимум 30А.

Что еще? См. Части схемы.

Нерегулируемый источник питания

Эта схема требует высокого постоянного напряжения. См. Схему ниже — это нерегулируемая цепь источника питания 21V 30A.

Это гибкий. Вы можете выбрать множество устройств по своему усмотрению, выполните следующие действия.

1.C1 и F1 с использованием этой таблицы.
