Гидравлический домкрат своими руками | Строительный портал
Люди издревле сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому зачастую ломались, провоцируя человеческие жертвы. Выход из положения появился с изобретением такого станка, как гидравлический домкрат, что широко используется и сегодня. Подобная установка в отличие от лебедок имеет большую надежность и способна поднимать большие грузы при меньших затратах.
Содержание:
- Предназначение гидравлического домкрата
- Конструкция гидравлического домкрата
- Принцип работы гидравлического домкрата
- Достоинства и недостатки гидравлических домкратов
- Классификация гидравлических домкратов
- Изготовление гидравлического пресса
- Ремонт гидравлического домкрата
Предназначение гидравлического домкрата
Сегодня нельзя представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или смена колеса, без применения домкратов – специальных механизмов, что предназначены для подъема тяжелого груза и фиксации его на требуемой высоте.
Первые механические домкраты появились ещё в древности. А идеи создания схемы гидравлического домкрата специально для автомобиля, возникла непреднамеренно. Ремонтник Питер Лунати данную идею подсмотрел в парикмахерской, удивившись, как просто мастер стрижки фиксирует на определенной высоте гидравлическое кресло. В 1925 году был сделан сложный платформенный подъёмник с гидравлической стойкой для автомобиля.
Гидравлические домкраты отличаются грузоподъемностью, что составляет от одной до нескольких сотен тонн, что позволяет их применять при ремонте грузовых машин и другой тяжелой техники.
В качестве грузов используются корпуса машин или настила полов, плиты фундамента и колонны. Зависимо от целей применения, такое оборудование имеет различные габариты и конструкцию.
Гидравлический домкрат используется для перемещения, поднятия и фиксации грузов.
Современные гидравлические домкраты нашли широкое применение не только на СТО и в автосервисах. Они успешно используются на нефтеперерабатывающих предприятиях, электростанциях и других промышленных комплексах. Высочайший уровень производительности и легкость работы позволили эту технологию внедрить в бытовую среду, поэтому у многих хозяев в гараже имеется гидравлический домкрат.
Данное оборудование способно работать в горизонтальных и вертикальных плоскостях, поэтому оно широко используется на строительно-монтажном полигоне и для натяжения арматурных конструкций из напряженного железобетона.
Конструкция гидравлического домкрата
Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, как правило, масло и выдвигаемый поршень. Гидравлический домкрат имеет удлиненный или короткий корпус, что изготавливается из закаленной стали. Корпус выполняет такие функции: выступает для поршня направляющим цилиндром и является резервуаром для рабочего масла.
Винт с подъемной пятой вворачивается в плунжер, выворачивая винт, поэтому при надобности получается увеличивать максимальную высоту подъема. Домкрат данного вида оснащен гидравлическим насосом с ручным, ножным или воздушным приводом. В устройстве гидравлического домкрата предусмотрены клапаны безопасности и прочие устройства для создания долгой безаварийной работы.
Подъемный механизм и выдвижной гидравлический цилиндр, поднимаемый специальную площадку вверх, находятся в отверстиях корпуса. Спуск происходит при помощи поворота Т-образной ручки. Оборудование имеет полиамидные колеса, обеспечивающие домкрату маневренность. Корпус удлиненного тира используется, в основном, для работы с автобусами и большегрузными машинами.
Принцип работы гидравлического домкрата
Работает любой гидравлический домкрат по принципам сообщающихся сосудов с использованием жидкости.
Перекачивается рабочее гидравлическое масло приводным насосом с помощью рычага. Жидкость попадает в цилиндр через клапан и выдавливает его. Обратному перетеканию жидкости будут препятствовать клапана – нагнетательный и всасывающий. Чтобы обратно опустить домкрат, необходимо на насосе открыть клапан, тогда из цилиндра масло перетечет назад в насос.
Наличие на корпусе домкрата резьбы, которая защищена грязезащитным кожухом, резьбы на штоке и резьбовых отверстий в основании гарантирует неограниченные возможности использования и работы гидравлических домкратов для опрессовки, зажима и гибки. Высокопрочная опора, что изготовляется из закаленной стали и устанавливается на шток, способна предохранить гидравлический домкрат от повреждений. Рифленая поверхность опоры предотвращает скольжение грузов. Усилие гидравлических домкратов регулируют встроенным манометром.
Достоинства и недостатки гидравлических домкратов
Гидравлические домкраты являются одними из наиболее неприхотливых при всей своей мощности. Важной особенностью гидравлики является несжимаемый рабочий материал. Отсюда — плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения. Гидравлические домкраты демонстрируют высокий уровень КПД — до 80% и значительную грузоподъемность — до 200 тонн при небольшом усилии за счет большого передаточного отношения между поверхностями поперечного сечения плунжера насоса и цилиндра.
Но у гидравлических домкратов начальная высота подъема намного выше, чем у механических моделей. Еще одна трудность — невозможность точного регулирования высоты опускания. Для поддержания в рабочем состоянии домкрата необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников.
Недостатки гидравлических домкратов вытекают из достоинств. Они являются относительно медлительными — один цикл работы насоса соответствует не слишком большой высоте подъема. К недостаткам относят большую массу и размеры, высокую цену гидравлического домкрата, а также небольшой ход для одноплунжерных моделей. Кроме того, зачастую у названных инструментов происходят более серьезные поломки и неисправности, чем у механических устройств.
Классификация гидравлических домкратов
Выделяют несколько разновидностей гидравлических домкратов.
Бутылочные гидравлические домкраты
Конструкция бутылочного (вертикального) гидравлического домкрата является самой простой. Сфера использования таких домкратов является достаточно широкой в силу большого диапазона поднимаемого веса — от 2 до 100 тонн. «Бутылки» применяют в грузовом автотранспорте. Помимо главных достоинств гидравлического домкрата, вертикальные модели обладают еще несколькими — это универсальность использования, компактность и большая площадь опоры.
Бывают бутылочные домкраты одноштоковыми и двуштоковыми. Гидравлический одноштоковый аппарат отличается простотой конструкции и удобством эксплуатации, что расширяет области его использования и позволяет выполнять работу любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонт автомобилей, колес железнодорожных вагонов, применение в качестве силового узла пресса, трубогиба, трубореза и подобного инструмента.
Телескопический двуштоковый домкрат имеет схожую конструкцию с бутылочным аппаратом, принцип работы гидравлического домкрата бутылочного типа базируется на использовании нескольких рабочих штоков. Поршень находиться в основе телескопического домкрата. Его можно применять в горизонтальной и вертикальной позиции. Он компактный и подходит большинству машин. Подьем происходит с помощью подьемного рычага, приводящегося в действие гидравлическим цилиндром.
Подкатные домкраты
Работает подкатный домкрат по аналогичному принципу, что и бутылочный, но с отличием, что ось рабочего цилиндра располагается не в вертикальной оси, к тому же поршень не совмещается напрямую с подхватом и подъемный рычаг приводит в действие. Подкатным данный аппарат назван потому, что из себя представляет тележку на колесах, который может катиться по ровной поверхности. Домкрат при подъеме подхвата и рычага «подкатывается» или смещается под груз.
Чаще всего подкатный домкрат можно встретить на станции шиномонтажа, потому что он подходит идеально для подъема одной стороны машины, достаточно быстрый в работе и монтаже. Недостатки у подобной конструкции вытекают из названия — подкатному домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, существенный размер и вес затрудняют перевозку агрегата в автомобиле.
Подкатные домкраты классифицируются по назначению, как на фото гидравлических домкратов:
- Для личного использования автомобилистой, грузоподъемностью до 3 тонн;
- Для автосервисов и шиномонтажных мастерских, грузоподъемностью до 4 тонн и с наличием педалей предварительного подъема для моментального достижения требуемой высоты подхвата;
- Для обслуживания тяжелых машин и специальной автотехники (автопогрузчиков), грузоподъемностью до 20 тонн и с наличием педалей предварительного подъема и раздвижной траверсы, что предназначена для поднятия одной стороны машины.
Трансмиссонные подкатные домкраты оснащены специальной поворотной рамой. Здесь проявляется во всей красе плавность и точность хода гидравлических домкратов. Коробка передач автомобиля, что монтируется или демонтируется, может точно фиксироваться в горизонтальной или вертикальной плоскости в нужном положении.
Гидравлические гибриды
Домкраты двухуровневые нужны преимущественно в автосервисах, где работают с разными автомобилями. К особенностям данного приспособления относят две подъемные площадки. Чертеж гидравлического домкрата двухуровневого в целом представляет из себя гибрид подкатного и бутылочного домкрата. А если быть точнее — двухуровневое домкрат используют в на высоте 65 — 375 миллиметров от земли в качестве подкатного и на высоте 375 – 687 миллиметров в качестве телескопического. При работах с подъемным механизмом используют ручной рычаг и ножную педаль.

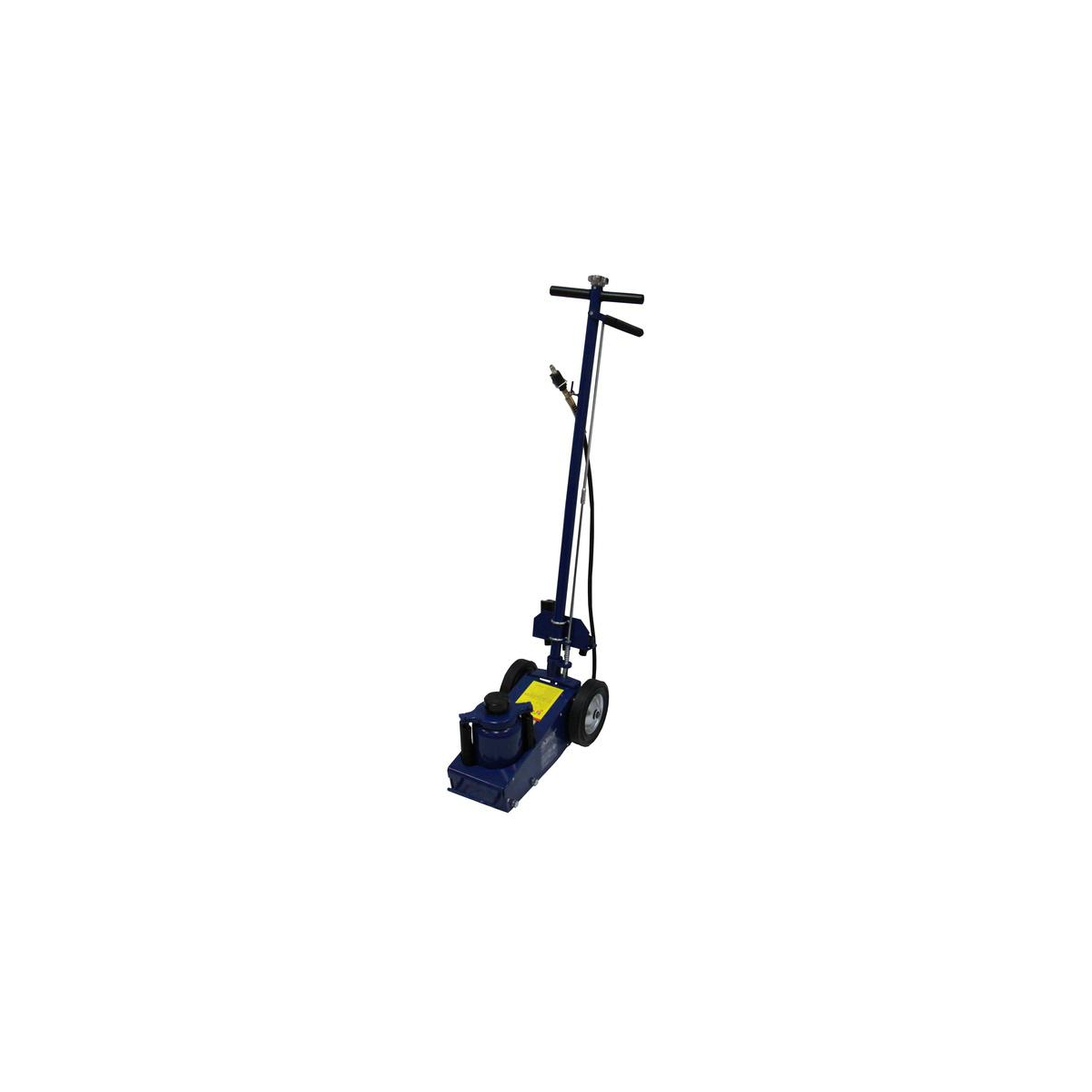

Пневмогидравлический домкрат в себе сочетает гидравлику и пневматику. Он может быть изготовлен в подкатном решении, имеет грузоподъемность в пределах 2 — 80 тонн. Начальная высота подхвата — низкая. Применяется исключительно как оборудование для автосервиса.
Зацепные домкраты
Низкоподхватные зацепные домкраты широко используются везде, где нужна малая высота подхвата: для установки и демонтажа разного оборудования, для поднятия полотна на железной дороге, а также в автомастерских. Именно подобная низкая высота подхвата, что составляет от 15 миллиметров, с возможностями пошаговой ее регулировки является при сборке механизмов очень удобной и выступает визитной карточкой зацепного домкрата. А вот в основе данного домкрата лежит простое устройство бутылочного типа.
Ромбовые домкраты
Гидравлический ромбовый домкрат в основном требуется для подъема машин при ремонте. Он характеризуется высокой надежностью, если сравнить его с винтовым сородичем, и в простоте использования ему практически не уступает.
В ромбовом домкрате в качестве несущих элементов выступают четыре рычага, что соединены шарнирами. Схема работы гидравлического домкрата и подъем грузов базируется на изменении углов между рычагами. К достоинствам ромбовых домкратов причислят небольшие габариты, что обеспечивает удобное хранение, транспортировку и вместе с этим значительную опорную поверхность и жесткость конструкции. Относительно невелика высота подхвата.
Изготовление гидравлического пресса
Когда автолюбитель самостоятельно обслуживает весь свой автопарк, одним из самых необходимых инструментов является пресс. Предлагаем вам изготовить своими руками пресс из гидравлического домкрата, который станет надежным соратником при выполнении целого перечня работ. При его помощи можно отверстия пробивать в разных материалах, запрессовывать вставки и втулки, прессовать отходы металлообработки.
Собрать гидравлический пресс не так уж сложно. Вам понадобиться для этого сварочный аппарат с требуемым количеством сварочных электродов, слесарная ножовка, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для выполнения конструкции пресса. Функции силового агрегата, оказывающего нужное рабочее давление, выполняет гидравлический домкрат.
Первым узлом гидравлического пресса выступает опорная платформа для домкрата. Так как полученное давление будет являться пропорционально приложенным к основанию и верхним рабочим узлам, прочность основы должна быть максимальной. Достичь этого получится, сделав на основе несколько ребер жесткости. Для изготовления основы возьмите стальной квадратный или прямоугольный профиль, что имеет размер 40 на 50 или 50 на 50 миллиметров и отрежьте 4 детали длиной около 250-300 миллиметров при помощи выше указанных инструментов.
После этого необходимо уложить боковыми стенками эти части друг к другу и проварить стыковочные швы сверху и снизу, чтобы увеличить жесткость основания пресса. Для обеспечения большой устойчивости гидравлического домкрата приварите к полученной конструкции пластину из стали, лист которой имеет толщину 8 -12 миллиметров и размер 250 на 200 миллиметров.
Следующим этапом изготовления самодельного пресса из домкрата является производство упора и стоек. Для этого необходимо отпилить 2 детали из профилированной толстостенной трубы прямоугольной или квадратной формы необходимой длины. Чтобы ее вычислить, требуется уточнить по прилагаемой инструкции к домкрату величину максимального хода штока и к полученному размеру прибавить высоту самого гидравлического домкрата и опорной платформы.
Упор изготовьте из того материала, что и выполнены стойки. Длина данной детали должна равняться ширине опорной платформы, чтобы сохранить общую геометрию конструкции. Упор и полученные стойки между собой соедините сварным швом и приварите к основанию П-образную конструкцию.
При выполнении подобных сборочных операций рекомендуется использовать простое приспособление, которое обеспечивает перпендикулярность соединяемых деталей. На стальной лист, что имеет толщину не меньше 10 миллиметров, следует приварить два обрезка стального уголка 40 на 40 миллиметров под углом 90 градусов. Соединяемые детали уложите в дальнейшем в данное приспособление и сварите.
Так можно достичь нужного угла соединения. Для дополнительного удобства этот импровизированный угольник дополнительно укомплектуйте прижимными приспособлениями, что фиксируют соединяемые детали и препятствуют нарушению угла соединения через термические изменения во время сварки в металле.
Следующим обязательным элементом нашего пресса является съемный упор, что способен перемещаться по направляющим и передавать от центрального рабочего штока гидравлического домкрата давление на обрабатываемую деталь. Подготовьте для его изготовления несколько отрезков стальной полоски, что имеет толщину порядка 1 сантиметра. Длину деталей сделайте меньше образовавшегося расстояния между стойками. Соедините полученные детали в нескольких местах при помощи сварки с двух сторон.
Чтобы обеспечить быструю замену этой детали при совершении любых гидравлических работ и для фиксации элемента при перемещении на вертикальных стойках, необходимо просверлить в полученном блоке из полос стали два сквозных отверстия и две пластины отпилить, их длина должна быть больше на 100 миллиметров длины блока. Также просверлите в пластинах по два отверстия, что сносны с отверстиями в блоке.
При монтаже блока на раму пресса из гидравлического домкрата своими руками подберите два болта необходимой длины с гайками и шайбами и соедините с блоком полученные пластины так, чтобы они разместились от стоек по обе стороны. В случае возникновения потребности для достижения меньшего свободного хода поршня гидравлического домкрата можно уменьшить пространство между перемещающимся упором и верхней балкой конструкции при дополнительной установке промежуточного квадратного профиля.
Отпилите для этого отрезок квадратного профиля, который имеет длину, что равняется расстоянию между стойками, и на равном расстоянии сварным швов присоедините его. Это существенно сократит рабочее расстояние гидравлического пресса и уменьшит временные расходы на выполнение определенных видов работ.
Чтобы еще больше уменьшить ход рабочего штока гидравлического домкрата, можно применять дополнительные сменные вставки, которые изготовлены из сплошного или полого стального профиля или сменных наковален. Для их создания следует отпилить несколько деталей разной толщины и дополнительно промаркировать их для быстрого и тщательного подбора нужного элемента.
Ремонт гидравлического домкрата
Гидравлические домкраты периодически нуждаются в обслуживании, поэтому в рабочий цилиндр и необходимо доливать жидкость, которая вытекает в процессе эксплуатации через сальники и разные уплотнения. Кроме протекания масла, неисправности домкрата состоят в заклинивании при подъеме груза на определенную высоту, невозможности после поднятия опустить домкрат или невозможности поднять даже нетяжелый груз.
Протекание масла
Для ремонта и испытания гидравлического домкрата в домашних условиях следует купить нужный ремкомплект для оборудования. До выполнения ремонта следует сначала разобрать аппарат. Может потребоваться удлинитель к ключам, чтобы были значительное усилие и больший рычаг. Обязательно подготовьте емкость для слива старого масла и подготовьте новую рабочую жидкость.
После этого следует извлечь поршни и проверить их на наличие коррозии. Всю грязь и коррозию принято удалять. Проверьте, не изогнулся ли шток. Если деформация имеет место, то маловероятно, что получится его снова сделать ровным и можно дальше уже не ремонтировать ничего.
Необходимо проверить клапан, перепускающий масло. Клапан для этого откручивается и проверяется на наличие деформации или попадания грязи внутрь клапана. Если клапан неисправен из-за механической деформации, то его следует просто поменять. К тому же он может попросту загрязниться, и шарик будет садиться в свое седло неплотно. Это и является причиной пропускания рабочей жидкости.
Полностью слейте старое масло. Эта процедура достаточно простая, хотя и занимает много времени, пока масло перетекает из одного в другой цилиндр. Жидкость сливается посредством прокачивания системы, движением рычага вверх-вниз. Все детали тщательно промойте от грязи и остатков масла. Полностью поменяйте все манжеты и уплотнительные прокладки.
Другой причиной отказа гидравлического домкрата может считаться грязь, что попала в рабочую полость. Для её удаления оттуда необходимо отвернуть головку корпуса, в его основание залить керосин и прокачать при выкрученной запорной игле домкрат. Керосин по завершении операции следует удалить и в рабочую полость залить чистое масло.
Попадание воздухa
В рабочей полости домкрата в процессе длительной эксплуатации скапливаются пузырьки воздуха, существенно снижающие его эффективность. Причина этого, как правило, состоит в воздухе, который попал из-за нехватки рабочего масла в гидравлическую систему. Устранить эту неисправность можно следующим образом.
Для начала откройте пробку масляного бачка и перепускной клапан, а потом быстро прокачайте насос гидравлического пресса несколько раз. Таким способом воздух будет вытеснен из рабочей полости в емкость для масла. Можете закрывать после этого перепускной клапан и отверстие, ведущее в масляной бачок. Если вы все сделали правильно, то воздух удалиться, и домкрат снова будет работать в штатном режиме.
Если же ваша попытка получилась неудачной, повторите все вышеперечисленные действия. Однако этот способ не является единственным для удаления из рабочей полости воздуха. Определить наличие в рабочей полости воздуха несложно: домкрат вообще не работает, или подъем груза осуществляется медленно.
Отверните первым делом запорную иглу на полтора-два оборота, после чего поднимите рукой за винт до крайней верней точки плунжер и отпустите его, чтобы он оказался снова в нижнем положении. Повторите подобные действия дважды или трижды. Чтобы подобная проблема в дальнейшем не возникала, стоит периодически проверять уровень масла в гидравлическом домкрате и при его нехватке добавлять рабочую жидкость.
Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались в классификации подобного оборудования и уяснили, как работает гидравлический домкрат. Теперь можно приступать к сборке аппарата своими руками. И не забывайте о периодическом техническом обслуживании и подливании рабочего масла.
как сделать устройство своими руками
По удобству эксплуатации подкатные домкраты находятся на первом месте, а возможность поднимать крайне тяжёлые грузы и плавность хода только добавляет преимуществ таким устройствам. Их использует большинство профессионалов, и даже в частных гаражах многие держат такие домкраты.
Разные модели имеют свои принципы работы, от пружинного механизма и до пневматики, но особое место для автомобилистов занимают именно механизмы с гидравлическим или пневмогидравлическим усилием. Названия таких устройств прямо связаны с особенностями их конструкции, в которую входит:
Гидравлический домкрат в работе- прочная рама;
- рычажный привод;
- система клапанов;
- поршневой насос;
- гидравлический цилиндр или воздушная подушка;
- колёса для перемещения устройства.
Подкатные домкраты подвозят под днище машины и потом осуществляют подъём.
Основные характеристики подкатных гидравлических домкратов
Ключевыми аспектами при выборе подкатного домкрата, работающего на гидравлике, являются:
- Грузоподъёмность. Отображает максимальный вес, который способен поднять гидравлический домкрат. Многим автомобилистам вполне подходят устройства, рассчитанные на 2 или 3 тонны. Необходимо проявлять особую внимательность относительно данного параметра. Он не должен быть меньше положенного или «впритык» подходить под вес машины. Рекомендуется приобретать устройство, рассчитанное на несколько больший вес.
- Максимальная высота подъёма. Характеризует расстояние, на которое от земли домкрат способен осуществить подъём транспортного средства.
- Минимальная высота подхвата. Показывает, с какой высоты устройство может подхватить груз и начать его поднимать. Крайне важен показатель для владельцев машин с низким клиренсом. Если минимальная высота не будет соответствовать требуемому, то устройство не получится подвести под авто.
- Комфорт в использовании. Его обеспечит наличие резинового упора на подъёмной площадке и защита на рукоятке, но далеко не на всех моделях домкратов они есть.
Полезно знать!
В данном ключе владельцам автомобилей будет полезным и наличие в приобретаемом устройстве ряда других дополнений: предохранительного клапана, колпачков на плунжере, фиксатора, дополнительной маслёнки, композитного покрытия приводной рукояти.
Всё это поможет защитить механизм от попадания пыли и грязи, повысит комфорт и безопасность работы.
Сравнительный обзор популярных моделей
Выбор качественного инструмента во многом зависит от его базовых характеристик, производителя и спроса на ту или иную модель. Устойчивую симпатию потребителей на сегодня приобрели ниже представленные модели.
Домкрат гидравлический подкатной 2т TORIN Big Red TA820012S
Внешний вид TORIN Big Red TA820012SХарактеристики:
- Грузоподъёмность — 2 т.
- Высота подхвата (мин.) — 135 мм.
- Высота подъёма (макс.) — 330 мм.
- Вес — 8,5 кг.
- Есть кейс для хранения устройства.
Домкрат отличного качества, имеет усиленную конструкцию и довольно маневренный.
Пластиковый кейс помогает уберечь устройство от повреждений при транспортировке.
Низкопрофильный гидравлический подкатной домкрат 2т Stels 51131
Внешний вид Stels 51131Характеристики:
- Грузоподъемность — 2 т.
- Высота подхвата (мин.) — 100 мм.
- Высота подъёма (макс.) — 350 мм.
- Вес — 12 кг.
Данная модель домкрата предназначена для подъёма машины с низким клиренсом.
Чтобы процесс работы был удобнее, устройство оснастили поворотной обрезиненной рукояткой. Кроме того, в модели резиновая накладка на опорной площадке и присутствует лоток для хранения и транспортировки золотников, гаек и других нужных деталей. Благодаря повышенному комфорту в использовании Stels 51131 стремятся приобрести автовладельцы, которые привыкли обслуживать самостоятельно свои машины.
Домкрат гидравлический подкатной 3т Ombra OHT 203
Внешний вид Ombra OHT 203Характеристики:
- Грузоподъёмность — 3 т.
- Высота подхвата (мин.) — 192 мм.
- Высота подъёма (макс.) — 533 мм.
- Вес — 19 кг.
На заметку.
Модель Ombra OHT 203 популярна среди автомобилистов, которые ездят на кроссовере или внедорожнике. Домкрат позволяет без проблем подхватить транспортное средство и поднять его более чем на полметра.

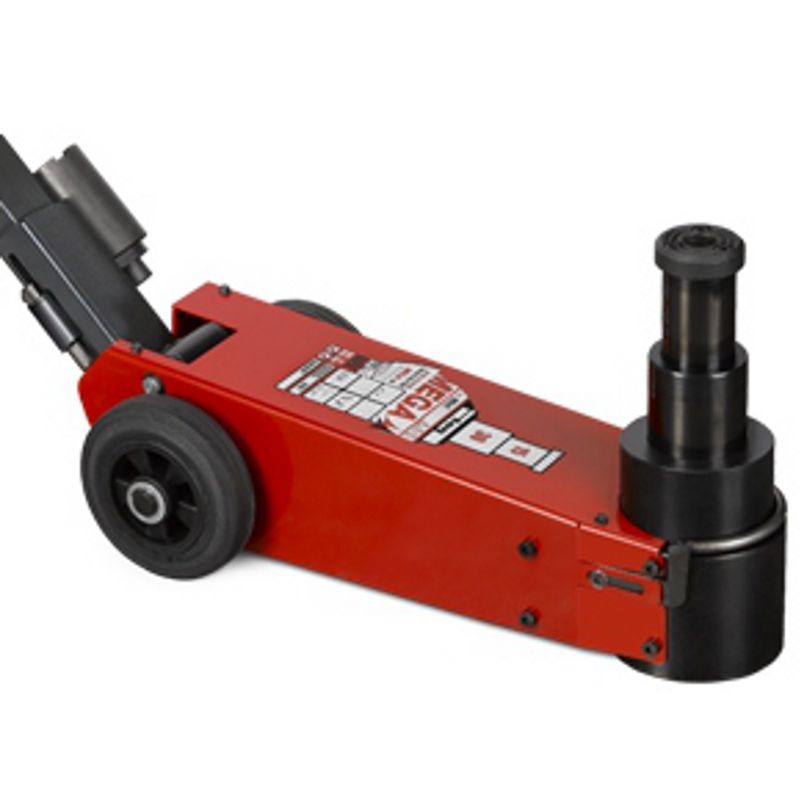

Домкрат подкатной пневмогидравлический 35 т Trommelberg SD101903
Внешний вид Trommelberg SD101903Характеристики:
- Грузоподъемность — 35 т.
- Высота подхвата (мин.) — 257 мм.
- Высота подъёма (макс. ) — 527 мм.
- Вес — 43 кг.
Достаточно компактный домкрат, который удобно применять даже в труднодоступных местах (к примеру, если грузовой автомобиль имеет сдвоенные колёса).
Конструкция усилена за счёт хромирования и закалки штока цилиндра, а клапан безопасности помогает защитить механизм от перегрузки. В комплект включены запасные уплотняющие кольца, четыре сменных седла. Рукоять сделана с механизмом управления, а также с разъёмом для подключения к сети сжатого воздуха.
Домкрат гидравлический подкатной: принцип работы устройства
Гидравлический домкрат работает благодаря нагнетанию давления при помощи специальной рукоятки. Внутри такого механизма находится масло, которое обеспечивает поднятие стержня, а впоследствии и машины. Как правило, подобные приспособления достаточно тяжелы, но колёса помогают нивелировать вес и подкатить домкрат к автомобилю не составляет труда одному человеку.
Если домкрат пневмогидравлический, то его принцип работы совмещает гидравлику и пневматику.
Конструкция предусматривает масляный цилиндр для нагнетания давления, но для этого не нужно ручное усилие, а применяется электрический компрессор. Таким образом, за счёт использования гидравлического масла при подаче воздуха под давлением преобразуется большое усилие на поршень. Необходимость такого оборудования возникает, если ручное поднятие невозможно или слишком длительно по времени. Пневмогидравлические домкраты способны поднимать груз вплоть до 60 тонн и применяются в основном на шиномонтажах для поднятия грузовиков.
Основные неисправности в работе гидравлических подкатных домкратов и как их устранить
Часть домкрата крупным планомНаиболее распространённая неисправность в работе данных устройств — это выход из строя уплотнителей и прокладок, что влечёт за собой маслянистые подтёки. Однако эта проблема не требует обращения в сервис и её вполне можно устранить своими руками. Для этого сначала нужно слить масло из аппарата, а потом приступать к разборке. Извлекаются поршни и осматривается шток. Всегда следует при разборке обращать внимание на внутреннее состояние устройства, так как может потребоваться замена других элементов. Например, если шток искривлён, то это куда более серьёзная проблема, простая смена прокладок не поможет.
Обратите внимание!
Если деформация или трещина возникла при работе по причине ошибок на производстве оборудования, то в течение гарантийного срока можно совершить замену приобретённого товара или потребовать ремонт.
При обнаружении грязи или ржавчины от неё следует избавиться специальными жидкостями. Далее меняются все уплотнители и прокладки. Самое последнее в ремонте подкатного домкрата свои руками — это промывка и прокачка.
Важно!
При повторной заливке масла нельзя использовать то, что было ранее слито. Оно должно быть свежим.
Промывка домкрата тоже состоит из нескольких этапов. Там, где было масло, заливается очищающая жидкость, чтобы устранить маслянистые остатки и грязь. После этого двигается рычаг для распространения жидкости по системе. Затем нужно ещё долить жидкости и продолжать качать рычаг, пока шток не займёт верхнее положение. Далее обратный клапан открывается, а шток возвращается обратно, что приводит к выводу жидкости из системы. Если выдавливаемая жидкость грязная, то потребуется ещё одна промывка.
После полной очистки системы и сливания очищающей жидкости остаётся лишь снова прокачать устройство маслом.
Его должно быть столько, чтобы домкрат мог поднимать груз на нужную высоту. В отверстие уже наливается масло и продолжается работа рычагом до тех пор, пока шток немного не поднимется. Дальше жидкость подливается, пока не удастся поднять шток до верхнего значения. Затем уже открывается запорный клапан, а шток принимает прежнее положение, избыточное масло выходит из отверстия. После прокачки следует не забывать закрывать отверстия слива и протереть устройство.
Гидравлические и пневмогидравлические домкраты — незаменимые инструменты при работе настоящих профи. Благодаря простой конструкции их комфортно использовать и не затрачивать при этом особых усилий, а при правильном обслуживании они прослужат владельцу долгие годы.
Траверса ямный домкрат своими руками
Боковые направляющие с подрессорными колесами облегчают перемещение домкрата вдоль смотровой ямы. Когда механик освобождает клапан управления, он автоматически возвращается в нейтральное положение (автоматический тормоз) и подъемник останавливается на текущей высоте. Модель GL-810 GL-815 GL-820 Грузоподъемность (давление воздуха 8 бар). Задомкратил — подставил пирамидку, задомкратил с другой стороны — подставил и так 4 по круту. Ручной клапан управления имеет три положения: нейтральное, быстрый подвод и подъем. Как бы не совсем и не всегда решают, подобного рода конструкция универсальна, хоть за балку поднимай, хоть за мост, упереться в рычаги, лонжероны, да тоже в общем-то не проблема, приподнять движок с коробкой, да пжлст, в моем случае у даного рода конструкции задач будет очень много, как показала пратика, пара подкатных в паре с брусом не всегда удачное сочетание, не все можно с их помощью сделать, тем более на яме, было как-то, менял кардан в гараже без ямы, под мостом были 2 подставки, перед поднял за балкупоперечину 2-мя подкатными домкратами, но все-равно было как-то ссыкотно лежать прям под машиной. Смотровая яма без домкрата не может считаться полноценным видом автосервисного оборудования, поскольку до 70% работ с ходовой частью автомобиля нуждаются в вывешивании колес. Хочу только добавить, что такие вещи нужно покупать, или да, максимально точно скопировать и грамотно собрать. Можно что-то вроде такой конструкции сделать: www. Пневмогидравлический подъемник NENAB модель FLH – 6/8 спроектирован таким образом, что может монтироваться как на направляющие, так и непосредственно в смотровой яме. Или делай рамкой или труба в трубе и в яму, способов полно, вопрос для каких целей и что под этим механизмом делать придется, если просто поднять одно, там и страховочные подставки потом пойдут, а если сразу работать то другое.

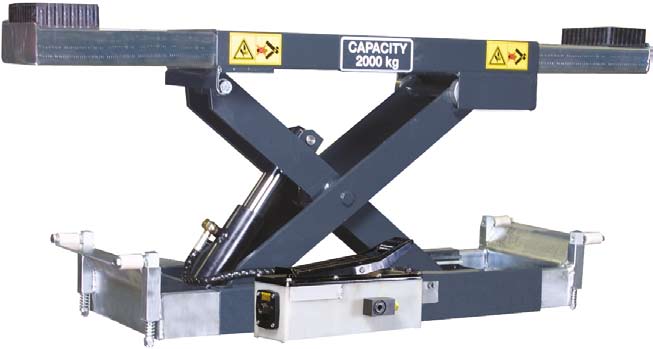

ТГН-250 траверса гидравлическая ножничная, предназначена для поднятия легковых и лёгких грузовых автомобилей весом до 2500 кг. Пневмогидравлический насос модели LHP-100 крепится только двумя болтами. Пневматические рычаги также могут быть использованы в максимально низком положении, а после завершения подъема автоматически возвращаются в исходное положение. Горизонтальная маневренность обеспечивает блокировку подъемника на опорной поверхности при нагрузке, что в свою очередь обеспечивает полную безопасность в работе. Конструкция подъемника позволяет достичь максимального удобства при работе. Ну так свари и ножни, купи гидравлику за 5 тыр и будет тебе щасте. Если высоты будет мало — можно будет к ней фиксатор сделать, чтобы можно было домкрат вытащить и переставить на ступень выше (сделать несколько ступеней из уголков, на которые будет домкрат ставиться. Конструкция двойного действия обеспечивает высокую эффективность и небольшой расход воздуха. Подъемник предназначен для подъема легковых автомобилей и легких грузовиков с целью ремонта подвески, рулевого механизма или замены подшипников колес и т. Мы организовываем прямые поставки из Европы, поэтому цены на гидравлическое подъемное оборудование, представленное в нашем интернет-магазине, являются самыми выгодными, а сроки поставки на заказные позиции – самыми короткими. Направляющих можно как раз и замутить отверстия через определенное расстояние под штырь-фиксатор, как на регулируемых подставках под машину, будет ограничителем и страховкой дополнительной.
траверса ямный домкрат своими руками
Траверсы гидравлические купить
Интересно мнение, может что не учел, надо придумать еще фиксатор ручки, чтобы ее не сорвало, понять какую цепь и шестерни использовать в механизме, возможно потом дороботать приводной механизм электромотором, в стоке констукция обойдется думаю не больше 4-5 тыс, если варить самому, может и дешевле, примерная цена аналога заводского стартует от 20тыс. Миним. Если собрался в яму то наверно с гидравлическим домкратом проще и усилие проще и можно ножничный механизм с фиксатором приладить, но ножничные механизмы в конце хода еще опасней, рубит сразу, так что доступ придется прикрывать и дистанционную разблокировку. Домкраты эти винтовые-ой какой ненадежный экспоната если винт лопнет. ТПО-300У широко используется для проведения работ по регулировке угла развал – схождения а также для обслуживания и ремонта ходовой части автомобиля. Материалы, находящиеся на сайте в открытом доступе, не могут быть воспроизведены телеканалами, радиостанциями, газетами и журналами без ссылки на ” портал “Проавтобизнес. Тот же подъёмник, только надёжнее, но вот неудобно, что их по очереди поднимать придётся. Траверса – это вспомогательное подъемное оборудование, которое устанавливается на смотровую яму, либо на ножничный или 4-хстоечный подъемник, чтобы вывесить одну из осей автомобиля. Что мешает просто купить пару гидравлических домкратов и прикрепить к их днищу пластины металла 50х50см, чтобы не падали. Вся информация, опубликованная на сайте Проавтобизнес. По мне проще на конструктив что на первом фото для подьема гидравлический будылочный домкрат примастырить.Подъемник оснащен двойными подъемными цилиндрами и контрольным механизмом.А вот на картинке внизу мне не оч.Высота над полом.Конструкция подъемника надежная, проста в эксплуатации и обслуживании, отличается высоким уровнем надежности, скорости и стабильности.На осевых стабилизирующих штоках предусмотрены отверстия для стопорных «пальцев».На втором рисунке с дополнительными направляющими, в них можно сделать ответстия на определенном расстоянии, поднял, ставил штыли в обе направляйки и ничего не бахнет, повторюсь это пока только задумка, для того и написал, что мнения услышатьувидеть.
Подъемник оснащен контрольными датчиками с обеих сторон, а также электрической кнопкой управления, что позволяет установить подъемник на любую высоту. Так же цепной привод — нужно будет высчитать передаточное число чтоб не приходилось прикладывать большие усилия при подъеме. Да все нормально, автор в безопасности. Взять квадратную трубу, сделать направляющие на шарикоподшипниках, вдоль которых она будет двигаться, на неё сверху поперёк такую же трубу приварить с опорами, а под неё твой бутылочный домкрат. Подъемник сам по себе не большой по объему и имеет распределительный клапан управления, который имеет два режима работы.
ТРАВЕРСА ЯМНЫЙ ДОМКРАТ СВОИМИ РУКАМИ
Домкрат гидравлический бутылочный: ремонт, устройство, схема
Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.
Домкрат бутылочный
Виды, свойства и характеристики домкрата гидравлического бутылочного
Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):
- Одноштоковый бутылочный, самый распространенный вид Рис 2.
- Двухштоковый бутылочный Рис 3.
Рис 2. Домкрат одноштоковый
Рис 3. Домкрат двухштоковый
Еще есть деление по принципу работы насоса перекачивающего жидкость:
- Ручной, приводится в действие давлением пользователя на рычаг
- Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.
Свойства:
Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.
Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.
Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.
Как работает гидравлический домкрат
Для точного определения причины поломки и её последующего устранения, следует иметь четкое представление принципа работы прибора. К счастью, гидравлические домкраты устроены достаточно просто, и большинство их неисправностей могут быть устранены своими силами. Обращение в сервис может понадобиться в случаях серьезных дефектов или полного отсутствия желания ознакомления с инструкцией по ремонту. Основы понимания действия прибора, следует заложить с разбора основных компонентов его механизма.
Перед описанием функциональных элементов, стоит заметить, что гидравлические домкраты имеют несколько подтипов и делятся на подкатные, бутылочные и ромбовидные. К классическому виду жидкостного подъемного механизма, больше всего приближен бутылочный тип, к которому относятся устройства с телескопическим, полым, зацепным и стандартным штоком. Для формирования правильного базового представления, разберем оригинальную модель без дополнительных модификаций. Итак, гидравлический бутылочный домкрат, состоит из следующих компонентов:
- Основание корпуса
. Опорная площадка для установки прибора на ровную поверхность. - Корпус
. Внешняя часть гидравлического домкрата и, по совместительству, масляного резервуара. - Цилиндр плунжера
. Герметичная камера, где создается давление жидкости, выталкивающей шток. - Рабочий плунжер
. Выдвигаемый элемент с упором на конце. - Отверстие для заливки масла
. Расположено в верхней, боковой части корпуса прибора. - Винт
. Выдвижной элемент для увеличения высоты подъема домкрата. Закручивается в плунжер. - Головка корпуса
. Резьбовое соединение, фиксирующее положение корпуса по отношению к цилиндру. - Уплотнительное кольцо
. Обеспечивает герметизацию масляного резервуара, предотвращая вытекание жидкости. - Гайка винта
. Верхняя часть головки корпуса с шестью гранями для удобного откручивания. - Серьга
. Удобный элемент для ручной транспортировки домкрата. Присутствует не у всех моделей. - Головка винта
. Конечная часть штока, упираемая в груз. - Рычаг
. Съемный элемент ручного насоса, увеличивающий силу воздействия в несколько раз. В большинстве случаев, включает в себя специальный паз для откручивания запорного клапана (о нем далее). - Нагнетательный плунжер
. Основной элемент насоса, приводимый в движение с помощью рычага. Перекачивает жидкость из одного резервуара в другой. - Цилиндр насоса
. Герметичная камера и промежуточное звено в перекачивании масла между резервуарами. - Запорный клапан
. Служит для объединения / изолирования масляного резервуара с цилиндром плунжера. - Всасывающий клапан
. Регулирует движение жидкости внутри устройства, позволяя течь только в одном направлении (только на всасывание в цилиндр насоса). - Перепускной клапан
. Противоположность всасывающего. Позволяет плунжеру насоса выдавить через себя масло, но обратно не пускает.
Почему не работает бутылочный домкрат?
Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.
Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.
Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.
Советы по замене жидкости и эксплуатации устройства
Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.
Читать также: Как сделать зарядку для литий ионных аккумуляторов
- Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
- Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
- Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
- Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
- Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.
Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!
Время на чтение: 7 минут
Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.
Ремонт и обслуживание.
Гидравлические бутылочные домкраты
Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло. Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.
Этапы заправки гидравлического домкрата
Этому этапу не всегда уделяют должного внимания, и совершенно напрасно. Рабочая жидкость является движущей силой устройства. Она воздействует на шток так, чтобы он становился в нужное положение. Если масла недостаточно, домкрат нормально работать не будет.
Перед заливкой масла нужно в первую очередь слить старое. Затем «внутренности» инструмента тщательно промыть, используя промывочную жидкость. Приобрести ее можно в строительных магазинах. Промывка домкрата — процесс достаточно трудоемкий, особенно для новичка. Заливать жидкость придется не меньше двух раз, постоянно при этом прокачивая домкрат. Со старым маслом нужно поступать точно так же. Ни одна капля старой рабочей жидкости не должна остаться внутри инструмента.
Благодаря этим качествам, гидравлический домкрат получил распространение среди автолюбителей и работников автомастерских. Кроме того, он применяется и в других видах работ, например, в строительстве при подъеме арматурных или железобетонных конструкций. Более сложная конструкция гидравлического домкрата по сравнению с механическим приводит к тому, что его ремонт значительно усложняется, но при проведении ремонта можно обойтись без обращения к мастеру. Чтобы правильно отремонтировать инструмент, нужно в общих чертах изучить принцип его работы.
Затем домкрат нужно установить на низкое положение. Для этого нужно повернуть винт-кран до о. Пробка закручивается. Домкрат прокачивают пять раз, после этого можно заливать масло до тех пор, пока уровень не поднимется до специальной отметки. Затем пробка снова закручивается. Операция повторяется до тех пор, пока на поверхности не перестанут появляться пузырьки, а количество масла не достигнет установленного уровня.
Как залить масло, и прокачать домкрат?
Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.
Прокачка домкрата:
- Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
- Затем его кладут набок, заливной пробка должна оказаться сверху
- Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
- Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
- На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.
Какие бывают поломки и что их вызывает
Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:
Что наблюдается | Где поломка | Почему сломалось | Что делать |
Остановка | В цилиндре | Не хватает масла, возможно засорение фильтров | Разобрать устройство. Заполнить отсеки с маслом, очистить фильтры |
Поршень не поднимается | В цилиндре | Не хватает давления из-за отсутствия достаточного количества рабочей жидкости | Долить жидкость |
Подъем очень медленный или, наоборот, рывками | В цилиндре, системе с рабочей жидкостью | В домкрат попал воздух, который негативно влияет на работу поршня | Необходимо добавить жидкость и удалить через трубки воздух |
Низкое давление | Клапаны | Ослабли пружины |
Читать также: Какой выбрать компрессор для пескоструя
Клапаны отлегают от отсеков
Клапаны загрязнились
Если возможно — ремонт или чистка
В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:
- Клапаны плотно прилегают.
- Достаточное количество рабочей жидкости в отделах.
- В системе нет воздуха.
Некоторые признаки наличия неисправностей гидравлического домкрата
Сейчас мы перечислим три основных признака неисправностей и расскажем, о чем говорит каждый из них. Заметить их можно невооруженным взглядом, особенно если вы часто работаете с домкратом.
- Подняв груз на нужную высоту, устройство начинает его медленно опускать, то есть, простыми словами, не может его зафиксировать. В большинстве таких случаев причину неисправности стоит искать в клапане и манжетах.
- Сниженная функциональность устройства также проявляется в невозможности поднять им груз на ту высоту, на которую можно было поднимать его прежде. В этом случае необходимо прочистить шток от грязи и возможной коррозии, если же он погнут (например, пневмогидравлический домкрат использовался для поднятия недопустимых по весу грузов), то даже заменить.
- Если устройство не до конца возвращается в исходное положение (наблюдаются расхождения, зазоры), это говорит об изношенности пружин – их тоже необходимо будет заменить.
По этим «симптомам» вы легко определите, когда пневмогидравлический домкрат нуждается в ремонте. Если быстро исправить проблему, то повторное ее возникновение очень маловероятно.
Ремонт и прокачка домкрата своими руками
Существует несколько факторов, приводящих к нарушению работы гидравлического подъемника:
- нехватка масла;
- проникновение воздуха;
- скопление грязи и ржавчины;
- деформация штока.
Во время использования устройства масло постепенно вытекает, потому время от времени его следует подливать. Делается это с помощью ремкомплекта. Перед началом работ следует подготовить ведро для слива отработанного и свежее техническое масло.
- с помощью гаечных ключей снимается крепление;
- достается клапан слива и поршень;
- поршни очищаются от грязи, ржавчины и проверяются на наличие сколов, деформации;
- тщательно внутри и снаружи очищается клапан стравливания. Если на клапане обнаружены сколы или искривления, ставить назад его бесполезно, он подлежит замене. При осмотре клапана важно не потерять металлический шарик. Его неплотное прилегание к седлу нарушает работу домкрата;
- теперь выработанное масло сливается методом прокачивания: рычаг нужно перемещать вверх-вниз до тех пор, пока масло не перейдет в основной цилиндр. Прокачка домкрата обычно не вызывает сложностей, хотя требует терпения;
- после слива масла очищаются все остальные детали;
- заменяются прокладки и манжеты, так как их дефекты часто невозможно заметить, но под давлением они дают о себе знать.
Лучший способ очистить домкрат от грязи — промывка его керосином. После стравливания масла в рабочую емкость заливается керосин и домкрат прокачивается. Предварительно снимается запорная игла. После чего керосин стравливается и устройство заполняется новой рабочей жидкостью.
Как поднять дом домкратом своими руками Глав Сваи
Дома из бревна и бруса становятся все популярнее, как самые экологичные. Но возврат к прошлому при помощи новых технологий строительства связан с прежними недостатками деревянных построек. При слабой обработке антисептиками и недосмотре дерево разрушается. В результате через несколько лет приходится заменять нижний венец сруба. Возле земли всегда повышенная влажность, в благоприятных условиях прогрессирует гниль и плесень.Для установки новых брусьев здание необходимо приподнять. Далее будет рассказано, как поднять дом домкратом своими руками. Точнее, нужны как минимум два домкрата, которые устанавливаются поочередно под противоположные (диагональные) углы. Немного приподняв по одной диагонали, продолжают процесс на другой. Иначе постройка может сильно перекоситься, и даже разрушиться.
Чтобы вовремя начать ремонтные работы, следует регулярно осматривать жилище, обращая внимание на характерные признаки износа расположенных внизу венцов. В запущенных случаях заменяют сразу два венца или большее количество. При хорошей сохранности здания замена требуется каждые 15-20 лет.
Однозначно необходим ремонт при следующих проблемах:
- чрезмерное углубление фундамента;
- значительное проседание сруба по углам;
- наклон стен в сторону;
- перекошенные двери (окна).
Подъем деревянного дома со всеми предосторожностями
Самостоятельно приподнять владелец сможет лишь небольшую 1-этажную постройку. Ремонт двухэтажного просторного коттеджа лучше сразу поручить профессионалам с мощной техникой. Успешно поднимаются как брусовые дома, так и щитовые (каркасные), или сделанные из оцилиндрованного бревна. Бывшие стволы деревьев хорошо распределяют нагрузки, поэтому сооружение не рассыплется, как кирпичная кладка без дополнительной опоры в виде металлических балок.
Перед началом работ надо тщательно подготовить все инструменты и материалы. Также подумать, какой именно ремонт необходим. Далеко не всегда проблемы решаются заменой венца. Бывает полезнее укрепить фундамент или улучшить гидроизоляцию. Как вариант заменить столбчатый на свайный. Конечно, для этого потребуется помощь строительной организации, оказывающей подобные услуги. Для начала стоит проконсультироваться хотя бы со знакомым мастером, и прислушаться к советам специалиста.
Предположим, вы будете только менять венец. Желательно выбрать на замену лучшие бревна, какие сможете найти у местных продавцов леса и пиломатериалов. Не всегда доступны надежные во влажном окружении материалы, как дубовые и лиственничные стволы. Но обычную сосну тоже можно неплохо обработать против гниения. Чем и следует заняться при подготовке к поднятию дома.
Готовим домкраты
Выбор подъемников связан с некоторыми расчетами. Надо хотя бы приблизительно узнать вес постройки. Он должен равномерно распределяться на все подставленные снизу домкраты. Если будет 4 опоры, значит, массу здания делят на четыре. Чаще используют только 2, соответственно, поднимаемый вес делится на два. Исходя из полученного значения, берут домкраты с такой же или большей подъемной силой.
Для построек на невысоком фундаменте (без цоколя) замечательно подходят подкатные или надувные домкраты. Если поднимать здание придется на 30-40 см, потребуется бутылочное или ножничное гидравлическое устройство. Под любую опору подкладывают прочные доски или брусья, заглубленные в ямки. Сверху (на головку) домкрата желательно положить стальной лист с небольшим углублением, чтобы опора не соскальзывала.
Другие подготовительные работы
Перед подъемом жилья отключают все коммуникации: электричество, газ, водопровод и канализацию. Если соединения труб неразъемные, приходится временно разрезать трубы, затем снова сваривать или соединять муфтами. Поэтому к деревянному дому лучше изначально подводить разборные коммуникации.
Отдельное внимание уделяется печам и каминам, стоящим на отдельных площадках. Возможно, придется частично разобрать крышу, и обеспечить свободное передвижение дымохода при поднимании сруба. Также надо осмотреть водогрейный или отопительный котел, убедиться, что он надежно закреплен на стене или полу, и будет аккуратно поднят вместе со срубом. То же касается радиатором отопления. Само собой, в системе не должна оставаться вода. Стоит ли выносить мебель, зависит в основном от ваших личных предпочтений.
На ленточном или плитном фундаменте (кирпич, бетон) вырезают небольшие ниши для установки домкратов. При наличии столбов или свай в этом нет нужды, домкраты ставят между фундаментными опорами. В любом случае, места для размещения домкратов должны быть твердыми и ровными.
Обычно в качестве временных подпорок для сруба применяют доски и различные конструкции, сбитые из деревянных деталей. Если предстоит длительная замена всего фундамента, работы будут продолжаться более одного дня, лучше сварить временные опоры из металлических элементов.
Как поднять дом домкратом своими руками: основные операции
Непосредственно подъем рекомендуется начинать утром погожего дня, чтобы закончить к ночи, и вам не мешали трудные погодные условия. Лучший сезон, это сухая весна или начало лета, с длинным световым днем.
Сначала поднимают самый просевший угол постройки, пока он возвысится до уровня остальных. Затем приступают к поочередному поднятию сруба «по диагонали» как минимум двумя домкратами соответствующей силы. В ямку с деревянным настилом или бетонную нишу устанавливают основание домкрата. Его верх упирается в нижний бревенчатый венец, но если дерево слишком гнилое, бревно прорезают до следующего, более прочного. Иногда помогает применение только широкой стальной пластины, перераспределяющей давление от штыря домкрата.
Углы поднимают постепенно, максимум на 6 см за один раз. Дальше устанавливают распорки, и переходят к другой диагонали сруба. Попутно осматривают дом с разных сторон, выявляя вероятные деформации. При появлении деформаций здание поднимают таким образом, чтобы устранить образовавшиеся перекосы.
Для подъема широкого (но не слишком тяжелого) сруба может потребоваться большее число домкратов. Как правило, часть из них подставляют под углы, остальные располагают по центру длинной стороны постройки. Главные принципы остаются неизменными: поднимать медленно, вовремя прокладывая доски, удерживающие сруб на весу.
Когда весь периметр выведен на желаемую высоту, до отметок, заранее нанесенных на вкопанные в почву рейки с делениями, можно приступать к замене сгнивших бревен. Монтажные крепления соседних брусьев различаются, но всегда следует добиваться полного рассоединения, или выхода гребней из пазов, если таковые имеются на смежной поверхности.
Типичные ошибки
Владельцы недвижимости, работающие самостоятельно, нередко допускают ошибки при проведении работ.
К типичным промахам относится:
- плохое отсоединение венца от соседнего и фундамента;
- чрезмерное поднятие одного угла или стороны;
- непрочная и шаткая установка домкрата;
- отсутствие стальных пластинок и деревянных прокладок;
- слишком слабые подпорки.
Полезно по ходу дела посматривать, в каком состоянии находятся окна и двери. При неосторожности рамы и короба перекашиваются, в тяжелых случаях лопаются стекла.
Кратко о главном
Деревянный дом поднимается домкратами
Самостоятельно поднимать можно лишь не очень тяжелые 1-этажные здания из дерева.
Большое проседание сруба или явное разрушение нижних бревен, показывает, что необходима замена основания
При низком фундаменте (нет цоколя) пригодны для подъема сруба подкатные и надувные домкраты. При более высоком расположении венцов требуется ножничный или бутылочный механизм.
Перед началом работ отключают коммуникации, отсоединяют или разрезают идущие к жилью трубопроводы.
Подъем начинается с самого просевшего угла, затем поочередно поднимают здание по диагоналям.
По завершении ремонта домкраты осторожно опускают, вынимая подпорки. Сразу не следует «проходить» больше, чем 6 сантиметров.
Если вы поняли, как поднять дом домкратом своими руками, и считаете, что справитесь с поставленной задачей, желаем успеха!
Выполненные работы
Оставить заявку на подъем дома со скидкой
устройство, как прокачать своими руками и принцип работы. Оба варианта отличаются по принципу действия
Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.
Гидравлический домкрат состоит из 3 составляющих:
- Корпуса.
- Поршня.
- Рабочей жидкости.
- Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
- Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.
- Крупные габариты и большой вес изделия.
- Наличие бетонированной или асфальтированной площадки.
- Необходимо слить масло. Для этого готовится специальная емкость.
- Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
- Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
- Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
- Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.
В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.
Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.
Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.
Бутылочные изделия
Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.
Бутылочные аппараты бывают 2 типов:
Подкатной вид
Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.
Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.
Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.
Такая разновидность изделий имеет недостатки:
Разновидности и причины поломок
Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.
Неисправность гидроцилиндра
При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.
Вылет верхнего и нижнего кольца
В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.
Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.
Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.
В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.
В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.
Поломка тягового рычага
Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.
Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.
Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.
Поломка клинового захвата
В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.
Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.
Снятие плиты домкрата
При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.
Замена петли
Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.
Плохо работает штуцер
Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.
Устранение неисправности трубопровода
Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.
Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.
Правила ремонта и подбор запчастей
Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.
Последовательность работы следующая:
Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.
Замена и правила заливки масла
Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.
Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.
Правила эксплуатации домкрата на 5 и 12 тонн.
Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.
Для этого нужно придерживаться следующих правил:
- Запрещается подъем груза, превышающий допустимый.
- Работа ведется плавно, без рывков.
- Установку можно вести только на ровную поверхность.
- Перед работой все подвижные соединения смазываются.
- Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
- Проверяется уровень масла, который должен быть доведен до нормы.
Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.
В жизни каждого человека множество ситуаций, когда требуется помощь при выполнении того или иного механического действия. Так, при проведении ремонтных или строительных работ часто требуется домкрат.
Ведь без помощи этого специализированного инструмента, созданного специально для того, чтобы фиксировать на заданной высоте тяжелые предметы, буквально нереально проведение значительного количества действий.
В настоящий момент в работе используются два основных варианта домкрата:
- электрические;
- ручные;
Оба варианта отличаются по принципу действия:
- пневматические;
- гидравлические;
- винтовые;
- реечные;
Каждый такой вариант отличается готовностью к различной грузоподъемности. Последняя характеристика для многих из них способна достигать нескольких десятков и сотен тонн. В настоящий момент эти изделия используются для исполнения самых разнообразных типов работ. Хотя большинству потенциальных «пользователей» различные варианты такого изделия знакомы по выполнению ремонтных работ автомобиля.
Когда максимально удобны подкатные гидравлические домкраты?
Именно при выполнении ремонтных работ транспортного средства чаще всего используется подкатной гидравлический домкрат.
Отличительной особенностью такой модели становится возможность прилагать относительно небольшое усилие, чтобы активировать действующую силу этого устройства.
Эта разновидность гидравлических моделей отличается низким стальным корпусом, который размещается на колесиках плунжерах. Рабочее усилие обеспечивает длинная приводная ручка.
Такое изделие особенно успешно работает на ровном и твердом покрытии. Для обеспечения его успешной деятельности важно внимательно соблюдать требования эксплуатации.
Какие функции выполняет подкатной гидравлический домкрат?
Этот вид изделий чаще всего встречается среди оборудования шиномонтажных мастерских и станций техобслуживания. Их главной задачей становится быстрый подъем механических средств на нужную высоту для успешного проведения технического обслуживания или ремонта.
В этой ситуации максимально удобна длинная ручка, позволяющая разместить устройство в любой точке под автомобилем. Специализированная педаль дает возможность поднять авто на нужную высоту за короткое время.
Специалисты относят к положительным моментам действия этого устройства:
- Почти максимальный коэффициент полезного действия.
- Высокая степень грузоподъемности.
- Возможность плавного хода подъема за счет использования свойств гидравлической жидкости.
- Готовность устройства к точной фиксации на удобной для выполнения работ высоте.
- Возможность выполнения подъема в короткие сроки.
- Способность механизма к эффективному торможению.
Домкрат HobbyLine
В настоящий момент в продаже представлено несколько базовых вариаций гидравлических подкатных домкратов:
- модели серии HobbyLine®, использующихся в частном применении;
- варианты серии FrogLine®, относящиеся к категории специализированного оборудования и отличающиеся готовностью работать на неровных площадках;
- серия CrocoLine® является профессиональным оборудованием, которое используется в работе автомастерских;
- подкатные пневмогидравлические домкраты, готовые выполнять работы на максимально ограниченном пространстве;
- модели ножничного типа, способные поднимать грузы максимального веса за короткий срок и успешно удерживать его на выбранной высоте;
К поломке такого устройства может приводить использование на максимальной высоте, которая определена для выбранного устройства. Максимально высок риск поломки такого типа оборудования при использовании на наклонной поверхности. Для проведения ремонта потребуется устранить причину неисправности и восстановить первоначальную структуру этого устройства. Для проведения сложного ремонта желательно обратиться к специалистам.
Чем отличается бутылочный домкрат?
Также в самостоятельном использовании часто удобен и привлекателен бутылочный домкрат. Он используется исключительно для проведения вертикального подъема грузов.
Варианты такого типа оборудования могут быть:
- ручные;
- электроприводные;
- с механическим приводом;
- одноплунжерные;
- многоплунжерные;
Каждая такая модель характеризуется максимально высокой надежностью, обеспечивая возможность выполнения подъема грузов, масса которых готова достигать 2 тонн. В большинстве случае такие модели относятся к видам промышленного оборудования. Поломки могут возникнуть при ошибочной эксплуатации или попутках подъема грузов значительной массы на поверхностях, которые для этого не предназначены.
Нарушение правил выполнения подъема может нарушить успешную работу гидравлического устройства и сальников. При проведении ремонта эти изделия требуют приглашения специалистов.
– один из самых непопулярных грузоподъемных видов оборудования. Тем не менее замены ему пока не найдено.
Более распространен подъемник.
Чем отличается гидравлический домкрат ШААЗ 5 тонн и как проводится его ремонт?
Сегодня одной из наиболее успешно используемых моделей домкрата становится гидравлический домкрат ШААЗ 5 тонн. С его помощью с равным успехом можно обеспечивать подъем автомобиля над смотровой ямой или выполнение подъема автомобиля для выполнения ремонта на дороге.
Его отличительной особенностью становится использование масла ВМГ-3, позволяющее отказать от дополнительной смазки. Грузоподъемность этой модели готовы достигать 25 тонн.
Этот бутылочный гидравлический домкрат максимально долговечен и надежен в работе. К вариантам его поломки относится нарушение успешной работы сальников и непосредственно гидравлического механизма.
В большинстве случаев для проведения ремонта требуется приглашение квалифицированных специалистов, готовых использовать в выполнении ремонтных работ только оригинальные запасные части и оборудование для устранения неисправностей.
Также варианты выполнения ремонта этого вида оборудования представлены в сопроводительных документах, которые предоставляются покупателю при оформлении покупки. Учитывая ответственную миссию, которую выполняет это оборудование при выполнении ремонтных работ, поднимая грузы на выбранную высоту над тем, кто выполняет ремонт, устранение неисправностей всегда лучше доверять профессионалам.
Многие автовладельцы, и не только они, задумываются над вопросом о том, как провести ремонт гидравлического домкрата своими руками без обращения в мастерскую.
Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.
Домкрат — один из самых важных инструментов, без него не обойтись, например, при ремонте автомобиля. С помощью домкрата корпус машины поднимается на достаточную высоту, чтобы можно было провести ремонт.
Специфика работы и виды гидравлических домкратов
Одна из причин популярности гидравлических домкратов — устойчивость конструкции. Благодаря этому они способны поднимать больший груз, нежели механические. Грузоподъемность домкрата зависит от модели и может составлять до 200 тонн. Гидравлический домкрат работает более плавно, точнее производится торможение. КПД работы этого инструмента гораздо выше, чем у механических моделей — до 80%.
Из названия понятно, что главная составляющая конструкции — специальная рабочая жидкость, которая воздействует на шток, и в результате он перемещается. В качестве рабочей жидкости используется масло, поэтому для работы устройства необходимо периодически оценивать состояние клапанов, сальников и всей системы в целом, проверять наличие масла.
По конструкции инструменты бывают:
- двухплунжерные;
- одноплунжерные.
Причины поломок домкрата
Использование качественной рабочей жидкости и регулярные проверки состояния гидравлического аппарата могут гарантировать его бесперебойную работу в течение достаточно долгого времени. Но от поломок не застрахованы даже качественные устройства.
Основных причин нарушения работы домкрата всего две:
- препятствие опусканию механизма;
- деформация штока.
В первом случае неполадки вызваны образованием ржавчины внутри устройства, которая начинает мешать свободному ходу механизма. На клапане и поршне могут стереться защитные элементы, прокладки либо шарики, что также вызовет заклинивание механизма.
Еще одна распространенная причина неполадок — неправильная эксплуатация. Гидравлические домкраты требуют особого обращения. В инструкции сказано, что перевозить их можно только в вертикальном положении, а это не всегда возможно. В итоге постепенно рабочая жидкость начинает вытекать, вместо нее внутрь устройства проникает воздух. Все это приводит к снижению эффективности работы домкрата, а затем и полной остановке работы гидравлики. Поломки, вызванные перечисленными выше факторами, легко отремонтировать самостоятельно.
Деформация штока часто возникает при постоянной эксплуатации прибора. Причина в превышении порога допустимой нагрузки. В этом случае шток деформируется и не проходит через муфту. Ремонт устройства при такой поломке предполагает замену штока. Выравнивать старый деформированный шток бесполезно, так как он изготавливается из особой марки стали, пытаться придать ей форму в домашних условиях практически невозможно.
Обе причины поломок достаточно легко устранить, главное — знать основной принцип разборки и ремонта устройства.
Ремонт гидравлического домкрата
Перед тем как приступать к ремонту, нужно точно установить причину поломки. Для этого домкрат нужно разобрать. Так как все детали скреплены резьбовым соединением разного диаметра, придется использовать набор ключей различного размера. После того как устройство было полностью разобрано, нужно осторожно слить из него масло и хорошо осмотреть клапан и поршни.
Если на деталях скопилась ржавчина, ее необходимо очистить. Шток нужно тщательно проверить, есть ли изгиб. Защитные прокладки и кольца стоит заменить на новые, ведь их деформация и износ могут быть не видны, а качество стоит проверять при высоком давлении. После проверки все детали нужно хорошо промыть специальной жидкостью, желательно не один раз. Домкрат остается прокачать, чтобы удалить лишний воздух и залить в него новое масло. Для заливки рабочей жидкости предусмотрена горловина с закручивающейся пробкой.
По виду привода различают гидравлические домкраты:
- с ручным приводом;
- с электрическим приводом.
Несмотря на то, что существуют разные виды этого инструмента, принцип работы одинаков для всех моделей.
После этого конструкция вновь собирается, а процесс ремонта домкрата считается завершенным. Остается только проверить качество работы инструмента. Если гидравлический домкрат работает нормально, значит ремонт завершен успешно. Если нет, придется продолжать искать неисправность. Чаще всего нормальному функционированию устройства может мешать некачественное или неправильно залитое масло.
Этапы заправки гидравлического домкрата
Этому этапу не всегда уделяют должного внимания, и совершенно напрасно. Рабочая жидкость является движущей силой устройства. Она воздействует на шток так, чтобы он становился в нужное положение. Если масла недостаточно, домкрат нормально работать не будет.
Перед заливкой масла нужно в первую очередь слить старое. Затем «внутренности» инструмента тщательно промыть, используя промывочную жидкость. Приобрести ее можно в строительных магазинах. Промывка домкрата — процесс достаточно трудоемкий, особенно для новичка. Заливать жидкость придется не меньше двух раз, постоянно при этом прокачивая домкрат. Со старым маслом нужно поступать точно так же. Ни одна капля старой рабочей жидкости не должна остаться внутри инструмента.
Благодаря этим качествам, гидравлический домкрат получил распространение среди автолюбителей и работников автомастерских. Кроме того, он применяется и в других видах работ, например, в строительстве при подъеме арматурных или железобетонных конструкций. Более сложная конструкция гидравлического домкрата по сравнению с механическим приводит к тому, что его ремонт значительно усложняется, но при проведении ремонта можно обойтись без обращения к мастеру. Чтобы правильно отремонтировать инструмент, нужно в общих чертах изучить принцип его работы.
Затем домкрат нужно установить на низкое положение. Для этого нужно повернуть винт-кран до отметки «слив». Пробка закручивается. Домкрат прокачивают пять раз, после этого можно заливать масло до тех пор, пока уровень не поднимется до специальной отметки. Затем пробка снова закручивается. Операция повторяется до тех пор, пока на поверхности не перестанут появляться пузырьки, а количество масла не достигнет установленного уровня.
Ремонт домкрата — процедура, скорее, трудоемкая, нежели сложная. И все же лучший ремонт — это профилактика возникновения поломок, ведь на их устранение придется потратить драгоценное время и силы. Если соблюдать рекомендации мастеров, можно существенно продлить срок безремонтной эксплуатации гидравлического домкрата.
Качество работы прибора во многом зависит от качества рабочей жидкости. Поэтому приобретать масло стоит только высококачественное, от надежных поставщиков и предназначенное специально для технического оборудования. Вид масла может быть любой, но для бесперебойной работы прибора в зимнее время стоит дополнительно приобрести синтетический раствор.
В целом, использовать инструмент в холода не рекомендуется, разве что в экстренной ситуации и непродолжительное время, иначе возрастет риск возникновения неисправностей. Вне зависимости от сезона гидравлический домкрат должен храниться только в теплом месте, иначе устройство замерзнет и возникнет поломка. Если домкрат используется нечасто, то замену достаточно проводить раз в год. Но при постоянной эксплуатации проверять состояние насоса нужно каждый месяц, проводить замену масла и каждый раз промывать механизм.
Работы по смене масла нужно проводить только после того, как будет снята вся нагрузка. Использовать отремонтированный инструмент разрешается только после полной сборки.
Ремонт гидравлического домкрата не отличается особой сложностью, главное — правильно соблюдать инструкцию и качественно выполнять каждый этап работы.
Большое значение для нормального функционирования инструмента имеет качество рабочей жидкости, приобретать которую нужно только у известных производителей. Следование простым рекомендациям по эксплуатации позволит максимально снизить риск возникновения поломок и продлить срок службы инструмента.
Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.
Устройство гидравлического домкрата
Главными элементами в конструкции гидравлического домкрата являются:
- металлический корпус;
- гидравлический поршень;
- рабочая жидкость.
Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.
Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.
Выдвижной гидравлический цилиндр и подъемный механизм , который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.
Принцип работы
Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.
Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.
Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.
Преимущества и недостатки
Гидравлические домкраты считаются самыми неприхотливыми . Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.
Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.
Недостатки гидравлических домкратов:
- Являются довольно медлительными.
- Имеют большие размеры и массу.
- Высокая цена.
- Небольшой ход для одноплунжерных домкратов.
Бутылочные (вертикальные) домкраты
Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.
Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:
- демонтаж и монтаж в строительстве и машиностроении;
- ремонт колес вагонов и автомобилей;
- использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.
Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.
Подкатные домкраты
Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз .
Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.
Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.
Подкатные домкраты разделяются по назначению:
- Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
- Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
- Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.
Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.
Протечка масла
Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект . Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.
Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.
Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.
Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты .
Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.
Попадание воздушных пузырей
В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.
Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз . Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.
Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.
Гидравлический домкрат устройство и принцип действия имеет на основе физических свойств жидкостей, сохраняющих свой объем в процессе сжатия.
Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.
Назначение гидравлического домкрата
Гидродомкрат — это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов. Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.
Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.
Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.
Конструкция гидравлического устройства подъема
Агрегат устроен следующим образом:
- корпус;
- рабочая жидкость;
- рабочий поршень.
Конструкция устройства может иметь удлиненный или короткий корпус, для изготовления которого применяется закаленная специальная сталь. На корпус устройства возложено выполнение нескольких функций. Он является направляющим цилиндром для рабочего поршня и служит резервуаром для хранения рабочей жидкости.
Винт с подъемной пятой способен по специальной резьбе вворачиваться в плунжер. Осуществляя его выкручивание, можно изменить максимальную высоту подъема пяты домкрата. Гидравлические устройства оснащаются рабочими насосами, имеющими ручной, ножной или воздушный привод. Конструкция предусматривает установку клапанов безопасности и некоторые конструктивные элементы, обеспечивающие длительную и безаварийную работу подъемника.
Гидравлический насос и цилиндр с поршнем устроены так, что обеспечивают выдвижение и подъем специальной площадки. После выдвижения штока возврат в начальное положение осуществляется при помощи использования перепускного клапана.
Существует несколько различных модификаций подъемных гидравлических агрегатов, которые имеют свои сферы применения.
Наиболее распространенными являются:
- устройства бутылочного типа;
- устройства подкатного типа;
- гидравлические домкраты гибридной конструкции;
- агрегаты зацепного типа;
- ромбовые агрегаты.
Различные конструкции гидродомкратов имеют свои особенности в устройстве, которые обусловлены областью применения приспособления.
Каждый из типов гидродомкратов сконструирован по-своему, однако, принцип функционирования у всех одинаковый.
Принцип работы гидравлического домкрата основан на применении в конструкции аппарата сообщающихся сосудов с рабочим телом, роль которого выполняет специальное масло. Перед использованием устройство требуется разместить на ровной твердой поверхности и закрыть перепускной клапан. После установки и подготовки агрегата можно использовать его в работе.
Подъем штока с пятой осуществляется при помощи насоса, нагнетающего рабочую жидкость в специальный цилиндр.
За счет свойства жидкости противодействовать сжатию при повышении давления происходит перемещение поршня в рабочем цилиндре. Это приводит к движению штока с подъемной пятой. Спуск последней происходит при помощи открытия перепускного клапана против часовой стрелки.
Перекачивание рабочего масла осуществляется приводным насосом и рычагом, установленным на нем. Масло перемещается из насоса в рабочий цилиндр через специальный клапан.
Возврату жидкости в процессе работы аппарата препятствуют два клапана: нагнетательный и всасывающий.
Для установки подъемника в исходное положение в его конструкции предусмотрен специальный клапан, при открытии которого происходит перетекание рабочей жидкости из цилиндра в насос агрегата.
Наличие в устройстве домкрата выкручивающегося винта под рабочей пятой позволяет расширить возможности применения устройства.
Для осуществления подъема специальная пята изготавливается из высокопрочной стали. Усилие гидродомкрата регулируется при помощи встроенного манометра.
Достоинства и недостатки гидродомкратов
Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.
Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.
Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.
Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.
Возможные неисправности в работе гидродомкрата
Гидравлические домкраты в любом случае требуют ухода и обслуживания, которое заключается в проведении доливки масла в рабочий резервуар агрегата. Помимо этого, через определенное время эксплуатации требуется проводить промывку приспособления, замену масла и прокачку. Масло из рабочего резервуара способно подтекать через сальники и различные уплотнения, используемые в конструкции устройства. Кроме подтекания при эксплуатации приспособления могут возникать такие неисправности, как заклинивание при осуществлении поднятия и невозможности опускания штока.
Для устранения подтекания масла в процессе функционирования приспособления осуществляется замена уплотнителей и сальников. Для этой цели применяются специально разработанные ремкомплекты. В процессе ремонта проводится разборка агрегата, замена уплотнителей, сборка гидродомкрата, после чего проводится заправка рабочей жидкостью и прокачка.
Для устранения заклинивания проводится разборка устройства и осмотр его комплектующих на предмет коррозии и загрязнения. В случае выявления первой проводится специальная обработка, а грязь вымывается.
Домкрат своими руками (подкатной, винтовой, реечный, гидравлический)
Взяться за такое «творчество» побудило меня утверждение о «тяжёлом» труде переписчиков чужих самоделок . Назовем это «проба пера».
Что бы усложнить себе задачу, выполнил ее с видио-сюжета.
Сразу скажу, да простит меня автор и пусть он сам ищет свое творение на просторах интернета. Представляю на ваш «суд» СВОЕ уже «творение».
Каждый автомобилист , с покупкой автомобиля приобретает для обслуживания домкрат. Домкраты бывают разные, как чисто механические, так и чисто гидравлические. Но все они имеют главный недостаток, это удобства пользование. Установить домкрат под автомобиль не согнувшись в «три-погибели» невозможно. Существуют более продвинутые, для стационарного пользования, но стоимость таких «зашкаливает». Вот о таком домкрате и пойдет речь.
Автор самоделки соединил два вида домкратов воедино. Вот как это у него получилось.
Особенности конструкции.
Для своей конструкции автор использовал готовый гидравлический домкрат, сделав к нему приспособление . Вся конструкция состоит из толстостенного швеллера на 80. выполнена из целой заготовки. Изгибы конструкции достигались за счет прорези боковых стенок и дальнейшего проваривания. Из фото хорошо видно устройство опорных роликов (колесики), останавливаться на них не вижу смысла. Для непосредственной опоры на кузов автомобиля закреплена резиновая опора, ее можно взять от опорных подушек рессор, двигателя… доработав до нужных размеров.
Для установки и фиксации домкрата, приварена (прикручена) на нижний швеллер металлическая пластина, имеющая размер основания домкрата и толщиной в районе 5мм. Основной упор будет на швеллер.
Что бы зафиксировать домкрат, в его основании просверлили два отверстия на 8-10мм, а в основании приваренной платины под домкрат, установлены два направляющих штифта. Что позволяет надежно закреплять домкрат и в тоже время свободно его изымать.
На главный шток домкрата приварили поршневой палец от автомобиля, обрезов его по размеру внутренней ширины швеллера. Этот палец опирается на подвижную часть устройства и что бы домкрат не мог «соскользнуть», с обоих сторон пальца внутри швеллера приваривают ограничители виде двух металлических пластин толщиной не менее 8-10мм. При это палец должен легко там вращаться.
Для жесткости конструкции приварены «косынки». Что бы не увеличивать вес устройства, выполнены они не из сплошного металла. Так же приварена ручка для удобства пользования.
Подкатив под автомобиль устройство, вы как обычно с помощью ручки начинаете подъем основного штока домкрата и и тем самым приводите в движение подъемный рычаг.
За счет увеличенного рычага подъема, возможно полное поднятие всей подымаемой стороны. Оба колеса не опираются.
Вот пожалуй и все об особенностях изготовления данной конструкции.
Для придания самоделки»вида», ее необходимо окрасить.
Что же вам потребуется для изготовления такого «подкатного» домкрата:
0. Голову.
1. Готовый гидравлический домкрат.
2. Швеллер толстостенный на 80, в районе 1.5м.
3. Металлические пластины толщиной от 5 до 10мм, 150-200 см квадратных.
4.Металлический «кругляш» диаметром 12-16мм. 1-1.5 метра.
5. Поршневой палец автомобиля.
6. Резиновая «подушка».
Инструмент
1. «Болгарка»
2. Сварка.
3. Слесарный инструмент.
Люди издревле сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому зачастую ломались, провоцируя человеческие жертвы. Выход из положения появился с изобретением такого станка, как гидравлический домкрат, что широко используется и сегодня. Подобная установка в отличие от лебедок имеет большую надежность и способна поднимать большие грузы при меньших затратах.
Предназначение гидравлического домкрата
Сегодня нельзя представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или смена колеса, без применения домкратов — специальных механизмов, что предназначены для подъема тяжелого груза и фиксации его на требуемой высоте. Наиболее эффективными являются гидравлические домкраты, где рабочее усилие создается при помощи гидравлического масла и поршня.
Первые механические домкраты появились ещё в древности. А идеи создания схемы гидравлического домкрата специально для автомобиля, возникла непреднамеренно. Ремонтник Питер Лунати данную идею подсмотрел в парикмахерской, удивившись, как просто мастер стрижки фиксирует на определенной высоте гидравлическое кресло. В 1925 году был сделан сложный платформенный подъёмник с гидравлической стойкой для автомобиля.
Гидравлические домкраты отличаются грузоподъемностью, что составляет от одной до нескольких сотен тонн, что позволяет их применять при ремонте грузовых машин и другой тяжелой техники.
В качестве грузов используются корпуса машин или настила полов, плиты фундамента и колонны. Зависимо от целей применения, такое оборудование имеет различные габариты и конструкцию.
Гидравлический домкрат используется для перемещения, поднятия и фиксации грузов. Устройство используется в сфере общеслесарных и шиномонтажных работ, а также незаменимо при проведении подготовки машины к долгой поездке для создания балансировки: колесо с помощью домкрата снимается и на специальном оборудовании балансируется.
Современные гидравлические домкраты нашли широкое применение не только на СТО и в автосервисах. Они успешно используются на нефтеперерабатывающих предприятиях, электростанциях и других промышленных комплексах. Высочайший уровень производительности и легкость работы позволили эту технологию внедрить в бытовую среду, поэтому у многих хозяев в гараже имеется гидравлический домкрат.
Данное оборудование способно работать в горизонтальных и вертикальных плоскостях, поэтому оно широко используется на строительно-монтажном полигоне и для натяжения арматурных конструкций из напряженного железобетона.
Конструкция гидравлического домкрата
Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, как правило, масло и выдвигаемый поршень. Гидравлический домкрат имеет удлиненный или короткий корпус, что изготавливается из закаленной стали. Корпус выполняет такие функции: выступает для поршня направляющим цилиндром и является резервуаром для рабочего масла.
Винт с подъемной пятой вворачивается в плунжер, выворачивая винт, поэтому при надобности получается увеличивать максимальную высоту подъема. Домкрат данного вида оснащен гидравлическим насосом с ручным, ножным или воздушным приводом. В устройстве гидравлического домкрата предусмотрены клапаны безопасности и прочие устройства для создания долгой безаварийной работы.
Подъемный механизм и выдвижной гидравлический цилиндр, поднимаемый специальную площадку вверх, находятся в отверстиях корпуса. Спуск происходит при помощи поворота Т-образной ручки. Оборудование имеет полиамидные колеса, обеспечивающие домкрату маневренность. Корпус удлиненного тира используется, в основном, для работы с автобусами и большегрузными машинами.
Принцип работы гидравлического домкрата
Работает любой гидравлический домкрат по принципам сообщающихся сосудов с использованием жидкости. Перед работой необходимо расположить домкрат на ровной твердой поверхности под автомобилем и нажимать при закрытом клапане на рычаг, пока машина не поднимется на требуемую высоту. Спуск автомобиля осуществляется при помощи плавного открытия клапана аппарата против часовой стрелки.
Перекачивается рабочее гидравлическое масло приводным насосом с помощью рычага. Жидкость попадает в цилиндр через клапан и выдавливает его. Обратному перетеканию жидкости будут препятствовать клапана — нагнетательный и всасывающий. Чтобы обратно опустить домкрат, необходимо на насосе открыть клапан, тогда из цилиндра масло перетечет назад в насос.
Наличие на корпусе домкрата резьбы, которая защищена грязезащитным кожухом, резьбы на штоке и резьбовых отверстий в основании гарантирует неограниченные возможности использования и работы гидравлических домкратов для опрессовки, зажима и гибки. Высокопрочная опора, что изготовляется из закаленной стали и устанавливается на шток, способна предохранить гидравлический домкрат от повреждений. Рифленая поверхность опоры предотвращает скольжение грузов. Усилие гидравлических домкратов регулируют встроенным манометром.
Достоинства и недостатки гидравлических домкратов
Гидравлические домкраты являются одними из наиболее неприхотливых при всей своей мощности. Важной особенностью гидравлики является несжимаемый рабочий материал. Отсюда — плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения. Гидравлические домкраты демонстрируют высокий уровень КПД — до 80% и значительную грузоподъемность — до 200 тонн при небольшом усилии за счет большого передаточного отношения между поверхностями поперечного сечения плунжера насоса и цилиндра.
Но у гидравлических домкратов начальная высота подъема намного выше, чем у механических моделей. Еще одна трудность — невозможность точного регулирования высоты опускания. Для поддержания в рабочем состоянии домкрата необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников. Транспортировать и хранить такие домкраты можно исключительно в вертикальном положении, так как в противном случае жидкость может из резервуара вытечь.
Недостатки гидравлических домкратов вытекают из достоинств. Они являются относительно медлительными — один цикл работы насоса соответствует не слишком большой высоте подъема. К недостаткам относят большую массу и размеры, высокую цену гидравлического домкрата, а также небольшой ход для одноплунжерных моделей. Кроме того, зачастую у названных инструментов происходят более серьезные поломки и неисправности, чем у механических устройств.
Классификация гидравлических домкратов
Выделяют несколько разновидностей гидравлических домкратов.
Бутылочные гидравлические домкраты
Конструкция бутылочного (вертикального) гидравлического домкрата является самой простой. Сфера использования таких домкратов является достаточно широкой в силу большого диапазона поднимаемого веса — от 2 до 100 тонн. «Бутылки» применяют в грузовом автотранспорте. Помимо главных достоинств гидравлического домкрата, вертикальные модели обладают еще несколькими — это универсальность использования, компактность и большая площадь опоры.
Бывают бутылочные домкраты одноштоковыми и двуштоковыми. Гидравлический одноштоковый аппарат отличается простотой конструкции и удобством эксплуатации, что расширяет области его использования и позволяет выполнять работу любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонт автомобилей, колес железнодорожных вагонов, применение в качестве силового узла пресса, трубогиба, трубореза и подобного инструмента.
Телескопический двуштоковый домкрат имеет схожую конструкцию с бутылочным аппаратом, принцип работы гидравлического домкрата бутылочного типа базируется на использовании нескольких рабочих штоков. Поршень находиться в основе телескопического домкрата. Его можно применять в горизонтальной и вертикальной позиции. Он компактный и подходит большинству машин. Подьем происходит с помощью подьемного рычага, приводящегося в действие гидравлическим цилиндром.
Подкатные домкраты
Работает подкатный домкрат по аналогичному принципу, что и бутылочный, но с отличием, что ось рабочего цилиндра располагается не в вертикальной оси, к тому же поршень не совмещается напрямую с подхватом и подъемный рычаг приводит в действие. Подкатным данный аппарат назван потому, что из себя представляет тележку на колесах, который может катиться по ровной поверхности. Домкрат при подъеме подхвата и рычага «подкатывается» или смещается под груз.
Такой домкрат приводиться в движение таким же качанием рычага, как и бутылочные модели, опускается аналогично — поворотом клапанного винта. При необходимости опускания груза вниз необходимо насадить трубчатую рукоятку на клапанный винт, после чего перегородка войдет в паз этого винта. Вращая рукоятку вокруг своей оси, пользователь вращает и винт соответственно, сбрасывая в рабочем цилиндре давление и опуская на необходимую высоту груз.
Чаще всего подкатный домкрат можно встретить на станции шиномонтажа, потому что он подходит идеально для подъема одной стороны машины, достаточно быстрый в работе и монтаже. Недостатки у подобной конструкции вытекают из названия — подкатному домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, существенный размер и вес затрудняют перевозку агрегата в автомобиле.
Подкатные домкраты классифицируются по назначению, как на фото гидравлических домкратов:
- Для личного использования автомобилистой, грузоподъемностью до 3 тонн;
- Для автосервисов и шиномонтажных мастерских, грузоподъемностью до 4 тонн и с наличием педалей предварительного подъема для моментального достижения требуемой высоты подхвата;
- Для обслуживания тяжелых машин и специальной автотехники (автопогрузчиков), грузоподъемностью до 20 тонн и с наличием педалей предварительного подъема и раздвижной траверсы, что предназначена для поднятия одной стороны машины.
Трансмиссонные подкатные домкраты оснащены специальной поворотной рамой. Здесь проявляется во всей красе плавность и точность хода гидравлических домкратов. Коробка передач автомобиля, что монтируется или демонтируется, может точно фиксироваться в горизонтальной или вертикальной плоскости в нужном положении.
Гидравлические гибриды
Домкраты двухуровневые нужны преимущественно в автосервисах, где работают с разными автомобилями. К особенностям данного приспособления относят две подъемные площадки. Чертеж гидравлического домкрата двухуровневого в целом представляет из себя гибрид подкатного и бутылочного домкрата. А если быть точнее — двухуровневое домкрат используют в на высоте 65 — 375 миллиметров от земли в качестве подкатного и на высоте 375 — 687 миллиметров в качестве телескопического. При работах с подъемным механизмом используют ручной рычаг и ножную педаль.
Пневмогидравлический домкрат в себе сочетает гидравлику и пневматику. Он может быть изготовлен в подкатном решении, имеет грузоподъемность в пределах 2 — 80 тонн. Начальная высота подхвата — низкая. Применяется исключительно как оборудование для автосервиса.
Зацепные домкраты
Низкоподхватные зацепные домкраты широко используются везде, где нужна малая высота подхвата: для установки и демонтажа разного оборудования, для поднятия полотна на железной дороге, а также в автомастерских. Именно подобная низкая высота подхвата, что составляет от 15 миллиметров, с возможностями пошаговой ее регулировки является при сборке механизмов очень удобной и выступает визитной карточкой зацепного домкрата. А вот в основе данного домкрата лежит простое устройство бутылочного типа.
Ромбовые домкраты
Гидравлический ромбовый домкрат в основном требуется для подъема машин при ремонте. Он характеризуется высокой надежностью, если сравнить его с винтовым сородичем, и в простоте использования ему практически не уступает.
В ромбовом домкрате в качестве несущих элементов выступают четыре рычага, что соединены шарнирами. Схема работы гидравлического домкрата и подъем грузов базируется на изменении углов между рычагами. К достоинствам ромбовых домкратов причислят небольшие габариты, что обеспечивает удобное хранение, транспортировку и вместе с этим значительную опорную поверхность и жесткость конструкции. Относительно невелика высота подхвата.
Изготовление гидравлического пресса
Когда автолюбитель самостоятельно обслуживает весь свой автопарк, одним из самых необходимых инструментов является пресс. Предлагаем вам изготовить своими руками пресс из гидравлического домкрата, который станет надежным соратником при выполнении целого перечня работ. При его помощи можно отверстия пробивать в разных материалах, запрессовывать вставки и втулки, прессовать отходы металлообработки.
Собрать гидравлический пресс не так уж сложно. Вам понадобиться для этого сварочный аппарат с требуемым количеством сварочных электродов, слесарная ножовка, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для выполнения конструкции пресса. Функции силового агрегата, оказывающего нужное рабочее давление, выполняет гидравлический домкрат.
Первым узлом гидравлического пресса выступает опорная платформа для домкрата. Так как полученное давление будет являться пропорционально приложенным к основанию и верхним рабочим узлам, прочность основы должна быть максимальной. Достичь этого получится, сделав на основе несколько ребер жесткости. Для изготовления основы возьмите стальной квадратный или прямоугольный профиль, что имеет размер 40 на 50 или 50 на 50 миллиметров и отрежьте 4 детали длиной около 250-300 миллиметров при помощи выше указанных инструментов.
После этого необходимо уложить боковыми стенками эти части друг к другу и проварить стыковочные швы сверху и снизу, чтобы увеличить жесткость основания пресса. Для обеспечения большой устойчивости гидравлического домкрата приварите к полученной конструкции пластину из стали, лист которой имеет толщину 8 -12 миллиметров и размер 250 на 200 миллиметров.
Следующим этапом изготовления самодельного пресса из домкрата является производство упора и стоек. Для этого необходимо отпилить 2 детали из профилированной толстостенной трубы прямоугольной или квадратной формы необходимой длины. Чтобы ее вычислить, требуется уточнить по прилагаемой инструкции к домкрату величину максимального хода штока и к полученному размеру прибавить высоту самого гидравлического домкрата и опорной платформы.
Упор изготовьте из того материала, что и выполнены стойки. Длина данной детали должна равняться ширине опорной платформы, чтобы сохранить общую геометрию конструкции. Упор и полученные стойки между собой соедините сварным швом и приварите к основанию П-образную конструкцию.
При выполнении подобных сборочных операций рекомендуется использовать простое приспособление, которое обеспечивает перпендикулярность соединяемых деталей. На стальной лист, что имеет толщину не меньше 10 миллиметров, следует приварить два обрезка стального уголка 40 на 40 миллиметров под углом 90 градусов. Соединяемые детали уложите в дальнейшем в данное приспособление и сварите.
Так можно достичь нужного угла соединения. Для дополнительного удобства этот импровизированный угольник дополнительно укомплектуйте прижимными приспособлениями, что фиксируют соединяемые детали и препятствуют нарушению угла соединения через термические изменения во время сварки в металле.
Следующим обязательным элементом нашего пресса является съемный упор, что способен перемещаться по направляющим и передавать от центрального рабочего штока гидравлического домкрата давление на обрабатываемую деталь. Подготовьте для его изготовления несколько отрезков стальной полоски, что имеет толщину порядка 1 сантиметра. Длину деталей сделайте меньше образовавшегося расстояния между стойками. Соедините полученные детали в нескольких местах при помощи сварки с двух сторон.
Чтобы обеспечить быструю замену этой детали при совершении любых гидравлических работ и для фиксации элемента при перемещении на вертикальных стойках, необходимо просверлить в полученном блоке из полос стали два сквозных отверстия и две пластины отпилить, их длина должна быть больше на 100 миллиметров длины блока. Также просверлите в пластинах по два отверстия, что сносны с отверстиями в блоке.
При монтаже блока на раму пресса из гидравлического домкрата своими руками подберите два болта необходимой длины с гайками и шайбами и соедините с блоком полученные пластины так, чтобы они разместились от стоек по обе стороны. В случае возникновения потребности для достижения меньшего свободного хода поршня гидравлического домкрата можно уменьшить пространство между перемещающимся упором и верхней балкой конструкции при дополнительной установке промежуточного квадратного профиля.
Отпилите для этого отрезок квадратного профиля, который имеет длину, что равняется расстоянию между стойками, и на равном расстоянии сварным швов присоедините его. Это существенно сократит рабочее расстояние гидравлического пресса и уменьшит временные расходы на выполнение определенных видов работ.
Чтобы еще больше уменьшить ход рабочего штока гидравлического домкрата, можно применять дополнительные сменные вставки, которые изготовлены из сплошного или полого стального профиля или сменных наковален. Для их создания следует отпилить несколько деталей разной толщины и дополнительно промаркировать их для быстрого и тщательного подбора нужного элемента.
Ремонт гидравлического домкрата
Гидравлические домкраты периодически нуждаются в обслуживании, поэтому в рабочий цилиндр и необходимо доливать жидкость, которая вытекает в процессе эксплуатации через сальники и разные уплотнения. Кроме протекания масла, неисправности домкрата состоят в заклинивании при подъеме груза на определенную высоту, невозможности после поднятия опустить домкрат или невозможности поднять даже нетяжелый груз.
Протекание масла
Для ремонта и испытания гидравлического домкрата в домашних условиях следует купить нужный ремкомплект для оборудования. До выполнения ремонта следует сначала разобрать аппарат. Может потребоваться удлинитель к ключам, чтобы были значительное усилие и больший рычаг. Обязательно подготовьте емкость для слива старого масла и подготовьте новую рабочую жидкость.
После этого следует извлечь поршни и проверить их на наличие коррозии. Всю грязь и коррозию принято удалять. Проверьте, не изогнулся ли шток. Если деформация имеет место, то маловероятно, что получится его снова сделать ровным и можно дальше уже не ремонтировать ничего.
Необходимо проверить клапан, перепускающий масло. Клапан для этого откручивается и проверяется на наличие деформации или попадания грязи внутрь клапана. Если клапан неисправен из-за механической деформации, то его следует просто поменять. К тому же он может попросту загрязниться, и шарик будет садиться в свое седло неплотно. Это и является причиной пропускания рабочей жидкости.
Полностью слейте старое масло. Эта процедура достаточно простая, хотя и занимает много времени, пока масло перетекает из одного в другой цилиндр. Жидкость сливается посредством прокачивания системы, движением рычага вверх-вниз. Все детали тщательно промойте от грязи и остатков масла. Полностью поменяйте все манжеты и уплотнительные прокладки.
Другой причиной отказа гидравлического домкрата может считаться грязь, что попала в рабочую полость. Для её удаления оттуда необходимо отвернуть головку корпуса, в его основание залить керосин и прокачать при выкрученной запорной игле домкрат. Керосин по завершении операции следует удалить и в рабочую полость залить чистое масло.
Попадание воздухa
В рабочей полости домкрата в процессе длительной эксплуатации скапливаются пузырьки воздуха, существенно снижающие его эффективность. Причина этого, как правило, состоит в воздухе, который попал из-за нехватки рабочего масла в гидравлическую систему. Устранить эту неисправность можно следующим образом.
Для начала откройте пробку масляного бачка и перепускной клапан, а потом быстро прокачайте насос гидравлического пресса несколько раз. Таким способом воздух будет вытеснен из рабочей полости в емкость для масла. Можете закрывать после этого перепускной клапан и отверстие, ведущее в масляной бачок. Если вы все сделали правильно, то воздух удалиться, и домкрат снова будет работать в штатном режиме.
Если же ваша попытка получилась неудачной, повторите все вышеперечисленные действия. Однако этот способ не является единственным для удаления из рабочей полости воздуха. Определить наличие в рабочей полости воздуха несложно: домкрат вообще не работает, или подъем груза осуществляется медленно.
Отверните первым делом запорную иглу на полтора-два оборота, после чего поднимите рукой за винт до крайней верней точки плунжер и отпустите его, чтобы он оказался снова в нижнем положении. Повторите подобные действия дважды или трижды. Чтобы подобная проблема в дальнейшем не возникала, стоит периодически проверять уровень масла в гидравлическом домкрате и при его нехватке добавлять рабочую жидкость.
Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались в классификации подобного оборудования и уяснили, как работает гидравлический домкрат. Теперь можно приступать к сборке аппарата своими руками. И не забывайте о периодическом техническом обслуживании и подливании рабочего масла.
Перед тем как взяться за работу и сделать пневматический домкрат своими руками, следует знать побольше о таком вспомогательном инструменте.
Надувной домкрат – самый элементарный вариант из всех аналогов. Удобство такого инструмента в том, что он неприхотлив в использовании, ему необязательна ровная площадка. Имея такой домкрат в багажнике и попав в болотистую рыхлую местность, можно не бояться его использовать. К тому же при помощи него можно не только осуществить замену проблемного колеса, но и выбраться из грязи. Работая с ним, особых физических усилий прилагать не требуется, поэтому его даже применяют в проведении такелажных работ.
Принцип работы пневматического подъемника
Основным рабочим элементом данного домкрата является прорезиненная подушка. Ее делают из специального прочного материала, чтобы агрегат мог выдерживать нагрузки в пределах 4-5 т.
Чтобы привести в действие такой инструмент, его подкладывают под днище машины и подключают к насосу или другому источнику воздуха, например, компрессору или баллону со сжатым газом. Есть модели, которые пользуются особой популярностью, так как их работа может осуществляться, стоит лишь подключить такой домкрат к выхлопным газам автомобиля. Для них нет необходимости обзаводиться дополнительным оборудованием. Такие конструкции получили название воздушных домкратов или пневмодократов.
Для такого устройства хватает шланга, которым соединяют выхлопную трубу и сам домкрат, а после этого включают мотор. Достаточно буквально 2 минут, чтобы инструмент сделал свое дело. В данном варианте устройства нет сложных механизмов, которые осуществляют работу за счет пневматики.
Вернуться к оглавлению
Технические характеристики пневматических домкратов
Есть три основных момента, по которым оценивается такое приспособление:
- Грузоподъемность. Чтобы инструмент был безопасен в эксплуатации, этот показатель должен превышать массу самого автомобиля. Если машина легковая, то грузоподъемность должна быть 1,5-2 т, а если авто по типу «Газели» – 2,5-3 т.
- Высота подхвата. На этот параметр стоит обращать особое внимание, если машина имеет маленький дорожный просвет. Следует интересоваться этим моментом и в случае частого застревания автомобиля в грязи. Лучше всего, если эта характеристика будет в пределах до 10 см.
- Высота подъема. У пневматических моделей данный показатель не превышает 50 см. Но на самом деле этого хватает, чтобы справиться с заменой колес. Если же использовать домкрат, которым выполняют такелажные работы, а он, в свою очередь, подключается к компрессорам, то эта характеристика будет больше – до 70 см.
В любом случае, подбирая домкрат, следует ориентироваться на личный автомобиль и условия, в которых он чаще всего находится.
Вернуться к оглавлению
Как сделать домкрат своими руками
Для понадобятся следующие элементы:
- старая подушка от грузовика;
- болт соответствующего диаметра;
- шарик, который может свободно располагаться в болте;
- колесный болт от Жигулей;
- камерный штуцер;
- дрель.
Из данных составляющих собирается конструкция. В отверстие подушки вкручивают болт, ориентируясь на имеющуюся резьбу. Заранее в нем следует просверлить отверстие, в которое будет вставляться камерный штуцер.
Роль клапана будет выполнять колесный болт от Жигулей, в котором следует сделать отверстие. Теперь данные элементы требуется соединить. Но перед тем, как это осуществить, в имеющийся выход помещают шарик, чтобы в процессе работы он мог закрывать отверстие, тогда воздух выходить не будет.
Чтобы использовать такое приспособление, потребуется специальный насос. Домкрат устанавливается под днище автомобиля. В таком устройстве понадобится использовать небольшой деревянный брусок, который и будет упираться в машину. При желании к нижней части можно приделать тележку с колесиками, тогда это будет подкатной домкрат.
Есть одно неудобство такого самодельного устройства. Подушка от грузовика имеет достаточно большие размеры. Поэтому если автомобиль имеет низкую посадку, то его постоянно придется приподнимать, чтобы подставить домкрат.
Вернуться к оглавлению
Сила подъема: основные моменты
Есть несколько вариантов, как домкрат может поднимать автомобиль:
- Пневматика. В этом варианте подъем груза выполняется благодаря силе сжатого воздуха. Такие модели работают как от оборудования, так и от самих выхлопных газов авто. Воздух поступает в камеру, а та, в свою очередь, начинает увеличиваться в объемах, за счет чего и происходит подъем транспорта. Удобство использования таких моделей в том, что особых усилий не прилагается, а при наличии компрессора процесс занимает всего несколько секунд.
- Механические. Чтобы воспользоваться данным аналогом, необходимо совершать закручивающие движения рукояткой или использовать другой подобный способ. Такие домкраты вполне доступны по цене, к тому же имеют маленькие габариты.
- Гидравлические. Принцип схож с предыдущим вариантом, единственная разница в том, что в данном случае будет затрачиваться меньше усилий. Это происходит из-за того, что в конструкции устройства имеется жидкость, которая обеспечивает выталкивание плунжера с грузом за счет образующегося давления. Данный вариант отличается длительным сроком службы.
- Механические с электрическим приводом. В этом варианте всю работу за человека выполняет электричество. Удобства тут бесспорны, но только до тех пор, пока есть питание. Как только отключают свет, придется работать так же, как обыкновенным механическим, с разницей лишь в том, что усилий понадобится больше.
В зависимости от сферы применения домкрата подбирается необходимая модель.
Несмотря на то что пневматический домкрат – самый простой в эксплуатации, есть и свои нюансы в его использовании. Чтобы избежать вылета инструмента из-под машины, его следует правильно укладывать. Поэтому перед тем, как использовать новый прибор, лучше его один раз накачать вхолостую, после этого он спускается и складывается должным образом сам. В процессе работы нелишним будет и застелить поверхность пола и домкрата какими-нибудь ковриками. Это позволит уберечь инструмент от повреждений.
Материалы для изготовления камеры берутся на основе ПВХ, а он, в свою очередь, становится достаточно грубым, как только на улице появляется мороз. Оптимально использование до тех пор, пока градусник не покажет -10, дальше эксплуатация становится затруднительной.
Удобство такого домкрата в том, что с его помощью можно поднять машину практически с минимальной высоты. А если нет желания тратиться, то всегда можно сделать его своими руками.
Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.
Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.
О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.
Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.
Важные характеристики домкрата перечислены ниже.
- Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
- Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
- Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.
Домкраты бывают различных видов по типу привода.
- Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
- Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
- Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.
Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.
О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.
Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.
По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
Как сделать домкрат для автомобиля своими руками?
Гидравлический домкрат своими руками
Гидравлическим домкратам следует уделить особое внимание, так как они отличаются наибольшей грузоподъёмностью, что немаловажно при работе с грузовиками или внедорожниками. Существует возможность изготовления гидравлических домкратов с разными размерами и характеристиками. Современные механизмы используются не только на СТО и в автомастерских, но и даже в нефтеперерабатывающей промышленности. Устройство может работать как в горизонтальной, так и в вертикальной плоскости.
Основные несущие элементы устройства: корпус, рабочая жидкость (чаще всего в её роли выступает масло) и выдвижной поршень. Корпус бывает коротким и удлинённым. При этом он изготавливается из закалённой стали, чтобы конструкция выдерживала необходимый уровень нагрузок. Корпус несёт функцию направляющего цилиндра для поршня и резервуара для рабочей жидкости.
Подъёмное устройство и выдвижной цилиндр находятся в отверстиях корпуса. Спуск осуществляется путём поворота Т-образной ручки. Оборудование снабжено полиамидными колёсами, обеспечивающими маневренность. Корпус удлинённого типа рассчитан на большегрузный транспорт.
Гидравлические подъёмные механизмы самые распространённые и удобные, поэтому начнём с них. Изготовление гидравлического домкрата происходит следующим образом. Вам понадобятся сварочный аппарат, слесарная ножовка, угловая шлифовальная машина с диском для металла, стальной профиль для конструкции.
Гидравлические домкраты бывают стандартные, подкатные, бутылочные, гибридные, зацепные и ромбовые. Ниже подробно описан процесс изготовления обычного гидравлического домкрата. В сети существует множество чертежей, по которым собираются данные механизмы.
- Сначала создаётся опорная платформа для механизма. Подойдёт стальной прямоугольный профиль размером 50 на 50 миллиметров. От профиля необходимо отрезать 4 детали длиной 300 миллиметров. Уложите эти делали боковыми стенками друг к другу и проварите снизу и сверху стыковочные швы.
- Изготовьте стойки и упоры. Отпилите 2 детали от профилированной трубы. Длина деталей вычисляется относительно величины максимального хода штока, далее к этому прибавляется высота домкрата и опорной платформы. Упор изготавливается из того же материала. Его длина равняется ширине опорной платформы. Упор и стойки соединяются сварным швом, к основанию приваривается П-образная конструкция.
- Изготовление съёмного упора, способного передвигаться по направляющим и сообщать давление на обрабатываемую деталь. Изготавливается из нескольких отрезков стальной полоски толщиной сантиметр. Длина деталей должна быть меньше образовавшегося между стойками расстояния. Полученные детали соединяются в нескольких местах при помощи сварки. Во время монтажа блока на раму пресса из гидравлического домкрата необходимо подобрать 2 болта с шайбами и гайками и соединить полученные пластины с блоком таким образом, что они разместятся по обе стороны от стоек. Если будет необходимо, то можно уменьшить расстояние между передвигающимся упором и верхней балкой конструкции при установке промежуточного квадратного профиля.
При изготовлении реечного домкрата важно учитывать, что на устойчивость данной конструкции влияет прочность фиксации и качество опорной площадки. Важно собирать механизм таким образом, чтобы изделие не съехало во время работы. Усилие, которое прикладывается при подъёме грузов, зависит от максимально возможной массы.
Процесс изготовления реечного домкрата довольно прост. Необходимо взять 2 реечных трубы и сварочный аппарат. Трубы должны быть сварены таким образом, чтобы они своим видом напоминали усечённую пирамиду. Далее берётся стальной лист толщиной 5 миллиметров. Изготавливается верхнее и нижнее основание механизма. В верхней части изготавливается отверстие, в котором впоследствии должна быть приварена гайка. Отверстие проделывается и в нижнем основании. Далее туда вставляется механический пруток для вращения.
Для изготовления механизма лучше использовать детали из закалённой стали. Если дополнительно присоединить металлический трос, то реечный домкрат при необходимости может заменить лебёдку. Средняя грузоподъёмность такого изделия будет составлять от 5 до 20 тонн.
Подкатной домкрат своими руками
Подкатной домкрат легко изготовить, взяв за основу бутылочный агрегат с высотой подхвата около 23 сантиметров и швеллера на 10 и 12 миллиметров. Бутылочный домкрат является самым простым подобного рода механизмом. Несмотря на это, его применяют для ремонта грузового транспорта. Принцип работы домкрата основывается на применении нескольких рабочих штоков. В основе механизма лежит поршень.
Подъём происходит с помощью рычага, который приводится в действие гидравлическим цилиндром. Из швеллера на 12 миллиметров создается стойка, из десятимиллиметрового — подъёмный рычаг и основа. Спереди устанавливаются ролики от обычной стиральной машины. Чашка берётся от автомобильного отбойника, а раскосы создаются из прутка на 20 миллиметров.
В итоге подкатной домкрат по принципу работы схож с бутылочным, однако ось рабочего цилиндра в данном механизме расположена в горизонтальной оси. Поршень напрямую не совмещается с подхватом. Название «подкатной» данный механизм получил благодаря тому, что внешне он напоминает телегу на колёсах, катящуюся по ровной поверхности.
Домкрат при подъёме рычага перемещается под груз (автомобиль). Механизм приводится в движение касанием рычага, опускается путём поворота клапанного винта. Если автомобиль надо опустить — трубчатая рукоятка насаживается на клапанный винт. Перегородка после этого входит в его паз. Винт вращается вместе с рукояткой, сбрасывая давление в рабочем цилиндре.
Винтовой домкрат состоит из: основания, нижнего и верхнего плеча, упора и винтового механизма. Берётся металлическая основа (сортамент), имеющая площадь сечения 2,63 см квадратных. Просверливаются 4 сквозных отверстия, диаметром аналогичным диаметру штифта. Основание желательно прикреплять на более широкую съёмную площадку. Далее изготавливается верхнее и нижнее плечо из металлической основы.
Вал изготавливается из металлического прутка. Диаметр прутка равен 12 миллиметрам. С одного конца должна быть резьба, а с другого — фиксатор, крепящийся к валу с помощью штифта через сквозное отверстие. Изготавливается ось, относительно которой происходит вращение плеч. Оси с обеих сторон — это штифты с плоскими цилиндрическими головками, крепящиеся с помощью шплинтов. В одном из упоров просверливается сквозное отверстие диаметром 10 миллиметров, во втором делается внутренняя резьба. Фиксатор выполняет роль закрепления вала со стороны вращения и передаёт крутящий момент к валу.
Винтовой домкрат можно изготовить в трёх различных вариациях: с трапециевидной резьбой, ромбовидные, рычажно-винтовые.
Более подробную информацию о положительных и отрицательных сторонах вы сможете прочитать в статье нашего автора.
Домкрат из пневмоподушки своими руками изготовить относительно несложно, учитывая, что такой вид агрегата является весьма любопытным устройством. Пневматические домкраты незаменимы, если речь идёт о точном монтаже. При работе на неровной или рыхлой поверхности такой подъёмный механизм незаменим. Резинокордная плоская оболочка из усиленной ткани является основой устройства. Оболочка увеличивается при подаче сжатого воздуха. Устройство является ещё и довольно сложным в плане конструкции.
Итак, для изготовления механизма понадобятся следующие материалы: старая подушка от грузовика, болт, шарик, который сможет выполнять роль подшипника, колёсный болт от ВАЗа, камерный штуцер и дрель.
В отверстие подушки необходимо вкрутить болт. В болте до этого нужно просверлить отверстие, которое будет занято штуцером. В колёсном болте от ВАЗа также необходимо проделать отверстие. Он будет в качестве клапана. Элементы соединяются. В имеющийся выход помещается шарик, закрывающий проход воздуху в процессе работы. Для использования устройства необходим насос. Домкрат будет располагаться под днищем автомобиля. Также понадобится деревянный брусок, упирающийся в автомобиль.
Электрический домкрат своими руками
Самодельный домкрат для автомобиля своими руками несложно изготовить, если речь идет о механических устройствах, работающих на физических усилиях пользователей, сжатом воздухе и рабочей жидкости. Домкрат с электроприводом своими руками изготовить несколько сложнее.
Электрические подъёмные механизмы — это результат синтеза механических движущихся комплектующих и электропривода. Питание такого домкрата может осуществляться от электросети автомобиля. Подключить устройство можно через «прикуриватель».
Исходные материалы для изготовления могут быть различные. Подойдут моторы для стеклоподъёмников (в качестве примера можно взять мотор из «десятки»). Привод и тросики необходимо извлечь, оставив только мотор и редуктор. Понадобится головка, у которой четырёхгранная сторона снабжена гранями по 7 миллиметров. В качестве основы может выступать обычный винтовой ромбовый домкрат.
Наша задача создать электрический привод, чтобы не прилагать усилия при пользовании. Крепления выполняются из стальных полосок. Крепления необходимо подрезать и придать им нужную конфигурацию, а затем прикрепить их к редуктору. Крепление и головка на редукторе привариваются к устройству. Управление устройством можно осуществлять с помощью кнопки от механизма стеклоподъёмника.
Сравнение устройств
Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.
- Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
- Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
- Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
- Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
- Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
- Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
- Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью. (6 оценок, среднее: 5,00 из 5)
Как сделать самодельный домкрат для машины. Чертеж домкрата своими руками Самодельный домкрат для автомобиля
Домкрат используется для подъема автомобиля для ремонта или замены колеса. Они бывают разного дизайна. Наиболее распространены механические и гидравлические. В этой статье мы подробно рассмотрим принцип работы и устройство гидравлического домкрата, а также различные варианты конструкции.
Принцип работы домкрата гидравлического
Устройство простое и надежное.
При соблюдении условий хранения и эксплуатации прослужит вам очень долго.
Для поднятия автомобиля применяется домкрат
Гидравлический домкрат работает по следующему принципу, который позволяет поднимать автомобиль массой в несколько тонн, а иногда и в несколько десятков тонн.
Устройство несложное — это два сообщающихся сосуда разного диаметра, заполненные жидкостью и несколько клапанов. Как видите, все довольно просто и если все детали изготовлены из качественных прочных материалов, то ломаться нечему.
Износу подвержены только резиновые сальники поршня и сальники цилиндров.
Рабочий цилиндр, шток которого поднимает машину, большого диаметра, но главный цилиндр имеет диаметр в несколько раз меньше.
Это принцип работы всего устройства. Главный цилиндр приводится в действие рычагом, масло через обратный клапан поступает в рабочий цилиндр и поднимает его. Прирост создается за счет разницы площади поперечного сечения цилиндров.
Домкрат гаражный своими руками | Чертежи
Полный ход основного, обеспечивает небольшое движение второго. Разница в ходах двух цилиндров пропорциональна разнице их диаметров. Благодаря этому человек, не прилагая серьезных усилий, может поднять пять, десять и несколько десятков тонн.
Для предотвращения обратного вытекания масла в бак используется обратный клапан. Жидкость может проходить через этот клапан только в одном направлении.
Есть еще один вентиль, который открывается вручную, он нужен для того, чтобы перепустить жидкость обратно и опустить поднятую машину в исходное состояние.
Принцип работы и устройство показаны на схеме.
Гидравлический домкрат, конструкция
Для подъема вагонов используются два типа: баллонный и прокатный.
Гидравлический домкрат бутылочного типа
Итак, домкрат гидравлический бутылочного типа.
Состоит из вертикального корпуса большого диаметра и примыкающего к нему небольшого цилиндра, к штоку которого подходит съемный рычаг. Кузов монтируется на опорной площадке, в прикладе часто имеет винтовое удлинение, необходимое для увеличения высоты подъема.Два цилиндра соединены между собой обратным клапаном.
Корпус имеет резервуар для хранения масла и перепускной клапан для опускания штока гидравлического домкрата баллона.
Все детали должны быть из прочных сплавов, поэтому они выдерживают значительные нагрузки и защищены от коррозии.
Конструкция еще одной разновидности — подъемного гидроцилиндра, отличается только расположением цилиндров и наличием большой площадки на роликах.
Подъем автомобиля с помощью гидравлического раскатывающего устройства осуществляется не самой штангой, а соединенным с ней рычагом.На этом рычаге закреплен металлический никель.
Катящаяся конструкция более устойчива, чем конструкция из бутылки, и вероятность того, что поднятый автомобиль сместится и упадет с опоры, намного меньше.
Несмотря на это, всегда следует соблюдать меры безопасности на работе. Обязательно закрепите автомобиль со стояночным тормозом, включенной трансмиссией и упорами под колеса.
Для работы под поднятым транспортным средством всегда устанавливайте стойку безопасности. Эти меры обезопасят работающего человека.Детальный дизайн вы можете увидеть на чертеже.
Гидравлический домкрат
Домкрат техническое обслуживание и ремонт
Самая частая неисправность — утечка жидкости через уплотнения и прокладки.
Необходимо точно определить место утечки и произвести ремонт. Используйте только специальные маслостойкие сальники и прокладки. Повреждение клапанов может быть связано с засорением или поломкой пружин.
Необходимо разобрать для очистки и замены неисправных деталей.
Но хранить их нужно только в исходном состоянии, чтобы шток был полностью спрятан в корпусе, это убережет его от коррозии. Кроме того, бутылочный тип нужно хранить вертикально, чтобы рабочая жидкость не протекала. Раз в несколько лет нужно менять рабочую жидкость. Это простая процедура. На корпусе есть заливное отверстие, закрытое винтовой пробкой.
Через это отверстие слить и залить новое масло. После этого необходимо без нагрузки несколько раз полностью поднять и опустить шток.Это выпустит воздух, который может попасть в систему.
Это надежное устройство, позволяющее поднимать грузы в несколько десятков тонн.
Устроить несложно. По грузоподъемности гидравлика значительно опережает другие типы конструкций. Но, к сожалению, есть минусы:
- Большой вес, действительно большой, в несколько раз тяжелее механических конкурентов.
- Особые условия хранения для сохранности рабочей жидкости и риска коррозии рабочих элементов.Особенно это актуально для домкрата бутылочного типа.
- невозможность использования при низких температурах.
Гидравлическая жидкость загустевает при температуре ниже -25 градусов, теряется эластичность уплотнения, увеличивается риск выхода из строя.
Проанализировав достоинства и недостатки различных конструкций, можно сделать следующий вывод.
Для использования с легковой машиной массой до двух тонн для необходимого дорожного ремонта (замены колес) достаточно компактного механического домкрата.Но для подъема большой и тяжелой машины лучше рассмотреть возможность использования гидравлики.
Рисунок 4 из презентации «Инструменты в гараже»
Размеры: 720 x 540 пикселей, формат: jpg.
Домкрат роликовый самодельный
Чтобы бесплатно скачать картинку к уроку, щелкните изображение правой кнопкой мыши и выберите «Сохранить изображение как …». Для показа картинок в уроке вы также можете бесплатно скачать презентацию «Инструменты в гараже.pps» со всеми картинками в zip-архиве.Размер архива 640 КБ.
Скачать презентацию
шт.
«Предметы домашнего обихода» — часы, предметы домашнего обихода, лампа, ковер, ключи, фотоаппарат, шторы, живопись, компьютер, очки, зонтик, телефон, аккумулятор, ваза, телевизор, газета,
«Верхняя одежда» — куртка, платье, плащ, одежда, толстовка, перчатки, галстук, реглан, шарф, свитер, пальто, куртка, кенгуру, маскарадное платье, шубы, блузка, пояс, бабочка, костюм, гольф, жилет, юбка. ,
«Детские игрушки» — Мобиль, Пирамида, Сортировщик, Мягкие игрушки, Игрушечная мебель, Мяч, Рамка-вставка, Железная дорога, Краски, Мяч, Ходунок, Утюг, Кукольная посуда, Игрушки, Погремушка, Кукла, Кубик Рубика, Волчок, Кукольный домик, Машина, Блоки, Детская коляска, Кубики,
Драгоценные камни — кристаллы берилла, драгоценные камни, хромит, янтарь, содержащий насекомых, граненый апатит, розовый кварц, граненый сапфир, рубиновый кристалл, мрамор, горный хрусталь, изумрудный кристалл, граненый гранат, граненый алмаз, цеолиты, обработанный малахитовый топаз, агат, граненый изумруд,
«Шляпы» — женская шляпа, соломенная шляпа для женщин, шляпа, кепка, панама, бандана, бейсболка, шляпа, шлем, зимняя шапка для детей, шлем, шляпа, матросская шляпа, головной убор, цилиндр, кепка,
«Женская и мужская одежда» — Пальто, Куртка, Джинсовые брюки, Халат, Плащ, Пижама, Костюм, Жилет, Свитер, Шорты, Куртка, Рубашка, Халат, Платье, Джинсовая куртка, Мужская одежда, Сарафан, Пальто, Брюки, Блузка. , Одежда, Дубленка, Юбка, Женская одежда,
Всего в теме «Предметы» 59 презентаций.
Хорошие праздничные открытки на каждый день
Техника: Квиллинг 1.
Если вы хотите красивый и «настоящий» цветок, вам нужно сделать такие же цветы.
Конечно, лучше использовать линейку с кружками. Если дополнительно сделать декоративную тесьму, ее нужно протирать до каждого ребра.
Возьмите бумажную ленту, линейку и инструмент для раскатывания и раскатывания рулонов.
Роллинз приобретает форму лепестка цветка.
четвертый
Если вам нужна декоративная вышивка.
Среди цветов.
Поднимите цветок. У красивых цветов все лепестки одинаковые. Я использую этот шаблон, чтобы правильно редактировать лепестки цветов.
Конечно, есть специальные линейки, которые продают в магазине и конечно очень удобные и т.д.
Но лягушка меня задушила, и я хотел сохранить цветок вместе. Итак, я нарисовал диаграмму сам.Но цветы бывают с разными лепестками, и то мне лень они приходят, но не для того, чтобы рисовать одинаково для всех вариантов от руки.
Итак, я сделал предложения на своем компьютере.
Работаю с этими схемами и секретами.
Цифры указывают количество лепестков в цветке. Следует отметить, что схема 12 очень удобна, так как содержит шаблон для цветов 3, 4, 6 и 12 петухов !!!
четырнадцатый
пятнадцатое
шестнадцатая
семнадцатый
восемнадцатое
Так распечатайте шаблон и возьмите цветок по шаблону.
Если сердцевина находится над лепестками, то мы полагаемся только на лепестки цветов. Растягивайте клей только на концах лепестков, а цветок желательно оставить на шаблоне до полного высыхания клея!
девятнадцатая
двадцатая
А потом приклеиваем сердцевину.
двадцать первая
двадцать второй
Для объемного цветка нужно сделать еще чашелистики.
двадцать третье
А потом прикрепляем к стеблю (я это делаю с помощью клея).
двадцать четвертая
И вставляем цветок.
двадцать пятая
Если сердцевина лежит на уровне лепестков, поместите ее посередине, а затем раздавите цветы. А если лепестки цветов не прилипают друг к другу, они поднимают клеевой цветок на каждом листе к центру.
Домкрат
двадцать шестая
В результате получился довольно прочный цветок, который можно использовать как для объемных, так и для сундуков.
двадцать седьмое
Также с помощью шаблона подходит для распускания цветов с несколькими уровнями:
Залейте сердцевиной 6 лепестков, сделайте две пустые веревки и соедините их между собой с помощью шаблонов на 12 лепестков и, кроме того, вы можете положить цветы из иголки.
двадцать восьмая
двадцать девятая
Под шаблон кладу пену.
тридцатые
тридцать первая
В вазе с цветами ручной работы (http: // stranamasterov.ru / node / 18967) Все цветы я сделала по шаблону на 10 и 6 лепестков:
тридцать секунд
Если цветок хорошо прикреплен к бумаге, в этом случае шаблон следует поместить под лист и подсвечивать лампой под этими листами. Также можно использовать стекло и окно (повреждения должны быть только вертикальными).
Из этих узоров можно не только создавать цветы, но и связывать мандалы, венки, снежинки и т. Д.
Надеюсь, это все поможет! Если кому-то нужны шаблоны, написанные с большим разрешением, напишите мне и с удовольствием отправьте (качество предложений снижено правилами сайта).
Желаю всем творческих успехов !!!
Мастер-класс: как сделать красивый цветок. квиллинг
Автомат Калесниковской АК-12 — характеристики, фото
Описание каркасного домика / каркасного домика Биохимические препараты: до и после процедур
Аппараты и приспособления для лечения глаз и улучшения зрения Летнее вязание.
Топ с ромашкой. Схема Ковер Великолепный полное описание. Сделаем вручную
Домашний коньяк с моря — как сделать с луны
Корпус, спрятанный за сабвуфером своими руками
Брелок своими руками: как сделать стильно
Красивые открытки для именинницы
Гидравлический домкрат — это стационарное переносное мобильное механическое устройство для подъема находящегося под ним объекта, позволяющее обходиться без вспомогательных конструкций, подъемников.Механизм работает на минеральном масле, которое приводит в движение поршень дифференциала насоса и поднимает груз. Это средство механизации труда в различных отраслях экономики.
Гидравлический домкрат отличается способностью поднимать большую массу груза (от двух до двухсот тонн), малым усилием работы с ним, высоким КПД, плавностью подъема, прочностью конструкции.
Недостатком мощных механизмов является большая масса, начальное расстояние от парковочного уровня поднимаемого груза, медленное разовое движение поршня и высокая стоимость.
Типы домкратов
Выпускается в различных исполнениях: бутылочная, роликовая, ромбическая, двухъярусная, малозатратная. Они различаются по конструкции, типу привода.
Домкрат для бутылок применяется в различных сферах народного хозяйства, отличается простотой устройства, удобством в эксплуатации. Применяется для подъема и опускания спецтехники, легковых, грузовых автомобилей. Во время строительства с его помощью можно поднять здание. Главное условие — вес поднимаемого груза должен соответствовать грузоподъемности, указанной в инструкции к механизму.
Подвижный домкрат работает по принципу бутылки.
Опорная площадка размещена на рычаге, который поднимается рабочим поршнем. Высота подборщика позволяет поднять автомобиль любой марки весом до трех тонн.
Имеет разновидности: ножничный, с двухпоршневым вытеснителем цилиндрической формы, удлиненный.
Устройство домкрат
Основными деталями механизма подъема и опускания груза являются: рычаг — горизонтальный стержень, вращающийся вокруг оси, плунжер — полый цилиндрический стержень.
Клапаны — запорно-регулирующая арматура трансмиссии, запорная, регулировка расхода гидравлического масла.
Маслохранилище, возвратно-поступательный механизм движения внутри цилиндра.
При работе насоса гидравлическая жидкость заполняет основание цилиндра, поднимает цилиндрическую часть вверх. В результате нагрузка повышается. Устройство, предназначенное для поддержания давления на необходимом уровне, состоит из всасывающего, нагнетательного клапанов.
Всасывающий патрубок предотвращает возврат масла из цилиндра в бачок, а нагнетательный — выход из него.Откручивая винт, давление снижается, груз поднимается в нужное место.
Гидравлическое масло обладает свойством разжатия, что влияет на равномерность подъема, опускания, закрепления объекта на нужной высоте.
В то же время подъемные механизмы имеют невысокую скорость, сложность в хранении, перемещении.
Вертикальные, для предотвращения утечки масла, транспортируются стоя. Они требуют регулярного контроля уровня масла, состояния сальников, клапанов (отсутствие протечек гидравлического масла).
Гидравлический домкрат в быту применяется для всех видов работ, когда необходимо поднять груз.
Наиболее часто используется при профилактике, ремонте автомобильной техники.
Пункты техобслуживания в большинстве случаев оснащены роликовыми домкратами. Часто используется при строительно-монтажных работах, прокладке газо-, нефтепроводов, незаменимый помощник при проведении аварийно-спасательных работ. Универсальный механизм, может использоваться в любых жизненных ситуациях, когда требуется подъем.
Чертеж домкрата своими руками
Имея под рукой чертеж — домкрат, своими руками изготавливаем его из стальных швеллеров гнутых равнопроходных ГОСТ8278-83.
Типы размеров, используемые в ассортименте, отмечены синими прямоугольниками
Домкрат состоит из следующих частей:
Основание
Нижнее плечо
Верхнее плечо
Упор
Винтовой механизм
ОСНОВАНИЕ
Изготавливаем из ассортимента продукции с площадью поперечного сечения 2.63 (см²).
Просверливаем четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении строго соблюдайте межцентровое расстояние между ними. При необходимости основание можно прикрепить к более широкой съемной платформе.
ПЛЕЧО НИЖНЕЕ
Изготавливаем из ассортимента с площадью поперечного сечения 1,99 (см²) по аналогии с основанием.
ВЕРХНЯЯ ПЛЕЧА
Изготавливаем из ассортимента сечением 2.28 (см²) по аналогии с нижним плечом.
ОПОРА
Изготавливаем из ассортимента с площадью поперечного сечения 1,99 (см²) по аналогии с верхним плечом.
Сверху закрепляем резиновую прокладку.
ВИНТОВЫЙ МЕХАНИЗМ
Вал — винтовой.
Домкрат самодельный надежный
Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны, резьба M12, с другой — защелка, которая прикрепляется к валу с помощью шплинта через сквозное отверстие на валу.
Ось — упор. Относительно чего вращаются нижние и верхние плечи.
Оси с обеих сторон представляют собой пальцы с цилиндрическими плоскими головками, которые прикреплены к оси с помощью шплинтов.
В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом нарезана внутренняя резьба М12.
3. Защелка. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента на вал.
Домкрат шуруповёрт своими руками Технические характеристики:
Hmin = 65 (мм)
Hmax = 312 (мм)
Pmax = 2000 (кг)
Самое необходимое, что должно быть у каждого автомобилиста, — это домкрат, провода от прикуривателя, кабель и баллончик. К счастью, теперь все это можно купить в любом автомагазине. Мы не ищем простых способов и рассказываем о том, как сделать самодельный домкрат для авто.
Типы домкратов и их особенности
Прежде всего, хочу обратить ваше внимание на то, что существует несколько актуальных конструкций домкратов.Наиболее популярны гидравлические, прокатные и механические. У каждого типа есть свои достоинства и недостатки.
Механические домкраты очень надежны, но большинство моделей не рассчитаны на большие нагрузки. Гидравлические поднимают большие массы, но очень часто масло вытекает из-под прокладок в местах уплотнений. Что касается пневматики, то это один из самых оптимальных вариантов. Сделать самодельный домкрат для авто не так уж и сложно, давайте разберемся, как это сделать. Начнем с самого простого.
Одним из самых популярных видов подъемных устройств для автомобилей является тележка.Он назван так не потому, что его можно перевозить на колесах из одного угла гаража в другой. Принцип работы заключается в том, что при подъеме автомобильный домкрат перемещается под автомобиль. Это происходит из-за смещения рычага относительно точки опоры.
За основу верхнего и нижнего рычагов можно взять швеллер, а также пару уголков. Стоит обратить внимание на то, что сам домкрат может быть гидравлическим или пневматическим. Первый вариант более грузоподъемный, второй менее проблематичен в обслуживании.Перемещение роликового домкрата возможно при наличии двух колесных пар, и это главное условие.
О преимуществах и недостатках конструкции
На этом чертеже самодельного роликового домкрата видно, что с точки зрения необходимых инструментов и материалов конструкция достаточно дорогая. Если, конечно, у вас в гараже не осталась половина материала, которая там выброшена в мусорное ведро.
Из материала вам понадобится швеллер со стенками 4,5 мм и 7.Полки толщиной 5 мм. Также необходимы сварочный аппарат и старый баллонный гидравлический или обычный пневмодомкрат. Не делайте рычаги слишком длинными, 400-500 мм. Но если так было сделано, стоит подумать о том, чтобы сделать дополнительный акцент. Преимущество такого домкрата в том, что им удобно пользоваться. Но в то же время носить его с собой в багажнике — не лучшее решение. Оптимально применять как стационарный «гаражный» инструмент.
Домкрат самодельный
Это одна из самых простых, но в то же время эффективных конструкций.Для изготовления вам понадобится эталонная площадка. Его прочность и жесткость должны быть максимально большими. Этого можно добиться с помощью дополнительных ребер жесткости.
Важным этапом является несущая конструкция, которая представляет собой профилированную квадратную трубу. Желательно, чтобы его толщина была не менее 10 мм. За основу взят старый гидравлический домкрат баллонного типа. Стоит обратить внимание, что даже в этом случае потребуется много металлопрофиля, сварки, а также усилий.
При ответственном подходе к работе вы получите качественную и надежную конструкцию.Тем не менее, стоит заранее просчитать затраты. Если сумма больше 2000 рублей, то заморачиваться с этим делом вряд ли имеет смысл.
Купить или сделать?
Конечно, можно сделать самодельный домкрат для машины. Но это стоит сделать, если эта процедура уместна. Сейчас в магазинах огромный выбор домкратов по доступной стоимости. Например, за 1500 рублей можно получить сплошной ромбовидный домкрат. Он надежен, устойчив и не занимает много места, что облегчает транспортировку.
По 2500-3000 руб. Продают домкраты хорошего качества. Они обладают хорошей грузоподъемностью и надежны, хотя чрезвычайно громоздки и тяжелы. Сделать катушку можно своими руками. Но для этого потребуется много инструментов и материала, что в конечном итоге обернется серьезными расходами.
Самодельный домкрат для автомобиля, сделанный вами лично, тоже будет иметь свои достоинства. Если грамотно подойти к делу, то на выходе получится надежная конструкция, ресурс которой будет явно выше, чем у покупного устройства.Но ошибиться легко. Например, некоторые сварные швы, особенно на изгибе рычага, могут лопнуть, а это, в свою очередь, приведет к печальным последствиям. В любом случае решать вам. Чертежи, представленные в этой статье, помогут вам в изготовлении домкрата своими силами. Но на это может потребоваться целый выходной, много нервов и материалов. Но если есть инструмент, а в гараже много металла, то попробовать однозначно стоит. Более того, вы знаете, как сделать валет своими руками.
7 частей тела, к которым нельзя прикасаться. Думайте о своем теле как о храме: вы можете использовать его, но есть некоторые священные места, к которым нельзя прикоснуться.Исследования показывают.
Эти 10 мелочей, которые мужчина всегда замечает в женщине. Как вы думаете, ваш мужчина ничего не понимает в женской психологии? Это неправда. Ни одна мелочь не скроет от глаз любящего вас партнера. А вот 10 вещей.
11 странных признаков того, что вы хороши в постели. Вы тоже хотите верить, что доставляете удовольствие своему романтическому партнеру в постели? По крайней мере, ты не хочешь краснеть, и мне очень жаль.
Вопреки всем стереотипам: девушка с редким генетическим заболеванием покоряет мир моды. Эту девушку зовут Мелани Гайдос, и она стремительно ворвалась в мир моды, шокируя, вдохновляя и разрушая глупые стереотипы.
Что форма носа может сказать о вашей личности? Многие эксперты считают, что взгляд на нос может многое сказать о личности человека. Поэтому при первой встрече обратите внимание на чужой нос.
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушек в 20 лет не волнует форма и длина прически.Кажется, что молодость создана для экспериментов над внешностью и смелыми локонами. Однако уже последнее.
- Дизайн и его особенности
- Основные характеристики
- Подведение итогов
Проблема подъема крупногабаритных грузов стоит перед человечеством давно. В последнее время для ее решения все чаще используются домкраты. Особняком в этом ряду стоит гидравлический домкрат. Он способен поднимать действительно тяжелые грузы с минимальными усилиями. Гидравлика с тех пор, как появилась наука, пришла на помощь человеку.Бывают ситуации, когда такой подъемник просто необходим, но нет возможности его приобрести. Как сделать самодельный домкрат?
Схема подкатного гидравлического домкрата.
Конструкция и ее особенности
Конечно, перед тем, как сразу приступить к работе, обязательно нужно больше узнать о конструкции гидравлического домкрата. На самом деле все не так сложно, как может показаться на первый взгляд. Основные элементы — корпус, помпа, плунжер, винт с подъемной пяткой.Гидравлический домкрат чаще всего изготавливают из закаленной стали. В качестве рабочей жидкости в этом случае выступает специальное масло с высокими показателями вязкости. Обычное моторное масло в этой ситуации не подходит.
Устройство домкрата гидравлического.
Это нужно учитывать при разработке устройства. Обычно корпус является основной частью гидравлического домкрата. Он служит не только резервуаром для рабочей жидкости, но и настоящим цилиндром для поршня. Устройство такой конструкции подразумевает наличие предохранительных клапанов, обеспечивающих бесперебойную работу.Оснащен ручным или ножным насосом.
Слив масла осуществляется с помощью специальной ручки, которая является частью механизма. Подъемный механизм и специальный выдвижной гидроцилиндр способны поднимать рабочую платформу. Создается достаточно высокое давление, позволяющее поднимать грузы различной массы. Корпус такого устройства может быть как коротким, так и удлиненным. Второй вариант чаще всего используется при проведении ремонта тяжелой техники. Например, это может быть автобус или тяжеловоз.
Вернуться к содержанию
Основные характеристики
Устройство домкрата.
Существует множество вариантов, позволяющих использовать гидравлические домкраты повсюду. Они неприхотливы в плане грузоподъемности. Важный момент — наличие практически несжимаемого рабочего материала. Речь идет именно о гидравлическом масле. Из этого можно сделать вывод, что мы не можем избежать плавного хода, то есть подъема и опускания. В этом случае груз можно закрепить практически на любой высоте.Стоит отметить, что такие устройства имеют довольно высокий КПД, равный 80%. В этом случае грузоподъемность механизма может достигать 200 тонн. Конечно, в данной работе такие мощные агрегаты рассматриваться не будут, но читатель должен знать, что они существуют.
Следует отметить и начальную высоту подъема. Этот показатель лучше обычных механических моделей. Гири можно поднимать практически с нулевой высоты. Это очень удобно, особенно если речь идет о ремонтных работах с низкорамными автомобилями.
Устройство простейшее самодельное домкрат.
У гидравлических домкратов есть, конечно, недостатки. Главное, что регулировать высоту опускания в таких механизмах очень сложно. Чтобы устройство постоянно находилось в рабочем состоянии, его необходимо проверять. Здесь необходимо следить за уровнем масла, состоянием клапанов, прокладок и сальников. При необходимости эти элементы необходимо заменить. Иногда бывает трудно транспортировать домкраты.Их необходимо хранить и транспортировать только в вертикальном положении.
В противном случае велика вероятность того, что вся жидкость из бака просто вытечет. Еще один недостаток — относительно большая масса устройства. Не всегда легко перевезти с места на место. Стоимость также заставляет многих думать об альтернативных решениях проблемы. Кто-то покупает механические домкраты, потому что они стоят в разы дешевле, а кто-то делает гидравлические домкраты своими руками.
Вернуться к содержанию
Гидравлический пресс Изготовление
Устройство гидравлического пресса.
Гидравлический домкрат сам по себе не так интересен, так как он довольно простой, но пресс может пригодиться каждому любителю автомобилей. Он послужит настоящим гаражным помощником. С его помощью можно прессовать втулки, пробивать отверстия в различных металлических заготовках. Для создания давления в конструкции будет использоваться гидравлический домкрат. Для работы вам понадобится шлифовальный станок, сварочный аппарат с определенным количеством электродов и угловая шлифовальная машина.
Первым элементом этой конструкции будет опорная платформа для домкрата.Поскольку вам придется работать с довольно внушительными весами, вам необходимо сделать платформу максимально надежной и мощной. Не забывайте об этом нюансе. Добиться желаемого результата довольно сложно. Для этого нужно применить сразу несколько ребер жесткости. Только так конструкция действительно будет максимально качественной и надежной.
Для работы можно использовать как квадратные, так и прямоугольные профили.
Чертеж пневмогидравлического домкрата.
Здесь выбор напрямую зависит от возможностей человека и от того, что у него под рукой.Далее эти части конструкции укладываются основанием друг на друга. При этом стоит сделать как можно больше сварных швов. Это позволит добиться необходимой жесткости. Приваривать элементы друг к другу нужно как снизу, так и сверху. Чтобы конструкция была устойчивой, необходимо дополнительно использовать металлическую пластину для подставки, толщина которой будет не менее 10 мм.
Далее нужно упор и стойки. Для этого сначала нужно подготовить профилированную трубу, сечение которой будет квадратным или круглым.Для расчета высоты придется сложить несколько значений вместе. К высоте домкрата необходимо прибавить величину хода штанги, а также высоту платформы. Получившееся число и будет результатом.
Упор должен быть из того же металла, из которого сделаны стойки. Далее все элементы соединяются между собой. В результате получился П-образный дизайн. Чтобы обеспечить перпендикулярность всех элементов конструкции, необходимо изготовить очень простое приспособление.На стальную плиту, толщина которой будет не менее 10 мм, стоит уложить два угла под углом 90 °. Далее все эти элементы свариваются между собой. Все достаточно просто, но при этом конструкция действительно максимально надежна.
Грузоподъемность домкрата рассчитывается по формуле.
Для удобства дальнейшей работы это устройство должно быть оснащено специальными зажимными механизмами. Это зафиксирует получившийся треугольник и предотвратит дальнейшее смещение по осям.
Следующий этап работ — создание специального упора, который будет перемещаться по направляющим, передавая давление от гидравлического домкрата непосредственно на заготовку. Для работы вам понадобится специальный вырез по металлу. Его толщина не должна быть меньше 1 см. Длина этой детали должна быть немного меньше расстояния между стойками.
Стоит отметить, что компоненты упора соединяются между собой сваркой. В этом случае не стоит экономить на электродах. Только хорошее соединение всех элементов конструкции позволит сделать действительно качественный дизайн.Теперь можно переходить к установке самого гидравлического домкрата. Крепится двумя болтами одинаковой длины.
Стоит сделать его максимально прочным и жестким. Если при выполнении работ необходимо уменьшить ход штока гидроцилиндра, то необходимо будет сделать расстояние между упором и стальной частью конструкции, то есть ее балкой, меньше. Для этого используется дополнительная металлическая пластина соответствующего профиля.
Чтобы уменьшить это расстояние, можно использовать дополнительные съемные вставки.Их следует дополнительно промаркировать, чтобы в процессе проведения работ производилась максимально быстрая смена инструмента.
Вернуться к содержанию
Подводя итог
Итак, вышеизложенное раскрыло преимущества гидравлических домкратов. Как известно, данное устройство можно использовать не только по прямому назначению. Для пресса гаражного типа он вполне уместен. Гидравлический домкрат в этом случае становится одним из лучших вариантов создания такого пресса. Конечно, это не единственный подобный случай нестандартного применения гидравлического домкрата на практике.Сам гидравлический домкрат изготовить предельно просто.
Зная устройство этого устройства, вы можете экспериментировать с его конструкциями. Это отличное решение для каждого автолюбителя. Гидравлический корпус изготовлен из закаленной стали. Не забываем о качественных материалах самого поршня. Ему придется передавать максимальную нагрузку. В качестве рабочей жидкости следует использовать только гидравлическое масло. Обладает высокими показателями вязкости.
Только такое масло может создавать высокое давление в рабочем механизме.Знания позволят сделать гидравлический домкрат и пресс своими руками.
Представляем вашему вниманию очень крутой видеосборник по самоделкам для мотоблока:
1. Сеялка для мотоблока своими руками
2. Самодельные культиваторы для мотоблока
3. Самодельные рубанки для мотоблока
4. Самодельный окучник для мотоблока
5. Самодельные косилки для мотоблока
6. Самодельные проушины для мотоблока
7.Картофелекопатель самодельный для мотоблока
8. Самодельный сеялка для мотоблока
9. Самодельная снегоуборочная машина к мотоблоку
10. Самодельная сеялка для мотоблока
11. Самодельный прицеп для мотоблока трактор
Как самостоятельно переделать отвертку с Ni-Ca в литий-ионный аккумулятор или отвертку, работающую от сети 220 В. Подробное описание и крутая видеоподборка лучших роликов по теме. Оживите свою отвертку прямо сейчас!
Самоделка из двигателя от стиральной машины:
1.Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак от двигателя стиральной машины
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного мотора от стиральной машины
5. Гончарное колесо от стиральной машины
6. Токарный станок от стиральной машины
7. Дровокол с двигателем от стиральной машины
8. Самодельный бетономешалка
Евросамоделки.ru — это огромное количество самоделок, которые сопровождаются подробной иллюстрированной инструкцией по самостоятельному изготовлению. В нашем каталоге уже более 2100 самоделок. Присоединяйтесь к нам, присоединяйтесь к нашей социальной группе ВКонтакте. Мы ждем вас! Сделайте что-нибудь полезное для себя, для дома, для своих близких.
Сделай своими руками как мы, лучше нас!
Eurosamodelki.ru 2012-2017
Копирование разрешено только при использовании активной ссылки на сайт
Подъемный домкрат из утиля Траверса своими руками.Ремонт 5-тонного домкрата старого образца. Самостоятельный резьбовой ремонт домкрата, ремонт гаража. Рейка и домкрат HI-Lift проверены на бездорожье. Гидравлический домкрат. Обзор тест-драйва. Универсальное устройство (гидравлика три в одном) Ручной мобильный Гидраулик. самодельный привод ворот от домкрата и отвертки часть1. Пневматический домкрат своими руками — быстро поднимите машину. Быстрый домкрат за 10 руб. Домкрат роликовый гидравлический INTERTOOL GT0102. Оргтехника: кран для снятия двигателя. гидравлический пресс из домкрата своими руками.часть 2. Домкрат роликовый низкопрофильный с педалью для быстрого подъема, 2 тонны — СОБСТВЕННОЙ СИЛОЙ. Домкрат самодельный с приводом электродрели. Самодельный пневмодомкрат.
[f] Поделиться этим видео на Facebook
000
000000000
000000000000
000000
FunnyCat.ТВ © | 2014-2017
Лучшие ролики про смешных котиков.
Powered by
public API
Самодельный домкрат part1 — часы? V = JiO11fV1bPM
Самодельные гаражные аксессуары
Самодельный роликовый домкрат. Облегченная версия.
★★★ Канал посвящен домашнему- изготавливал бытовую технику для гаража и дома, ремонтировал автомобили различных марок своими руками в своем гараже, не прибегая к автосервису, самостоятельно ремонтировал свой автомобиль для экономии семейного бюджета.Спасибо за Ваше внимание.
★ Мой блог на drive2 users / andron3030 /
«Моя группа ВКонтакте» — texastv
★ Мой Instagram — andronmogilev /
Весь производственный процесс ПРОИЗВОДИТСЯ от А до Я — смотрите? V = Xn5sl5aXHAs & list = PLSVbQlAQoj8GZpo7zk3p9fvwWnFZYQq8X
Плейлист своими руками?
list = PLSVbQlAQoj8HStm2xuYLGx5MxRUFjXwIU
Плейлист для автоматического восстановления? Список = PLSVbQlAQoj8HGblXZDKm3KzwujI4gZiui
Ремонт VW — плейлист? Список = PLSVbQlAQoj8Eu_B6w-IWcDvWoFVVdZGlL
Ремонт Audi — плейлист? Список = PLSVbQlAQoj8GaGE4suIQuUXjn-vEIvyMc
Ремонт OPEL — плейлист? Список = PLSVbQlAQoj8HpKXRS9WohmTRI2SRZI6nM
Французский автопром — плейлист? Список = PLSVbQlAQoj8F-Bl4075fqBte-8J5XuoqA
★ Зарегистрироваться в партнерской программе MY YouTube TEXaSTV
★ Для желающих помочь в развитии канала — Яндекс деньги — 41001718970079
/ ООО «Универсал
Аренда риггинга». подъемное устройство:
Уникальные свойства:
1.Отличается простотой конструкции
2. С его помощью груз поднимается намного быстрее, чем домкратом.
3. Толщина ножки этого лома минимальна, поэтому он легко ползет под любой нагрузкой.
Для чего он используется и какие проблемы решает:
1. Это простой и универсальный инструмент для подъема тяжелых грузов.
2. Это простой и универсальный инструмент для перемещения тяжелых грузов на короткие расстояния.
3. С помощью лома можно поднять груз на высоту 145 мм
4.Использование УНИВЕРСАЛЬНОГО подъемно-транспортного механизма значительно экономит время, затрачиваемое на подъем груза.
Где применимо:
1. В строительстве
2. В ремонте
3. В такелажах
4. В монтажных работах
Тел: 84953633970
Место:
Сделать самодельный удобный автомобильный домкрат из подручных средств очень просто. материалы! в видео небольшой обзор, если что интересно по данной заточке задавайте вопросы. и предложения!
Проблема подъема крупногабаритных грузов стоит перед человечеством давно.В последнее время для ее решения все чаще используются домкраты. Особняком в этом ряду стоит гидравлический домкрат. Он способен поднимать действительно тяжелые грузы с минимальными усилиями. Гидравлика с тех пор, как появилась наука, пришла на помощь человеку. Бывают ситуации, когда такой подъемник просто необходим, но нет возможности его приобрести. Как сделать самодельный домкрат?
Дизайн и его особенности
Конечно, прежде чем сразу приступить к работе, обязательно нужно больше узнать о конструкции гидравлического домкрата.На самом деле все не так сложно, как может показаться на первый взгляд. Основные элементы — корпус, помпа, плунжер, винт с подъемной пяткой. Гидравлический домкрат чаще всего изготавливают из закаленной стали. В качестве рабочей жидкости в этом случае выступает специальное масло с высокими показателями вязкости. Обычное моторное масло в этой ситуации не подходит.
Это необходимо учитывать при разработке устройства. Обычно корпус является основной частью гидравлического домкрата. Он служит не только резервуаром для рабочей жидкости, но и настоящим цилиндром для поршня.Устройство такой конструкции подразумевает наличие предохранительных клапанов, обеспечивающих бесперебойную работу. Оснащен ручным или ножным насосом.
Слив масла осуществляется с помощью специальной ручки, которая является частью механизма. Подъемный механизм и специальный выдвижной гидроцилиндр способны поднимать рабочую платформу. Создается достаточно высокое давление, позволяющее поднимать грузы различной массы. Корпус такого устройства может быть как коротким, так и удлиненным.Второй вариант чаще всего используется при проведении ремонта тяжелой техники. Например, это может быть автобус или тяжеловоз.
Самое необходимое, что должно быть у каждого автомобилиста, — это домкрат, кабель и баллончик. К счастью, теперь все это можно купить в любом автомагазине. Мы не ищем простых способов и рассказываем о том, как сделать самодельный домкрат для авто.
и их особенности
Прежде всего, хочу обратить ваше внимание на то, что существует несколько актуальных конструкций домкратов.Наиболее популярны гидравлические, прокатные и механические. У каждого типа есть свои достоинства и недостатки.
Механические домкраты очень надежны, но большинство моделей не рассчитаны на большие нагрузки. Гидравлические поднимают большие массы, но очень часто масло вытекает из-под прокладок в местах уплотнений. Что касается пневматики, то это один из самых оптимальных вариантов. Сделать самодельный домкрат для авто не так уж и сложно, давайте разберемся, как это сделать. Начнем с самого простого.
Подъемный домкрат своими руками
Одним из самых популярных видов подъемных устройств для автомобилей является тележка.Он назван так не потому, что его можно перевозить на колесах из одного угла гаража в другой. Принцип работы заключается в том, что при подъеме автомобильный домкрат перемещается под автомобиль. Это происходит из-за смещения рычага относительно точки опоры.
За основу верхнего и нижнего рычагов можно взять швеллер, а также пару уголков. Стоит обратить внимание на то, что сам домкрат может быть гидравлическим или пневматическим. Первый вариант более грузоподъемный, второй менее проблематичен в обслуживании.Перемещение роликового домкрата возможно при наличии двух колесных пар, и это главное условие.
О преимуществах и недостатках конструкции
На этом чертеже самодельного роликового домкрата видно, что с точки зрения необходимых инструментов и материалов конструкция достаточно дорогая. Если, конечно, у вас в гараже не осталась половина материала, которая там выброшена в мусорное ведро.
Из материала понадобится канал с 4.Стенки 5 мм и полки толщиной 7,5 мм. Также потребуется сварочный аппарат и старый баллон с гидравликой или обычным. Не делайте рычаги слишком длинными, 400-500 мм. Но если так было сделано, стоит подумать о том, чтобы сделать дополнительный акцент. Преимущество такого домкрата в том, что им удобно пользоваться. Но в то же время носить его с собой в багажнике — не лучшее решение. Оптимально применять как стационарный «гаражный» инструмент.
Домкрат самодельный
Это одна из самых простых, но в то же время эффективных конструкций.Для изготовления вам понадобится эталонная площадка. Его прочность и жесткость должны быть максимально большими. Этого можно добиться с помощью дополнительных ребер жесткости.
Важным этапом является несущая конструкция, которая представляет собой профилированную квадратную трубу. Желательно, чтобы его толщина была не менее 10 мм. В качестве основы мы используем старый гидравлический тип. Стоит обратить внимание, что даже в этом случае потребуется много металлопрофиля, сварки, а также усилий.
При ответственном подходе к работе вы получите качественную и надежную конструкцию.Тем не менее, стоит заранее просчитать затраты. Если сумма больше 2000 рублей, то заморачиваться с этим делом вряд ли имеет смысл.
Купить или сделать?
Конечно, можно сделать самодельный домкрат для машины. Но это стоит сделать, если эта процедура уместна. Сейчас в магазинах огромный выбор домкратов по доступной стоимости. Например, за 1500 рублей можно получить сплошной ромбовидный домкрат. Он надежен, устойчив и не занимает много места, что облегчает транспортировку.
По 2500-3000 руб. Продают домкраты хорошего качества. Они обладают хорошей грузоподъемностью и надежны, хотя чрезвычайно громоздки и тяжелы. Прокатку можно произвести. Но для этого потребуется много инструментов и материала, что в конечном итоге обернется серьезными расходами.
Самодельный домкрат для автомобиля, сделанный вами лично, тоже будет иметь свои достоинства. Если грамотно подойти к делу, то на выходе получится надежная конструкция, ресурс которой будет явно выше, чем у покупного устройства.Но ошибиться легко. Например, некоторые сварные швы, особенно на изгибе рычага, могут лопнуть, а это, в свою очередь, приведет к печальным последствиям. В любом случае решать вам. Чертежи, представленные в этой статье, помогут вам в изготовлении домкрата своими силами. Но на это может потребоваться целый выходной, много нервов и материалов. Но если есть инструмент, а в гараже много металла, то попробовать однозначно стоит. Более того, вы знаете, как сделать валет своими руками.
Добрый день всем.У меня домкрат ромбовидный, ручку от него потеряла, сделана в виде крючка. Поднимать машину таким домкратом без ручки не очень удобно. В двух-трех магазинах спрашивал про ручку, ее не было, решено было придумать что-нибудь другое. Поэтому было решено модернизировать этот домкрат так сказать. Тем более что уже надо летние колеса ставить, зима прошла.
Итак, берем болгарку и аккуратно отпиливаем это ухо, куда нужно было поставить крючок-ручку, чтобы домкрат крутился.
Вот и отпилил ухо.
Теперь нам нужно найти, а точнее подобрать голову, которую мы свариваем вместо ушей. Вот и взял такую голову, ничего с ней делать не надо, просто нужно хорошо сварить.
Теперь берем сварочный аппарат и привариваем головку.
Получается так.
После сварки немного заточил это место, не сильно шлифовал, чтобы на твердость оставалось немного железа.
С такой головкой легко покрутить домкрат и поднять машину, особенно удобно крутить храповик.
Вчера опробовал домкрат на практике, поменял все четыре колеса, поставил летнюю резину, работать домкратом стало просто удобно и легко.
Ну вот и все, если эта статья кому-то поможет, буду очень рад. За идеей подсмотрел Алексей из Тамбова.
Как самому сделать роликовый домкрат. Чертеж домкрата своими руками.Самодельный роликовый домкрат
Издревле люди сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому часто ломались, провоцируя человеческие жертвы. Выход из положения появился с изобретением такой машины, как гидравлический домкрат, широко применяемый и сегодня. Такая установка, в отличие от лебедок, отличается большей надежностью и способна поднимать большие грузы с меньшими затратами.
Назначение домкрата гидравлического
Сегодня невозможно представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или замена колес, без использования домкратов — специальных механизмов, которые предназначены для подъема тяжелого груза и его фиксации на необходимой высоте. Наиболее эффективны гидравлические домкраты, в которых рабочая сила создается с помощью гидравлического масла и поршня.
Первые механические домкраты появились еще в древности. И идея создать схему гидродомкрата специально для автомобиля возникла нечаянно.Ремонтник Питер Лунати подсмотрел эту идею в парикмахерской, удивившись, насколько легко парикмахеру закрепить гидравлический стул на определенной высоте. В 1925 году был изготовлен сложный платформенный подъемник с гидравлической стойкой для легкового автомобиля.
Гидравлические домкраты отличаются грузоподъемностью от одной до нескольких сотен тонн, что позволяет использовать их при ремонте грузовых автомобилей и другой тяжелой техники.
Используемые грузы представляют собой корпуса машин или перекрытия, фундаментные плиты и колонны.В зависимости от цели применения такое оборудование имеет разные габариты и конструкции.
Гидравлический домкрат используется для перемещения, подъема и фиксации грузов. Устройство применяется в сфере слесаря и шиномонтажа, а также незаменимо при подготовке автомобиля к длительной поездке для создания балансировки: колесо снимается домкратом и балансируется с помощью специального оборудования.
Современные гидравлические домкраты широко используются не только на СТО и автосервисах.Они успешно используются на нефтеперерабатывающих заводах, электростанциях и других промышленных комплексах. Высочайший уровень производительности и простота эксплуатации позволили внедрить эту технологию в бытовые условия, поэтому многие владельцы имеют в гараже гидравлический домкрат.
Это оборудование способно работать в горизонтальной и вертикальной плоскостях, поэтому широко применяется на строительно-монтажных участках и для натяжения арматурных конструкций из предварительно напряженного железобетона.
Гидравлический домкрат, конструкция
Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, обычно масло, и выдвижной поршень. Гидравлический домкрат имеет длинный или короткий корпус, который изготовлен из закаленной стали. Корпус выполняет следующие функции: действует как направляющий цилиндр для поршня и является резервуаром для рабочего масла.
Винт с подъемной пяткой ввинчивается в плунжер, откручивая винт, поэтому при необходимости можно увеличить максимальную высоту подъема.Этот тип домкрата комплектуется гидравлическим насосом с ручным, ножным или пневмоприводом. Гидравлический домкрат оснащен предохранительными клапанами и другими устройствами для обеспечения длительной безотказной работы.
Подъемный механизм и выдвижной гидроцилиндр, поднимаемый специальной площадкой, расположены в отверстиях корпуса. Спуск происходит поворотом Т-образной ручки. В оборудовании установлены колеса из полиамида, обеспечивающие маневренность домкрата.Корпус расширенного тира в основном используется для работы с автобусами и большегрузными автомобилями.
Как работает гидравлический домкрат
Гидравлический домкрат работает по принципу сообщения сосудов с помощью жидкости. Перед началом работы поместите домкрат на ровную твердую поверхность под автомобилем и нажмите на рычаг с закрытым клапаном, пока машина не поднимется на необходимую высоту. Спуск автомобиля осуществляется плавным открытием клапана аппарата против часовой стрелки.
Перекачивание рабочего гидравлического масла осуществляется приводным насосом с помощью рычага. Жидкость попадает в цилиндр через клапан и выдавливает его. Обратный поток жидкости предотвратят клапаны — нагнетательный и всасывающий. Чтобы опустить домкрат обратно, необходимо открыть вентиль на насосе, тогда масло потечет из цилиндра обратно в насос.
Наличие резьбы на корпусе домкрата, которая защищена пылезащитной крышкой, резьба на штоке и резьбовые отверстия в основании гарантируют неограниченное использование и работу гидравлических домкратов для опрессовки, зажима и гибки.Высокопрочная опора из закаленной стали, установленная на штоке, способна защитить гидравлический домкрат от повреждений. Рифленая опорная поверхность предотвращает скольжение грузов. Усилие гидравлических домкратов контролируется встроенным манометром.
Преимущества и недостатки домкратов гидравлических
Гидравлические домкратыявляются одними из самых неприхотливых при всей своей мощности. Важная особенность гидравлики — несжимаемый рабочий материал. Отсюда — плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения.Гидравлические домкраты демонстрируют высокий КПД — до 80% и значительную грузоподъемность — до 200 тонн при небольшом усилии за счет большого передаточного числа между поверхностями поперечного сечения плунжера насоса и цилиндра.
Но гидравлические домкраты имеют гораздо больший начальный подъем, чем механические модели. Еще одна сложность — невозможность точного контроля высоты опускания. Для поддержания домкрата в рабочем состоянии необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников.Такие домкраты можно транспортировать и хранить исключительно в вертикальном положении, иначе жидкость может вытечь из емкости.
Недостатки гидравлических домкратов проистекают из достоинств. Они относительно медленные — один цикл насоса соответствует не слишком большой высоте подъема. К недостаткам можно отнести большой вес и размер, дороговизну гидравлического домкрата и малый ход одноплунжерных моделей. К тому же у этих инструментов часто бывают более серьезные поломки и неисправности, чем у механических устройств.
Классификация гидравлических домкратов
Гидравлические домкраты бывают нескольких типов.
Гидравлические домкраты для бутылок
Конструкция домкрата баллонного (вертикального) наиболее простая. Сфера применения таких домкратов достаточно широка из-за большого диапазона грузоподъемности — от 2 до 100 тонн. «Бутылки» используются в грузовиках. Помимо основных преимуществ гидравлического домкрата, у вертикальных моделей есть еще несколько — универсальность использования, компактность и большая площадь опоры.
Есть одностержневые и двухстержневые домкраты для бутылок. Гидравлическое одноствольное устройство отличается простотой конструкции и удобством эксплуатации, что расширяет сферу его применения и позволяет выполнять работы любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонте вагонов, вагонов. колеса, использование пресса, трубогиба, трубореза и аналогичных инструментов в качестве силового агрегата …
Домкрат телескопический двухстержневой по конструкции аналогичен баллонному, принцип действия гидравлического домкрата баллонного типа основан на использовании нескольких рабочих штанг.Поршень находится в основании телескопического домкрата. Его можно наносить как горизонтально, так и вертикально. Он компактен и подходит для большинства машин. Подъем осуществляется подъемным рычагом с приводом от гидроцилиндра.
Домкраты
Подвижный домкрат работает по тому же принципу, что и бутылочный домкрат, но с той разницей, что ось рабочего цилиндра не расположена по вертикальной оси, кроме того, поршень не совмещен непосредственно с подборщиком и подъемным рычагом. активирован.Этот агрегат называется тележкой, потому что это тележка на колесах, которая может катиться по ровной поверхности. Домкрат при подъеме подборщика и рычаг «закатывается» или перемещается под грузом.
Такой домкрат приводится в движение тем же поворотом рычага, что и в бутылочных моделях, опускается так же — поворотом винта клапана. Если необходимо опустить груз вниз, необходимо надеть трубчатую ручку на винт клапана, после чего перегородка войдет в паз этого винта.Вращая ручку вокруг своей оси, пользователь также вращает винт, соответственно, сбрасывая давление в рабочем цилиндре и опуская груз на необходимую высоту.
Чаще всего роликовый домкрат можно найти на станциях шиномонтажа, потому что он идеален для подъема одной стороны машины, достаточно быстр для работы и установки. Недостатки этой конструкции проистекают из названия — роликовому домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, его значительные размеры и вес затрудняют транспортировку устройства в транспортном средстве.
Подвижные домкраты классифицируются по назначению, как на фото гидравлических домкратов:
- Для личного пользования автомобилистом, г / п до 3 тн;
- Для автосервисов и шиномонтажных мастерских, с грузоподъемностью до 4 тонн и с наличием педалей предпускового подъема для мгновенного выхода на необходимую высоту пикапа;
- Для обслуживания тяжелой техники и специальной техники (вилочные погрузчики), грузоподъемностью до 20 тонн с наличием педалей предподъемника и выдвижной траверсы, которая предназначена для подъема одной стороны машины.
Домкраты трансмиссионные оснащены специальной поворотной рамой. Здесь во всей красе проявляются плавность и точность гидравлических домкратов. Коробка передач автомобиля, которая смонтирована или демонтирована, может быть точно зафиксирована в горизонтальной или вертикальной плоскости в желаемом положении.
Гидравлические гибриды
Домкраты двухъярусные нужны в основном в автосервисах, где работают с разными автомобилями … К особенностям этого устройства относятся две подъемные платформы.Чертеж двухуровневого гидравлического домкрата в целом представляет собой гибрид роликового и бутылочного домкрата. Точнее, двухуровневый домкрат используется на высоте 65 — 375 миллиметров от земли в качестве подкатного домкрата и на высоте 375 — 687 миллиметров в качестве телескопического. При работе с подъемным механизмом используется ручной рычаг и ножная педаль.
Пневмогидравлический домкрат сочетает в себе гидравлику и пневматику. Он может изготавливаться в прокатном исполнении и имеет грузоподъемность от 2 до 80 тонн.Начальная высота подборщика низкая. Используется исключительно как оборудование для автосервиса.
Домкраты с крючками
Малогабаритные крюковые домкратынаходят широкое применение там, где требуется малая высота подъема: для монтажа и демонтажа различного оборудования, для подъема пути на железной дороге, а также в автомастерских. Это такая низкая высота подборщика, которая составляет от 15 миллиметров, с возможностью его пошаговой регулировки, что очень удобно при сборке механизмов и выступает отличительной чертой крюкового домкрата.Но в основе этого домкрата простое устройство бутылочного типа.
Домкраты ромбические
Гидравлический ромбовидный домкрат в основном требуется для подъемных машин при ремонте. Он отличается высокой надежностью, если сравнивать с винтовым родственником, а по удобству использования практически не уступает ему.
В алмазном домкрате несущими элементами выступают четыре рычага, которые соединяются шарнирами. Схема работы гидравлического домкрата и подъема груза основана на изменении углов между рычагами.К достоинствам ромбических домкратов можно отнести небольшие габариты, что обеспечивает удобство хранения, транспортировки и при этом значительную опорную поверхность и жесткость конструкции. Высота подборщика относительно небольшая.
Производство гидравлических прессов
Когда автолюбитель самостоятельно обслуживает весь свой автопарк, одним из самых необходимых инструментов является пресс. Предлагаем вам сделать своими руками пресс из гидравлического домкрата, который станет надежным товарищем при выполнении целого перечня работ.Может использоваться для пробивки отверстий в различных материалах, запрессовки вставок и втулок, прессования металлических отходов.
Собрать гидравлический пресс не так уж и сложно. Вам понадобится этот сварочный аппарат с необходимым количеством сварочных электродов, ручная пила, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для строительства пресса. Функции силового агрегата, обеспечивающего необходимое рабочее давление, выполняет гидравлический домкрат.
Первая единица гидравлического пресса — опорная площадка для домкрата.Поскольку результирующее давление будет пропорционально давлению, приложенному к основанию и верхним рабочим узлам, прочность основания должна быть максимальной. Этого можно добиться, сделав на основании несколько ребер жесткости. Чтобы сделать основу, возьмите стальной квадратный или прямоугольный профиль размером 40 на 50 или 50 на 50 миллиметров и вырежьте 4 части длиной примерно 250-300 миллиметров с помощью вышеуказанных инструментов.
После этого необходимо сложить эти детали боковыми стенками между собой и сварить стыковые швы вверху и внизу для увеличения жесткости основания пресса.Для обеспечения высокой устойчивости гидравлического домкрата к получившейся конструкции приварите стальную пластину, лист которой имеет толщину 8-12 миллиметров и размер 250 на 200 миллиметров.
Следующим этапом изготовления самодельного пресса из домкрата является изготовление упора и стойки. Для этого необходимо от профилированной толстостенной прямоугольной или квадратной трубы необходимой длины отпилить 2 части. Для его расчета необходимо по прилагаемой инструкции к домкрату уточнить значение максимального хода штанги и к полученному размеру прибавить высоту самого гидродомкрата и опорной площадки.
Сделайте упор из материала, из которого изготовлены стойки. Длина этой части должна быть равна ширине опорной площадки, чтобы сохранить общую геометрию конструкции. Соедините упор и получившиеся стойки между собой сварным швом и приварите П-образную конструкцию к основанию.
При выполнении таких сборочных операций рекомендуется использовать простое приспособление, обеспечивающее перпендикулярность соединяемых деталей.На стальном листе толщиной не менее 10 миллиметров следует приварить две планки стального уголка 40 на 40 миллиметров под углом 90 градусов. Поместите в это устройство детали, которые будут соединяться в будущем, и сварите.
Таким образом можно получить желаемый угол соединения. Для дополнительного удобства этот импровизированный угольник можно дополнительно оснастить зажимными приспособлениями, фиксирующими соединяемые детали и предотвращающими нарушение угла соединения из-за термических изменений при сварке металла.
Следующим обязательным элементом нашего пресса является съемный упор, который может перемещаться по направляющим и передавать давление от центральной рабочей штанги гидравлического домкрата на заготовку. Подготовьте для его изготовления несколько отрезков стальной полосы, которая имеет толщину около 1 сантиметра. Длину деталей сделайте меньше полученного расстояния между стойками. Соедините получившиеся детали в нескольких местах сваркой с двух сторон.
Чтобы обеспечить быструю замену этой детали при выполнении любых гидравлических работ и закрепить элемент при перемещении по вертикальным стойкам, необходимо просверлить в получившемся блоке из стальных полос два сквозных отверстия и отпилить две пластины, их длина должна быть На 100 миллиметров длиннее блока.Также просверлите в пластинах два отверстия, которые допускаются отверстиями в блоке.
При установке блока на раму пресса из гидроцилиндра своими руками подберите два болта необходимой длины с гайками и шайбами и соедините получившиеся пластины с блоком так, чтобы они располагались от стоек с двух сторон. Если возникает необходимость добиться меньшего свободного хода поршня гидроцилиндра, можно уменьшить расстояние между подвижным упором и конструкциями верхней балки при дополнительной установке промежуточного квадратного профиля.
Для этого отрежьте кусок квадратного профиля, длина которого равна расстоянию между стойками, и прикрепите его на равном расстоянии сварных швов. Это значительно сократит рабочее расстояние гидравлического пресса и сократит время, затрачиваемое на определенные виды работ.
Для дальнейшего уменьшения хода рабочего стержня гидравлического домкрата можно использовать дополнительные сменные вставки, изготовленные из сплошных или полых стальных профилей или сменных опор.Для их создания следует отпилить несколько деталей разной толщины и дополнительно разметить их для быстрого и внимательного выбора нужного элемента.
Ремонт гидроцилиндра
Гидравлические домкратыпериодически нуждаются в обслуживании, поэтому в рабочий цилиндр необходимо доливать жидкость, которая при работе вытекает через сальники и различные уплотнения. Помимо утечки масла, неисправности домкрата заключаются в заклинивании при подъеме груза на определенную высоту, невозможности опустить домкрат после подъема или невозможности поднять даже легкий груз.
Утечка масла
Для ремонта и проверки гидравлического домкрата в домашних условиях следует приобрести необходимый ремкомплект для техники. Перед ремонтом сначала разберите агрегат. Для увеличения силы и рычага может потребоваться удлинение гаечных ключей. Обязательно подготовьте емкость для слива старого масла и приготовьте новую рабочую жидкость.
После этого нужно снять поршни и проверить на коррозию. Принято удалять всю грязь и коррозию.Проверьте, не погнулся ли шток. Если произойдет деформация, то сделать ее еще раз вряд ли удастся и ремонтировать уже ничего не получится.
Проверить масляный перепускной клапан. Для этого вентиль откручивают и проверяют на предмет деформации или попадания грязи в вентиль. Если клапан неисправен из-за механической деформации, то его следует просто заменить. К тому же он может просто испачкаться, и мяч будет плохо сидеть в седле. Это причина передачи рабочего тела.
Полностью слейте старое масло. Эта процедура довольно проста, хотя и занимает много времени, так как масло перетекает из одного цилиндра в другой. Жидкость сливается путем откачки системы, перемещая рычаг вверх и вниз. Тщательно промойте все детали, чтобы удалить грязь и остатки масла. Полностью замените все манжеты и прокладки.
Еще одна причина выхода из строя гидравлического домкрата — грязь, попавшая в рабочую полость. Чтобы его оттуда снять, необходимо открутить головку корпуса, залить в ее основание керосин и прокачать домкрат с открученной стопорной иглой.По окончании операции следует удалить керосин и залить чистое масло в рабочую полость.
Поступление воздуха
При длительной эксплуатации в рабочей полости домкрата скапливаются пузырьки воздуха, что значительно снижает его эффективность. Обычно это вызвано попаданием воздуха в гидравлическую систему из-за нехватки рабочего масла. Устранить эту проблему можно следующим образом.
Сначала откройте крышку масляного бака и перепускной клапан, а затем несколько раз быстро удалите воздух из насоса гидравлического пресса.Таким образом, воздух будет вытесняться из рабочей полости в емкость с маслом. Затем вы можете закрыть перепускной клапан и отверстие, ведущее к масляному баку. Если вы все сделали правильно, то воздух будет удален, и домкрат снова заработает нормально.
Если ваша попытка не удалась, повторите все вышеперечисленные шаги. Однако это не единственный способ удаления воздуха из рабочей полости. Наличие воздуха в рабочей полости определить несложно: домкрат вообще не работает, либо груз поднимается медленно.
В первую очередь открутите запорную иглу на полтора-два оборота, затем вручную поднимите поршень за винт до крайней верхней точки и отпустите, чтобы он снова оказался в нижнем положении. Повторите эти шаги дважды или трижды. Чтобы такая проблема не возникла в будущем, стоит периодически проверять уровень масла в гидродомкрате и при его нехватке доливать рабочую жидкость.
Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались с классификацией такого оборудования и поняли, как работает гидравлический домкрат.Теперь вы можете приступить к сборке устройства самостоятельно. И не забывайте о периодическом обслуживании и доливе рабочего масла.
Автомобиль теперь есть почти у каждого человека. Для кого-то это выступает как доход — это такси, автобусы, груз и т.д. Кому-то это просто нужно для передвижения. Но для настоящих автомобилистов машина — самый близкий друг, который выручает в трудную минуту и никогда не подводит. Они заботятся о нем, заботятся о нем и вовремя ремонтируют. Часто такие люди в жизни дружат с техникой и любят инструмент.Им нравится делать что-то своими руками, потому что это приносит огромное удовольствие. Часто получаются какие-то полезные и интересные вещи для машины.
Например, сделать домкрат. Ведь без этого устройства не обойдется ни один автомобилист. Многие, конечно, сейчас скажут, что проще пойти и купить в магазине. Но для настоящего механика построить такую вещь, особенно для собственной машины, не составит труда. Важно только знать, как сделать домкрат, и из чего он будет состоять.
Перед тем, как приступить к изготовлению домкрата для авто своими руками, нужно определиться, какой он будет конструкции. Для этого нужно знать основные типы этих устройств, которые можно найти в магазинах:
- Стойка. Этот тип используется очень давно. В его основе — длинная металлическая рейка с отверстиями, рычаг и храповик с перпендикулярным концом. При опускании рычага храповик поднимает вместе с ним груз. Потянув вверх — работает, запираясь вместе с грузом в одном из ближайших отверстий на рельсе.Затем цикл повторяется снова;
Реечный домкрат
- Винт. Самый распространенный домкрат среди отечественных автомобилистов. Его можно представить по-разному, но принцип действия тот же — вращая, винт поднимает или опускает динамическую часть. Часто его делают в виде крепкого рычага, прикрепленного к подвижному механизму, который, в свою очередь, ходит по кронштейнам в корпусе. Также есть ромбовидный валет. Он гораздо практичнее и представляет собой ромбовидный корпус, состоящий из четырех подвижных частей.Снизу прикреплена подставка, а вверху прикреплена подъемная платформа. Через боковые крепления проходит длинный винт. Если его закрутить, фигурка либо сложится, либо потянется вверх, приподняв груз;
Домкрат винтовой
- Гидравлический. Чаще всего такие устройства можно встретить на дальнобойщиках, поднимающих оси тяжелых грузовиков при смене колес. Они могут быть представлены по-разному и иметь разный принцип действия, но смысл у всех один — есть ручной насос, который создает давление масла в главном цилиндре.Под его действием платформа начинает вылезать с тяжестью. Эти домкраты отличаются большой грузоподъемностью, а также большим весом и высотой;
Гидравлический домкрат
- Пневматический. Чем-то напоминает пневмоцилиндры, которые устанавливаются на пневмоподвеске автомобиля. Проще говоря, это небольшая площадка на колесах (может быть, без них), на которую крепится полая толстостенная резиновая подушка. Воздух от компрессора или баллона подается через штуцер.Давление нарастает, и подушка начинает подниматься.
Домкрат пневматический
Это основные типы домкратов, которые используются наиболее часто. Они классифицируются именно по типу применяемой силы (механическая, гидравлическая и т. Д.), Но существует множество их разновидностей. Так, например, гидравлические устройства бывают тяговые, цилиндрические, прицепные, двухступенчатые. То есть тип домкрата только один, а видов несколько. Поэтому есть большой выбор для того, чтобы самостоятельно изготовить свою модель по прототипу.
Навыки, необходимые для изготовления домкрата
Сразу скажу, что рукоделие — дело непростое и требует определенных навыков. В нашем случае это почти все способности, которыми должен обладать начинающий механик:
- сварка — самое основное, что требуется при работе с металлом. Так как конструкция будет собираться с нуля, ее нужно будет только сварить. Причем делать это нужно качественно, чтобы в итоге получилось долговечное изделие;
- резка — достаточно уметь резать железо болгаркой.Хорошо, если вы умеете резать кислородной горелкой;
- обработка — без умения пользоваться напильником или болгаркой будет сложно;
- токарный станок бизнес — в принципе можно и без него, но если он увлекается, в изготовлении и обработке некоторых деталей будет намного проще;
- роспись — поделка обязательно должна быть расписана.
Если у вас есть вышеперечисленные навыки, то в процессе изготовления домкрата проблем возникнуть не должно.Чем выше уровень владения инструментом, тем лучше будет продукт.
Для того, чтобы сделать домкрат, должен быть подходящий инструмент. Первым делом будет сварка, так как она будет использоваться для сборки. Желательно, чтобы это был полуавтомат с углекислотой. Тогда швы будут намного ровнее и не будет лишнего шлака. Второй, и не менее важный, это болгарка … Хорошо, если в ассортименте есть и маленькие, и большие.С их помощью вы вырежете стальные заготовки. Вам также понадобится сверло , потому что вам нужно проделать более одного отверстия. Чтобы легко обращаться с железными деталями, вам понадобится электрическая точилка … Это ключевой момент в процессе подгонки. Кроме того, желательно иметь более ручных инструментов. : напильники, надфили, бруски, молотки, отвертки, рашпили, метчики с набором метчиков, кувалды, тиски и т. Д. Чем больше инструментов у вас под рукой, тем проще будет казаться производственный процесс.
Чем больше инструментов доступно, тем легче и лучше будет домкрат.
Токарный станок в любом деле — отличный помощник, но не у всех он есть. В принципе, и без него можно обойтись, но если у вас в гараже или мастерской будет такой агрегат, он сработает намного быстрее. Ведь с помощью фрезерного агрегата легко отшлифовать или обработать любую деталь. Например, болт или стержень. В общем, ваша машинка будет очень кстати.
Также стоит поговорить о материале. Приобрести его можно на рынке или в пункте приема металлолома. Второй вариант намного дешевле, так как на приеме металлолома весь металл ржавый и в синяках. Для эксплуатации не годится, но как донор просто так. Желательно, конечно, приобрести как можно больше. Ведь в зависимости от того, какой домкрат вам нужен, вам могут понадобиться дополнительные механизмы или застежки, которые вы не сможете изготовить самостоятельно. Поэтому будьте готовы покупать некоторые компоненты на рынке.
Основание (как подъемный рычаг, так и подъемная платформа) гидравлического домкрата может быть выполнено из швеллера. Для подъемной силы используется обычный гидравлический домкрат для баллонов. Для перемещения домкрата можно прикрепить колеса (можно заменить на подшипники, ролики или что-то подобное).
Домкрат самодельный гидравлический
Домкрат для баллонов рекомендуется устанавливать на подвижную платформу «качели», так как во время работы домкрат немного меняет свой угол, и требуется некоторая компенсация движений.Платформа должна немного качаться из стороны в сторону. Его можно сделать из того же канала, просверлив сквозное отверстие в подъемном основании и поставив на болт «качели» так, чтобы между основанием и платформой оставался небольшой зазор 0,5-1 см.
Подвижная платформа для домкрата для бутылок
Для увеличения прочности конструкции желательно делать раскосы из стержней с двух сторон от основания. Чем толще стержни, тем лучше. Их приваривают к основанию.
Питание устройства осуществляется от бутылочного домкрата. Когда он приводится в движение специальной штангой-ручкой, он поднимается, что перемещает подъемный рычаг вверх.
Процесс работы самодельного гидравлического домкрата
Чертеж такого гидравлического домкрата для изготовления своими руками представлен на изображении ниже:
Чертеж гидравлического домкрата своими руками
Также посмотрите несколько видео , где можно подробнее узнать, как сделать гидравлический домкрат своими руками:
В качестве примера также рассмотрим пневматическое устройство , которое проще всего сделать … Итак, вам понадобится:
В принципе, с помощью такого самодельного устройства можно легко поднять любую легковую машину. Достаточно разместить внизу под площадкой пневмоцилиндр и подсоединить к штуцеру шланг высокого давления. Подавая сжатый воздух, подушка начнет подниматься вместе с машиной.
Принцип работы самодельного пневмодомкрата
Для удобства такой домкрат можно укомплектовать, придумав надежную платформу на колесах.Таким образом, если баллон взять на разборку, то устройство собственного производства уходит почти за копейки.
Домкрат пневматический улучшенный на колесах
Так же можете посмотреть несколько видео как сделать пневмодомкрат своими руками:
Остается самый главный вопрос. Стоит ли самому делать домкрат? Ответы на него могут быть разными, однако, взвесив все нюансы, можно прийти к окончательному выводу. Для начала нужно определиться со стоимостью.Понятно, что инструмент для изготовления никто не купит, тем не менее, вам понадобится материал и некоторые детали, которые вам все равно придется закупить. Купить новый заводской домкрат за 5000 рублей вполне реально. Отходы на самоделки будут зависеть от их типа и типа. Так что изготовление гидравлического будет самым дорогим, а рассмотренное выше пневматическое — самым дешевым.
В общем стоимость домкрата не так уж и велика, чтобы ломать голову и делать самому. Если для вас это неважно, то лучше не браться за дело и купить в магазине новый.Но, если сам процесс интересен, и вы хотите что-то сделать, то это отличная идея проверить свои навыки. Возможно даже удастся сэкономить 1-2 тысячи рублей. То есть когда есть желание делать, пробовать, проявлять мудрость и добиваться результата. Но если вас не интересует процесс изготовления домкрата, то лучше отложить это дело.
Главное помнить о мерах безопасности. Любой инструмент, используемый неопытными руками, может стать причиной серьезных травм. Не забудьте также надеть защитные очки при работе с металлом и сварке, чтобы защитить глаза.
Как сделать домкрат своими руками: инструкция с фото и видео
5 (100%) 5 проголосовалиЧеловечество давно столкнулось с проблемой подъема больших грузов. В последнее время для решения этой проблемы все чаще используются домкраты. Гидравлический домкрат стоит отдельно в этом ряду. Он способен поднимать действительно тяжелые грузы с минимальными усилиями. С момента появления науки на помощь человеку пришла гидравлика. Бывают ситуации, когда такой подъемник просто необходим, но нет возможности его приобрести.Как сделать самодельный домкрат?
Дизайн и его особенности
Конечно, перед тем, как приступить непосредственно к работе, обязательно нужно больше узнать о конструкции гидравлического домкрата. На самом деле все не так сложно, как может показаться на первый взгляд. Основные элементы — корпус, помпа, плунжер, винт с подъемной пяткой. Гидравлический домкрат чаще всего изготавливают из закаленной стали. В этом случае в качестве рабочей жидкости выступает специальное масло с высокими значениями вязкости. Обычное моторное масло в этой ситуации не подойдет.
Это следует учитывать при разработке устройства. Обычно основной частью гидравлического домкрата является корпус. Он служит не только резервуаром для рабочей жидкости, но и настоящим цилиндром для поршня. Устройство такой конструкции подразумевает наличие предохранительных клапанов, обеспечивающих бесперебойную работу … Оснащается ручным или ножным насосом.
Слив масла осуществляется с помощью специальной ручки, которая является частью механизма. Подъемный механизм и специальный выдвижной гидроцилиндр способны поднимать рабочую платформу.Создается достаточно высокое давление, что позволяет поднимать грузы различной массы. Корпус такого устройства может быть как коротким, так и удлиненным. Второй вариант чаще всего используется при проведении ремонтных работ на тяжелой технике. Например, это может быть автобус или большегрузный транспорт.
Домкрат используется для подъема автомобиля при ремонте или замене колес. Они бывают разного дизайна. Наиболее распространены механические и гидравлические. В этой статье мы более подробно рассмотрим принцип работы и устройство гидравлического домкрата, а также различные варианты конструкции.
Как работает гидравлический домкрат
Устройство простое и надежное.
Если соблюдать условия хранения и эксплуатации, то он прослужит вам очень долго.
Домкрат используется для подъема автомобиля
Гидравлический домкрат работает по следующему принципу, который позволяет поднимать автомобиль массой несколько тонн, а иногда и несколько десятков тонн.
Устройство несложное — это два сообщающихся сосуда разного диаметра, заполненные жидкостью, и несколько клапанов.Как видите, все довольно просто и если все детали изготовлены из качественных прочных материалов, то ломаться нечего.
Износу подвержены только резиновые уплотнения поршней и цилиндров.
Рабочий цилиндр, шток которого поднимает машину, большого диаметра, но главный цилиндр имеет диаметр в несколько раз меньше.
Это принцип работы всего устройства. Главный цилиндр приводится в действие рычагом, масло поступает в рабочий цилиндр через обратный клапан и поднимает его.Армирование создается за счет разницы площадей сечения цилиндров.
Домкрат на колесиках своими руками | Чертежи
Полный ход главного, обеспечивает небольшое движение второго. Разница в ходах двух цилиндров пропорциональна разнице их диаметров. Благодаря этому человек, не прилагая серьезных усилий, может поднять пять, десять и несколько десятков тонн.
Для предотвращения обратного вытекания масла в резервуар используется обратный клапан.Жидкость может течь через этот клапан только в одном направлении.
Есть еще один клапан, который открывается вручную, он нужен для того, чтобы перепустить жидкость обратно и опустить поднятую машину в исходное состояние.
Принцип действия и его структура показаны на схеме.
Гидравлический домкрат, конструкция
Для подъема транспортных средств используются два типа транспортных средств: бутылочные и рулонные.
Гидравлический домкрат бутылочного типа
Итак, домкрат баллонный гидравлический.
Состоит из вертикального корпуса большого диаметра и примыкающего к нему небольшого цилиндра, к штоку которого подходит съемный рычаг. Кузов установлен на опорной платформе, и он часто имеет удлинение под винт в штоке, что необходимо для увеличения высоты подъема. Два цилиндра соединены между собой обратным клапаном.
Корпус имеет резервуар для хранения исходного масла и перепускной клапан для опускания штока гидравлического домкрата баллона.
Все детали должны быть изготовлены из прочных сплавов, чтобы они испытывали значительные нагрузки и были защищены от коррозии.
Конструкция другого типа — домкрат раздвижной гидравлический, отличается только расположением цилиндров и наличием большой площадки на роликах.
Подъем автомобиля с помощью гидравлического раскатывающего устройства осуществляется не самой штангой, а присоединенным к ней рычагом. На этом рычаге установлена металлическая копейка.
Конструкция качения более устойчива, чем конструкция бутылки, и вероятность того, что поднятый автомобиль сдвинется и упадет с опоры, намного меньше.
Несмотря на это, во время работы всегда необходимо соблюдать меры безопасности. Обязательно закрепите автомобиль стояночным тормозом, включенной трансмиссией и противооткатными упорами.
Всегда устанавливайте стойку безопасности при работе под поднятым транспортным средством. Эти меры помогут обезопасить работающего человека. Детальный дизайн вы можете увидеть на чертеже.
Домкрат передвижной
Обслуживание и ремонт домкрата
Наиболее частая неисправность — утечка жидкости через уплотнения и уплотнения.
Необходимо точно определить место утечки и устранить ее. Следует использовать только специальные маслостойкие сальники и прокладки. Выход из строя клапанов может быть связан с засорением или поломкой пружин.
Необходимо разобрать, очистить и заменить неисправные детали.
Но хранить их нужно только в исходном состоянии, чтобы шток был полностью спрятан в корпусе, это убережет его от коррозии. Кроме того, бутылочный тип нужно хранить вертикально, чтобы рабочая жидкость не вытекла.Раз в несколько лет необходимо производить замену рабочей жидкости. Это простая процедура. В корпусе имеется заливное отверстие, закрытое резьбовой пробкой.
Это отверстие используется для слива и заливки нового масла. После этого необходимо без нагрузки несколько раз полностью поднять и опустить шток. Это освободит воздух, который мог попасть в систему.
Это надежное устройство, позволяющее поднимать груз в несколько десятков тонн.
Устроить несложно.По грузоподъемности гидравлика намного опережает другие типы конструкций. Но, к сожалению, есть и недостатки:
- Большой вес, действительно тяжелый, в несколько раз тяжелее механических конкурентов.
- Особые условия хранения для сохранности рабочей жидкости и риска коррозии рабочих элементов. Особенно это касается домкрата бутылочного типа.
- невозможность использования при низких температурах.
Гидравлическая жидкость загустевает при температуре ниже -25 градусов, теряется эластичность уплотнений, увеличивается риск выхода из строя.
Проанализировав достоинства и недостатки различных конструкций, можно сделать следующий вывод.
Для использования с легковым автомобилем массой до двух тонн для необходимого дорожного ремонта (замены колес) достаточно компактного механического домкрата. Однако для подъема большой и тяжелой машины лучше рассмотреть возможность использования гидравлики.
Рисунок 4 из презентации «Инструменты в гараже»
Размеры: 720 x 540 пикселей, формат: jpg.
Домкрат роликовый своими руками
Чтобы бесплатно скачать картинку к уроку, щелкните изображение правой кнопкой мыши и выберите «Сохранить изображение как …». Для демонстрации картинок в уроке вы также можете бесплатно скачать всю презентацию «Инструменты в гараже.pps» со всеми картинками в zip-архиве. Размер архива 640 КБ.
Скачать презентацию
шт.
«Вещи для дома» — Часы, Предметы обихода, Лампа, Ковер, Ключи, Фотоаппарат, Шторы, Картинка, Компьютер, Очки, Зонтик, Телефон, Аккумулятор, Ваза, Телевизор, Газета,
«Верхняя одежда» — куртка, платье, плащ, одежда, куртка, перчатки, галстук, реглан, шарф, свитер, пальто, куртка, кенгуру, маскарадный костюм, шубы, блузка, пояс, бабочка, костюм, гольф, жилет, юбка. ,
«Детские игрушки» — Мобиль, Пирамида, Сортировщик, Мягкие игрушки, Игрушечная мебель, Мяч, Вставная рамка, Железная дорога, Краски, Мяч, Ходунок, Утюг, Кукольная посуда, Игрушки, Погремушка, Кукла, Кубик Рубика, Волчок, Кукольный домик, Машинка, Блоки, Кукольная коляска, Кубики,
«Драгоценные камни» — кристаллы берилла, драгоценные камни, хромит, янтарь от насекомых, ограненный апатит, розовый кварц, ограненный сапфир, рубиновый кристалл, мрамор, горный хрусталь, изумрудный кристалл, ограненный гранат, ограненный алмаз, цеолиты, очищенные кристаллы малахита топаз, агат, ограненный изумруд,
«Шапки» — женская шляпа, соломенная женская шляпа, шляпа, фуражка, панама, бандана, бейсболка, кепка, шлем, детская зимняя шапка, шлем, шляпа, матросская шляпа, шляпы, цилиндр, кепка,
«Женская и мужская одежда» — Пальто, Куртка, Джинсовые брюки, Халат, Плащ, Пижамы, Костюм, Жилет, Свитер, Шорты, Куртка, Рубашка, Халат, Платье, Джинсовая куртка, Мужская одежда, Сарафан, Пальто, Брюки, Блузка. , Одежда, Дубленка, Юбка, Женская одежда,
Всего 59 презентаций по теме «Предметы»
Приятных праздничных открыток и каждый день
Техника: Квиллинг 1.
Если вы хотите красивый и «настоящий» цветок, вам нужно сделать такие же цветы.
Конечно, лучше всего использовать линейку с кружками. Если дополнительно делать декоративную тесьму, ее нужно протирать до каждого ребра.
Возьмите ленту из бумаги, линейку и роликовый инструмент.
Роллинз приобретает форму лепестка цветка.
четвертый
Если вам нужна декоративная вышивка.
Среди цветов.
Соберите цветок. У красивых цветов все лепестки одинаковые. Я использую этот шаблон, чтобы правильно редактировать лепестки цветов.
Конечно есть специальные линейки, которые продают в магазине и конечно очень удобные и т.д.
Но лягушка меня задушила, и я хотел сохранить цветок вместе. Я сам нарисовал схему. Но цветы бывают с разными лепестками, а то мне лень они приходят, а не расписывать все варианты одинаково вручную.
Итак, я сделал предложения на своем компьютере.
Работаю с этими схемами и секретами.
Цифры указывают количество лепестков в цветке. Следует отметить, что узор 12 очень полезен, так как он содержит узор для цветов 3, 4, 6 и 12 петухов !!!
четырнадцатый
пятнадцатое
шестнадцатая
семнадцатый
восемнадцатое
Итак, распечатайте шаблон и возьмите цветок по шаблону.
Если сердцевина находится над лепестками, то мы полагаемся только на лепестки цветка. Растягивайте клей только на концах лепестков, а цветок желательно оставить на шаблоне до полного высыхания клея!
девятнадцатая
двадцатая
А потом приклеиваем сердцевину.
двадцать первая
двадцать второй
Для пышного цветка нужно сделать еще чашелистик.
двадцать третье
А потом прикрепляем к стеблю (я это делаю с помощью клея).
двадцать четвертая
И вставляем цветок.
двадцать пятая
Если ядро находится на уровне лепестков, поместите его посередине, а затем раздавите цветы. И если лепестки цветов не прилипают друг к другу, они приподнимают клеевой цветок на каждом листе к центру.
Домкрат
двадцать шестая
Получился довольно прочный цветок и его можно использовать как для объемных, так и для сундуков.
двадцать седьмое
Также с помощью шаблона он подходит для цветущих цветов с несколькими уровнями:
Заполните 6 лепестков сердцевиной, сделайте две пустые веревки и соедините их вместе, используя шаблоны из 12 лепестков, и вы также можете разместить цветы из иглы.
двадцать восьмая
двадцать девятая
Подложил поролон под шаблон.
тридцатые
тридцать первая
В вазе с цветами ручной работы (http: // stranamasterov.ru / node / 18967) Я сделала все цветы, используя узор из 10 и 6 лепестков:
тридцать секунд
Если цветок хорошо прикреплен к бумаге, то шаблон следует поместить под лист и осветить лампой под этими листами. Также можно использовать стекло и окно (повреждения должны быть только вертикальными).
Вы можете использовать эти выкройки не только для создания цветов, но и для вязания мандал, венков, снежинок и т. Д.
Надеюсь, это все поможет! Если кому-то нужны шаблоны, написанные с более высоким разрешением, напишите мне и отправьте с удовольствием (качество предложений снижено по правилам сайта).
Желаю творческих успехов !!!
Мастер-класс: как сделать красивый цветок. квиллинг
Автомат Калесниковской АК-12 — характеристики, фотографии
Описание дома каркасный дом / каркасный дом Биохимия: до и после процедур
Аппараты и приспособления для лечения глаз и улучшения зрения Летнее вязание.
Ромашка верхняя. схема Ковер Великолепно Полное описание … Сделаем вручную
Самодельный коньяк с моря — как сделать с луны
Корпус, спрятанный за сабвуфером, своими руками »автомобильный звук
Брелок своими руками: как сделать стильно
Красиво Поздравительные открытки женщине с днем рождения
Гидравлический домкрат — это стационарное переносное мобильное механическое устройство для подъема находящегося под ним объекта, позволяющее обходиться без вспомогательных конструкций, подъемников.Механизм работает на минеральном масле, которое, перемещая поршень дифференциала насоса, поднимает груз. Это средство механизации труда в различных отраслях народного хозяйства.
Гидравлический домкрат отличается способностью поднимать большую массу груза (от двух до двухсот тонн), малым усилием при работе с ним, высоким КПД, плавностью подъема и прочностью конструкции.
Недостатком мощных механизмов является большая масса, начальное расстояние от парковочного уровня поднимаемого груза, медленное разовое движение поршня, высокая стоимость.
Типы домкратов
Выпускаются в различных модификациях: бутылочная, роликовая, ромбовидная, двухъярусная, низкозахватный. Они различаются по конструкции, по типу привода.
Домкрат для бутылок применяется в различных сферах народного хозяйства, отличается простотой устройства, удобством эксплуатации. Применяется для подъема и опускания спецтехники, легковых, грузовых автомобилей. Во время строительства с его помощью можно поднять здание. Главное условие — вес поднимаемого груза должен соответствовать грузоподъемности механизма, указанной в инструкции.
Подвижный домкрат работает по принципу бутылочного домкрата.
Опорная площадка расположена на рычаге, который поднимается рабочим поршнем. Высота подбора позволяет поднять автомобиль любой марки весом до трех тонн.
Имеет разновидности: ножничный, с двухпоршневым буйком цилиндрической формы, удлиненный.
Устройство домкрат
Основными частями механизма подъема и опускания груза являются: рычаг — перекладина, вращающаяся вокруг оси, плунжер — полый цилиндрический стержень.
Клапаны — запорно-регулирующая арматура для пропуска, запирания, регулирования расхода гидравлического масла.
Масляный резервуар, механизм возвратно-поступательного движения внутри цилиндра.
При работе насоса гидравлическая жидкость заполняет основание цилиндра, поднимает цилиндрическую часть вверх. В результате нагрузка повышается. Устройство, предназначенное для поддержания давления на необходимом уровне, состоит из всасывающего и нагнетательного клапанов.
Всасывание не позволяет маслу возвращаться из цилиндра в резервуар, а масло под давлением не выходит из него.При откручивании винта давление снижается, нагрузка поднимается в указанное место.
Гидравлическое масло имеет свойство не сжиматься, что влияет на равномерность подъема, опускания и фиксации объекта на желаемой высоте.
В то же время подъемные механизмы имеют невысокую скорость работы, трудности при хранении и перемещении.
Вертикальные, для предотвращения утечки масла, транспортируются стоя. Требуется регулярный контроль уровня масла, состояния сальников, клапанов (отсутствие протечек гидравлического масла).
Гидравлический домкрат применяется в быту для всех видов работ, когда необходимо поднять груз.
Наиболее частое применение при профилактике, ремонте автомобильной техники.
Пункты обслуживания в большинстве случаев оснащены роликовыми домкратами. Часто используется при строительно-монтажных работах, прокладке газо-, нефтепроводов, незаменимый помощник при проведении аварийно-спасательных работ. Универсальный механизм, который можно использовать в любых жизненных ситуациях, когда необходимо поднять груз.
Чертеж домкрата своими руками
Имея под рукой чертеж — домкрат, изготавливаем своими руками из стальных гнутых равнополочных швеллеров ГОСТ 8278-83.
На рисунке типы размеров используемого ассортимента выделены синими прямоугольниками.
Домкрат состоит из следующих частей:
Основание
Нижнее плечо
Верхнее плечо
Упор
Винтовой механизм
ОСНОВАНИЕ
Изготовим из ассортимента сечением 2.63 (см²).
Просверливаем четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении строго соблюдайте межосевое расстояние между ними. При необходимости основание можно прикрепить к более широкой съемной платформе.
ПЛЕЧО НИЖНЕЕ
Изготовим из ассортимента площадью сечения 1,99 (см²) по аналогии с основанием.
ВЕРХНЯЯ ПЛЕЧА
Изготовим из ассортимента сечением 2 шт.28 (см²) по аналогии с нижним рычагом.
УПОР
Изготовим из ассортимента площадью сечения 1,99 (см²) по аналогии с плечом.
Сверху прикрепляем резиновую прокладку.
ВИНТОВЫЙ МЕХАНИЗМ
Вал винтовой.
Домкрат самодельный надежный
Изготовим его из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьба M12, с другой — фиксатор, который крепится к валу шплинтом через сквозное отверстие на валу.
Ось упор. Относительно которой происходит вращение нижних и верхних плеч.
Оси с обеих сторон представляют собой пальцы с цилиндрическими плоскими головками, которые прикреплены к оси шплинтами.
В одном упоре просверливали сквозное отверстие диаметром десять миллиметров, в другом нарезали внутреннюю резьбу М12.
3. Фиксатор. Блокирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента на вал.
Домкрат шуруповёрт своими руками Тактико-технические характеристики:
Hmin = 65 (мм)
Hmax = 312 (мм)
Pmax = 2000 (кг)
Домкраты принято использовать в процессе ремонта автомобилей, хотя такое устройство оказывается незаменимым при строительстве мостов, а также при прокладке линий электропередач. Чтобы такое оборудование было максимально эффективным, следует отдавать предпочтение реечной модели. Если у вас есть базовые знания и опыт, вы можете сделать это самостоятельно.
Типы и принцип работы
Все домкраты реечные могут быть электрическими или ручными. Несмотря на эту разницу, принцип работы устройства остается прежним. Итак, храповой механизм взаимодействует с рейкой. Кузов поднимается и перемещается по рельсам. Здесь предусмотрены опора и рычаг. Также имеется механическая крышка, защищающая все детали от возможных загрязнений.
Реечные модели делятся на две группы:
- шестерня — здесь предусмотрена ручка с шестернями;
- рычаг — такие домкраты приводятся в движение благодаря рычагу.
Самое простое оборудование поднимает вес не более 8 тонн. В продаже есть специальные модели, предназначенные для различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 тонн. Этот показатель для одноступенчатых сортов составляет 15 тонн, а для трехступенчатых — 20 тонн. Более того, можно будет перемещать груз как по горизонтали, так и по вертикали.
Инструмент работает за счет приложения определенного усилия к соответствующему механизму.При необходимости можно даже поднять груз прямо с земли. Этому способствует низкий подхват.
Главный недостаток всех реечных домкратов — внушительные размеры. Так, оборудование, рассчитанное на работу с грузами от 5 тонн, имеет вес около 40 кг … Соответственно, использовать их в бытовых условиях не всегда удобно.
Важные технические характеристики
Чтобы приобрести или сделать своими руками надежный домкрат, стоимостью необходимо учитывать несколько основных параметров … Они влияют на эффективность и безопасность различных рабочих мест.
Самостоятельное изготовление домкрата
Сделать домкрат своими руками может практически каждый, имея соответствующий опыт и все необходимые детали. Следует отметить, что самостоятельная сборка на практике всегда выходит дешевле, чем покупка готового оборудования. При создании такого устройства можно использовать разные схемы , хотя общая производительность остается прежней.
Стоит отметить, что для создания домкрата своими руками лучше брать детали из закаленной стали.Если говорить о винте, то лучшим решением будет изделие с трапециевидной резьбой. Правильно изготовленный прибор можно смело применять при ремонте автомобилей и выполнении строительных работ. Если сюда подключить металлический трос, то домкрат может заменить лебедку. Такое устройство поднимет груз массой 5–20 тонн.
Особенности эксплуатации оборудования
Чтобы домкрат был эффективным, надежным и долговечным, нужно его правильно использовать. Итак, в процессе раскладывания опорная «пятка» осторожно вдавливается внутрь.Это сохранит устройство ровно и стабильно. В противном случае он немного наклонится, а это значит, что груз может сдвинуться или вообще выпасть.
Как только устройство займет желаемое положение, переведите переключатель в верхнее положение, а затем потяните рычаг вверх так, чтобы пятка упиралась в груз. Только после этого этапа можно начинать подъем.
При работе с домкратом помните о мерах безопасности. Стоит находиться слева от инструмента и держать рычаг правой рукой… Его дополнительно берут левой рукой, положив большой палец на бок. При этом следите, чтобы пальцы не касались направляющих, а головка не находилась между рычагом и стойкой. Несоблюдение этих рекомендаций может привести к травме пальцев и сотрясению мозга.
Сам рычаг плавно покачивается вверх и вниз. Если в процессе работы кажется, что домкрат слегка перекошен, следует его переустановить и начать все сначала. После подъема груза рычаг фиксируется в соответствии со схемой.
Стоит отметить, что снижение нагрузки считается более травматичной процедурой, поэтому выполняется очень осторожно и медленно. Возможное повреждение обычно вызывается выходом ключа … Чтобы этого избежать, важно крепко удерживать рычаг, пока груз не коснется земли.
Реечный домкрат незаменим каждому автомобилисту. Такое оборудование несложно сделать своими руками, используя несколько стальных труб, листов и крепежа. Готовое изделие необходимо периодически очищать от грязи, залив водой из шланга.Такого простого ухода достаточно для правильного функционирования конструкции.
Пневматический домкрат своими руками или как сделать простой воздушный домкрат. Надежный самодельный домкрат Самодельный роликовый гидравлический домкрат
Издревле люди сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому часто ломались, провоцируя человеческие жертвы. Выход из положения появился с изобретением такой машины, как гидравлический домкрат, широко применяемый и сегодня.Такая установка, в отличие от лебедок, отличается большей надежностью и способна поднимать большие грузы с меньшими затратами.
Назначение домкрата гидравлического
Сегодня невозможно представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или замена колес, без использования домкратов — специальных механизмов, которые предназначены для подъема тяжелого груза и его фиксации на необходимой высоте. Наиболее эффективны гидравлические домкраты, в которых рабочая сила создается с помощью гидравлического масла и поршня.
Первые механические домкраты появились еще в древности. И идея создать схему гидродомкрата специально для автомобиля возникла нечаянно. Ремонтник Питер Лунати подсмотрел эту идею в парикмахерской, удивившись, насколько легко парикмахеру закрепить гидравлический стул на определенной высоте. В 1925 году был изготовлен сложный платформенный подъемник с гидравлической стойкой для легкового автомобиля.
Гидравлические домкраты отличаются грузоподъемностью от одной до нескольких сотен тонн, что позволяет использовать их при ремонте грузовых автомобилей и другой тяжелой техники.
Используемые грузы представляют собой корпуса машин или перекрытия, фундаментные плиты и колонны. В зависимости от цели использования такое оборудование имеет различные габариты и конструкцию.
Гидравлический домкрат используется для перемещения, подъема и фиксации грузов. Устройство применяется в сфере слесаря и шиномонтажа, а также незаменимо при подготовке автомобиля к длительной поездке для создания баланса: колесо снимается домкратом и на специальной балансировке.
Современные гидравлические домкраты широко используются не только на СТО и автосервисах.Они успешно используются на нефтеперерабатывающих заводах, электростанциях и других промышленных комплексах. Высочайший уровень производительности и простота эксплуатации позволили внедрить эту технологию в бытовые условия, поэтому многие владельцы имеют в гараже гидравлический домкрат.
Это оборудование способно работать в горизонтальной и вертикальной плоскостях, поэтому широко применяется на строительно-монтажных участках и для натяжения арматурных конструкций из предварительно напряженного железобетона.
Гидравлический домкрат, конструкция
Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, обычно масло, и выдвижной поршень. Гидравлический домкрат имеет длинный или короткий корпус, который изготовлен из закаленной стали. Корпус выполняет следующие функции: действует как направляющий цилиндр для поршня и является резервуаром для рабочего масла.
В плунжер вкручивается винт с подъемной пяткой, откручивая винт, поэтому при необходимости получается увеличить максимальную высоту подъема.Этот тип домкрата комплектуется гидравлическим насосом с ручным, ножным или пневмоприводом. Гидравлический домкрат оснащен предохранительными клапанами и другими устройствами, обеспечивающими длительную безотказную работу.
Подъемный механизм и выдвижной гидроцилиндр, поднимаемый специальной площадкой вверх, расположены в проемах корпуса. Спуск происходит поворотом Т-образной ручки. В оборудовании установлены колеса из полиамида, обеспечивающие маневренность домкрата. Корпус расширенного тира в основном используется для работы с автобусами и большегрузными автомобилями.
Как работает гидравлический домкрат
Гидравлический домкрат работает по принципу сообщения сосудов с помощью жидкости. Перед началом работы поместите домкрат на ровную твердую поверхность под автомобилем и нажмите на рычаг с закрытым клапаном, пока машина не поднимется на необходимую высоту. Спуск автомобиля осуществляется плавным открытием клапана аппарата против часовой стрелки.
Перекачивание рабочего гидравлического масла осуществляется приводным насосом с помощью рычага.Жидкость попадает в цилиндр через клапан и выдавливает его. Обратный поток жидкости предотвратят клапаны — нагнетательный и всасывающий. Чтобы опустить домкрат обратно, необходимо открыть вентиль на насосе, тогда масло потечет из цилиндра обратно в насос.
Наличие резьбы на корпусе домкрата, которая защищена пылезащитной крышкой, резьба на штоке и резьбовые отверстия в основании гарантируют неограниченное использование и работу гидравлических домкратов для опрессовки, зажима и гибки.Высокопрочная опора из закаленной стали, установленная на штоке, способна защитить гидравлический домкрат от повреждений. Рифленая опорная поверхность предотвращает скольжение грузов. Усилие гидравлических домкратов контролируется встроенным манометром.
Преимущества и недостатки домкратов гидравлических
Гидравлические домкратыявляются одними из самых неприхотливых при всей своей мощности. Важная особенность гидравлики — несжимаемый рабочий материал. Отсюда — плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения.Гидравлические домкраты демонстрируют высокий КПД — до 80% и значительную грузоподъемность — до 200 тонн при малом усилии за счет большого передаточного числа между поверхностями поперечного сечения плунжера насоса и цилиндра.
Но гидравлические домкраты имеют гораздо больший начальный подъем, чем механические модели. Еще одна сложность — невозможность точного контроля высоты опускания. Для поддержания домкрата в рабочем состоянии необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников.Такие домкраты можно транспортировать и хранить исключительно в вертикальном положении, иначе жидкость может вытечь из емкости.
Недостатки гидравлических домкратов проистекают из достоинств. Они относительно медленные — один цикл насоса соответствует не слишком большой высоте подъема. К недостаткам можно отнести большой вес и размер, высокую стоимость гидравлических домкратов и малый ход одноплунжерных моделей. К тому же у этих инструментов часто бывают более серьезные поломки и неисправности, чем у механических устройств.
Классификация гидравлических домкратов
Гидравлические домкраты бывают нескольких типов.
Гидравлические домкраты для бутылок
Конструкция домкрата баллонного (вертикального) наиболее простая. Сфера применения таких домкратов достаточно широка из-за большого диапазона грузоподъемности — от 2 до 100 тонн. «Бутылки» используются в грузовиках. Помимо основных преимуществ гидравлического домкрата, у вертикальных моделей есть еще несколько — универсальность, компактность и большая площадь опоры.
Есть одностержневые и двухстержневые домкраты для бутылок. Гидравлическое одноствольное устройство отличается простотой конструкции и удобством эксплуатации, что расширяет сферу его применения и позволяет выполнять работы любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонте вагонов, вагонов. колеса, использование пресса, трубогиба, трубореза и аналогичных инструментов в качестве силового агрегата …
Домкрат телескопический двухстержневой имеет конструкцию, аналогичную бутылочному аппарату, принцип действия гидравлического домкрата бутылочного типа основан на использовании нескольких рабочих стержней.Поршень находится в основании телескопического домкрата. Его можно использовать в горизонтальном и вертикальном положении. Он компактен и подходит для большинства машин. Подъем осуществляется подъемным рычагом с приводом от гидроцилиндра.
Домкраты
Подвижный домкрат работает по тому же принципу, что и бутылочный домкрат, но с той разницей, что ось рабочего цилиндра не расположена по вертикальной оси, кроме того, поршень не совмещен непосредственно с подборщиком и подъемным рычагом. активирован.Этот агрегат называется тележкой, потому что это тележка на колесах, которая может катиться по ровной поверхности. Домкрат при подъеме подборщика и рычаг «закатывается» или перемещается под грузом.
Такой домкрат приводится в движение тем же поворотом рычага, что и в бутылочных моделях, опускается так же — поворотом винта клапана. Если необходимо опустить груз вниз, необходимо надеть трубчатую ручку на винт клапана, после чего перегородка войдет в паз этого винта.Вращая ручку вокруг своей оси, пользователь также вращает винт, соответственно, сбрасывая давление в рабочем цилиндре и опуская груз на необходимую высоту.
Чаще всего роликовый домкрат можно найти на станциях шиномонтажа, потому что он идеален для подъема одной стороны машины, достаточно быстр для работы и установки. Недостатки этой конструкции проистекают из названия — роликовому домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, его значительные размеры и вес затрудняют транспортировку устройства в транспортном средстве.
Подвижные домкраты классифицируются по назначению, как на фото гидравлических домкратов:
- Для личного пользования автомобилистами, грузоподъемностью до 3 тонн;
- Для автосервисов и шиномонтажных мастерских, с грузоподъемностью до 4 тонн и с наличием педалей предпускового подъема для мгновенного выхода на необходимую высоту пикапа;
- Для обслуживания тяжелой техники и специальной техники (вилочные погрузчики), грузоподъемностью до 20 тонн с наличием педалей предподъемника и выдвижной траверсы, которая предназначена для подъема одной стороны машины.
Домкраты трансмиссионные оснащены специальной поворотной рамой. Здесь во всей красе проявляются плавность и точность гидравлических домкратов. Коробка передач автомобиля, которая смонтирована или демонтирована, может быть точно зафиксирована в горизонтальной или вертикальной плоскости в желаемом положении.
Гидравлические гибриды
Домкраты двухъярусные нужны в основном в автосервисах, где работают с разными автомобилями. К особенностям этого устройства можно отнести две подъемные платформы.Чертеж двухуровневого гидравлического домкрата в целом представляет собой гибрид прокатного и бутылочного домкрата. Точнее, двухуровневый домкрат используется на высоте 65 — 375 миллиметров от земли в качестве подкатного домкрата и на высоте 375 — 687 миллиметров в качестве телескопического. При работе с подъемным механизмом используется ручной рычаг и ножная педаль.
Пневмогидравлический домкрат сочетает в себе гидравлику и пневматику. Он может изготавливаться в прокатном исполнении и имеет грузоподъемность от 2 до 80 тонн.Начальная высота подбора невысока. Используется исключительно как оборудование для автосервиса.
Домкраты с крючками
Домкраты с низким захватом широко используются там, где требуется малая высота подбора: для монтажа и демонтажа различного оборудования, для подъема пути на железной дороге, а также в автомастерских. Это такая низкая высота подборщика, которая составляет от 15 миллиметров, с возможностью его пошаговой регулировки, что очень удобно при сборке механизмов и выступает отличительной чертой крюкового домкрата.Но в основе этого домкрата простое устройство бутылочного типа.
Домкраты ромбические
Гидравлический ромбовидный домкрат в основном требуется для подъемных машин при ремонте. Он отличается высокой надежностью, если сравнивать с винтовым родственником, а по удобству использования практически не уступает ему.
В алмазном домкрате несущими элементами выступают четыре рычага, которые соединяются шарнирами. Схема работы гидравлического домкрата и подъема груза основана на изменении углов между рычагами.К достоинствам ромбических домкратов можно отнести небольшие габариты, что обеспечивает удобство хранения, транспортировки и, в то же время, значительную опорную поверхность и жесткость конструкции. Высота подборщика относительно небольшая.
Производство гидравлических прессов
Когда автолюбитель самостоятельно управляет всем своим автопарком, одним из важнейших инструментов является пресс. Предлагаем вам сделать своими руками пресс из гидравлического домкрата, который станет надежным товарищем при выполнении целого перечня работ.Может использоваться для пробивки отверстий в различных материалах, запрессовки вставок и втулок, прессования металлических отходов.
Собрать гидравлический пресс не так уж и сложно. Вам понадобится этот сварочный аппарат с необходимым количеством сварочных электродов, ручная пила, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для конструкции пресса. Функции силового агрегата, обеспечивающего необходимое рабочее давление, выполняет гидравлический домкрат.
Первый узел гидравлического пресса опорной площадки для домкрата выступает.Поскольку результирующее давление будет пропорционально давлению, приложенному к основанию и верхним рабочим узлам, прочность основания должна быть максимальной. Этого можно добиться, сделав на основании несколько ребер жесткости. Чтобы сделать основу, возьмите стальной квадратный или прямоугольный профиль размером 40 на 50 или 50 на 50 миллиметров и вырежьте 4 части длиной примерно 250-300 миллиметров с помощью вышеуказанных инструментов.
После этого необходимо сложить эти детали боковыми стенками между собой и сварить стыковые швы вверху и внизу для увеличения жесткости основания пресса.Для обеспечения высокой устойчивости гидравлического домкрата к получившейся конструкции приварите стальную пластину, лист которой имеет толщину 8-12 миллиметров и размер 250 на 200 миллиметров.
Следующим этапом изготовления самодельного пресса из домкрата является изготовление упора и стойки. Для этого необходимо от профилированной толстостенной прямоугольной или квадратной трубы необходимой длины отпилить 2 части. Для его расчета нужно уточнить максимальный ход штанги по прилагаемой инструкции к домкрату и к полученному размеру прибавить высоту самого гидравлического домкрата и опорной площадки.
Сделайте упор из материала, из которого изготовлены стойки. Длина этой части должна быть равна ширине опорной площадки, чтобы сохранить общую геометрию конструкции. Соедините упор и получившиеся стойки между собой сварным швом и приварите П-образную конструкцию к основанию.
При выполнении таких сборочных операций рекомендуется использовать простое приспособление, обеспечивающее перпендикулярность соединяемых деталей. На стальном листе толщиной не менее 10 миллиметров следует приварить две планки стального уголка 40 на 40 миллиметров под углом 90 градусов.Поместите в это устройство детали, которые будут соединяться в будущем, и сварите.
Таким образом можно получить желаемый угол соединения. Для дополнительного удобства этот импровизированный угольник можно дополнительно оснастить зажимными приспособлениями, фиксирующими соединяемые детали и предотвращающими нарушение угла соединения из-за термических изменений при сварке металла.
Следующим обязательным элементом нашего пресса является съемный упор, который может перемещаться по направляющим и передавать давление от центральной рабочей штанги гидравлического домкрата на заготовку.Подготовьте для его изготовления несколько отрезков стальной полосы, которая имеет толщину около 1 сантиметра. Длину деталей сделайте меньше полученного расстояния между стойками. Соедините получившиеся детали в нескольких местах сваркой с двух сторон.
Чтобы обеспечить быструю замену этой детали при выполнении любых гидравлических работ и закрепить элемент при перемещении по вертикальным стойкам, необходимо просверлить в получившемся блоке из стальных полос два сквозных отверстия и отпилить две пластины, их длина должна быть На 100 миллиметров длиннее блока.Также просверлите в пластинах два отверстия, которые допускаются отверстиями в блоке.
При установке блока на раму пресса из гидроцилиндра своими руками подберите два болта необходимой длины с гайками и шайбами и соедините получившиеся пластины с блоком так, чтобы они располагались от стоек с двух сторон. Если возникает необходимость добиться меньшего свободного хода поршня гидродомкрата, можно уменьшить расстояние между подвижным упором и верхней балкой конструкции за счет дополнительной установки промежуточного квадратного профиля.
Для этого отрежьте кусок квадратного профиля, длина которого равна расстоянию между стойками, и прикрепите его на равном расстоянии сварных швов. Это значительно сократит рабочее расстояние гидравлического пресса и сократит время, затрачиваемое на определенные виды работ.
Для дальнейшего уменьшения хода рабочего стержня гидравлического домкрата можно использовать дополнительные сменные вставки, изготовленные из сплошных или полых стальных профилей или сменных опор.Для их создания следует отпилить несколько деталей разной толщины и дополнительно разметить их для быстрого и внимательного выбора нужного элемента.
Ремонт гидроцилиндра
Гидравлические домкратыпериодически нуждаются в обслуживании, поэтому в рабочий цилиндр необходимо доливать жидкость, которая при работе вытекает через сальники и различные уплотнения. Помимо утечки масла, неисправности домкрата заключаются в заклинивании при подъеме груза на определенную высоту, невозможности опустить домкрат после подъема или невозможности поднять даже легкий груз.
Утечка масла
Для ремонта и проверки гидравлического домкрата в домашних условиях следует приобрести необходимый ремкомплект для техники. Перед ремонтом сначала разберите агрегат. Для увеличения силы и рычага может потребоваться удлинение гаечных ключей. Обязательно подготовьте емкость для слива старого масла и приготовьте новую рабочую жидкость.
После этого нужно снять поршни и проверить на коррозию. Принято удалять всю грязь и коррозию.Проверьте, не погнулся ли шток. Если деформация имеет место, то сделать ее еще раз вряд ли удастся и ремонтировать уже ничего не получится.
Проверить масляный перепускной клапан. Для этого вентиль откручивают и проверяют на предмет деформации или попадания грязи в вентиль. Если клапан неисправен из-за механической деформации, то его следует просто заменить. К тому же он может просто испачкаться, и мяч будет плохо сидеть в седле. Это причина передачи рабочего тела.
Полностью слейте старое масло. Эта процедура довольно проста, хотя и занимает много времени, так как масло перетекает из одного цилиндра в другой. Жидкость сливается путем откачки системы, перемещая рычаг вверх и вниз. Тщательно промойте все детали, чтобы удалить грязь и остатки масла. Полностью замените все манжеты и прокладки.
Еще одна причина выхода из строя гидравлического домкрата — грязь, попавшая в рабочую полость. Чтобы его оттуда снять, необходимо открутить головку корпуса, залить в ее основание керосин и прокачать домкрат с открученной стопорной иглой.По окончании операции следует удалить керосин и залить чистое масло в рабочую полость.
Поступление воздуха
При длительной эксплуатации в рабочей полости домкрата скапливаются пузырьки воздуха, что значительно снижает его эффективность. Обычно это вызвано попаданием воздуха в гидравлическую систему из-за нехватки рабочего масла. Устранить эту проблему можно следующим образом.
Сначала откройте крышку масляного бака и перепускной клапан, а затем несколько раз быстро удалите воздух из насоса гидравлического пресса.Таким образом, воздух будет вытесняться из рабочей полости в емкость с маслом. Затем вы можете закрыть перепускной клапан и отверстие, ведущее к масляному баку. Если вы все сделали правильно, то воздух будет удален, и домкрат снова заработает в штатном режиме.
Если ваша попытка не удалась, повторите все вышеперечисленные шаги. Однако это не единственный способ удаления воздуха из рабочей полости. Наличие воздуха в рабочей полости определить несложно: домкрат вообще не работает, либо груз поднимается медленно.
В первую очередь открутите запорную иглу на полтора-два оборота, затем вручную поднимите поршень за винт до крайней верхней точки и отпустите, чтобы он снова оказался в нижнем положении. Повторите эти шаги дважды или трижды. Чтобы такая проблема не возникла в будущем, стоит периодически проверять уровень масла в гидродомкрате и при его нехватке доливать рабочую жидкость.
Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались с классификацией такого оборудования и поняли, как работает гидравлический домкрат.Теперь вы можете приступить к сборке устройства самостоятельно. И не забывайте о периодическом обслуживании и доливе рабочего масла.
Автомобиль теперь есть почти у каждого человека. Для кого-то это выступает как доход — это такси, автобусы, груз и т.д. Кому-то это просто нужно для передвижения. Но для настоящих автомобилистов машина — самый близкий друг, который выручает в трудную минуту и никогда не подводит. Они заботятся о нем, заботятся о нем и вовремя ремонтируют. Часто такие люди в жизни дружат с техникой и любят инструмент.Им нравится делать что-то своими руками, потому что это приносит огромное удовольствие. Часто получаются какие-то полезные и интересные вещи для машины.
Например, сделать домкрат. Ведь без этого устройства не обойдется ни один автомобилист. Многие, конечно, сейчас скажут, что проще пойти и купить в магазине. Но для настоящего механика построить такую вещь, особенно для собственной машины, не составит труда. Важно только знать, как сделать домкрат, и из чего он будет состоять.
Прежде чем приступить к изготовлению домкрата для авто своими руками, нужно определиться, какой он будет конструкции. Для этого нужно знать основные типы этих устройств, которые можно найти в магазинах:
- Стойка. Этот тип используется очень давно. В его основе — длинная металлическая рейка с отверстиями, рычаг и храповик с перпендикулярным концом. При опускании рычага храповик поднимает вместе с ним груз. Подтягивание вверх — работает, запираясь вместе с грузом в одном из ближайших отверстий на рельсе.Затем цикл повторяется снова;
Реечный домкрат
- Винт. Самый распространенный домкрат среди отечественных автомобилистов. Его можно представить по-разному, но принцип действия тот же — вращая, винт поднимает или опускает динамическую часть. Часто его делают в виде крепкого рычага, прикрепленного к подвижному механизму, который, в свою очередь, ходит по кронштейнам в корпусе. Также есть ромбовидный валет. Он гораздо практичнее и представляет собой ромбовидный корпус, состоящий из четырех подвижных частей.Снизу прикреплена подставка, а вверху — подъемная платформа. Через боковые крепления проходит длинный винт. Если его закрутить, фигурка либо сложится, либо потянется вверх, приподняв груз;
Домкрат винтовой
- Гидравлический. Чаще всего такие устройства можно встретить на дальнобойщиках, поднимающих оси тяжелых грузовиков при смене колес. Они могут быть представлены по-разному и иметь разный принцип действия, но смысл у всех один — есть ручной насос, который создает давление масла в главном цилиндре.Под его действием платформа начинает вылезать с тяжестью. Эти домкраты отличаются большой грузоподъемностью, а также большим весом и высотой;
Гидравлический домкрат
- Пневматический. Чем-то напоминает пневмоцилиндры, которые устанавливаются на пневмоподвеске автомобиля. Проще говоря, это небольшая площадка на колесах (может быть, без них), на которую крепится полая толстостенная резиновая подушка. Воздух от компрессора или баллона подается через штуцер.Давление нарастает, и подушка начинает подниматься.
Домкрат пневматический
Это основные типы домкратов, которые используются наиболее часто. Они классифицируются именно по типу применяемой силы (механическая, гидравлическая и т. Д.), Но существует множество их разновидностей. Так, например, гидравлические устройства бывают тяговые, цилиндрические, прицепные, двухступенчатые. То есть тип домкрата только один, а видов несколько. Поэтому есть большой выбор для того, чтобы самостоятельно изготовить свою модель по прототипу.
Навыки, необходимые для изготовления домкрата
Сразу скажу, что рукоделие — дело непростое и требует определенных навыков. В нашем случае это почти все способности, которыми должен обладать начинающий механик:
- сварка — самое основное, что требуется при работе с металлом. Так как конструкция будет собираться с нуля, ее нужно будет только сварить. Причем делать это нужно качественно, чтобы в итоге получилось долговечное изделие;
- резка — достаточно уметь резать железо болгаркой.Хорошо, если вы умеете резать кислородной горелкой;
- обработка — без умения пользоваться напильником или болгаркой будет сложно;
- токарный станок бизнес — в принципе можно и без него, но если вы увлекаетесь этим, будет намного проще в изготовлении и обработке некоторых деталей;
- покраска — поделка должна быть расписана.
Если у вас есть вышеперечисленные навыки, то в процессе изготовления домкрата проблем возникнуть не должно.Чем выше уровень владения инструментом, тем лучше будет продукт.
Для того, чтобы сделать домкрат, должен быть подходящий инструмент. Первым делом идет сварка, так как сборка будет происходить с ее помощью. Желательно, чтобы это был полуавтомат с углекислотой. Тогда швы будут намного ровнее и не будет лишнего шлака. Второй, и не менее важный, это болгарка … Хорошо, если в ассортименте есть и маленькие, и большие.С их помощью вы вырежете стальные заготовки. Вам также понадобится сверло , потому что вам нужно проделать более одного отверстия. Чтобы легко обращаться с железными деталями, вам понадобится электрическая точилка … Это ключевой момент в процессе подгонки. Кроме того, желательно иметь больше ручных инструментов : напильники, надфили, бруски, молотки, отвертки, рашпили, метчики с набором метчиков, кувалды, тиски и т. Д. Чем больше инструментов у вас под рукой, тем проще процесс изготовления покажется.
Чем больше инструментов доступно, тем легче и лучше будет домкрат.
Токарный станок в любом деле — отличный помощник, но не у всех он есть. В принципе, и без него можно обойтись, но если у вас в гараже или мастерской будет такой агрегат, он сработает намного быстрее. Ведь с помощью фрезерного агрегата легко отшлифовать или обработать любую деталь. Например, болт или стержень. В общем, ваша машинка будет очень кстати.
Также стоит поговорить о материале. Приобрести его можно на рынке или в пункте приема металлолома. Второй вариант намного дешевле, так как на приеме металлолома весь металл ржавый и в синяках. Для эксплуатации не годится, но как донор просто так. Желательно, конечно, приобрести как можно больше. Ведь в зависимости от того, какой домкрат вам нужен, вам могут понадобиться дополнительные механизмы или застежки, которые вы не сможете изготовить самостоятельно. Поэтому будьте готовы покупать некоторые компоненты на рынке.
Основание (как подъемный рычаг, так и подъемная платформа) гидравлического домкрата может быть выполнено из швеллера. Для подъемной силы используется обычный гидравлический домкрат для баллонов. Для перемещения домкрата можно прикрепить колеса (можно заменить подшипники, ролики или что-то подобное).
Домкрат самодельный гидравлический
Домкрат для баллонов рекомендуется устанавливать на подвижную платформу — «качели», так как во время работы домкрат немного меняет угол наклона, и требуется некоторая компенсация движений.Платформа должна немного качаться из стороны в сторону. Его можно сделать из того же канала, просверлив сквозное отверстие в подъемном основании и поставив на болт «качели» так, чтобы между основанием и платформой оставался небольшой зазор 0,5-1 см.
Подвижная платформа для домкрата для бутылок
Для увеличения прочности конструкции желательно делать раскосы из стержней с двух сторон от основания. Чем толще стержни, тем лучше. Их приваривают к основанию.
Питание устройства осуществляется от бутылочного домкрата. Когда он приводится в движение специальной штангой-ручкой, он поднимается, что перемещает подъемный рычаг вверх.
Процесс работы самодельного гидравлического домкрата
Чертеж такого гидравлического домкрата для изготовления своими руками представлен на изображении ниже:
Чертеж гидравлического домкрата своими руками
Также посмотрите несколько видео , где можно подробнее узнать, как сделать гидравлический домкрат своими руками:
В качестве примера также рассмотрим пневматическое устройство , которое проще всего сделать … Итак, вам понадобится:
В принципе, с помощью такого самодельного устройства можно легко поднять любую легковую машину. Достаточно разместить внизу под площадкой пневмоцилиндр и подсоединить к штуцеру шланг высокого давления. Подавая сжатый воздух, подушка начнет подниматься вместе с машиной.
Принцип работы самодельного пневмодомкрата
Для удобства такой домкрат можно укомплектовать, придумав надежную платформу на колесах.Таким образом, если баллон взять на разборку, то устройство собственного производства уходит почти за копейки.
Домкрат пневматический улучшенный на колесах
Так же можете посмотреть несколько видео как сделать пневмодомкрат своими руками:
Остается самый главный вопрос. Стоит ли самому делать домкрат? Ответы на него могут быть разными, однако, взвесив все нюансы, можно прийти к окончательному выводу. Для начала нужно определиться со стоимостью.Понятно, что инструмент для изготовления никто не купит, тем не менее, вам понадобится материал и некоторые детали, которые вам все равно придется закупить. Купить новый заводской домкрат за 5000 рублей вполне реально. Отходы на самоделки будут зависеть от того, какого они типа и типа. Так что изготовление гидравлического будет самым дорогим, а рассмотренное выше пневматическое — самым дешевым.
В общем стоимость домкрата не так уж и велика, чтобы ломать голову и делать самому. Если для вас это неважно, то лучше не браться за дело и купить в магазине новый.Но, если сам процесс интересен, и вы хотите что-то сделать, то эта отличная идея проверяет ваши навыки. Возможно даже удастся сэкономить 1-2 тысячи рублей. То есть когда есть желание делать, пробовать, проявлять мудрость и добиваться результата. Но если вас не интересует процесс изготовления домкрата, то лучше отложить это дело.
Главное помнить о мерах безопасности. Любой инструмент, используемый неопытными руками, может стать причиной серьезных травм. Также не забывайте надевать защитные очки при работе с металлом и сварке, чтобы защитить глаза.
Как сделать домкрат своими руками: инструкция с фото и видео
5 (100%) 5 проголосовалоОсновная функция домкрата — подъем автомобильного колеса с целью замены его или покрышки. Домкрат используется для самостоятельной замены автомобильных колес при отсутствии ремонтных услуг. Также иногда приходится залезать под днище автомобиля, чтобы провести ремонтные работы. Домкрат и в этом случае пригодится.
За пределами автомобильной промышленности домкраты часто используются для установки конструкций на необходимом уровне во время строительных и ремонтных работ, при подъеме грузов на складах и запасных частей в мастерских.
О том, как производится замена крестовины, читайте в подробном материале нашего автора.
Вас также может заинтересовать информация, как выбрать и надежно закрепить своими руками.
Ниже перечислены важные характеристики домкрата.
- Грузоподъемность … У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес транспортного средства. Также необходимо учитывать вес груза в багажном отделении.
- Высота подъема … Этот параметр особенно важен для автомобилей с низким полом. При этом высота подъема должна быть приемлемой для возможности залезть под машину и провести ремонтные работы.
- Высота звукоснимателя … Это высота инструмента. Этот параметр должен соответствовать дорожному просвету автомобиля (расстояние от поверхности до нижней точки). Этот параметр отличается для каждой отдельной модели. Подбирать высоту подборщика нужно так, чтобы с ним было комфортно работать.
Домкраты бывают разных типов в зависимости от типа привода.
- Механический тип , в котором подъем происходит нажатием на ручку. Эти домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
- Гидравлический тип … Аналогично предыдущему, но требует меньших усилий. Колесо поднимается за счет давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
- Пневматический тип … Устройство работает на сжатых газах. Для использования необходимы газовые баллоны. Газ создает давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Никаких физических усилий не требуется.
Подробную информацию о том, как сделать своими руками, Вы найдете в материале нашего специалиста.
Наш специалист подробно расскажет, как пошагово сделать работу своими руками.
Информацию о изготовлении своими руками вы можете прочитать в статье нашего специалиста.
По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, мобильные и переносные. Самодельные устройства чаще всего бывают портативными, так как имеют небольшие размеры … Стационарные домкраты рассчитаны на большие нагрузки и редко представляют интерес для автовладельцев.
Как сделать домкрат для авто своими руками?
Домкрат гидравлический своими руками
Особое внимание стоит уделить домкратам гидравлическим, так как они обладают наибольшей грузоподъемностью, что немаловажно при работе с грузовиками или внедорожниками.Возможно изготовление гидравлических домкратов различных размеров и характеристик. Современные механизмы используются не только на СТО и автомастерских, но даже в нефтеперерабатывающей отрасли. Устройство может работать как по горизонтали, так и по вертикали.
Основные несущие элементы устройства: корпус, рабочая жидкость (чаще всего в ее роли выступает масло) и выдвижной поршень. Тело короткое, удлиненное. В то же время он изготовлен из закаленной стали, чтобы конструкция выдерживала необходимый уровень нагрузки.Корпус служит направляющим цилиндром для поршня и резервуаром для рабочей жидкости.
Подъемное устройство и выдвижной цилиндр расположены в отверстиях корпуса. Спуск осуществляется поворотом Т-образной ручки. Оборудование оснащено полиамидными колесами для маневренности. Удлиненный кузов рассчитан на большегрузный транспорт.
Подъемники гидравлические — самые распространенные и удобные, поэтому начнем с них. Изготовление гидравлического домкрата происходит следующим образом.Вам понадобится сварочный аппарат, ножовка по металлу, болгарка с диском по металлу, стальной профиль для конструкции.
Гидравлические домкраты бывают стандартными, роликовыми, бутылочными, гибридными, крючковыми и ромбовидными. Ниже подробно описан процесс изготовления обычного гидравлического домкрата. В сети много чертежей, по которым собраны эти механизмы.
- Сначала создается опорная площадка для механизма. Подойдет стальной прямоугольный профиль размером 50 на 50 миллиметров.От профиля необходимо отрезать 4 части длиной 300 миллиметров. Уложите их боковыми стенками друг к другу и сварите стыковые швы снизу и сверху.
- Сделайте стойки и упоры. От профилированной трубы отпилить 2 штуки. Длина деталей рассчитывается относительно значения максимального хода штанги, затем к этому добавляется высота домкрата и опорной площадки. Упор сделан из того же материала. Его длина равна ширине опорной площадки.Упор и стойки соединяются сварным швом, к основанию приваривается П-образная конструкция.
- Изготовление съемного упора, способного перемещаться по направляющим и оказывать давление на заготовку. Он сделан из нескольких кусков стальной полосы толщиной в сантиметр. Длина деталей должна быть меньше расстояния, образованного между стойками. Полученные детали соединяются в нескольких местах сваркой. При установке блока на раму пресса из гидравлического домкрата выберите 2 болта с шайбами и гайками и соедините получившиеся пластины с блоком таким образом, чтобы они располагались по обе стороны от стоек.При необходимости можно уменьшить расстояние между подвижным упором и верхней балкой конструкции при установке промежуточного квадратного профиля.
При изготовлении реечного домкрата важно учитывать, что на устойчивость этой конструкции влияют прочность крепления и качество опорной платформы. Важно собрать механизм таким образом, чтобы изделие не соскользнуло во время работы. Сила, прилагаемая при подъеме груза, зависит от максимально возможной массы.
Процесс изготовления реечного домкрата довольно прост. Нужно взять 2 стойки для труб и сварочный аппарат. Трубы следует сваривать таким образом, чтобы они напоминали по внешнему виду усеченную пирамиду. Далее берется стальной лист толщиной 5 миллиметров. Изготовлено верхнее и нижнее основание механизма. В верхней части проделывается отверстие, в которое впоследствии необходимо приварить гайку. Также проделывается отверстие в нижнем основании. Далее туда вставляется механический стержень для вращения.
Для изготовления механизма лучше использовать детали из закаленной стали. Если дополнительно прикрепить металлический трос, то домкрат при необходимости может заменить лебедку. Средняя грузоподъемность такого продукта составит от 5 до 20 тонн.
Домкрат роликовый своими руками
Домкрат роликовый несложно изготовить, взяв за основу блок для бутылок с высотой захвата около 23 сантиметров и каналом 10 и 12 миллиметров. Домкрат для бутылок — самый простой в своем роде.Несмотря на это, его используют для ремонта грузовиков. Принцип действия домкрата основан на использовании нескольких рабочих штанг. В основе механизма поршневой механизм.
Подъем осуществляется с помощью рычага, который приводится в действие гидроцилиндром. Стойка создается из канала 12 мм, а подъемный рычаг и основание — из канала 10 мм. Спереди устанавливаются валики от обычной стиральной машины. Чашка снимается с отбойника автомобиля, а распорки — из 20-миллиметрового стержня.
В результате роликовый домкрат по принципу действия аналогичен бутылочному домкрату, но ось рабочего цилиндра в этом механизме расположена на горизонтальной оси. Поршень не совмещен с подборщиком. Этот механизм получил название «катящийся» из-за того, что внешне он напоминает тележку на колесах, катящуюся по ровной поверхности.
При подъеме рычага домкрат перемещается под грузом (автомобилем). Механизм приводится в движение прикосновением к рычагу, опускается поворотом винта клапана.Если автомобиль необходимо опустить, трубчатую ручку надвигают на винт клапана. Затем перегородка входит в паз. Винт вращается вместе с ручкой, сбрасывая давление в рабочем цилиндре.
Винтовой домкрат состоит из: основания, нижнего и верхнего рычага, упора и винтового механизма. Металлическая основа (ассортиментная) берется с площадью сечения 2,63 кв. Просверливаются 4 сквозных отверстия диаметром, аналогичным диаметру штифта. Желательно прикрепить основание к более широкой съемной платформе.Далее из металлической основы изготавливаются верхний и нижний рычаги.
Вал изготовлен из металлического прутка. Диаметр штанги 12 миллиметров. На одном конце должна быть резьба, а на другом — фиксатор, который прикрепляется к валу с помощью штифта через сквозное отверстие. Делается ось, относительно которой вращаются плечи. Оси с обеих сторон представляют собой шпильки с плоской головкой, закрепленные шплинтами. В одном из упоров просверливается сквозное отверстие диаметром 10 миллиметров, во втором делается внутренняя резьба.Фиксатор действует как якорь для вала со стороны вращения и передает крутящий момент на вал.
Домкрат может быть выполнен в трех вариантах: с трапециевидной резьбой, ромбовидный, рычажно-винтовой.
Более подробно о положительных и отрицательных сторонах вы можете прочитать в статье нашего автора.
Сделать домкрат из подушки безопасности своими руками сравнительно несложно, учитывая, что данный тип агрегата является весьма любопытным устройством.Пневматические домкраты незаменимы, когда речь идет о точной установке. При работе на неровных или рыхлых поверхностях такой подъемный механизм незаменим. В основе устройства лежит резинокордный плоский корпус из армированной ткани. Оболочка расширяется при подаче сжатого воздуха. Устройство также довольно сложное с точки зрения конструкции.
Итак, для изготовления механизма потребуются следующие материалы: старая подушка от грузовика, болт, шарик, который может выступать в роли подшипника, колесный болт от ВАЗа, патронник и дрель. .
В отверстие в подушке необходимо вкрутить болт. Перед этим в болте необходимо просверлить отверстие, которое будет занимать штуцер. Также необходимо проделать отверстие под колесный болт от ВАЗа. Он будет действовать как клапан. Элементы связаны. В имеющееся выходное отверстие помещается шар, который закрывает воздушный проход во время работы. Для использования устройства требуется насос. Домкрат будет расположен под днищем автомобиля. Вам также понадобится деревянный брусок против машины.
Домкрат электрический своими руками
Самодельный домкрат для автомобиля своими руками сделать несложно, если речь идет о механических устройствах, работающих от физических усилий пользователей, сжатого воздуха и рабочей жидкости. Домкрат с электроприводом своими руками сделать несколько сложнее.
Электрические тали являются результатом синтеза механических движущихся частей и электропривода. Такой домкрат можно запитать от электросети автомобиля. Подключить устройство можно через «прикуриватель».
Исходные материалы для изготовления могут быть разными. Подойдут моторы для стеклоподъемников (в качестве примера можно взять мотор из «десятки»). Привод и тросы необходимо снять, оставив только двигатель и коробку передач. Вам понадобится головка, у которой четырехсторонняя сторона оснащена гранями шириной 7 миллиметров. Основой может выступать обычный винтовой домкрат ромбовидный.
Наша задача — создать электропривод так, чтобы он не прилагал усилий при использовании. Крепежные детали изготовлены из стальных полос.Крепления необходимо обрезать и настроить по своему желанию, а затем закрепить на коробке передач. Крепление и головка на редукторе привариваются к устройству. Управлять устройством можно с помощью кнопки от механизма электрического стеклоподъемника.
Сравнить устройства
Домкраты с трапециевидной резьбой при высокой грузоподъемности сохраняют простоту конструкции, малый вес и удобство эксплуатации. Ромбическая конструкция таких механизмов отличается наличием длинной рукоятки привода, что снижает необходимое усилие для подъема груза.Также конструкция легкая и обладает хорошей устойчивостью.
- Рычажно-винтовые подъемные механизмы отличаются большой высотой подъема и небольшими габаритами.
- Стойки винтовые домкраты отличаются высокой стабильностью и жесткостью.
- Реечные конструкции отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также большой подъемной силой.
- Баллонные гидравлические домкраты имеют простейшую конструкцию и высокую жесткость соединения в процессе эксплуатации.Усилия, необходимые для подъема, минимальны.
- Подвижные домкраты устойчивы, имеют небольшую начальную высоту установки и значительную жесткость при эксплуатации.
- Электрические домкраты лучше всего работают в экстремальных условиях, не требуют усилий, отличаются высокой точностью и стабильностью.
- Пневматические подъемные механизмы обеспечивают удобство и надежность использования за счет больших опорных поверхностей. Также они отличаются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью. ( 6 оценки, в среднем: 5,00 из 5)
Самое необходимое, что должно быть у каждого автомобилиста — это домкрат, осветительные провода, кабель и воздушный шар. К счастью, теперь все это можно купить в любом автомагазине. Мы не ищем простых способов и расскажем о том, как сделать самодельный домкрат для автомобиля.
Типы домкратов и их особенности
Прежде всего, хочу обратить ваше внимание на то, что существует несколько актуальных конструкций домкратов.Самые популярные — гидравлические, раздвижные и механические. У каждого типа есть свои достоинства и недостатки.
Механические домкраты очень надежны, но большинство моделей не рассчитаны на большие нагрузки. Гидравлические поднимают большие массы, но очень часто масло вытекает из-под прокладок на сальниках. Что касается пневматических, то это один из самых оптимальных вариантов. Сделать самодельный домкрат для автомобиля не так уж и сложно, давайте разберемся, как это сделать. Начнем с самого простого.
Одним из самых популярных видов подъемных устройств для автомобилей является тележка.Называется он так не потому, что его можно перевозить на колесах из одного угла гаража в другой. Принцип работы заключается в том, что при подъеме машины домкрат перемещается под машиной. Это происходит из-за смещения рычага по отношению к точке опоры.
За основу верхнего и нижнего рычагов можно взять швеллер, а также пару уголков. Стоит обратить внимание на то, что сам домкрат может быть гидравлическим или пневматическим. Первый вариант более грузоподъемный, второй менее проблематичный в плане обслуживания.Перемещение роликового домкрата возможно при наличии двух колесных пар, и это главное условие.
О преимуществах и недостатках конструкции
На этом чертеже самодельного роликового домкрата видно, что с точки зрения необходимых инструментов и материалов конструкция довольно дорогостоящая. Если, конечно, у вас в гараже не валяется половина вещей, которые там лежат как хлам.
Из материала понадобится швеллер со стенками 4,5 мм и полками толщиной 7,5 мм.Также понадобится сварочный аппарат и старый баллонный гидравлический или обычный пневматический домкрат. Не делайте рычаги слишком длинными, по 400-500 мм. Но если так и было сделано, стоит подумать о дополнительной остановке. Преимущество этого домкрата в том, что им удобно пользоваться. Но в то же время носить его с собой в багажнике — не лучшее решение. Идеально использовать как стационарный «гаражный» инструмент.
Домкрат самодельный гидравлический
Это одна из самых простых, но в то же время эффективных конструкций.Для изготовления вам понадобится опорная площадка. Его прочность и жесткость должны быть максимально большими. Этого можно добиться с помощью дополнительных ребер жесткости.
Важным этапом является несущая конструкция, которая представляет собой профилированную квадратную трубу. Желательно, чтобы его толщина была не менее 10 мм. В качестве основы мы используем старый гидравлический домкрат баллонного типа. Стоит отметить, что даже в этом случае потребуется много металлопрофиля, сварки, а также усилий.
При ответственном подходе к работе вы получите качественную и надежную конструкцию.Однако стоит заранее рассчитать затраты. Если сумма больше 2000 рублей, то заморачиваться с этим делом вряд ли имеет смысл.
Купить или сделать?
Конечно, можно сделать самодельный домкрат для машины. Но это стоит сделать, если эта процедура уместна. Сейчас в магазинах огромный выбор домкратов по доступной стоимости. Например, за 1500 рублей можно получить сплошной ромбовидный домкрат. Он надежен, устойчив и не занимает много места, что облегчает транспортировку.
По 2500-3000 руб. Продают домкраты хорошего качества. Они обладают хорошей грузоподъемностью и надежны, хотя чрезвычайно громоздки и тяжелы. Сделать катушку можно своими руками. Но для этого потребуется много инструментов и материалов, что в конечном итоге обернется серьезными расходами.
Самодельный автомобильный домкрат, сделанный вами лично, тоже будет иметь свои преимущества. Если подойти к делу правильно, то на выходе получится надежная конструкция, ресурс которой будет явно выше, чем у покупного устройства.Но ошибиться здесь нетрудно. Например, некоторые сварные швы, особенно на изгибе руки, могут лопнуть, а это, в свою очередь, приведет к плачевным последствиям. В любом случае решать вам. Чертежи, представленные в этой статье, помогут сделать домкрат самостоятельно. Но на это может потребоваться целый выходной, много нервов и материалов. Но если у вас есть инструмент, а в гараже много металла, то попробовать однозначно стоит. Более того, вы знаете, как сделать валет своими руками.
7 частей тела, к которым нельзя прикасаться руками Думайте о своем теле как о храме: вы можете использовать его, но есть некоторые священные места, к которым нельзя прикасаться руками. Исследования показывают.
Эти 10 мелочей, которые мужчина всегда замечает в женщине. Как вы думаете, ваш мужчина ничего не знает о женской психологии? Это неправда. Ни одна мелочь не скроет от взора любящего вас партнера. А вот 10 вещей.
11 странных признаков того, что вы хороши в постели. Вы также хотите верить, что доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, ты не хочешь краснеть и извиняться.
Вопреки всем стереотипам: девушка с редким генетическим заболеванием покоряет мир моды Эту девушку зовут Мелани Гайдос, и она быстро ворвалась в мир моды, шокируя, вдохновляя и разрушая глупые стереотипы.
Что форма вашего носа говорит о вашей личности? Многие эксперты считают, что взгляд на нос может многое рассказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнакомого.
Как выглядеть моложе: лучшие стрижки для людей старше 30, 40, 50, 60 лет. Девушкам от 20 лет не нужно беспокоиться о форме и длине прически. Кажется, что молодость создана для экспериментов над внешностью и смелыми локонами. Однако уже последнее.
- Дизайн и его особенности
- Основные характеристики
- Подведение итогов
Человечество давно столкнулось с проблемой подъема крупногабаритных грузов. В последнее время для решения этой проблемы все чаще используются домкраты.Гидравлический домкрат стоит отдельно в этом ряду. Он способен поднимать действительно тяжелые грузы с минимальными усилиями. С момента появления науки на помощь человеку пришла гидравлика. Бывают ситуации, когда такой подъемник просто необходим, но нет возможности его приобрести. Как сделать самодельный домкрат?
Схема выдвижного гидравлического домкрата.
Конструкция и ее особенности
Разумеется, перед непосредственным началом работы обязательно нужно больше узнать о конструкции гидравлического домкрата.На самом деле все не так сложно, как может показаться на первый взгляд. Основные элементы — корпус, помпа, плунжер, винт с подъемной пяткой. Гидравлический домкрат чаще всего изготавливают из закаленной стали. В этом случае в качестве рабочей жидкости выступает специальное масло с высокими значениями вязкости. Обычное моторное масло в этой ситуации не подойдет.
Гидравлический домкрат.
Это следует учитывать при разработке устройства. Обычно основной частью гидравлического домкрата является корпус.Он служит не только резервуаром для рабочей жидкости, но и настоящим цилиндром для поршня. Устройство такой конструкции подразумевает наличие предохранительных клапанов, обеспечивающих бесперебойную работу. Оснащен ручным или ножным насосом.
Слив масла осуществляется с помощью специальной ручки, которая является частью механизма. При этом подъемный механизм и специальный выдвижной гидроцилиндр способны поднимать рабочую платформу. Создается достаточно высокое давление, что позволяет поднимать грузы различной массы.Корпус такого устройства может быть как коротким, так и удлиненным. Второй вариант чаще всего используется при проведении ремонтных работ на тяжелой технике. Например, это может быть автобус или большегрузный транспорт.
Вернуться к содержанию
Основные характеристики
Винтовой домкрат.
Существует множество опций, позволяющих использовать гидравлические домкраты где угодно. Они неприхотливы в плане грузоподъемности. Важный момент — наличие практически несжимаемого рабочего материала.Это и есть гидравлическое масло. Из этого можно сделать вывод, что избежать плавного хода, то есть подъема и опускания, невозможно. В этом случае груз можно закрепить практически на любой высоте. Стоит отметить, что такие устройства обладают довольно высоким КПД, который составляет 80%. При этом грузоподъемность механизма может достигать 200 тонн. Конечно, в данной работе такие мощные агрегаты рассматриваться не будут, но читатель должен знать, что они существуют.
Также следует указать начальную высоту подъема.Этот показатель лучше, чем у обычных механических моделей. Грузы можно поднимать практически с нулевой высоты. Это очень удобно, особенно при проведении ремонтных работ с низкорамной техникой.
Устройство простейшего самодельного домкрата.
У гидравлических домкратов есть, конечно, недостатки. Главное, что в таких механизмах очень сложно регулировать высоту опускания. Чтобы устройство постоянно находилось в рабочем состоянии, его необходимо проверять.Здесь необходимо следить за уровнем масла, состоянием клапанов, прокладок и сальников. При необходимости эти элементы необходимо заменить. Иногда бывает сложно транспортировать домкраты. Их необходимо хранить и транспортировать только в вертикальном положении.
В противном случае велика вероятность, что вся жидкость из резервуара просто вытечет наружу. Еще один недостаток — относительно большая масса устройства. Перенести его с места на место не всегда просто.Стоимость также заставляет многих задуматься об альтернативных решениях проблемы. Кто-то покупает механические домкраты, так как они в несколько раз дешевле, а кто-то делает гидравлические домкраты своими руками.
Вернуться к содержанию
Производство гидравлических прессов
Гидравлическое прессовое устройство.
Сам по себе гидравлический домкрат не так уж интересен, он довольно простой, но пресс может быть полезен каждому любителю автомобилей. Он послужит настоящим гаражным помощником.Его можно использовать для запрессовки втулок, пробивки отверстий в различных металлических заготовках. Гидравлический домкрат будет использоваться для создания давления в конструкции. Для работы понадобится болгарка, сварочный аппарат с определенным количеством электродов и угловая шлифовальная машина.
Первым узлом в этой конструкции будет опорная платформа домкрата. Поскольку вам придется работать с довольно внушительными весами, необходимо сделать платформу максимально надежной и мощной. Не забывайте об этом нюансе.Добиться желаемого результата довольно сложно. Для этого нужно применить сразу несколько ребер жесткости. Только так конструкция будет действительно максимально качественной и надежной.
Для работы можно использовать как квадратные, так и прямоугольные профили.
Чертеж пневмогидравлического домкрата.
Здесь выбор напрямую зависит от возможностей человека и от того, что у него под рукой. Далее эти части конструкции укладываются основанием друг на друга.В этом случае стоит сделать как можно больше сварных швов. Это позволит добиться необходимой жесткости. Элементы необходимо приваривать друг к другу как снизу, так и сверху. Чтобы конструкция была устойчивой, необходимо дополнительно использовать металлическую пластину для подставки, толщина которой будет не менее 10 мм.
Далее нужно сделать упоры и стойки. Для этого необходимо предварительно подготовить профилированную трубу, сечение которой будет квадратным или круглым. Чтобы рассчитать высоту, вам придется сложить несколько значений.К высоте домкрата необходимо прибавить величину рабочего хода штанги, а также высоту платформы. Получившееся число и будет результатом.
Упор должен быть из того же металла, из которого сделаны стойки. Далее все элементы соединяются между собой. В результате получился П-образный дизайн. Чтобы обеспечить перпендикулярность всех элементов конструкции, нужно изготовить очень простой прибор. На стальную плиту, толщина которой будет не менее 10 мм, стоит уложить два угла под углом 90 °.Далее все эти элементы свариваются между собой. Все достаточно просто, но при этом конструкция получается действительно максимально надежной.
Грузоподъемность домкрата рассчитывается по формуле.
Для удобства дальнейшей работы это устройство должно быть оснащено специальными зажимными механизмами. Это позволит закрепить получившийся треугольник и избежать дальнейшего смещения по осям.
Следующий этап работ — создание специального упора, который будет перемещаться по направляющим, передавая давление от гидравлического домкрата непосредственно на заготовку.Для работы вам понадобится специальный вырез по металлу. Его толщина не должна быть меньше 1 см. Длина этой детали должна быть немного меньше расстояния между стойками.
Следует отметить, что компоненты упора соединяются между собой сваркой. В этом случае не стоит экономить на электродах. Только хорошее соединение всех элементов конструкции позволит сделать действительно качественную конструкцию. Теперь можно переходить к установке самого гидравлического домкрата.Крепится двумя болтами одинаковой длины.
Стоит сделать его максимально прочным и выносливым. Если во время работы необходимо уменьшить рабочий ход штока гидроцилиндра, то расстояние между упором и стальной частью конструкции, то есть ее балкой, придется сделать меньше. Для этого используется дополнительная металлическая пластина соответствующего профиля.
Чтобы уменьшить это расстояние, можно использовать дополнительные съемные вставки.Они должны быть дополнительно промаркированы для максимально быстрой смены инструмента в процессе работы.
Вернуться к содержанию
Подведем итоги
Итак, изложенное выше раскрыло преимущества гидравлических домкратов. Понятно, что использовать это устройство можно не только по прямому назначению. Для пресса гаражного типа он вполне уместен. В этом случае гидравлический домкрат становится одним из лучших вариантов для создания подобного пресса. Конечно, это не единственный такой случай нестандартного использования гидравлического домкрата на практике.Сам гидравлический домкрат изготовить предельно просто.
Зная устройство этого устройства, вы можете экспериментировать с его конструкциями. Это отличное решение для каждого автолюбителя. Корпус гидравлики изготовлен из закаленной стали. Не забываем о качественных материалах самого поршня. Ему придется передавать максимальную нагрузку. В качестве рабочей жидкости используйте только гидравлическое масло. Имеет высокий индекс вязкости.
Только такое масло способно создавать высокое давление в рабочем механизме.Знания позволят каждому сделать гидравлический домкрат и пресс своими руками.
Представляем вашему вниманию очень крутой видео-подборку самоделок для мотоблока:
1. Сеялка для мотоблока своими руками
2. Самодельные культиваторы для мотоблока
3 Самодельные плоские фрезы для мотоблока
4. Самодельные окучники для мотоблока
5. Самодельные косилки для мотоблоков
6. Самодельные грунтозацепы для мотоблока
7.Картофелекопатель самодельный для мотоблока
8. Самодельный дровокол для мотоблока
9. Самодельный снегоуборщик для мотоблока
10. Самодельная сеялка для мотоблока
11. Самодельный прицеп к мотоблоку трактор
Как самостоятельно переоборудовать отвертку Ni-Ca в литий-ионные батареи или в аккумуляторную отвертку 220 В переменного тока. Подробное описание и крутая видео-подборка лучших роликов по теме. Оживите свою отвертку прямо сейчас!
Самоделки из двигателя от стиральной машины:
1.Как подключить мотор от старой стиральной машины с конденсатором или без него
2. Самодельный наждак из мотора стиральной машины
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного мотора от стиральной машины
5. Гончарный круг от стиральной машины
6. Токарный станок от стиральной машины-автомата
7. Дровокол с мотором стиральной машины
8. Самодельный бетономешалка
Евросамоделки.ru — это огромное количество самоделок, к которым прилагается подробная иллюстрированная инструкция для самостоятельного изготовления. В нашем каталоге уже более 2100 самоделок. Присоединяйтесь к нам, присоединяйтесь к нашей социальной группе ВКонтакте. Мы ждем вас! Сделайте что-нибудь полезное для себя, для дома, для своих близких.
Делай сам как мы, делай лучше нас!
Eurosamodelki.ru 2012-2017
Копирование разрешено только при использовании активной ссылки на сайт
Подъемный домкрат из утиля Траверса своими руками.Ремонт 5-ти тонного домкрата старого вида. Ремонт резьбы домкратом своими руками, ремонт гаража. Реечный домкрат HI-Lift предназначен для испытаний на бездорожье. Гидравлический роликовый домкрат Обзорный тест-драйв. Универсальное устройство (гидравлика три в одном) Ручной мобильный Гидраулик. самодельный привод ворот от домкрата и отвертки часть1. Пневматический домкрат своими руками — быстро поднимите машину. Быстрый домкрат за 10 руб. Домкрат роликовый гидравлический INTERTOOL GT0102. Оргтехника: кран для снятия двигателя. гидравлический пресс из домкрата соевыми руками.Часть 2. Домкрат низкопрофильный с педалью быстрого подъема 2 тонны — СОБСТВЕННЫМИ СИЛАМИ. Самодельный домкрат с приводом от электродрели. Самодельный пневмодомкрат.
[f] Поделиться этим видео на Facebook
000
000000000
000000000000
000000
FunnyCat.ТВ © | 2014-2017
Лучшие ролики про смешных котиков.
Powered by
public API
Самодельный домкрат, часть 1 — часы? V = JiO11fV1bPM
Самодельные аксессуары для гаража
Самодельный роликовый домкрат. Облегченная версия.
★★★ Канал предназначен для самостоятельной работы. изготавливал гаджеты для гаража и дома, ремонтировал автомобили различных марок своими руками в своем гараже, не прибегая к услугам автосервиса, самостоятельно ремонтировал свой автомобиль для экономии семейного бюджета.Спасибо за Ваше внимание.
★ Мой блог на drive2 users / andron3030 /
★ Моя группа «Вконтакте» — texastv
★ Мой инстаграм — andronmogilev /
Весь процесс создания SANDBLAST от А до Я — смотрите?
Самодельный плейлист
список = PLSVbQlAQoj8HStm2xuYLGx5MxRUFjXwIU
Авто плейлист ремонт List = PLSVbQlAQoj8HGblXZDKm3KzwujI4gZiui
Ремонт VOLKSWAGEN -? плейлиста List = PLSVbQlAQoj8Eu_B6w-IWcDvWoFVVdZGlL
Audi ремонтный — плейлист List = PLSVbQlAQoj8GaGE4suIQuUXjn-vEIvyMc
Ремонт OPEL — список воспроизведения списка? = PLSVbQlAQoj8HpKXRS9WohmTRI2SRZI6nM
Французский автопром — плейлист? List = PLSVbQlAQoj8F-Bl4075fqBte-8J5XuoqA
★ MY YouTube affiliate program, подписаться на канал TEXaSTV 9000, LLC.
Аренда / продажа такелажного оборудования
Уникальные свойства:
1.Отличается простотой конструкции
2. С его помощью груз поднимается намного быстрее, чем с помощью домкрата.
3. Толщина ножек у этого лома минимальная, поэтому он легко может пролезть под любым грузом.
Для чего он используется и какие проблемы решает:
1. Это простой и универсальный инструмент для подъема тяжелых грузов.
2. Это простой и универсальный инструмент для перемещения тяжелых грузов на короткие расстояния.
3. С помощью лома можно поднять груз на высоту 145 мм.
4.Использование УНИВЕРСАЛЬНОГО подъемно-транспортного механизма значительно экономит время, затрачиваемое на подъем груза.
Где применяется:
1. В строительстве
2. В ремонте
3. В такелажах
4. В монтажных работах
Тел: 84953633970
Место:
Самодельный удобный автомобильный домкрат сделать очень просто. из подручных материалов! в видео есть небольшой обзор, если вас что-то интересует по этому изобретению, задавайте вопросы.и предложения!
Домкраты принято использовать в процессе ремонта автомобилей, хотя такое устройство оказывается незаменимым при строительстве мостов, а также при прокладке линий электропередач. Чтобы такое оборудование было максимально эффективным, следует отдавать предпочтение реечной модели. Если у вас есть базовые знания и опыт, вы можете сделать это самостоятельно.
Типы и принцип работы
Все домкраты реечные могут быть электрическими или ручными. Несмотря на эту разницу, принцип работы устройства остается прежним.Итак, храповой механизм взаимодействует с рейкой. Кузов поднимается и перемещается по рельсам. Здесь предусмотрены опора и рычаг. Также имеется механическая крышка, защищающая все детали от возможных загрязнений.
Реечные модели делятся на две группы:
- шестерня — здесь предусмотрена ручка с шестернями;
- рычаг — такие домкраты приводятся в движение благодаря рычагу.
Самое простое оборудование поднимает вес не более 8 тонн.В продаже есть специальные модели, предназначенные для выполнения различных строительных работ … Благодаря сложной конструкции они способны выдерживать вес около 10 тонн. Этот показатель для одноступенчатых сортов составляет 15 тонн, а для трехступенчатых — 20 тонн. Более того, можно будет перемещать груз как по горизонтали, так и по вертикали.
Инструмент работает за счет приложения определенного усилия к соответствующему механизму. При необходимости можно даже поднять груз прямо с земли.Этому способствует низкий подхват.
Главный недостаток всех реечных домкратов — внушительные размеры. Итак, оборудование, рассчитанное на работу с грузами от 5 тонн , имеет вес около 40 кг … Соответственно, пользоваться им в бытовых условиях не всегда удобно.
Важные характеристики
Чтобы приобрести или изготовить надежный домкрат своими руками, стоит учесть несколько основных параметров … Они влияют на эффективность и безопасность различных работ.
Самостоятельное изготовление домкрата
Сделать домкрат своими руками может практически каждый, имея соответствующий опыт и все необходимые детали. Следует отметить, что самостоятельная сборка на практике всегда выходит дешевле, чем покупка готового оборудования. При создании такого устройства можно использовать различные схемы. , хотя общая производительность осталась прежней.
Стоит отметить, что для создания домкрата своими руками лучше брать детали из закаленной стали.Если говорить о винте, то лучшим решением будет изделие с трапециевидной резьбой. Правильно изготовленный прибор можно смело применять при ремонте автомобилей и выполнении строительных работ. Если сюда подключить металлический трос, то домкрат может заменить лебедку. Такое устройство поднимет груз массой 5–20 тонн.
Особенности эксплуатации оборудования
Чтобы домкрат был эффективным, надежным и долговечным, нужно его правильно использовать. Итак, в процессе раскладывания опорная «пятка» осторожно вдавливается внутрь.Это сохранит устройство ровно и стабильно. В противном случае он немного наклонится, а это значит, что груз может сдвинуться или вообще выпасть.
Как только устройство займет нужное положение, переведите переключатель в верхнее положение, а затем потяните рычаг вверх так, чтобы «пятка» упиралась в груз. Только после этого этапа можно начинать подъем.
При работе с домкратом помните о мерах безопасности. Вы должны находиться слева от инструмента и держать рычаг правой рукой… Его дополнительно берут левой рукой, положив большой палец на бок. При этом следите, чтобы пальцы не касались направляющих, а головка не находилась между рычагом и стойкой. Несоблюдение этих рекомендаций может привести к травме пальцев и сотрясению мозга.
Сам рычаг плавно покачивается вверх и вниз. Если в процессе работы кажется, что домкрат слегка перекошен, следует его переустановить и начать все сначала. После подъема груза рычаг фиксируется в соответствии со схемой.
Стоит отметить, что снижение нагрузки считается более травматичной процедурой, поэтому выполняется очень осторожно и медленно. К возможному повреждению обычно приводит выход ключа … Чтобы этого не произошло, важно крепко удерживать рычаг, пока груз не коснется земли.
Реечный домкрат незаменим каждому автомобилисту. Такое оборудование несложно сделать своими руками, используя несколько стальных труб, листов и крепежа. Готовое изделие необходимо периодически очищать от грязи, залив водой из шланга.Такого простого ухода достаточно для правильного функционирования конструкции.
рисунков, фото, видео. Важность рисования гидравлического пресса своими руками
Дома, в мастерской, пресс просто необходим. С годами накопилось большое количество бывших в употреблении газет и газет. Они занимают много места. Загромождайте комнату. Устройство для прессования макулатуры обычно делают малой мощности. Он компактен, питается от сети и потребляет минимум электроэнергии.Такое оборудование станет незаменимым помощником при прессовании ненужной макулатуры, газет, картона.
С помощью этого устройства вы можете легко уменьшить размер большой стопки бумаги. Аппарат работает под давлением … С его помощью можно прессовать не только бумагу, но и пластиковые бутылки, жестяные банки.
Сегодня в отрасли выпускаются устройства для прессования бумаги, картона, жестяных банок различного типа и емкости. Стоит такой прибор недешево, поэтому выгоднее сделать его в домашних условиях своими руками.Технику можно собрать своими руками из необходимых для работы материалов. Это устройство не занимает много места. Устанавливается в удобном для работы месте. Для этого подойдет мастерская, гараж и другие помещения. Для прессования макулатуры используется устройство, работающее с усилием прессования 10 тонн. При сборке следует учитывать основные характеристики пресса:
- габариты;
- его вес;
- ход поршня;
- манометр;
- Размеры кровати.
Для создания давления в цилиндре используйте гидронасос ручного или встроенного типа. Это напрямую зависит от типа оборудования для сборки пресса. Самой простой, легкой является конструкция пресса, монтируемого с помощью гидравлического домкрата. Это устройство имеет форму бутылки. В конструкцию которого встроена ручная помпа.
Перед началом работы нужно определиться с типом устройства. С каким усилием должно работать. Затем подбираем к нему подходящий тип домкрата.Чтобы правильно сделать пресс своими руками, нужно воспользоваться чертежами. Их можно найти на сайтах. Подробные чертежи изделий прилагаются к любому устройству. Они рассчитываются с учетом используемых материалов и оборудования.
Чертеж своими руками
Перед началом работы нужно выбрать схему печати. В некоторых прессах домкрат устанавливается на станине. В этой конструкции пресс перемещается вверх … В других устройствах домкрат устанавливается в верхней части станины.Он опускается и давит на груз. Итак, вы определились с типом оборудования, которое хотите смонтировать. Теперь приступим к расчету размеров остальных частей конструкции.
Типы конструкций пресса
Затем произведите расчеты параметров станины. Это рама, внутри которой установлен домкрат. Он производит надавливающие движения на макулатуру. Кровать сделана из толстого металла. Его прочности должно хватить на прижимное движение домкрата. Каркас сделан из толстого металла.Пресс при движении давит вверх-вниз на раму, вроде пытается ее сломать … Основание станины тоже должно быть прочным. Становится стабильным. Кровать, выполненная в виде платформы, отличается хорошей устойчивостью.
Ширина рамы должна рассчитываться исходя из размера домкрата. Он должен превышать габариты установленного на нем оборудования для прессования макулатуры. Высота изделия определяется в зависимости от размера домкрата. Во время эксплуатации необходимо обеспечить его свободное движение.При определении высоты конструкции учитывается толщина рабочей поверхности стола. Он мобилен, используется для обработки объектов.
В зависимости от конструкции и режима работы домкрат крепится к основанию … Верхняя часть рамы будет в центре внимания деталей. Усилие от движения стержня передается через рабочий стол, а затем на обрабатываемый объект. Рабочий стол устанавливается над домкратом на станине.Он должен свободно перемещаться вверх и вниз.
Роль пружин в конструкции пресса
Пружины играют важную роль при сборке гидравлического пресса. Они устанавливаются с двух сторон домкрата. Выдвижные пружины. Они крепятся одной стороной к основанию каркаса, а другой — к столешнице. Они действуют как компрессионный домкрат. С помощью пружин он возвращается в исходное положение.
Есть еще одна схема работы гидравлического пресса.В этой конструкции упор для деталей служит основанием рамы … Гидравлический домкрат установлен на верхней части поверхности рабочего стола. Стол перемещается, крепится к верху кровати. Он установлен на пружинах, которые можно отвести назад при движении стола. Далее монтируем розетку, которая находится на интерфейсе. Он может располагаться ниже или выше подвижной части кровати. В качестве раструба можно использовать кусок металлической трубы. Итак, как видите, сделать гидравлический пресс своими руками совсем несложно.Вам нужно всего лишь приобрести основных материалов для работы:
- домкрат;
- металлический каркас;
- труба металлическая;
- пружины обратные;
- Пульт дистанционного управления;
- электропровода.
Не так уж и много требуется для работы материалов, но вы сильно сэкономите, сделайте гидравлический пресс своими руками не хуже заводского. Самосборный пресс всегда можно модернизировать, улучшить его конструкцию. Бумажный пресс занимает мало места.Работает быстро и эффективно … Большая стопка бумаги может быть сжата за 5-10 минут.
Пресс для макулатуры поможет превратить стопку бумаг, коробок и другой макулатуры в компактные мешки, сэкономив место.
Особенно это необходимо для крупных магазинов, кафе, предприятий, где много бумажных отходов. Чтобы не расширять подсобные помещения, проще сделать прессованную макулатуру.
Типы прессов
Прессы для бумажных отходов выпускаются разных размеров, а также производительности и принципа действия.Есть мини-агрегаты, оборудование среднего размера и крупные промышленные образцы, мобильные или стационарные.
По конструкции и способу прессования различают прессы следующих типов:
- механический;
- гидравлический;
- гидромеханический;
- тюкование.
Пресс механический для макулатуры
Такая установка работает с использованием винтового привода, который может быть электромеханическим или ручным. Усилие пресса находится в пределах 4–32 тонны.
Ручной винтовой пресс приводится в движение большим маховиком с ручным ускорением. Предельное усилие прессования в таких прессах определяется диаметром маховика и его высотой. Резьба винта самоблокирующаяся и многониточная.
Пресс винтовой выполнен вертикально с чугунной станиной и антифрикционной бронзовой гайкой.
В винтовом прессе с механическим приводом вращение гайки осуществляется с помощью электродвигателя и зубчатой или клиноременной передачи.
Недостатком таких конструкций является необходимость установки защиты от перегрузки по крутящему моменту. По окончании нажатия предохранитель должен сработать.
Достоинства — малые габариты и вес. Некоторые модели можно устанавливать на открытом воздухе.
Гидравлический пресс для макулатуры
Установка стала более распространенной, несмотря на то, что она больше габаритная, чем механическая. В состав оборудования входят насосный агрегат, эжекторный механизм и система управления. Рабочей частью являются ползунки и гидроцилиндры.Рабочая жидкость перегоняется из нижней полости цилиндра в верхнюю.
Прессование осуществляется с усилием 2,5–3 атмосферы по показанию манометра.
Гидравлические прессы:
- с ручным управлением;
- полуавтомат;
- автомат.
Устройства состоят из гидроцилиндра и рычажного механизма. Их отличает то, что в конце движения плиты скорость уменьшается, а усилие пресса увеличивается во много раз, а также экономным расходом энергии.
Автоматический пресс имеет горизонтальное расположение. Аппарат выталкивает готовую сумку из рабочей зоны и создает перевязочный узел.
Объем переработанного сырья
Простейшие прессы, уплотняющие только легкие материалы, такие как бумага и картон, создают давление от 4 до 10 тонн.
Прессы со средним давлением от 10 до 15 тонн могут обрабатывать термопластичные изделия.
Прессы с высоким давлением до 30 тонн уплотняют даже листовые изделия.Стоимость их высока, поэтому при покупке такого агрегата необходимо экономическое обоснование.
Габаритные размеры оборудования
Размер пресса напрямую зависит от того, сколько макулатуры или других отходов необходимо утилизировать. По габаритам оборудование подразделяется на следующие форматы:
- мини;
- стандарт;
- профессиональный.
Мини. Такие прессы не нужно крепить к поверхности, их легко перемещать, и они просты в эксплуатации.Объем макулатуры в таком агрегате сокращается всего в 3 раза, производительность его невысока. Для домашнего использования частными лицами, небольших офисов, торговых павильонов он вполне подойдет.
Стандарт. Предназначен для:
- складов;
- пунктов приема макулатуры;
- магазинов;
- компаний, работающих с большим объемом ценных бумаг.
Эти блоки необходимо надежно закрепить на горизонтальной поверхности.Создаваемое ими давление позволяет в пять раз сократить объем макулатуры.
Профессиональный. Предназначен для полиграфических предприятий, комплексов крупных складов с огромным потоком бумажных и картонных отходов. Эти отходы после прессования уменьшаются в объеме в 10 и более раз. Прилагаемое усилие — 30 тонн. Монтаж такого промышленного пресса и его обслуживание производятся только квалифицированным персоналом. Для установки требуется помещение определенных размеров, просторное и высокое.
Классификация оборудования по способу загрузки сырья
Методы загрузки отходов различаются для разных типов прессов и могут быть:
- вертикальный;
- горизонтальный;
- угловой.
Оборудование Mini и Standard состоит в основном из вертикальных прессов.
Гидравлические прессы для отходов горизонтального исполнения — профессиональные. Они могут сжимать не только бумажные отходы, но и перерабатываемые материалы: твердые бытовые отходы, пластиковые бутылки и многое другое.
Управление прессом для макулатуры
Управление процессом прессования отходов осуществляется с помощью специального рычага. Рычаг приводит в движение прижимные ползунки. Их можно остановить в любой момент с помощью замка. Давление контролируется по показаниям манометров.
Управление осуществляется одним человеком и не требует специальных знаний и навыков.
Детали агрегата нуждаются в постоянной смазке, особенно при частой эксплуатации.
Как выбрать пресс
Выбирая пресс для макулатуры, нужно учитывать, что его цена напрямую зависит от его производительности, давления и других технических характеристик.
Следует ориентироваться, прежде всего, на объемы необходимой обработки. Исходя из этого подбирается требуемая производительность и вместимость рабочей камеры.
Немаловажное значение имеют потребляемая мощность и установочные размеры.
Для небольших нужд предпочтительны компактные модели. Их можно установить в небольшом помещении или даже в машине для сбора макулатуры.
Некоторые установки могут упаковывать в тюки текстильные и пластмассовые изделия: одноразовую посуду, бутылки.Такое оборудование поможет намного быстрее и проще утилизировать и вывозить отходы.
Самые популярные модели оборудования
На арзамасском заводе «Гидропресс» выпускается широкий спектр гидравлических прессов для макулатуры.
Предлагаемые модели оснащены системами автоматической разгрузки готовых прессованных тюков. Отдельные элементы этих систем были разработаны в Италии, а элементы точной автоматики производятся во Франции.
Это оборудование надежно работает в любых условиях, даже при отсутствии отопления в помещении, в котором оно установлено, и при отрицательных температурах.
На вертикальных прессах тюки получают массой:
- до 200 кг на малых прессах;
- до 350 кг на средних прессах;
- до 600 кг на больших прессах.
Это говорит о том, что любой потребитель может сделать выбор сам.
Горизонтальные гидравлические прессы имеют значительно более высокую производительность. Помимо бумажных отходов, они используются для прессования твердых бытовых отходов, пластиковых, алюминиевых банок. Для них характерна быстрая и эффективная загрузка сверху, нет необходимости выравнивать слой.Тюк формируется после 5-6 загрузок и имеет высокую плотность.
Горизонтальные гидравлические прессы серии Мега с конвейерным агрегатом имеют следующие характеристики:
- вес тюка в тюке 200–650 кг;
- размер упаковки — от 1000х800 до 2100х800 мм;
- рабочий ход траверсы от 1600 до 3300 мм.
Популярные модели:
Верхняя загрузка. Размеры: 200x64x42 см.Размер готовых брикетов 50х40х35 см, обрабатывает до 500 кг сырья в сутки, прилагаемое усилие 2 тонны.
Barinel 1500LP6 с верхней загрузкой. Размеры: 160x56x67 см. Размер готовых брикетов 50х50х50 см, прилагаемое усилие 6 тонн, производит до 5 брикетов в час массой до 30 кг каждый.
Пресс для макулатуры своими руками
Простейшее оборудование для изготовления брикетов из макулатуры можно изготовить самостоятельно по чертежам устройств, которые легко найти в Интернете.При проектировании необходимо указать размеры установки, желаемый ход траверсы и допустимую силу давления.
В зависимости от размера камеры для прессования макулатуры и желаемого усилия прессования выбирается обычный гидравлический домкрат, который будет служить устройством давления. Крейцкопф будет двигаться в направлении, зависящем от положения домкрата. Более удобна верхняя компоновка домкрата, при которой траверса перемещается вниз.
Станина и домкрат изготовитель
Для изготовления станины используется толстолистовой материал из высококачественной конструкционной стали 12 ГС, изготовленной по ГОСТ 19282.Элементы станины из такой стали лучше свариваются. Кровать представляет собой прямоугольный закрытый каркас.
Грузоподъемность домкрата определяет размеры станины и траверсы. Траверса должна иметь свободный холостой ход. Это необходимо для того, чтобы можно было загружать отходы. После создания пакета макулатуры траверс должна вернуться в исходное положение. Для этого в конструкции предусмотрены две пружины, которые расположены симметрично.
Установка системы управления
На последнем этапе монтируется система управления электроприводом.Чаще всего он представлен двумя кнопками, как самый простой вариант.
По развиваемому усилию (до 120 кН) самодельные прессы для макулатуры не уступают покупным готовым моделям такого оборудования.
Преимущества пресса для макулатуры
Начинающим предпринимателям и бизнесменам необходимо своевременно подумать, что они будут делать с бумажными отходами, буквально «съедающими» полезное пространство офисов и складов.
Пресс для макулатуры поможет решить проблему с отходами, поскольку его основная функция — прессовать макулатуру в плотные тюки, которые удобнее хранить и транспортировать.
Подобрать подходящую установку несложно, выбор очень большой. А если со временем в квартире окажется, что она не нужна по какой-либо причине, ее можно сдать в аренду или продать с прибылью.
Спроектировать гидравлический пресс в домашней мастерской можно с помощью самодельного металлопроката. Основным рабочим органом любого гидравлического пресса является автомобильный гидравлический домкрат. Чаще всего в прессовом устройстве используется обычная конструкция автомобильного домкрата — домкрат для бутылок. Домкраты этого типа в зависимости от конструктивных особенностей могут поднимать от 2 до 100 тонн.Огромным преимуществом автомобильного гидравлического домкрата является простота и удобство использования.
Изготовление основания конструкции, стоек и упора
Основание устройства может быть изготовлено из любого подручного материала. Основное требование к этой конструктивной единице устройства — обеспечение надежной устойчивости всей установки в процессе эксплуатации. Для обеспечения максимальной устойчивости конструкции гидравлический пресс должен быть сконструирован таким образом, чтобы центр тяжести устройства располагался как можно ниже.
Для напольного типа конструкции основание может быть собрано из швеллеров или толстостенных уголков. При изготовлении настольного гидравлического пресса для возведения основания можно использовать толстостенную трубу квадратного сечения. При использовании основания в качестве платформы пресса к основанию нужно будет сверху приварить толстостенный лист металла. Использовать железо для строительства можно только при толщине металла от 10 мм и более.
После изготовления основания можно приступить к изготовлению следующих конструктивных элементов устройства — стойки и упоры.Также можно сделать эти элементы из подручных материалов. При определении габаритов этих элементов необходимо учитывать некоторые особенности предполагаемой эксплуатации устройства.
Прежде всего, необходимо узнать величину выдвижения штанги, используемой в устройстве домкрата. К этому параметру требуется добавить высоту корпуса гидродомкрата и толщину металла платформы, которая служит опорой.
Упор устройства изготовлен из материала, аналогичного тому, из которого сделаны ножки устройства.Размер упора должен быть равен ширине платформы устройства.
Стационарный упорный элемент и подкосы, соединенные вместе, представляют собой П-образный элемент конструкции. Все элементы конструкции соединяются в единую конструкцию с помощью сварочного агрегата. После соединения стоек и неподвижного упорного элемента устройства сваркой вся конструкция крепится к ранее сделанному основанию.
При сварке всех элементов в единую конструкцию большое внимание следует уделять качеству сварных соединений, так как в процессе эксплуатации на них ложится значительная нагрузка.
Для надежной фиксации штока гидроцилиндра на упоре рекомендуется приварить металлическое кольцо.
Устройство подвижного упорного элемента и его технические характеристики
Подвижный упорный элемент и штанга гидроцилиндра являются подвижными конструктивными элементами гидравлического пресса. Перемещение подвижного упора осуществляется в вертикальном направлении по подкосам устройства.
Длина подвижного упорного элемента устройства должна быть меньше расстояния между вертикальными стойками конструкции.
Корпус гидравлического домкрата прикреплен к верхнему элементу упора, а платформа — к нижнему элементу. При правильном расчете при составлении чертежа и точном изготовлении всех элементов в соответствии с чертежом, при выдвижении рабочего стержня гидроцилиндра на максимальную длину верхний и нижний элементы платформы должны соприкасаться с друг с другом.
Для работ, требующих использования метода прессования, необходим гидравлический пресс.Для этого автомобилистам важно знать, как сделать пресс для гаража своими руками. Оптимальный вариант — давление 10-25 тонн.
Этого значения достаточно для выполнения основных видов работ. Гидравлический пресс необходим для работы со втулками, коленчатым валом, листовым металлом, арматурой. Разберем принципы работы и варианты использования гаражного пресса, а также узнаем, как сделать его своими руками.
Чертеж гаражного пресса.
Гидравлический пресс создает усилие от нескольких десятков до нескольких тысяч тонн в зависимости от конструкции и назначения.Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и в промышленных масштабах.
Основные функции пресса:
- металлообработка;
- прессование;
- брикетирование;
- производство стальных профилей;
- обработка труб;
- производство резиновых заготовок.
Избавиться от дорогостоящих услуг по ремонту автомобилей и сделать гаражный пресс можно самостоятельно. Для этого придется вложиться в комплектующие материалы и вооружиться знаниями.За основу взят гидравлический домкрат, это основной элемент устройства. Иногда используют винтовой или пневмогидравлический домкрат.
Физические принципы устройства основаны на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В емкости меньшего размера давление жидкости увеличивается и она передается в рабочую емкость большего размера.
Примеры использования самодельных прессов
Небольшой пресс с усилием давления 10-20 тонн значительно облегчит работу в гараже или мастерской.Спектр применения такого устройства широк и разнообразен. Применяется пресс и при ремонте — для работы со втулками, коленчатым валом, а в быту — прижимными цилиндрами, металлическим мусором.
При выполнении строительных работ на прессе можно гнуть арматуру или гнуть металлические листы.
Объем работы, которую может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу не хватит грузоподъемности 5 тонн, а более 100 тонн использовать нецелесообразно.Оптимальный вариант — усилие 10-20 тонн.
Главное преимущество самодельного пресса в том, что он создан для личных нужд и при его создании есть возможность самостоятельно контролировать все процессы.
Конструктивные особенности самодельного пресса
Чертеж и размеры пресса для гаража.
Как уже было сказано выше, достаточно будет пресса мощностью 10-20 тонн, а остальное должно соответствовать вашим потребностям.
Основным и основным элементом самодельного гаражного пресса является гидравлический домкрат.Встраиваемую помпу с гидроцилиндрами можно сделать самостоятельно. Они будут работать по принципу передачи давления масла из камеры меньшего размера в камеру большего размера.
Два цилиндра соединены между собой каналами, по которым проходит специальное масло и давит на поршень. Таким образом усилие передается на инструмент и заготовку. Установка баллона осуществляется вертикально, но для узконаправленных целей может выполняться и горизонтально.
Насос создает давление в большем цилиндре.Самый легкий пресс на базе бутылочного домкрата. Важно заранее подумать, какая работа будет производиться с прессом.
Можно регулировать ход подъемной штанги и высоту нажимаемых деталей.
Это можно сделать несколькими способами:
- установка в верхней части рамы винтового привода;
- создание съемного передвижного передвижного стола;
- использование съемных накладок;
- , применяя вышеуказанные методы вместе.
Все перечисленные размеры нанесены на чертеж. Важно учитывать размер домкрата, заготовок и металлопроката.
Подготовка пресс-проекта
Перед сборкой устройства устройства гаража необходимо выбрать правильный чертеж, а лучше сделать это самому, чтобы будущий инструмент соответствовал всем требованиям. Важнейшим конструктивным элементом гидравлического пресса является станина.
Это рама, по рельсам которой движется горизонтальная балка.Станина должна быть достаточно прочной, чтобы выдерживать усилия домкрата, а также иметь запас прочности.
При неправильном расчете конструкция пресса может не выдержать нагрузку.
Проект гаражного пресса.
Основание лучше всего делать в виде платформы. Ширина проема платформы зависит от размеров материалов, которые планируется обрабатывать в будущем.
Чтобы рассчитать ширину и высоту проема, добавьте следующие параметры:
- толщина подвижного стола и платформы;
- размер домкрата;
- размер хода штока;
- габаритов обрабатываемых деталей.
- ширина 800 мм;
- высота 1780 мм.
Важными элементами чертежа являются распорки, упоры, ножки, углы распорки и места пружин. Конструкция дополнена элементами, обеспечивающими ход упора.
Из чего сделан пресс?
Самодельный гаражный пресс должен быть надежным и с хорошим запасом прочности, так как все узлы подвергаются серьезному давлению и нагрузкам. С чего начать?
Процесс разбит на несколько этапов:
- В первую очередь создаются фреймворк и платформа.
Для этого используют швеллеры с многочисленными ребрами жесткости. В качестве заготовки используется металлическая труба прямоугольного сечения. Из этой трубы вырезают 4 штуки по размерам чертежа и сваривают в один элемент. Жесткость механизма увеличивается, если швы проходят по бокам. Вертикальные стойки и упоры производятся из таких же труб. - Рама состоит из платформы, двух ножек и нижнего упора.
Основные функции рамы — воспринимать усилие, распределять его и обеспечивать устойчивость конструкции.Платформа дополнена хомутом из трубы длиной 15-20 мм. - Для обеспечения хода пресса и создания усилия на изделии сделан съемный упор.
Узел изготовлен из стальных полос, которые должны быть немного короче расстояния между стойками. Толщина полосок 10-15 мм. Полоски фиксируются отверстиями. - На заключительном этапе домкрат баллона с гидравлическим приводом помещается в раму.
Во время установки упоры отводятся назад и фиксируются.Крепление болтами или сваркой.
Инструмент для сборки пресса
При изготовлении светильника используется различный инструмент, который есть в каждом гараже. В первую очередь нужен гидравлический домкрат для баллонов. Чтобы агрегат не обрушился под высоким давлением, вам понадобится прочный фундамент.
Для сборки гаражного пресса потребуются инструменты:
- сварочный аппарат и электроды;
- болгарка с диском по металлу; Отвертка
- ;
- электродрель;
- уровень;
- рулетка;
- Листовая сталь;
- ножовка по металлу;
- электродов;
- профиль уголок.
Если вы новичок в работе со сварочным аппаратом, рекомендуется сначала попрактиковаться на аппаратах инверторного типа или довериться мастеру. При необходимости использования возвратных пружин можно взять дверные пружины, пружины с передних сидений автомобилей или любые другие, подходящие для заданных требований.
Металлопрокат для сборки самодельного пресса
Размеры элементов пресса.
Для изготовления пресса для гаража своими руками может потребоваться металлопрокат:
- Канал, номер продукта 8 и выше.
- Труба круглая или прямоугольная не менее 4 * 4 см.
- Уголок не менее 5 * 5 см. Используется при сборке основания каркаса.
- Листовая сталь толщиной от 8 мм. Полезно при выравнивании любых неровностей.
- Стальная полоса толщиной 1 см для ребер жесткости и направляющих.
- Сечение трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штанги домкрата.
- Вкладыши стальные профильные.
Руководство по сборке пресса
Процедура сборки гидравлического пресса состоит из четырех основных этапов, которые необходимо выполнить.На каждом этапе работы нужно проверять рисунок.
- Детали изготавливаются из металлопроката, в соответствии со схемой или чертежом.
Сверло проделывает необходимые отверстия. - Сварка каркаса.
Ребра жесткости приварены по углам рамы. П-образная рама прикручивается к основанию и получается рама. - Рабочий стол создается из металлического листа толщиной 10 мм.
Для вертикального перемещения стола направляющие изготовлены из стальной полосы толщиной 10 мм.Ширина направляющих соответствует ширине рамы. Между стойками станины вставляется труба, прикрепляются стальные полосы, конструкция стягивается по бокам. - Фиксация стопорных пружин.
Оттяните рабочий стол перед установкой домкрата. Сделайте упорную муфту и приварите ее к нижнему центру стола. Тогда головка домкрата будет плотно упираться в подвижный стол. - Самодельный гаражный пресс готов.
Осталось провести шлифовку и покраску для презентации.
Результат
Сделать пресс для гаража своими руками вполне возможно, для этого нужно приобрести материалы и инструмент. Вы можете взять готовую схему или чертеж устройства или создать новую под требуемые габариты. Готовый прибор будет полезен каждому автовладельцу, выполняющему ремонтные работы своими силами.
Как часто вы используете пресс-приспособление в своем гараже?
Гидравлический пресс используется для получения высокого давления.Он используется во многих автомастерских для прессования различных валов, подшипников и шестерен. Мастера используют его для штамповки пластиковых, резиновых или металлических деталей. Если у вас его еще нет в мастерской, то вы можете попробовать сделать пресс своими руками.
Читайте в статье
Назначение и функции печати: области применения устройства
Печать широко используется. Иногда это необходимый предмет в мастерской или гараже. Небольшой прибор часто используют при ремонте автомобилей.Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.
Такое оборудование используется для создания брикетов из отходов, при склейке двух поверхностей, а также для гибки металлических деталей. При этом заводские устройства могут быть недоступны многим. Если вы решили изготовить такое устройство своими руками, то его можно легко адаптировать под конкретные задачи.
Принцип гидравлики значительно облегчает жизнь. Благодаря простому механизму эффективно работает различное оборудование.
Итак, разберемся, для чего нужно такое устройство:
- для выдавливания различных подшипников, затем оно используется в небольших автомастерских;
- гибка метизов различной формы;
- обеспечивает давление для склеивания двух элементов;
- установка заклепок.
Попробуйте сделать пресс своими руками c. Такое устройство используется для выдавливания и запрессовки любых деталей. При этом техника выполняет огромный комплекс ремонтных, профилактических и профилактических работ.
Давайте рассмотрим некоторые варианты:
- даже небольшому автосервису нужен гидравлический пресс , который можно купить или изготовить самостоятельно. Чтобы сделать такой агрегат, нужно определиться с установкой манометра, массой, габаритами и показателями поршня. Перед тем, как приступить к проектированию пресса, нужно рассмотреть модели автомобилей. Простая конструкция не подойдет для больших машин;
- для мастерской и дома часто нужен пресс для макулатуры … Если имеется большое скопление бумаги, ее необходимо утилизировать. Эта конструкция имеет среднюю номинальную мощность и может работать от электрической сети. С помощью небольшого аппарата можно удалить значительное количество макулатуры;
- полезный и пресс для картона , с помощью которого можно прессовать пластиковые бутылки и банки. При самостоятельной установке устройства нужно учитывать параметры поршня, станины, габариты оборудования и вес.В таком устройстве используется стандартная или ручная гидравлическая система;
- пресс для опилок используется для создания брикетов. Полученные брикеты используются для отопления частных домов. Такое устройство состоит из силовой рамы, основания и привода. Домкрат часто используется для ручного механизма, а для механической конструкции подходит электродвигатель;
- самодельный пресс-подборщик для сена — это специальный ящик, который устанавливается на рамную конструкцию из.Такие каркасы могут быть выполнены из металлических профилей. Конструкция выполнена в виде ящика, но без верхней части. Вам понадобятся материалы, чтобы сделать пресс для сена своими руками. Чертежи с размерами облегчат задачу. Стоит использовать уголки, металлические рейки и т. Д.
Чтобы сделать сеноуборочную машину, нужно соединить доски при помощи металлических уголков. После этого ящик обивают рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или двери, которая фиксируется на петлях.
Для сборки понадобится элемент для крепления к передней части, основание для крепления всех узлов, ходовая часть и транспортный подборщик. Также вам понадобится специальная камера с коробкой передач и сено. Подборщик тюков используется для выполнения одного цикла упаковки и сбора соломы или сена.
Параллельно производится сбор сушеного сена в поле и прессование сборов. Затем из полотен формируются рулоны. Этот процесс отличается прессованием без деформации растительности.Заводские пресс-подборщики имеют довольно сложное устройство, которое редко делают в домашних условиях.
Установки для макулатуры используются в пунктах приема различного вторичного сырья. Такой агрегат отличается повышенным давлением порядка 15-50 тонн, что помогает делать небольшие тюки. Для их загрузки можно использовать любые манипуляторы. Прессы для топливных брикетов тоже обладают большой мощностью.
Подобная конструкция может быть двух типов:
- механическая версия представляет собой упрощенную конструкцию с малой мощностью.В этом случае сила может достигать одной тонны;
- К более мощным относится самодельный гидроаппарат, грузоподъемность которого может достигать 4 тонн.
Производство пресса для пластиковых бутылок происходит аналогично.
Конструкция пресса: особенности существующих устройств
Для создания значительного усилия на определенной площади используется конструкция гидравлического пресса; купить такой агрегат можно в специализированных магазинах. Такой аппарат является эффективным и простым устройством.
Если вы решили изготовить такую конструкцию по чертежам, то нужно разобраться, из чего она состоит:
- днище или основание необходимо для устойчивости конструкции. Он похож на платформу и изготовлен из массивного металлопроката. Для этого подойдут уголки из металла и швеллер;
- стойки — это вертикальные части конструкции. Высота элементов рассчитывается как сумма длины стержня, высоты домкрата и толщины неподвижного упора.Стойки изготовлены из стальных уголков, приваренных к основанию;
- фиксированный упор закреплен в верхней части стоек. Для его изготовления используется тот же уголок, что и для стоек;
- Домкрат позволяет развивать необходимое усилие. Этот элемент прикреплен к подвижному упору. Приводится в действие электроприводом или ручным управлением;
- подвижный упор оказывает основное давление на механизм. Могут быть выполнены из уголков или стальных полос;
- Устройство возврата используется для перемещения подвижного упора в его нормальное положение.В этом случае используются пружины, степень и длина растяжения которых рассчитываются в зависимости от параметров пресса.
Как сделать простую конструкцию можно посмотреть на видео ниже:
Вакуумный пресс
При изготовлении вакуумного пресса своими руками следует учитывать, что устройство состоит из термомодуля, стола и вакуумная камера. Причем последний элемент часто бывает прямоугольным и изготовлен из жесткого материала.
Данная конструкция имеет некоторые особенности:
- устройство имеет только ручное управление; Используется
- имеющихся материалов;
- по скорости работы не должен уступать заводским аналогам.
Вакуумная конструкция собирается из следующих частей:
- рама состоит из рейки для теплового модуля и профилированной трубы. Для работы вам также понадобится электродрель;
- Вакуумный стол состоит из прижимной рамы, зажимов и ванны;
- Также необходим жидкостный кольцевой насос.
По аналогии выпускается термовакуумный пресс.
Пресс-подборщик
Устройство, такое как пресс-подборщик, устанавливается в качестве тягового механизма для. Используется на небольших сельскохозяйственных полях и больших сельскохозяйственных угодьях. После того, как зеленая масса срезана косилкой, данное устройство обрабатывает ее. В этом случае из стеблей формируются ролики, а после этого с помощью агрегата получаются спрессованные тюки.
Преимущества использования такого агрегата:
- сокращается время сушки и снижаются потери сена;
- трудозатраты уменьшены в несколько раз;
- качество сена повышается при хранении;
- Возможна самонастройка насадки.
Самый распространенный вариант — механизм закатки. Пружинные стойки помогают собирать много травы. После этого каждая порция скатывается в тюки. Минитрактор с таким прессом может загрузить до 20 тонн соломы за 20 дней. Валковые конструкции имеют небольшие размеры.
Роликовый пресс производит брикеты прямоугольной формы. Трава в валках подбирается лапами и отправляется в пресс-подборщик. Размеры можно регулировать по технике.Тюки плотно упаковываются и обвязываются шпагатом. После этого блок выбрасывается на поле.
Также можно сделать самодельный вариант из ходовой балки и бруса. При этом делается большой ящик из досок и применяется горизонтальный способ загрузки сена. В качестве пресса используется стоечный или винтовой домкрат. С помощью этого устройства можно связать тюки соломы и прижать их.
Настольный механический пресс
Настольный пресс может работать как с автоматической, так и с ручной тягой. Такое оборудование часто делают из прочной стали.
С помощью ручного пресса перерабатываются:
- полимеры и пластмассы;
- картон и поролон;
- все виды металлов;
- резина и кожа.
С помощью механического пресса подшипники и втулки прессуются, штампуются, а также высекаются мелкие детали. Такой агрегат экономит время на изготовление деталей.
Устройство гидравлического ручного устройства создает усилие с помощью штока гидроцилиндра.Этот элемент содержит жидкость, которая сжимается под давлением. Агрегат используется для сжатия, деформации и соединения деталей.
Версия с перфорацией используется для пробивки отверстий в листах из различных материалов. Для опрессовки трубчатых гильз и кабелей необходимы ручные механические устройства.
Вибропресс
Вибропресс позволяет сократить время строительных работ, а также снизить их стоимость. Конструкция устройства предполагает наличие трех приводов: гидравлического, механического и пневматического. Работа установки основана на технологии вибропрессования.
Даже имея инструкцию и необходимые чертежи, создать вибропресс своими руками может не получиться. Это может произойти из-за неправильных расчетов, неточной настройки и низкой производительности.
Пресс с электрическим приводом
Электрогидравлический пресс имеет простую конструкцию. Чаще всего он состоит из толстого уголка и швеллера. Все элементы соединяются толстыми болтами.
Особое внимание следует уделить раме, так как она будет подвергаться значительным механическим нагрузкам. В этом случае толщина металла должна быть достаточной.
Такое устройство часто используется на производстве и в промышленности. Усилие осуществляется за счет работы электродвигателя. Использование такого механизма позволяет сократить время, затрачиваемое на многие технологические процессы.
Гидравлический пресс для гаража: основные характеристики
Иногда нужно знать, как сделать гидравлический пресс, чтобы сделать такой агрегат для своего гаража.При этом практичные конструкции можно делать из подручного сырья. Для гаражного агрегата потребуется ручной привод, а также гидравлический. Необходимо определиться с типом установки: настольная или напольная. Пригодится и чертеж с размерами.
Для производства гидравлического пресса важно определиться с вариантом модели. Они могут быть такими:
- Сложное гидротехническое сооружение требует специального оборудования и времени для работы;
- ручной механизм можно изготовить своими руками;
- Стандартное двухскоростное шиномонтажное устройство с ручным насосом.Поршень подвижный;
- напольная модель оборудована предохранительным клапаном и ручным приводом помпы.
Для самостоятельного изготовления вам понадобится режущий инструмент и др. Достоинством гаражной сборки будет возможность контролировать каждый этап монтажных работ.
Важно определиться с типом конструкции. Горизонтальные устройства используются для гибки, правки и резки отдельных элементов. А для распрессовки и запрессовки деталей требуется вертикальное оборудование.Гидравлический агрегат используется для вывоза отходов. При этом прессуются макулатура, отходы пластика и гофрокартон.
Также устройства могут быть настольными или напольными. В этом случае механизм стола можно установить на верстак. Прессы различаются грузоподъемностью.
Напольные конструкции имеют широкий диапазон настольных регулировок. Этот вариант может иметь грузоподъемность до 20 тонн. С их помощью проводится разборка и сборка агрегатов.
Также существуют особые правила техники безопасности при работе на таком оборудовании:
- для работы следует работать в одежде без деталей, которые могут попасть под пресс.Важно защитить волосы от такого проникновения;
- используются специальные очки для глаз;
- в рабочей зоне не должно быть детей и посторонних лиц;
- деталей размещаются по центру пресса;
- Для домкратов используются только высококачественные масла.
Важным приводом является ручной гидравлический насос. Он способен совершать возвратно-поступательные движения в рабочей части. Гидроцилиндры могут быть плунжерными и поршневыми. Это во многом зависит от качества используемой жидкости.
Чтобы сделать простой гаражный агрегат, понадобится домкрат для бутылок. Для небольшой мастерской можно выбрать механизм, способный генерировать усилие до 10 тонн. Это уменьшит размер устройства. Также понадобится сварочный агрегат и диски для резки металла.
Перед сборкой важно выбрать только хороший домкрат и сделать для него прочное основание. Такой пресс состоит из гидронасоса, манометра, рамы со станиной и гидроцилиндра.В некоторых конструкциях цилиндр и насос можно заменить домкратом.
Ручной пресс имеет следующие преимущества:
- простота устройства;
- отсутствие предохранительных механизмов;
- расположение рабочего стола не влияет на рабочую силу конструкции;
- есть возможность регулировки длины и высоты рабочего хода.
К недостаткам можно отнести незначительную скорость рабочей поверхности.
Как сделать устройство для гаража можно посмотреть на видео:
Варианты чертежей гидравлического пресса своими руками
Важной частью любого пресса является станина. Чтобы сделать ручной гидравлический пресс своими руками, чертежи нужно подбирать очень ответственно. Станина состоит из каркаса, внутри которого находится домкрат с инструментом.
Рама гидравлического пресса должна иметь повышенную прочность, так как она будет испытывать нагрузки сразу в двух направлениях.
Нижняя часть станины спроектирована таким образом, чтобы обеспечить прочность всей конструкции. Для расчета внутреннего проема рамы суммируются такие параметры, как толщина рабочего механизма и свободный ход штока.
Для увеличения высоты заготовки необходимо отрегулировать свободный стержень домкрата. Вот что для этого можно сделать:
- в верхней части контура рамы установлена еще одна пластина, которая может перемещаться по направляющим;
- сделан съемный упор для мобильной платформы;
- Несколько проставок вставок могут быть изготовлены из цельного куска металла.
При правильном чертеже гидравлический пресс получится качественным и долговечным.
Гидравлический пресс своими руками: как сделать
Несложно разобраться, как сделать пресс своими руками. Для этого понадобится сварочный агрегат, угловая шлифовальная машина и стальной профиль. Домкрат необходим для изготовления гидравлического устройства. Форма такого механизма должна быть бутылочной.
При изготовлении самодельного гидравлического пресса понадобится домкрат массой от 2 до 100 тонн.В зависимости от назначения пресс может быть как напольным, так и настольным. Последний вариант более компактный.
Для изготовления гидравлического пресса своими руками понадобится болгарка, сварочный аппарат и сверло по металлу, а также сверла разного диаметра. В качестве исходного материала используются всевозможные швеллеры, уголки и металлические трубы. Любой гидравлический пресс состоит из подвижных и неподвижных элементов. К подвижным относятся возвратные механизмы и подвижный упор, а также неподвижные стойки, упоры и основание.
Основание гидравлического пресса для гаража может быть выполнено из любых подручных материалов. Чтобы конструкция была устойчивой, необходимо расположить центр тяжести как можно ниже. Для устройства пола основание выполняется из толстостенных уголков и швеллеров.
При изготовлении настольного оборудования можно использовать трубы с толстыми стенками и квадратным сечением. Железо можно использовать, если толщина металла около 10 мм.
