Панель управления в машине: Приборная панель автомобиля (торпедо): устройство и назначение
Как поменять панель приборов, снятие и ремонт панели приборов в автомобиле своими руками
Разные ситуации бывают, которые заставляют рано или поздно менять панель приборов автомобиля, иногда просто для красоты, что бы навести тюнинг или на более новую, иногда от того, что испортилась старая. Но иногда и от повреждения после ДТП. Немало важным процессом является съем и установка. Так как зачастую панели сделаны из пластмассы или мягкого материала, потому поцарапать, или отломать что-то, можно очень и очень быстро. В таком случае нужно быть очень осторожным. Примером такой замены может быть выход из строя тахометра или сгорели контакты на подсветке. Прежде всего, определимся с маркой панели приборов, так как в одной и той же марке и модели автомобиля могут быть разные панели, например, в одной марке есть датчик оборотов двигателя (тахометр), в другой его нет. В некоторых может быть разное расположение приборов, а это значит, что есть вариант того, что крепеж или контактные фишки могут не подойти.
Снятие панели приборов
Мне не часто приходилось менять, но причиной написание такой статьи стала частая причина, это перегорание подсветки, не очень приятно ехать ночью и не видеть, что творится на панели приборов, в первую очередь если такое произошло, посмотрите на предохранители, ведь они так же могут перегореть, если нет, то приступим к разбору панели приборов. За пример возьмем автомобиль Mercedes, именно его мне приходится «мучат» чаще всего. Поговаривают, что есть два варианта съема панели приборов. Первый, это подковырнуть защелки и выдавить панель в сторону руля, для этого нам понадобится металлическая линейка или ей подобное и просунув между торпедой и панелью, отщелкиваем защелки. Теперь просунув руку за панель, выталкиваем её наружу, иногда может быть нелегко, так как со временем эксплуатации она притерлась к торпеде.
Второй вариант более нудный, долгий, но как по мне самый практичный. Для этого нам понадобится отвертка длинная фигурная, фонарик. Если у вас руль с подушкой безопасности то не советую снимать его, во-первых, может выстрелить сама подушка, а во вторых потом тяжело поставить будет. У меня был второй вариант с подушкой безопасности, поэтому руль не снимал. Опустил его в самое нижнее положение, с помощью регулятора. Процедура происходила следующим образом. Для начала обесточиваем машину, снят аккумулятор, теперь снимаем кожух руля, это два болта в самом низу кожуха и защелки по кругу.
Зачастую защелки находятся по всему периметру, где-то около восьми, вручную снять их совсем просто. После того, как сняли крепежные части выталкиваем панель наружу, для удобства и быстроты, можете попросить друга, что бы с обратной стороны вытягивал, так как если панель не разу, не снималась то будет очень туго идти. И так, сняли мы панель. Теперь следует отсоединить все, что будет мешать для замены на новую или тюнинга существующей панели. Если только заменить лампочку, то не стоит отсоединять все, на обратной стороне указано, где какая лампочка и какого номинала. Выкручивать заглушки лампочек стоит очень аккуратно, так как весьма хрупкая часть.
Сбор панели приборов
Совершив внесение своих желаний в панель приборов начинаем ставить это чудо техники обратно, скажу что чем сложней панель приборов, тем проще её снимать, видел как то процесс съема на опель омега, сняли за минут 15-20 максиму, хотя на вид в три раза больше чем моя.
В обратном порядке подсоединяем провода и трос спидометра. Для большей уверенности я проверял навесным монтажом, то есть, когда панель еще не в торпеде, подключил аккумулятор и проверил все датчики и саму подсветку. Делается это для того, чтоб после установки не оказалась половина нерабочих приборов. Теперь снова снимаем аккумулятор и приступаем к самой установке. Тут желательно уже вдвоем делать все, один подает панель управления, второй из внутри подтягивает, поправляя провода и тросы. Правильно установив панель, должен послышатся характерный звук защелок, если же нет такого, то что-то неправильно установлено, или не до конца. Закручиваем болты, не сильно затягивайте, так как крепежи пластмассовые и крепеж может треснуть. Последний шаг, это установка защиты над педалями, установить на место защелки и прикрутить болты, так же и кожух руля. Сложного нечего нет, теперь подключаем аккумулятор и смотрим, что у нас получилось, для большего удобства проверки заведите автомобиль, потому как некоторые приборы в состоянии выключенного двигателя, просто не будут работать. В принципе на этом и заканчивается весь процесс замены. Главное правильно подключайте и не делайте через силу.
youtube.com/embed/GibSIiWToys»/>
Хакаем CAN шину авто. Мобильное приложение вместо панели приборов / Хабр
Мобильное приложение VAG Virtual CockpitЯ продолжаю изучать CAN шину авто. В предыдущих статьях я голосом открывал окна в машине и собирал виртуальную панель приборов на RPi. Теперь я разрабатываю мобильное приложение VAG Virtual Cockpit, которое должно полностью заменить приборную панель любой модели VW/Audi/Skoda/Seat. Работает оно так: телефон подключается к ELM327 адаптеру по Wi-Fi или Bluetooth и отправляет диагностические запросы в CAN шину, в ответ получает информацию о датчиках.
По ходу разработки мобильного приложения пришлось узнать, что разные электронные блоки управления (двигателя, трансмиссии, приборной панели и др.) подключенные к CAN шине могут использовать разные протоколы для диагностики, а именно UDS и KWP2000 в обертке из VW Transport Protocol 2.0.
Программный сниффер VCDS
Программный сниффер VCDS: CAN-SnifferЧтобы узнать по какому протоколу общаются электронные блоки я использовал специальную версию VCDS с программным сниффером в комплекте. В этот раз никаких железных снифферов на Arduino или RPi не пришлось изобретать. С помощью CAN-Sniffer можно подсмотреть общение между VCDS и автомобилем, чтобы затем телефон мог прикинуться диагностической утилитой и отправлять те же самые запросы.
Я собрал некоторую статистику по использованию диагностических протоколов на разных моделях автомобилей:
VW/Skoda/Seat (2006-2012) — приборная панель UDS. Двигатель и трансмиссия VW TP 2.0
Audi (2006-2012) — приборная панель VW TP 2.0. Двигатель UDS. Трансмиссия VW TP 2.0
VW/Skoda/Seat/Audi (2012-2021) — везде UDS
Протокол UDS
Unified Diagnostic Services (UDS) — это диагностический протокол, используемый в электронных блоках управления (ЭБУ) автомобильной электроники. Протокол описан в стандарте ISO 14229-1 и является производным от стандарта ISO 14230-3 (KWP2000) и ныне устаревшего стандарта ISO 15765-3 (Diagnostic Communication over Controller Area Network (DoCAN)).
В моей машине (Skoda Octavia A5) приборка использует UDS протокол, это дало мне легкий старт разработки, т.к. данные были в простом формате Single Frame SF (фрейм, вся информация которого умещается в один CAN пакет) и большинство значений легко поддавались расшифровке. Volkswagen не дает документацию на формат значений, поэтому формулу расшифровки для каждого датчика приходилось подбирать методом логического мышления. Про UDS протокол очень хорошо и с подробным разбором фреймов написано на canhacker.ru.
Разбор UDS пакета в формате Single FrameПример запроса и ответа температуры моторного масла:
7E0 0x03 0x22 0x11 0xBD 0x55 0x55 0x55 0x55
7E8 0x05 0x62 0x11 0xBD 0x0B 0x74 0x55 0x55
Запрос температуры моторного масла:
7E0 — Адрес назначения (ЭБУ двигателя)
Байт 0 (0x03) — Размер данных (3 байта)
Байт 1 (0x22) — SID идентификатор сервиса (запрос текущих параметров)
Байт 2, 3 (0x11 0xBD) — PID идентификатор параметра (температура моторного масла)
Байт 4, 5, 6, 7 (0x55) — Заполнитель до 8 байт
Ответ температуры моторного масла:
7E8 — Адрес источника (Диагностический прибор)
Байт 0 (0x05) — Размер данных (5 байт)
Байт 1 (0x62) — Положительный ответ, такой SID существует. 0x22 + 0x40 = 0x62. (0x7F) — отрицательный ответ
Байт 2, 3 (0x11 0xBD) — PID идентификатор параметра (температура моторного масла)
Байт 4, 5 (0x0B 0x74) — значение температуры моторного масла (20.1 °C формулу пока что не смог подобрать)
Байт 6, 7 (0x55) — Заполнитель до 8 байт
Первая версия мобильного приложения VAG Virtual Cockpit умела подключаться только к приборной панели по UDS.
VAG Virtual Cockpit — экран с данными от приборной панели по протоколу UDSVW Transport Protocol 2.0
Volkswagen Transport Protocol 2.0 используется в качестве транспортного уровня, а данные передаются в формате KWP2000. Keyword Protocol 2000 — это протокол для бортовой диагностики автомобиля стандартизированный как ISO 14230. Прикладной уровень описан в стандарте ISO 14230-3. Более подробно в википедии.
Т.к. KWP2000 использует сообщения переменной длины, а CAN шина позволяет передавать сообщения не больше 8 байт, то VW TP 2. 0 разбивает длинное сообщение KWP2000 на части при отправке по CAN шине и собирает заново при получении.
Диагностические данные от двигателя по протоколу KWP2000 (Skoda Octavia A5)ЭБУ двигателя моей машины использует протокол VW TP 2.0, поэтому мне пришлось изучить его. Видимо Volkswagen разрабатывала транспортный протокол не только для работы по надежной CAN шине, но и для менее надежных линий связи, иначе нет объяснения для чего требуется такая избыточная проверка целостности данных. Главным источником информации по VW TP 2.0 является сайт https://jazdw.net/tp20.
Разбор протокола VW TP 2.0 на примере подключения к первой группе двигателя:
200 01 C0 00 10 00 03 01 | Настраиваем канал с двигателем. Байт 0: 0x01 — двигатель, 0x02 — трансмиссия. Байт 5,4: 0x300 — адрес источника |
201 00 D0 00 03 40 07 01 | Получили положительный ответ. Байт 5,4: 0x740 — к двигателю обращаемся по этому адресу |
740 A0 0F 8A FF 32 FF | Настраиваем ЭБУ на отправку сразу 16 пакетов и выставляем временные параметры |
300 A1 0F 8A FF 4A FF | Получили положительный ответ |
740 10 00 02 10 89 | Отправляем команду KWP2000 startDiagnosticSession. Байт 0: 0x10 = 0b0001 — последняя строка данных + 0x0 счетчик отправляемых пакетов 0 (0x0 — 0xF) |
300 B1 | Получили первый ACK |
300 10 00 02 50 89 | Получили положительный ответ. Байт 0: 0x10 — cчетчик принимаемых пакетов 0 |
740 B1 | Мы отправили первый ACK, что получили ответ |
740 11 00 02 21 01 | Делаем запрос. Байт 0: 0x11 — счетчик отправляемых пакетов 1. Байт 3: 0x21 — запрос параметров. Байт 4: 0x01 — из группы 1 |
300 B2 | Получили второй ACK |
300 22 00 1A 61 01 01 C8 13 | Байт 0: 0x22 — 0b0010 (не последняя строка данных) + 0x02 (cчетчик принимаемых пакетов 2). Байт 1,2: 0x00 0x1A длина 26 байт. Байт 3,4: 0x61 0x01 — положительный ответ на команду запроса параметров 0x21+0x40=0x61 из 0x1 группы. Байт 5: 0х01 — Запрос RPM (соответсвует протоколу KW1281). Байт 6,7: (0xC8 * 0x13)/5 = 760 RPM (формула соответствует протоколу KW1281) |
300 23 05 0A 99 14 32 86 10 | Байт 1: 0x05 — запрос ОЖ. Байт 2,3: (0x0A * 0x99)/26 = 57.0 C. Байт 4: 0x14 = запрос лямбда контроль %. Байт 5,6: 0x32*0x86; Байт 7: 0х10 — двоичная настройка |
300 24 FF BE 25 00 00 25 00 | 0x25 0x00 x00 — Заполнитель, до 8 параметров |
300 15 00 25 00 00 25 00 00 | Байт 0: 0x15 — 0b0001 (последняя строка данных) + 0x5 (счетчик принимаемых пакетов 5) |
740 B5 | Отправляем ACK. Прибывляем к нашему предыдущему ACK количество полученных пакетов 0xB1 + 0x4 = 0xB5 |
300 A3 | Запрос KeepAlive, что мы еще на связи |
740 A1 0F 8A FF 4A FF | Ответ KeepAlive |
740 A8 | Мы разрываем связь |
300 A8 | ЭБУ в ответ тоже разрывает связь |
Во второй версии мобильного приложения VAG Virtual Cockpit появилась возможность диагностировать двигатель и трансмиссию по протоколу VW TP 2. 0.
VAG Virtual Cockpit — экран с данными от двигателя по протоколу VW TP 2.0Диагностический адаптер ELM327
Оригинальный ELM327 от компании elmelectronics стоит порядка 50$, в России я таких не встречал в продаже. У нас продаются только китайские копии/подделки, разного качества и цены 10-30$. Бывают полноценные копии, которые поддерживают все протоколы, а бывают и те которые умеют отвечать только на несколько команд, остальные игнорируют, такие адаптеры не имеют доступ к CAN шине. Я например пользуюсь копией Viecar BLE 4.0, который поддерживает 100% всех функций оригинала.
Для работы с протоколом UDS через ELM327 нужно указать адреса назначения, источника и разрешить длинные 8 байтные сообщения, по умолчанию пропускается максимум 7 байт.
Последовательность ELM327 AT команд для работы с UDS по CAN шине:
ATZ // сброс настроек
AT E0 // отключаем эхо
AT L0 // отключаем перенос строки
AT SP 6 // Задаем протокол ISO 15765-4 CAN (11 bit ID, 500 kbaud)
AT ST 10 // Таймаут 10 * 4 мс, иначе EBU шлет повторные ответы каждые 100 мс, а мы не отвечаем, потому что ожидаем конца, а нам нужен только первый ответ
AT CA F0
AT AL // Allow Long (>7 byte) messages
AT SH 7E0 // задаем ID, к кому обращаемся (двигатель)
AT CRA 7E8 // CAN Receive Address. Можно задать несколько 7Xe
AT FC SH 7E0
AT FC SD 30 00 00
AT FC SM 1 // Режим Flow Control 1 должен быть определен после FC SH и FC SD, иначе в ответ придет "?"
03 22 F4 0С 55 55 55 55 // UDS запрос оборотов двигателя
Для работы с протоколом KWP2000 через ELM327 нужно только указать адреса назначения и источника.
Последовательность ELM327 AT команд для работы с VW TP 2.0 по CAN шине:
ATZ // сброс настроек
AT E0 // отключаем эхо
AT L0 // отключаем перенос строки
AT SP 6 // Задаем протокол ISO 15765-4 CAN (11 bit ID, 500 kbaud)
AT PB C0 01
AT SP B // Задаем протокол USER1 CAN (11* bit ID, 125* kbaud)
AT ST 10 // Таймаут 10 * 4 мс, иначе EBU шлет повторные ответы каждые 100 мс, а мы не отвечаем, потому что ожидаем конца, а нам нужен только первый ответ
AT SH 200 // Обращаемся к 200 ID
AT CRA 201 // Ждем ответа от 201 Блок управления двигателем, 202 - Transmission, 203 - ABS, 207 - Приборная панель
01 C0 00 10 00 03 01 // Initiate channel setup with ECU module - 01, request it use CAN ID 0x300; Transmission 02; ABS 03
AT SH 740 // адрес блока 740 получен в ответе на предыдущую команду
AT CRA 300 // Ждем ответа от 300 ID
A0 0F 8A FF 32 FF // Tell ECU module to send 16 packets at a time, and set timing parameters
10 00 02 10 89 // Send KWP2000 startDiagnosticSession request 0x10 with 0x89 as a parameter.
B1 // ACK
11 00 02 1A 9B // Запрос названия блока KWP2000
Мобильное приложение VAG Virtual Cockpit
Для разработки мобильного приложения подключаемого к автомобилю требовалось:
Сниффером собрать трафик от диагностической утилиты VCDS
Изучить работу протоколов UDS, VW TP 2.0, KWP2000
Настроить диагностический сканер ELM327 на работу с UDS и VW TP 2.0
Изучить новый для меня язык программирования Swift
В итоге получилось приложение, которое сочетает в себе функции отображения точных данных панели приборов и диагностика основных параметров двигателя и трансмиссии.
Пару слов про точность данных. Штатная панель приборов не точно показывает скорость — завышает показания на 5-10 км/ч, стрелка охлаждающей жидкости всегда на 90 °C, хотя реальная температура может быть 80 — 110 °C, стрелка уровня топлива до середины идет медленно, хотя топлива уже меньше половины и при нуле на самом деле топливо еще есть в баке. Производитель это делает для удобства и безопасности водителя.
На данный момент приложение показывает следующие параметры:
Приборная панель | Двигатель | Трансмиссия (температура) |
1) Какая дверь открыта | 1) Обороты | 1) ATF AISIN (G93) |
Я стремлюсь чтобы приложение поддерживало как можно больше моделей автомобилей. Пока что поддерживаются производители: Volkswagen, Skoda, Seat, Audi. На разных комплектациях могут отображаться не все параметры, но это поправимо.
Сейчас я провожу тестирование версии 3.0. Приложение доступно только на iOS, после релиза 3.0 перейду к разработке версии для Android.
Если интересно потестировать и есть желание принять участие в проекте, то установить приложение можно по ссылке. Также я веду бортжурнал на drive2.ru, где делюсь полезной информацией и новостями о VAG Virtual Cockpit.
Панель приборов снятие/установка
Нижний Новгород, ул. Деловая, 7 +7 (986) 726-84-33,(910) 790-23-52
Нижний Новгород, ул. Ванеева, 209А +7 (910) 790-23-55,(910) 790-23-51,(831) 422-14-22
г. Нижний Новгород, ул.Переходникова, д.28/1 +7 (831) 410-11-21,(831) 410-14-32, (831) 422-14-20
Нижний Новгород, ул. Коминтерна, 39, к.1 +7 (987) 544-90-34,(987) 544-90-33,(831) 422-14-16
Нижний Новгород, ул. Карла Маркса, 60в +7 (910) 790-83-34, (910) 790-84-33, (831) 422-14-15
Нижний Новгород, Комсомольское шоссе, 3б +7 (831) 410-33-52,(831) 410-33-51,(831) 422-14-23
Нижний Новгород, ул. Удмуртская, 10 +7 (831) 411-50-50, (831) 416-16-00, (831) 416-19-00
Нижний Новгород, пр. Гагарина, 37б +7 (831) 413-03-89
Нижний Новгород, ул. Дьяконова, 2г +7 (831) 414-65-76
г. Нижний Новгород, ул. Гаугеля 2А/2 +7 магазин: (831) 225-92-72, шиномонтаж: (831) 415-38-07
г. Нижний Новгород, ул. Юбилейная, 16а +7 (831) 413-38-16, (986) 763-34-03, (930) 66-86-777
Нижний Новгород, ул. Голубева, д. 7 +7 (831) 422-14-17,(831)410-15-84, (831)410-15-71, (987) 544-41-22
Нижний Новгород, ул. Фучика, д. 36 +7 (987) 080-14-31,(987) 548-91-33,(831) 422-14-18
Нижний Новгород, ул. Генерала Ивлиева, дом 24А +7 (831) 410-15-66,(831)410-15-69,(831) 410-15-39,(831) 422-14-19
зачем нужны экраны вместо панели приборов :: Autonews
По стопам премиума: зачем нужны экраны вместо панели приборов
В объективы фотошпионов попал обновленный Mercedes-Benz C-Class c экраном вместо обычной стрелочной панели приборов. Как правило, новые технологии сначала обкатываются на флагманских моделях, а потом их предлагают для более доступных автомобилей. Так, LCD-приборные панели еще недавно устанавливались исключительно на очень дорогие машины. И нет сомнений в том, что этот тренд в автомобилестроении получит развитие и в будущем.Aston Martin Lagonda
Первым автомобилем с цифровой приборной панелью стал Aston Martin Lagonda 2-Series. Перед водителями седана с необычным для 1976 года клиновидным кузовом располагались три вакуум-люминисцентных экрана. Позже электронную панель использовал концерн GM на модели Cadillac Seville 1978, впервые оснащенной маршрутным компьютером. Мода на цифровые приборы вскоре дошла и до массового сегмента — Renault 11 и Mazda 323
Citroen C6
Вскоре новомодные приборные панели подверглись критике. Водители жаловались, что приборы «слепли» при ярком солнечном свете, а цифровая индикация, по их мнению, не позволяла проследить непрерывность разгона. Кроме того, замена перегоревшей приборки стоила дорого. Многие автопроизводители стали переходить на обычные стрелочные приборы, а верность электронным табло сохранили лишь немногие. Например, Citroen, Renault и Toyota.
BMW 5-Series (F10)
С появлением новых функций автопроизводители стали выводить на приборный щиток все больше данных — информацию о настройках автомобиля, навигационные подсказки, названия треков. На BMW 5-Series F10 экран захватил только нижнюю часть приборов, а в новых моделях BMW реальными остались лишь окантовки приборов.
Volvo S60
Некоторые производители начали располагать дополнительные цифровые дисплеи в центре циферблатов. Позже популярность приобрела «мотоциклетная» комбинация со стрелочным циферблатом по центру и виртуальными указателями по бокам, как на Ferrari FF и Ford Explorer. В новых Volvo центральный прибор тоже стал жидкокристаллическим – он позволяет менять графику приборов. Например, в спортивном режиме фон наливается красным цветом, а стрелочная индикация сменяется цифровой.
Lexus LFA
Круглый прибор по центру щитка суперкара LFA мог сдвигаться вправо. Таким образом слева на дисплее освобождалось место для отображения различной информации. Та же технология применена и на более массовом седане IS с пакетом F-Sport. Шкалы и стрелка тахометра виртуальные, но сам круглый прибор реальный и двигается по панели под жужжание электропривода.
Tesla Model S
Виртуальная приборная панель Model S построена по тому же принципу, что и панели Volvo и Lexus: по центру расположен круглый прибор, а по бокам от него можно вывести практически любую интересующую информацию. По дизайну приборный щиток Tesla можно назвать самым необычным.
Mercedes-Benz S-Class
Первым автомобилем с полностью цифровой приборной панелью принято считать Mercedes-Benz S-Class W221. Однако цифровым у него был только спидометр по центру. Качество прорисовки было таким, что отличить реальным прибор от виртуального было сложно. Вместо спидометра на тот же жидкокристаллический экран можно было вывести картинку с камеры ночного видения.
Range Rover (2010)
В 2009 году для Jaguar и Range Rover начали предлагать полностью виртуальную приборную панель. Она представляла собой TFT-дисплей диагональю 12,3 дюйма. В Range Rover на него выводились информация о работе внедорожной трансмиссии, угле поворота колес и артикуляции подвески. Разработавшая виртуальный приборный щиток компания Visteon в настоящее время работает над технологией HMEYE, которая позволит управлять информацией на водительской панели при помощи глаз.
Chrylser 200C EV
Необычное решение применил Chrysler в концепте электрического седана 200С EV, показанного в 2009 году — там приборка плавно «перетекала» на центральную консоль. Получался громадный тачскрин причудливой формы, через который управлялись все бортовые системы автомобиля. Ни кнопок, ни рычагов у концепта не было. С пассажирской стороны был расположен еще один экран, посредством которого можно было управлять климат-контролем.
Audi TT
Audi пошла другим путем и в новом спорткаре TT объединила центральный информационный дисплей с приборной панелью. Теперь водитель может вывести навигационную карту во всю приборку — в этом случае циферблаты значительно уменьшаются в размерах. У немцев получился автомобиль для эгоиста: передний пассажир лишен традиционного мультимедийного дисплея по центру.
Marussia B1
Суперкар Marussia стал первым российским автомобилем с полностью виртуальной панелью приборов. Особенностью моделей B1 и B2 было расположение трех одинаковых дисплеев на передней панели. Крайний левый выполнял роль приборной панели. На два других можно было выводить навигационные карты, меню мультимедийной системы и картинку с камеры заднего вида.
Евгений Багдасаров
Автомобильные словечки, которые мы подзабыли — журнал За рулем
Недавно читал забавный тест-драйв на провинциальном автомобильном портале и наткнулся на неизвестный мне термин. Начал ворошить воспоминания и показалось мне, что нечто подобное я слышал во времена прохождения практики на АВТОВАЗе. Погуглил — точно! Слово такое действительно есть, только мало кто о нем сегодня знает. Я даже опрос небольшой провел среди коллег и знакомых автолюбителей. Значения этого слова не вспомнил никто.
Парприз
Слово произошло от французского «pare-brise», что в переводе означает лобовое стекло или козырек, призванный защитить водителя от ветра и дорожной пыли. Сегодня парпризом называют облицовку передней панели (не путать с панелью в сборе, о ней — ниже).
Торпедо
Торпедо или торпеда?
Только не обращайтесь с таким вопросом к фанатам «Спартака». Шутки шутками, а необычный жаргонизм неплохо прижился. Им сегодня называют переднюю панель автомобиля. Вот только, как верно произносить слово, многие не знают. Впрочем, в Толковом словаре Дмитрия Ушакова слово «торпедо» означает то же, что и «торпеда» в значении «автомобиль сигарообразной формы с открытым кузовом». Дело в том, что во времена, когда Дмитрий Николаевич работал над словарем (1935–1940 годы), «торпедо» еще не ассоциировали с передней панелью автомобиля. Произошло это чуть позже. В середине прошлого века немецкая компания Torpedo занималась производством приборов для автомобилей. Со временем «торпедо» стало именем нарицательным. Сначала так называли приборные щитки, а позже и всю переднюю панель целиком. Так что самодвижущийся боевой снаряд подлодки, торпеда, не имеет к передней панели никакого отношения.
Кокпит
Кокпит
Английское слово «cockpit» появилось в XVI веке и первоначально обозначало арену для петушиных боев. Позже так стали называть замкнутое, но открытое пространство на морском судне, где располагался рулевой, вероятно, из-за схожей конфигурации с ареной для петушиных боев. Впоследствии термин перекочевал в авиацию и автомобилестроение, в частности, в автоспорт. Сегодня кокпит стал синонимом кабины пилота.
Вёсла
Ручной стеклоподъемник (весло)
Со временем этот жаргонизм стал забываться, а ведь еще пару десятков лет назад весла были в каждом автомобиле. Но не для того, чтобы ими можно было подгрести к берегу, если вдруг автомобиль упадет с моста в реку. Так называли ручки механических стеклоподъемников. Хотя многие сегодняшние автолюбители таких ручек никогда не видели. Автомобили наших дней, как правило, оснащают электрическими стеклоподъемниками, а ручные можно встретить лишь в базовых версиях бюджетных моделей.
Галстук
Буксировочный трос (галстук)
Этим словом автомобилисты старой закалки называют буксировочный трос. С появлением эвакуаторов и выездных сервисов по ремонту и обслуживанию автомобилей жаргонизм стал забываться, однако, отправляясь в поездку за рулем, не забудьте «принарядиться».
Кенгурятник
Кенгурятник
Кенгурятником называют трубчатую конструкцию, которая вешается спереди или сзади автомобиля для защиты элементов кузова и оптики от механических повреждений. Когда-то американские фермеры крепили калитки на свои пикапы для разгона скота. Русскоязычная версия термина «кенгурятник» или «кенгурин» пришла из Австралии, где аналогичные конструкции «roo bar» (в буквальном переводе «кенгуру решётка») вешали дальнобойщики, чтобы уберечь транспортное средство от перебегающих дорогу животных. В частности, от распространенного в Австралии кенгуру. Сегодня кенгурятник превратился в модный аксессуар и чаще применяется в декоративных целях, для тюнинга. В результате борьбы за безопасность пешеходов в «Технический регламент о безопасности колесных транспортных средств» были внесены поправки, которые сильно ограничивают применение подобной конструкции.
Овердрайв
Овердрайв
Овердрайв — это повышающая передача с передаточным отношением ниже единицы. Когда-то этот термин подразумевал использование дополнительного редуктора в коробке передач. Сегодня так обозначают высшую ступень в автоматической трансмиссии. Впрочем, термин этот встречается все реже. Крайний раз кнопку O/D (Overdrive) доводилось видеть рядом с селектором четырехступенчатой автоматической коробки передач Jatco, что устанавливается на автомобили Datsun. При нажатии высшая четвертая передача отключалась.
Кочерга/мешалка
Кочерга/мешалка
Раз уж речь зашла о коробке передач, уместно вспомнить, как на автомобильном жаргоне называется рычаг этой самой коробки. В простонародии его называют кочерга, за внешнее сходство, или мешалка. Второе чаще применительно к механике, когда рычаг приходится часто перемещать во время переключений, будто что-то помешивать ложкой в чашке. Нередко можно услышать также о «ручке» или «палке».
PS: Автомобильным жаргонизмам можно посвятить целую книгу — многое из повседневного обихода в этой заметке отсутствует. Поэтому пишите в комментариях, какие термины вас смутили в свое время и что они обозначали.
Фото: из архивов автора
Как заменить панель управления в посудомоечной машине? — пошаговая инструкция с фото
Шаг 3
Разъедините другие соединения
В некоторых посудомоечных машинах есть второе подключение панели управления. Удалите все монтажные соединения с панели управления, прежде чем вытащить панель управления из посудомоечной машины.
Отсоедините другие провода, если ваша посудомоечная машина имеет более одного соединения.
Подключите жгут проводов
Удалите все упаковочные и защитные материалы с новой панели управления. Поместите новую панель управления в верхнюю части дверцы посудомоечной машины так, чтобы вы могли подключить к ней провода. Если ваша модель оснащена 2-мя жгутами проводов — подключите оба к новой плате управления. Они должны защелкнуться и остаться в заблокированном положении.
Повторно установите внутреннюю дверную панель
Установите винты с внутренней стороны дверной панели. Плотно затяните их, но не переусердствуйте, чтобы не сорвать резьбу.
Восстановите подачу электроэнергии
Поверните выключатель в положение «Вкл.», чтобы восстановить электропитание. Дисплей посудомоечной машины должен загореться после восстановления электричества. Проверьте, работают ли кнопки управления посудомоечной машиной.
Инструменты, которые Вам понадобятся
Звездообразная Отвертка Torx
Панель управления
Панель управления автомобиля

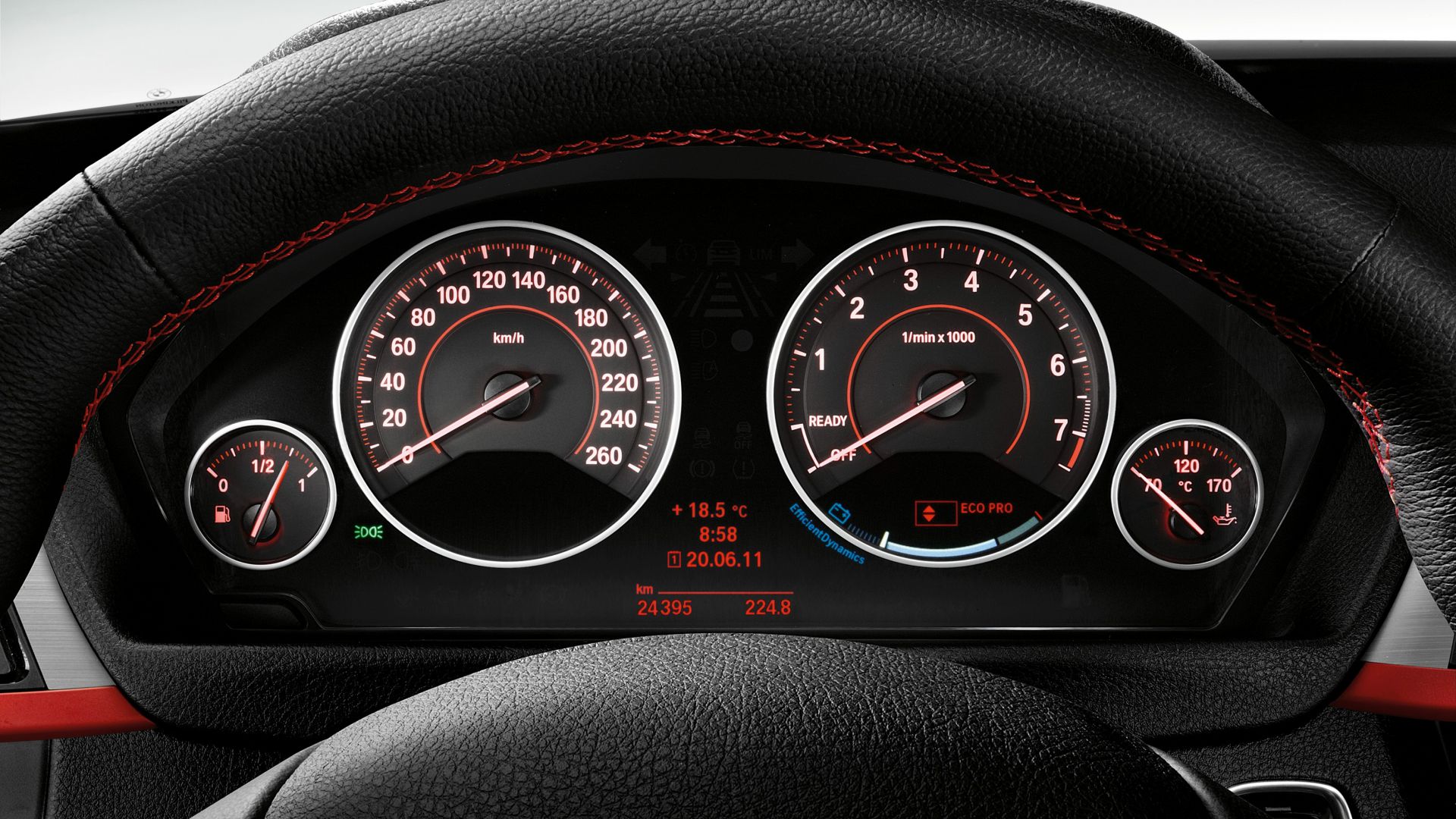

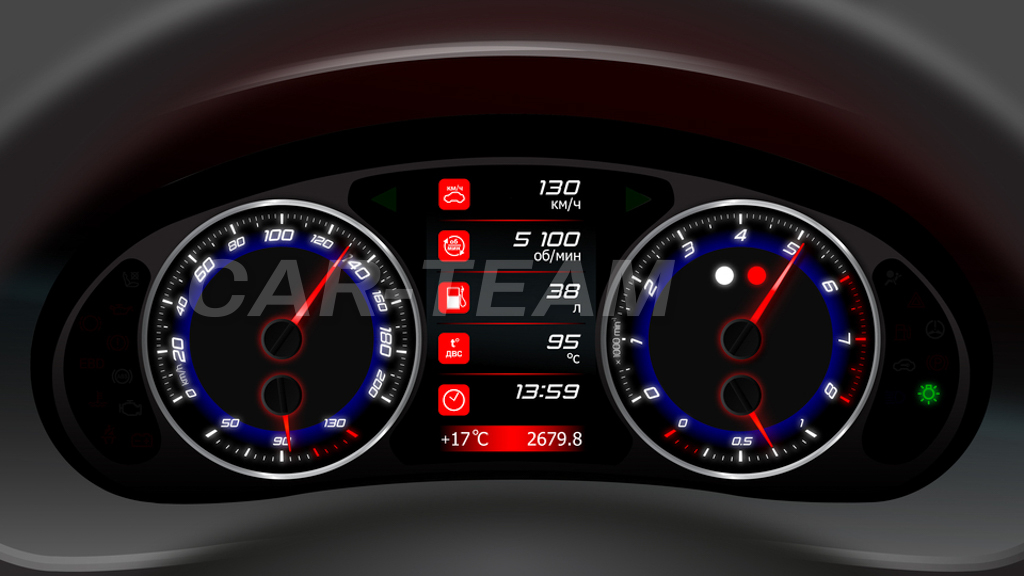

Панель приборов и что на ней находится. Комбинации на приборной панели автомобиля
Панель приборов, в сокращении звучит как приборка – это обобщенное название зоны, в которой располагаются все основные контрольно-измерительные приборы автомобиля. Они предназначаются для оперативного оповещения водителя о текущем состоянии всех значимых систем, узлов и агрегатов транспортного средства, актуальной скорости передвижения, доступном количестве топлива, пройденного пути и прочем.
Расположение и состав автомобильной приборной панели
В подавляющем большинстве машин все приборы панели управления расположены слева прямо перед водителем. В некоторых серийных легковых машинах панель приборов размещается по центру передней консоли, но все равно немного разворачивается в сторону водителя для удобства считывания информации с нее.
Как правило, панель приборов автомобиля включает следующие индикаторы:
- спидометр – указатель скорости;
- контрольные лампы работоспособности узлов;
- общий и посуточный счетчики пробега;
- индикатор температуры в системе охлаждения;
- индикатор уровня топлива;
- тахометр – указатель оборотов двигателя.
Это основной, стандартный набор показателей приборной панели, который может изменяться и дополняться в зависимости от конкретной модели автомобиля. Например, в некоторых современных машинах устанавливаются контроллеры износа тормозных дисков, от которых на приборную панель выводятся сигнальные лампы.
Обозначения на панели приборов.
Контрольно-измерительные приборы подавляющего большинства моделей автомобилей работают по единому принципу – красный свет, это проблемы. То есть, свечение любой красной лампочки или пребывание стрелки прибора в красной зоне говорит о проблемах с автомобилем. В таком случае лучше всего остановиться и изучить проблему, и только в случае ее классификации как неопасной, двигаться дальше.
Тестирование состояния узлов автомобиля по показателям приборной панели
Не всем известно, что еще до начала движения панель приборов может показать наличие проблем с автомобилем. Увидеть их просто – необходимо провести краткое тестирование систем в начале дневной эксплуатации машины.
Сначала включается зажигание, но двигатель не запускается. При этом на панели загорается большое количество разноцветных лампочек, точный состав и расцветки которых зависят от модели машины. Но в любом случае должны загореться следующие сигнализаторы:
- лампа давления в смазочной системе;
- лампа исправности аккумулятора;
- лампочка включения ручного тормоза.
В автомобилях с дизельными двигателями также обязательно должен кратковременно включиться индикатор состояния свечей накала, отключающийся после срабатывания соответствующего реле.
Далее следует запустить двигатель. Сразу после этого «тревожные» индикаторы красного цвета за исключением датчика ручного тормоза должны погаснуть. Чтобы проверить исправность ручника и его контролера, нужно просто затянуть его и опустить обратно, попутно проверяя реакцию соответствующего индикатора.
Спустя 10-20 секунд следует выключить двигатель, снова включив только зажигание. Если мотор полностью исправен, датчик масляного давления не должен загореться, поскольку оно уже повысилось до нормы. У двигателя в хорошем состоянии лампа должна загораться не ранее, чем через 5 секунд после выключения. Другой результат свидетельствует об износе мотора и необходимости посещения СТО.
Такой экспресс-осмотр состояния автомобиля не позволит определить все его существующие и вероятные неисправности, но даст довольно достоверную информацию о возможности его эксплуатации в ближайшие часы, что тоже полезно.
Самая простая процедура в ремонте панели — замена лампочек подсветки, остальные процедуры требуют определенных навыков.
Неисправности приборной панели
Панель приборов чаще всего содержит электронные, световые и механические приборы, причем доля последних постоянно уменьшается. Поломки в основном связаны с износом механических частей, сбоями бортового компьютера и неполадками в бортовой электросети автомобиля. При любой неисправности в приборной панели нужно сразу же обратиться к специалистам, поскольку ездить, не будучи уверенным в достоверности показателей панели, крайне опасно.
Обозначение значков и символов на панели приборов автомобиля
Современные автомобили имеют электронные системы контроля и автоматики, причем все текущие параметры выводятся на приборную панель. К сожалению, не все автовладельцы знают суть обозначений значков на панели приборов, что крайне важно для успешной и безопасной эксплуатации транспортного средства. Для упрощения понимания технического состояния авто символы группируются по назначению, важности и цвету засветки.
Общепринятые значки на приборной панели
Каждый автомобиль независимо от года выпуска снабжен световой сигнализацией, которая информирует о важных факторах для работы транспортного средства, причем группа значков имеет общепринятый характер.
Оригинальная панель приборов
Уровень бензина
Индикатору уровня топлива уделяется особое значение, поэтому он выполняется в различных модификациях от стрелочных до полностью световых. Для привлечения внимания в случаях остатка малого количества топлива обязательно выполнена дублирующая «лампочка», которая начинает мигать при необходимости срочной дозаправки (бензин на нуле). От начала мигания до полного осушения бака обычно можно проехать порядка 50 км, причем непрерывное свечение обозначает, что двигатель может заглохнуть в любую минуту. В ряде моделей сигнализатор не мигает предупреждающе, а просто загорается.
Сам индикатор представляет собой шкалу с условной разбивкой от пустого «E» до полного «F» бака. В старых авто на показания датчика мог влиять угол уклона авто. Топливо в баке отливало к одному краю, в следствии чего поплавок менял свое положение. На современных авто данная проблема решена установкой двух датчиков.
Индикация топлива
Лампочка включенного ручника
Сигнальный значок красного, желтого или оранжевого цвета в виде круга с боковыми лепестками и английской буквой «P» (Парковка) в центре загорается, когда включен ручной тормоз. Красная подсветка обусловлена необходимостью повышенного внимания, связанного с невозможностью продолжения движения или начала движения.
Лампочка значка связана с датчиком рычага ручного тормоза, поэтому она зажигается при даже небольшом смещении рычага или изменении регулировки свободного хода. Частой причиной является отказ датчиков или контакторов. В любом случае подсветка значка требует остановки и проверки состояния ручного тормоза.
Индикация стояночного тормоза
Подушки безопасности Airbag
Каждый современный автомобиль оснащен подушкой безопасности, причем это не только дорогостоящий компонент, а сложная электронная система со своими датчиками и управляющим компьютером. Любые сбои в работе системы безопасности отражаются загоранием персональной контрольной иконки на приборной панели.
Все приспособления системы безопасности объединены в единую систему с сигнализацией единой лампочкой (выглядит как пристегнутый ремнем человечек), поэтому даже проблемы в ремнях безопасности сигнализируются подсветкой соответствующей лампы. Рекомендуется незамедлительно посетить СТО для проверки системы безопасности.
Ошибка может подсвечиваться при банальном размещении тяжелого предмета на сидении пассажира. Датчик фиксирует присутствие не пристегнутого «пассажира». Достаточно переместить предмет или защелкнуть замок ремня безопасности – сигнализатор потухнет.
Сигнализация ошибки подушки безопасности
Значок уровня заряда аккумулятора
Восклицающий знак в виде аккумулятора загорается красным цветом на панели приборов как признак проблем в бортовой сети. Первично при включении зажигания светящаяся лампа обозначает, что цепь исправна, но при заведенном двигателе бортовая сеть переходит на питание от генератора, а аккумулятор только заряжается.
Подсветка ламы при работающем двигателе обозначает проблемы в цепи зарядки аккумулятора или падение напряжения от генератора, т.к. сам световой датчик подключен по мостовому принципу и загорается при возникновении разницы потенциала напряжений аккумулятор/генератор. Сигнализация лампы – это обозначение отсутствия зарядки аккумулятора, но не указывает на причины, которые могут быть связаны с генератором, АКБ или проводниками. Долгое путешествие на транспорте от батареи, особенно при включении энергоемких приборов невозможно, поэтому рекомендуется без отлагательств посетить СТО.
Сигнализация уровня заряда аккумулятора
Расшифровка цветов лампочек
Графические обозначения у разных автопроизводителей несколько отличаются, но все же имеют единую группировку по цвету подсветки, на что можно опираться в понимании, что происходит с транспортом:
- Красные иконки загораются, предупреждая об опасном рабочем режиме. Устранение поломки требует немедленного вмешательства, а продолжение движения крайне нежелательно, т. к. может быть опасно отказом систем или даже выходом из строя силового агрегата. Красный сигнал – аварийный;
- Индикаторы желтого или оранжевого цвета предупреждают о сбоях в работе, неисправностях или необходимости выполнения действий по управлению. Достаточно запомнить, что загорается «желтый» — значит уделите повышенное внимание управлению;
- Лампочки с зеленой или синей подсветкой информируют об активности сервисных функциях транспортного средства. Их главное назначение напоминать о включенном функционале.
Вариации информационных значков на панели приборов
Значки неисправностей на панели приборов
Значки на панели автомобиля, обозначение которых несколько отличается у автопроизводителей, разделены на группы, причем самыми важными являются с красной подсветкой, что обозначает необходимость остановки транспортного средства и проверки рабочего состояния. Игнорирование сигналов неисправности может привести к катастрофической ситуации на дороге и полному выходу из строя авто.
Отдельно стоит отметить, что щиток приборов может иметь несколько вариантов подсветки с дополнительными элементами, уточняющих состояние автомобиля.
Информационные значки неисправностей
Восклицательный знак в треугольнике на панели приборов
Тормозная система – важнейший функционал для безопасности движения, поэтому ей уделено особое внимание. На современных авто устанавливается несколько вспомогательных систем, причем они завязаны в единую систему контроля торможения и курсовой устойчивости, поэтому любое отклонение рабочего режима от нормы сигнализируется на приборной панели как восклицательный знак в треугольнике оранжевого или красного цвета.
Автомобильный транспорт может не обнаруживать серьезных изменений в торможении, но даже периодическое загорание восклицательного знака требует немедленного обращения на СТО или проведения ремонта. Сигнализация может гореть по массе причин, главными из которых являются:
- Индикация низкого уровня тормозной жидкости в бачке, что свидетельствует о выработке деталей или разгерметизации гидравлики. Временным решением является доливка;
- Образования пузырьков газа в тормозной жидкости вследствие перегрева и снижения технических характеристик состава. Необходима замена с качественной прокачкой гидравлической системы, чтобы ее промыть и выгнать пузырьки газа. Для продолжения движения, резко охлаждать горячие колодки не допустимо, т.к. это приводит к деформационным проявлениям;
- Критический или неравномерный износ тормозных колодок, а также заедание механизма, что снижает эффективность и правильность тормозного пути, т.е. включение тормоза происходит с отклонениями. Требуется замена колодок и проверка механики;
- Нештатная ситуация, которая может обозначать, что двигатель запущен, но открыта дверь, капот, багажник.
Восклицательный знак в треугольнике на панели приборов
Значок двигателя — Check Engine
Подсветка индикатора на приборной доске в виде двигателя или с надписью «Check Engine» свидетельствует о необходимости проверки всех систем и датчиков, т. е. с транспортом произошло нечто, что не соответствует нормативам рабочего режима. Это признак необходимости посещения СТО или проведения диагностики, поиска причин, т.к. время не терпит, дальнейшая эксплуатация транспорта может привести к его поломке.
Если загорается чек «Check Engine», то рекомендуется проверить ряд возможных причин:
- Открыта крышка топливного бака или потеряна герметичность топливной системы, т.е. треснула крышка на горловине бака, уплотнители потеряли свои технические характеристики. Проверить топливную систему на герметичность;
- Используется некачественное топливо или стал барахлить лямбда-зонд (датчик кислорода в выхлопной системе). Необходима замена топлива или замена зонда, причем если игнорировать предупреждение, то из строя может выйти дорогостоящий катализатор;
- Может означать, что вышел из строя катализатор, при этом дополнительным подтверждающим фактором является снижение мощности двигателя почти вдвое. Необходим срочный ремонт с заменой деталей;
- Неисправность датчика массового расхода топлива или зависящих от его работы других элементов. К примеру, пропадание искры зажигания, нарушение состава топливной смеси и прочее. Дополнительным признаком является неустойчивая работа двигателя с падением мощности, приемистости и повышением расхода топлива. Игнорирование индикации чека «Проверьте двигатель» на панели приборов приводит к ухудшению общего состояния двигателя;
- Проблемы с бензонасосом или засорена топливопроводная система и форсунки. Обычно это следствие низкого качества топлива или масла, но может обнаруживаться при интенсивной эксплуатации авто в жестких условиях;
- Проблемы с уровнем масла или снижение его качества, что отразилось на снижении его уровня в картере, снижении давления, подтекании смазки через уплотнители или трещины. Это опасный «диагноз для здоровья», требуется тщательная проверка системы смазки с выявлением причин, а не только устранением признаков неисправности;
- Не исключается вероятность проблем с КПП.
Значок двигателя — Check Engine
Уровень масла
Без качественной и стабильной смазки двигатель долго не просуществует, поэтому современные авто обязательно снабжаются датчиками уровня и давления масла, значок которого на панели высвечивается в виде масленки. Также можно встретить стрелочный индикатор давления масла, причем стрелка условно указывает на создаваемое давление в системе. Дополнительные значки или надписи рядом с масленкой уточняют причину аварийной сигнализации.
Мигание сигнализатора не столь критично, но требует обязательного выяснения причин. Частыми причинами для включения сигнализации являются:
- Снижение уровня масла в картере по причине естественной выработки (сгорания) или подтекания через уплотнители, трещины. Требуется осмотр агрегата и доливка уровня;
- Снижение давления масла из-за выработки деталей или потери маслом технических характеристик. Требуется полная диагностика системы смазки, а также замена масла или проведение капитального ремонта. Лампа должна гаснуть на повышенных оборотах;
- Восклицательный знак масленки на панели приборов загорается также при засорении масляного фильтра с падением давления в магистрали. Смена масла обязательно должна проводиться со сменой фильтра, т.к. его ресурс ограничен, и он физически не способен пропускать очищенную смазку, сбрасывая давление через клапан. Газовать, чтобы потухла лампочка, нет смысла, требуется ремонт.
В любом случае сигнализация «масленки» требует внимания к двигателю, причем не выяснение причин, а только устранение признаков сигнализации может привести к ускоренной выработке двигателя со снижением технических характеристик и в дальнейшем необходимостью проведения внепланового капитального ремонта.
Сигнализация системы смазки
Ошибка КПП (АКПП или МКПП)
Подсвечивание сигнализации ошибки КПП свидетельствует о невозможности дальнейшего движения или что не рекомендуется продолжать движение. В виду большого ассортимента видов КПП и их конструкционных особенностей единой знаковой сигнализации не существует, и иконки могут выглядеть по-разному. Могут высвечиваться как значки в виде шеврона, так и прямая надпись об ошибке КПП.
Несмотря на то, что АКПП и МКПП имеют большие отличия в структуре и в первую очередь количеством электроники, причины возникновения ошибок схожие:
- Низкий уровень масла в коробке, что может быть связано с его выгоранием из-за низкого качества и протеканием через уплотнители, трещины. Частым случаем сигнализации об этих проблемах происходит при низких температурах окружающей среды или при парковке под большим уклоном. Прогрев масла за счет работы двигателя обеспечивает более высокий уровень – временное решение проблемы;
- Большая механическая выработка, которая влияет на уровень масла, рабочую температуру, что и регистрируется датчиками;
- Программный сбой (для АКПП) или выход из строя электрики (датчики, проводка). Автомат срабатывает при любой причине, а двигатель может не заводиться или глохнуть.
Не рекомендуется продолжать длительное движение без установки причин сигнализации об ошибке, а также до устранения неисправности.
Информационный значок неисправности АКПП
Индикаторы системы стабилизации
Важные для управления автомобилем системы имеют дополнительные обозначения символов на приборной панели, это связано с необходимостью информирования для безопасного управления транспортным средством.
ABS (Antiblockier System)
Если загорелась приборная доска с сигнализацией ABS, то произошел сбой или отказ в системе регулирования усилий торможения, что негативно отражается на курсовой устойчивости при резком торможении. Если на табло лампочка зажглась и потухла, то страшного ничего нет (это сигнализирует о срабатывании данной системы, это нормально), а вот при постоянном моргании или свечении рекомендуется немедленно обратиться в сервисный центр для диагностики и исправления сбоя.
Движение без ABS-системы по скользким и сыпучим дорожным покрытиям крайне опасно, т.к. транспорт будет при резком торможении совершенно непредсказуемо двигаться. Причиной сбоя АВС может быть неравномерная или критичная выработка тормозных колодок, механическое заедание деталей, программный сбой, подтекание тормозной жидкости.
ESP (Electronic Stability Programm)
Сигнализация на приборной панели надписи ESP свидетельствует об отказе дополнительной системы курсовой устойчивости. С одной стороны это несущественно влияет на управление транспортом и можно продолжать движение, но отказ системы особенно ощущается в поворотах в условиях скользкой или сыпучей дорожной поверхности.
ЕСП работает совместно с ABS, поэтому диагностику рекомендуется проводить комплексно, причем причины отказа аналогичны и относятся к механической выработке узла и программным сбоям. Периодическое зажигание сигнализатора свидетельствует об активности данной системы и не несет угрозы машине.
Информационные значки систем курсовой устойчивости
Индикаторы внешних световых приборов автомобиля
Для безопасного движения транспорта в условиях недостаточной видимости предусмотрены осветительные приборы, причем их функционирование или отказ сигнализируется на панели приборов своими значками с «информационным» зеленым или синим цветом:
- Переключение фар на дальний свет отмечается подсветкой лампочки синего цвета со значком фары с «поднятым» потоком лучей;
- Сигнализаторы поворотов имеют свои лампочки на приборной панели, которые загораются желтым, оранжевым или зеленым цветом в такт с морганием внешних приборов. Если на панели приборов не обнаруживается «моргание поворота», то, скорее всего, лампочка во внешних сигнализаторах сгорела;
- Обязательным для авто является подсветка максимальных габаритов, которая также имеет сигнализацию зеленой или голубой лампочкой на панели приборов. При этом с «габаритами» одновременно включается подсветка приборной панели, которая имеет большое значение не только для улучшения информационного восприятия, а для снижения усталости глаз и видимости органов управления.
Примеры значков световых приборов
Индикаторы внешних световых приборов автомобиля имеют особое значение не только в условиях темноты, а также при большой освещенности, когда судить о включении поворота возможно только по лампочке на приборной панели.
Электронные дисплеи для сообщений
Электронные дисплеи для сообщений не только уточняют обозначение символов на приборной панели, но и выводят дополнительную информацию, связанную с рабочими режимами транспортного средства, которые контролируются бортовым компьютером. Так часто в ПО вшиты функции измерения температур для контроля и регулирования микроклимата в салоне авто, а также считывание информации по пройденному пути с ведением расчета расхода топлива, в том числе подключение иммобилайзера.
Несмотря на то, что многие функции и информационные сообщения унифицированы, каждый автопроизводитель старается добавить собственный функционал, так иконка «ключик» с разным форматом обозначает разные «поломки».
Информационная панель на приборной доске
Значки на гибридных машинах
Гибридные машины – современный переходный вид транспорта, использующий одновременно тягу ДВС и электродвигателя, поэтому информационная панель приборов значительно отличается расширением дополнительных значков. Они описывают рабочие режимы и переходы силовой установки, почему и существует большое разнообразие специальных значков.
Принцип группирования по цвету и назначению сигнализаторов сохранился, поэтому обнаружение подсветок красного или оранжевого цвета требует внимания к авто с целью выяснения причин регистрации сбоев или отклонения рабочих режимов. Стоит отметить, что гибридная техника очень сложная по структуре и имеет большие взаимосвязи в системах, поэтому игнорирование предупредительных сигналов может быстро привести к выходу из строя машины с дальнейшим сложным и дорогостоящим ремонтом.
Вариации информационных значков гибридных авто
Значки на полноприводных машинах
Обозначение символов на приборной панели полноприводных машин практически ничем не отличается, но для информирования режимов работы коробки передач и раздатки в различных условиях и на разных дорожных покрытиях добавлены индивидуальные индикаторы.
Для внедорожников важными сигнализаторами являются переключение и блокировка мостов. Часто эти лапочки группируются с контуром авто, причем различная подсветка «колес» и «осей» информирует о рабочих автоматических или ручных режимах. Задний и передний контур отображаются отдельно.
Вариации информационных значков для полноприводных авто
Значки на дизельных двигателях
Дизельные двигатели отличаются не только по топливу, но и по принципу его сгорания, а значит, есть особые условия для бесперебойной работы, по этой причине дизель снабжается дополнительными сигнализаторами-значками на приборной панели.
Важность индикаторных приборов в том, что они засвечиваются при недопустимом рабочем режиме: неисправности в системе очистки газов, проблемы в катализаторе, попадание воды в топливо или необходимость обслуживания топливной системы, индикаторы фильтров и активация свечей подогрева воздуха, кнопка которого имеет свою лампочку.
Игнорирование предупредительной информации приводит к тяжелому режиму работы двигателя, а значит к быстрой выработке всего агрегата.
Вариации информационных значков для дизельных авто
Дополнительные индикаторы
Несмотря на общую спецификацию и унификацию информационных значков и индикаторов, каждый автопроизводитель снабжает приборный щит дополнительными сигнализаторами, которые важны для комфорта и обслуживания транспортного средства.
К таким общепринятым дополнительным индикаторам можно отнести:
- Индикатор открытых дверей, капота, багажника, крыши кабриолета;
- Дополнительные топливные сигнализаторы для привлечения внимания и дублирования системы контроля уровня топлива в баке;
- Контроль ремней безопасности, вернее напоминание о необходимости использования ремня безопасности и его надежном защелкивании;
- Предупреждение о пониженном уровне жидкости в бачке омывателя стекол;
- Включение подогрева стекол.
Индикаторы дополнительных и специальных систем
Из-за отсутствия унификации, необходимости вывода совершенно разной информации и больших конструкционных отличий значки на приборной панели автомобиля имеют различия по внешнему виду и комплекту. Более точную информацию и расшифровку, описание рекомендуется обязательно изучить по эксплуатационным документам конкретного транспортного средства, что исключит вероятность создания неопознанной информационной ситуации (загорелась незнакомая лампочка).
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Лада 21099 Своими руками › Бортжурнал › Виртуальная панель приборов в ваз и любую иномарку своими руками. Realdash
Дошли наконец руки написать статью о своей виртуальной панели приборов ! Тут будет подробно описан процесс установки такой панели приборов на почти любую машину . Вдохновлялся такой приборкой мерса :
Выглядит моя вот так :
Полный размер
Полный размер
Полный размер
. Начнем с общего описания . Что нам понадобится ? Планшет на андроиде или ios(можно ноутбук или планшет на винде, софт этой программы есть на все системы почти ) . Адаптер обд 2 блютуз или вай фай . (Предпочтительно блютуз, меньше жрет аккума ) . У меня был выбор между двумя
Полный размер
После примерки понял что влезает по высоте только правый который меньше . У вас же надо смотреть по месту, чем больше планшет сунете тем будет красивее) не придется думаю как облагораживать пустые места по краям.
ВАЖНО : БЕРИТЕ ПЛАНШЕТ С ХОРОШИМ ЭКРАНОМ ЧТОБЫ НА СОЛНЦЕ БЫЛО ЧИТАЕМО !
Дальше нам понадобиться сама программа :
Покупайте сразу платную стоит 300р и там нет рекламы .
Вот примеры приборок которые мог быть, красота :
Полный размер
Полный размер
Полный размер
Суть работы в следуйщем : программа через адаптер общается с мозгами машины берет оттуда инфу и передает ее в планшет на красивую приборку 🙂 чем умнее мозги тем больше можно вывести информации с мозгов . Так же есть вариант через ардуино вывести туда инфу которой в мозгах нет, например поворотники, дальний свел И.т.д . Но мне это не очень нужно . У меня на машина 099 с мозгов январь 5.1 берется : скорость (можно и по gps с планшета), тахометр, вольтметр, температура ож, чек .Пробег программа считает сама . На мозгах иномарок так же как правило есть инфа о остатке топлива в баке, давлении масла, давлении топлива, это все можно вывести на приборку ! Любую инфу с мозгов можно вывести на эту приборку, возможности кастомизации интерфейса очень широкие . Я же остаток топлива смотрю с борт компа, лампу резерва топлива я оставил на приборке (лампочка, давление масла тоже оставил на приборке ) так то если говорить о вазе то можно любые лампочки из приборки оставить какие нужны, зависит только от ваших прямых рук, как это красиво организуете !Как сделал я, в картинках :
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Ну вот так вот . Бюджет мой переделки равен 1000р из которых :500 адаптер обд2 блютуз, 300 шпаклевка, 200 два сникерса и вода 🙂 на солнце все видно отлично .
По питанию планшета : он подключен постоянно к зарадке . Когда зажигание включено — начинает идти зарядка — планшет сам запускает программу . Зажигание выключенно — зарядка выключается — приложение само закрывается когда видит что заряд не идет — экран гаснет. В таклм режиме без зарядки планшет ща сутки кушает 8% зарядки . Т.е так простоять он может 10 дней спокойно 🙂 Ну вот и все, если будут какие то вопросы, задавайте !
Почему переднюю панель авто называют «торпедо»? — DRIVE2
Торпедо автомобиля
Мне давно было несколько любопытно почему переднюю панель автомобиля называют «торпедо»?
Казалось бы, «передняя панель» — простое и всем понятное сочетание двух хорошо известных слов. Почему бы им не ограничиться? Но от владельцев самых разных автомобилей то и дело слышно — «торпедо», «торпеда»…
Корабельная торпеда
Я всегда думал:» Интересно, что общего может быть у передней панели автомобиля с торпедой, которую выпускает подводная лодка в сторону вражеского корабля?»
Недавно наткнулся на статью, которая наконец-то разъяснила мне причину такого названия.
Оказалось все очень просто. Так же как и с широко известными словами «ксерокс» (которым называют все копировальные аппараты), «унитаз» (которым все называют некие сантехнические приспособления) и т.п.
Оказалось что в Германии в середине двадцатого века была известная фирма, специализировавшаяся на производстве автомобильных приборов. И эта компания носила название «Torpedo». Ее приборы часто встречались на автомобилях самых разных марок, поэтому сначала слово «торпедо» стали использовать для обозначения приборов на панели панели, а потом — и всей передней панели.
С той поры и прижилось в нашем языке это слово.
Правда в ходе проходящей в комментариях здесь дискуссии некоторые берутся утверждать, что вообще нет такого слова в русском языке.
Извините, несогласные друзья, но есть.
Во-первых, точно есть в русском языке такое слово «торпедо»!
Во-вторых, есть с именно таким значением:
В-третьих, есть такое слово и с таким значением даже и в украинском языке:
Какие, здесь могут быть сомнения?! Есть такое слово и с таким значением!
Кстати, в некоторых статьях об истории отечественного автомобилестроения я встречаю информацию, что что производители первых паровых советских автомобилей НАМИ-1, в техническом руководстве этого авто обозначили приборную панель именно торпедо.
Впрочем, самого руководства я не видел по-этому могу судить лишь с их слов…
Тем не менее этот термин точно существует и им успешно пользуются миллионы автолюбителей.
********************************************************************************
И еще:
К моему удивлению и удовольствию широкие массы читателей этого поста взялись в комментариях обсуждать и другие слова и термины.
Для тех, кому лень читать все комментарии к посту (тем более там много «воды») коротко об обсуждаемом.
Автомобильные термины.
Парприз. Слово «Парприз» произошло от французского «pare-brise», что в переводе означает лобовое стекло или козырек, призванный защитить водителя от ветра и дорожной пыли. Сегодня парпризом называют облицовку передней панели. Т.е. это «Торпедо», но без приборов.
Бендикс— название тоже произошло от названия компании-производителя.
Стойки стабилизатора, которые в народе называют яйцами, назвали в честь Терминатора. У него в отличии от всех мужиков «там» были стойки стабилизатора (шутка). :-)))
Контрактные запчасти.Название «контрактные», запчасти получили в те далекие времена (начало 90-х годов), когда по каким то там контрактам с Японии, некоторые фирмы, это «железо» привозили в РФ.
Бронепровода. Название бронепровода пришли в быт из армии там вся проводка была упакована в металлическую оплетку и кожуха для экранирования помех.
Джип. От GP — General Purpose. Так что правильно все внедорожники джипами называть.
Слово «тормоз» произошло из тюркского turmaz «подкладка для колёс арбы»
Слово «машина» от древне-греческого «механикэ» — хитрость. Позднее трансформировалось в «махина», а потом уже и в «машина».
Жабо. Вообще- жабо это элемент одежды. В переводе с французского — «птичий зоб».
Ну а потом это название перекочевало и на автомобили. Жабо в авто — это пластиковая деталь, которая устанавливается между лобовым стеклом и капотом автомобиля.
Не на автомобильную тему:
Мансарда. Слово «мансарда» появилось в 17 веке в Париже. Тогда один известный на то время архитектор Франсуа Мансар (именно от его имени и получила название мансарда) приспособил чердачное помещение под жилой объект.
Боксерские перчатки (хотя по виду это варежки). На английском языке предмет защиты рук для боксера звучит так: «boxing gloves». Это имеет только один вариант перевода — боксерские перчатки. В русском языке не стали придумывать иного названия. Просто приняли обычный перевод.
Болгарка (иногда называют Фортуной).Название, «болгарка», родилось в 70-х годах, когда в СССР появились первые представители данного вида инструментов, выпущенные в Болгарии заводом «Элпром-Ловеч». Назывались они «Фортуна».
:-))) Ну и на десерт:
Стасик (таракан). Существует версия, что тараканов назвали Стасиками из-за созвучности имени «Стас» с нецензурным общенародным обозначением мужчины с нетрадиционной сексуальной ориентацией. Дескать, иногда вредители в квартире так сильно досаждают хозяевам, и от них так сложно избавиться, что те в сердцах обзывают их столь неблагозвучным термином. А затем, при детях, уже не могут позволить себе повторить такую гадость, и потому говорят «Стас». А будучи в хорошем расположении духа, когда насекомое уже не кажется такой большой проблемой, человек называет его и более ласково – Стасик.
Топ панелей приборов. — «Автомобильный дизайн» на DRIVE2
Большинство современных автомобилей имеют хорошие и красивые панели приборов. Какие то приборные панели лучше, какие то наоборот хуже. Но совсем скоро в автомобилях начнут массово появляться цифровые панели приборов, которые придут на смену аналоговым. Новые приборные панели уже начали использовать некоторые производители. Предлагаем Вам десять лучших цифровых кластеров приборов, которые представлены сегодня на авторынке.
Еще немного и подобные цифровые системы станут нормой для всех автомобилей. Цифровые показатели приборов намного практичнее и точнее своих аналоговых предшественников. Как правило, в панель приборов производитель встраивает ЖК-дисплей, который выводит имитацию привычных нам показателей приборов, таких как спидометр, тахометр, уровень топлива и многое другое. К тому же цифровые панели приборов, могут выводить некоторую дополнительную информацию, которая была не доступна в аналоговых приборных панелях. К примеру, вывод карты навигации, что облегчает водителю обзор маршрута, практически не отвлекаясь от дороги.
1) Tesla Model S
Любая дискуссия о новых цифровых технологиях всегда приводит оппонентов к автомобилям компании Tesla. Их приборная панель представляет собой радикальный отход от того, что мы привыкли видеть в автомобилях. Панель приборов в этих автомобилях полностью электронная, которая выводит множество информации, начиная от графика эффективности управления машиной и заканчивая информации из интернета о погоде.
Широкие возможности индивидуальной настройки поможет водителю выводить различную информацию с информационно-развлекательной системы. Когда Вы заводите автомобиль, на панели приборов появляется аналитика Ваших предыдущих поездок.Панель сообщает, открыты ли у Вас двери, идет ли зарядка машины и многое другое. Цифровой дизайн ЖК-экрана заменивший аналоговые комбинации приборов самый передовой на авторынке.
Tesla Model S
2) Audi TT 2015
Самая последняя модель, как правило, имеет самые передовые технологии на авторынке. Поэтому нет ничего удивительного в том, что в этом списке присутствует новая модель Audi TT 2015 года. Новинка получила новую приборную панель, которая представляет собой цифровой кластер комбинации приборов. Красочные и красивые элементы графического изображения очень качественны. Панель обеспечивает вывод большого количества различной информации, в том числе навигации.
ТТ
3) Chevrolet Corvette 2014
Новый седьмого поколения Chevrolet Corvette великолепен и высокотехнологичен. Чего стоит только новый настраиваемый ЖК-экран, который установлен вместо аналоговых комбинаций приборов. Конечно, многие владельцы старых автомобилей этой марки скажут, что новая приборная панель не дает такого ощущения спортивной классики. Но, тем не менее, новая панель приборов намного лучше.
Сила крутящего момента, давление в шинах, разгон с 0 до 100 км/час и многая другая информация выводится на дисплей, что делает панель ценным инструментом для измерения мощности автомашины.
Chevrolet Corvette 2014
4) Dodge Viper SRT
В прошлых поколениях эти автомобили часто «наказывали» водителей за неумение управлять мощной машиной. В новом же поколении Dodge Viper SRT оснащен многими функциями безопасности, которые предупреждают водителя об опасности. Причем «гадюка» начинает предупреждать Вас об опасности пугающим образом в буквальном смысле, выводя на ЖК-экран комбинации приборов, логотип «Страйкер», который начинает угрожающе мигать красным цветом.
Dodge Viper SRT
Используя этот дисплей, Вы можете узнать, за сколько Вы разогнались с 0-100 км/час, с 0 до 200 км/час, максимальный крутящий момент на заданном отрезки пути и другую информацию.
5) Cadillac CTS и XTS 2014 года
Прощай аналоговая панель приборов. Привет компьютерной комбинации приборов. Новая цифровая панель появилась на автомобилях третьего поколения Cadillac CTS и XTS. Конфигурируемый экран высоко разрешения перед водителем может менять визуальные настройки, как темы на рабочем столе Windows 8.
Настройки оформления включают, как традиционные три круга панелей приборов, так и спорт тему, где на передний план выводится тахометр. Дизайнерам цифровой панели удалось создать качественное оформление в стиле минимализма. Скорее всего, разработчики вдохновились научной фантастикой. Также помимо основных наборов комбинации приборов водитель может вывести на экран перед собой карту навигационной системы и любую информацию с информационно-развлекательной системы.
Cadillac CTS
XTS 2014 года
6) 2014 Kia K900/Quoris
Последние годы компания Kia удивляет своими разработками и инновациями. Высокотехнологичные функции применяются на автомобилях премиум класса. Последняя роскошная модель Корейской компании модель 2014 Kia K900, которая на Российском рынке носит имя Quoris. Эта модель имеет потрясающий цифровой кластер комбинации приборов, с цветным ярким дисплеем. На экране представлена вся необходимая информация, начиная от навигации и заканчивая мультимедийной информацией с информационно-развлекательной системы.
2014 Kia K900/Quoris
2014 Kia K900/Quoris
7) 2009 Lexus LFA
Несмотря на то, что эта модель была снята с производства в 2012 году, Lexus LFA продолжает удивлять своими инновациями. Многим из нас недоступен этот автомобиль, но, тем не менее, многим из нас будет интересно почувствовать вкус высокотехнологичного интерьера.
2009 Lexus LFA
На LFA после запуска двигателя на экране появляется четыре цифровых прибора: уровень топлива, давление масла, температура двигателя и запас хода. Как только Вы нажимаете педаль газа, эти приборы раздвигаются по краям, а по центру появляются спидометр и тахометр.
Чем больше Вы нажимаете педаль газа, тем краснее становится тахометр. Когда Вы переключаете передачу, на экране остается след от предыдущей скорости. Это сделано для того, чтобы дать Вам информацию о прошлой передаче и сообщить на какой передачи Вы в настоящий момент движетесь.
Совсем недавно в новом седане IS появилась подобная приборная панель. Пока, правда, в комплектации «спорт».
8) 2015 BMW i8
Новая гибридная модель БМВ i8 имеет полностью электронный цифровой дисплей, который заменяет аналоговые комбинации приборов. Графика проработана очень качественно и ярко. Экран предусматривает вывод 3-D графики.
Помимо основных приборов автомобиля и навигации на экране также выводится различная техническая информация. Если, к примеру, водитель выбирает экономичный режим «Eco Pro», то экране начинают появляться подсказки, которые сообщают водителю, как необходимо ехать с максимальной экономией топлива, экономя разряд аккумулятора.
2015 BMW i8
9) 2014 Cadillac ELR
При первом взгляде Вы можете подумать, что Cadillac ELR оснащен точно таким же экраном, как CTS и XTS, но это не так. Все дело в том, что автомобиль ориентирован на электрические автомобили, которые должны показывать водителю эффективность управления и другие специфические данные о гибридном автомобиле. Вместо того, чтобы с помощью индикатора скорости показывать Вам предпочтительную скорость для эффективности, на дисплеи с правой стороны отображается зеленый знак, который в зависимости от нагрузки передвигается то вверх, то вниз.
2014 Cadillac ELR
Если Вы начинаете чаще нажимать педаль тормоза, то значок передвигается вверх. Если Вы едите в спокойном темпе или накатом, то индикатор опускается вниз. Балансируя этот прибор на серединном уровне Вы добьетесь оптимального передвижения на автомашине, экономя ресурсы аккумулятора. Помимо этого цифровая панель может отображать карту навигации и другую информацию из информационно-развлекательной системы.
10) 2015 GMC Sierra Denali
GMC Sierra Denali имеет эксклюзивный цифровой дисплей на панели приборов. Вы не найдете ничего подобного на других Американских внедорожниках и пикапах. Машина помимо аналоговых приборов имеет по центру цифровой дисплей, на который выводится информация о Вашем текущем местоположении. В том числе на экране может выводиться различная информация из развлекательной системы, а также данные о звонящем абоненте, которому
2015 GMC Sierra Denali
Вы можете ответить с помощью встроенной громкой связи. Также на экране может быть отображена Ваша записная книжка сотового телефона
Создаем универсальную панель приборов из планшета — DRIVE2
Универсальная панель приборов VENATOR представляет собой программно-аппаратную систему, позволяющую дублировать показания штатной приборной панели автомобиля, и выводить их в графическом виде, на дисплее CAR PC под управлением Windows (на отдельном, или в составе фронтенда на основном) или на разного рода ANDROID устройствах. Блок сбора данных не использует протоколы СAN, K-line, OBD и подобные, чем принципиально отличается от аналогичных решений. Все штатные датчики подключаются непосредственно к блоку. Блок опрашивает датчики с периодом 50 мс, и передает данные в цифровом виде в программу визуализации. Независимый опрос датчиков позволяет значительно повысить частоту опроса, а также использовать систему на автомобилях не имеющих ЭБУ (карбюраторные, дизельные, электро).
Система состоит из Блока сбора и обработки данных Venator PSU, программы Venator и устройства отображения (компьютер на Windows или Android устройство)
Программа Venator использует платформу Adobe AIR. Благодаря этому достигается высокое качество графики и совместимость с платформами Windows и Android. Так же присутствуют несколько стилей оформления активных элементов пользовательского интерфейса и возможность использовать пользовательские фоны (скины).
Передача обработанных данных осуществляется по интерфейсам COM over USB, Ethernet, Wi-Fi, причем одновременно, что дает возможность, запустив программу на нескольких устройствах, получать на них данные с одного блока обработки
На сегодняшний день доступен следующий функционал:
1. Индикация скорости
2. Индикация оборотов ДВС
3. Сигналы зеленой и красной зоны оборотов ДВС т.н. SHIFT (настраиваются пользователем)
4. Общий одометр (начальный пробег задается пользователем)
5. Суточный сбрасываемый одометр (сбрасывается кнопкой)
6. Сервисный счетчик обратного отсчета (интервал межсервисного пробега задается пользователем)
7. Индикация напряжения бортсети (калибруется пользователем)
8. Индикация температуры ДВС (калибруется пользователем)
9. Индикация остатка топлива (калибруется пользователем)
10. Контрольные лампы
11. Часы
12. 5 скинов
13. Дневной и ночной режим каждого скина (переключение при включении габаритов или по датчику освещенности)
14. 4 стиля стрелок (выбирается пользователем)
На данный момент в базовую версию программы включены 5 скинов:
www.youtube.com/watch?fea…er_embedded&v=xK5HfM8aV6E www.youtube.com/watch?fea…er_embedded&v=XzDPaKaoqeg www.youtube.com/watch?fea…er_embedded&v=sA_rakDYEGA <img src=»2″ title=»На фото базовая комплектация, включающая в себя Корпус, Arduino Mega, Блок питания, LAN-WiFi модуль. На основной плате так же находится небольшая макетная площадка, на которой можно выполнить некоторые индивидуальные доработки блока в зависимости от желаний пользователя. Макетка соединена с 6-и пиновым разъемом Mini-Fit и с 15-и пиновым разъемом D-sub, через которые возможно подключение дополнительных датчиков и устройств. На данный момент на D-sub уже выведено подключение акселерометра для отображения крена-тангажа автомобиля (скин Offroad Style). На плате есть место установки датчика освещенности для управления чем либо по изменению яркости окружающего освещения, а так же возможна распайка усилителя термопары для реализации измерения температуры выхлопа (EGT), что актуально для тюнинговых авто. Ну и естественно есть возможность подключить датчики, не предусмотренные изначально изготовителем, такие как давление буста, топлива, температур и прочего. Размер — 153х127х35 мм (ДхШхВ) без учета выступающих разъемов и антенны Вес — 490 гр Напряжение питания — 6-23в Потребляемая мощность в рабочем режиме — 130мА Имеется выход 5V 3A для питания Андроид устройства и доп. датчиков»> www.youtube.com/watch?v=xK5HfM8aV6E
Приборная панель
Современный водитель едва ли может представить себе процесс управления машиной без информации, которую выдают различные приборы, расположенные на приборной панели
СалонПриборную панель можно сравнить с органами чувств человека. Сложно представить, что будет, если мы лишимся способности ощущать голод или усталость. Так и эксплуатация автомобиля станет затруднительной, если неизвестно, сколько осталось бензина, какова скорость движения и т. п.
Встречаются автомобили, в которых приборная панель выглядит как экран компьютера (например, Citroen C4)
Приборы на панели осуществляют информационную связь между водителем и различными агрегатами и устройствами автомобиля. Таким образом, назначение приборной панели – собрать все приборы в одном месте и дать водителю всю необходимую информацию о работе автомобиля, исправности систем и т. д.
Устройство приборной панели автомобиля
Как правило, приборная панель встроена в торпедо и располагается напротив водителя. В редких случаях она может находиться посередине торпедо, между водителем и пассажиром. Примеры такого расположения: Nissan Primera, Toyotа Yaris и др. На автомобилях Mini Cooper часть приборов устанавливается напротив водителя, а спидометр – посередине. Возможны и другие решения.
Существует мнение, что в современном автомобиле на панели должно находиться порядка десяти приборов
Приборы панели работают за счет электричества от аккумулятора или генератора автомобиля. При этом сами приборы имеют механическое устройство. Но встречаются и автомобили, в которых приборная панель выглядит как экран компьютера. Пример такого электронного интерфейса — Citroen C4.
Есть некий классический набор приборов, которыми чаще всего производители оборудуют свои автомобили. Существует мнение, что в современном автомобиле на панели должно находиться порядка десяти приборов. Большее количество будет отвлекать внимание водителя от непосредственного управления машиной, а меньшее снизит необходимую информативность.
Индикаторы приборной панели делятся на два типа: контрольно-измерительные и контрольные лампы.
К первому типу можно отнести спидометр, тахометр и одометр. Назначение спидометра известно каждому – он показывает величину скорости движения. Стрелка тахометра указывает количество оборотов двигателя, а одометр – пройденное машиной расстояние. К этому же типу относятся такие приборы как указатель уровня топлива, указатель температуры охлаждающей жидкости двигателя. Кроме того, в различных автомобилях могут быть установлены и дополнительные приборы, вроде указателей заряда аккумулятора, давления в шинах, температуры масла в КПП.
Любая приборная панель включает в себя контрольно-измерительные лампы в тех или иных комбинациях. К стандартным лампам можно отнести индикаторы поворотников и фар ближнего и дальнего света, «аварийки», включения стояночного тормоза и заднего хода и т. д.
Кроме того, на приборной панели может находиться и дисплей бортового компьютера.
Внешний вид приборной панели: красиво или функционально?
Внешний вид приборной панели можно отнести к экстерьеру автомобиля. Однако ее дизайн несет собой не только эстетическую функцию. Приборы на панели должны быть расположены таким образом, чтобы водитель мог без всяких помех видеть их.
У некоторых моделей цвет подсветки приборной панели может изменяться и автоматически при переключении в спортивный режим
Если индикаторы и лампы имеют подсветку по умолчанию, то подсветка измерительных приборов, как правило, регулируется выключателем. Приборы в разных автомобилях и моделях могут подсвечиваться разными цветами. Некоторые производители дают водителю возможность выбирать цвет самостоятельно. Цвет может изменяться и автоматически, к примеру, при переключении автомобиля в спортивный режим.
На первый взгляд, кажется, что вопрос о цвете не так уж важен для автомобиля. тем не менее, это не так: глаза водителя, особенно в темное время суток, не должны уставать от слишком агрессивного свечения панели. Поэтому, как правило, выбираются «спокойные» тона: зеленый, голубой.
Не менее важен и материал из которого изготавливают каркас панели. Он должен обладать низкой теплопроводностью. В XX веке для изготовления этой детали использовали поливиниловую пленку на основе пенополиуретана, вспененного ПВХ и акриловой ваты. Сам каркас делался из пластика и был усилен деталями из метала. Однако из-за слишком высокой теплопроводности от этих материалов отказались. На смену им пришли изделия из тальконаполненного полипропилена, показатели которых в этом отношении стали намного лучше.
Функциональное назначение кнопок и регуляторов панели управления
Кнопка «AUTO»
Для включения системы кондиционирования воздуха в автоматическом режиме, нажмите кнопку «AUTO», при этом на дисплее появится надпись «AUTO», отображающая выбор работы в режиме автоматического функционирования.
В режиме автоматического функционирования система кондиционирования воздуха выбирает наиболее подходящую скорость вентилятора, воздушный поток, впуск воздуха и включает-выключает кондиционирование воздуха в соответствии с температурой.
Если Вы нажмете кнопку «AUTO» и установите режим впуска воздуха в положение СВЕЖИЙ, внутреннюю циркуляцию можно использовать для максимального охлаждения.
Вы можете использовать ручные регуляторы, если Вы хотите выбрать собственные установки.
Регулятор скорости вентилятора
Нажмите сторону (увеличение) или (уменьшение) соответствующей кнопки для регулировки скорости вентилятора.В автоматическом режиме Вам не нужно регулировать скорость вентилятора, если только Вы не захотите установить другой режим скорости вентилятора.
Регулятор температуры
Для повышения температуры нажмите сторону со знаком , для понижения температуры нажмите сторону со знаком .«MAX. COLD» появляется при выборе максимального охлаждения, а «МАХ. НОТ» – при регулировке до максимального нагрева.
Кнопка «OFF»
Нажмите кнопку «OFF» для выключения системы кондиционирования воздуха.
Регулятор воздушного потока
Рис. 1.114. Кнопки регулятора воздушных потоков |
Нажмите кнопки для выбора вентиляционных отверстий, используемых для воздушного потока (рис. 1.114).
В автоматическом режиме Вам не нужно выбирать воздушный поток, если только Вы не захотите выбрать другой режим воздушного потока.
1. Панель – воздух подается, преимущественно, из вентиляционных отверстий приборной панели.
2. Два уровня – воздух подается из вентиляционных отверстий на уровне пола и вентиляционных отверстий приборной панели.
3. Пол – воздух подается, преимущественно, из вентиляционных отверстий на уровне пола.
4. Пол/ переднее стекло – воздух подается, преимущественно, из вентиляционных отверстий на уровне пола и вентиляционных отверстий для переднего стекла.
Кнопка воздушного потока для переднего стекла – При нажатии этой кнопки воздух подается, преимущественно, из вентиляционных отверстий для переднего стекла.
Повторное нажатие этой кнопки приводит к возврату системы к прежнему режиму воздушного потока.
Нажатие кнопки переднего стекла приводит к одновременному включению кондиционирования воздуха в режиме обогрева стекол. В это время включается индикатор кнопки «А/С», вне зависимости от того, нажата кнопка «А/С» или нет. Это предусмотрено для более быстрой очистки переднего обзора.
Для выключения только кондиционирования воздуха, нажмите кнопку «А/С» еще раз.
Если кнопка «А/С» не нажата, кондиционирование воздуха выключается нажатием другой кнопки воздушного потока.
Рис. 1.115. Кнопки регулятора впуска воздуха |
Регулятор впуска воздуха
Нажмите кнопку для выбора источника воздуха (рис. 1.115).
1. РЕЦИРКУЛЯЦИЯ – осуществляется
рециркуляция воздуха внутри автомобиля.
2. СВЕЖИЙ – осуществляется впуск внешнего воздуха в систему.
Если температура охлаждающей жидкости двигателя станет слишком высокой, будет автоматически выбран режим РЕЦИРКУЛЯЦИЯ. Это не является неисправностью. При понижении температуры охлаждающей жидкости двигателя система возобновит работу в предыдущем режиме.
Для предотвращения запотевания переднего стекла, режим впуска воздуха может измениться автоматически на значение СВЕЖИЙ, в зависимости от состояния системы кондиционирования воздуха.
Кнопка «А/С»
Для включения кондиционирования воздуха нажмите кнопку «А/С». Загорится индикатор кнопки «А/С». Для выключения кондиционирования воздуха нажмите эту кнопку еще раз.
Если индикатор кнопки «А/С» мигает, это значит, что в системе кондиционирования воздуха возникли проблемы, и система кондиционирования воздуха автоматически выключается. Если это произойдет, доставьте Ваш автомобиль к дилеру Toyota для технического обслуживания.
Автомобильная приборная панель — Наглядный словарь
Панель приборов автомобиля
Partager l’image
Голосовой код HTML déjà fait, pour voir cette image sur votre site web:Автомобильная приборная панель — Наглядный словарь — Copyright © 2005-2016 — Все права защищены.
Голосовой код UBB déjà fait, pour voir cette image sur votre Forum: [img] https: // инфовизуальный.info // storage / app / media / 05 / img_en / 004 Automobile dashboard.jpg [/ img] [url = https: //infovisual.info/en] [/ url] — [url = http: //www.infovisual.info/] Визуальный словарь [/ url] — Авторские права © 2005-2016 — Все права защищены. Автомобильная приборная панель : управление панель авто. Содержит датчики, используемые для измерения скорости, пройденного расстояния, и т. д. Обычно он располагается перед водителем.Зеркало заднего вида : зеркало, предназначенное для просмотра назад.
Зеркало : предмет из полированного стекла, отражающий изображение.
Прикуриватель : устройство для зажигания сигарет.
Вентиляционное отверстие : отверстие, позволяющее воздуху циркулировать в салоне.
Бардачок : вещевой ящик спереди пассажира отсек.
Управление радио : кнопка, используемая для управления радио.
Управление нагревом : кнопка, используемая для управления различными режимами нагрева. системы авто.
Педаль акселератора : педаль управления, ускоряющая автомобиль.
Педаль тормоза : педаль, замедляющая и останавливающая автомобиль.
Рулевая колонка : набор механизмов для управления автомобилем.
Уровень сигнала поворота : регулятор, который управляет сигналами поворота.
Органы управления стеклоочистителями : Ручной рычаг управления ветровым стеклом щетка стеклоочистителя.
Панель приборов : набор циферблатов и пиктограмм, дающих информацию от состояния автомобиля.
Солнцезащитный козырек : подвижное устройство, защищающее от солнца.
Фото:
EN: Колокола (керамика)
FR: Cloche
ES: Campana
Колокол это простое звуковое устройство. Колокол — ударный инструмент и идиофон. Его форма обычно представляет собой полый барабан с открытым концом, который резонирует после удара.Ударным орудием может быть язык, подвешенный внутри. колокол, известный как колотушка, маленькая свободная сфера, заключенная в корпус колокола, или отдельный молоток. Колокольчики обычно делают литые металлические, но колокольчики также могут быть из керамики или стекла. Колокола могут быть любых размеров: от миниатюрных аксессуаров до церковных колоколов весом много тонн.
Объем рынка автомобильных панелей управления, доля, рост
Обзор рынка автомобильных панелей управления:Мировой рынок автомобильных панелей управления, как правило, в значительной степени определяется такими факторами, как рост спроса на электромобили в значительных частях мира.Таким образом, это будет стимулировать спрос на автомобильные электронные компоненты, а также на панели управления с передовыми функциями. Включение передовых панелей управления в электромобили гарантирует простой доступ водителю для других удобств и комфорта в автомобиле.
Презентация строгих правительственных постановлений по уменьшению веса транспортных средств для уменьшения выбросов углекислого газа также способствует развитию рынка. Различные переменные, способствующие развитию рынка автомобильных панелей управления :
- Быстрая урбанизация.
- Расширение популярно для внутреннего комфорта.
- Увеличение продаж автомобилей класса люкс.
Плата управления может быть физически исправной; он может сопровождать нажимные защелки или более механически продвинутые защелки, сопровождающие сенсорную панель. Плата управления состоит из микросхемы, чтобы предоставить программисту входную информацию.
Может определять способность оценивать полное количество преобразований карданного вала за момент.Напротив, проверка топлива оценивает количество топлива в баке транспортного средства. Кроме того, контроль микроклимата поддерживает температуру внутри автомобиля на комфортном уровне, а проверка температуры двигателя демонстрирует необходимость остановки двигателя, если он нагревается.
Covid19 Анализ:
Рынок автомобильных панелей управлениястремительно приближается к уровню, существовавшему до COVID, и хорошие темпы развития являются нормальным явлением в течение прогнозируемого периода, что обусловлено оживлением экономики в большинстве развивающихся стран.Частые остановки общественного транспорта
Системыв сочетании с очень заразной природой вируса вызвали потребность в транспортных средствах для путешествующих, что привело к появлению определенных требований к продуктам для автомобильных панелей управления.
В любом случае, чрезвычайные обстоятельства из-за ожидаемых третьего и последующих наводнений пандемии вызывают уныние. В этом исследовании делается попытка оценить различные ситуации влияния COVID на возможное развитие рынка автомобильных панелей управления с 2021 по 2028 год.
Конкурентоспособность:
Ключевыми участниками рынка автомобильных панелей управления на автомобильном рынке являются:
- Magna International Inc.
- Faurecia S.A.
- Hyundai Mobis Co., Ltd.
- Тойота Бошоку Корпорация
- Calsonic Kansei Corporation
- Корпорация Lear
- Continental AG
- Johnson Controls, Inc.
- Delphi Automotive PLC.
- Valeo SA
- TATA Моторы
- Рено
- Ford Motor Company
- Navistar Inc
- Группа PSA
Динамика рынка:
- Основные драйверы рынка:
Прогнозируется, что рынок автомобильных панелей управления вырастет с 74,65 млрд долларов США в 2016 году до 110 долларов США.18 миллиардов к 2021 году при среднегодовом темпе роста 8,10%. Размер мирового рынка в основном определяется достижениями и инновационными достижениями в автомобильной промышленности. Растущий интерес к электромобилям также поддерживает спрос на электромобили и панели управления. Панель управления дает простой доступ к другим удобствам и удобствам в автомобиле.
«Умные» автомобили, оснащенные функциями комфорта и удобства, являются краеугольным камнем роста рынка.Несмотря на рост передовых HMI в умных автомобилях, осторожный упор на практичность продолжает поддерживать потребность в физических панелях управления и переключателях специальных функций. К значимым драйверам относятся:
- Растущие потребности в усовершенствованиях на основе приложений.
- Мировой спрос на электромобили.
- Растущие требования к комфорту в домиках и особенностям перевозки.
- Значительные возможности для рынка:
Растущий спрос на усовершенствования на основе приложений, расширение производства транспортных средств, обращение к экстравагантным автомобилям и растущий спрос на электромобили открывают новые возможности для развития рынка автомобильных панелей управления.
Ожидается, что растущий спрос на комфорт и удобство кабины будет способствовать развитию мирового рынка автомобильных плат. Более того, строгий неофициальный закон об уменьшении выбросов углекислого газа стимулирует развитие глобального рынка. Различные возможности для рынка:
Пассажирский автомобиль или легковой автомобиль (ПК), в соответствии с определением OICA, — это транспортное средство с двигателем, оснащенное примерно четырьмя колесами, вмещающее не более восьми сидячих мест.ПК Фрагмент является самым большим по типу транспортных средств, и эта часть транспортных средств является наиболее обнадеживающим сектором бизнеса для электромобилей, поскольку это самая большая часть в автомобильном бизнесе.
- Легкие коммерческие автомобили
Транспортные средства с одобренной массой от 3,5 до 7 тонн называются легкими бизнес-автомобилями. Легкие коммерческие автомобили значительно продвинулись от основных необходимых компонентов до универсальных грузовых автомобилей, которые можно использовать для путешественников только в деловых целях.
- Тяжелые коммерческие автомобили
Фрагмент HCV включает грузовики / грузовики, транспортные средства и наставников. Транспортные средства с одобренной массой более 7 тонн называются тяжелыми транспортными средствами бизнес-класса. ВПЦ объединяют две категории транспортных средств, такие как здоровенные грузовики и транспортные средства и наставники.
Последние технологические достижения в автомобильной промышленности увеличили спрос на панели управления с сенсорным экраном в автомобилях класса люкс.Более того, быстрое развитие спроса на электромобили дополнительно увеличило спрос. Более того, быстрая урбанизация, повышение покупательской привлекательности интерьера с комфортом также способствует развитию рынка. Но повторное использование пластиковых деталей, используемых в автомобильных интерьерах, с высокими затратами на ремонт и техническое обслуживание, является основным соображением, которое может повлиять на развитие рынка.
Проверенное и глубоко проанализированное исследование рынка ограничивает доступную информацию с использованием основных источников для подтверждения информации и сбора неопровержимых статистических данных.Отчет содержит все количественные и субъективные оценки составляющих рынка, повышающих интерес покупателя.
- Проблемы роста рынка:
Расширяющаяся электрификация автомобилей и растущий интерес к модернизированным домам, обеспечивающим комфорт и безопасность, движут рынком «Тенденции рынка автомобильных панелей управления». Растущий интерес к компонентам безопасности и прикладным разработкам открывает многообещающие возможности для производителей плат управления автомобилями.Серьезное беспокойство на рынке вызывает предоставление роскошных интерьеров по невысокой цене.
Электрические стеклоподъемники составляют самый большой рынок приложений, за которым следят поворотные переключатели. Электрические стеклоподъемники, вращающиеся ручки шестерен и различные элементы по большей части встречаются в автомобилях премиум и люкс класса. Как бы то ни было, ожидается, что секция дорожных транспортных средств будет иметь высокий потенциал развития.
Общий анализ роста:
Прогнозируется, что доля рынка автомобильных панелей управления вырастет с 74 долларов США.65 миллиардов в 2016 году до 110,18 миллиардов долларов США к 2021 году при среднегодовом темпе роста 8,10%. Рост мирового рынка в основном определяется достижениями и новаторскими достижениями в автомобильном бизнесе. Растущий интерес к электромобилям также способствует росту спроса на автомобильные запчасти и панели управления. Панель управления дает простой доступ к другим элементам комфорта и комфорта в автомобиле.
Обзор сегмента:
Рынок разделен на сегменты в зависимости от типа транспортного средства, компонентов и региона.
Рынок разделен на типы транспортных средств, такие как легковые автомобили, легковые коммерческие автомобили и легкие коммерческие автомобили.
Сегмент рыночных приложений основан на поворотном переключателе, сенсорной панели и управлении компонентами крыши, электрическом стеклоподъемнике, функции блокировки, интеллектуальной крыше, боковом зеркале, освещении дверной панели, освещении на крыше и камере наблюдения водителя.
Рынок классифицируется как Европа, Северная Америка, Азиатско-Тихоокеанский регион и другие.
Региональный анализ:
В индустрии автомобильных панелей управления 5.2% CAGR, оцененный для этого фрагмента. Эти местные бизнес-секторы, представляющие совокупный размер рынка в 31,4 миллиарда долларов США в 2020 году, достигнут расширенного размера в 44,8 миллиарда долларов США к концу периода проверки.
Китай останется одним из наиболее быстро развивающихся в этой группе территориальных секторов бизнеса. Рынок в Азиатско-Тихоокеанском регионе, управляемый такими странами, как Австралия, Индия и Южная Корея, в 2027 году составит 61,3 миллиарда долларов, а в Латинской Америке вырастет на 6.8% CAGR за время обследования.
Обзор отчета:
Мировой рынок автомобильных панелей управления Отчет о фактическом обзоре или исследовании будущего охватывает обширные фундаментальные исследования. В отчете содержится подробное исследование различных полномочий, действующих на рынке автоконтроллеров, — драйверов, ограничений, открытий и трудностей.
Он показал хороший взгляд на исследования местных бизнес-секторов на предмет моделей развития и их приверженность общему рынку.Он также изучил и измерил (с 2016 по 2021 год) размер мирового рынка плат управления автомобилями в объеме (в тысячах / миллион единиц) и стоимости (в миллионах долларов США / миллиард).
Он составил фрагмент рынка и оценивает его размер по объему и стоимости, исходя из регионов, в частности, Азиатско-Тихоокеанского региона, Европы, Северной Америки и мира. Изучены, чтобы отслеживать и разрушать агрессивные улучшения, такие как совместные усилия, консолидации и приобретения, отправка новых товаров, разработки и различные упражнения, выполненные ключевыми участниками отрасли.
Целевая аудитория рынка пневматических тормозных систем в исследовании рынка:
- Поставщики сырья
- Производители автомобильных компонентов
- Дистрибьюторы и поставщики автомобильных компонентов / запчастей
- Отраслевые ассоциации и эксперты
- Производители автомобилей
Какой регион доминирует на рынке форсунок для автомобильных форсунок?
Азиатско-Тихоокеанский регион оценивается как самая большая часть мирового рынка.В эту зону входят страны с развивающейся экономикой, такие как Китай, Япония, Южная Корея и Индия. Китай, крупнейший производитель автомобилей на планете, считается, пожалуй, крупнейшим рынком автомобильных панелей управления. Растущее производство автомобилей в сочетании с растущим интересом к комфорту и комфорту, вероятно, будет стимулировать рынок в Азиатско-Тихоокеанском регионе.
Объем отчета:
Атрибут отчета / метрика | Детали |
---|---|
Размер рынка | 2030: Значительная ценность |
CAGR | 7% CAGR (с 2022 по 2030 год) |
Базисный год | 2021 г. |
Период прогноза | 2022-2030 гг. |
Исторические данные | 2019 и 2020 |
Единицы прогноза | Стоимость (в миллионах долларов США) |
Отчет о покрытии | Прогноз доходов, конкурентная среда, факторы роста и тенденции |
Покрытые сегменты | Компонент, Тип панели управления, Тип транспортного средства |
Охватываемые географии | Северная Америка, Европа, Азиатско-Тихоокеанский регион и остальной мир (ПЗ) |
Ключевые поставщики | Continental AG (Германия), Johnson Controls, Inc.(США), Magna International Inc. (Канада), Hyundai Mobis Co. Ltd. (Южная Корея), Faurecia S.A. (Франция), Lear Corporation (США), Valeo SA (Франция), Delphi Automotive Plc. (Великобритания), Toyota Boshoku Corporation (Япония) и Calsonic Kansei Corporation (Япония) |
Ключевые возможности рынка | Увеличение спроса на электромобили в основных частях мира. |
Ключевые драйверы рынка |
Часто задаваемые вопросы (FAQ):
Влияния, которые оказывают доминирующее влияние на рынок автомобильных панелей управления, — это развитие автомобильных технологий, которое ведет к созданию более качественных панелей управления для автомобилей.
Согласно прогнозам, в предстоящий период среднегодовой темп роста рынка составит 7%, что позволит ему достичь восходящего роста в ближайшие годы.
Ожидается, что Азиатско-Тихоокеанский регион окажет огромное влияние на мировой рынок из-за более широкого использования автомобилей, особенно в таких странах, как Индия и Китай.
Известными конкурентами на рынке автомобильных панелей управления являются Johnson Controls, Inc.(США), Continental AG (Германия), Toyota Boshoku Corporation (Япония), Magna International Inc. (Канада), Lear Corporation (США), Hyundai Mobis Co. Ltd. (Южная Корея), Faurecia SA (Франция), Valeo SA (Франция), Delphi Automotive Plc. (Великобритания) и Calsonic Kansei Corporation (Япония).
Мощная и эффективная панель управления автомобильным кондиционером. Вдохновляющие впечатления от вождения.
Alibaba.com предлагает вам обширную линейку мощных, эффективных и надежных панелей управления автомобильным кондиционером , которые помогут вам очистить и охладить воздух в помещении.Эти мощные и производительные панели управления автомобильным кондиционером не только охлаждают воздух внутри вашей комнаты, но и помогают контролировать влажность, обеспечивая тем самым комфортную температуру внутри. Эти выдающиеся панели управления автомобильными кондиционерами достаточно долговечны, чтобы прослужить долгое время, и, как известно, постоянно выполняют функцию охлаждения. Покупайте эти невероятные товары у ведущих оптовиков и поставщиков на сайте по конкурентоспособным ценам и предложениям.
Интеллектуальная панель управления автомобильного кондиционера отличается высоким качеством и представляет собой экологически безопасные изделия, требующие минимального обслуживания во время использования.Эти продукты экологически чистые и не выделяют никаких токсичных газов во время работы. Панель управления автомобильного кондиционера прекрасно оснащена всеми последними функциями и технологиями, которые могут способствовать интеллектуальному охлаждению, улучшать качество воздуха в помещении, и имеют различные значения напряжения, например 380/400 В переменного тока. Эти высокоточные панели управления автомобильными кондиционерами представляют собой напольные машины и оснащены различной холодопроизводительностью.
Алибаба.com предлагает эту выдающуюся панель управления для автомобильных кондиционеров различных размеров, цветов, форм, функций и возможностей, чтобы вы могли выбрать лучшее с точки зрения ваших требований. Панель управления автомобильного кондиционера способна очищать и охлаждать температуру большого помещения, а также идеально подходит для автомобилей. Панель управления автомобильным кондиционером предлагает идеальные решения HVAC для людей, использующих их в коммерческих помещениях, таких как офисы, лаборатории, испытательные лаборатории, магазины одежды и т. Д.
Эти профессиональные машины также доступны в различных типах, таких как вентиляционные установки, шкафные кондиционеры с инвертором постоянного тока, центральные кондиционеры, солнечные электростанции и многие другие. Сэкономьте деньги, изучив различные панели управления автомобильными кондиционерами серии на Alibaba.com и покупайте продукцию высшего качества. Эти продукты имеют сертификаты ISO, CE, ROHS и доступны как OEM-продукты.
Полная проводка кузова автомобиля, релейная система с плоской сенсорной панелью управления на 12 переключателей ARC
Подробнее
Эти плоские панели управления с сенсорным экраном поистине уникальны, поскольку в них не используется электроника, что делает их невосприимчивыми к электромагнитным и радиочастотным помехам.Доступные в конфигурациях с 4, 8 или 12 переключателями, эти системы имеют пожизненную гарантию от дефектов за счет использования компонентов, рассчитанных на работу до 1 миллиарда циклов. Независимо от конфигурации с 4, 8 или 12 переключателями, все плоские сенсорные панели обладают одинаковыми функциями.
Модули коммутации в приборной панели имеют толщину всего 3/4 дюйма и весят менее 1/2 фунта (для управления с 8 переключателями), что позволяет устанавливать модули приборной панели на липучке на любую плоскую поверхность. Модули потолочной панели управления прижимаются к рулевой рейке. Эти погодоустойчивые модули идеально подходят для автомобилей с открытой кабиной.
Плоские сенсорные панели управленияARC имеют коммутацию и предохранитель с номиналом 50 А. Простое соединение перемычкой позволяет выбрать режим работы на 12 В или 16 В. Внутренние селекторные переключатели позволяют переключать любой переключатель с постоянного включения / выключения на мгновенный. Другая функция позволяет вам иметь главный выключатель / выключатель зажигания, который можно настроить на выключение ни одного, любого или всех переключателей панелей одновременно с выключением зажигания. Это огромное преимущество в безопасности в чрезвычайной ситуации.
Каждый модуль поставляется с набором слов расы для маркировки переключателя.Модули переключателей с белым лицом имеют текстовые метки с красной подсветкой, когда переключатель выключен, что позволяет вам не только видеть, где находится, но и что это за каждый переключатель. При включении переключателя цвет подсветки меняется с красного на зеленый. Модели с переключателем с черным лицом оснащены функцией ночного свечения и работают точно так же, как модули переключателя с белым лицом, но имеют подсвеченный текст и внешний периметр, который автоматически увеличивает яркость в ночное время, чтобы поддерживать видимость в автомобилях с низкой освещенностью.
Модули 12-позиционного переключателя позволяют выбрать второй главный переключатель, используя переключатели с 9 по 12 для работы с закисью, одновременно отключая всю систему закиси азота.Функция мгновенного выбора переключателя позволяет легко создавать операции продувки и открывания бутылок. Переключатели с 9 по 12 могут также оставаться в стандартном рабочем режиме, как переключатели с 1 по 8. Каждая панель управления поставляется с платой реле и проводкой. Сменные панели управления Flat Touch и дополнительные панели вспомогательных переключателей продаются отдельно вместе с множеством других электрических запасных частей и монтажных принадлежностей.
Плоская сенсорная панель управления Switch
Крепление на приборной панели
Включает панель управления переключателем, плату реле и проводку
Выключатели с белой лицевой стороной
Модули для установки на приборную панель
Размеры коммутационного блока:
Высота 2-3 / 8 дюйма, длина 13-1 / 8 дюйма, глубина 3/4 дюйма
Размеры платы реле:
10-1 / 4 дюйма в длину и 4 дюйма в ширину
Ваш путеводитель по освещению приборной панели автомобиля
Часть приборной панели, которая находится непосредственно за рулевым колесом, называется приборной панелью.На этой панели размещены различные датчики и индикаторы, которые предоставляют водителю важную информацию о состоянии автомобиля. Очень важно знать, как обходить приборную панель вашего автомобиля, так как непонимание или упущение чего-либо может привести к огромным неудобствам, например, если у вас закончится топливо и вы сломаетесь на обочине дороги. Что еще более важно, игнорирование индикаторов на приборной панели автомобиля может подвергнуть опасности вас и ваших пассажиров! Если есть проблема с двигателем, дверь не закреплена должным образом или давление в шинах низкое, приборная панель должна вас предупредить.
Во время движения вам необходимо регулярно проверять указатели на приборной панели. Многие из этих датчиков, включая указатель уровня топлива, спидометр и тахометр, предоставляют водителю информацию, которая поможет ему решить, когда и как изменить курс, скорость или иным образом изменить свое поведение при вождении. Давайте посмотрим на некоторые из наиболее распространенных датчиков на панели приборов.
Тахометр
Тахометр отображает вращение коленчатого вала двигателя в оборотах в минуту (об / мин).В некоторых автомобилях тахометр представляет собой аналоговый циферблат, а в других он отображается в цифровом виде. Обычно цифры на циферблате варьируются от одного до семи, хотя на некоторых автомобилях это может отличаться.
Задача тахометра — помочь водителю транспортного средства с ручным управлением выбрать правильную передачу для текущих условий вождения. Хотя все автомобили разные, большинство экспертов по вождению рекомендуют повышать передачу, когда тахометр показывает около «3» (3000 об / мин), и понижать передачу, когда он показывает около «1» (1000 об / мин).Транспортные средства с автоматической коробкой передач обычно также имеют тахометры, хотя мониторинг оборотов автомобиля не важен, если вы временно не переключились в ручной режим вождения.
Ближе к верхнему краю шкалы тахометра вы, вероятно, заметите секцию, отмеченную красным; это «опасная зона». Если стрелка тахометра находится в красной опасной зоне слишком долго или слишком часто, двигатель может перегреться или преждевременно износиться.
Спидометр
Спидометр находится на видном месте на приборной панели автомобиля слева или справа от тахометра.Этот датчик показывает текущую скорость вашего автомобиля в милях и километрах в час (миль / ч). Цифры на вашем спидометре могут доходить до 140 или 160 миль в час, но это связано с тем, что большинство производителей автомобилей производят стандартные циферблаты спидометра, подходящие как для низкоэффективных, так и для высокопроизводительных автомобилей. На самом деле максимальная скорость вашего автомобиля может быть где-то около 100 миль в час.
Возьмите за привычку регулярно поглядывать на спидометр во время вождения. Это особенно важно, когда предстоящие изменения дорожных условий могут потребовать снижения скорости.Если вы путешествуете со скоростью 35 миль в час, приближаясь к школьной зоне со скоростью 20 миль в час, вы должны планировать заранее, чтобы дать себе достаточно времени, чтобы сбавить скорость.
Одометр
Одометр обычно находится рядом со спидометром на панели приборов. Этот датчик покажет вам общее количество миль, которое автомобиль проехал с момента нахождения в дороге. Хотя основной одометр не может быть сброшен, многие современные автомобили также имеют отдельный одометр, который можно установить обратно на ноль для измерения пройденных миль и расхода топлива во время конкретной поездки.
Информация, предоставляемая одометром, поможет вам поддерживать ваш автомобиль в исправном состоянии. Большинство автомобилей нуждаются в замене масла примерно каждые 3000 миль, а обслуживание — примерно каждые 10 000 миль. В руководстве по эксплуатации транспортного средства должно быть указано, как часто вашему автомобилю требуется замена масла и обслуживание.
Указатель уровня топлива
Этот датчик показывает, сколько бензина осталось в топливном баке автомобиля. Помните, что указатель уровня топлива работает только при работающем двигателе. Ближе к нижнему краю шкалы указателя уровня топлива вы должны заметить красную секцию.Немедленно долейте бензин в бак, если стрелка входит в этот нижний конец манометра, так как это указывает на опасно низкий уровень топлива.
Чтобы поддерживать автомобиль в хорошем состоянии, вы должны стремиться поддерживать топливный бак как минимум на четверть, доливая его до того, как он опустится ниже этой отметки. Постоянно низкий уровень топлива может вызвать проблемы с топливным насосом и топливным фильтром в любом автомобиле, хотя это особая проблема для старых автомобилей. Если вашему автомобилю больше 15–20 лет, и в нем металлический топливный бак, то, если вы оставите бензин на низком уровне, на дне бака может образоваться осадок.Это может привести к засорению топливопроводов, блокировке топливного фильтра и, в конечном итоге, к повреждению двигателя.
Датчик температуры
В вашем автомобиле может быть датчик температуры, который показывает температуру двигателя. В противном случае он, по крайней мере, будет иметь контрольную лампу температуры двигателя, которая загорится, если температура двигателя поднимется до опасного уровня. У большинства современных автомобилей нет проблем с перегревом двигателя, поэтому многие производители решили отказаться от указателя температуры в пользу единственной сигнальной лампы.
Если загорается сигнальная лампа температуры двигателя или указатель температуры переходит в красную «ГОРЯЧУЮ» зону, не продолжайте движение на автомобиле. Вместо этого при первой же безопасной возможности остановитесь и дайте двигателю остыть. Может случиться так, что необходимо долить охлаждающую жидкость в вашем двигателе, но вы не должны проверять это, пока двигатель полностью не остынет. Снятие крышки радиатора при горячем двигателе может привести к брызгам кипящей охлаждающей жидкости.
Вы можете охладить перегретый двигатель, остановив автомобиль, переключившись на нейтраль и слегка нажав на педаль газа для увеличения оборотов двигателя.Выключение кондиционера также поможет, поскольку эта система создает дополнительную нагрузку на двигатель. Если возможно, включите обогрев автомобиля. Хотя это может показаться нелогичным, включение обогрева облегчит ситуацию, отводя тепло от двигателя в пассажирский салон.
Указатели поворота
Когда один из ваших указателей поворота активен, вы увидите, что на приборной панели мигает соответствующий указатель поворота в форме стрелки. В некоторых автомобилях световые индикаторы автоматически отключаются после завершения поворота.Если в вашем автомобиле это не так, не забудьте выключить индикатор, как только вы закончите слияние, поворот или смену полосы движения. Если оставить индикатор включенным, когда вы не планируете поворачивать, это запутает окружающих вас участников дорожного движения и может вызвать столкновение.
Дисплей передач
На панели приборов вашего автомобиля могут быть индикаторы передач. Эти индикаторы показывают, на какой приводной передаче находится автомобиль. Чаще всего индикаторы передачи используются в автомобилях с автоматической коробкой передач, где у водителя меньше непосредственного взаимодействия с трансмиссией.Если в вашем автомобиле есть механическая коробка передач и индикаторы передач, вы можете взглянуть на приборную панель, чтобы убедиться, что вы вручную выбрали правильную передачу при переключении вверх или вниз.
Сигнальные лампы
Любой активный свет на приборной панели вашего автомобиля указывает на то, что что-то требует вашего внимания. Это может быть легко исправляемая ситуация, например, если включен стояночный тормоз или включены фары дальнего света. Предупреждающие огни также могут указывать на более серьезную проблему, такую как открытый багажник, плохо накачанные шины или неисправность в двигателе.
Довольно часто цвет сигнальной лампы говорит вам о серьезности ситуации. Желтая или желтая сигнальная лампа может просто указывать на то, что что-то требует вашего внимания, но не представляет непосредственной опасности, тогда как красные сигнальные лампы обычно связаны с опасными проблемами. Если на панели приборов загорается красная сигнальная лампа, не управляйте автомобилем, пока ситуация не будет разрешена.
Не делайте ошибки, игнорируя любой предупреждающий свет, который появляется на вашей приборной панели.Встроенный в автомобиль компьютер предназначен для своевременного обнаружения возникающих проблем, чтобы предотвратить аварийные ситуации и необратимые повреждения двигателя. Проблема, которую можно было бы исправить дешево, может обойтись очень дорого, если вы сразу не отнесете машину к механику.
Проверьте в руководстве по эксплуатации вашего автомобиля точное расположение и значение сигнальных огней и индикаторов, которые появляются на приборной панели. Ниже мы обсудим некоторые из основных предупреждающих сигналов, на которые следует обращать внимание.
Низкое давление масла
Все современные автомобили имеют датчик давления моторного масла и соответствующую сигнальную лампу на приборной панели, которая загорается, если давление масла упадет ниже безопасного уровня. Если в двигателе недостаточно масла, трение приведет к износу движущихся частей и, в конечном итоге, к остановке, разрушив двигатель. Если загорается сигнальная лампа давления масла, проверьте уровень масла щупом и долейте его, если показания указывают на низкий уровень.Если уровень масла в норме или сигнальная лампа давления масла продолжает гореть даже после того, как вы добавили масло, выключите двигатель и обратитесь к механику.
Контрольная лампа двигателя
Индикатор «Проверьте двигатель» — один из самых важных предупреждающих индикаторов на приборной панели. К сожалению, этот индикатор может указывать на любое количество проблем с двигателем, например:
- Неплотная крышка топливного бака (это может вызвать снижение давления в двигателе и загорание лампы)
- Неисправен датчик расхода воздуха
- Ослабленные или изношенные провода свечей зажигания
- Неисправность катализатора
В некоторых автомобилях желтый световой индикатор «проверьте двигатель» означает наличие незначительной проблемы, которую необходимо изучить, в то время как красный свет «проверьте двигатель» означает, что что-то пошло серьезно не так, и вам следует немедленно прекратить управление автомобилем.Если вы сами не являетесь обученным механиком, вам нужно будет попросить профессионального механика исследовать проблему, если индикатор проверки двигателя остается включенным.
Контрольная лампа температуры двигателя
Если уровень охлаждающей жидкости становится слишком низким или достигает небезопасной температуры, загорается сигнальная лампа температуры двигателя. Если индикатор загорается во время движения, остановитесь и дайте двигателю остыть, прежде чем проверять охлаждающую жидкость. Имейте в виду, что низкий уровень охлаждающей жидкости может указывать на утечку в двигателе, которая должна быть исследована механиком.Возможно, вы сможете временно решить проблему, долив охлаждающую жидкость, хотя это должно служить лишь кратковременным решением, пока вы не отправите автомобиль на сервисное обслуживание.
В большинстве автомобилей сигнальная лампа температуры двигателя загорается на короткое время при запуске двигателя. Это автоматический тест лампы, который не вызывает беспокойства, поскольку свет остается включенным только в течение нескольких секунд.
Предупреждение антиблокировочной системы тормозов
Большинство современных автомобилей имеют антиблокировочную тормозную систему (ABS).На панели приборов загорится сигнальная лампа ABS, если возникнет проблема с электроникой антиблокировочной системы тормозов. Контрольная лампа АБС может кратковременно загореться при включении двигателя; как и в случае с индикатором температуры двигателя, здесь не о чем беспокоиться. Однако, если контрольная лампа ABS продолжает гореть, компьютер автомобиля обнаружил проблему в системе. Даже если ваша АБС работает нормально, немедленно обратитесь к механику для проверки автомобиля. В противном случае ваши антиблокировочные тормоза могут вывести вас из строя в следующий раз, когда вы будете вынуждены внезапно остановить автомобиль.
Предупреждение о разряде батареи
Аккумулятор — это самый важный компонент двигателя вашего автомобиля. Без аккумулятора ни одна из электронных систем не будет работать, и двигатель не запустится. Активный предупреждающий световой индикатор на приборной панели может указывать на то, что срок службы батареи подходит к концу и ее необходимо заменить. Постоянно горящая сигнальная лампа аккумулятора чаще указывает на обрыв или неисправность ремня генератора. Этот ремень позволяет аккумуляторной батарее заряжаться при работающем двигателе.
Если индикатор аккумулятора загорается при запуске двигателя или во время движения, немедленно обратитесь к механику. Аккумулятор, который разряжен из-за общего износа или неисправного генератора, не сможет перезапустить автомобиль после выключения двигателя.
Низкое давление в шинах
Если давление воздуха в любой из шин вашего автомобиля упадет на 25% или более ниже рекомендованного производителем давления, загорится сигнальная лампа низкого давления в шинах на панели приборов.Это может означать, что у вас спустило колесо, прокололось или просто пришло время долить воздух. Вы можете заправить шины самостоятельно на большинстве заправок или отдав машину к механику.
Помните, что низкое давление в шинах влияет на сцепление автомобиля с дорогой. Если шины заполнены не в соответствии с рекомендациями производителя, автомобиль не будет управлять так хорошо, как обычно. Когда загорится сигнальная лампа низкого давления в шинах, при первой же возможности остановитесь и проверьте давление в шинах.
Мало топлива
Помимо указателя уровня топлива, многие современные автомобили имеют сигнальную лампу уровня топлива на панели приборов, которая срабатывает, если уровень газа в топливном баке упадет ниже определенного уровня. Этот свет обычно загорается, когда в баке остается несколько миль топлива — ровно столько, чтобы добраться до ближайшей заправочной станции. Не игнорируйте сигнальную лампу низкого уровня топлива. Если он загорится, прекратите то, что делаете, и немедленно отправляйтесь на заправку!
Индикаторы ремня безопасности
Когда на приборной панели горит символ ремня безопасности, это означает, что кто-то в автомобиле неправильно пристегнул ремень безопасности.Мы знаем, что ремни безопасности спасают жизни, и это ваше предупреждение пристегнуться! Большинство современных транспортных средств имеют сложные системы предупреждения о непристегнутых ремнях безопасности, которые определяют, сколько людей находится в автомобиле, поэтому сигнальная лампа включается, если один из ваших пассажиров не пристегнул ремень. Это удобно, если на заднем сиденье есть дети, которые сами пристегивают ремни.
Если во время движения загорается сигнальная лампа непристегнутого ремня безопасности, попросите пассажиров проверить свои ремни или остановитесь, чтобы убедиться, что все дети, которых вы перевозите, надежно пристегнуты.Если сигнальная лампа непристегнутого ремня безопасности остается включенной, несмотря на то, что все необходимые ремни безопасности были пристегнуты, возможно, вам придется доставить автомобиль к механику. Это может указывать на проблему с механизмом крепления ремня безопасности, что может быть очень опасно в случае аварии!
Дверь открыта
Перед тем, как завести автомобиль, взгляните на приборную панель, чтобы убедиться, что сигнальная лампа «открытой двери» не горит. Этот свет указывает на то, что одна из дверей автомобиля не заперта должным образом и может открыться во время движения или во время столкновения.Проверьте каждую дверь, открыв и закрыв ее снова, пока не погаснет световой индикатор «Открытая дверь».
Багажник открыт
На вашей приборной панели, вероятно, есть сигнальная лампа «багажник открыт» рядом с сигнальными лампами ремня безопасности и дверьми. Как и следовало ожидать, этот светящийся символ указывает на то, что багажник закрыт неправильно. Всегда выходите и проверяйте багажник, когда эта сигнальная лампа горит, даже если кажется, что она закрыта. Может случиться так, что защелка не защелкнулась должным образом, что может означать, что багажник может открыться во время движения автомобиля.Это может полностью закрыть вам обзор через заднее окно и создать серьезную опасность!
Индикатор дальнего света
У всех современных автомобилей есть индикатор дальнего света на приборной панели, который загорается всякий раз, когда включены фары дальнего света. Мощные фары дальнего света позволяют видеть на большом расстоянии при движении ночью или в условиях плохой видимости. К сожалению, они достаточно мощные, чтобы ослепить других автомобилистов, велосипедистов и пешеходов на проезжей части впереди вас.Всегда переключайтесь обратно на ближний свет при проезде встречного транспорта или приближении к другому участнику дороги сзади. Индикатор дальнего света на приборной панели поможет вам не забыть об этом.
Круиз-контроль
Вы можете активировать круиз-контроль, путешествуя по длинному, относительно прямому шоссе, когда на дороге мало других транспортных средств. Включение этой функции установит текущую скорость вашего автомобиля, так что вам не придется держать ногу на педали газа.При включении круиз-контроля на приборной панели загорается соответствующий индикатор круиз-контроля. Если ситуация на проезжей части изменится и вам нужно изменить скорость, нажатие кнопки круиз-контроля отключит систему и выключит свет.
Знакомство с приборной панелью
Элементы приборной панели, описанные в этом руководстве, являются общими для современных автомобилей. Однако на вашем автомобиле могут быть дополнительные огни приборной панели, которые здесь не упомянуты.При ознакомлении с приборной панелью и приборной панелью лучше иметь под рукой руководство по эксплуатации вашего автомобиля. Эта книга расскажет вам значение и расположение каждого источника света на панели. Вам не нужно сразу запоминать всю эту информацию, хотя вам нужно иметь возможность идентифицировать общие световые индикаторы и любые предупреждения, которые требуют немедленных действий.
Никогда не игнорируйте контрольную лампу приборной панели!
Многие автомобилисты совершают ошибку, игнорируя сигнальные лампы на своей приборной панели, если нет очевидной причины, по которой эта лампа загорается.Если автомобиль работает нормально, несмотря на активную лампу «Проверьте двигатель», или если кажется, что двери заперты, несмотря на световой индикатор «Открытая дверь», у вас может возникнуть соблазн предположить, что нет никаких проблем, кроме того, что что-то не так с самой сигнальной лампой. .
Даже в этом случае необходимо устранить неисправную сигнальную лампу! Если сигнальная лампа не работает, вы не будете проинформированы, если что-то пойдет не так с соответствующей функцией автомобиля. Кроме того, существует вероятность, что сигнальная лампа работает нормально, а проблема, о которой он говорит, не сразу очевидна.Если какая-либо сигнальная лампа на приборной панели остается активной, обратитесь к квалифицированному механику для проверки автомобиля. Лучше перестраховаться, чем сожалеть!
Вы бы сдали экзамен по вождению сегодня?
Узнайте с помощью нашей бесплатной викторины!
ПРОЙТИ БЕСПЛАТНУЮ ТЕСТПонравилась статья? Ставьте нам 5 баллов!
Щелкните звездочку, чтобы добавить свой голос
4,7 из 5 звезды на основе 3 голосов.
Электрические стеклоподъемники | Управление | Приборы и органы управления | V40 2015
Все электрические стеклоподъемники могут управляться с панели управления двери водителя — панели управления других дверей управляют соответствующими электрическими стеклоподъемниками.
Панель управления водительской дверью.
Органы управления задним стеклом
Органы управления передним стеклом
Предупреждение
Убедитесь, что пассажиры заднего сиденья не зажаты, когда окна закрываются от двери водителя.
Предупреждение
Убедитесь, что дети или другие пассажиры не попали в ловушку, если окна закрыты, даже если используется дистанционный ключ.
Предупреждение
Если в машине есть дети — не забывайте всегда отключать питание стеклоподъемников, выбрав положение ключа 0 , а затем берите дистанционный ключ с собой, когда выходите из машины. Для получения информации о ключевых должностях см. Ключевые должности — функции на разных уровнях.
Эксплуатация
Работа стеклоподъемников.
Работа без автоматического режима
Работа с автоматическим управлением
Все электрические стеклоподъемники могут управляться с помощью панели управления на двери водителя — панели управления других дверей могут управлять только каждым своим электрическим стеклоподъемником.Одновременно можно управлять только одной панелью управления.
Для использования стеклоподъемников положение ключа должно быть не менее I — см. Положения клавиш — функции на разных уровнях. Стеклоподъемники могут работать в течение нескольких минут после выключения двигателя и после того, как удаленный ключ был вынут, но не после открытия двери.
Закрытие окон останавливается, и окно открывается, если что-либо препятствует его движению. Можно отключить защиту от защемления, когда закрытие было прервано, например.г. если есть обледенение. После двух последовательных прерываний закрывания срабатывает защита от защемления и на короткое время автоматическая функция деактивируется, теперь можно закрыть, постоянно удерживая нажатой кнопку.
Note
Один из способов уменьшить пульсирующий шум ветра при открытых задних окнах — это также слегка приоткрыть передние окна.
Работа без автоматического режима
Осторожно переместите один из регуляторов вверх / вниз.Стеклоподъемники движутся вверх / вниз, пока рычаг удерживается в нужном положении.
Работа в автоматическом режиме
Переместите один из рычагов вверх / вниз в крайнее положение и отпустите его. Окно автоматически переместится в крайнее положение.
Сброс
Если аккумулятор отключен, необходимо сбросить функцию автоматического открывания, чтобы она могла работать правильно.
Осторожно поднимите переднюю часть кнопки, чтобы поднять окно в крайнее положение, и удерживайте его там в течение одной секунды.
Отпустите кнопку на короткое время.
Снова поднимите переднюю часть кнопки на одну секунду.
Предупреждение
Для срабатывания защиты от защемления должен произойти сброс.
Панель управления климатом автомобиля Автомобильная система кондиционирования воздуха Стандартная высокая реле-мощность управления автоматическая PCB 4-контактная 70A 24V KIA 12V 40A для автомобилей — Китай Монтажная плата, PCB
Подробнее о продуктеМодель NO. | HMY-287 | Индивидуальные | Индивидуальные |
Слои | 1 ~ 16 слоев | Происхождение | Шэньчжэнь, Китай |
Базовый материал | FR4, High Tone Алюминий | ||
Толщина готовой платы | 0,2 ~ 3,8 мм | Толщина меди | 0,5 унции ~ 6 унций |
Обработка поверхности | Толщина HASL, ENIG, OSP, иммерсионное серебро, иммерсионное олово 9034 Макс. | 903450 микродюймов | |
Цвет шелкографии | Белый, Черный, Зеленый, Желтый, Красный, Синий | ||
Мин. Ширина следа | 0.075 мм (3 мил) | Мин. Расстояние между следами | 0,075 мм (3 мил) |
Мин. Размер готовых отверстий | 0,1 мм (4 мил) для лазерных отверстий; 0,2 мм (8 мил) для механических отверстий | ||
Максимальный конечный размер | 600 мм * 900 мм | Допуск отверстия | PTH: ± 0,076 мм (+/- 3 мил), NTPH: ± 0,05 мм (+/- 2 мил) |
Цвет паяльной маски | Зеленый, белый, черный, красный, желтый, синий, матово-черный, матово-зеленый | Контроль импеданса | ± 10% |
Профильная пробивка | Маршрутизация, V-CUT, Снятие фаски, перфорация | Специальные отверстия | Глухие / скрытые отверстия, отверстия с потайной головкой |
Справочный стандарт | IPC-A-600H Класс 2, Класс 3, | СертификатUL, ISO9001, ROHS.SGS, CQC | |
Упаковка | Вакуум и картонная коробка |
Упаковка и доставка
Детали упаковки: картонная коробка с вакуумным антистатическим пакетом внутренней доставки.
Срок поставки: от 2 до 15 дней после сдачи на хранение
FAQ
Q1: Как убедиться в качестве?
•: весь наш продукт протестирован на 100%, включая испытание летающим зондом (для образца), E-тест (масса) или AOI.
Q2. Что мне предложить для производства?
• Количество, файл Гербера и технические требования (материал, обработка поверхности, толщина меди, толщина платы, …)
Q3. Какие форматы файлов вы принимаете для производства?
• Файл Gerber: CAM350 RS274X
• Файл печатной платы: Protel 99SE
Q4. Безопасны ли мои файлы печатной платы, когда я отправляю их вам для производства?
• Мы уважаем авторские права клиентов и никогда не будем производить печатную плату для кого-либо с вашими файлами, если мы не получим письменное уведомление.Разрешение от вас, и мы не будем передавать эти файлы третьим лицам.
Q5: Каков ваш минимальный объем заказа?
• MOQ — 1 шт.
Информация о компании
Shenzhen Hongmy Precision Circuit Co., Ltd, , основанная в 2007 году, является высокотехнологичным предприятием, которое специализируется на разработке, производстве и маркетинге печатных плат (PCB). Наш завод расположен в красивом городе: Шэньчжэнь, недалеко от Гонконга, Дунгуань, Гуанчжоу, Хуэйчжоу и так далее, что удобно для вашего посещения.
С момента основания компании мы стремимся стать ведущей компанией в области системных решений для печатных плат. Имея 7000 квадратных метров производственных площадей и более 300 сотрудников, мы предлагаем широкий спектр печатных плат, таких как односторонние, двусторонние, многослойные, высокочастотные, MCPCB и так далее.
Наши клиенты из разных стран мира в различных отраслях, включая компьютеры, автомобилестроение, медицинское оборудование, цифровую бытовую технику, управление домом, бытовые товары, телекоммуникации и т.
