Настройка сигнализации шерхан – SCHER-KHAN MAGICAR V —

Содержание

как настроить брелок, замена и программирование

При эксплуатации автомобильной противоугонной системы Scher Khan нередко возникает необходимость в перепрошивке пультов или добавления новых. Алгоритм действий простой, поэтому настроить брелок Шерхан самостоятельно сможет каждый автовладелец.

Содержание

  1. Привязка брелка к сигнализации Шерхан
  2. Настройка Шерхан Логикар
  3. Как заменить коммутатор Шерхан 8
  4. Схема установки пульта Scher Khan Magicar B
  5. Модели Шерхан 2 и 3
  6. Scher Khan 10 и 11
  7. Прошивка и перепрограммирование старого брелка
  8. Как включить брелок

Одной из наиболее часто встречающихся причин перепрограммирования дистанционных устройств Mobicar и Universe является утеря либо покупка нового. Помимо этого, программирование пульта требуется в следующих случаях:

  • команды не подаются с одного брелока, второй работает нормально;
  • порча корпуса или платы пульта;
  • повреждение части жидкокристаллического дисплея, из-за которого нет возможности отслеживать сработавшие зоны охраны;
  • использование дополнительных пультов управления. Возникает при покупке автомобиля с одним брелоком;
  • сбой совместной работы коммуникатора и блока управления.

Привязка брелка к сигнализации Шерхан

Методика программирование брелоков автомобильной сигналки Mobicar 12, 13, 14 осуществляется при помощи ПИН-кода и состоит из следующих пунктов.

  1. Отключите режим охраны и нажмите кнопку «Вызов владельца» на две секунды.
  2. После срабатывания сигнальных огней сигнализации отпустите клавишу. Повторно нажмите её. Это надо сделать в течение пяти секунд. Ещё раз засветятся поворотные огни, и контрольный светодиод начнёт быстро мигать.
  3. Введите первое значение кода при помощи клавиши вызова. Действие требуется выполнить в течение 4 сек. после того, как начнёт мерцать светодиод. Одиночная вспышка поворотных огней и быстрое мигание светодиода подтвердят правильность ввода.
  4. Введите оставшиеся цифры. После ввода всех чисел поворотники моргнут два раза. После 5 сек. диод станет работать в постоянном режиме.
  5. У вас есть пять секунд для двойного нажатия на клавишу K-IV настраиваемого дистанционного устройства. Нажимать надо быстро, в течение одной секунды. За этим последует вспышка ламп аварийки.
  6. Таким же образом внесите в память оставшиеся брелоки. После прописки третьего устройства система в автоматическом порядке выйдет из программирования.

Настройка Шерхан Логикар 1


Все действия выполняются при выключенном режиме защиты. Для синхронизирования пульта дистанционного управления Logicar 1 pro 2 сделайте следующее.

  1. Отключите зажигание, если оно включено. Зажмите на две секунды клавишу, находящуюся на корпусе диодного элемента. Световые приборы однократно вспыхнут.
  2. В течение пяти сек. второй раз нажмите на клавишу. Если пароль не используется, поворотники загорятся дважды. При наличии кода – 1 раз.
  3. Введите ПИН, если вы его используете. Аварийка должна моргнуть дважды.
  4. По истечении 5 сек. светодиод загорится постоянно. Значит, вы можете прописать новый брелок. В памяти охранной системы Логикар можно активировать три пульта.
  5. В течение пяти секунд нажмите первую клавишу на пейджере. Порядок установки остальных коммутаторов аналогичен.

Как заменить коммутатор Шерхан 8

Противоугонная система Magicar 8 может запомнить до трёх пультов. Программирование нового брелка начните со снятия режима охраны.

  1. Отключите функцию «Свободные руки» на привязываемом коммуникаторе.
  2. На протяжении 4 сек. три раза установите ключ зажигания из положения «Выкл» в «Вкл». Затем выключите зажигание. Аварийные огни загорятся 1 раз, свидетельствуя о выполнении первого шага.
  3. В течение 4 секунд включите зажигание столько раз, чтобы оно соответствовало первому значению персонального кода (установка производителя «1»). Аварийка загорится единожды.
  4. На протяжении 4 сек. включите зажигание столько раз, чтобы оно соответствовало второй цифре кода (установка завода «один»). Аварийные огни моргнут однократно.
  5. Не позднее 4 секунд кликните клавишу I пульта, который нужно прописать в память системы. Если необходимо, то нажмите кнопки I трёх пультов для запоминания их процессорным блоком.
  6. Не нажимайте никакие клавиши в течение 4 с и вы автоматически покинете режим программирования. Аварийная сигнализация должна загореться два раза. Замена брелоков успешно завершена.

Схема установки пульта Scher Khan Magicar B

Система Магикар имеет защитный алгоритм записи новых коммутаторов, поэтому без соответствующих действий нельзя записать ни одно устройство. Чтобы прикрепить дополнительный пульт дистанционного управления нужно ввести код аварийного отключения ПИН 1.

  1. В течение четырёх секунд поверните трижды ключ в замке зажигания из «Выкл» в положение «Вкл». Оставьте зажигание выключенным. Аварийные огни вспыхнут однократно.
  2. Включите зажигание. Количество включений должно соответствовать первому значению персонального кода (установка завода — «1»). Аварийка просигнализирует единожды.
  3. Включите зажигание. Количество включений – вторая цифра ПИНа (установка производителя – «I»). Аварийные однократно загорятся, подтверждая готовность ввода кода пейджера.
  4. На протяжении четырёх секунд на программируемом брелке нажимаем клавишу 1. На оставшихся пультах тоже кликаем единицу. Выполняйте действия с интервалом в четыре секунды, давая системе время запомнить коды.
  5. Для выхода из режима программирования не нажимаем никакие клавиши в течение четырёх секунд. Две вспышки сигнализации подтвердят выход.

Память противоугонной системы способна сохранить до трёх пультов дистанционного управления. При записи новых брелков не забудьте перепрограммировать старые, во избежание их удаления из памяти.

Модели Шерхан 2 и 3

Для записи пультов сигнализации Логикар 2, 3 без применения ПИН – кодов повторите следующие инструкции.

  1. Установите режим «Снято с охраны». Активируйте зажигание и нажмите кнопку «Валет» на две секунды. Аварийная сигнализация моргнёт 1 раз.
  2. По истечении 5 с светодиод будет гореть постоянно. Введите коды пультов.
  3. На протяжении 5 сек. кликните клавишу 1. Аварийка вспыхнет единожды, подтверждая запись. Если нужно, введите код второго и третьего коммутаторов. В случае успешного ввода данных аварийка загорится однократно. После того как вы введёте код третьего устройства, аварийная сигнализация моргнёт дважды. Система самостоятельно покинет программирование.

Чтобы выйти из режима записи пультов, нужно не выполнять никаких действий в течение четырёх секунд. Аварийные огни загорятся один раз, и система перейдёт в режим «Валет».

Для программирования пультов с применением ПИН-кода выполните следующие действия.

  1. Переключитесь в режим «Снято с охраны». Включите зажигание и удерживайте кнопку «Валет» две секунды. Аварийные огни загорятся один раз.
  2. В промежуток времени пять сек. однократно нажмите «Валет». Светодиод будет быстро мигать, сигнализация загорится один раз.
  3. На протяжении четырёх секунд кликните Valet столько раз, чтобы соответствовало значению первой цифре кода. После 4 с аварийка вспыхнет 1 раз, свидетельствуя о правильности ввода первого числа. Светодиод должен быстро мигать.
  4. Повторите предыдущий пункт для оставшихся чисел кода. ПИН может содержать от двух до четырёх цифр.
  5. По истечении 5 сек. с момента ввода последнего значения светодиод будет гореть постоянно. Теперь вы можете вводить коды пультов.
  6. На протяжении 5 с кликните клавишу 1 первого устройства. Аварийные огни загорятся 1 раз, подтверждая запись. Далее, введите код второго и третьего пультов. В подтверждение правильного ввода, сигнализация будет загораться по одному разу. Как только вы введёте значение третьего пульта, сигнальные огни вспыхнут дважды и система выйдет из записи.

Для того чтобы покинуть режим программирования ничего не делайте в течение четырёх секунд. Аварийка загорится 1 раз. Система перейдёт в режим «Валет».

Scher Khan 10 и 11

Для того чтобы запрограммировать пульт Шерхан 10, 11 читайте следующие пункты.

  1. Отключите функцию охраны. Поворотом ключа активируйте зажигание. Нажмите любую кнопку пульта и удерживайте две секунды. Фары должны мигнуть.
  2. На протяжении 5 с нажмите любую клавишу пульта. Осветительные приборы моргнут два раза, если сигнализация не «запаролена».
  3. Чрез пять секунд светодиод перестанет мигать и включится. Это говорит о готовности основного модуля к привязке брелоков.
  4. В течение 5 с нажмите клавишу на пейджере. По такому же принципу производится привязка и других устройств. Правильность действий будет подтверждаться миганием фар.
  5. Для осуществления выхода из режима программирования ничего не делайте четыре секунды.

Прошивка и перепрограммирование старого брелка

В процессе эксплуатации автосигнализация Vegas, Magicar 7, 8, 9 или другой модели может давать сбои. Чаще всего это происходит по следующим причинам.

  1. Производилась привязка новых пультов, при которой коды старых были удалены из памяти охранной системы.
  2. Сигнализация не может определить брелок, в котором установлен рабочий источник питания.
  3. Повреждение экрана — нет возможности нормально использовать все функции противоугонной системы.
  4. Сбой действий печатной схемы коммутатора.
  5. Несогласованность в работе приемопередатчика и трансивера.

Перепрошить б/у брелок сигнализации можно, повторяя следующие пункты.

  1. Включите зажигание, деактивируйте защиту охраны. На брелке с антенным модулем нажмите клавишу «Вызов владельца из автомобиля» на 2 сек. Световые приборы моргнут два раза.
  2. В течение пяти секунд кликните по клавише «вызов владельца». Если не применяется пароль, то световая сигнализация моргнёт дважды. При использовании кода — один раз.
  3. Если ПИН применяется, то введите его. Цифра – количество нажатий на «Вызов владельца». Правильный ввод числа подтвердит вспышка осветительных устройств 1 раз.
  4. По истечении 4 с светодиод загорится синим цветом, подтверждая вход в программирование.
  5. В течение пяти секунд нажмите клавишу 1 на пульте. Фары загорятся единожды. Далее можно прописывать другие пейджеры.


Как включить брелок

Питающего элемента дополнительного пульта сигнализаций Magicar A, C, 5, 6 Mini хватает на 6-8 месяцев. Коммутатор просто перестаёт работать по истечении этого времени. Как правильно заменить батарейку, не повредив брелок:

  1. Маленькой крестовой отвёрткой открутить винт.
  2. Очень аккуратно по периметру корпуса открываем внутренние защёлки.
  3. Поменяйте старые батарейки, соблюдая полярность.
  4. В обратной последовательности соберите брелок. Если потребуется, то пропишите его, придерживаясь пунктов из ранее данных инструкций.

Вам понравился материал? Поделитесь с друзьями:

daciaclubmd.ru

Автосигнализация Шерхан — настройка, отзывы, обзор моделей

Автосигнализация Шерхан появилась на отечественном рынке в далеком 1995-ом году. Владельцем этого очень популярного бренда автомобильных охранных систем является российская компания «Мега-Ф Столица».

Популяризация сигнализации Шерхан для автомобиля стала возможна, благодаря постоянному внедрению новейших технологий и расширению ассортимента со стороны производителя. Сегодня – это передовые охранные системы, способные защитить транспортное средство человека, за счет многочисленных решений.

Инструкция по настройке

Многие люди, приобретая ту или иную модель автомобильной сигнализации, могут столкнуться со сложностями ее монтажа и правильной настройки. Производитель автосигнализации Шерхан постарался максимально облегчить решение таких задач, добавляя в комплектацию своих продуктов подробную инструкцию.

Основными этапами этого процесса, для всех типов подобных устройств, являются:

  1. Размещение тревожной кнопки. Изначально нужно подобрать правильно место. Это должна быть ровная поверхность, которая по минимуму окружена металлическими элементами со всех сторон, способными гасить сигнал. После этого происходит собственно монтаж. Чаще всего для этой цели применяют хороший суперклей, а качество фиксации – обязательно проверяют.
  2. Монтаж приемника. Производители рекомендуют использовать для установки этого элемента переднюю панель транспортного средства или пространство, расположенное под ним. Для фиксации используется все тот же суперклей.

Все современные модели автосигнализаций от этого производителя снабжены ЖК-экранами, поэтому дальнейшая настройка системы обычно не вызывает особых проблем – достаточно читать прилагаемую инструкцию и повторять нужные действия на экранчике. Кроме того, если все-таки возникают сложности, всегда можно настроить подобную систему на ближайшем СТО.

Все модели автосигнализации Шерхан

Одно из преимуществ этого бренда – возможность выбрать подходящий продукт из достаточно внушительного ассортимента.

UNIVERSE

Особенности сигнализационной системы Scher-Khan UNIVERSE:

  • Доступ к удаленному серверу производителя для получения полноценной технической поддержки.
  • Дистанционное управление транспортным средством и получение нужной информации о системах автомобиля на расстоянии до полутора километров.
  • Имеет интеграцию в российскую систему ГЛОНАСС.

LOGICAR

Особенности модели Scher-Khan LOGICAR:

  • Многофункциональный брелок с жидкокристаллическим экраном и защитой от перехвата сигнала.
  • Наличие системы программирования запуска силового агрегата транспортного средства в определенное время.
  • Дистанционное управление на расстоянии до полутора километров.

Система прекрасно работает в экстремальных температурных режимах и предназначена для автомобилей с дизельными и бензиновыми силовыми агрегатами.

CANYON

Основные преимущества варианта Scher-Khan CANYON:

  • Возможность визуального или звукового сопровождения поступающей информации.
  • Удароустойчивый корпус.
  • Защита от перехвата сигнала и функциональность на расстоянии до 1500 метров.

Кроме того, данный вариант позволяет индивидуально программировать доступ к центральному замку машины.

MAGICAR

Система Scher-Khan MAGICAR сегодня является одной из лучших на отечественном рынке по целому ряду характеристик. В своем сегменте данная модель дает сто очков вперед самым лучшим зарубежным аналогам.

Основные особенности модели Шерхан Магикар:

  • Используется специально защищенный канал связи для обмена информацией и приказами с транспортным средством.
  • Вся требуемая информация сразу же поступает на экран брелока системы.
  • Есть возможность программирования запуска бензинового или дизельного силового агрегата в определенное время.
  • Наличие специальных ударных датчиков, дающих дополнительную защиту – информация поступает владельцу еще до того, как автоугонщики попадают в салон автомобиля.
  • Возможность управления не только двигателем авто, но и другим оборудованием. К примеру, климатической техникой и так далее.

Все эти особенности делают систему, которую в народе называют Шерхан 5, безусловным лидером среди автосигнализации на отечественном рынке.

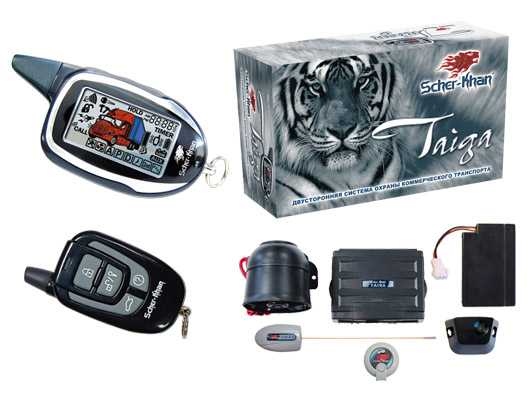

TAIGA

Плюсы, которые получает человек, использующий модель Scher-Khan TAIGA:

  • Предназначена для использования в спецтранспорте – на автобусах, грузовиках и так далее.
  • Позволяет защищать не только сам автомобиль, но и груз, который в нем находится.
  • Рабочее расстояние – до двух километров.

MEDIA ONE

Преимущества Scher-Khan MEDIA ONE:

  • В комплект входит два типа зарядного устройства для аккумуляторов брелока. Один предусматривает подзарядку посредством сети, второй – через электрическую систему автомобиля.
  • Возможность запускать двигатель авто.
  • Вся информация подается на OLED-экран высокого качества.

Отзывы

Конечно, официальная информация – это хорошо. Но что думают реальные автолюбители по поводу продуктов этого производителя. Для этого достаточно ознакомиться с отзывами, размещенными на многочисленных интернет-форумах.

Большинство людей оценивают модели под брендом Шерхан, в целом, положительно. Хотя некоторые автолюбители и отмечают некоторые недостатки:

  • Сложности с программированием самого брелока.
  • Тихий звуковой сигнал.
  • Не слишком доступная цена некоторых моделей.

С последним недостатком приходится мериться – за качество придется платить, а вот первые два достаточно просто исправить, если внимательно ознакомиться с видео обзором автосигнализации Шерхан.



avtooverview.ru

инструкция по эксплуатации и автозапуску

Каждый современный автовладелец, учитывая реалии сегодняшней жизни, просто вынужден оснащать свое транспортное средство противоугонной системой. Сигнализации, которые можно сегодня встретить в продаже, различаются между собой не только по цене, но и качеству защиты авто, а также функциональными особенностями. Из этого материала вы сможете узнать, что представляет собой сигнализация Magicar, какими характеристиками она обладает и как ее правильно настроить.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика автосигнализации Scher-Khan серии Magicar

Основные характеристики противоугонной системы рассмотрим на примере модели Magicar A. Это устройство представляет собой сигнализацию, которая позволяет управлять защитой машины по радиоканалу с применением пульта. Обмен информацией между пультом и блоком управления может осуществляться на расстоянии 800 метров.

Данная модель противоугонной системы предусматривает возможность автозапуска мотора по командам. Причем команды могут поступать как от пульта, так и от внешнего девайса или внутреннего таймера, который, в свою очередь, может быть активирован при определенной температуре. Кроме того, при автозапуске двигателя система учитывает и уровень заряда аккумуляторной батареи.

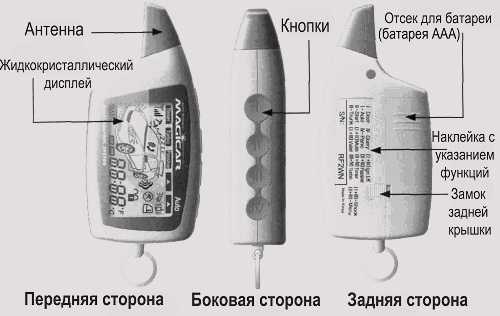

Пульт управления сигналкой Magicar

Автосигнализация данной модели может применяться как на бензиновых ДВС, так и на дизельных агрегатах, оборудованных системой впрыска топлива и любым видом трансмиссии. Защита блока управления, а также контроллеров удара и вызова, антенного адаптера выполнена в соответствии со стандартом IP-40. Все эти элементы должны быть установлены в салоне транспортного средства. Непосредственно сама сирена выполнена с учетом стандарта IP-65, ее монтаж допускается в подкапотном пространстве, подальше от высоковольтных узлов и выпускного коллектора.

Функционал

Для начала разберем функционал четырехкнопочного пульта управления, оснащенного жидкокристаллическим экраном:

  • опция защиты от возможного перехвата кодовых данных Magic Code;
  • активация и деактивация режима охраны при помощи разных клавиш;
  • визуальное и звуковое подтверждение команд, которые выполняет сигналка;
  • вибрация пульта при выполнении той или иной команды;
  • достаточно громкие звуковые импульсы;
  • устройство оснащено мощной антенной, благодаря чему связь с блоком управления возможна на расстоянии 800 метров;
  • подсветка экрана брелока;
  • на экране отображается уровень разряда батареи брелока;
  • также на экране отображаются данные касательно напряжения батареи авто;
  • индикация температуры в салоне машины;
  • демонстрация текущего времени на пульте;
  • демонстрируется время функционирования силового агрегата после автозапуска;
  • можно удаленно производить запуск мотора;
  • возможность самостоятельного назначения времени запуска силового агрегата;
  • в том случае, если сигналка сработает и включится сирена, брелок сообщит об этом автовладельцу посредством звукового и визуального сигнала;
  • при необходимости владелец авто сможет настроить все необходимые опции при помощи пульта;
  • устройство питается от одной батарейки типа ААА.

Пульт управления, блок, антенный адаптер и запасной пульт сигналки Magicar

Что касается функционала непосредственно самого блока управления:

  • возможность автозапуска мотора в машинах с коробкой-автомат или с «механикой»;
  • можно установить как на бензиновые, так и на дизельные агрегаты;
  • возможность монтажа противоугонной системы на авто с турбированными моторами;
  • опция запуска мотора по команде, подающейся с пульта;
  • опция старта ДВС дистанционно каждые два, четыре или восемь часов;
  • при надобности автовладелец может выставить автозапуск мотора каждые 24 часа;
  • как мы уже сообщили выше, эта модель также предусматривает возможность старта ДВС дистанционно, если температуры в салоне дойдет до определенной отметки или по команде;
  • если нужно, автолюбитель также может ограничить количество автозапусков мотора;
  • блок управления позволяет отследить пуск ДВС в соответствии с импульсами от генераторного устройства либо при появлении шумов в бортовой сети;
  • также есть опция выбора и установки максимального либо минимального времени вращения стартерного механизма;
  • если противоугонная установка ставится на дизельный автомобиль, то автовладелец сможет учитывать состояние и работу свечей накаливания;
  • опция настройки времени задержки активации устройств и дополнительных девайсов при автозапуске силового агрегата;
  • возможность установки времени в режиме турбо;
  • блок управления имеет персональный код для снятия автомобиля с охраны при утере брелока либо ключа, это PIN1 и PIN2 соответственно;
  • возможность двухэтапного отключения противоугонной системы с использованием персонального кода либо без него;
  • управляющий блок также оснащен выходом для подключения и управления центральным замком авто;
  • есть опция приоритетного открытия водительской двери;
  • также управляющий блок оснащается силовым выходом для открытия двери багажного отсека;
  • наличие силового выхода для подключения световой сигнализации;
  • можно настроить и запрограммировать тип блокирующего реле;
  • опция постановки машины на охрану при запущенном моторе;
  • опция автоматической установки транспортного средства на охрану;
  • кроме того, есть функция учета задержки выключения освещения в салоне (автор видео — Андрей Артамонов).

Модельный ряд

Покупая сигналку Mgicar, автолюбитель столкнется с хорошим выбором моделей:

  1. Magicar 13. Это — одна из самых последних и флагманских моделей противоугонных систем. Характеризуется автозапуском двигателя, а также используемым алгоритмом шифрования Code Pro 4.
  2. 14 — практически аналогичное устройство с вышеописанным, разница заключается в отсутствии автозапуска и наличии некоторых других функций.
  3. Magicar 11. Данная модель также обладает опцией автозапуска мотора. В этой модели реализован алгоритм кодировки радиоимпульса Pro 3.
  4. Magicar 12. Это двухсторонняя противоугонная система, относящаяся к сегменту премиум-класса. В ней также реализован алгоритм шифрования Pro 3.
  5. 9 — это также двухсторонняя сигналка с опцией автоматического пуска силового агрегата. Ключевым отличием данной модели является возможность управления противоугонной системой с расстояния двух тысяч метров. Кроме того, устройство оборудовано встроенным адаптером цифровой CAN-шины транспортного средства.
  6. Magicar 10. Эта система, как и описанная выше, может принимать сигнал от брелока на расстоянии двух километров. Устройство работает в режиме Slave.
  7. Модель 7s. Данная установка также обладает опцией автозапуска мотора. По утверждению производителя, эта модель обладает достаточно мощным охранным потенциалом, а также различными дополнительными функциями.
  8. 8s. Противоугонная установка с двухсторонней связью. Устройство обладает огромным функционалом.
  9. Magicar 5. Не самый современный вариант, однако, эта система также имеет опцию автозапуска ДВС. В комплекте к устройству идет эргономичный пульт управления. Система позволяет осуществлять мониторинг состояния основных узлов автомобиля.
  10. Модель Magicar 6. За сравнительно небольшую стоимость покупатель получает полноценную сигнализацию с огромным функционалом. Система способна принимать сигнал на расстоянии полутора километров. Разумеется, это будет возможно на открытой местности с минимальным количеством строений и помех.
  11. Модель 6 мини. Это устройство с односторонней связью, данный вариант является одним из первых в линейке Magicar. Но если покупатель дополнительно приобретет пульт-коммуникатор, то может быть реализована двухсторонняя связь.
  12. Модель 10 мини обладает достаточно мощным охранным потенциалом, а также высокой степенью защиты от угона. Изначально устройство имеет одностороннюю связь, но при необходимости можно будет реализовать и двухстороннюю.
  13. Magicar A. Подробнее об этом устройстве мы писали выше (автор видео — канал eurotaz shak tm).

Плюсы и минусы девайсов

Как и любое другое противоугонное устройство, системы Magicar имеют свои достоинства и недостатки.

Для начала давайте рассмотрим преимущества:

  1. Как сказано выше, одной из основных технических особенностей большинства моделей является автозапуск. При наличии такой функции автомобиль всегда можно запустить за несколько минут до начала его эксплуатации, что позволит автовладельцу садиться в уже прогретое авто. Особенно это достоинство ощущается в зимнее время года.
  2. Системы оповещают автолюбителей как посредством звукового сигнала, так и с помощью вибрации. Разумеется, это достоинство относится исключительно к системам с двухсторонней связью.
  3. Возможность открытия замков на дверях и багажника при помощи брелока. Разумеется, если эта опция поддерживается определенной моделью.
  4. Производитель Scher-Khan предлагает покупателям достаточно большой выбор моделей. Поэтому потенциальный потребитель может выбрать противоугонное устройство в соответствии со своими предпочтениями, а также финансовыми возможностями.
  5. Как сказано выше, практически все устройства Magicar обладают специальным алгоритмом шифрования, который позволит предотвратить возможный перехват сигнала злоумышленниками. Как показали результаты испытаний, на момент 2017 года флагманы линейки Magicar предотвращают перехват импульса, даже если для этого используется самый современный код-граббер.
  6. Все модели оснащаются удобными и эргономичными пультами, позволяющими эффективно управлять не только противоугонной системой, но и основными узлами и агрегатами авто. Кроме того, благодаря пульту автовладелец может получить детальную информацию о температуре в салоне, состоянии противоугонной системы.
  7. При производстве противоугонных установок Magicar используются современные технологии, что позволяет в конечном итоге получить продукт, соответствующий всем стандартам качества и безопасности.
  8. В комплекте к каждой модели есть подробная инструкция касательно подключения и настройки системы.
  9. Даже если система не имеет двухсторонней связи, эта опция может быть реализована дополнительно.
  10. На практике такие устройства без проблем работают даже в сильный мороз. В целом системы работают надежно при любых температурах.
  11. Датчик удара может быть настроен так, чтобы сирена включалась даже при простом прикосновении к авто.

Что касается недостатков, то их значительно меньше:

  1. Более функциональные системы стоят дороже, такая покупка может быть не по карману.
  2. Если система охлаждения транспортного средства работает неправильно или имеются какие-то неисправности в ее работе, то функция автозапуска может быть не реализована. К примеру, в системе имеется утечка антифриза. Двигатель, конечно, запустится, но когда антифриз кончится, он просто заглохнет, а это, в свою очередь негативно повлияет на износ его конструктивных элементов. Если же водитель увидит лужу охлаждающей жидкости, то он вряд ли будет заводить мотор, прежде чем не устранит эту проблему.

Руководство по эксплуатации и установке

Обозначение элементов на дисплее брелока сигналки

Установка противоугонной системы — это достаточно сложная процедура, которая под силу будет не каждому. Если вы хотите, чтобы сигнализация работала без перебоев, то процесс ее монтажа лучше доверить квалифицированным специалистам. Но если вы уверены в своих силах, то можете попытаться сделать все самостоятельно.

Инструкция в целом такова:

  1. Сначала необходимо выбрать место для установки блока управления. При выборе необходимо учитывать то, что блок должен быть вмонтирован в наиболее безопасном месте, куда добраться злоумышленнику будет проблематично. Монтаж осуществляется в соответствии со схемой подключения, которая должна идти в комплекте.
    В подкапотный отсек ставить блок не рекомендуется, поскольку в этом случае на него будут воздействовать высокие температуры, а это может губительно отразиться на функциональности устройства. В салоне нужно подобрать место так, чтобы на блок не воздействовала влага, поскольку он герметически не защищен. Также блок нельзя ставить в непосредственной близости с различными электронными девайсами, поскольку они могут издавать помехи.
  2. Антенный адаптер следует установить на лобовом стекле, в верхнем углу — это позволит обеспечить наиболее качественный прием сигнала. При установке антенны учтите, что на расстоянии пяти сантиметров от нее не должны располагаться металлические компоненты, это позволит предотвратить возможные помехи.
  3. Световой индикатор монтируется на облицовке стойки, для монтажа нужно будет воспользоваться лобзиком, чтобы сделать соответствующее отверстие. Установите диод так, чтобы будучи на расстоянии от машины, вы могли видеть, как он мигает.
  4. Что касается установки концевиков, то их следует размещать в таких местах, которые защищены от воздействия влаги и в которых не собирается грязь. Учтите, что длина свободного хода концевика должна быть не меньше 0.5 см. Концевики следует установить на капоте, а также дверях автомобиля.
  5. Сирена. Оптимальным местом для установки сирены является моторный отсек. Разумеется, для того, чтобы предотвратить ее ускоренный выход из строя, сирена должна монтироваться подальше от самого блока цилиндров, поскольку высокие температуры для нее губительны. Также сирена должна быть установлена так, чтобы на нее не воздействовала влага.
  6. Контроллеры удара монтируются внутри салона, для их установки потребуется ровная поверхность. Сам датчик будет фиксироваться на болтах. Также учтите, что к месту монтажа датчика должен быть свободный доступ, поскольку после установки вам в любом случае придется его регулировать.
  7. Если в комплекте к противоугонной системе идет обходчик иммобилайзера, то его необходимо подключить к блоку управления. Для подключения используйте схему, которая идет в комплекте.
  8. После того, как все элементы автосигнализации будут установлены, необходимо будет соединить их при помощи проводов. Укладка проводки должна осуществляться под облицовкой салона авто, при этом нужно учитывать, что провода не должны соприкасаться с движущимися частями кузова. В противном случае они быстро износятся, что приведет к сбоям в работе противоугонной системы. При укладке провода необходимо дополнительно заизолировать изолентой, это позволит предотвратить их износ и губительное воздействие влаги на них.

Схема подключения проводов к блоку управления сигналкой

Что касается настройки, то ее можно осуществить своими силами. Настройка системы приведена на примере модели Magicar A.

Для начала рассмотрим назначение кнопок:

  1. Нажимая клавишу 1 в кратковременно, противоугонная система сможет включить режим защиты, деактивировать режим тревоги, включить механизм блокировки стартера или зажигания, а также закрыть все замки.
  2. Если на полсекунды нажимается кнопка 2, то сигналка деактивирует режим защиты и тревоги, механизм блокировки зажигания и откроет все замки автомобиля.
  3. При нажатии кнопки 3 на полсекунды можно активировать и отключить подсветку экрана.
  4. Если нажать на полсекунды на клавишу 4, это позволит произвести диагностику состояния системы.
  5. Зажав кнопку 3 на две секунды, вы сможете открыть багажный отсек.
  6. Если зажать клавишу 4 на две секунды, то включится режим паники. Чтобы деактивировать эту функцию, следует нажать на клавишу 1 или 2.
  7. Если на полсекунды вы нажмете на клавиши 1 и 2, это позволит активировать или отключить звуковой сигнал сирены.
  8. При нажатии клавиш 1 и 3 можно настроить управление дополнительным каналом 1. Если нажать ан полсекунды на кнопки 2 и 3, то активируется управление дополнительным каналом 2.
  9. Одновременное нажатие на кнопки 1 и 4 спровоцирует активацию или деактивацию датчика удара.
  10. Нажав на полсекунды на кнопки 2 и 4, вы сможете активировать или отключить запуск силового агрегата по таймеру.
  11. Кратковременное нажатие кнопок 3 и 4 приведет к включению или отключению режима Турбо.
  12. Зажав на две секунды клавиши 1 и 2, вы сможете зайти в режим программирования.
  13. Нажав на две секунды на клавиши 1 и 3, вы сможете активировать или деактивировать сервисный режим Valet.
  14. Зажатие клавиш 2 и 3 на две секунды позволит зайти в режим программирования опций самого пульта управления.

Обозначение основных элементов пульта управления сигналкой

Чтобы установить машину на защиту при запущенном ДВС, надо закрыть двери, моторный отсек и багажник. Сделав это, нажмите на клавишу 1 — это позволит устройству активировать режим защиты, при этом стартерный узел будет заблокирован до момента, пока вы не отключите сигналку.

При постановке авто на защиту должны произойти следующие действия:

  • сирена издаст один сигнал;
  • световая сигналка должна моргнуть 1 раз;
  • когда машина будет под защитой, диодный элемент будет моргать, частота мигания составит 1 раз в секунду;
  • фары должны моргнуть пять раз на экране брелока, также вы увидите значок закрытого замка, он тоже должна моргнуть пять раз, после чего будет гореть до отключения охраны;
  • также пульт управления должен издать один короткий сигнал.

Режим напоминания полезен тем, что если на пульт управления поступит тревожный сигнал от датчиков, а автовладелец не увидел этого, то устройство будет периодически напоминать об этом событии. Для этого применяются кратковременные звуковые сигналы, а на экранчике брелока будет отмечена зона, которая активировала включение сирены. Если вы хотите отключить режим напоминания, то нажмите на клавишу 4 или 2 для открытия дверей. При активации функции сирена не должна издавать звуков, а аварийная сигналка не будет моргать. При этом диодный индикатор в автомобиле будет моргать с частотой один раз в секунду, а картинки на экране брелока могут быть разными, в зависимости от причины.

Какие сигналы может подавать брелок:

  • если причина кроется в механическом воздействии на двери машины, ее капот или багажник, то пульт будет издавать короткие сигналы один раз в две секунды;
  • если сработал контроллер удара, то короткие импульсы будут подаваться один раз в четыре секунды;
  • если сработал контроллер вызова автовладельца, то устройство будет подавать короткие сигналы один раз в шесть секунд (автор видео — канал Всяко разно из Китая).

Чтобы управлять открытием крышки багажного отсека, в данной модели применяется кнопка 3, ее следует зажать на две секунды, в результате чего замок багажника должен сам открыться. В том случае, если в это время автомобиль находится в режиме охраны, то сигналка автоматически отключится, после чего произойдет деактивация механизма блокировки зажигания.

Кроме того, при необходимости автовладелец сможет открыть багажный отсек, при этом не отключая саму сигнализацию, для этого на время будут деактивированы триггер, а также контроллер удара. Их дальнейшая активация произойдет после того, как дверь багажника будет заперта. Нужно отметить, что для того, чтобы реализовать данную функцию, потребуется дополнительно установить соленоид багажного отсека. При этом его следует правильно подключить к соответствующему разъему управляющего устройства системой.

Если нужно, автовладелец также сможет произвести диагностику состояния сигналки, для этого потребуется только нажать на кнопку 4. На дисплее брелока должны появиться данные о состоянии сигналки, которые подтверждаются сигналами сирены и аварийки.

Что происходит при диагностике состояния:

  • если включен режим охраны, а двигатель не запущен, то пульт должен издать три коротких сигнала, а сирена в автомобиле подаст один кратковременный сигнал;
  • если автомобиль находится не под охраной, при этом мотор не заведен, то брелок издаст два кратковременных импульса, столько же раз должна сработать сирена;
  • при запущенном двигателе и включенной охраной автомобиля пульт должен издать три двойных импульса, столько же раз подаст сигнал и сирена;
  • если автомобиль заведен, но находится не под охраной, то пульт издаст два импульса, а сигнализация должна сработать четыре раза.

Все элементы комплекта сигнализации Magicar

На экране брелока при диагностике состояния системы будет показана температура в салоне машины, которая может выводиться как в Фаренгейтах, так и в Цельсиях. Если вы хотите отключить сигнал, то следует быстро нажать на клавиши 1 и 2. Сама по себе эта опция программируемая, поэтому вы сможете выключить все или только тревожные сигналы, при этом пульт все равно будет сигнализировать автовладельцу.

Когда сирена будет отключена, произойдет следующее:

  • сигналка пикнет два раза, столько же раз моргнет и световая сигнализация;
  • диодный индикатор, установленный в салоне, будет мигать в соответствии с тем, в каком режиме работает сигналка;
  • на дисплее брелока должен появиться соответствующий значок сирены, при этом оптика не экране моргнет 5 раз, столько же раз моргнет и индикатор замка;
  • пульт должен подать два кратковременных импульса.

Особенности автозапуска

Чтобы активировать автозапуск мотора, на этой модели в соответствии с инструкцией нужно зажать клавишу 2 на две секунды. В этот момент активируется охрана, а силовой агрегат должен завестись. Если это произошло, то на экране пульта появится таймер времени, через которое мотор заглушится. В соответствии с вашими потребностями время может составлять 5, 15, 25 или 45 минут работающего двигателя. Для начала движения нужно будет отключить сигнализацию и включить зажигание — на это у вас есть не более двадцати секунд, если вы не успеете, то мотор произвольно отключится.

При запуске двигателя произойдет следующее:

  • сирена издаст один сигнал, также один раз должна моргнуть аварийка;
  • диодный индикатор будет моргать в штатном режиме;
  • на экране пульта оптика и изображение замка должны моргнуть 5 раз;
  • в конце пульт должен издать один кратковременный сигнал (автор видео — Антон Ковалев).

Учтите тот факт, что противоугонная установка не будет запускать мотор, если зажигание активировано или силовой агрегат уже работает. Также эта функция не будет выполнена в том случае, если открыты двери, капот или крышка багажника.

Если старт будет удачным, то:

  • аварийка будет мигать постоянно или будет просто гореть;
  • сирена должна издать два сигнала;
  • на экране пульта 3 раз должны моргнуть фонари и индикатор замка, также в районе выхлопа на схеме появится дым и время, через которое мотор отключится;
  • сам пульт должен подать три двойных звуковых сигнала.

В том случае, если после запуска силового агрегата прошло соответствующее время и двигатель автоматически отключился, то произойдет следующее:

  • сирена должна будет пикнуть дважды, также два раза моргнет аварийка;
  • диодный индикатор в салоне будет работать в штатном режиме;
  • на экране исчезнет изображение дыма в районе выхлопной трубы;
  • пульт должен издать двойной звуковой сигнал.

В принципе, это — основные функции сигнализации Magicar, но по факту их значительно больше. Более подробно ознакомиться с функционалом позволит инструкция по эксплуатации автосигнализации.

Цена вопроса

Видео «Обзор автосигнализации Magicar 5 от пользователя»

Краткий обзор противоугонной системы модели Magicar 5 от пользователя с подробным описанием основных особенностей представлен на видео ниже (автор ролика — канал Ramin Dave).

 Загрузка …

avtozam.com

схема подключения, карты монтажа и настройка

Из-за большого ассортимента противоугонных систем на современном авторынке многие потребители сталкиваются с проблемой выбора. Причем неважно, к какому ценовому сегменту относится сигнализация — и дешевые, и более дорогие модели оснащаются множеством полезных функций, но как сделать правильный выбор? В этой статье мы расскажем, какими особенностями обладает сигнализация Шерхан, какие модели можно найти в продаже и как правильно использовать систему.

Содержание

Открытьполное содержание

[ Скрыть]

Особенности

Семь брелоков от разных моделей сигналок Шерхан

Для начала рассмотрим функциональные особенности противоугонных систем на примере моделей Магикар 5, 6 и 7:

  • возможность автозапуска ДВС — речь идет об авто как с «автоматами», так и с механическими трансмиссиями;
  • возможность монтажа как на машины с бензиновыми агрегатами, так и с дизельными, в том числе с машинами, оборудованными турбированными ДВС;
  • функция запуска силового агрегата по команде с пульта;
  • автозапуск силового агрегата каждые два часа, либо в установленное время каждые 24 часа;
  • пори необходимости можно отследить запуск силового агрегата по сигналами от генераторного узла либо по шумам, происходящим в электросети автомобиля;
  • личный код доступа в салон в случае потери ключа;
  • сигналку можно подключить к центральному замку машины, а также замка двери багажного отсека;
  • опция программирования типа реле блокировки, осуществляющего блокирование работы силового агрегата в случае взлома автомобиля;
  • функция установки транспортного средства на охрану в автоматическом режиме — для ее реализации блок управления необходимо запрограммировать;
  • если вы настроите функцию автоматической постановки машины на охрану, то сигналка будет заранее предупреждать об этом посредством звукового сигнала;
  • опция автоматической постановки автомобиля на охрану в том случае, если двери машины не были открыты, также сигналка предупредит об этом водителя звуковым сигналом;
  • возможность защиты транспортного средства без активации сигналов сирены;
  • наличие в противоугонной системе двух программируемых каналов управления дополнительными девайсами;
  • также автолюбитель может подключить как отрицательные, так и положительные датчики дверей;
  • в блоке управления имеется специальный вход отрицательного контроллера двери багажного отсека;
  • возможность настройки автоматической функции открытия и закрытия дверных замков в случае запуска либо отключения мотора;
  • автовладелец может настроить систему таким образом, чтобы она активировала охорану авто как с сопровождением звукового сигнала, так и без него;
  • если автовладелец поставит машину на защиту, при этом одна из дверей авто будет открыта, сигналка предупредит его об этом, но данную функцию следует заранее запрограммировать;
  • к блоку управления подключается высокочувствительный контроллер удара, причем чувствительность автовладелец может самостоятельно отрегулировать;
  • при необходимости можно будет настроить и опцию «Свободные руки», которая позволит в автоматическом режиме активировать или выключить охрану в случае приближения или удаления от машины;
  • если водитель забудет отключить габаритные фонари и поставит авто на охрану, противоугонная система предупредит его об этом (автор видео — канал scherkhanalarm).

Все дополнительные опции настраиваются в соответствии с инструкцией по установке и настройке. В техническом руководстве к автосигнализации четко указаны все действия, которые необходимо выполнить для настройки той или иной опции, необходимо учитывать, что шаги могут отличаться в зависимости от модели.

Вкратце о функциональных особенностях брелока управления сигналкой (на примере модели Магикар 5):

  • многофункциональный четырехкнопочный пульт, оснащенный ЖК-экраном;
  • реализована система Magic Code, позволяющая обеспечить защиту брелока от перехвата сигналов;
  • на дисплее устройства демонстрируется подтверждение выполняемых функций и команд, также все команды сопровождаются звуковым подтверждением;
  • возможность вибрационного звонка в случае необходимости;
  • сигналы, воспроизводимые брелоком, достаточно громкие, что позволяет автовладельцу всегда быть в курсе ситуации с охраной;
  • диапазон действия пульта составляет около 1.5 километра, разумеется, речь идет об открытой местности без помех и строений;
  • опция автоматической подсветки экрана;
  • на дисплее выводятся основные данные о работе противоугонной системы, в частности, индикация разряда батарейки в пульте, напряжения АКБ машины, температуры в салоне авто, времени, а также работы мотора после автозапуска;
  • с помощью пульта управления, как сказано выше, можно осуществить запуск мотора, данная функция является программируемой;
  • при необходимости автовладелец также может запрограммировать время с точностью до минуты, в которое нужно будет произвести запуск силового агрегата;
  • в том случае, если сработает сирена сигналки, брелок издаст звук, а на дисплее появится характерное сообщение;
  • возможность быстрой настройки и программирования опций прямо с пульта (автор видео том, как работает неоригинальный Шерхан через год эксплуатации — Artur Sitdikov).

Виды и модели

На автомобильном рынке можно найти много разных моделей сигнализации Шерхан, рассмотрим наиболее распространенные из них:

  1. Линейка Magicar считается одной из самых ходовых. Такие модели оснащаются опцией автоматического запуска, а передача данных осуществляется по защищенному от перехвата каналу. В среднем диапазон действия составляет около 2 тысяч метров. Алгоритм кодировки меняется при каждой последующей подаче сигнала, в результате чего вероятность взлома сводится к минимуму. В общей сложности в данной линейке около 14 моделей, причем все они характеризуются невысокой ценой и функциональностью.
  2. Линейка Mobicar. В моделях, относящихся к этой линейке реализованы все технологии, позволяющие надежно защитить автомобиль. Такие сигналки комплектуются компактными по размерам управляющими блоками, причем система может работать с любой цифровой шиной, а управлять ею можно будет даже с помощью мобильного телефона.
  3. Линейка Universe. Такие сигналки представляют собой телематические устройства, позволяющие точно определить координаты транспортного средства. По заявлению производителя, дальность оповещения и управления в данном случае не ограничена, хотя по факту в это верится с трудом. Также есть возможность использования данными удаленной диагностики и изучения истории поездок на машине. Основная особенность моделей этой серии — это предоставление потребителям бесплатных сервисов в онлайн и оффлайн режимах, причем автовладелец сможет следить за передвижением машины с помощью смартфона или ПК.
  4. Logicar. Эта серия включает в себя 6 моделей противоугонных установок, одной из самых популярных является Logicar 1. В целом такие системы довольно схожи с вышеописанными Magicar, однако в данном случае диапазон приема сигналов составляет 1500 м, в результате чего их стоимость более доступная. В сигналках этой серии реализована система шифрования AES-128, что позволяет защитить автомобиль от взлома или свести эту вероятность к минимуму. Система позволяет следить за степенью зарядки АКБ, температурой мотора, а также узнать, сколько времени двигатель работает после автоматического запуска.
  5. Canyon. Такая система характеризуется небольшими размерами управляющего блока, дальность действия брелока в данном случае составляет 1.5 км. При необходимости автовладелец сможет настроить центральный замок таким образом, чтобы установить обходчик иммо.
  6. Taiga. Продукты этой линейки изначально предназначаются для монтажа на грузовые автомобили, спецтехнику, а также прочие виды транспорта. Главным условием является наличие 23 вольт напряжения в бортовой сети. Сигнализация Шерхан Taiga позволит защитить не только автомобиль от взлома и угона, но и груз, который в нем перевозится. Благодаря пульту с жидкокристаллическим дисплеем автовладелец сможет мониторить состояние автомобиля. Дальность действия сигнала в данном случае составляет 2 тыс. м.
  7. Media One. Характеризуется наличием двухсторонней связи, а также опцией автозапуска. Автовладелец может управлять транспортным средством при помощи команд, подаваемых с пульта, который, в свою очередь, оборудован OLED-дисплеем. Также следует отметить, что система оснащается двумя зарядными девайсами, которые при необходимости можно подключить к батарее либо электросети.

Инструкция по применению

Каждый автолюбитель, который хотя бы раз в жизни устанавливал и подключал противоугонную систему, знает, что это — довольно сложная задача, с которой сможет справиться не каждый. При допущении ошибок в ходе установки можно столкнуться с дальнейшей неработоспособность сигналки, поэтому если вы решили заняться этим самостоятельно, то должны быть внимательны (автор видео — канал AVTOservis Nikitin).

Как установить?

Установка сигнализации в целом выглядит так:

  1. В первую очередь производится установка управляющего блока, его следует поставить в салоне автомобиля, за центральной консолью, чтобы доступ к устройству был затруднительным. Особенно, для злоумышленника. Блок не должен быть подвержен воздействию влаги.
  2. Сирена устанавливается в моторном отсеке, ее следует поставить рупором вниз. Ставьте сирену подальше от мотора, поскольку высокие температуры впоследствии выведут ее из строя.
  3. Далее, производится установка датчика удара, его желательно поставить так, чтобы он мог реагировать на воздействия на корпус автомобиля со всех сторон.
  4. Обходчик иммобилайзера следует подключить к блоку иммо.
  5. На ветровом стекле ставится антенный модуль, а также светодиод, который будет сообщать о работе сигналки. Если система включает в себя дополнительные элементы, их нужно установить в соответствии с указаниями в руководстве по эксплуатации.
  6. Также необходимо установить сервисную кнопку Valet, ее монтаж осуществляется в любом недоступном для злоумышленника месте. Кнопку можно разместить за приборной панелью, под рулем, в или за бардачком, под педалью, под сиденьем и т.д.

Как подключить?

Общая схема подключения сигналки

Когда все элементы противоугонной системы будут установлены, их необходимо будет подключить между собой. Подробно о подключении мы рассказывать не будем, поскольку данная процедура индивидуальна для каждой модели сигнализации. Отметим только, что в комплекте к системе должна идти схема подключения, которой вы будет руководствоваться.

Как настроить?

Настройка сигналки также осуществляется в соответствии с сервисной книжкой. Рассмотрим особенности настройки на примере модели Магикар 10. Процесс настраивания начинается с программирования CAN-модуля, это основной этап, в данном случае сначала следует определить номер микропрограммы, он указан на управляющем модуле.

Не менее важным моментом при настройке является программирование функций. Чтобы выставить настройки для доводчиков, использующихся для закрытия стекол при постановке авто на охрану, перепрограммируйте опции 2-4 в положение 2.

Что касается остальных, не менее важных функций:

  1. Чтобы активировать режим Slave, необходимо выставить опцию 2-14 в положение 2.
  2. Для деактивации опции возврата в режим охраны следует перевести опции 1-8 в отметку 3.
  3. Если вы хотите открыть дверь багажника с помощью пульта, по команде, при этом автомобиль находится под охраной, сигналка будет срабатывать. Чтобы избежать этого, необходимо будет перевести функцию 1-1 в положение 3.
  4. Чтобы активировать функцию запуска силового агрегата на холостых оборотах, необходимо зажать кнопку Valet на несколько секунд. Когда она будет зажата, должен загореться и потухнуть индикатор аварийной сигнализации. Когда это произойдет, кнопку Valet следует отпустить, после чего подождать еще около пяти секунд и опять ее зажать на 4 секунды. В результате должен раздаться сигнал сирены, это будет свидетельствовать об успешной настройке системы.

Комплект модели Logicar A

Как отключить?

Как отключить сигнализацию, если противоугонная система не реагирует на команды брелока? Для этого можно воспользоваться кнопкой Valet, процедура отключения также индивидуальна для всех моделей, рассмотрим несколько вариантов. Однако, если установку сигналки вы доверили специалистам, не факт, что вы сможете найти эту кнопку. Тогда можно попробовать отключить сирену, произведя манипуляции с зажиганием.

Начнем с модели Магикар 2:

  1. Для начала автомобиль нужно открыть с помощью ключа.
  2. Далее, вам необходимо будет четыре раза повернуть ключ в замке из положения АСС в положение ON, это нужно успеть сделать за три секунды.
  3. Затем зажигание отключается.
  4. Теперь должна отключиться сирена, при этом габариты моргнут один раз, а затем еще два раза спустя шесть секунд.
  5. Сигналка отключена, теперь можно пробовать завестись.

Для модели Магикар 4 инструкция аналогичная, разница заключается только в положении ключа — если в предыдущем случае он переводился из положения АСС в ON, то теперь его следует перевести из Lock в ON. Все остальные действия повторяются.

Для моделей Шерхан Магикар 6 инструкция другая, в данном случае вам заранее необходимо узнать код системы, изначально он равен 1111:

  1. Итак, сначала автомобиль открывается ключом.
  2. Затем вам необходимо перевести ключ в замке из положения Lock в положение On три раза, следует успеть сделать это за четыре секунды.
  3. Потом зажигание отключается.
  4. Далее, необходимо повторить второй пункт, но теперь будьте внимательны. Число смены позиций ключа в замке должно соответствовать первой цифре кода, то есть если это 1 — то ключ поворачивается один раз, если 4 — то, соответственно, четыре раза.
  5. Затем зажигание опять отключается.
  6. Выполнив эти действия, спустя четыре секунды сигналка должна мигнуть один раз, таким образом она предупредит водителя о том, что он должен ввести следующую цифру кода.
  7. Пункты 2 и 3 необходимо повторить, процедура осуществляется до того момента, пока все символы кода не будут введены. Обратите внимание — в промежутках между пунктами сигналка должна дать «разрешение» на ввод следующих цифр.
  8. Когда вы введете последнюю цифру, система должна моргнуть два раза.
  9. В том случае, если вы все действия выполнили правильно, сирена должна отключиться и у вас должно получиться завести двигатель (автор видео — канал Nicholas291979).

Плюсы и минусы противоугонной системы

Вкратце о достоинствах и недостатках противоугонной системы Шерхан, сначала плюсы:

  1. Достойное качество сборки всех элементов, благодаря чему повышается надежность системы в целом.
  2. Легкость установки, довольно простая схема подключения. Благодаря этому заняться установкой и подключением системы сможет практически каждый автолюбитель.
  3. Защита каналов связи от перехватов, что обусловлено реализацией надежной си стемы шифрования импульсов.
  4. Удобство использования. Если вы не собьете настройки, то эксплуатация системы не вызовет у вас вопросов.
  5. Высокий ресурс эксплуатации. Производитель гарантирует бесперебойную работу системы на протяжении пяти лет эксплуатации, но по факт ее срок службы может быть значительно дольше.
  6. Возможность бесперебойного функционирования практически в любых климатических условиях.
  7. Пульт управления системой характеризуется технологичной энергосберегающей системой, благодаря чему заряд аккумулятора ПДУ держится довольно долго.

Что касается недостатков, то как таковых, их нет. На практике все минусы связаны либо с неверной установкой, либо с заводским браком, у некоторых потребителей вызывает сложность программирование функции автоматического запуска. К недостаткам можно отнести то, что заявленный производителем радиус действия далеко не всегда соответствует действительности.

Цена вопроса

 Загрузка …

Видео «Может ли кодграббер перехватить сигнал от Шерхана?»

Можно ли перехватить сигнал противоугонной системы Шерхан с помощью кодграббера — смотрите на видео ниже (автор ролика — канал scherkhan5).

avtoklema.com

инструкция по эксплуатации :: SYL.ru

Одной из самых популярных противоугонных систем является «Шерхан Магикар 5». Это универсальное оборудование. Оно совместимо со всеми типами коробок передач. Одним из преимуществ системы «Шерхан Магикар 5» является ее надежность и высокая эффективность. Она использует двустороннюю связь с автомобилем и выводит информацию о его состоянии на брелок с дисплеем.

«Шерхан Магикар 5», инструкция по эксплуатации которого прилагается в комплекте при покупке, признана одним из лучших вариантов противоугонных устройств. На какие основные моменты обратить внимание? В этом помогут советы опытных водителей.

Главные особенности

Автосигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна хорошо изучаться водителем перед началом ее работы, устанавливается в моторный отсек машины. Эта система совместима с дизельными и бензиновыми двигателями. Она считается универсальной.

Ограничение, которое установил производитель, касается напряжения сети. Проводка должна подавать для питания ток номиналом 12 В.

Сообщение между системами автомобиля и брелоком пользователя передается по двустороннему каналу радиосвязи. Причем запуск двигателя происходит при передаче особого сигнала с пульта. Можно запрограммировать таймер.

Дальность передачи сигнала составляет 1,5 км. Однако парковать автомобиль следует на открытой местности, где он будет хорошо просматриваться. При наличии препятствий дальность сигнала снижается.

Преимущества

Сигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна подробно изучаться водителем, имеет ряд преимуществ. Этим объясняется ее высокая популярность.

Надежность системы обеспечит защита высокого уровня для всех датчиков, процессора и антенны. Ее монтаж выполняется достаточно быстро. С этим справится при желании каждый владелец транспортного средства.

Мощная сирена устанавливается в отдел двигателя. Она достаточно громкая и практически не имеет сбоев в работе. Преимуществом представленной системы также является применение высоких стандартов при разработке. Создатели этой сигнализации тестировали оборудование, что позволило довести ее надежность до высокого уровня.

Пульт управления с дисплеем позволяет владельцу машины полноценно управлять всеми функциями, а также легко ориентироваться в показаниях системы. Чтобы воспользоваться всеми возможностями сигнализации, необходимо тщательно изучать все рекомендации производителя.

С чего начать?

«Шерхан Магикар 5», инструкция которого подробно описывает процесс эксплуатации, требует выполнения всех рекомендаций производителя. Установку должен выполнять квалифицированный автомеханик. Иначе, при неправильном монтаже, защитные функции сигнализации могут быть нарушены.

Для начала работы с установленной системой нужно вставить батарейку в брелок. Она входит в комплект поставки, однако в пульт не установлена. Это позволяет сохранить ее заряд на высоком уровне.

После включения брелока можно приступать к работе. Для этого информация о состоянии автомобиля выводится на дисплей. Управлять командами, программировать брелок можно при помощи 4 кнопок. Сигналы передаются в определенной кодировке. Она уникальна, поэтому никакой другой пульт не сможет управлять системой. В процессе эксплуатации брелока можно привязать его заново к блоку управления, если по какой-то причине сигнализация перестала реагировать на его команды.

Режим охраны

Соблюдение правил работы и ответственного отношения водителя требует «Шерхан Магикар 5». Инструкция по эксплуатации (автозапуск и прочие важные режимы в которой описаны подробно) позволяет повысить комфорт пользования машиной.

Для начала водитель должен поставить машину в режим охраны. Для этого необходимо плотно закрыть все двери автомобиля, поднять стекла. Также проверяется багажник. После этого водитель нажимает первую кнопку на брелоке. Замки блокируются, стартер не будет работать.

Если команда выполнена, брелок издаст характерный звук. Сигнализация также подаст звуковой сигнал, фары мелькнут 5 раз. Индикатор будет мерцать. Это свидетельствует о том, что система работает. Мерцание будет происходить с периодичностью один раз в минуту. Двери закрыты негерметично, брелок издаст 3 сигнала, как и сама сигнализация. За включением режима охраны нужно следить.

Создание кода PIN 1

Если по какой-то причине воспользоваться брелоком водитель не сможет, снять систему с охранного режима можно при помощи PIN 1. Его задает владелец транспортного средства самостоятельно из 2 или 4 цифр. Каждый элемент кода может быть установлен в диапазоне от 1 до 4.

«Шерхан Магикар 5», инструкция по эксплуатации которого изучается водителем, имеет определенную последовательность задания PIN 1. Оборудование снимают с режима блокировки и открывают машину. Ключ в зажигании нужно повернуть в положение «ON», но мотор при этом не надо заводить. На брелоке зажимают кнопки II и IV. Единожды прозвучит сирена, и мелькнут фары.

В течение 4 секунд нужно нажать любую из кнопок. Ее номер будет прописан к первой цифре кода. Прозвучит аналогичное число сигналов. Таким же образом программируются остальные цифры кода. После завершения процедуры система выйдет из этого режима. Прозвучат 2 сигнала сирены, последует 2 вспышки фар.

Выключение охранного режима

Если выключить режим охраны стандартным способом не получается (брелок утерян, не воспринимается системой и т. д.), его можно снять при помощи кода PIN 1. Это несложная процедура, которую предусмотрели разработчики системы «Шерхан Магикар 5». Инструкция по эксплуатации подробно описывает этот процесс.

Водитель открывает автомобиль. При этом раздается тревожный сигнал сирены. Нужно трижды повернуть ключ зажигания из позиции «Выкл.» в положение «Вкл.». Звук прекратится.

В течение 4 секунд нужно поворачивать ключ столько раз, какую цифру кода PIN 1 водитель запрограммировал ранее. После ввода первого номера кода фары вспыхнут единожды. Далее вводится вторая цифра. Когда весь код будет введен в систему, блокировка будет снята. В противном случае снова включится сирена.

Автозапуск

Водитель при желании настраивает функцию автозапуска, которая заложена в системе «Шерхан Магикар 5». Инструкция по эксплуатации брелка позволяет настроить этот режим. Для этого нужно находиться рядом с машиной, закрыть все двери, выключить охранную функцию.

Водитель активирует автозапуск. Эта функция поставит машину в охранный режим самостоятельно. Если водитель забудет сделать это в ручном режиме, через 30 секунд при включенном автозапуске сигнализация заблокирует все системы.

Информация о переходе в этот режим поступит на брелок водителя. Для этого на экране должно быть слово Passive.

Каждые 10 секунд устройство передает сигнал о включении охраны. Это очень удобно, если водитель иногда забывает блокировать машину.

Другие полезные функции

Множество полезных функций имеет сигнализация «Шерхан Магикар 5». Инструкция по эксплуатации позволит водителю выбрать полезные для себя режимы.

Бесшумный охранный режим передает сигнал тревоги только на брелок владельца машины. Взломщик думает, что в авто нет сигнализации. Это позволяет взять его с поличным.

Если у водителя есть маленькие дети, можно включить режим безопасной поездки. Когда машина начинает движение, все двери блокируются.

Есть функция турботаймера. Этот режим позволяет двигателю работать еще некоторое время даже при выключенном ключе зажигания и постановке машины в охранный режим. Это нужно для автомобилей с турбиной. Такой режим увеличивает продолжительность работы оборудования.

Возможные неисправности

Представленная сигнализация признана одной из самых надежных. Популярность ее объясняется массой полезных функций, которые подробно раскрывает документация к системе «Шерхан Магикар 5» — инструкция по эксплуатации. Неисправности в этом оборудовании не исключены.

Отзывы пользователей позволяют выделить самые частые из них. Большинство обращений в автосервис связаны с невозможностью водителя снять охранный режим или с самопроизвольным включением сигнализации. Такая картина наблюдается при выходе из строя центрального системного блока. Ремонту он практически не подлежит. Если сигнализация находится на гарантийном обслуживании, это оборудование меняют бесплатно.

Водитель не должен самостоятельно вмешиваться в системы сигнализации. Иначе гарантийное обслуживание выполняться не будет. При соблюдении всех требований инструкции «Шерхан Магикар 5» демонстрирует высокую надежность при работе. Поэтому ее востребованность не снижается множество лет.

www.syl.ru

admin / 20.03.2018 / Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
