Катализатор в разрезе: Из чего состоит катализатор автомобиля? Принцип работы

Содержание

Состав автомобильных катализаторов — Katalizator1

Состав автомобильных катализаторовСостав автомобильных катализаторов

Каталитические нейтрализаторы – неотъемлемая часть выхлопной системы транспортного средства, необходимая для очистки выхлопов от токсичных компонентов. Фильтрация газов происходит за счет напыления из драгоценных металлов. Благодаря дорогостоящему составу автомобильные катализаторы представляют ценность даже после истечения срока эксплуатации. Поступая во вторичную переработку, они используются в различных отраслях промышленности – от нефтехимии до изготовления ювелирных украшений.

Состав автомобильного катализатора

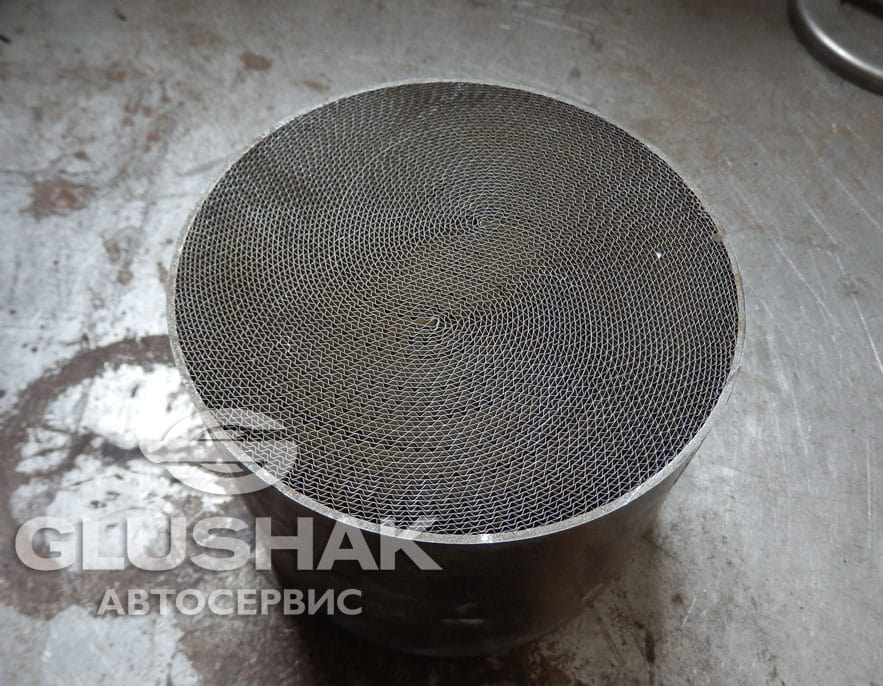

Внутри стального корпуса устройства расположен металлический или керамический носитель из множества ячеек, покрытых напылением из редкоземельных металлов. Палладий, платина, родий характеризуются высокой стоимостью, поскольку получение этих элементов в природе – трудоемкий процесс, отнимающий у добывающих предприятий массу ресурсов. Драгоценное покрытие обеспечивает фильтрацию выхлопов, окисляя вредные компоненты и преображая:

  • Углеводород – в водяной пар.
  • Азотные оксиды – в азот.
  • Угарный газ – в углекислый.

В результате в воздух выбрасываются вещества, не представляющие угрозы для окружающей среды и здоровья человека.

Обратите внимание, что по мере использование ценное напыление стирается – в среднем, катализаторы подлежат замене после прохождения 100 – 120 тысяч километров. Срок службы изделий зависит от изначального количества драгоценных металлов в составе. Самыми «насыщенными» и качественными считаются запчасти импортного производства, которые изготавливаются в соответствии со строгими экологическими требованиями. В России стандарты экологичности продукции пока не так высоки, поэтому отечественные производители нередко заменяют драгметаллы на более дешевые элементы.

Можно ли извлечь металлы из катализатора в домашних условиях

Самостоятельная добыча драгметаллов из автокатализатора – сложная процедура, требующая практических навыков и знаний. Существует несколько технологий извлечения ценных элементов:

  1. Выщелачивание с помощью окислителей.
  2. Использование «царской водки».
  3. Разогрев металла с последующим фторированием.
  4. Гальванический метод.

Применение этих способов целесообразно лишь в том случае, если вы работаете с крупной партией катализаторов. В противном случае, стоимость продажи металлов не окупят расходы на их получение.  Гораздо проще и удобнее сдать отработанные детали в пункт приема металлоконструкций, где всю работу за вас сделают профессиональные сотрудники – вам останется только дождаться оценки драгметаллов и получить вознаграждение.

Понравилась информация? Поделись с друзьями

Как проверить катализатор на забитость не снимая в домашних условиях

В борьбе за экологичность все больше повышаются стандарты по вредным выбросам автомобилей. Из-за этого автопроизводителям приходится оснащать машины системами, которые эти самые выбросы снижают.

Одним из самых распространенных способов по снижению вредных веществ в выхлопных газах является оснащение автомобилей каталитическим нейтрализатором.

С одной стороны, наличие катализатора оправдано, он действительно способен уменьшить вредные выбросы за счет химических реакций, которые вредные вещества расщепляют на безопасные.

Но, с другой стороны, нейтрализатор вещь капризная, и выход его из строя может здорово попортить жизнь автовладельцу.

Устройство катализатора и его неисправности

Вначале немного теории по устройству катализатора. Устройство состоит из корпуса, внутри которого помещены специальные бобины.

Бобина состоит из большого количества сот и зачастую изготовлена из керамики. Вся поверхность сот покрыта благородными металлами или их сплавами.

Именно эти металлы и вступают в реакцию с вредными элементами, содержащимися в выхлопных газах, нейтрализуя их.

Катализатор является элементом системы отвода выхлопных газов и размещен он сразу за коллектором.

Работа устройства контролируется двумя лямбда-зондами, один из которых установлен перед нейтрализатором, а второй – за ним.

Сверяя показания этих датчиков электронный блок контролирует работу устройства.

Именно конструкция катализатора и является его слабым местом. Соты бобины имеют достаточно мелкие размеры, поэтому забиться они могут достаточно быстро.

Рассмотрим самые распространенные неисправности каталитического нейтрализатора.

Забитие сот.

Данная проблема возникает зачастую из-за использования некачественного топлива, или же из-за неисправности двигателя, в результате которой в цилиндры попадает масло.

Большое количество сажи в выхлопных газах, образованной в результате неполного сгорания «плохого» бензина или наличия масла в топливе, начинает оседать на стенках сотов, приводя к их забитию.

Разрушение бобины в результате сильного удара по корпусу.

Встречается эта неисправность хоть и редко, но она является очень опасной.

В результате удара по катализатору, к примеру, во время поездок по пересеченной местности, бобина разрушается. При этом мелкие части ее могут попасть в ЦПГ, приводя к еще большим проблемам, можно полностью «убить» двигатель.

Оплавление сот.

Внутренние составляющие катализатора хоть и рассчитаны на работу в среде высоких температур, но превышение их выше критической точки приводит к оплавлению керамической основы.

Исчерпан ресурс катализатора.

Даже если на авто ездили бережно, заправляли его только качественным топливом, со временем устройство все равно выйдет из строя.

Дело в том, что химические реакции постепенно уменьшают слой металла, нанесенного на керамическую основу. Поэтому после длительной эксплуатации слой металла полностью растворяется, и катализатор перестает выполнять свои функции.

Признаки неисправностей

Если с катализатором автомобиля возникли проблемы, то появятся определенные признаки, указывающие на это, причем их не так уж и мало.

Самый первый признак.

Он же самый явный – это загорание контрольной лампочки «Check engine» на приборной доске, а сканер при диагностике выводит код ошибки, указывающий на проблемы с системой отвода выхлопных газов.

Но этот признак не может указать, действительно ли катализатор забит или оплавлен. Просто электронный блок основывается на показаниях лямбда-зондов, и выход из строя одного из этих датчиков тоже может стать причиной загорания лампочки.

Второй признак.

Потеря динамики авто при достижении определенной скорости. К примеру, при разгоне до 140 км/ч авто начинает «тупить». Причем со временем скоростная планка будет снижаться, динамика будет резко ухудшаться при достижении 140 км/ч, затем – при 120 км/ч, после – при 90 км/ч.

Объясняется это просто – из-за забития катализатора выхлопные газы не могут полностью выйти из камер сгорания, часть из них остается, в результате чего они «задавливают» силовой агрегат.

И чем больше соты будут забиваться, тем на меньшей скорости газы будут «задавливать» мотор.

Если вовремя не обратить внимание на такой признак, то это приведет к тому, что в один не очень хороший момент двигатель не сможет завестись. Оплавление катализатора имеет те же признаки, что и забитие.

Шумы.

Один из самых явных признаков, это разрушение бобины катализатора. При заведенном двигателе из-под авто будет явно прослушиваться шум и дребезжание.

Косвенный признак.

Появление сильного запаха сероводорода (еще он называется запахом «тухлых яиц») в выхлопных газах.

Другие признаки неисправностей катализатора читайте здесь.

Способы проверки

Но перед тем как грешить на устройство, следует точно убедиться, что проблема скрыта в нем.

Проверка катализатора выполняется двумя способами – не снимая с авто, и после его демонтажа.

Проверка без снятия.

Без снятия с авто проверка устройства выполняется двумя способами – диагностикой выхлопной системы на газоанализаторе и тестирование на противодавление в системе отвода газов.

Проверка на газоанализаторе хоть и является отличным вариантом, но вот только далеко не все СТО оснащены таким оборудованием. А в небольших городах такой прибор и вовсе не найдешь.

Суть такого способа – к выхлопной трубе автомобиля подсоединяется газоанализатор, и проводятся замеры.

На основе химического анализа выхлопных газов определяется, забит ли катализатор или нет.

Второй способ проверки – на противодавление более распространен и не требует наличия сложного оборудования.

Суть такой проверки – определение давления на входе в нейтрализатор. Если он забит, давление перед ним на определенных оборотах мотора возрастет.

Официально этот метод проверки делается так – в трубе, подходящей к нейтрализатору проделывается отверстие, к котором нарезается резьба. Далее в это отверстие вкручивается штуцер, к которому подсоединяется медная трубка.

Нужна она для рассеивания тепла, получаемого от выхлопной системы. На конец медной трубки надевается резиновый шланг, подсоединенный к манометру.

Сделав такое приспособление, приступают к замерам. Выхлопная система тестируется на всех режимах работы мотора, а по показаниям манометра определяют, забит ли катализатор.

Кстати, продаются специальные наборы для проверки методом противодействия.

На такой способ несколько сложен в исполнении – необходимо сверлить трубу, нарезать резьбу, после замеров искать подходящую заглушку, чтобы закрыть отверстие.

Самостоятельная проверка на противодавление

Но можно проверить катализатор на противодавление несколько проще, причем протестировать описанным ниже способом даже самостоятельно, не прибегая к услугам СТО.

Итак, нам понадобится наличие манометра, причем нужен точный прибор, измеряющий давление до 1 кгс/см. куб. Также потребуется штуцер и длинная резиновая трубка.

Имея все это, можно приступать к замерам:

  1. Автомобиль ставим на смотровую яму и обездвиживаем.
  2. Находясь под авто выкручиваем лямбда-зонд, установленный перед катализатором.
  3. Вкручиваем на его место датчика штуцер. Важно заранее подобрать штуцер, по размерам соответствующий отверстию.
  4. На штуцер надеваем подготовленную резиновую трубку. Сразу необходимо закрепить соединение хомутом.
  5. К другому концу трубки подсоединяем штуцер и тоже закрепляем хомутом.
  6. Просим помощника завести двигатель и установить обороты холостого хода. При запуске на приборной панели загорится «Check engine», но внимание на него не обращаем.
  7. После помощник должен довести обороты до 3000 и удерживать их на протяжении 5-7 секунд, затем снова повышаются обороты – уже до 5000 и тоже удерживаются.
  8. В это время манометром заменяется давление на входе в катализатор при всех режимах работы мотора.

    Если катализатор не забит или не оплавлен, то показания манометра даже на 5000 об/мин не должны превышать 0,35 кгс/см. куб. И то — это значение больше подходит для авто, в которых силовая установка подвергалась доработка в ходе тюнинга. Для «стоковых» моторов нормальными будут и показания манометра до 0,5 кгс/см. куб.

  9. Такой способ можно делать и самому, заведя трубку с манометром в салон. Чтобы более точно произвести замеры, лучше их делать во время движения. То есть, авто выгоняется на трассу, двигается надо на всех режимах, а с манометра в это время снимаются показания.

Проверка со снятием.

Если не хочется заморачиваться с подсоединение трубок и т. д., то можно нейтрализатор попросту снять с авто и провести визуальный осмотр на свету.

Делается это просто – устройство демонтируется с авто, с одной его стороны ставиться источник света (лампа, фонарь), а с другой смотрится, как соты пропускают свет.

Этот способ проверки точно даст понять, забит ли катализатор, вот только при снятии его можно столкнуться с сильными проблемами. За время эксплуатации гайки крепления часто прикипают к болтам и сорвать их бывает сложно.

Неотъемлемой частью катализатора является лямбда зонд, который тоже требует проверки, как это делать читайте на этой странице https://autotopik.ru/diagnostika-neispravnostei/609-kak-proverit-lyambda-zond.html.

Способы решения проблемы

Одной проверки катализатора недостаточно, ведь если он забит – проблему нужно решать.

Вариантов устранить неисправность несколько:

  • Попытаться прочистить или промыть устройство. Это действительно может помочь, но только в случае несильного забития. При оплавлении, разрушении и полной закупорки сотов таким способом проблему не решить.
  • Замена нейтрализатора на оригинальный. Выполнить проще всего – сняли, установили новый и все. Вот только стоит оригинальный аналог очень дорого, поэтому не всегда целесообразно его покупать.
  • Замена на универсальный нейтрализатор. Некоторые фирмы, занимающиеся производством автозапчастей и аксессуаров, выпускают каталитические нейтрализаторы, которые можно устанавливать на разные авто. Стоит такой элемент дешевле оригинального, но придется «помучиться» с подбором и подгонкой;
  • Замена нейтрализатора на пламегаситель. Самый простой способ, позволяющий навсегда забыть о проблеме катализатора.

    Пламегаситель врезается в систему вместо нейтрализатора и все. Но для корректной работы ЭБУ придется его либо перепрошивать, либо использовать обманки. Стоит отметить, что на авто, в котором вместо нейтрализатора стоит пламегаситель, в некоторые из стран Европы уже не въедешь.

Как решать проблему с каталитическим нейтрализатором – решать автовладельцу. Мы же рассказали, как проверить данный элемент разными способами, и что можно предпринять в случае его неисправности.

устройство, принцип работы, виды, неисправности

Автомобильный катализатор – прямой ответ инженеров на всё более и более строгие требования к экологической чистоте транспорта. Можно сколько угодно рассуждать о полном сгорании топлива, высчитывать параметры стехиометрической смеси топлива и воздуха, улучшать качество моторных масел, но рано или поздно наступает предел для таких улучшений. А результат всё равно не идеален: то топливо не слишком чистое, то сбоит система подачи, то свечи зажигания начинают шалить… А требования к составу выхлопа только ужесточаются.

Так были созданы системы доочистки: каталитический нейтрализатор, сажевый фильтр, система дожига. Они помогли добиться того, чего так хотят защитники природы – минимального количества вредных веществ, выбрасываемых автомобилем в атмосферу. В этой статье мы приподнимем тайну и раскроем все секреты устройства и принципа работы автомобильного катализатора.

Что такое катализатор и для чего он нужен?

Катализатор – это устройство нейтрализации вредных веществ, входящих в состав выхлопных газов. В процессе сгорания топлива образуются углеводороды CH (именно их присутствие окрашивает выхлоп в черный цвет), оксид азота NO и NO2 (он вызывает так называемые кислотные дожди) и оксид углерода CO (угарный газ, отбирающий кислород из воздуха для полного окисления). Именно с этими соединениями борются экологи.

Каталитический нейтрализатор, встроенный в выхлопную систему, проводит окислительно-восстановительную химическую реакцию, в результате которой образуются безвредные вещества азот N2, углекислый газ CO2 и вода h3O. Автокатализаторы, выполняющие нейтрализацию всех трех вредных элементов выхлопа, называют трехкомпонентными или трехступенчатыми, и именно их устанавливают в современные автомобили.

Расположение катализатора в системе выхлопа автомобиля

Для своей работы нейтрализатор не требует никаких дополнительных источников энергии, все реакции происходят благодаря активному покрытию. Однако он имеет достаточно высокую рабочую температуру, поэтому он находится за выпускным коллектором, но на таком расстоянии от двигателя, чтобы не перегреться (примерно под передним пассажирским сиденьем). Так он разогревается от раскаленных выхлопных газов и выходит на рабочий режим.

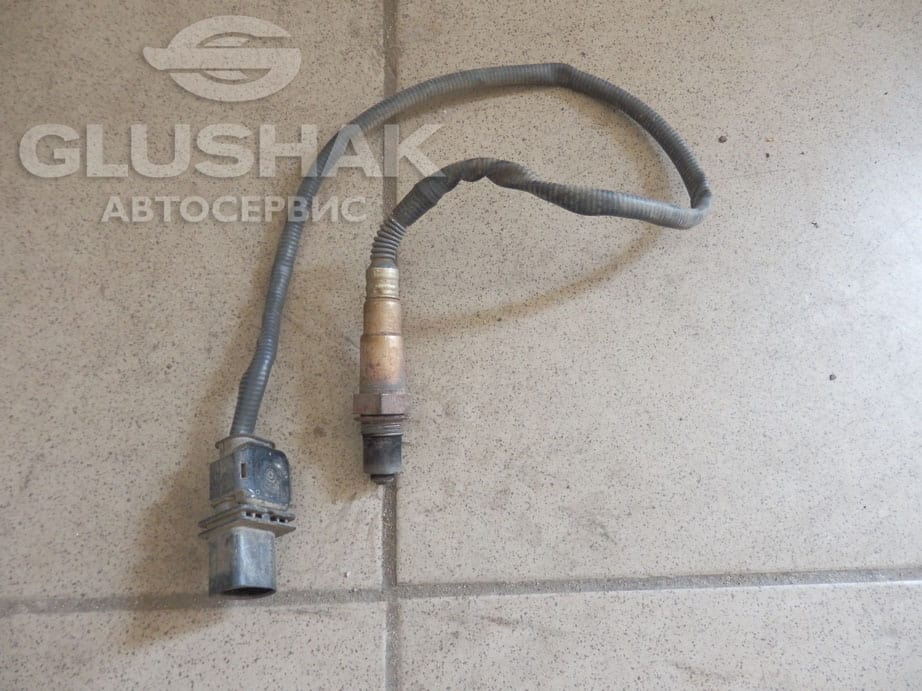

Для контроля работы катализатора (и двигателя тоже) устанавливаются датчики кислорода: один перед входом в катализатор, другой – на выходе из него. По количеству остаточного кислорода в выхлопе система ЭБУ делает выводы о режиме работы двигателя, и в случае необходимости корректирует подачу воздуха и топлива в камеры сгорания.

Устройство и принцип работы катализатора

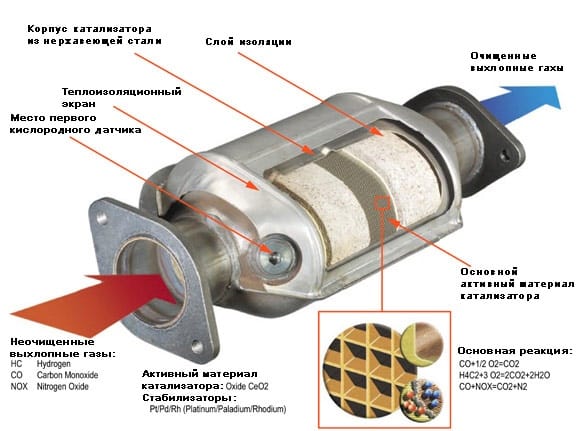

Устройство типового автомобильного катализатора

Автокатализатор имеет довольно простое устройство.

  1. Стальной корпус с термоизолирующим слоем находится позади выпускного коллектора.
  2. Внутренний наполнитель – сотовая (сотово-трубчатая) структура, покрытая внутри активным слоем (в качестве каталитического вещества может использоваться платина, платиново-иридиевый сплав, родий, палладий). Сотовая структура позволяет повысить площадь контакта выхлопных газов с активным веществом, а значит, более эффективно провести химические реакции.
  3. Материал наполнителя – керамика или металл, в зависимости от конструкции и стоимости катализатора.

Принцип работы по своей сути простой, и подробно описан на видео, ниже.

  • Драгоценные металлы, нанесенные на внутреннюю поверхность сот катализатора, активируют процессы окисления.
  • Оксид азота NO разлагается на составляющие атомы: азот N и кислород O. Атомы азота соединяются между собой, образуя устойчивый азот N2. Кислород присоединяется к угарному газу CO и образует углекислоту CO2.
  • Захватывая остаточный кислород из выхлопных газов, катализатор расщепляет углеводороды CH, после чего углерод C соединяется с двумя молекулами кислорода, образуя всё тот же CO2, а оставшийся водород присоединяется к кислороду и получается вода h3O.
  • Остаточный кислород фиксирует лямбда-зонд на выходе из катализатора, и это дает бортовому компьютеру информацию о работе устройства.

В идеальных условиях автокатализатор ничего не накапливает внутри: все поступающие в него вещества покидают сотовую структуру. Однако добиться идеальных условий практически невозможно, значит, каталитический нейтрализатор со временем «деградирует» и хуже справляется со своей задачей.

Классификация нейтрализаторов

По функционалу катализаторы-нейтрализаторы делятся на двух- и трехкомпонентные.

  1. Двухкомпонентный каталитический нейтрализатор работает только с обезвреживанием угарного газа и углеводородов. Это устаревшая модель, которая уже не используется в новых автомобилях.
  2. Трехкомпонентный автокатализатор получил еще и функцию нейтрализации оксида азота. Новый вид, который быстро «взяли на вооружение» инженеры автоконцернов.

По материалу изготовления катализаторы бывают керамические, металлические и спортивные.

  1. Керамические – намного дешевле, чем их металлические аналоги, но при этом более хрупкие (удар по корпусу гарантировано разбивает дорогую сердцевину), страдают от перепадов температур (достаточно заехать с раскаленным катализатором в достаточно глубокую лужу) и страдают от сбоев в системе зажигания (детонация или позднее зажигание разрушает соты). Кроме того, керамический автокатализатор может разрушаться не сразу, а постепенно, образуя мелкую пыль. Эта керамическая пыль (очень твердая) может попасть в двигатель через выпускной коллектор и вызвать поломки, требующие капитального ремонта.
  2. Металлические – более дорогие, но и более надежные устройства, выполненные из металлической сотовой структуры, упругой и устойчивой к механическим воздействиям. Кроме того, металл не образует мелких частиц, а значит, более безопасен для двигателя.
  3. И еще одна, отдельная категория катализаторов – спортивные. Так называют устройства с повышенной пропускной способностью, благодаря которой двигатель прибавляет несколько процентов мощности. Спортивные автокатализаторы устанавливаются в прямоточные выхлопные системы и считаются самыми надежными, хоть и самыми дорогими.

Неисправности катализатора, их признаки

В нормальном, «европейском» режиме эксплуатации катализатор служит примерно 150-200 тысяч километров (если верить производителям), после чего требует замены. У нас же условия для этого девайса далеко не курортные: низкое качество бензина, поддельные моторные масла, установка ГБО сокращают и так не слишком большой срок его жизни. А это означает, что нужно разбираться в том, как именно автокатализатор дает сигнал о неисправности.

1. Нагар внутри катализатора. Это проблема номер один для тех, кто ездит на некачественном (этилированном) топливе. Причиной нагара может стать и неисправная система зажигания: пропуски зажигания заставляют двигатель выбрасывать несгоревший бензин в выхлопную трубу, и он забивает катализатор.

Нагар на катализаторе

Также нагар может появляться, если большое количество моторного масла попадает в камеру сгорания. В этом случае дым становится густо-черным, и катализатор попросту не справляется с таким количеством углеводородов. На сотах образуется нагар и они перестают пропускать выхлопные газы.

Первый признак забитого нейтрализатора – снижение динамики автомобиля. Машина всё хуже набирает скорость, особенно после полноценного прогрева. Растет расход топлива, вплоть до прибавки нескольких литров на 100 километров, а также быстрей уходит на угар моторное масло. В конце-концов автомобиль однажды просто не заводится.

2. Оплавление автокатализатора. Это проблема керамических катализаторов, менее устойчивых к высоким температурам, чем металлические. Причиной оплавления сот может стать сбой в системе зажигания, когда огонь попадает в выпускной коллектор. А также система ГБО, у которой температура выхлопа выше, чем у бензина (но выясняется это, конечно, уже пост-факту).

Оплавление нейтрализатора

Внешне, катализатор может выглядеть нормально, однако если внутренняя часть пострадала от слишком высоких температур, использовать его больше нельзя.

3. И третья проблема – выгорание активного слоя внутри сот. Сделать с этим ничего нельзя: автокатализатор имеет свой срок службы, и расход каталитического вещества, к сожалению, у него тоже есть.

Во всех трех случаях катализатор меняют на новый. Некоторые водители предпочитают вообще удалить его из выхлопной системы автомобиля, оставив «обманку» для ЭБУ. Что ж, это вопрос личной ответственности и перед природой, и перед будущими поколениями.

Как проверить катализатор?

На видео, ниже, есть несколько лайфхаков по проверке каталитического нейтрализатора.

https://www.youtube.com/watch?v=RcvEdfisc_Y

Понять, почему машина стала хуже ездить, а на приборной панели горит «чек», могут в сервисе после детальной компьютерной проверки всех систем. Но и самостоятельно можно провести элементарную диагностику работы катализатора.

  1. Посмотреть на цвет выхлопа: черный цвет указывает на то, что катализатор не работает, поскольку пропускает вредные углеводороды наружу.
  2. Оценить давление выходящих выхлопных газов «наощупь» – приложить руку к отверстию выхлопной трубы. Низкий напор говорит о том, что катализатор пора менять.
  3. Заглянуть под машину после длительной поездки: если корпус катализатора раскален, это говорит о снижении его пропускной способности.
  4. Следующая диагностика уже делается в сервисе: проверка давления выхлопа и сравнение показателя с эталонными данными. Манометр для определения давления устанавливается на место лямбда-зонда.
  5. И, наконец, визуальный осмотр демонтированного нейтрализатора выхлопных газов на предмет засорения, выгорания или оплавления.

Замена катализатора делается после того, как будет установлено, что в проблемах виноваты забитые или оплавленные соты. Однако и причину оплавления или засорения катализатора нужно найти и устранить, иначе новый нейтрализатор постигнет та же участь. Именно поэтому в современных автомобилях настолько взаимосвязаны все системы и установлено множество контролирующих датчиков.

Полезные советы

На видео с популярного канала «Главная дорога» очень доходчиво показано зачем катализаторы в автомобилях, как их правильно эксплуатировать, можно ли без них и чем это грозит.

Подытожив видео, несколько полезных советов, ниже, для тех, у кого в автомобиле установлен катализатор.

  1. Высокая цена нейтрализатора объясняется использованием драгоценных металлов в конструкции катализатора. Сейчас инженеры и химики пытаются использовать золото, которое немного дешевле, чем металлы, что уже применяются для производства катализаторов.
  2. Бережное отношение ко всем системам автомобиля – залог долгой их службы. Катализатор связан с другими узлами автомобиля, и зависит от их адекватной работы.
  3. Выбор моторного масла для автомобиля с катализатором – отдельная история. Нужно только то масло, что помечено как «подходящее для современных систем доочистки выхлопных газов», то есть катализаторов на бензиновом двигателе и сажевых фильтров – на дизельном.
  4. Залегание поршневых колец означает не только перерасход масла, но и скорый выход катализатора из строя.
  5. А сам неисправный автокатализатор, наоборот, влияет на работу двигателя. Забитые соты способствуют перегреву ЦПГ, поскольку не дают нормально отводить выхлопные газы.
  6. Катализатор, который демонтирован с автомобиля (если его меняют из-за преждевременного выхода из строя) содержит в своем составе драгоценные металлы. Так что можно либо попросить за него скидку на работу мастера, либо забрать с собой (правда, непонятно, что делать дальше с этим «сокровищем»). И только полностью отработанное устройство не стоит ничего.

Заключение

Пока что у нас каталитический нейтрализатор считается в основном проблемой: бензин грязный, и из-за этого катализатор служит недолго. Есть уже налаженный бизнес по замене штатного устройства на пламегаситель-«обманку», который никак не влияет на чистоту выхлопа, но и не отнимает деньги.

Правильно ли это? Каждый решает для себя, что ему выгодней и легче: дышать вредными испарениями или периодически оплачивать ремонт или замену фильтра. Однако в странах Европы давно просчитали, что именно в конечном итоге выгодней каждому гражданину, и теперь наличие катализатора в системах доочистки выхлопа является обязательным на всех новых автомобилях.

Катализатор. Принцип работы, назначение. Удаление или чистка

На протяжении многих лет авто производители создают много усовершенствований в автомобильных двигателях и топливных системах, чтобы идти в ногу со временем и, безусловно, с законами, направленными на улучшение экологической ситуации на фоне выбросов автомобилей. Одно из кардинальных таких усовершенствований произошло в 1975 году с интересным устройством под названием катализатор. По сути работа катализатора заключается в преобразовании вредных веществ в менее вредные выбросы, прежде чем они покинут выхлопную систему автомобиля.

Устройство и принцип работы каталитического нейтрализатора

В составе выхлопных газов автомобиля содержится довольно много токсичных веществ. Для предотвращения их попадания в атмосферу используется специальное устройство, получившее название «каталитический нейтрализатор» (более известный как «катализатор»). Он устанавливается на автомобилях, оснащенных двигателями внутреннего сгорания, работающих как на бензине, так и на дизельном топливе. Зная принцип работы катализатора, вы сможете понять важность его работы и оценить последствия, которые может вызвать его удаление.

Конструкция и функции катализатора

Нейтрализатор является частью системы выхлопа. Он располагается сразу за выпускным коллектором двигателя. Катализатор состоит из:

  • Металлический корпус (монтажный мат), имеющий входной и выходной патрубки.
  • Керамический блок (монолит). Представляет собой пористую структуру с множеством ячеек, которые увеличивают площадь соприкосновения выхлопных газов с рабочей поверхностью.
  • Каталитический слой — специальное напыление на поверхностях ячеек керамического блока, состоящее из платины, палладия и родия. В последних моделях для напыления иногда используется золото — драгоценный металл, который имеет более низкую стоимость.
  • Металлический кожух. Выполняет функции теплоизоляции и защиты катализатора от механических повреждений.

Главная функция каталитического нейтрализатора — это нейтрализация трех основных токсических компонентов отработавших газов, поэтому он получил свое название — трехкомпонентный. Вот эти нейтрализуемые компоненты:

  • Окислы азота NOx – компонент смога, причина кислотных дождей, ядовиты для человека.
  • Угарный газ СО – смертельно опасен для человека при концентрации в воздухе от 0,1%.
  • Углеводороды CH – компонент смога, отдельные соединения канцерогены.

Принцип действия катализатора

На практике трехкомпонентный каталитический нейтрализатор имеет следующий принцип действия:

Выхлопные газы из двигателя попадают внутрь керамических блоков, где проникают в ячейки, полностью заполняя их.

Металлы-катализаторы палладий и платина провоцируют реакцию окисления, в результате которой несгоревшие углеводороды СН преобразуются в водяной пар, а угарный газ СО в углекислый.

Восстановительный металл-катализатор родий преобразует NOx (оксид азота) в обычный безвредный азот. В атмосферу выпускаются очищенные отработавшие газы.

Если в автомобиле установлен дизельный двигатель, то возле катализатора всегда находится сажевый фильтр. Иногда эти два элемента могут быть совмещены в единую конструкцию. Рабочая температура катализатора играет решающую роль в эффективности процесса нейтрализации токсичных компонентов. Реальное преобразование начинается только после достижения 300°С. Идеальной, с точки зрения эффективности и срока службы, считается температура от 400 до 800°С. В диапазоне температур от 800 до 1000°С наблюдается ускоренное старение нейтрализатора. Длительная работа при температуре свыше 1000°С оказывает губительное воздействие на катализатор. Альтернативой керамике, выдерживающей высокие температуры, является металлическая матрица из гофрированной фольги. Катализаторами в такой конструкции выступают платина и палладий.

Что ценного в катализаторах

К сожалению, ценного там оказалось много. В роли катализаторов пришлось применить благородные металлы, наиболее подходящие для этой цели.

Дошло до того, что самым дешёвым из них оказалось золото, но чаще приходится использовать платину, палладий и родий. Многим известно, что эти элементы существенно дороже всем понятного золота.

Одновременно с применением столь недешёвых компонент потребовалось создать геометрически непростую структуру, обеспечивающую контактирование каталитического вещества со всем объёмом выпускаемого цилиндрами газа. Это мельчайшие керамические или металлические соты, сквозь которые и продувается весь поток выхлопа.

В результате автомобиль приобрёл сложное, массивное и дорогое устройство в виде металлического корпуса, высокотехнологичной начинки, да ещё и обрамлённое контрольными датчиками с двух сторон, непрерывно следящими за его сохранностью и правильной работой.

Экологичность даром не даётся. Да и на этом прогресс не остановился, дальнейшее ужесточение требований законодателей продолжает влиять на появление дополнительных систем очистки выхлопа.

В дизеле

Катализаторы в дизельном двигателе работают гораздо хуже в сокращении выбросов NOx. Одной из причин этого является то, что дизельные двигатели имеют более низкую рабочую температуру, чем бензиновые двигатели, и катализатор в целом в дизельном двигателе работает хуже, поскольку он меньше нагревается. Некоторые из ведущих экспертов экологических авто придумали новую систему, которая помогает бороться с этим. Они используют мочевину в решении этой проблемы: прежде чем оксиды азота уходят в катализатор, их принудительно испаряют и смешивают с выхлопом и затем создают химическую реакцию, которая приведёт к сокращению выбросов NOx. Мочевина, также известная как карбамид, представляет собой органическое соединение, изготовленное ​​из углерода, азота, кислорода и водорода. Мочевина содержится в моче млекопитающих и земноводных. Мочевина реагирует с NOx, производя в результате реакции азот и водяной пар и утилизируя более 90 процентов оксидов азота в выхлопных газах.

Виды катализаторов

По своему назначению нейтрализатор может быть двух- или трехкомпонентным.

  1. В первом случае он выполняет относительно простые функции окисления (дожигания) угарного газа и углеводородов до образования воды и двуокиси углерода.
  2. Во втором – добавляется сложная способность устройства работать с окислами азота. Особенно много их образуется в современных дизельных и бензиновых моторах, в силу повышения экономичности, которых конструкторам приходится использовать обеднённые и бедные смеси на впуске.

Трёхкомпонентые катализаторы, а именно такие чаще всего применяются, в свою очередь, могут отличаться по конструктивному признаку, изготавливаясь на базе керамических или металлических сотовых изделий.

Керамические относительно дешевле, но не обладают высокой механической прочностью и долговечностью, склонны к растрескиванию и разрушению, не терпят ударов при наезде на препятствия.

Металлические конструктивы обладают достаточной упругостью, поэтому лучше держат внешние и внутренние удары. Внутренние могут возникать при аномальных процессах горения и разрушительно воздействовать на тонкую сотовую начинку, где, как уже упоминалось, обычно нанесены такие непростые вещества, как платина, палладий и родий.

Но даже металл не спасает от предательского попадания на тонкие соты посторонних веществ из двигателя в виде компонент контрафактных рабочих жидкостей, слишком богатой смеси или всевозможных соединений кремния.

Катализаторы отличаются и по способу их установки. Раньше они располагались в виде врезок выхлопной трубы, подобно глушителям и резонаторам. Но оказалось, что так их очень трудно и затратно прогревать до рабочей температуры, при которой начинаются каталитические реакции.

Поэтому сейчас нейтрализаторы ставят непосредственно за выпускным коллектором, максимально близко к точке выхода раскалённых выхлопных газов. Уже не надо долго ждать выхода прибора на режим, меньше загрязняются кислородные датчики и сокращаются расходы топлива на поддержание температуры.



Срок службы катализатора

Средний ресурс катализатора составляет 100 тыс. километров пробега, но при правильной эксплуатации он может исправно функционировать и до 200 тыс. километров. Основные причины раннего износа — неисправность двигателя и качество топлива (топливовоздушной смеси). При наличии обедненной смеси происходит перегрев, а при слишком богатой возникает засорение пористого блока остатками несгоревшего топлива, что препятствует протеканию необходимых химических процессов. Это приводит к тому, что срок службы каталитического нейтрализатора существенно снижается. Еще одной распространенной причиной неисправности керамического катализатора являются механические повреждения (трещины), возникающие при механических воздействиях. Они провоцируют быстрое разрушение блоков. При возникновении неисправностей работа каталитического нейтрализатора ухудшается, что фиксируется при помощи второго лямбда-зонда. В этом случае электронный блок управления сообщит о неисправности, выдав на приборной панели ошибку «CHECK ENGINE». Также признаками выхода из строя являются дребезжание, увеличение расхода топлива и ухудшение динамики. В этом случае его меняют на новый (оригинального производства или универсальный). Почистить или восстановить катализаторы невозможно, а поскольку это устройство имеет высокую цену, многие автомобилисты предпочитают просто удалить его.

Можно ли удалить катализатор?

При удалении катализатора его очень часто заменяют на пламегаситель. Последний выравнивает поток выхлопных газов. Его установка рекомендуется для устранения неприятных шумов, которые возникают при удалении катализатора. При этом, если вы выбрали именно удаление, лучше полностью снять устройство и не прибегать к рекомендациям некоторых автомобилистов пробить в нем отверстие. Подобная процедура улучшит ситуацию только на время. В автомобилях, соответствующих экологическим стандартам Евро-3, помимо удаления катализатора необходима перепрошивка электронного блока управления. Ее обновляют до версии, в которой отсутствует каталитический нейтрализатор. Также можно установить эмулятор сигнала кислородного датчика, который избавит от необходимости перепрошивать ЭБУ.

Как почистить

В тех случаях, когда соты ещё не повреждены, но пропускная способность нейтрализатора уже снижена смолянистыми отложениями, его можно промыть.

Для этого лучше всего использовать жидкость, обычно применяемую для очистки карбюраторов или топливных форсунок. Только потребуется её значительно больше.

Катализатор заливается промывочной жидкостью, после чего ей предоставляется время на растворение загрязнений, затем её сливают, внутренности детали промываются горячей водой и просушиваются (продуваются).

Обычно процедура требует неоднократного повторения. Существуют также специально предназначенные для подобных промывок составы.

Источники: techautoport.ru, autovogdenie.ru, drive2.ru.

Назначение и расположение катализатора в автомобиле

Практически с самого начала создания автомобиля и до сегодня у конструкторов стоит несколько вопросов, над которыми они постоянно «бьются». Один из этих вопросов – максимальное снижение выбросов вредных веществ в атмосферу, ведь при сгорании топлива в цилиндрах двигателя появляется отработанные газы, которые в своем составе имеют ядовитые элементы. А поскольку эти газы отводятся во внешнюю среду – значит, отравляющие вещества выходят из силовой установки авто постоянно, пока она работает.

Одним из самых действенных способов снижения вредных выбросов авто, который является вполне распространенным – использование каталитического нейтрализатора, в народе называющийся сокращенно катализатором.

Для того чтобы понять, для чего нужен этот нейтрализатор, упомянем немного теории.

Теоретическая часть

Устройство автомобильного катализатора

Выхлопной газ, выходящий из цилиндров силового агрегата состоит из многих элементов, выделившихся в результате химической реакции, которой и является горение. Некоторые из этих элементов вполне безвредны, а вот такие как окись углерода (СО), углеводороды (СН) и оксиды азота (NO и NO2) являются достаточно опасными. Чтобы уменьшить их содержание в выхлопе двигателя, ученые решили эти химические соединения еще раз подвергнуть хим. реакции. Для этого им пришлось использовать дорогостоящие металлы — платиноиридиевый сплав, палладий, родий. Вступая с ними в реакцию, вредные химические элементы окисляются, из-за чего после реакции на выходе получаются углекислый газ (CO2) и азот (N2) – вещества вполне безвредные. Конечно, полностью ядовитые элементы катализатор удалить не способен, но значительно уменьшить их – вполне.

Даже стандарты ЕВРО, постоянно ожесточающиеся, подразумевают определенное наличие опасных веществ, которые автомобили не должны превышать. В некоторых странах за экологией следят очень серьезно, поэтому авто, не соответствующие определенным нормам ЕВРО, и не оснащенные катализаторами, продавать и использовать запрещено.

Несколько слов о металлах, которые выступают нейтрализаторами. Они отличаются по химической реакции с вредными веществами. Так, палладий и сплав на основе платины являются окислительными, то есть, при вступлении в реакцию с вредными веществами, они их окисляют, разделяя на безвредные вещества.

Родий же является нейтрализатором восстановительным. Он при реакции оксиды азота восстанавливает до обычного безвредного азота.

На деле все происходит так: выхлопные газы и выпускного коллектора подаются в емкость, где находится специальная бобина с нейтрализующим металлом, проходя через которую, часть вредных веществ химически нейтрализуется, а затем уже выхлопной газ идет дальше – в резонатор и глушитель.

Сейчас все чаще применяются все три металла в одном катализаторе на авто – для улучшенной очистки отработанных газов. То есть, внутри катализатора размещаются одна за другой три бобины, каждая со своим металлом.

Конструкция катализатора

А теперь более подробно об устройстве катализатора. Располагается он зачастую за выпускным коллектором. Состоит он из корпуса, утеплителя и блок-носителя – той самой бобины.

О корпусе особо говорить нечего – герметичная жестяная емкость с двумя выходами для установки ее в систему отвода выхлопных газов. Утеплитель предотвращает просачивание газов мимо блок-носителя. Помимо этого, он сохраняет температуру, необходимую для протекания реакций. Дело в том, что быстрее всего реакции, при которых нейтрализуются вредные вещества проходят при температуре не менее 300 град. Поэтому зачастую нейтрализатор и располагается сразу за коллектором.

Принцип работы катализатора

А вот сами блок-носители по конструкции довольно интересны. Указанные металлы являются очень дорогостоящими, поэтому сделать один блок-носитель полностью из этого металла – удовольствие невыгодное. Поэтому основой для блок-носителя выступает керамика, сделанная в виде сотов. На поверхность этих сотов и наносится слой нейтрализующих металлов. Такая конструкция позволяет не только снизить расход дорогих металлов, но еще и по максимуму увеличить площадь контакта металла с газами.

Некоторые блок-носители состоят из свернутой в рулон керамической ленты с сотами, поэтому в разрезе она похожа на бобину. Но это не всегда так, есть и блок-носители, похожий на сигаретный фильтр, но только значительно увеличенный в размерах.

Работа катализатора

Одной из особенностей использования катализатора на авто является то, что бортовой компьютер следит за его работой. Для этого в систему отвода включены лямбда-зонды. В авто, которое не оснащено катализатором, данный зонд только один и нужен он для определения количества остаточного кислорода в отработанных газах для коррекции работы системы питания.

Расположение катализатора в выхлопной системе. Кислородные датчики — это и есть лямбда-зонды

А вот в машине с каталитическим нейтрализатором таких лямбда-зондов два, первый установлен перед и катализатором и он определяет состав выхлопных газов для системы питания. Второй располагается за катализатором и определяет он состав выхлопных газов уже прошедших дополнительную очистку. После бортовой компьютер сравнивает показания двух зондов.

Если значения будут выравниваться, это укажет на выход из строя катализатора, о чем просигнализирует индикатор «Check engine».

Неисправности каталитического нейтрализатора

Все дело в том, что катализатор не вечен и со временем выходит из строя. Средний срок службы его составляет около 100 тыс. км. Если авто прошло такой километраж, и возникли проблемы с катализатором – это укажет на естественный износ. В таком случае слой нейтрализующих металлов с поверхности керамических сотов выгорел и выхлопные газы уже не очищаются.

Видео: Как пробить катализатор

Однако проблемы с катализатором могут возникнуть и значительно раньше. Виной тому может стать нарушенная работа системы зажигания или питания. По их вине может пройти засорение сотов сажей и другими продуктами горения, после чего работа катализатора нарушается.

Еще причиной поломки катализатора может стать некачественный бензин, особенно это проблема актуальна у нас. Часто для повышения октанового числа в бензин добавляется тетраметилсвинец. Октан он хоть и повышает, но в цилиндрах полностью не сгорает, а выходя из цилиндров – оседает на поверхности сотов блок-носителя, после чего катализатор перестает действовать.

Устранение проблем в работе

Решений проблем, возникших с каталитическим нейтрализатором – несколько. Первая и самая простая – замена катализатора на оригинальный. То есть, обращаетесь к официальным дилерам, они заказывают новый элемент, заменяют его и авто продолжает эксплуатироваться дальше. Но в этом есть одна значительная проблема – стоимость. Сейчас производители авто поступают по-хитрому – зачастую выпускной коллектор выполнен заодно с катализатором. А поскольку сам катализатор – не дешевый, а еще если и добавить коллектор, то и вовсе сумма за ремонт может выйти приличной.

Вторым способом решения проблемы является установка универсального катализатора. При этом восстановление работоспособности авто может обойтись значительно дешевле. Для авто подбирается определенная модель катализатора, подходящая по параметрам автомобиля. Далее неисправный катализатор вырезается из системы отвода выхлопных газов, на его место вваривается новый – универсальный.

Видео: Катализатор и пламегаситель, сравнение до и после, 0-100(120) км\ч Nissan Almera N16 QG15DE

И последний способ восстановления – замена катализатора на пламегаситель. Это самый «варварский» способ. Катализатор с выхлопной трубы вырезается, на его место вваривается пламегаситель, он же предварительный резонатор, который стабилизирует поток выхлопных газов при прохождении через него, но он никаких очистных работ не проводит. После производится перепрошивка бортового компьютера, и проблем с катализатором больше не возникает.

Общая информация о катализаторах

Катализатор — это элемент выхлопной системы. Он выполняет две задачи:

  1. Окисление выхлопных газов с целью снижения содержания вредных для экологии примесей
  2. Создание противодавления в выхлопной системе

Устройство катализатора и его разновидности

Существуют три вида катализаторов, разделяющихся по принципу работы:

  • Фильтрующий (катализатор дожигания)
  • Химический
  • Магнитно-стрикционный (МСК)

В данной статье мы рассмотрим самый известный и популярный вид катализатора — катализатор дожигания.

Катализатор дожигания, в свою очередь, делится на два типа:

— Керамический катализатор

— Металлический катализатор

Внутренняя структура катализатора представляет собой соты, выполненные из керамики или металла. По функциональности они идентичны, но катализатор из металла более надежен, тогда как керамические соты довольно хрупки. Стоит металлический катализатор дороже керамического.

На соты наносится тонкий слой платино-иридиевого сплава, который и обеспечивает окисление выхлопных газов. Платина и иридий – дорогие металлы, отсюда такая высокая стоимость катализатора.

Сам катализатор помещается в корпус из нержавеющей стали.

Принцип работы катализатора

Выхлопные газы представляют собой смесь NO (оксид азота), CH (углеводород), CO (оксид углерода – угарный газ). Эти газы опасны как для окружающей среды, так и для самого человека. Смог, который еще недавно был визитной карточкой больших городов, образуется из-за взаимодействия этих и некоторых других соединений, в результате получается вредная для человека дымовая завеса.

Принцип работы катализатора основан на том, чтобы эти элементы до-окислять путем каталитической реакции между элементами газов и сплава катализатора, в результате на выходе получаются либо более низкие концентрации вредных веществ, либо чистые кислород и углекислый газ.

Реакция происходит из-за высокой температуры выхлопных газов (выше 300 градусов). Чем выше температура, тем быстрее протекает реакция. Температура выхлопных газов во многом зависит от заправляемого топлива. Топливо низкого качества может выдавать очень большую температуру отработанных газов, что уменьшает срок службы катализатора.

Стандарты

Экологическая политика привела к появлению норм содержания вредных веществ в выхлопных газах. В зависимости от конкретного стандарта, топливо и катализаторы разделяются по своему качеству (соответствию стандартам).

На данный момент существует 6 стандартов, принятых в Евросоюзе – Евро-1, Евро-2, Евро-3, Евро-4, Евро-5, Евро-6. Евро-6 ввели в 2013 году, тогда как в России максимальным стандартом на данный момент является Евро-5.

Сейчас в России введен закон на запрет эксплуатации транспортных средств со стандартом ниже Евро-3.

Стандарт Евро-3:

оксид углерода (CO) — не более 2,3г/км (грамм на километр пути)
углеводороды (СН) — не более 0,2 г/км
оксиды азота (NO) — не более 0,15 г/км

Выхлопная система

На современных машинах обычно ставится минимум два катализатора, один из которых ставится прямо на выпускной коллектор (катколлектор).

Для нормальной работы катализатора нужно обеспечить постоянное оптимальное соотношение воздуха и топлива в рабочей смеси, поступающей в камеру сгорания.

Этот параметр (количество кислорода) измеряется датчиком лямбда-зонд, который подает сигнал в блок управления, а тот, в свою очередь, соответствующим образом регулирует подачу топлива в двигатель.

После первого катализатора стоит второй лямбда-зонд, который регистрирует изменение содержания кислорода в выхлопе. Если разницы нет или она ниже допустимого значения, подается сигнал о неисправности катализатора.

После второго лямбда-зонда ставится второй катализатор, который располагается примерно под ногами человека на переднем сидении.

Если установлено 4 катализатора, то два других (нижних) располагаются на некотором отдалении от верхних катализаторов. Если из строя выходит один катализатор, то меняют как минимум два верхних, в противном случае возникает неправильное противодавление.

Из-за чего катализатор выходит из строя

Катализатор это фильтр, а фильтры со временем приходится менять.

Существует несколько причин неисправности катализатора.

1. Истек срок службы. В процесс работы катализатор забивается и превращается в пробку. В таком случае машина начинает «тупить», уменьшается мощность работы. Обычно катализатора хватает на 100-120 тысяч километров пробега. После этого катализатор необходимо менять.

2. Стерся платино-иридиевый слой катализатора. В принципе, забившийся катализатор возможно почистить, однако со временем каталитический сплав стирается и чистка становится абсолютно бесполезным занятием.

3. Керамический слой катализатора разрушился. Это либо вторая стадия после «забивки» катализатора, либо наличие чисто механических повреждений типа ударов. Такое чаще всего происходит у автомобилей, предназначенных для загородной езды. В этом случае частички керамики попадают в двигатель и нарушают его работу. Если это запустить, то можно дойти до капитального ремонта или замены двигателя. Если вы слышите странный треск и дребезжание под ногами, это может говорить в пользу разрушения катализатора.

4. Фильтрующая структура катализатора оплавилась. Это происходит, если температура выхлопных газов превышает допустимый порог. В норме катализаторы выдерживают температуру от 300 до 900 градусов. Причина заключается в некачественном топливе. Оплавленный катализатор так же превращается в пробку.

Как правило, при неисправном катализаторе вы увидите сигнал «Check Engine» или при сканировании – код ошибки P0420. Однако, для точного определения причин проблемы необходимо провести диагностику катализатора.

Что делать и кто виноват

Кто или что несет вину за сломанный катализатор – мы уже узнали выше. Возникает вопрос – что делать дальше?

В первую очередь, необходимо провести диагностику выхлопной системы. Если катализатор вышел из строя, вам предложат его заменить на новый. Вышедший из строя катализатор ремонту не подлежит.

Есть и другой вариант, более дешевый – вы убираете катализатор и ставите на его место пламегаситель. Пламегаситель не фильтрует выхлоп, но зато выполняет вторую функцию катализатора – разбивает поток газов, снижая, тем самым, нагрузку на резонатор. Ставить прямую трубу не рекомендуется — либо катализатор, либо пламегаситель.

Если вы решили поставить пламегаситель, то второй лямбда-зонд будет постоянно подавать сигнал ошибки, что довольно сильно раздражает. Но есть способ его обмануть. Здесь либо вам ставят механический контроллер лямбда-зонда, либо программный.

Механический контроллер представляет собой втулку. Втулка вставляется в выхлопную трубу, а лямбда-зонд уже в нее. В таком случае зонд находится на расстоянии от основного потока выхлопных газов и регистрирует норму.

Программный контролер надежнее. Он подает сигнал на бортовой компьютер, соответствующий нормальной работе катализатора.

Штатный или универсальный?

Это второй выбор, с которым вы сталкиваетесь при замене катализатора. Со штатным или оригинальным катализатором все понятно – его продает ваш дилер. Обычно дилер продает катализатор вместе с коллектором, что еще больше увеличивает цену.

Универсальный катализатор намного дешевле, что является очевидным плюсом, т.к. на катализаторы не дают гарантии. Функциональность такая же, как и у штатного, только штатный предназначен специально для марки вашей машины, а универсальный катализатор необходимо подбирать. Здесь большое значение уделяется сервису, который производит замену катализатора.

Кроме того, некоторые автосервисы, например наш автосервис «Глушак», предоставляют гарантию.

что в нем ценного и что будет если его убрать

Резкий скачок уровня автомобилизации общества в конце двадцатого века потребовал глобального усиления требований к экологичности двигателей внутреннего сгорания. Суровые законодательные меры вынудили производителей разработать и внедрить сложные технические комплексы очистки выхлопных газов, главными компонентами которых стали системы электронного управления впрыском топлива и специальные узлы дополнительной переработки продуктов выпуска – каталитические нейтрализаторы.

Содержание статьи:

Зачем нужен в машине каталитический нейтрализатор

Большая часть выхлопных газов состоит из вполне нейтральных и безвредных веществ – азота, водяного пара и двуокиси углерода. Но обойтись только их наличием практически невозможно, такое случается лишь в идеально отрегулированном двигателе, работающем в предсказуемом стационарном режиме.

Во всех других случаях мотор начинает выделять крайне опасные для человека химически активные вещества, моноокись углерода, углеводороды и окислы азота.

Читайте также: Для чего нужна балансировка колес автомобиля

Прямое уничтожение подобных ядов с большой скоростью и в требуемом объёме практически невозможно, поэтому инженеры были вынуждены прибегнуть к известным из химии каталитическим реакциям переработки вредных веществ в относительно нейтральные.

Катализатором в химии называется компонент реакции, который участвует в процессе, хорошо его ускоряет, но сам при этом не расходуется.

Что ценного в устройстве

К сожалению, ценного там оказалось много. В роли катализаторов пришлось применить благородные металлы, наиболее подходящие для этой цели.

Дошло до того, что самым дешёвым из них оказалось золото, но чаще приходится использовать платину, палладий и родий. Многим известно, что эти элементы существенно дороже всем понятного золота.

Одновременно с применением столь недешёвых компонент потребовалось создать геометрически непростую структуру, обеспечивающую контактирование каталитического вещества со всем объёмом выпускаемого цилиндрами газа. Это мельчайшие керамические или металлические соты, сквозь которые и продувается весь поток выхлопа.

Статья по теме: Установка и подключение кнопки Старт/Стоп с алиэкспресс

В результате автомобиль приобрёл сложное, массивное и дорогое устройство в виде металлического корпуса, высокотехнологичной начинки, да ещё и обрамлённое контрольными датчиками с двух сторон, непрерывно следящими за его сохранностью и правильной работой.

Экологичность даром не даётся. Да и на этом прогресс не остановился, дальнейшее ужесточение требований законодателей продолжает влиять на появление дополнительных систем очистки выхлопа.

Виды катализаторов

По своему назначению нейтрализатор может быть двух- или трехкомпонентным.

  1. В первом случае он выполняет относительно простые функции окисления (дожигания) угарного газа и углеводородов до образования воды и двуокиси углерода.
  2. Во втором – добавляется сложная способность устройства работать с окислами азота. Особенно много их образуется в современных дизельных и бензиновых моторах, в силу повышения экономичности, которых конструкторам приходится использовать обеднённые и бедные смеси на впуске.

Трёхкомпонентые катализаторы, а именно такие чаще всего применяются, в свою очередь, могут отличаться по конструктивному признаку, изготавливаясь на базе керамических или металлических сотовых изделий.

Керамические относительно дешевле, но не обладают высокой механической прочностью и долговечностью, склонны к растрескиванию и разрушению, не терпят ударов при наезде на препятствия.

Металлические конструктивы обладают достаточной упругостью, поэтому лучше держат внешние и внутренние удары. Внутренние могут возникать при аномальных процессах горения и разрушительно воздействовать на тонкую сотовую начинку, где, как уже упоминалось, обычно нанесены такие непростые вещества, как платина, палладий и родий.

Но даже металл не спасает от предательского попадания на тонкие соты посторонних веществ из двигателя в виде компонент контрафактных рабочих жидкостей, слишком богатой смеси или всевозможных соединений кремния.

Это интересно: Почему не загорается лампа давления масла при включении зажигания

Катализаторы отличаются и по способу их установки. Раньше они располагались в виде врезок выхлопной трубы, подобно глушителям и резонаторам. Но оказалось, что так их очень трудно и затратно прогревать до рабочей температуры, при которой начинаются каталитические реакции.

Поэтому сейчас нейтрализаторы ставят непосредственно за выпускным коллектором, максимально близко к точке выхода раскалённых выхлопных газов. Уже не надо долго ждать выхода прибора на режим, меньше загрязняются кислородные датчики и сокращаются расходы топлива на поддержание температуры.

Причины и признаки неисправности

Теоретически катализатор должен работать вечно. Благородные металлы не окисляются и не расходуются в химических реакциях каталитического типа. Но реальность выглядит значительно хуже. Тонкие приборы оказываются бессильны перед нарушениями температурного режима и механическими ударами.

Почти все проблемы бывают связаны с нарушением работы систем питания и зажигания двигателя, а также с применением некачественного топлива. Всё это приводит к повышению температуры нейтрализатора, оплавлению и выкрашиванию его сотовой структуры с последующим закупориванием пути свободного прохода выхлопных газов.

При этом катализатор способен нанести страшный ответный удар двигателю. Его близкое расположение к зоне выпускных клапанов привело к опаснейшему эффекту – раскрошенная керамика может попадать в цилиндры.

Это не является парадоксом, дело в том, что импульсный характер движения газов на выпуске приводит к хаотическому перемещению частиц по коллектору и всасыванию их в двигатель перепадами давления.

Результат известен многим мотористам – царапины и задиры на поверхностях, которым это полностью противопоказано. Двигатель отправляется в капитальный ремонт.

Общим признаком неисправности станет потеря мощности двигателя, его неспособность развить большие обороты. В конце концов он просто перестанет запускаться. Это легко себе представить интуитивно, вообразив, что некто коварно заткнул выхлопную трубу. Результат абсолютно идентичен.

Как проверить

Симптомы слишком характерны, чтобы вызывать сложности с диагностикой забитого катализатора.

Изменившийся звук выхлопа, сдавленное шипение в выпускной системе, иногда вообще крайне слабая реакция руки, подведённой к срезу выхлопной трубы. Обычно к тому же зажигается лампочка контроля состояния двигателя, ЭСУД заметит нештатные показания датчиков.

К сведению: Почему перестал работать парктроник (причины, диагностика, ремонт)

Окончательный диагноз будет поставлен после снятия катализатора с автомобиля. Запечённые, заполненные отложениями и раскрошенные соты невозможно не заметить.

Как почистить

В тех случаях, когда соты ещё не повреждены, но пропускная способность нейтрализатора уже снижена смолянистыми отложениями, его можно промыть.

Для этого лучше всего использовать жидкость, обычно применяемую для очистки карбюраторов или топливных форсунок. Только потребуется её значительно больше.

Катализатор заливается промывочной жидкостью, после чего ей предоставляется время на растворение загрязнений, затем её сливают, внутренности детали промываются горячей водой и просушиваются (продуваются).

Обычно процедура требует неоднократного повторения. Существуют также специально предназначенные для подобных промывок составы.

Зачем вырезают катализатор на автомобиле

Подобное удаление имеет негативные последствия в виде увеличения загрязнения окружающей среды.

Выполняется оно обычно по двум причинам – экономии на покупке новой детали, взамен пришедшей в негодность (изделие дорогое по описанным выше причинам) и мощностного тюнинга автомобиля.

Снижение сопротивления на выхлопе позволит мотору раскручиваться более уверенно. К тому не секрет, что экологичность и экономичность пока не могут существовать одновременно. На обслуживание хорошего катализатора требуется значительное количество дополнительного топлива, не несущего полезной нагрузки.

Тонкости удаления устройства из выхлопной системы

Выполнить это без значительных затрат времени иногда невозможно. Прошли времена, когда катализатор представлял собой удобный в обращении жестяной цилиндр с хрупкой керамической начинкой. Два крепких удара ломом — и дело сделано.

Сейчас приходится иметь дело с изделием замысловатой формы, без доступа к внутренностям, да ещё и с крепкими металлическими сотами. Приходится вскрывать корпус и потом его заваривать. В условиях СТО операция не самая дешёвая.

По теме: Почему течет масло из двигателя, как найти и устранить протечку

Завершиться процесс должен перенастройкой «мозгов» двигателя, иначе они сразу вычислят обман. Это делается различными способами, в зависимости от квалификации и привычек исполнителя. Могут применяться как программные, так и аппаратные «обманки» контролирующих датчиков.

Результат один – мотор адаптируется к новым условиям и перестаёт паниковать лампочкой «Check engine». Иногда ставят так называемый пламегаситель – специальную вварку, нормализующую звук, температуру и внутреннюю аэродинамику выхлопа.

Cutaway Security, LLC. · GitHub

перейти к содержанию визитка-безопасности Зарегистрироваться
  • Почему GitHub? Особенности →
    • Обзор кода
    • Управление проектами
    • Интеграция
    • Действия
    • Пакеты
    • Безопасность
    • Управление командой
    • Хостинг
    • Мобильный
    • Отзывы клиентов →
    • Безопасность →
  • команда
  • предприятие
  • Проводить исследования
    • Исследуйте GitHub →
    учиться и внести свой вклад
    • Темы
    • Коллекции
    • Тенденции
    • Learning Lab
    • Руководства с открытым исходным кодом
    Общайтесь с другими
.
PoE Руководство по рецептам катализаторов 3.11, Разъяснение, объяснение, катализаторы Рецепты поставщиков

Катализатор добавляет качество кольцу, амулету или поясу. Существует только один конкретный рецепт поставщика для Catalyst: собрать 3 катализатора того же типа, а затем продавца для случайного катализатора.

Продавайте любые три одинаковых типа катализаторов продавцу, вы получите таинственную шкатулку. Коробка содержит случайный катализатор.

Так как результат рецепта продавца является случайным, вы всегда можете продать Catalyst с низкой стоимостью для предмета с высокой стоимостью.Ниже приведена справочная цена для Catalyst:

Руководство по объяснению катализаторов

Катализатор — это качественная валюта для Кольца, Амулета, Пояса. Он действует как Лом Армурера и Кузнец Точильный камень , за исключением украшений. Следующие руководства предназначены для катализаторов.

  • Может применяться только для кольца, амулета или пояса.
  • Катализатор может улучшать только определенные модификаторы. Например, Fertile Catalyst улучшает только модификаторы жизни и маны.
  • за катализатор увеличивает обычный предмет на 5%, магический предмет на 2% и редкий предмет на 1%. Максимальное качество составляет 20%.
  • Окончательный результат отбрасывает десятичную часть. Например, если значение равно 3,9, оно получит 3
  • .
1. Абразивный катализатор

Абразивный катализатор добавляет качество, которое улучшает модификаторы Attack на кольце, амулете или поясе. Будут добавлены бонусы для модификаторов с тегом «Атака».

После добавления 10% качества для Атаки есть несколько бонусов:

  • Увеличенный урон Эльсменту с навыками атаки 26% * 1.10 = 28,6

Максимальное качество 20%.

2. Плодородный катализатор

Fertile Catalyst добавляет качество, улучшающее модификаторы Life и Mana на кольце, амулете или поясе.

После добавления 20% качества есть некоторые бонусы для жизни и маны:

  • Максимальная жизнь: 79 * 1,2 = 94,8
  • Максимум маны: 78 * 1,2 = 93,6
  • Уровень регенерации маны: 69% * 1,2 = 82.8
3. Проникнутый катализатор

Imbued Catalyst добавляет качество, которое улучшает модификаторы Caster на кольце, амулете или поясе. Кастовые моды включают в себя скорость произнесения заклинаний, урон от заклинаний, крит заклинаний и т. Д. Как правило, модов заклинателей мало, чем модов атаки.

В первом примере, после добавления 5% качества, увеличенный урон от заклинаний: 24% * 1,05 = 25,2%

Во втором примере, после добавления 20% качества, есть несколько бонусов для Caster:

  • Увеличенный урон от заклинаний: 4% * 1.2 = 4,8%
  • Увеличенная скорость произнесения заклинаний: 5% * 1,2 = 6%
4. Собственный катализатор

Встроенный катализатор добавляет качество, улучшающее модификаторы атрибута на кольце, амулете или поясе. Три основных атрибута: сила, ловкость и интеллект.

После добавления 20% качества, есть несколько бонусов за атрибут:

  • Все атрибуты: 9 * 1,2 = 10,8
  • Ловкость: 50 * 1.2 = 60
5. Призматический катализатор

Prismatic Catalyst добавляет качество, которое улучшает модификаторов сопротивления на кольце, амулете или поясе. Сопротивление включает в себя сопротивление огню, сопротивление холоду, сопротивление молнии и сопротивление хаосу.

После добавления 20% качества есть несколько бонусов для сопротивления:

  • Сопротивление всем стихиям: 16% * 1,2 = 19,2%
  • к сопротивлению молнии: 48% * 1.2 = 57,6%
6. Катализатор отпуска

Tempering Catalyst добавляет качество, улучшающее модификаторы Defense на кольце, амулете или поясе. Защита — это броня, рейтинг уклонения и энергетический щит.

После добавления 3% качества есть несколько бонусов для защиты:

  • Максимальная энергия Shiled: 45 * 1,03 = 46,35
  • Увеличенный максимальный энергетический щит: 10% * 1,03 = 10,3%

Качество может быть до 20%.

7. Турбулентный катализатор

Турбулентный катализатор добавляет качество, которое улучшает модификаторы стихийного урона на кольце, амулете или поясе. Под стихийным уроном понимается коллективный урон от огня, молнии и холода.

После добавления 20% качества, есть несколько бонусов за урон стихии:

  • стихийного урона: 25% * 1.2 = 30%
Катализатор

можно использовать только для кольца, амулета или ремня.

Максимальное качество 20%.

Официальный путь изгнания Вики

Эта страница о валюте. Для карты гадания, см. Катализатор.

Катализаторы — это предметы валюты, которые повышают качество ювелирных изделий.

Катализаторы приобретаются путем поражения метаморфоз на картах с частями органов, которые указывают, что они сбрасывают катализаторы.

Использование другого типа катализатора на предмете, который имеет качество, вернет предыдущее качество.

Список катализаторов

Главная страница: Список катализаторов
Item Drop
Уровень
Стек
Размер
Tab
Стек
Размер
Эффект (ы) Текст справки
Абразивный катализатор Размер стека: 10 Повышает качество Это увеличивает модификаторы атаки на кольце, амулете или поясе.
Заменяет другие типы качества. Щелкните правой кнопкой мыши по этому предмету, затем щелкните левой кнопкой мыши по кольцу, амулету или поясу, чтобы применить его.Оказывает большее влияние на ювелирные изделия с меньшей редкостью. Максимальное качество составляет 20%.
Shift нажмите, чтобы разблокировать.
1 10 5000 Повышает качество, улучшающее модификаторы атаки на кольце, амулете или поясе
Заменяет другие типы качества
Щелкните правой кнопкой мыши этот элемент, затем щелкните левой кнопкой мыши кольцо, амулет или ремень применить это. Оказывает большее влияние на ювелирные изделия с меньшей редкостью. Максимальное качество составляет 20%.
Shift нажмите, чтобы разблокировать.
Fertile Catalyst
.

Катализатор

Электрохимические устройства должны использовать каталитические материалы, чтобы функционировать и обеспечивать высокую производительность. Существует множество каталитических материалов для различных реакций. В любых электрохимических устройствах реакция окисления должна сочетаться с реакцией восстановления. Примерами таких реакций являются реакция окисления водорода (HOR), реакция выделения водорода (HER), реакция восстановления кислорода (ORR), окисление воды (которая также называется электролизом воды) и т. Д.Материалы катализатора уменьшают энергию активации реакций и, следовательно, позволяют изготавливать высокоэффективные электрохимические устройства, которые творит чудеса.

Платина, платиновые сплавы с переходными металлами, платино-рутениевый сплав, палладий и другие подобные каталитические материалы были наиболее часто используемыми каталитическими материалами для различных электрохимических устройств, таких как топливные элементы, электролизеры, электрохимические насосы (также известные как электрохимические компрессоры), электрохимические инерторы электрохимическое осушение и др.Материалы катализатора могут быть изготовлены либо в черном цвете (также известном как чистая форма), либо в нанесенной форме. Черные (или чистые формы) каталитических материалов обычно имеют меньшую площадь поверхности по сравнению с их нанесенными аналогами. Углерод является наиболее перспективным материалом для подложки благодаря своей чрезвычайно большой площади поверхности, хорошей электрической проводимости и присущей инертности устройств на топливных элементах.

Топливные элементы создают электрическую энергию (или энергию) просто путем окисления видов топлива (таких как молекулы водорода) до протонов и электронов на анодном электроде и восстановления молекул кислорода до воды путем электрохимического сочетания поверхностных адсорбированных частиц кислорода с протонами / электронами на катоде электрод.

FuelCellStore имеет более 100+ каталитических материалов в своем инвентаре (неполный список их приведен здесь) и обладает ноу-хау для изготовления различных сборок мембранных электродов (MEA) или покрытых катализатором мембран (CCM). FuelCellStore поставляет следующие каталитические материалы из-за их наиболее распространенного использования в электрохимических устройствах: катализаторы на основе платины, катализаторы на основе платины и рутения, катализаторы на основе палладия, катализаторы на основе иридия и другие катализаторы (Ag, Au, Co, Cu, Fe, Ni, Rh, Ру и Сн).

Обычно в топливном элементе с полимерной электролитной мембраной (PEMFC или топливный элемент с протонообменной мембраной) платиновую сажу или платину, нанесенную на углерод, используют в качестве катализатора как для анодной, так и для катодной сторон. В PEM-электролизерах в качестве анодного катализатора могут быть использованы оксид иридия-рутения, оксид иридия, иридий-черный, платина-черный. Для катодной стороны электролизеров можно использовать платиновую сажу или платину, нанесенную на углеродные катализаторы. Прямой метанольный топливный элемент (DMFC) требует добавления рутения в качестве катализатора к платине (также называемой сплавом платина-рутений), чтобы способствовать электрохимическому окислению спиртового топлива.

,

admin / 02.04.2020 / Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
