Как выглядит катушка зажигания – Дело в бобине: как устроена и как работает катушка зажигания

Содержание

Дело в бобине: как устроена и как работает катушка зажигания

Маслонаполненная бобина

Более чем полвека эволюции карбюраторных бензиновых моторов с контактной системой зажигания катушка (или как ее часто называли шоферы прошлых лет – «бобина») практически не меняла конструкцию и облик, представляя собой высоковольтный трансформатор в металлическом герметичном стакане, заполненном трансформаторным маслом для улучшения изоляции между витками обмоток и охлаждения.

Неотъемлемым партнером катушки был трамблер – механический коммутатор низкого напряжения и распределитель высокого. Искра должна была появляться в соответствующих цилиндрах в конце такта сжатия топливовоздушной смеси – строго в определенный момент. Трамблер осуществлял и зарождение искры, и синхронизацию ее с тактами работы мотора, и распределение по свечам.

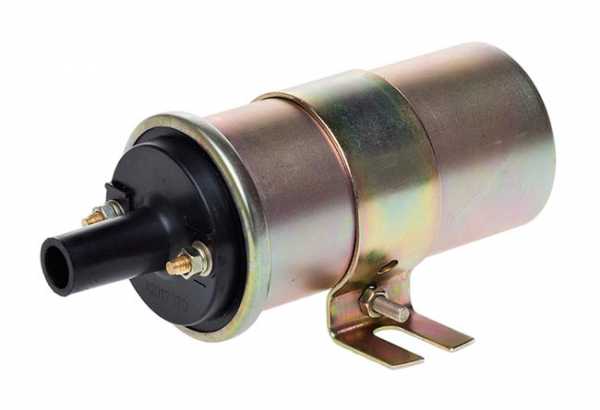

Классическая маслонаполненная катушка зажигания — «бобина» (что по-французски и означало «катушка») — была чрезвычайно надежна. От механических воздействий ее защищал стальной стакан корпуса, от перегрева – эффективный теплоотвод через заполняющее стакан масло. Однако согласно малоцензурному в оригинальном варианте стишку «Дело было не в бобине – идиот сидел в кабине…», получается, что надежная бобина таки порой подводила, даже если даже водитель не такой уж идиот…

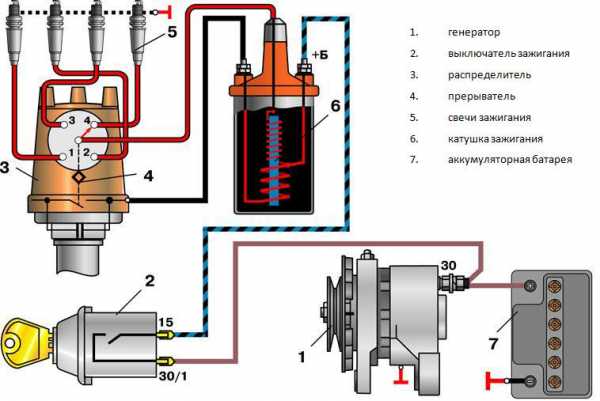

Если посмотреть на схему контактной системы зажигания, то можно обнаружить, что заглушенный мотор мог останавливаться в любом положении коленвала, как с замкнутыми контактами прерывателя низкого напряжения в трамблере, так и с разомкнутыми. Если при предыдущем глушении мотор остановился в положении коленвала, в котором кулачок трамблера замыкал контакты прерывателя, подающего низкое напряжение на первичную обмотку катушки зажигания, то когда водитель по какой-то причине включал зажигание, не запуская мотор, и оставлял ключ в таком положении надолго, первичная обмотка катушки могла перегреться и сгореть… Ибо через нее начинал проходить постоянный ток в 8-10 ампер вместо прерывистого импульсного.

Официально катушка классического маслонаполненного типа неремонтопригодна: после сгорания обмотки она отправлялась в утиль. Однако когда-то давно на автобазах электрики умудрялись ремонтировать бобины – развальцовывали корпус, сливали масло, перематывали обмотки и собирали заново… Да, были времена!

И лишь после массового внедрения бесконтактного зажигания, при котором контакты трамблера сменились на электронные коммутаторы, проблема сгорания катушек почти исчезла. В большинстве коммутаторов было предусмотрено автоматическое отключение тока через катушку зажигания на включённом зажигании, но не запущенном двигателе. Иными словами, после включения зажигания начинался отсчет небольшого временного интервала, и если водитель за это время не заводил мотор, коммутатор автоматически выключался, защищая и катушку, и самого себя от перегрева.

Сухие катушки

Следующим этапом развития классической катушки зажигания стал отказ от маслонаполненного корпуса. «Мокрые» катушки сменились на «сухие». Конструктивно это была практически та же самая катушка, но без металлического корпуса и масла, покрытая сверху слоем эпоксидного компаунда для защиты от пыли и влаги. Работала она совместно с тем же самым трамблером, и часто в продаже можно было встретить и старые «мокрые» катушки, и новые «сухие» на одну и ту же модель авто. Они были полностью взаимозаменяемыми, соответствовали даже «уши» креплений.

Для рядового автовладельца в изменении технологии с «мокрой» на «сухую» не было, по сути, никаких преимуществ или недостатков. Если последняя, конечно, была изготовлена качественно. «Профит» получали только производители, поскольку изготовить «сухую» катушку несколько проще и дешевле. Однако если «сухие» катушки иностранных производителей автомобилей изначально продумывались и изготавливались достаточно тщательно и служили почти столько же, сколько и «мокрые», советские и российские «сухие» бобины снискали дурную славу, поскольку имели массу проблем с качеством и выходили из строя достаточно часто без каких-либо причин.

Так или иначе, сегодня «мокрые» катушки зажигания полностью уступили место «сухим», а качество последних даже отечественного производства практически не вызывает нареканий.

Были и катушки-гибриды: обычную «сухую» катушку и обычный коммутатор бесконтактного зажигания иногда объединяли в единый модуль. Такие конструкции встречались, к примеру, на моновпрысковых Фордах, Ауди и ряде других. С одной стороны, это выглядело в некоторой степени технологично, с другой – снижалась надежность и увеличивалась цена. Ведь два изрядно нагревающихся узла объединили в один, тогда как по отдельности они и охлаждались лучше, и при выходе из строя того или иного замена обходилась дешевле…

Ах да, еще в копилку специфических гибридов: на стареньких Тойотах нередко встречался вариант катушки, интегрированной прямо в распределитель трамблера! Интегрировалась она, конечно, не намертво, и при выходе из строя «бобину» можно было без труда снять и приобрести отдельно.

Модуль зажигания – отказ от трамблера

Заметная эволюция в катушечном мире произошла в период развития инжекторных моторов. Первые инжекторы имели в своем составе «частичный трамблер» – низковольтную цепь катушки уже коммутировал электронный блок управления двигателем, а вот искру по цилиндрам по-прежнему раздавал классический бегунковый распределитель, приводимый во вращение от распредвала. От этого механического узла стало возможным полностью отказаться, применив комбинированную катушку, в общем корпусе которой скрывались отдельные катушки в количестве, соответствующем числу цилиндров. Такие узлы стали называть «модулями зажигания».

Электронный блок управления двигателем (ЭБУ) содержал в себе 4 транзисторных ключа, которые поочередно подавали 12 вольт на первичные обмотки всех четырех катушек модуля зажигания, а те в свою очередь отправляли искровой импульс высокого напряжения каждая на свою свечу. Еще чаще встречаются упрощенные варианты комбинированных катушек, более технологичные и дешевые в производстве. В них в одном корпусе модуля зажигания четырёхцилиндрового мотора помещается не четыре катушки, а две, но работающие, тем не менее, на четыре свечи. В такой схеме искра на свечи подается попарно – то есть, на одну свечу из пары она приходит в нужный для воспламенения смеси момент, а на другую – вхолостую, в момент выпуска отработавших газов из этого цилиндра.

Следующим этапом развития комбинированных катушек стал перенос электронных коммутирующих ключей (транзисторов) из блока управления двигателем в корпус модуля зажигания. Вынос мощных и греющихся при работе транзисторов «на волю» улучшил температурный режим ЭБУ, а при выходе из строя какого-либо электронного ключа-коммутатора достаточно было заменить катушку, а не менять или паять сложный и дорогущий блок управления. В котором ещё часто прописаны индивидуальные для каждого авто пароли иммобилайзера и тому подобная информация.

Каждому цилиндру – по катушке!

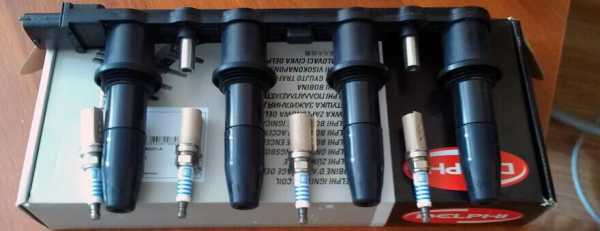

Еще одно типичное для современных бензиновых автомобилей решение в сфере зажигания, существующее параллельно с модульными катушками, – это индивидуальные катушки для каждого цилиндра, которые устанавливаются в свечной колодец и контактируют со свечой непосредственно, без высоковольтного провода.

Первые «персональные катушки» были именно катушками, но потом в них переехала и коммутационная электроника – так же, как это произошло и с модулями зажигания. Из плюсов такого форм-фактора – отказ от высоковольтных проводов, а также возможность замены при выходе из строя только одной катушки, а не целого модуля.

Правда, стоит сказать, что в этом формате (катушки без высоковольтных проводов, монтируемые на свечу) существуют и катушки в виде единого блока, объединенные общим основанием. Такие, к примеру, любят использовать GM и PSA. Вот это воистину кошмарное техническое решение: катушки вроде бы отдельные, но при выходе из строя одной «бобины» приходится менять в сборе крупный и очень дорогой блок…

К чему мы пришли?

Классическая маслонаполненная бобина была одним из самых надежных и неубиваемых узлов в карбюраторном и ранних инжекторных автомобилях. Внезапный выход ее из строя считался редкостью. Правда, ее надежность, к сожалению, «компенсировал» неотъемлемый напарник – трамблер, а позже – и электронный коммутатор (последнее, правда, относилось только к отечественным изделиям). Пришедшие на смену «масляным» «сухие» катушки по надежности были сопоставимы, но все же несколько чаще выходили из строя без видимых причин.

Инжекторная эволюция заставила избавиться от трамблера. Так появились разнообразные конструкции, не нуждавшиеся в механическом высоковольтном распределителе – модули и отдельные катушки по числу цилиндров. Надежность таких конструкций еще более снизилась в связи с усложнением и миниатюризацией их «потрохов», а также крайне тяжелыми условиями их работы. Через несколько лет работы с постоянным нагревом от двигателя, на котором катушки были смонтированы, на защитном слое компаунда образовывались трещины, через них влага и масло попадали на высоковольтную обмотку, вызывая пробои внутри обмоток и пропуски зажигания. У отдельных катушек, которые установлены в свечных колодцах, условия работы еще более адские. Также не любят нежные современные катушки мойку моторного отсека и увеличенный зазор в электродах свечей зажигания, образующийся в результате длительной работы последних. Искра всегда ищет наиболее короткий путь, и нередко находит его внутри обмотки бобины.

В итоге на сегодняшний день наиболее надежной и правильной конструкцией из существующих и применяемых можно назвать модуль зажигания со встроенной коммутирующей электроникой, установленный на двигателе с воздушным зазором и соединенный со свечами высоковольтными проводами. Менее надежны раздельные катушки, установленные в свечных колодцах головки блока, и совсем неудачно, с моей точки зрения, решение в виде объединенных катушек на единой рампе.

www.kolesa.ru

Принцип работы катушки зажигания: устройство, назначение


Автоликбез28 января 2018


Подаваемая в цилиндры двигателя горючая смесь воспламеняется искрой, проскакивающей в нужный момент между электродами свечи. Столь мощный искровой разряд создается электрическим импульсом высокого напряжения. Чтобы понять, как это реализовано в автомобиле, стоит изучить конструкцию и принцип работы катушки зажигания, играющей в данном процессе главную роль.

Зачем нужна катушка?

Для своевременного и полного сжигания топливовоздушной смеси в цилиндре необходимо выдержать ряд условий:

  • мощность электрического разряда порядка 20 тыс. вольт;
  • подача импульса на свечу при достижении поршнем верхней точки с опережением 5° оборота коленчатого вала;
  • зазор между электродами – 0,8–1,0 мм.

За выполнение первого условия отвечает именно высоковольтная катушка. Общеизвестно, что напряжение бортовой сети транспортных средств составляет 12 В, на некоторых грузовиках (например, КаМАЗ) – 24 В. Подобные характеристики не подходят для уверенного искрообразования.

Чтобы создать мощную искру, пробивающую воздушную прослойку шириной 1 мм, низкое напряжение необходимо преобразовать и создать более высокий потенциал – около 20 кВ. Для этого служит высоковольтная катушка зажигания, которая работает в составе системы следующим образом:

  1. Когда поршень в одном из цилиндров приближается к верхней мертвой точке (ВМТ), завершается такт сжатия.
  2. Электронный блок управления, получающий информацию от датчика положения коленчатого вала, дает команду на искрообразование, отправляя сигнал размыкающему реле.
  3. В режиме ожидания катушка постоянно находится под напряжением бортовой сети – 12 В. Реле по команде контроллера размыкает данную цепь и питание обмотки прекращается.
  4. В момент разрыва элемент вырабатывает высоковольтный импульс, отправляемый по изолированным проводам к электродам соответствующей свечи.

Справка. Описанный алгоритм применяется на автомобилях с прошлого века. Тогда разрыв цепи питания обеспечивал кулачковый вал распределителя зажигания, размыкающий контакты механическим способом.

Отсюда становится понятно назначение катушки зажигания – образование кратковременного высоковольтного импульса, пользуясь низким напряжением от аккумуляторной батареи. Как это происходит внутри элемента, читайте в следующем разделе.

Конструкция и принцип действия

Устройство рассматриваемого элемента системы зажигания выглядит так:

  • металлический сердечник подключен к основному контакту, соединяемому с центральным электродом свечи зажигания посредством высоковольтного провода;
  • вокруг сердечника выполнена вторичная обмотка, состоящая из большого числа витков тонкого медного проводника с изоляцией;
  • поверх вторичной обмотки предусмотрен слой диэлектрика и небольшое количество витков толстой медной проволоки – первичная обмотка;
  • сердечник с обмотками помещен внутрь герметичного пластикового корпуса, наполненного трансформаторным маслом;
  • обмотки подключены по последовательной схеме, 2 соединенных конца выведены на одну внешнюю клемму, два других – на отдельные контакты.

Примечание. Характеристики обмоток – толщина провода и количество витков отличаются в зависимости от марки и модели авто. Число витков первичной обмотки редко превышает 150, вторичной – 30 тыс.

К центральной клемме катушки присоединен высоковольтный провод, идущий к распределителю зажигания либо прямо на свечу. Оставшиеся контакты подключаются к минусовой клемме аккумулятора (массе) и плюсовому проводу цепи низкого напряжения.

Принцип действия повышающей катушки основан на эффекте электромагнитной индукции – создании постоянного поля вокруг сердечника. Как искрообразование реализовано на практике:

  1. К первичной обмотке после включения зажигания подводится напряжение 12 В от аккумулятора. Возникает электромагнитное поле, усиливаемое железным сердечником.
  2. Когда стартер проворачивает коленчатый вал и какой-либо поршень доходит до ВМТ, электроника посредством реле разрывает низковольтную цепь питания.
  3. Разрыв цепи провоцирует образование кратковременного импульса внутри второй многовитковой обмотки. В этот момент напряжение на катушке зажигания достигает 20 тыс. вольт и более.
  4. Ток передается на свечу, проскакивает искровой разряд и топливная смесь поджигается. Двигатель заводится.

После запуска двигателя первая обмотка питается от генератора, а вторичная непрерывно вырабатывает новые импульсы, поочередно направляемые распределителем к свечам всех цилиндров.

Виды высоковольтных элементов

Выше представлено описание простой конструкции повышающего напряжение трансформатора, обеспечивающего разрядами все цилиндры двигателя. Куда направить каждую последующую искру, определяет трамблер, он же – главный распределитель зажигания.

В современных моторах, управляемых электроникой, трамблеры не ставятся и применяются другие разновидности катушек:

  • с двумя контактами высокого напряжения;
  • индивидуальные.

Первый тип внешне напоминает обычный трансформатор со стальным сердечником, собранном из Ш-образных пластин. Функциональное отличие – подача импульса одновременно на 2 клеммы, подключенные к свечам двух цилиндров. Поскольку такты сжатия в них происходят в разные моменты, устройство создает искру на электродах обеих свечей. В одной камере происходит воспламенение, в другой разряд проскакивает вхолостую.

На четырехцилиндровый силовой агрегат ставится 2 двухвыводных трансформатора, образующих так называемый модуль зажигания. На многих марках автомобилей он представляет собой единую деталь, куда подключены все провода низкого и высокого напряжения.

Справка. Существует и другая схема подключения – на каждую свечу отдельный двухвыводной трансформатор, присоединенный одним изолированным проводом.

Устройство катушки зажигания индивидуального типа в корне отличается от предыдущих конструкций:

  • первичная и вторичная обмотка поменялись местами – вторая находится сверху;
  • габариты устройства существенно уменьшились;
  • мини-катушка устанавливается прямо на центральный контакт свечи;
  • высоковольтные провода отсутствуют.

Количество индивидуальных трансформаторов зависит от числа цилиндров силового агрегата – на каждую свечу ставится отдельная катушка. Преимущество данного устройства – отсутствие потерь и пробоев на участке от источника импульсов до свечных электродов, то бишь, – на бронепроводе. Второе достоинство – снижение стоимости ремонта: заменить один малый трансформатор дешевле и проще, чем весь модуль зажигания.

Принцип работы индивидуальных элементов остается неизменным – разрыв низковольтной цепи создает в многовитковой обмотке скачок напряжения, сразу передаваемый на электроды свечи зажигания. Для защиты от перегрузок в цепь включен полупроводниковый диод.

О неисправностях и способах устранения

Модули зажигания можно смело отнести к деталям длительного использования. При правильной эксплуатации минимальный ресурс элемента составляет 100 тыс. км пробега машины. Нередко повышающий трансформатор работает в течение всего срока службы транспортного средства.

В процессе эксплуатации катушки необходимо помнить о следующих моментах:

  1. Причиной преждевременной поломки элемента часто становится длительный перегрев.
  2. С годами свойства изоляционных материалов внутри обмоток ухудшаются. Повышается вероятность межвиткового замыкания, ведущего к перегреву и перегоранию проводников.
  3. В силу особенностей конструкции высоковольтная катушка не подлежит ремонту и восстановлению. Некоторые модели можно разобрать и попытаться устранить обрыв или замыкание, но практика показывает, что надежнее и дешевле поставить новую запчасть.
  4. Для нормальной работы элемента и стабильного искрообразования нужно обеспечить минимальное напряжение бортовой сети 11,5 вольт. Если из-за неисправности генератора либо разрядки аккумуляторной батареи вольтаж не достигает нормы, износ трансформатора ускоряется.
  5. По той же причине уменьшается мощность искрового разряда на электродах свечей, рабочая смесь воспламеняется и сгорает хуже.
  6. Пробой изоляции или обрыв высоковольтных проводов, вызывающий искрение на кузов машины, сокращает срок службы катушки. Если игнорировать неполадку в течение длительного времени, она придет в негодность.
  7. Мини-катушки индивидуального типа иногда выходят из строя из-за вибрации силового агрегата. Причина – внутренний обрыв проводников.

За модулем зажигания необходимо следить, чтобы из-за неисправностей двигателя на корпус устройства не попадало горячее масло либо охлаждающая жидкость. Не держите долго включенное зажигание – при этом греется обмотка катушки и разряжается аккумулятор.

autochainik.ru

Катушка зажигания: схема, устройство и подключение

Для бензинового ДВС система зажигания является одной из определяющих, хотя в машине сложно выделить какой-то главный узел. Без мотора не поедешь, но и без колеса это тоже невозможно.

Катушка зажигания создает высокое напряжение, без которого невозможно образование искры и воспламенение топливо-воздушной смеси в цилиндрах бензинового двигателя.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Обязательно почитайте

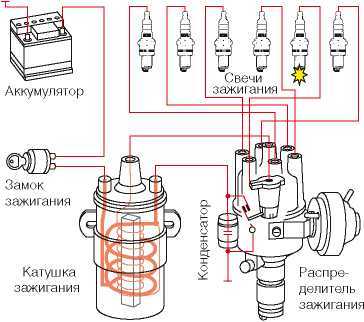

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

  1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
  2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Устройство и работа бобины

Современная бобина является упрощенной версией индукционной катушки Румкорфа. Она была названа в честь изобретателя немецкого происхождения – Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразовывающее постоянное низкое напряжение в переменное высокое.

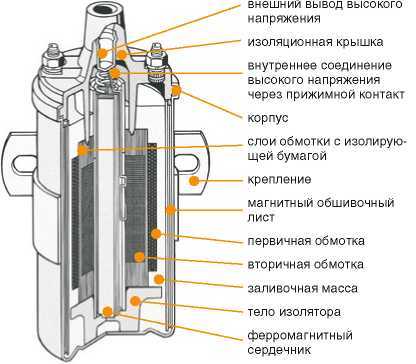

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях. Фактически это импульсный высоковольтный трансформатор. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстой проволоки и с меньшим количеством витков (100-300).

Обмотки с одних концов соединены между собой, второй конец первичной подсоединяется к аккумуляторы, вторичная обмотка свободным концом подключена к распределителю напряжения. Общей точкой обмотки катушки подключены к коммутатору напряжения. Всю эту конструкцию закрывает защитный корпус.

Через «первичку» в исходном состоянии протекает постоянный ток. Когда нужно образовать искру, цепь разрывается коммутатором или трамблером. Это приводит к образованию высокого напряжения во вторичной обмотке. Напряжение поступает на свечу нужного цилиндра, где и образуется искра, вызывающая сгорание топливной смеси. Для соединения свечей с распределителем использовались высоковольтные провода.

Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

  • Двухискровые. Сдвоенная система применяется для цилиндров, которые работают в одной фазе. Предположим, в первом цилиндре происходит сжатие и искра нужна для воспламенения, а в четвертом фаза продувки и там образуется холостая искра.
  • Трехискровые. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях.
  • Индивидуальные. Каждая свеча оснащена собственной катушкой зажигания. В данном случае обмотки поменяны местами — первичная находится под вторичной.

Как проверить катушку зажигания

Основной параметр, по которому определяется работоспособность бобины, является сопротивление обмоток. Существуют усредненные показатели, говорящие о ее исправности. Хотя не всегда отклонения от нормы являются показателем неисправности.

С помощью мультиметра

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

  1. сопротивление первичной обмотки;
  2. сопротивление вторичной обмотки;
  3. наличие короткого замыкания (пробой изоляции).

Следует учесть, что таким образом можно проверить только индивидуальную катушку зажигания. Сдвоенные устроены иначе, и необходимо знать схему вывода «первички» и «вторички».


Первичную обмотку проверяем присоединив щупы к контактам Б и К.

Тип катушки Сопротивление, Ом
ВАЗ 2106 (контактная система) 3,07-3,5
27.3705 (бесконтактная, М, Р) 0,45± 0,05
3122.3705 (С, З) 0,43± 0,04
8352.12 (М, Р) 0,42± 0,05
027.3705 (М, Р) 0,43± 0,04
27.3707-01 (М, Р) 0,42± 0,05
АТЕ1721 (М, Р) 0,43± 0,05
М – маслозаполненная
С – сухая
Р – разомкнутый магнитопровод
З – замкнутый магнитопровод

Измеряя «вторичку» подключаем один щуп к контакту Б, а второй к высоковольтному выводу.

Тип катушки Сопротивление, КОм
ВАЗ 2106 (контактная система) 5,4-9,2
27.3705 (бесконтактная, М, Р) 5±1
3122.3705 (С, З) 4,08±0,4
8352.12 (М, Р) 5±1
027.3705 (М, Р) 5±1
27.3707-01 (М, Р) 5±1
АТЕ1721 (М, Р) 5±1

Изоляцию замеряют через клемму Б и корпус катушки. Показания прибора должен быть не ниже 50 Мом.

Далеко не всегда у просто автолюбителя под рукой имеется мультиметр и опыт его использования, в дальней дороге проверка катушки зажигания указанным способом также недоступна.

Другие способы

Еще одним способом, особенно актуальным для старых автомобилей, в том числе и ВАЗах, будет проверка искры. Для этого центральный высоковольтный провод помещается на расстояние 5-7 мм от корпуса двигателя. Если при попытках завести машину проскакивает синяя или ярко-фиолетовая искра — бобина работает нормально. Если цвет искры более светлый, желтый, или она отсутствует вовсе, это может служить подтверждением ее поломки, либо неисправности провода.

Есть простой способ проверить систему с индивидуальными катушками. Если двигатель троит, нужно просто поочередно отсоединять питание катушек на заведенном двигателе. Отключили разъем и звук работы поменялся (машина задвоила) – катушка в порядке. Звук остался прежним – искра на свечу в этом цилиндре не поступает.

Правда проблема может быть и в самой свече, поэтому для чистоты эксперимента следует поменять местами свечу из этого цилиндра с любой другой.

Подключение катушки зажигания

Если при демонтаже вы не запомнили и не отметили какой провод к какой клемме шел, схема подключения катушки зажигания следующая. На клемму со знаком + или буквой Б (батарея) подается питание от аккумулятора, на букву К подключается коммутатор. Цвета проводов в автомобилях могут отличаться, поэтому проще всего отследить какой куда идет.

Правильность подсоединения важна, и в случае нарушения полярности можно испортить саму бобину, трамблер, коммутатор.

Вывод

Одним из важных узлов в автомобиле является бобина, создающая высокое напряжение для образования искры. Если в работе двигателя появляются провалы, он начинает троить и просто нестабильно работать – причиной может быть в ней. Поэтому важно знать, как проверить катушку зажигания правильно, а при необходимости и дедовским методом, в полевых условиях.

znanieavto.ru

Катушка зажигания: устройство, принцип работы и признаки неисправности

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Катушка зажигания – второй элемент в последовательности системы зажигания двигателя автомобиля. Работа катушки зажигания схожа с функциями трансформатора и основана на преобразовании низковольтного напряжения от аккумуляторной (стартерной) батареи автомобиля, в высоковольтное напряжение, генерируемое для свечей зажигания, вследствие чего происходит воспламенение воздушно-топливной смеси.

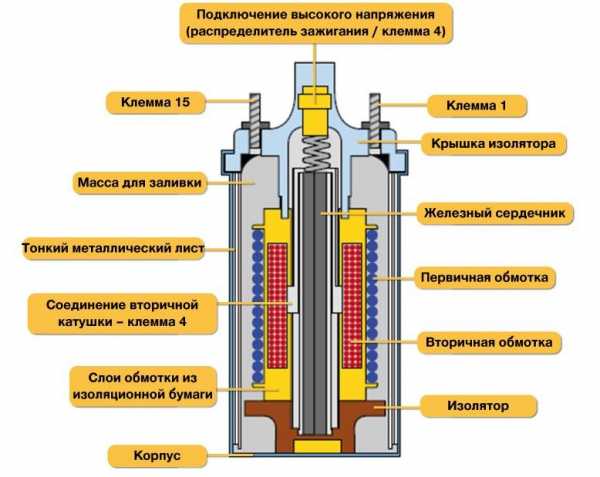

Устройство катушки зажигания

Состоит катушка из первичной и вторичной обмоток, железного сердечника и корпуса с изоляцией. На сердечнике, набранном из тонких металлических пластин, намотаны две обмотки из толстой и тонкой медной проволоки.

Устройство катушки зажигания

Принцип работы катушки зажигания аналогичен работе трансформатора. При подаче напряжения на цепь первичной обмотки в катушке создается магнитное поле. Вторичная обмотка катушки зажигания самоиндуцируется и генерирует напряжение. Трансформированное напряжение подается на свечи зажигания через распределительное устройство, а высоковольтный разряд продолжается, пока созданная катушкой энергия не будет истрачена.

Разновидности катушек

На сегодняшний день существует достаточное количество типов катушек зажигания, которые можно устанавливать как на старые отечественные автомобили с карбюраторными двигателями, так и на более современные автомобили с непосредственным впрыском топлива.

Катушка зажигания

Корпусные катушки зажигания устанавливаются на автомобили с механическим распределением зажигания, где распределитель, вращаясь, подает высоковольтное напряжение на каждую свечу зажигания в определенной последовательности. Такой способ коммутации и распределения напряжения не применяется в современном автомобилестроении из-за малых сроков службы и низкой надежности.

Катушка с электронным распределением зажигания, или распределяющая катушка, не требует для своей работы дополнительно контактного каскадного прерывателя, ведь с развитием технологий в микроэлектронике стала возможной интеграция такого прерывателя зажигания в саму катушку. Такая катушка подойдет для автомобилей с механическим распределением зажигания.

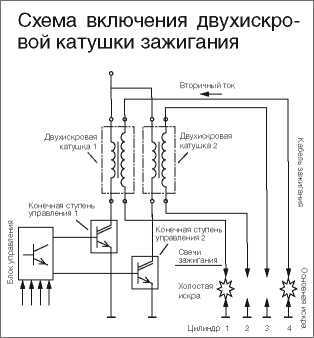

Двухискровая катушка зажигания позволяет генерировать напряжение для свечей одновременно в двух цилиндрах двигателя за один оборот коленчатого вала, при этом согласование между системой зажигания и распределительным валом не требуется. Такие катушки целесообразно применять только в двигателях с четным количеством цилиндров, например, для двигателя с четырьмя цилиндрами понадобится две катушки, с шестью — три, соответственно, с восьмью — четыре.

Двухискровая катушка зажигания

Двухискровая катушка зажигания

«Интеллектуальная» штекерная катушка зажигания является одноискровой и устанавливается прямо на каждую свечу зажигания. Конструкция и функциональные характеристики такой катушки позволяют отказаться от применения в системе высоковольтных проводов, но при этом необходимы соединительные зажимы (клеммы), рассчитанные на высокое напряжение. За счет своей компактности эти катушки применяют в автомобилях с малым объемом свободного подкапотного пространства, но компактный — не значит малоэффективный. Штекерная катушка может запросто конкурировать со своими собратьями.

Устройство штекерной катушки зажигания

Устройство штекерной катушки зажигания

Достоинствами катушки являются:

  1. Наиболее широкий диапазон настройки угла опережения зажигания.
  2. Диагностика пропусков зажигания с первичной и вторичной обмоток.
  3. Искрогашение во вторичной цепи с помощью высоковольтного диода.

Применяются такие устройства для двигателей с любым числом цилиндров, однако здесь строго требуется синхронизация с положением распределительного вала с помощью соответствующего датчика.

Неисправности катушек и их диагностика

Катушка зажигания – довольно-таки надежный элемент системы, но и её не обходят стороной всяческие неисправности, зачастую связанные с несоблюдением правил эксплуатации. Рассмотрим часто встречающиеся признаки неисправности катушки зажигания:

  • Неустойчивые обороты двигателя на холостом ходу.
  • Провалы двигателя при резком открытии дроссельной заслонки.
  • Загорелся «Чек».
  • Отсутствует искра.

В первую очередь, при возникновении поломки системы зажигания, следует визуально осмотреть катушку и найти трещины, обугленности, а так же проверить её температуру и влажность. Если греется катушка зажигания, то это может свидетельствовать о том, что произошло межвитковое замыкание и устройство подлежит замене. Повышенная влажность в месте, где находится катушка зажигания, так же может сказаться на работе двигателя. Если катушка сухая, без трещин, копоти и не горячая, но неисправность в системе все же присутствует, необходимо провести её диагностику.

Если автомобиль не заводится, то есть прокручивается стартер, но двигатель не подхватывает зажигание, это может означать, что нет искры с катушки зажигания.

  1. Как проверить катушку зажигания на работоспособность для бесконтактной системы распределения зажигания? Необходимо отсоединить высоковольтный провод, расположенный по центру распределителя зажигания и расположить этот провод на расстоянии примерно 5 миллиметров от металлического корпуса двигателя. Затем прокручиваем стартером коленчатый вал двигателя и наблюдаем за наличием искры в зазоре между контактной частью высоковольтного провода, который отсоединили от распределителя, и корпусом двигателя (масса).
  2. В контактной системе зажигания из этой процедуры исключается прокручивание коленчатого вала стартером, а именно: снимаем крышку распределителя зажигания и устанавливаем контакты прерывателя напряжения в замкнутое состояние. Затем включаем зажигание рычажком прерывателя, размыкаем и замыкаем контакты. Наличие при этом искры в зазоре между проводом и массой говорит нам об исправной работе катушки зажигания.

Диагностика катушки зажигания

Если диагностика катушки зажигания выявила отсутствие искры, то нужно проверить сопротивление катушки зажигания. Для этого потребуется обычный мультиметр, или омметр и технический паспорт на катушку, где можно посмотреть её параметры, включая сопротивление обмоток. Перед тем, как проверить катушку зажигания, отсоединяем все провода и поочередно замеряем сопротивление обеих обмоток, при этом сопротивление первичной обмотки должно быть меньше, чем у вторичной. Если в ходе измерений выяснилось, что сопротивление обеих обмоток соответствует заводским параметрам, а при проверке «на искру» этой самой искры не было, то можно сделать вывод, что произошел пробой изоляции между витками и корпусом.

Проверка сопротивления

Замена катушки зажигания

В случае неисправности катушки и невозможности её восстановления, она подлежит замене. Можно купить точно такую же оригинальную, а можно подобрать аналогичную, при этом их характеристики не должны отличаться более чем на 20-30 процентов, а так же иметь одинаковое крепление и конструктивное исполнение. Например, для отечественных автомобилей ВАЗ-2108 — 2109 с электронными катушками 27.3705 от отечественного производителя, подойдут не сильно отличающееся по параметрам катушки 0.221.122.022 фирмы «Bosch». В этом случае разброс параметров составит от 10 до 15%.

Подводя итог можно отметить, что при написании статьи использовалась реальная информация о проблемах, с которыми сталкивался каждый водитель. Все катушки практически не отличаются друг от друга по принципу действия, но не все из них взаимозаменяемы, например, катушки с механическим распределением зажигания не сможет работать с бесконтактным распределением и наоборот.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Катушка зажигания автомобиля. Конструкция, принцип работы

Чтобы обеспечить воспламенение горючей смеси в цилиндрах бензиновой силовой установки, используется внешний источник — электрическая искра, проскакивающая между электродами свечи накаливания. Но между этими электродами имеется определенный зазор, который электрическое напряжение должно пробить. Потому на свечу должно подаваться напряжение большого значения, составляющего десятки тысяч вольт.

Классическая катушка зажигания

Естественно, бортовая сеть авто не то что не рассчитана, она даже не способна выдать такое напряжение, поскольку не существует портативного источника питания с такими выходными параметрами.

Данная проблема была решена путем включения в систему зажигания специальной катушки, генерирующей высокое напряжение. По сути, катушка зажигания – это устройство преобразующее напряжение низкого значения (6-12 В) в большие значения (до 35 000 В).

Это и является основной функцией данного элемента – генерация импульса высокого вольтажа, подающегося на свечи накаливания.

Достигается генерация напряжения значительных показаний конструкцией самой катушки. Устроена катушка зажигания просто, она состоит она из двух видов обмоток.

Конструкция катушки зажигания

Содержание статьи

Устройство катушки зажигания

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Принцип работы катушки зажигания

Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.

Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.

Видео: Индивидуальная катушка зажигания ВАЗ

Ещё кое-что полезное для Вас:

Поскольку во время работы катушки возможен токовый нагрев обмоток, для охлаждения используется трансформаторное масло, которым заполняется полость корпуса. Крышка ее прилегает к корпусу герметично, поэтому катушка является неразборной. В случае неисправности ремонту она так же не подлежит.

Входное и выходное напряжение катушки не являются главными характеристиками, при помощи которой можно проверить исправность ее. Проверку работоспособности катушки производят по сопротивлению ее витком. При этом у каждой из катушек сопротивление может быть разным. К примеру, катушка может обладать сопротивлением первой обмотки на уровне 3,0 Ом, а вторичной – 7000-9000 Ом. Отклонение при замере от данных значений будет указывать на неисправность катушки. А поскольку она неремонтируемая, то она попросту заменяется.

Выше была описана конструкция катушки общего типа. Устанавливается она на все автомобили имеющие батарейную, бесконтактную и электронную систему зажигания, и оснащаются распределителем, который импульс от катушки направляет на нужный цилиндр.

Двухвыводная катушка

Существует еще два типа катушек – двухвыводные и индивидуальные. Двухвыводные катушки применяются в электронной системе зажигания с прямой подачей искры на свечу.

Двухвыводная катушка. Очень часто применяется на мотоциклах с электронной системой зажигания. Особенностью является наличие двух высоковольтных выводов. Они могут синхронно получать искру от двух цилиндров.

Внутренняя конструкция ее практически не отличается от катушки общего типа. Но выводов для подачи импульса у такой катушки – два. То есть, при работе катушки импульс подается сразу на две свечи. Поскольку при работе силовой установки одновременно конец такта сжатия в двух цилиндрах не может быть, а только в одном цилиндре, то во втором искровой разряд, который проскочит между электродами свечи не будет нести никакой полезной функции – холостая искра. Но при дальнейшей работе мотора ситуация поменяется – во втором цилиндре будет конец такта сжатия и искра необходима, а в первом цилиндре она будет холостой.

Двухвыводная катушка может иметь разные способы подключения к свечам накаливания. Один из способов – подача импульсов посредством двух высоковольтных проводов. Второй – использование одного наконечника и одного высоковольтного провода.

Такая катушка позволяет обойтись без распределителя, но подавать искру она может только на два цилиндра. А обычно у авто используется по 4 цилиндра. Для таких авто используется четырехвыводная катушка, которая сама по себе представляет две двухвыводные катушки, объединенные в один блок.

Индивидуальная катушка зажигания

В зависимости от устройства сердечника, индивидуальные катушки зажигания делятся на два типа – компактные, и стержневые
Компактная (слева) и стержневая (справа) индивидуальные катушки зажигания, устанавливаемые непосредственно над свечами зажигания.

Последний тип используемых на авто катушек – индивидуальные. Такие катушки работают только с одной свечей, но при их использовании из передающей искру цепи исключен один из элементов – высоковольтный провод, поскольку катушка размещается непосредственно на свече.

Она имеет несколько иную конструкцию, но при этом принцип работы остался неизменным.

Устройство индивидуальной катушки зажигания

В ней имеется два сердечника. Поверх внутреннего располагаются две обмотки. Но в этой катушке вторичная обмотка располагается поверх первичной. Внешний сердечник располагается поверх обмоток.

Выходы вторичной обмотки подсоединены к наконечнику, который одевается на свечу. Этот наконечник состоит из стержня, рассчитанного на работу с высоким напряжением, пружины и изолятора.

Чтобы предохранить обмотки от значительных нагрузок, ко вторичной подсоединен диод, рассчитанный на работу со значительным напряжением.

Такая конструкция катушки очень компактна, что дает возможность использовать по одному элементу на каждый цилиндр. А отсутствие ряда других элементов, использующихся в системах, которые оснащаются первыми двумя типами катушек позволяет значительно снизить потери напряжения в цепи.

Это и все выпускающиеся на данный момент катушки зажигания, которыми оснащаются автомобили.

avtomotoprof.ru

Катушки зажигания — виды, устройство, принцип работы



(Примечание: данная статья является общепознавательной и не привязана к какой либо марке автомобиля)

Задачи катушки зажигания

Катушка зажигания накапливает энергию и вырабатывает высокое напряжение для образования искрового разряда на электроде свечи зажигания.

Функция катушки зажигания основывается на законе индукции: катушка зажигания состоит из магнитомягкого железного сердечника, первичной обмотки из медной проволоки с малым количеством витков (сечением примерно 0,75 мм2) и вторичной обмотки из медной проволоки с большим количеством витков (сечением примерно 0,63 мм2). Соотношение витков составляет примерно 1:200.

Поставляемая от аккумулятора энергия в требуемый момент зажигания отключается от конечной ступени управления. Магнитное поле первичной обмотки переносится на вторичную обмотку. Возникающее во вторичной обмотке напряжение зависят от количества витков. Это высокое напряжение используется для искрообразования на электроде свечи.

Энергия зажигания

При оптимальном составе смеси энергия зажигания должна составлять примерно 0,2 мДж, при более бедной или богатой смеси — примерно 3 мДж. Однако в практике расход энергии гораздо выше.

Вырабатываемая энергия в современных системах зажигания достигает от 60 до 200 мДж. Это означает, что при контакте с проводящими высокое напряжение частями может возникнуть угроза жизни!

Термины в системе зажигания

Распределение

Аккумулирование энергии: во время цикла заряда катушка накапливает энергию в магнитопроводе. Ток подается — катушка заряжается (цепь первичной обмотки закрыта, цепь вторичной обмотки открыта). В заданный момент зажигания первичная цепь размыкается.

Первичный ток

Индуцированное напряжение: любое изменение тока в индуктивности (катушке) изменяет напряжение. Вторично генерируется высокое напряжение.

Вторичное напряжение

Высокое напряжение: так же как и в трансформаторе вырабатываемое высокое напряжение зависит от числа витков катушки первично/вто-рично. После достижения необходимого напряжения пробоя происходит разряд катушки с образованием искры (пробой).

Вторичный ток

Искра зажигания: после поступления высокого напряжения на свечу зажигания накопленная энергия разряжается в искровой канал (цепь первичного тока открыта, вторичного-закрыта).

Время замыкания (заряда катушки)

В контактно-распределительной системе зажигания определяется продолжительность времени, в период которого контакт прерывателя замкнут.

В электронной системе зажигания предписывается продолжительность времени, в период которого первичный ток протекает. Первичная обмотка катушки подключена.

Система зажигания с контактным прерывателем

Электронная система зажигания

РАЗНОВИДНОСТИ КАТУШЕК

На практике в основном встречаются 3 вида: система зажигания с вращающимся распределителем, двухискровая катушка зажигания и одноискровая катушка зажигания.

Стандартная катушка зажигания для двигателей с вращающимся распределением высокого напряжения (ROV)

Управление током заряда через контакт прерывателя. Тут высокое напряжение генерируется центрально от одной катушки зажигания и распределителем зажигания механически распределяется на отдельные свечи зажигания. В современных системах управления двигателем этот вид распределения напряжения уже не актуален.

Двухискровая катушка зажигания (в двигателях с четным числом цилиндров)

Оба соединения высокого напряжения последовательно подключены к двум свечам зажигания, порядок зажигания которых на 360° оборота коленчатого вала смещены друг от друга. Катушка зажигания генерирует искру зажигания одновременно на две свечи зажигания: одна находится в цилиндре, в котором как раз и сжимается воздушно-топливная смесь, а вторая — в цилиндре, который в это время находится в такте выпуска. В цилиндре с высоким давлением (с тактом сжатия) возникает рабочая основная искра зажигания, в менее сжатом (с тактом продувки) — холостая искра зажигания. После 360° оборота коленчатого вала все становится наоборот. В другой паре цилиндров импульс зажигания происходит точно так же, только смещен на 180° оборота коленвала.

Благодаря последовательному включению одна из обеих свечей работает с положительным высоким напряжением пробоя, а другая — с отрицательным напряжением. Из-за разного направления напряжения электроды свечей зажигания показывают неодинаковые картины обгорания.

На каждый оборот коленвала -2 искры зажигания (основная/ рабочая искра и поддерживаю-щая/холостая искра)

1.    Помехоподавляющий штекер 2.    Кабели зажигания
3.    Соединительный штекер 4.    Двухискровая катушка зажигания 2×2

Статическое распределение высокого напряжения с двух-искровой катушкой зажигания

Одноискровая катушка зажигания в полностью электронной системе зажигания

В этом исполнении каждая свеча зажигания приписана к конкретной катушке зажигания, которая «сидит» прямо на изоляторе свечи зажигания. Конструкция делает возможным более филигранное исполнение и размеры. Одноискровые катушки зажигания устанавливаются как на четное, так и на нечетное количество цилиндров: система зажигания все равно синхронизируется сенсором распредвала.

Схема включения одноискровой катушки зажигания


Устройство одноискровой катушки

Одноискровая катушка зажигания вырабатывает в каждый такт по искре зажигания, потому необходима синхронизация с распределительным валом.

Преимущества одноискровой катушки зажигания в полностью электронной системе зажигания

Благодаря прямой передаче напряжения от катушки зажигания на свечу зажигания одноискровая катушка зажигания имеет меньшие потери напряжения и позволяет использовать самый широкий из возможных диапазонов углов опережения зажигания. Кроме того, в такой системе возможен контроль первичной и вторичной цепей системы зажигания и определение перебоев в искрообразовании.

Одноискровая катушка

1    Замок зажигания 2    Катушки зажигания 3.    Свечи зажигания 4.    Блок управления

Статическое распределение зажигания с одноискровыми катушками зажигания

Диоды в цепи высокого напряжения для подавления искры при включении. Вторичная обмотка не может быть проверена омметром.



Видео

lada-niva.ru

Катушка классической системы зажигания

Назначение

Катушка зажигания используется как высоковольтный повышающий трансформатор — накопитель электрической энергии в индуктивности, для создания на электродах свечи зажигания дугового разряда, продолжительностью 1-3 мс.

Принцип работы катушки зажигания

Рис. Катушка зажигания в разрезе: 1 — изолятор; 2 — корпус, 3 — изоляционная бумага, 4 — первичная обмотка, 5 — вторичная обмотка, 6 — клемма вывода первичной обмотки (обозначения: «1», «-«, «К»), 7 — контактный винт, 8 — центральная клемма высокого напряжения, 9 — крышка, 10 — клемма питания (обозначения: «+Б», «Б» «+», «15»), 11 — контактная пружина, 12 — скоба, 13 — наружный провод, 14 — сердечник.

На рисунке приведено изображение катушки зажигания в разрезе и одна из схем соединения обмоток. Повторим, изложенное ранее: катушка — это трансформатор с двумя обмотками намотанными на специальный сердечник.

Вначале намотана вторичная обмотка тонким проводом и большим количеством витков, а сверху на нее намотана первичная обмотка толстым проводом и небольшим количеством витков. При замыкании контактов (или другим способом) первичный ток постепенно нарастает и достигает максимального значения, определяемого напряжением аккумуляторной батареи и омическим сопротивлением первичной обмотки. Нарастающий ток первичной обмотки встречает сопротивление э.д.с. самоиндукции, направленное встречно напряжению аккумуляторной батареи.

Когда контакты замкнуты, по первичной обмотке протекает ток и создаёт в ней магнитное поле, которое пересекает и вторичную обмотку и в ней индуцируется ток высокого напряжения. В момент размыкания контактов прерывателя как в первичной, так и во вторичной обмотках наводится э.д.с. самоиндукции. Согласно закону индукции вторичное напряжение тем больше, чем быстрее исчезает магнитный поток, созданный магнитотоком первичной обмотки, чем больше отношение чисел витков и тем больше первичный ток в момент разрыва.

Такая конструкция характерна при построении систем зажигания с использованием контактов прерывателя. Ферромагнитный сердечник может насыщаться первичным током, что приводило бы к уменьшению накапливаемой в магнитном поле энергии. Для уменьшения насыщения используют разомкнутый магнитопровод. Это позволяет создавать катушки зажигания с индуктивностью первичной обмотки до 10 мГн и первичном токе 3-4 А. Выше ток нельзя использовать т.к. при этом токе может начаться обгорание контактов прерывателя.

Если в катушке индуктивность Lk = 10 мГн и ток I = 4 А,то в катушке можно запасти энергии W не более 40 мДж при КПД = 50 % (W = Lk * I * I/2). При некотором значении вторичного напряжения между электродами свечи зажигания возникает электрический разряд. Из-за возрастания тока во вторичной цепи вторичное напряжение резко падает до, так называемого, напряжения дуги, которое поддерживает дуговой разряд. Напряжение дуги остаётся почти постоянным до тех пор, пока запас энергии не станет меньше некоторой минимальной величины. Средняя продолжительность батарейного зажигания составляет 1,4 мс. Обычно этого достаточно для воспламенения топливовоздушной смеси. После этого дуга исчезает; а остаточная энергия расходуется на поддержание затухающих колебаний напряжения и тока. Продолжительность дугового разряда зависит от величины запасённой энергии, состава смеси, частоты вращения коленвала, степени сжатия и пр. При увеличении частоты вращения коленвала время замкнутого состояния контактов прерывателя уменьшается и первичный ток не успевает нарасти до максимальной величины. Из-за этого уменьшается запас энергии, накопленной в магнитной системе катушки зажигания и понижается вторичное напряжение.

Отрицательные свойства систем зажигания с механическими контактами проявляются при очень малых и высоких частотах вращения коленвала. При малых частотах вращения между контактами прерывателя возникает дуговой разряд, поглощающий часть энергии, а при высоких частотах вращения вторичное напряжение уменьшается из-за «дребезга» контактов прерывателя. Контактные системы за рубежом давно не применяются. По нашим дорогам ещё колесят а\м, выпущенные в 80 х годах.

Некоторые катушки зажигания работают с добавочным резистором. Функциональная схема соединения такой катушки с контактной системой зажигания приведена рядом.

Рис. Схема соединения катушки зажигания с контактной системой зажигания: 1 — свечи зажигания, 2 — распределитель, 3 — стартер, 4 — замок зажигания, 5 — втягивающее реле стартера, 6 — добавочное сопротивление, 7 — катушка зажигания.

Схема соединения обмоток катушки другая. На пусковых режимах, когда напряжение на аккумуляторной батарее падает, добавочный резистор закорачивается вспомогательными контактами втягивающего реле стартера или контактами дополнительного реле включения стартера, что обеспечивает первичной обмотке катушки зажигания рабочее напряжение 7-8 В. На рабочих режимах двигателя напряжение питания 12-14 В. Добавочные резистор наматывается обычно из константановой или никелевой проволоки. Если проволока никелевая, то такое сопротивление называют вариатором из-за изменения сопротивления от величины протекающего по нему тока: чем больше ток, тем выше температура нагрева и выше сопротивление. На повышенных частотах вращения коленвала сила первичного тока падает, нагрев вариатора ослабевает и его сопротивление уменьшается. Тж. вторичное напряжение зависит от тока разрыва в первичной цепи, то применение вариатора даёт возможность снизить вторичное напряжение при малой и повысить — при большой частоте вращения коленвала двигателя.

В транзисторных системах зажигания прерывание первичного тока осуществляется силовым транзистором. В таких системах первичный ток увеличен до 10 — 11 А. Используются катушки зажигания с низким сопротивлением первичной обмотки и высоким коэффициентом трансформации. Приведем образцы осциллограмм, снятых в исправной системе на первичной и вторичной обмотках катушки зажигания.

Рис. Осциллограмма первичной обмотки.

Рис. Осциллограмма вторичной обмотки.

Форма осциллограмм очень похожа, т.к. обмотки катушки связаны между собой трансформаторной связью (взаимной индукцией). Катушки контактно-транзисторных и транзисторных систем зажигания имеют классическую конструкцию: маслонаполненные, с разомкнутым магнитопроводом, в металлическом корпусе. Приведём некоторые данные по выпускавшимся отечественным катушкам зажигания.

Как водно из таблицы катушки зажигания отличаются количеством витков в обмотках и коэффициентом трансформации в различных системах зажигания. Конструкции катушек мало отличались.

Расположение

Под капотом на крыле или на разделительной панели между подкапотным пространством и салоном автомобиля. Иногда непосредственно на двигателе.

Неисправности катушки зажигания

Основная неисправность обрыв первичной или вторичной обмоток. Иногда от перегрева срабатывает аварийный клапан давления масла. После слива масла катушка выходит из строя. Некоторые катушки продолжают работать даже при обрыве вторичной обмотки, при этом при дросселировании наблюдаются пропуски искрообразования.

При длительной эксплуатации а\м изоляционные свойства материалов, применяемых в катушках зажигания теряют свойства и случаются высоковольтные прогары, позволяющие «уходить» части заряда на массу. При осмотре катушки зажигания такую неисправность легко обнаружить по серому следу на поверхности изолятора катушки (похож на след от простого карандаша) или чернота прогара с частично обугленной поверхностью.

Необходимо осмотреть разъем высоковольтного (ВВ) провода, выходящего из катушки зажигания. В 70% случаев там окисленная поверхность или ржавчина. В таком случае обязательно проверьте центральный высоковольтный провод. Сопротивление его должно быть не более 20 кОм. Нередкая ситуация: высоковольтный провод прозванивается, сопротивление до 20 кОм, а осциллограмма горения на всех цилиндрах одинаково неправильная. При резком дросселировании осциллограмма горения ещё сильнее искажается, наблюдается хаотичное искрообразование и только замена центрального ВВ провода приносит положительный результат.

Методика проверки

Проверку производить при подключённом автомобильном осциллографе. Формы осциллограмм такие же, как и у микропроцессорных катушек зажигания. Измерить значения сопротивлений первичной и вторичной обмототок.

Ремонт катушки зажигания

Обычно ремонт невозможен.

ustroistvo-avtomobilya.ru

admin / 25.05.2018 / Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
