Диапазоны радар детекторов – K (Кей), Ka, Ku, X, L

Содержание

Диапазоны радаров ДПС в России

Полицейские дорожные радары используют несколько стандартизированных несущих радиочастот, самая основная из которых, является частота 10525 МГц, названная X-диапазоном.Основные радары ДПС это Барьер, Сокол и др. Которые с легкостью обнаруживаются радар детекторами за достаточно большое расстояние. На данный момент, практически себя изжил и в РФ не используется. Чаще используется на территории стран СНГ.

Барьер-2-2МСокол-М

Более новый диапазон для радаров ДПС, частота 24150 МГц. Самый важный диапазон для России.

Частота менее длительна, имеет более высокий энергетический потенциал, дальность обнаружения, и гораздо меньше помех по сравнению с X-диапазоном.

Радары ДПС использующие эту частоту: Беркут, Искра-1 и их модификации и фото и видео комплексы, построенные с участием локационных частей этих радаров. Также легко обнаруживается детекторами. В данном диапазоне работают практически все камеры и измерители скорости. В том числе и Стрелка СТ/M.

Искра-1ДСтрелка-СТ

Новейший диапазон для полицейских радаров, частота 34700 МГц. Дальность обнаружения до 1.5 км с высокой точностью за минимально короткое время. Наиболее перспективный диапазон за счет, меньшей длительности периода и высокого потенциала. Так же обнаруживается радар детекторами. В РФ не используется вообще. Занят военными. Можно встретить на территории стран СНГ и Европы.

Один из редких диапазонов, используемый в некоторых европейских странах. В России на этом диапазоне работает  спутниковое телевидение, поэтому в России нет таких радаров ДПС. Хотя в Европе и даже в Прибалтике их предостаточно.

Почти во всех европейских странах и некоторых штатах Америки местным законодательством запрещено использование радар-детекторов.

Чтобы обеспечить отлов незаконного прибора, существуют несколько специальных высокочувствительных радаров, работающих на на частоте 13000 МГц, именуемыми VG-1,VG-2,VG-3 и аналогичными.

Суть технологии такова — машина облучается данным радаром. Радар-детектор, в подавляющем своем большинстве основанный на супергетеродине, произведет обработку этого сигнала.

В процессе усиления этого сигнала и до того, как он пойдет на обработку в радар-детекторе, радар-детектор выдаст этот сигнал-эхо в эфир. То есть произойдет обычное для усилителя-гетеродина и неизбежное излучение усиленного сигнала. Радар VG-2 засекает этот эхо и выдает, что в том месте с большой долей вероятности находится радар-детектор.

Чтобы уберечь себя и кошелек владельца, в настоящее время почти все производители радар-детекторов позаботились об этом, и имеют различные технологии маскирования от незваных гостей.  Снят с вооружения в 2012 году. Заменен на Spectre. В России радар детекторы разрешены. Поэтому, если есть в радар детекторе данная функция, то ее можно смело выключить.

С начала 90-х годов впервые появились лазерные дальномеры и измерители скорости, основанных на отражения узконаправленного луча лазера от препятствия.

Скорость вычислялась по простым алгоритмам, путем подачи нескольких коротких импульсов через строго определенный промежуток времени измеряя расстояния до цели от каждого отражения этого импульса. В итоге получалась некая средняя составляющая, которая и выводилась на экран. Принцип прост и не изменился с тех пор и до сегодняшних дней, но с каждым новым витком эволюции таких дальномеров менялась частота импульсов и длинна луча лазера. Почти все современные радар-детекторы встроены сенсоры для приема лазерного диапазона. Принимаемая длина волны которых колеблется от 800 нм до 1100 нм.

Имеются так же недостатки, присущие приборам, используемых лазерный диапазон — они не любят дисперсионный препятствия (осадки, туман и т.д.), в следствии чего данные приборы используются только в сухую погоду. Наличие приема данного диапазона важно в большинстве своем лишь в мегаполисах, где сотрудники ГИБДД имеют дорогую технику для отслеживания скоростного режима.

Проконсультироваться, подобрать подходящую именно Вам модель

радара и приобрести все новинки рынка автомобильных радар-детекторов Вы

можете в нашем интернет магазине www.topradar.ru

topradar.ru

Как выбрать радар-детектор? | Блог

Если вы, как автолюбитель, хотите максимально обезопасить себя от неприятных сюрпризов в виде штрафов за превышение скорости, вам просто необходимо приобрести радар-детектор. Но, несмотря на то, что этот прибор у многих на слуху, не все автомобилисты до конца понимают его полезность и принцип работы. Радар-детектор – это специфический радиоприемник, который улавливает радиоволны от полицейских радаров, измеряющих скорость движения автотранспортных средств. Задача радар-детектора – заблаговременно обнаружить и сообщить о наличии радара, если таковой встретится на пути движения вашего автомобиля, чтобы у вас было время сбросить скорость (если она выше допустимой) и не нарваться на штраф.

История возникновения радар-детектора тесто связана с появлением полицейских радаров, которые начали распространяться в США еще в 50-х годах XX века. Тогда, в послевоенной Америке, начали массово производиться частные автомобили. Как следствие, возросло количество ДТП по причине несоблюдения скоростного режима. Чтобы исправить ситуацию и были разработаны полицейские радары. Они были довольно громоздкими и размещались в багажнике машин, но при этом исправно выполняли задачу по выявлению правонарушителей. И вот, в ответ на это техническое новшество в 1961 году появился первый радар-детектор, выпускаемый фирмой «Radatron Tonawanda». Этот радар-детектор по форме представлял собой неприметную коробочку, но при этом был компактен и  мог запеленговать полицейский радар на расстоянии до 2 километров (правда, на слишком большой скорости он мог давать сбои в работе).



Особенности внешнего оформления и установки

Сейчас на рынке присутствует огромное множество радар-детекторов разных форм и размеров. Крепиться радар-детектор может по-разному. Если радар-детектор предусматривает крепление на присоску, то его можно будет удобно закрепить на лобовом стекле. Модели, в которых предусмотрена фиксация на клейкую ленту, могут быть легко зафиксированы на приборной панели автомобиля, такой способ крепления надежен, но рассчитан на однократное применение. Весьма удобно будет и крепление посредством липкого коврика. Радар-детектор в этом случае крепится достаточно устойчиво, но при этом его всегда можно снять. При необходимости коврик можно легко переустановить. Магнитное крепление предполагает наличие жестко зафиксированной подставки, которая будет удерживать радар-детектор посредством магнитных пластин, расположенных в самой подставке и на корпусе детектора. Некоторые модели поддерживают несколько возможностей крепления.

Информация в радар-детекторе может отображаться по разному. Это может быть LCD-дисплей либо более яркий и контрастный LED или OLED-экран. Более дешевые радар-детекторы будут передавать вам информацию посредством световых индикаторов. Но главное в радар-детекторе – это не его внешний вид, а возможность выявлять на пути вашего движения полицейские радары. А чтобы понять, насколько конкретный радар-детектор хорош, нужно обращать внимание на нижеследующие параметры.



Диапазоны рабочих частот

Эта характеристика указывает, какие «рабочие» частоты полицейских радаров сканирует радар-детектор. Ведь каждый полицейский радар функционирует на определенной частоте и чтобы запеленговать такой радар, детектор должен уметь сканировать соответствующую частоту. В настоящее время существует несколько частотных диапазонов, в которых работают полицейские радары.

X-диапазон

Самый первый и старый частотный диапазон сантиметровых радиоволн от 8 до 12 ГГц, в котором работали первые полицейские радары («Сокол», «Барьер»). В настоящий момент этот диапазон устарел. Как следствие, лишь малая часть полицейских радаров, в основном, в странах СНГ, работает на данных частотах.

К-диапазон

Охватывает сантиметровые радиоволны с частотой от 18 до 26.5 ГГц. Этот диапазон имеет наибольшее применение и в нем работают подавляющее большинство полицейских радаров в нашей стране («Визир”, “Беркут”, “Рaдис”, “Искра”, “Бинaр”, “Стрелка”, “Рапира” и др.).

Ка-диапазон

Включает в себя радиоволны с частотой 26,5 до 40 ГГц и является самым новым и перспективным диапазоном. Радары, функционирующие в этом диапазоне, способны легко улавливать цель на расстоянии более 1.5 километров. В России этот диапазон пока не используется, но  уже через несколько лет он может начать использоваться и постепенно получит широкое применение.

Кu-диапазон

Диапазон от 12 до 18 ГГц, довольно редко встречается. В России он не применяется. Однако он широко распространен в странах Балтии и Европе.



При этом нужно учитывать важный момент. Радары, работающие в вышеуказанных диапазонах, для определения скорости могут излучать как постоянный, так и кратковременный (импульсный) сигнал. На сегодняшний день большинство радаров работает в импульсном режиме. Такие радары трудно засечь, так как радиоволны идут не сплошным потоком, а кратковременными импульсами. В зависимости от используемого частотного диапазона, такие импульсные режимы работы обозначаются как  Ultra-X, Ultra-K и Ultra-Ka. То есть в данном случае меняется не частотный диапазон, а порядок подачи сигнала в пределах одного частотного диапазона. Если вы не планируете выезжать на своей машине в европейские страны, то при покупке радар-детектора стоит обратить особое внимание на возможность работы в импульсных режимах Ultra-X, Ultra-K и Ultra-Ka.



Lazer-диапазон

Его используют лидары – лазерные измерители скорости (популярные модели «ЛИСД» и «АМАТА»). Процесс определения скорости происходит не за счет радиоволны, а за счет лазерного луча. Лидары имеют очень высокую дальность и способны очень быстро определить скорость движения. Их работу трудно засечь. Однако пока они еще не получили широкого применения в силу своей дороговизны и особенностей функционирования. Для выявления лидаров радар-детекторы должны быть оснащены детектором лазерного излучения.

Pop-диапазон

Это название применяется к новой технологии поиска полицейских радаров, с помощью которой радар-детектор способен выявлять полицейский радар, работающий в импульсном режиме на любой частоте (Ultra-X, Ultra-K и Ultra-Ka).







Виды определяемых радаров

Чем больше диапазонов работы поддерживает радар-детектор, тем больше у него шансов запеленговать полицейский радар, работающий в том или ином частотном диапазоне. Но это вовсе не значит, что радар-детектор, работающий, например, в К-диапазоне, обязательно будет пеленговать все радары, работающие в этих частотах. Ведь современные полицейские радары тоже непрерывно совершенствуются, оснащаются специальными программами и алгоритмами передачи сигнала, чтобы быть максимально невидимыми для радар-детекторов. Поэтому при выборе радар-детектора нужно принимать во внимание поддержку работы на современных частотах, а также на количество определяемых им видов радаров, наиболее распространенных в вашем регионе. Обычно виды определяемых радаров указываются в инструкции к радар-детектору.



Наиболее распространенными в России являются полицейские радары «Стрелка», «Стрелка-М», «Стрелка-СТ», «Крис», «Визир» и «Радис». Особенно часто их можно встретить в мегаполисах и крупных городах. В регионах и областях высока вероятность встретить радары «Искра» или «Беркут». Также получают все большее распространение такие современные и наиболее сложные в распознавании комплексы, как «Кордон» и «Кречет», а также уже зарекомендовавшие себя «Арена», и «Автоураган». Поскольку подавляющее большинство полицейских радаров переносные, то угадать, какой радар встретиться на вашем пути невозможно. Но если в инструкции к радар-детектору указано всего несколько типов определяемых полицейских радаров, это вовсе не значит, что другие радары он не увидит. Это говорит лишь о том, что указанные в инструкции полицейские радары ваш радар-детектор увидит почти со стопроцентной вероятностью, а остальные – по ситуации. Поэтому качество пеленгации полицейских радаров определяется, в конечном счете,  чувствительность его антенны, качеством блока управления, совершенством программной начинки и производительностью процессора обработки сигналов.





Наличие GPS-модуля

Поскольку радаров, как мы уже выяснили, огромное количество и все они непрерывно совершенствуются и обновляются, то для большей безопасности и уверенности на дороге, стоит приобретать радар-детекторы со встроенным GPS-модулем. Это позволит вам иметь доступ к актуальной базе данных как стационарных радарных комплексов, так и безрадарных систем видеофиксации скорости (например, типа «Автодории»). В данном случае GPS-модуль будет выполнять роль страховки. Если вдруг ваш радар-детектор не засек стационарный измеритель скорости, на помощь придет интерактивная карта

стационарных радаров.





Защита от обнаружения



В России разрешено использовать радар-детекторы, но во многих европейских странах, например, в Финляндии, Латвии, Литве, Швеции, Дании, Польше, Испании, Франции и др. за использование радар-детектора налагается крупный штраф с конфискацией прибора. Поэтому если вы любите путешествовать за границу на своей машине, оборудованной радар-детектором, то вам следует обратить внимание на наличие в радар-детекторе таких опций, как защита от обнаружения системами VG2 или Spectre I.  Это позволит вашему радар-детектору быть невидимым для специальных полицейских пеленгаторов, занимающихся поиском радар-детекторов.



Отключение отдельных диапазонов

Опция отключения отдельных диапазонов будет весьма полезной, особенно если вы живете в городе, так как позволит значительно снизить риск ложных срабатываний, которые происходят из-за того, что радиоэфир часто бывает забит посторонними сигналами и помехами. Поэтому, чтобы не вздрагивать от ложных сигналов, некоторые частоты, в зависимости от ситуации, можно отключать. Например, в России нет радаров, работающих в Ка- и Кu-диапазонах. Лазерные радары, работающих в Laser-диапазоне, вы вряд ли встретите где-нибудь в глубинке или в таких странах СНГ, как Казахстан или Таджикистан.



Дорогой или экономичный, в чем разница?

Какая же разница между дорогими и дешевыми радарами. Иногда, читая характеристики, трудно определить, в чем же между ними разница. Более дорогие модели имеют множество режимов работы, как в

городе, так и на трассе. А кроме того, более дорогие модели обладают лучшей чувствительностью и способностью отличать реальные сигналы полицейских радаров от помех.  Это позволяет значительно

уменьшить число ложных срабатываний от автоматических дверей супермаркетов, систем круиз-контроля в проезжающих рядом с вами дорогих автомобилях, датчиков интенсивности дорожного движения и пр. Как следствие, вы получаете более адекватную систему работы и меньше вздрагиваете от ложных сигналов тревоги. Кроме того, более дорогие модели всегда оборудованы GPS-модулем с обновляемыми базами данных, что позволяет вам видеть как стационарные радар-детекторы, так и системы видеофиксации, вообще не излучающие никакого сигнала. Сегодня даже недорогие радар-детекторы способны выявлять наиболее популярные и давно вошедшие в обиход полицейские радары. Однако, в конечном счете, более дорогие радар-детекторы вычисляют большее количество радаров и делают это точнее.



club.dns-shop.ru

К диапазон и другая информация по радар-детекторам

Принцип работы дорожного радара

Радиолокационный измеритель скорости (Радар) излучает электромагнитный сигнал, который отражается от металлических объектов. Отраженный сигнал снова принимается радаром. Если объект движется, то частоты излученного и отраженного сигналов отличаются. По разнице частот радар определяет величину скорости объекта.



Частоты, на которых работают радары

Существует несколько диапазонов частот, в которых разрешена работа дорожных радаров. Эти диапазоны определены международными соглашениями. В России решение о выделении тех или иных частот для любых целей принимается Государственным Комитетом по Радиочастотам (ГКРЧ). В мире наибольшее распространение получили 4 диапазона частот для дорожных радаров:

Х-диапазон (10.525 ГГц +25 МГц),

К-диапазон (24.15 ГГц + 100 МГц),

Ка-диапазон (33.4ГГц — 36.0ГГц),

La — лазерный диапазон.

В России разрешены только три из них: Х, К и La — диапазоны. Так что когда ваш радар-детектор «ловит» диапазон Ка, то это ложное срабатывание.

Дальность обнаружения радарами

На практике дальность обнаружения зависит от многих условий: рельефа дороги, погодных условий, точности наведения радара инспектором ДПС. Дождь, снег, туман заметно снижают дальность обнаружения. Максимальная дальность, на которой радар обеспечивает измерение скорости цели может достигать 500-800 метров. ГОСТ определяет дальность радара в 300 метров, не менее. Это означает только то, что радар не способный определить скорость цели на расстоянии в 300 м., не может пройти поверку и быть использованным в эксплуатации. Из данного требования вовсе не следует запрет на использование радара на расстояниях более или менее 300 метров. Кроме того, следует иметь ввиду, что в случае измерения скорости радаром, требования по точности выполняются независимо от расстояния до цели.

Ложные радары, ложные камеры

В ряде стран (например, в Германии) в целях безопасности движения дорожная полиция устанавливает на наиболее опасных участках так называемые ложные радары — устройства, имитирующие сигнал радара. При срабатывании радар-детектора водители снижают на таких участках скорость, что снижает аварийность. А вот в Краснодаре часто можно встретить неработающие на самом деле камеры, один вид которых дисциплинирует водителей, заставляя сбросить скорость.

Итак, о камерах или фоторадарах

В этих устройствах радиолокационный измеритель скорости состыкован с фото, видеокамерой или компьютером, где фиксируется номер автомобиля-нарушителя.

Фотография, где указаны дата, время и скорость служит основанием для доказательства факта превышения скорости (в том числе при судебном разбирательстве). Фоторадары могут работать в ручном или автоматическом режиме. Впервые такие приборы появились за рубежом. Подобные системы начали применяться и в России (например, видеофикcатор КАДР-1 в комплекте с радаром ИСКРА-1). В Краснодаре и крае фоторадаров довольно много.

Для чего применяется система Safety Alert

Различные варианты этой системы применяются для предупреждения водителей о возможных опасностях на дорогах (аварии, ремонтные работы, движение специальных транспортных средств и т.п.). Применяются радиомаяки излучающие специальный радиосигнал, который может распознаваться радар-детектором, оснащенным системой Safety Alert. В России распространения не имеет.

Типы радаров ГИБДД

Применяются как отечественные (Барьер, Сокол, ИСКРА-1, Стрелка, Робот), так и импортные (ENFORCER, SpeedGun, PYTHON) радары. Большинство применяемых в России радаров работают в Х-диапазоне. Однако в современных приборах применяются и другие диапазоны. Так, радар ИСКРА-1 использует К-диапазон, причем его технические особенности резко снижают эффективность применения импортных супергетеродинных радар-детекторов.

Измерение скорости в движении

Некоторые типы радаров позволяют проводить измерение скорости с движущегося патрульного автомобиля. При этом информацию о собственной скорости патрульного автомобиля радар получает из отраженного от дороги сигнала. Радары «ИСКРА-1» Д имеют возможность работать в движении по встречным или попутным целям, измеряя скорость в направлении движения патрульной автомашины (через ветровое стекло) или в направлении, обратном движению патрульной автомашины (через заднее стекло).

Импульсный режим работы радара

Многие типы радаров позволяют производить замеры скорости короткими импульсами (выстрелами). Обычно такие выстрелы делают при непосредственном приближении автомобиля, что затрудняет применение радар-детекторов. Радар-детектор сработает, но и скорость уже будет замеряна.

Как работает импульсный радар

Многие используемые радары могут работать как в автоматическом, так и в импульсном режиме. При импульсном режиме работы радару необходимо некоторое время (около сек), чтобы зафиксировать скорость. В течение этого времени радар делает несколько замеров, и выдает значение скорости на дисплей только, если соседние замеры не сильно отличаются. В противном случае длительность сигнала увеличивается вдвое до получения стабильного результата. Если же и в этом случае результаты измерений в серии отличаются, все начинается сначала. При достаточном запасе чувствительности радар-детектора, весьма вероятно принять сигнал от выстрела, сделанного по впереди идущему автомобилю. При этом радар-детектор должен иметь высокое быстродействие.

Для чего в радарах применяется таймер

Как только радар зафиксировал превышение скорости, включается таймер. Его показания служат для предъявления нарушителю доказательств, что на радаре именно его скорость, а не замер столетней давности. Время работы таймера ограничено 10 мин.

Имеет ли значение направление движения при  измерении скорости

Современные модели радаров имеют возможность селекции целей по направлению движения (встречные, попутные) с соответствующей индикацией. При проведении измерений под углом, радар может выдать заниженные показания, причем ошибка тем больше, чем под большим углом произведен замер. Почему некоторые импортные радар-детекторы (Cobra например) не могут корректно реагировать на сигнал радара серии «Искра» ? Дело вовсе не в том, как считают многие, что «ИСКРА» работает в К-диапазоне. Street Storm и Beltronics этот диапазон эффективно обнаруживают. Проблема в том, что эти приборы имеют хорошую схему помехозащищенности, основанную на принципе фильтрации коротких импульсов. Проще говоря, радар-детектор «видит» сигнал ИСКРЫ, но считает его помехой и не выдает информации об этом сигнале.

Качественные радар-детекторы Escort, Beltronics, Street Storm значительно упрощают жизнь водителя как в городских условиях, так и на трассе.



mobistar.ru

Детектируем, разбираем, изучаем, паяем и глушим полицейские радары и лидары

Давным давно, в 1902 году, сидят в кустах трое полицейских (с интервалами в 1 милю), у каждого секундомер и телефон. Проносится мимо первого автомобиль, он тут же засекает время и звонит второму, второй делает математические вычисления и звонит третьему, а тот уже останавливает машину. (пруф)

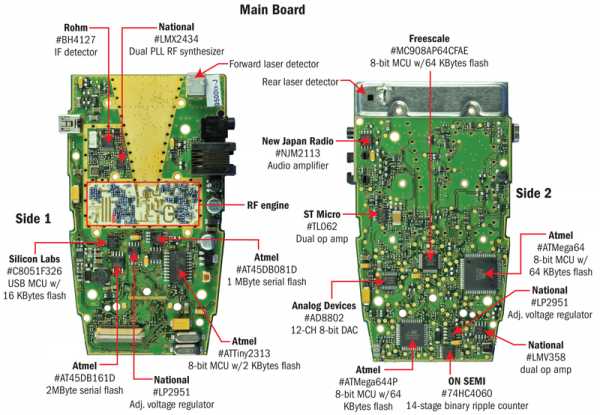

«Антирадар» в разборе. (Радар-детектор — пассивный приемник сигналов полицейских радаров, предупреждающий водителя о необходимости соблюдать установленный скоростной режим.)

Сегодня речь пойдет о приборах для радиоэлектронной борьбы на наших дорогах.
Пока антирадары и радар-детекторы у нас не запрещены, то РЭБ у нас не ведется, но в некоторых странах война идет по полной. Мы же можем только подготовиться.

Радиоэлектронная борьба (РЭБ) — разновидность вооружённой борьбы, в ходе которой осуществляется воздействие радиоизлучениями (радиопомехами) на радиоэлектронные средства систем управления, связи и разведки противника в целях изменения качества циркулирующей в них военной информации, защита своих систем от аналогичных воздействий, а также изменение условий (свойств среды) распространения радиоволн. Wikipedia
Как противостоять тому, кто пытается снять о вас информацию без вашего ведома и как защитить свои «персональные данные» от несанкционированного съема.

Радары, детекторы радаров, детекторы детекторов радаров. О том, какие бывают, как сделать/распилить самому и то и другое.
(Спасибо интернет-магазину fonarimarket.ru за предоставленное оборудование)

Радары


Первый в мире радар


Первый в мире автомобильный радар

Одни из первых полицейских радаров середины 20-го века:


blogs.sydneylivingmuseums.com.au/justice/index.php/2011/04/05/a-deterrent-for-scorchers

Радиочастотный радар (доплеровский радар) излучает высокочастотный радиосигнал X-, K- или Ka-диапазона в направлении автомобиля. Частота отраженного сигнала изменяется пропорционально скорости перемещения объекта. Приняв отраженный сигнал, радар, измеряет отклонение частоты и вычисляет скорость автомобиля. Полученное значение скорости отображается на дисплее радара или передается в ситуационный центр, в случае, если радар стационарный.

Диапазоны радаров ГАИ определяются международными соглашениями. В России сертифицированы три диапазона, частоты всех радаров, используемых ГИБДД в нашей стране, должны находиться в их пределах.

Х-диапазон (рабочая частота 10.525 ГГц). Первые детекторы работали в этом диапазоне, но сегодня они почти полностью уступили место аппаратуре, использующей другие частоты, хотя некоторые зарубежные и российские (БАРЬЕР, СОКОЛ) продолжают его использовать.

К-диапазон (несущая частота 24.150 ГГц). Базовый для подавляющего большинства радаров ДПС в мире. Приборы, работающие в нем, более компактны, но имеют большую дальность обнаружения, чем аппараты X-диапазона.

L-диапазон (1-2ГГц).

Диапазон VG-2 (16000 МГц) — диапазон, который полиция некоторых европейских стран (где запрещены радар-детекторы) использует для обнаружения автомобилей с радар-детекторами.

Перспективные диапазоны Ка и Кu в России пока не сертифицированы, и радары-камеры этих диапазонов у нас не применяются. Детекторы, используемые автомобилистами, настроены на диапазоны радаров ГАИ всех используемых в нашей стране частот.

Второй тип полицейских радаров — лазерный радар (лидар) или как его еще не редко называют, оптический. Лидар излучает короткие импульсы лазера вне зрительного диапазона(ИК), с фиксированным интервалом времени, в направлении автомобиля. Эти импульсы отражаются от транспортного средства и принимаются лазерным измерителем. Лидар фиксирует изменение дальности до объекта по времени задержки каждого отраженного импульса. Цифровое устройство лидара вычисляет скорость автомобиля, используя данные об изменении дальности за фиксированный промежуток времени.

Орудия большого братаРадар «Искра-1»

Радар «Искра-1» — надежный и эффективный измеритель скорости, работающий в K-диапазоне. Уже 15 лет радар успешно используется дорожно-постовыми службами для контроля скоростного режима на дорогах России. «Искра-1» работает на удвоенной частоте K-диапазона, что существенно повышает надежность измерений при неблагоприятных погодных условиях. Отличительной особенностью моделей «Искра-1» является моноимпульсный способ измерения скорости. Этот режим обеспечивает высокое быстродействие прибора: параметры движения автомобиля радар рассчитывает всего за 0,2 секунды. При этом радар практически невидим для всех неадаптированных под российские условия радар-детекторов зарубежного производства: все они воспринимают короткоимпульсный сигнал «Искры» как помеху.

Характеристики
Тип прибора радар
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный (в движении)
Дальность обнаружения до 800 м
Диапазон измерения скорости 30—220 км/ч
Погрешность измерения ±1 км/ч

Модельный ряд
«Искра-1В» предназначена для работы в стационарном режиме, преимущественно в одном направлении. Радар позволяет практически в любых условиях выделить в дорожном потоке транспортное средство с наибольшей скоростью, превышающую скорость потока всего на 5 км/ч.

«Искра-1Д» — первый российский радар, способный работать во всех направлениях в движущейся патрульной машине. За одну секунду радар успевает совершить пятикратное измерение собственной скорости и скорости цели, исключить возможные погрешности, обработать результаты измерений и вывести их на табло, последовательно отображающее скорость цели, собственную скорость и время с начала измерения.

Радар «Сокол-М»
Мобильный радар «Сокол-М» — автономный радиолокационный измеритель скорости, работающий в устаревшем X-диапазоне. Прибор предназначен для определения скорости только встречных автомобилей. Габаритный, удобный в использовании, радар способен контролировать скорость как отдельных автомобилей, так и движущихся в потоке на расстоянии 300—500 м. Отлично распознается «белыми» радар-детекторами любой ценовой категории. Радар «Сокол-М» был снят с производства в 2008 году, но из-за высокой надежности, удобства в обращении и относительно небольшой цены очень широко используется сейчас в России и странах содружества.

Характеристики
Тип прибора радар
Рабочая частота измерителя скорости 10500—10550 МГц (X-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный (в движении)
Дальность обнаружения до 600 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±2 км/ч

Модельный ряд
«Сокол-М-С» предназначен для стационарного контроля скоростного режима и имеет регулируемую дальность действия. Все модели «Сокол-М» работают в импульсном режиме Ultra-X, что делает эти радары трудноуловимыми для радар-детекторов низшей ценовой категории и моделей, неадаптированных для использования в российских условиях.

«Сокол-М-Д» предназначен для замеров скорости встречных и попутных транспортных средств в движущемся патрульном автомобиле.

«Сокол-Виза» — мобильный комплекс замера скорости и видеофиксации представляет собой радар «Сокол-М», работающий в паре с цифровой видеокамерой. Система работает в стационарном режиме (устанавливается преимущественно на неподвижный патрульный автомобиль) и может измерять скорость только встречных машин. Комплекс «Сокол-Виза» фиксирует на видео не только нарушения скоростного режима, но и движение на красный свет и пересечение сплошных полос — опротестовать подобное обвинение в нарушении ПДД практически невозможно.

Радар «Бинар»
Особенностью «Бинара» является наличие двух видеокамер: первая служит для широкого обзора дорожной ситуации, вторая ведет съемку крупным планом автомобиля нарушителя с различимым номерным знаком на расстоянии до 200-т метров. Прибор способен работать стационарно или во время движения патрульного автомобиля ДПС. Наличие двух видеозаписей в дополнение к показаниям радара упрощают контроль ситуации на дороге и повышают достоверность выявления нарушителя ПДД. «Бинар» оснащен энергонезависимой картой памяти в формате SD, обладает малым весом, способен заряжаться от бортовой сети автомобиля и может синхронизироваться с компьютером. Управление радаром осуществляется при помощи пульта дистанционного управления или сенсорного экрана.

Характеристики
Тип прибора радар, видеофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 300 м
Диапазон измерения скорости 20—300 км/ч
Погрешность измерения ±2 км/ч

Радар «Радис»
Радар «Радис» обладает высокой точностью и быстрой скоростью измерения с возможностью выбора самого ближнего или самого быстрого автомобиля из транспортного потока. Прибор способен измерять скорость и во встречном, и попутном направлениях, оснащен двумя дисплеями с яркой подсветкой и имеет простое управление при помощи экранного меню. Радар способен проводить измерения скорости, заряжаясь от бортовой сети автомобиля. Вес прибора составляет всего 450 г. «Радис» можно установить в салоне, а так же на капоте или крыше патрульного автомобиля при помощи магнитной подставки. С помощью дистанционного пульта радаром можно управлять удаленно.

Характеристики
Тип прибора радар
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 800 м
Диапазон измерения скорости 10—300 км/ч
Погрешность измерения ±1 км/ч

Радар «Беркут»
Полицейский радар «Беркут» предназначен для контроля скорости одиночных транспортных средств или автомобилей в плотном потоке движения. Обладает возможностью выбора самой ближней или самой быстрой машины. Радар оснащен подсветкой индикатора и кнопок, позволяющей инспектору ГИБДД фиксировать скорость автомобиля в темное время суток. «Беркут» может работать 10 часов без подзарядки и измерять скорость как стационарно, так и в режиме патрулирования. Радар удобен в применении и легко монтируется на приборную панель автомобиля. В зависимости от ситуации к устройству можно присоединить рукоять, кронштейн или видеофиксатор.

Характеристики
Тип прибора радар
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный
Дальность обнаружения до 800 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±2 км/ч

Радар «Визир»
Во время определения скорости радар «Визир» осуществляет фото- и видеозапись автомобиля нарушителя, что помогает инспектору ГИБДД в разрешении спорных ситуаций. В снимок сделанный «Визиром» вносятся результаты измерений скорости, а так же контрольные дата и время. Прибор производит измерения во всех направлениях и способен работать как стационарно, так и в патрульной машине. Радар оснащен встроенным ЖК-дисплеем и простым меню с удобным расположением управляющих клавиш. В приборе есть функция автоматического измерения скорости и записи нарушения ПДД. «Визир» можно подключать к внешнему монитору и передавать данные на компьютер.

Характеристики
Тип прибора радар, видеофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 600 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±2 км/ч

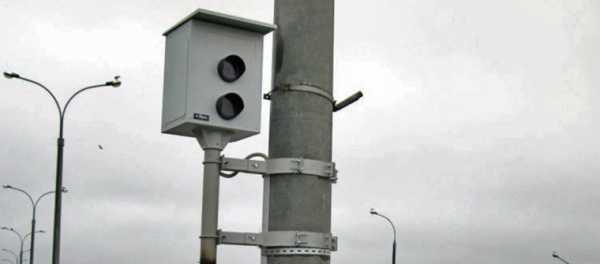

Радарный комплекс «Стрелка»
Радарный комплекс «Стрелка» безошибочно осуществляет измерение скорости всех транспортных средств, попавших в зону его действия (500 м от места установки), вне зависимости от плотности потока движения. Камера «Стрелки» фиксирует превышение установленного скоростного режима на расстоянии от 350 до 50 м до места установки и фотографирует автомобиль нарушителя с четко различимыми номерными знаками. Полученные данные обрабатываются компьютером и передаются в центр обработки информации по оптоволоконной линии или по радиоканалу.

Характеристики
Тип прибора радар, фотофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления (до 4-х полос)
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 500 м
Минимальная дальность обнаружения 50 м
Диапазон измерения скорости 20—300 км/ч
Погрешность измерения ±1 км/ч

Модельный ряд
«Стрелка-01-СТ» — стационарное устройство, устанавливающееся над проезжей частью и передающее информацию в центр управления по оптоволоконной связи.

«Стрелка-01-СТР» — стационарное устройство, устанавливающееся над проезжей частью и передающее информацию в центр управления по радиосвязи.

«Стрелка-01-СТМ» — мобильный вариант прибора с возможностью размещения на патрульной машине.

Радарный комплекс «Арена»
Аппаратно-программный комплекс «Арена» предназначен для автоматического контроля скоростного режима на определенном участке дороги. Подготовка комплекса к работе занимает около 10 минут. «Арена» устанавливается на треноге в 3—5 м от края проезжей части. Превысившие скоростной порог автомобили автоматически фотографируются, а данные о нарушениях передаются на пост ДПС или сохраняются в памяти прибора. Радарный комплекс питается от аккумулятора, расположенного рядом в специальном боксе.

Характеристики
Тип прибора радар, фотофиксатор, АПК
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения встречное
Режим измерения скорости стационарный
Дальность обнаружения до 90 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±2 км/ч

Фоторадарный комплекс «Крис»
Фоторадарный комплекс «Крис» предназначен для автоматической фиксации нарушений ПДД, распознавания номеров транспортных средств, проверки их по федеральным или региональным базам и передачи данных на удаленный пост ДПС. Прибор оснащен инфракрасной камерой, что позволяет ему работать в ночное время суток. «Крис» устанавливается на треноге недалеко от края проезжей части и измерят скорость только тех автомобилей, которые находятся в кадре.

Характеристики
Тип прибора радар, фотофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный
Дальность обнаружения до 150 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±1 км/ч

Модельный ряд
«Крис-С» — стандартная модель фоторадарного комплекса.

«Крис-П» — улучшенная модель с новым фоторадарным датчиком.

Радар «Рапира-1»
Радар «Рапира-1» используется только для стационарного измерения скорости транспортных средств, способен работать отдельно или в составе различных аппаратно программных комплексов. Радар устанавливается на расстоянии 4—9 метров над дорогой под углом в 25° и позволяет определять скорость автомобиля в узкой зоне контроля.

Характеристики
Тип прибора радар, фотофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения встречное
Режим измерения скорости стационарный
Дальность обнаружения до 20 м
Диапазон измерения скорости 20—250км/ч
Погрешность измерения ±2 км/ч

Лазерный радар «Лисд-2»
Лазерный радар «Лисд-2» предназначен для измерения скорости движения и дальности до различных объектов, использует узконаправленное световое излучение позволяющее выделить конкретный автомобиль в плотном потоке транспортных средств. Лидар выполнен в виде бинокля с оптическим прицелом, работает только стационарно, но измеряет скорость по всем направлениям. Предусмотрено крепление плечевого ремня и возможность установки прибора на штатив.

Характеристики
Тип прибора лидар, фотофиксатор
Длина волны лазера 800—1100 нм
Контролируемые направления движения все направления
Режим измерения скорости стационарный
Дальность обнаружения до 400 м
Диапазон измерения скорости 1—200 км/ч
Погрешность измерения ±2 км/ч
Модельный ряд
«Лисд-2М» — стандартная модель лидара.
«Лисд-2Ф» — улучшенная модель, оснащенная блоком фотофиксации.

Лазерный радар «Амата»
Лазерный радар «Амата» способен точно измерять скорость и удаленность транспортных средств и фиксировать нарушения ПДД при помощи фото- или видеосъемки. Устройство работает на основе лазерного измерителя скорости, что позволяет достоверно выделить нужный инспектору ГИБДД автомобиль из плотного транспортного потока. Лидар «Амата» оснащен визирной меткой, которая на дисплее устройства или на фотографии совпадает с направлением лазерного луча и является доказательством замера скорости конкретного автомобиля.

Характеристики
Тип прибора лидар, фотофиксатор
Длина волны лазера 800—1100 нм
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 700 м
Диапазон измерения скорости 1,5—280 км/ч
Погрешность измерения ±2 км/ч

Радар-детектор

Законность
Использование радар-детекторов официально разрешено в России, Украине, Беларуси, Молдове, Казахстане и всех остальных странах содружества, в США (кроме штата Вирджиния и в Вашингтоне, округ Колумбия), Великобритании, Исландии, Болгарии, Румынии, Словении, Албании, Израиле, Японии, Индии, Пакистане, Тайване, Новой Зеландии.

Радар-детекторы запрещены к использованию в Канаде (кроме штатов Британская Колумбия, Альберта и Саскачеван), Бразилии, Финляндии, Норвегии, Швеции, Бельгии, Ирландии, Швейцарии, Дании, Германии, Австрии, Голландии, Люксембурге, Франции, Испании, Португалии, Италии, Греции, Хорватии, Сербии, Словакии, Польше, Венгрии, Боснии, Чехии, Эстонии, Латвии, Литве, Турции, Иордании, Сингапуре, Малайзии, Египте, Саудовской Аравии, ОАЭ, ЮАР, Австралии (за исключением штата Западная Австралия).

История

Первый в мире радар-детектор для автомобилистов

Продвигали такие гаджеты через журнал «Популярная электроника» (1961):


Источник

Более поздние модели:


Музей радар-детекторов — www.radardetectormuseum.com

Внутренности современного радар-детектора SHO-ME 520 STR

Вид снизу


Со снятым радиатором (в комментах поправили — это ВЧ экран. Как раз он и экранирует излучение гетеродина, а так же защищает приемный тракт от внешних наводок. Спасибо r00tGER). Слева сверху — лазерный детектор, ниже медная рупорная антенна. По центру — ВЧ модуль. Правее — 3 кнопки управления. Справа(белый) — дисплей


Под ВЧ экраном

подробное описание компонент на похожем устройстве

Ложные сигналы — это радиосигналы посторонних устройств, работающих в диапазонах полицейских радаров, но не имеющих к последним никакого отношения. Например, автоматические двери магазинов, могут работать в X- и K-диапазонах, сигналы спутникового оборудования могут обнаруживаться радар-детектором в X-диапазоне, на прилегающих к аэропортам территориях могут обнаруживаться радиосигналы всех диапазонов, а также сигналы лазера.

В радар-детекторах применяются программные и аппаратные методы защиты от ложных радиосигналов. Аппаратные методы предполагают установку специализированных фильтров в приемное устройство радар-детектора, а программные методы включают в себя особые алгоритмы, способные идентифицировать сигнал радара и отсечь его сигнал от помех. Но иногда этих методов бывает не достаточно, особенно при использовании радар-детектора в городских условиях с большим количеством помех от посторонних устройств. Для этого у всех современных радар-детекторов предусмотрено ручное изменение чувствительности прибора — переключение между режимами «Город» и «Трасса». В зависимости от «помеховой» обстановки водитель самостоятельно может настраивать чувствительность своего устройства и минимизировать количество ложных срабатываний радар-детектора.

Активные антирадары

Антирадар — устройство активного типа. Оно оснащено не только радиоприемником для обнаружения сигнала, но и радиопередатчиком, который излучает сигнал-помеху. Именно этот сигнал нарушает работу полицейских радаров: он смешивает поступающий от радара сигнал с радиошумами («белый шум»). Радиоприемник радара получает искаженный сигнал и не может определить скорость движения машины, на которую и был направлен радиосигнал.

Данные устройства запрещены практически повсеместно. Данный прибор попадает в перечень устройств, внесенных в Закон «О противодействии органам дорожного движения».

Лазерный Антирадар
Во время своей работы в ответ на посылаемый полицейским радаром сигнал, лазерные антирадары отсылают свой, сдвинутый по фазе. В результате полицейский получает заниженное на порядок значение скорости. Стоит отметить, что разброс цен на устройства такого типа значителен. Объясняется это как брендом изготовителя и его «раскрученности» на рынке, так и способом изготовления и применяемыми комплектующими. Самыми дорогими являются лазерные антирадары скрытой или разнесенной установки, а также способные одновременно обрабатывать одновременно большое количество (до восьми) сигналов, определяя при этом мощность и уровень сигнала.

Применять «глушилки» против лидаров также не рекомендуется, так как они уже включены в перечень Закона «О противодействии органам дорожного движения».

Демонстрация лазерного джаммера:

Детектор детекторов радаров


Высокочуствительный пеленгатор

В ряде зарубежных стран, по закону запрещены радар-детекторы. Для того что-бы определить, стоит в машине радар-детектор или нет, была придумана система VG-2 (16000 МГц). Принцип действия — машина облучается сигналом определенной частоты, т.к. внутри радар-детектор много радио-деталей, они наводят на этот сигнал «помехи» и по их наличию или отсутствию прибор выдает — стоит в в машине радар-детектор или нет.
Современные радар-детектор имеют функцию определения VG-2 приборов (на самом деле при обнаружении VG-2 радар просто на некоторое время — выключается).

Все радар-детекторы можно разделить на 2 основные группы — гетеродинные и прямого усиления. Детекторы прямого усиления изначально не могут быть обнаружены такими приборами т.к. у них конструктивно отсутствует излучение. В гетеродинных детекторах в процессе обработки сигнала используется гетеродин, являющийся источником излучения(минимального, но есть). Именно это излучение и может улавливаться сверхчувствительными приборами для поиска радар-детектора на расстоянии. Расстояние может достигать нескольких сотен метров.

При наличии опции VG-2 в детекторе — радар-детектор кроме обычных радарных частот сканирует еще и эту выделенную частоту на предмет обнаружения сигнала такого прибора. При обнаружении сигнала все гетеродины в детекторе отключаются, а с ними и прием сигналов радара и таким образом детектор защищается от обнаружения. Детектор полностью включается только после пропадания сигнала в VG-2 диапазоне.

Кроме VG-2, которая уже является устаревшей технологией, существуют устройства типа Спектр, которые также дистанционно обнаруживают наличие гетеродинного радар-детектор в автомобиле. В отличие от VG-2, Спектр не имеет выделенной частоты и поэтому его невозможно обнаружить заранее. Единственная защита от обнаружения Спектрами это снижение уровня излучения гетеродина за счет экранирования и использования малошумящих усилителей сигнала.

Противодействие детектору детекторов радаров
1. Не использовать в конструкции радар-детектора гетеродин — нет излучающих элементов нет проблемы, но радар-детектор прямого усиления не отличаются высокой чувствительностью;

2. Противодействовать системам VG-2 можно отключая гетеродин и это и делается в большинстве радар-детекторов. Как только радар-детектор обнаруживает сигнал в диапазоне VG-2 он отключает гетеродин и таким образом препятствует обнаружению. При использовании этого метода есть один очень важный побочный эффект — в момент обнаружения сигнала VG-2 радар-детектор не может обнаруживать сигналы радаров т.к. его гетеродин отключен. Этот способ работает только с VG-2, а системы Спектр имеют другой принцип и такой способ не возможен.

3. Для противодействия Спектрам производители радар-детектор всеми доступными способами снижают излучение выдаваемое гетеродином наружу. Для этого используется экранирование, металлические корпуса, настройка резонанса — это из числа пассивных способов. К активным относится использование малошумящих усилителей (LNA), снижение частот гетеродина и т.п. методы. Использование одновременно нескольких способов способно защитить радар-детектор от обнаружения, но полностью не обнаруживаемых радар-детекторов пока не много, но их число постоянно увеличивается по мере перехода производителей на более высокие технологии. Первым полностью не обнаруживаемым радар-детектором был Beltronics STi. При использовании этого способа противодействия отсутствуют какие-либо побочные эффекты.

В России функции VG и Spectre не актуальны, так как у нас нет запрета на использование радар-детекторов, хотя в СМИ то и дело появляются заметки о попытках властей отдельных регионов ввести такие ограничения, как например в Татарстане.

Большая коробочка ловит маленькую коробочку:

DIY

Что сейчас происходит в среде сделай-сам и на хакерских конференциях

Схема для самостоятельной сборки радар-детектора для радиолюбителей (1958 год)
Как запилить свой радар. Подробно

Работа хакера по изготовлению радара из кофейных банок опирается на научную публикацию доктора из MIT, где описана возможность создавать 2д и 3д изображения при помощи радиолокационного синтезирования апертуры


В Массачусетсе даже сделали курс на эту тему

DEFCON 19: Build your own Synthetic Aperture Radar:

За 900 баксов можно купить набор для сборки:

Анбоксинг учебного набора с консервными банками:

Прибор для тестирования антирадаров и лазерных джаммеров

Test your radar detector or laser jammer with this traffic enforcement LIDAR gun simulator

Если вы хотите построить свой лазерный джаммер или свой лазерный радар-детектор, вам пригодится это устройство, которое симулирует работу полицейских лазерных систем обнаружения.

Устройство мимикрирует под одну из 11 систем:

  • Jenoptik Laveg
  • Jenoptik LaserPatrol
  • Kustom Prolaser 1
  • Kustom Prolaser 2
  • Kustom Prolaser 3
  • Kustom ProLite
  • Laser Atlanta
  • Stalker LZ-1
  • Ultralyte 100/200 LR Revision 1
  • Ultralyte 100/200 LR Revision 2
  • Ultralyte Non-LR

каждая из которых работает на 904nM, некоторые системы выдают 100 импульсов в секунду, некоторые — 238.
Тестим свой гаджет на уязвимости.

Radar Gun Hacked!

Из игрушки:


За 25 долларов

При помощи пилы, шайбочек и бутылки:

Делают прибор для тех, кто мечтает стать полицейским:

Нужно больше мощности

Еще одного товарища не устроила мощность предыдущей «игрушки» (10 метров), и он запилил свою рупорную антенну и усилок:

Умелец хочет измерять скорость самолетиков. С мощами он разобрался, а вот следующий шаг — проапгрейдить микросхему, потому что на ней ограничение скорости 100 миль/ч, а ему нужно больше.(источник)

Хак олдскульного полицейского радара

Надыбав на чердаке дедушкин радар, умелец поковырялся с осциллографом и спаял переходник от радара к ноутбуку через аудиовход. И потом успешно обрабатывал сигнал на компе.


источник

P.S.

Бородатая историяДвое полицейских из калифорнийского дорожного патруля сидели в засаде с радаром на трассе I-15, слегка к северу от аэродрома морпехов в Мирамаре.
Один из них вознамерился было измерить скорость машин, выезжающих на пригорок, что прямо перед ними.
Как вдруг… радар стал показывать 500 км/ч.
Полисмен попытался сбросить программу радара, но программа сбрасываться отказалась, а затем и сам радар выключился.
После чего оглушающий рев, исходящий откуда-то с верхушек деревьев, разъяснил, что радар отслеживал морпеховский F/A-18 Hornet (пр-ва фирмы Нортроп-Грамман), совершавший поблизости упражнение по низким полетам.

Капитан полицейского управления направил жалобу командиру базы морпехов.
Пришедший ответ был выдержан в истинно морпеховском стиле:

«Благодарим вас за ваше письмо. Мы, наконец, можем закрыть папку с этим инцидентом. Вам может быть интересен тот факт, что тактический компьютер Хорнета обнаружил присутствие и начал сопровождение вашего неприятельского радара, почему и послал ответный сигнал подавления, отчего ваш радар и отключился.
Далее, ракета „Воздух-Земля“, являющаяся частью амуниции полностью вооруженного на тот момент самолета, так же автоматически нацелилась на местоположение вашего оборудования.
К счастью, пилот Морской Пехоты, управлявший Хорнетом, правильно оценил ситуацию, и, быстро среагировав на возникший статус тревоги ракетной системы, смог перехватить управление автоматической системой защиты прежде, чем ракета была выпущена для уничтожения местоположения неприятельского радара.

Пилот так же предлагает вам держать закрытым рот, когда вы ругаетесь в его адрес, так как видео-система на этом типе самолетов весьма высокотехнологична. Сержанту же Джонсону, полицейскому, державшему радар, необходимо проконсультироваться у своего дантиста по поводу заднего левого моляра. Похоже, пломба в нем расшатана.
Кроме того, у него сломана застежка на кобуре.

Спасибо за вашу заботу.

Semper Fi»

habr.com

Словарь терминов — Радар-детекторы — Все для авто

Описания параметров категории Радар-детекторы

Приемник

Диапазон K
Существуют радар-детекторы, которые принимают излучения радара в K-диапазоне (несущая частота 24 150 МГц). Диапазон является сравнительно новым и в нем сегодня работают почти все российские полицейские радары.

Частота диапазона K
Показатель определяет значение границ данного диапазона частот, в пределах которого радар-детектор способен распознавать излучение дорожных радаров.

Диапазон Ka
Несущая частота диапазона Ka – 34 700 МГц. Благодаря высокой частоте дальность обнаружения увеличивается до полутора километров, а время определения расстояния сокращается. В диапазоне Ka работают многие радары, используемые в Америке и других странах. В РФ этот диапазон в дорожных радарах не применяют, но задействуют в военной технике и радиоизмерительном оборудовании. В связи с этим для этого радар-детектора характерны ложные срабатывания.

Частота диапазона Ka
Показатель определяет значение границ данного диапазона частот, в пределах которого радар-детектор способен распознавать излучение дорожных радаров.

Диапазон Ku
Несущая частота Ku-диапазона — 13 450 МГц. В нашей стране радаров, работающих на этой частоте, нет, но в Европе многие устройства работают именно в таком диапазоне. Водителям, которые планируют путешествовать на автомобиле по европейским странам или Прибалтике, может пригодиться поддержка диапазона Ku радар-детектором.

Частота диапазона Ku
Показатель определяет значение границ данного диапазона частот, в пределах которого радар-детектор способен распознавать излучение дорожных радаров.

Диапазон X
Диапазон X имеет несущую частоту, равную 10 525 МГц. Изначально его использовали в локационном оборудовании, поэтому на данной частоте работали многие отечественные и импортные полицейские радары. В наши дни приборы, работающие в этом диапазоне, считаются морально устаревшими. Их вытесняют современные, более быстродействующие устройства, работающие на других частотах.

Частота диапазона X
Показатель определяет значение границ данного диапазона частот, в пределах которого радар-детектор способен распознавать излучение дорожных радаров.

Поддержка Ultra-K
Современные полицейские радары определяют скорость в импульсном режиме. Радар производит серию коротких импульсов в течение 0,3-0,4 секунд. Старые модели устройств не распознают импульсное излучение полицейского оборудования, воспринимая его как помехи.

Современные радар-детекторы идентифицируют импульсное излучение, которое исходит от радара. Производители для этого разрабатывают свои собственные алгоритмы. Ultra-K – это общее название режиме распознавания импульсных сигналов, исходящих от радара в K-диапазоне. К таким устройствам относят «Искру-1» и «Беркут».

Поддержка Ultra-Ka
Характеристика отвечает за возможность детектирования радаров, работающих в редиме Ultra-Ka.

Современные модели дорожных радаров для определения скорости работают в импульсном режиме. Устройства в течение 0,3-0,4 секунд отправляют ряд сверхкоротких импульсов, которые воспринимаются старыми радар-детекторами в виде помех.

Современные приборы-детекторы выявляют импульсное излучение дорожных радаров. Различные компании для этого разрабатывают свои уникальные алгоритмы.

Поддержка Ultra-Ku
Радар позволяет обеспечивать детектирование в режиме Ultra-Ku. Дорожные радары современного образца для определения скорости движущегося автомобиля применяют импульсный режим. Для этого устройство посылает сверхкороткие импульсы в течение 0,4 сек. Предыдущие модели радар-детекторов воспринимают импульсное излучение как помеху. Нынешние модели обладают способностью распознавания, что и используют производители радар-детекторов, применяя свои собственные алгоритмы. Ultra-Ku означает особый режим распознавания исходящего от радара импульсного излучения в диапазоне Ku (13450 Гц). Поддержка данного режима означает, что радар-детектор предназначен для пользования только на территории Европы и Прибалтики.

Поддержка Ultra-X
Некоторые модели радар-детекторов способны обнаруживать полицейские радары, работающие в режиме Ultra-X. Старые устройства не могут распознавать импульсное излучение современных радаров, так как воспринимают его в качестве помех.

Новые радар-детекторы за счет специальных алгоритмов, разрабатываемых самими производителями устройств, обнаруживают импульсное излучение дорожных радаров.

Ultra-X является общим названием режима идентификации импульсного излучения, которое исходит от радара в X-диапазоне. Устройства, которые работают на частоте диапазона X с непрерывными и импульсными режимами можно считать устаревшими, поэтому их постепенно вытесняют современные модели, работающие на других частотах.

Детектор лазерного излучения
Некоторые современные полицейские радары определяют скорость движения автомобилей при помощи лазерного излучения. Наличие специального детектора дает устройству возможность обнаруживать такие радары. Многие современные радар-детекторы фиксируют лазерное излучение приборов, используемых полицейскими.

Угол обзора лазерного детектора
от 180 до 360
От этого показателя зависит величина угла, в пределах которого устройство распознает лазерное излучение радаров, при помощи которого они определяют скорость движения транспорта.

Угол обзора радар-детектора составляет обычно 180 или 360 градусов. В первом случае прибор обнаруживает радары, находящиеся на пути следования, а во втором детектор распознает дорожные радары, находящиеся также позади машины.

Длина волны лазера мин.
от 700 до 905 нм
От этой характеристики зависит значение нижней границы диапазона, охватываемого приемником лазерного излучения, установленного в радар-детекторе.

Длина волны лазера макс.
от 900 до 1100 нм
Показатель определяет верхнюю границу диапазона, в котором работает приемник лазерного излучения, встроенный в радар-детектор.

Регулировка чувствительности
Для адаптации к различным рабочим условиям многие радар-детекторы предусматривают возможность управления чувствительностью приемника. Повышенный уровень чувствительности следует выставлять вдали от больших городов и промышленных предприятий.

Количество уровней чувствительности
от 2 до 5
Многие радар-детекторы предусматривают возможность управления уровнем чувствительности приемника для адаптации к разным рабочим условиям. В городе или возле промышленных объектов с высоким уровнем радиопомех уровень чувствительности рекомендуется снижать. Вдали от города, напротив, лучше увеличивать чувствительность. Эффективность и дальность действия радар-детектора при этом возрастают.

Поддержка POP
POP представляет собой американский сертифицированный стандарт сверхбыстрого импульсного режима функционирования дорожного радара. Скорость измеряется при помощи одного импульса, длительность которого не превышает 0,067 секунд. Старые модели детекторов не обнаруживают полицейские радары, работающие в режиме POP. В нашей стране и странах СНГ поддержка этого режима радар-детектором требуется для распознавания сигнала, который исходит от таких импульсных радаров, как «Беркут» и «Искра».

Поддержка F-POP
F-POP представляет собой сертифицированный американский стандарт сверхбыстрого импульсного режима функционирования дорожного радара. Чаще всего применяются диапазоны X, K и Ka. Устаревшие модели детекторов никак не реагируют на радары, которые работают в режиме F-POP.

Поддержка Instant-On
Радары с функцией Instant-On не излучают радиосигнал, находясь в дежурном режиме. При этом устройство остается невидимым для радар-детекторов. Сигнал начинает излучаться лишь при измерении скорости движения автомобиля, причем на замеры уходит не более секунды. Режим Instant-On имеется почти во всех ручных полицейских радарах. Старые модели детекторов не реагируют на устройства, которые работают в этом режиме.

Сигнатурный анализ
У каждого полицейского радара, имеется своя уникальная частота – сигнатура. Поколение радаров-детекторов оснащенных сигнатурным анализатором используют технологию цифровой обработки амплитуды, частоты и длины волны сигнала, обеспечивая подробный анализ, и сравнивая данные с внесенными в систему сигнатурами радаров. Наличие данной технологии позволит повысить точность определения сигнала и снизить вероятность ложных срабатываний.

VCO
Voltage Controlled Oscillator или VCO повышает избирательность приемника и подавляет помехи, уменьшая тем самым вероятность ложного срабатывания радар-детектора.

DSP
Digital Signal Processor (цифровой сигнальный процессор) представляет собой вычислительное устройство, которое предназначено для цифровой обработки сигналов. Программируемый модуль дает возможность задействовать различные специализированные алгоритмы для обработки сигнала, фильтрации помех в радиоэфире и обнаружения полезного сигнала радара.

Компании, выпускающие радар-детекторы с цифровым процессором, периодически обновляют «прошивки» для совершенствования алгоритмов и повышении уровня распознавания сигнала радара.

Приемник сигнала (радиоканал)
Все приемники сигнала делятся на два вида: устройства прямого усиления и приборы, работающие на основе супергетеродина. Первые имеют простую схему и стоят дешевле. Такие приемники имеют невысокую чувствительность, но за счет этого меньше подвержены воздействию помех. При работе устройства прямого усиления не возникает дополнительного излучении генератора, что важно в странах, где закон запрещает пользование радар-детекторами. Такие приемники не обнаруживаются системами Spectre и VG-2.

В приемнике, в основе которого лежит супергетеродин, принимаемый сигнал преобразовывается в сигнал промежуточной частоты, который впоследствии усиливается. Такая схема имеет повышенную чувствительность и отличается избирательностью. При работе супергетеродина радиоволны излучаются на определенной частоте, а это излучение улавливают специальные приемники, используемые полицейскими в странах, в которых радар-детекторы под запретом. Для защиты от пеленгаторов некоторые устройства оснащаются дополнительными опциями.

Многие современные модели радар-детекторов используют встроенный приемник радиосигнала на основе супергетеродина, а в приемники прямого усиления в основном устанавливаются в бюджетные устройства.

Обработка сигнала (радиоканал)
После приема и усиления сигнал антенны отправляется на обработку. Специальная система отклоняет сигнал помехи и распознает излучение дорожного радара. Системы обработки сигналов условно делятся на три типа: цифровые, аналоговые, гибридные.

В аналоговых устройствах сигнал обрабатывается за счет специальных электронных фильтров. Сигнал при этом не оцифровывается и остается аналоговым.

Цифровая обработка сразу переводит аналоговый сигнал в цифровой вид, и именно в нем происходит вся последующая обработка.

В гибридных системах сигнал обрабатывается аналоговыми фильтрами, а затем оцифровывается, и последующая обработка осуществляется в цифровом виде.

В современных моделях радар-детекторов используются в основном гибридные и цифровые системы для обработки радиосигнала.

Настройки

Режим «Город»
Принцип действия детекторов заключается в приеме высокочастотных электромагнитных излучений радара. Кроме полезного сигнала, приемник рада-детектора улавливает всевозможные помехи в виде электромагнитных излучений, возникающих от других источников. Уровни помех на открытых трассах и в пределах города сильно отличаются. В городе гораздо больше источников ВЧ радиоизлучения, поэтому уровень помех выше. Для снижения вероятности ложного срабатывания в детекторах предусматривают режим «Город». Чувствительность приемника при этом снижается, а также включаются дополнительные фильтры. Радар-детектор оптимизирует работу с учетом высокого уровня посторонних радиоизлучений.

Количество уровней «Город»
от 1 до 5
Принцип действия радар-детекторов основывается на приеме высокочастотного электромагнитного излучения радара. Кроме полезного сигнала, приемник улавливает разные помехи в виде электромагнитных излучений, возникающих от других источников. На открытой трассе и в городе уровни помех обычно отличаются. В городе много источников высокочастотного излучения, поэтому уровень помех более высок. Для снижения риска ложных срабатываний радар-детекторы имеют «городской» режим работы. В этом режиме чувствительность приемника снижается, а работа детектора оптимизируется с учетом побочного радиоизлучения.

Для точной настройки некоторые радар-детекторы имеют несколько «городских» режимов: «Город 1», «Город 2», «Город 3». Между собой они могут отличаться уровнем чувствительности приемника, встроенными фильтрами и наличием или отсутствием определенных диапазонов.

Режим «Трасса»
Для работы в тех или иных условиях многие радар-детекторы предусматривают такие режимы, как «Город», «Трасса» и «Авто». Режим «Трасса» необходим, когда автомобиль находится далеко от города и всевозможных индустриальных сооружений. В этом режиме чувствительность приемника повышается, и он обнаруживает радар на большем расстоянии. Количество ложных срабатываний при этом не возрастает.

Количество уровней «Трасса»
от 1 до 2
Для того, чтобы пользователи могли использовать радар-детекторы в условиях с разными уровнями электромагнитных помех, устройства могут быть оснащены несколькими режимами: «Город», «Трасса», «Авто».

Режим «Трасса» предполагает, что пользователь удален от города и всевозможных индустриальных помех. Чувствительность приемника в этом случае возрастает, а устройство обнаруживает полицейские радары на большем расстоянии. Количество ложных срабатываний при этом не увеличивается.

Существуют модели детекторов с несколькими режимами для более точной настройки: «Трасса 1», «Трасса 2», «Трасса 3». Друг от друга они отличаются чувствительностью приемника, встроенными фильтрами и наличием/отсутствием определенных диапазонов.

Режим «Авто»
Многие радар-детекторы способны работать в различных режимах, таких как «Город», «Трасса» и «Авто». Каждый из них подходит для условий с определенным уровнем электромагнитных помех.

В автоматическом режиме радар-детектор устанавливает наиболее подходящий режим работы, определяя набор подключенных фильтров и уровень чувствительности.

Отключение отдельных диапазонов
Некоторые модели радар-детекторов предусматривают возможность отключения отслеживания отдельных диапазонов частоты или определенных режимов, в которых работают полицейские радары. Если водитель знает, что в определенной местности дорожные радары не функционируют в тех или иных частотных диапазонах, он может исключить их из проверки. Это минимизирует вероятность ложных срабатываний устройства и уменьшает общее время обнаружения сигнала, который исходит от радаров на дороге. К примеру, в РФ можно смело отключать диапазоны Ka и Ku, так как они в нашей стране не используются.

Количество переключаемых фильтров
от 1 до 8
Для эффективной работы приемника и исключения ложных срабатываний радар-детекторы оснащаются специальными электронными фильтрами, предназначенными для удаления помех из полезного сигнала. В качестве источников помех могут выступать другие радар-детекторы, датчики движения, за счет которых работают автоматические двери и другие электронные устройства, работающие в одном диапазоне с дорожными радарами. Наличие нескольких фильтров дает возможность точнее настраивать радар-детекторы, предотвращая ложные срабатывания.

Обнаружение радаров «Автодория»
Регистратор «Автодория» не излучает никаких радиосигналов, на основе которых работают полицейские радары, что делает прибор невидимым и невозможным для определения большинством радаров-детекторов. Устройства, оснащенные системой обнаружения «Автодория» работают по технологии GPS, регулярно обновляя базу координат о расположении системы Автодория и других полицейских радаров и камер ГИБДД.

Функции

Обнаружение радаров «Стрелка»
В продаже можно найти радар-детекторы, способные обнаруживать радарные комплексы с видеофиксацией типа «Стрелка». Среди всех радаров, применяемых полицейскими, «Стрелка» особенно распространена. Прибор производит автоматический замер скорости движения транспортного средства с одновременной видеофиксацией и созданием снимка с номерным знаком авто.

Обнаружение радаров «Robot»
Некоторые модели радар-детекторов способны обнаруживать радарные комплексы с видеофиксацией типа Robot. Это полицейское оборудование автоматически измеряет скорость движущихся автомобилей и фотографирует регистрационный номер. Вместе с радаром «Стрелка», «Робот» остается одним из наиболее трудноуловимых устройств для существующих детекторов. Возможность идентификации радаров Robot является важным преимуществом, так как распознают его немногие модели, продающиеся на рынке.

Обнаружение радаров «Оскон»
Радары-детекторы позволяющие обнаруживать камеры «Оксон». Такая система обеспечивает контроль не только скоростного режима, но также фиксирует несоблюдение дорожных знаков, разметки, светофорного регулирования, правил перевозки грузов. Неспособность большинства старых моделей радаров вовремя распознавать данную систему заключается в очень коротком импульсном сигнала «Оксона», а также его работе на низкой частоте 24,150 или 24,0 ГГЦ. Модели радаров способные фиксировать данную систему отличаются довольно внушительной стоимостью. Более бюджетные устройства не обеспечивают необходимого радиуса фиксации камер информируя водителя только за 20-200 метров чего не достаточно, при дистанции измерения скорости у «Оксона» уже на 160 м. Таким образом, при выборе такого радара стоит обратить внимание на не самые дешевые модели.

GPS
Некоторые модели автомобильных радар-детекторов оснащены GPS-приемниками. Global Positioning System — это глобальная спутниковая система, использующаяся для определения местонахождения. Встроенный приемник при помощи получаемых от спутников сигналов способен определять координаты своего месторасположения. Точность определения зависит от количества спутников, доступных GPS-приемнику, и может варьироваться в пределах 1-10 метров.

Встроенный GPS-приемник дает возможность реализовывать различные интересные функции. Например, радар-детекторы с GPS предупреждают водителей о приближении к стационарным радарам с камерами. В случае ложного срабатывания устройства в определенных местах пользователь имеет возможность сохранять в памяти координаты точек. В будущем при приближении к этим точкам радар-детектор будет блокировать сигнал, не беспокоя водителя.

ГЛОНАСС
Координаты местоположения определяются при помощи системы ГЛОНАСС.
ГЛОбальная Навигационная Спутниковая Система (ГЛОНАСС) – это спутниковая система российского производства. Подобно всемирной системе GPS, ГЛОНАСС определяет координаты точно так же при помощи спутниковых сигналов. Система работает совместно с GPS, что гарантирует более точное определение данных местоположения. Радар-детектор обладает дополнительными функциями благодаря встроенному ГЛОНАСС/GPS-приемнику. Так, устройство сохраняет в памяти координаты всех радаров стационарного типа, которые оборудованы камерами, предупреждая водителя о приближении к ним. Если же радар-детектор сигнализирует о наличии радаров в местах, где таковых нет, то пользователь может ввести точные координаты в память, чтобы в следующий раз устройство не подавало ложный сигнал.

База координат стац. радаров
Некоторые радар-детекторы с встроенным GPS-приемником дают пользователю возможность загружать в память базы с координатами полицейских радаров, установленных стационарно. Также можно отмечать места размещения дорожных радаров вручную.

Подобные устройства предупреждают водителя о приближении к стационарно установленным радарам, даже если детектор не способен самостоятельно их идентифицировать. Оповещение совершается на достаточном удалении от радара, чтобы водитель успевал снижать скорость.

Добавление точек ложных срабатываний
В процессе работы радар-детектора из-за помех иногда происходят ложные срабатывания. В роли источников помех выступают иногда датчики движения, установленные в автоматических дверях, а также другие электронные устройства, использующие тот же диапазон, что полицейские радары.

В некоторых моделях с GPS-приемником можно указывать точки, в которых случается ложное срабатывание. Если такое наблюдается несколько раз в одном и том же месте, в последующие разы при движении мимо этой точки звуковой сигнал не включается и не отвлекает водителя.

Антисон
Функция полезна в тех случаях, когда водитель чувствует усталость и, соответственно, повышается риск засыпания за рулем. При активизации опции радар-детектор с определенной периодичностью будет издавать негромкий звуковой сигнал. Водитель при этом должен нажать на кнопку, оповестив систему о том, что он бодрствует. В противном случае сработает громкая сирена, которая разбудит шофера. Радар-детекторы с функцией «антисон» рекомендуется использовать водителям, отправляющимся в дальние путешествия.

Отображение скорости автомобиля
Эта опция позволяет радар-детектору определять скорость движения транспортного средства и отображать ее на дисплее. Срабатывание устройства предупреждает водителя о приближении к радару. Посмотрев на значение скорости, пользователь может принять решение о сохранении или сбросе скорости.

Существуют модели с возможностью программирования их таким образом, что при движении с разрешенной скоростью радар-детектор не будет издавать звуковых сигналов.

Электронный компас
Встроенный электронный компас использует для определения направления сторон света магнитное поле земли. В большинстве моделей, оснащенных компасом, отображается 8 точек: Юг, Юго-запад, Запад, Северо-запад и т. д. Перед тем, как пользоваться устройством, его необходимо откалибровать.

Защита от обнаружения системами VG-2
В некоторых странах Европы и ряде штатов Америки закон запрещает использование радар-детекторов. Дорожная полиция использует пеленгующие устройства для обнаружения нарушителей. Пеленгаторы улавливают радиоизлучение супергетеродинного приемника, встроенного в радар-детектор.

Одной из систем пеленгации является VG-2. Для защиты от нее радар-детектор улавливает исходящее от прибора излучение и отключает приемник-супергетеродин. При этом устройство становится невидимым для пеленгатора.

Учтите, что на стопроцентную защиту от обнаружения системой пеленгации рассчитывать не следует. В России и странах ближнего зарубежья запрета на применение радар-детекторов пока нет, поэтому функцию защиты лучше отключать. Это исключает вероятность случайного срабатывания системы, в результате которого радар-детектор будет отключаться, переставая принимать сигналы дорожных радаров.

Защита от обнаружения системами Spectre
В определенных американских штатах и некоторых странах Европы использовать радар-детекторы запрещено. Дорожная инспекция применяет специальные пеленгаторы для обнаружения этих устройств. Полицейское оборудование улавливает радиоизлучение, возникающее при работе встроенных в радар-детекторы приемников-супергетеродинов.

Одной из систем пеленгации является Spectre, которая работает по такому же принципу, что и VG-2, но имеет улучшенную систему приема радиосигнала. Для защиты от системы Spectre радар-детектор отключает супергетеродинный приемник при обнаружении излучения пеленгатора, и становится для него невидимым.

Следует отметить, что система защиты от систем Spectre работает не со 100-процентной эффективностью. Использование радар-детекторов в тех странах, где это запрещено, является нарушением закона.

На территории РФ, Беларуси и Украины запрета на использование детекторных устройств нет, поэтому опцию защиты от Spectre рекомендуется отключать. Это необходимо делать для того, чтобы детектор не отключался при случайных срабатываниях защитной системы.

Память настроек
Функция нужна для сохранения настроек определенных параметров радар-детектора в энергонезависимой памяти. Все сохраненные данные об уровне яркости экрана, уровне громкости, выбранном режиме работы и других параметрах остаются в памяти и выставляются автоматически после активизации устройства.

Вывод информации

Отображение информации
Световая индикация устройств условно делится на следующие типы: ЖК-дисплей, символьный дисплей и светодиодный дисплей. Недорогие модели, как правило, оснащаются простыми светодиодными дисплеями или индикаторами. Отдельный светодиод обеспечивает подсветку надписи или графического символа, соответствующего определенному режиму работы. Такой тип индикации упрощает конструкцию радар-детектора и делает прибор дешевле.

Символьный экран состоит из отдельных сегментов или точек, что дает возможность отображать разные надписи из цифр и символов. Дисплей может выдавать более информативные и детальные сообщения.

Что касается ЖК-дисплеев, то они выводят не только отдельные символы, но и графическую информацию.

Регулировка яркости
Регулировка яркости дисплея доступна почти во всех моделях радар-детекторов. Это дает возможность выбирать подходящий режим с учетом времени суток и уровня освещенности салона транспортного средства.

Регулировка громкости
Почти все радар-детекторы предусматривают систему звукового сопровождения. При приближении дорожного радара устройство оповещает водителя об этом звуковым сигналом. Управление громкостью дает пользователю возможность выставлять подходящий уровень звука.

Голосовое оповещение
Почти все радар-детекторы предусматривают звуковое сопровождение. При приближении к радару прибор информирует водителя посредством звукового сигнала. Некоторые модели выдают не только тональный сигнал, но и голосовые оповещения. В этом случае может сообщаться более подробная информация о радаре: тип, частотный диапазон и другие характеристики.

Отключение звука
Режим отключения звука Mute предполагает существенное ослабление или отключение громкости динамика устройства. Опция полезна при телефонных разговорах в режиме громкой связи или в других случаях, когда в салоне машины требуется соблюдать тишину. При выключенном звуке о приближающемся радаре водитель может узнать по мельканию светодиодных индикаторов или информации на дисплее детектора.

Корпус

Многомодульная конструкция
Некоторые радар-детекторы состоят из двух или трех блоков. Эта конструкция обеспечивает возможность раздельного монтажа приемного модуля и дисплея. Приемный модуль может располагаться под капотом в каком-нибудь скрытом месте. Кроме того, вариант подкапотного расположения используют в машинах с атермальным лобовым стеклом или стеклом с подогревом, так как такие стекла ухудшают прием сигнала от полицейских радаров. Дисплей и блок управление можно установить в любом месте в салоне.

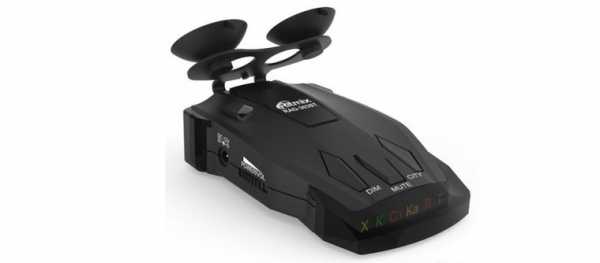

Крепление на присоске
Иногда в комплекте с радар-детектором имеется кронштейн для фиксации устройства на лобовом стекле при помощи присоски. Такое решение дает возможность устанавливать прибор в нужном месте, не повреждая отделку салона машины.

Крепление на коврике
Специальный липкий коврик можно разместить на приборной панели для надежной фиксации радар-детектора. Устройство при необходимости можно быстро снять.

Крепление на магните
Магнит можно прикрепить к панели приборов на слой клея или липкую ленту. Радар-детектор при этом будет держаться на магните, а при необходимости пользователь сможет быстро снимать и устанавливать прибор на место.

Крепление на липкой ленте
Крепление на двустороннем скотче дает возможность быстро и легко устанавливать устройство в определенное место, не повреждая панель приборов автомобиля.

Ширина
от 32 до 122 мм
Ширина устройства.

Высота
от 30 до 180 мм
Высота устройства.

Толщина
от 14 до 145 мм
Толщина устройства.

Вес
от 31 до 1100 г
Вес устройства.

Дополнительно

Потребляемый ток
от 30 до 500 мА
Почти все радар-детекторы потребляют от 100 до 250 мА тока, поэтому автомобильный генератор не испытывает серьезных нагрузок. В любом случае, чем меньше тока будет потреблять выбранный радар-детектор, тем меньшей будет нагрузка на электропроводку машины.

Энергосбережение
Режим энергосбережения необходим для предотвращения возможной разрядки автомобильного АКБ. В этом режиме устройство отключается спустя определенное время (3-4 часа), если пользователь не нажимает ни на одну из кнопок. С таким режимом водителю можно не думать об отключении детектора, когда он оставляет автомобиль на парковке.

Солнечная батарея
Определенные модели радар-детекторов работают на аккумуляторах, которые в светлое время суток заряжаются от солнечной энергии. Такая конструкция исключает необходимость использования кабеля питания и оставляет свободным гнездо прикуривателя.

Мин. рабочая температура
от -40 до -5 °C
Значение минимальной температуры, при которой радар-детектор сохраняет работоспособность. Устройства должны работать в широком диапазоне температур, так как летом на солнце они сильно нагреваются, находясь под лобовым стеклом, а зимой промерзают, поскольку температура в салоне нередко опускается ниже нуля.

Макс. рабочая температура
от 40 до 85 °C
Показатель определяет максимальную температуру, при которой устройство продолжает нормально функционировать. Автомобильные радар-детекторы должны работать в достаточно широком температурном диапазоне. При расположении под лобовым стеклом, приборы могут сильно нагреваться, а зимой температура воздуха в салоне опускается ниже нуля.

auto.1k.by

Ответы CARCAM на самые популярные вопросы о радар-детекторах

Как радарный комплекс измеряет скорость?

Современные радары работают на принципе эффекта Доплера: устройства излучают радиосигнал, который в свою очередь отражается от объекта и возвращается обратно. Чем выше скорость автомобиля, чем больше частота отраженного сигнала. Радар высчитывает разницу между исходным и отраженным сигналами. Благодаря этому, радар получает скорость автомобиля.

Радар-детектор и антирадар — в чем разница?

Радар-детектор и антирадар — это разные устройства. У которых отличаются и назначение, и принцип действия. Антирадар излучает радиоволны, которые искажают сигнал полицейского радара. Вследствие этого, показания радара искажаются. Продажа, производство и использование антирадаров на территории России запрещены законом.

Радар-детектор — это прибор, который только принимает радиосигналы и оповещает водителя о возможной опасности. Использование и производство радар-детекторов на территории России разрешено.

На каких частотах работают дорожные радары?

Х-диапазон — 10525 МГц. В этом диапазоне работают такие мобильные радары как Барьер, Сокол, КРИС-П. Определяются радар-детекторами на большом расстоянии. Такие устройства почти не используются из-за повышенной чувствительности к помехам и сложностей в эксплуатации.

К-диапазон: 24150 МГц.  — диапазон, в котором работают почти все полицейские радарные комплексы. Радары, работающие в диапазоне K, измеряют скорость автомобиля на большом расстоянии, в отличие от приборов более раннего поколения, которые  работают в X-диапазоне. Разница может достигать до 1,5 раз. В K-диапазоне работают Беркут, Искра-1, Стрелка СТ\М

Ка-диапазон — 34700 МГц. определяется радар-детекторами с расстояния 1.5 км. На территории  России почти не используется — он занят военными. Чаще можно встретить в странах СНГ или Европе.

Ku-диапазон 13450 МГц — используется в некоторых западных странах. В России на этом диапазоне работает спутниковое телевидение, поэтому для радаров практически не используется.

Какова реальная дальность работы радаров?

Дальность работы полицейских радаров зависит от рельефа или правильной установки устройства. Самое большое расстояние на котором радар сможет определить скорость автомобиля — около 1 километра. Минимальное расстояние, на котором устройство точно сработает — 300 метров. На точность определения скорости в большинстве случаев расстояние не влияет: либо прибор показывает точное значение, либо не показывает ничего.

Откуда производители берут базы данных для GPS-информеров?

Координаты для баз данных берутся из источников, чаще всего на ресурсах, где пользователи сами дополняют информацию о расположении радаров. С определенной периодичностью производители обновляют базы данных для своих устройств, оборудованных GPS-информером. Обновление происходит вместе с установкой новой прошивки для устройства. Периодичность обновления координат для GPS-информера, каждый производитель выбирает индивидуально.

Как работают лазерные радары?

Лазерные радары работают по тому же принципу, что и обычные радары. Они несколько раз измеряют расстояние до объекта с помощью лазерного луча. Затем, исходя из полученных данных вычисляется скорость автомобиля.

Отчего возникают ложные срабатывания

Радар-детекторы улавливают волны от всех устройств, которые излучают радиоволны в том же диапазоне, что и полицейские радары. В городе таких устройств предостаточно: автоматические двери в супермаркетах, круиз-контроли других автомобилей, парктроники. Радары не распознают тип устройств и оповещают водителя о всех источниках сигналов.

Этот недостаток решает сигнатурный радар-детектор, который способен распознать тип устройства по излучаемому сигналу. В случае если сигнал излучает какой-либо бытовой прибор или иное устройство, радар-детектор никак не отреагирует на него.

Круговой обзор в радар-детекторе

Часто на дорогах установлены радары, которые фиксируют скорость движения уже после того, как автомобиль проедет мимо него. Радар-детектор также улавливает сигналы таких устройств. Но при этом работа радарного модуля ухудшается за счет установленной на заднее стекло тонировки или багажа, закрывающего прием сигнала.

Почему радар-детектор постоянно срабатывает в диапазоне K

В диапазоне K работают практически все полицейские радары. В том числе в этом диапазоне работают другие приборы, такие как парктроники и автоматические двери магазинов. Соответственно, радар-детектор срабатывает на все устройства, которые излучают сигнал в K-диапазоне. Исключением является разве что сигнатурный радар-детектор. Он распознает тип оборудования, которое излучает радиосигнал, и не уведомляет водителя, если источник не относится к полицейскому оборудованию.



Технический эксперт «Каркам Электроникс» Андрей Яковлев.

autoassa.ru

Как выбрать радар-детектор (2018) | Блог

Радар-детекторы появились довольно давно; большинство автолюбителей с опытом уже успело испробовать их в деле и сделать выводы об их эффективности. Еще лет десять назад выводы эти были неоднозначными: часто писк радар-детектора просто озвучивал уже свершившийся факт замера скорости. Он засекал только работающий радар, а ДПС-ники, легко определяя превышение скорости «на глаз», прицельно «стреляли» именно в нарушителя, у которого не оставалось ни малейшего шанса избежать штрафа.

Но сегодня ситуация изменилась коренным образом: на улицах городов замером скорости теперь занимаются преимущественно стационарные камеры, а на обочинах трасс вместо вытянувшего руку с «феном» ДПС-ника все чаще попадаются неприметные издали треноги. Радарные комплексы излучают радиоволны постоянно, поэтому радар-детекторы (из тех, что работают в используемом радаром диапазоне) уверенно определяют угрозу за 1500-500 метров до попадания автомобиля в зону фотографирования.

Правда, обнаружить современные импульсные маломощные радары на таком расстоянии могут только высокочувствительные радар-детекторы. А высокая чувствительность ведет к тому, что помехи и сигналы от других радиоустройств радар-детектор принимает за излучение радара. Увы, недорогой радар-детектор либо будет «не замечать» некоторые радары, либо, наоборот, будет раздражать частыми ложными срабатываниями. Дорогие модели радар-детекторов отличаются высокой помехозащищенностью, защитой от ложных срабатываний, наличием баз сигнатур радаров и другими опциями, повышающими шанс достоверного обнаружения радара.

И помните, лучшая защита от штрафов за превышение скорости – это соблюдение правил дорожного движения!

Виды определяемых радаров

Первое, чего желает покупатель радар-детектора от своего приобретения – чтобы он определял все возможные радары и камеры. Увы, радары радарам рознь – не все из них обнаруживаются радар-детекторами, а некоторые виды дистанционно обнаружить в принципе невозможно. Чтобы понять, чего можно ожидать от радар-детектора, придется немного разобраться в видах радаров, которые вы видите каждый день на улицах и автотрассах.

Радары К-диапазона наиболее распространены в стационарных и передвижных модификациях. Для определения скорости движущегося объекта они используют допплеровский сдвиг частоты отраженного радиосигнала. Именно этот радиосигнал улавливается приемником радар-детектора.

Стрелка

Расстояние обнаружения нарушения — до 1000 м Расстояние фотографирования — до 50 м До 4 полос движения. Сигнал импульсный (Ultra-K, POP) маломощный, для уверенного определения работы «Стрелки», радар-детектор должен иметь соответствующие настройки (наличие «Стрелки» в списке определяемых радаров обязательно)

Кречет-С

Расстояние обнаружения нарушения — до 500 м Расстояние фотографирования — до 50 м До 4 полос движения в обоих направлениях, определяет также нарушения разметки. Сигнал маломощный, для уверенного определения работы комплекса желательно наличие «Кречета» в списке определяемых радаров.

Кордон

Расстояние фотографирования — до 50 м До 4 полос движения в обоих направлениях, определяет также нарушения разметки. Сигнал маломощный, желательно наличие «Кордона» в списке определяемых радаров.

«Jenoptik Robot», он же «MultaRadar»

Расстояние обнаружения нарушения — до 1000 м Расстояние фотографирования — до 150 м До 6 полос движения в обоих направлениях, определяет также нарушения разметки. Сигнал маломощный, для уверенного определения работы комплекса желательно наличие комплекса в списке определяемых радаров.

Арена

Расстояние фотографирования — до 90 м До 3 полос движения. Детектируется большинством радар-детекторов.

Крис

Расстояние фотографирования — до 150 м До 3 полос движения. Детектируется большинством радар-детекторов.

Радарные комплексы Автоураган, Рапира-1 (внешний вид схож)

Расстояние фотографирования — до 50 м 1 полоса движения. Детектируется большинством радар-детекторов.

Фотокомплексы для определения нарушения производят анализ видеосигнала, идущего от камеры. Чаще всего такие комплексы используются для контроля парковок («Паркрайт», «Паркнет»), правил проезда перекрестков и дорожной разметки («Спецлаб-Перекресток»). Но существуют фотокомплексы, способные определять и скорость автомобиля. Такие комплексы не излучают радиосигнала, соответственно, радар-детекторы их не определяют. Предупреждать о таких радарах могут только устройства с GPS-модулем, содержащие актуальный список камер вашей местности.

Фотокомплекс Автоураган (от радарного комплекса отличается отсутствием радиоизлучателей)

Расстояние фотографирования — до 50 м 1 полоса движения, превышение скорости, нарушение дорожной разметки. Используются те же камеры, что на одноименных радарных комплексах. Не обнаруживается радар-детекторами.

Фотокомплекс «Поток-ПДД».

Расстояние фотографирования — до 100 м. До 3 полос движения, превышение скорости, нарушение дорожной разметки. Внешне похож на «Автоураган». Не обнаруживается радар-детекторами.

Фотокомплекс Автодория

Зона контроля – до 10 км, определение нарушения скоростного режима по расчету средней скорости автомобиля на участке между двумя камерами. До 3 полос движения. Не обнаруживается радар-детекторами.

Современные мобильные радары работают преимущественно в К-диапазоне, большинство радар-детекторов их определяют. Основная сложность их обнаружения состоит в том, что они не работают постоянно, а включаются инспектором ДПС применительно к конкретной машине. С учетом того, что современные радары имеют небольшую мощность излучаемого сигнала, чаще всего они обнаруживаются слишком поздно. Из этих типов радаров наиболее распространены «Бинар» и «Визир».

Не оснащенные видеофиксаторами «фены» типа «Беркут» и «Искра» сегодня практически не используются, не говоря уже о старых радарах Х-диапазона («Барьер», «Сокол»).

Мобильные лазерные комплексы используют для определения скорости отраженный лазерный луч. Радар-детекторы, оснащенные детектором лазерного излучения, способны предупреждать от таких комплексов, но чаще всего это означает, что ваша скорость уже измерена, а автомобиль сфотографирован. Лишь в редких случаях устройство улавливает луч не направленный к вашей машине, а отразившийся от другой. В этом случае можно избежать штрафа, но рассчитывать на такое стечение обстоятельств не стоит. Сотрудники ДПС пользуются лазерными комплексами «ЛИСД» и «Амата».

Характеристики радар-детекторов

Отображение информации. Большинство моделей отображают диапазон обнаруженного сигнала с помощью светодиодных или LED-индикаторов.

Некоторые модели дополнительно к диапазону сообщают об уровне сигнала – это дает некоторую возможность судить о его достоверности и расстоянии до источника. Радар-детекторы с символьным или LCD дисплеем могут сообщать дополнительную информацию, например, расстояние до радара, собственную скорость и т. д.

Но наиболее эффективны радар-детекторы, отображающие на символьном или LCD-дисплее название обнаруженного радара. Это гарантирует то, что производители устройства, как минимум, знают о таком виде радаров.

Поддерживаемые диапазоны

Большую часть списка можно смело игнорировать. Ka – диапазон американских радаров, Ku – Европа, Украина и Белоруссия. X в настоящее время почти не используется, хотя говорят, что в регионах иногда еще попадаются старые «фены» Х-диапазона. Несмотря на то, что работающих в этих диапазонах радаров на дорогах не встречается, другие радиоустройства запросто могут вызывать ложные срабатывания. Поэтому крайне желательно, чтобы у радар-детектора была опция отключения отдельных диапазонов.

В К-диапазоне работает большинство радаров, соответственно, он поддерживается всеми радар-детекторами. Но если радар работает не постоянно, а импульсами, то обычный радар-детектор может принять такое излучение за помеху и не среагировать (или среагировать слишком поздно). Наличие в списке диапазонов радар-детектора Ultra-K или POP говорит как раз о том, что устройство определяет импульсные радары («Стрелка» и большинство мобильных радаров).

L или Laser говорит о том, что радар-детектор обнаруживает и лазерное излучение. Это не дает серьезной защиты от лазерных радаров, но иногда все же может помочь.

В последнее время все большее распространение получают радар-детекторы, снабженные GPS-модулем и возможностью заливки координат стационарных камер.

С одной стороны, наличие такой опции – несомненный плюс, поскольку позволяет помечать точки ложных срабатываний и предупреждать даже о принципиально недетектируемых фотосистемах наподобие «Автодории». С другой стороны, установка GPS-модуля позволяет некоторым производителям смело вписывать в список определяемых радаров все существующие модели, при том, что детектор радиосигнала определяет далеко не все из них.

Отсутствие Ultra-K и POP в поддерживаемых диапазонах и низкая цена радар-детекторов с GPS-модулем – признак того, что современные мобильные и передвижные радарные комплексы детектор не «увидит». А если модель еще и выпущена малоизвестным производителем, то могут быть проблемы с актуальностью и корректностью баз стационарных камер.

Защита от обнаружения может пригодиться, если вы собираетесь пользоваться радар-детектором за рубежом – во многих странах Европы использование радар-детекторов запрещено. Для обнаружения запрещенного устройства полицейские Европы используют чувствительные пеленгаторы VG и Spectre для обнаружения собственной частоты приемника радар-детектора.

Полицейский пеленгатор радар-детекторов Spectre.

Защищенные от обнаружения радар-детекторы имеют экранированный корпус, некоторые из них способны определять частоту самого пеленгатора и автоматически выключаться на несколько минут.

Однако пользоваться этой опцией следует с большой осторожностью – пеленгаторы постоянно совершенствуются и полной гарантии необнаружения прибора дать невозможно. Цена же, которую придется заплатить в случае его обнаружения, может оказаться слишком высока — в некоторых странах Европы даже просто наличие радар-детектора в машине может привести к штрафу в несколько тысяч евро, тюремному сроку и конфискации не только прибора, но и автомобиля.

Варианты выбора радар-детекторов

Даже недорогой [url=»https://www.dns-shop.ru/catalog/17a8bab916404e77/radar-detektory/?p=1&mode=list&stock=2&order=1&f=4pdd-4pdb]радар-детектор с поддержкой диапазонов POP или Ultra-K способен определить большинство современных радарных комплексов.

[url=»https://www.dns-shop.ru/catalog/17a8bab916404e77/radar-detektory/?p=1&mode=list&stock=2&order=1&f=8d46]Радар-детектор с GPS-модулем обеспечит 100% гарантию защиты от стационарных радаров – правда, только при условии актуальности базы на сайте производителя.

Удобны [url=»https://www.dns-shop.ru/catalog/17a9094016404e77/videoregistratory/?p=1&mode=list&f=e4qb]радар-детекторы, совмещенные с видеорегистратором – большой ЖК-экран способен выдать максимум информации, а ведущаяся видеозапись может помочь в спорных случаях.

[url=»https://www.dns-shop.ru/catalog/17a8bab916404e77/radar-detektory/?p=1&mode=list&stock=2&order=1&f=9qf9]Радар-детектор с детектором лазерного изучения предоставит хоть какую-то защиту от современных лазерных комплексов.

Для минимизации ложных срабатываний выбирайте среди [url=»https://www.dns-shop.ru/catalog/17a8bab916404e77/radar-detektory/?p=1&mode=list&stock=2&order=1&f=4pdj]моделей с возможностью отключения отдельных диапазонов и сразу отключите все радиодиапазоны, кроме K, Ultra-K и POP.

club.dns-shop.ru

admin / 29.08.2017 / Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
