Бесключевой обходчик иммобилайзера — для чего, виды, как работает

Наличие на автомобиле штатного иммобилайзера, не дающего запустить двигатель проворотом личинки замка зажигания, давно уже стало нормой. Однако это автоматически сделало невозможным и автозапуск: не «видя» ключа зажигания в замке, ЭБУ впрыска не даст мотору завестись. Поэтому приходится применять обходчики иммобилайзера – устройства, имитирующие ключ или чип-карту.

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте.

Как работает обходчик иммобилайзера?

Ключевой обходчик штатного иммобилайзера

Самый распространенный принцип считывания ключей в современных иммобилайзерах прост: в ключ монтируется чип, представляющий собой RFID-метку с записанным на нее уникальным кодом. Так же работают бесконтактные домофонные ключи, карты метро, да и много чего еще. Вокруг замка зажигания устанавливается катушечная антенна, которая и улавливает сигнал от метки в момент включения зажигания.

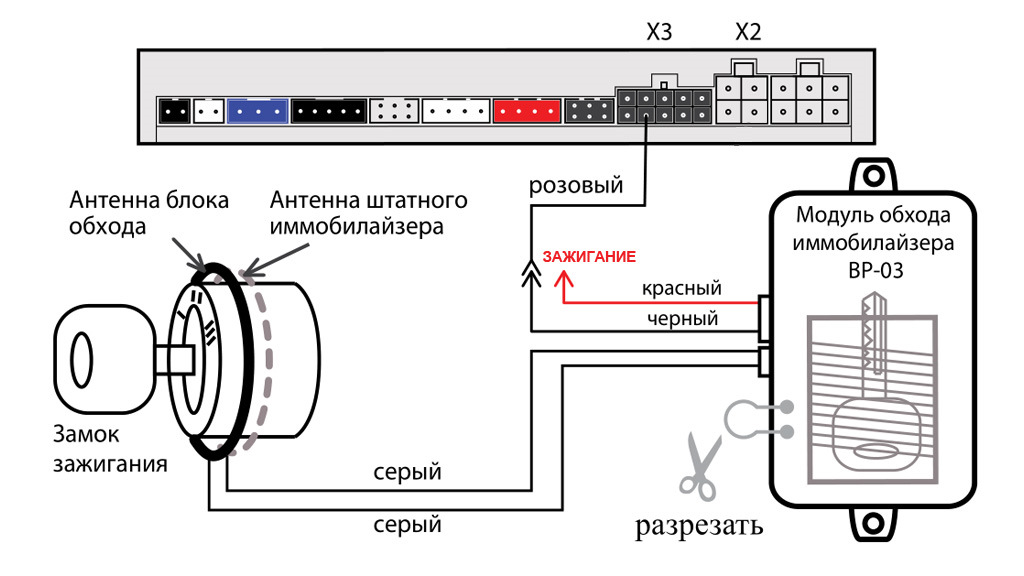

Простейший обходчик иммобилайзера – это, по сути, две антенны аналогичного типа, разомкнутые через реле. Одна антенна наматывается вокруг штатной, внутрь второй вставляется извлеченный из ключа чип или сам ключ. Поскольку цепь разомкнута, то иммобилайзер чип в обходчике не видит. Только в момент срабатывания автозапуска, когда сигнализация замыкает реле обходчика, импульс запроса со штатной антенны передается на антенну обходчика, доходит до чипа, а чип передает ответный сигнал.

Этот метод нельзя назвать совершенным по следующим причинам:

1. Перестает работать один из штатных ключей, завести машину с него уже не получится. Если одной машиной пользуется несколько человек – это неудобно. Придется заказывать дополнительный ключ: либо у официалов (новый, с уникальным кодом, который придется прописывать в память иммобилайзера), либо у «умельцев» клонировать оригинальный. К тому же такой метод недолюбливают страховщики, установив сигнализацию с автозапуском цена КАСКО увеличится, если владелец не располагает двумя работоспособными ключами.
2. Возможны проблемы со считыванием чипа. Устройство из двух дополнительных антенн чувствительно к расположению и чипа и штатного транспондера относительно намоток. На некоторых машинах штатной антенны обходчика не хватает для эффективной работы – приходится мотать антенну самостоятельно.
   Если штатные ключи используют не пассивную метку (активируемую сигналом со считывателя), а активную (со своим источником питания), то неудобств и недостатков еще добавляется. Приходится использовать обходчик наподобие Pandora DI-03 и регулярно (хотя и не так часто) менять в нем батарейку.

Бесключевые обходчики

Принцип работы бесключевого обходчика

Решением проблемы стали системы бесключевого обхода. Чтобы штатный иммобилайзер дал команду на разрешение запуска, ему нужно лишь получить определенный сигнал со своей антенны. Для этого вовсе не обязательно наличие рядом с антенной чипа – если подключить к ней устройство, способное генерировать нужный сигнал, то распознавание пройдет успешно, а все ключи останутся работоспособными.

Бесключевой обходчик иммобилайзера Fortin EVO-KEY

По такому принципу работает, пожалуй, самый известный модуль бесключевого обхода иммобилайзера – канадский Fortin F1 и его более новые модели вплоть до Fortin Evo-All. При установке он подключается к сигнализации и проводам, по которым осуществляется связь блока иммобилайзера со считывателем. Затем выполняется процедура обучения: сначала блок обходчика, «слушая» сигнал с антенны, запоминает код чипа, находящегося в ключе зажигания, а затем его имитирует.

Причем подобные модули успешно работают не только на простейших иммобилайзерах с постоянным кодом, но и на системах с динамически изменяемым кодом – главное, чтобы производитель обеспечил поддержку конкретной модели автомобиля. Используя ноутбук с предоставляемым разработчиком программным обеспечением, можно провести декриптовку ключа шифрования, после чего блок бесключевого обхода сможет имитировать динамический код так же как это делал бы штатный чип иммобилайзера.

К популярности модулей Fortin в России руку приложили в первую очередь инженеры StarLine. Эти блоки не просто продавались в комплекте с рядом сигнализаций, но и их программное обеспечение подгонялось под потребности рынка. Поэтому модули Fortin (перемаркированные как StarLine F1)  работают и с автомобилями премиальных марок, и с популярными в нашей стране «бюджетками» от Kia/Hyundai, GM, Renault и так далее.

В модули Fortin изначально заложена максимальная универсальность. А вот их  конкуренты из iDataLink предпочли пойти по пути создания более специализированных моделей: например, модуль START-BM1 предназначен исключительно для BMW/Mini, START-BZ1 – для Mercedes-Benz, START-VW2 – для автомобилей концерна VAG и так далее. Подобные системы удобнее в установке. Их жгут проводов подключается к штатной проводке «разъем в разъем» (подобное предлагает и Fortin, но «узкоспециализированный» жгут, скорее всего, придется покупать на том же ebay), сами алгоритмы лучше «заточены» под конкретные применения. К тому же нет привязки к конкретной марке сигнализаций. Тот же StarLine F1 с сигнализациями от других производителей далеко не факт, что заработает, что и указано в паспорте. Системы от iDataLink же являются законченными устройствами автозапуска – мотор можно заводить штатным радиоключом автомобиля.

В продаже встречаются и другие специализированные бесключевые обходчики. Например, модуль BPImmo TL-1 стал популярен благодаря распространенности праворульных «тойот». Это единственный бесключевой обходчик, официально поддерживающий внутрияпонские Corolla Fielder, Mark X и так далее.

Интересно, что разработчики охранных комплексов Pandora/Pandect тоже не стали «изобретать велосипед», как и их питерские коллеги. Предлагаемый модуль автозапуска Pandora RMD-7 сам по себе не имеет функции бесключевого обхода, но интегрируется с универсальным обходчиком от iDataLink, работающим по CAN-шине, реализуя так называемый «умный» обход.

«Умный» обход иммобилайзера

Интеграция бортовых электронных блоков в общую сеть на цифровой шине дает широчайшие возможности, в том числе и «умного» обхода иммобилайзера. При этом не требуются дополнительные подключения – достаточно подключить обходчик или сигнализацию с «умным» обходом к шине и провести обучение, если этого требует инструкция.

Системы с «умным» обходом (а это и современные StarLine 5-6 поколений, и новые Pandora/Pandect) реализуют удобный и совершенный принцип обхода иммобилайзера. Поэтому, если модель автомобиля есть в списке поддерживаемых (легко найти на сайтах производителей), то имеет смысл в приобретении такой сигнализации без дополнительных обходчиков вообще.

Производители постоянно обновляют прошивки. Так сигнализации StarLine в 2017 году поддерживали уже более 150 моделей автомобилей с «умным» обходом, причем в этом году было выпущено долгожданное обновление для отечественных автомобилей (Kalina II, Granta, Priora, Vesta, Xray). Покупая в автосалоне автомобиль бюджетного или среднего класса, можно уже уверенно приобретать сигнализацию StarLine с функцией «умного обхода» iKEY и не ломать голову над выбором бесключевого обходчика: он теперь не нужен.

Модули «умного обхода» доступны и как самостоятельные изделия. Таков, например, BPImmo M-CAN (универсальное изделие, поддерживающее, помимо «японцев» (Mitsubishi/Toyota/Lexus/Honda/Acura), еще и французские автомобили концерна PSA (Peugeot/Citroen), и отечественные «Лады»). iDataLink предлагает устройства, предоставляющие, помимо автозапуска, еще и ряд дополнительных охранных функций. Так, устройство START-CAN управляет штатной сигнализацией, контролирует концевики дверей и так далее. Подобные ему «умные» обходчики удобны, если на вашем автомобиле уже установлена охранная система без автозапуска, и менять ее Вы не хотите.
