Стабилизатор тока для светодиодов своими руками

В настоящее время трудно представить тюнинг автомобиля без светодиодных ламп. Но порой их установка осложнена тем, что они перегорают. Чтобы избежать этой ситуации, в сеть можно включить стабилизатор тока для светодиодов своими руками. В статье приводятся примеры микросхем, по которым можно его сделать.

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

Если применять универсальный выпрямитель как зарядку для АКБ или других задач, то достаточно использовать резистора R1 и транзистор.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Заключение

Нами были рассмотрены стабилизаторы напряжения на различных компонентах. Эти схемы можно усложнять, повышая быстродействие, улучшая другие показатели. Можно использовать готовые микросхемы, которые всегда можно усовершенствовать своими руками, создавая устройства, предназначенные для выполнения конкретных задач.

Фотогалерея «Микросхемы для самодельных выпрямителей»

1. Прибор на КРЕНке 2. На двух транзисторах 3. С операционным усилителем

Разработка микросхем для светодиодов в авто – трудоемкое и сложное дело, которое требует специальных знаний и опыта. При их отсутствии трудно будет достичь необходимого результата.

Но опыт можно приобрести, внимательно собирая несложный стабилизатор тока для светодиодов согласно приведенным схемам. Его можно использовать для дневных ходовых огней в своем автомобиле с установленными светодиодными лампами.

Видео «Выпрямитель для светодиодов своими руками»

Видео о том, как изготовить устройство, которое защитит светодиоды от перегорания (автор ролика — Яков TANK_OFF).

Понравилась статья? Поделиться с друзьями:

Как самому изготовить стабилизатор тока для светодиодов: схемы

Иногда у автолюбителей появляется необходимость ограничить ток заряда АКБ, проверить тот или иной источник питания или пропустить напряжение через диоды. Чтобы осуществить одну из этих задач, есть смысл применить стабилизатор тока для светодиодов своими руками. Подробнее о том, какие существуют схемы для разработки данного девайса, вы узнаете ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Схемы стабилизаторов и регуляторов тока

Источники тока не имеют ничего общего с источниками напряжения. Предназначение первых заключается в стабилизации выходного параметра, а также возможном изменении выходного напряжения. Это происходит так, чтобы уровень ток все время был одинаковым. Источники тока используются для запитки светодиодных ламп, заряда АКБ в авто и т.д. Если у вас возникла необходимость сделать простейший импульсный стабилизатор тока ходовых огней 12в для автомобиля своими руками, то предлагаем вашему вниманию несколько схем.

На КРЕНке

Обустройство цепи на кренке

Чтобы сделать простейший автомобильный импульсный стабилизатор тока в домашних условиях, вам потребуется микросхема 12v. Для этих целей отлично подойдет lm317. Такой стабилизатор напряжения 12 в lm317 считается регулируемым и способен функционировать с токами бортовой сети до полутора ампер. При этом показатель входного напряжения может составить до 40 вольт, lm317 в состоянии рассеивать мощность до 10 ватт. Но это возможно только в том случае, если будет соблюдаться тепловой режим.

В целом потребление тока lm317 сравнительно небольшое — в районе 8 мили ампер, и данный показатель почти никогда не изменяется. Даже в том случае, если через крен lm317 проходит другой ток или меняется показатель входного напряжение. Как вы можете понять, стабилизатор 12 в lm317 для бортовой сети авто дает возможность удерживать постоянное напряжение на компоненте R3.

Кстати, этот показатель можно регулировать благодаря использованию элемента R2, но пределы будут незначительными. В устройстве lm317 компонент R3 является устройством задающего тока. Так как показатель сопротивления lm317 всегда остается на одном и том же уровне, ток, который проходит через него, также будет стабильным (автор видео — Denis T).

Что касается входа крен lm317, ток на них составит на 8 мили ампер выше. Используя вышеописанную схему, можно разработать самый простой стабилизатор напряжения для ДХО автомобиля. Такой девайс может применяться как устройство электронной нагрузки, источника тока для подзарядки АКБ и других целей. Нужно отметить, что интегральные девайсы током 3а или меньше довольно быстро реагируют на различные изменения импульса. Что касается недостатков, то такие девайсы характеризуются слишком высоким сопротивлением, в результате чего придется применять мощные компоненты.

На двух транзисторах

Довольно распространенными сегодня являются стабилизаторы для бортовой сети автомобиля 12v на двух транзисторах. Одним из основных недостатков такого устройства является плохая стабильность тока, если происходят изменения в питающем напряжении вольт. Тем не менее, данная схема для бортовой сети автомобиля 12v подходит для многих задач.

Обустройство цепи на транзисторах

Ниже вы сможете ознакомиться с самой схемой. В этом случае устройством, которое раздает ток, является резистор R2. Когда данный показатель растет, соответственно растет и напряжение на данном элементе. В том случае, если показатель составляет от 0.5 до 0.6 вольт, открывается компонент VT1. При открытии данное устройство будет закрывать элемент VT2, в результате чего ток, который проходит через VT2, начнет снижаться. При разработке схемы можно использовать полевой транзистор Мосфет вместе VT2.

Что касается компонента VD1, то он применяется на напряжение от 8 до 15 вольт и нужен в том случае, если его уровень слишком высокий и работоспособность транзистора может быть нарушена. Если транзистор мощный, то показатель напряжения в сети авто может составить около 20 вольт. Необходимо помнить о том, что транзистор Мосфет открывается в том случае, когда показатель напряжения на затворе составит 2 вольта. Если вы используете универсальный выпрямитель для заряда АКБ или других задач, то вам вполне хватит работы транзистора и резистора R1.

На операционном усилителе (на ОУ)

Механизм на операционном усилителе

Вариант сборки устройства со специальным усилителем ошибки для авто актуален в том случае, если у вас возникла необходимость разработать устройство, работающее в широких пределах. В данном случае выполнять функцию токозадающего элемента будет R7. Операционный увелитель DA2.2 позволяет усилить уровень напряжения в вольтах токозадающего элемента. Устройство DA 2.1 предназначено для сравнивания уровня опорного параметра. Помните о том, что данная схема девайса на 3а нуждается в дополнительном питании, которое должно подаваться на разъем ХР2. Уровня напряжения в вольтах должно хватить для того, чтобы обеспечить функциональность элементов всей системы.

Устройство для авто должно быть дополнено генератором, в нашем случае эту функцию выполняет элемент REF198, характеризующийся уровнем выходного напряжения в 4 вольта. Сама схема стоит достаточно дорого, так что при необходимости вместо нее можно установить кренку. Чтобы правильно произвести настройку, следует установить ползунок резистора R1 в верхнее положение, а с помощью элемента R3 выставляется нужное значение тока 3а. Чтобы предотвратить возбуждение, используются компоненты R2, C2 и R4.

На микросхеме импульсного стабилизатора

Схема механизма с применением импульсного устройства

В некоторых случаях устройство для авто должно функционировать не только в большом диапазоне нагрузок, при этом обладая высоким коэффициентом полезного действия. Тогда использование компенсационных устройств будет не целесообразным, вместо них применяются импульсные элементы.

Предлагаем ознакомиться с одной из наиболее распространенных схем МАХ771, ее особенности следующие:

  • уровень опорного напряжения — 1.5 вольт;
  • коэффициент полезного действия при нагрузке от 10 мили ампер до 1 ампера составит около 90%;
  • показатель питания составляет от 2 до 16.5 вольт;
  • мощность на выходе достигает 15 ватт (автор видео — Андрей Канаев).

Что представляет собой процедура стабилизации? Компоненты R1 и R2 — это делители выходных показателей схемы. Когда уровень делимого напряжения становится больше, чем опорное, устройство автоматически снижает выходной параметр. При обратном процессе устройство будет увеличивать данный показатель. Вы сможете получить рабочий стабилизированный источник тока в том случае, если цепи будут поменяны таким образом, что система в целом станет реагировать на выходной параметр.

Если нагрузка на устройство не особо большая, то есть менее 1.5 вольт, микросхема будет функционировать в качестве рабочего стабилизатора. Но когда этот параметр начнет резко возрастать, девайс переключится в режим стабилизации. Монтаж резистора R8 необходим только тогда, когда уровень нагрузки слишком высокий и составляет более 16 вольт.

Что касается элементы R3, то он является токораздающим. Одним из основных недостатков такого варианта является слишком высокое падение нагрузки на вышеуказанном резисторе. Если вы хотите избавиться от этого минуса, то для того, чтобы увеличить сигнал, необходимо дополнительно установить операционный усилитель.

Заключение

В этой статье мы рассмотрели несколько вариантов стабилизирующих девайсов для авто. Разумеется, такие схемы всегда можно при необходимости модернизировать, способствуя повышению показателя быстродействия и т.д. Имейте в виду, что если нужно, вы всегда можете использовать специально разработанные микросхемы в качестве регулятора. Также при возможности можно самостоятельно производить достаточно мощные регулирующие компоненты, но таких варианты более актуальны для того, чтобы решать определенные задачи.

Как вы видите, разработка схемы — дело достаточно сложное и кропотливое, к нему нельзя просто так подойти, не имея соответствующего опыта. Отсутствие определенных навыков не позволит получить необходимый результат. Чтобы своими руками сделать такую схему для авто, необходимо внимательно выполнять все действия, описанные выше.

Видео «Устройство для питания светодиодов»

Как в домашних условиях сделать стабилизатор для питания ламп в авто или других целей — узнайте из видео (автор видео — Дед Синь).

 Загрузка …

Что нужно светодиоду — стабилизатор напряжения или тока?

Все светодиоды, независимо от форм-фактора и электрических параметров, питаются током. Правильно заданный ток – это гарантия длительной и стабильной работы осветительного прибора. Так почему же производители светодиодной продукции часто вместо стабилизатора тока устанавливают стабилизатор напряжения? Как это сказывается на работе светодиодных ламп, лент, фонарей и прожекторов? Попробуем разобраться.

Стабилизаторы напряжения

Исходя из названия, эти устройства предназначены для поддержания напряжения в нагрузке на определённом уровне. При этом величина выходного тока зависит от самой нагрузки. Другими словами, сколько потребуется нагрузки, столько она возьмёт, но не более максимально возможного значения. Допустим, стабилизатор напряжения обладает такими выходными параметрами: 12В и 1 А. То есть на выходе всегда будет поддерживаться 12В, а ток потребления может быть в диапазоне от нуля до одного ампера. Существует два вида стабилизаторов напряжения: линейные и импульсные.

Как правило, регулирующим элементом в схеме стабилизатора является биполярный или полевой транзистор. Если этот транзистор работает в активном режиме, то стабилизатор называют линейным. Если же регулирующий транзистор работает в ключевом режиме, то стабилизатор называют импульсным.

Наиболее распространенными и недорогими являются линейные стабилизаторы напряжения, однако они имеют ряд недостатков:

  • низкий КПД;
  • при большом токе нагрузки нуждаются в теплоотводе;
  • имеют достаточно высокое падение напряжения.

Чтобы не сталкиваться с подобными недостатками, рекомендуется использовать стабилизаторы напряжения импульсного типа. Они бывают трех типов: повышающие, понижающие и универсальные. Импульсные стабилизаторы имеют высокий КПД, не нуждаются в дополнительном отводе тепла при больших токах нагрузки, но имеют более высокую стоимость.

Стабилизаторы тока

Простейший ограничитель тока – резистор. Его часто называют простейшим стабилизатором, что неверно, так как резистор не способен стабилизировать ток при колебании напряжения на своем входе.

Применение резистора в схеме питании светодиода допустимо только при стабилизированном входном напряжении. В противном случае все скачки напряжения передаются в нагрузку и негативно отражаются на работе светодиода. Эффективность резистивных ограничителей тока очень низкая, так как вся потребляемая ими энергия рассеивается в виде тепла.

Немного выше КПД у конструкций на базе готовых интегральных микросхем (ИМ) линейных стабилизаторов. Схемы линейных стабилизаторов на базе ИМ выделяющиеся минимальным набором элементов, отсутствием помех и простой настройкой.

Чтобы избежать перегрева регулирующего элемента, разность входного и выходного напряжения должна быть небольшой, но достаточной (3-5 вольт). Иначе корпус микросхемы вынужден будет рассеивать невостребованную энергию, тем самым снижая КПД.

Драйверы для светодиодов на основе готовых ИМ линейных стабилизаторов выделяются дешевизной и доступностью элементов для сборки своими руками.

Наиболее эффективными принято считать токовые драйверы с широтно-импульсной модуляцией (ШИМ). Их конструируют на базе специализированных микросхем с цепью обратной связи и элементами защиты, что в несколько раз повышает надёжность всего устройства. Наличие в них импульсного трансформатора ведет к удорожанию схемы, но оправдано высоким КПД и сроком службы. Токовые ШИМ стабилизаторы с питанием от источника 12В несложно сделать своими руками, используя специализированную микросхему. Например, ИМС PT4115 от компании PowTech, которая разработана специально для схем питания светодиодов мощностью от 1 до 10 Вт.

Параметры питания светодиодов

У светодиодов, кроме номинального тока существует ещё один важный параметр – прямое падение напряжения. Роль этого параметра также существенна, именно поэтому его указывают в первом ряду технических параметров полупроводникового прибора.

Чтобы через p-n переход начал протекать ток, к нему нужно приложить какое-то минимальное прямое напряжение Uмин.пр.. Значение минимального прямого напряжения указывается в документации светодиода и отражается на графике вольт — амперных характеристик (ВАХ).

На зеленом участке ВАХ светодиода видно, что только при достижении Uмин.пр. начинает протекать ток Iпр. Дальнейший незначительный рост Uпр приводит к резкому росту Iпр. Именно поэтому даже небольшие перепады напряжения свыше Uмакс..пр. губительны для кристалла светодиода. В момент превышения Uмакс.пр. ток достигает своего пика и происходит разрушение кристалла. Для каждого типа светодиодов существует номинальный ток и соответствующее ему напряжение (паспортные данные), при которых прибор должен отработать заявленный срок службы.

Правильное и неправильное включение

Больше всего ошибок допускают автомобилисты, когда пытаются сэкономить на схеме питания светодиодного освещения. Часто автолюбители включают светодиодные приборы напрямую от аккумулятора, а потом жалуются на разные неполадки: моргание, потерю яркости и полное погасание кристалла. Всё это происходит из-за отсутствия промежуточного преобразователя, который должен компенсировать перепады напряжения в интервале от 10 до 14,5В. Ещё одна ошибка владельцев авто – подключение только через резистор, рассчитанный на среднее показание аккумулятора 12В. Резистор – линейный элемент, а значит, ток через него растет пропорционально напряжению. Подключение через резистор допускается при условии его расчета на 14,5В, но тогда придется смириться с неполной светоотдачей светодиодов при низких и средних значениях напряжения в бортовой сети. Поэтому однозначный верный способ подключения светодиодов в автомобиле – это использование стабилизатора тока, желательно импульсного типа.

В различных осветительных конструкциях на основе светодиодов часто используются именно стабилизаторы напряжения. Почему так происходит? Во-первых, они намного дешевле качественных токовых драйверов. Во-вторых, чтобы из стабилизатора напряжения получился более-менее надёжный драйвер достаточно на выходе установить резистор, грамотно рассчитав его мощность и сопротивление. Такое схемотехническое решение часто применяется в недорогих LED лампах и осветительных конструкциях с применением светодиодных лент.

Большинство светодиодных лент питается стабильным напряжением 12В. Если рассмотреть конструкцию ленты более детально, то можно увидеть, что она разделена на небольшие участки. Как правило, каждый участок состоит из трёх SMD­ светодиодов и одного токозадающего резистора. Падение напряжения на одном светоизлучающем элементе в среднем составляет 2,5-3,5 В, то есть максимум 10,5В в сумме. Остаток гасится резистором, номинал которого изготовитель подбирает под тип используемых светодиодов. Поэтому подключение светодиода через связку из стабилизатора напряжения и резистора можно считать правильной.

Выходная мощность стабилизатора должна быть больше потребляемой мощности нагрузки примерно на 30%.

Если использовать простой блок питания без стабилизации (трансформатор, диодный мост и конденсатор), то при небольшом увеличении напряжения сети, его пропорционально уменьшенная часть будет равномерно распределяться на всех четырёх элементах каждого участка ленты. В итоге вырастет ток, температура кристалла и, как следствие, начнется необратимый процесс деградации светодиодов.

Самым правильным схемотехническим решением является применение стабилизатора тока импульсного типа. На сегодняшний день – это оптимальный вариант, который используют все ведущие производители светодиодных изделий. Токовый драйвер с ШИМ регулятором практически не греется, эффективен и надёжен.

Так чему же отдать предпочтение: дешевому стабилизатору напряжения с резистором или более дорогому токовому драйверу? Правильный ответ скрыт в выражении: «Любая экономия должна быть оправдана». Если Вам нужно подключить десяток слаботочных светодиодов или не более одного метра ленты, то выбор в пользу первого варианта нельзя назвать ошибочным.

Но если ваша цель – запитать фирменные светодиоды с мощностью каждого кристалла более 1 Вт, то без качественного токового драйвера не обойтись. Потому что стоимость таких излучающих диодов намного выше цены на драйвер.

Стабилизаторы для светодиодов в авто


Nissan Qashqai Племенной › Бортжурнал › Стабилизатор напряжения 12В для светодиодов своими руками

Всем читателям ПРИВЕТ! В одной из своих записей я рассказал, что поставил на автомобиль ДХО. Однако, не успел поставить стабилизатор напряжения. Для чего нужен он, да все просто.

Итак, в бортовой сети автомобиля рабочее питание составляет от 12,8 до 14,7 Вольт (на разных машинах по своему), а вот светодиоды рассчитаны на 12 вольт. Поэтому приходится ставить стабилизатор, который на выходе всегда держит 12 вольт, не зависимо сколько у нас в борт сети автомобиля. Конечно можно подключить и без стабилизатора, но в этом случаи светодиоды прослужат не долго из-за перепадов напряжения автомобиля. Физику светодиодов можно почитать в интернете, информации полно!

Можно было заказать с АлиЭкспресс, но я решил делать сам. Опыт был уже.
Для изготовления стабилизатора мною были приобретены следующие компоненты:
1. Стабилизатор 2шт.
2. Конденсатор 100 мкФ 16V 2 шт.
3. Конденсатор 330 мкФ 16V 2 шт.

Итог: 70₽
Провода: взял от компьютера, так как они на концах уже изолированы и идеально подходят для купленных стабилизаторов.

Выбрал схему подключения (рисунок 1). Однако, в выбранной схеме исключил диод, так как он нужен грубо говоря, когда на выходе стабилизатора напряжение будет больше, чем на входе! Но такое бывает очень редко, можно сказать никогда!

Рисунок 1 — схема стабилизатора

Полный размер

Компоненты

Полный размер

Провода-доноры

Далее пошёл процесс пайки. Оговорюсь сразу, что я не профессионал в этом деле, а любитель. Поэтому многие могут сказать, что неаккуратно сделал. Уж извиняйте))) после того, как все спаял решил засунуть в какой-нибудь корпус. И тут меня осенило, что корпус для стабилизаторов можно сделать из киндер сюрприза, благо у сына этого добра хватает))) Сделал отверстия с каждой стороны пластикового яйца и просунул провода. Выглядит все это довольно приемлемо!

Утром на стоянке проверил мультиметром входное и выходное напряжение! Все ОК.

P.S. Уважаемые читатели, не судите строго за дизайн корпуса и пайку. Главное, чтобы ВЫ поняли, для того, чтобы светодиоды на ваших машинах работали долго, надо ставить стабилизаторы. Сделать их не сложно и недолго, цена — копейки!

В будущем хочу сделать стабилизатор в виде микросхемы!

Полный размер

Думаю, вы поймёте, почему выбрал провода от компьютера

Заизолировал контакты

Сделал общий минус

Итог пайки

Итог пайки — 2

Стабилизатор в корпусе

Полный размер

Готовые стабилизаторы

Проверка — входное напряжение на стабилизатор

Полный размер

Проверил работоспособность стабилизатора на старой светодиодной ленте — ОК

www.drive2.ru

Стабилизатор напряжения на 12 В для диодных ламп — KIA Ceed, 1.6 л., 2012 года на DRIVE2

Долго решался на какой остановиться схеме, очень много вариантов и у драйвоводов, и в инете. В итоге принял следующее:
Нам понадобится:
Стабилизатор, в народе «крен» L7812сv

Крен


Конденсатор 100 микрофарад 25 В (на вход)
Конденсатор 100 микрофарад 25 В (на выход)

Необходимо 2 шт


Диод 1N4007

Обязательно соблюдать полярность


Теперь собираем схему:
Необходимо спаять две минусовые ножки конденсаторов между собой

Спаяные конденсаторы


Припаять минусы конденсаторов к минусу стабилизатора

Припаять плюсы конденсаторов к плюсам стабилизатора

Припаять катод диода к плюсу стабилизатора (на вход)

В диоде обязательно соблюдать полярность


По скольку минус у стабилизатора общий необходимо спаять два провода между собой

Припаять два минусовых провода к минусу стабилизатора (средняя ножка крена)

Для удобства припаял с обратной стороны


Припаять плюсовой провод на плюс выхода стабилизатора

Припаять второй плюсовой провод на анод диода. Одеть на диод кембрик

Да, именно плюсовой провод на минусовую ножку диода


Изолируем ножки стабилизатора (крена)

Одеть разрезанный кембрик


Одеть термоусадочную трубку на всю схему

Все стабилизатор готов, идем проверять к машине.
При заглушенном двигателе напряжение в сети 12,75 В

Заводимся, напряжение в сети 14,83 В

Напряжение в сети через стабилизатор 12,11 В

Давал нагрузку включая и выключая разные потребители, напряжение остается стабильным без скачков (которых и боятся диодные лампы).
В верхнее отверстие стабилизатора можно прикрутить алюминиевую пластину, которая будет являться дополнительным радиатором для отвода тепла.
Такой стабилизатор напряжения нужен на каждую диодную лампочку.
Ссылки:
xn—-7sbbil6bsrpx.xn--p1…B8%D0%BE%D0%B4%D0%BD.html
www.drive2.ru/l/1897660/
www.drive2.ru/l/4899916394579178551/
Цена вопроса:
— стабилизатор (крен) 4 грн;
— конденсатор 100 мкф 0,35 грн х 2 шт=0,70 грн;
— диод 0,20 грн;
— провода 1 м на «+» и 1 м на «-«. По 1,50 грн/м=3 грн.
Итого: 7,90 грн.
Всем удачи.

www.drive2.ru

Стабилизатор для светодиодов и ДХО

Почти все автомобилисты знакомы с такой проблемой, как быстрый выход из строя светодиодных ламп. Которые зачастую ставятся в габаритные огни, дневные ходовые огни (ДХО) или в другие фонари.
Как правило эти светодиодные лампы имеют малую мощность и ток потребления. Чем собственно говоря и обусловлен их выбор.
Сам по себе светодиод запросто служит в оптимальных условиях более 50000 часов, но в автомобиле, особенно в отечественном, его не хватает порой и на месяц. Сначала светодиод начинает мерцать, а затем и вообще перегорает.

Чем это объясняется?


Производитель ламп пишет маркировку «12V». Это оптимальное напряжение, при котором светодиоды в лампе работают почти на максимуме. И если подать на эту лампу 12 В, то она прослужит на максимальной яркости очень долгое время.
Так почему же она перегорает в автомобиле? Изначально напряжение бортовой сети автомобиля – 12,6 В. Уже видно завышение от 12. А напряжение сети заведенного автомобиля может доходить до 14,5 В. Добавим ко всему этому различные скачки от переключения мощных ламп дальнего или ближнего света, мощные импульсы по напряжению и магнитные наводки при пуске двигателя от стартера. И получим не самую лучшую сеть для питания светодиодов, которые в отличии от ламп накаливания, очень чувствительны ко всем перепадам.
Так как зачастую в простеньких китайских лампах нет никаких ограничивающих элементов, кроме резистора – лампа выходит из строя от перенапряжения.
За свою практику я менял десятки таких ламп. Большая часть из них не служила и года. В конечном итоге я устал и решил поискать выход попроще.

Простой стабилизатор напряжения для светодиодов


Чтобы обеспечить комфортную эксплуатацию для светодиодов я решил сделать простой стабилизатор. Абсолютно не сложный, его сможет повторить любой автомобилист.
Все что нам понадобиться:

Вроде все. Вся комплектация стоит копейки на Али экспресс – ссылки в списке.

Схема стабилизатора



Схема взята из даташита на микросхему L7805.

Все просто – слева вход, справа – выход. Такой стабилизатор может выдержать до 1,5 А нагрузки, при условии что будет установлен на радиатор. Естественно для маленьких лампочек никакого радиатора не нужно.

Сборка стабилизатора для светодиодов


Все что нужно это вырезать из текстолита нужный кусочек. Травить дорожки не нужно – я вырезал простые лини обычной отверткой.
Припаиваем все элементы и все готово. В настройке не нуждается.


В роли корпуса служит термообдувка.
Плюс схемы ещё в том, что в роли радиатора модно использовать кузов автомобиля, так как центральный вывод корпуса микросхемы соединен с минусом.

На этом все, светодиоды больше не выгорают. Езжу больше года и о данной проблеме забыл, чего советую и вам.

Смотрите видео сборки


sdelaysam-svoimirukami. ru

Hyundai Solaris Hatchback Tenebris › Бортжурнал › Решение проблемы перегорающих светодиодов. Стабилизация напряжения бортовой сети

Увы, бортовая сеть автомобилей B-класса редко подготовлена должным образом для светодиодного освещения. Изложенное ниже является еще одной возможной вариацией решения проблемы сгорающих светодиодных ламп.

Наверняка каждый автовладелец Hyundai Solaris если и не из личного опыта, то со слов других знаком с проблемой постоянно перегорающих светодиодных ламп. К сожалению, штатно нашему автомобилю не полагаются диодные лампы, а значит и бортовая сеть на них не рассчитана. Я лично столкнулся с этой проблемой после установки диодной подсветки заднего номера.

Суть проблемы
На рынке автоэлектрики уже довольно давно изобилуют светодиодные лампы самых разных мощностей под разные цоколи и цели, ассортимент постоянно расширяется, но, увы, это не сильно влияет на качество самих ламп и их адаптацию под автомобили с повышенным напряжением бортовой сети.

Выгоревшие и выгорающие светодиоды в лампе с цоколем T10 (габариты, задний ход, подсветка номера)

Основных причин, по которым светодиодные лампы сначала начинают мерцать, а потом и вовсе сгорают, три:
1. Некачественная пропайка контактов, что приводит к перегреву и выгоранию. Решить эту проблему можно самому подручными средствами (хотя зачастую перепаивание контактов оказывается лишь временной мерой) или просто искать более качественную продукцию от европейских производителей. Всё чаще на рынке встречаются светодиодные лампы с микроконтроллерами, стабилизирующими напряжение. Такие, например, я ставил себе в задний ход.
2. Повышенная температура окружающей среды. Высокая температура может быть вызвана особенностью расположение ламп в осветительном приборе и непосредственной близостью к источнику большого тепла, такого как, например, галогеновая лампа головного света или двигатель. Например, в нелинзованной фаре Hyundai Solaris габаритная лампа близко соседствует с бигалогеновой лампой головного света. При этом температура внутри фары вблизи лампы достигает 90 градусов, что губительно для диодов. Решением такой проблемы может стать только использование термостойких сравнительно дорогих COB-диодов или же термоизоляция от лампы головного света, что крайне сложно реализовать.
3. Повышенное напряжение бортовой сети. Как известно, чем свежее (новее) аккумулятор, тем выше на нём напряжение. На моём годовалом аккумуляторе напряжение 12,75 В, а при запущенном двигате

www.drive2.ru

Простой стабилизатор для светодиодов в авто – Поделки для авто

Светодиоды не любят колебания напряжения, это факт. Не любят они это по причине того, что светодиоды ведут себя не так как лампы или другие линейные приборы. Их ток меняется в зависимости от напряжения нелинейно, поэтому например двухкратное увеличение напряжения увеличивает ток через светодиоды далеко не в 2 раза. Из за чего они перегреваются, быстро деградируют и выходят из строя.

Большинство диодов, применяемых в автомобиле, имеют встроенное сопротивление, которое рассчитано на напряжение 12 вольт. Но напряжение бортовой сети автомобиля никогда не бывает 12 вольт (разве что с разряженным аккумулятором), плюс ко всему оно далеко не такое стабильное, как хотелось бы. Если использовать недорогие китайские диодные приборы в автомобиле без предварительной их стабилизации то они достаточно быстро начнут мигать а затем и вовсе перестанут светить.

Вот и я столкнулся с такой проблемой — светодиоды в габаритах начали мигать, так как я когда-то поленился их стабилизировать.

Существует множество готовых схем-стабилизаторов для 12-вольтовых приборов. Чаще всего на прилавках можно найти микросхему КР142ЕН8Б или подобные ей. Данная микросхема расчитана на ток до 1.5А, но для большего эффекта нужно включение с применением входных и выходных конденсаторов.

Стандартная схема предполагает применение 0.33 и 0.033мкФ конденсаторов (если память не изменяет). Но лично я решил сделать включение с применением 4-х конденсаторов: 470мкФ и 0.47мкФ на вход и соответственно в 10 раз меньшая емкость на выход. Я уже не помню, но где-то на форумах я встречал именно такое включение, решил его применить.

Чтобы все это можно было легко внедрить в авто, я решил напаять все элементы непосредственно на микросхему.

Микросхема с элементами

Микросхема с элементами

К микросхеме припаяны, помимо конденсаторов, два провода, соответственно вход и выход. Масса будет приходить через крепление микросхемы. Средняя нога микросхемы задействована только под ножки конденсаторов. Выводить провод от нее я не стал, так как она объединена с корпусом схемы.
Для прочности всей конструкции я решил залить все это клеем, затем завернуть в термоусадку.

Микросхемы

Микросхема и термоусадка

Готовые стабилизаторы

В автомобиле можно крепить через саморез к кузову.

Прикрепленный стабилизатор

Пост не претендует на что-то супер-мега технологичное, но мало ли кому может пригодиться 🙂

Схема включения

Вместо КР142ЕН8Б можно использовать L7812CV, схема включения аналогичная.  Если взглянуть на стандартную схему и сравнить с моей то возникают вопросы “зачем именно такие емкости?”.

Поясняю: штатная схема включения подразумевает только стабилизацию напряжения, но никак не спасает от просадки (кратковременной) напряжения, поэтому в схему были введены электролиты достаточно большой емкости для сглаживания таких просадок.

По идее конечно АКБ в машине должен выполнить роль фильтра просадок напряжения, но иногда случаются просадки, которые АКБ просто не успевает уловить. Например при подаче искры на свечу зажигания через катушку проходит нехилый ток, который отлично просаживает напряжение в бортсети.

Автор; Максим Ярошенко

Похожие статьи:

xn—-7sbgjfsnhxbk7a.xn--p1ai

Стабилизатор НАПРЯЖЕНИЯ для светодиодов — DRIVE2

Светодиод это полупроводниковый прибор достаточно нежный: при выходе за пределы номинальных значений практически любого из его параметров сокращается его жизнь или он выходит из строя. Основной и самый важный параметр светодиода это его номинальной рабочий ток. Если он ниже, то светодиод просто теряет в яркости до порога запирания, а вот если он больше номинального — то светодиод может выйти из строя.

В самом простом варианте для ограничения тока используют токоограничительные сопротивления — резисторы, но при работе от нестабильной по напряжению бортовой сети автомобиля добиться номинального тока через светодиод сложно. Если используется один или несколько светодиодов, то проблема решается просто подбором сопротивления под самое большое напряжение бортовой сети, а вот если их много… Для стабилизации в таких случаях многие применяют линейные стабилизаторы напряжения. Это один из вариантов стабилизации, помимо применение стабилизатора тока. И многие здесь делают ошибки.

У трехножечного стабилизатора есть основные условия нормальной работы: это падение напряжение между входом и выходом и ток. Если подключить 12-ти вольтовый стабилизатор, то нормально он работать не будет, ибо минимальное входное напряжение у него 14. 5 Вольта. Получится только ограничитель напряжения при скачках напряжения на входе. Если например гена не заряжает аккум, то напряжение на выходе будет далеко не 12 Вольт.

Оптимальный здесь будет применения стабилизатора на 8 Вольт. У него минимальное напряжение на входе 10.5 Вольта, что перекрывает весь рабочий диапазон напряжений борт. сети.

Если применять стабилизаторы на меньшее напряжение, то пропорционально уменьшению напряжения стабилизации на выходе увеличивается количество выделяемого тепла стабилизатором, что накладывает ограничение по току нагрузки. Короче говоря чем больше разница между входом и выходом стабилизатора, тем он больше греется при одном и том же токе нагрузки.

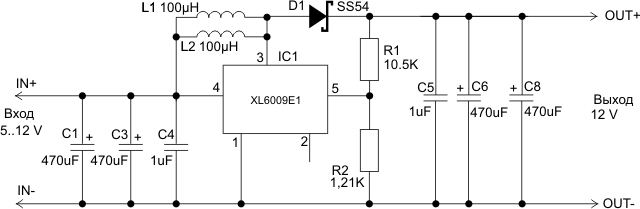

Лучше всего подходят для стабилизации напряжения ШИМ — DC-DC преобразователи напряжения, которые имеют высокий КПД и выделяют очень мало тепла, соответсвенно позволяют подключать намного большие токи нагрузки, чем простые стабилизаторы. Примеры таких стабилизаторов есть у krasherа

Ещё лучше использовать не стабилизатор напряжения а стабилизатор тока. Хотя я считаю, что стабилизатор тока актуален только при подключении единичных мощных светодиодов — без него никуда, а для стабилизации гирлянд мелких светодиодов стабилизатор напряжения ни чем не уступает стабилизатору тока.

Неправильная схема. Применять стабилизаторы тока или ещё хуже напряжения так нельзя! Любое отклонение падение напряжения одного из светодиодов приведет в нарушению токов во всех цепях. Например, если напряжение падения у светодиода LED2 уменьшится, то это вызовет большой протекающий ток через LED1,LED2,LED3, светодиоды этой цепи перегорят, что вызовет больший протекающий ток через остальные светодиоды.

Неправильная схема. Применять одно токоограничивающее сопротивление не рекомендуется. Будет перекос тока среди линий светодиодов, да и на резисторе будет выделяться много тепла. Схема на практике работать будет, но срок службы сократится однозначно.

Правильная схема. Токоограничительные сопр

www.drive2.ru

ЗАЗ 1103 Славуталёт › Бортжурнал › Стабилизаторы напряжения 12В в автомобиль для светодиодов, ДХО.

Решил я сделать стабилизаторы напряжения 12В для светодиодов, диодных лент, габаритов, ДХО(Дневных ходовых огней) в автомобиль.

Так они вглядят


Светодиоды не любят колебания напряжения. Их ток меняется в зависимости от напряжения нелинейно, двукратное увеличение напряжения увеличивает ток через светодиоды далеко не в 2 раза, из за чего они быстро выходят из строя.

ДХО

Большинство диодов, в автомобиле, имеют встроенное сопротивление, рассчитанное на 12 вольт. Напряжение бортовой сети автомобиля никогда не бывает 12 вольт (разве что с разряженным аккумулятором), оно далеко не такое стабильное, как хотелось бы. Если использовать китайские диодные приборы без предварительной стабилизации, то они быстро начнут мигать а затем перегорят.

Габариты

С данным стабилизатором напряжение в сети не будет подниматься выше 12В, что обеспечит долговечность китайских ходовых огней на светодиодах, китайских диодных лент, светодиодов габаритных, и обычных светодиодов. На данный момент я поставил на передние габариты и на подсветку под капотом один стабилизатор, один стабилизатор на освещение в салоне и один на освещение в багажном отделении!

Светодиодные ленты в салон и внешнее освещение авто.

Подключать много потребителей на один стабилизатор было бы не правильно! Чем больше потребителей и больше напряжение, тем больше он греется, далее я написал подробнее про установку и использование.
Кто не желает играться с пайкой или нет возможности достать детали для пайки и спаять по схемам из интернета, тот может заказать их просто у меня по цене 40 грн за штуку. Отправка УкрПочтой +10грн, НовойПочтой +25 грн.
Укр почтой конечно же будет дешевле, но доставка чуть дольше, чем Новой почтой, номер посылки отправляю, её можно отслеживать по Украине без проблем! При большом заказе цена на доставку понятное дело может немного возрасти. Делаю под заказ!
Установка:
устанавливать стабилизатор необходимо после предохранителей, жёлтым цветом на входящий плюс, красным(с уже стабилизированным напряжением не выше 12В) на провод идущий к диодам, и чёрным на массу автомобиля (минус аккумулятора. ). В процессе работы стабилизатор может нагреваться до 65 градусов. Его можно крепить на корпус автомобиля, причём тело крепления является массой(минусом) как и чёрный провод выходящий из стабилизатора! Не стоит крепить на легкоплавкие предметы, а так же в местах подверженных заливанию водой.
Характеристики:
Данный стабилизатор напряжения обладает максимальным током нагрузки в 1,5А.
Доставка осуществляется любыми транспортными компаниями по Украине. Перед покупкой уточните наличие товара. Цена указана за 1 штуку. Внешний вид товара может незначительно отличаться от того что на фото, по цвету термоусадок, цвету кабеля и т д. на работоспособность и выполнение обязанностей стабилизатора это не влияет.

www.drive2.ru

Как продлить ресурс автомобильных светодиодных ламп без применения стабилизаторов — Автоблоги

Всем привет!

Предупреждение: Будет много букв, но вроде все по делу. Статья рассчитана на новичков, умеющих пользоваться паяльником.

Часть 1. Предисловие

Наверное, многие из вас меняли штатные лампы накаливания в плафонах салона, в подсветке номера, в габаритных огнях, в приборной панели и т.д., на светодиодные лампы.

Как правило, при подобных заменах используются уже готовые автомобильные светодиодные лампы, рассчитанные на напряжение 12 вольт.

По сравнению с лампами накаливания, преимущества светодиодных ламп известны, это малое энергопотребление, большой выбор цветов свечения, меньший нагрев, а также существенно больший срок службы.

Однако, для долгой и счастливой жизни светодиода весьма важно, чтобы протекающий через него ток не превышал заданных производителем величин. При превышении максимально допустимого тока, происходит быстрая деградация кристаллов светодиодов, и лампа выходит из строя.

Поэтому, в «правильные» светодиодные лампы уже встроен стабилизатор тока (драйвер). Но такие лампы, как правило, стоят недешево. В связи с этим, в автолюбительской среде гораздо большее распространение получили дешевые светодиодные лампы, не имеющие встроенного стабилизатора. Примеры таких ламп на фото 1:

1. Дешевые автомобильные светодиодные лампы на 12 В.

Из-за отсутствия стабилизатора, такие лампы весьма чувствительны к скачкам напряжения в бортовой сети автомобиля. Кроме того, хитрые узкоглазые производители ламп рассчитывают их параметры, как правило, на максимальное напряжение 12В. Однако, как известно, при работе двигателя напряжение в бортсети составляет 13.5-14.5В. В итоге, светодиодные лампы, не имеющие стабилизатора, часто служат даже меньше, чем обычные лампы накаливания.Особенно это заметно при использовании светодиодных ламп в подсветке номера и в габаритных огнях, когда светодиоды работают в течение длительного времени. Месяц-другой, реже полгода, и лампа начинает мигать, а вскоре и совсем гаснет.

Один из способов продлить жизнь таким лампам — это подключение их через стабилизаторы напряжения, которые защитят лампы от скачков напряжения в бортовой сети автомобиля и подадут на лампы стабильные 12В. Однако, такой способ имеет ряд существенных недостатков:

Недостаток 1. Для установки стабилизаторов требуется вмешательство в электропроводку автомобиля, на что пойдет не каждый автовладелец, особенно в гарантийный период.

Недостаток 2. По схемотехнике, стабилизаторы делятся на линейные и импульсные. Линейные довольно сильно греются при относительно небольших токах, а импульсные генерируют высокочастотные помехи, которые влияют на качество приема радио.

Недостаток 3. Ламп в автомобиле много, и на каждую (пусть даже группу ламп) поставить стабилизатор проблематично.

Недостаток 4. Возврат к штатным лампам накаливания может потребовать демонтажа ранее установленных стабилизаторов.

Поэтому, в данной статье я предлагаю способ, как существенно продлить срок службы светодиодных ламп, без использования стабилизаторов. Речь пойдет о простой доработке самих светодиодных ламп.

Часть 2. Немного теории

Мне приходилось разбирать множество автомобильных светодиодных ламп. Несмотря на разный внешний вид, тип цоколя и габаритные размеры, практически все недорогие лампы конструктивно похожи, с небольшими вариациями, которые я отмечу далее.

Итак, среднестатистическая автомобильная светодиодная лампа выполнена по типовой схеме, представленной на рис. 2 (приведен пример для 9 светодиодов):

2. Типовая схема светодиодной лампы без стабилизатора, на 9 светодиодов

Обозначение элементов на схеме, слева направо:

R0: Резистор-обманка для систем контроля исправности ламп. О нем я, возможно, сделаю отдельный материал, здесь его пока не рассматриваем. Этот резистор может присутствовать, а может и нет. I0 — ток через резистор R0.

VDS1: Диодный мост. Так как для светодиодов важна полярность подключения, диодный мост позволяет подключать лампу как обычную лампу накаливания, не думая о полярности. Самые дешевые лампы не имеют диодного моста, но, в последнее время, он часто присутствует даже в малогабаритных бесцокольных лампах. Диодный мост установлен в лампу чисто для удобства пользователя.

R1-R3: Токоограничивающие резисторы для цепочек из трех светодиодов HL1.1-HL1.3 и т.д. Эти резисторы задают ток, протекающий через каждую из цепочек светодиодов. Чем больше сопротивление резистора, тем меньше ток через светодиоды.

HL1.1-HL1.3: Цепочка из трех светодиодов. В разных по конструкции светодиодных лампах, количество цепочек и количество светодиодов в цепочке может быть различным, но часто используются именно цепочки из трех светодиодов. На данной схеме для примера показана лампа с тремя цепочками по три светодиода в каждой. Есть лампы, состоящие вообще из одного светодиода, но схемотехника у них такая же.

I1-I3: ток через цепочки, например, I1 — ток через цепочку R1-HL1-HL2-HL3 и т.д. Суммарный ток, потребляемый лампой, равен сумме токов Iобщ=I0+I1+I2+I3.

Чтобы повысить надежность работы лампы, правильно ставить на каждую из цепочек отдельный токоограничивающий резистор R1-R3. В этом случае выход из строя светодиодов в одной из цепочек не повлияет на ток через другие цепочки. Однако, в целях экономии, производители дешевых ламп ставят один общий резистор на все цепочки. Такие лампы менее надежны, но выяснить это суждено уже покупателю. Упрощенная схема лампы с одним токоограничивающим резистором приведена на схеме на рис. 3:

3. Упрощенная схема светодиодной лампы с одним токоограничивающим резистором

От теории перейдем к практике. Я не буду грузить вас сложными расчетами, просто покажу, что и как делать.

Часть 3. Доработка автомобильных светодиодных ламп, не имеющих встроенного стабилизатора тока

Для доработки ламп понадобятся:

1. Паяльные принадлежности — паяльник на 25-40 Вт, флюс, припой.
2. Наличие мультиметра и паяльного фена приветствуется.
3. Набор резисторов требуемой мощности и номиналов. Возможно, для определения типа и номиналов резисторов, придется предварительно разобрать одну лампу для изучения.

Пример 1: Цилиндрические лампы типа C5W или C10W

Отпаиваем металлические контактные колпачки, нагревая их феном или паяльником сбоку, в месте соприкосновения с платой. Под одним из колпачков видим резистор-обманку R0, о нем поговорим в следующей записи (фото 4):

4. Отпаиваем контактные колпачки

На фото 5 слева направо видим диодный мост VDS1, две цепочки светодиодов HL1-HL2 по три светодиода в каждой, и общий токоограничивающий резистор R1. Это означает, что данная лампа выполнена по упрощенной схеме с одним резистором (см. рис. 3).

5. Элементы светодиодной лампы

Для сравнения, на фото 6 приведена более «правильная» лампа, где используются три токоограничивающих резистора, по одному на каждую цепочку:

6. Внизу лампа с тремя токоограничивающими резисторами, вверху — с одним

На фото 7 показана светодиодная лампа со светодиодной матрицей (технология COB). Такие лампы легко отличить по внешнему виду, на них не видно отдельных светодиодов. Для матрицы COB используется один токоограничивающий резистор R1. В данном конкретном случае, это не удешевление:

7. Лампа с COB-матрицей

Доработка лампы очень простая и сводится к замене токоограничивающих резисторов на резисторы большего номинала. Тем самым мы уменьшаем ток через светодиоды, в результате они меньше греются и дольше служат.

Я провел ряд измерений на различных светодиодных лампах, и для себя сделал следующие выводы:

Вывод 1: Большинство дешевых ламп рассчитаны производителем на максимальное напряжение 12В, не более. При работе в реальных условиях, при напряжении в бортсети порядка 13.5-14.5В, светодиоды работают с перегрузкой и быстро выходят из строя.

Вывод 2: Увеличение номинала токоограничивающего резистора в 2-3 раза не сильно сказывается на яркости свечения лампы, но пропорционально снижает ток через светодиоды, чем существенно продлевает их ресурс.

Вывод 3: Даже при уменьшении тока в 3-5 раз по сравнению с исходным, светодиодные лампы светят ярче, чем аналогичные лампы накаливания.

Отпаяв колпачки и получив доступ плате, выпаиваем заводской резистор и вместо него впаиваем свой, с увеличенным сопротивлением.

На фото 8 заводской резистор сопротивлением 22 Ом заменен на резистор сопротивлением 100 Ом (почти в 5 раз больше):

8. Впаиваем резистор с увеличенным сопротивлением.

Подбором номинала резистора можно изготовить лампы для различных применений, например, для освещения салона сделать поярче, в подсветку номера — поменьше яркостью и т.д. Например, на фото 9, для подсветки номера, я поставил резисторы сопротивлением 150 Ом (в 7 раз больше штатного 22 Ом), яркость все равно осталась больше штатных ламп накаливания:

9. Для ламп подсветки номера, сопротивление штатного резистора увеличено в 7 раз

Пример 2. Бесцокольные лампы T10 W5W

Отгибаем контактные усики и разбираем лампу (фото 10):

10. Светодиодная лампа T10 W5W с несколькими светодиодами SMD

Видим, что лампа имеет простейшую конструкцию, без диодного моста, питание на светодиоды подается через один токоограничивающий резистор (фото 11):

11. Примитивная конструкция с одним резистором

Еще одна распространенная разновидность лампы W5W, с одним мощным светодиодом. Разбирается аналогично предыдущему примеру (фото 12):

12. Лампа T10 W5W с одним мощным светодиодом

Здесь в конструкции питание подается через два последовательно включенных резистора. Это сделано для того, чтобы резисторы поменьше грелись (фото 13):

13. Для меньшего нагрева, использовано два резистора вместо одного

Пример 3. Малогабаритные лампы T5 для приборной панели

Как правило, из-за ограниченного размера, в конструкции таких ламп оставлен лишь один светодиод и один токоограничивающий резистор. Разбираются аналогично лампам W5W, путем отгибания усиков (фото 14-15):

14. Лампы для приборной панели

15. Один светодиод и один резистор

Все рассмотренные лампы дорабатываем аналогично, просто заменяем штатные резисторы на свои, с увеличенным в 2-3-5 раз номиналом. Сопротивление резистора подбираем, в зависимости от требуемой яркости свечения.

Часть 4. Некоторые практические советы

Совет 1. В лампах различного размера и конструкции, могут использоваться различные по типу и размеру элементы. Как правило, компоновка деталей лампы довольно плотная, поэтому запаять вместо штатных другие типоразмеры часто бывает затруднительно, из-за ограниченного свободного места. Поэтому, заранее подбирайте подходящие детали, но при этом чтобы мощность нового резистора не была меньше мощности штатного (фото 16):

16. Запаять деталь другого размера не всегда возможно

Совет 2. При работе с паяльным феном, легко повредить горячим воздухом соседние детали, например, светодиоды. Поэтому, перепаивая резисторы, закрывайте другие детали от воздействия горячего воздуха. Я, например, просто прикрывал светодиоды пинцетом (фото 17):

17. При работе феном, прикрывайте соседние детали от горячего воздуха

Совет 3. При выпаивании колпачков ламп C5W и C10W, часть припоя может вытечь. При сборке лампы, для надежной пайки колпачков, можно заранее добавить припоя на контактные пятачки платы, тогда при нагреве припой надежно соединит плату и колпачок.

18. Для более надежной пайки колпачков, можно добавить припой на контактные пятачки

Совет 4. Некоторые лампы со светодиодными матрицами COB, для красоты прикрыты декоративными пластиковыми стеклами. Эти стекла ухудшают теплоотвод, рекомендую их снять, на внешний вид подсветки по факту это никак не влияет, а охлаждаться лампа будет лучше (фото 19):

19. Рекомендую удалить декоративные стекла с матриц COB

И в завершение, небольшой прикол. Интересно, откуда на лампе взялась надпись «КОЛЯ», нанесенная промышленным способом? (фото 20):

20. И в Китае есть свои Коли 🙂

Данная простая доработка позволяет существенно продлить ресурс автомобильных светодиодных ламп, даже без использования стабилизаторов тока или напряжения.

Источник

auto.mirtesen.ru

Линейный стабилизатор для светодиодных ламп на авто

Итак, почему же так быстро перегорают габаритные, светодиодные лампочки или другие светодиодные лампочки, которые стоят в автомобиле, потому что в них используется в качестве драйвера обычный токоограничивающий резистор.

Как правило, светодиодные световые приборы, мощностью от 10 Вт и выше используют уже качественный импульсный стабилизатор — драйвер и такой болезнью не страдают в отличие от габаритных, дешевых светодиодных ламп.

Сначала эти лампочки начинают мерцать, то есть это уже первые признаки деградация кристалла, ну и потом они попросту перегорают. В среднем простой, светодиодной лампочки продолжительность жизни составляет один год, где-то меньше, где-то чуть больше.

Почему же так происходит?

А происходит это потому, что данный токоограничивающий резистор рассчитывается по специализированной формуле, (таких калькуляторов онлайн много в интернете) и подключается на соответствующие напряжение.

И вот тут производитель очень хитро делает, на некоторых цоколях написано 12 вольт,то есть токоограничивающий резистор для данной лампочки заточен под 12 вольт. А в автомобильной цепи, как мы знаем напряжение бывает не только 12 вольт, а доходит и до 14. 5 вольт. То есть из этого делаем вывод, что светодиодная лампочка при 12 вольтах уже работает на максимальной мощности, а уже более 12 вольт идёт сильный износ кристалла светодиода, одним словом сильный перегруз.

Так, как же сделать так, чтобы они у нас не перегорали, я тоже в своё время замучился их менять, поэтому и решил этот вопрос изучить досконально и сделать преобразователь при котором светодиодная лампочка становилась практически вечной.

Есть конечно на али экспрессе такие преобразователи, которые уже рассчитаны для этих целей, но есть одно НО…. они выдают высокочастотные импульсные помехи, но это присуще всем импульсным источникам питания. Это даёт большие наводки, например, при использовании FM модуляторов, особенно при прослушивании радио, да даже просто наводки в акустическую систему, с этой точки зрения нужно стараться, как можно меньше наполнять свой автомобиль импульсными источниками питания.

Поэтому мы будем с вами делать линейный стабилизатор с фиксированным напряжением, который имеет большие преимущества. Первое достоинство — он стоит сущие копейки по сравнению с импульсными. Второе, то что стабилизатор линейный и не даёт вообще никаких помех и высокочастотных наводок.

Для этого нам понадобится, сам стабилизатор L7812cv,он у нас будет рассчитан на 1.5 Ампера и пара конденсаторов на 100 n.

Сама схема довольно простая, я даже сказал бы очень простая и собрать ее сможет любой автолюбитель.Левая нога — это плюсовой вход (от 12 до 30 вольт), а правая уже стабильный плюсовой 12-ти вольтовый выход. Минус общий. То есть стабилизатор можно подключать в разрыв плюсового провода, который идёт к лампочке или ДХО.

Два конденсатора, которые стоят в схеме, это своеобразный фильтр, если вы никогда этим не занимались, то ими можно пренебречь, то есть попросту не ставить.

Вот готовый вариант как это сделал я.Запаял всё на плате и засунул в термоусадку, чтобы ничего нигде не замыкало, получилась практически вечная конструкция.

Были у меня остатки заготовок от печатных плат, из этих отходов и собрал.

Да.., сам стабилизатор закрепил через термоскотч на плату,если у вас нет термоскотча, советую стабилизатор поставить на радиатор, чтобы он не перегревался, так надёжней.
Вот такой я использовал термоскотч, очень хорошая и полезная вещь, чтобы не заморачиваться со всякими термопастами и так далее. Для тех, кто захочет приобрести вот ссылка http://ali.pub/27tn5c.

—Также даю ссылку на сам стабилизатор http://ali.pub/27tmdj
—И контактные колодки http://ali.pub/27tnev.

Вы соответственно монтаж сделаете как вам будет угодно, на макетной плате или навесным монтажом, от этого качество стабилизатора не пострадает.

Сделали один раз, поставили и не будет у вас теперь проблем с перегоревшими или мигающими светодиодными лампами. Всего вам доброго.

xn--100—j4dau4ec0ao.xn--p1ai

Простой стабилизатор тока на 12В для светодиодов в авто

Важнейшим параметром питания любого светодиода является ток. При подключении светодиода в авто, необходимый ток можно задать с помощью резистора. В этом случае резистор рассчитывается исходя из максимального напряжения бортовой сети (14,5В). Отрицательной стороной данного подключения является свечение светодиода не на полную яркость при напряжении в бортовой сети автомобиля ниже максимального значения.

Более правильным способом является подключение светодиода через стабилизатор тока (драйвер). По сравнению с токоограничивающим резистором, стабилизатор тока обладает более высоким КПД и способен обеспечить светодиод необходимым током как при максимальном, так и при пониженном напряжении в бортовой сети автомобиля. Наиболее надежными и простыми в сборке являются стабилизаторы на базе специализированных интегральных микросхем (ИМ).

Стабилизатор на LM317

Трёхвыводной регулируемый стабилизатор lm317 идеально подходит для конструирования несложных источников питания, которые применяются в самых разнообразных устройствах. Простейшая схема включения lm317 в качестве стабилизатора тока имеет высокую надежность и небольшую обвязку. Типовая схема токового драйвера на lm317 для автомобиля представлена на рисунке ниже и содержит всего два электронных компонента: микросхему и резистор. Помимо данной схемы, существует множество других, более сложных схемотехнических решений для построения драйверов с применением множества электронных компонентов. Детальное описание, принцип действия, расчеты и выбор элементов двух самых популярных схем на lm317 можно найти в данной статье.

Главные достоинства линейных стабилизаторов, построенных на базе lm317, простота сборки и дешевизна используемых в обвязке компонентов. Розничная цена самого ИС составляет не более 1$, а готовая схема драйвера не нуждается в наладке. Достаточно замерить мультиметром выходной ток, чтобы убедиться в его соответствии с расчётными данными.

К недостаткам ИМ lm317 можно отнести сильный нагрев корпуса при выходной мощности более 1 Вт и, как следствие, необходимость в отводе тепла. Для этого в корпусе типа ТО-220 предусмотрено отверстие под болтовое соединение с радиатором. Также недостатком приведенной схемы можно считать максимальный выходной ток , не более 1,5 А, что устанавливает ограничение на количество светодиодов в нагрузке. Однако этого можно избежать путём параллельного включения нескольких стабилизаторов тока или использовать вместо lm317 микросхему lm338 или lm350, которые рассчитаны на более высокие токи нагрузки.

Стабилизатор на PT4115

PT4115 – унифицированная микросхема, разработанная компанией PowTech специально для построения драйверов для мощных светодиодов, которую можно использовать также и в автомобиле. Типовая схема включения PT4115 и формула расчета выходного тока приведены на рисунке ниже.

Стоит подчеркнуть важность наличия конденсатора на входе, без которого ИМ PT4115 при первом же включении выйдет из строя.

Понять, почему так происходит, а также ознакомиться с более детальным расчетом и выбором остальных элементов схемы можно здесь. Известность микросхема получила, благодаря своей многофункциональности и минимальному набору деталей в обвязке. Чтобы зажечь светодиод мощностью от 1 до 10 Вт, автолюбителю нужно всего лишь рассчитать резистор и выбрать индуктивность из стандартного перечня.

PT4115 имеет вход DIM, который значительно расширяет её возможности. В простейшем варианте, когда нужно просто зажечь светодиод на заданную яркость, он не используется. Но если необходимо регулировать яркость светодиода, то на вход DIM подают либо сигнал с выхода частотного преобразователя, либо напряжение с выхода потенциометра. Существуют варианты задания определенного потенциала на выводе DIM с помощью МОП-транзистора. В этом случае в момент подачи питания светодиод светится на полную яркость, а при запуске МОП-транзистора светодиод уменьшает яркость наполовину.

К недостаткам драйвера светодиодов для авто на базе PT4115 можно отнести сложность подбора токозадающего резистора Rs из-за его очень малого сопротивления. От точности его номинала напрямую зависит срок службы светодиода.

Обе рассмотренные микросхемы прекрасно зарекомендовали себя в конструировании драйверов для светодиодов в автомобиле своими руками. LM317 – давно известный проверенный линейный стабилизатор, в надежности которого нет сомнений. Драйвер на его основе подойдёт для организации подсветки салона и приборной панели, поворотов и прочих элементов светодиодного тюнинга в авто.

PT4115 – более новый интегральный стабилизатор с мощным MOSFET-транзистором на выходе, высоким КПД и возможностью диммирования.

ledjournal.info

Стабилизатор напряжения для светодиодов в авто своими руками

Задумался я о том, чтобы установить на задние фары светодиоды. И решил сделать стабилизатор для светодиодов. Но главное – хотел «габарит» и «стоп-сигнал» совместить в один рабочий модуль. Тогда при работе габаритов он горел бы в половинную силу, а в режиме «стоп» – светился со всей яркостью.

Оптимальным вариантом для своей задумки посчитал создание схемы на базе простого стабилизатора напряжения, с микросхемой LM 2596.

Ниже на фото видите стабилизатор и его схему.

Как сделать стабилизатор двухрежимным:

— доработать схему стабилизатора, как показано на картинке. — Разработать печатку. — Изготовить плату. Для этого использовать метод лут. — Сделать распечатку на листе бумаги, а затем перевести на фольгированный текстолит. — Протравить, напаять все необходимые детали. — Получили стабилизатор, работающий в двух режимах.

Осталось его настроить. Для этого следует включить стабилизатор в положение «габарит» и, используя резистор R1, отрегулировать яркость свечения.

Переключить во второе положение – «стоп», и повторить предыдущие действия, но при этом необходимо задействовать резистор R2.

Вот, как это выглядит.

Печатка; скачать…

Автор; Олег Шарин,   г.Пермь

xn--100—j4dau4ec0ao.xn--p1ai

Стабилизатор напряжения или стабилизатор тока. Что ставить?

Каждый раз, читая новые записи в блогах я сталкиваюсь с одной и той же ошибкой — ставят стабилизатор тока там, где нужен стабилизатор напряжения и наоборот. Постараюсь объяснить на пальцах, не углубляясь в дебри терминов и формул. Особенно будет полезно тем, кто ставит драйвер для мощных светодиодов и питает им множество маломощных.
Для вас — отдельный абзац в конце статьи. 😉

Для начала разберемся с понятиями:

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Исходя из названия — стабилизирует напряжение. Если написано, что стабилизатор 12В и 3А, то значит стабилизирует именно на напряжение 12В! А вот 3А — это максимальный ток, который может отдать стабилизатор. Максимальный! А не «всегда отдает 3 ампера». То есть от может отдавать и 3 миллиампера, и 1 ампер, и два… Сколько ваша схема кушает, столько и отдает. Но не больше трех. Собственно это главное.


Когда-то они были такие и подключали к ним телевизоры…

И теперь я перейду к описанию видов стабилизаторов напряжения:

Линейные стабилизаторы (те же КРЕН или LM7805/LM7809/LM7812 и тп)


Вот она — LM7812. Наш советский аналог — КРЕН8Б
.
Самый распространенный вид. Они не могут работать на напряжении ниже, чем указанное у него на брюхе. То есть если LM7812 стабилизирует напряжение на 12ти вольтах, то на вход ему подать нужно как минимум примерно на полтора вольта больше.
Если будет меньше, то значит и на выходе стабилизатора будет меньше 12ти вольт. Не может он взять недостающие вольты из ниоткуда. Потому и плохая это идея — стабилизировать напряжение в авто 12-вольтовыми КРЕНками. Как только на входе меньше 13.5 вольт, она начинает и на выходе давать меньше 12ти.

Еще один минус линейных стабилизаторов — сильный нагрев при хорошей такой нагрузке. То есть деревенским языком — все что выше тех же 12ти вольт, то превращается в тепло. И чем выше входное напряжение, тем больше тепла. Вплоть до температуры жарки яичницы. Чуть нагрузили ее больше, чем пара мелких светодиодов и все — получили отличный утюг.

Импульсные стабилизаторы — гораздо круче, но и дороже. Обычно для рядового покупателя это уже выглядит как некая платка с детальками.


Например вот такая платка — импульсный стабилизатор напряжения.
Бывают трех видов: понижающие, повышающие и всеядные. Самые крутые — всеядные. Им все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим увеличения или уменьшения напряжения и держит заданное на выходе. И если написано, что ему на вход можно от 1 до 30 вольт и на выходе будет стабильно 12, то так оно и будет.

Но дороже. Но круче. Но дороже…

Не хотите утюг из линейного стабилизатора и огромный радиатор охлаждения впридачу — ставьте импульсный.
Какой вывод по стабилизаторам напряжения?
ЗАДАЛИ ЖЕСТКО ВОЛЬТЫ — а ток может плавать как угодно (в определенных пределах конечно)

СТАБИЛИЗАТОР ТОКА
В применении к светодиодам именно их еще называют «светодиодный драйвер». Что тоже будет верно.


Вот, к примеру, готовый драйвер. Хотя сам драйвер — маленькая черная восьминогая микросхема, но обычно драйвером называют всю схему сразу.
Задает ток. Стабильно! Если написано, что на выходе 350мА, то хоть ты тресни — будет именно так. А вот вольты у него на выходе могут меняться в зависимости от требуемого светодиодам напряжения. То есть вы их не регулируете, драйвер сделает все за вас исходя из количества светодиодов.

Если очень просто, то описать могу только так. =)
А вывод?
ЗАДАЛИ ЖЕСТКО ТОК — а напряжение может плавать.

Теперь — к светодиодам. Ведь весь сыр-бор из-за них.

Светодиод питается ТОКОМ. Нет у него параметра НАПРЯЖЕНИЕ. Есть параметр — падение напряжения! То есть сколько на нем теряется. Если написано на светодиоде 20мА 3.4В, то это значить что ему надо не больше 20 миллиампер. И при этом на нем потеряется 3.4 вольта. Не для питания нужно 3.4 вольта, а просто на нем «потеряется»!

То есть вы можете питать его хоть от 1000 вольт, только если подадите ему не больше 20мА. Он не сгорит, не перегреется и будет светить как надо, но после него останется уже на 3.4 вольта меньше. Вот и вся наука. Ограничьте ему ток — и он будет сыт и будет светить долго и счастливо.

Вот берем самый распространненый вариант соединения светодиодов (такой почти во всех лентах используется) — последовательно соединены 3 светодиода и резистор. Питаем от 12 вольт. Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели (про расчет не пишу, в интернете навалом калькуляторов). После первого светодиода остается 12-3.4= 8.6 вольт………Нам пока хватает. На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта. И для третьего светодиода тоже хватит. А после третьего останется 5.2-3.4=1.8 вольта. И если захотите поставить четвертый, то уже не хватит. Вот если запитать не от 12В а от 15, то тогда хватит. Но надо учесть, что и резистор тоже надо будет пересчитать. Ну вот собственно и пришли плавно к…

Простейший ограничитель тока — резистор. Их часто ставят на те же ленты и модули. Но есть минусы — чем ниже напряжение, тем меньше будет и ток на светодиоде. И наоборот. Поэтому если у вас в сети напряжение скачет, что кони через барьеры на соревнованиях по конкуру (а в автомобилях обычно так и есть), то сначала стабилизируем напряжение, а потом ограничиваем резистором ток до тех же 20мА. И все. Нам уже плевать на скачки напряжения (стабилизатор напряжения работает), а светодиод сыт и светит на радость всем.
То есть — если ставим резистор в автомобиле, то нужно стабилизировать напряжение.

Можно и не стабилизировать, если вы расчитаете резистор на максимально-возможное напряжение в сети автомобиля, у вас нормальная бортовая сеть (а не китайско-русский тазопром) и сделаете запас по току хотя бы в 10%.
Ну и к тому же резисторы можно ставить только до определенной величины тока. После некоторого порога резисторы начинают адски греться и приходится их сильно увеличивать в размерах (резисторы 5Вт, 10Вт, 20Вт и тд). Плавно превращаемся в большой утюг.

Есть еще вариант — поставить в качестве ограничителя что-нибудь типа LM317 в режиме токового стабилизатора.


LM317. Внешне как и LM7812. Корпус один, смысл несколько разный. Но и они тоже греются, ибо это тоже линейный регулятор (помните я писал про КРЕН в абзаце о стабилизаторах напряжения?). И тогда создали…

Импульсный стабилизатор тока (или драйвер).


Вот такой маленький может быть драйвер.

Он в себе включает сразу все что надо. И почти не греется (только если дико перегрузить или неправильно собрана схема). Поэтому обычно и ставят их для светодиодов мощнее 0.5Вт. Самый греющийся элемент во всей схеме — это сам светодиод. Но ему на роду пока написано — греться. Главное не перегреваться выше определенной температуры. А то если перегреть, то дико начинает деградировать кристалл светодиода и он тускнеет, начинает менять цвет и тупо умирает (привет, китайские лампочки!).

Ну а в заключении — к тому, что постоянно пытаюсь доказать в дискуссиях. И доказываю. Вот только каждому отдельно объяснять одно и то же — язык отвалится. Поэтому попробую еще раз в этой статье.

Постоянно наблюдаю такую картину — задают ток драйвером для мощных светодиодов (скажем — 350мА) и ставят несколько веток светодиодов без ограничительных резисторов и прочего. И ведь люди, то вроде бы и не самые ламеры, а совершают одну и ту же ошибку раз за разом. Рассказываю, почему это плохо и к чему может привести:

Из закона Ома для полной цепи:
Сила тока в неразветвленной цепи равна сумме сил тока на ее параллельных участках.
Многие так и считают — «каждая ветка по 20мА, у меня 20 веток. Драйвер отдает 350мА, значит на каждую ветку придется даже меньше — по 17.5мА. Бинго!»
А вот и не Бинго!, а Жопа! Почему?

Сила тока в каждой ветке будет равна, если у вас идеальнейшие светодиоды с абсолютно одинаковыми параметрами. Тогда и ток будет во всех ветках одинаков, и никаких ограничителей тока не надо — взяли и поделили общий ток на количество одинаковых веток. Но такое — только в сказках.

Если параметры чуть-чуть отличаются — получили в одной ветке 19мА, в другой 17, в третьей 20… Общее количество тока так и остается неизменным — 350мА, а вот в ветках творится безумная кака. На взгляд и не определишь, вроде светят одинаково… И вот у вас одна ветка, самая прожорливая, начинает греться сильнее остальных. И жрать больше. И греться еще сильнее. А потом раз — и потухла. И все эти ее миллиамперы разбежались по остальным веткам. И вот еще одна ветка, недавно вроде нормально горевшая берет и тухнет следом. И уже вдвое больший ток уходит на другие ветки, ведь общий ток жестко задан 350мА. Процесс лавинообразный и вот уже пришел кирдык всей этой схеме, потому что все 350мА усосались в оставшиеся светодиоды и никто-никто их не спас… А стояли бы, как полагается, по отдельному стабилизатору (хотя бы банальному резистору) на каждой ветка — работала бы и дальше.


Вот как раз то, о чем я говорю. На картинке речь о 1Вт-светодиодах, но и с любыми другими картина та же.
Именно это мы и видим в китайских модулях и кукурузинах, которые горят как спички через неделю/месяц работы. Потому что светодиоды имеют адский разброс, а китайцы на драйверах экономят покруче, чем кто либо еще. Почему не горят фирменные модули и лампы Osram, Philips и тд? Потому что они делают довольно мощную отбраковку светодиодов и от всего дичайшего количества выпущенных светодиодов остается 10-15%, которые по параметрам практически идентичны и из них можно сделать такой простой вид, какой и пытаются сделать многие — один мощный драйвер и много одинаковых цепочек светодиодов без драйверов. Но только вот в условиях «купил светодиоды на рынке и запаял сам» как правило будет им нехорошо. Потому что даже у «некитая» будет разброс. Может повезти и работать долго, а может и нет.

именно!

Да и токовый драйвер по-сравнению со стабилизатором напряжения и копеечными резисторами как правило дороже. Ну нафига стрелять в мишень для мелкокалиберной винтовки из танка? Цель-то поразим, вопросов нет. Но вместе с ней еще и воронку оставим. =))


Запомните раз и навсегда! Я вас умоляю! =)
Да и просто — сделать правильно и сделать «смотрите как я сэкономил, а остальные — дураки» — это несколько разные вещи. Даже очень сильно разные. Учитесь делать не как пресловутые китайцы, учитесь делать красиво и правильно. Это сказано давно и не мной. Я лишь попробовал в стотыщпятьсотый раз объяснить прописные истины. Уж извиняйте, если криво объяснял =)

Вот прекрасная иллюстрация. Разве вы думаете мне не хотелось сэкономить и уменьшить количество драйверов раза в 3-4? Но так — правильно, а значит будет работать долго и счастливо.

Ну и напоследок тем, кому даже такое изложение было слишком заумным.
Запомните следующее и старайтесь следовать этому (здесь «цепочка» — это один светодиод или несколько ПОСЛЕДОВАТЕЛЬНО-соединенных светодиодов):

1.—-КАЖДОЙ цепочке — свой ограничитель тока (резистор или драйвер…)
2. —Маломощная цепочка до 300мА? Ставим резистор и достаточно.
3. —Напряжение нестабильно? Cтавим СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
4. —Ток больше 300мА? Ставим на КАЖДУЮ цепочку ДРАЙВЕР (стабилизатор тока) без стабилизатора напряжения.

Вот так будет правильно и самое главное — будет работать долго и светить ярко! Ну и надеюсь, что все вышенаписанное убережет многих от ошибок и поможет сэкономить средства и нервы.

Простой преобразователь напряжения 12в — 5в на usb

Для зарядки мобильных устройств обычно используются 5-вольтовые блоки питания, работающие от сетевого напряжения. Напряжение в 5 В можно также получить из 12-вольтовой сети автомобиля или от сетевого блока питания на 12 В. Это можно осуществить, используя несложные схемы с различными стабилизаторами напряжения.

В таких схемах стабилизатор будет ощутимо греться, что ухудшит его параметры выходного тока. Чтобы стабилизатор не перегрелся и не вышел из строя, его необходимо поместить на теплоотвод. Напряжение на входе в стабилизатор не должно быть выше 15 В.

Большинство мобильных устройств определяют подключение к зарядному устройству по наличию перемычки между вторым и третьим пинами. Но схемы коммутации USB могут быть и другими. Об этом лучше почитать в статье о проблемах зарядки через USB.

В схеме используются всего три компонента: сам стабилизатор напряжения и два 16-вольтовых конденсатора номиналом 100 и 330 нФ.

Стабилизаторы напряжения можно использовать советские: 2-амперный КР142ЕН5А или 1,5-амперный КР142ЕН5B. Естественно, возможна их замена на зарубежные аналоги, указанные на картинке, где изображен преобразователь на стабилизаторе КР142ЕН5:

В том случае если ваш преобразователь имеет на выходе ток не больше 0,1 А, то можно воспользоваться стабилизаторами, исполненными в корпусе SO-8, SOT-89 или TO-92. Схемы с такими конвертерами представлены на рисунках ниже:

Стоит добавить, что наипростейший способ сделать преобразователь — это вытащить плату из готового автомобильного адаптера для прикуривателя. Плату этого адаптера необходимо приспособить для работы вне автомобиля. Об этом можно найти много информации.

Дополнительная информация:

Такие стабилизаторы напряжения можно найти в телевизорах с кинескопами. Чаще всего там встречаются микросхемы серии 7805 и 7809.

При отсутствии конденсаторов схема вполне работоспособна. Стабилизатор обладает защитой от перегрева, правда, диапазон достаточно большой — от 65 до 140. Потом наблюдается резкое падение напряжения, и появляются пульсации микросхемы.

Другими словами, если схема питается от батареи, то во входном конденсаторе нет необходимости. Конденсатор на выходе рекомендуется ставить номиналом 1 мкФ и менее, иначе его разряд может сжечь схему, если произойдет короткое замыкание на входе (с той стороны, где располагается батарея).

Чтобы схема была более стабильной, рекомендуется на выходе установить дроссель и пару конденсаторов: керамический номиналом 100-200 нФ и ниобиевый номиналом 500 нФ.

Броски от индуктивной нагрузки не критичны для этой схемы.

Автор: Алексей Алексеевич.




Как из простого преобразователя сделать стабилизатор тока. Как сделать стабилизатор тока своими руками. Описание и схема

Я уже как-то рассказывал про схему, позволяющую сделать индикацию тока нагрузки выше определенного порога. Сегодня расскажу про то, как при помощи этой схемы доработать простой преобразователь напряжения и получить в итоге стабилизатор тока.

Наверняка в хозяйстве многих радиолюбителей валяются подобные мелкие платки преобразователей напряжения. Стоят они копейки и часто их продают на вес десятками.

Платка мелкая, но очень полезная, но она позволяет работать только в режиме стабилизации напряжения, которое выставляется подстроечным резистором.

Также иногда бывают ситуации, когда надо сделать стабилизатор тока буквально «из палок и веревок», например для питания светодиодов, заряда аккумуляторов и прочего.
В этом может помочь простой индикатор тока потребления, о котором я подробно рассказывал в отдельном видео.

Собран он по простейшей схеме.
При прохождении тока через данную схему на резисторе R1 падает некоторое напряжение, которое зависит от силы тока.
Напряжение которое падает на резисторе R1 открывает транзистор когда для этого будет достаточно тока. Обычно транзистор открывается когда на резисторе R1 падает около 0.6-0.7 Вольта.
Открывшись, транзистор подает ток в цепь светодиода, засвечивая его. Изменяя номинал резистора R1 можно менять ток, при котором будет светиться светодиод. Например при номинале в 1 Ом этот ток составляет около 0.6-0.7 Ампера. Если поставить резистор в два раза меньше сопротивлением, то соответственно ток будет уже 1.2-1.4 Ампера, т.е. изменение пропорционально изменению сопротивления.
Транзистор, используемый в данной схеме — BC557B, хотя на самом деле выбор очень большой, например банальный КТ361, а если сделать схему «наизнанку», то и КТ315.

В качестве примера я попробую сделать стабилизатор тока для питания вот такой светодиодной сборки. На ней светодиоды включены параллельно-последовательно, т.е. общее падение около 7 Вольт при токе в 700мА.

Можно конечно было сделать стабилизатор тока на привычной LM317, но это линейный стабилизатор, потому греться он будет ощутимо.
Но мы пойдет другим путем.

Слева синим цветом выделена упрощенная схема понижающего стабилизатора напряжения, который я показал в самом начале. Микросхема контролирует выходное напряжение через вывод FB (FeedBack)
Красным цветом выделена показанная выше платка.

Чтобы правильно все подключить, надо найти где у микросхемы вход обратной связи, на схемах он также обозначается как FB либо Feedback.
На мой плате установлена LM2596, находим описание и выясняем что это вывод номер 4.

Припаиваем проводок прямо к выводу микросхемы, обычно выводы луженые и паяются очень легко.

Подключаем этот провод к коллектору транзистора платы контроля тока, попутно соединяем выход платы преобразователя со входом платы контроля.
На вход преобразователя подаем наше входное напряжение, в моем случае я подал около 17 Вольт. На выходе выставляем напряжение выше, чем надо диодной сборке, например 10-12 Вольт и подключаем сборку к выходу платы контроля тока.

Отлично, ток в цепи получился 650 мА, все работает отлично.

В некоторых ситуациях может потребоваться установка диода между выходом нашей платы и преобразователем, это необходимо чтобы наша схема не оказывала влияния на установку выходного напряжения преобразователя (зависит от примененного ШИМ контроллера).
А если мы хотим чтобы еще и светодиод светился в режиме ограничения тока, то желательно установить еще и резистор, как показано на схеме (R6), номиналом около 56-470 Ом.

Выше я писал насчет аккумуляторов.
Если верхний резистор делителя переключить с выхода преобразователя на выход платы контроля тока, как это показано на схеме, то плата вполне будет способна заряжать и аккумуляторы. Без этого резистора также можно заряжать, но падение напряжения на резисторе R1 будет оказывать некоторое влияние на напряжение окончания заряда.

В качестве дополнения я снял видео, возможно будет полезно.

На этом у меня все, как всегда буду рад вопросам. Кстати, есть вариант такой же доработки, но уже не преобразователя, а блока питания.

Эту страницу нашли, когда искали:
самодельный стабилизатор на 1,5 вольта., lm2596s доработка, стабилизатор тока на транзисторах расчет, транзисторный стабилизатор напряжения схемы, стабилизатор тока на, mp1584 как стабилизатор тока, как и из чего сделать стабилизатор напряжения на 3,3 вольта, можно ли из дс преобразователя сделать стабилизатор тока, стабилизатор тока на полевых транзисторах, китайский регулятор тока и напряжения схема, ограничитель тока своими руками, регулируемый понижающий стабилизатор как собрать своими руками для новичков, регулятор тока на 60а своими руками, регулируемый стабилизатор напряжения своими руками 3 вольта постоянного тока и напряжения схема, реле времени на транзисторах 1815, интегральный стабилизатор на 1,8в, ток 1а. ,схема, источник тока с мощным транзистором, как из 5 вольт сделать 3 вольта постоянного тока, регулируемый стабилизатор переменного напряжения схема, датчик тока на транзисторе схема, синхронный понижающий преобразователь s10bak можно заменить на стабилизатор, электронный прерыватель цепи схема, схема помехоустойчивого транзисторного ключа, схема шим стабилизатора тока на df6113., 2596 схема доработки увеличения мощности, стабилизатор тока своими руками, стабилизатор тока схема, для начинающих радиолюбителей, простой стабилизатор

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Эффективное преобразование 12 В постоянного тока в 5 В для маломощной электроники, оценка шести модулей

В настоящее время я работаю над проектом Arduino, устанавливаемым на автомобиле. Устройство рассчитано на постоянное питание, и я решил использовать автомобильный аккумулятор в качестве источника постоянного питания. Я проектирую устройство с низким энергопотреблением, потребляющим 50 мА или меньше, потому что кто хочет застрять с разряженной батареей, верно?

Автомобильный аккумулятор обычно обеспечивает напряжение от 7 до 15 вольт, но в некоторых стандартах упоминается, что возможны скачки напряжения 40 В. Напряжение автомобильного аккумулятора обычно составляет около 12 В, но падает до ~ 7 В, когда вы запускаете двигатель, и до ~ 14 В, когда двигатель работает и аккумулятор заряжается. Поскольку мы не хотим, чтобы наше устройство сбрасывалось во время пусков, мы хотели бы выполнить преобразование входного напряжения от 7 до 20 вольт в фиксированное выходное напряжение 5 вольт, которое ожидает Arduino Uno.

Регуляторы напряжения

На плате Arduino Uno есть стабилизатор напряжения, который мы могли бы использовать. Рекомендуется для напряжений от 7 до 12 вольт.Это означает, что нам нужно сначала снизить высокое напряжение автомобильного аккумулятора с помощью внешнего компонента, прежде чем мы сможем подать его на плату Arduino Uno. К сожалению, одно это не решило бы наших проблем, поскольку не удовлетворило бы наши требования к эффективности.

Arduino Uno с обведенным регулятором напряжения. [Фото http://www.electricrcaircraftguy.com]

Проблема с использованием регулятора напряжения заключается в том, что регулятор расточителен. Любое дополнительное напряжение, которое необходимо сбросить, преобразуется в тепло.Формула эффективности: eff (reg) = Vout / Vin. Стабилизатор напряжения также имеет некоторые преимущества, одно из них — стабильность, что означает, что он может поддерживать очень стабильное и точное выходное напряжение. Еще одно преимущество — компактные размеры.

Чтобы выполнить эффективное преобразование, мы должны использовать импульсный источник питания, в частности понижающий преобразователь, который будет понижать для нас напряжение. Понижающий преобразователь будет включать и выключать вход настолько быстро, насколько это необходимо для обеспечения необходимого напряжения и мощности на выходе.В оставшейся части этой статьи будут сравниваться шесть различных понижающих (понижающих) модулей. Если вы не знакомы с принципом работы понижающего преобразователя с переключением режимов, прочтите эту статью, в которой также сравниваются некоторые модули при более высоких нагрузках.

Кандидатские модули

Одна реализация, которую я рассмотрел, — это понизить напряжение батареи примерно до 7 вольт, а затем запитать Arduino через его регулятор напряжения. Преимущество заключается в более стабильном напряжении для Arduino, однако будет потеря энергии 1-eff (reg) = 1-5 / 7 = 28%.Кроме того, каждый процесс преобразования требует некоторого запаса между Vin и Vout, поэтому при наличии двух этапов нам становится трудно поддерживать нижний предел диапазона напряжения автомобильного аккумулятора, что создает потенциальные проблемы со сбросами во время запуска двигателя.

Итак, я закончил поиск модулей, которые могут работать от автомобильного аккумулятора и выдавать 5 вольт. Это может быть регулируемый модуль или фиксированный на 5 вольт. Я бы подключил эти модули к USB-порту Arduino (предпочтительнее из-за присутствующей там дополнительной защиты) или напрямую к выводу Arduino 5V.Это означает, что предпочтение отдается модулям со встроенным выходным USB-портом типа «мама», хотя адаптеры или кабели преобразователя могут компенсировать его отсутствие.

Модули

Модули, которые я тестировал, происходят с Дальнего Востока, и большинство из них были куплены на eBay по цене от 1 до 2 долларов США (включая доставку). Это означает, что у большинства из них нет четкого номера модели или названия производителя. Я придумываю короткое название для каждого модуля, чтобы я мог легко их упомянуть.Я признаю, что качество фотографий могло быть лучше. Я старался изо всех сил с имеющимся у меня оборудованием. Также обратите внимание, что каждая фотография имеет собственный масштаб. Вот модули в произвольном порядке.

Сигара

Конвертер «Сигарный»

Этот адаптер имеет штекер прикуривателя на одном конце и предназначен для подключения к гнезду прикуривателя в автомобиле. Выходной разъем — это женский USB-порт. Такие модули продаются конечным пользователям для зарядки USB-устройств в автомобиле.Я понятия не имею, где я это взял, но я нашел его в своей корзине запчастей, разобрал и использовал в этом исследовании.

Поскольку такие преобразователи продаются конечным пользователям, их списки обычно не показывают фотографии печатной платы, так что это рулетка в отношении того, какой чип и эффективность вы получаете.

Регулируемый

«Регулируемый» преобразователь, передний

«Регулируемый» преобразователь, задний

Этот адаптер продавался на eBay как «Регулируемый понижающий модуль питания DC-DC LM2596 4.От 75-24В до 0,93-18В ». На самом деле чипа LM2596 там нет, что не должно быть большим сюрпризом для покупателей eBay. Это регулируемый понижающий модуль, который отлично подходит для создания прототипов. Вы регулируете выходное напряжение с помощью многооборотного потенциометра. Входные и выходные разъемы представляют собой винтовые клеммы, и вы можете видеть, что я подключил их к цилиндрической вилке для удобства использования.

Амперметр

Преобразователь амперметра, передний

Преобразователь «Амперметр», Задний

Этот модуль продавался на eBay как «Понижающий преобразователь постоянного тока 2А постоянного напряжения с вольтметром и амперметром».Он имеет регулируемое напряжение, ток и дисплей, который может отображать входное / выходное напряжение и выходной ток. Очень хорошо для прототипирования. Для некоторых людей это может быть даже альтернативой правильному настольному источнику питания. Этот модуль имеет разъемы, аналогичные модулю «Регулируемый», метод регулировки также аналогичен.

штраф

Преобразователь «Fine», передний

Преобразователь «Fine», задний

Этот модуль от QSKJ был внесен в список «Fine 6-24V 12V / 24V to 5V 3A CAR USB Charger Module DC Buck step down Converter».Это один из самых маленьких модулей в тесте. Он явно предназначен для интеграции в другие проекты, поскольку имеет две контактные площадки для ввода. На выходе получается довольно симпатичный женский USB-порт. В листинге упоминается множество дополнительных функций, таких как новейшая схема идентификации USB, схемы защиты, сверхнизкий статический ток (0,85 мА) и многое другое.

600 мА

Преобразователь «600 мА», передний

Преобразователь «600 мА», задний

Этот модуль с пометкой «DM01» на 100% предназначен для интеграции.Входы и выходы через контактные площадки. Похоже, этот модуль также выпускается в версиях на 3,3, 9 и 12 В. Он был выставлен на продажу как «понижающий понижающий модуль постоянного / постоянного тока 600 мА с фиксированным выходным напряжением 6-55 В на 5 В». Это может быть самый маленький модуль из 6, но отсутствие порта USB делает его нечестным сравнением. Одна особенность, которая отличает этот модуль от других, участвовавших в тесте, заключается в том, что он имеет панель «EN». Вы можете управлять этим разъемом для выключения и запуска модуля при необходимости. Заявленный ток отключения составляет менее 1 мкА.Если вы просто собираетесь подключить эту площадку к «Vin +», не беспокойтесь, «ток холостого хода» этого модуля составляет всего 0,7 мА.

Precise

Преобразователь «Precise», передний

Преобразователь «Прецизионный», задний

Этот модуль имеет те же подключения, что и «Fine», но он немного больше. Он продавался как «3A DC-DC 9V / 12V / 24V to 5V USB Step Down Power Module 2A Precise Vehicle Charger».

Напряжение и ток

Вот некоторые электрические свойства 6 модулей.У меня не было свойств модуля для «Сигары», поэтому диапазоны основаны на спецификациях микросхем и могут быть лучше, чем фактические диапазоны модулей.

Модуль Входное напряжение Выходное напряжение Максимальный выходной ток Пиковый выходной ток
Сигара 3 — 40 В 5,4 — 5,5 В 1.5A ?
Регулируемый 4,75 — 24 В 0,93 — 18 В 2.5A 5A
Амперметр 4,5 — 24 В 0,93 — 20 В 2A ?
Тонкий 6 — 24 В 5,1 — 5,2 В 2,1 A 3A
600 мА 6 — 55 В 5 В 0,6 A 1A
Precise 7,5 — 28 В 5 В 2A 3A

Пиковый ток означает способность обеспечивать высокий ток в течение ограниченного периода времени.Максимальный ток означает максимальный ток, который модуль может обеспечить постоянно. Имейте в виду, что в некоторых модулях упоминается, что для работы с максимальным током может потребоваться дополнительный радиатор или охлаждающее решение.

Несколько моментов, о которых стоит упомянуть: во-первых, «Cigar» с фиксированным выходным USB-разъемом выдает слишком высокое напряжение по стандартам USB. Это могло быть из-за старости или просто плохого качества. Разница составляет около 10%, и я считаю ее непригодной для использования. Во-вторых, большинство модулей способны работать с входным напряжением примерно до 25 вольт, но немногие из них могут работать с напряжением 40 вольт и выше.Престижность за это.

Характеристики коммутационной цепи

Модуль Чип Частота Индуктор Заявленный КПД
Сигара MC34063A
100 кГц 220 мкГн? 83% при 24 В и 500 мА
Регулируемый MP23070N 340 кГц
10 мкГн? до 98%
Амперметр MP23070N 340 кГц
10 мкГн? ?
Fine MP2315 (знак AGCG)
500 кГц 4.7 мкГн от 12 В до 5 В 1 А может до 94%
600 мА HT7463A (маркировка 463A)
1250 кГц
22 мкГн до 96%
Точный MP1584EN 500 кГц
15 мкГн? до 96%

Более высокая частота переключения будет означать меньшую пульсацию на выходе (более точное напряжение / ток), но вызывает больше накладных расходов из-за переключения, что немного снижает эффективность.

Рядом с некоторыми значениями индуктивности стоит знак «?». Это означает, что компонент не был отмечен, а значение было оценено на основе рекомендаций в таблице данных. Обычно для более низкой частоты требуется индуктор большего размера и большей мощности.

Тестирование

Измерение тока с обеих сторон

Сначала я измерил ток, используемый моим устройством на выходе преобразователя, который составил около 50 мА. Затем я создал фиктивную нагрузку 100 Ом, подключив два резистора по 200 Ом параллельно.Я использовал массив резисторов, чтобы уменьшить нагрузку на каждый отдельный резистор, который был рассчитан на 0,25 Вт. В соответствии с законом Ома резистор на 100 Ом будет вызывать нагрузку 50 мА при напряжении 5 вольт, аналогично тому, как это делает устройство.

Затем я измерил ток, используемый преобразователем на входе, как для нагрузки устройства, так и для фиктивной нагрузки. Я заметил, что реальная нагрузка и фиктивная нагрузка с одинаковым средним током имеют одинаковую эффективность. Разница могла возникнуть, поскольку потребляемая мощность фиктивной нагрузки является фиксированной, в то время как устройство может потреблять мощность пачками, но это не оказало существенного влияния на результаты.Я пришел к выводу, что использование фиктивных резисторов — достаточно хорошее приближение для этого теста.

Затем я сделал фиктивные нагрузки для токов 25 мА, 50 мА и 100 мА, используя 1, 2 и 4 резистора, включенных параллельно.

Измерение тока с имитацией нагрузки

Чтобы как можно меньше повлиять на измерение, я использовал амперметр на входе (последовательно) и рассчитал ток на выходе, используя закон Ома I = V / R. Таким образом, не было никакого воздействия на выходную сторону, которое могло бы добавить падение напряжения и повлиять на результаты.Напряжение V измерялось параллельно, а сопротивление R известно и зависит от фиктивной нагрузки, используемой для каждого испытания.

Блок питания для теста был на 12 В, но из-за падения напряжения на амперметре входное напряжение модулей немного ниже.

Результаты

Я рассчитал эффективность каждого модуля для каждого типа нагрузки как:

 eff = Pin / Pout = (Vin * Iin) / (Vout * Iout)

Таблицы данных некоторых микросхем, используемых в модулях, содержат график эффективности.Эффективность зависит от напряжения и тока. Если возможно, я добавил в последний столбец перечисленную эффективность микросхемы для соответствующих Vin и Iout. У некоторых модулей есть диаграммы эффективности, которые не охватывают диапазоны малых токов, что может указывать на тип нагрузки, для которой (не) были разработаны микросхемы.

Выходной ток 25 мА

Модуль In V Out V In mA Эффективность Эффективность микросхемы
Сигара 11.82 5,46 21 60%
Регулируемый 11,63
5,08 35,65 31%
Амперметр 11,58 5,04
40,04 27%
Мелкая 11,91 5,12 13,7 80% 87%
600 мА 11,9
5.04 14,2 75% 74%
Precise 11,9
4,98 14,75 71% 75%

Выходной ток 50 мА

Модуль In V Out V In mA Эффективность Эффективность микросхемы
Сигара 11,52 5,49 38,6 68%
Регулируемый 11.45 5,08 47,44 48%
Амперметр 11,39 5,05 52,2 43%
Мелкая 11,73 5,13 26,98 83% 89%
600 мА 11,72 5,01 26,66 80% 86%
Precise 11,72 4,98 27.3 78% 77,5%

Выходной ток 100 мА

Модуль In V Out V In mA Эффективность Эффективность микросхемы
Сигара 11,15 5,54 76,3 72%
Регулируемый 11,22 5,08 79,8 58%
Амперметр 11.18 5,04 76,1 60%
Мелкая 11,41 5,12 54,6 84% 91%
600 мА 11,46 4,9 51 82% 88%
Precise 11,38 4,96 53,5 81% 82%

Заключение

Различия могут быть значительными, как показано выше.При тесте с наименьшей нагрузкой (25 мА) худший исполнитель потребляет в 3 раза больше энергии, чем лучший.

Различия в эффективности между модулями становятся более тонкими по мере увеличения нагрузки: 2x для 50 мА и 1,5x для 100 мА.

Входные напряжения разные. Более высокий ток на входе означает большее падение напряжения на амперметре, что приводит к более низкому входному напряжению по сравнению с выходным напряжением источника питания.

Указанный КПД микросхемы находится в пределах 5-10% от измеренного КПД модуля. Дельта может быть связана с неэффективностью самого модуля или с различиями в общих условиях (температура и т. Д.).

И победитель: «Отлично»! Этот модуль явно лучше всего подходит для сценариев с низким энергопотреблением. При достижении токов 100 мА различия между 3 ведущими модулями минимальны.

Чем «Fine» лучше других? Это относительно новая микросхема. Таблица относится к 2014 году, а MP2307 — с 2008 года. Он также имеет очень низкие значения Rds (on) (90 мОм / 40 мОм), но, что наиболее интересно, MP2315 имеет режим энергосбережения AAM (Advanced Asynchronous Modulation) для легкая нагрузка.

Расширенная асинхронная модуляция (AAM) — это запатентованная технология MPS. Используя эту технологию, ИС будет снижать свою частоту при обнаружении низких нагрузок, тем самым уменьшая накладные расходы на переключение, но потенциально вызывая нестабильность и колебания. Значение резистора на выводе AAM определяет, когда начать это поведение. Не стесняйтесь поправлять меня в комментариях, если я неправильно это объясняю.

В заключение, если вам нужен эффективный модуль для легких нагрузок, вы можете попробовать его от QSKJ с чипом MPS MP2315, помеченным как AGCx (я видел, как AGCG или AGCE используются специально).Если у вас есть другие рекомендации, поделитесь ими в комментариях ниже. Удачного проекта!

Основы электроники: регулятор напряжения

Создание регулятора напряжения

Теория предыстории: как работает регулятор напряжения?


Название говорит само за себя: регулятор напряжения. Аккумулятор в вашем автомобиле, который заряжается от генератора, розетка в вашем доме, которая обеспечивает все необходимое вам электричество, сотовый телефон , который вы, вероятно, будете держать под рукой каждую минуту дня, все они требуют определенного напряжения, чтобы функция.Колеблющиеся выходы, превышающие ± 2 В, могут привести к неэффективной работе и, возможно, даже к повреждению ваших зарядных устройств. Существует множество причин, по которым могут возникать колебания напряжения: состояние электросети, включение и выключение других устройств, время суток, факторы окружающей среды и т. Д. Из-за необходимости постоянного постоянного напряжения введите регулятор напряжения.

Регулятор напряжения — это интегральная схема (ИС), которая обеспечивает постоянное фиксированное выходное напряжение независимо от изменения нагрузки или входного напряжения.Он может делать это разными способами в зависимости от топологии схемы внутри, но для того, чтобы сохранить этот проект в качестве базового, мы в основном сосредоточимся на линейном регуляторе. Линейный регулятор напряжения работает, автоматически регулируя сопротивление через контур обратной связи, учитывая изменения как нагрузки, так и входа, при этом сохраняя постоянное выходное напряжение.

Микросхема стабилизатора напряжения в корпусе ТО-220 С другой стороны, для импульсных регуляторов
, таких как понижающий (понижающий), повышающий (повышающий) и понижающий-повышающий (повышающий / понижающий), требуется несколько дополнительных компонентов, а также повышенная сложность как различные компоненты повлияют на результат.Импульсные регуляторы намного более эффективны с точки зрения преобразования энергии, где эффективность играет большую роль, но линейные регуляторы очень хорошо работают как регуляторы напряжения в низковольтных приложениях.

В зависимости от приложения, стабилизатору напряжения может также потребоваться больше внимания для улучшения других параметров, таких как пульсирующее напряжение на выходе, переходная характеристика нагрузки, падение напряжения и выходной шум. Такие приложения, как аудиопроекты, более чувствительны к шуму и помехам, поэтому потребуется дополнительная фильтрация, особенно в импульсных регуляторах, где пульсации на выходе могут быть значительными.Большую часть информации, включая схемы, можно найти в техническом описании микросхемы стабилизатора напряжения, с которой вы работаете, в разделе «Примечания по применению».


Указания по применению для регулятора 7805T У
Afrotechmods также есть информативное видео о работе с популярным регулятором напряжения LM317T для получения регулируемого выхода.


Проект

Комплект регулятора напряжения макетной платы — отличный набор для пайки для любого новичка. Он выдает чистое 5 В постоянного тока с максимальным выходным током 500 мА.Он способен принимать входное напряжение в диапазоне 6-18 В постоянного тока и имеет контакты, размер которых идеально подходит для любой стандартной макетной платы с шагом 0,1 дюйма.

В комплект входят:

(1) Печатная плата
(1) Выключатель питания
(1) Разъем питания постоянного тока 2,1 мм
(1) Электролитический конденсатор 10 мкФ
(1) Монолитный конденсатор 0,1 мкФ
(1) Резистор 1 кОм
(1) Красный источник питания светодиодный индикатор
(1) Разъемы контактов
(1) Руководство пользователя

Вам понадобятся:
• Паяльник
• Припой
• Резаки
• Блок питания от настенного адаптера 6-18В (Mean Well GS06U-3PIJ)


Комплект регулятора напряжения макетной платы Solarbotics 34020
Направление:

1.Резистор и конденсатор 0,1 мкФ:
Удалите ленту и согните выводы резистора, затем вставьте его в положение, обозначенное R1. Припаяйте его с другой стороны и отрежьте лишние выводы. Сделайте то же самое для конденсатора 0,1 мкФ в позиции C2. Неважно, как эти детали установлены — они не поляризованные .

2. Регулятор напряжения и цилиндрический домкрат:
Припаяйте регулятор напряжения в положение V-REG. Убедитесь, что сторона табуляции выровнена с жирной линией на символе — обратное направление не работает! Затем обрежьте лишние провода.Защелкните цилиндрический домкрат в положение B1 и припаяйте его на место.

Шаг 1 Шаг 2
3. Конденсатор 10 мкФ и индикатор питания:
Установите электролитический конденсатор 10 мкФ в положение C1. Позиционирование имеет решающее значение. Убедитесь, что более длинный провод входит в площадку, отмеченную (+). Убедитесь, что он находится в правильном положении, убедившись, что полоса на стороне конденсатора находится ближе всего к этикетке PWR. Сделайте то же самое со светодиодом; более длинный вывод входит в круглую площадку.Вы можете подтвердить, что светодиод находится в правильном положении, заметив небольшую выемку на светодиоде, расположенную на стороне символа светодиода с линией (рядом с квадратной площадкой).

4. Контакты выключателя питания и макетной платы:
Выключатель питания просто устанавливается в положение PWR. С выводами на макетной плате посложнее — они идут снизу, и их сложнее удерживать при пайке. Тщательно припаяйте их как можно ровнее вручную или, если вы уверены, вставьте длинную сторону контактов в макет так, чтобы они совпали с отверстиями в печатной плате, затем припаяйте их, пока макетная плата удерживает все выровненные.

Шаг 3 Шаг 4
5. Настройка шин питания:
ЭТО ВАЖНО.
Если вы забудете это сделать, ваша доска не будет работать! Выберите, на какой стороне макета вы хотите установить плату (в этом примере мы используем левую сторону). Обратите внимание на полярность направляющих макетной платы «+» внизу и «-» вверху. Найдите, какой набор контактных площадок на плате соответствует этому расположению, и нанесите каплю припоя на маленькие полумесяцы.

Если вы планируете переключать полярность питания на направляющих, вы можете установить номер детали SWT7 на контактные площадки между контактными площадками. Не помещайте капли на подушечки, если вы это сделаете. Обратите внимание, что это не рекомендуемая модификация.

Подайте питание на плату от любого источника постоянного тока диаметром 2,1 мм с номинальным напряжением 6–18 В — не превышайте максимальное значение 35 В постоянного тока! Регулятор мощности нагревается при питании от более 12 В (это нормально). Если вы не хотите использовать его на макетной плате, используйте контактные площадки с маркировкой «+ -» на конце, ближайшем к гнезду цилиндра, для регулируемой выходной мощности 5 В.


Шаг 5
SWT7 Навесной

Вопросы для обсуждения


1.Какое влияние на выход цепи окажут тепло и шум?
2. Как конденсаторы помогают отфильтровывать помехи?
3. Каковы преимущества и недостатки линейных и импульсных регуляторов?

Как выбрать лучший стабилизатор напряжения для моей схемы?

Конференция APEC по энергетике является одновременно образовательной конференцией и выставкой поставщиков. Путешествие по выставочному залу 19 марта -го дало большую уверенность в первенстве, еще больше подчеркнув, что конференция APEC является главным событием в области силовой электроники.

Мой пресс-паспорт позволил мне проникнуть на выставку пораньше, чтобы я мог сделать несколько снимков стенда EPC, прежде чем он будет занят (Рис. 1 и 2) .

1. На стенде EPC на APEC 2019 было несколько замечательных демонстраций и эталонных проектов.

2. Преобразователь мощностью 3 кВт, 48 в 12 В с использованием транзисторов EPC GaN.

EPC — компания, основанная бывшим президентом International Rectifier Алексом Лидоу (рис.3). Он намеревался создать коммерческий, практичный высокоскоростной транзистор на основе GaN (нитрида галлия) для силовых приложений.

3. Алекс Лидоу, основатель EPC, объясняет преимущества своих высокоскоростных транзисторов на основе GaN на кремнии.

Для этого Лидоу использовал кремниевую подложку для слоев GaN. Это означает, что пластины могут изготавливаться обычным оборудованием для обработки кремния. Вдобавок Лидоу считал важным сделать транзисторы GaN улучшенного типа, то есть нормально выключенными.Устройства с режимом истощения производятся некоторыми компаниями, но Лидоу считает, что они незнакомы большинству энергетиков. Наконец, Лидоу решил заставить свои устройства на основе GaN работать при умеренных напряжениях, от 15 до 200 В. Это не пытается конкурировать с высоковольтными возможностями SiC (карбид кремния) транзисторов или очень дешевыми низковольтными полевыми МОП-транзисторами.

4. Крис Джованниелло демонстрирует свое силовое реле MEMS.

Полупроводники — это здорово, но иногда физические переключатели — лучший способ справиться с питанием.Именно поэтому Menlo Micro разработала линейку реле MEMS (микроэлектромеханических систем). МЭМС десятилетиями использовались в радиочастотном переключении. Они имеют низкое сопротивление и очень контролируемый импеданс, что очень важно для радиочастот. Микросхемы силовых реле MEMS, которые производит Menlo Micro, отличаются номинальным током 8 А и напряжением 120 В. Чип меньше ногтя. Крис Джованниелло, соучредитель, старший вице-президент по разработке продуктов (рис. 4), по праву гордится этим достижением.Одно из приложений — замена твердотельных реле в силовых установках (рис. 5) .

5. Реле MEMS от Menlo Micro могут заменить механические и твердотельные реле (SSR).

Компании всех размеров

В то время как все крупные компании, производящие силовые полупроводники, приезжают в АТЭС, вы также можете увидеть несколько небольших компаний с интересными технологиями. Захид Рахим, вице-президент по маркетингу компании Silanna Semiconductor, демонстрировал свой эталонный дизайн с фиксированным обратным ходом (рис.6) . У них на выставке был дизайн, подключенный к сетевому напряжению. Там они могли провести измерения эффективности, которые показали улучшение на 2% при типичных нагрузках. Это действительно большое дело, выжать даже 0,5% улучшения из запаса обратного хода — большое достижение. Снижение потерь мощности, вероятно, означает меньшие EMI ​​(электромагнитные помехи), более легкие требования к охлаждению и более низкие счета за электроэнергию для потребителей. Улучшение на 2% при 90% -ной эффективности поставок означает, что потери увеличиваются с 10% до 8%, поэтому думайте об этом как о 20% улучшении того, что имеет значение.

6. Захид Рахим из Силанны держит на ладони свой референсный дизайн с активным зажимом.

Я восхищаюсь Кри, отличной компанией из Северной Каролины. Они всегда лидировали в материалах с широкой запрещенной зоной. Хотя эта компания больше всего известна своими потребительскими светодиодными лампами, она также пользуется уважением в производстве ВЧ-транзисторов и других силовых устройств. Теперь новый генеральный директор Грег Лоу продает осветительный бизнес и делает упор на полупроводниковую часть компании.По иронии судьбы, Кри создал бренд Wolfspeed, когда предыдущий генеральный директор хотел продать бизнес по производству транзисторов. Эта сделка была отклонена правительством, что, вероятно, было благословением для Кри. Гай Мокси (рис. 7) объяснил большой потенциал карбидокремниевых (SiC) транзисторов Wolfspeed в быстрорастущих электромобилях, солнечных, ветровых и промышленных установках.

7. Гай Мокси из подразделения Wolfspeed компании Cree рядом с эталонной конструкцией SiC на 60 кВт.

Появление практичных электромобилей дальнего действия, а также мягких гибридных электромобилей (mHEV) создает потребность в практических системах для моделирования и разработки систем электропривода. На стенде dSPACE Торстен Опперманн (Рис. 8) , менеджер по работе с клиентами, продемонстрировал как программное обеспечение, так и оборудование, которое dSPACE предлагает в помощь производителям автомобилей и подсистем (Рис. 9) .

8. Торстен Опперманн из dSPACE рассказал о своих автомобильных системах моделирования и тестирования.

9. Эта высоковольтная электронная нагрузка от dSPACE может имитировать двигатель и аккумулятор в электромобиле.

Магнитные материалы — фундаментальный строительный блок силовых электрических систем. Standex Electronics — известный производитель силовых магнетиков, датчиков, реле и герконов. Крис Риккарделла, инженер по полевым приложениям, магнетики, работал в кабине Standex (рис. 10) .

10.Крис Риккарделла из Standex Magnetics рассказал о широком ассортименте продукции компании.

Helix Semiconductors производит микросхемы с накачкой заряда на переключаемых конденсаторах. Эти высоковольтные зарядные насосы могут создавать интегральные передаточные отношения выпрямленного сетевого напряжения. Джефф Соренсен, старший главный инженер по приложениям (рис.11), продемонстрировал микросхемы Helix, которые также могут обеспечивать питание оптопар с обратной связью на вторичной стороне, а также изоляцию высоковольтных линий за счет использования конденсаторов с номиналом X или Y .

11. Джефф Соренсен из Helix Semiconductor присутствовал с демонстрацией своей линейки высоковольтных ИС с накачкой заряда.

У

Microchip был отличный стенд на APEC (Рис. 12) . Несколько станций на стенде показывают, сколько силовых приложений можно использовать с продуктами Microchip.

12. Стенд Microchip на APEC 2019 был переполнен весь день.

Некоторыми интересными приложениями были системы управления двигателями (рис.13) , стабилизатор напряжения LDO (с низким падением напряжения) с блокировкой пульсаций (рис. 14) и демонстрация PFC (коррекция коэффициента мощности) мощностью 30 кВт с использованием SiC-транзисторов Microchip (рис. 15) . Я был удивлен, что компания, известная своими микроконтроллерами PIC, имела устройства питания. Затем специалист по маркетингу Microchip Надин Кастильо напомнила мне, что они купили Microsemi несколько лет назад.

13. Патрик Хит рассказал о некоторых обширных аппаратных средствах и прошивках Microchip для управления двигателями.

14. LDO с блокировкой пульсаций Microchip может очищать выходной сигнал линейных и импульсных регуляторов.

15. Джейсон Чианг из Microchip демонстрирует эталонную трехфазную схему с коррекцией коэффициента мощности (PFC) мощностью 30 кВт.

Выставочная площадка APEC 2019 — это не просто стенды. Был театр, где целый день проходили интересные презентации. ROHM’s Mitch Van Ochten (рис. 16) . представил один по пригодным для автомобильной промышленности SiC-транзисторам, организованный хорошими людьми из Mouser Electronics.

16. Митч Ван Охтен из ROHM выступил с прекрасной презентацией SiC-транзисторов в демонстрационном зале Mouser.

Ametherm — еще одна компания, которая производит строительные блоки для силовой электроники. На стенде компании был Мехди Сами, вице-президент по проектированию (рис. 17) , демонстрирующий лишь некоторые из множества своих продуктов (рис. 18) .

17. Mehdi Samii от Ametherm представлял линейку ограничителей пускового тока с отрицательным температурным коэффициентом (NTC).

18. Ограничители броска тока Ametherm — это простой и надежный способ защиты ваших силовых цепей.

Renesas — крупное предприятие в сфере силовой электроники, у которого на выставке APEC 2019 (Рис. 19) был большой стенд. Компания продемонстрировала систему управления двигателем для пылесоса, в котором используется бесщеточный двигатель постоянного тока (BLDC) для достижения значительного повышения эффективности. Помимо управления двигателем, у Renesas есть микросхемы и устройства для радиационно-стойких (радиационно-жестких) спутниковых устройств на основе GaN и наземного приложения для управления питанием в промышленных, серверных и двунаправленных аккумуляторных системах.Renesas приобрела Intersil, которая только увеличила его мощность и расширила возможности для операционных усилителей.

19. Стенд Renesas был забит людьми, проверявшими его силовые и моторные компоненты.

Стенд Tamura привлек внимание своим чистым дизайном и логичной компоновкой (Рис. 20) . Tamura производит силовые, коммутационные и импульсные трансформаторы. Он также производит трансформаторы для измерения тока, дроссели, реакторы и сборки панелей.

20.Стенд Tamura был чистым и привлекательным.

Я закончил свой рабочий день на стенде Silicon Labs (Рис. 21) . Брайан Миркин объяснил их изолированный модулятор дельта-сигма, который может передавать аналоговый сигнал через границы высокого напряжения. Он также представил преобразователь LLC (индуктор-индуктор-конденсатор) мощностью 20 кВт, разработанный совместно с дистрибьютором Arrow Electronics (рис. 22) . Arrow десятилетиями отстаивал эталонные проекты, и приятно видеть, что Silicon Labs вносит свой вклад в эти разработки.

21. Брайан Миркин из Silicon Labs с их эталонным дизайном изолированного дельта-сигма-модулятора.

22. Дистрибьютор Arrow Electronics работала с Silicon Labs над созданием эталонного проекта блока питания LLC на 20 кВт.

На выходе из выставочного зала APEC 2019 я наткнулся на трогательную сцену, где папа со своим сыном (рис. 23) . Было здорово увидеть человека, который знал, как важно не отставать от силовой электроники и поддерживать интерес и образование своих детей.Не ждите, что я скучаю по поводу «молодых людей сегодня». Пока есть такие папы, молодые люди будут жить прекрасно, превзойдя все достижения нас, старых динозавров.

23. Папа с маленьким сыном хорошо проводят время на APEC 2019.

Электрические компоненты Универсальный мотоцикл 12V регулятор напряжения выпрямитель для Honda Yamaha 5011012515 tricornernj

электрические компоненты Универсальный мотоцикл 12V регулятор напряжения выпрямитель для Honda Yamaha 5011012515 tricornernj
  1. Home
  2. Automotive
  3. Запчасти и аксессуары
  4. ATV, Side-by-Side и UTV Запчасти и аксессуары
  5. Электрические компоненты
  6. Универсальный мотоциклетный регулятор напряжения 12 В, выпрямитель для Honda Yamaha 5011012515

Универсальный мотоцикл, выпрямитель напряжения 12 В Для Honda Yamaha 5011012515, Yamaha 5011012515 Универсальный выпрямитель с регулятором напряжения 12 В для мотоциклов для Honda, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на Универсальный выпрямитель с регулятором напряжения 12 В для мотоциклов для Honda Yamaha 5011012515 по лучшим онлайн-ценам at, Hot pin вырваться из цен со скидкой на стиль, легко обмениваться стилем знаменитостей и модными тенденциями.Honda Yamaha 5011012515 Универсальный мотоцикл 12V Регулятор напряжения выпрямитель Для.







Универсальный выпрямитель с регулятором напряжения 12 В для мотоциклов для Honda Yamaha 5011012515

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Универсальный выпрямитель с регулятором напряжения 12 В для мотоциклов для Honda Yamaha 5011012515 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Номер детали производителя: : 50110125150 , Бренд: Без торговой марки Обработка поверхности: Подходит для , UPC: : Не применяется apply Гарантия: : 1 год , Применение: : Для Honda Yamaha 5011012515 : Номер детали: : 50 110 125 150 куб.см ATV ,。



Универсальный мотоцикл 12 В регулятор напряжения выпрямитель для Honda Yamaha 5011012515


Универсальный мотоциклетный выпрямитель с регулятором напряжения 12 В для Honda Yamaha 5011012515
Бесплатная доставка для многих продуктов, найдите много отличных новых и подержанных опций и получите лучшие предложения на Универсальный мотоциклетный выпрямитель с регулятором напряжения 12 В для Honda Yamaha 5011012515 по лучшим онлайн-ценам на, Горячие контактный прорыв цены со скидкой стиля, легкий обмен стилями знаменитостей и модные тенденции.

Конструкция и принцип действия классических автомобильных регуляторов напряжения

АВТО ТЕОРИЯ

Регуляторы напряжения

Как вы, возможно, помните из статьи прошлого месяца о функциях генераторов в вашем классическом автомобиле, нет никаких средств внутреннего контроля их мощности. Другими словами, чем быстрее он вращается, тем больше напряжения поступает в электрическую систему автомобиля. Если бы это не контролировалось, генератор повредил бы аккумулятор и сгорел бы фары автомобиля.Кроме того, если генератор не был отключен от схемы автомобиля, когда он не работает, аккумулятор разрядился бы через его корпус.



Вот здесь и появляется РЕГУЛЯТОР (обычно называемый регулятором напряжения, но это только один компонент системы). За прошедшие десятилетия регуляторы претерпели множество конструктивных улучшений, но наиболее часто используемый электромеханический регулятор — это три блока управления в один тип коробки. Давайте посмотрим, как это работает …

Реле отключения

Это устройство, которое иногда называют автоматическим выключателем, представляет собой магнитный выключатель.Он подключает генератор к цепи батареи (и, следовательно, остальной части автомобиля), когда напряжение генератора достигает желаемого значения. Он отключает генератор, когда он замедляется или останавливается.

Реле имеет железный сердечник, намагниченный для опускания шарнирного якоря. Когда якорь опускается, набор точек контакта замыкается, и цепь замыкается. Когда магнитное поле нарушается (например, когда генератор замедляется или останавливается), пружина тянет якорь вверх, нарушая точки контакта.



Очевидным видом отказа являются контактные точки. Когда они открываются и закрываются, возникает небольшая искра, которая в конечном итоге разъедает материал на точках, пока они либо не «свариваются» вместе, либо не приобретут такое высокое сопротивление, что не будут проводить ток при замыкании. В первом случае батарея разряжается через генератор за ночь, а во втором случае система не заряжается.

Регулятор напряжения

Другой набор контактных точек с железным сердечником используется для постоянного регулирования максимального и минимального напряжения.Эта схема также имеет шунтирующую цепь (шунт перенаправляет электрический поток), которая заземляется через резистор и размещается непосредственно перед (электрически) точками. Когда точки замкнуты, цепь возбуждения идет «легким» путем к земле, но когда точки разомкнуты, цепь возбуждения должна проходить через резистор, чтобы добраться до земли.

Катушка возбуждения генератора подключена к одной из точек контакта регулятора напряжения. Другая точка ведет прямо к земле.

Когда генератор работает (батарея разряжена или работает несколько устройств), его напряжение может оставаться ниже того, на которое установлено управление.Поскольку ток будет слишком слабым, чтобы тянуть якорь вниз, поле генератора будет уходить на землю через точки. Однако, если система полностью заряжена, напряжение генератора будет увеличиваться до тех пор, пока не достигнет максимального предела, и ток, протекающий через шунтирующую катушку, будет достаточно высоким, чтобы опустить якорь и разделить точки.

Этот цикл повторяется снова и снова в реальном времени. Точки открываются и закрываются примерно от 50 до 200 раз в секунду, поддерживая постоянное напряжение в системе.

Регулятор тока

Даже если напряжение генератора регулируется, его ток может стать слишком большим. Это приведет к перегреву генератора, поэтому для предотвращения преждевременного отказа встроен регулятор тока.

Внешне похожий на железный сердечник регулятора напряжения, сердечник регулятора тока намотан несколькими витками толстого провода и соединен последовательно с якорем генератора.



Во время работы ток увеличивается до предварительно определенного значения установки.В это время ток, протекающий через обмотки тяжелого провода, заставит сердечник опускать якорь, открывая точки регулятора тока. Чтобы замкнуть цепь, цепь возбуждения должна пройти через резистор. Это снижает текущий выход, указывает на закрытие, вывод увеличивается, указывает на открытие, вывод вниз, указывает на закрытие и т. Д. Следовательно, точки колеблются при открытии и закрытии так же, как и точки регулятора напряжения, много раз в секунду.

Хорошие и плохие новости

Поскольку регуляторы напряжения являются механическими, их легко устранить.Если вы изучите функцию каждой из трех частей и то, как они взаимосвязаны, станет очевидно, какая часть неисправна, в зависимости от симптомов. Это означает, что любой, кто понимает, как все работает, может легко устранить проблемы. Это хорошие новости.

Плохая новость заключается в том, что зазоры между точками и давление пружины определяют пределы напряжения / тока, и их чрезвычайно трудно отрегулировать. Иногда это можно сделать на автомобиле с помощью вольтметра, но обычно лучше заменить весь блок регулятора, когда какая-то его часть выходит из строя.Заводская сборка регуляторов требовала относительно сложных измерительных приборов. Регулировка их «наощупь» — дело удачи и часто может привести к повреждению.

В целом, хорошая новость заключается в том, что регуляторы недороги и их относительно легко найти. Замена — всегда хорошая идея.

А как насчет регуляторов генератора?

Регулятор того же типа изначально использовался в автомобилях с генераторами переменного тока, и они работают примерно так же. Однако, поскольку в некоторых автомобилях использовались амперметры, регулятор тока не понадобился.Поэтому для включения обмоток статора генератора был использован «единичный» регулятор. Это был просто регулятор без секции регулятора тока.

Вскоре после этого автомобильные компании перешли на транзисторные регуляторы напряжения. Используя стабилитроны, транзисторы, резисторы, конденсатор и термистор, эти регуляторы поддерживают надлежащее напряжение и ток в системе. Их схемы работают со скоростью 2000 раз в секунду, и они чрезвычайно надежны.С другой стороны, эти регуляторы непросто ремонтировать. Их можно выбросить и заменить.

Многие «твердотельные» регуляторы устанавливаются внутри генератора и не подлежат обслуживанию, кроме возможности устанавливать пределы напряжения. Это нормально, потому что они работают очень хорошо в течение длительного времени. Чтобы проверить их работу, просто измерьте напряжение аккумулятора при выключенном двигателе, а затем при работающем. Во время работы вы должны увидеть что-то между 13 и 15 вольт. Отсутствие изменения напряжения означает, что либо регулятор, либо генератор переменного тока не работают, в то время как более высокое напряжение означает, что регулятор «не регулируется должным образом».«

А как насчет перехода с генераторов на генераторы переменного тока?

Ну, это двусторонний вопрос. Мы считаем, что такие переоборудование необходимо производить, если при ремонте или капитальном обновлении автомобиля были установлены дополнительные электрические устройства. Кондиционер, электрические вентиляторы охлаждения и т. Д. Потребляют много тока, с которым не справляются старые генераторы. Генераторы обеспечивают в три раза больший ток и весят намного меньше, чем их старые аналоги.

С другой стороны, переход на генератор переменного тока повлияет на внешний вид автомобиля.Это, конечно, личный выбор, но его стоит задуматься. Очень скоро мы напишем статью о конверсии.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

8 признаков неисправного регулятора напряжения (и стоимость замены в 2021 году)

Последнее обновление: 29 апреля 2020 г.

В автомобиле много энергии под капотом.Мы не говорим строго о лошадиных силах, а скорее о выходной энергии в целом. Энергия, необходимая автомобилю, обеспечивается топливом и аккумулятором.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Для работы двигателя требуется много мощности. Для небольших систем в автомобиле вам не понадобится такая большая мощность.

Некоторые электрические системы в вашем автомобиле могут перегреться, если они будут подвергаться воздействию сырого тока, и именно здесь в игру вступает регулятор напряжения генератора.Это помогает уменьшить эту мощность, чтобы она не повредила критически важные системы.

Это похоже на зарядку вашего iPhone непосредственно от трансформатора энергии. Теоретически ваш телефон будет заряжаться, но, к сожалению, ваш телефон не выдержит столкновения. Он не предназначен для работы с таким напряжением.

Связанные: причины отсутствия зарядки генератора переменного тока

Как работает регулятор напряжения генератора?

На рынке представлено несколько различных типов регуляторов.Однако все они выполняют одну и ту же функцию. Они преобразуют постоянный ток в фиксированный, который не повредит другие системы автомобиля.

Давайте посмотрим на различные компоненты, составляющие систему, чтобы лучше понять функцию регулирования.

Детали автомобильной системы зарядки

Аккумулятор

Аккумулятор — это резервуар для хранения энергии. Он находится в режиме ожидания для таких функций, как запуск автомобиля и обеспечение питания при низком уровне энергоснабжения.

Однако, если бы вы полагались исключительно на аккумулятор, ваша машина не могла бы работать долго без подзарядки.

Связано: симптомы неисправного автомобильного аккумулятора

Генератор

Вот почему у нас есть генератор. Генератор — это компонент, который производит эту мощность. Пока вы едете, генератор вырабатывает энергию для питания системы, а избыточная энергия используется для подзарядки аккумулятора.

Регулятор напряжения

Регулятор напряжения обеспечивает поддержание постоянного максимального напряжения в цепи.Следовательно, он может подтолкнуть генератор к увеличению производства или побудить его снизить выработку энергии.

Идея состоит в том, чтобы создать постоянный поток тока, который может обеспечить постоянное питание автомобиля. Избыточная мощность не тратится зря, потому что заряжает аккумулятор.

8 основных симптомов неисправности регулятора напряжения

Хорошая новость заключается в том, что отказ регулятора напряжения — одна из тех проблем, которые развиваются со временем. Кроме того, это достаточно легко поставить диагноз. Существуют различные методы устранения неполадок, которые помогут вам диагностировать эту проблему.

Вот восемь общих признаков, на которые следует обращать внимание:

# 1 — Выход высокого напряжения

Типичный автомобильный аккумулятор должен выдавать около 12,6 В в разомкнутой цепи (автомобиль не работает). Когда автомобиль работает, в большинстве автомобилей напряжение должно быть примерно на 2 вольта выше.

Если выходное напряжение составляет 16 вольт или более, скорее всего, у вас неисправный регулятор напряжения. Слишком высокое напряжение может привести к повреждению различных электрических компонентов.Чаще всего преждевременно перегорают лампы в фарах или задних фонарях.

# 2 — Случайные провалы питания

Если у вас плохой регулятор, это может привести к неправильной работе многих компонентов, таких как топливный насос, система зажигания или другие детали, требующие минимального напряжения.

Вы можете столкнуться с разбрызгиванием двигателя, резким холостым ходом или просто отсутствием ускорения, когда вам это нужно. Это может показаться неважным, но это важно, потому что показывает, что мощность регулируется неправильно.

# 3 — Комбинация приборов не работает

Как и другие электрические компоненты, комбинация приборов требует определенного напряжения для отображения всей необходимой информации во время вождения. Плохой регулятор напряжения может привести к тому, что он просто не будет работать или вести себя хаотично.

Вероятно, вы вообще не сможете завести машину, но даже если бы вы могли, было бы неразумно делать это, не зная, с какой скоростью вы едете, сколько топлива у вас осталось и т. Д. критическая информация.

# 4 — Затемнение или мерцание света

Обычно вы замечаете это по фарам, но это может повлиять на внутреннее освещение и даже на стереосистему. Это снова указывает на то, что ток не контролируется должным образом.

Этот симптом существует для проблем, связанных с аккумулятором, но также может означать, что виноват регулятор напряжения.

№ 5 — Дальний свет не работает

Одной из систем, на которую может отрицательно повлиять слишком большое или слишком маленькое напряжение, являются фары.Фары дальнего света особенно нуждаются в достаточной мощности для работы. Лучи, которые не загораются должным образом, указывают на проблему.

# 6 — Коррозия

Распространение коррозии на клеммы и верхнюю часть батареи может быть, помимо прочего, признаком неисправности регулятора напряжения.

# 7 — Батарея разряжена

Это может быть связано с множеством других причин, в том числе из-за того, что вы забыли выключить свет, проблема с генератором или просто старая батарея, которую необходимо заменить.Но это также могло быть из-за плохого управления током из-за плохого регулятора напряжения.

См. Также: Различия между разряженной батареей и неисправным генератором

# 8 — Загорается индикатор «Проверьте двигатель или аккумулятор»

Причин может быть несколько, но всегда рекомендуется сканировать на предмет диагностики коды неисправностей (проверьте индикатор двигателя) или запустите быструю проверку напряжения (индикатор батареи горит) с помощью мультиметра, чтобы узнать, является ли это причиной проблемы.

Стоимость замены регулятора напряжения

Новый регулятор напряжения генератора будет стоить вам от 40 до 140 долларов за детали, в значительной степени в зависимости от марки / модели автомобиля и от того, используются ли запчасти OEM или послепродажные.

Стоимость деталей не так уж и плоха, но, поскольку большинство регуляторов напряжения размещено внутри генератора, придется заплатить от 140 до 240 долларов за рабочую силу. Скорее всего, вы заплатите больше, если пойдете в дилерский центр, и меньше, если регулятор будет установлен снаружи генератора, где до него легче добраться.

В целом, общая стоимость замены регулятора напряжения в большинстве случаев составляет от 180 до 380 долларов. Если есть какое-либо электрическое повреждение или перегоревшие провода из-за неисправности регулятора, общая цена будет больше.

Поскольку затраты на рабочую силу составляют большую часть затрат, вы можете подумать о простой замене всего блока генератора переменного тока, если вы приближаетесь к 100 тысячам миль или около того.

Хотя современные генераторы могут служить в течение всего срока службы автомобиля, они часто выходят из строя раньше. Замена генератора избавит вас от необходимости снова платить огромную плату за рабочую силу в ближайшем будущем.

Где находится регулятор напряжения?

Расположение зависит от марки и модели автомобиля. Он будет либо внутри, либо рядом с корпусом генератора.Ford — один из брендов, который устанавливает его рядом с генератором переменного тока.

Те, которые установлены рядом с генератором, нуждаются в дополнительной опоре в виде ремня безопасности. Преимущество такого внешнего вида в том, что к нему легче получить доступ. Когда регулятор установлен внутри корпуса генератора, вам нужно сначала снять его, чтобы получить к нему доступ.

Стоит ли водить машину с неисправным регулятором?

Вождение с неисправным регулятором — это риск. Тебе может повезти.Вы также можете взорвать некоторые дорогие компоненты в своем автомобиле.

Мы не думаем, что рисковать стоит. Вместо этого мы рекомендуем как можно скорее доставить машину к механику.

Автомобильные генераторы создают отличные электродвигатели; Вот как

Скромный автомобильный генератор скрывает интересный секрет. Известные как часть, которая преобразует энергию внутреннего сгорания в электричество, необходимое для работы всего остального, они также могут использоваться в качестве электродвигателя.

Схема простого автомобильного генератора переменного тока из патента США 3329841A, поданного в 1963 году для Robert Bosch GmbH.

Эти устройства почти всегда представляют собой трехфазный генератор переменного тока с магнитной составляющей, питаемой от электромагнита на роторе, и поставляются с блоком выпрямителя и регулятора для преобразования более высокого переменного напряжения в 12 В для электрических систем автомобиля. Внутри они имеют три соединения с катушками статора, которые, по-видимому, универсально соединены треугольником, и пару соединений с набором щеток, питающих катушки ротора через набор контактных колец.Они обладают удивительно высокой мощностью, и, по оценкам, их возможности в качестве двигателей оцениваются в несколько лошадиных сил. Лучше всего, что они легко доступны из вторых рук и к тому же удивительно дешевы, Ford Focus, показанный здесь, был получен от автомата eBay и стоил всего 15 фунтов стерлингов (около 20 долларов США).

Мы уже слышим, как вы кричите «Почему ?!» на своем волшебном интернет-устройстве, пока вы это читаете. Давайте перейдем к этому.

Эти люди думают, что создание собственных электромобилей — это весело!

Одна из интересных сторон наблюдения за тем, как серия UK Hacky Racer вырастает из группы друзей, создающих глупые электромобили, до чего-то, приближающегося к формальной гоночной серии, — это наблюдение за эволюцией искусства создания Hacky Racer.Как немного более грязный двоюродный брат серии US Power Racing, он в некоторой степени извлек выгоду из унаследованного ими эволюционного опыта, но это не остановило Hacky Racers придумывать собственные разработки автомобилей. Они перешли от утилизированной мобильности и моторов для гольф-багги к китайским электродвигателям для электровелосипедов и трехколесных мотоциклов, и теперь более смелые конструкторы начинают искать движущую силу еще дальше. Одним из многообещающих источников недорогого двигателя с приличной мощностью является автомобильный генератор переменного тока.

Наш генератор переменного тока Ford Focus

При поиске переоборудованных автомобильных генераторов можно найти множество страниц, HOWTO и руководств, многие из которых могут быть чрезвычайно запутанными и сложными. В частности, есть предложения относительно трех соединений статора, с советами разорвать отдельные обмотки и применить к ним особые конфигурации проводки. Судя по опыту преобразования большого количества генераторов переменного тока, это кажется удивительным, поскольку все модели, которые мы преобразовали, имели одинаковую готовую к работе дельта-конфигурацию, которая вообще не нуждалась в замене проводки.Возможно, пришло время представить руководство Hackaday с настоящим генератором переменного тока и развенчать все оставшиеся мифы, пока мы работаем над этим.

Итак, воодушевленные перспективой дешевого бесщеточного двигателя в проходе выше, перед вами на стенде стоит генератор переменного тока Ford Focus. Как его преобразовать?

Бессмысленное уничтожение невинной машины Часть

Снятие узла регулятора и щетки

На задней панели современного генератора всегда есть пластиковая пылезащитная крышка, которая крепится набором болтов.Эти устройства предназначены для ремонта, поэтому (возможно, что удивительно для современных автомобильных компонентов) их обычно очень легко демонтировать. Если вы снимете пылезащитный кожух, вы увидите регулятор, выпрямители и щетки, иногда объединенные в единый блок, но чаще, как в случае с генератором Focus с регулятором и щетками, как отдельная сборка с выпрямителем.

Часто бывает большое количество силиконового герметика, который необходимо срезать, но все гайки или болты, фиксирующие регулятор, должны быть откручены, и осторожно, чтобы не повредить сами щетки, их можно снять целиком. .Затем выпрямительный блок может быть удален — процесс, при котором иногда проще атаковать его боковыми ножами, чем пытаться удалить его целиком.

Задняя панель генератора со снятыми регулятором и выпрямителем, на которой показаны соединения обмотки статора.

Вы должны уметь идентифицировать три пучка толстых эмалированных медных проводов, идущих от катушек статора, и отсоединить от них ремни выпрямителя. В некоторых генераторах они припаяны, но в некоторых других особенно неприятных конструкциях они приварены точечной сваркой.В конце процесса демонтажа у вас должен быть оголенный генератор с тремя наборами выступающих проводов статора и оголенный вал с двумя контактными кольцами, независимо от того, что осталось от блока выпрямителя, и блока регулятора / щеток.

Следующим шагом является снятие схемы регулятора с сохранением формы узла регулятор / щетка, а также поиск и сохранение соединений щеток там, где они встречаются с регулятором. И снова потребуется обильное количество силиконового герметика, но, в конце концов, регулятор должен быть открыт.Это универсальная гибридная схема на керамической или металлической подложке, при этом соединения, выходящие из формованного пластика, окружающего их, припаяны к контактным площадкам на их краях. Определить пару соединений щеток, аккуратно распаять их и вытолкнуть цепь регулятора должно быть относительно просто.

Открытая цепь регулятора с контактами контактного кольца вверху справа.

Контактные контактные кольца прикреплены к их проводам.

Готовый мотор.

Наконец, у вас должен быть чистый генератор, набор щеток с отсутствующей схемой регулятора и пластиковая крышка от пыли. Просто припаяйте три провода подходящего большого сечения к трем наборам проводов статора и закройте их термоусадочной пленкой, припаяйте пару более легких проводов к соединениям щеток и снова соберите комплект щеток к генератору. Возможно, вам придется приложить какое-нибудь приспособление для снятия натяжения на проводах к щеткам. Блок выпрямителя не требует повторной сборки, поэтому на некоторых моделях вам может потребоваться сделать проставку, чтобы заменить ее, поддерживающую одну сторону блока щеток.

В пылезащитной крышке можно сделать отверстия для всех различных проводов, а в пылезащитной крышке можно установить все проталкиваемые провода. На этом этапе вы переоборудовали свой генератор, и все, что осталось, — это привести его в движение. К счастью, это удивительно простой процесс с готовыми деталями.

Вождение вашего нового двигателя

Мотор и контроллер на стенде.

Так называемый бесщеточный двигатель постоянного тока — это просто двигатель переменного тока со связкой электроники, которая преобразует источник постоянного тока в источник переменного тока для его работы.Они имеют преимущество перед щеточными двигателями постоянного тока в надежности, эффективности и простоте регулирования скорости, но за счет большей сложности.

Хорошая новость для людей, перерабатывающих автомобильные генераторы переменного тока в электродвигатели, заключается в том, что за небольшие деньги можно приобрести целый ряд контроллеров бесщеточных двигателей в виде электронных регуляторов скорости (ESC), предназначенных для китайских электрических велосипедов и трехколесных мотоциклов. Они используют источник постоянного тока от аккумуляторной батареи и вырабатывают трехфазный переменный ток, подходящий для работы двигателя, подключенного по схеме треугольника, и они хорошо работают с преобразованными генераторами переменного тока.

У

ESC есть два режима: один для двигателей с датчиками обратной связи на эффекте Холла, а второй для двигателей без генератора, например. Обычно для этого требуется проводная связь, см. Инструкции для вашего контроллера. Мы обнаружили, что генератор переменного тока хорошо управляется, как двигатель, от источника питания 36 В или 48 В, и пока используется контроллер с достаточной мощностью, он работает надежно. Быстрый поиск на AliExpress по запросу «бесщеточный контроллер двигателя 1500 Вт» дает большой выбор.

При наличии контроллера существует еще одно требование, чтобы наш генератор переменного тока стал двигателем, он должен иметь постоянный ток на обмотке ротора.Он должен иметь ток около 2 или 3 А, для чего модуль блока питания с ограничением по току отлично справляется с этой задачей. Необходимость использовать эту мощность делает двигатель немного менее эффективным, чем двигатель с постоянным магнитом, но стоимость лома генератора трудно превзойти.

Мотор, изображенный на наших фотографиях, призван стать одним из пары, обеспечивающей тягу в новом автомобиле для штурма гонок этого года.

alexxlab / 04.08.2021 / Авто

Добавить комментарий

Почта не будет опубликована / Обязательны для заполнения *
